Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S

Рассматриваем нюансы конструкции корпуса корпуса от MSI и нагрузочные способности блока питания MPG A850GF

Бесшумный… Сколько в этом слове надежд, стремлений и чаяний для обладателя мощной конфигурации! Но это ещё не всё. Кроме тишины нужна простота сборки, приятный внешний вид, хорошая вентиляция. И обязательно RGB. На сайте MSI написано, что это все есть у MPG Quietude 100S. Давайте смотреть, насколько заявленное соответствует действительности.

Технические характеристики

  • Тип корпуса: Midi-Tower.
  • Форм-факторы матплат: E-ATX / ATX / M-ATX / ITXX.
  • Тип блоков питания: ATX.
  • Отсеки под 3,5-дюймовые накопители: 2.
  • Отсек для 2,5-дюймовые накопителей: 4.
  • Слоты расширения: 7.
  • Посадочных мест под вентиляторы: 5.

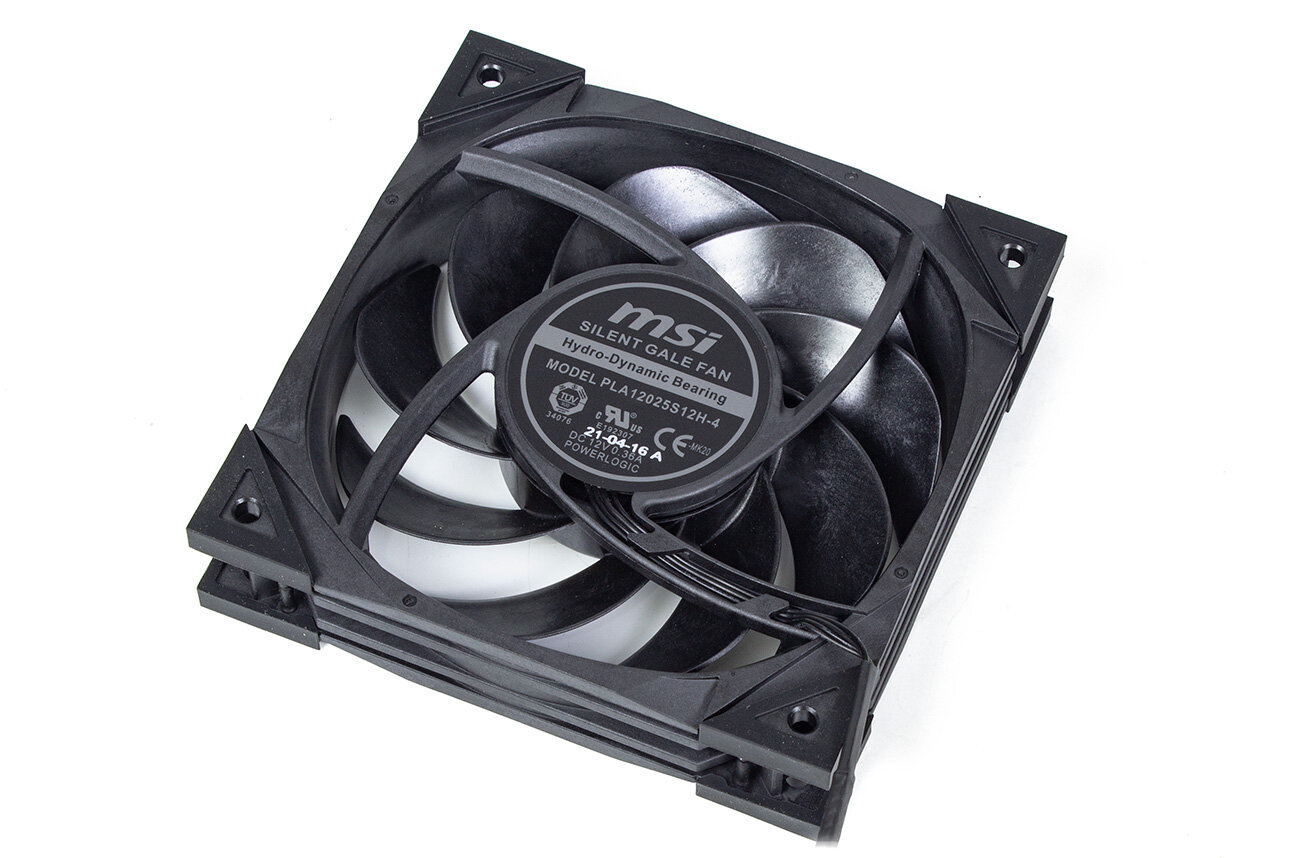

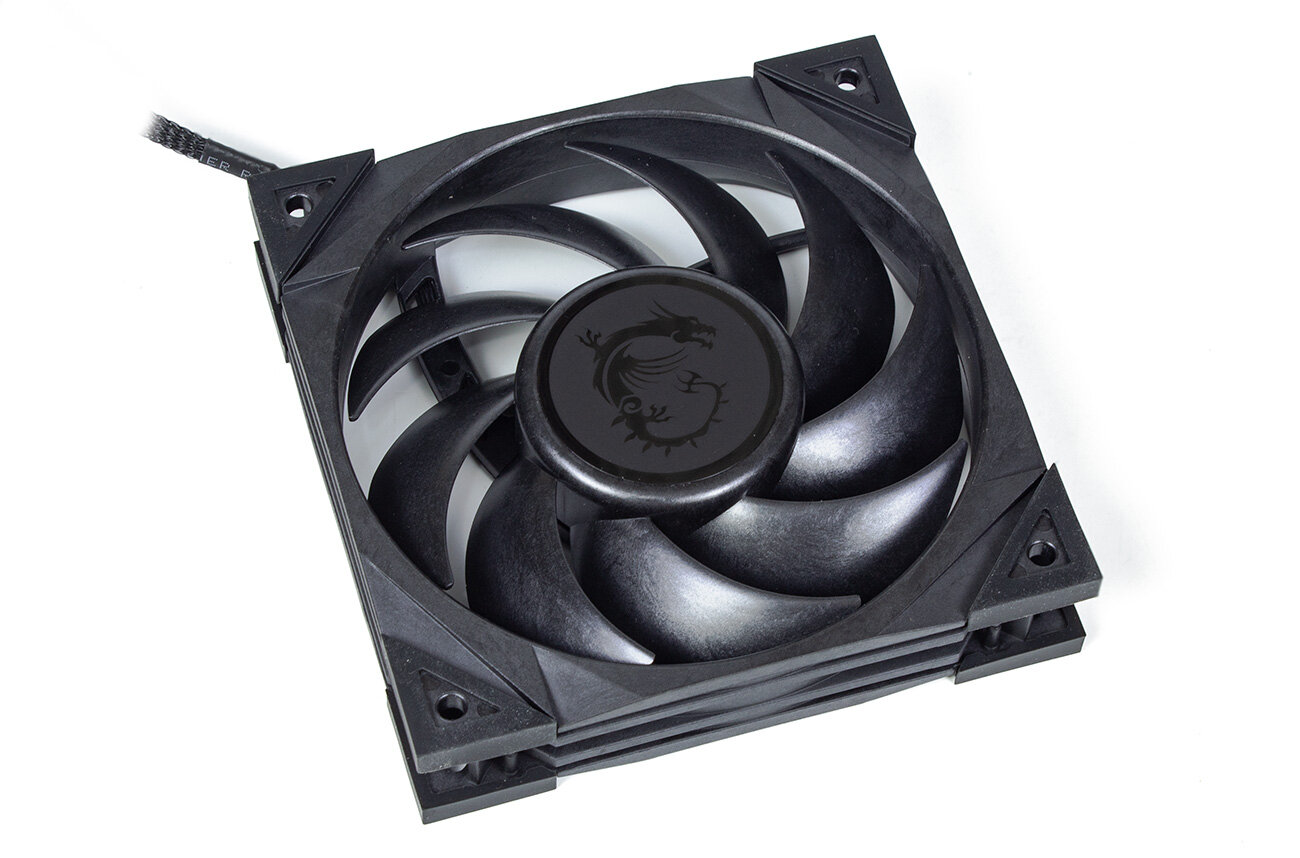

  • Комплектный вентилятор: MEG SILENT GALE P12 (Power Logic PLA12025S12H-4).
  • Верхние вентиляторы: 3× 120 мм, 2× 140 мм.
  • Задний вентилятор: 120 мм.
  • Вентилятор на лицевой панели: 3× 120/140 мм.
  • Радиатор на верхней панели: 120 / 140 / 240 / 280 / 360 мм.
  • Радиатор на передней панели: 120 / 140 / 240 / 280 / 360 мм.
  • Радиатор на нижней панели: нет.
  • Разъемы на передней панели: 2× USB 3.2 Gen 1 Type A, USB 3.2 Gen 2 Type C, 2× 3,5-мм аудио (микрофон, наушники).
  • Ограничение глубины блока питания: 250 мм.
  • Ограничение длины графической карты: 380 мм.
  • Ограничение высоты кулера CPU: 175 мм.
  • Габариты корпуса: 475×231×490 мм.
  • Вес: 9 кг.

на момент написания обзора рекомендованная цена составляет 12 000 рублей.

Упаковка, комплектация, внешний вид

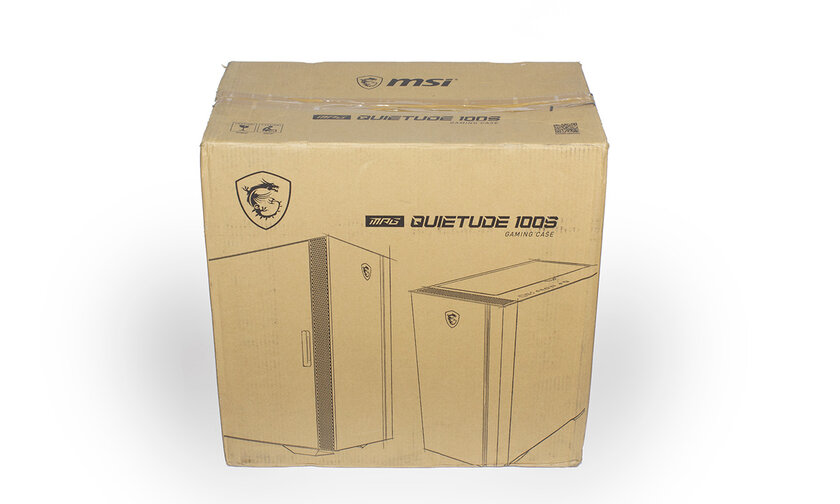

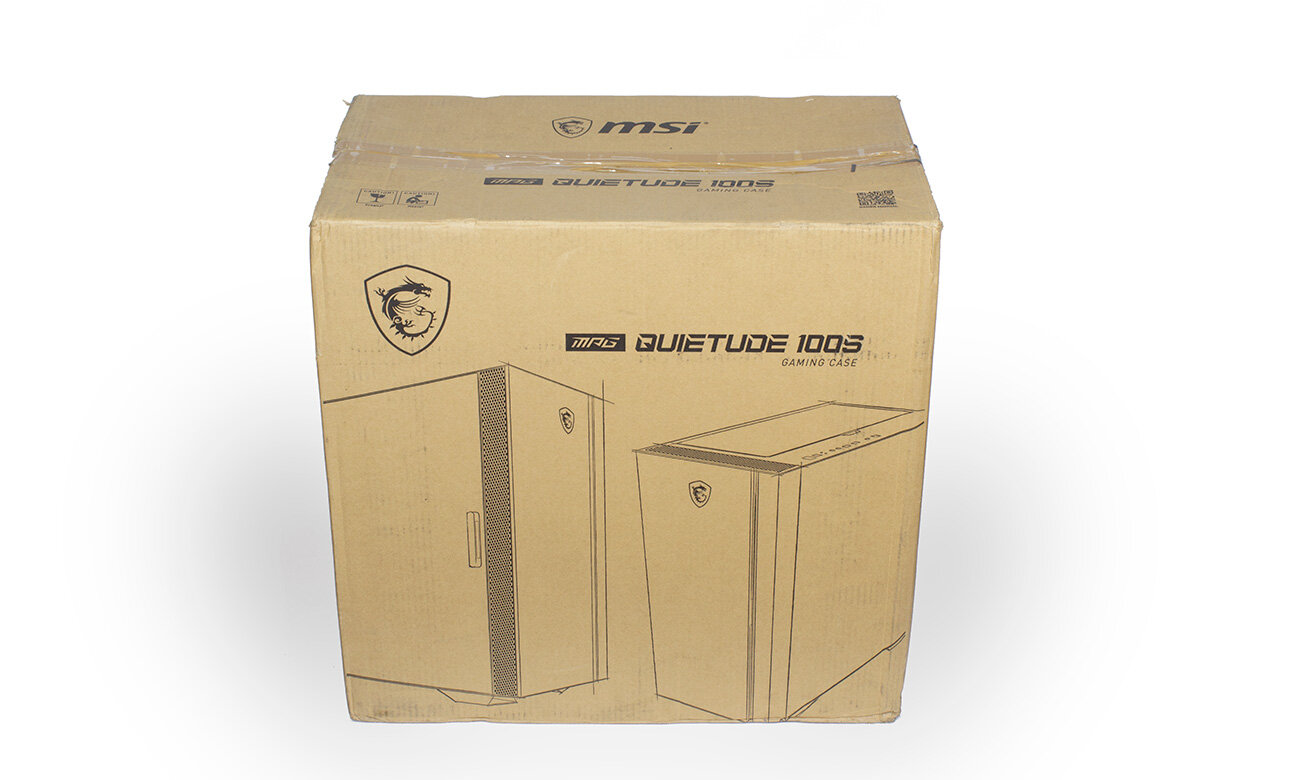

Коробка простая, из серого картона. Корпус удерживается двумя вставками из вспененного полиэтилена.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Упаковка, комплектация, внешний вид. 1

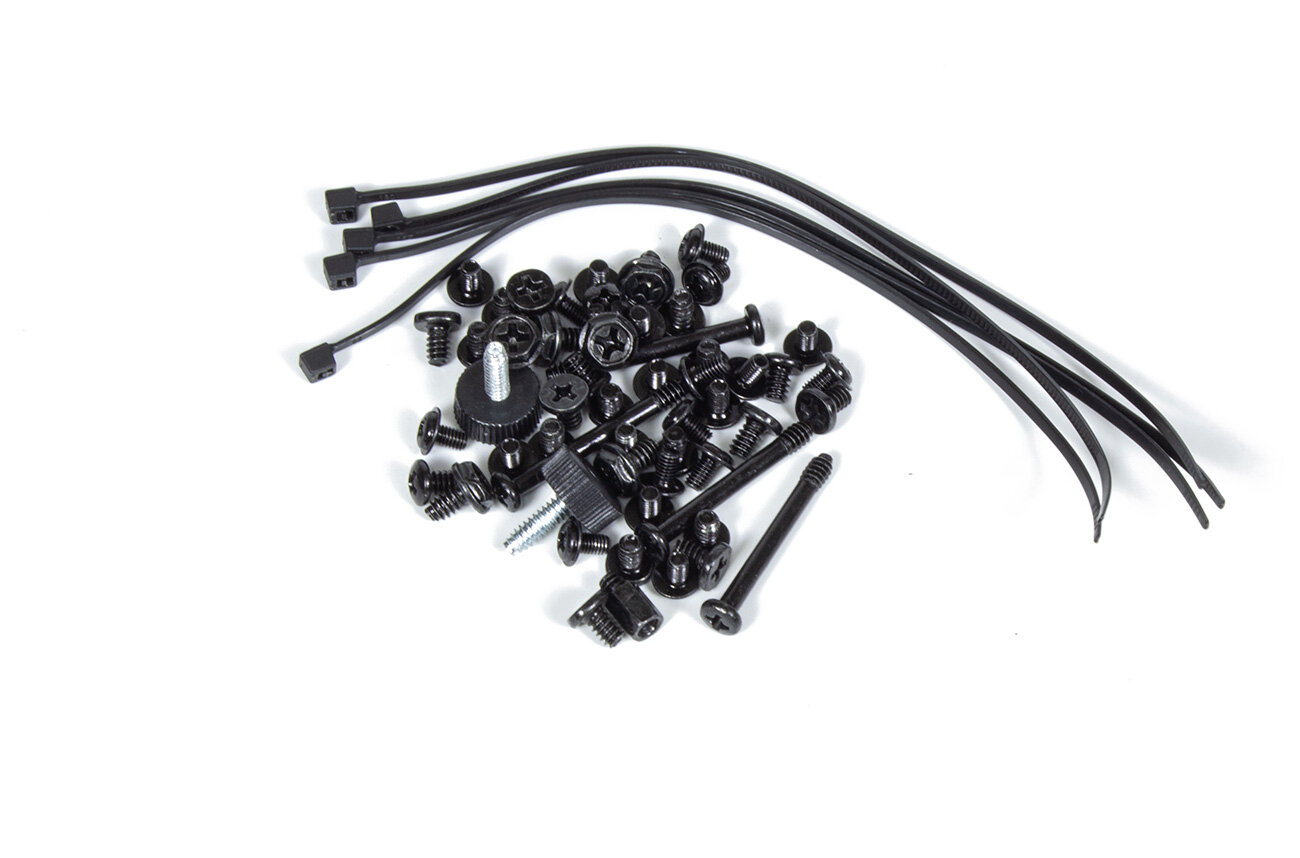

Комплектация корпуса небогатая: набор крепежных винтов и несколько пластиковых стяжек.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Упаковка, комплектация, внешний вид. 2

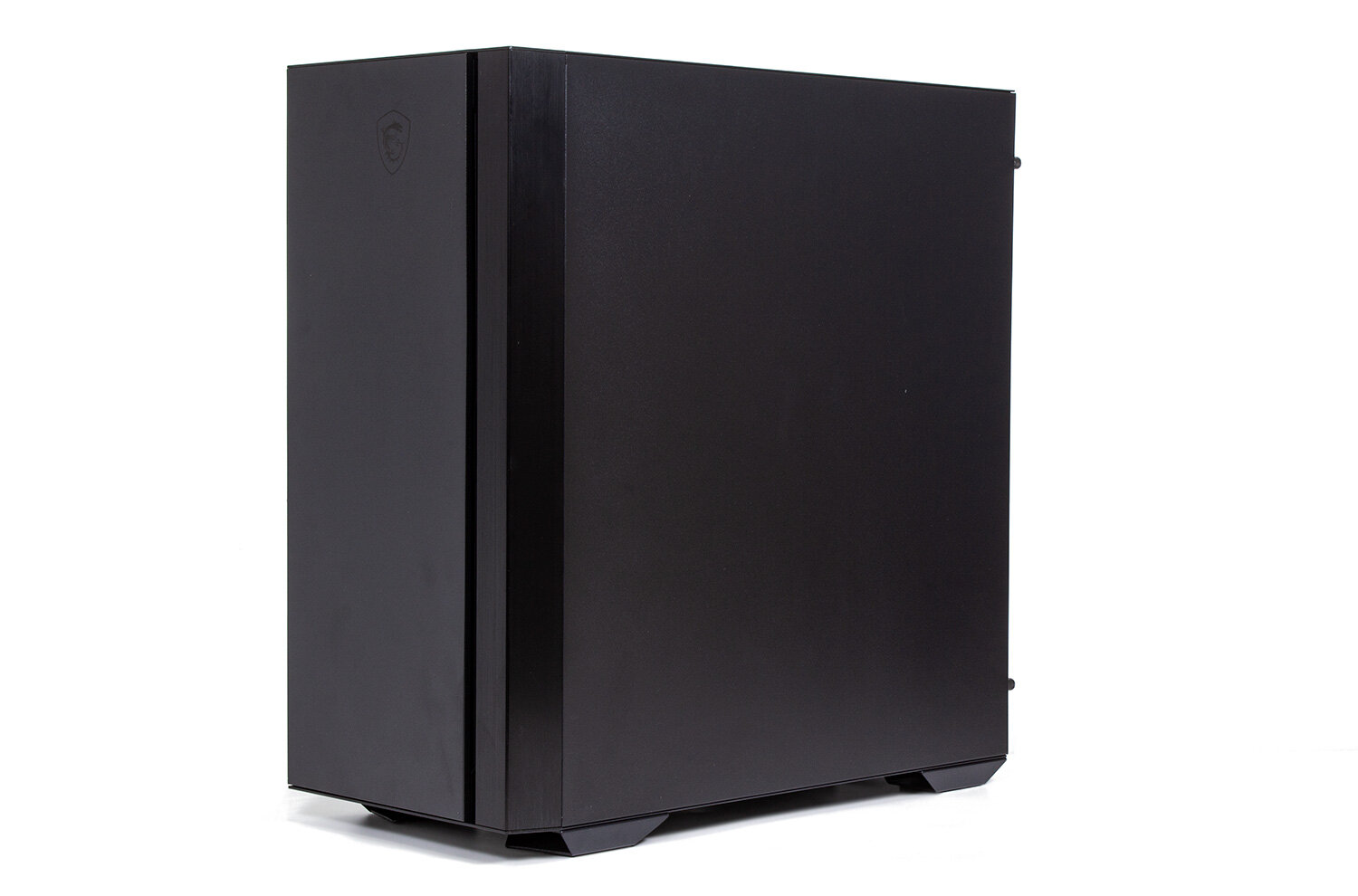

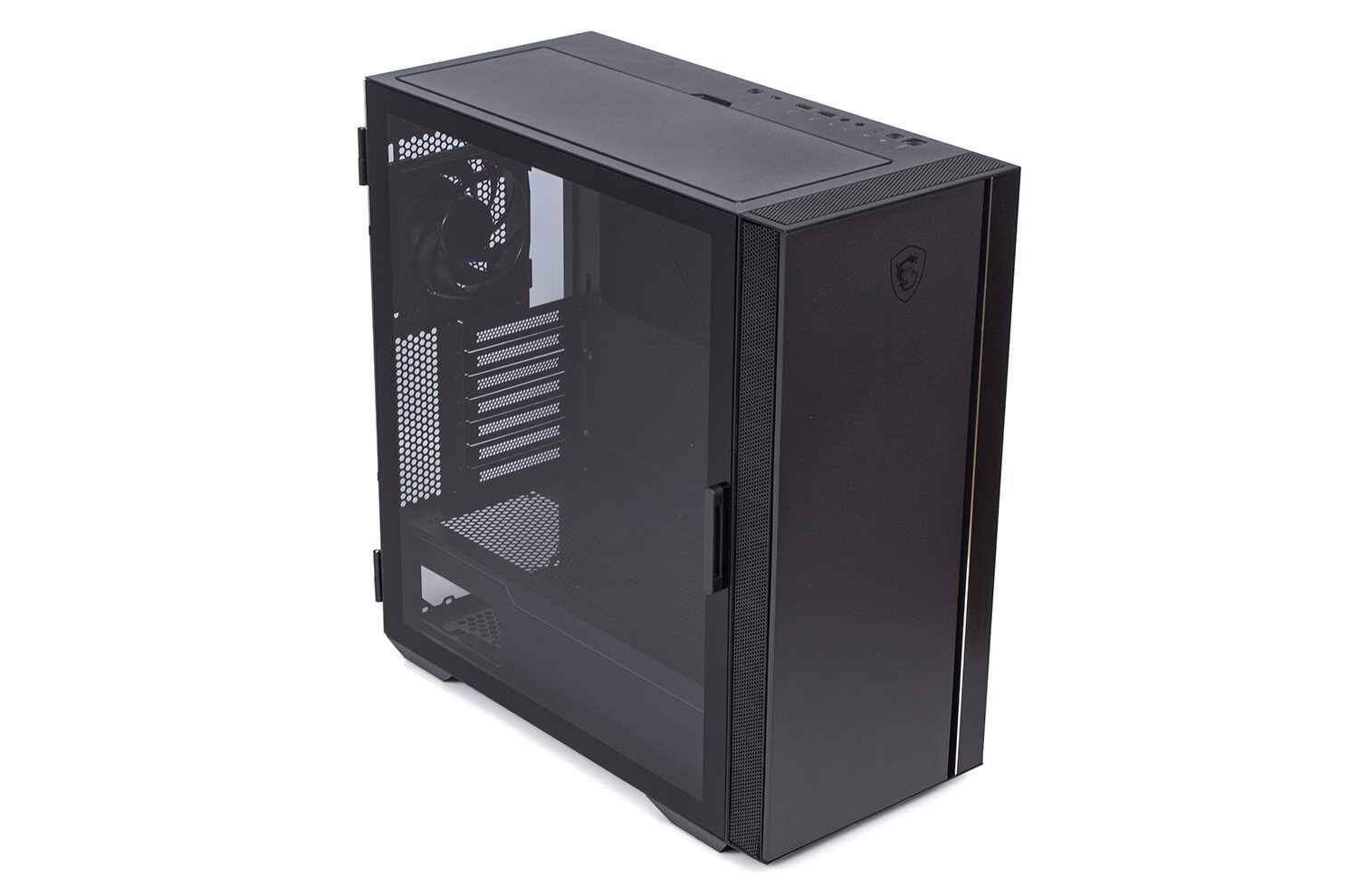

Внешне MPG Quietude 100S производит приятное впечатление: строгий дизайн, декора по минимуму. Хорошо, что нынче простота и практичность в моде.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Упаковка, комплектация, внешний вид. 3

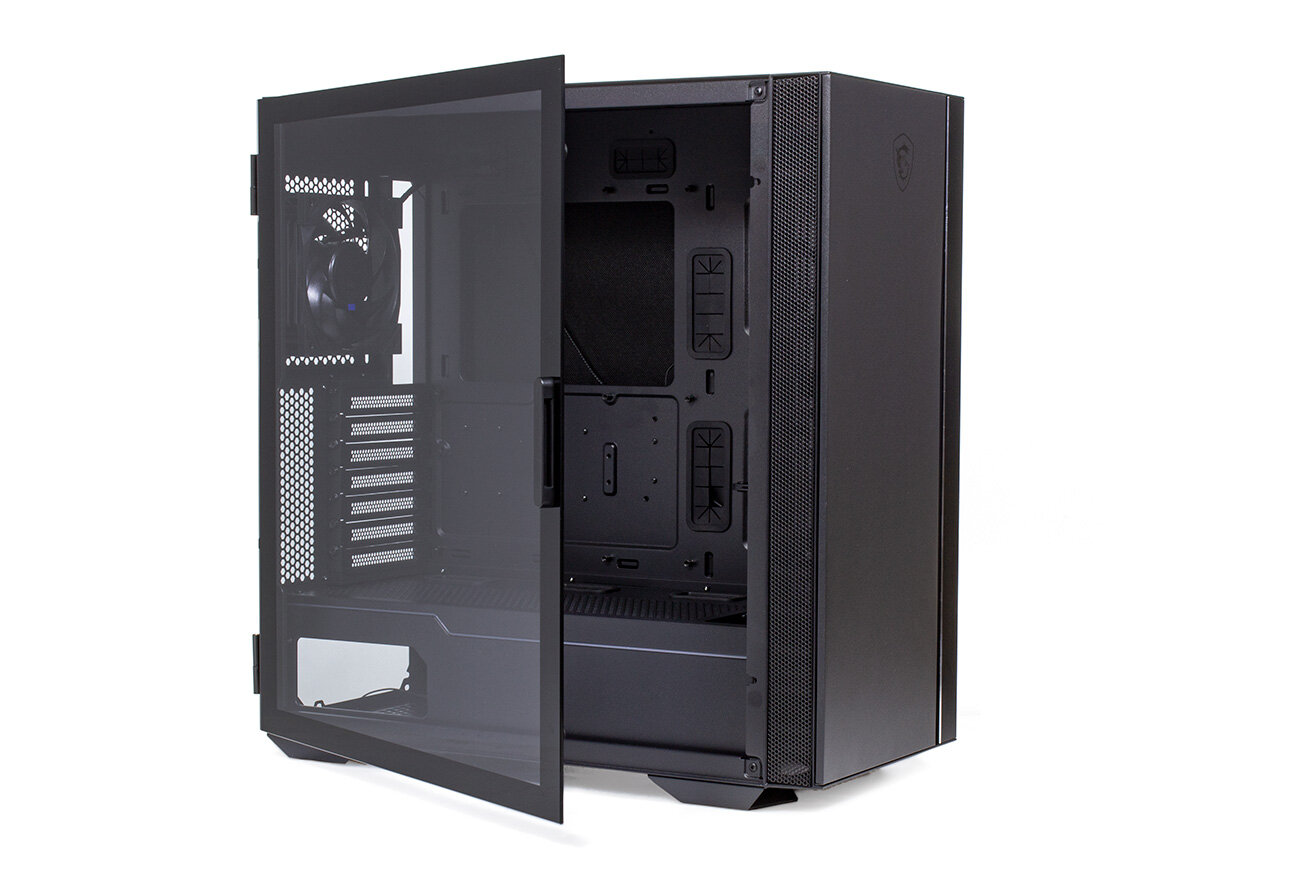

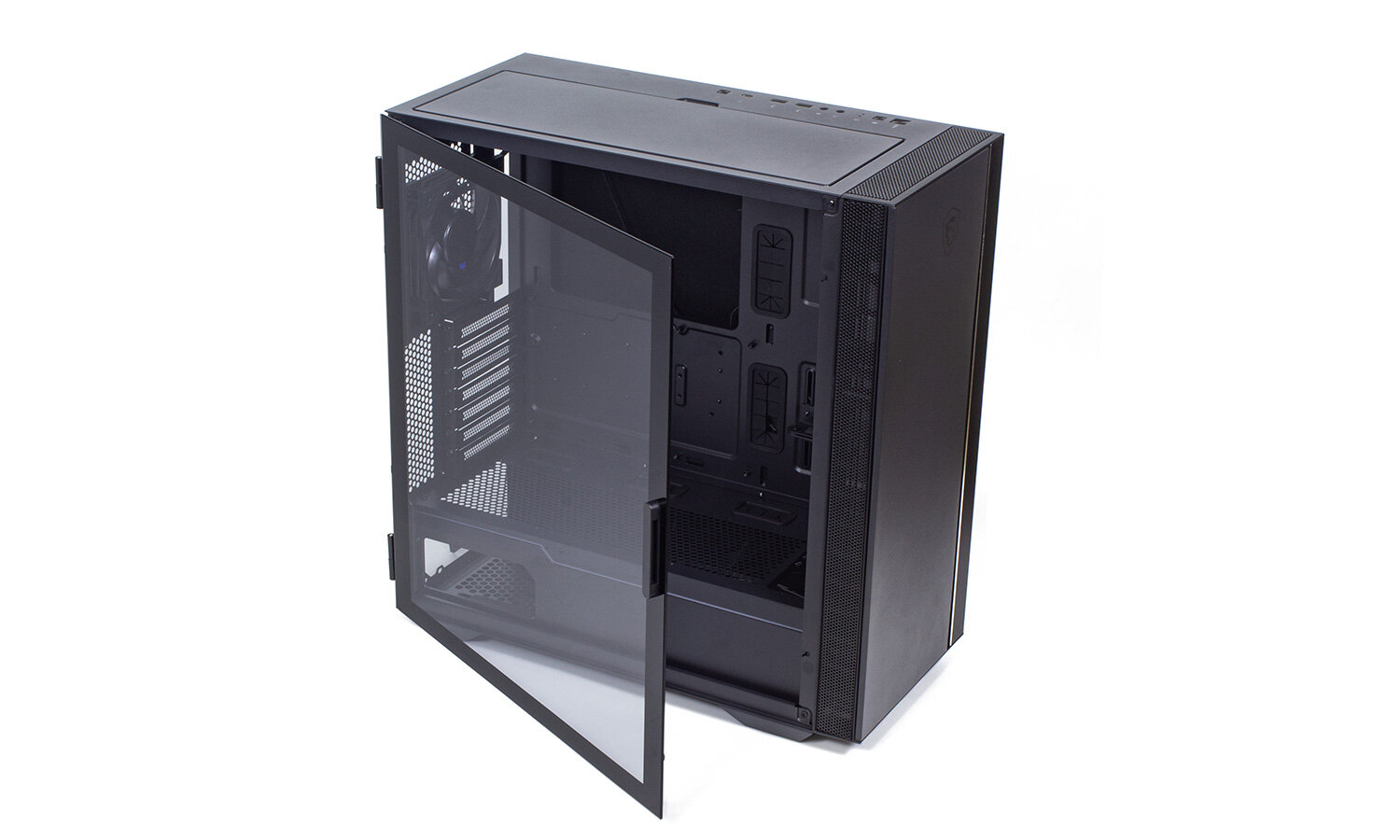

Другой тренд — стеклянная боковая стенка — обязывает к аккуратному обращению с корпусом во время сборки и перемещения. Причем, в отличие от многих других корпусов с стеклянными стенками, в этом боковина крепится на петлях. С одной стороны, такое решение упрощает проведение мелких процедур в корпусе (подключение вентилятора, например). С другой же, перед сборкой системы окно желательно полностью демонтировать, так как расколотить в мелкое крошево закаленное стекло можно одним несильным жестким ударом в торец. С петель окно снимается со значительным усилием, проще снять петли полностью, открутив четыре винта.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Упаковка, комплектация, внешний вид. 4

Противоположная стенка металлическая, выполнена, как и весь корпус, из 0,7-миллиметрового стального листа. Вся внутренняя часть крышки оклеена звукопоглощающим материалом, исключающим дребезжание, столь характерное для листа металла большой площади. Все съемные металлические части с звукоизоляцией приятно радуют весом и «массивностью». Сказывается это на общем весе Quietude 100S, он чуть меньше 9 килограммов.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Упаковка, комплектация, внешний вид. 5

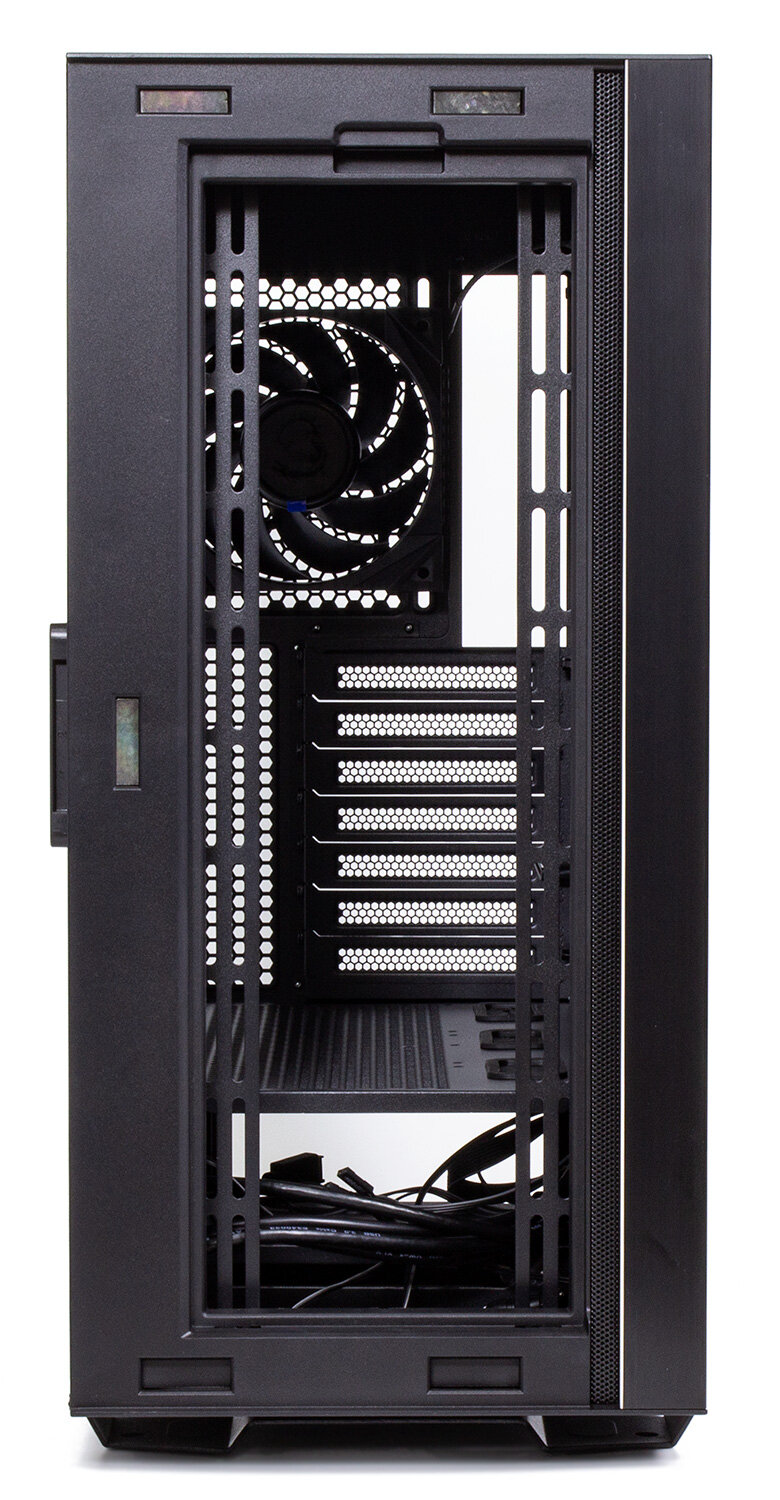

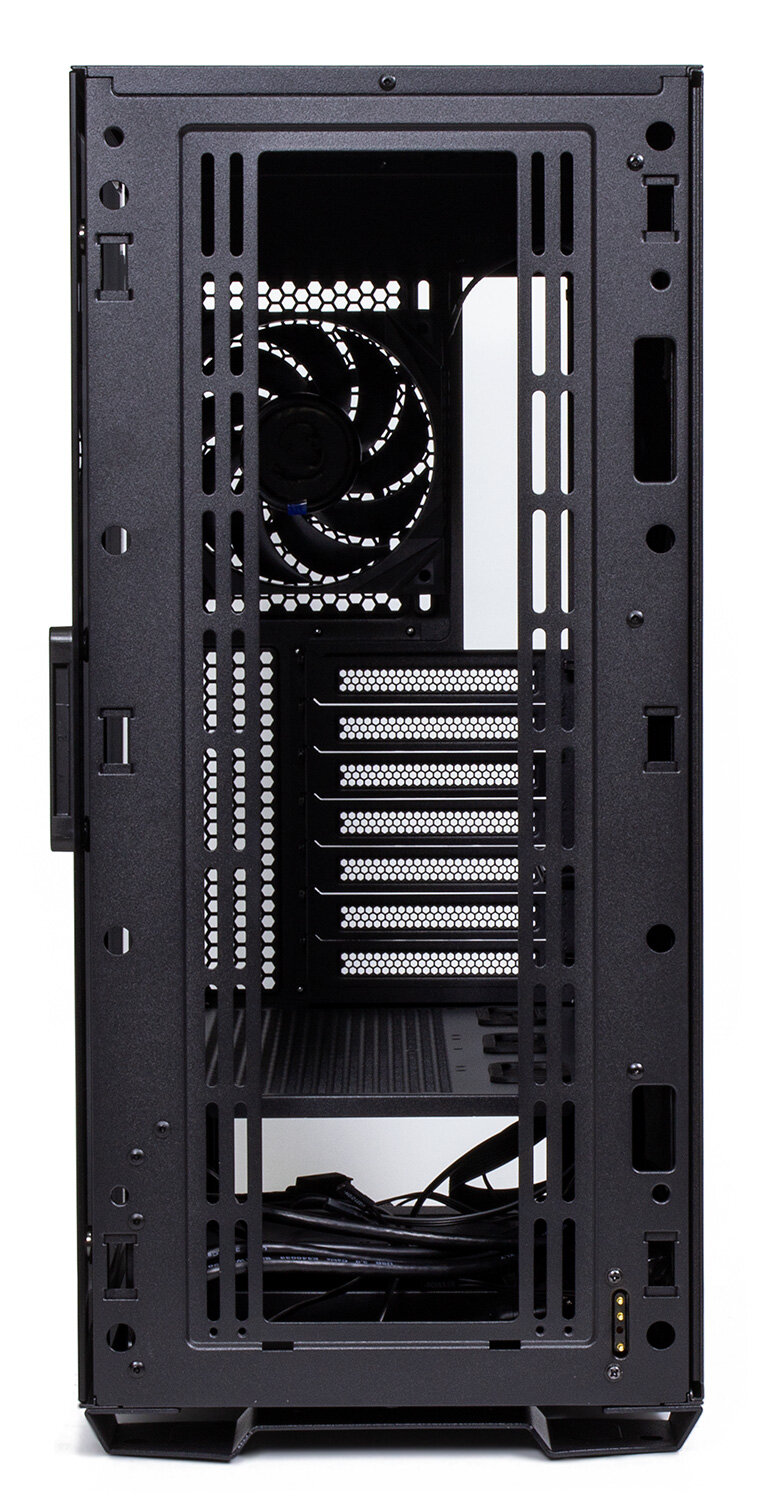

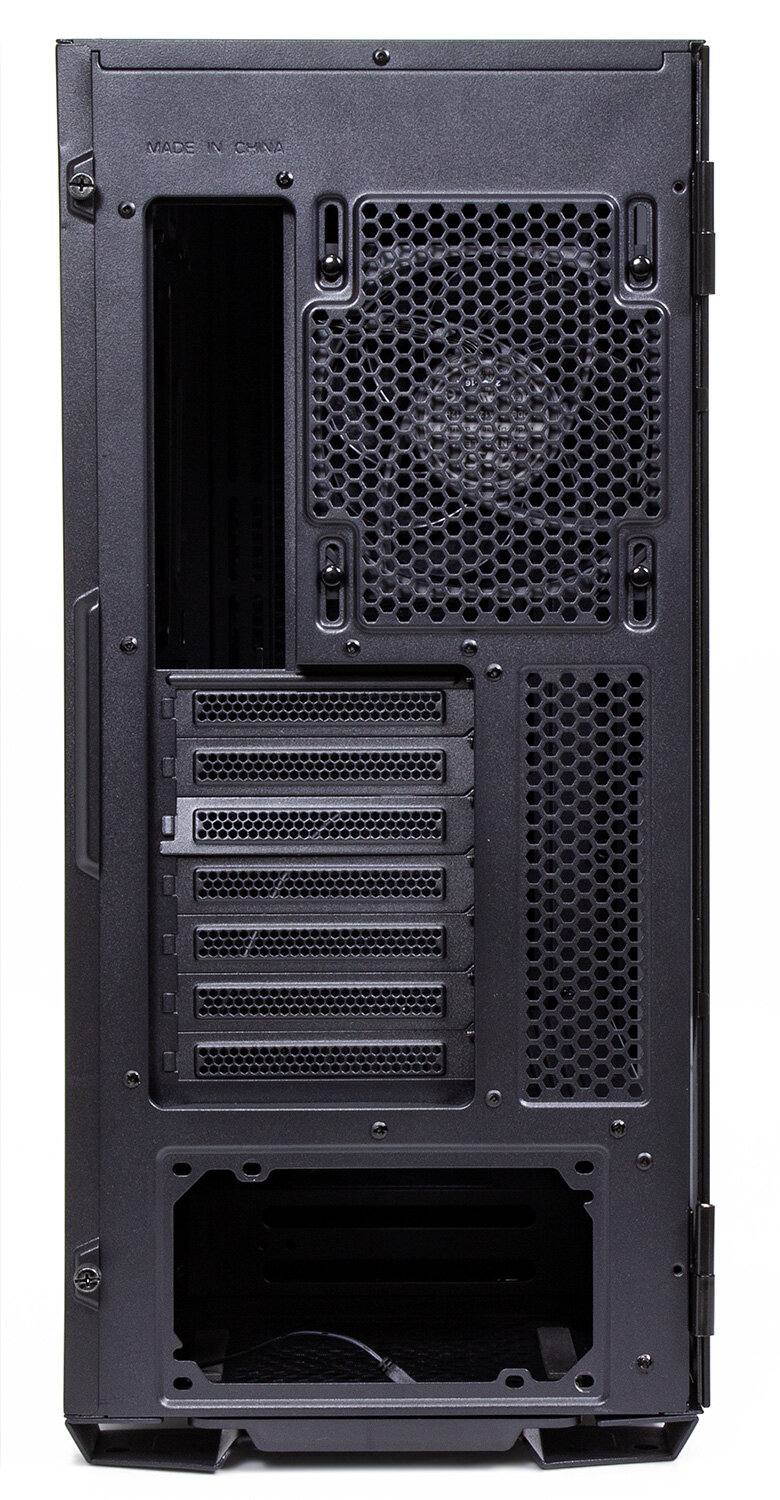

На задней стенке все стандартно: семь слотов расширения, посадочное место под блок питания в нижней части корпуса и под 120-миллиметровый вентилятор в верхней. Никаких приспособлений для вертикальной установки видекоарты не предусмотрено.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Упаковка, комплектация, внешний вид. 6

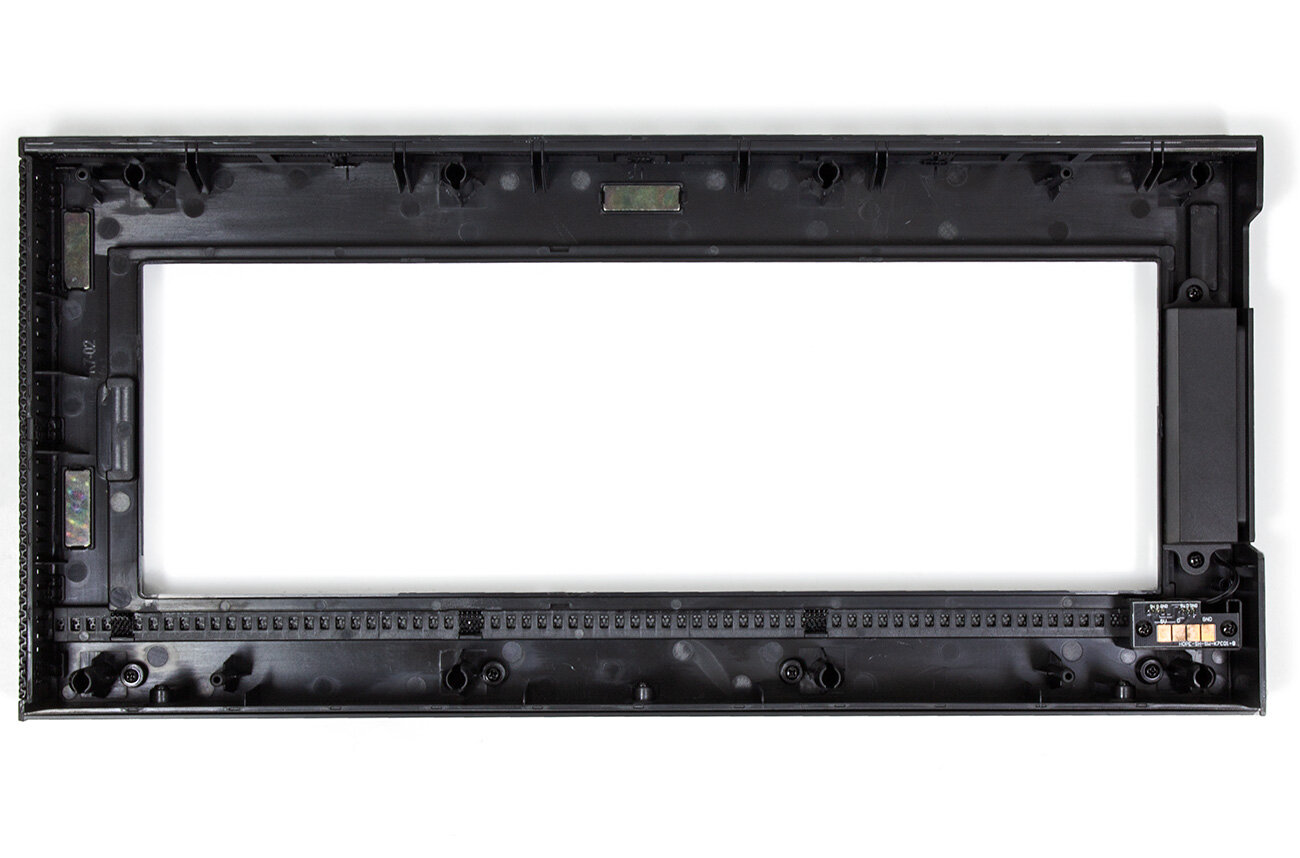

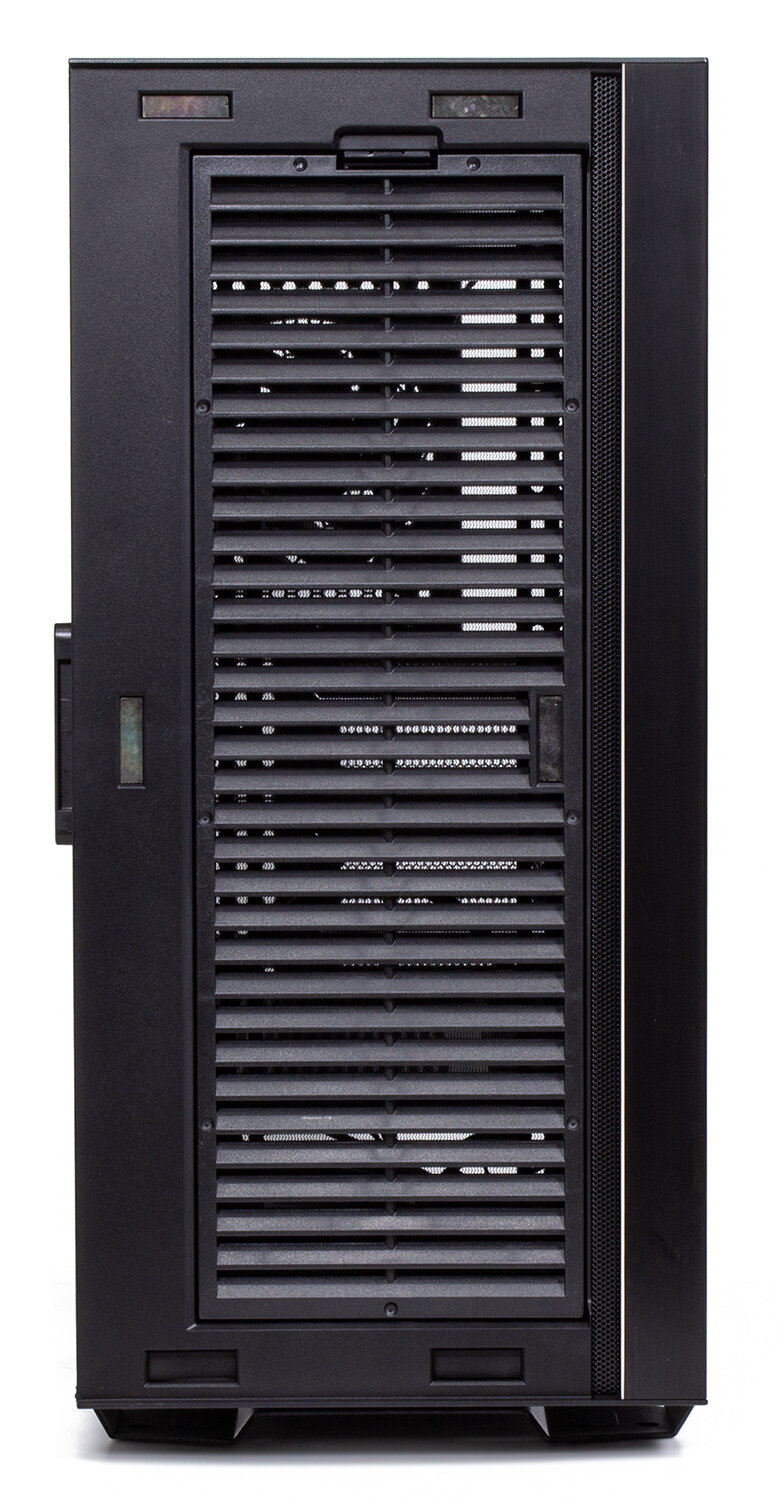

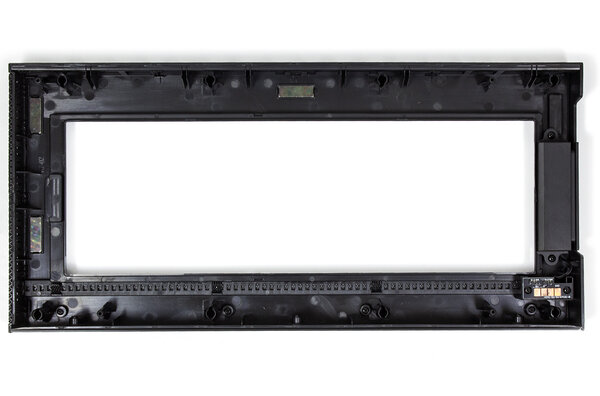

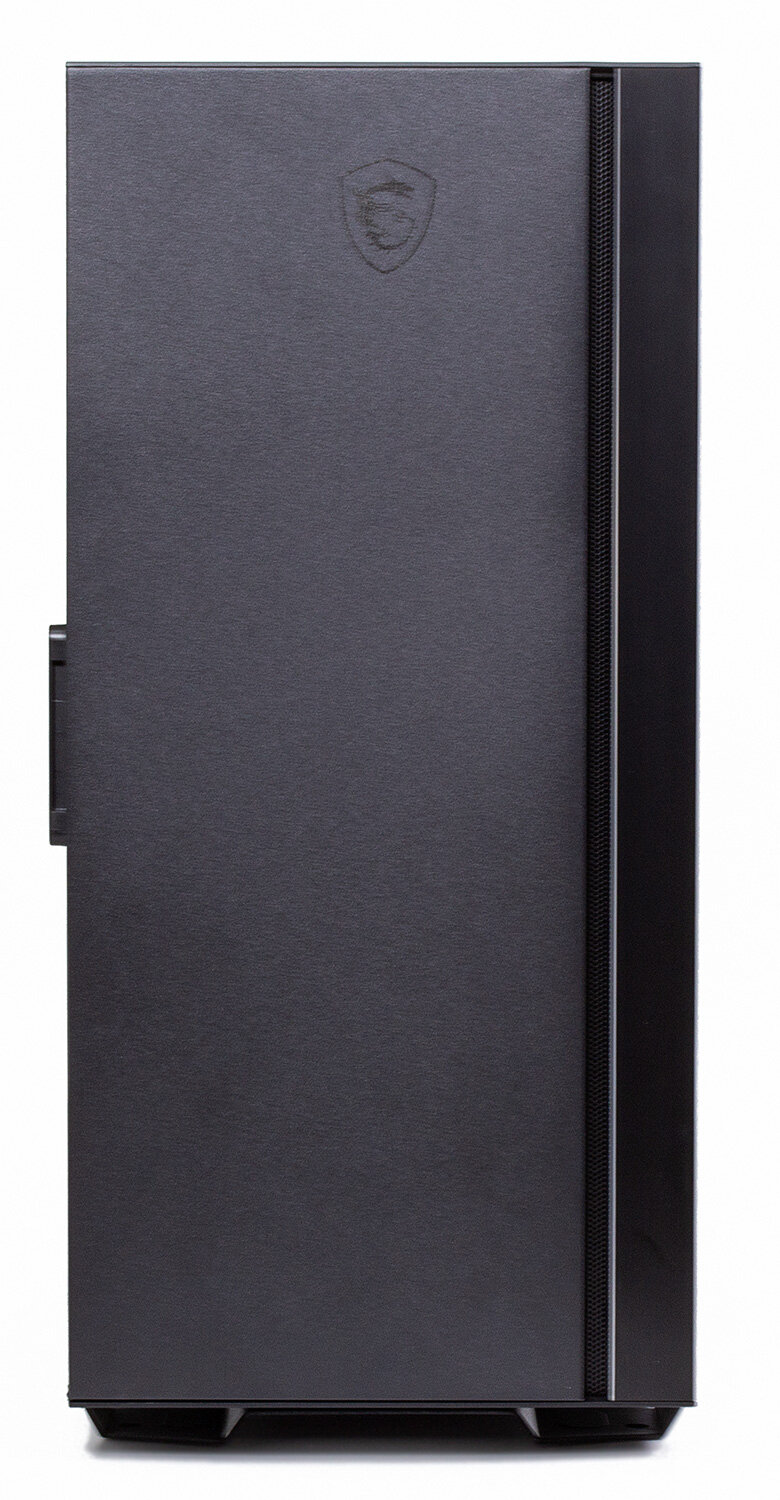

Передняя панель выполнена из пластика и металла, по бокам забрана перфорированным стальным листом. Крышку на передней панели можно снимать (держится на магнитах) для свободного доступа воздуха к вентиляторам на лицевой панели.

С внутренней стороны крышка оклеена шумоизоляционным материалом.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Упаковка, комплектация, внешний вид. 9

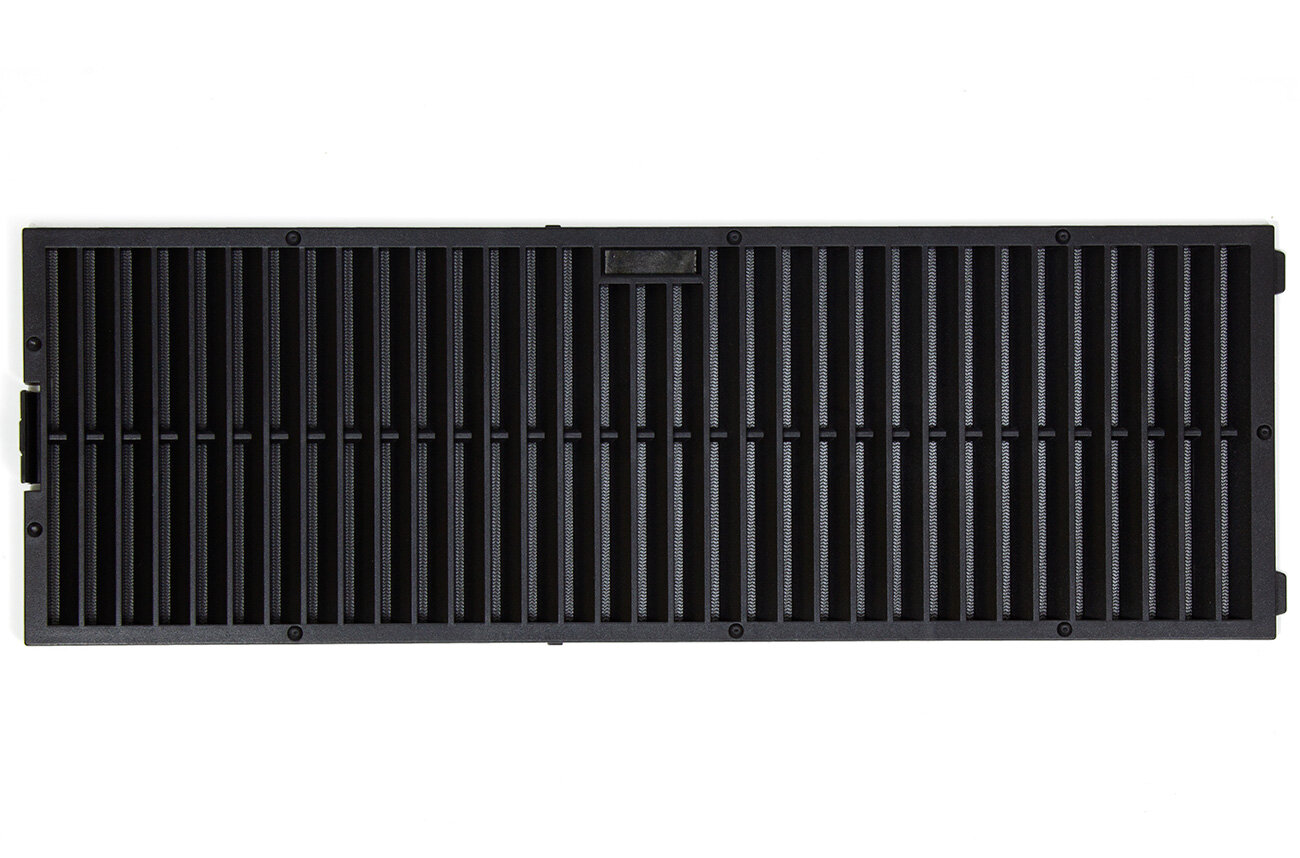

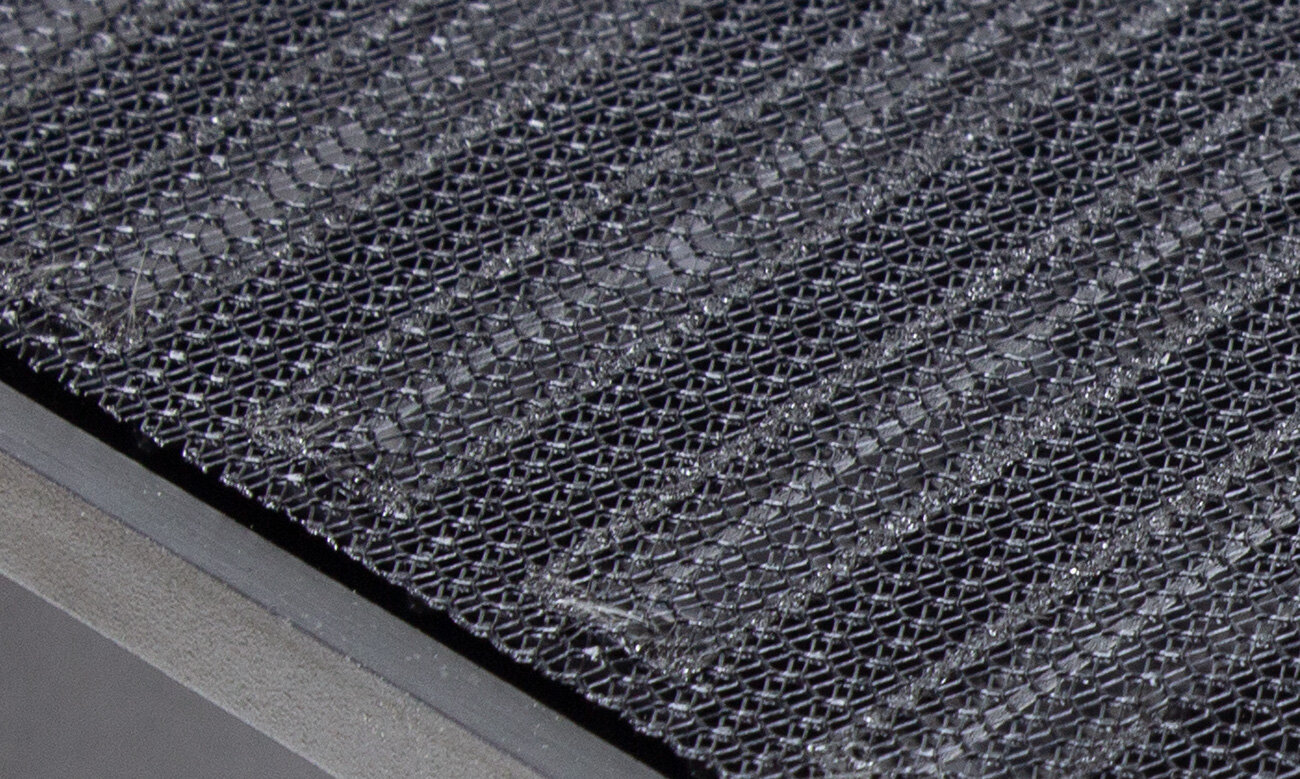

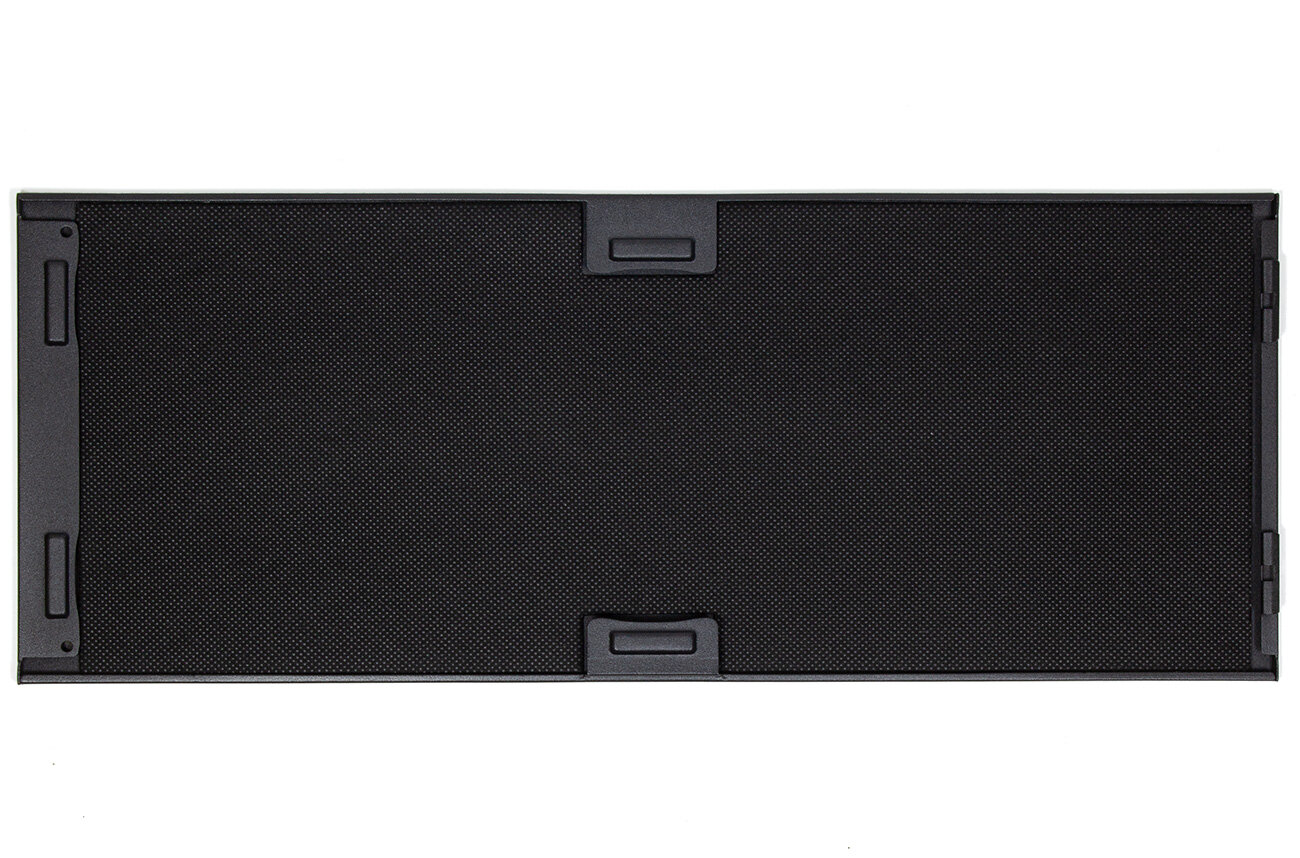

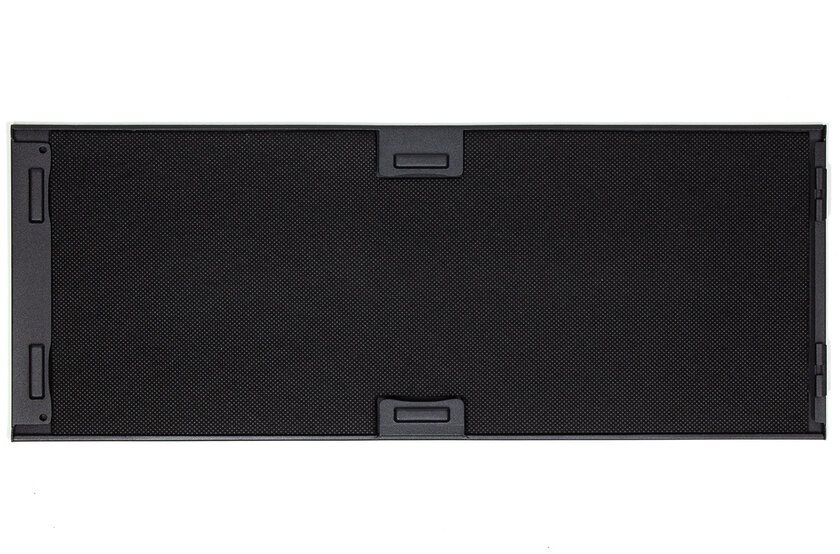

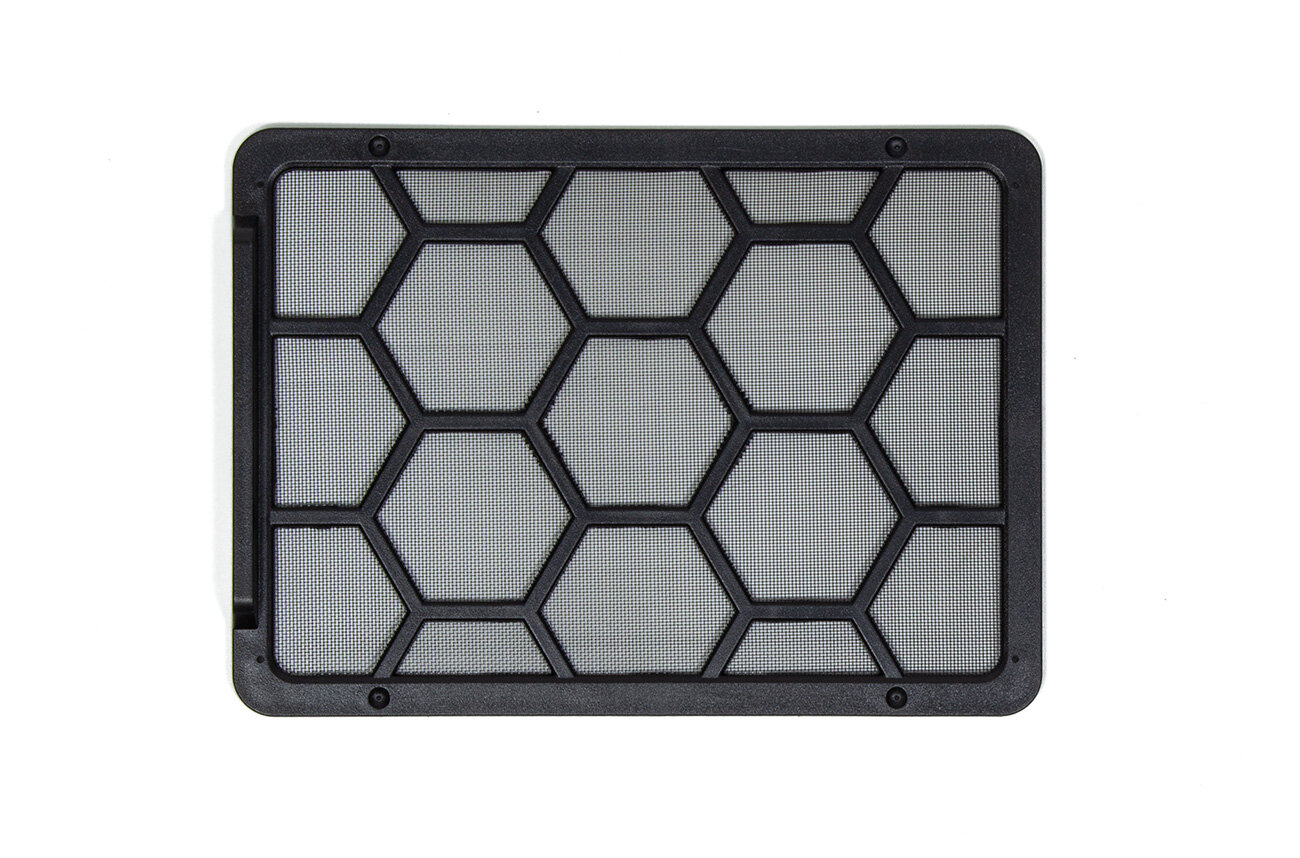

Под крышкой установлен легкосъемный пылевой фильтр.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Упаковка, комплектация, внешний вид. 10

Все металлические детали корпуса окрашены в черный матовый порошковым методом, подогнаны друг к другу хорошо.

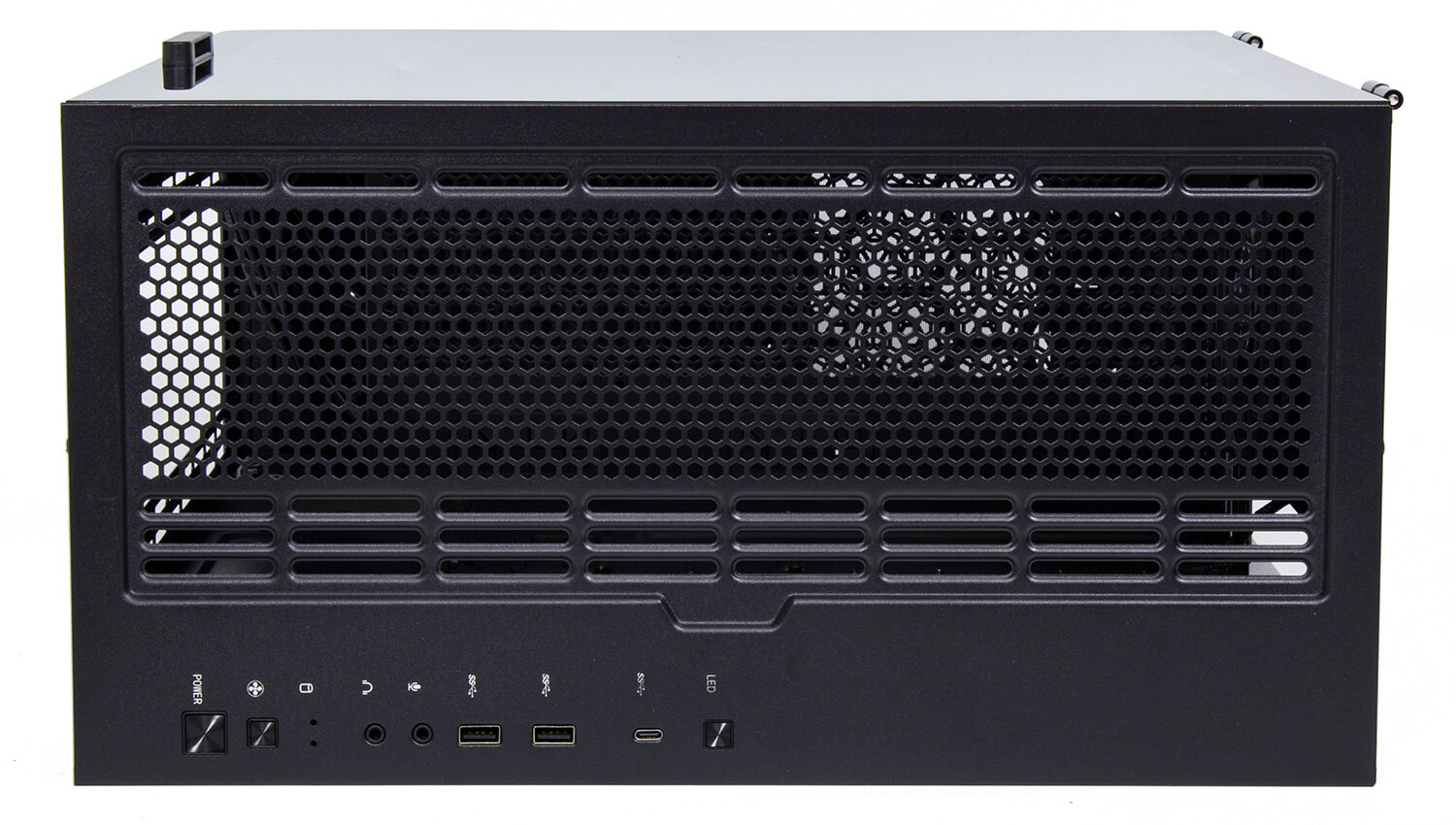

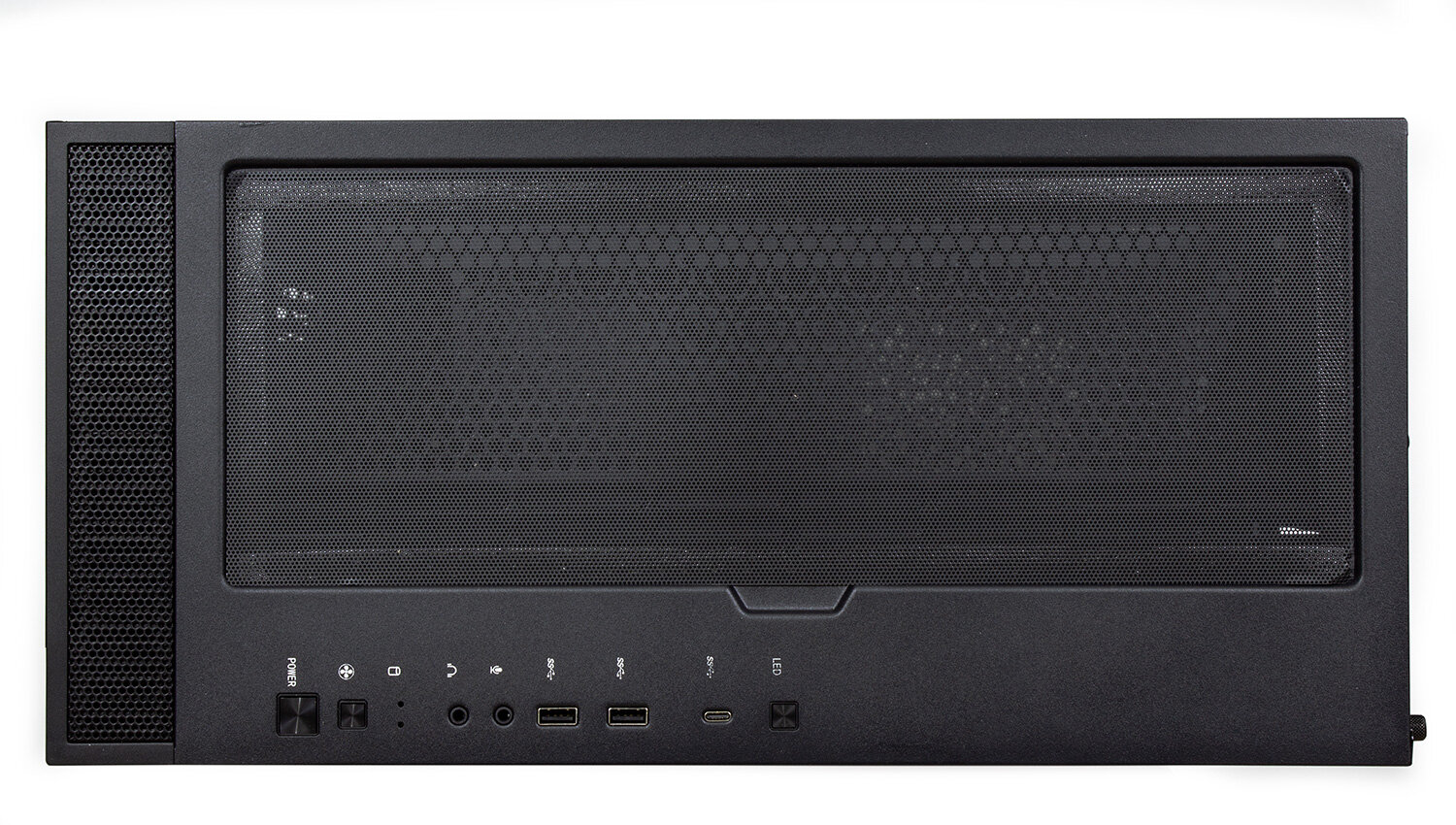

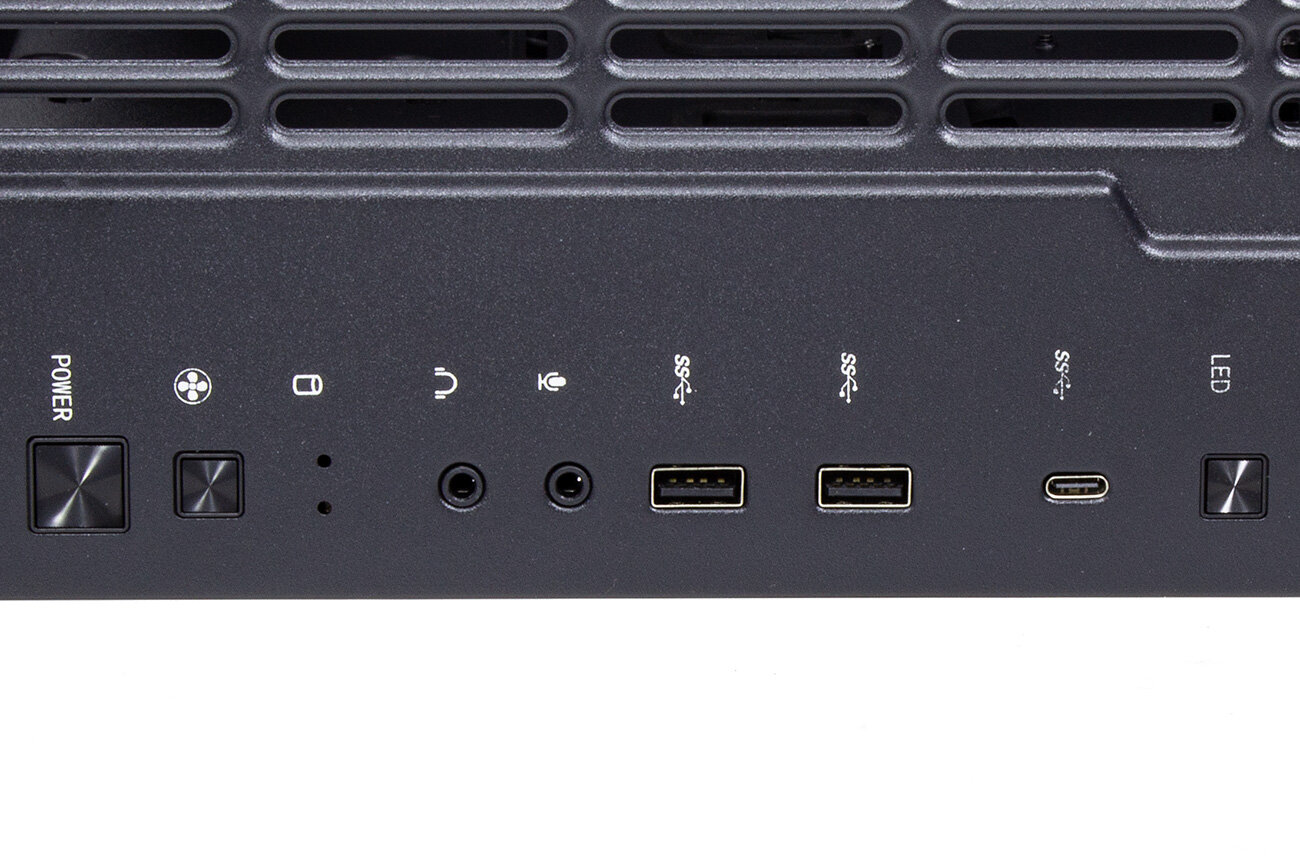

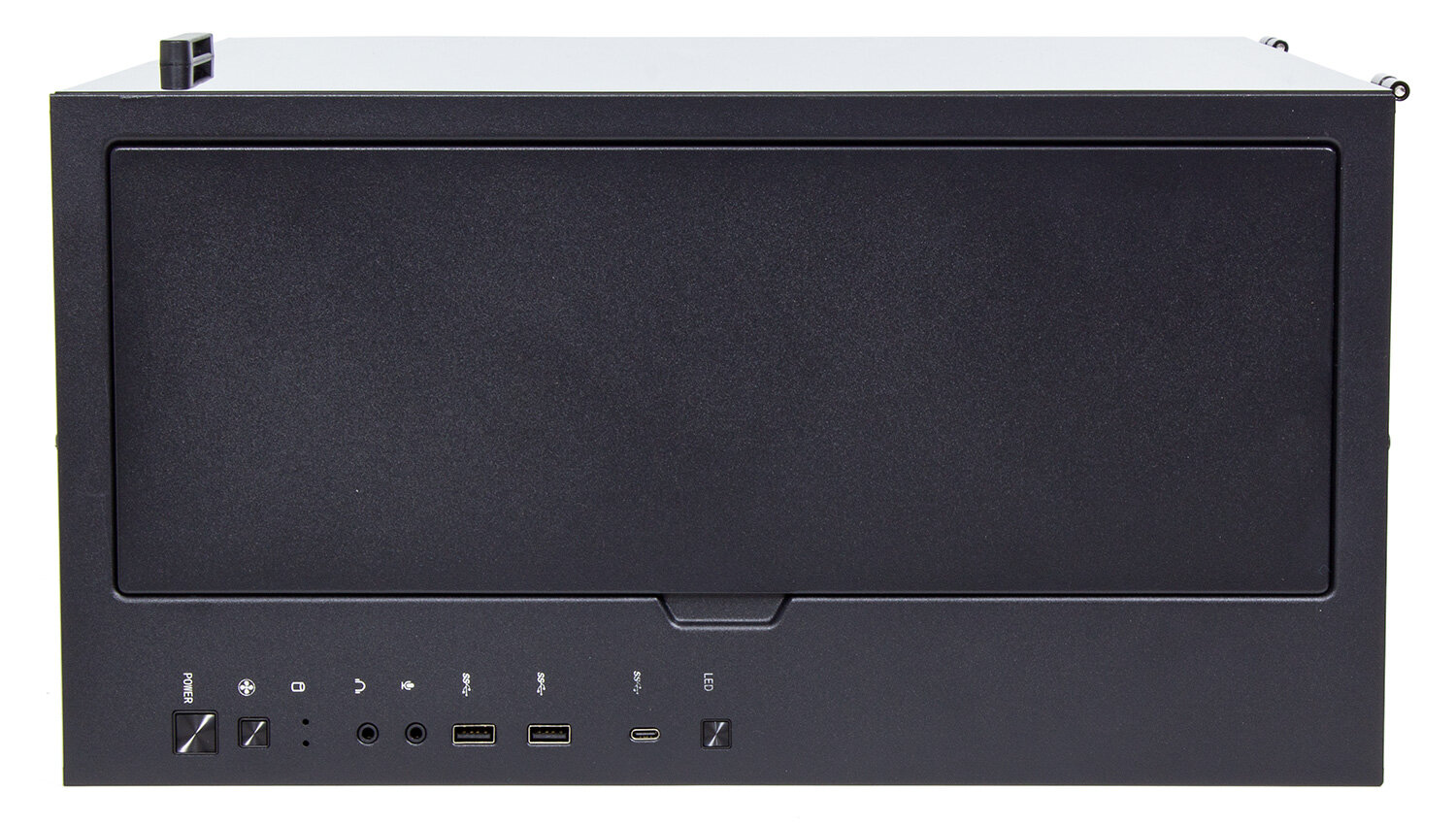

Органы управления системой, индикаторы и разъемы сосредоточены на верхней крышке. Слева направо: кнопки Power, Fan Control, индикаторы работы и активности накопителя, два 3,5-миллиметровых миниджека (TRS) для подключения наушников и гарнитуры, два USB 3.2 Gen 1 Type A, один USB 3.2 Gen 2 Type C и кнопка управления подсветкой. Все организовано толково, разъемы не собраны «в кучу», минус только один — кнопки Power и Fan Control слишком близко друг к другу расположены. Если есть потребность в частом ручном управлении вентиляторами, то ошибка кнопкой может доставить неудобства. Впрочем, вентиляторами в ручном режиме управляют нынче единицы.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Упаковка, комплектация, внешний вид. 11

Рядом с разъемами можно увидеть металлическую заглушку, закрывающую штампованную решетку. Вместо неё можно установить мелкую сетку, а снизу закрепить вентиляторы или радиатор системы жидкостного охлаждения. Поддерживаются вентиляторы типоразмера 120/140 мм, радиаторы вплоть до 280 и 360 мм.

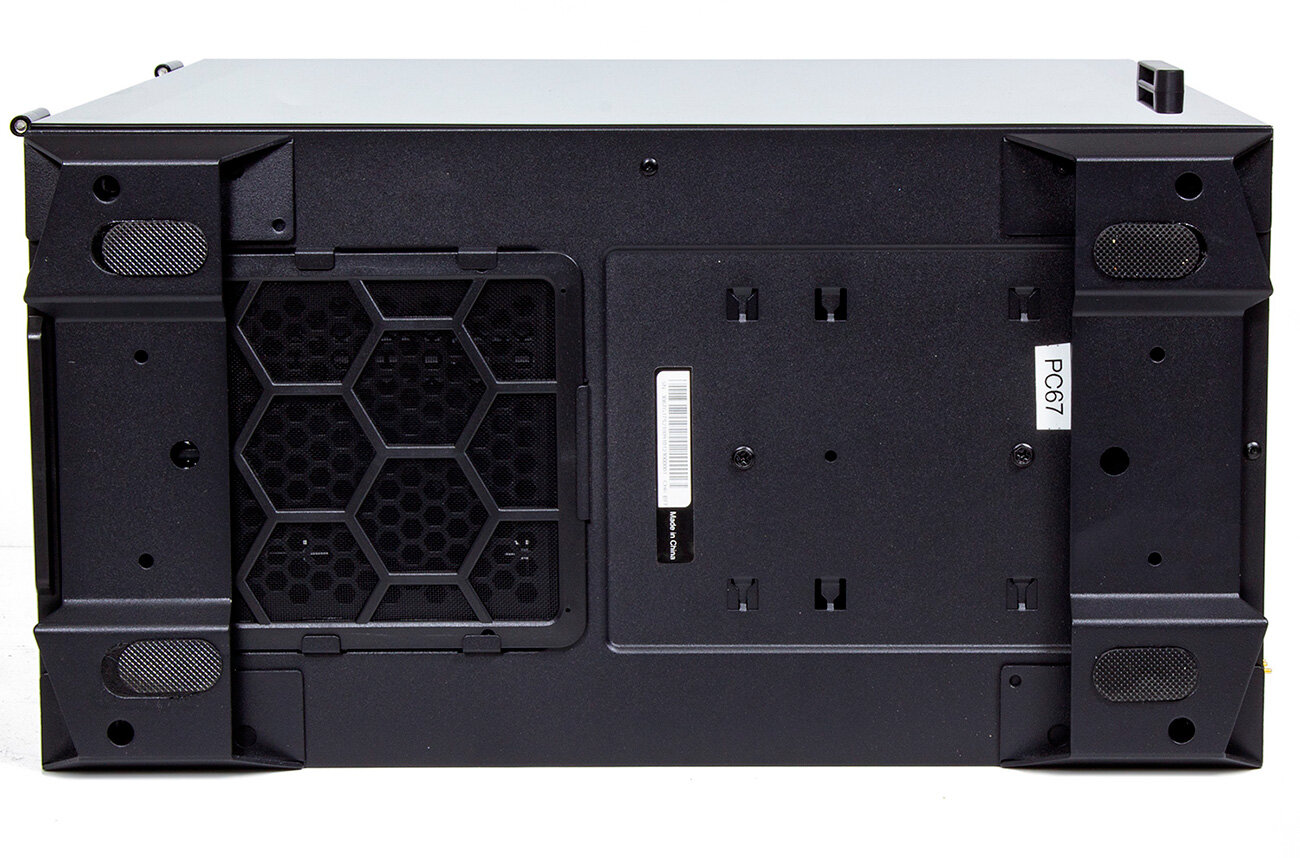

В нижней части корпуса также есть легкосъемный пылевой фильтр, он «работает» при установке блока питания вентилятором вниз.

Учитывая значительную высоту ножек (23 мм), странно, что не предусмотрено дополнительных посадочных мест под вентиляторы.

Кстати, на фото виден один мелкий недочет: резиновые накладки на ножках держатся не очень хорошо, отчего могут съезжать в стороны при активном перемещении.

Интерьер

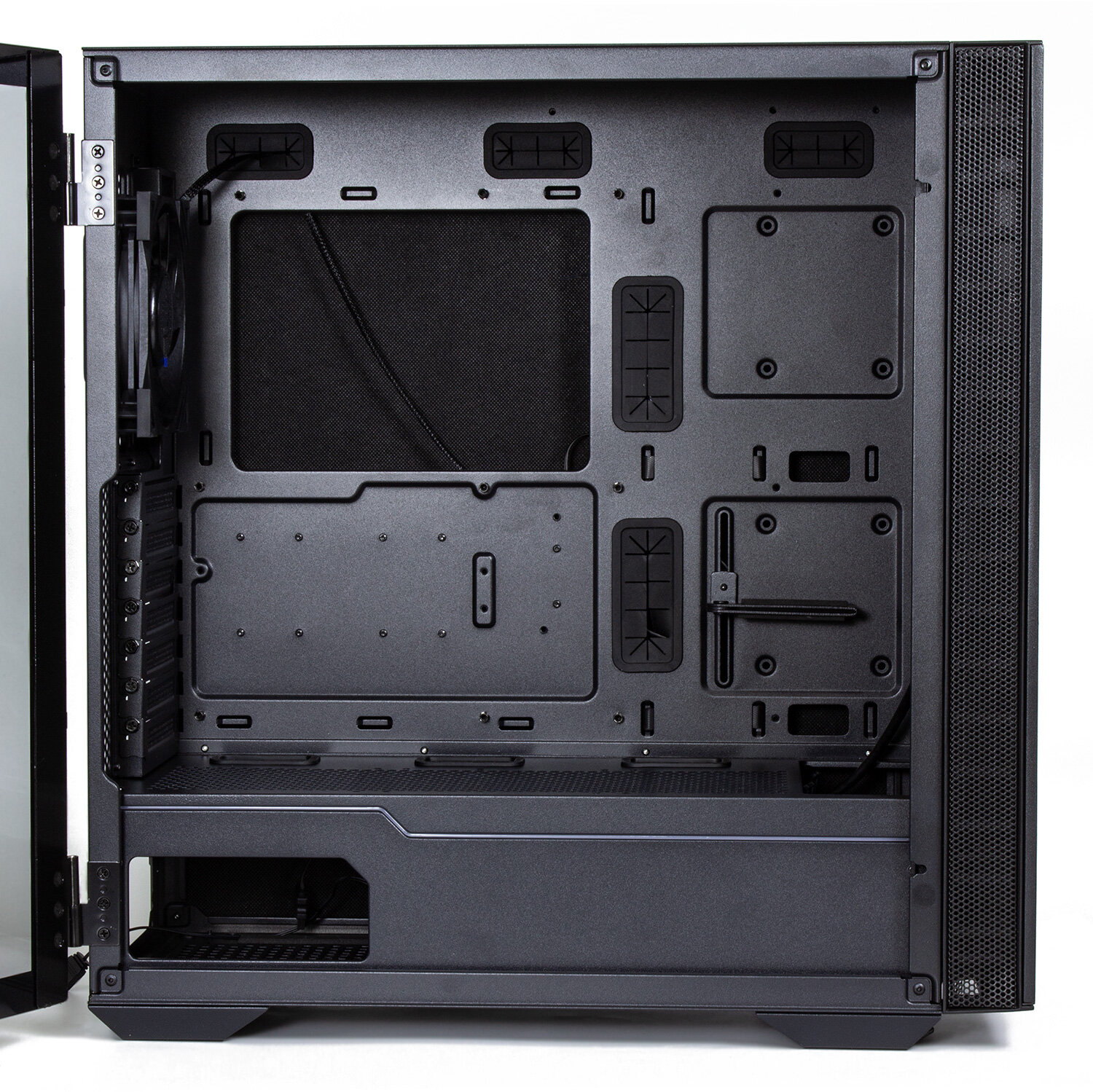

Изнутри корпус просторный. Отделен только отсек с блоком питания и 3,5-дюймовым накопителем, остальное пространство полностью отдано на усмотрение владельца. Материнские платы помещаются вплоть до E-ATX включительно, напротив процессорного сокета в поддоне выполнен большой вырез. Это поможет в установке крупногабаритных систем охлаждения.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Интерьер. 1

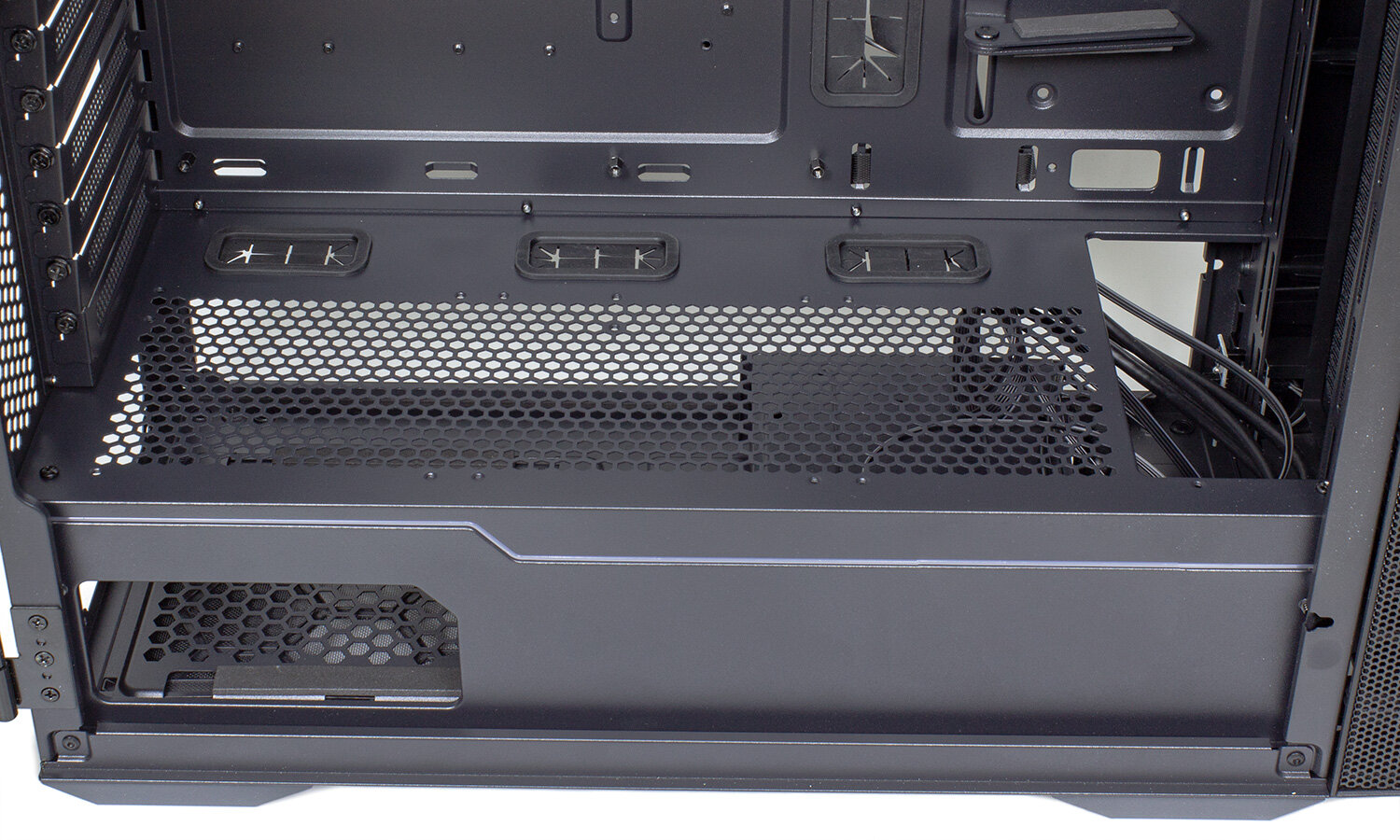

Нижняя часть отделяющей вставки перфорирована для легкого доступа воздуха. Есть отверстия с эластичными «заглушками» для подведения проводов к разъемам в нижней части платы.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Интерьер. 2

MPG Quietude 100S адаптирован к сборке системы clean-look: с обратной стороны предусмотрено место под укладку проводов, под 2,5-дюймовые накопители (4 штуки). Провода от разъемов, кнопок и индикаторов передней панели также выведены на заднюю панель, и не мешают демонтажу лицевой панели.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Интерьер. 3

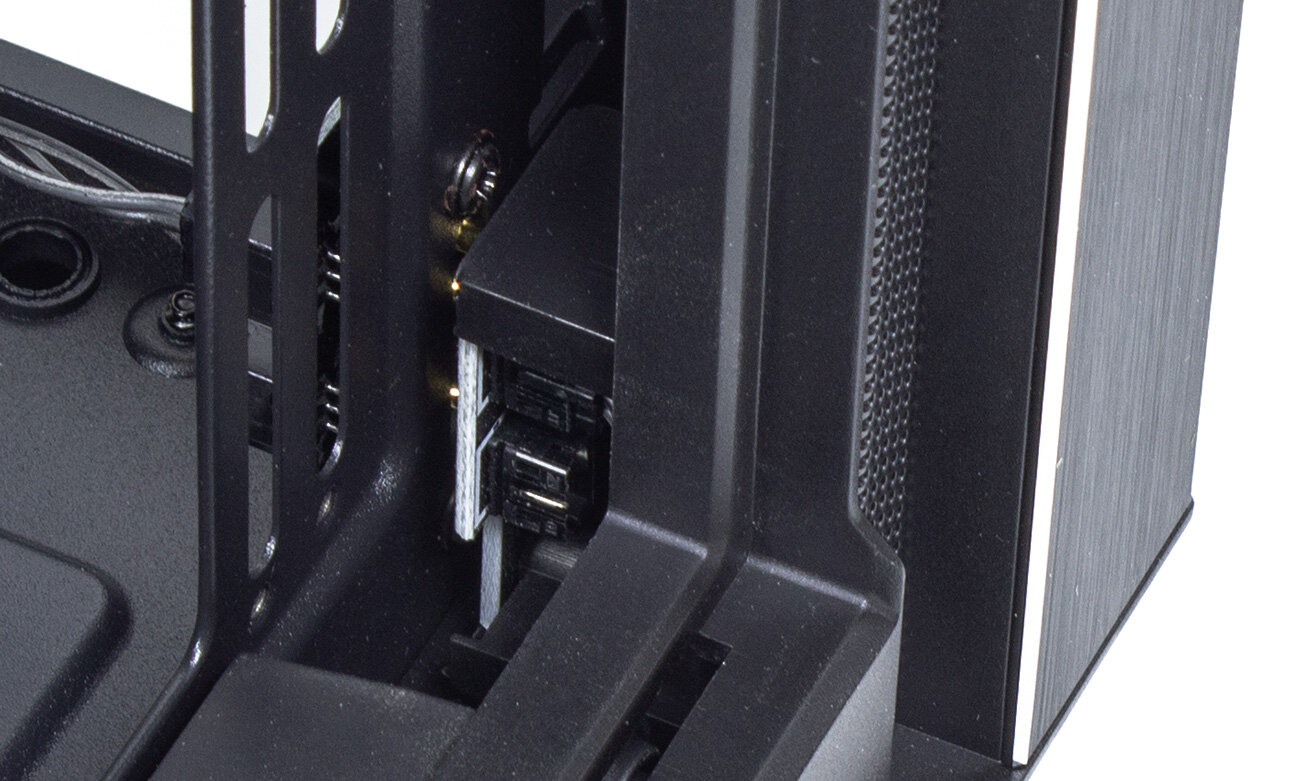

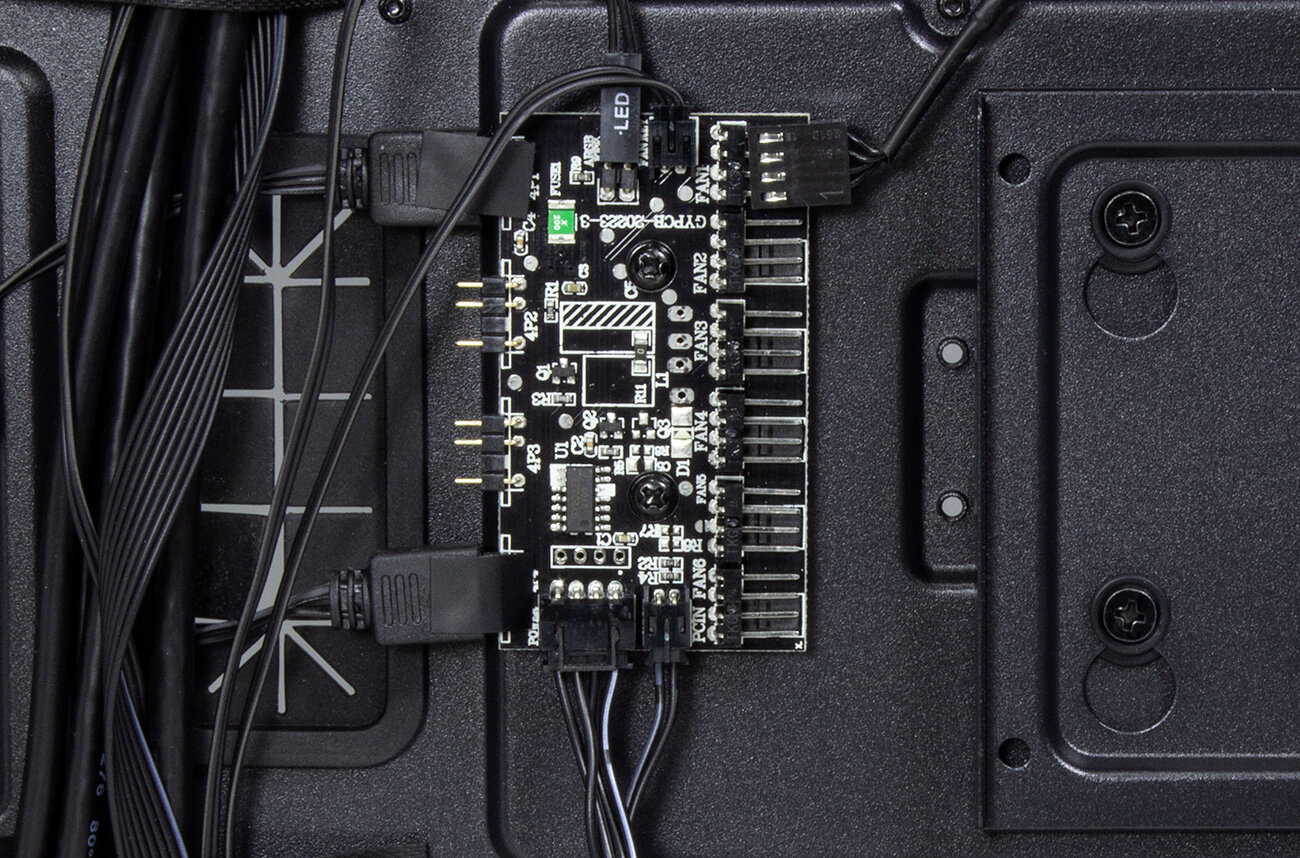

К встроенному регулятору оборотов можно подключить до шести 4-пиновых вентиляторов и до четырех ARGB-лент.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Интерьер. 4

Два разъема из четырех уже заняты встроенной подсветкой, равно как один «вентиляторный» разъем из шести комплектной 120-миллиметровой моделью. Это Power Logic PLA12025S12H-4 с гидродинамическим подшипником и максимальной скоростью вращения крыльчатки 1800 оборотов в минуту.

На лицевую панель можно установить до трех 120-миллиметровых вентиляторов, до двух 140-миллиметровых вентиляторов. Крепить их можно после демонтажа лицевой панели, который можно произвести одним движением за выемку в нижней части корпуса.

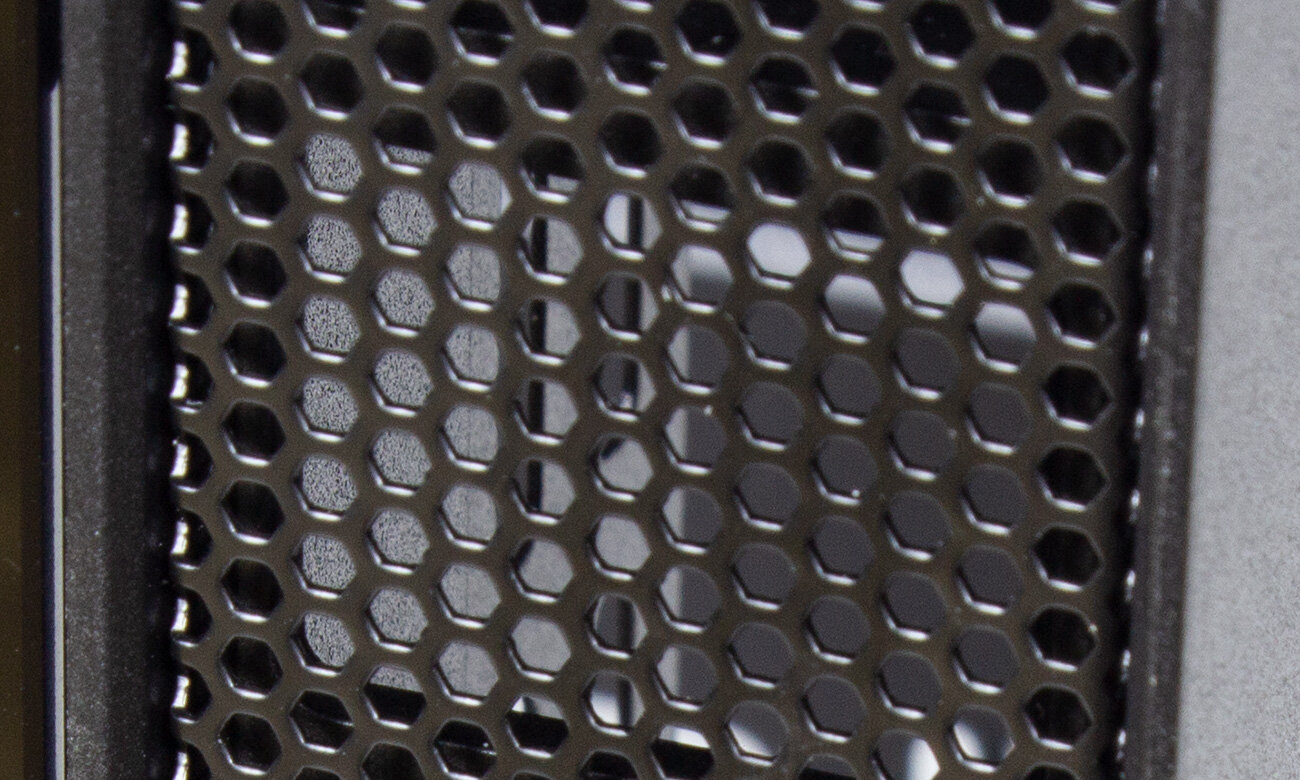

Как видно на фото ниже, при закрытой крышке на фронтальной панели воздух к вентиляторам поступает через боковины из перфорированного стального листа шириной 35 мм. При этом фронтальный пылевой фильтр практически не задействуется.

Получается, что при закрытой крышке мелкая пыль может свободно проникать в корпус через крупные (сравнительно) отверстия перфорации и щели по периметру сопряжения лицевой панели с шасси. А всего-то стоило дополнить перфорированный металл мелкой сеткой (как на пылевом фильтре) и небольшими уплотнителями…

В целом же вариант интересный, позволяющий использовать корпус по двум «профилям»: максимальная тишина и хорошая продувка. Для перехода от одного «профиля» к другому достаточно снять две крышки с шумоизоляцией и заменить одну из них на сетчатую вставку (по желанию). Отличный ход.

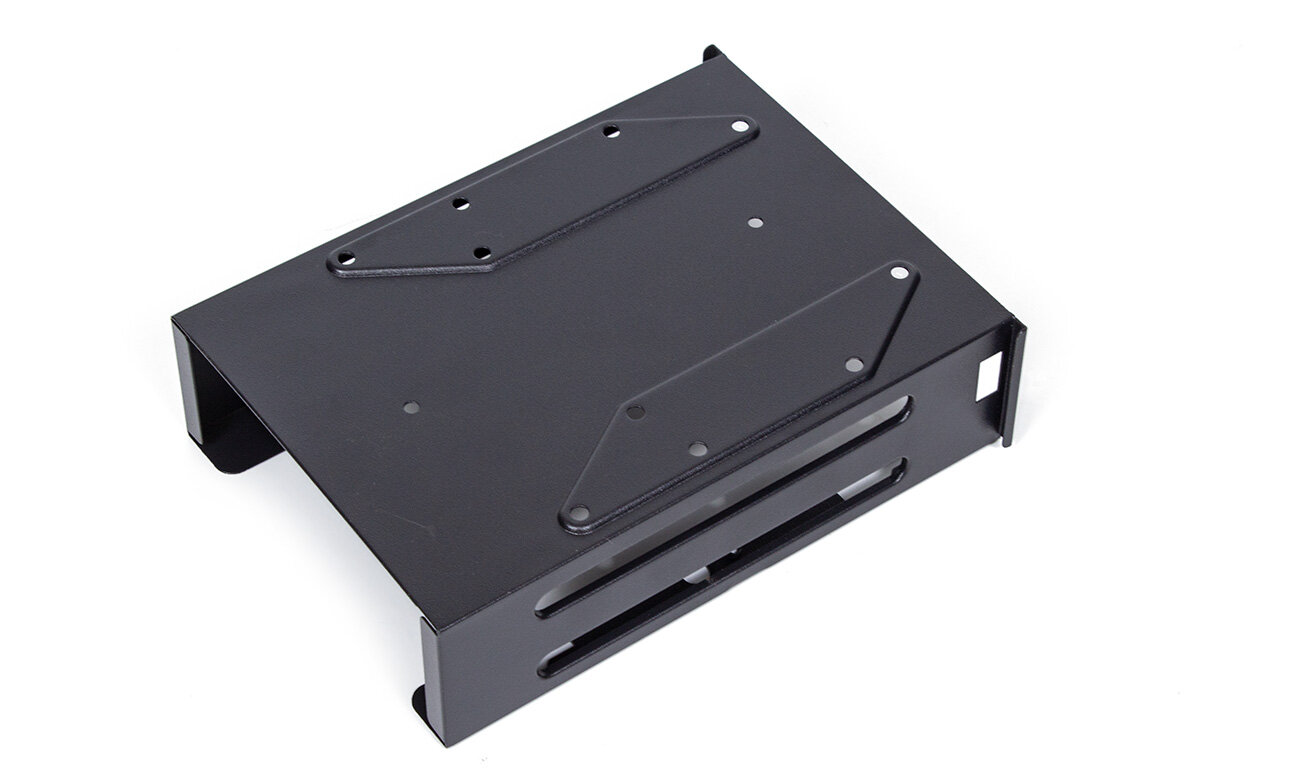

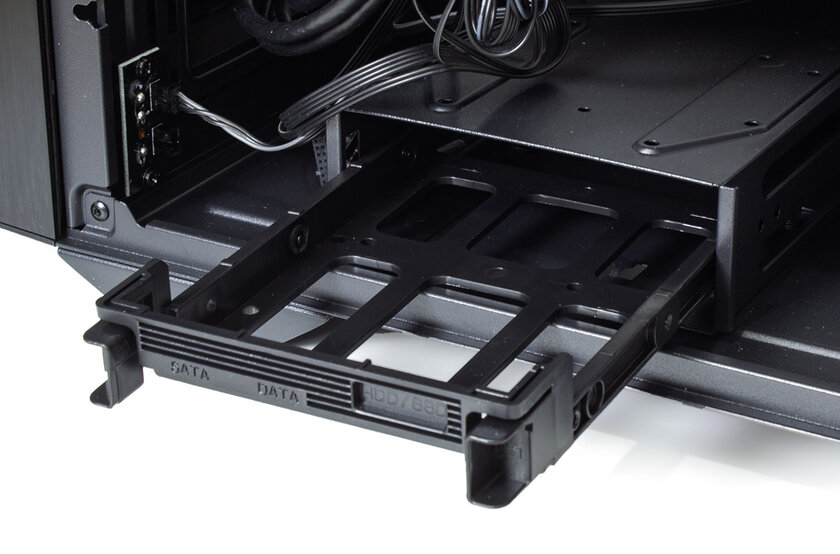

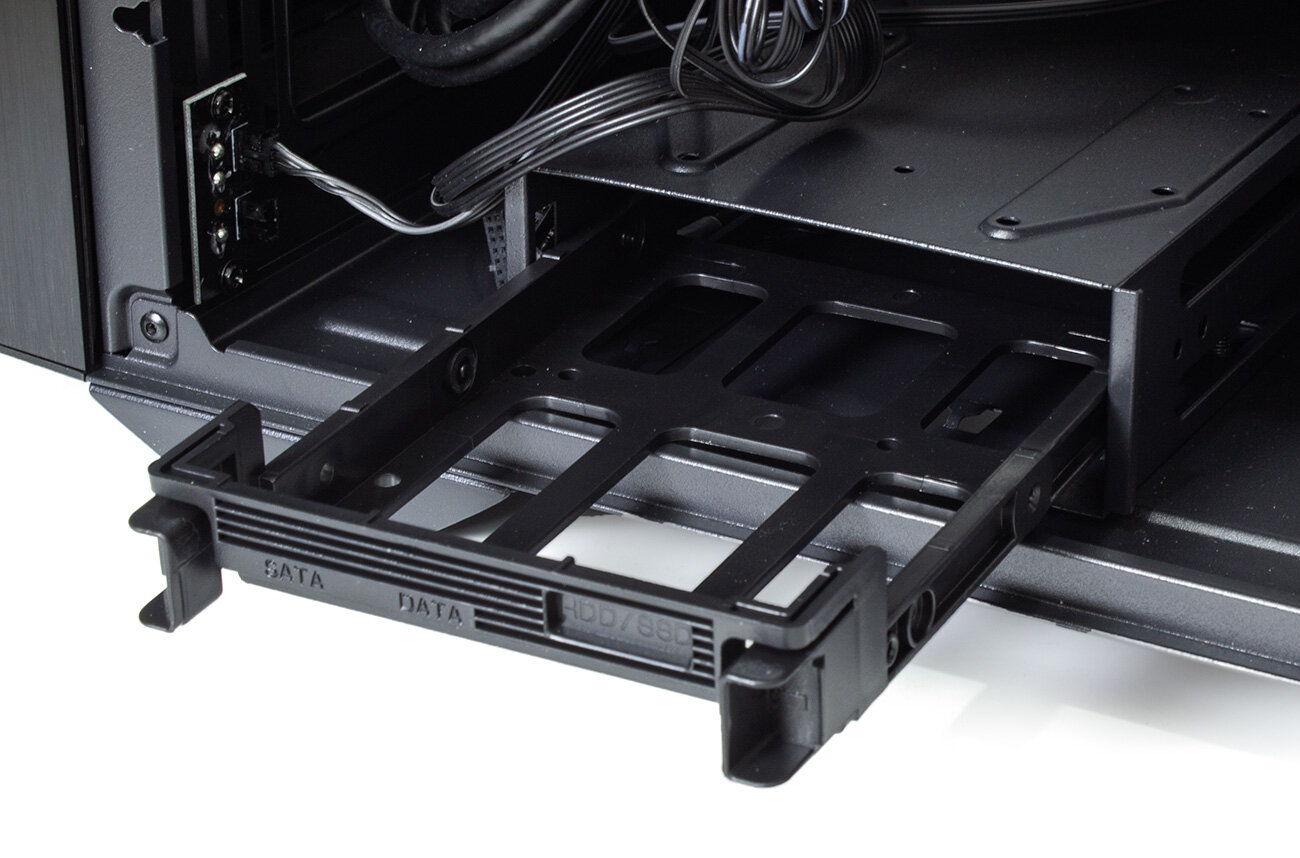

Под 3,5-дюймовый накопитель предусмотрена съемная корзина, на которую один диск устанавливается сверху (крепление четырьмя винтами), второй — в пластиковый холдер на безвинтовом креплении.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Интерьер. 15
Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Интерьер. 16

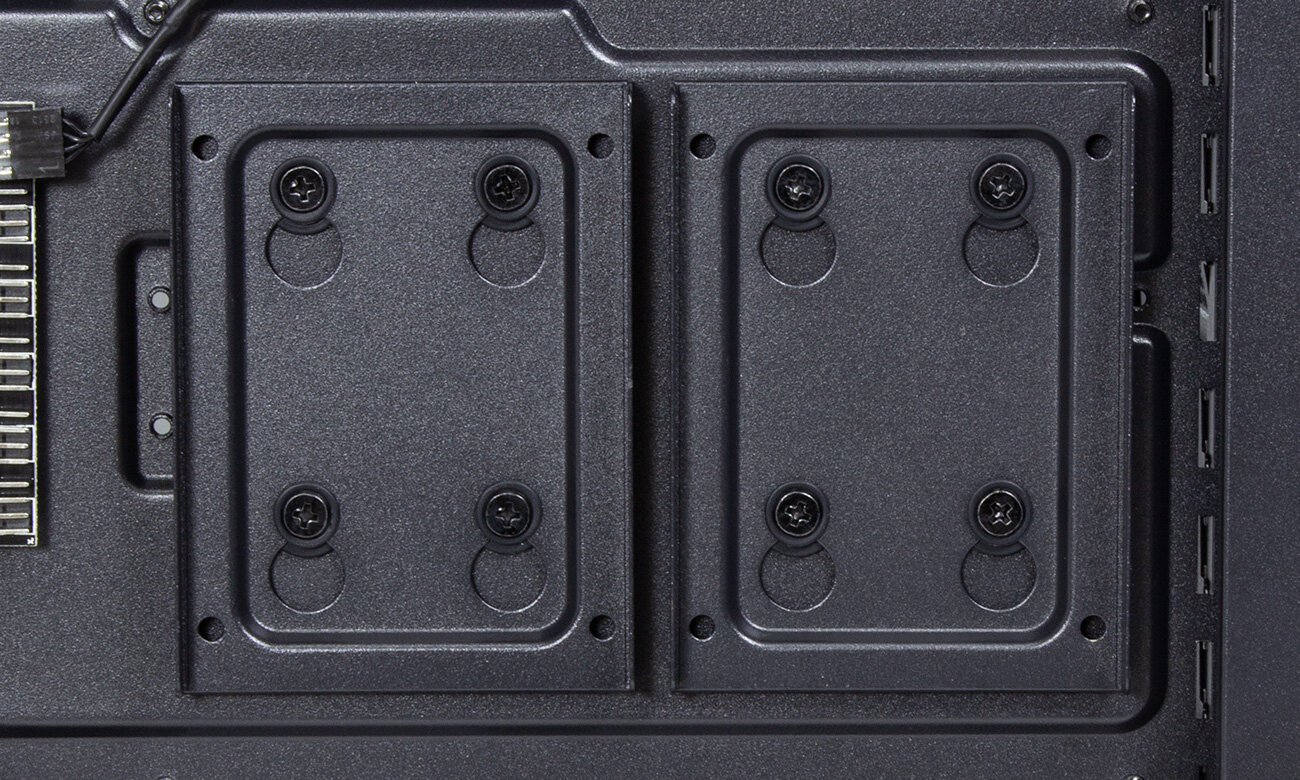

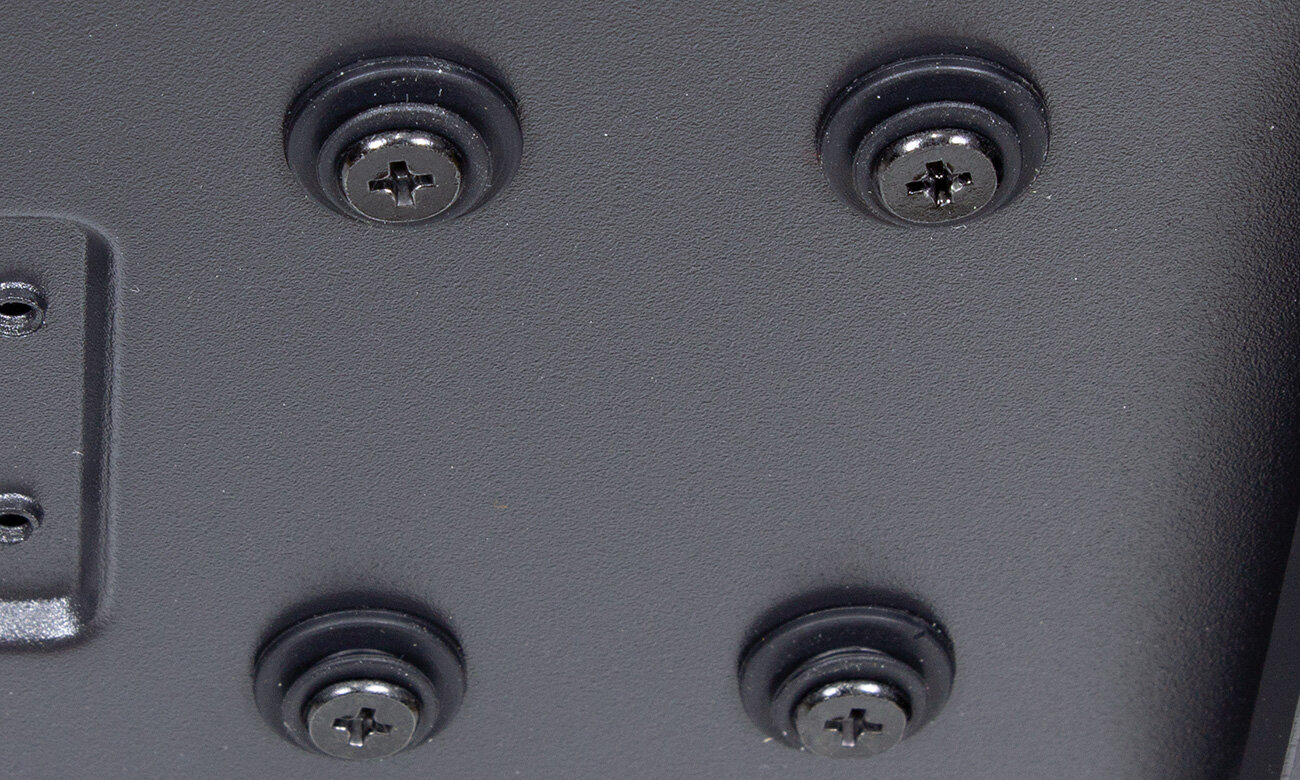

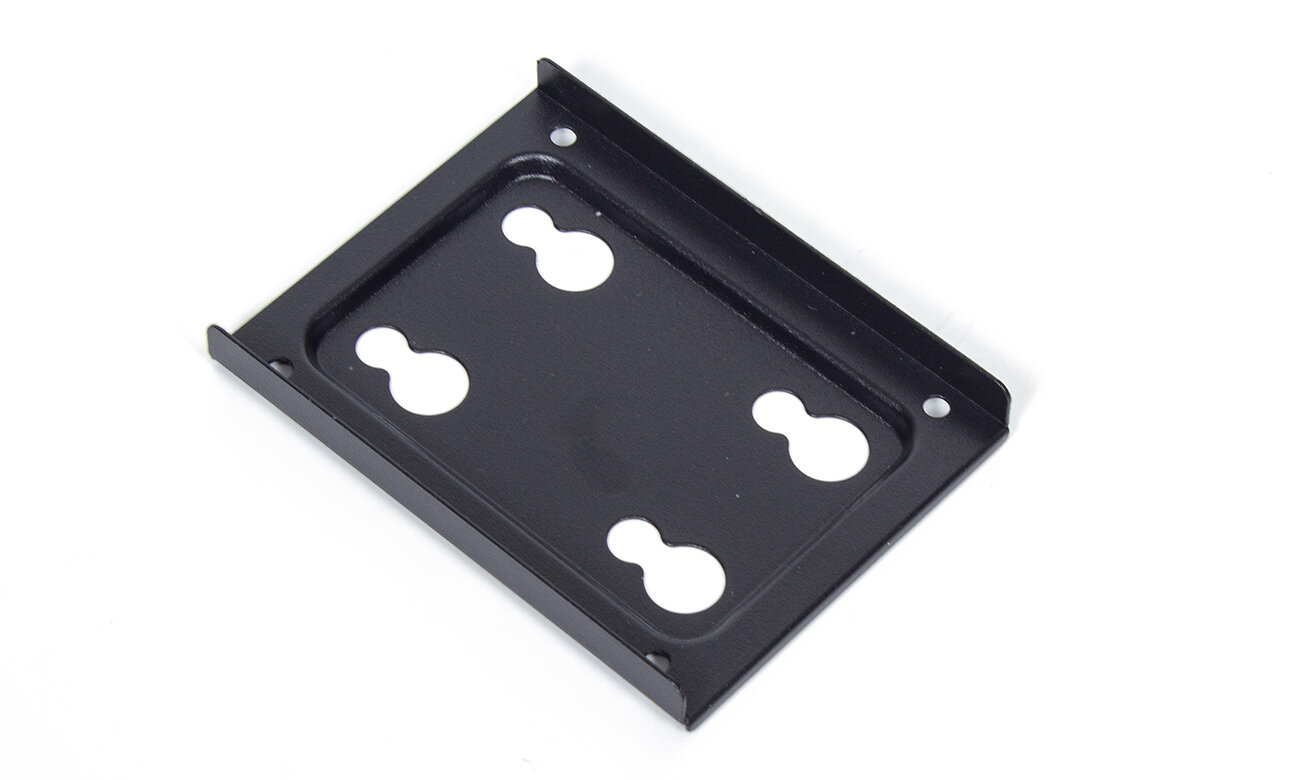

Под 2,5-дюймовые накопители предусмотрено четыре посадочных места: два ближе к лицевой панели, два за материнской платой, на съемных металлических держателях.

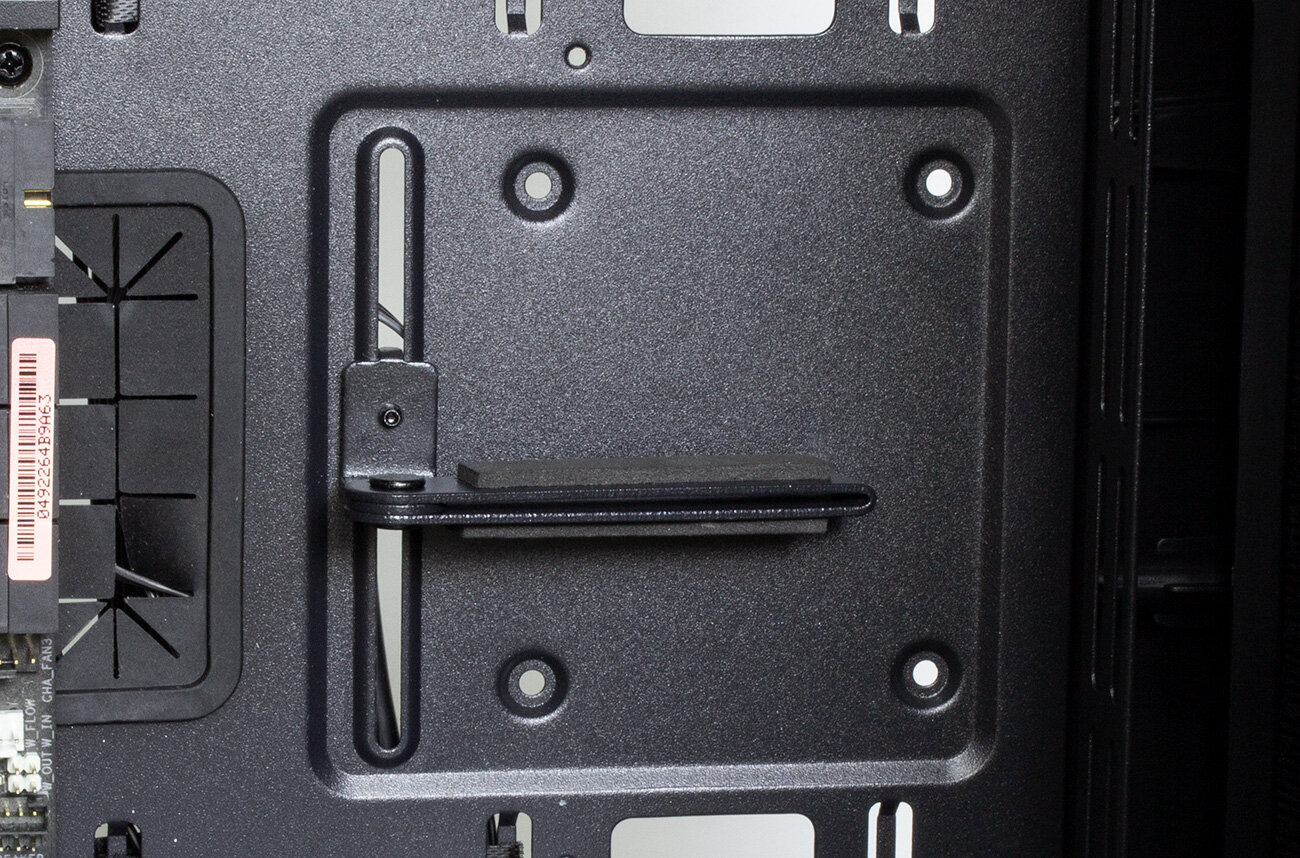

Для массивных видеокарт есть дополнительная поддержка, снимающая часть механической нагрузки с графического слота. Идея хорошая, но реализация так себе. Можно было без особых трудов реализовать металлический кронштейн, надежно фиксирующий хвостовую часть видеокарты от провисания и распределяющий её вес по поддону матплаты. К слову, максимально допустимая длина видеокарты при сборке системы в этом корпусе не должна превышать 380 мм.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Интерьер. 20

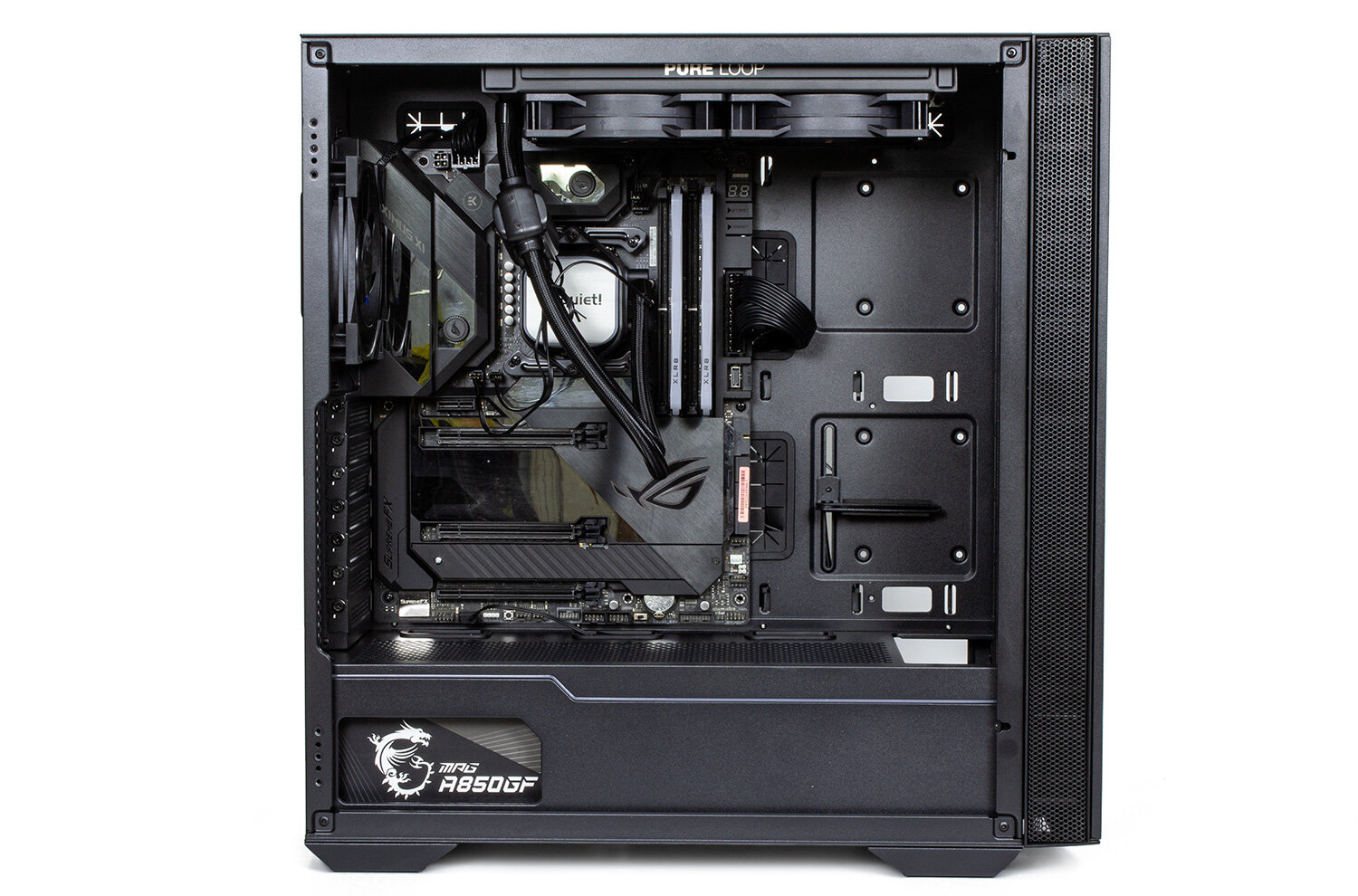

Сборка системы прошла быстро и без проблем. На фотографии видеокарта демонтирована для лучшего обзора (использовалась RX 6800XT). Как видно, габариты корпуса в ширину позволили без проблем уместить 240-миллиметровый радиатор системы жидкостного охлаждения. Он расположен максимально далеко от материнской платы, что снимает ограничение на толщину самого радиатора (нередко встречаются радиаторы на 35-40 мм, стандарт — 20-25 мм). Единственная возможная преграда — высокие модули оперативной памяти, в торец которых может упереться система жидкостного охлаждения компонентов.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Интерьер. 21

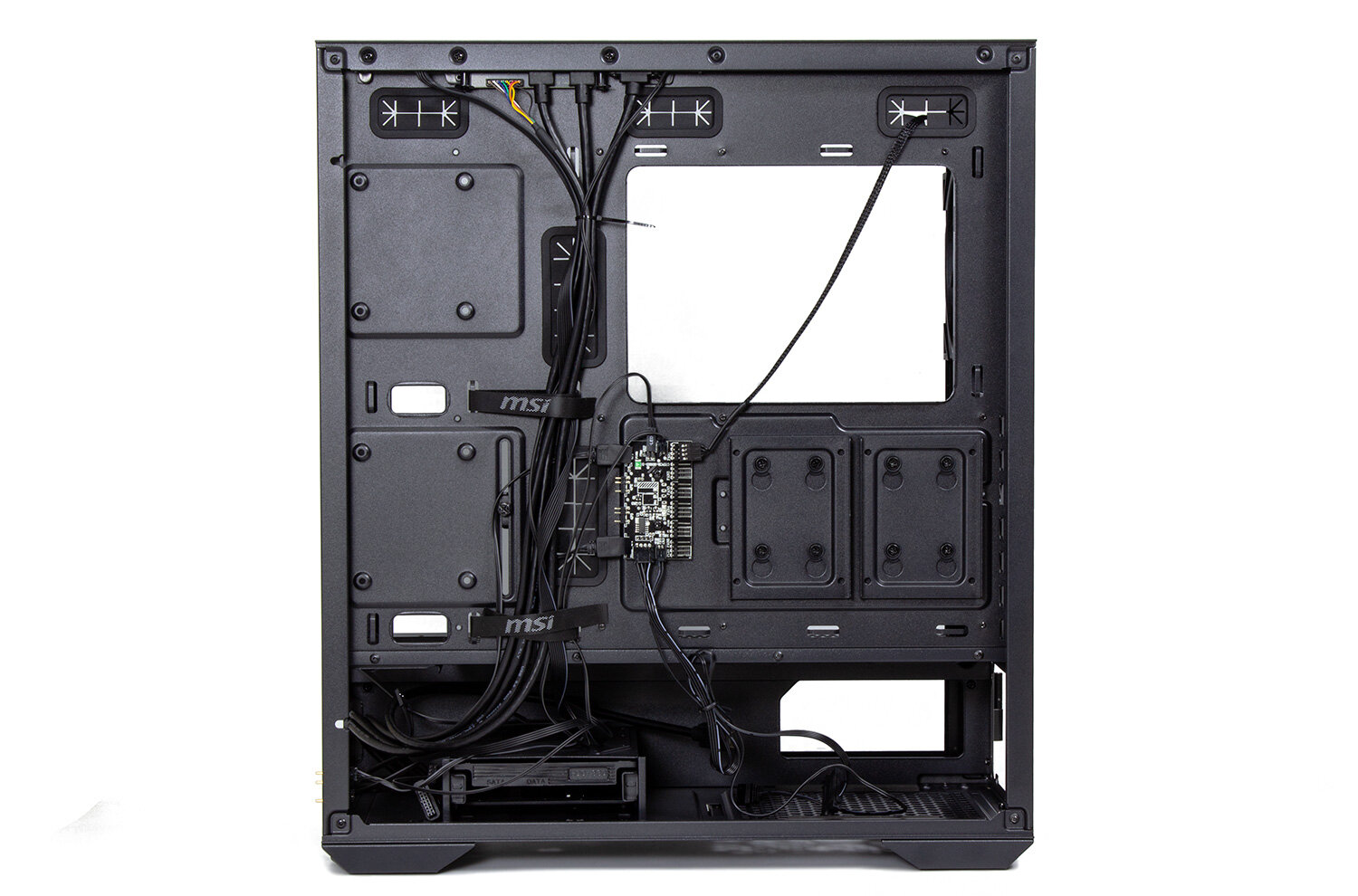

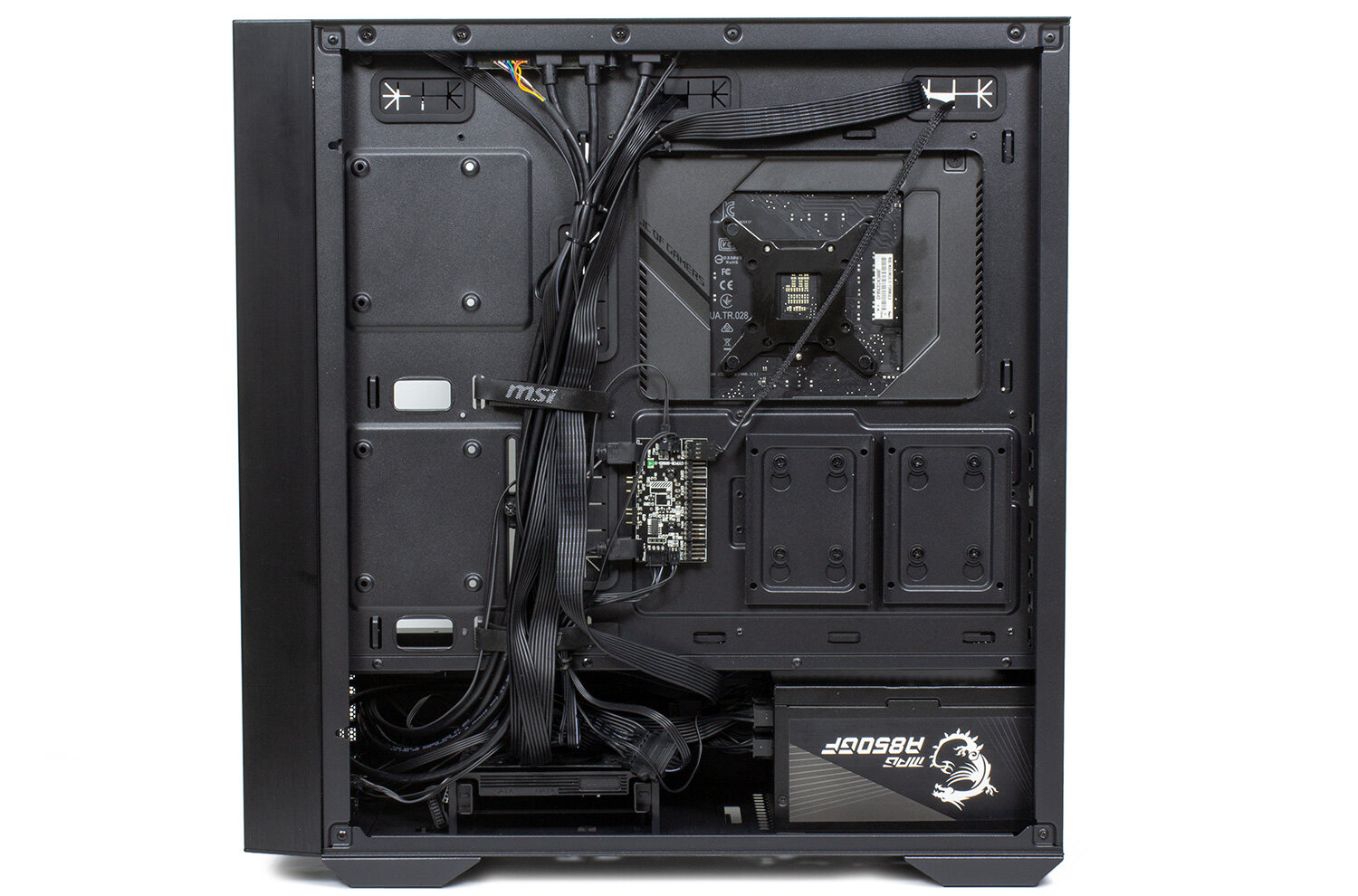

На обратной стороне при укладке проводов удалось обойтись штатными стяжками. Но следует учесть, что в данном случае минимально возможный набор, без обилия вентиляторов, накопителей. В любом случае, 22 мм (расстояние между поддоном матплаты и крышкой корпуса) достаточно для удобной укладки основной массы проводов, включая кабель к разъему ATX24 на плате.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Интерьер. 22

Пару слов про иллюминацию. Подсветка встроена в кожух блока питания и лицевую панель. Свечение мягкое, глаза не режет, приятно мерцает в темноте.



Компания MSI вместе с корпусом предоставила блок питания MPG A850GF. Он хорошо подходит для MPG Quietude 100S как по мощности (850 Вт), так и по классу. О нем также стоит рассказать подробнее, модель интересная для рядового покупателя, планирующего собирать систему средней или высокой мощности.

MSI MPG A850GF: комплектация, внешний вид

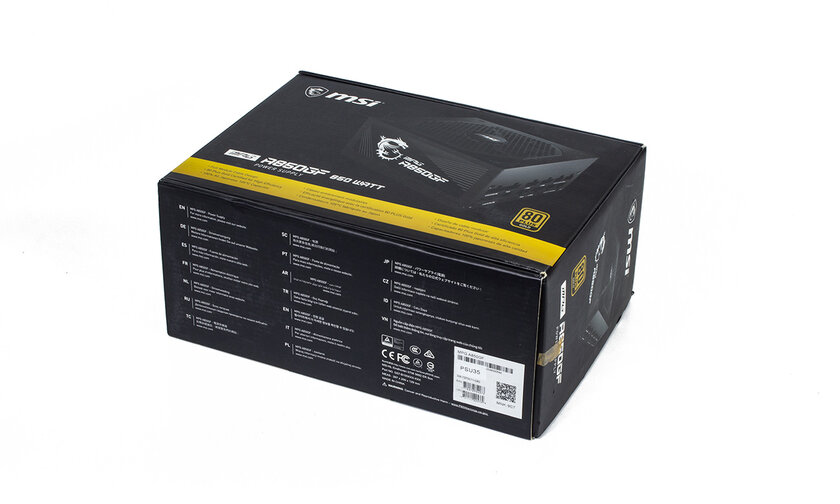

Блок поставляется в небольшой картонной коробке.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: комплектация, внешний вид. 1

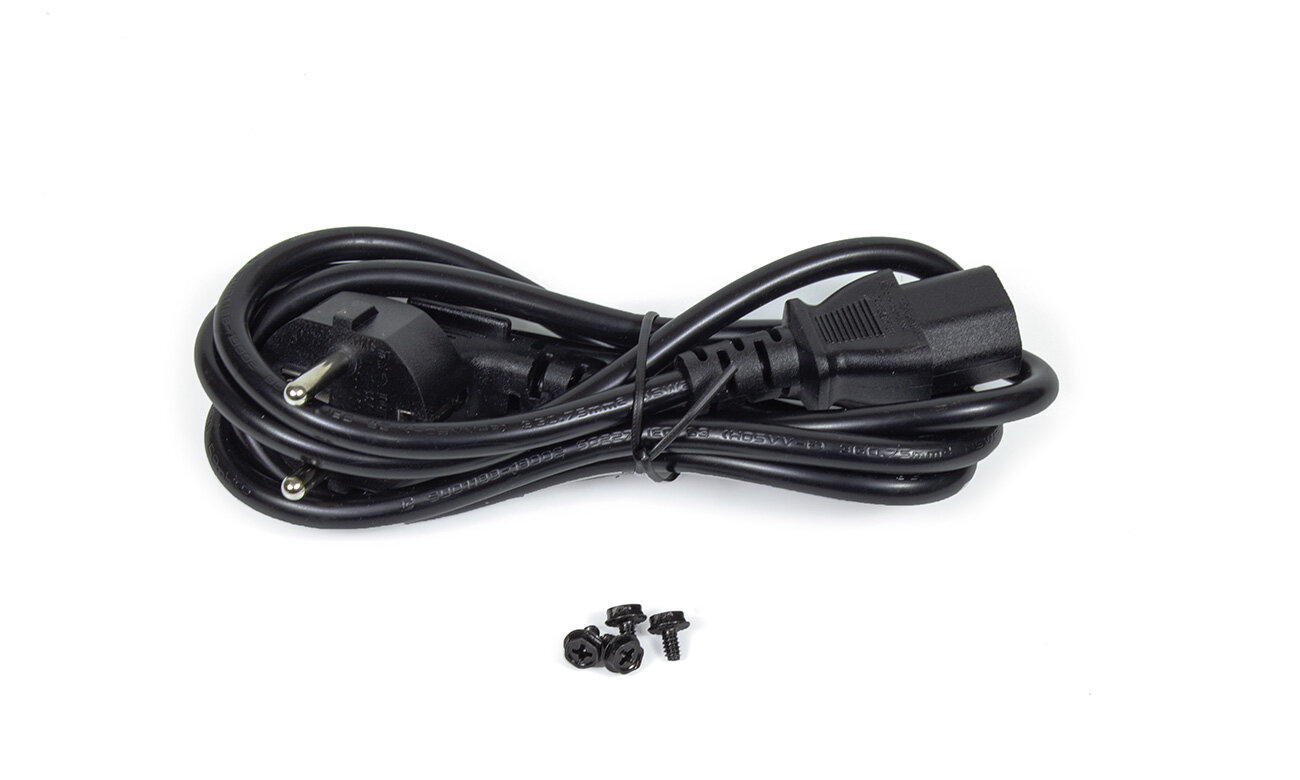

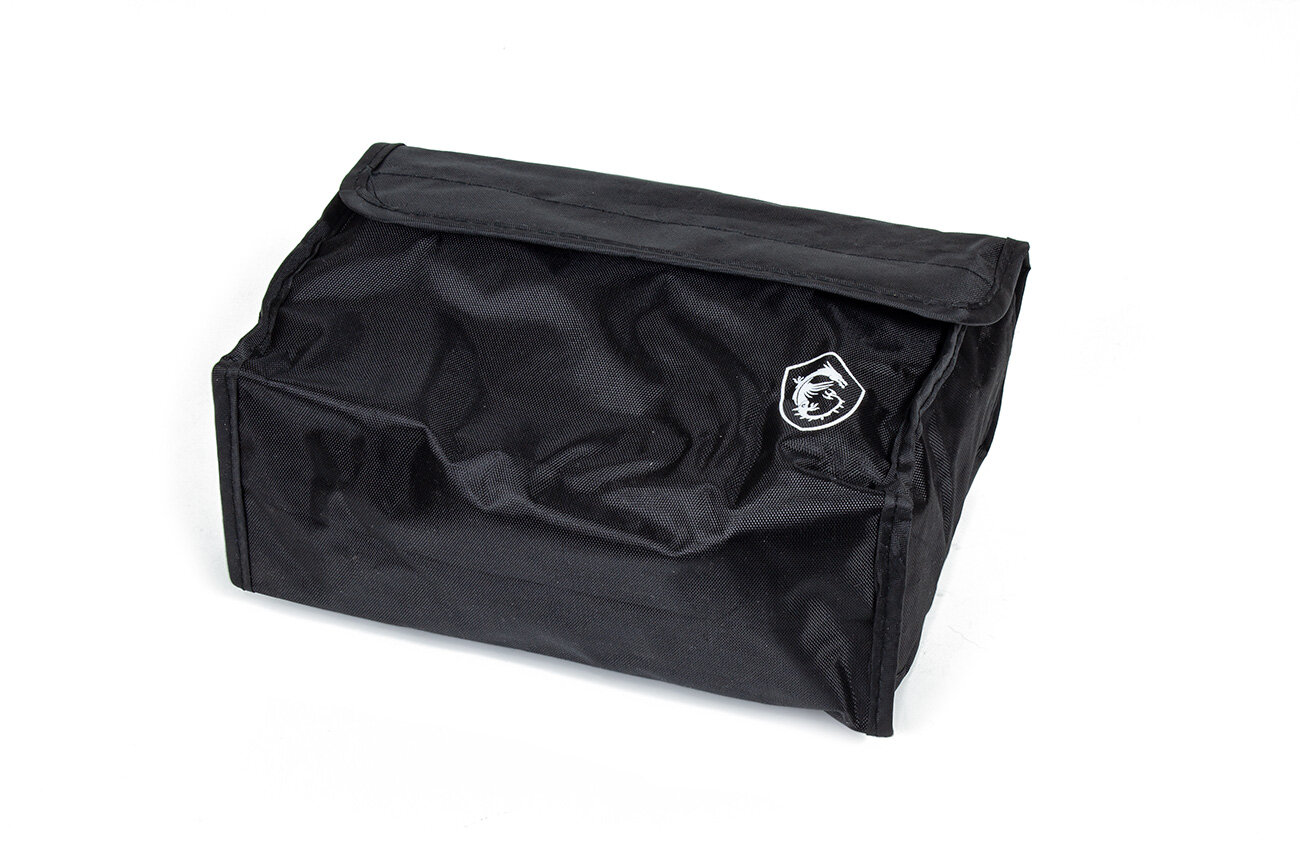

Комплектация стандартная: винты крепления, шнур питания, набор модульных кабелей. Кабели поставляются в матерчатой сумке.

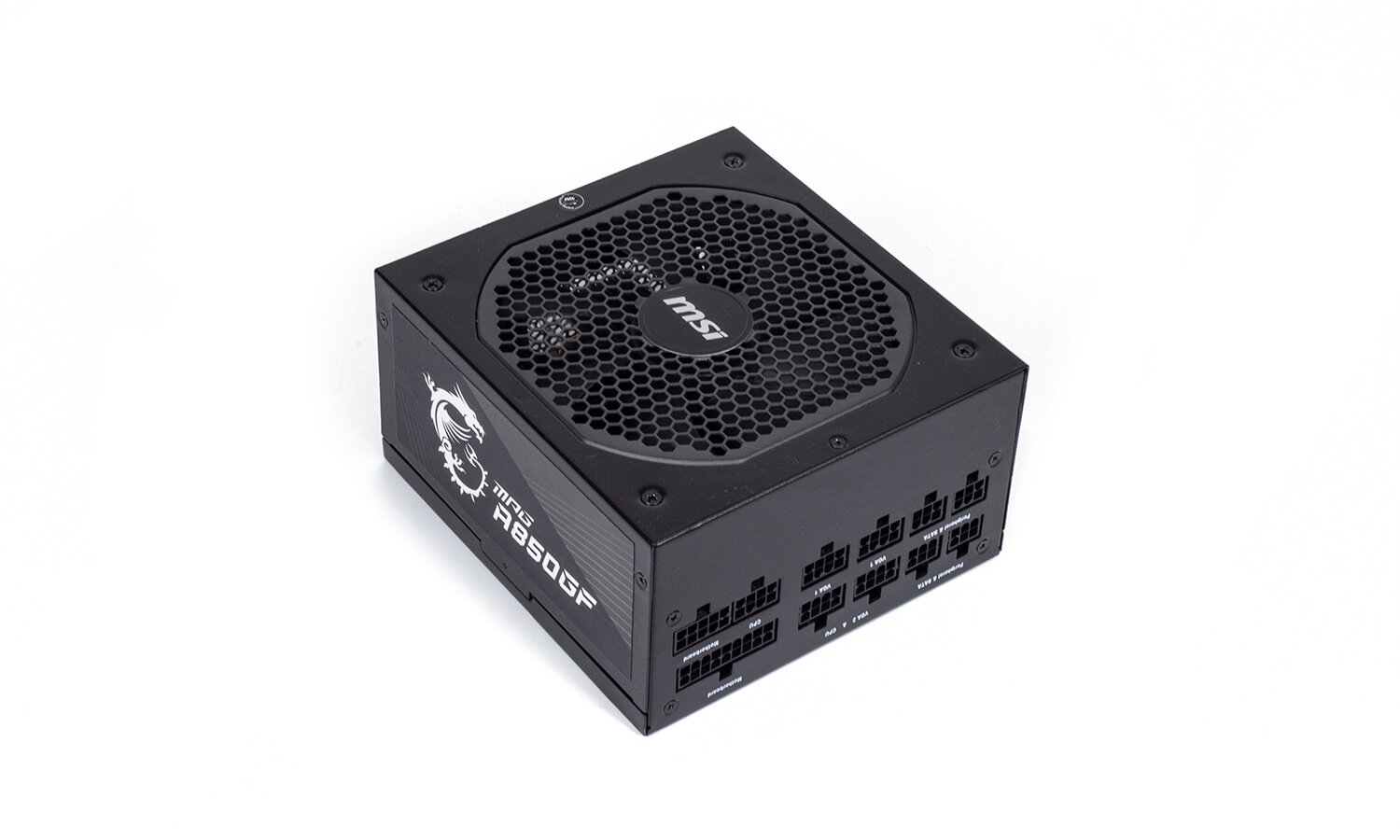

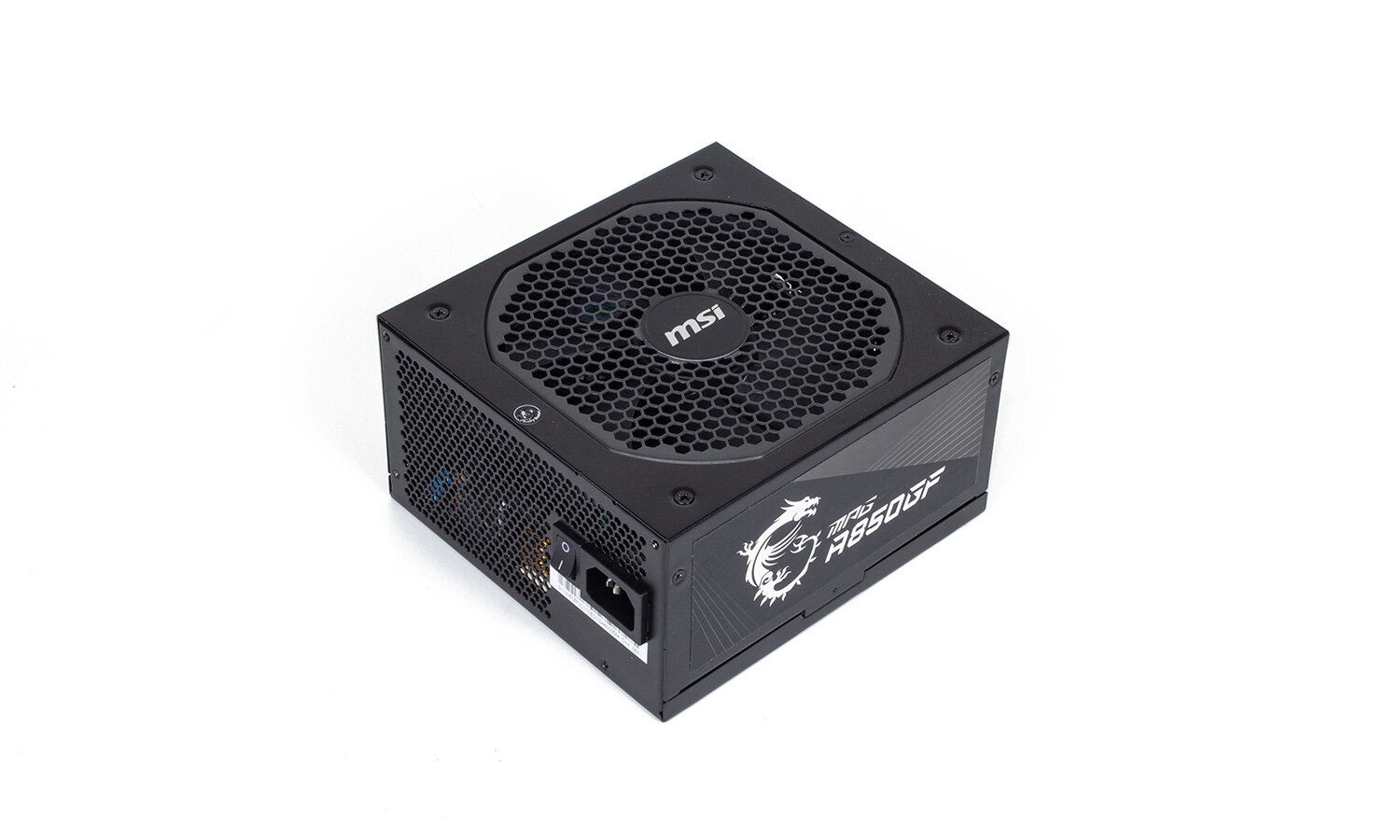

Внешне MSI MPG A850GF сильно напоминает премиумную линейку блоков одной известной компании. Схожи оформление решетки вентилятора и мелкие нюансы конструкции корпуса.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: комплектация, внешний вид. 5

Если рассматривать блок без оглядки на другие бренды, то можно сказать, что оформление аскетичное и вместе с тем качественное: хорошая подгонка половинок стального корпуса, обилие винтов, не скрытых декоративными накладками. Полностью отсутствует подсветка и другие «элементы декора». Длина (или, как чаще называют этот параметр, глубина) корпуса 160 мм, что при заявленной мощности в 850 ватт очень хорошо с точки зрения размещения блока в малогабаритных корпусах с мощными конфигурациями.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: комплектация, внешний вид. 6

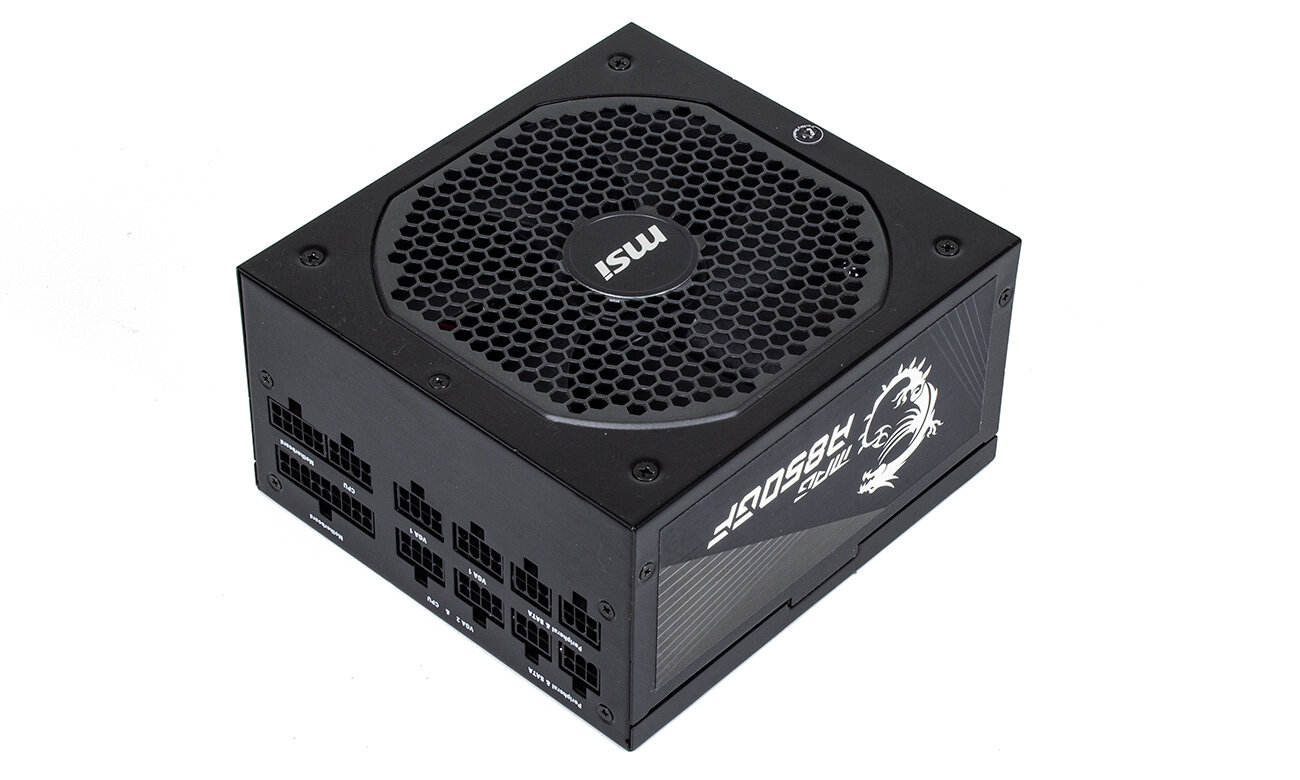

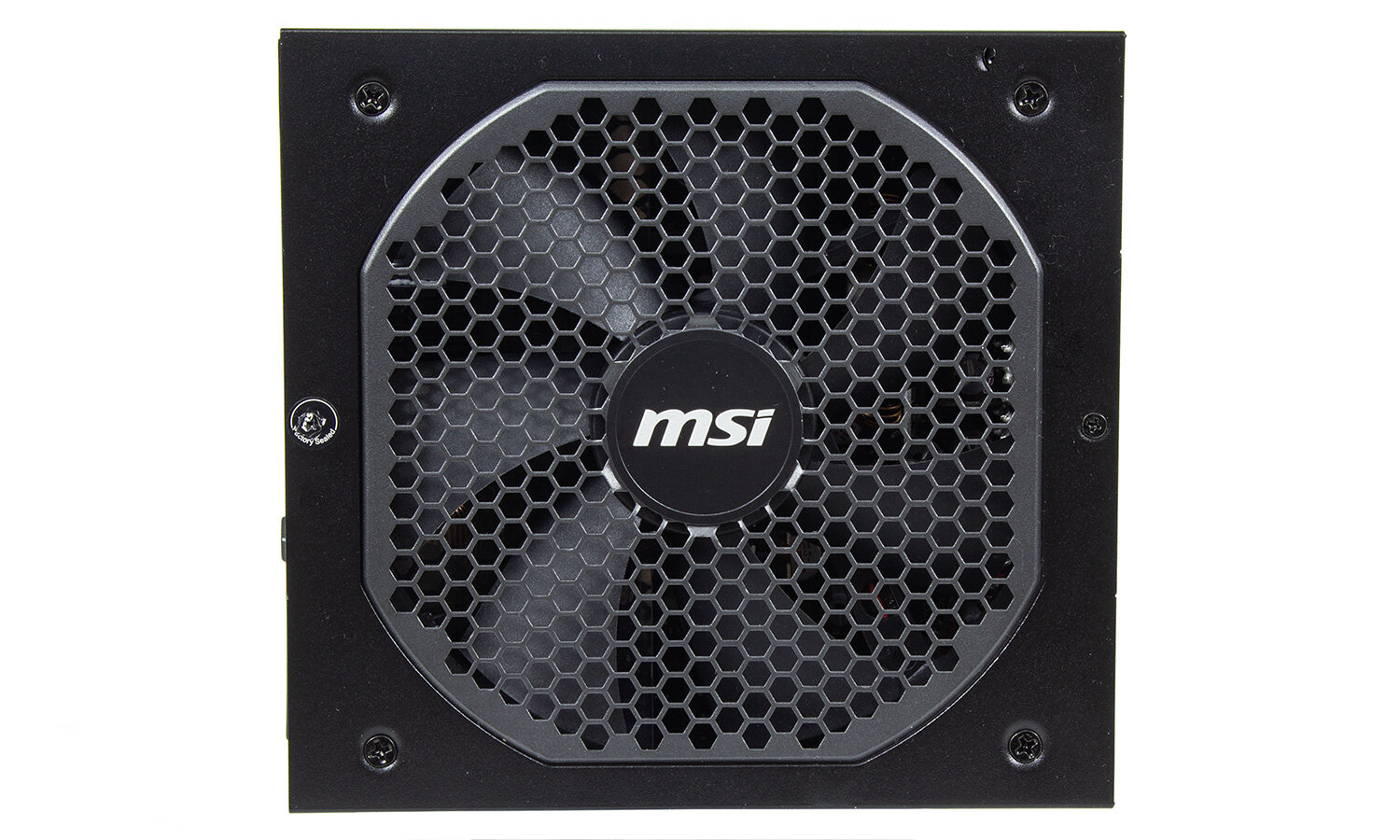

Сверху установлен 140-миллиметровый вентилятор охлаждения, скрытый штампованной решеткой. По центру — лого производителя.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: комплектация, внешний вид. 7

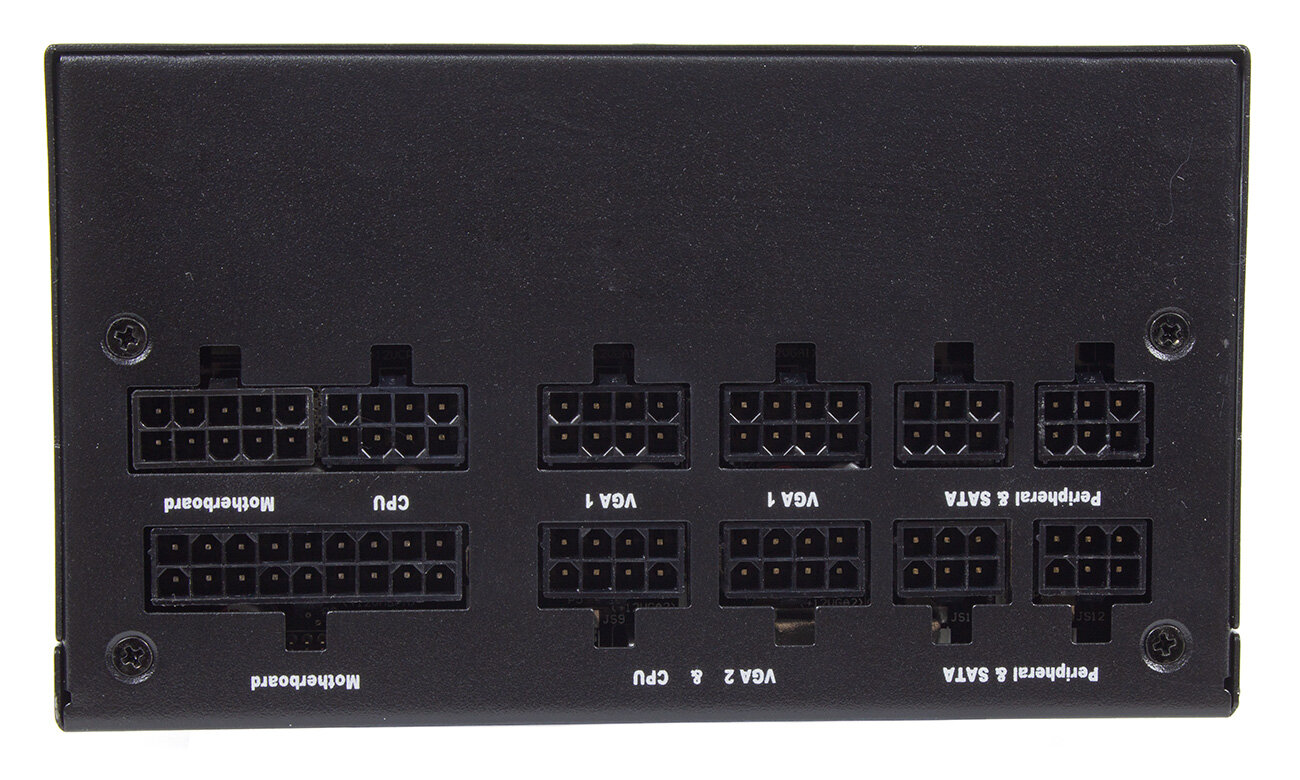

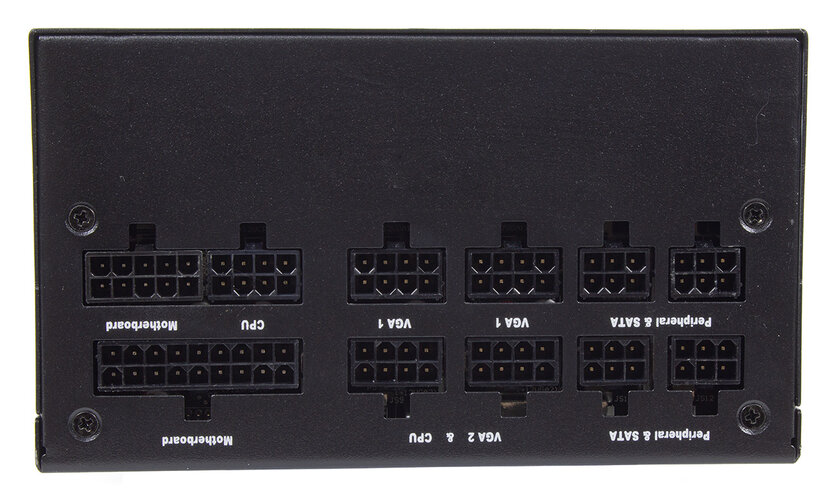

На «внутреннем» торце сосредоточены модульные разъемы в количестве 11 штук.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: комплектация, внешний вид. 8

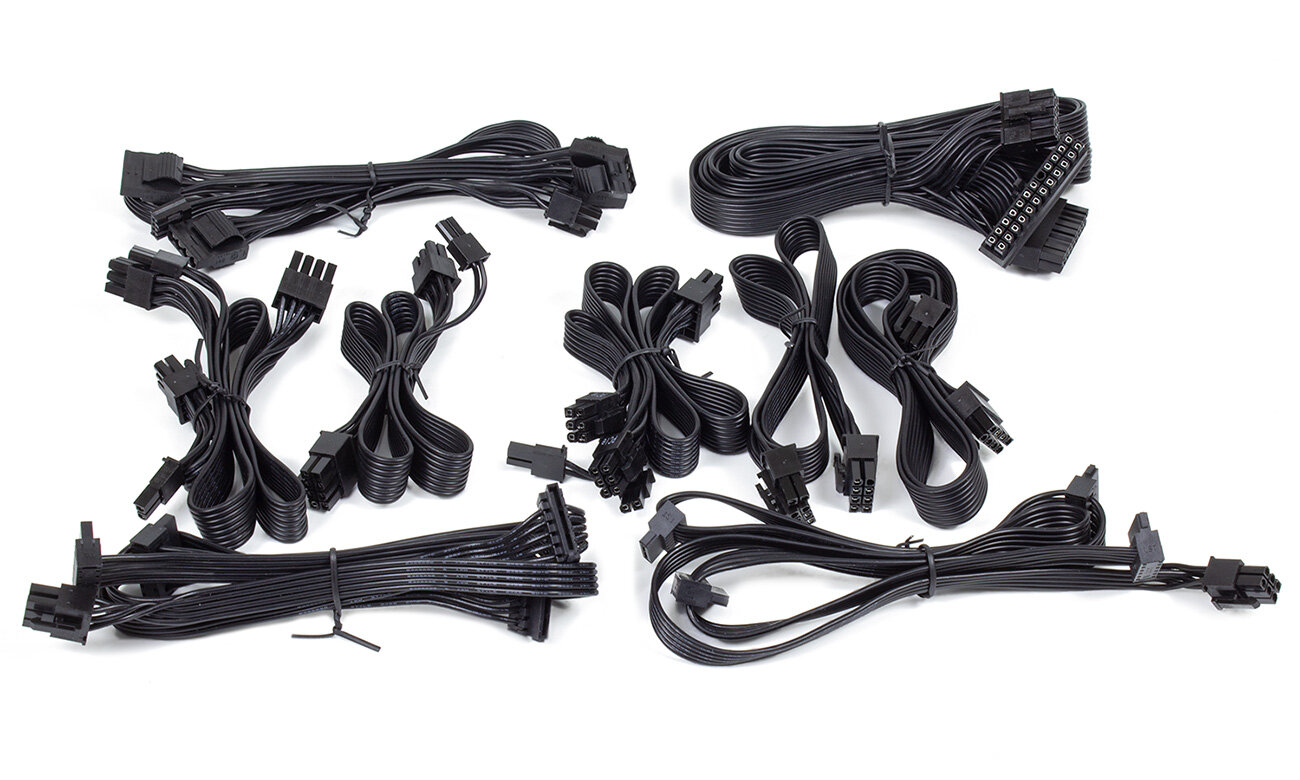

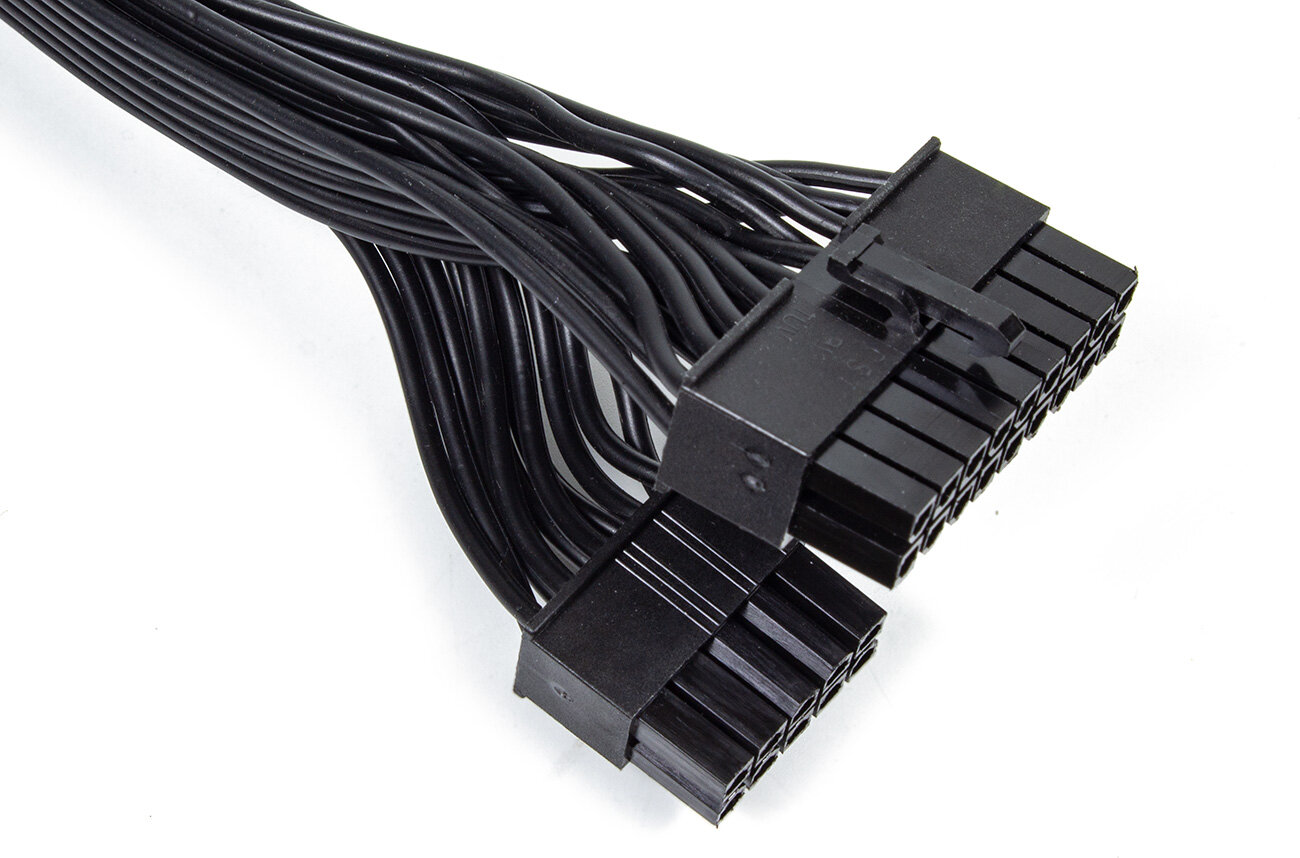

Все кабели выполнены плоскими, что значительно упрощает их прокладку внутри корпуса. Даже те провода, что идут к разъему ATX24, соединены в виде нескольких плоских кабелей.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: комплектация, внешний вид. 9

Длина кабеля ATX24 — 560 мм, доппитания процессора 4+4 пин и 8 пин — 680 мм, четырех кабелей 6+2 пин — 490 мм. Для питания накопителей предусмотрены четыре кабеля, длина до первого разъема — 480 мм, между разъемами — 130 мм. Суммарно 8 разъемов SATA, шесть molex, шесть разъемов 6+2 пин для видеокарт, два разъема питания процессора, один FDD.

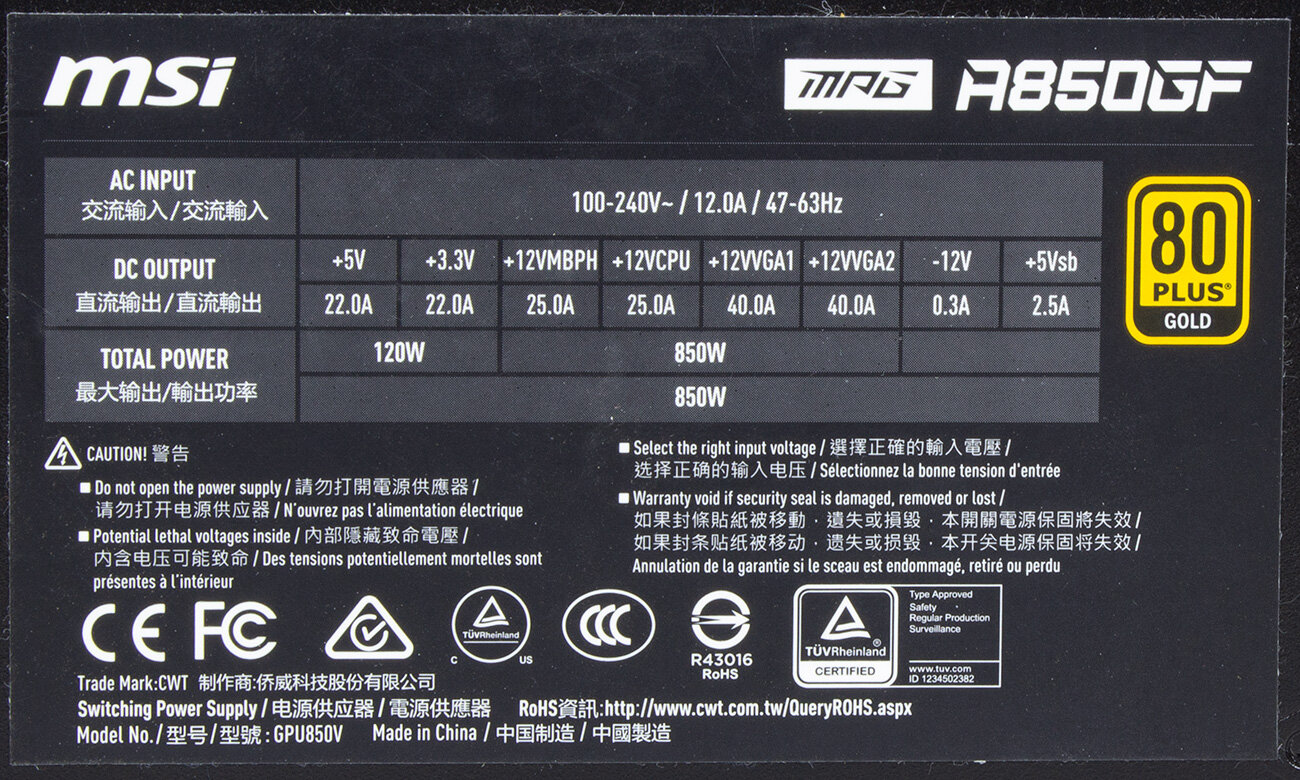

Максимальная заявленная мощность блока составляет 850 Вт, и все он может выдать по линии +12. Суммарная мощность линий +3,3 и +5 — 120 Вт, по 22 А на каждую.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: комплектация, внешний вид. 10

MSI MPG A850GF: особенности конструкции

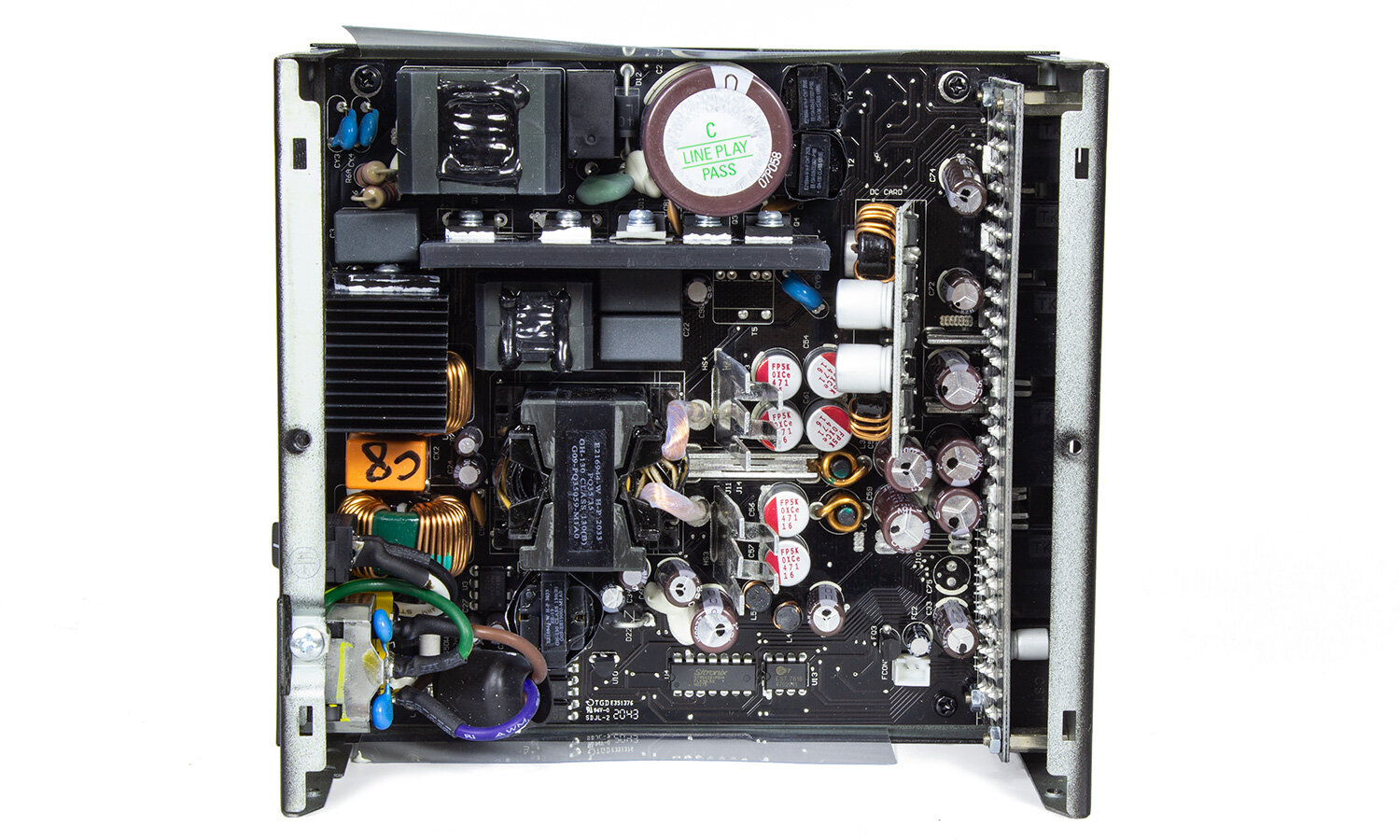

Наблюдение при первом осмотре оказалось верным — в MPG A850GF установлена платформа CWT, модель GPU, версия с сертификатом 80PLUS Gold.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: особенности конструкции. 1

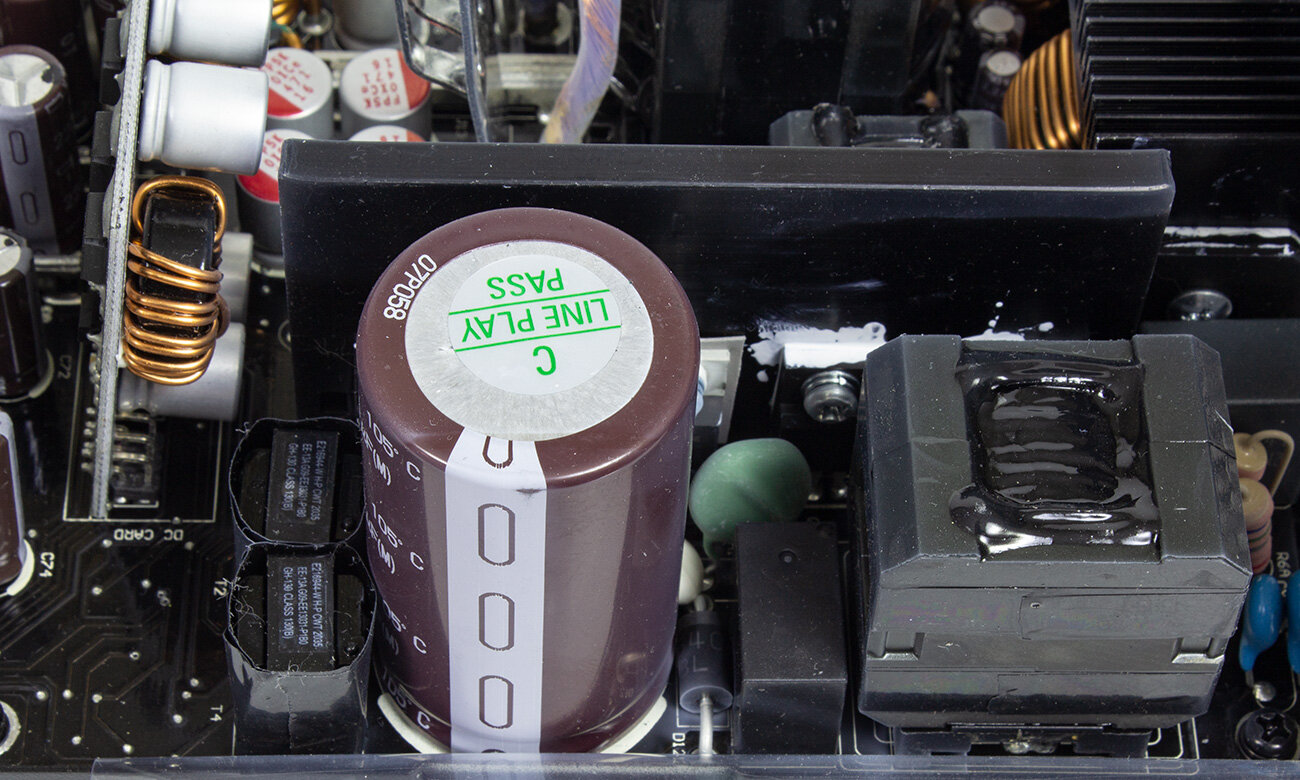

Схема стабилизации напряжения полностью раздельная, диапазон напряжения питания от 100 до 240 В, основной преобразователь (для линии +12) полумостовой резонансный. Современная качественная платформа, которую используют в своих продуктах около десятка разных брэндов.

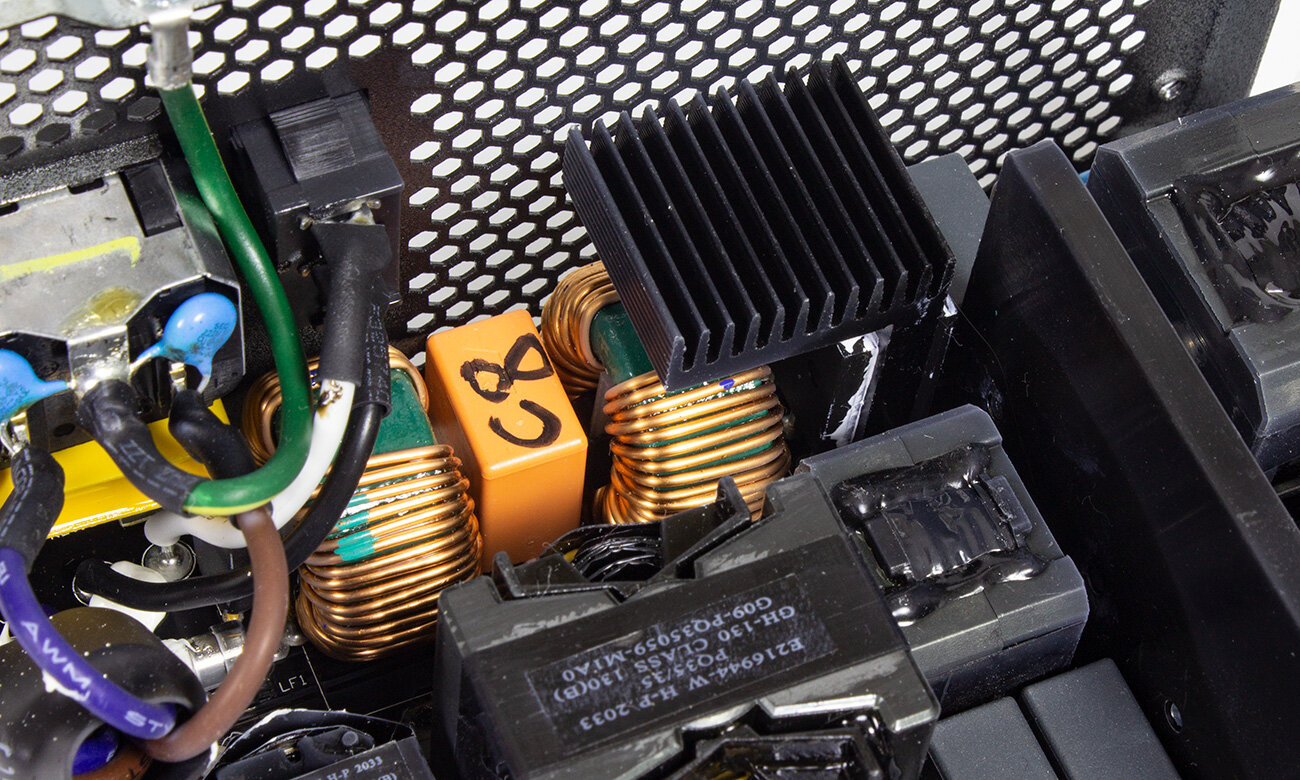

На фото можно различить входной фильтр, два диодных моста на крупном радиаторе.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: особенности конструкции. 2

Все силовые ключи и диод шоттки, распаянные в высоковольтной части, прикручены к общему теплоотводу (алюминиевая пластина). На переднем плане виден электролит производства Nippon Chemi Con, сглаживающий пульсации после выпрямителя, дроссель APFC и реле «мягкого» старта.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: особенности конструкции. 3

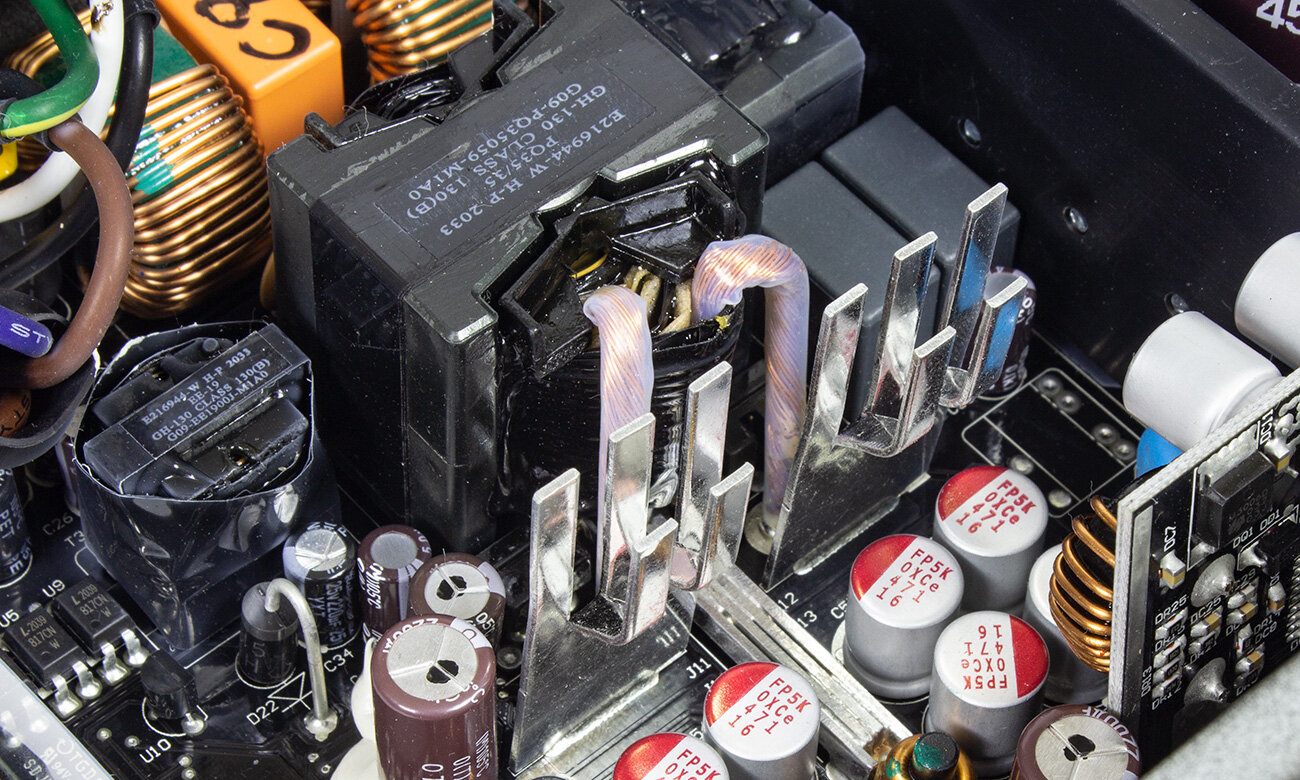

Примерно по центру платы размещен силовой трансформатор. Напряжение с него попадает на синхронный выпрямитель. Его шесть силовых ключей смонтированы на обратной стороне печатной платы, на лицевой стороне видны лишь небольшие радиаторы. Учитывая высокий КПД синхронных выпрямителей, этих металлических пластин должно хватать для отведения тепла.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: особенности конструкции. 4

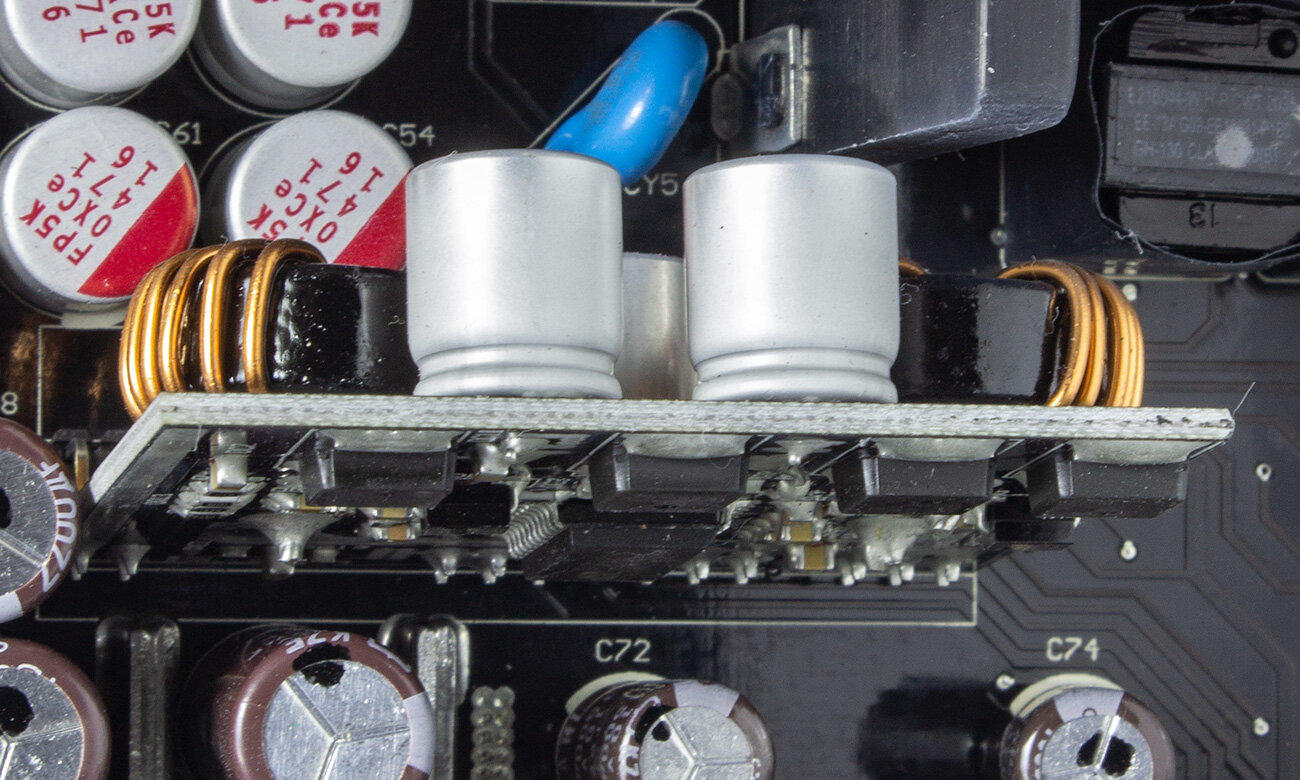

За формирование напряжений для каналов +5 и +3,3 отвечает двойной DC-DC-преобразователь на базе контроллера APW7159C. Компоненты преобразователя смонтированы на отдельной плате.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: особенности конструкции. 5

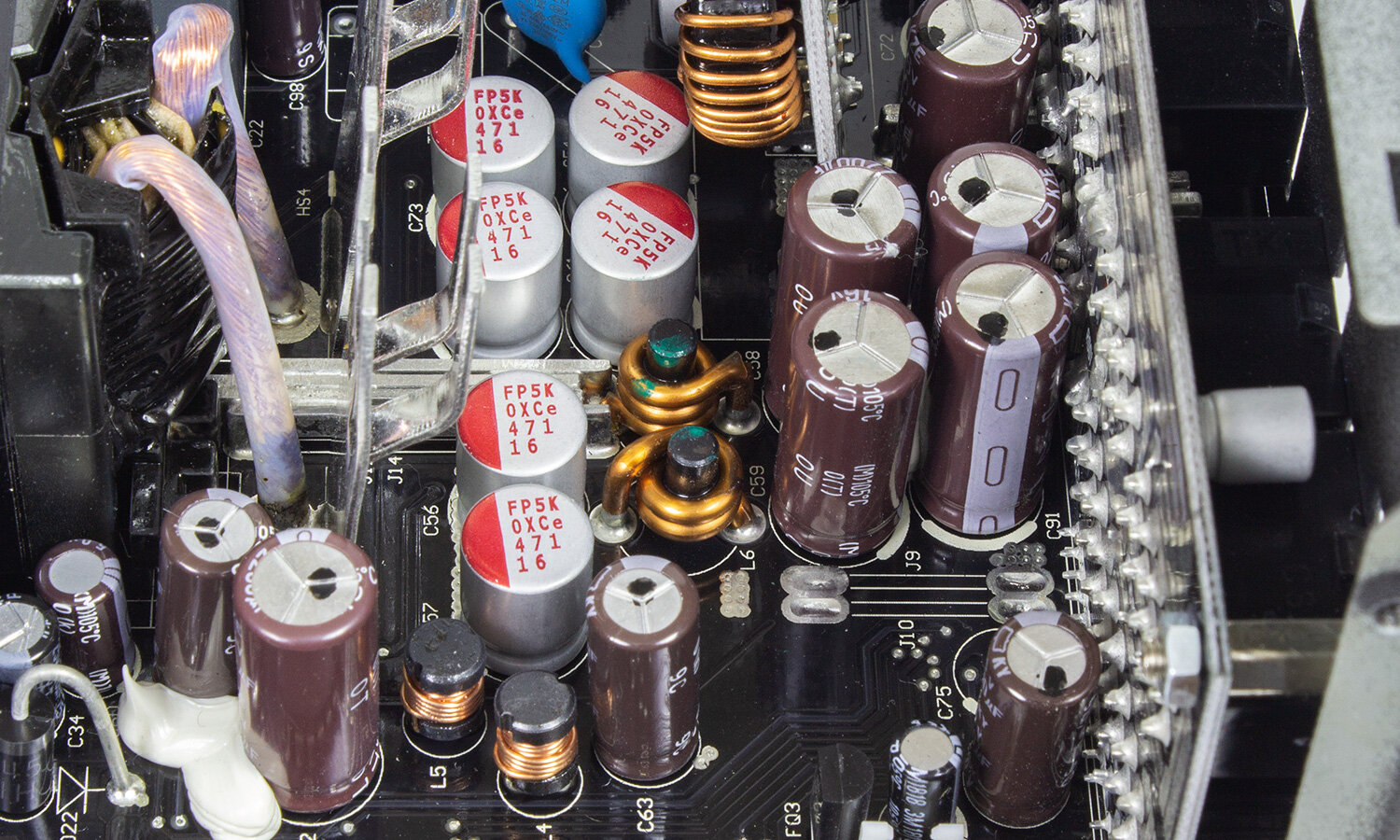

Вокруг него установлены электролитические и полимерные конденсаторы, а также дроссели выходного фильтра.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: особенности конструкции. 6

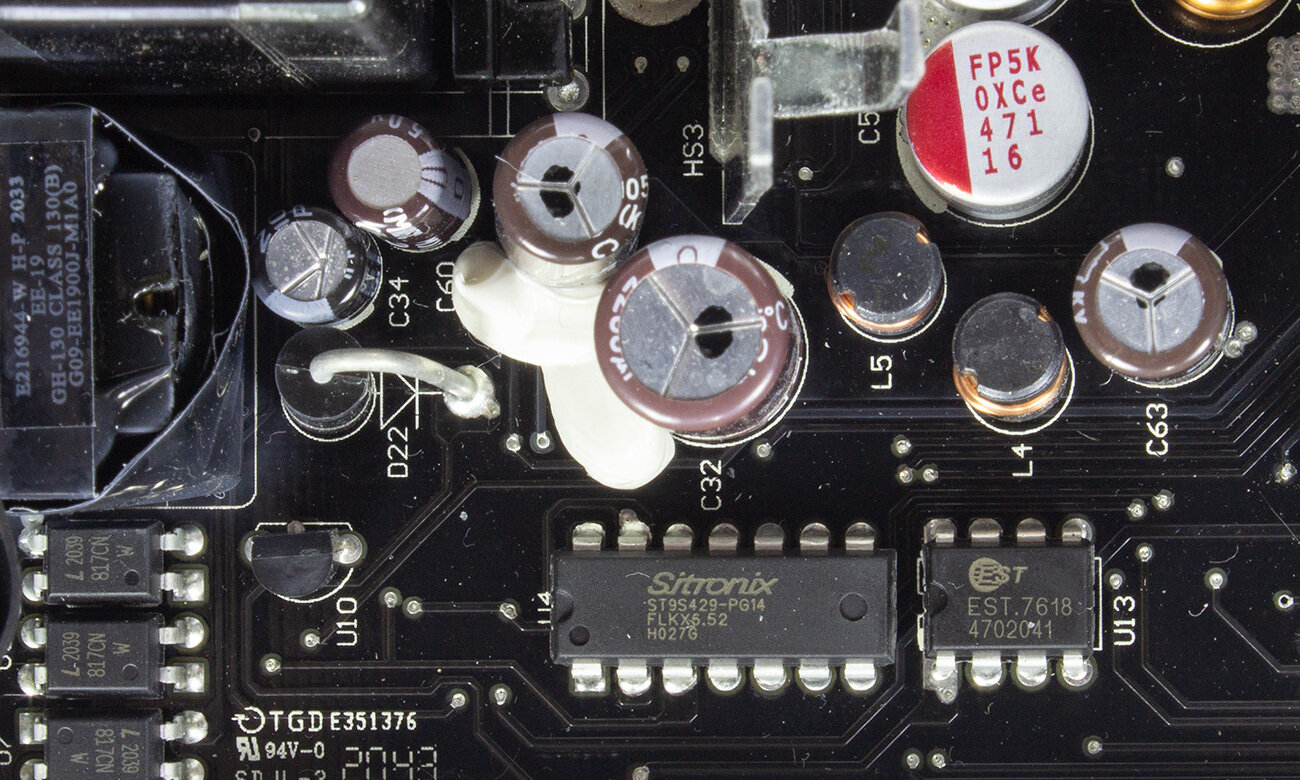

Работу многочисленных защит блока обеспечивает супервизор Sitronix ST9S429-PG14 и EST EST.7618.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: особенности конструкции. 7

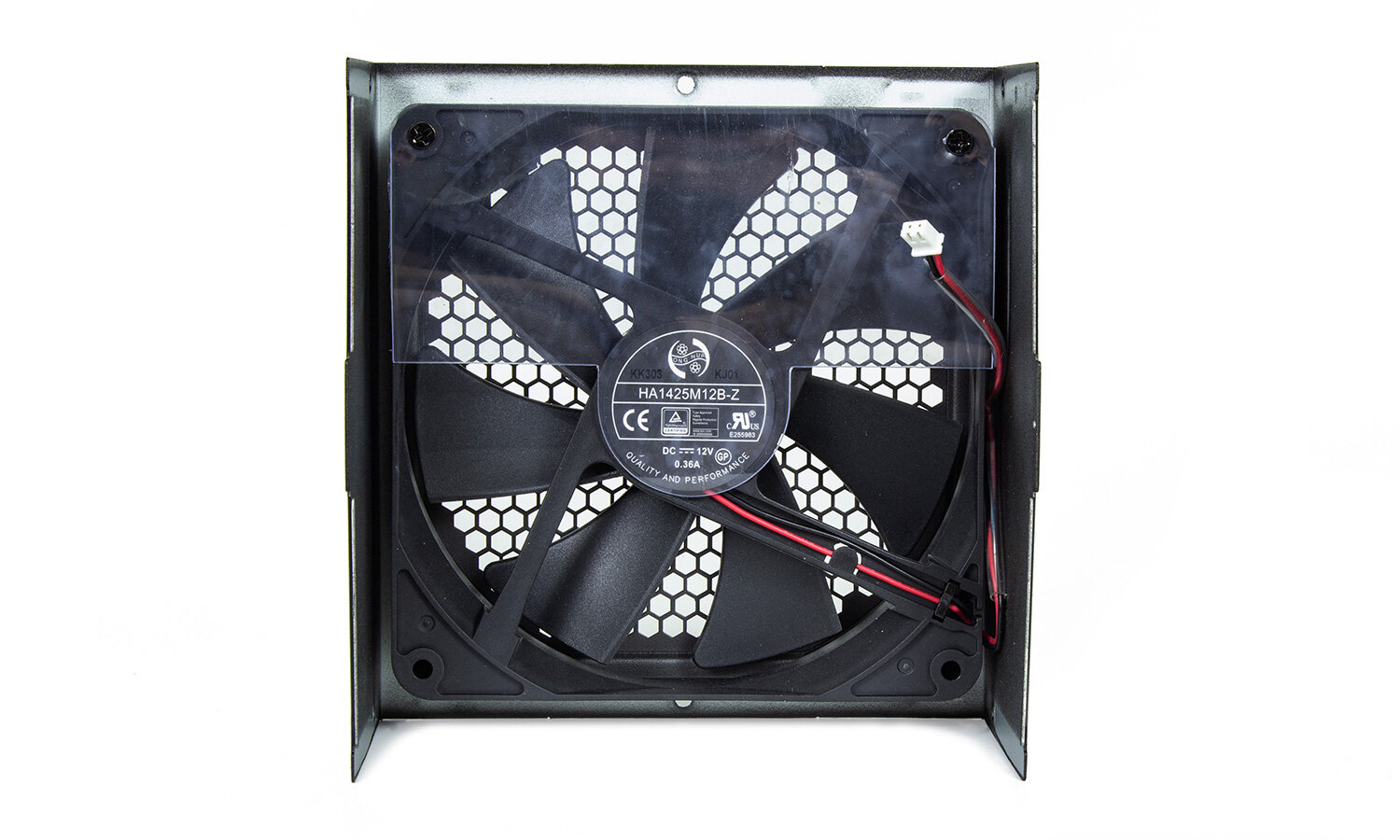

Обдувает внутренности блока 140-миллиметровый вентилятор HA1425M12B-Z производства Dongguan Honghua Electronic Technology. Максимальная скорость вращения 2000 оборотов в минуту. Почти половина вентилятора закрыта прозрачным пластиком для корректного распределения воздушных потоков внутри корпуса БП.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: особенности конструкции. 8

MSI MPG A850GF: результаты тестов

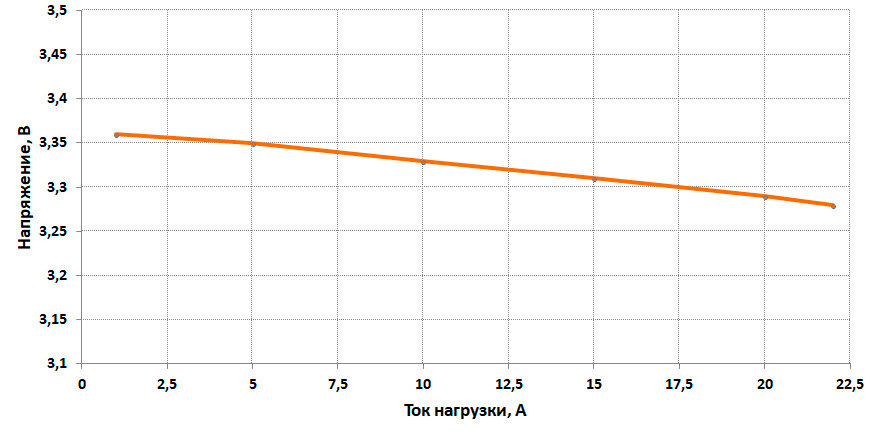

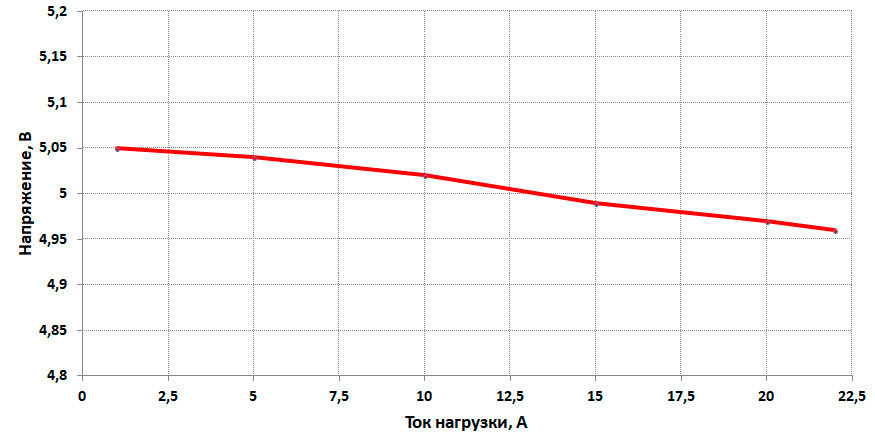

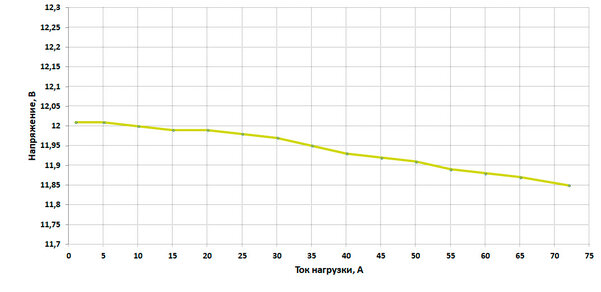

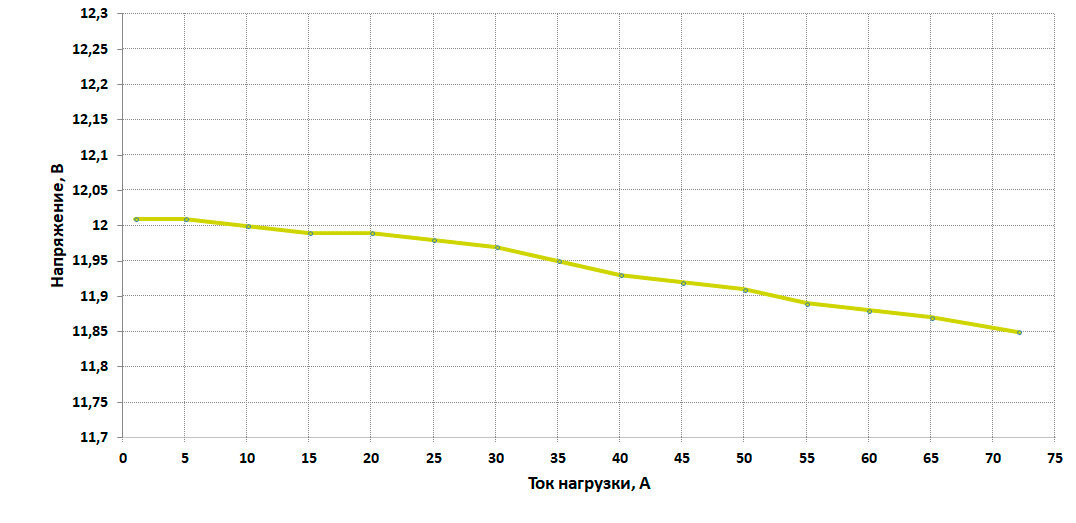

На тестовой нагрузке (использовался стенд с активной и реактивной нагрузкой) блок питания показал высокую стабильность выходных напряжений. По сути, все просадки можно объяснить потерей на проводах и контактах. Под нагрузкой максимальное отклонение напряжения на канале +12 составило менее 2%, на +5 и +3,3 — менее 1%.

Эффективность блока соответствует заявленному стандарту 80PLUS Gold

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — MSI MPG A850GF: результаты тестов. 4

Уровень шума небольшой примерно до 450 Вт мощности, после плавно нарастает. Хорошо слышно вентилятор при мощности нагрузки 750-800 Вт. Температурный режим силовых компонентов умеренный: силовые ключи в синхронном выпрямителе разогреваются до 77 градусов, трансформатор — до 60 градусов.

Отзыв

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Отзыв. 1

MPG Quietude 100S действительно оказался практичным и качественным, хорошо подготовленным для установки производительных конфигураций. Да и сборка проходит просто, без необходимости куда-либо подлезать и подныривать в попытке подключить все элементы конфигурации друг к другу.

В плюсы можно записать прочное шасси, продуманное решение с шумоизолирующими крышками, наличие ненавязчивой ARGB-подсветки, стенку из закаленного стекла. Объективных минусов два: беспрепятственное проникновение мелкой пыли при закрытом фронтальном фильтре и непродуманную «подставку» для видеокарты.

Бесшумный корпус для произво­дительных сборок. Обзор MSI MPG Quietude 100S — Отзыв. 2

MPG A850GF — удобный и тихий блок питания. Эту модель по современным меркам можно отнести к золотой середине по цене, мощности, качеству исполнения. Она без проблем обеспечит работу системы с 1-2 мощными видеокартами или процессорами.

MPG Quietude 100S

Плюсы

  • Хорошая звукоизоляция.
  • Возможность переконфигурации корпуса для хорошей вентиляции.
  • ARGB-подсветка.
  • Стенка из закаленного стекла.
  • Регулятор оборотов вентилятора.
  • Наличие пылевых фильтров.

Минусы

  • Плохая защита от пыли фронтальных вентиляторов при закрытой крышке на лицевой панели.

Может не понравиться

  • Цена.

MPG A850GF

Плюсы

  • Стабильное напряжение.
  • «Плоские» модульные кабели.
  • Тихая работа до ½ мощности.

Может не понравиться

  • Цена.
