Вслед за релизом нового поколения процессоров Intel на рынке появились и материнские платы, основанные на чипсете Z790, которые предоставляют новый дизайн, нативную поддержку 14-го поколения чипов «синей компании» и несколько несущественных бонусов. Самым интересным нововведением является поддержка Wi-Fi 7 с теоретической скоростью передачи данных до 5 Гбит/сек, но для того, чтобы иметь такую скорость, сначала нужно создать всю необходимую экосистему, так что в целом различия между старыми Z790 и новыми Z790 не такие уж значительные. Например, плата Aorus Master X, которая сегодня попала на обзор, улучшает и без того отличную модель Aorus Master, предоставляя поддержку быстрой DDR5-памяти, обновлённый BIOS, защёлки EZ для М.2-накопителей и видеокарты, а также качественную и надёжную компонентную базу.
Новинка также получила поддержку дополнительного слота PCI-E, большие тепловые трубки в системе охлаждения подсистемы питания и улучшенные антенны для Wi-Fi, что, теоретически, должно повлиять на работу материнской платы под нагрузкой. Ещё есть 14 портов USB, качественные VRM-компоненты, масса возможностей для подключения накопителей, аудиокодек премиального уровня и даже разъём PCIe 5.0 x4 (128 Гбит/сек) для М.2-накопителя. Это просто шикарное оснащение материнской платы, но, честно говоря, за 550 долларов иначе и быть не могло.
Характеристики
- Сокет: LGA 1700.
- Чипсет: Z790.
- Форм-фактор: E-ATX.
- Видеовыходы: DisplayPort 1.2.
- Порты для периферии: 2× USB 3.2 Gen 2x2 (Type-C), 7× USB 3.2 Gen 2, 1× USB 3.2 Gen 1 (Type-C), 4× USB 3.2 Gen 1.
- Порты для периферии на фронтальной панели: 1× USB v3.2 Gen 2x2 (Type-C), 2× USB v3.2 Gen 1, 2× USB v2.0.
- Интерфейсы: PCIe x16 (1× v5.0), 2× 3.0 (x4, x1).
- ОЗУ: DDR5 8266+ (ОС), 128 ГБ.
- М.2-слоты: 1× PCIe 5.0 x4 до 80 мм, 1× PCIe 4.0 x4 до 80 мм, 1× PCIe 4.0 x4 до 110 мм, 1× PCIe 4.0 x4 (PCIe + SATA) до 110 мм.
- SATA-порты: 4× SATA3 6.
- Ethernet-контроллер: Marvell AQtion AQC113C.
- Аудиокодек: Realtek ALC1220-VB.
Комплект поставки
Помимо самой материнской платы и всего того, что пользователь ожидает увидеть в комплекте поставки, потенциальный покупатель также получает два SATA-кабеля, антенны для модуля Wi-Fi, 4-контактный удлинитель для подключения кабеля RGB, два датчика температуры, немного макулатуры и фирменные наклейки. Ничего невероятного, но всё необходимое имеется.
Дизайн корпуса

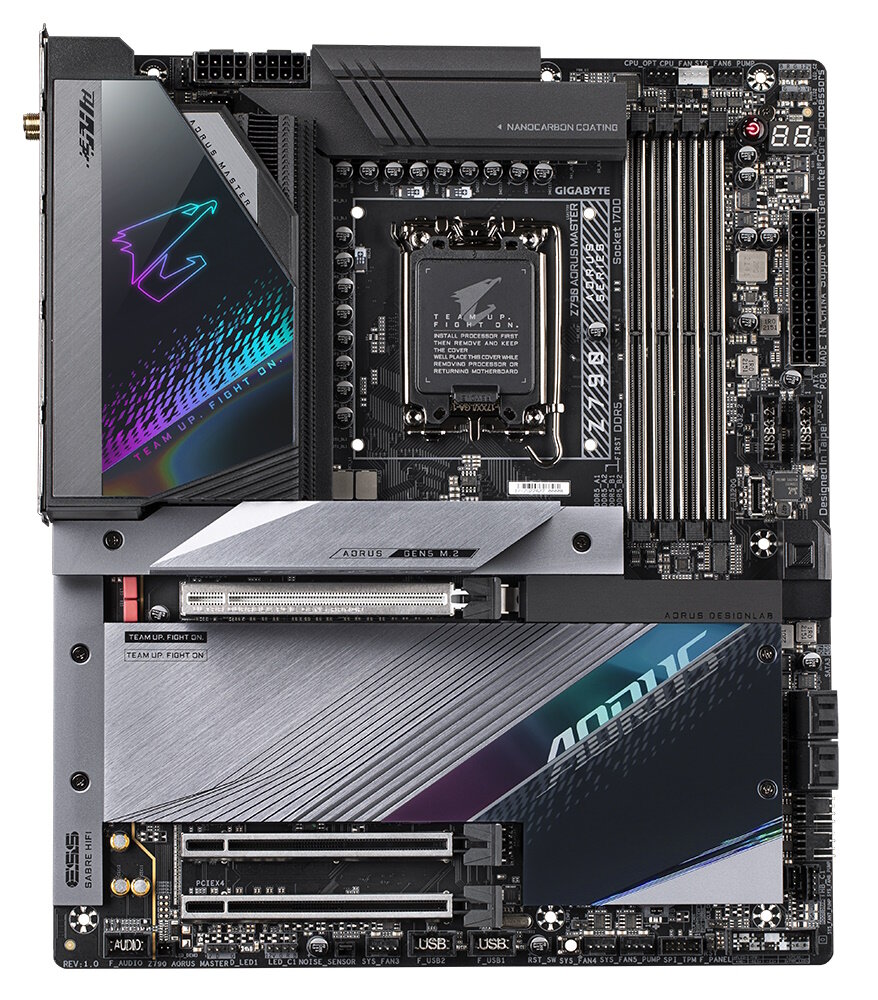

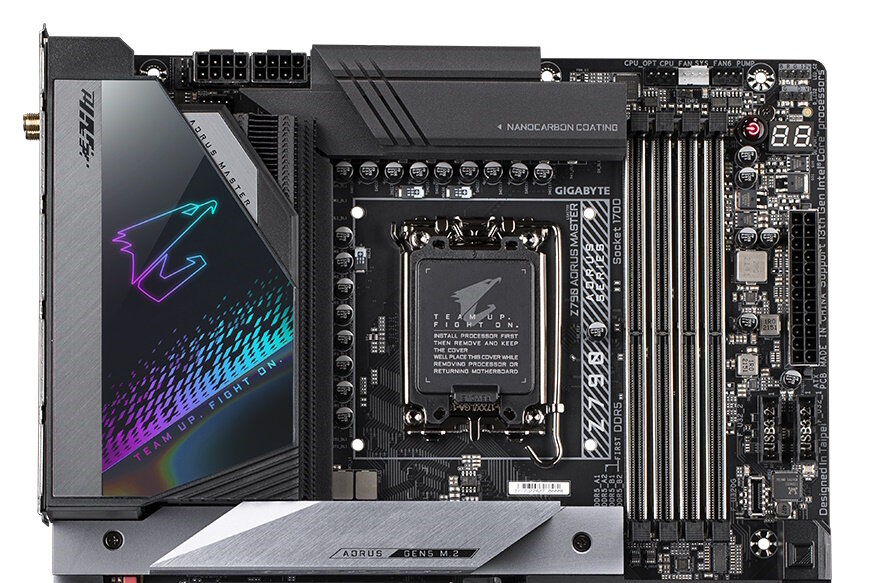

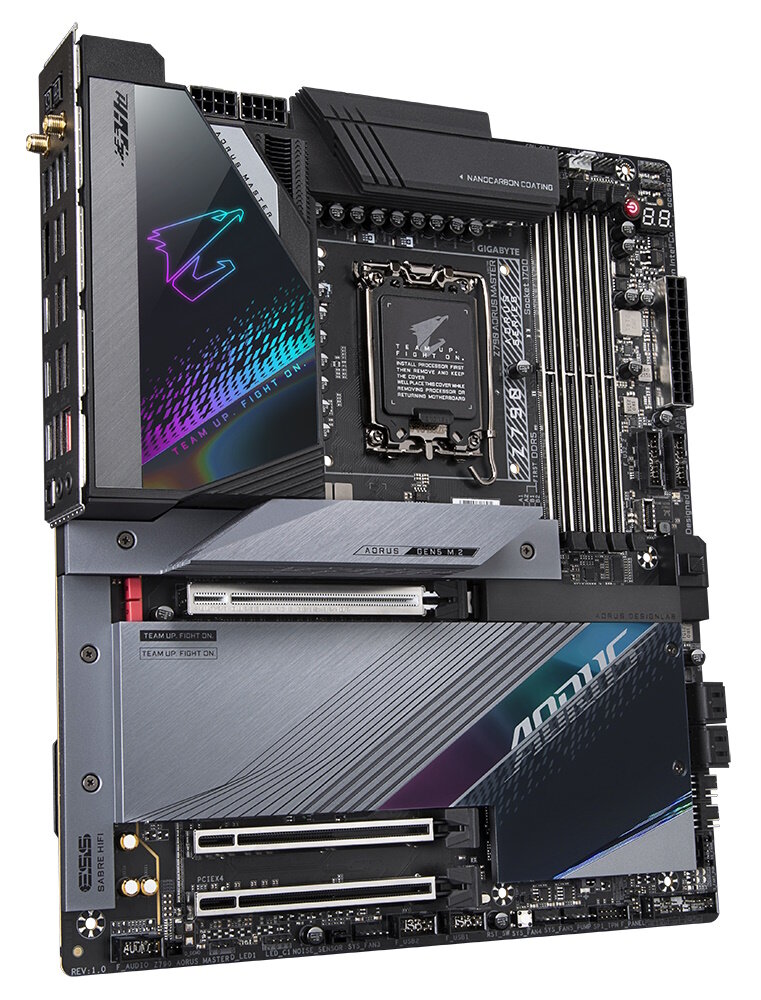

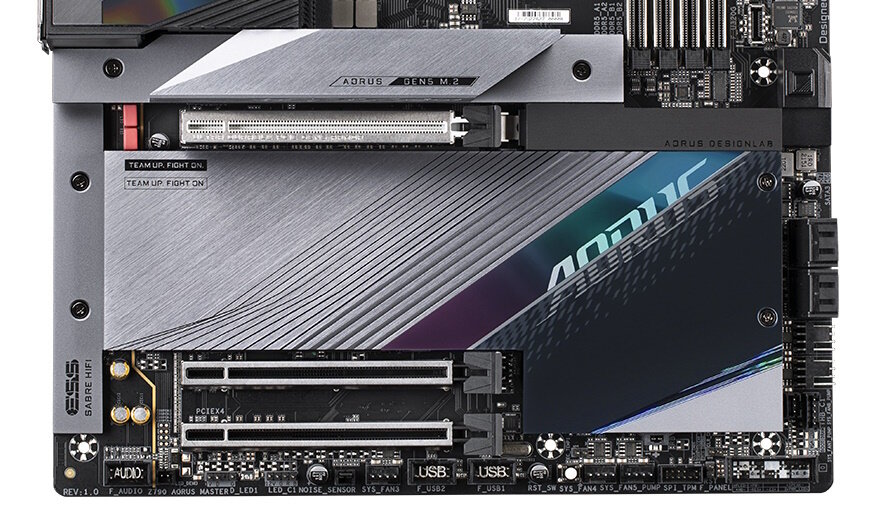

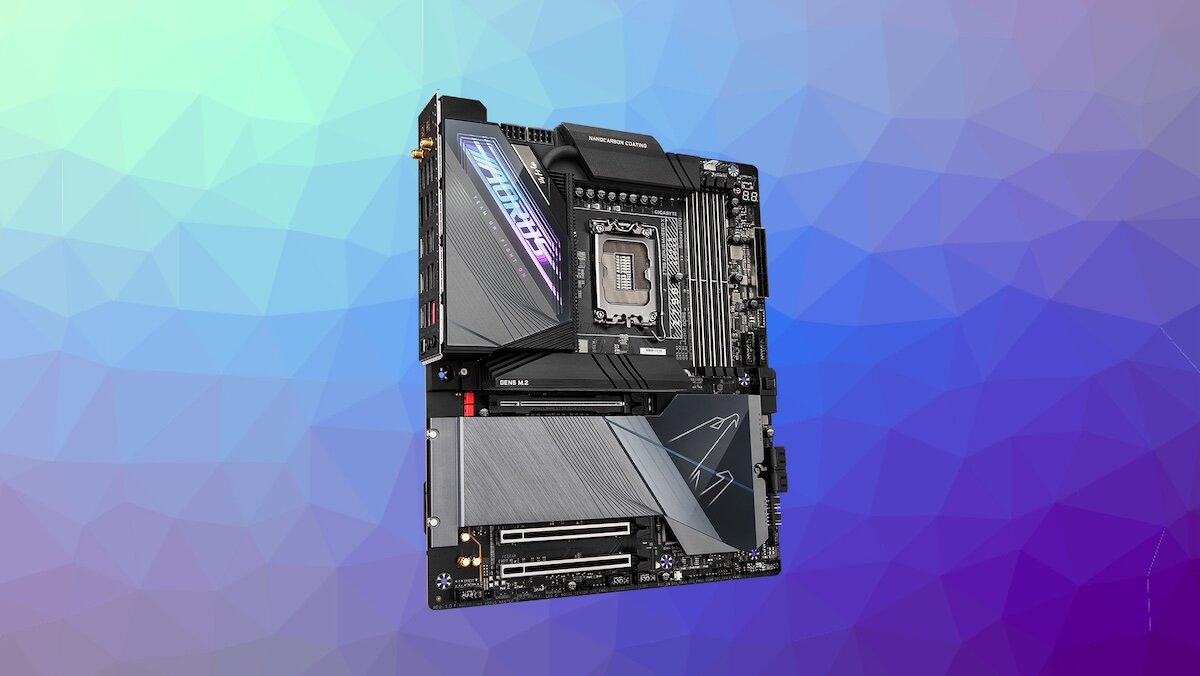

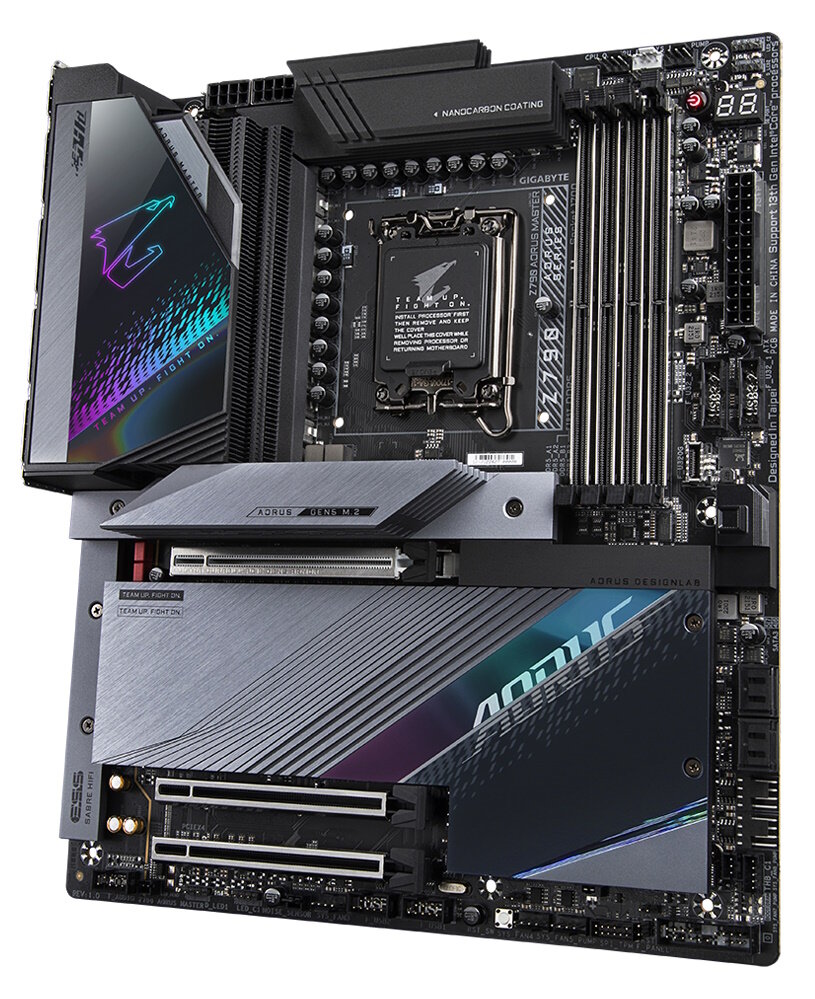

В плане дизайна материнская плата Aorus Master X от оригинальной Aorus Master отличается очень слабо — в глаза бросается только новая конструкция радиатора на VRM-элементах. Производитель теперь использует алюминий с матовым покрытием, а логотип линейки Aorus подсвечивается при помощи RGB-элементов. Это выглядит очень стильно и контрастирует с чёрным цветом текстолита, плюс из аналогичного алюминия с матовым покрытием изготовлен и штатный радиатор для твердотельного накопителя М.2-формата. Из интересных особенностей на плате стоит выделить ещё и наличие специальных EZ-защёлок, которые позволяют быстрее менять накопитель М.2 вместо того, чтобы возиться с винтом.
Отдельно необходимо посмотреть на систему пассивного охлаждения материнской платы, потому что она выглядит крайне надёжной. Для охлаждения VRM-компонентов подсистемы питания компания использует большой радиатор из алюминия, который соединяется со вторым более компактным радиатором посредством 8-миллиметровой тепловой трубки с наноуглеродным покрытием и высокоэффективными термопрокладками. Это очень важный момент, так как материнская плата покупается для флагманских процессоров с разгоном по множителю, и без эффективной системы охлаждения здесь просто не обойтись.
Техническая часть
Данная материнская плата, по заявлению производителя, поддерживает оперативную память вплоть до DDR5-8266+, то есть самую быструю память из тех, что вообще есть на рынке. Так что если вы увлекаетесь разгоном, то это лучший вариант из всех, которые только могут быть, но всегда стоит придерживаться списка поддерживаемых комплектов памяти, чтобы получить больше шансов на совместимость. Также на плате имеются разъёмы для установки RGB-подсветки — можно использовать 4-контактный RGB или 3-контактный ARGB-разъём. Управлять этой подсветкой можно в том числе в фирменном программном обеспечении GCC, что на самом деле крайне удобно.

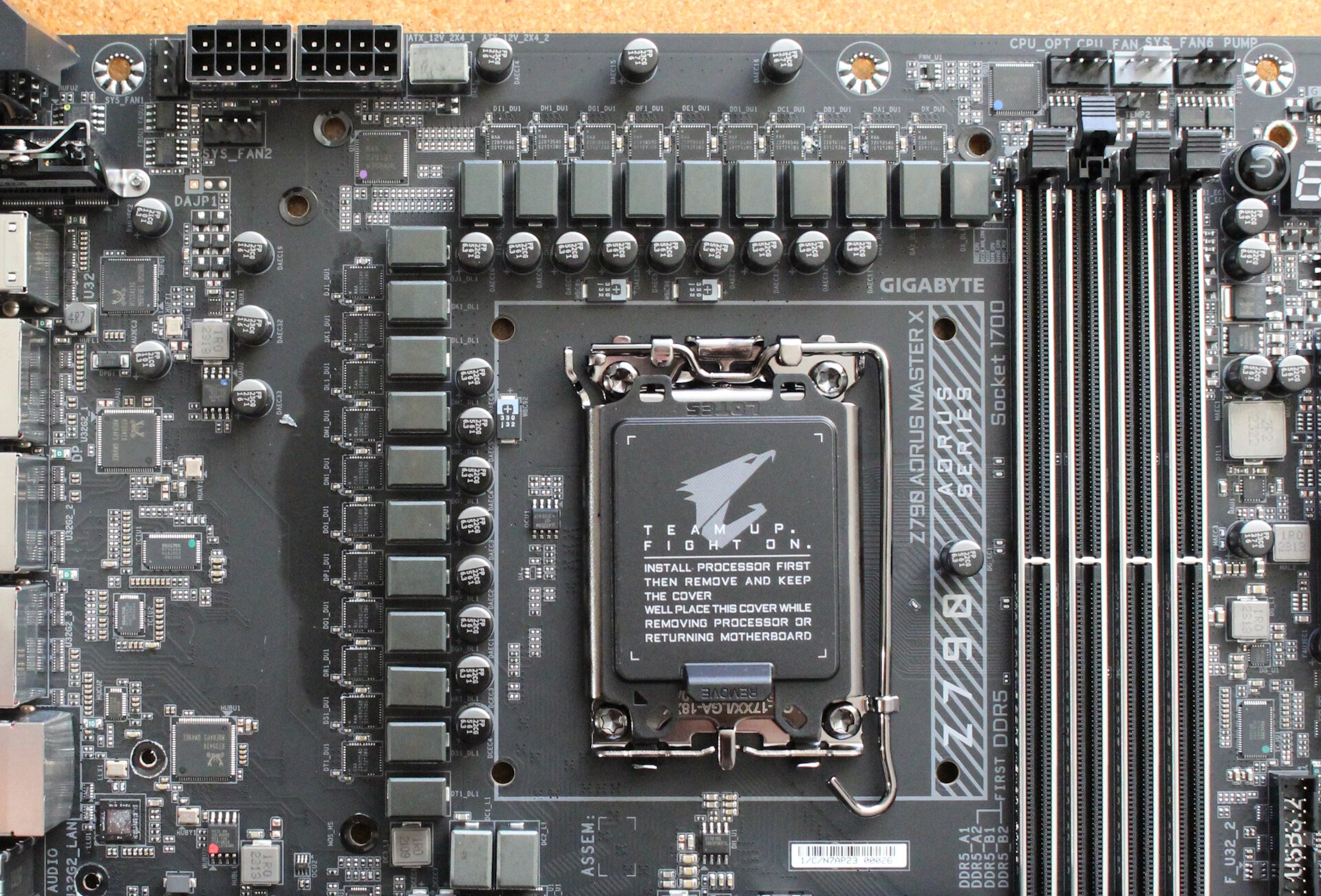

Подсистема питания у платы Gigabyte Z790 Aorus Master X действительно мощная — здесь 23 фазы, 20 из которых отведены под Vcore. Для подачи питания используется 20-канальный контроллер Renesas RAA229131 и 20 транзисторов Renesas RAA22010540 SPS по 105 А каждый. Благодаря этому пользователь может без проблем работать с любыми флагманскими процессорами (даже Intel Core i9-14900K), занимаясь разгоном и не только. В процессе владелец быстрее столкнётся с температурными ограничениями процессора и возможностями системы охлаждения, чем с проблемами подсистемы питания.
BIOS и софт

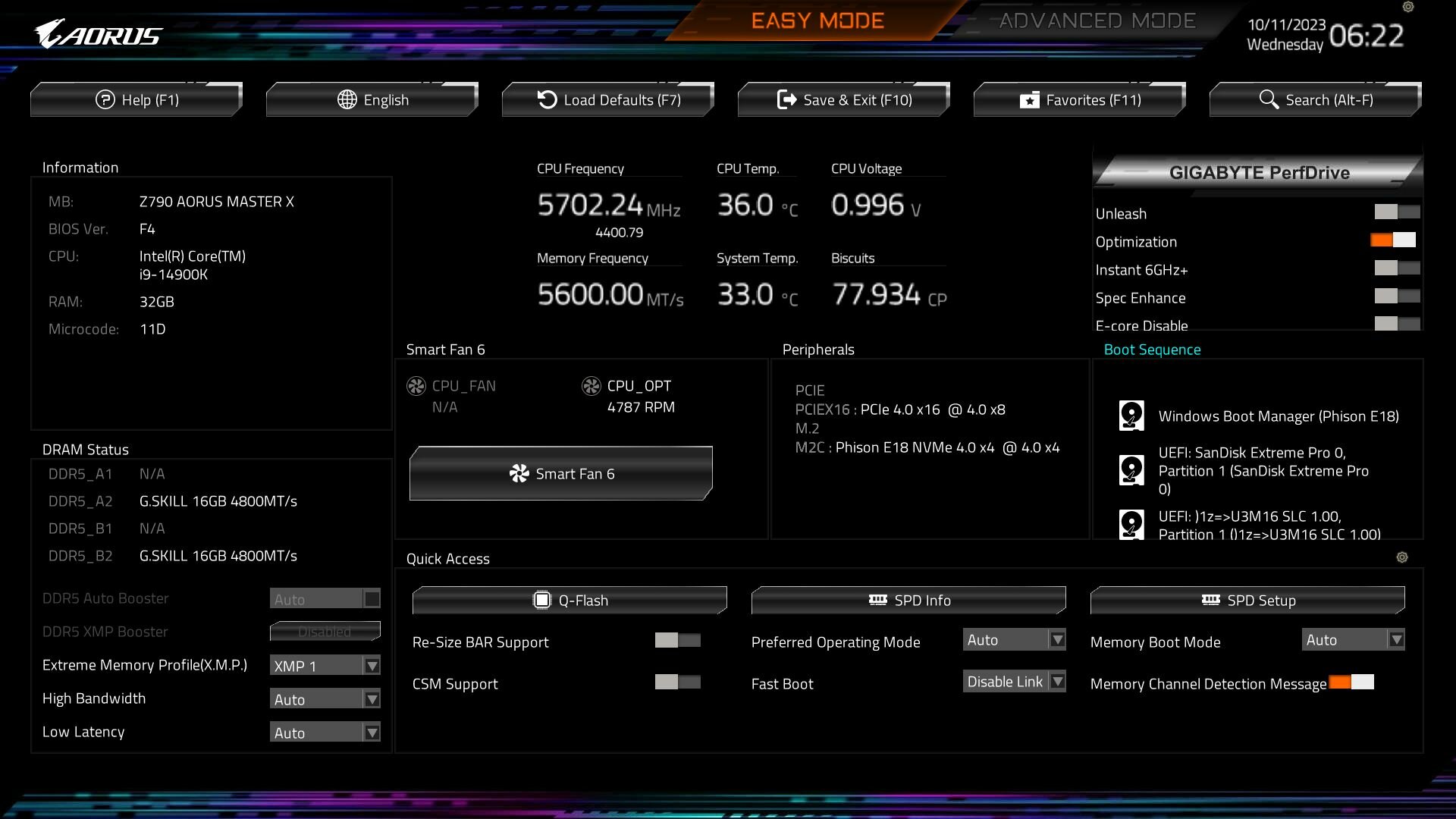

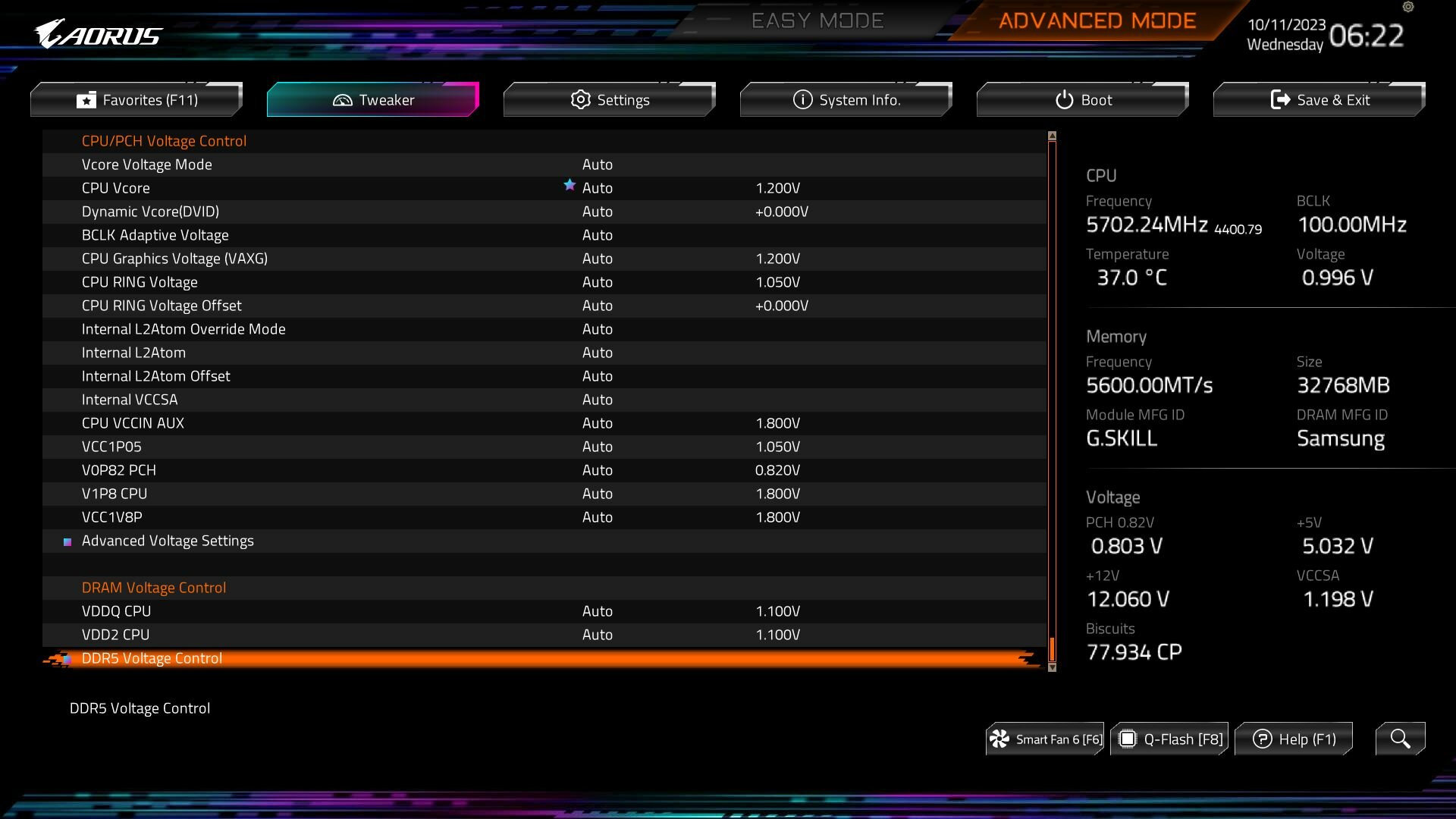

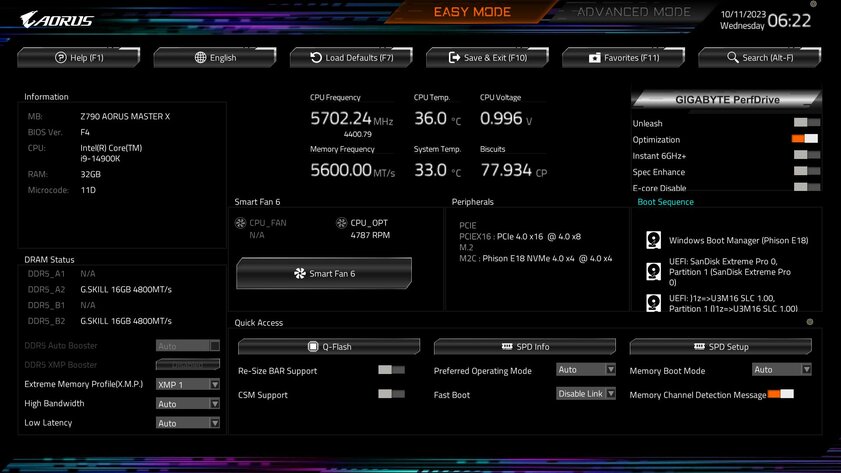

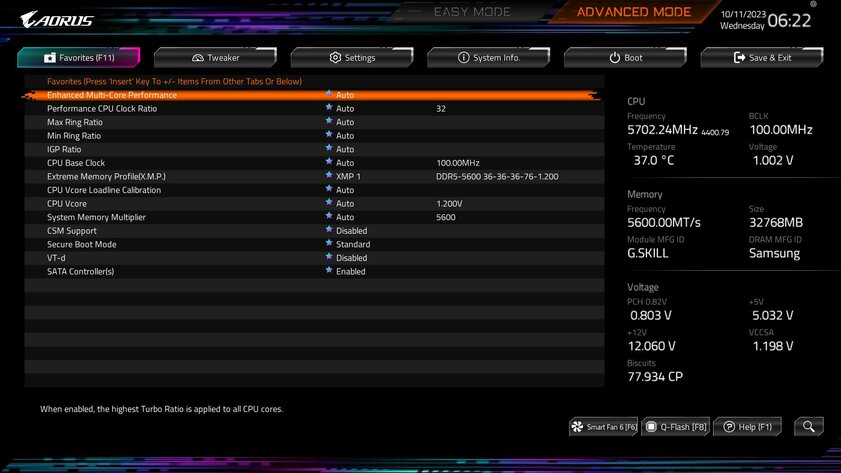

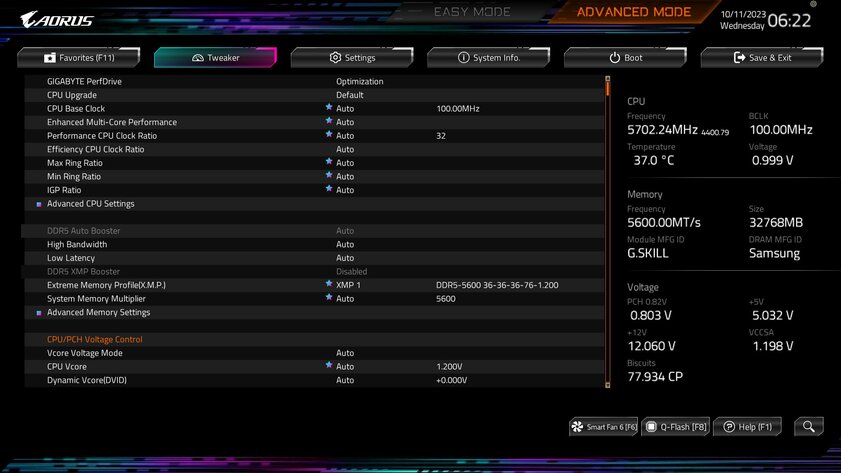

Новый BIOS материнской платы Aours X790 Х является улучшением предыдущей версии прошивки — интерфейс отображает достаточно много информации про систему, процессор, оперативную память, скорость вращения вентиляторов и предоставляет быстрый доступ к различного рода настройкам. Например, к XMP-профилю, настройке ОЗУ, работе со скоростью вращения вентиляторов и многое другое. Все элементы выстроены логически и понятно, а чёрный фон с белыми символами выглядит отличным решением.

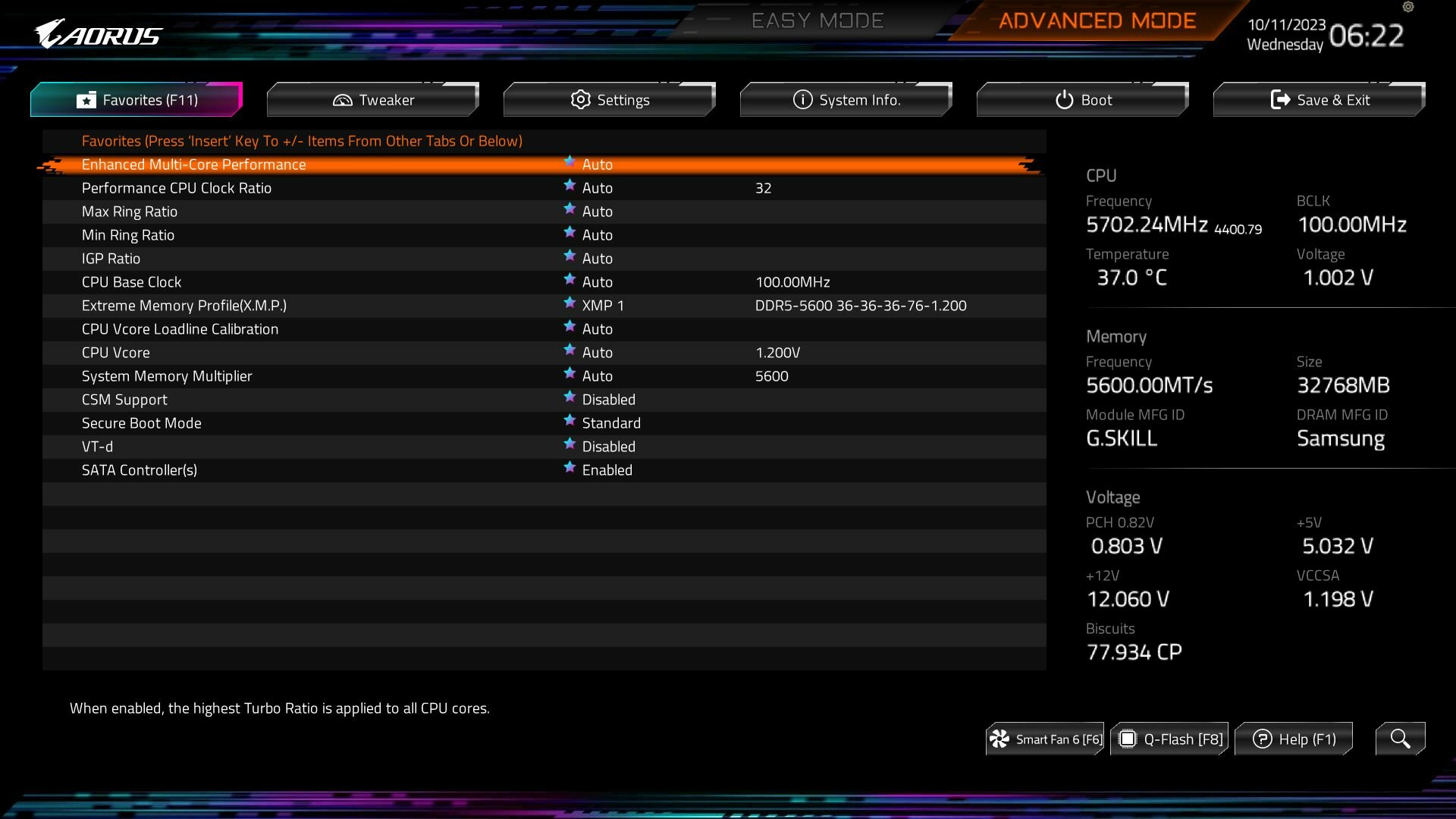

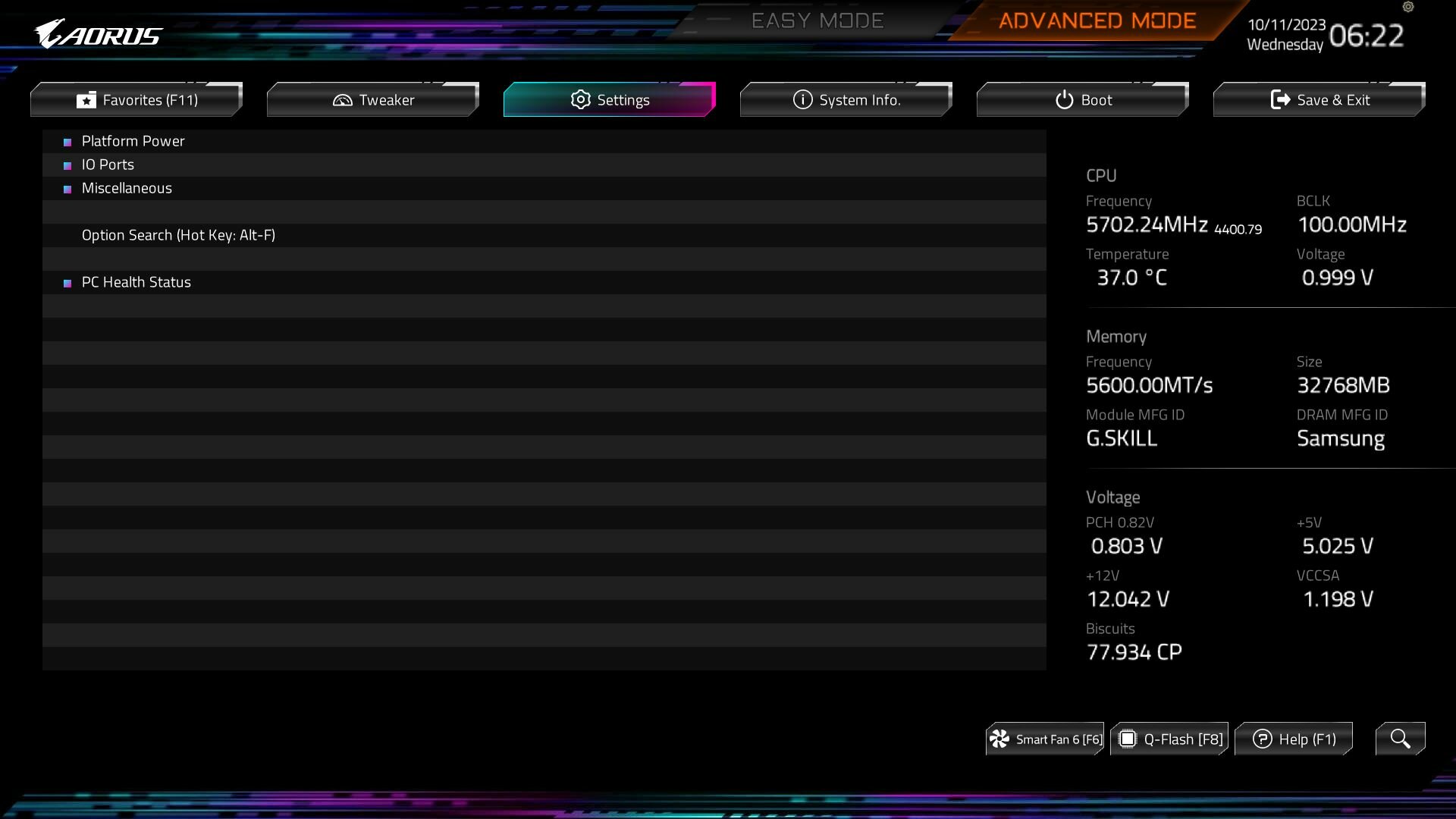

Расширенный режим тоже изменили — заголовки меню расположены сверху, как и ранее, но теперь надписи представляют собой большие кнопки для перехода в подменю. Но в целом если не учитывать несколько дополнительных параметров, плата во многом напоминает оригинальную версию Z790 — просто BIOS выглядит лучше и цвета немного изменили. Все функции, которые нужны пользователю, находятся под рукой и вам не придётся далеко идти по меню, чтобы добраться до наиболее часто используемого параметра настроек.

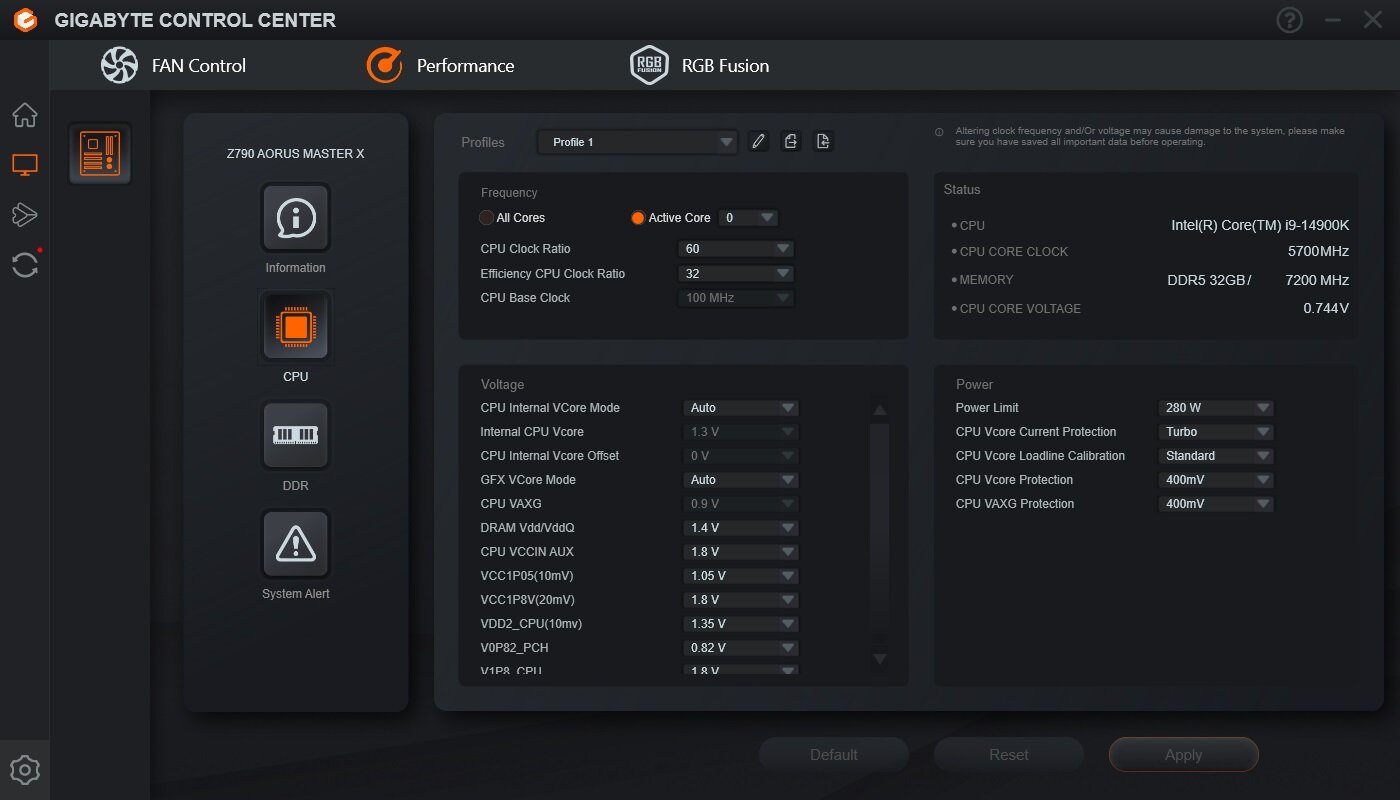

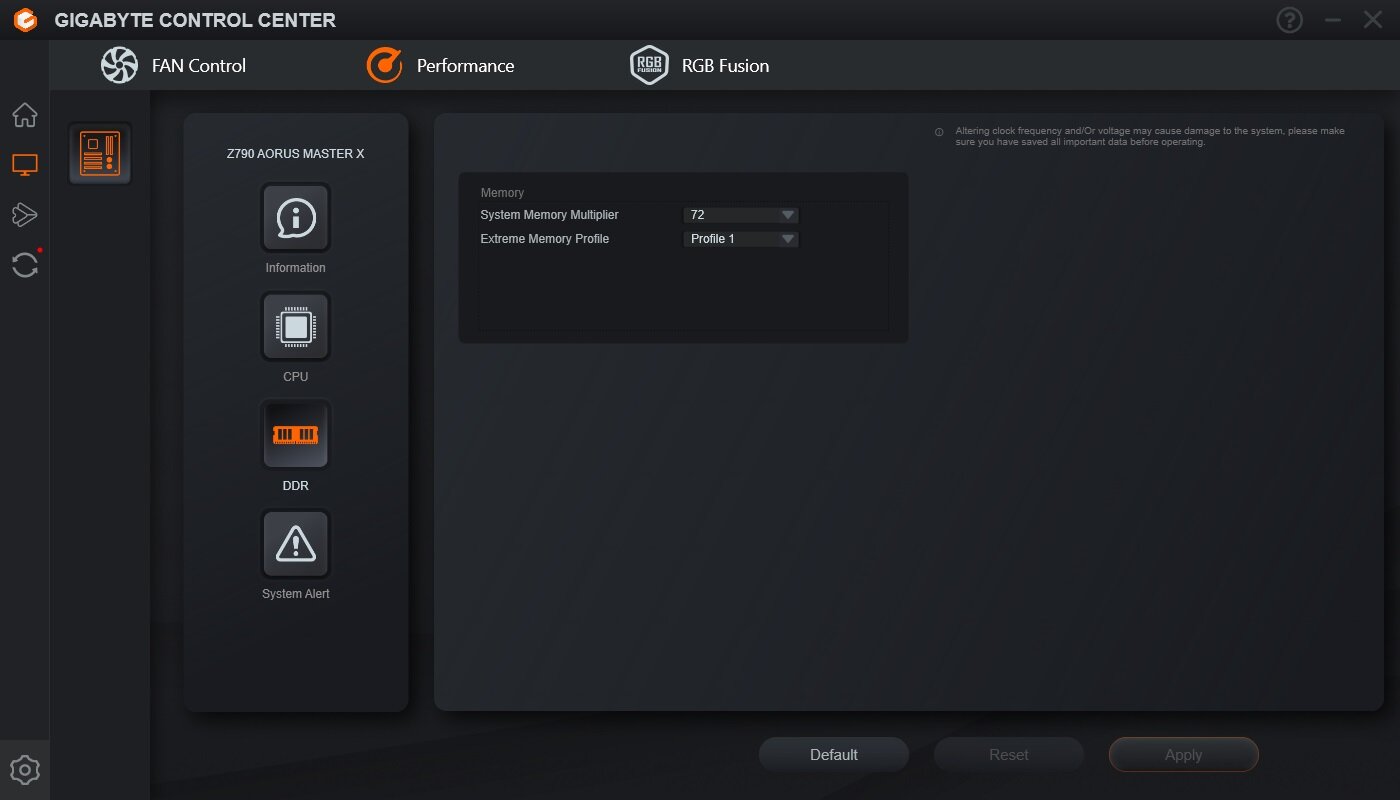

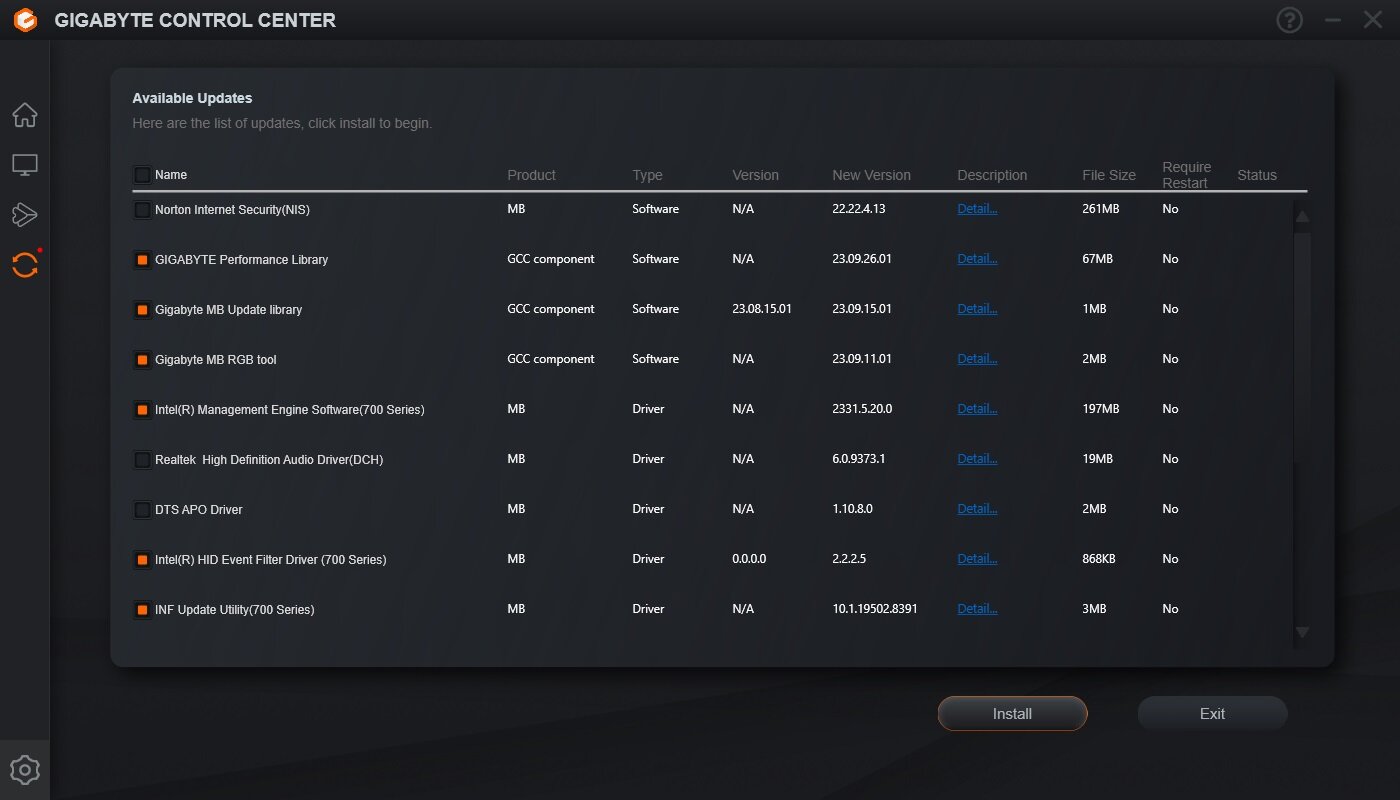

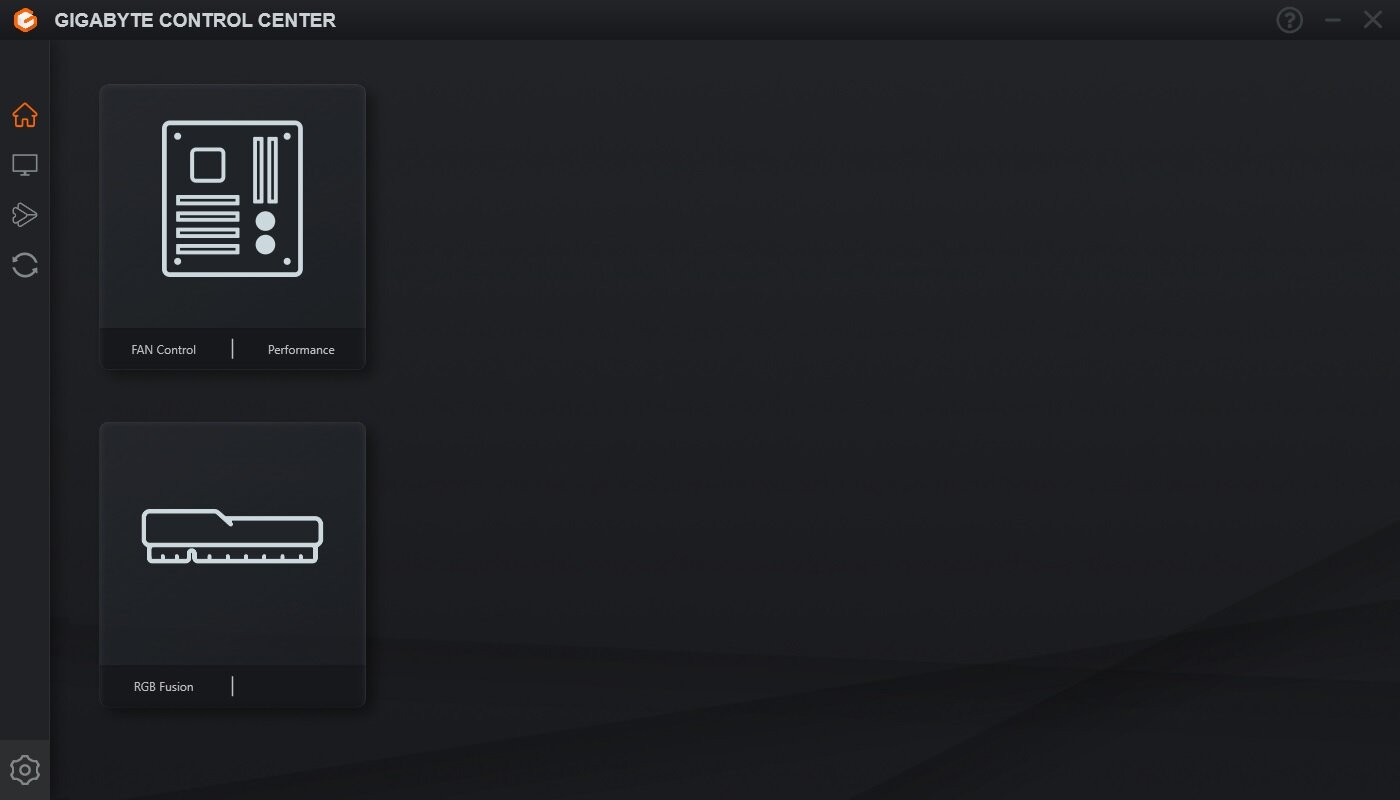

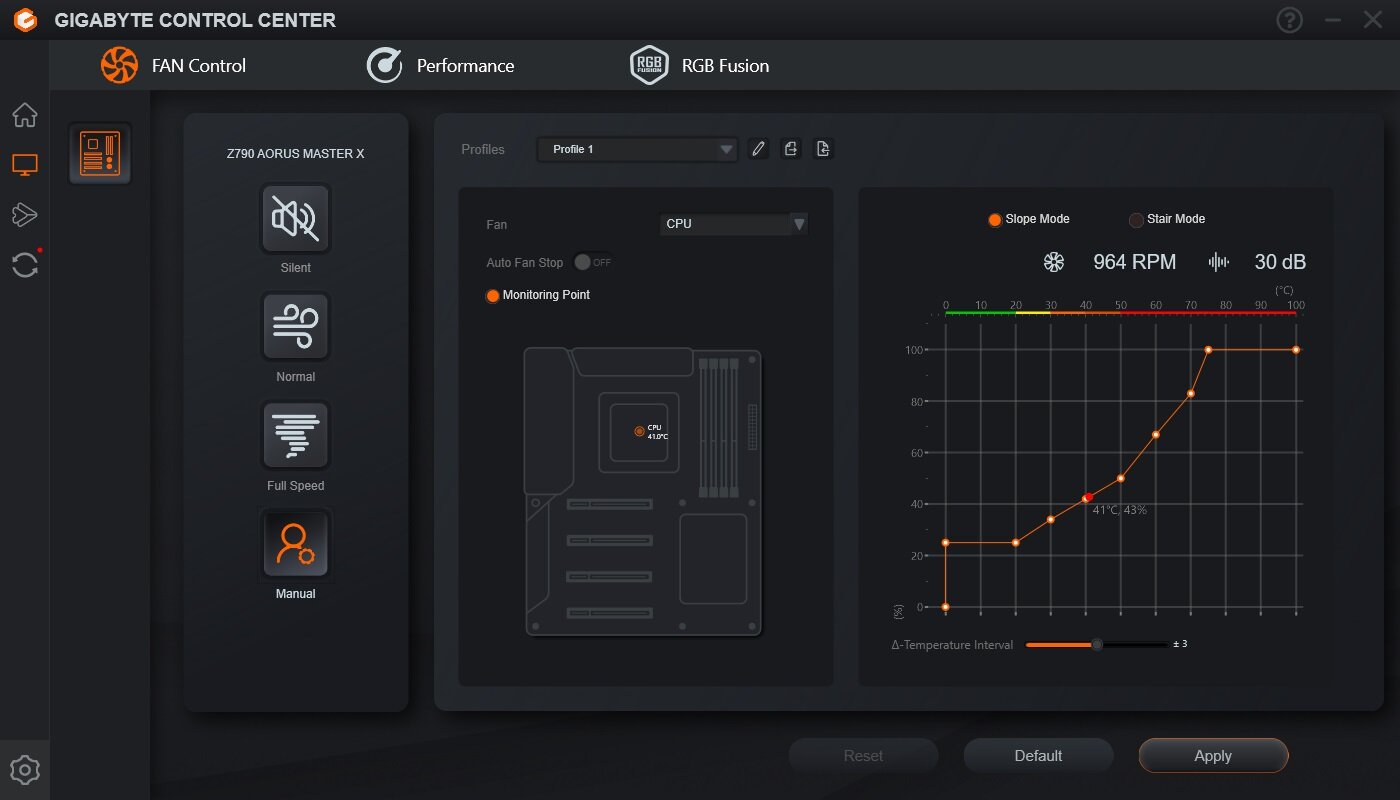

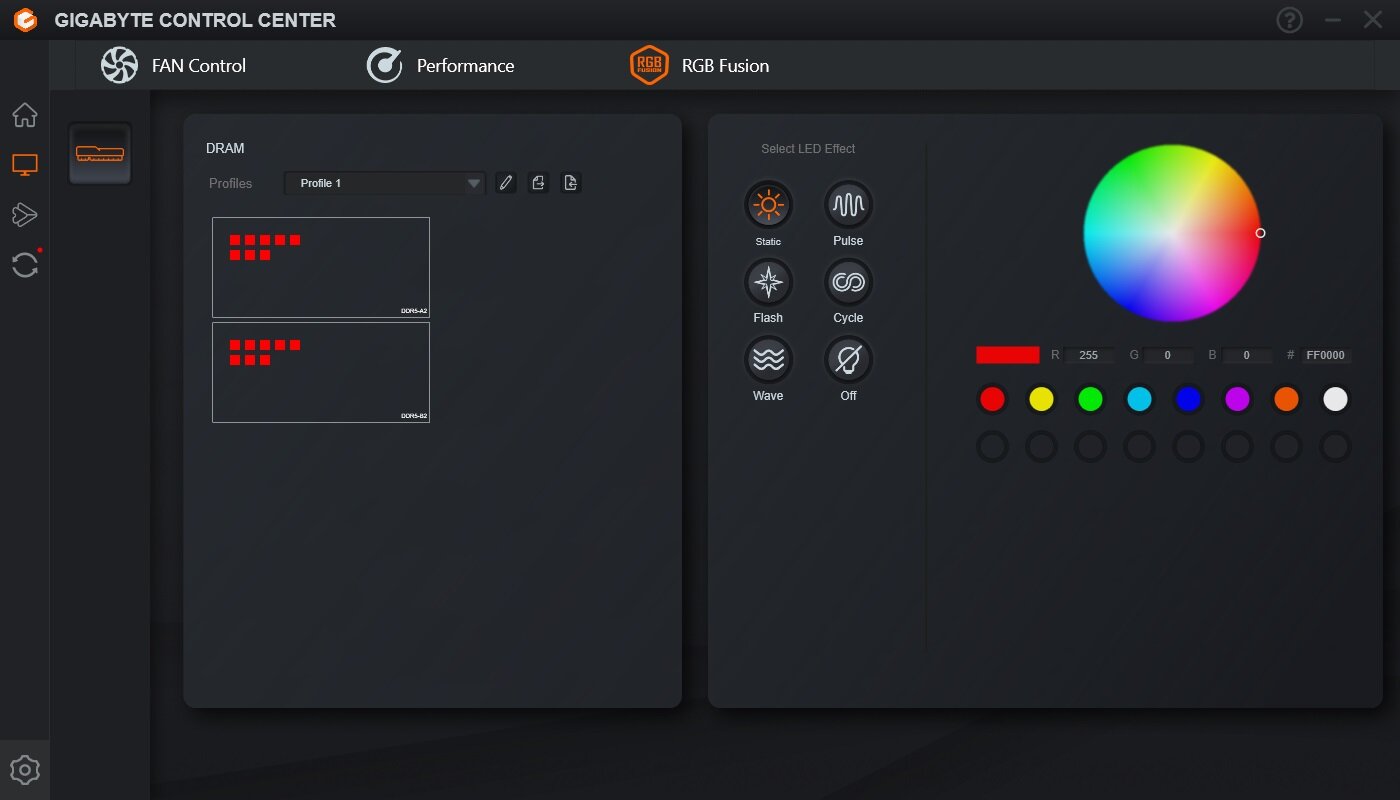

Несколько месяцев назад компания Gigabyte официально представила своё собственное программное обеспечение GIGABYTE Control Center, которое представляет собой универсальный сервис для контроля за различными функциями системы. Например, можно управлять RGB-подсветкой, работой вентиляторов, заниматься аппаратным мониторингом компонентов и даже разгоном. Также через этот софт можно быстро искать, загружать и устанавливать необходимые драйверы, так что это вполне интересный инструмент для работы.
Производительность и тесты

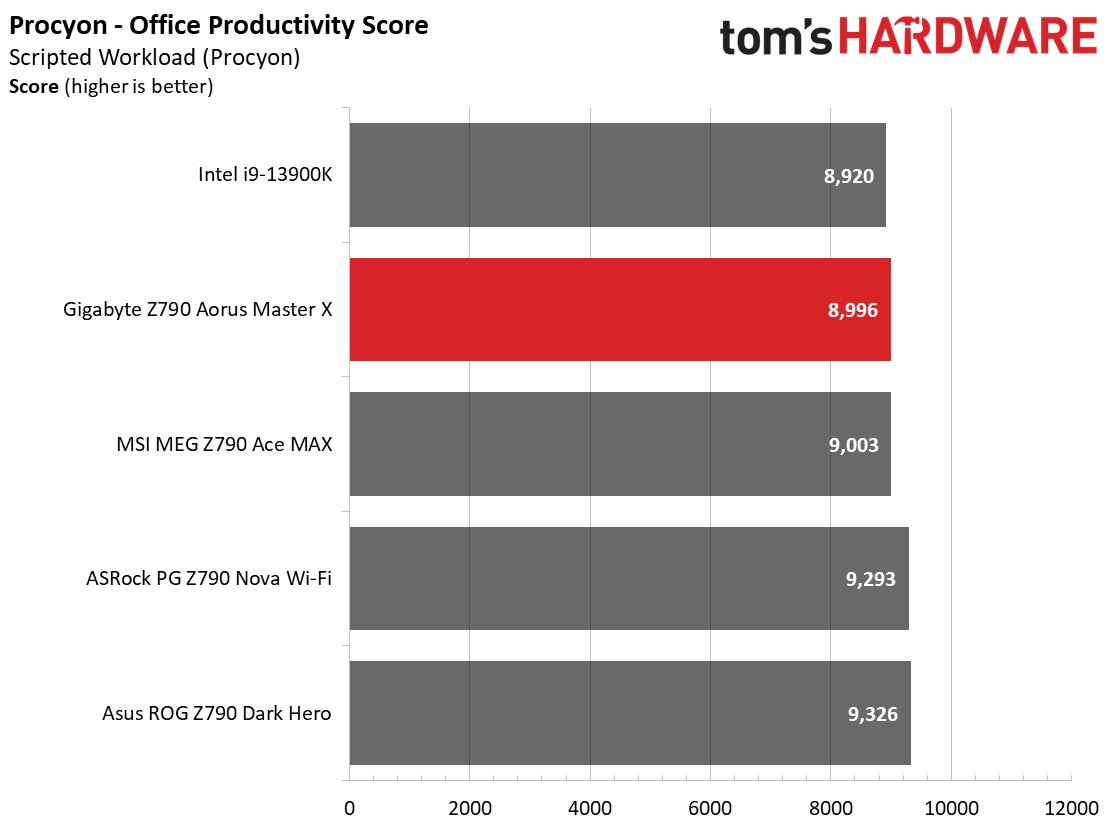

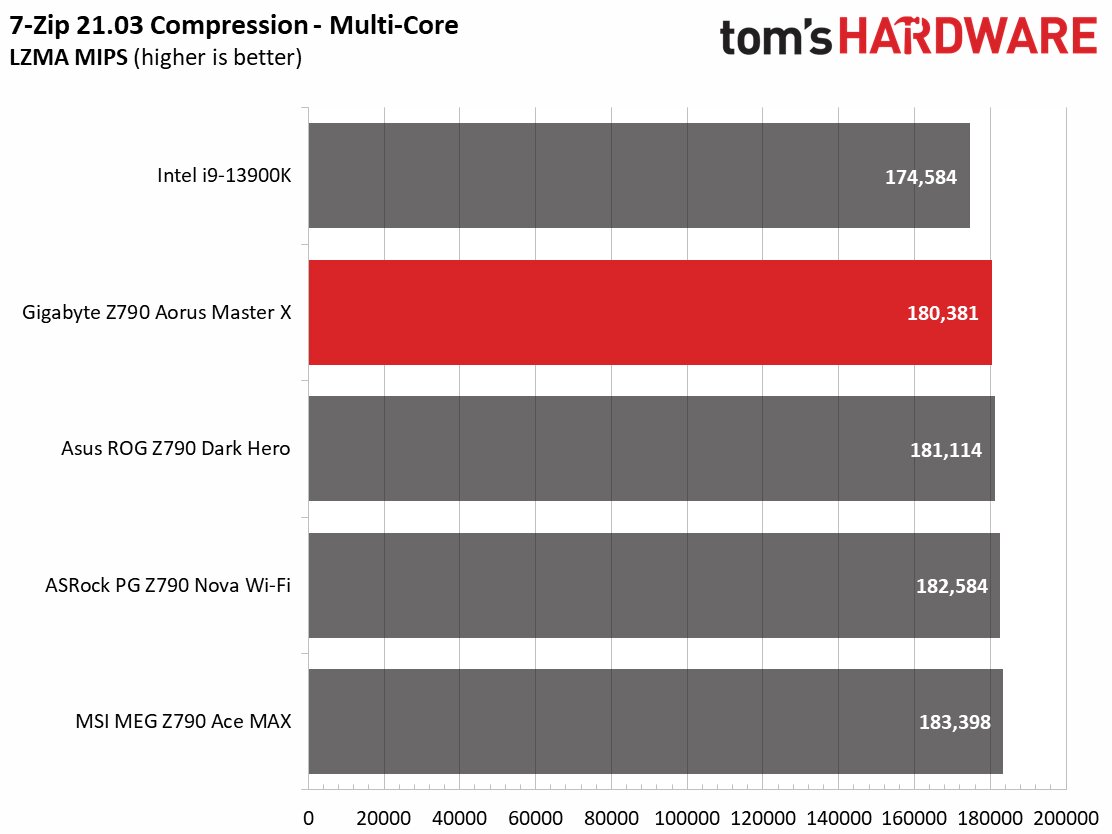

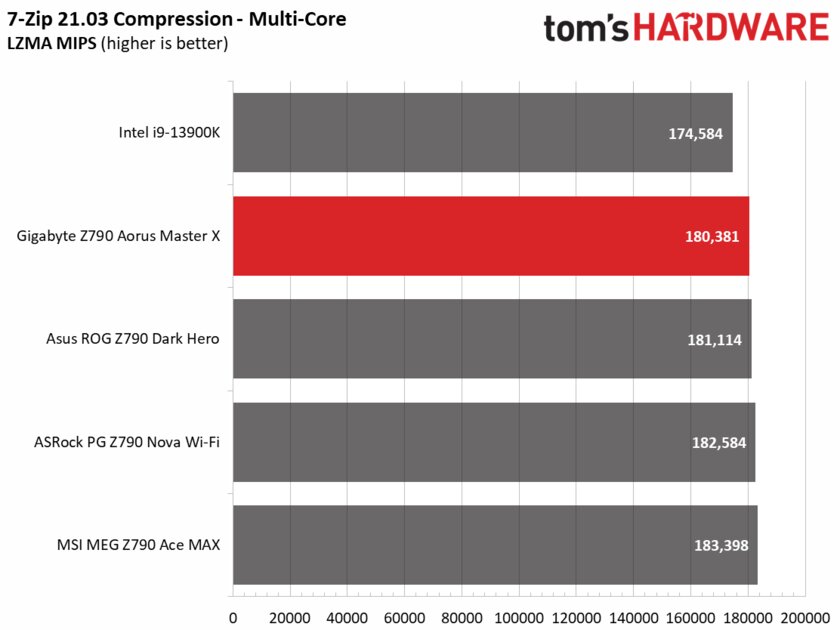

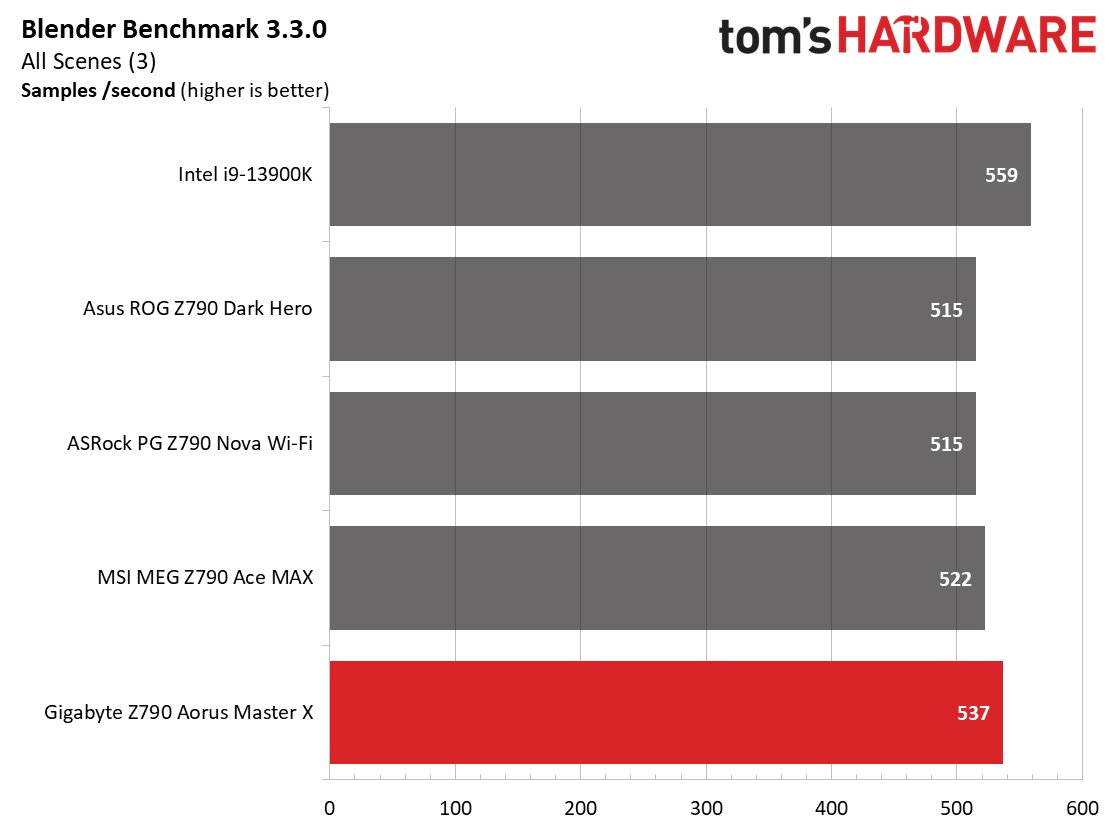

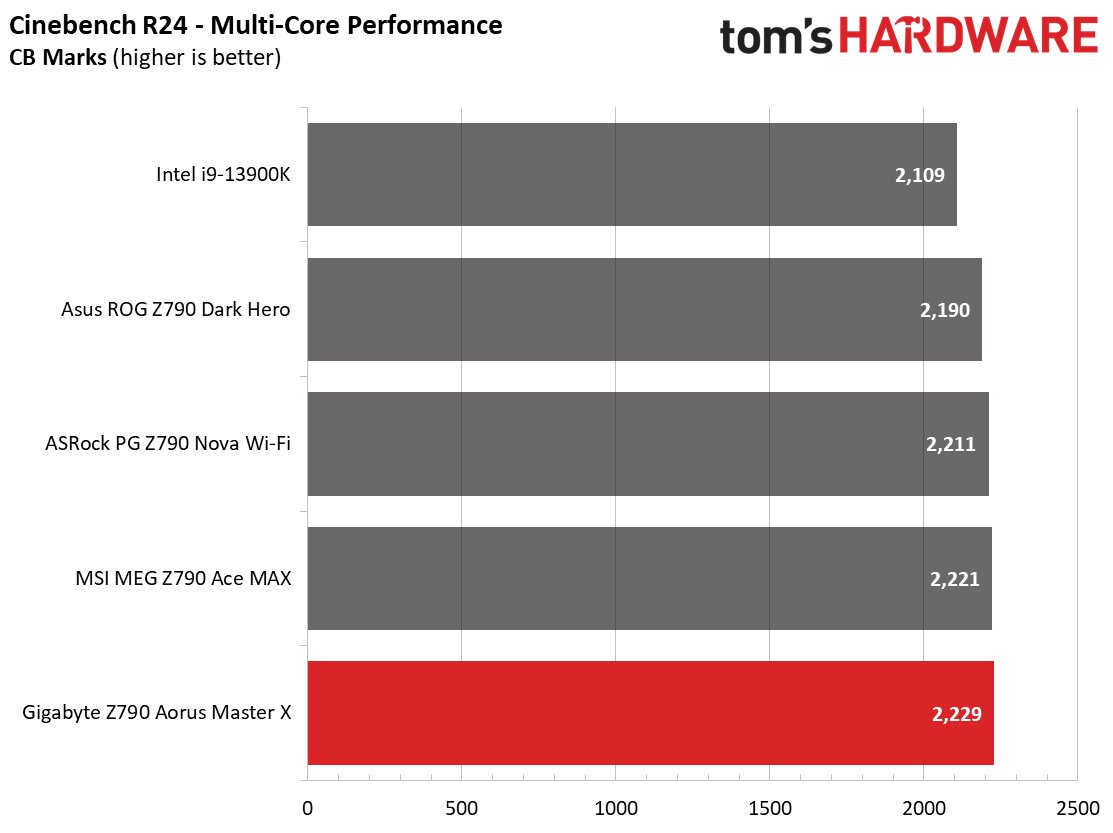

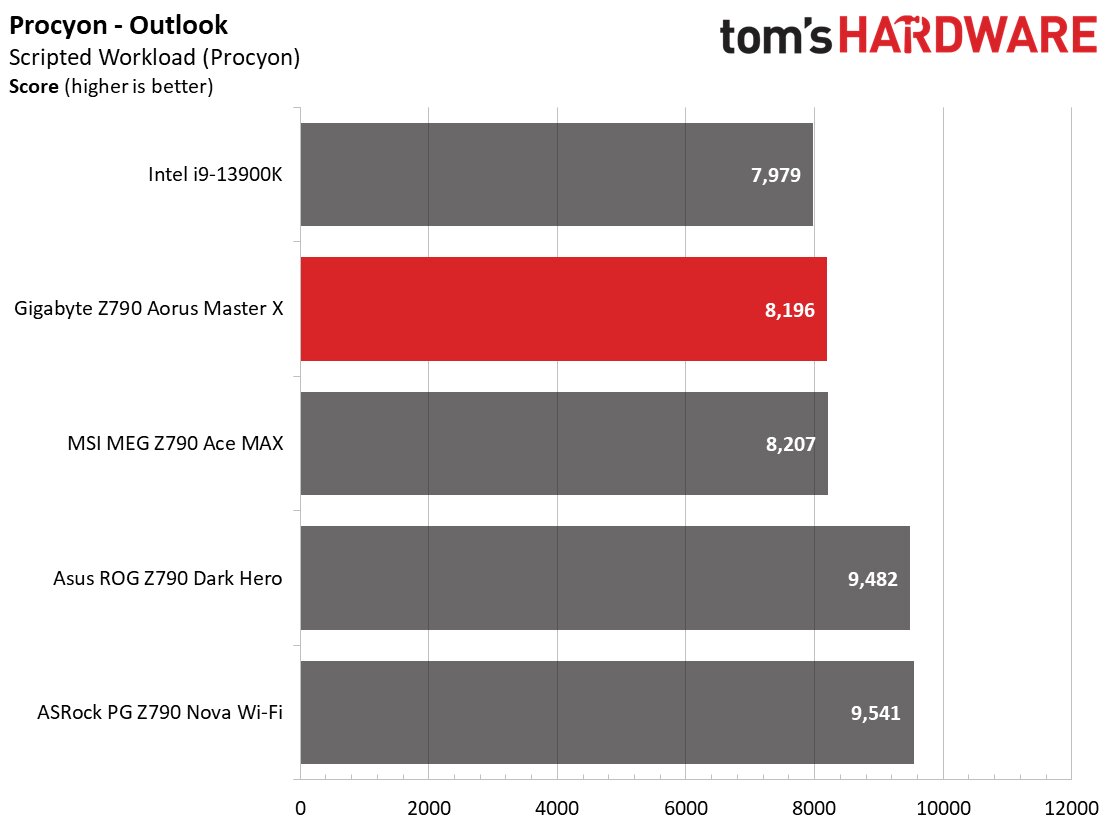

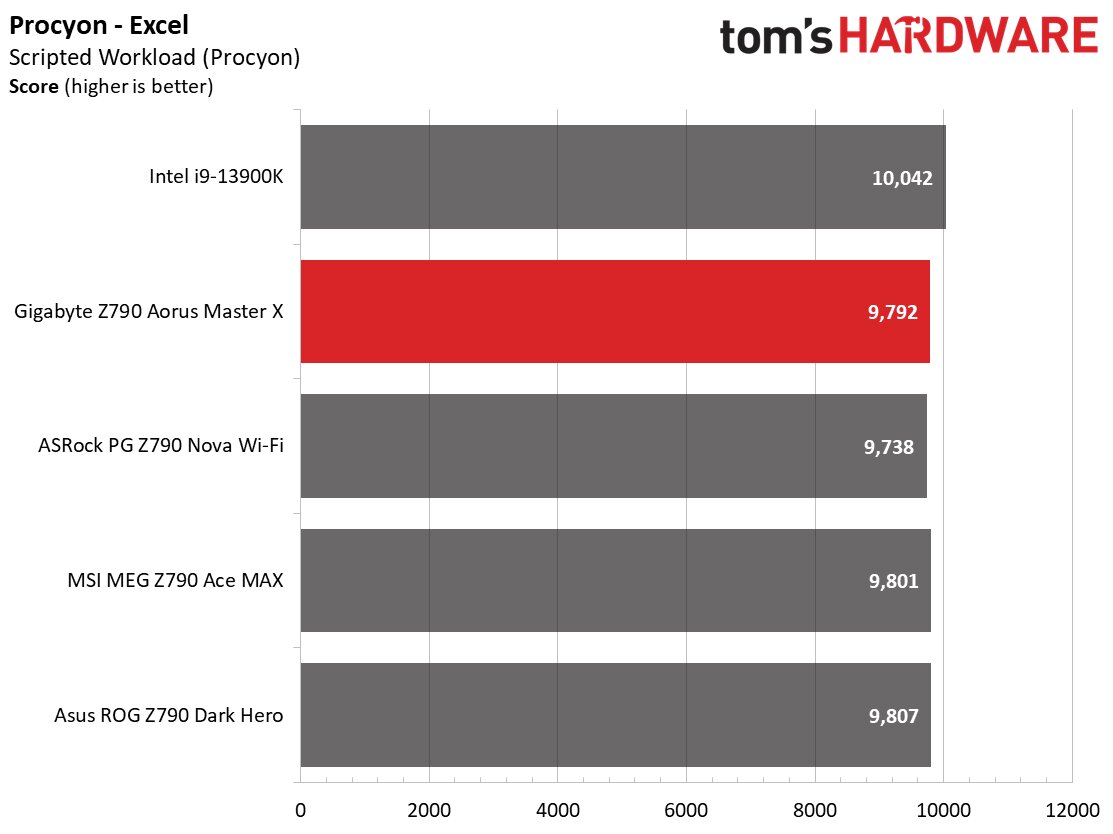

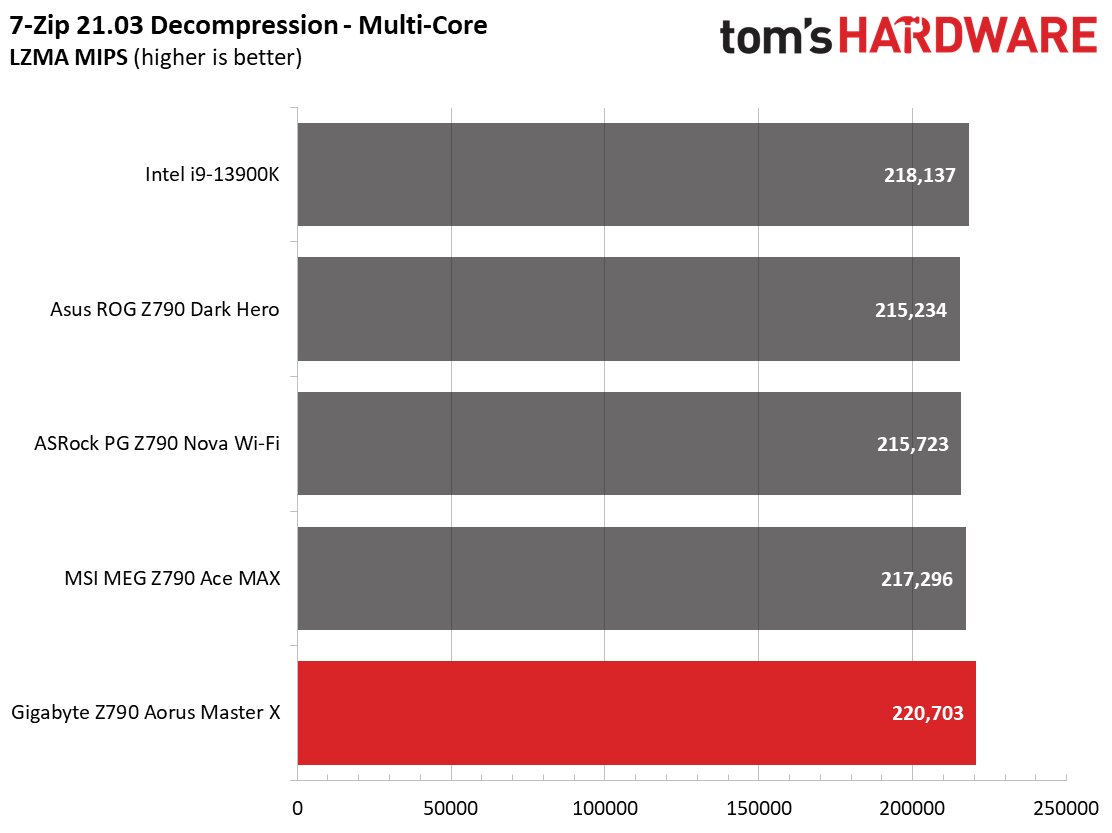

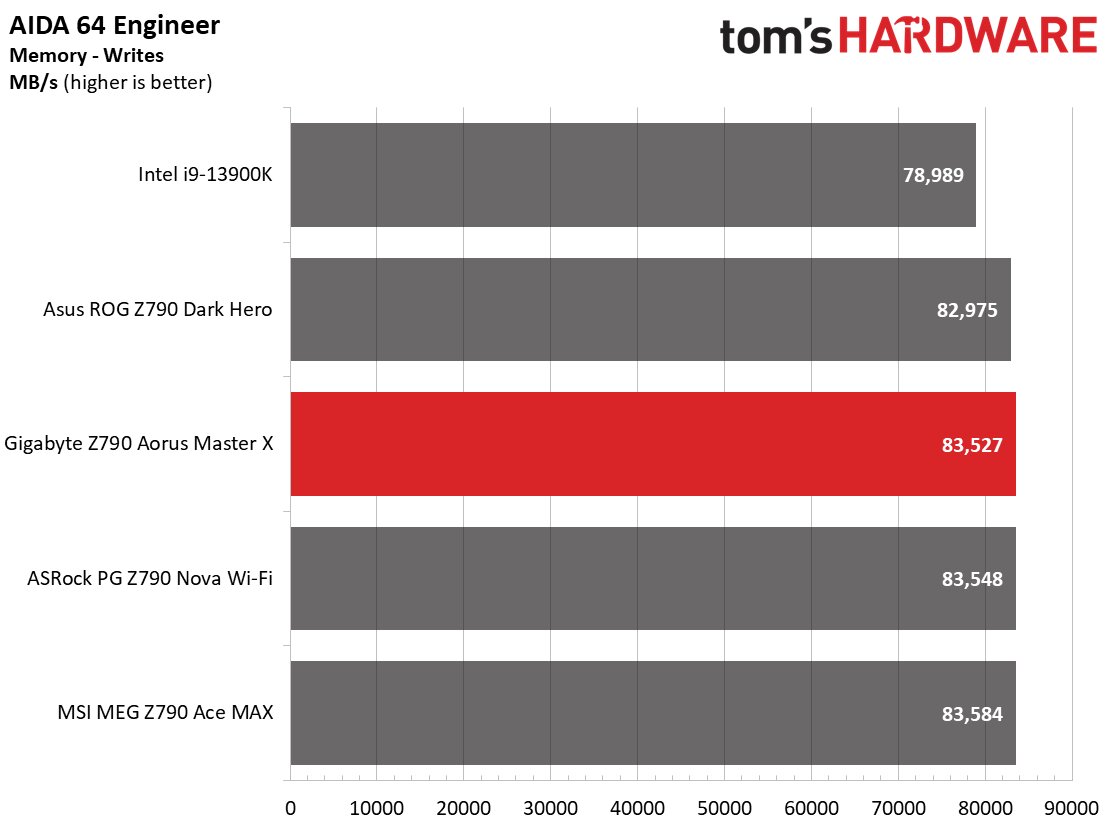

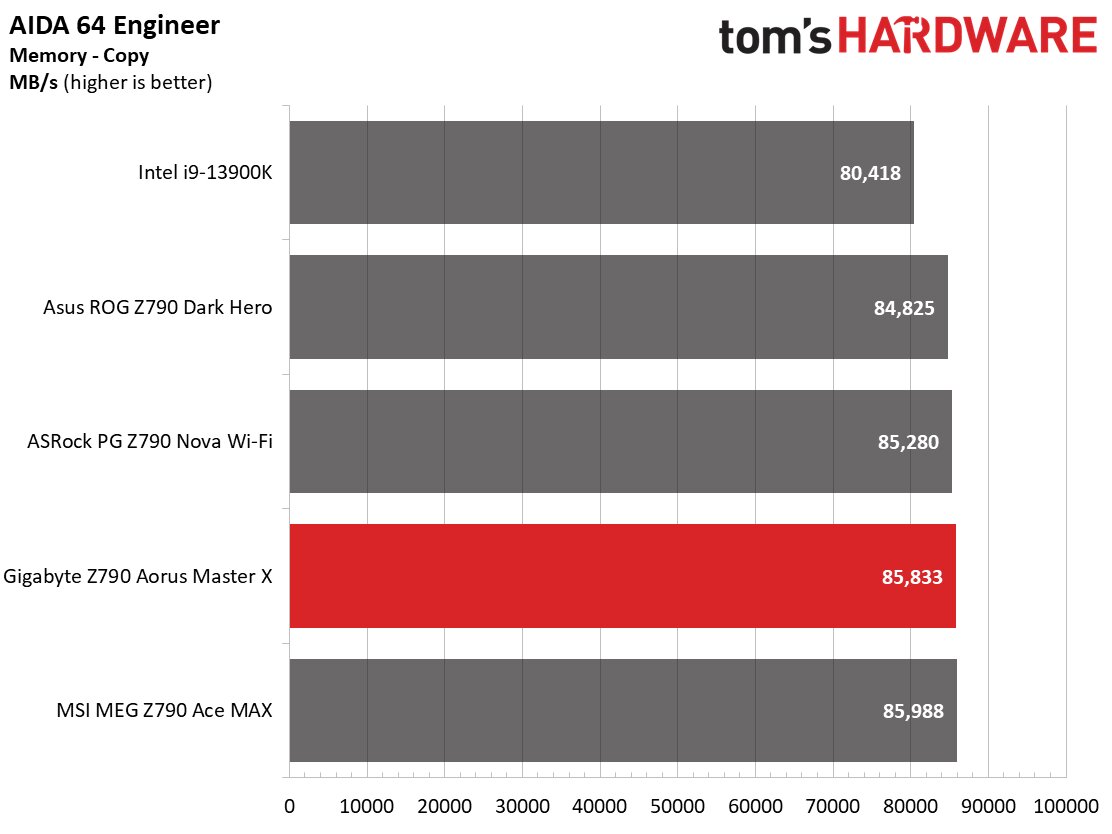

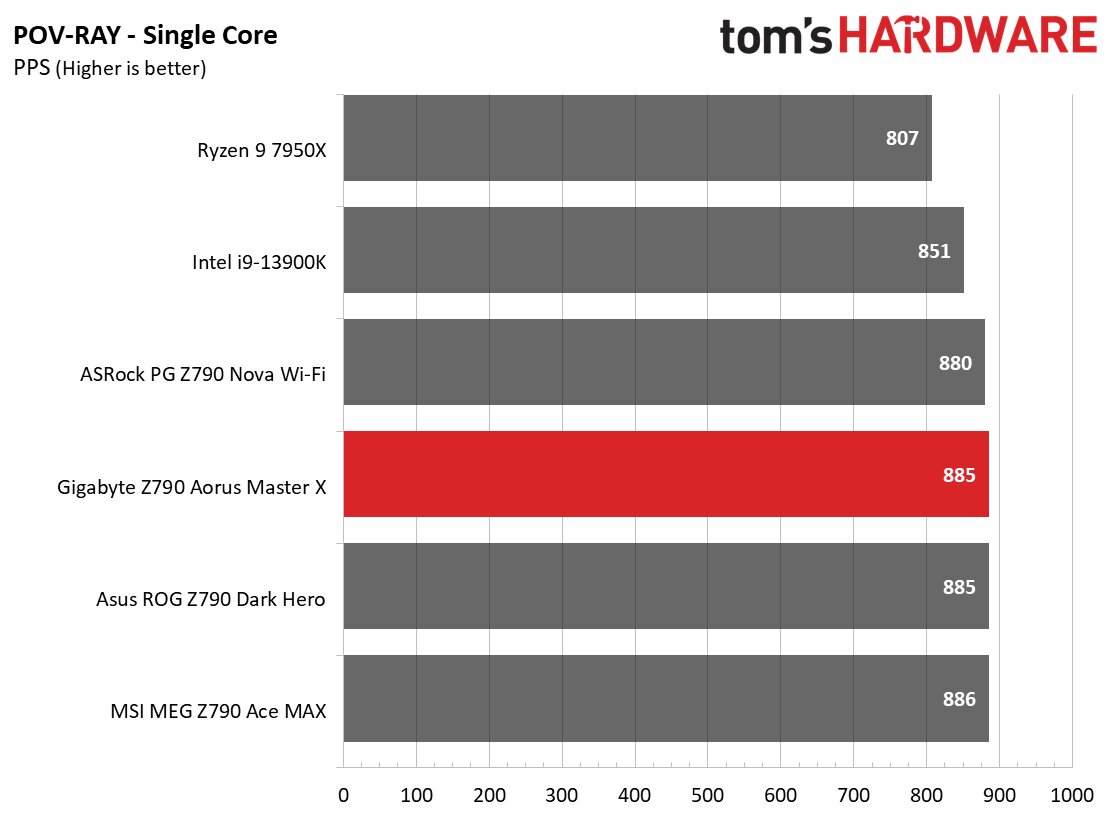

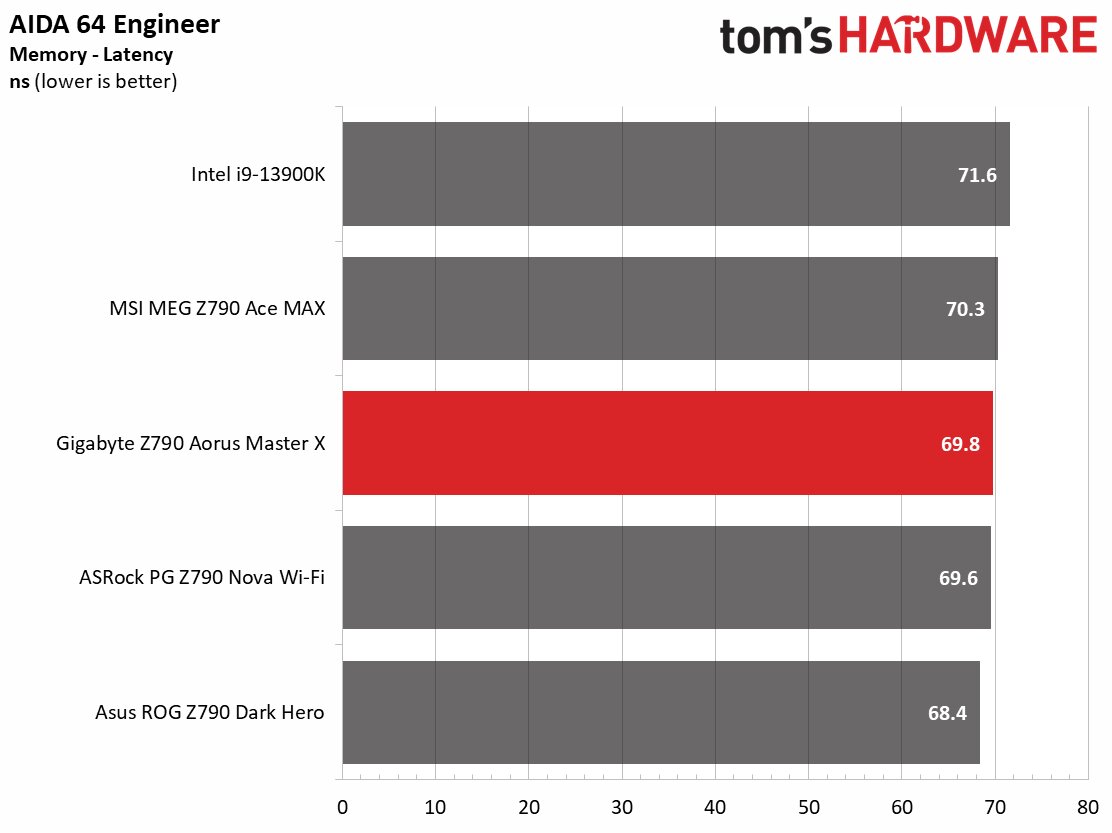

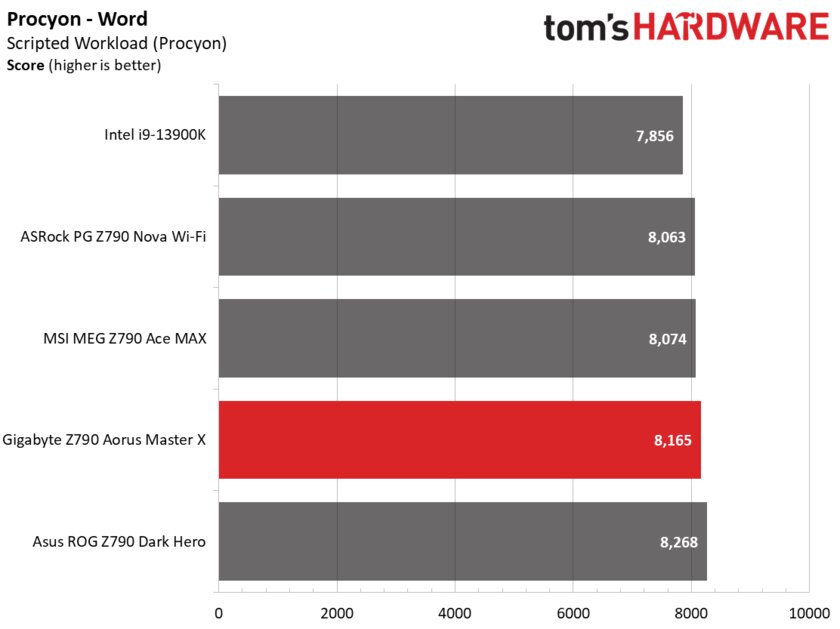

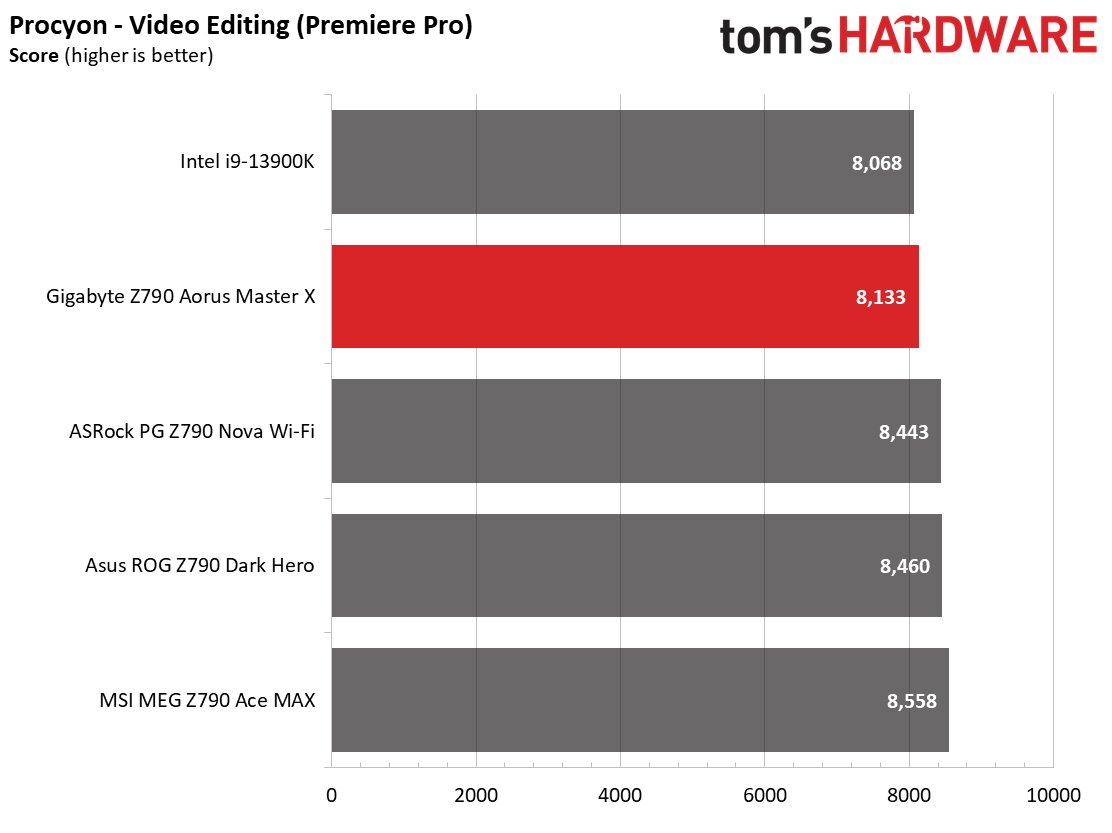

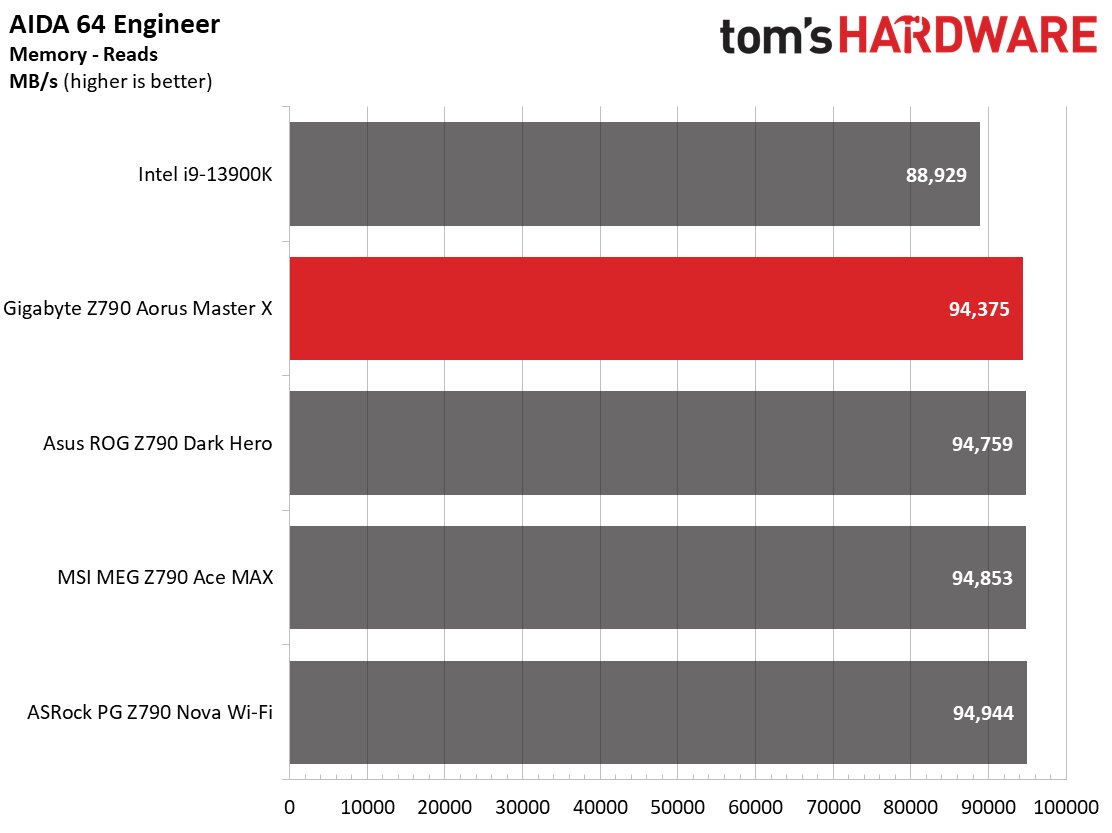

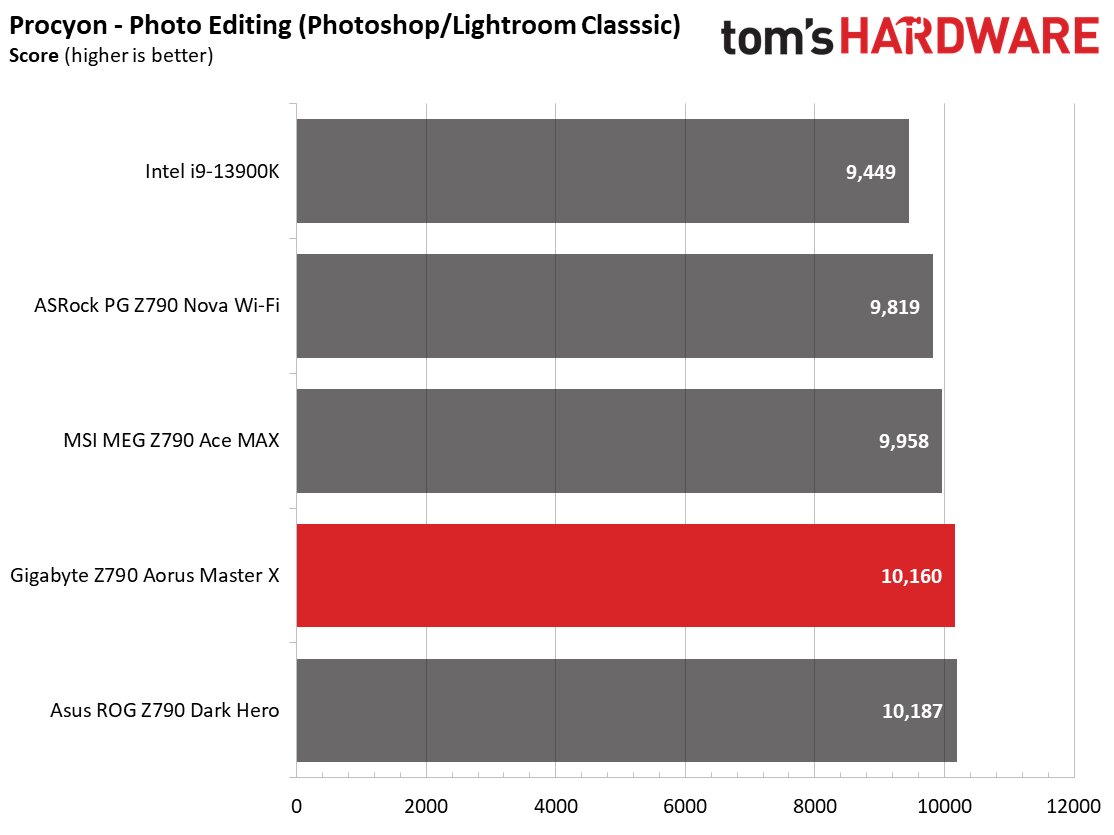

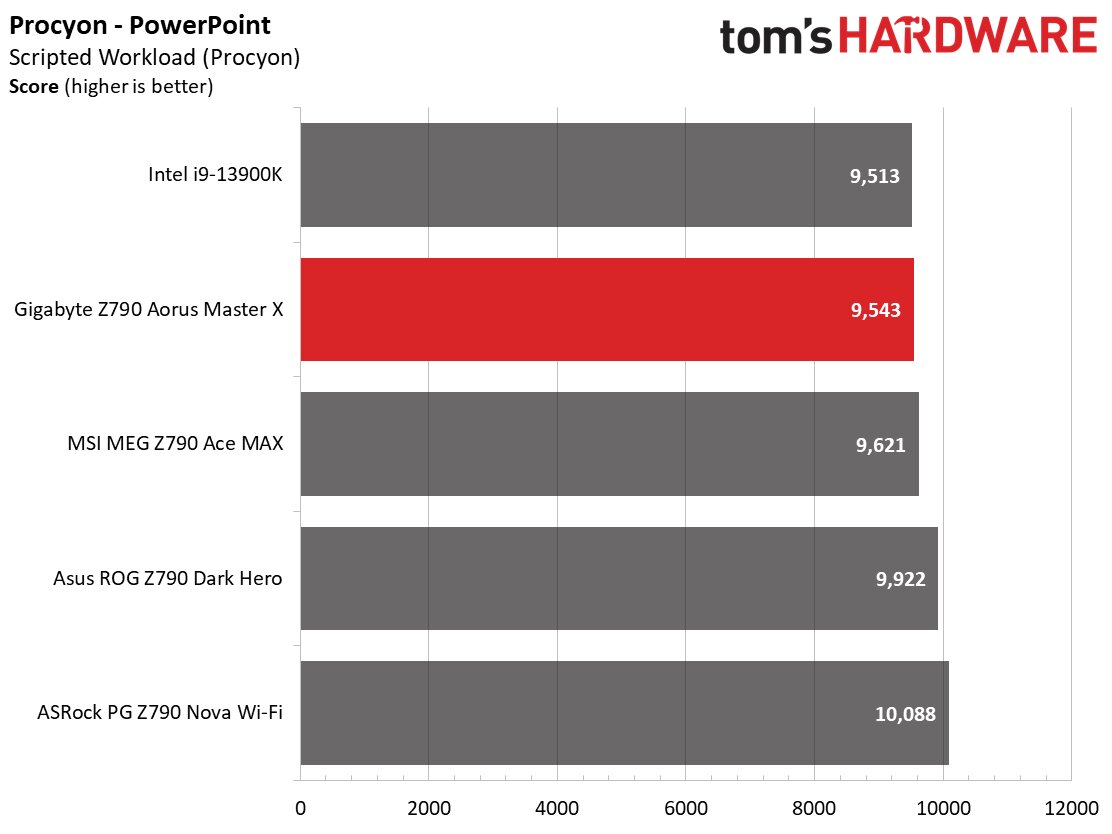

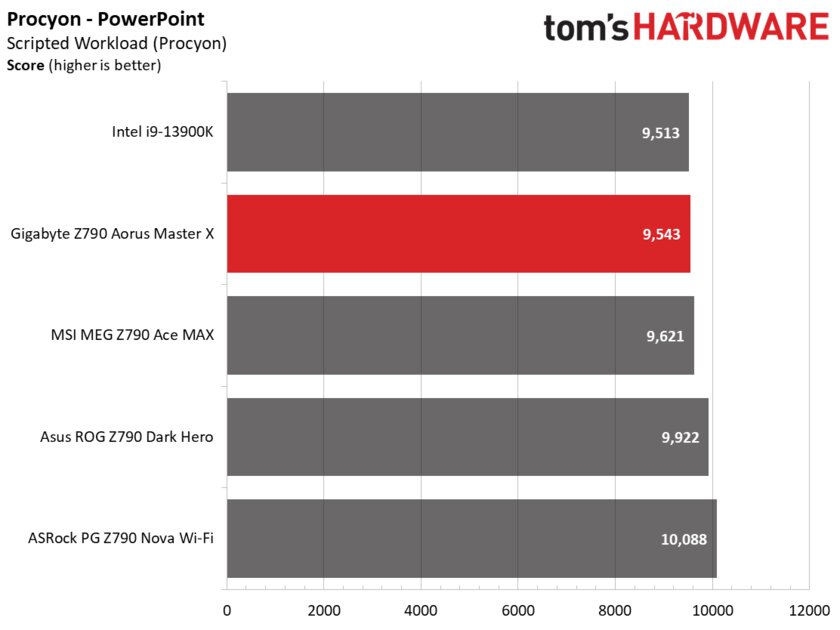

Синтетические тесты являются идеальным способом проверить то, как работает материнская плата, потому что при идентичных настройках тестового стенда должны быть и идентичные результаты в плане производительности. Но производители материнских плат вносят различные оптимизации в стабильность и производительность работы, что в конечном итоге влияет на некоторые результаты тестов.
Тестовый стенд
- Процессор: Intel Core i9-13900K.
- ОЗУ: Kingston Fury Beast DDR5-6000 CL36 и GSkill Trident Z DDR5-5600 CL36.
- Видеокарта: ASUS TUF RTX 3070
- Охлаждение: Coolermaster MasterLiquid PL360 Flux.
- Блок питания: EVGA Supernova 850 Вт.
- ОС: Windows 11 64-бит (22H2).

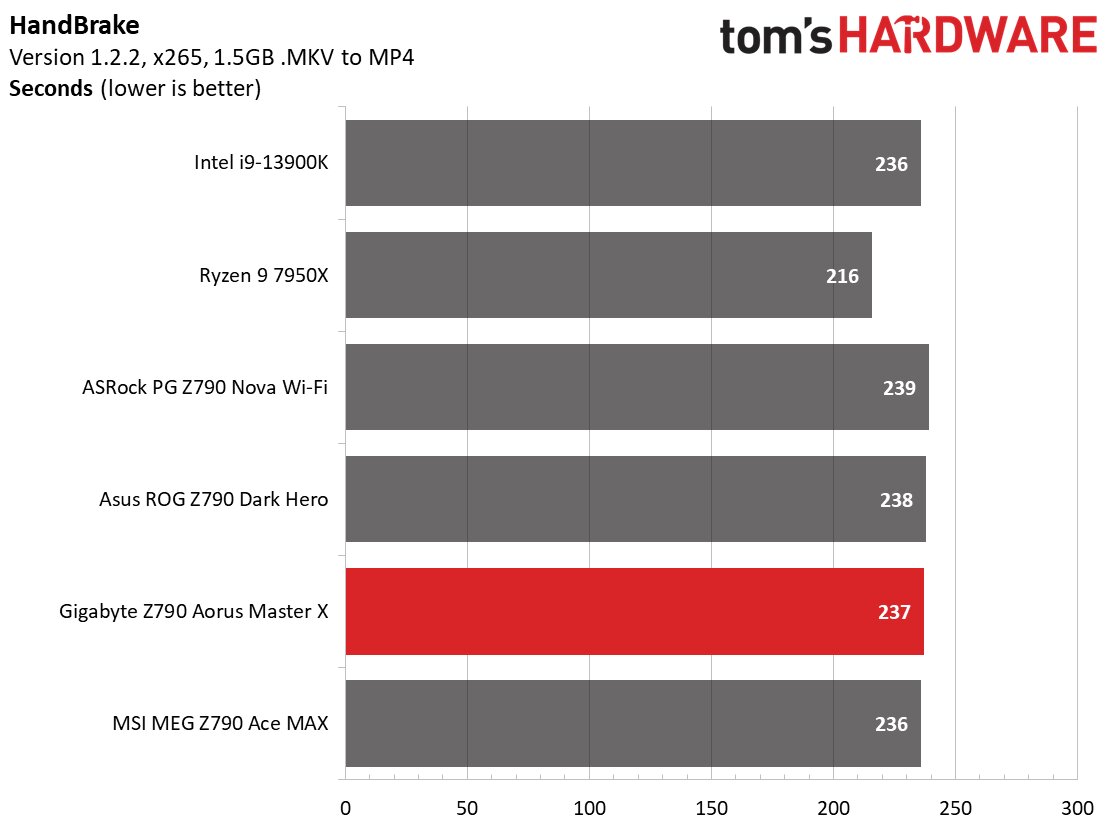

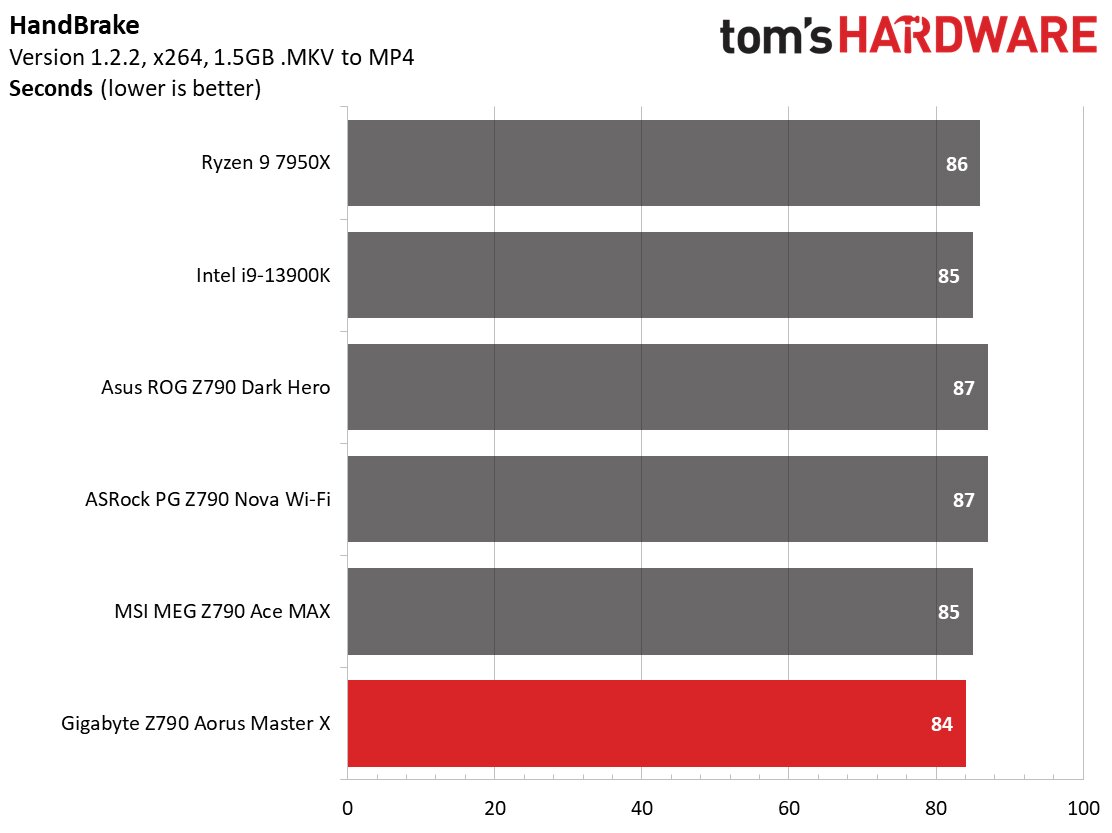

Например, в тесте Handbrake материнская плата серии Aorus Master продемонстрировала одни из лучших результатов из всех, которые мы только видели в рамках собственных тестов. При этом хотя в данном тесте мы использовали процессор Intel Core i9-14900K, он почти не отличается от COre i9-13900K, так как в конечном итоге в рамках стресс-тестов мы сталкиваемся только с ограничениями в области температурного режима.

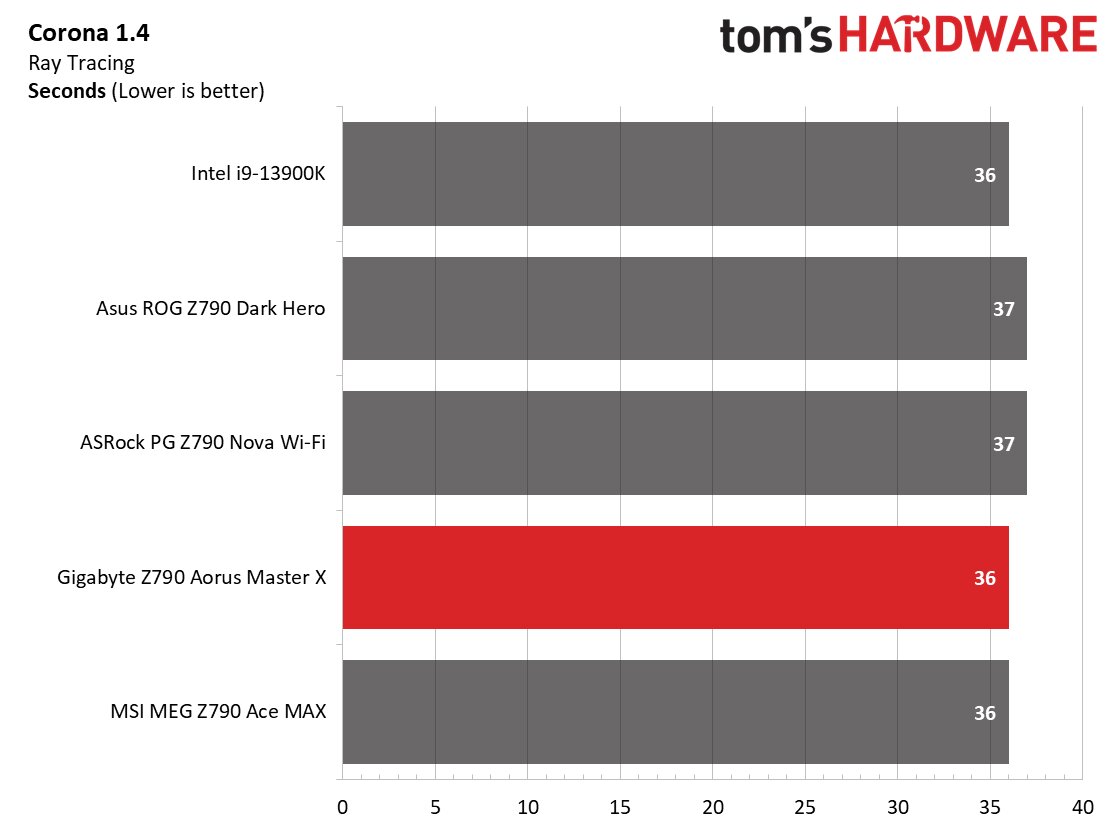

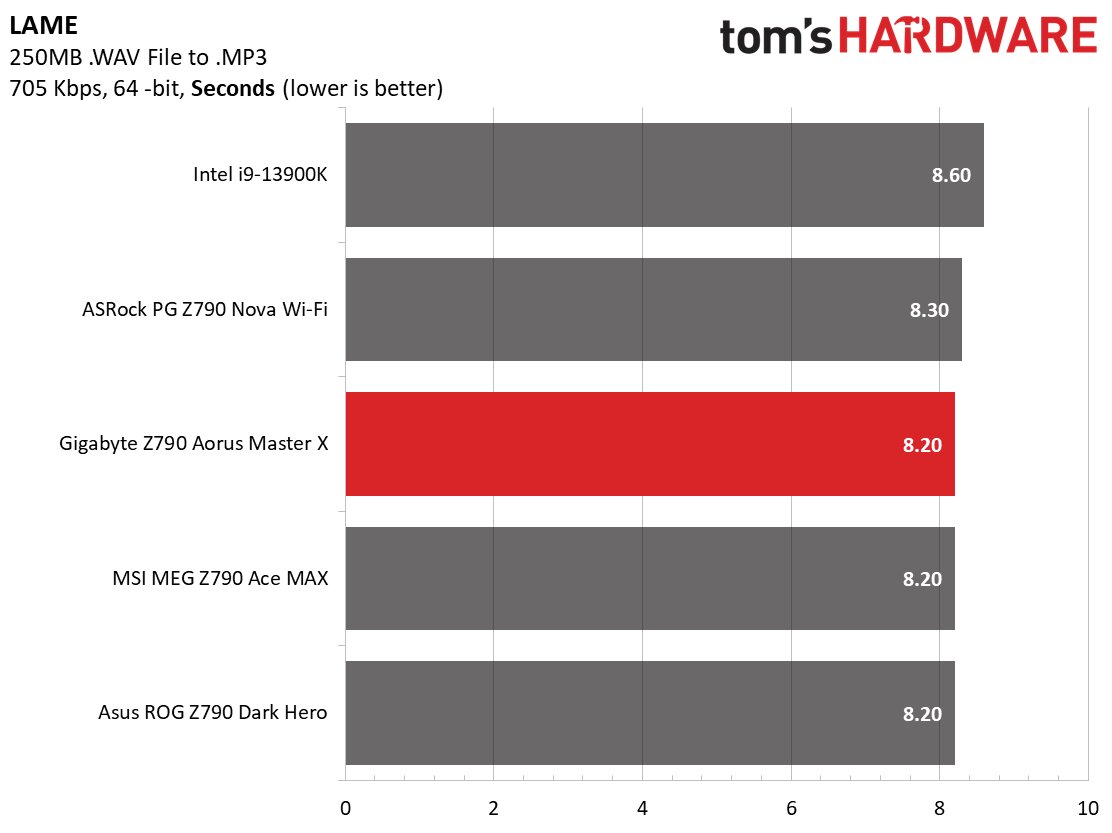

В рамках тестирования в LAME можно заметить большую разницу между этими двумя процессорами, тогда как результаты тестирования на разных материнских платах примерно идентичные. Результаты испытания в Corona тоже почти не отличаются между процессорами и материнскими платами — они все находятся на отметке в 36 секунд.

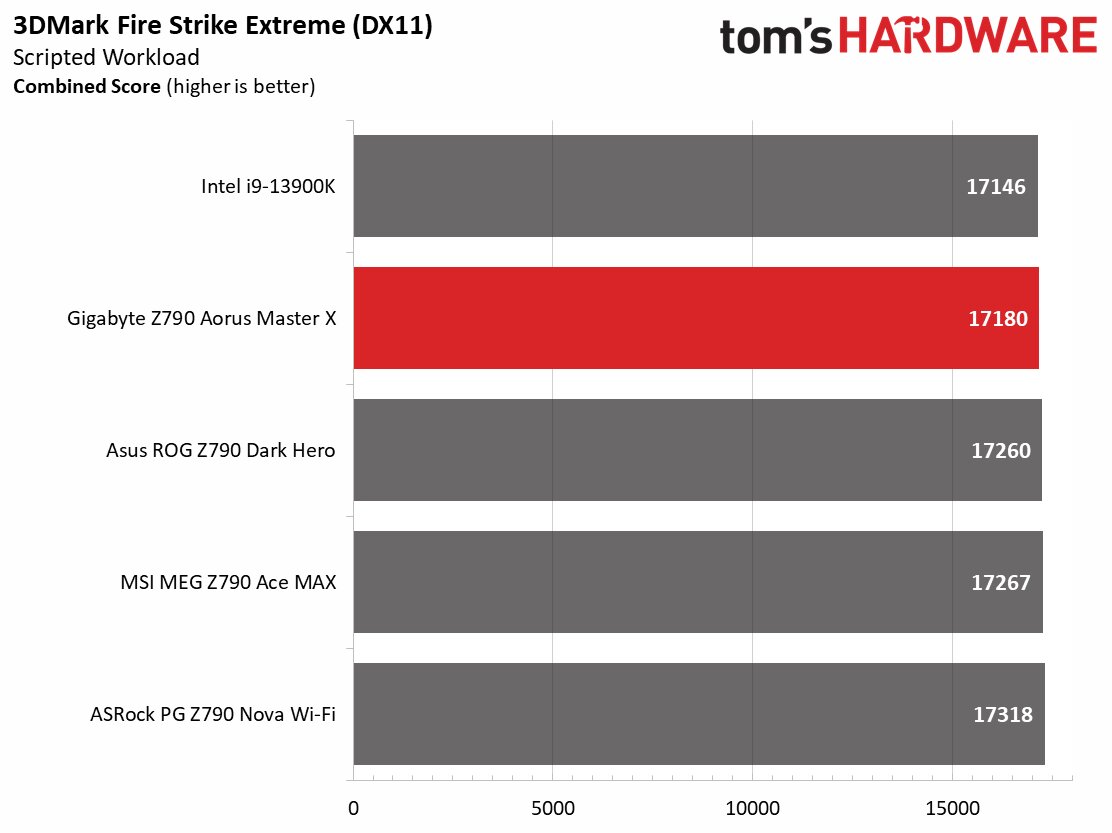

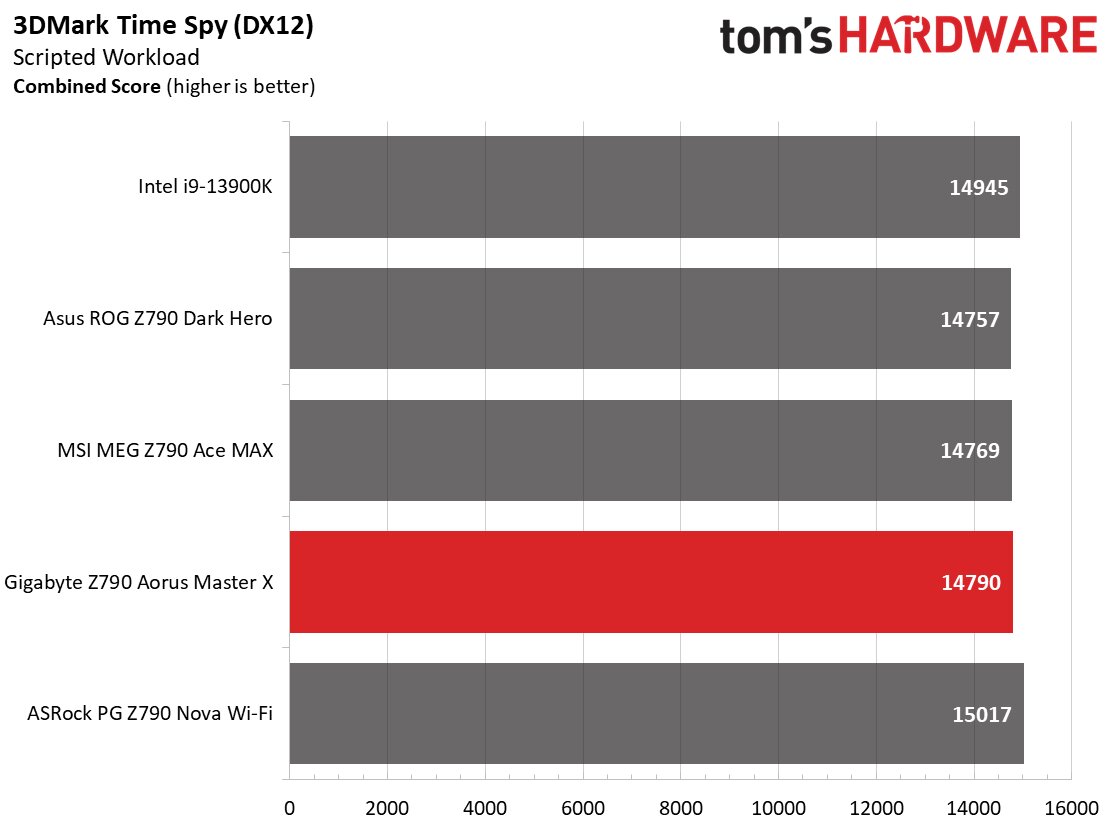

В рамках игровых тестов мы запускаем все видеоигры с разрешением 1920×1080 пикселей, используя Ultra-настройки графики. Дело в том, что при повышении разрешения процессор нагружается меньше, потому что ему нужно отрисовывать меньше кадров в секунду, а наша задача заключается в том, чтобы протестировать чип с наиболее популярным разрешением на рынке и максимальных настройках графики. И, конечно, мы ожидаем, что результаты тестов между материнскими платами будут отличаться очень слабо, буквально на уровне погрешности.

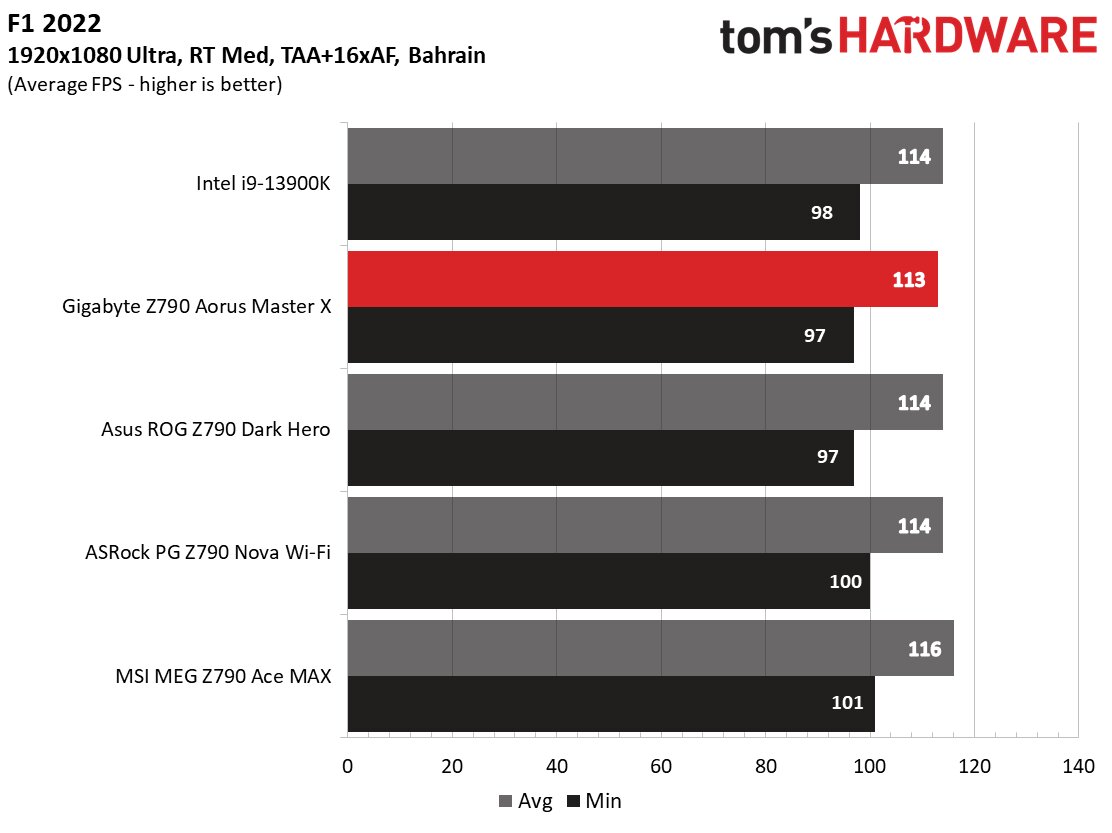

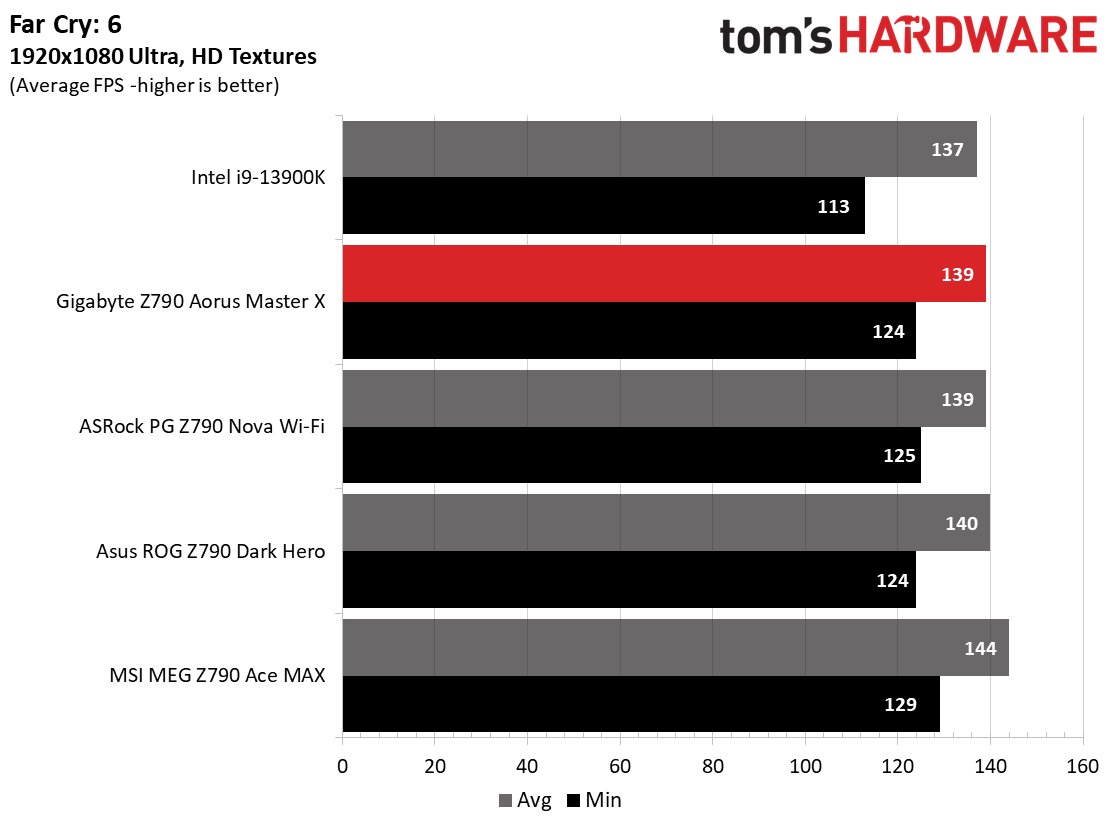

Стоит отметить, что новый процессор Intel почти не улучшил ситуацию с частотой кадров — в F1 22 мы заметили незначительное снижение минимальной частоты кадров, но среднее значение осталось прежним, а в Far Cry 6 можно заметить незначительное улучшение в несколько кадров в секунду. Как и ожидалось, новый процессор отлично подходит для игр.
Разгон
С каждым новым поколением процессоров Intel и AMD возможности для разгона всё уменьшаются и уменьшаются, так что компаниям-партнёрам приходится расширять спектр возможностей, доступных потребителю. И так как запас прочности для разгона по множителю у процессоров Intel 14-го поколения практически исчерпан, компания Gigabyte интегрировала современный контроллер памяти для работы с более быстрой оперативной памятью DDR5. Стоит отметить, что для новых чипов Intel максимальная стандартная спецификация памяти составляет DDR5-6000 (против DDR5-5600 для 13-го поколения), но у нас есть комплект DDR5-7200 для тестирования на более высоких скоростях. На деле оба наших комплекта оперативной памяти работали без проблем благодаря активации профиля XMP. Да, процесс настройки памяти отнял больше времени, чем мы ожидали, но в конечном итоге всё заработало.
Энергоэффективность и температура

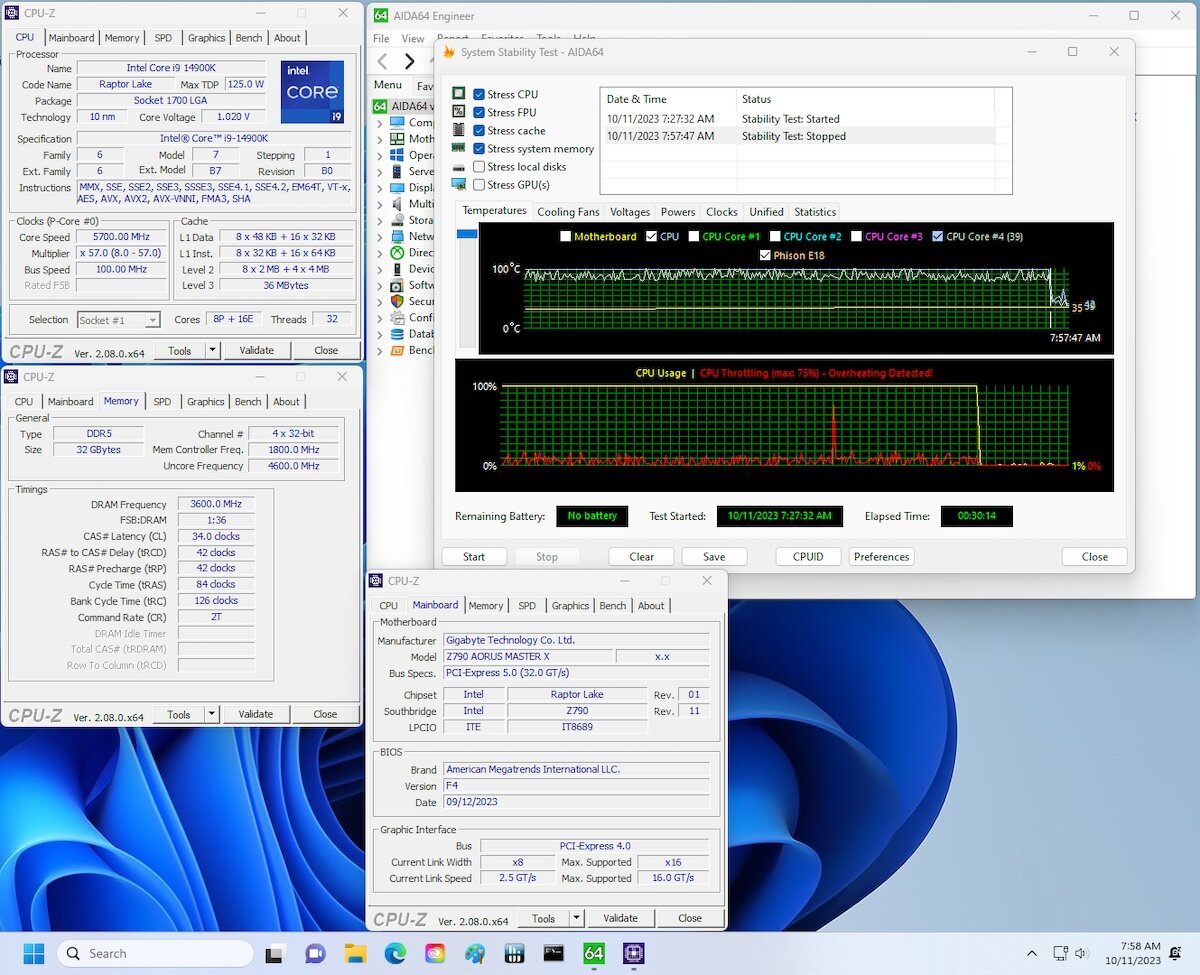

Оценка стабильности подсистемы питания и энергопотребления материнской платы — очень важный параметр, на который стоит обращать внимание. Соответственно, мы задействовали программное обеспечение AIDA64, которое получает данные от центрального процессора, модуля FPU (элемент системы на кристалле, который отвечает за вычисления с плавающей запятой), кэш-памяти и оперативной памяти при пиковых нагрузках на систему. Для оценки необходимых параметров мы используем специальное аппаратное обеспечение, которое собирает данные со всего компьютера, исключая при этом монитор, так что при идентичной конфигурации тестового стенда единственным отличием выступает модель материнской платы. Именно она влияет на отклонения в области нагрева и энергопотребления — это мы и оценим.

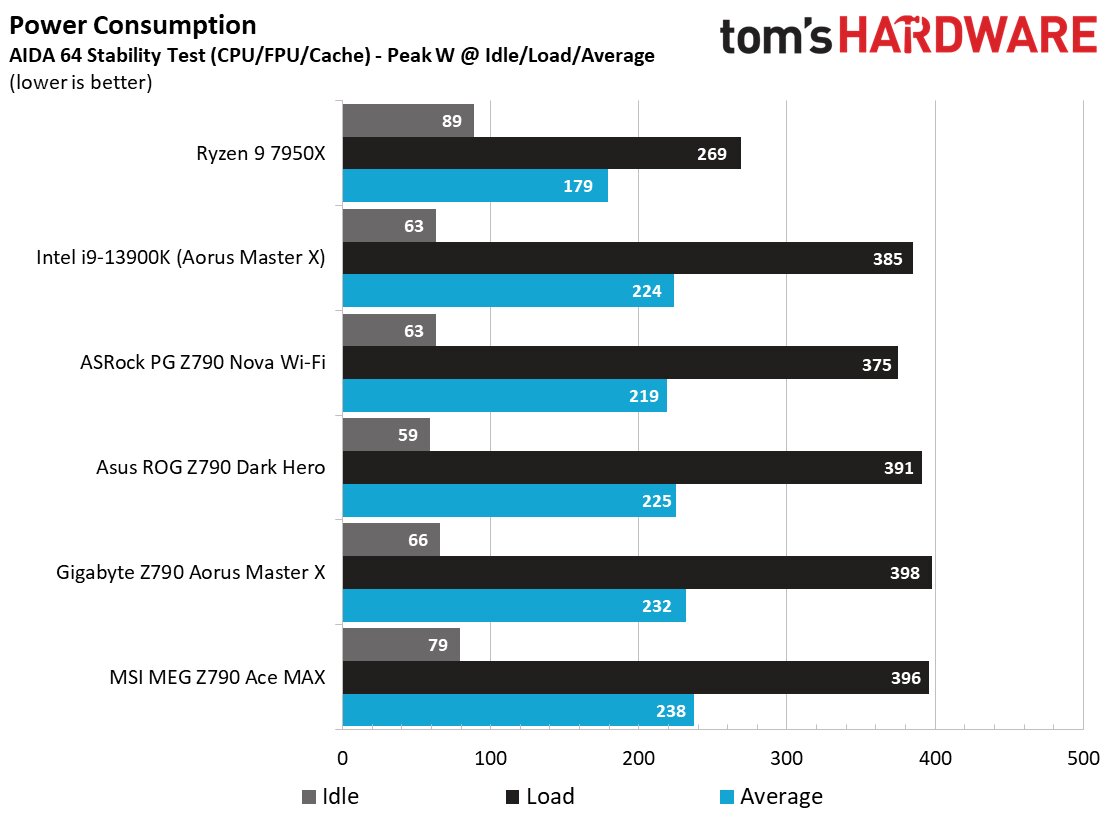

В режиме ожидания (без нагрузки на систему после загрузки рабочего стола) материнская плата демонстрировала энергопотребление на уровне 67 Вт, тогда как при пиковой нагрузке этот параметр достиг отметки в 398 Вт. Соответственно, если посмотреть на график, можно заметить, что плата находится примерно посредине материнских плат с чипсетом Z790. Она не самая экономичная, но и не самая прожорливая, плюс без специальных замеров заметить разницу всё равно не выйдет.

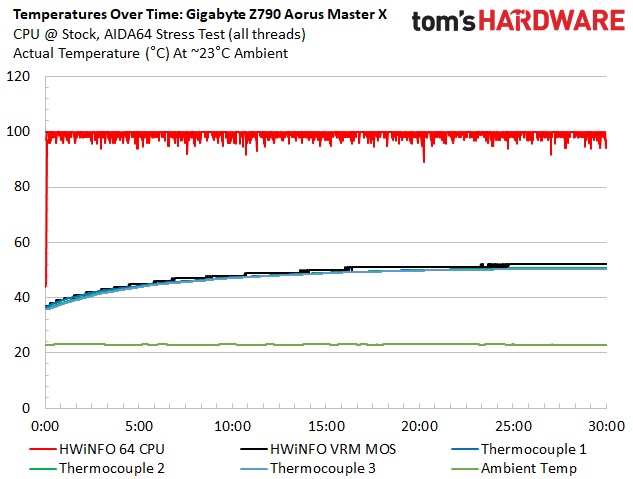

Если говорить о температурном режиме VRM-компонентов материнской платы, то всё находится в допустимых пределах технических характеристик от производителя — переживать здесь не стоит. Даже при энергопотреблении в 280 Вт радиаторы подсистемы питания справились с поставленной задачей, удерживая температуру VRM-компонентов на уровне 50 С, а это значительно ниже рабочих пределов модулей SPS MOSFET.
Отзыв
Переход на процессоры Intel 14-го поколения и соответствующие материнские платы обеспечит пользователя наиболее свежей платформой на рынке, но стоит такое удовольствие крайне дорого. При этом за столь внушительные деньги потенциальный покупатель получит лишь незначительный прирост производительности процессора буквально в несколько процентов, поддержку Wi-Fi 7, возможность работать с чипами нового поколения прямо из коробки и новый дизайн, дабы привлечь внимание желающих отдать кругленькую сумму. Но если преимущества пользователю не очень нравятся, то можно смело смотреть на старые и менее дорогие модели Z790.
Всё вышеперечисленное касается и материнской платы Gigabyte Z790 Aorus Master X, которая стоит 550 долларов и предоставляет несколько улучшений, которые должны показать потенциальному покупателю, что плата стоит своих денег. Да, прямо из коробки эта плата уже поддерживает процессоры Intel Core 14-го поколения, так что обновлять BIOS не придётся — хотя в последние годы это стало заметно проще и безопаснее, многие пользователи боятся заниматься данными манипуляциями. Поддержка Wi-Fi 7 тоже есть, но это куда менее привлекательный бонус, потому что нужно ещё несколько лет, чтобы этот протокол начали использовать более активно. Ещё инженеры доработали конструкцию для более простой сборки системы, реализовали поддержку оперативной памяти DDR5-8266+ (ОС) и обновили BIOS.
У оппонентов на рынке с чипсетом Z790 X абсолютно аналогичные преимущества, так что выбор конкретной платы — исключительно личное предпочтение пользователя. Так что плата Gigabyte, безусловно, стоит очень дорого, но она предоставляет всё, чего только можно пожелать, и является одним из самых привлекательных предложений в своей ценовой категории.
✅ Преимущества
- Поддержка процессоров Intel 14-го поколения прямо из коробки.
- 14 USB-портов на тыльной панели.
- Wi-Fi 7.
- EZ-защёлки для М.2-накопителей и портов PCI-E.
- Поддержка быстрой оперативной памяти DDR5.
❌ Недостатки
- Завышенная цена.
- Нет портов USB4 с 40 Гбит/сек.
- Устаревший флагманский аудиокодек.
Это перевод обзора Tom's Hardware.
