Собрать малогабаритный ПК в наши дни несложно: ассортимент материнских плат форм-фактора ITX огромный, двухтерабайтные харды умещаются на ладони, топовые шестиядерные процессоры выделяют меньше 100 ватт тепла. Осталась лишь одна проблема — питание. Традиционные БП форм-фактора ATX великоваты для корпусов barebone и desktop. Дешевые блоки на 120−170 честных ватт плохо подходят под мощные системы на Core i5 и i7. Но за последний год ситуация налаживается: солидные бренды расширяют линейку блоков питания средней мощности форм-фактора SFX, которые без особых проблем можно установить в малогабаритные корпуса. Один из них — be quiet! SFX L Power 500W с заявленной мощностью 500 ватт.
Технические характеристики be quiet! SFX L Power 500W
- Заявленная мощность: 500 Вт (номинальная).
- Сертификат 80PLUS: GOLD.
- Входное напряжение: 100 − 240 В переменное.
- Максимальный ток по каналу +5sb: 3 А.
- Максимальный ток по каналу +12: 41,7 А.
- Максимальный ток по каналу +5: 20 А.
- Максимальный ток по каналу +3,3: 20 А.
- Макс. мощность потребителей по каналам +3,3 и +5: 105 Вт.
- Разъемы питания матплаты: 1×24 пин, 1×4+4 пин.
- Разъемы питания PCIe устройств: 4×6+2 пин.
- Разъемы питания «molex» / SATA: 3 / 6 шт.
- Вентилятор: 120 мм (S1201515MB), 3 Вт, 1350 об/мин.
- Габариты: 64×125×130 мм.
Комплектация

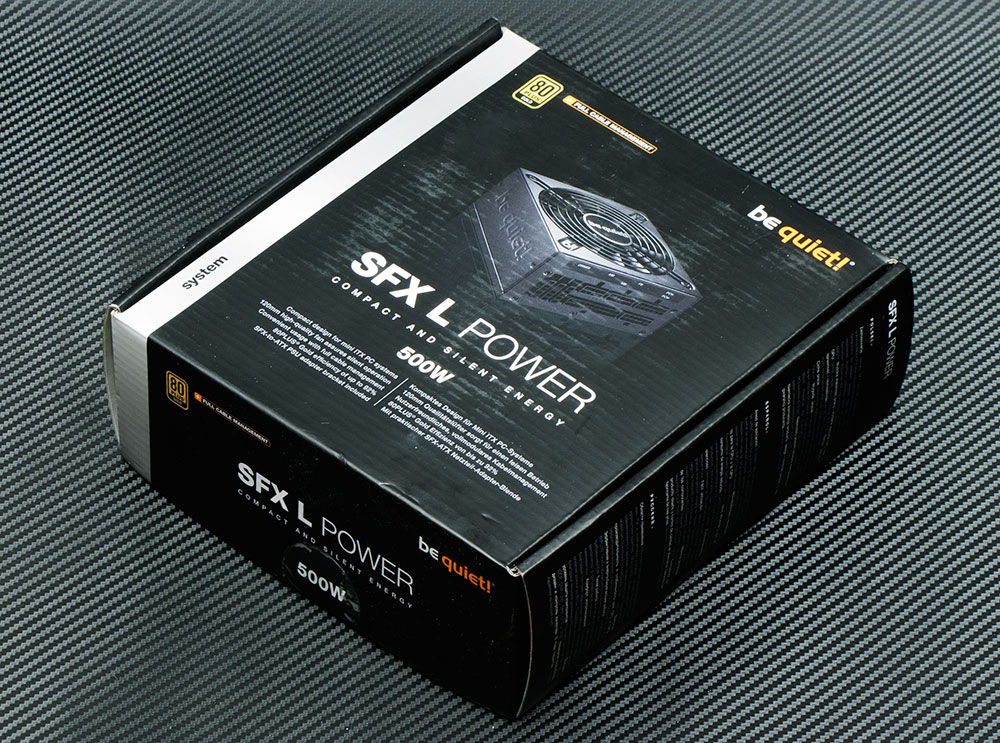

Поставляется блок питания в прочной картонной коробке. На обратной стороне — краткие технические характеристики блока.

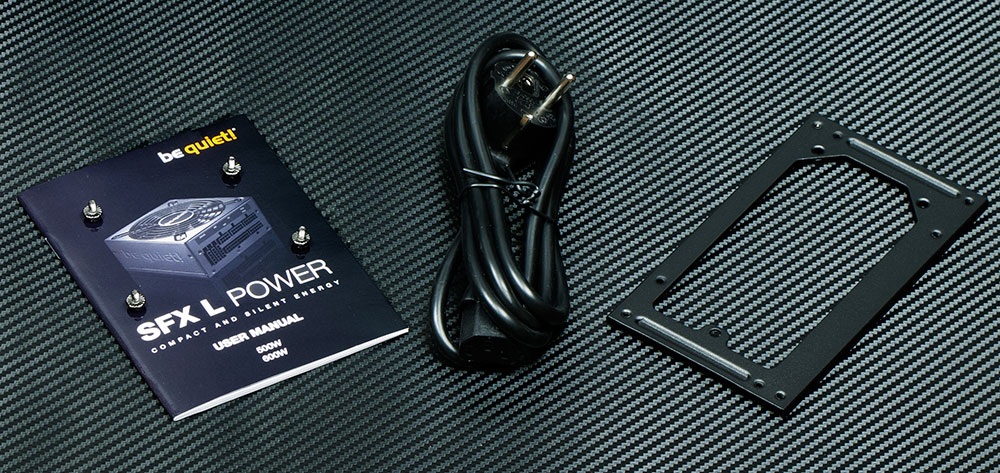

В довесок идут шнур питания, бумажная инструкция, винты крепления и — самое главное — рамка-переходник для крепления SFX блока на посадочное место ATX.
Внешний вид

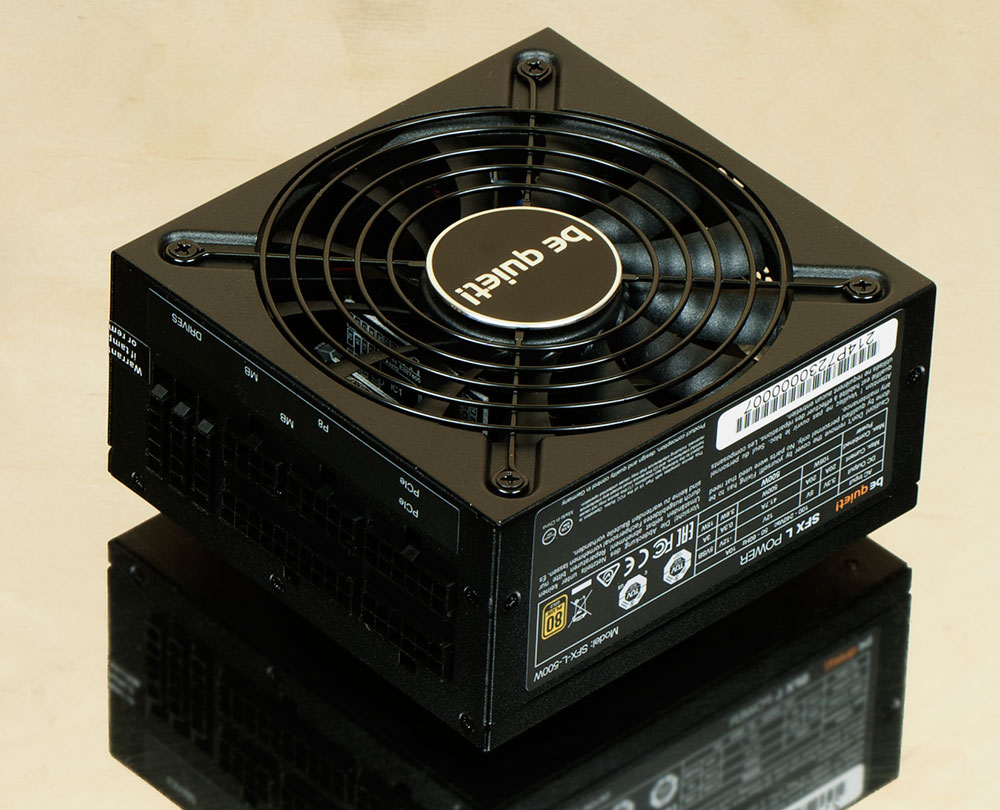

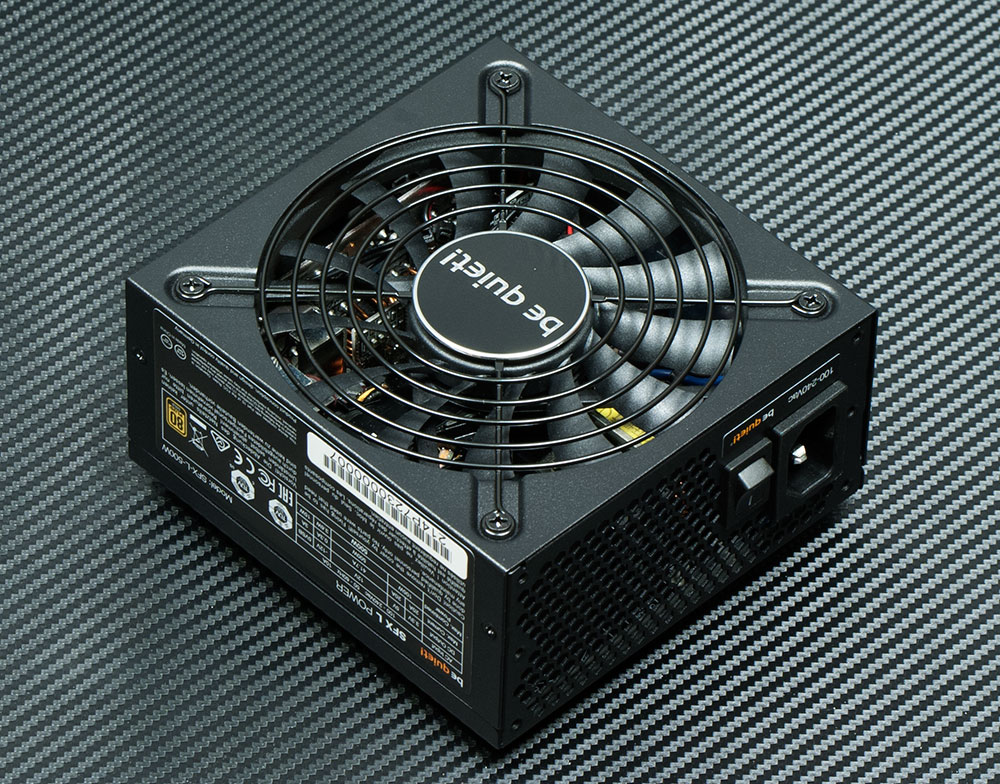

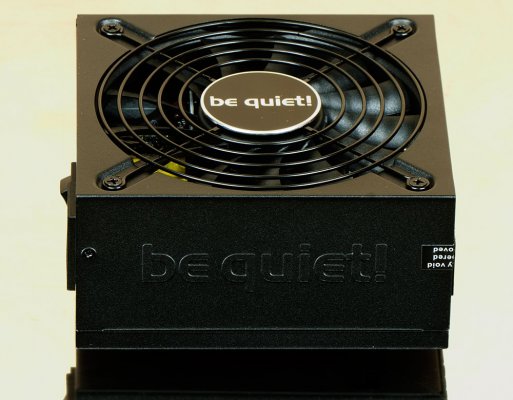

Оформление блока традиционно для be quiet! — прямоугольный черный корпус из 0,8 мм стали.

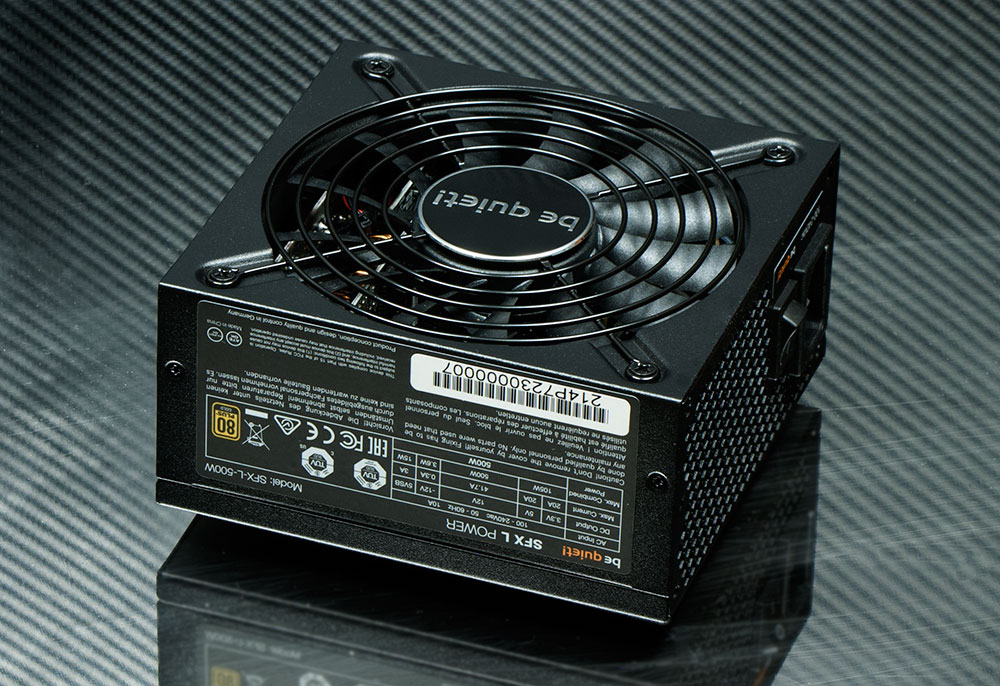

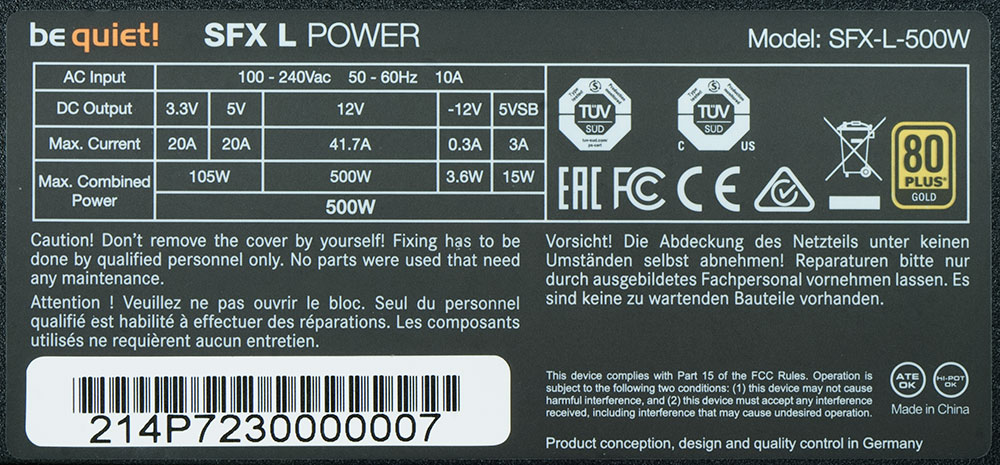

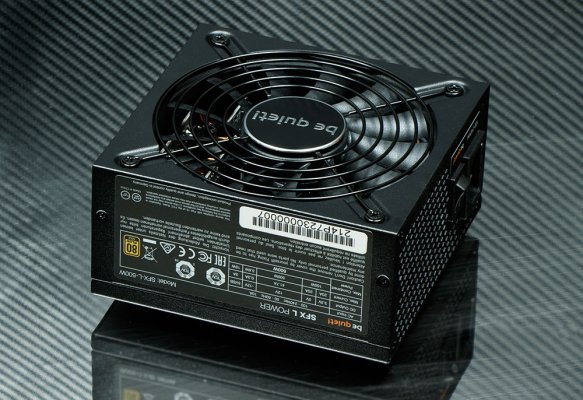

Основные характеристики блока — на наклейке:

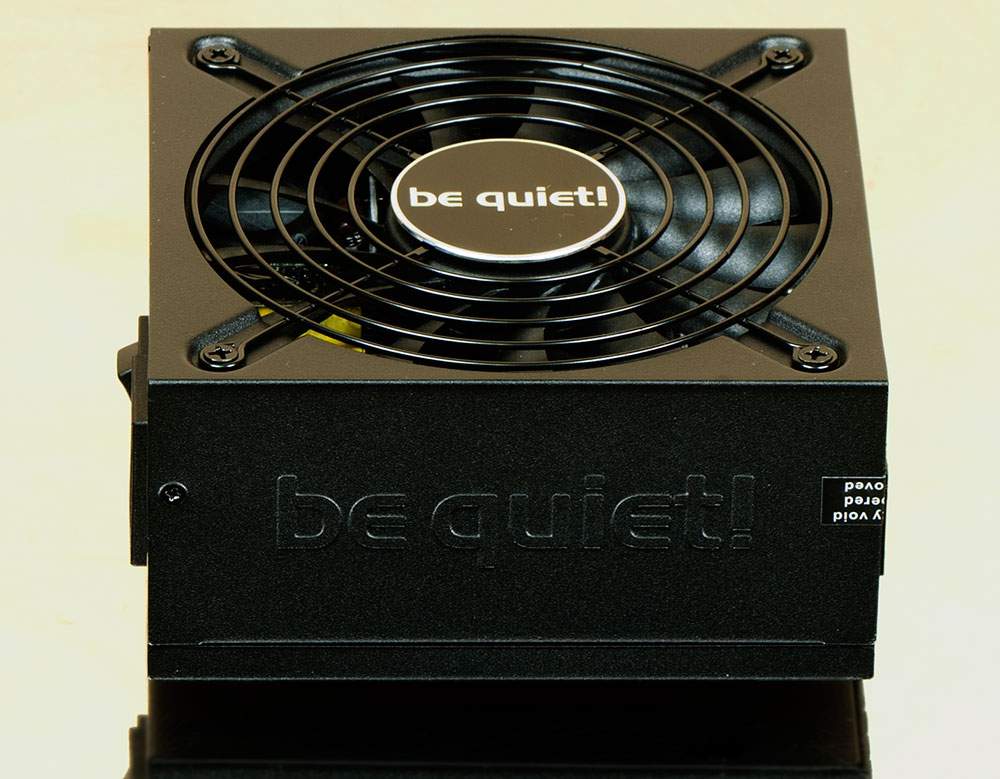

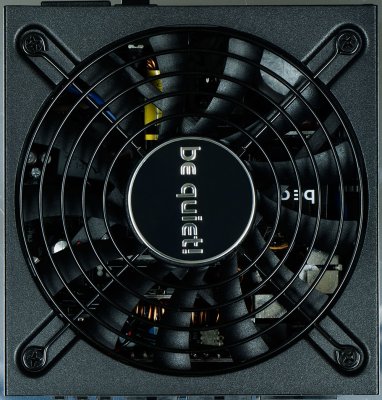

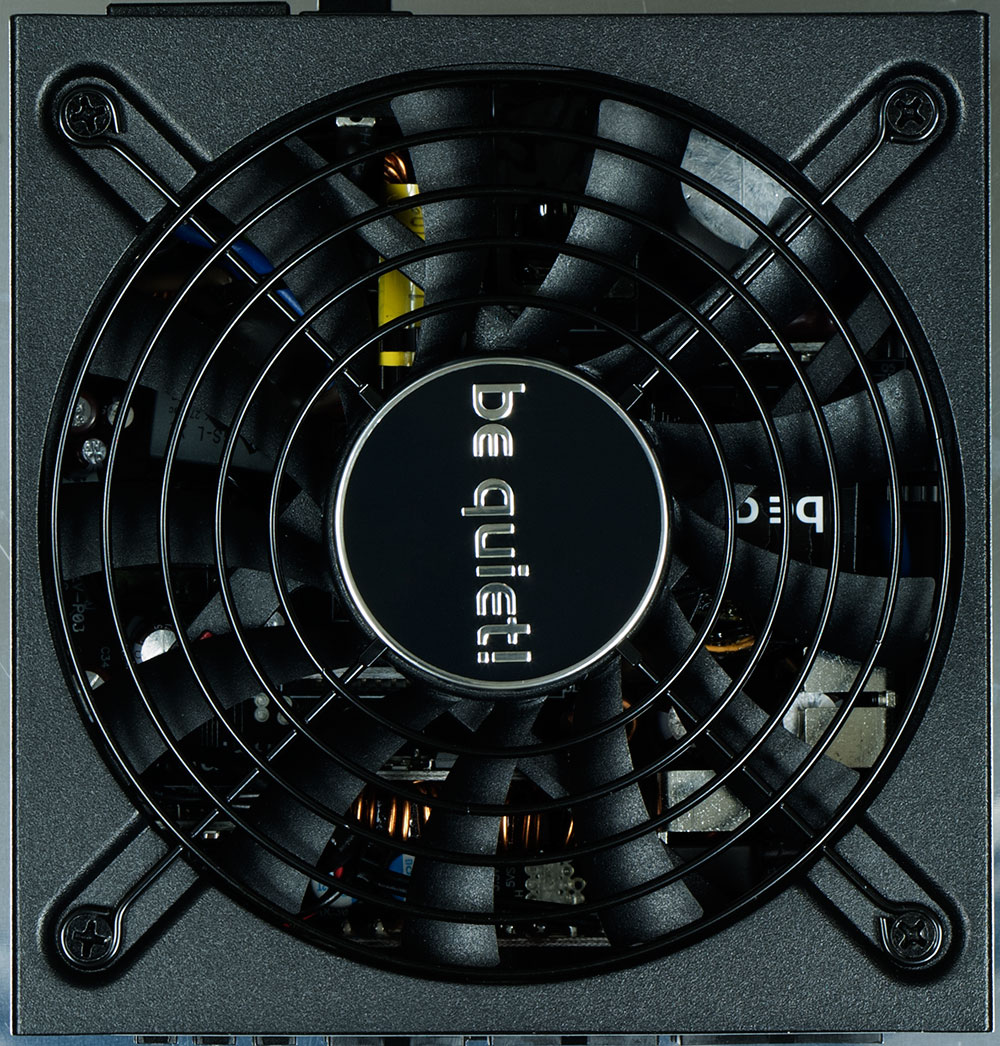

В верхней части — 120-мм вентилятор, скрытый проволочной решеткой с лого производителя.

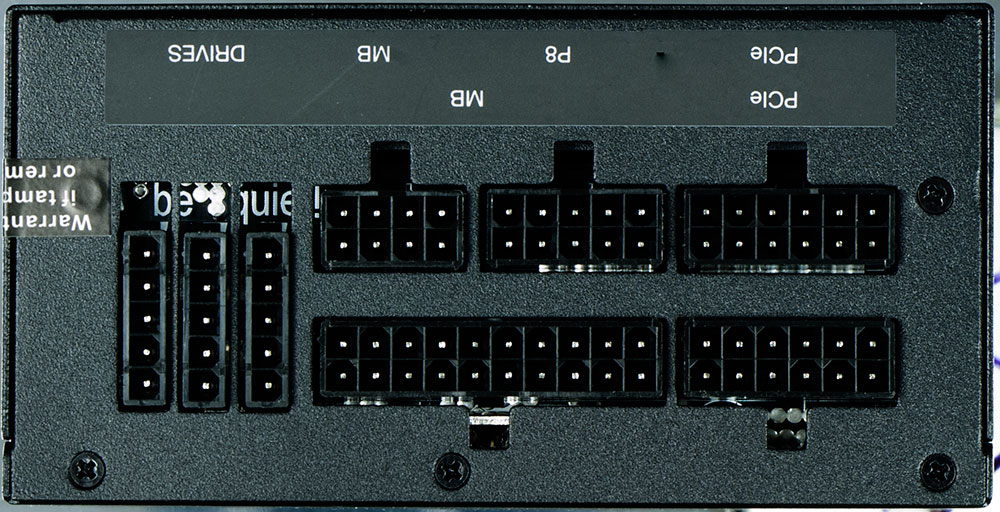

На внутреннем торце блока — разъемы под модульные кабели. У SFX L Power 500W все «хвосты» отключаются. Это очень хорошо — в малогабаритных корпусах найти место под «лишние» провода очень трудно, да и устанавливать блок с отключенными кабелями существенно проще.

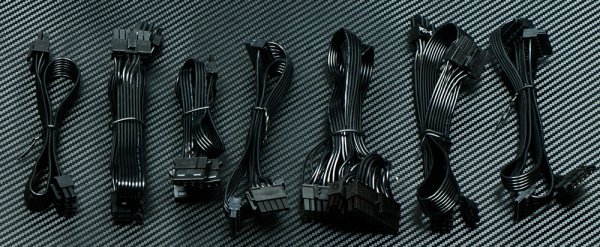

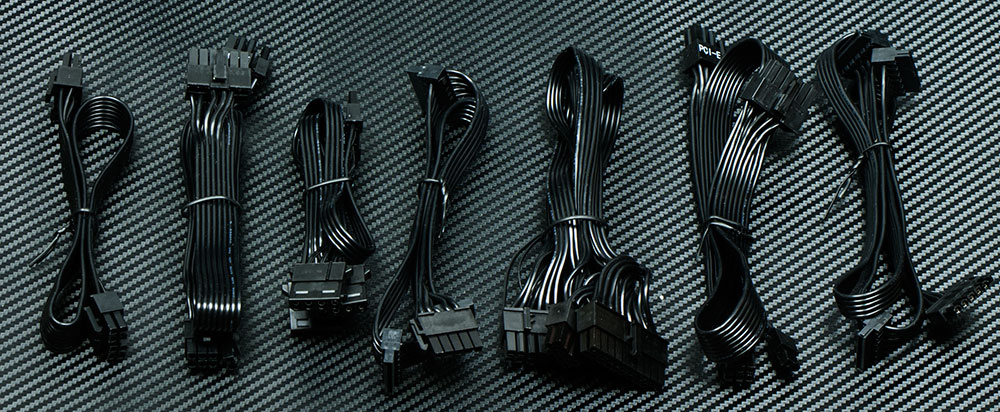

Всего в комплекте семь кабелей:
Плоские жгуты значительно лучше традиционных забранных в оплетку проводов — более мягкие и податливые при укладке.
Всего на кабелях четыре разъема 6+2 пин для видеокарт, шесть SATA-коннекторов и три «молекса». Для матплат — один 4+4 пин и 24-контактный ATX. Производитель подчеркивает, что заявленная мощность в 500 ватт — долговременная. Если эта информация верна, то мощности блока должно хватить на топовую систему с одной мощной видеокартой или двумя платами среднего диапазона. Учитывая вместимость малогабаритных корпусов и количество PCI-E слотов в матплатах ITX и mATX форм-фактора, конфиги с двумя видеокартами в SLI или CrossFire связке маловероятны. Поэтому вполне можно было ограничиться двумя кабелями с одним 6+2 пин разъемом на каждом.

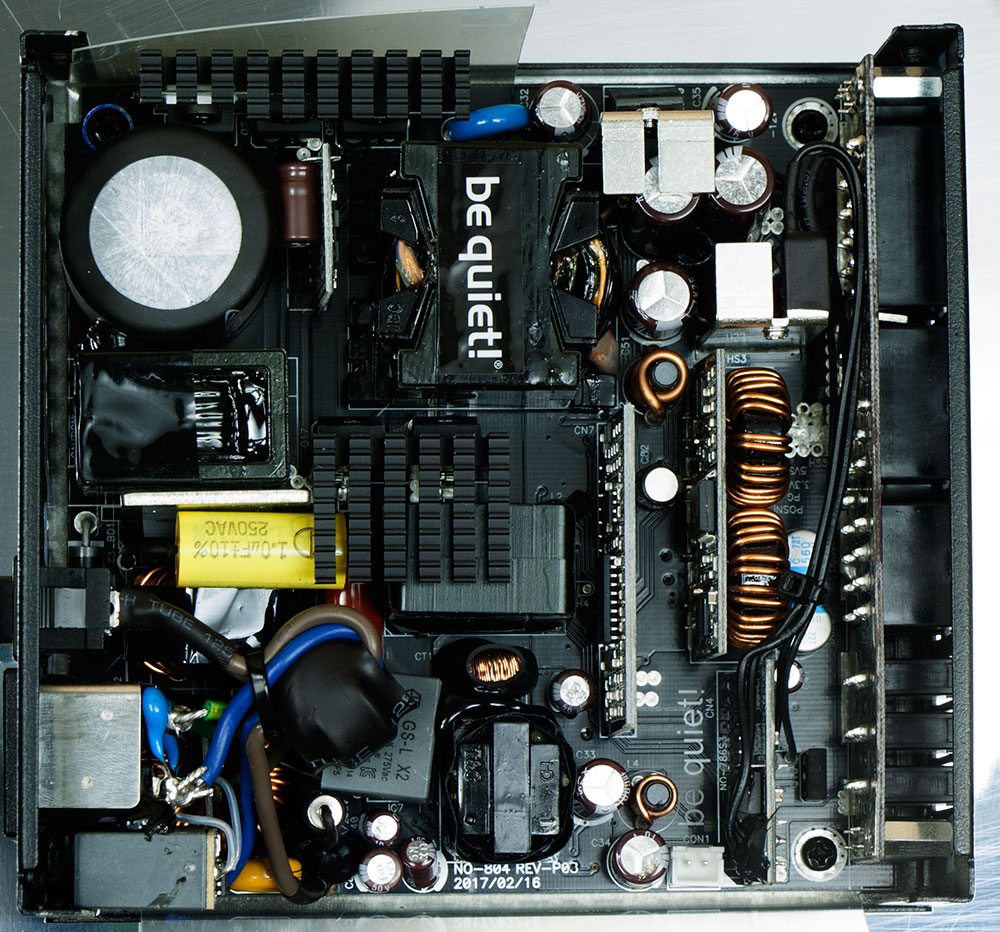

Платформа от High Power внутри корпуса на первый взгляд сильно отличается от традиционной компоновки для ATX БП. Но, присмотревшись, видны основные узлы импульсного блока питания.

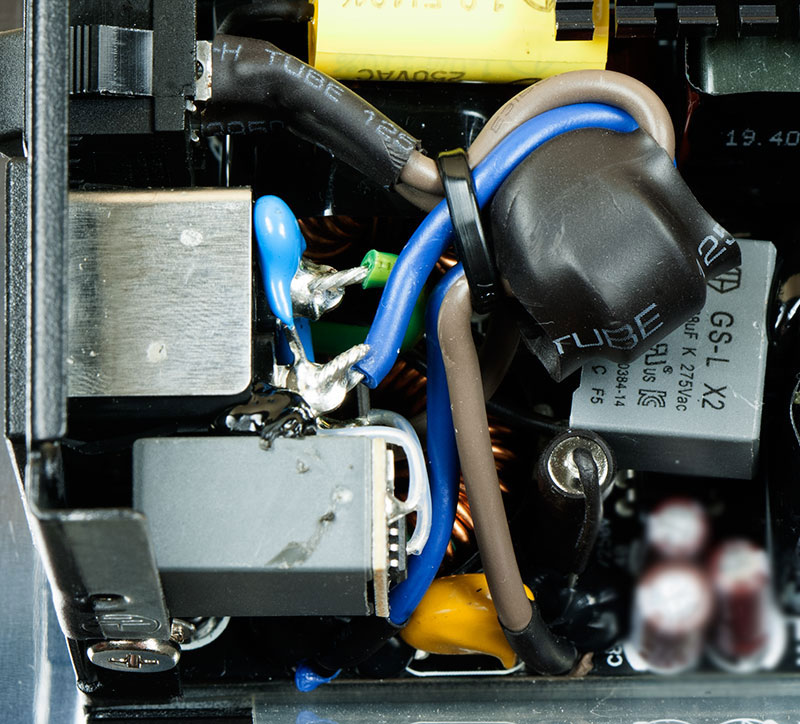

Возле сетевого разъема распаяны элементы входного фильтра: высоковольтные конденсаторы, дроссель, варистор. Они служат для отсечения импульсных помех.

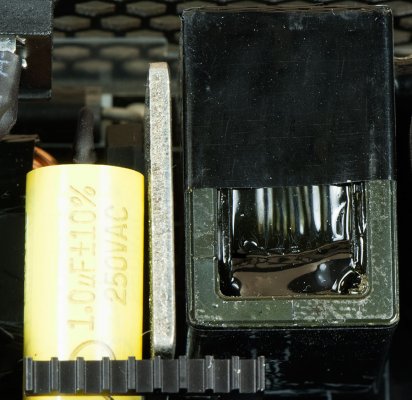

За ними идет диодный мост. Его почти полностью скрывает конденсатор на 1 мкФ, но радиатор из пластинки алюминия виден хорошо.

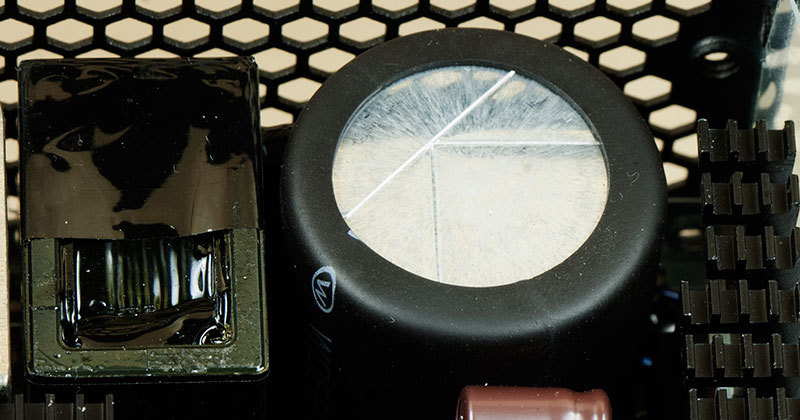

Рядом с ним — дроссель и высоковольтный конденсатор в термоусадке производства Rubycon. Без демонтажа номинал полностью не разглядеть, но предположу, что емкость его 390 мкФ, максимальное рабочее напряжение — 420 вольт.
Рядом с ним на небольшой вертикальной печатной плате – контроллер APFC ICE3PCS01G с обвязкой.

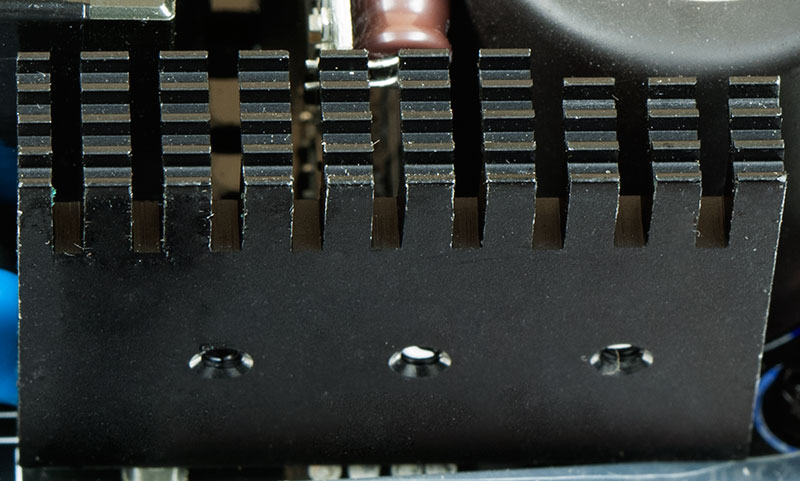

Он управляет работой пары высоковольтных мосфетов TK12A60W, установленных на крупном радиаторе вместе с диодом шоттки.

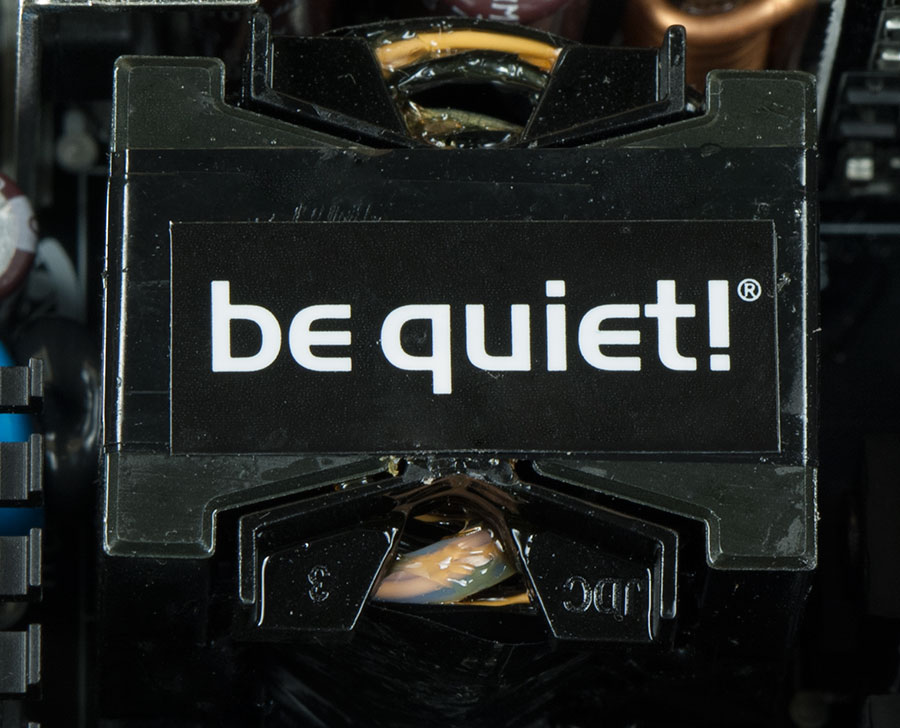

Самый крупный элемент — силовой импульсный трансформатор.
На него работает пара ключей TK12A60W, закрепленных на алюминиевом теплоотводе.
Управляет их работой микросхема ICE2HS01G, распаянная с обвязкой на небольшой печатной плате.

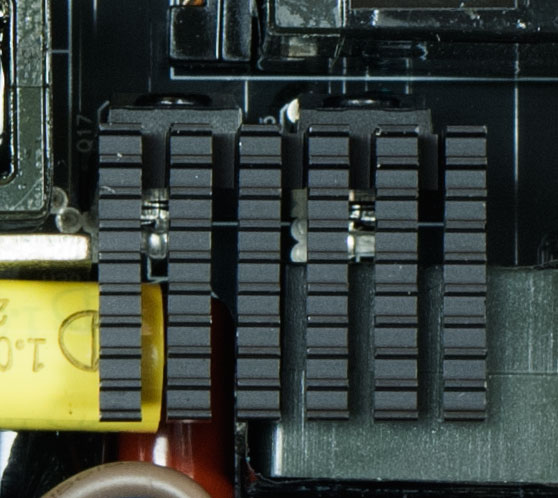

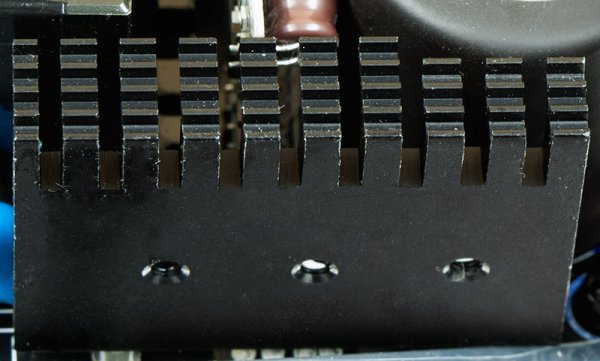

Полупроводники выпрямителя линии +12 размещены с обратной стороны платы, на лицевую выведены лишь два радиатора.

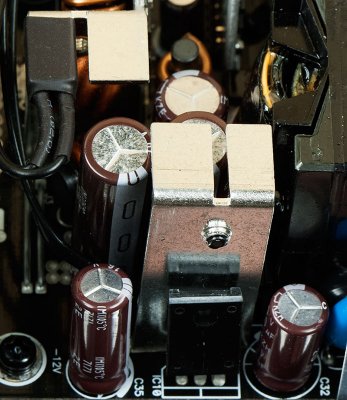

Рядом распаяны три электролита выходного фильтра линии +12 на 3300 и 2200 мкФ.

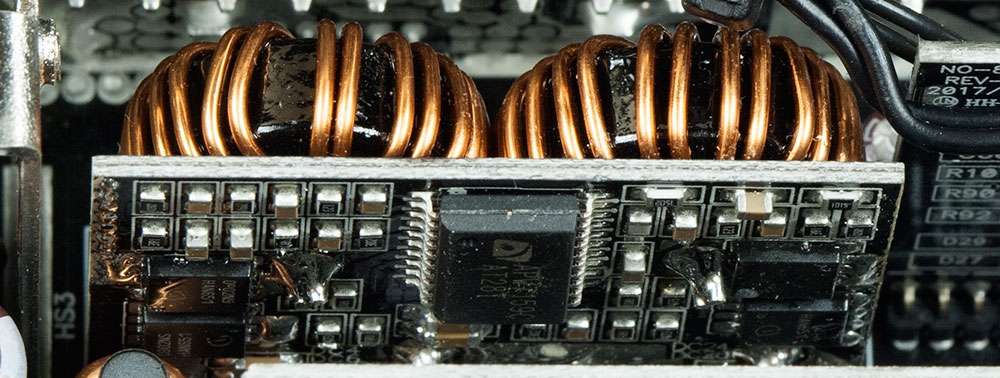

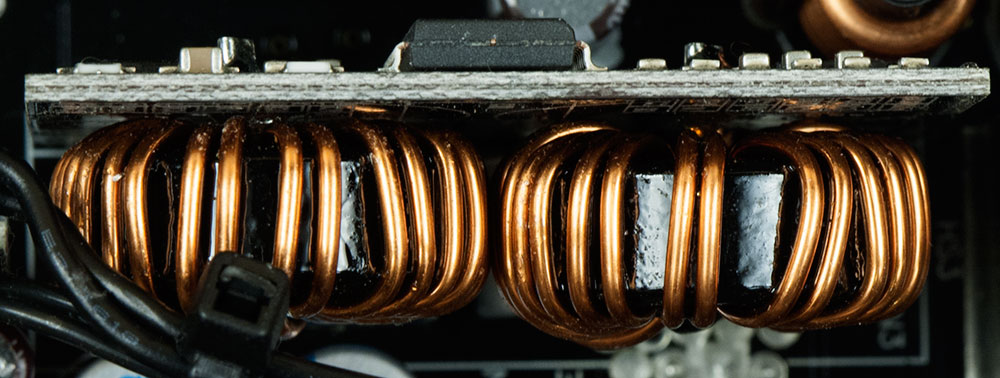

Формирование напряжений каналов +3,3 и +5 выполняется DC-DC преобразователем на основе APW7159. Все его элементы распаяны на отдельной печатной плате.

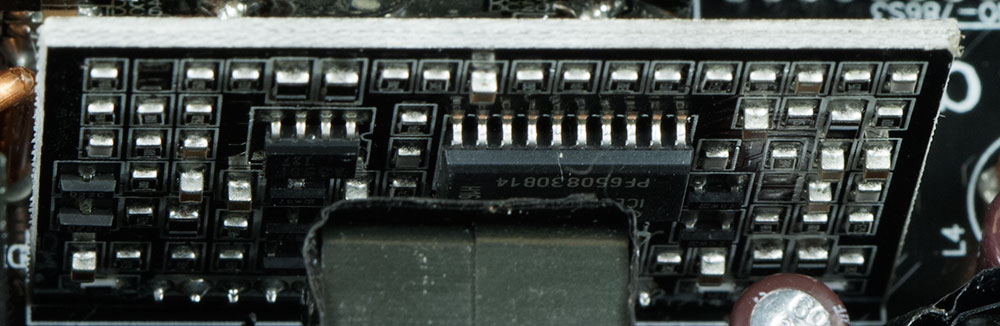

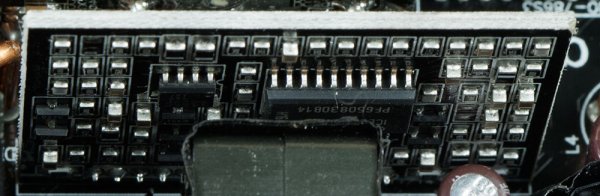

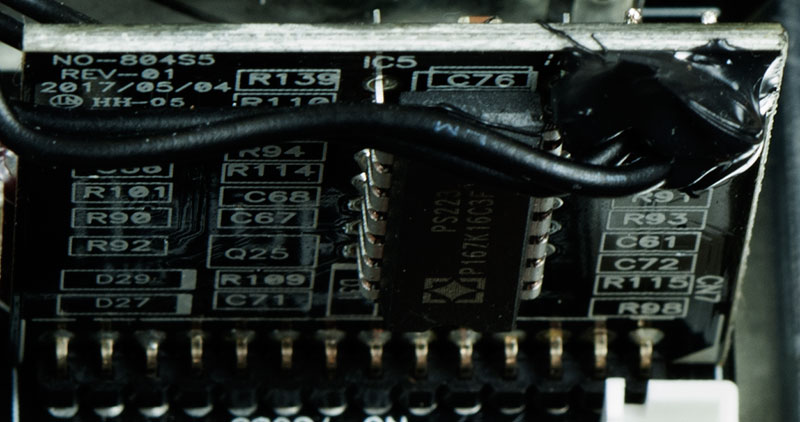

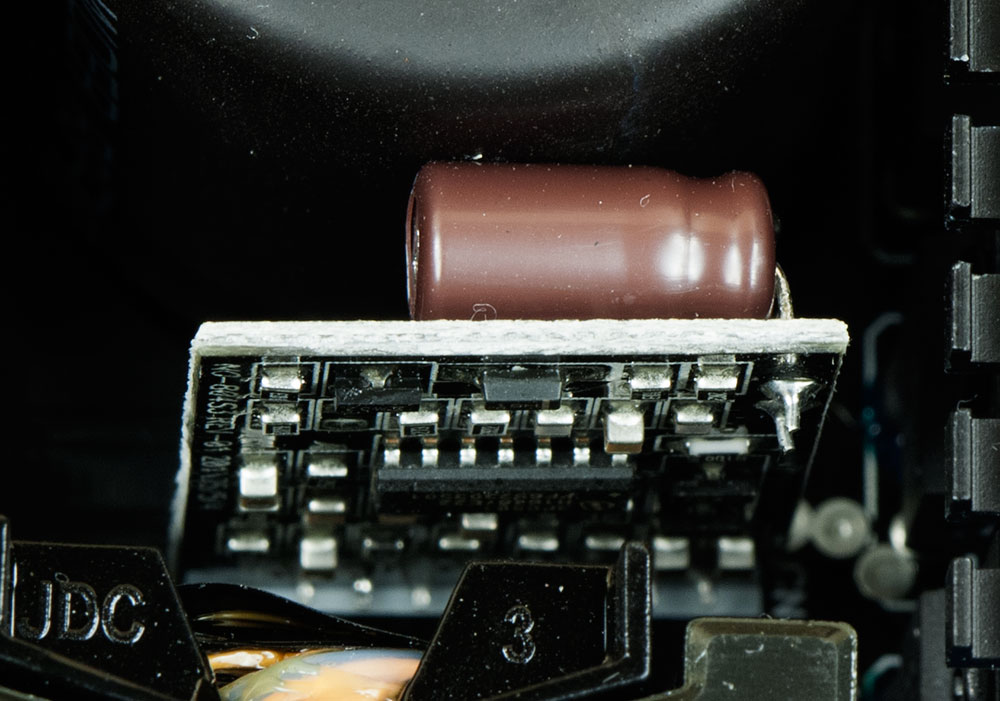

Рядом на ещё одной малогабаритной печатке распаяна микросхема PS232 с обвязкой, следящая за температурой и выходными напряжениями.

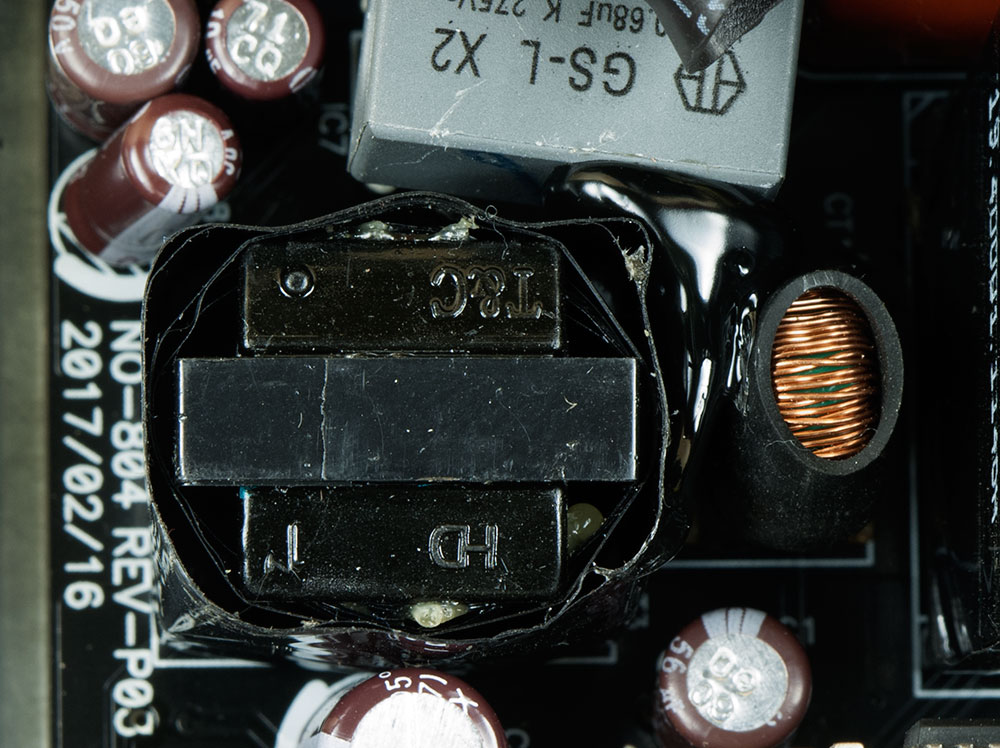

Напряжение на канале +5Vsb обеспечивает преобразователь на основе микросхемы A6069H. К сожалению, конденсатор входного фильтра скрывает её, хорошо видны лишь трансформатор «дежурки» и емкости выходного фильтра.

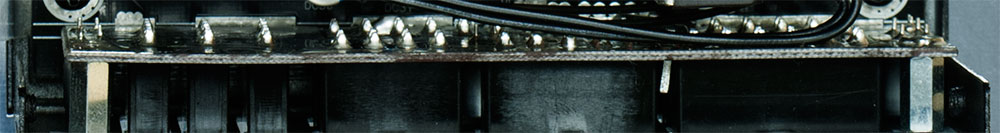

Модульные разъемы выведены на отдельную плату, где кроме всего прочего распаяны дополнительные электролиты на линию +12. Это несколько снижает уровень пульсаций напряжения, особенно под серьезной нагрузкой.

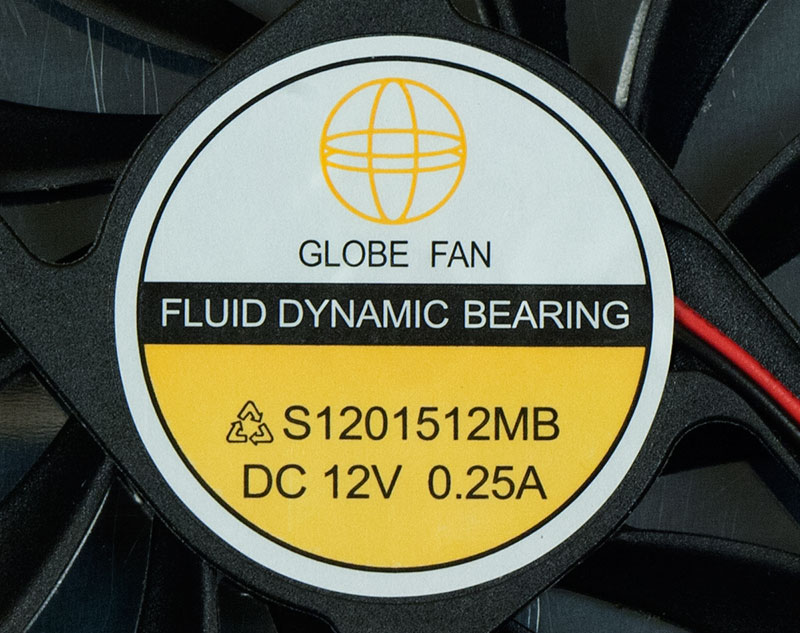

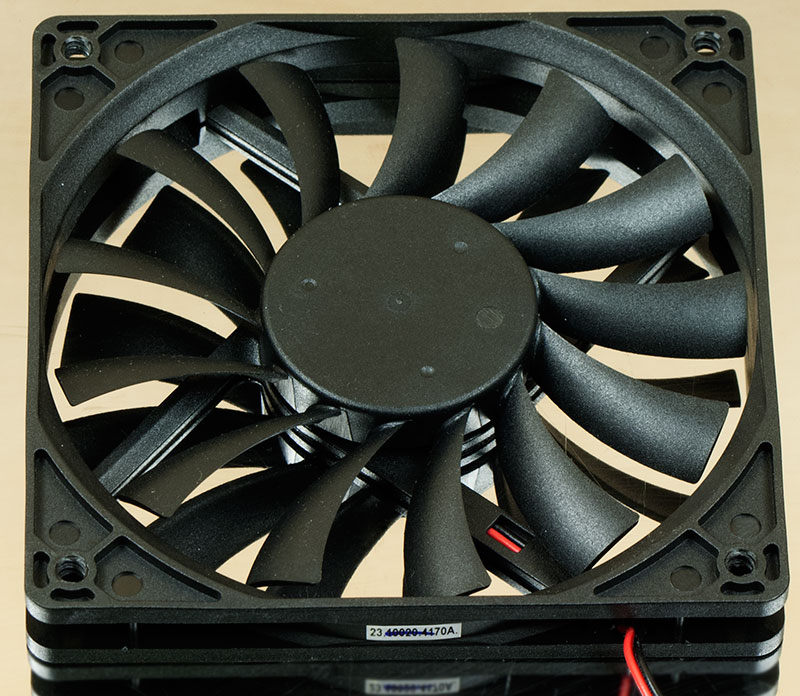

Охлаждает внутренности блока низкопрофильный 120-мм вентилятор S1201515MB на гидродинамическом подшипнике с максимальной скоростью вращения 1650 об/мин.
Эксплуатация

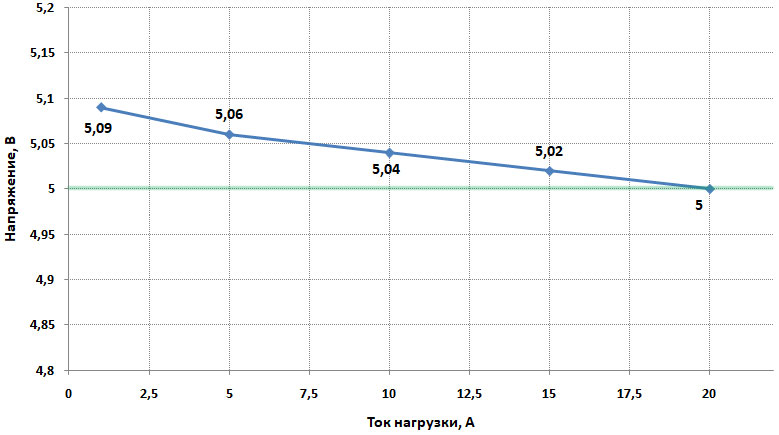

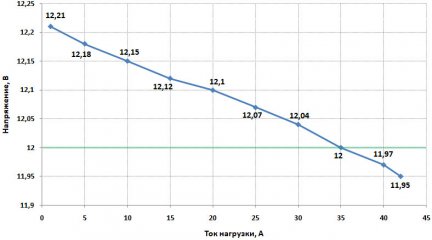

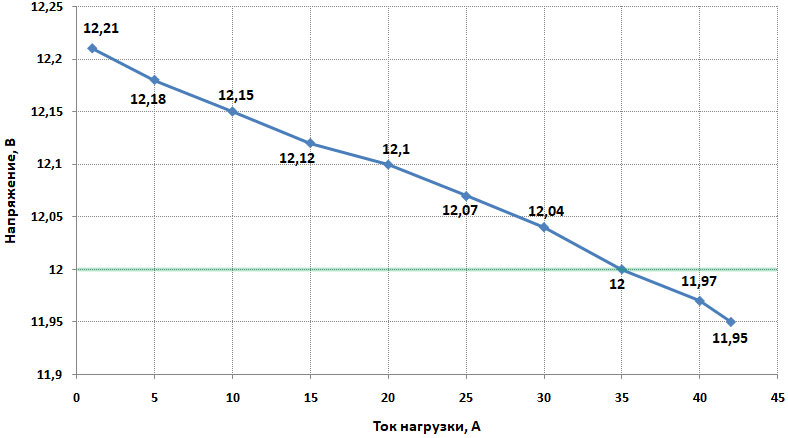

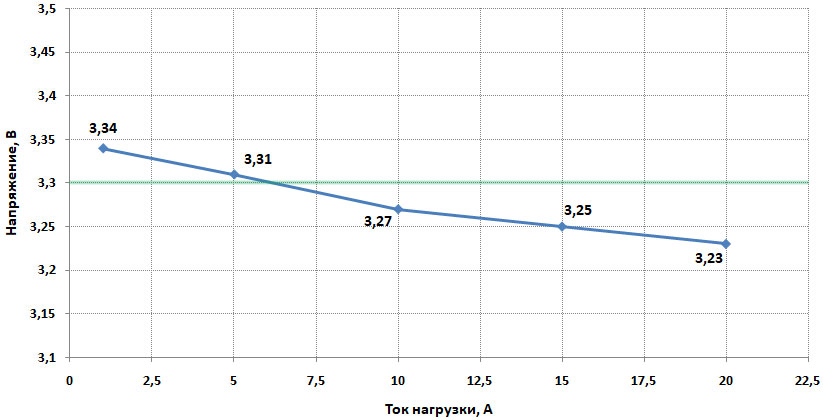

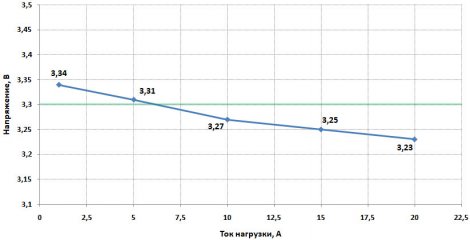

Благодаря раздельной стабилизации всех напряжений и хорошей проработке общей схемы стабильность напряжений хорошая, максимальная — на канале +12 — чуть более 2% от номинала, да и та по большей части из-за потери на проводах и контактных соединениях.

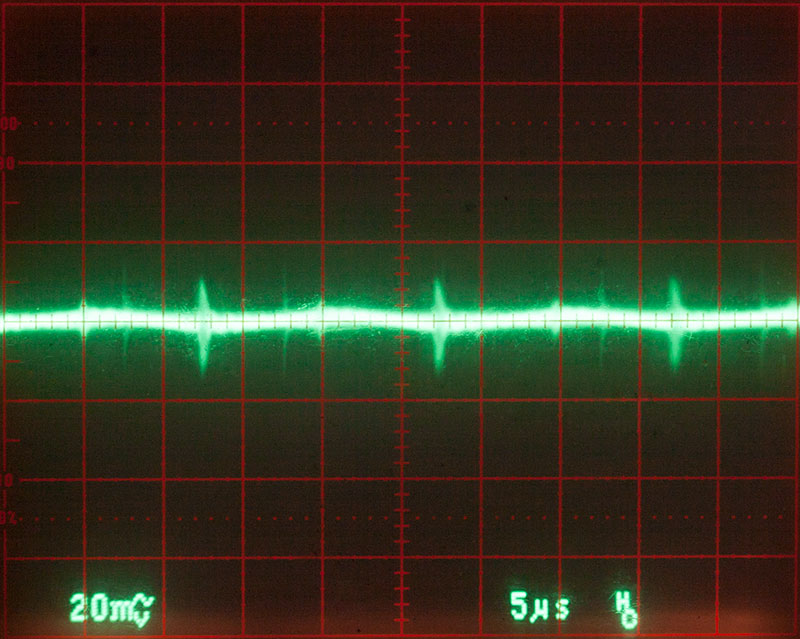

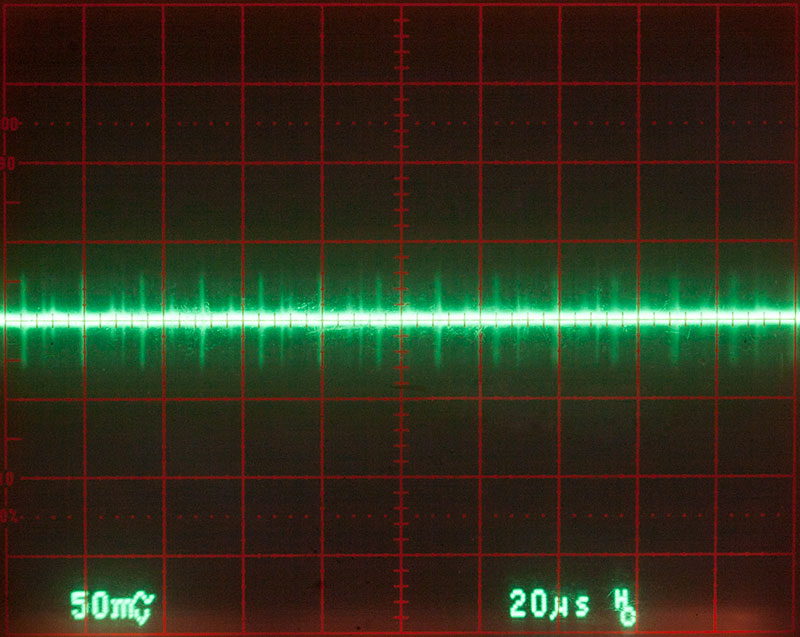

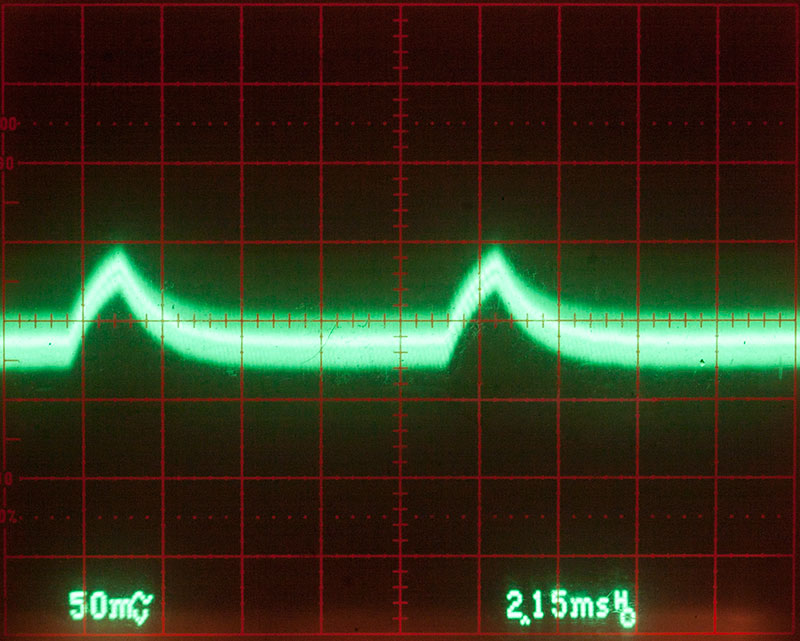

Пульсации малы даже под нагрузкой, лишь на линии +12 при значительной мощности потребителя появляются редкие пики более 50 мВ. На работе ПК они совершенно никак не скажутся, входные конденсаторы систем питания процессора и видеокарты справятся с ними без труда.
Работа систем защиты нареканий не вызывает, разве что по перегрузке блок отключается лишь по достижении мощности нагрузки 610 ватт. Проблем со стабильностью выходных напряжений нет, а вот с нагревом ситуация двоякая.
Отказ от полупроводниковых элементов в крупных корпусах (TO-220, например) в блоках питания часто приводит к повышенному нагреву отдельных узлов. SFX L Power 500W не исключение. При максимальной загрузке силовые ключи в высоковольтной части нагревались до 45-50 градусов, а выпрямитель канала +12 – до 75 по Цельсию. Если отбираемая потребителем мощность превышала 550 ватт, то температура мосфетов быстро переваливала за 80 градусов. В даташитах максимальная температура указывается от 95 до 110 градусов, но на практике регулярный нагрев до 80 негативно сказывается на ресурсе силовых полевиков и расположенных рядом с ним чувствительных к нагреву элементов – тех же электролитов. Хорошо почувствовать это можно лишь при длительной эксплуатации блока — 3−5 лет, что много по меркам компьютерного железа – некоторые пользователи за этот срок успевают сделать два-три полных апгрейда. Тем не менее, стоит держать этот момент в уме при расчете нагрузки блока.
Вентилятор работал тихо, но на нагрев реагировал оперативно — до 300 ватт обороты держатся ниже 1000 об/мин, а начиная с 450 ватт быстро набирает 1300-1600 об/мин. За стенкой добротного корпуса аэродинамический шум совершенно не слышен уже на расстоянии метра.
Подведём итоги
be quiet! SFX L Power 500W — добротный и качественный блок форм-фактора SFX, который благодаря комплектной рамке можно установить на обычное посадочное место под ATX БП. Уровень шума низкий даже при серьезной нагрузке, стабильность напряжения — отличная, заявленные 500 долговременных ватт выдает без проблем, в пике может «разогнаться» до 600, но злоупотреблять этим не следует.
Ценовой момент пока не ясен — в розничную продажу SFX L Power 500W пока массово не завезли, но можно ожидать 6−7 тысяч рублей. За блок питания такого качества совершенно адекватные деньги.
Плюсы:
- Современная платформа.
- Качественная элементная база.
- Тихая работа.
- Отличная стабильность напряжений.
- Модульные кабели.
- Совместимость с ATX БП (рамка-переходник).
Минусы:
- Не обнаружены.
