Сейчас, после наполнения рынка процессорами AMD пятитысячной серии, многие безоговорочно выбирают для высокопроизводительной системы Ryzen. Выбирают нередко с прицелом на дальнейший разгон, дабы камень по-полной «отработал» свою немалую цену. Какую плату взять, чтобы с хорошей системой питания да обилием разнообразных функций? Например, ROG Crosshair VIII Dark Hero, которая подробно описана ниже.
Технические характеристики
- Форм-фактор: ATX (305×244 мм).
- Процессорный разъем: Socket AM4.
- Системная логика: AMD X570.
- Оперативная память: 4× DIMM, DDR4-2133…5100, до 128 Гбайт.
- Звук: ROG SupremeFX 7.1 (ES9023P DAC).
- Сеть проводная: 2,5 Гбит Ethernet (Realtek RTL8125-CG), 1 Гбит Ethernet (Intel I211-AT).
- Сеть беспроводная: Wi-Fi 802.11ax 2x2, Bluetooth 5.1 (Intel Wi-Fi 6 AX200).
- Слоты расширения: 3× PCIEx16, PCIEx1.
- Накопители: 8× SATA III 6 Гбит/с, 4× M.2 NVMe / SATA III 6 Гбит/с 2280/22110.
- Задняя панель: 8× USB 3.2 Gen 2, 4× USB 3.2 Gen 1, 2× SMA, 2× Ethernet, 5× 3,5-мм джек, оптический выход S/PDIF, кнопки Clear CMOS и BIOS FlashBack.
На момент написания обзора цена материнской платы составляет 37 000 рублей.
Комплектация
Коробка крупная, из плотного картона, в черно-красной цветовой гамме. Хотя, в данном случае больше черной, в толику названии платы (Dark Hero).

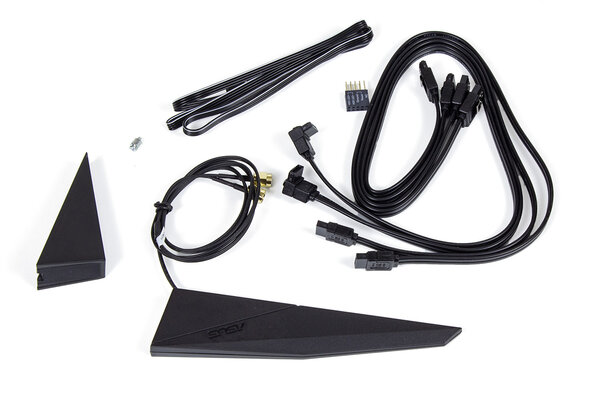

Комплект стандартный, со всеми проводами-кабелями. Стоит отметить, что это тестовый сэмпл, который уже походил по рукам и несколько, кхм, похудел по комплекту.
Хорошо, что на работоспособности платы это не сказалось.
Внешний вид

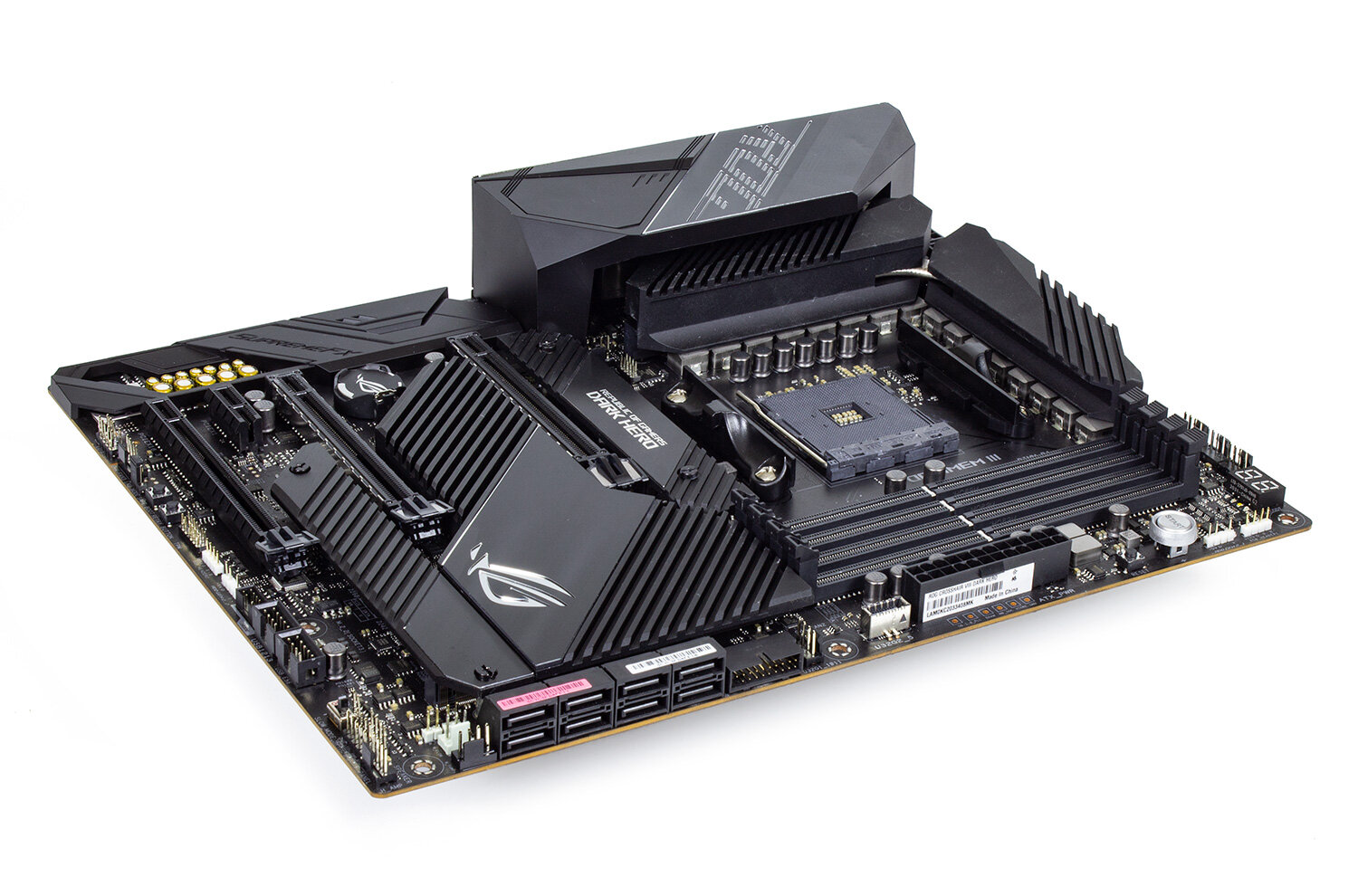

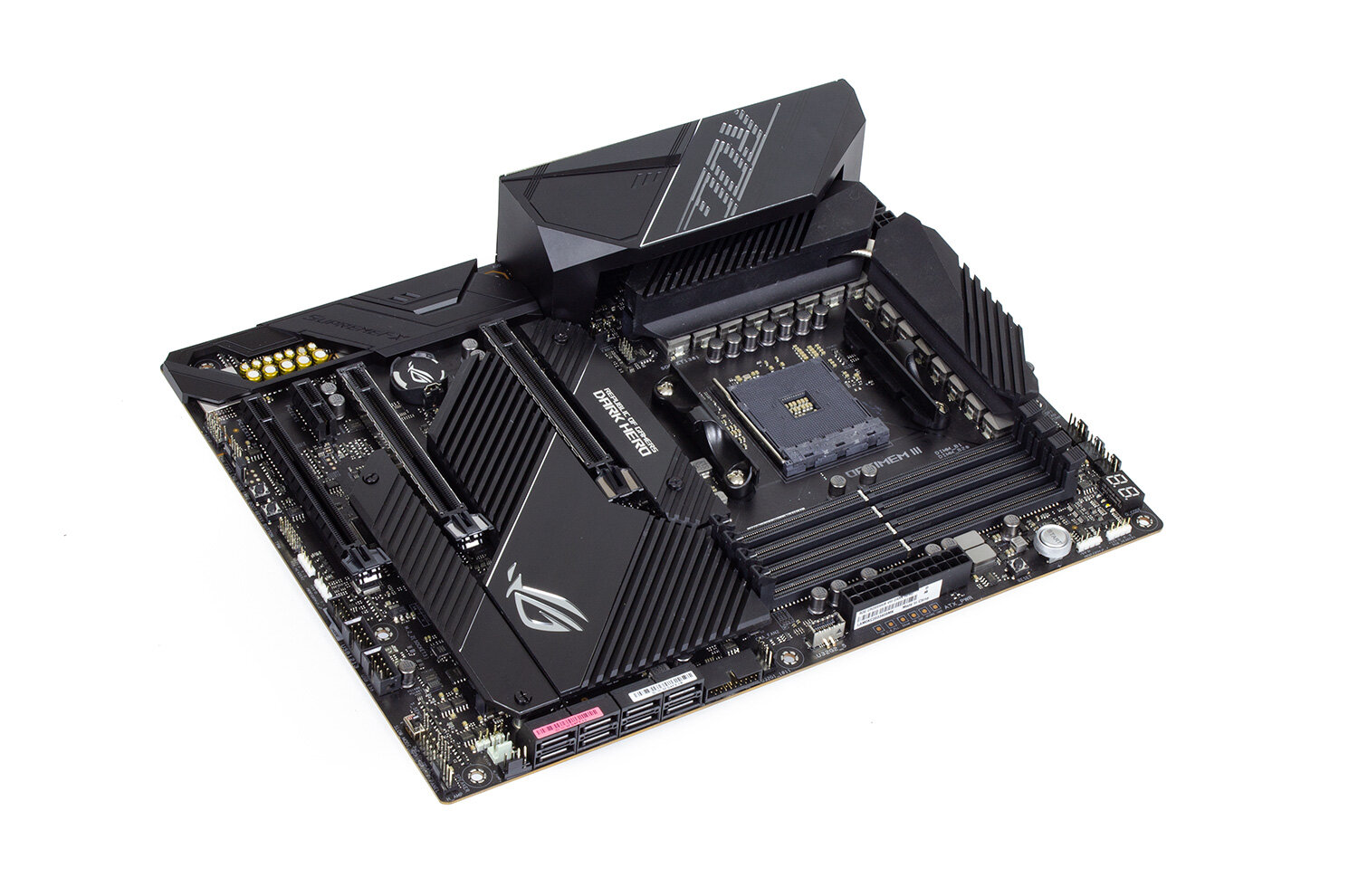

Crosshair VIII Dark Hero лишена красных оттенков в окрасе, а черного, как во всех продуктах ROG, много. Из декора остались лишь подсвеченные логитипы серии.

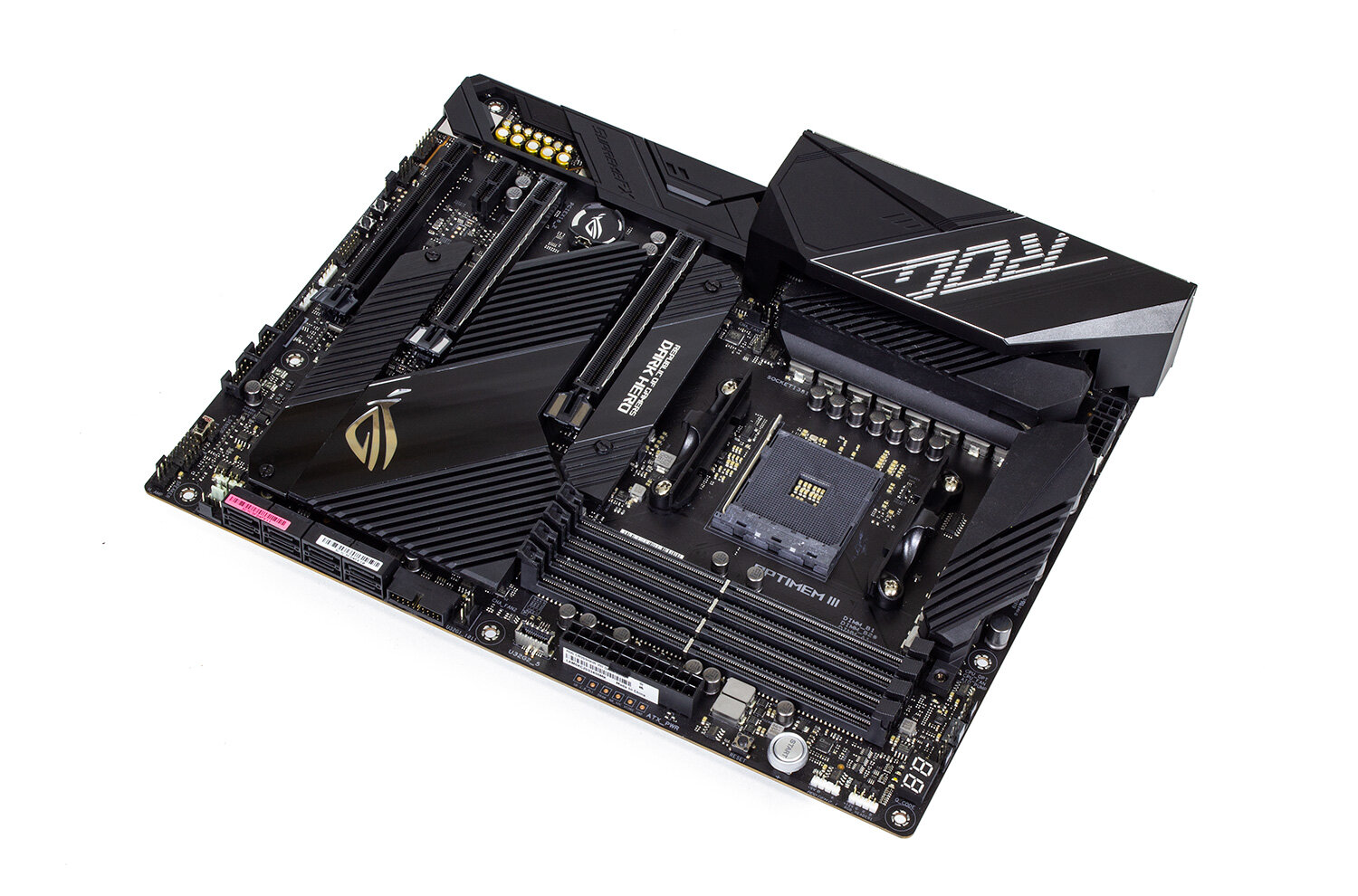

Благодаря чипсету AMD X570 (или, говоря точнее, его тепловыделению) можно сказать, что вся материнская плата — это один большой радиатор. Область вокруг процессора почти всегда «оккупирована» системой охлаждения системы питания, а тут и все пространство вокруг слотов расширения забито теплоотводами.

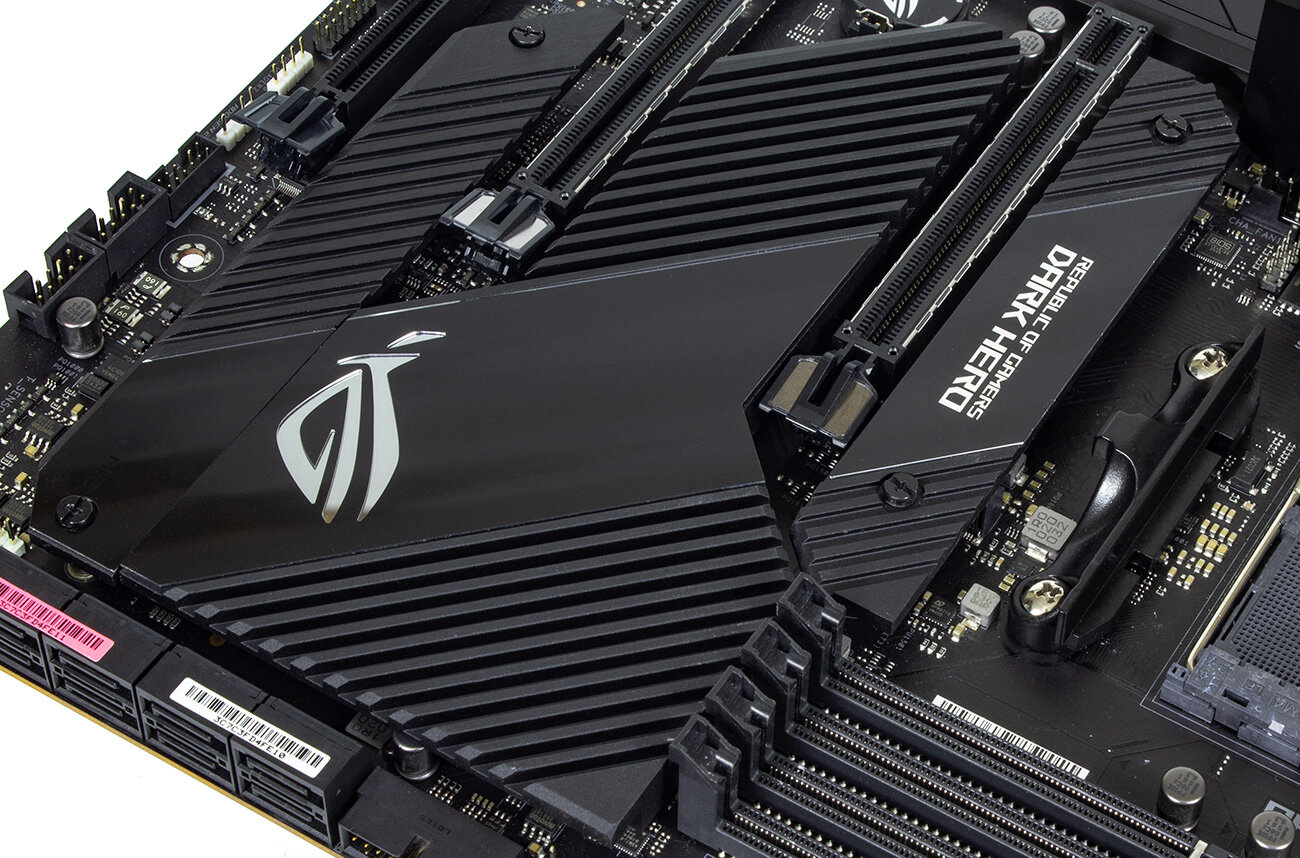

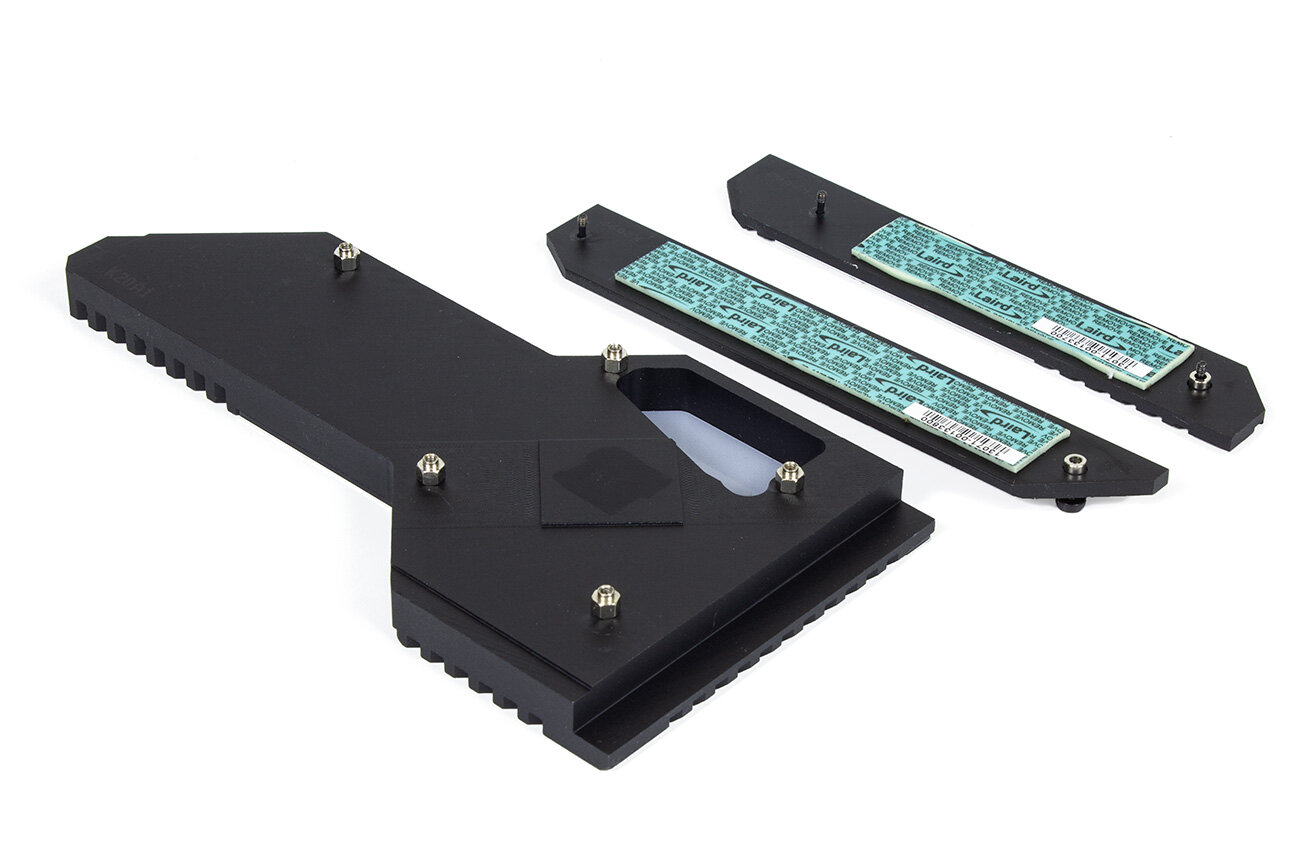

Это не единый монолитный «кусок», а три независимые алюминиевые конструкции: два радиатора M.2 и один системной логики.
Инженеры производителя все-таки решили отказаться от активного охлаждения, сделав упор на большую массу и площадь оребрения алюминиевой пластины. Расчет, в принципе, оправданный, учитывая, что практически во всех системах с X570 будет установлена видеокарта, активно продувающая вентиляторами материнскую плату.

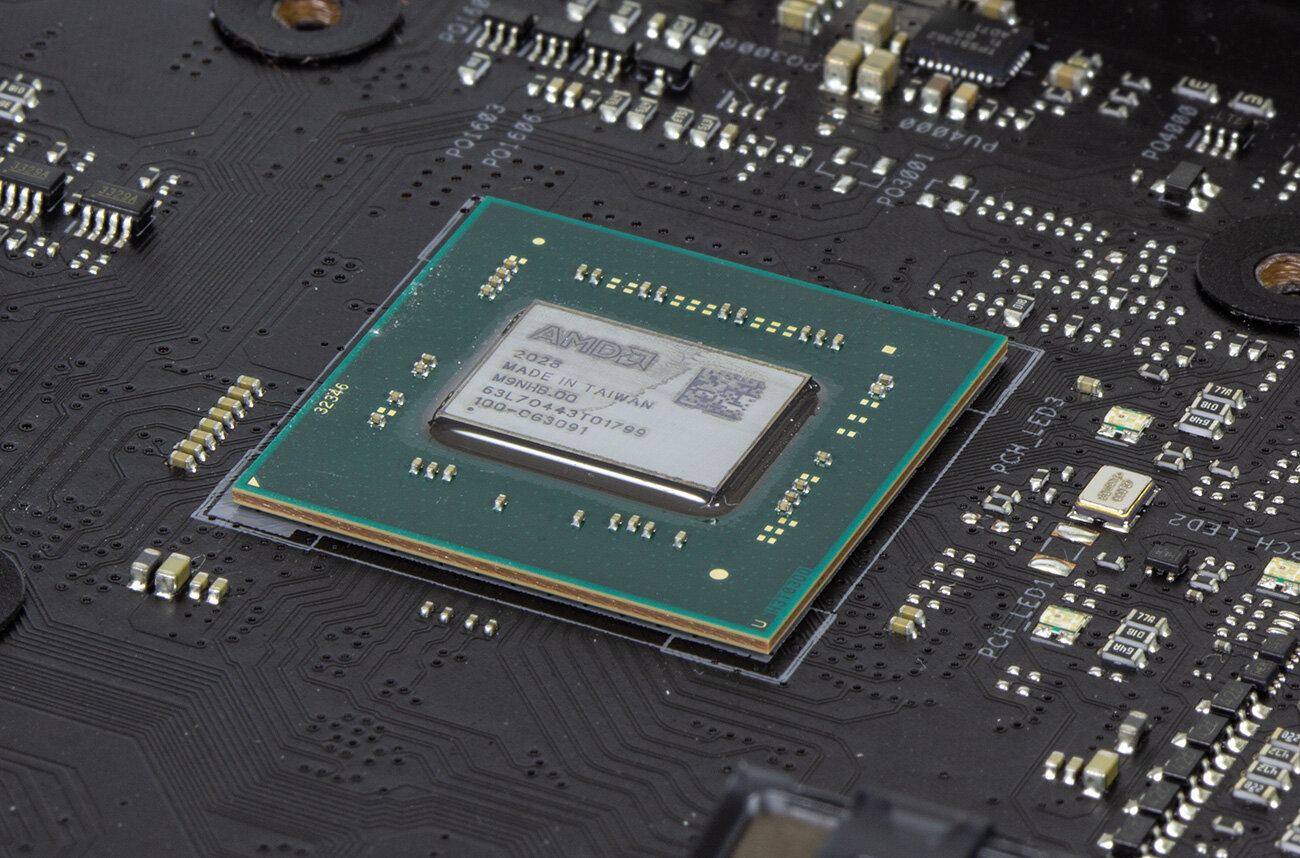

Столь обильным нагревом небольшая микросхема обязана внедрению шины PCI Express четвертой версии.

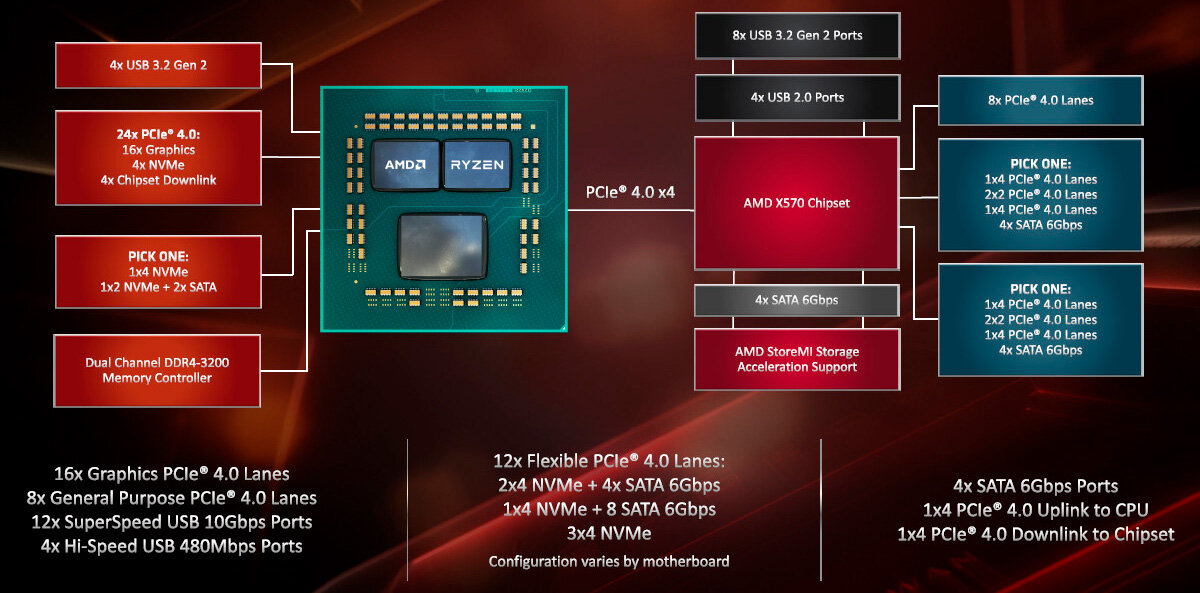

Сам чипсет обеспечивает работоспособность 8 портов USB 3.2 Gen2, 4 портов SATA и 16 линий PCI Express под дополнительные контроллеры и карты расширения.

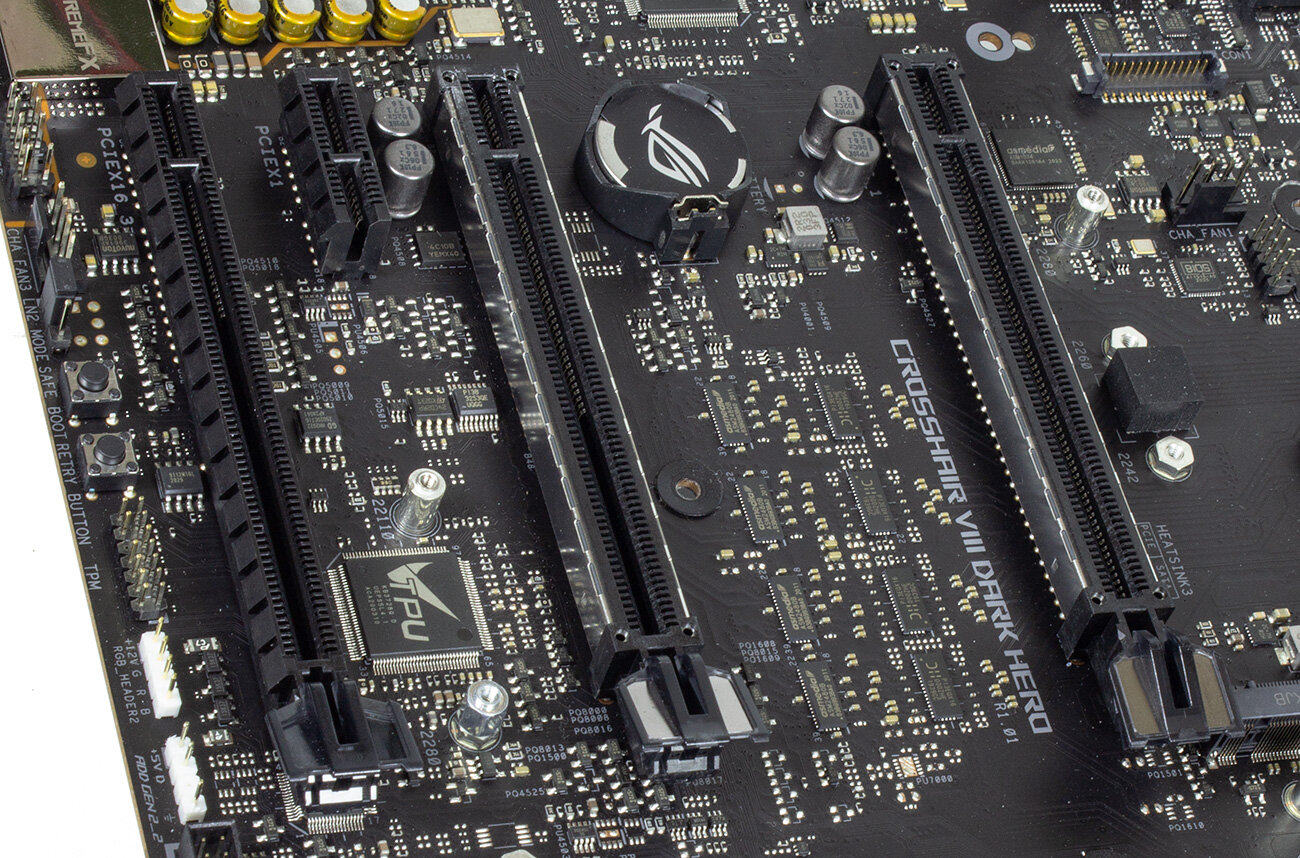

Собственно, из трех PCI Express x16 последний (третий, самый дальний) получает свои 4 линии от X570. На нем же «висит» единственный слот PCI Express x1.

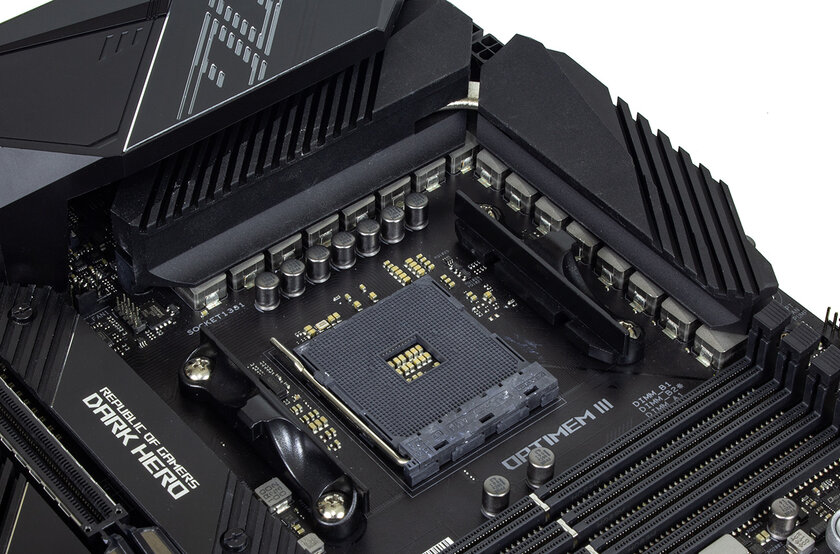

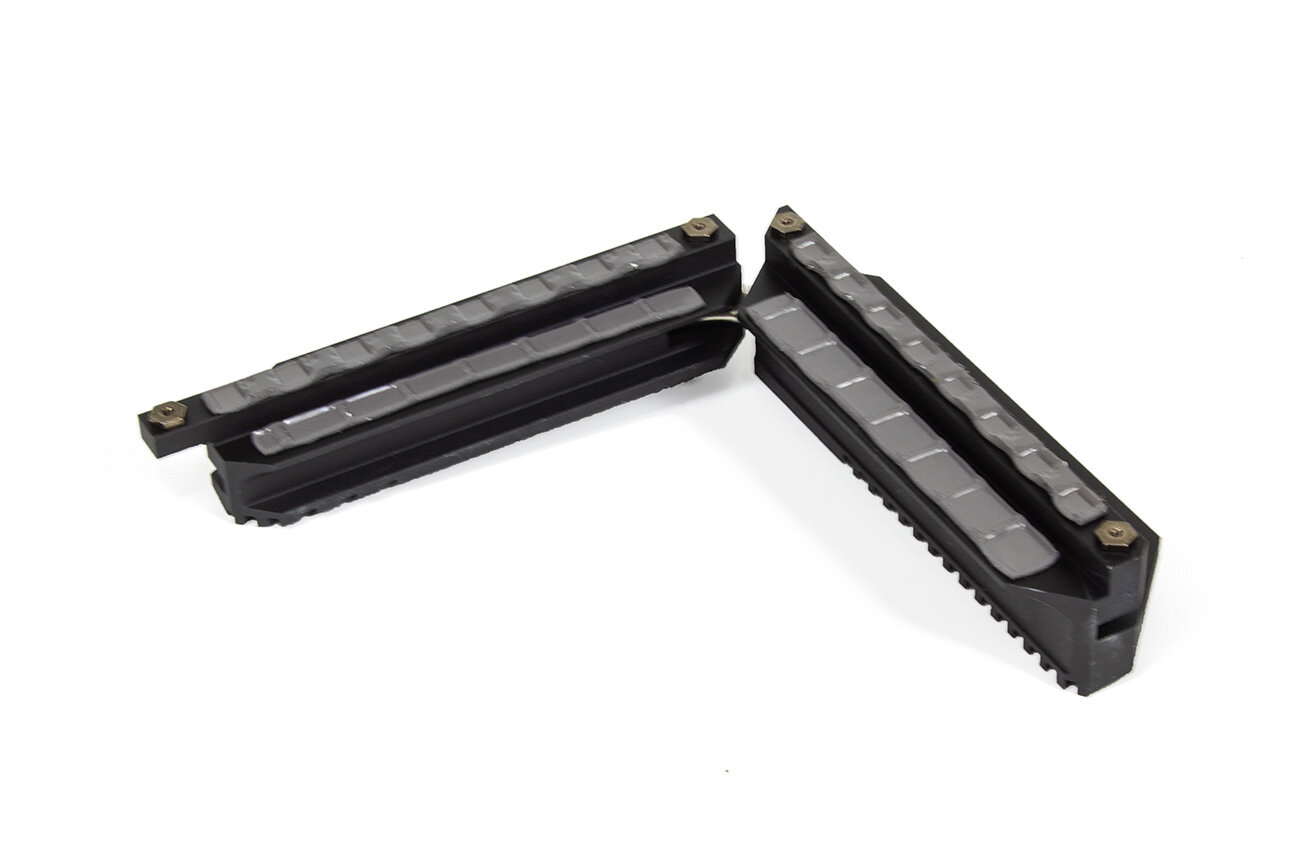

Вокруг сокета AM4, способного принять процессоры серий 2000, 3000, 4000 и 5000, расположена система питания с крупным двусоставным радиатором.
По современным меркам он небольшой, а кожух пластиковый (иногда тоже алюминиевый, часть радиатора силовой части преобразователя).

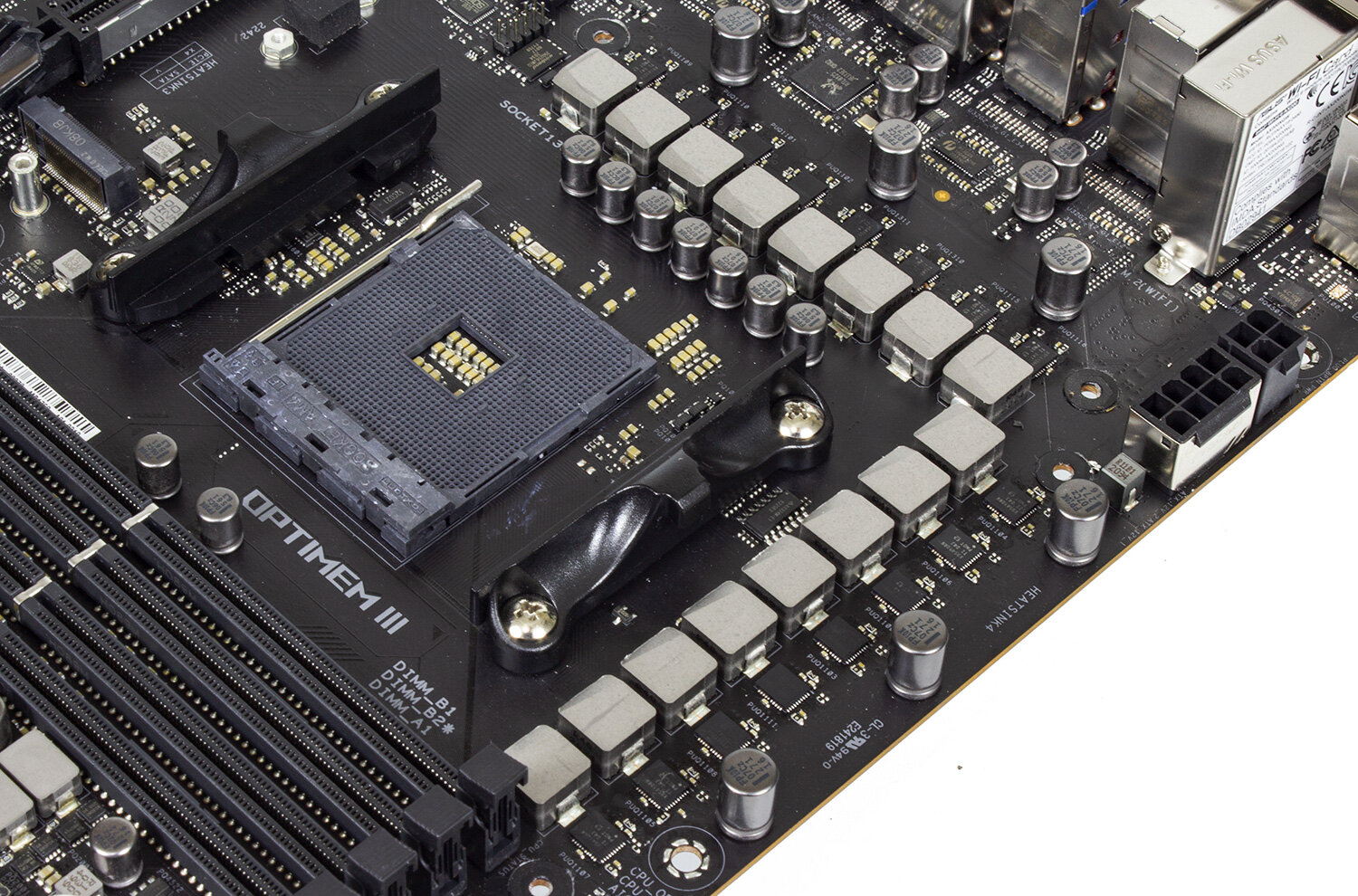

Сам преобразователь 16-фазный, силовые сборки и дроссели расположены буквой «Г» вокруг сокета.

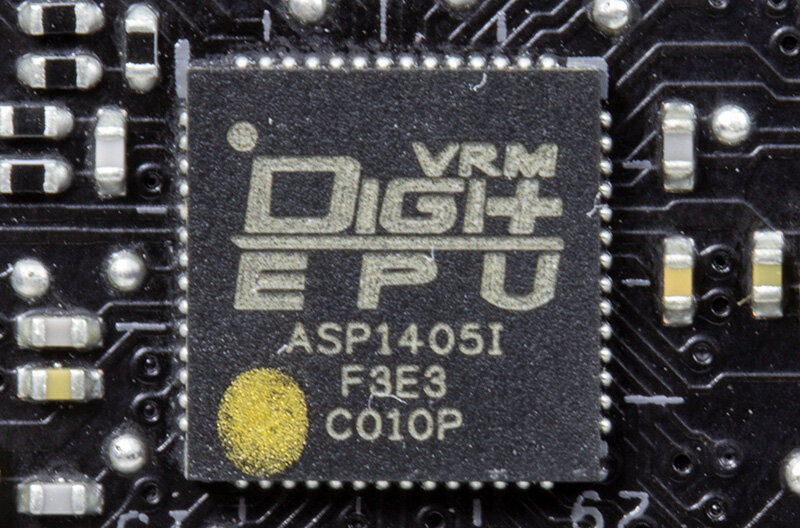

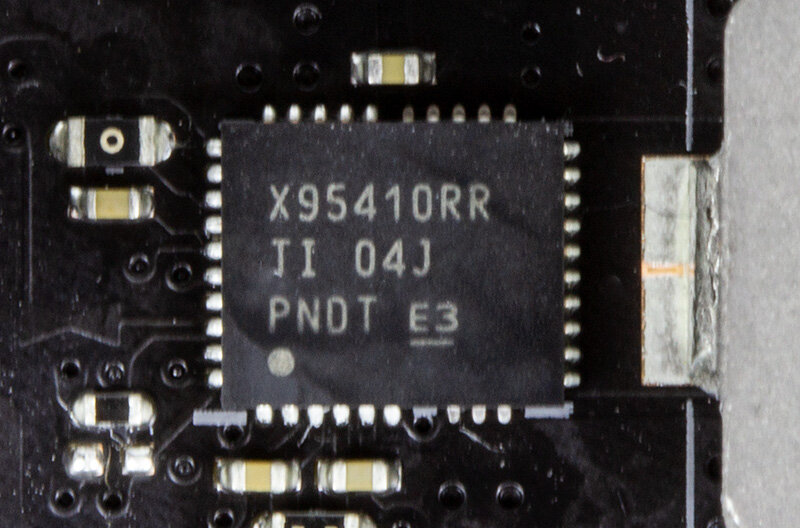

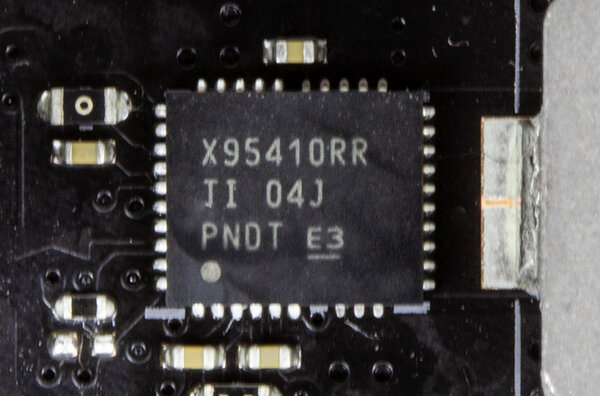

Управляет сборками Texas Instruments X95410RR контроллер ASP1405I, распаянный рядом. Каждая сборка может пропускать ток до 90 ампер, что при таком числе параллельных фаз (даже если считать только 14 фаз для ядра процессора) обеспечивает хороший запас по току. Можно устанавливать любые существующие процессоры серий с 2000 по 5000 включительно и разгонять их, не боясь перегрузки преобразователя.

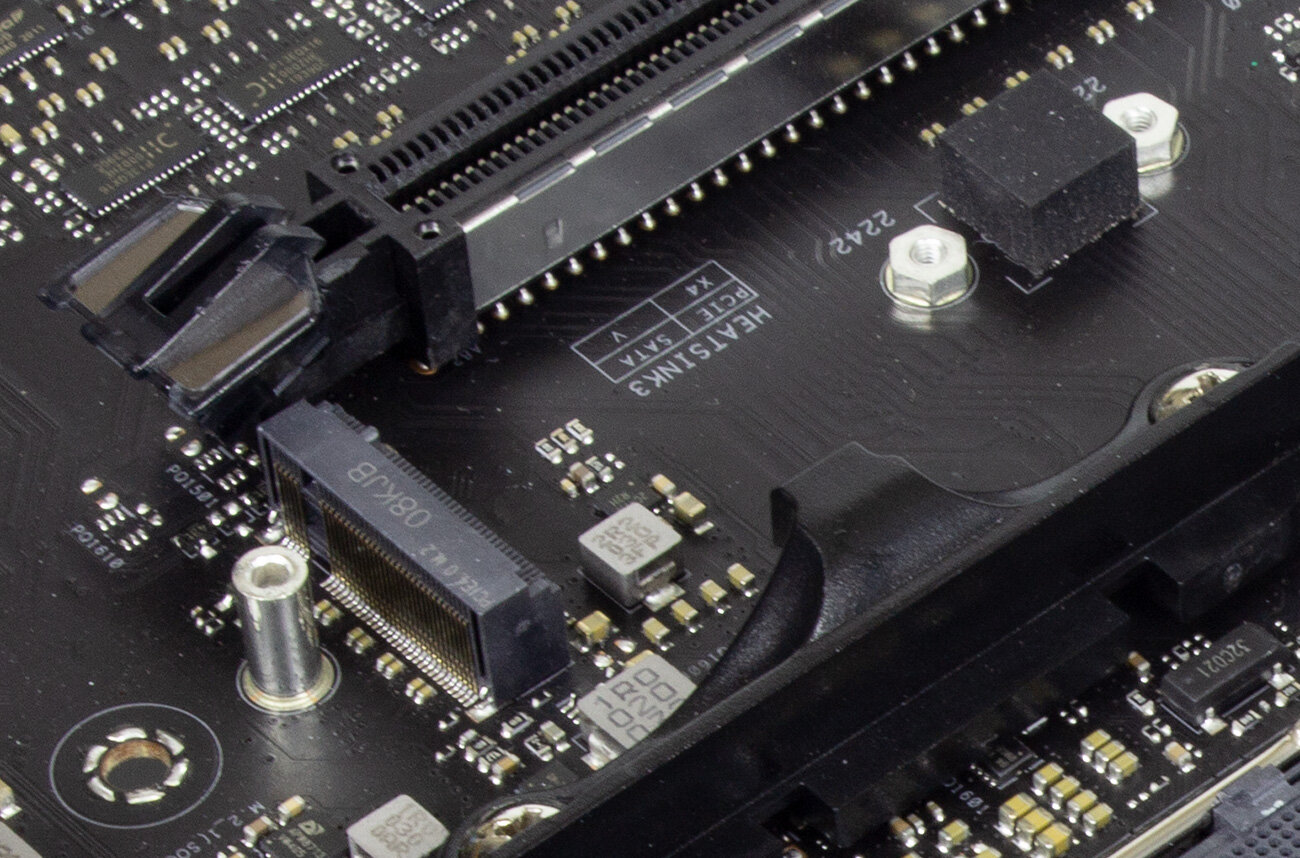

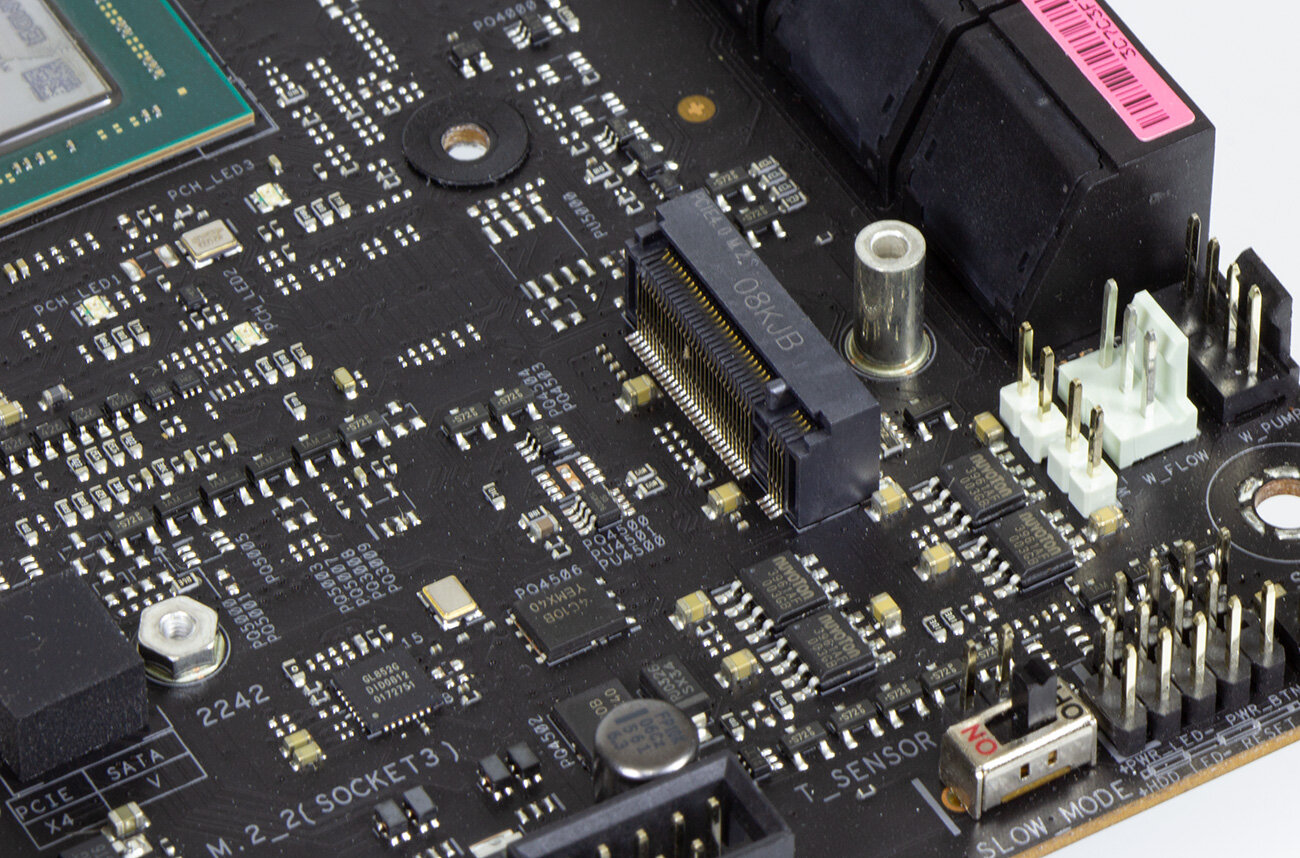

Под M.2-накопители предусмотрено два разъема; ближний к процессору поддерживает только NVMe SSD, в дальний (который M.2_2) можно устанавливать как NVMe, так и SATA SSD. Максимальная длина накопителя в слотах — 80 и 110 мм соответственно.

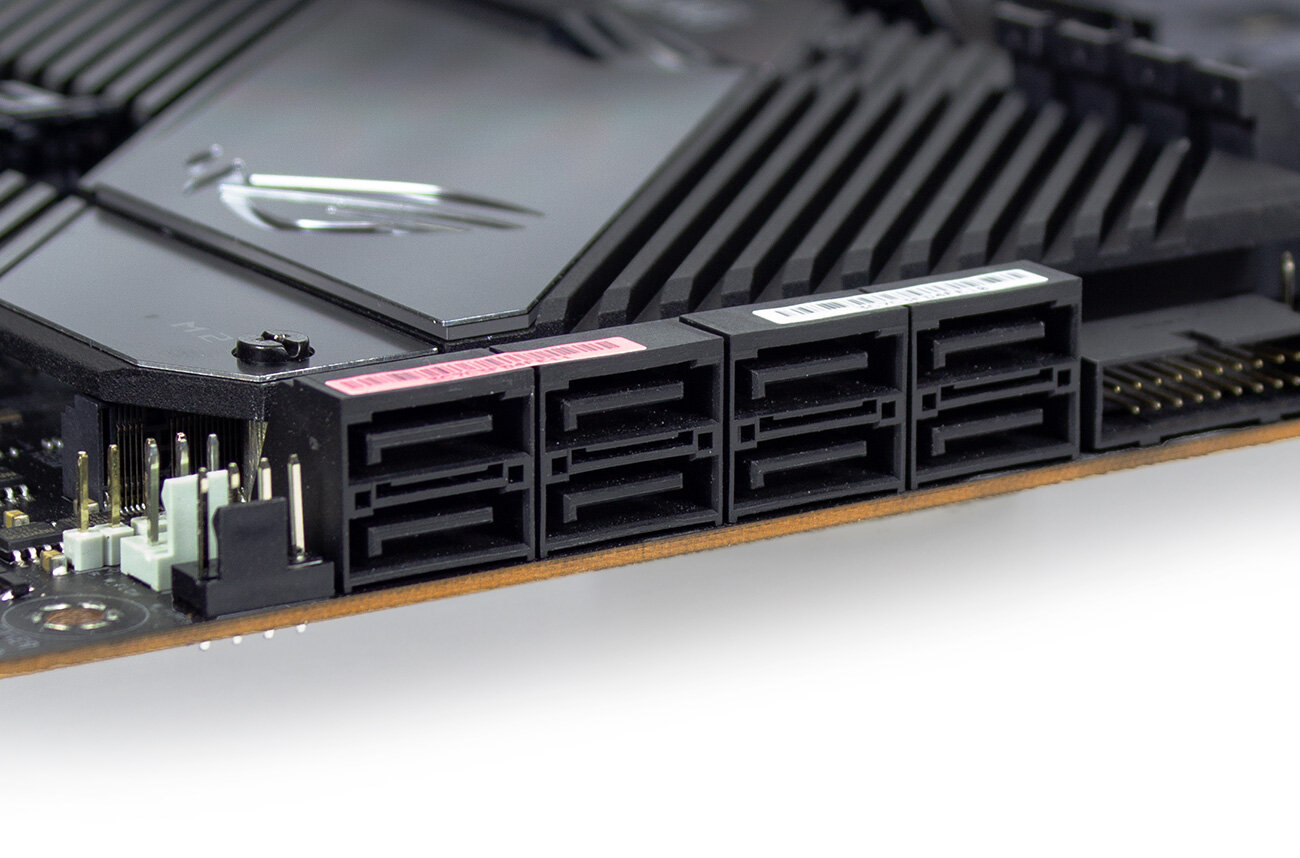

Под SATA развели целых 8 разъемов, собрав для компактности все в одну колодку.

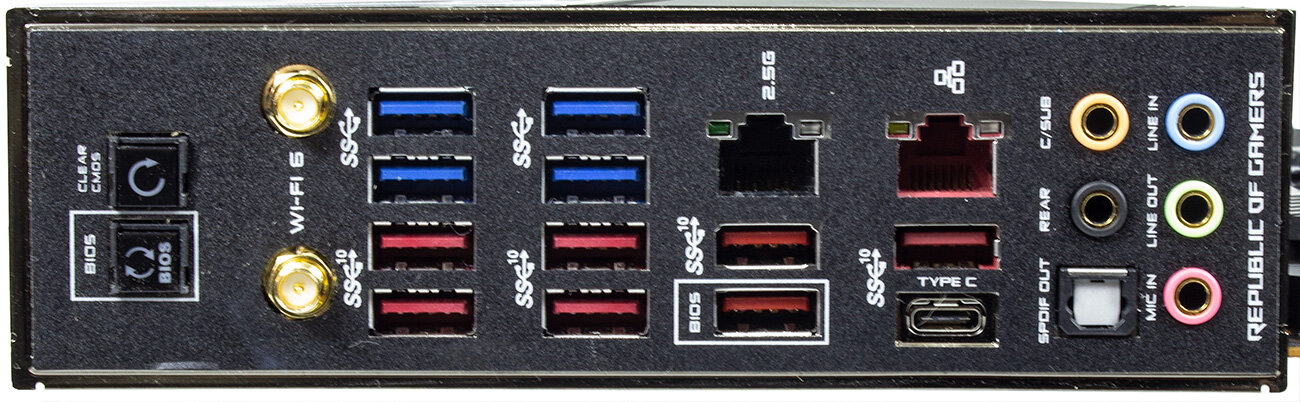

Задняя панель из-за отсутствия видеовыходов выглядит слегка незаполненной, зато количество USB версии 3.2 Gen 2 довели аж до восьми. Кроме того, есть четыре 3.2 Gen 1, два RJ45, SMA-гнезда под антенны Wi-Fi-модуля, пять 3,5-мм миниджеков, оптический выход и две кнопки (BIOS Flashback и Clear CMOS).

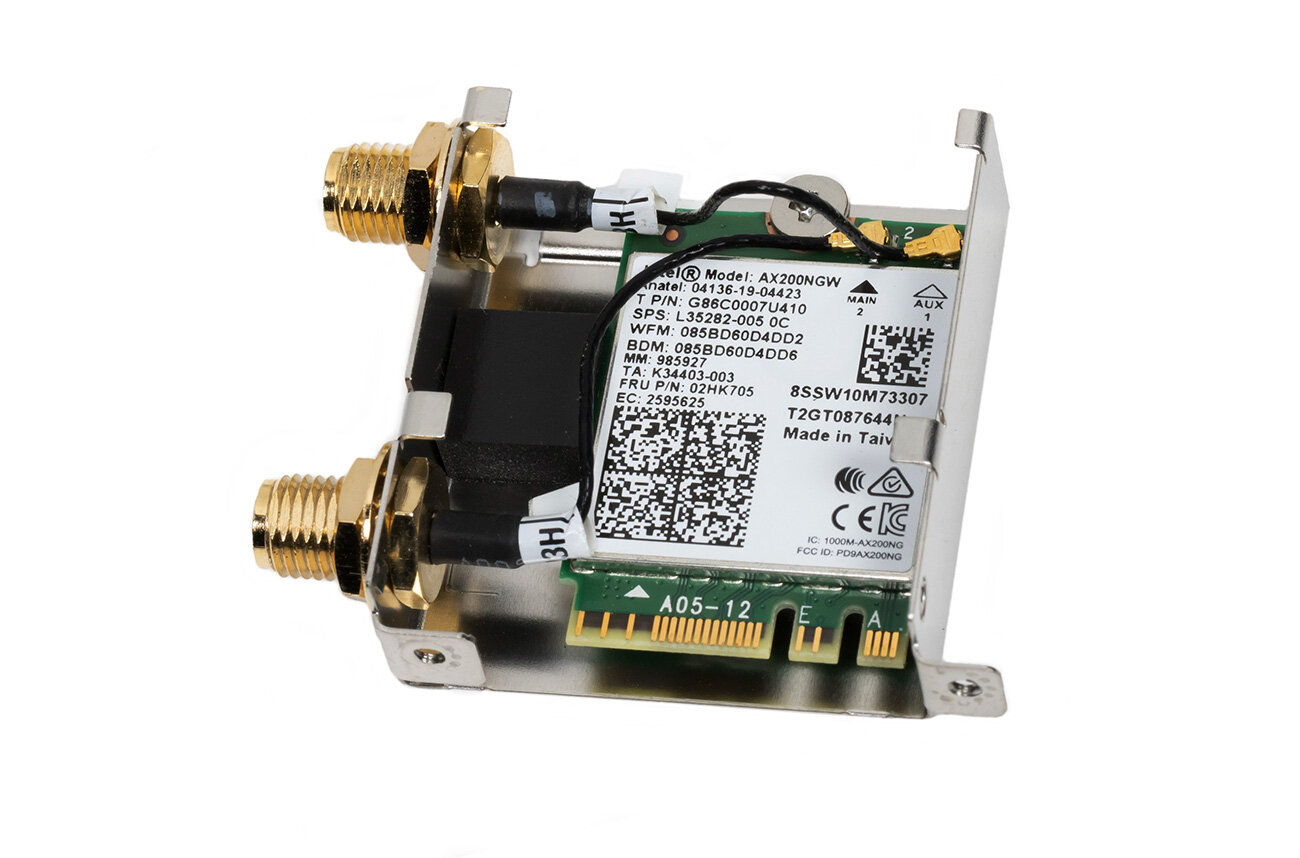

Модуль беспроводной сети смонтирован там же, в колодке разъемов на задней панели. Плату заключили в металлический экран. Контроллер Intel AX-200NGW обеспечивает работоспособность Wi-Fi 802.11ax и Bluetooth 5.1.

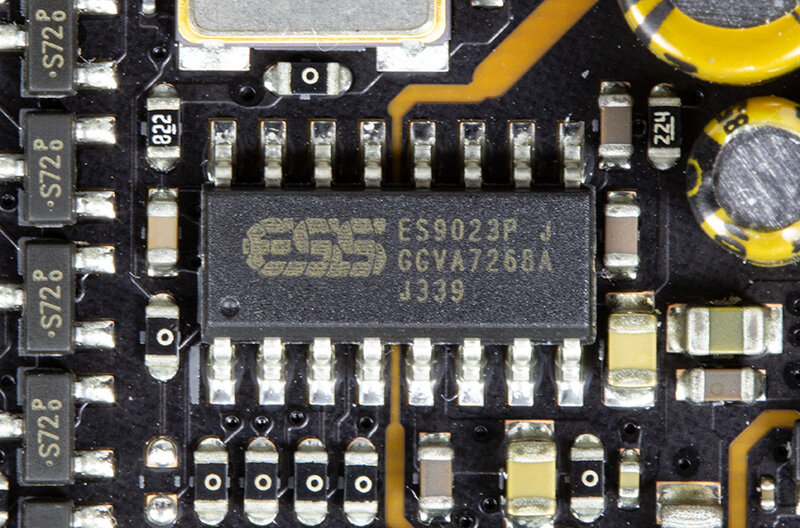

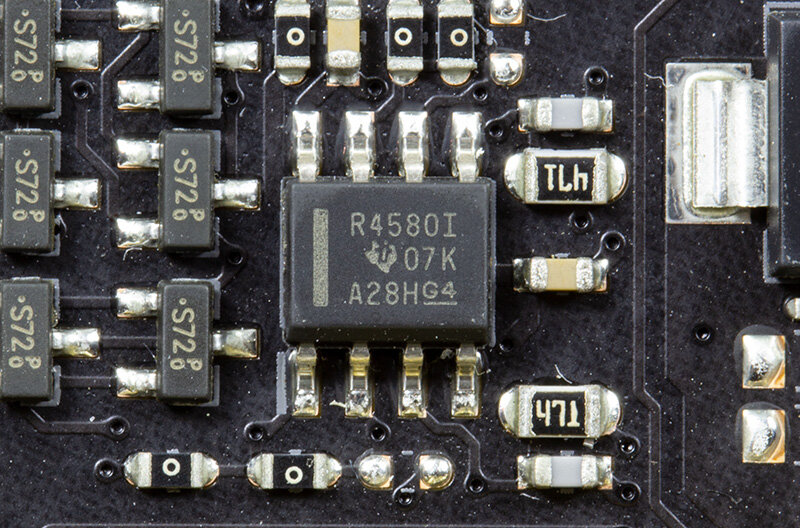

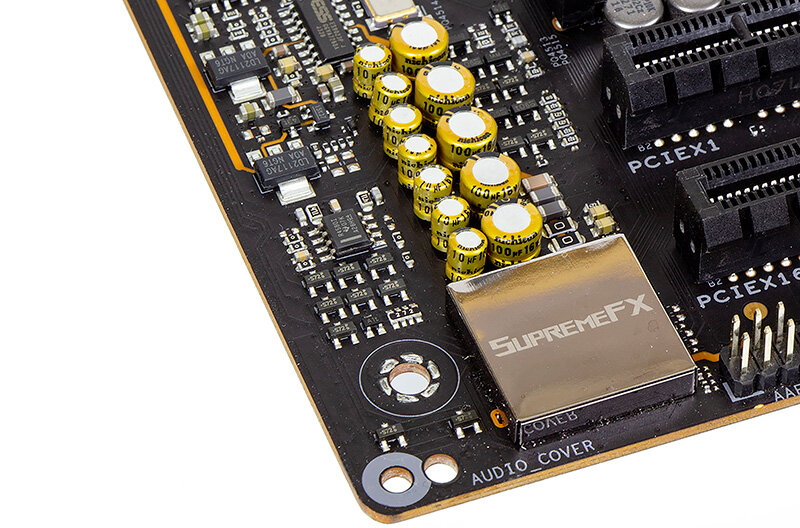

Звук — фирменный ROG SupremeFX 7.1 с цифро-аналоговым преобразователем ES9023P и усилителем RC45801 для хорошей «прокачки» наушников с разным импедансом.

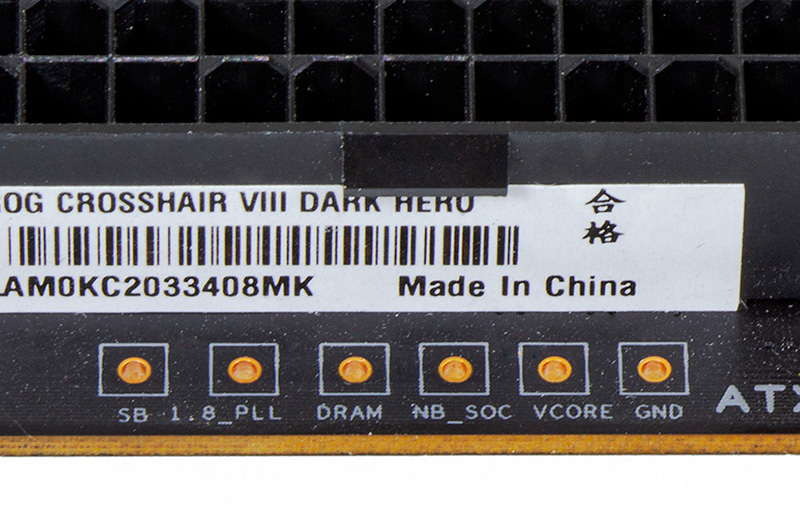

Из мелких полезных функций можно отметить точки для контроля напряжений на процессоре и оперативной памяти.

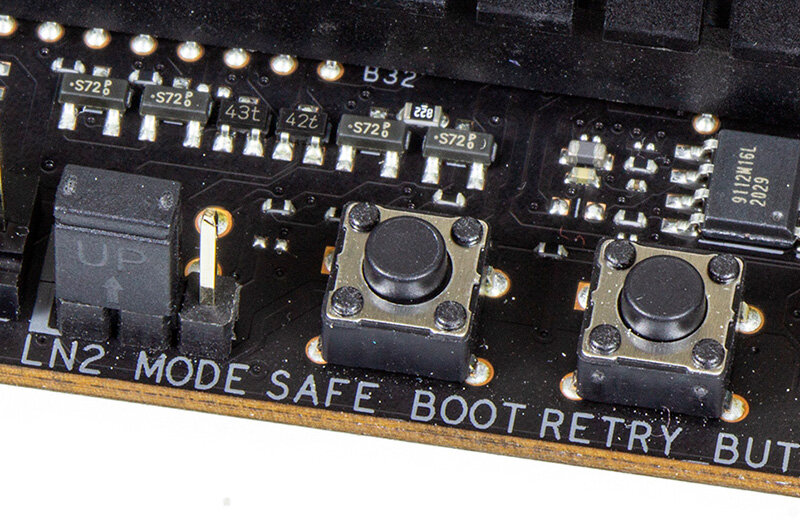

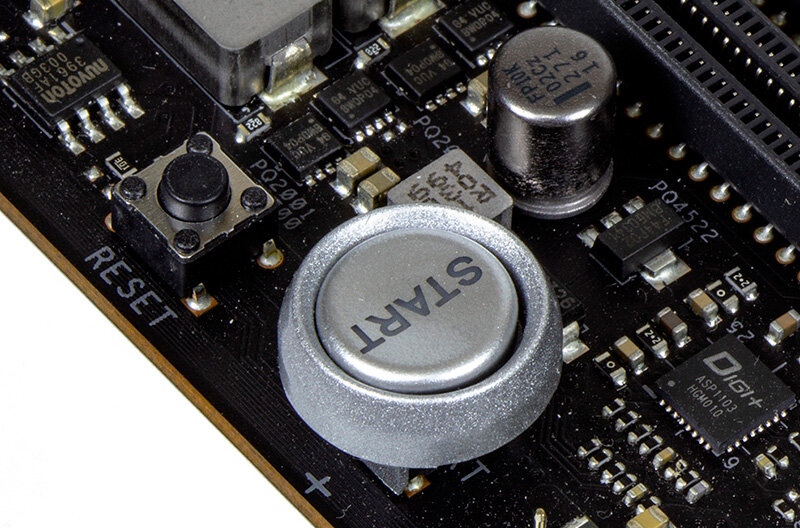

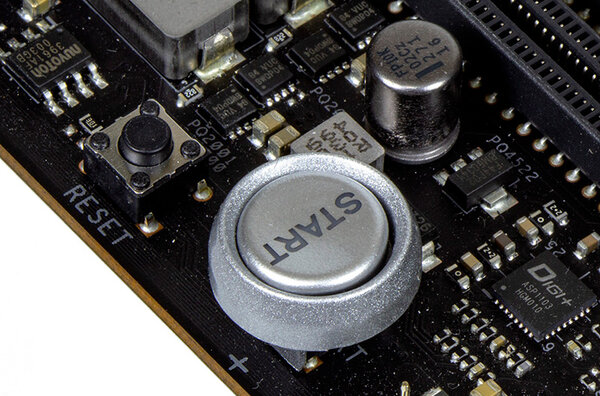

Также распаяли отдельные кнопки для включения и перезагрузки системы, безопасной загрузки и «азотного» (LN2) режима.

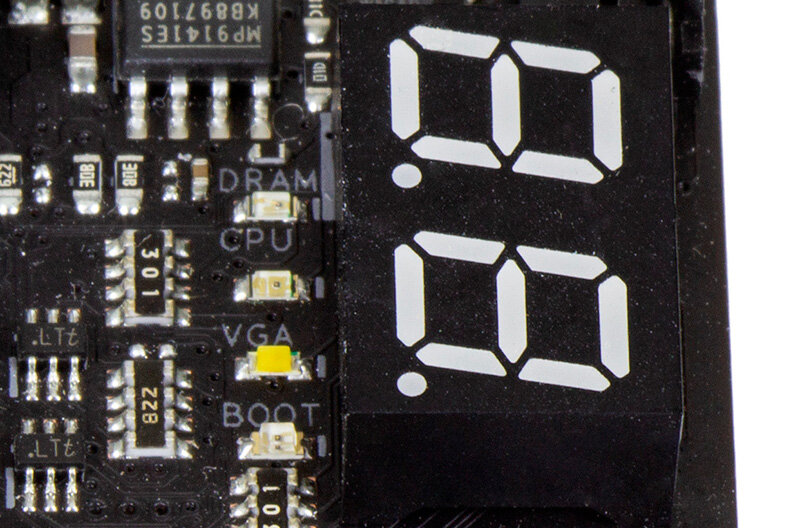

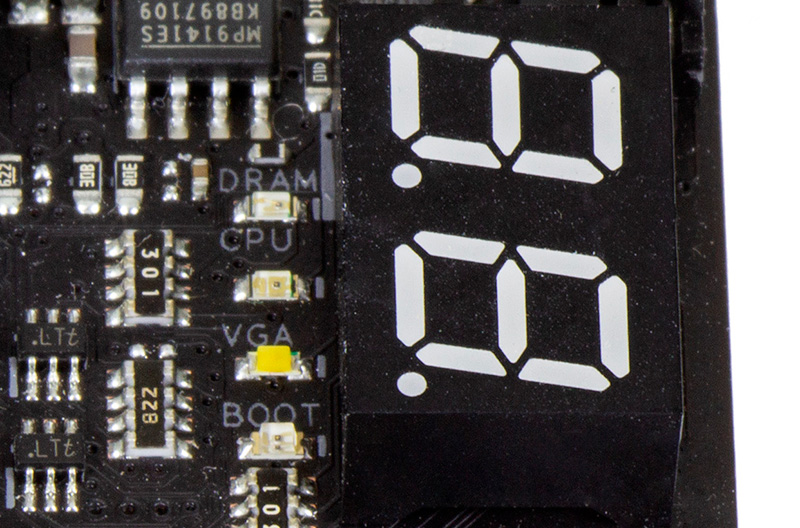

POST-индикатор двойной, из четырех отдельных разноцветных светодиодов и двузнакового индикатора. Первый удобен при удаленном контроле хода загрузки (по цвету свечения), второй — для уточнения кода ошибки при возникновении проблем.

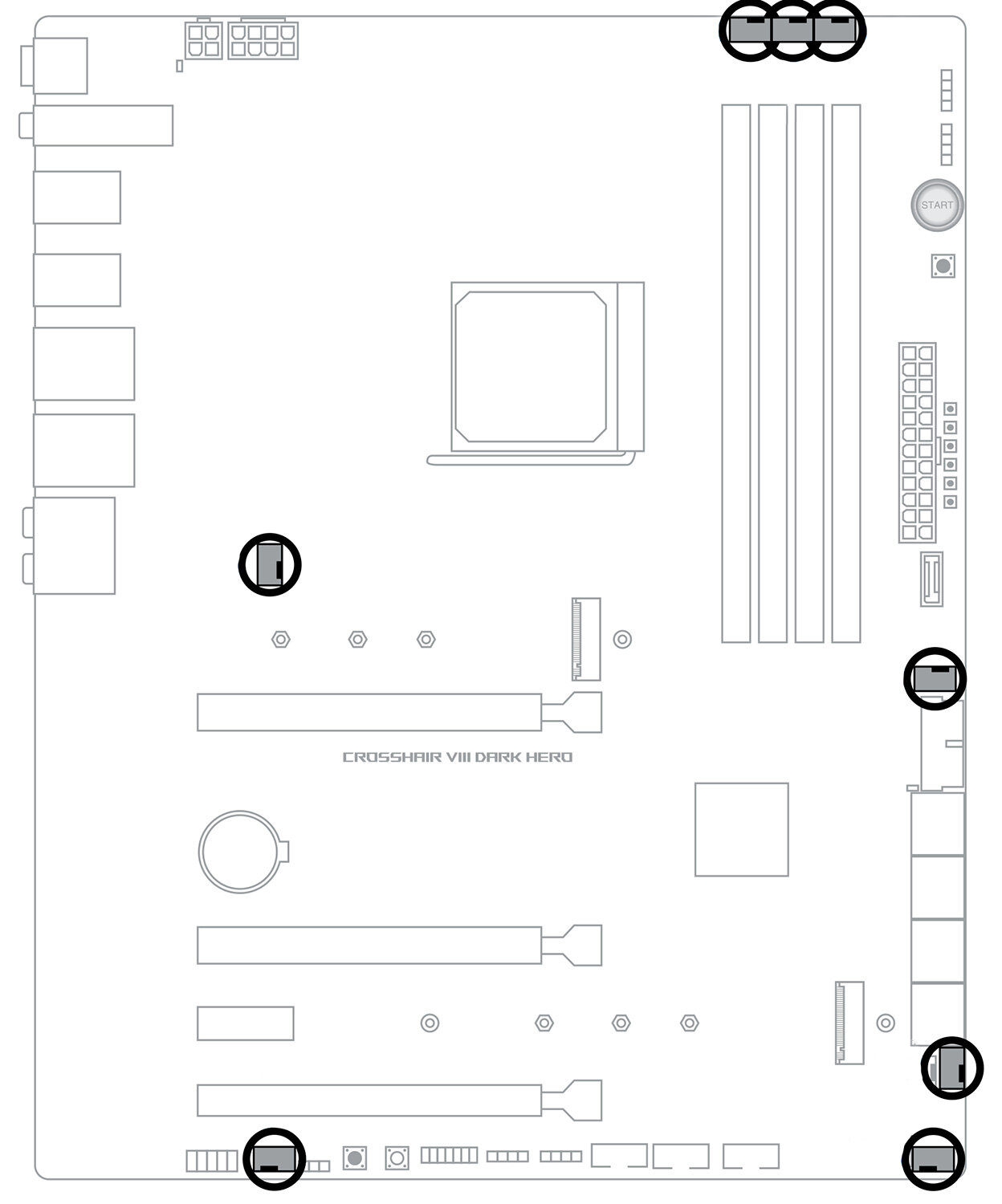

Под вентиляторы распаяно 8 четырехпиновых разъемов, два из них допускают подключение потребителей мощностью до 36 ватт. Под RGB-ленты есть два адресных и два «обычных» разъема, под пятивольтовые и двенадцативольтовые ленты соответственно.
UEFI-оболочка BIOS

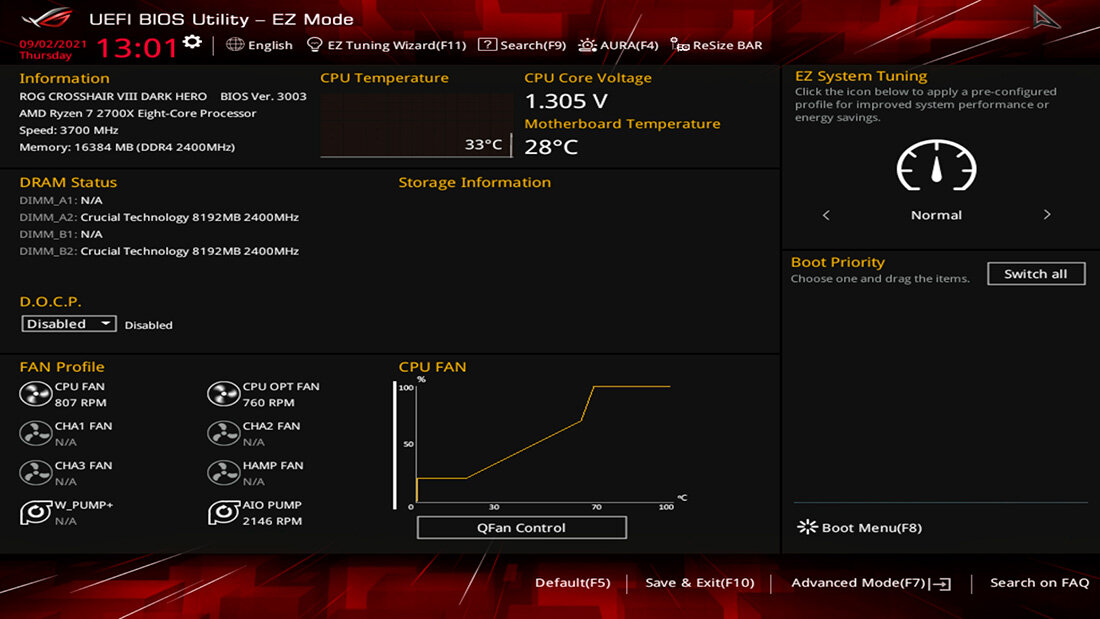

По нажатию кнопки Del (или F1) попадаем в «упрощенный» режим (EZ mode) UEFI-оболочки. На экран органично выводятся базовые данные: температуры, частоты, скорости вентиляторов.

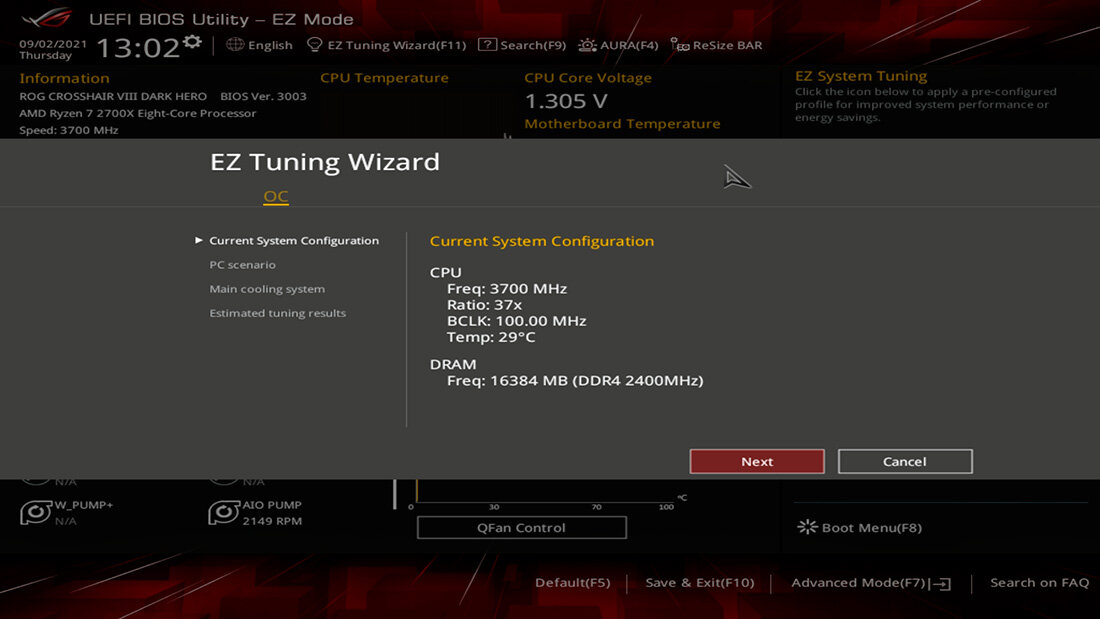

Автонастройку производительности системы (он же авторазгон) можно выполнить с помощью похожего по названию пункта в меню EZ Tuning Wizard.

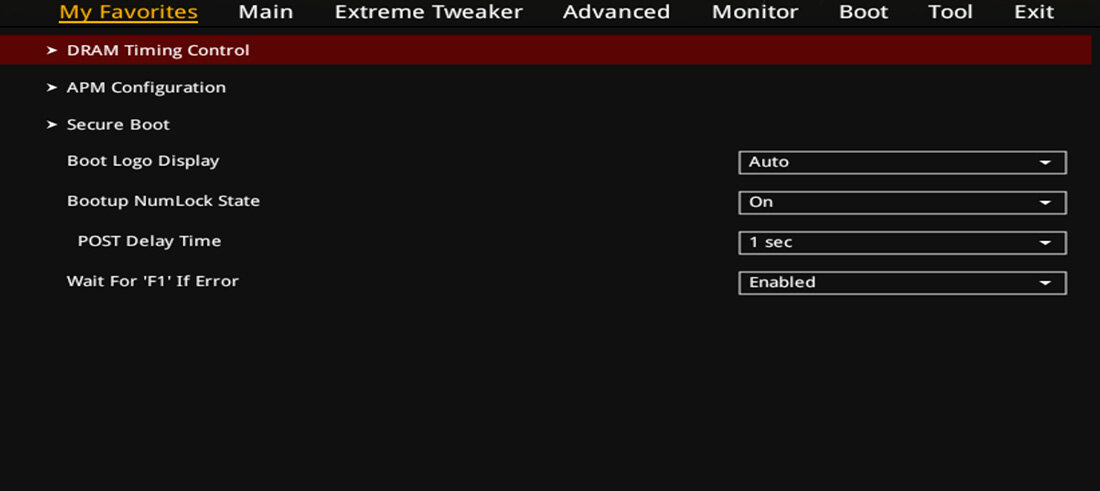

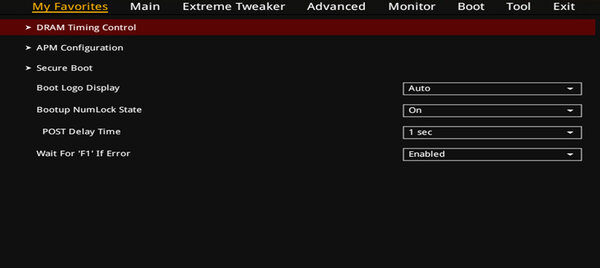

Если же есть желание самостоятельно настраивать систему и разогнать комплектующие, то со временем пригодится раздел My Favorites. Сюда можно вывести наиболее часто используемые настройки.

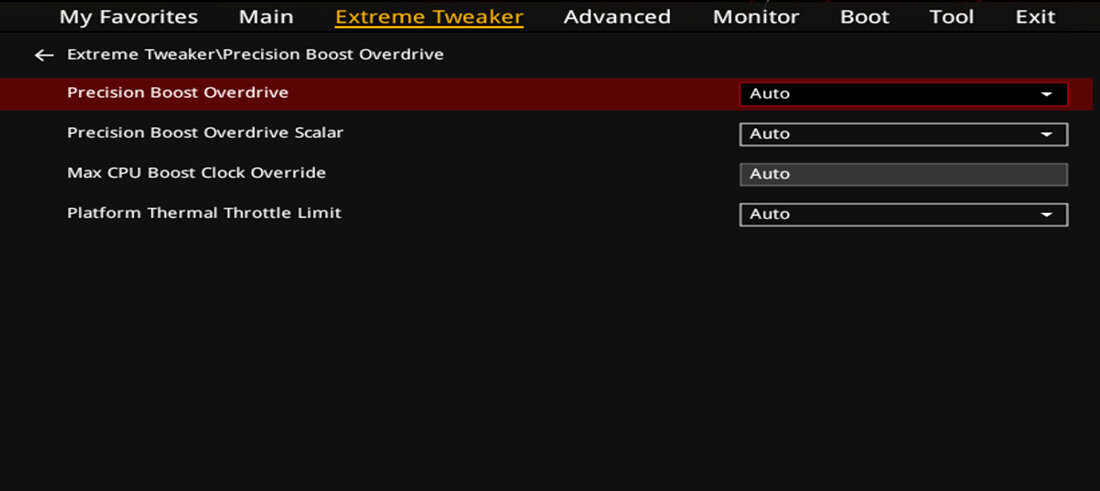

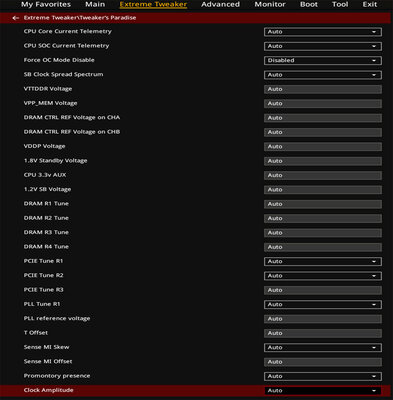

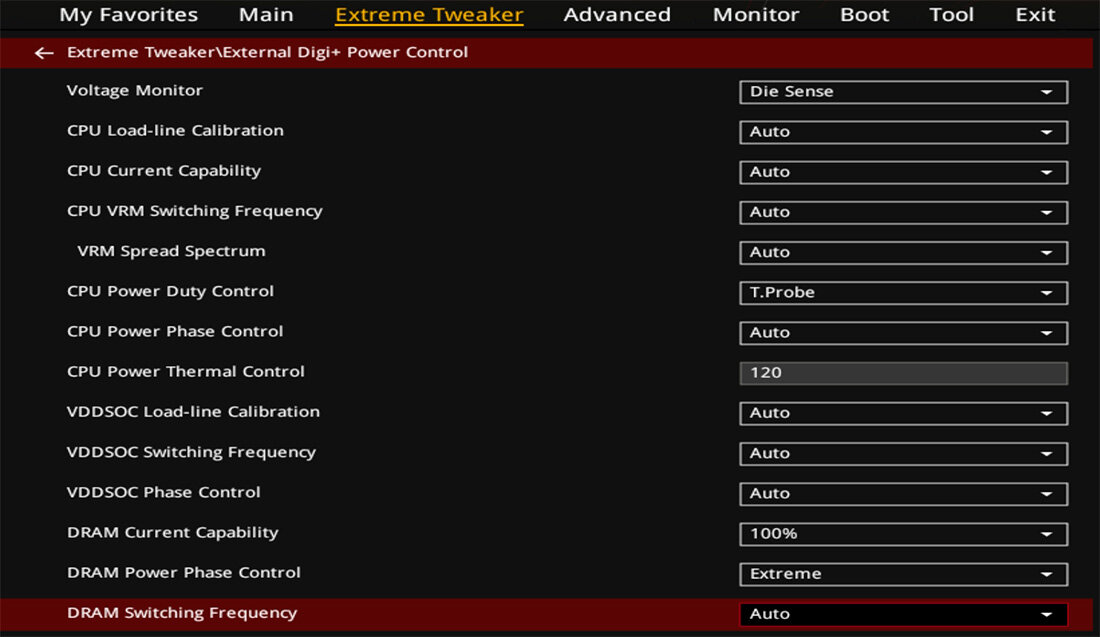

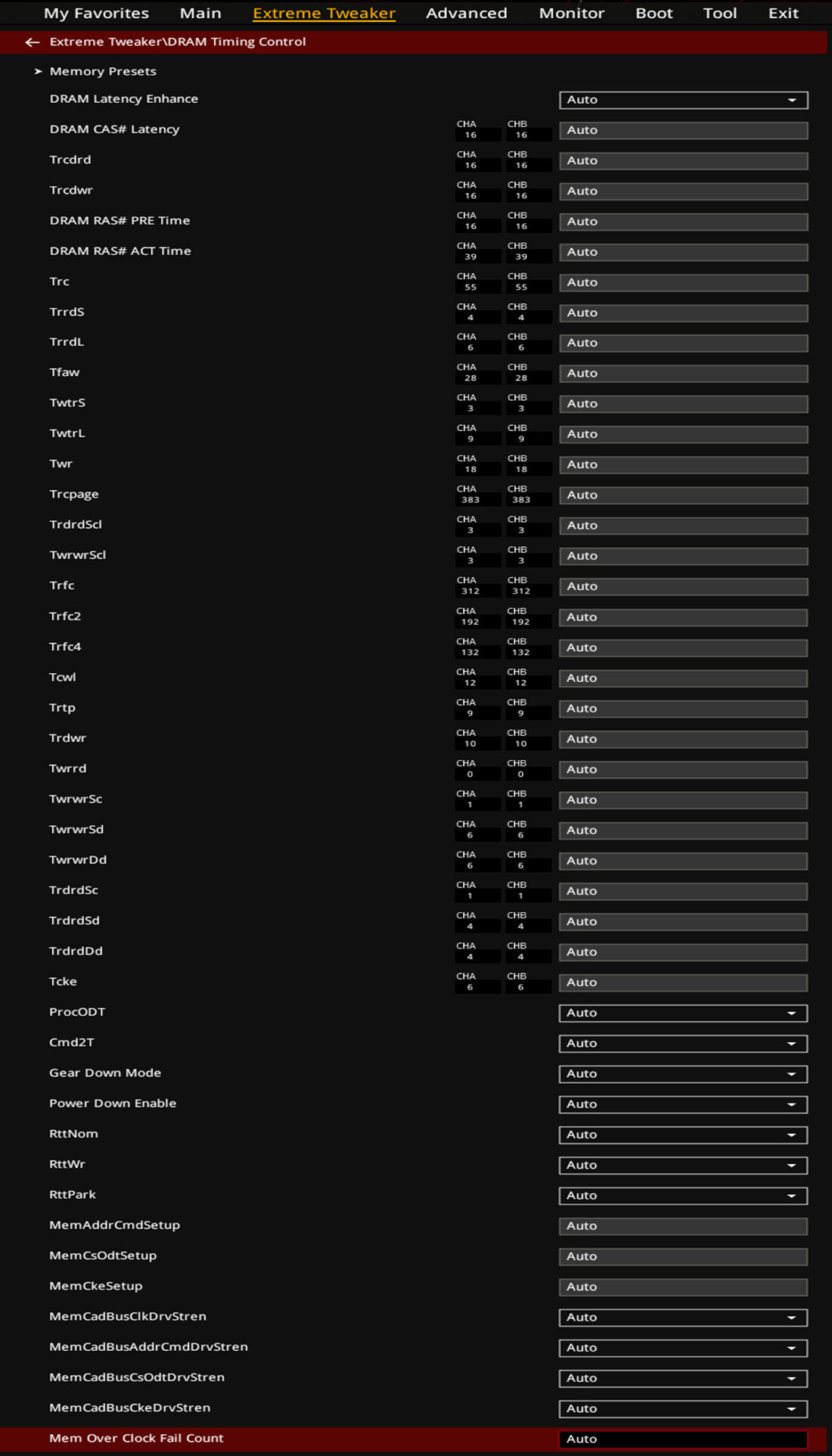

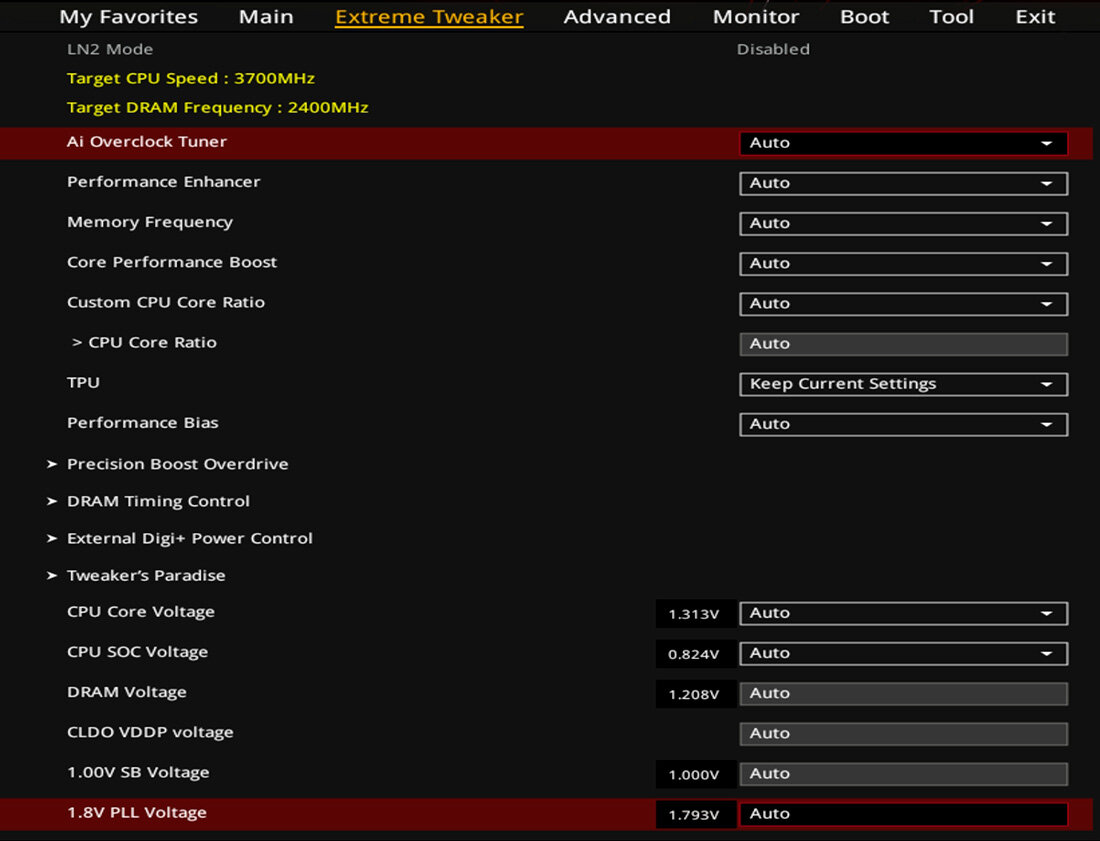

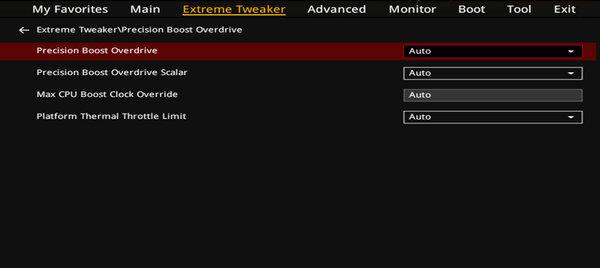

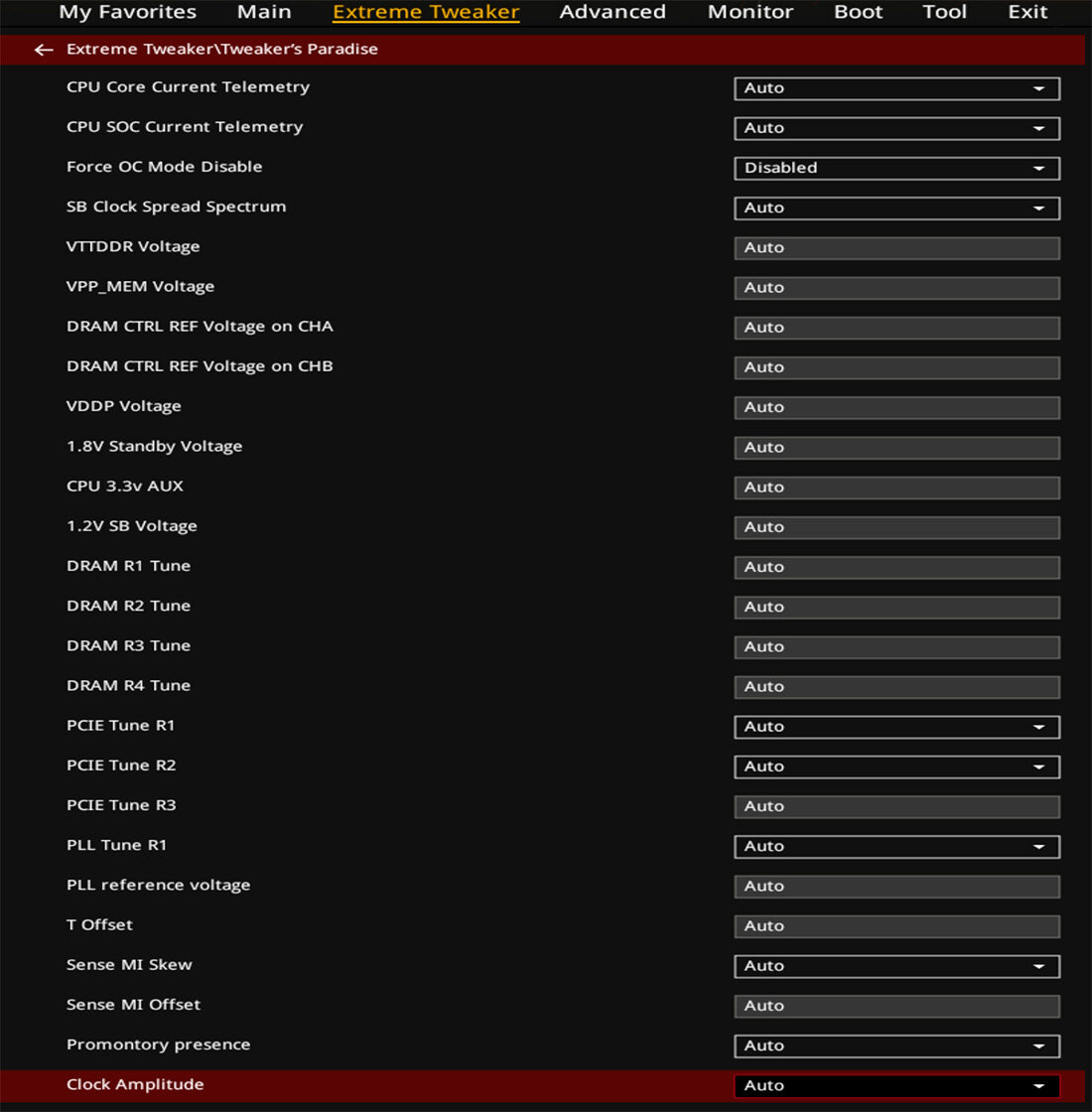

Ai Tweaker — обширнейший раздел, изобилующий настройками частот, множителей, напряжений, таймингов, технологий. Больше трети всего «богатства» посвящено функциям разгона и тонкой подстройки подаваемых на процессор напряжений, что особо ценно при повышении частот топовых процессоров.

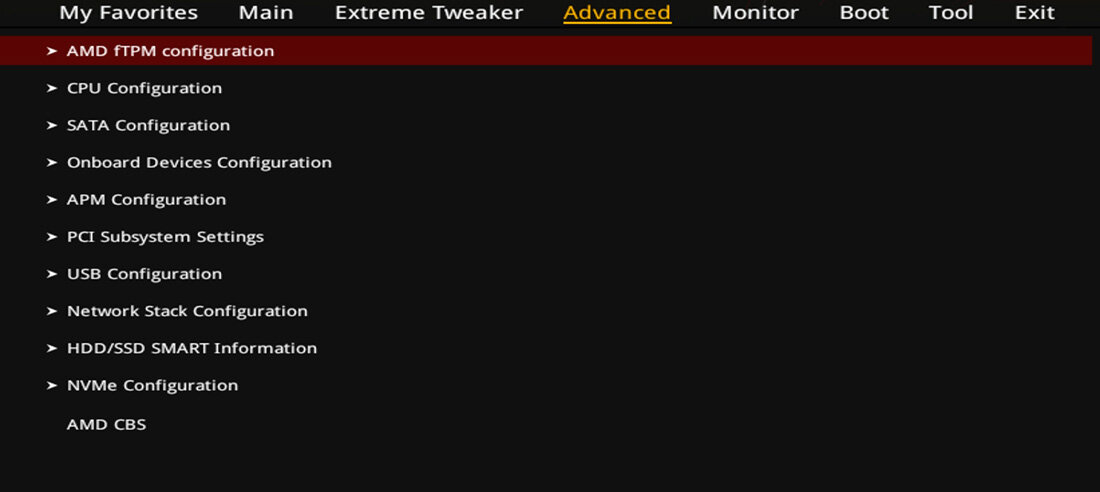

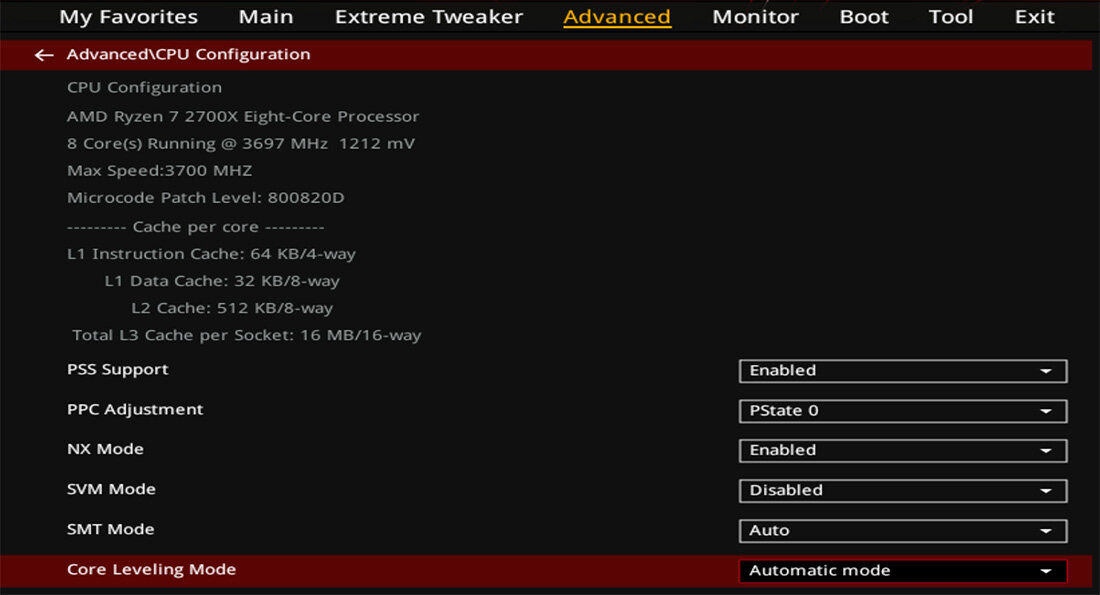

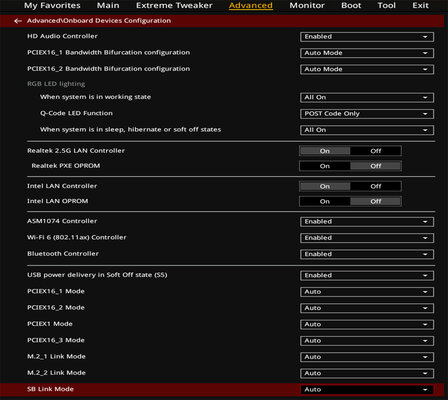

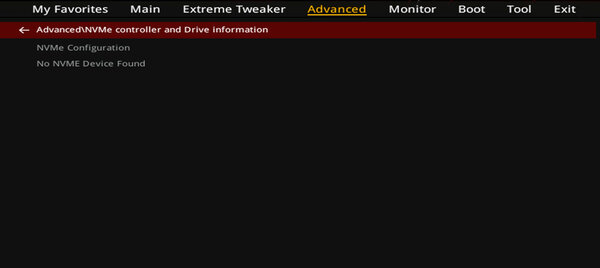

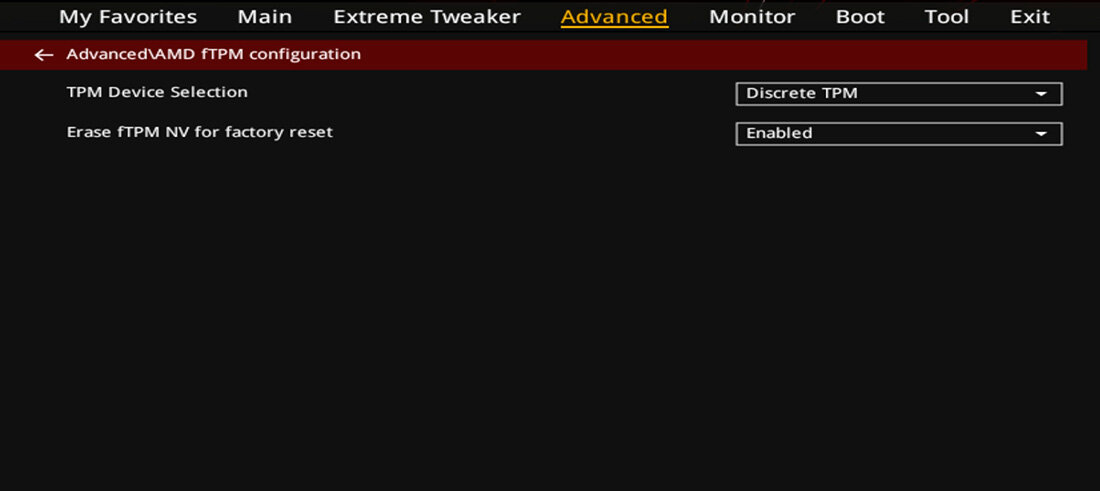

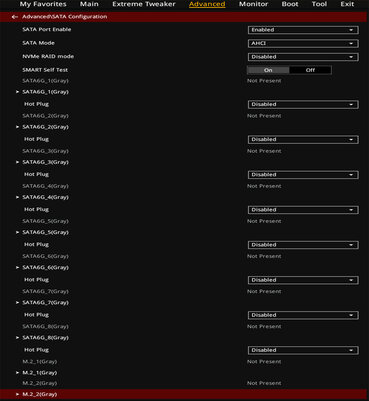

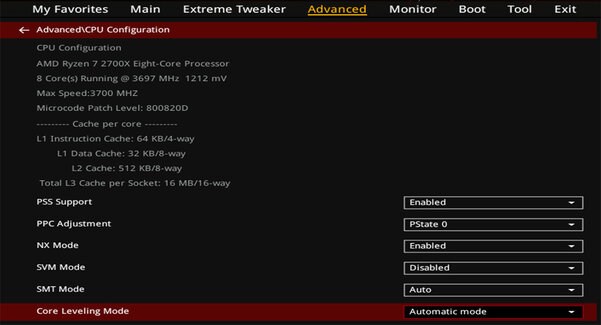

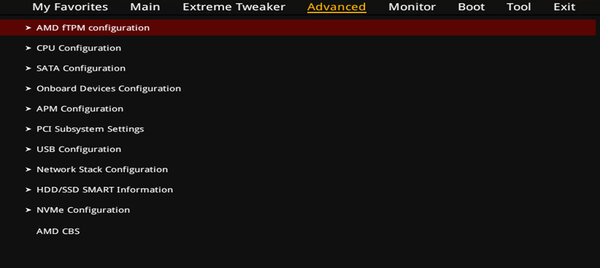

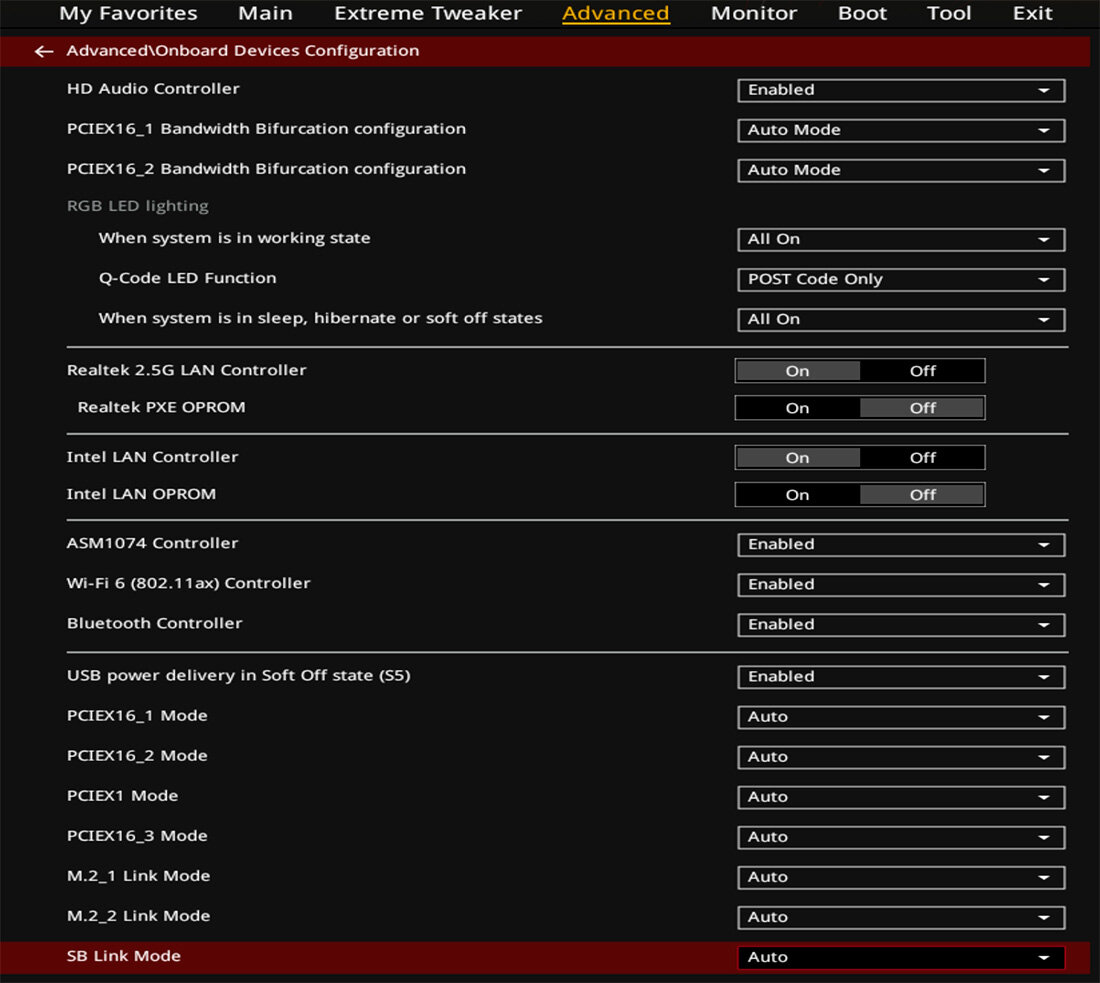

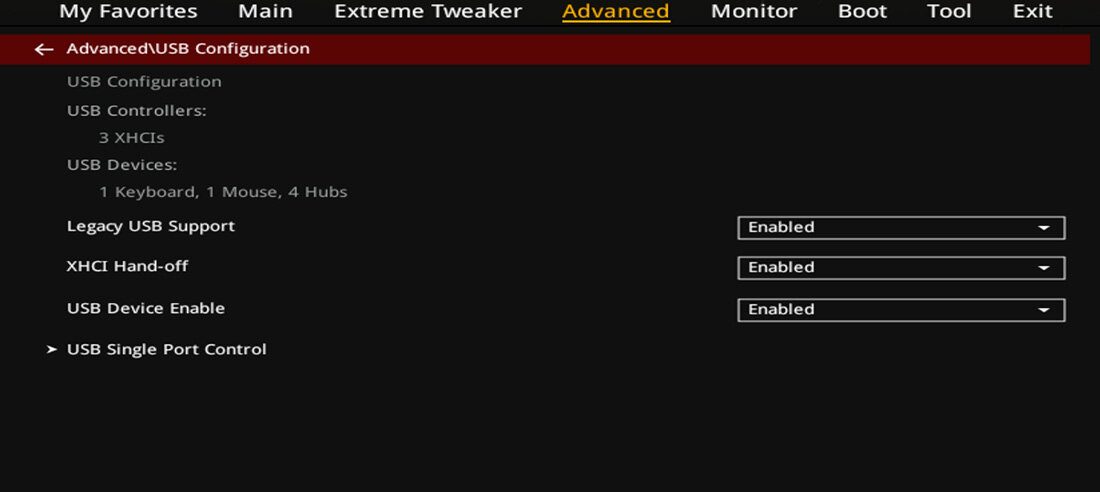

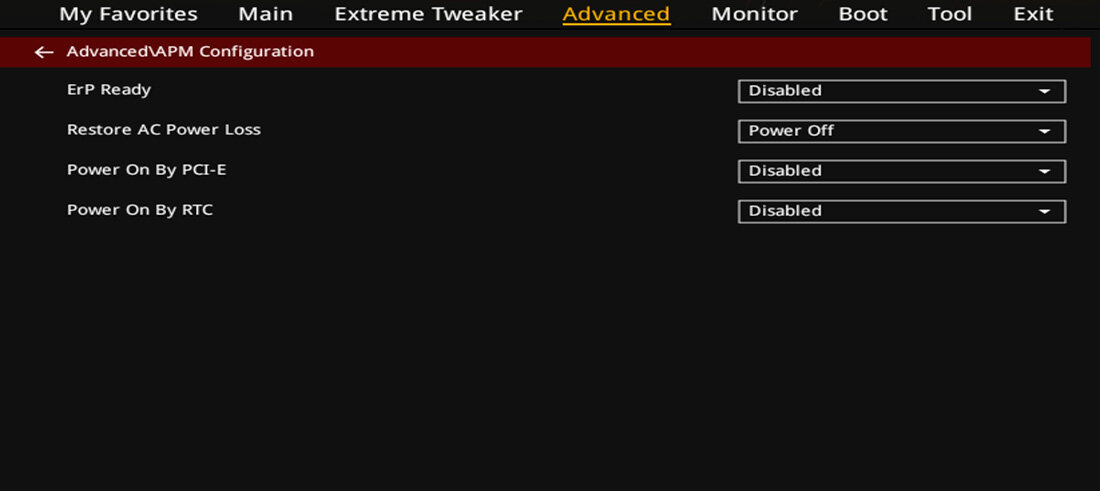

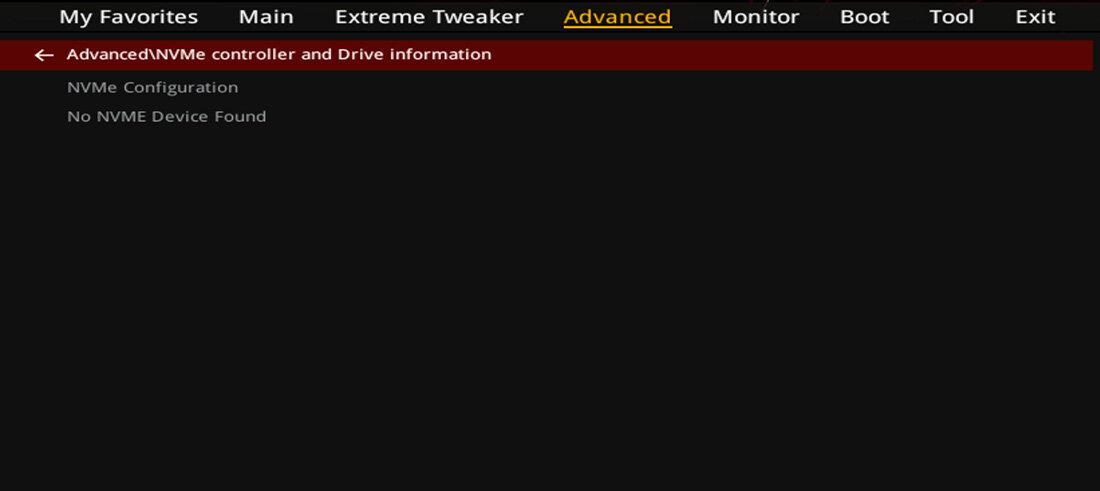

Настройки дополнительных контроллеров, режимов работы портов, накопителей и некоторых функций процессора собраны в разделе Advanced.

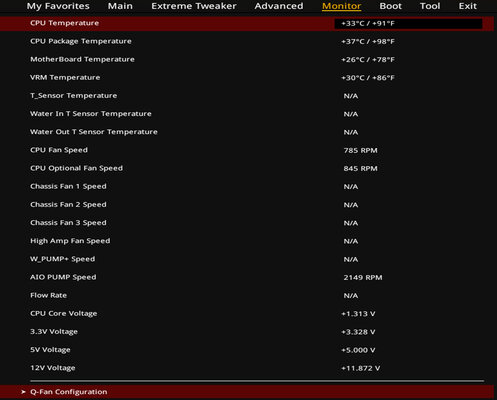

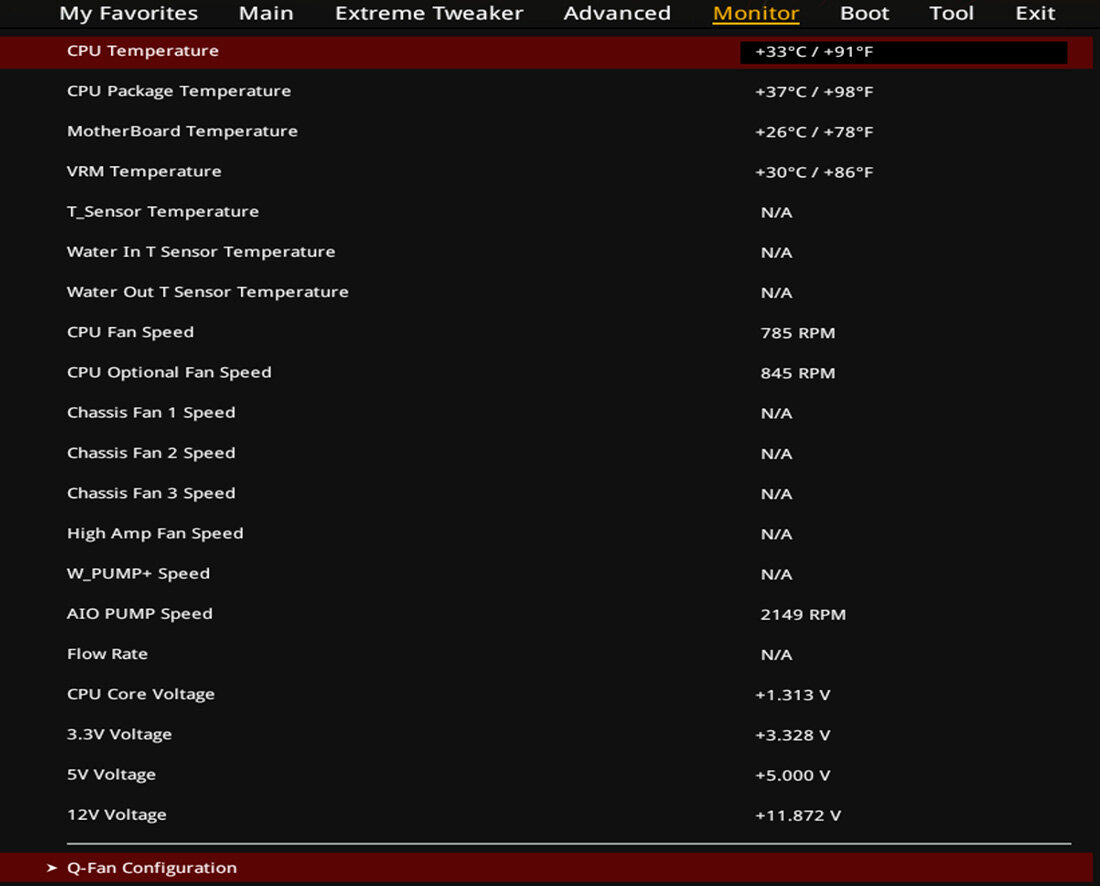

Оценить температурный режим комплектующих, уровень выдаваемых блоком питания напряжений и обороты вентиляторов можно в разделе Monitor.

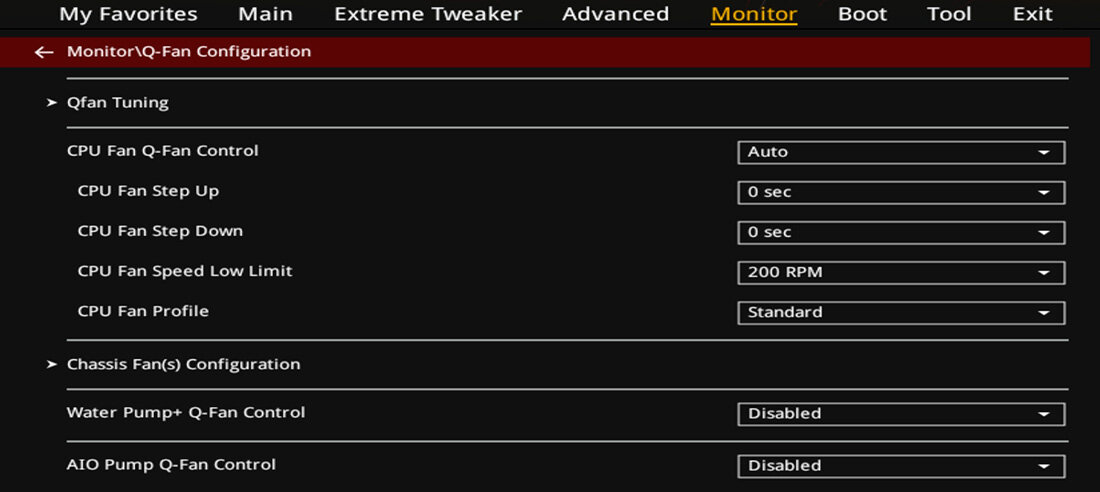

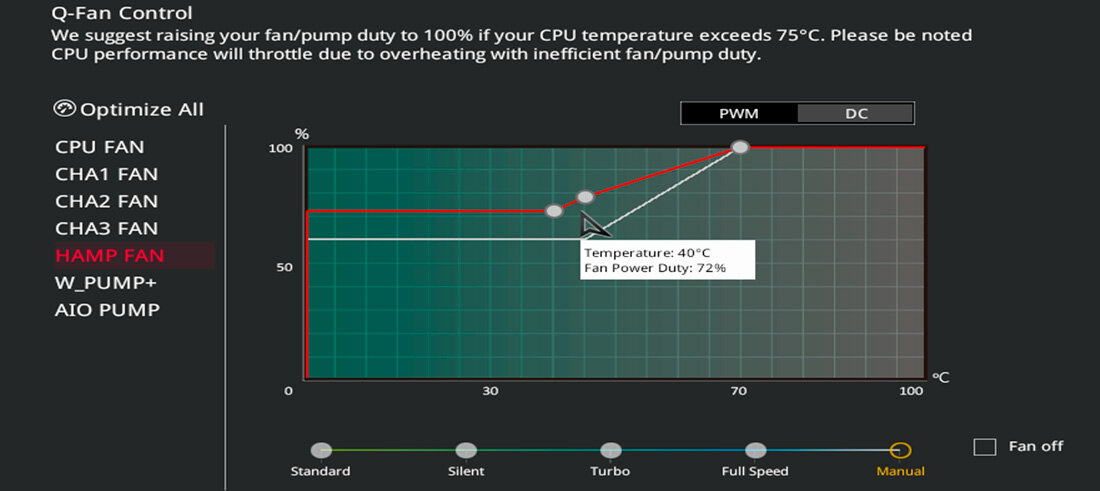

А зарегулировать обороты всех подключенных к матплате вентиляторов, чтобы обороты соответствовали температурам и нагрузке, можно в мини-утилите Q-Fan. Доступны как базовые профили, так и «ручная» прорисовка кривой зависимости оборотов от температуры.

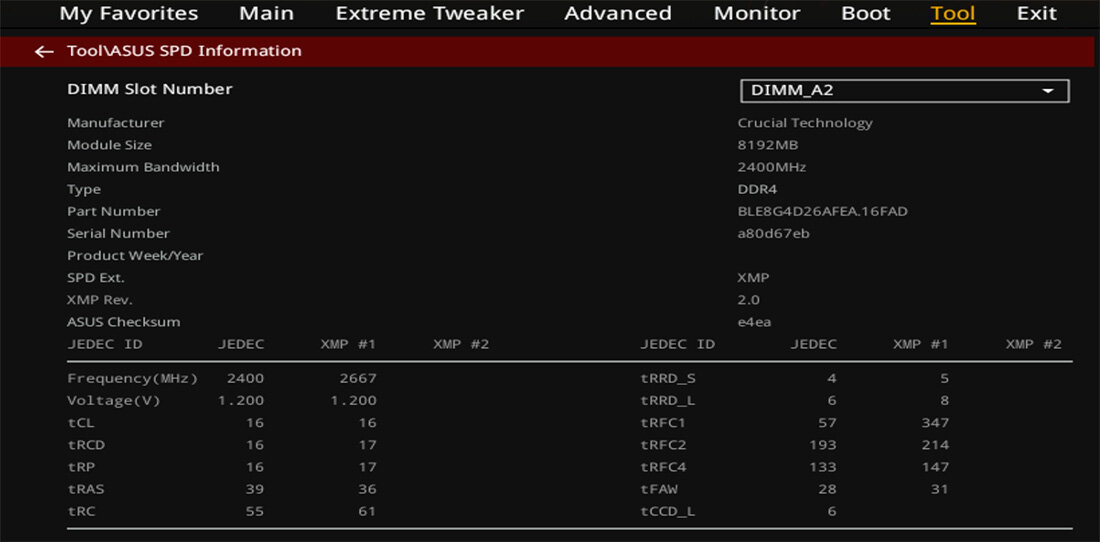

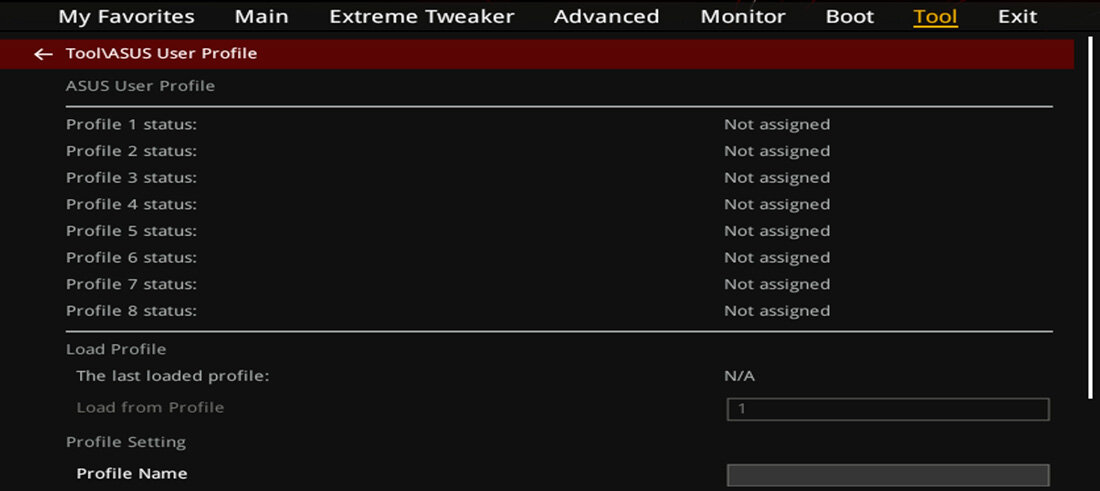

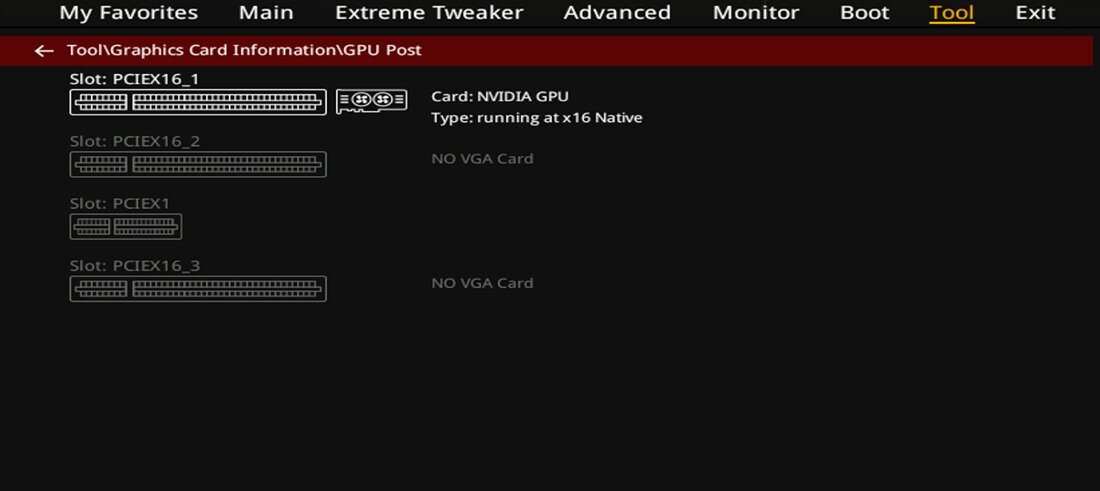

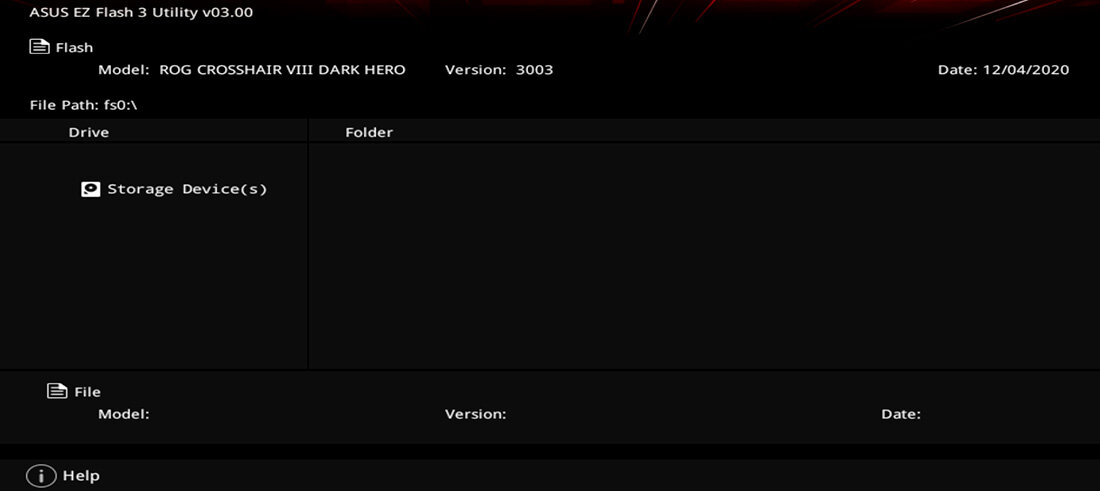

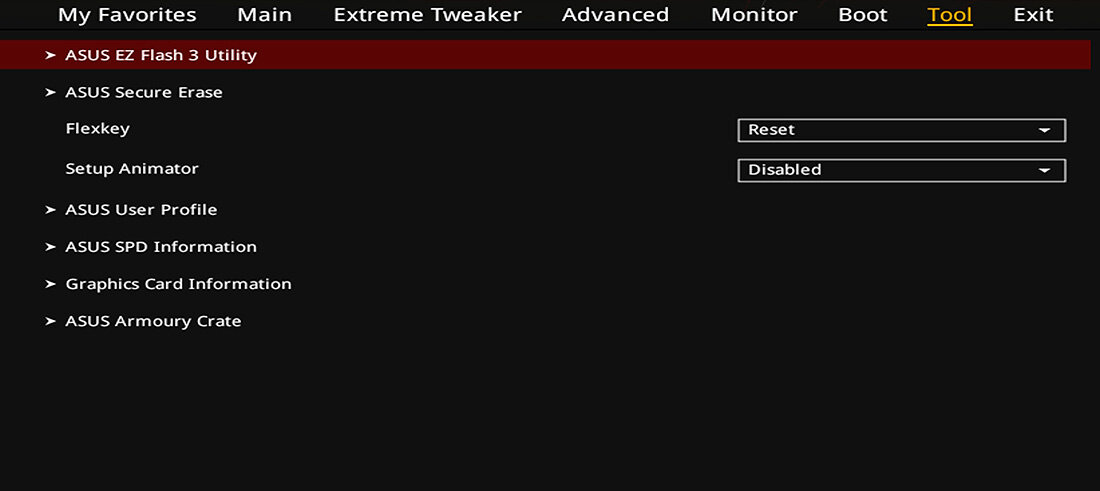

Другие мини-утилиты собрали в разделе Tool. Кроме банальностей вроде обновления прошивки и активации Armory Crate есть возможность очистить SSD, посмотреть тайминги из SPD каждого модуля, сохранить профиль.
Отзыв
Материнской плате ASUS ROG Crosshair VIII Dark Hero самое место в системе оверклокера. Минимум визуальной составляющей, максимум полезных для энтузиаста функций. Для полноты картины не хватает выносного пульта с возможностью изменять параметры, не заходя в BIOS и Windows-утилиту. Увы, за все богатство придется заплатить, и цена на «Темного Героя» кусается: от 37 тысяч рублей и выше. Но, если уж выкладывать 40-50 и более тысяч за многоядерник, то и материнскую плату стоит подобрать так, чтобы раскрыть весь потенциал процессора.
Плюсы
- Продуманная разводка.
- Мощная система питания и охлаждения.
- Wi-Fi стандарта ax.
- Минимум «украшений».
Может не понравиться
- Цена.
