Обзор ASRock Z790 PG-ITX/TB4: надёжная, доступная и необычная

На данный момент это самая доступная материнская плата в форм-факторе Mini-ITX, которая получила поддержку Thunderbolt 4

Материнская плата ASRock Z790 PG-ITX/TB4 в формате Mini-ITX поддерживает процессоры Intel Core 12-го и 13-го поколений и создавалась специально для энтузиастов, желающих получить доступ к разгону процессора по множителю. Дело в том, что данная компактная материнская плата является самой доступной моделью в форм-факторе Mini-ITX на базе чипсета Z790 — на момент написания обзора она продаётся за 335 долларов. За эти деньги потенциальный покупатель получает интерфейс PCIe 5.0, три посадочных места под M.2-накопители (PCIe 4.0), звук флагманского уровня с ЦАП, сетевую карту Killer NIC и, что куда важнее в данной ситуации, весьма надёжную подачу питания. Возможно, внешне новинка выглядит не самым привлекательным решением на фоне конкурентов (дело вкуса), но аппаратная составляющая заслуживает внимания.

Характеристики

  • Сокет: LGA1700.
  • Чипсет: Z790.
  • Форм-фактор: Mini-ITX.
  • Видеовыходы: HDMI 2.1, DisplayPort 1.4.
  • Порты для периферии: 6× USB 3.2 Gen 2, 2× Thunderbolt 4 USB Type-C.
  • Порты для периферии на фронтальной панели: USB Type-C 3.2 Gen 2x2, USB 3.2 Gen 1, USB 2.0.
  • Интерфейсы: PCIe x16.
  • ОЗУ: DDR5 7000, 96 ГБ.
  • М.2-слоты: 2× PCIe 4.0 x4 с интерфейсом PCIe, PCIe 4.0 x4 с интерфейсом PCIe + SATA.
  • SATA-порты: 3× SATA3 6.
  • Ethernet-контроллер: Killer E3100X.
  • Аудиокодек: Realtek ALC4082.

Комплект поставки

В коробке с материнской платой производитель поставляет небольшой набор аксессуаров, позволяющий сразу же начать работу с системой. Пользователь получает два кабеля SATA для подключения накопителей, антенну Wi-Fi для подключения по беспроводной сети, две термопрокладки, винты для установки накопителей в слоты М.2 и, конечно, гору макулатуры — руководство пользователя и так далее. Да, безусловно, это не такой богатый комплект, как кому-то хотелось бы, но его предостаточно, чтобы вы могли работать с комфортом.

Дизайн корпуса

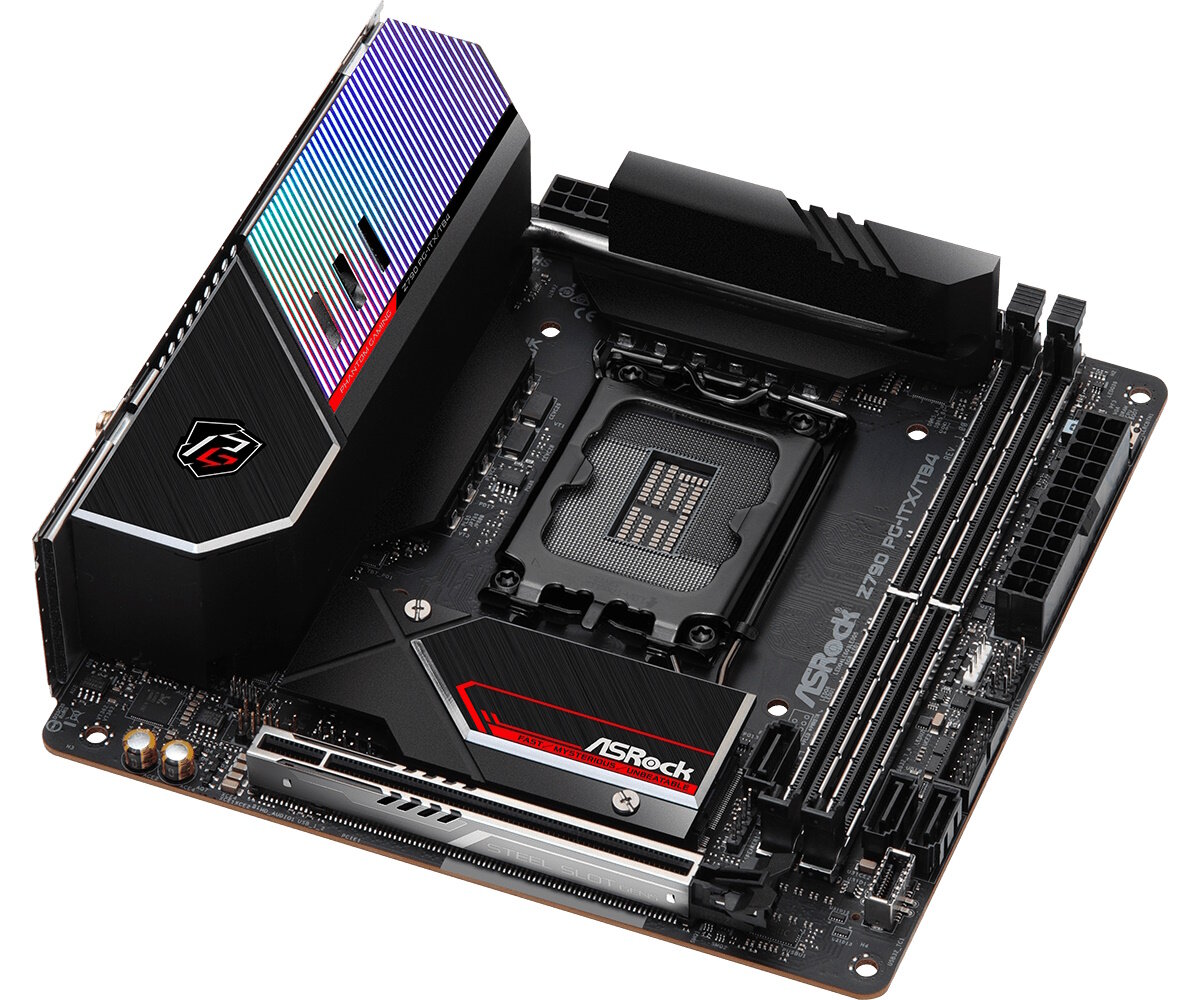

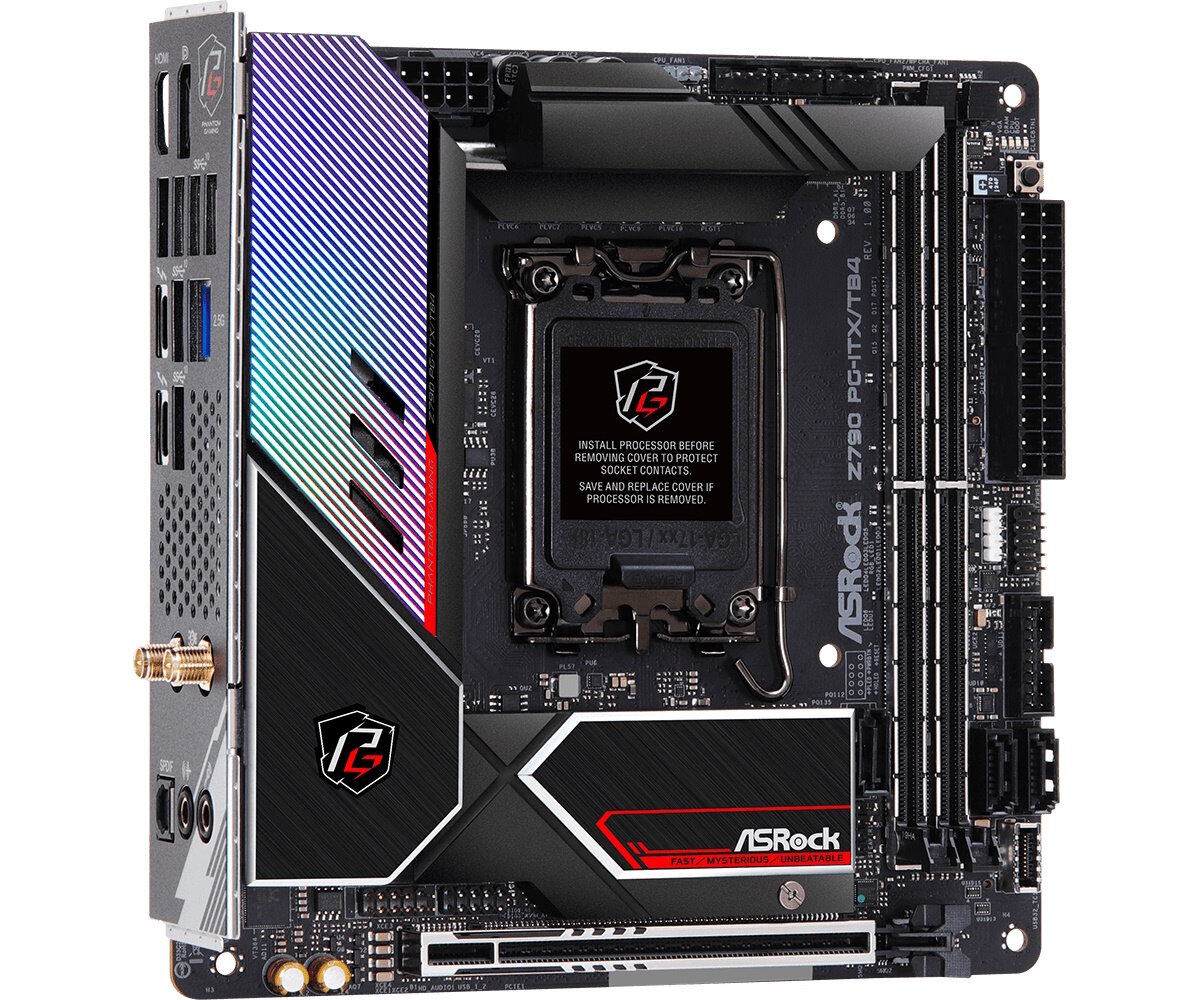

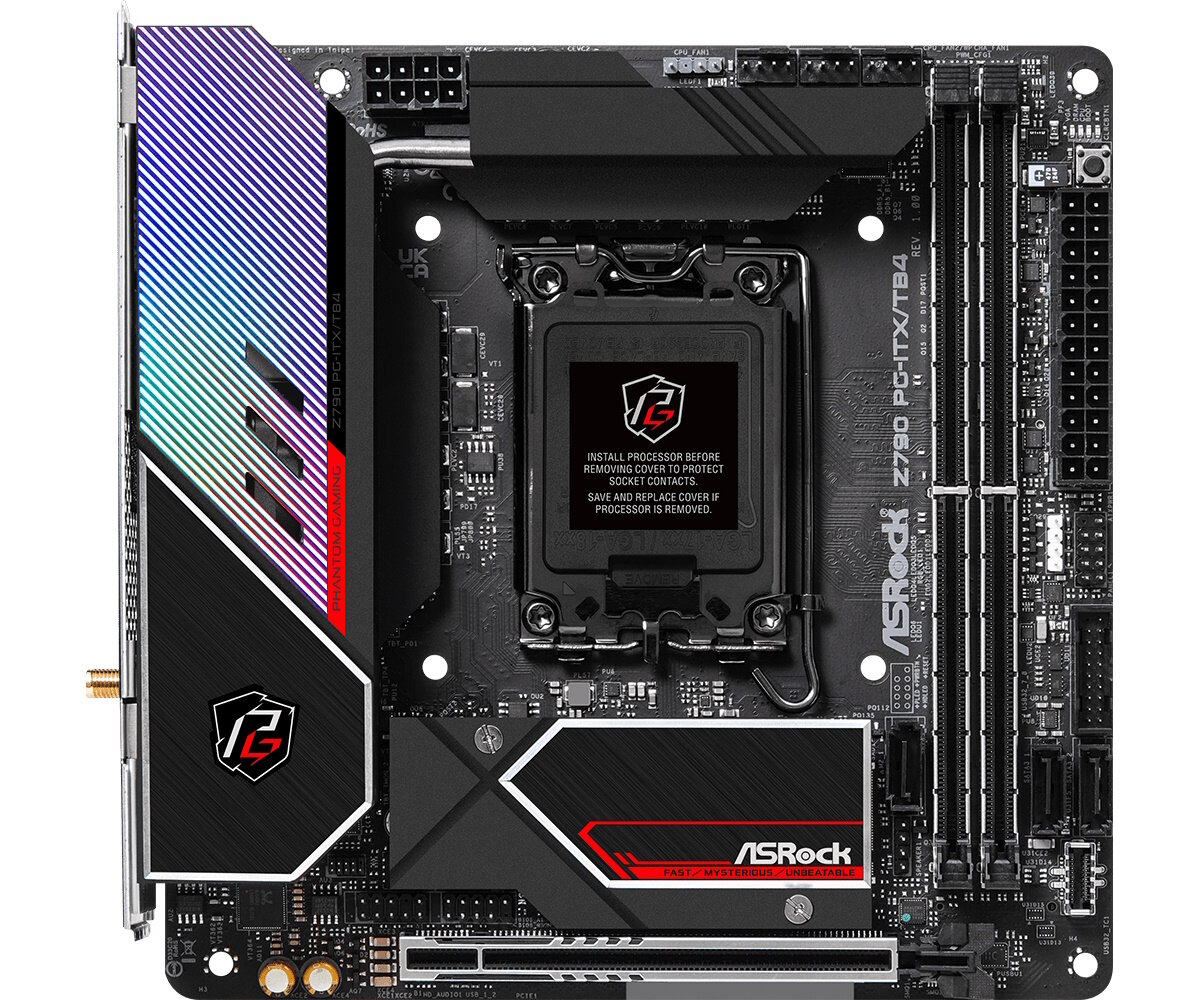

Данная модель собрана на базе 10-слойной печатной платы с чёрным покрытием матового цвета, а основными элементами дизайна ASRock Z790 PG-ITX/TB4 выступают радиатор на VRM-компонентах с системой активного охлаждения и радиатор на слоте M.2. Они выполнены из полированного алюминия с матовым покрытием, красными акцентами и логотипами компании, плюс радиатор на модулях регулирования напряжения выглядит так, как будто у него есть RGB-подсветка (но это не так). Так что в конечном итоге это довольно добротная плата в формате Mini-ITX, но визуальный стиль модели вызывает вопросы.

Обзор ASRock Z790 PG-ITX/TB4: надёжная, доступная и необычная — Дизайн корпуса. 1

Отдельное внимание стоит уделить встроенной системе охлаждения платы, так как это одна из основных фишек новинки. Дело в том, что на VRM-компонентах платы (слева и сверху от сокета процессора) расположены радиаторы, которые пассивно охлаждают цепи питания под нагрузкой и не только. Но это вполне стандартное решение для плат с Z-чипсетом, тогда как наличие активного охлаждения в виде встроенного вентилятора — редкость. Проблема с ним только в том, что под нагрузкой он начинает вращаться на предельных оборотах и из-за небольшого диаметра лопастей шум кому-то покажется слишком существенным. Правда, в BIOS это можно настроить, плюс в закрытом корпусе это не будет такой уж проблемой.

Обзор ASRock Z790 PG-ITX/TB4: надёжная, доступная и необычная — Дизайн корпуса. 2

Ещё стоит обратить внимание на то, что компания ASRock для данной материнской платы использует всего два слота для оперативной памяти, а не четыре, и они усиленные. Впрочем, для чего слотам под ОЗУ усиление — вопрос открытый. В характеристиках платы производитель указывает, что данная модель поддерживает до 96 ГБ оперативной памяти DDR5 с предельной скоростью DDR5-7000. Этого будет предостаточно большинству пользователей следующие два-три года точно, но технически это самая низкая скорость DDR5-памяти среди всех плат на базе Z790. Так что есть есть желание купить памяти с частотой выше 7000 МГц, следует учитывать данный момент при покупке.

Обзор ASRock Z790 PG-ITX/TB4: надёжная, доступная и необычная — Дизайн корпуса. 3

У платы даже есть свои средства проверки состояния POST — для этого инженеры разместили четыре небольших светодиода, отвечающих за VGA, ОЗУ, ЦП и Boot. Соответственно, в случае возникновения проблемы будет загораться нужный светодиод, который укажет пользователю на то, что именно в системе работает неправильно. Это очень важно с учётом того, что плату будут приобретать энтузиасты, которые явно займутся разгоном процессора, памяти и не только.

Техническая часть

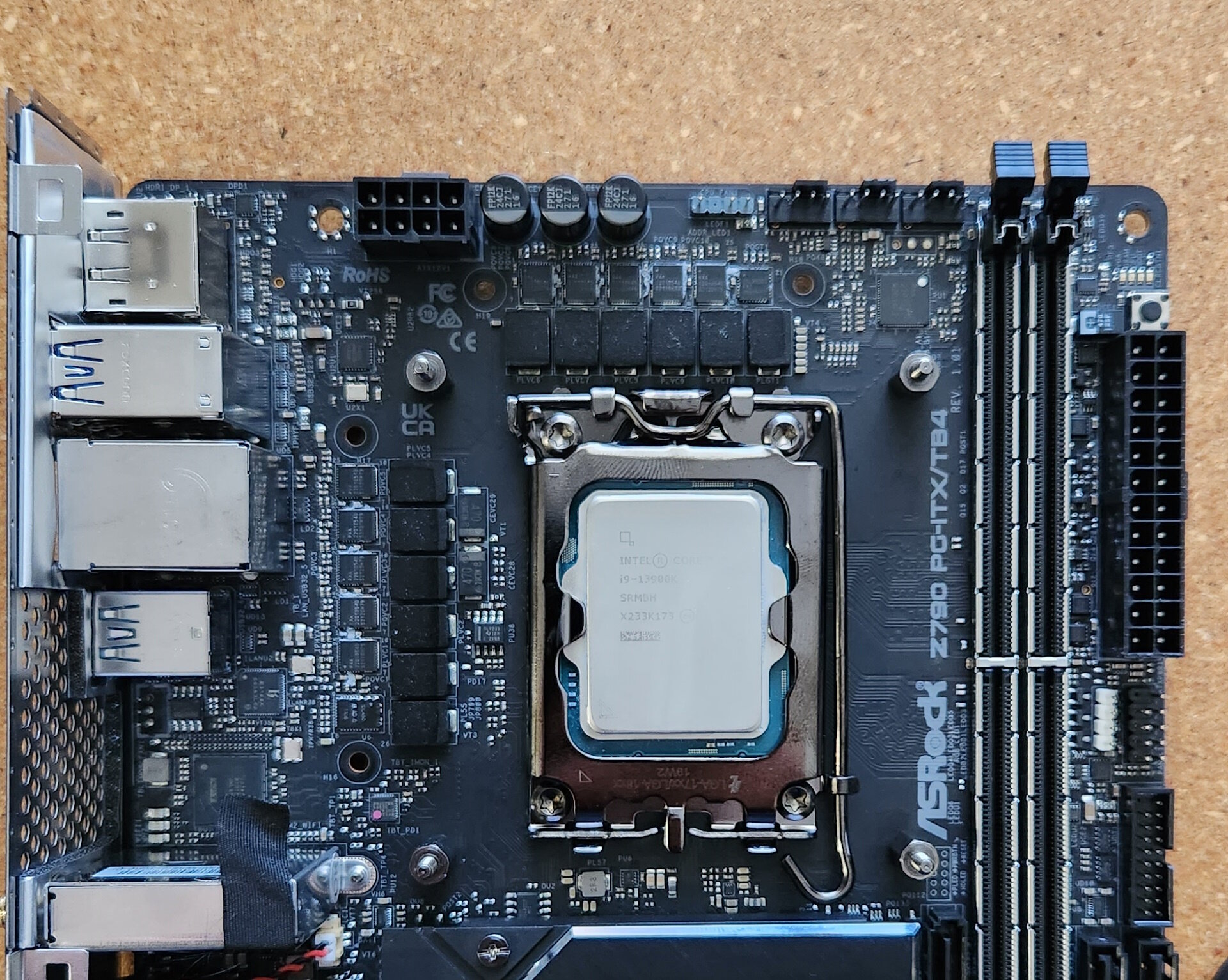

Подсистема питания материнской платы состоит из 12 фаз, 10 из которых предназначены для Vcore, и в конечном итоге компонентная база новинки поддерживает процессоры вплоть до Intel Core i9-13900K под разгоном, а это флагманский и весьма прожорливый «камень». Это значит, что скорее ваша система охлаждения помешает разгону процессора, нежели VRM.

Обзор ASRock Z790 PG-ITX/TB4: надёжная, доступная и необычная — Техническая часть. 1

Размещён на печатной плате и единственный в данном случае полноразмерный и усиленный слот PCIe 5.0 x16, от которого пока что, безусловно, нет никакого смысла, но он обратно совместим с PCIe 4.0, так что все видеокарты, естественно, будут работать исправно. Над этим слотом расположен внушительных размеров радиатор из алюминия, который будет охлаждать один из трёх твердотельных накопителей М.2 (два других расположены на тыльной стороне платы). Все три разъёма под накопители работают по интерфейсу PCIe 4.0 x4 (64 Гбит/сек) и, что очень приятно, у них нет совместных полос на плате, так что все накопители можно использовать одновременно без ограничения по скорости.

В правом нижнем углу материнской платы расположен чип кодека Realtek ALC4082 и два аудиоконденсатора, благодаря чему встроенное аудио способно удовлетворить запросы большинства пользователей.

Обзор ASRock Z790 PG-ITX/TB4: надёжная, доступная и необычная — Техническая часть. 2

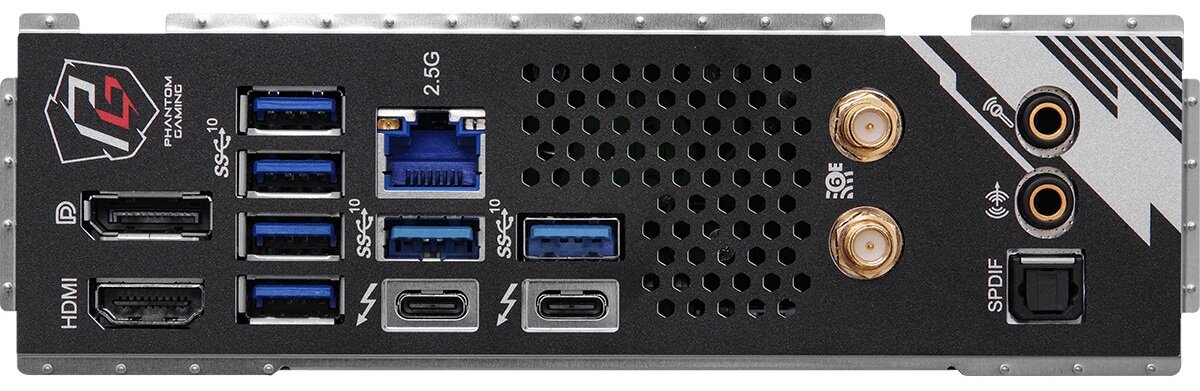

На панели вывода для подключения периферии можно заметить порты DisplayPort и HDMI, что вполне стандартно, шесть портов USB 3.2 Gen 2 (10 Гбит/сек) и основной бонус в виде двух портов Thunderbolt 4 в формате USB Type-C со скоростью передачи данных в 40 Гбит/сек. Для тех, кому нужно действительно быстрое подключение, данная материнская плата предоставляет всё необходимое, но всего шесть портов USB Type-A могут стать проблемой при большом количестве периферии.

BIOS и софт

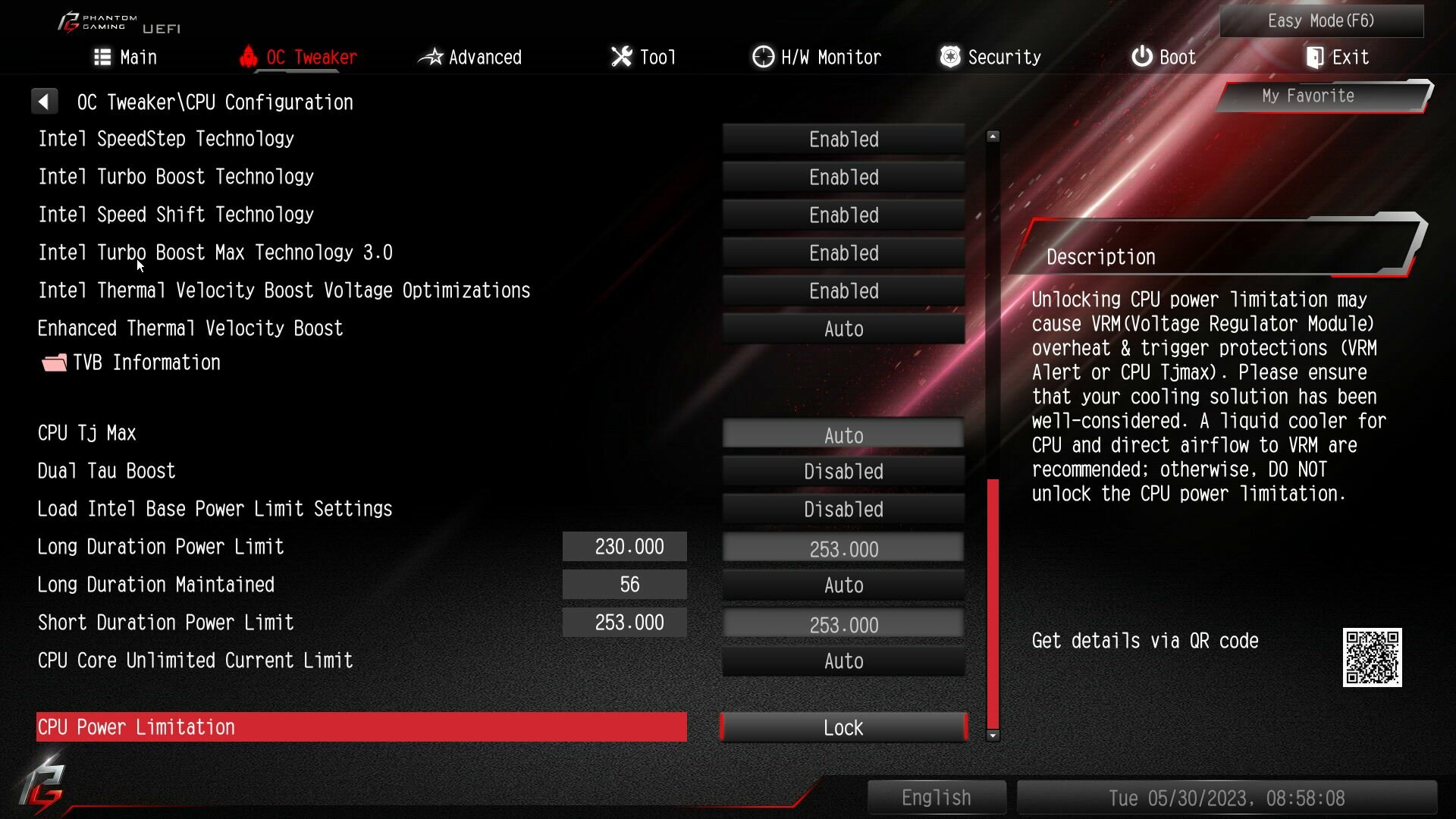

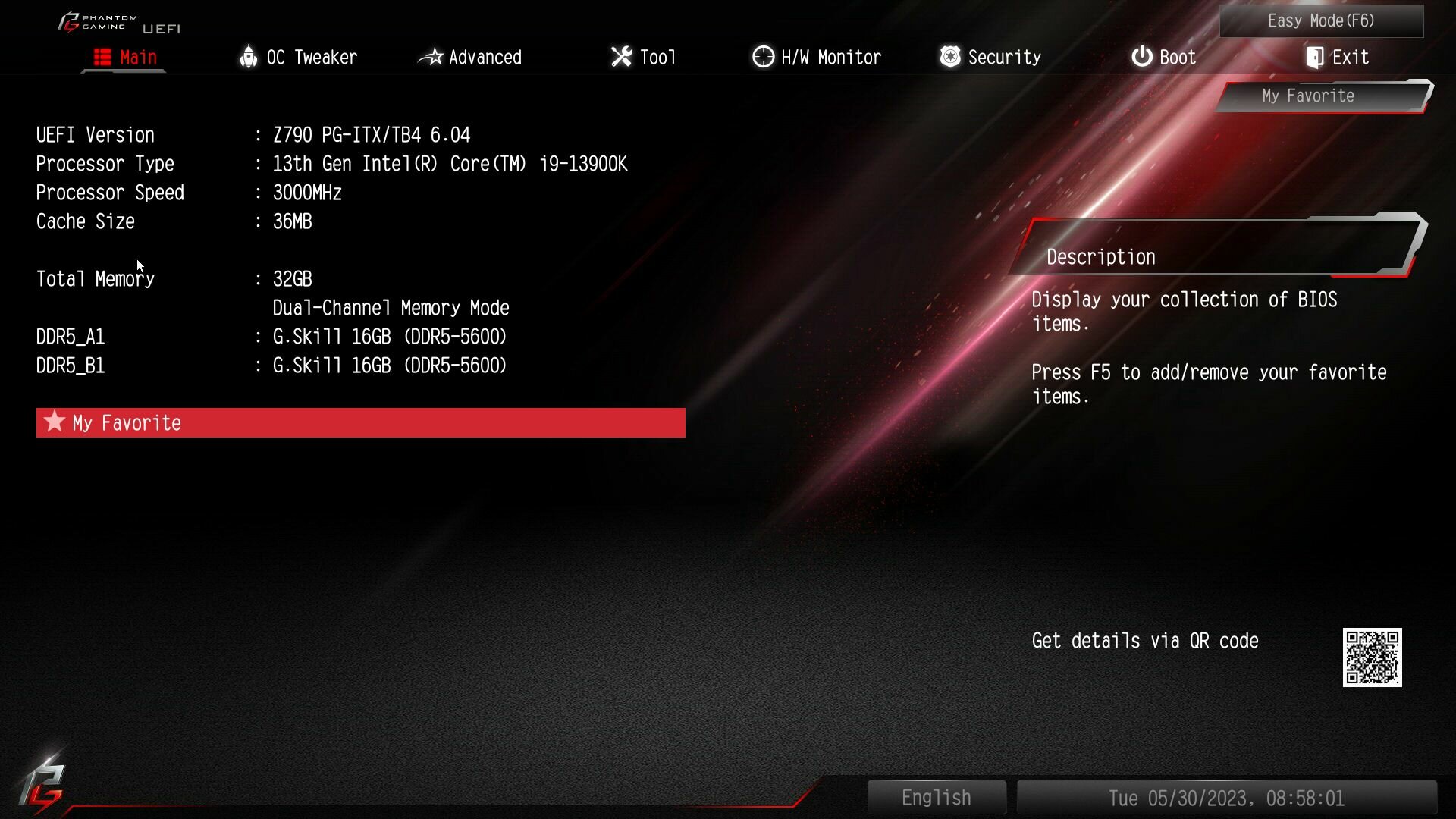

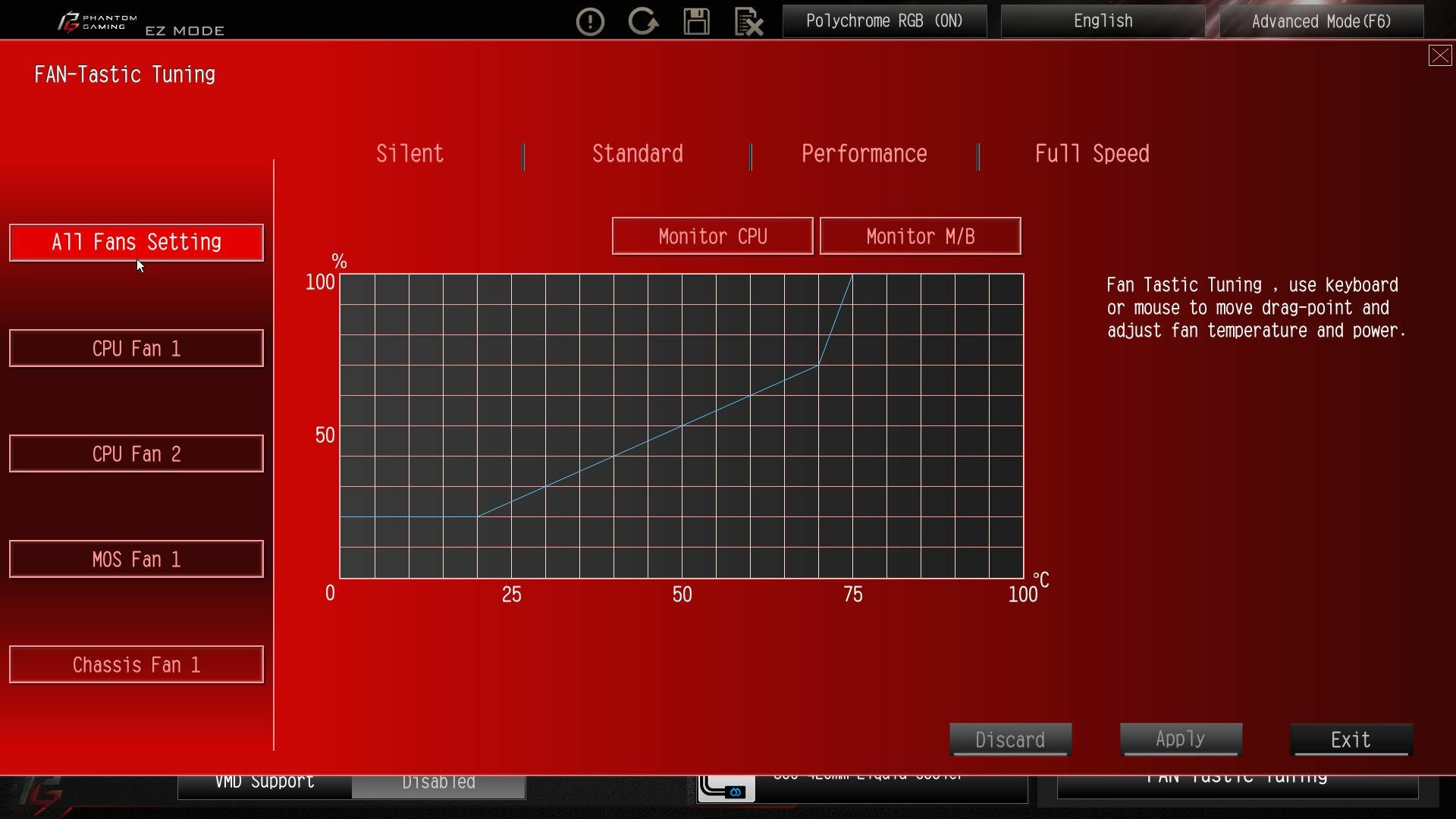

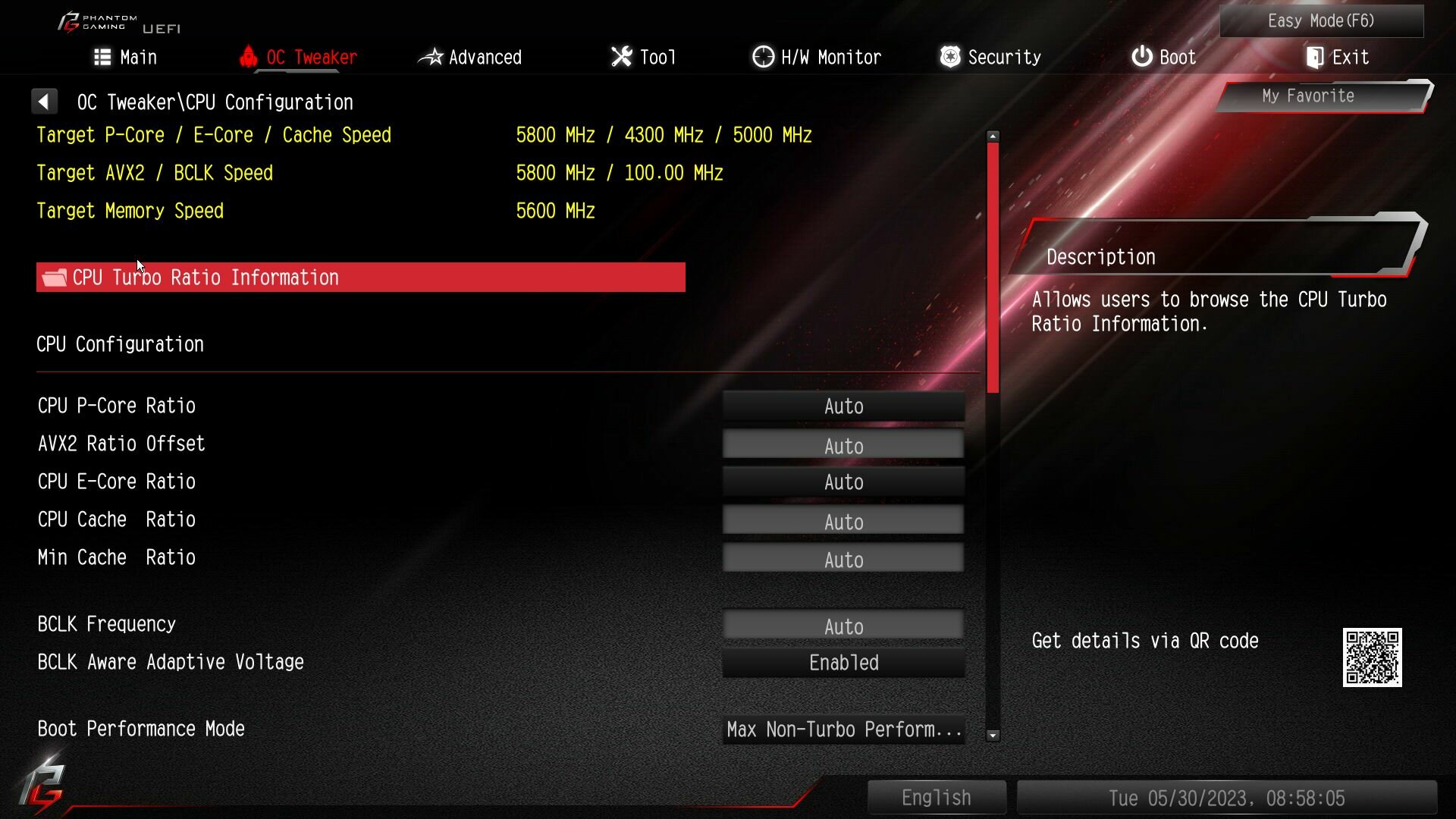

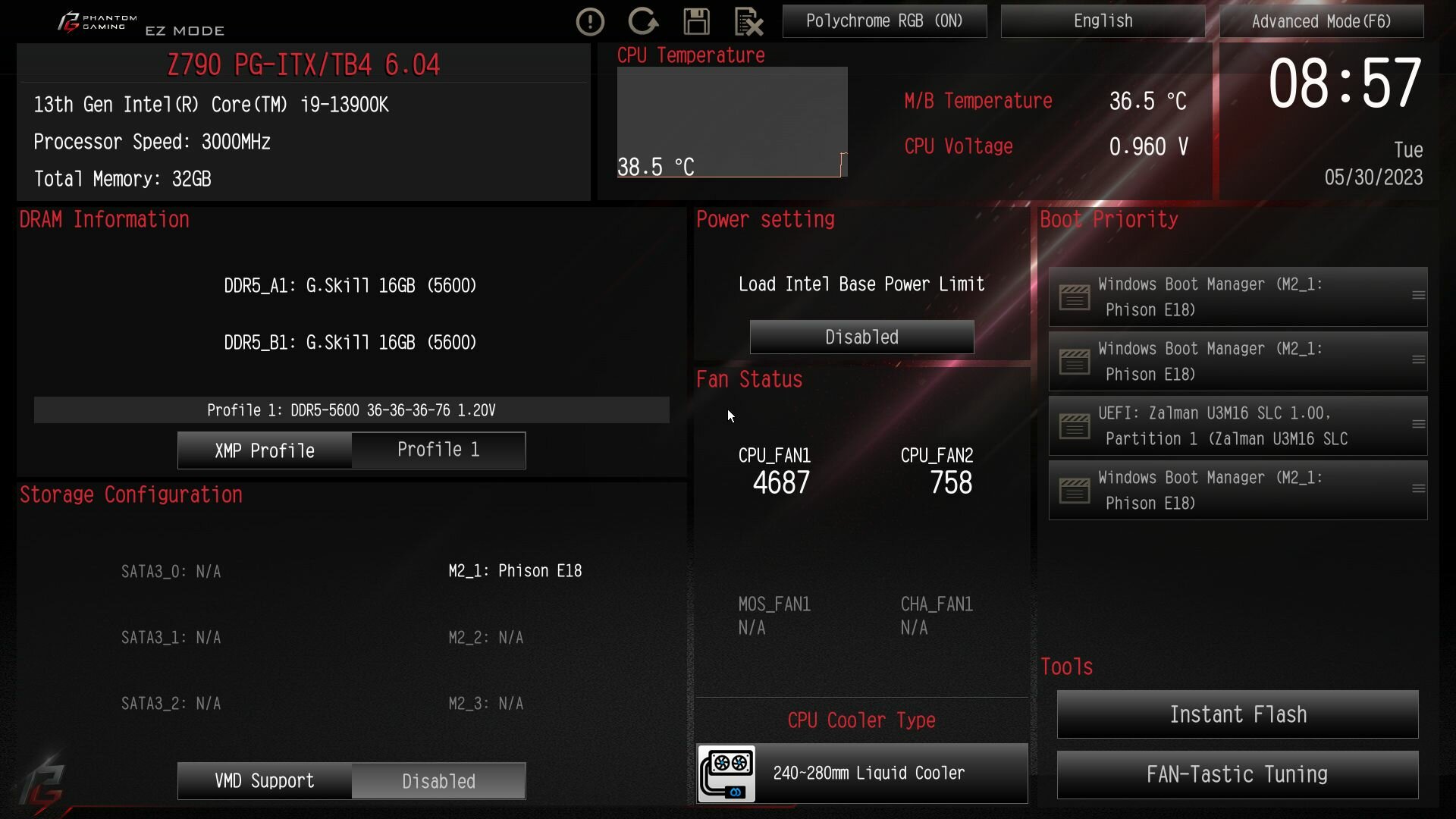

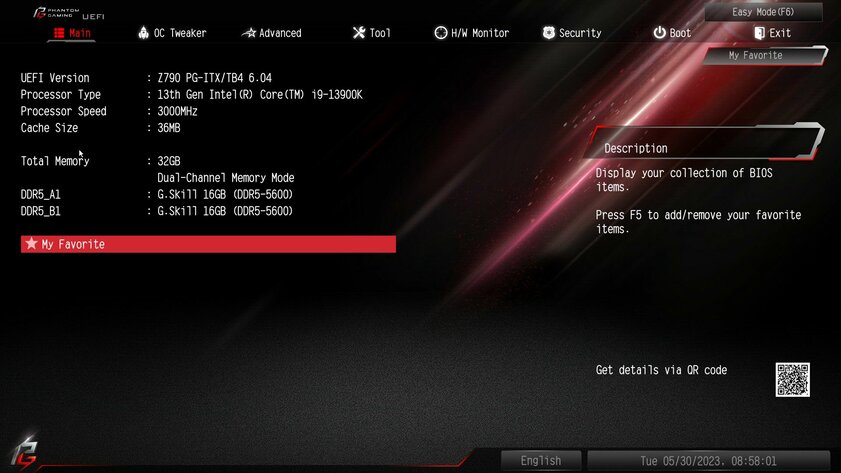

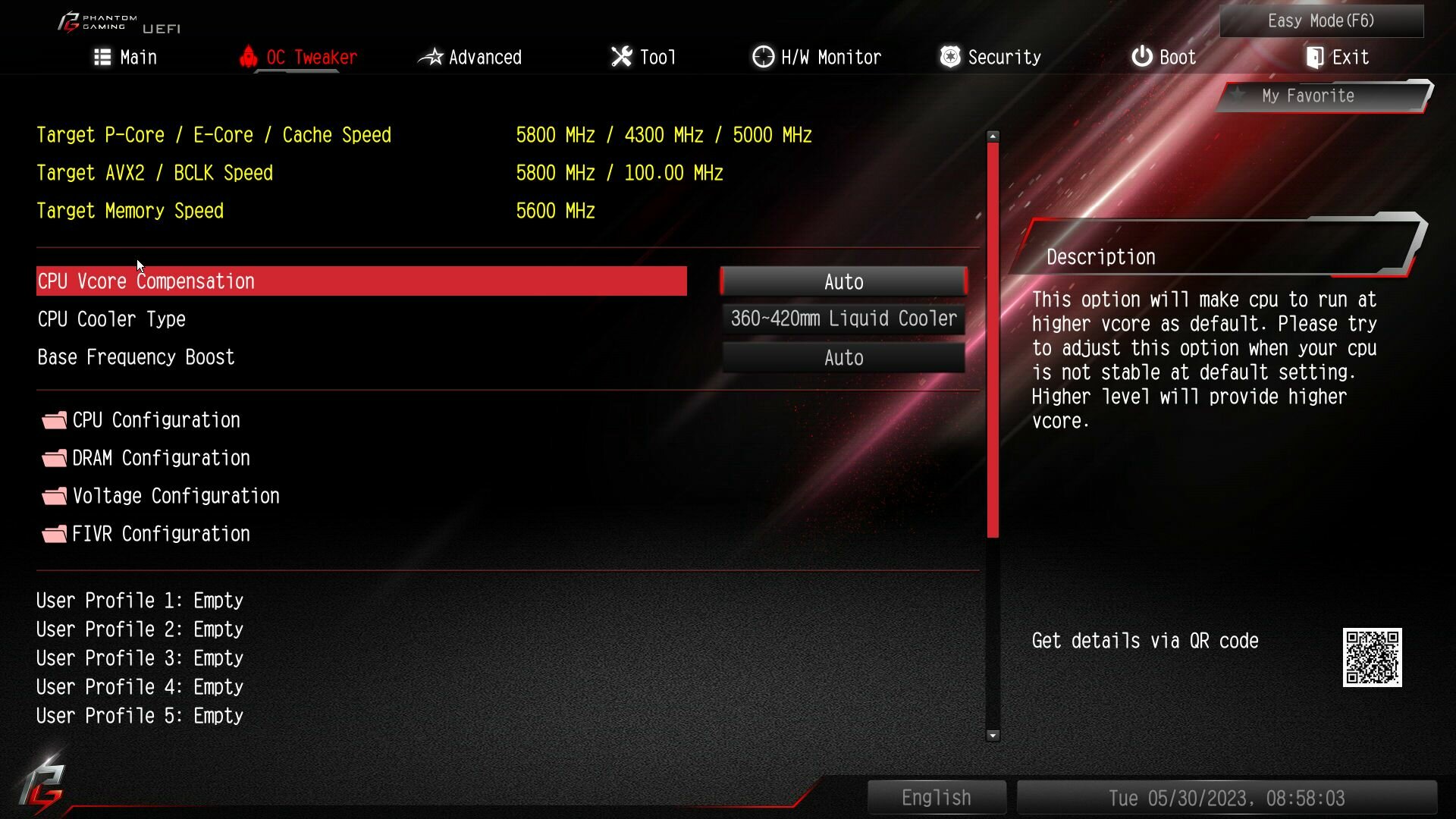

Интерфейс BIOS от ASRock для платы на чипсете Z790 ничем не отличается от Z690 за исключением пары обновлённых параметров, которые касаются исключительно поколения Raptor Lake. Пользователь начинает работу в упрощённом режиме, который представляет собой информационный раздел с несколькими функциями вроде установки XMP-профиля, смены порядка загрузки, настройки вентиляторов или работы с профилями настроек. В расширенном режиме настройки функций и информации куда больше, что вполне естественно — здесь уже можно настроить всё, так как эта плата открывает доступ к абсолютно всем функциям, которые только существуют. Заниматься разгоном тоже удобно и относительно просто, хотя параметры питания вынесены в отдельный раздел, и это слегка усложняет процесс.

Производительность и тесты

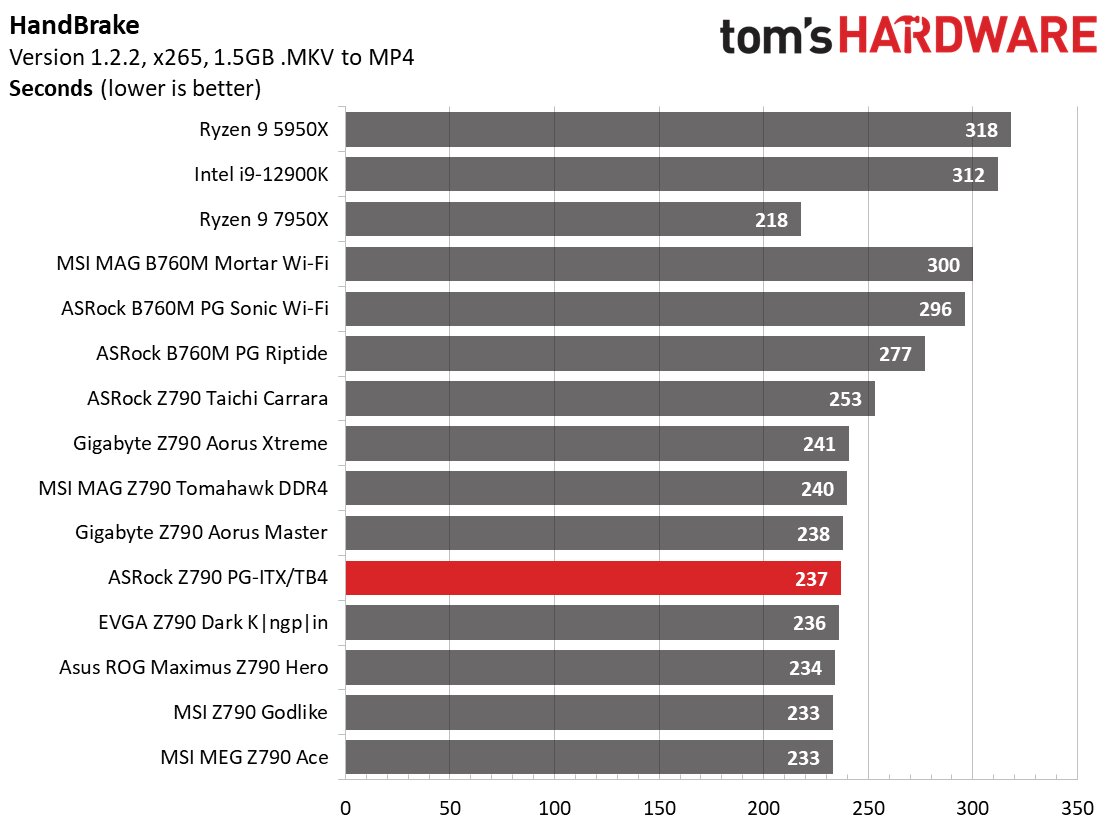

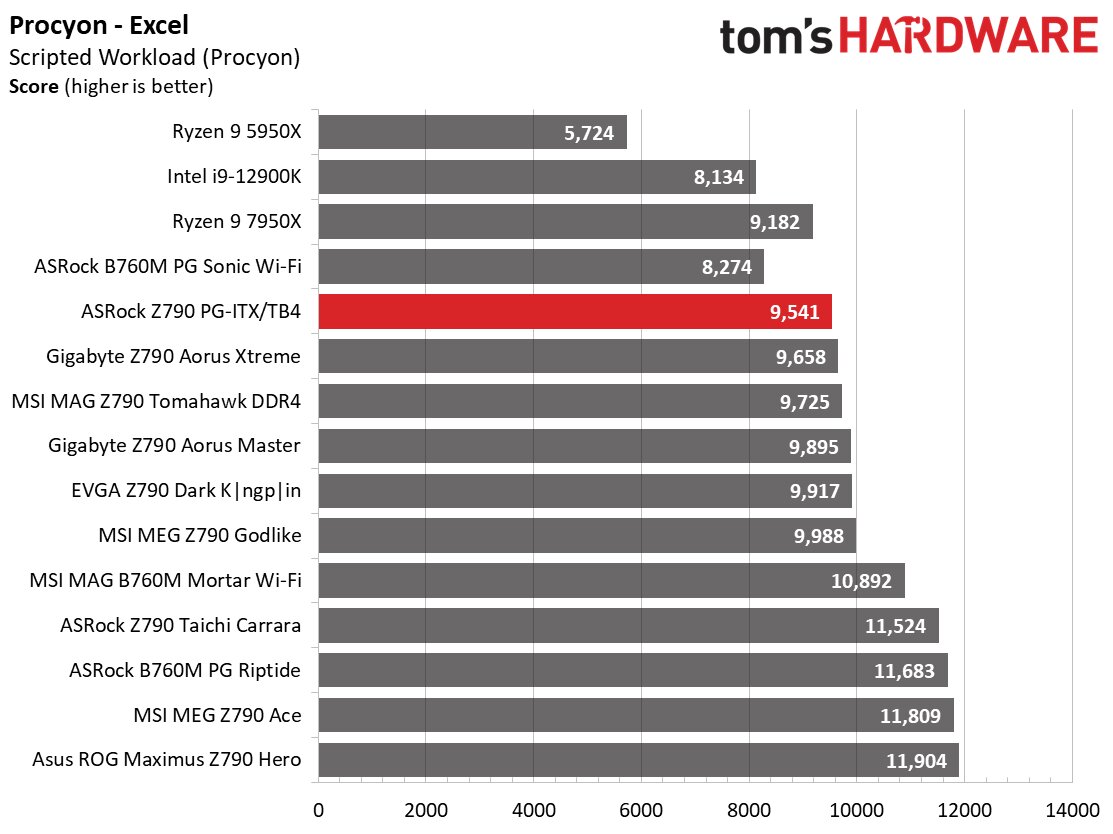

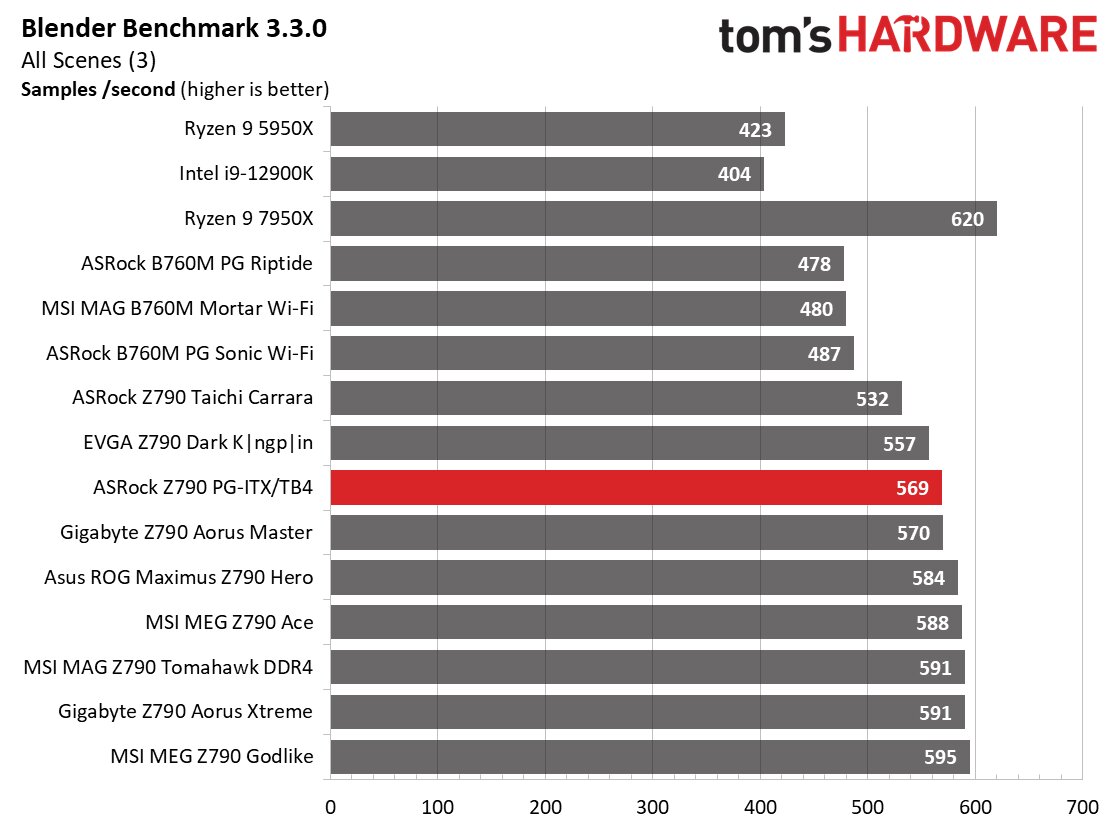

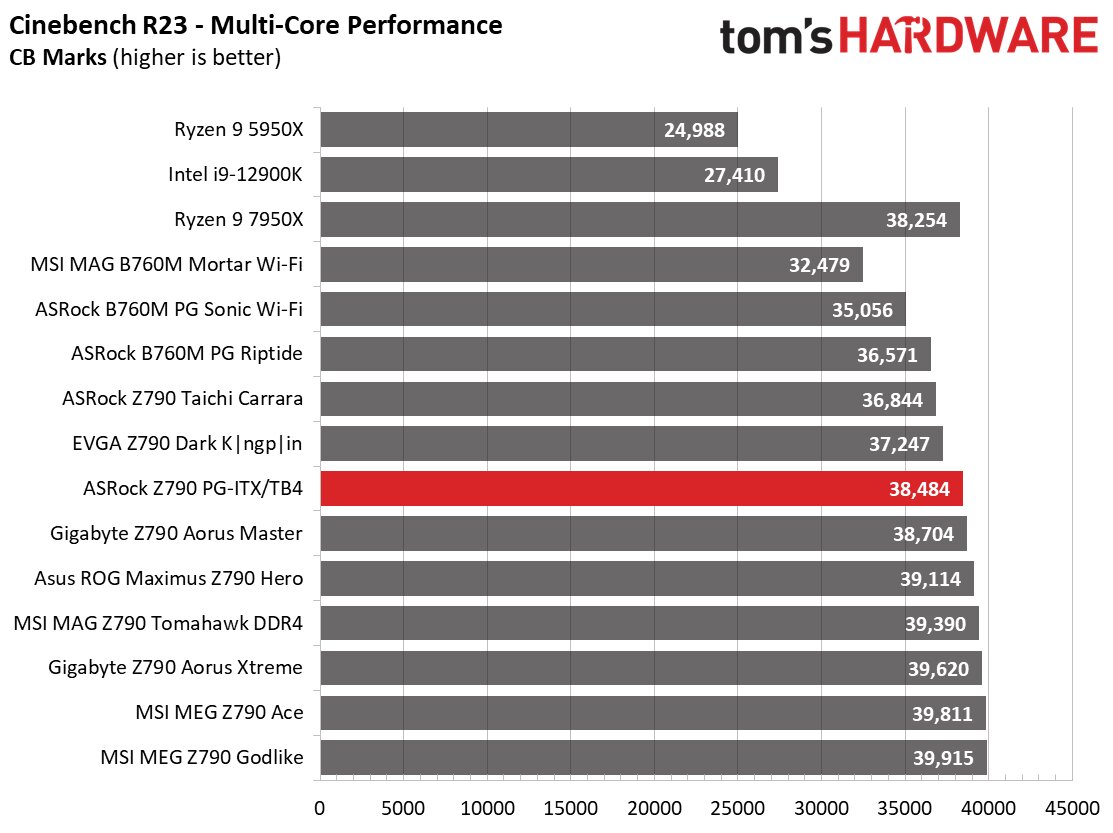

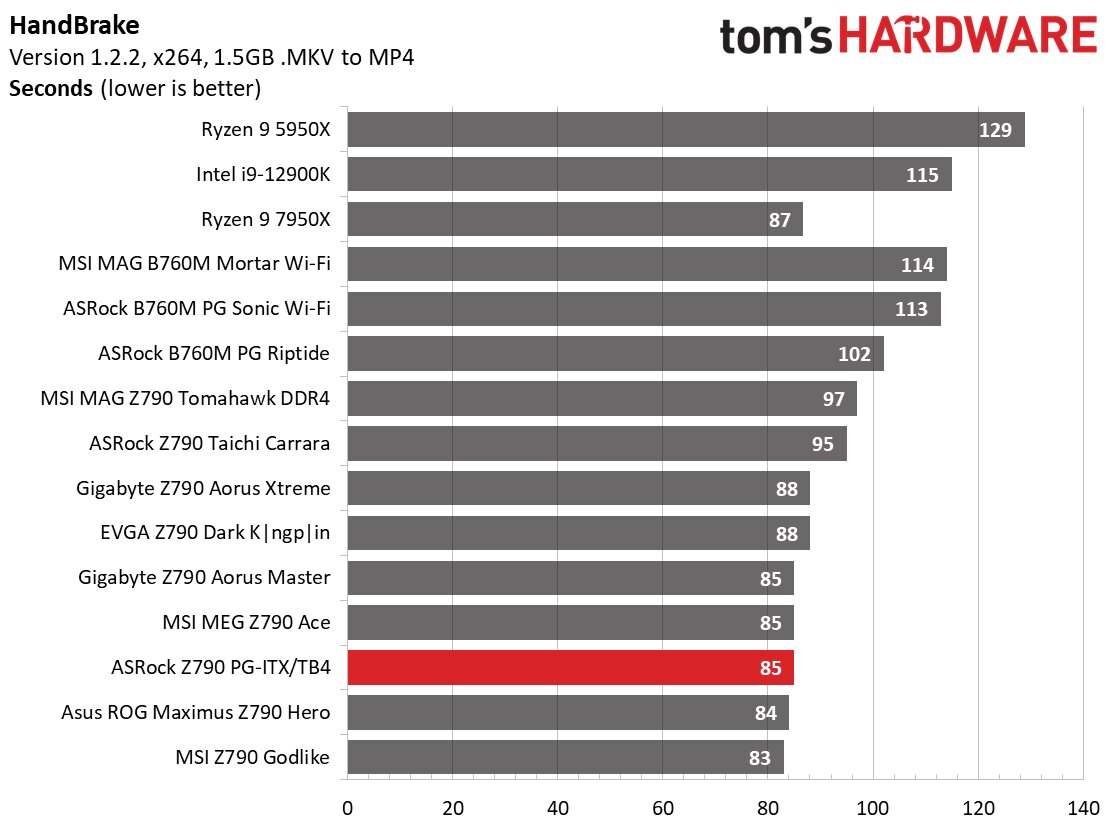

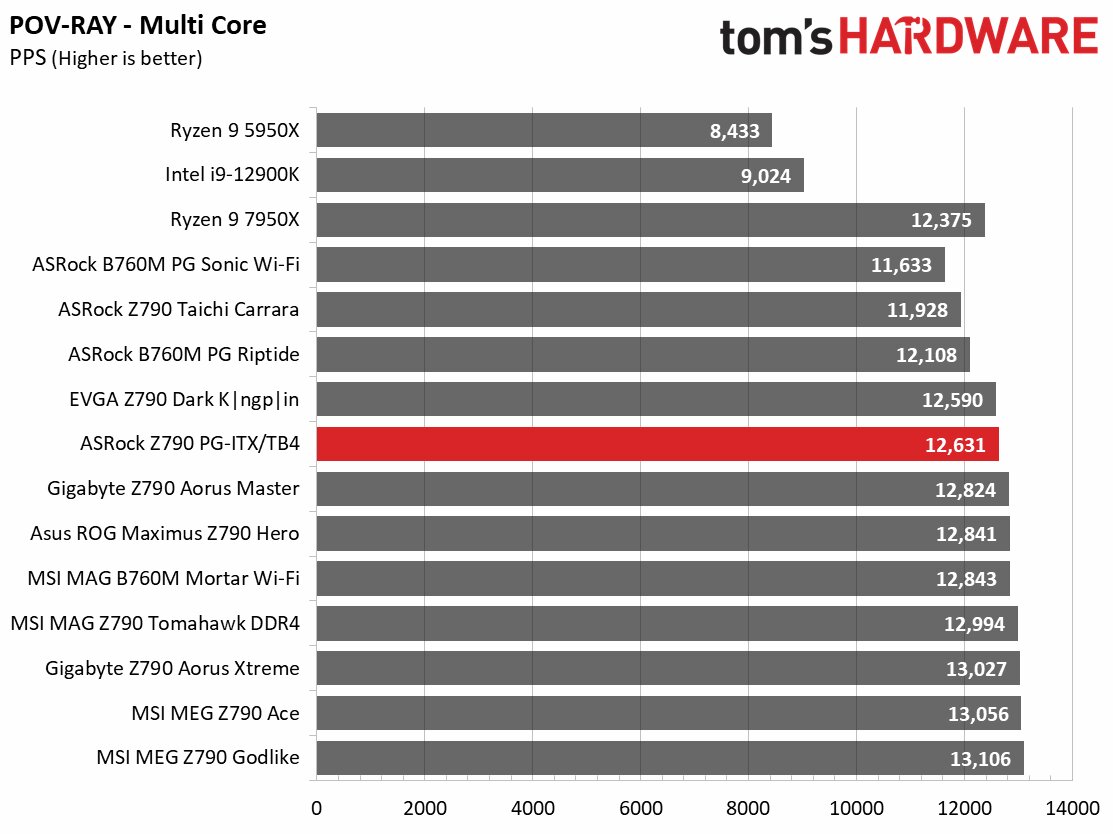

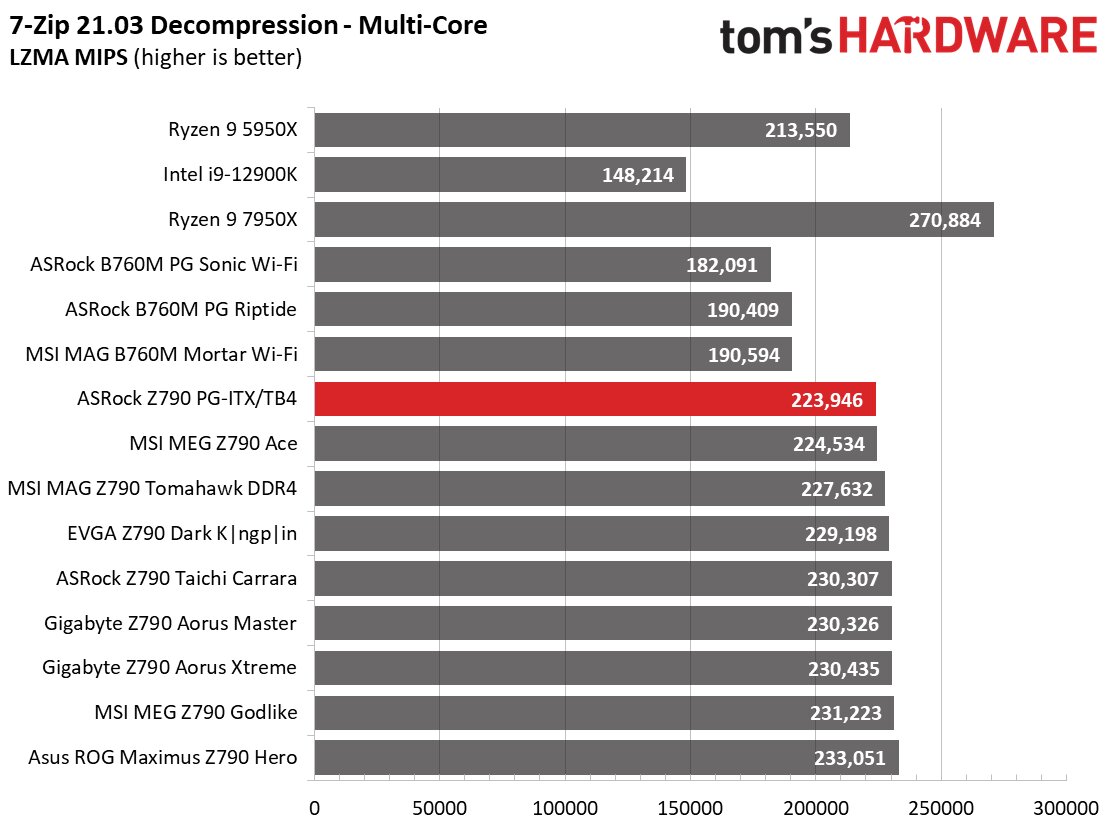

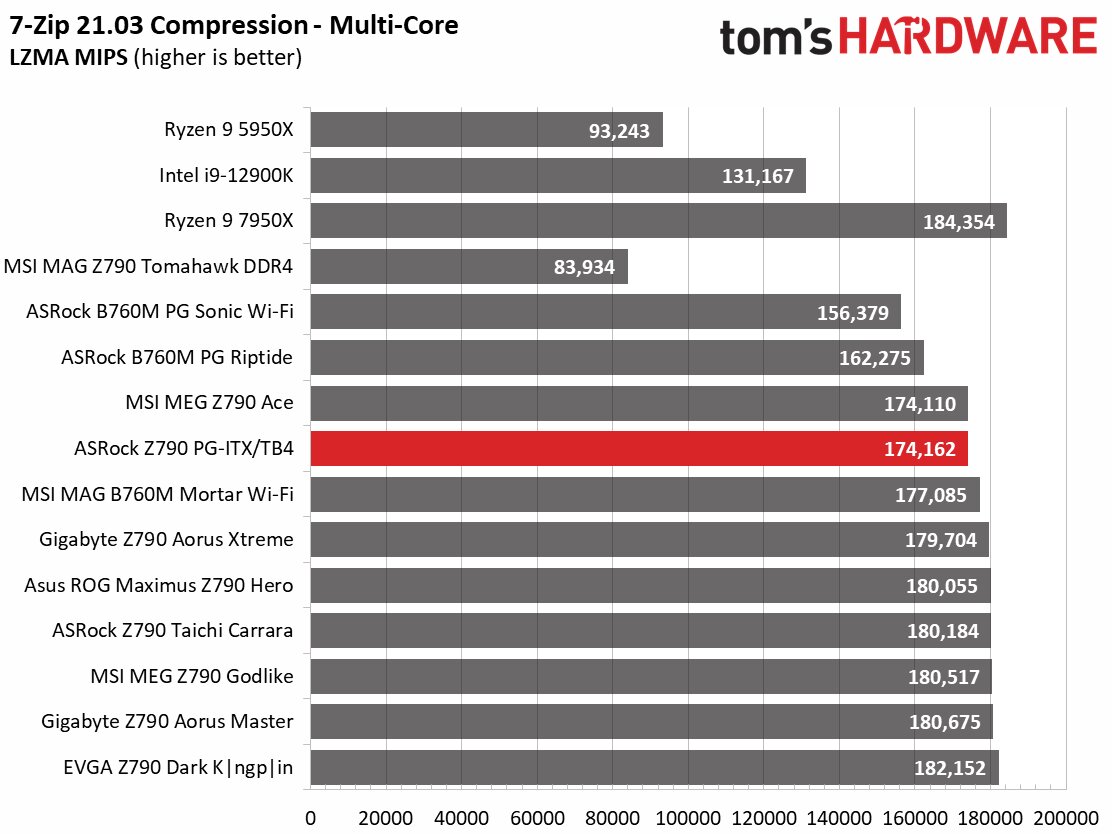

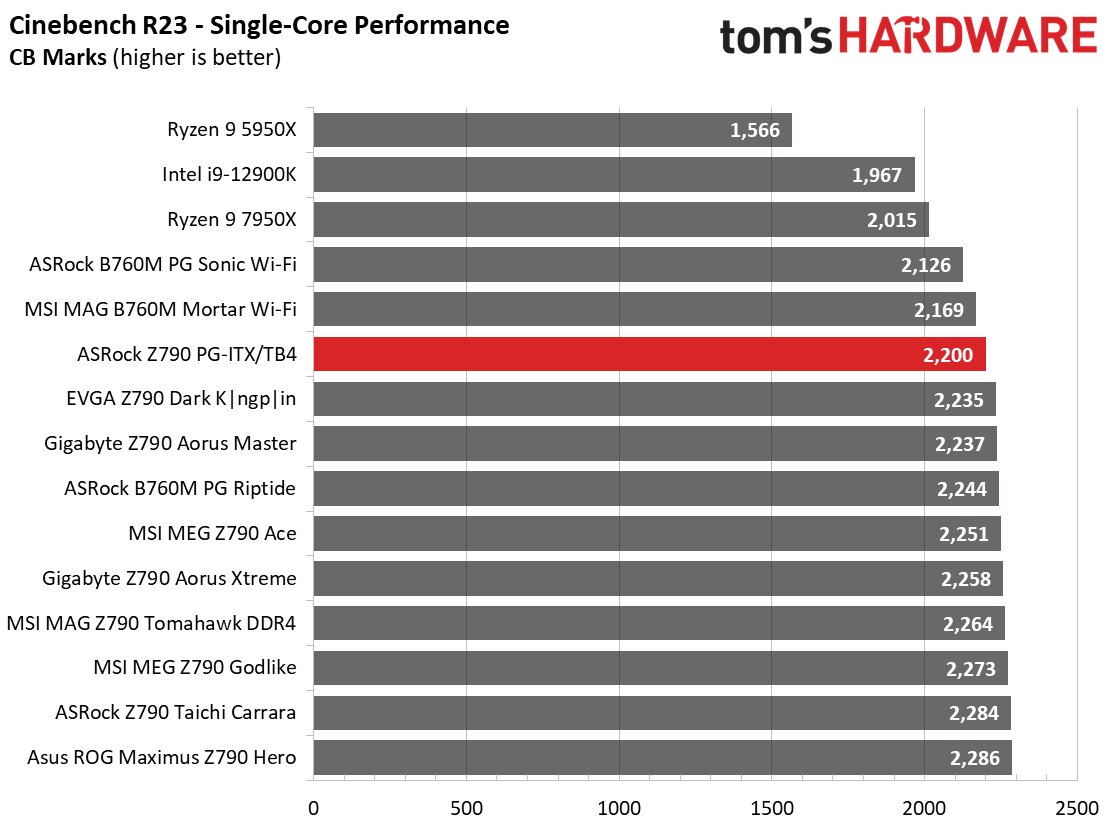

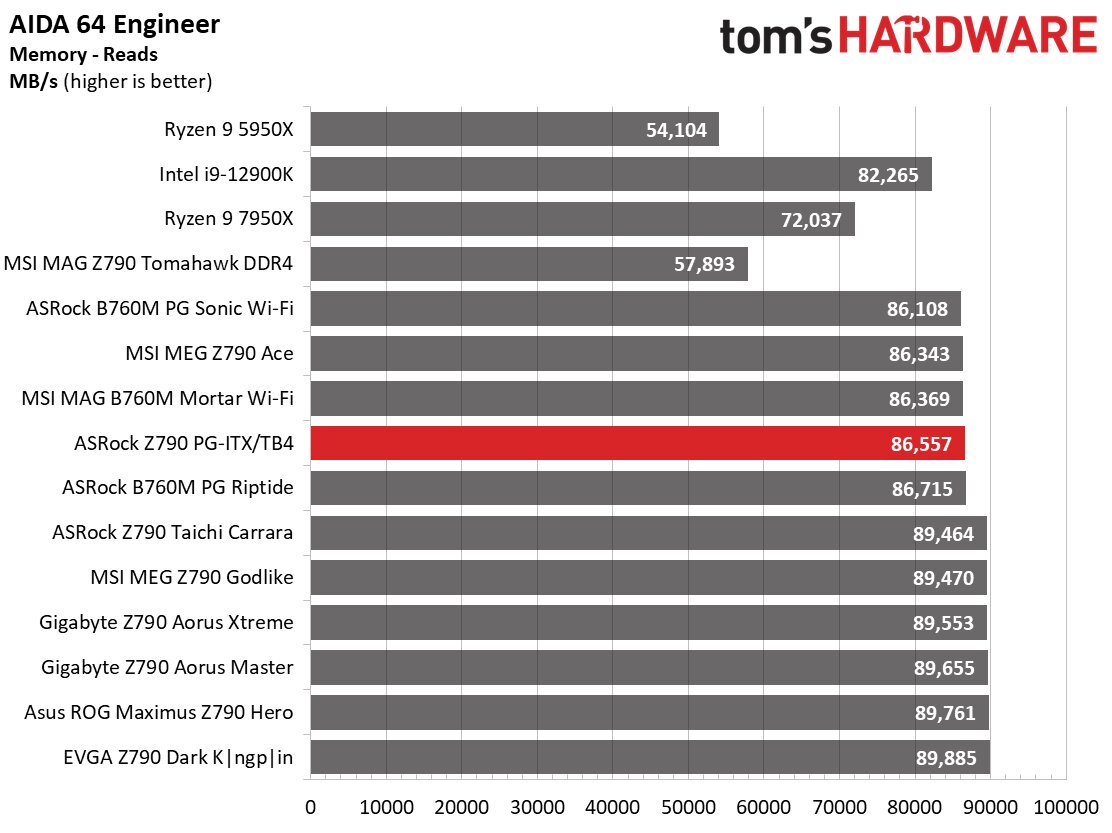

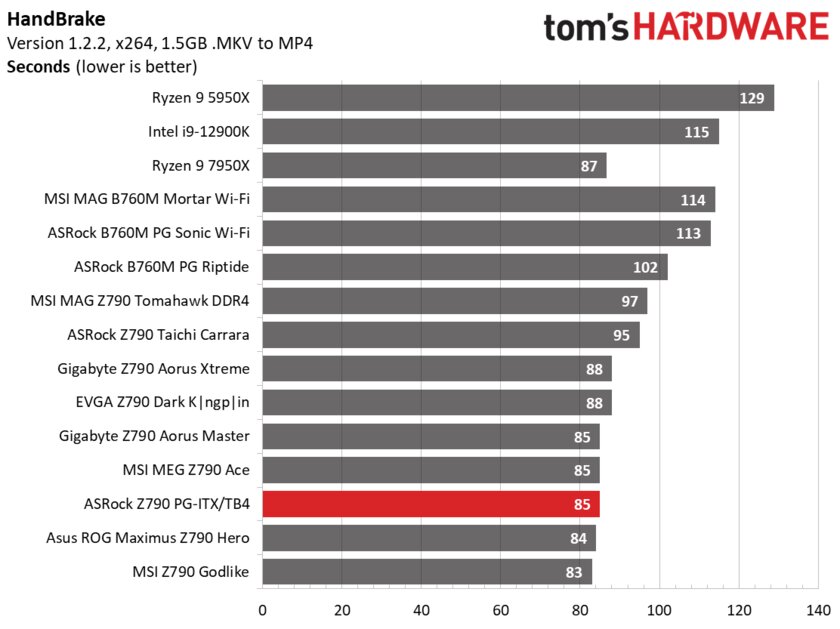

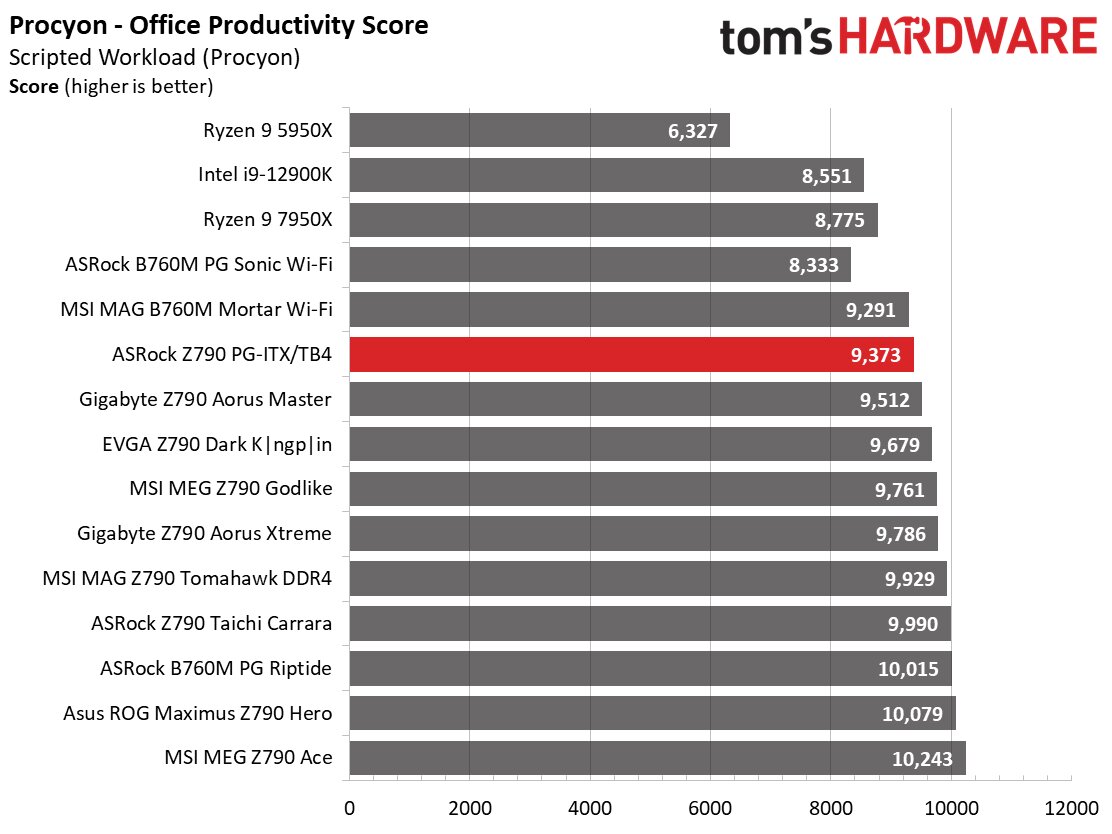

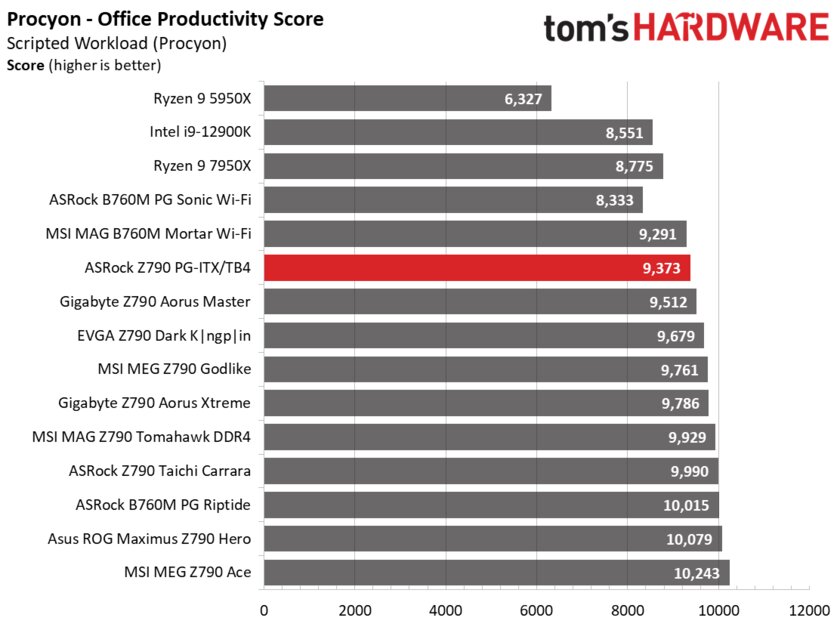

Синтетические тесты позволяет определить то, как работает материнская плата, так как одинаковые настройки компонентов в итоге должны приводить к идентичным результатам производительности. Однако производитель может оптимизировать определённые элементы системы, что в конечном итоге влияет в ту или иную сторону на результаты тестов. И, что вполне ожидаемо, данная модель показала себя крепким представителем среднего уровня или чуть ниже по всем направлениям.

Обзор ASRock Z790 PG-ITX/TB4: надёжная, доступная и необычная — Производительность и тесты. 1

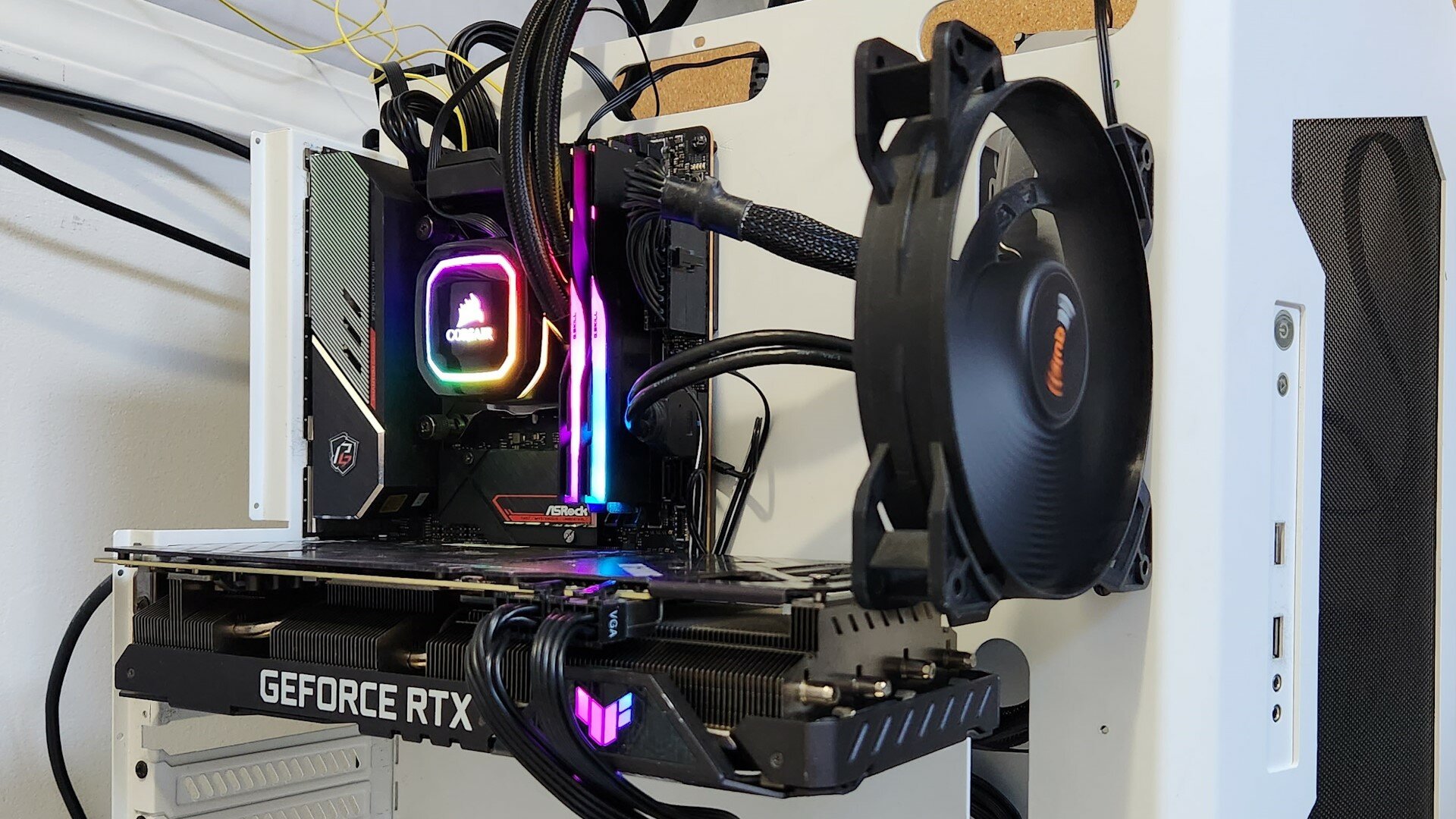

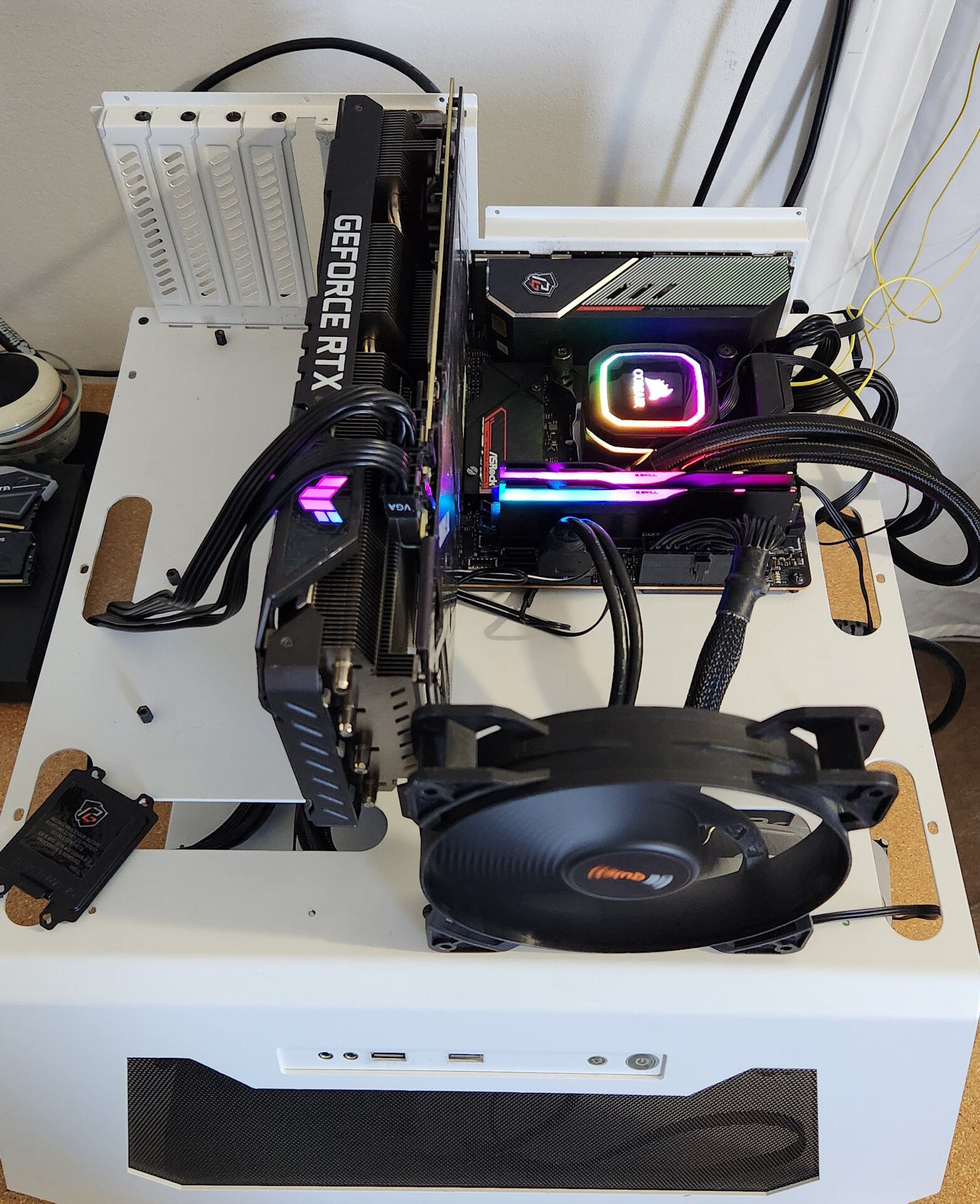

Тестовый стенд

  • Процессор: Intel Core i9-13900K.
  • ОЗУ: Kingston Fury Beast DDR5-6000 CL36 и GSkill Trident Z DDR5-5600 CL36.
  • Видеокарта: TUF RTX 3070
  • Охлаждение: CoolerMaster MasterLiquid PL360 Flux.
  • Блок питания: EVGA Supernova 850 Вт.
  • ОС: Windows 11 64-бит (22H2).

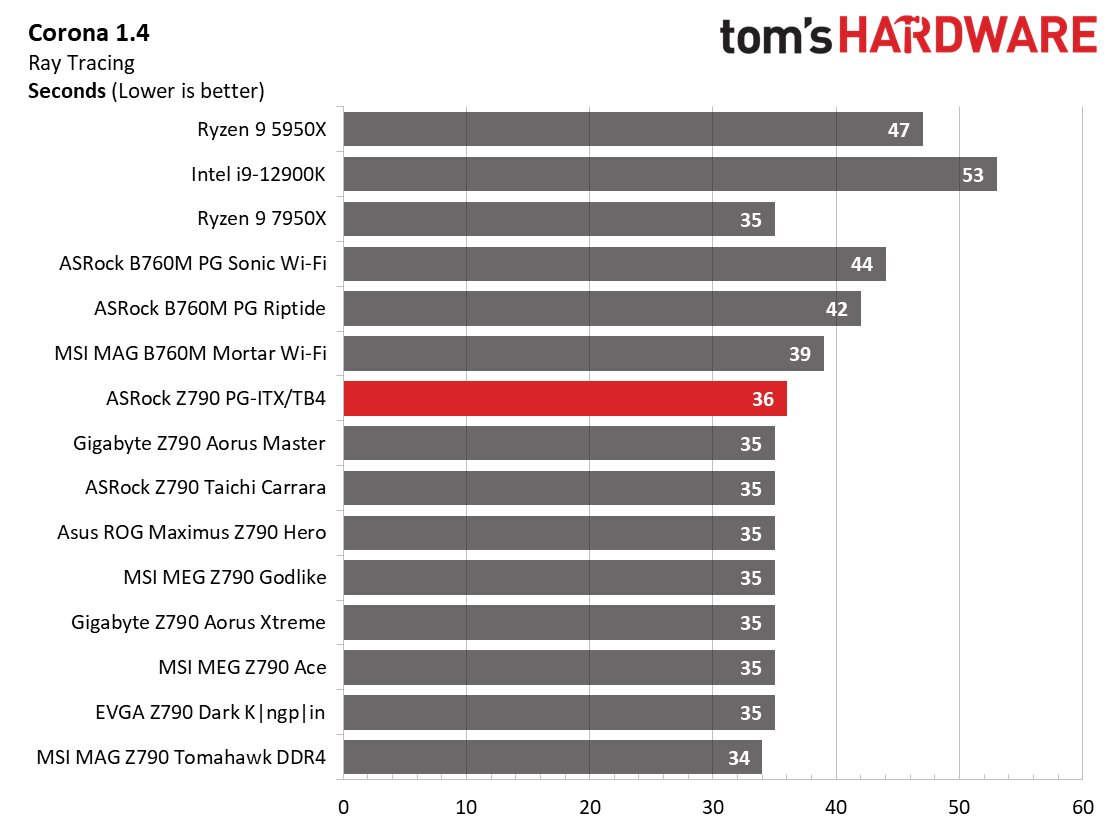

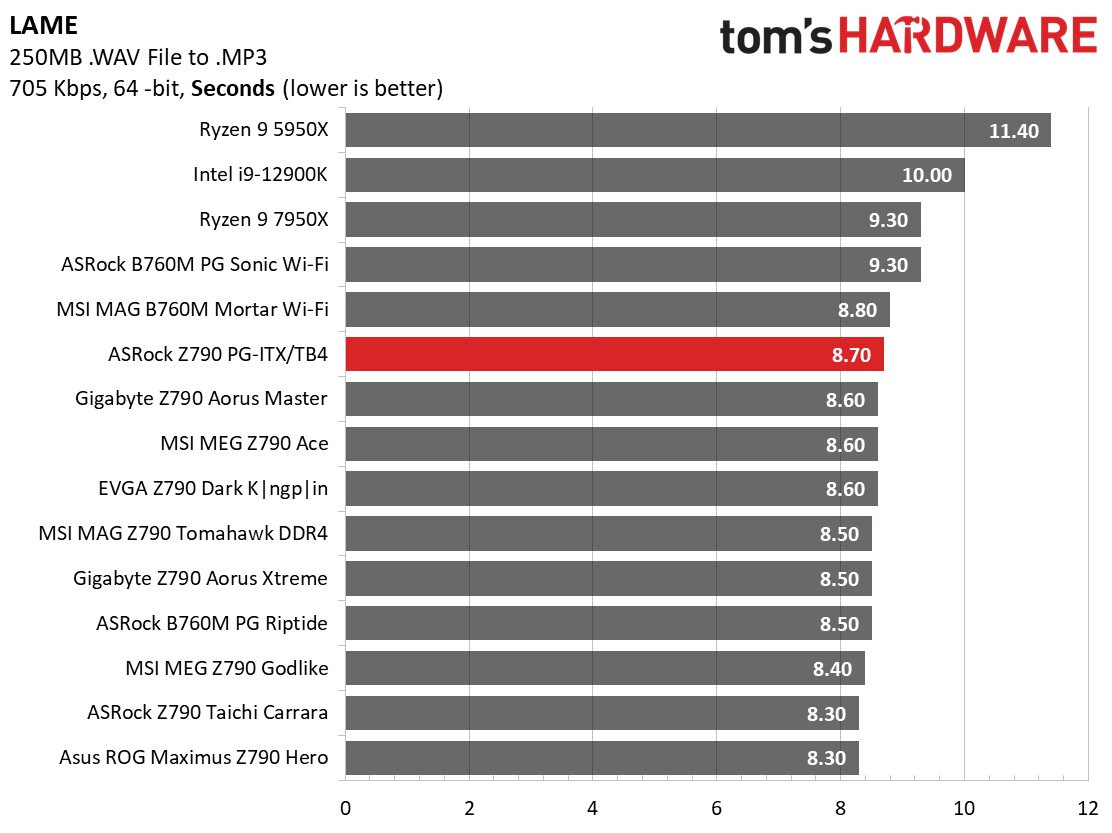

Например, в приложениях LAME и Corona данная материнская плата показала результаты немного ниже среднего по сегменту, хотя, безусловно, отставание от лидеров было незначительным.

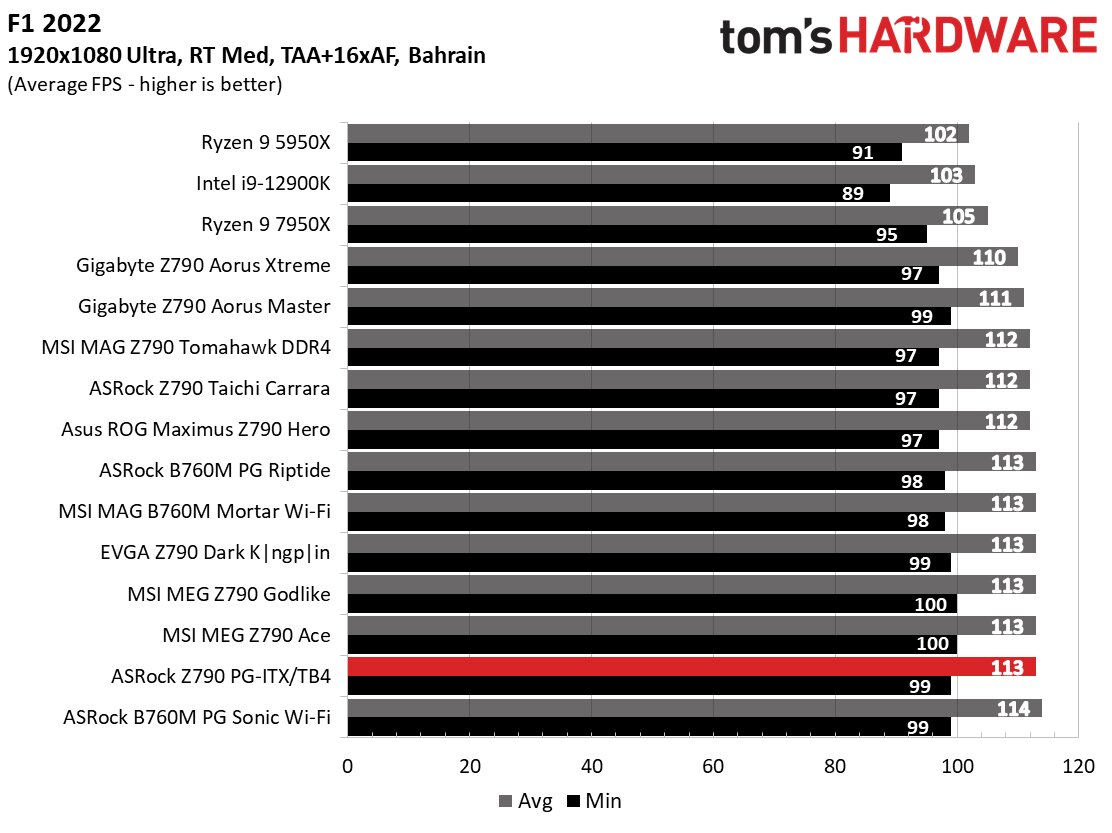

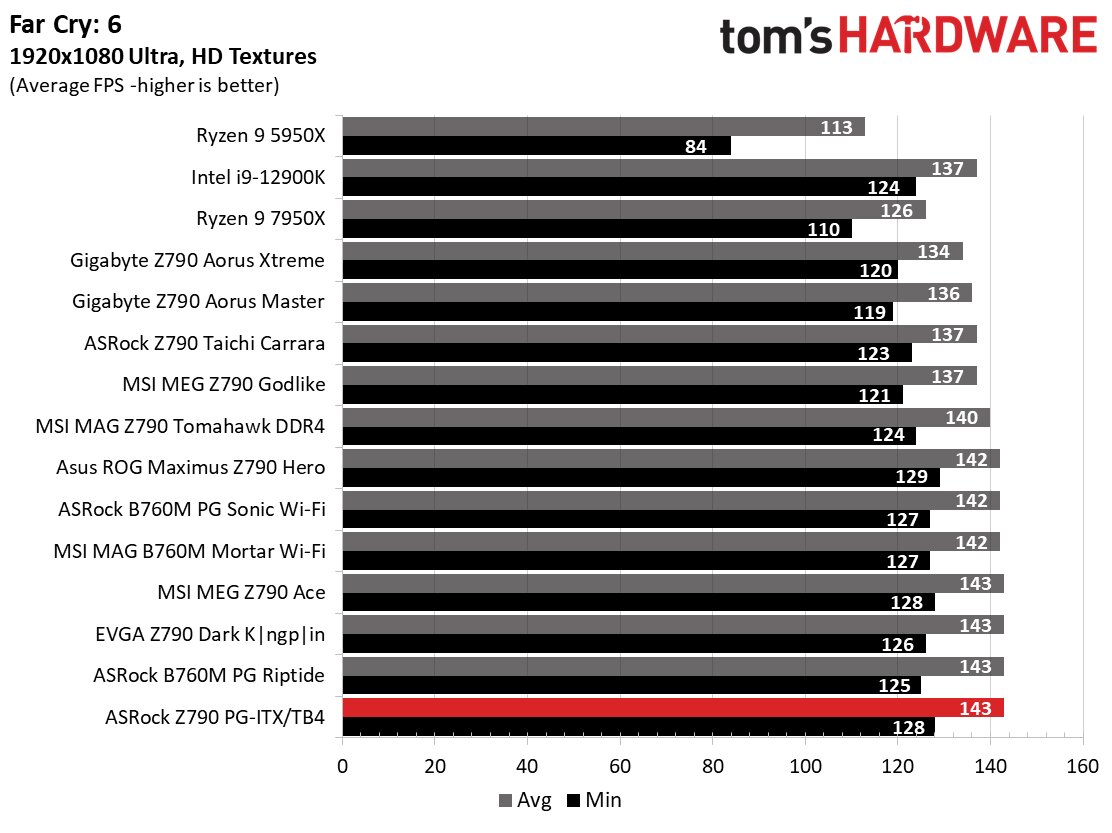

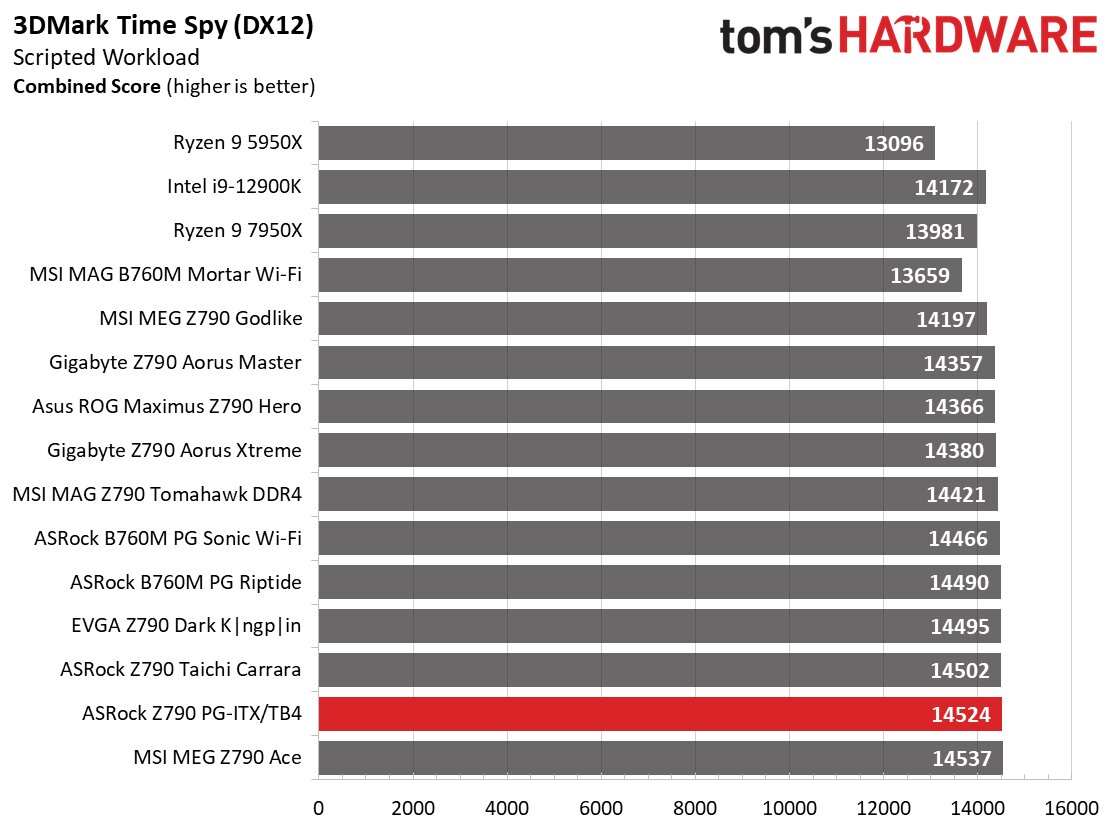

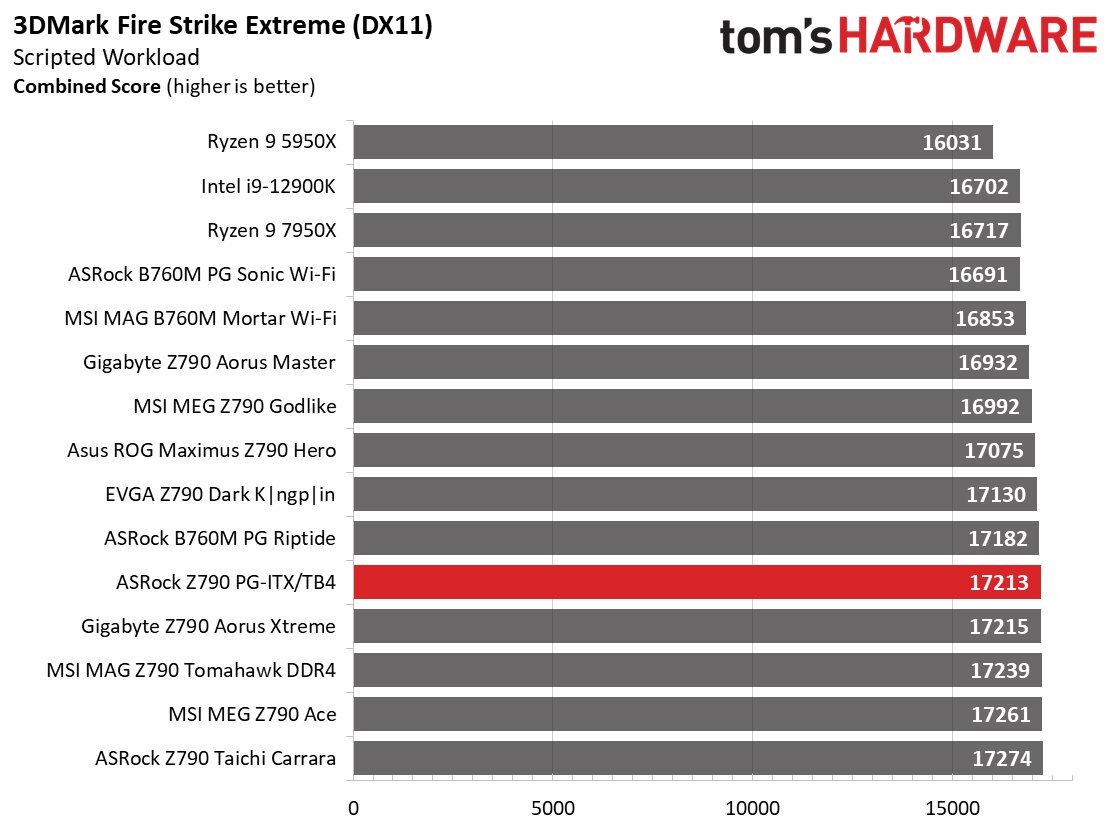

В рамках тестирования в видеоиграх были задействованы три видеоигры (F1 21, F1 22 и Far Cry 6), которые запускались в разрешении Full HD с Ultra-настройками графики. В этом сценарии материнская плата показала себя очень достойно — она отлично подготовлена для длительных игровых нагрузок, а в бенчмарке 3DMark она вовсе заняла места в самом топе рейтинга. Впрочем, без счётчика кадров на экране мало кто смог бы заметить разницу между участниками этого топа, так что преимущество исключительно «на бумаге».

Разгон

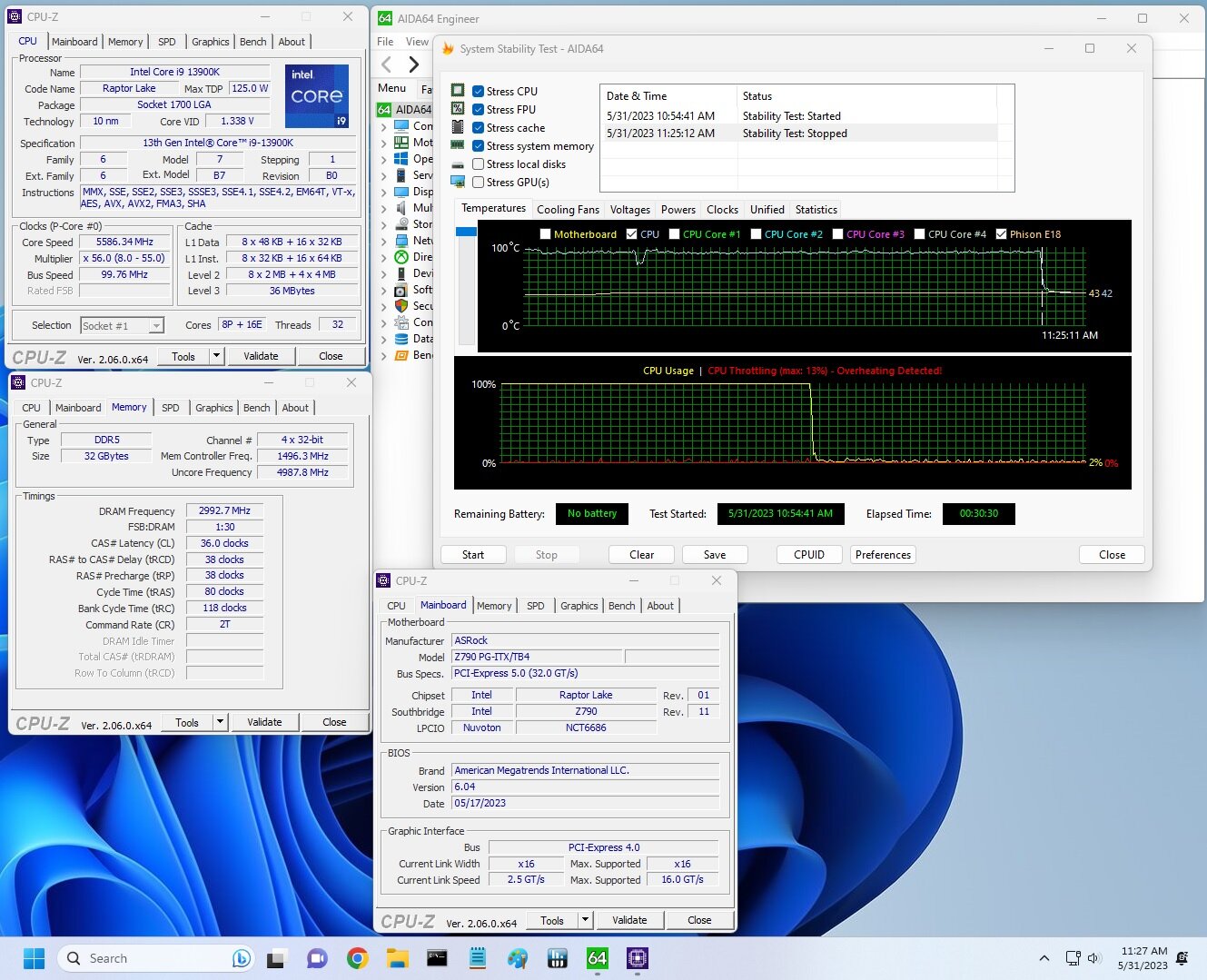

В процессе разгона процессора по множителю перед нами стоит цель увеличивать нагрузку на VRM, чтобы проверить возможности материнской платы при повышении тактовой частоты и напряжения. Это делается до того момента, пока процессор не достигнет своего температурного порога в процессе стресс-теста, и эта материнская плата с данным вопросом справляется отлично. Например, на нашем процессоре Intel Core i9-13900K нам удалось поднять тактовую частоту на P и E ядрах на 100 и 200 МГц соответственно, в результате получив частоту 5,6 ГГц для производительных ядер и 4,5 ГГц для энергоэффективных при напряжении в 1,34 В. Это стандартная производительность для флагманского процессора Intel и плата ASRock с ней справилась.

Обзор ASRock Z790 PG-ITX/TB4: надёжная, доступная и необычная — Разгон. 1

Правда, разгон процессора на ASRock Z790 PG-ITX/TB4 потребовал больше времени, чем на других материнских платах — пришлось поработать с напряжением и даже установить значение в 1,32 В, которое ниже, чем то, которое установлено с завода. Также в рамках теста использовался комплект памяти Kingston Fury Beast DDR5-6000 с XMP-профилем, который включился без каких-либо проблем. К сожалению, использовать профиль на DDR5-7200 нет никакого смысла, потому что плата не поддерживает частоту выше DDR5-7000, тогда как у других плат есть возможность работать с более быстрой памятью.

Энергоэффективность и температура

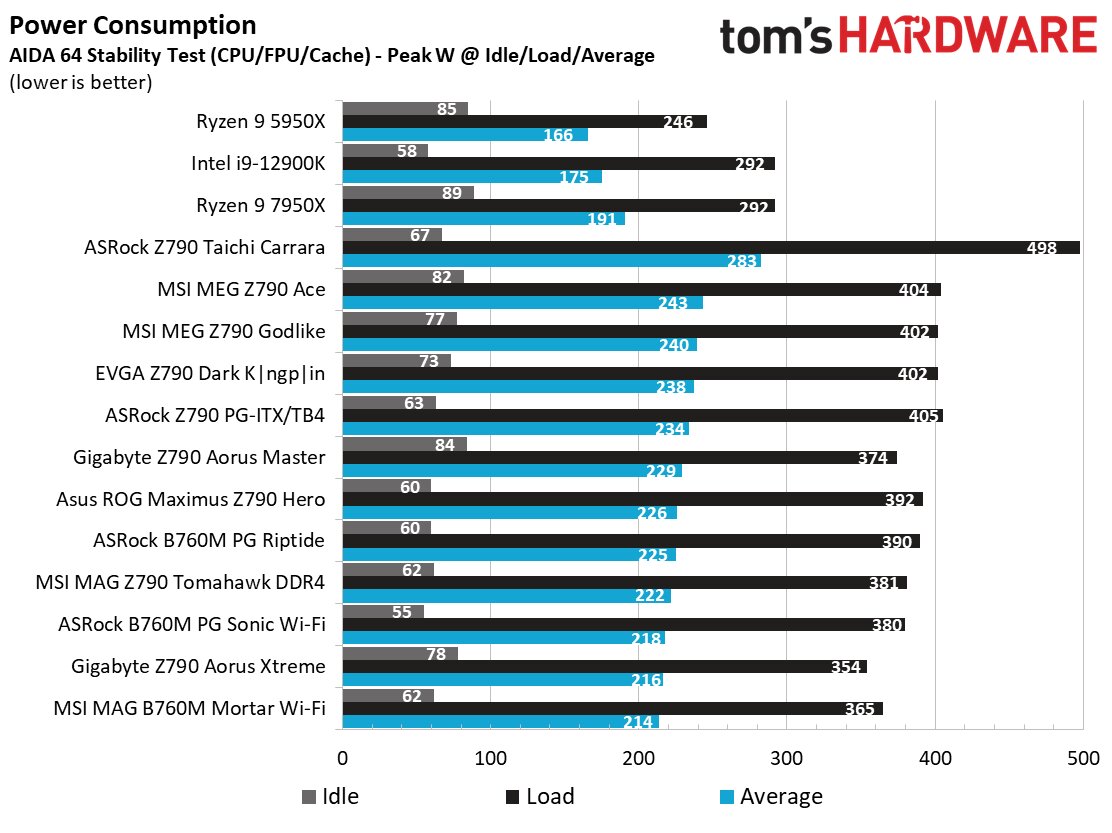

При пиковых нагрузках на систему энергопотребление превышало отметку в 400 Вт, из которых 250 Вт уходило на процессор, и модель ASRock с этим справилась без проблем, что характерно исключительно для материнских плат топового сегмента. В процессе температура на VRM-компонентах платы была довольно невысокой — в том числе благодаря активной системе охлаждения. Например, штатный датчик на материнской плате показал, что во время стресс-теста температура печатной платы поднялась до 90 С, что, конечно, очень жарко, но компонентная база модели способна работать вплоть до 110 С, так что запас прочности есть, и он огромен. Впрочем, если вы планируете использовать плату при длительных и тяжёлых нагрузках, стоит обеспечить стабильный поток холодного воздуха.

Обзор ASRock Z790 PG-ITX/TB4: надёжная, доступная и необычная — Энергоэффективность и температура. 1

Отзыв

Материнская плата компании ASRock предоставляет доступ ко всем преимуществом чипсета Z790 и множеству передовых технологий за вполне разумные деньги. Более того, основное преимущество в виде порта Thunderbolt 4 с безумной скоростью обмена данными является чуть ли не эксклюзивом — в этом ценовом диапазоне такого порта точно нет. Материнские платы с поддержкой Thunderbolt 4 начинаются с отметки в 500 долларов, тогда как эта модель продаётся за 335 долларов — разница заметна. Кроме того, материнская плата получила сетевую карту с поддержкой Wi-Fi 6E, аудиокодек флагманского класса и качественную компонентную базу. Да, в некоторых тестах производительность на этой печатной плате была ниже из-за троттлинга процессора, но в целом она очень даже производительна.

Да, здесь нет RGB-подсветки, которую хотелось бы видеть на плате с чипсетом Z790, но дизайн является делом вкуса и бюджета. В форм-факторе Mini-ITX есть достаточно материнских плат, но некоторые из них стоят на 50-100 долларов дороже. К примеру, ASUS ROG Strix Z790-I Gaming Wi-Fi тоже предоставляет PCIe 5.0 и Thunderbolt 4 с 40 Гбит/сек, но она стоит 435 долларов, пусть и выглядит чуть более привлекательно. Так что в конечном итоге ASRock Z790 PG-ITX/TB4 представляет собой сбалансированное решение для тех, кому нужна компактная плата — она относительно недорогая, оборудована всем чем нужно и позволяет разгонять даже флагманский процессор Intel нового поколения.

✅ Преимущества

  • Два порта Thunderbolt 4 (40 Гбит/сек) USB Type-C.
  • Три разъёма для SSD M.2.
  • Флагманская аудиосистема с современными кодеками.
  • Безумно быстрая проводная сеть.

❌ Недостатки

  • Шум от VRM-вентилятора при больших нагрузках.
  • Шести портов USB Type-A на задней панели будет недостаточно.
  • Дизайн на любителя.

Это перевод обзора Tom's Hardware.
