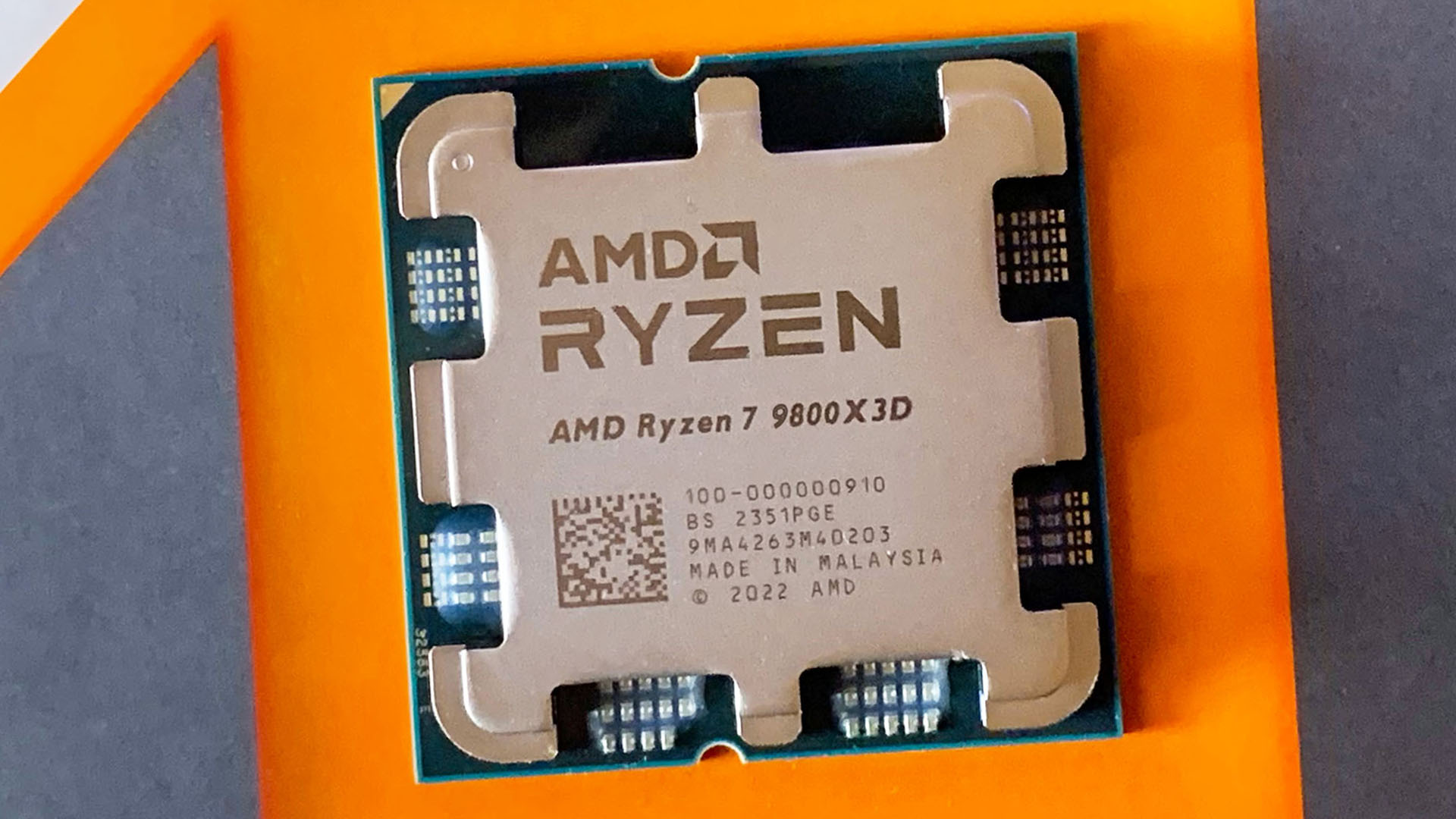

Прошло больше месяца с тех пор, как компания AMD представила процессор Ryzen 7 9800X3D, который быстро зарекомендовал себя как самый мощный игровой процессор в мире. Аналитик полупроводников Том Вассик (Tom Wassik) разобрал чип и первый его вывод — большая часть процессора представляет собой фиктивный кремний, предназначенный для обеспечения структурной целостности. Несмотря на это, у «красных» получилось извлечь массу пользы из новой компоновки процессоров, одержав убедительную победу над Intel.
Модели серии Ryzen 9000X3D имеют такую конфигурацию, когда чиплет кэша L3 SRAM располагается под генерирующим тепло CCD (вычислительным кристаллом с восемью ядрами ЦП). Такое решение позволило добиться оптимального теплового баланса и обеспечить более высокие тактовые частоты. В своём отчете Вассик указал, что толщина слоев SRAM и CCD составляет 10 мкм. В сочетание с межсоединениями (BEOL, Back-end of Line) общая толщина SRAM + CCD достигает 40–50 мкм.
До этого момента размер матрицы SRAM был лишь частью от общей площади кристалла. Так, например, в моделях Ryzen 7000X3D площадь памяти составляет 36 мм2, в то время как общая площадь кристалла — 63,2 мм2. А вот в процессоре Ryzen 7 9800X3D ситуация кардинально меняется. Здесь площадь SRAM на 50 мкм больше площади CCD со всех сторон, поэтому существует предположение, что большая часть матрицы памяти должна быть пустой.
Если не брать в расчёт межсоединения, суммарная толщина SRAM и CCD должна составить менее 20 мкм. Чтобы разместить такие маленькие и хрупкие компоненты, AMD добавила громоздкий слой фиктивного кремния сверху и снизу, который обеспечивает структурную целостность. Толщина всего пакета составляет 800 мкм. При вычитании 50-мкм стека кристаллов (CCD, SRAM и BEOL), получается 750 мкм (!) структурной поддержки. Другими словами, 93% всего стека состоит только из фиктивного кремния, чтобы сохранить кристаллы целыми.
Том Вассик заявил, что продолжит изучение «внутренностей» процессора AMD Ryzen 7 9800X3D, так как сама компания-производитель всю информаци о чипсете не раскрывает.
