Доброго времени суток, уважаемые читатели и пользователи лучшего мобильного портала под названием Трешбокс! В прошлой статье, мы изучили способ избежания практически всех проблем с программированием. В этой же статье мы детально рассмотрим плату и узнаем подробно, что такое бредбард. А также, мы рассмотрим кратко различные штучки, связанные не только с Arduino, но вообще из области электротехники. Итак, поехали!
Начнем с главного

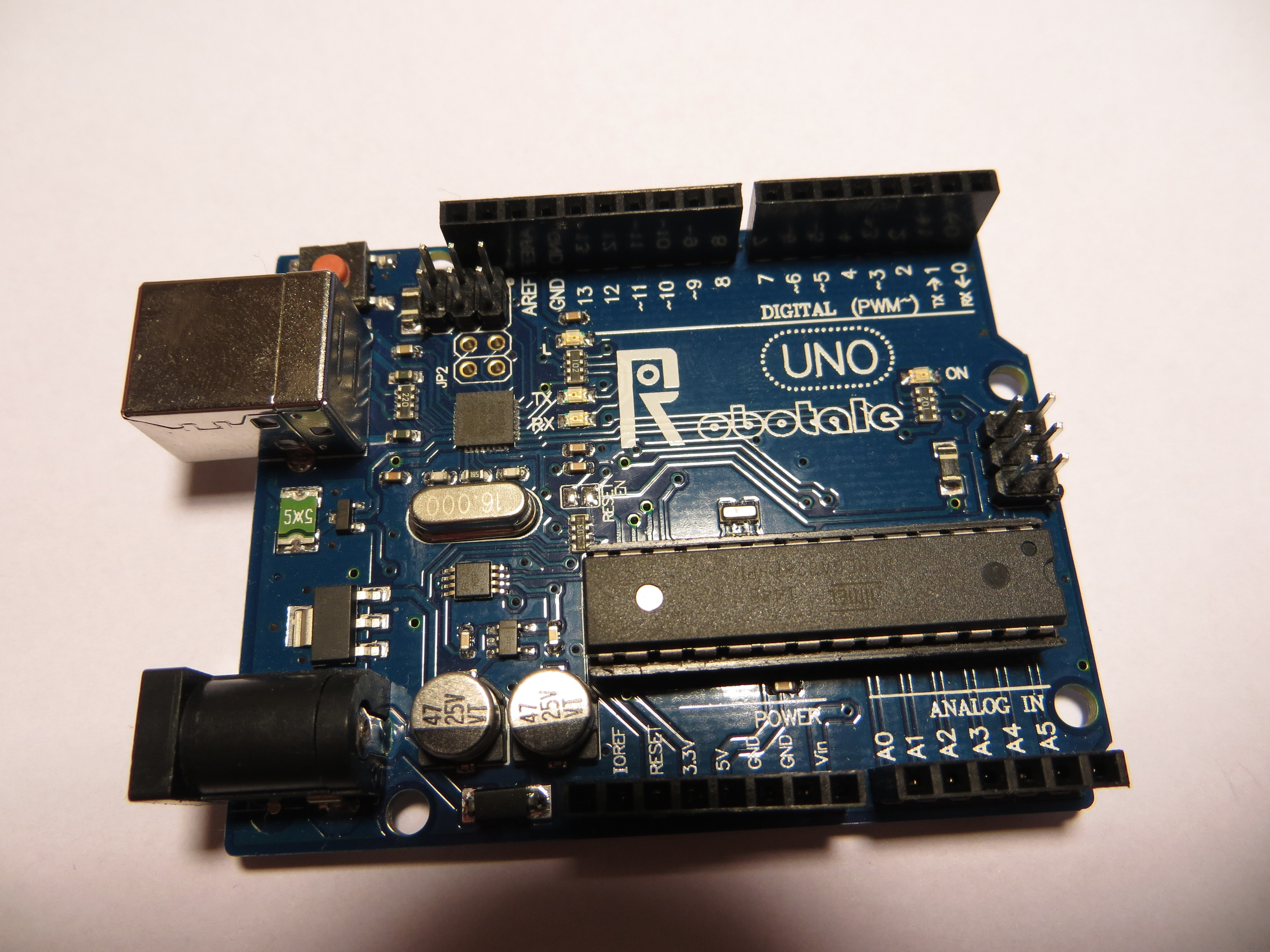

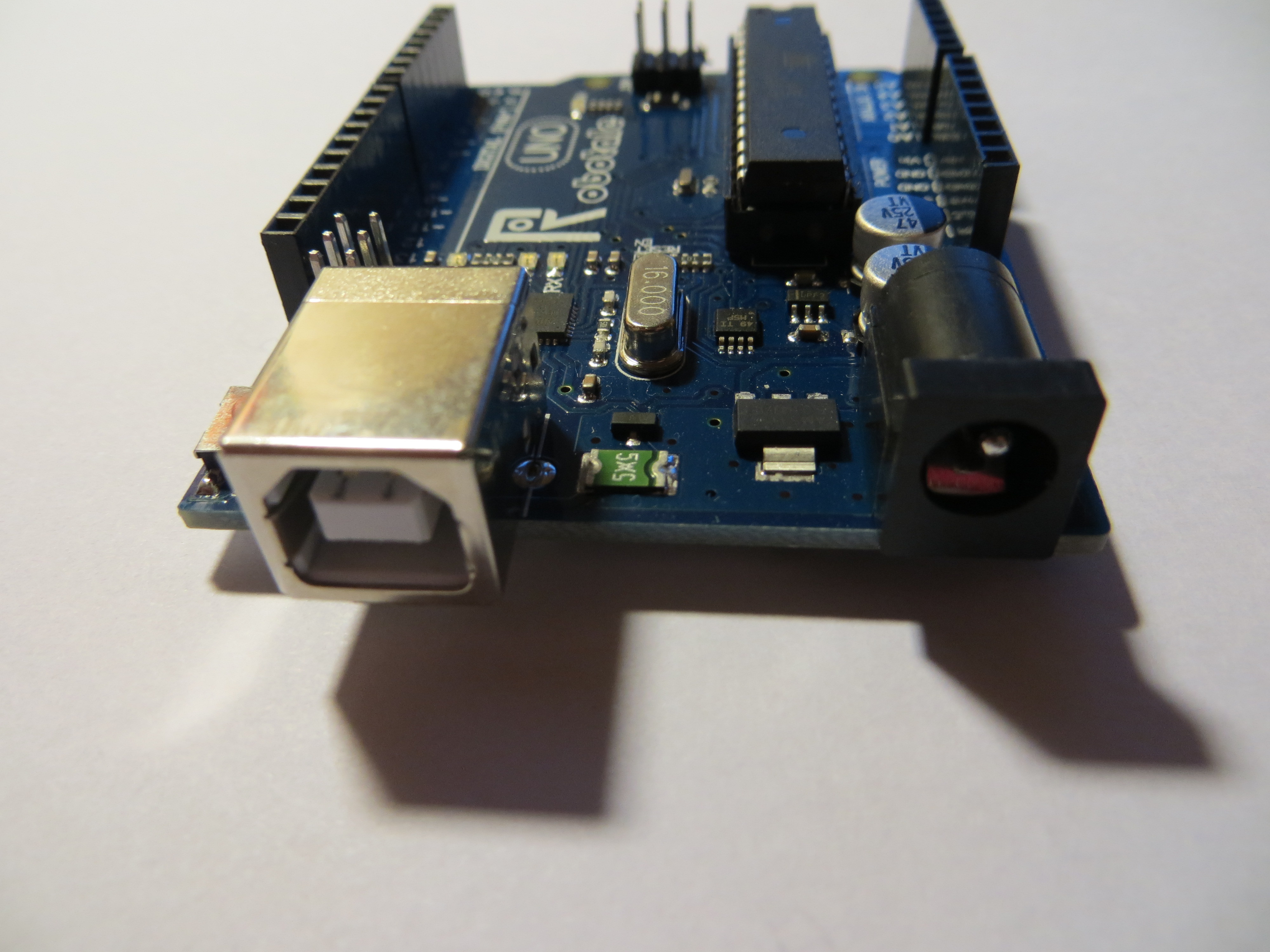

Плата Arduino — самый важный элемент в данный момент. Давайте же рассмотрим ее детально:

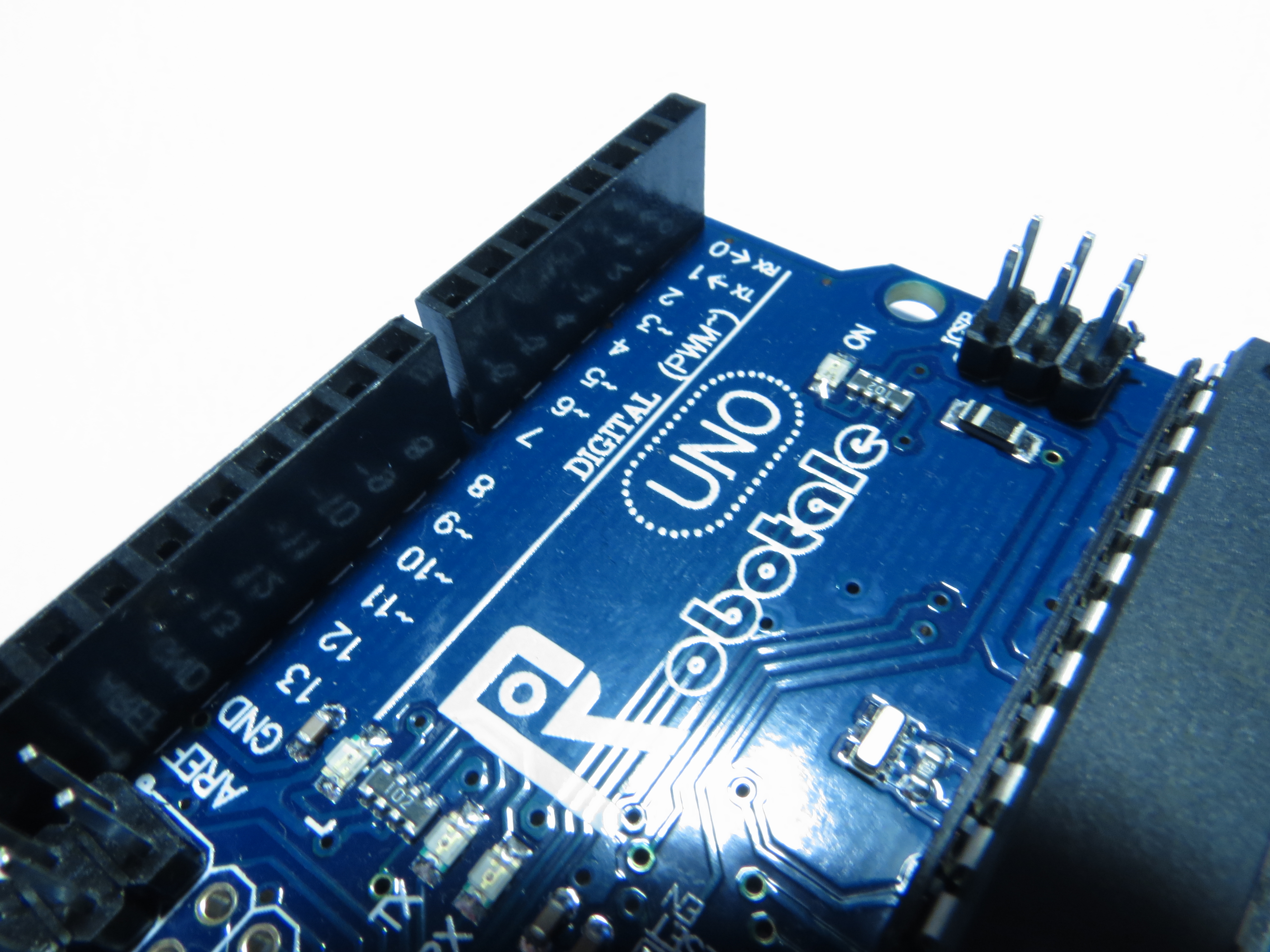

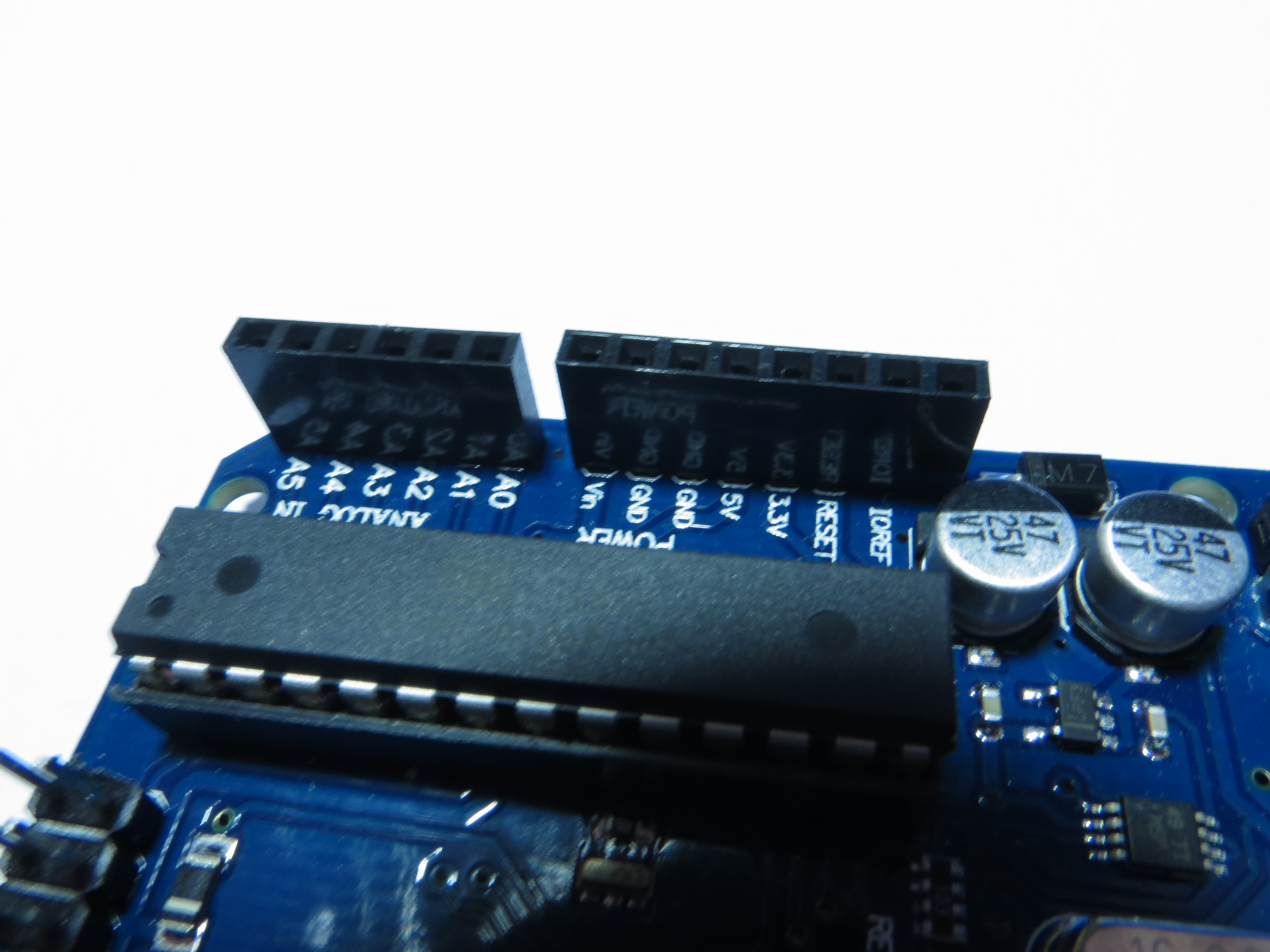

Внимательно рассмотрите 2 предпоследних фото. Я специально сфотографировал так, чтобы вы могли разглядеть название и номера входов и выходов.

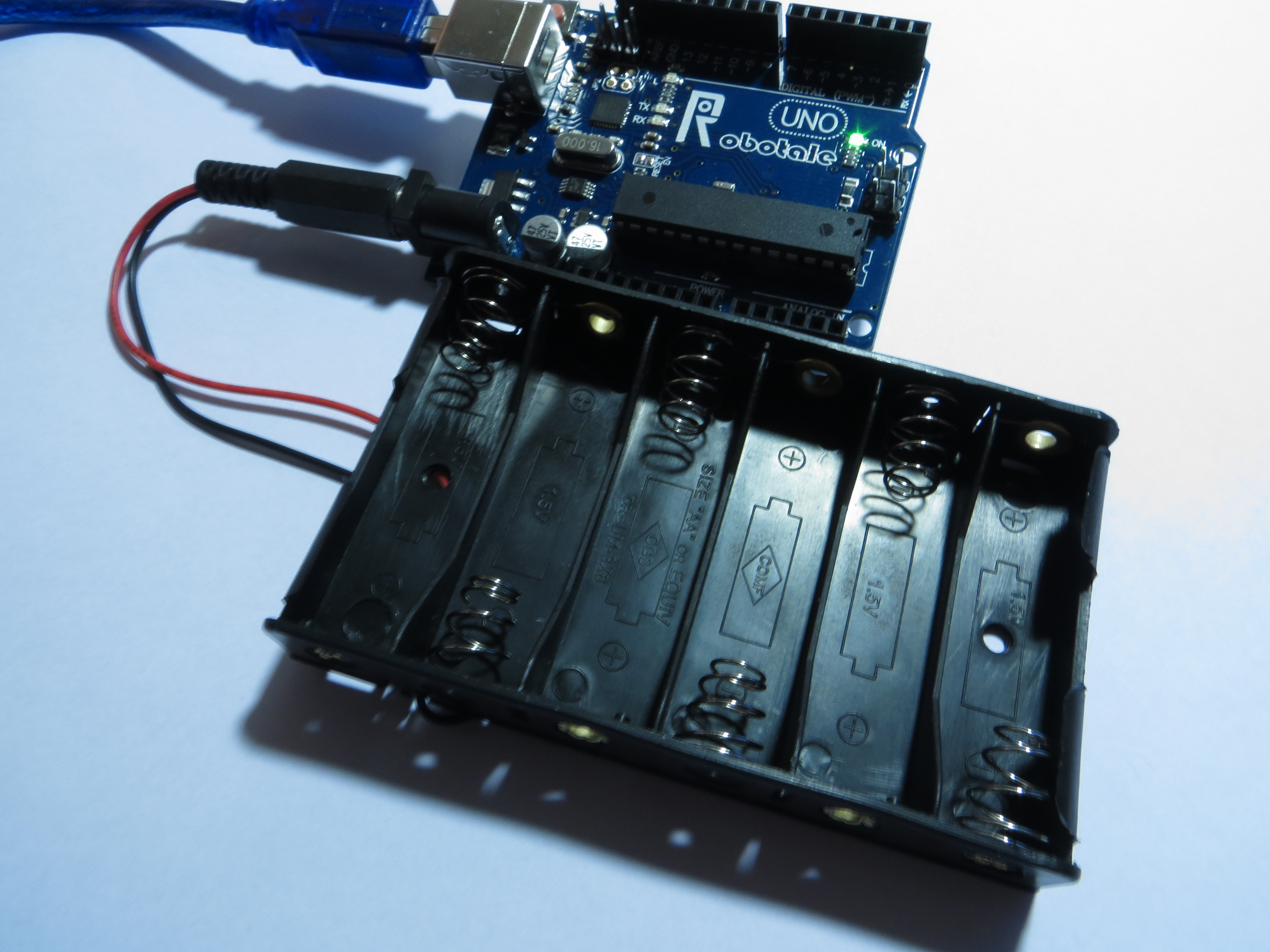

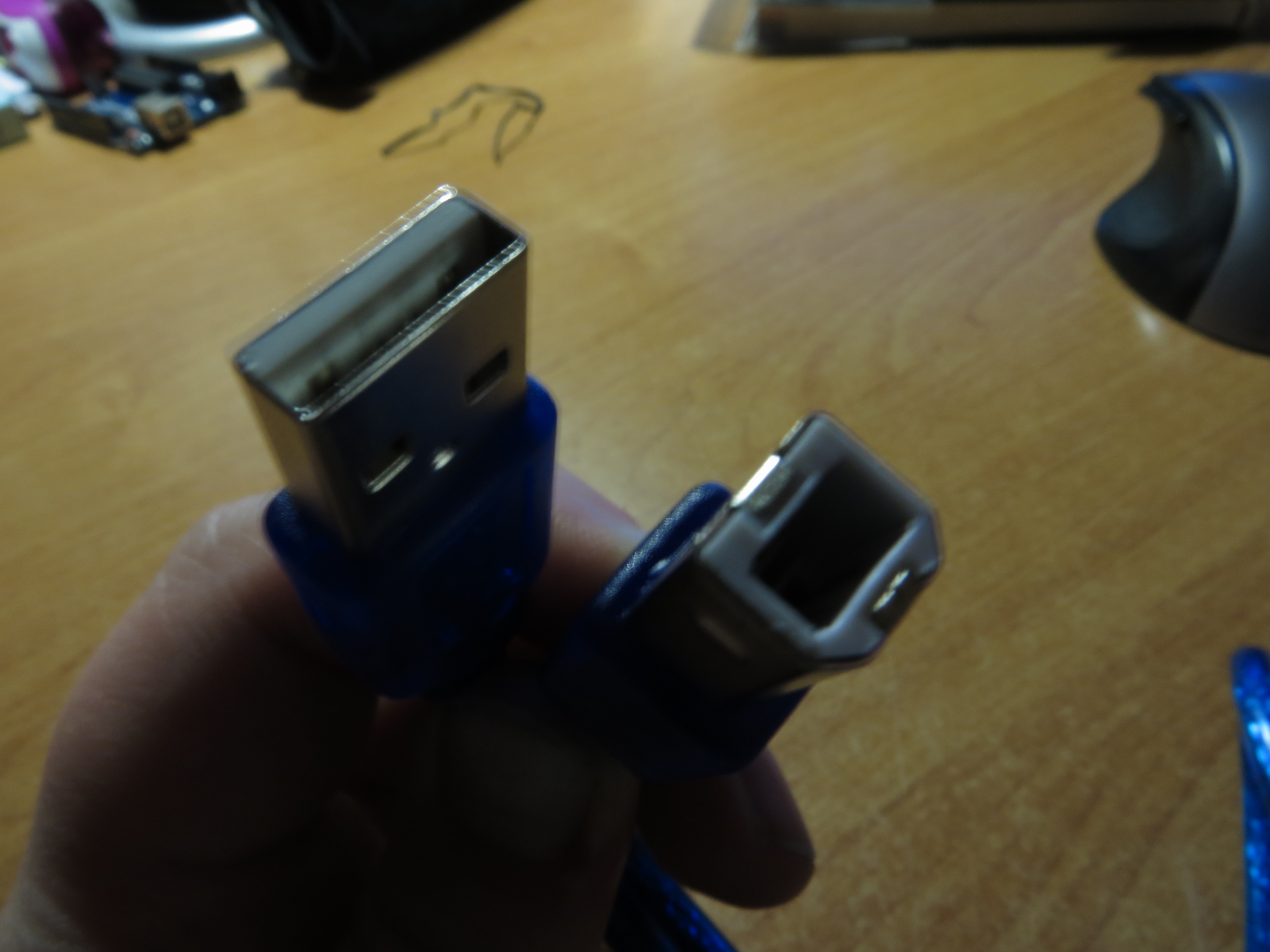

На самой плате есть разъем USB и разъем для блока питания. Когда плата подключена к компьютеру, то ей хватает питания от него. На плате имеется кнопка, она нужна для того, чтобы стереть из памяти Arduino абсолютно все. Как я уже говорил в прошлой статье, GND — мы назовем «минус», собственно рядом есть два выхода на 3.3В и на 5В. Но эти выходы не всегда нужно использовать, например для светодиода вполне хватит тока из порта, к которому он подключен. Также, хотел напомнить, что если у вас нету провода для подключения Arduino, то попробуйте поискать провод от принтера, он абсолютно идентичен.

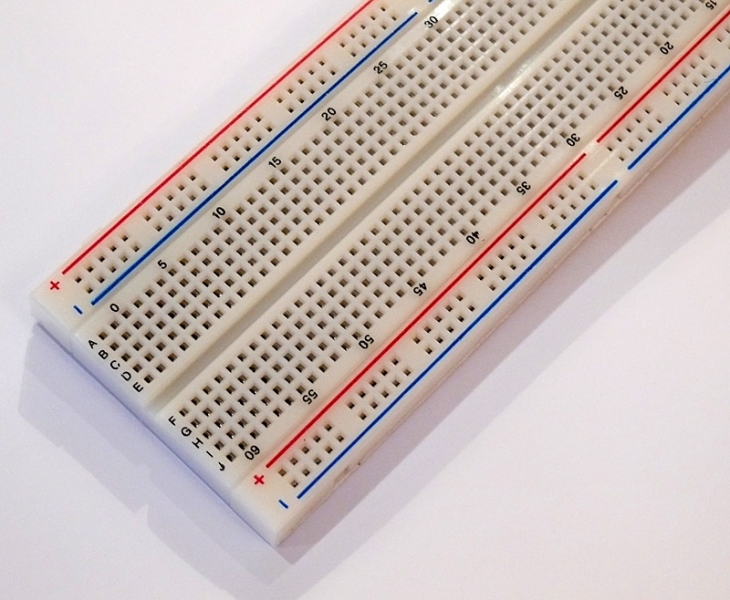

Бредбард

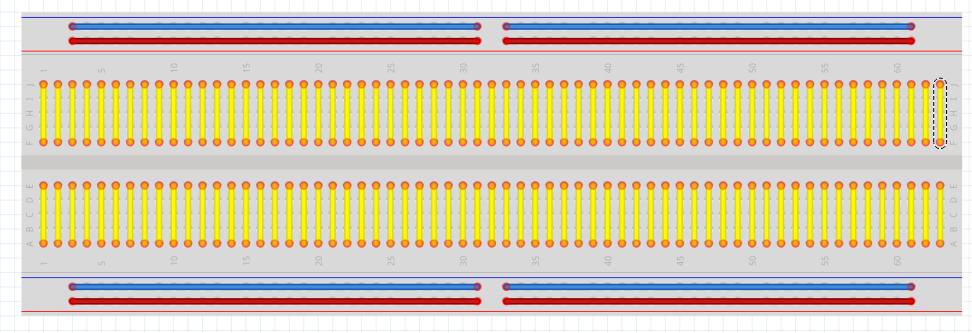

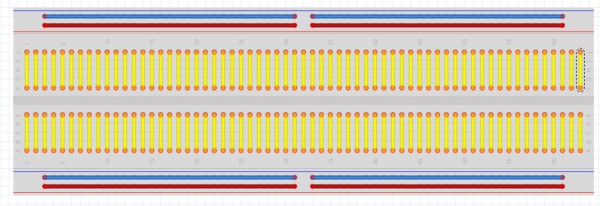

Вторая не менее важная вещь из области Arduino это именно бредбард. Слово бредбард пришло из двух английский слов bread (хлеб) и board (доска). Бредбард используется начиная с макетов каких либо программ и заканчивая созданием больших проектов. Сразу говорю, что без бредбарда нельзя. Если у вас его нет, то тут фокус с принтером уже не прокатит). В продаже бредбард есть различных размеров. Например, если у вас проект не очень значительный, то вам вполне сгодится маленький бредбард, в противном случае, вам нужно покупать большего размера. Также хотел показать вам схему, на которой видно, как и в каком направлении проходят контакты на доске.

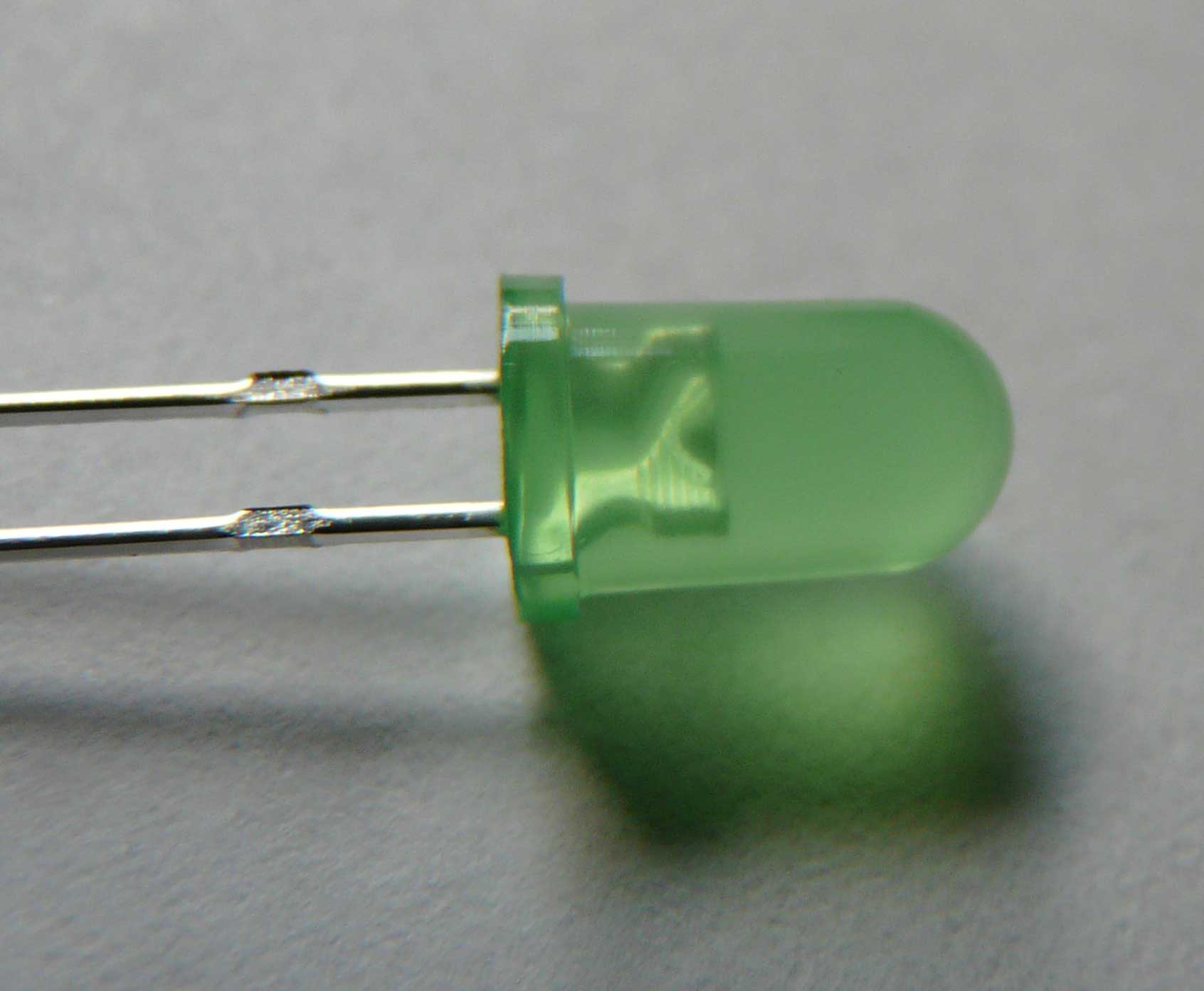

Светодиод
Светодиод — это электрический элемент, который превращает электрический ток в свет. Светодиод может быть одного цвета. Чтобы этот цвет поменять, используют внешние фильтры. В светодиоде находится маленький кристаллик, который и излучает свет. Чтобы сделать светодиод, который светится разными цветами, используют несколько кристалликов. Не стоит забывать, что у светодиодов есть полярность (плюс и минус). Как правило, та нога у светодиода, которая короче, будет минус.

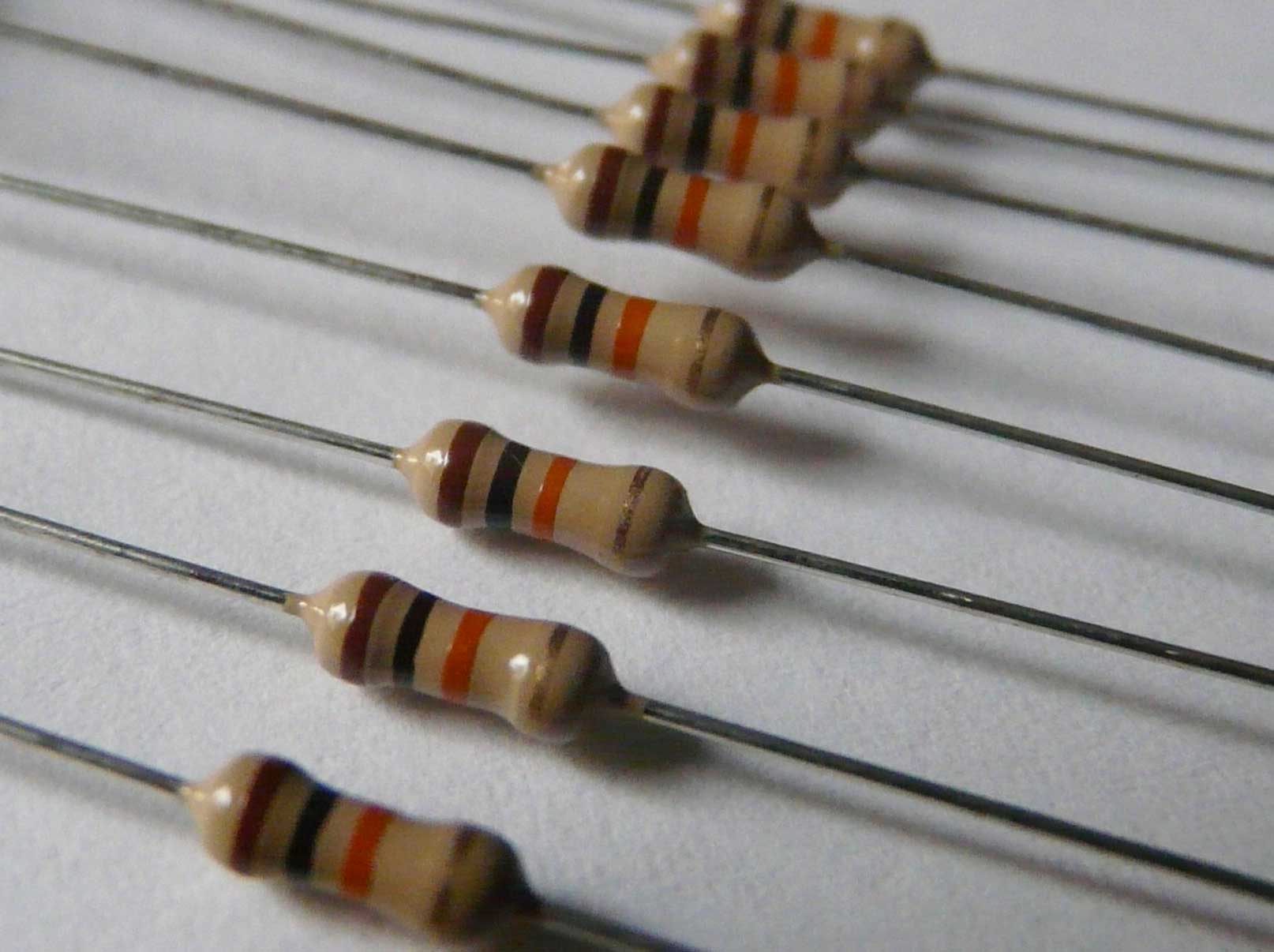

Резистор
Резистор — это электрический элемент, который обладает постоянным или переменным сопротивлением. Как правило, простые резисторы не имеют полярности. Сопротивление измеряется в Омах. Чтобы понять, какое сопротивление имеет резистор, нужно уметь расшифровывать, а поможет вам в этом приложение, которое в можете увидеть внизу.

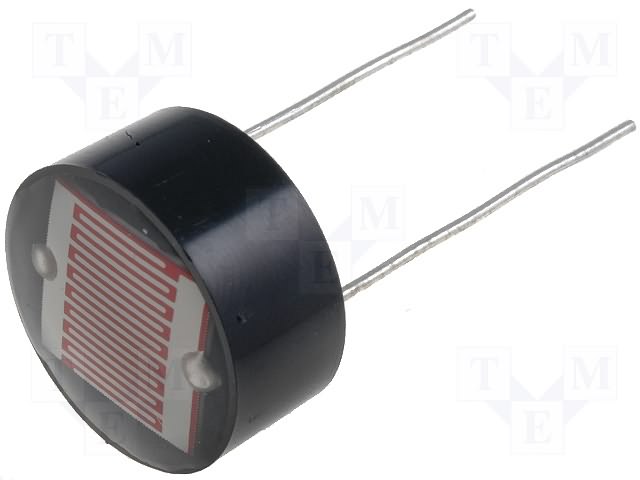

Фоторезистор
Это тоже самое, что и резистор, только сопротивление данного резистора изменяется в зависимости от освещенности.

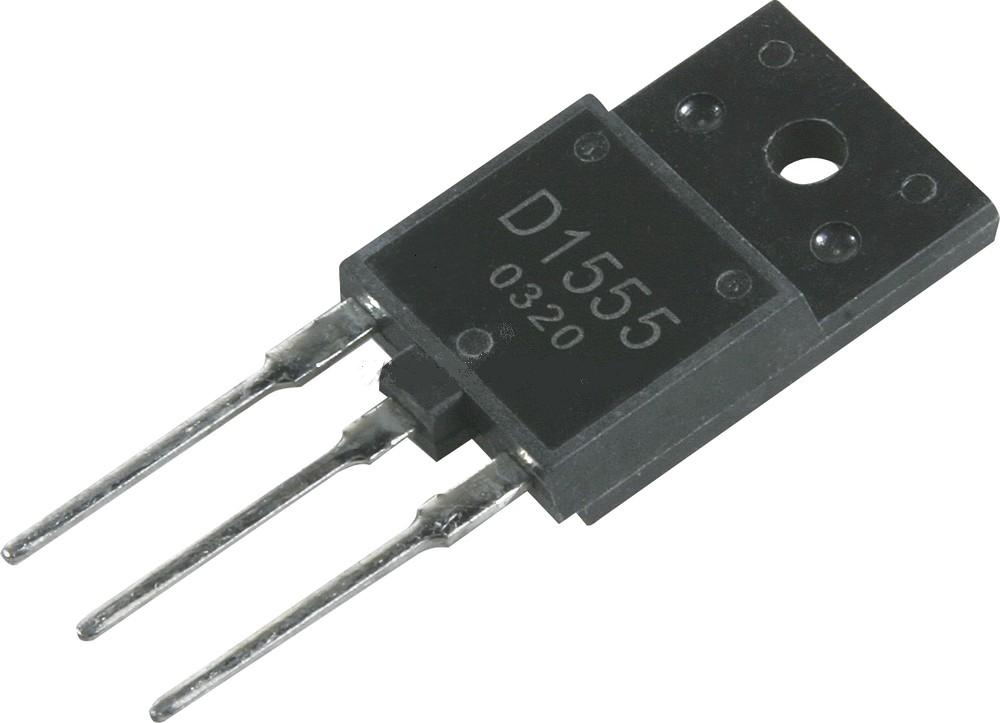

Транзистор
Транзистор — это управляющий сигналами элемент в электричестве. Используется для преобразования и усиления электрических сигналов. Используется в сложных цепях.
Ну вот и все, дорогие друзья, больше мне нечего вам сказать, ибо я думаю, что и этого вполне достаточно. Боюсь, что статья вам покажется маленькой и неинтересной, но надеюсь на лучшее. Пожалуйста, пишите ваше мнение в комментариях. Всем удачи, всем пока.
