Я тут подумал, порыскал в интернете: «почему же нельзя сделать собственную беспроводную зарядку своими руками+в домашних условиях?» И в сегодняшней статье я сделаю обзор инструкции по изготовлению беспроводной зарядки в домашних условиях. Прошу вас, если вы заинтересованы, пройти под кат!
ИНСТРУКЦИЯ ДЛЯ ПРОДВИНУТЫХ! Материалы найти крайне сложно!

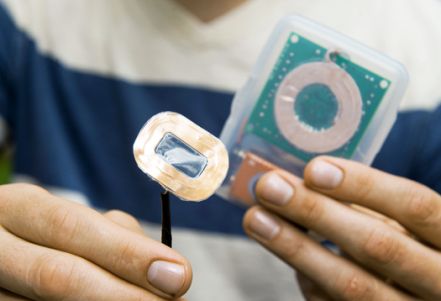

Если рассмотреть БЗ (беспроводную зарядку) то можно в ней заметить основные, так сказать, составляющие. Это:
- Передатчик
- Приемник
По следующей схеме, которую я представлю ниже, можно сделать вывод, что данный аппарат будет работать вовсе без помех, из-за получения питания, равное — 12-24 Вольтам. Хочу вам напомнить, что этот аппарат является лишь экспериментальным. А значит, что установка его в смартфон не будет возможной.
Так-с! Что же нам понадобится для его создания? А нам понадобятся следующие материалы:
- Тороидальный ферритовый сердечник, диаметром в 13мм
- 2 полевых транзистора (желательно — IRFP250)
- 4 пары резисторов: 2 с сопротивлением 470 Ом и мощность 2 Вт, 2 с сопротивлением 10 Ом и мощностью 0,25 Вт, 2 с сопротивлением 18 Ом и мощностью 0,25 Вт и еще 2 с сопротивлением в 12 кОм и мощностью в 0,25 Вт
- 2 стабилитрона
- эмалированный провод
- USB — гнездо
- стабилизатор, питанием не выше 15 Вольт
- 2 сверхбыстрых диода (желательно — UF4007)
- 2 полипропиленовых конденсатора МКР, емкость которого должна составить ровно 2 мкФ (!) Используйте только качественные полипропиленовые конденсаторы МКР (!) Не используйте другие конденсаторы, такие как, электрические и металлопленочные!

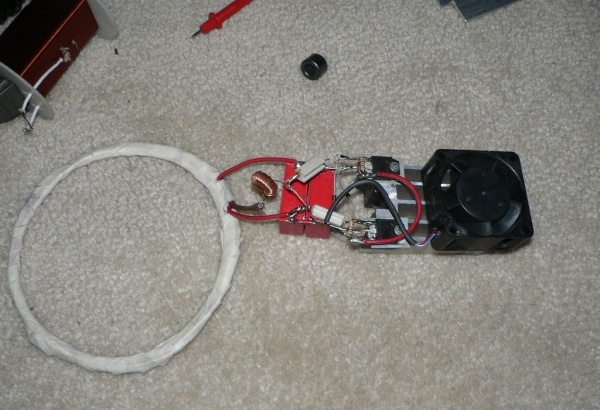

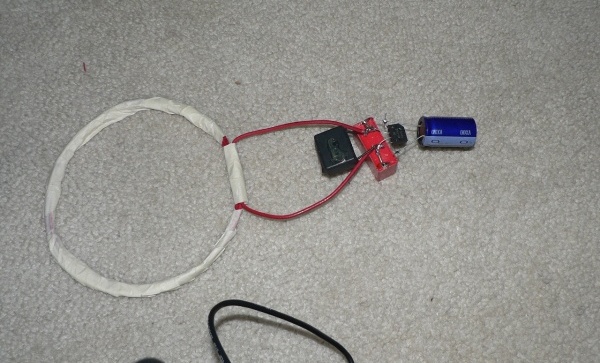

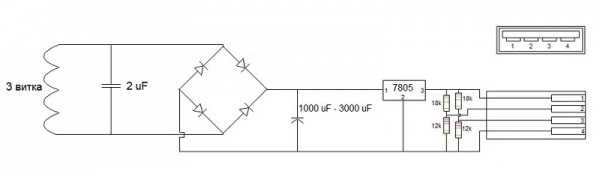

Схему, я вам рекомендую, собирать навесным монтажом, без использования печатной платы, а также использовать транзисторы охлаждающего радиатора, на которых находится небольшой вентилятор. Передающая катушка должна иметь диаметр 10 см, и состоять из 6 витков провода. Диаметр провода — 6 мм. И, кстати, должен быть небольшой отвод от середины. Также должна использоваться и приемная катушка. Она, особо, ни чем не отличается от передающей. Разве что витков там должно быть 3, и отвод от середины ни к чему.
Будьте внимательны! При сборке такой зарядки, обязательно применение конденсатора. Его емкость должна быть равна емкости передатчика. Обязательно делайте проверку, опыты и эксперименты с кол-вом витков и диаметром ее обмотки
