Любой компьютер не обходится без установки в него системы охлаждения. В этой статье мы поговорим о них, ведь этих систем существует довольно много.

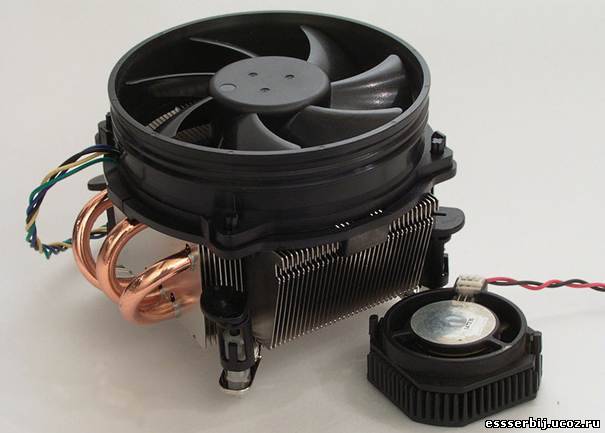

Системы воздушного охлаждения
Самый распространенная на данный момент система охлаждения. Принцип работы этой системы заключается в том, что с помощью тепловых трубок, тепло передается от элемента, который требуется охладить, до радиатора. После, радиатор излучает полученное тепло в окружающее его пространство, вызывая циркуляцию воздуха.Для увеличения излучаемого тепла, радиатор придают в черный цвет. После шлифовки, поверхности нагревающегося элемента и радиатора имеют небольшие шероховатости, которые при стыковке образуют воздушную прослойку, имеющую низкую теплопроводность. Для ее увеличения используют теплопроводные пасты.

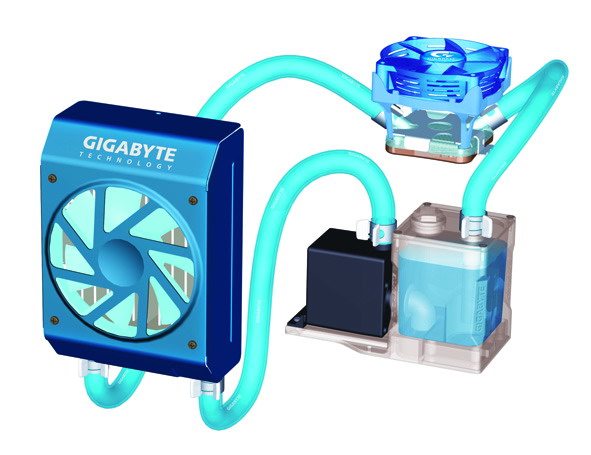

Системы жидкостного охлаждения
Принцип работы этой системы в передаче тепла от элемента компьютера к радиатору с жидкостью. Чаще всего в качестве этой жидкости используют дистиллированную воду с антигальваническими добавками. Также используют масло и антифриз, но гораздо реже. Системы жидкостного охлаждения состоят из помпы, которая перекачивает жидкость, теплосъемника, который находится между радиатором и рабочим элементом, он «отбирает» тепло у радиатора и «отдает» его жидкости. Также в конструкции предусмотрен радиатор, охлаждающий саму жидкость. Эта жидкость находится в резервуаре, для предотвращения последствий теплового расширения жидкости. В некоторых моделях также устанавливается датчик потока жидкости.

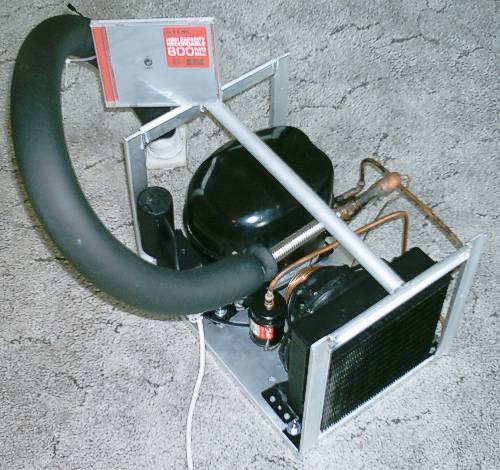

Фреоновые установки
Данная система принадлежит к «семейству» холодильных установок. Она устанавливается прямо на охлаждаемый элемент и позволяет достичь отрицательных температур при непрерывной работе, что очень полезно при экстремальной работе процессора. Однако, эта система имеет массу недостатков: необходимость изоляции охлаждающей части установки, необходимость в системе по борьбе с конденсатом, повышенное энергопотребление и высокая цена.
Ватерчиллеры
Это некий гибрид фреоновой установки и системы жидкостного охлаждения. В этом тандеме антифриз в системе жидкостного охлаждения по трубкам проходит через фреоновую установку, тем самым охлаждаясь до отрицательных температур. Эта система очень полезна для охлаждения нескольких нагревающихся компонентов, так как в обычной фреоновой установке охлаждение нескольких элементов очень затруднено. К недостаткам можно отнести сложность, высокую цену и необходимость теплоизоляции всей системы охлаждения.

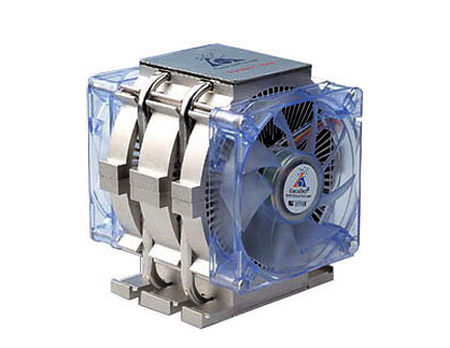

Системы охлаждения с элементами Пелетье

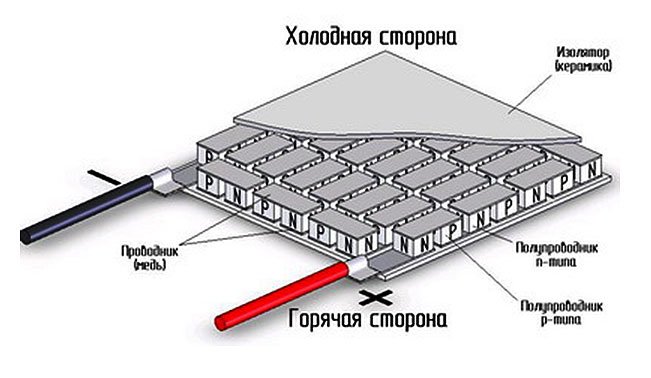

Элемент Пелетье
Для справки: принцип работы элемента Пелетье в возникновении разности температур при протекании через него электрического тока. Элемент Пелетье устанавливают поверх нагревающегося элемента, а другую его сторону охлаждают с помощью других систем охлаждения. Однако, как и во фреоновых установках необходима система по борьбе с конденсатом, так как при охлаждении достигаются отрицательные температуры. Но по сравнению с фреоновыми установками, элементы Пелетье намного эргономичнее и тише, но менее эффективнее.
Системы каскадного охлаждения
Эти системы включают в себя две или более последовательно установленных фреоновых установок. Предназначаются для получения более низких температур, нежели в однокаскадных системах, в которых приходится использовать мощные компрессоры для увеличения давления, так как требуется фреон с температурой кипения, превышающую ее же в обычных фреоновых системах. Другим решение является установка еще одной «фреонки» над радиатором, с целью охлаждения, за счет чего значительно сокращается необходимое давление и появляется возможность использования более слабых компрессоров. Такие системы очень сложно изготовить и наладить.
Системы открытого испарения
В системе открытого испарения, в качестве активного материала используется сухой лед, жидкий азот или гелий. Они испаряются в особой емкости, называемой стаканом, установленной на нагревающемся элементе. Данные системы используются в основном компьютерными экспериментаторами, использующие свои компьютеры в режиме оверклокинга, то есть в режиме экстремального разгона аппаратуры. Из недостатков существует ограниченное время службы-емкость регулярно необходимо пополнять рабочим материалом.
