Домашний вариант: обзор видеокарты ASUS GeForce GTX 1060 DUAL OC

GeForce GTX 1060 – один из самый успешных с рыночной точки зрения продукт: легко справляется с Full HD разрешением в играх, почти не греется, стоит адекватных денег. Конечно, повальный спрос криптовалютчиков на видеокарты сильно сказался на ценах почти всей тысячной линейки, но и теперь она выгодно отличается ценой от более мощных плат. Как итог, каждый уважающий себя производитель уже выпустил минимум по две-три версии «шестидесятой», отличающиеся частотами, объемом видеопамяти и кулером. Сегодня мы рассмотрим GTX 1060 DUAL OC от ASUS.

Технические характеристики GTX 1060 DUAL OC

• Графический процессор: GP106
• Потоковых процессоров: 1280
• Текстурных блоков: 80
• Блоков ROP: 48
• Частота графического процессора: 1506
• Объем видеопамяти: 6144 Мбайт
• Частота видеопамяти: 2002 МГц
• Видеовыходы: DVI, 2x HDMI, 2x DisplayPort
• Занимает слотов в системном блоке: 2
• Разъемы питания: 1x 6 pin
• Габариты: 242 x 130 x 43 мм
• Цена: 29 000 рублей

Внешний вид, особенности конструкции

Поставляется видеокарта в двойной картонной коробке, комплектация минимальная – инструкция и диск с драйверами.

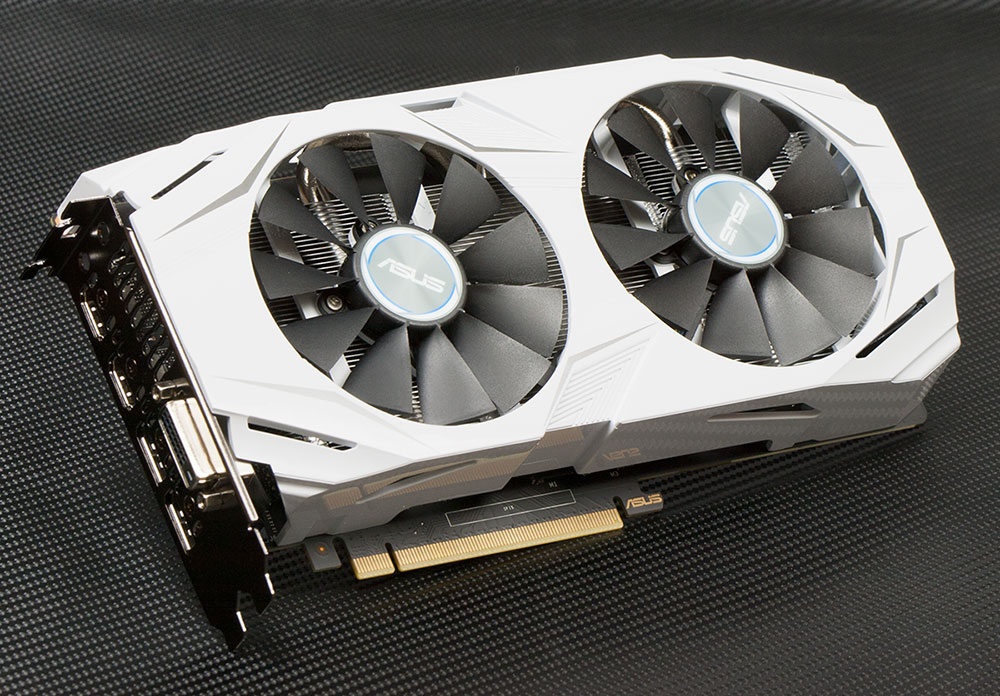

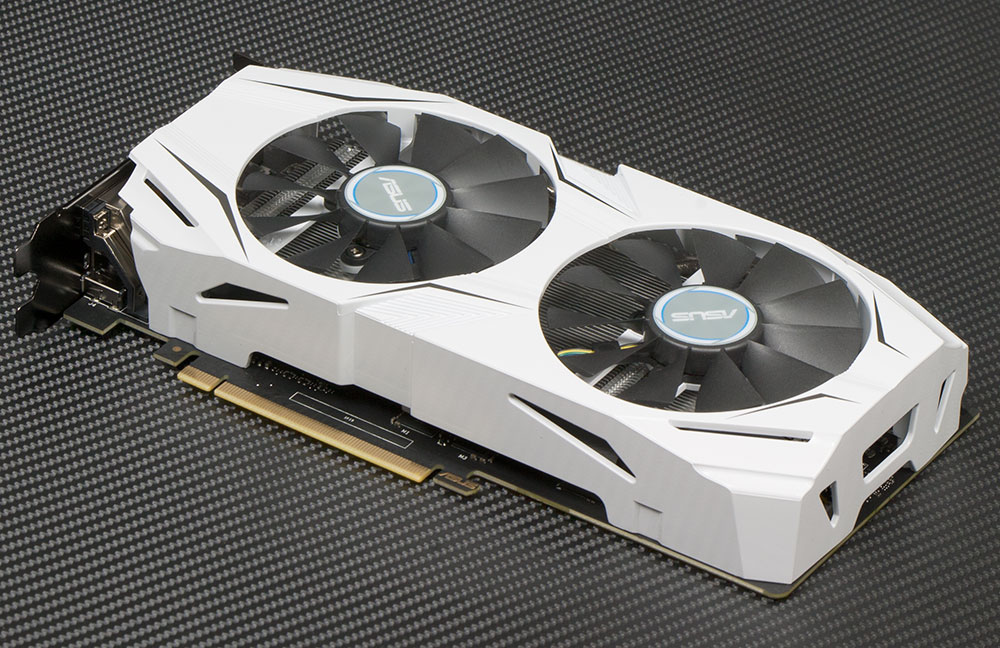

При первом осмотре 1060 бросается в глаза белый пластиковый кожух вентилятора. Нехарактерный для ASUS выбор цвета, абсолютное большинство комплектующих выполнены в темных тонах.

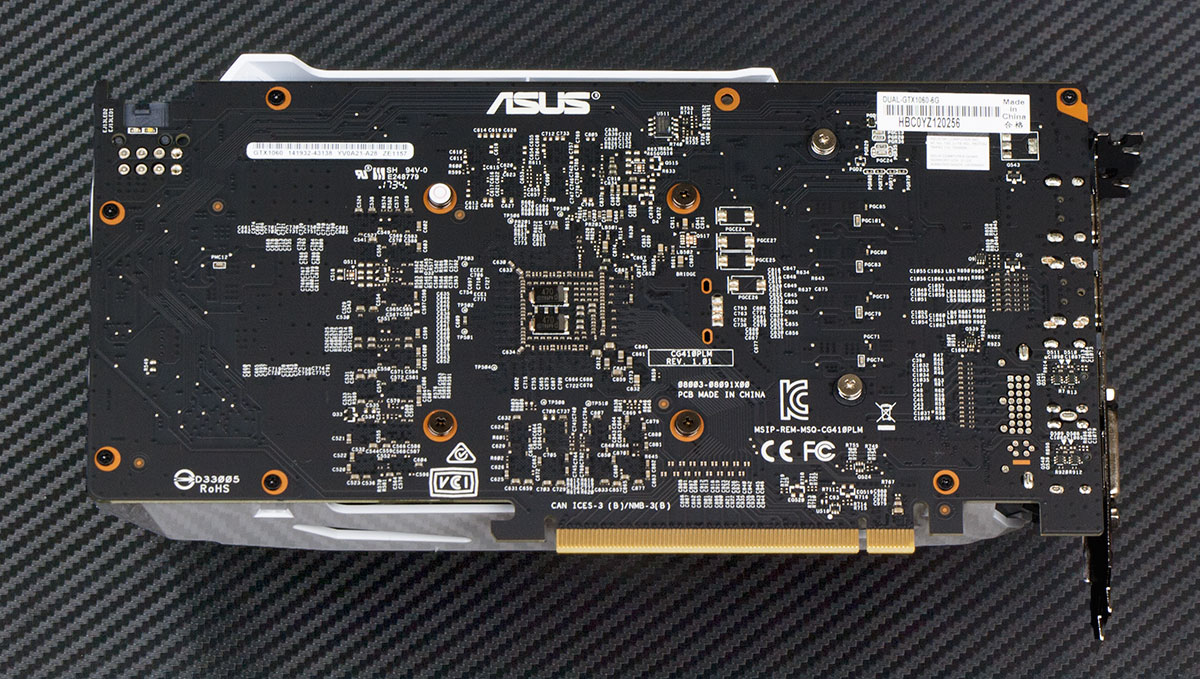

Логичным ходом была бы установка белой задней панели – и от механических повреждений защитит, и видеокарта гармонично смотрится. Но в данном случае решили обойтись без бэкплейта.

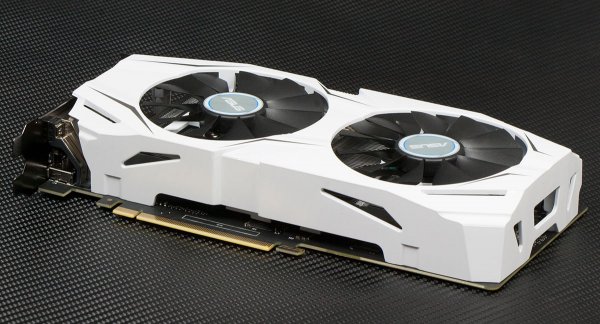

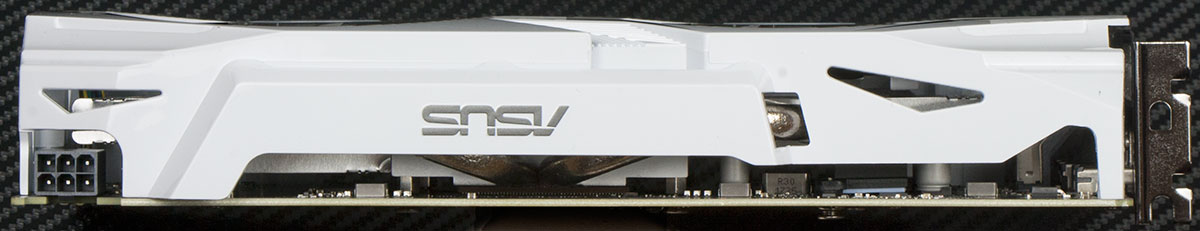

Толщина видеокарты вместе с установленной системой охлаждения – 43 мм, или чуть больше двух слотов в системном блоке.

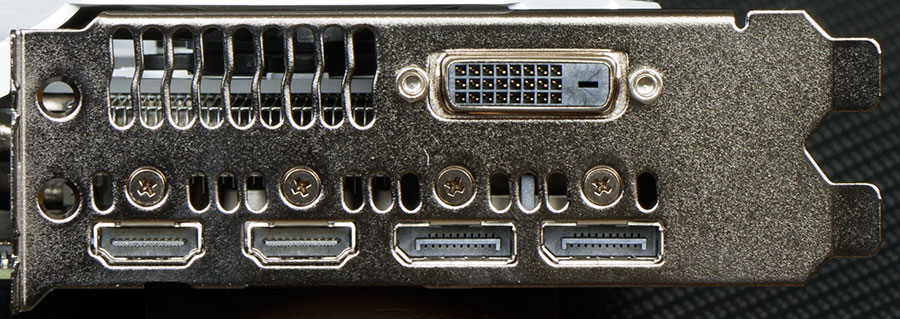

На планку крепления выведены два HDMI, два DisplayPort и один DVI-D.

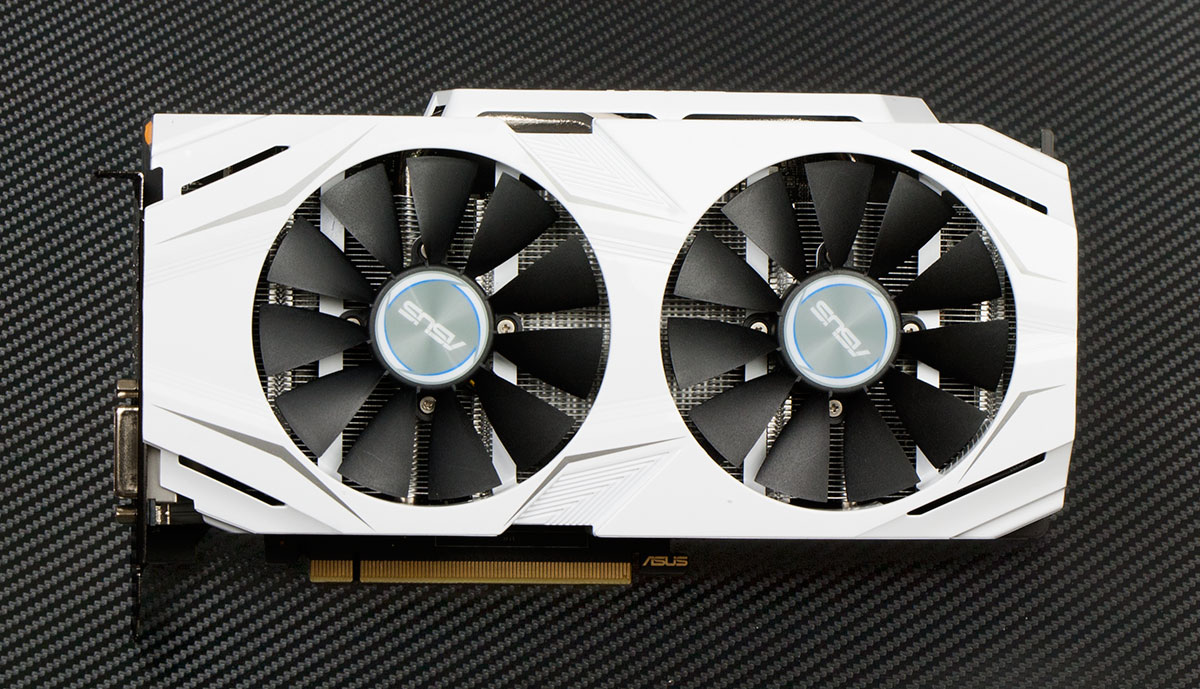

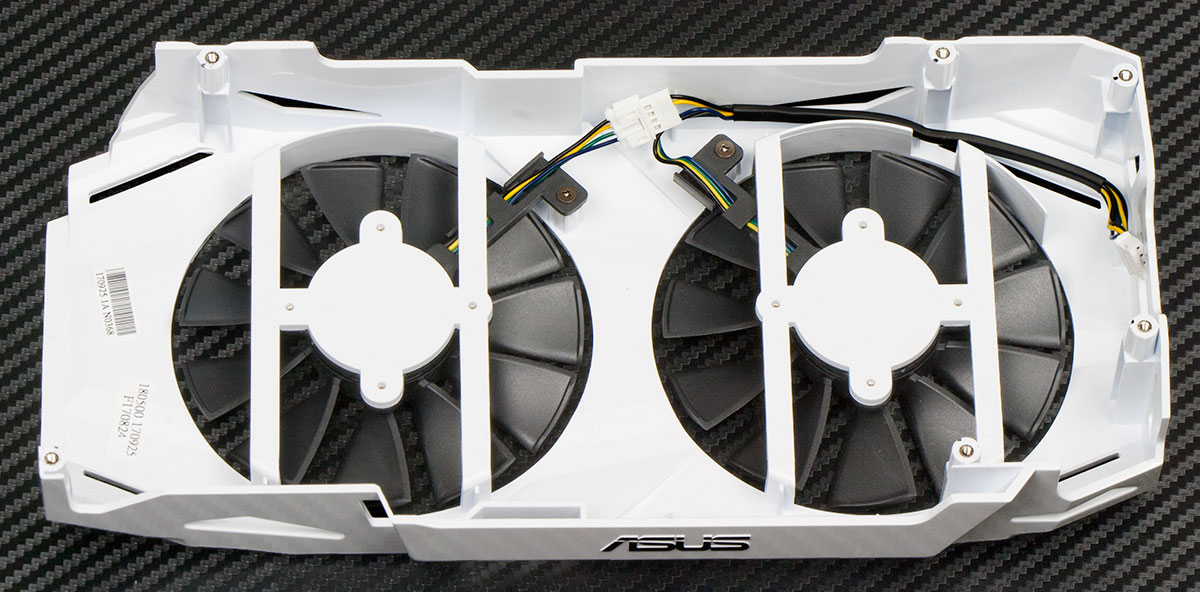

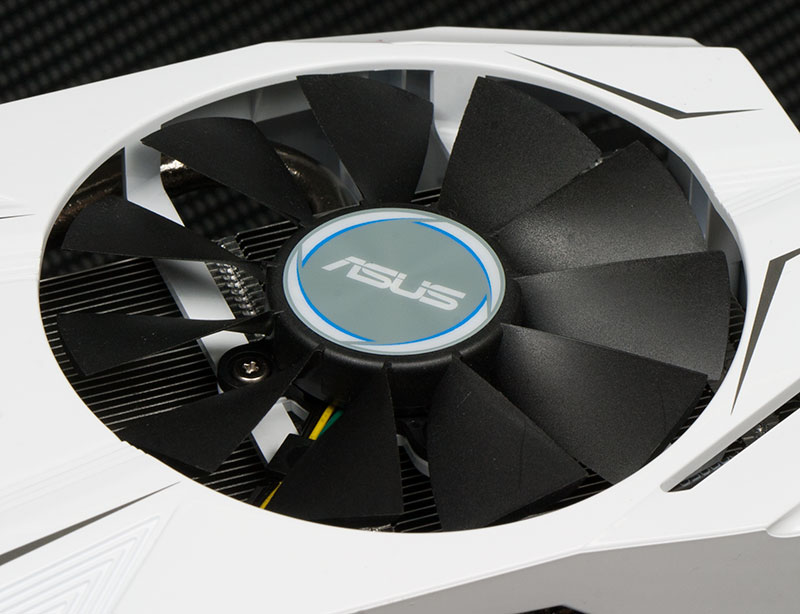

Слово «DUAL» в названии не случайно – система охлаждения оснащена парой вентиляторов. Диаметр крыльчаток 87 мм, крепятся вентиляторы к кожуху системы охлаждения.

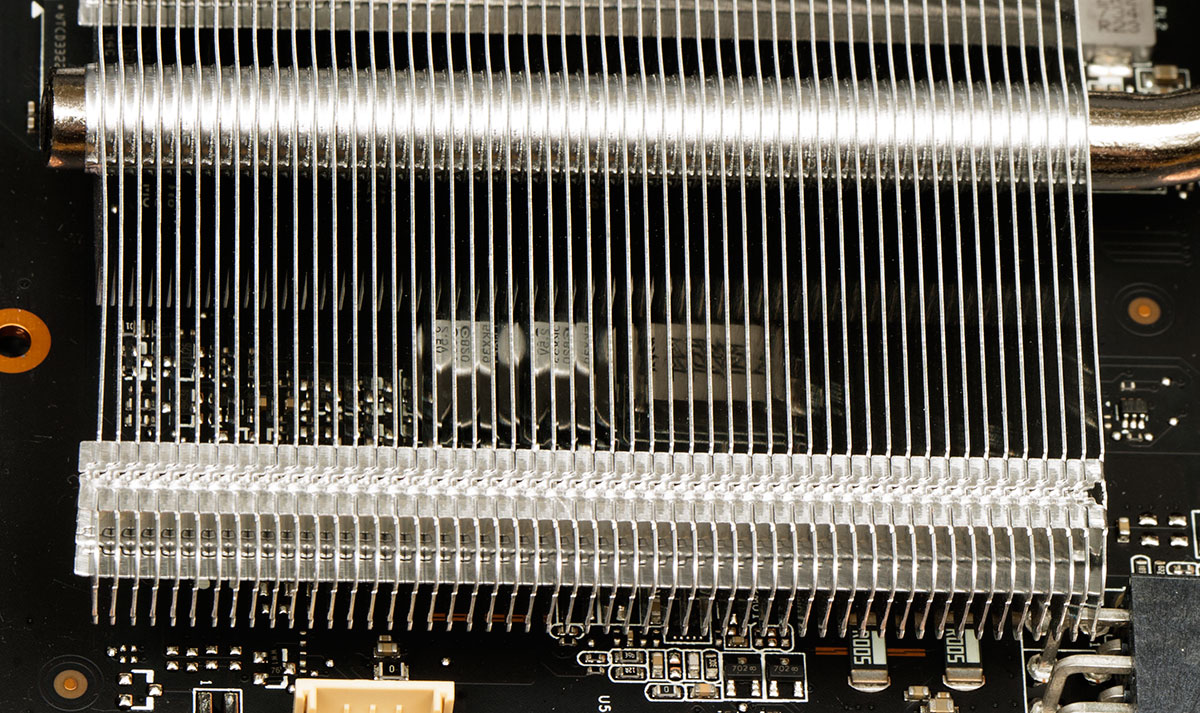

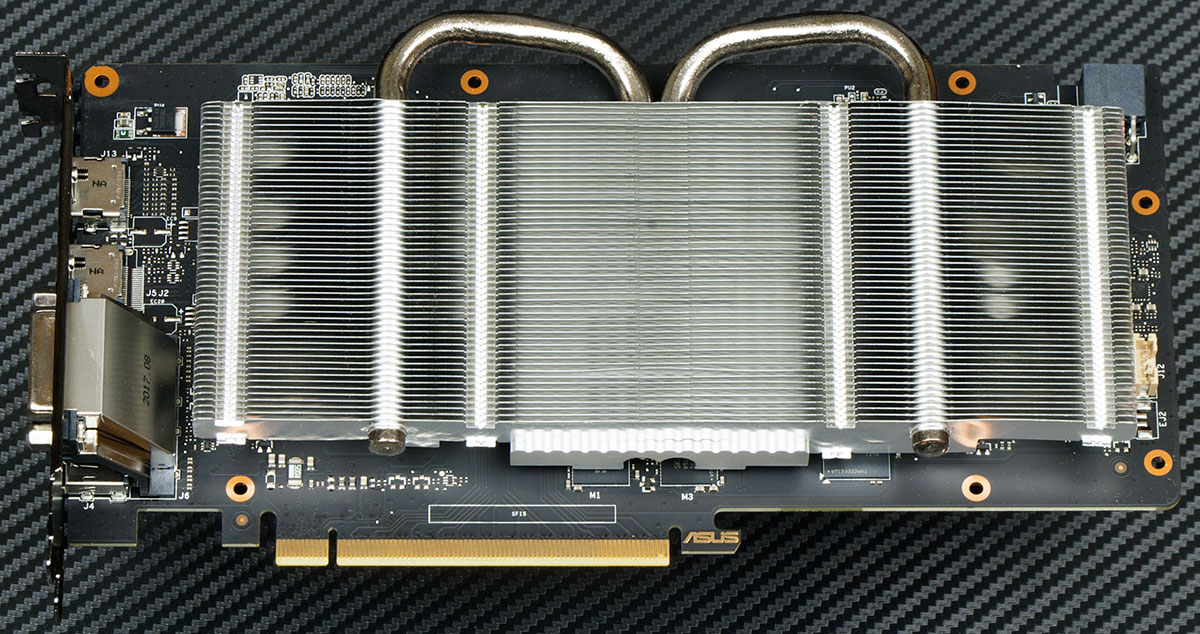

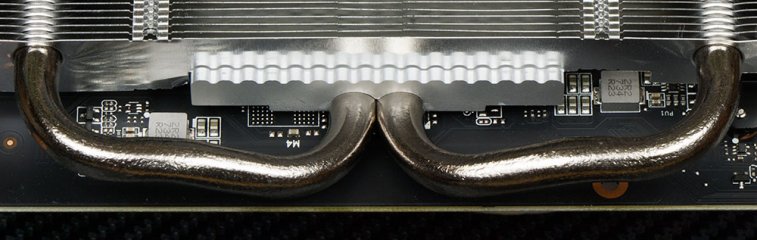

Под кожухом – наборной радиатор из алюминиевых пластин, насаженных на две теплотрубки диаметром 8 мм. Толщина пластин – 0,4 мм, расстояние между ними – 1,1 мм. Ребра и теплотрубки закреплены на алюминиевом основании.

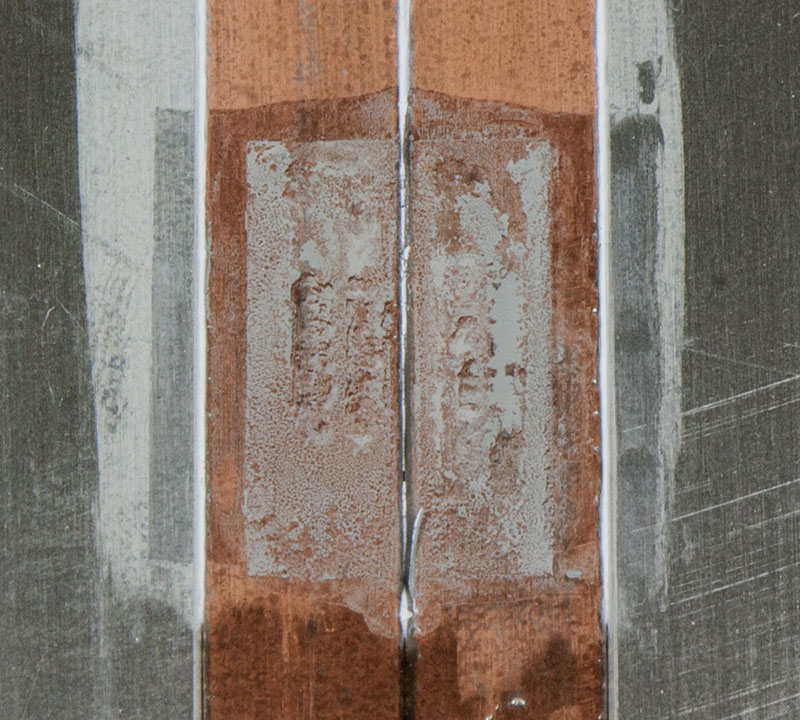

Для улучшения передачи тепла используется так называемая технология прямого контакта – теплотрубки контактируют непосредственно с кристаллом графического процессора. Как видно по отпечатку термопасты, на весь кристалл площади теплотрубок не хватило.

Ввиду малого тепловыделения графического процессора этот момент не отразился на работе видеокарты. Некоторые производители вообще ставят цельноалюминиевые радиаторы на GTX 1060 и добиваются приемлемых рабочих температур.

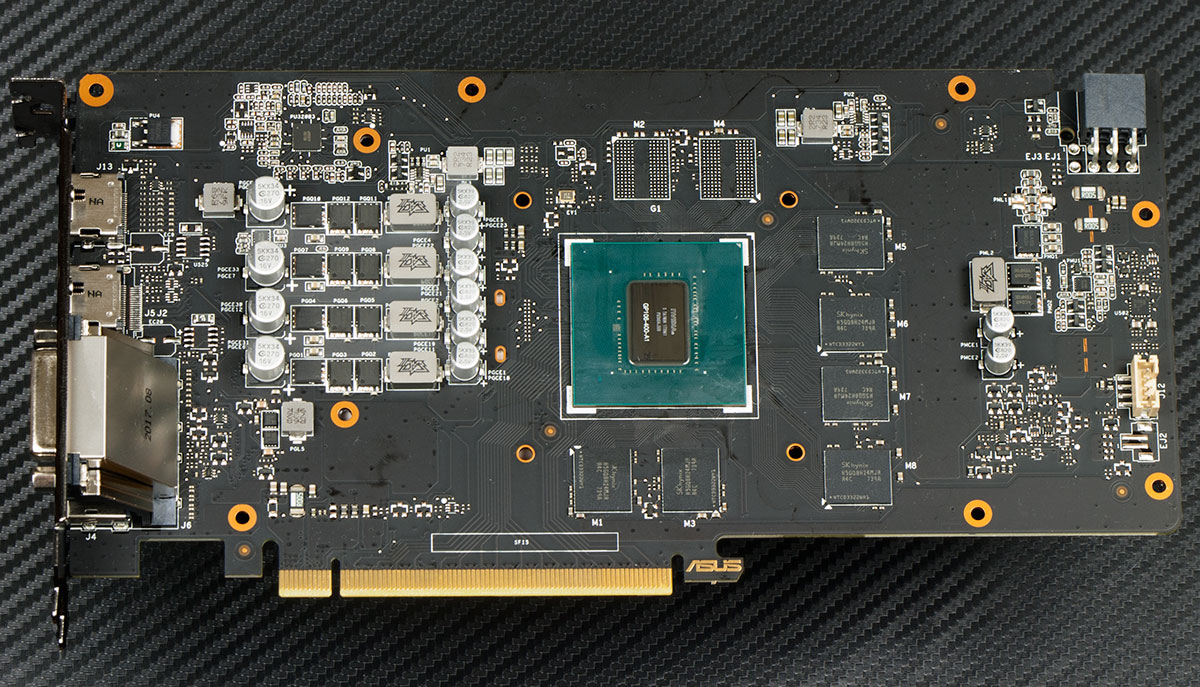

Дизайн печатной платы у ASUS собственный, в данном случае – без наворотов, все сделано просто и надежно.

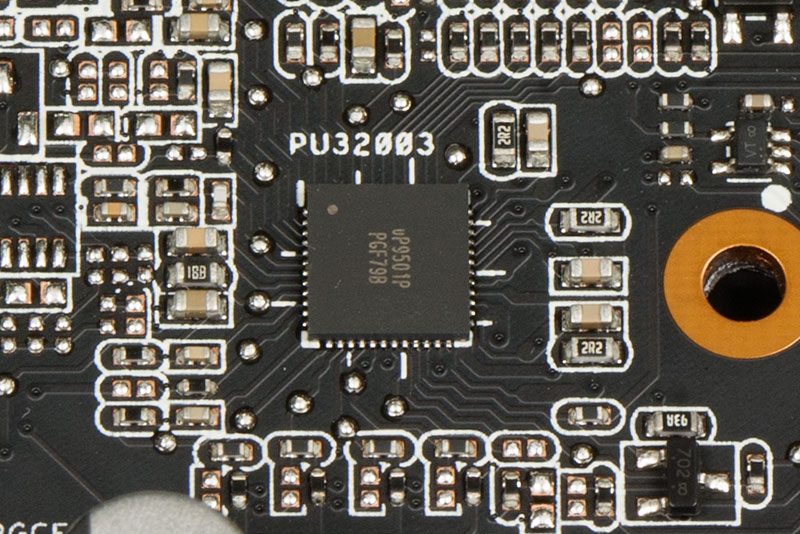

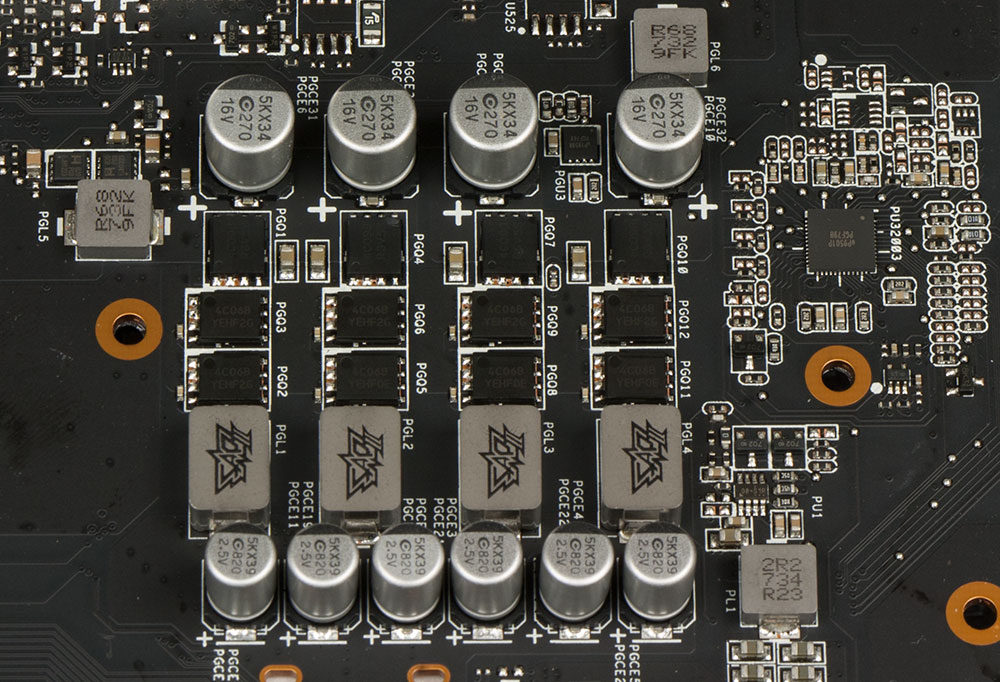

Система питания видеопроцессора перенесена к крепежной планке, управляется контроллером uP9501.

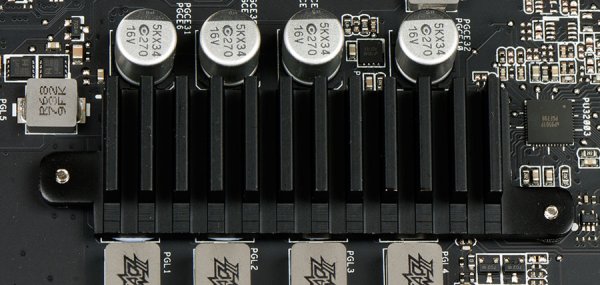

На силовых мосфетах установлен крупный алюминиевый радиатор.

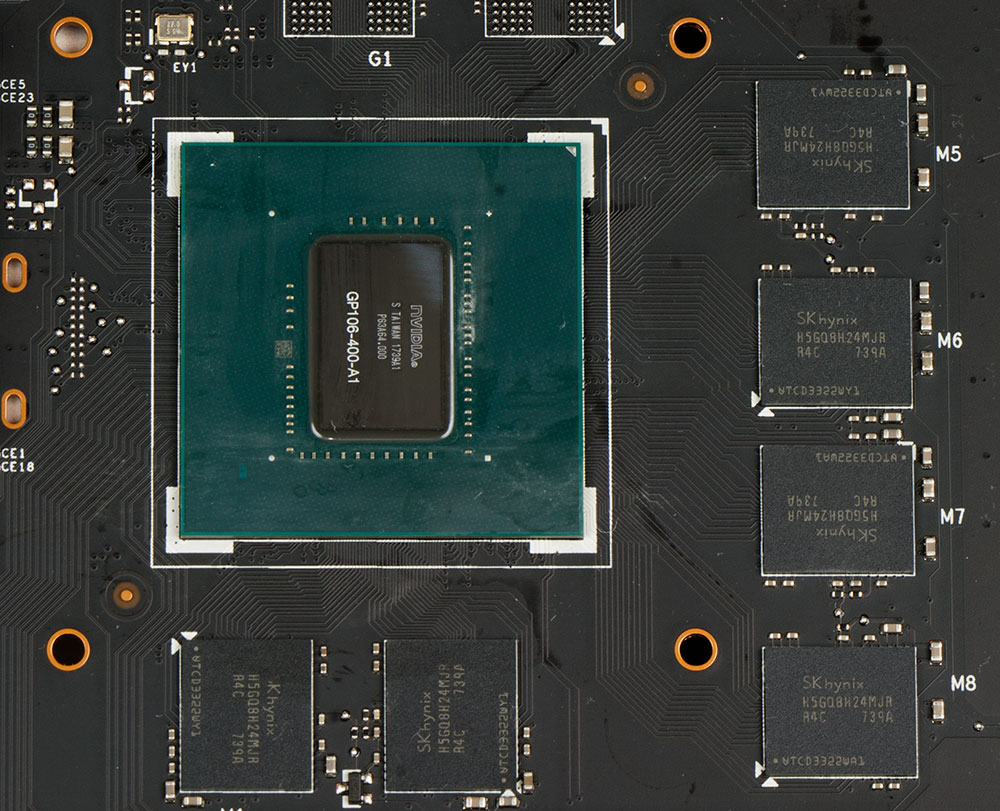

Чуть правее центра платы распаян графический процессор GP106, вокруг него – шесть микросхем видеопамяти SKhynix общим объемом 6 гигабайт.

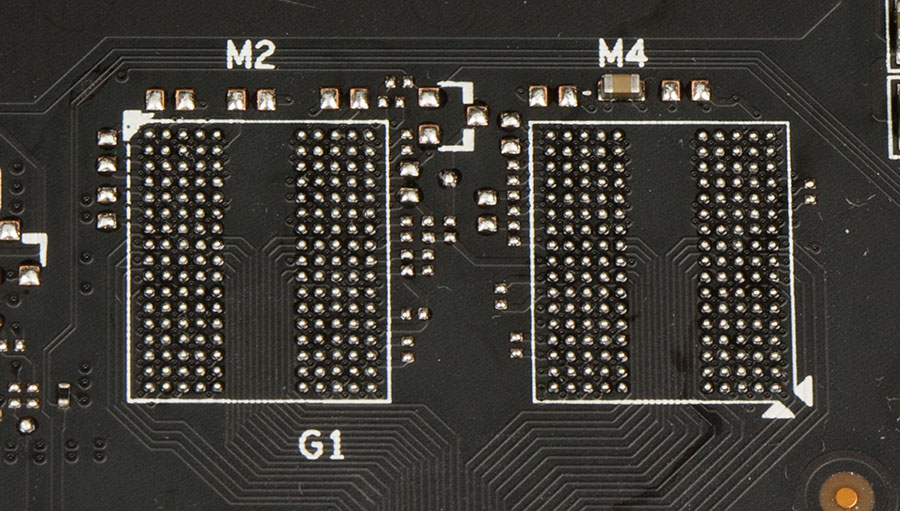

Примечательно, что на плате есть место ещё под две микросхемы видеопамяти

Вряд ли производитель предполагал установку более 6 гигабайт на эту плату – цена вырастет значительно, на производительность же никак не повлияет. Скорее всего, это задел под использование менее объемных чипов памяти.

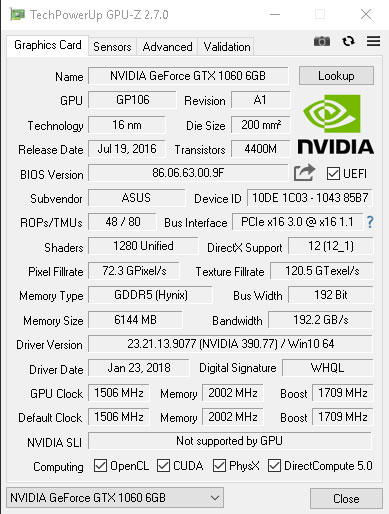

Частоты работы – 1506-1709 МГц у графического процессора и 2002 (8008) МГц у видеопамяти. Окончание «OC» в названии проявилось под нагрузкой – максимальная частота GPU составила 1911 МГц, памяти – 2004(8012) МГц.

Штатный 110-ваттный TDP был превышен всего на 7%, шестипиновый штекер питания позволял без проблем вкачать до 150 ватт в видеокарту. Жаль, что не добрались до заветных 2 ГГц – превышение на четверть референсных частот было бы приятным подарком.

Результаты тестов

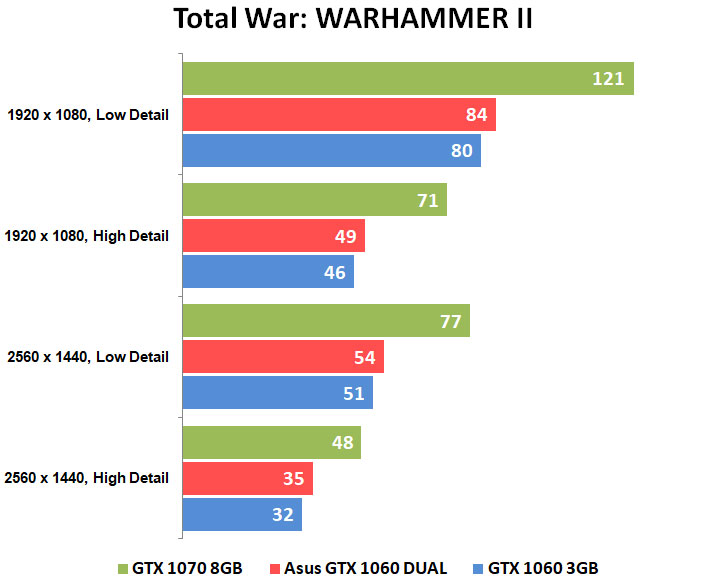

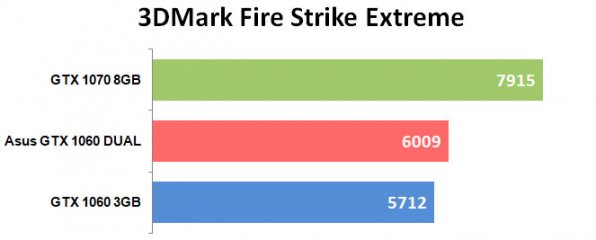

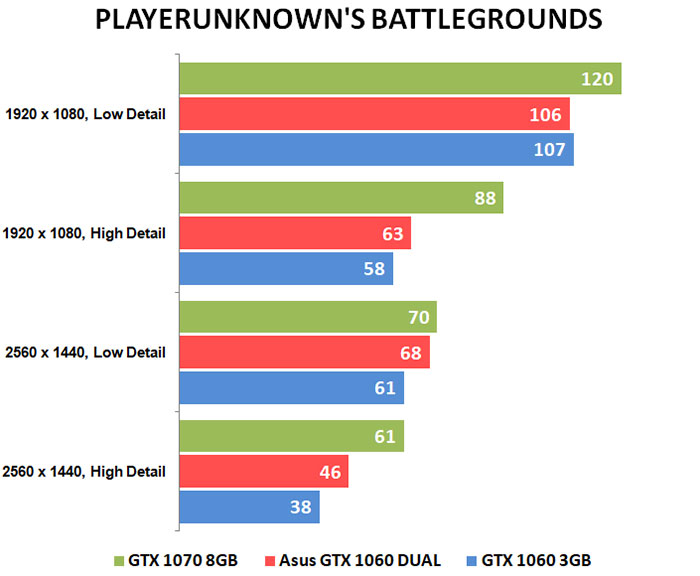

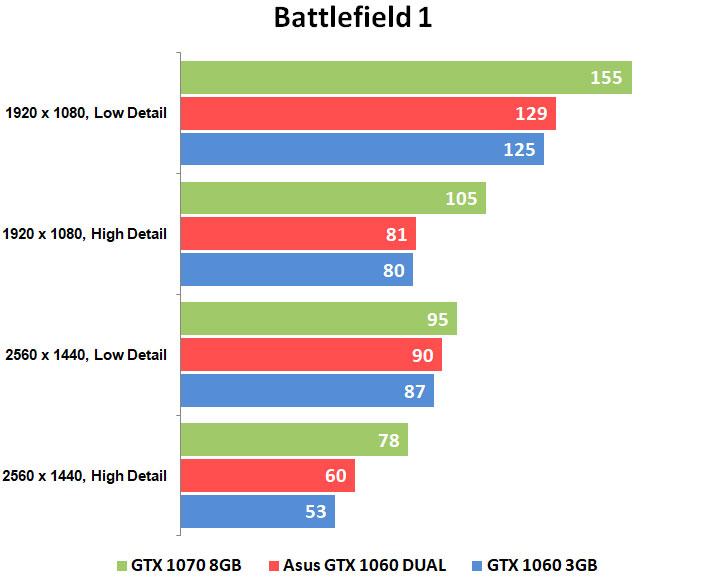

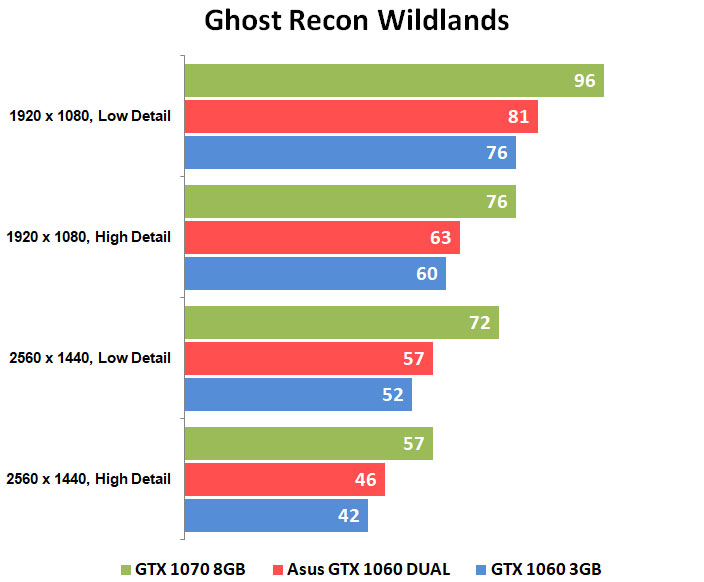

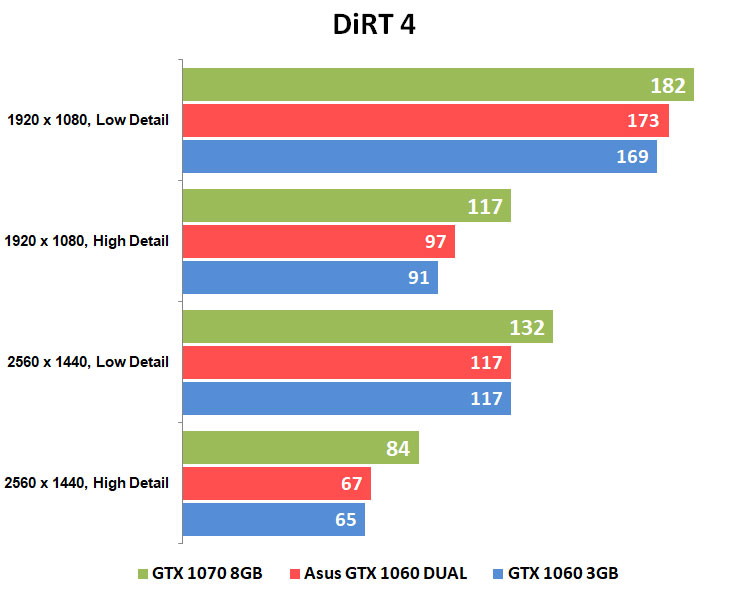

Для большей наглядности на графики добавлены результаты GTX 1060 с тремя гигабайтами видеопамяти и GTX 1070 с референсными частотами. На их фоне ASUS GTX 1060 DUAL выглядит твердым середнячком – трехгигабайтную версию уверенно опережает на несколько процентов, но до показателей 1070 далеко, особенно при максимальных настройках графики. Почти во всех режимах средний FPS у DUAL OC хороший – от 50 до 80, а в DiRT4 и вовсе подбирается к сотне при высокой детализации картинки. Есть и неподъемные режимы – разрешение 2560 х 1440 в Total War: Warhammer, всего 35 кадров в секунду. Чуть ниже 50 в PUBG и Ghost Recon Wildlands, но минимальный не падал ниже 40 и 34 соответственно, играть можно.

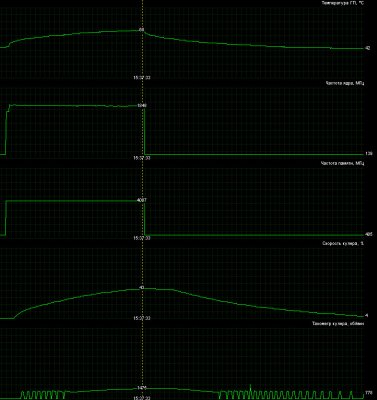

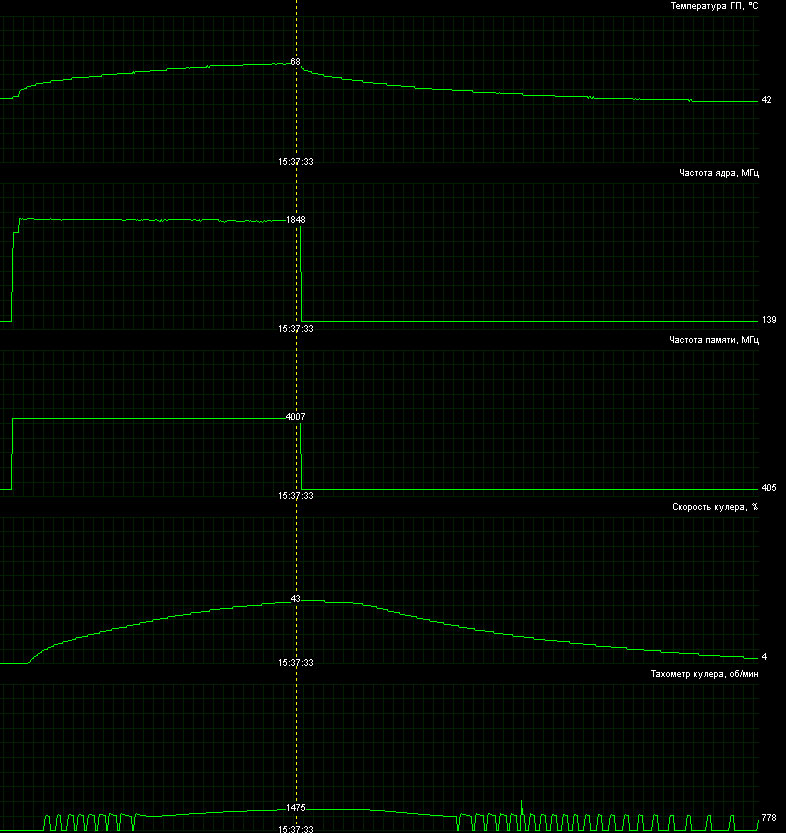

Очень порадовала тихой работой система охлаждения. В 2D оба вентилятора остановлены – графическому процессору хватает пассивного радиатора, температура GPU не превышает 41 градуса. В 3D при автоматической регулировке оборотов максимальный показатель – 70 по Цельсию на графическом процессоре, крыльчатки раскручиваются до 1475 оборотов в минуту.

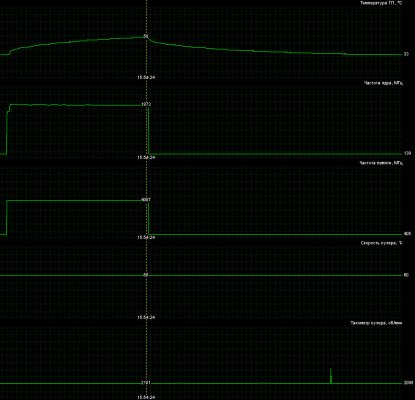

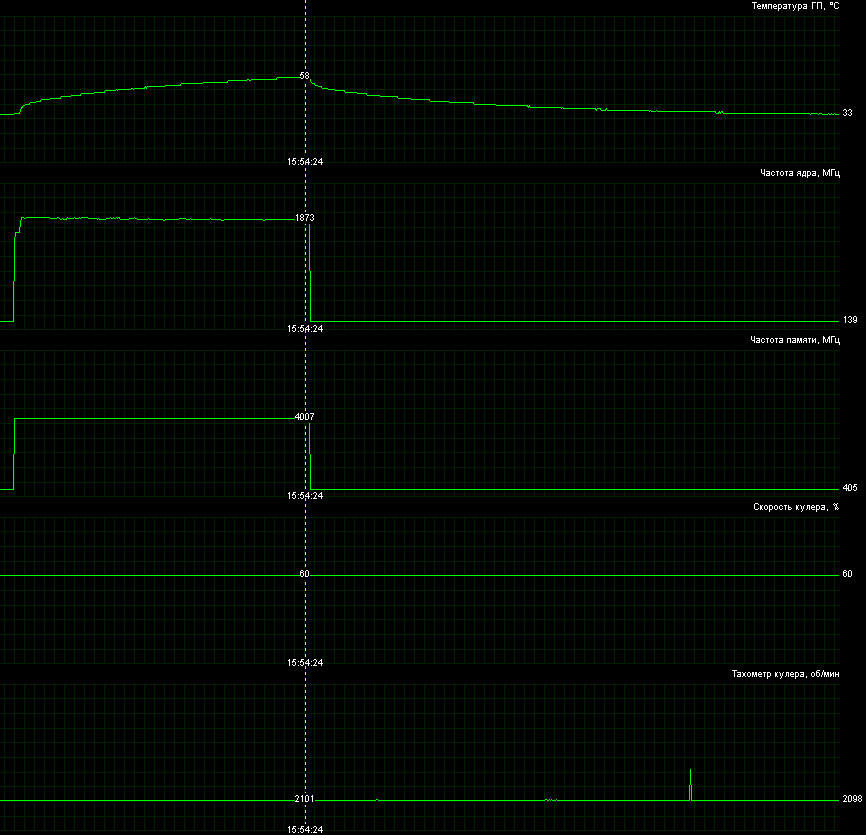

Если взять управление вентиляторами в свои руки, то наиболее комфортной можно считать скорость 60% от максимума – 2098 оборотов в минуту и 58 градусов на GPU под нагрузкой. Шум умеренный, за стенкой корпуса будет едва различим с полутора метров.

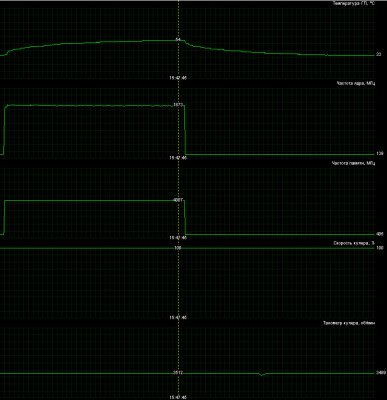

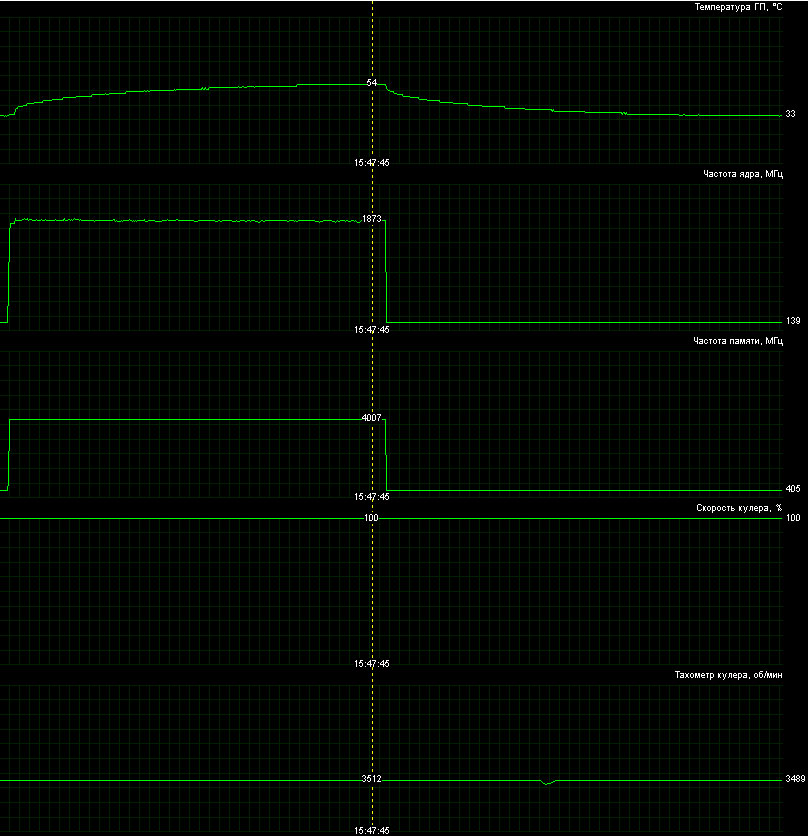

На максимальных оборотах – 3489 в минуту – аэродинамический шум ощутимо давит на уши, а по градусам удалось выиграть всего-ничего, 54 по Цельсию под нагрузкой. Такой режим работы для отчаянных энтузиастов, готовых на все ради комфорты (и долгих лет жизни) оборудования.

Подведем итоги

ASUS GeForce GTX 1060 DUAL OC – приятный продукт: быстрый, тихий и недорогой по сравнению с аналогами от других производителей. Продуманный дизайн печатной платы и хорошая система охлаждения дает надежды на покорение заветных 2000 мегагерц, так что энтузиастам будет чем заняться на досуге.

Плюсы

• Цена
• Тихая работа
• Хорошая производительность
• Эффективная система охлаждения

Минусы

• Не обнаружено
