Что внутри Samsung Galaxy Note 7 — разборка смартфона

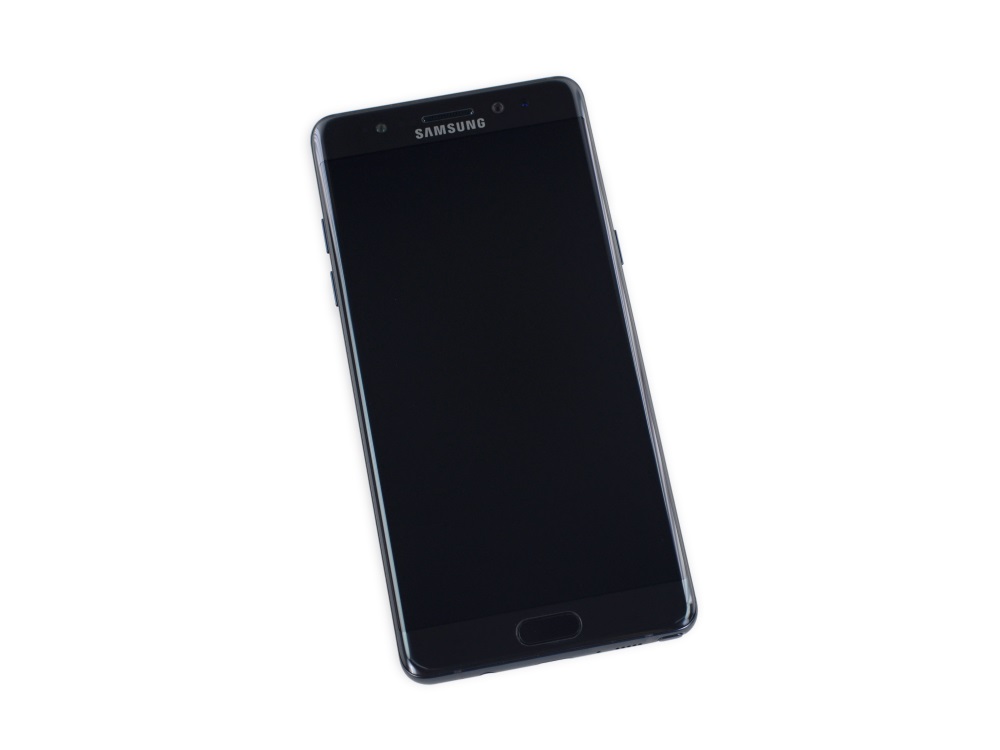

Компания Samsung выпустила новый флагманский фаблет, в котором сосредоточены все новые технологии южнокорейского производителя. Samsung решила пропустить одну цифру в названии и перейти сразу от Note 5 к Note 7. На первый взгляд, новинка — это просто S7 Edge с увеличенным экраном, однако внутри были проведены большие изменения. Поэтому команда сайта iFixit взялась «разделать» Samsung Galaxy Note 7 и заглянуть во внутренности этого смартфона.

Примечание: вся информация и фотографии взяты с сайта iFixit. Эта статья представляет собой перевод другого материала.

Прежде чем мы приступим к «вскрытию», напомним технические характеристики Samsung Galaxy Note 7:

  • 5,7-дюймовый дисплей с разрешением 2560х1440 пикселей (защита Gorilla Glass 5);
  • четырехъядерный процессор Qualcomm Snapdragon 820 + видеочип Adreno 530;
  • 4 ГБ оперативной и 64 ГБ пользовательской памяти с поддержкой microSD-карт объемом до 256 ГБ;
  • 12-мегапиксельная основная камера со светосилой f/1,7 + стабилизация изображения;
  • 5-мегапиксельная фронтальная камера;
  • сканер сетчатки глаза + сканер отпечатков пальцев;
  • стилус S-Pen, разъем USB Type-C, 3,5 мм аудиоджек;
  • защита от воды и пыли по стандарту IP68.

Приготовления

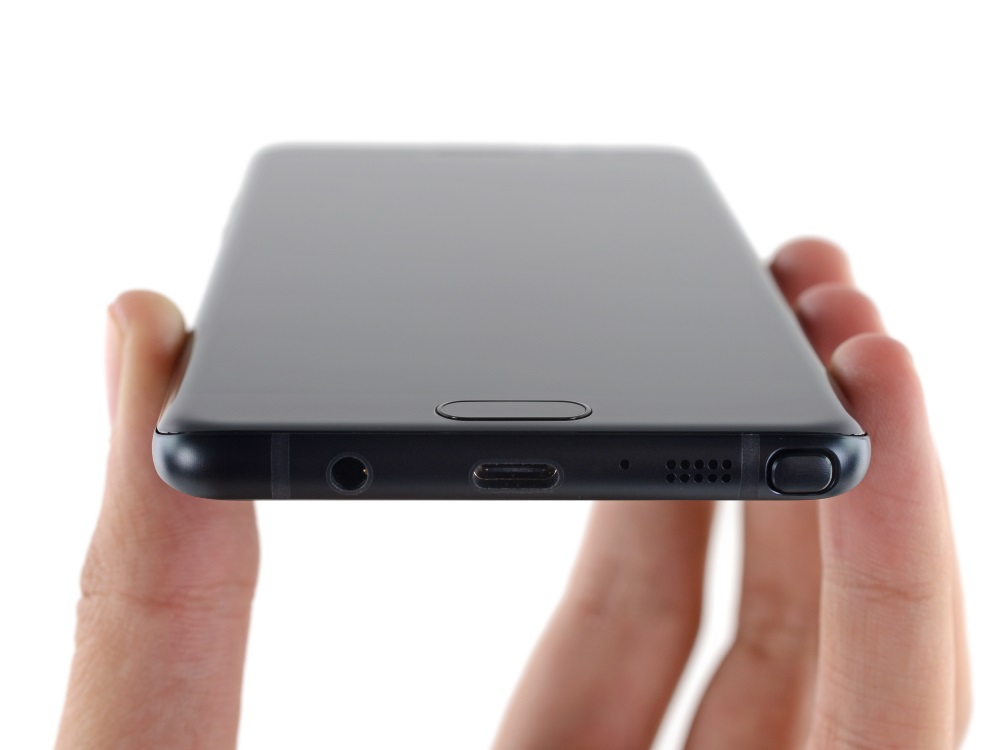

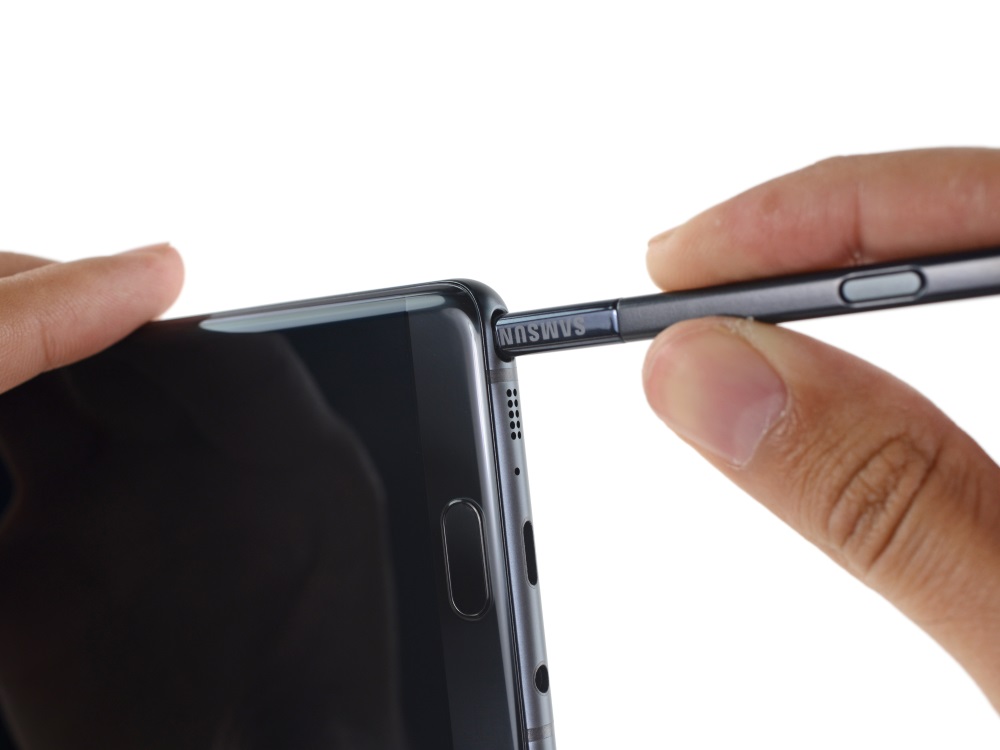

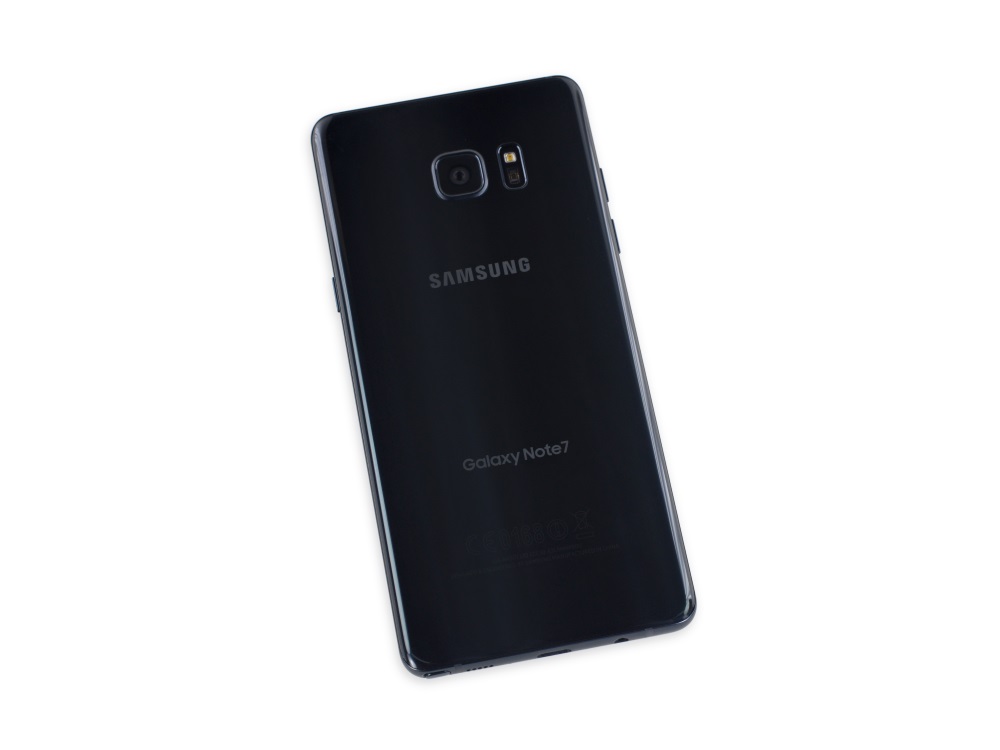

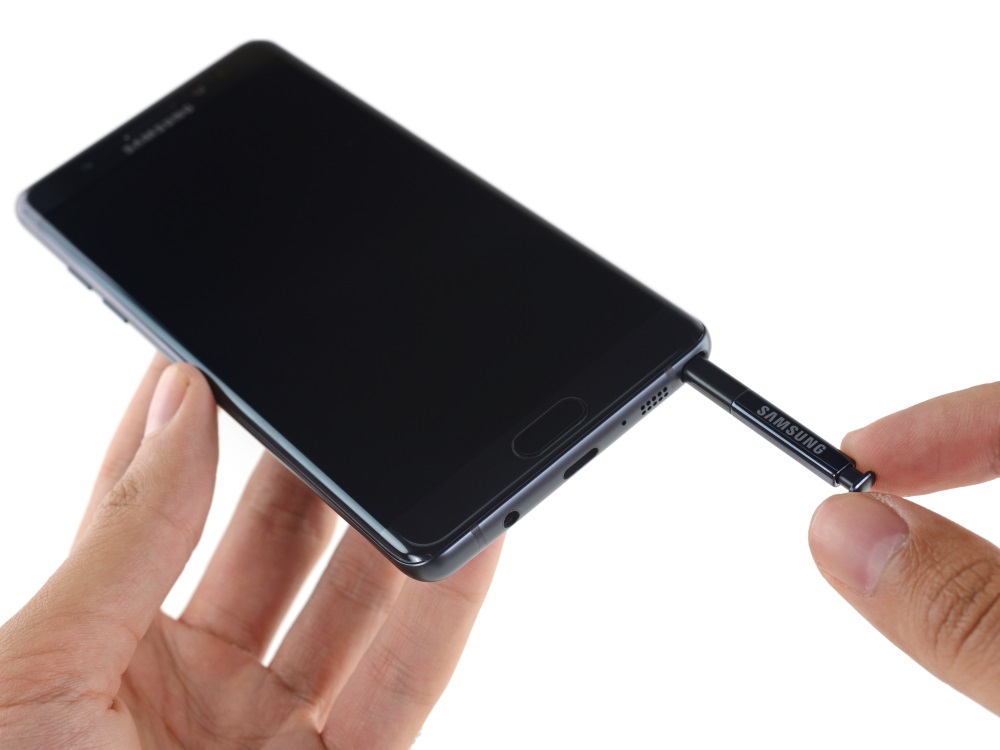

Рассмотрим нижнюю панель: здесь находятся аудиоразъем, порт USB Type-C (впервые для Samsung), отверстие для микрофона, сетка динамика, а также вещь, которая характеризует линейку Note,— стилус. Последний вытаскивается из корпуса подобно тому, как нож плавно нарезает масло. Примечательно, что Samsung в Note 7 исправила одну важную проблему Note 5: теперь стилус не входит в свою нишу обратной стороной. Из-за этого было сломано немало пятых Note.

Что внутри Samsung Galaxy Note 7 — разборка смартфона

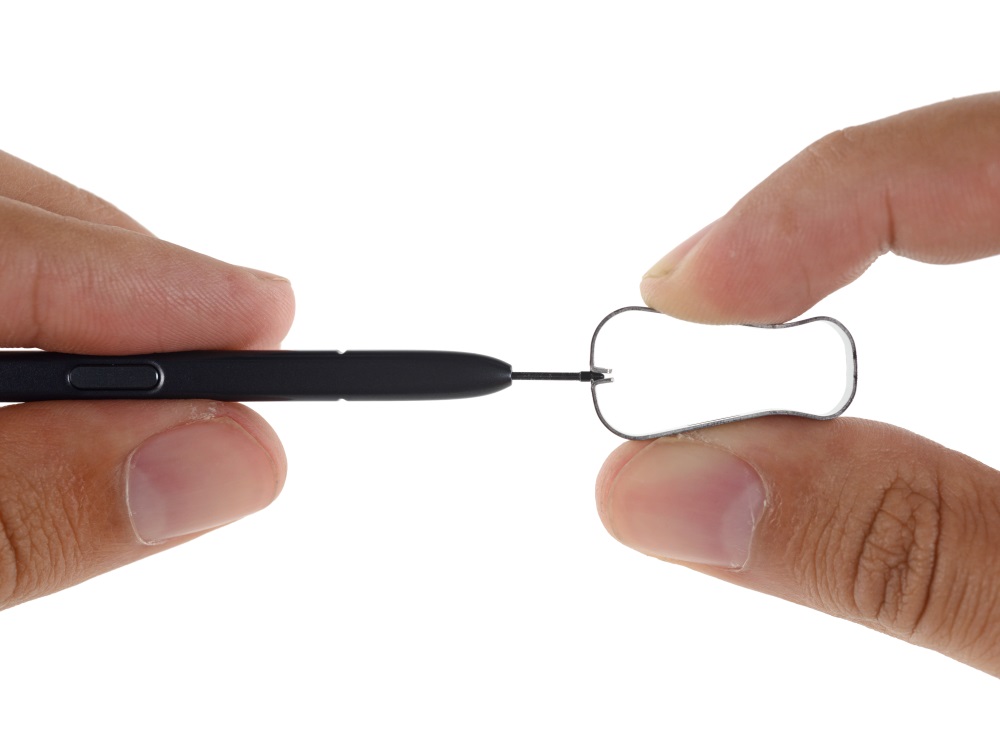

Немного внимания самому стилусу. Эксперты iFixit отмечают, что стилус S-Pen очень неплох по сравнению с Microsoft Surface Pen и Apple Pencil. Несмотря на то, что он значительно меньше двух этих конкурентов, он обладает высокой частота сканирования (360 Гц) и определяет 4 096 уровней силы нажатия. У Surface Pen частота сканирования составляет 240 Гц, а Apple Pencil определяет всего 1 024 уровня силы нажатия. Более того, стилус Note 7 может работать в двух режимах: слабом для использования на чистом стекле и в жестком для экранов с дополнительной защитной пленкой.

Разборка

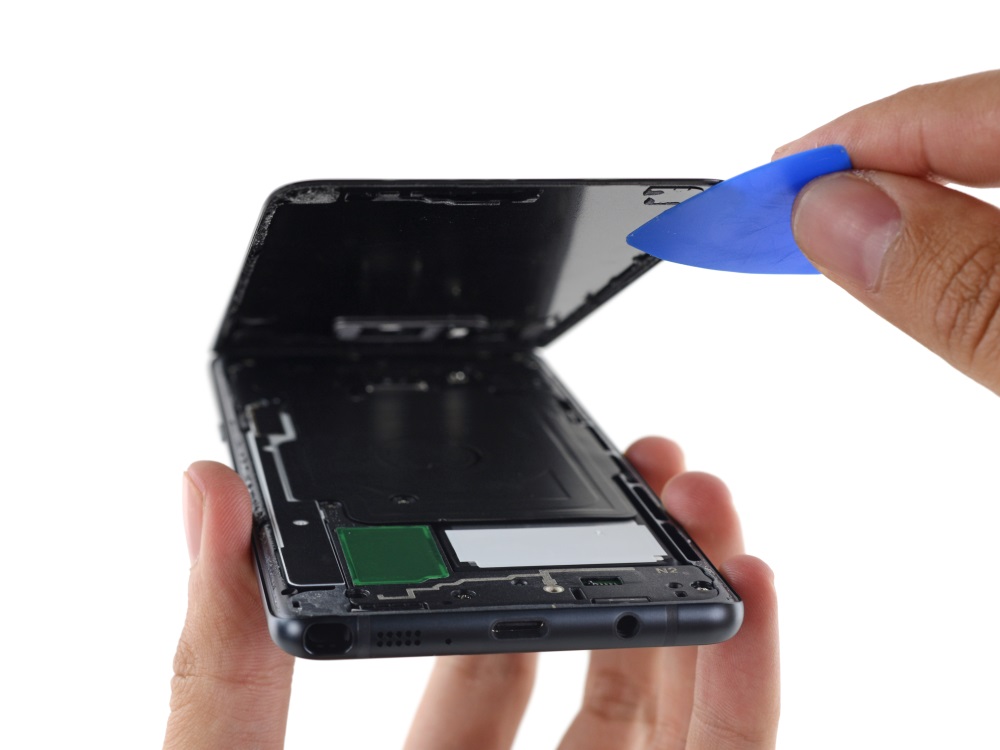

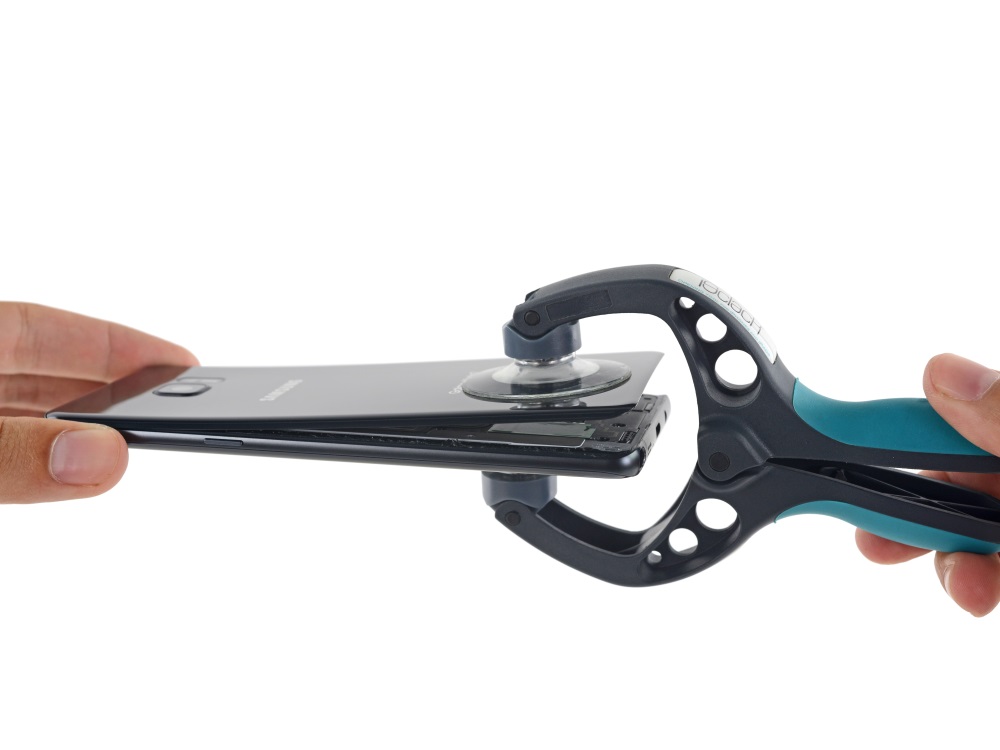

Пришло время «вскрывать пациента»! Для отсоединения задней панели эксперты использовали собственный инструмент iSclack. Немного усилий и задняя панель полностью отходит от основы корпуса. На этом моменте ребята из iFixit немного понастольгировали по временам, когда конструкции смартфонов обходились без клея.

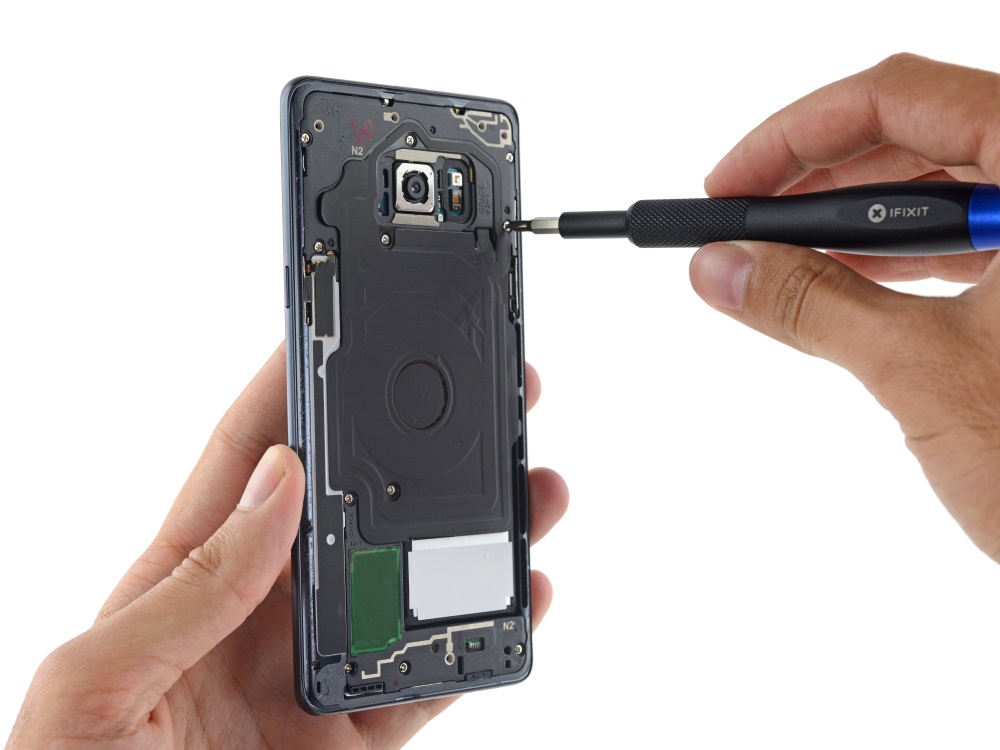

Под задней крышкой находится специальный элемент для беспроводной зарядки. Он закреплен традиционными винтами Philips. Также в этом элементе наверняка находится NFC-приемник.

Что внутри Samsung Galaxy Note 7 — разборка смартфона

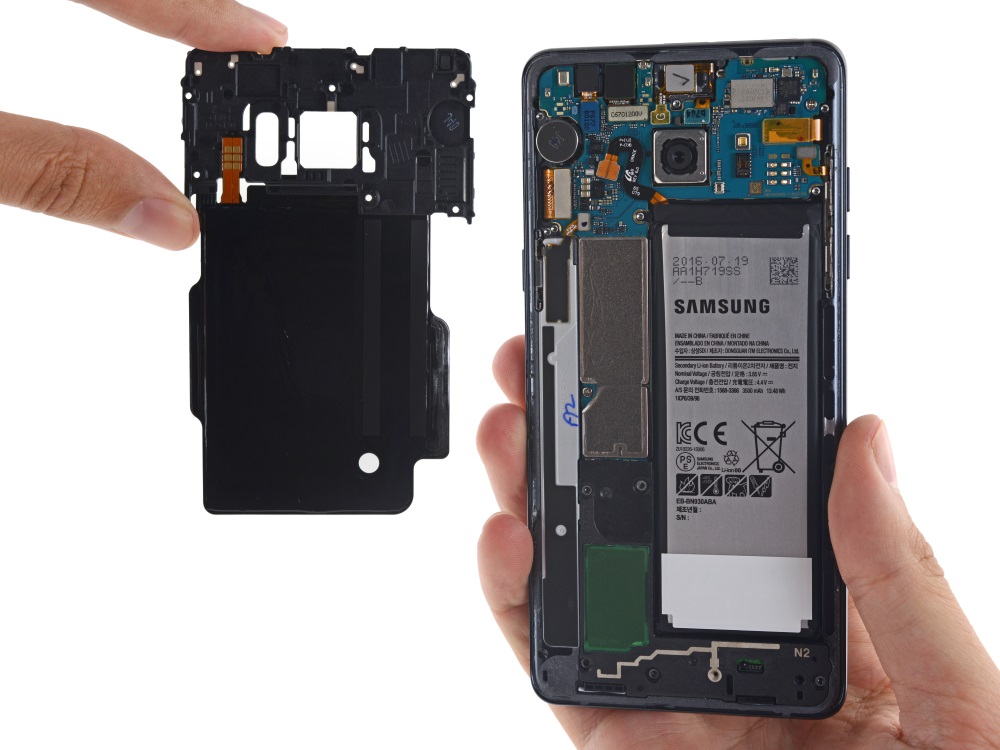

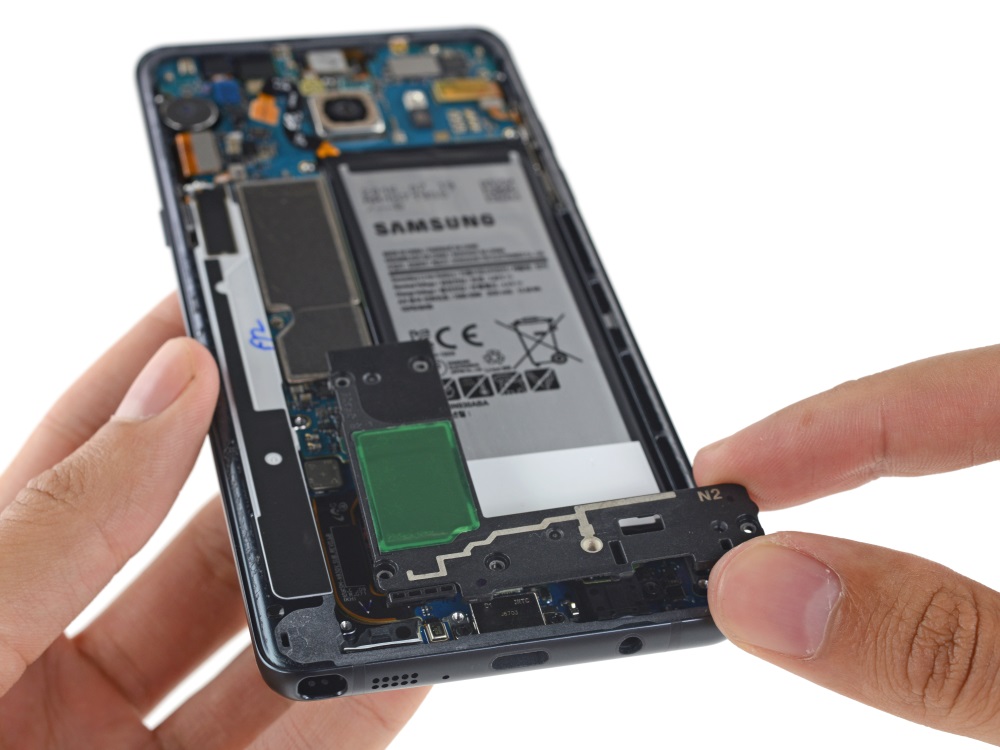

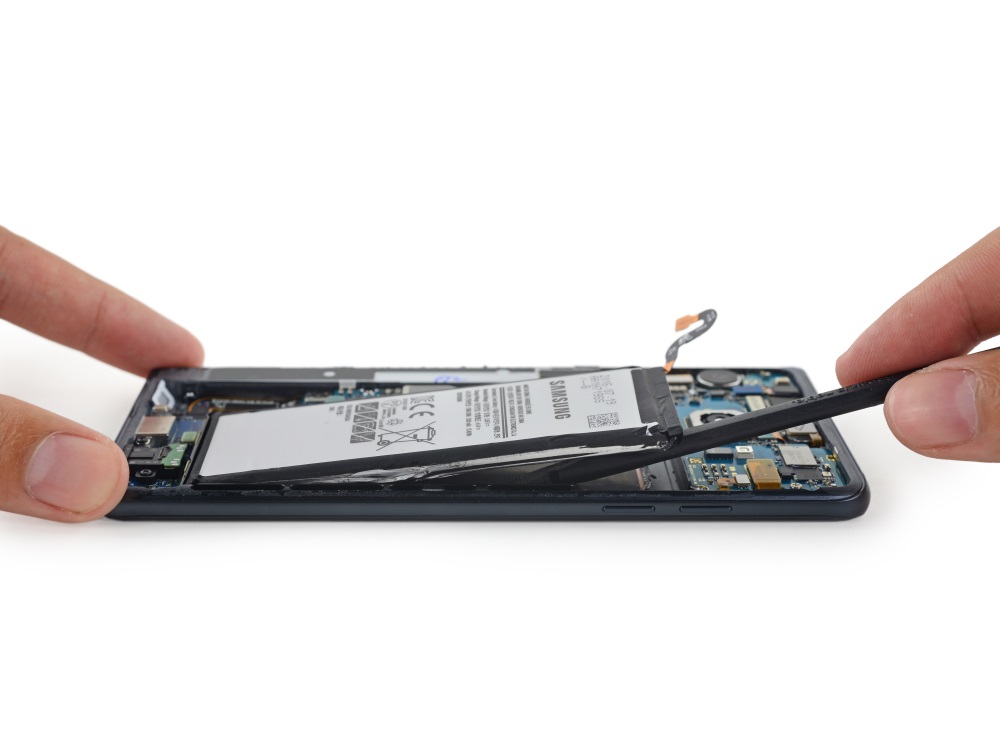

После удаления элемента для беспроводной зарядки внутренности Galaxy Note 7 предстают перед нами во всей красе. Батарея аппарата соединена с материнской платой необычным кабелем. Его сложно отсоединить, чтобы оставить исправным — первая трудность. После отсоединения кабеля можно вытаскивать батарею из корпуса — сделать это довольно сложно. Нужно приложить усилия.

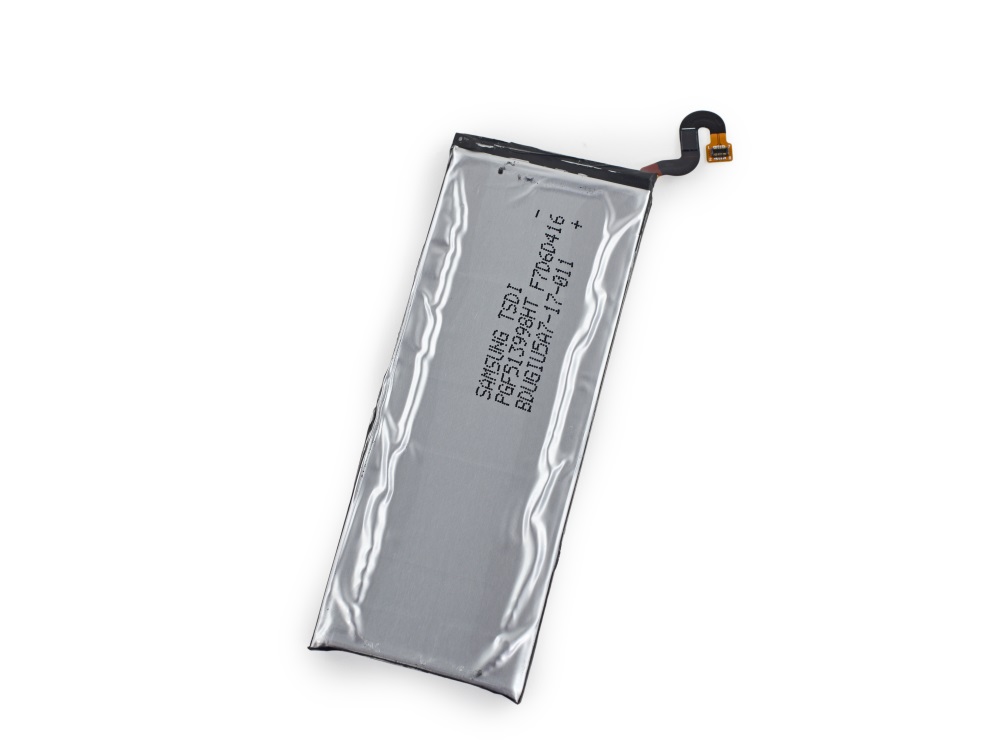

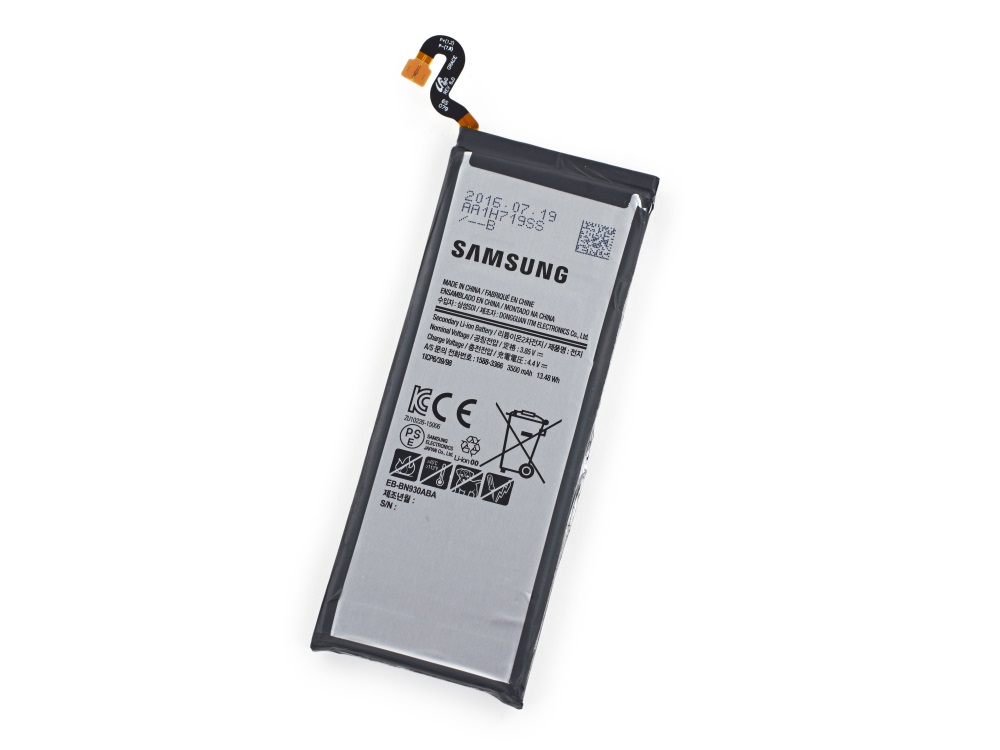

Аккумулятор с емкостью 3 500 мАч и запасом 13,48 Вт·ч намного более мощный, чем в iPhone 6S Plus (10,45 Вт·ч) и немного хуже батареи из Galaxy S7 Edge (13,86 Вт·ч). Примечательно, что аккумулятор находится в специальной нише со стенками. Видимо, это сделано для дополнительной защиты от воды. Также это положительно скажется на стойкости конструкции.

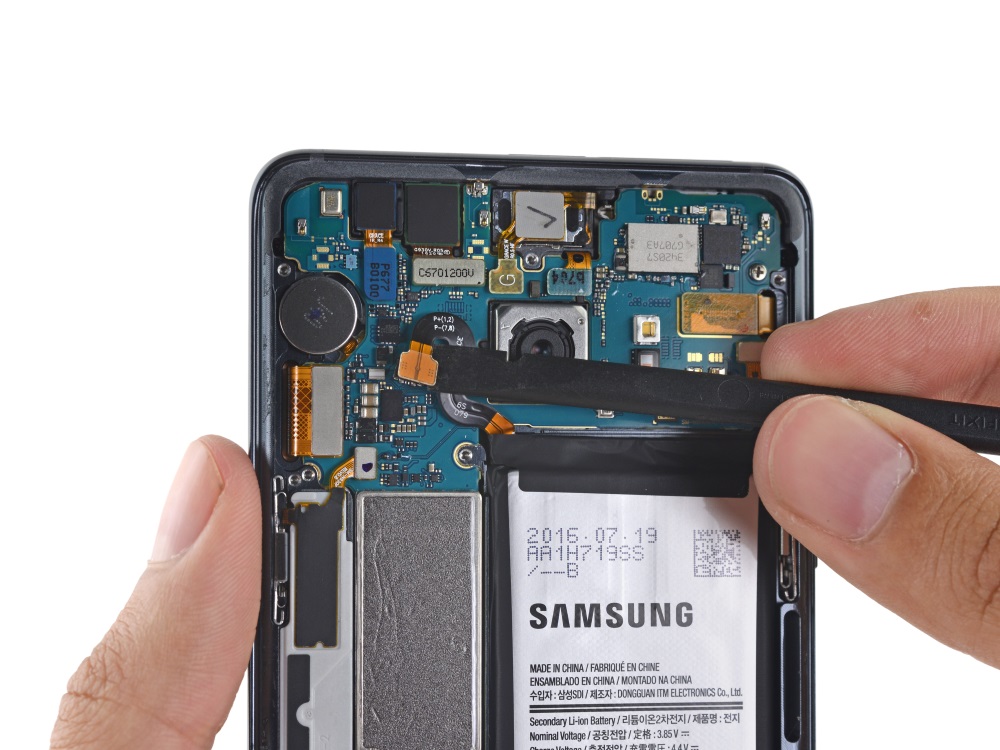

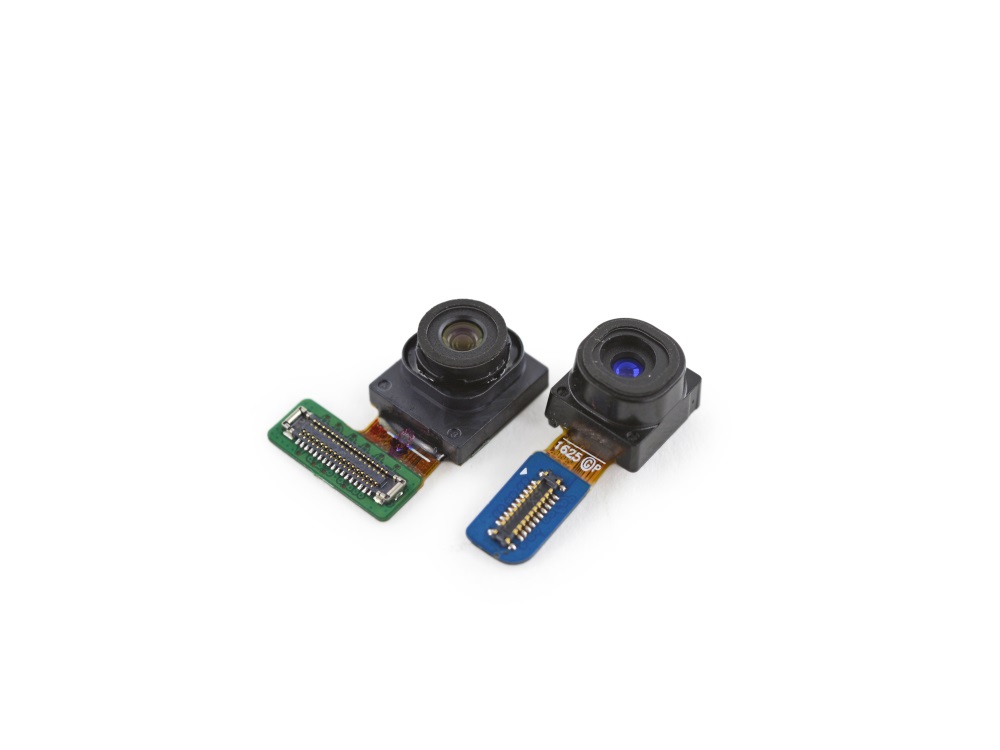

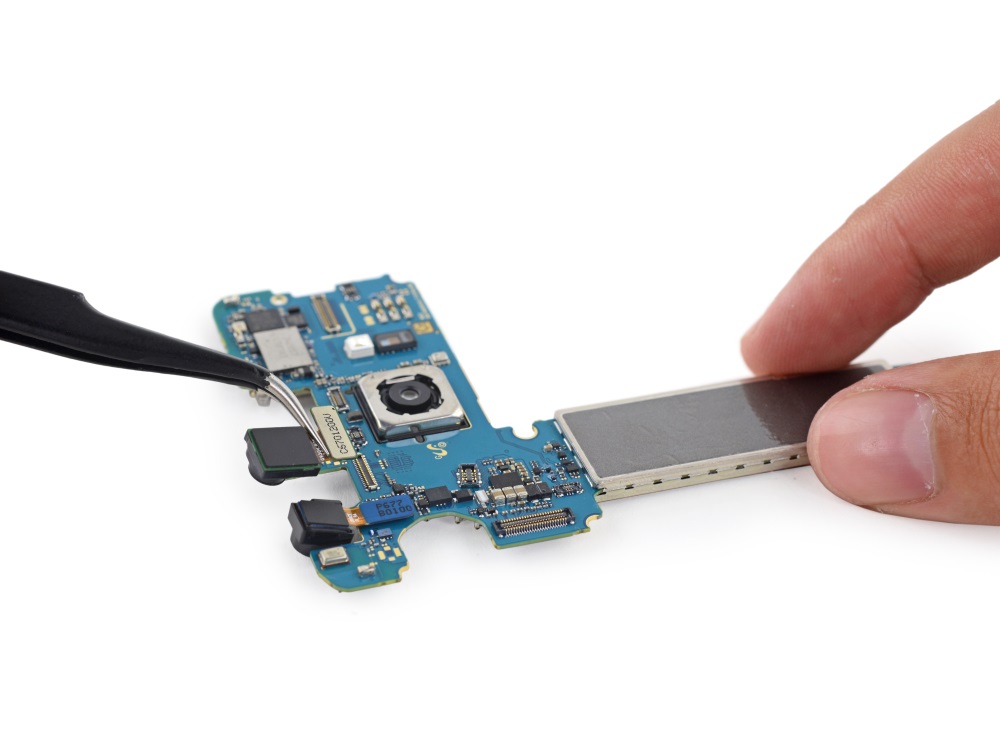

После удаления батареи можно перейти к материнской плате. На ней находятся три камеры. Да, именно три — вы не ошиблись. Основная на 12 мегапикселей, фронтальная на 5 мегапикселей, а третья — это сканер сетчатки глаза. Он по сути представляет собой еще одну камеру из двух составляющих — одна инфракрасным датчиком светит в глаза, а вторая захватывает изображение.

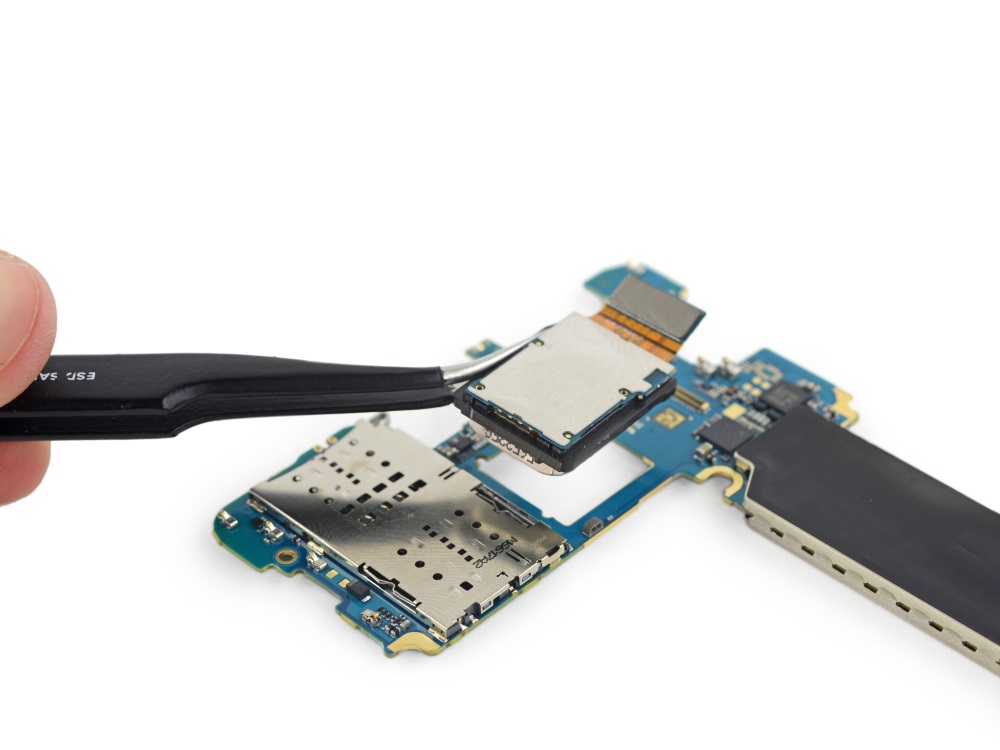

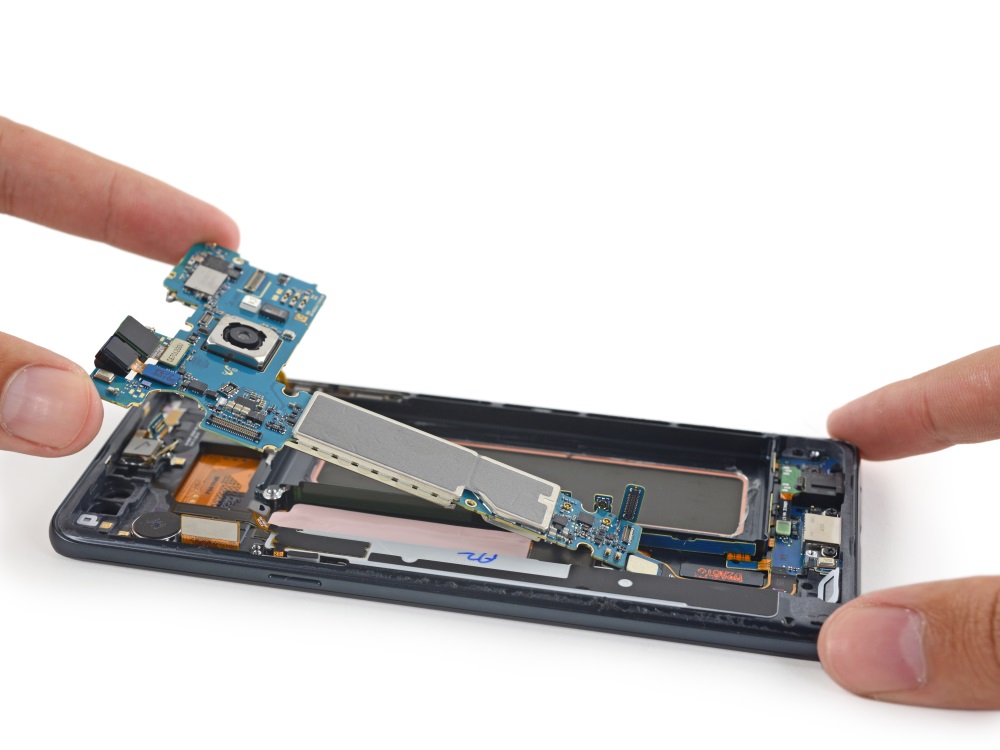

Когда основная плата полностью демонтирована можно поближе взглянуть на исполинский сенсор основной камеры.

Что внутри Samsung Galaxy Note 7 — разборка смартфона

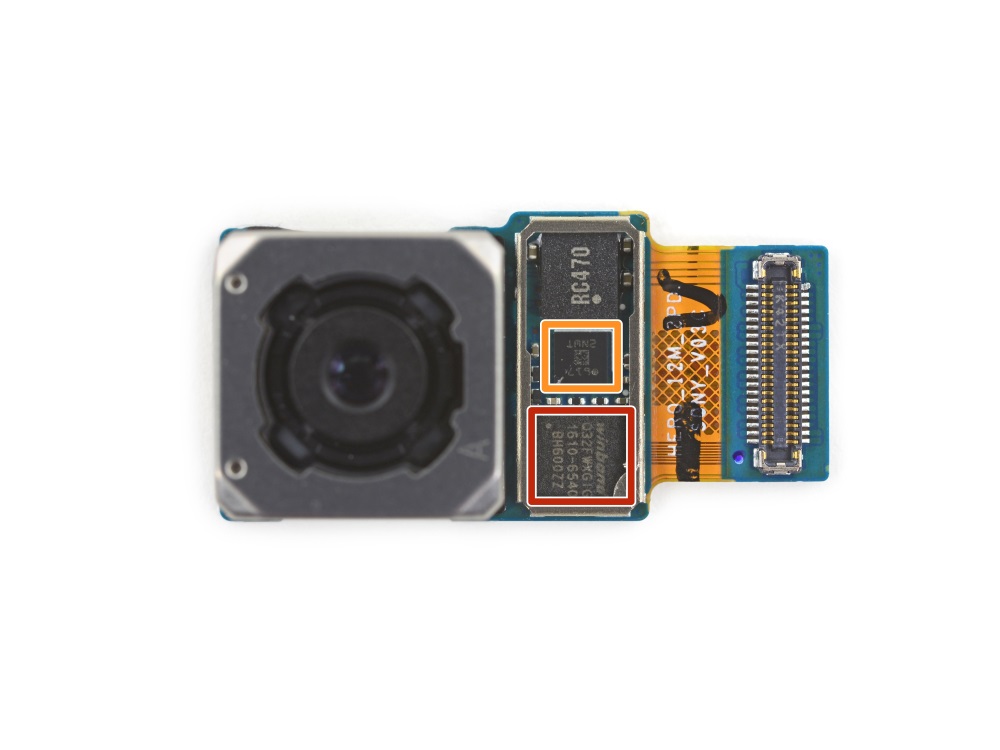

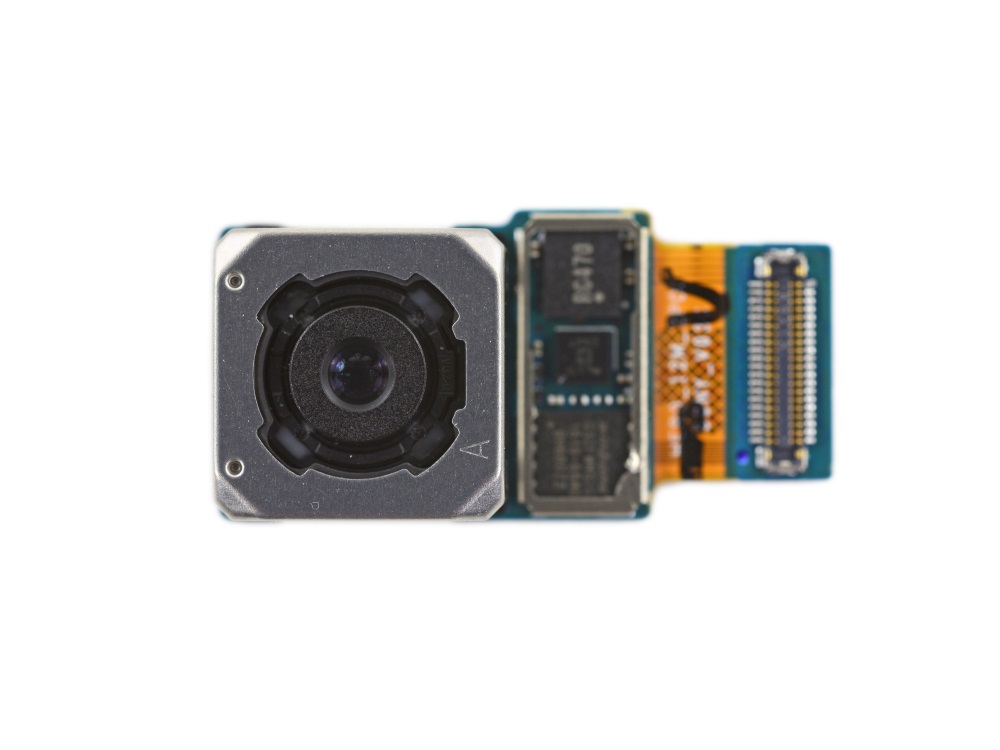

Оказалось, что это тот же самый Sony IMX260, который используется в Galaxy S7 и S7 Edge. Выделено красным — флэш-память Winbond Q32FWXGIG для камеры, оранжевым — гироскоп для работы оптической стабилизации (OIS).

Что внутри Samsung Galaxy Note 7 — разборка смартфона

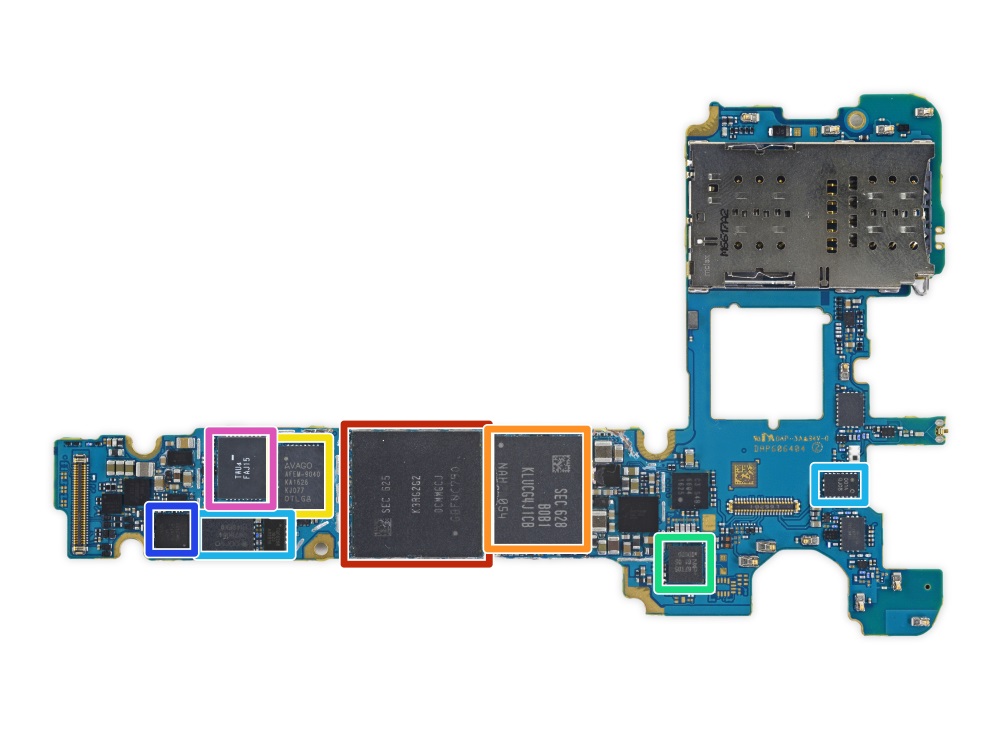

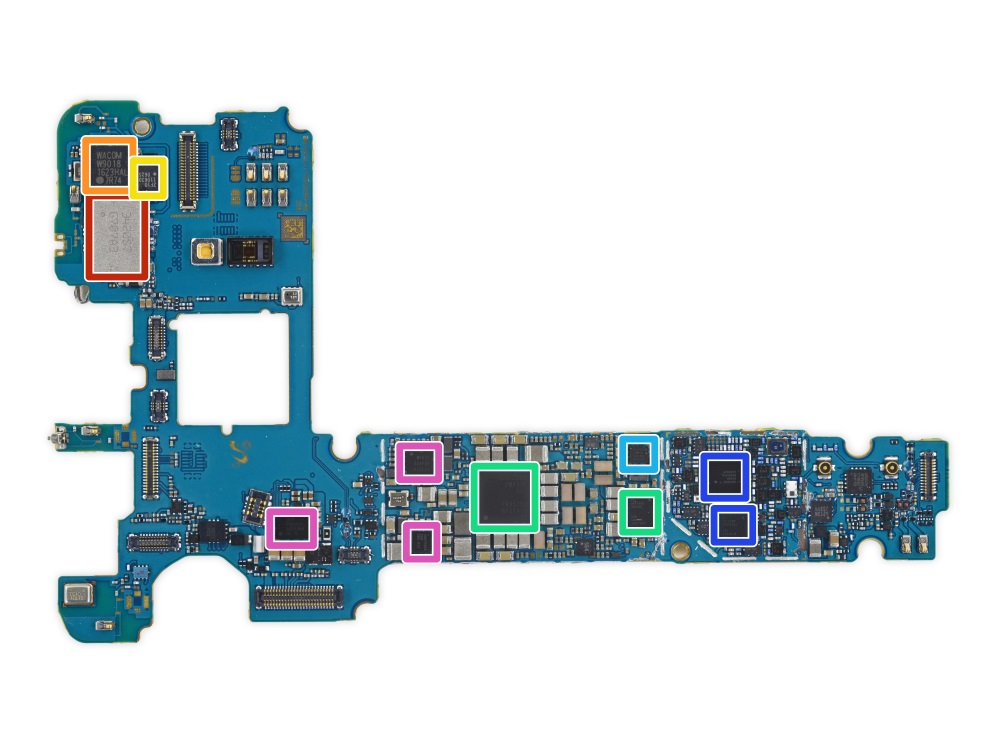

Пришло время отметить все, что расположено на материнской плате (выделено цветами на фото):

  • Красный — модуль памяти Samsung K3RG2G20CMMGCJ типа LPDDR4 SDRAM объемом 4 ГБ, который находится поверх процессора Qualcomm Snapdragon 820.
  • Оранжевый — чип пользовательской памяти Samsung KLUCG4J1CB-B0B1 типа UFS 2.0 объемом 64 ГБ.
  • Желтый — многополосный модем Avago AFEM-9040.
  • Зеленый — чип NFC NXP 67T05.
  • Голубоый — модуль Qorvo QM78064 для высоких частот RF, интерфейсный модуль TQF6260 и модуль приема QM63001A.
  • Синий — аудио-кодек Qualcomm WCD9335.
  • Розовый — интерфейсный модуль Murata FAJ15.
Что внутри Samsung Galaxy Note 7 — разборка смартфона

Также множество чипов расположилось на обратной стороне материнской платы (выделено цветами на фото):

  • Красный — модуль Wi-Fi Samsung 3420S7 G707A3.
  • Оранжевый — контроллер сенсорного экрана Wacom W9018.
  • Желтый — модуль ZF10 110630 0625.
  • Зеленый — контроллеры управления питанием Qualcomm PM8996 и PM8004.
  • Голубой — трекер конвертации Qualcomm QFE3100.
  • Синий — RF-передатчики Qualcomm WTR4905 и WTR3925.
  • Розовый — беспроводной передатчик энергии IDT P9221S и контроллеры питания MPB02 603PD9 1625ELn + MAX77830.

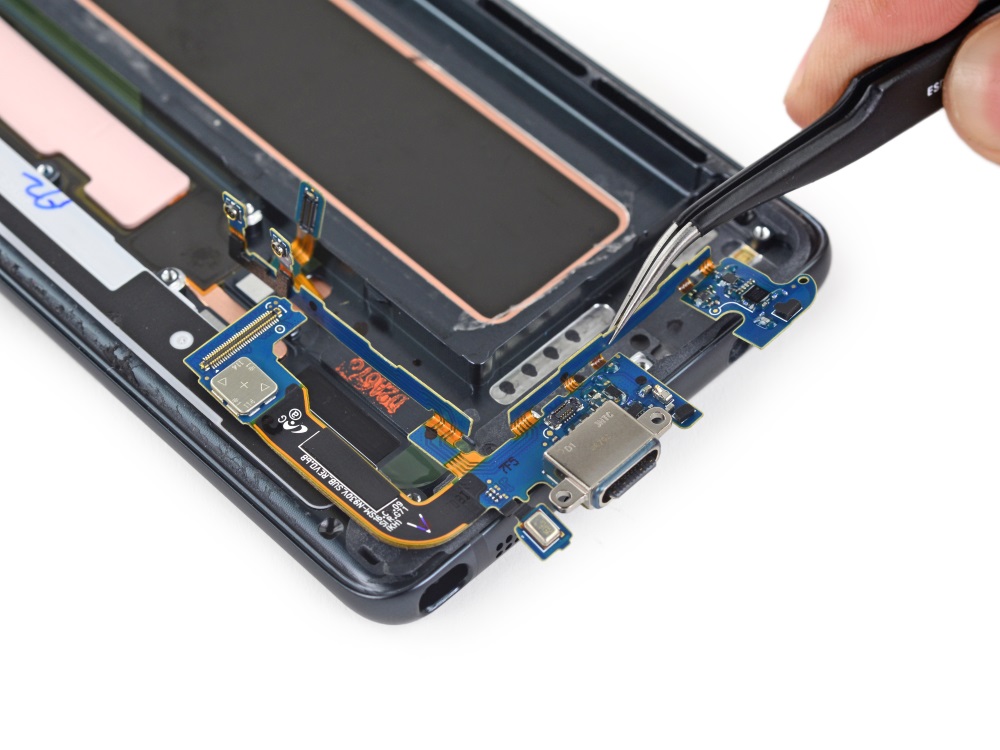

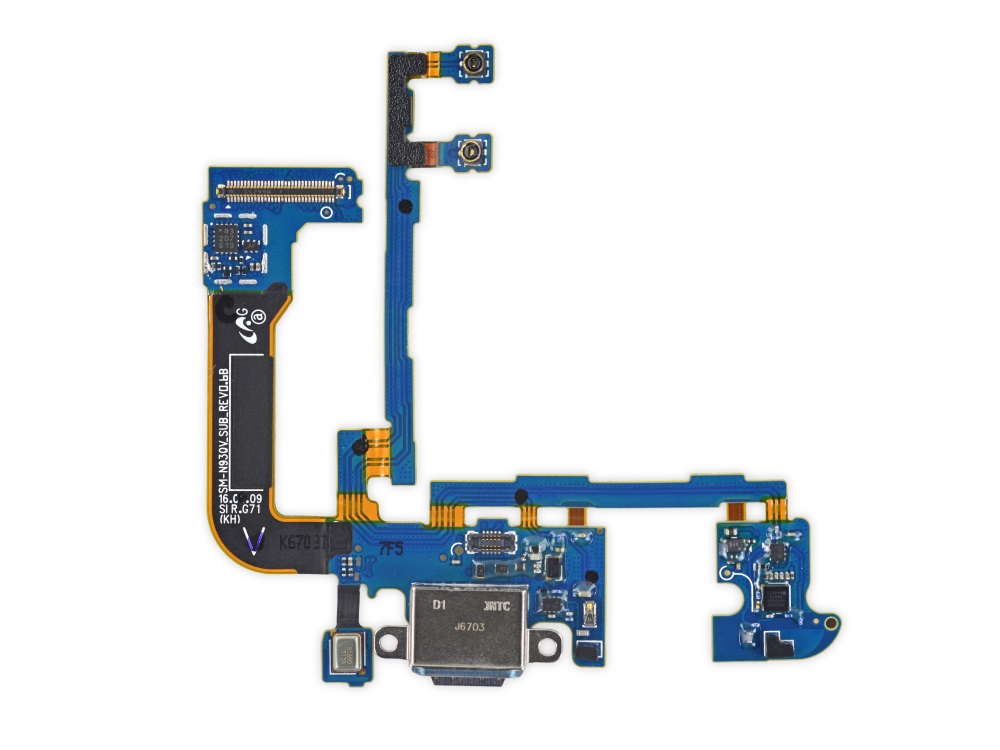

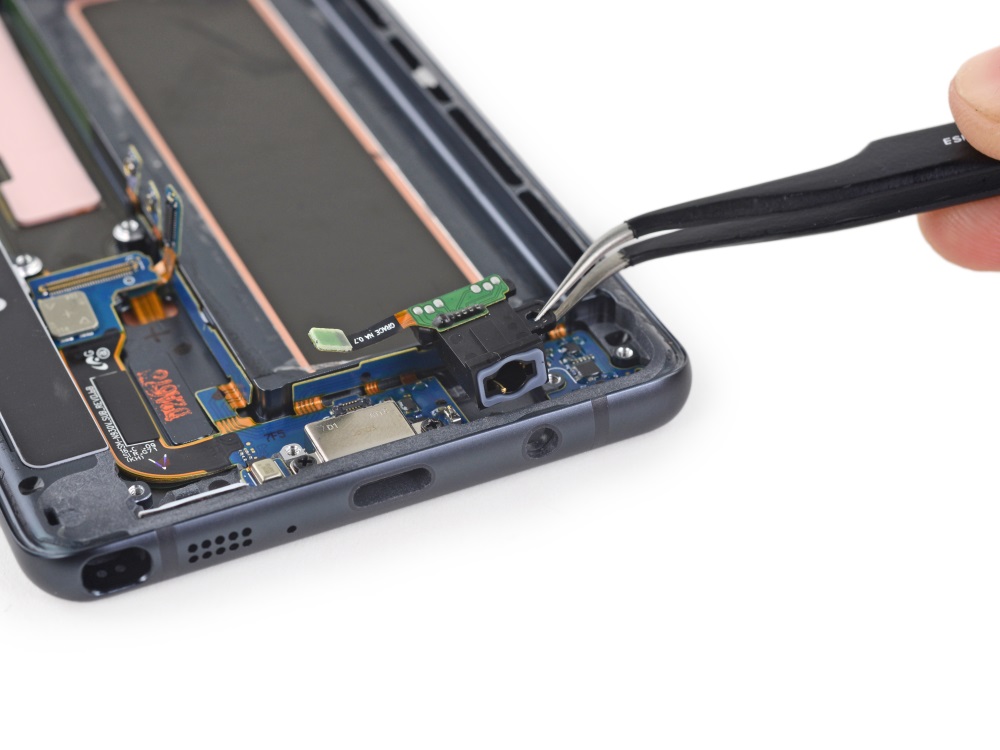

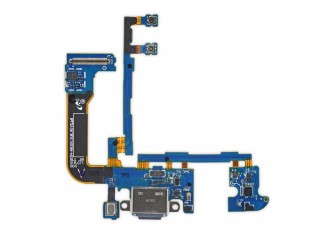

С материнской платой разобрались — теперь переходим к нижней стороне корпуса. Там находится 3,5-миллиметровый аудио-джек, готовый передавать музыку в наушники даже под водой. Там же присутствует порт USB Type-C, который Samsung использует впервые. Для него компания поставляет в комплекте специальный переходник. После отсоединения портов можно вытащить из корпуса внешнюю плату. В отличие от аналогичной платы в Galaxy S7, эта более прочная из-за новых соединений.

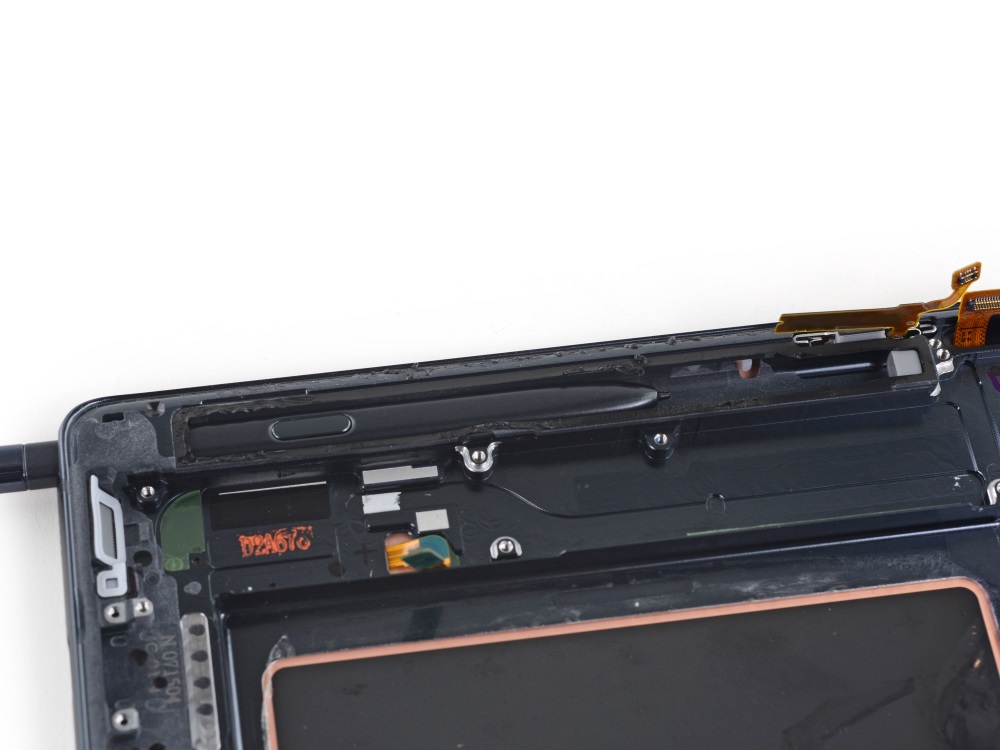

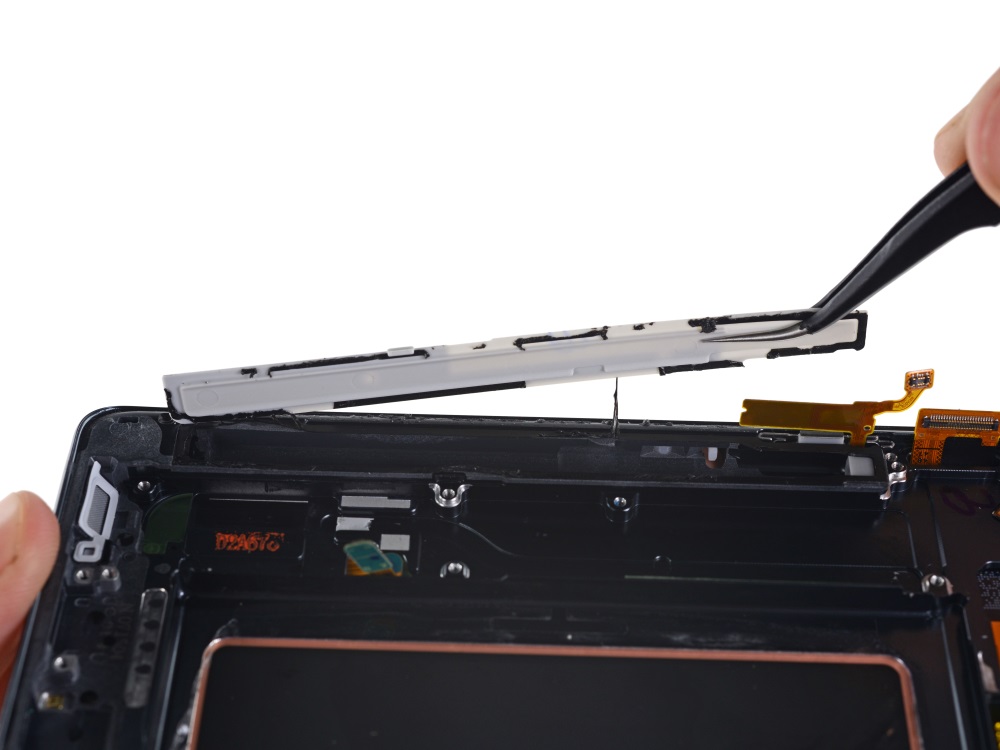

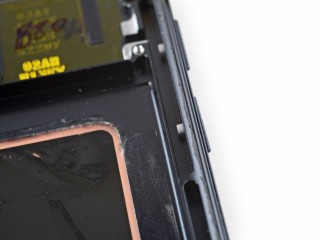

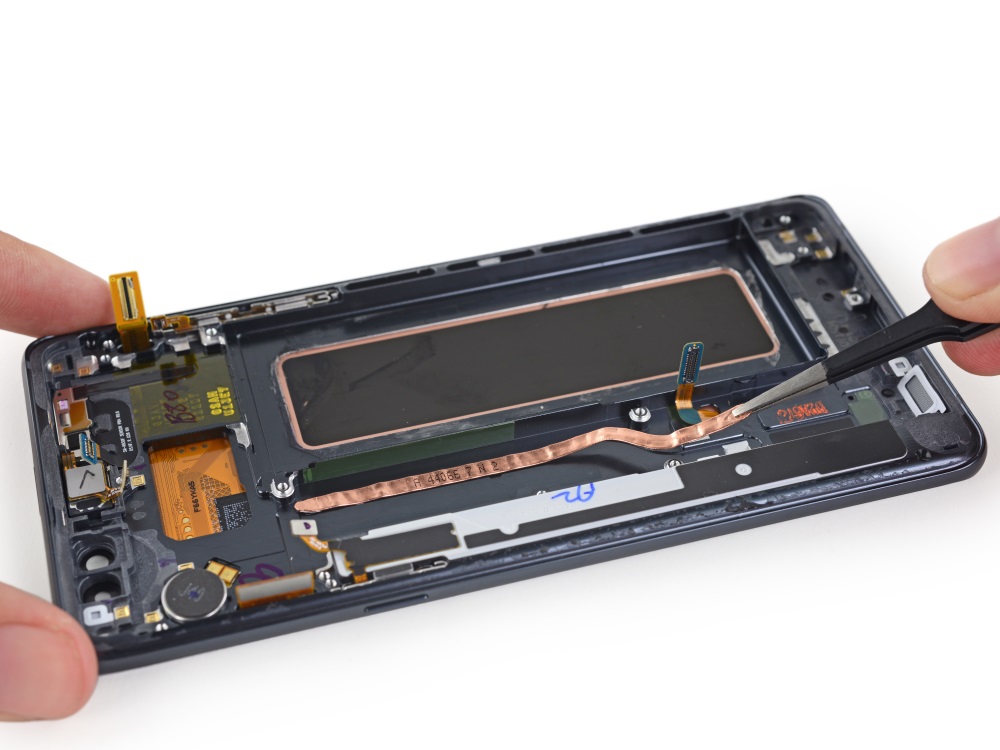

Внешняя плата раскрывает охладительные трубки, которые отводят тепло от процессора и других элементов. Технология аналогична той, что используется в S7. Также рядом находится планка, которая прикрывает отсек для стилуса S-Pen. Сам отсек содержит специальные выемки для закрепления пера, а также резиновый «бампер», который сохраняет кончик стилуса.

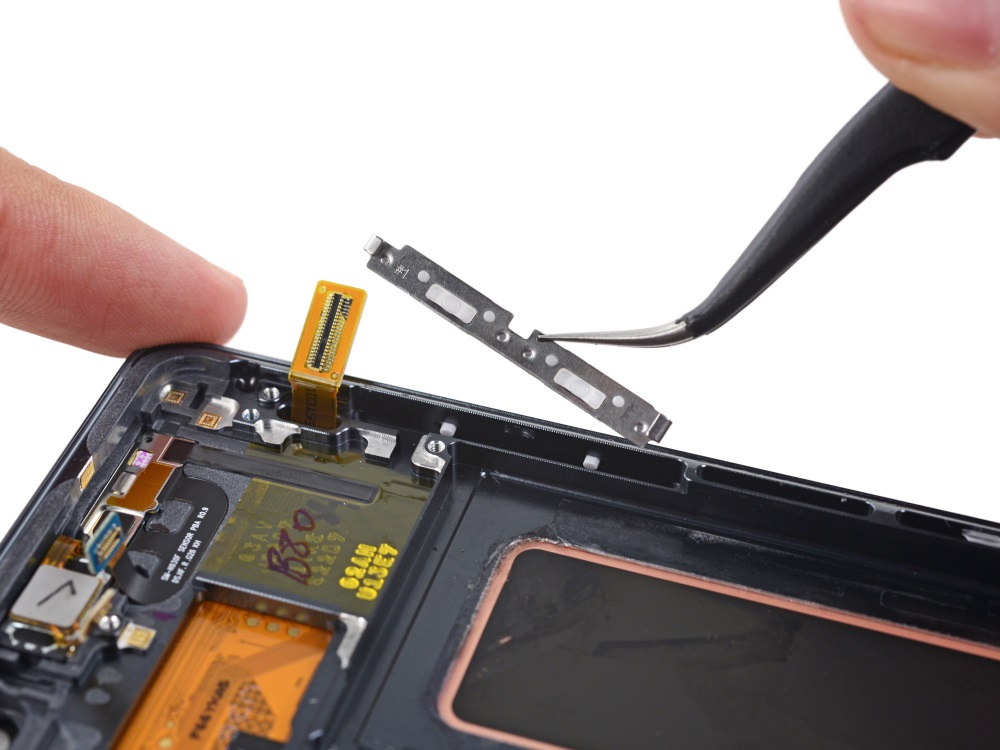

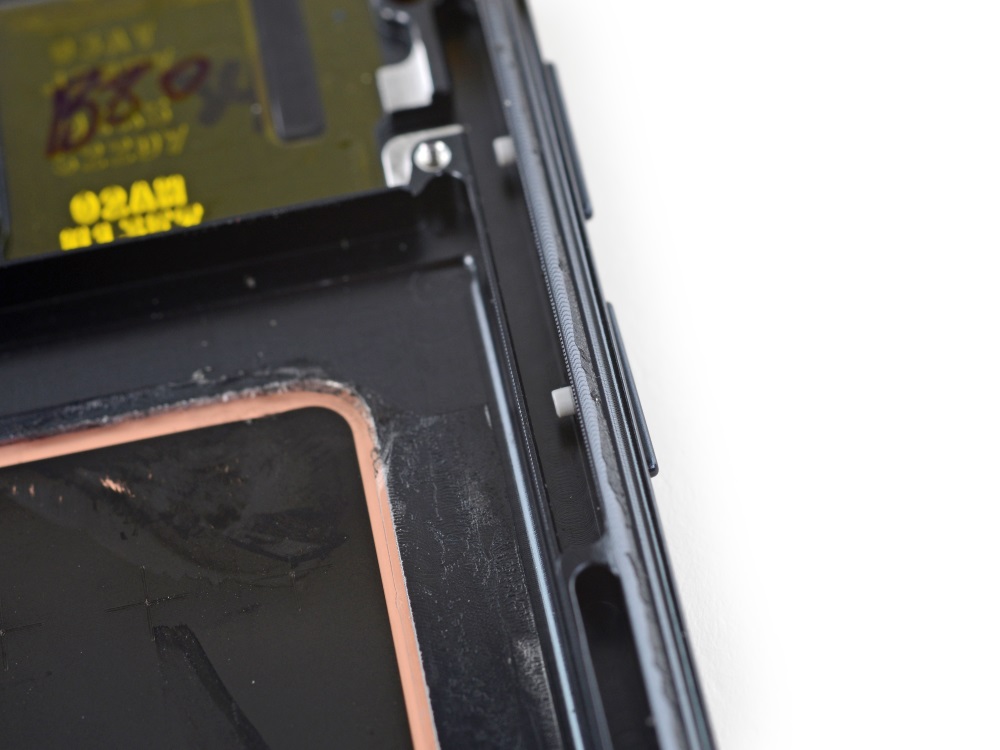

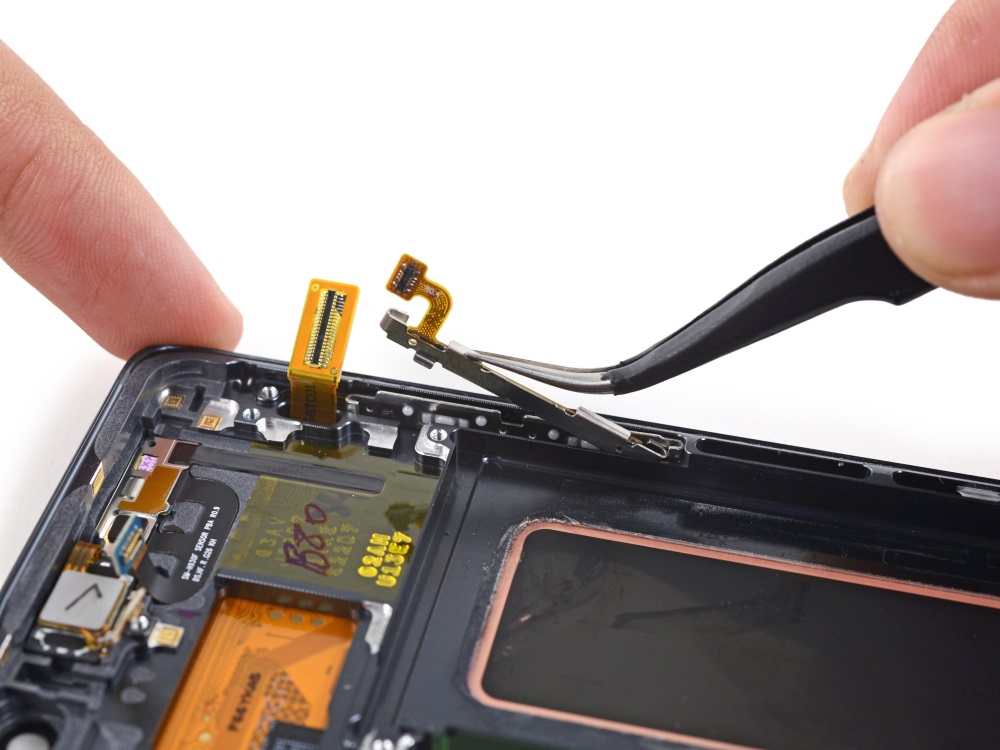

Конструкция кнопок громкости довольно сложна, но это не останавливает экспертов iFixit. Микровыключатели находятся над несколькими резиновыми подкладками, которые обеспечивают защиту от воды. Сами кнопки практически нельзя извлечь из корпуса — Samsung применила какую-то интересную конструкцию.

Что внутри Samsung Galaxy Note 7 — разборка смартфона

Самое время для вскрытия последнего модуля — фронтального.

Что внутри Samsung Galaxy Note 7 — разборка смартфона

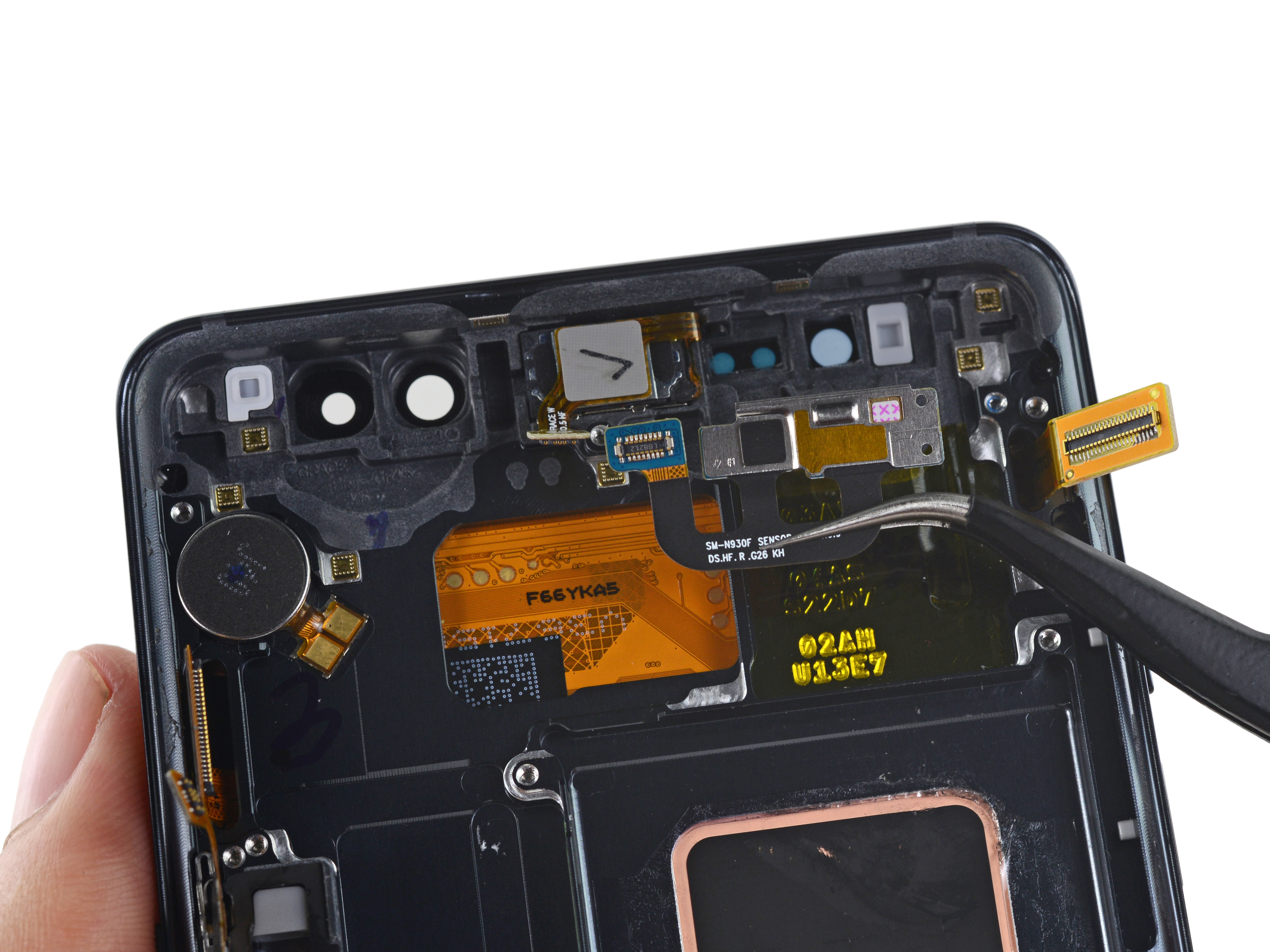

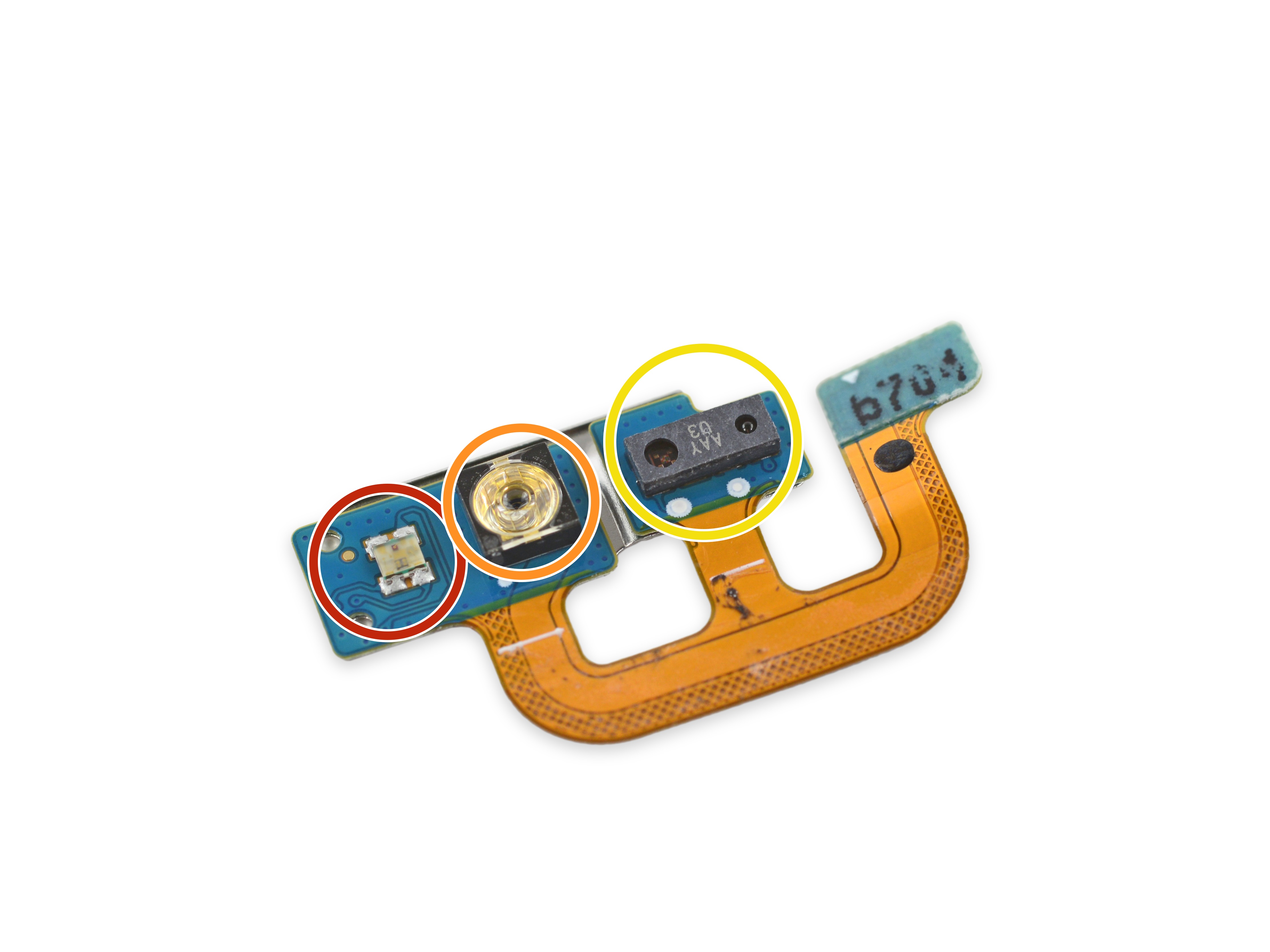

Он содержит (отмечено цветами на фото):

  • Красный — LED-датчик.
  • Оранжевый — инфракрасный передатчик для сканера сетчатки глаза.
  • Желтый — датчик приближения.

Итоги

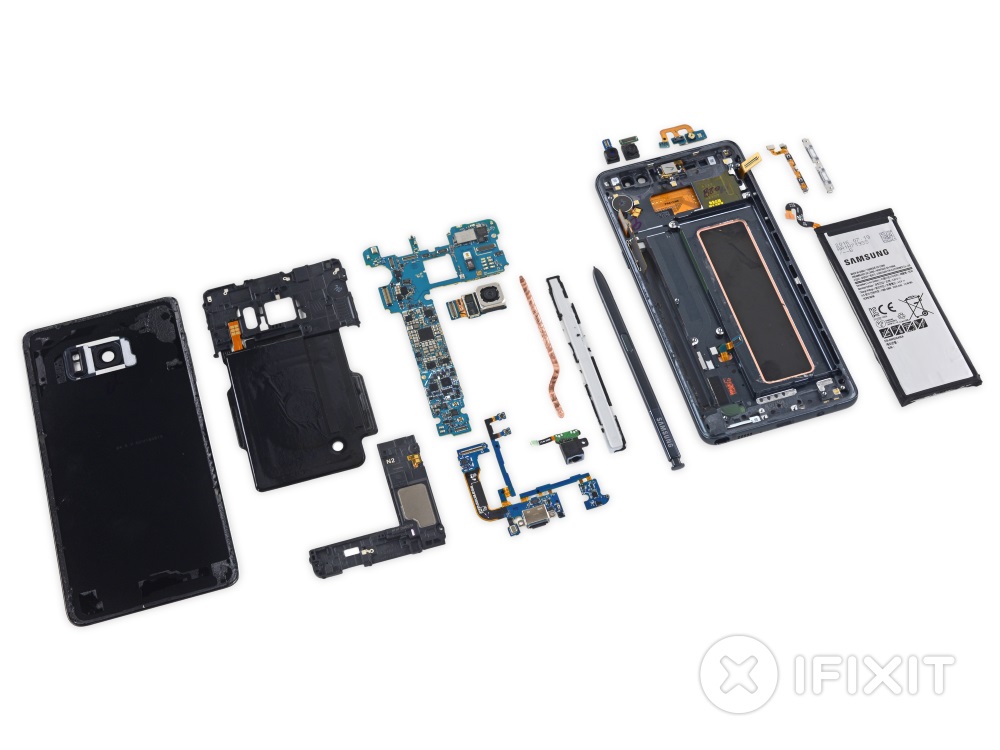

Пришло время подвести итоги разборки Samsung Galaxy Note 7. Смартфон получает 4 балла из 10 возможных по шкале ремонтопригодности iFixit.

Что внутри Samsung Galaxy Note 7 — разборка смартфона

Положительные особенности конструкции:

  • Многие компоненты модульные и их можно заменять независимо от других.
  • Улучшенная система кабелей позволяет демонтировать нижнюю панель с портами без удаления экрана.
  • Батарею можно удалить, не трогая материнскую плату. Однако процесс осложняет крепкий клей.

Недостатки конструкции:

  • Стекло на передней и задней панелях означают, что при падении можно повредить обе стороны. Задняя стенка закреплена крепким клеем, что осложняет разборку.
  • Из-за изогнутого дисплея убрать защитное стекло без повреждений практически невозможно.

Оригинальный материал вы можете прочесть на сайте iFixit.
