Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI

Наглядный пример того, как на «бизнес»-чипсете сделать интересную плату для конечного пользователя
Весной Intel анонсировала новые наборы системной логики под восьмитысячную серию. Все они в той или иной мере уступают Z370, но не всякому покупателю нужны навороты топового чипсета. Тот же разгон интересен отдельной группе энтузиастов, готовых переплачивать за возможность изменять множители вверх. Также не стоит думать, что на Z серии заканчиваются красивые и многофункциональные платы с множеством дополнительных опций, а все эти B, Q и H серии идут на офисные mATX матери с парой DIMM, одним PCIEx16 и малой горской USB. B360 AORUS Gaming 3 WIFI – наглядный пример того, как на «бизнес»-чипсете сделать интересную плату для конечного пользователя.


Видео


Технические характеристики

  • Форм-фактор: ATX, 305 x 225 мм
  • Процессорный разъем: LGA 1151
  • Системная логика: Intel B360
  • Оперативная память: 4x DIMM DDR4 до 2666 МГц, до 64 Гбайт
  • Звук: 5.1 HD Audio (Realtek ALC892)
  • Проводная сеть: 1 Гбит Ethernet (Intel I219-V)
  • Беспроводная сеть: Wi-Fi 802.11ac (Intel Wireless-AC 9560)
  • Слоты расширения: 3x PCIEx16, 2x PCIEx1
  • Накопители: 6x SATA III 6 Gbit/s, 2x M.2
  • Задняя панель: HDMI, DVI-D, 4x USB 2.0, 2x USB 3.0, USB 3.1 Type-A, USB 3.1 Type-C, PS/2, RJ-45, 6x аудиоджек
  • Цена: 7000 рублей

Комплектация

Поставляется плата в картонной коробке стандартных размеров
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Комплектация. 1

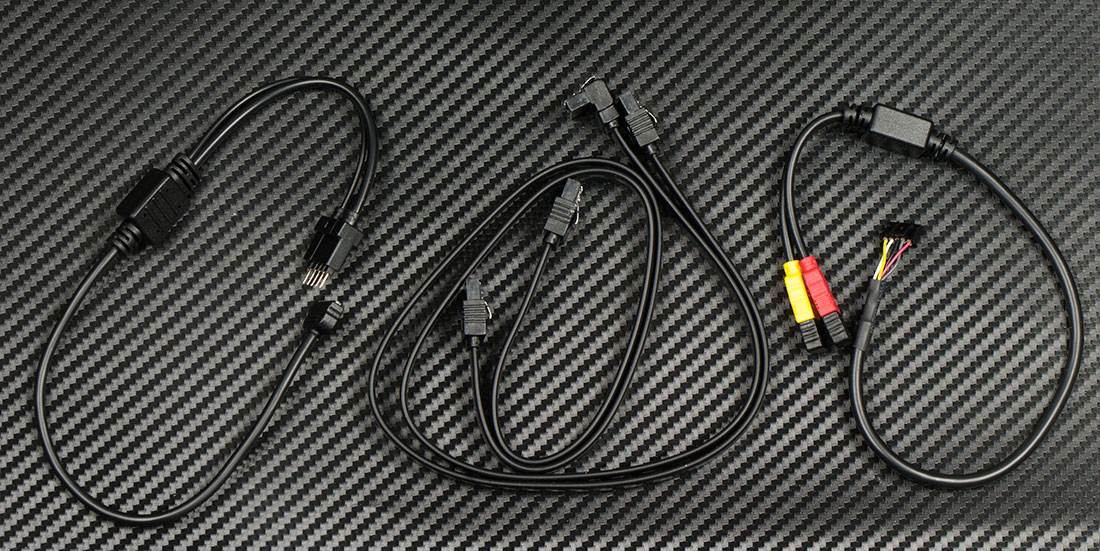

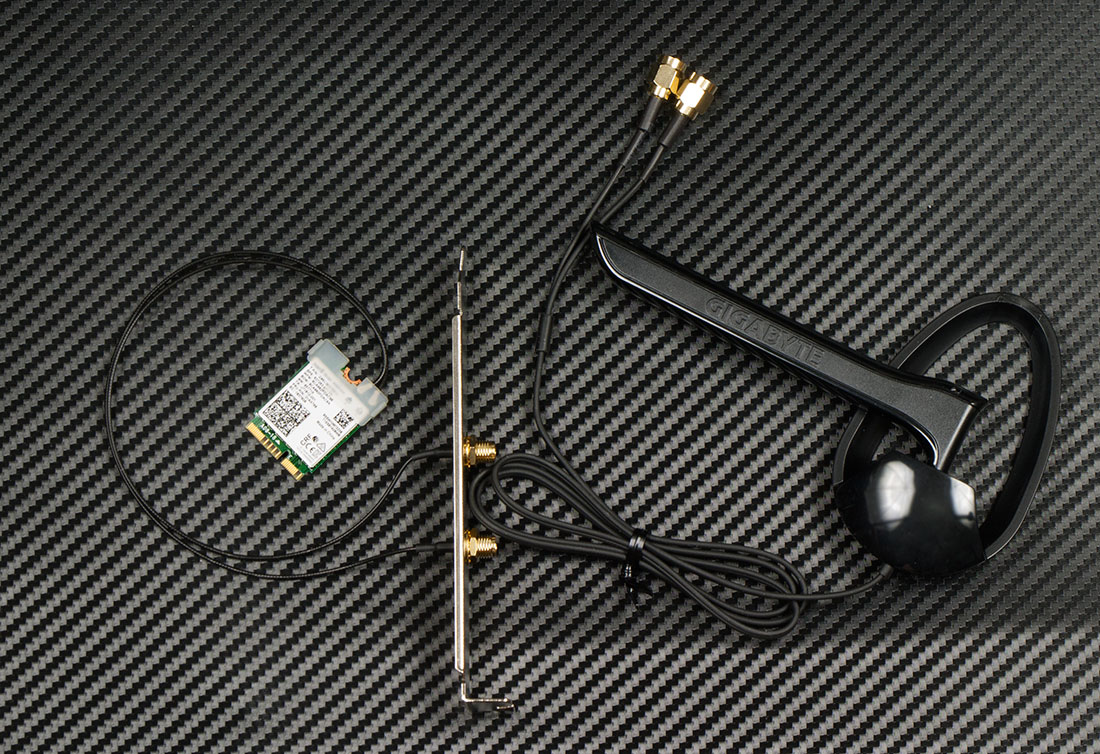

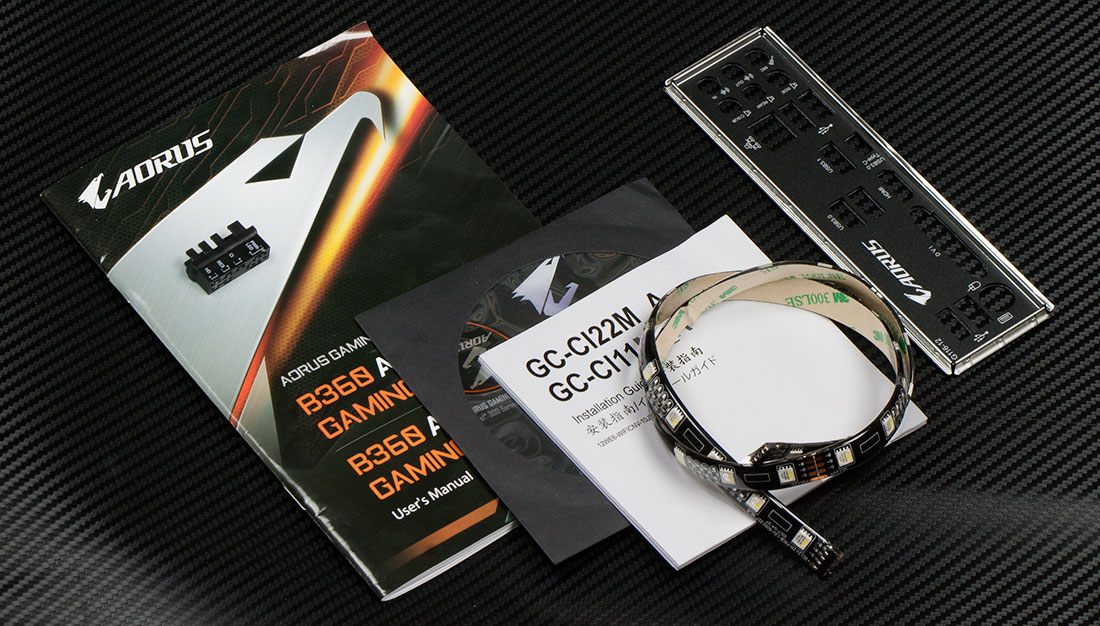

Дополнительных аксессуаров насыпали прилично. Помимо стандартных SATA кабелей, заглушки, диска с драйверами и инструкции есть RGB-лента с проводами для подключения, Wi-Fi адаптер и антенна к нему

Внешний вид

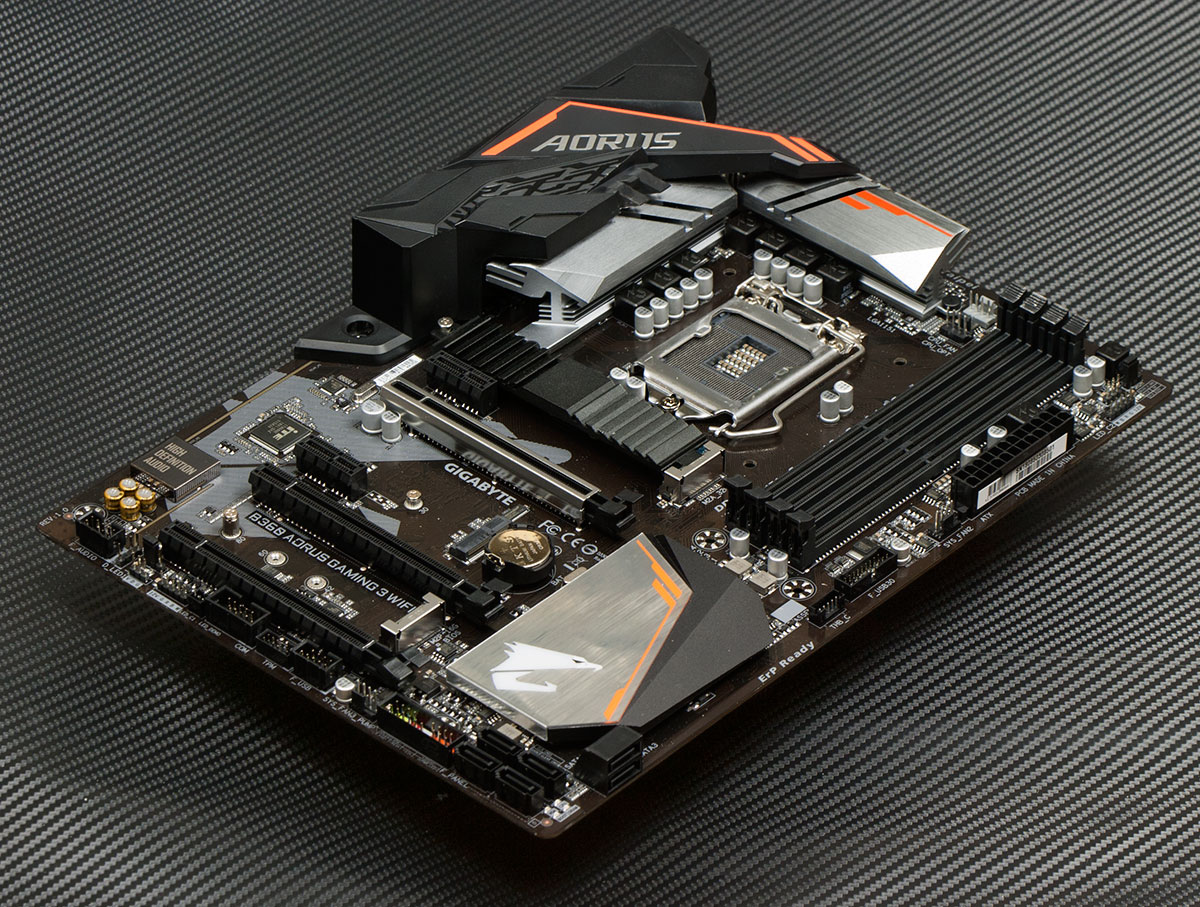

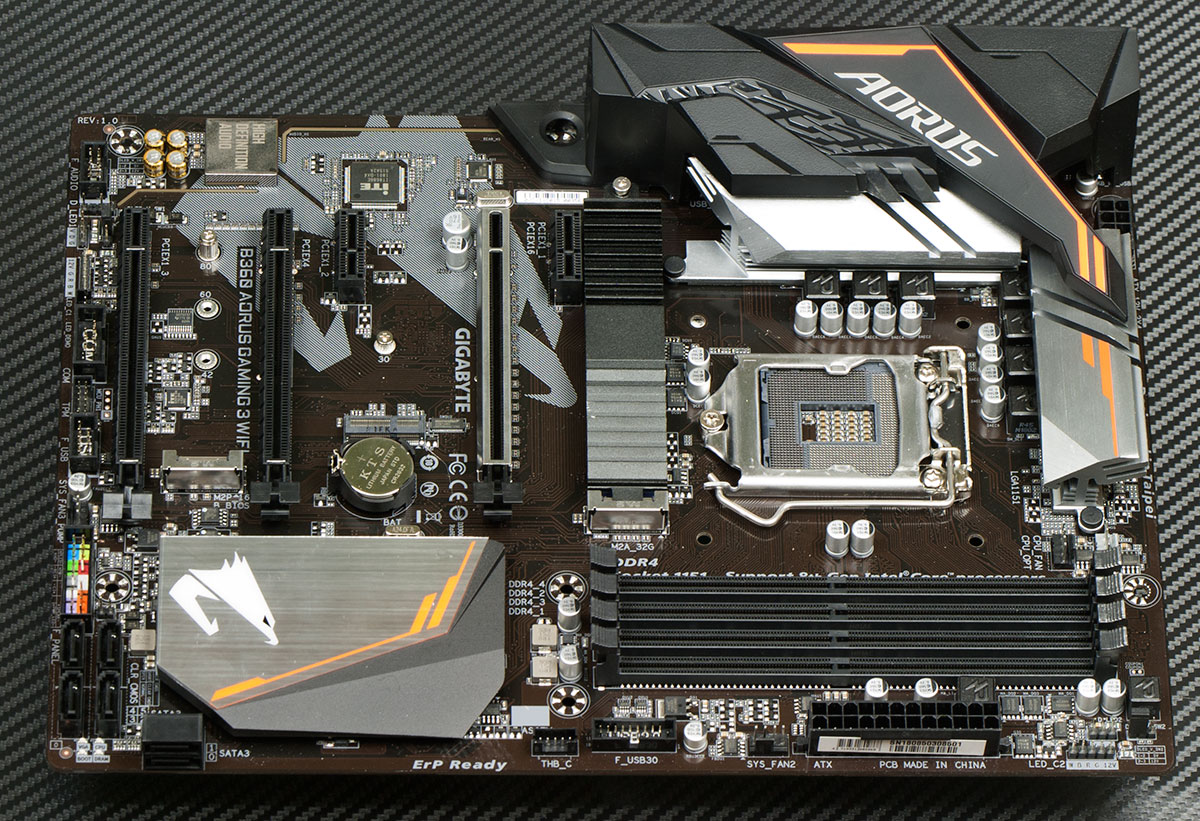

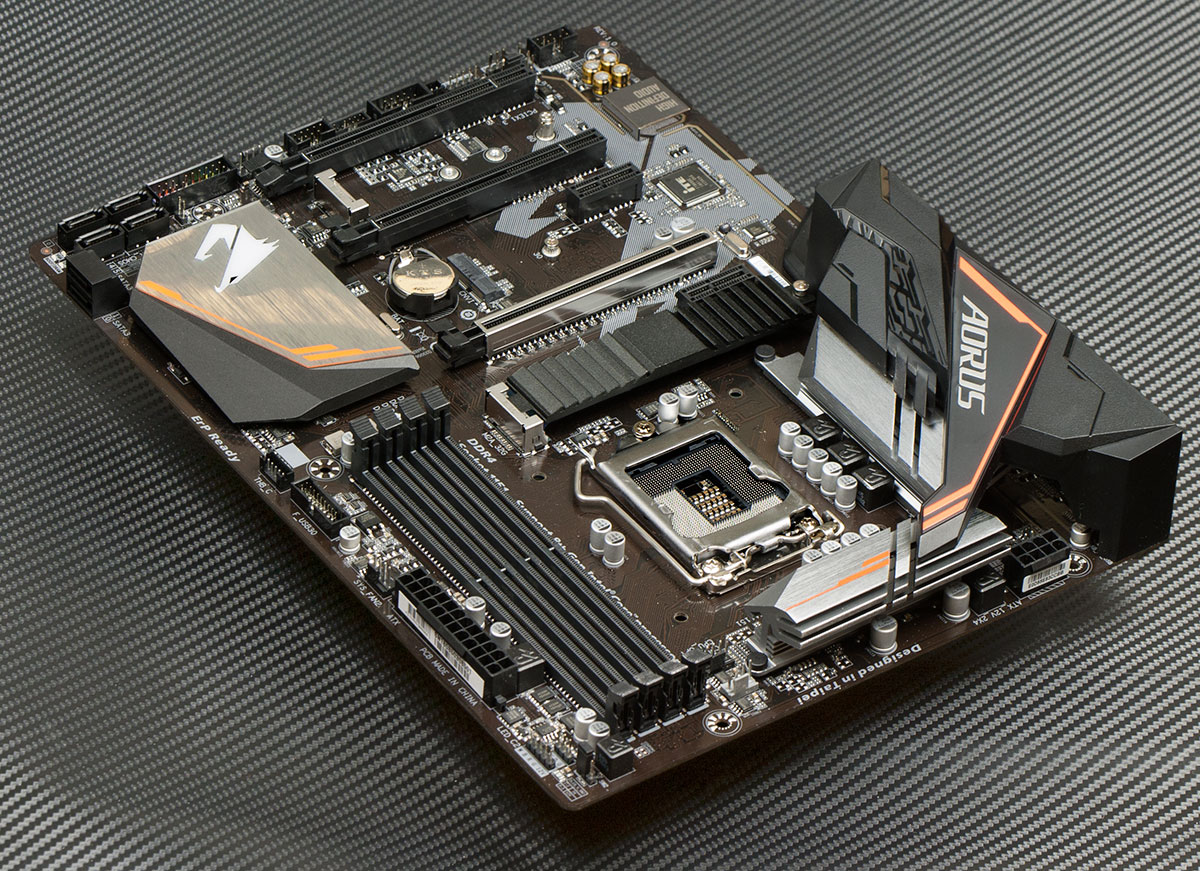

Если буква в названии, то B360 Gaming 3 можно принять за ещё одну плату на Z чипсете – уж больно много всего перекочевало с игровых решений: форма и расположение радиаторов, кожухов, цветовая гамма.
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Внешний вид. 1
Самые крупные теплоотводы, по традиции, на подсистеме питания – пара красивых алюминиевых конструкций.
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Внешний вид. 2

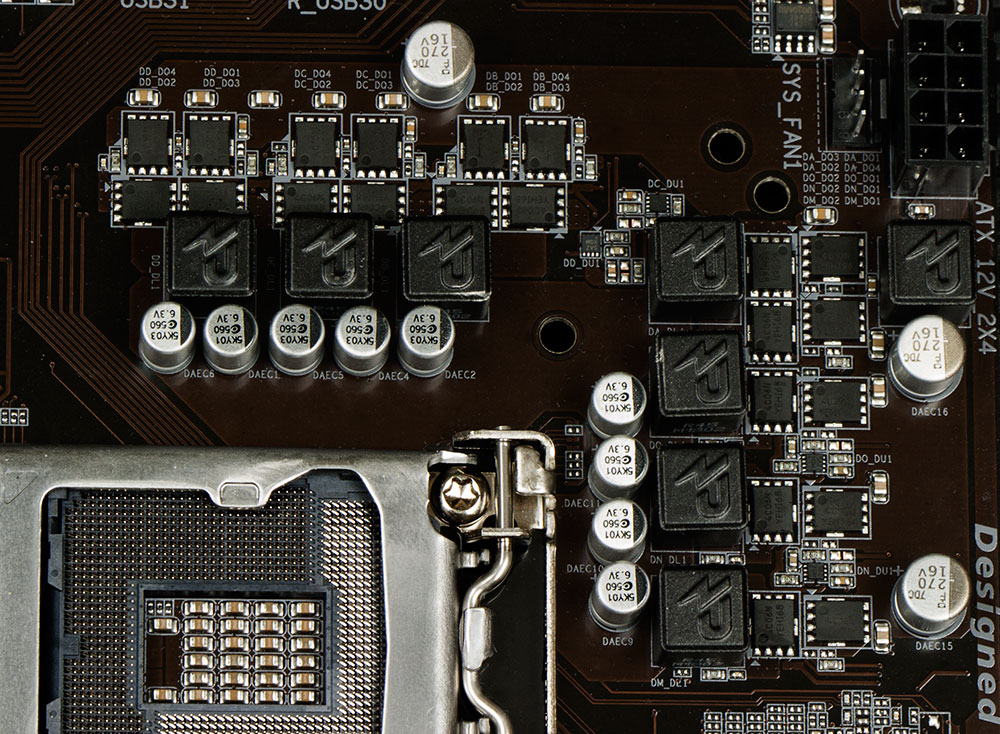

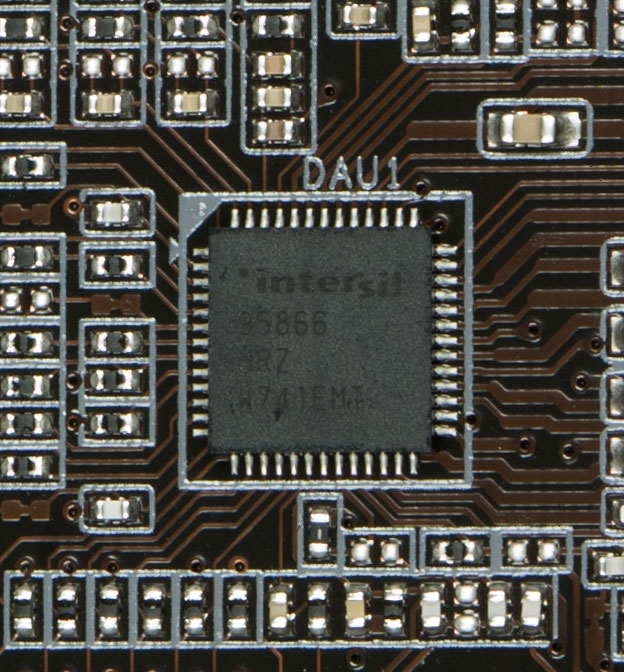

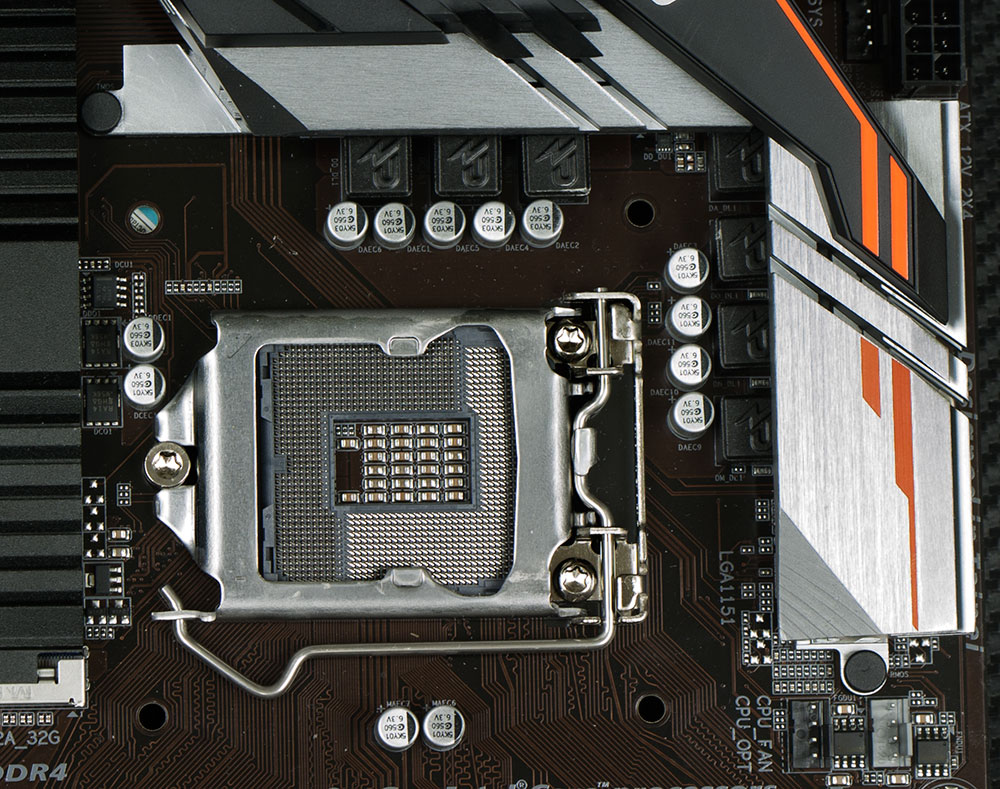

Под ними – силовые ключи шестифазного преобразователя питания процессора на базе контроллера Intersil ISL95866.

Во время работы с процессором 8700К их температура под нагрузкой поднималась до 56 градусов, что можно считать хорошим показателем.

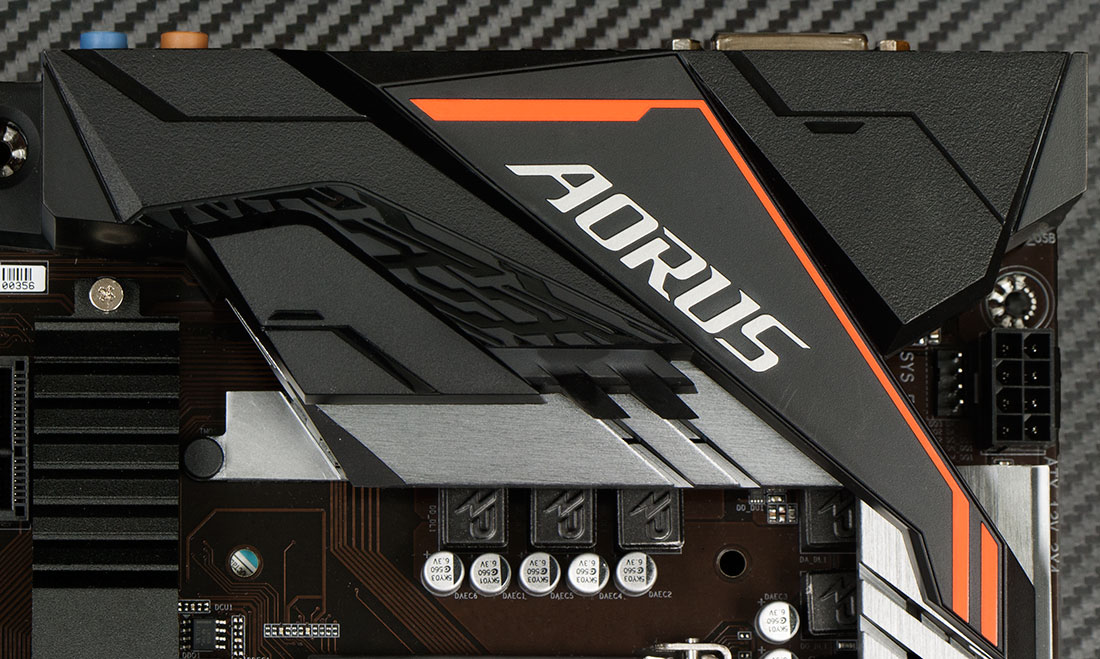

Над радиаторами – декоративный пластиковый кожух, прикрывающий разъемы задней панели
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Внешний вид. 5

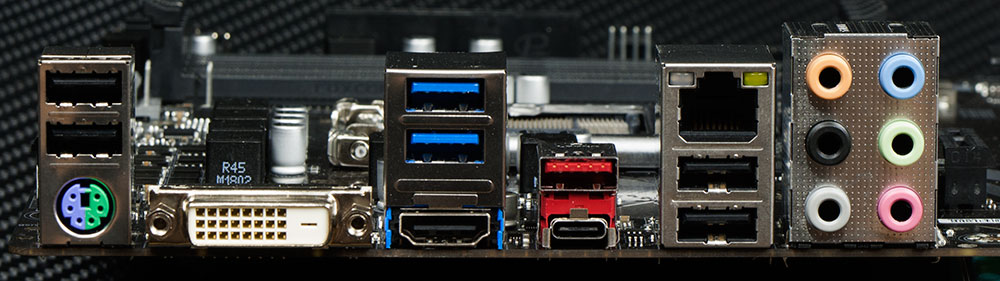

Их немного – восемь USB разных версий, два цифровых видеовыхода, проводная сеть, PS/2 и шесть аудиоджеков. Экономия дает о себе знать, хотя некоторые коллеги считают такой набор достаточным для платы среднего ценового диапазона.
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Внешний вид. 6

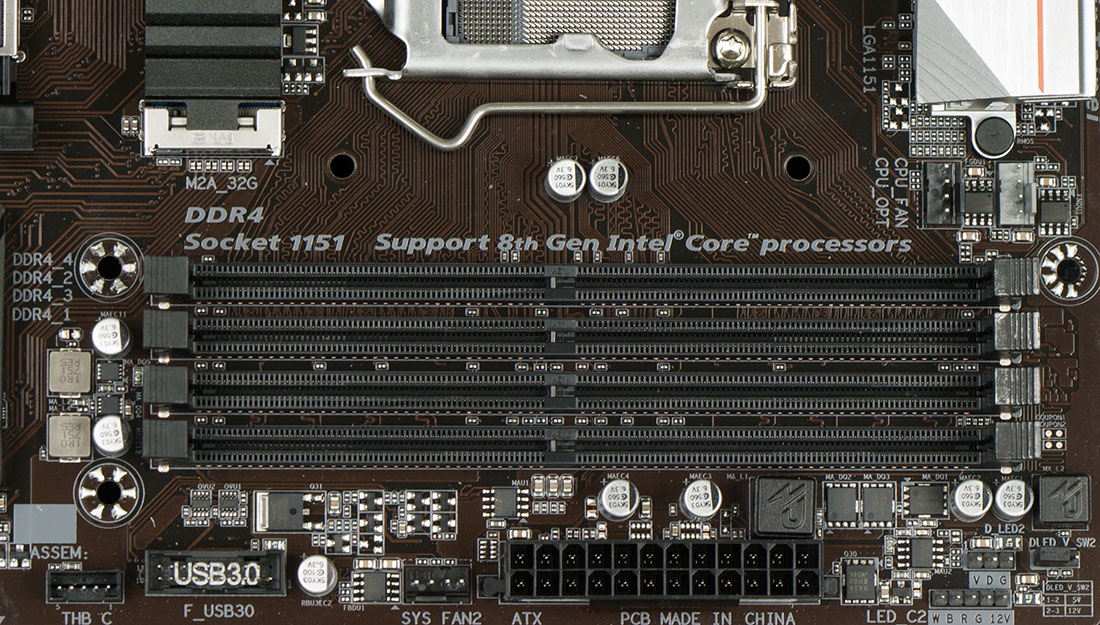

Рядом с процессорным гнездом – четыре DIMM слота, увы, без подсветки. Частота модулей ограничена Intel для B360 на отметке 2666 МГц. Ограничение, понятное дело, искусственное, никаких аппаратных препятствий для работы более скоростных планок нет, но надо же как-то разграничивать платы для энтузиастов и всех остальных.
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Внешний вид. 7

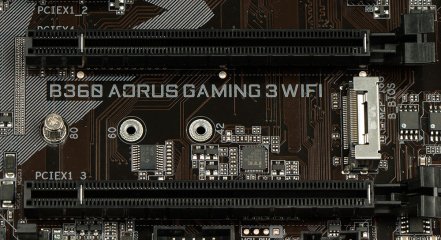

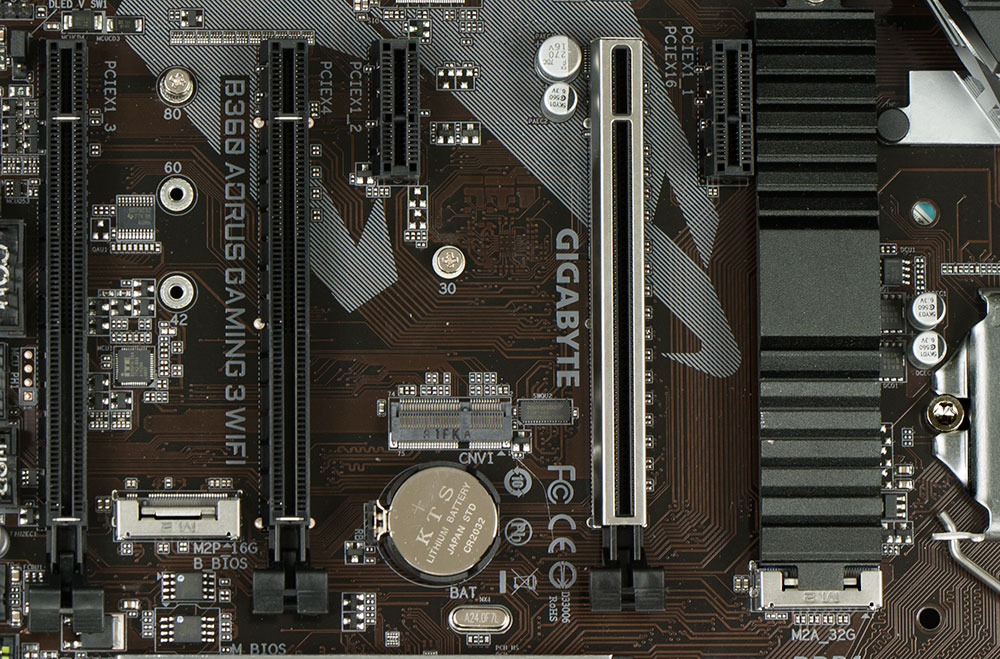

Слева – слоты PCI Express в количестве пяти штук, и снова ограничения: полноскоростной только первый, металлизированный x16, на остальные приходится в лучшем случае четыре линии, и то «по договоренности» с остальными устройствами.
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Внешний вид. 8

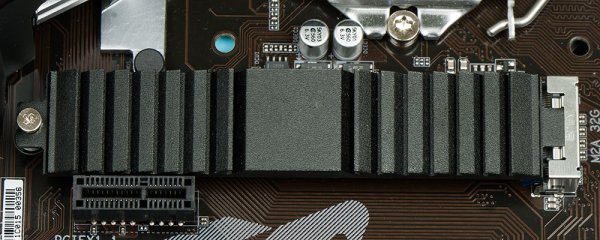

Потребоваться линии могут двум слотам M.2 для работы с накопителями NVMe. Слотов два – ближний к сокету дополнен радиатором, для второго можно докупить по необходимости (или сделать самостоятельно), металлическая пластина-держатель над контактами присутствует.
Низкоскоростных SATA III шесть штук в двух группах – пара угловых и четыре вертикальных. Хорошее решение, тыкать сигнальные кабели после установки платы в корпус будет удобнее.
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Внешний вид. 11

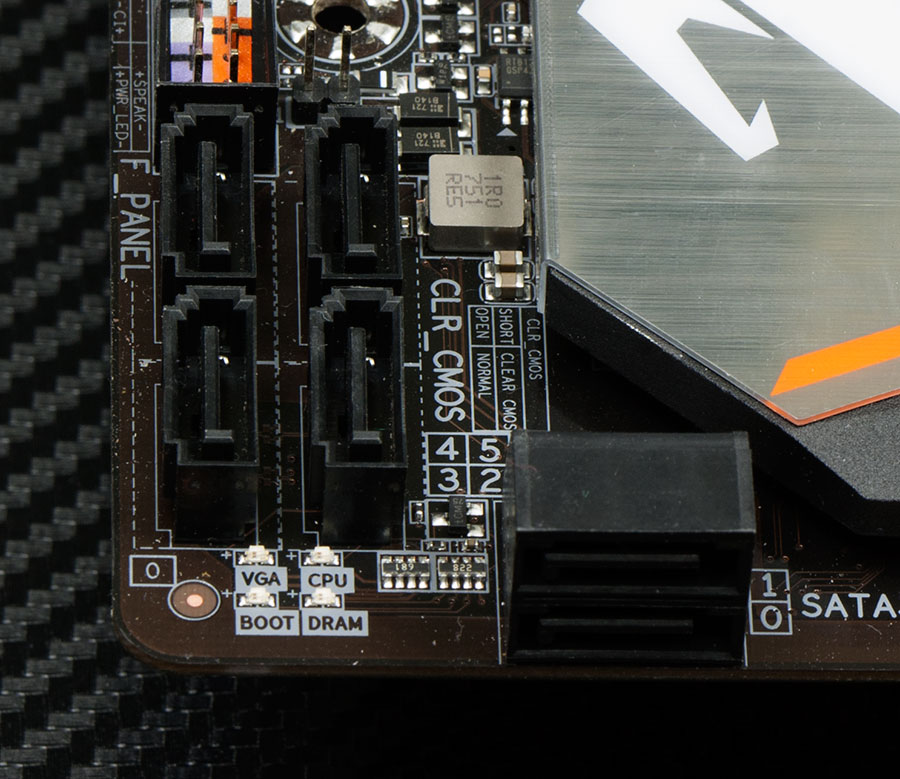

Между двумя группами можно видеть четыре светодиода с подписями VGA, CPU, BOOT и DRAM. Это бюджетная версия POST-индикатора, показывает ход инициализации оборудования при включении. Все хорошо, кроме одного – цвета свечения. Он красный у всех диодов, а в темном корпусе разобрать подписи трудновато, приходится помогать фонариком.

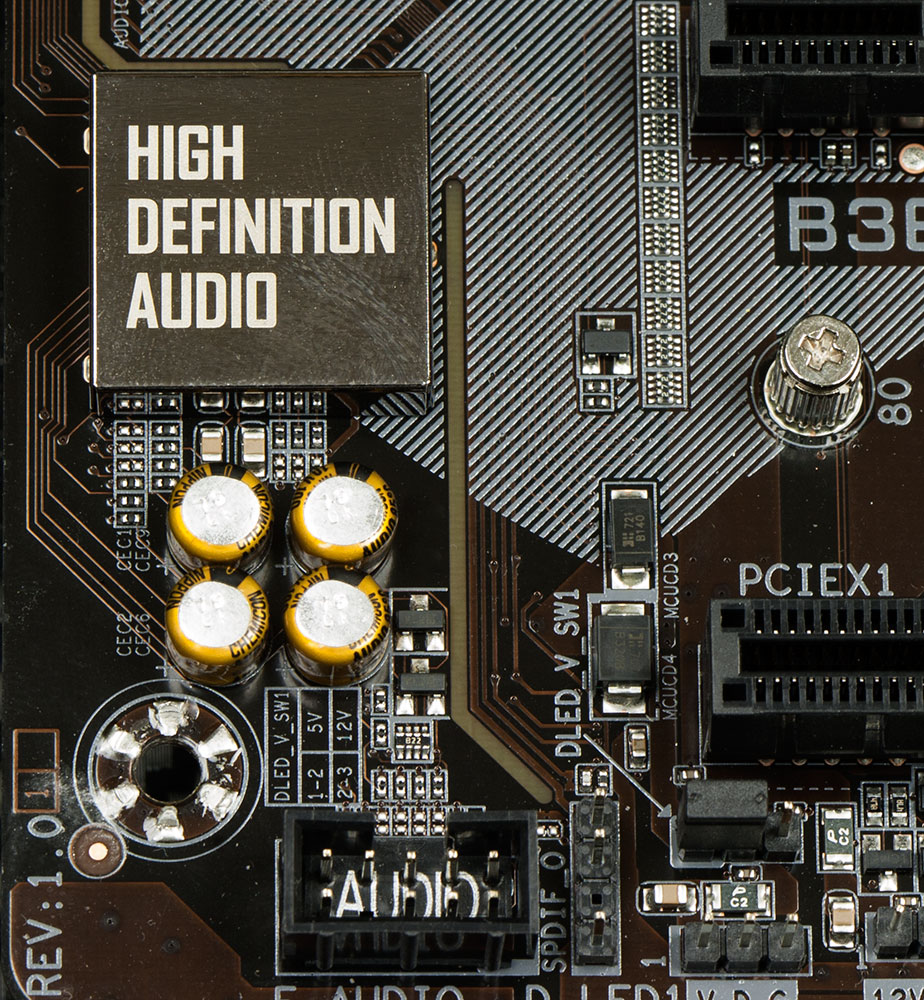

Звук представлен кодеком Realtek ALC892 с улучшенной системой питания для снижения уровня шумов в выходном сигнале.
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Внешний вид. 12

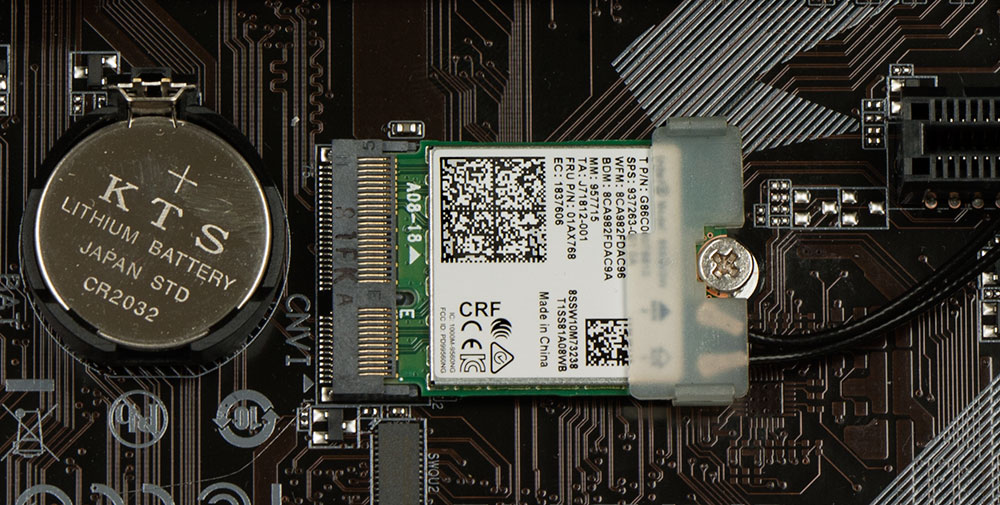

Сетевых адаптеров два – проводной гигабитный на старом-добром I219V и беспроводной 802.11ac, также от Intel, на AC 9560.
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Внешний вид. 13

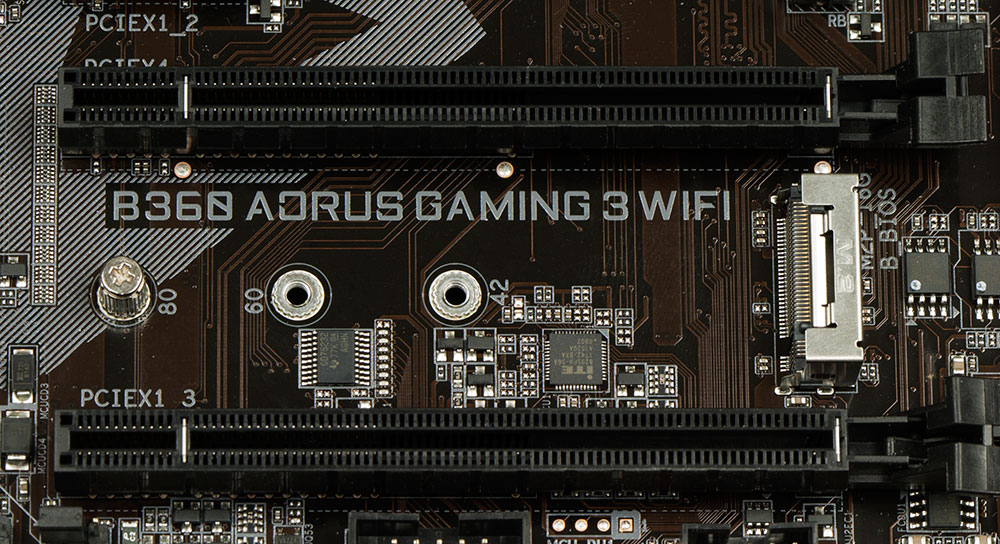

Это небольшой модуль с выносными за пределы корпуса антеннами. Можно было поставить модуль рядом с разъемами задней панели: и выводить антенные гнезда проще, и провода не мешаются. Но почему-то решили поставить между PCIE слотами.

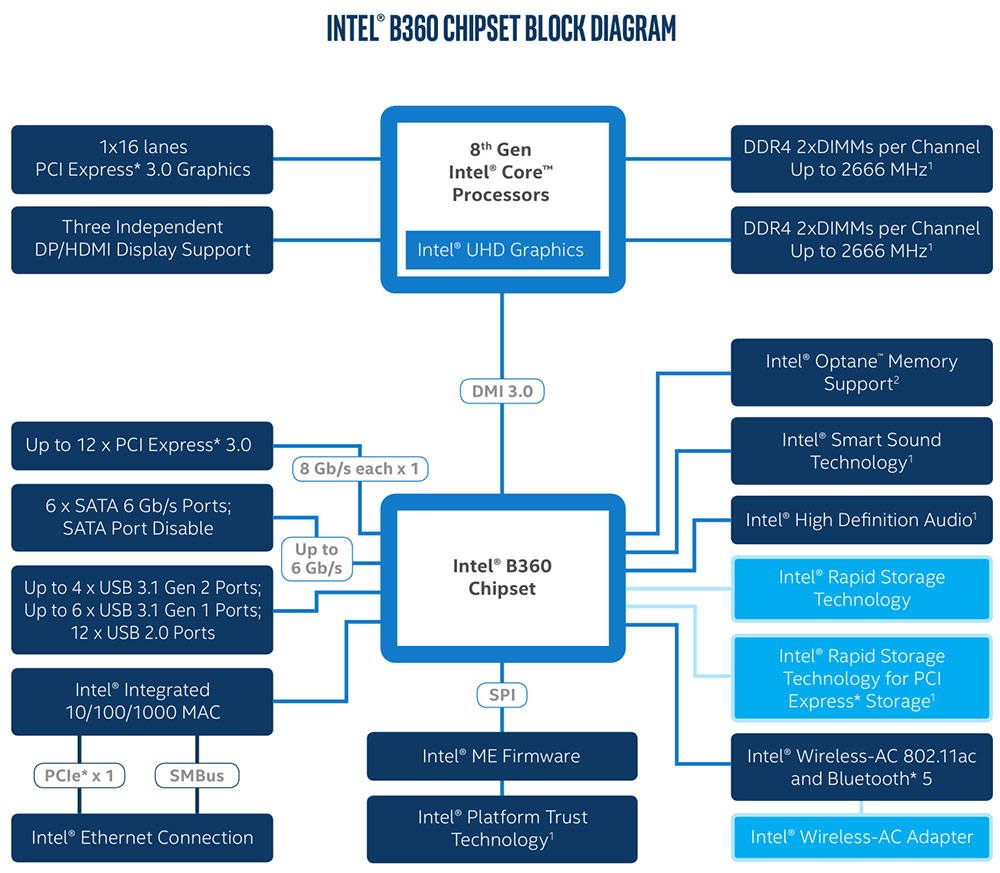

Кстати, опциональный Wi-Fi адаптер – один из плюсов новых чипсетов, наряду с контроллером USB 3.1. Не все же одни лишения…
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Внешний вид. 14

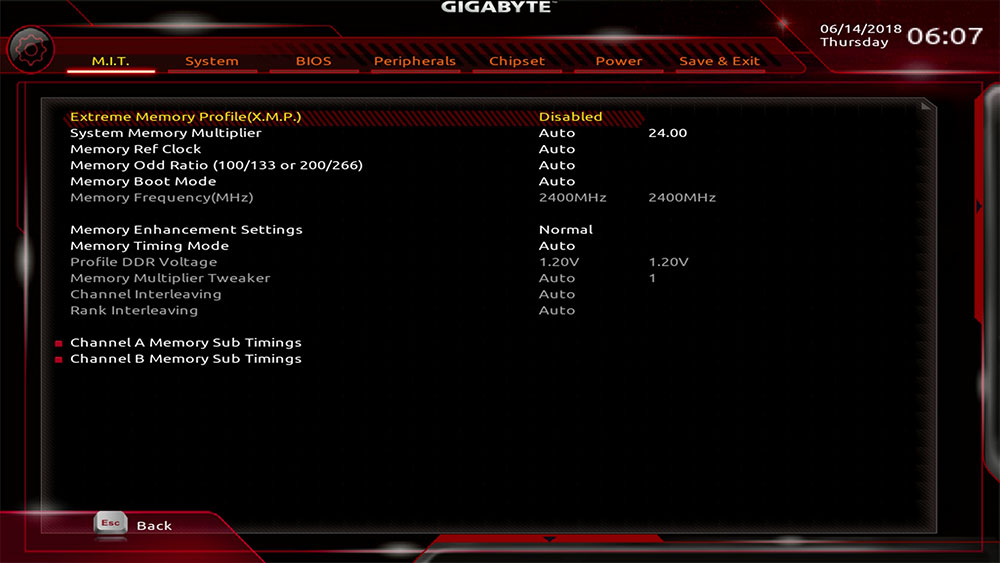

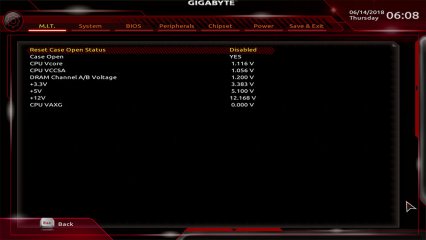

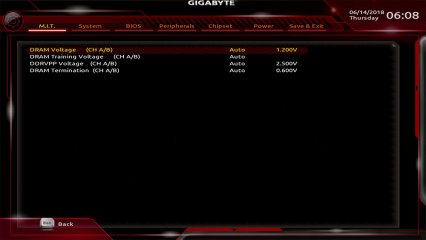

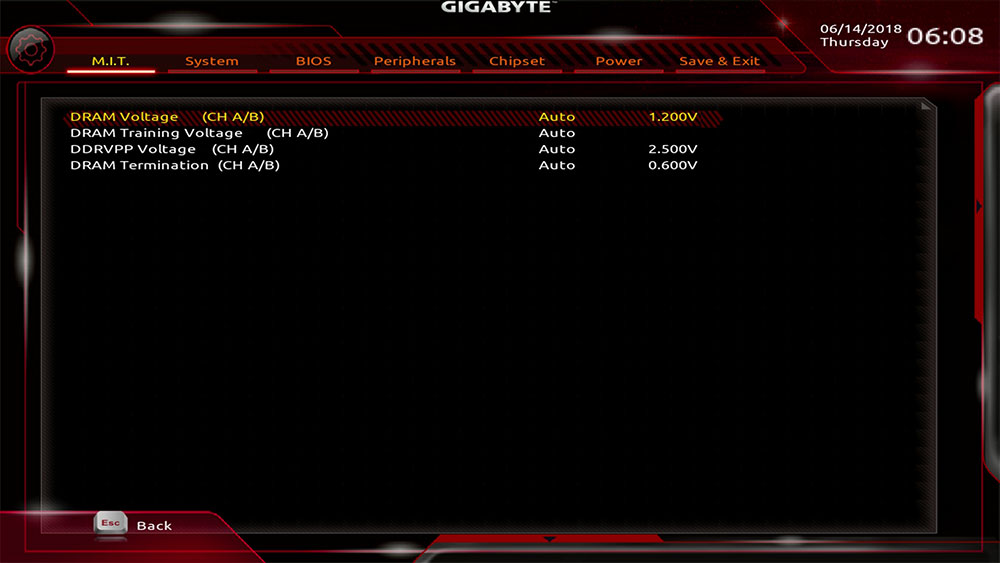

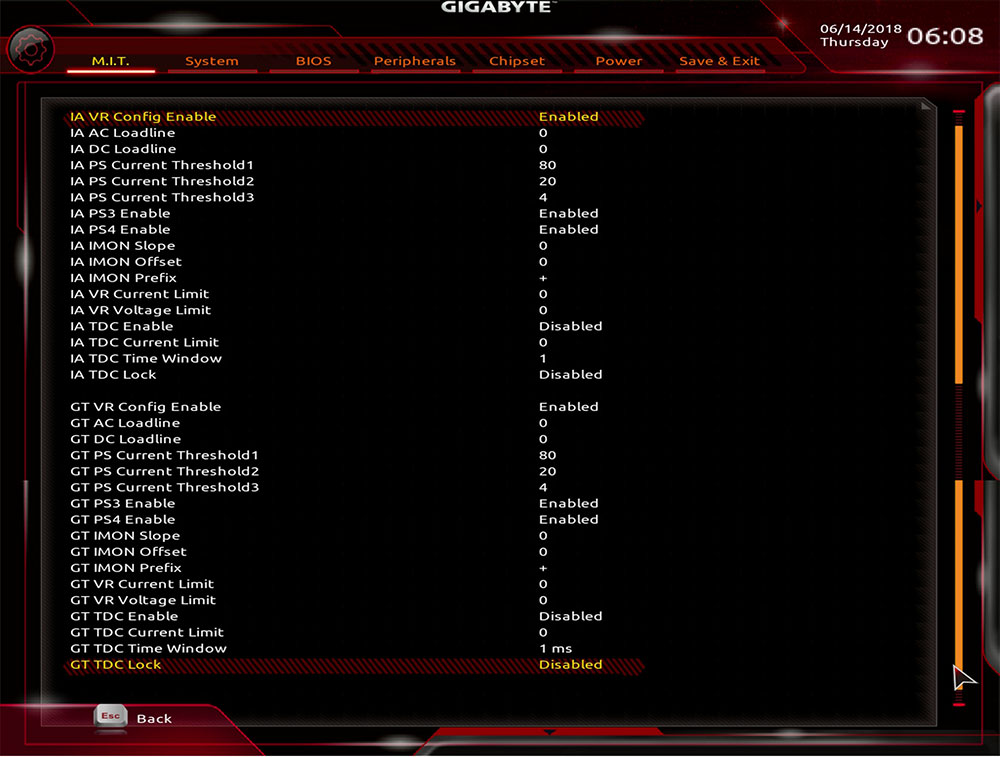

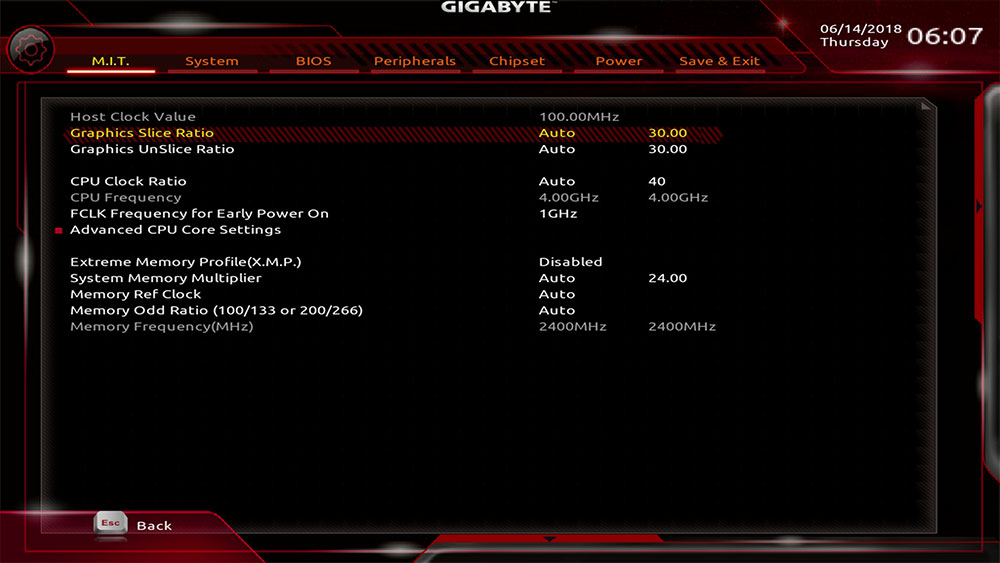

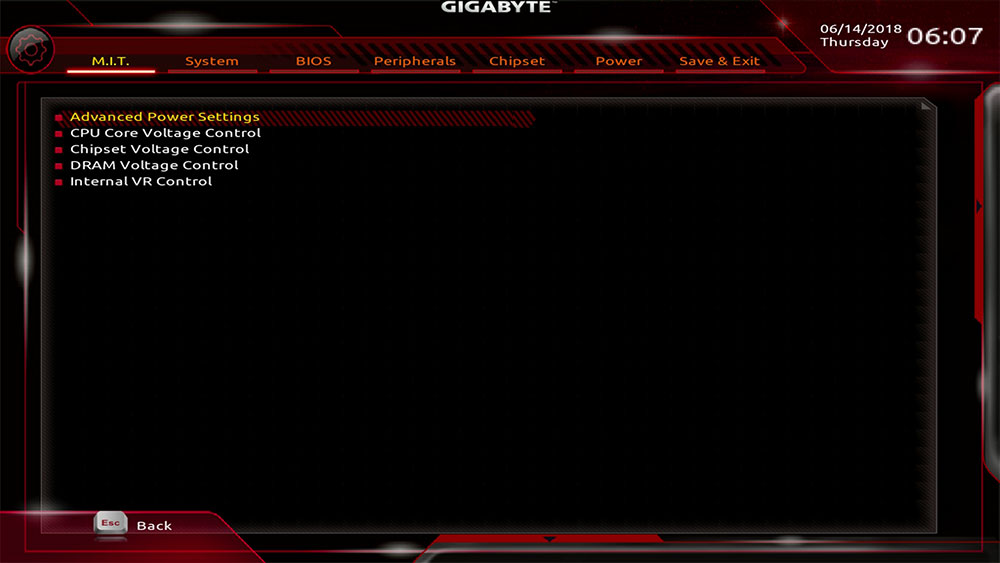

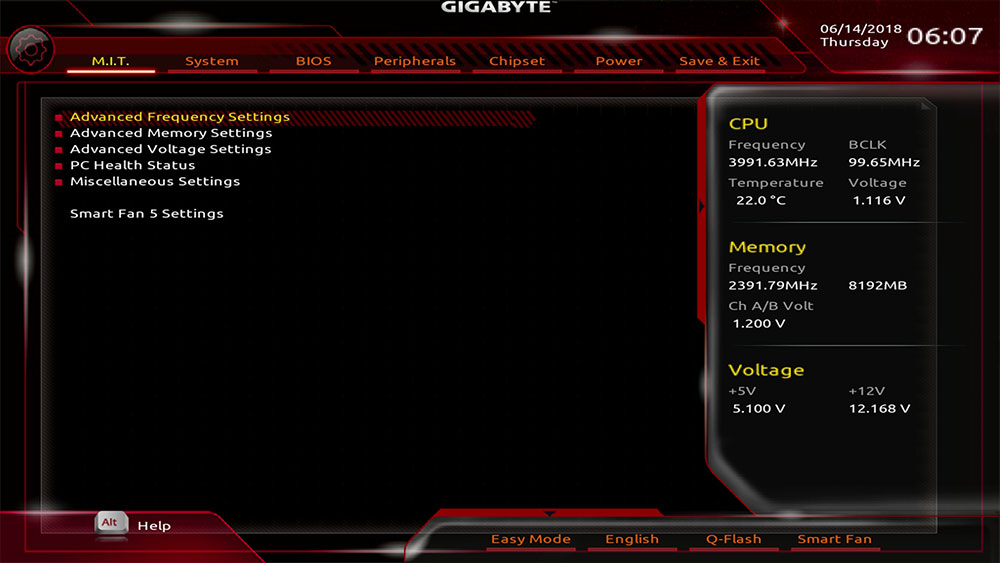

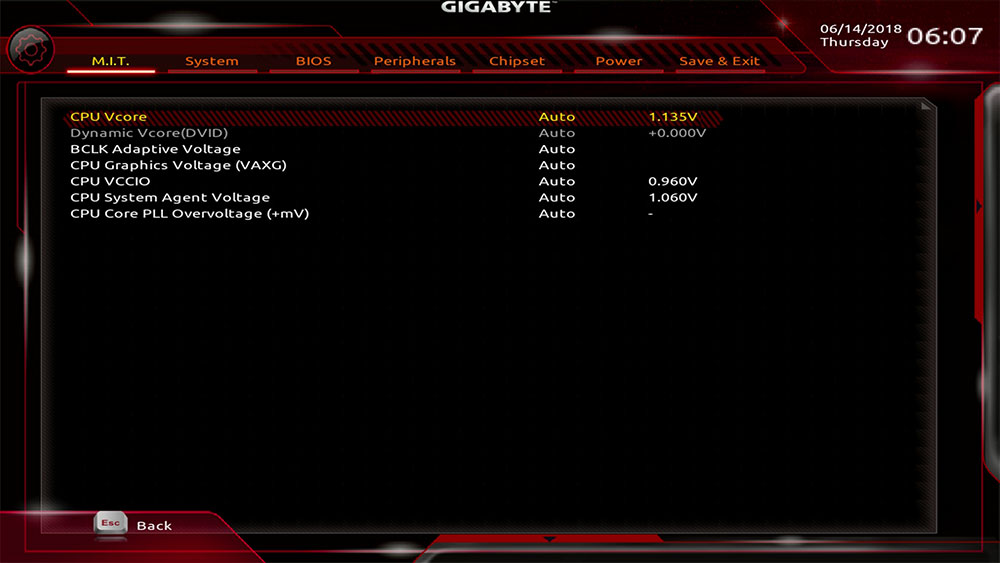

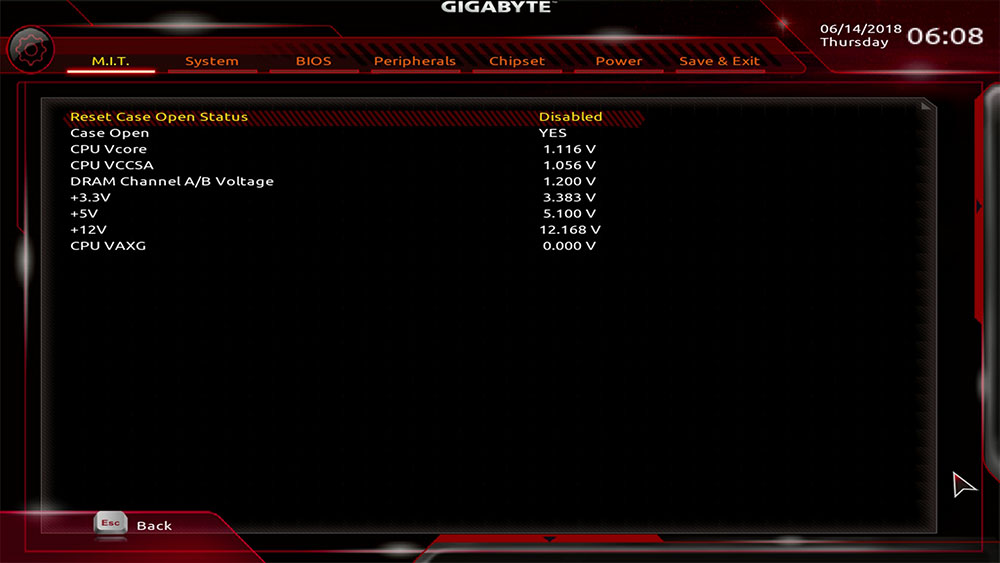

Оболочка UEFI BIOS структурой меню и оформлением схожа с другими платами Gaming серии, но все же некоторые отличия есть. Так, раздел MIT избавился от многих вторичных параметров, ставших ненужными на плате без поддержки разгона. Базовые функции управления напряжениями, частотами и таймингами остались. Можно изменять и множители, но только вниз.

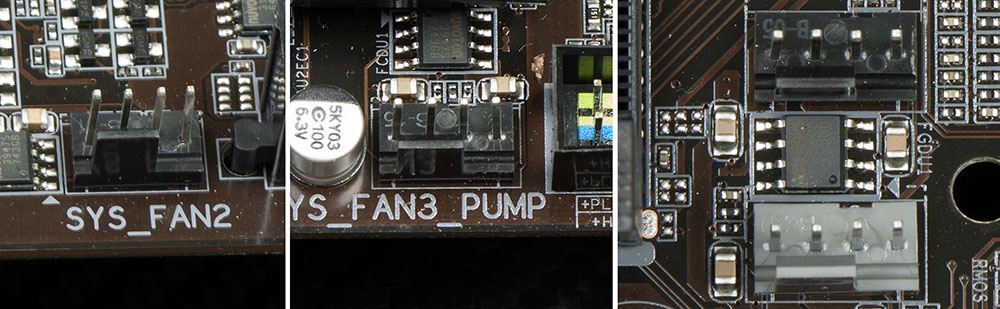

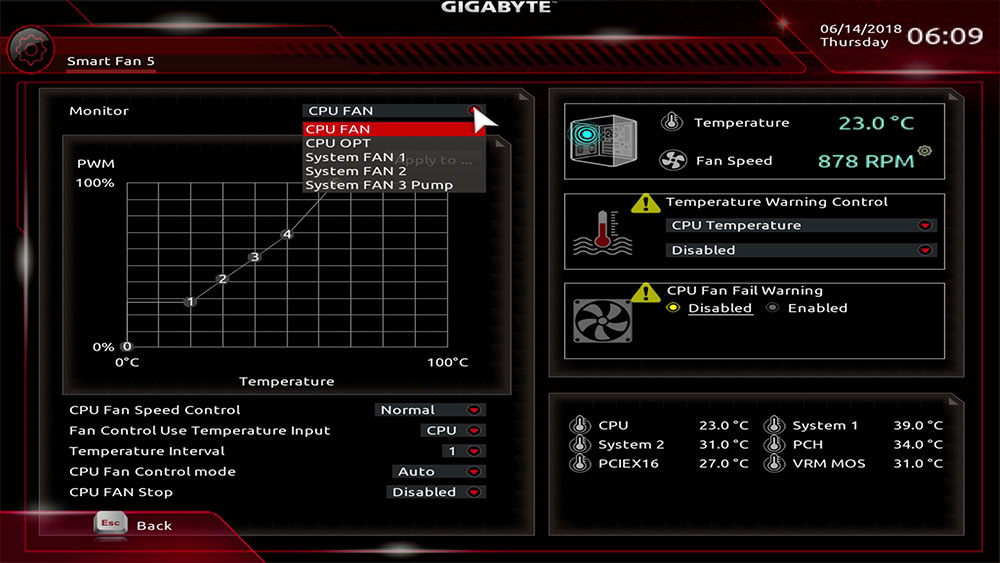

Вентиляторы, подключенные к четырехконтактным разъемам на плате, управляются через SmartFan, доступны базовые профили и полностью ручное редактирование графика зависимости оборотов от температуры.

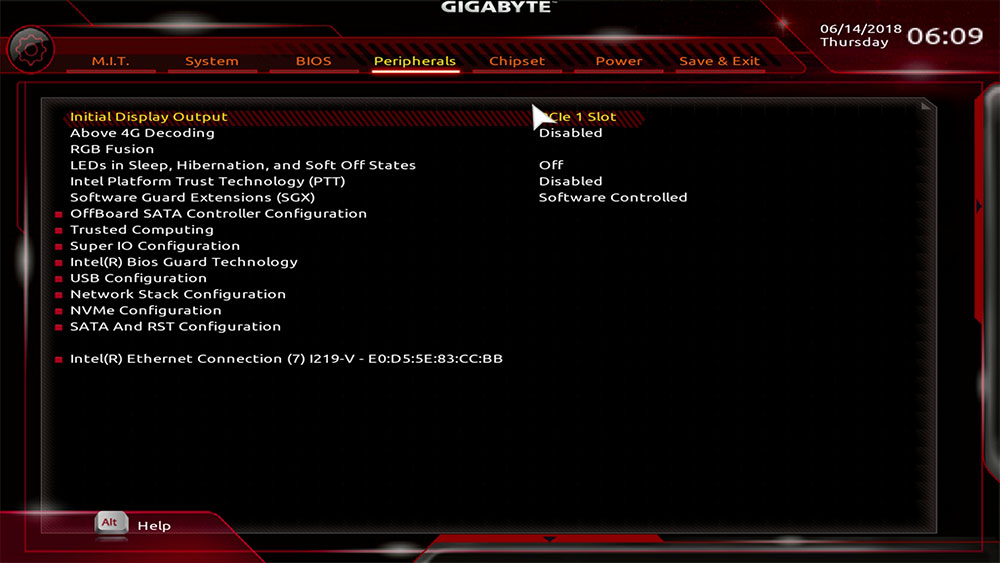

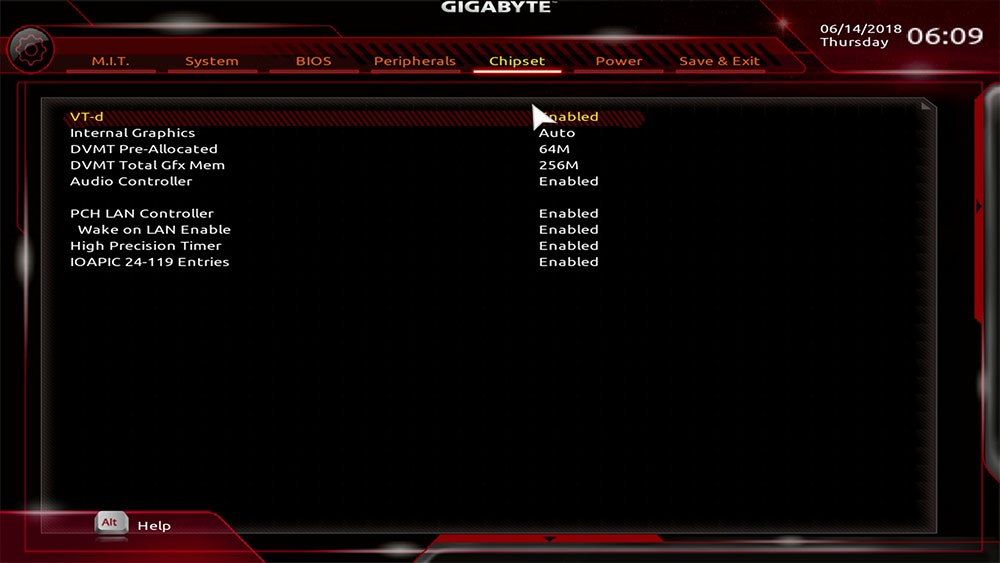

Остальные разделы собрали стандартные параметры по управлению режимами работы интерфейсов и слотов расширения.

Программное обеспечение

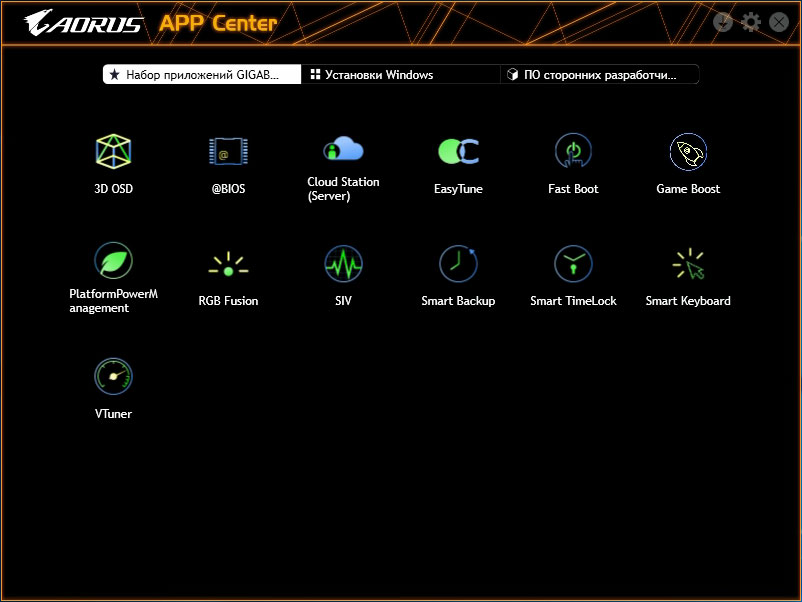

Большинство фирменных утилит объединено в менеджере App Center. Про все рассказывать не буду, отмечу лишь несколько наиболее полезных в настройке системы.
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Программное обеспечение. 1

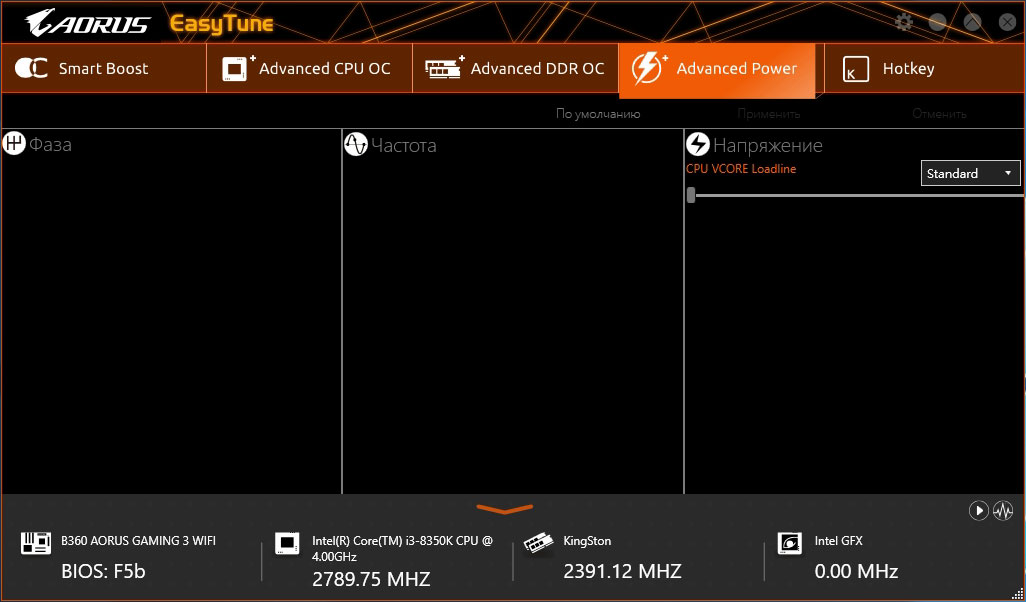

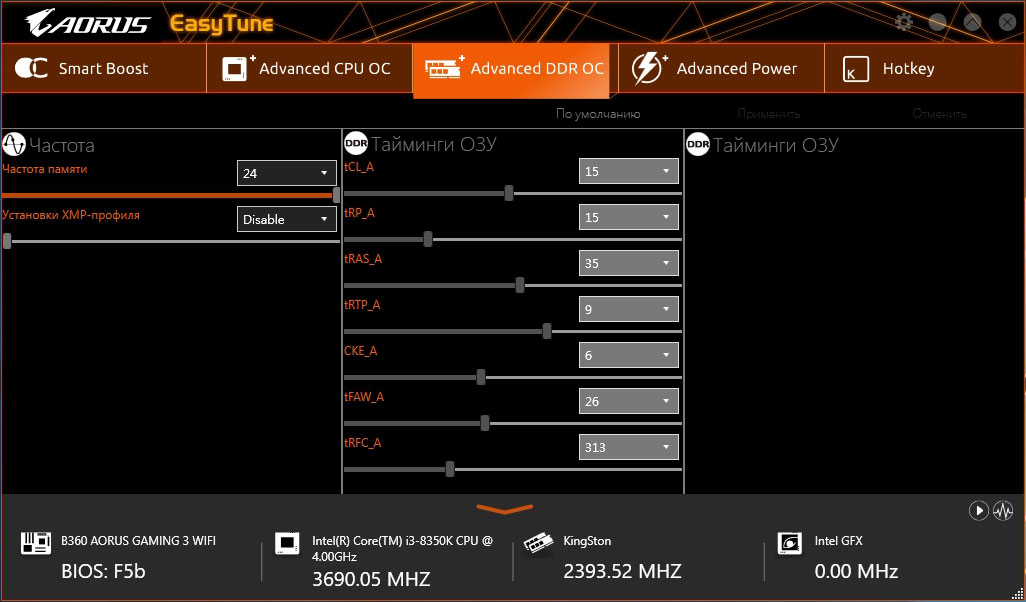

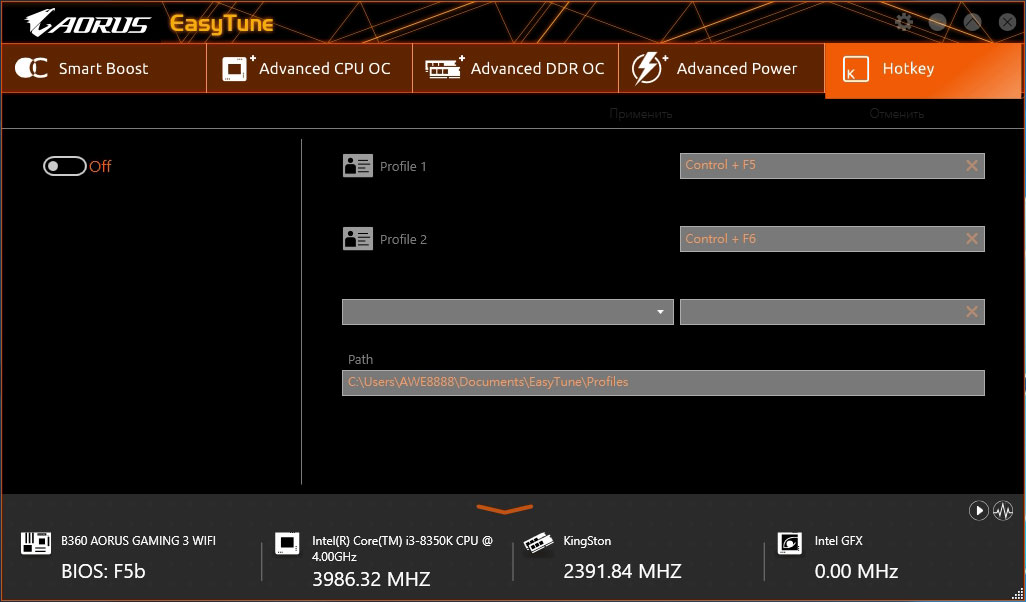

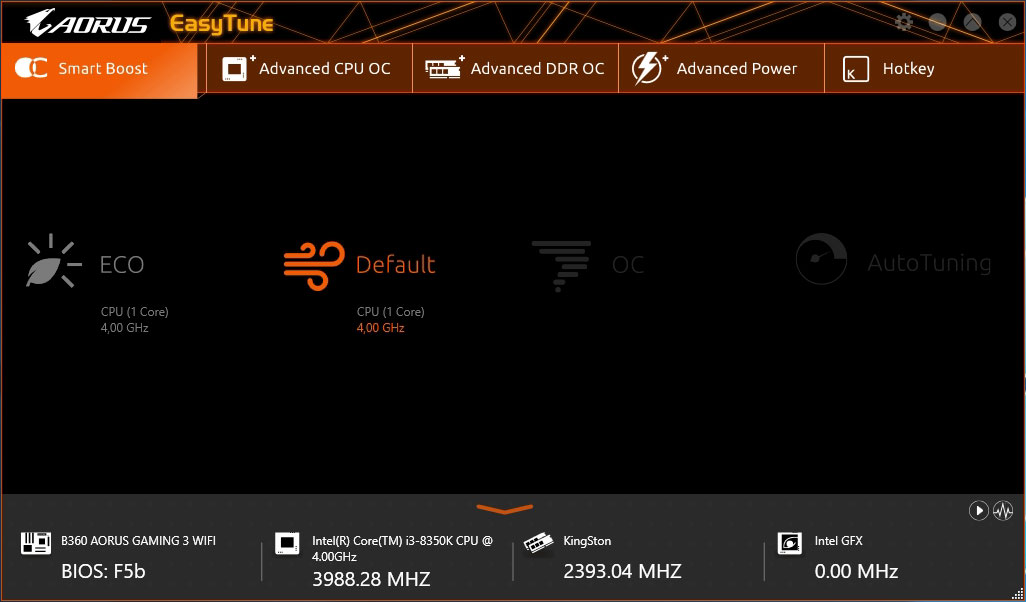

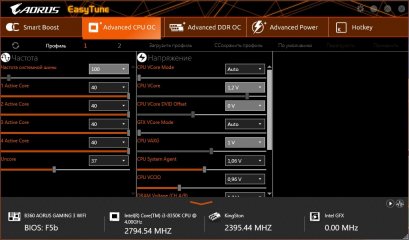

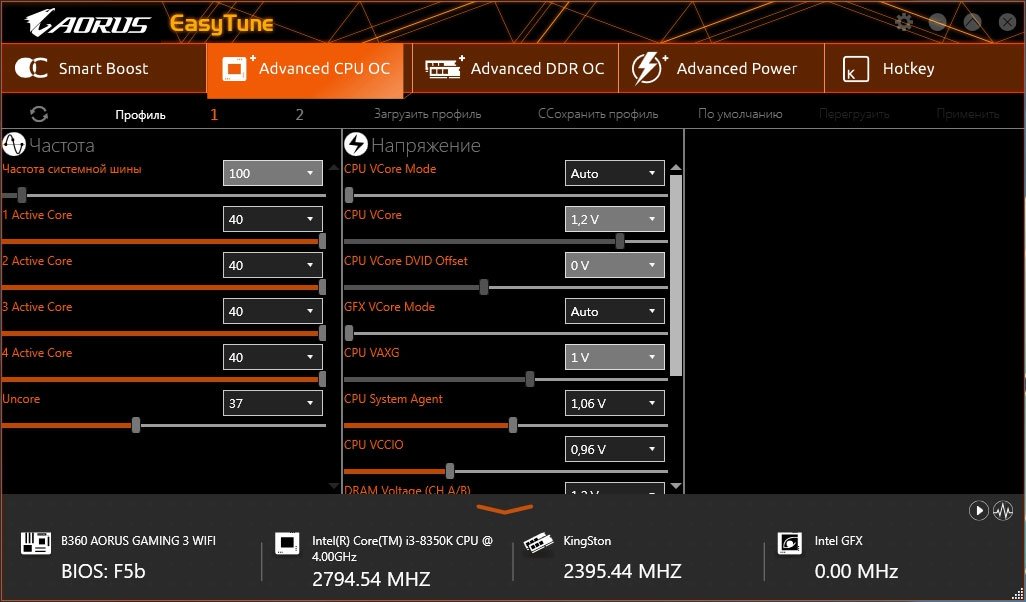

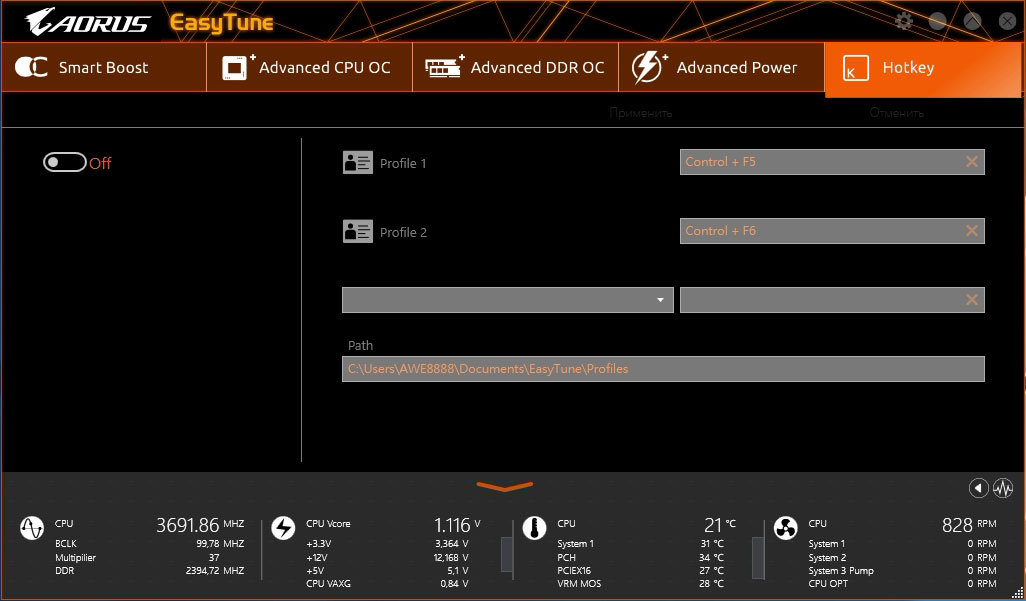

Управлять многими параметрами материнской платы можно через EasyTune. Это некий аналог оболочки BIOS в плане установки частот и напряжений.

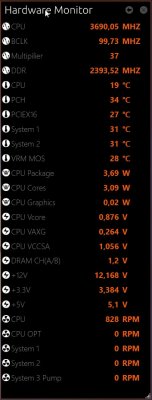

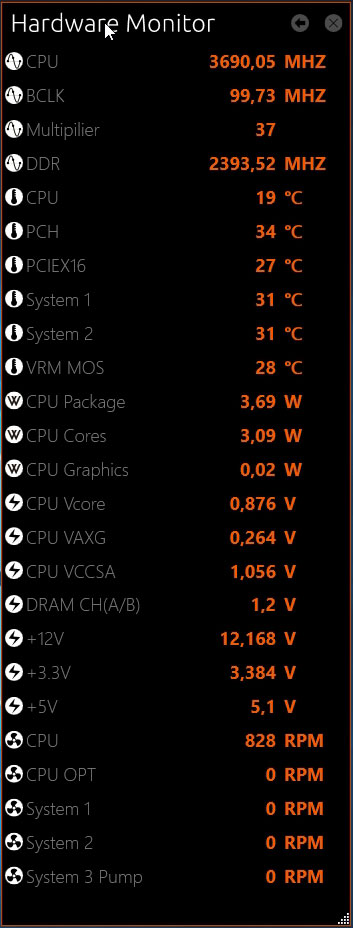

Очень удобна функция вывода мониторинга системных частот, напряжений и температур на вертикальную панель.
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Программное обеспечение. 8

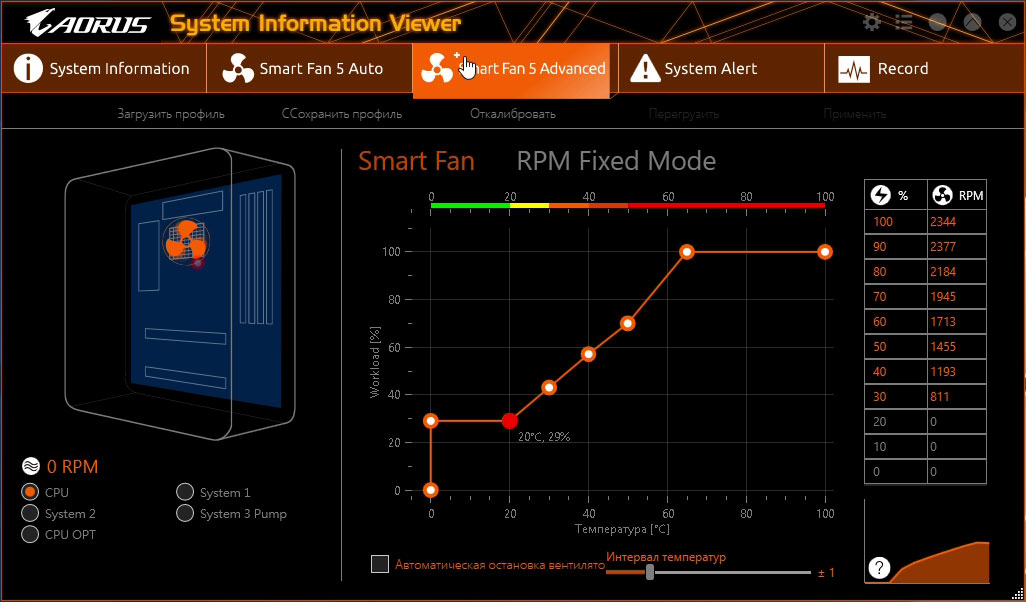

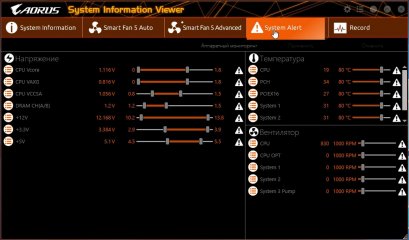

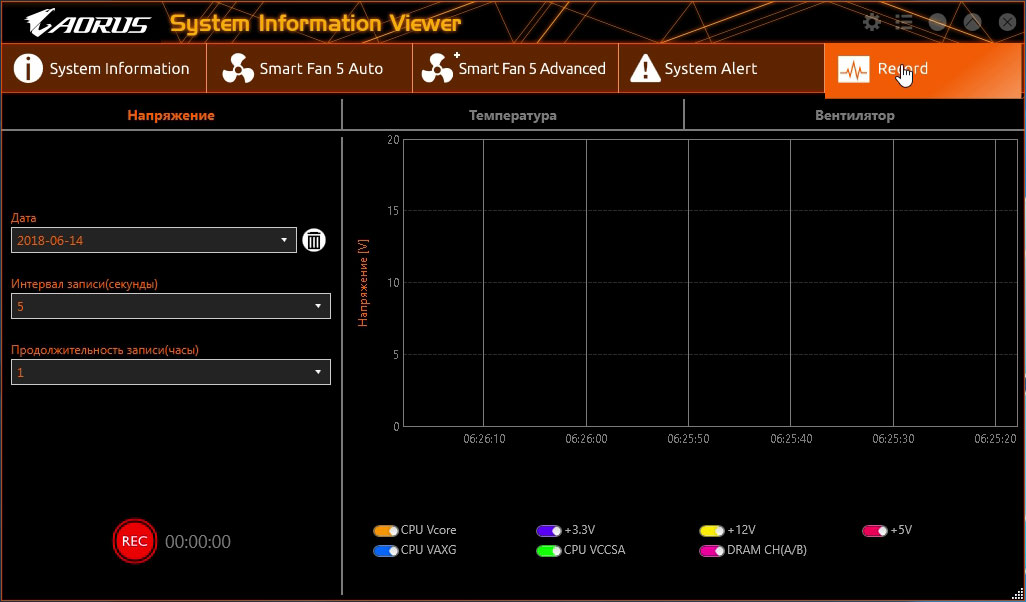

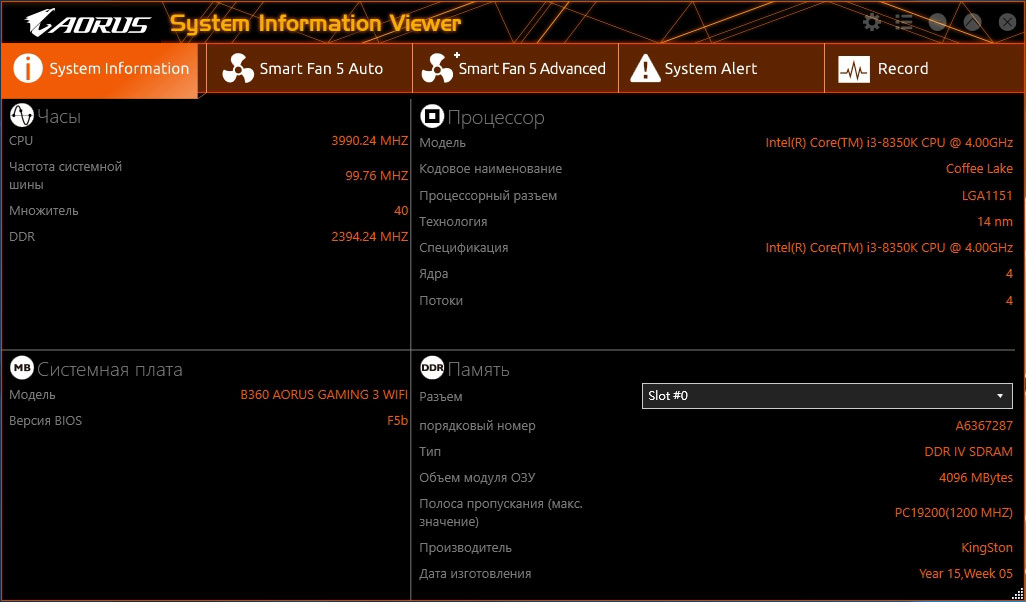

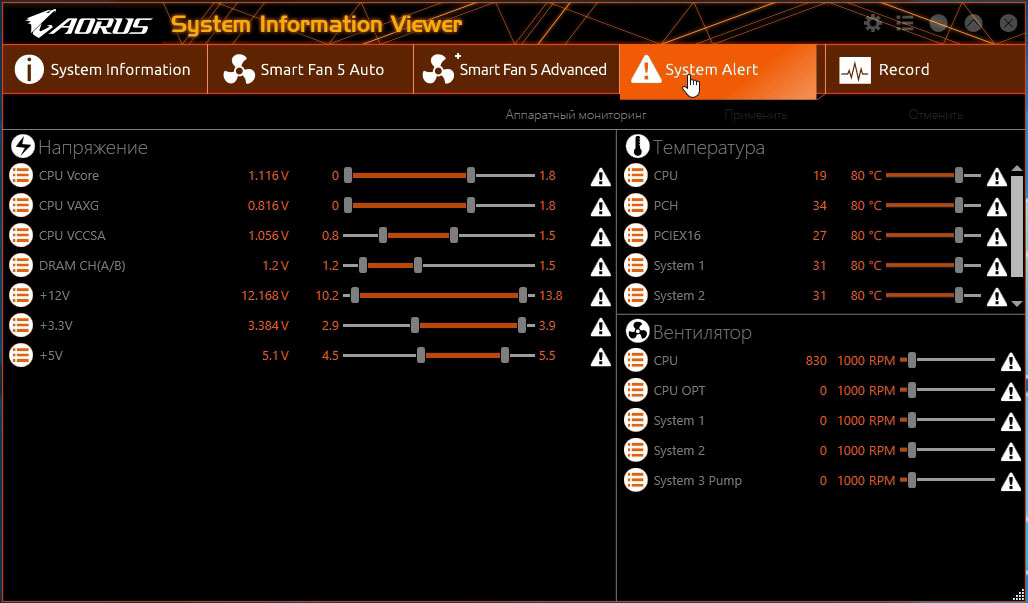

Её дополняет программа с говорящим названием System Information Viewer. В неё интегрирована Windows-версия SmartFan, этакий центр управления всеми подключенными к плате вентиляторами.

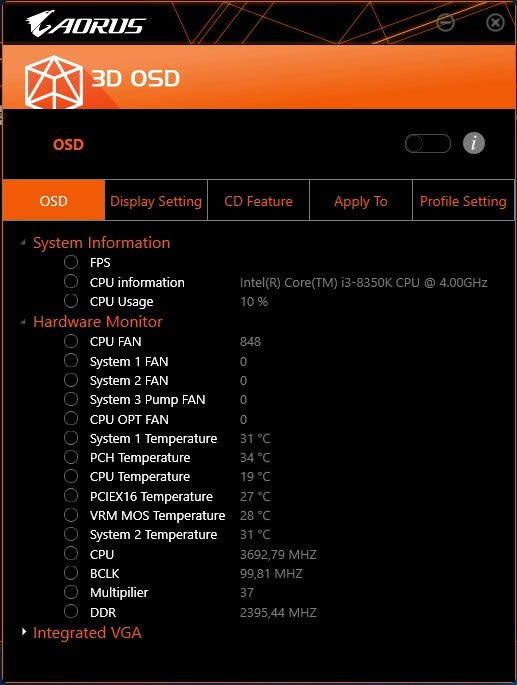

В 3D приложениях выводом данных для мониторинга управляет 3D OSD – небольшая утилита с простым и понятным интерфейсом.
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Программное обеспечение. 14

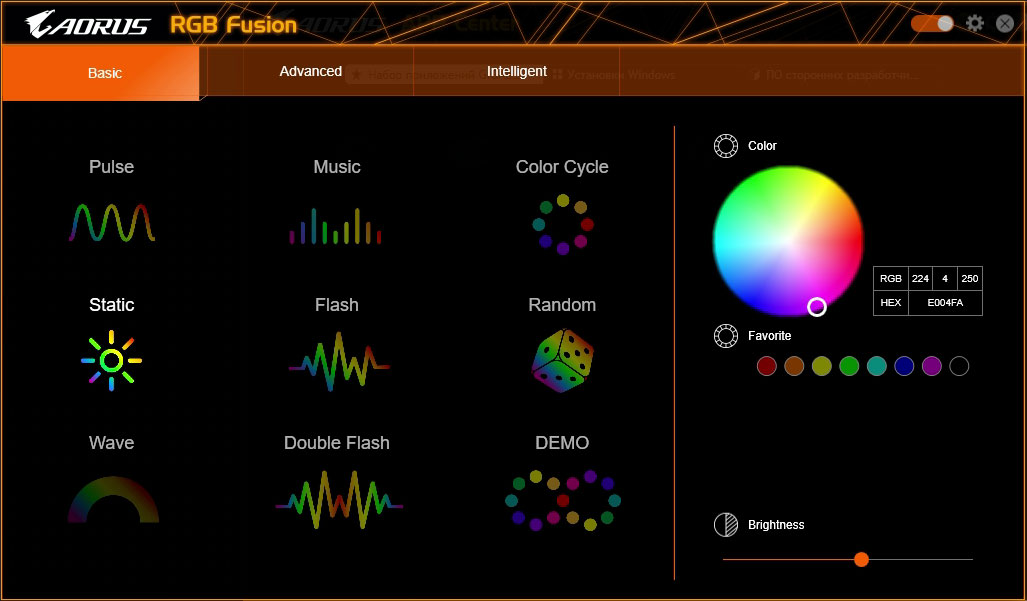

Управление подсветкой возложено на утилиту RGB Fusion.
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Программное обеспечение. 15

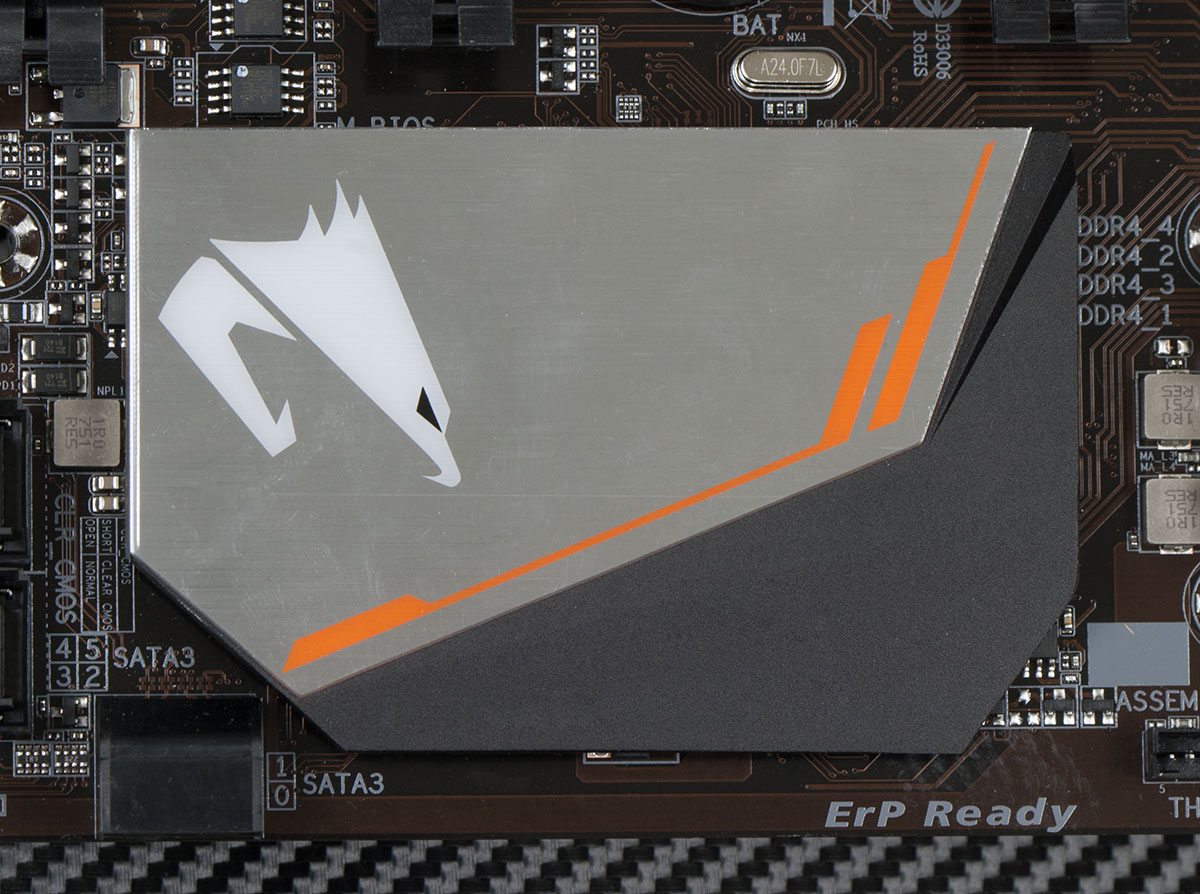

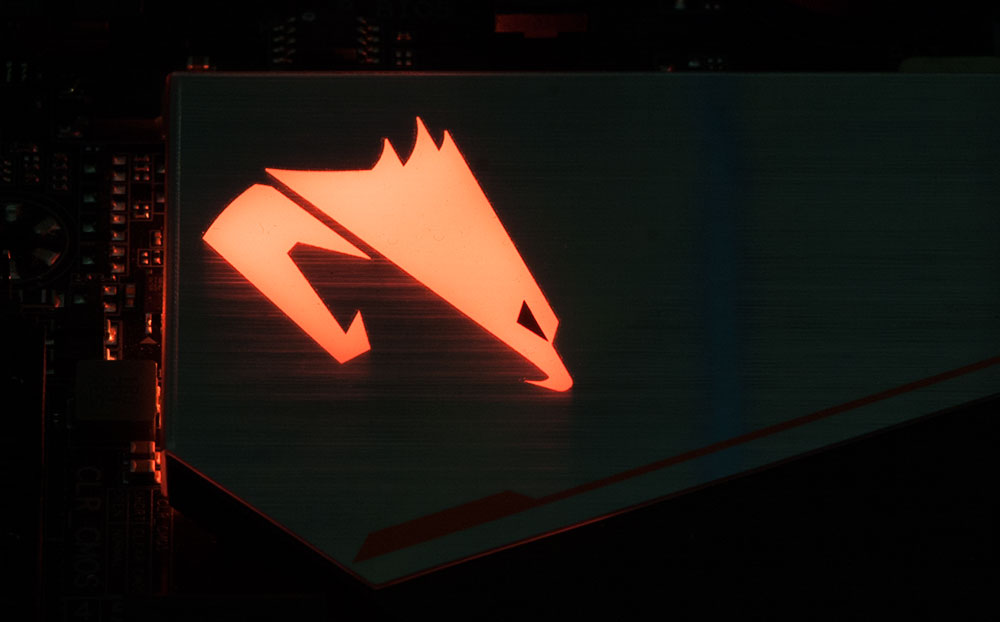

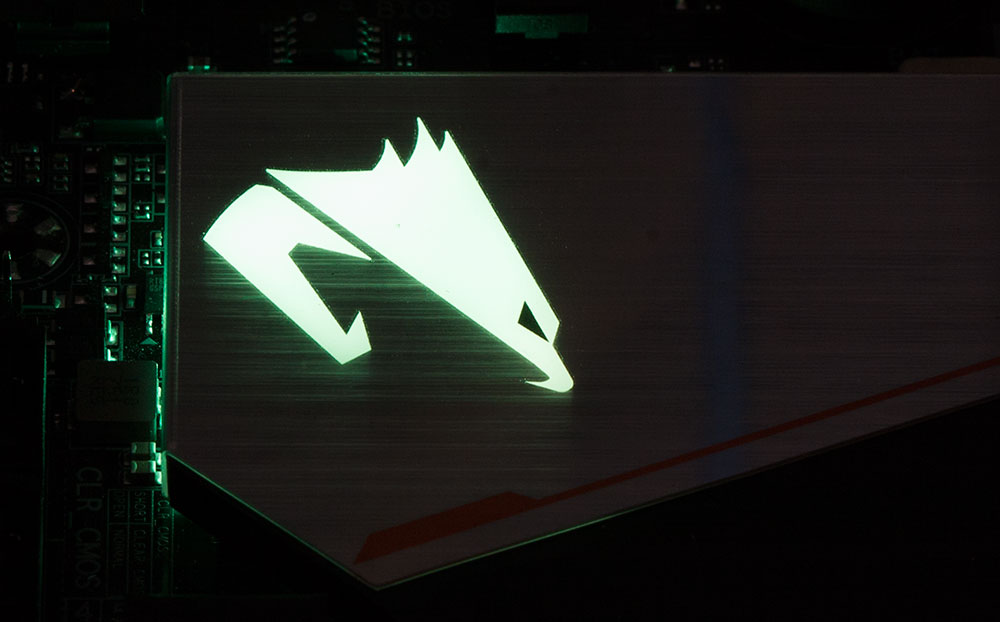

Можно задействовать уже готовые цветовые схемы или привязать подсветку к системным событиям, температурам. На этой плате основная масса диодов сосредоточена только под логотипом на радиаторе чипсета.

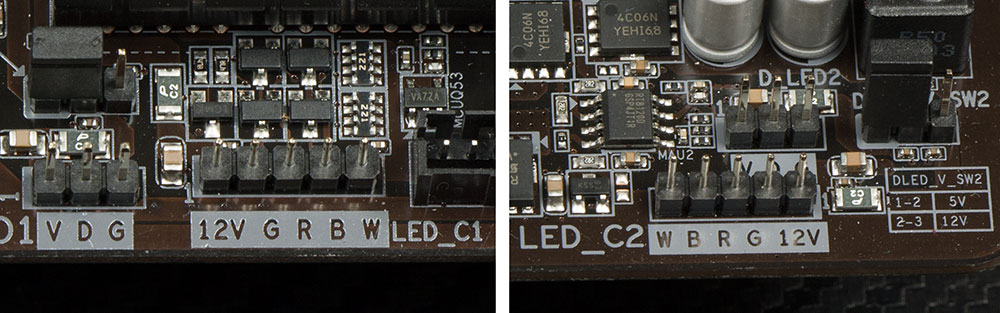

Но всегда можно подключить пару диодных лент через соответствующие разъемы.
Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Программное обеспечение. 21


Подведём итоги

Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI — Подведём итоги. 1
GIGABYTE B360 AORUS Gaming 3 WIFI – хорошая основа рабочей или игровой системы без претензии на разгон. Качественная подсистема питания, полный набор слотов DIMM и PCI Express дают возможность установить любой процессор восьмитысячной серии, до 64 гигабайт оперативки и несколько плат расширения. Комплектный Wi-Fi модуль подойдет тем, кто предпочитает беспроводные технологии. Есть, кстати, версия платы и без Wi-Fi, стоит примерно на 1000 рублей дешевле. Да и с модулем цена вполне адекватная, сравнима с дешевыми решениями на Z370.

Плюсы
  • Продуманная разводка
  • Два M.2 c радиаторами
  • Качественный звук
  • комплектный модуль Wi-Fi 802.11AC
  • Восемь разъемов под вентиляторы
  • Красивая подсветка
  • Цена
Может не понравиться:
  • Мало USB на задней панели
