Вертикальный продув: Cooler Master MasterCase SL600M

Минус у SL600M один. Из-за него простой покупатель пройдет мимо, заинтересуются только поклонники Cooler Master

Большие корпуса упорно держат позиции под натиском SFF, баребонов, десктопов и прочих разновидностей упаковки для «настольного» железа. Офисные системы быстро переехали из miniTower в небольшие корпуса размером со шкатулку. Места занимают меньше, выглядят эстетичнее, на производительность не влияют.

Мощные и игровые системы базируются в midiTower, заполняя десятки литров объема башенными кулерами, массивными видеокартами, терабайтными накопителями, киловаттными блоками питания и сложными системами жидкостного охлаждения. До сих пор выходят обновленные модели, чуть ли не раз в год. Что же можно предложить нового в этой сфере, где все стандартизировано уже более 15 лет? Есть варианты, если хорошо подумать. Один из них – MasterCase SL600M от Cooler Master.

Технические характеристики

  • Маркировка модели: MCM-SL600M-SGNN-S00;
  • Форм-факторы матплат: E-ATX (30.5 x 27.5), ATX, M-ATX, Mini-ITX;
  • Отсеки под 3,5" накопители: 4;
  • Отсек для 2,5" дисков: 4;
  • Слоты расширения: 9 + 2;
  • Посадочных мест под вентиляторы: 120 / 140 мм;
  • Верхние вентиляторы: 3x 120 или 2x 140 мм;
  • Нижний вентилятор: 3x 120/140 или 2x 200 мм;
  • Верхний радиатор: 120/140/240/280/360 мм (макс высота 43 мм);
  • Нижний радиатор: 120/140/240/280/360 мм (макс высота 72 мм);
  • Ограничение глубины блока питания: до 200 мм;
  • Ограничение длины графической карты: 318 мм;
  • Ограничение высоты кулера CPU: 191 мм;
  • Пространство под укладку кабеля: мм;
  • Материал корпуса: сталь, алюминий, пластик;
  • Габариты корпуса: 544 x 242 x 573 мм;
  • Вес: 13,4 кг;
  • Цена: 15 000 рублей.

Упаковка и комплектация

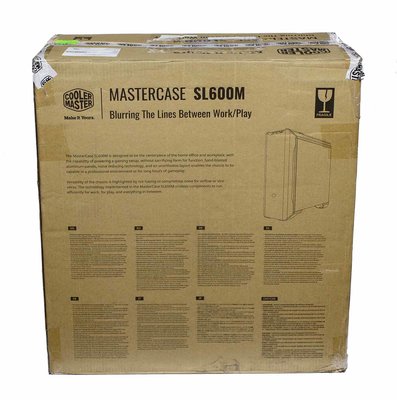

Cooler Master всегда заботится о товаре и пользователе, потому коробки с крупными корпусами раза в полтора-два больше по объему. Логика правильная: чем больше расстояние от картона до стенок корпуса, тем меньше шансов повредить изделие. Особенно в России.

Вертикальный продув: Cooler Master MasterCase SL600M

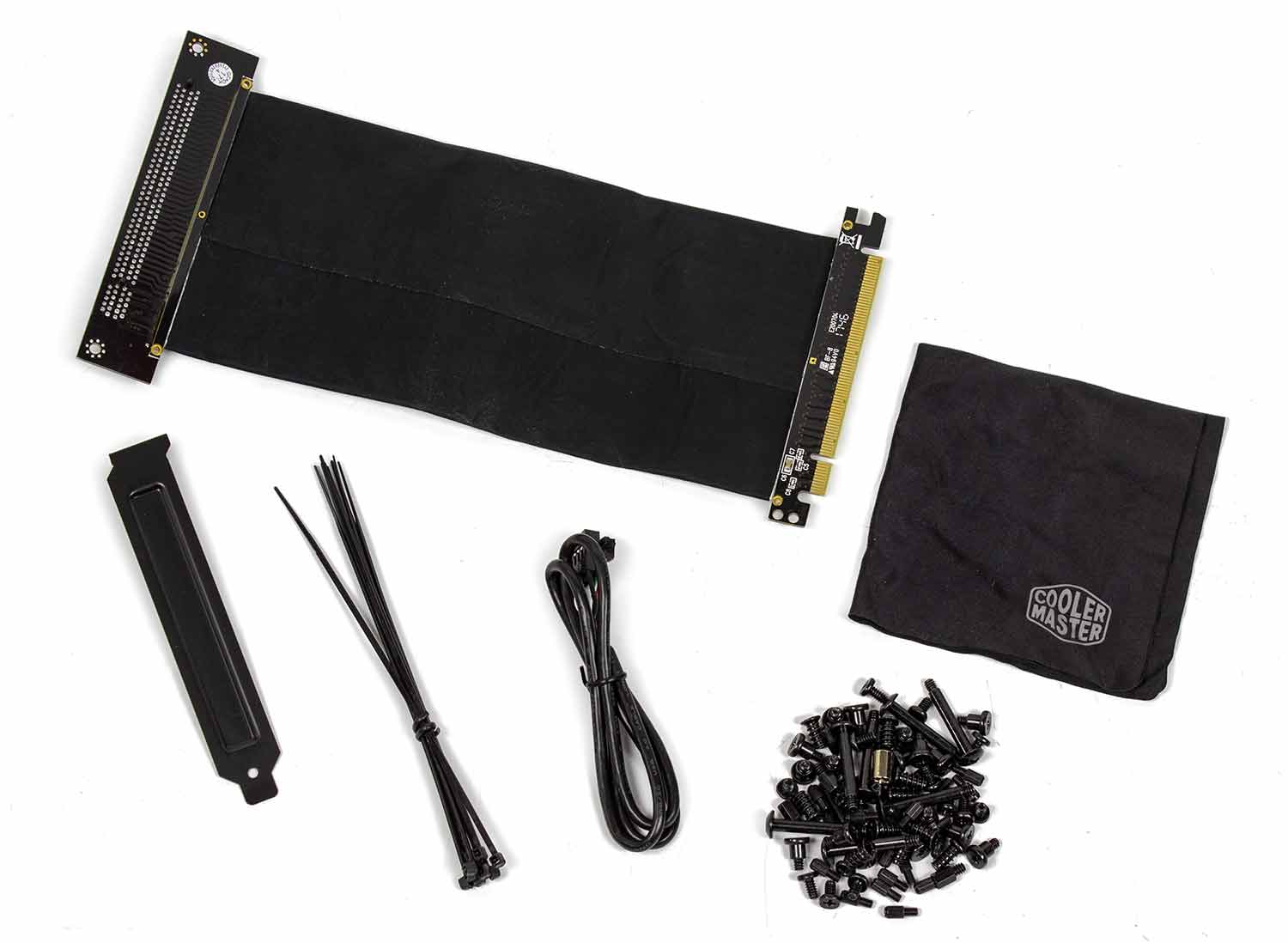

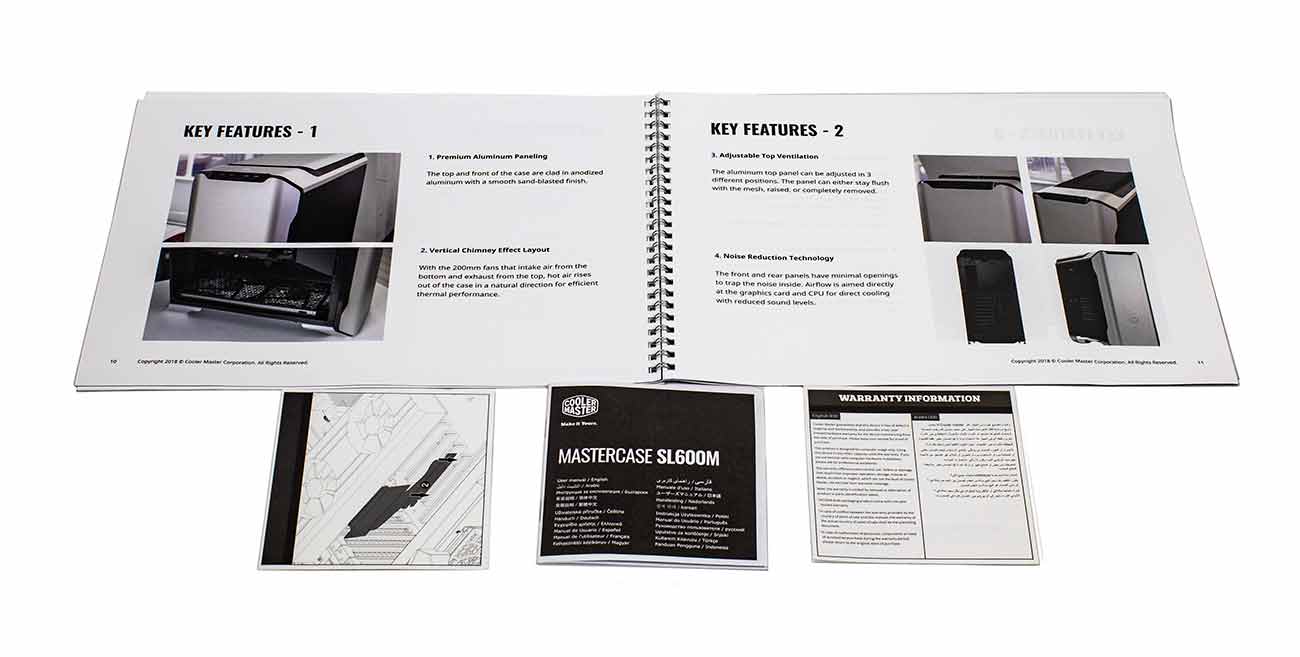

Набор аксессуаров стандартный: инструкция, винты, заглушки, стяжки. Краткое описание корпуса оформлено в виде альбома, иллюстрации цветные и крупные. Но все же советую скачать pdf версию полного мануала с сайта производителя, для этого корпуса она потребуется.

Вертикальный продув: Cooler Master MasterCase SL600M

В коробках с железными дополнениями нашелся удлинитель для подключения плат расширения с интерфейсом PCI Express x16 без установки в матплату. Редкая и полезная вещь, если по каким-то причинам нужно установить видеокарту «лежа» или удалить на десяток-другой сантиметров от материнки.

Вертикальный продув: Cooler Master MasterCase SL600M



Корпус в деталях

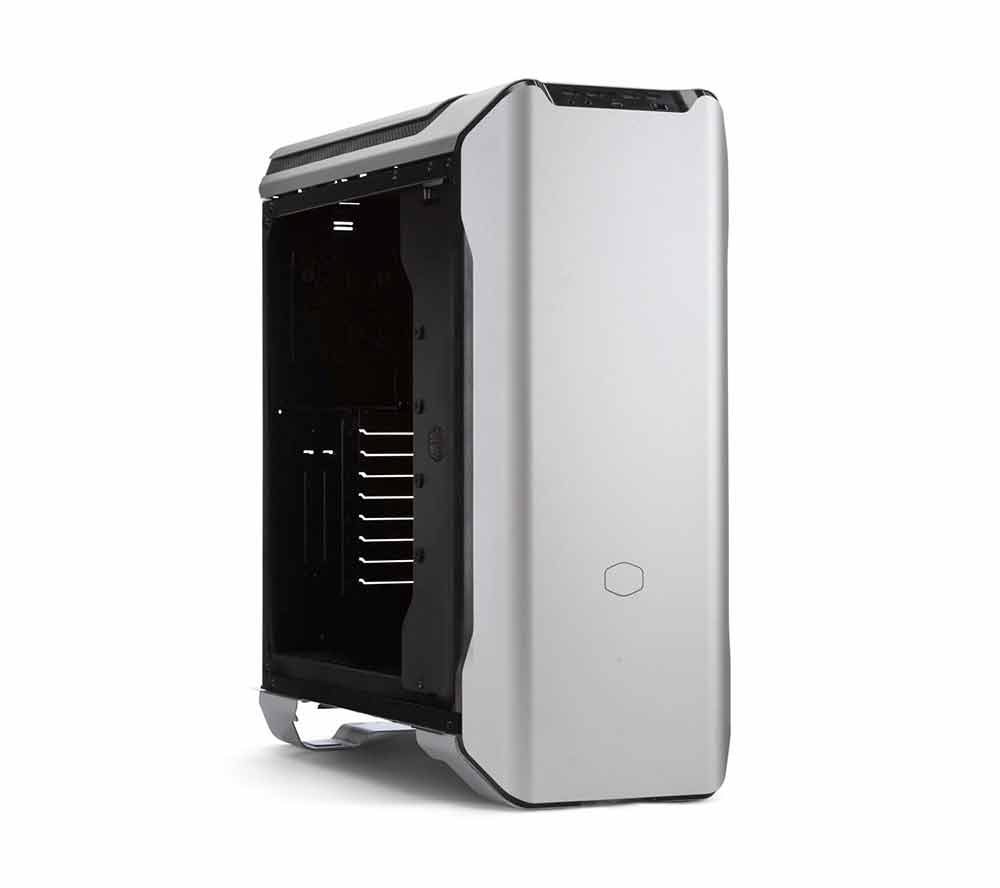

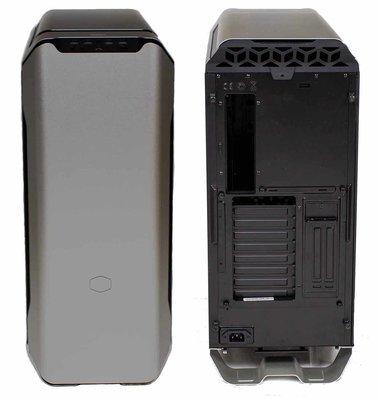

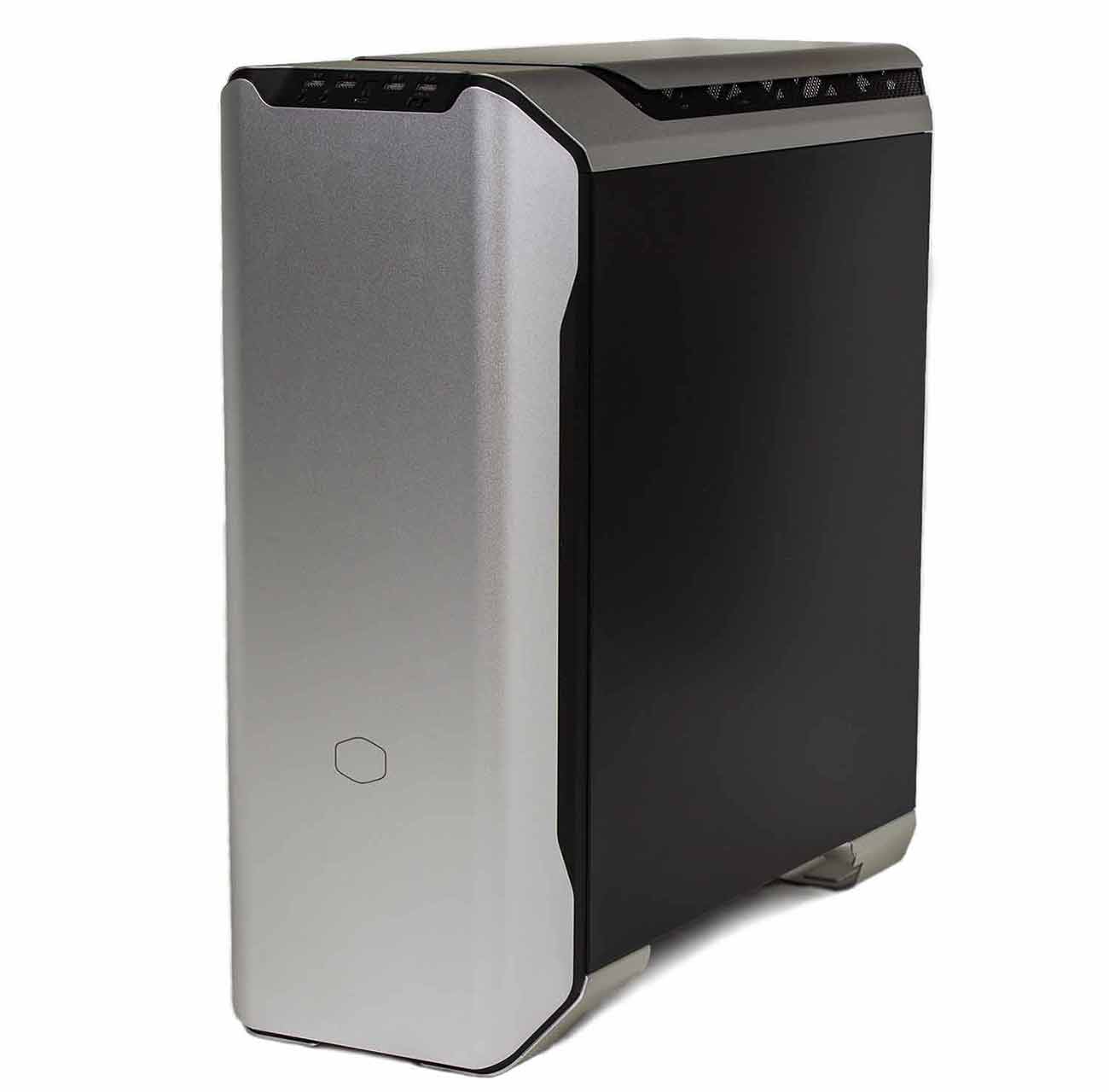

Кто бы что ни говорил, узнать по внешности топовые корпуса от Cooler Master все проще и проще: обилие алюминия и закругленных форм. С недавних пор добавилось стремление к закаленным стеклам. Впрочем, последнее характерно для многих производителей.

Вертикальный продув: Cooler Master MasterCase SL600M

Выглядит стильно и солидно, но есть один серьезный минус – на стекле отлично видны отпечатки пальцев, пыль и прочая грязь, а благородный алюминий легко царапается. В коробке с аксессуарами можно найти протиралку из микрофибры для наведения чистоты, но вряд ли кто будет им пользоваться на регулярной основе. Если только не брать SL600M для шоу-рума.

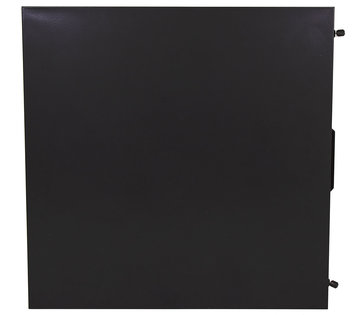

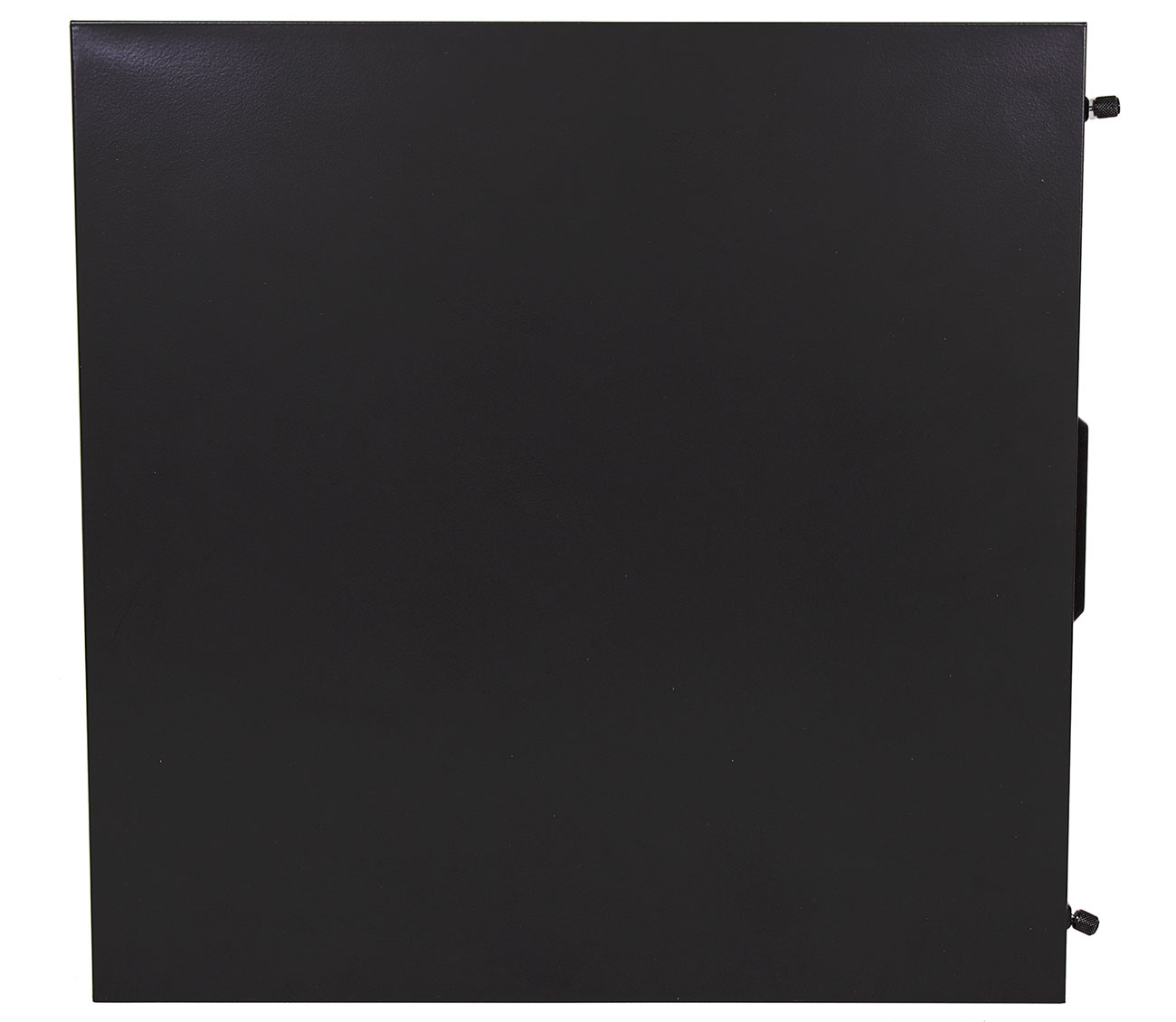

Задняя стенка стандартная – крашеная сталь.

Вертикальный продув: Cooler Master MasterCase SL600M

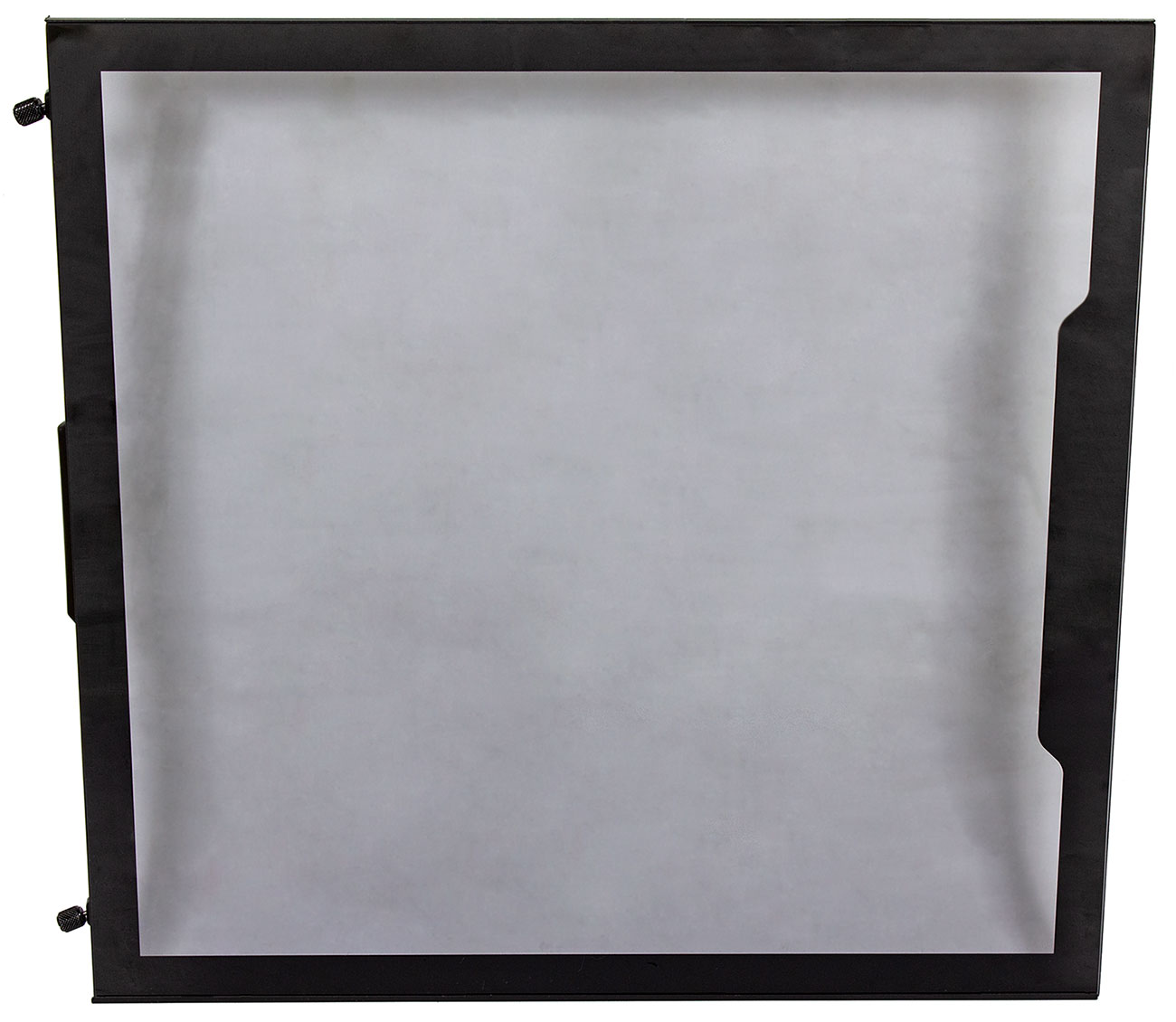

Крепление стенок винтовое, без защелок. Стекло установлено в стальную раму на тонких демпфирующих прокладках.

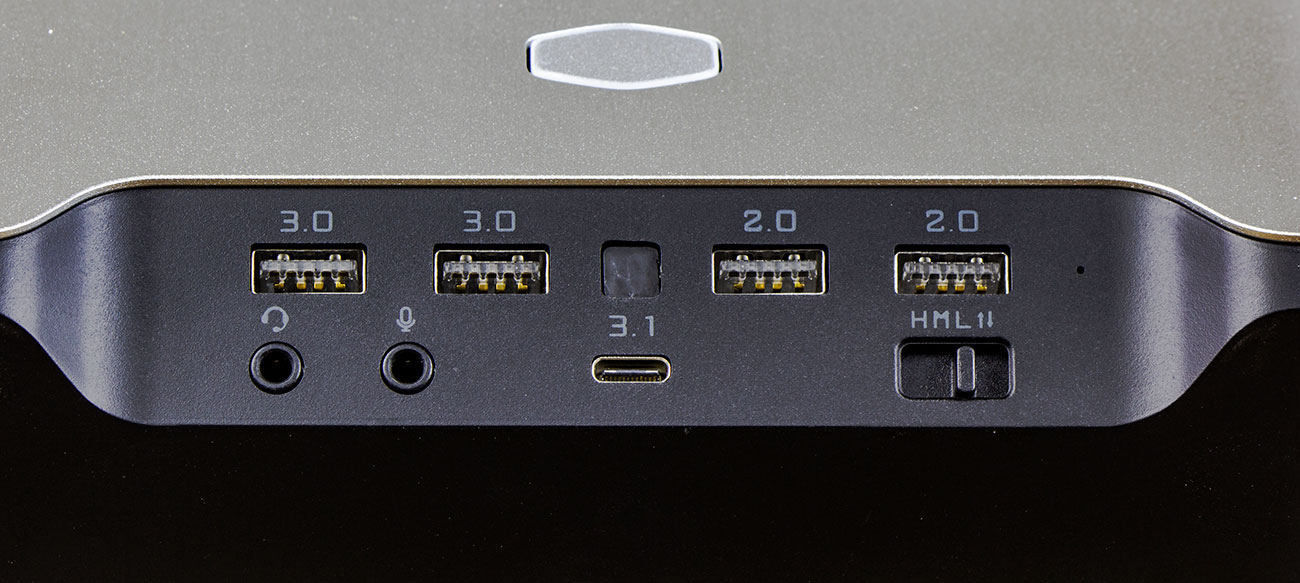

Органы управления и внешние разъемы сосредоточены на скосе верхнего торца. Кнопка power выполнена в стиле лого Cooler Master, под ней четыре USB Type-A (по паре 2.0 и 3.0), один 3.1 Type-C, два гнезда под 3,5 мм джек (микрофон и наушники), индикатор активности и четырехпозиционный переключатель режима работы реобаса.

Вертикальный продув: Cooler Master MasterCase SL600M

Пластиковые вставки в type-A разъемах светятся белым светом при приближении к ним руки. Очень полезная мелочь — не придется шоркать вилкой USB в поисках розетки, царапая пластик.

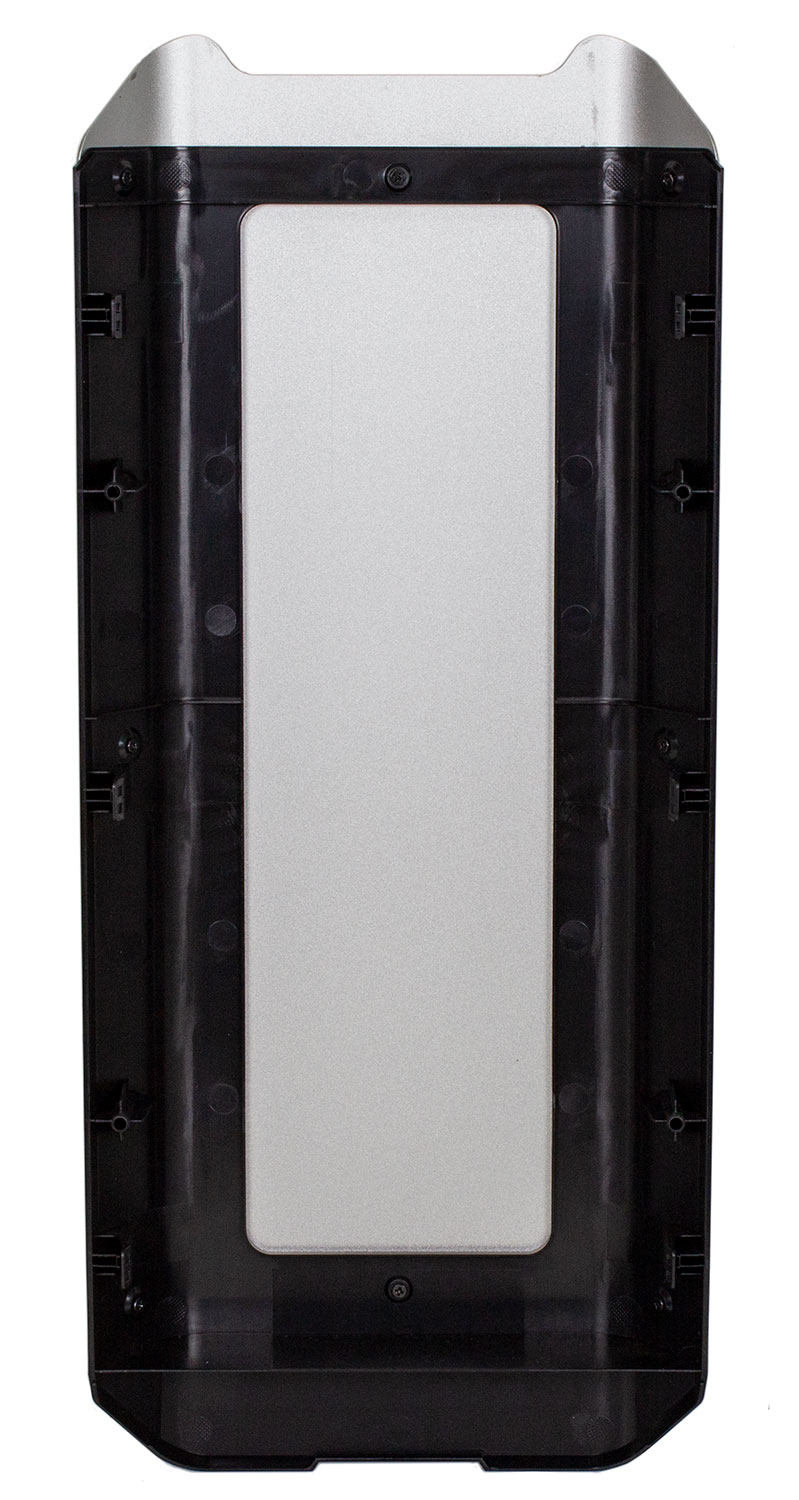

На переднем торце сплошная алюминиевая пластина, ни единого отверстия для вентиляции. То же можно сказать о задней стенке – на традиционном месте 120/140 мм вентилятора нет ни вырезов под винты, ни проволочной решетки. Прямоугольной прорези под блок питания также не наблюдается, лишь розетка под стандартный шнур с вилкой C13.

Вертикальный продув: Cooler Master MasterCase SL600M

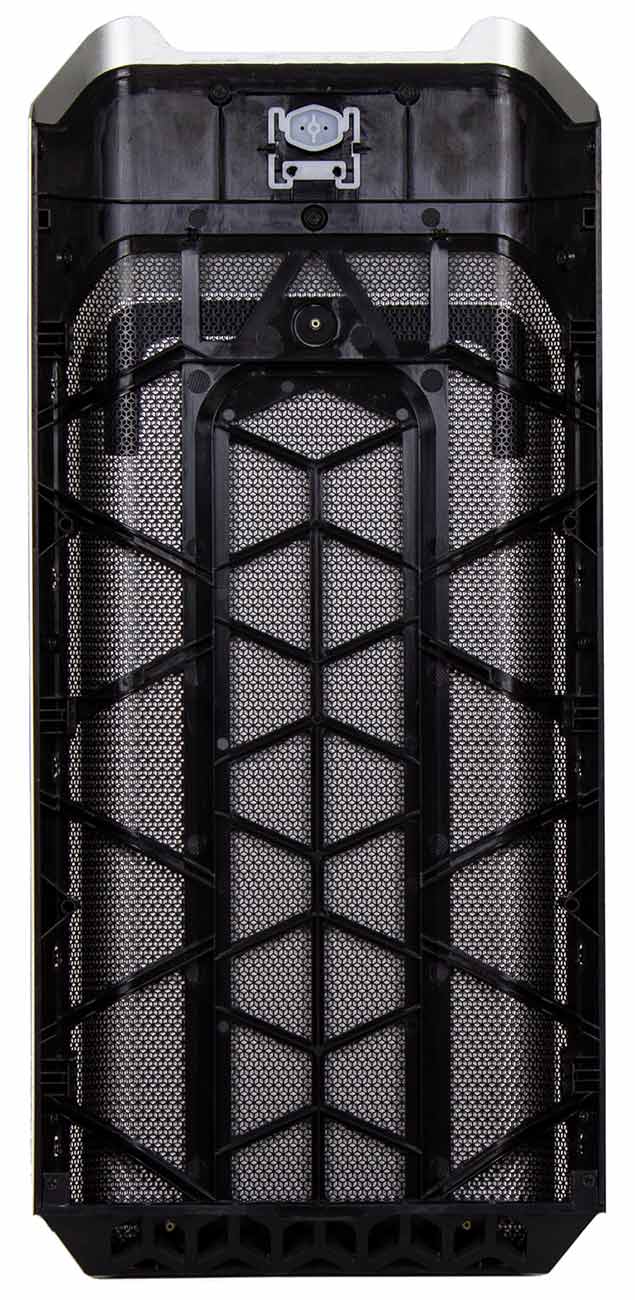

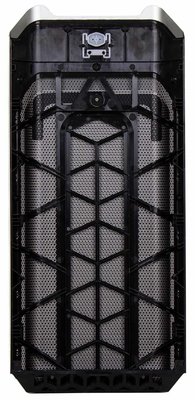

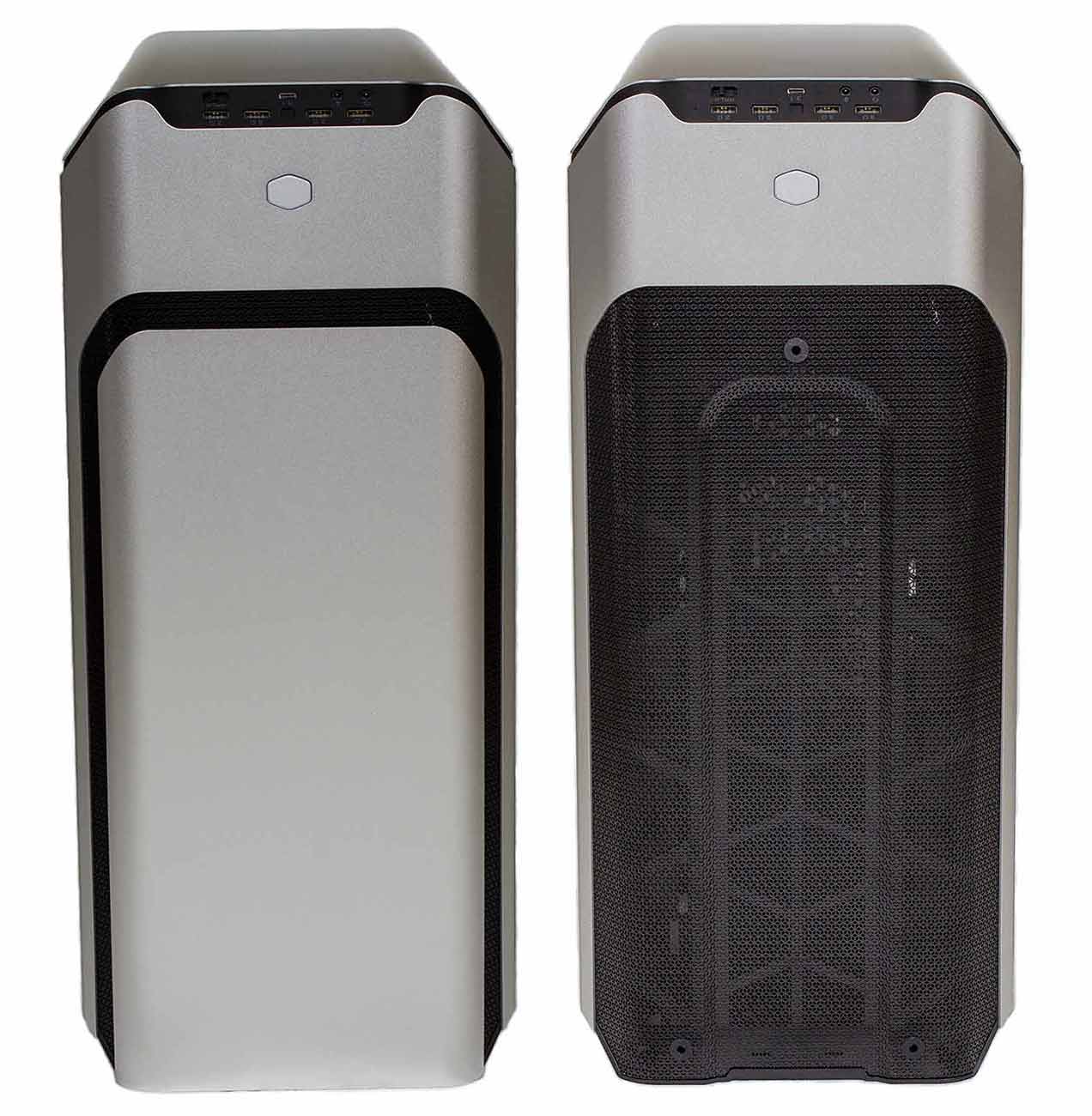

Сверху же, под легкосъемной алюминиевой крышкой, стальная штампованная решетка на пластиковом каркасе. При установленной крышке «свободной» остается лишь малая часть прорезей, что существенно затруднит выброс воздуха.

Вертикальный продув: Cooler Master MasterCase SL600M

Снять пластиковый каркас (например, для прочистки) легко – шесть защелок по бокам, и он в руках. Видно, что в торце каркаса выполнены дополнительные прорези для выхода воздуха. Видимо, конструкторы предусмотрели режим «малого проветривания» для систем со скромным тепловыделением – алюминиевая крышка перекрывает «лишние» прорези и улучшает внешний вид. При апгрейде конфига на более мощный крышка снимается, открывая всю площадь решетки.

Вертикальный продув: Cooler Master MasterCase SL600M

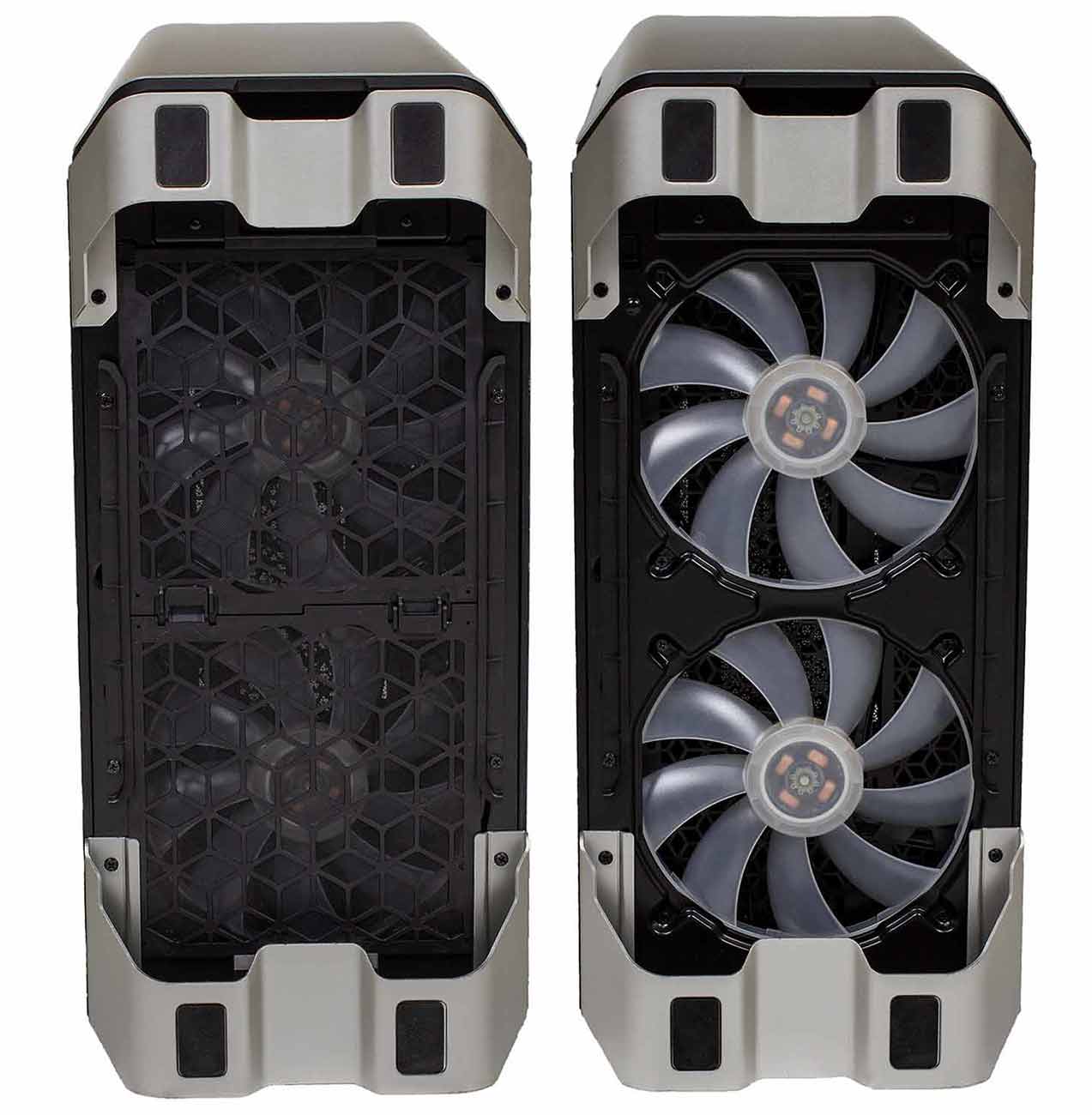

Нагнетающие вентиляторы смонтированы в нижнем торце, две 200 мм вертушки. Становится понятна и значительная (56 мм) высота ножек корпуса, при стандартных 15-20 мм возникли трудности с притоком воздуха.

Вертикальный продув: Cooler Master MasterCase SL600M

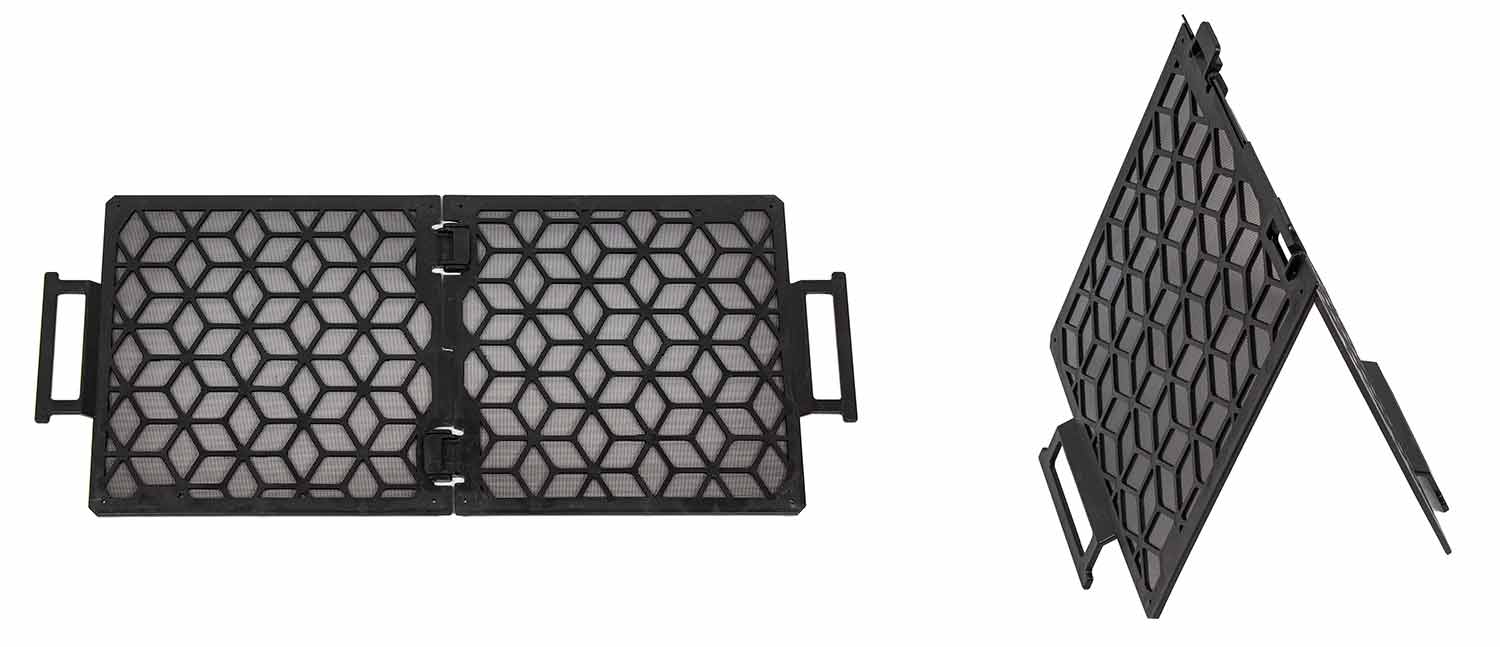

Для защиты внутренностей от пыли предусмотрен съемный фильтр – мелкая сетка на пластиковой раме. Сторона ячеек сетки около 0,6 мм, что, с одной стороны, хорошо при удержании пыли, с другой же такая сетка требовательна к чистке.

Вертикальный продув: Cooler Master MasterCase SL600M

Задумка вертикальной продувки должна понравиться сторонникам тихих ПК – пара двухсоток может молотить на лишних оборотах, слегка «помогая» естественной конвекции в проветривании внутрикорпусного пространства. На процессор, видеокарту и другие источники тепла устанавливаются радиаторы с большой площадью оребрения и вертикально ориентированными ребрами. Снимается алюминиевая крышка с верхней решетки корпуса и все, тихий системник с парой-тройкой вентиляторов готов.

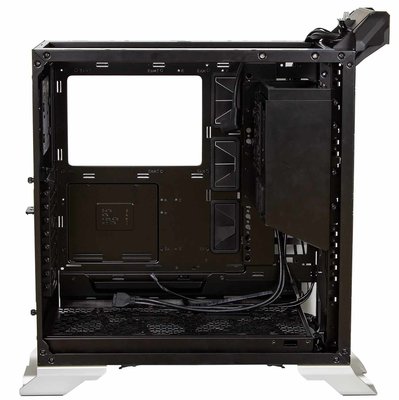

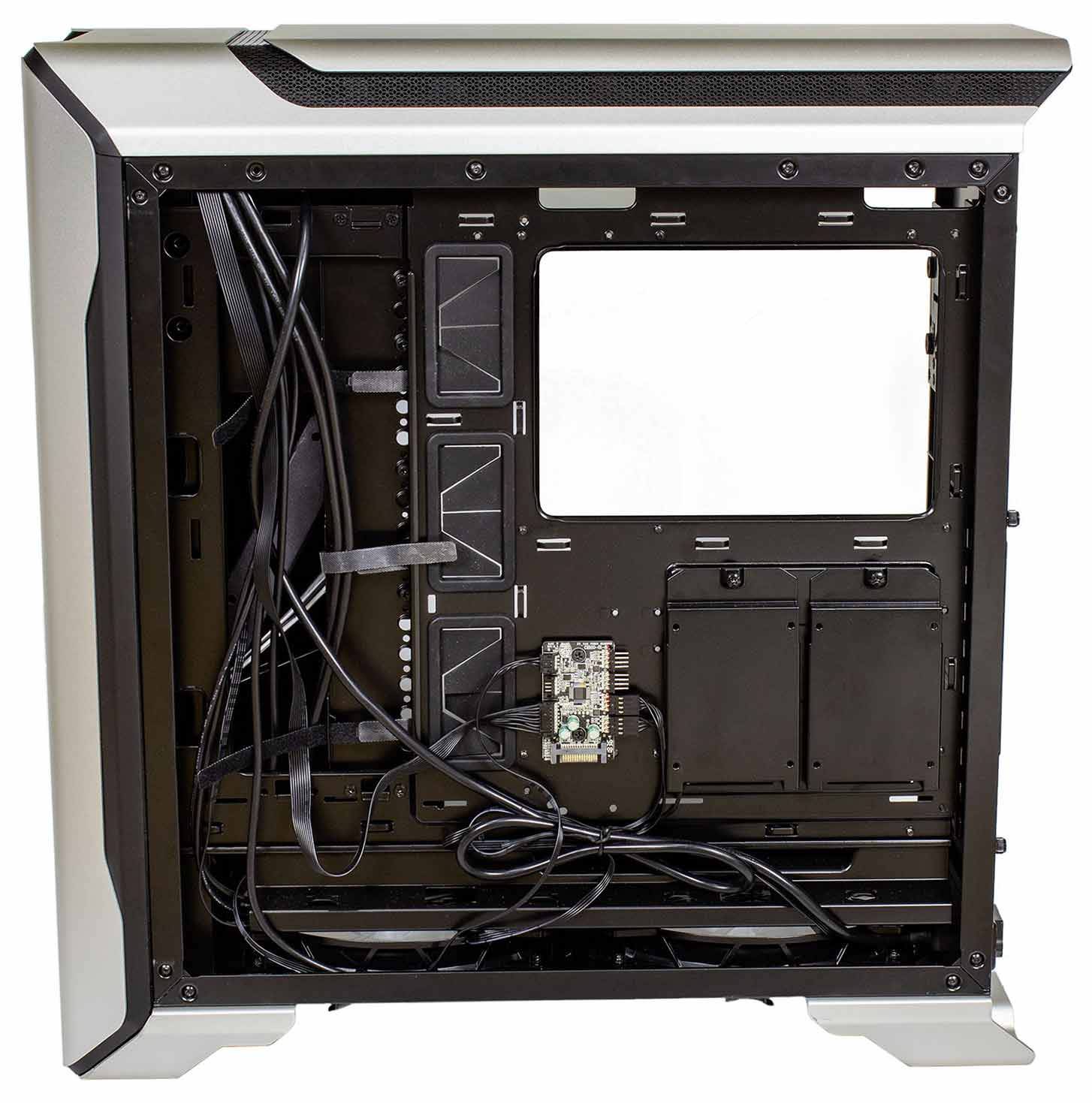

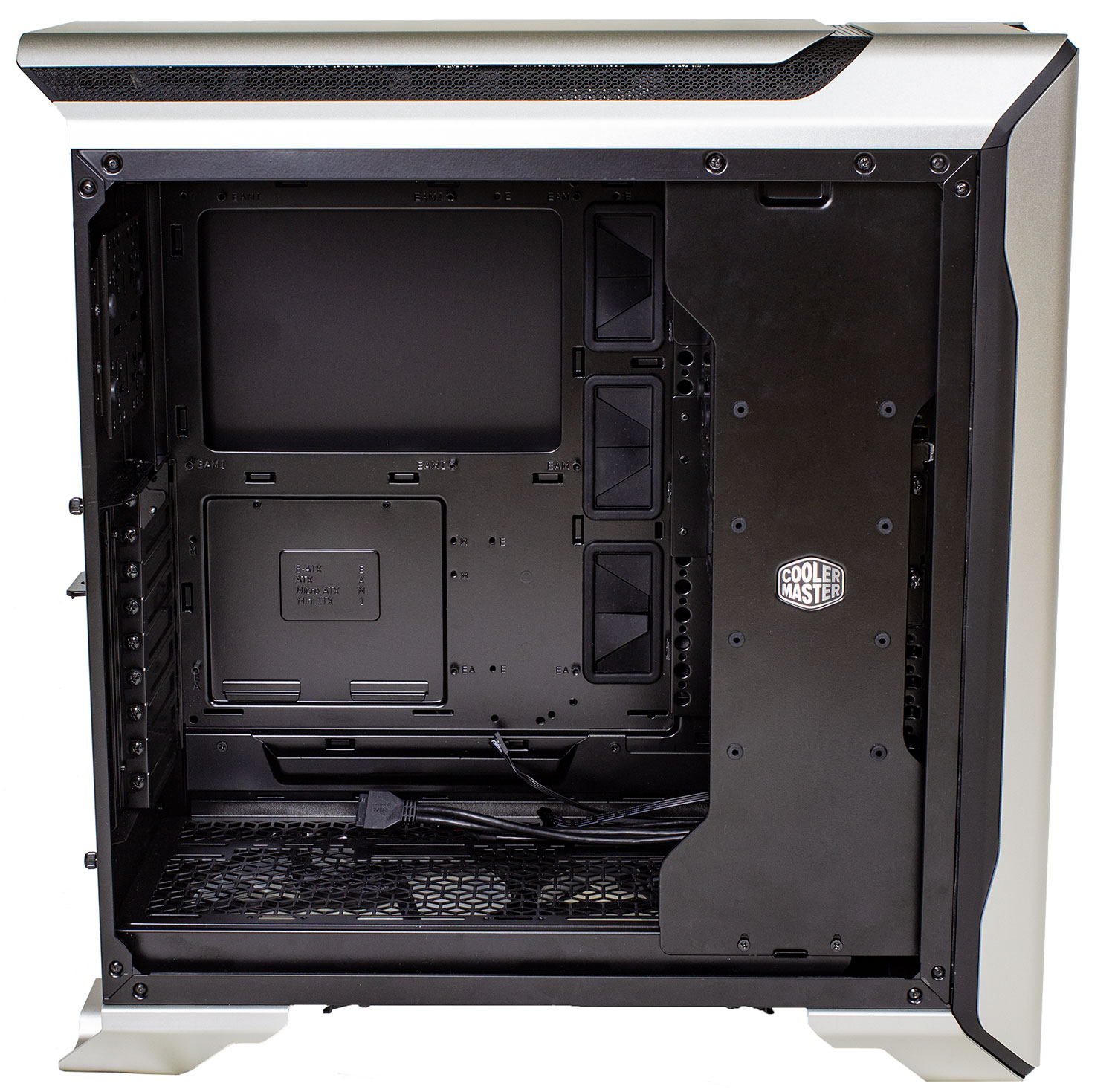

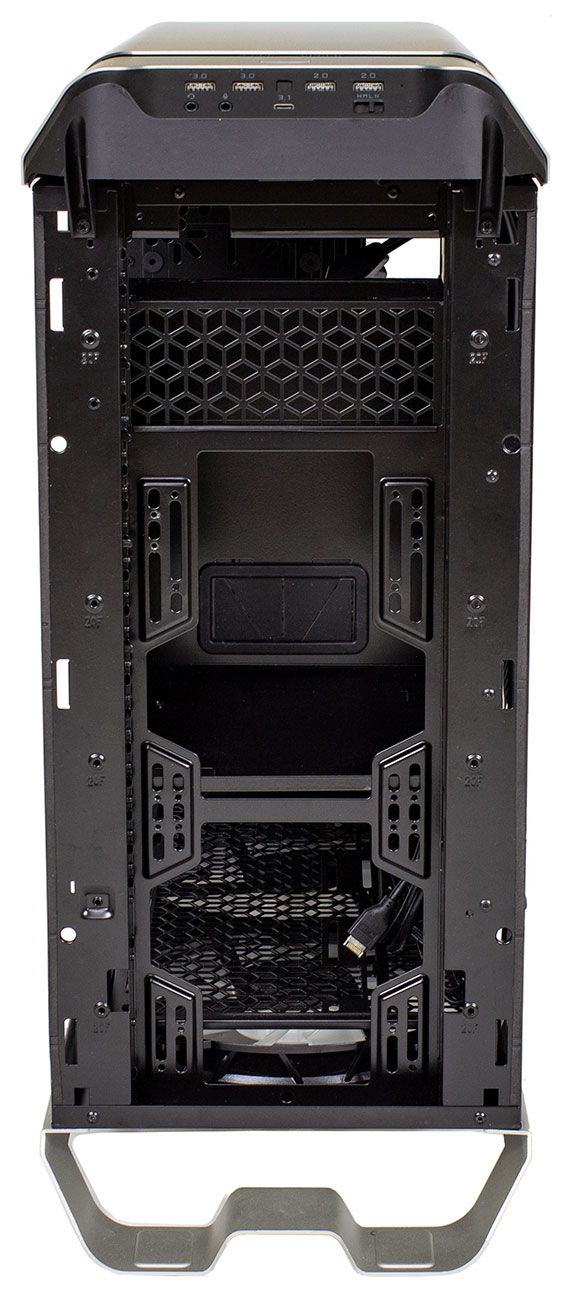

Внутренности SL600M обустроены не менее оригинально. На первый взгляд – никаких отличий от MidiTower среднего ценового сегмента: площадка под материнскую плату, вертикальные стойки, с обратной стороны пространство для укладки проводов, резиновые «шторы» в вырезах под провода.

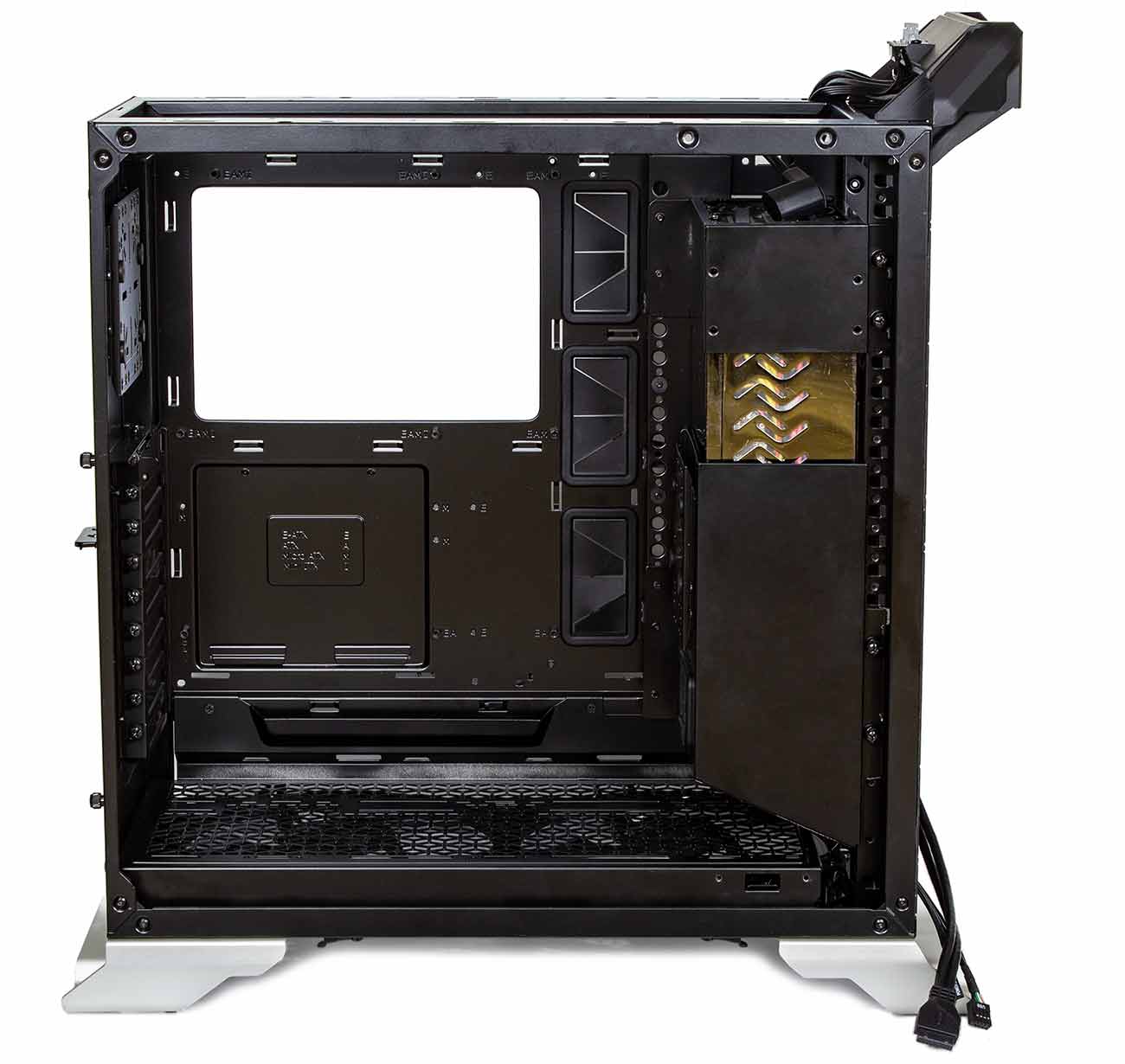

Но стоит снять все лишнее и демонтировать вертикальную платину, как проявляются особенности конструкции, нетипичные для классической компоновки с горизонтальной продувкой.

Вертикальный продув: Cooler Master MasterCase SL600M

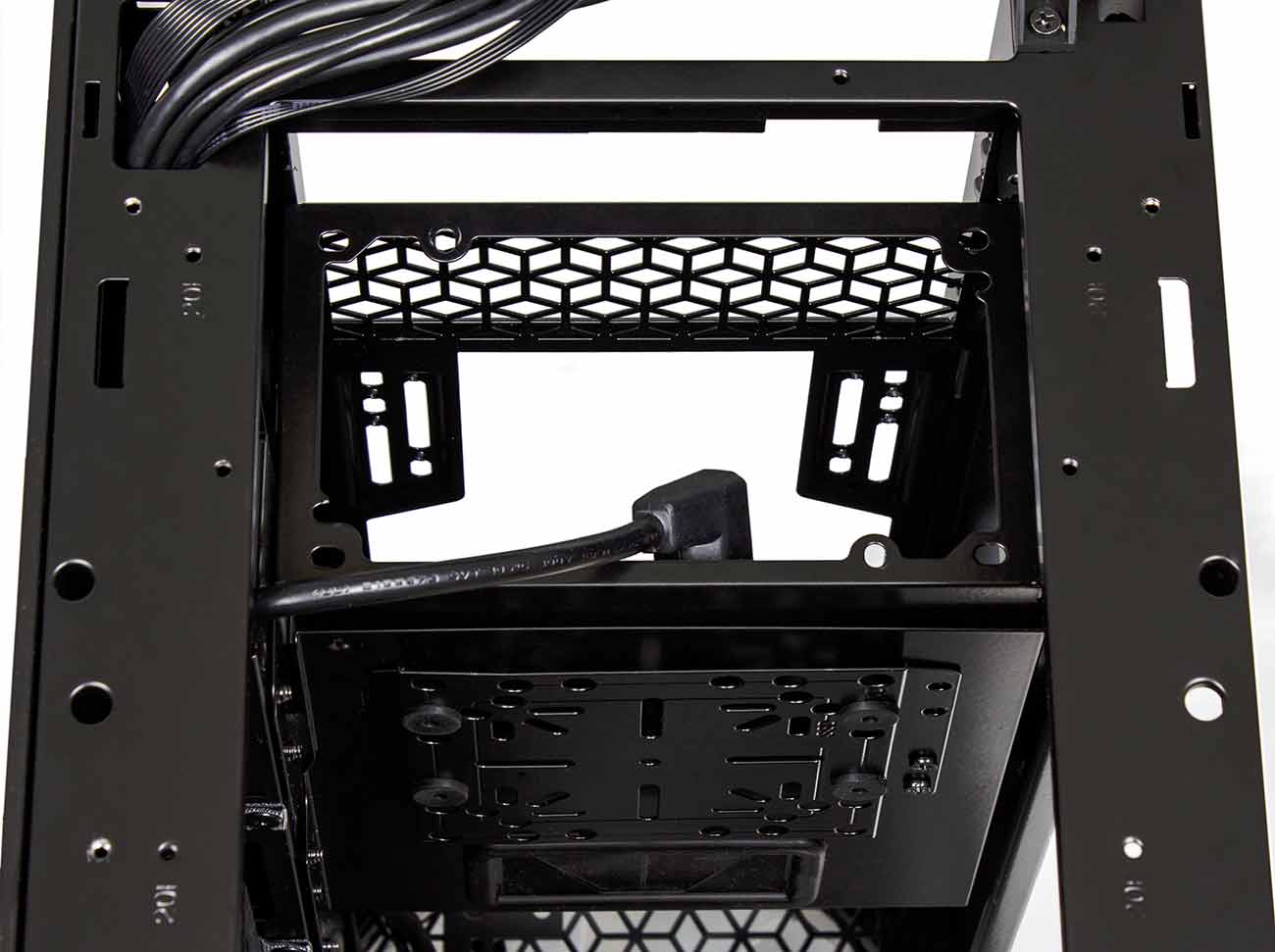

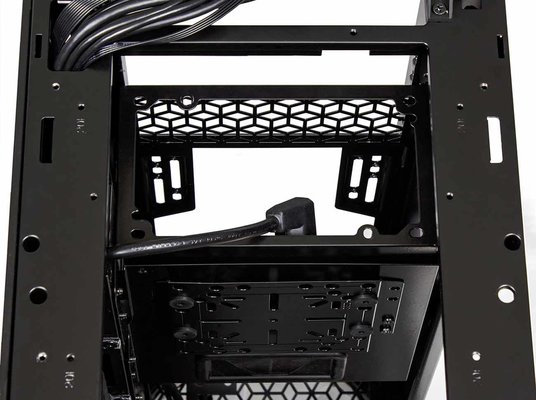

Блок питания устанавливается в отельную корзину, прикрепленную за лицевой частью корпуса. Хорошо видны отверстия для винтов стандартных ATX БП и питающий шнур с Г-образной вилкой C13. На задней стенке – платформа под накопитель, но о ней позже.

Вертикальный продув: Cooler Master MasterCase SL600M

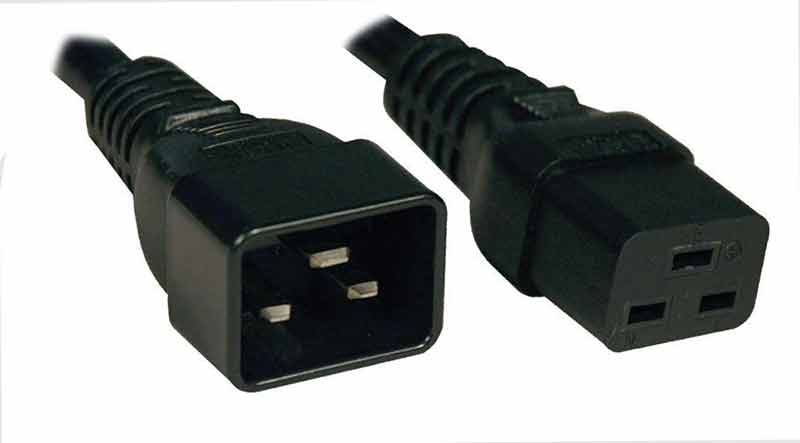

Сразу возникает вопрос – а что, если блок питания большой мощности, и рассчитан под вилку C19? Блоки мощностью полтора киловатта и более часто оснащаются такими розетками. Их процент от общей массы невелик, но в корпусе такого класса стоит учитывать даже мелкие нюансы.

Вертикальный продув: Cooler Master MasterCase SL600M

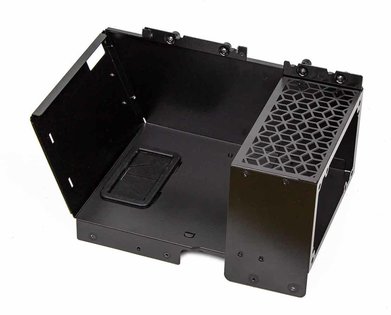

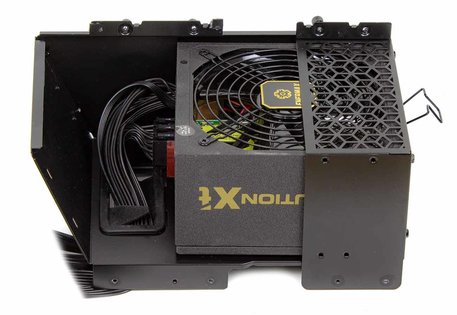

В съемную корзину блока питания, состоящую из двух частей (сам держатель и «органайзер» для проводов), прикручивается БП на четыре винта.

Вертикальный продув: Cooler Master MasterCase SL600M

Напротив воздухозаборного отверстия блока выполнена штампованная перфорация.

Далее корзина с блоком монтируется в корпус.

Вертикальный продув: Cooler Master MasterCase SL600M

Для этого надо попасть двумя штырями с одну стойку и закрутить два винта с другой стороны. Не самый простой процесс, крепить блок традиционным способом куда проще. Сразу возникает вопрос – отчего не предусмотреть установку БП через демонтированную лицевую панель? Прорезей под вентиляторы в ней нет, приток воздуха снизу блокирует пластиковая шторка (и это правильно).

Вертикальный продув: Cooler Master MasterCase SL600M

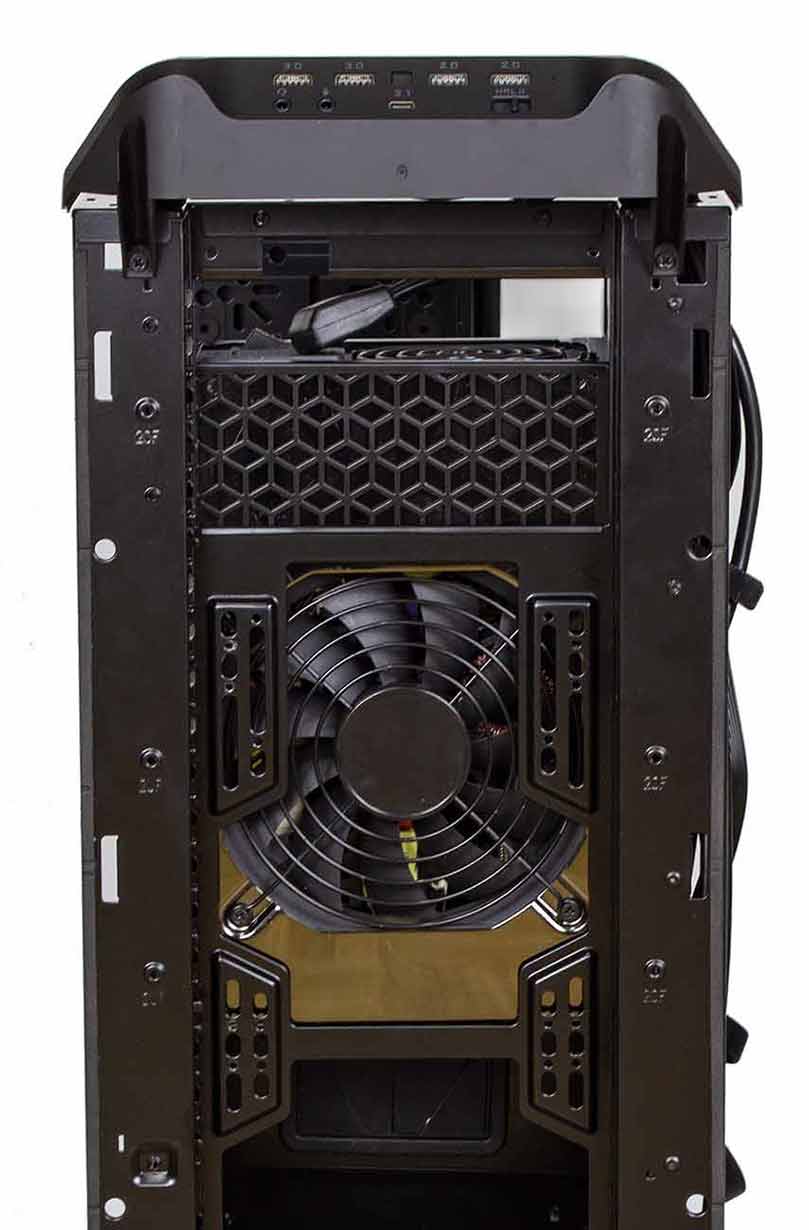

Но Cooler Master зачем-то предусмотрели крепежные отверстия под два 120/140 мм вентилятора. Зачем? Без них все отлично: блок питания засасывает поднимающийся снизу (от всасывающих двухсоток) холодный воздух, пропускает через установленные внутри радиаторы, и выбрасывает с торца вверх, где до «выхлопной» решетки рукой подать.

Вертикальный продув: Cooler Master MasterCase SL600M

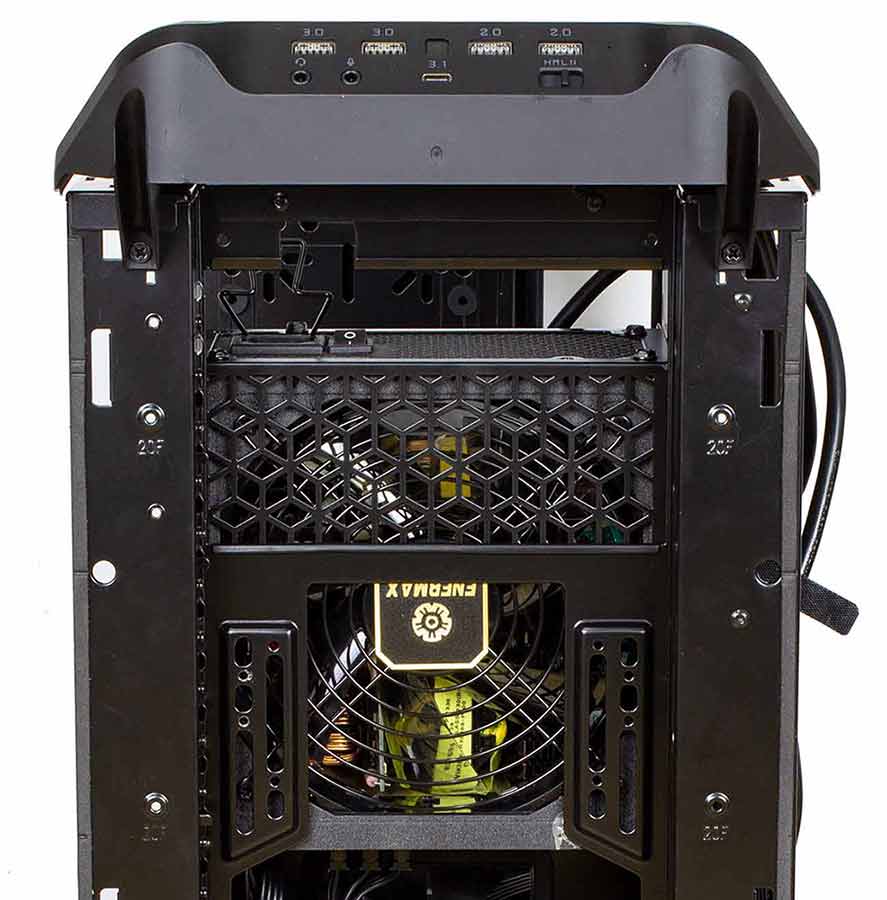

Модульная корзина оказалась хорошим решением: БП длиной 240 мм поместился без каких-либо проблем, не перекрыв доступ воздуха к другим элементам конструкции.

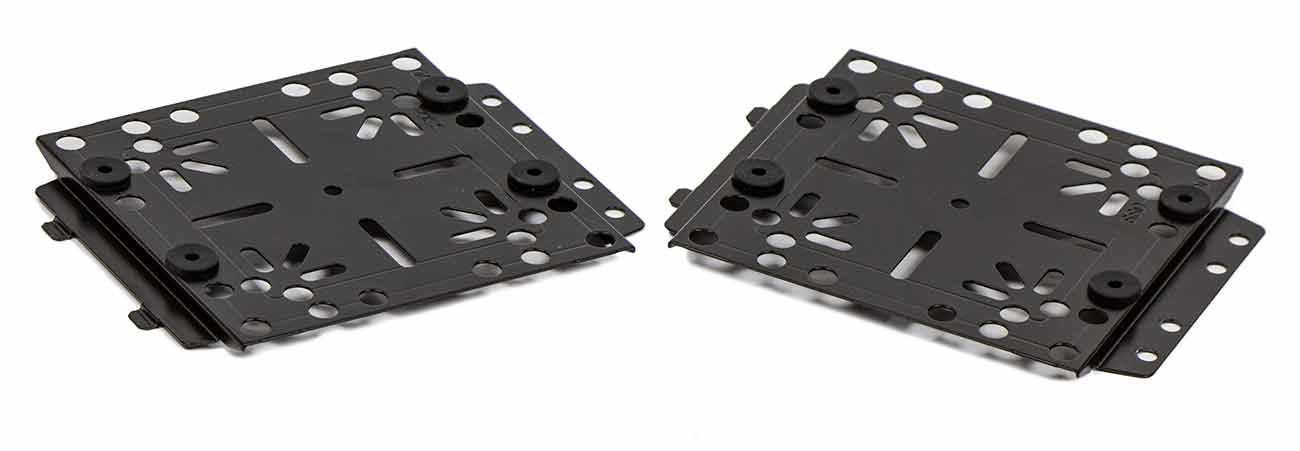

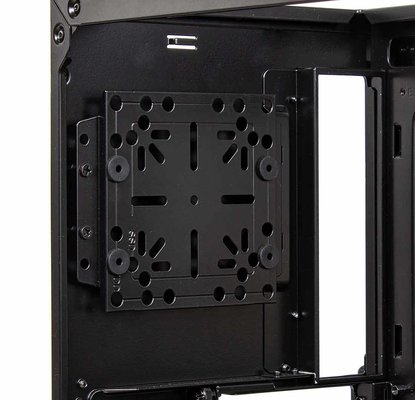

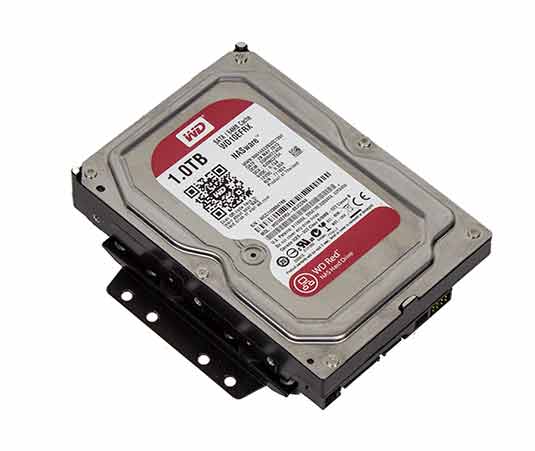

 Вторая особенность SL600M – расположение накопителей. 2,5'' и 3,5'' диски монтируются на металлические пластины, которые, в свою очередь, крепятся винтами через резиновые проставки в разных местах корпуса. Всего их в комплекте четыре штуки.

Обилие отверстий на пластинах объясняется просто: крепить на них можно не только накопители, но и составляющие контура жидкостной системы охлаждения. Решение очень толковое и правильное, особенно с учетом возможных мест установки этих пластин.

Одно из них уже демонстрировалось – обратная сторона кожуха БП. Второе расположено на стандартном месте выдувающего вентилятора

Вертикальный продув: Cooler Master MasterCase SL600M

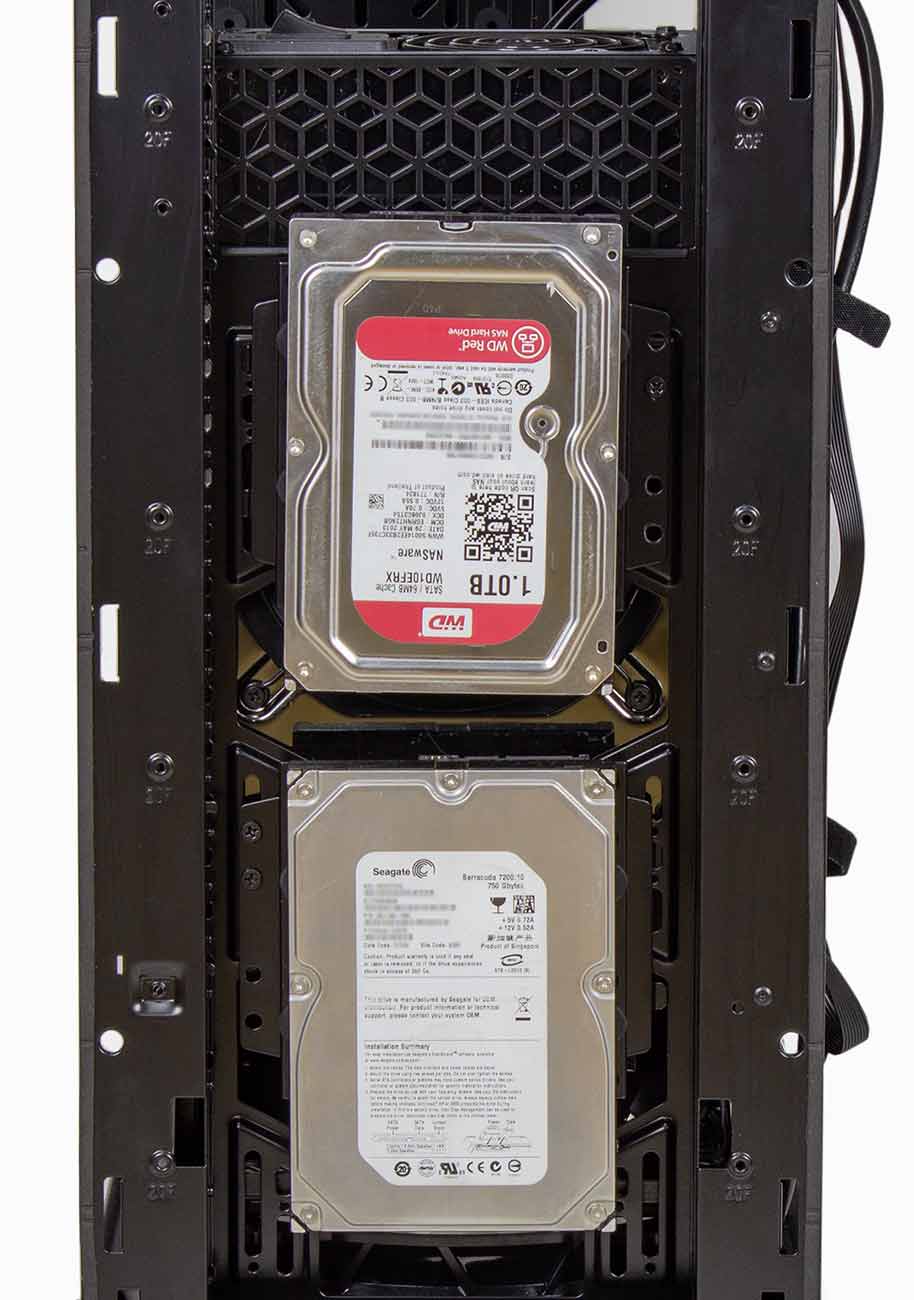

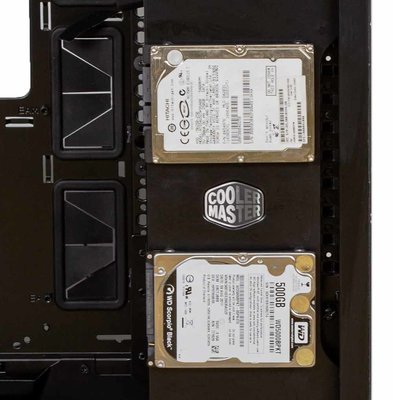

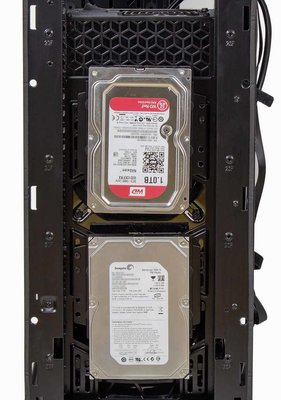

Ещё парочка – перед вентилятором блока питания. Что что, а дискам там самое место: и проветривается хорошо, и монтажу совершенно не мешают.

Вертикальный продув: Cooler Master MasterCase SL600M

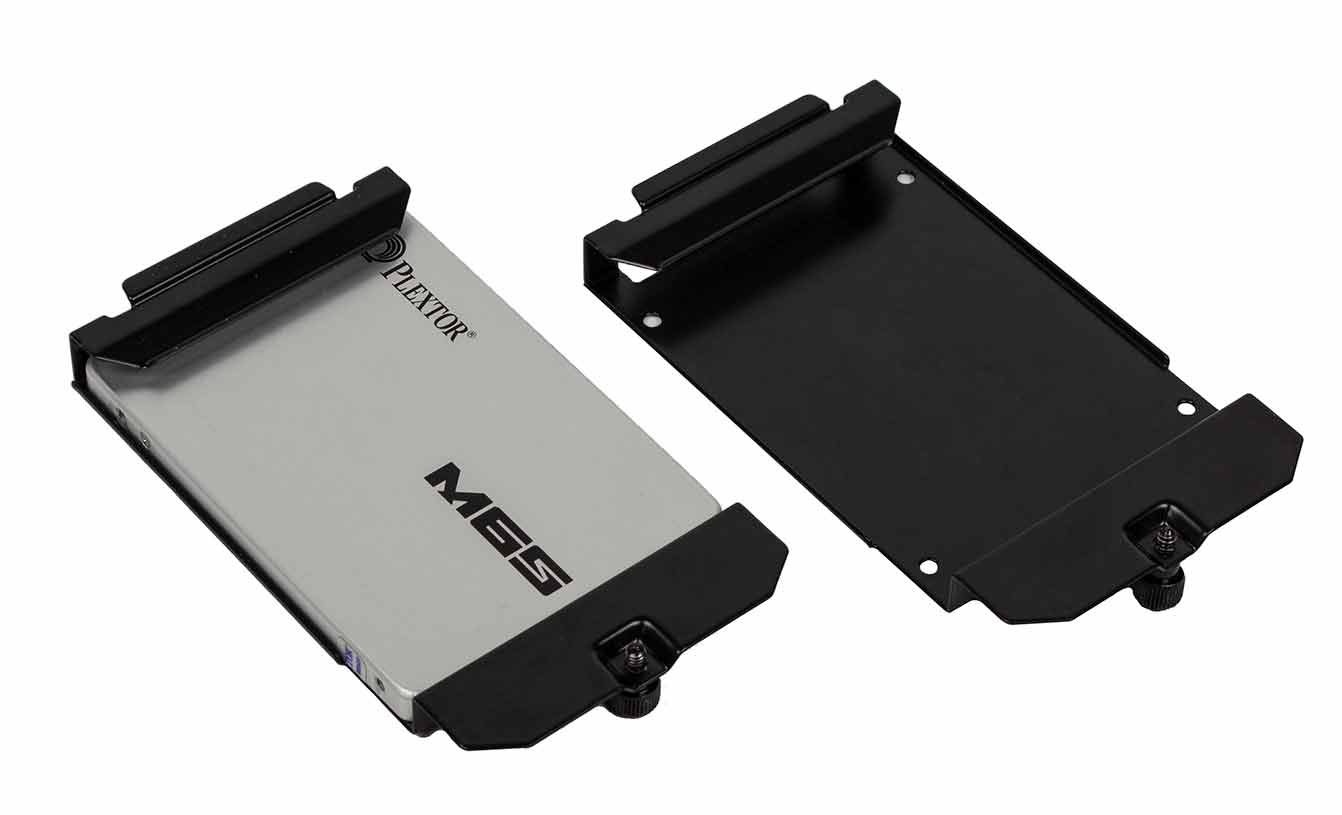

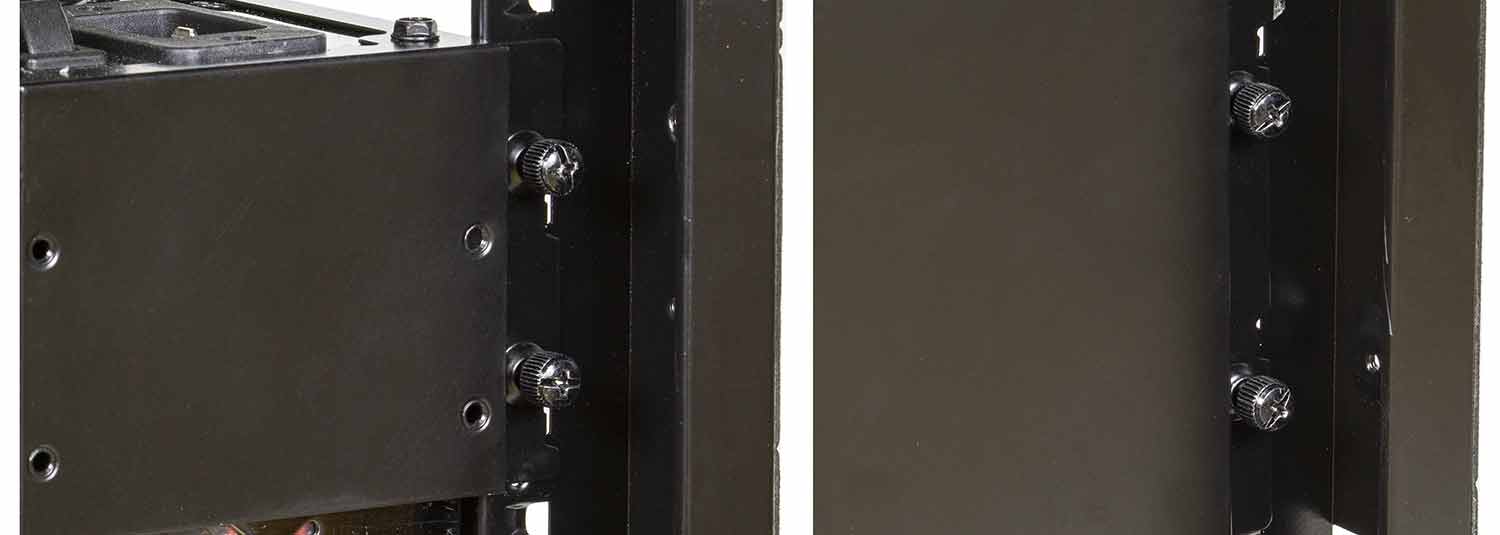

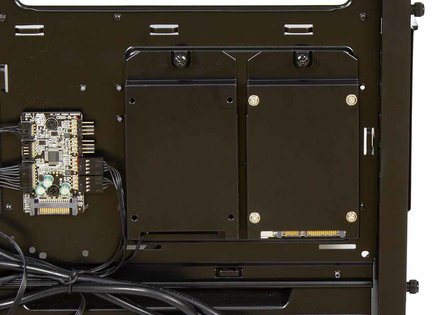

Под 2,5’’ SSD есть два места: одно в специальных корзинах за матплатой…

…Второе – на вертикальной стойке.

Вертикальный продув: Cooler Master MasterCase SL600M

Весь комплект крепежа накопителей на антивибрационные стойки идет в комплекте. Да, внешних 3,5'' отсеков нет, а 5,25'' устройства (те же оптические приводы) не поставить вовсе. Недостаток? Вряд ли, скорей особенность конструкции. Данные все больше переносятся на флешках и жестких дисках, вмещающих куда больше BluRay болванки.

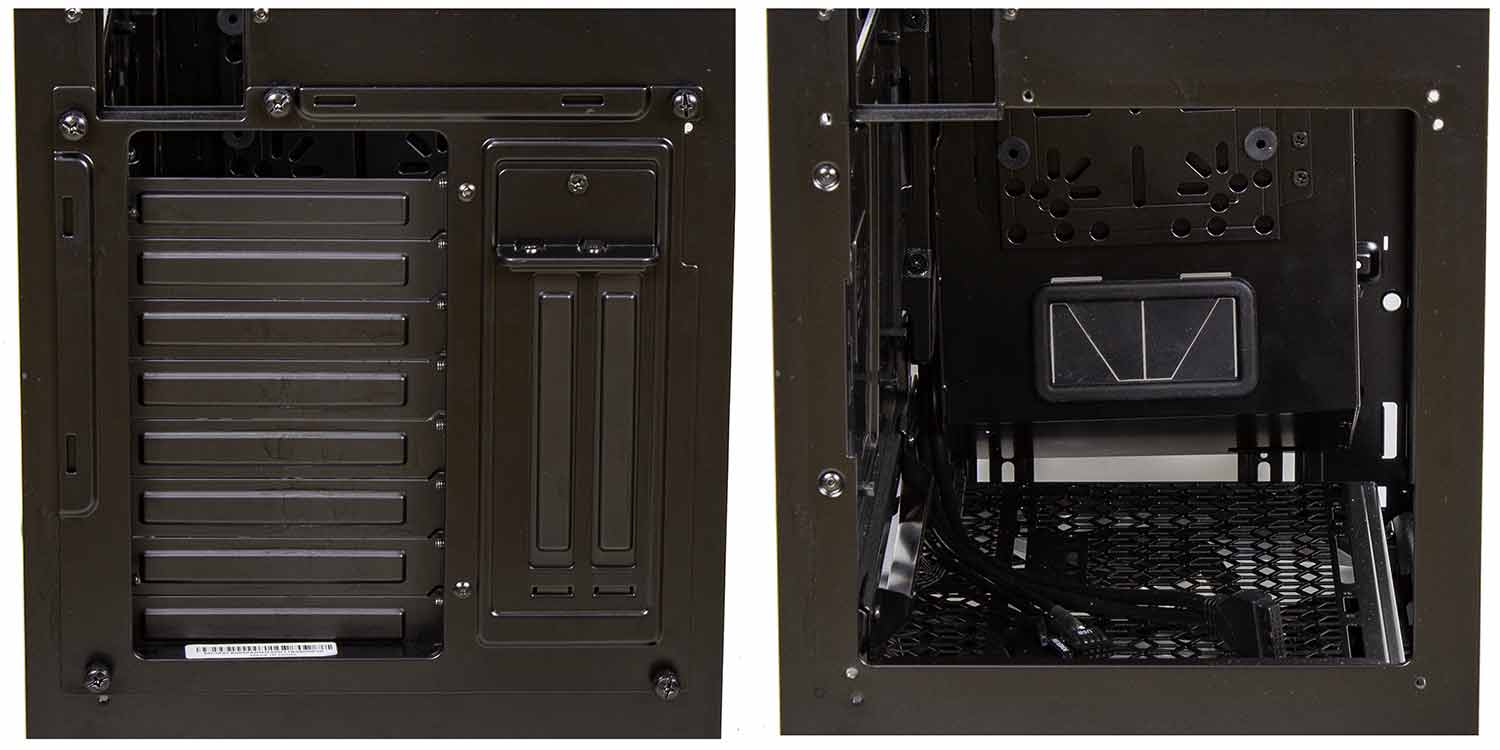

Третья особенность SL600M – возможность вертикальной установки видеокарт, для чего часть стенки с прорезями под планки крепления выполнена съемной.

Вертикальный продув: Cooler Master MasterCase SL600M

Она может поворачиваться на 90 градусов. Стоит отметить, что при вертикальной установке всю нагрузку принимает планка крепления, других поддержек и фиксирующих механизмов не предусмотрено. В некоторых случаях это может привести к необратимому повреждению видеокарты при переносе корпуса.

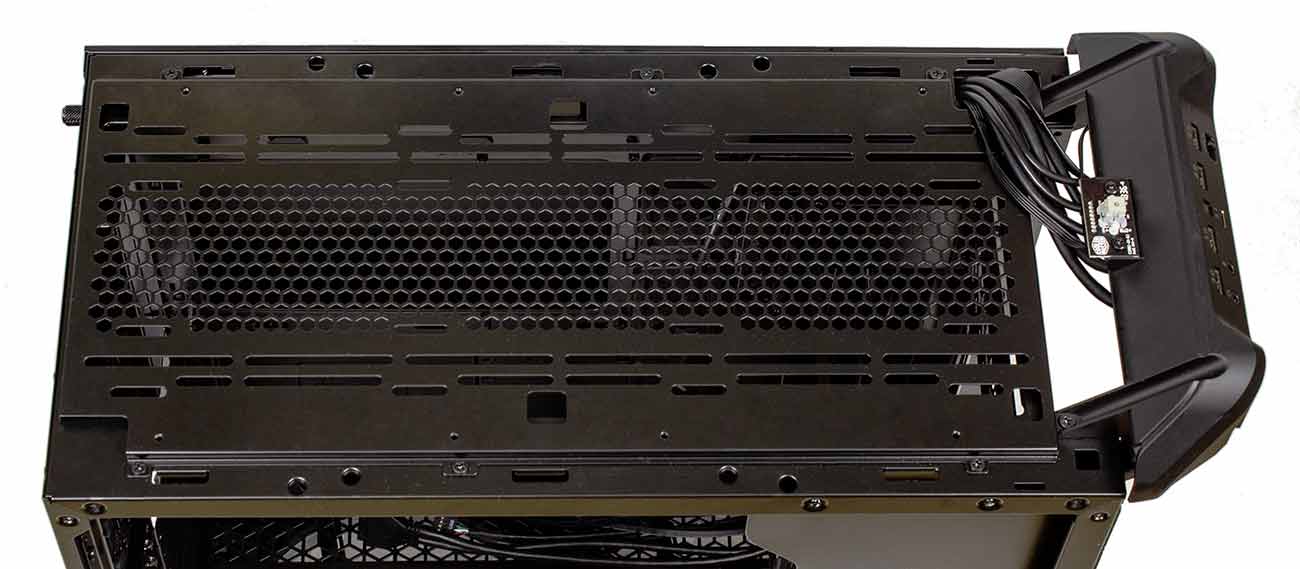

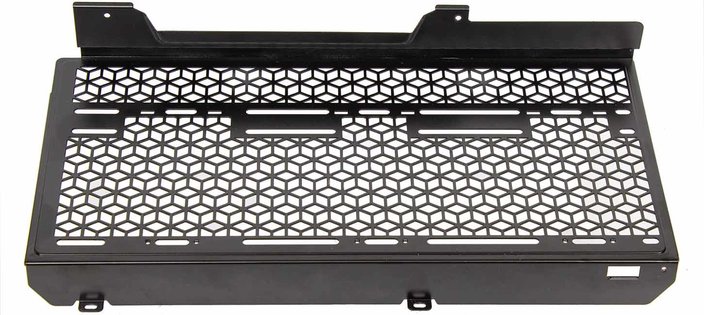

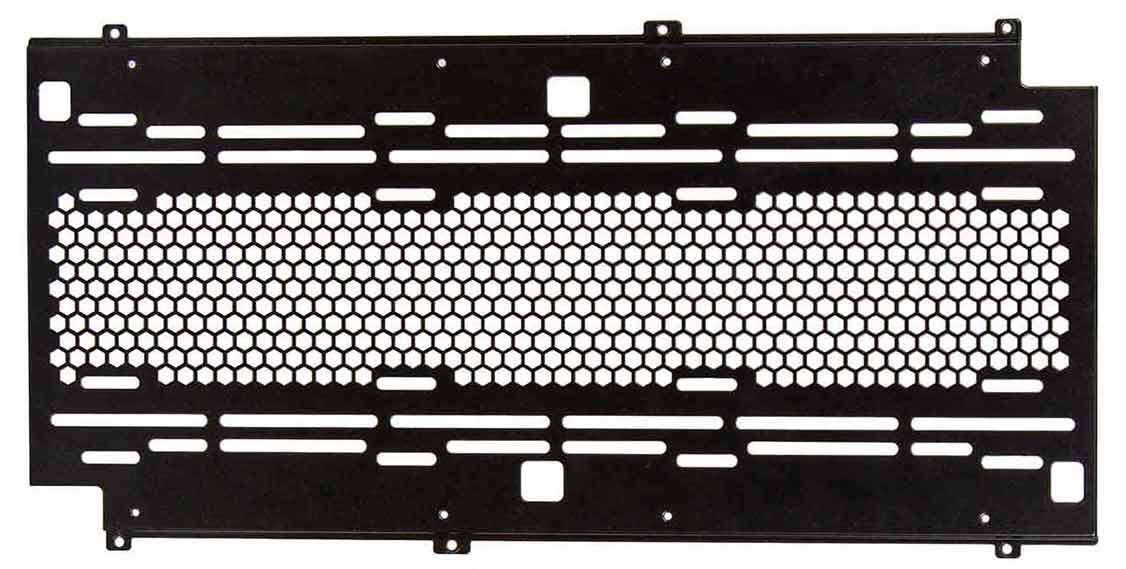

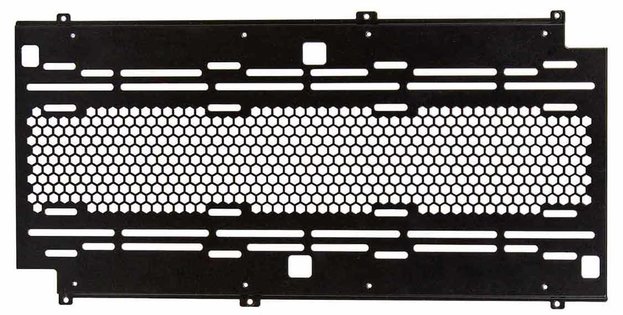

Для крепления собственных вентиляторов, а также радиаторов систем охлаждения, предусмотрены две съемные пластины-переходники. Верхняя расположена прямо под крышкой и крепится шестью винтами.

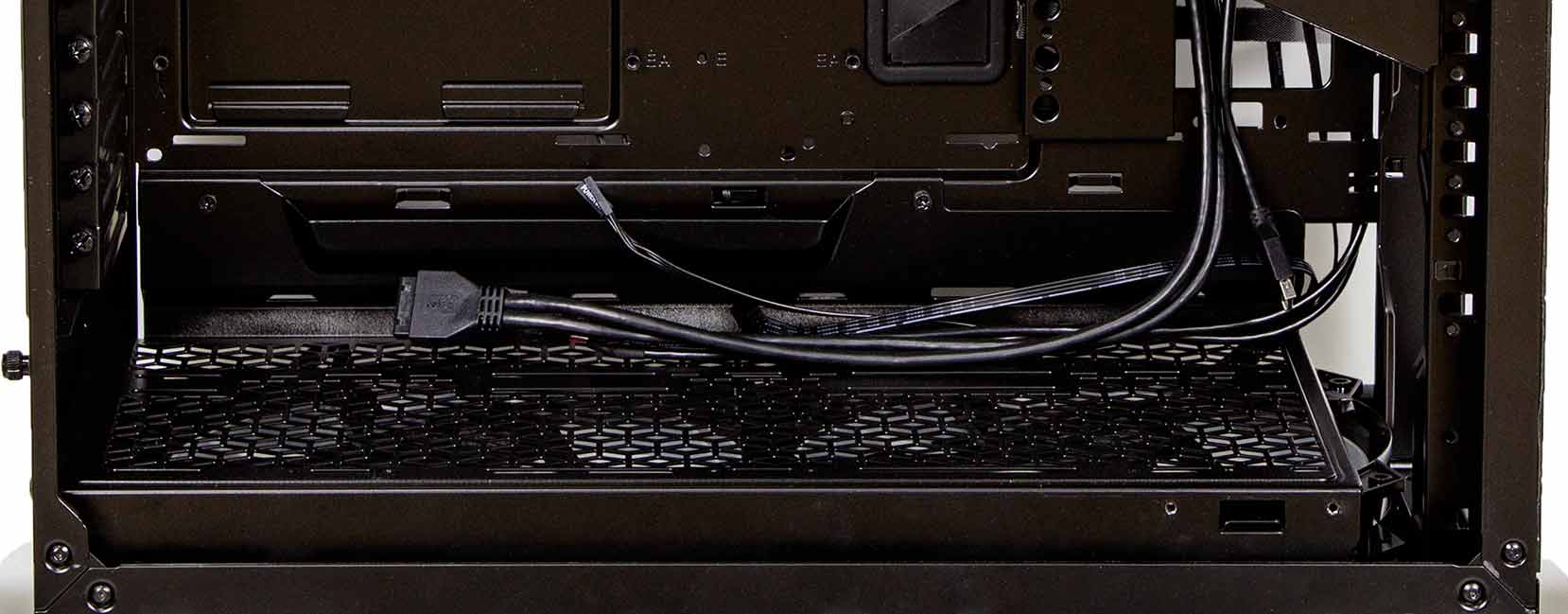

Нижняя расположена сразу над вентиляторами, крепится на четыре винты.

На каждую можно установить по одному радиатору от одной до трех секций в длину, или от одной до трех универсальных пластин крепления.

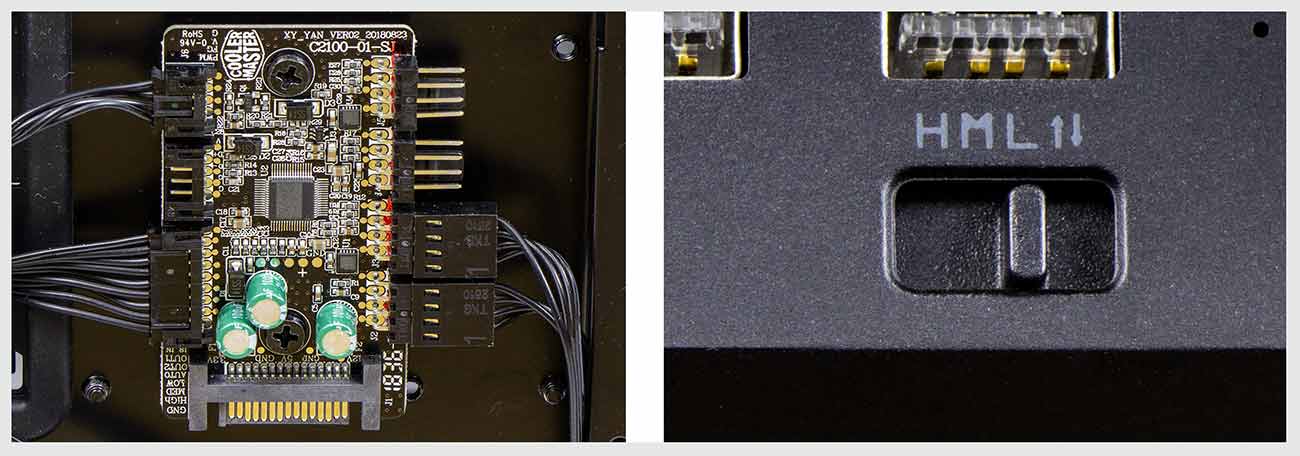

Управление вентиляторами осуществляется посредством реобаса, смонтированного на обороте поддона матплаты. Раздавать питание и управляющий ШИМ-сигнал реобас может на четыре вентилятора. Переключателем на передней панели задается режима работы: 800, 600, 400 оборотов. Четвертое (крайнее правое) положение активирует режим управления от материнской платы, которая динамически меняет обороты запитанных от реобаса вентиляторов.

Вертикальный продув: Cooler Master MasterCase SL600M



Подведем итоги

MasterCase SL600M – своеобразный и красивый корпус. Собирать систему в нем непросто, но интересно. Встречаются странные решения, но в целом конструкция выглядит продуманной и основательной. Пожалуй, это один из тех случаев, когда можно сконструировать (а не собрать!) необычную и тихую систему в простом на вид корпусе. Минус у SL600M один – цена. Из-за неё простой покупатель пройдет мимо, заинтересуются товаром лишь поклонники Cooler Master и те, кто точно определился с выбором модели.

Плюсы

  • Внешний вид;
  • Вертикальная «продувка» внутрикорпусного пространства;
  • Тихие и производительные 200-мм вентиляторы;
  • Возможность установки компонентов СВО в разных местах;
  • Легкосъемные фильтр и декоративные крышки;
  • Встроенный реобас;
  • Наличие USB 3.1 Type-C на передней панели.

Минусы

  • Цена

Может не понравиться

  • Отсутствие внешних 3,5'' отсеков;
  • Отсутствие 5,25'' отсеков.
