Обзор БП be quiet! Straight Power 11 650W

Современный блок питания с модульными кабелями. Минус только один

Обновлять линейки блоков питания сложнее, чем материнских плат. Взяла, к примеру, Intel свой 270-й чипсет, назвала 370-м и увязала на него восьмитысячную серию процессоров. Все, кому нужны шестиядерники в Socket 1151, побегут за платами на 370-м Z. С блоками питания так не получится.

Старались инженеры, подбирали мосфеты с меньшим сопротивлением перехода, отлаживали работу ШИМ-контроллера, изменяли разводку платы для снижения помех в цепях обратной связи, а в результате блок как выдавал шесть напряжений, так и выдает. И десять лет назад было то же самое – те же коробки, те же напряжения. Только КПД поменьше и внешнее оформление глаз не радовало.

А обновлять линейки надо, законы рынка… Вот у be quiet! и вышла новая серии Straight Power 11. Выглядит дорого, стоит немало. Вентилятор фирменный, корпус без украшений. Нешто новую платформу подвезли?

Технические характеристики

  • Заявленная мощность: 650 Вт (номинальная)
  • Сертификат 80PLUS: GOLD
  • Входное напряжение: 100 – 240 В переменное
  • Максимальный ток по каналу +5sb: 3 А
  • Максимальный ток по каналу +12: 54,1 А
  • Максимальный ток по каналу +5: 24 А
  • Максимальный ток по каналу +3,3: 24 А
  • Макс. Мощность потребителей по каналам +3,3 и +5: 140 Вт
  • Разъемы питания матплаты: 1 шт 24 пин, 1 шт 4+4 пин
  • Разъемы питания PCIe устройств: 4 шт 6+2 пин
  • Разъемы питания «molex» / SATA: 3 / 9 шт
  • Вентилятор: 135 мм (SIW3-13525-HF), 6,7 Вт, 1500 об/мин
  • Габариты: 160 x 150 x 86 мм
  • Вес: 1,54 кг
  • Цена: 12 000 рублей

Комплектация

Поставляется блок в крупной картонной коробке.

Обзор БП be quiet! Straight Power 11 650W — Комплектация. 1

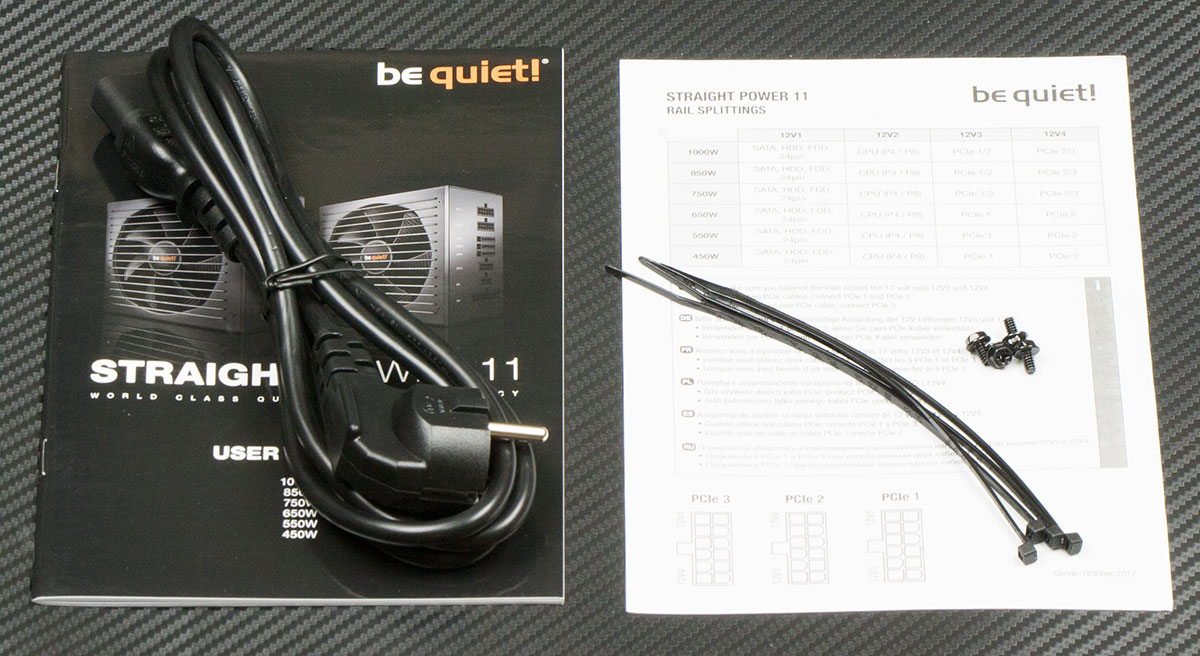

В комплекте идут инструкция, болты крепления, несколько стяжек и провод питания.

Обзор БП be quiet! Straight Power 11 650W — Комплектация. 2

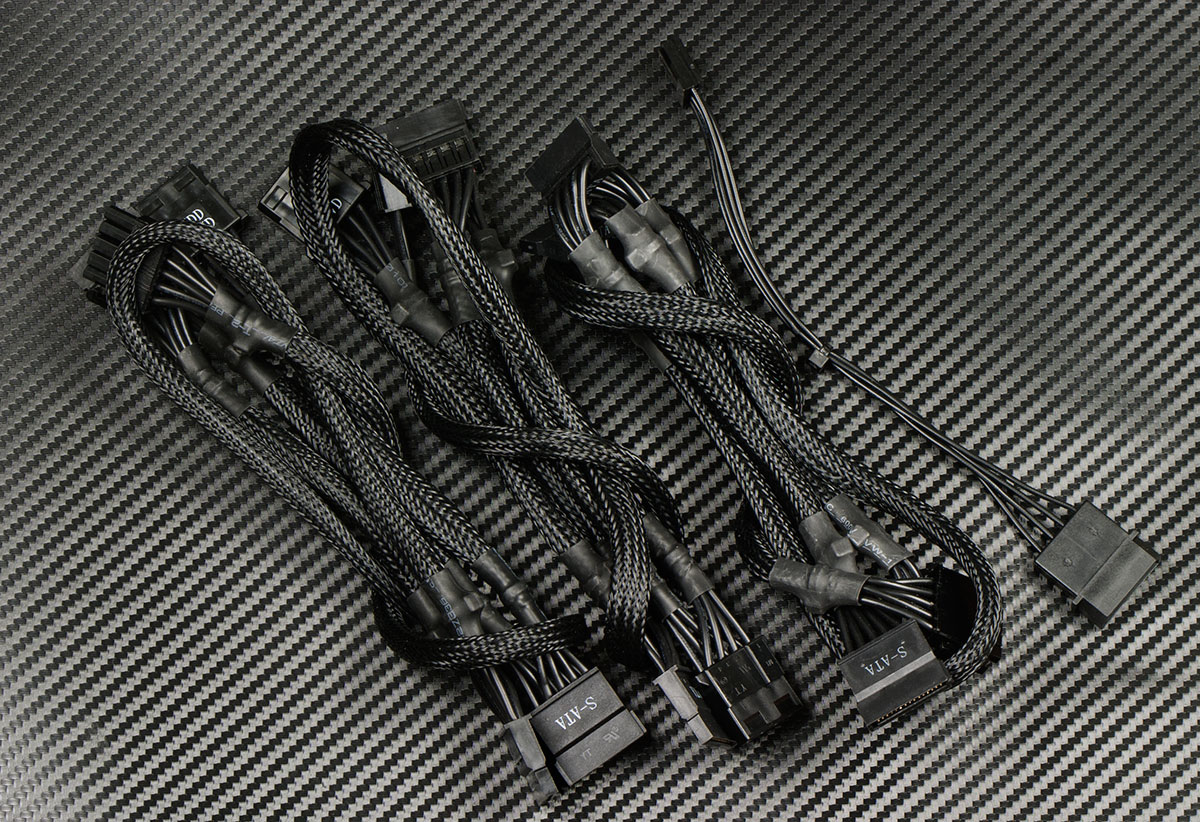

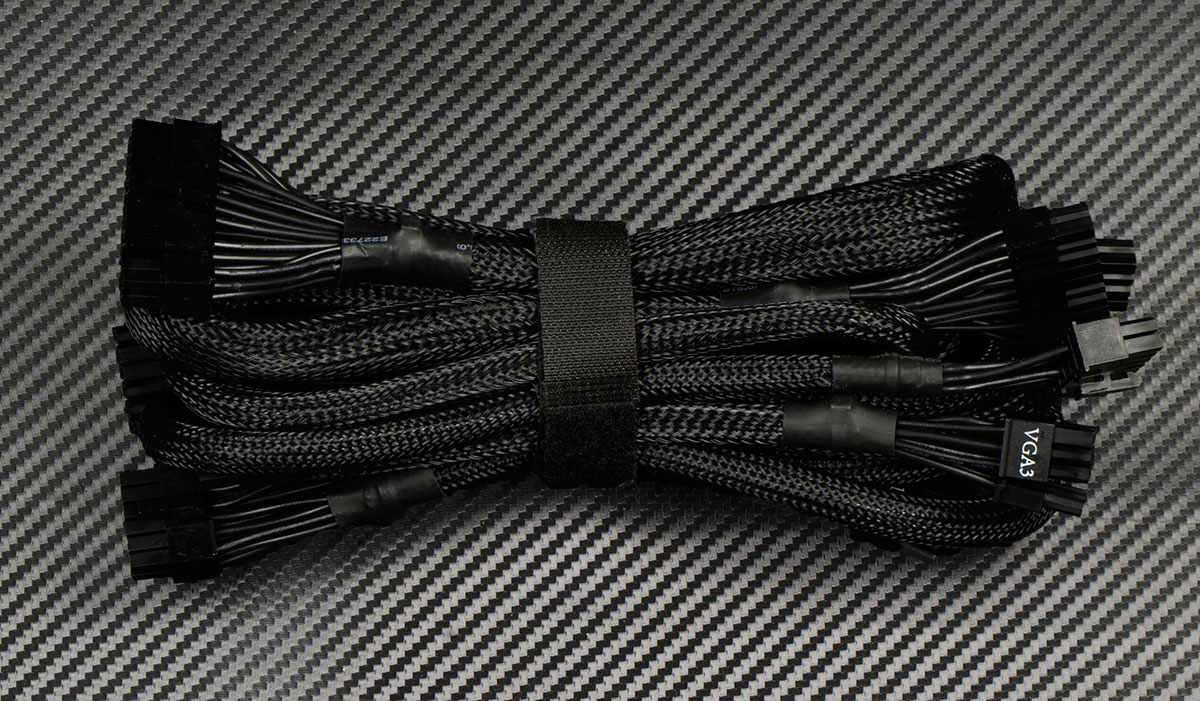

Отдельными двумя связками – модульные кабели в черной оплетке и черными разъемами.

Внешний вид, платформа

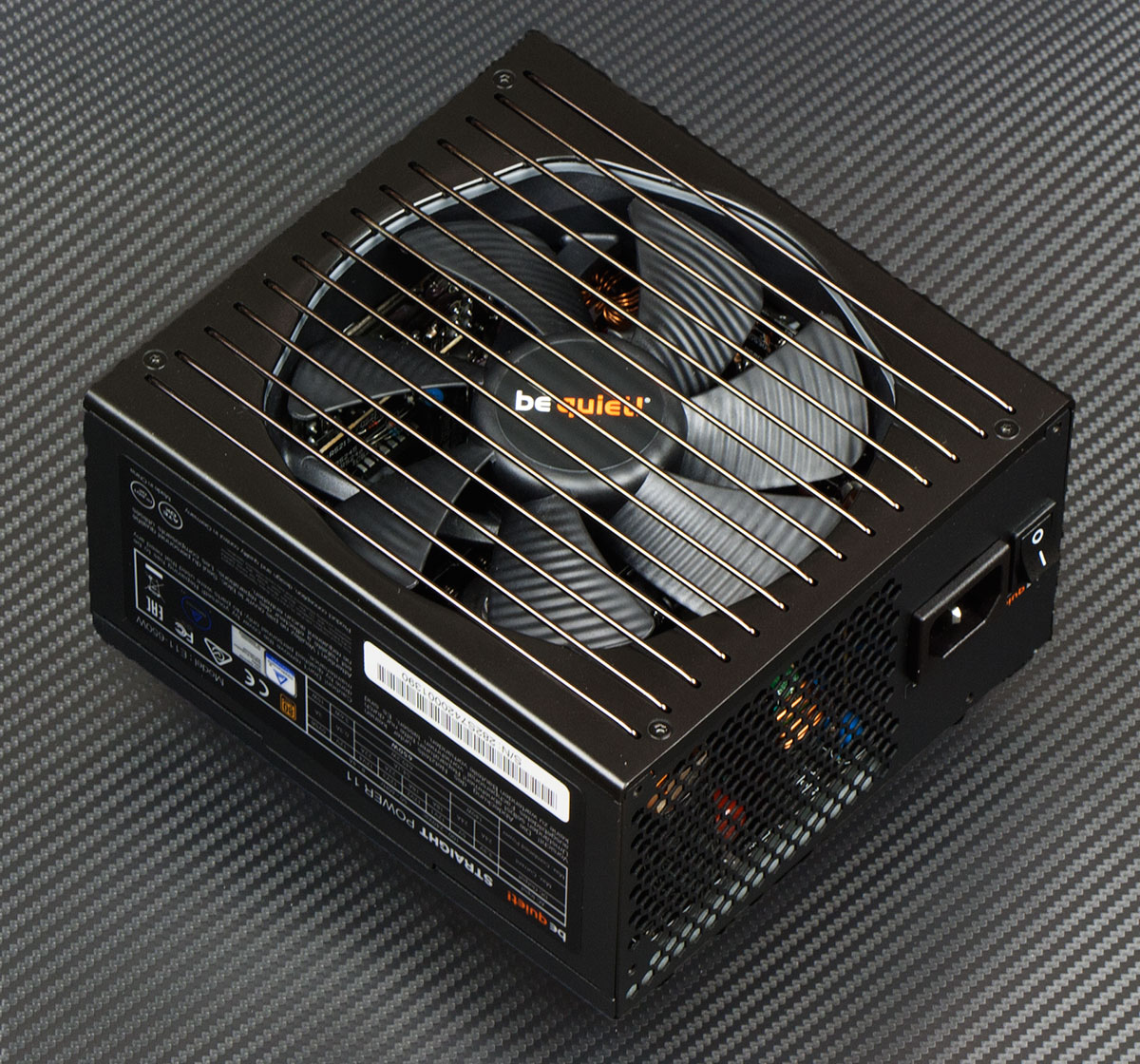

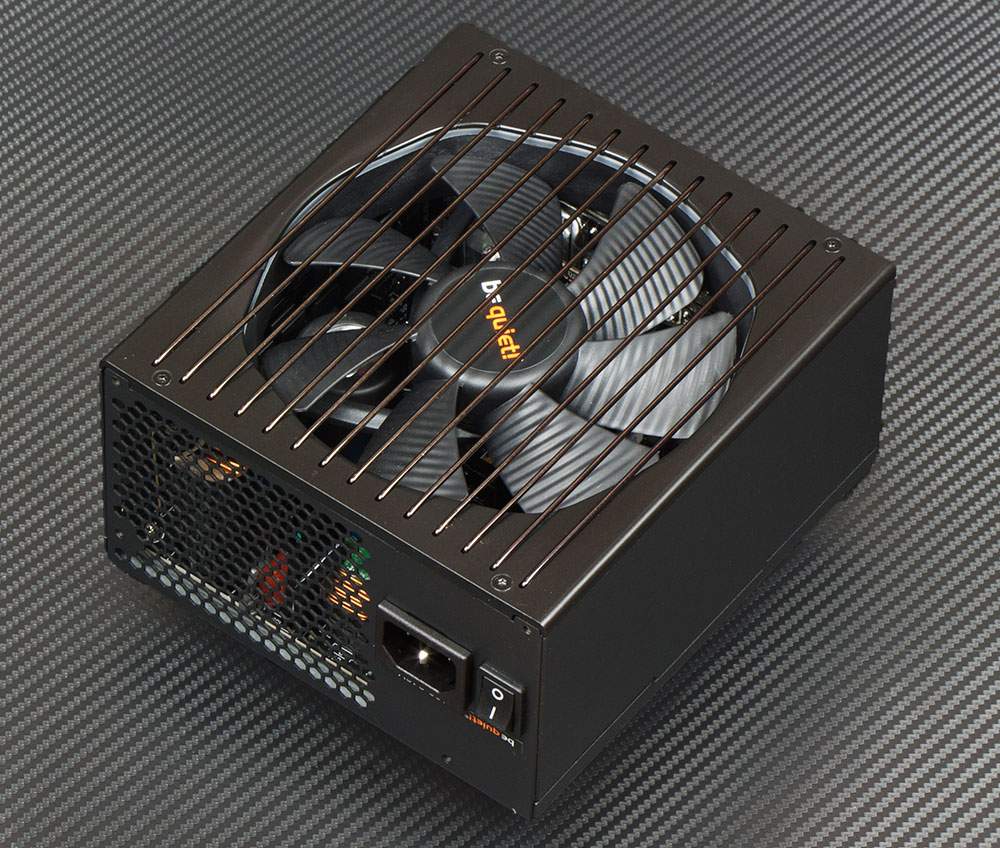

Выглядит блок строго, презентабельно, не в последнюю очередь за счет оригинальной проволочной решетки вентилятора. Она гораздо лучше простой штампованной по «шумности».

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 1

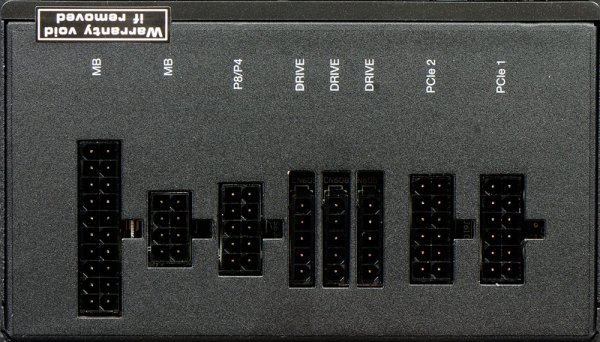

Корпус из миллиметровой стали, окрашен черной порошковой краской. На внутреннем торце – модульные разъемы в количестве восьми штук.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 2

Кабели под них показал на фото выше. Всего их восемь штук. Основной шнур питания матплаты с разъемом ATX24 длиной 55 см, дополнительный питания процессора 4+4 пин – 66 см, под видеокарты четыре кабеля с разъемами 6+2 пин 56 см длиной и три кабеля с коннекторами под накопители (52 см до первой вилки): 3 «молекса» да 9 SATA. Шнуры подходят по цвету к блоку, но черная оплетка делает кабели жесткими, особенно у разъемов, где оплетка фиксируется клеевой термоусадкой. Прокладка таких шнуров в узких местах потребует сноровки.

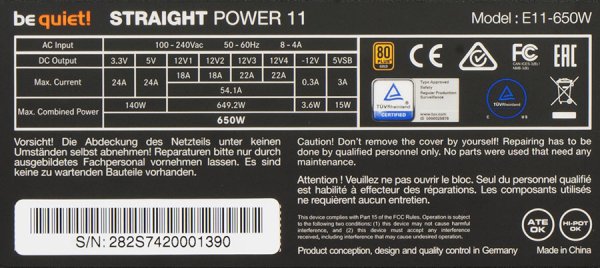

Наклейка с характеристиками блока радует цифрами – всю заявленную мощность можно получить исключительно на канале +12.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 3

На +3,3 и +5 оставили суммарно 140 ватт, ток на каналах может достигать 24 ампер. В современных ПК на эти линии нагрузка несерьезная, но запас по мощности – штука хорошая.

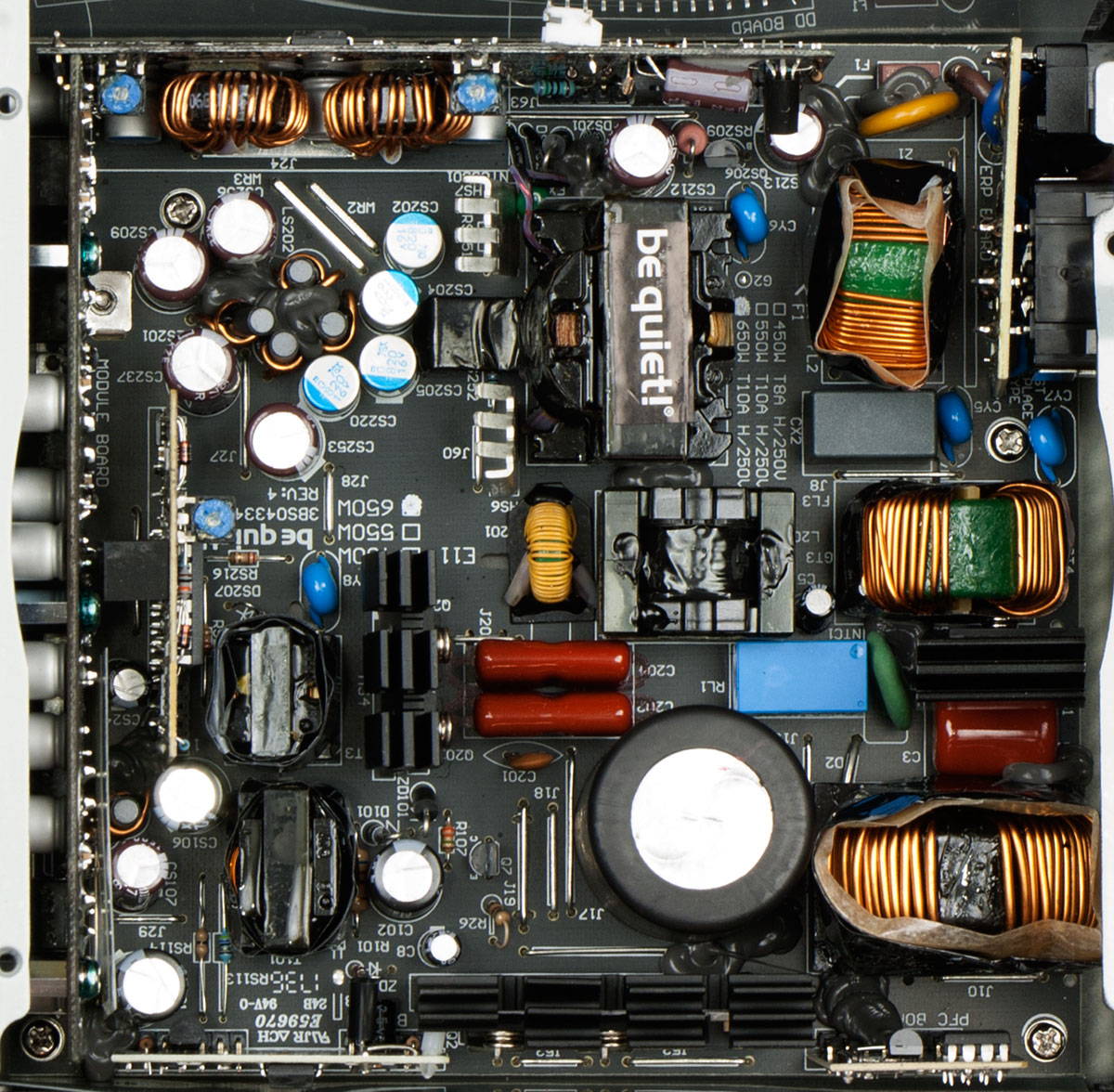

Внутри корпуса – современная платформа с раздельной стабилизацией всех каналов, активным PFC и качественными комплектующими.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 4

На входе установлен фильтр, защищающий электронику от импульсных помех.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 5

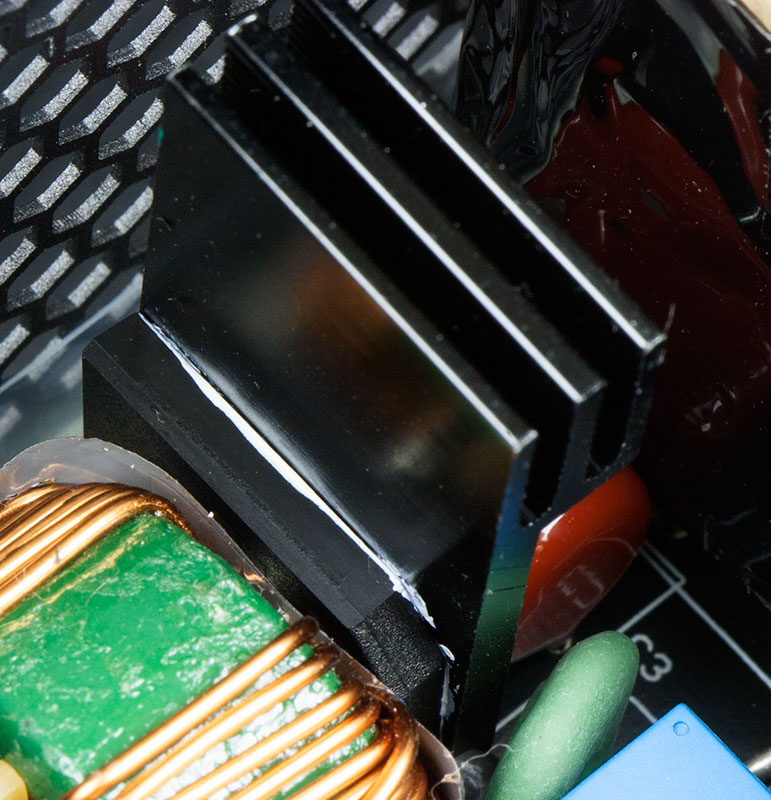

За ним по схеме идет диодный мост, установленный на радиатор.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 6

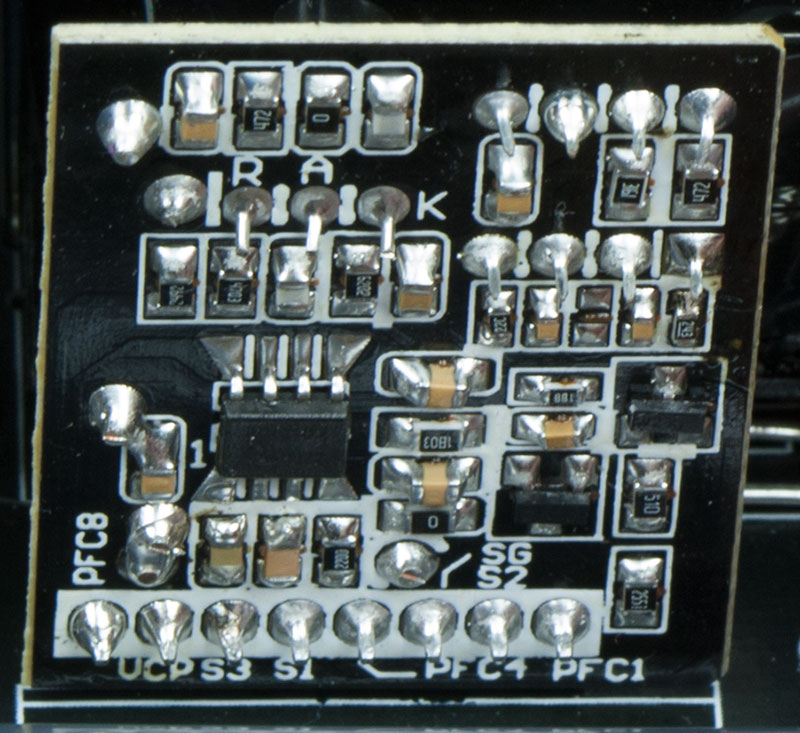

Рядом с крупным дросселем распаяна небольшая плата контроллера Active PFC.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 7

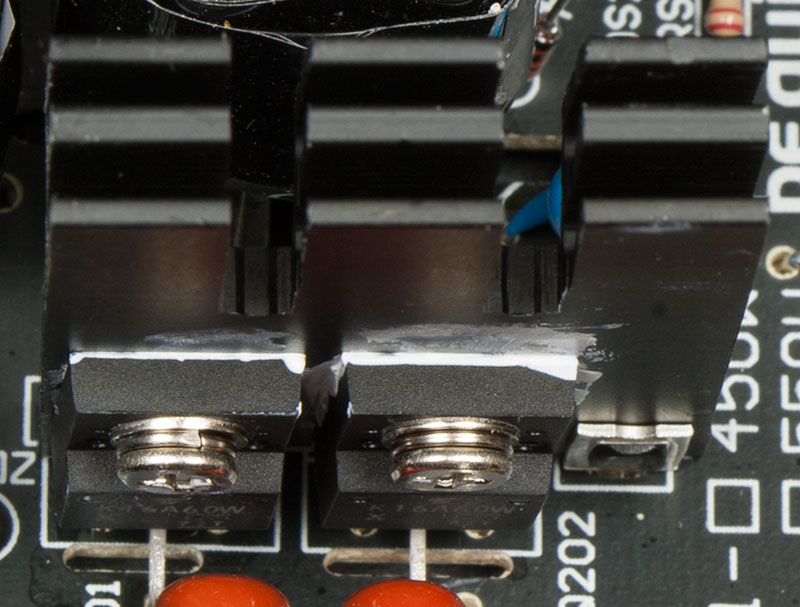

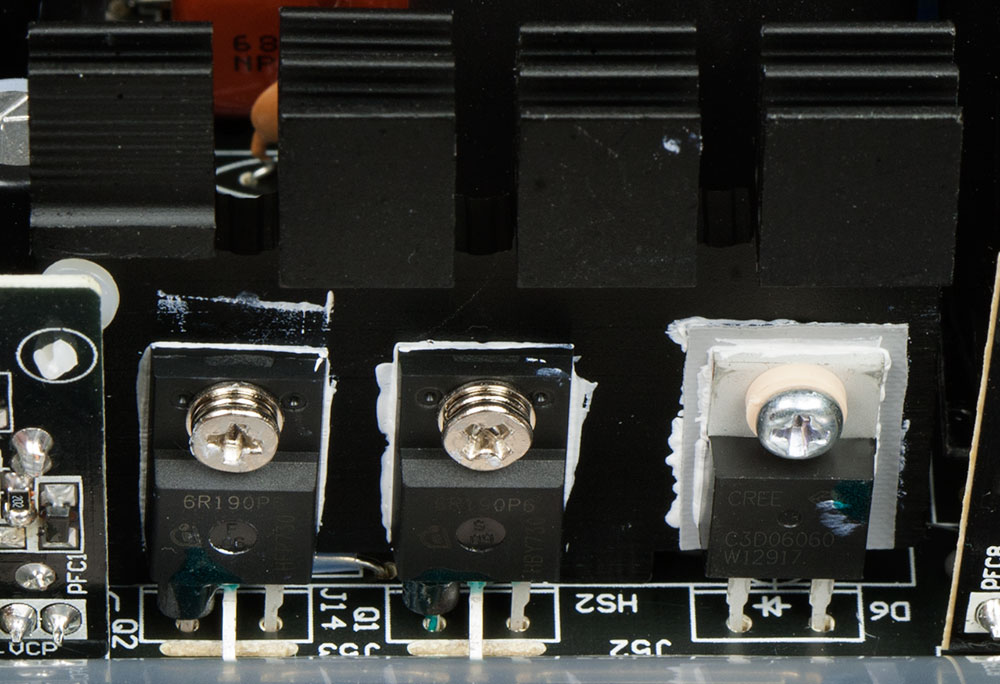

Она управляет работой двух силовых ключей, закрепленных на радиаторе.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 8

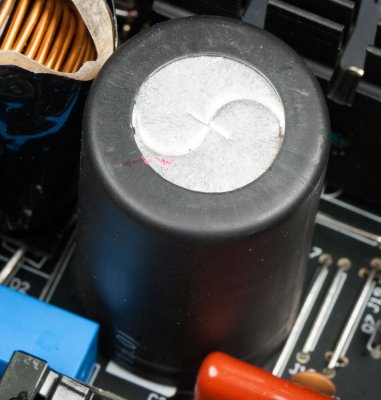

За радиатором – высоковольтный электролит на 450 В 650 мкФ, дополнительно защищен термоусадкой.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 9

На втором крупном радиаторе установлены ключи, «работающие» на силовой трансформатор.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 10

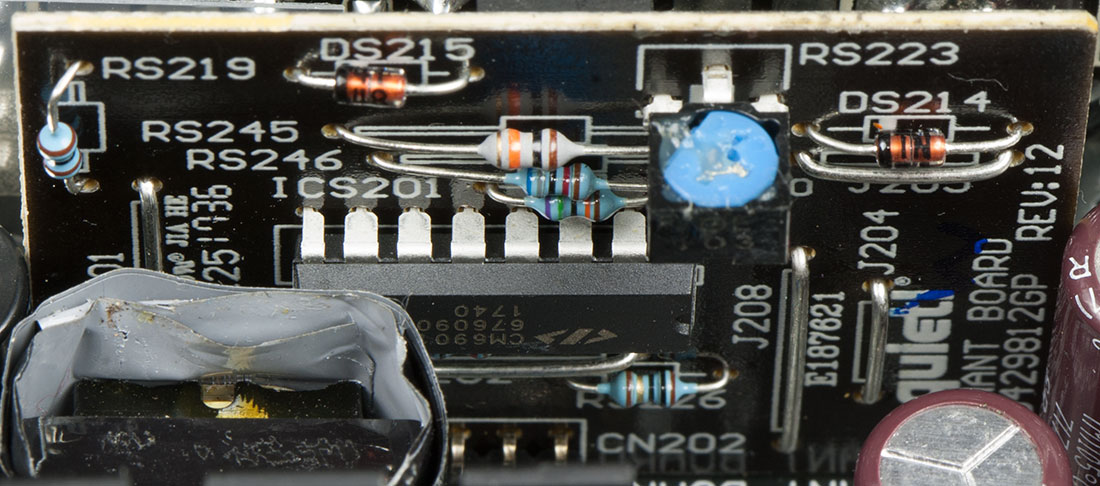

Управляет их работой контроллер CM6900, размещенный на небольшой плате вместе с обвязкой.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 11

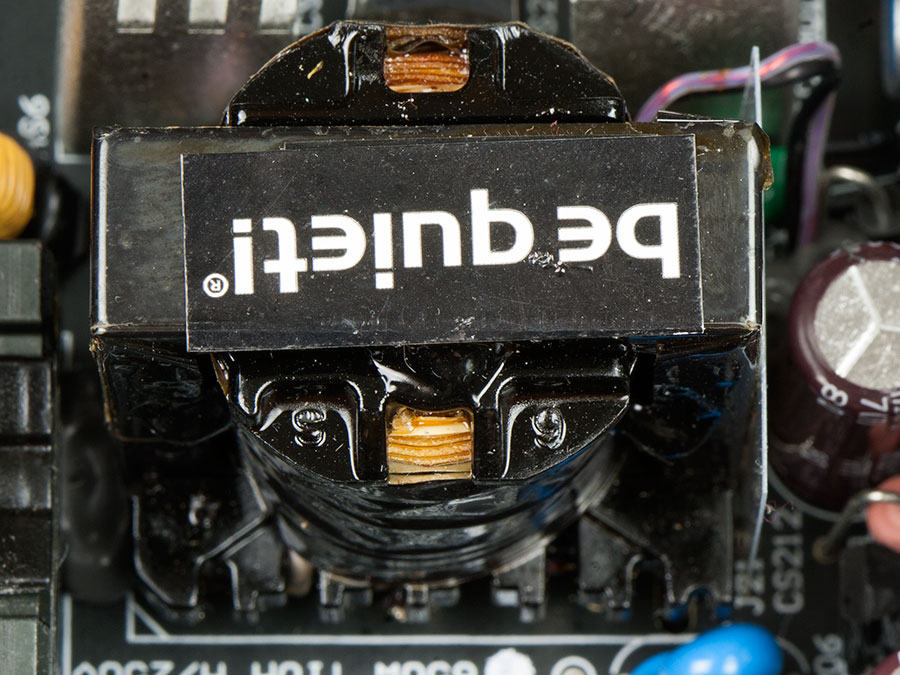

Силовой трансформатор смещен от центра – в высоковольтной части множество габаритных дросселей, конденсаторов и радиаторов, занимающих более 2/3 площади платы.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 12

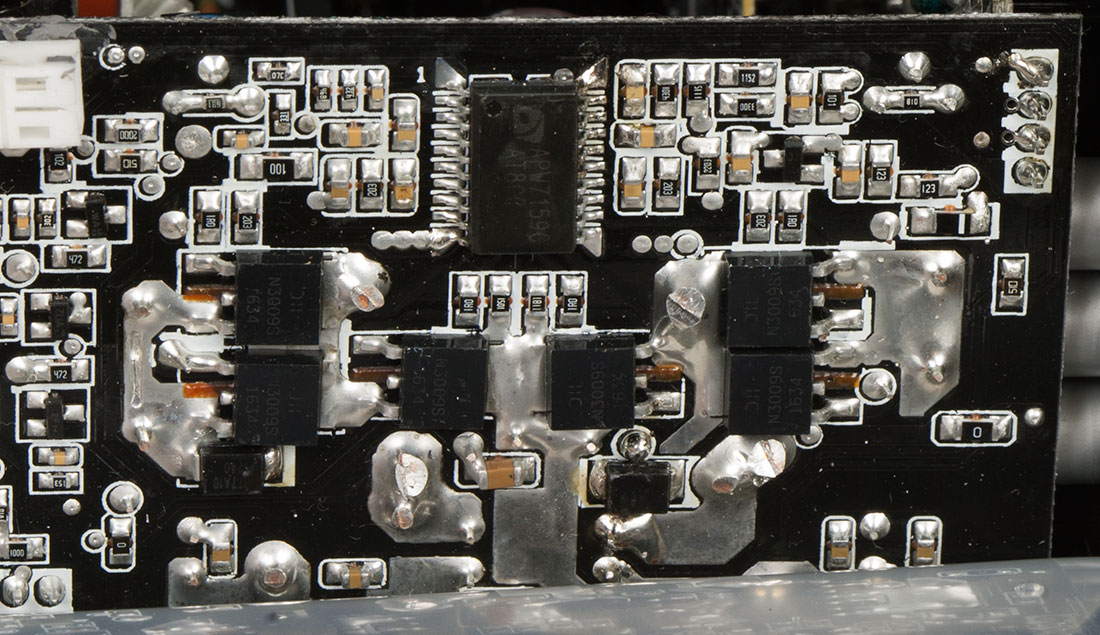

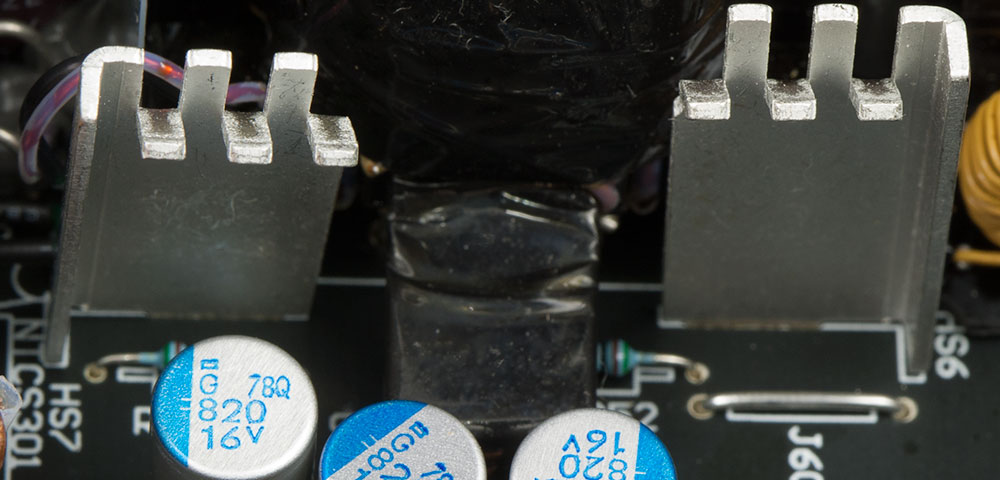

Со вторичной обмотки трансформатора напряжение поступает на выпрямитель. Транзисторы выпрямителя распаяны с обратной стороны платы, на лицевую выведены два небольших радиатора.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 13

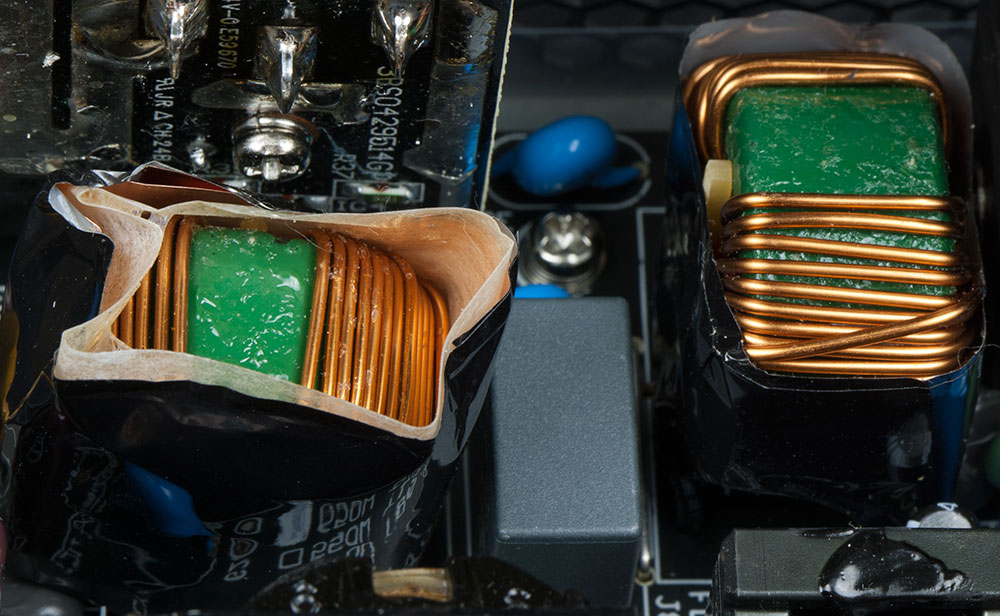

После выпрямления напряжение поступает на LC фильтр.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 14

Все электролиты стопятиградусные, произведены фирмой United Chemi-Con.

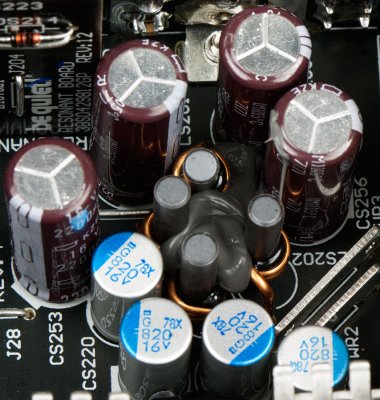

После фильтров готовое напряжение канала +12 в поступает на плату с модульными разъемами. На ней же распаяны дополнительные твердотельные конденсаторы по трем силовым каналам.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 15

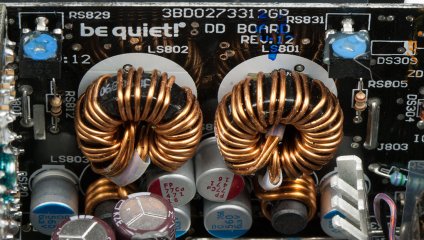

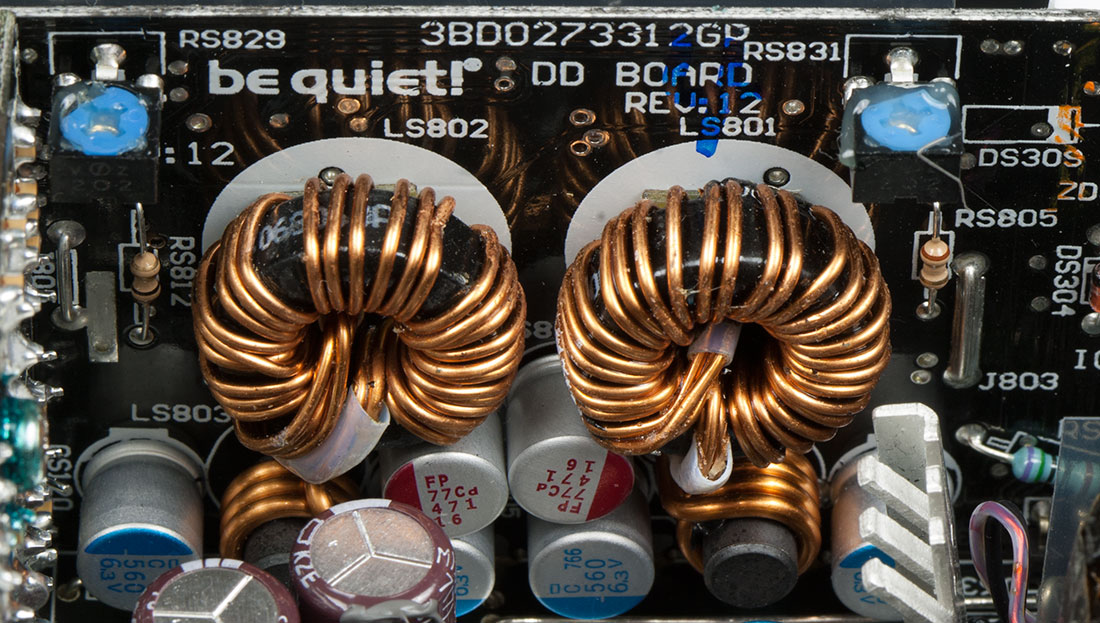

Напряжения для каналов +3,3 и +5 формируются отдельными DC-DC преобразователями, смонтированными на отдельной плате.

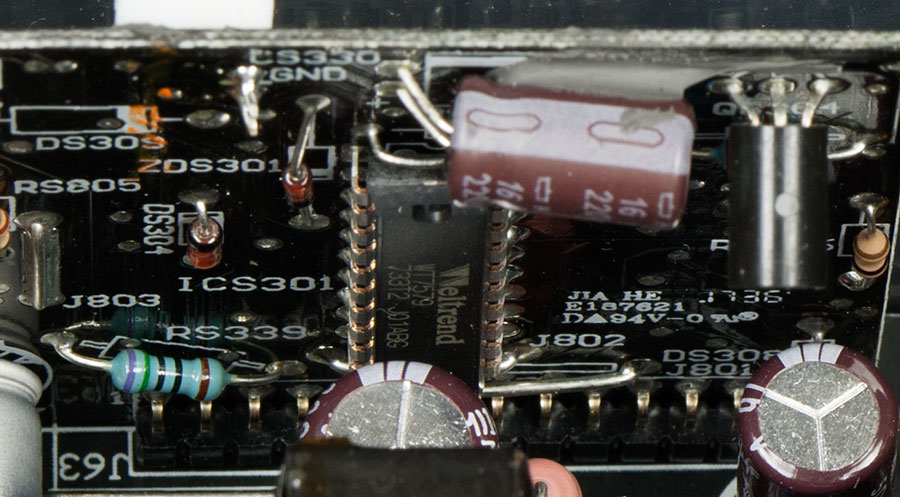

На ней же распаян супервизор WT7579, обеспечивающий работу защиты от короткого замыкания, превышения выходного напряжения, перегрузки по току, перегрева.

Обзор БП be quiet! Straight Power 11 650W — Внешний вид, платформа. 18

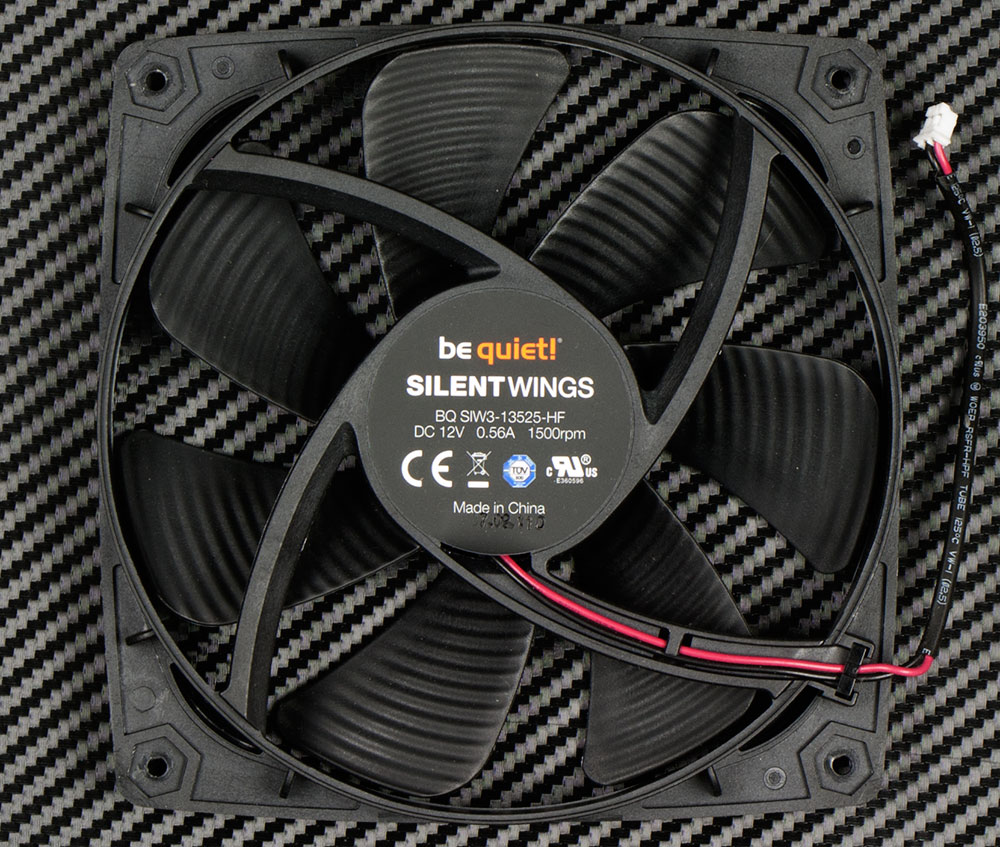

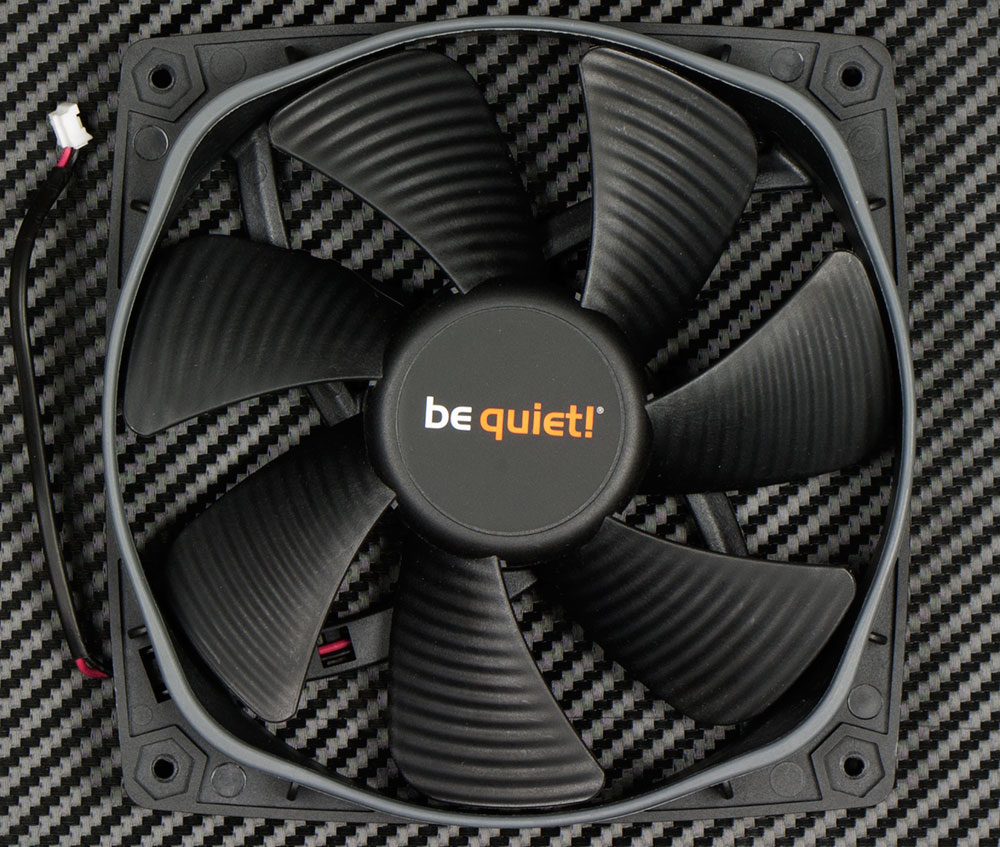

Активную циркуляцию воздуха внутри блока обеспечивает 135-мм вентилятор be quiet! SIW3-13525-HF, максимальная скорость вращения – 1500 об/мин.

Электроника блока оставила только приятные впечатления, на ней не экономили и работали на качество.

Эксплуатация

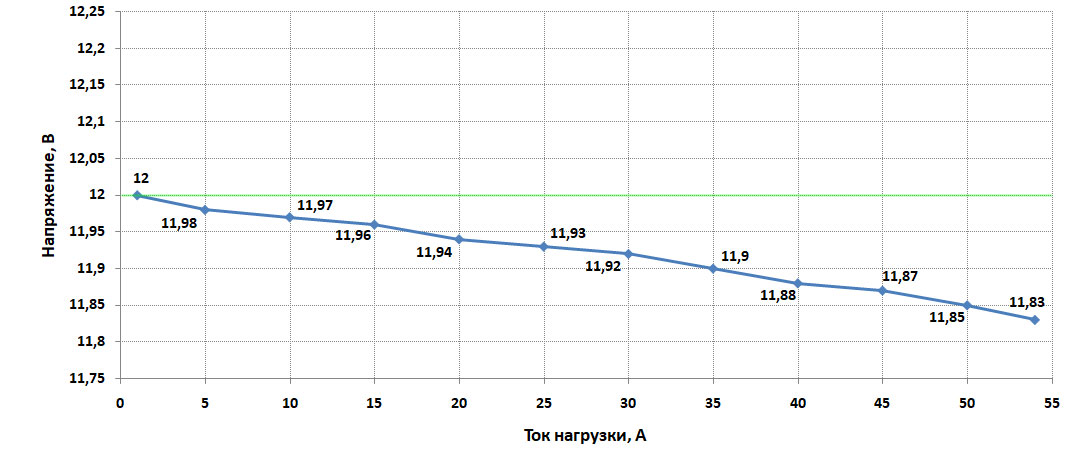

Нагружали блок питания на стенде, оценивали напряжения на каналах и пульсации. При настройке на заводе выставили все напряжения на силовых каналах в номинал, и поэтому сколько-нибудь серьезная нагрузка роняла показатели из-за потерь на проводниках и контактах. Больше всего это сказалось на линии +12В – минимальный показатель 11,83В. Выставили бы изначально напряжения на 2% больше (а это изменение номиналов двух-трех SMD резисторов), получили бы падение меньше процента от номинала. В любом случае, показатель укладывается в спецификации стандарта.

Обзор БП be quiet! Straight Power 11 650W — Эксплуатация. 1

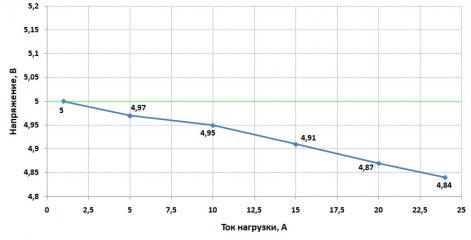

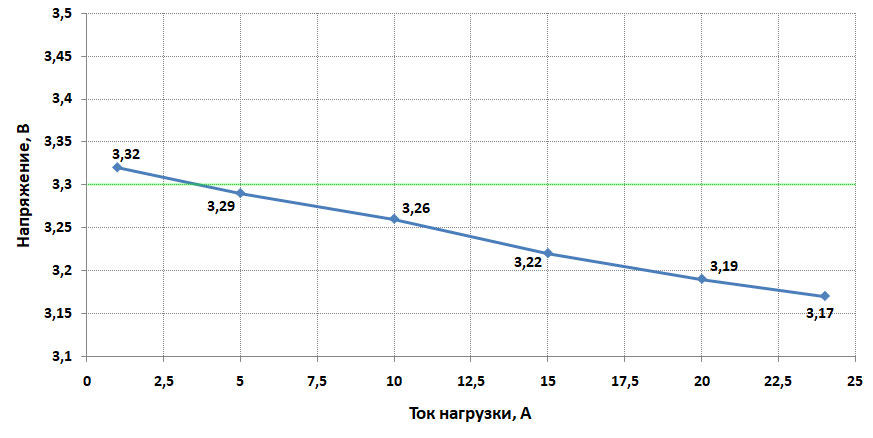

Каналы +3,3 и +5 вряд ли будут грузить на 20 и более ампер, и напряжение до 3,17 и 4,84 вольт не опустится.

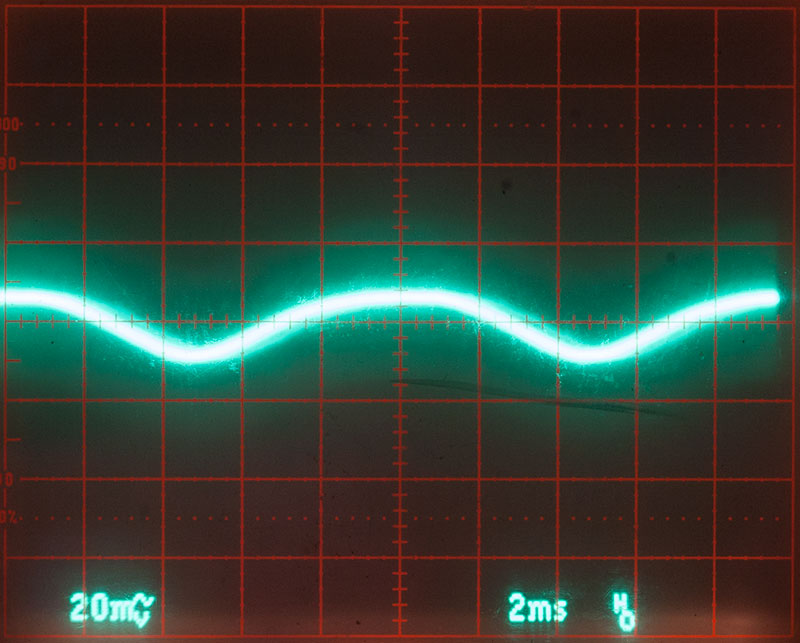

Линия +12 удивила ярко выраженными низкочастотными пульсациями при практически полной отсутствующей высокочастотной составляющей. Беспокоиться не о чем — амплитуда невелика, около 20 милливольт, и на работу железа никак не влияет (верхняя граница по спецификации ATX в шесть раз больше – 120 мВ).

Обзор БП be quiet! Straight Power 11 650W — Эксплуатация. 4

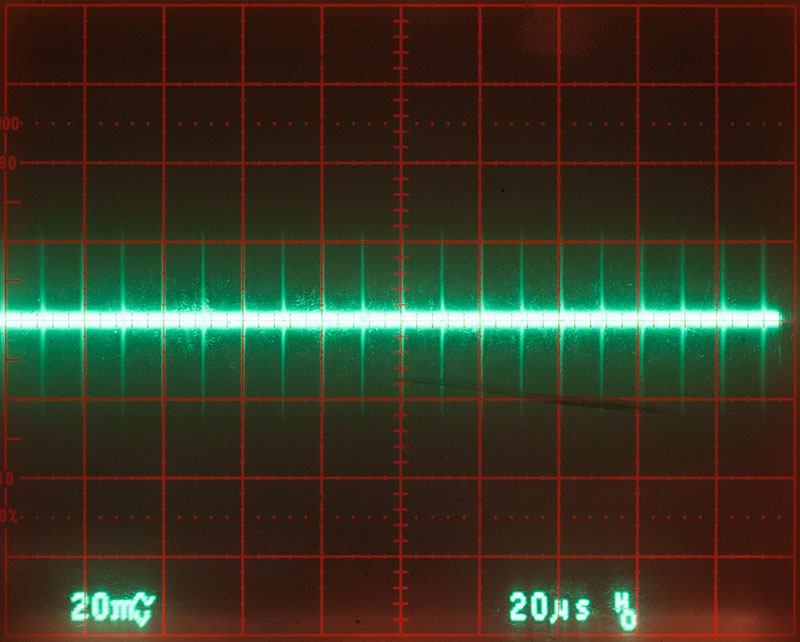

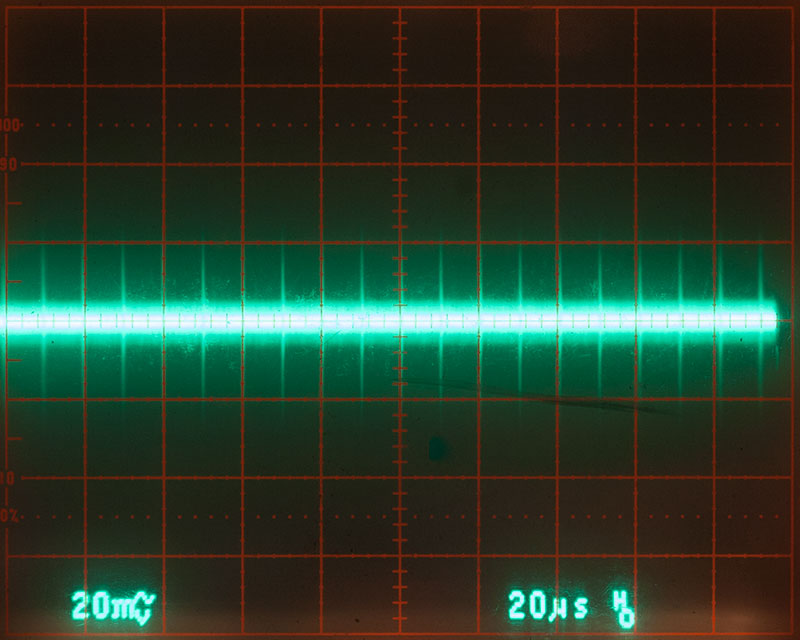

На линиях +3,3 и +5 классика: редкие высокочастотные выбросы амплитудой чуть больше 40 мВ и мелкий «шум» амплитудой менее 20 мВ. Хорошие показатели.

Работу вентилятора (аэродинамический шум) слышно при мощности нагрузки выше 350 ватт – температура силовых ключей подскакивает до 65 градусов, регулятор повышает обороты крыльчатки. При нагрузке на треть от паспортной мощности вентилятор практически не слышно, температуры мосфетов не поднимаются выше 45 градусов.

Подведём итоги

Сразу о главном – 650-ваттный Straight Power 11 стоит своих денег. При желании эту модель можно найти за 10-11 тысяч, я вписал среднюю цену на момент подготовки материала. Перед нами достойная модель в своей категории, её стоит рассматривать при сборке ПК средней и большой мощности. Как показывает практика, хорошего 650-ваттника хватает на топовые шести и восьмиядерные процессоры в связке с какой-нибудь GTX 1080 Ti или Vega 64.

Обзор БП be quiet! Straight Power 11 650W — Подведём итоги. 1

Необходимая ремарка: многие читатели наверняка попеняют на ценник – мол, зажрались автор, за 12 тысяч продают модели мощностью 1000 и даже 1200 ватт, а 650-ваттники торгуют за 4-5 тысяч. Но при детальном рассмотрении – под нагрузкой, с применением средств измерения вроде осциллографов, мультиметров – разница между «650 Вт за 4 000» и «650 Вт за 11 000» видна очень хорошо. Предвижу множество комментариев из серии «я купил X лет назад свой БП за 2-3-4 тысячи, все отлично работает». Да, такое вполне может быть, от условий эксплуатации многое зависит. Можете попытать счастье и сэкономить на питании мощного и дорогого железа. В конце концов, от дошираковой диеты тоже никто не умирал. А какая экономия на продуктах и готовке!

Плюсы

  • Современная платформа с высоким КПД
  • Хорошая стабильность напряжений
  • Полностью независимая стабилизация напряжений на силовых каналах
  • Приятный внешний вид, модульные кабели

Минусы

  • Цена
