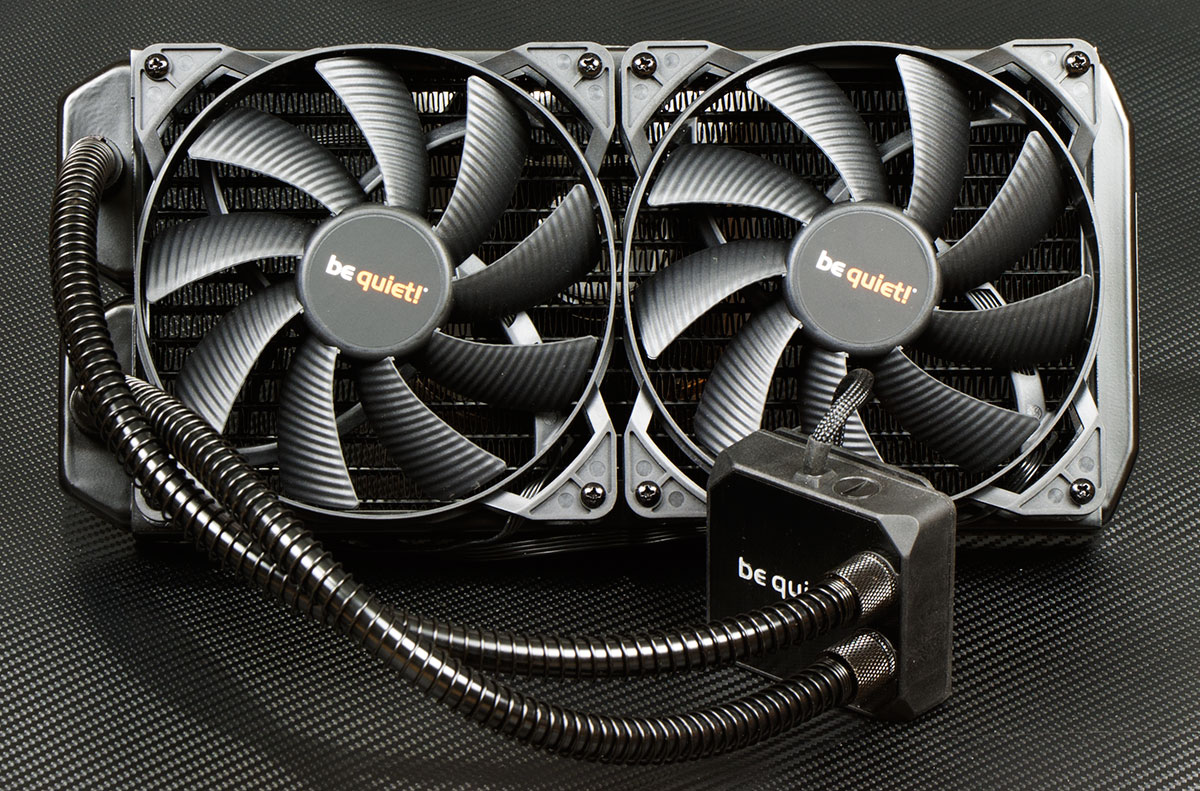

Silent Loop 280 — эффективная СЖО be quiet!

Страх подмочить дорогое железо уходит в прошлое
Спустя каких-то пятнадцать лет после начала серийного производства жидкостные системы охлаждения начали завоевывать доверие простых пользователей. Страх подмочить дорогое железо уходит в прошлое, радиаторы можно крепить на штатные места в корпусах, а помпа больше не давит на уши мерным гудением. А что с эффективностью отвода тепла? Предлагаю выяснить этот момент на практике с be quiet! Silent Loop 280.

Технические характеристики

  • Габариты радиатора (с вентилятором): 319 x 144 x 55 мм
  • Вес: 1,574 кг
  • Поддерживаемые платформы: Intel LGA 775/1150/1151/1155/1156/1366/2011/2066, AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+)/TR4
  • Рассеиваемая мощность: 400 Вт
  • Вентиляторы: 2x 140 мм (Pure Wings 2, 1600 об/мин)
  • Скорость вращения крыльчатки помпы: 2200 об/мин
  • Длинна трубок: 390 мм
  • Цена: 10 500 рублей

Комплектация

Распаковывать жидкостные системы охлаждения приятнее всего – минимум бумажной макулатуры и поролона, крупная коробка забита деталями, переходниками и хитрыми винтами.
Silent Loop 280 — эффективная СЖО be quiet! — Комплектация. 1

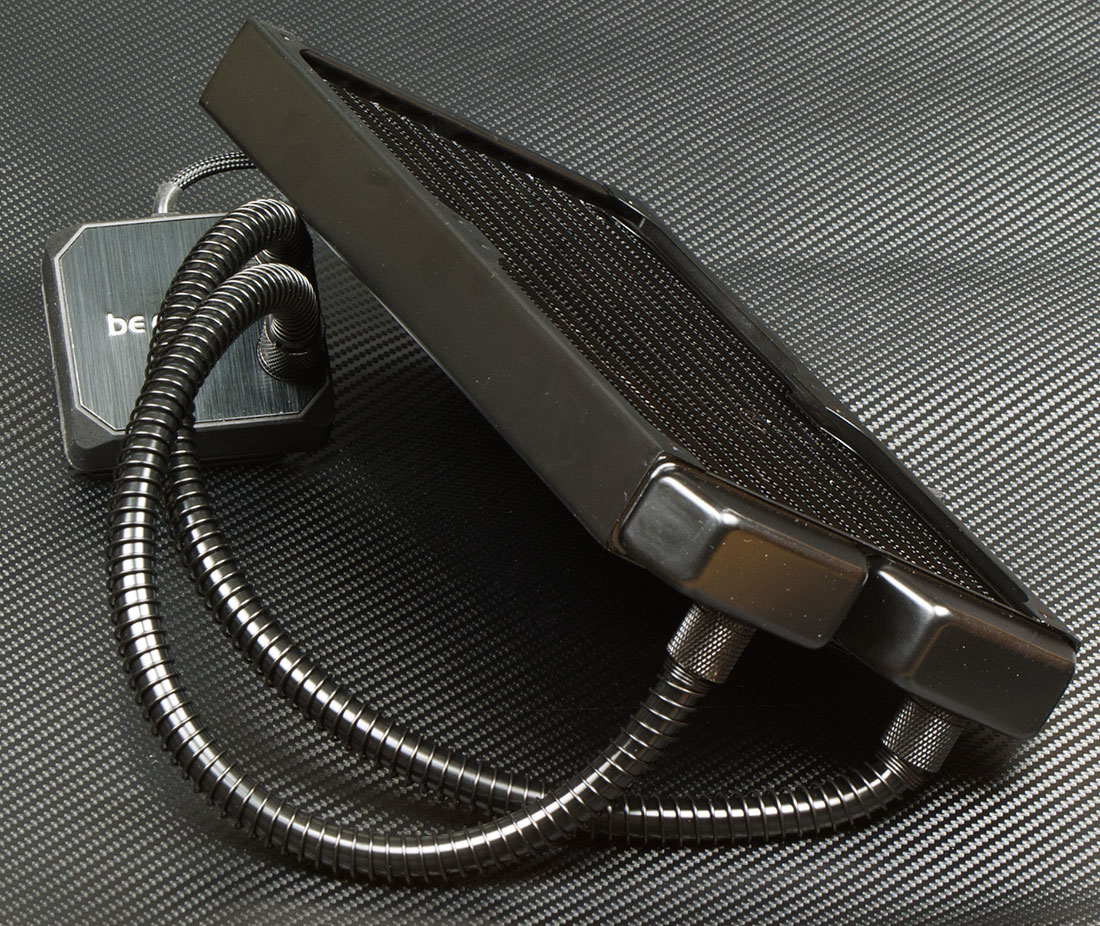

Больше всего места занимает связка из ватерблока и радиатора, связанных шлангами.
Silent Loop 280 — эффективная СЖО be quiet! — Комплектация. 2

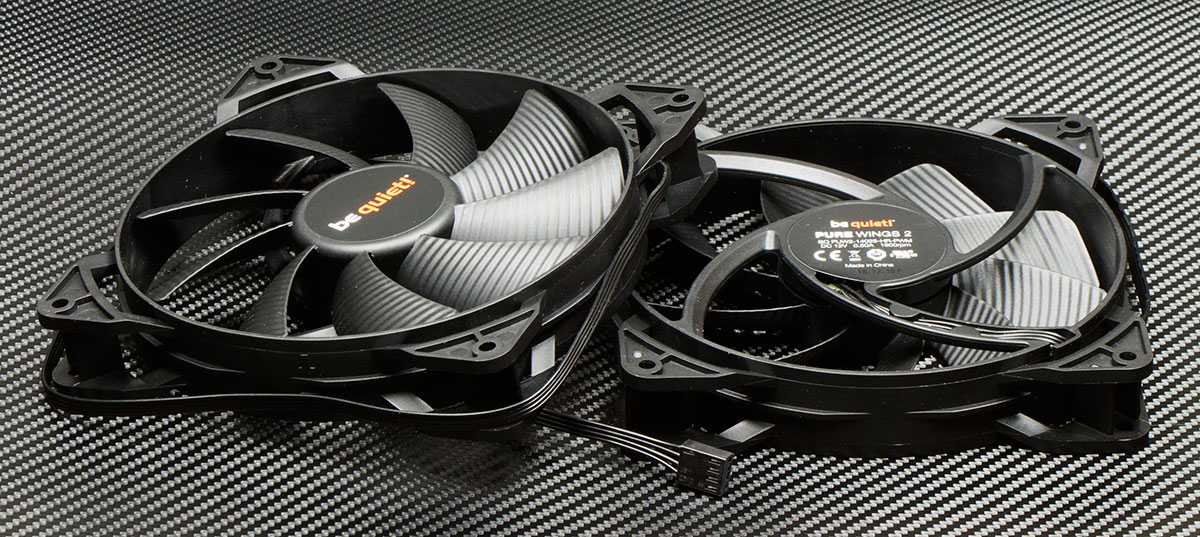

Вентиляторы для активной продувки – сложены отдельно.
Silent Loop 280 — эффективная СЖО be quiet! — Комплектация. 3

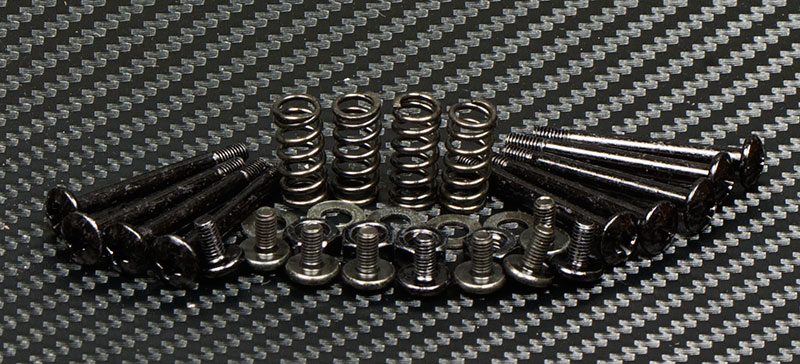

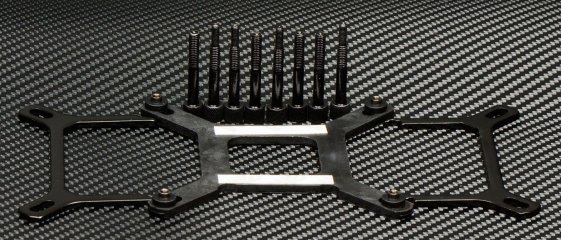

Крепления в широком ассортименте: под платформы Intel и AMD, а также вспомогательные винты и шайбы.
Все элементы крепежа окрашены в черный цвет, острые края скруглены, точность изготовления на высоте.

Конструкция в деталях

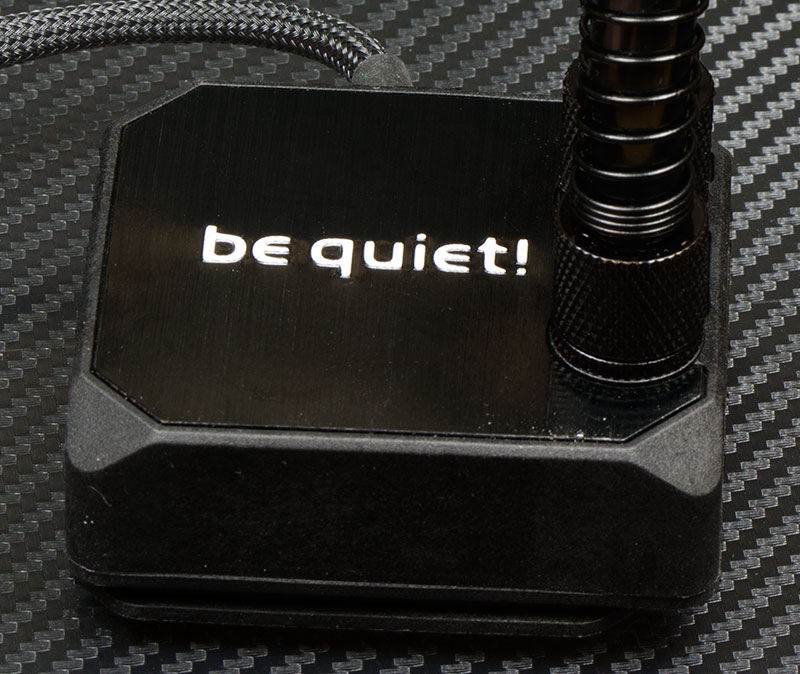

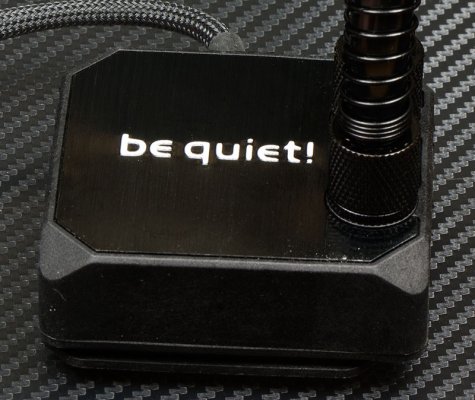

На мой взгляд, основная деталь необслуживаемого жидкостного кулера – ватерблок, совмещенный с помпой.
Silent Loop 280 — эффективная СЖО be quiet! — Конструкция в деталях. 1

Именно от него зависит эффективность передачи тепла хладагенту. В то же время ватерблок должен одинаково легко устанавливаться на все совместимые сокеты, что накладывает ограничения по габаритам. Ограничения обусловлены конструкцией процессорных разъемов и систем крепления. Добавьте сюда вывод шлангов на радиатор… При кажущейся простоте на практике приходится решать множество мелких проблем, что выливается в дополнительные траты на разработку.

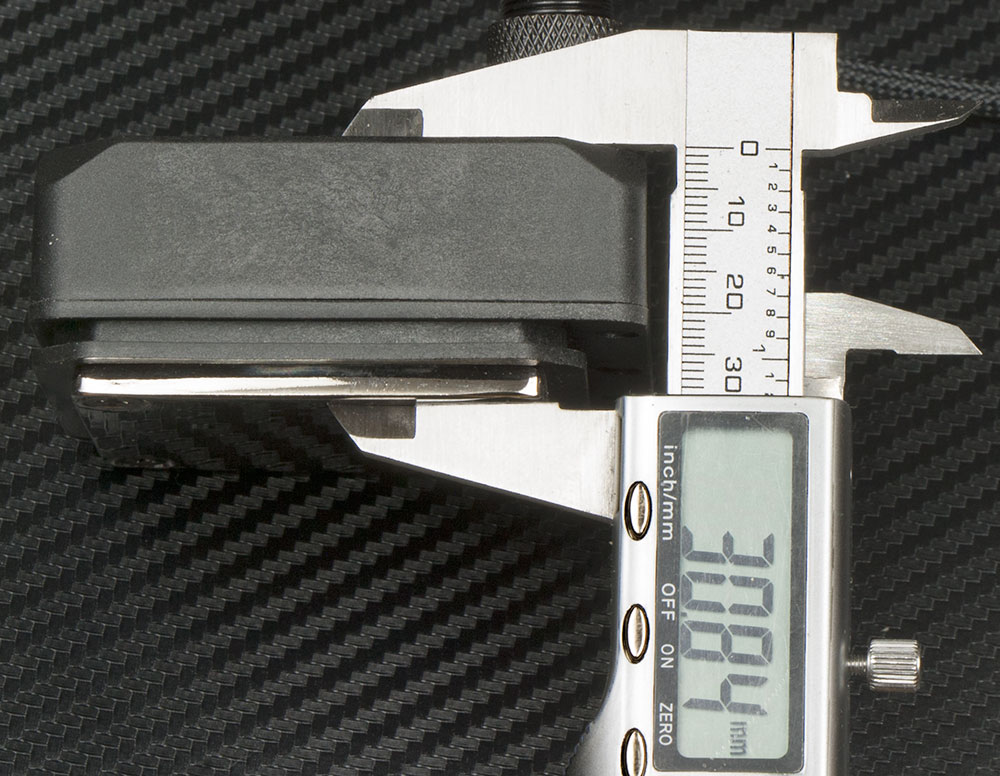

Silent Loop в этом отношении не подвел. Высота ватерблока чуть больше 30 миллиметров, ширина 65 миллиметров, длина – 72.
Silent Loop 280 — эффективная СЖО be quiet! — Конструкция в деталях. 2

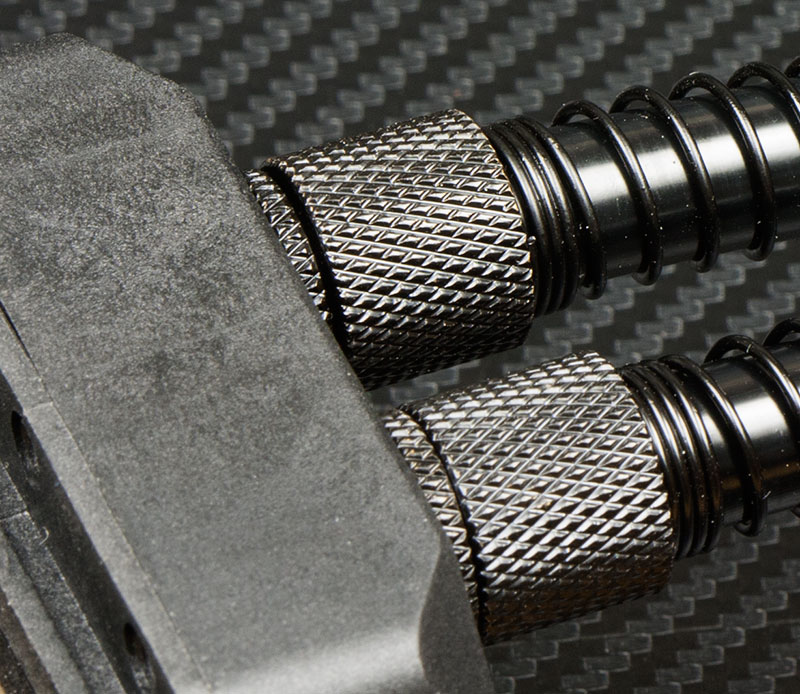

В отличие от других подобных моделей, вывод шлангов выполнен сверху, через анодированные фитинги. Хорошее решение, при необходимости можно поменять шланги. Эффективная длина – 370 мм, диаметр 11 мм, поверх шлангов надеты пружины для защиты от перегибов.
Silent Loop 280 — эффективная СЖО be quiet! — Конструкция в деталях. 3

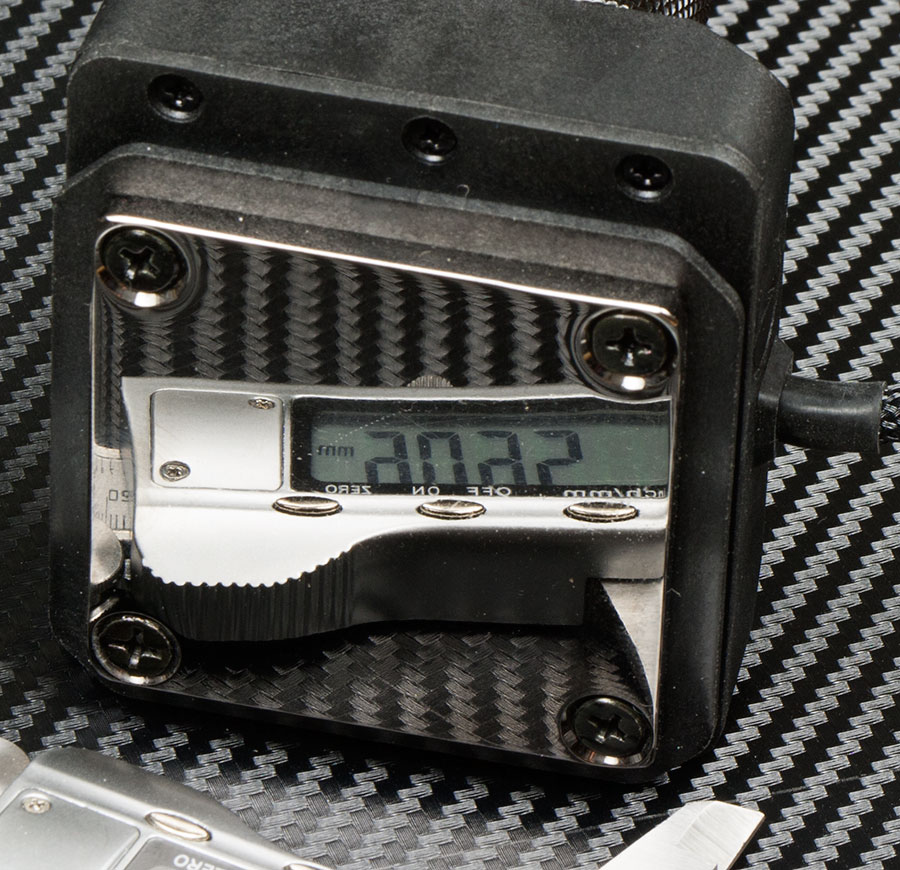

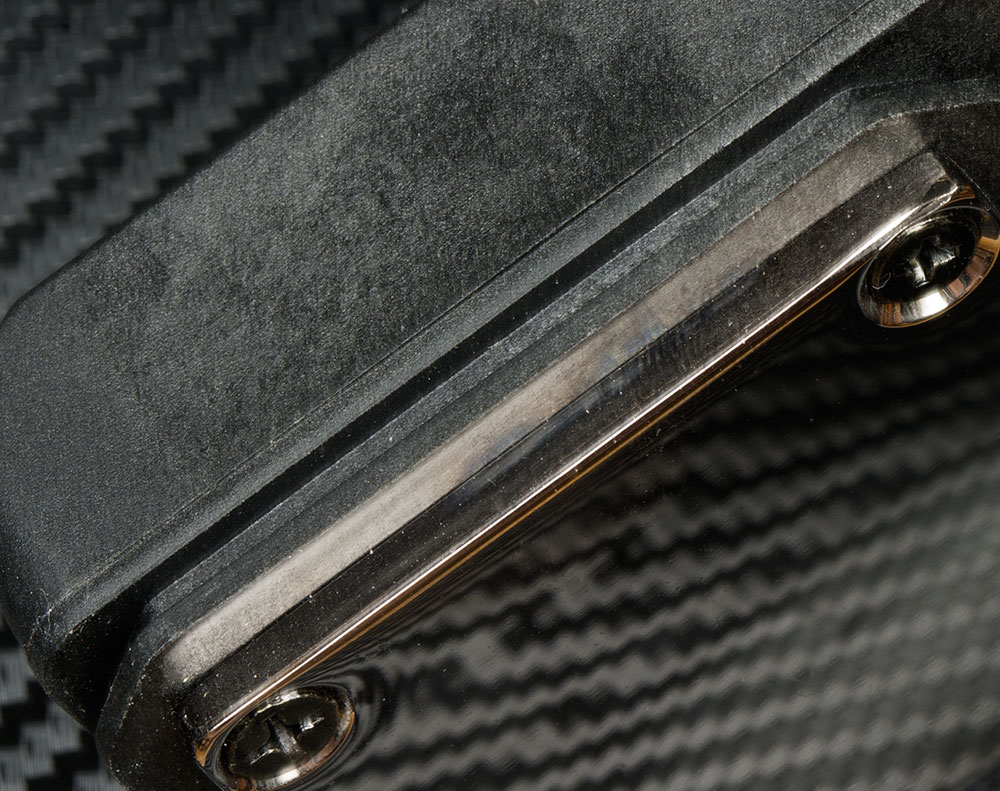

Медное основание никелировано и отполировано до зеркального блеска, размеры – 56 х 56 миллиметров. Этого хватит на все современные процессоры, в том числе четырехкристальные AMD Ryzen Threadripper. Кстати, крепление для него в комплект не входит.
Silent Loop 280 — эффективная СЖО be quiet! — Конструкция в деталях. 4

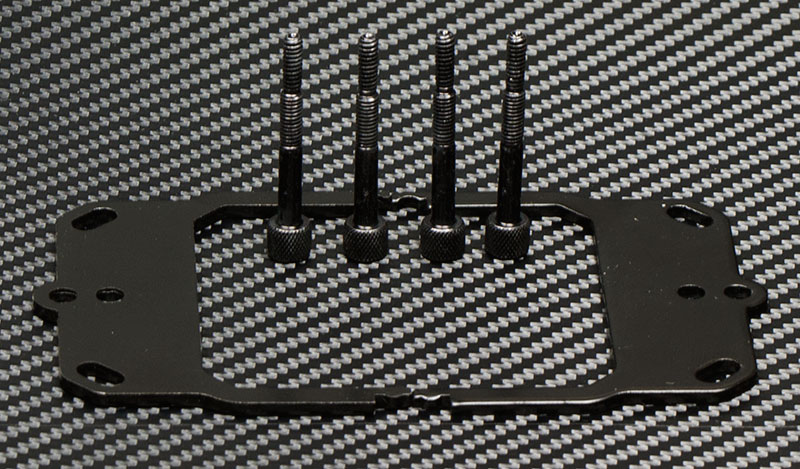

Система крепления под каждую платформу состоит из двух скоб с замками – просто и надежно.

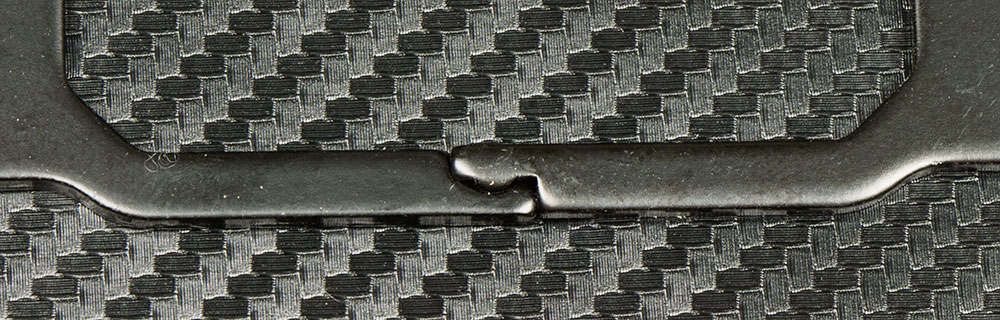

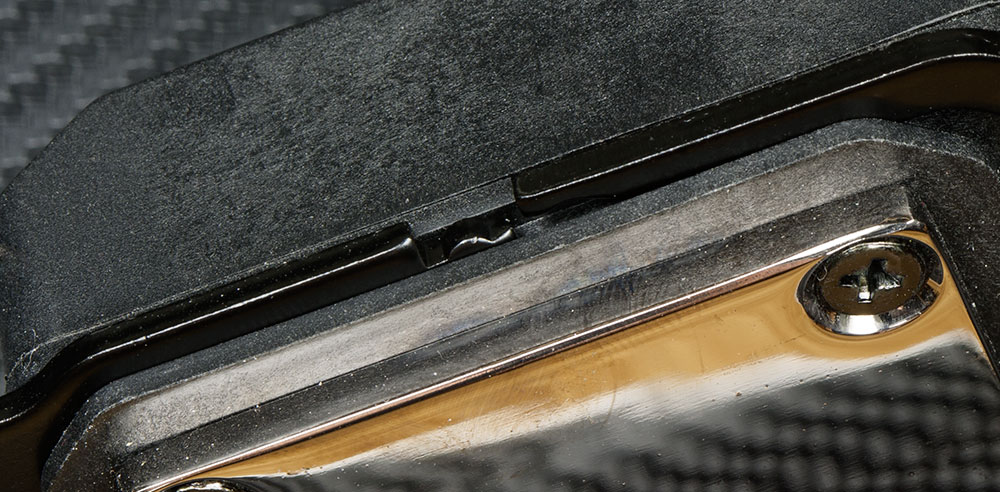

Недостаток лишь один: при многократном размыкании прочность сцепления слабеет за счет отгибания верхней части. Обычным пользователям, меняющим платформы раз в несколько лет, вряд ли доведется столкнуться с этим явлением, да и на надежность прижима оно не влияет.

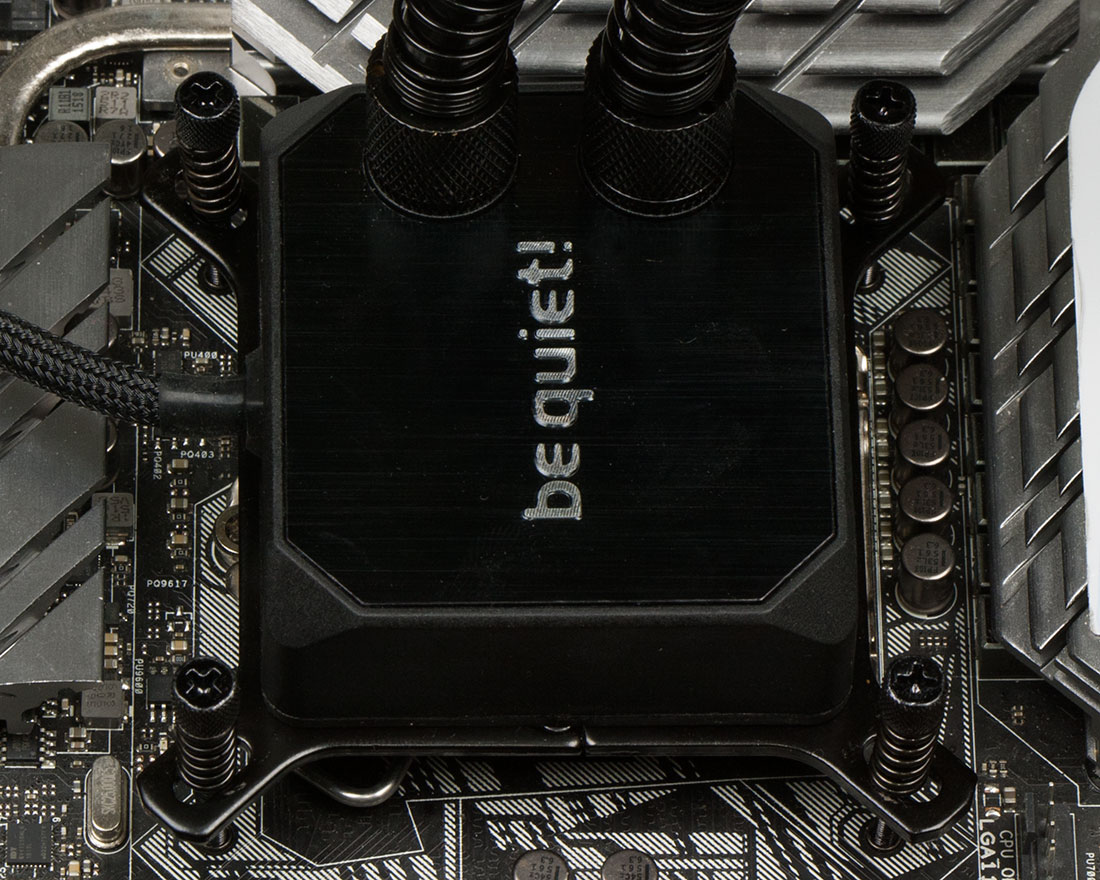

Установка на процессор проходит легко, без помощи отвертки.
Silent Loop 280 — эффективная СЖО be quiet! — Конструкция в деталях. 8

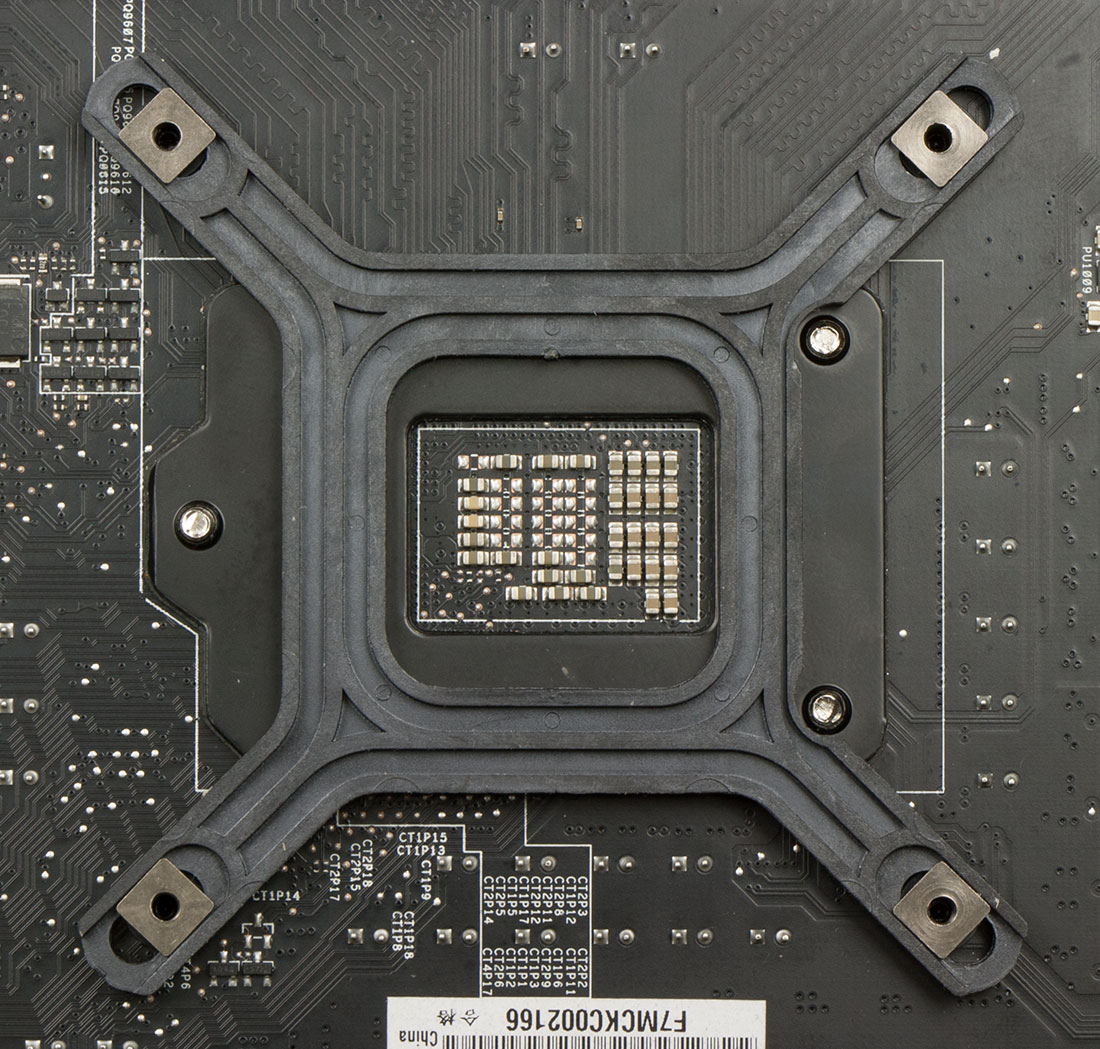

Несмотря на немалые габариты, ватерблок можно поставить даже на ITX платы с плотной компоновкой. А бэкплект лучше брать металлический, для снятия механических нагрузок с текстолита штатный подходит плохо. С другой стороны, пружины не так сильны, чтобы ощутимо прогибать плату.
Silent Loop 280 — эффективная СЖО be quiet! — Конструкция в деталях. 9

Радиатор крупный – 144 х 318 миллиметров, окрашен в черный цвет. Материал – медь, что хорошо: по теплопроводности она лидирует среди недрагоценных цветных металлов. Частенько ради удешевления используют алюминий, и при прочих равных теплоотдача снижается.

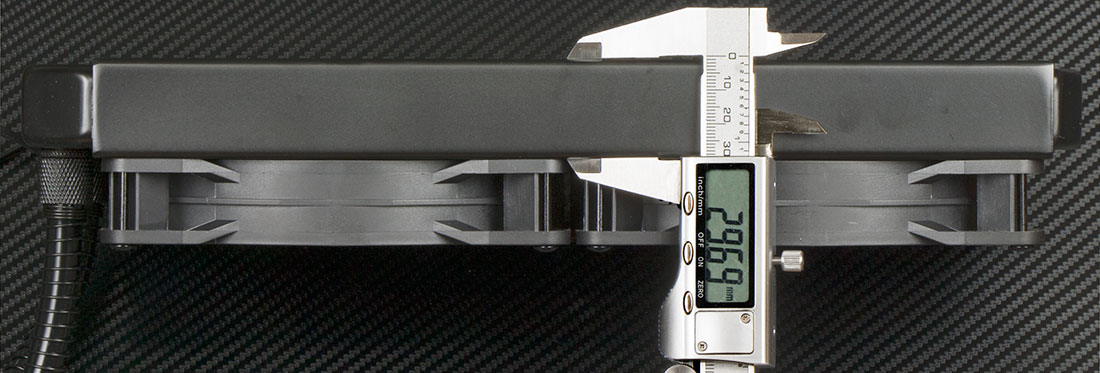

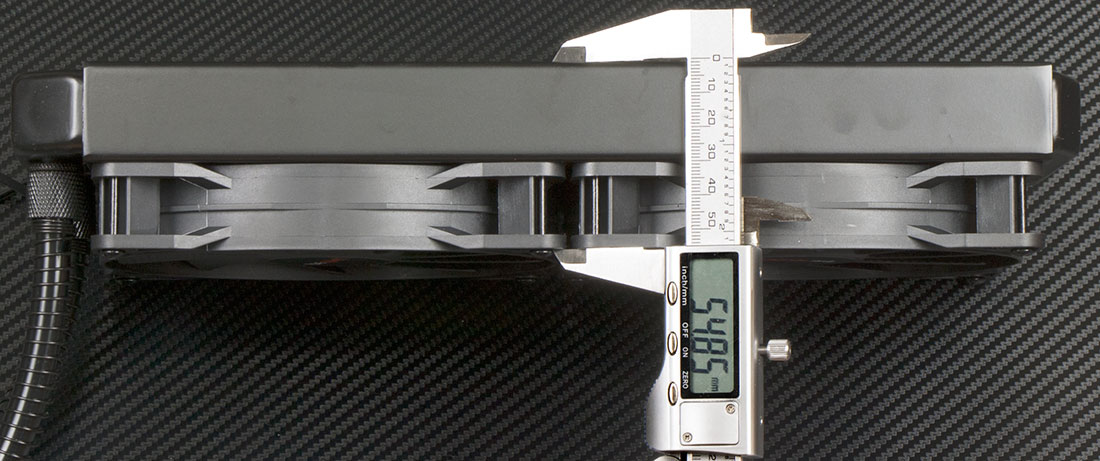

Толщина без вентиляторов – 30 миллиметров, с вентиляторами – 55. Крепятся вентиляторы на четыре винта без виброгасящих проставок.
По большому счету, они им не нужны – в модели Pure Wings 2 (BQ PUW2-14025-HR) установлен качественный подшипник скольжения, который в работе шумов и вибраций практически не создает. Максимальная скорость вращения крыльчаток – 1600 оборотов в минуту.

Результаты тестов

Для тестирования эффективности использовался процессор Core i7-8700K, работающий при напряжении 1,236В на частоте 5 ГГц, между крышкой и кристаллом жидкий металл. Выбор на этот камень пал не случайно: вряд ли систему охлаждения ценой 10 тысяч рублей будут брать для стоковых частот, а при разгоне без замены термоинтерфейса узким горлышком станет штатная термопаста. Нагрузку на процессор создавала утилита Prime95 версии 29.3.

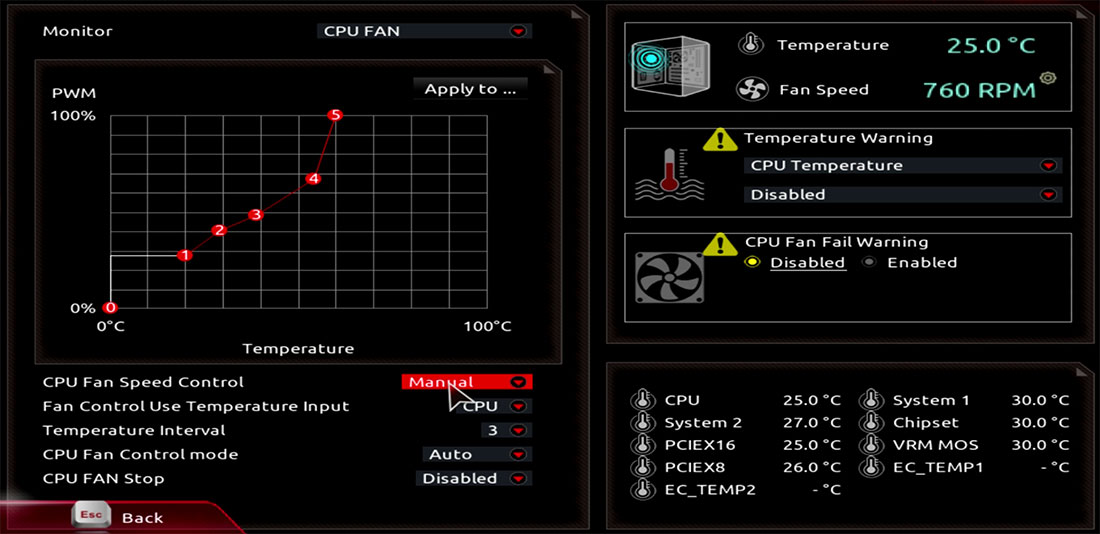

Оба вентилятора оснащены четырехконтактными разъемами, что подразумевает ШИМ-управление. Профиль работы каждого вентилятора в процессе тестов выставлялся через BIOS матплаты в ручном режиме.
Silent Loop 280 — эффективная СЖО be quiet! — Результаты тестов. 1

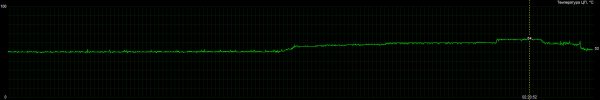

При работе одного вентилятора в автоматическом режиме температура кристалла доходила до 71 градуса, что не так уж много в стресс-тесте при высоком напряжении питания.
Silent Loop 280 — эффективная СЖО be quiet! — Результаты тестов. 2

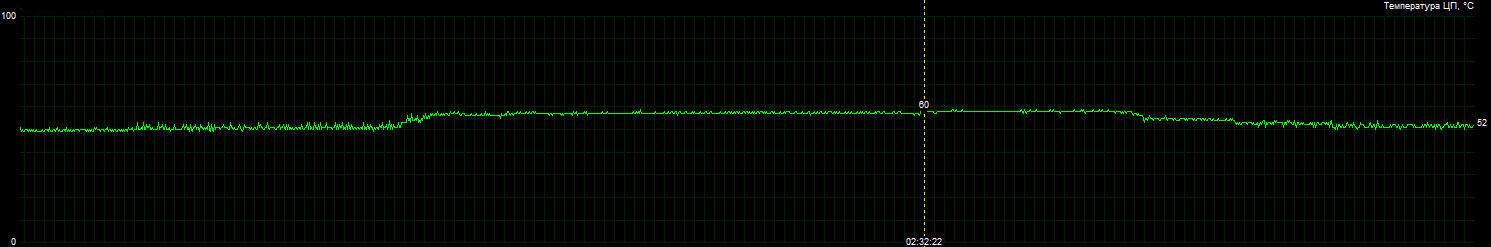

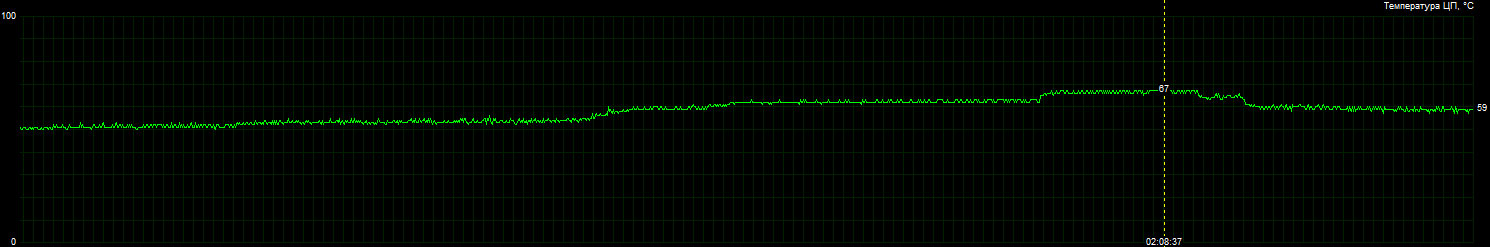

Подключение второго вентилятора сбавило температуру всего на градус при пиковой загрузке и два – при средней.
Silent Loop 280 — эффективная СЖО be quiet! — Результаты тестов. 3

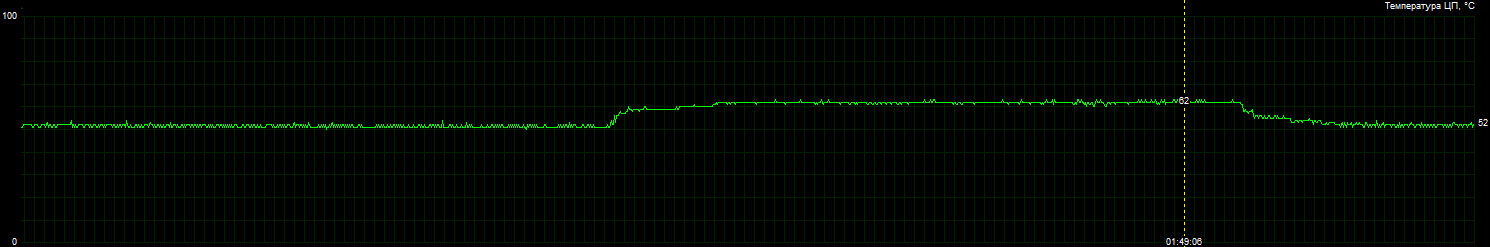

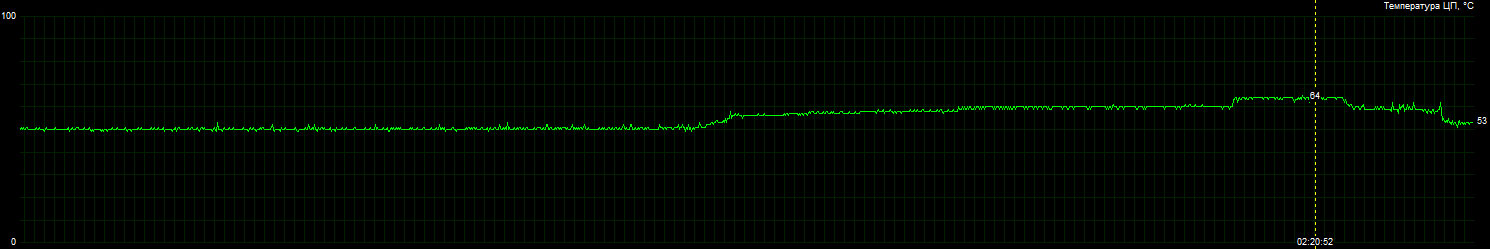

Вывод вентиляторов на максимальные обороты принес хорошие результаты – на 1570 оборотах температура ядер не поднималась выше 60 градусов в пике.
Silent Loop 280 — эффективная СЖО be quiet! — Результаты тестов. 4

Вентиляторы в таком режиме хорошо слышны в тихой комнате на открытом стенде. Установка в корпус при отсутствии штампованных решеток на пути воздуха значительно снижает аэродинамический гул.
Эксперименты показали, что при тысяче оборотов на обоих вентиляторах аэродинамический шум минимальный, а температуры возрастают на 4-10 градусов в зависимости от нагрузки. В простое даже с одним вентилятором, молотящим лопастями на 300 оборотах в минуту, процессор не нагревается выше 35 градусов. Что до помпы, то её вообще не слышно, даже при отключенных вентиляторах.
Для сравнения приведу графики похожей системы охлаждения — DEEPCOOL MAELSTROM 240T – на той же платформе и аналогичных частотах, напряжениях и температуре окружающей среды. Первый – низкие обороты вентиляторов (1000 в минуту)…
Silent Loop 280 — эффективная СЖО be quiet! — Результаты тестов. 5

И максимальные (1700 в минуту).
Silent Loop 280 — эффективная СЖО be quiet! — Результаты тестов. 6

У MAELSTROM радиатор алюминиевый, меньше площадь, больше аэродинамическое сопротивление из-за малого расстояния между ребрами. По этой причине для достижения сопоставимой с Silent Loop эффективности приходится выводить обороты на максимум, и то пару градусов не дотягивает. А шумит сильнее.
Отмечу ещё один немаловажный момент. У многих ватерблоков необслуживаемых систем охлаждения (и Silent Loop 280 не исключение) механизм крепления чувствителен к перекосам. Стоит неравномерно закрутить винты, и прижим основания ватерблока к процессору будет паршивый, результаты могут увеличиться на 5 и более градусов под нагрузкой. Наличие в комплекте пружин не избавляет от проблемы, так что закручивайте по правилам.

Подведём итоги

be quiet! Silent Loop 280 – качественная, эффективная и тихая система охлаждения с большим запасом по отводимой тепловой мощности. Рекомендую её брать под мощные многоядерные процессоры с TDP более ста ватт, а также под разгон. Ассортимент креплений велик, ватерблок можно установить на все настольные платформы Intel и AMD. Единственный минус – цена: за те же деньги можно взять два башенных кулера от известных брендов. Но не стоит оценивать эффективность Silent Loop исключительно по отводимой тепловой мощности и температурным показателям под нагрузкой. Основной плюс всех систем жидкостного охлаждения – возможность «транспортировать тепло» от компактного ватерблока к радиатору, установленному в произвольном месте. Стоит отметить хорошую эффективность СЖО при низких температурах (0…15 градусов Цельсия), в то время как теплотрубки начинают эффективно работать от 30…35 градусов.

Плюсы
  • Совместимость со всеми платформами
  • Медный радиатор, большой запас по отводимой тепловой мощности
  • Низкий уровень шума под нагрузкой
  • Высокое качество изготовления всех элементов
  • Простота сборки и установки
Минусы
  • Цена
Может не понравиться
  • Недостаточная жесткость бэкплейта
