Обновленный середнячок: be quiet! Pure Power 11 600W

Блоки питания low-end линейки «прокачивать» несложно: внедрил более эффективные схемотехнические решения – повысил эффективность
Блоки питания low-end линейки «прокачивать» несложно: внедрил более эффективные схемотехнические решения – повысил эффективность. С high-end проще: верхний потолок по бюджету не ограничен, добавляй и совершенствуй сколько душе угодно. Сложнее всего с middle-end: платформа уже слишком хороша, чтобы парой-тройкой штрихов ощутимо улучшить характеристики. С другой стороны легко переборщить и перейти в более высокую ценовую категорию, сделав продукт менее выгодным на фоне конкурентов. Но обновление линеек – штука необходимая, и приходится довольствоваться малым. Это хорошо видно на примере блока питания на 600 Вт от серии Pure Power 11 от компании be quiet!

Содержание

Технические характеристики
Упаковка, комплектация
Внешний вид, платформа
Эксплуатация
Подведём итоги

Технические характеристики

  • Модель: L11-CM-600W
  • Заявленная мощность: 600 Вт (номинальная)
  • Сертификат 80PLUS: Gold
  • Входное напряжение: 100 – 240 В переменное
  • Максимальный ток по каналу +5sb: 3 А
  • Максимальный ток по каналу +12: 48 А
  • Максимальный ток по каналу +5: 25 А
  • Максимальный ток по каналу +3,3: 18 А
  • Макс. Мощность потребителей по каналам +3,3 и +5: 140 Вт
  • Разъемы питания мат. платы: 1 шт 24 пин, шт 4+4 пин
  • Разъемы питания PCIe устройств: 4 шт 6+2 пин
  • Разъемы питания «Molex» / SATA: 3 / 6 шт
  • Вентилятор: 120 мм, 0,3 А, 52 куб.фут/мин, 1800 об/мин
  • Макс. уровень шума вентилятора: 20 дБА
  • Габариты: 160 x 150 x 86 мм
  • Вес: 2,1 кг
  • Цена: 6 000 рублей

Упаковка, комплектация

Блок поставляется в коробке плотного картона.

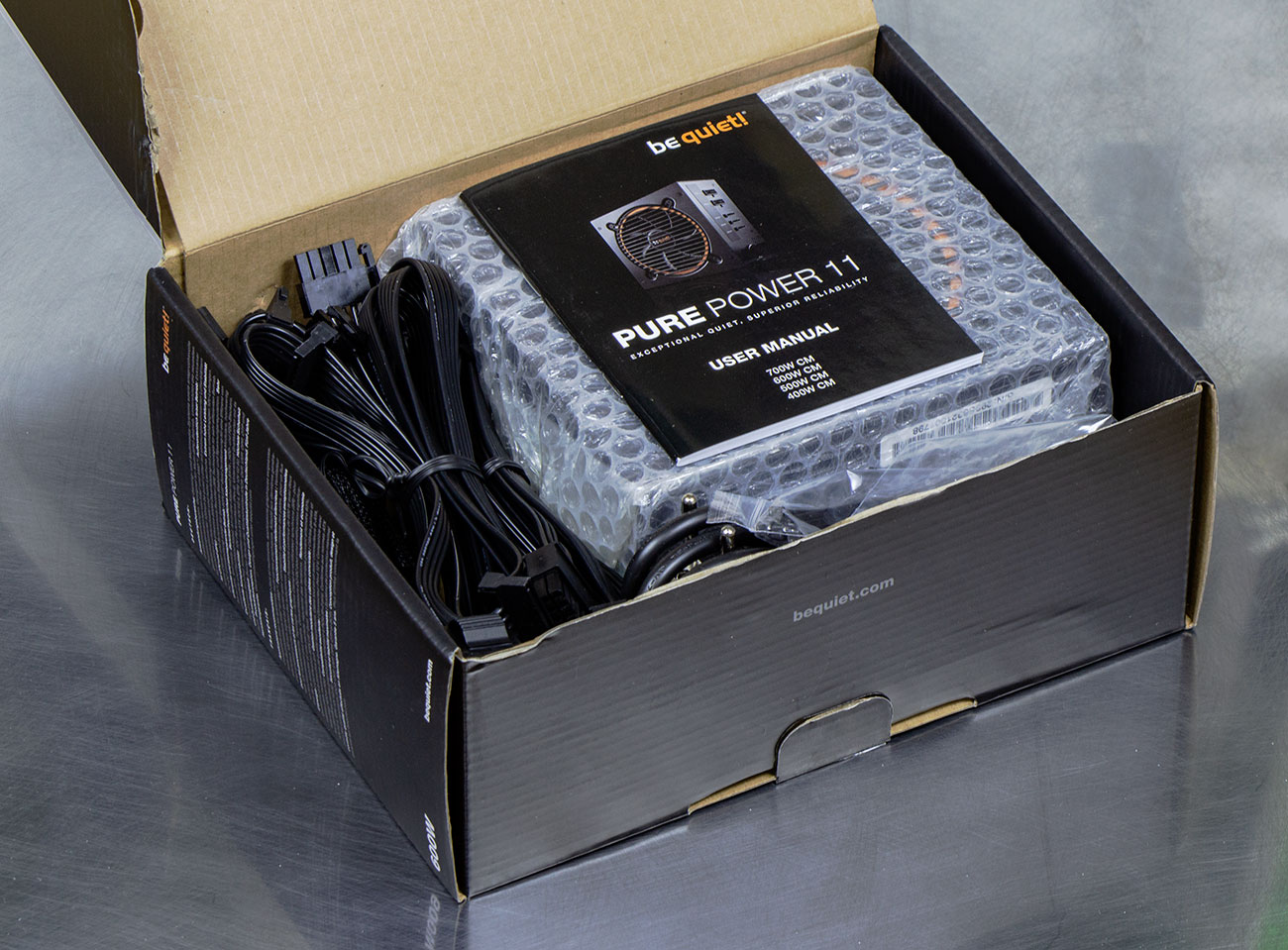

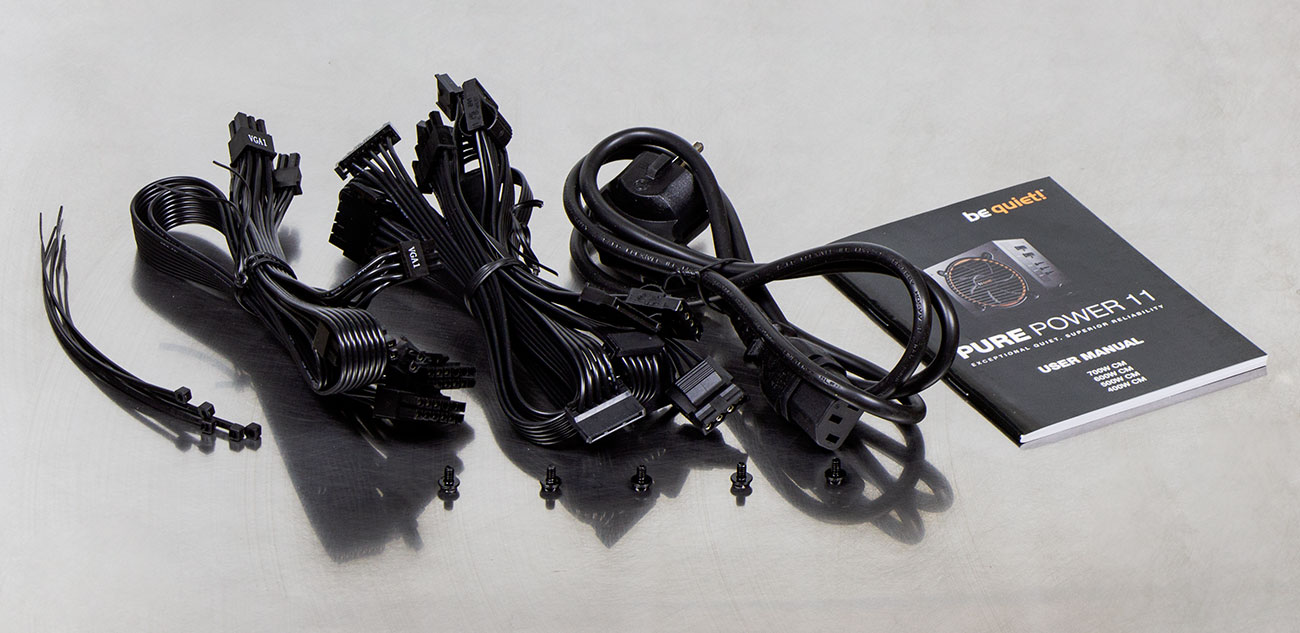

Внутри сам БП в защитной упаковке, комплект модульных кабелей, сетевой шнур, инструкция, винты крепления, несколько пластиковых стяжек.
Обновленный середнячок: be quiet! Pure Power 11 600W


Внешний вид, платформа

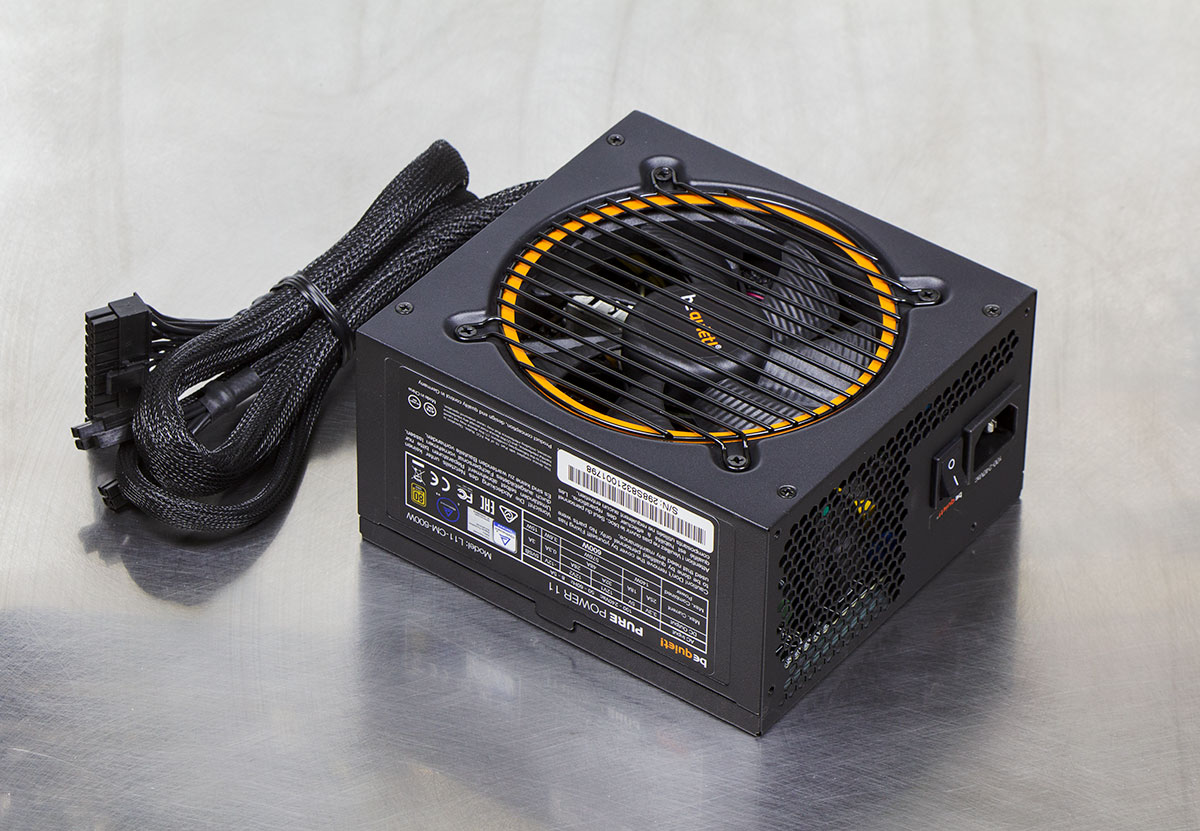

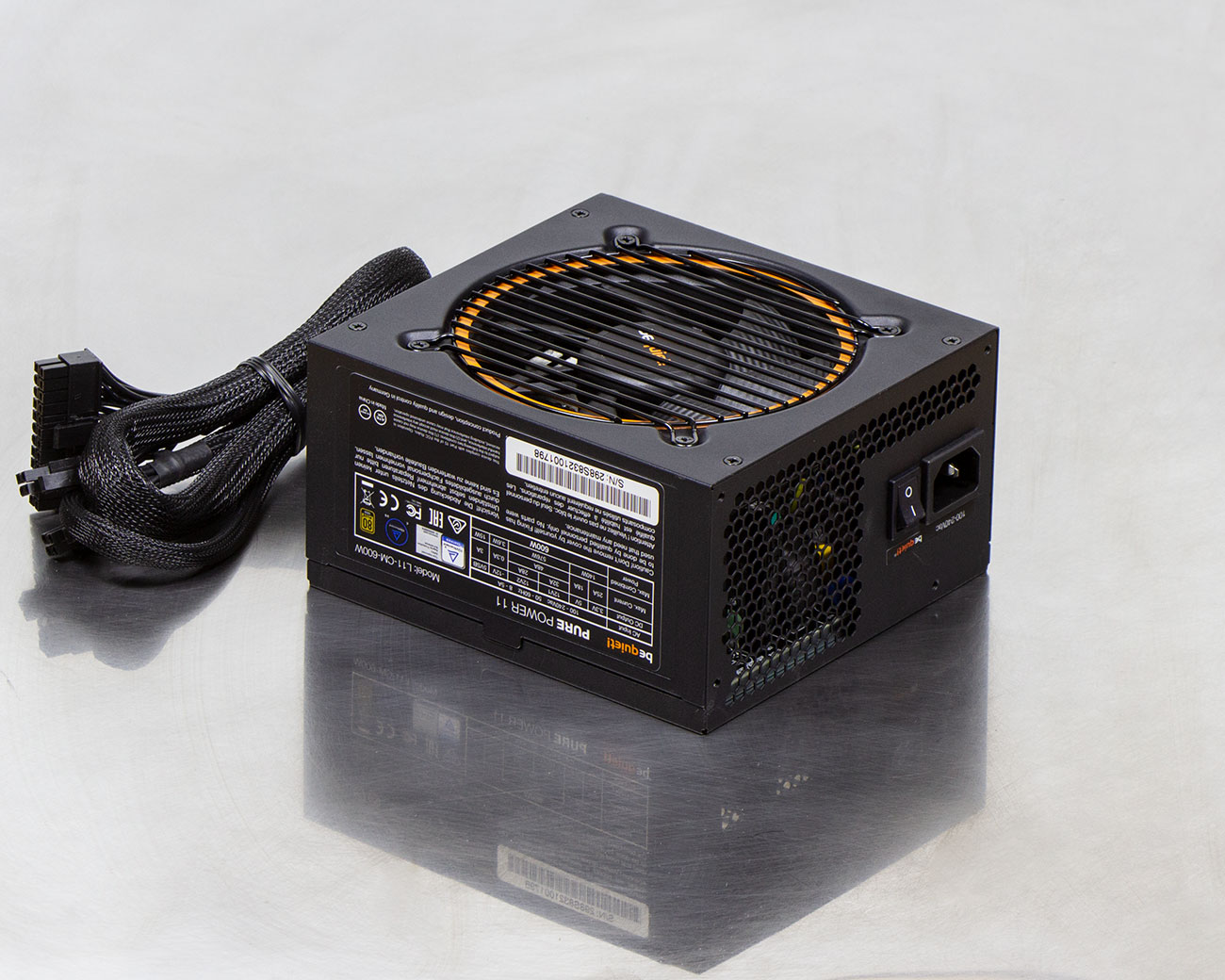

Внешнее оформление без изысков – металлических корпус в черной порошковой краске, длина 150 мм.
Обновленный середнячок: be quiet! Pure Power 11 600W

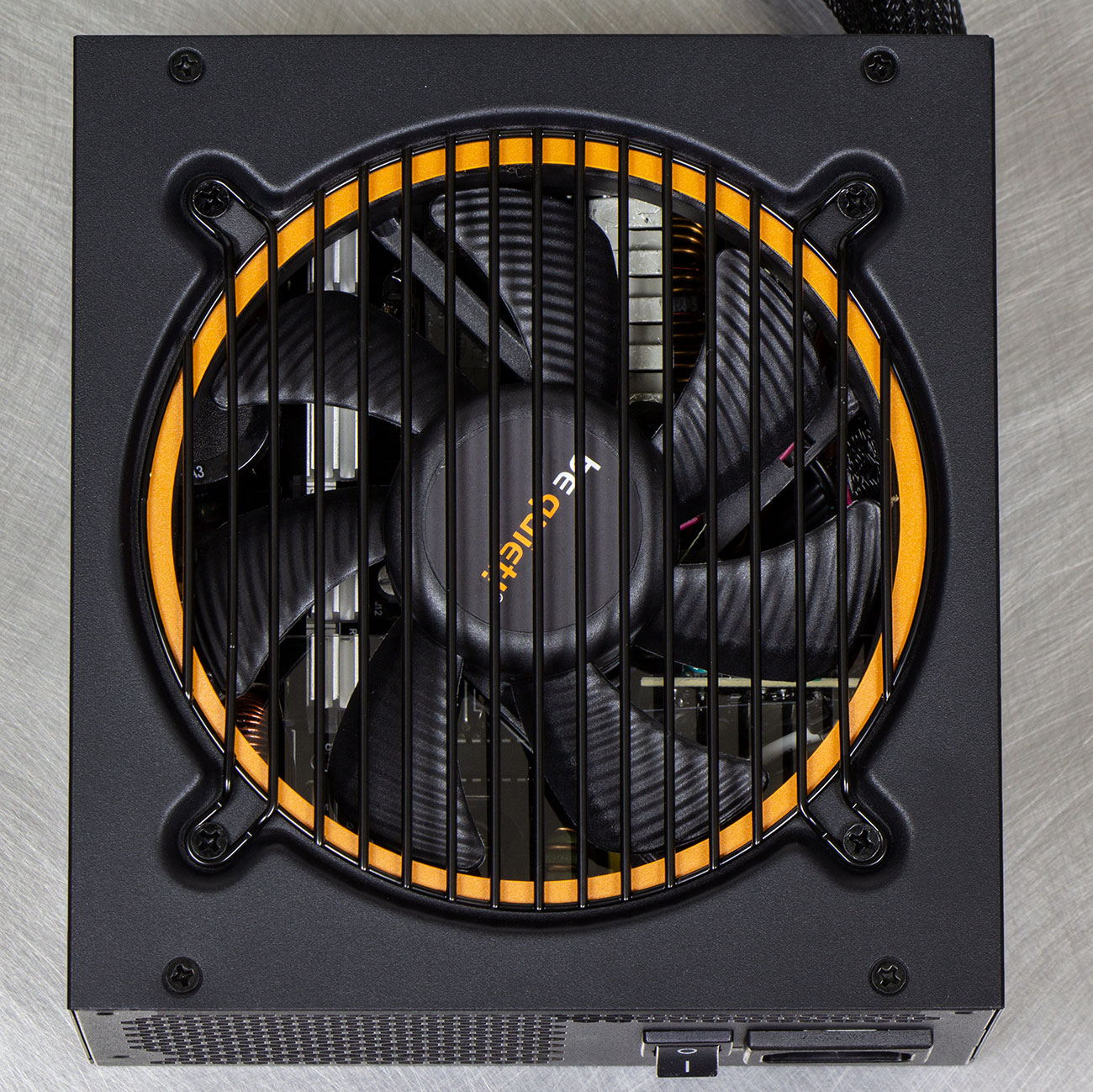

Вентилятор 120 мм в верхней части корпуса, забран проволочной сеткой.
Обновленный середнячок: be quiet! Pure Power 11 600W

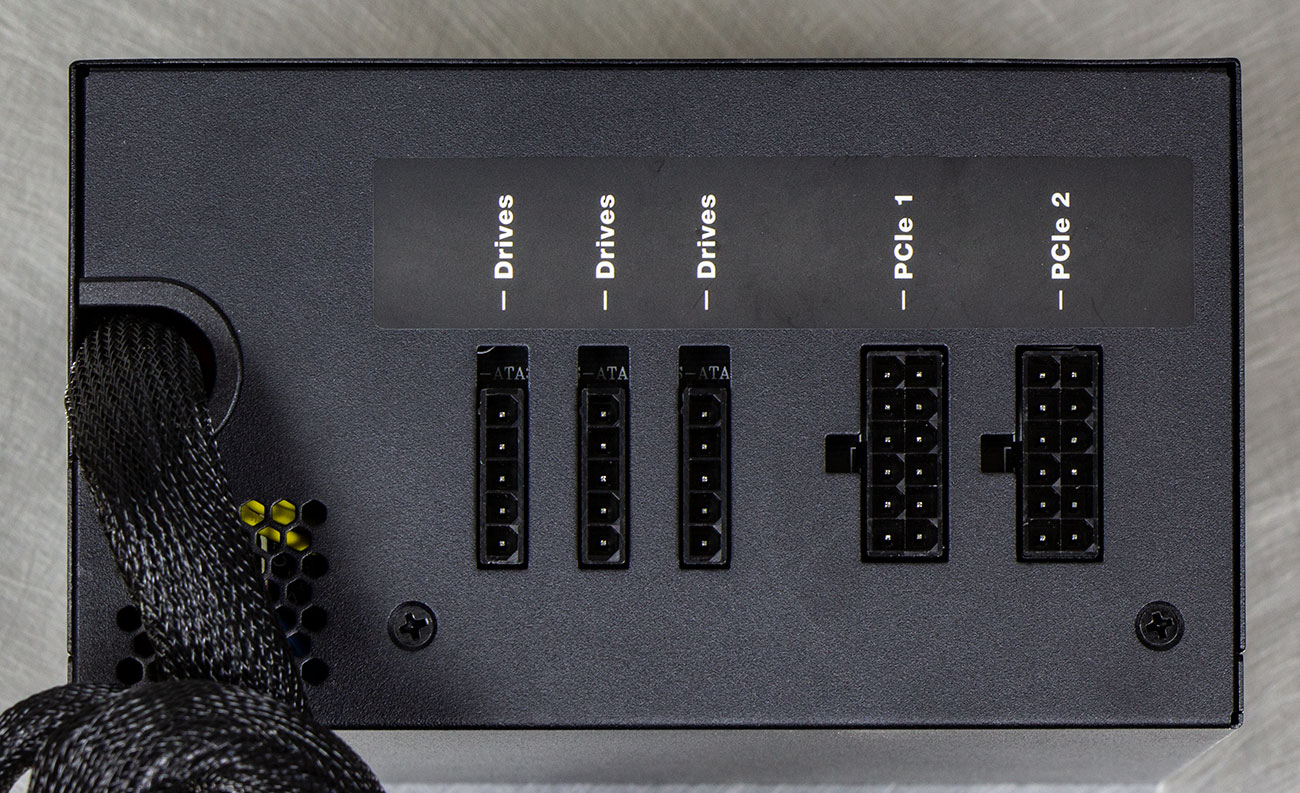

На «внутреннем» торце – модульные разъемы в количестве пяти штук и вывод кабелей питания материнской платы (ATX24 и 4+4 пин дополнительного питания).
Обновленный середнячок: be quiet! Pure Power 11 600W

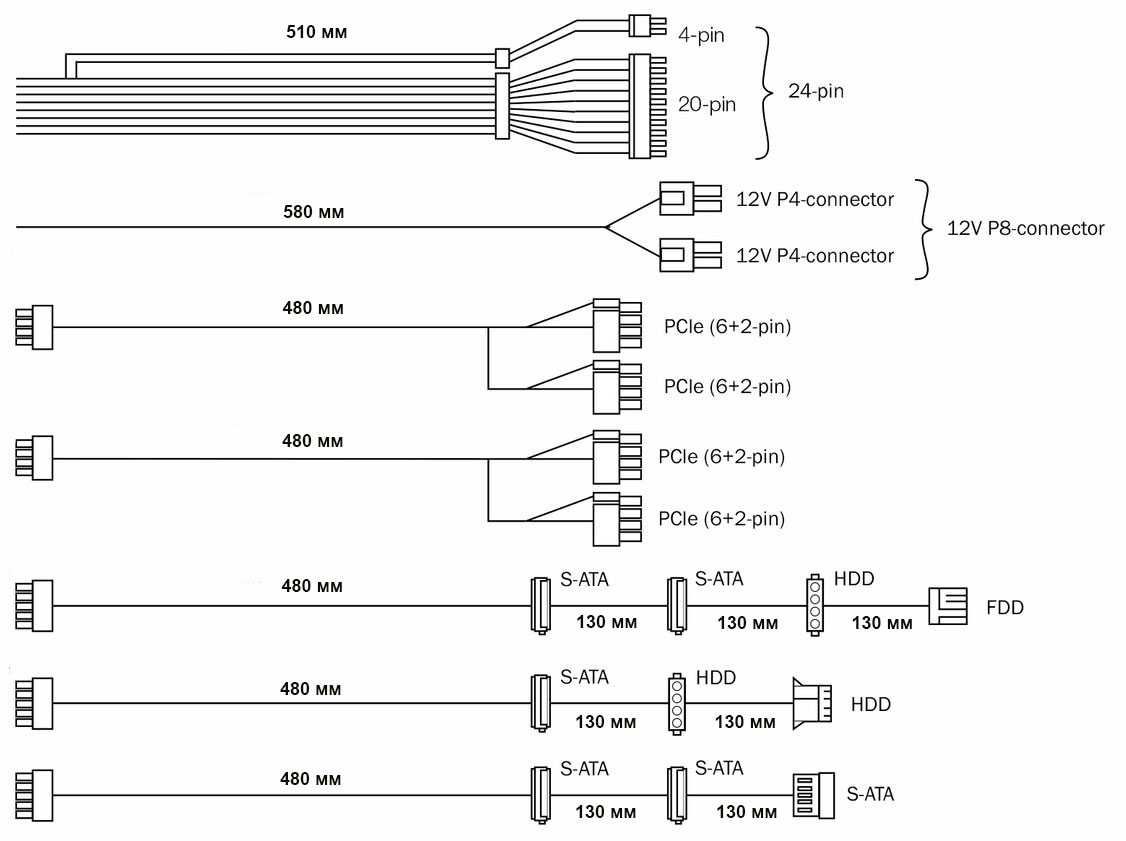

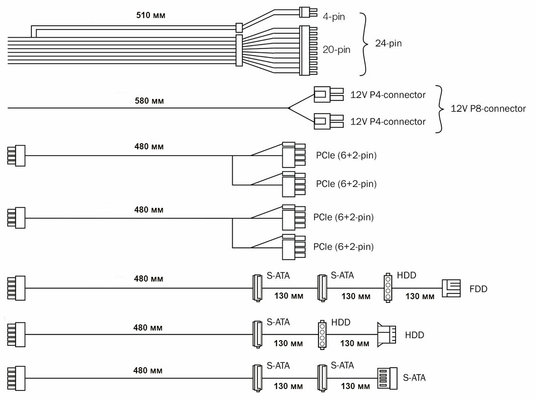

Эффективные длины всех кабелей решил привести в наглядном графическом исполнении, взяв за основу рисунок с сайта производителя. Можно было дать его как есть, но приведенные в нем цифры слишком идеалистичны, нет запаса за перегибы.
Обновленный середнячок: be quiet! Pure Power 11 600W
Для шестисотваттной модели вилок предостаточно, да и сами низковольтные кабели выполнены «плоскими», что удобно при прокладке за материнской платой. Стандартное исполнение только у неотключаемых шнуров, они забраны в пластиковую оплетку. Оплетка мягкая, но сам шнур довольно жесткий.

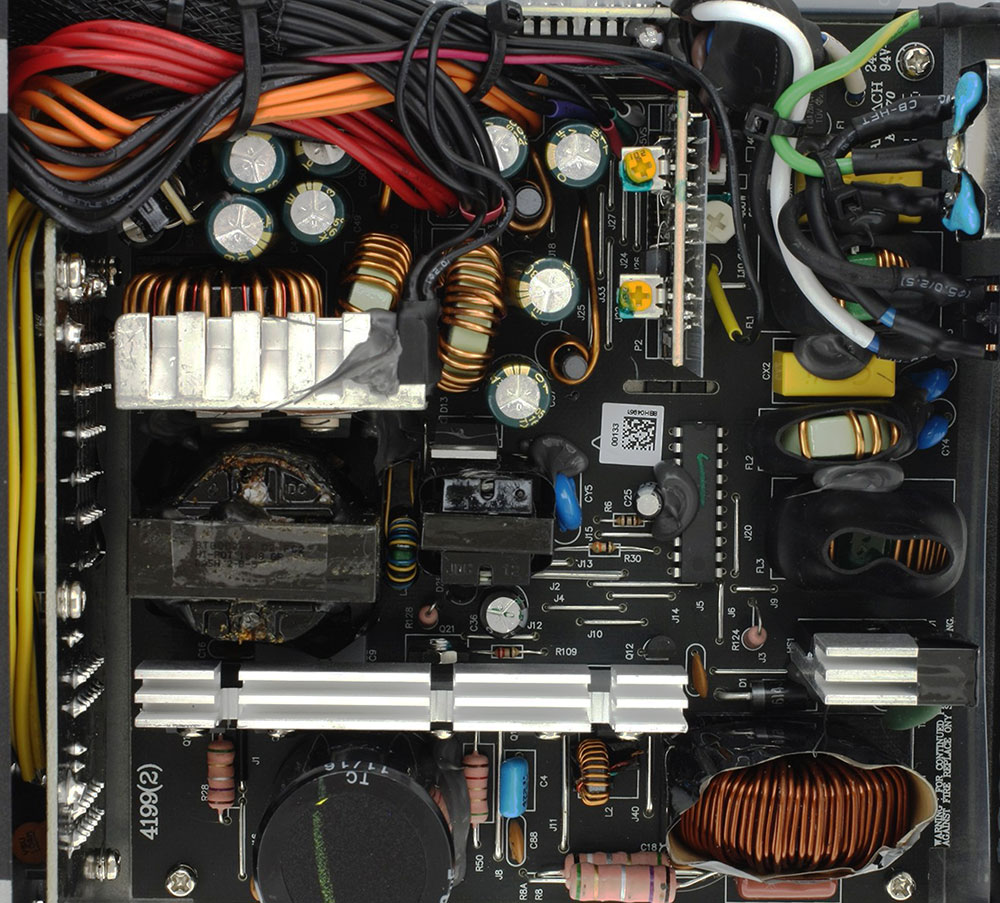

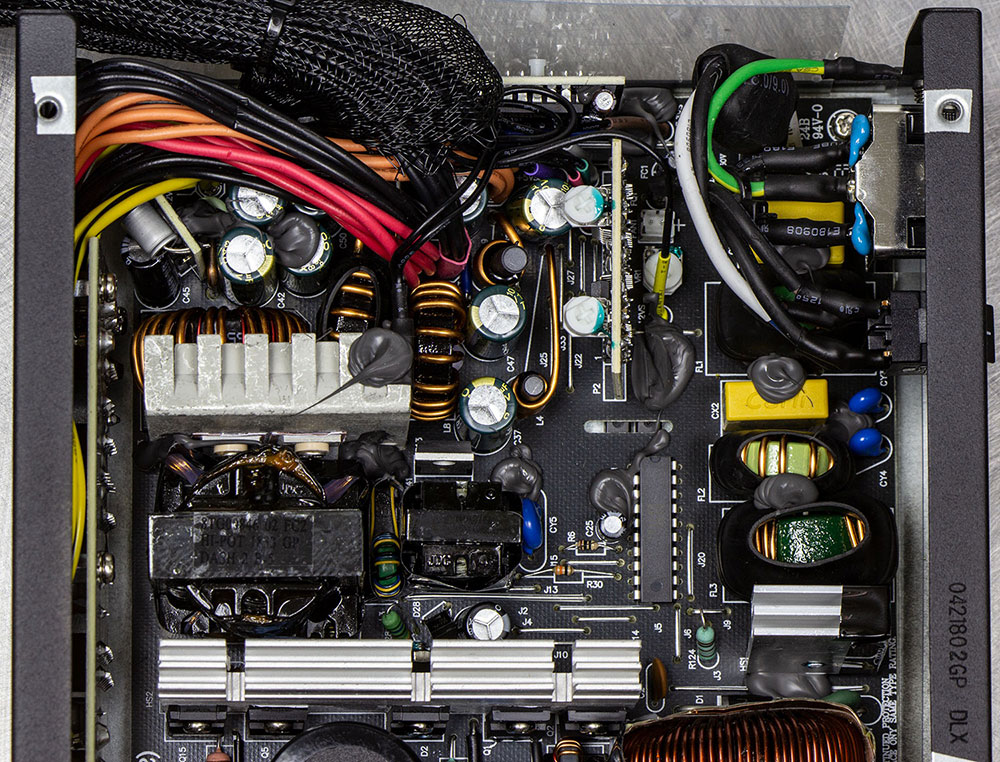

Внутри платформа не изменилась с прошлых версий. Для сравнения – шестисотка одиннадцатой серии (тестовая) и десятой серии.
Хорошо видно, что расположение основных элементов на плате не поменялось. Отличия минимальны. «По документам» разница есть: сертификат 80PLUS у старой модели Silver, у новой – Gold. В остальном те же максимальные токи и распределение нагрузки по каналам.
Обновленный середнячок: be quiet! Pure Power 11 600W

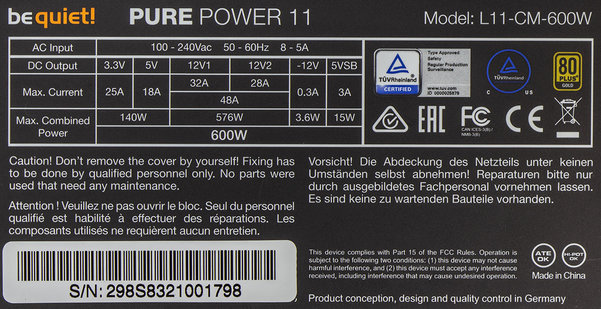

Суммарная нагрузка на линию +12 может достигать 576 ватт, что составляет более 95% от заявленной мощности. Каналы +3,3 и +5 можно грузить на 82 и 90 ватт соответственно, суммарная нагрузка не должна превышать 140 ватт. По последнему пункту – странно, так как при раздельной регулировке напряжений совершенно без разницы, на сколько загружены преобразователи каналов +3,3 и +5. Главное – не превышать параметры самого преобразователя и не перегружать линию +12 (суммарно). Но все это мелочи.

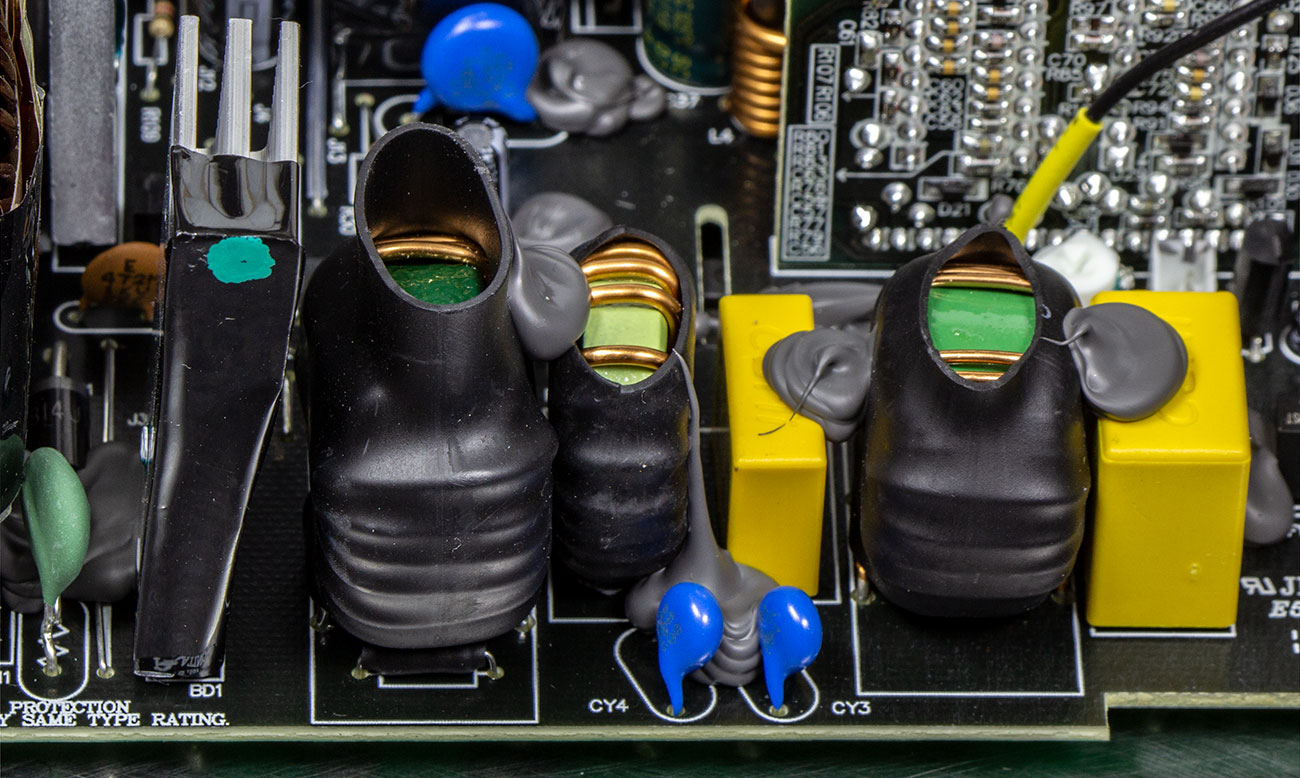

Входной LC фильтр вместе с диодным мостом занимает пятую часть основной платы, что хорошо.
Обновленный середнячок: be quiet! Pure Power 11 600W

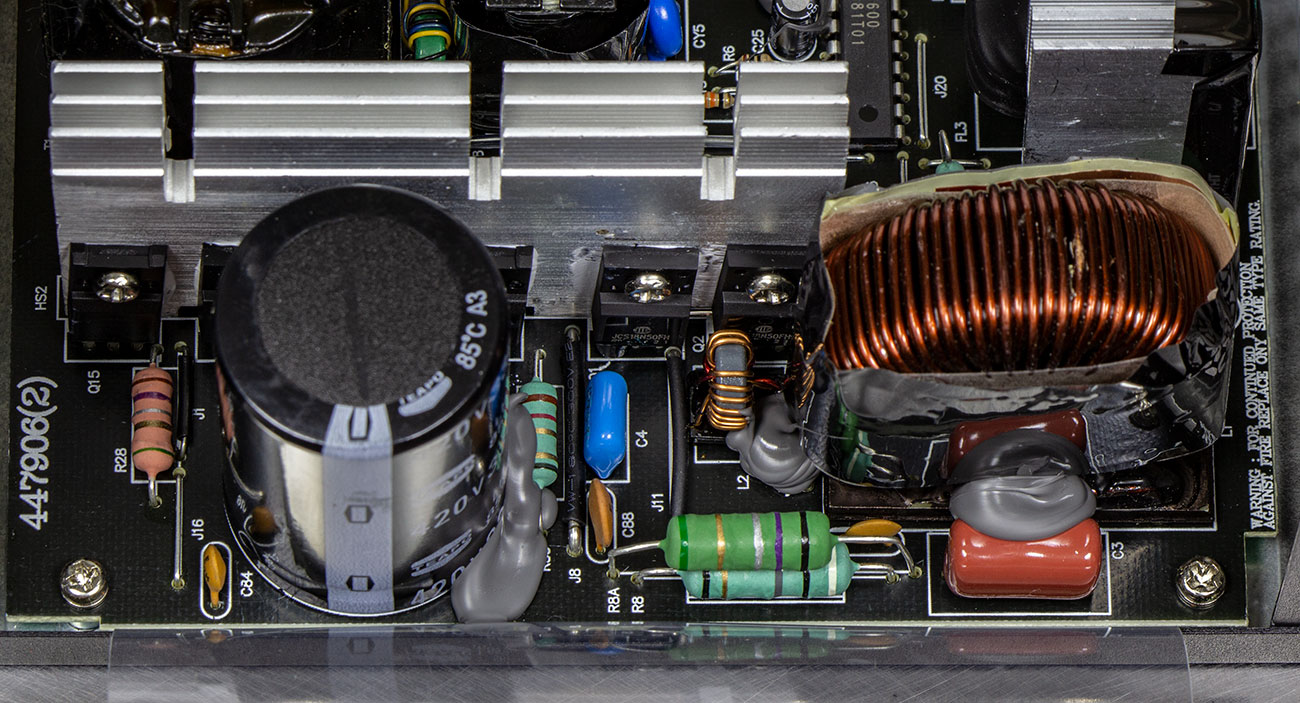

Далее – сглаживающий пульсации электролит на 420 в 330 мкФ и активный PFC.
Обновленный середнячок: be quiet! Pure Power 11 600W

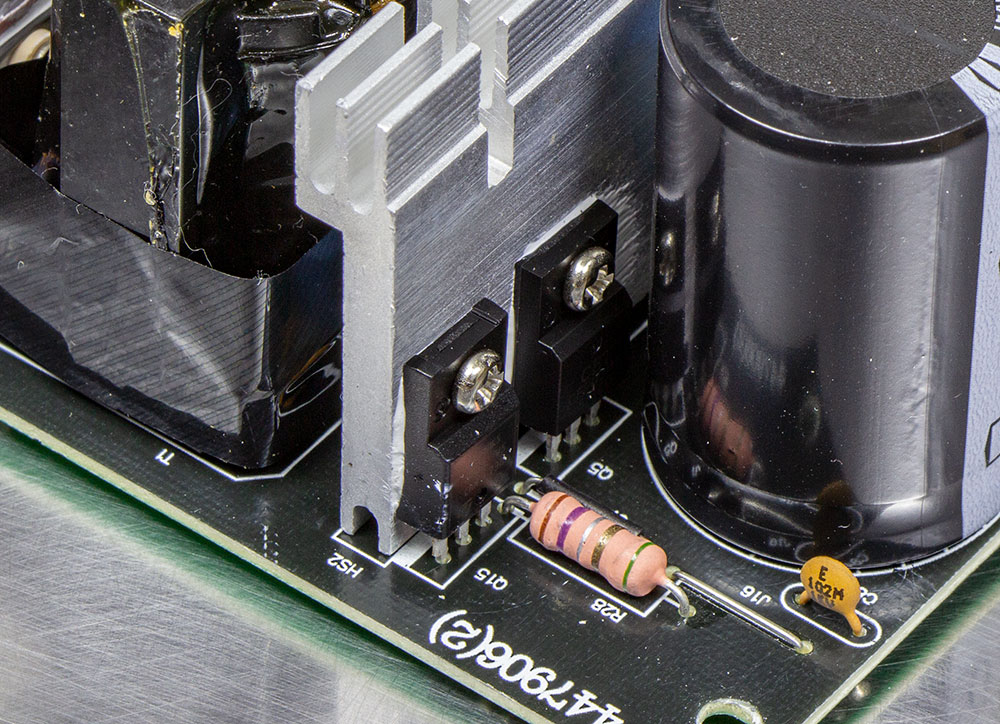

На фотографии хорошо видны его дроссель и силовые ключи (мосфеты JCS18N50FH), закрепленные на алюминиевом радиаторе. По левую сторону от конденсатора – два силовых транзистора STB25N80K5 и CEF03N8, входящие в состав высокочастотного генератора.
Обновленный середнячок: be quiet! Pure Power 11 600W

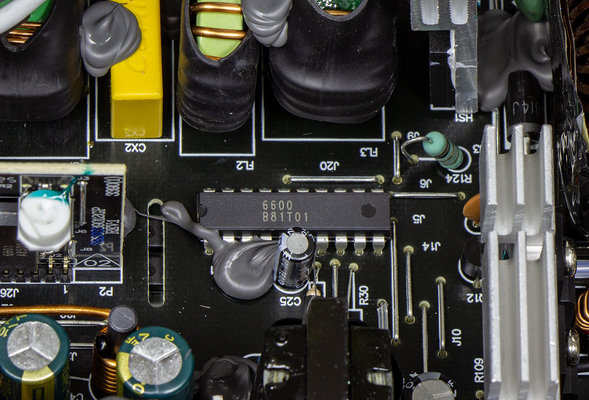

Управляет работой высоковольтной части микросхема с маркировкой 6600.
Обновленный середнячок: be quiet! Pure Power 11 600W
Благодаря хорошей проработке платформа, что называется, «пошла в народ», и be quiet! тоже купила её у FSP. Последняя и раньше практиковала работу «на сторону», просто до тотального обновления линейки несколько лет назад блоки были, прямо скажем, так себе. А теперь – отличные решения, идущие в ногу со временем.

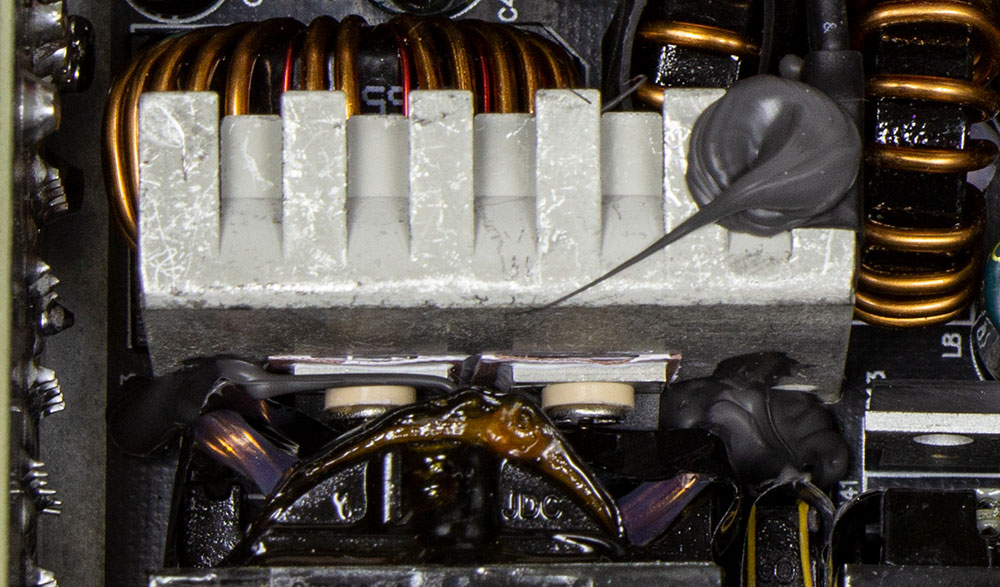

В низковольтной части первым идет радиатор выпрямителя канала +12. Плотный монтаж не дает узнать маркировку мосфетов на небольшом алюминиевом теплоотводе. Рискну предположить, что это IRLB3036GPbF или близкие им по характеристикам аналоги.
Обновленный середнячок: be quiet! Pure Power 11 600W

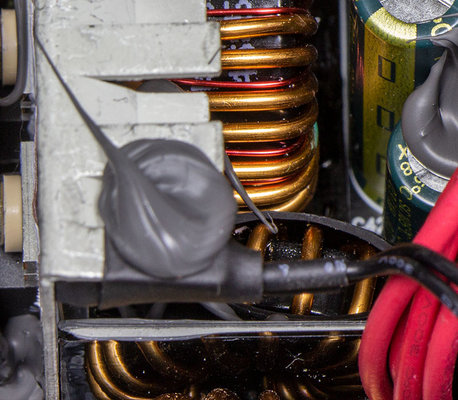

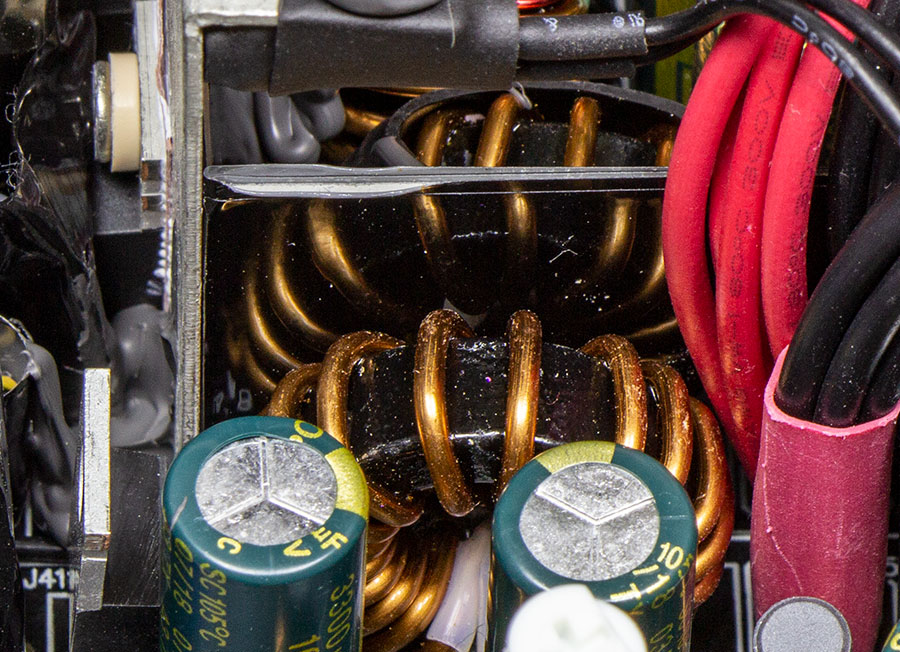

Далее идет дроccель и электролиты, два на 3300 мкФ 16 в и столько же на 2200 мкФ 16 В.

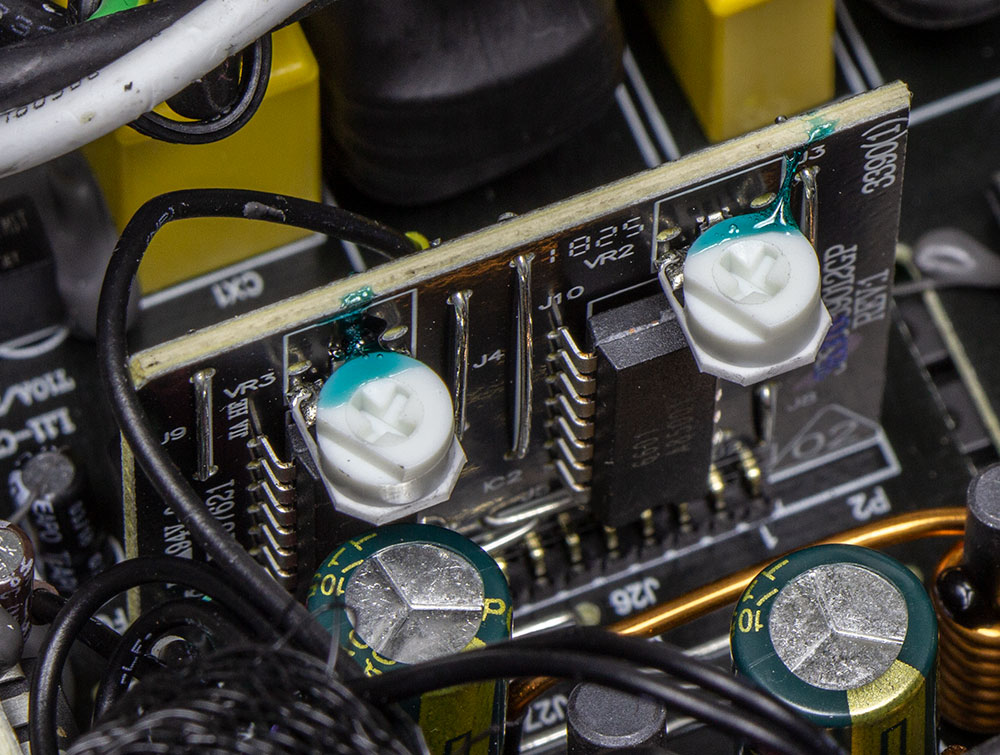

Рядом распаяны элементы DC-DC преобразователей каналов +3,3 и +5. Контроллером выступают микросхемы с маркировкой 6601, вынесенные с обвязкой на отдельную плату.
Обновленный середнячок: be quiet! Pure Power 11 600W

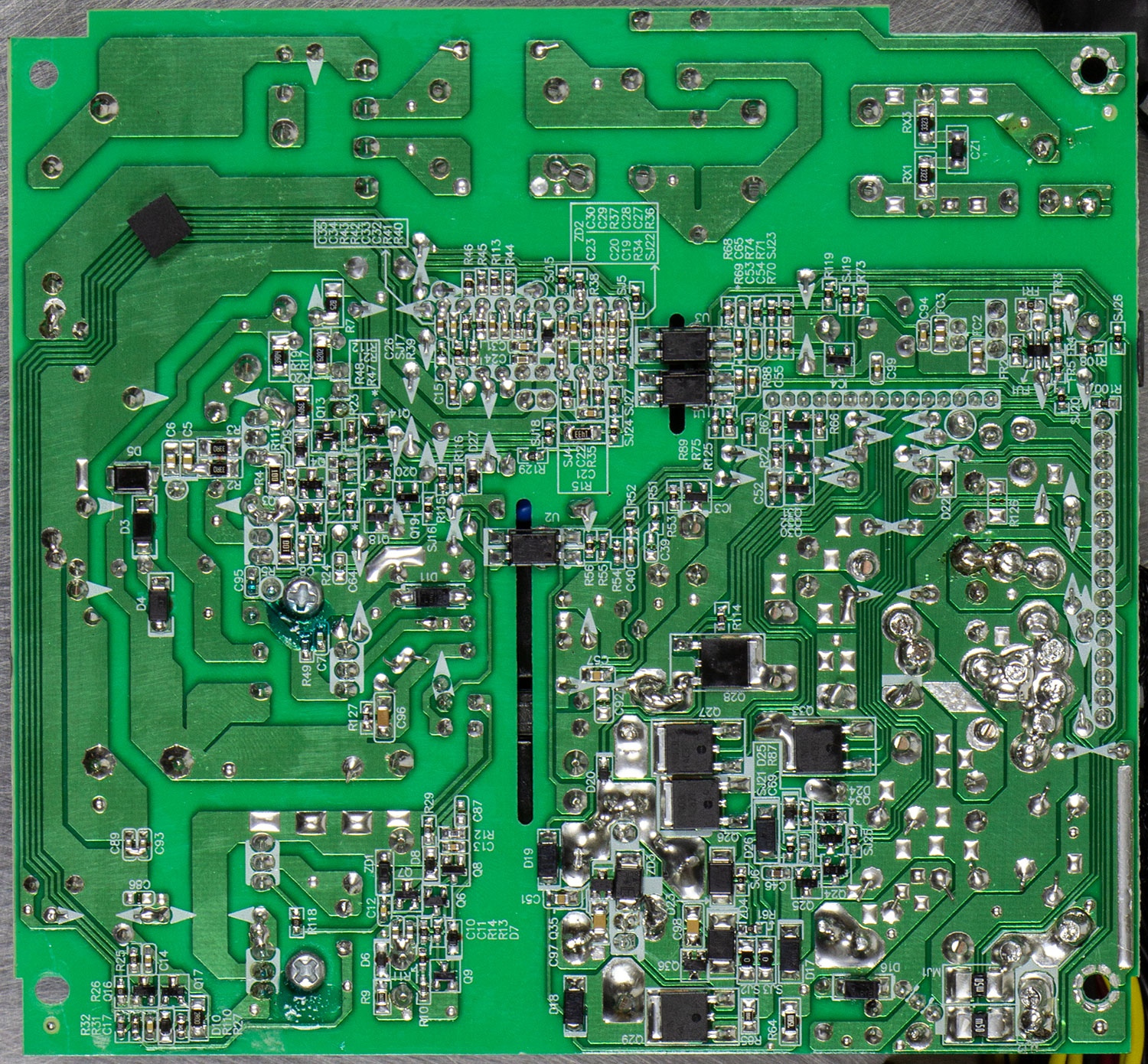

Силовые ключи IPD031N03L – на обратной стороне основной платы. Выделяемое ими тепло рассеивается через выводы и печатные проводники, отдельный радиатор не предусмотрен.
Обновленный середнячок: be quiet! Pure Power 11 600W
На лицевую сторону основной платы вынесены лишь дроccели, разделенные прямоугольником фольгированного текстолита для исключения взаимных наводок.
Обновленный середнячок: be quiet! Pure Power 11 600W
На выходе преобразователей установлены электролиты на 3300 мкФ 10 в (6 шт), фильтрующие дроссели. На небольшой плате в углу – микросхема WT7527, обеспечивающая работу систем защиты от превышения выходных напряжений, понижений, КЗ и перегрузки. Терморезистор закреплен на низковольтном радиаторе, но почему-то его все время крепят на самом конце алюминиевой детали, хотя основная его задача – не допустить перегрева силовых полупроводников. Логичнее было бы размещать датчик как можно ближе к подложке транзистора.
Обновленный середнячок: be quiet! Pure Power 11 600W

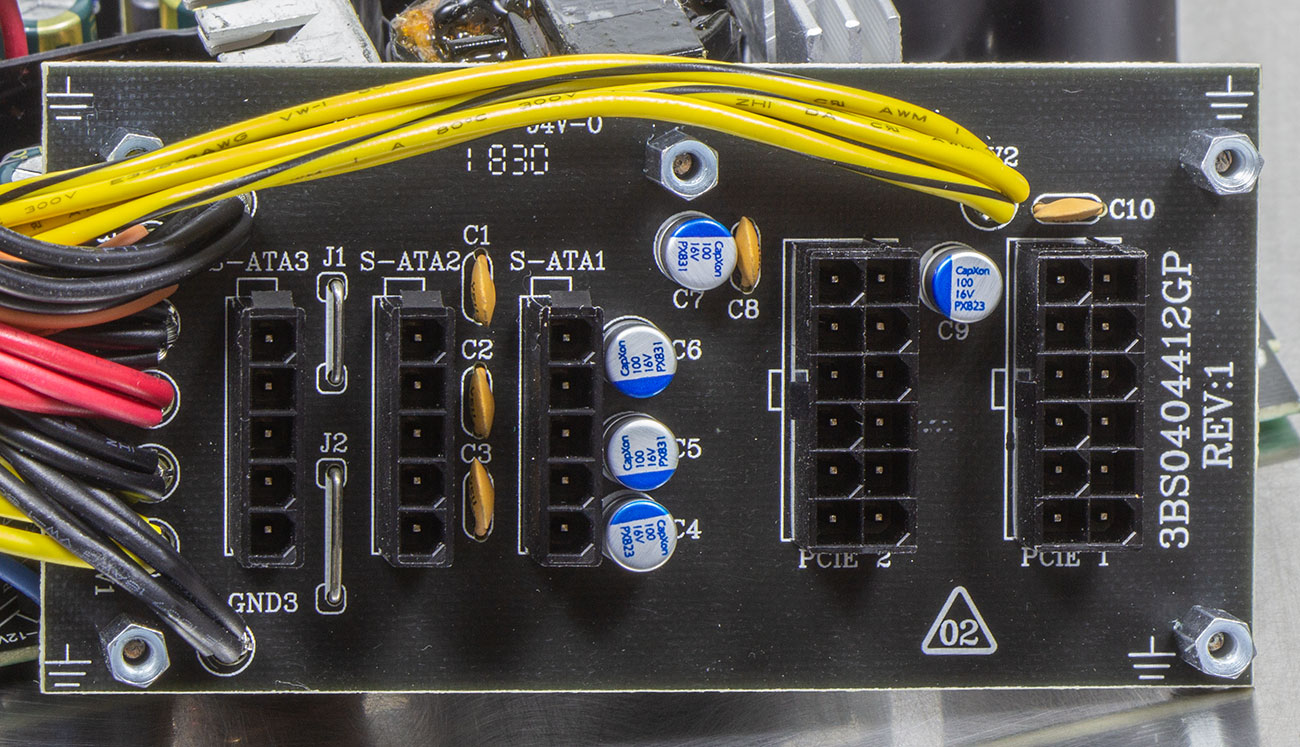

Разъемы модульных кабелей смонтированы на отдельной плате; между пластиком розеток распаяны дополнительные электролиты на 100 мкФ 16 в и керамические на 0,01 нф.
Обновленный середнячок: be quiet! Pure Power 11 600W

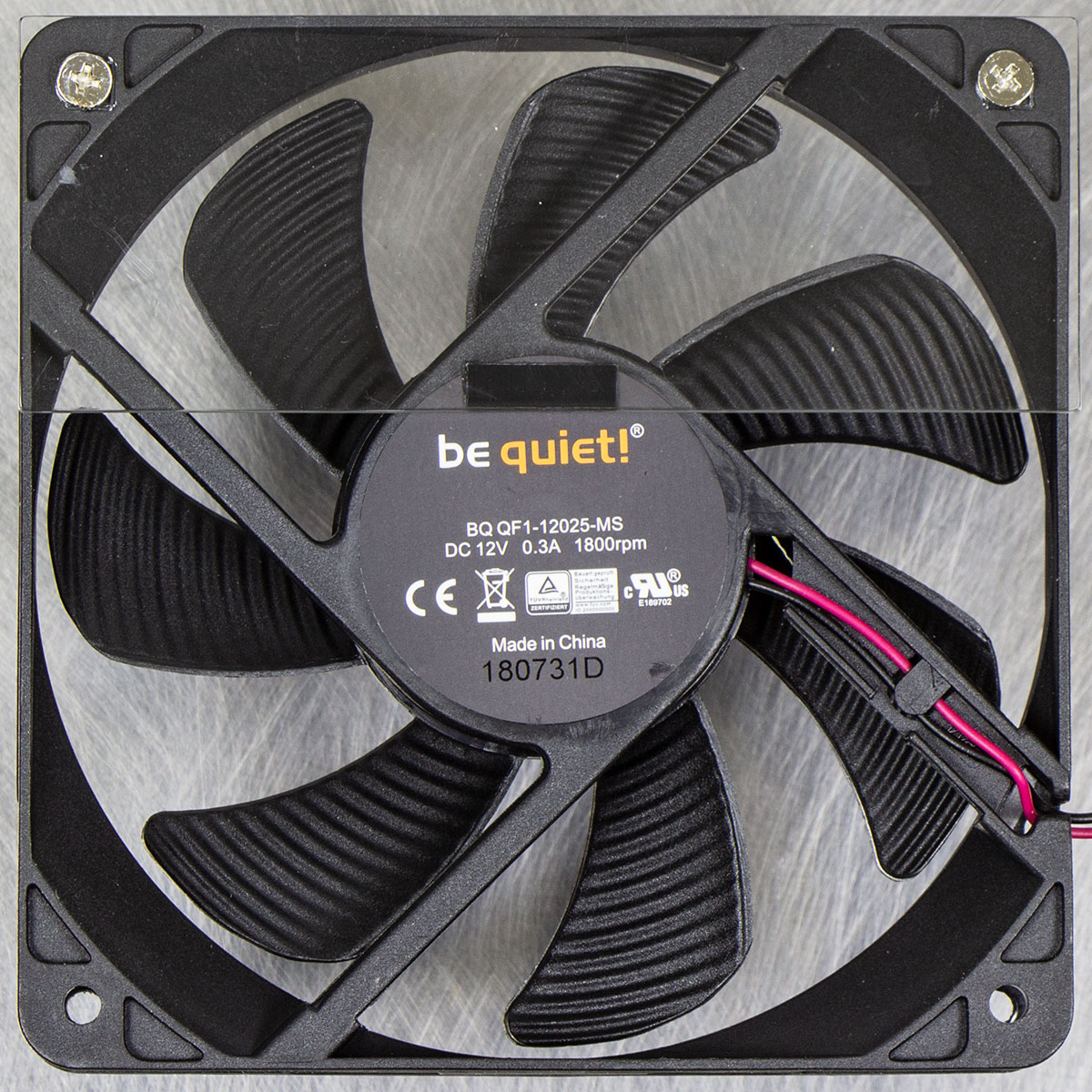

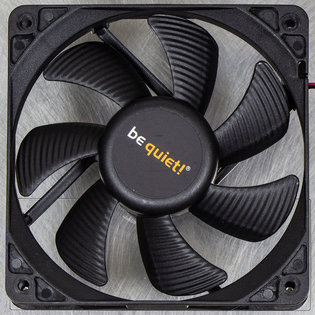

Обдувает внутренности блока 120 мм вентилятор BQ QF1-12025-MS. Простая модель на подшипнике скольжения, скорость вращения до 1800 оборотов в минуту.

Эксплуатация

Стабильность напряжений хорошая, даже с учетом просадки на длинных проводниках кабелей и двойных разъемах. Разброс напряжений чуть менее 2,5% в зависимости от нагрузки. Если отказаться от модульных коннекторов и поставить все провода линии +12 типа 16 AWG, то можно было бы уложить в 1,5-1,9%.
Обновленный середнячок: be quiet! Pure Power 11 600W

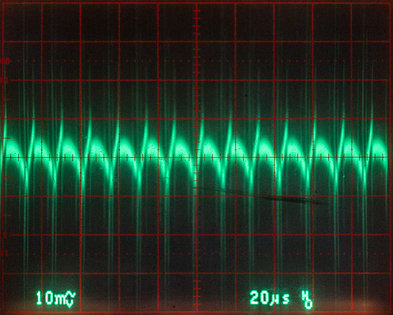

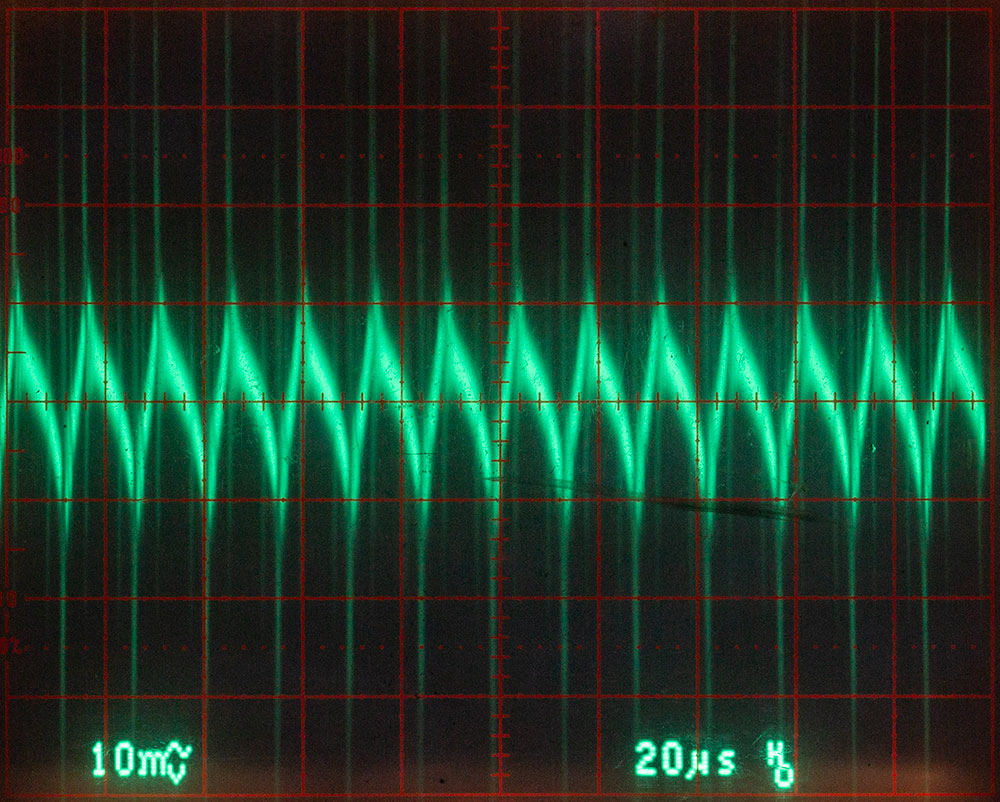

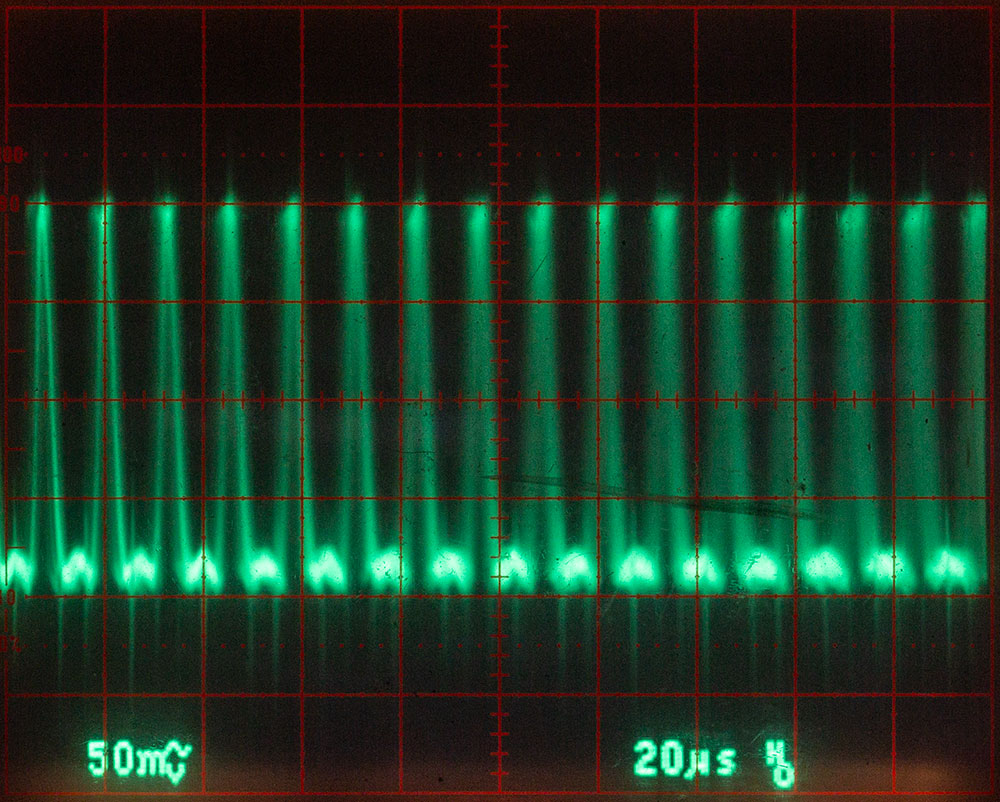

Уровень пульсаций без нагрузки минимален – менее 20 мВ, при максимальной загрузке линии +12 возрастает до 200 мВ (норма – не более 120 мВ). Блок без проблем справляется с нагрузкой, но емкости «выходных» конденсаторов не хватает.

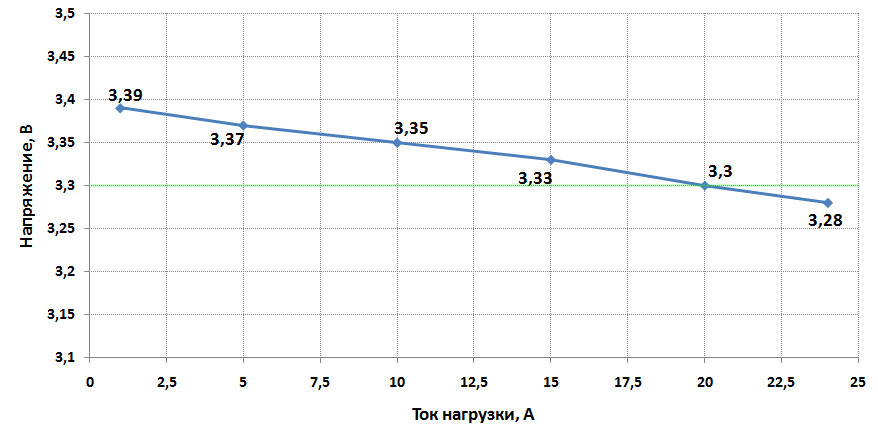

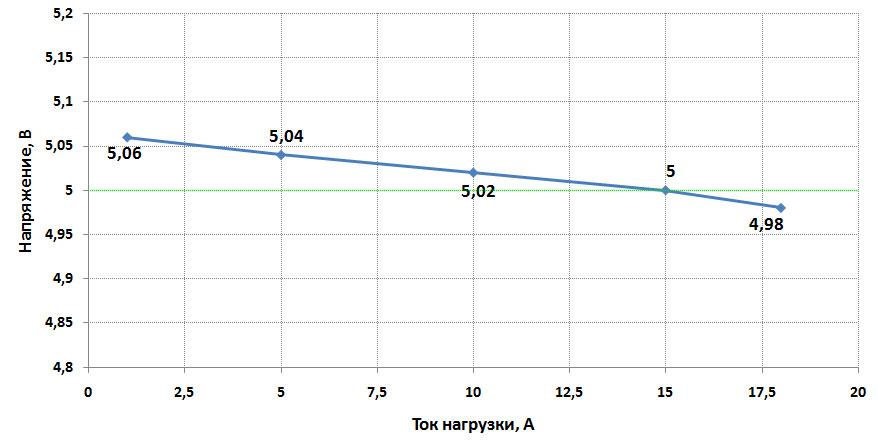

С напряжением на каналах +3,3 и +5 картина получше. Разброс 3,4% и 1.6% соответственно…

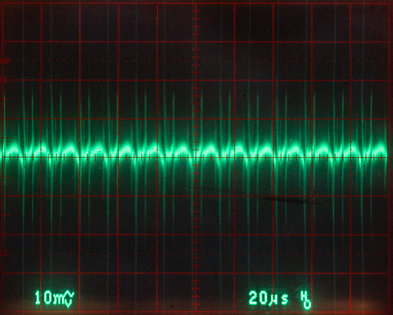

…А размах пульсаций не выходит за 25 мВ.
Защита канала +12 работает отменно, полампера выше максимума и немедленное отключение. На +3,3 и +5 срабатывает с большим запозданием по току – на первом удалось докрутить до 30 A, на втором – до 27 A (напомню, на этикетке 25 и 18 А соответственно). Преобразователи выражали недовольство перегрузками увеличенными пульсациями и свистом. Неприятно, хоть и не фатально.
Одно из основных отличий 11 серии от 10 – возросший КПД, что позволило перевести блок из серебряной категории в золотую. И это хорошо – чем больше КПД, тем меньше потерь на нагрев, тем целее компоненты блока и тише молотит вентилятор.
Обновленный середнячок: be quiet! Pure Power 11 600W
Шумит блок питания несильно, что однозначно является заслугой «правильной» решетки с малым аэродинамическим сопротивлением. Обороты вентилятора вырастают больше тысячи лишь после загрузки блока более чем на 400 Вт, до этого температуру мосфетов удается держать в пределах 70 градусов. Зафиксированный максимум – 72 градуса на подложке транзистора выпрямителя канала +12.

Подведём итоги

«Шестисотка» серии Pure Power 11 – хороший блок питания: тихий, стабильный, высокоэффективный, удобный в работе, презентабельный. Если бы не пара досадных недочетов, то его можно было назначить кандидатом в идеальный источник питания для ПК средней мощности. Цена вполне адекватна – 6000 рублей.

Плюсы
  • Цена
  • Малый уровень шума
  • Модульные разъемы
  • Стабильность выходных напряжений под нагрузкой

Может не понравиться
  • Повышенный ВЧ шум на линии +12 при нагрузке более 500 Вт
  • Возможность перегрузки каналов +3,3 и +5

Итоговая оценка редакции: 7 из 10.
