PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

При создании платы производитель отказался от некоторых особенностей более дорогих моделей. Мы выяснили, как это повлияло на работу

К выходу Ryzen третьего поколения AMD подготовила и новый чипсет с поддержкой PCI Express 4.0 На данный момент устройств, способных раскрыть весь скоростной потенциал этой шины, крайне мало, да и на 470-м трехтысячные Ryzen отлично работают после обновления прошивки. Так чем же привлечь внимание покупателя к новому набору системной логики? Разберемся на примере TUF GAMING X570-PLUS от ASUS.

Технические характеристики

  • Форм-фактор: ATX (305 x 244 мм).
  • Процессорный разъем: Socket AM4.
  • Системная логика: AMD X570.
  • Оперативная память: 4x DIMM, DDR4-4400 до 128 ГБ.
  • Звук: 7.1 HD (Realtek ALC S1200A).
  • Проводная сеть: Ethernet, 1 Гб/с (Realtek L8200A).
  • Беспроводная сеть: Wi-Fi 802.11ac (Intel Wireless-AC 9260), Bluetooth 5.0.
  • Слоты расширения: 2x PCI-Ex16, 2x PCI-Ex1.
  • Накопители: 8x SATA III 6 Gbit/s, 3x M.2 NVMe / SATA III 6 Gbit/s.
  • Задняяпанель: PS/2, DisplayPort, HDMI, RJ45, Оптический S/PDIF выход, 5x джек 3,5 мм аудио, 4x USB 3.2 Gen 1, 2x USB 3.2 Gen 2 Type-A, USB 3.2 Gen 2 Type-C, 2x SMA (ASUS Wi-Fi).

Цена модели составляет 17 000 рублей.

Комплектация

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

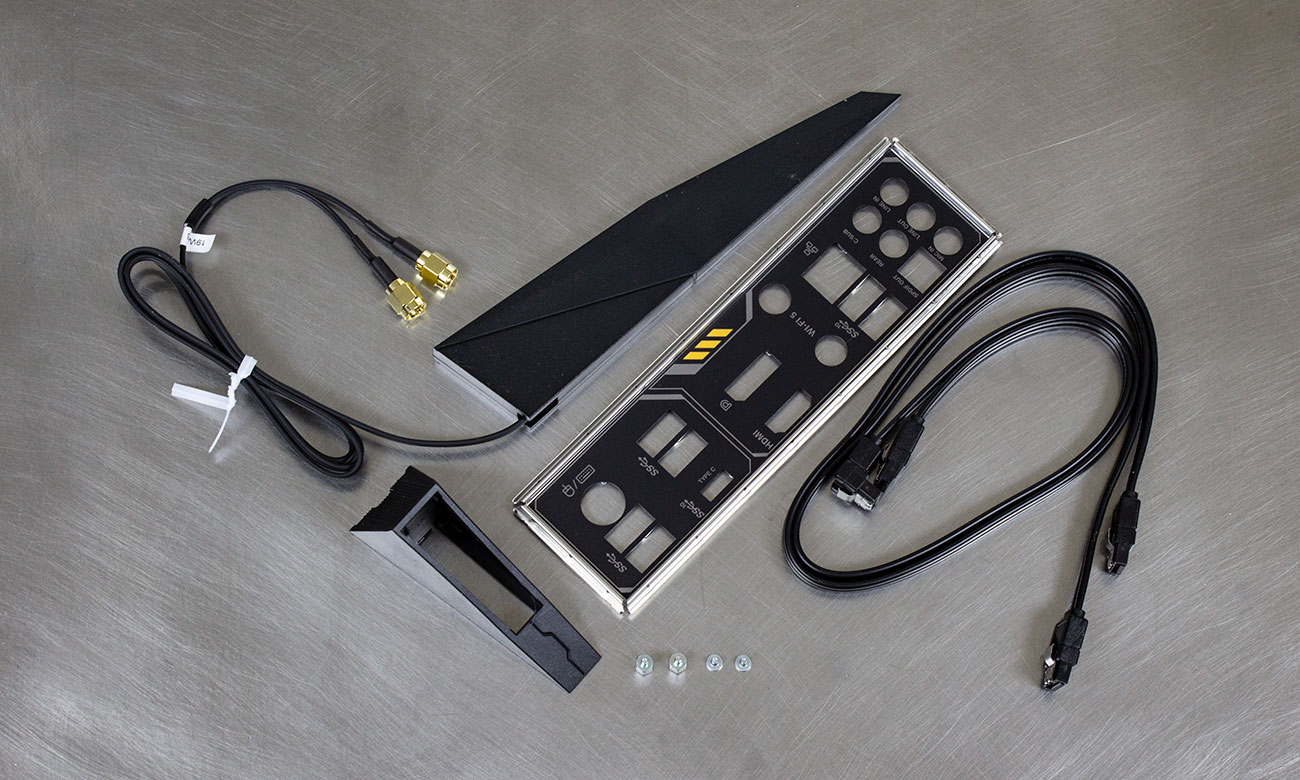

Коробка небольшая, в темных тонах. Комплектация без изысков: заглушка, шлейфы, антенна, винты, диск с драйверами, бумажная инструкция.



Внешний вид

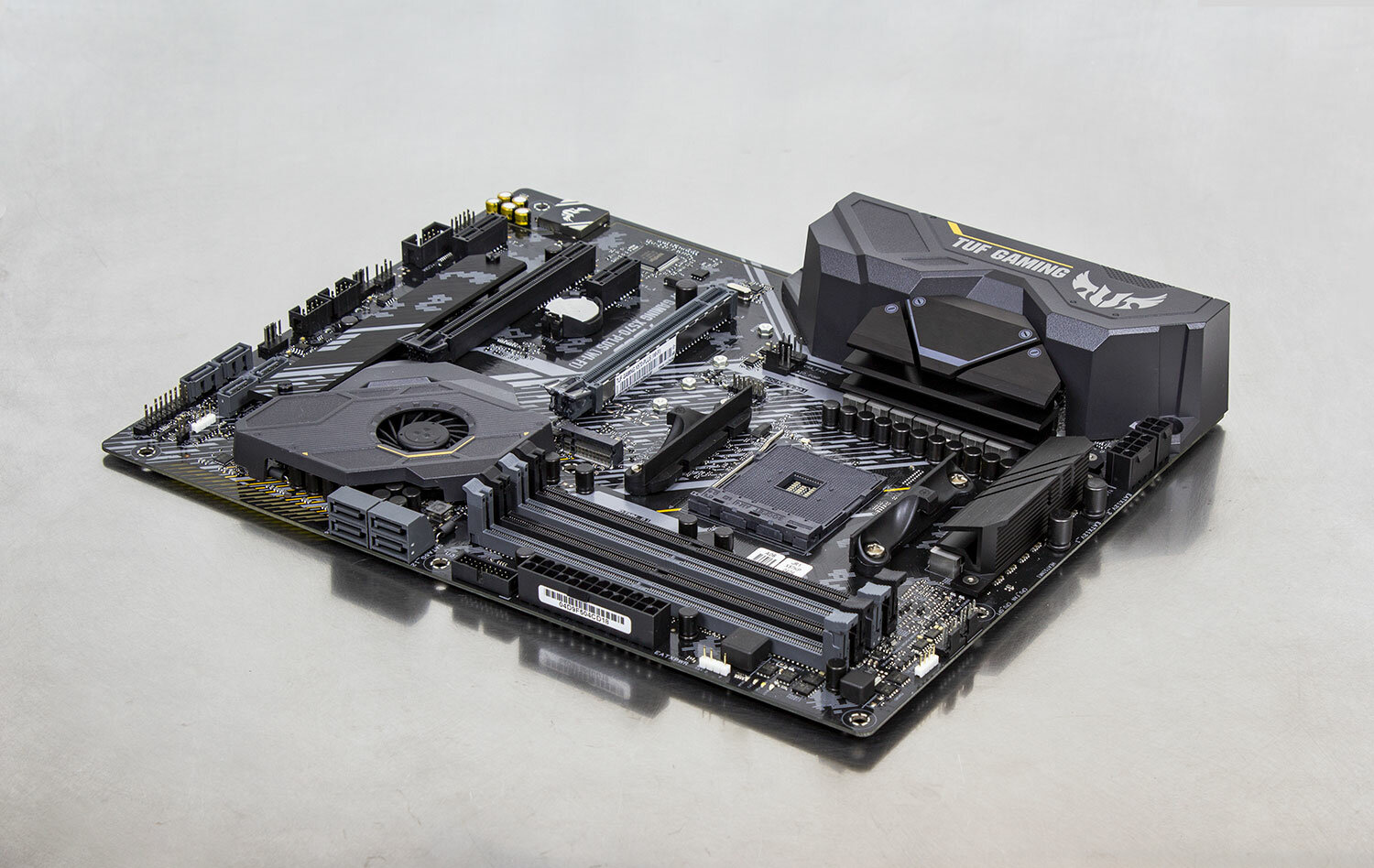

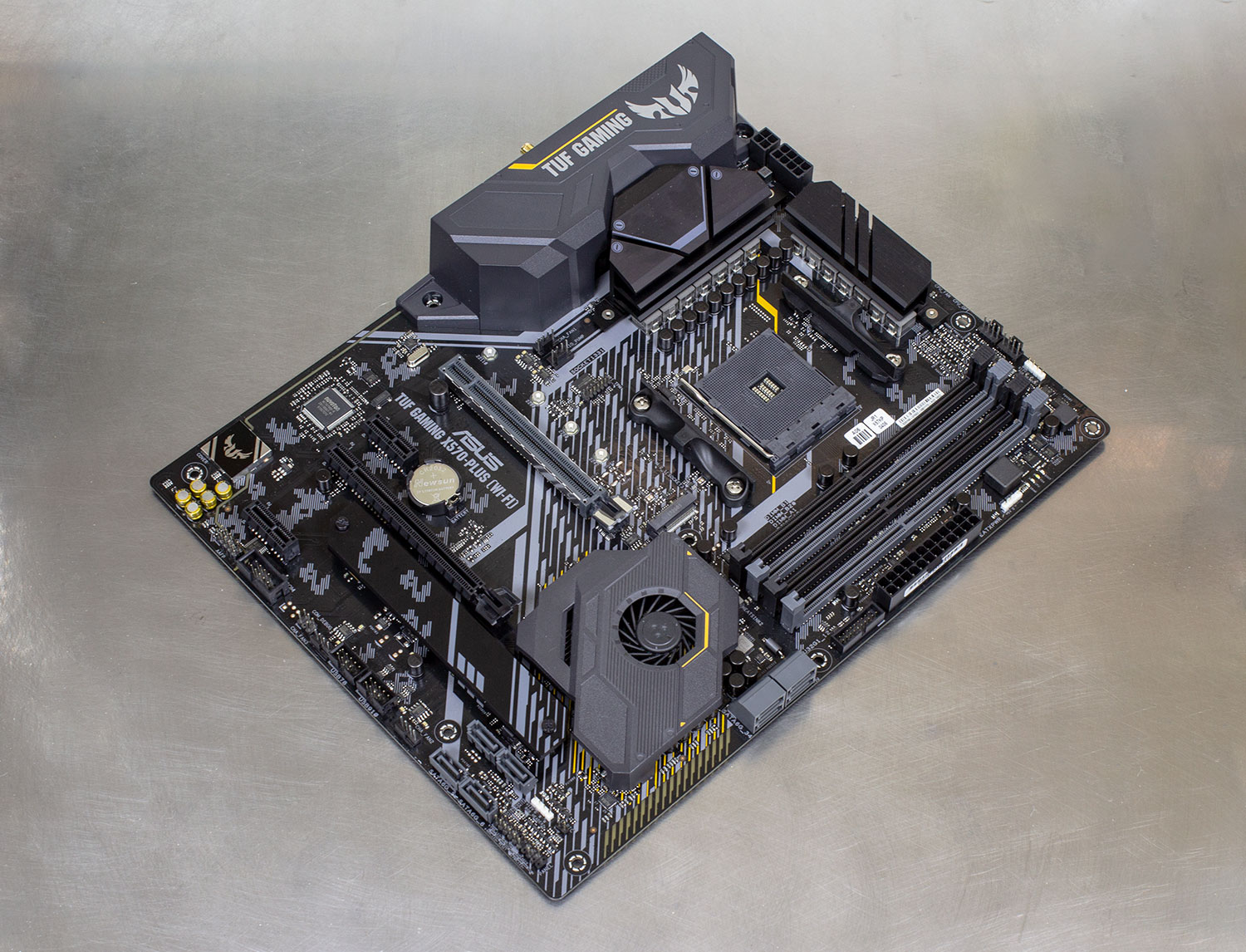

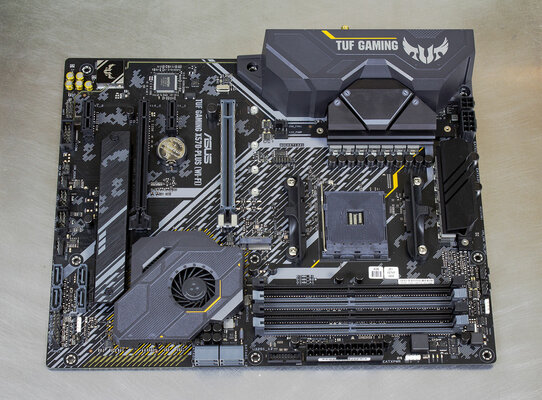

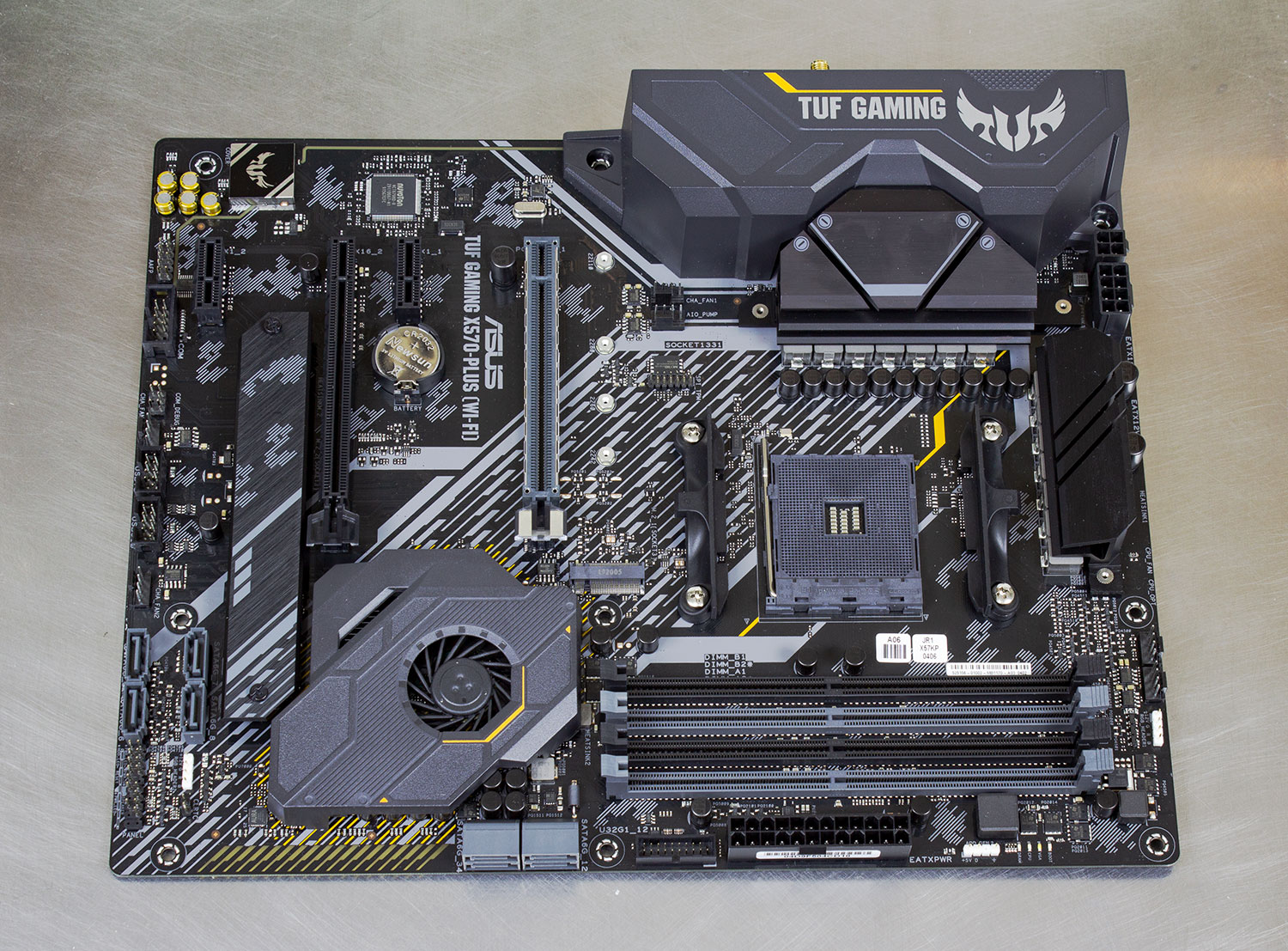

TUF GAMING X570-PLUS — плата недорогая. Она выглядит соответственно своей цене: небольшие радиаторы, скромный кожух, нет «броневых» заграждений и обилия светодиодных вставок. На текстолите форм-фактора ATX органично расположены все необходимые компоненты.

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

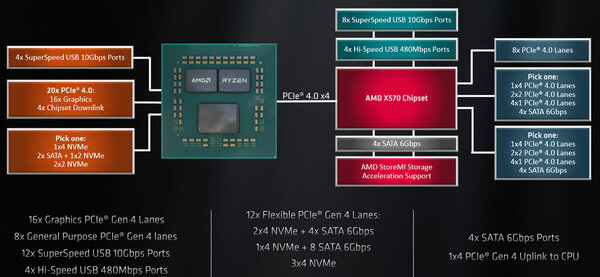

В её основе системная логика X570 — это первая плата на ней. Пожалуй, стоит дать основную информацию о новом чипсете. Главное (с маркетинговой точки зрения) отличие от 470-й — поддержка PCI Express 4.0. По сравнению с третьей версией скорость передачи данных выросла вдвое. Не сказать, что на данный момент пропускной способности PCIe 3.0 не хватает для «бытовых нужд», но скорости у накопителей и прочих контроллеров растут день ото дня, стоит подготовиться. На данный момент, судя по сторонним тестам, подключение видеокарты к процессору по четвертой версии PCI Express дает прибавку в пару процентов (по сравнению с третьей), и то не везде.

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

Спецификации по этой шине были готовы ещё в 2017 году, и сейчас вот можно видеть первую реализацию «в железе» для конечного пользователя. Правда, есть один момент — четвертая версия будет работать только с процессорами Ryzen третьего поколения (3xxx). Со вторым поколением система функционирует на третьей версии.

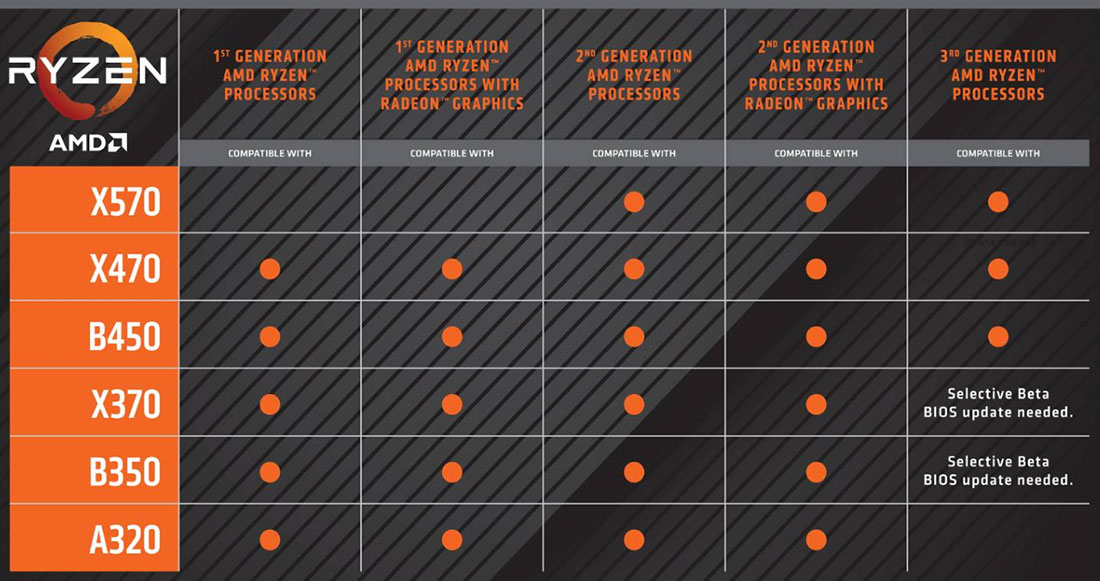

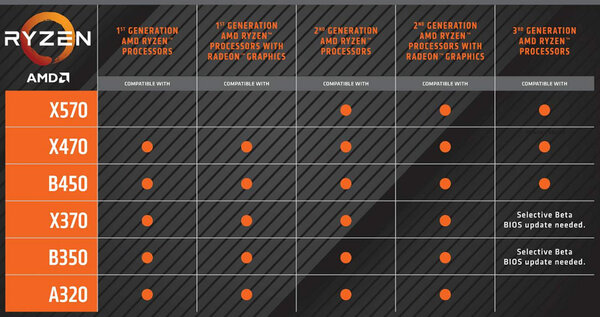

Относительно поддерживаемых процессоров все просто: двухтысячные и трехтысячные Ryzen. Первые Ryzen исключили из списка, дабы стимулировать спрос на более новые процессоры.

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

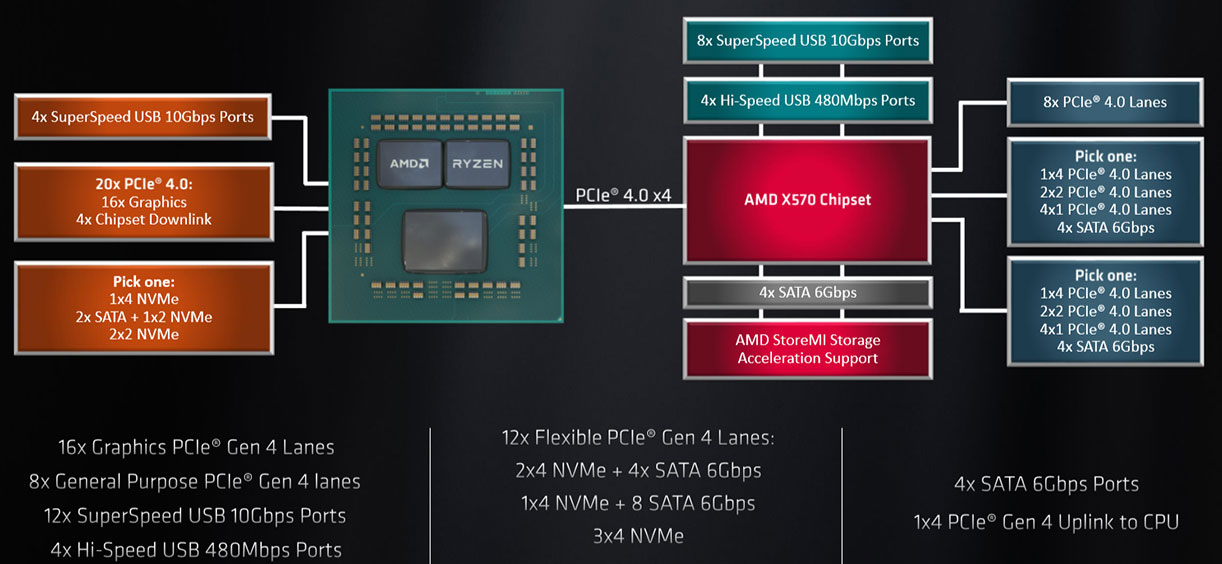

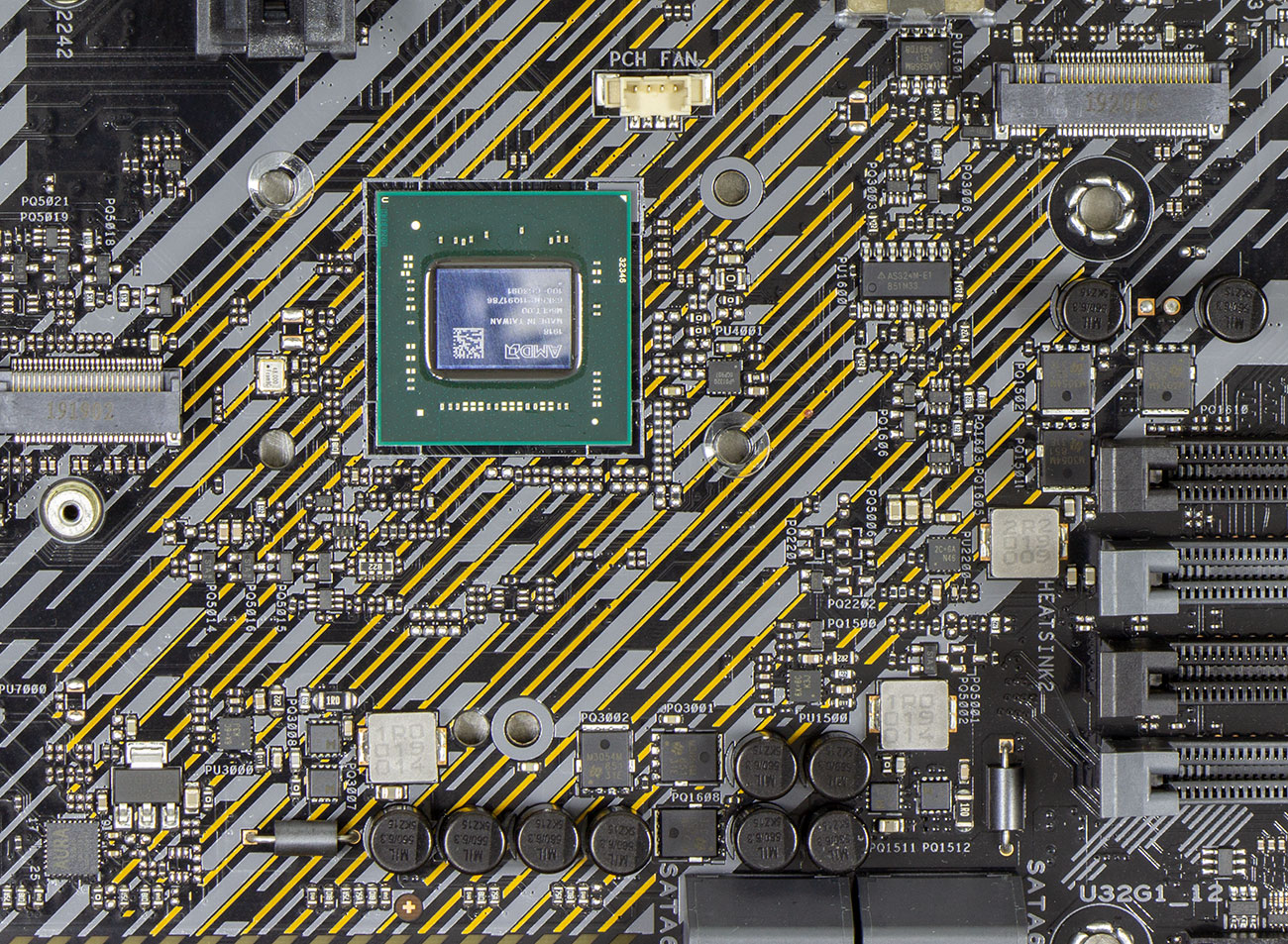

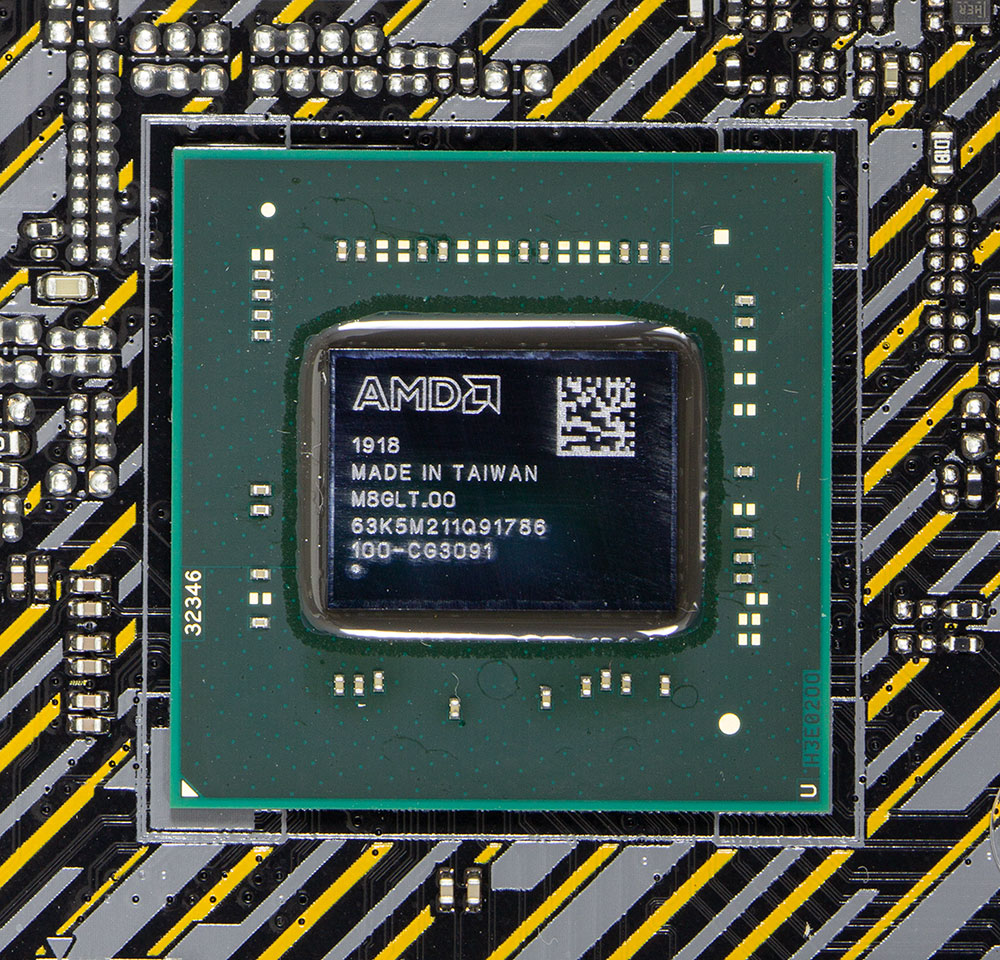

Изменений в самом чипсете (южном мосте, если выражаться по старой терминологии) предостаточно. Техпроцесс выбрали 14 нм, но, не смотря на это, тепловыделение и «аппетит» увеличились до 11 Ватт (вдвое больше предшественника). Объясняют это новым высокоскоростным контроллером PCI Express 4.0. Увеличили число USB 3.1 Gen 2 с двух до восьми, и… все. Количество SATA осталось неизменным, связь с процессором (точнее, с «северным мостом» в процессоре) осуществляется по четырем линиям PCIe. Из самого процессора выведены те же 24 линии на слоты PCI Express, появилась нативная поддержка памяти DDR4-3200.

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

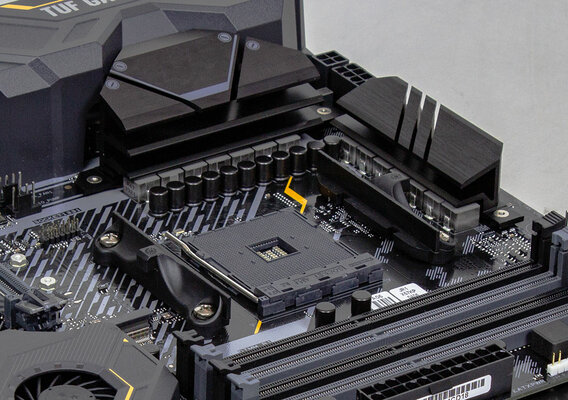

Ничего существенного не поменялось в чипсете — значит, и на самой плате все элементы остались на прежнем месте. Сокет под процессор смещен от центра вправо. Спасибо AMD, это все ещё Socket AM4.

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

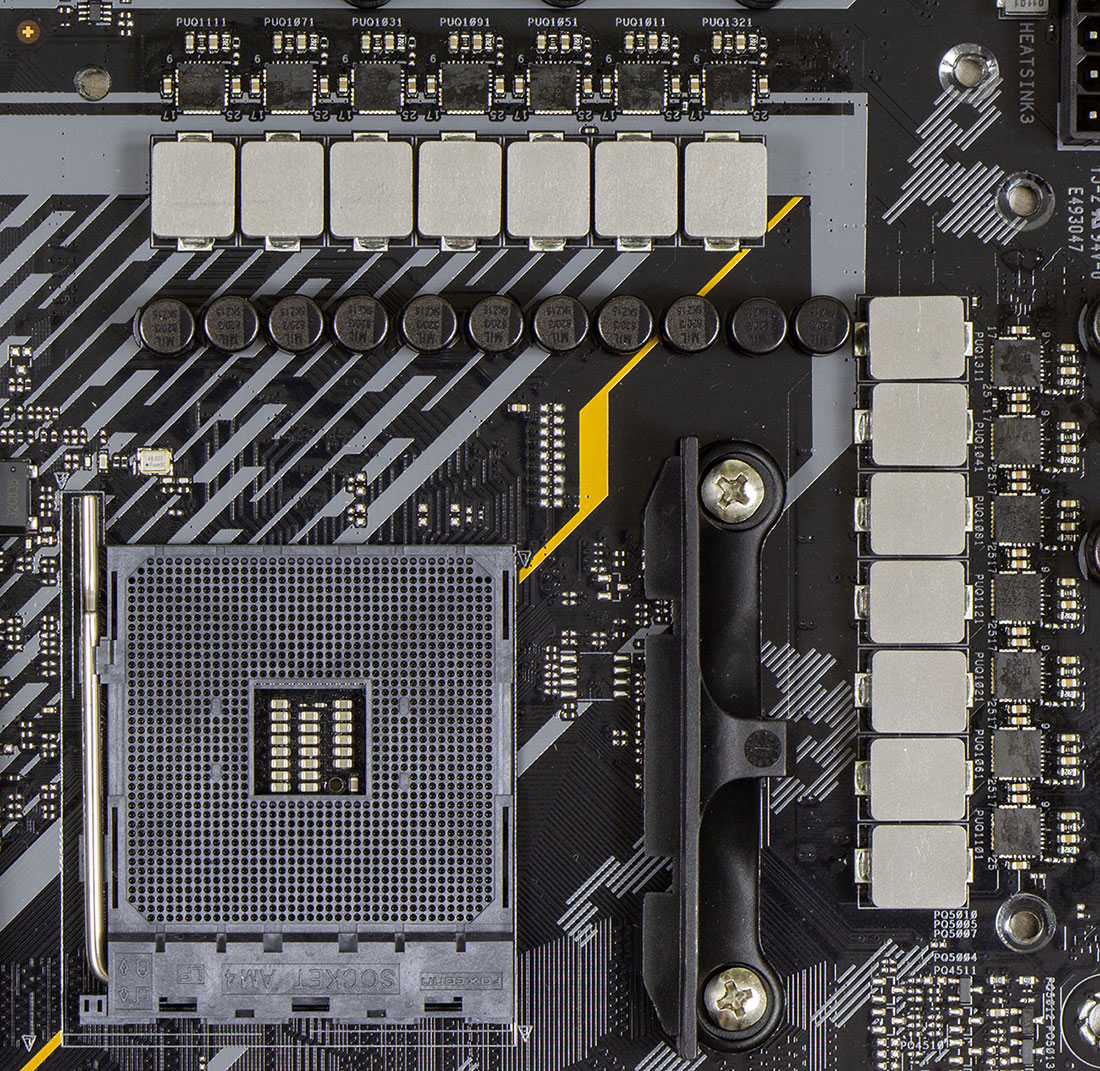

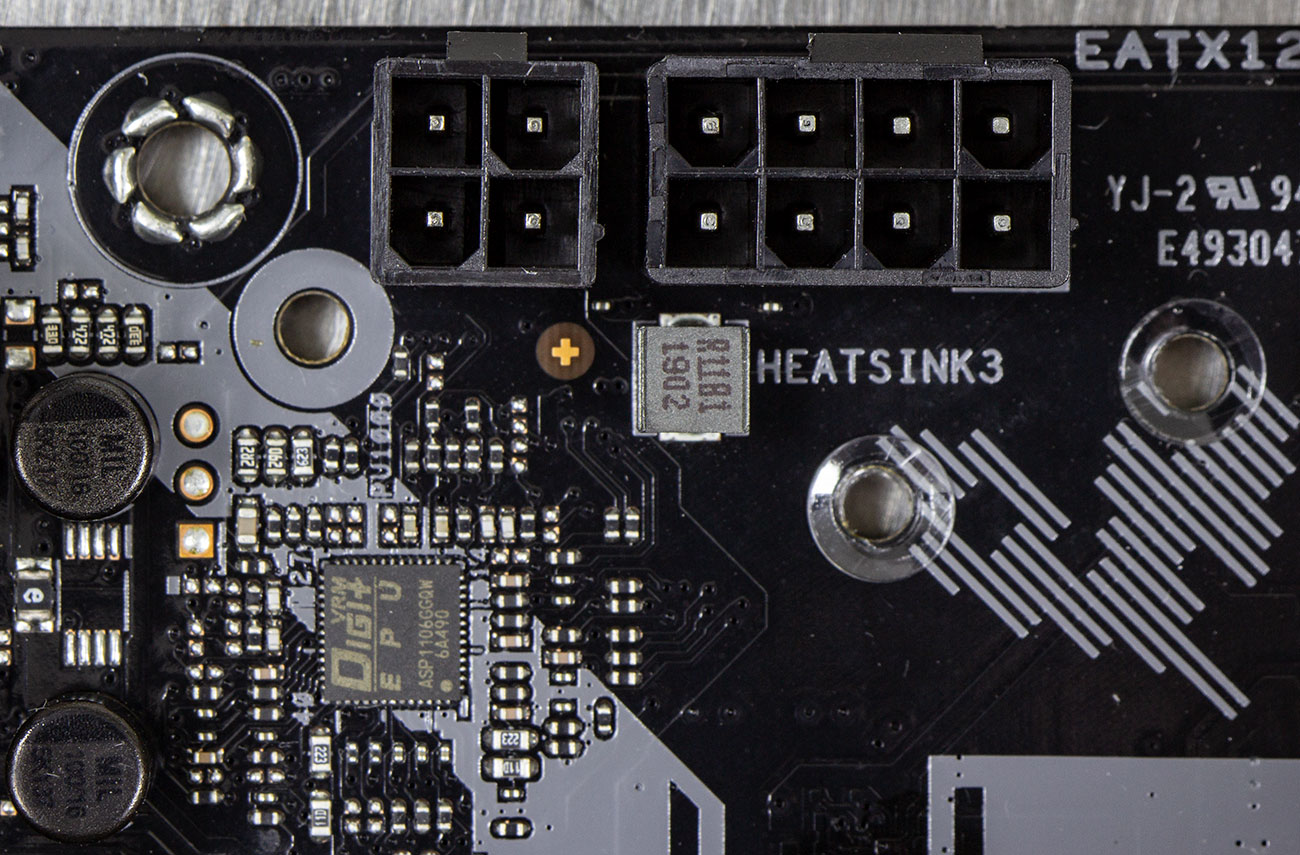

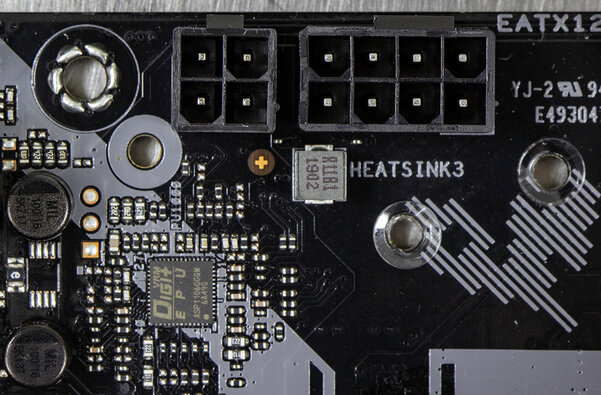

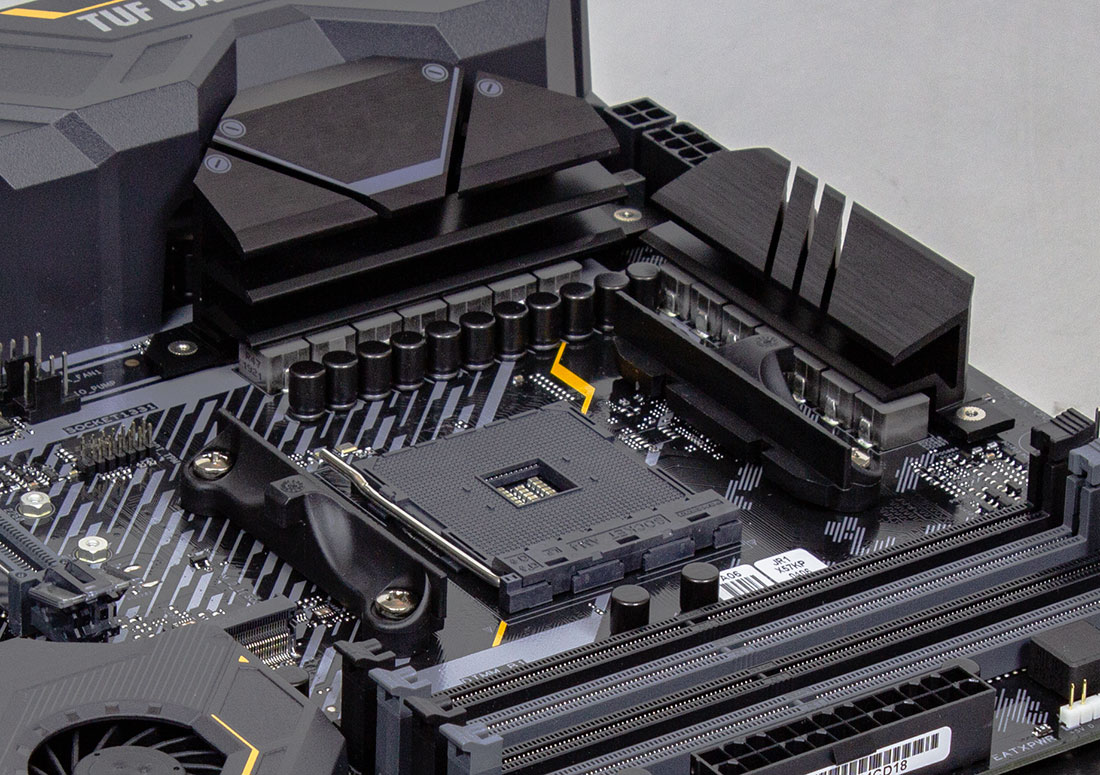

В непосредственной близости — система питания процессора, управляемая контроллером VRM DIGI+ ASP1106.

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

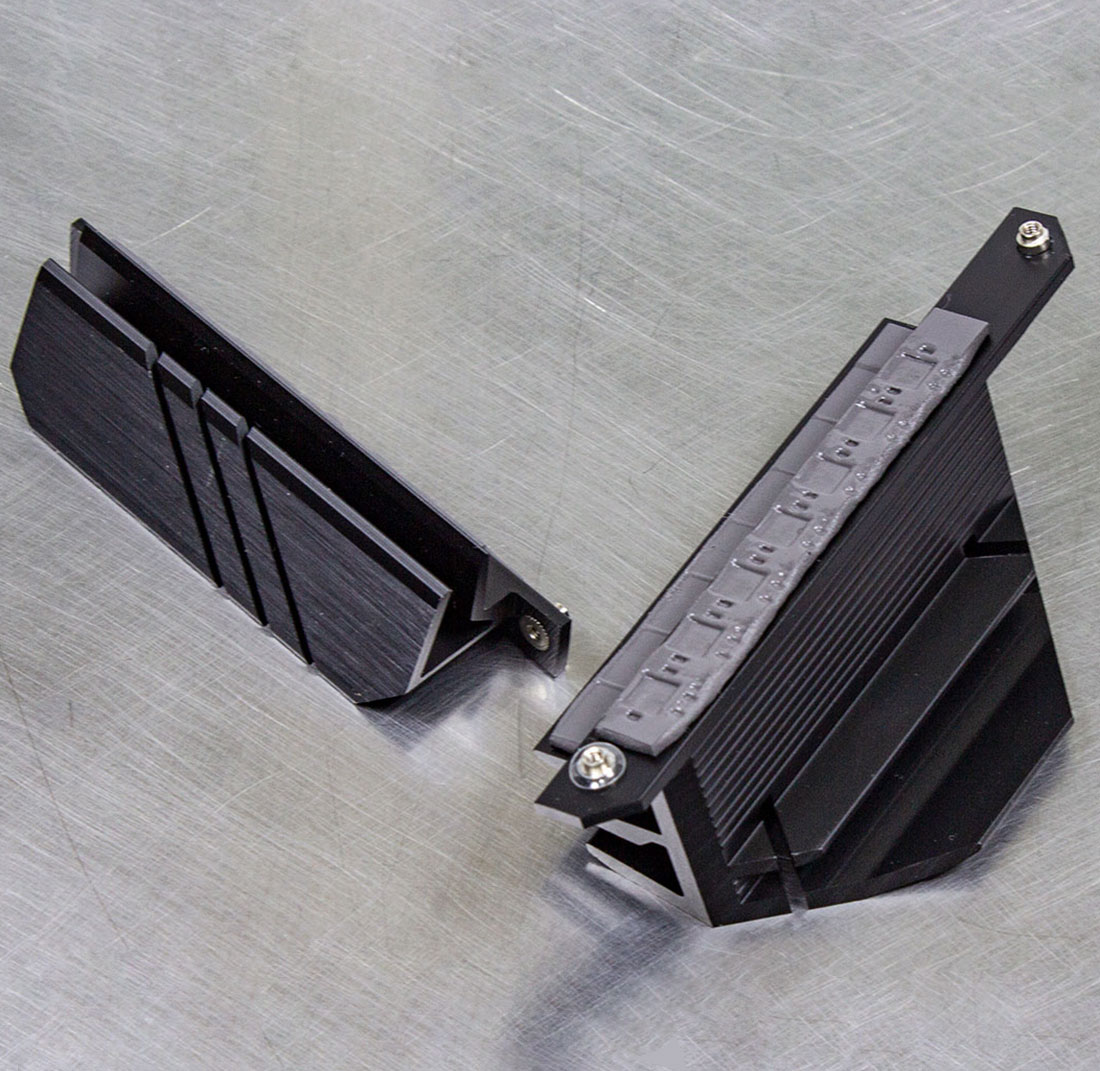

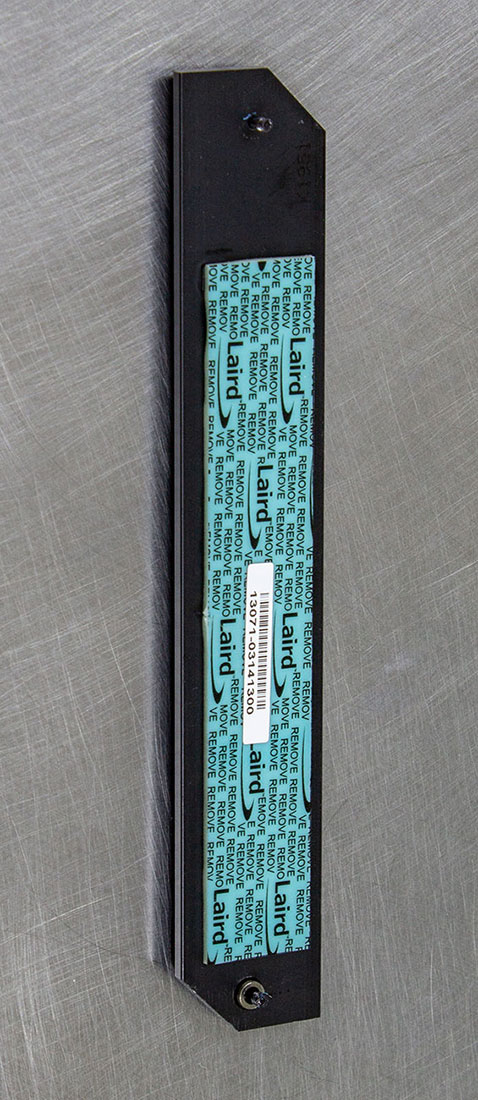

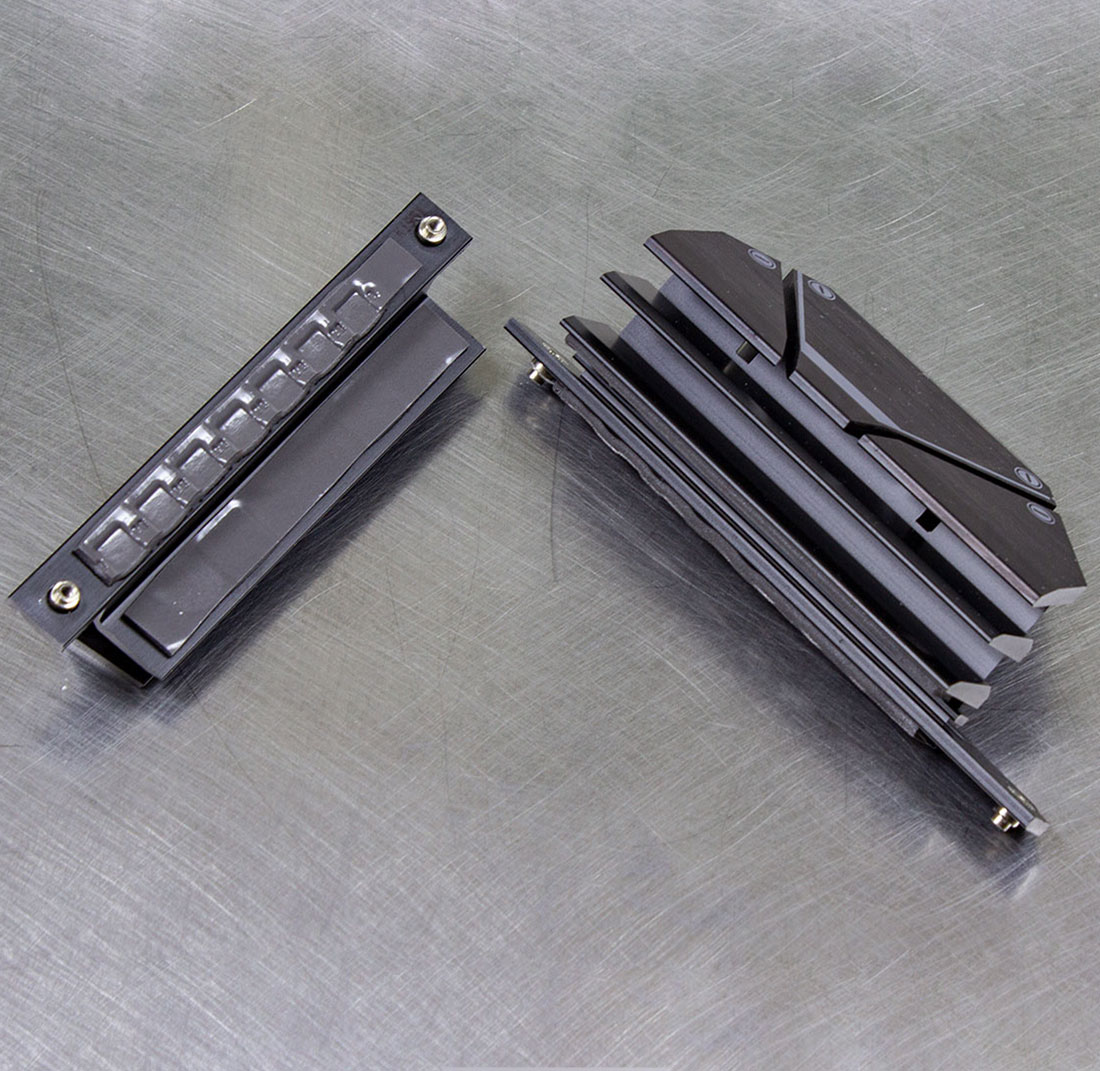

Количество фаз — 14 (или, говоря точнее, 12+2), на силовые ключи и дроссели установлены два габаритных теплоотвода.

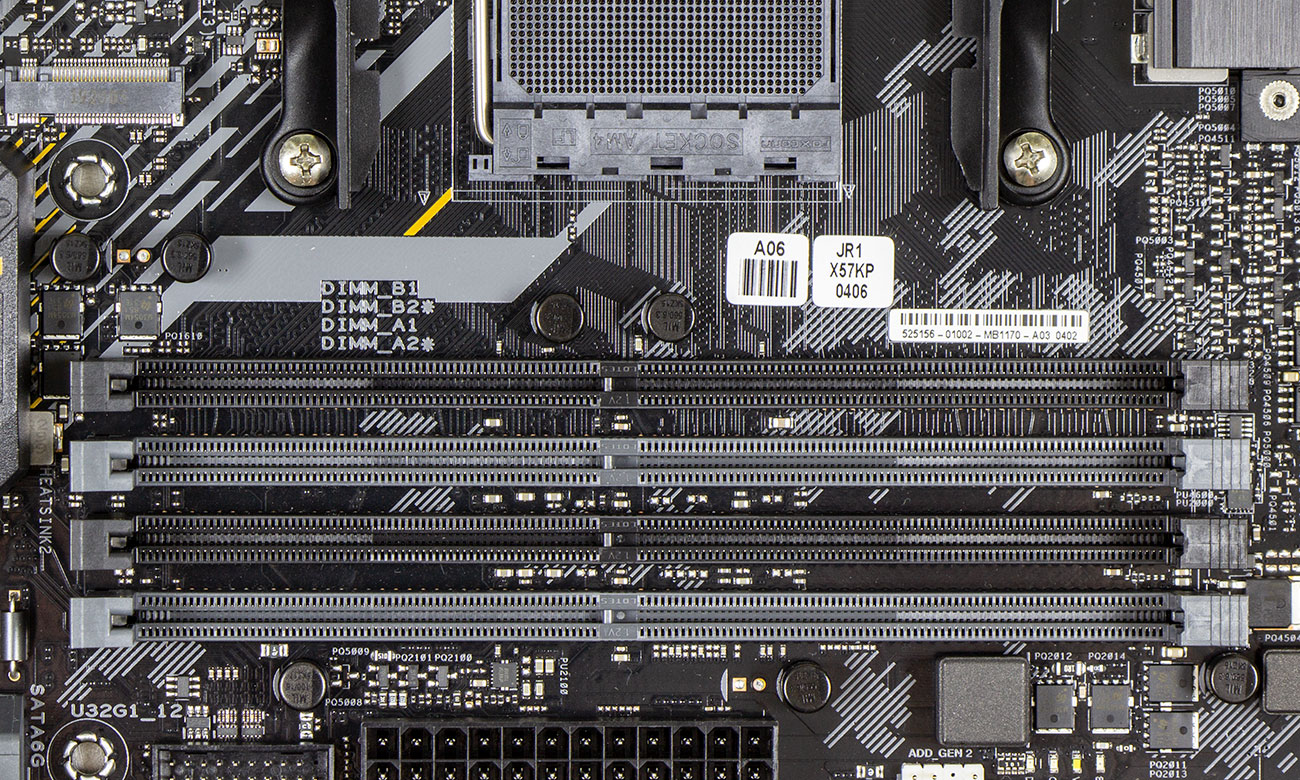

Ниже процессорного разъема — четыре DIMM под оперативную память, без металлизаций, с одинарными защелками. Максимальный суммарный объем модулей составляет 128 ГБ, максимальная частота — 4400 МГц

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

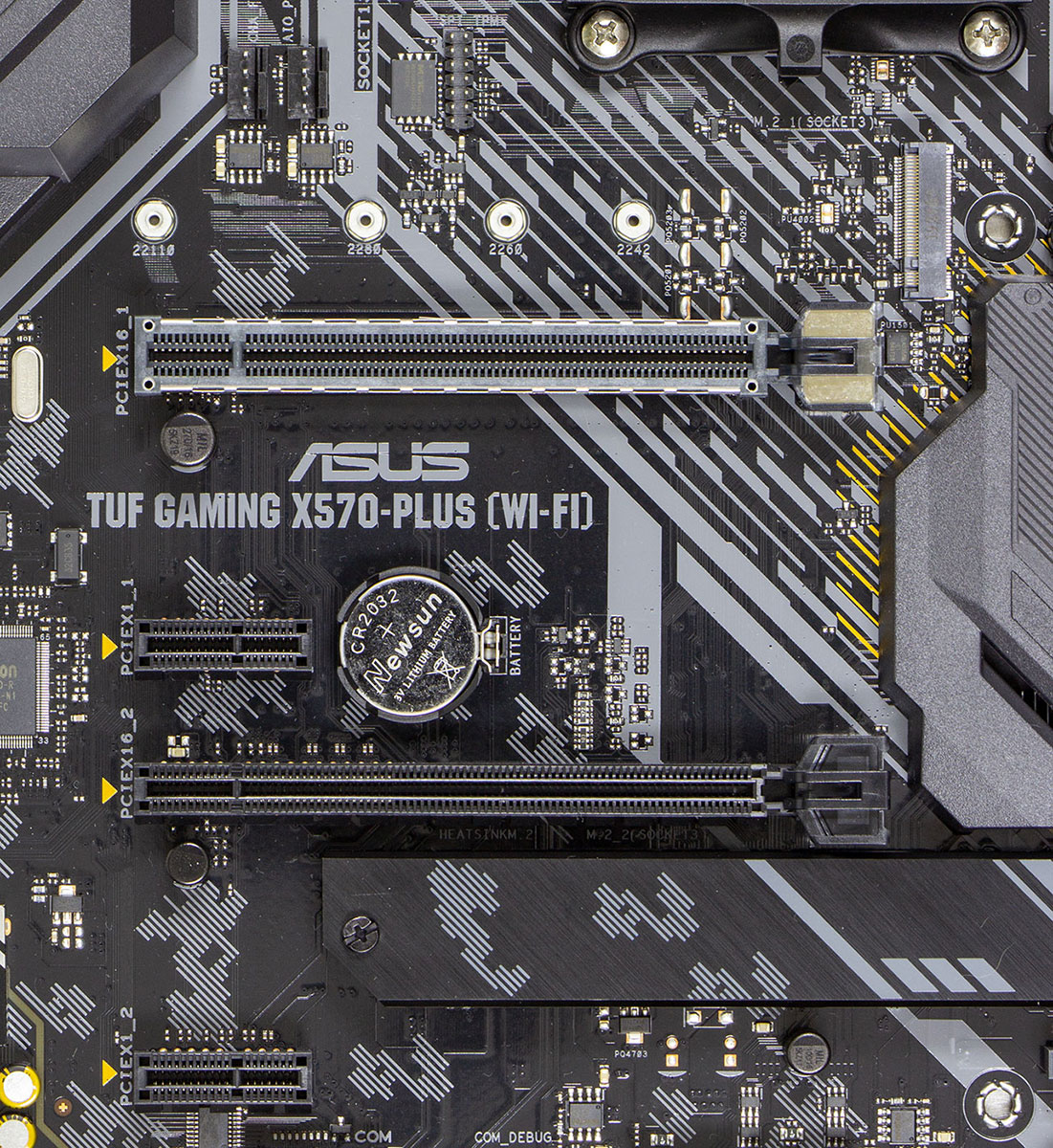

Слотов PCI Express немного – пара x16, пара x1. Впрочем, для недорогого решения ход правильный: плат расширения редко бывает больше двух (помимо видеокарты), и недостатка в свободных «экспрессах» не будет.

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

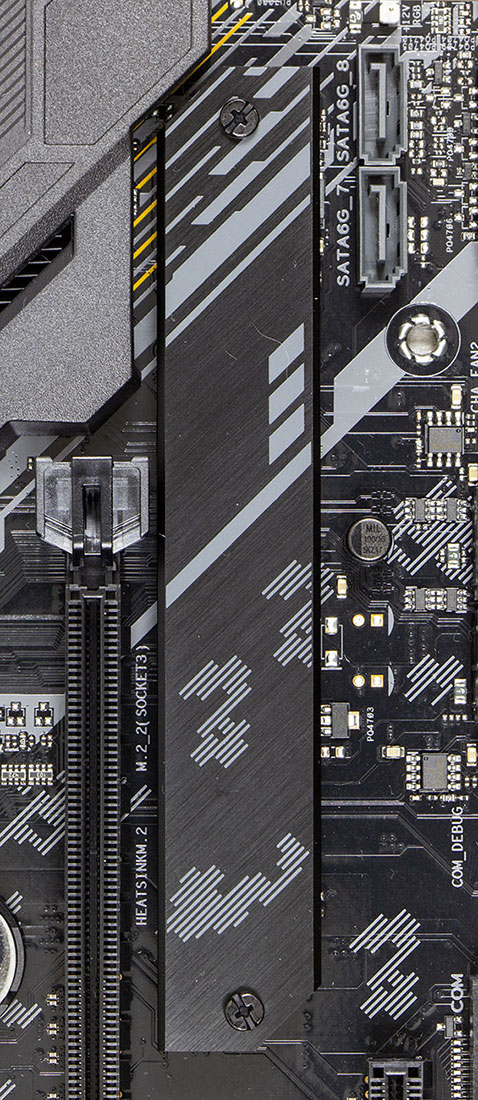

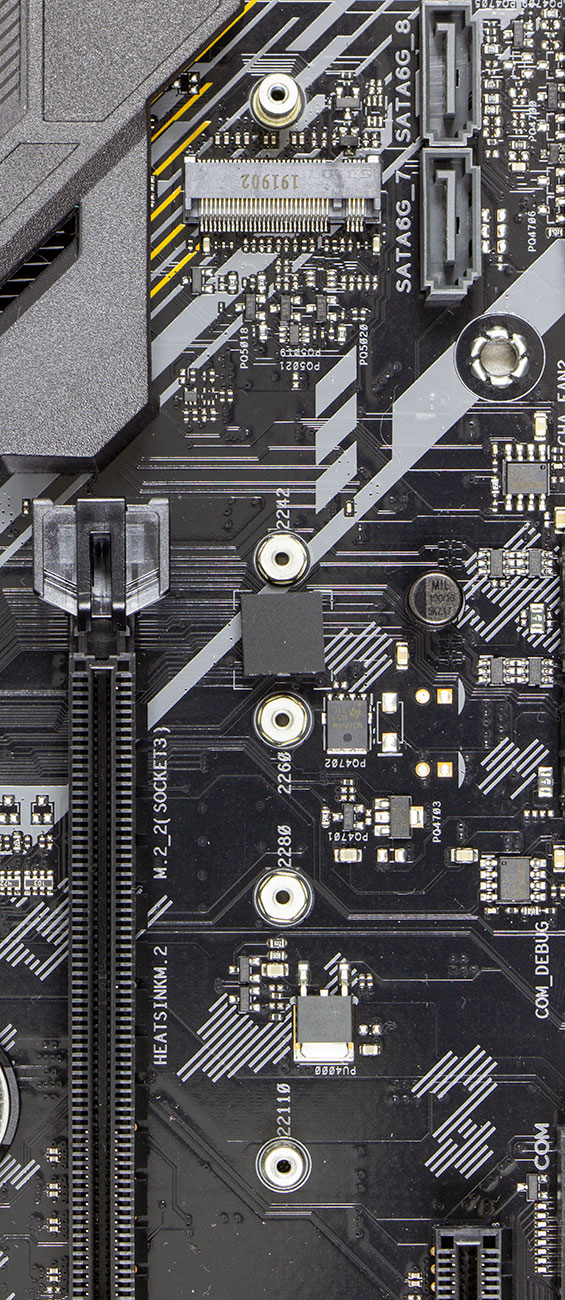

Между слотами расширения разместили M.2 в количестве двух штук. Они могут работать как с SATA, так и с NVMe SSD. Дальний от процессора M.2 оснащен крупным алюминиевым радиатором. Полезное дополнение для большинства накопителей NVMe.

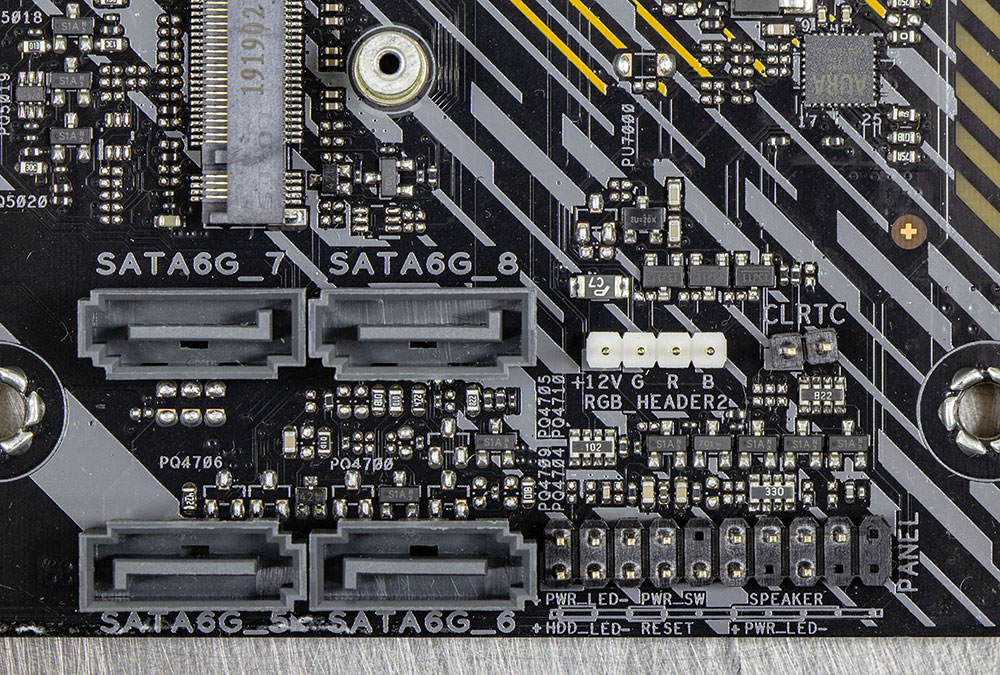

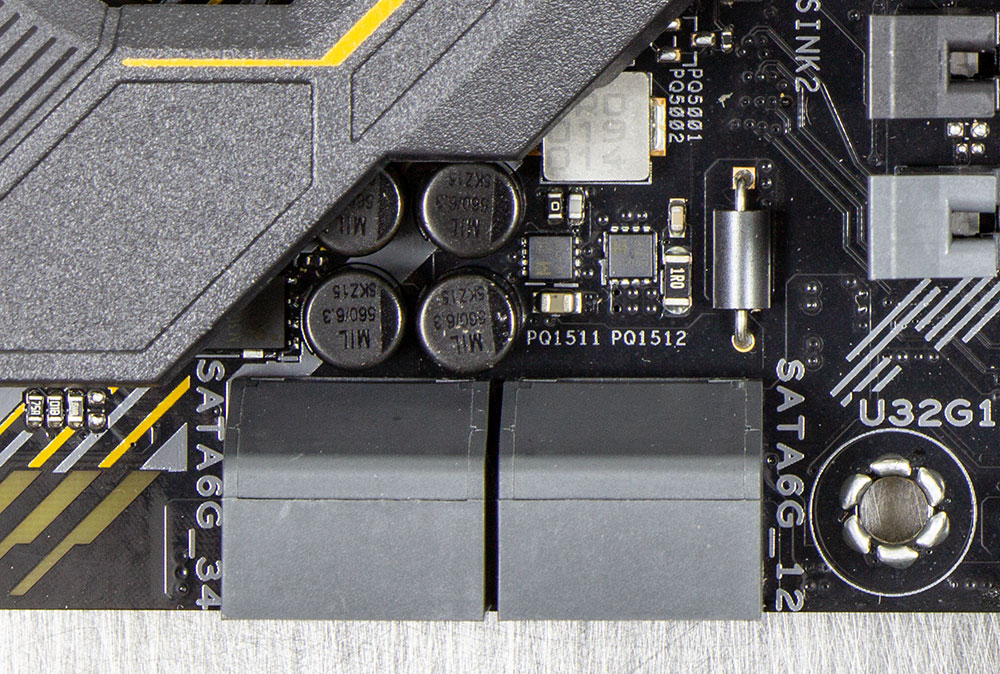

SATA-портов — восемь штук. Они объединены в две группы по четыре разъёма.

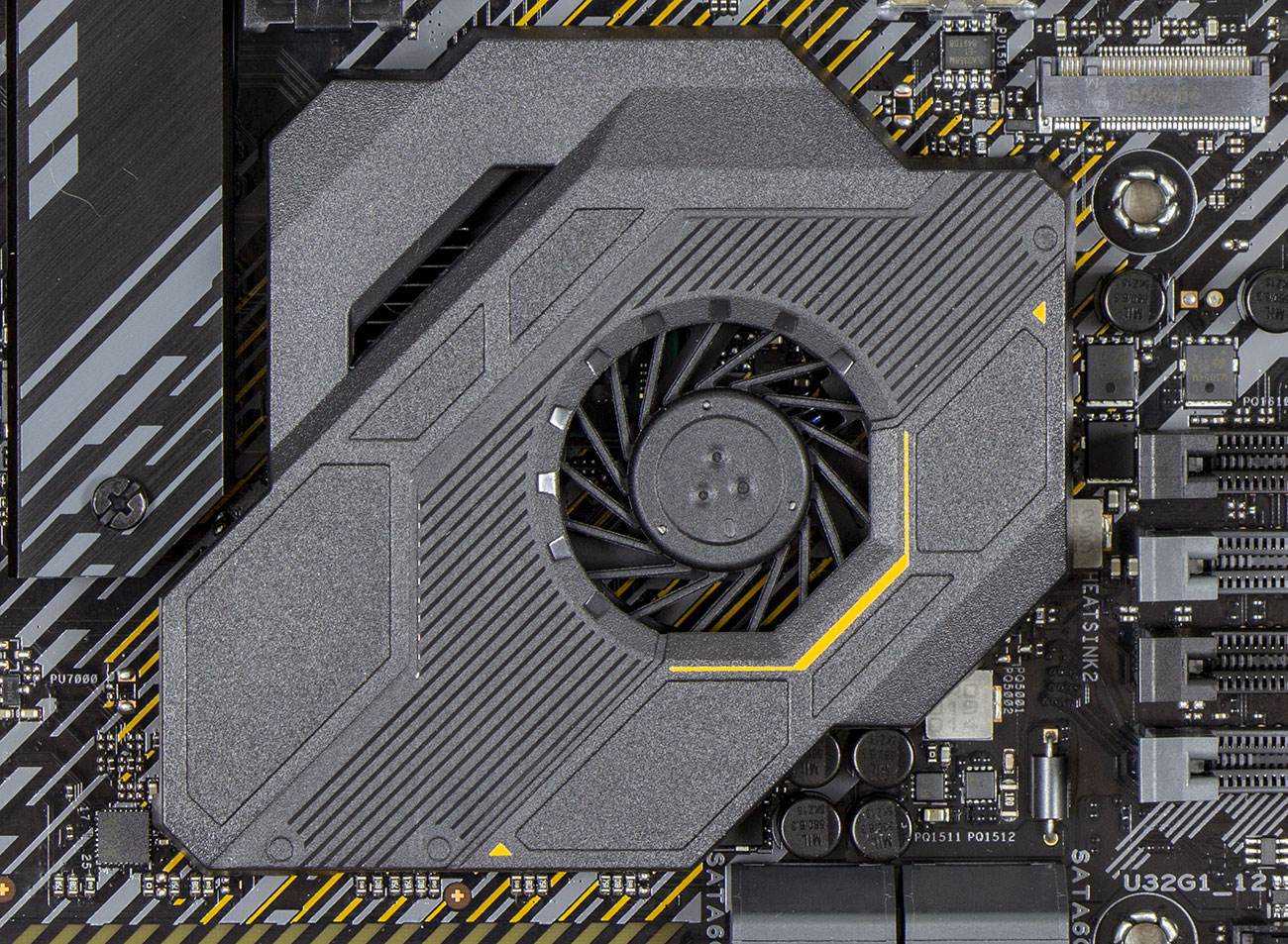

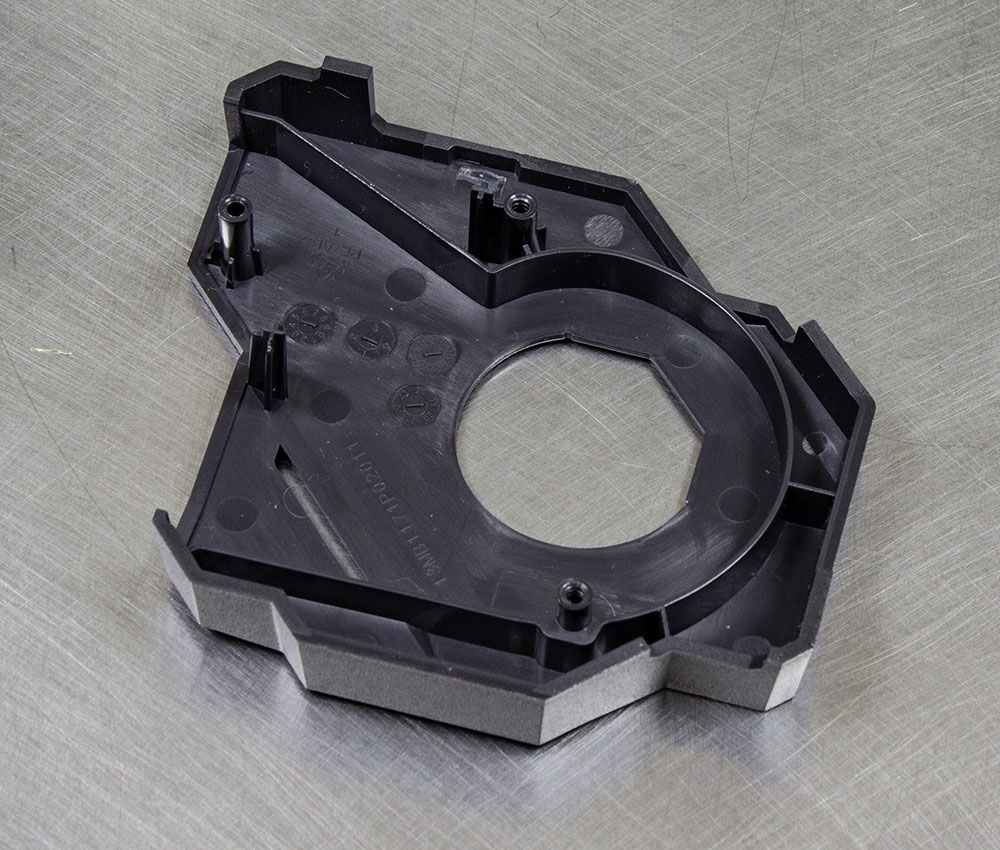

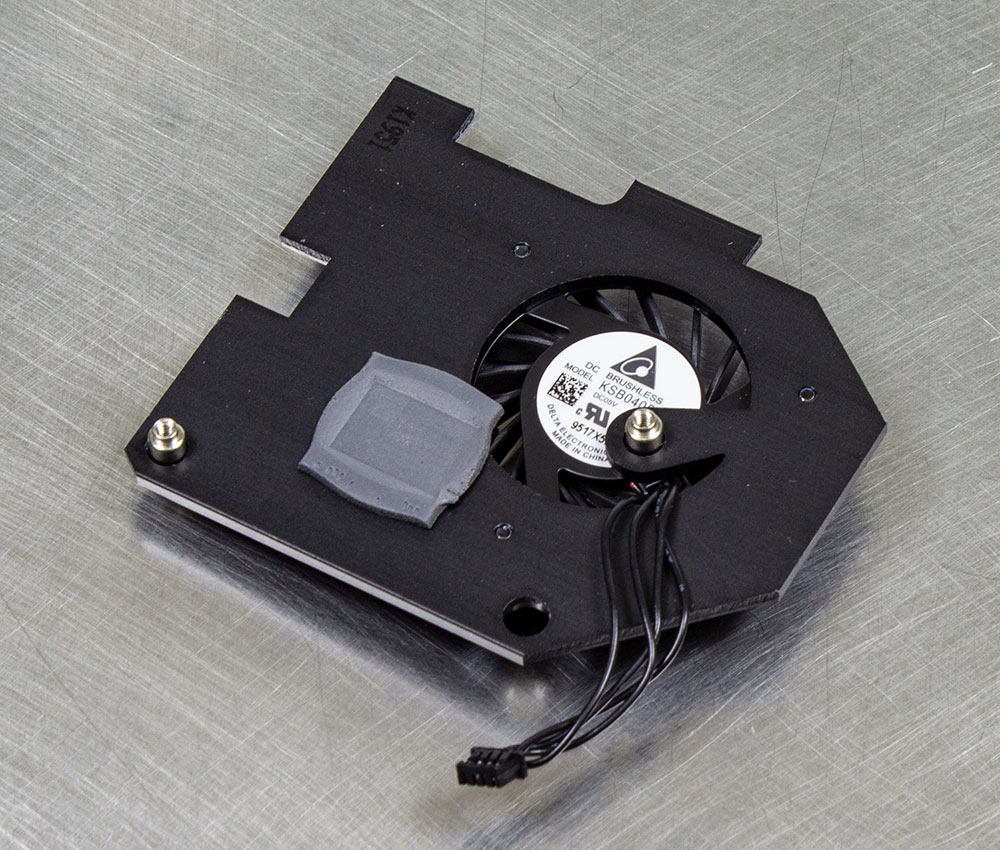

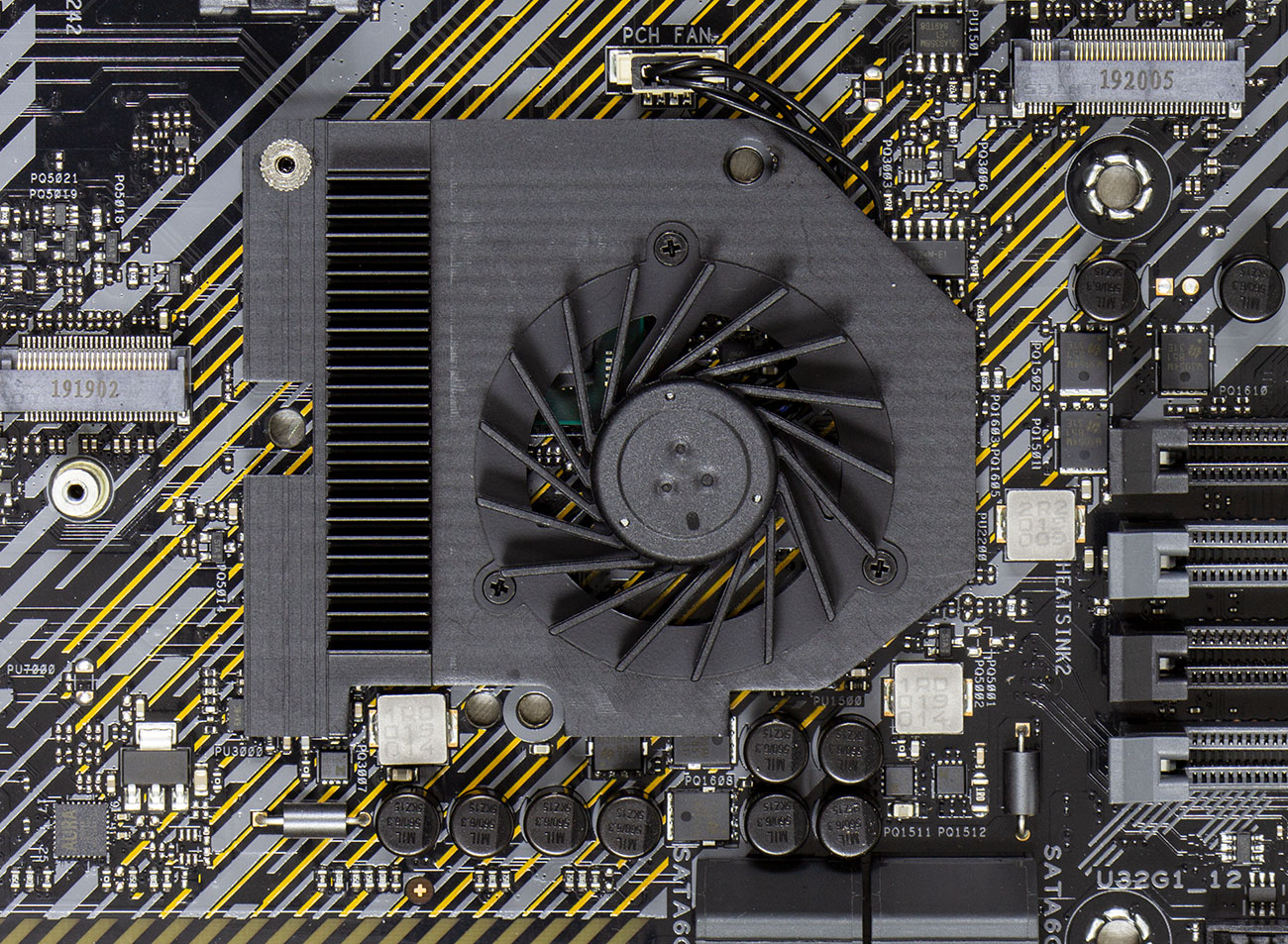

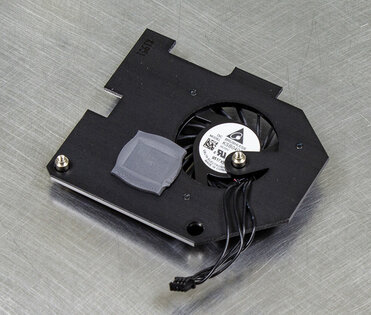

Значительное энергопотребление системной логики вынудило установить активный кулер. Габариты у него значительные, но по факту большую часть объема под пластиковой крышкой занимает вентилятор — оребрение развито слабо. Впрочем, и его достаточно, чтобы температура кристалла не поднималась выше 60 градусов при средней нагрузке.

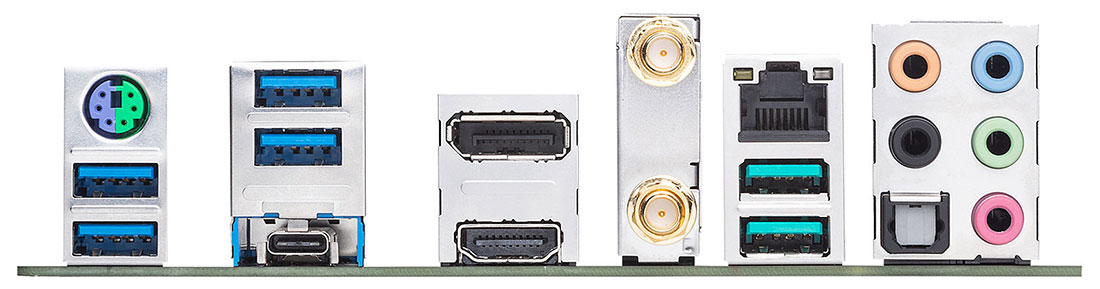

Задняя панель выглядит богато за счет россыпи разнокалиберных разъемов и отсутствия пустых мест. Но USB-портов могло быть и больше, при оптимальном раскладе — штук 8-10, а по факту шесть Type-A и один Type-C. Остальные колодки занимают пять джеков, оптический выход, RJ45 гигабитной сети, PS/2 (надо же!), DisplayPort, HDMI и два SMA-разъема под антенны модуля Wi-Fi/Bluetooth.

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

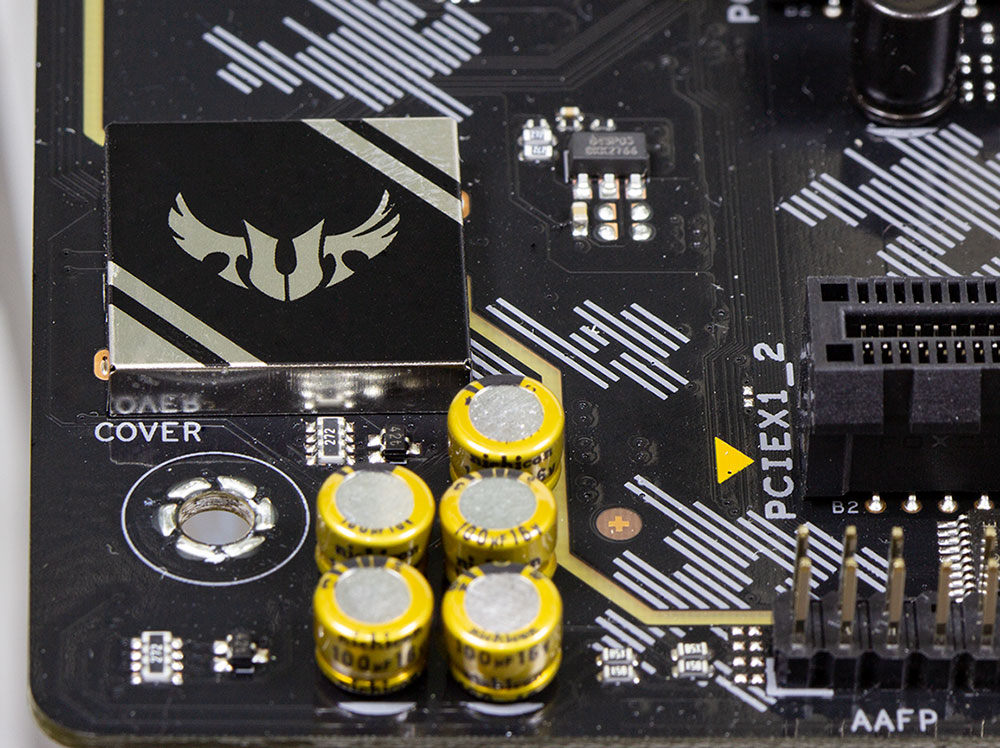

Последний разместили прямо в экранированном блоке с разъемами. Привычной платы расширения в слоте между разъёмами PCIe нет. Модуль основан на контроллере Intel Wireless-AC 9260, поддерживает стандарт 802.11ac. Проводная гигабитная сеть реализована на базе контроллера Realtek L8200A. За звук отвечает кодек Realtek ALC S1200A. В этот раз, учитывая ценовой диапазон платы, обошлись без дорогих ЦАП и предусилителей, но «джентельменский набор» ва наличии: отдельные цепи питания с дополнительными фильтрами, качественные конденсаторы, дополнительное экранирование — все для снижения уровня шумов в выходном сигнале.

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

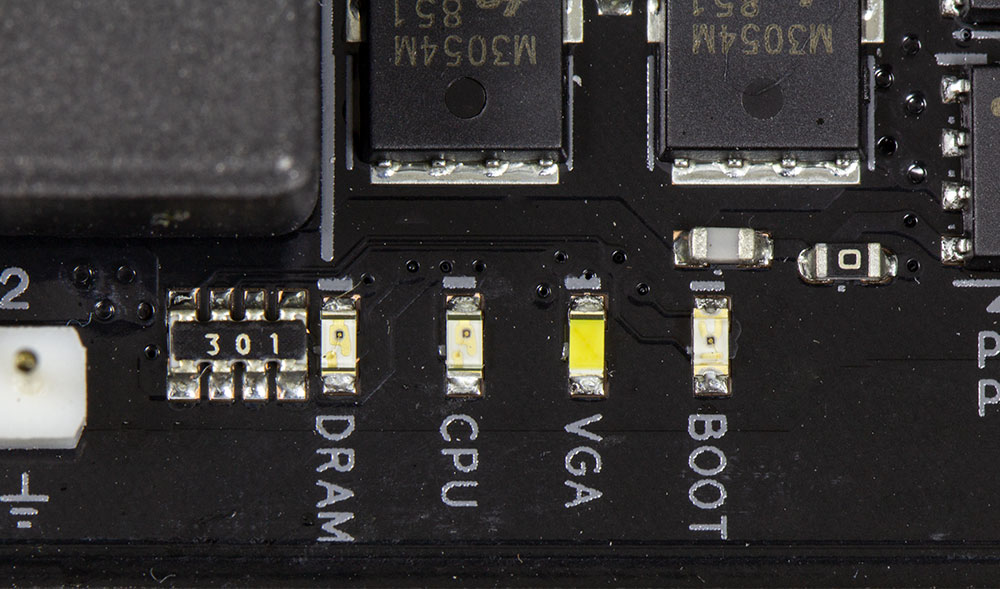

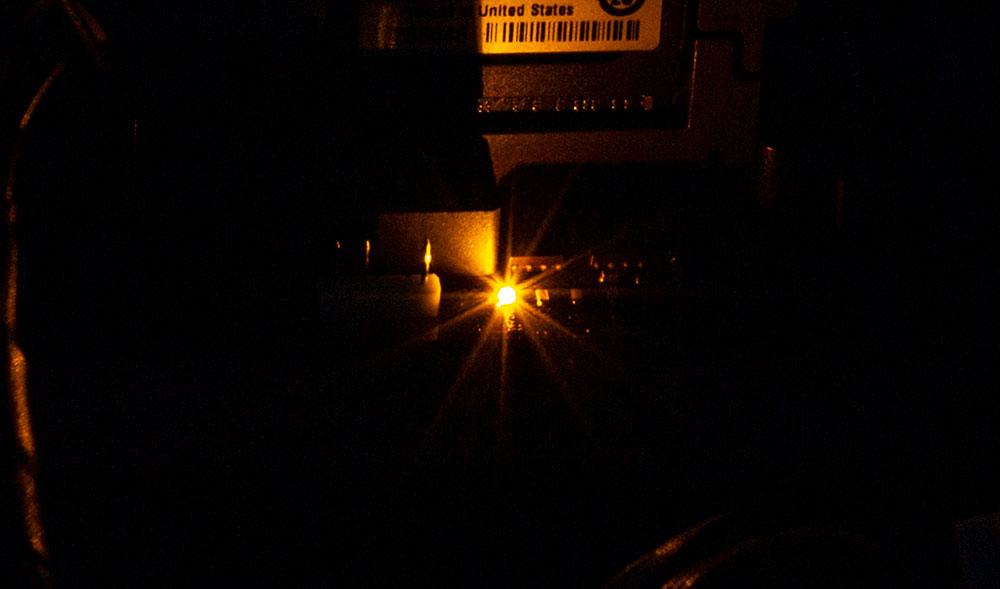

Отдельных кнопок для старта и перезагрузки не распаяли, равно как и полноценный двузнаковый POST-индикатор. Его заменяют четыре разноцветных светодиода, информирующие свечением этапы прохождения инициализации при старте системы. Яркость — достаточная, чтобы заметить из глубины корпуса.

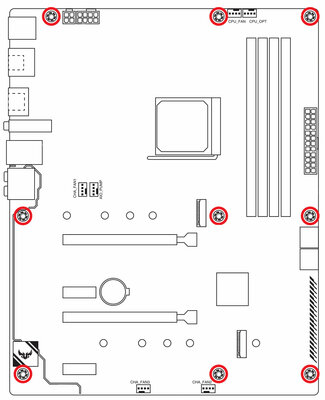

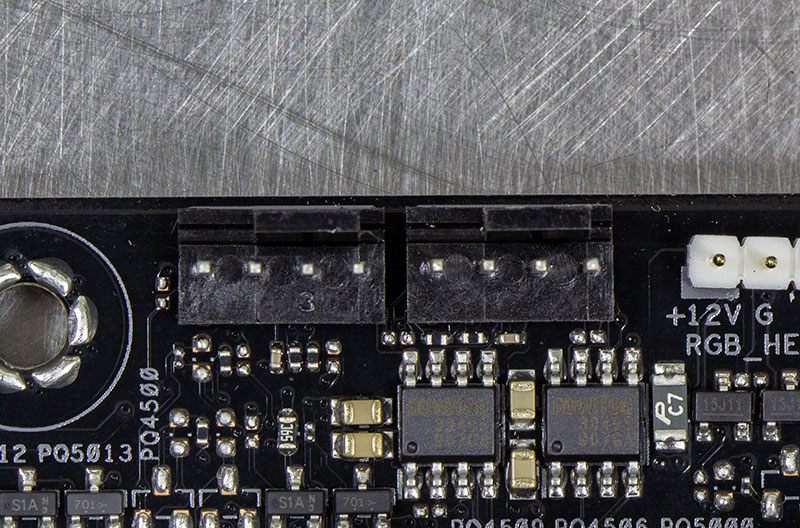

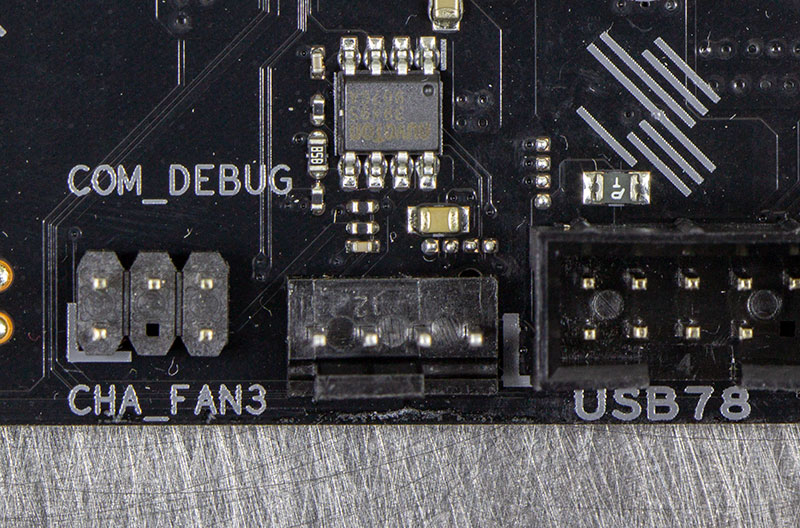

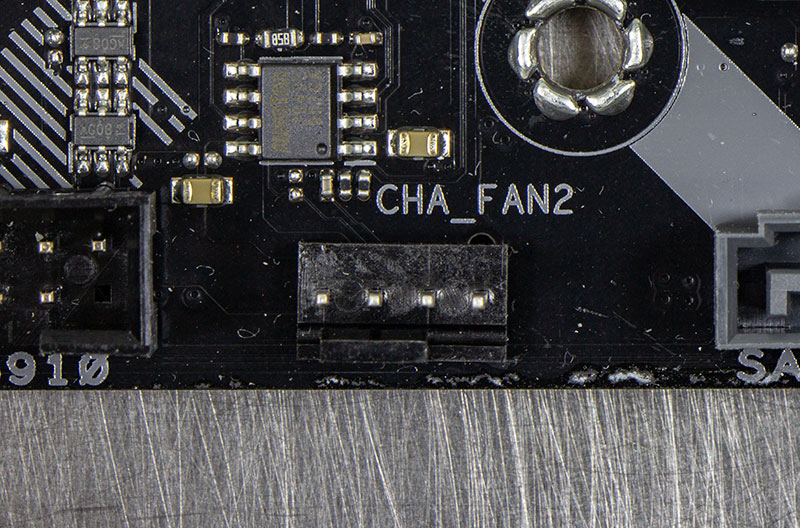

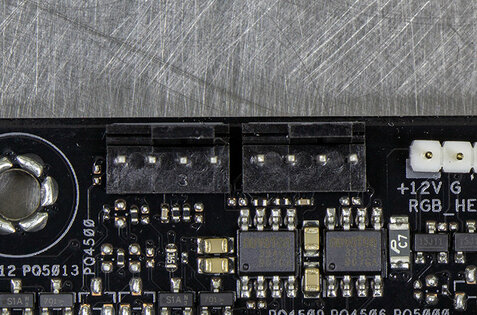

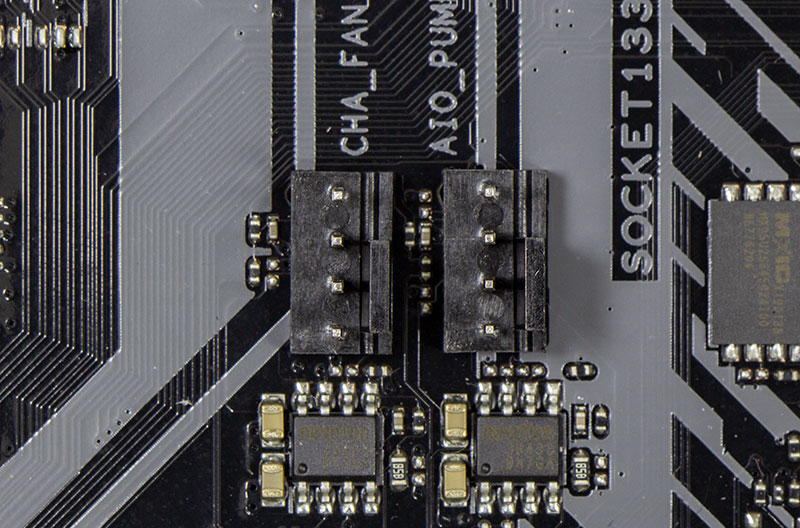

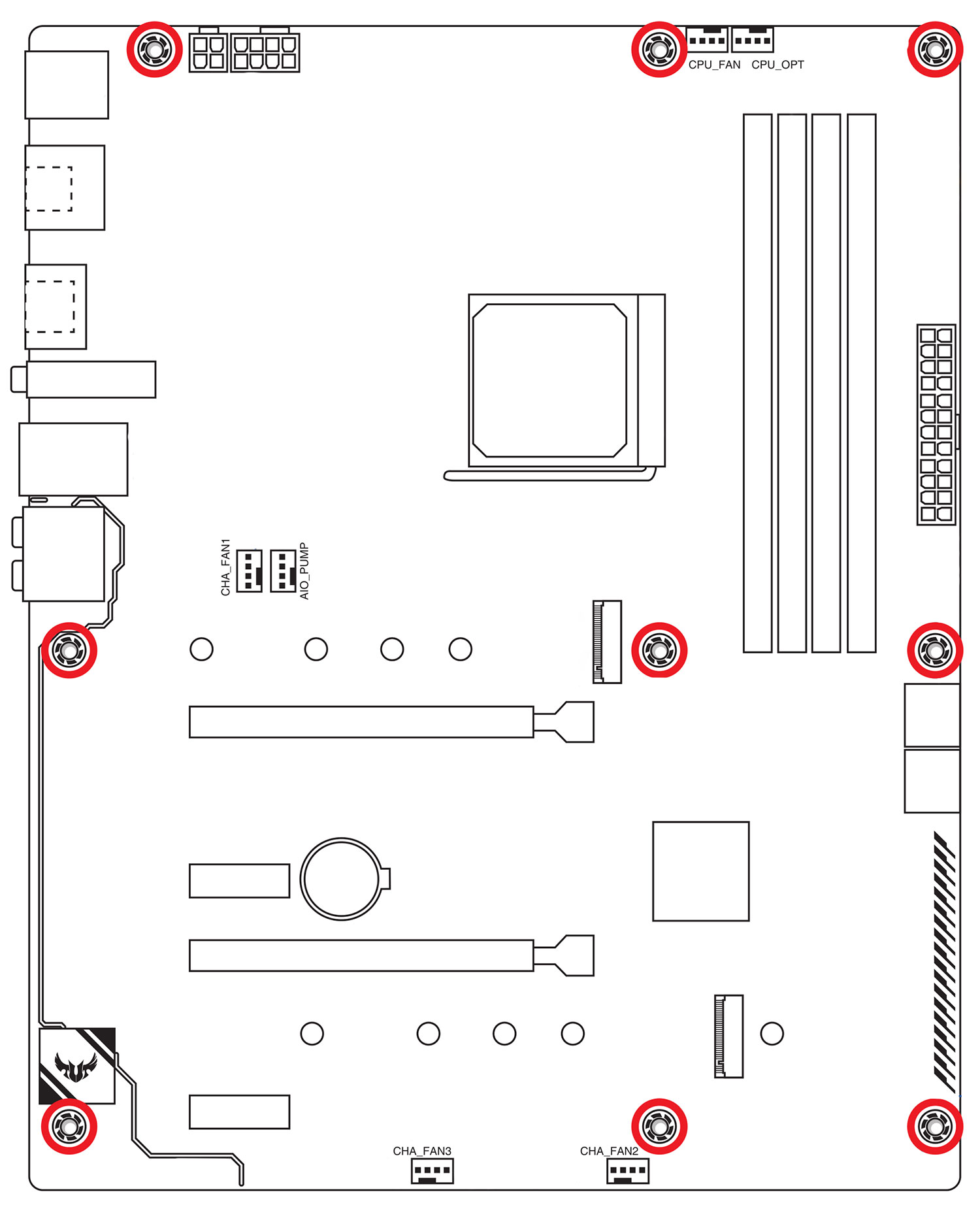

Под вентиляторы предусмотрены шесть четырехпиновых разъемов, равномерно распределенных по периметру платы.

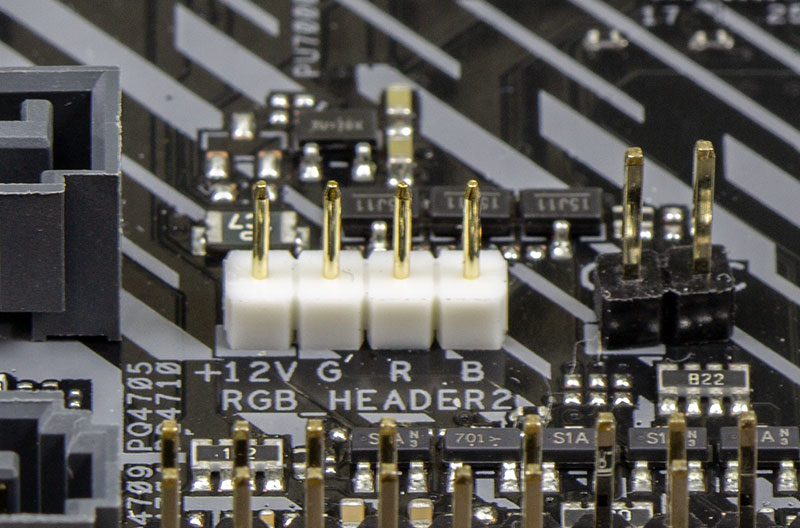

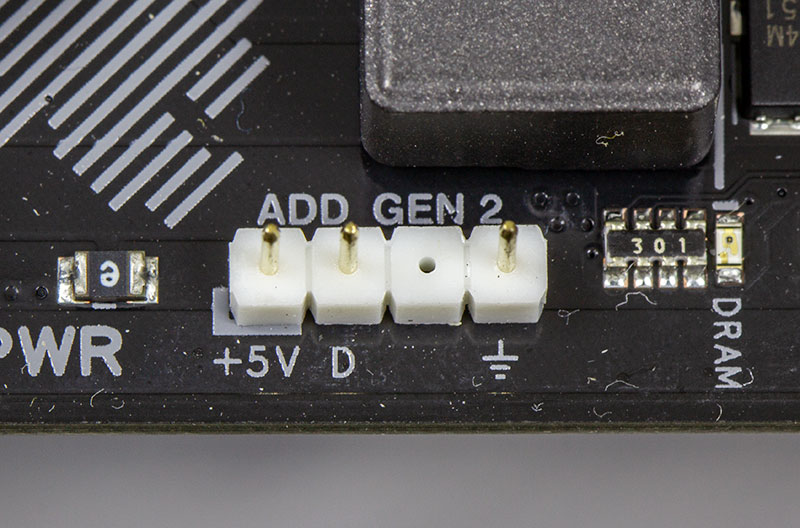

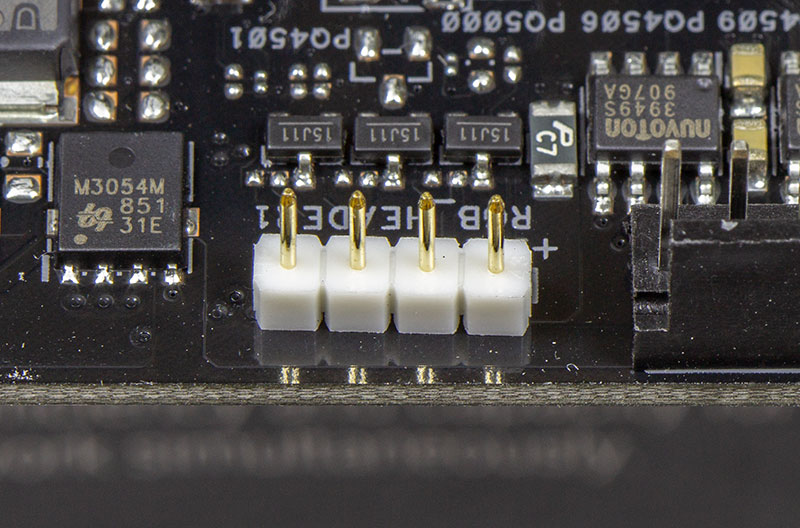

Для подключения светодиодных лент есть три колодки: две — под стандартные ленты; одна — для адресной.

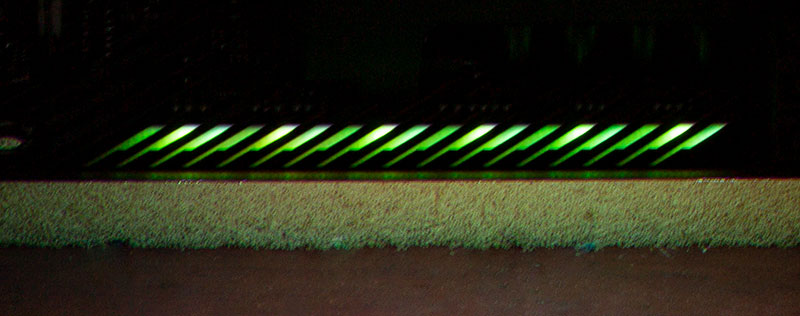

Собственных светодиодов у матплаты мало, лишь одна дорожка на обратной стороне.

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

UEFI-оболочка BIOS

Фирменная оболочка BIOS, как всегда, радует своей простотой и лаконичностью. От более дорогих и навороченных моделей отличий немного, и почти все они касаются дополнительных модулей и «хардварных» возможностей платы. Общая структура не меняется.

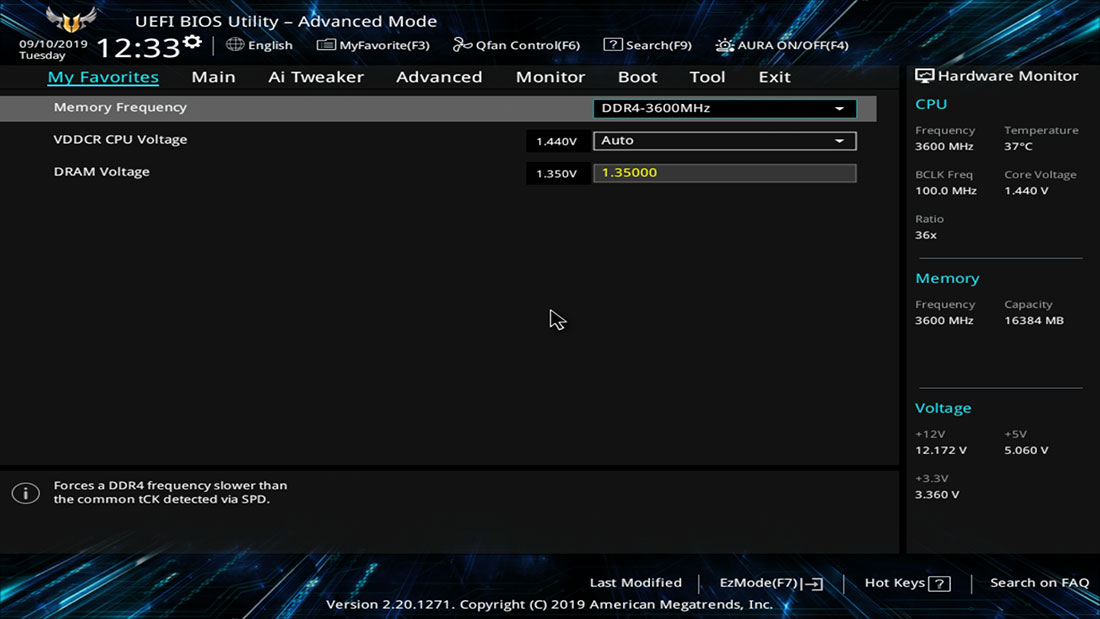

Первым слева идет меню My Favorites, куда удобно «заносить» наиболее востребованные при частом использовании пнукты

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

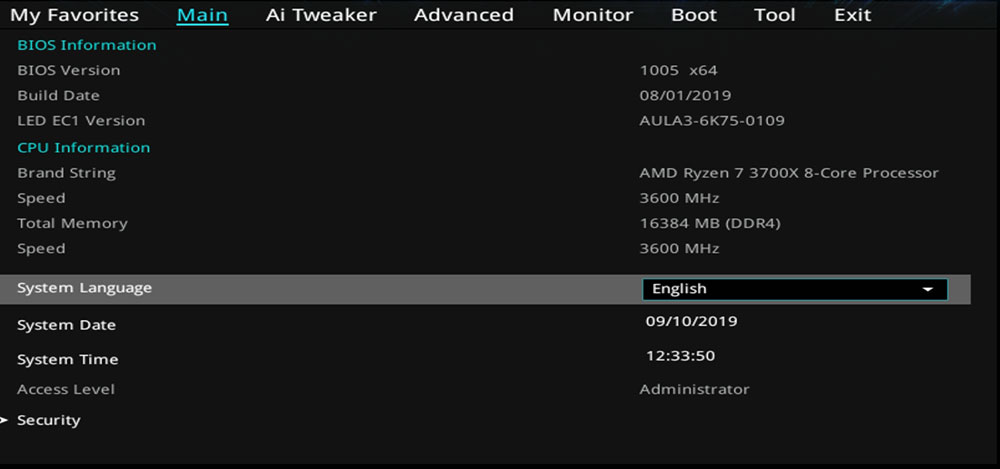

В Main собрана основная информация по плате: объем оперативной памяти, установленный процессор, версия BIOS и т.д.

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

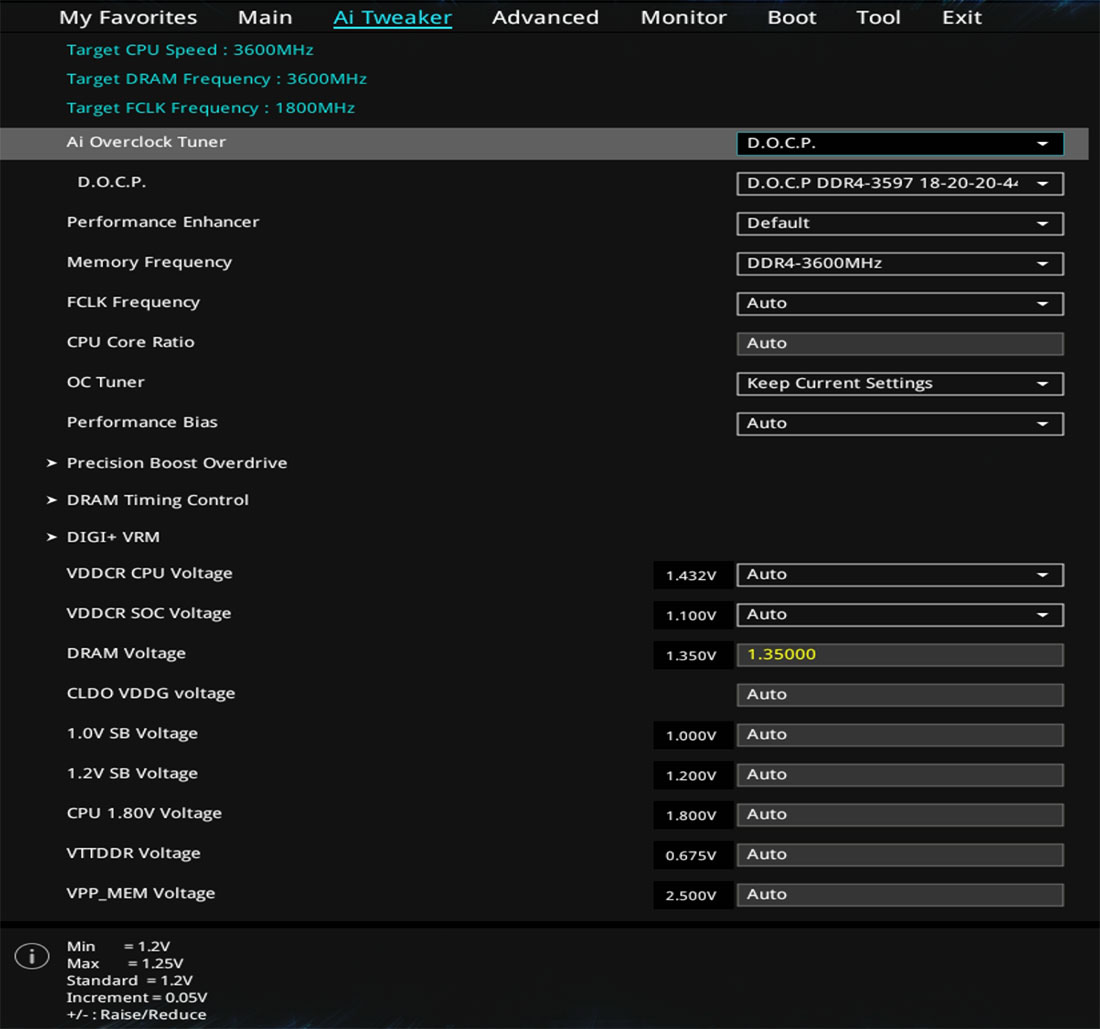

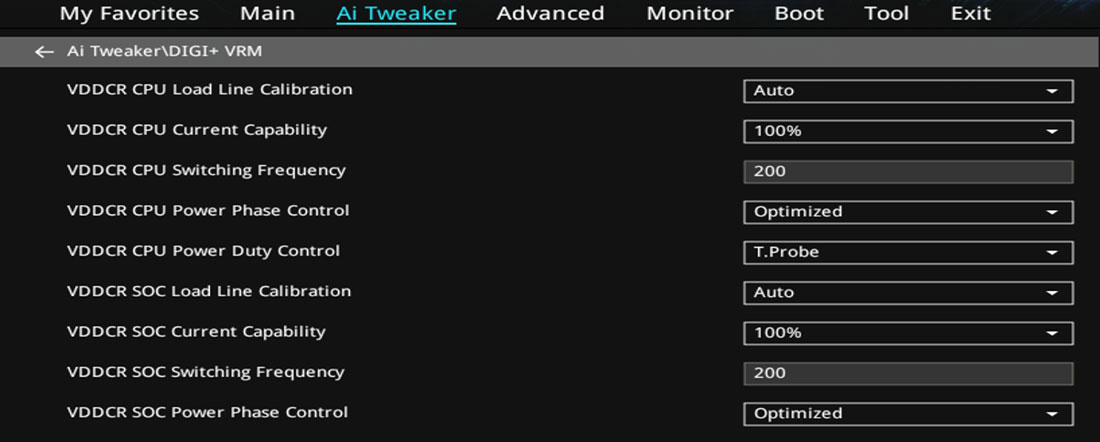

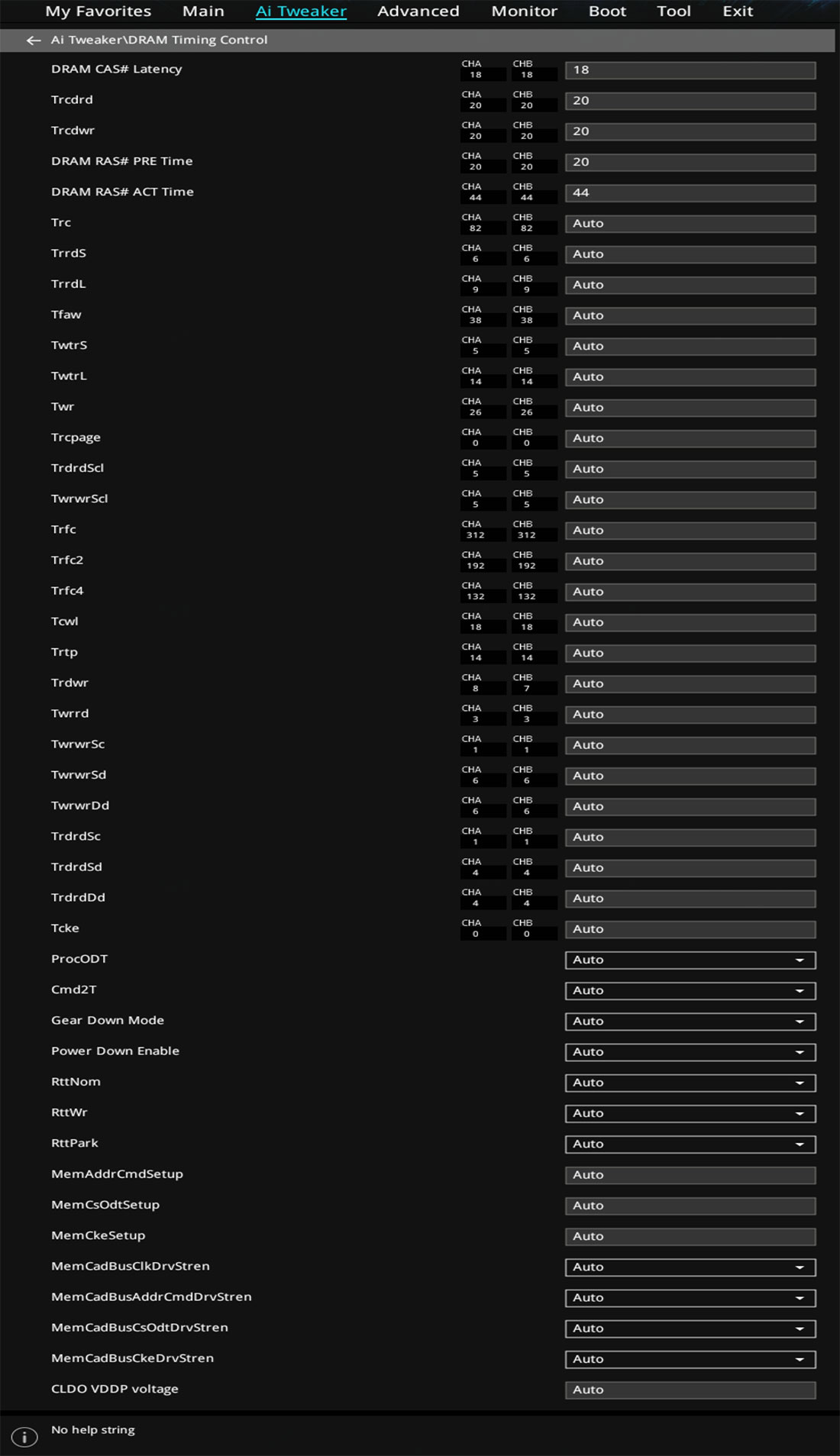

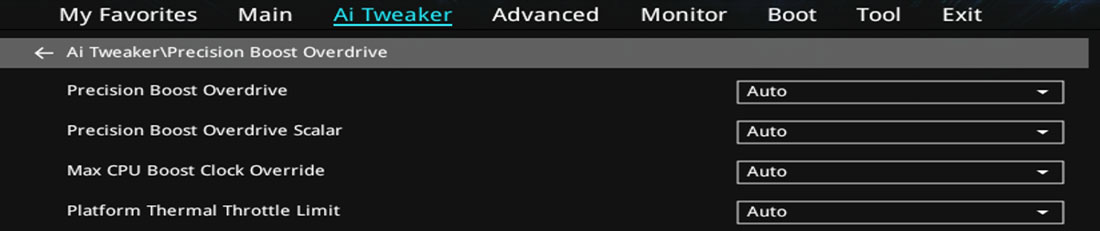

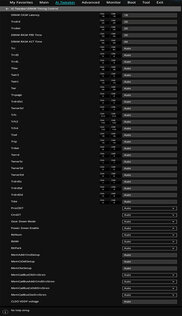

У оверклокеров и энтузиастов самой популярной вкладкой будет Ai Tweaker. На ней собраны большинство опций для тонкой настройки частот, таймингов и напряжений, а также управление подсистемой питания процессора.

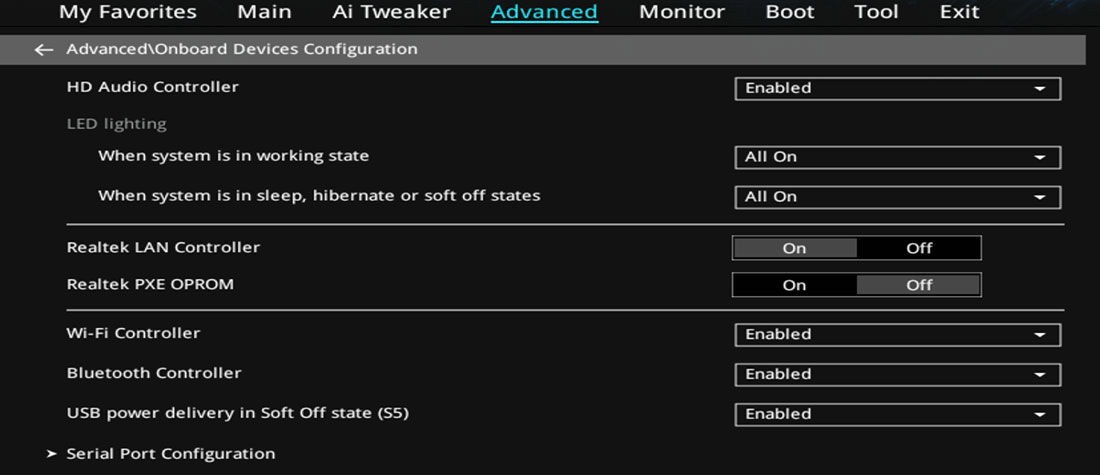

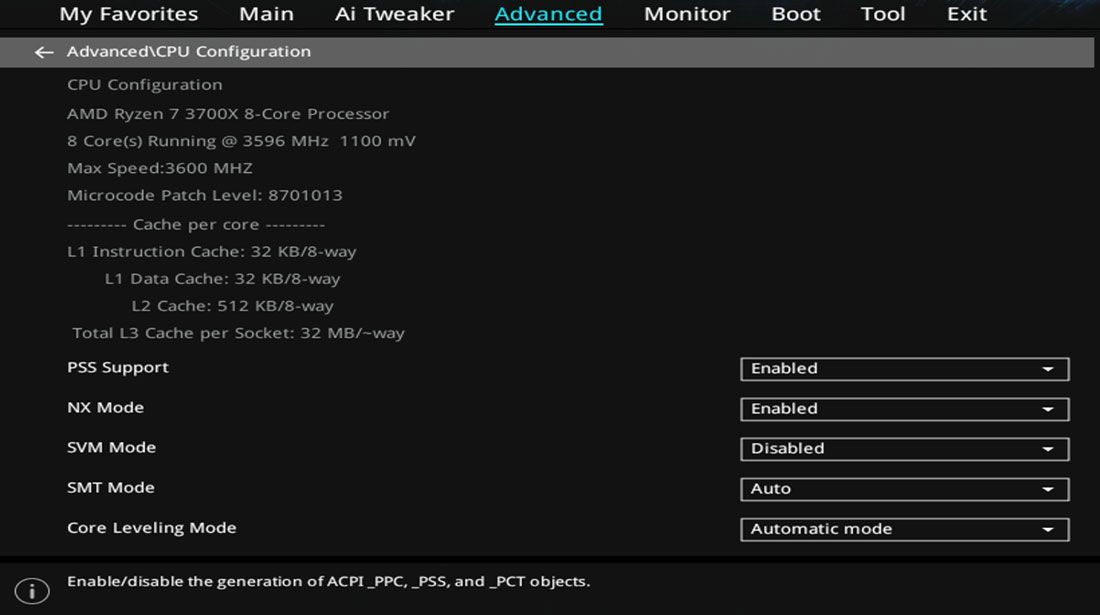

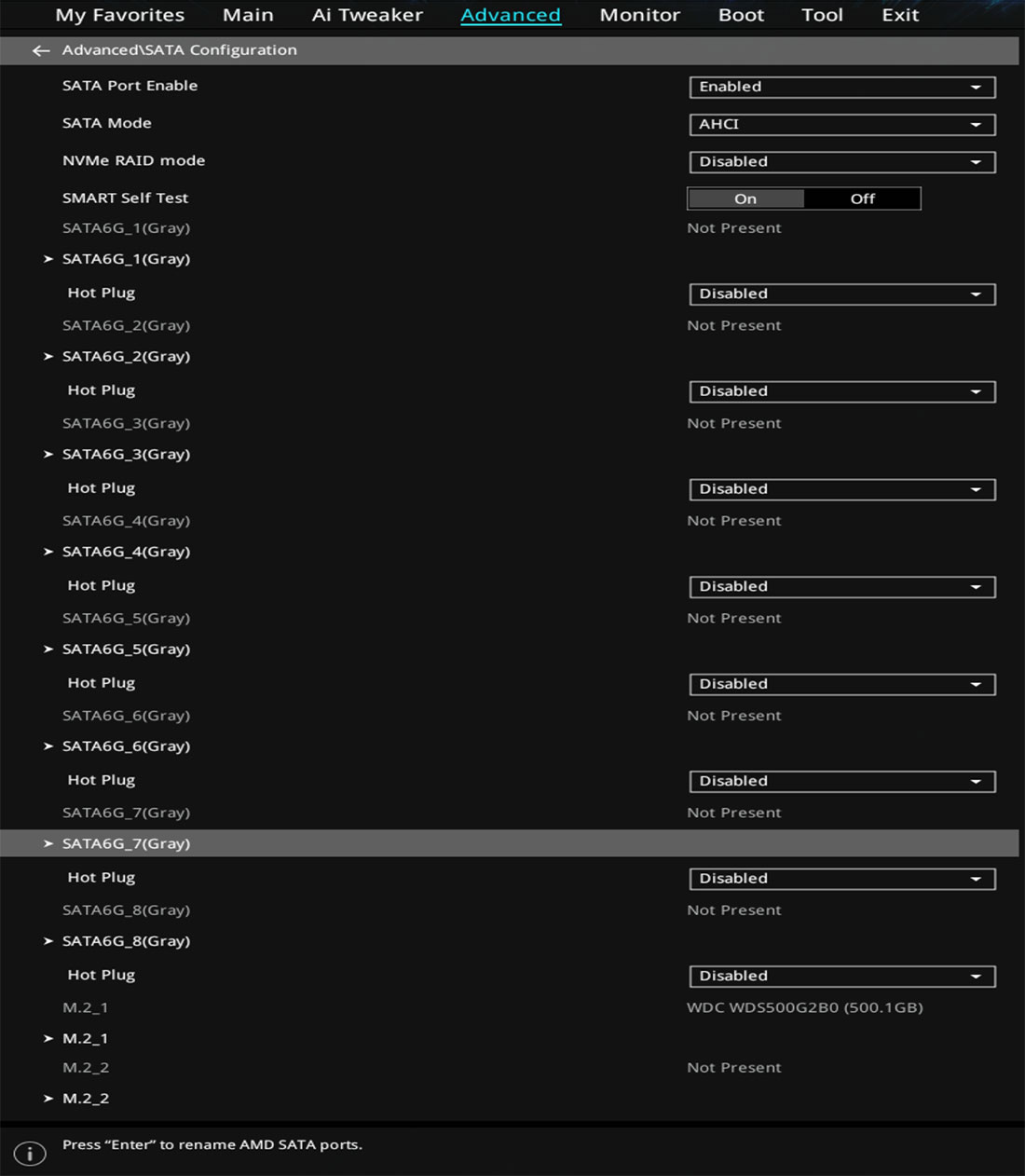

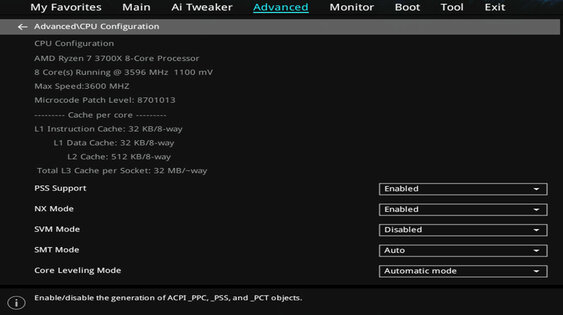

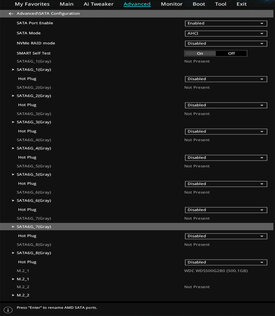

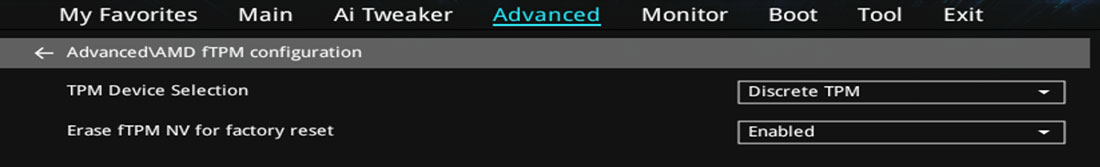

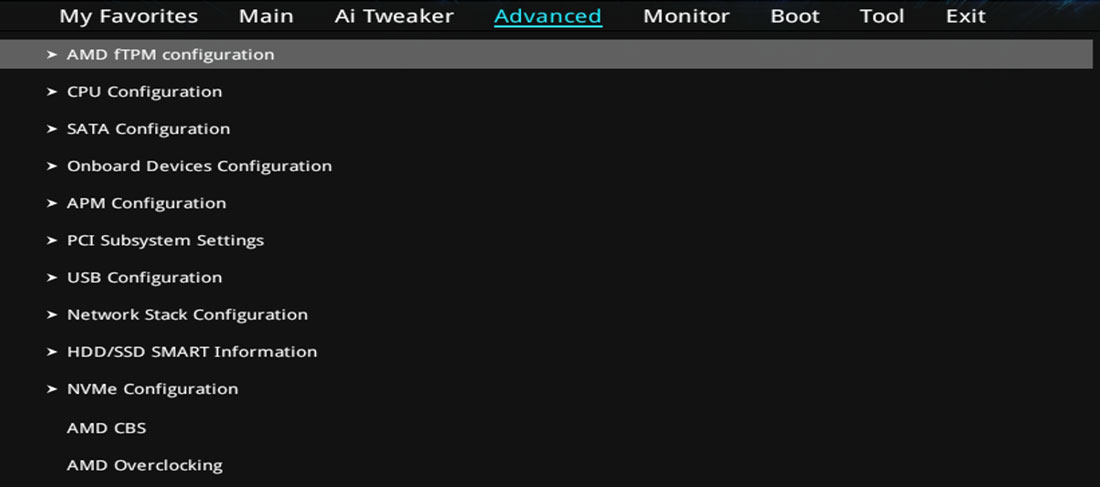

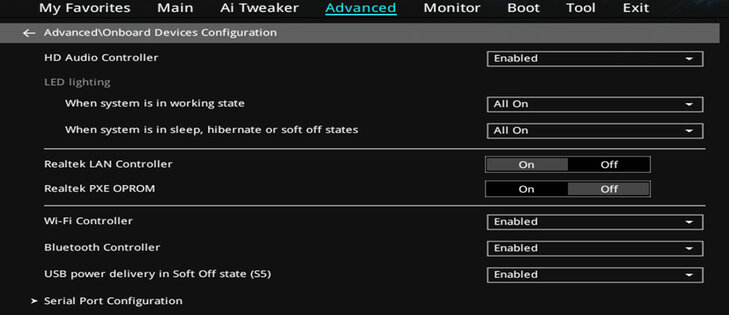

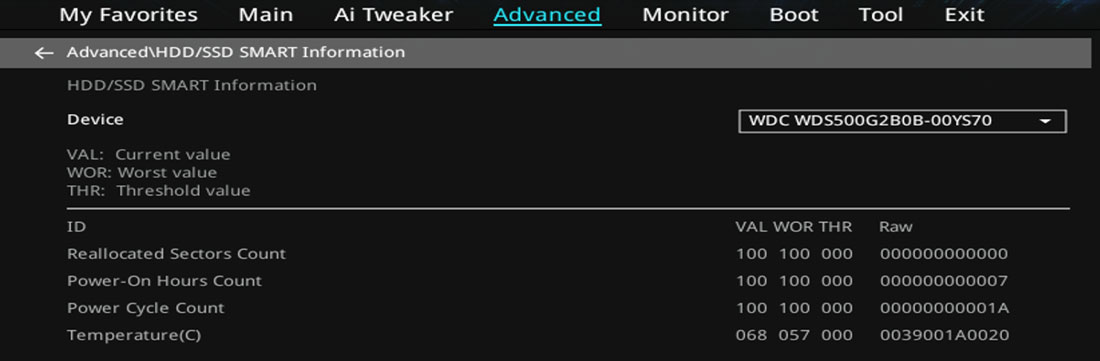

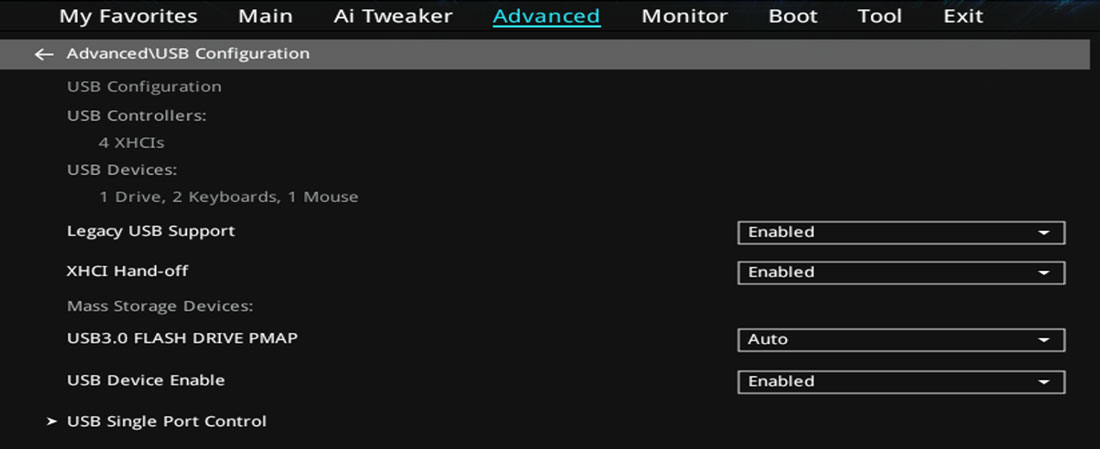

Вкладка Advanced посвящена настройке периферии. Также здесь можно задать режимы работы слотов PCI Express, получить подробную информацию о процессоре и установленных накопителях, сконфигурить контроллеры USB и многое другое.

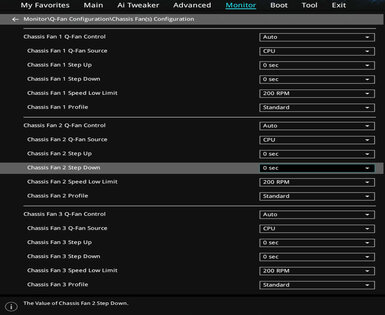

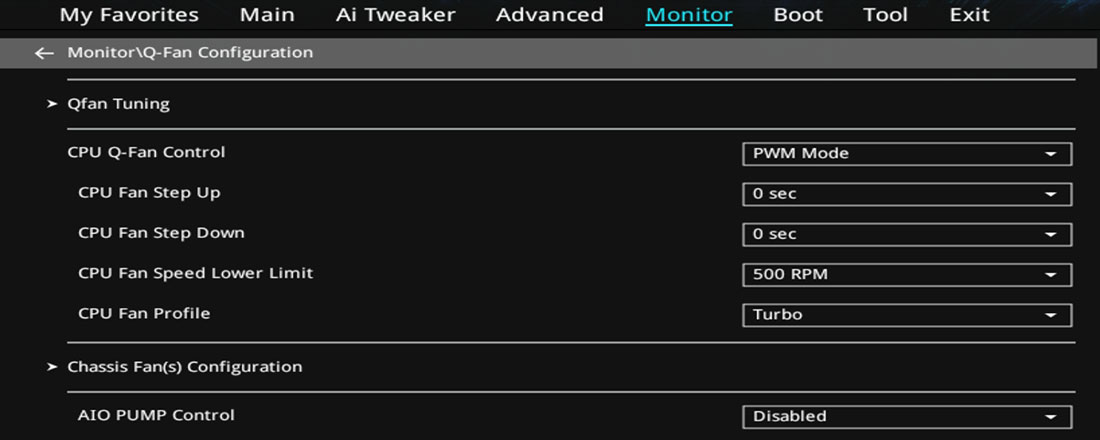

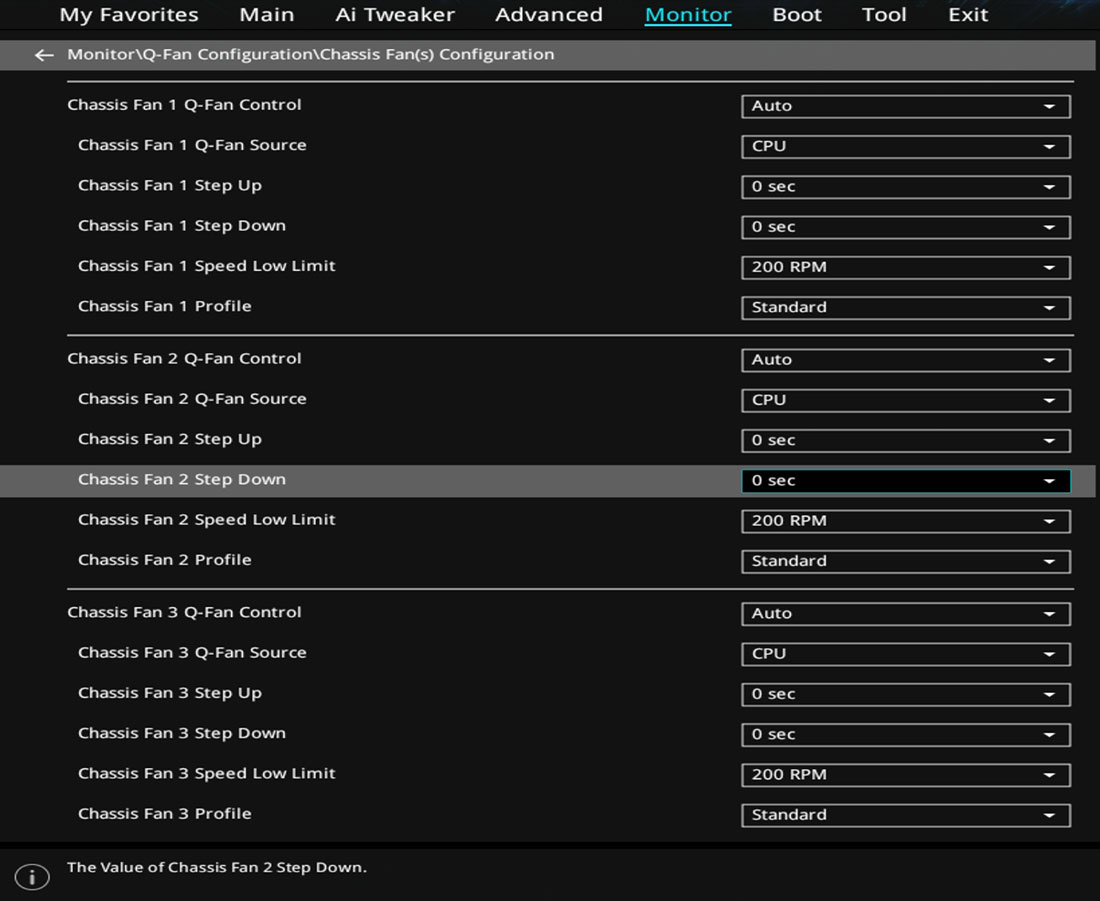

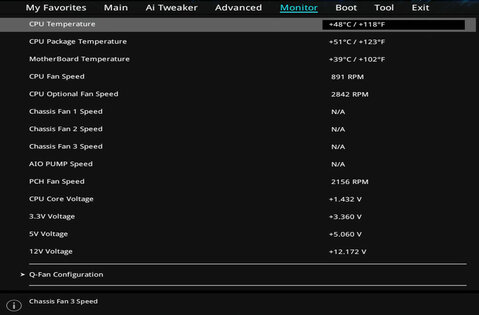

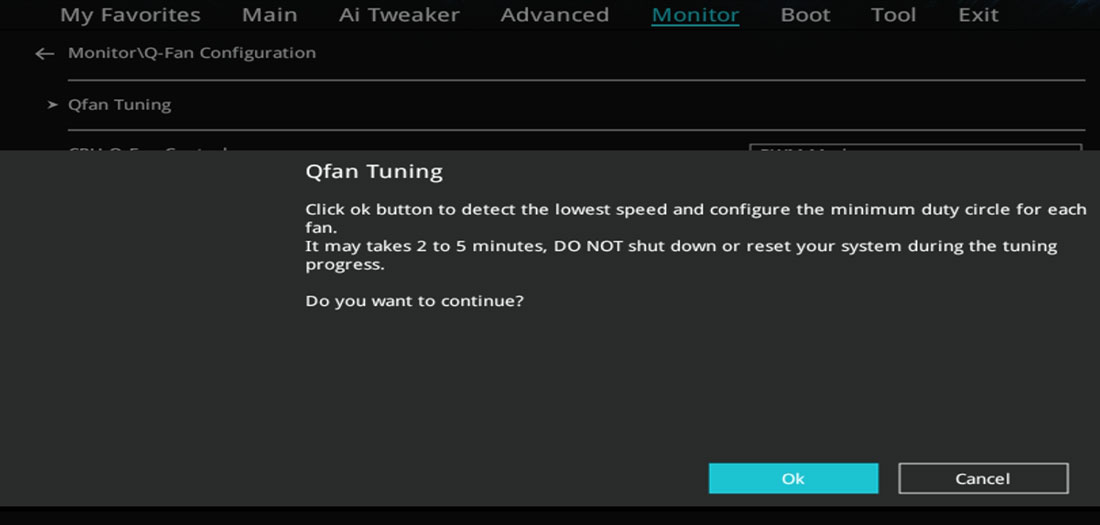

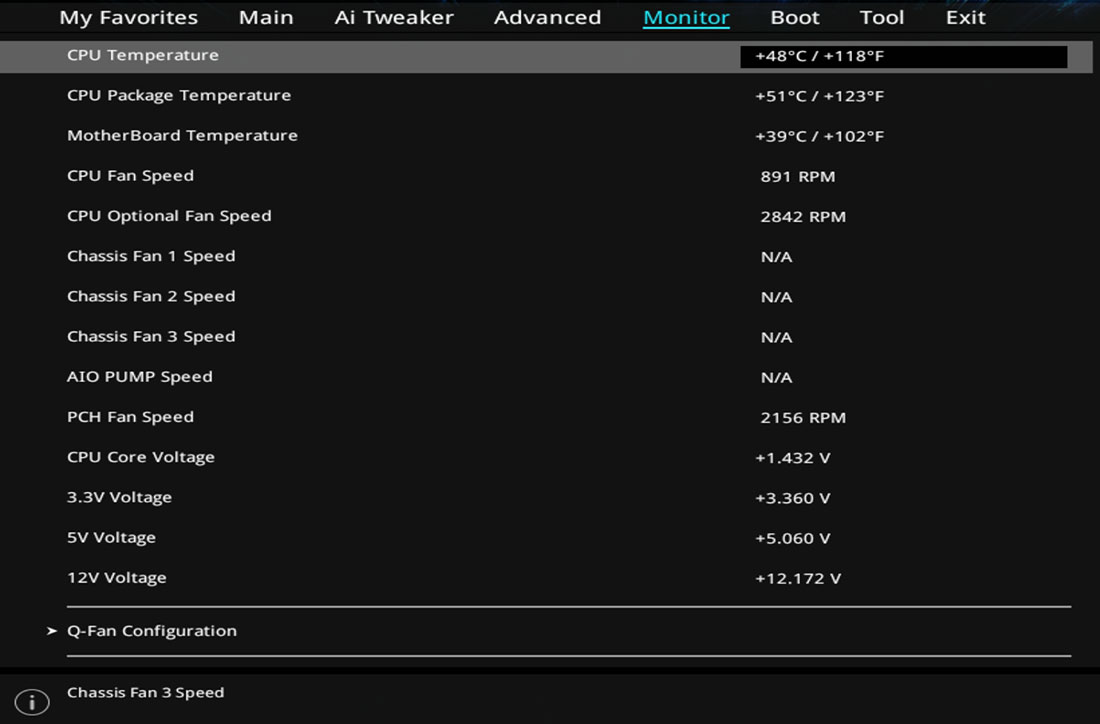

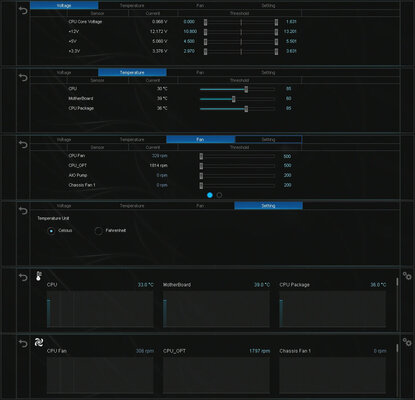

На вкладке Monitor можно посмотреть информацию из датчиков температур, напряжений и оборотов. Здесь же задаются правила работы вентиляторов, подключенных к материнской плате.

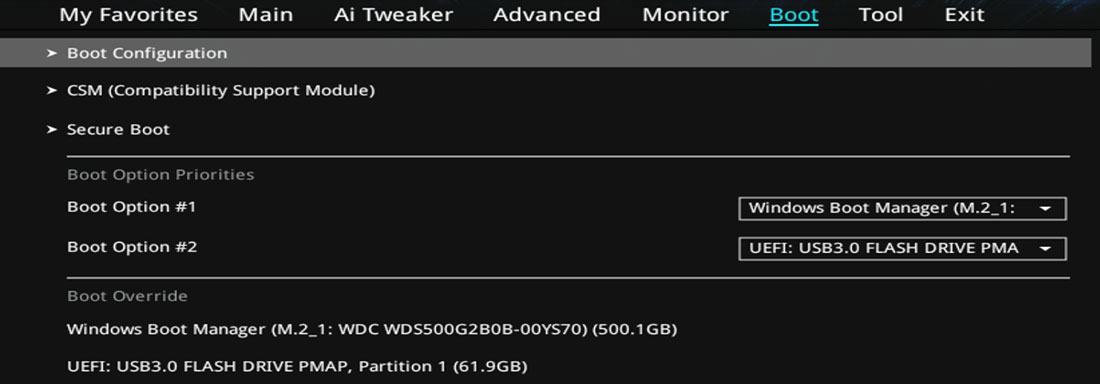

Во вкладке Boot выбирается загрузочное устройство и задаются настройки запуска.

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

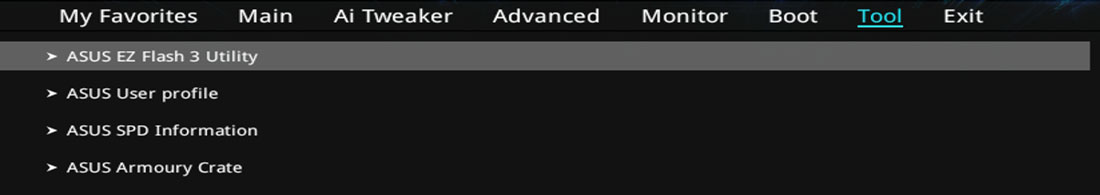

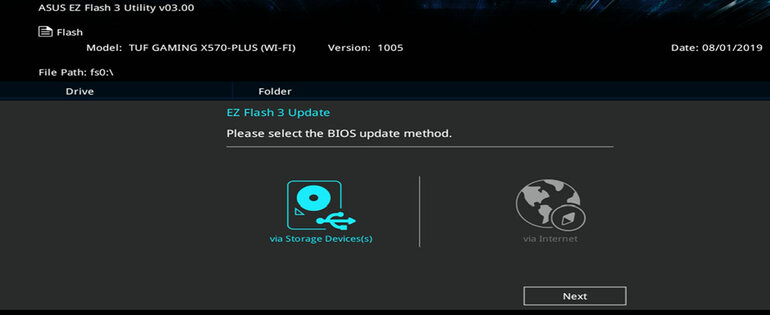

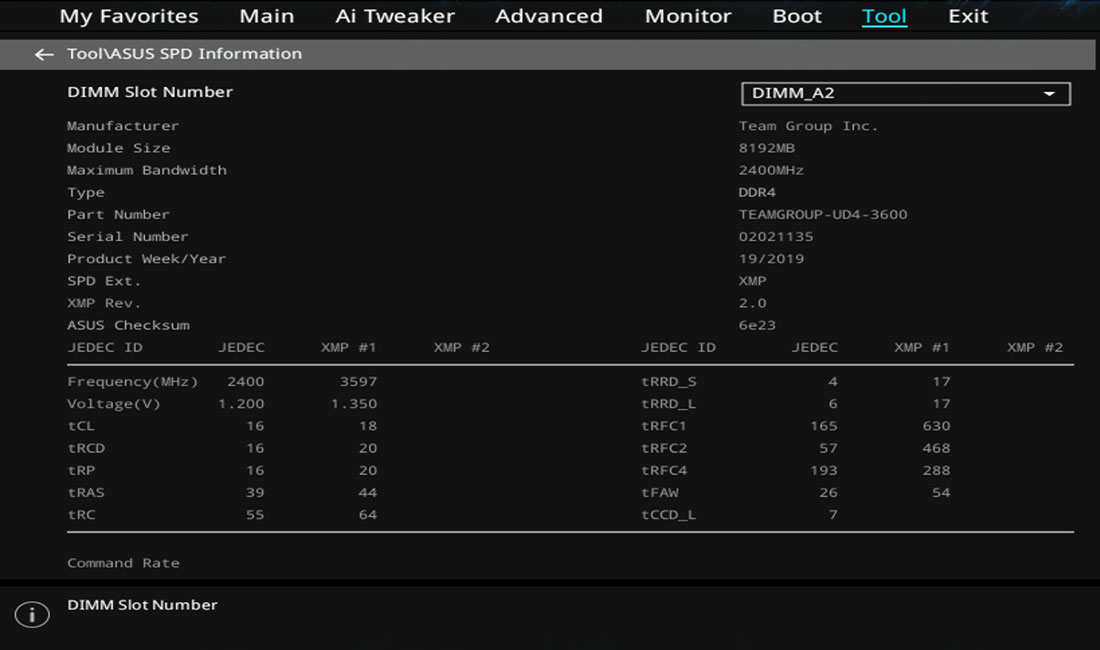

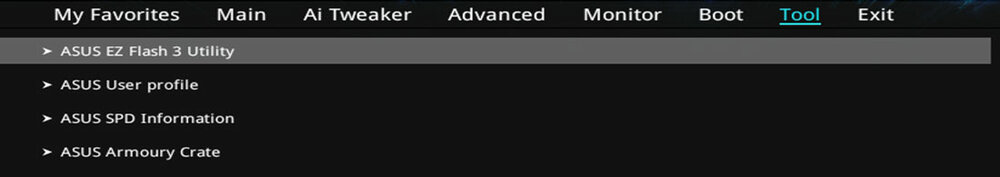

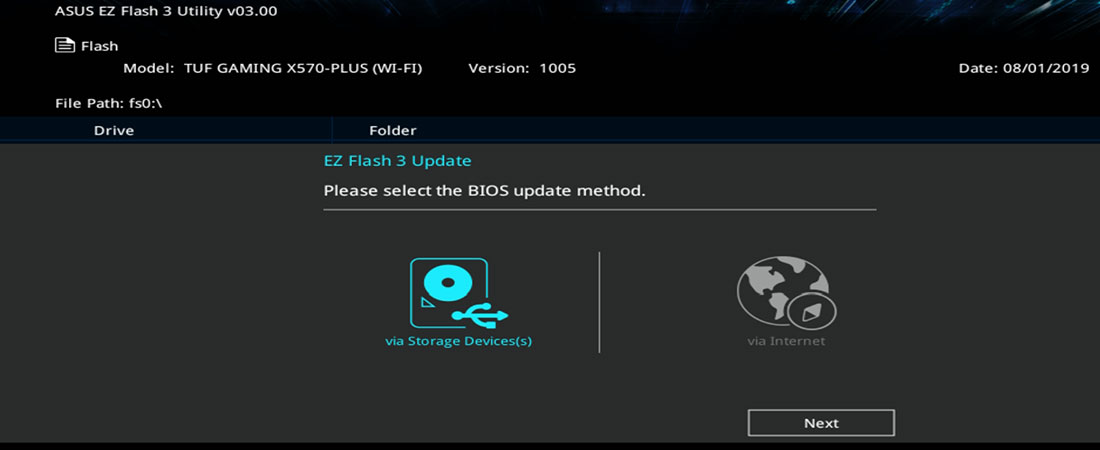

В Tool собраны интересные и полезные мини-утилиты для обновления BIOS и просмотра информации из SPD.



Программное обеспечение

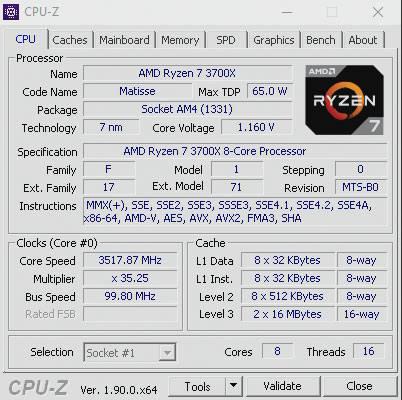

Плата эксплуатировалась с процессором AMD Ryzen 7 3700X. Проблемы были лишь на начальном этапе, пока прошивка не обновилась до версии 1005. После обновлений — никаких проблем с эксплуатацией новых «камней».

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

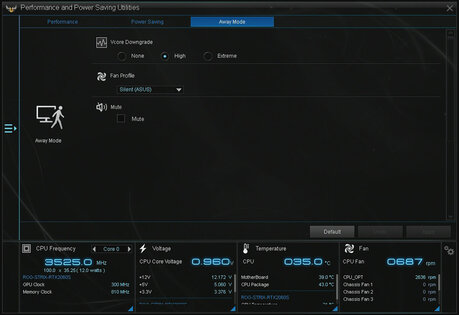

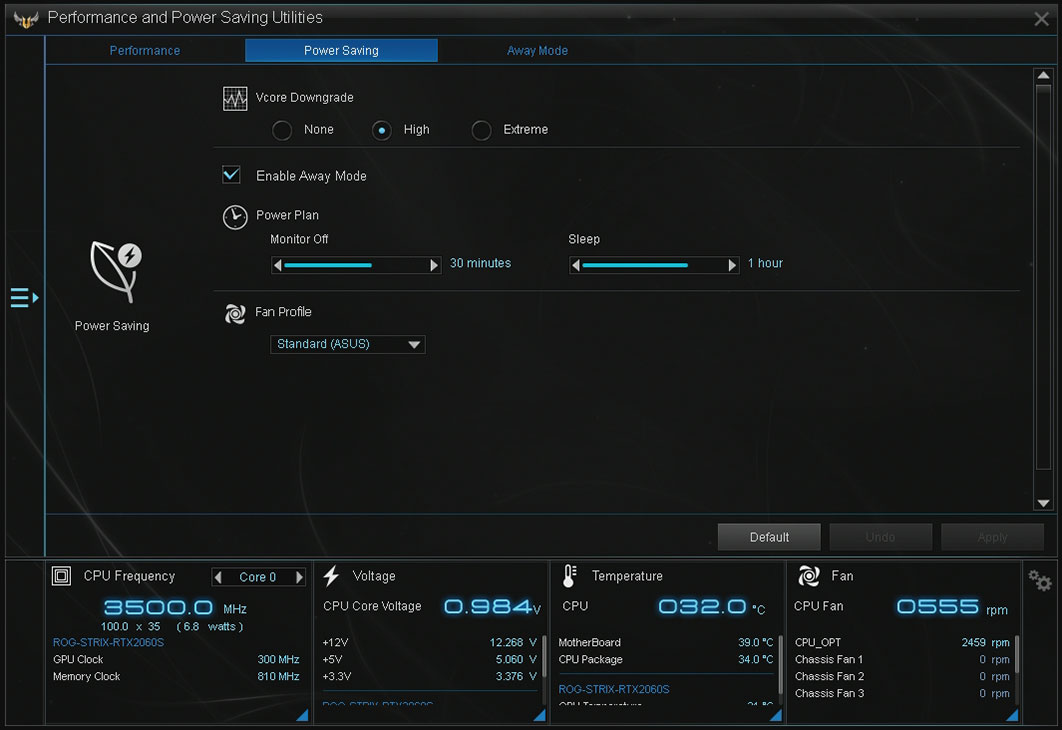

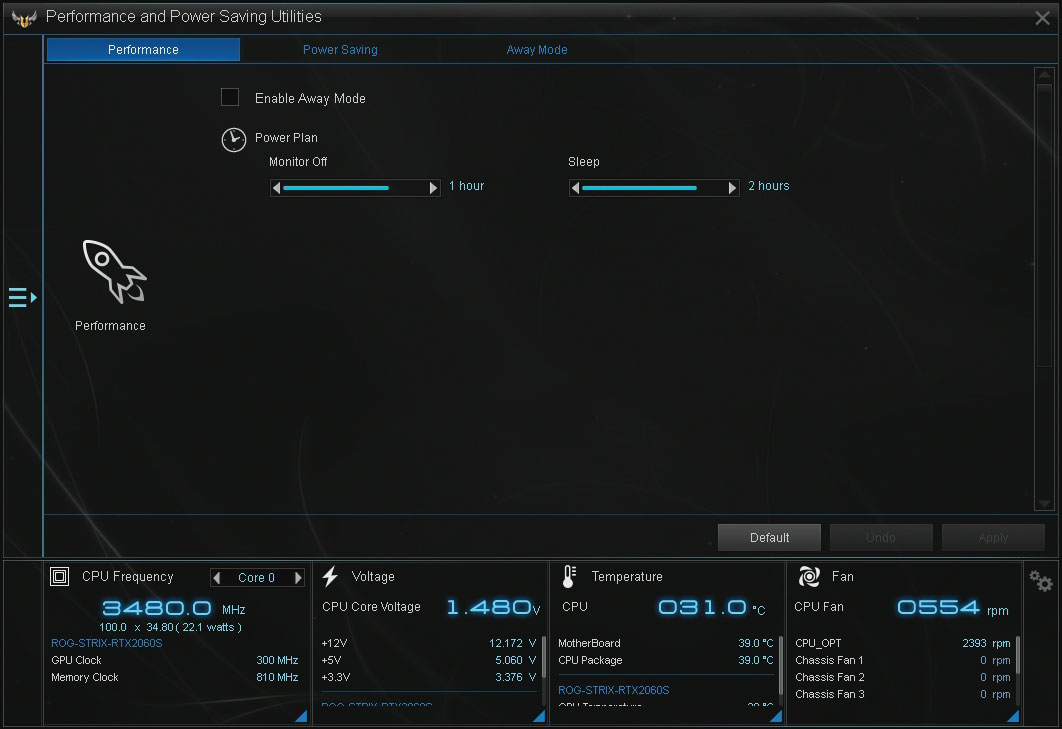

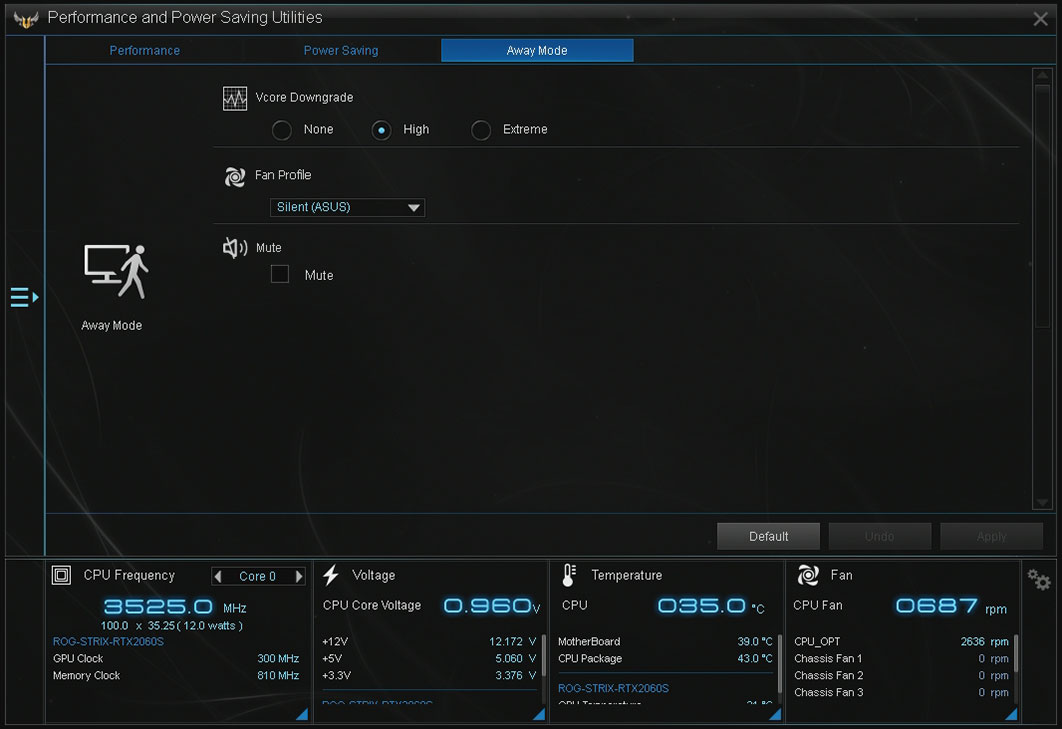

Фирменное ПО представлено комплектом утилит Ai Suite 3. В ней, как и в UEFI-оболочке BIOS, несколько разделов. Один из них посвящен настройке общего профиля электропитания системы, без вникания в нюансы. Удобно для простых пользователей.

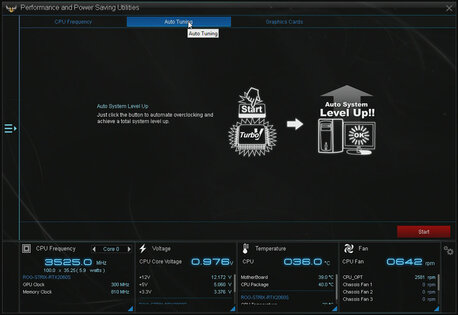

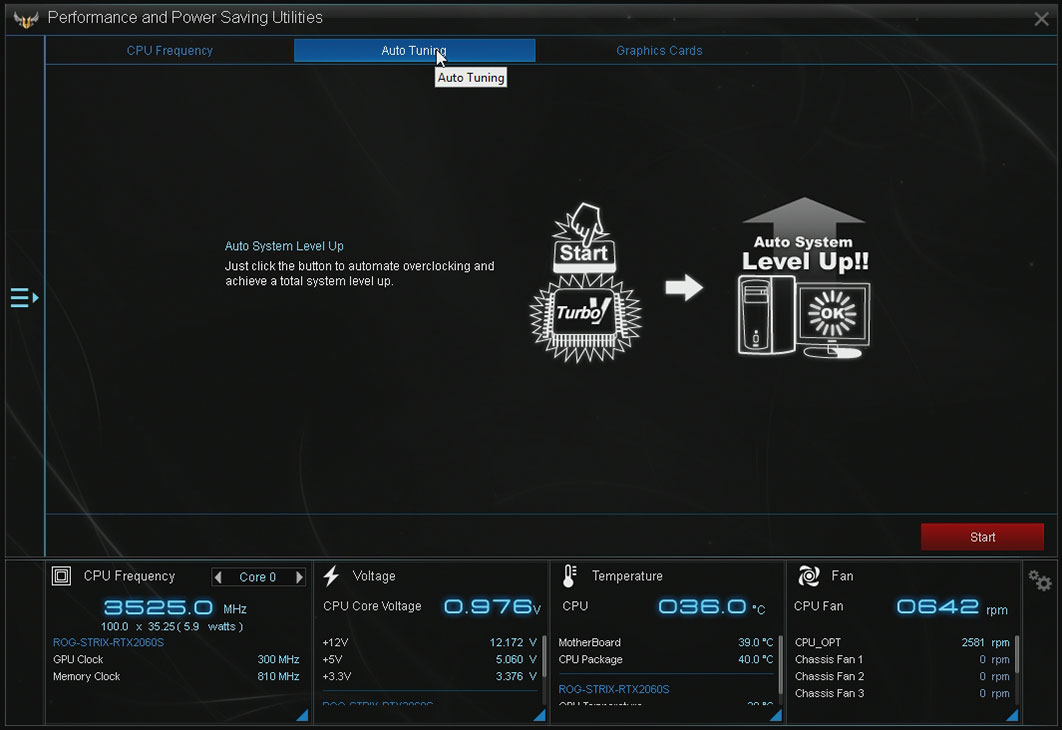

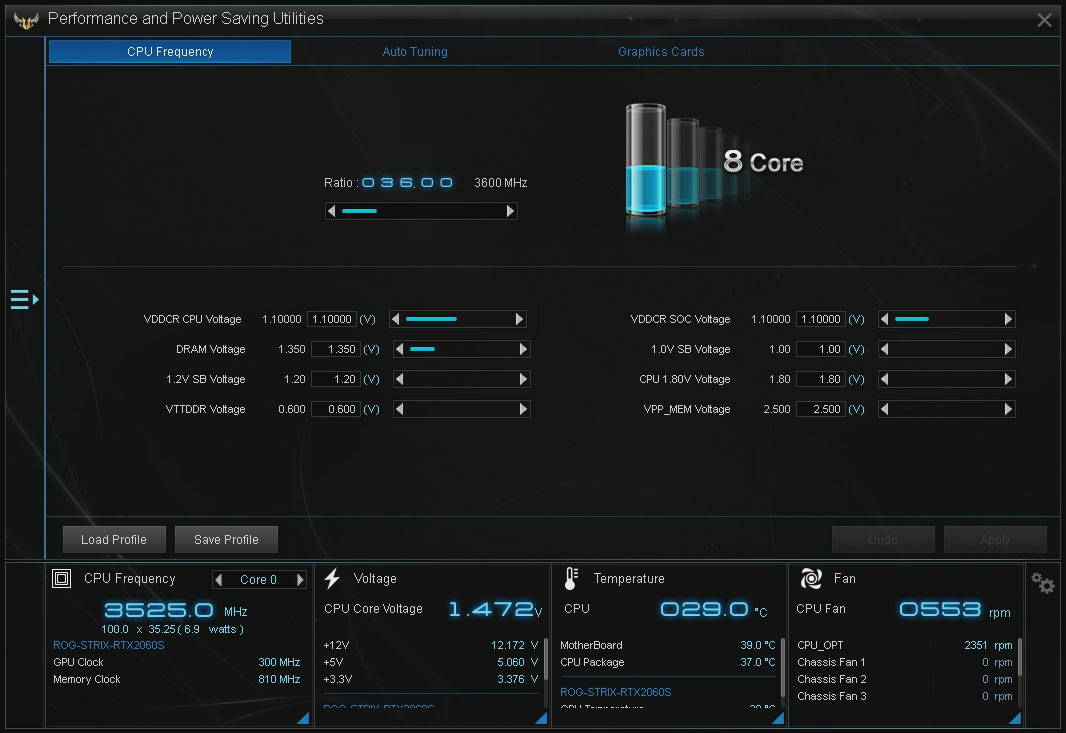

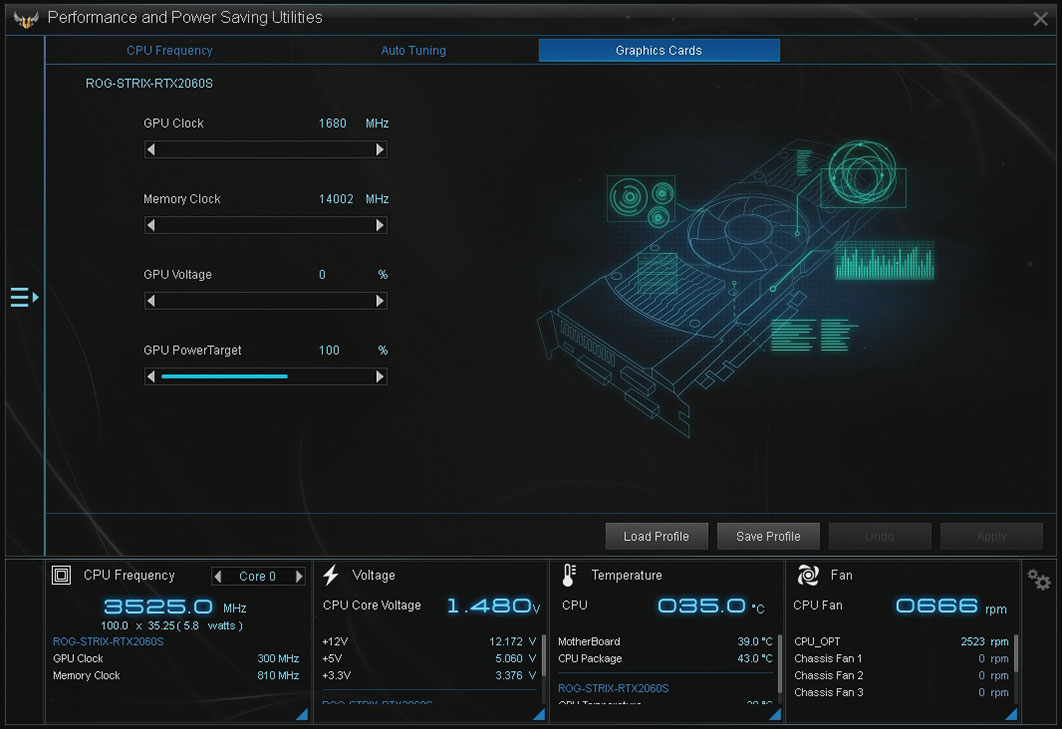

Процессор можно разгонять как вручную, так и автоматически, доверив программе найти максимальную стабильную частоту «камня». Здесь же можно поиграться с частотами видеокарты, если ПО корректно её определило.

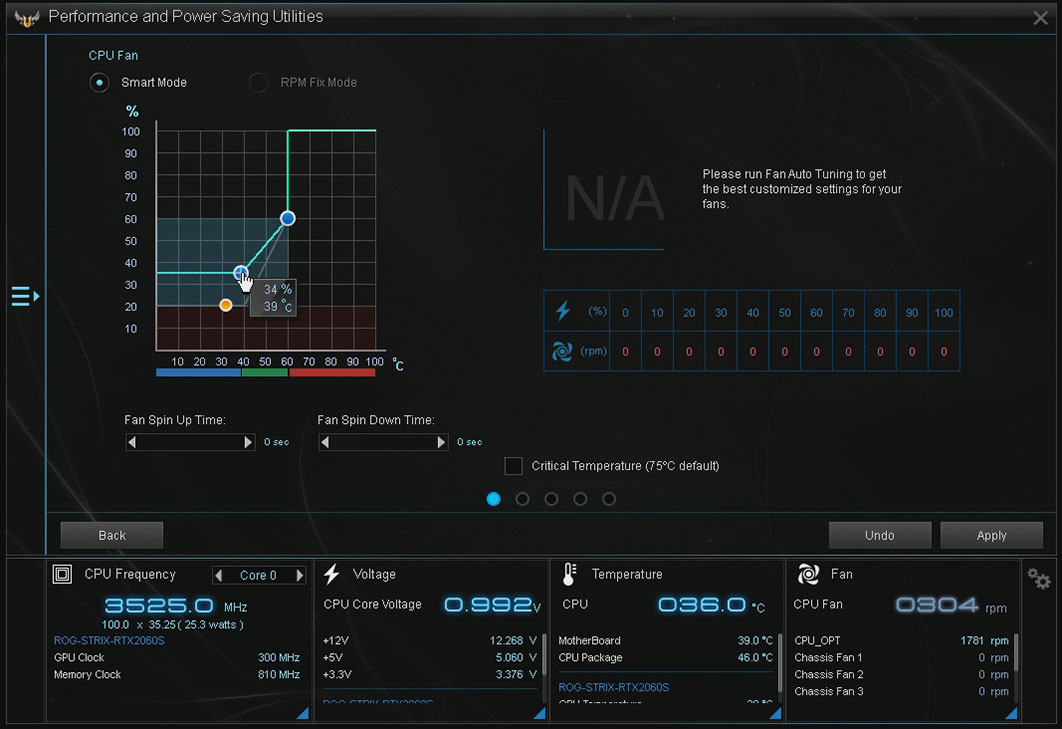

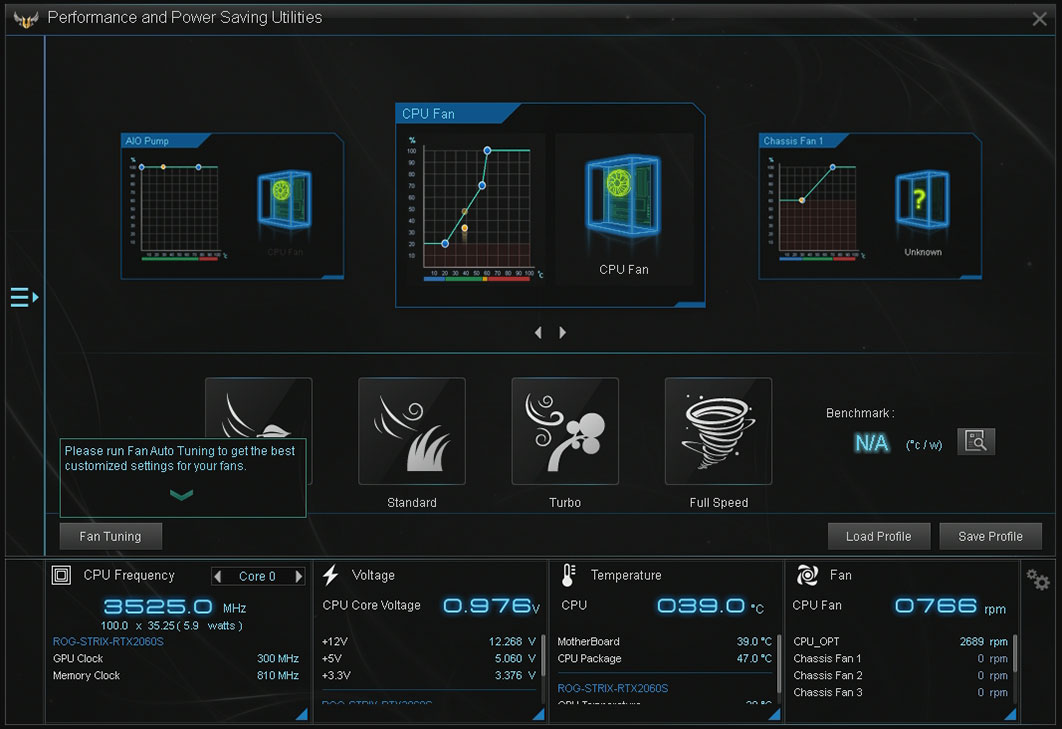

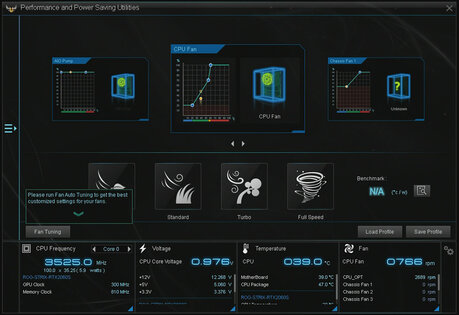

Вентиляторы настраиваются в подразделе Fan Xpert 4. Можно задать один из нескольких профилей или самому «отрисовать» график зависимости оборотов от температуры.

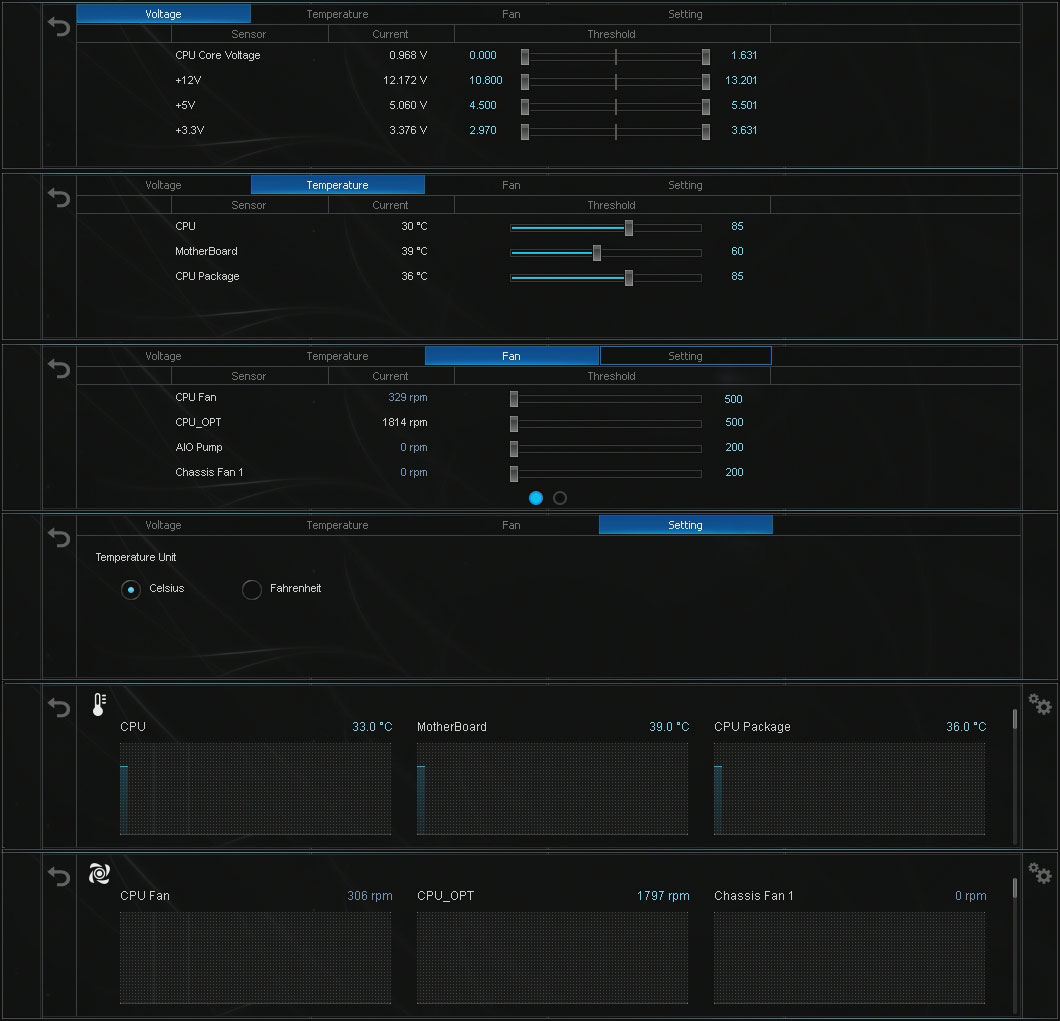

Мониторинг параметров (напряжений, частот, температур) выведен в нижнюю часть окна программы. Можно оперативно переключаться между разделами и выбирать способ отображения информации — числовой или графический. Отдельно задаются «безопасные» интервалы изменения того или иного параметра.

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

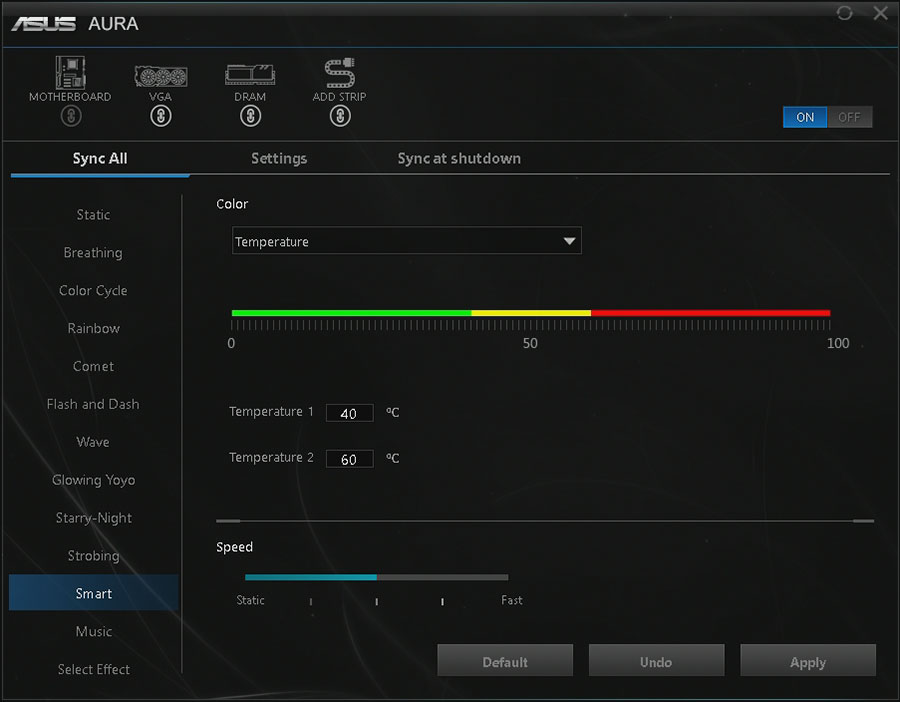

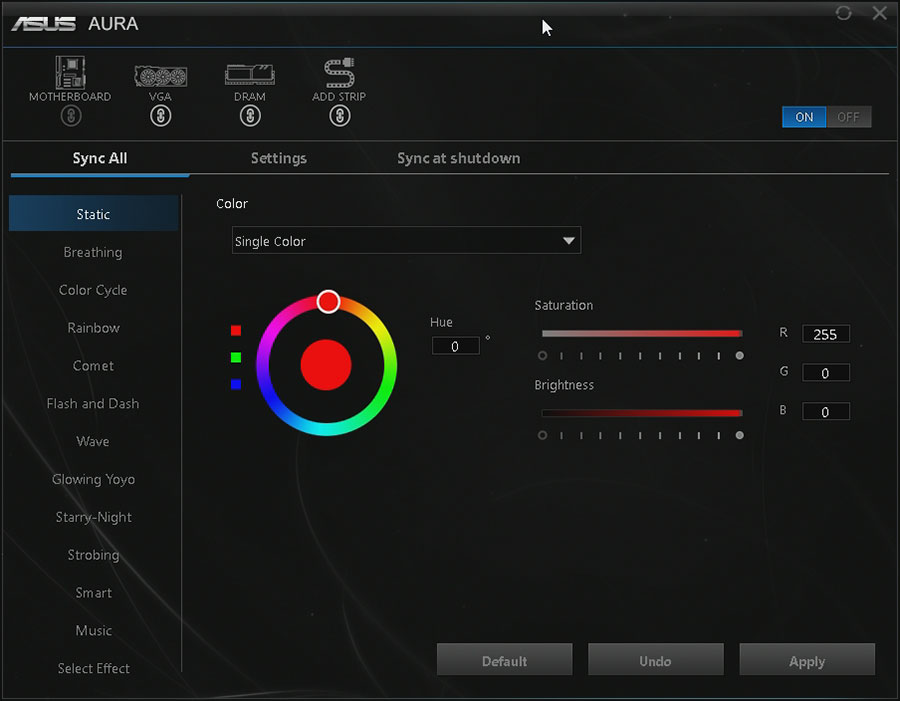

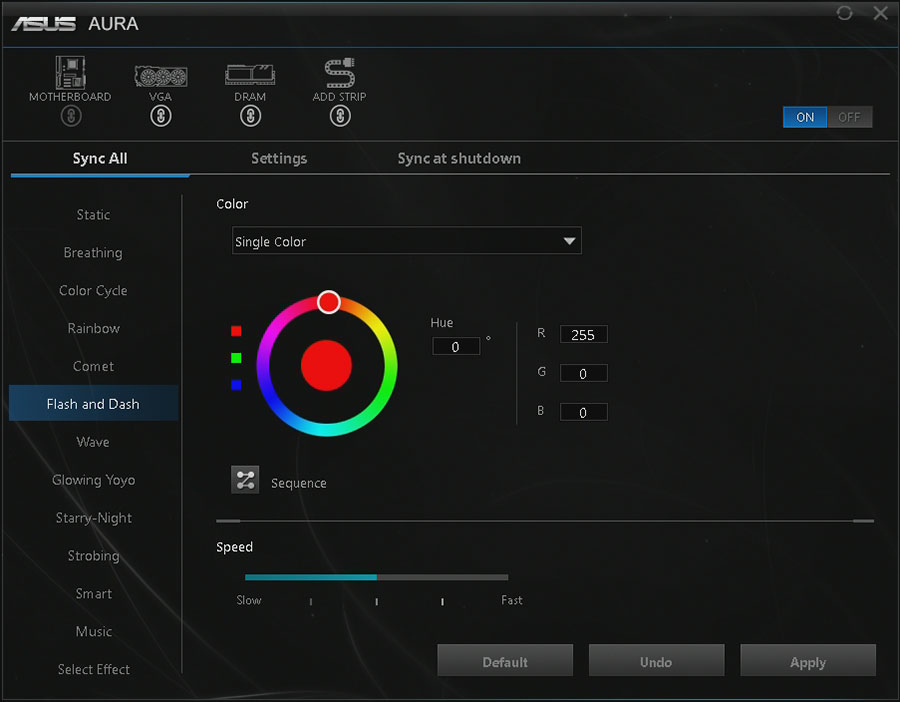

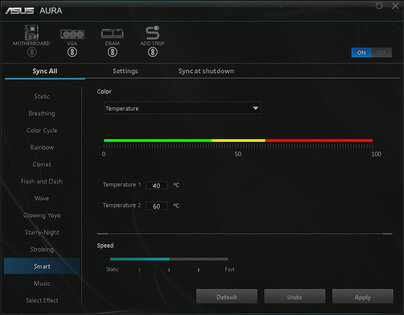

Подсветкой на матплате управляет утилита Aura. Если установлены совместимые комплектующие, то утилита корректно определяет их и позволяет увязать всю подсветку в один профиль, настраивая его по своему вкусу.

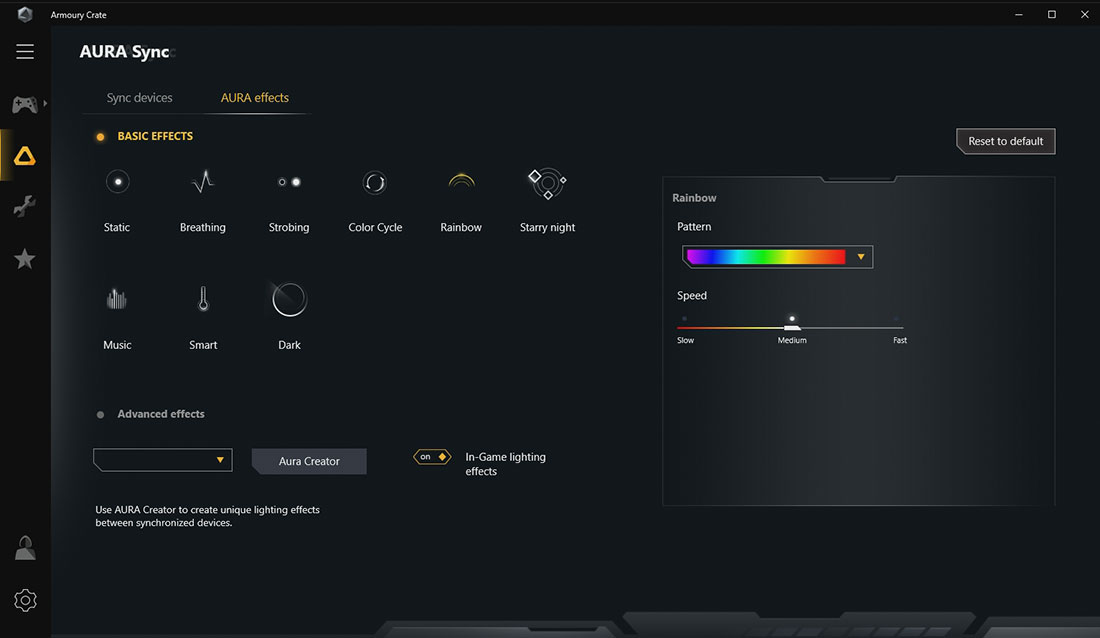

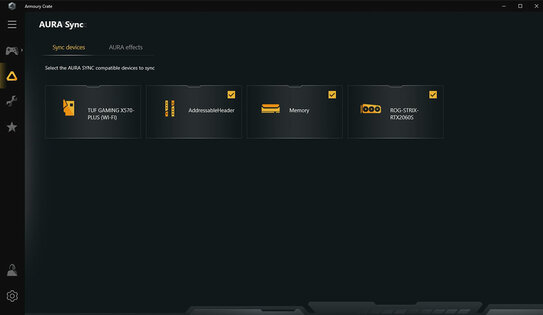

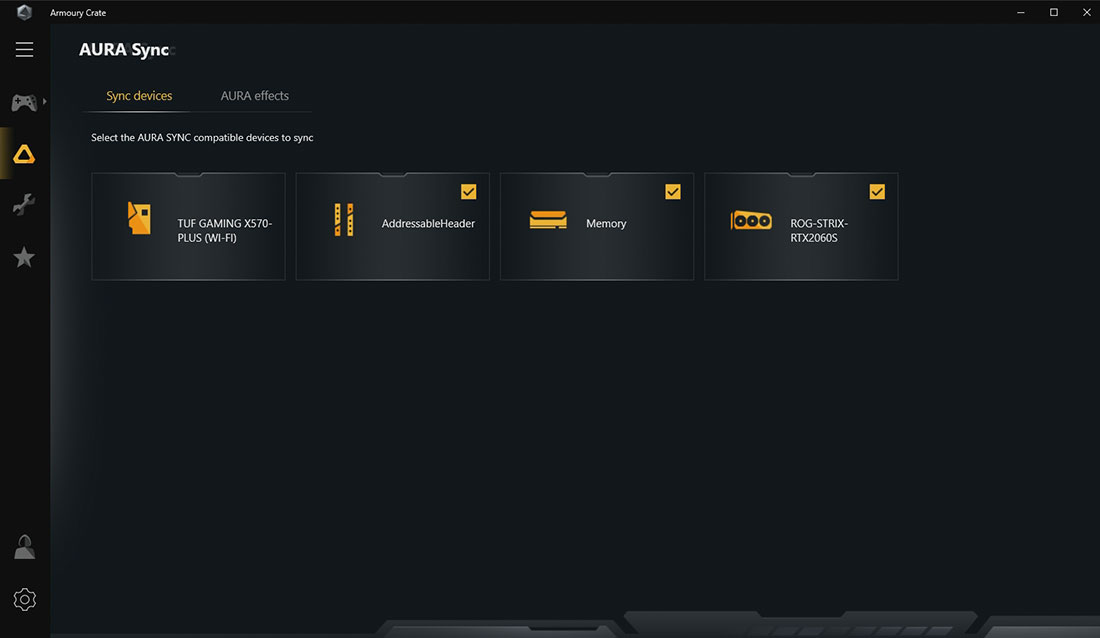

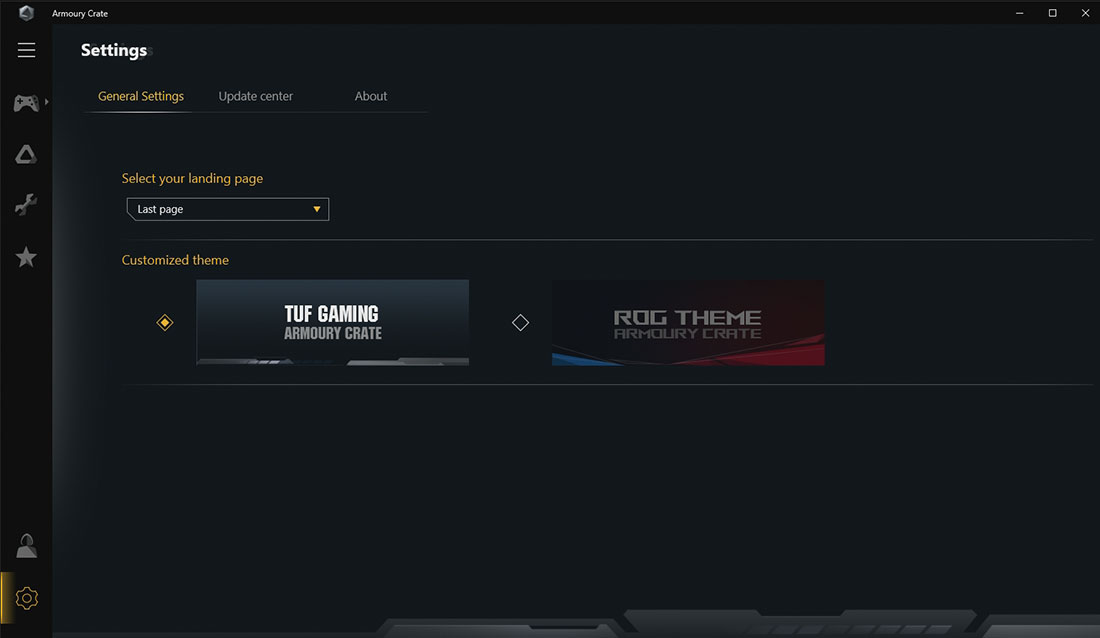

Для последних плат (в числе которых TUF GAMING X570-PLUS) можно загрузить утилиту Armory Crate. Это новое ПО от ASUS для мониторинга системы. В частности, из неё запускается Aura Sync для конфигурирования подсветки.

Подведём итоги

PCI Express 4.0 занедорого. Обзор ASUS TUF GAMING X570-PLUS WIFI

ASUS TUF GAMING X570-PLUS WIFI — практичная и сравнительно недорогая плата на новом чипсете X570 под процессоры Ryzen второго и третьего поколений. Её можно назвать идеальный выбором неискушенного экстримом энтузиаста: есть все необходимое для сборки высокопроизводительной системы и любительского разгона. Вместе с тем на плате нет узкоспециализированных наворотов и украшений, негативно влияющих на цену. TUF GAMING X570-PLUS можно купить и без модуля Wi-Fi — цена снизится на 2 тыс. рублей. К разводке платы, удобству сборки и стабильности претензий нет.

Что до нового чипсета, то смысла переходить на него с того же X470 нет. Но, если вы давно планировали модернизацию, то к X570-PLUS определенно стоит присмотреться: AM4 в ближайшие год-два вряд ли потеряет актуальность, а количество устройств с поддержкой шины PCI Express 4.0 будет расти. И да, передача данных между процессором и системной логикой также осуществляется по PCIEx 4.0, что положительно скажется на скоростях при серьезной нагрузке периферией.

Плюсы:

  • Мощная подсистема питания.
  • Встроенные модули Wi-Fi 802.11ac и Bluetooth 5.0.
  • Возможность установки двух накопителей M.2.
  • RGB-подсветка.

Может не понравиться:

  • Цена.
