Чипсет B550 создан для компактных систем: по «наполнению» не сильно отличается от X570. В то же время это четкое ориентирование на простого пользователя, который соберет систему в корпусе, закроет и дальше будет «играться» с софтовыми опциями, тонко настраивая конфиг под собственные предпочтения. И у ASUS есть отличное решение формата mini-ITX на этом наборе системной логики: STRIX B550-I Gaming.
Технические характеристики
- Форм-фактор: Mini ITX (170 × 170 мм).
- Процессорный разъем: Socket AM4.
- Системная логика: AMD B550.
- Оперативная память: 2 × DIMM, DDR4-2133…5100, до 64 ГБ.
- Звук: ROG SupremeFX 7.1 (Realtek ALC S1220A).
- Сеть проводная: 2,5-гигабитный Ethernet (Intel I225-V).
- Сеть беспроводная: Wi-Fi 802.11ax, Bluetooth 5.0 (Intel Wi-Fi 6 AX200).
- Слоты расширения: PCI-Ex16.
- Накопители: 4 × SATA III 6 Гбит/с, 2 × M.2 NVMe / SATA III 6 Гб/с 2208.
- Задняя панель: DisplayPort 1.4, HDMI 2.1, 3 × USB 3.2 Gen2 (Type-A), USB 3.2 Gen 2 (Type-C), 2 × USB 2.0, кнопка BIOS Flashback, RJ-45, 2 × SMA (2T2R), 3 × 3,5-мм аудиопорт, аудио USB Type-C.
На момент написания обзора цена материнской платы составляет 18 000 рублей.
Комплектация
Коробка компактная, из плотного картона, окрашена в фирменной черно-красной цветовой гамме.

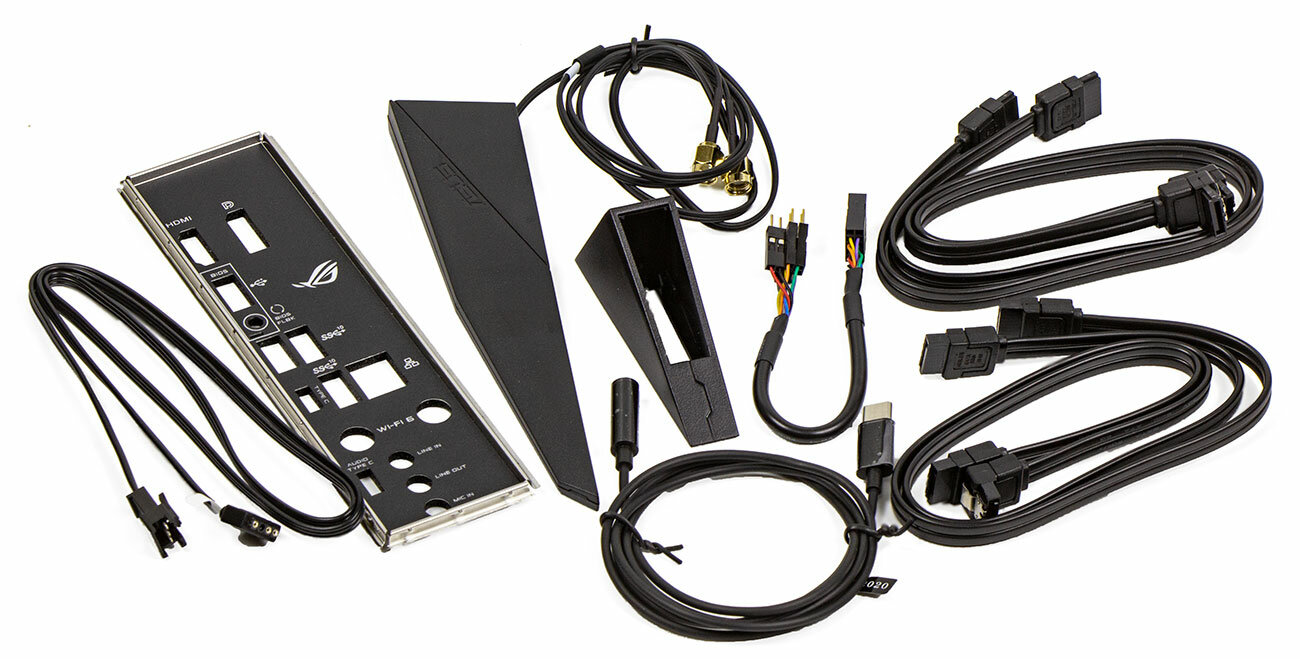

Вместе с материнской платой поставляется базовый набор аксессуаров: инструкция, диск с драйверами, пак наклеек, кабели SATA, заглушка задней панели, удлинитель для подключения ARGB-лент, антенна встроенного модуля Wi-Fi.
Внешний вид

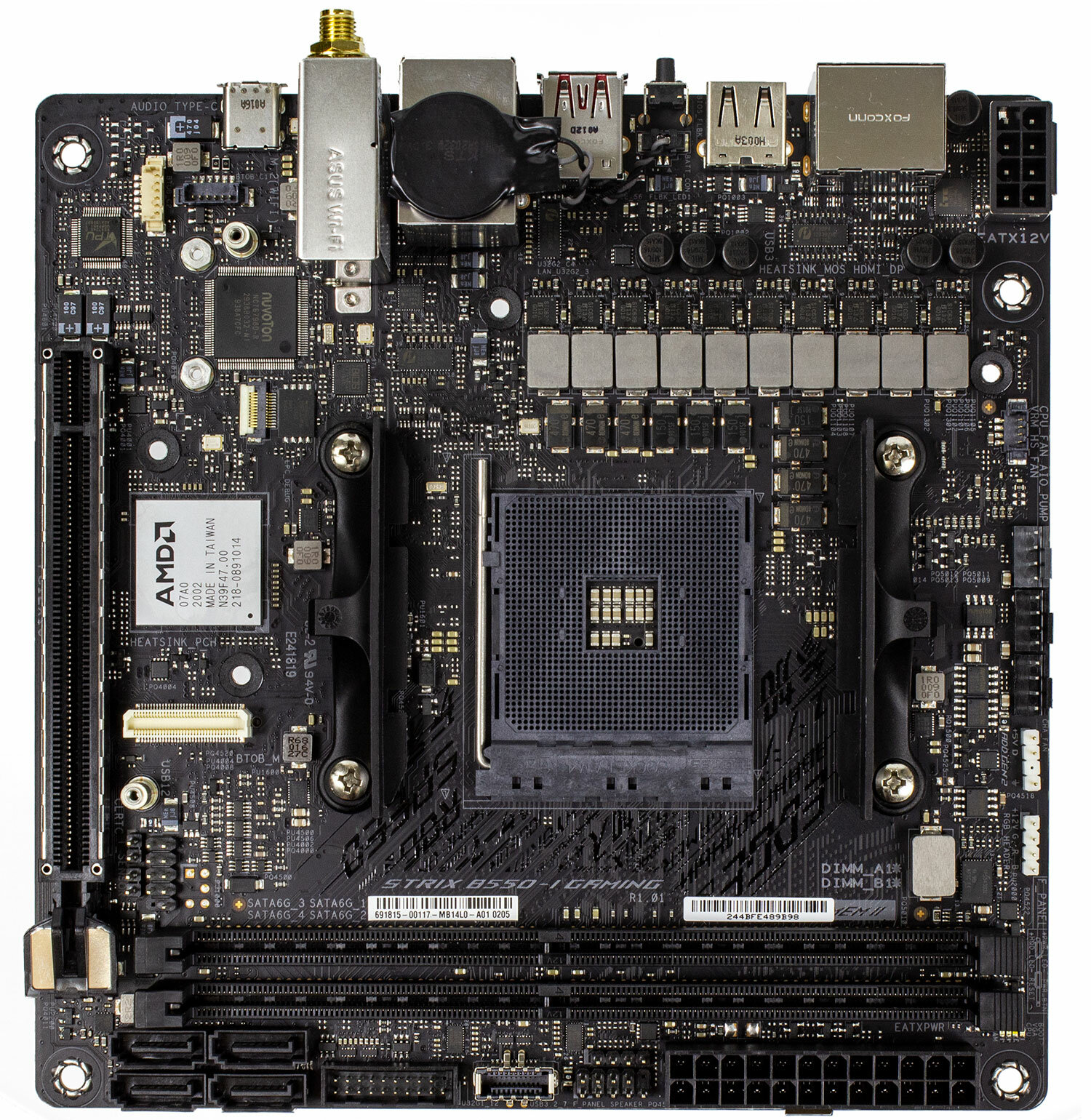

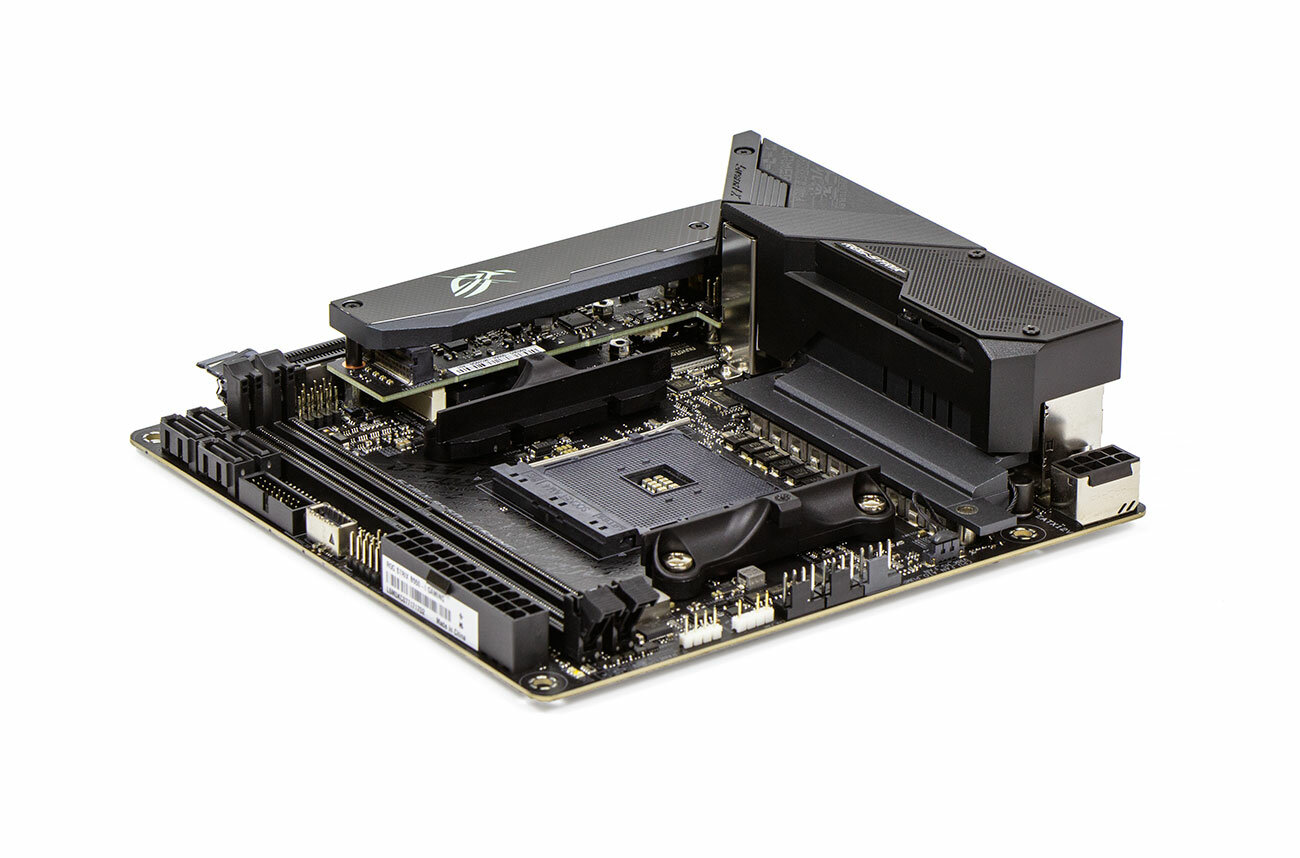

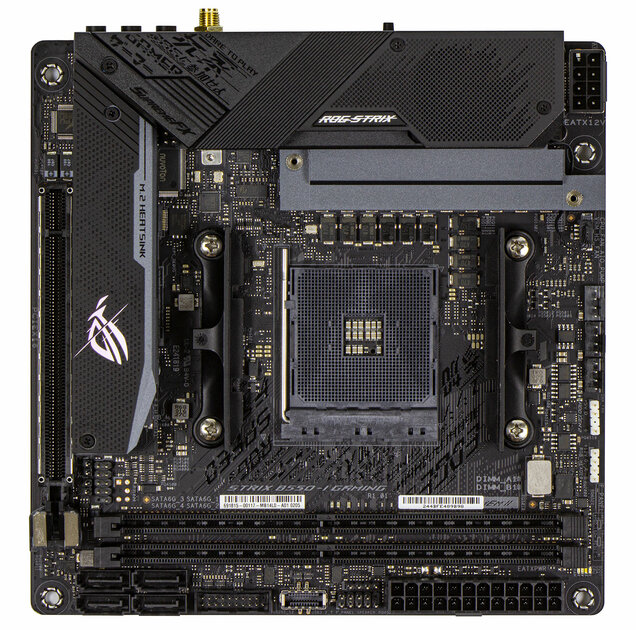

STRIX B550-I Gaming выполнена в формате Mini ITX, размер платы составляет 170 × 170 мм. Собрана она на базе набора системной логики B550, ориентированной на процессоры AMD Ryzen третьего поколения.
На небольшом квадрате текстолита инженеры умудрились разместить почти все, что распределено по в 2,5 раза большей площади (305 × 244). За исключением дополнительных слотов PCI Express. Но обо всем по порядку.

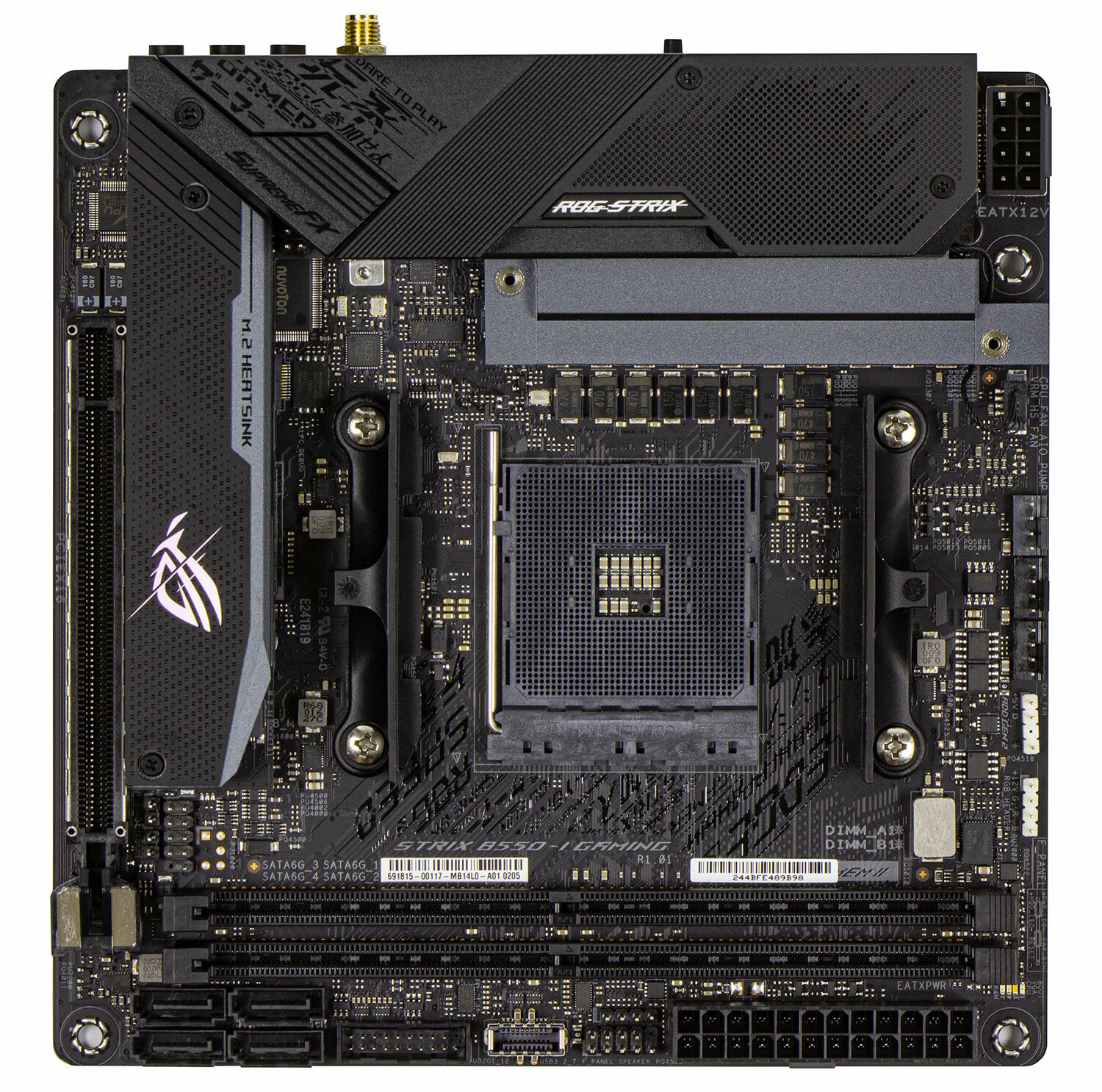

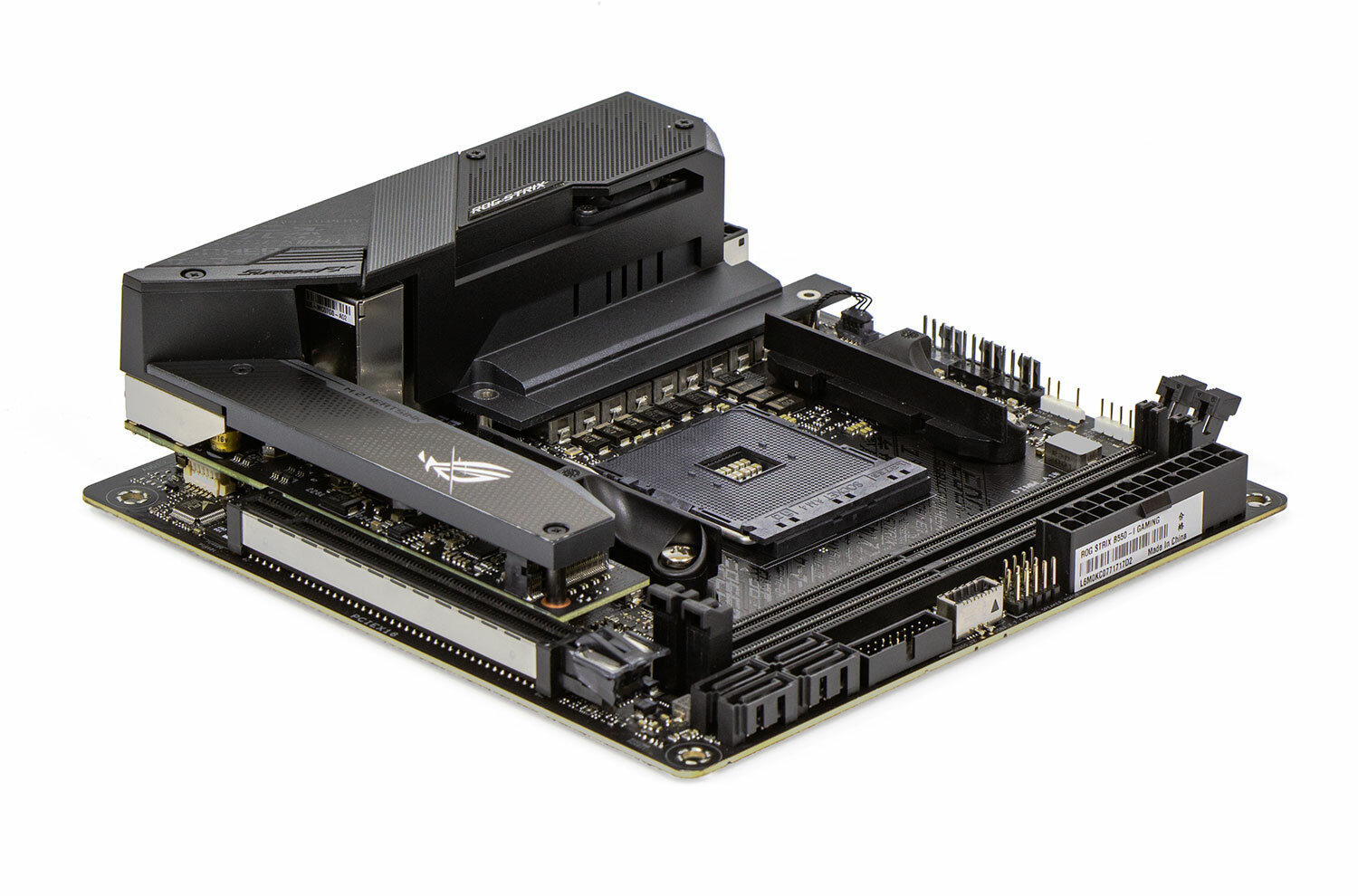

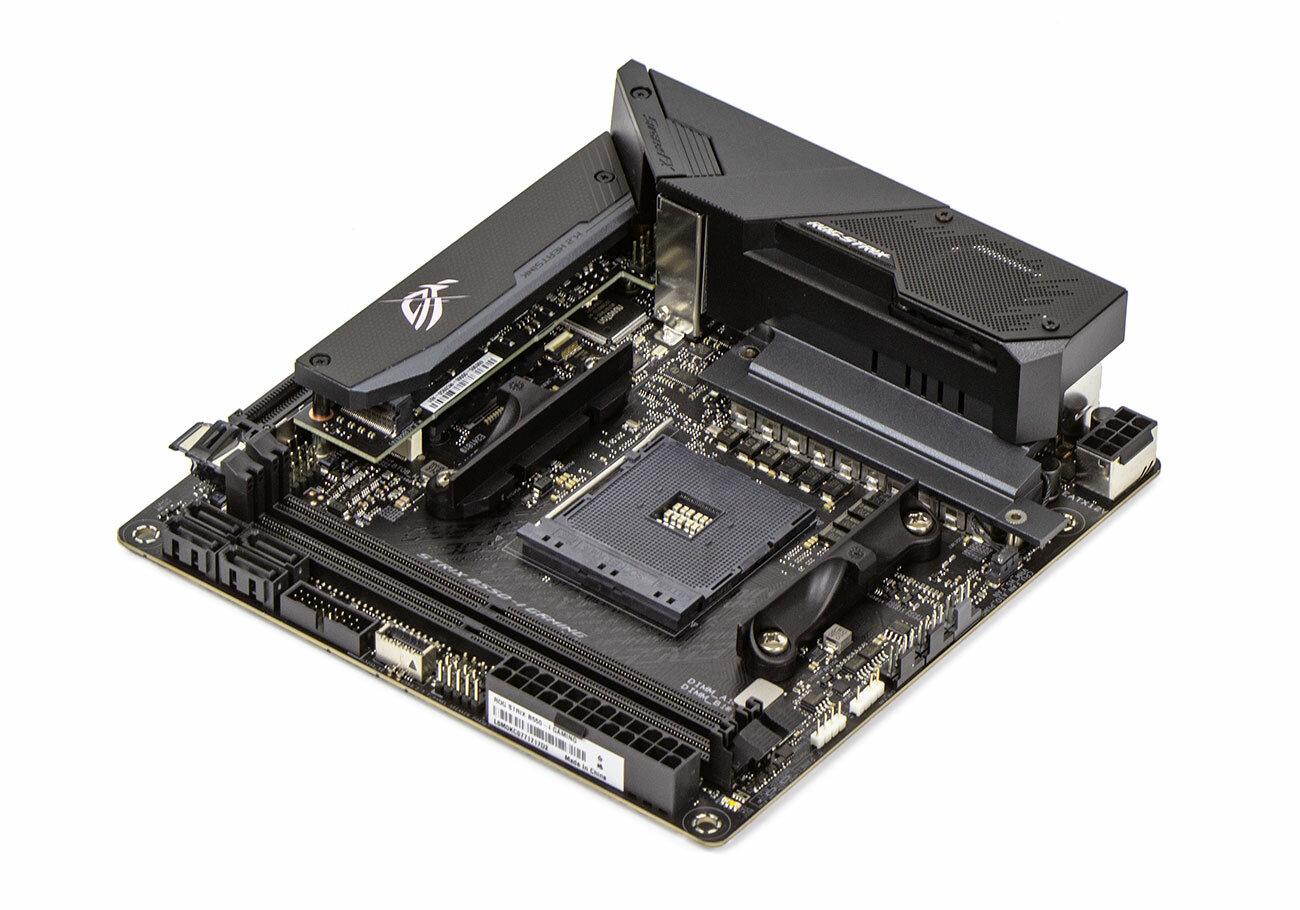

С первого взгляда заметно, что места под процессорный кулер оставили предостаточно, не меньше трети от и без того малой площади. Радиаторы на силовых элементах системы питания максимально сдвинуты в сторону задней панели. Два разъема под оперативную память и 24-пиновая розетка питания смещены в нижнюю часть.
Слот PCI Express один, полноскоростной, на 16 линий, смещен максимально влево. Дополнительная металлизация разъема повышает механическую прочность, что может пригодиться при установке массивных видеокарт.

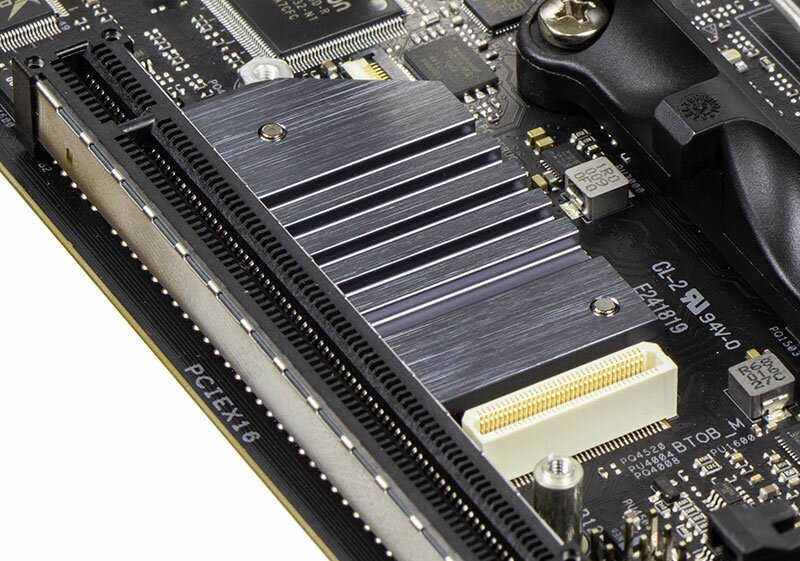

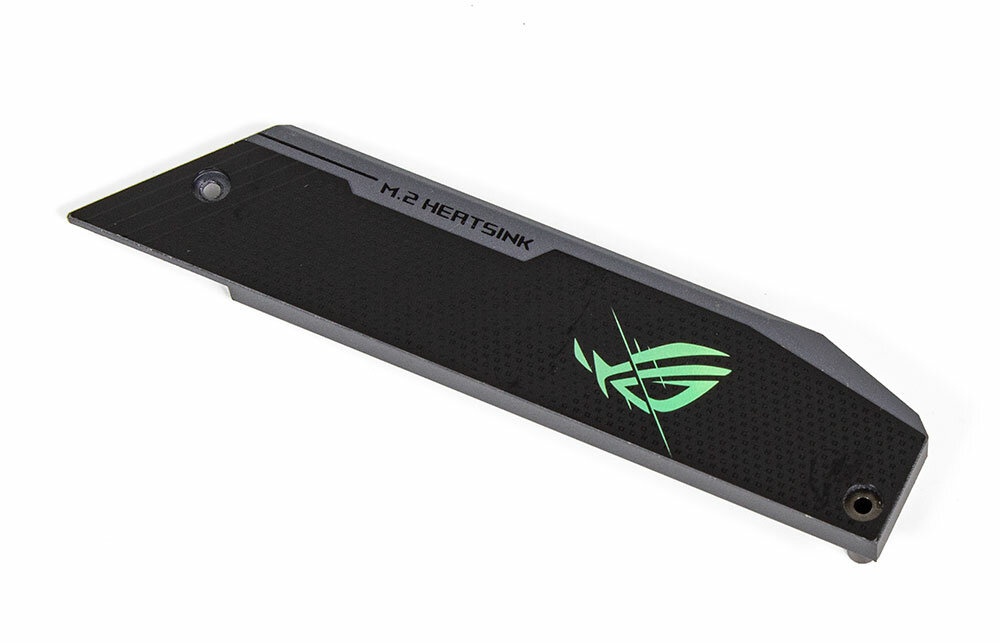

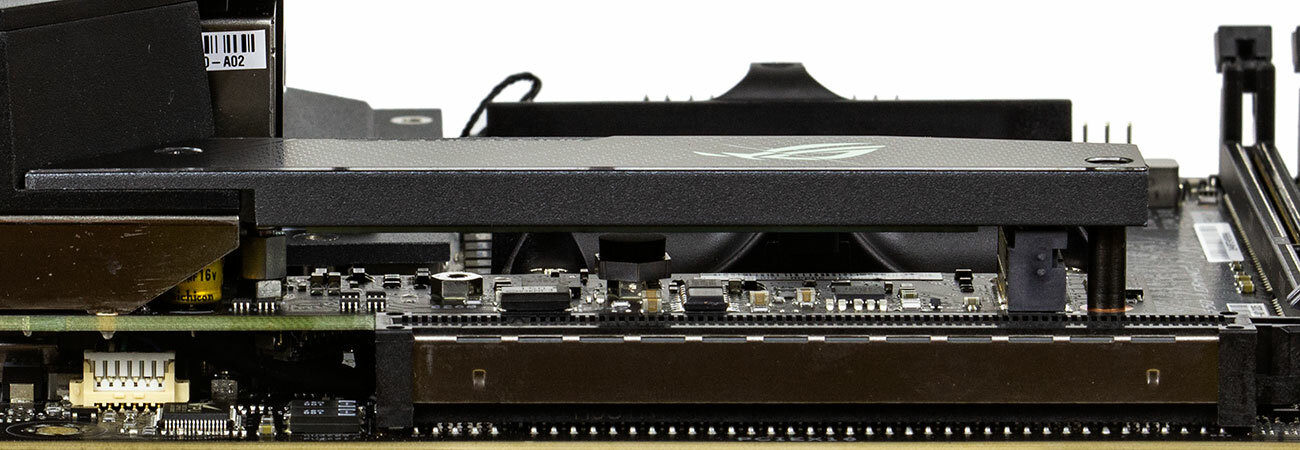

За ним хорошо виден радиатор для накопителя M.2 — крупную алюминиевую пластину сложной формы.

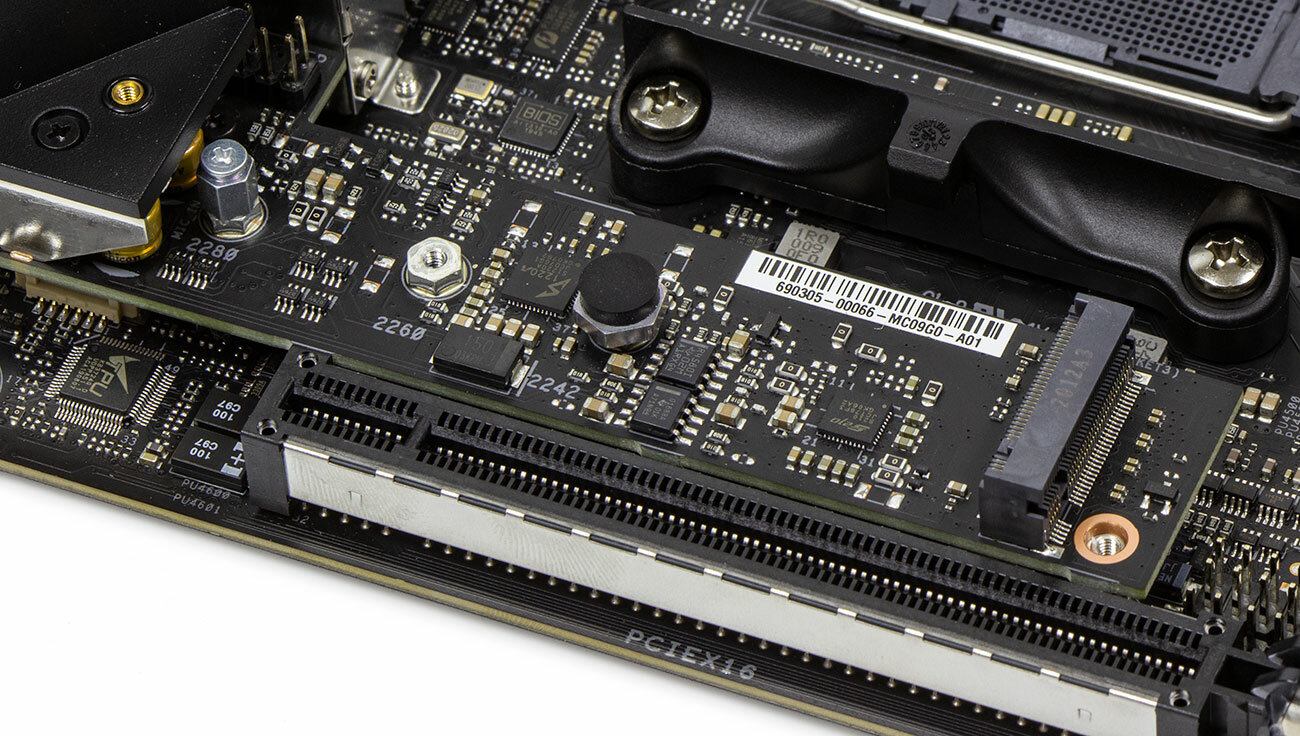

Накопителей можно установить два: один на лицевой части платы…

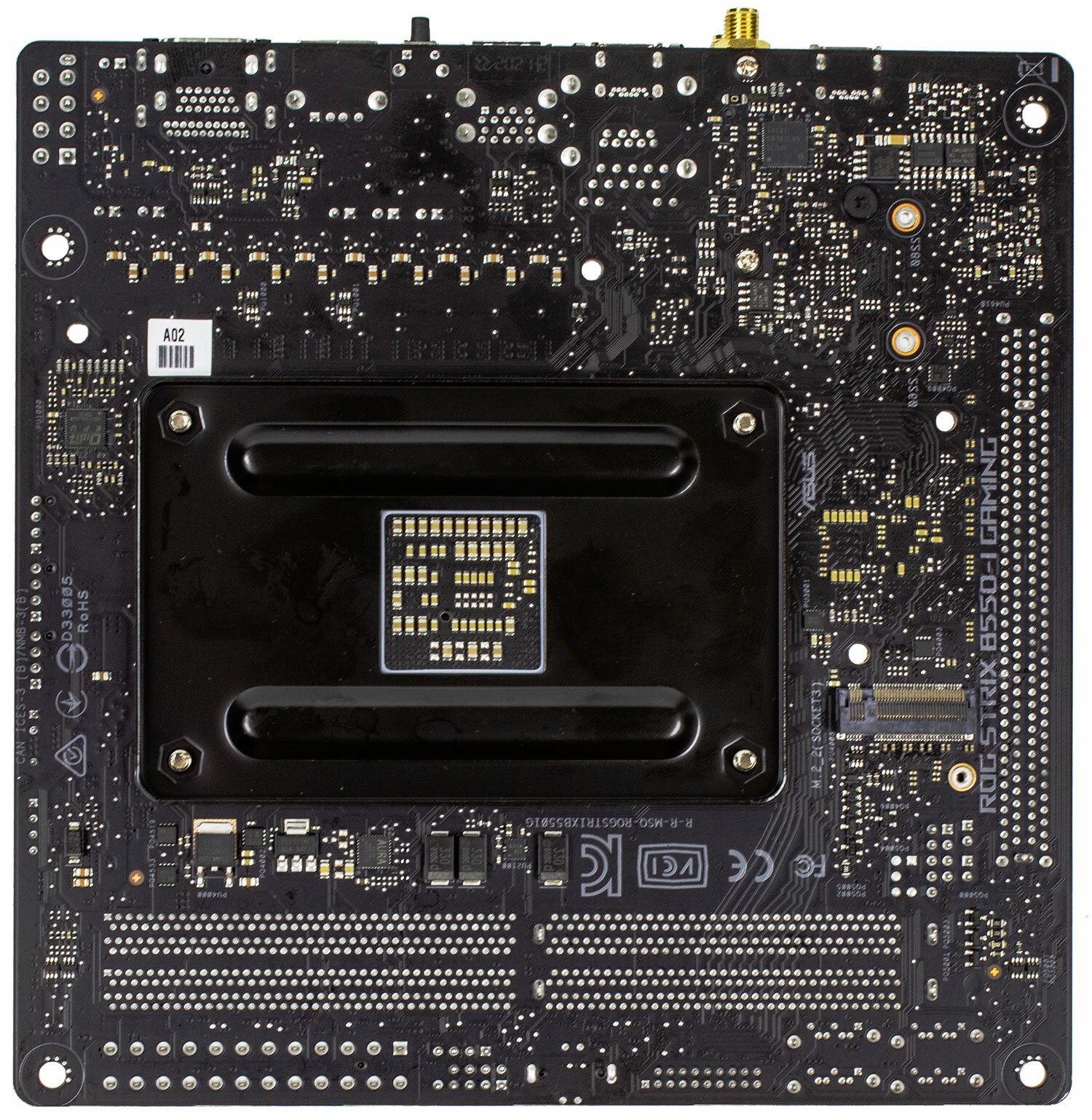

И один с обратной стороны, справа от массивного стального бэкплейта.

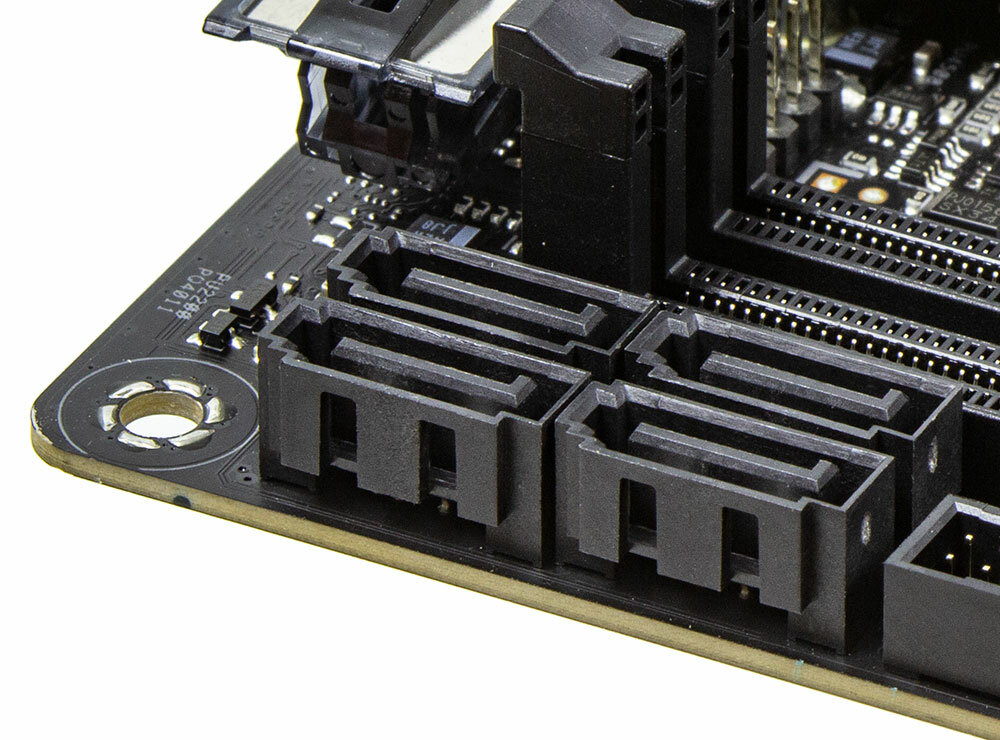

Под низкоскоростные накопители есть четверка портов SATA в левом нижнем углу. При подключении левой пары кабелей может случиться «конфликт» с видеокартой. Увы, неизбежное зло при сборке компактных систем.

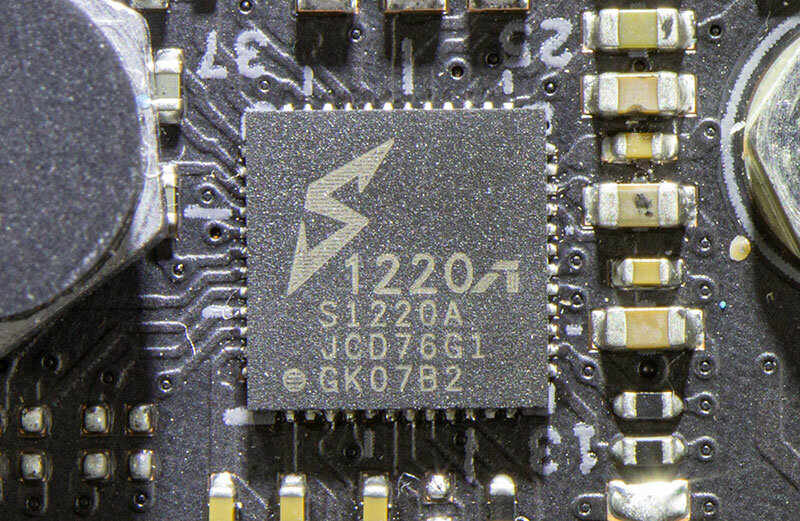

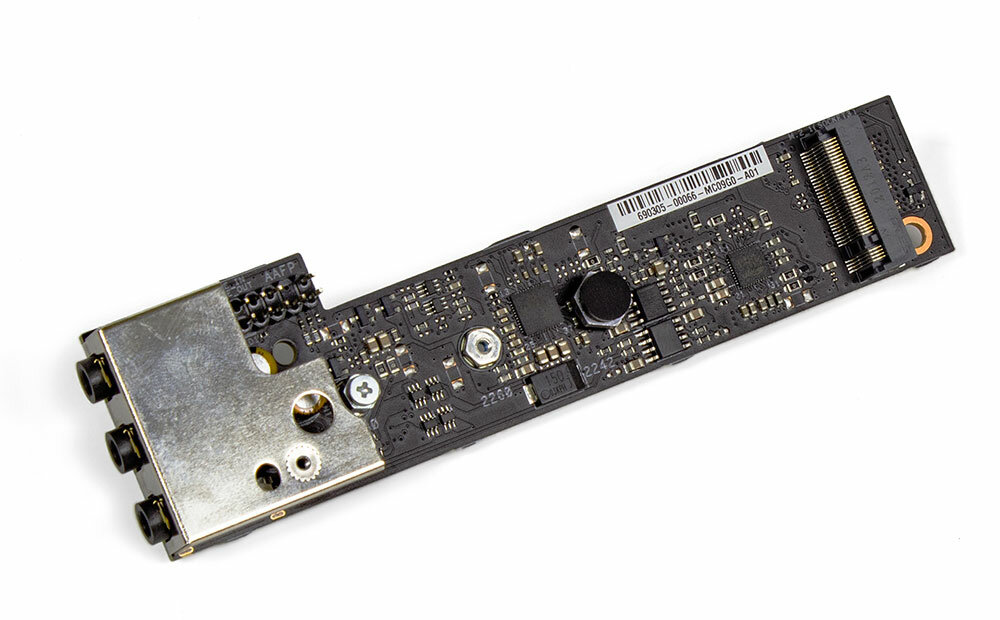

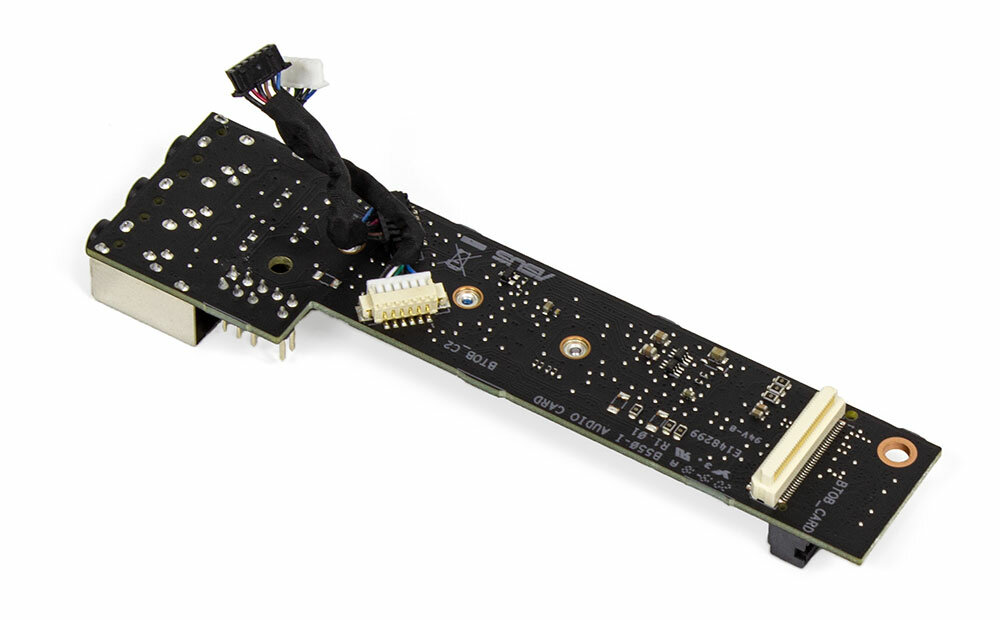

Небольшая плата с разъемом M.2 (лицевая часть) вмещает также аудиокарту SupremeFX на кодеке Realtek S1220A.

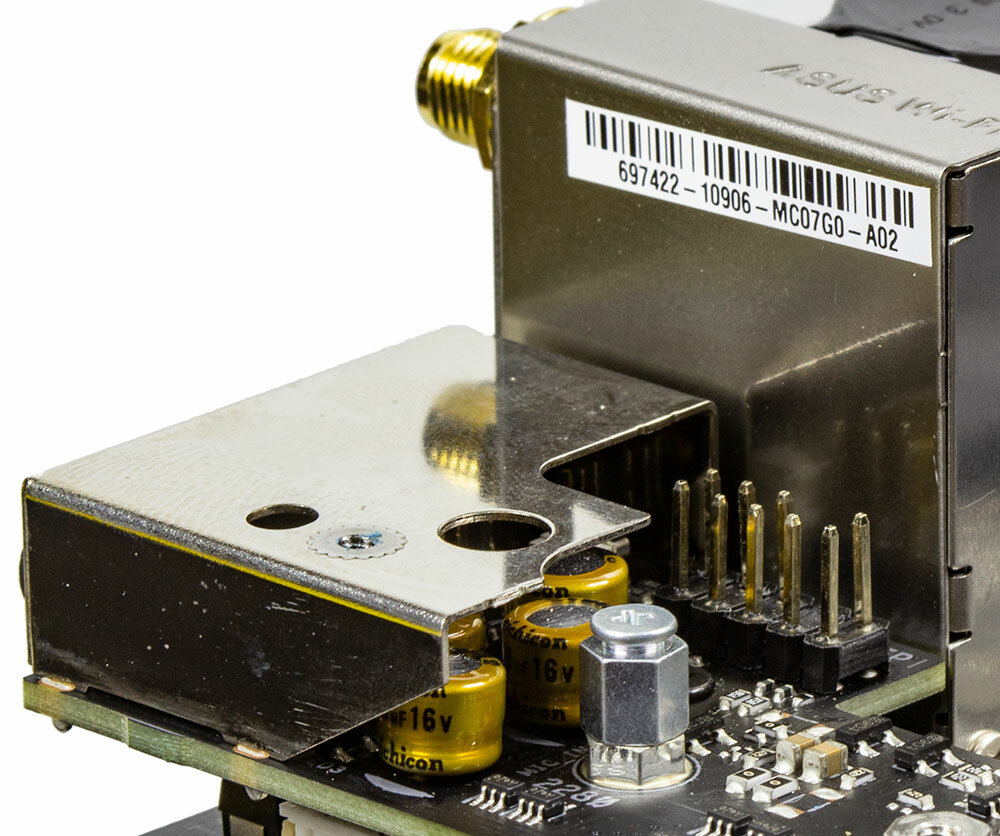

Разъемы и аналоговый аудиотракт частично скрыты экранирующим кожухом.
Плата эта удобно крепится на двух винтовых стойках и соединяется с основной малогабаритным разъемом и коротким кабелем.

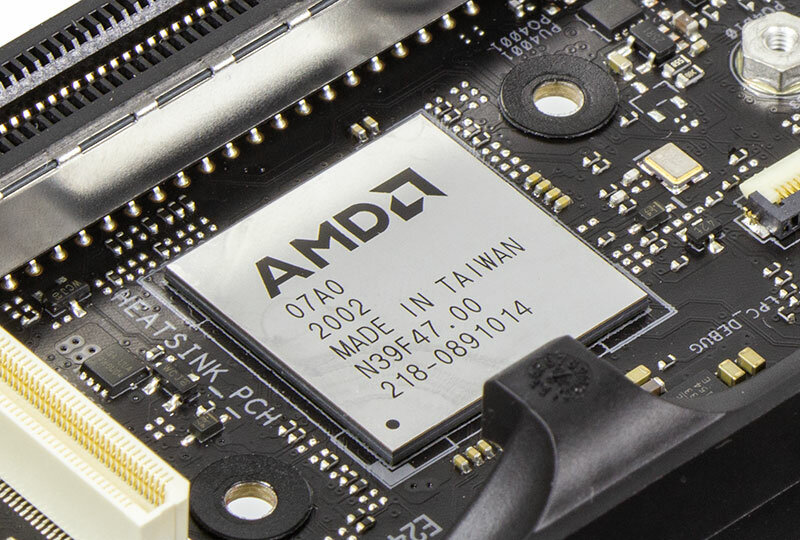

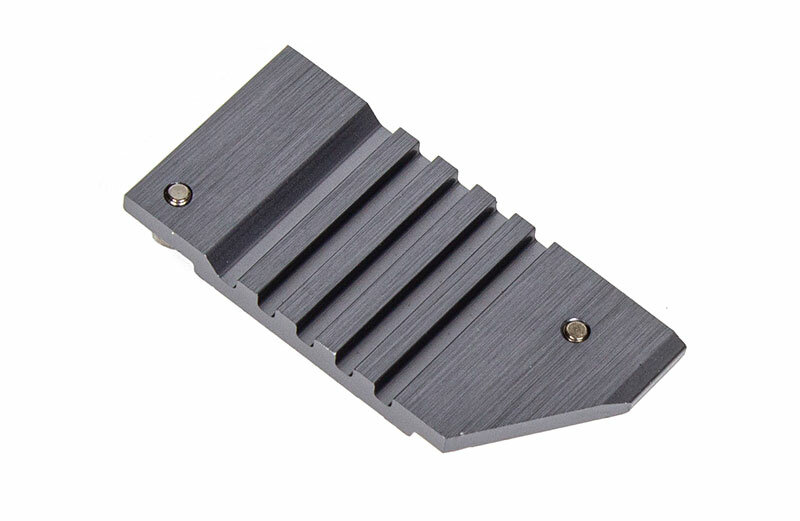

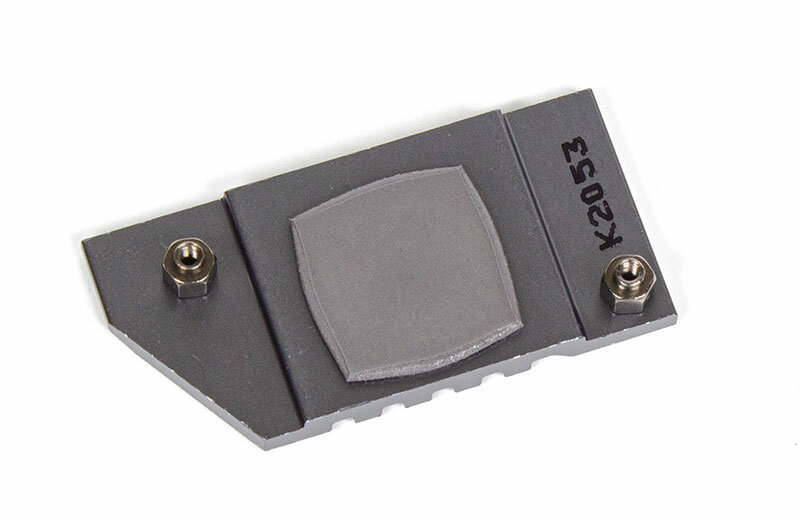

Рядом с ответной частью разъема можно видеть небольшой радиатор системной логики (B550).
По сравнению с другими платами на этом чипсете, размер теплоотвода неприлично мал. Надеюсь, в повседневной работе перегрев не настигнет при интенсивном обмене данными через встроенные контроллеры.
Крепление радиатора — винтовое, для возможности замены на что-то более производительное (например, при установке малогабаритной системы охлаждения на процессор).

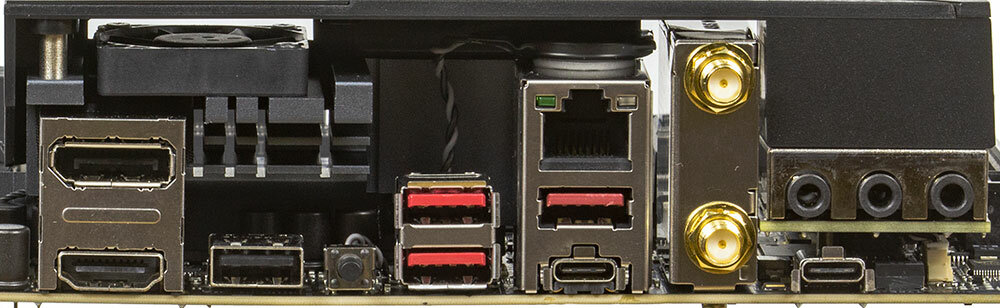

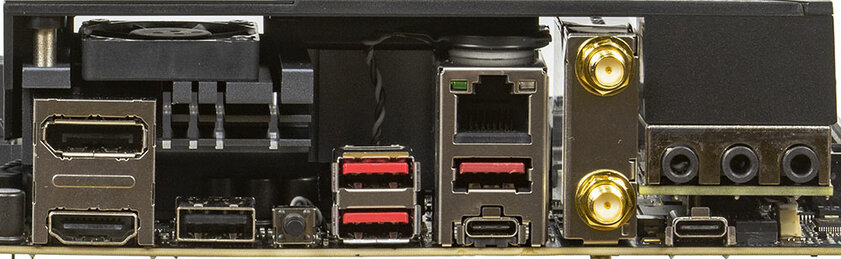

Задняя панель по современным меркам бедновата: всего шесть USB, два видеовыхода, разъем проводной сети, два SMA-гнезда под антенны и три миниджека. Из них USB 3.2 всего четыре штуки, хотя к бюджетному сектору эту плату отнести нельзя. Странное решение. Кстати, USB Type-C под тройкой 3,5-мм аудиоджеков тоже относится к звуку.

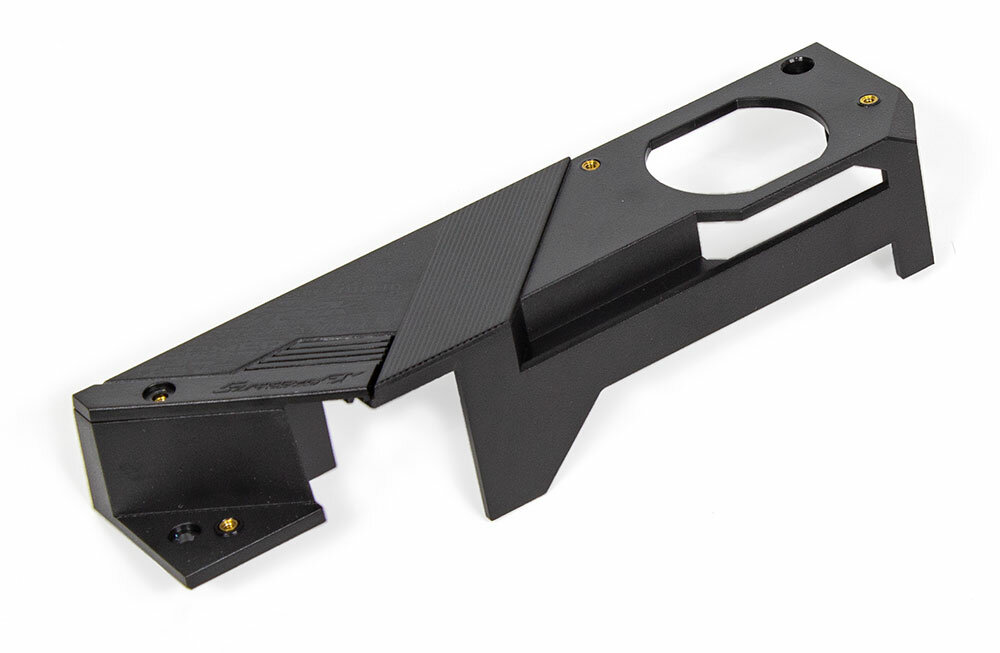

После радиатора на чипсете можно подумать, что инженеры ASUS решили не обращать внимание на качественное охлаждение. Но нет, с радиатором на системе питания все в порядке. Для начала стоит демонтировать кожух, нависающий над разъемами задней панели и по совместительству поддерживающий дочернюю плату с M.2-разъемом.

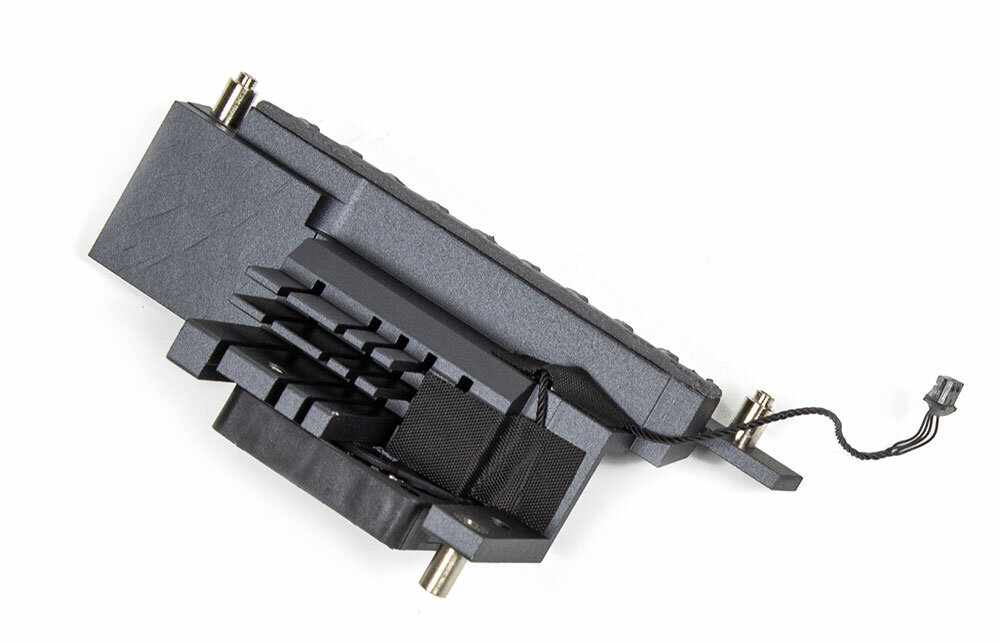

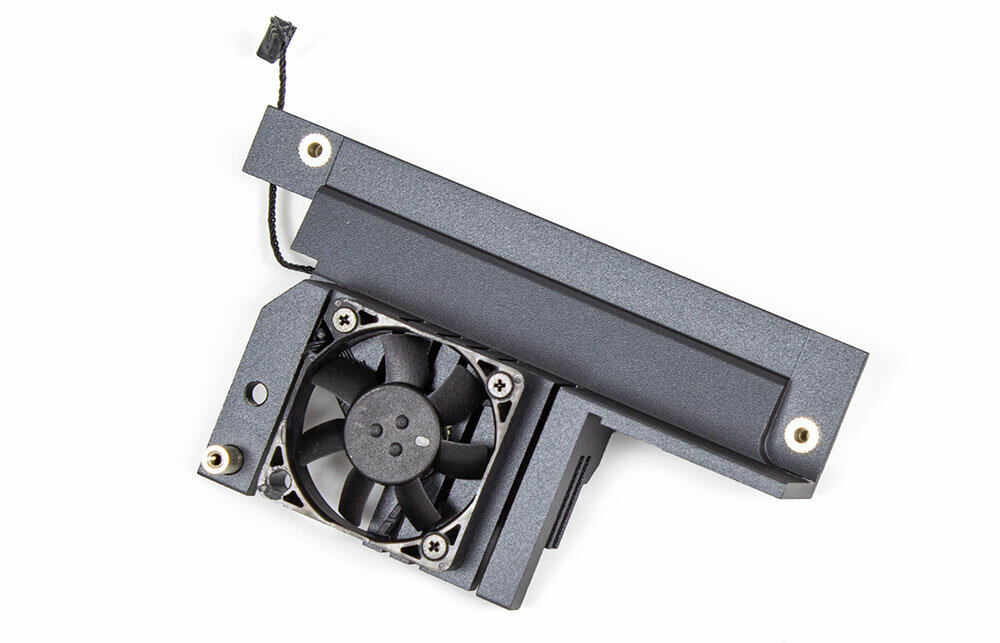

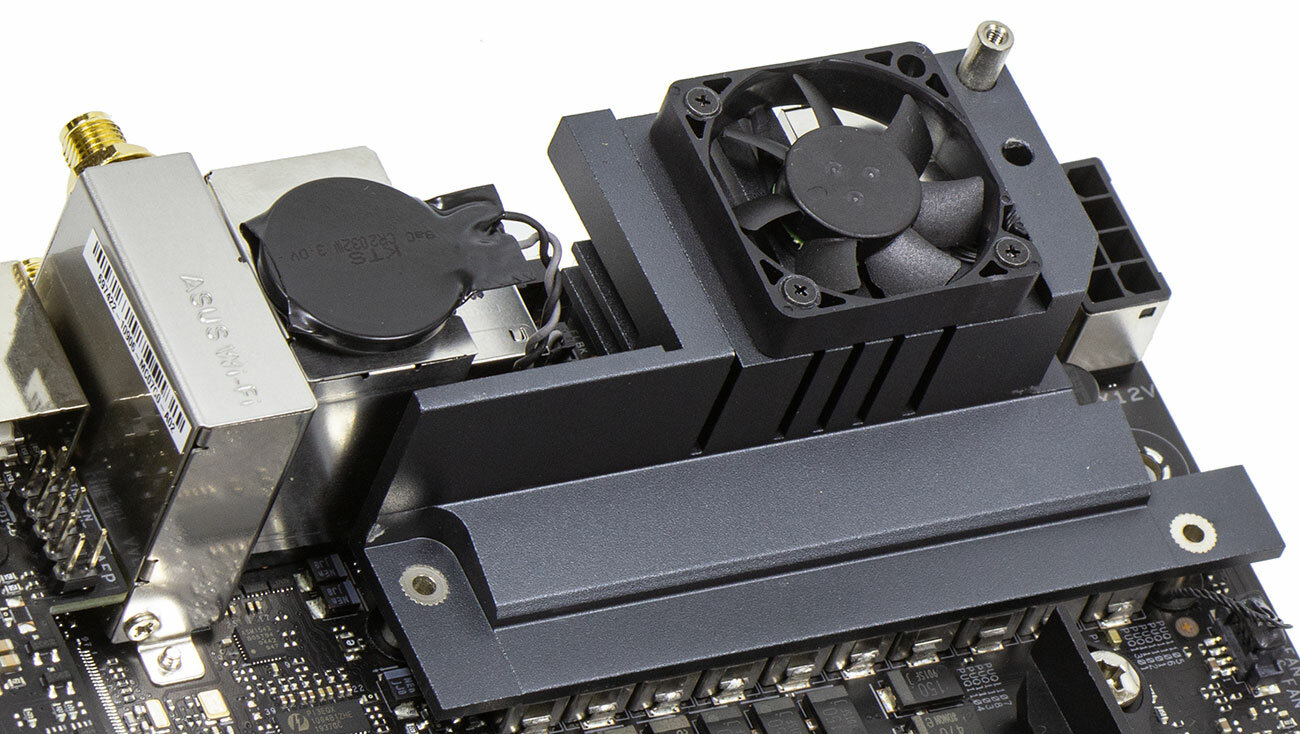

Под ним установлен сложной формы крупный алюминиевый радиатор, оснащенный вентилятором 20 × 20 мм. Громоздкая (в масштабах этой материнской платы) конструкция охлаждает силовую часть процессорного преобразователя питания.

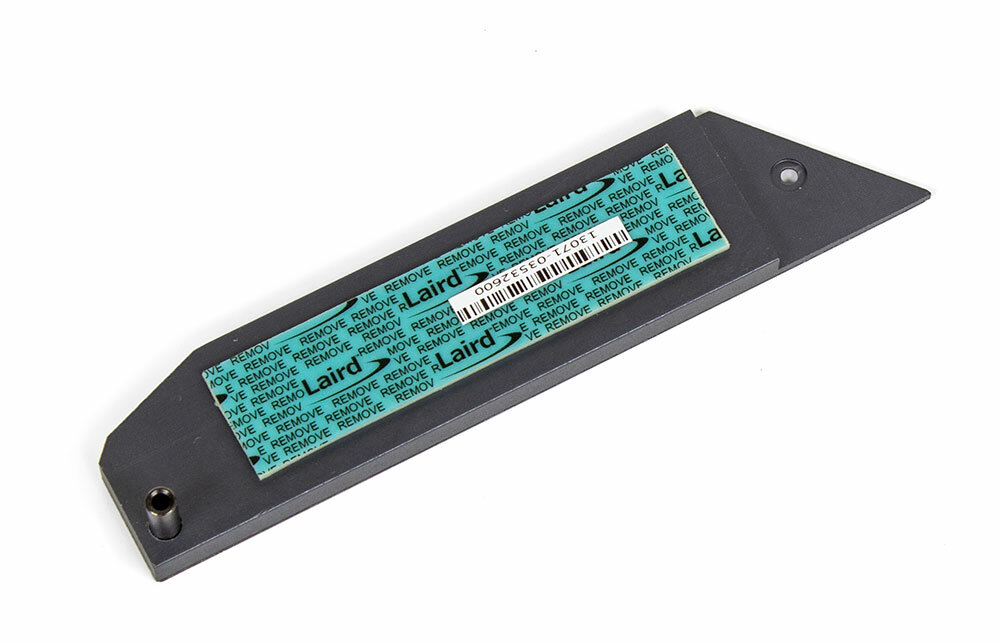

Контактирует с силовыми ключами через термопрокладки. Как видно, «прорехи» в задней панели заполнены ребрами для более эффективного отвода тепла. Странно, что в заглушке задней панели нет отверстий для выхода нагретого воздуха.
После демонтажа всех радиаторов и добавочных плат можно рассмотреть систему питания и контроллеры.

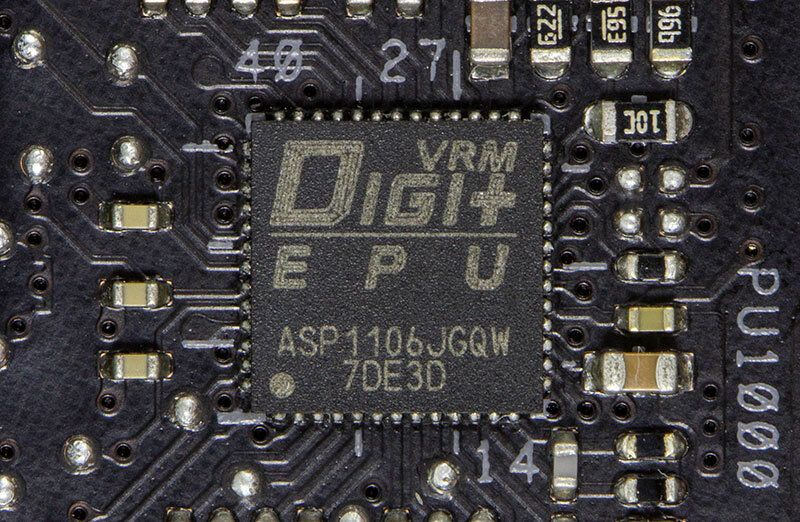

Преобразователем питания для процессора управляет контроллер ASP 1106GGQW, более известный как Richtek RT8877C. Фаз 10, или, если быть точнее, 8+2.

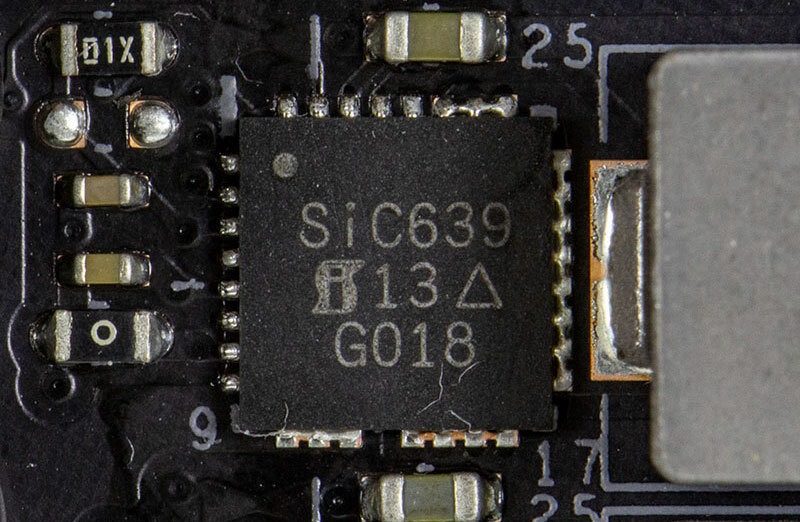

В качестве силовых ключей используются Vishay VRPower DrMOS SiC639, способные пропустить ток до 50 ампер. Стоит отметить, что мосфеты устанавливаются с большим запасом по току, так как параметры кристалла (самого ключа) при высокой температуре и значительной нагрузке «уплывают». Это, в свою очередь, негативно сказывается на чистоте выходного напряжения.

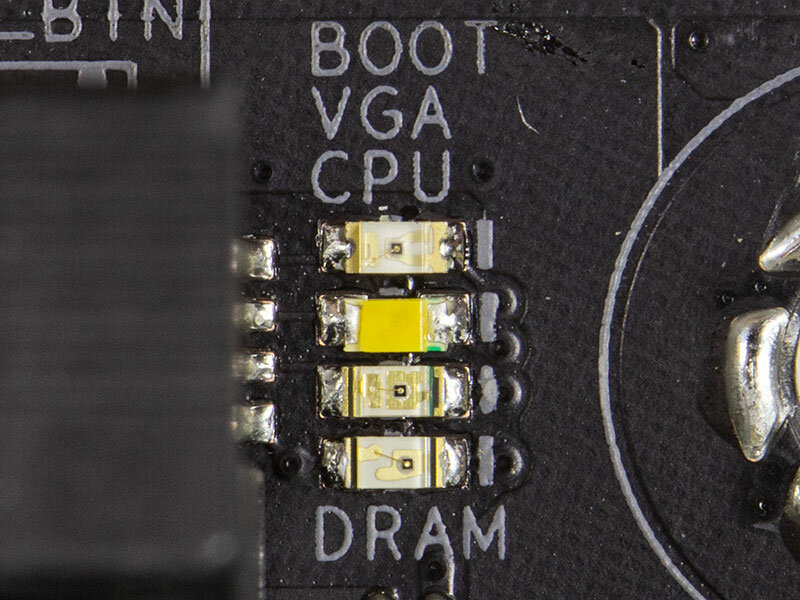

Поскольку чипсет B550 не предусматривает разгон процессора, то и полноценный индикатор POST-кодов решили не ставить, довольствуясь упрощенной его версией из четырех светодиодов, каждый из которых «отвечает» за отдельную стадию прохождения инициализации при старте.

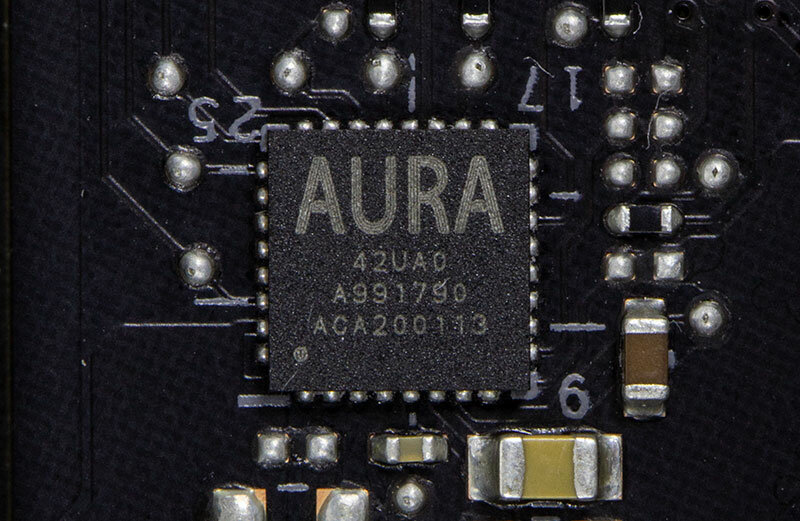

К материнской плате можно подключить RGB-ленты и управлять подсветкой из фирменного приложения. «Железную» реализацию данной функции обеспечивает фирменный контроллер.

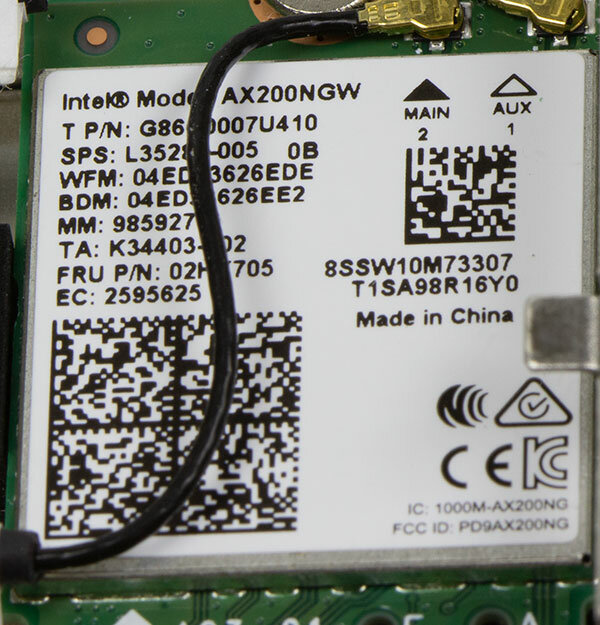

Контроллер адаптеров Wi-Fi и Bluetooth (Intel AX200) скрыт металлической крышкой на задней панели.

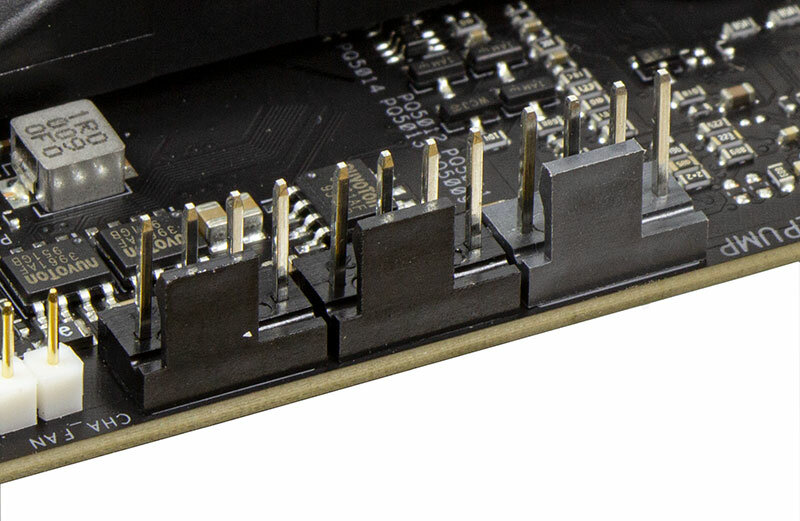

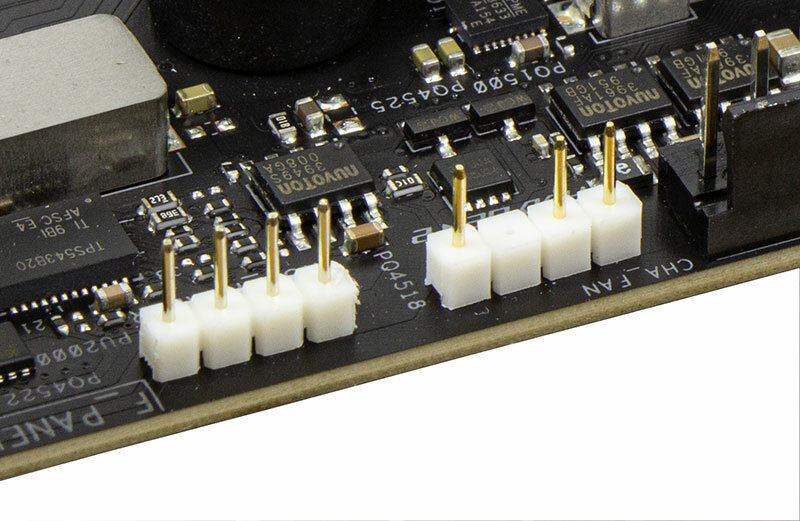

Разъемов под вентиляторы всего три, собраны они в группу. Причина проста: места в других уголках платы не так уж и много. Или, если оно есть, то тянуться туда для подключения вентилятора совершенно не удобно.

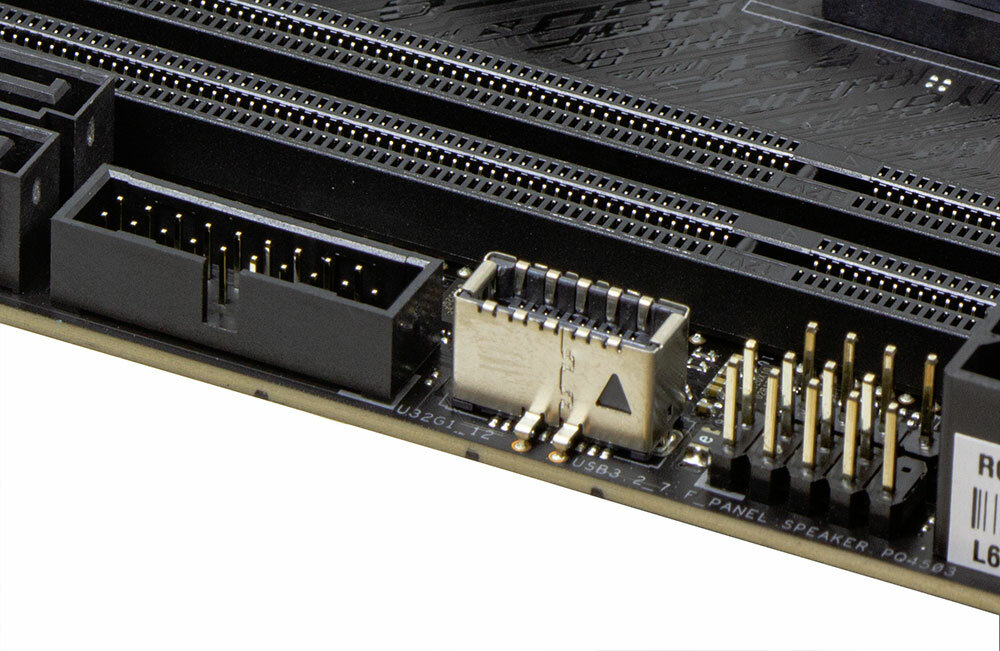

Также и разъемы под USB-порты, сгруппированы около разъема питания (ATX24). Одно из немногих мест, к которому сравнительно легко подобраться.
UEFI-оболочка BIOS

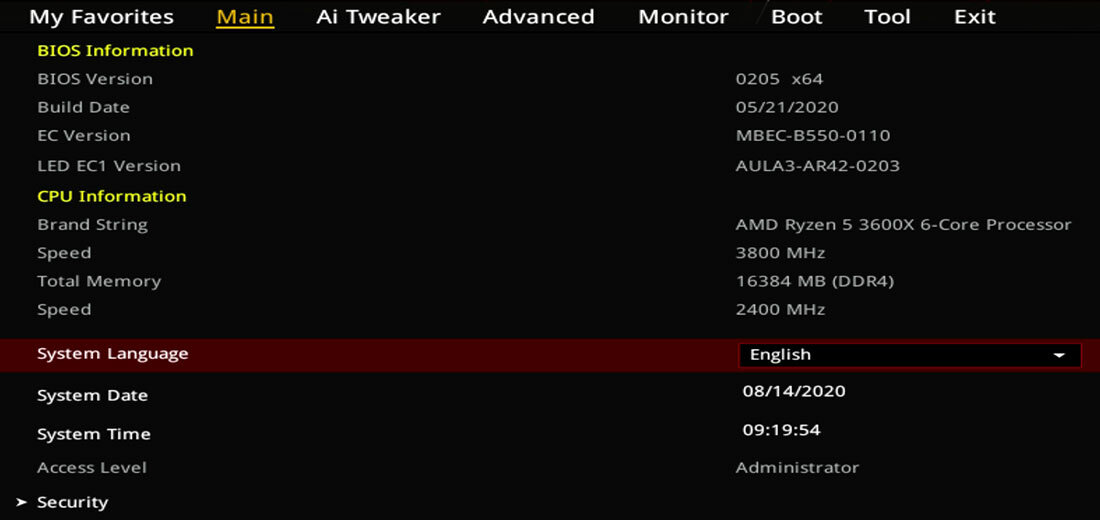

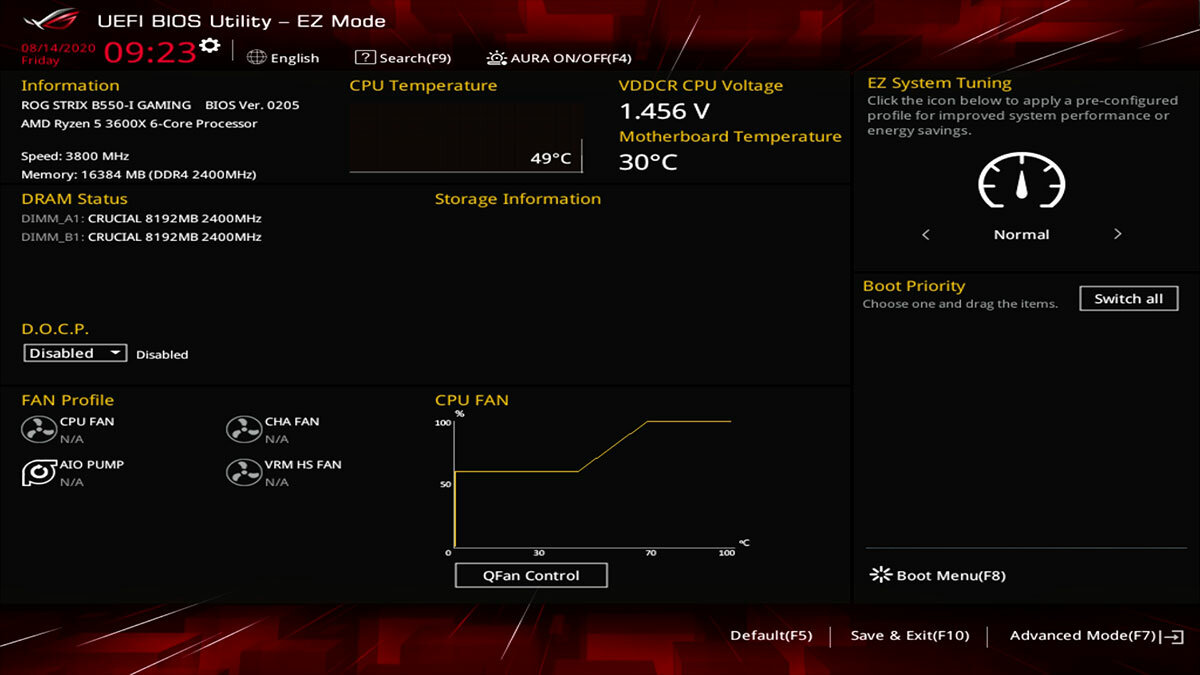

Перед нами типичное оформление UEFI-оболочки в стиле ROG, простое и удобное. Дизайн и структура меню кочует от платы к плате уже четвертое поколение. Это хорошо — нечего менять то, что изначально грамотно структурировано. Исправляют лишь мелкие недочеты и добавляют характерные для той или иной матплаты опции. При первом старте пользователя встречает EZ Mode — собранная на одном экране общая информация о системе.

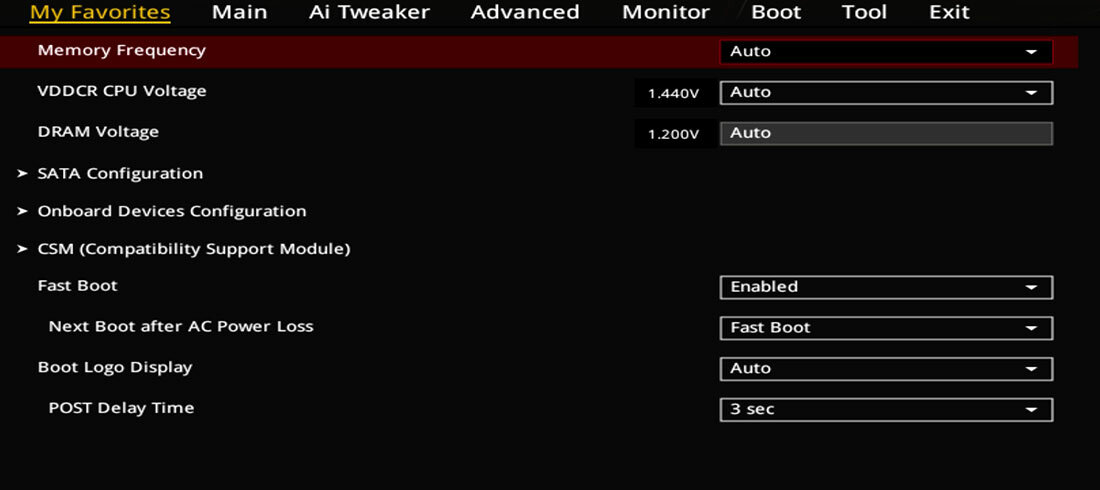

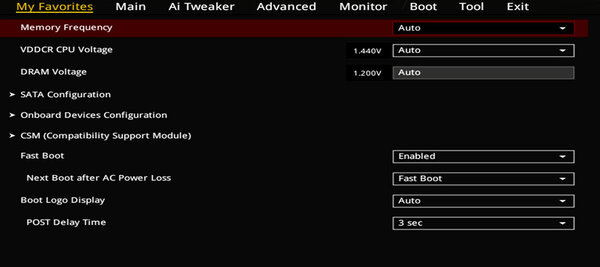

Кнопка F7 открывает более привычный Advanced Mode с классическим меню. Самый левый раздел — My Favorites, в нем пользователь сам собирает наиболее часто используемые параметры. Конечно, в платах на логике B550 он не так актуален ввиду изрядно обрезанных возможностей по разгону (спасибо AMD), но, тем не менее, тонкую настройкцу системы никто не отменял.

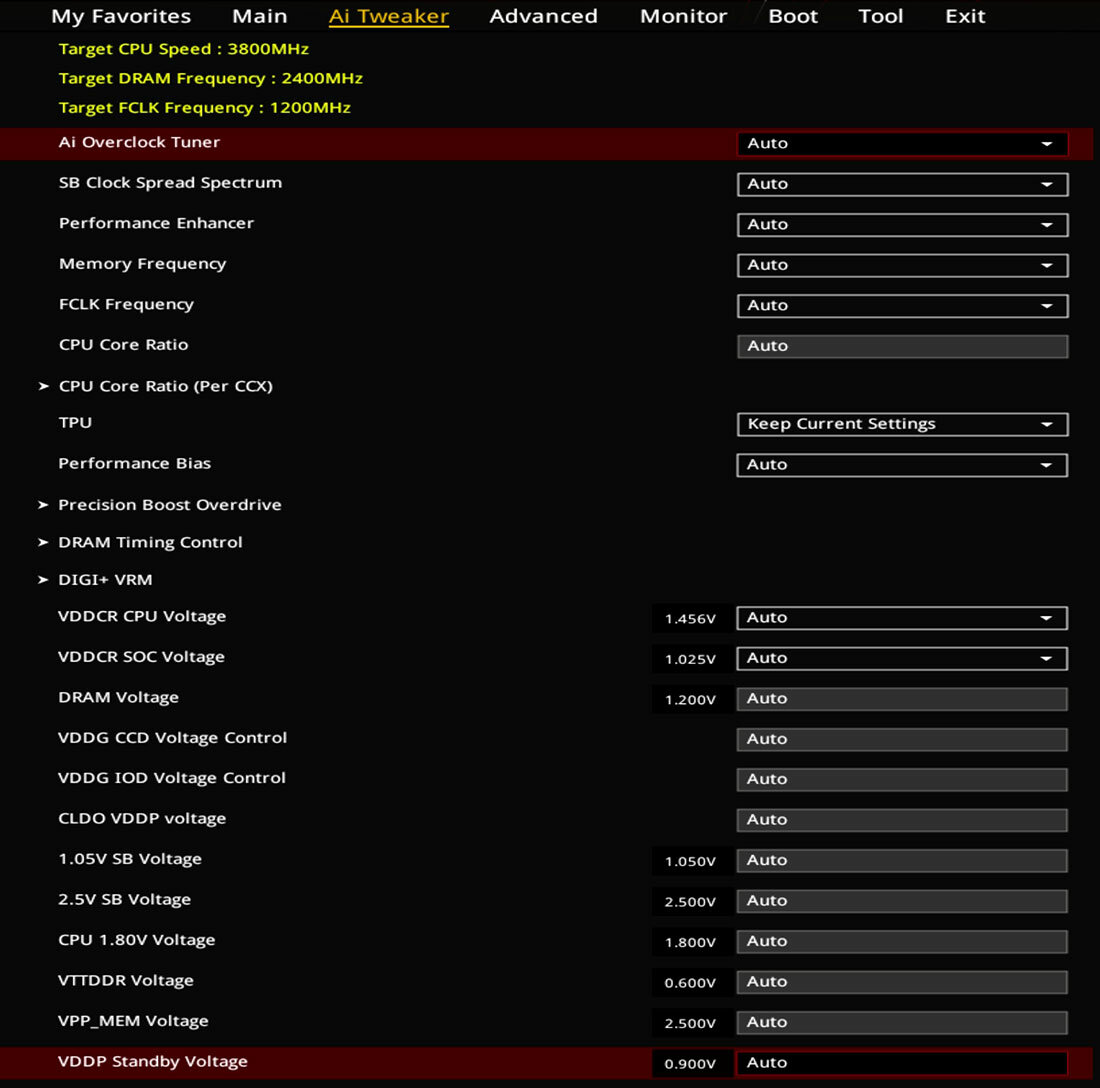

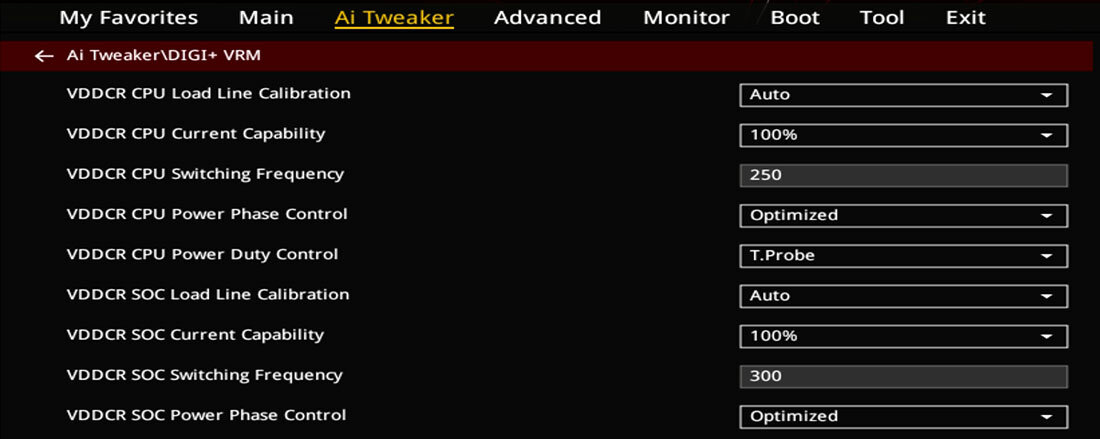

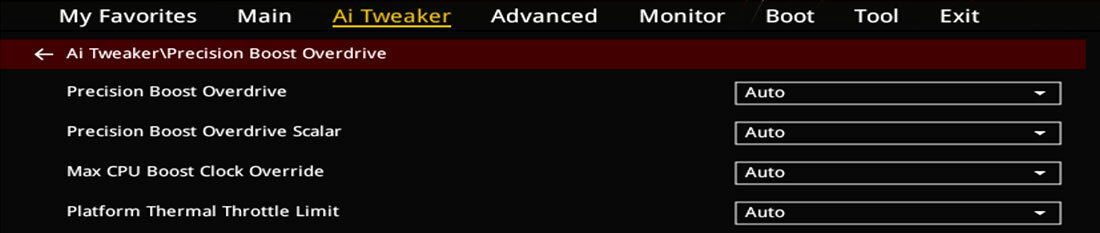

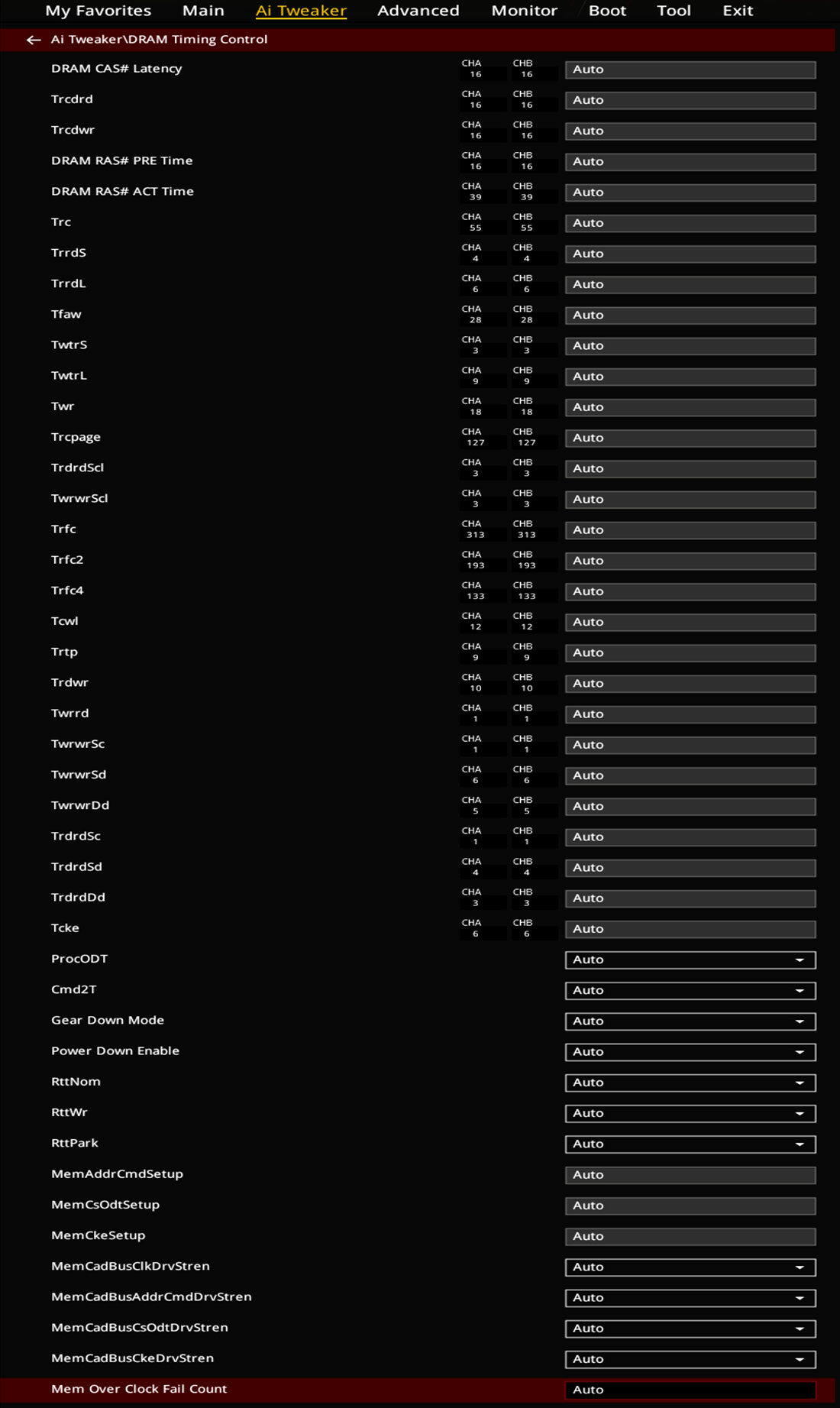

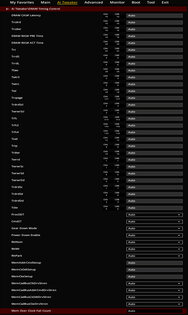

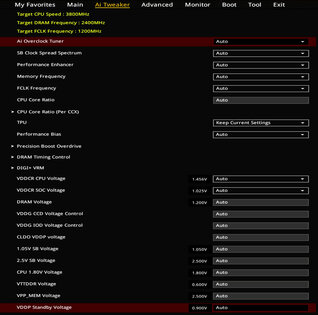

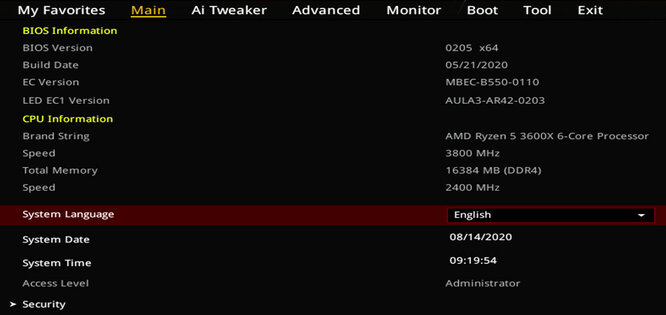

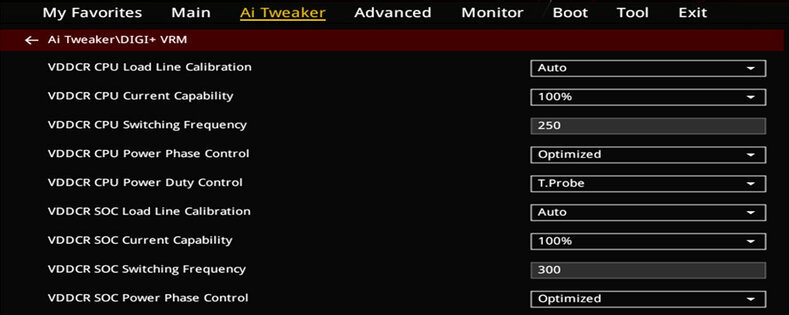

А она осуществляется преимущественно из раздела Ai Tweaker, который идёт сразу после Main. Несмотря на обрезанные возможности, разделов в нем по-прежнему много. Ведь есть ещё тайминги, напряжения...

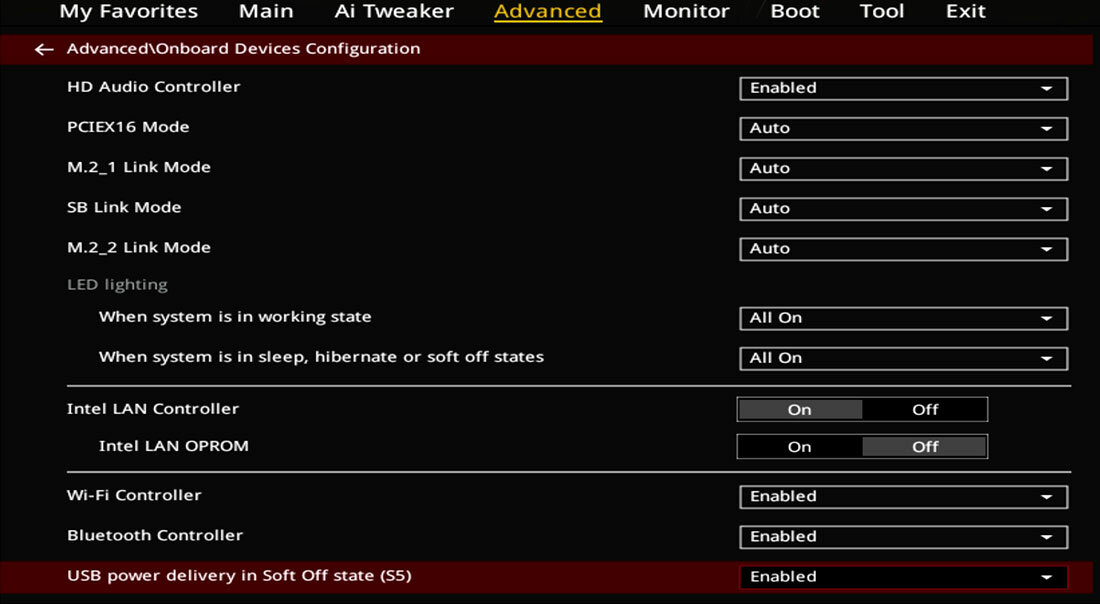

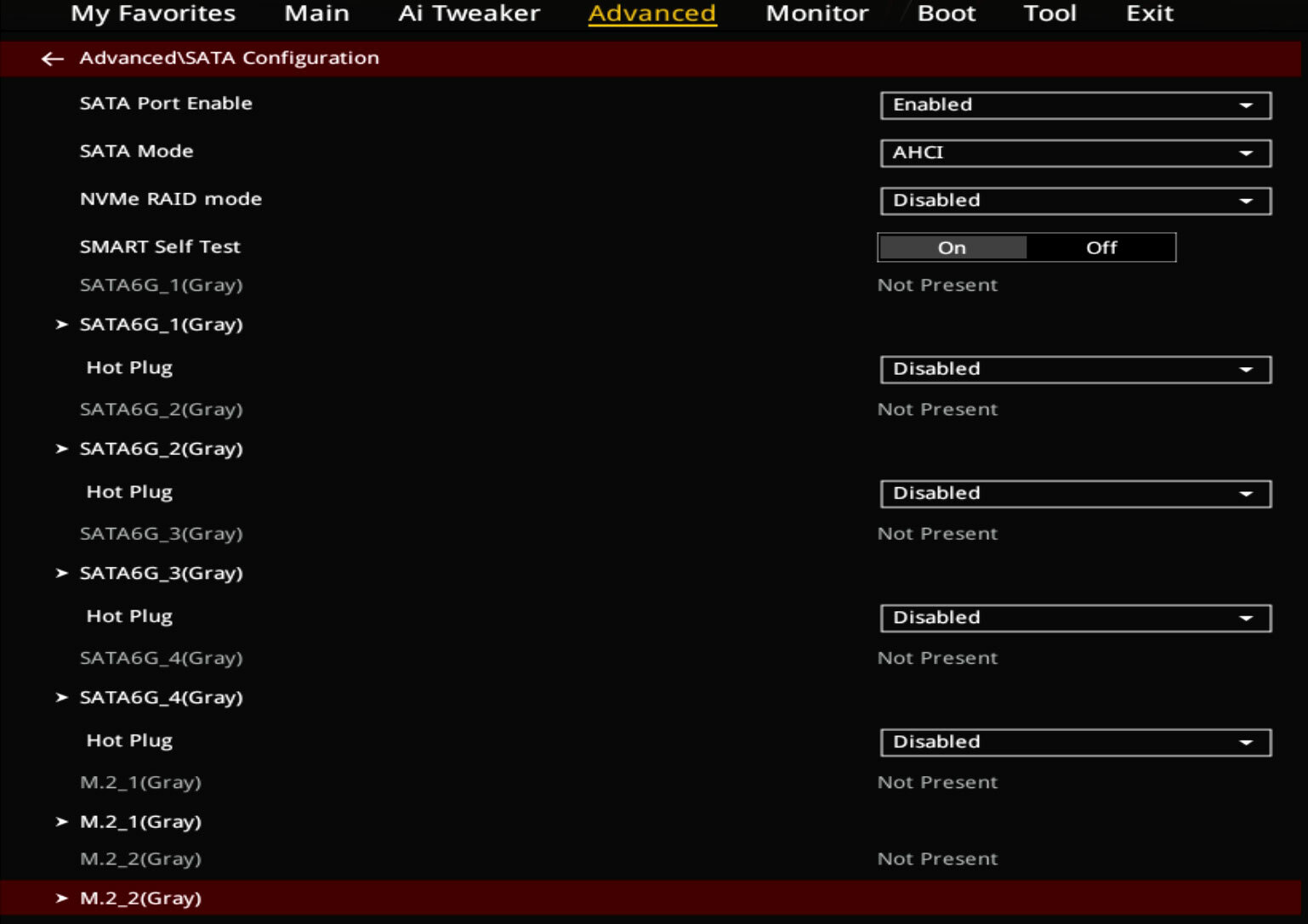

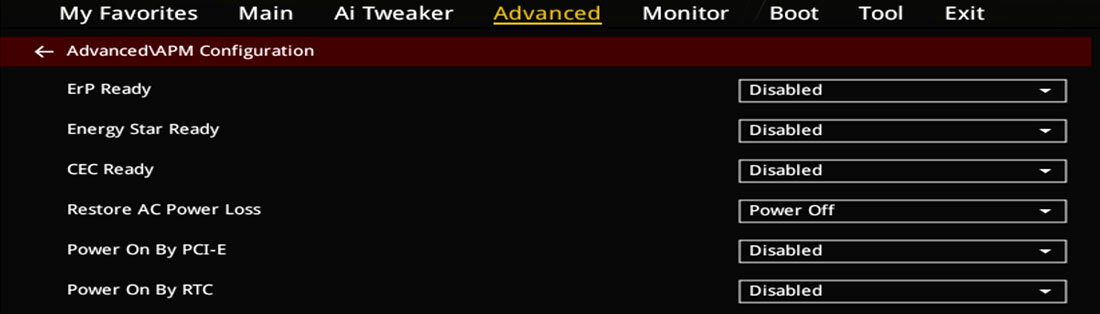

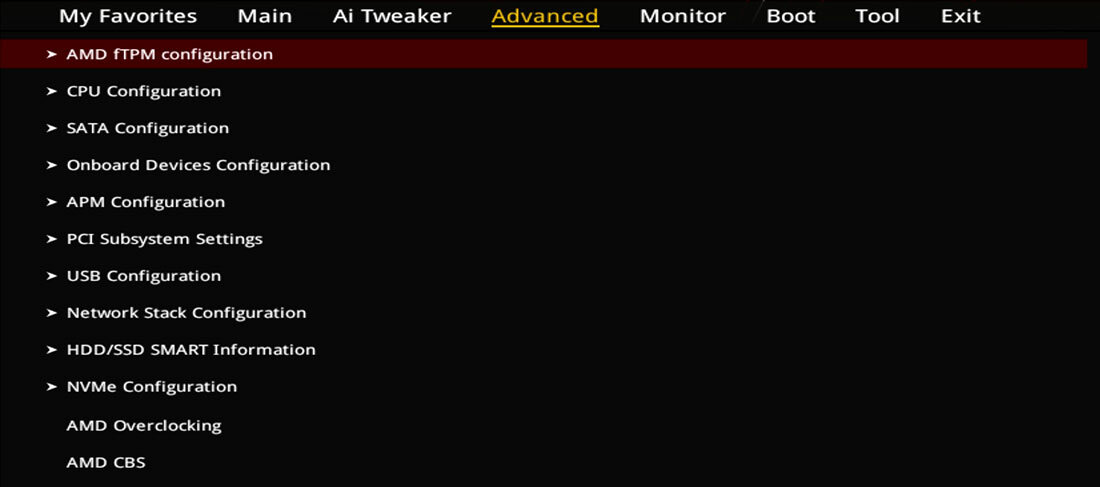

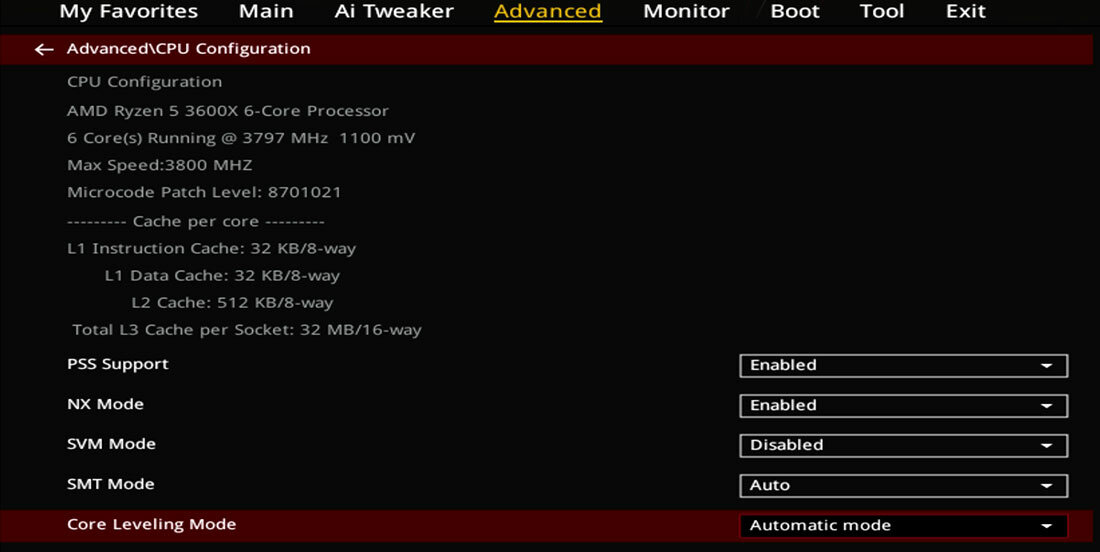

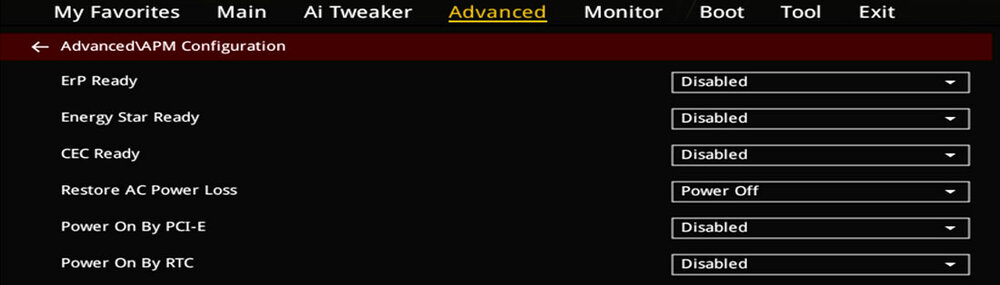

В разделе Advanced собрали все дополнительные опции встроенных контроллеров и режимов работы портов. Есть отдельная группа настроек для технологий центрального процессора.

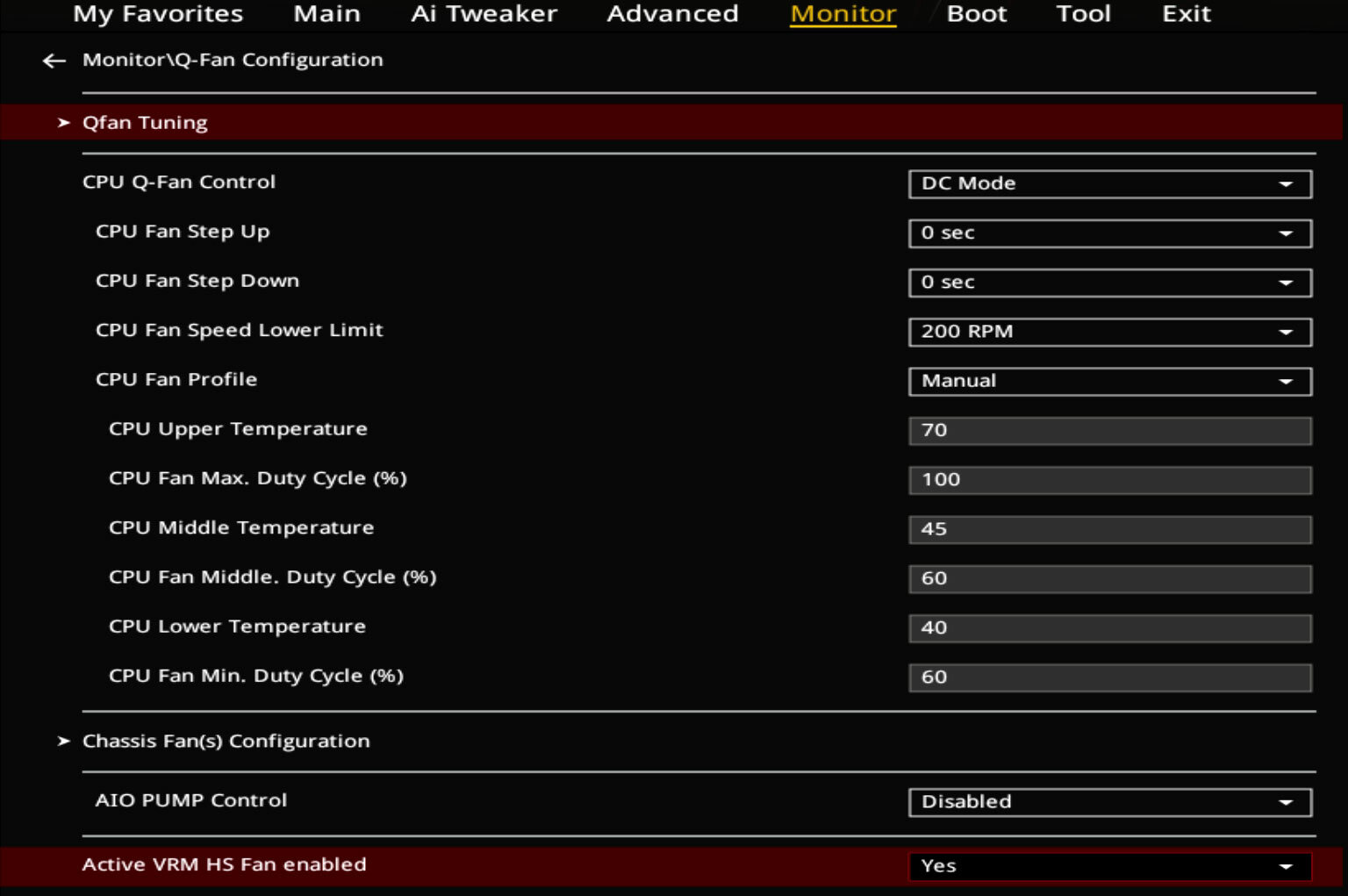

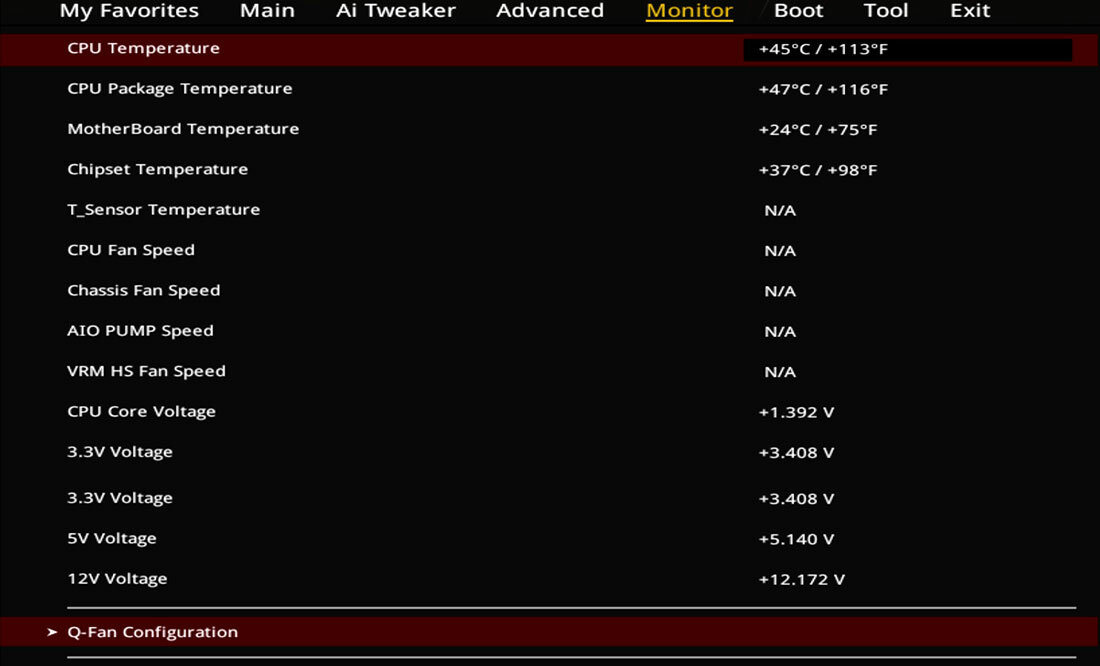

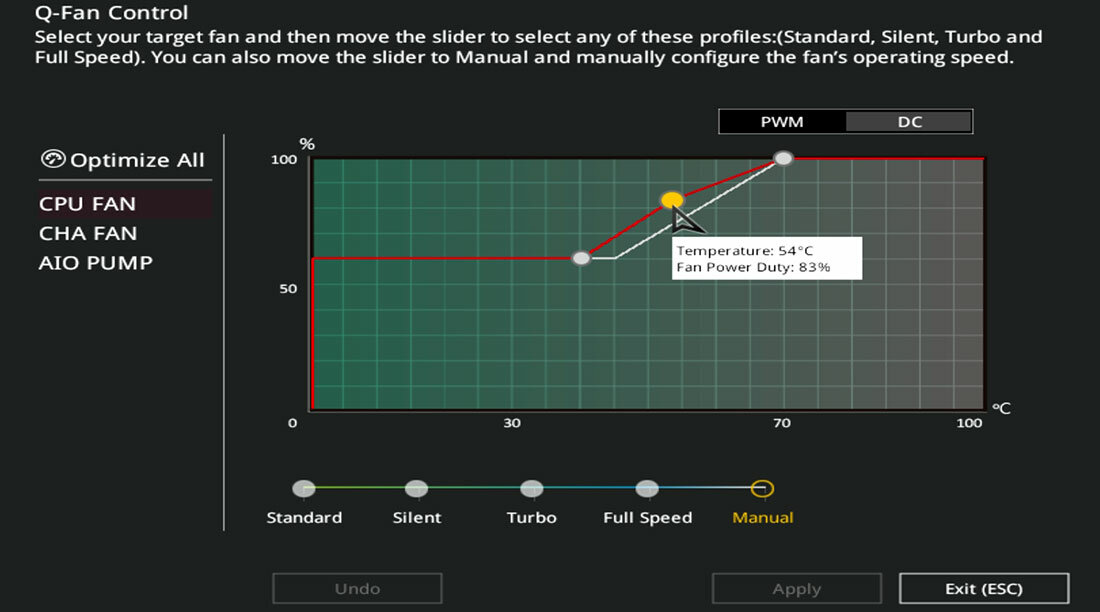

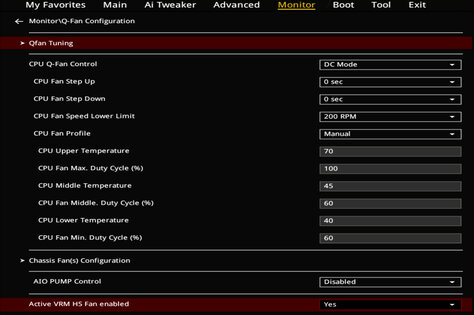

Название раздела Monitoring говорит само за себя: есть и напряжения, и температуры. Управлять оборотами вентиляторов можно через «утилиту» Q-Fan. Есть и готовые пресеты, есть и полностью ручной режим, где можно рисовать кривую изменения оборотов в зависимости от температур.

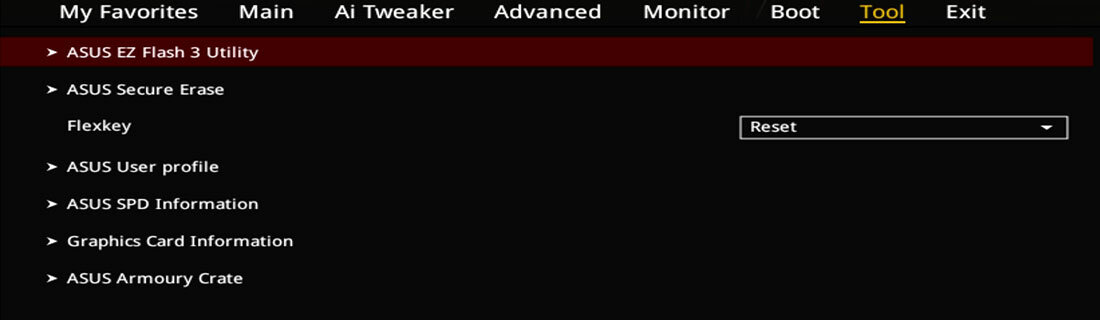

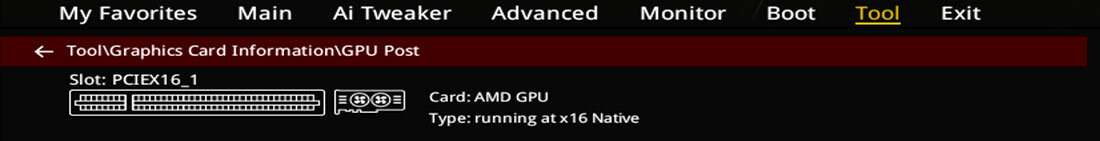

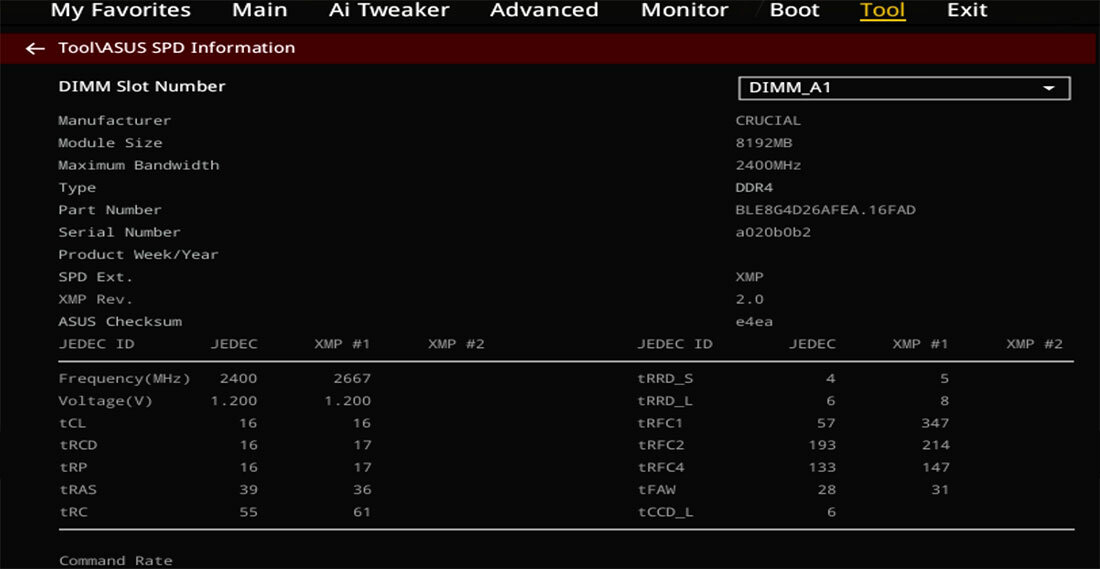

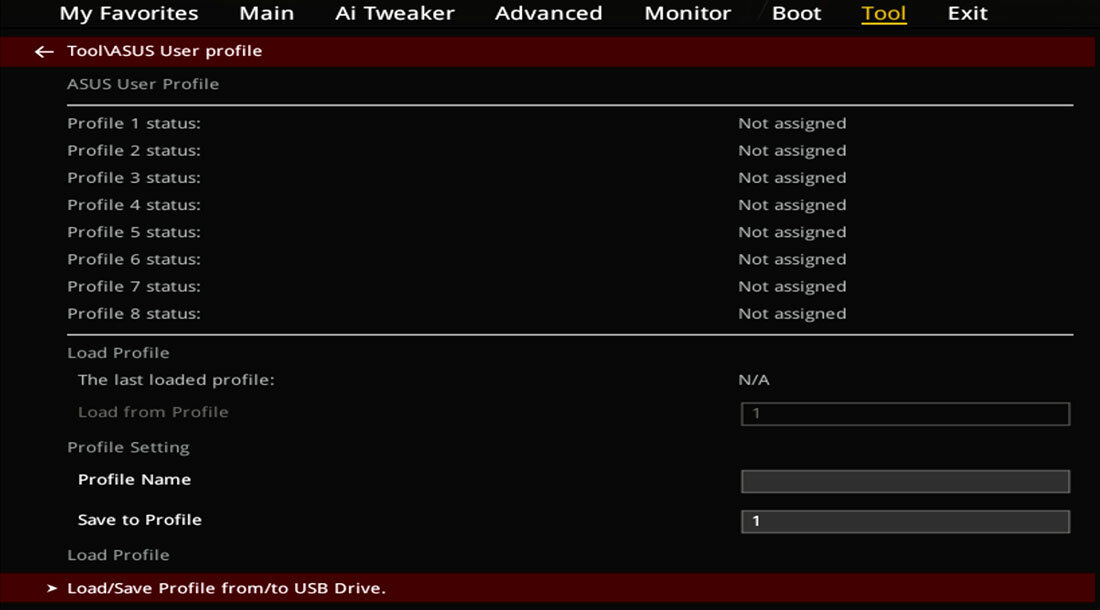

Полезные дополнения собраны в разделе Tool. Самым используемым у меня числится SPD Information, и EZ 3 Flash Utility часто пригождается. Также доступна информация о режиме работы слота PCI Express (с видеокартой), фирменная оболочка Armory Crate, удаление данных без возможности восстановления Secure Erase.
Отзыв
ASUS STRIX B550-I Gaming оказалась ожидаемо хорошей материнской платой: малые габариты, большие возможности по работе (практически не уступает полноформатным ATX-решениям), продуманная компоновка, мощная подсистема питания. Есть как проводная сеть, так и беспроводная стандарта AX. Фактически, все необходимое включено в базовую конфигурацию. В минусы можно записать сложность сборки и малое количество USB, которое, скорее всего, вынудит пользователя активно использовать колодки под выносные разъемы. Цена немалая, но адекватная при таком «фарше» и качестве исполнения.
Плюсы
- Продуманная разводка.
- Мощная система питания и охлаждения.
- Наличие 2,5-гигабитной проводной сети и Wi-Fi со стандартом AX.
- Практичное и удобное меню BIOS Setup.
- Скромные габариты платы.
Может не понравиться
- Цена.
- Охлаждение системной логики.
