На повестке дня практичная и сравнительно недорогая материнская плата для систем на базе процессоров Ryzen средней и высокой производительности. ASUS ROG STRIX B550-XE GAMING WIFI выделяется не только наличием Wi-Fi-модуля (как видно по названию), но и дополнительной платы расширения, которая значительно повышает количество устанавливаемых высокоскоростных накопителей. Но обо всем по порядку.
Технические характеристики
- Форм-фактор: ATX (305×244 мм).
- Процессорный разъем: Socket AM4.
- Системная логика: AMD B550 Chipset.
- Оперативная память: 4× DIMM, DDR4-2133…4866, до 128 Гбайт.
- Звук: ROG SupremeFX 7.1 (Realtek ALC1220).
- Сеть проводная: 2,5-Гбит Ethernet (Intel I225-V).
- Сеть беспроводная: Wi-Fi 802.11ax 2x2, Bluetooth 5.1 (Intel Wi-Fi 6 AX200).
- Слоты расширения: 2× PCIEx16, 2× PCIEx1.
- Накопители: 6× SATA III 6 Гбит/с, 4× M.2 NVMe / SATA III 6 Гбит/с 2280/22110.
- Задняя панель: 3× USB 3.2 Gen 2, 4× USB 2.0, audio USB Type-C, DisplayPort, HDMI, 2× SMA, 2,5-Гбит Ethernet, 5× 3,5 мм джек, кнопка BIOS FlashBack.
На момент написания обзора цена материнской платы составляет 24 000 рублей.
Комплектация
Коробка крупная, вместительная, в черно-красной цветовой гамме.

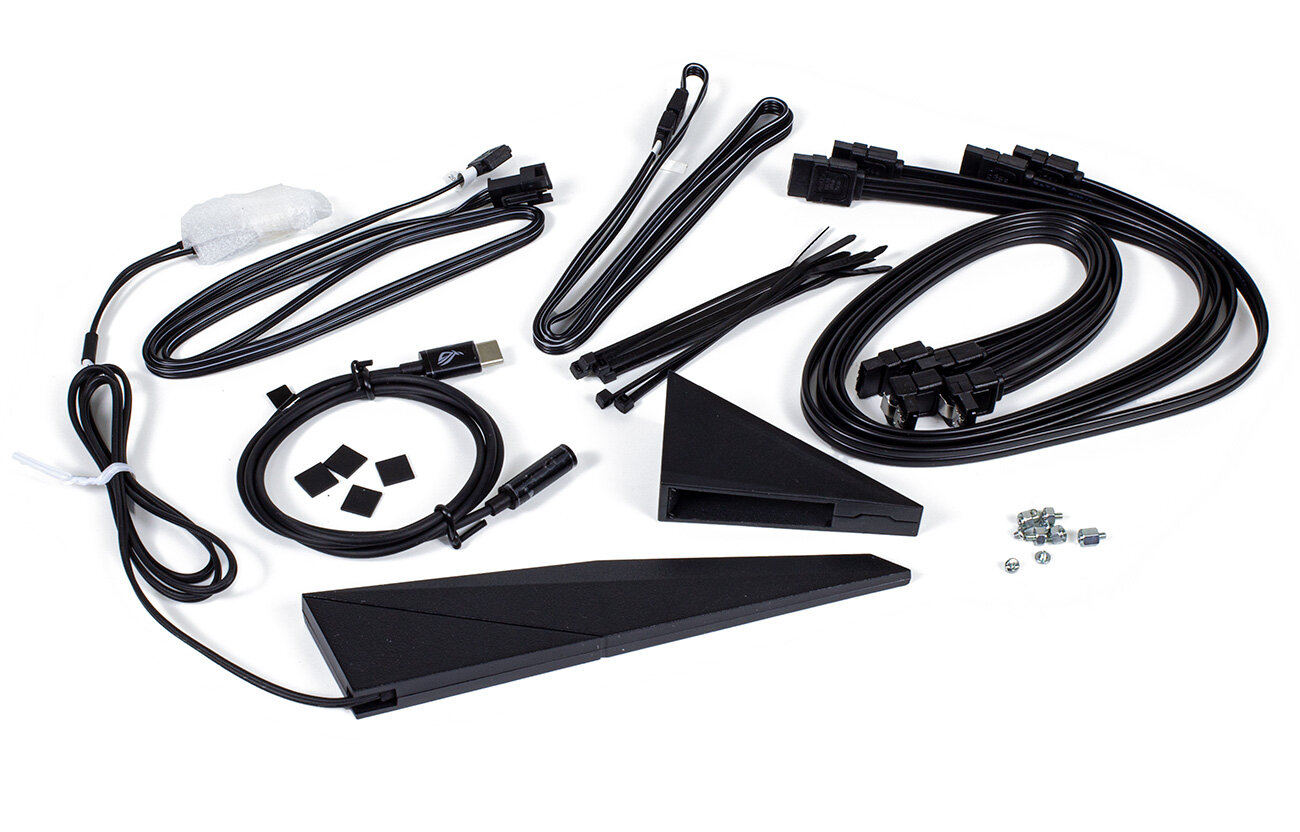

Внутри полный набор инструкций, наклеек, кабелей, переходников. Из дополнений есть стяжки и сувенир — брелок-петля с логотипом ROG.
Откуда же такой размер упаковки? Все из-за дополнительной платы Hyper M.2 x16 Gen 4 Card, предназначенной для установки четырех дополнительных SSD форм-фактора M.2.
Внешний вид

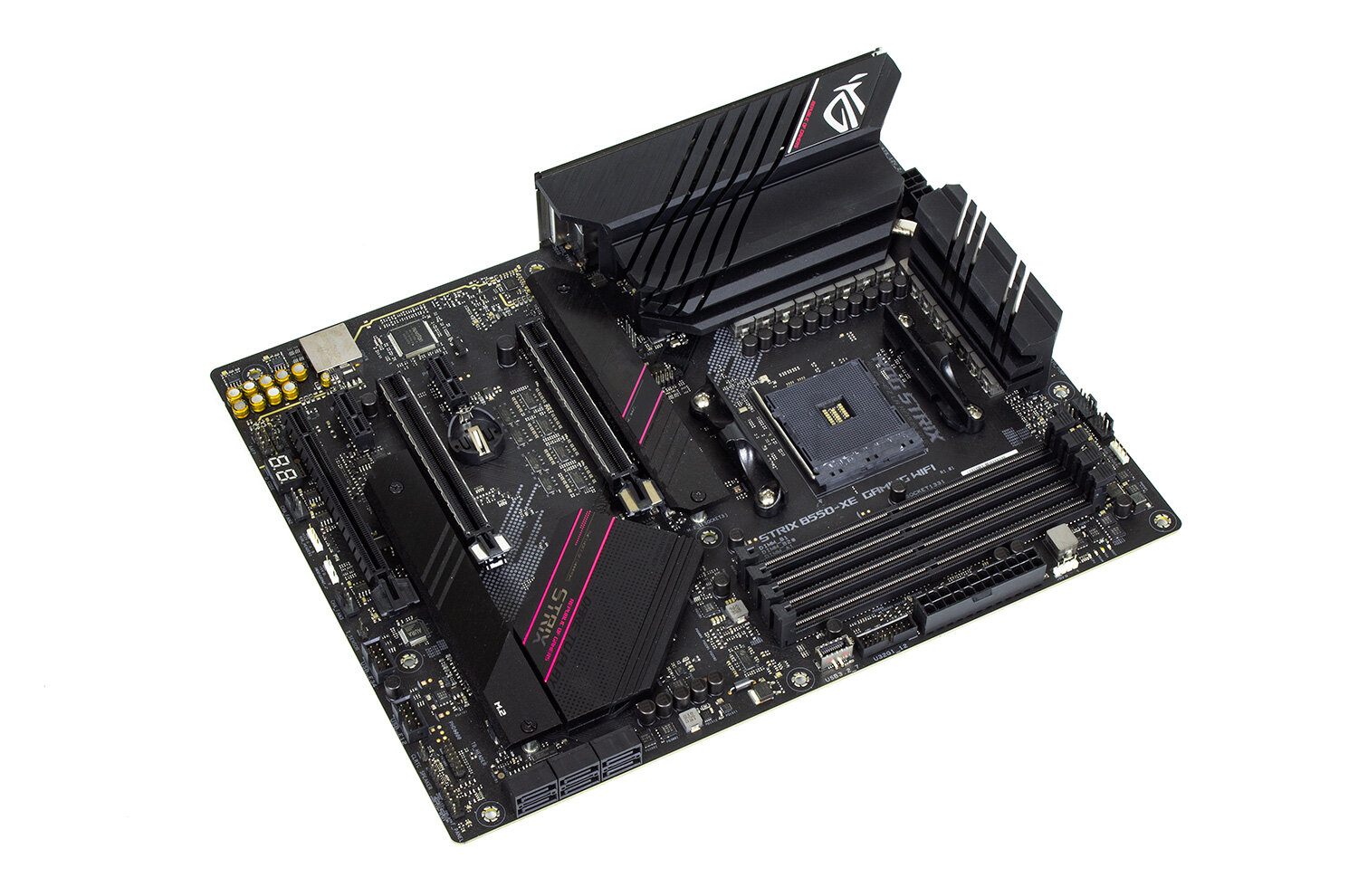

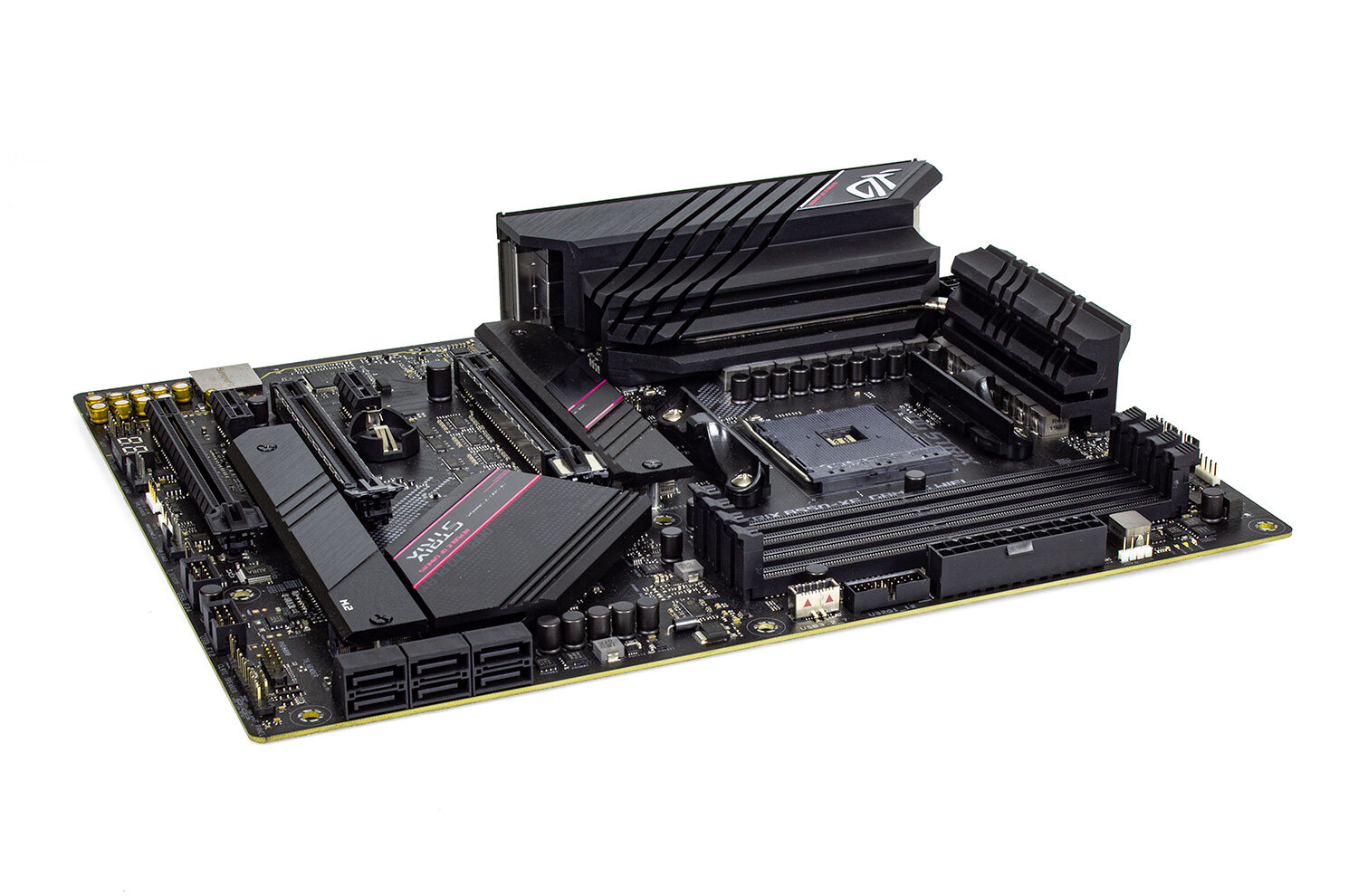

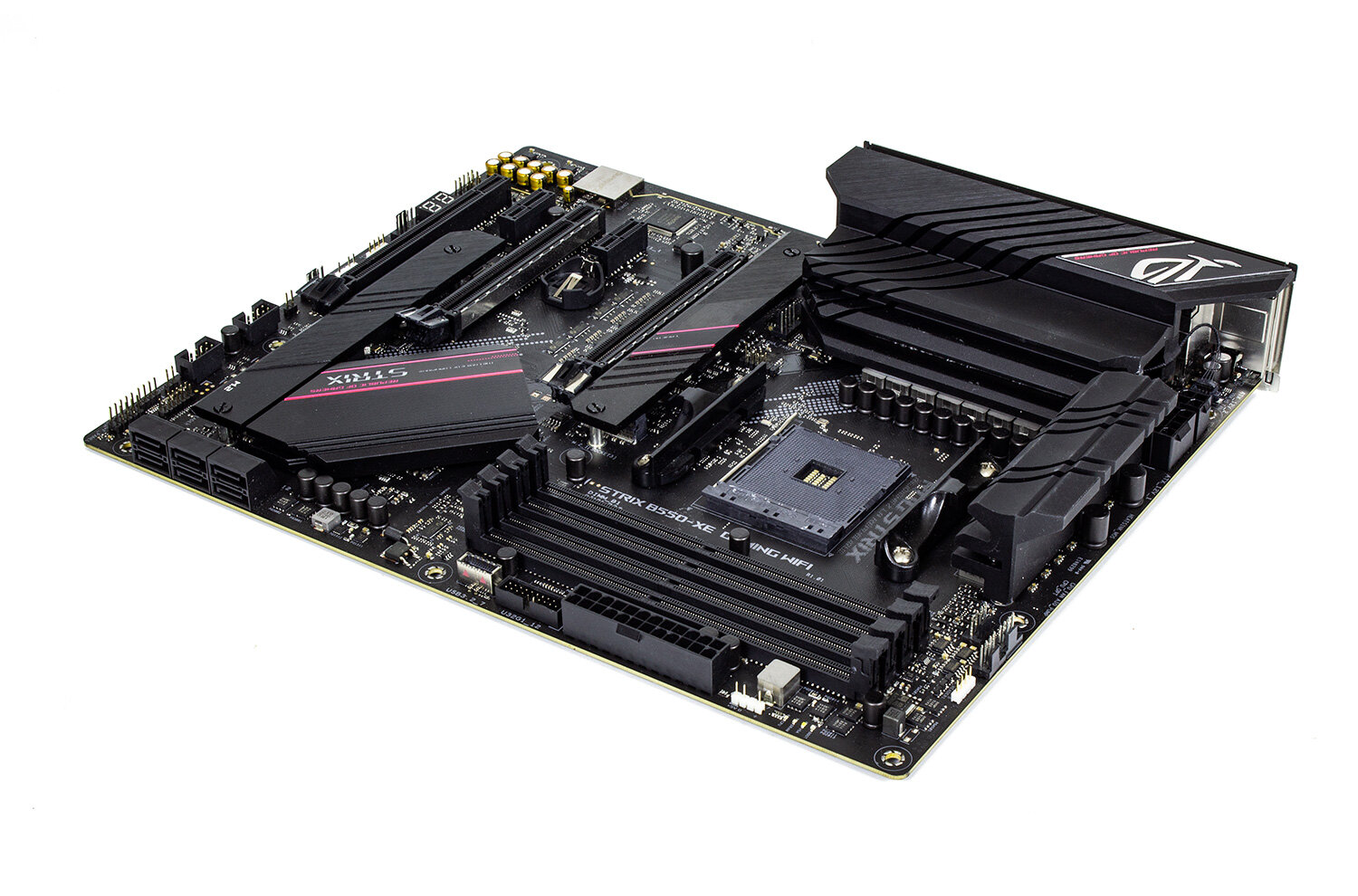

STRIX B550-XE GAMING WIFI — новинка под процессоры AMD Ryzen на чипсете B550. Форм-фактор ATX (305×244 мм), внешность типична для серии ROG: все черное, что не металлическое и что нельзя покрасить. Стремительные формы и солидный вид достигается за счет крупных радиаторов и узоров на них, выполненных фрезеровкой или цветными полосами.

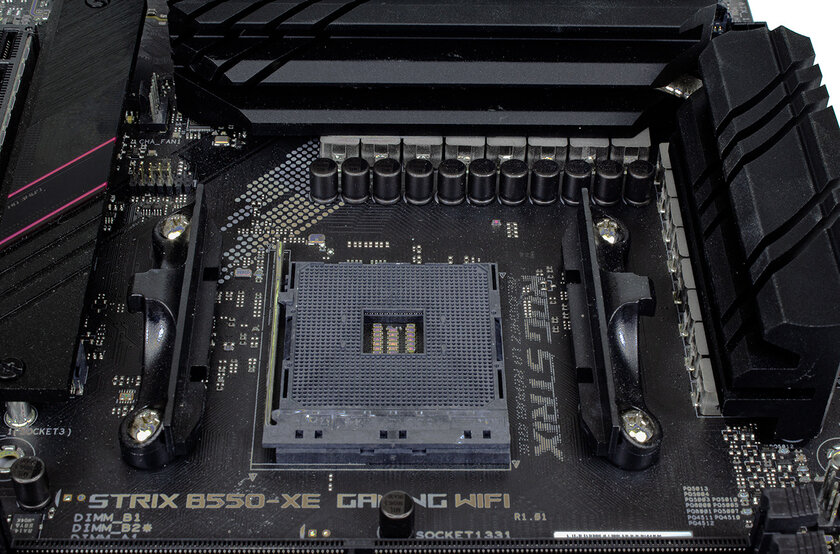

Разъем под процессор Socket AM4, поддерживаются процессоры серий 3000, 4000 и 5000. Вокруг сокета — массивный забор из радиаторов системы охлаждения, который несколько ограничивает список совместимых систем охлаждения.

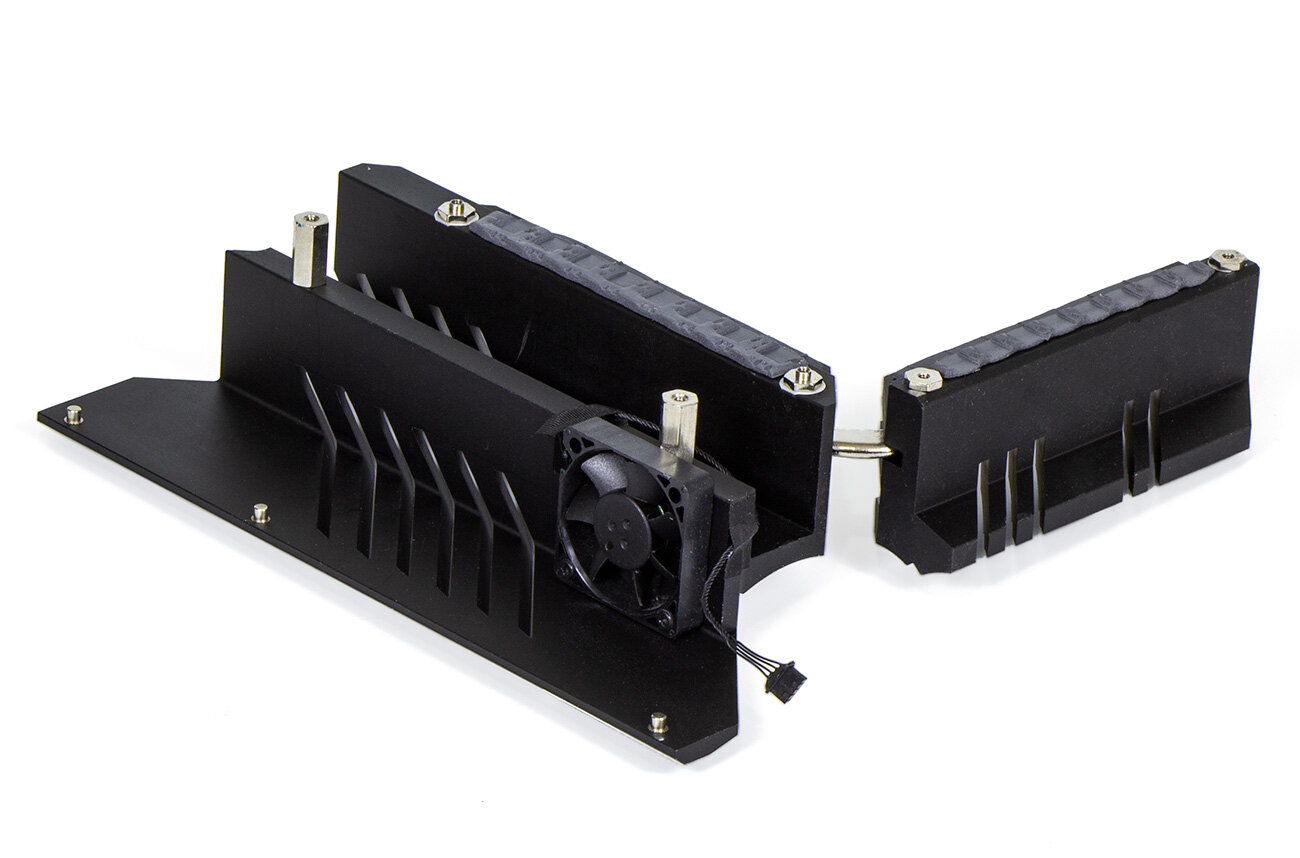

Размеры радиатора гораздо больше, чем можно подумать с первого взгляда. Он не только двусоставной, но ещё с дополнительной перегородкой, на которой установлен 40-мм вентилятор.

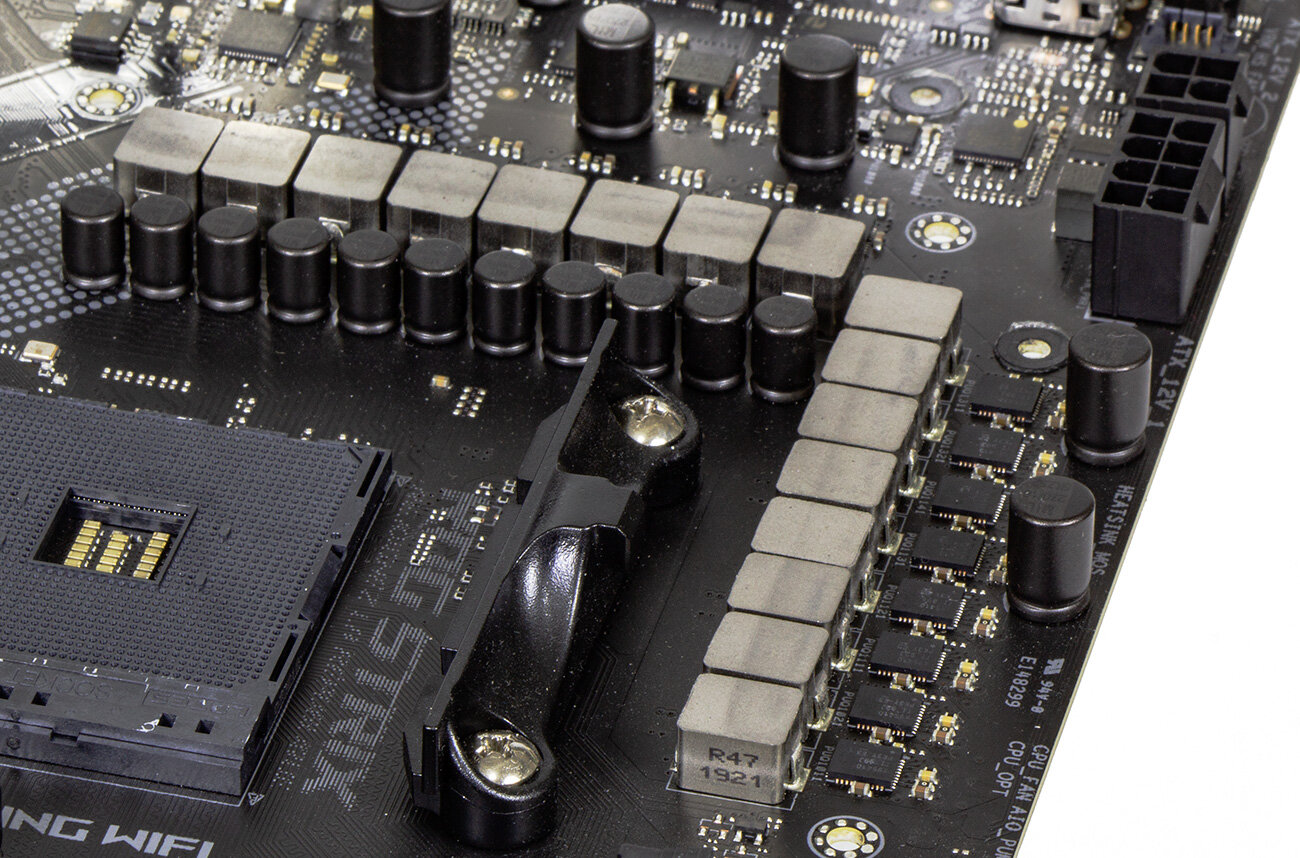

VRM на процессор шестнадцатифазный, силовые ключи и дроссели размещены по две стороны от сокета. Разъемов питания, как видно, два, на 4 и 8 пин, что позволяет подвести к преобразователю более 300 Вт мощности.

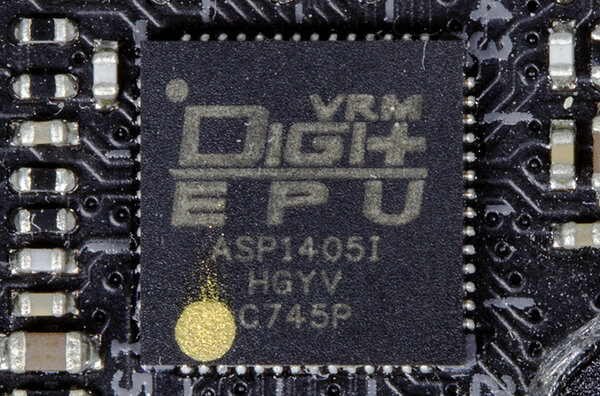

Каждая фаза состоит из одной силовой сборки Texas Instruments X95410, способной пропустить до 90 А по току. Управляет фазами контроллер ASP1405I.
Приятно на плате среднего ценового диапазона видеть такую продвинутую подсистему питания.

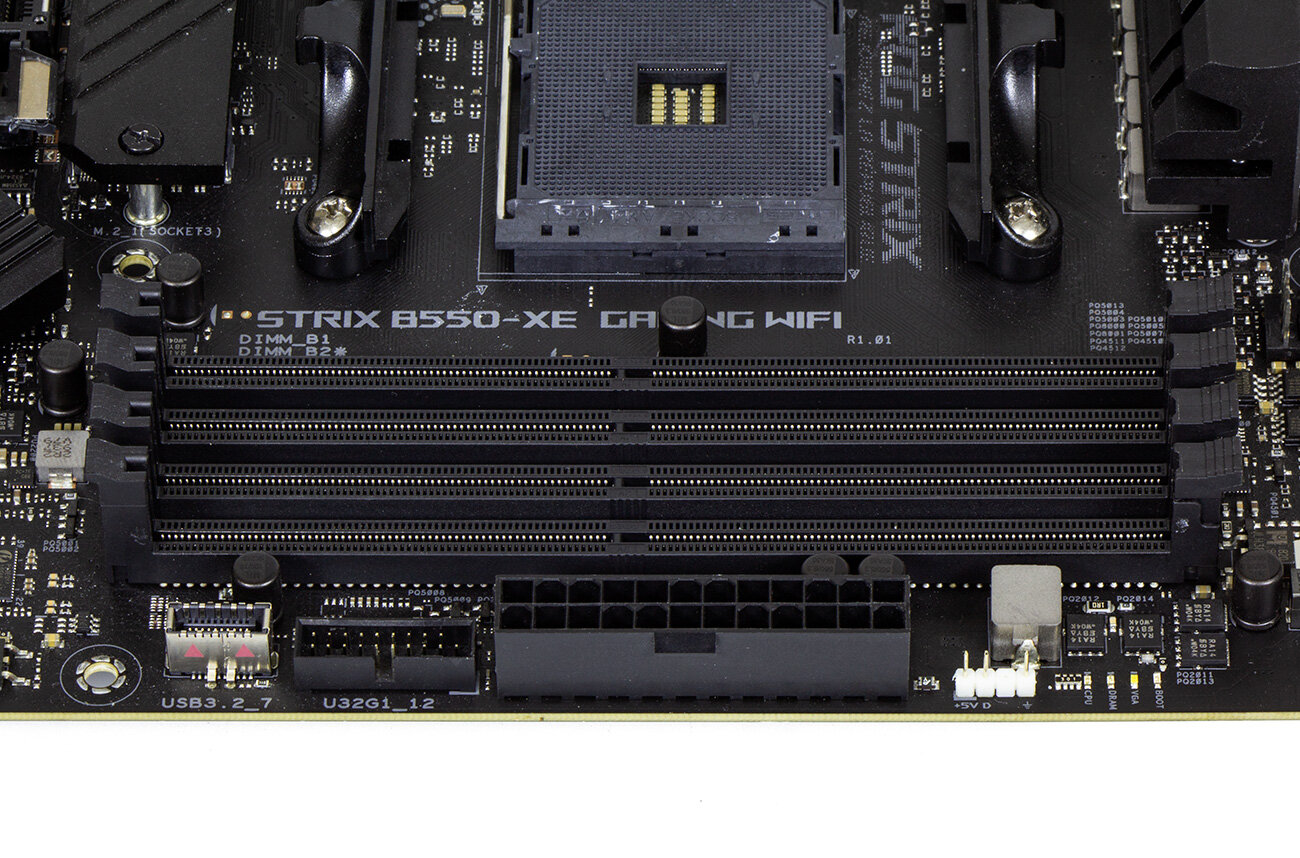

Разъемов под оперативную память четыре, можно установить до 128 гигабайт. Максимальная поддерживаемая частота — 4866 МГц, но для её достижения придется изрядно попотеть.

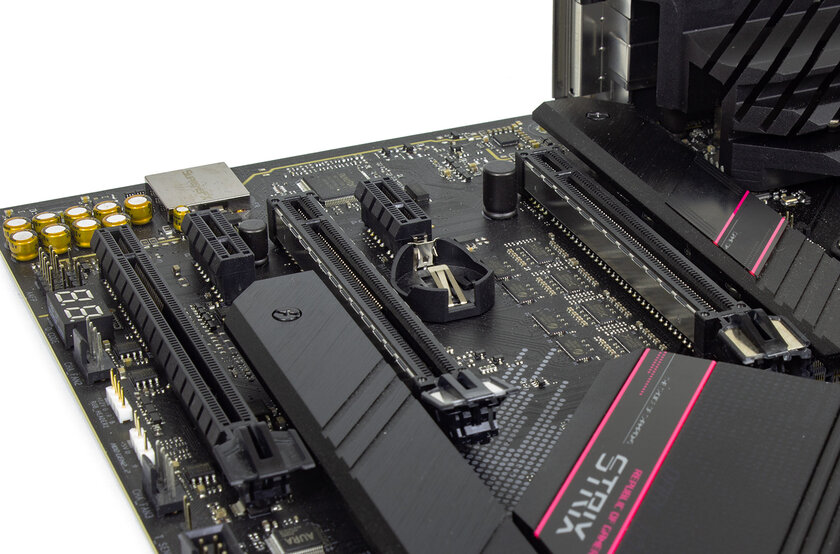

Слотов PCI Express пять: три x16, два x1. Линии по трем x16 распределены стандартно: 16-8-4, первые два «висят» на процессоре, работоспособность третьего обеспечивает чипсет B550.

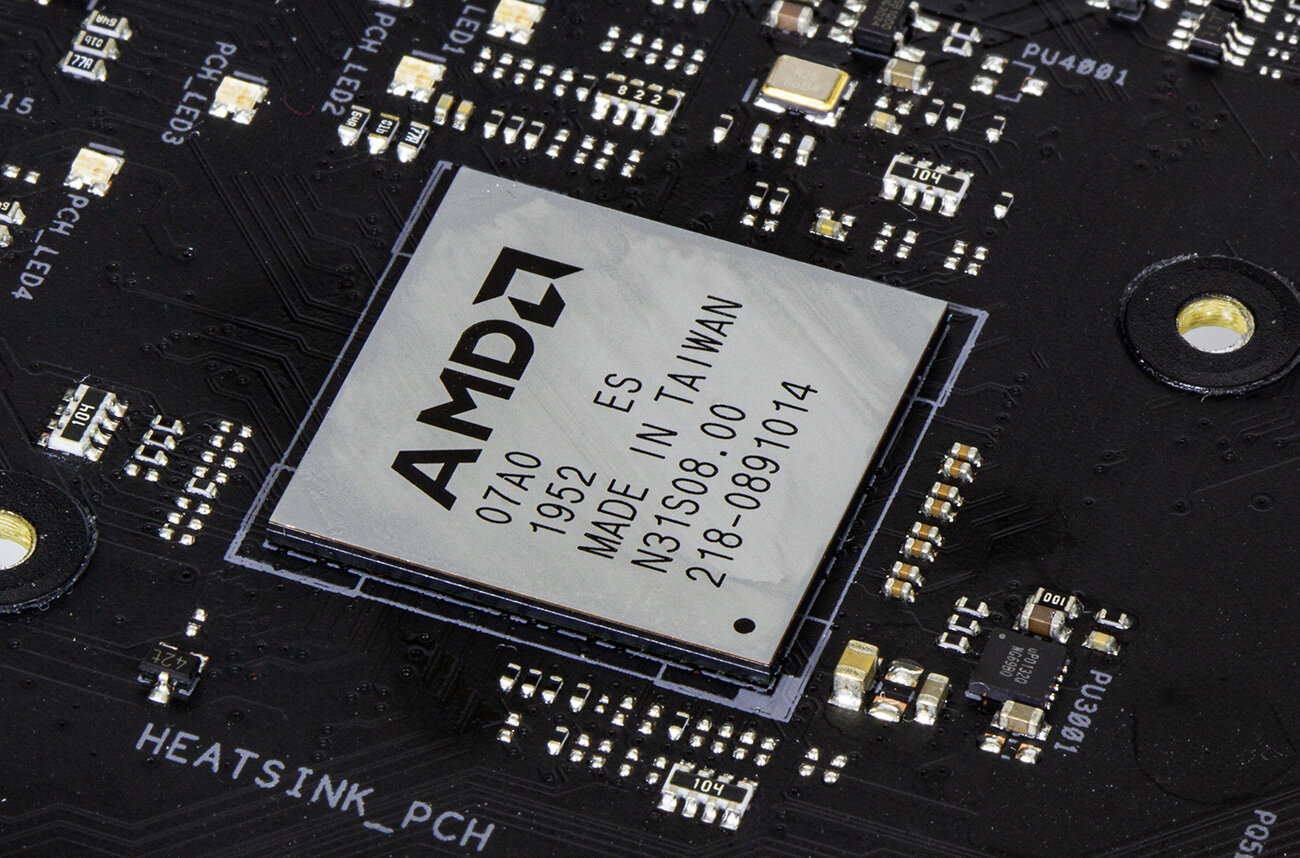

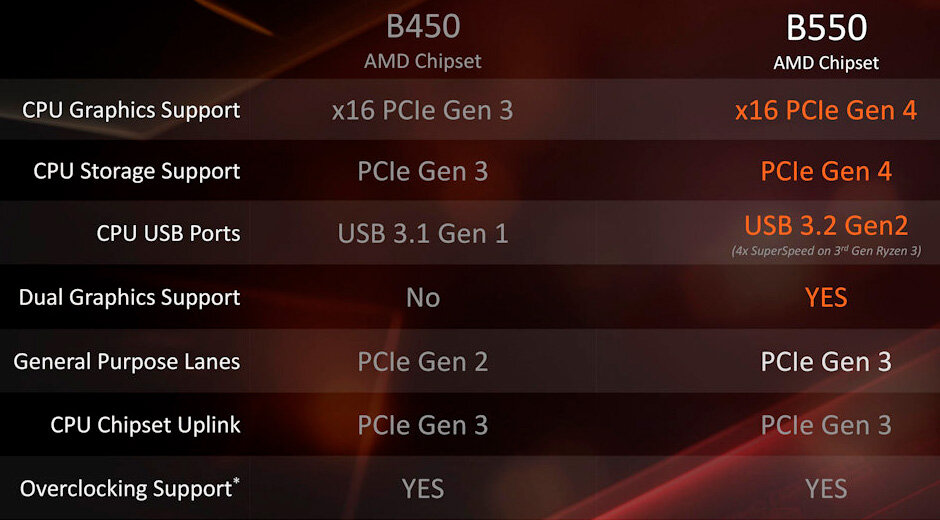

Вообще отличий B550 от B450 немного: поддержка PCI Express 4.0 и двойной графики. Добавили также контроллер USB 3.2 Gen 2.
Между слотами PCIEx16 разъемы М.2 в количестве двух штук. Оба поддерживают накопители длиной до 110 мм, устанавливать можно как NVMe SSD, так и SATA. Оба слота оснащены дополнительными радиаторами. Между ними расположен массивный алюминиевый теплоотвод системной логики.

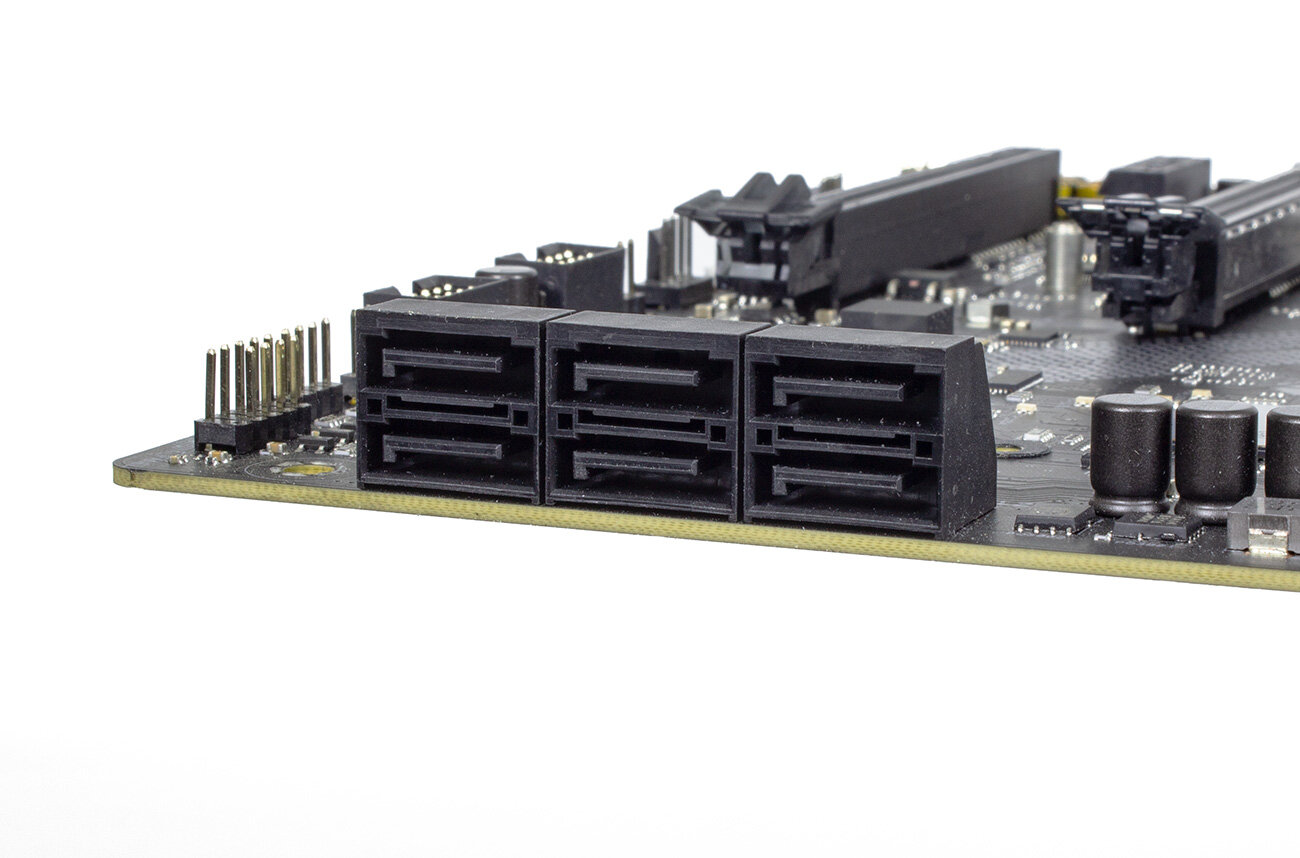

Разъёмы SATA 3 в количестве шести штук распаяны на угловой колодке.

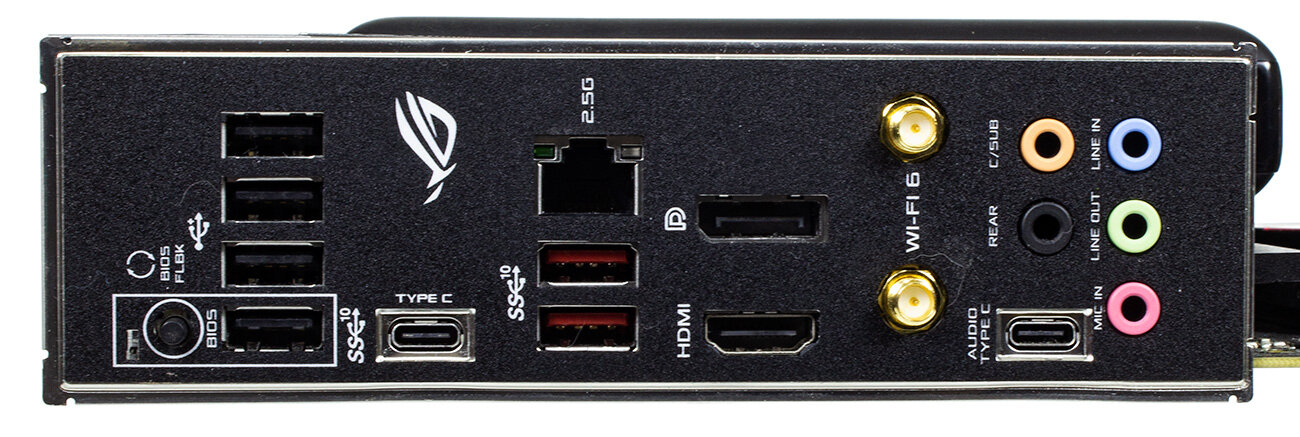

На заднюю панель выведены восемь USB разных версий (из них три 3.2 Gen 2), два видеовыхода, кнопка BIOS Flashback, два SMA-разъема под антенны, RJ45, пять миниджеков 3,5 мм, один аудио Type-C.

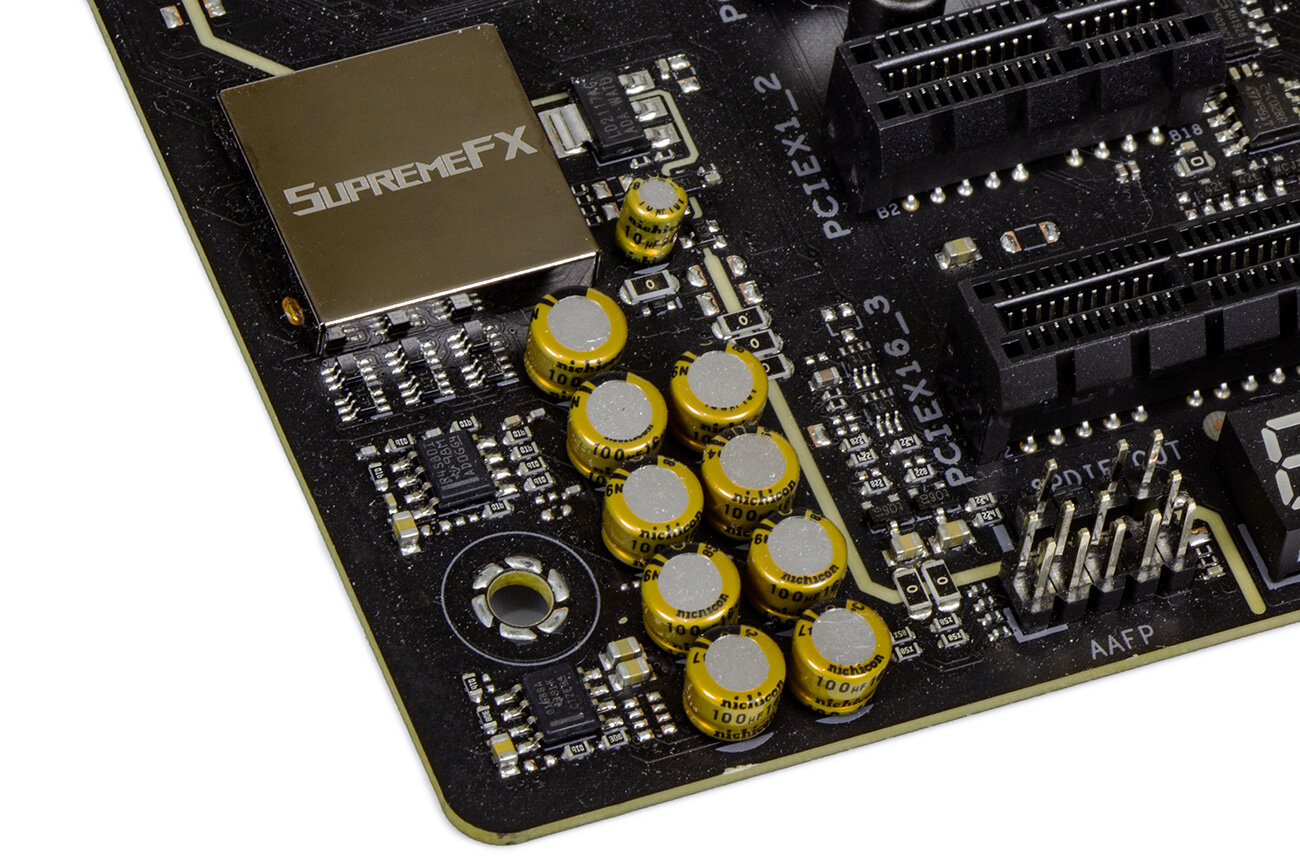

Звуковая карта ROG SupremeFX 7.1 на базе кодека Realtek ALC1220. В аналоговой части используются качественные японские конденсаторы и малошумящие усилители, способные справиться даже с высокоомными наушниками.

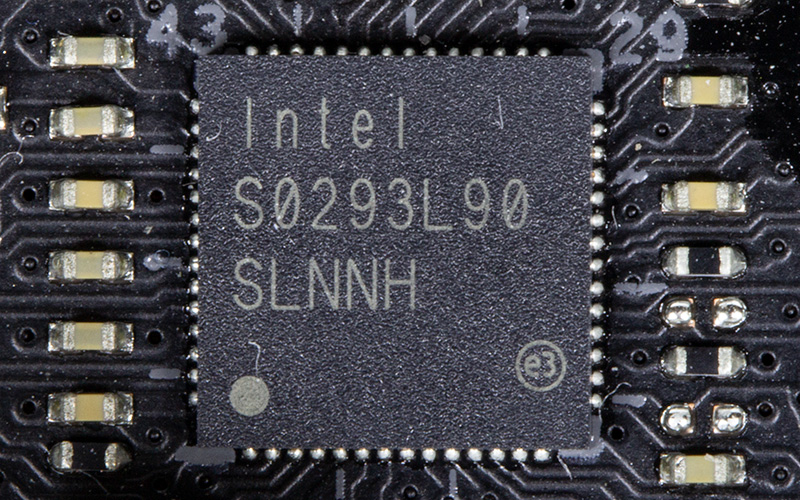

За проводную 2,5-гигабитную сеть отвечает контроллер Intel I225-V, за беспроводную (стандарта ax и Bluetooth 5.1) — Intel AX200.

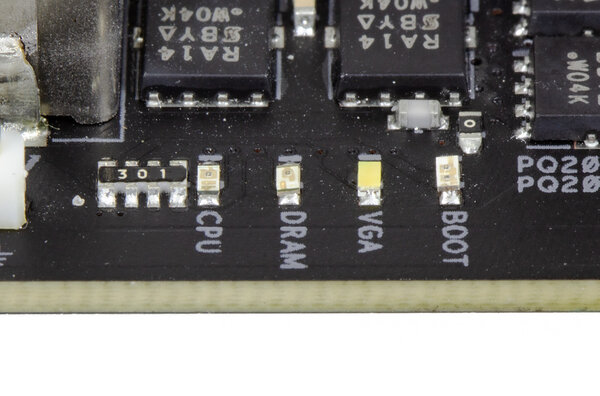

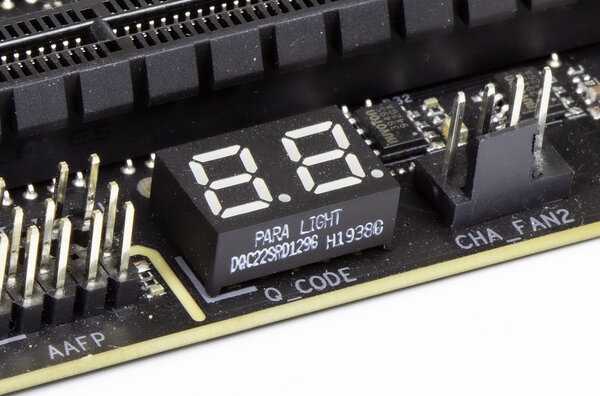

Несмотря на B-серию чипсета (что не позволяет свободно оперировать частотами процессора), на плате распаяны два POST-индикатора: простой, из четырех разноцветных светодиодов, и стандартный, двузнаковый. Это хорошо, POST-индикатор полезен не только при разгоне.

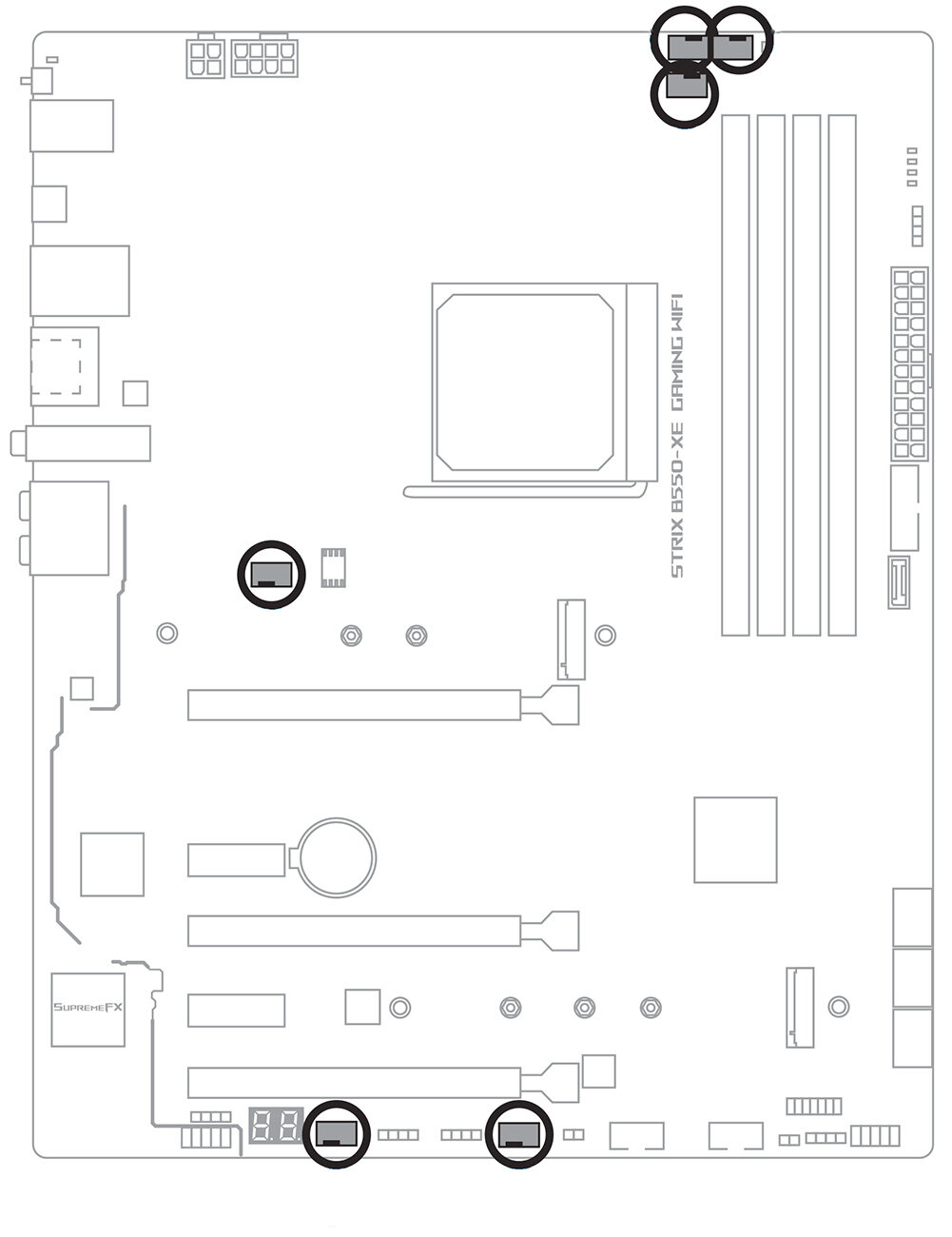

Для подключения вентиляторов охлаждения предусмотрено шесть разъемов, каждый с максимальным током в 1 ампер

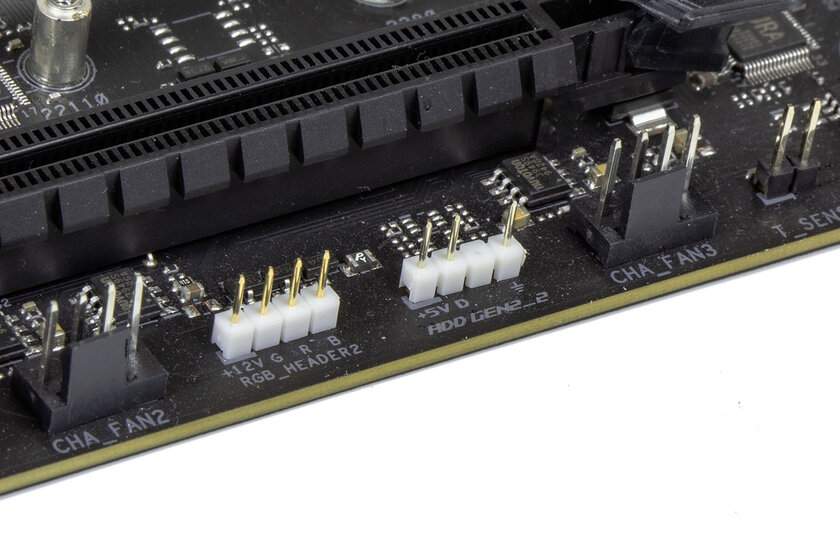

Под RGB-ленты предусмотрено четыре разъема: два под адресные ленты, два под «обычные».

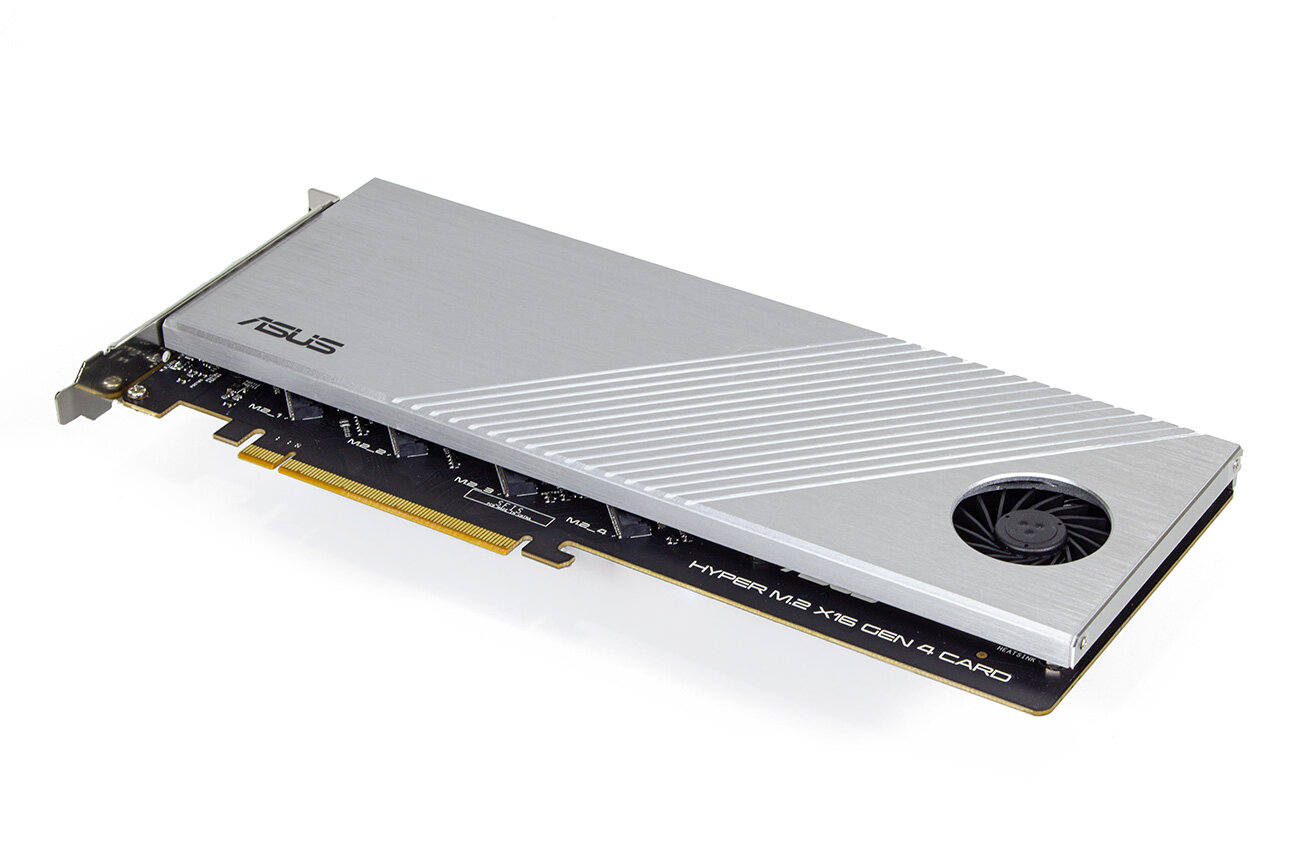

Стоит подробнее рассказать о плате расширения Hyper M.2 x16 Gen 4 Card. Она большая, размером с хорошую видеокарту.

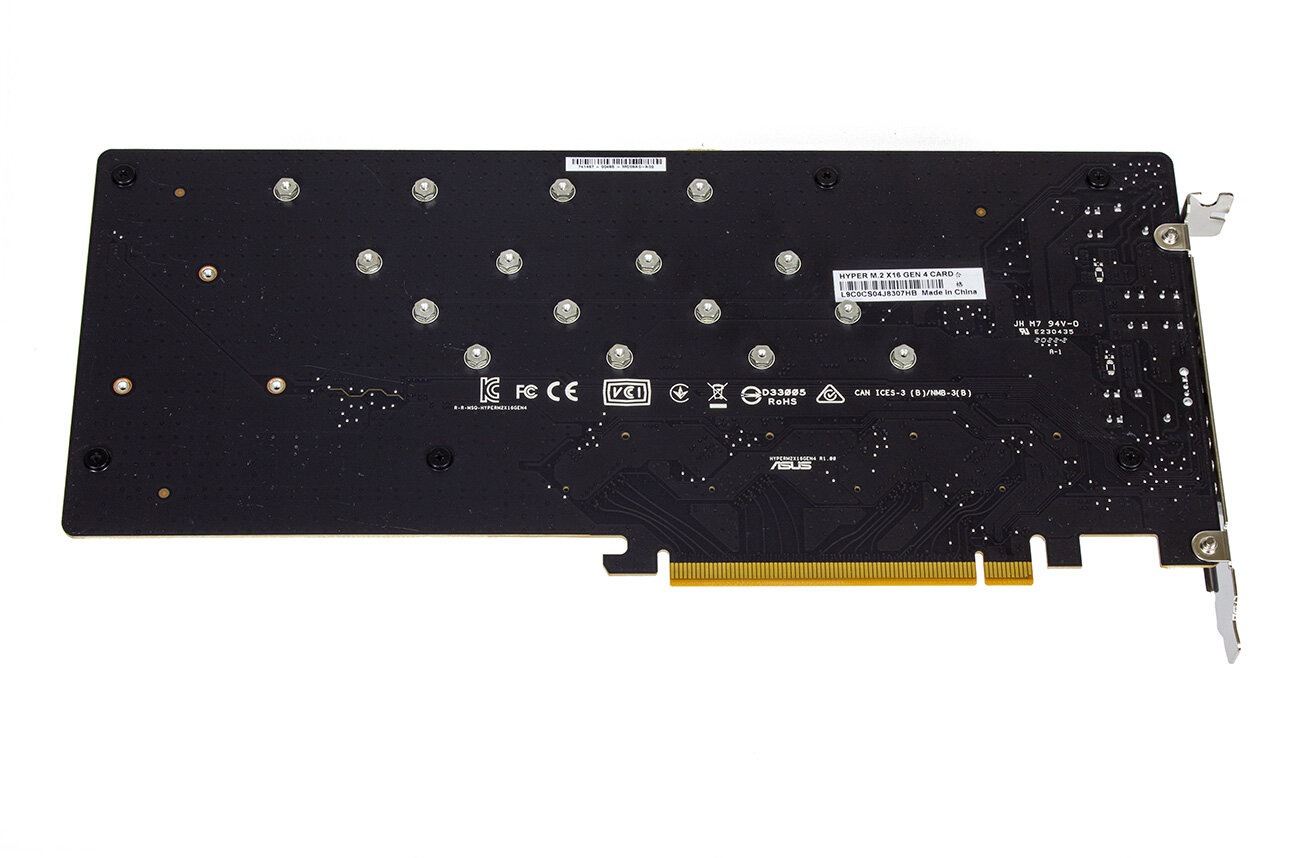

Обратная сторона ничем не прикрыта, на ней хорошо видны шестигранные вставки для крепления накопителей.

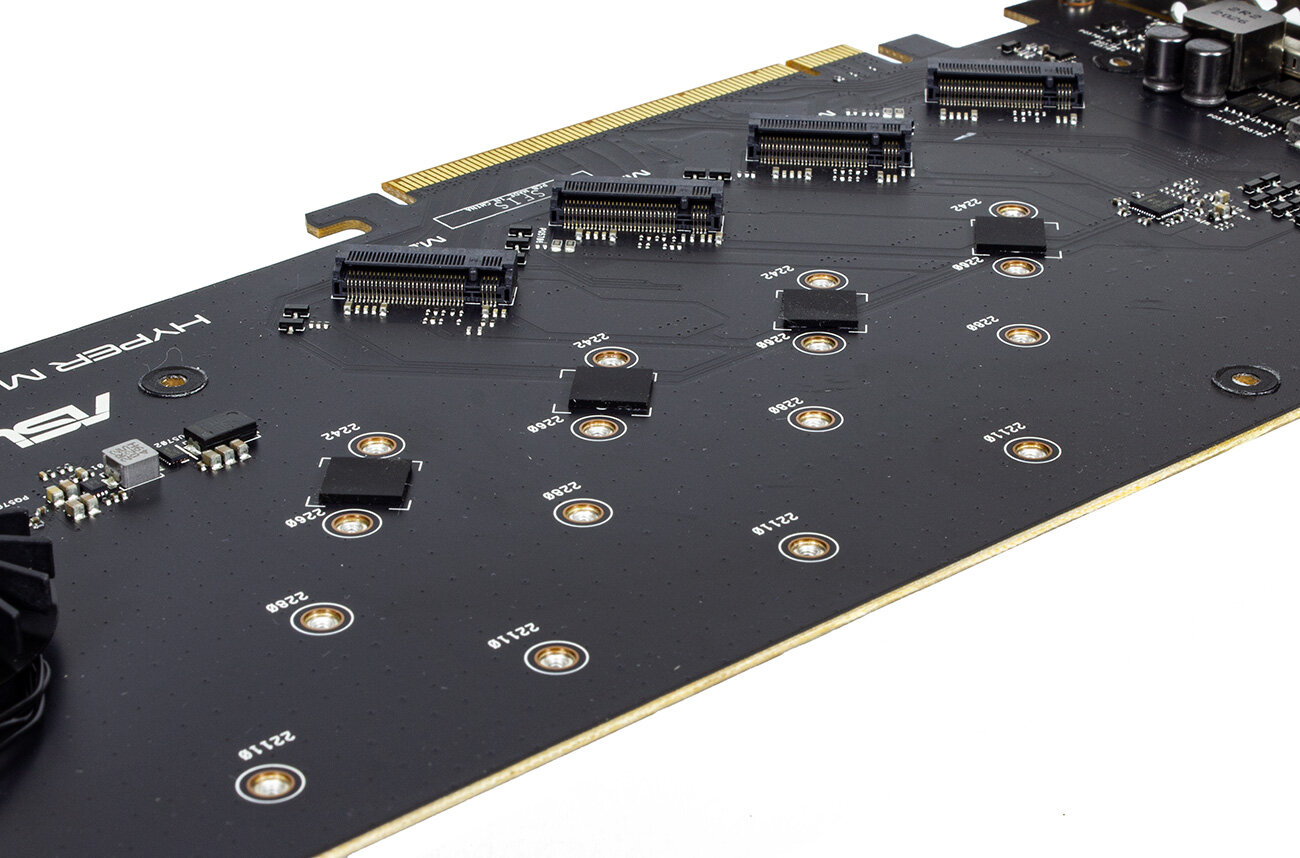

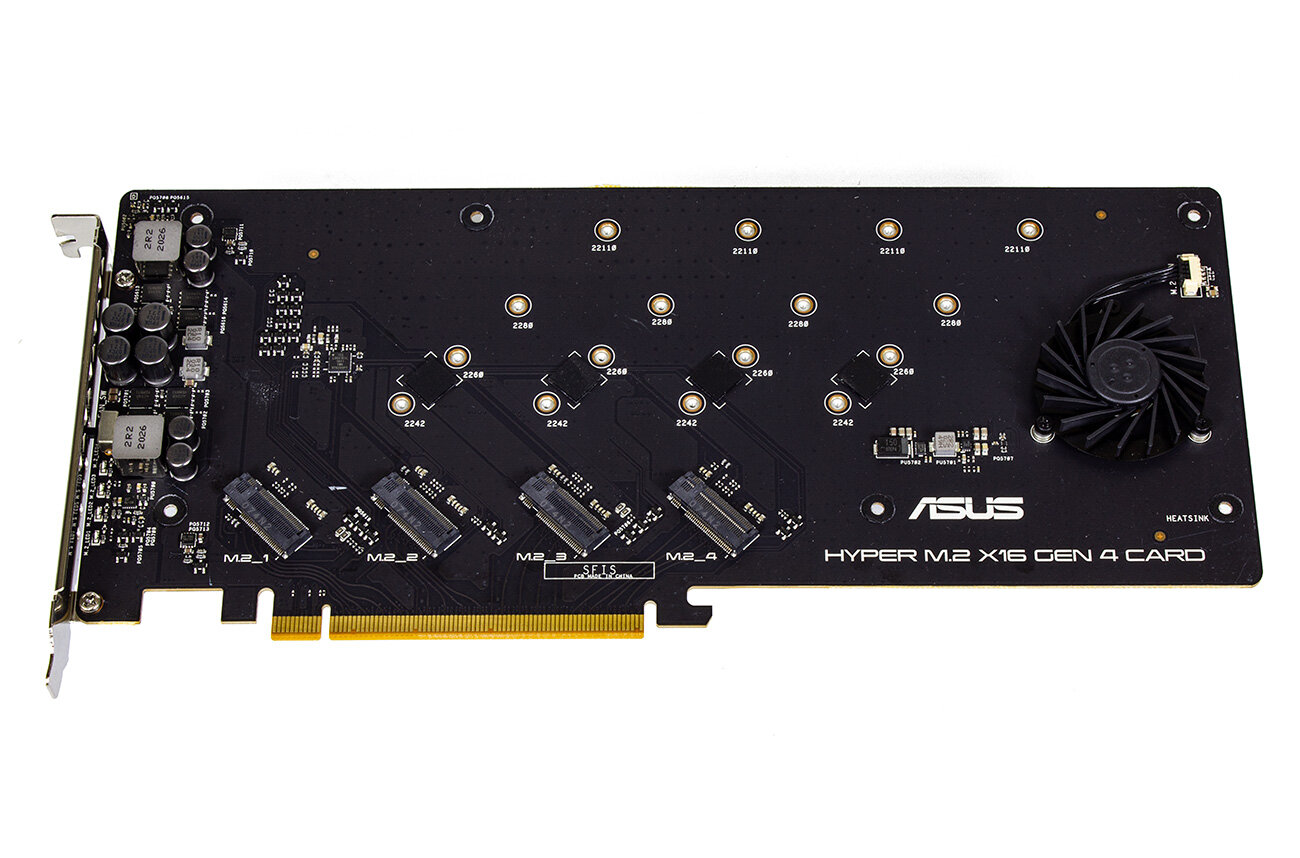

Под радиатором четыре слота, рассчитанные на установку четырех NVMe SSD длиной до 110 мм.

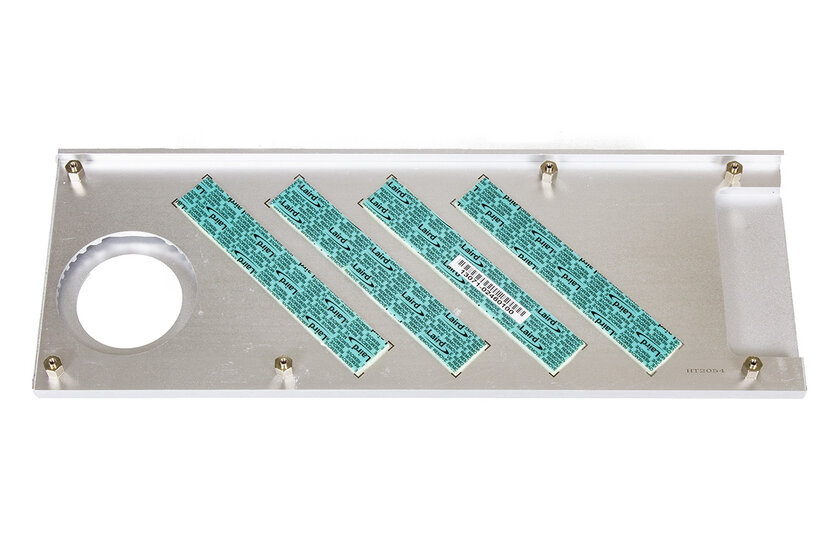

На радиатор уже нанесены в соответствующих местах терморезинки.
Винтовые проставки идут в комплекте и закручиваются в нужный слот при монтировании накопителя.

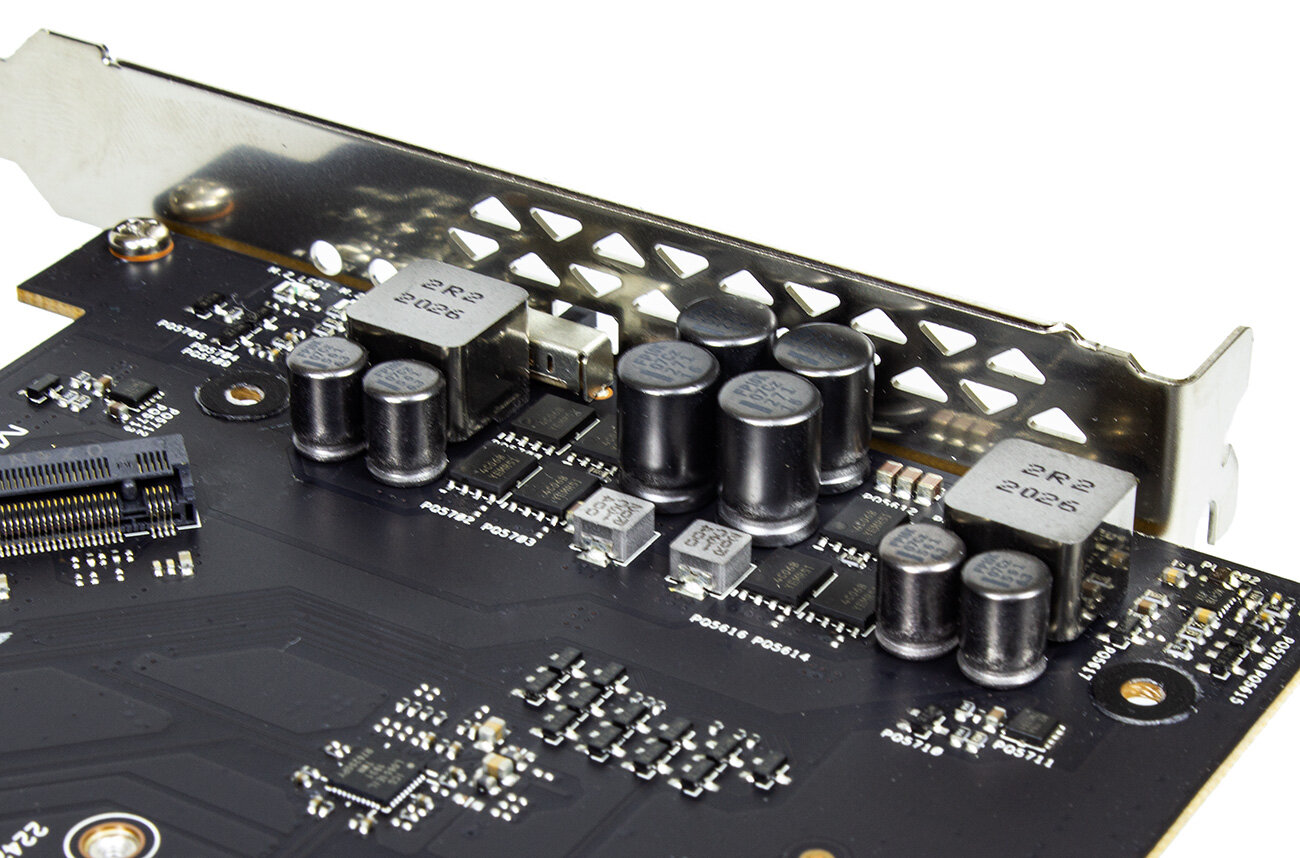

Небольшой преобразователь у перфорированной планки крепления нужен для питания накопителей.

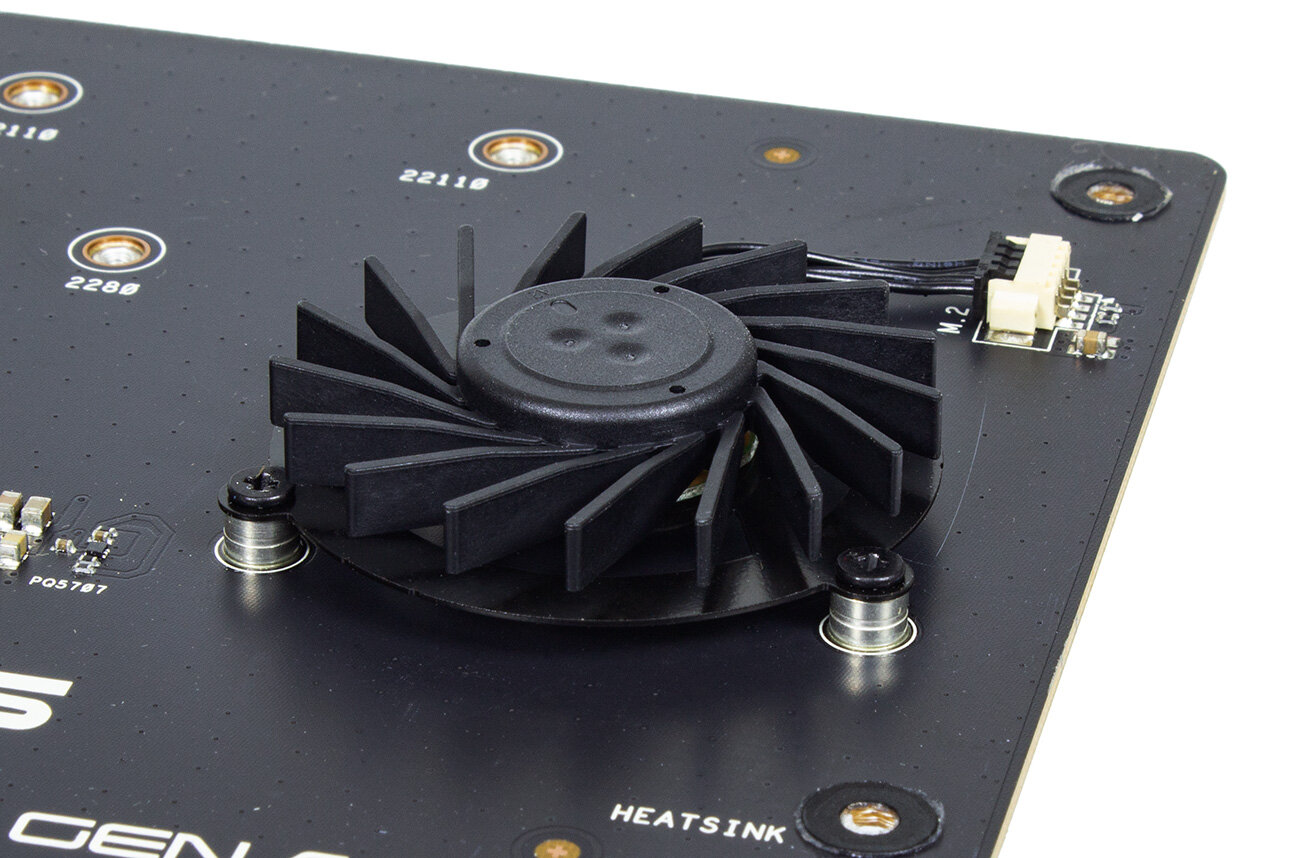

Активную продувку воздуха через радиатор обеспечивает небольшой вентилятор.

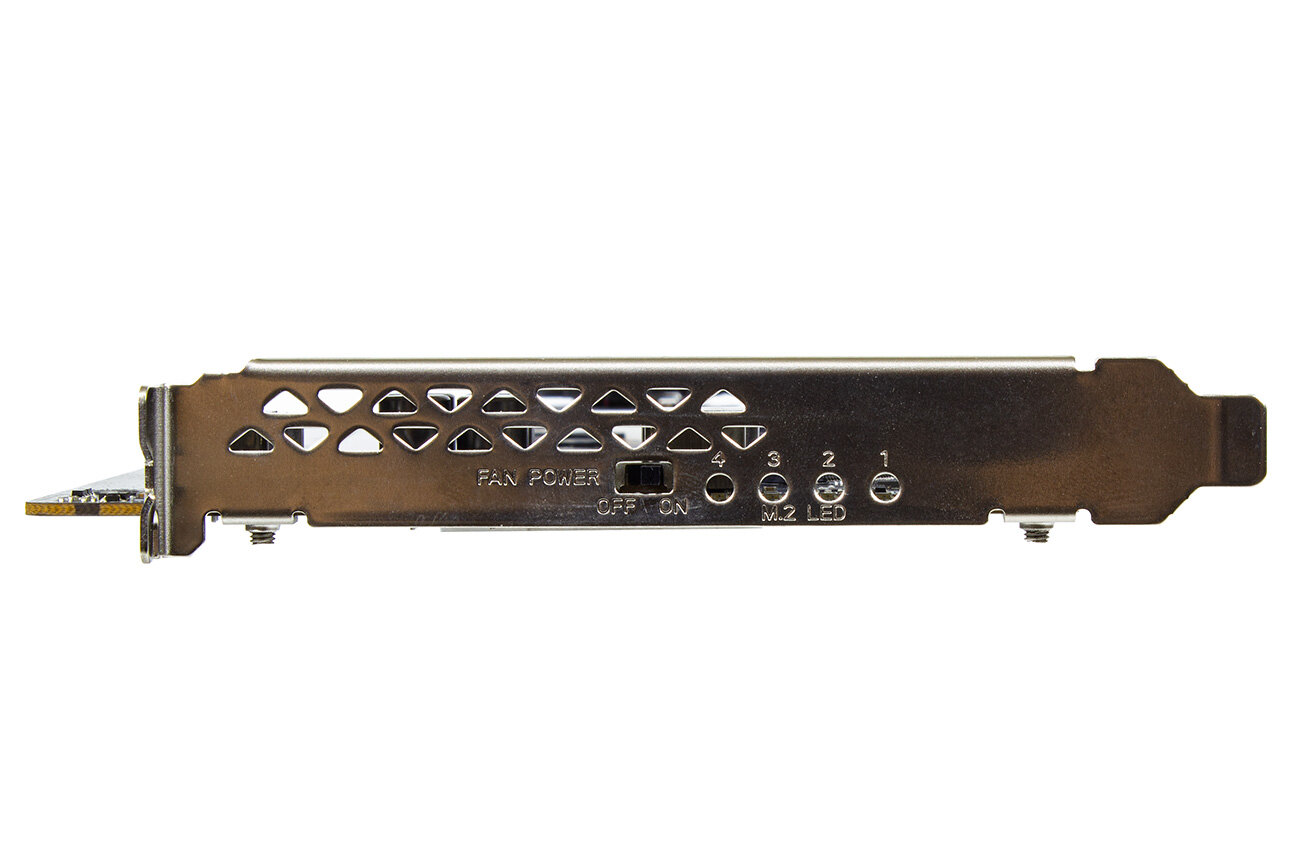

На заднюю панель выведены индикаторы активности накопителей. Также установлен выключатель вентилятора.

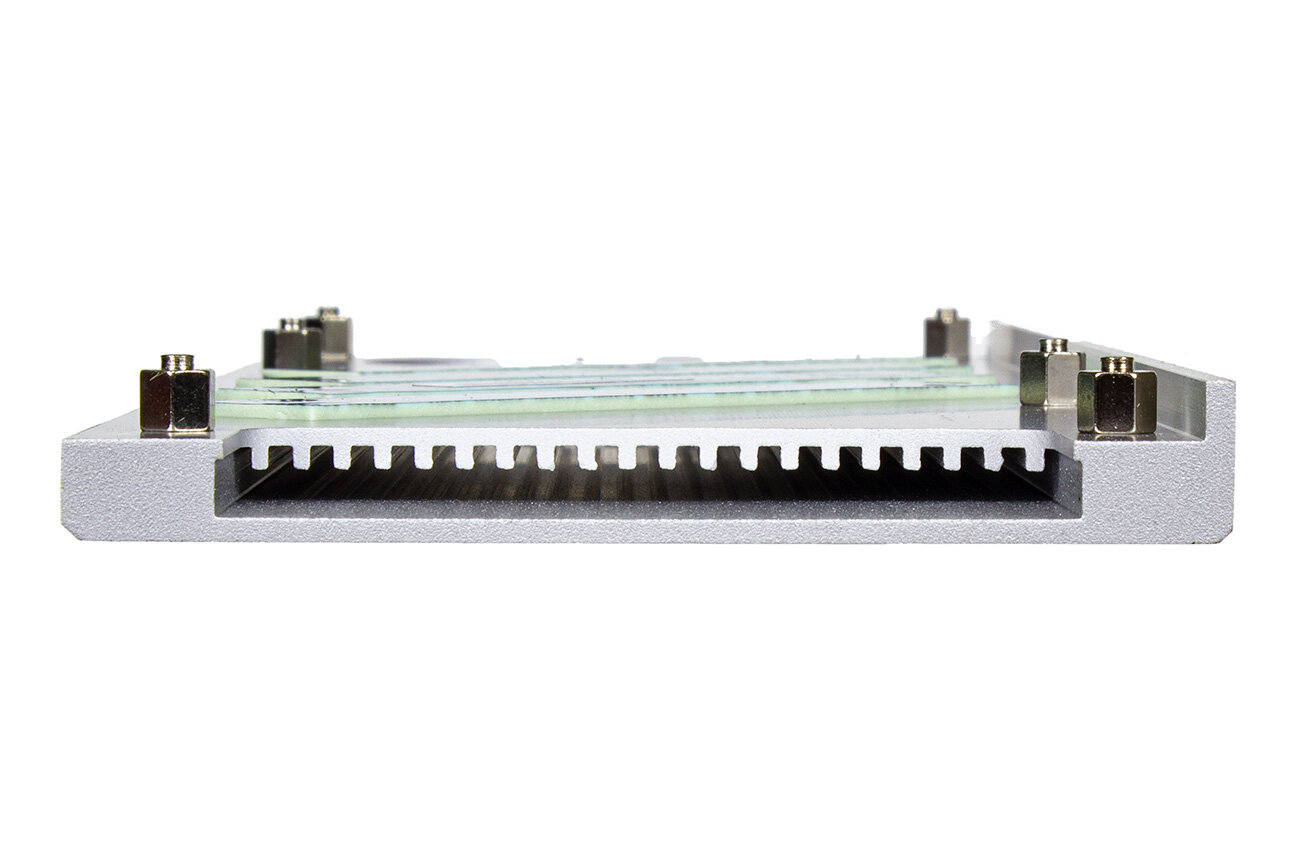

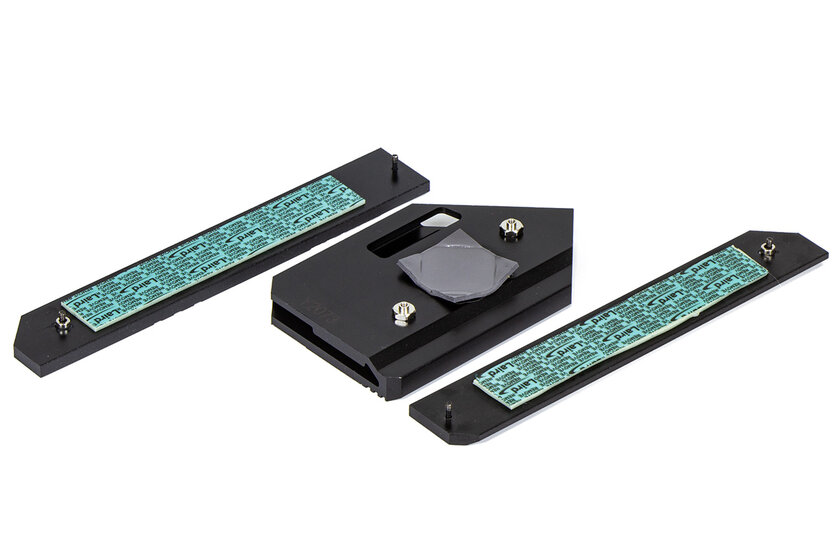

Радиатор представляет собой довольно сложную конструкцию с каналом для прохода воздуха по центру и небольшими ребрами внутри. Это многократно увеличивает площадь контакта радиатора с воздухом и увеличивает эффективность охлаждения (по сравнению с обычной П-образной пластиной).

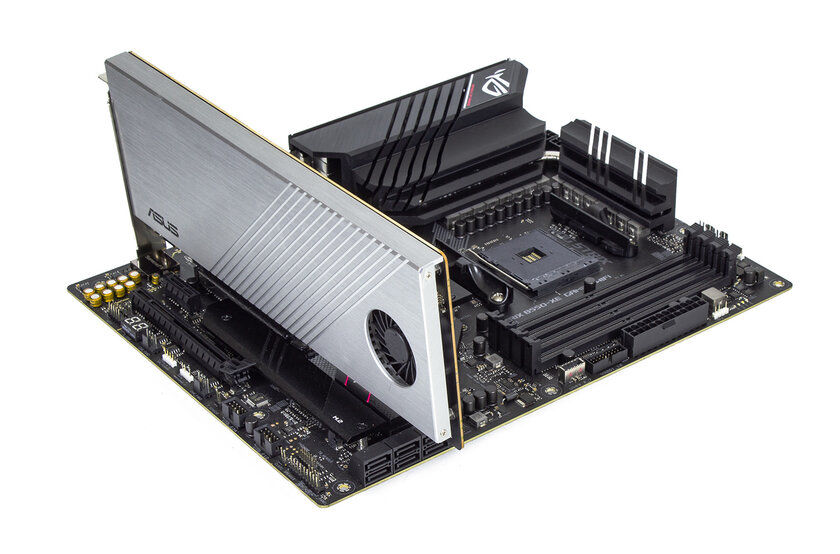

Как видно, для работы этой плате нужен полноценный PCIEx16, а такой есть только один — ближний к процессору. При этом видеокарту поставить во второй x16 нельзя, так как первый сразу же будет переведен в x8, и половина SSD отключится. Ставить видеокарту в самый дальний, третий x16-слот, можно, но вряд ли четырех линий хватит для раскрытия потенциала видеокарт средней и тем более высокой производительности. Так что либо видеокарта, либо Hyper M.2 Card…
UEFI-оболочка BIOS

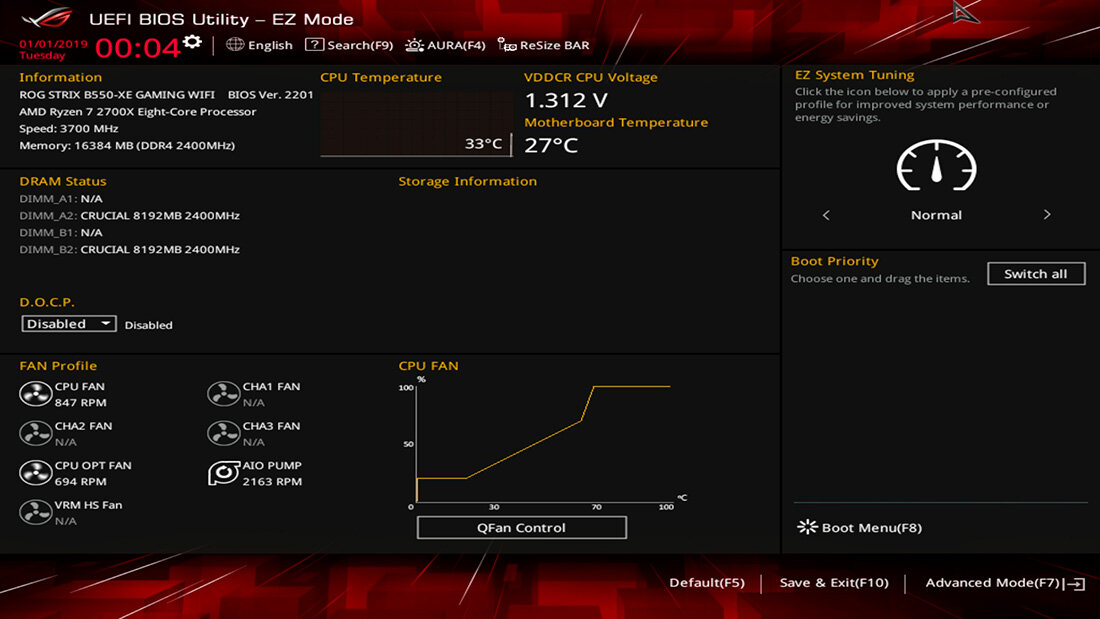

По умолчанию сразу попадаем в «упрощенный» режим (EZ mode). В нем на экран выводятся базовые данные о системе: температуры, частоты, скорости вентиляторов, данные об оперативной памяти.

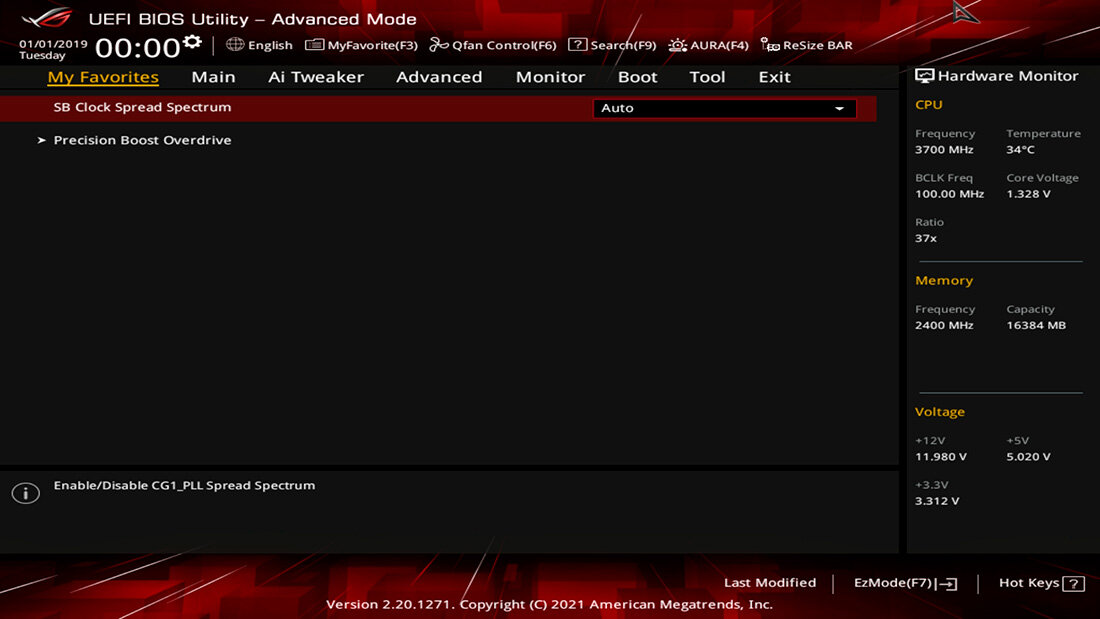

Раздел My Favorites наполняет сам пользователь, чтобы не пробираться каждый раз в дебри меню и подменю за часто используемыми настройками.

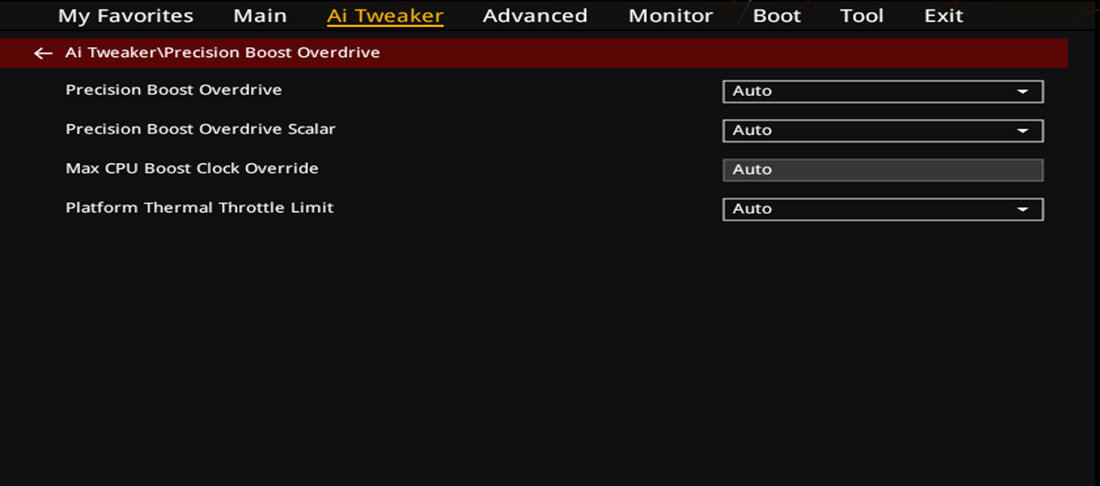

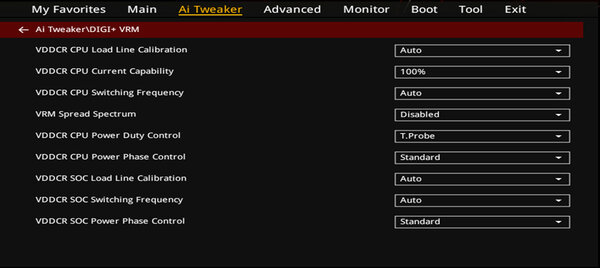

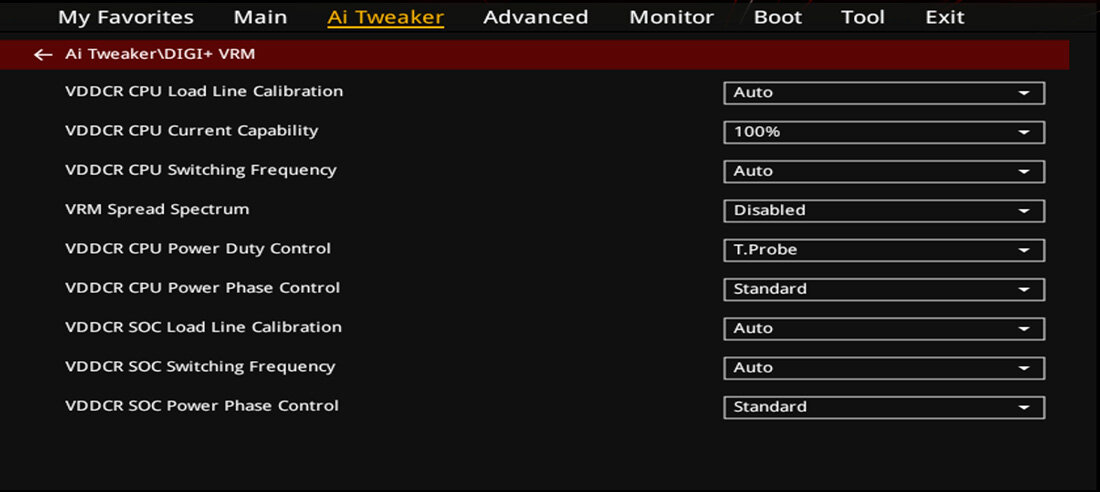

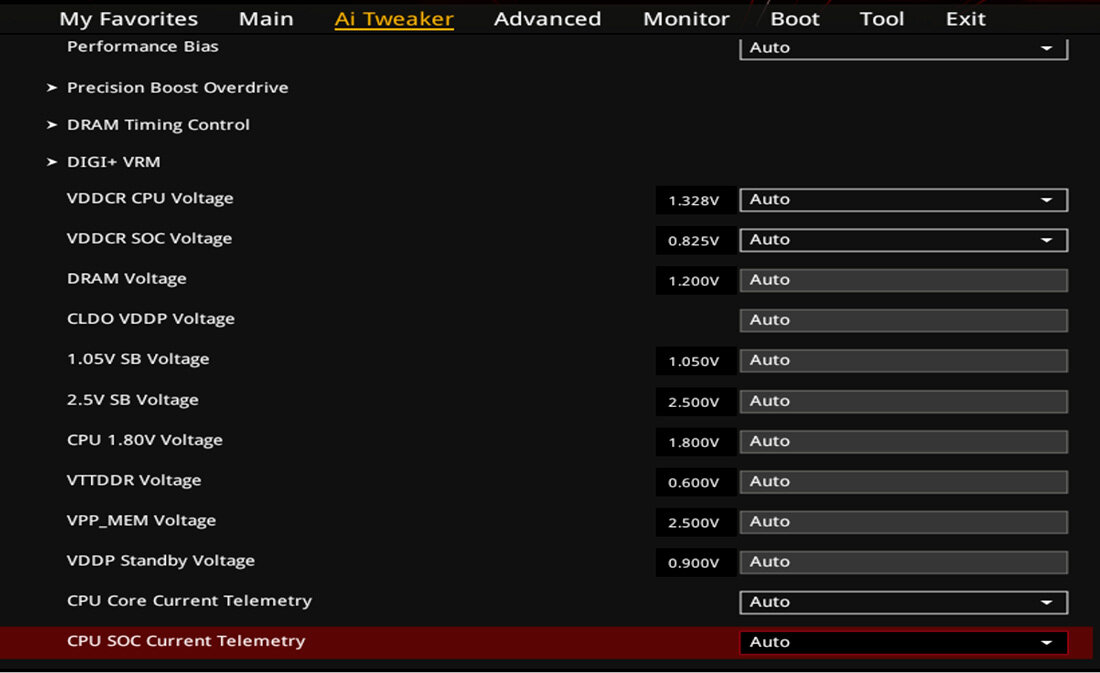

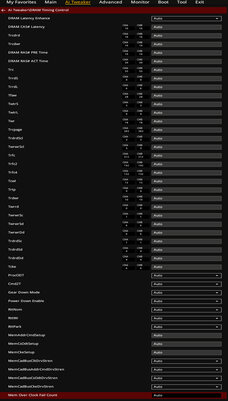

Ai Tweaker не такой обширный, как в топовых платах на «разлоченных» наборах системной логики, но все же в нем довольно много разделов остались без изменений. Можно гибко настраивать напряжения питания, тайминги, частоты, управление Boost-режимом.

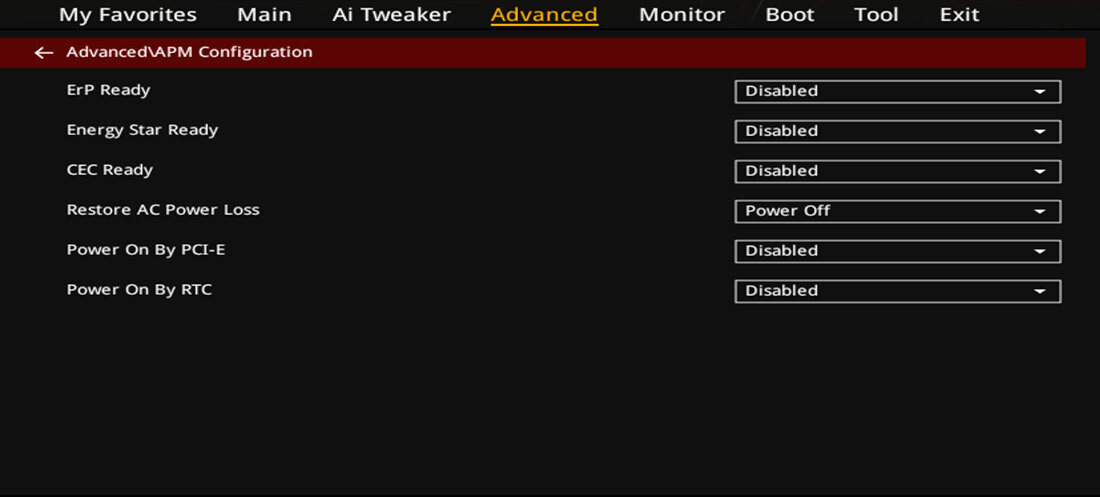

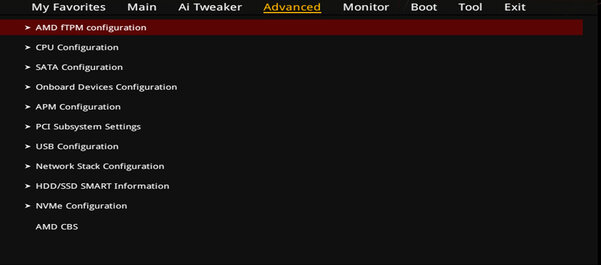

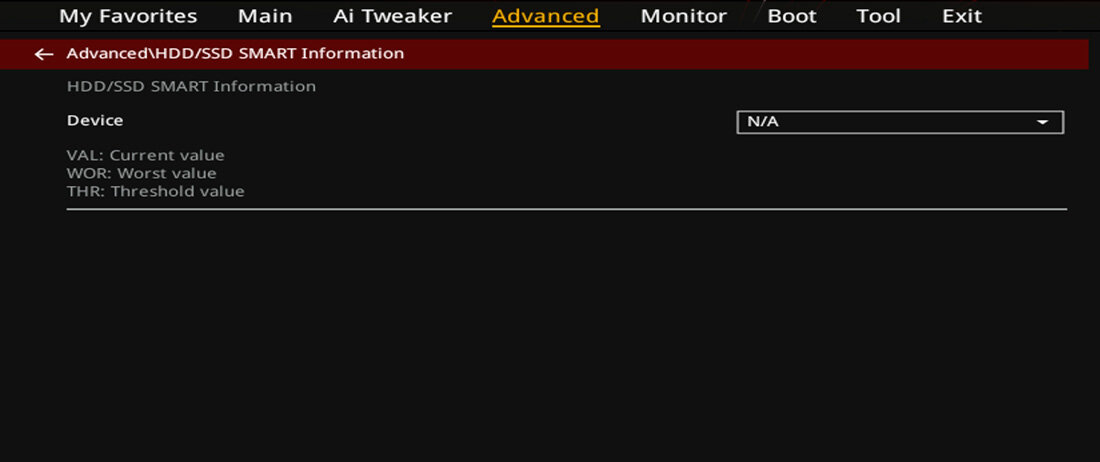

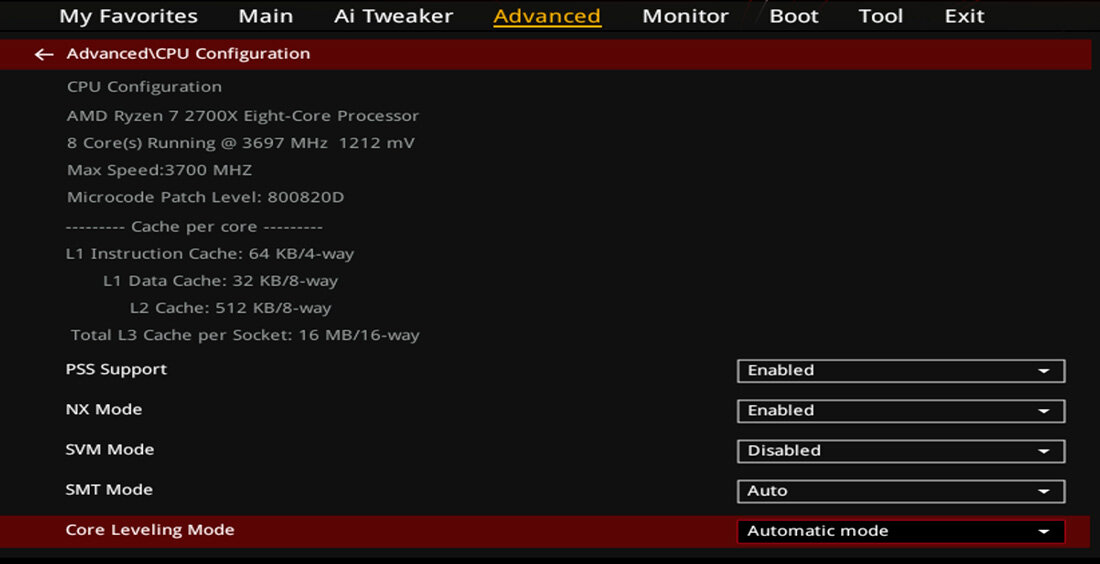

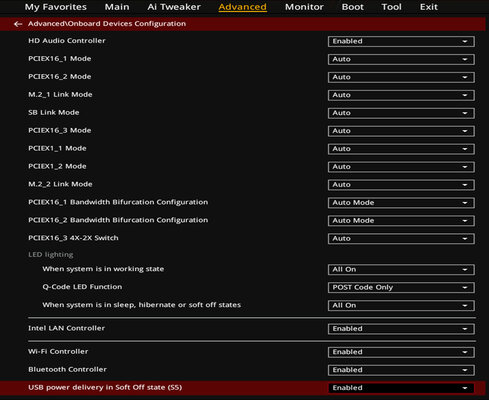

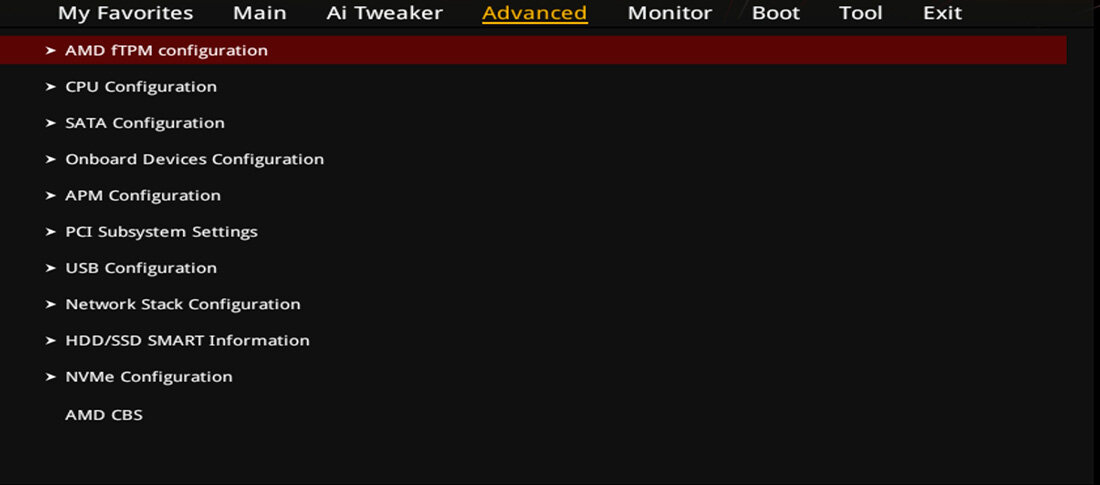

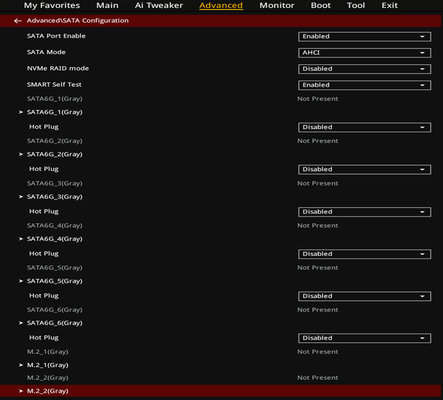

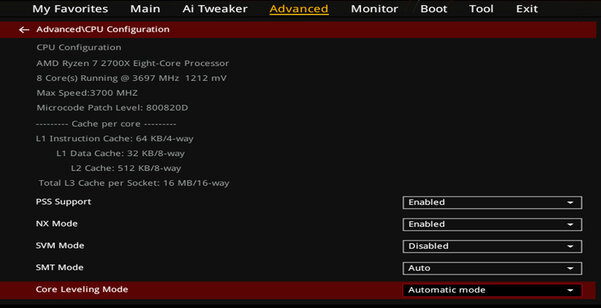

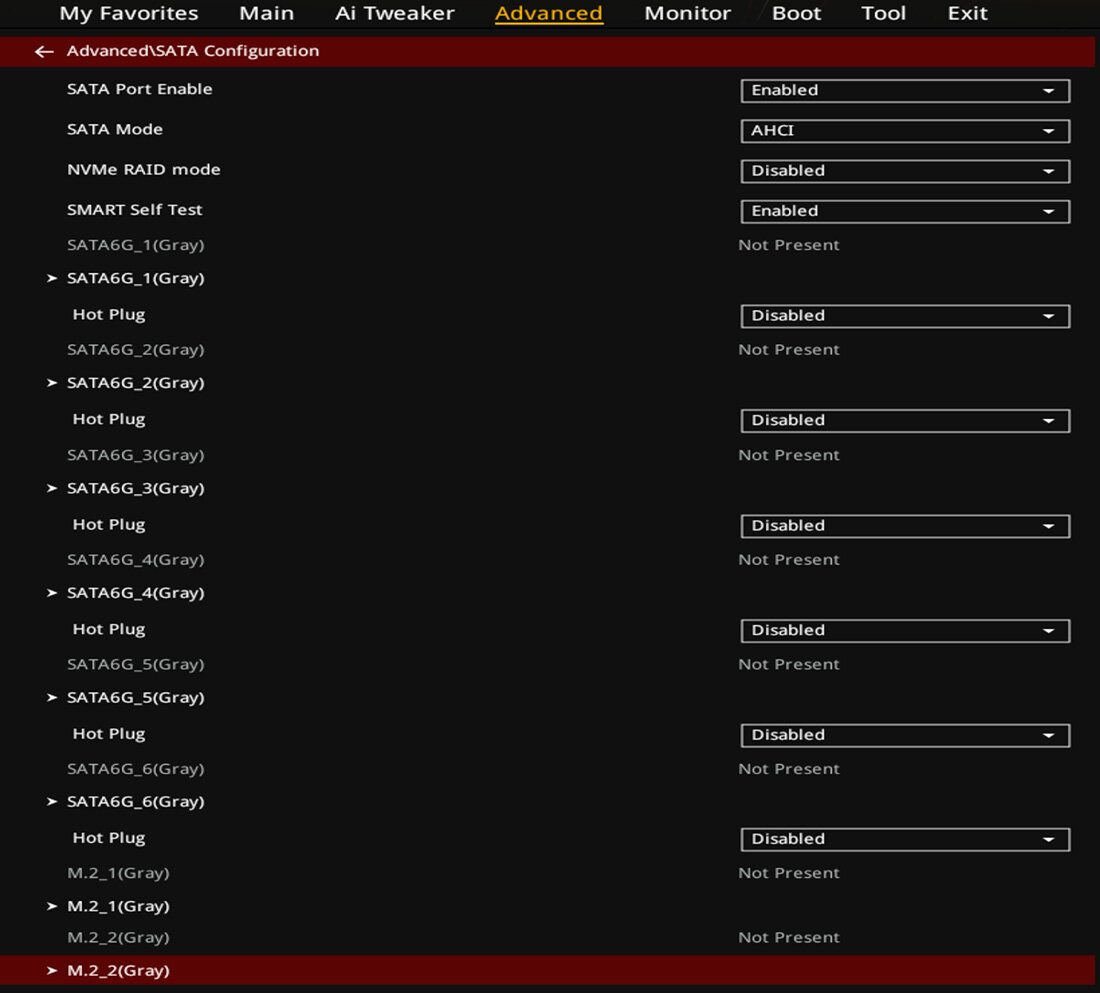

Advanced посвящен настройке включения/отключения дополнительных контроллеров, управлению режимами работы накопителей. Также из подраздела CPU Configuration можно настроить некоторые технологии процессора.

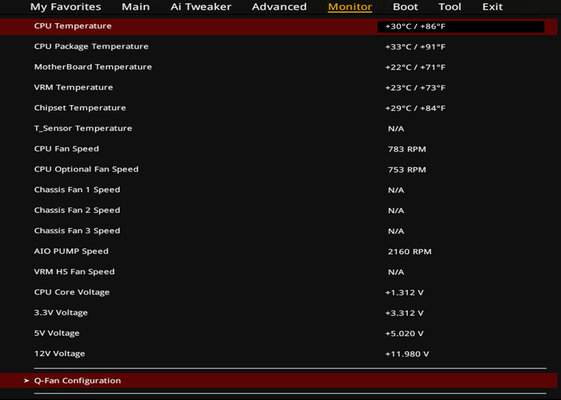

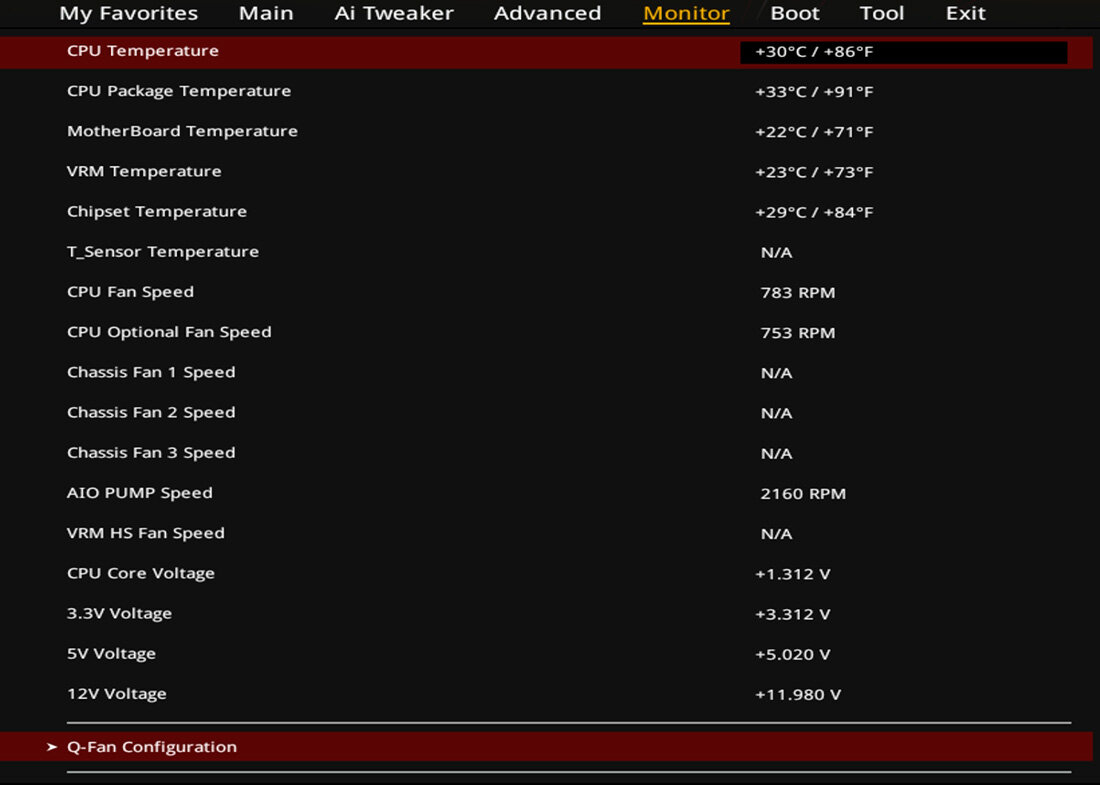

Monitor посвящен мониторингу оборотов вентиляторов, температур в ключевых узлах, основных напряжений.

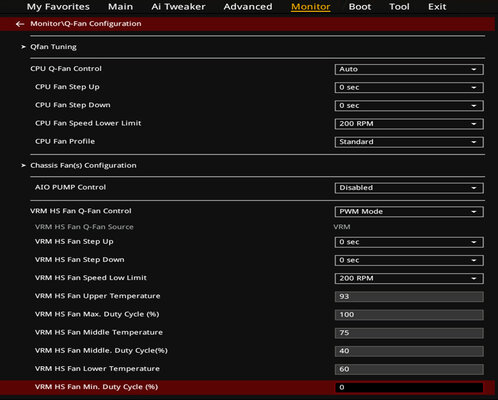

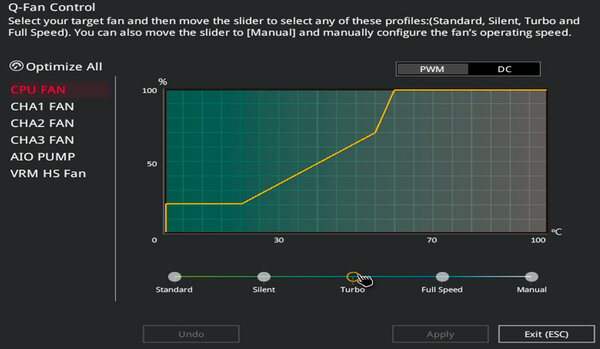

Мини-утилита Q-Fan дает возможность настроить обороты вентиляторов в зависимости нагрева процессора, чипсета и других компонентов. Можно выбрать как базовые профили, так и нарисовать свою кривую зависимости оборотов каждого вентилятора от температуры.

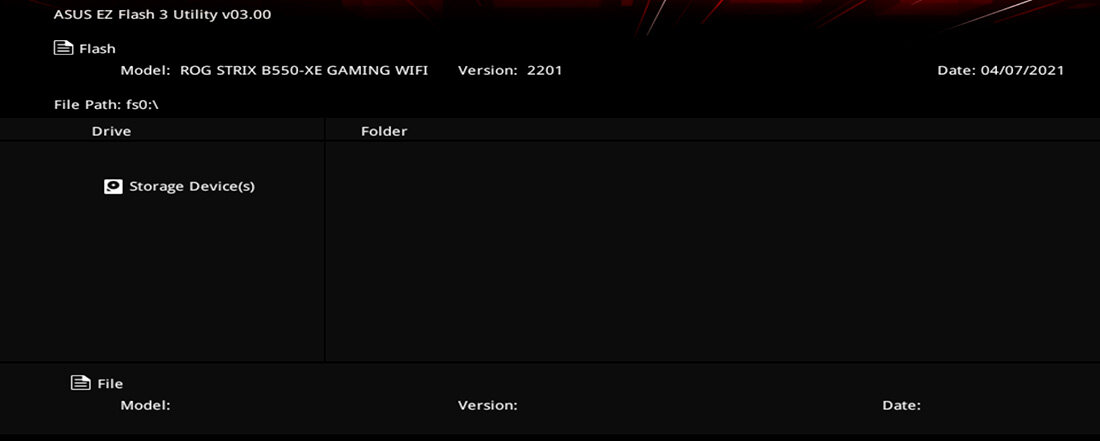

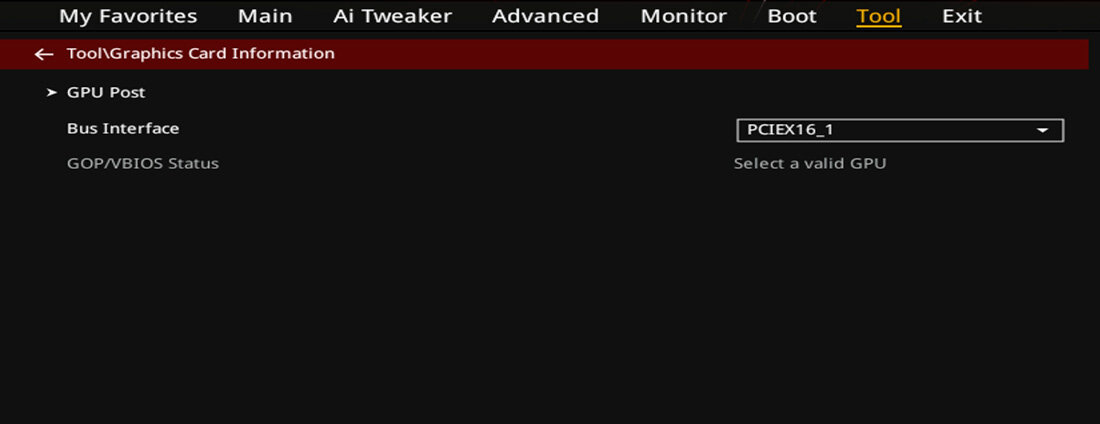

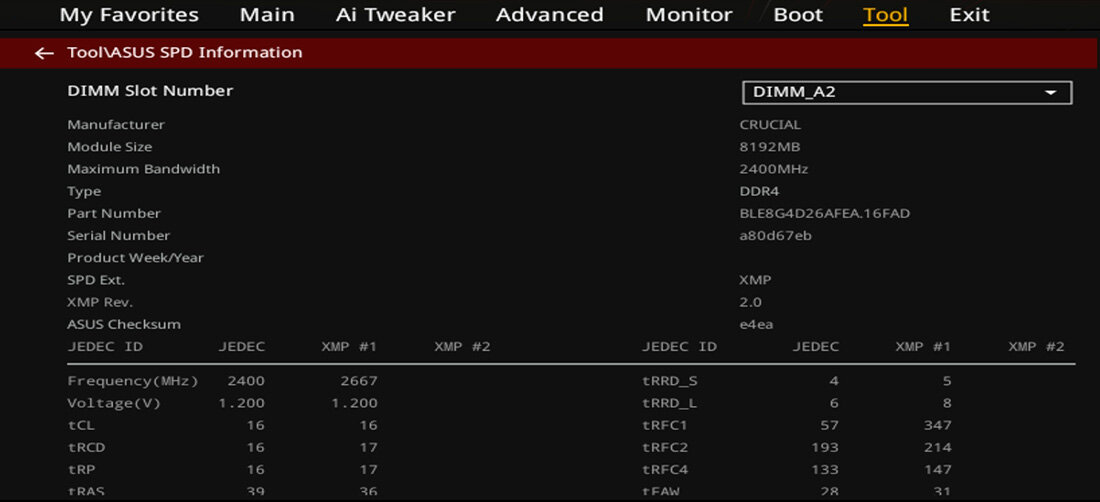

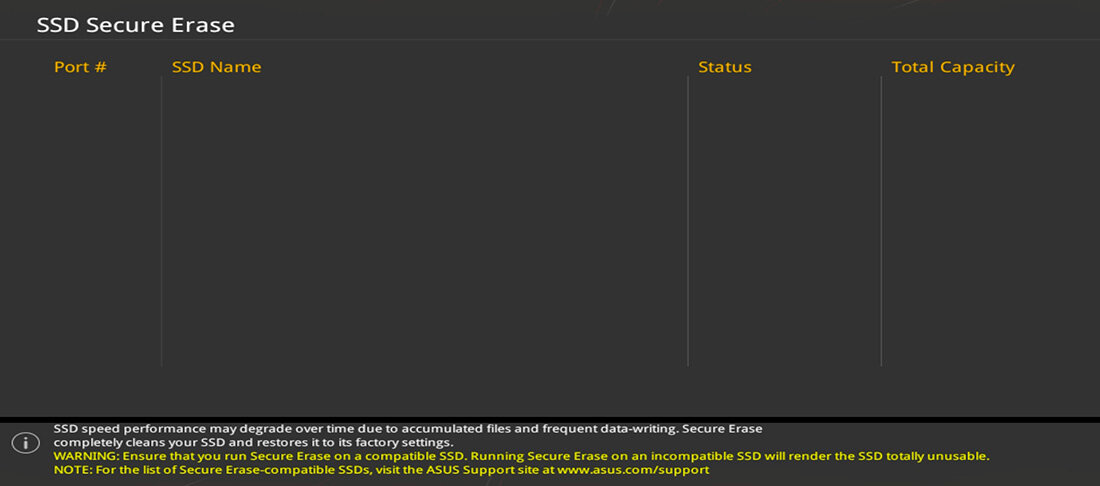

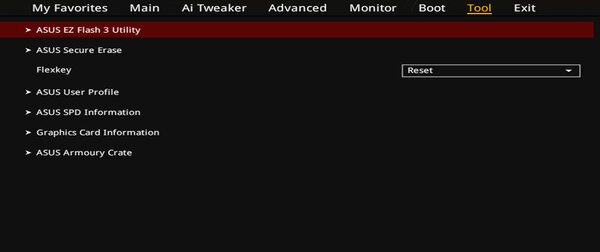

В Tool собраны полезные мини-утилиты, которые приходятся очень кстати как при первичной настройке системы, так и при твиках для вывода в оптимальный режим процессора, памяти. Отсюда можно обновить прошивку, очистить SSD-накопитель, посмотреть тайминги из SPD каждого модуля, сохранить профиль.
Отзыв
ASUS ROG STRIX B550-XE GAMING WIFI можно назвать идеальной платой для сборки мощного конфига без прицела на разгон. Обширные возможности по настройке всех компонентов позволят адаптировать работу процессора, памяти под свои нужды, гибко настроить систему подсветки и вентиляции. Идущая в комплекте плата Hyper M.2 x16 Gen 4 Card позволяет увеличить число «поддерживаемых» накопителей с двух до шести ценой «потери» графического слота. Далеко не всем нужна такая возможность, но те, кому не хватает места под дополнительные быстрые и горячие M.2-накопители, оценят Hyper M.2 Card по достоинству.
Плюсы
- Продуманная разводка.
- Мощная система питания и охлаждения.
- Wi-Fi стандарта ax.
- Плата расширения Hyper M.2 Card под четыре NVMe SSD.
Может не понравиться
- Цена.
