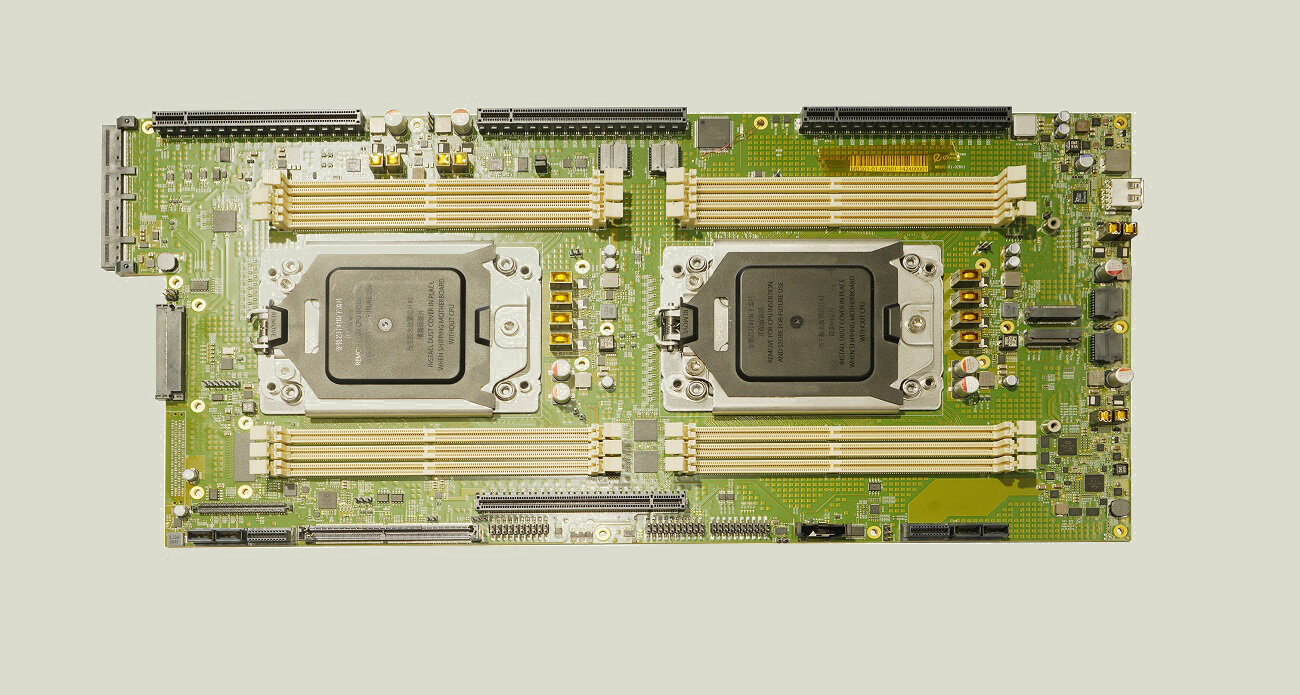

На днях российская компания «Е-Флопс» представила уникальную и высокотехнологичную системную плату «Ключевская». Принцип работы отечественной разработки основан на концепции модульного построения, когда используется одна системная плата, а часть функционала вынесена на сателлитные платы. Всё это может напомнить некий конструктор LEGO, когда пользователи из разных компонентов собирают систему, отвечающую их требованиям.

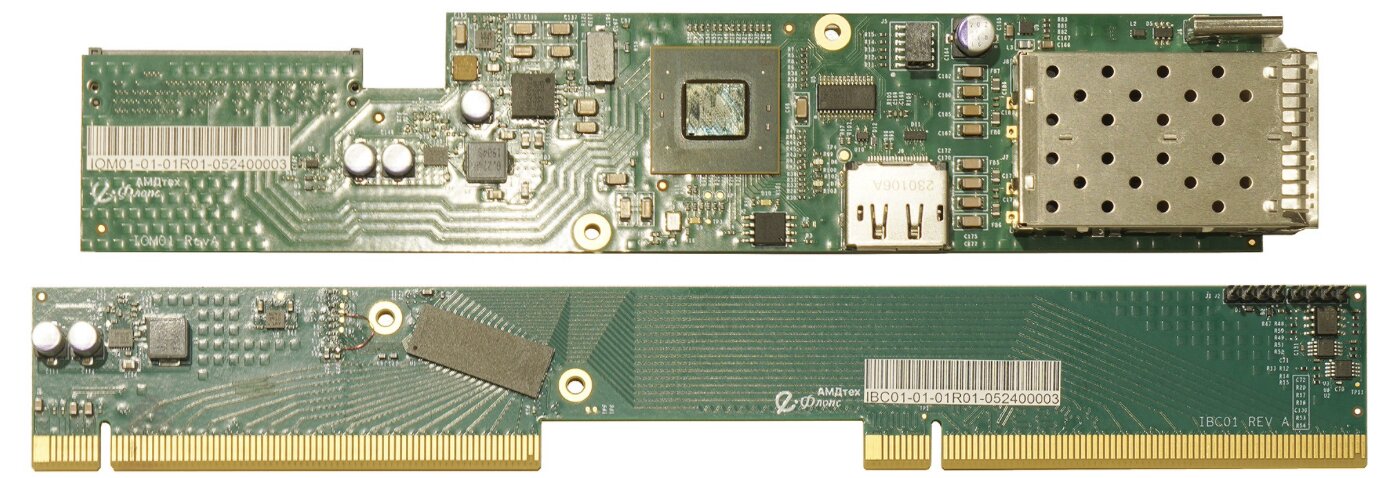

Разработчики вынесли на отдельную плату интерфейсы Ethernet, USB, DP. На отдельную плату также вынесены модуль удаленного мониторинга и управления, который выполнен по стандарту RunBMC и устанавливается в 260-pin SODIMM DDR4 разъём. Ещё одна плата нужна для соединения «Ключевской» с мидплейном модульного сервера М1.

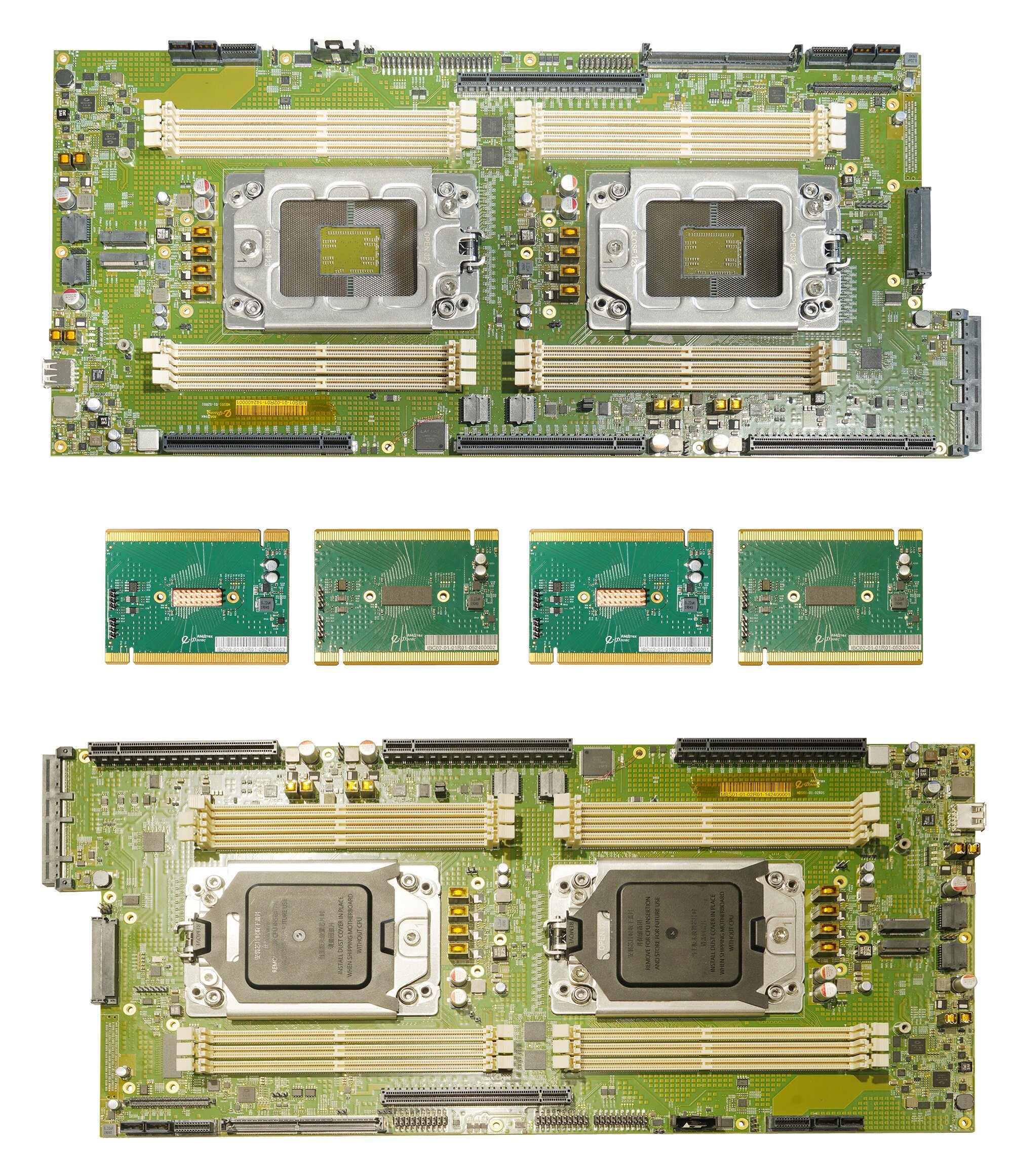

Размеры 20-слойной платы с высококачественным диалектриком весьма компактные — 44,6 × 20,3 см. Кроме того, у разработки есть несколько ключевых достоинств. Во-первых, благодаря использованию сателлитных плат, появляется возможность дополнительного межпроцессорного соединения, что приводит к повышению скорости обмена данными в два раза. Во-вторых, такая концепция позволяет создавать сборки четырехпроцессорного SMP конструктива из 2 типовых системных плат.
Технические характеристики:
- 2 процессора архитектуры ARM64; 48 ядер на процессор, частота до 2,2 ГГц; 12 слотов оперативной памяти при использовании 6 каналов;
- Память стандарта DDR4 (RDIMM, LRDIMM) с частотой 3200 МГц; 80 линий PCIe 4.0 из них 48 линий совместимых с CCIX;
- Встроенный интерфейс USB 2.0;
- Встроенный интерфейс Ethernet 1 Гб/с;
- 2 разъема M.2 для встроенных накопителей SSD NVMe x4 M.2 (2242);
- 2 разъема PCIe 4.0 x16 для подключения до 8 накопителей M.2 NVMe или специализированных карт расширения с горячей заменой;
- Слот PCIe 4.0 x16 OCP 3.0;
- 4 разъема PCIe 4.0 x16/CCIX для установки райзеров;
- 2 сетевых разъема 10/25 Гб/с и 1x USB 2.0, 1x DP (при установке платы ввода-вывода);
- Разъем 260-pin SODIMM DDR4 (для установки модуля удаленного мониторинга и управления стандарта RunBMC).
Первые проектные прототипы платы были продемонстрированы в прошлом году. Сейчас разработчики работают над модернизацией, чтобы расширить возможности своего детища.
