Logic Labs – профессиональная лаборатория цифровой электроники с точной, на 100 % автономной цифровой копией промышленного стандарта K&H IDL-800A Digital Lab Trainer, интерактивной макетной платой AD-200, интегральными схемами 74xx TTL, полностью соответствующими техническим характеристикам, и движком дискретно-событийного моделирования в реальном времени.

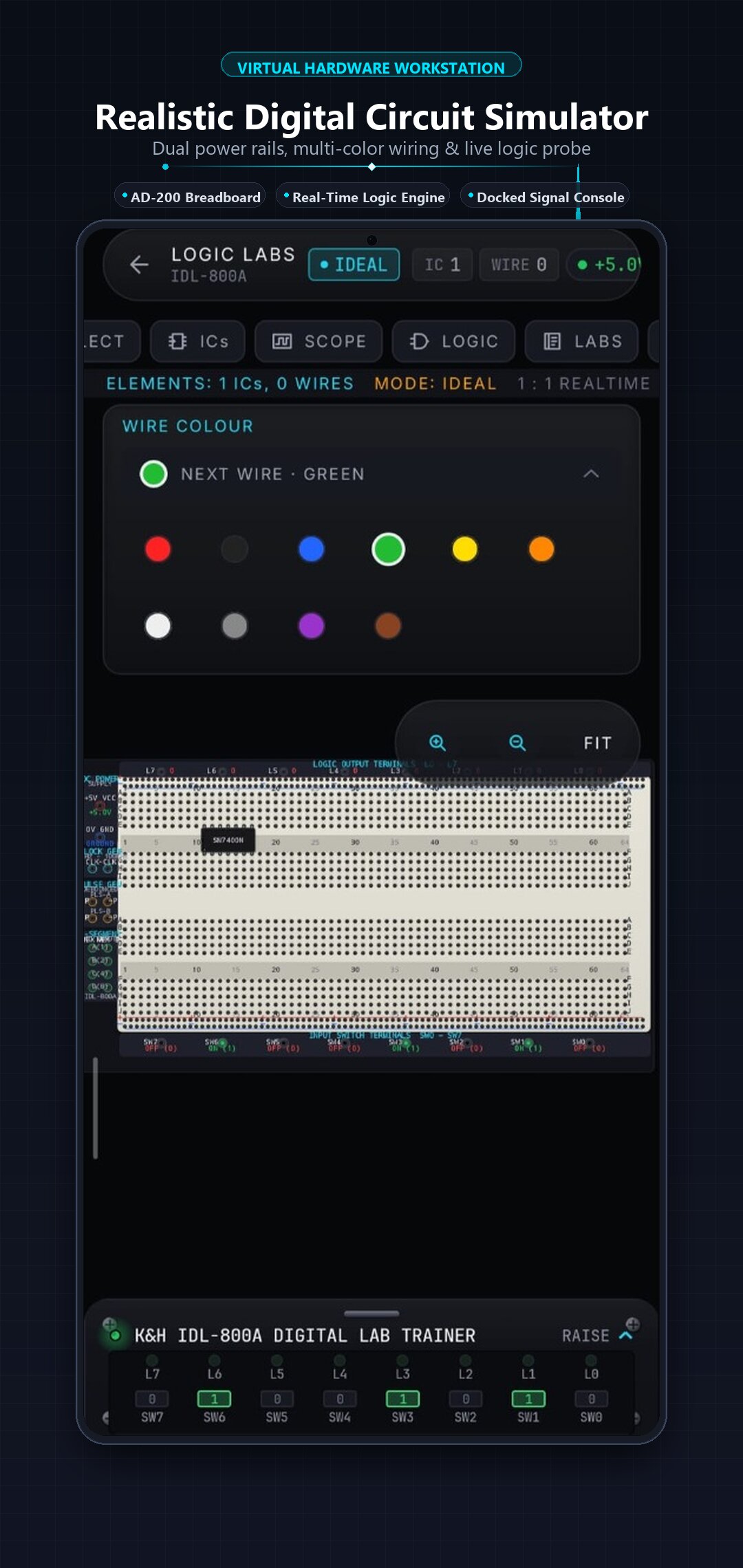

Макетная доска AD-200 воспроизводит подлинную топологию точек соединения с непрерывными шинами питания и центральной канавкой для DIP-корпусов, поддерживает динамическую 2,5D-прокладку проводов 8 цветов изоляции с магнитным привязыванием контактов и тактильной обратной связью, а также имеет док-разъем для полной консоли тренажера IDL-800A с 8 тумблерами, 8 буферизованными светодиодными мониторами с фосфорным послесвечением, импульсными генераторами с подавлением дребезга и генератором тактовой частоты от 0,5 Гц до 100 кГц. Интерактивный сигнальный щуп, двухканальный осциллограф и синтезатор схем на уровне вентилей в режиме реального времени дополняют набор оборудования.

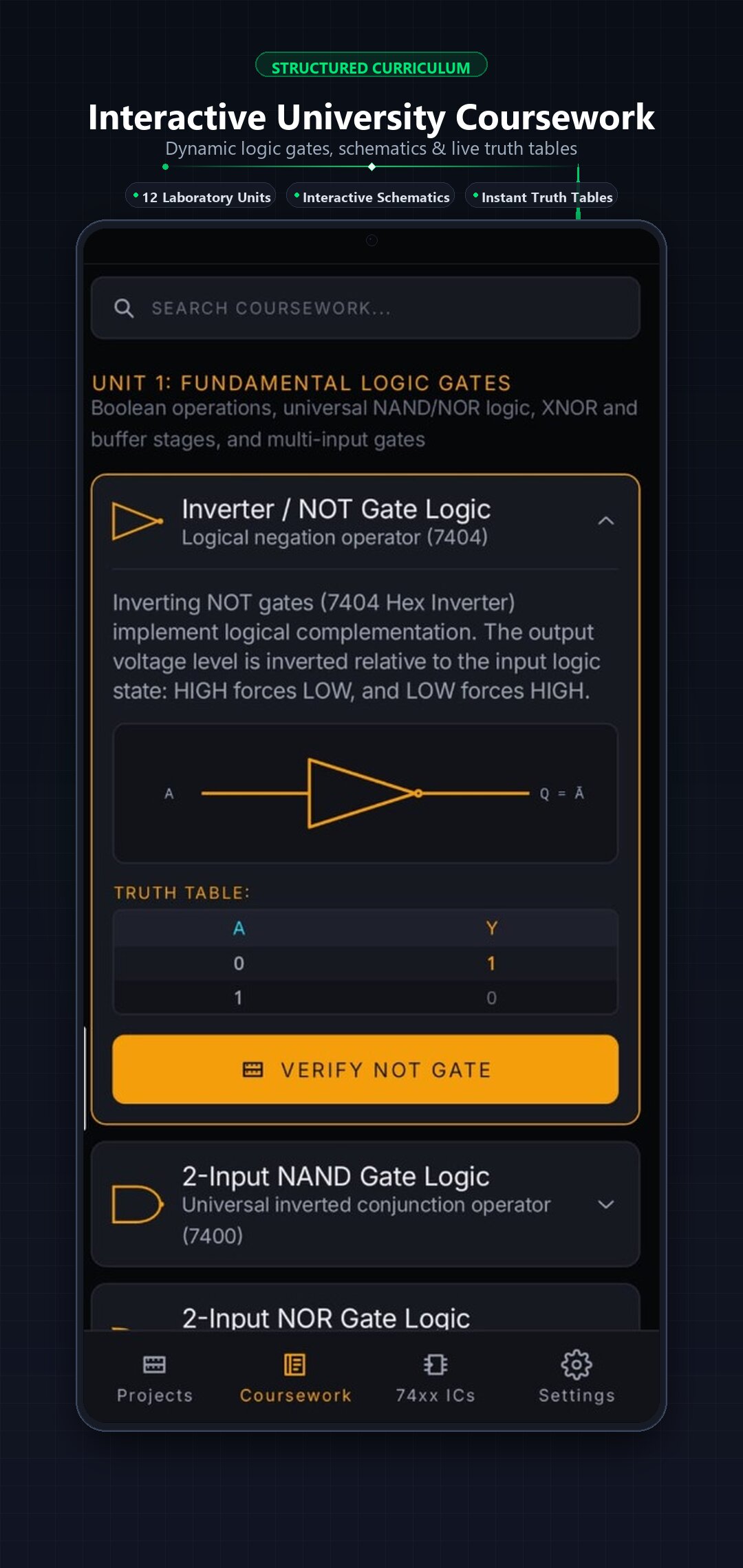

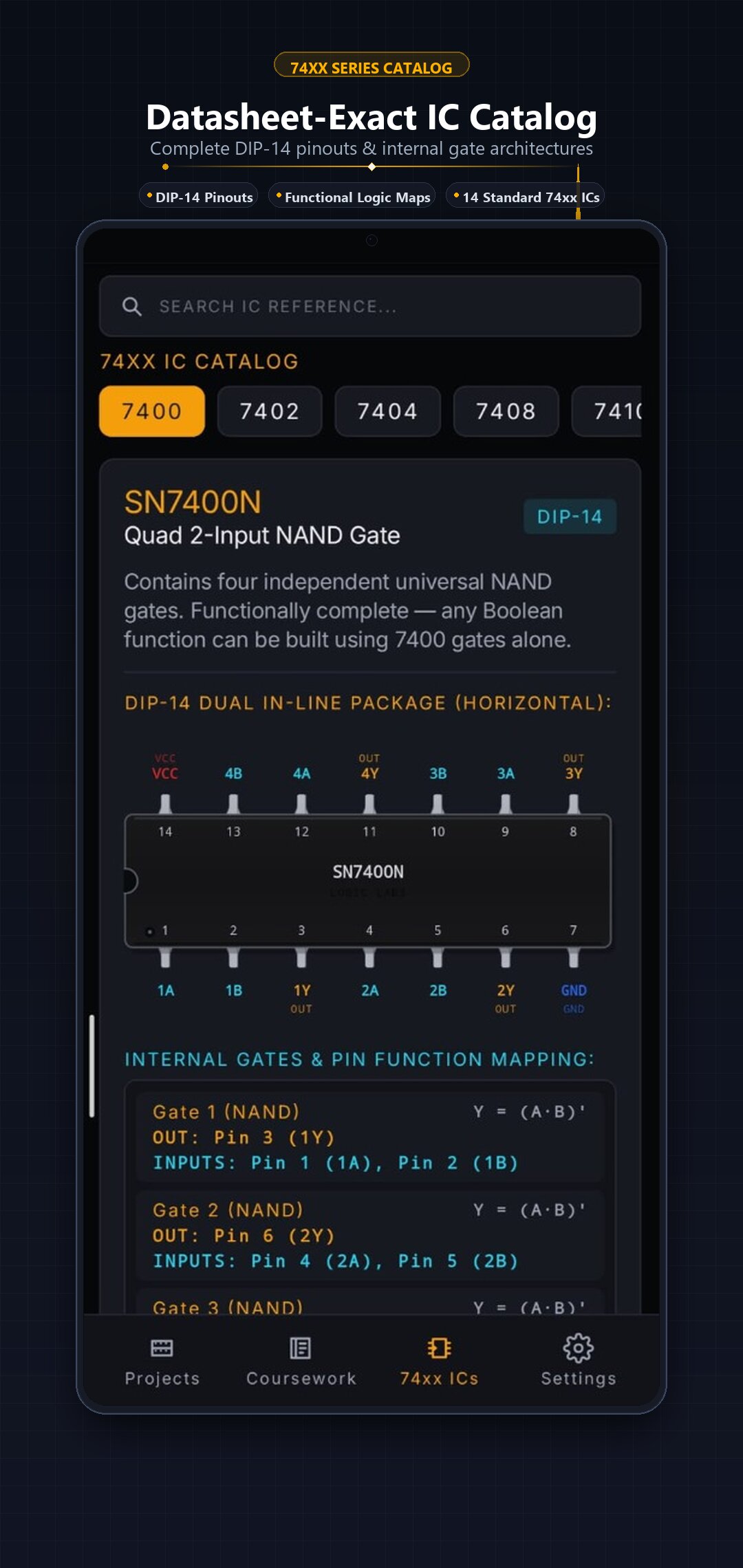

Logic Labs также предлагает структурированный университетский курс, состоящий из 12 лабораторных занятий — от вводного курса по логическим элементам до продвинутых последовательных машин — с интерактивными схемами, динамическими таблицами истинности, универсальным синтезом логических элементов, сумматорами, компараторами, декодерами, мультиплексорами, триггерами, счетчиками с переносом, и ЦАП, а также автоматической проверкой таблиц истинности одним нажатием, охватывающей всё пространство входов размером 2^N. Полный встроенный каталог из 14 стандартных микросхем TTL серии 74xx (7400, 7402, 7404, 7408, 7410, 7411, 7420, 7432, 74266, 7483, 7486, 7474, 7476, 7448) содержит схемы распиновки DIP-14 с цветовой маркировкой функций выводов и диаграммы внутренней архитектуры логических элементов.

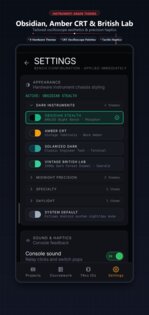

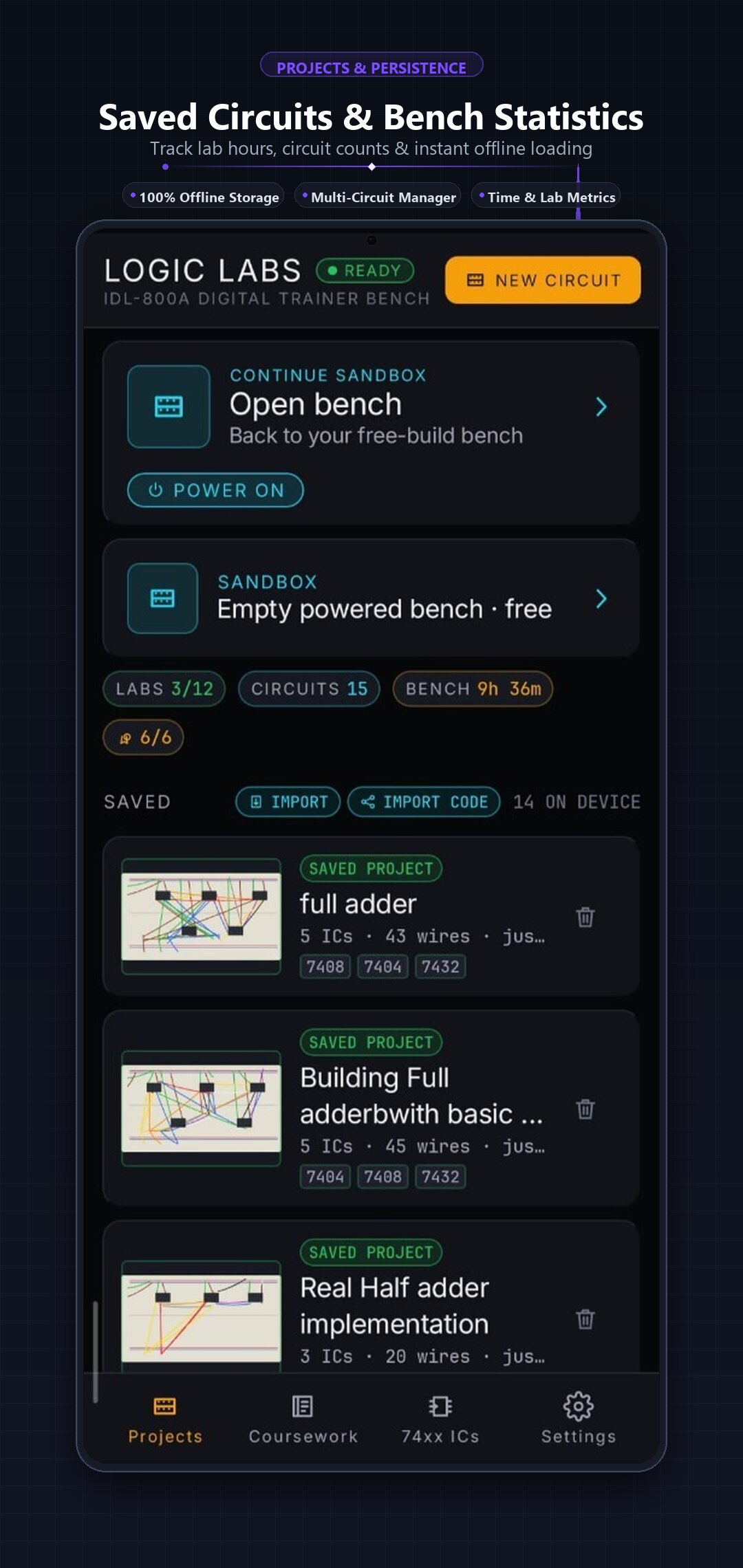

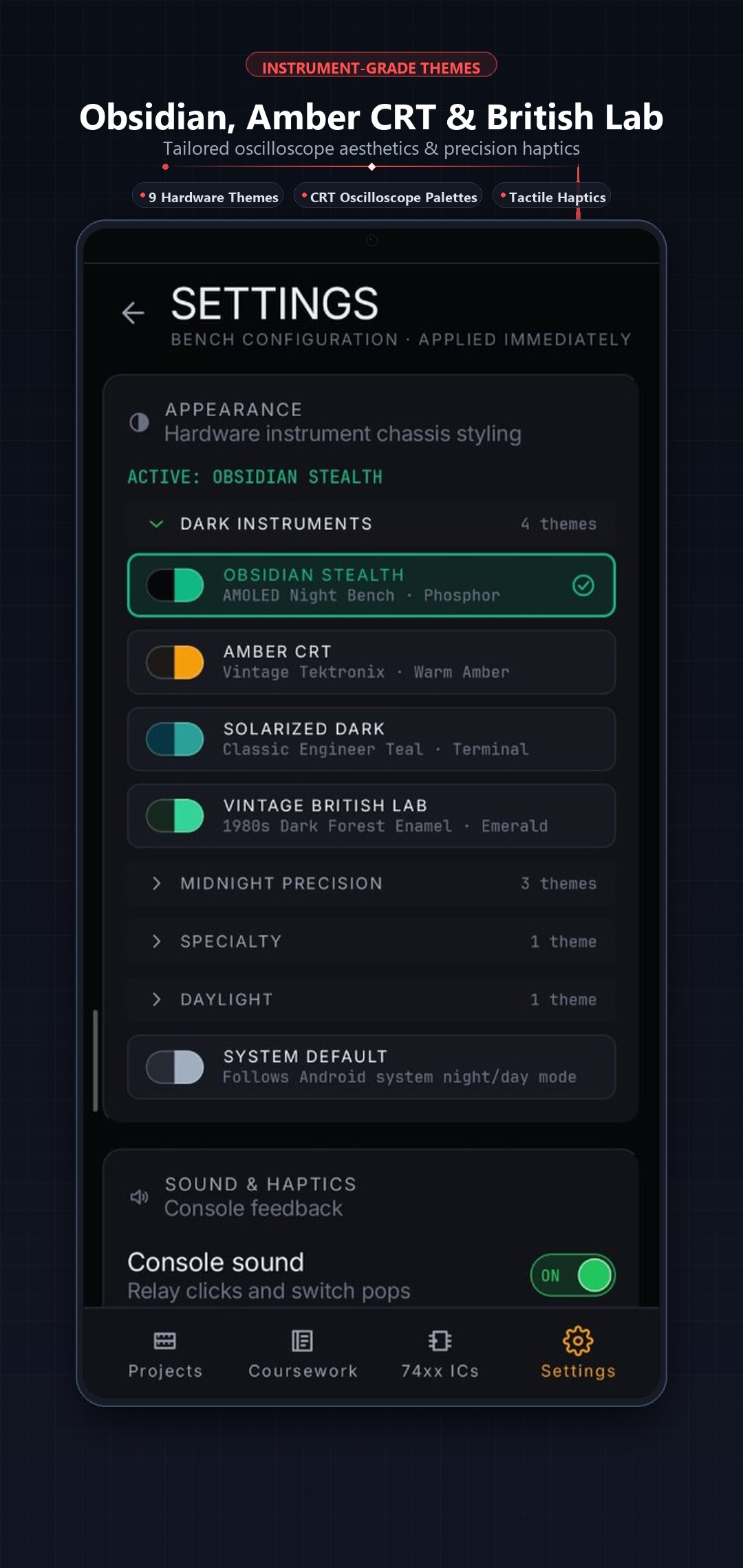

Управление проектами осуществляется с помощью мгновенного сохранения в автономном режиме, автосохранения, библиотеки с несколькими схемами, показателей в режиме реального времени на рабочем столе, а также экспорта/импорта в формате простого JSON для обмена проектами без привязки к проприетарному ПО. Logic Labs работает без доступа к Интернету, без рекламы, трекеров и телеметрии, предлагает 9 тем «инструментального» качества — от Amber CRT до Tokyo Night — и синтезирует щелчки реле и щелчки переключателей во время работы для тактильного реализма аппаратного обеспечения.
Особенности:
- Макетная плата AD-200 с точной топологией, 8-цветной 2,5D-проводкой, магнитным притяжением и тактильной обратной связью
- Пристыкованная консоль IDL-800A: 8 переключателей, 8 светодиодов с послесвечением, импульсные генераторы и тактовая частота 0,5 Гц–100 кГц
- 12 университетских лабораторных модулей с автоматической проверкой таблицы истинности одним нажатием
- Технические характеристики— точные схемы выводов и булево отображение для 14 классических TTL-микросхем серии 74xx
- 100 % автономная работа с экспортом проектов в формате JSON, 9 аппаратных тем и ядро симулятора с открытым исходным кодом под лицензией GPL-3.0
