Обзор игрового БП ThunderX3 Plexus 1000

Блок удобен в эксплуатации, красив своей подсветкой и выдает заявленные на этикетке параметры
Придумать вступление к обзору 313-го по счету блока питания – та ещё задача. Но тут помог производитель, назвав киловаттник «игровым блоком питания». Откуда растут ноги – понятно сразу: трехмерный досуг в моде, а потому все составляющие мощного ПК следует с ходу ориентировать на соответствующую аудиторию простым добавлением слова «Gaming». Неплохо добавить разного рода подсветки и внешних стремительных форм. В Plexus все от ThunderX3 это вроде как есть, но как он справляется с основной задачей – обеспечением комплектующих электричеством?


Технические характеристики

  • Модель: ACP-1000TPL
  • Заявленная мощность: 1000 Вт
  • Сертификат 80PLUS: GOLD
  • Входное напряжение: 100 – 240 В переменное
  • Максимальный ток по каналу +5sb: 2,5 А
  • Максимальный ток по каналу +12: 80 А
  • Максимальный ток по каналу +5: 20 А
  • Максимальный ток по каналу +3,3: 20 А
  • Макс. Мощность потребителей по каналам +3,3 и +5: 100 Вт
  • Разъемы питания матплаты: 1 шт 24 пин, 1 шт 4+4 пин
  • Разъемы питания PCIe устройств: 6 шт 6+2 пин
  • Разъемы питания «molex» / SATA: 6 / 10 шт
  • Вентилятор: 140 мм (BDH14025S), 6,7 Вт, 1800 об/мин
  • Габариты: 180 x 150 x 86 мм
  • Вес: 1,54 кг
  • Цена:
Обзор игрового БП ThunderX3 Plexus 1000 — Технические характеристики. 1

Комплектация

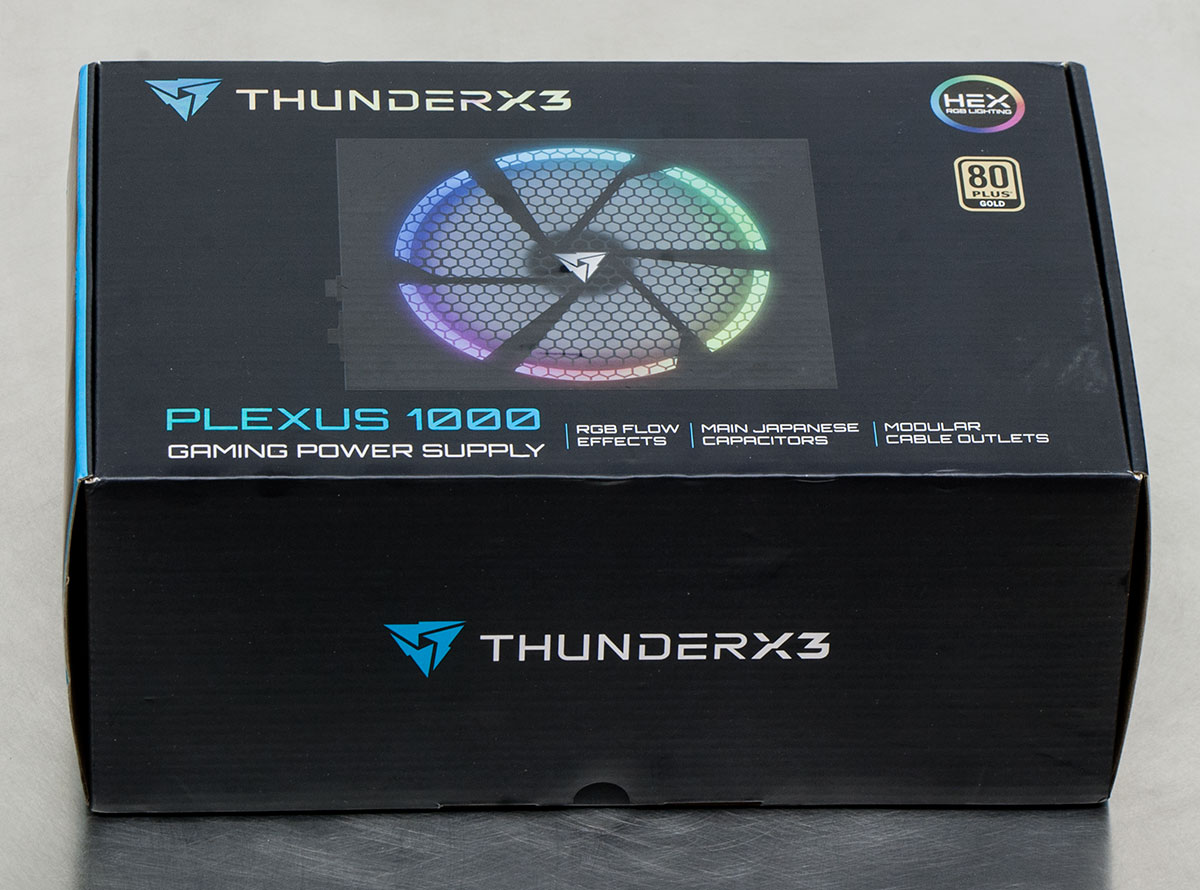

Коробка простая, из плотного картона с незатейливой аэрографией.
Обзор игрового БП ThunderX3 Plexus 1000 — Комплектация. 1

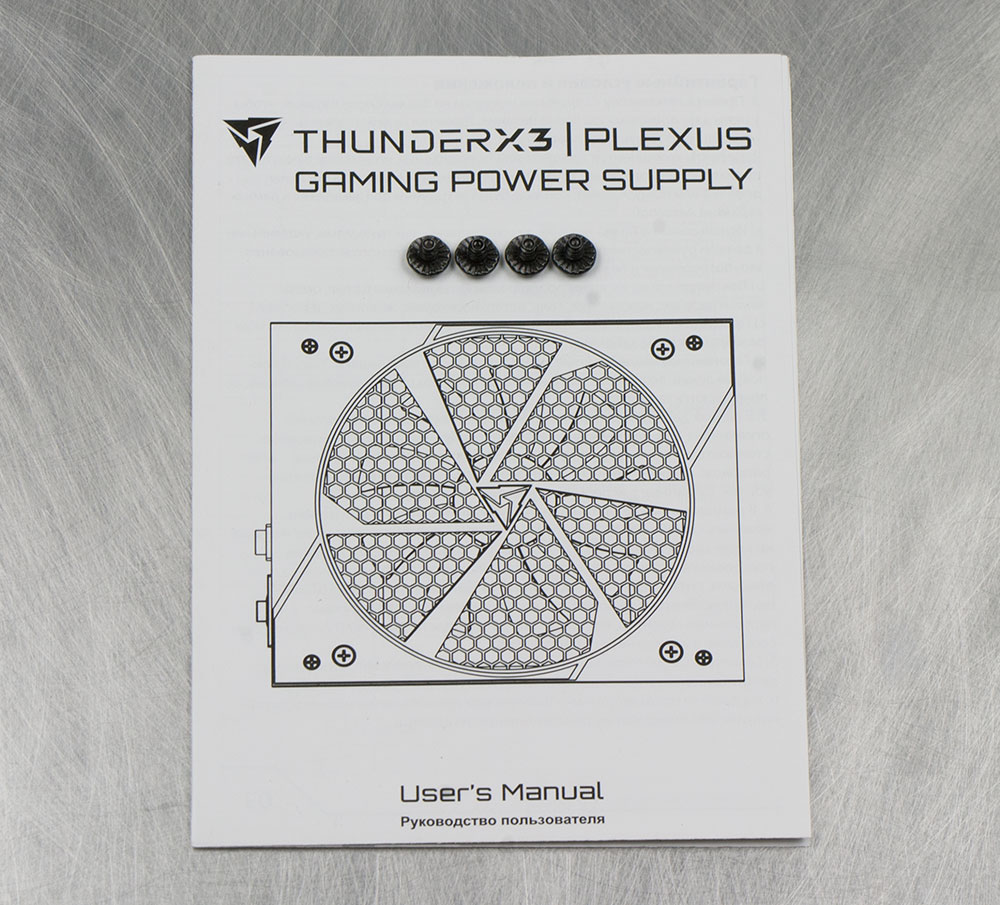

Внутри блок питания в броне из вспененного полиэтилена и базовые аксессуары: мануал и винты крепления.
Обзор игрового БП ThunderX3 Plexus 1000 — Комплектация. 2

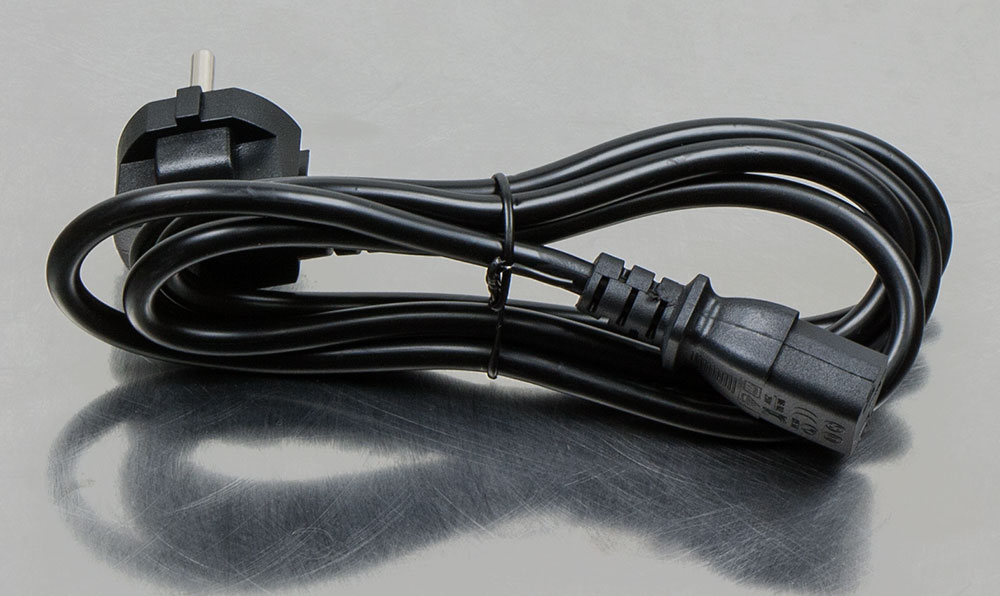

Обязательные провода в наличии: сетевой…
Обзор игрового БП ThunderX3 Plexus 1000 — Комплектация. 3

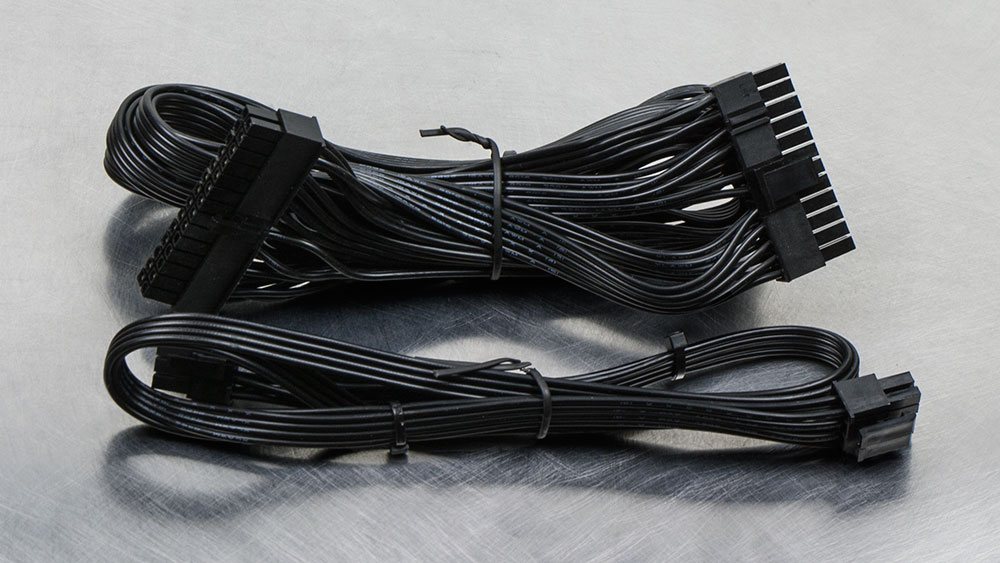

…И связки модульных кабелей. Всего в комплекте 9 шнуров. Из них два для матплаты, ATX24 и доп. питание 4+4 пин. Длина первого 48 см, второго – 54 см.
Обзор игрового БП ThunderX3 Plexus 1000 — Комплектация. 4

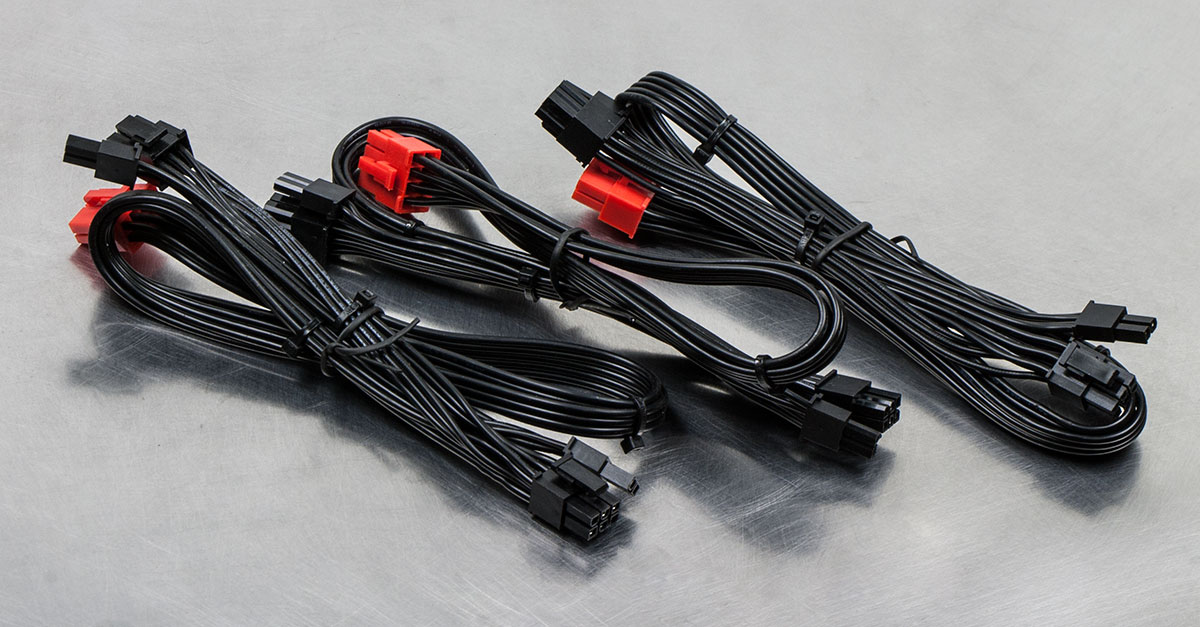

Три кабеля для видеокарт с парой разъемов 6+2 пин на каждом, длина до первого разъема 48 см, между разъемами 13 см.
Обзор игрового БП ThunderX3 Plexus 1000 — Комплектация. 5

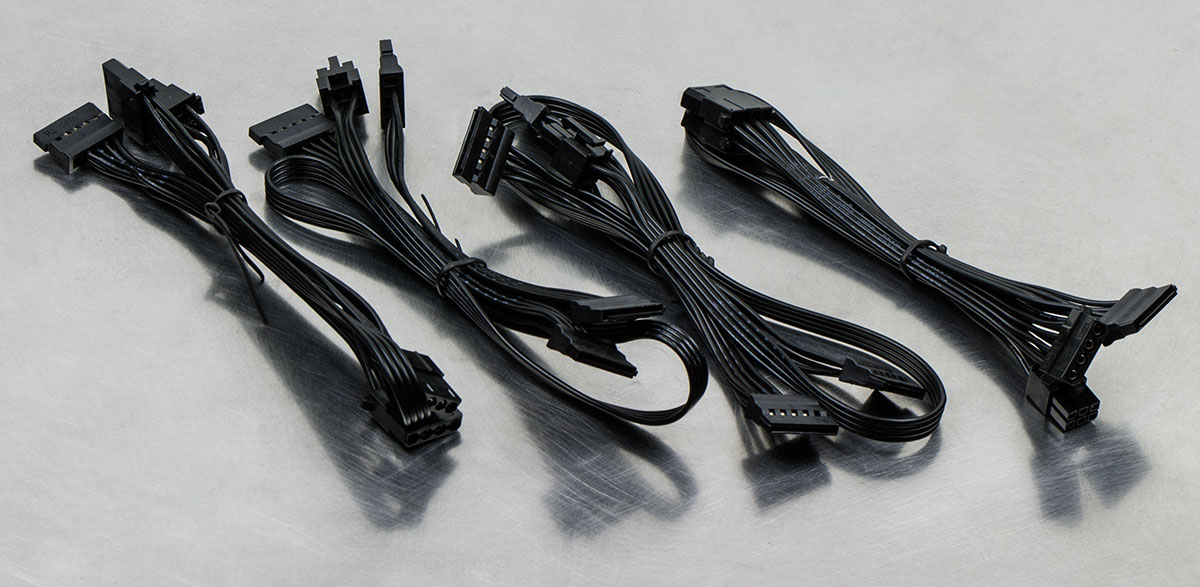

И четыре для накопителей, суммарно 10 SATA и 6 «молексов». Длина кабеля до первого разъема 34 см и 53 см (по 2 кабеля), между разъемами 13 см.
Обзор игрового БП ThunderX3 Plexus 1000 — Комплектация. 6

Распределение коннекторов по шнурам нормальное – по 4 на кабель, два только с SATA-вилками, два с тремя молексами и одной SATA на каждой. По хорошему в комплект бы добавить ещё пару коротких кабелей под накопители с одним-двумя разъемами SATA/«молекс» на каждом, ну да ладно.

К шнурам претензий нет – провода типа «лапша» самые удобные при прокладке внутри корпуса. А киловаттные блоки редко берут под минимальную сборку с одним накопителем, одной видеокартой и парой вентиляторов, так что пляска со стяжками и укладкой обеспечена.

Внешний вид, платформа

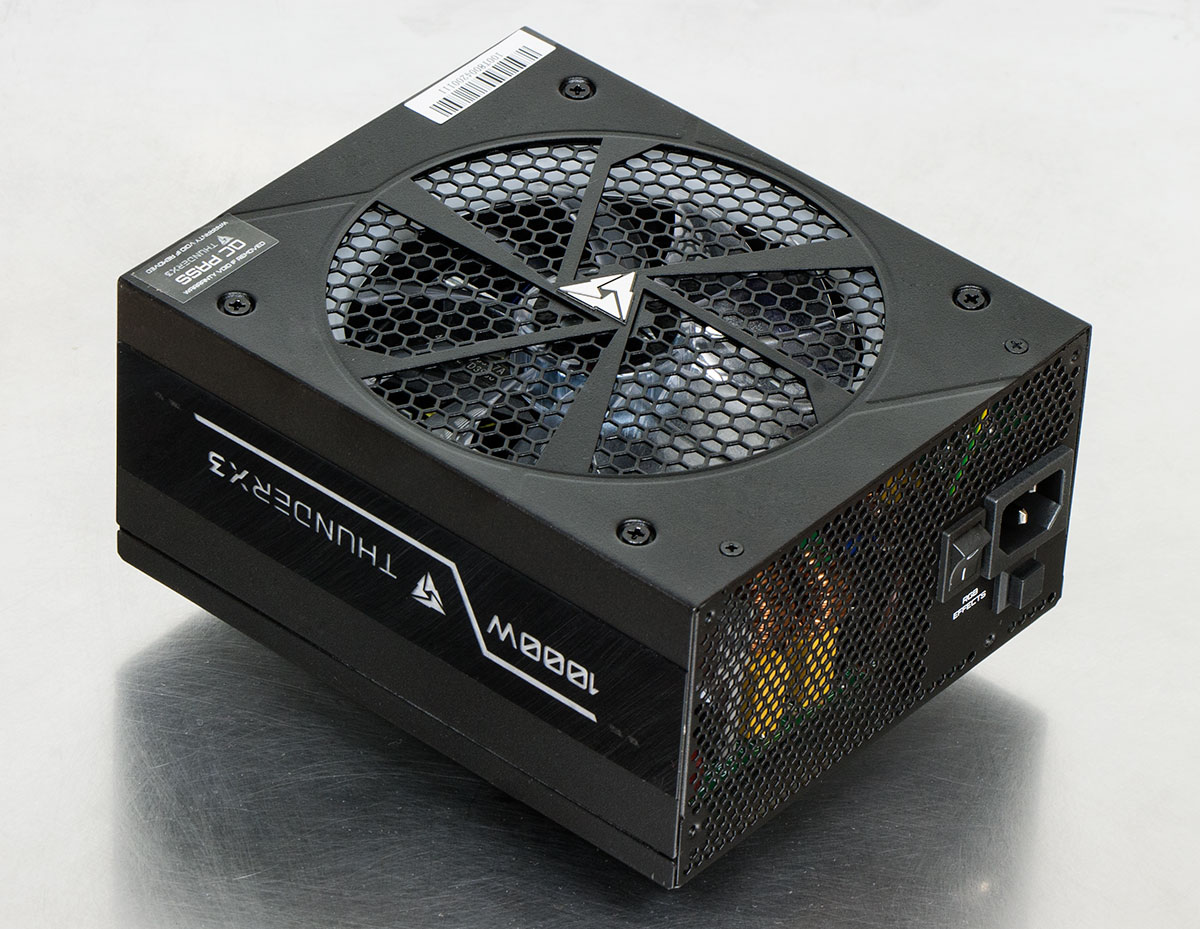

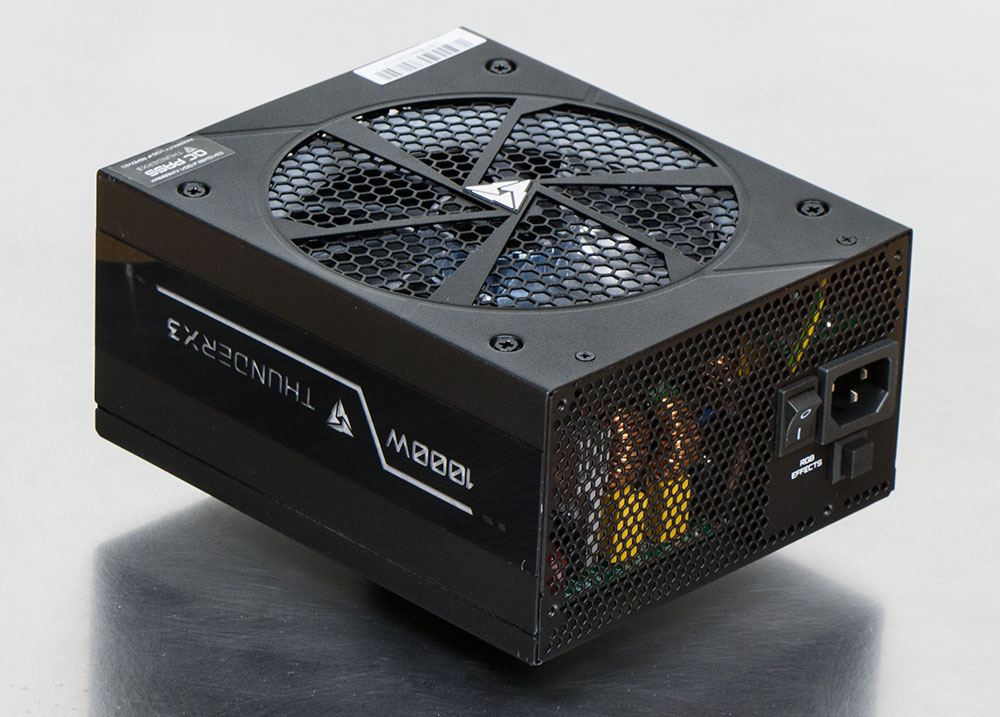

На первый взгляд – типичный блок высокой мощности. Длинный (180 мм), с красивой двойной решеткой вентилятора.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 1

На обратной стороне корпуса – штампованная выемка под вентилятор и рельефный логотип в центре.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 2

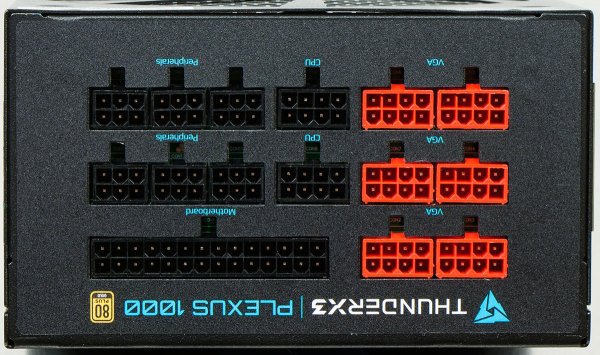

Весь внутренний торец занят модульными разъемами в количестве 15 штук: шесть под кабели доп. питания видеокарт, два – кабели доп. питания матплаты (процессорного преобразователя, если быть точнее), один под кабель ATX24 и шесть под кабели питания накопителей.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 3

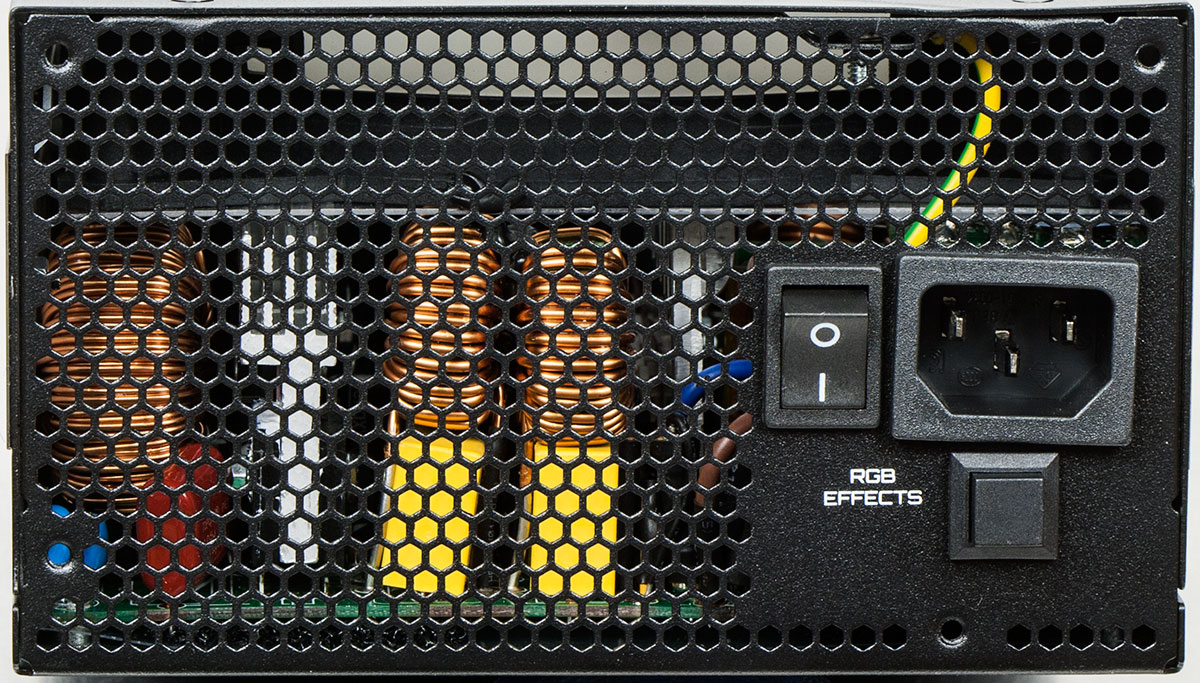

На левой боковине – этикетка с маркировкой модели и описанием нагрузочных способностей блока.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 4

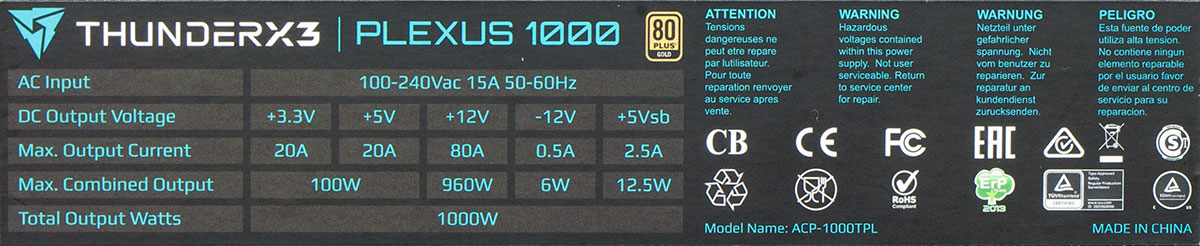

Классика современного питания: 960 ватт из 1000 приходится на линию +12, нагрузочная способность для каналов +3,3 и +5 ограничена 66 и 100 ваттами соответственно. Максимальный ток на канале +5Vsb ограничен 2,5 амперами, что меня всегда удивляет: от него запитываются разъемы USB матплат, дабы пользователь мог заряжать мобильные устройства при выключенном ПК. Уже давно пора сделать преобразователь ватт на 30-50, чтобы современные смартфоны, потребляющие по два ампера в одно лицо, не высасывали все ресурсы канала единолично. Но по какой-то причине ни один из производителей блоков питания не работает в этом направлении.

Рядом с сетевым разъемом установлена кнопка включения подсветки. Полезная штука, не всем нравится постоянная RGB иллюминация внутри корпуса.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 5

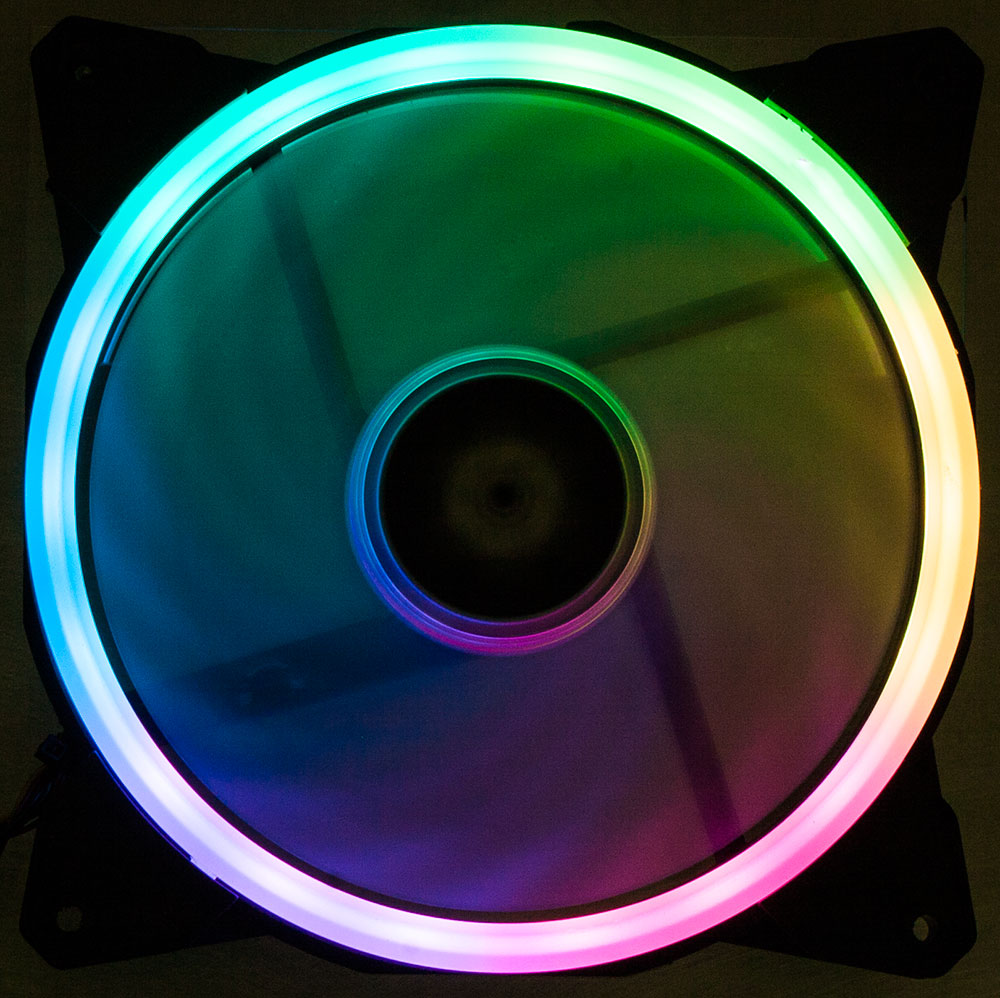

По умолчанию она включена, и сумерки корпуса озаряются мягким светом от вентилятора.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 6

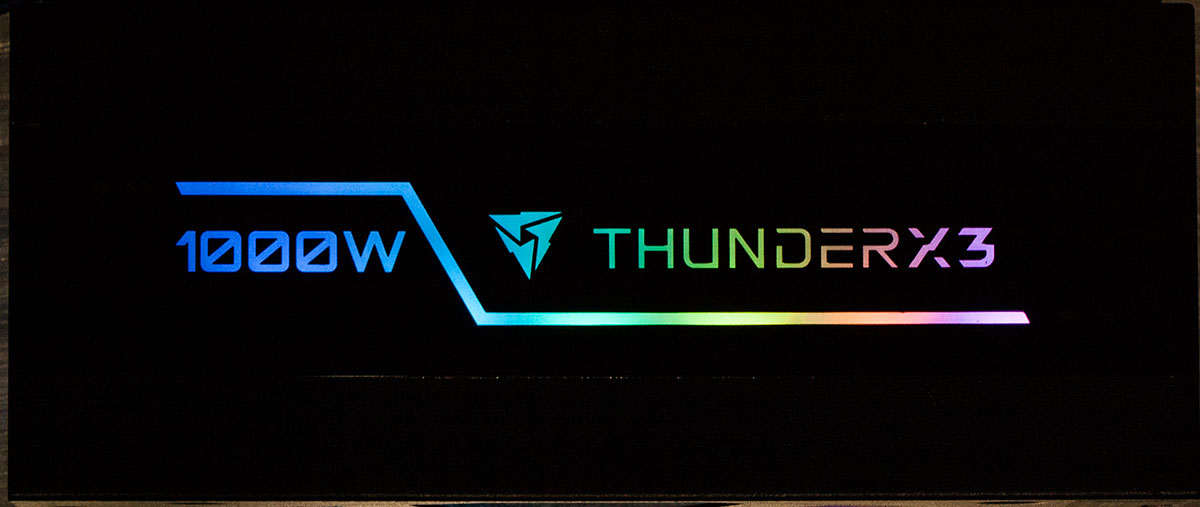

Дополнительный LED-модуль встроен и в боковую стенку с лого производителя. Оно также красиво переливается в темноте.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 7

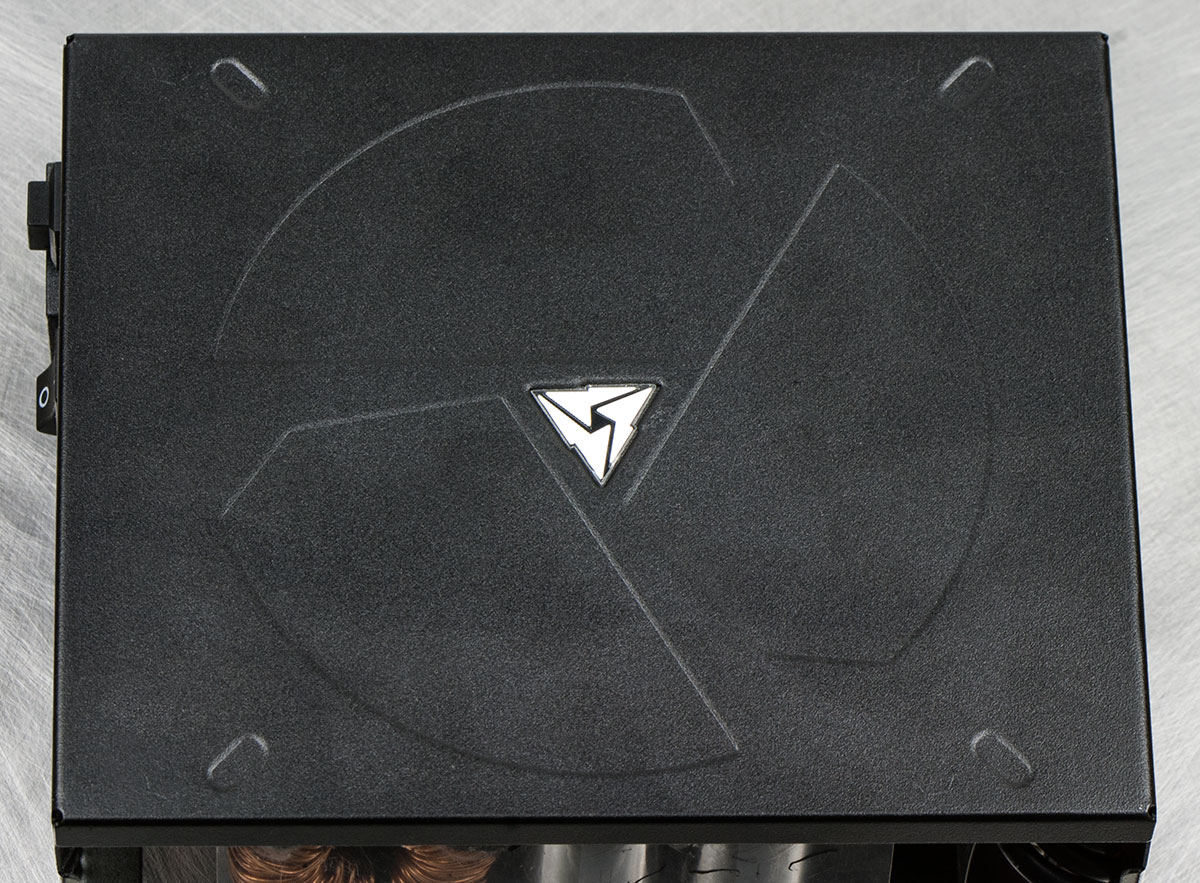

С эстетической точки зрения дополнение хорошее, но все же главное в блоке – электронная начинка, поэтому вентилятор и верхняя крышка крышка откладываются в сторону.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 8

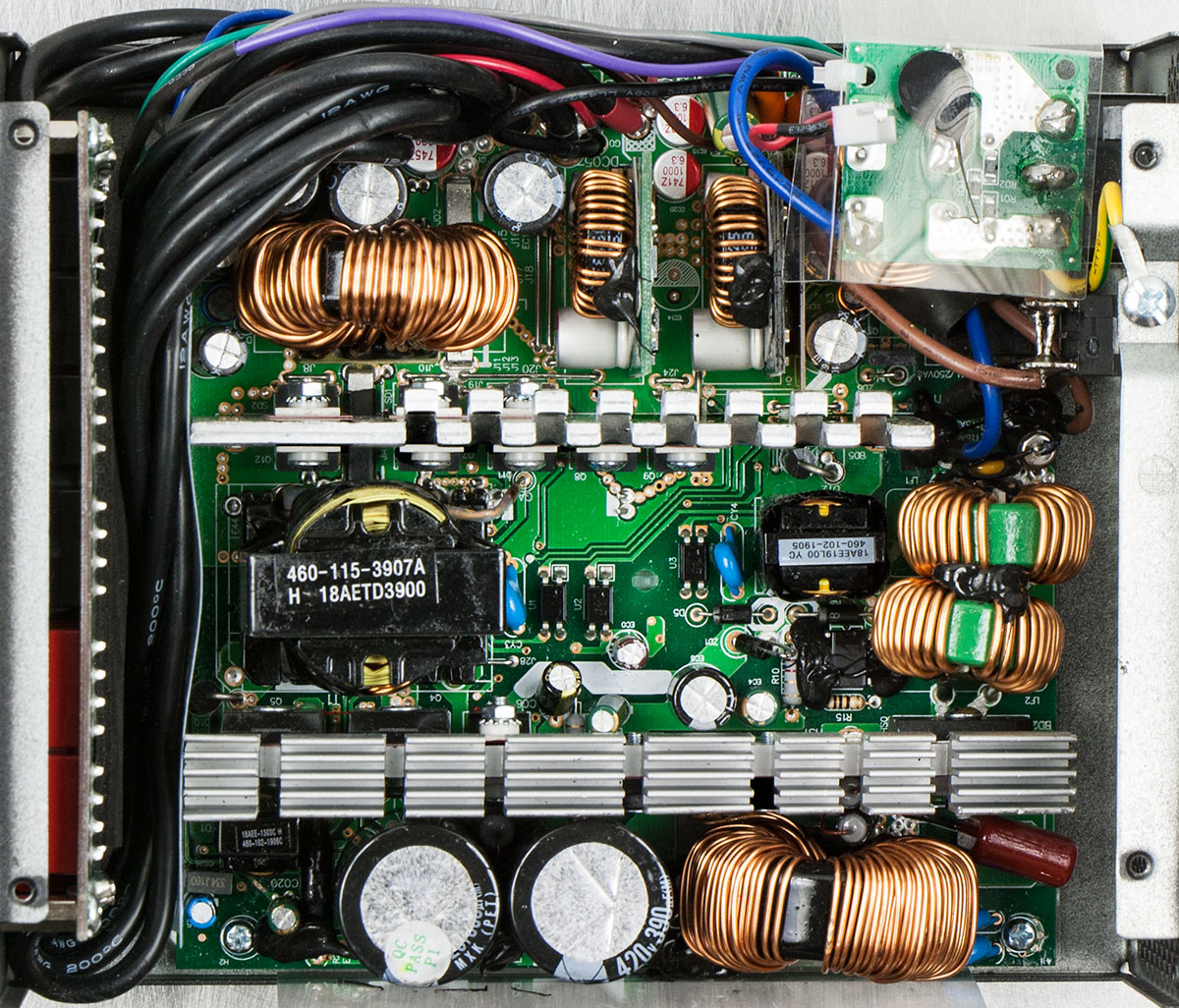

Внутри – современная платформа с раздельной стабилизацией всех напряжений. Компоновка платы классическая: внизу высоковольтная зона, вверху – низковольтная, силовой трансформатор по центру.

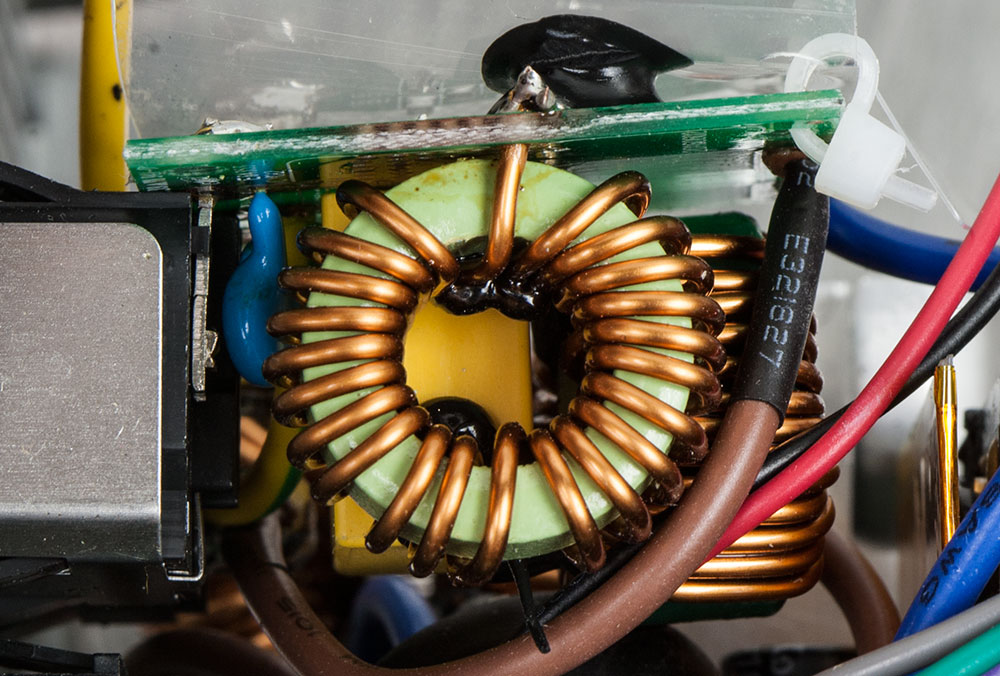

Элементы входного фильтра распаяны частью на основной плате, частью – на небольшом прямоугольнике текстолита у сетевого разъема.

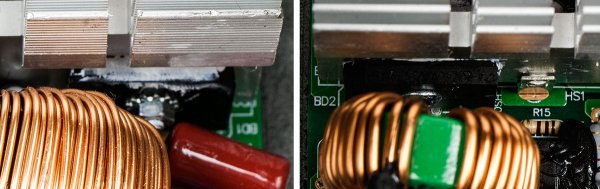

Диодных мостов два, они привинчены к общему алюминиевому радиатору.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 11

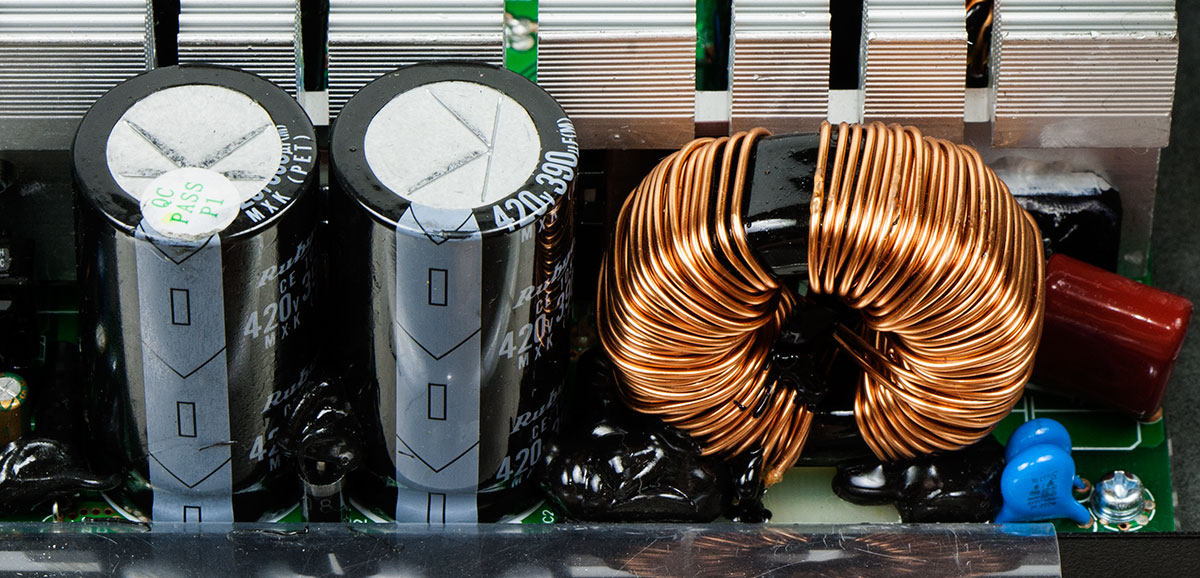

В высоковольтной части хорошо видны крупный дроссель активного PFC и два конденсатора, каждый 390 мкФ 420 в. Суммарно 780 мкФ, хорошая емкость для киловаттника, гарантирует стабильную работу системы при коротких перебоях напряжения в сети.

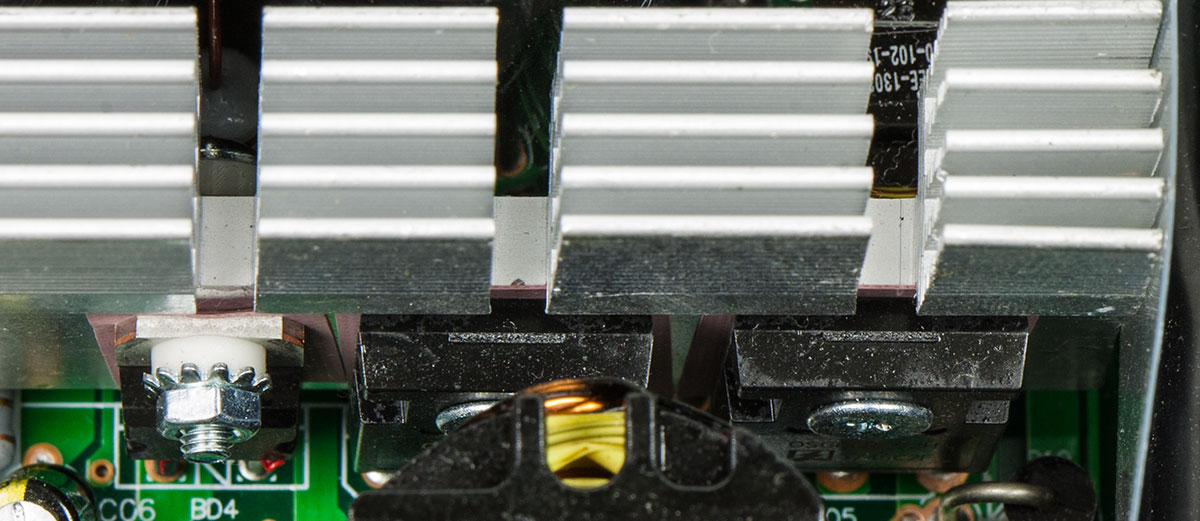

На радиаторе за электролитами закреплены силовые ключи APFC, два диода G3S06008A, два силовых ключа импульсного преобразователя OSG60R092H.

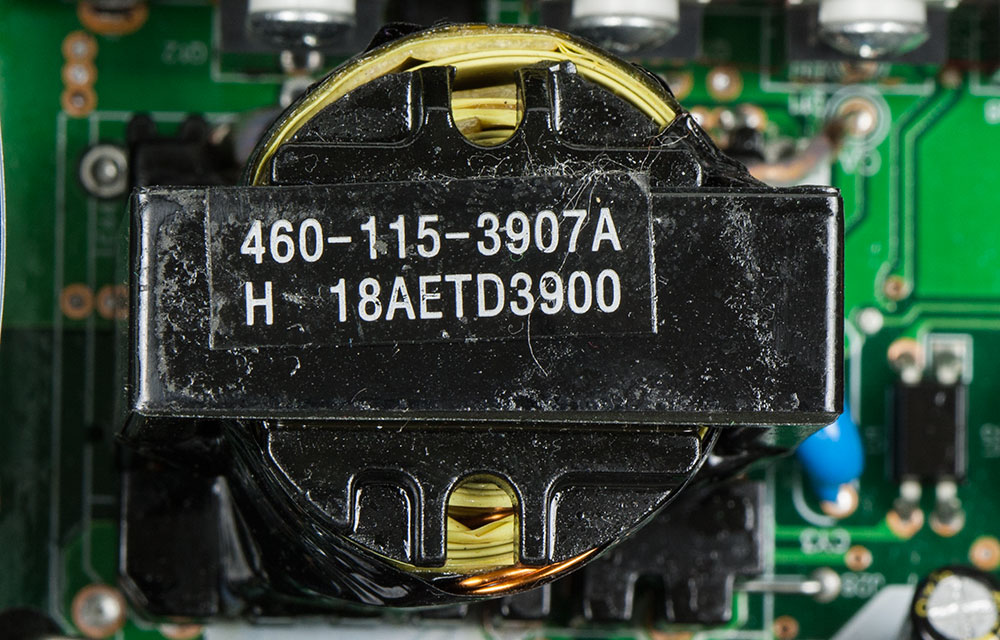

За радиатором – силовой трансформатор.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 14

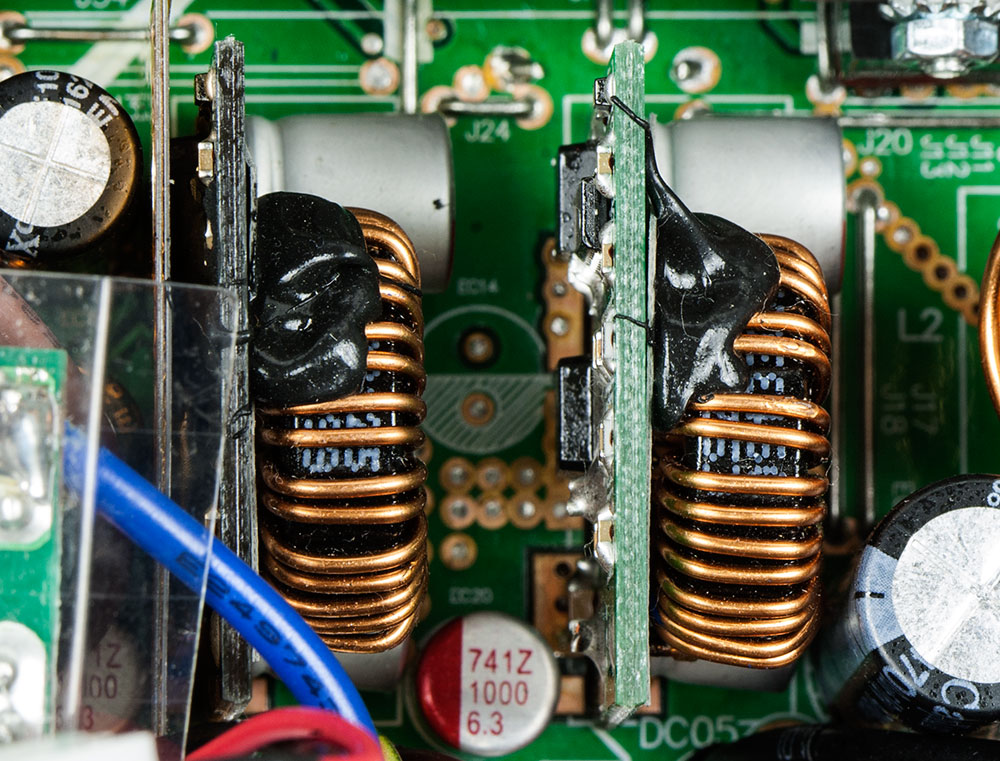

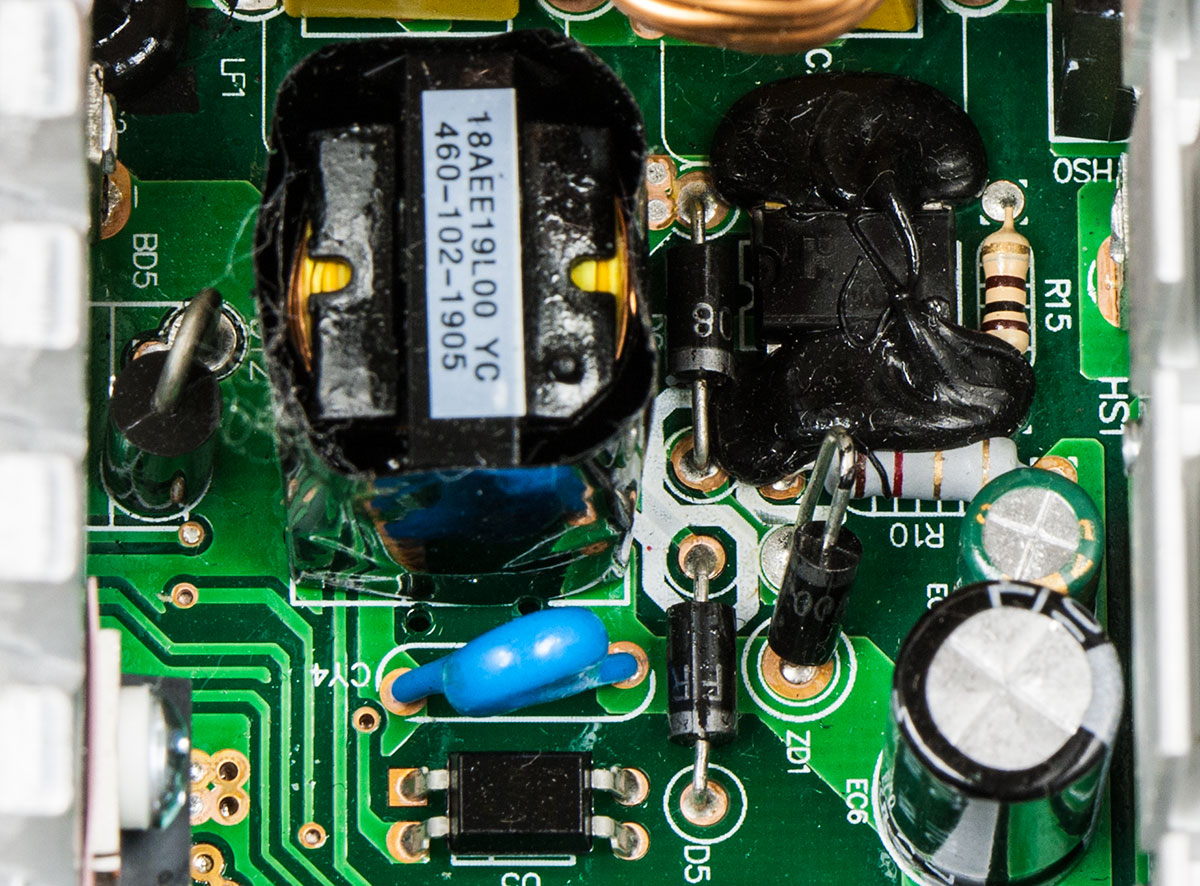

Рядом с ним преобразователь канала «дежурки» (+5Vsb). Производитель дополнительно закрепил микросхему-контроллер преобразователя клеем, хотя необходимость в этом отсутствует. А вот в случае с электролитами и дросселями дополнительная клеевая фиксация идет только на пользу.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 15

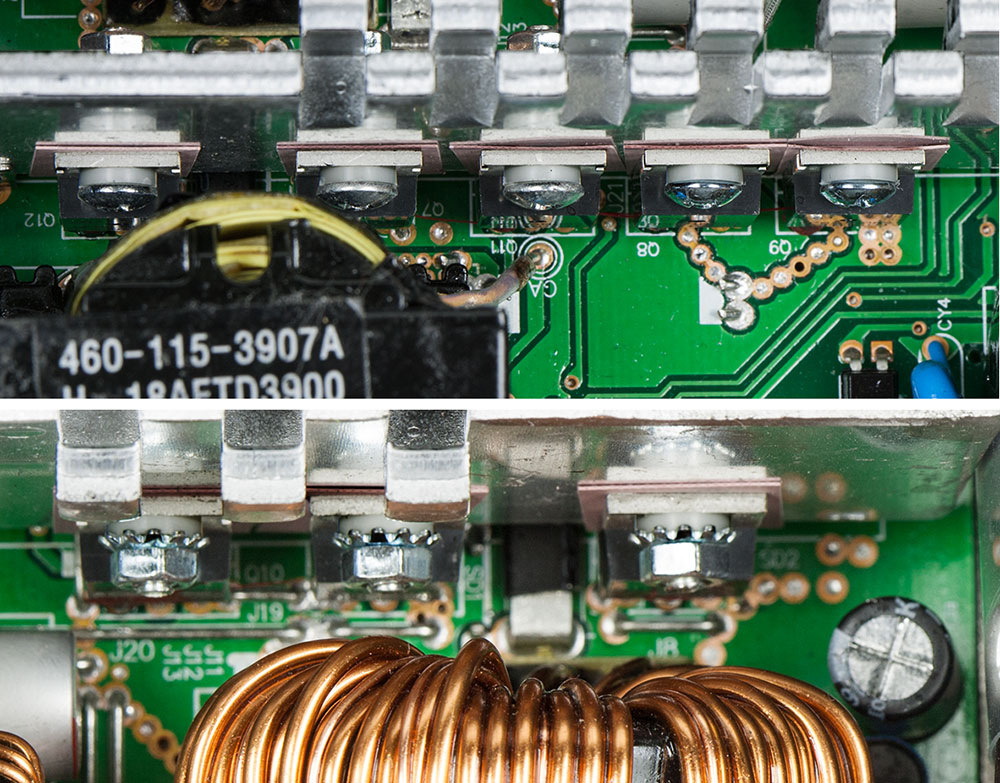

Выпрямитель канала +12 собран на восьми мосфетах GP024N08S. Все транзисторы закреплены на крупном алюминиевом радиаторе.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 16

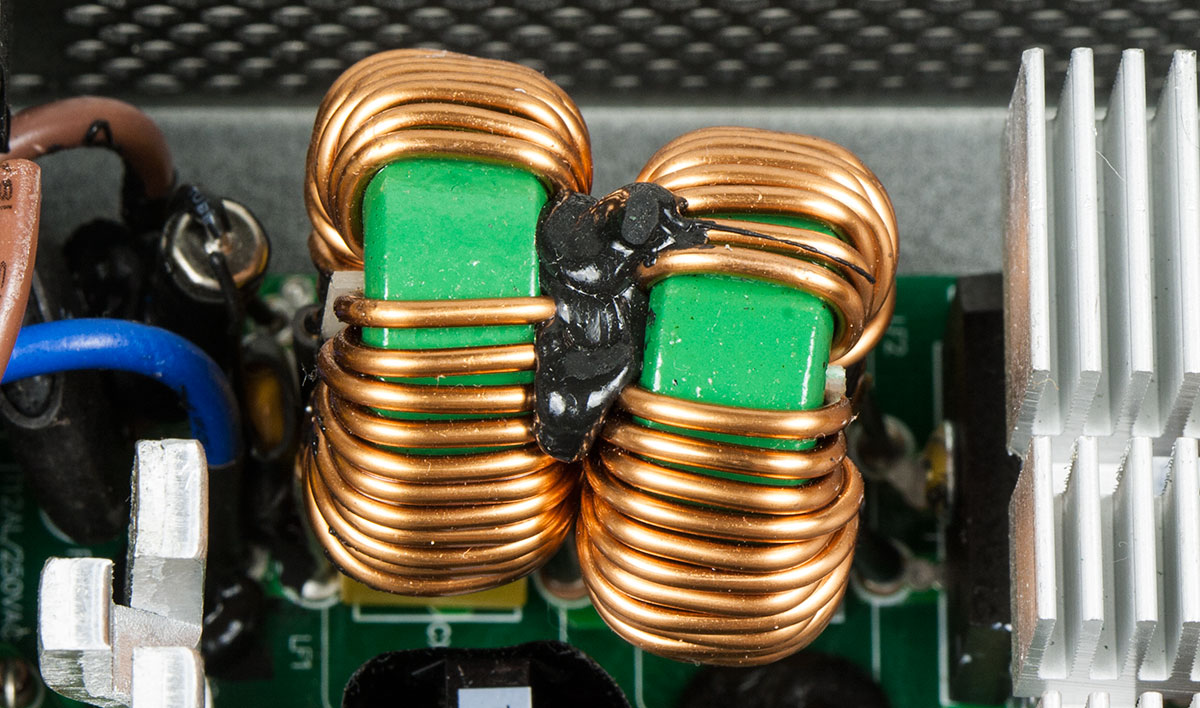

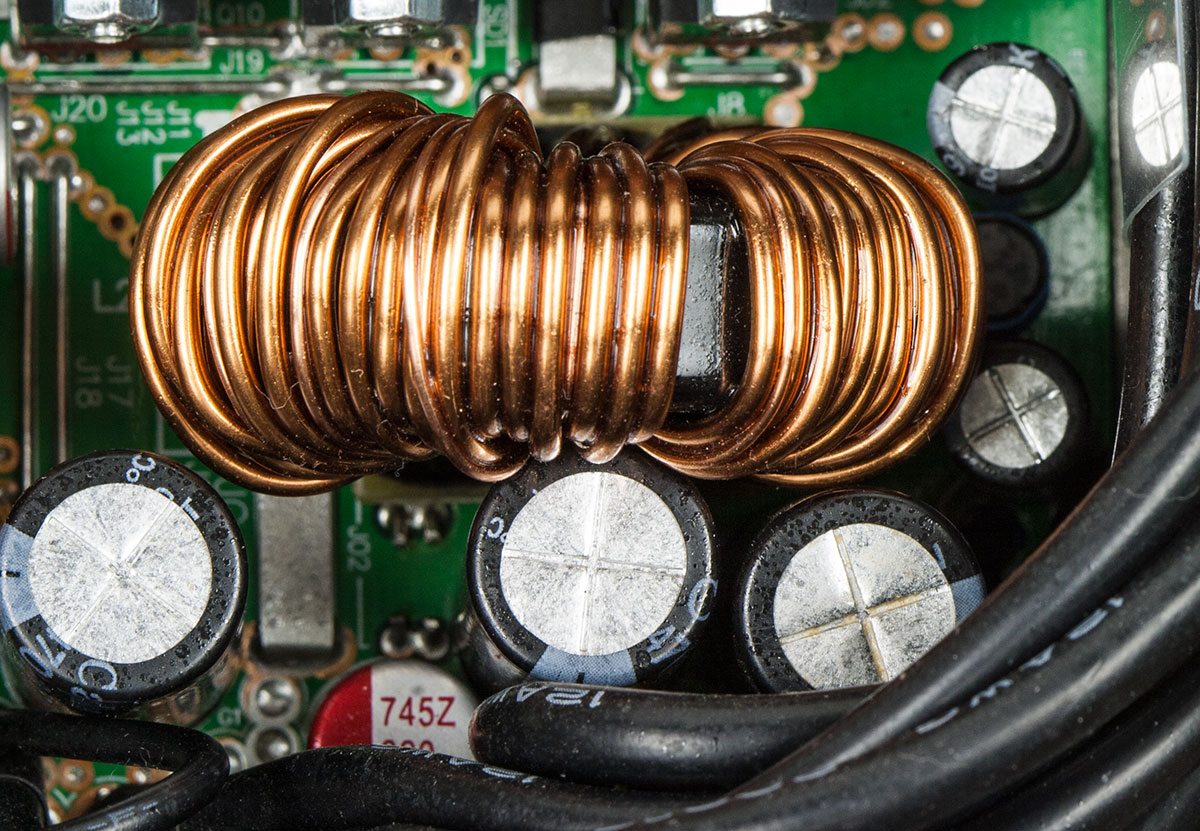

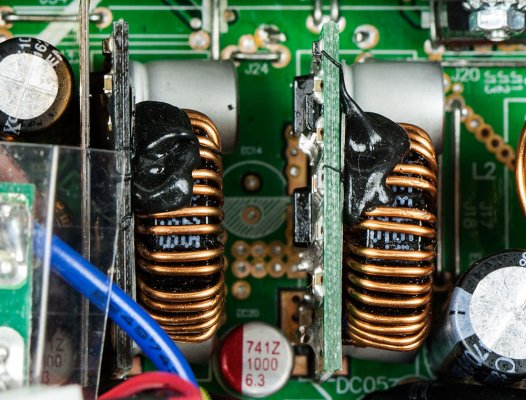

За ним – LC фильтр канала +12, состоящий из дросселя, трех электролитических конденсаторов на 4700 мкФ 16 в, и двух твердотельных конденсаторов на 820 и 560 мкФ. Дополнительные фильтрующие емкости распаяны на плате с модульными разъемами. С основной платой она соединена силовыми проводниками в силиконовой изоляции.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 17

Напряжения для каналов +5 и +3,3 формируются двумя DC-DC преобразователями на базе контроллеров APW7073.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 18

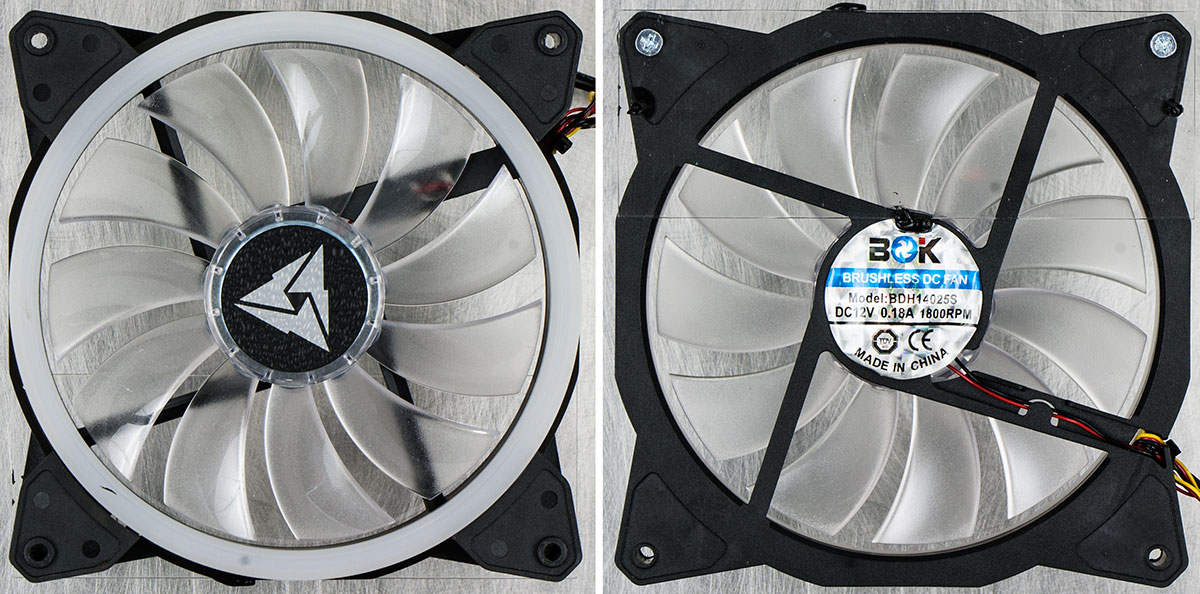

Обдувает внутренности блока 140-мм вентилятор BDH14025S.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 19

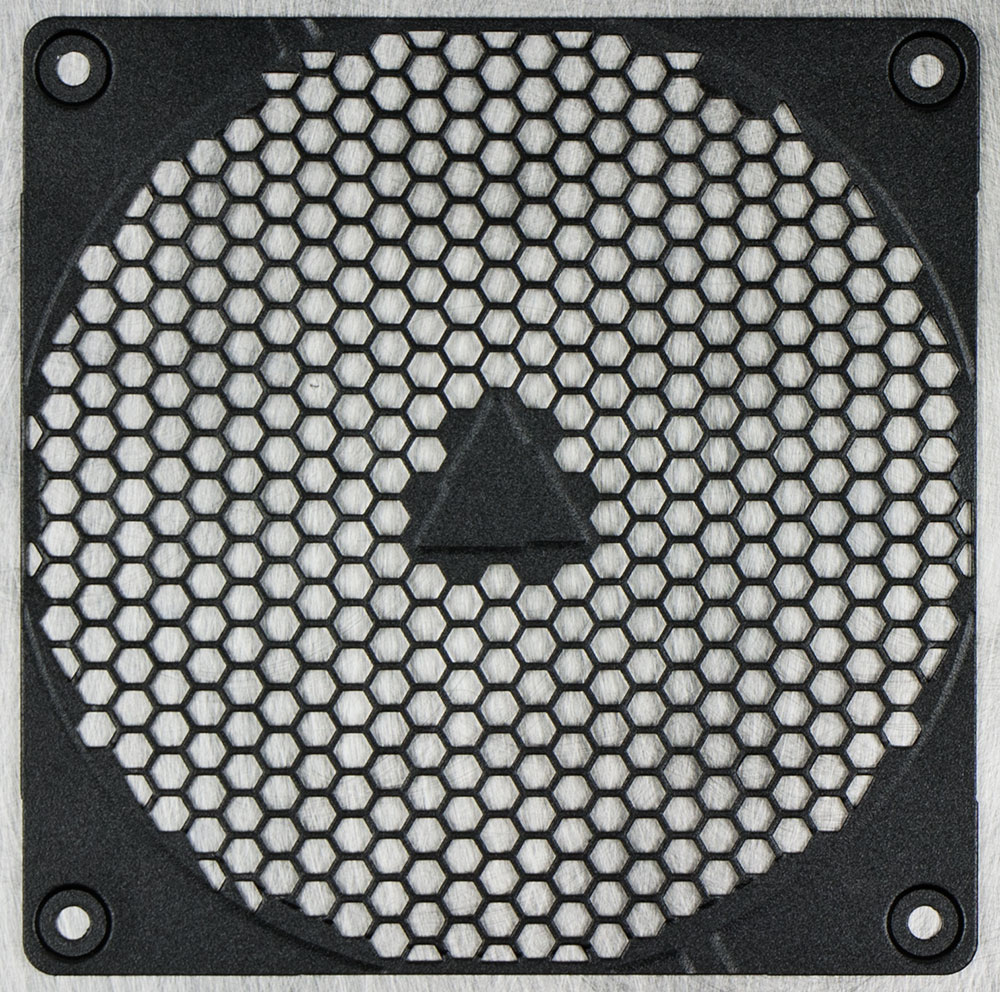

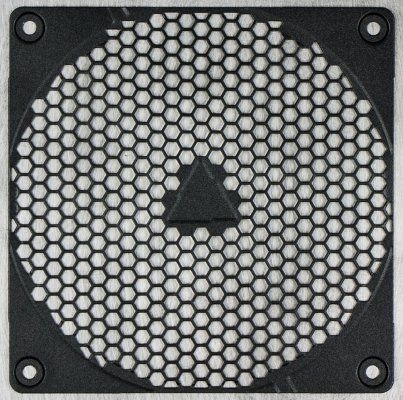

Над ним установлена штампованная решетка.
Обзор игрового БП ThunderX3 Plexus 1000 — Внешний вид, платформа. 20

В целом внутренности блока производят приятное впечатление: качественный монтаж габаритных элементов, длинные радиаторы, дополнительная фиксация дросселей и конденсаторов клеем. Некоторую настороженность вызвали лишь конденсаторы выходного фильтра +12. Увеличить бы количество электролитов до пяти, а суммарную емкость поднять до 25 000 мкФ. Впрочем, тесты покажут, насколько справедливы мои предположения.

Эксплуатация

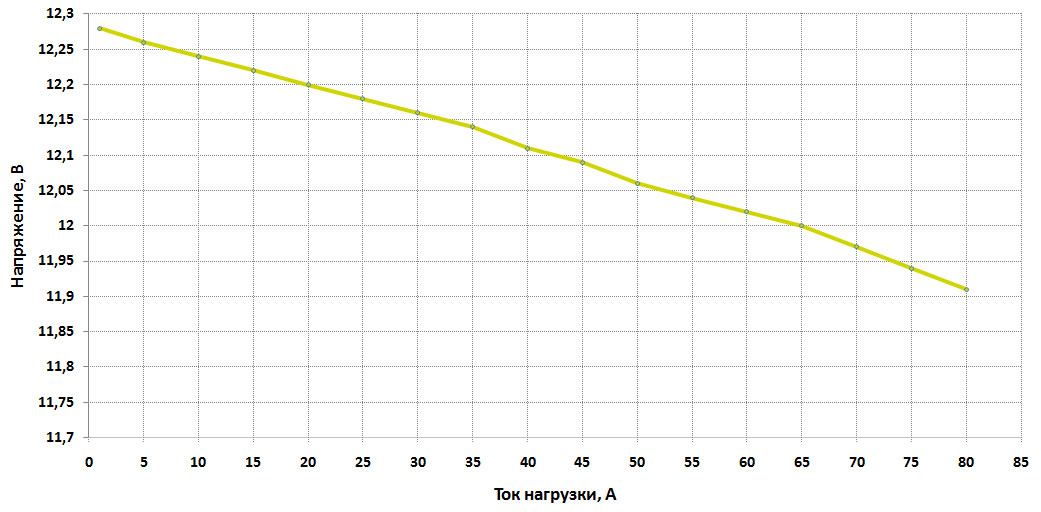

Первый взгляд на канал +12. С увеличением мощности нагрузки напряжение падает с 12,28 до 11,91 в. Неплохая картина для киловаттника стоимостью 10 тысяч.
Обзор игрового БП ThunderX3 Plexus 1000 — Эксплуатация. 1

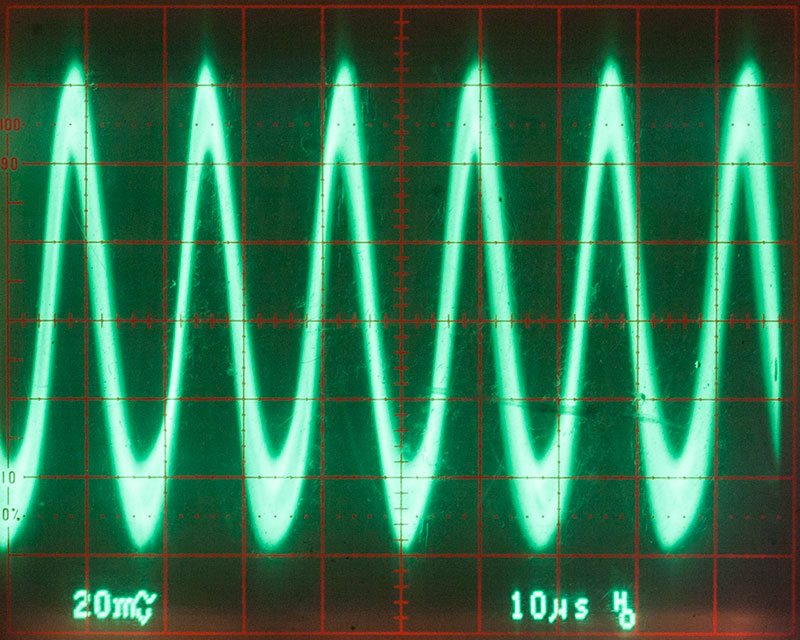

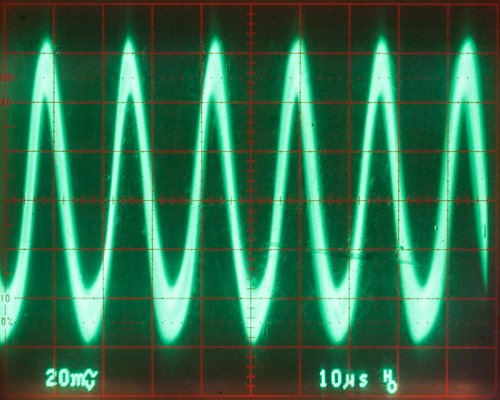

А вот размах пульсаций на границе допустимого – чуть более 120 мВ при полной загрузке. Многовато, стоило бы доработать выходной фильтр.
Обзор игрового БП ThunderX3 Plexus 1000 — Эксплуатация. 2

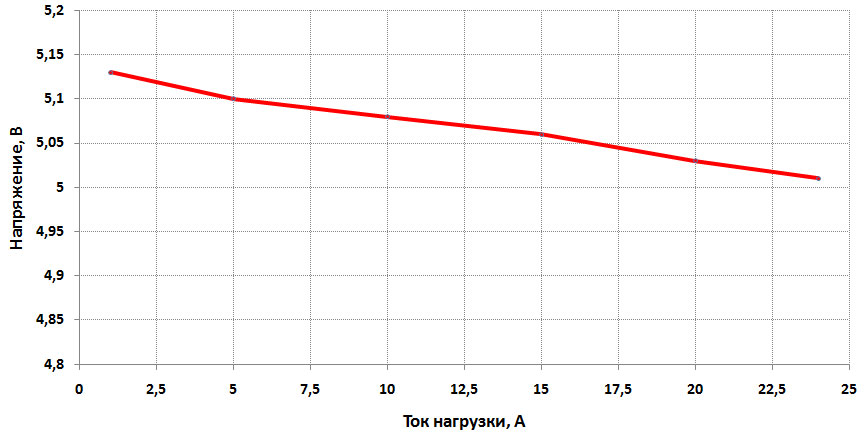

Канал +5 стабильнее – под нагрузкой напряжение опускается с 5,13 до 5,01 В. Хороший результат, особенно учитывая небольшую перегрузку – вместо допустимых 20 а максимальный ток составил 24 а.
Обзор игрового БП ThunderX3 Plexus 1000 — Эксплуатация. 3

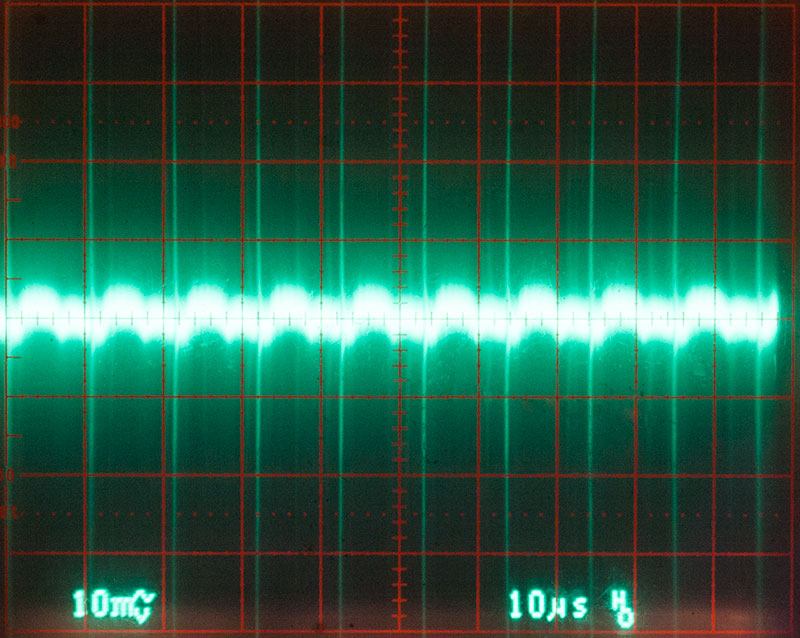

Пульсации минимальные, лишь редкие высокочастотные выбросы поднимаются до 40 мВ, основной «фон» укладывается в 10 мВ
Обзор игрового БП ThunderX3 Plexus 1000 — Эксплуатация. 4

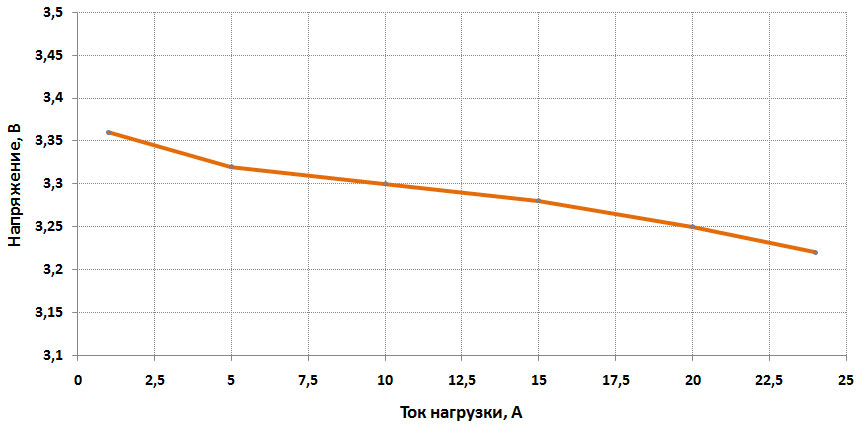

Канал +3,3 под стать каналу +5, даром что одинаковые преобразователи – дельта между максимальным и минимальным значением 0,14 В
Обзор игрового БП ThunderX3 Plexus 1000 — Эксплуатация. 5

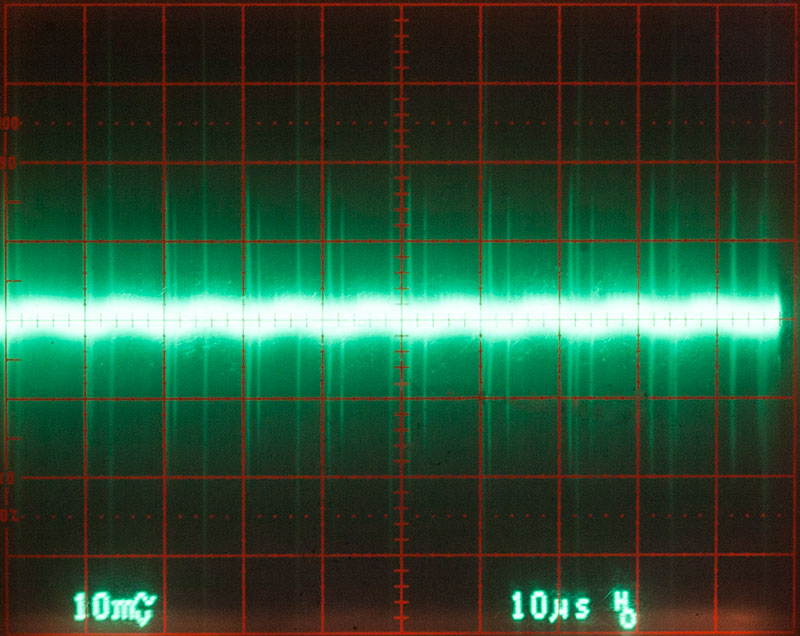

На осциллограмме видно, что редкие ВЧ выбросы по амплитуде переваливают за 40 мВ, но основной «фон» укладывается в 10 мВ.
Обзор игрового БП ThunderX3 Plexus 1000 — Эксплуатация. 6

Температурный режим у блока интересный. Сильнее всего нагревается силовой трансформатор при полной загрузке линии +12 – до 74 градусов при активном работе вентилятора. Транзисторы выпрямителя прогрелись в стресс-тесте до 68 градусов, в высоковольтной части – до 59. Дроссель канала +12 в низковольтной части холодный на общем фоне – 47 градусов Цельсия. DC-DC конвертеры при токе в 24 А нагревались до 63 градусов.

Таким умеренным температурам способствует чуткая реакция вентилятора – повышение оборотов на слух заметно при нагрузке 450-500 ватт. К 900 ваттам крыльчатка выходит на максимальные обороты, сопровождаемые существенным аэродинамическим шумом.

Подведём итоги

Киловаттный блок ThunderX3 Plexus 1000 можно назвать «игровым», если вкладывать в это понятие возможность питания от него навороченных геймерских конфигов с несколькими видеокартами и мощными процессорами.

Блок удобен в эксплуатации, красив подсветкой, выдает заявленные на этикетке параметры. Единственный момент – шум при серьезной загрузке. Впрочем, в корпусе он не так заметен, да и остальные компоненты вряд ли обойдутся без активных систем охлаждения. Может статься, что Plexus окажется не самым шумным компонентом системы.
Обзор игрового БП ThunderX3 Plexus 1000 — Подведём итоги. 1

Плюсы
  • Современная платформа, полностью независимая стабилизация напряжений
  • Тихая работа при низкой и средней загрузке
  • Плоские, модульные шнуры
  • Приятный внешний вид, RGB подсветка
  • Цена
Минусы
  • Уровень пульсаций на канале +12
  • Шумная работа при работе на нагрузке 800 и более ватт
Итоговая оценка редакции: 8 из 10.
