Развёртка Отвода — калькулятор поможет рассчитать размеры необходимые для построения развёртки.

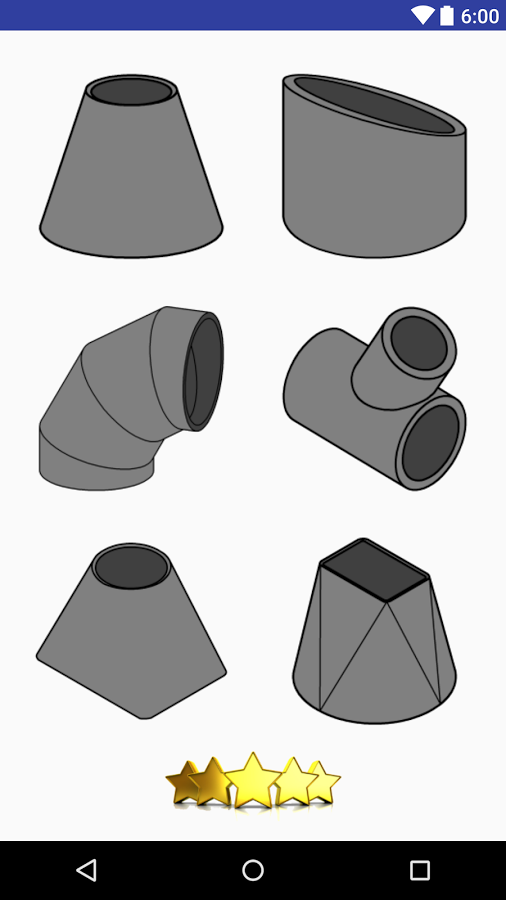

Калькулятор поможет рассчитать размеры необходимые для раскроя листового материала и изготовить: конус, отвод ( изгиб, колено), тройник, врезку трубы в трубу под углом, сегмент шнека, переход от круга к прямоугольнику, переход с прямоугольника на прямоугольник, переход с прямоугольника на круг с смещением, усечённый конус, усечённый конус с смещением, врезку трубы в конус.
Приложение будет полезно для тех, кто работает в изготовлении сосудов высокого давления, изготовлении технологического оборудования, сварке трубопроводов, изоляции трубопроводов, изготовлении тяжелого оборудования, резервуаре для хранения, механическом оборудовании, конструкциях, промышленном производстве, теплообменниках и т. д.
Добавлена функция сохранения развертки в файл формата DXF. Экспортируйте развертку как файл dxf, затем вы можете открыть его любой программой САПР, например Acad. Вы можете использовать файл dxf для резки листа на лазерном станке или станке с ЧПУ.
На телефоне можно открыть программами AutoCAD, DWG FastView, SchemataCAD viewer DWG/DFX, AutoDWG DWGSee.
Доступен расчет:

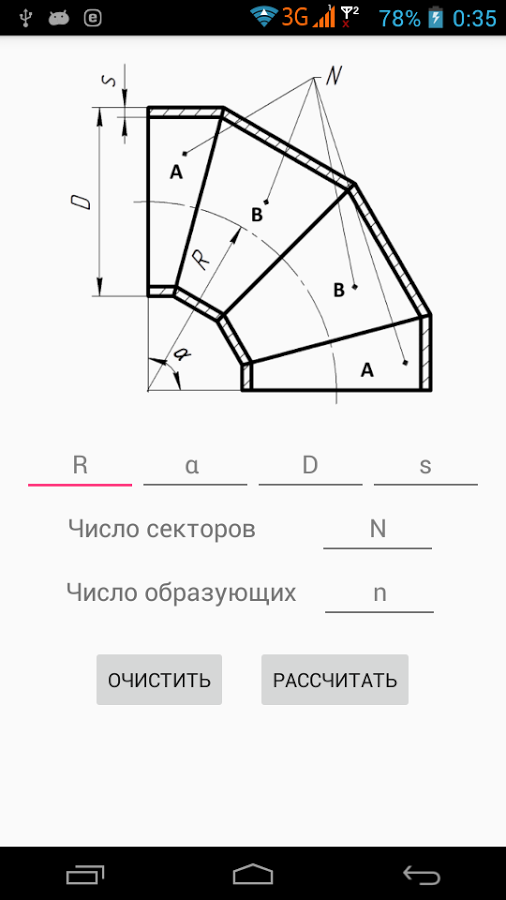

- отвода (изгиба, колена)
- тройника
- усечённого конуса и трубы
- переход с прямоугольника (квадрата ) на круг
Расчет развертки применяемой как шаблон для обрезки трубы, производить при толщине стенки s = 0.
