Материнская плата Gigabyte B760 Aorus Elite AX является представителем бюджетной категории материнских плат с поддержкой процессоров Intel 12-го и 13-го поколений — на текущий момент модель продаётся за 180 долларов, что является достаточно разумной ценой по сравнению с конкурентами. За эти деньги потенциальный покупатель получает поддержку DDR5-памяти с высокой частотой, три слота для М.2-накопителей, четыре порта SATA, встроенный Wi-Fi 6E и довольно простой дизайн платы от Aorus, который подходит для большинства сборок. Так что это крайне привлекательная материнская плата по разумной цене, которая точно подойдёт для геймерского ПК.
Характеристики
- Сокет: LGA1700.
- Чипсет: B760.
- Форм-фактор: ATX.
- Видеовыходы: HDMI 2.1, DisplayPort 1.4.
- Порты для периферии: 1× USB 3.2 Gen 1, 1× USB 3.2 Gen 2, 2× USB 3.2 Gen 1, 2× USB 2.0.
- Порты для периферии на фронтальной панели: 1× USB v3.2 Gen 2 Type-C, 1× USB v3.2 Gen 1, 2× USB v2.0.
- Интерфейсы: PCIe x16 (1× v4.0), x1 (2× v3.0).
- ОЗУ: DDR5 7600, 192 ГБ.
- М.2-слоты: 1× PCIe 4.0 x4 до 110 мм, 2× PCIe 4.0 x4 до 80 мм.
- SATA-порты: 4× SATA3 6.
- Ethernet-контроллер: Realtek RTL8125GB.
- Аудиокодек: Realtek ALC897.
Комплект поставки
Данную материнскую плату можно смело отнести к бюджетным решениям, так что ожидать от неё богатого комплекта поставки с большим набором различных аксессуаров было бы странно. С другой стороны, производитель добавил в комплект всё необходимое, чтобы пользователь мог собрать компьютер без необходимости что-то покупать дополнительно. Например, в коробке есть два кабеля для подключения SATA-накопителей, 2 стопорных винта для установки накопителя М.2, Q-коннектор (для более удобного подключения фронтальной панели корпуса к плате) и антенна Wi-Fi.
Дизайн корпуса

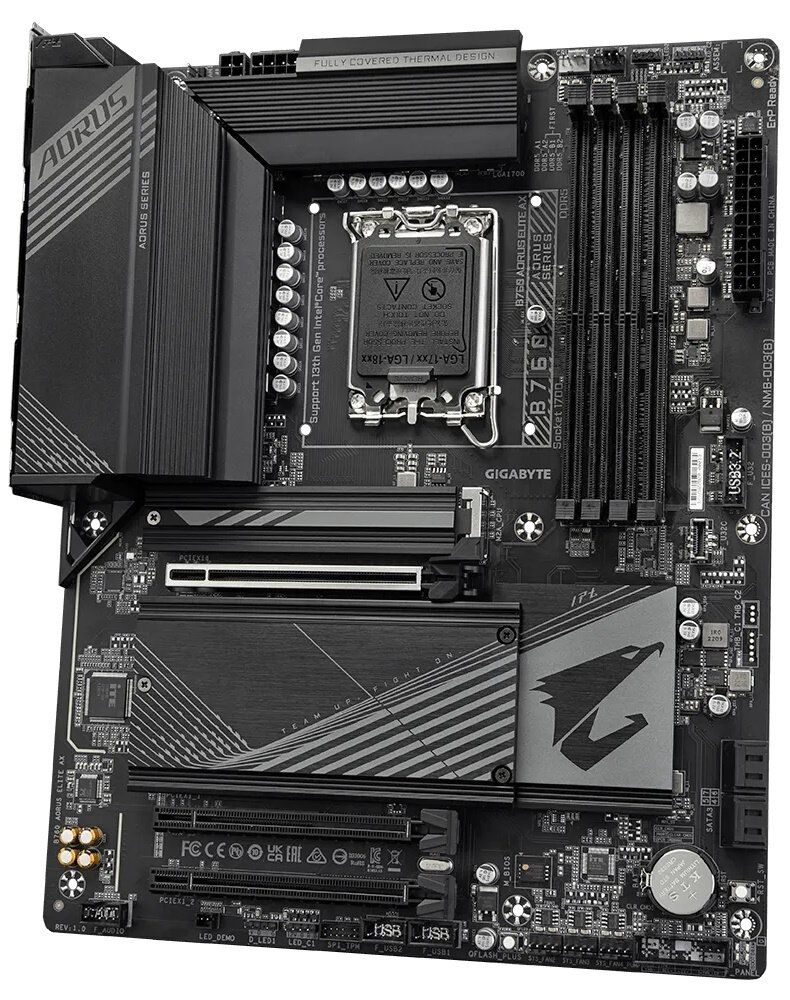

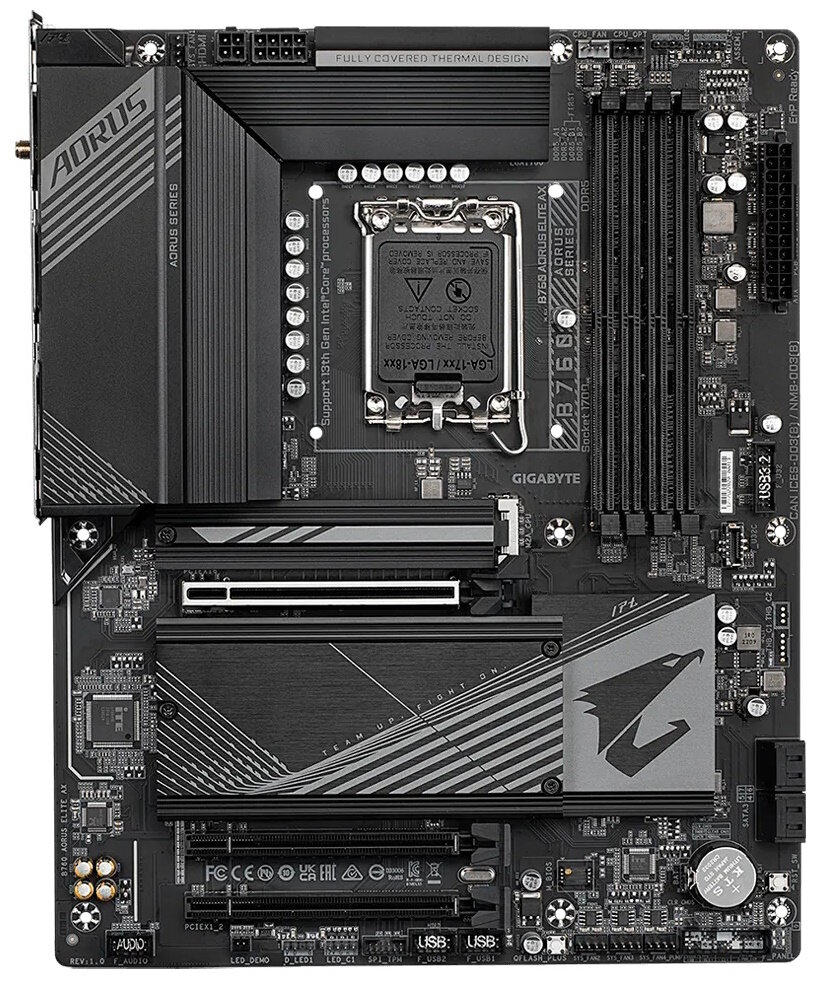

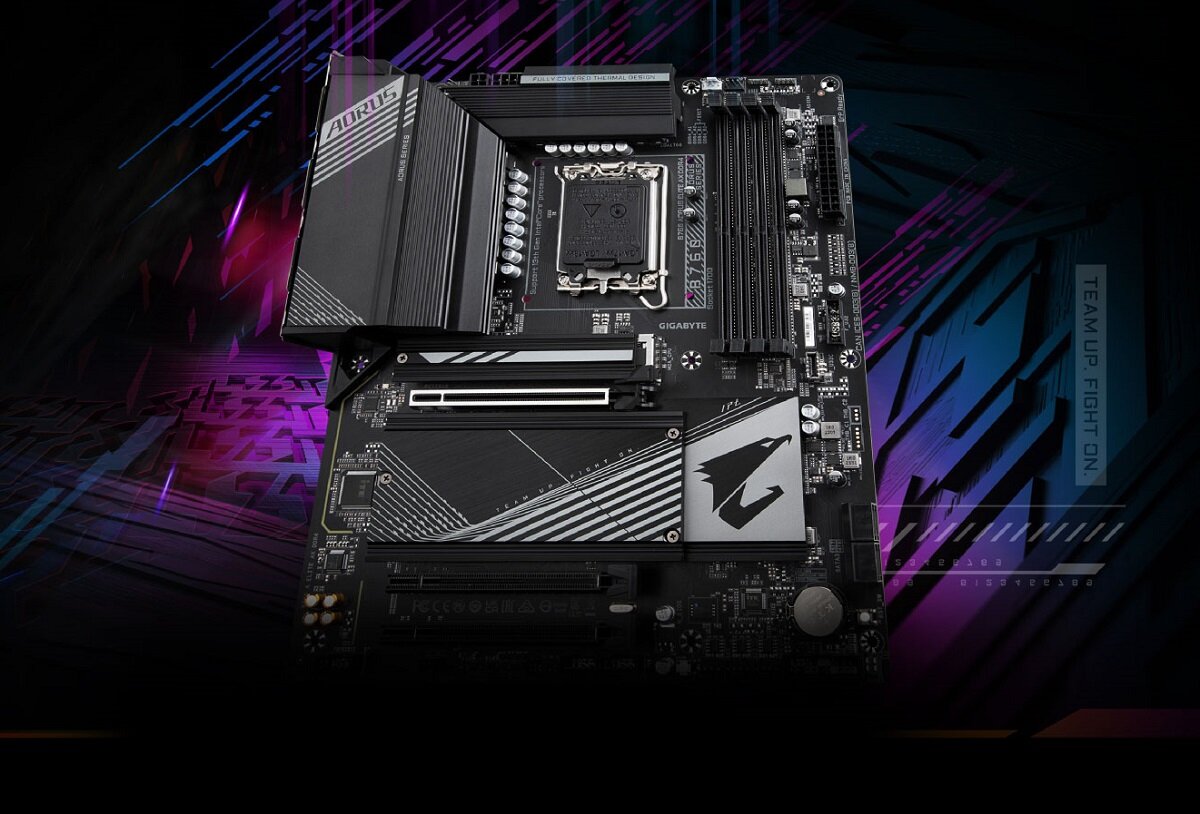

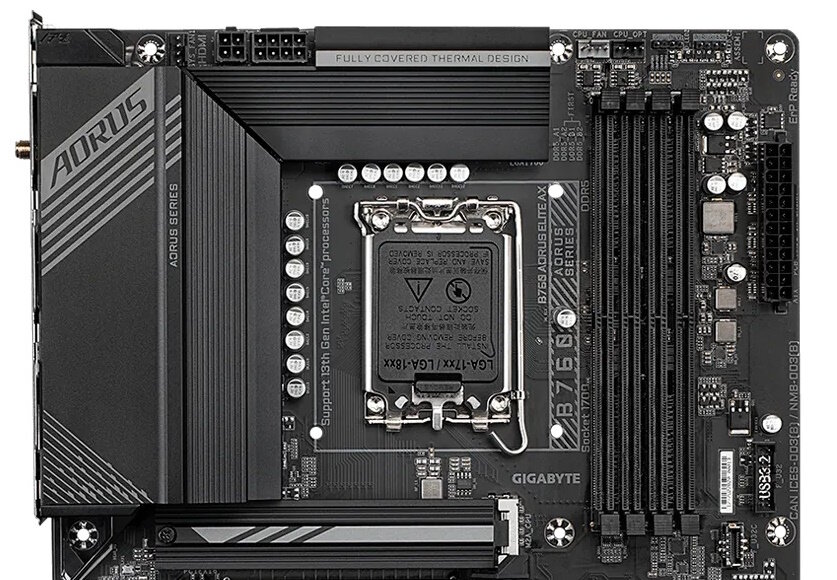

Материнская плата B760 Aorus Elite AX изготовлена из 6-слойной печатной платы с двойным медным покрытием и матово-чёрным цветом текстолита. Стоит отметить, что хотя модель является достаточно доступным решением, на радиаторы производитель не поскупился — они расположены на всех MOSFET-чипах, закрывая в том числе и дроссели, плюс радиатор имеется на слоте под М.2-накопитель, так что при сборке можно будет приобретать более доступный накопитель без радиатора в комплекте. Также имеется внушительных размеров декоративный кожух поверх портов для подключения периферии, огромный радиатор на южном мосту и декоративную панель между портами PCI-E.
Впрочем, в плане декоративных «украшательств» плата всё же смотрится достаточно аскетичной — если не учитывать нескольких компонентов с чёрно-серыми рисунками и логотипами линейки Aorus, это совершенно обычная плата с чёрным покрытием на текстолите — здесь нет ни подсветки, ни каких-либо дополнительных декоративных элементов. Правда, если пользователю очень хочется RGB- или ARGB-подсветку в корпусе, он может подключить светодиодные ленты или специальные комплекты посредством специального разъёма, а затем настроить подсветку через BIOS или в утилите RGB Fusion (расположена в программном обеспечении Gigabyte Control Center).
Отдельно хотелось бы обратить внимание на четыре разъёма для установки планок оперативной памяти DDR5 — это совершенно обычные порты без усиления, что, безусловно, хорошо, потому что никакое усиление слотам под ОЗУ не нужно. Эти порты поддерживают память вплоть до DDR5-7600+ при максимальном объёме в 192 ГБ, то есть по 48 ГБ в один слот — для доступного решения это просто фантастические характеристики, хотя в рамках теста мы изучили работу памяти лишь на скорости до DDR5-7200 при подключении XMP-профиля.
Техническая часть

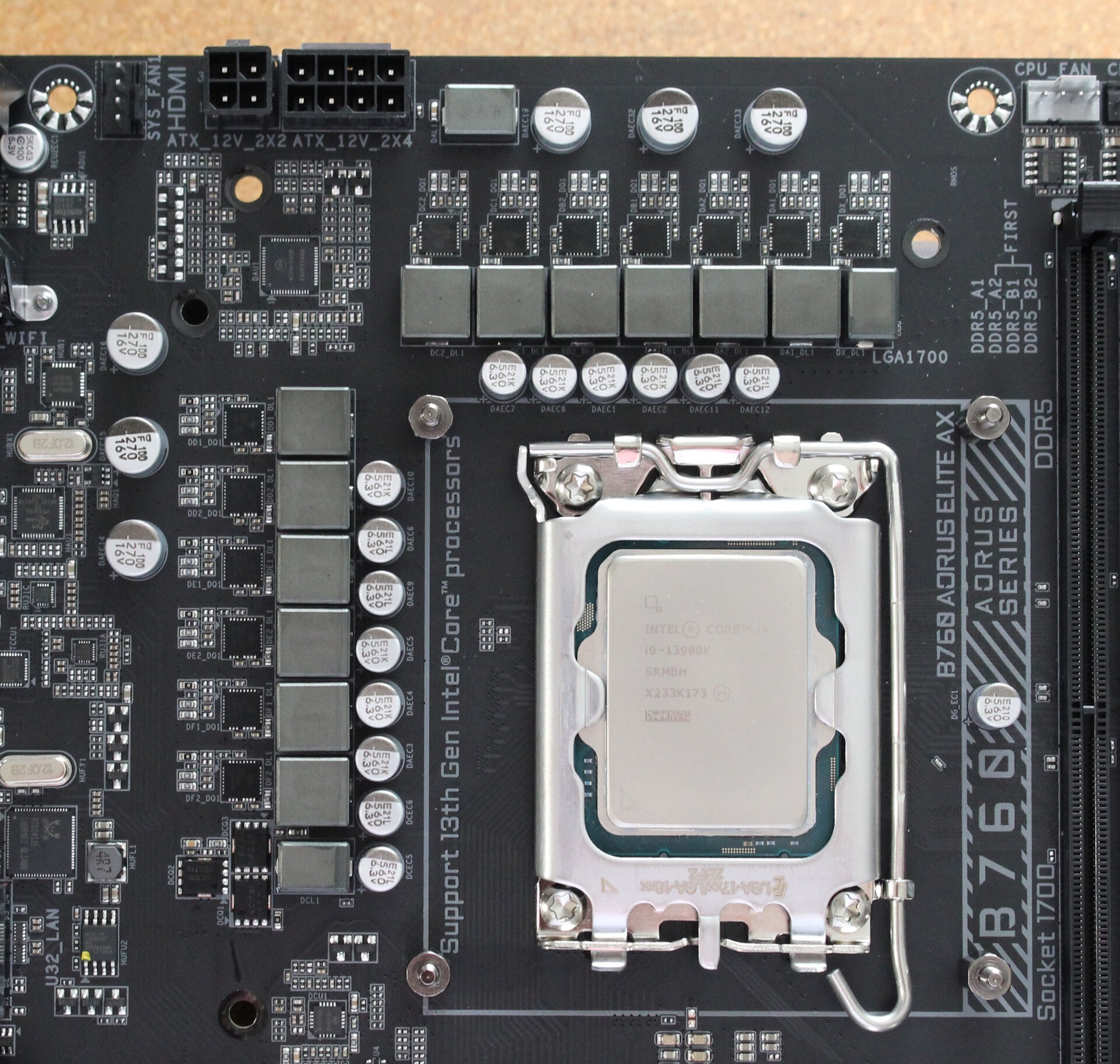

Несмотря на простоватый внешний вид и относительно низкую цену, B760 Aorus Elite AX собрана из очень качественных компонентов и в определённых направлениях даже обходит флагманы с чипсетом Z790. Например, подсистема питания данной материнской платы состоит из 14 фаз питания, 12 из которых направлены на Vcore. Соответственно, питание от 8-контактного разъёма EPS подаётся на контроллер OnSemi NCP81530 и переходит на OnSemi MOSFET-чипы по 55А, после чего направляется на сам центральный процессор. В результате подсистема питания обеспечивает до 660А, что, конечно, не так уж много на фоне чипсетов Z790, но на деле этого вполне достаточно, чтобы справиться даже с флагманским процессором Intel Core i9-13900K.

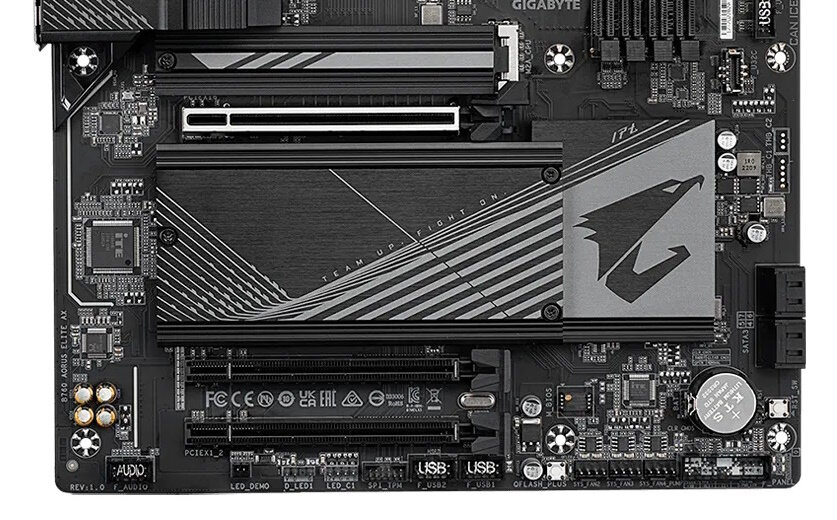

В нижней части материнской платы потенциальный покупатель обнаружит отдельную секцию с конденсаторами и бюджетным аудиочипом Realtek ALC897 без дополнительного ЦАП или усилителя, хотя большинству пользователей этого будет предостаточно для комфортной работы или игр. Ближе к центру платы расположен усиленный разъём для видеокарты, который подключается по линиям напрямую через процессор и предоставляет доступ к PCIe 5.0 x16 (есть обратная совместимость с PCIe 4.0), тогда как нижние слоты подключаются через чипсет и предоставляют только PCIe 3.0 x4 (этого хватит для накопителей, карт расширения или аудиокарт).
Ещё на материнской плате имеется три разъёма для накопителей M.2, которые работают по интерфейсу PCIe, но интереснее всего, конечно, верхний слот рядом с видеокартой. У него имеется собственный радиатор и он подключается по линиям напрямую через процессор, работая по PCIe 4.0 x4 с пропускной способностью 64 Гбит/сек. Ниже, под видеокартой, имеется большая декоративная панель, которая выступает радиатором для двух накопителей в форм-факторе М.2 — они подключаются к системе через чипсет и тоже работают по интерфейсу PCIe 4.0 x4 64 Гбит/сек.
Из интересных бонусов материнской платы стоит выделить кнопку сброса настроек BIOS и светодиоды состояния работы системы — они сигнализируют о проблемах конкретных компонентов при загрузке. И, что большая редкость для бюджетных материнских плат, модель поставляется с антеннами для работы с Wi-Fi 6E, что позволяет отказаться от проводного подключения (хотя оно, конечно, тоже поддерживается).
BIOS и софт

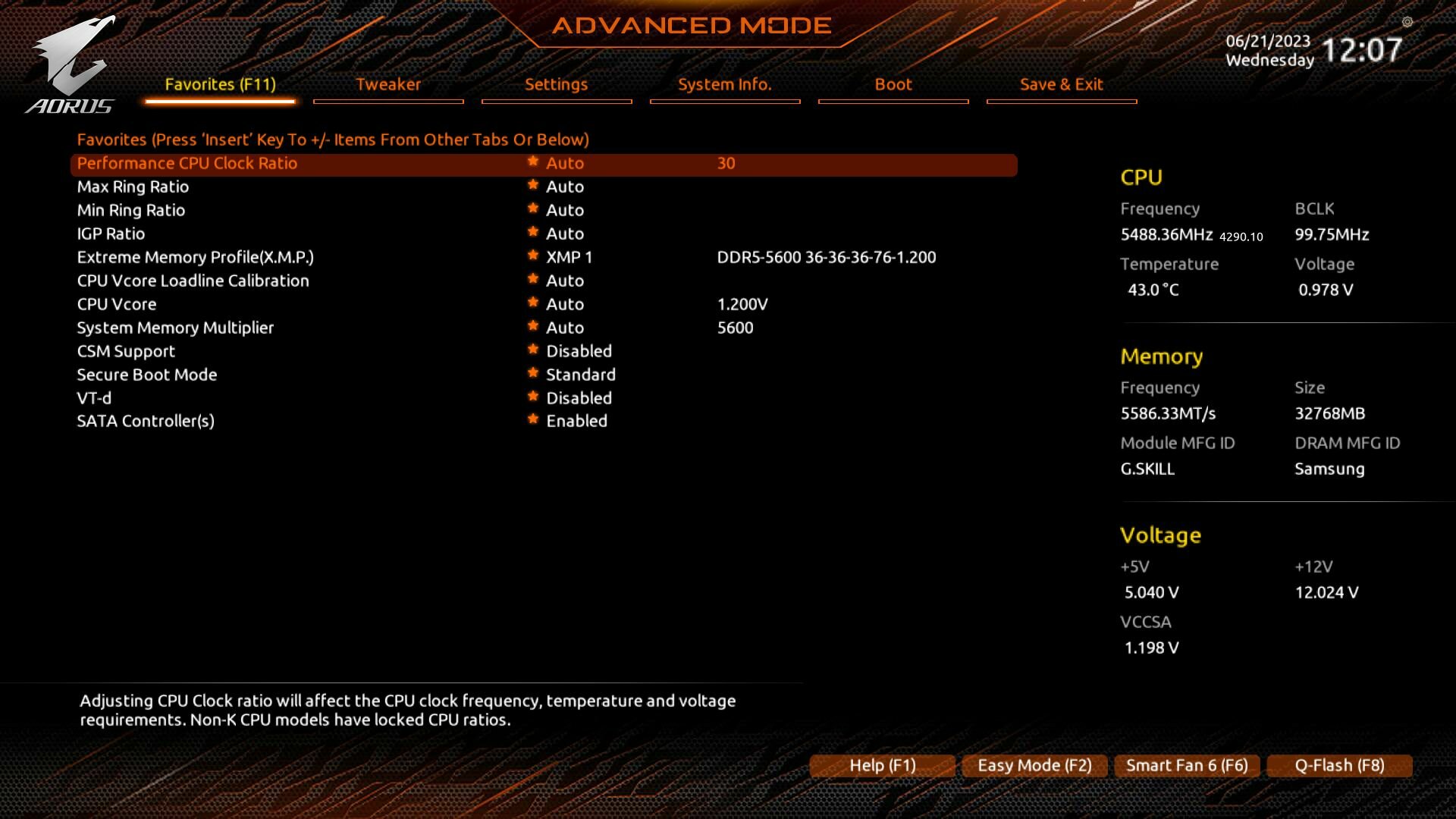

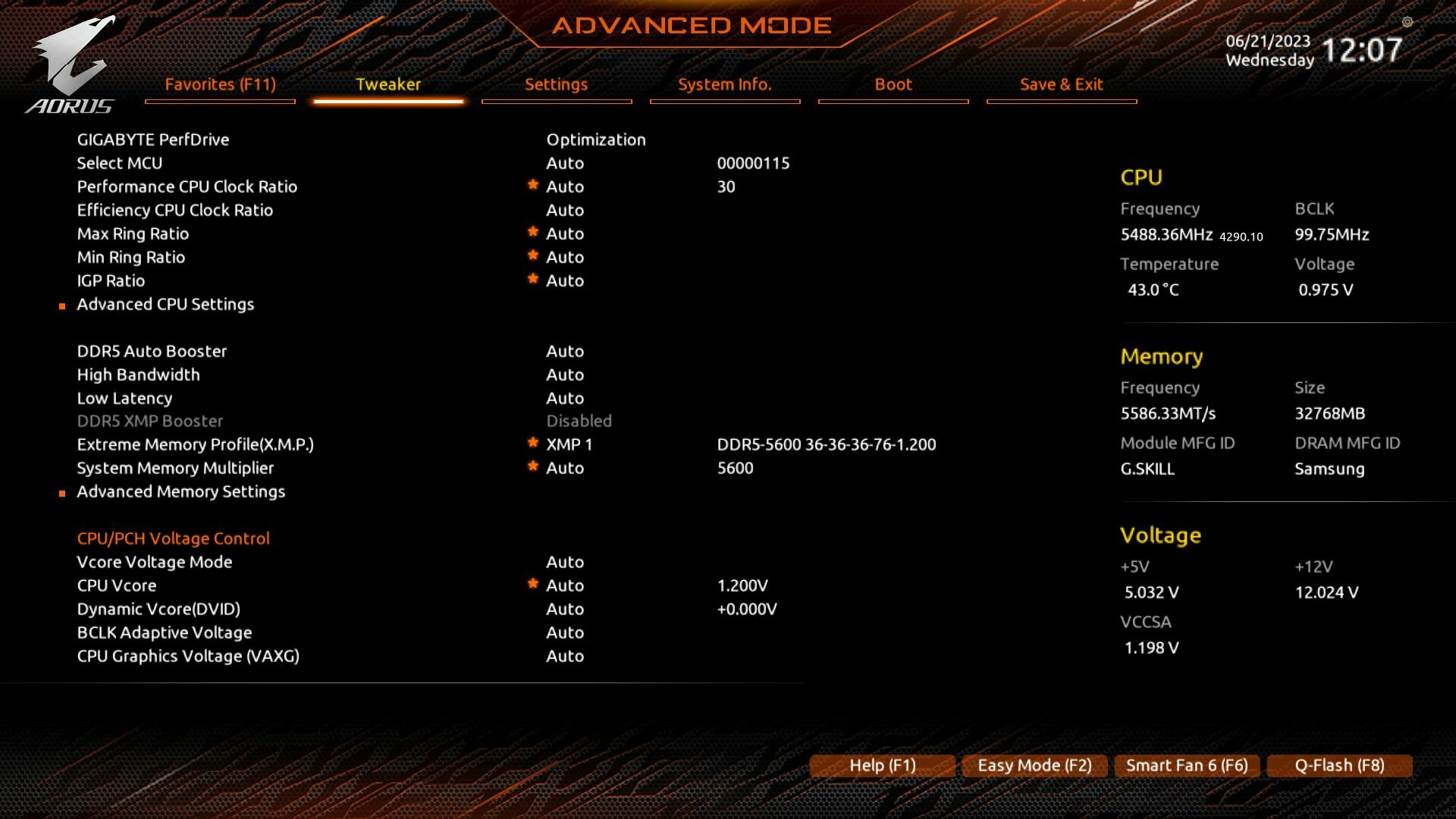

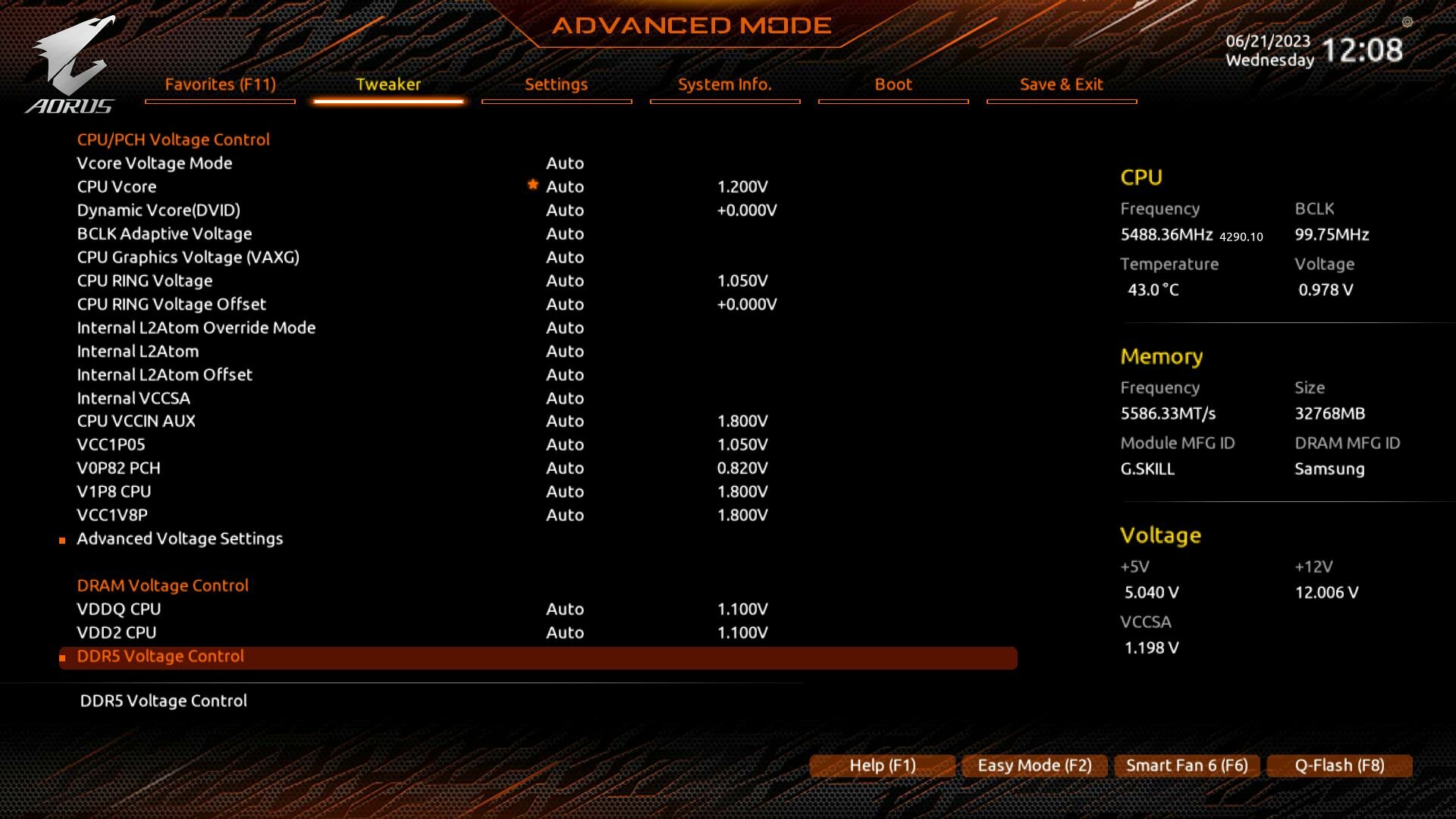

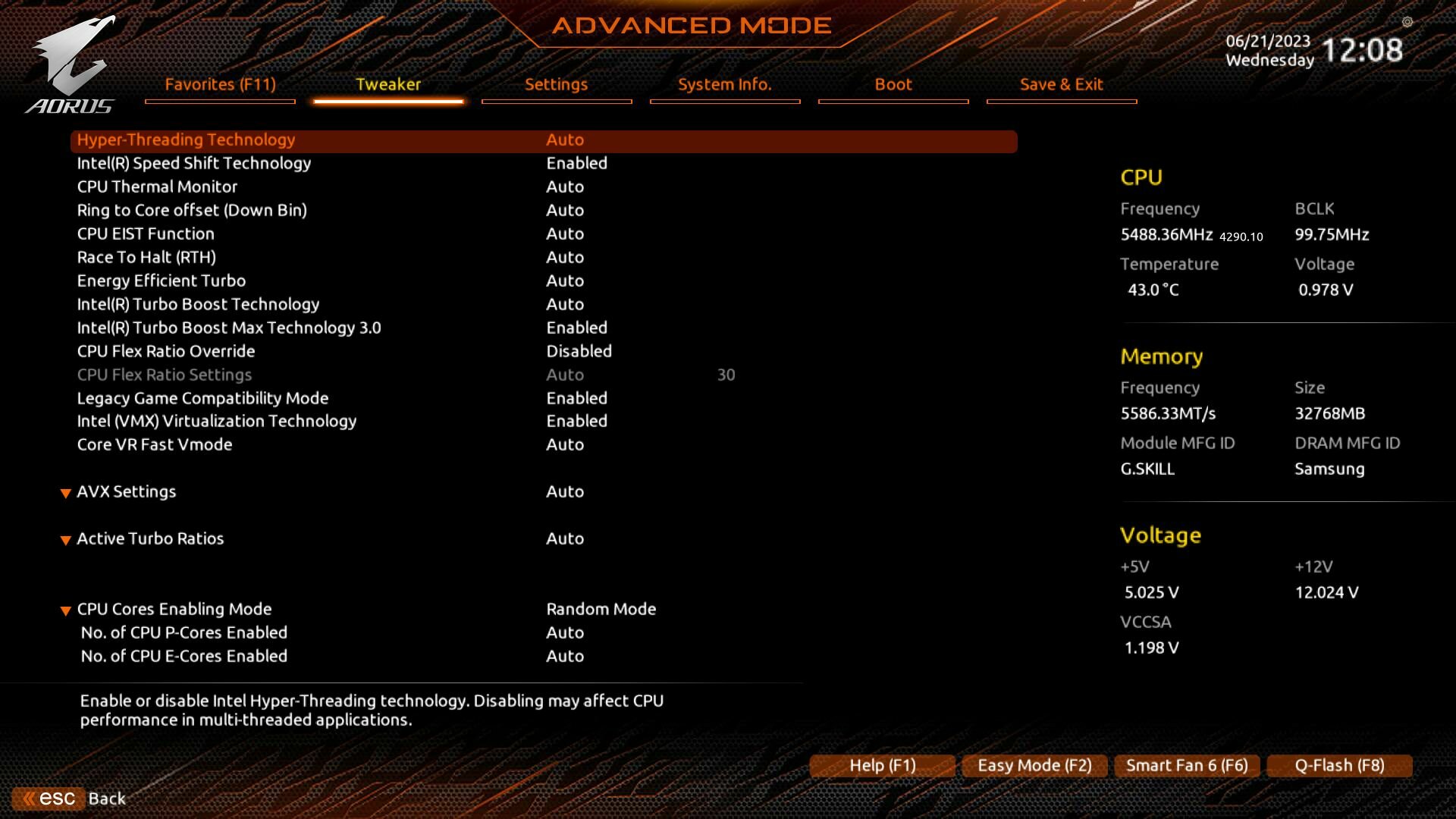

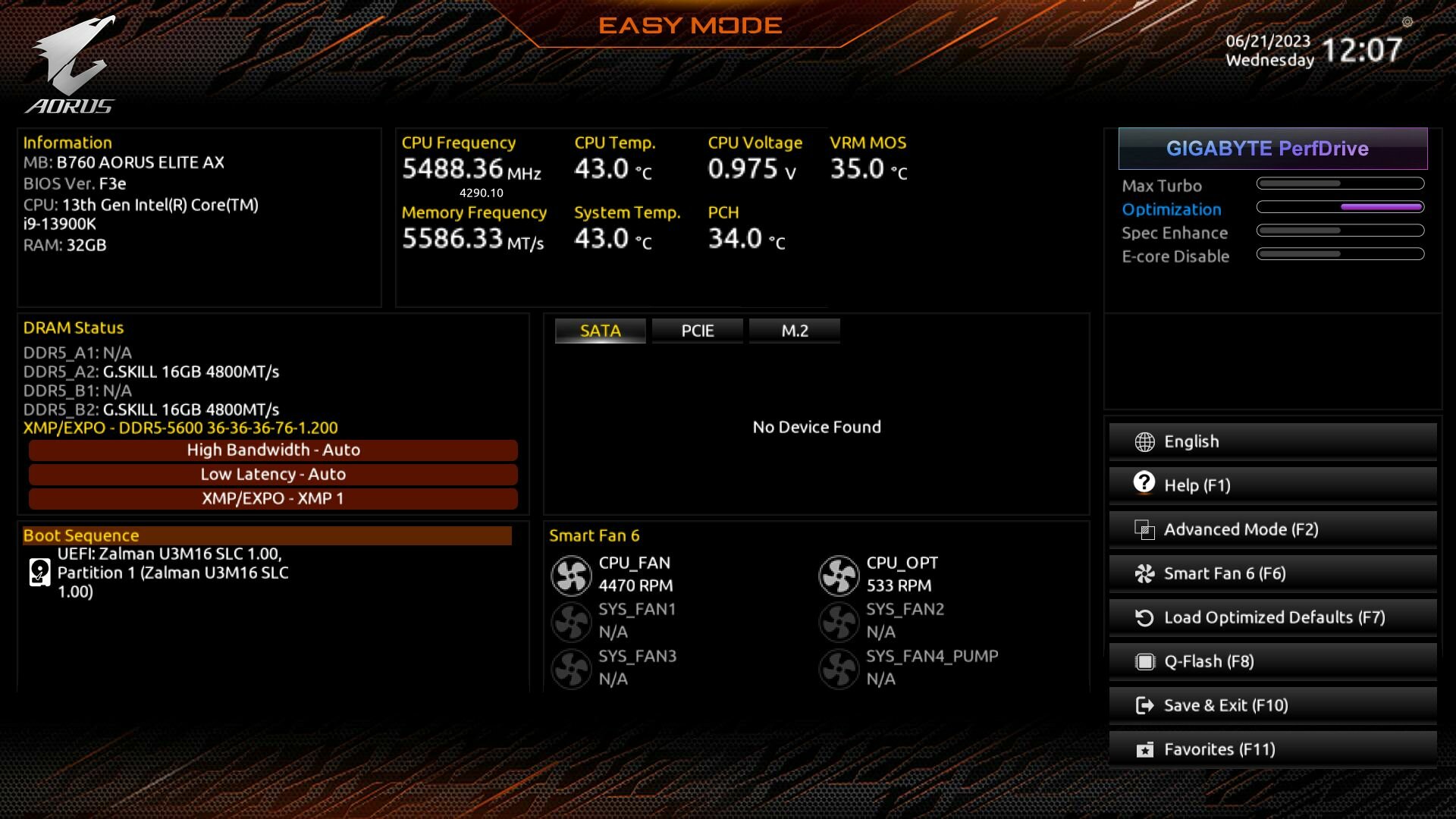

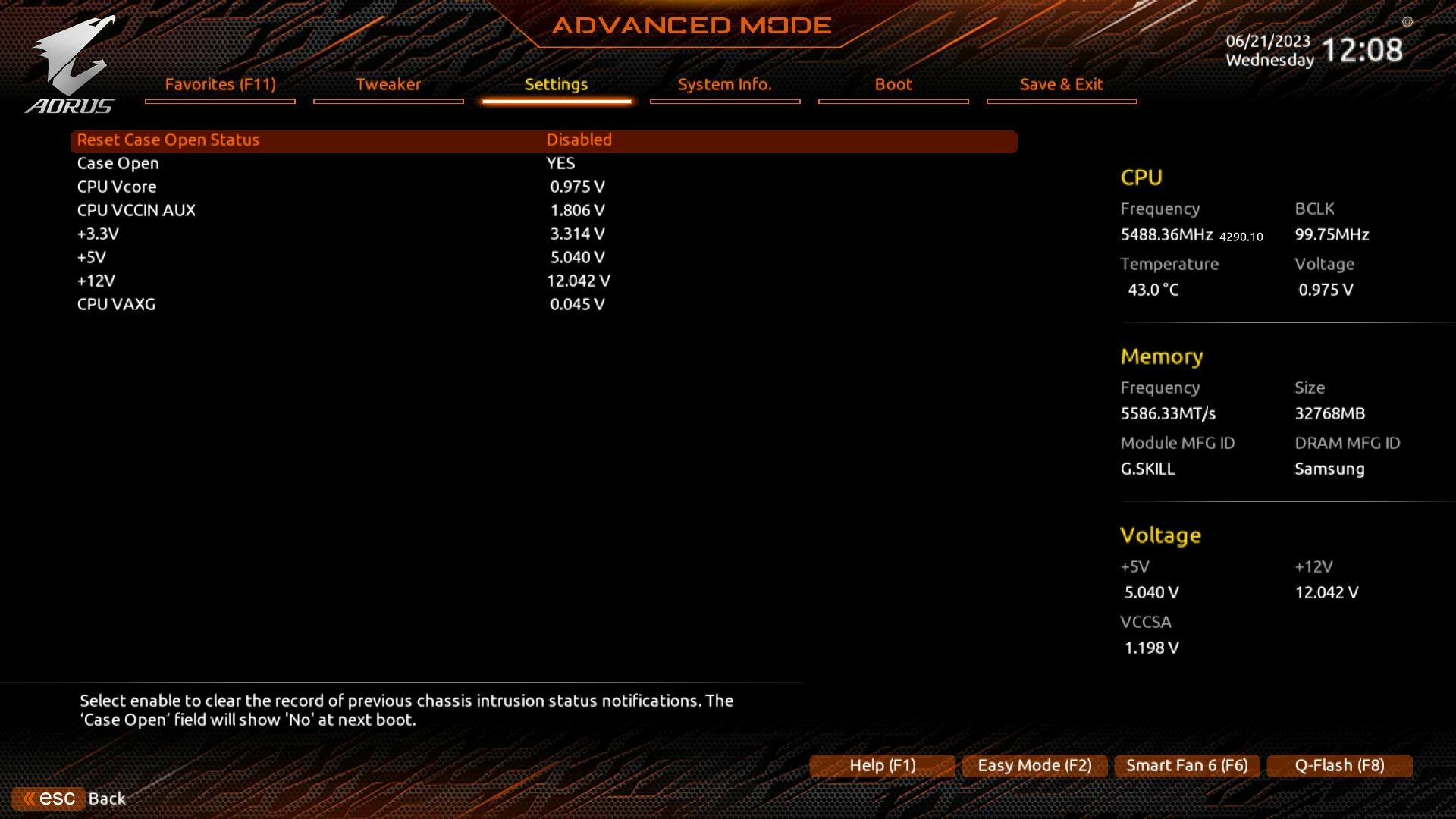

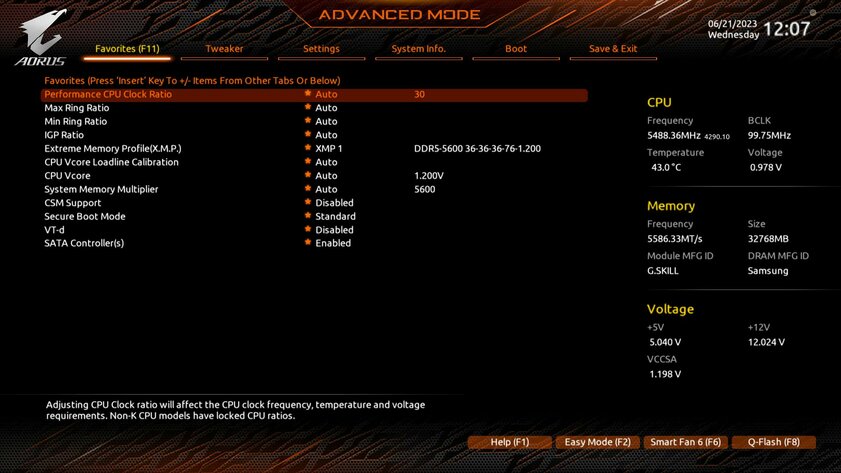

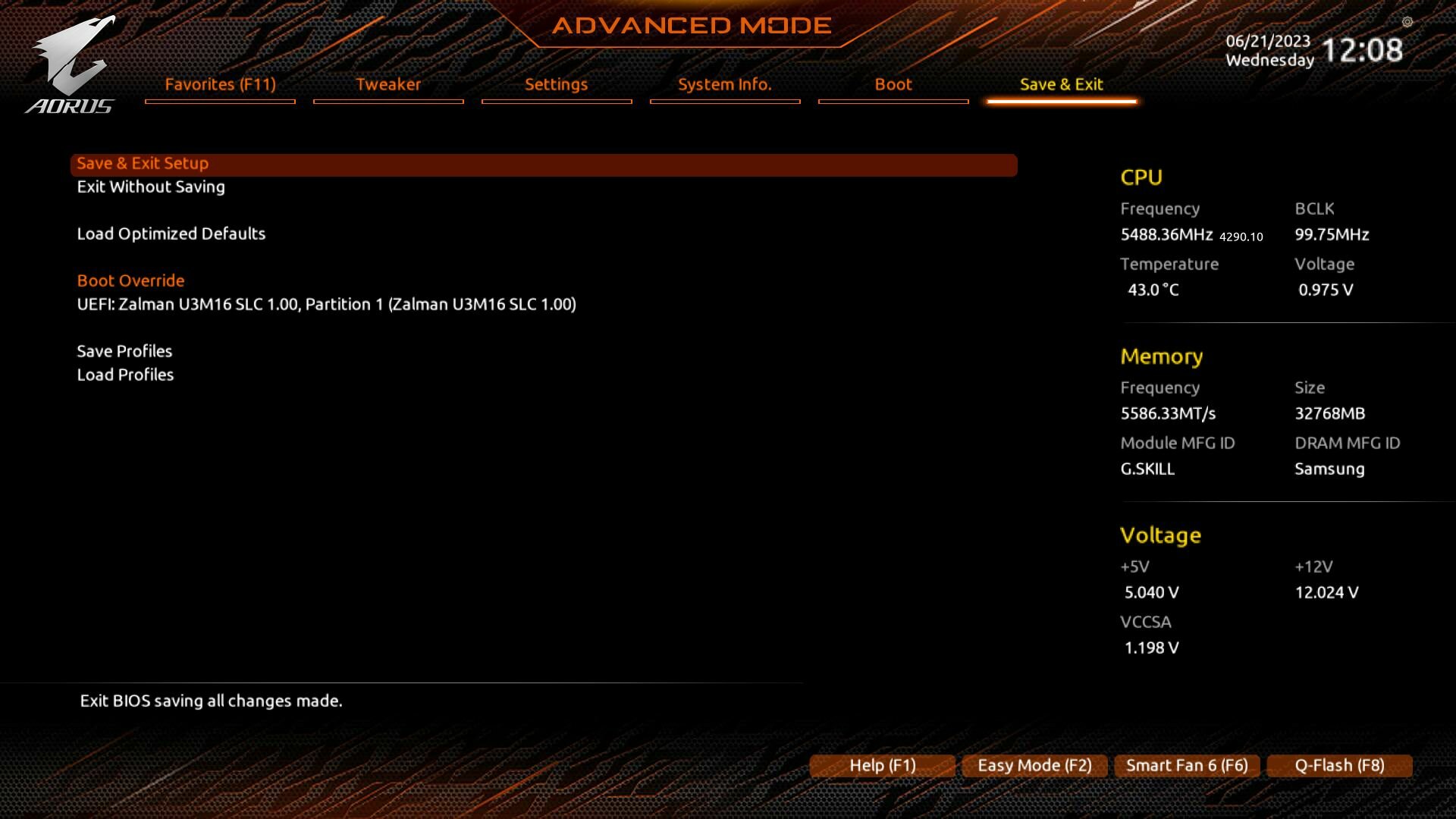

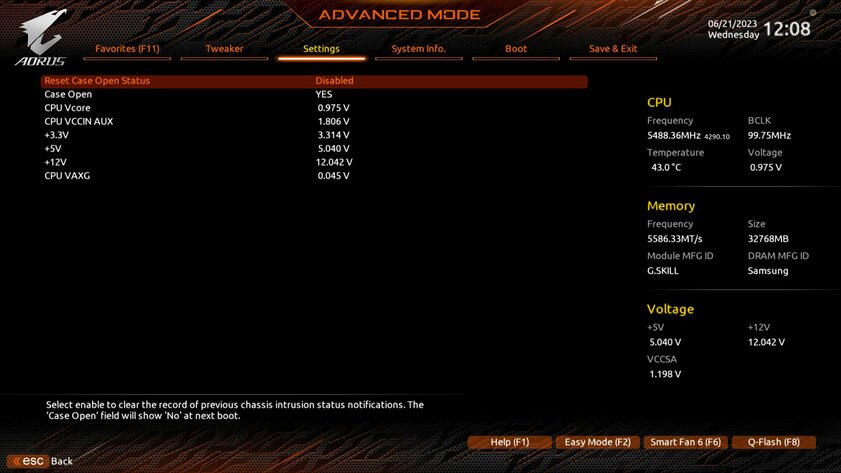

Производитель использует BIOS с фирменным контрастным оформлением — надписи легко читаются и работать более чем комфортно. В простом режиме пользователь получает всю необходимую информацию о системе, может переключать источники в списке загрузки и даже управлять профилями XMP для оперативной памяти. В расширенном же режиме BIOS предоставляет доступ ко всем параметрам, которые понадобятся для настройки процессора и ОЗУ. Например, здесь можно достаточно удобно на одной странице настраивать основные параметры разгона процессора по множителю, тогда как параметры питания вынесены в отдельный раздел. Но в целом вся информация размещена логично и в правильном порядке.
Производительность и тесты
Синтетические тесты являются отличной возможностью определить то, как именно работает материнская плата, так как при идентичной сборке тестового стенда система, в теории, должна демонстрировать одинаковые результаты производительности. Но на деле это не совсем так, ведь компания-производитель могла оптимизировать работу с памятью, повысить стабильность при пиковых нагрузках на процессор и многое другое. Всё это в конечном итоге влияет на реальную производительность готовой системы как в тестах, так и в видеоиграх.
Тестовый стенд
- Процессор: Intel Core i9-13900K.
- ОЗУ: Kingston Fury Beast DDR5-6000 CL36 и GSkill Trident Z DDR5-5600 CL36.
- Видеокарта: ASUS TUF RTX 3070
- Охлаждение: Coolermaster MasterLiquid PL360 Flux.
- Блок питания: EVGA Supernova 850 Вт.
- ОС: Windows 11 64-бит (22H2).

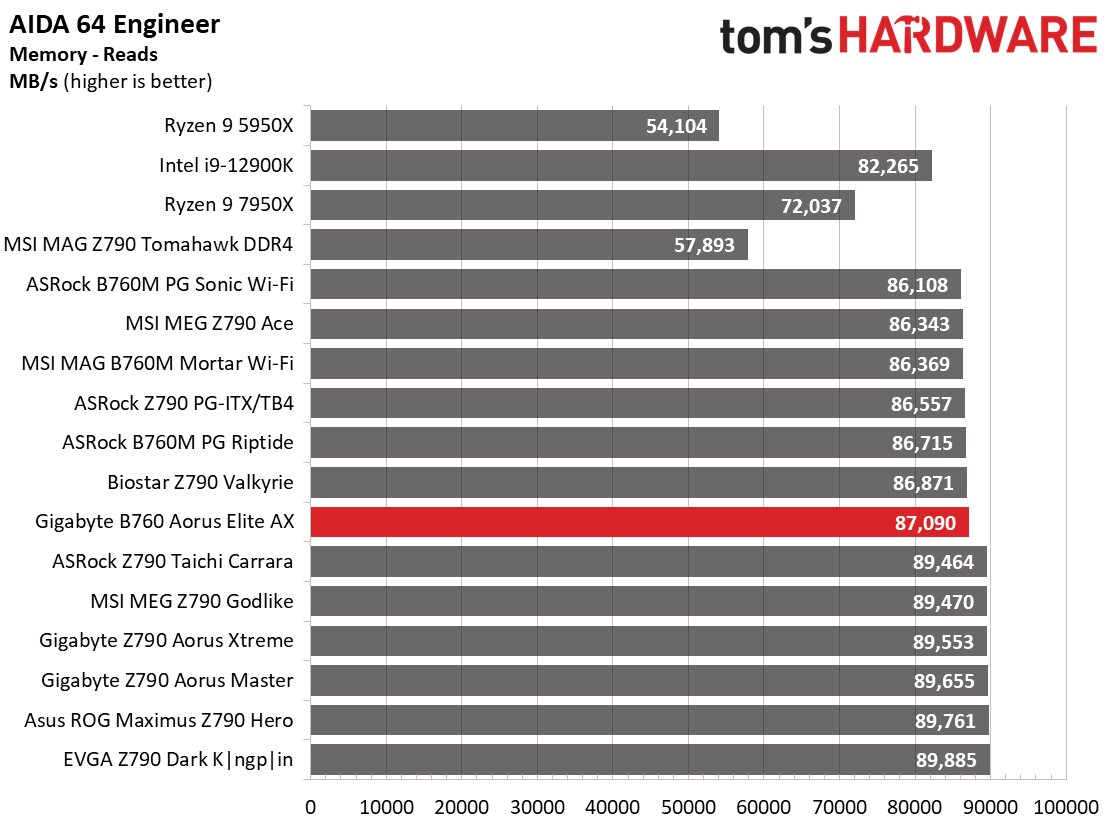

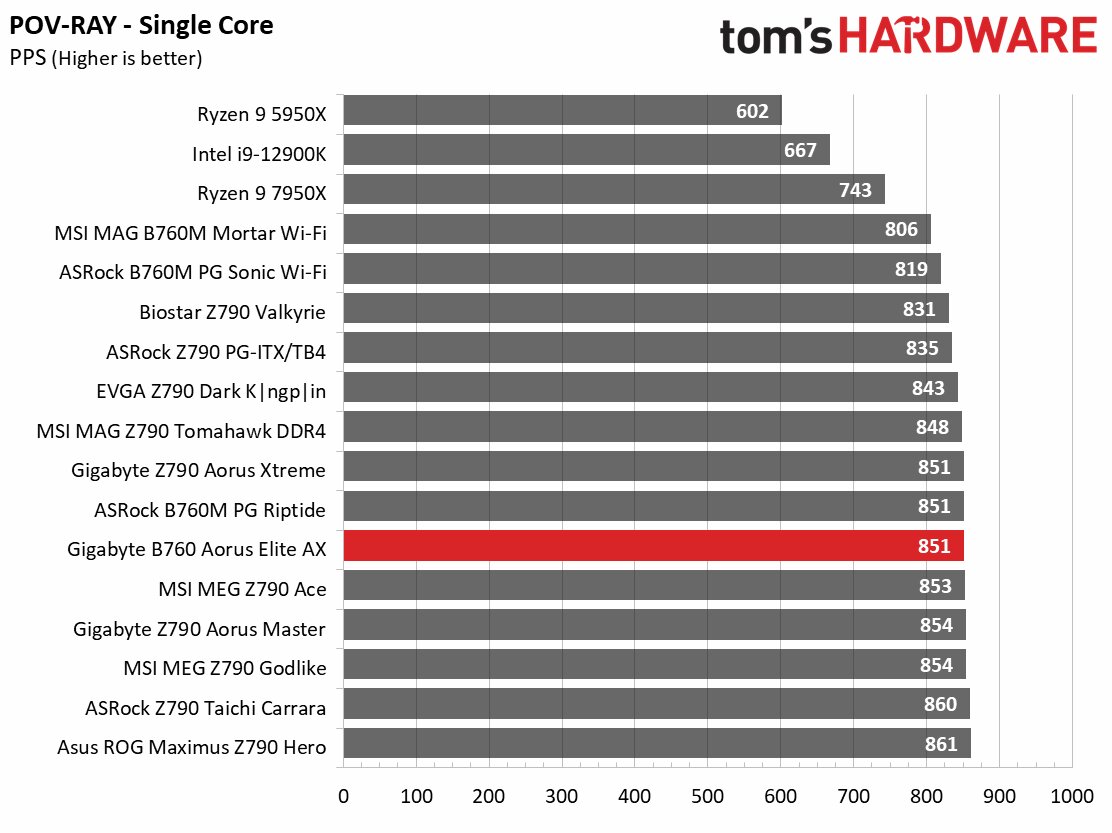

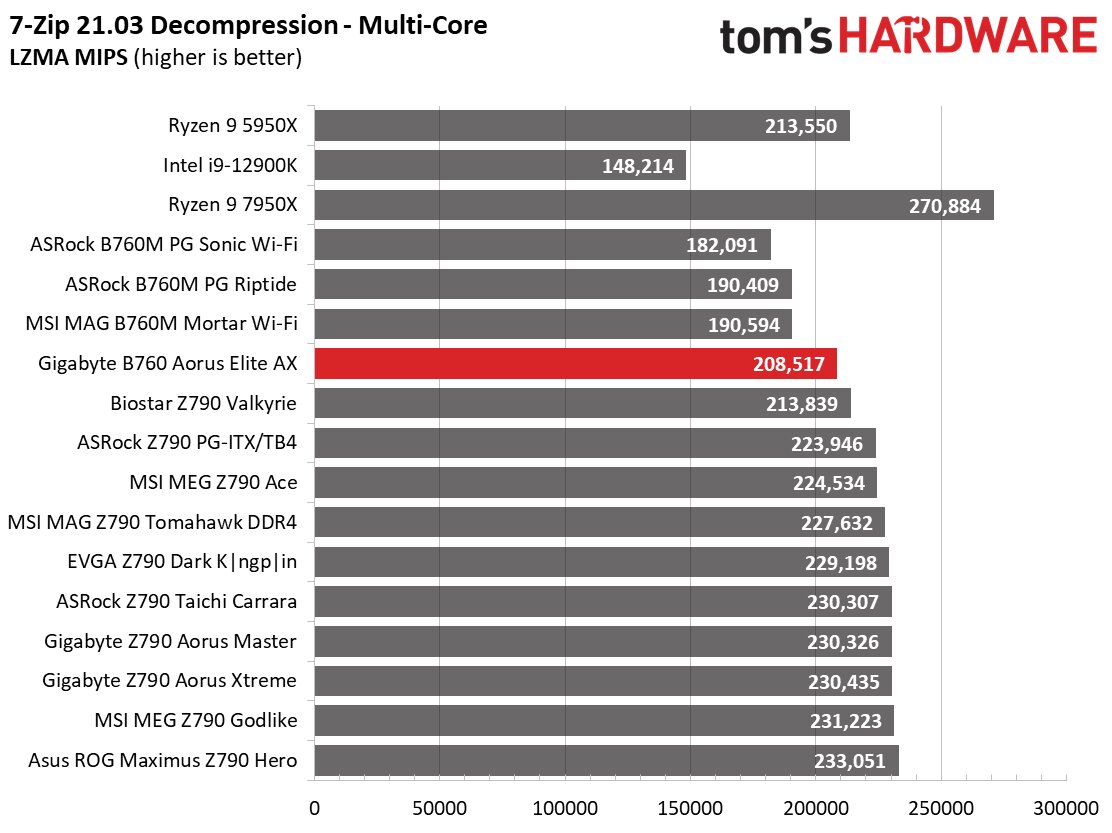

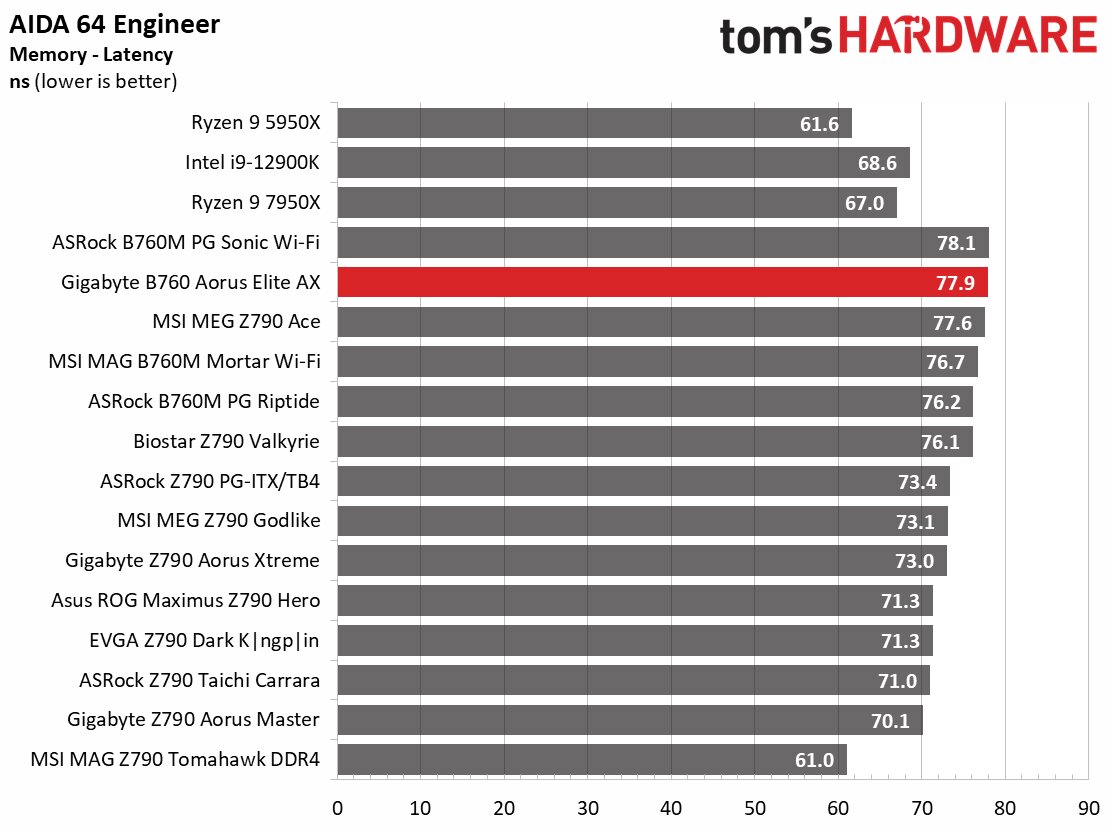

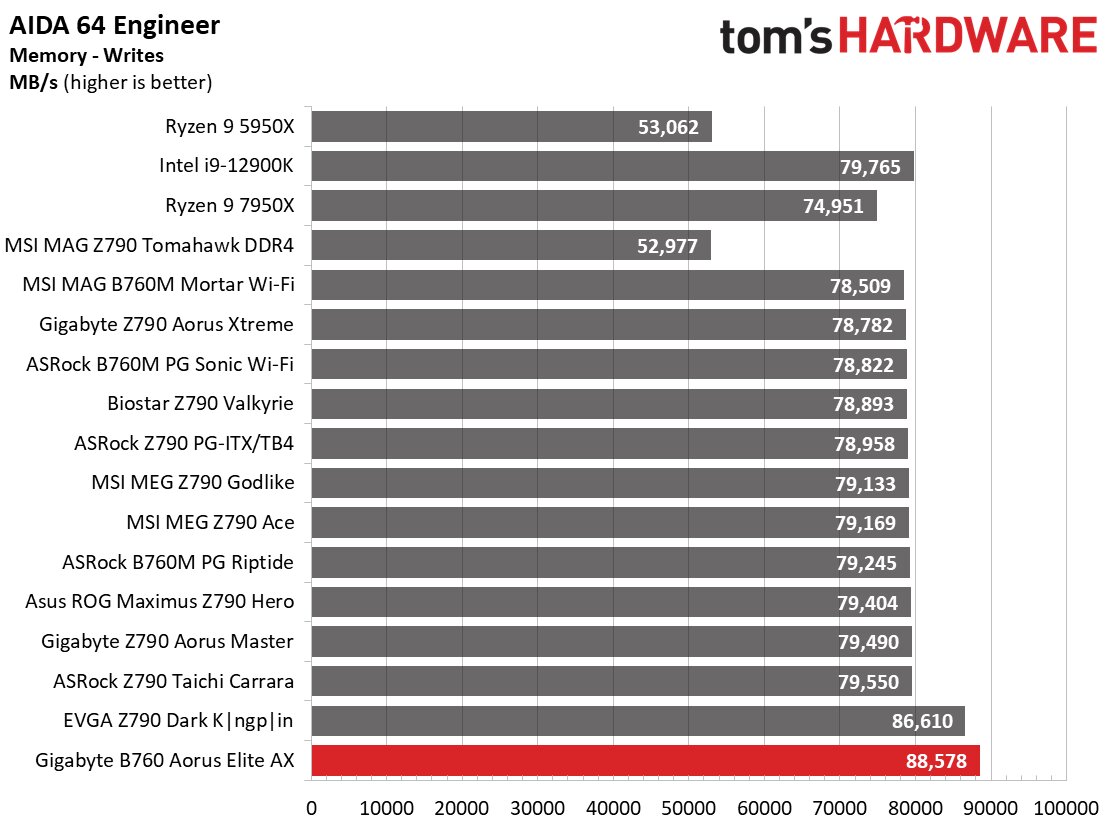

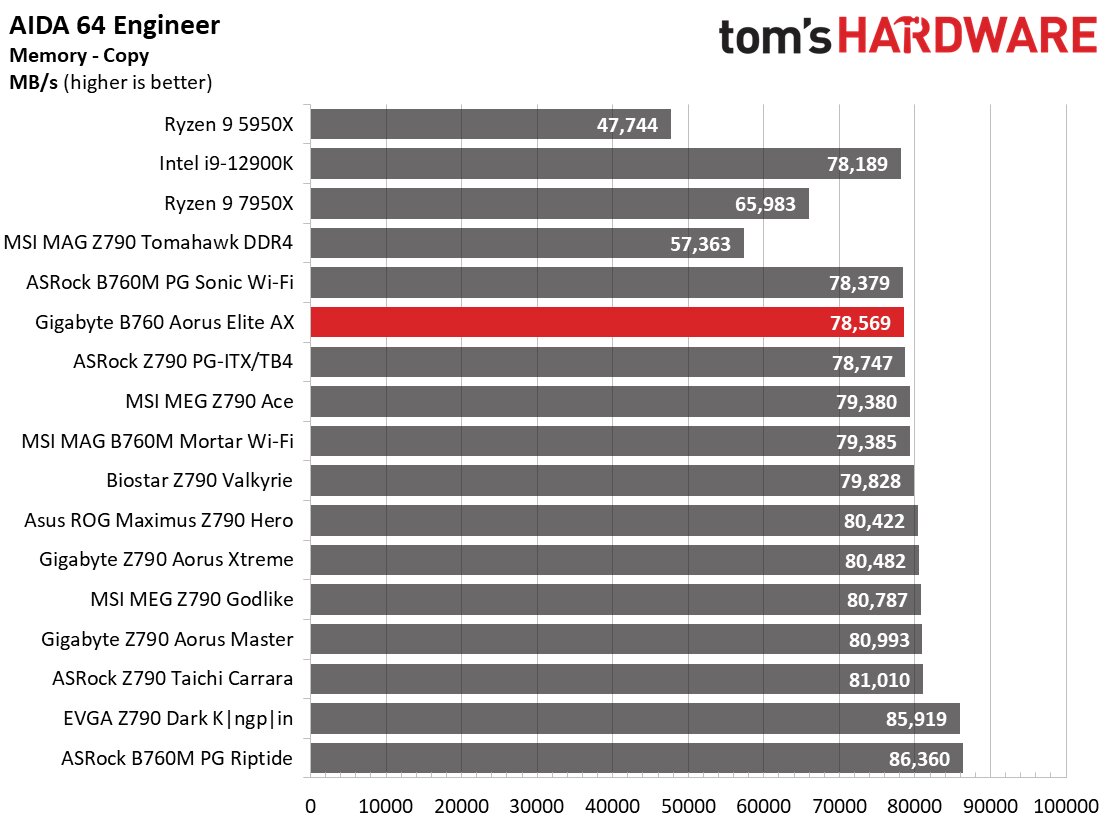

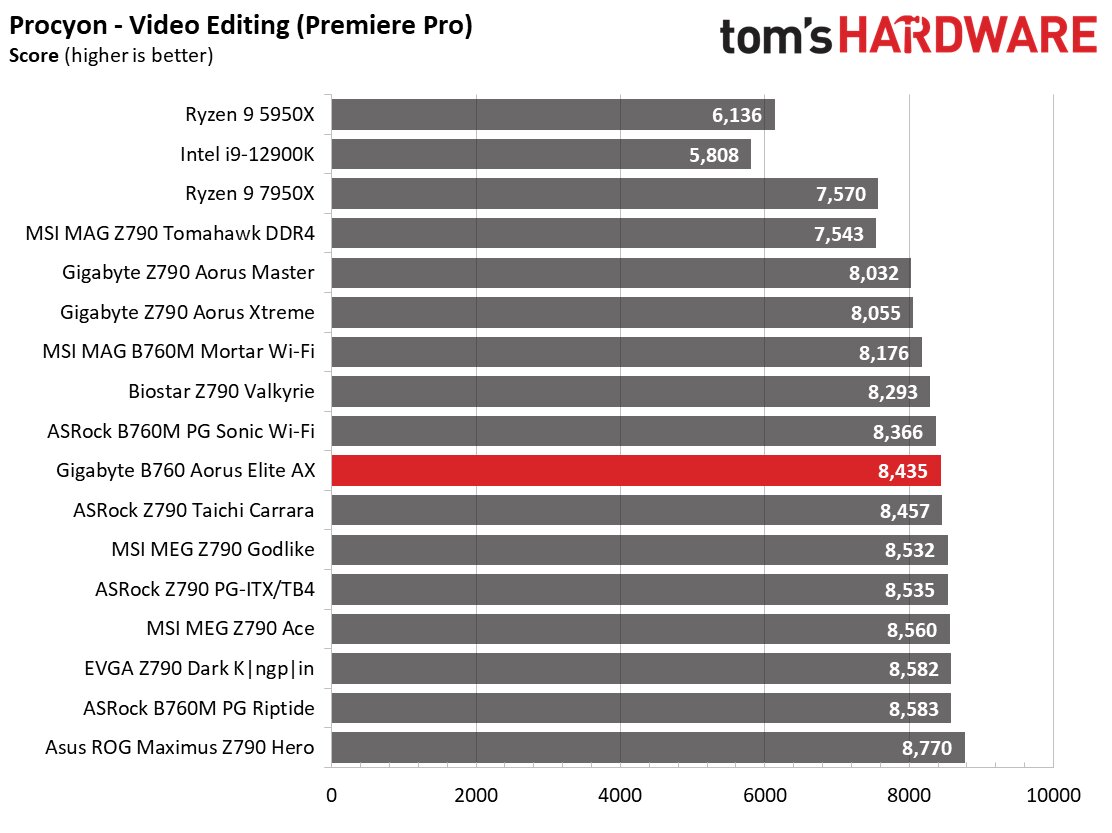

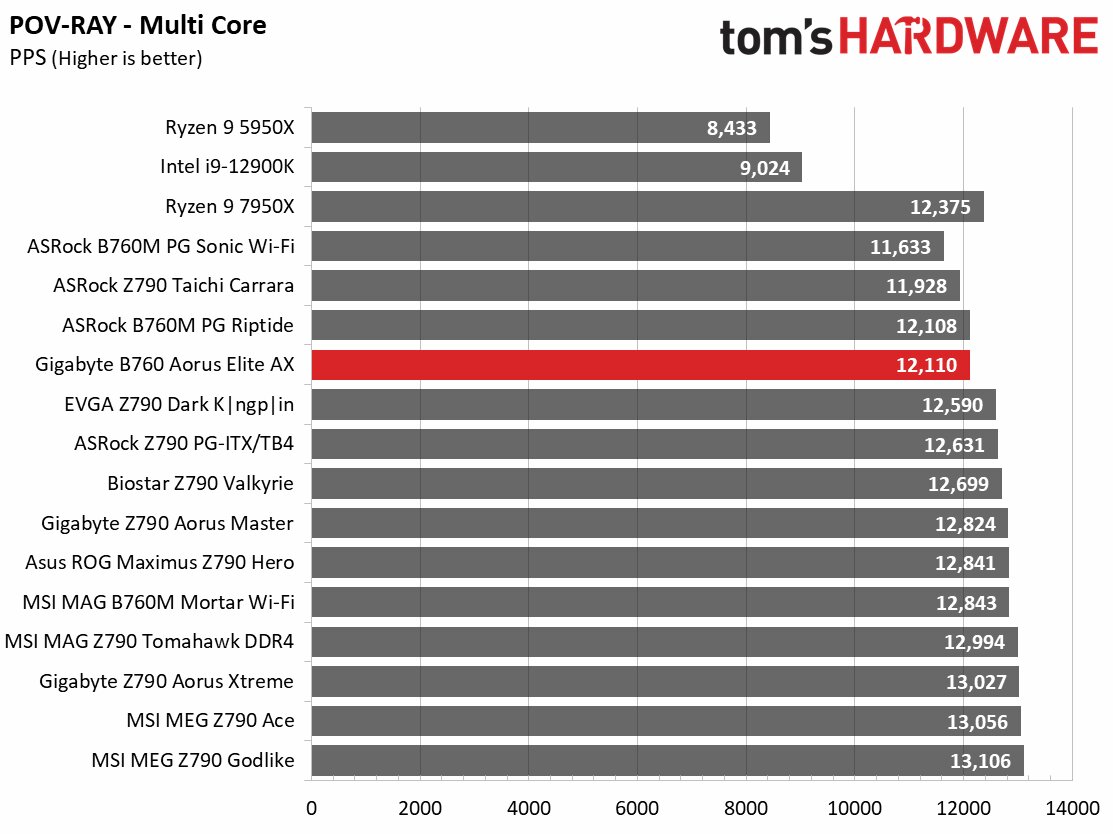

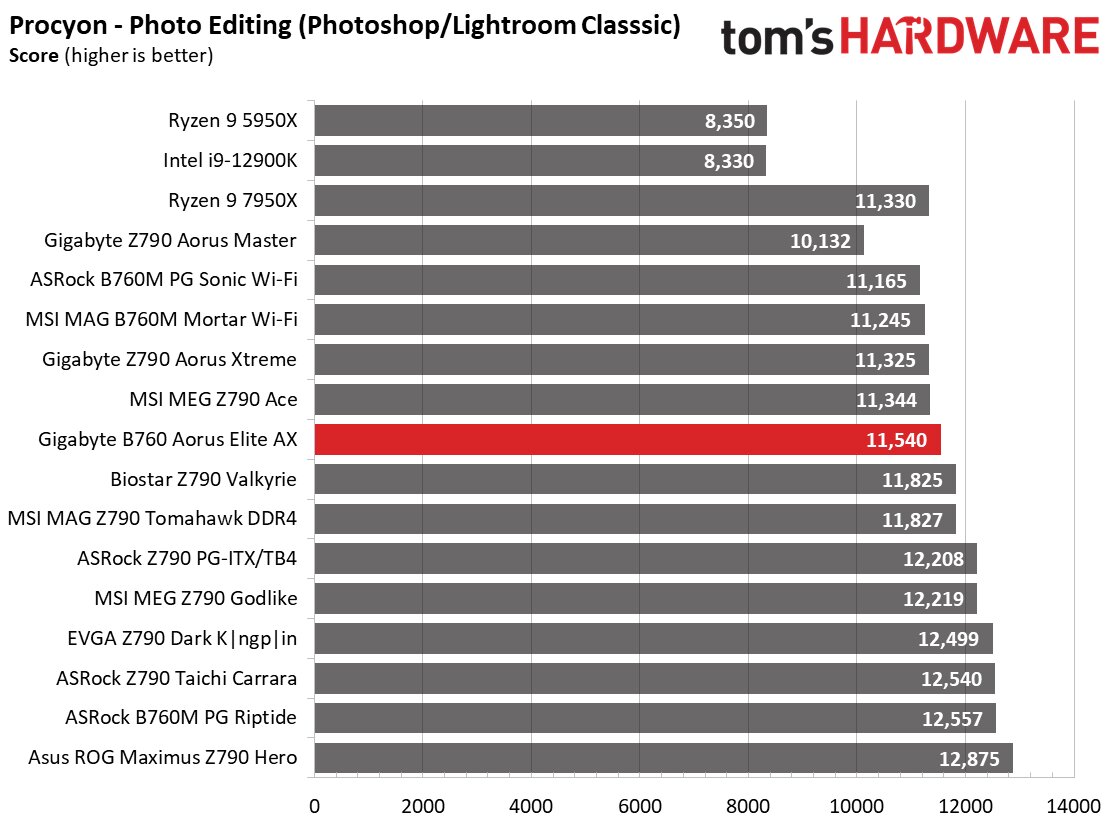

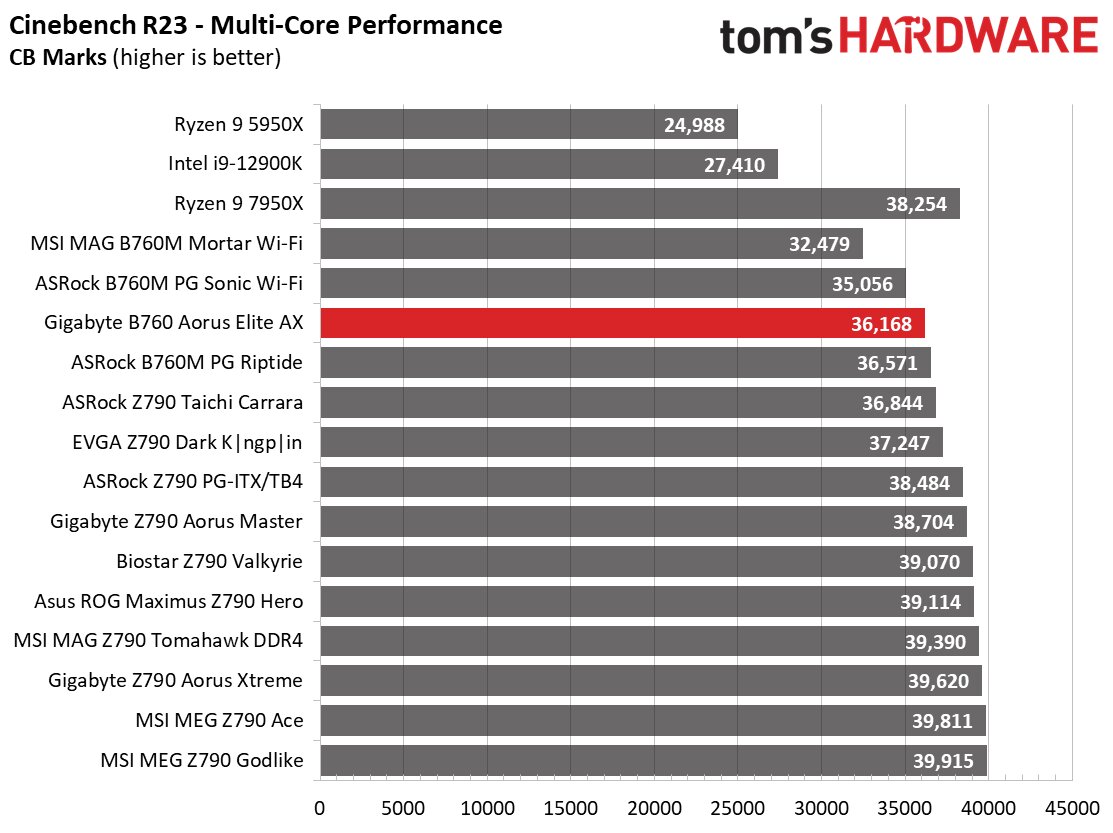

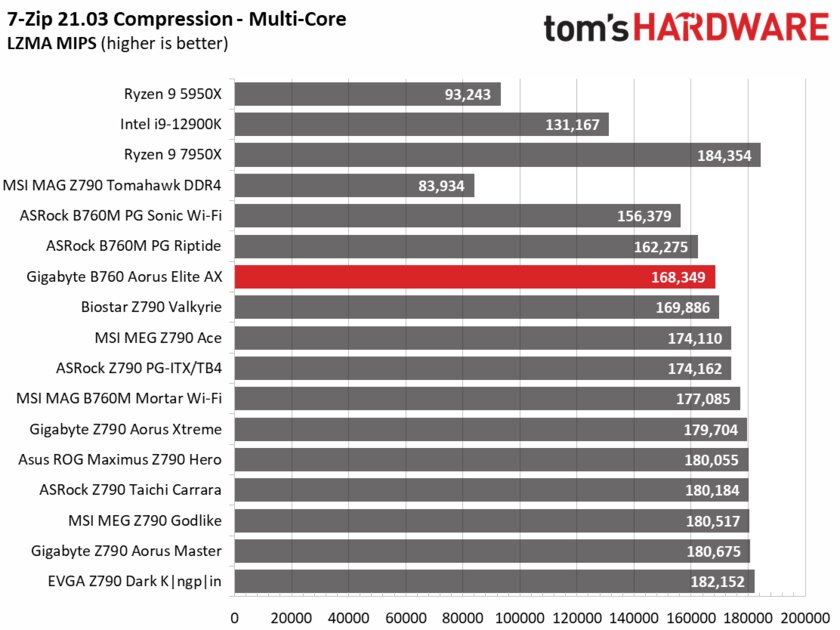

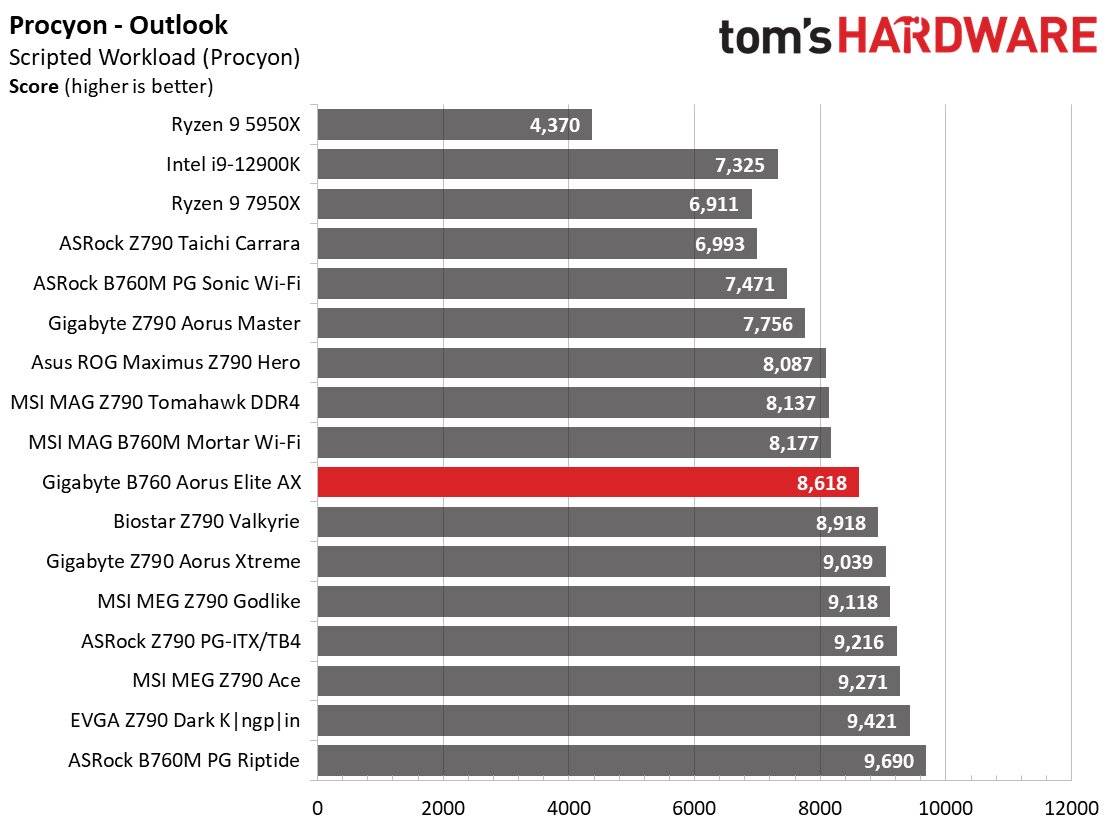

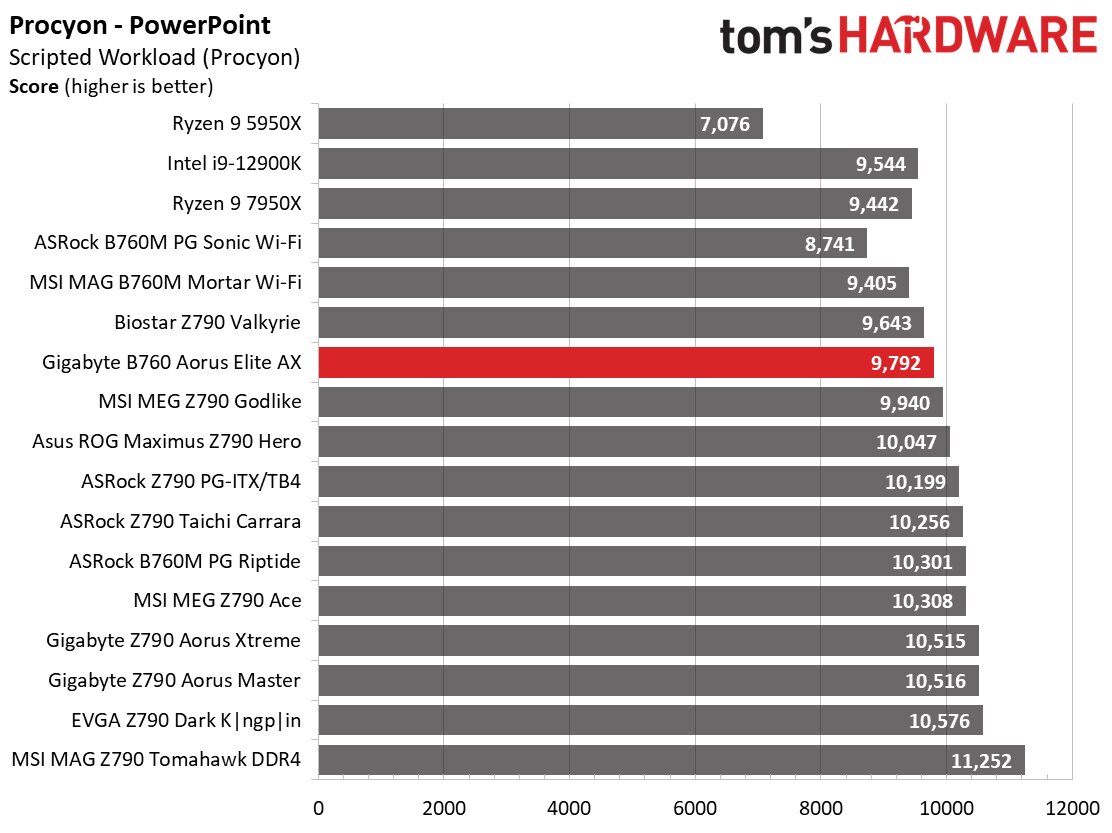

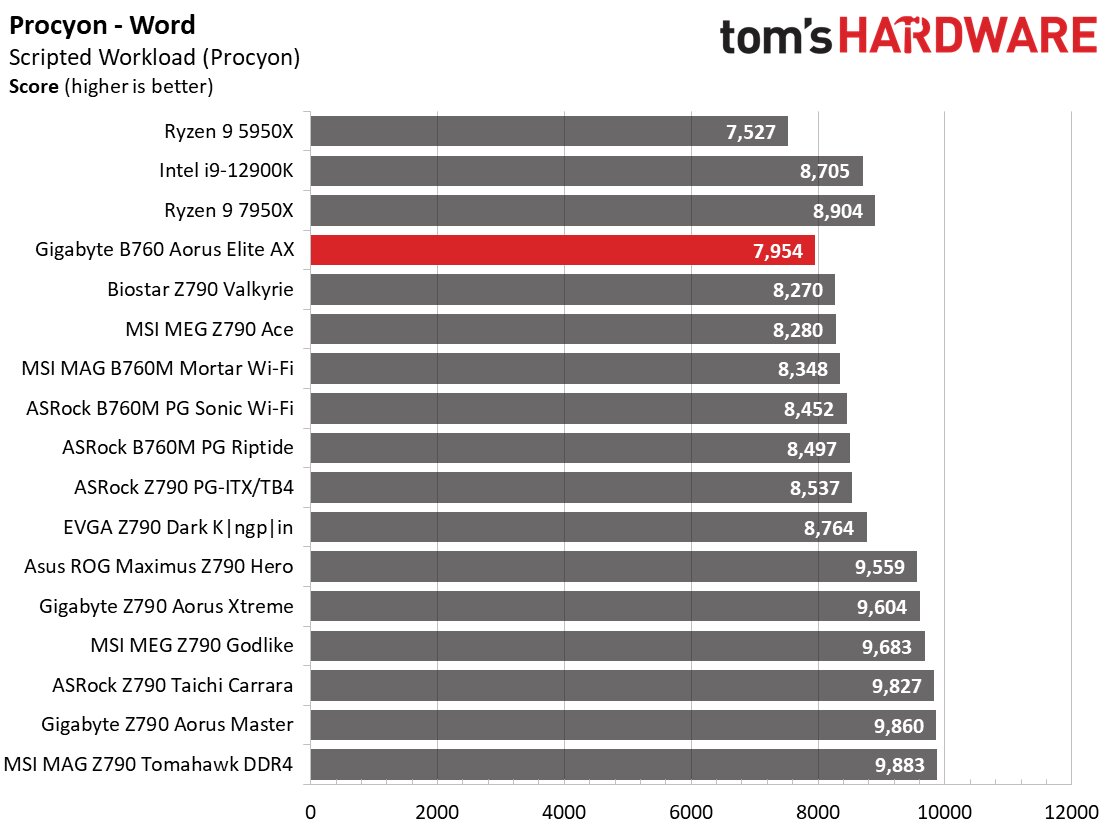

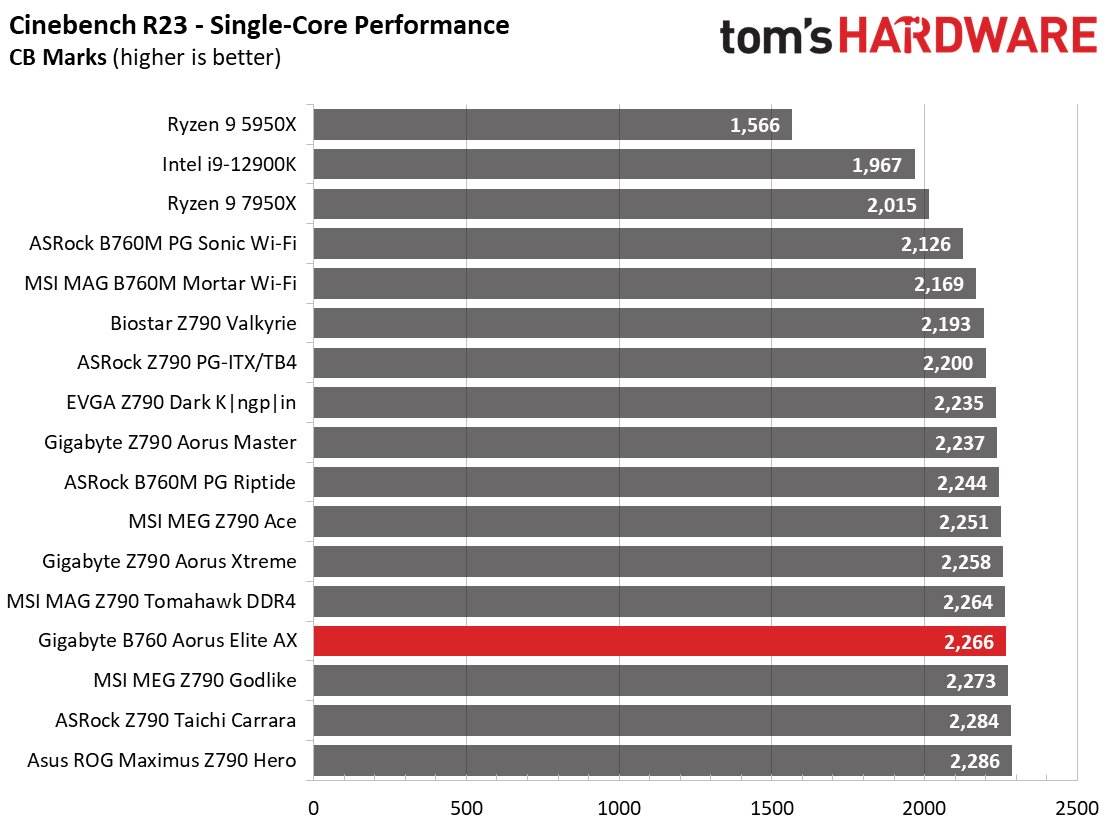

Соответственно, если говорить о бенчмарках, материнская плата от Gigabyte стабильно показала себя на уровне ниже среднего, существенно уступив флагманским решениям, что, конечно, было вполне ожидаемо — они и стоят заметно дороже. В большинстве сценариев текущее доступное решение было ближе к худшим вариантам, но здесь стоит отметить, что даже в синтетических тестах разница не настолько значительная, чтобы обращать на это внимание.

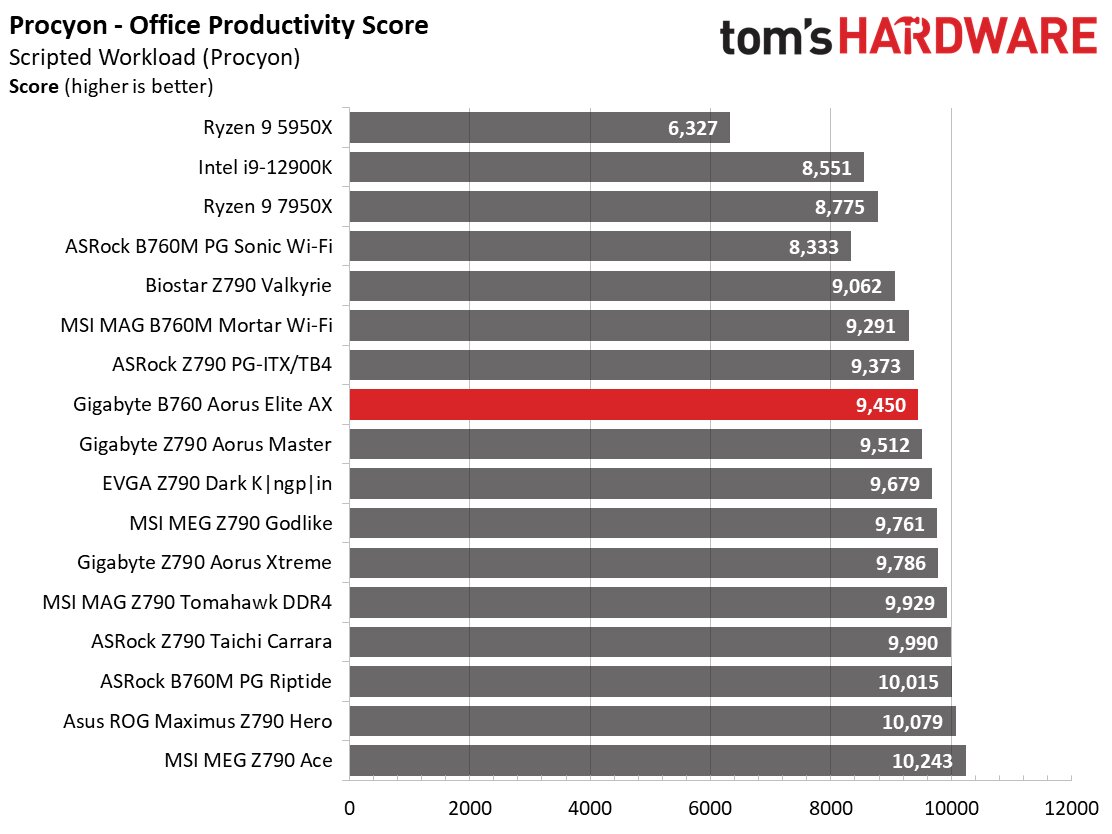

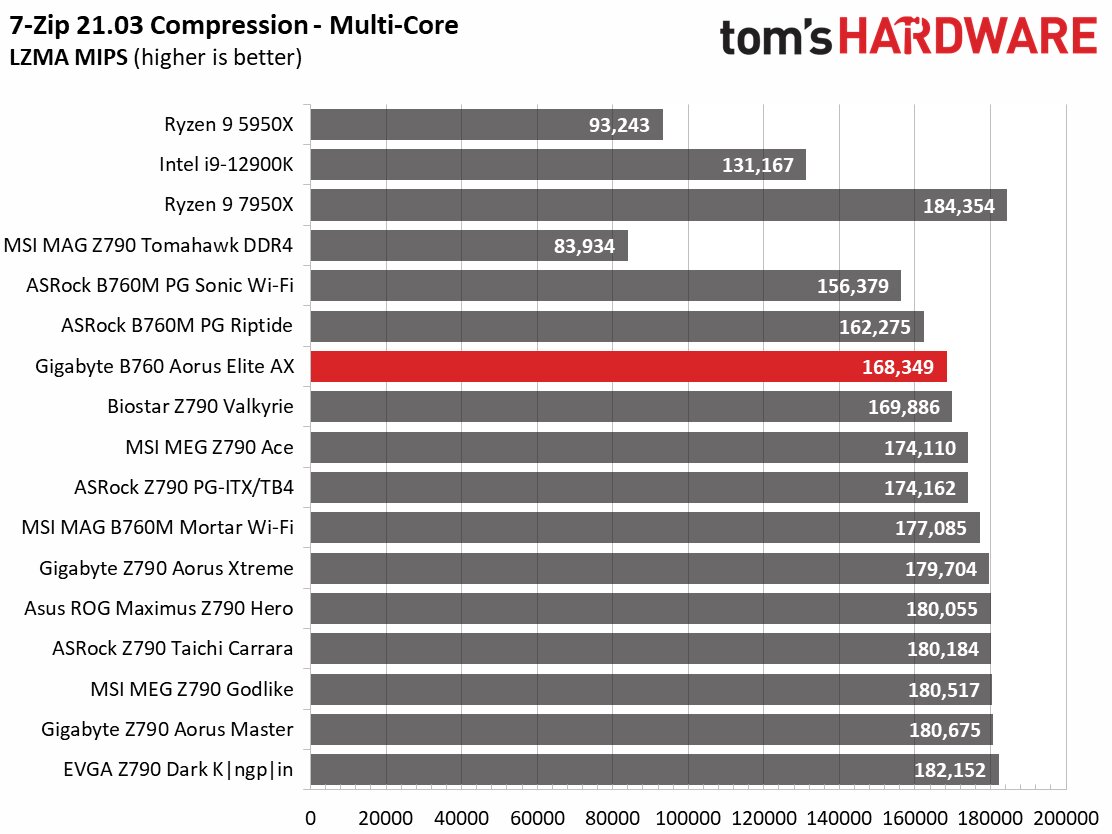

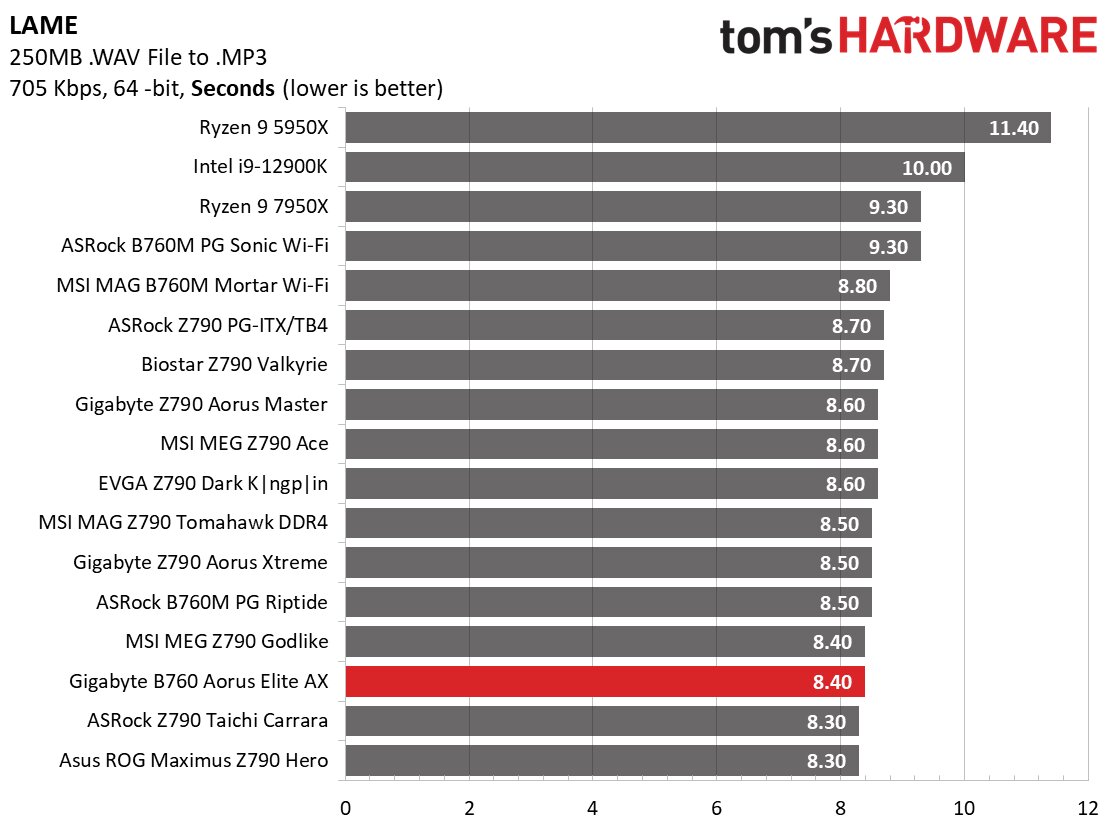

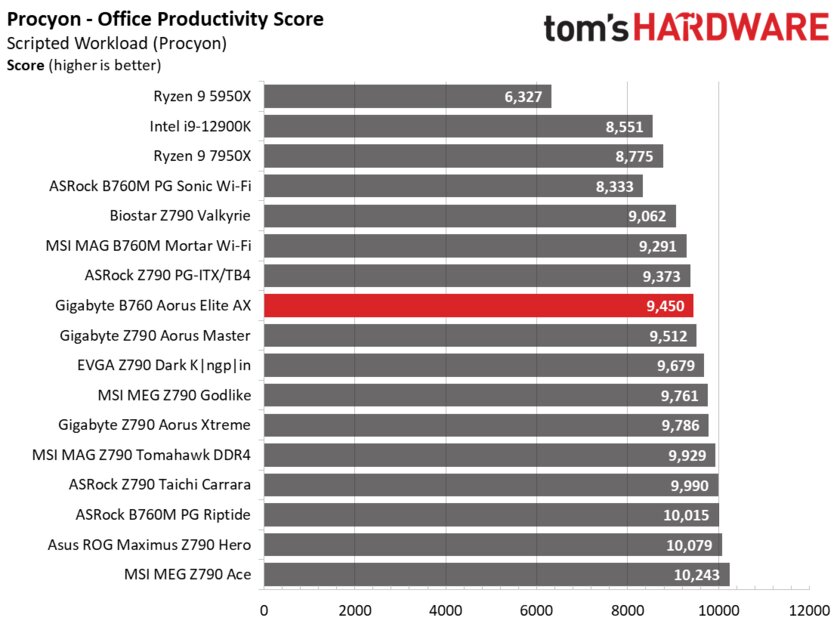

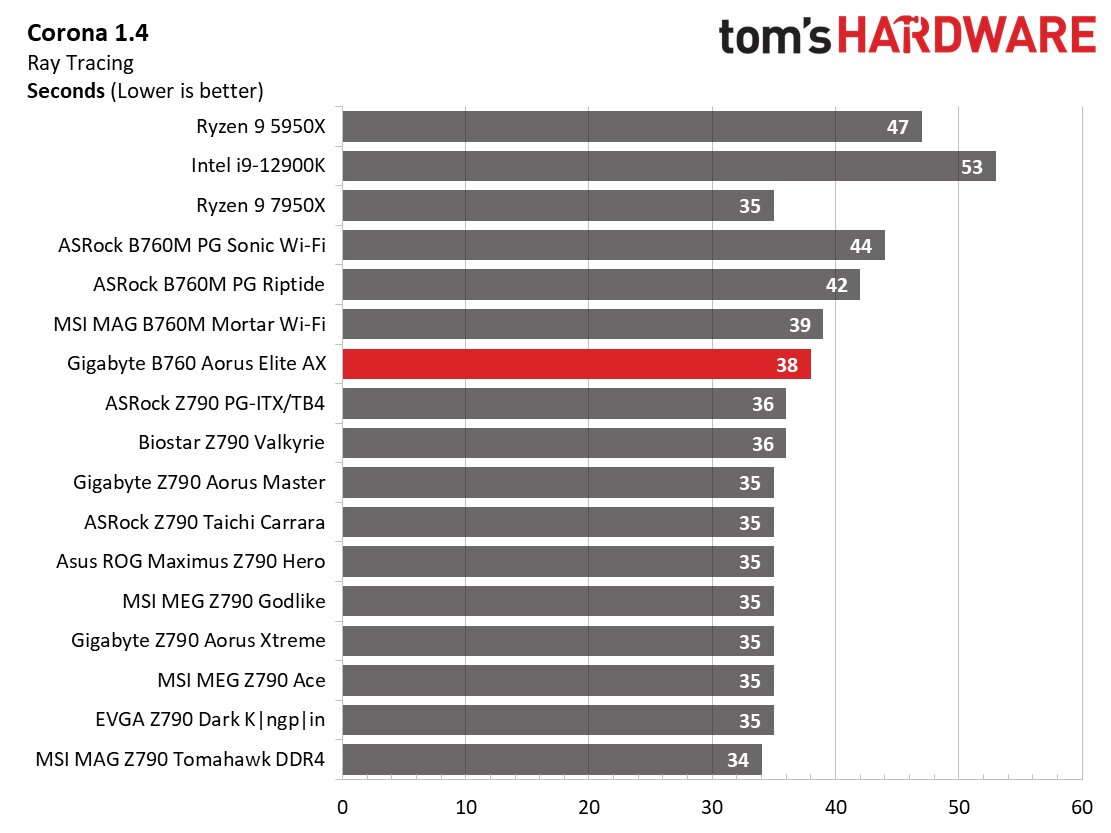

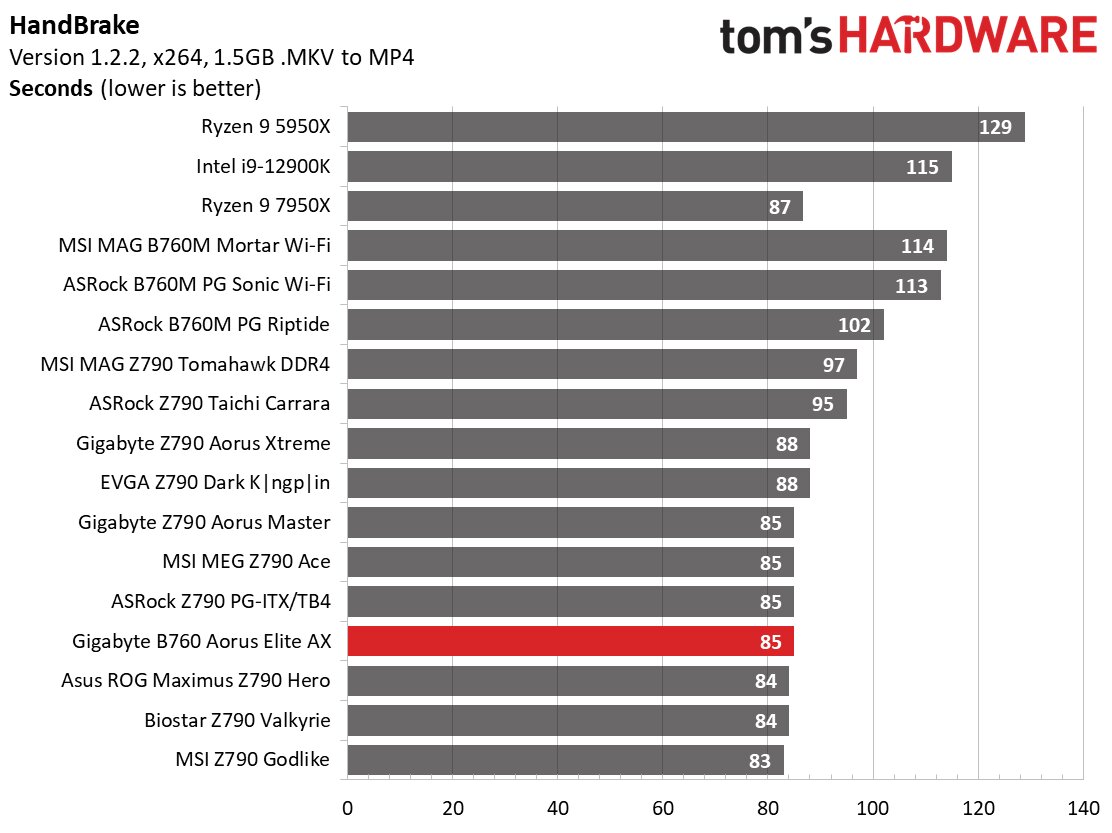

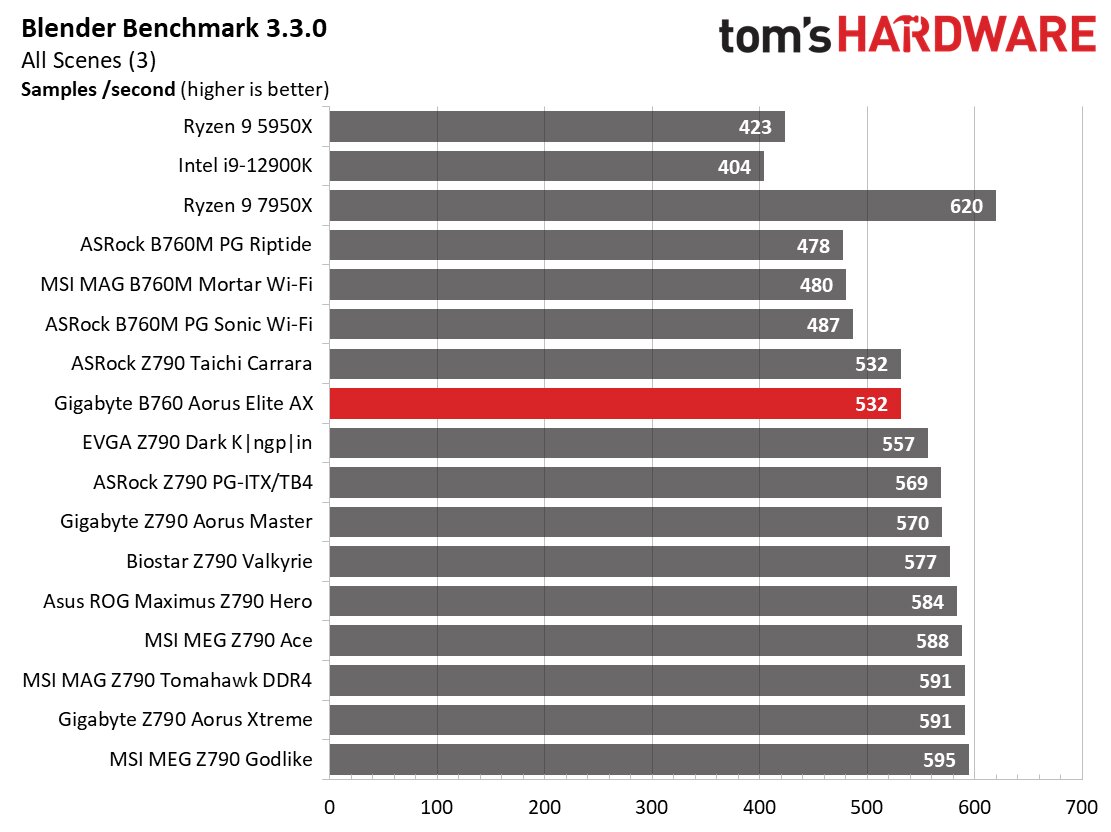

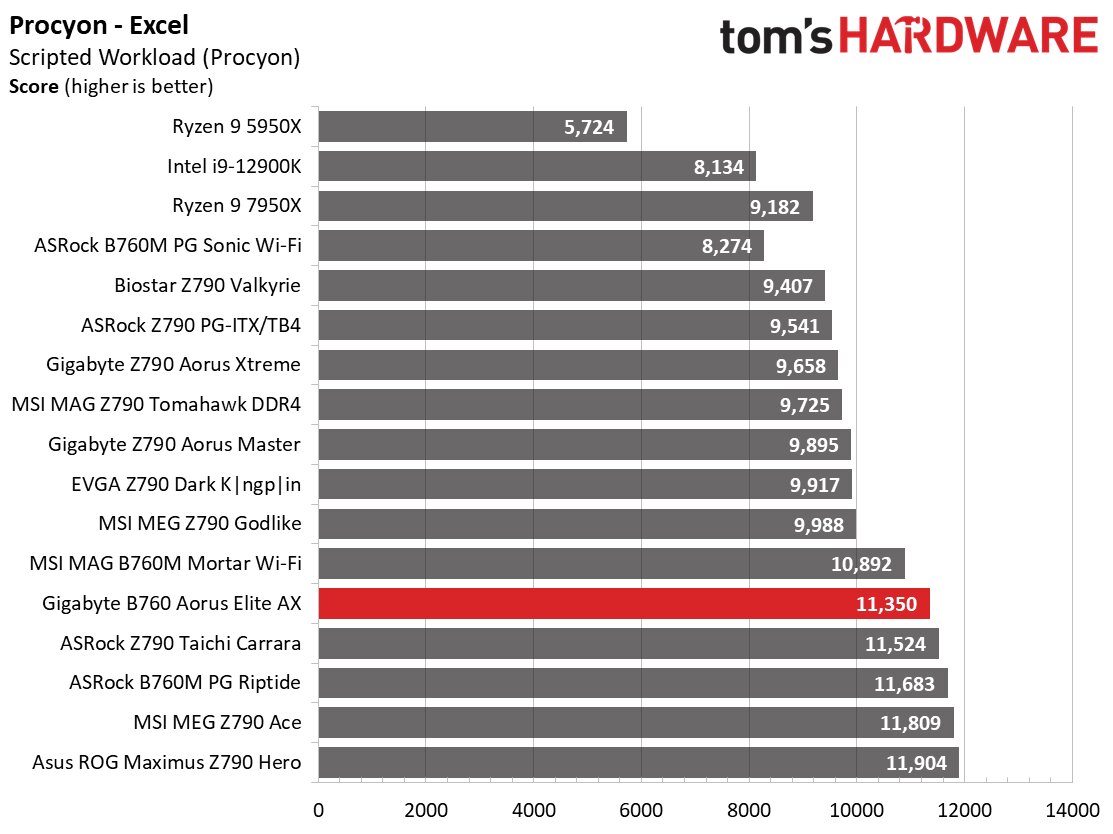

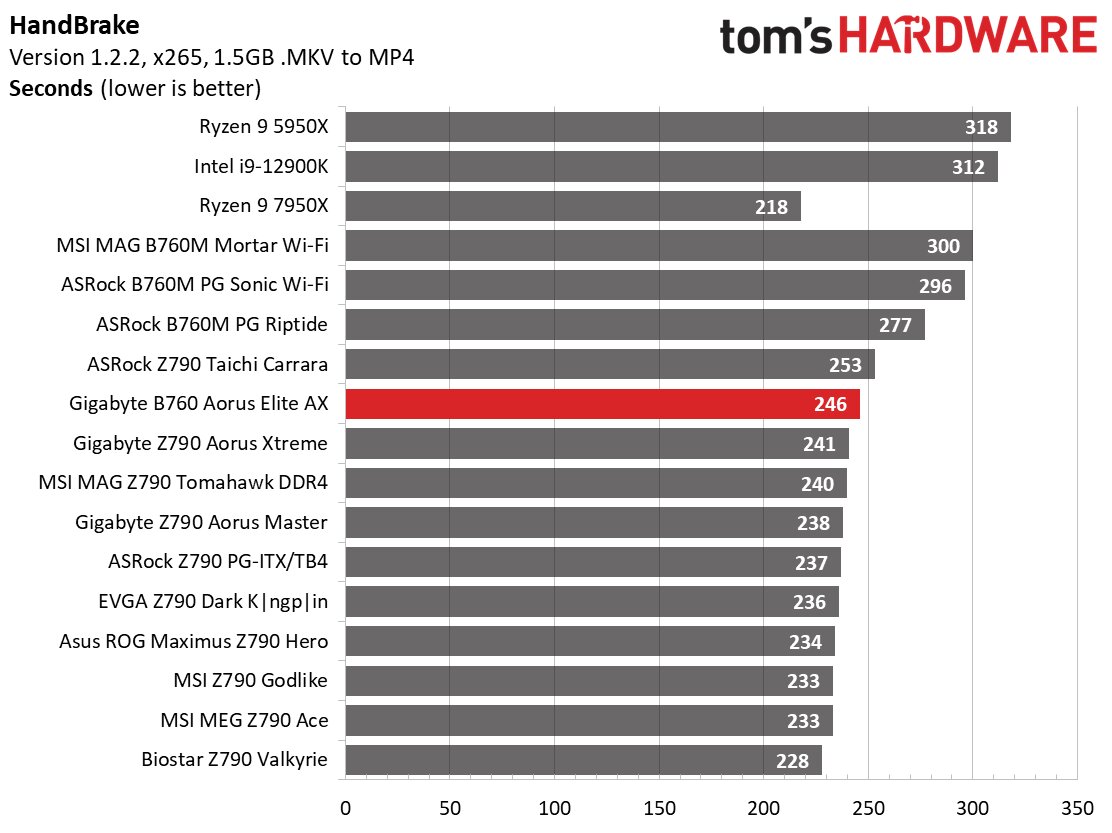

Если говорить о тестах во встроенных приложениях, то B760 Aorus Elite AX тоже находится немного ниже среднего уровня, но, безусловно, разница настолько минимальная, что её вполне можно списать на погрешность при замере. Дело в том, что в LAME конфигурация на базе данной материнской платы уступила лучшему результату все 0,1 секунды, как и в Handbrake .264, при рендере x265 и нагрузках в Corona. Соответственно, модель не готова ставить рекорды производительности, но и не сказать, что она сильно уступает лучшим решениям на рынке.

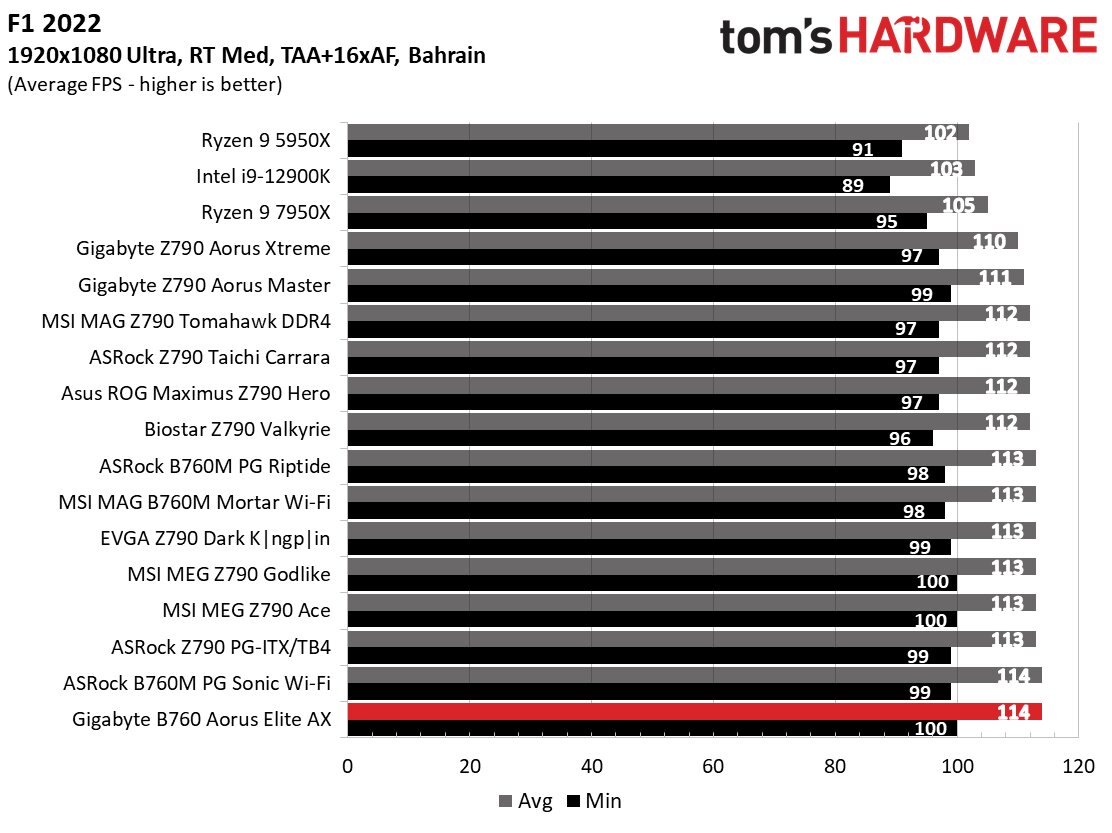

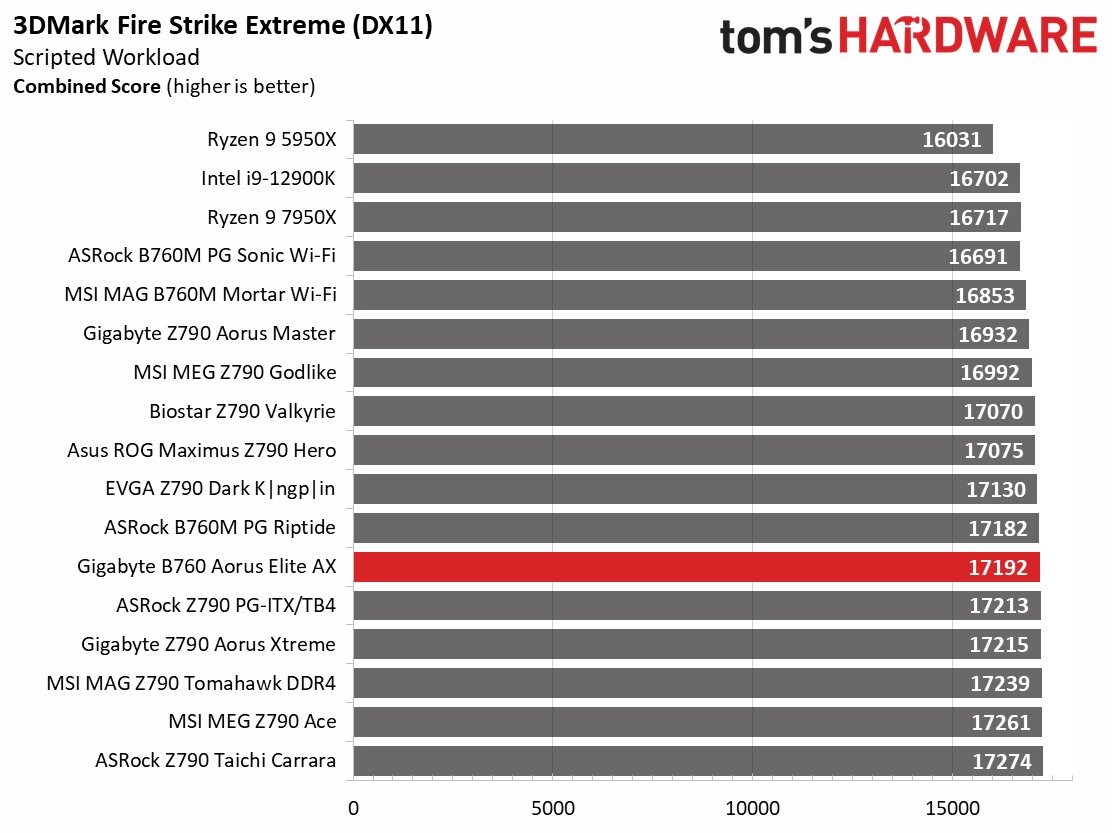

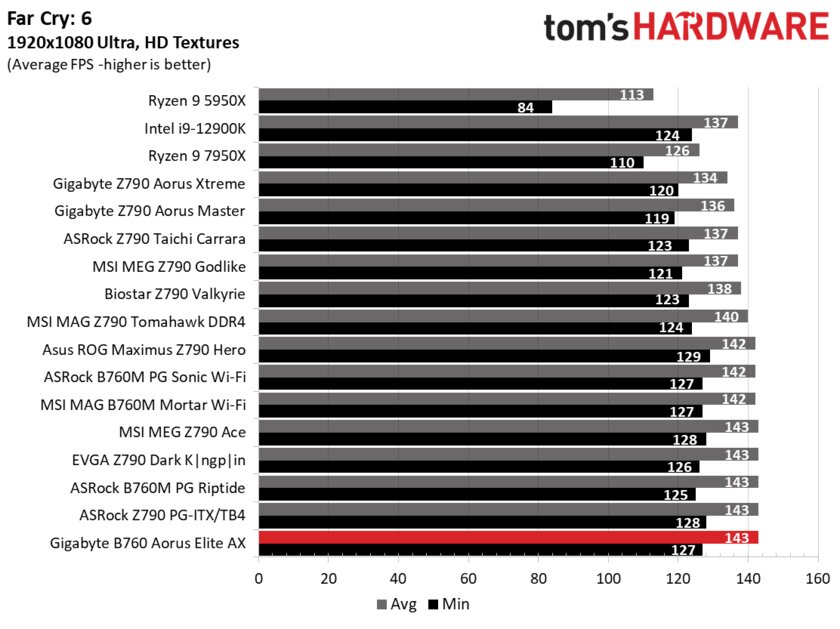

Для теста видеоигр мы запускаем всё в разрешении 1080р на максимальных настройках графики, так как чем выше разрешение, тем ниже влияние на процессор (в 4К-разрешении процессору нужно рисовать намного меньше кадров, чем в 1080р). В результате разница в производительности между конфигурациями на разных материнских платах в теории должна сводиться к погрешности при замерах — на деле так и вышло. Более того, если в 3DMark Fire Strike тестовый стенд показал средние результаты, то в Timespy ПК на базе данной платы показал наивысший результат, а в Far Cry и F1 22 средняя частота кадров в секунду совпала с самым высоким значением из тех, которые мы только видели ранее.
Разгон
Естественно, чипсет B760 не позволяет разгонять процессор по множителю (за редким исключением), но у пользователя имеется возможность разгонять оперативную память. И все наши комплекты памяти работали без каких-либо дополнительных тонких настроек просто за счёт активации XMP-профиля. Например, базовый комплект GSkill Trident Z DDR5-5600 CL36 показал себя в ходе тестов просто отлично, плюс нам удалось совершенно спокойно провести стресс-тест с комплектом памяти Teamgroup DDR5-7200. Да, эта плата явно не позволит побить рекорды по скорости памяти, но она находится на уровне «золотой середины» с адекватной ценой и крайне высокой производительностью памяти.
Энергоэффективность и температура

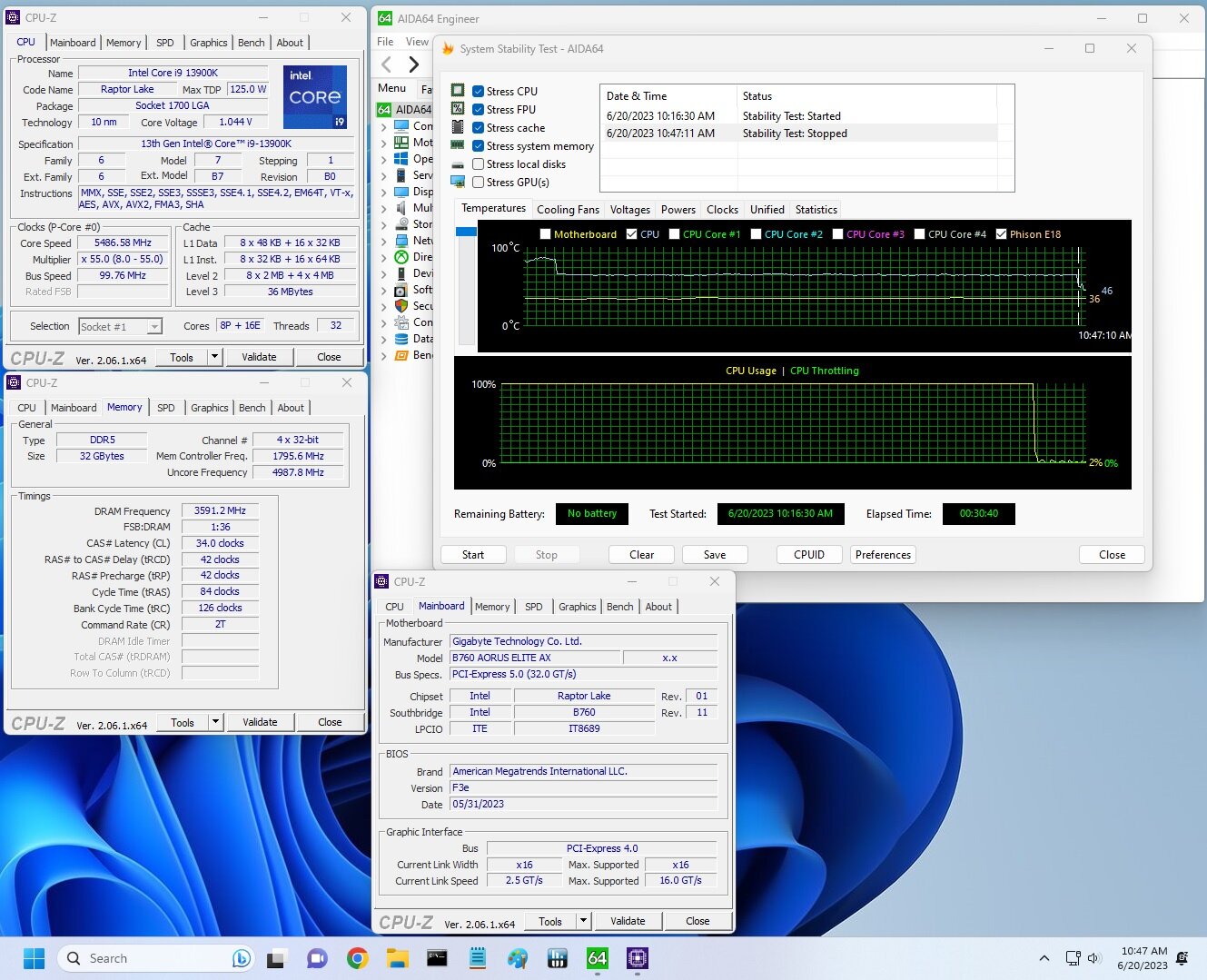

Для тестирования стабильности и энергопотребления при пиковых нагрузках мы использовали программное обеспечение AIDA64 с активацией нагрузки на процессор, FPU (блок процессора, производящий операции с плавающей запятой), кэш-память и оперативную память. Для считывания показаний мы использовали специальное аппаратное обеспечение, которое захватывает данные со всего компьютера, исключая монитор. Соответственно, при идентичной конфигурации тестового стенда меняется только материнская плата — она и влияет на отличия в энергопотреблении и температуру.

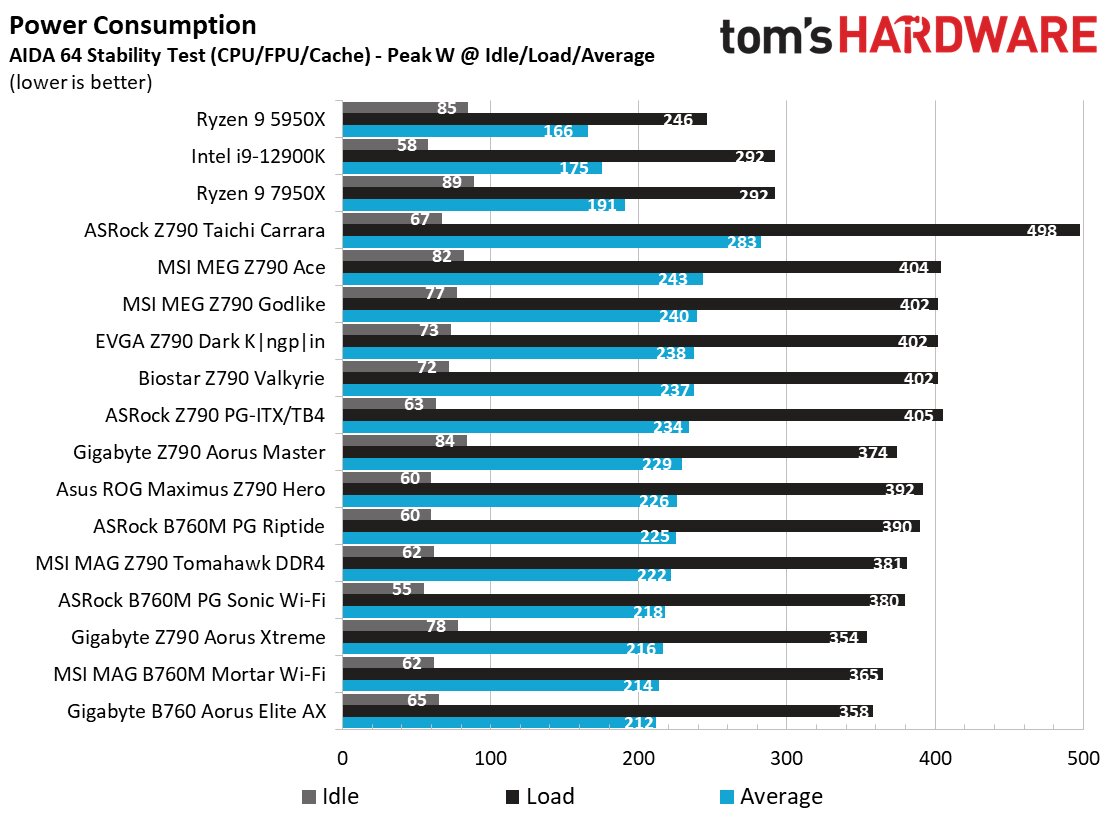

И у материнской платы Gigabyte B760 Aorus Elite AX энергопотребление в среднем было самым низким среди всех материнских плат данного поколения, которые мы протестировали. Под предельной нагрузкой плата показала энергопотребление в 358 Вт, что ниже, чем у любого конкурента на рынке, а в режиме простоя показания были на среднем уровне или немного лучше. Это значит, что из коробки энергопотребление не является проблемой этой материнской платы.

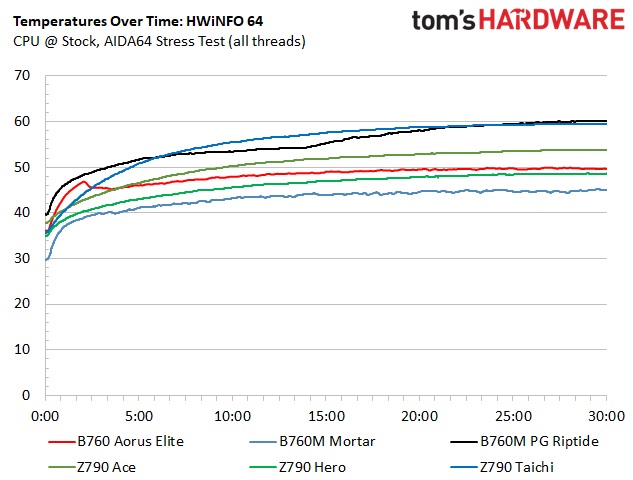

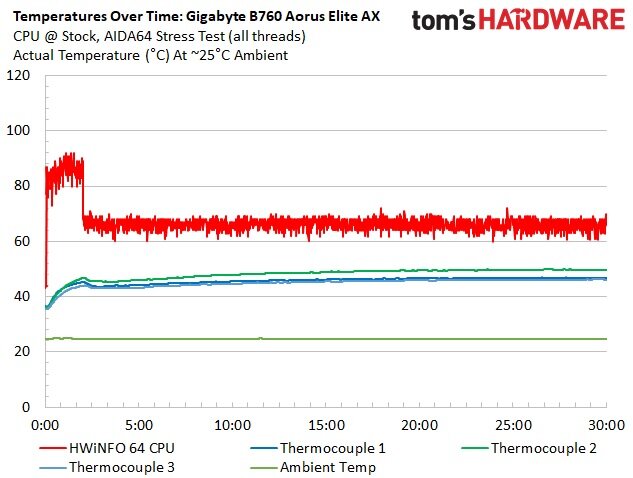

Также стоит отметить, что температура на VRM под нагрузкой тоже была в пределах нормы — в пике подсистема питания материнской платы нагревалась почти до 50 С, что вполне соответствует официальным спецификациям, плюс нужно учитывать, что на этой плате вы не можете разгонять процессор до частоты выше Turbo Boost, так что охлаждение инженеры реализовали просто отличное.
Отзыв
Материнскую плату Gigabyte B760 Aorus Elite AX разработали для того, чтобы позволить более доступно перейти на новейшую платформу компании Intel. И она с поставленной задачей отлично справляется, предоставляя за 180 долларов просто безумный набор портов, фаз питания, разъёмов для твердотельных накопителей М.2 и даже встроенный Wi-Fi 6E. Да, плата слегка дороже из-за того, что здесь используется оперативная память DDR5, но, с другой стороны, в своём сегменте она является лучшим предложением. Например, одна из лучших плат MSI MAG B760 Tomahawk Wi-Fi стоит 200 долларов, а ASUS TUF Gaming B760-Plus Wi-Fi вовсе продаётся за 210 долларов.
И главное преимущество Gigabyte B760 Aorus Elite AX в том, что она отличается от конкурентов исключительно внешним видом — у неё нет RGB и прочих декоративных элементов, как у более дорогих конкурентов, но если для потенциального покупателя это не так уж важно, то зачем платить больше? В плане портов, аудиосистемы, разъёмов М.2 и подсистемы питания они практически идентичны. Так что если вы хотите собрать систему на новейшем процессоре от компании Intel, не отдавая безумные деньги за материнскую плату, и вам важно наличие DDR5, то это — крайне привлекательная модель.
✅ Преимущества
- Отличная цена.
- 10 USB-портов для подключения периферии на задней панели.
- Привлекательный дизайн в стиле Aorus.
- 14 фаз питания.
❌ Недостатки
- Отсутствует USB-порт на 20 Гбит/сек.
Это перевод обзора Tom's Hardware.
