Обзор корпуса Fractal Design Era ITX и советы по использованию

Протестировал, какова эта модель в реальном использовании, особенно с учётом её не самой низкой цены

С корпусами под полноформатные материнские платы ATX никаких особых умений для построения обычной системы не надо: закидал «железо» в корпус, прикрутил аккуратно, соединил, вуаля! В миниатюрный корпус, рассчитанный на установку ITX-плат, просто так стандартную «десктопную» начинку не запихнешь. И тут во всей красе проявляется инженерный гений производителя. Или не проявляется. Посмотрим, к какому из них относится красивый кейс Era ITX от Fractal Design.

Технические характеристики

  • Форм-факторы матплат: mini-ITX.
  • Тип блоков питания: ATX, SFX-L, SFX.
  • Отсеки под 3,5" накопители: БП SFX — 2, БП ATX — 1.
  • Отсек для 2,5" дисков: БП SFX — 4, БП ATX — 2.
  • Слоты расширения: 2.
  • Посадочных мест под вентиляторы: 5.
  • Верхние вентиляторы: 2× 120 мм.
  • Задний вентилятор: 1× 80 мм.
  • Нижний вентилятор: 2× 140 мм.
  • Верхний радиатор: 120 / 240 мм, толщина до 67 мм.
  • Ограничение глубины блока питания: 200 мм.
  • Ограничение длины графической карты: 295 мм.
  • Ограничение высоты кулера CPU: 120 мм.
  • Габариты корпуса: 385 × 240 × 420 мм.
  • Вес: 3,97 кг.

Цена на момент обзора: 14 000 рублей.

Упаковка и комплектация

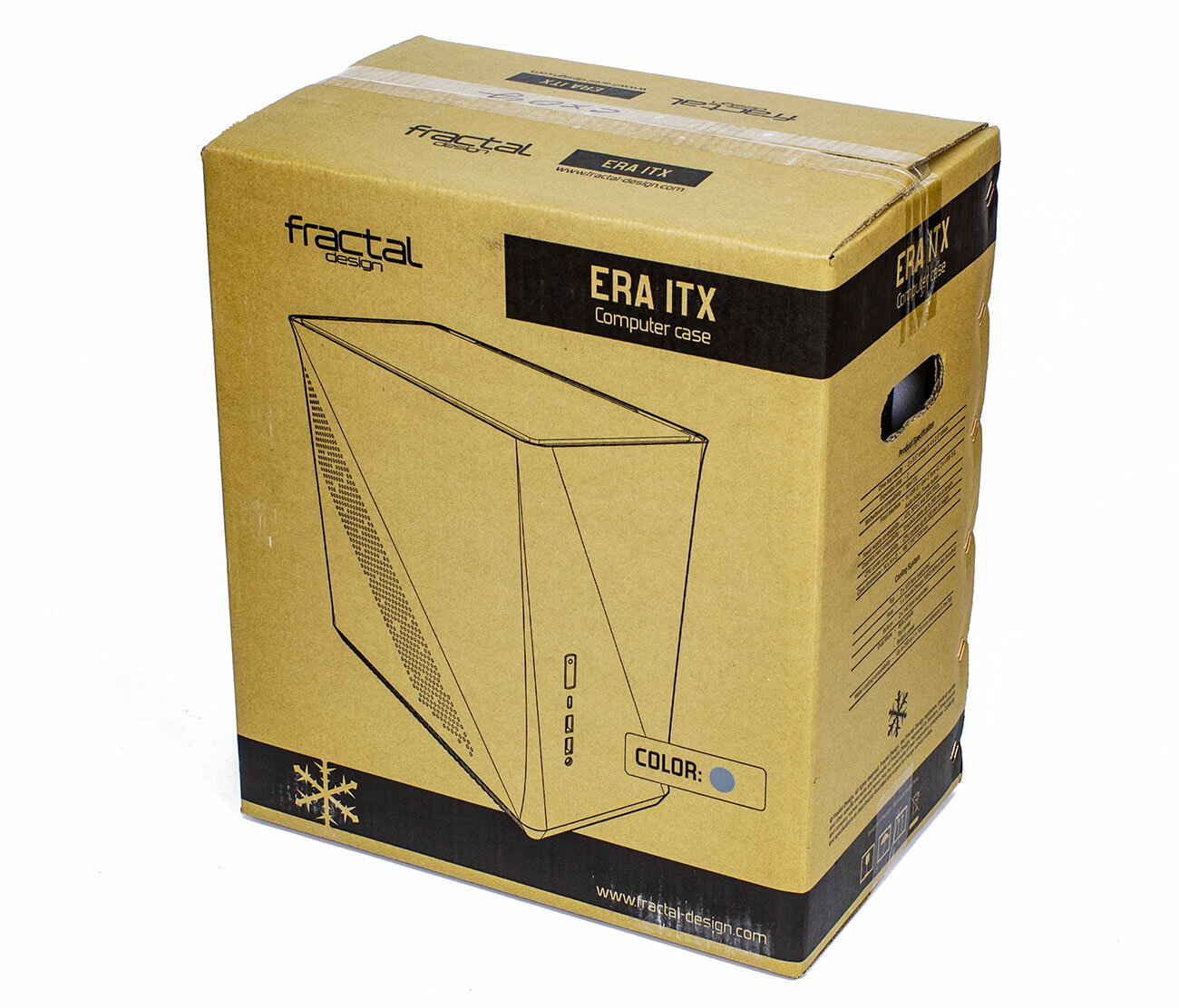

Коробка совсем небольшая, пенопластовые демпферы скромных размеров. Хорошо, что к товару нынче относятся более-менее ответственно, я бы побоялся такую красоту столь тонкими пенопластовыми бамперами ограждать.

Обзор корпуса Fractal Design Era ITX и советы по использованию

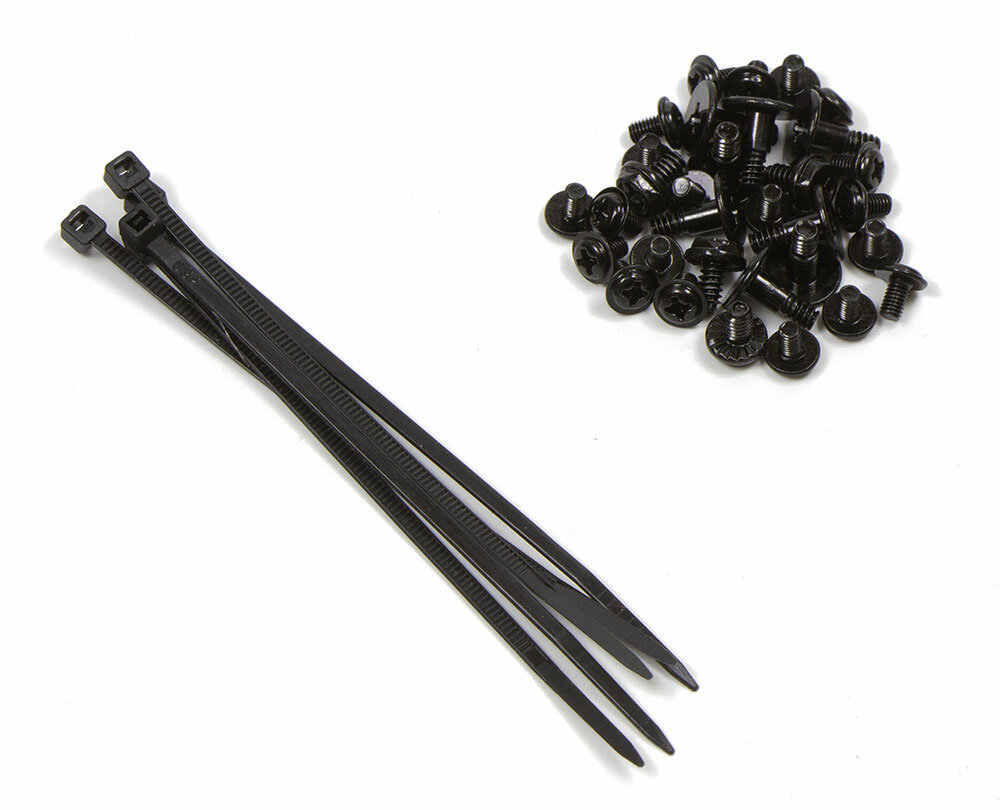

В комплекте с корпусом идет стандартный набор дополнений: винты, стяжки. Инструкция по сборке осталась в коробке, сразу скачал с сайта PDF-версию, на большом мониторе изучать удобнее.

Обзор корпуса Fractal Design Era ITX и советы по использованию

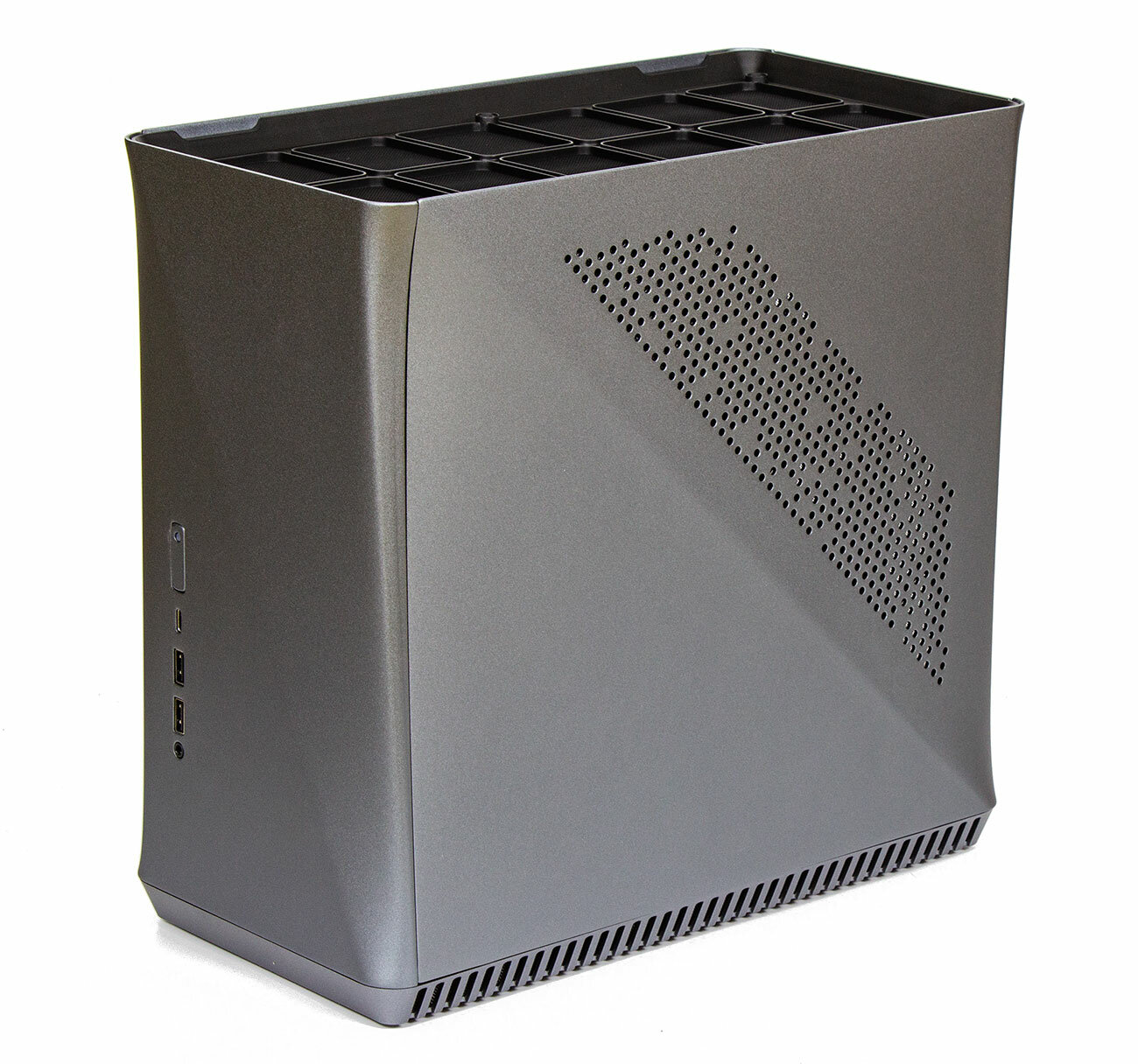

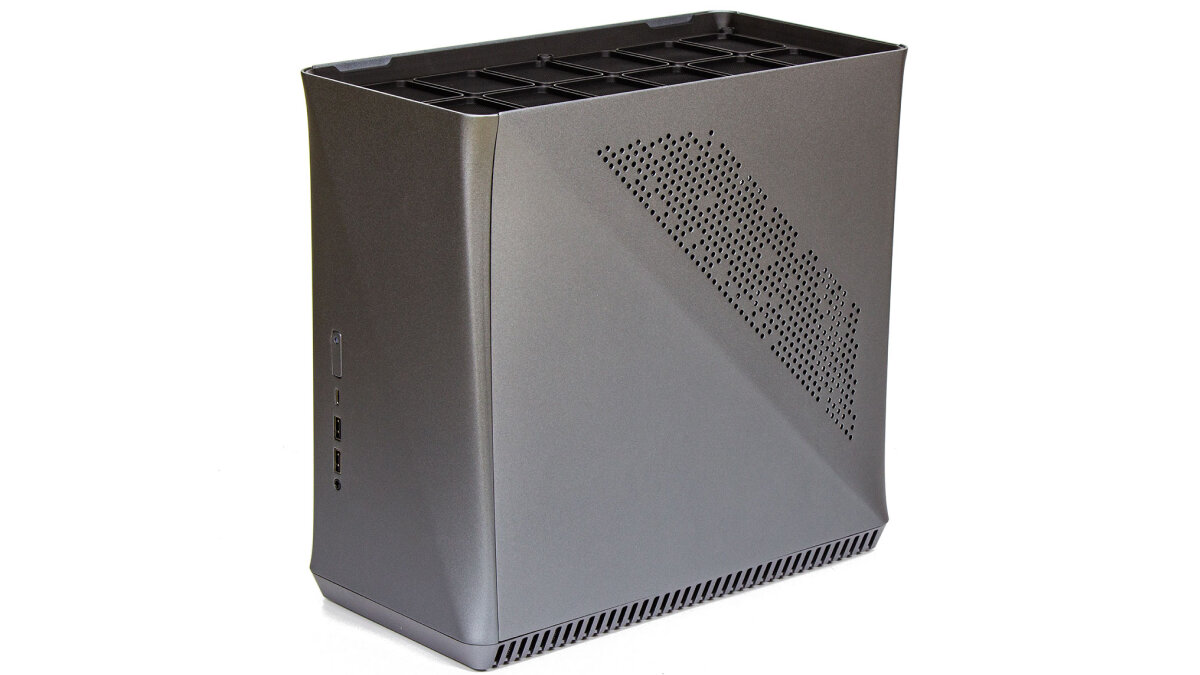

А вот и сама красота:

Обзор корпуса Fractal Design Era ITX и советы по использованию

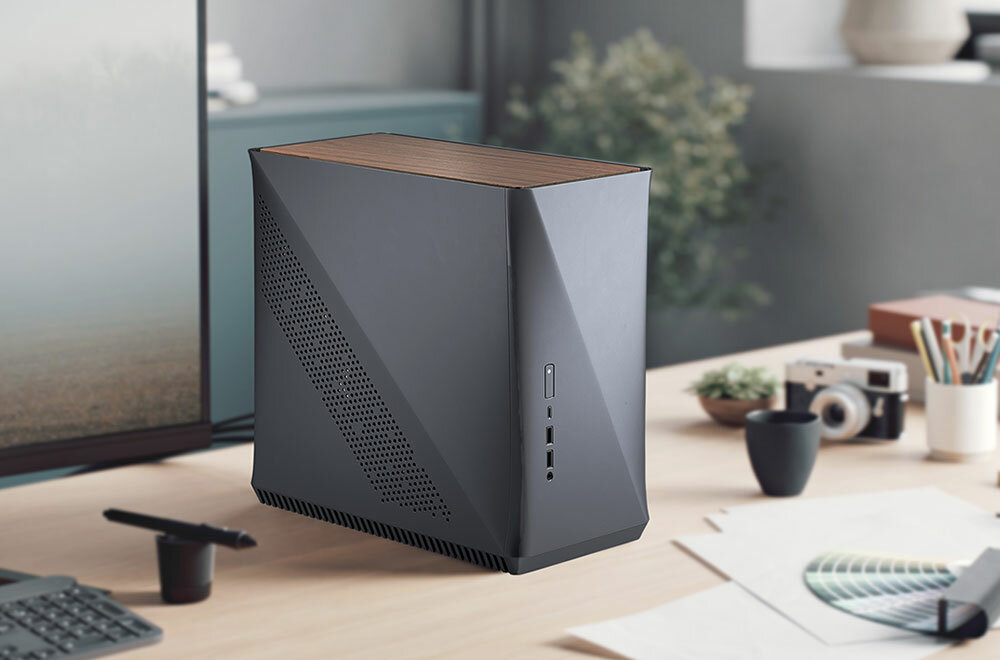

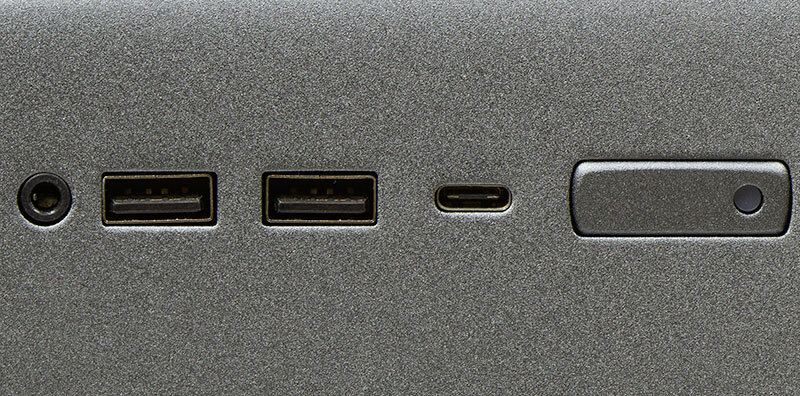

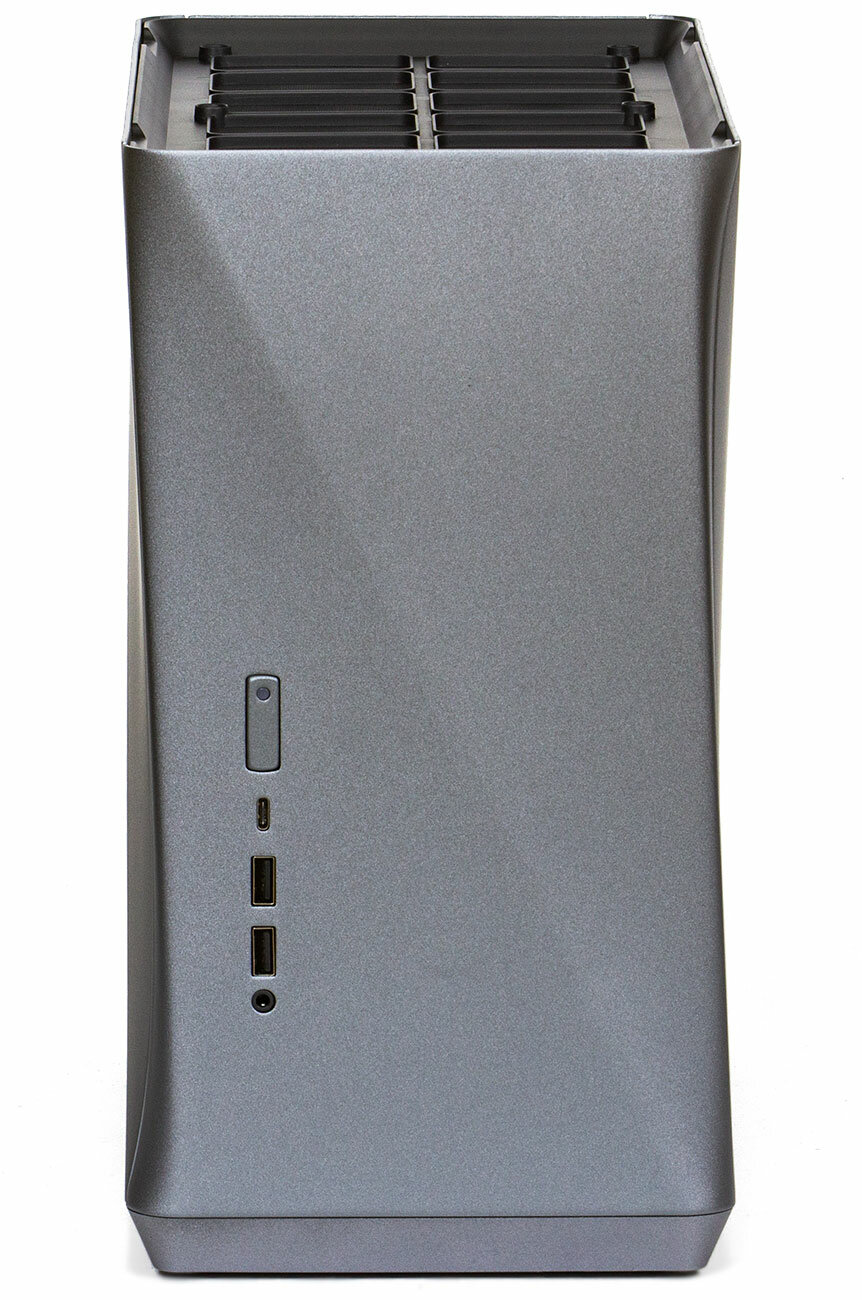

На вид почти правильный параллепипед, над которым аккуратными мазками потрудился дизайнер, чтобы на столе кейс кирпичом не смотрелся. А именно на стол его и стоит устанавливать, на что недвусмысленно намекают разъемы на передней панели в количестве четырех штук. Кнопка включения почти сливается с корпусом, индикатор белого цвета, средней яркости.

Обзор корпуса Fractal Design Era ITX и советы по использованию

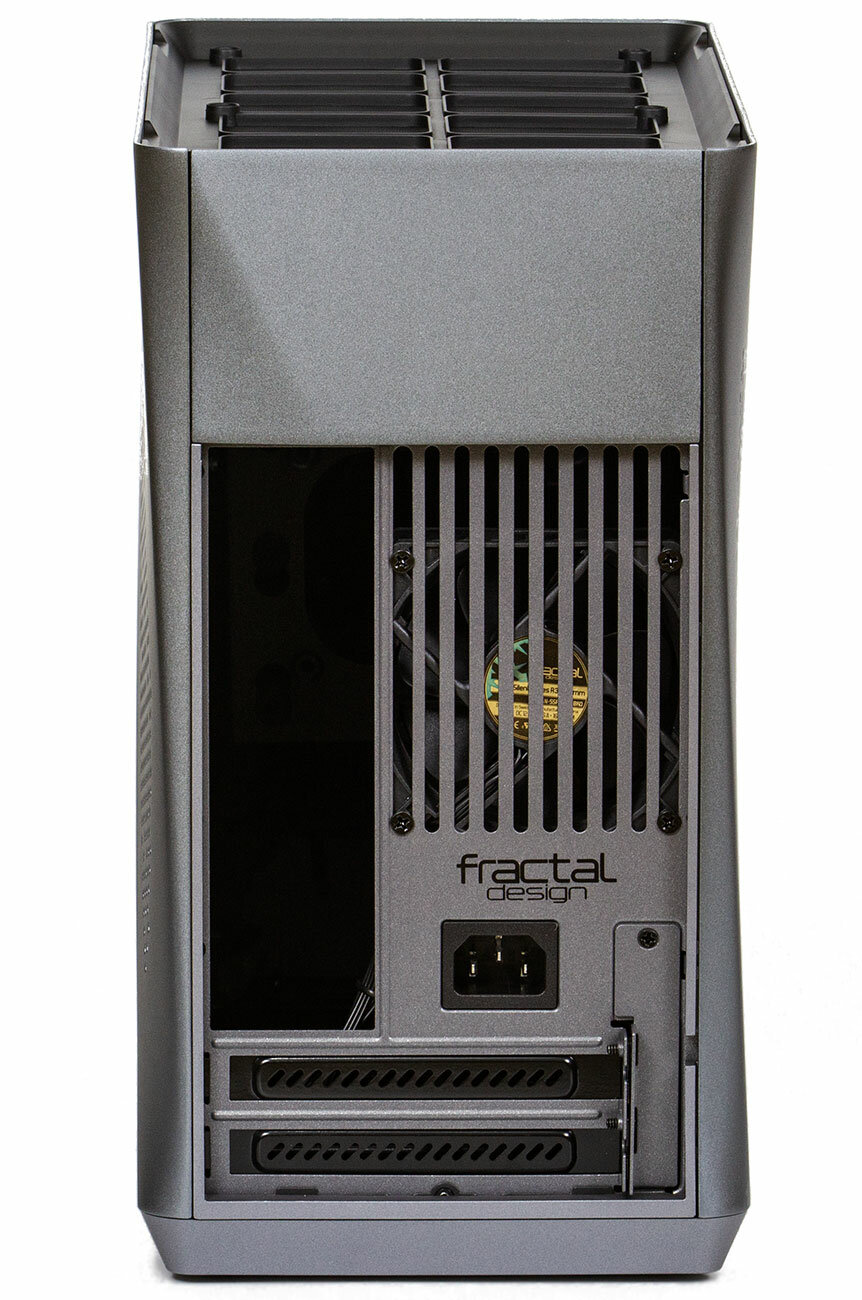

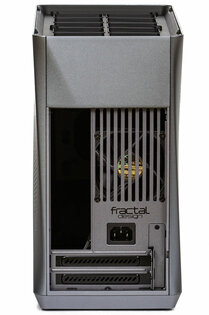

Как вариант, можно поставить на полку, лишь бы вентиляционные отверстия не закрывались. Задняя стенка стандартна: отверстие под заднюю панель платы, два слота расширения с заглушками, разъем питания. Компактно, аккуратно.

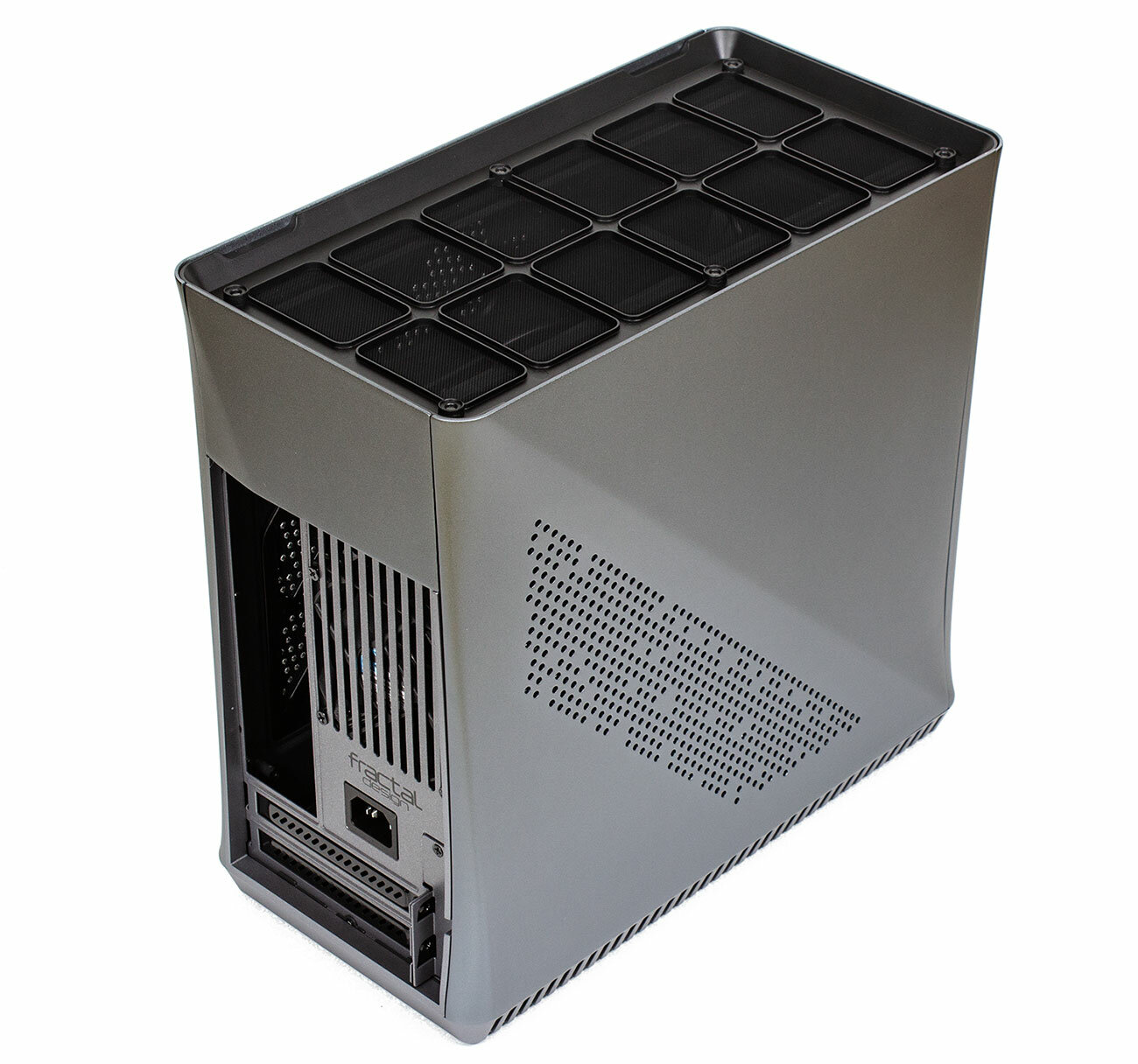

Верхняя часть забрана противопылевой сеткой на металлическом каркасе.

Обзор корпуса Fractal Design Era ITX и советы по использованию

Снизу — пластиковый «поддон» с вентиляционными прорезями.

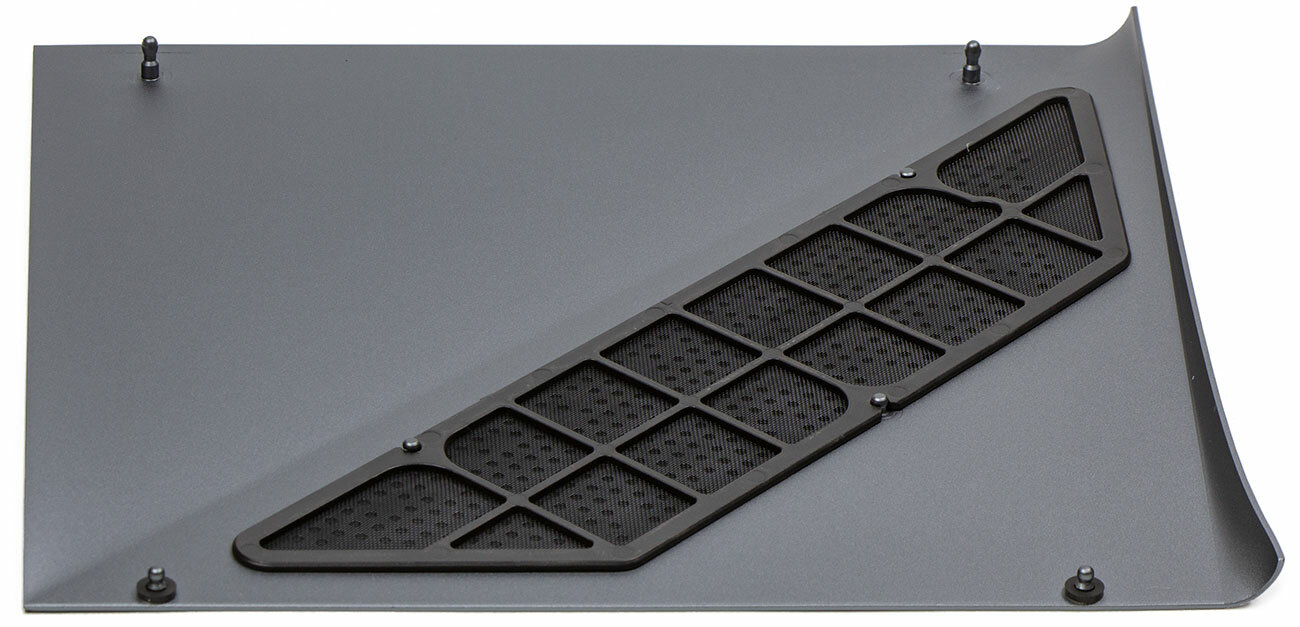

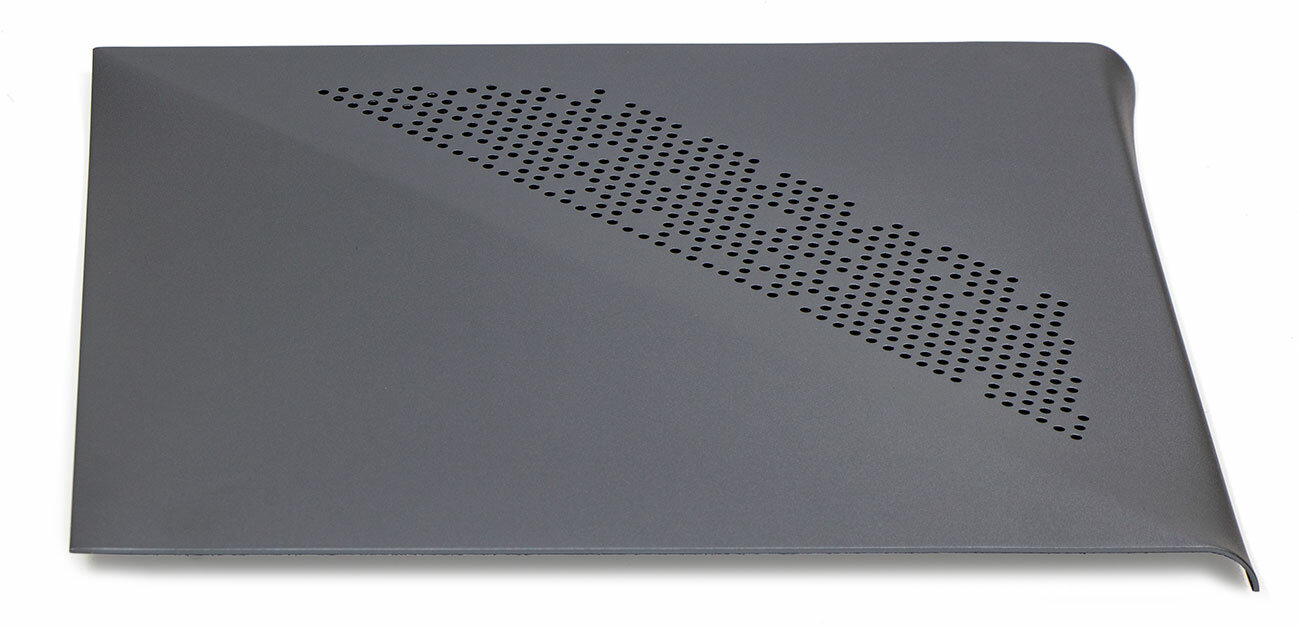

Боковые стенки одинаковые, выполнены из металла, фиксируются на быстросъемах. Для исключения вибрации на каждом штыре крепления резиновая прокладка. С внутренней стороны установлены сетчатые пластиковые фильтры на пластиковой рамке. Просто и удобно!

Что ж, в руках покрутил, пора и на внутреннее убранство посмотреть.



Корпус в деталях

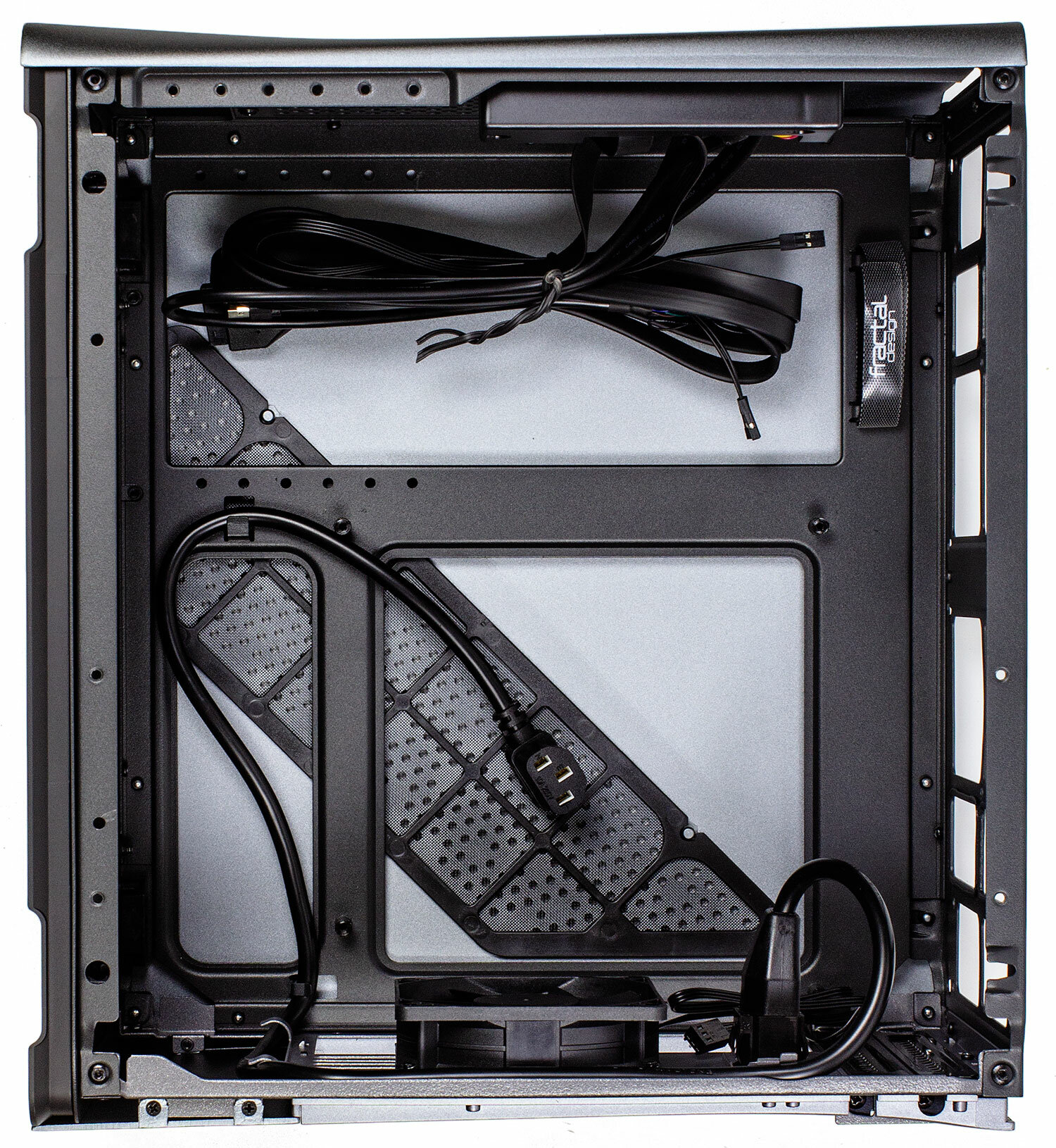

Изнутри такой же порядок: поддерживающие стойки на винтах, кабели подключения в ассортименте, есть стяжка-липучка для укладки кабелей.

Обзор корпуса Fractal Design Era ITX и советы по использованию

По мере извлечения деталей расскажу о них подробнее. Первая — панель для установки накопителей. Установить можно либо пару 2,5'' дисков, либо один 3,5''. Для последнего предусмотрены виброразвязывающие резиновые вставки. По совместительству эта деталь выполняет роль диагонального ребра жесткости, но установить её получится не всегда.

Обзор корпуса Fractal Design Era ITX и советы по использованию

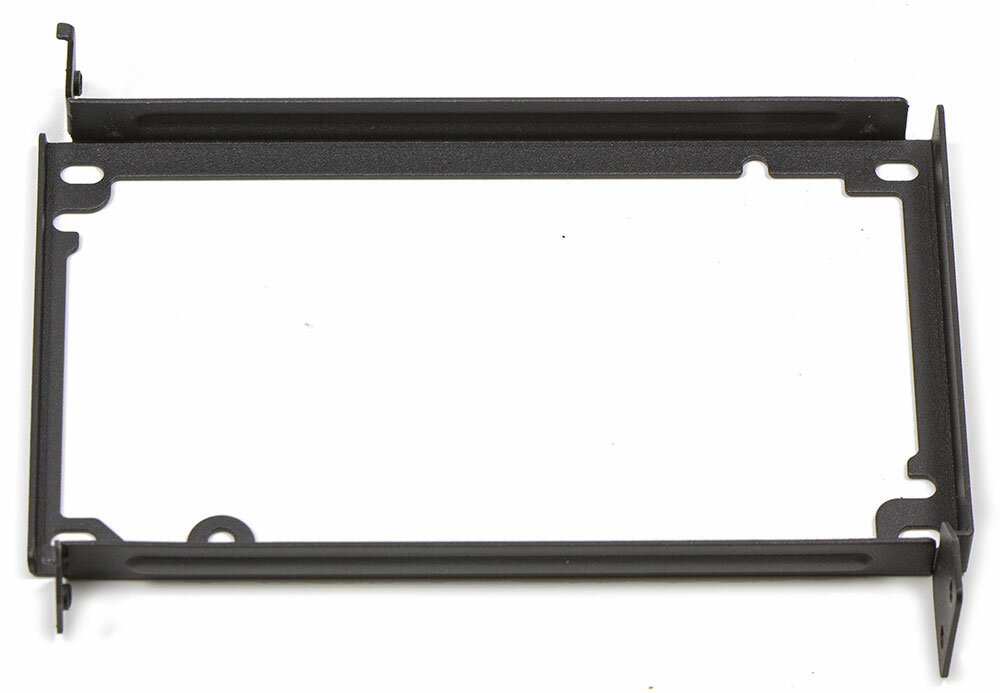

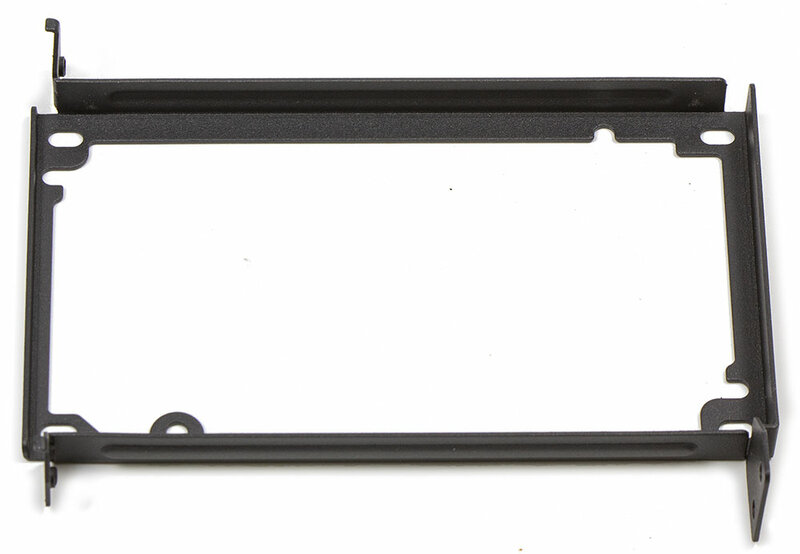

Это рамка под блок питания ATX. Используется совместно с блоками этого форм-фактора. В инструкции указано, что длина может быть до 200 мм, но с некоторыми условиями — без длинной видеокарты, которая может вытягиваться на 295 мм.

Обзор корпуса Fractal Design Era ITX и советы по использованию

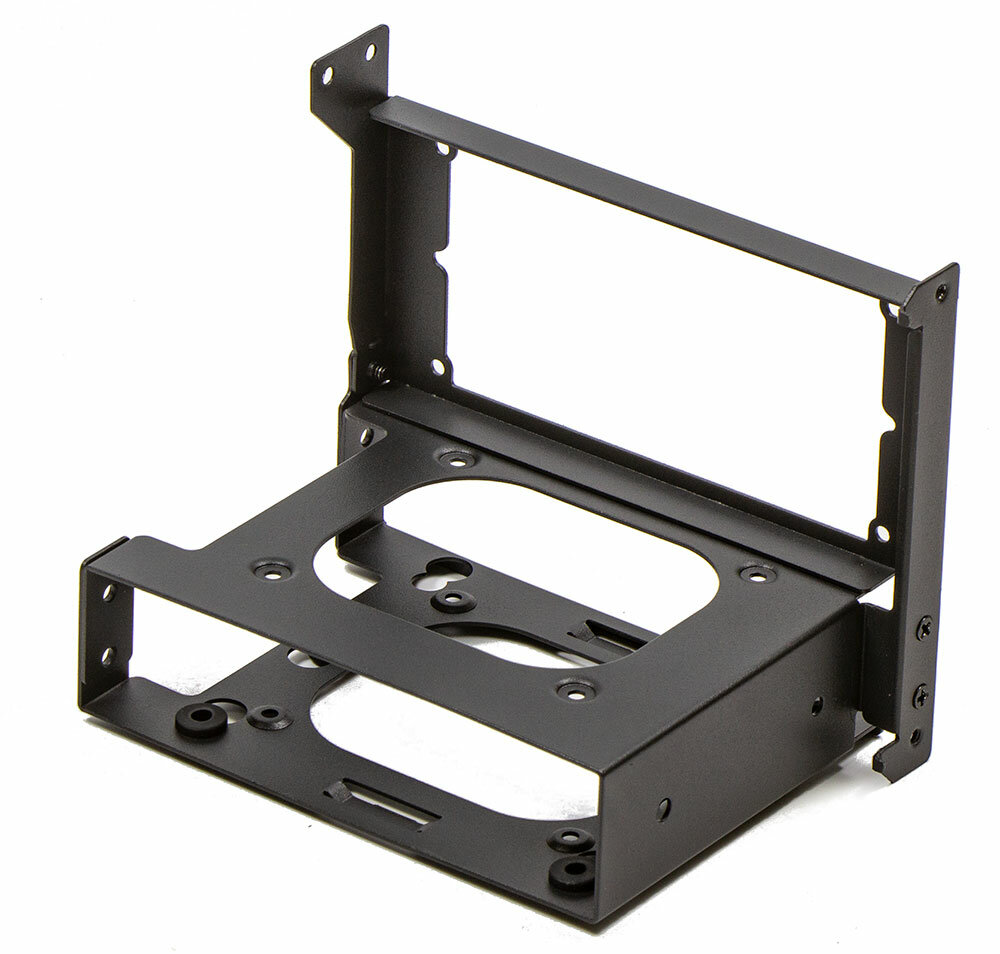

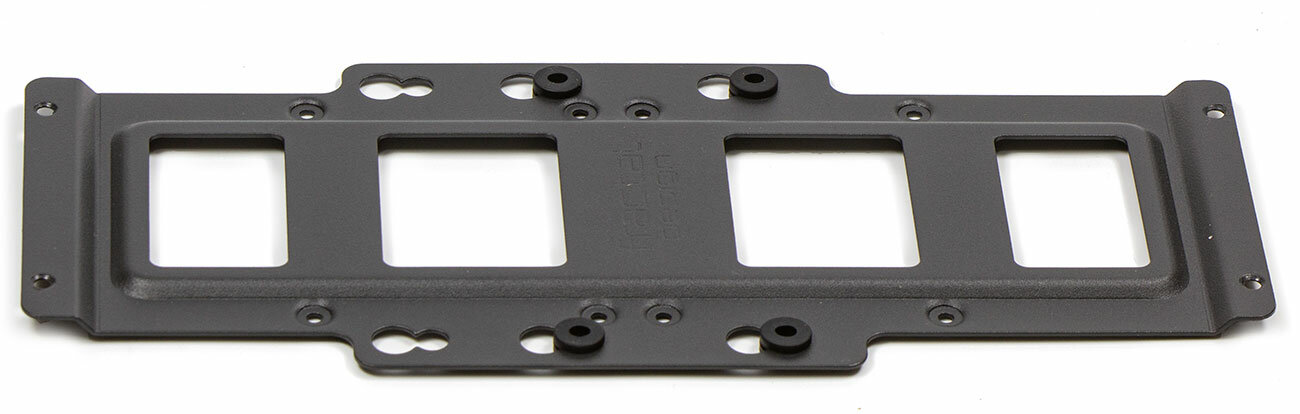

Под более подходящие для ITX-систем блоки питания форм-фактора SFX отдельная рамка. На ней, кроме БП, можно смонтировать пару 2,5'' накопителей или один 3,5''.

Обзор корпуса Fractal Design Era ITX и советы по использованию

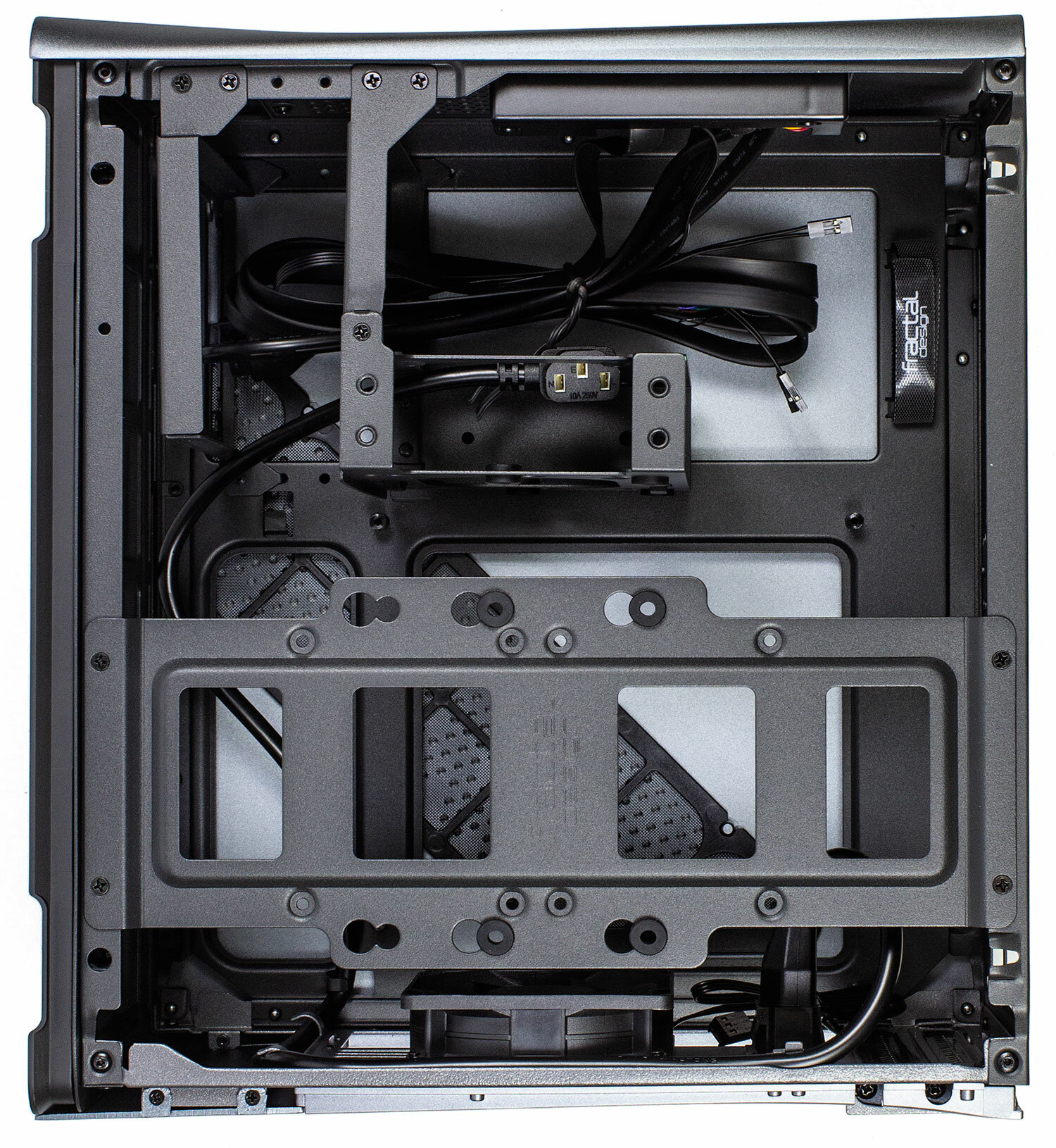

Без дополнительных деталей внутреннее пространство корпуса выглядит так:

Обзор корпуса Fractal Design Era ITX и советы по использованию

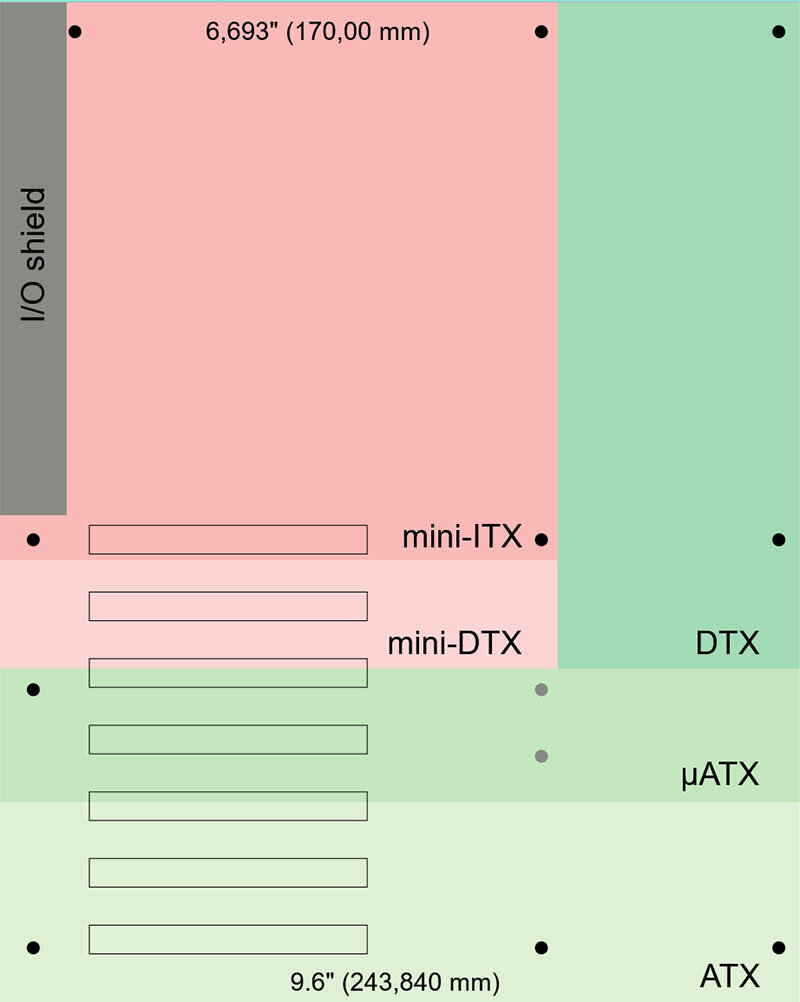

Хорошо видно место под материнскую плату. Её форм-фактор должен быть mini-ITX. На всякий случай — картинка с напоминалкой по размерам плат:

Обзор корпуса Fractal Design Era ITX и советы по использованию

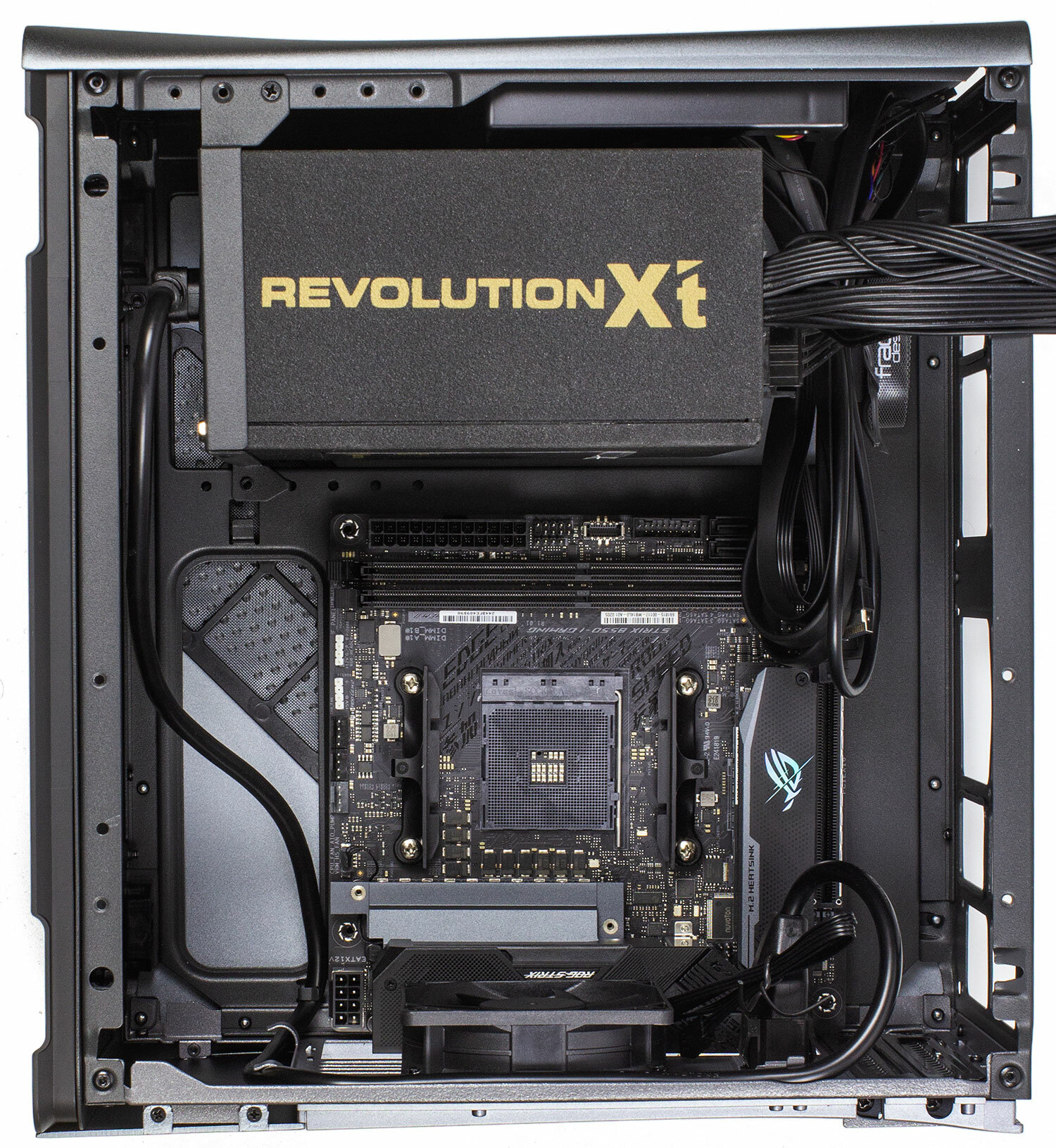

Проблем с креплением нет, подключением — тоже. Примерно так выглядит система с платой и блоком питания ATX:

Обзор корпуса Fractal Design Era ITX и советы по использованию

Хорошо видно, что выбор модульных версий блоков (которые сами собой напрашиваются, ведь лишнее можно отстегнуть!) — не самая хорошая идея: для длинной видеокарты остается совсем мало места. Да, есть вомзожность сдвинуть рамку блока вверх, но я специально оставил промежуток. Это минимальное расстояние, необходимое для крепления 120-мм вентиляторов толщиной 12,5 мм. Да, пора поговорить об охлаждении. Коли уж с верхней панели начал, продолжу. Можно закрепить пару 120-мм моделей. Очень советую брать Slim-версии, есть у нескольких брендов. Стоят дорого, но качество хорошее.

Обзор корпуса Fractal Design Era ITX и советы по использованию

Металлическая панель, с вентиляторами, как видно, тоже съемная. Это очень удобно, так как при сборке более-менее мощных конфигов (а их можно сюда утрамбовать) с корпуса придется скидывать все, оставляя только стальной каркас. Я в таком собрал две системы с Ryzen 9 3900X и GTX 1060 вместе с блоком питания ATX на 850 ватт. 850 потому, что была возможность взять «платиновые» (с высоким КПД, а значит, холодные) блоки премиум-класса по «старым» ценам. Так вот, через снятую верхнюю крышку крепил кулер к матплате, подлезть сверху варианта не было вовсе. Поэтому эндоскоп, пинцет и наживление винтов почти на ощупь.

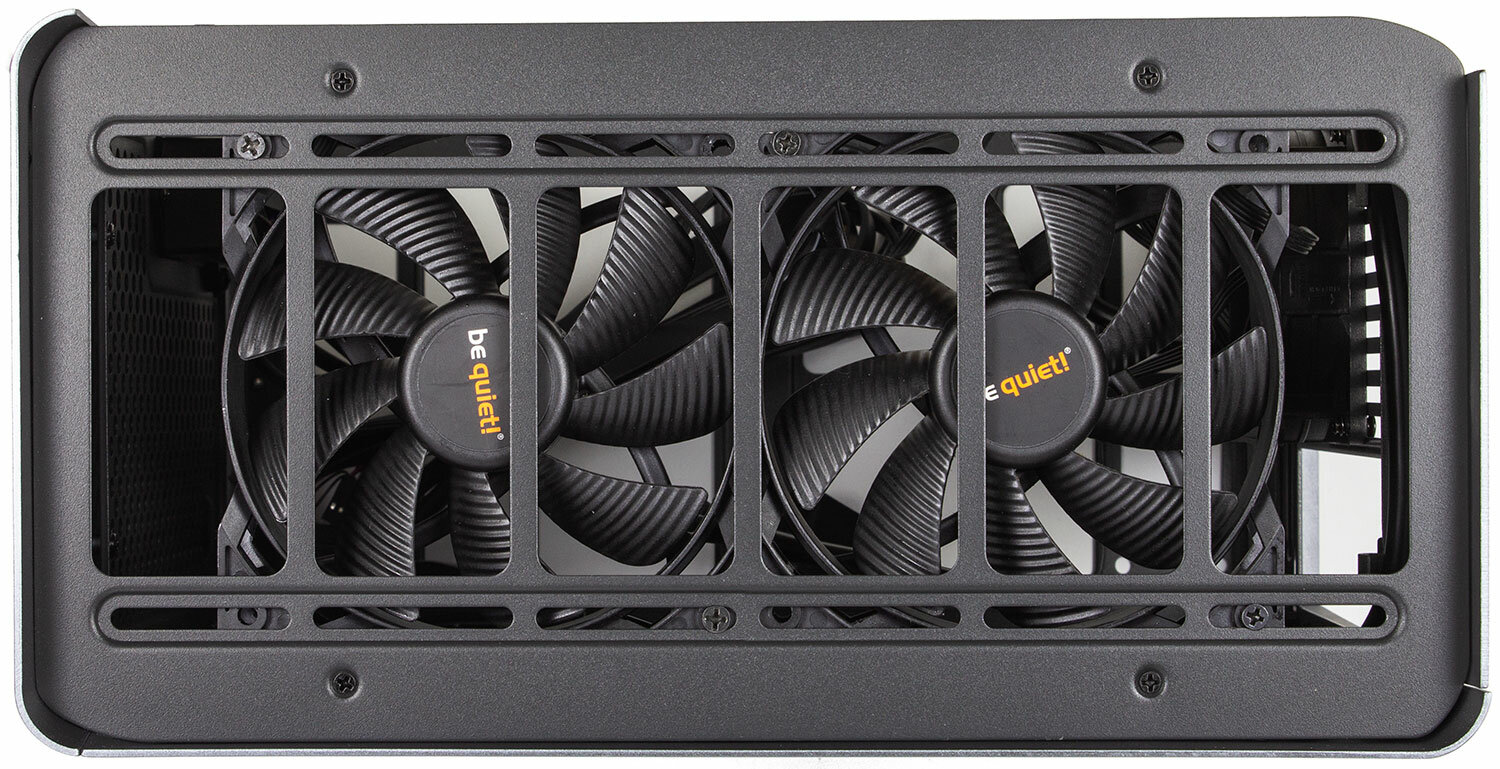

Но вернемся к винтам. Вот так выглядят установленные вентиляторы (если что — это «обычные» 25-мм версии «стодвадцаток»):

Обзор корпуса Fractal Design Era ITX и советы по использованию

Есть некоторый диапазон для смещения, но угловой разъем блока питания все равно очень мешает. Делал бы сборки себе — извлек клеммы из пластика, нацепил на штыри в БП и заизолировал компаундом. Это сэкономит 7-11 мм, что при плотной компоновке очень много значит.

Сверху на вентиляторы установлена на магнитах (!) пластиковая рамка с сеткой. Хорошее решение от падения пыли сверху.

Обзор корпуса Fractal Design Era ITX и советы по использованию

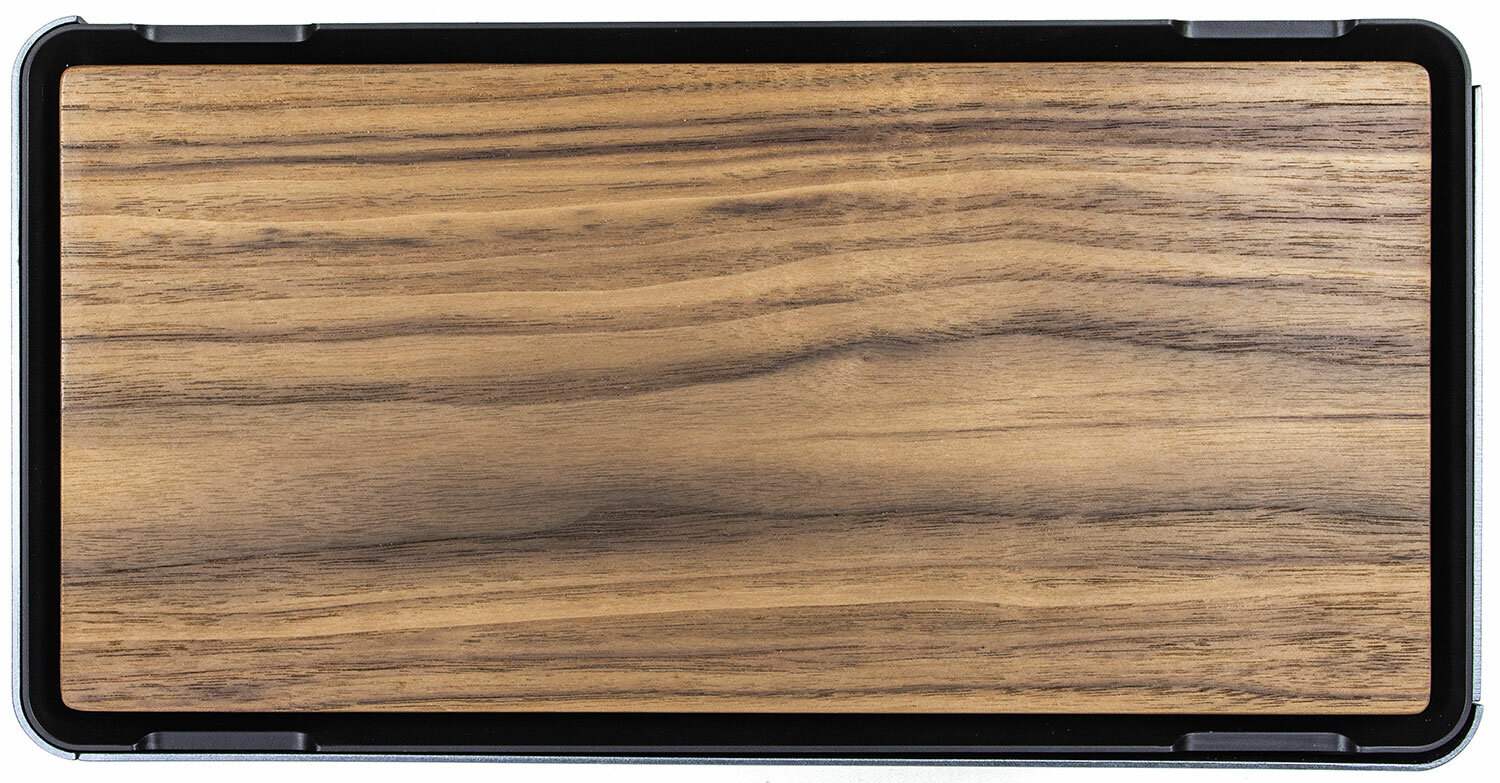

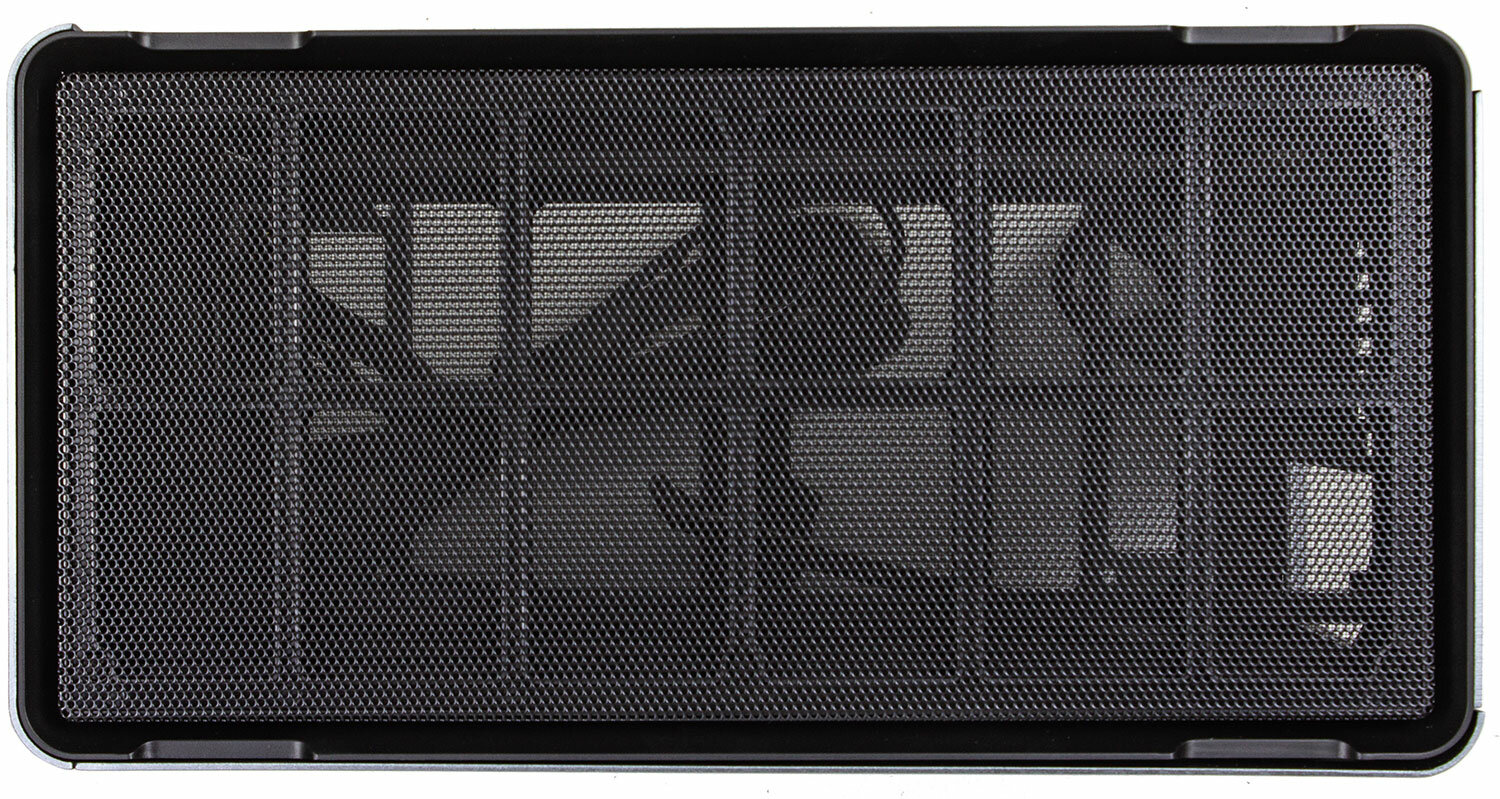

А дальше — кастомизация. Можно поставить металлическую сетку или панель «под дерево»:

Обзор корпуса Fractal Design Era ITX и советы по использованию Обзор корпуса Fractal Design Era ITX и советы по использованию

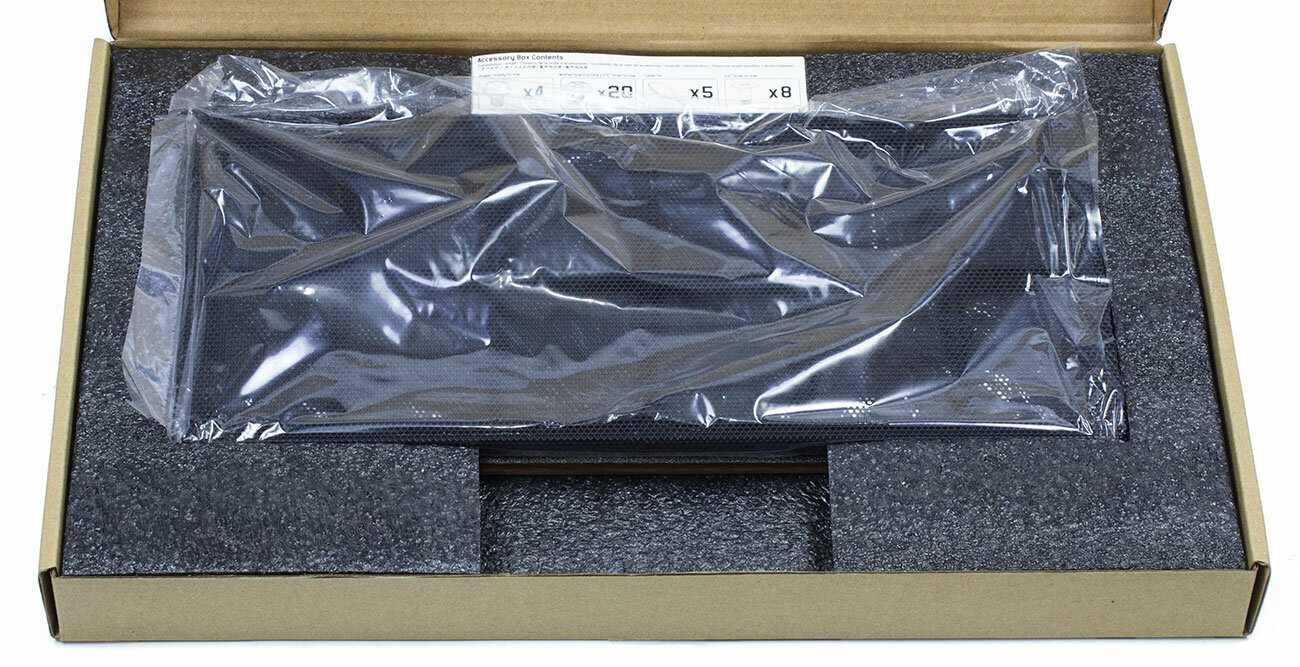

Обе идут в комплекте, отдельным боксом. На них вспененного полиэтилена не пожалели…

Обзор корпуса Fractal Design Era ITX и советы по использованию

Фиксируются они также на магнитах. Настоятельно рекомендую с мощным конфигом использовать только металлическую сетку. Дерерво выглядит красиво, но очень мешает «дышать» системе.

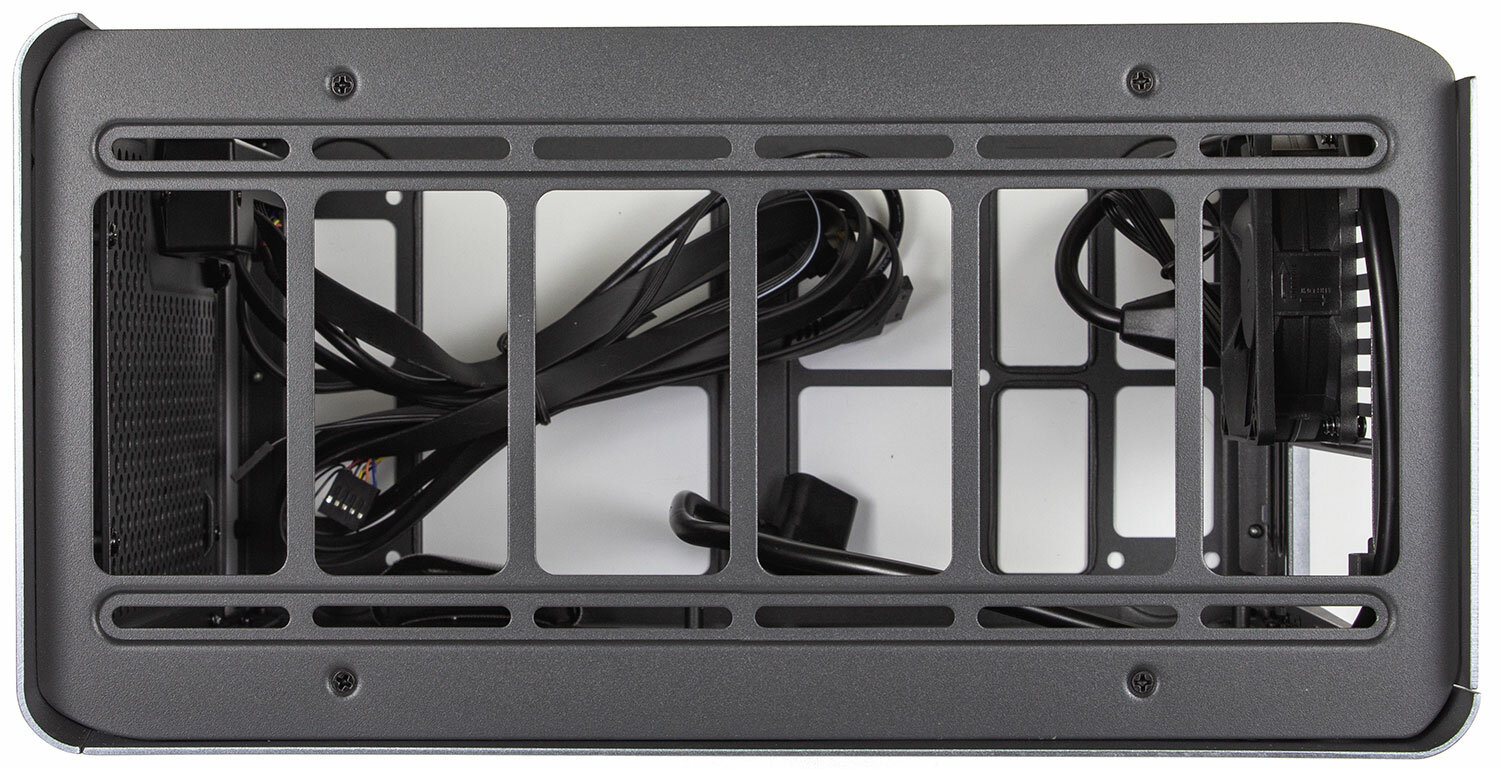

В нижней части корпуса — отдельный поддон-подставка. Держится на винтах.

Обзор корпуса Fractal Design Era ITX и советы по использованию

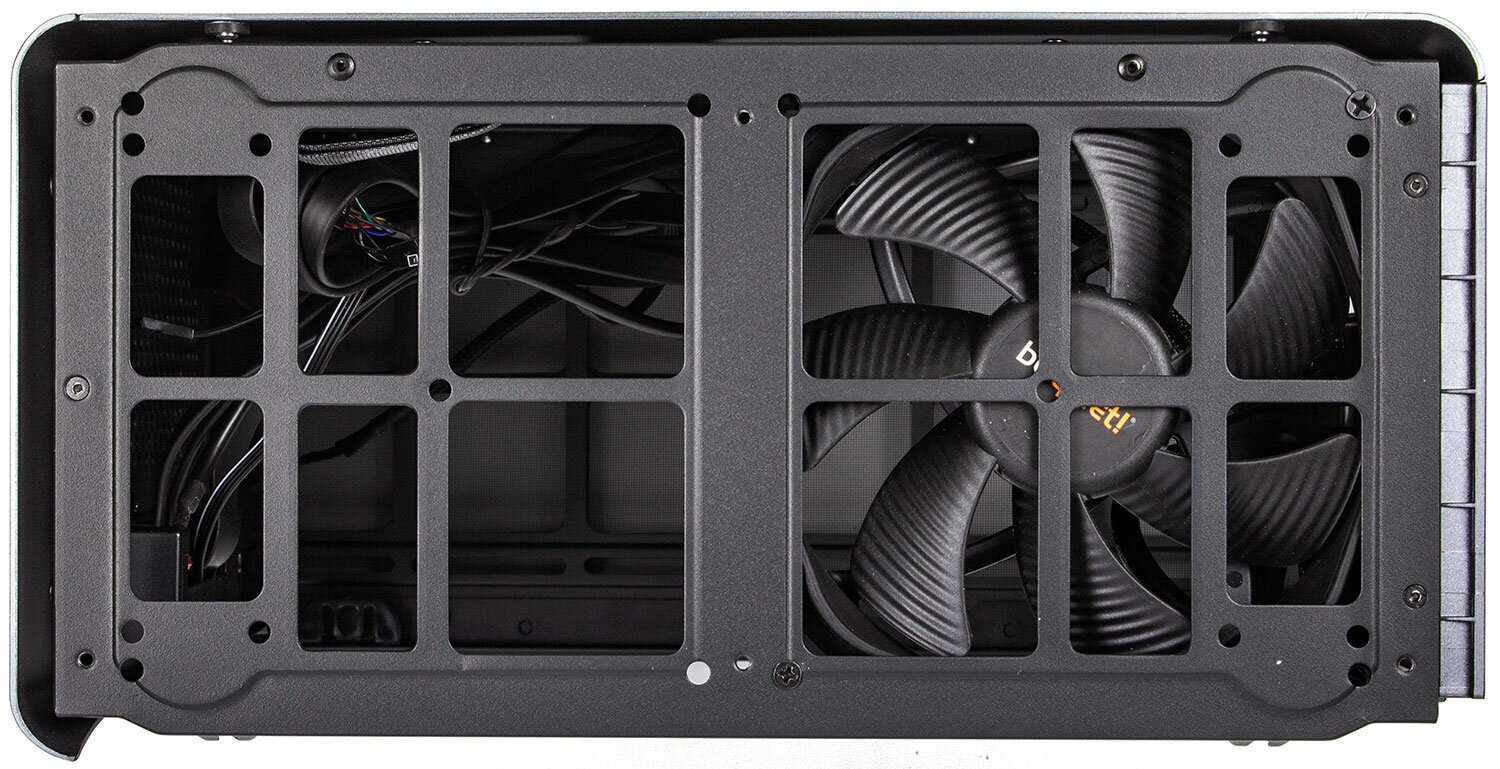

Крепится на стальную панель. Предусмотрена установка только 140-мм моделей. Вот это — зря: ещё четыре дырки погоды не сделают, а найти слимовые (12,5 мм толщиной) стосороковки очень трудно.

Обзор корпуса Fractal Design Era ITX и советы по использованию

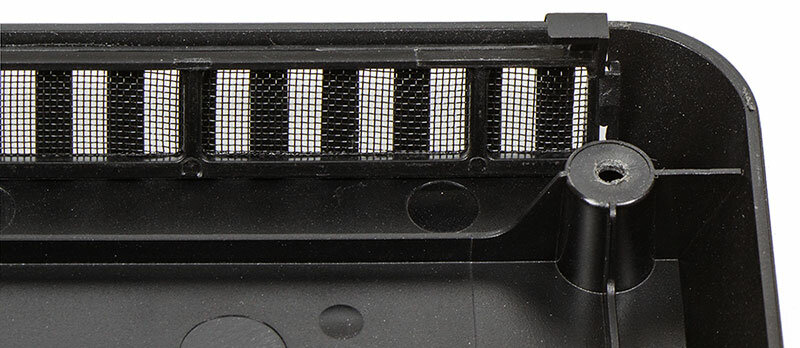

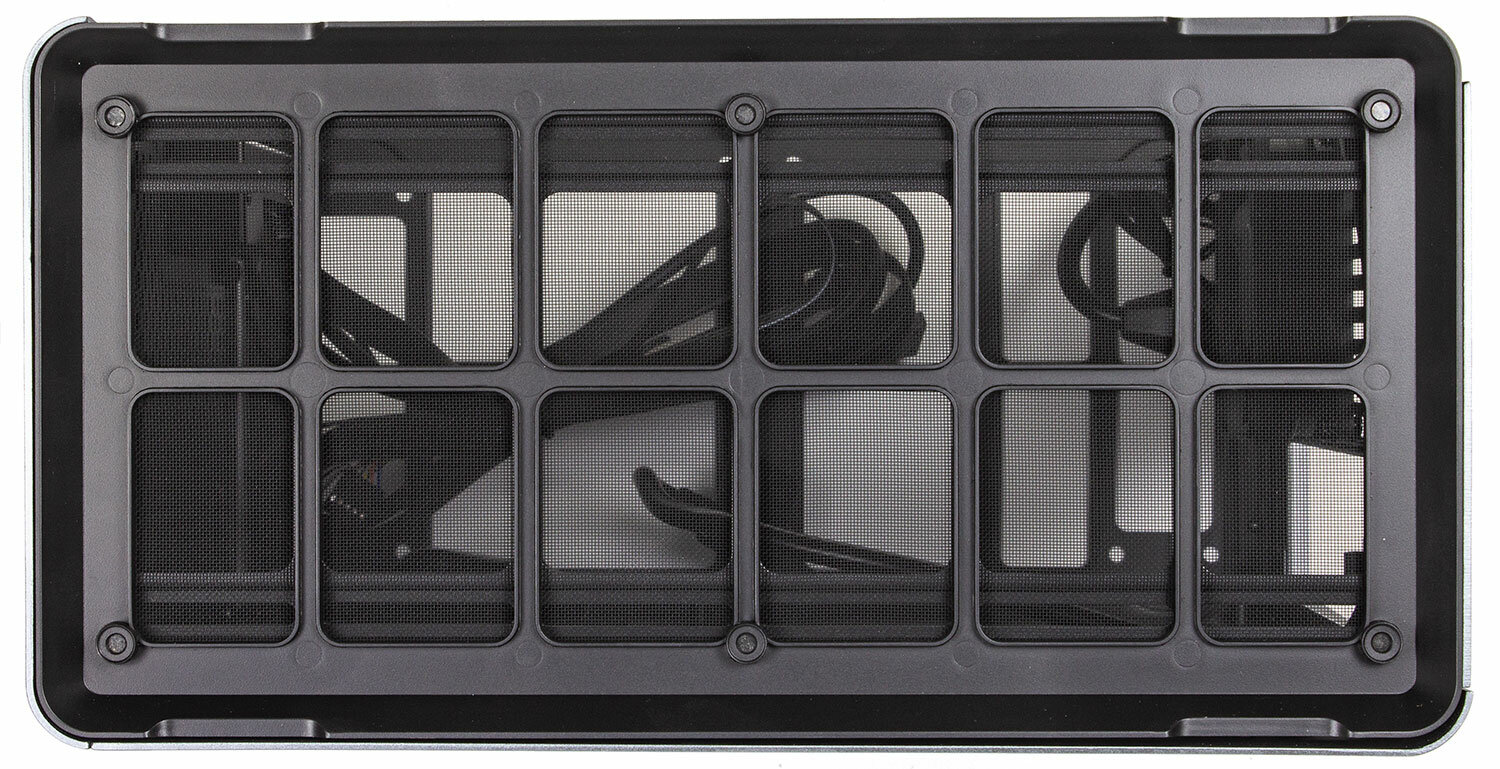

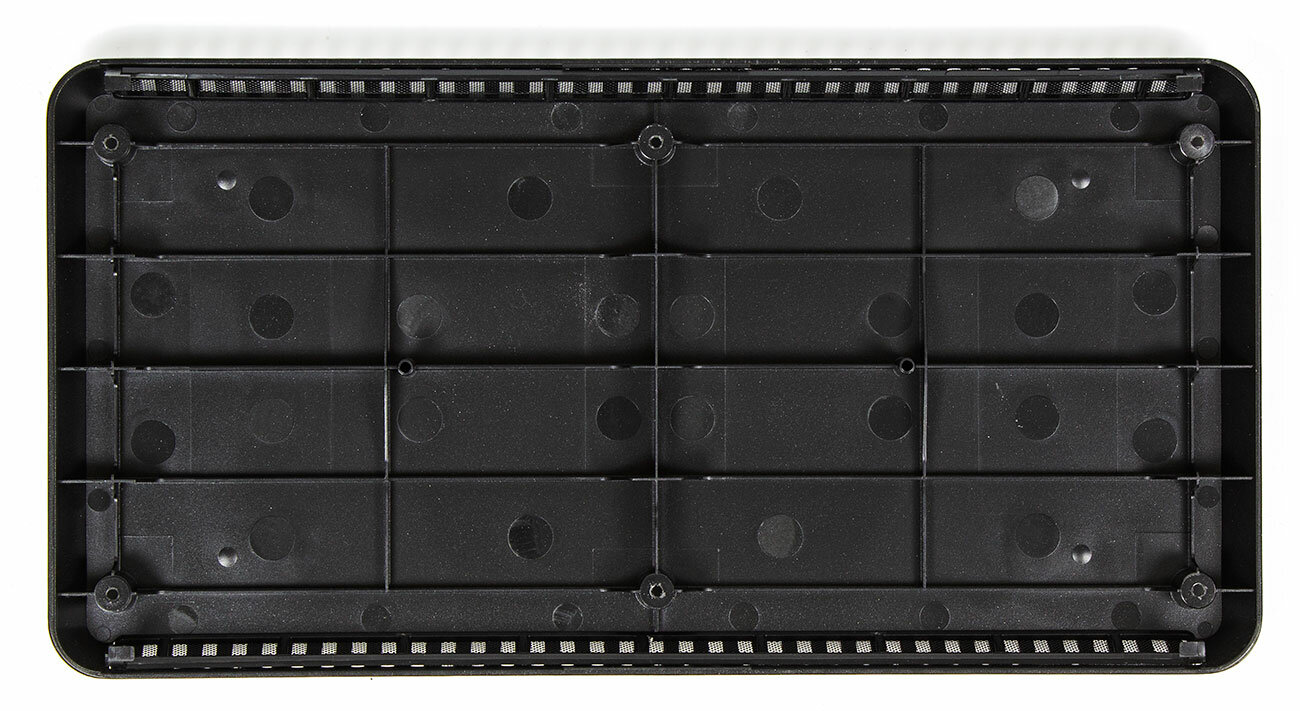

Плюс, оцените размер прорезей в пластике (которые забраны противопылевыми быстросъемными фильтрами, что очень хорошо):

Обзор корпуса Fractal Design Era ITX и советы по использованию

Их площади для 140-мм все-таки маловато. Хорошая новость — можно «допилить» ручками, удаляя каждую вторую перегородку. Но, даже если у вас получилось установить вентиляторы, то они почти гарантированно будут конфликтовать с двухслотовой видеокартой. Потому, например, что двухслотовая (по рамке крепления) видеокарта с эффективной системой охлаждения выпирает на 2,5, а то и на все 3 слота в ширину.

Решение? Отказ от нижних вентиляторов, протягивать воздух снизу вверх будут вентиляторы на верхней крышке. 80-мм вентилятор, кстати, ставить на выдув и давить по оборотам в ненагруженном режиме, пластиковая решетка мало того что создает приличное сопротивление, так ещё и посвистывает на высоких оборотах.

Пару слов о кулере на процессор. Под тот же 3900X брали кулер с горизонтальным расположением радиатора. Вентилятор заменен на 12,5-мм «стодвадцатку», которая очень удачно «подсасывает» холодный воздух из перфорированных боковых стенок через пылевые фильтры. Поэтому, на месте разработчиков я бы сделал вторую версию корпуса, в которой увеличил диаметр отверстий в стенках раза в два, приложив заглушки (куски мягкого пластика по форме пылевых фильтров). Также вырезал бы решетку за 80-мм вентилятором, поставив проволочную. Ну и до кучи доработал бы основание, добавив прорезей в пластиковый «поддон» и предусмотрев свободное монтирование 120-мм вентиляторов.

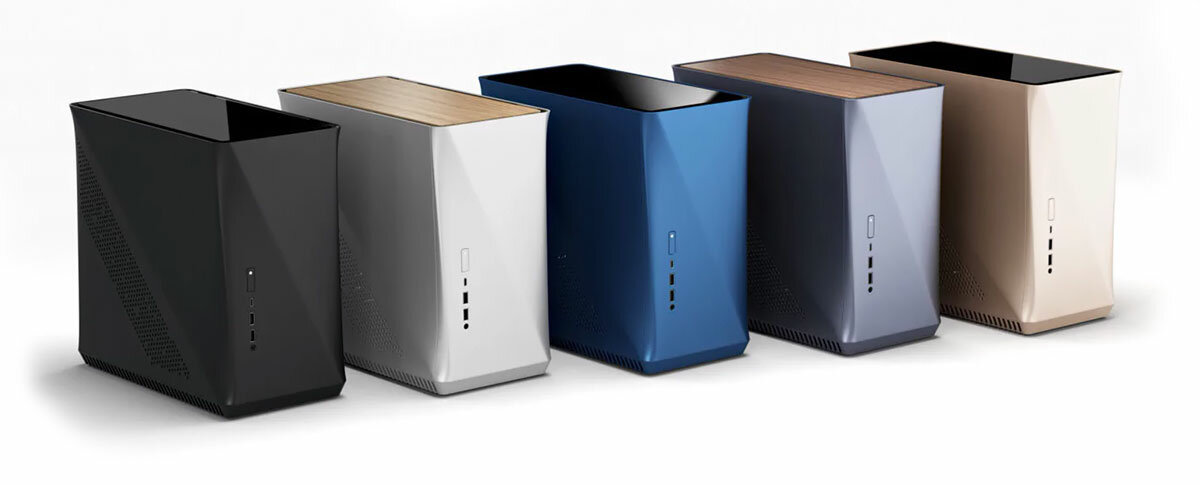

Теперь печальная новость: корпус стоит 14 000 рублей. Да, по функциональности он не тянет на такой прайс, а по виду — да. Кроме серого, есть другие цвета. Собирал в «синих» — очень презентабельно выглядит, дизайнерам (для которых системы собирались) очень понравилось.

Обзор корпуса Fractal Design Era ITX и советы по использованию

Стоит пару слов сказать о жидкостном охлаждении. Вариант с креплением радиатора вместо пары верхних вентиляторов очень хорош, но проблема в том, что мощные блоки питания (ватт на 700) в форм-факторе SFX — редкость. Да, они существуют, но немногие возят их в Россию, и не все способны долгое время без проблем держать нагрузку. Впрочем, для отдельных конфигов достаточно и 500-Вт моделей (которые найти гораздо проще), и тут вариант с 240-мм радиатором и ватерблоком на процессор получается очень даже интересный. Встречаются комбинированные варианты, с подключением к контуру и видеокарты (ватерблок full-cover сильно снижает толщину, можно второй радиатор установить снизу), но это уже глубокая кастомизация. Не корпуса, а систем охлаждения комплектующих.

Отзыв

Обзор корпуса Fractal Design Era ITX и советы по использованию

Fractal Design Era ITX — интересное решение для построения компактной и мощной системы. Безусловно, в нем можно и «печатную машинку» собрать, но тогда он, как и большинство miniTower-моделей, будет пустовать. При цене почти в 15 тыс. рублей все-таки хотелось бы использовать корпус максимально практично, чтобы все решения по компоновке, внешнему оформлению, функциональности проявились на все сто.

Плюсы

  • Красивое оформление.
  • Продуманная компоновка.
  • Полностью разборный.
  • Хорошо продувается.
  • Легкосъемные боковые крышки.
  • Большой выбор цветов.

Минусы

  • Цена.
