Богатство возможностей: ASUS STRIX Z390-I GAMING

Под высокопроизводительный компьютер уже давно не надо покупать здоровенный MidiTower с десятком вентиляторов

Если вы согласны с текстом под заголовком и считаете, что мощную сборку можно уместить в небольшом «кубике» объемом меньше микроволновки, то новая mini ITX плата STRIX Z390-I GAMING от ASUS должна как минимум вызвать интерес. Шутка ли – уместить на квадрате текстолита 170 х 170 миллиметров сокет, двухсотваттную систему питания, разъемы под оперативку, видеокарту, слоты под всевозможные накопители и при всем этом обеспечить удобный доступ ко всем элементам!

Технические характеристики

  • Форм-фактор: Mini ITX (170 x 170 мм)
  • Процессорный разъем: LGA 1151 v2
  • Системная логика: Intel Z390
  • Оперативная память: 2x DIMM DDR4
  • Звук: ROG SupremeFX 8 каналов (Realtek ALC S1220A)
  • Сеть проводная: 1 Гбит Ethernet (Intel I219V)
  • Сеть беспроводная: Wi-Fi 802.11ac (Intel Wireless-AC 9560), Bluetooth 5.0
  • Слоты расширения: 1x PCI-Ex16
  • Накопители: 4x SATA III 6 Gbit/s, 2x M.2 (2242 – 2280)
  • Задняя панель: DisplayPort, HDMI, LAN (RJ45), 2x USB 2.0, 2x USB 3.0, 2x USB 3.1 Type-A, USB 3.1 Type-C, оптический выход S/PDIF, 5x джек 3,5 мм аудио, Wi-Fi модуль
  • Цена: 17 000 рублей



Комплектация

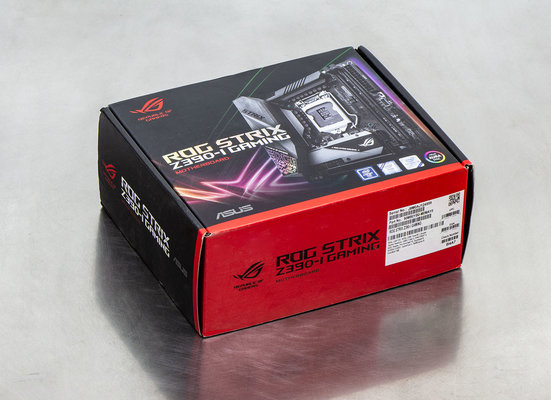

Картонная коробка черно-красной цветовой гаммы выглядит непривычно после габаритных упаковок полноразмерных ATX плат.

Богатство возможностей: ASUS STRIX Z390-I GAMING

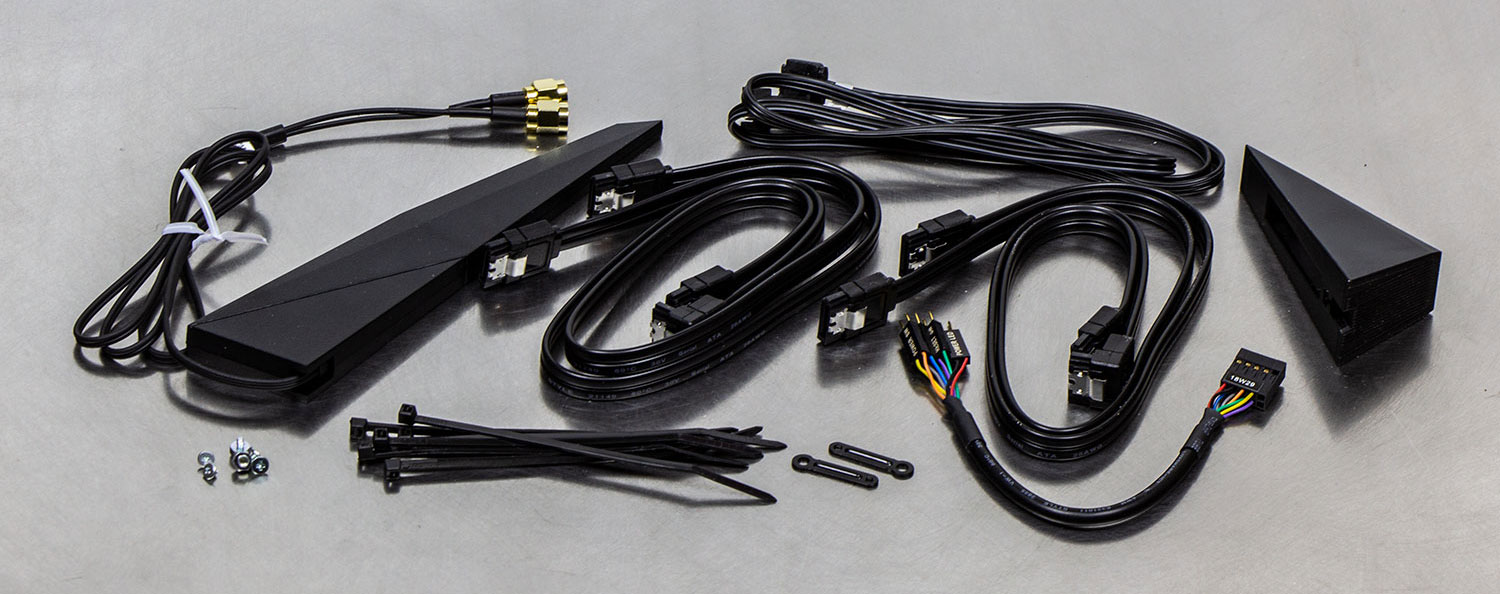

К материнке приложили бумажные инструкции, диск с драйверами, шлейфы SATA, удлинитель для подключения RGB ленты, удлинитель для упрощенного подключении передней панели, пластиковые стяжки, детали крепления SSD и Wi-Fi антенну.



Внешний вид

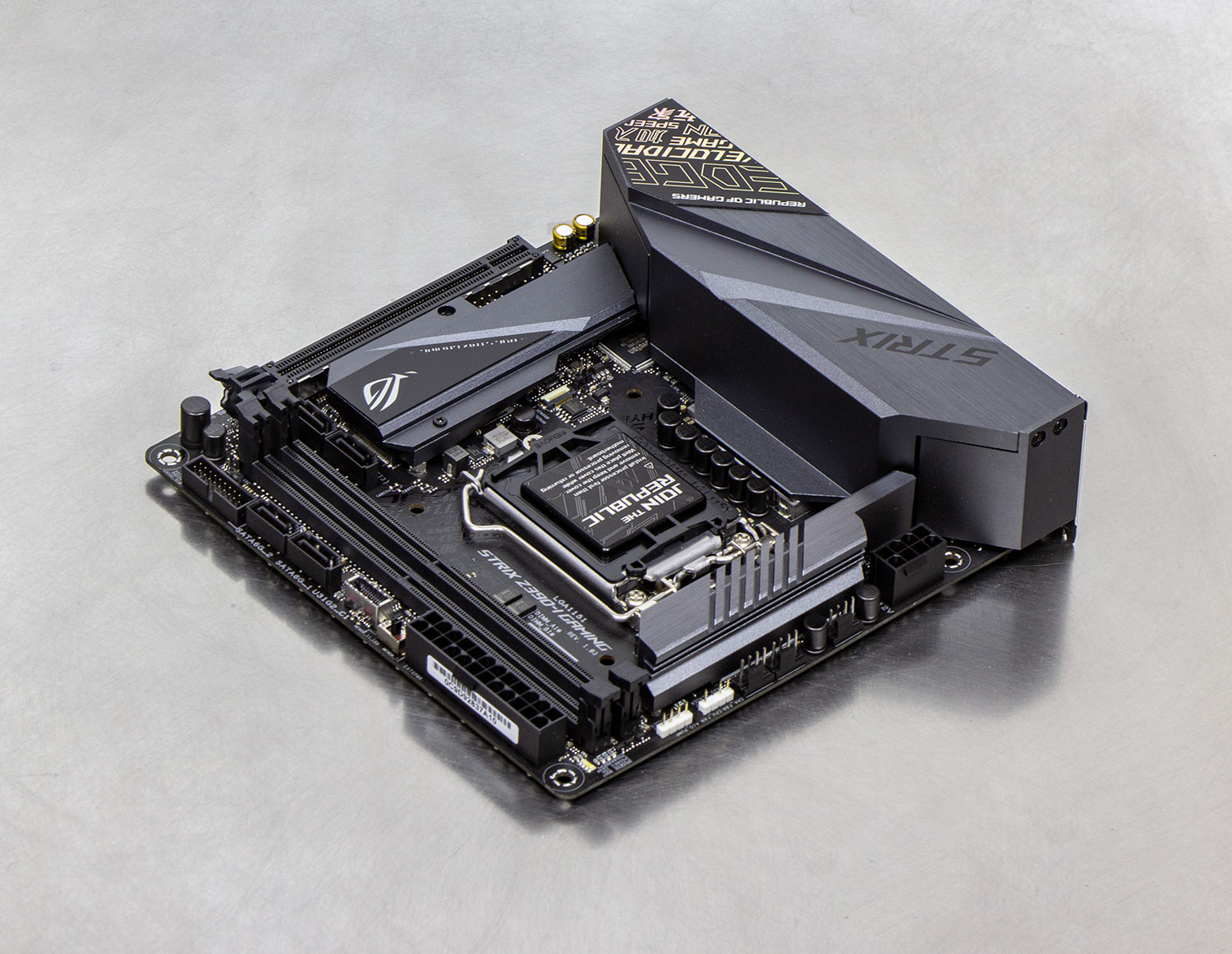

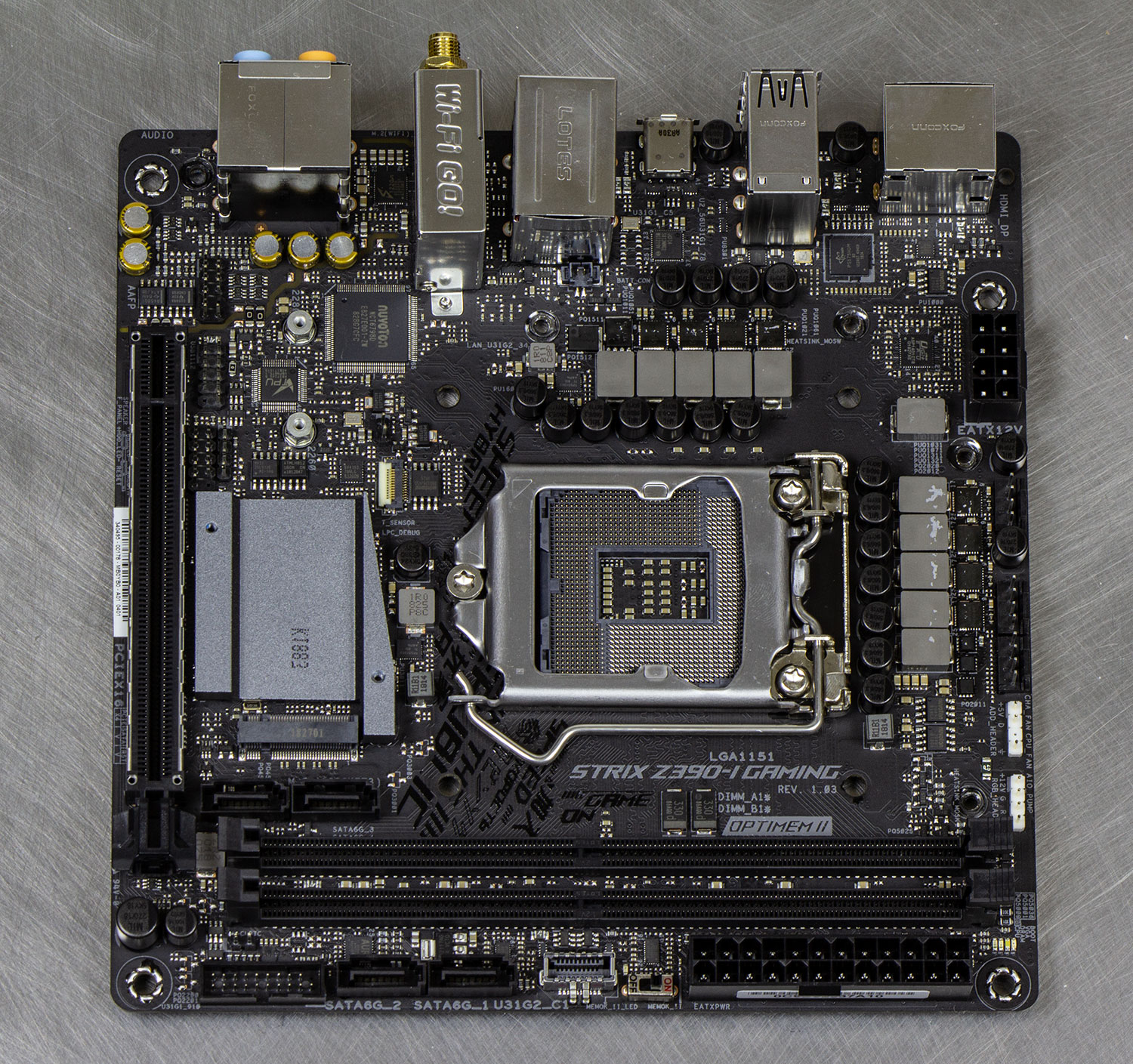

Сколько не видел плат формата Mini ITX, всегда поражаюсь умению инженеров развести на таком куске текстолита все дорожки под память, слоты PCI Express и не словить наводок.

Богатство возможностей: ASUS STRIX Z390-I GAMING

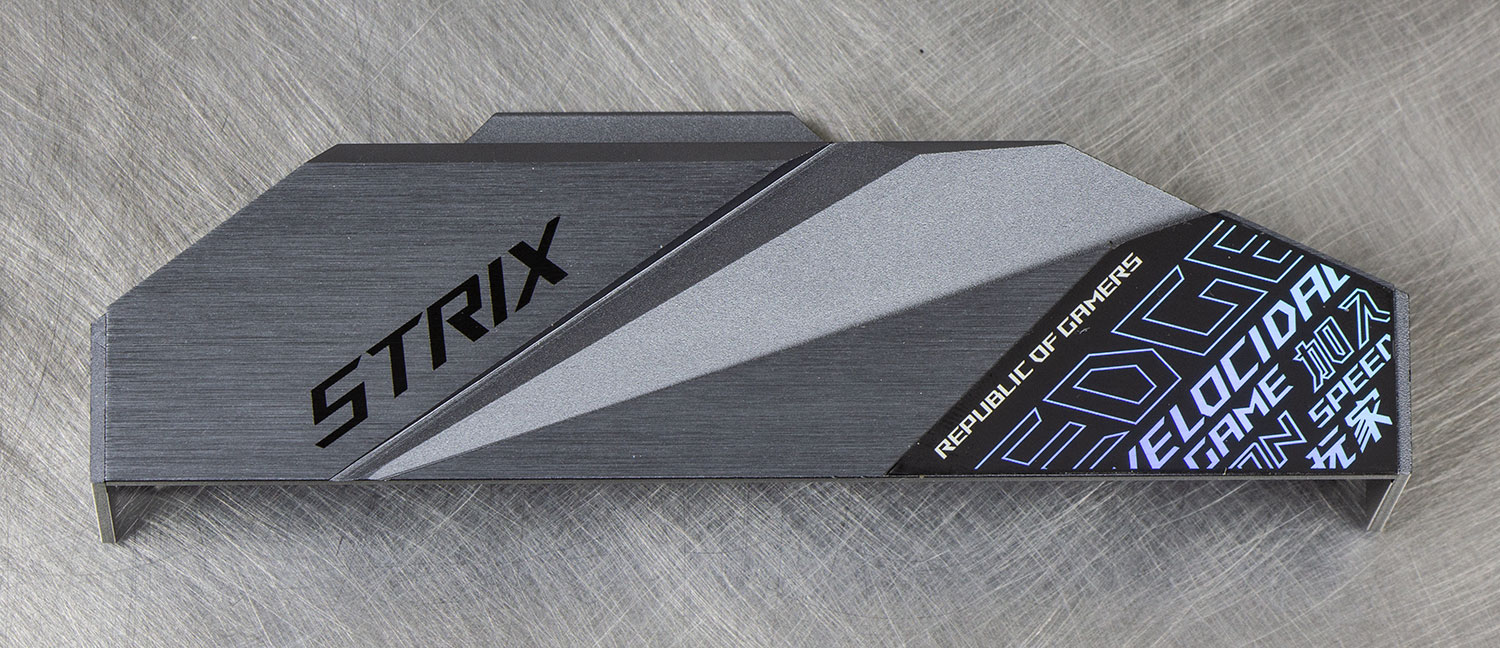

В этот раз сильно выделяется кожух над задней панелью – уж слишком он большой. Но, если присмотреться к околосокетному пространству, не все так просто.

Богатство возможностей: ASUS STRIX Z390-I GAMING

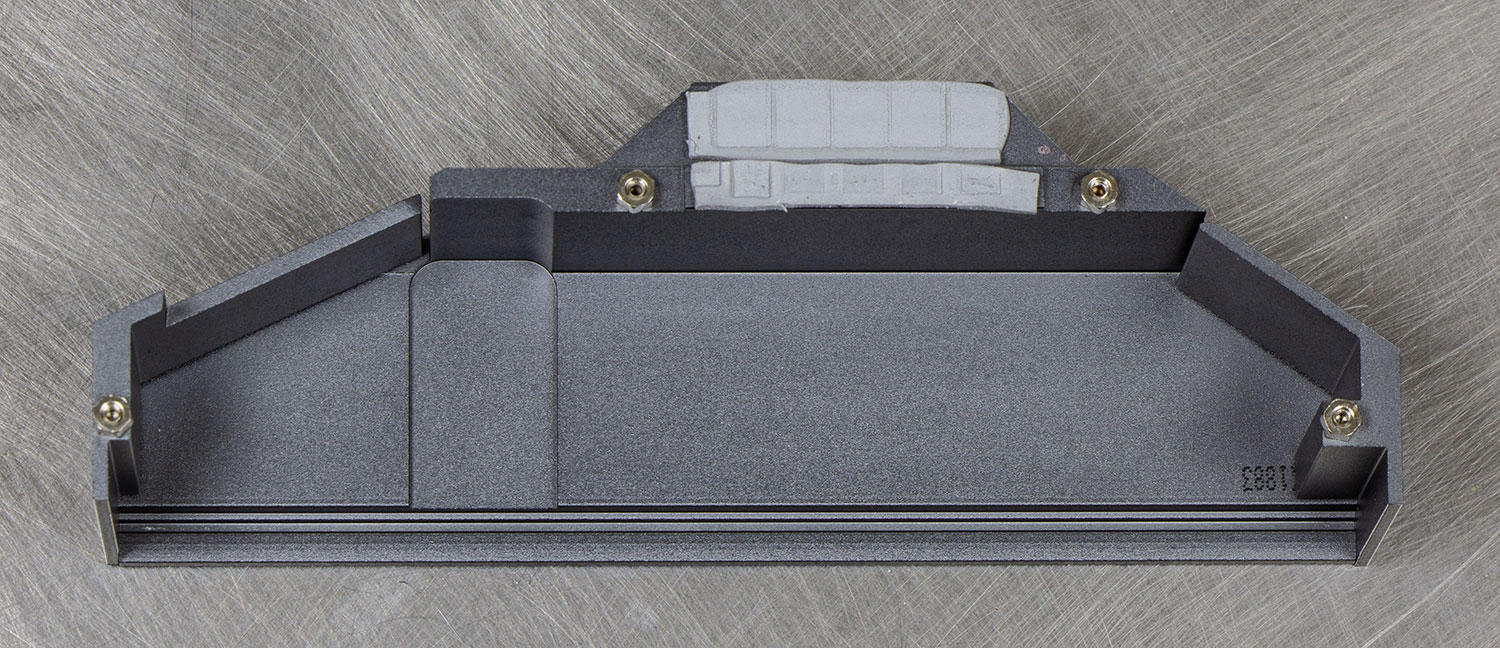

Кожух выполнен не из пластика, а из алюминия, и служит одним из радиаторов системы питания процессора.

Оригинальное решение, позволяет значительно увеличить площадь отвода тепла и не ставить лишние декоративные элементы.

Второй радиатор стандартный – алюминиевая конструкция неправильной формы с пропилами.

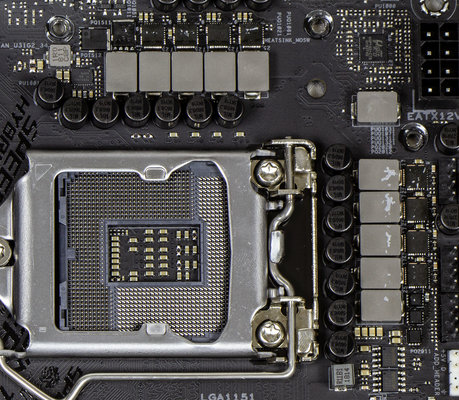

Сама система питания десятифазная. Радиаторы отводят тепло как от силовых ключей, так и от дросселей.

Богатство возможностей: ASUS STRIX Z390-I GAMING

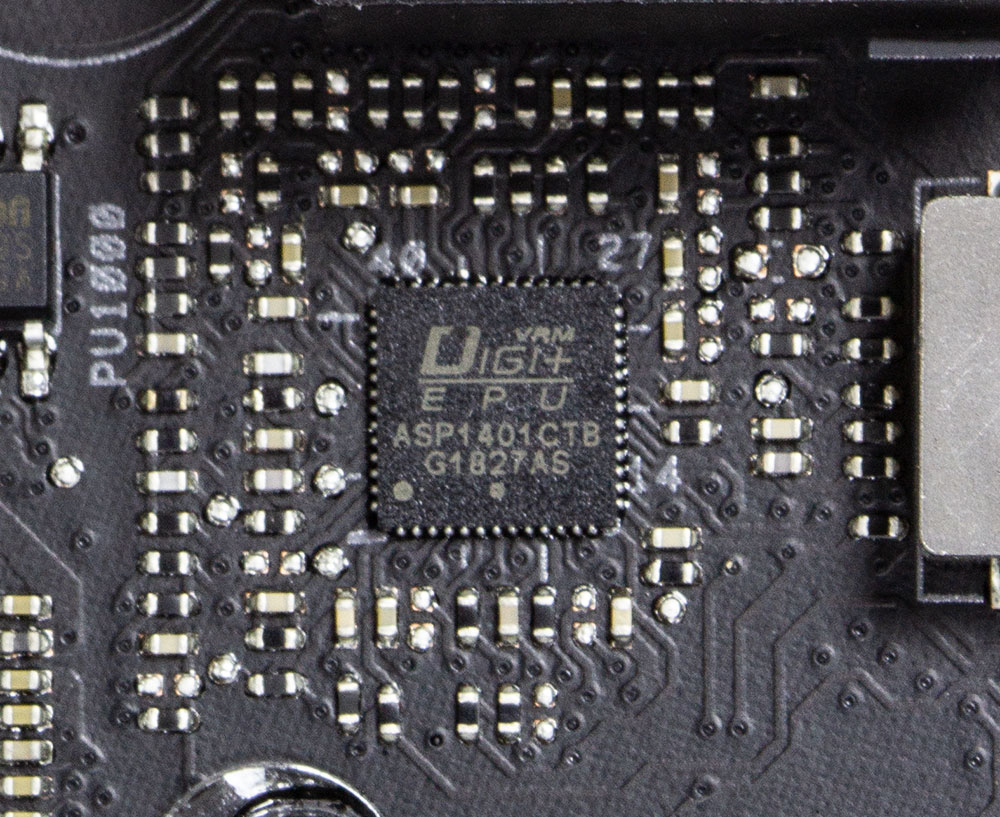

Контроллер преобразователя – DIGI+ ASP 1401

Богатство возможностей: ASUS STRIX Z390-I GAMING

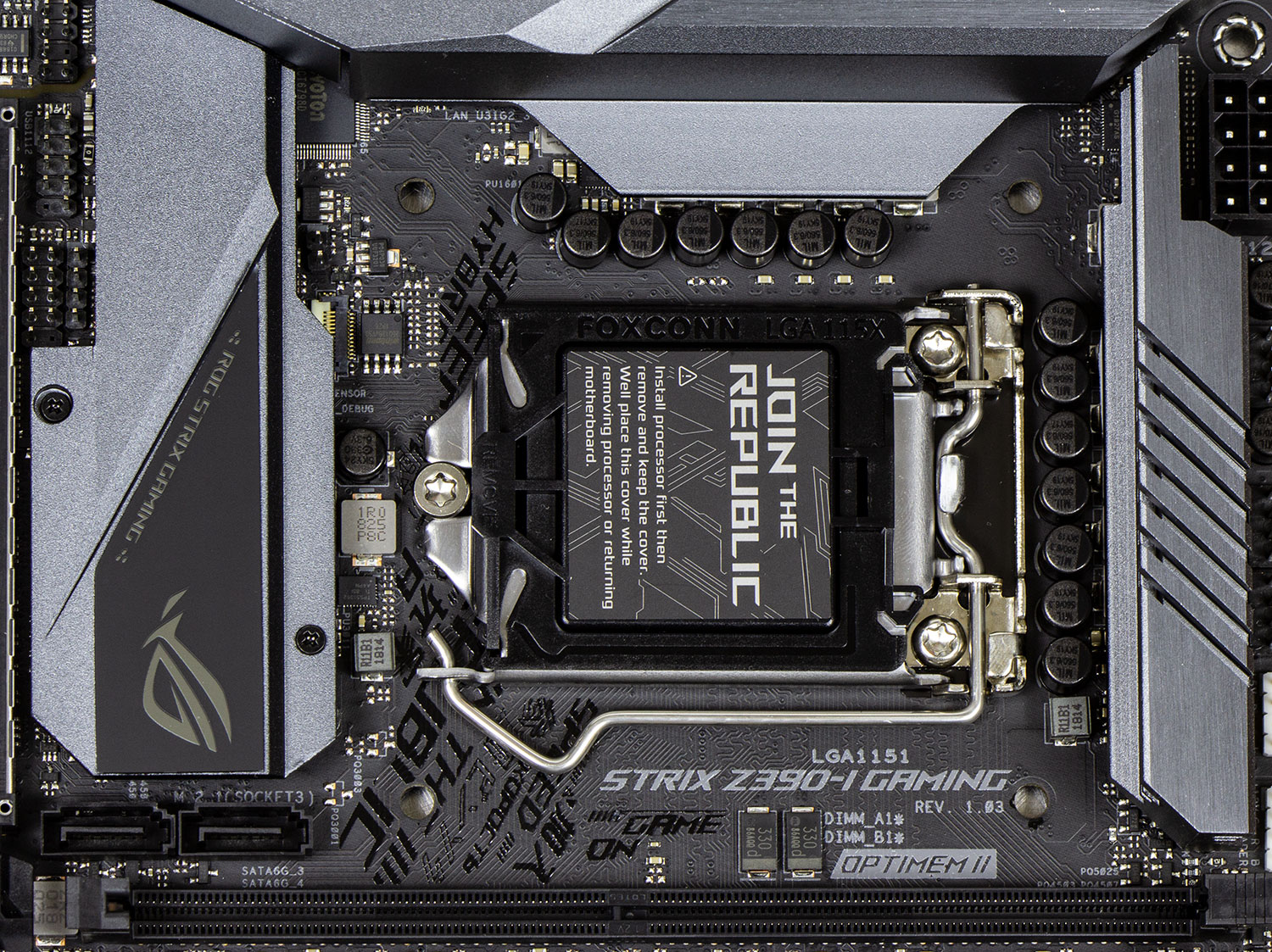

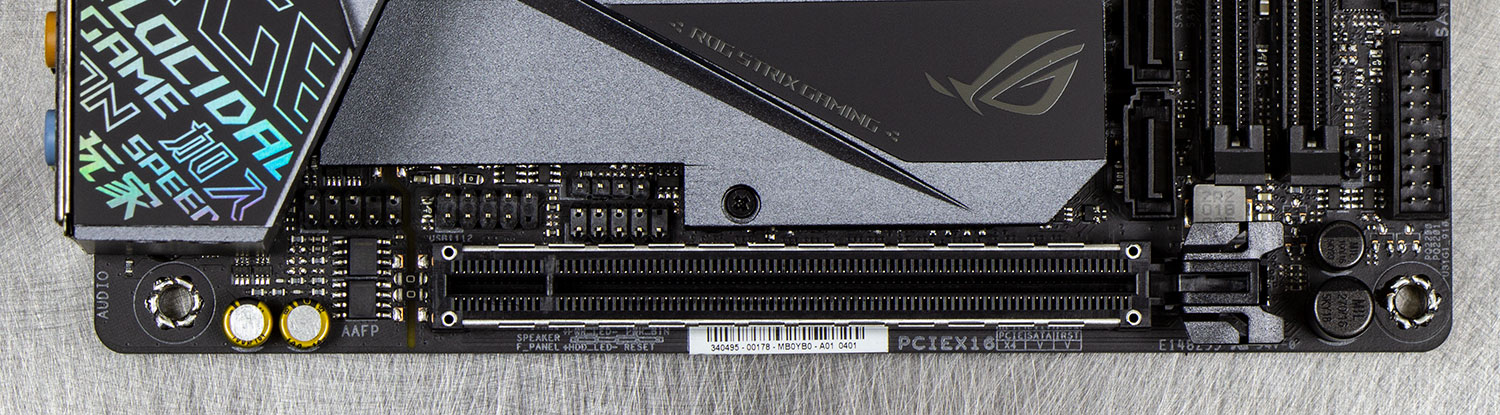

Не смотря на жесткие ограничения по габаритам, слоты DIMM и PCI Express разместили далеко от сокета, оставив пространство под крупные системы охлаждения.

Богатство возможностей: ASUS STRIX Z390-I GAMING

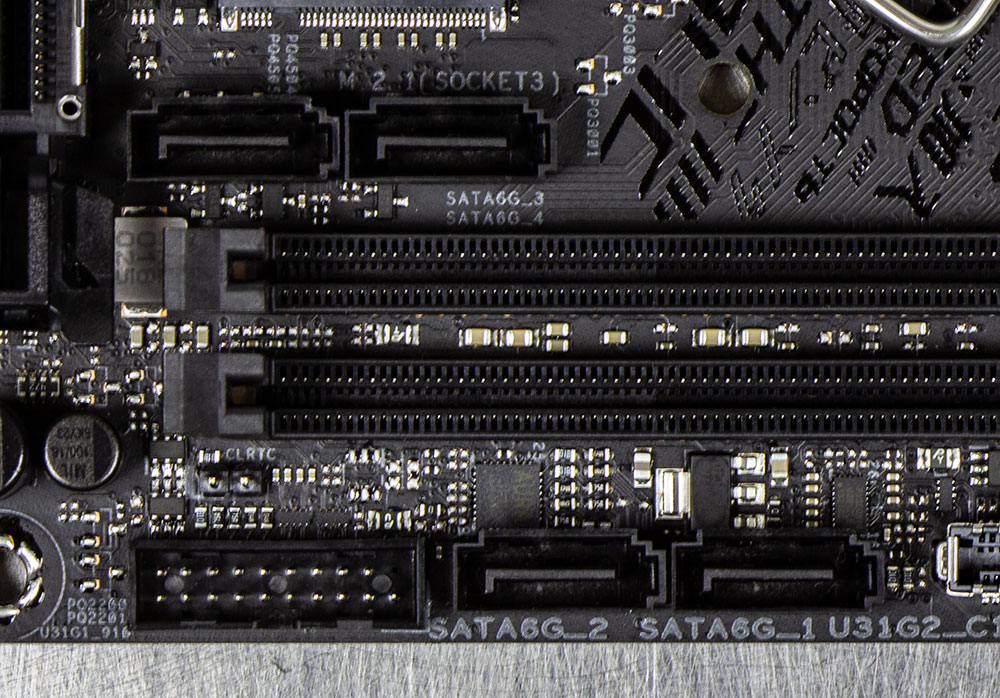

Но каждый квадратный сантиметр текстолита «при деле». Так, по две стороны от DIMM слотов распаяны четыре SATA розетки под накопители.

Богатство возможностей: ASUS STRIX Z390-I GAMING

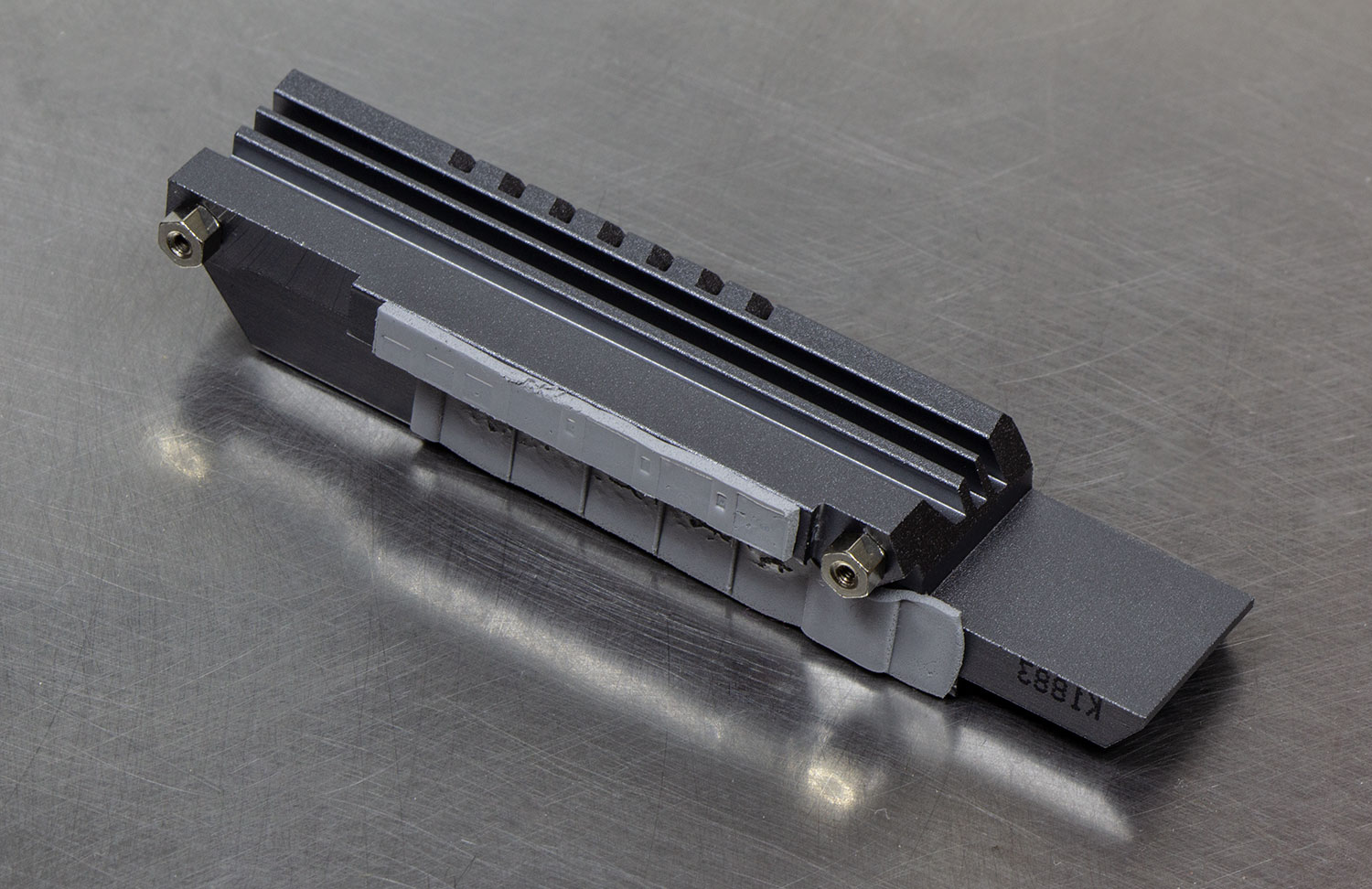

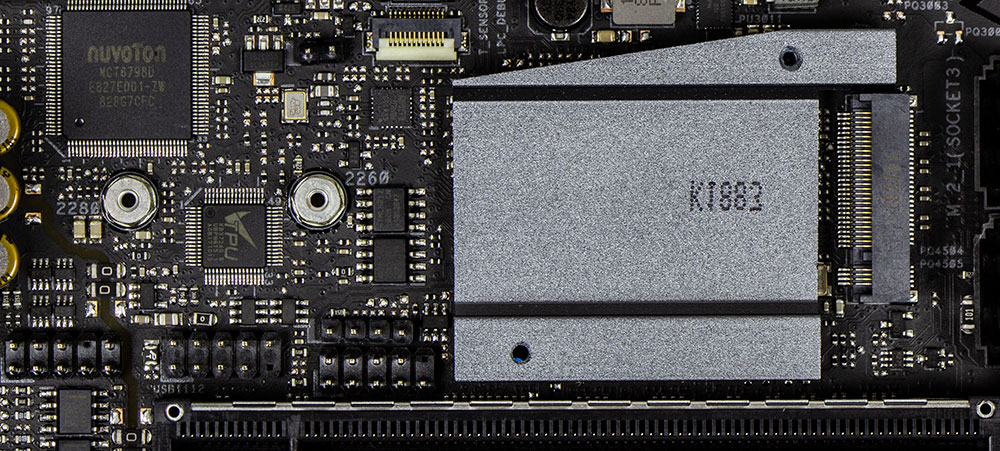

А между PCI Express x16 и LGA 1151 – радиатор для высокоскоростных M.2 накопителей.

Богатство возможностей: ASUS STRIX Z390-I GAMING

Это один из двух M.2, распаянных на плате. Поддерживаются SSD форм-фактора 2242, 2260 и 2280 с SATA и NVMe интерфейсом.

Богатство возможностей: ASUS STRIX Z390-I GAMING

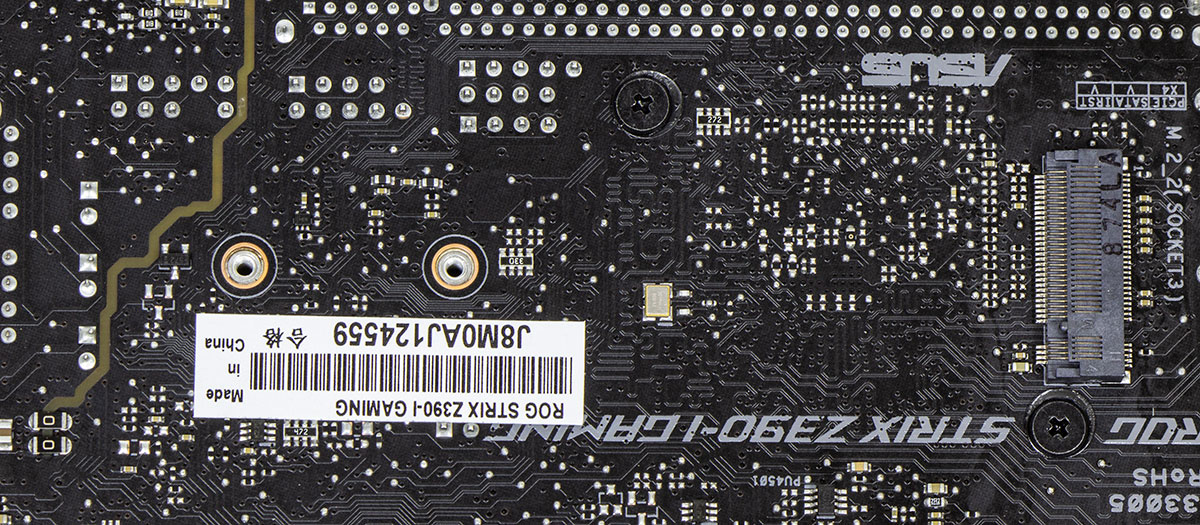

Второй M.2 – на обратной стороне платы, штатный радиатор не предусмотрен.

Богатство возможностей: ASUS STRIX Z390-I GAMING

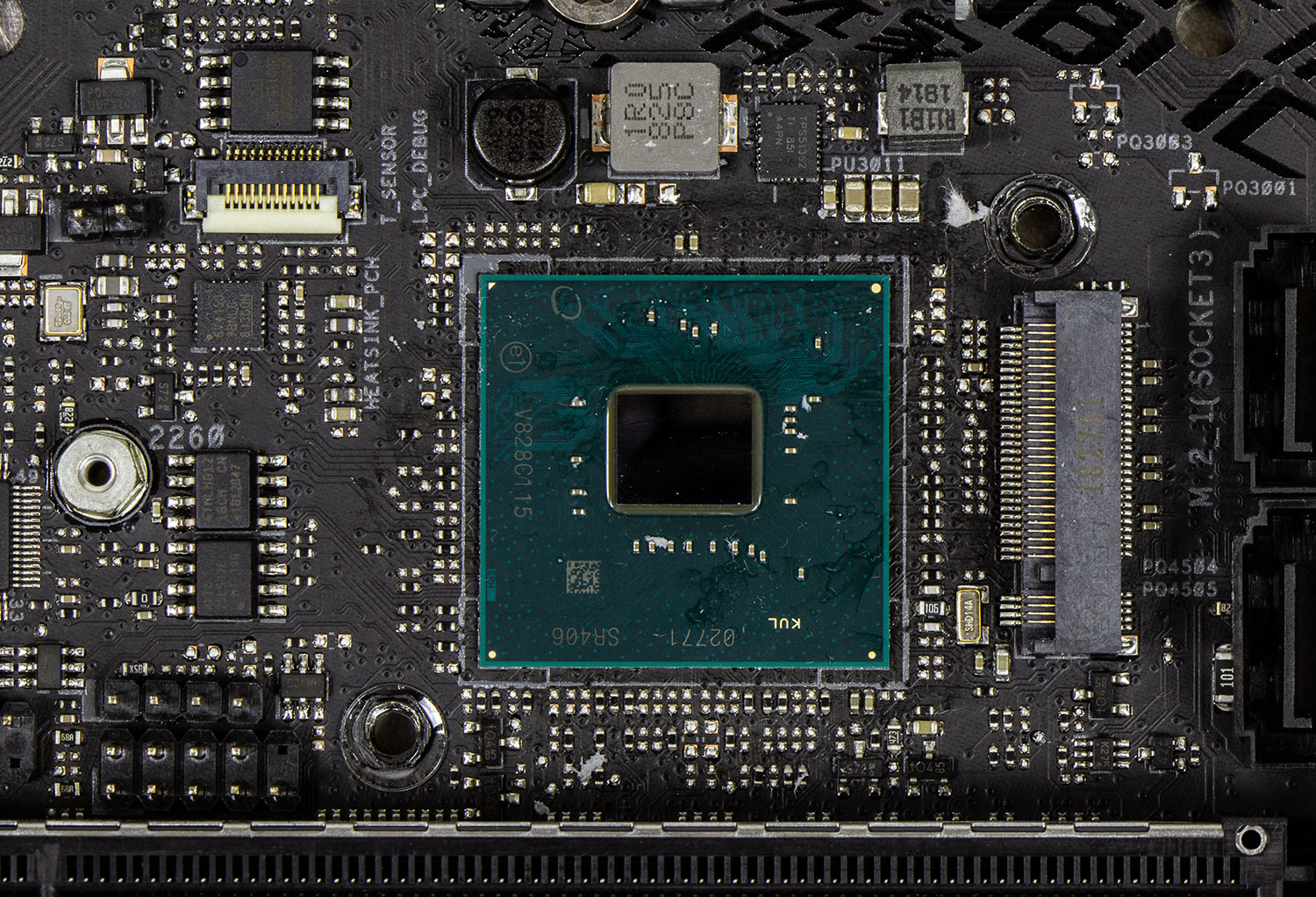

Остается один вопрос – а где чипсет Z390, обеспечивающий работу SATA, USB 3.1 и Wi-Fi? Он на лицевой стороне, под радиатором.

Богатство возможностей: ASUS STRIX Z390-I GAMING

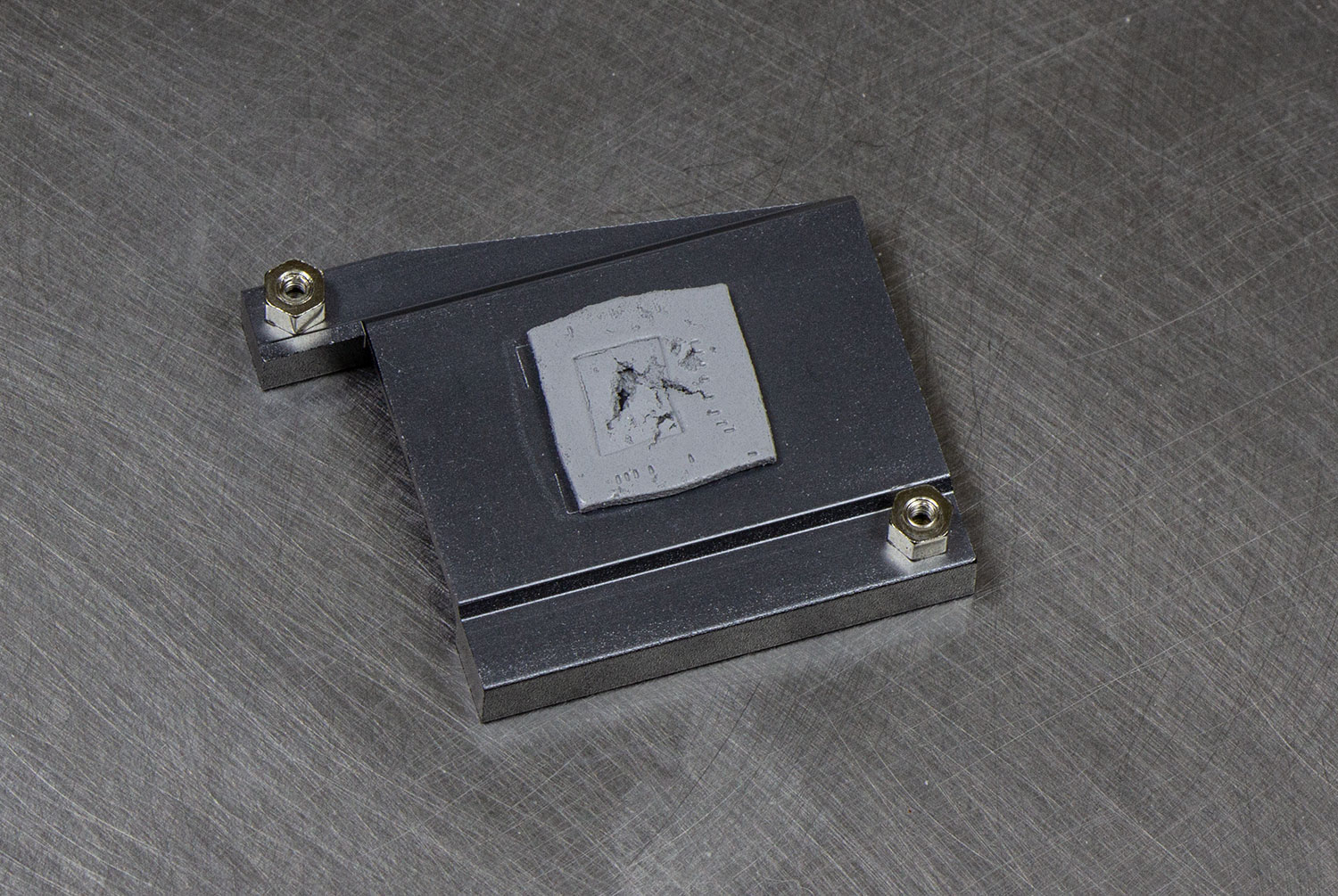

Небольшой алюминиевой детали хватает для отвода выделяемого системной логикой тепла, ведь один из плюсов «обновленного» Z370 (под именем Z390) – более тонкий техпроцесс, а значит, сниженные энергопотребление и тепловыделение.

Богатство возможностей: ASUS STRIX Z390-I GAMING

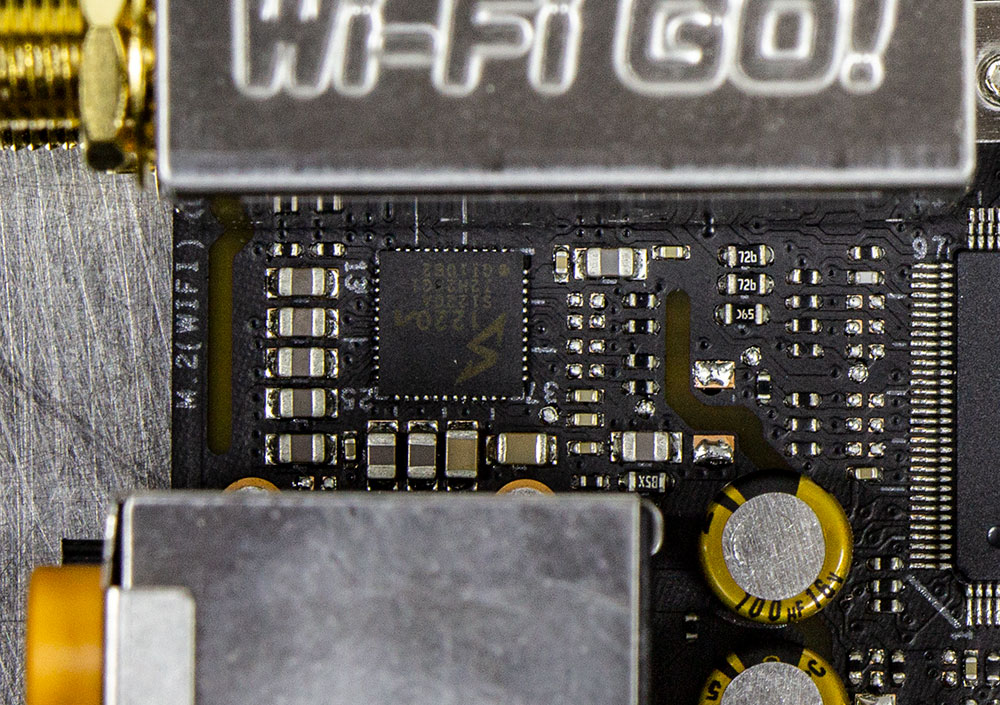

Звук реализован кодеком Realtek ALC S1220A (SupremeFX). Полноценной экранировки, как на полноразмерных ATX платах, ему не досталось, но компоненты в цепях питания качественные.

Богатство возможностей: ASUS STRIX Z390-I GAMING

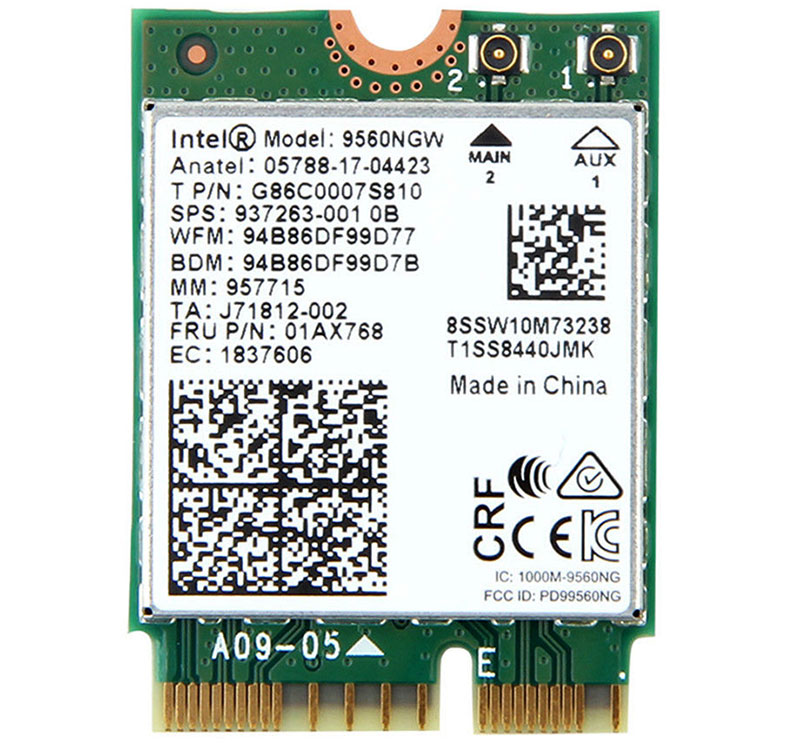

Беспроводная сеть реализована встроенным в Z390 MAC и отдельной картой Intel Wireless-AC 9560

Богатство возможностей: ASUS STRIX Z390-I GAMING

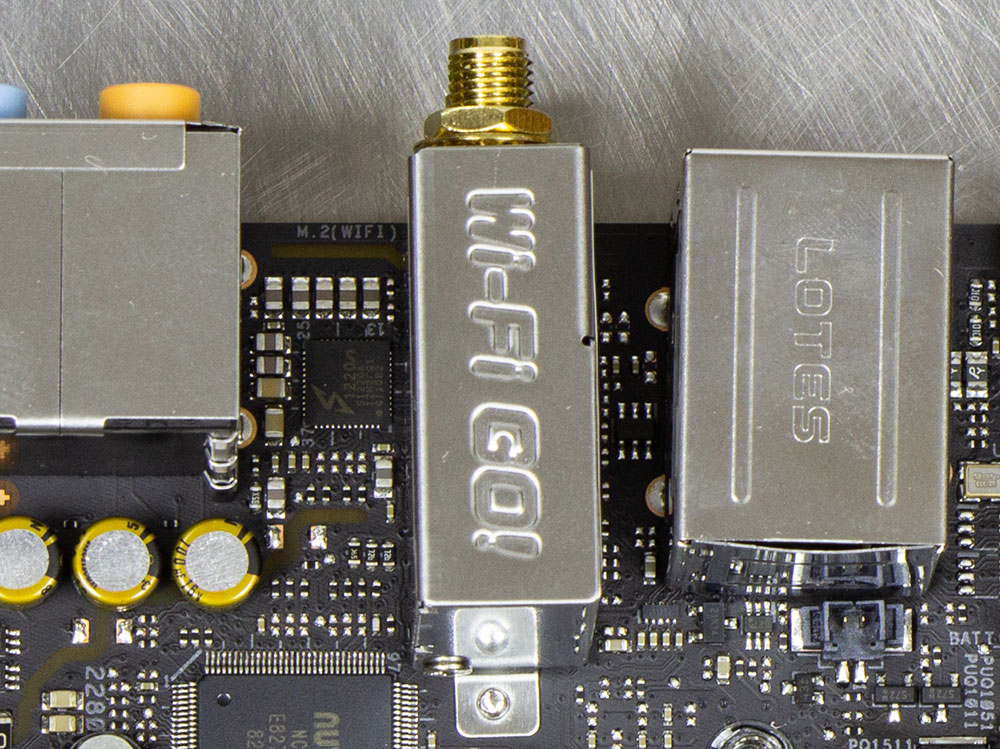

На заднюю панель выведены два SMA под антенны, а сам модуль полностью экранирован металлическим «колпаком».

Богатство возможностей: ASUS STRIX Z390-I GAMING

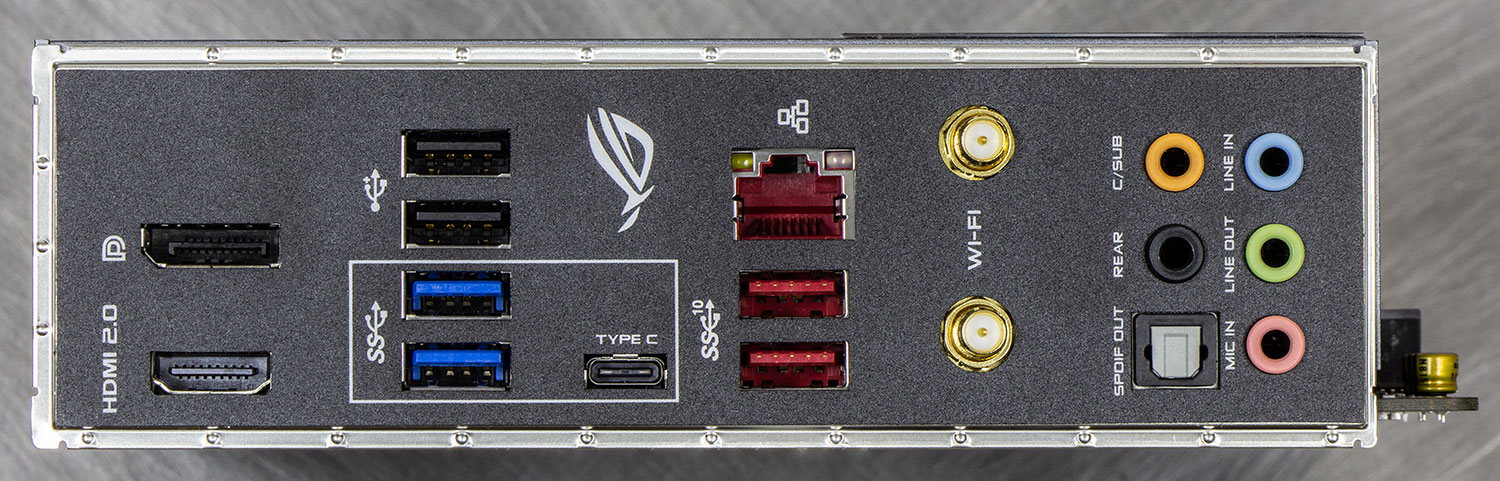

Остальных разъемов в достатке: три USB 3.1, два видеовыхода, по паре USB 2.0 и 3.0, пять джеков 3,5 мм, оптический выход S/PDIF.

Богатство возможностей: ASUS STRIX Z390-I GAMING

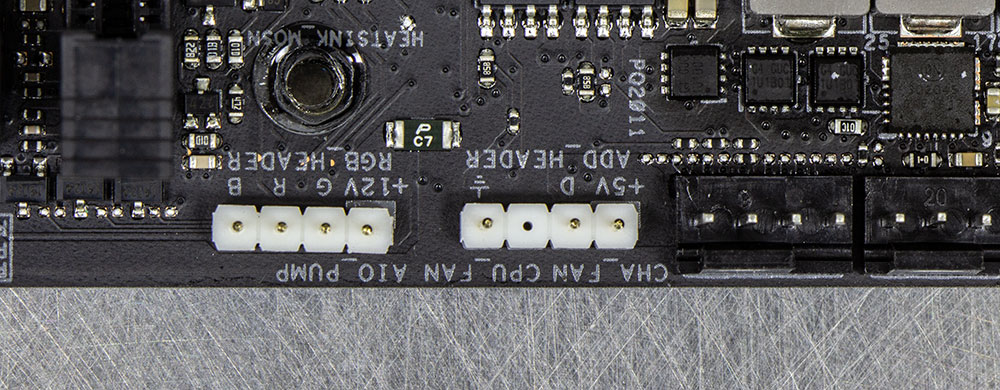

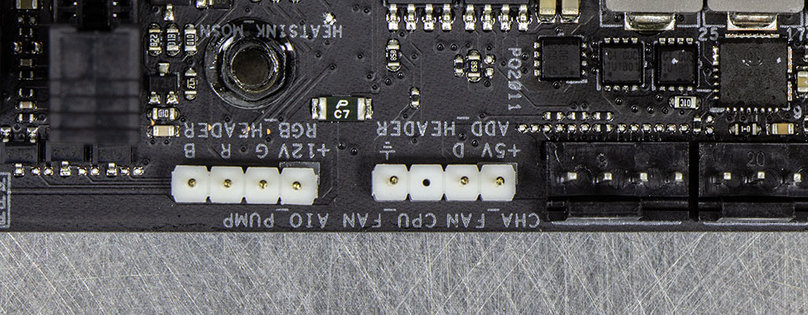

Под вентиляторы распаяно всего три разъема рядом с процессорным преобразователем, там же пара коннекторов под RGB ленту – c «обычными» и адресными светодиодами.

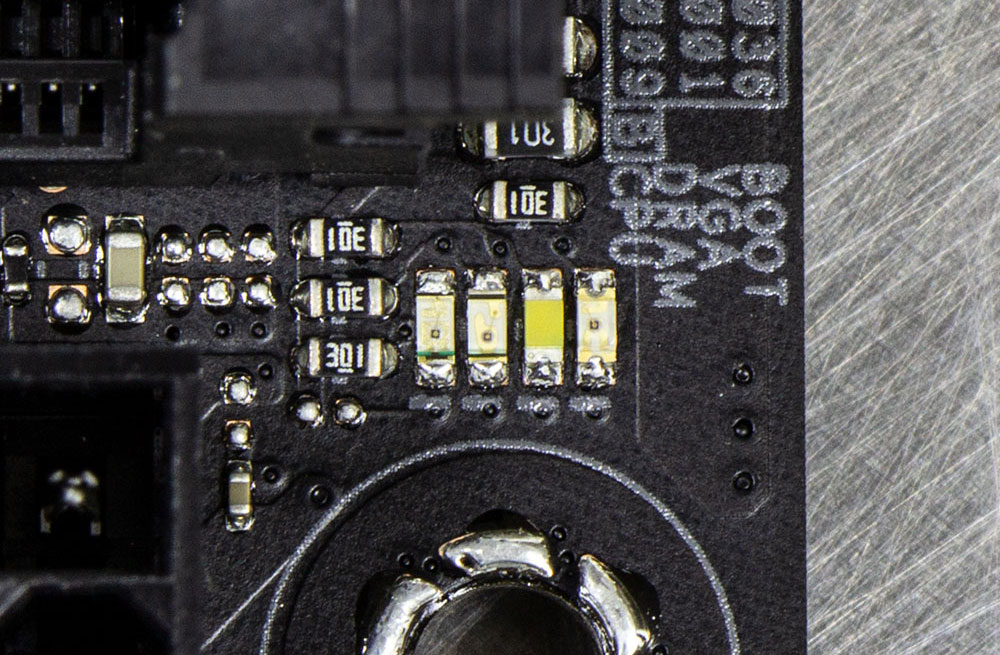

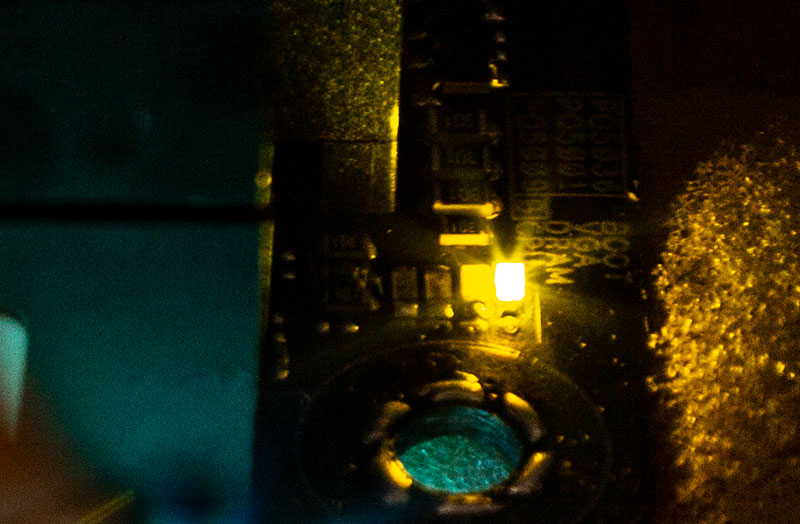

POST-индикатор реализован рядом из четырех светодиодов разного цвета, каждый отвечает за «свой» этап инициализации



Меню BIOS Setup

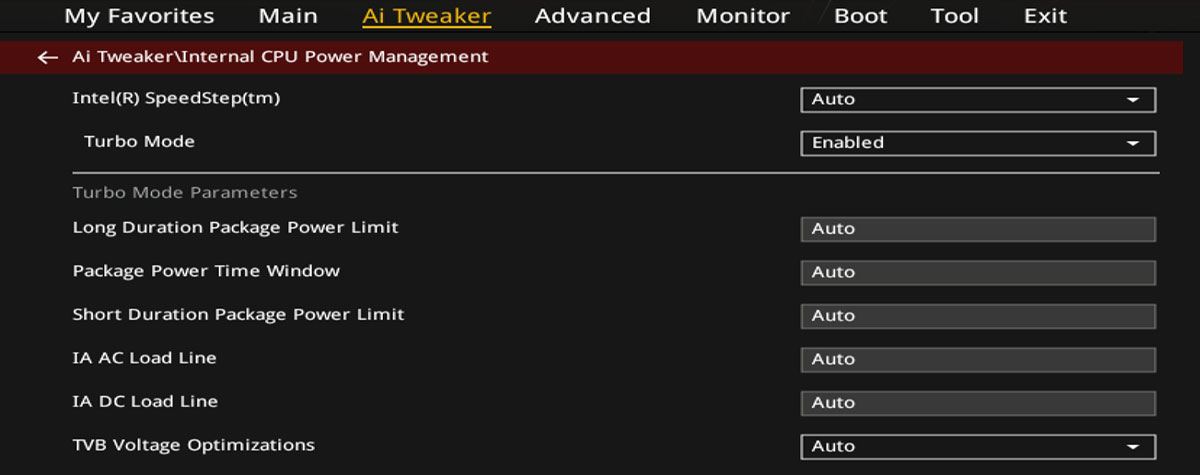

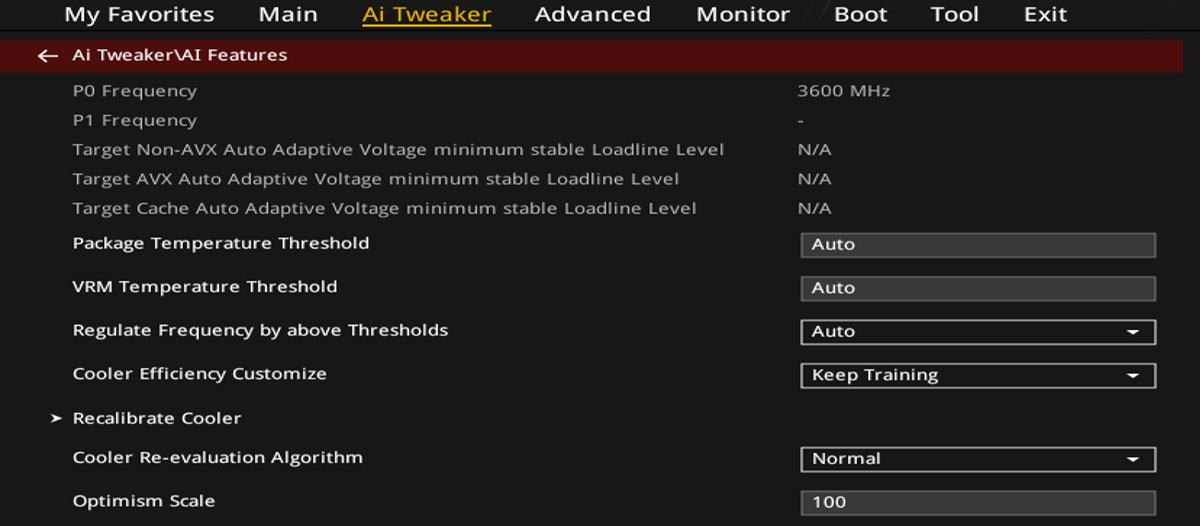

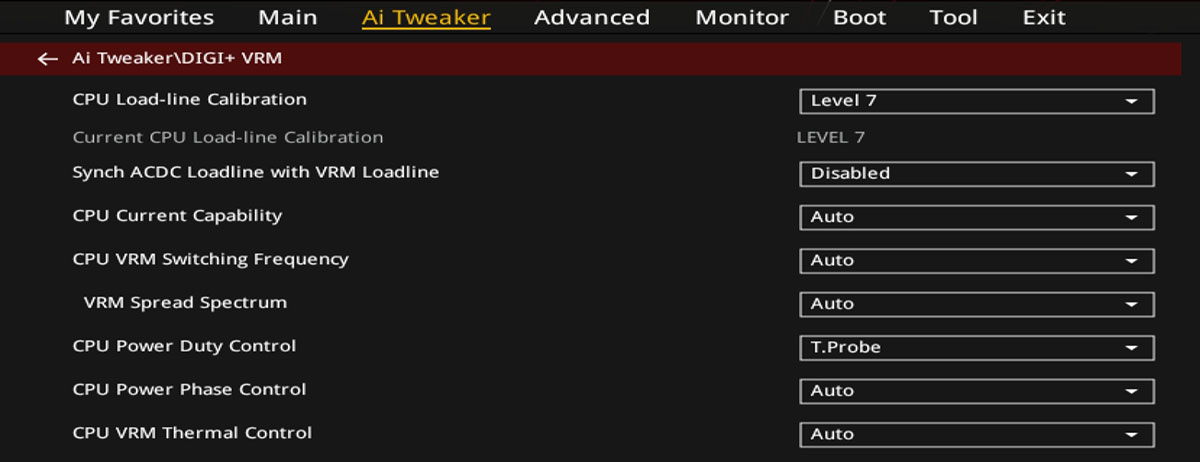

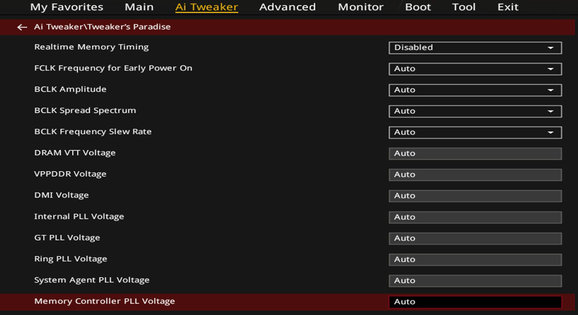

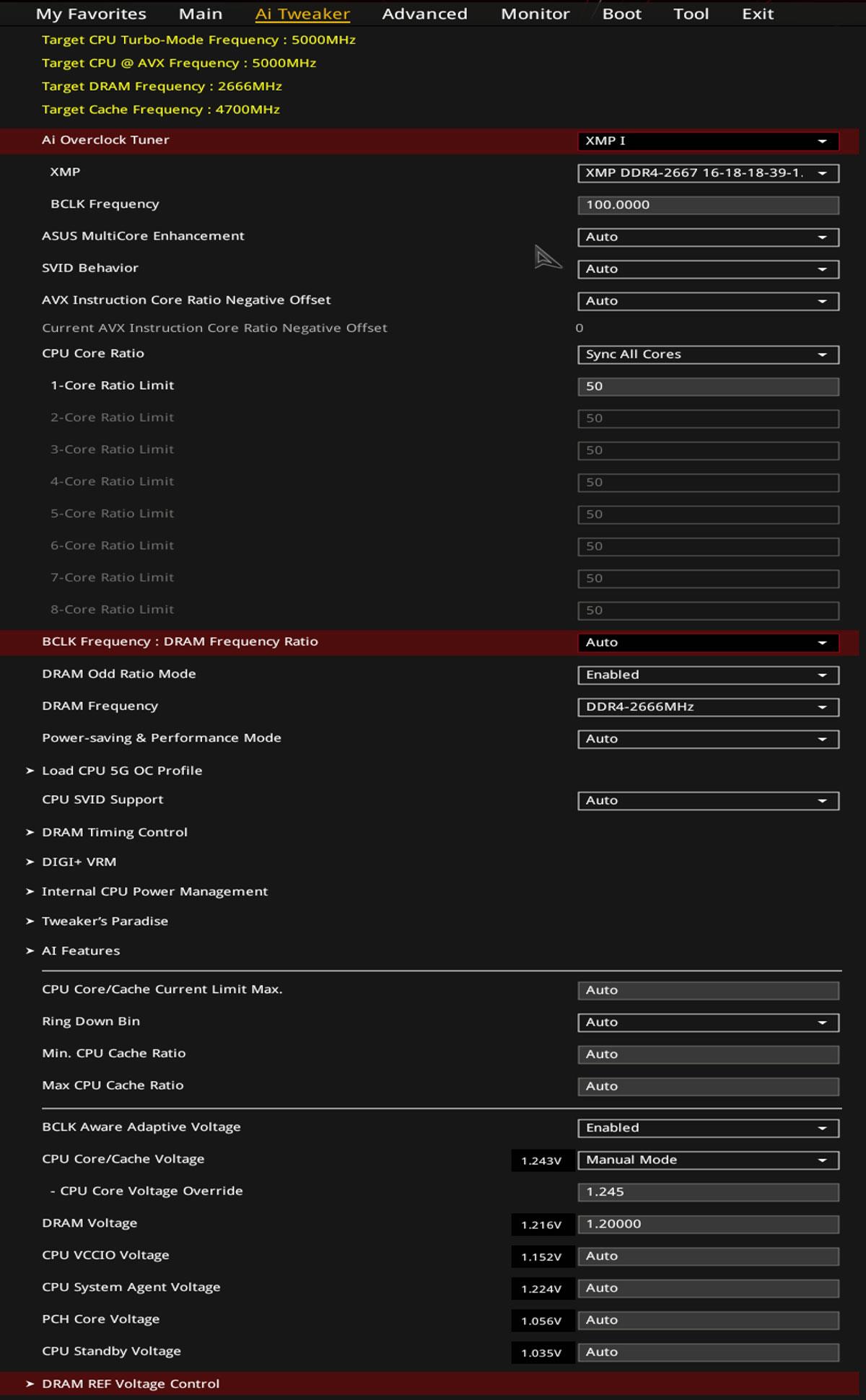

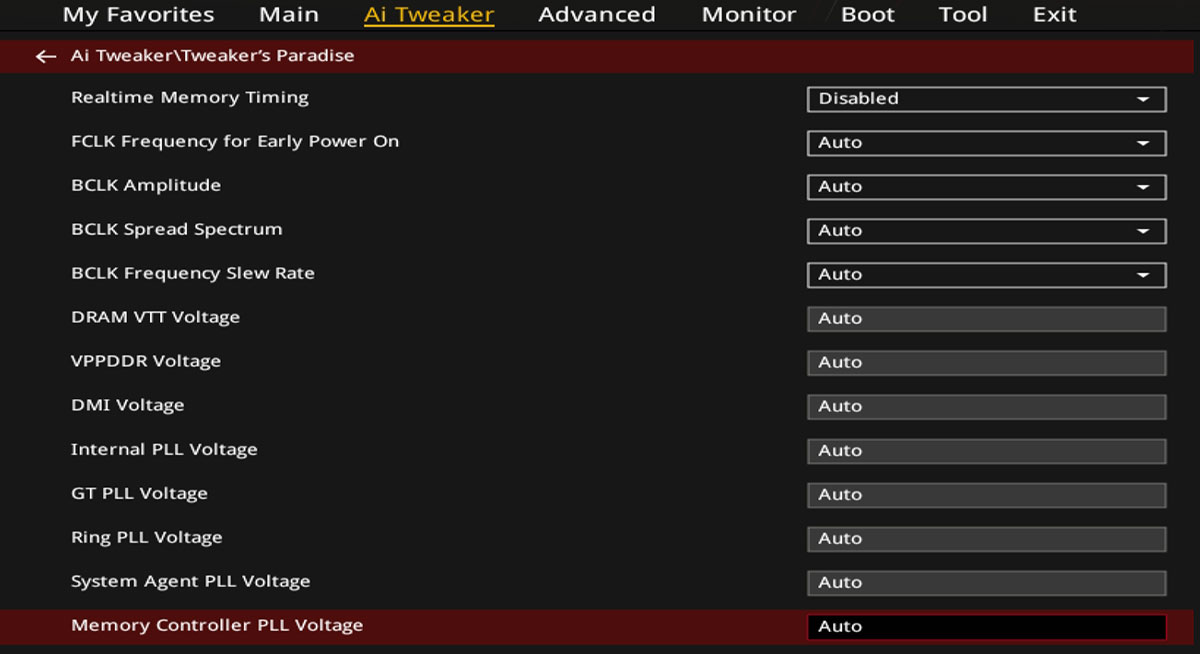

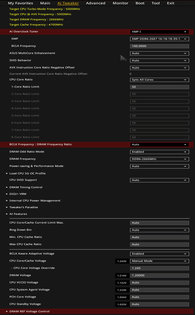

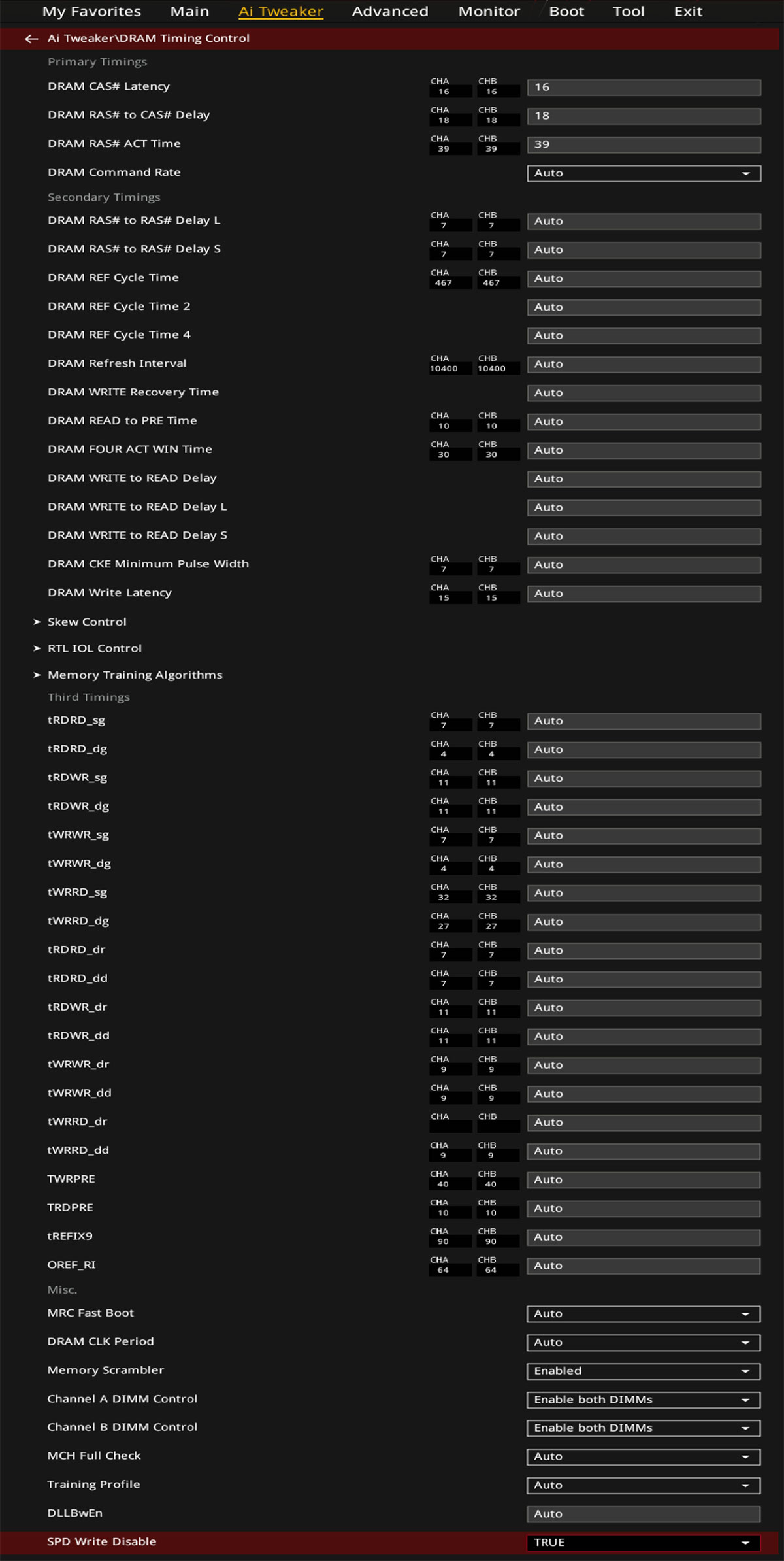

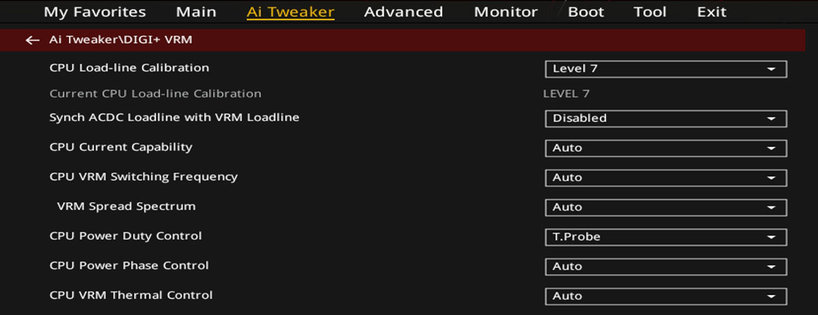

Все пункты, характерные для игровых плат серии ROG в разделе Extreme Tweaker присутствуют, и работают без нареканий. Во всяком случае, разгон процессоров дается так же просто, как на ATX платах типа Maximus XI Hero.

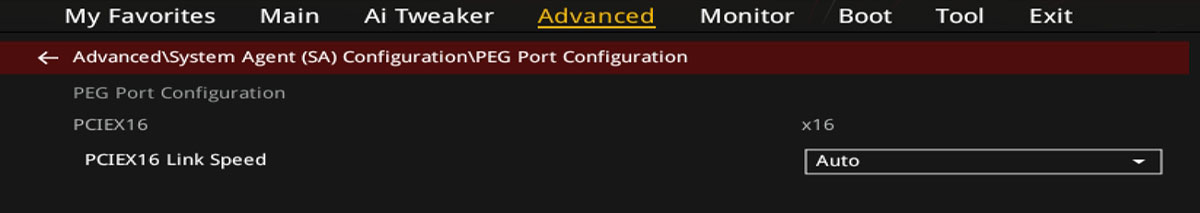

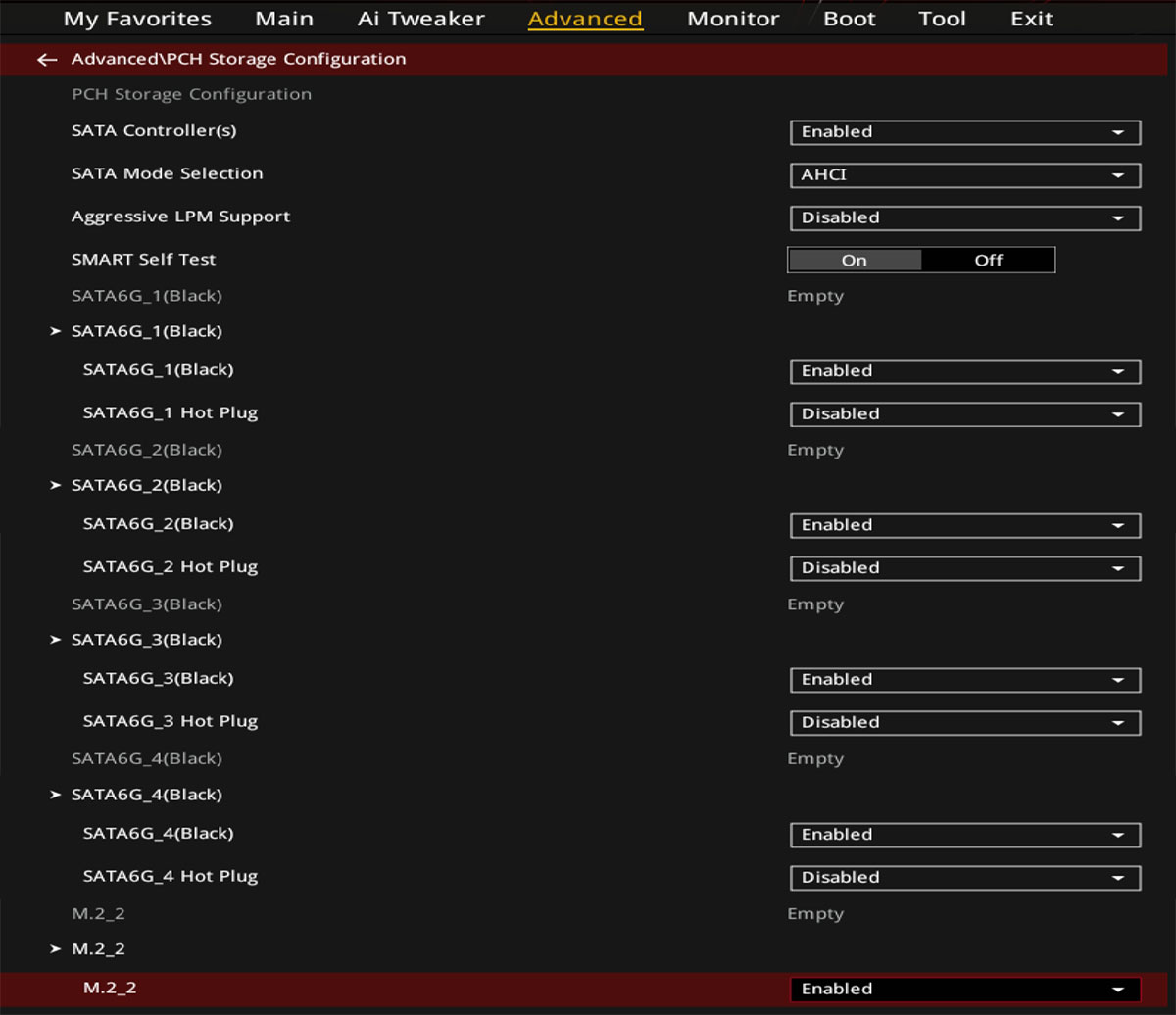

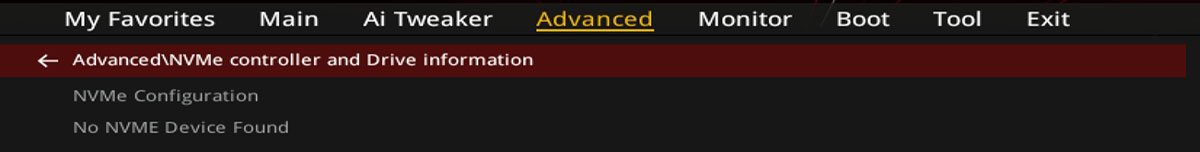

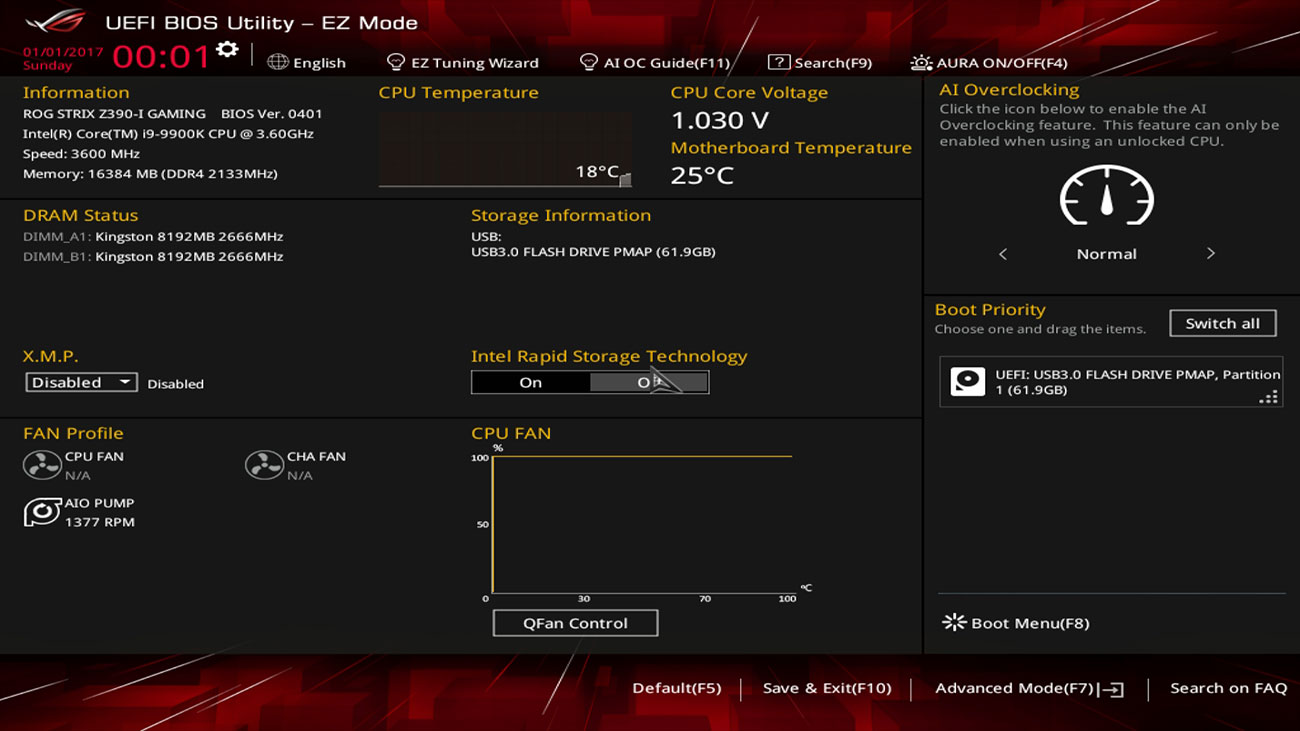

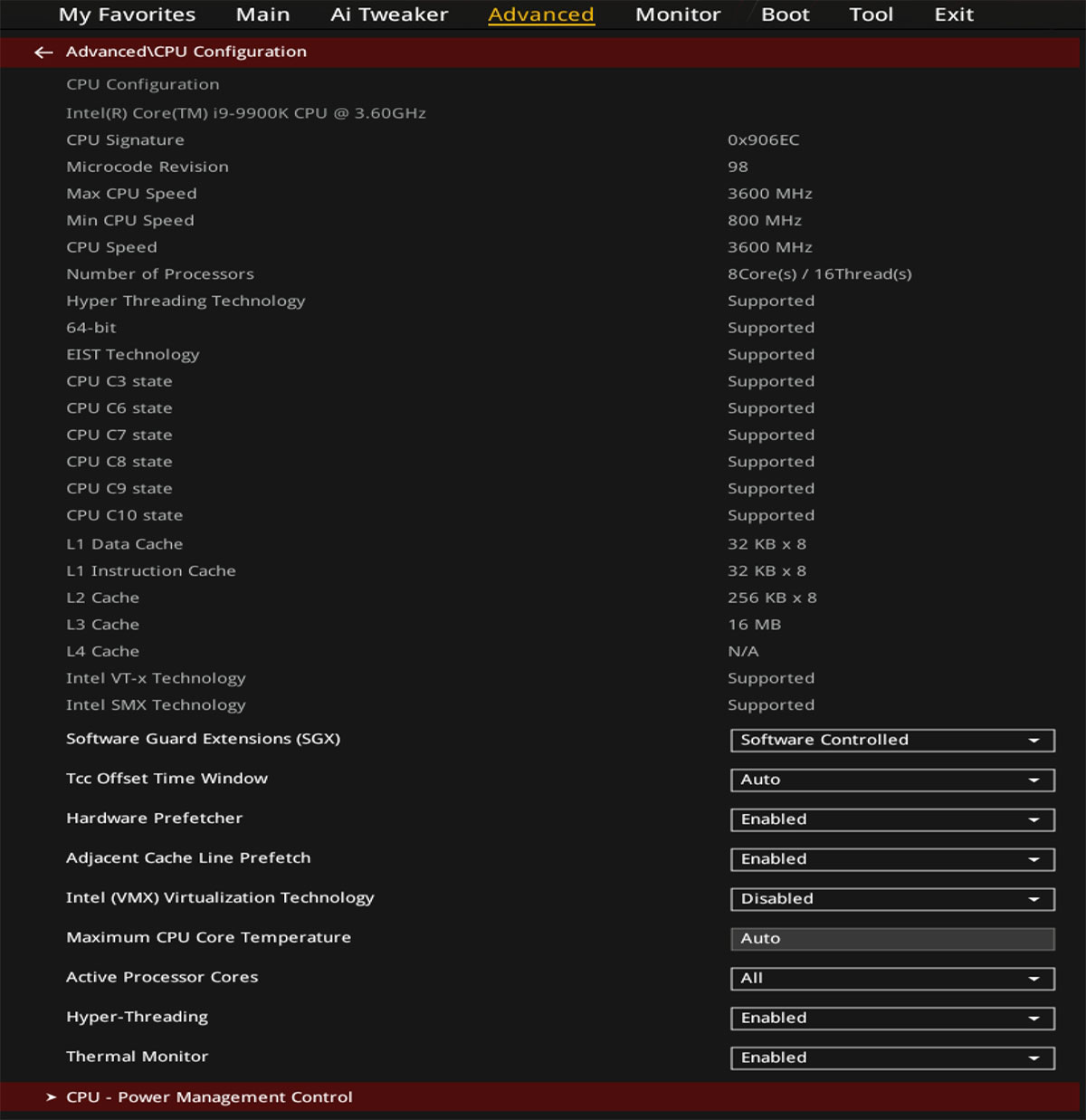

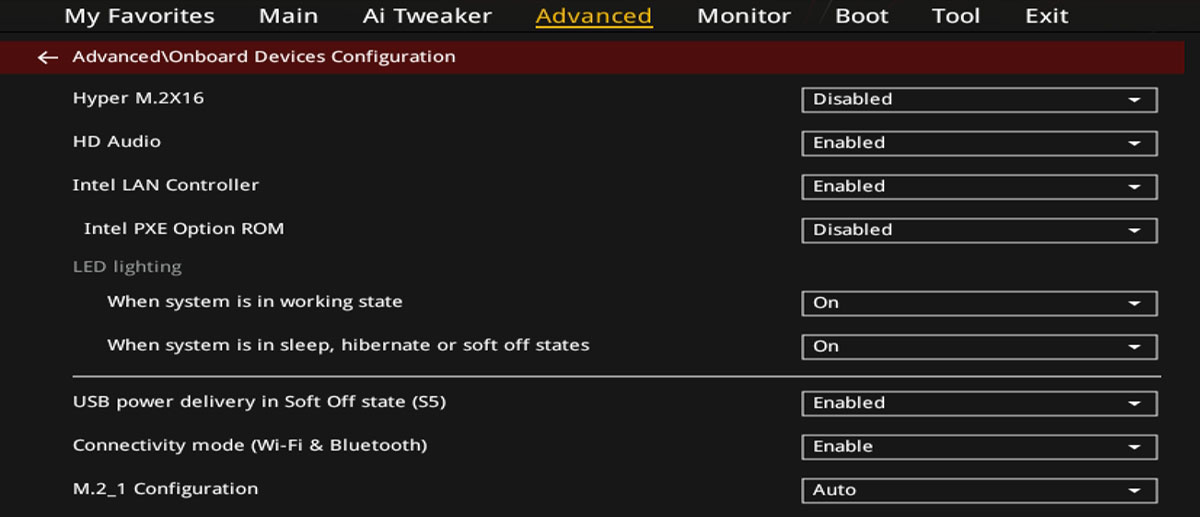

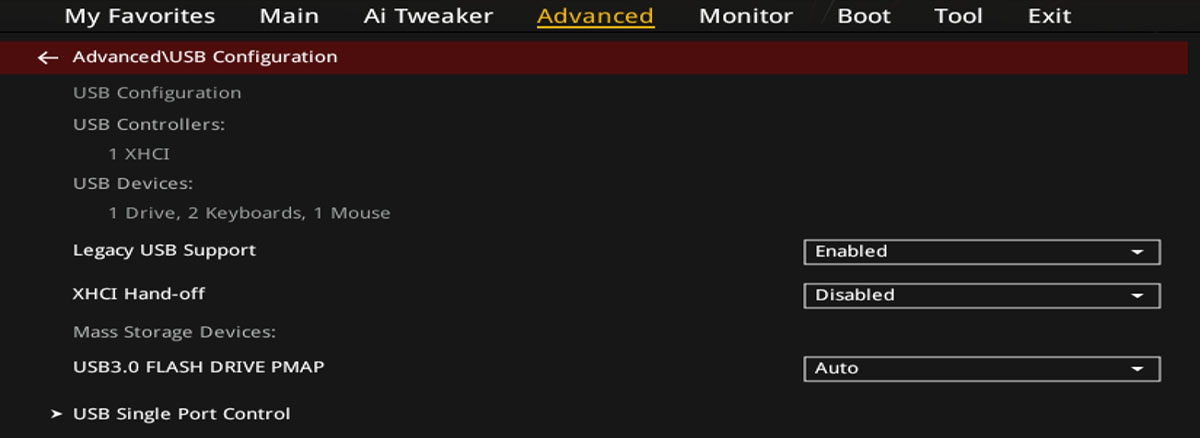

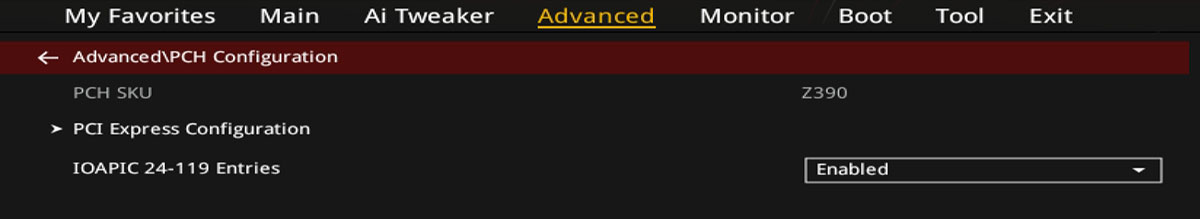

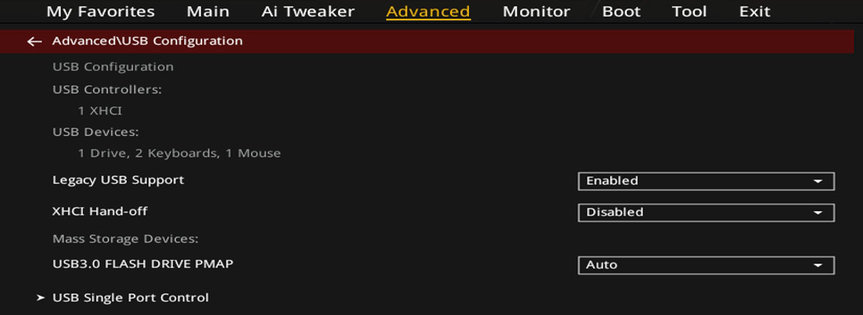

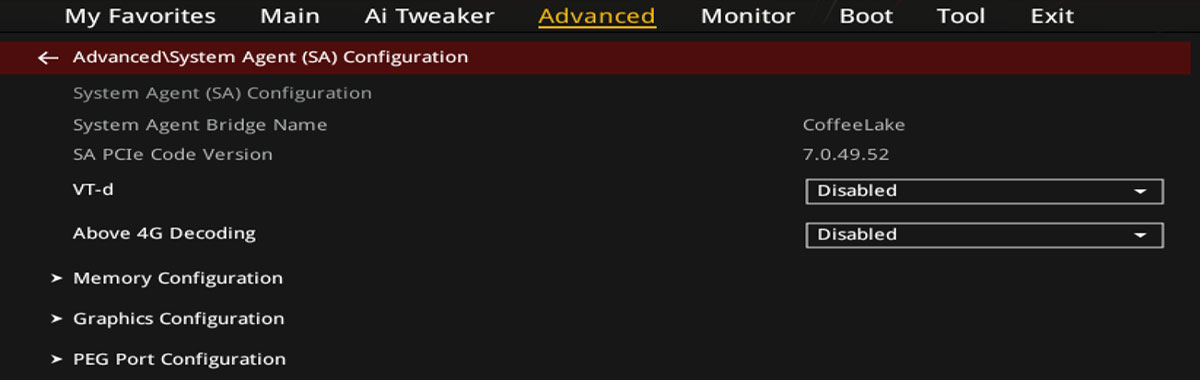

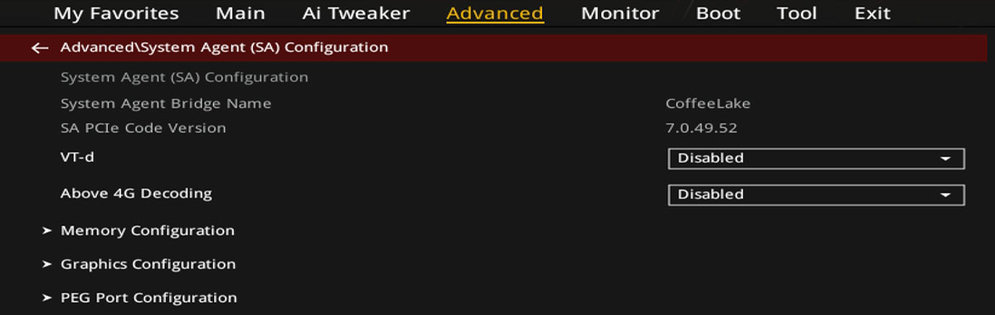

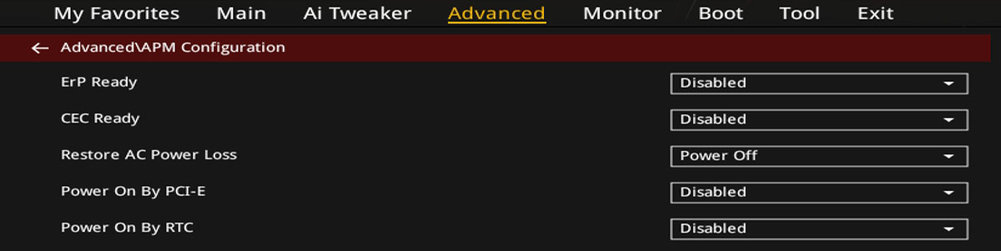

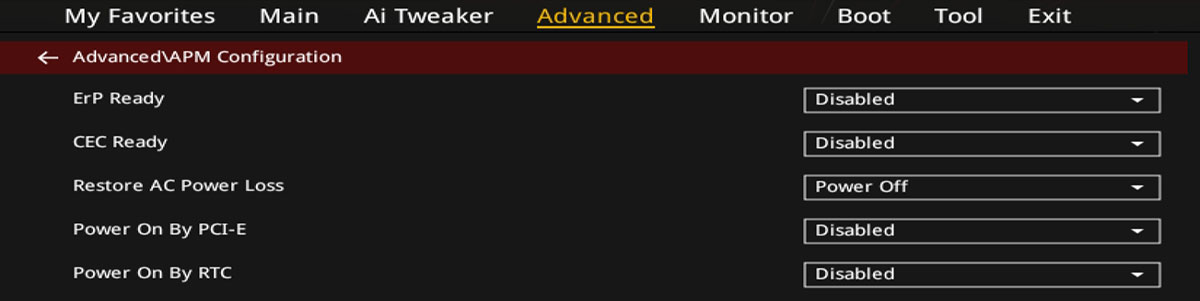

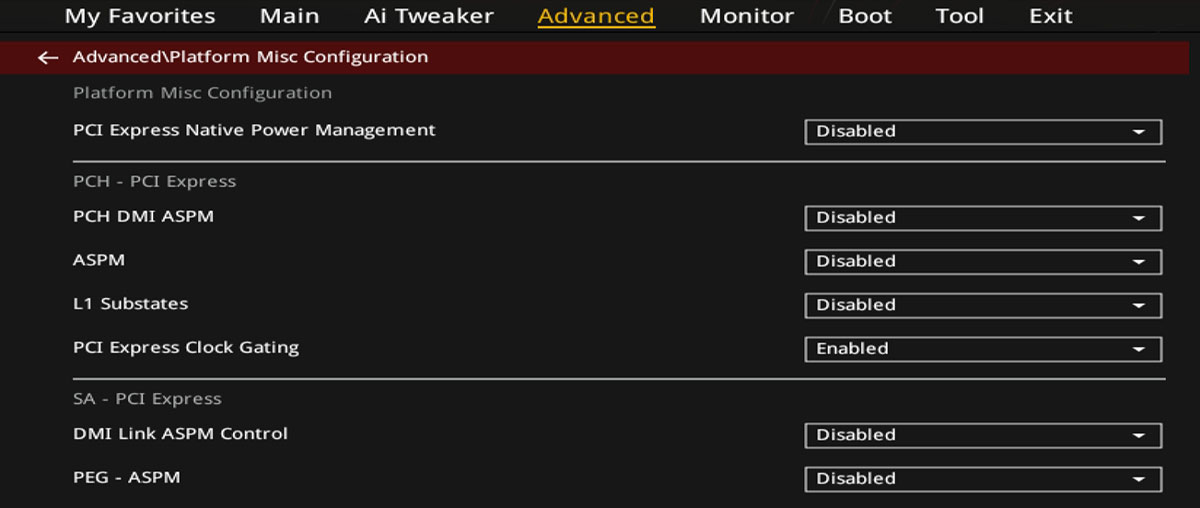

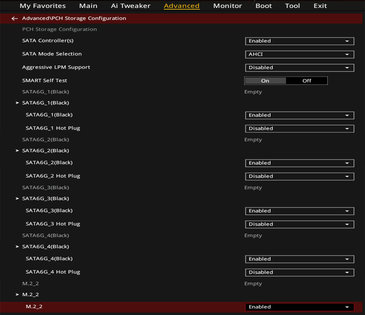

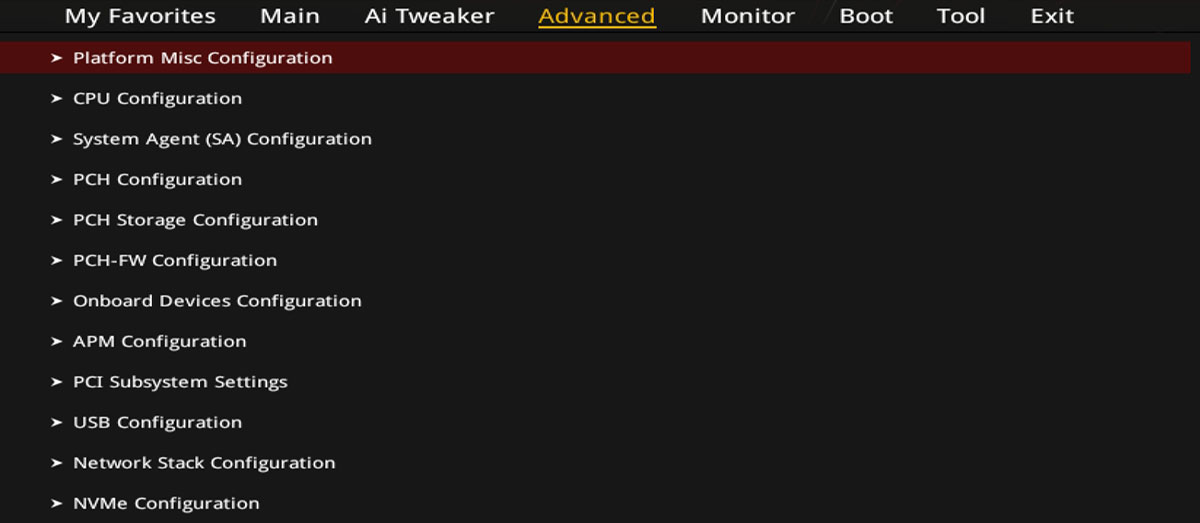

Разделы конфигурирования внутренних контроллеров и интерфейсов также не урезаны, для быстрой диагностики и управления загрузочными устройствами есть упрощенный режим.

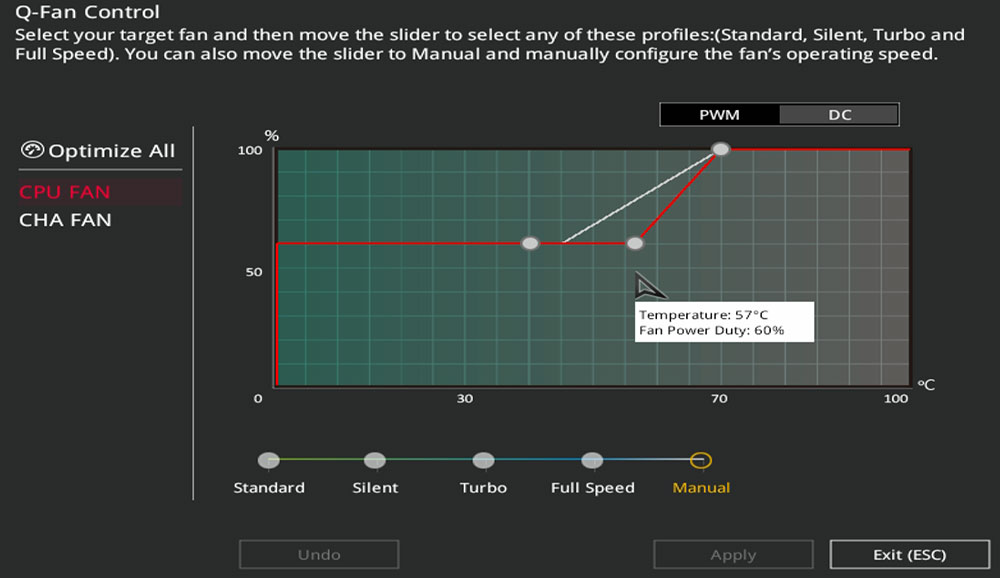

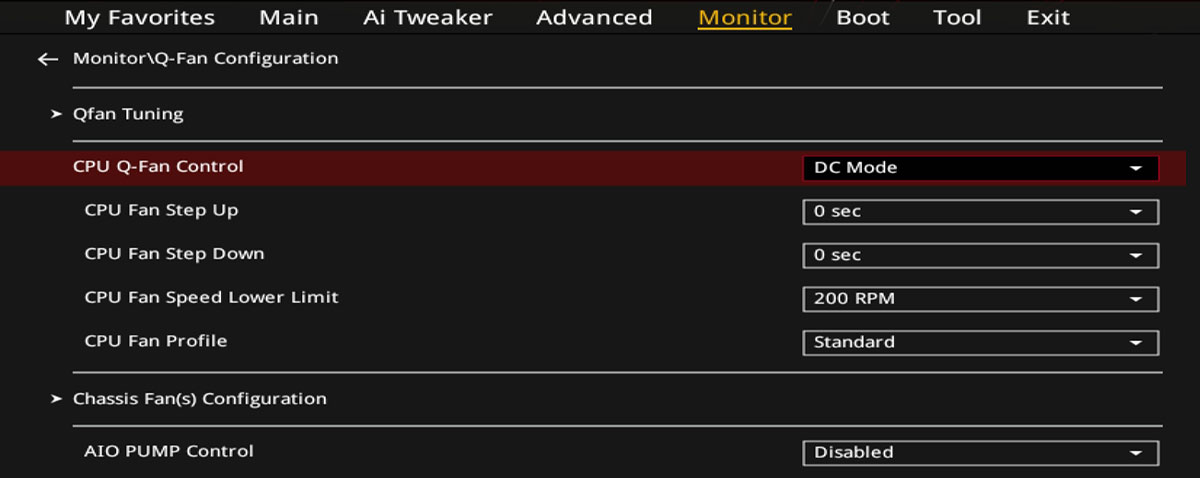

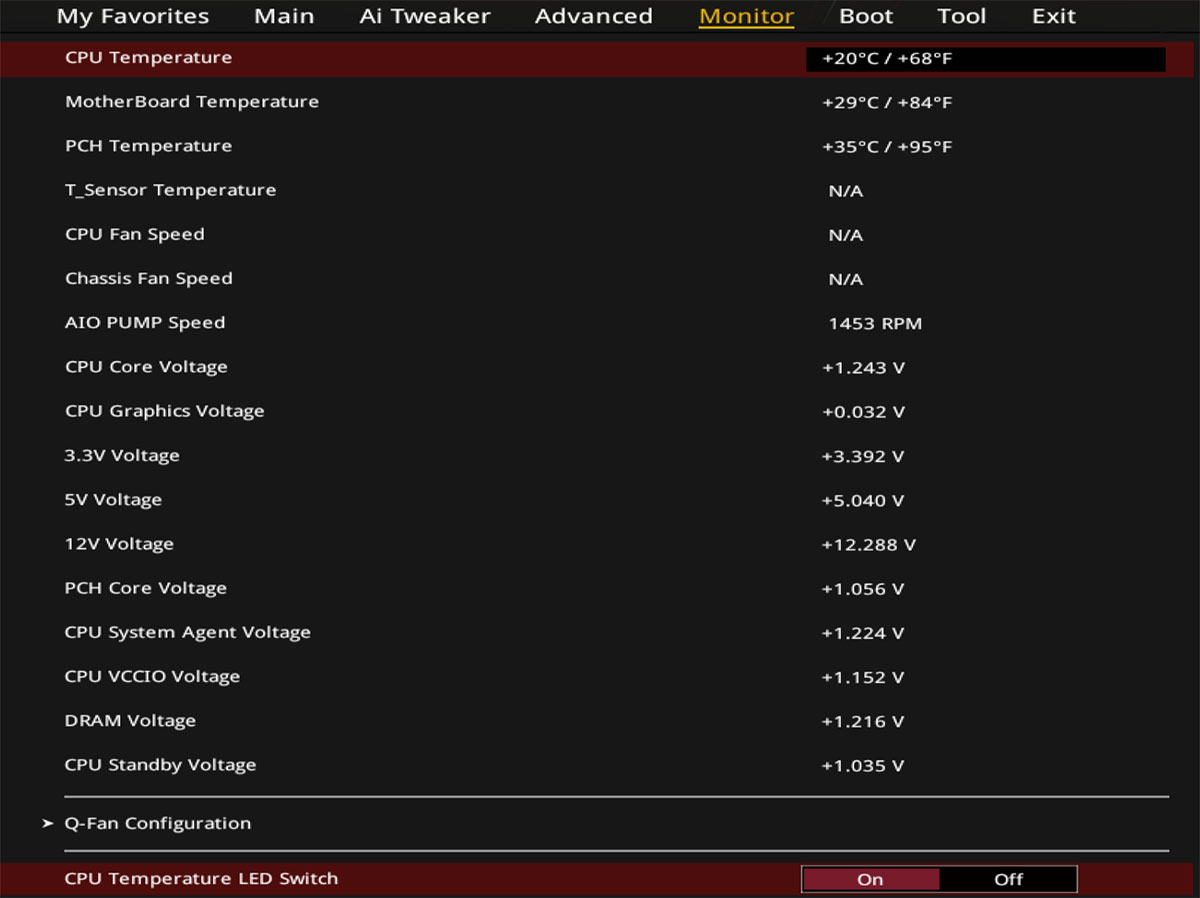

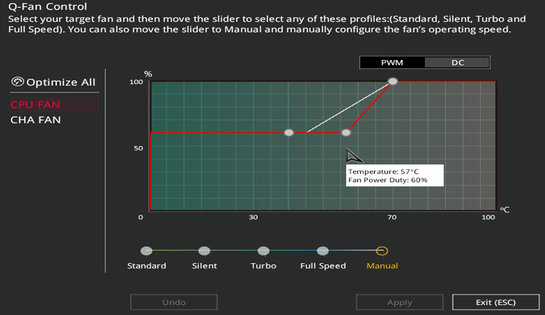

Мониторинг напряжений, оборотов и температур наряду с Q-Fan на своих местах…

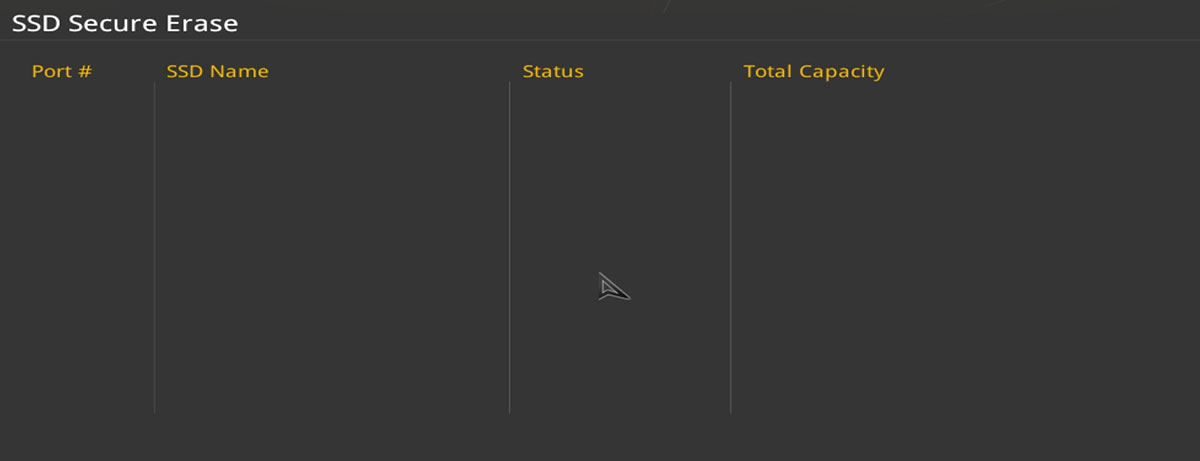

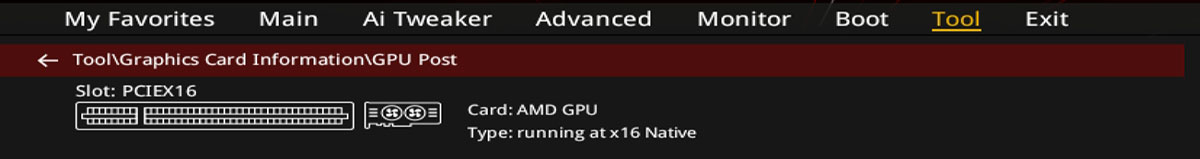

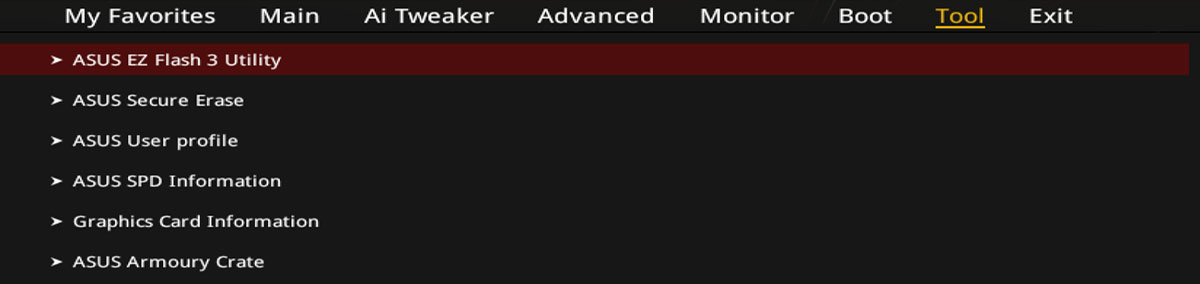

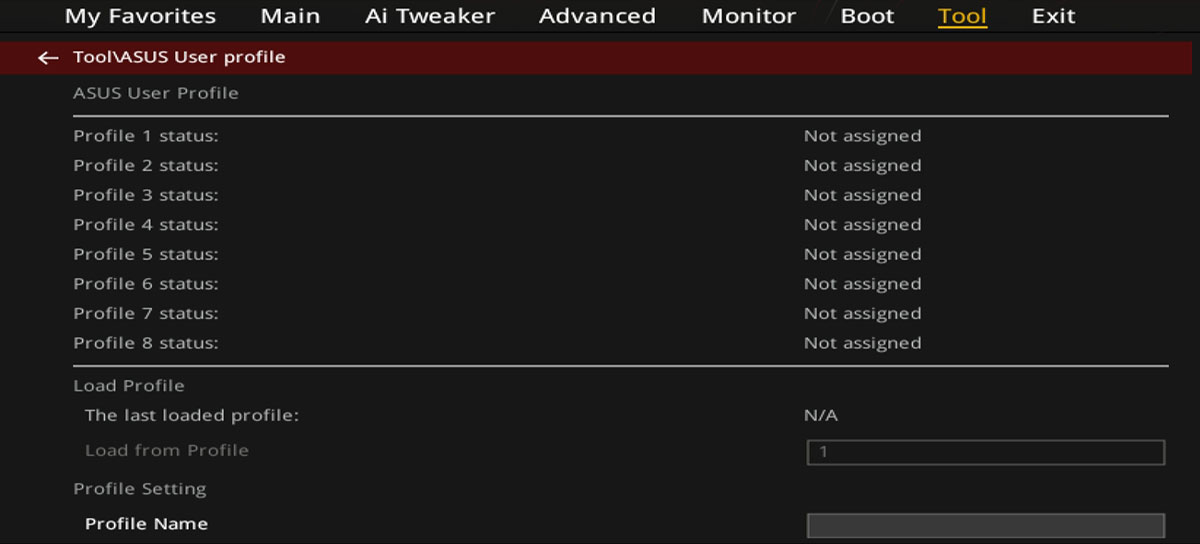

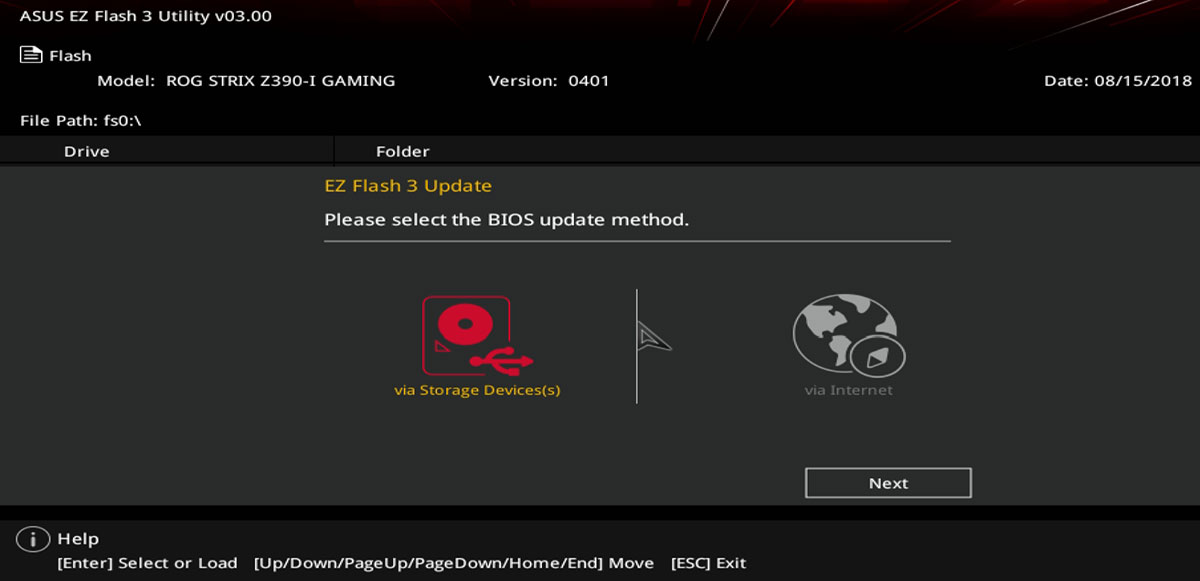

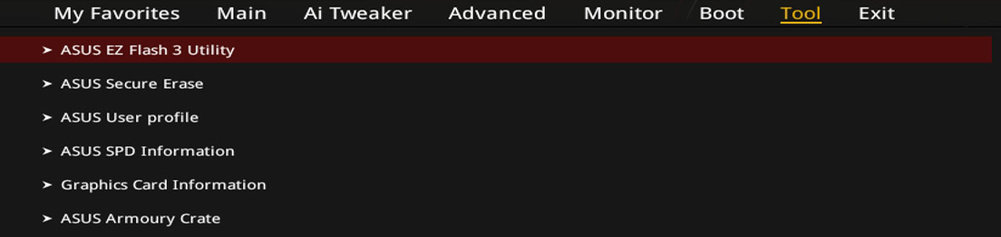

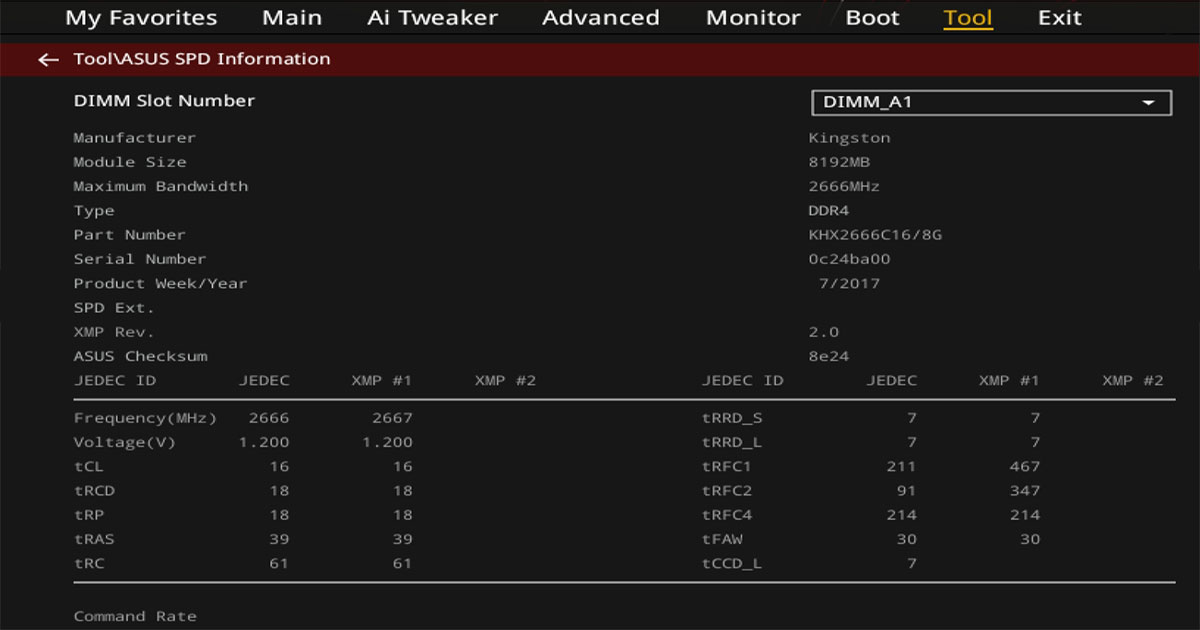

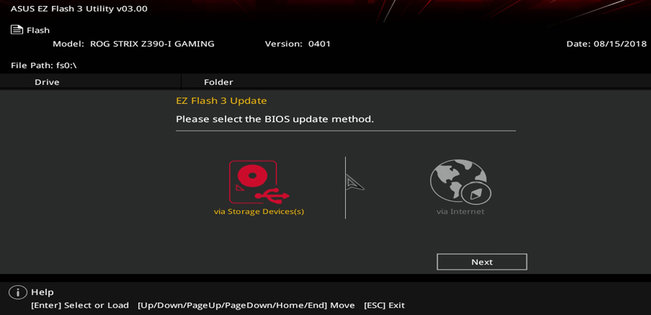

…Равно как и раздел Tool c полезными при тонкой настройке платы возможностями.



Программное обеспечение

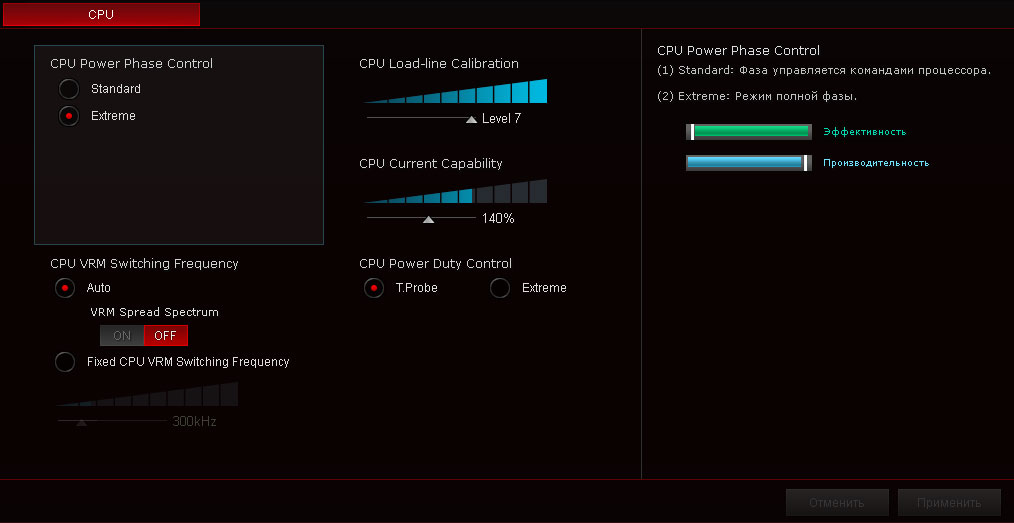

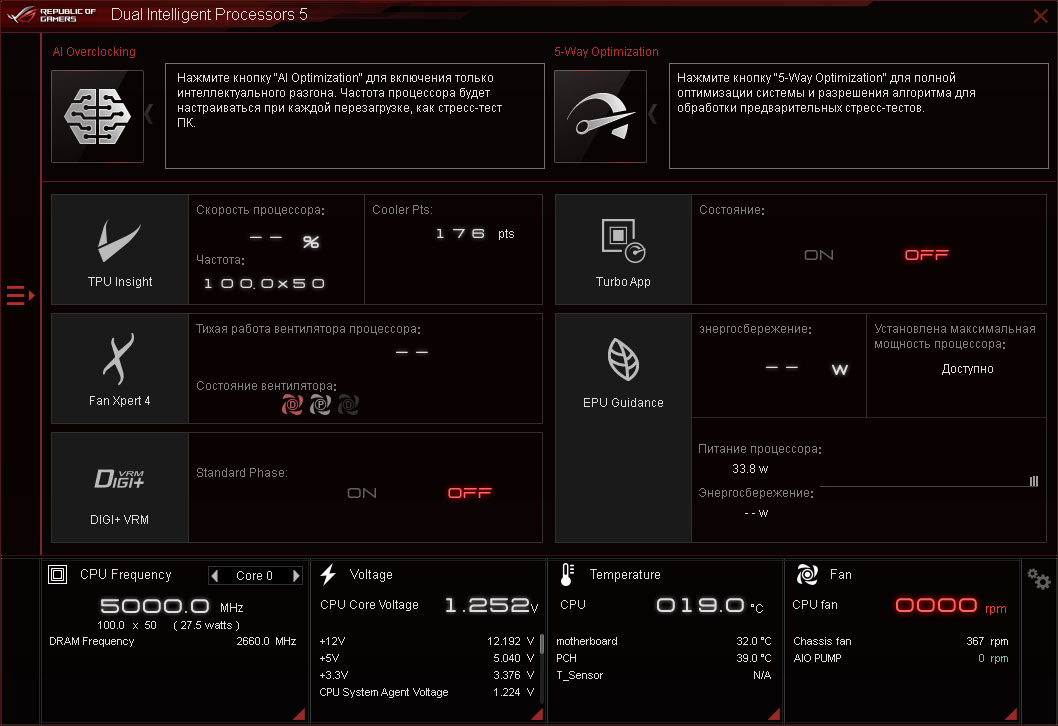

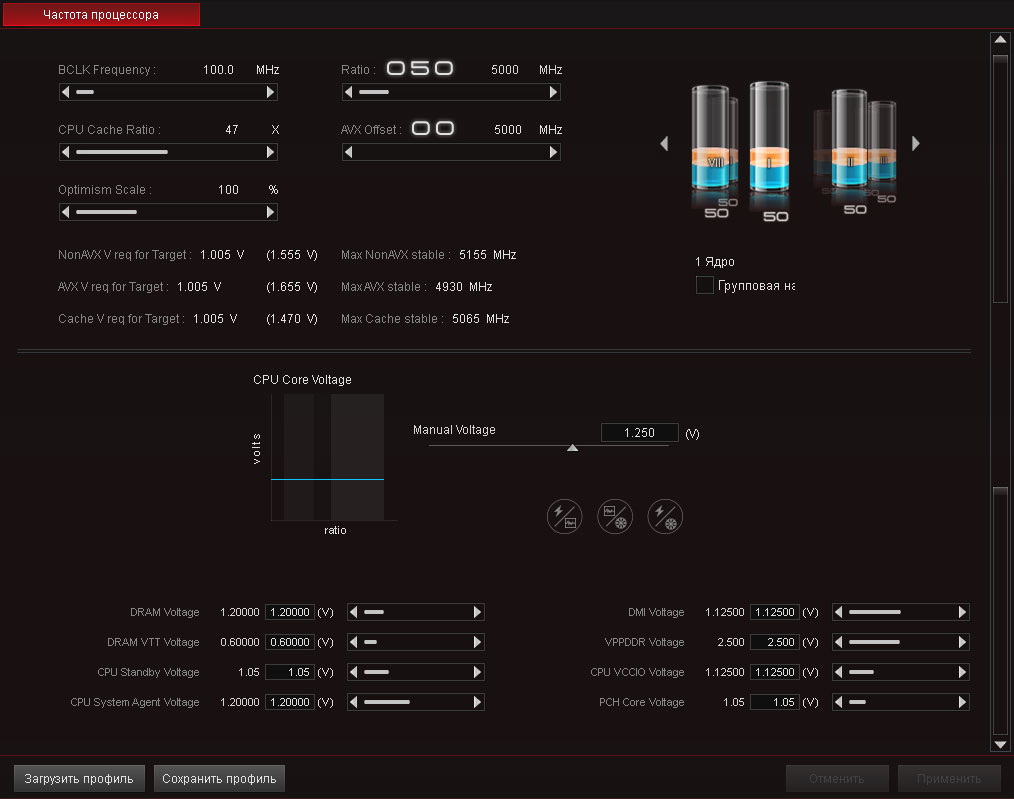

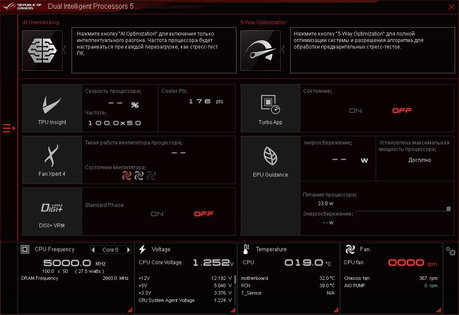

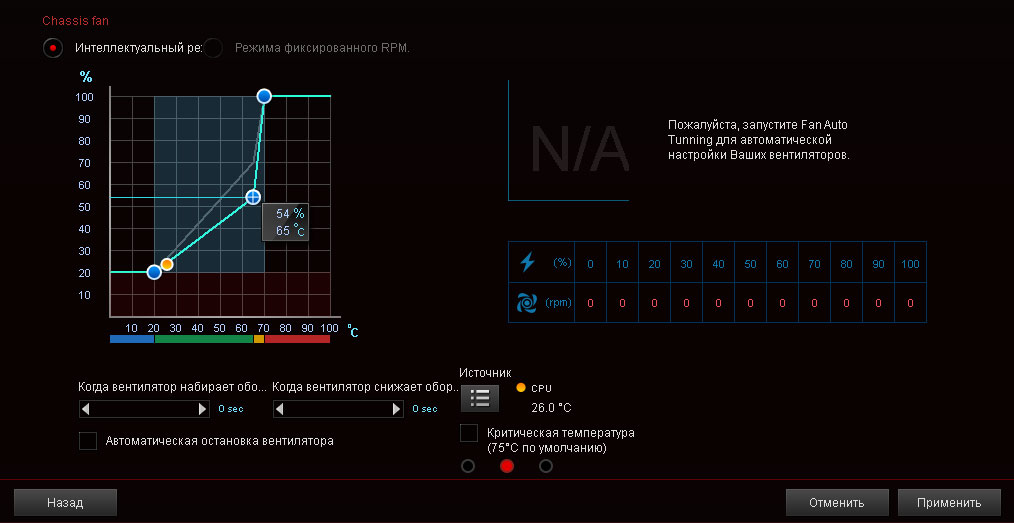

Утилиты из набора AI Suite для оверклокинга делают процесс разгона и настройки системы более комфортным и наглядным, что может понравиться начинающим энтузиастам.

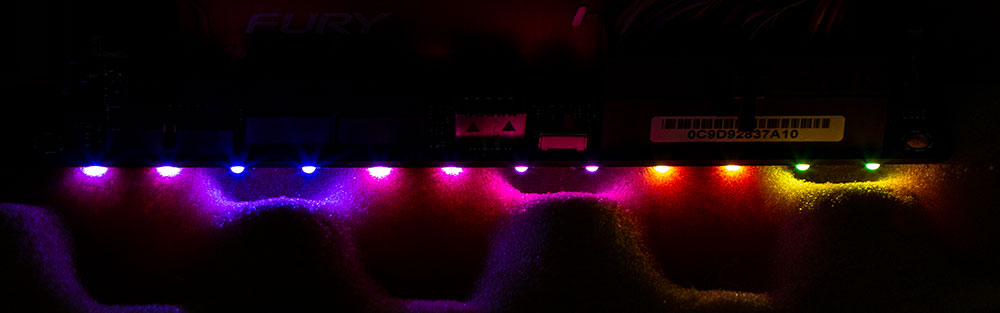

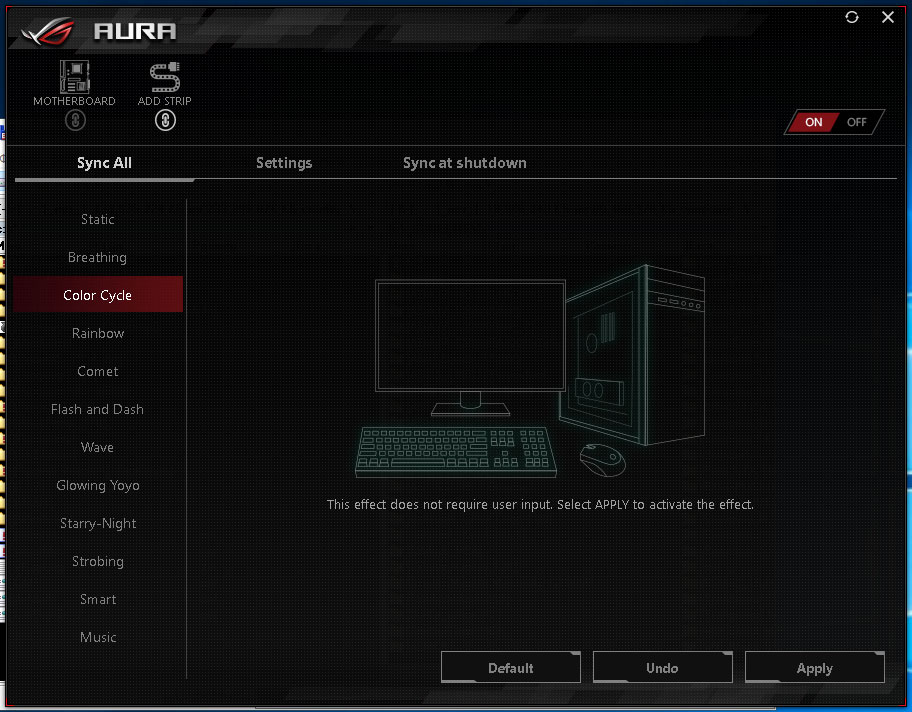

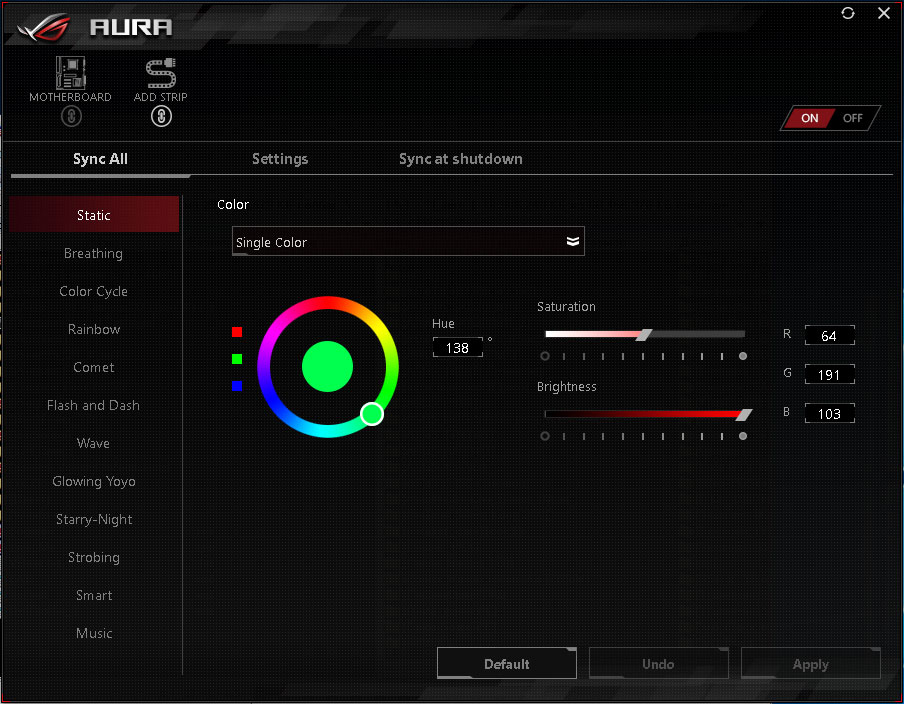

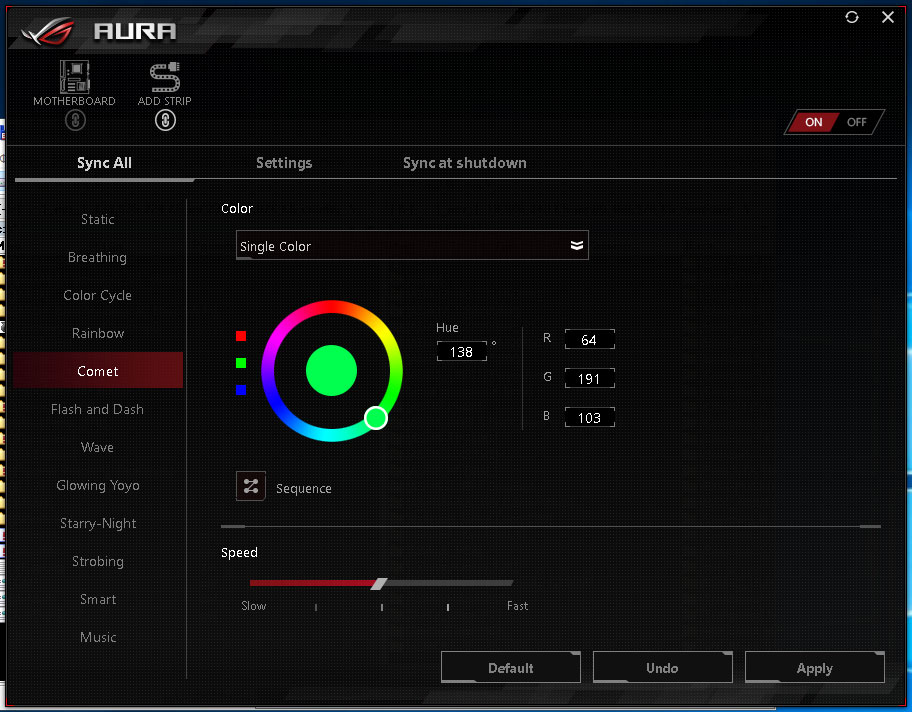

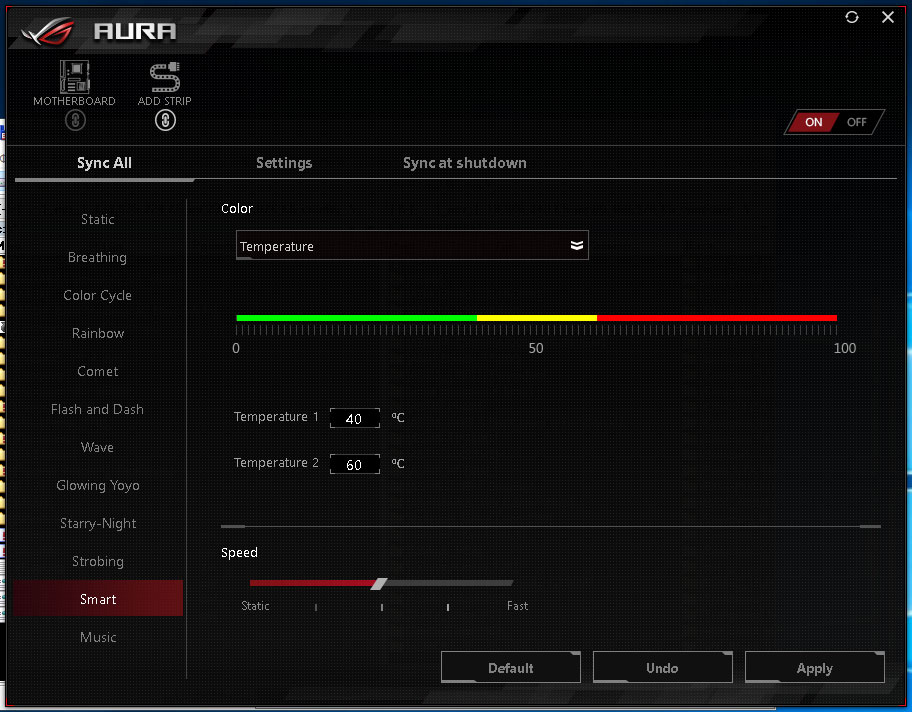

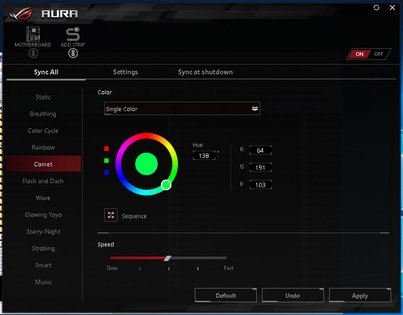

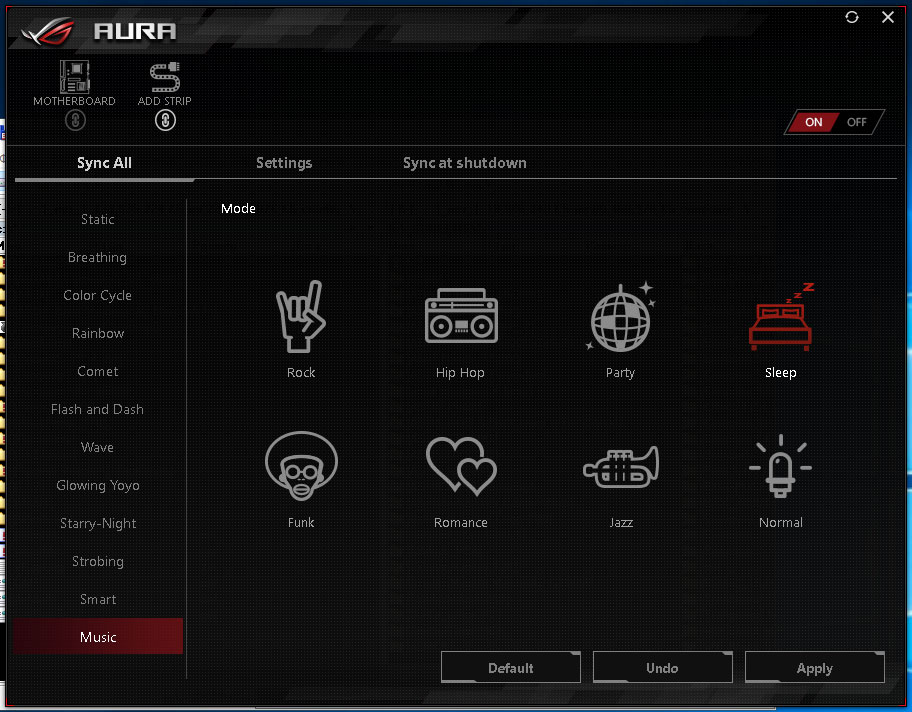

Штатный набор подсветки реализован рядом светодиодов на оборотной стороне платы, управлять их свечением можно с помощью программы ASUS Aura.



Подведём итоги

STRIX Z390-I GAMING – отличная плата для сборки компактного и мощного конфига. Разгон – не проблема, главное обеспечить должное питание и отвод тепла от процессора. Возможна установка пары быстрых SSD и полноразмерной видеокарты, причем «конфликтов» между комплектующими нет. Один вентилятор обеспечит должный отвод теплого воздуха от преобразователей питания и SSD благодаря продуманной системе радиаторов. Единственный сложный момент – сборка. Обилие колодок под USB, переднюю панель, звук и температурные датчики затруднит подключение кабелей в тесном пространстве компактного корпуса.

Цена сравнительно невелика – 17 000 рублей. Столько просят за полноразмерную ATX плату на Z370 серии ROG, а здесь Z390 со всеми возможностями.

Плюсы

  • Компактные размеры
  • Широкие возможности по настройке и разгону
  • Качественное охлаждение подсистемы питания и M.2 накопителя
  • Настраиваемая RGB подсветка

Может не понравиться

  • Процесс сборки

Итоговая оценка: 9 из 10.
