Сетевой комбайн: ASUS RT-AC88U

Смартфоны заменили нам КПК и телефоны, телевизоры объединили функции простого «ящика» и видеопроигрывателя, а роутеры так и остались обособленными устройствами. На производстве такое положение дел понятно и вопросов не вызывает, а в домашней среде выглядит странно. К чему разделять сетевые устройства, когда можно в одной небольшой коробке создать многофункциональный комбайн? Пример хорошей реализации такой идеи есть у ASUS, называется RT-AC88U.

Технические характеристики

• Разъемы: 9x RJ45 (1Гбит Ethernet), USB 2.0, USB 3.0, питание, 4x SMA (антенны)
• Питание: 19 В (макс. 2,37 А)
• Поддерживаемые стандарты Wi-Fi: 802.11a/b/g/n/ac
• Антенны: 4 шт внешние
• Поддержка MIMO: 4 x 4 (2,4 / 5 ГГц)
• Процессoр: двуядерный 1,4 ГГц (Broadcom BCM4709C0)
• Оперативная память: 512 Мбайт
• Накопитель: 128 Мбайт
• Подключение к сети Интернет: Automatic IP, Static IP, PPPoE(MPPE supported), PPTP, L2TP
• Поддержка шифрования: 64/128 бит WEP, WPA2-PSK, WPA-PSK, WPA-Enterprise, WPA2-Enterprise, WPS
• Поддерживаемые технологии: UPnP, IGMP v1/v2/v3, DNS Proxy, DHCP, SNMP, NTP Client, DDNS, Port Trigger, Virtual Server, DMZ, System Event Log, VPN server (IPSec Pass-Through, PPTP Pass-Through, L2TP Pass-Through, PPTP Server, OpenVPN Server), VPN client (PPTP client, L2TP client, OpenVPN client), еnhanced media server (AiPlayer app compatible), Dual WAN, IPTV
• Габариты: 300 x 188 x 84 мм
• Цена: 17 600 рублей

Упаковка, комплектация, внешний вид

Роутер поставляется в крупной картонной коробке.

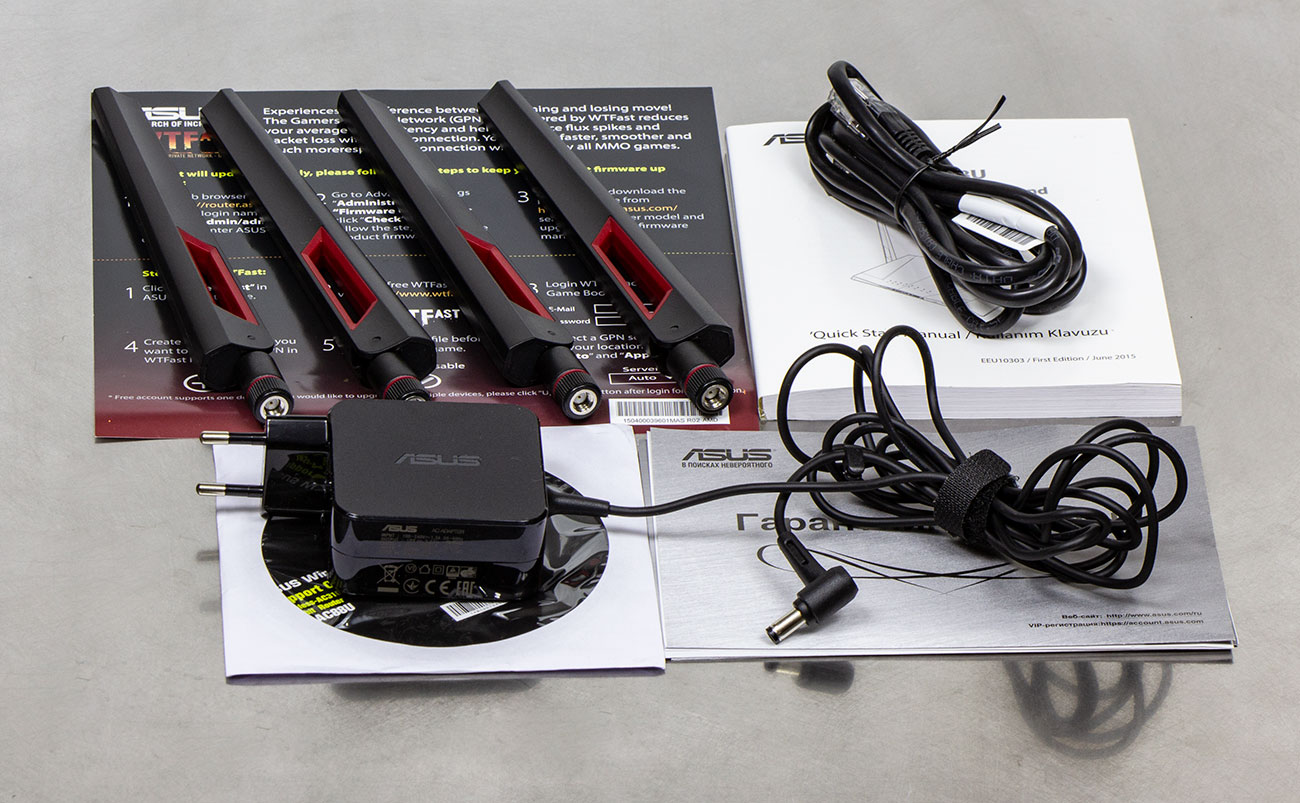

Внутри, кроме самого роутера, сложены аксессуары: инструкции, диск с драйверами, блок питания, четыре антенны, сетевой шнур (Ethernet).

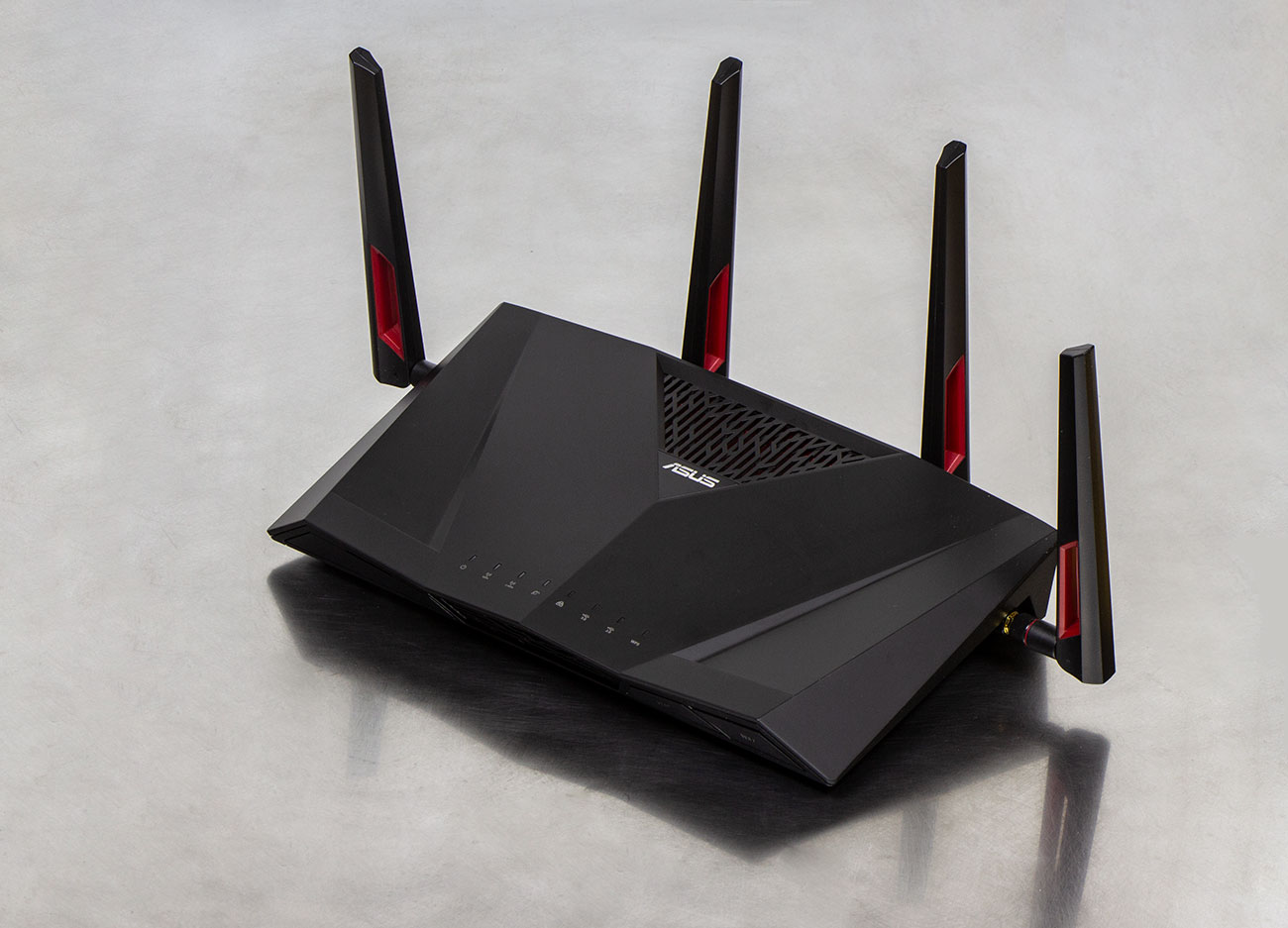

Корпус выполнен в стандартном для сетевых устройств серии ROG «стремительном» стиле, с обилием ровных поверхностей и острых углов.

Материал – матовый пластик. Предусмотрена установка как в горизонтальном положении (на стол), так и в вертикальном. Для этого на обратной стороне корпуса установлены резиновые ножки и прорези под винты. Последние закрыты резиновыми заглушками, легко извлекаемыми при необходимости.

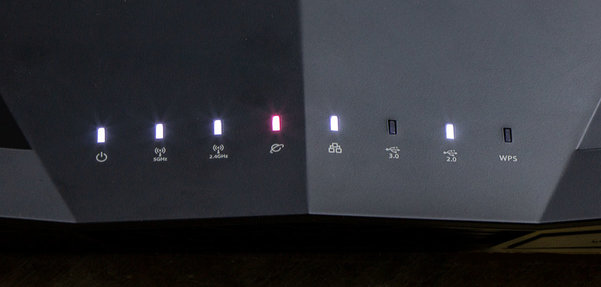

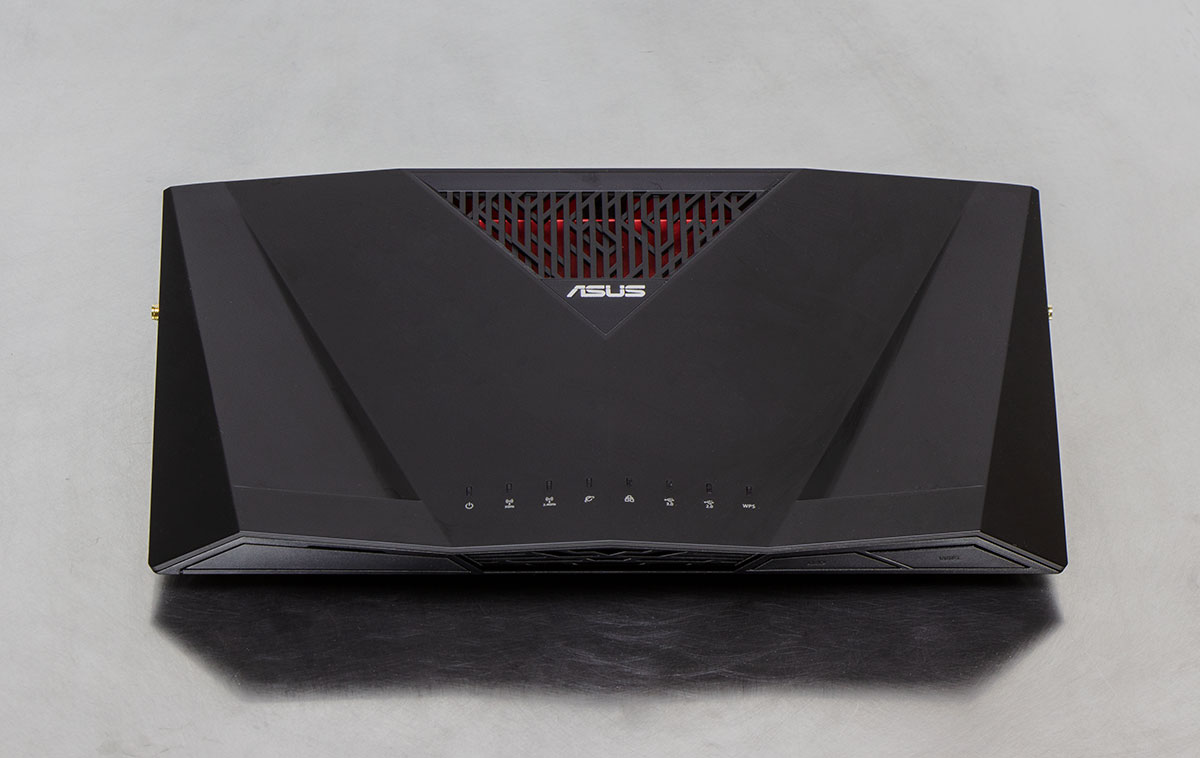

Ближе к нижнему краю лицевой стороны хорошо видны индикаторы активности. Вопреки обыкновенному, цвет свечения у них – белый, яркость умеренная, не режет глаз в сумерках и хорошо различим при дневном свете. При желании их можно отключить полностью нажатием одной кнопки.

В ASUS решили отказаться от индивидуального индикатора для каждого Ethernet порта в пользу беспроводных сетей и съемных накопителей – под них отданы четыре из восьми светодиодов. Это разумный шаг: в современной домашней сети число беспроводных клиентов, как правило, существенно превышает количество проводных сетевых подключений. Как следствие, детальная статистика по активности Ethernet подключений пользователю малоинтересна.

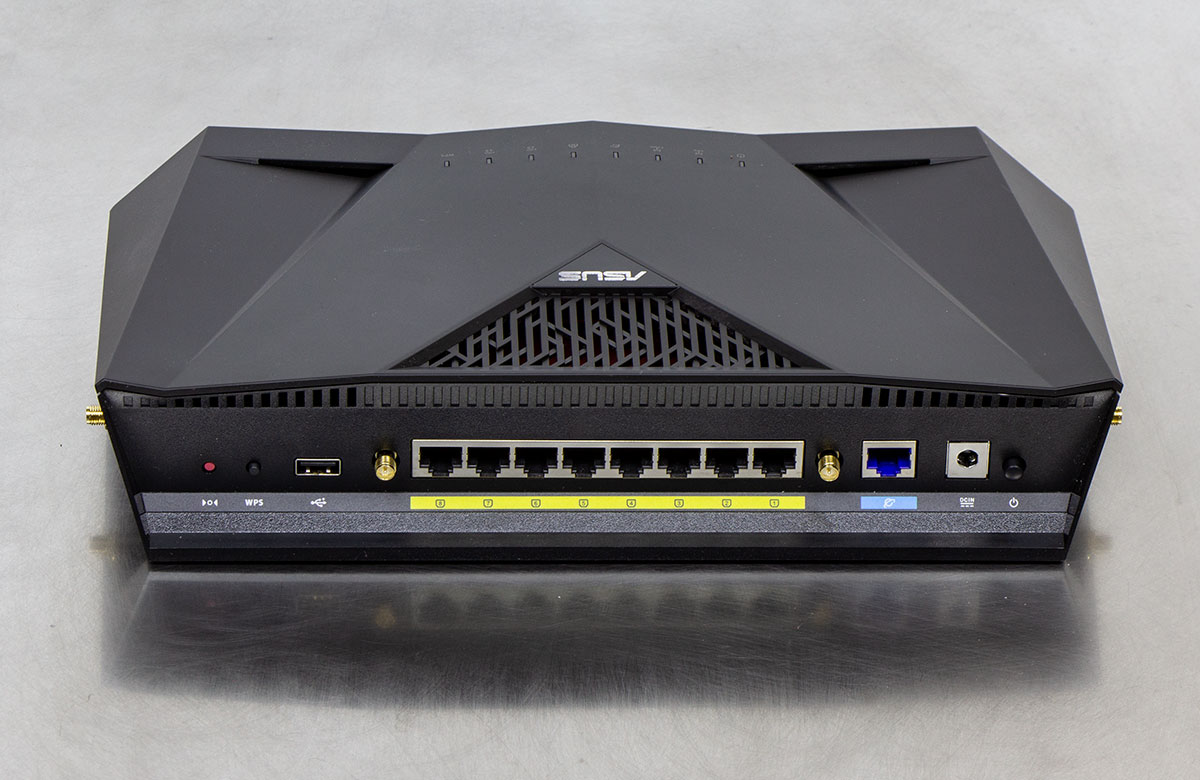

На торце сосредоточены большинство разъемов: девять RJ45 (Ethernet 1 Гбит), питание, два из четырех SMA (внешние антенны).

Ещё пара раскидана по боковым торцам устройства. Можно было собрать все на одном, но так зона покрытия была бы сильнее привязана к расположению роутера (при прочих равных).

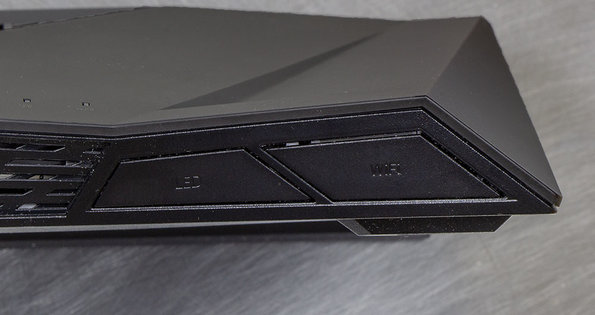

На передний торец выведены две кнопки (управления подсветкой и Wi-Fi) и разъем USB 3.0, сразу их не разглядеть: Крупные клавиши идут заподлицо с корпусом, а USB скрыт за откидывающейся крышкой.

Остальные «служебные» кнопки собраны на заднем торце: включения, сброса и активации WPS. Практичное решение: наиболее актуальные функции выведены на «лицевые» клавиши.

Внутреннее устройство

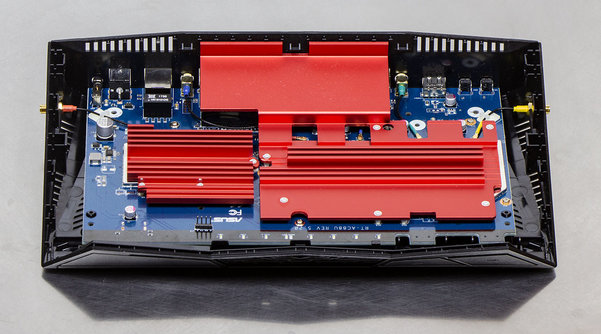

Вся электронная начинка роутера собрана на одной печатной плате, накрытой двумя алюминиевыми радиаторами.

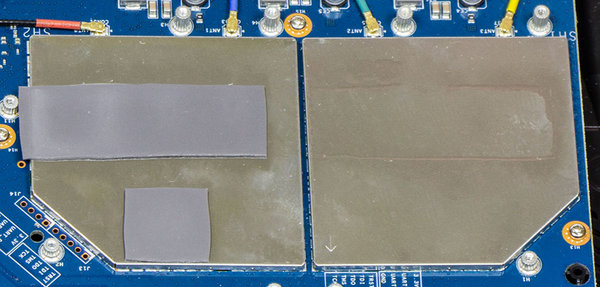

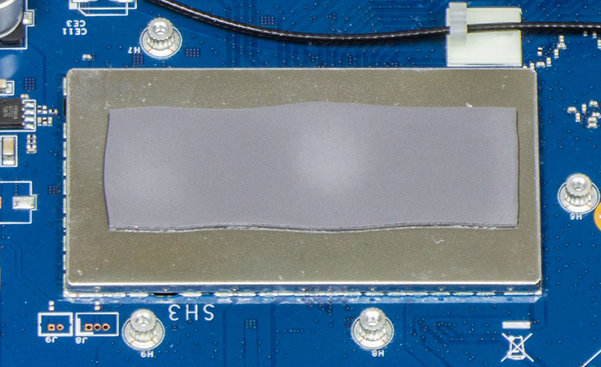

Радиаторы контактируют через термопрокладки с двумя экранами высокочастотных блоков платы, которые, в свою очередь, отводят тепло от контроллеров.

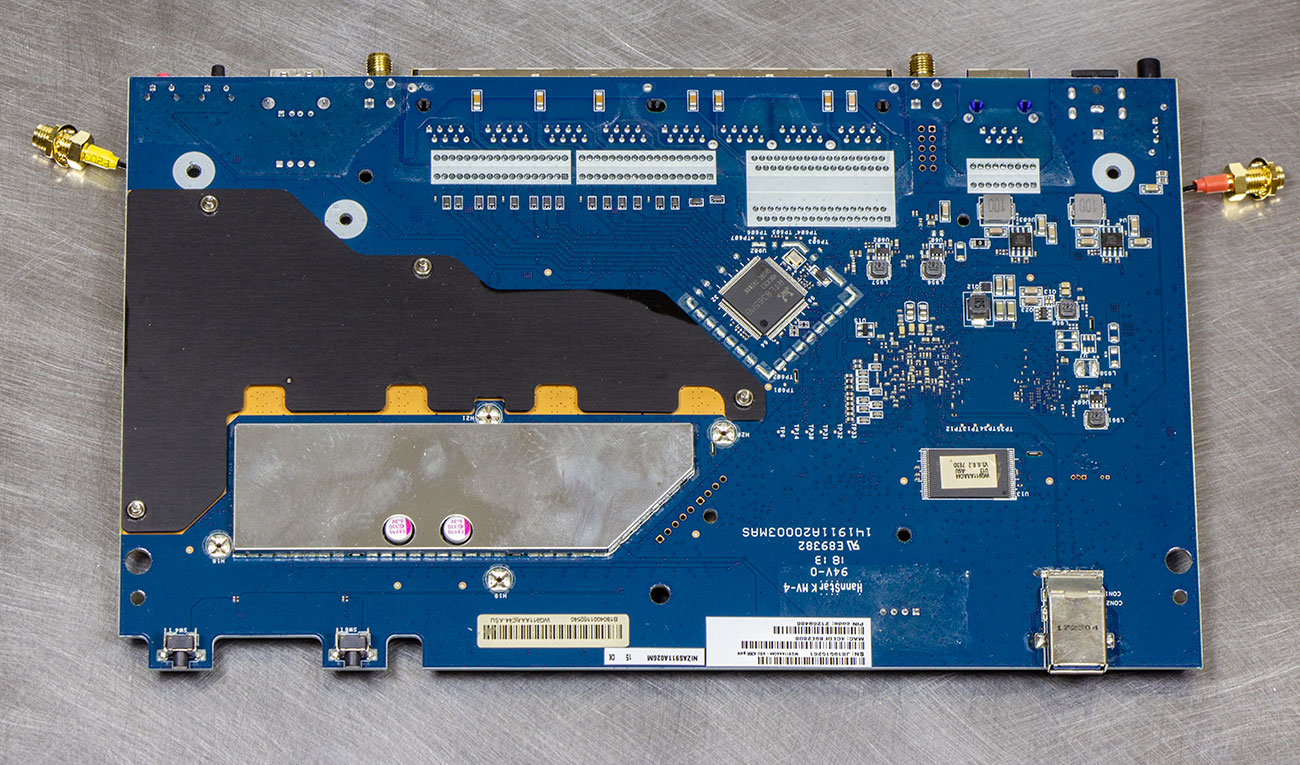

С обратной стороны установлена ещё одна теплоотводящая пластина

Под левым (малым) экраном скрыт однокристальный процессор Broadcom BCM4709C0. Внутри – два ядра Cortex-A9, работающих на частоте 1,4 ГГц, пять гигабитных Ethernet, контроллеры USB 3.0 и 2.0. Рядом распаяна микросхема оперативной памяти объемом 512 Мбайт, на обратной стороне платы – флэш-память объемом 128 Мбайт.

Работа Wi-Fi обеспечивается двумя контроллерами Broadcom BCM4366, они расположены под правыми экранирующими пластинами. Внутри них одноядерный процессор Cortex A7, работающий на 800 МГц, и радиомодули, способные работать на частотах 2,4 и 5 ГГц.

Еще четыре Ethernet разъема работают благодаря контроллеру Realtek RTL8365MB, он распаян с обратной стороны платы.

Веб-интерфейс

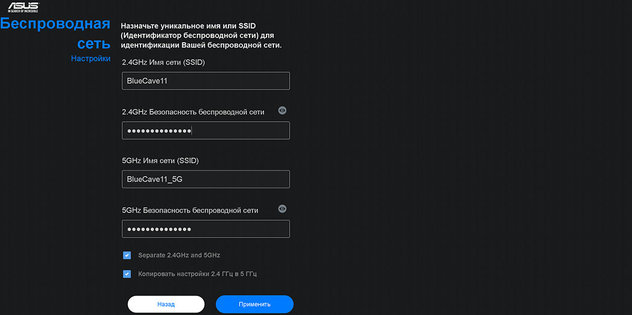

При первом включении стандартная процедура – определение базовых параметров, обновление прошивки.

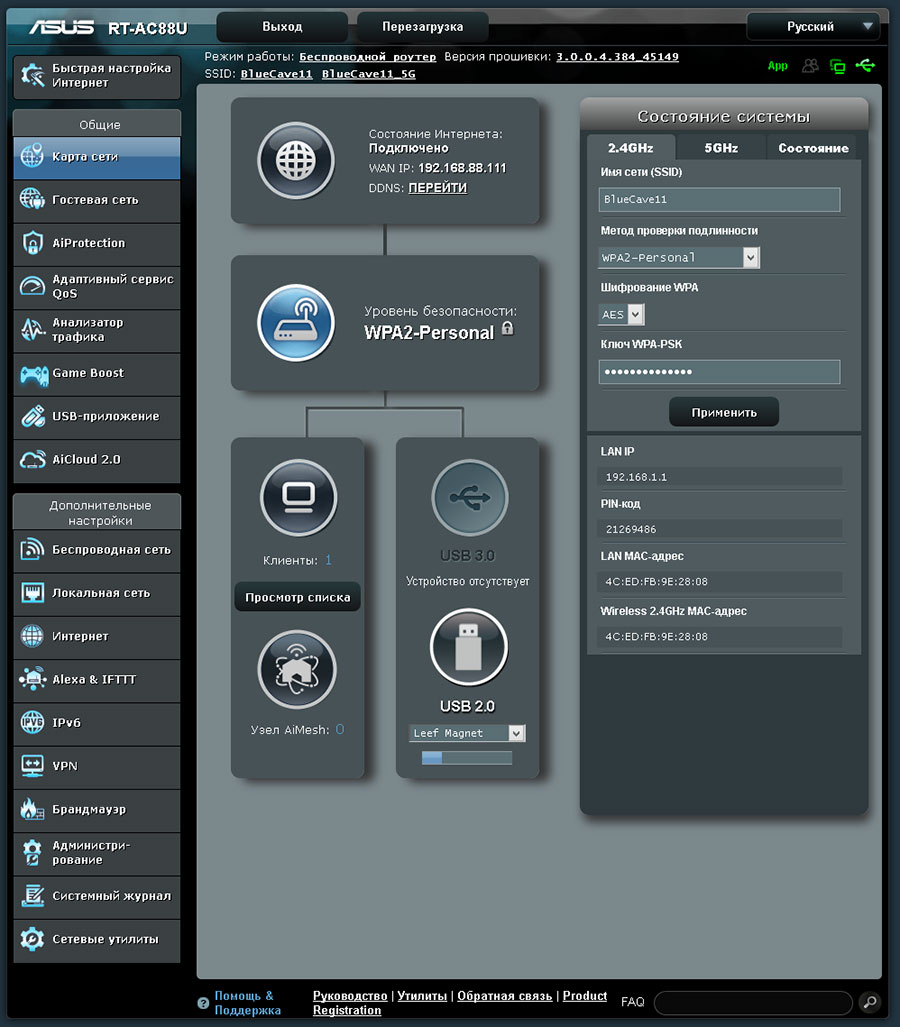

Общий вид главного «заглавного» экрана веб-интерфейса не меняется уже много лет – просто, лаконично, без лишних подробностей, только основная информация.

Второй сверху закладкой идет экран управления так называемой «гостевой сетью». При активации появится ещё одна точка доступа, и все подключенные к ней устройства смогут без проблем выходить в Интернет. При этом внутренняя сеть (так называемый интранет) будет скрыта. Полезная опция для домашней сети.

AiProtect – встроенная утилита, совмещающая функции антивируса (блокировка некоторого вредоносного содержимого), контроля за активностью ПК и фильтра входящего трафика. Опций для кастомизации под себя немного, но в качестве базовой защиты и разграничения доступа в интернет для отдельных устройств подойдет вполне.

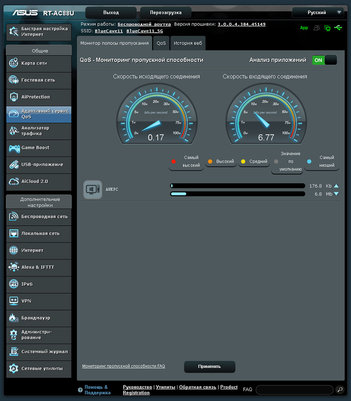

QoS – технология приоритезации трафика. Теоретически, она способна несколько улучшить качество потокового видео, аудио при значительной загрузке сети, но на моей практике не давала значимых результатов.

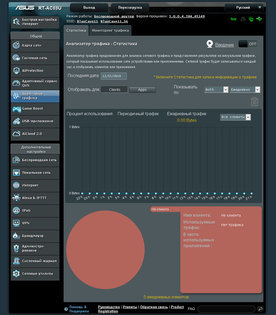

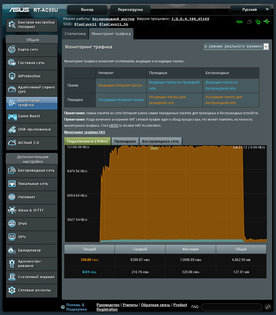

Анализ трафика. Здесь можно посмотреть объем получаемых данных для каждого устройства, посмотреть статистику за некоторый промежуток времени. Вкупе с AiProtect позволит выявить и ограничить в аппетитах особо «прожорливых» домочадцев.

GameBoost стоит отнести к тому типу разработок, когда хорошая идея получила странную реализацию. Во всяком случае, сколько-нибудь ощутимых результатов в играх (снижение пинга, увеличение стабильности трафика) я не получил. На ситуацию влияли лишь выбор игрового сервера и его загрузка пользователями, не более того.

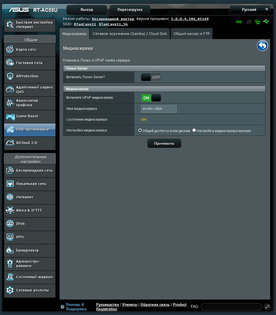

Одна из полезных фишек в роутерах ASUS – возможность быстро поднять файловый сервер или расшарить содержимое переносного накопителя для клиентов сети. Сам накопитель можно подключить к USB портам на роутере, и, принимая во внимание третью версию интерфейса и мощный процессор, кидать файлы в обе стороны можно с неплохой скоростью. Конкретные цифры – ниже.

Также в этом разделе можно настроить сетевой принтер или подключить в качестве «источника Интернета» 3G/4G модем. Собственно, тут и про ограничение трафика можно вспомнить – быстрый анлим на «мобильном» Интернете в России скорее исключение, чем правило.

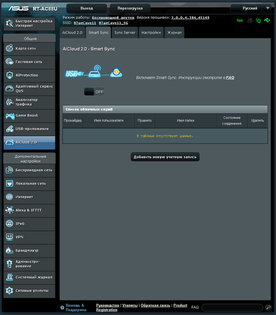

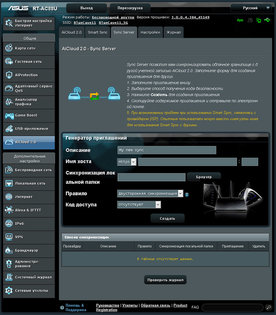

Из подключенных к роутеру накопителей можно сделать и облачное хранилище, данные из которого будут синхронизироваться по заданным правилам с тем или иным источником. Для этого предназначен раздел AiCloud.

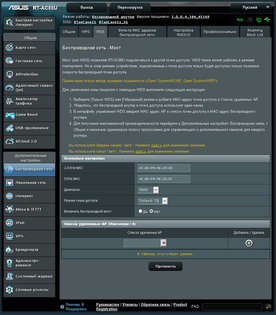

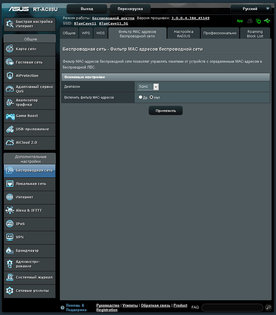

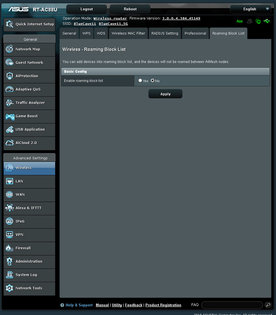

По неизвестной мне причине базовые настройки сетей смещены в группу «дополнительные настройки», хотя их стоило бы сделать основными. Первый раздел в этой группе посвящен Wi-Fi и позволяет настроить множество параметров – от SSID и канала до мощности сигнала и RADIUS-сервера. Хорошо, что вынесли в отдельную вкладку фильтрацию по MAC-адресам, меня эта опция не раз спасала от охотников до халявного интернета.

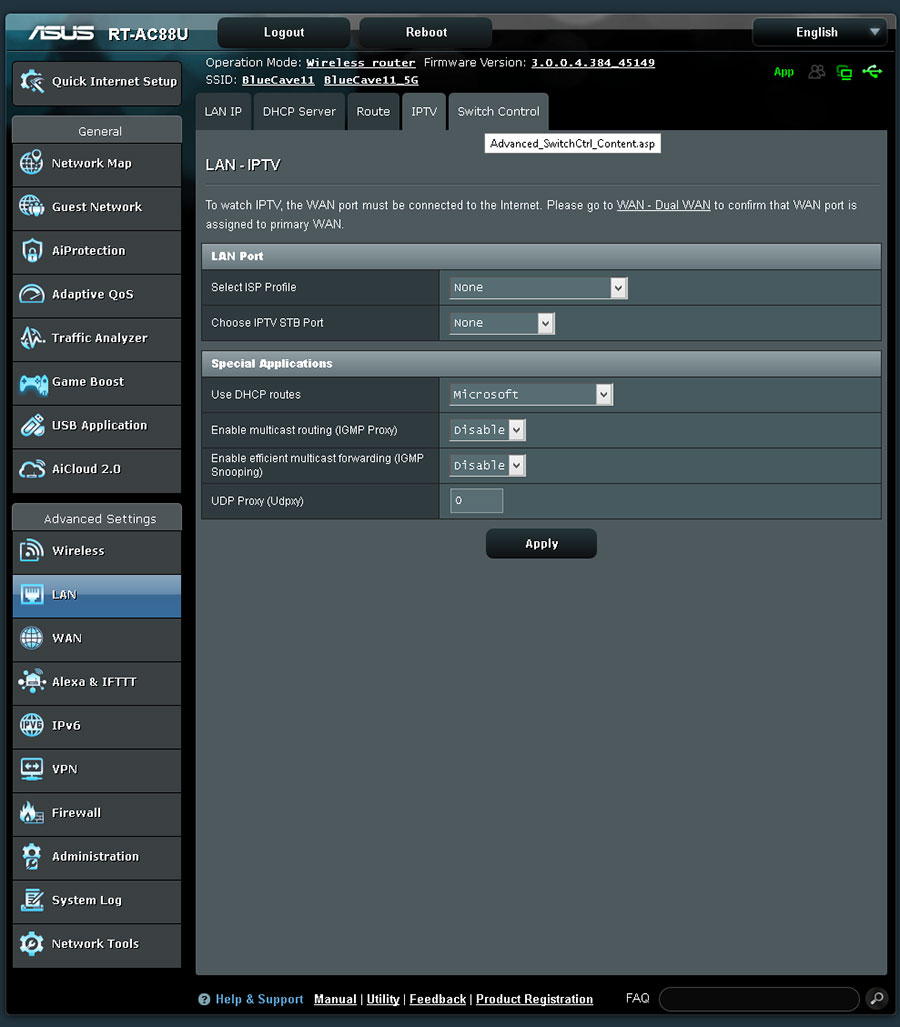

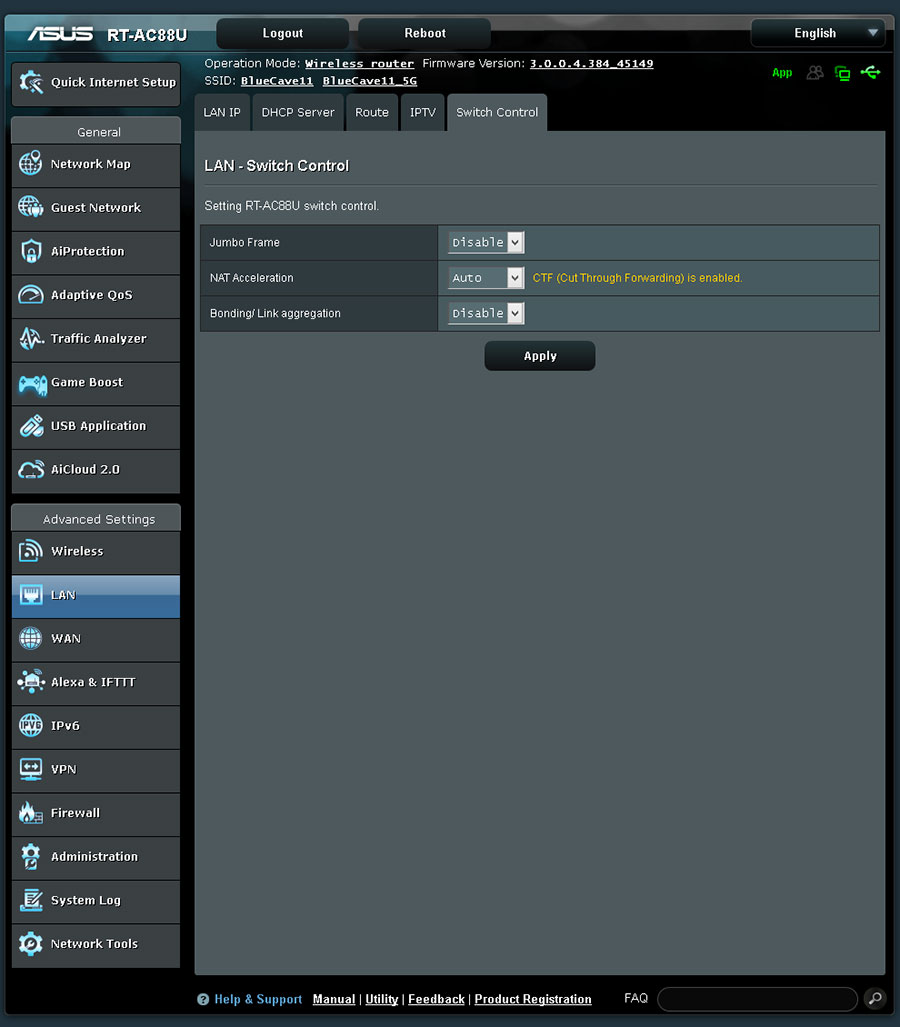

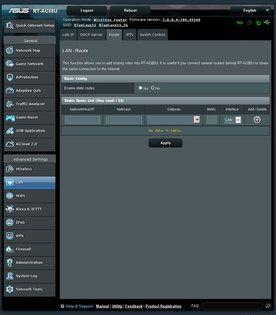

Следующий раздел – настройка «локалки», DHCP сервера и базового роутинга.

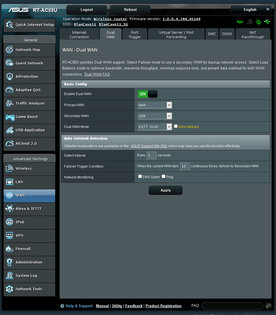

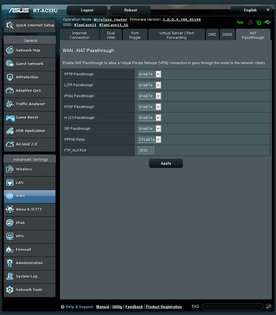

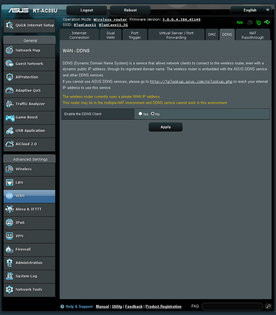

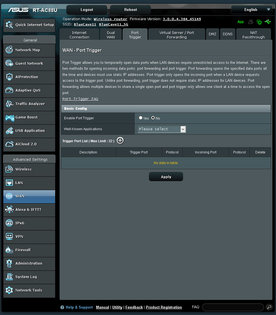

Работа роутера с «источником» Интернета настраивается в разделе WAN. Кроме базового типа подключения, проброски портов и DMZ здесь можно настроить AC88U на работу с запасным каналом, который будет автоматически задействован при проблемах с основным. Очень полезная опция во многих регионах России, где провайдеры халатно относятся к обслуживанию сетевого оборудования.

Есть в роутере и системы продвинутого взаимодействия с устройством – голосовое управление и автоматизация действий. Первое, на мой взгляд, вряд ли будет массово востребовано, а второе (IFTTT) весьма интересная штука. С её помощью можно «научить» роутер определенным действиям и рутинным операциям.

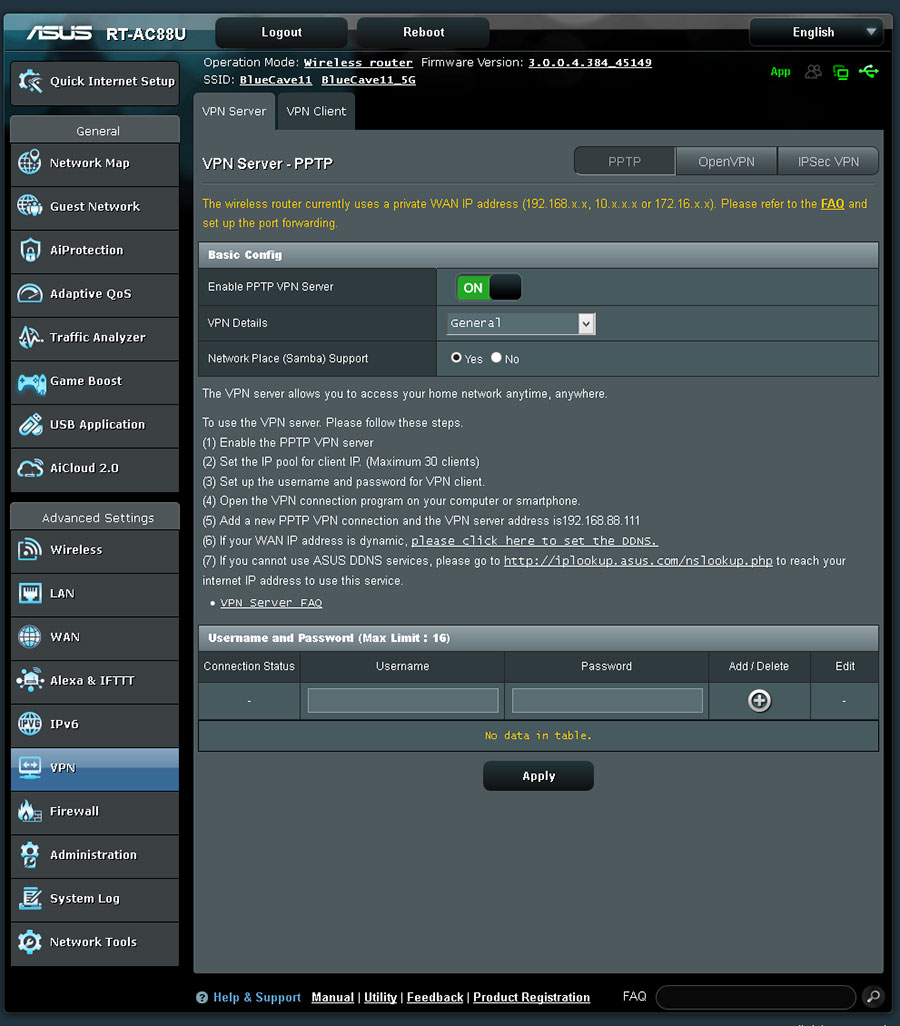

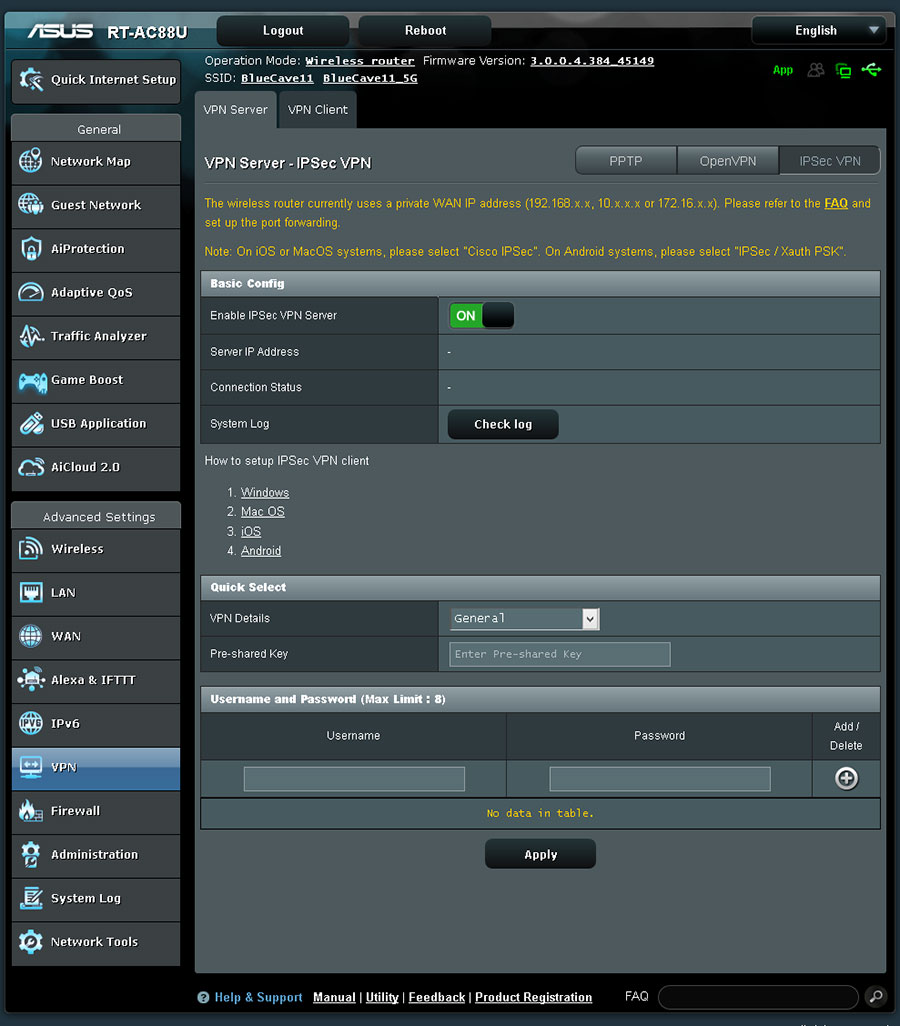

После введения Роскомнадзором заградительных мер про VPN не знает только ленивый. AC88U может выступать в роли сервера и клиента, поддерживает IPSec, OpenVPN и PPTP. Настроек немного, работает сразу. По крайней мере, OpenVPN успешно сконфигурил минут за 10.

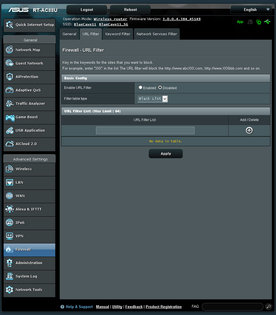

В разделе Firewall стандартный набор инструментов по управлению трафиком.

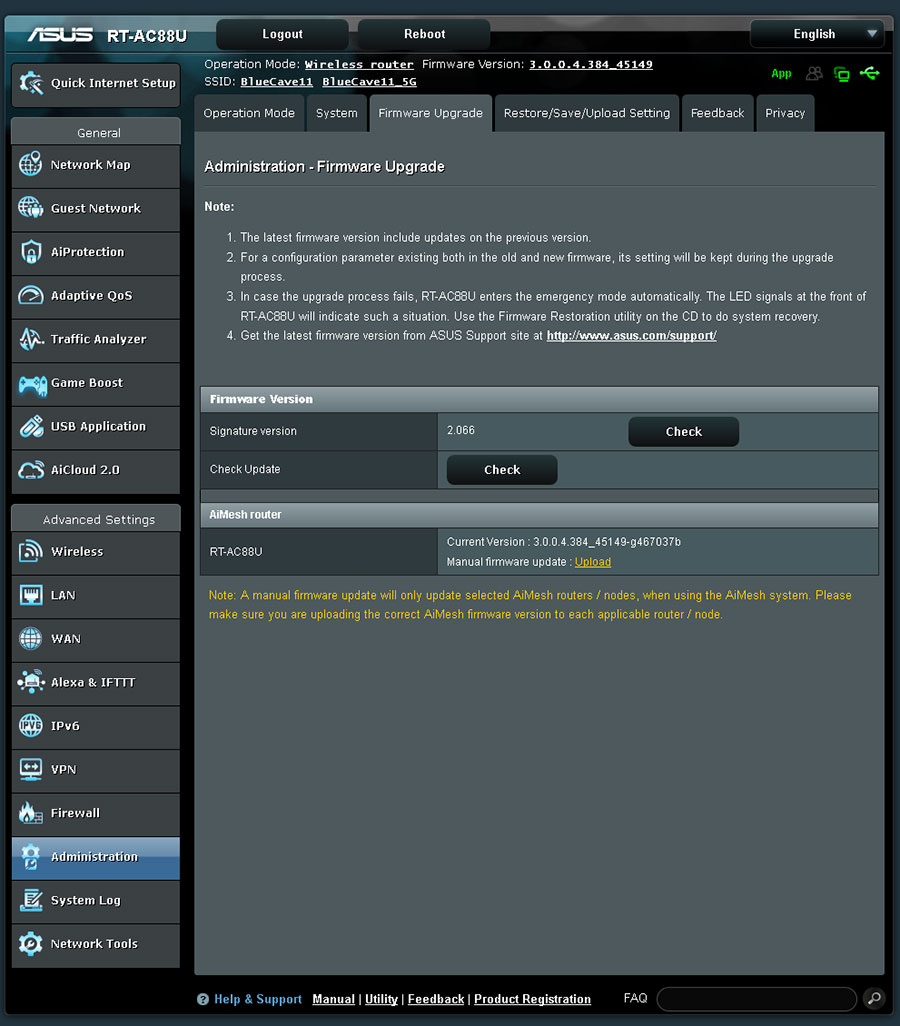

Настройка базовых функций AC88U осуществляется в разделе Administration: режим работы, активные порты, доступ по SSH, синхронизация времени, доступ к веб-интерфейсу извне, обновление прошивки, сохранение конфигурации и прочее. По-хорошему, с него стоит заглянуть сразу при старте, перед определением логина и пароля.

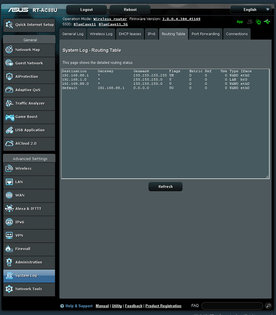

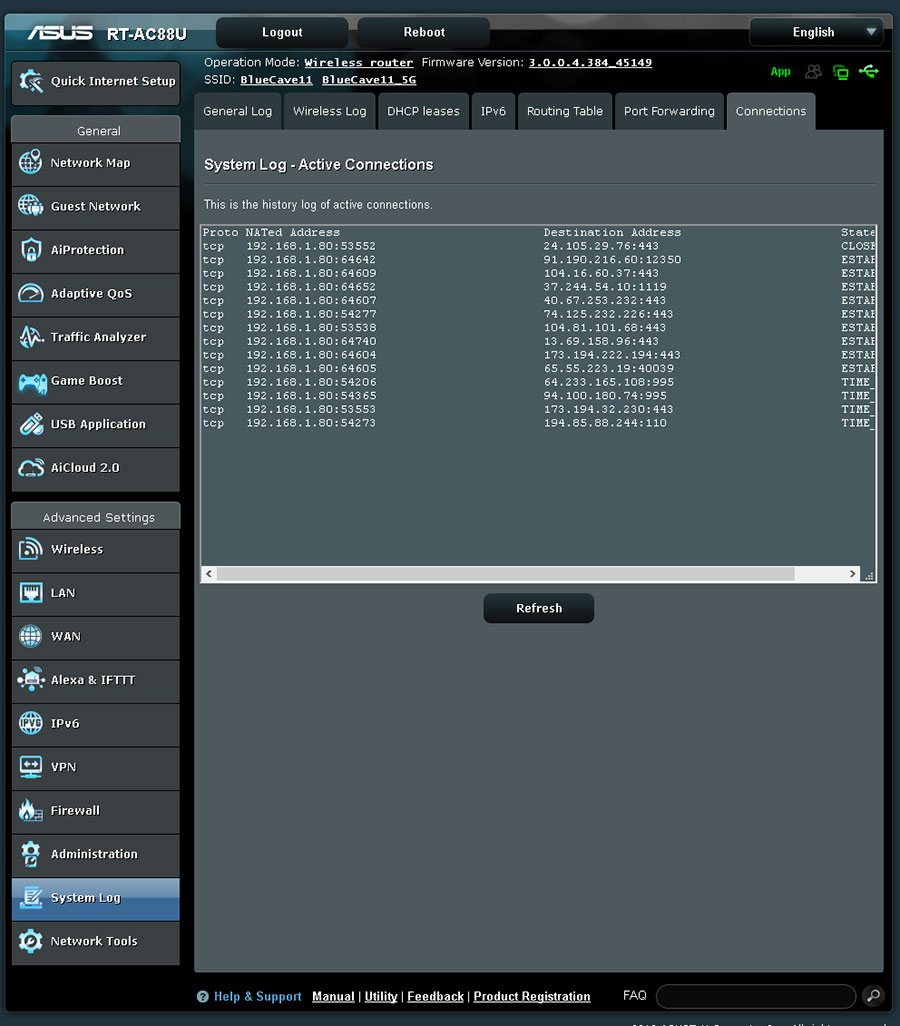

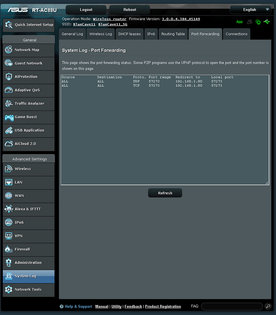

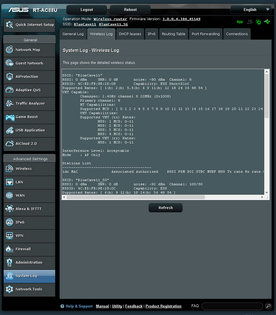

Для разнообразных логов выделили отдельный раздел, поддерживается отправка на Syslog. Удобно при поиске источников разнообразных глюков.

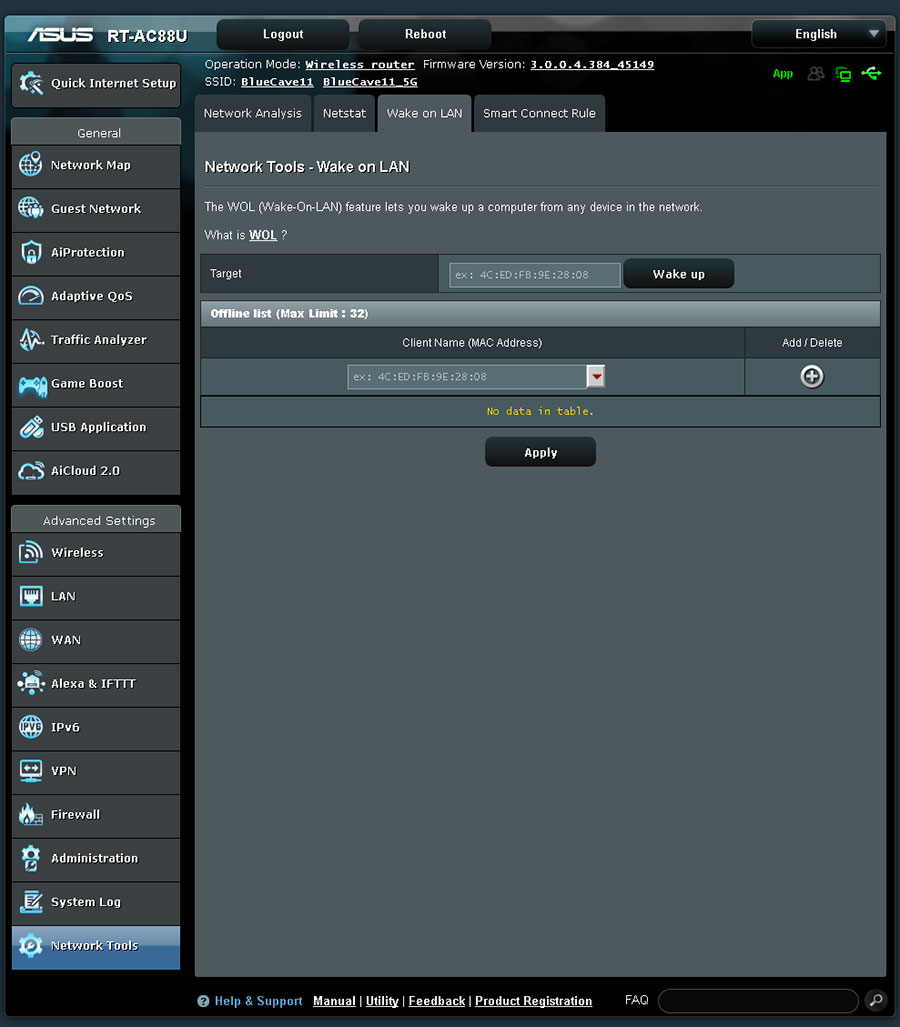

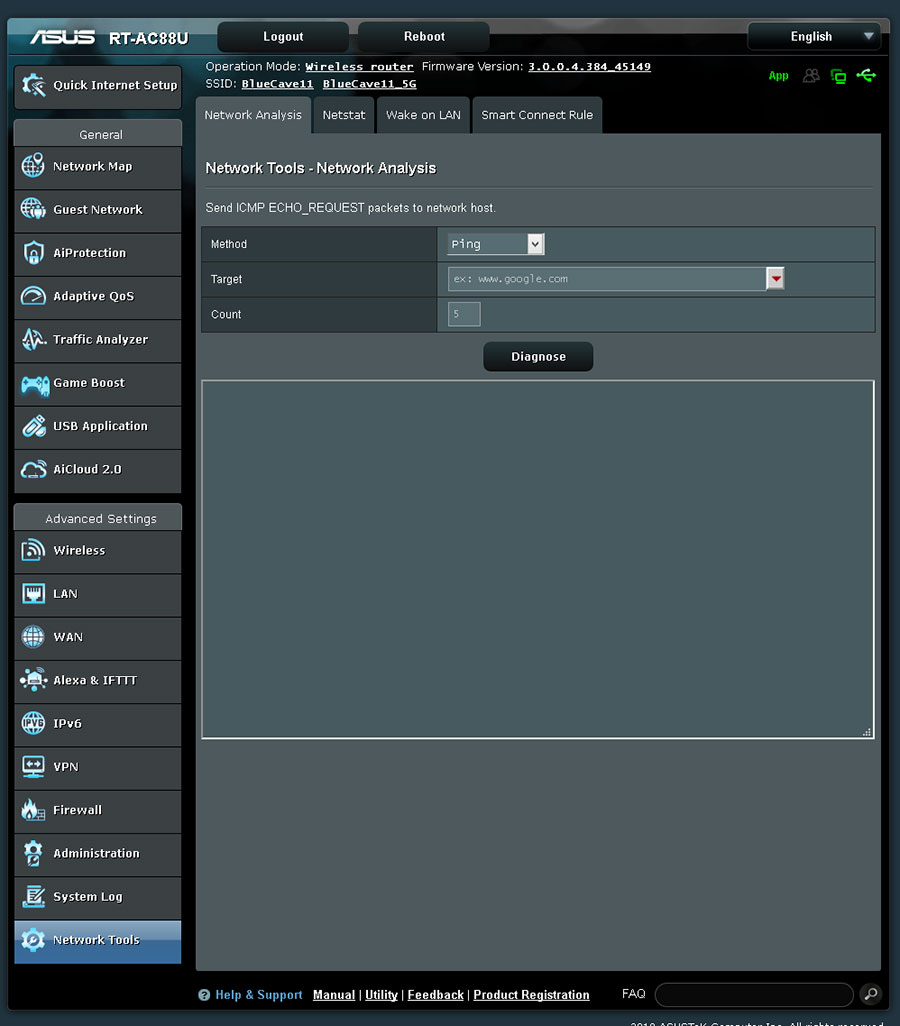

В последний раздел собрали некоторые полезный функции (пинг, netstat) и настройки SmartConnect – технологии, позволяющей роутеру самостоятельно выбирать оптимальный диапазон частот и канал для соединения с беспроводными клиентами. Некоторым придется кстати возможность удаленно «будить» компьютеры посредством технологии WakeOnLan для проведения удаленных операций.

Результаты тестов

Проводить детальные разборки по уровню сигнала в разных углах не стал – результаты слишком субъективны и изменятся даже если перенести роутер на этаж выше или ниже в аналогичную по планировке квартиру. Отмечу лишь, что его хватает для покрытия всего пространства трехкомнатной квартиры при горизонтальном расположении устройства.

Скоростные характеристики – дело другое. Самый простой и «натуральный» тест – копирование файлов. Для этого использовался ПК, подключенный к роутеру по гигабитному Ethernet, и медиацентр с картой PCE-AC68 (802.11ac, интерфейс – PCI Express, антенны комплектные.). В зоне прямой видимости скорость изменялась от 60 до 97 Мбайт/сек, иногда скачками взлетая до 105. Минимальное расстояние между роутером и клиентом составляло 1 метр, максимальное – 5. Примечательно, что 97 Мбайт/сек достигались на дистанции не менее 4 метров. Удаление медиацентра за преграду (некапитальная межкомнатная перегородка) падала до 30-40 Мбайт/сек. Результат ожидаемый, в целом адекватный. Стоит отметить, что это практически идеальный сценарий – один LAN, с которого без всякой обработки гонится поток на единственный клиент WLAN. При увеличении числа устройств в беспроводной сети при прочих равных скорости будут падать, так как пропускная способность «беспроводного канала» делится между всеми устройствами в сети. И все-таки хочется больших показателей при надписи «up to 2167 Mbps» (это 270 Мбайт/сек) в характеристиках роутера.

Основное преимущество AC88U над более дешевыми моделями с поддержкой 802.11ac – возможность реальной многозадачности. То есть передача файлов по FTP с фалохранилища, закачка торрентов и активный обмен данными (копирование архива) между двумя портами LAN не влияла на скорость работы веб-интерфейса и запись файлов на подключенный к роутеру USB 3.0 диск. Последний выдает хорошие скоростные показатели – в среднем 105 Мбайт/сек чтение и 51 – запись. Совместное использование накопителя влияет на скорости, но тут узким горлышком становится сам жесткий диск – одновременное считывание файлов с одной области и запись на другую вынуждает головки часто перемещаться. Подключение того же диска к разъему USB 2.0 снижает скорости до 25-33 Мбайт/сек.

Хорошая производительность часто идет рука об руку с солидным тепловыделением, и AC88U не исключение: при активном обмене данными (особенно с WLAN клиентами) температура платы поднимается до 60 градусов, радиатора – до 50. При креплении на вертикальные поверхности цифры чуть ниже: 56 и 48 градусов соответственно. При таких цифрах становится понятно стремление конструкторов усеять пластиковый корпус вентиляционными отверстиями.

Подведем итоги

Назвать ASUS RT-AC88U продвинутым роутером было бы неправильно. Наиболее близкое определение – сетевой комбайн для дома или небольшого офиса. В отличие от профессиональных решений (например, mikrotik) его отличает простой и понятный интерфейс. Естественно, начинающему пользователю будет понятно далеко не все, но разобраться в назначении всех пунктов и разделов куда проще, чем в той же RouteOS. Просят за него прилично – более 17 000 рублей, но стоит помнить, что это не просто маршрутизатор на два-три компа и телевизор, а качественное и продуманное устройство с хорошими аппаратными мощностями, способное справиться с серьезной нагрузкой. Строго говоря, для трех компов и телевизора брать AC88U бессмысленно, а в большой семье, где часто обмениваются фильмами, музыкой, играют, перекачивают многогигабайтные рабочие проекты он придется в самый раз. Подозреваю, что в скором времени под него адаптируют и сторонние прошивки, ещё более расширяющие возможности устройства.

Плюсы

Мощная аппаратная платформа

Понятный веб-интерфейс

Обилие настроек и дополнительных возможностей

Может не понравиться

Цена

Расположение USB портов
