Красиво, качественно, дорого. Обзор ASUS ROG THOR 850W

ASUS давно выпускает блоки питания, но практически все из них нацелены исключительно на OEM-производителей — если гаджеты и появлялись в рознице, то только благодаря чуду. Недавно ASUS анонсировала линейку блоков питания ROG THOR, которые изначально нацелены на конечного потребителя. По мощностям на данный момент выбор небольшой — 850 и 1 200 Вт, а качество исполнения, судя по фотографиям, на высоте. К нам на тест приехала младшая модель мощностью 850 Вт.

Технические характеристики

• Модель: RR-MSQ-RTSS02-850P1.
• Заявленная мощность: 852 Вт.
• Сертификат 80PLUS: Platinum.
• Входное напряжение: 100–240 В, переменное.
• Максимальный ток по каналу +5sb: 3 А.
• Максимальный ток по каналу +12: 71 А.
• Максимальный ток по каналу +5: 20 А.
• Максимальный ток по каналу +3,3: 20 А.
• Защита: OVP, OPP, SCP, OCP, OTP.
• Максимальная мощность потребителей по каналам +3,3 и +5: 100 Вт.
• Разъемы питания матплаты: один 24-пиновый, один на 4+4 пина.
• Разъемы питания PCIe устройств: шесть на 6+2 пина.
• Разъемы питания «molex» / SATA: 10 / 6 шт.
• Вентилятор: 135 мм (Powerlogic PLA13525B12M), 4,8 Вт, 2 000 об/мин.
• Габариты: 160 x 150 x 86 мм.
• Цена: 18 000 рублей.
• Гарантия: 10 лет.

Комплектация, внешний вид

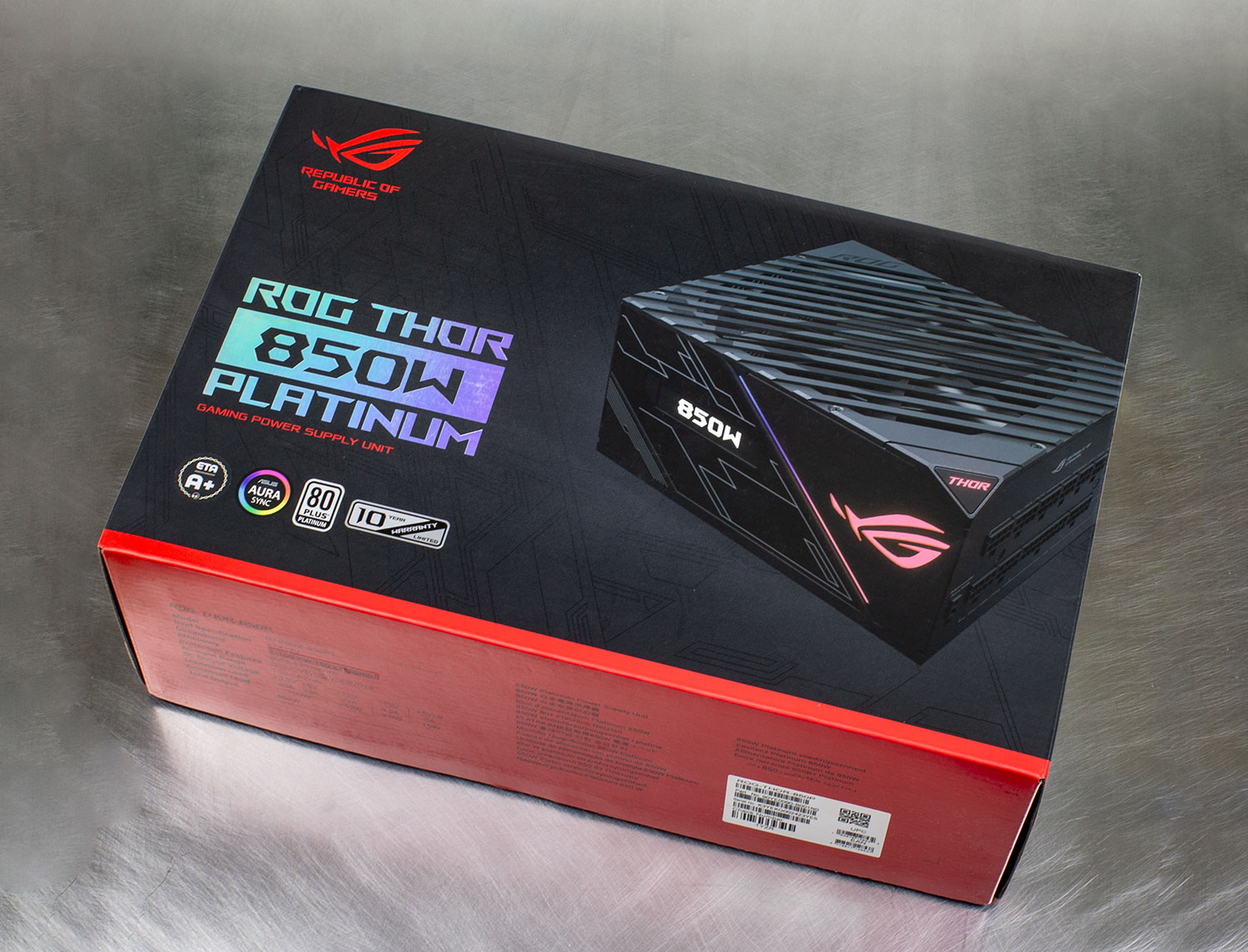

Как и всякому премиальному продукту ASUS, THOR 850 досталась большая и прочная упаковка с красочной полиграфией. Блок питания и аксессуары раскиданы по разным коробкам.

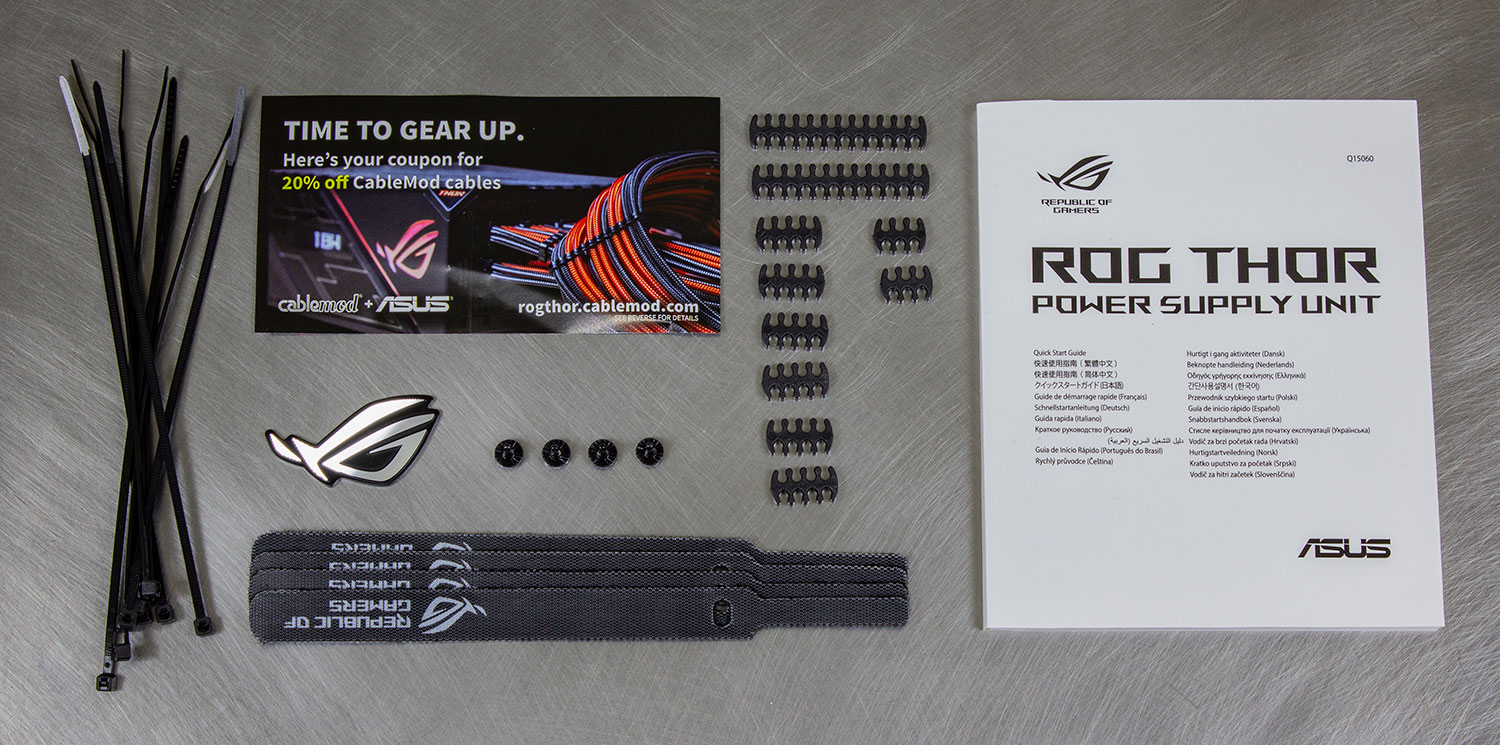

Аксессуаров много. Кроме обязательных винтов крепления и инструкций, есть два вида стяжек, металлическая рельефная наклейка и пластиковые фиксаторы кабелей.

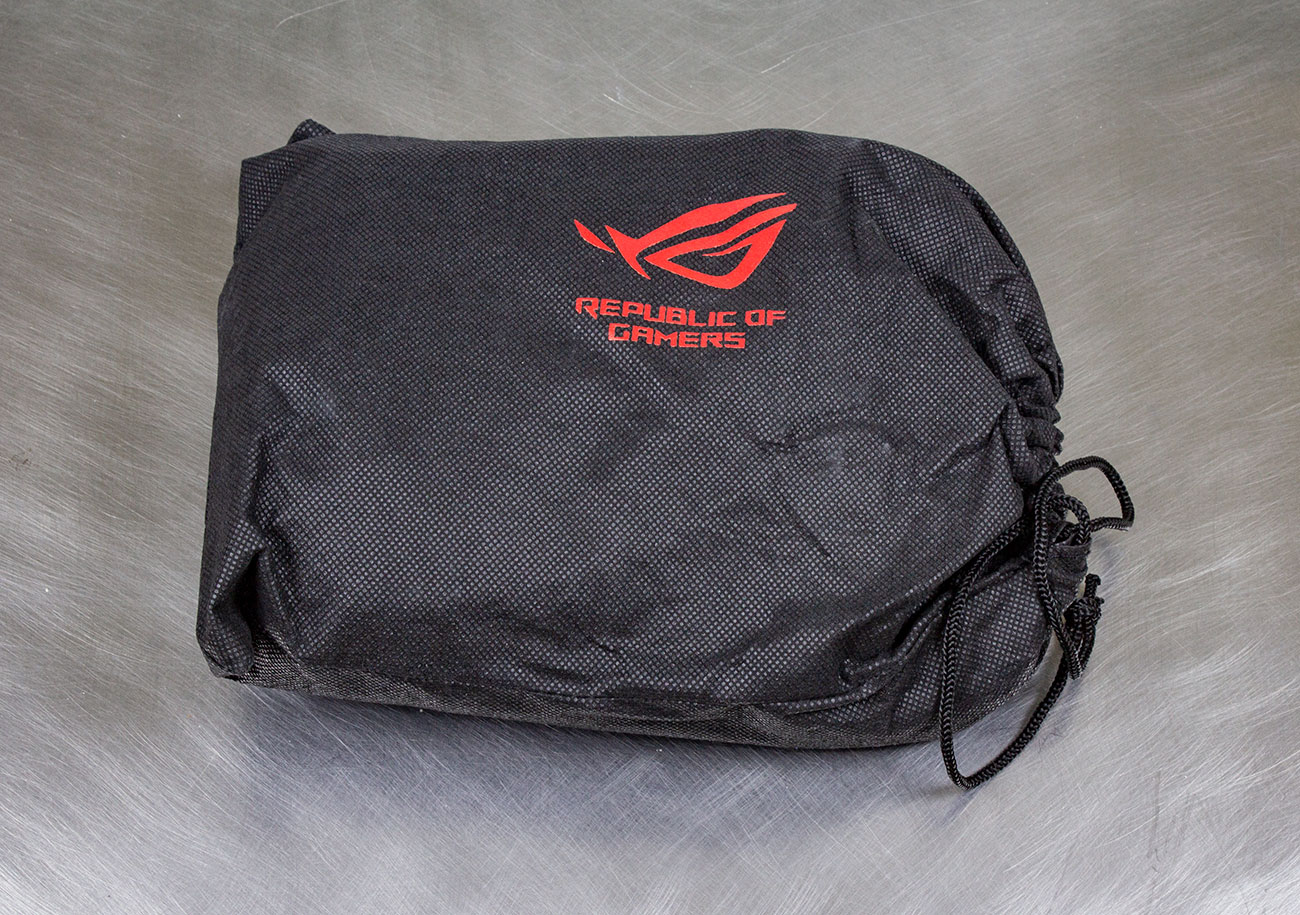

Сами кабели убраны в матерчатый мешок — удобную штуку для хранения незадействованных шнуров.

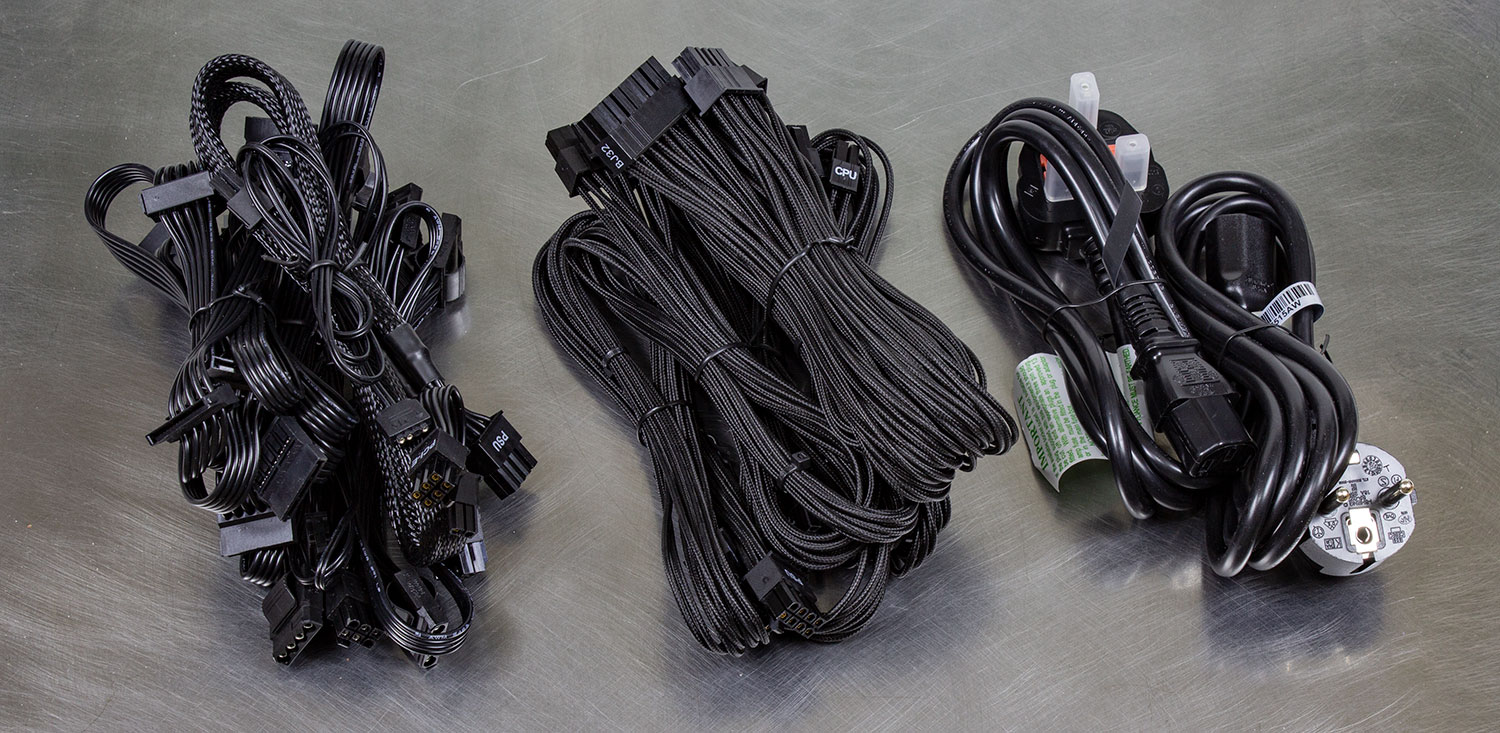

Все прилагающиеся к блоку кабели можно разделить на три группы: обычные модульные шнуры, модульные шнуры с матерчатой оплеткой проводов и сетевые кабели. Последних в комплекте два: с вилками типа E и G.

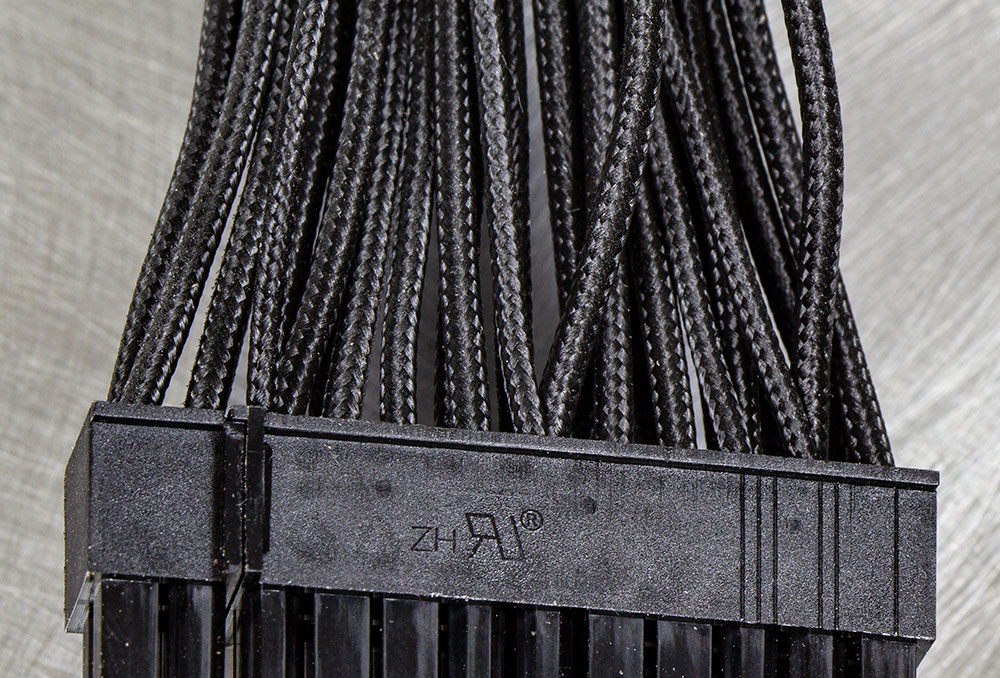

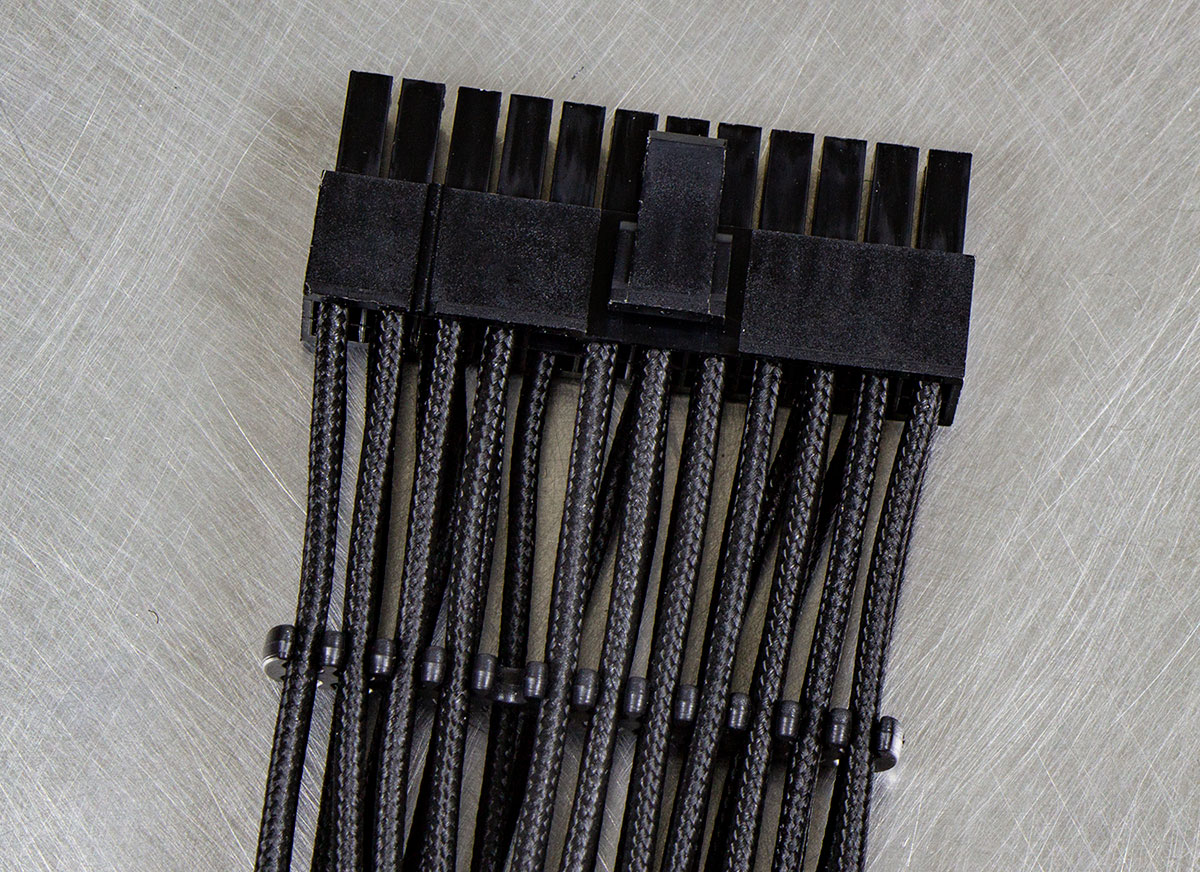

Кабели с раздельной оплеткой каждого провода выглядят красиво, особенно если воспользоваться комплектными или кастомными фиксаторами.

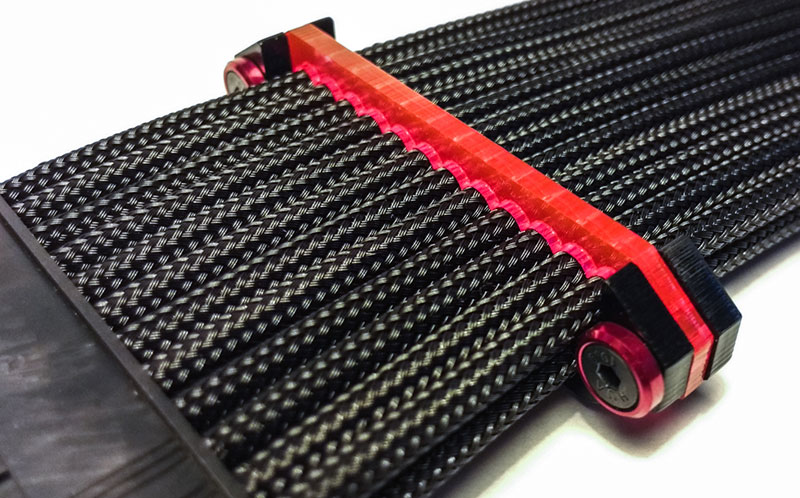

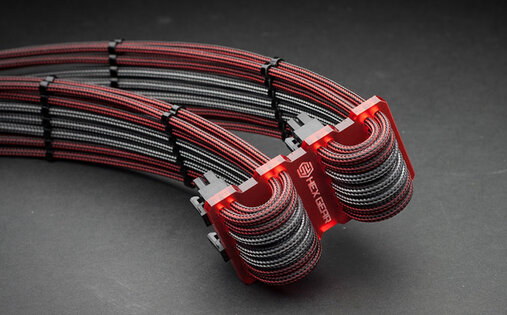

В моддинг-проектах нынче часто применяют подобные. Как правило, изготавливаются они на заказ из металла или оргстекла. Выглядит красиво, но на практике не особо практично и универсально.

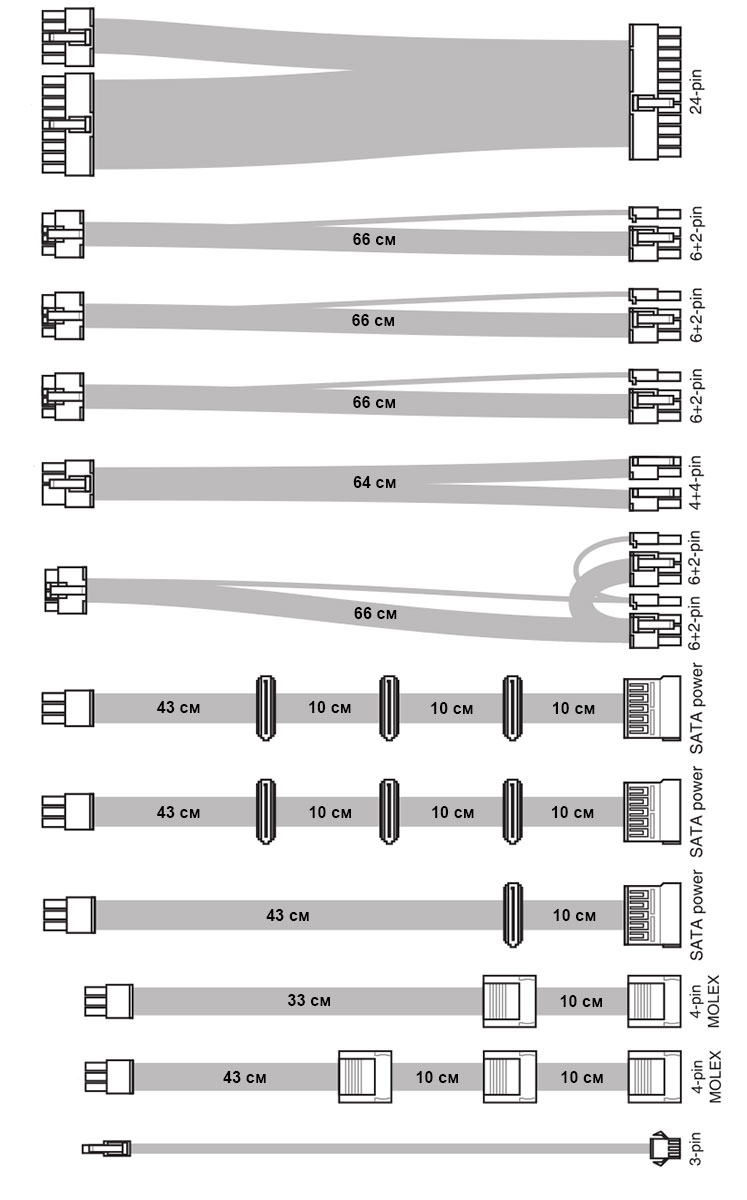

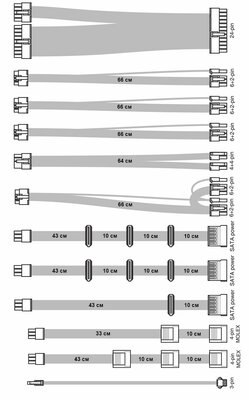

Полный список модульных шнуров с эффективными длинами приведен на изображении ниже.

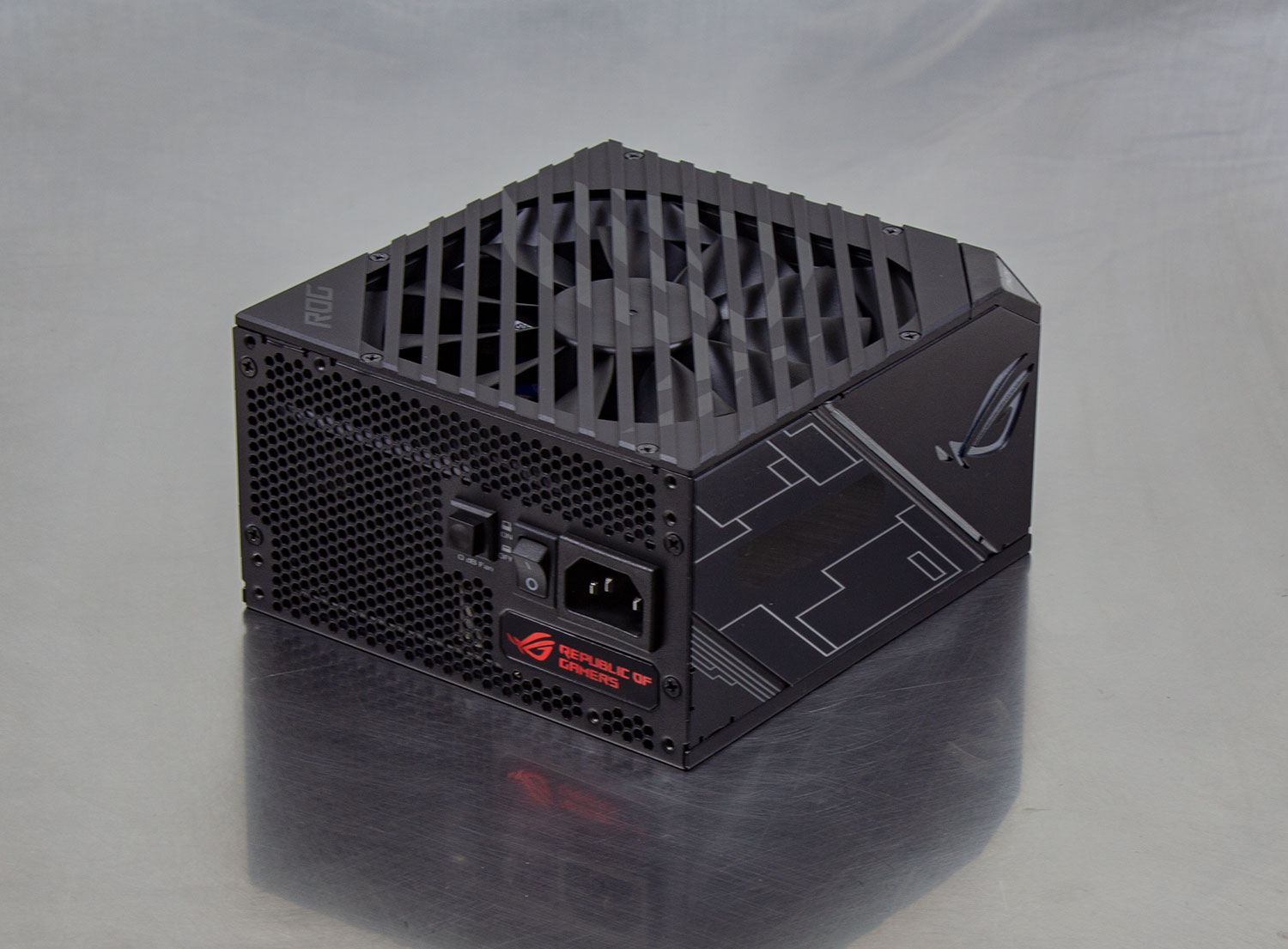

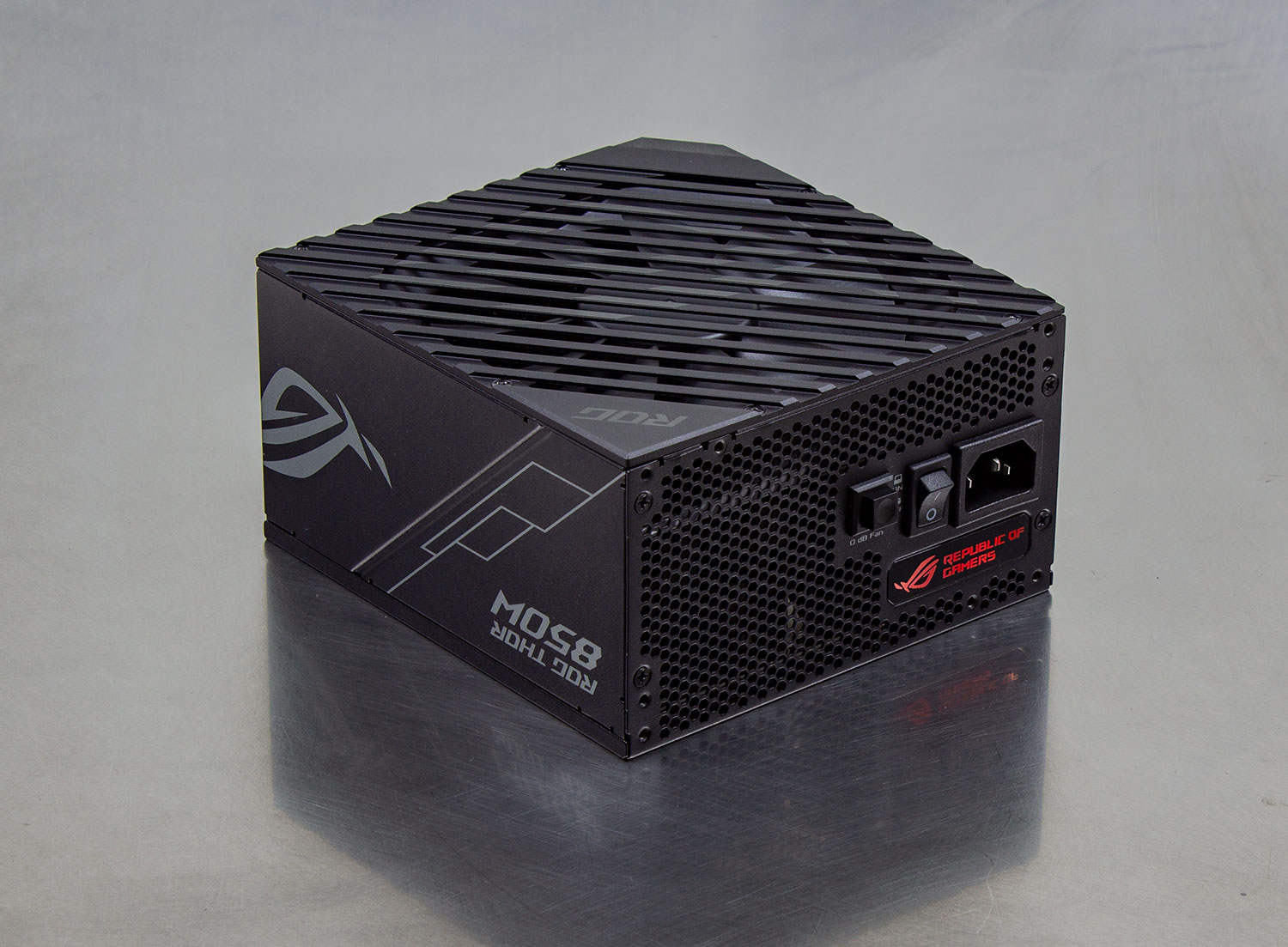

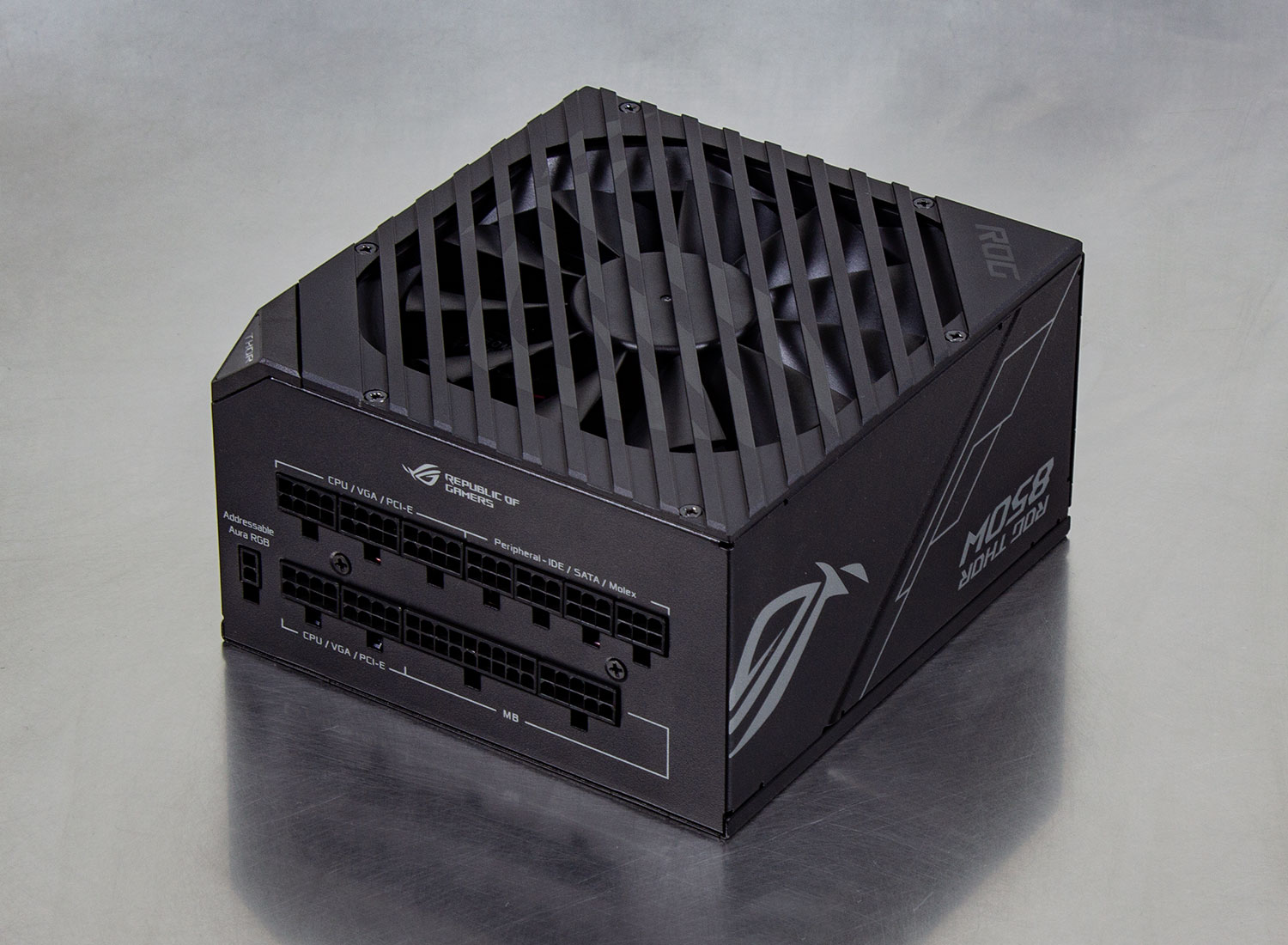

Сам блок питания внешне стилизован под всю линейку комплектующих ROG: рубленые формы, скошенные углы, острые края.

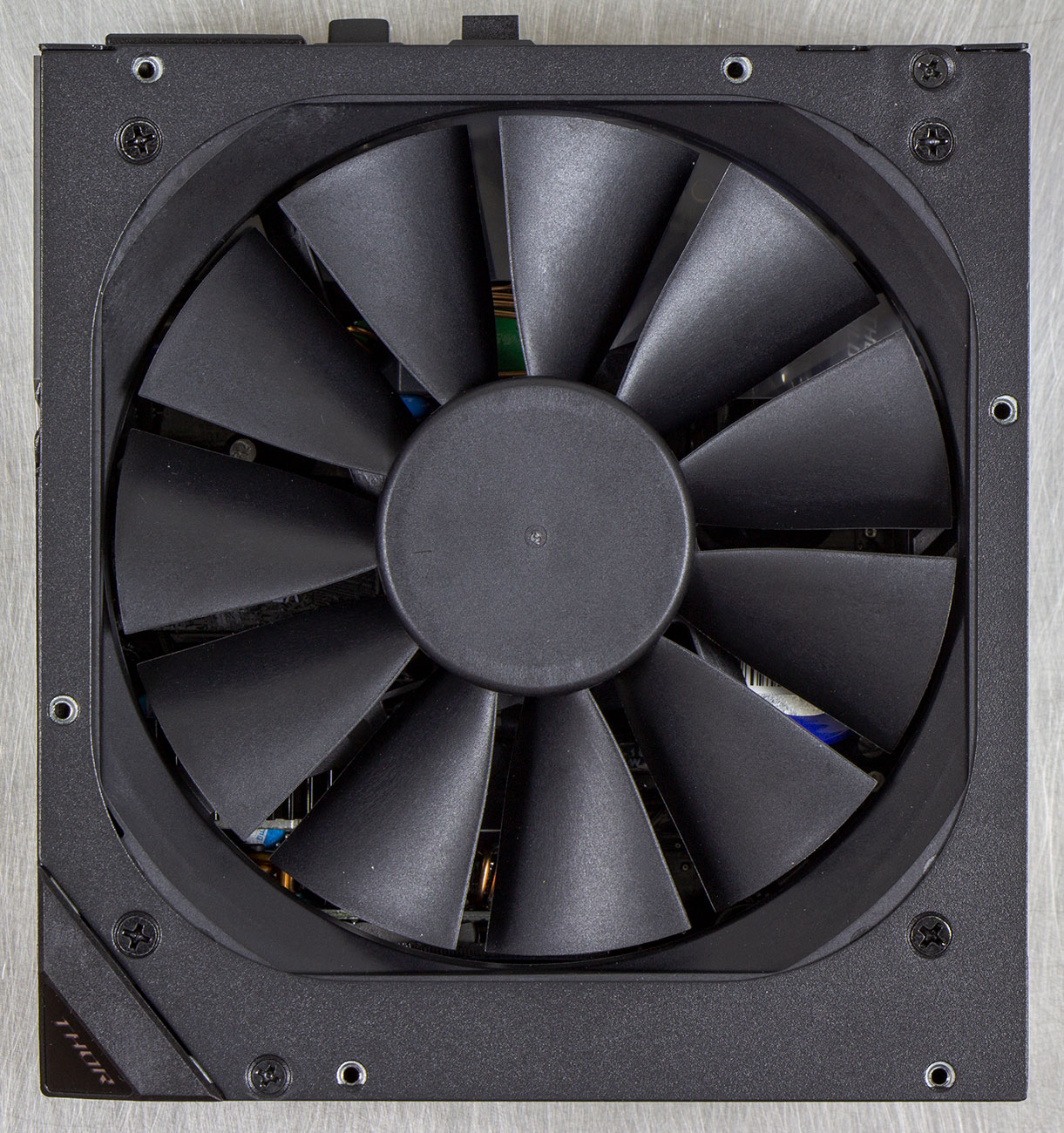

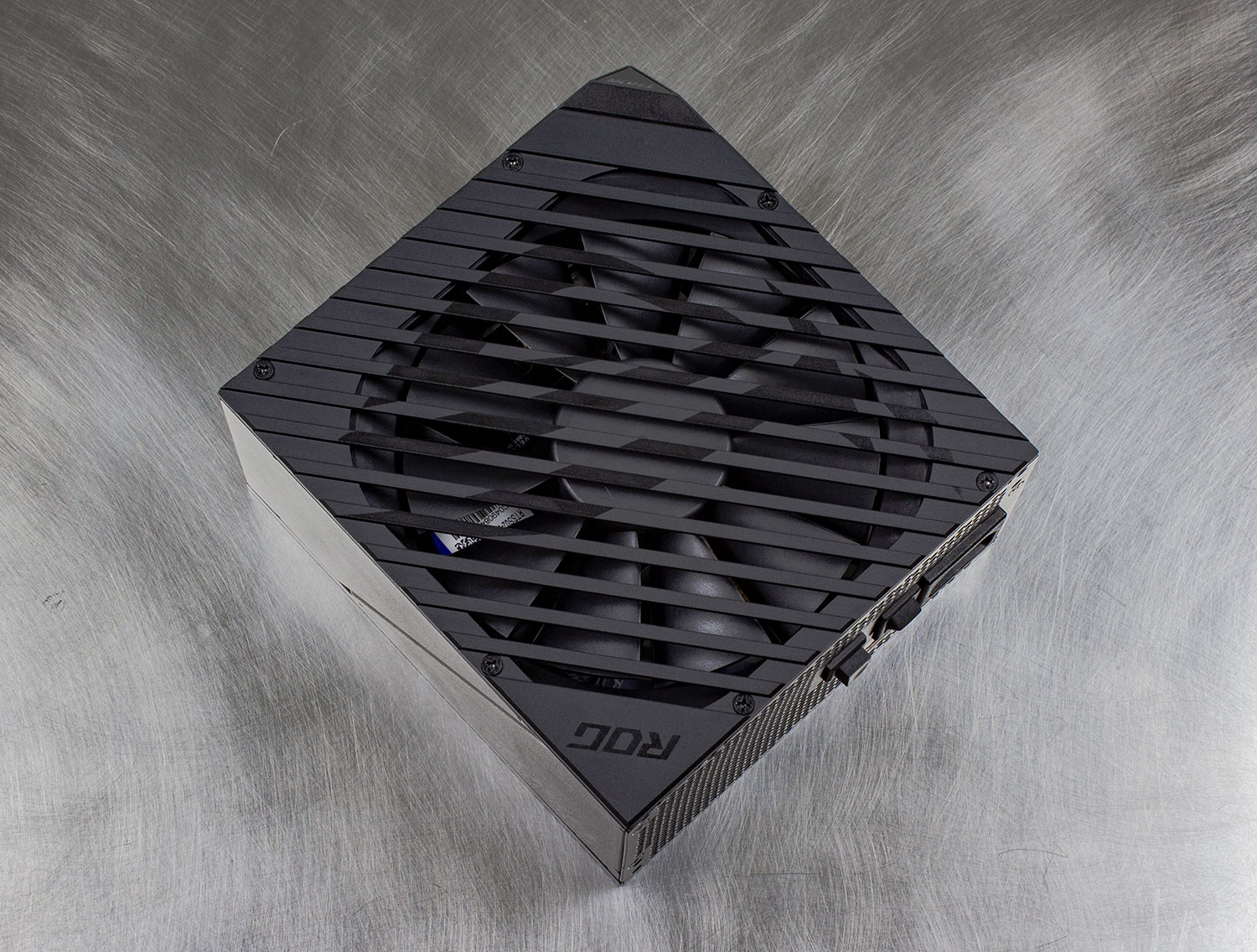

Правда, в блоке питания нет особой свободы творчеству, если оставаться в рамках стандарта ATX. Поэтому ограничились подсветкой, решеткой вентилятора и некоторыми другими мелочами. Первой в глаза бросается именно решетка с логотипом ROG по центру.

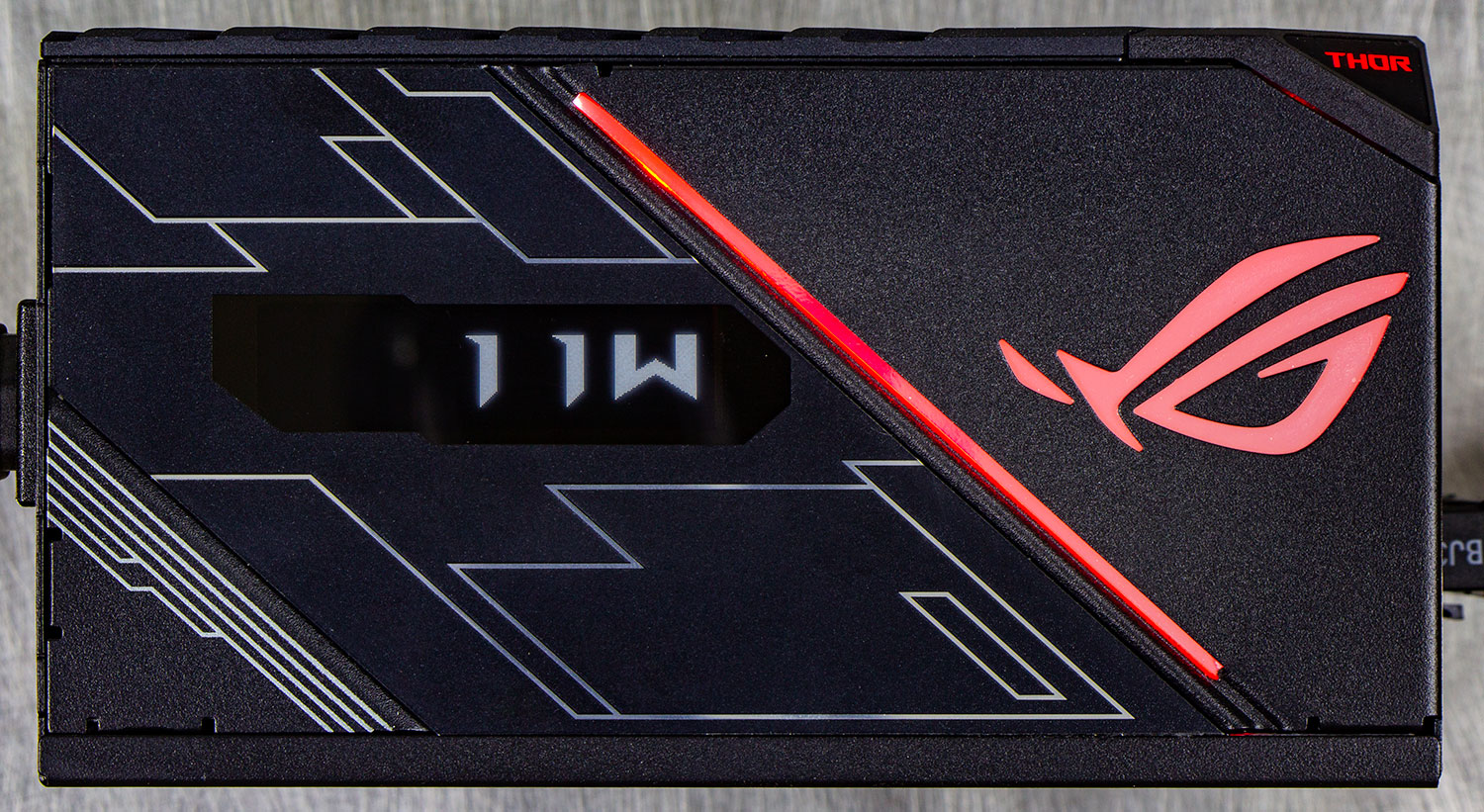

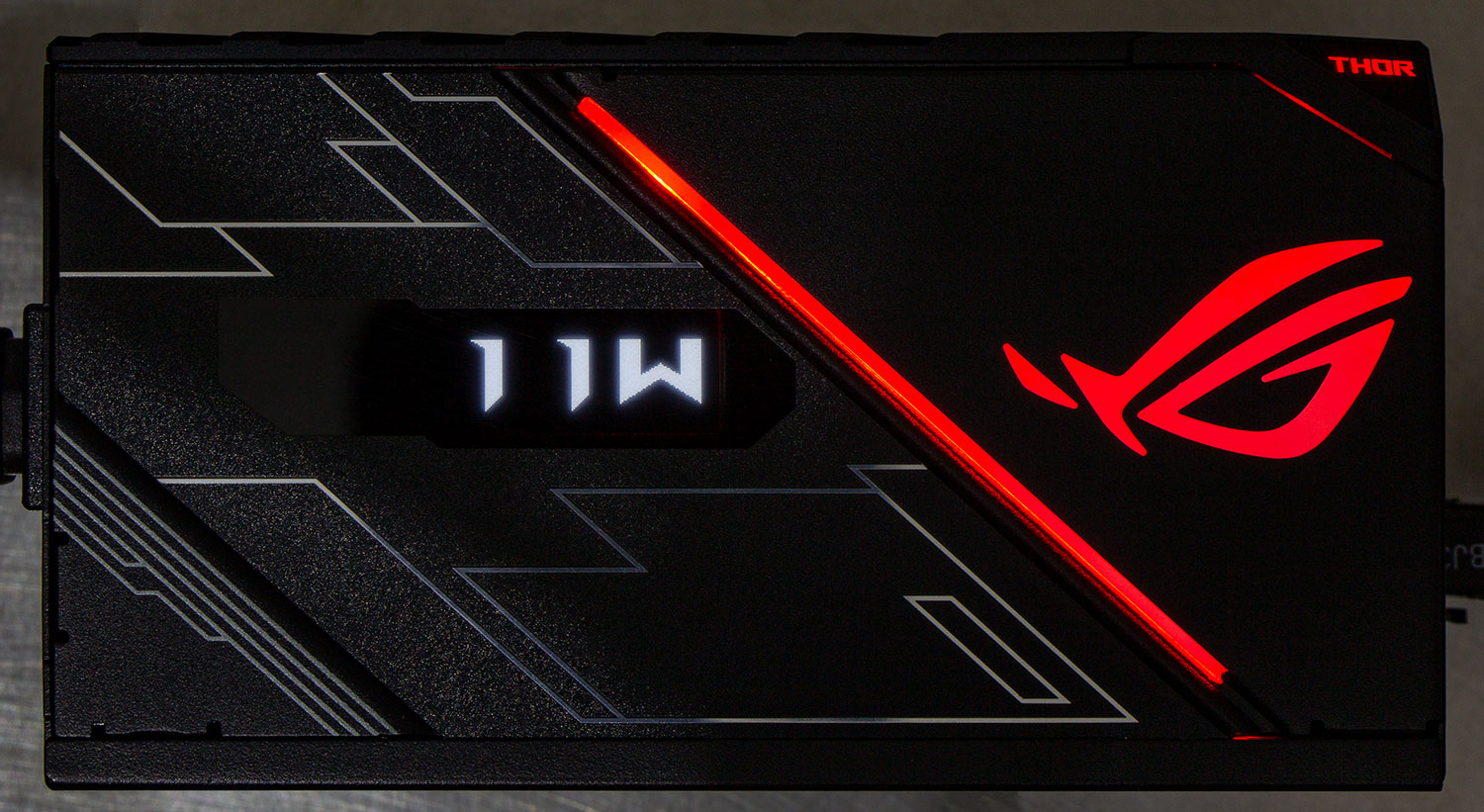

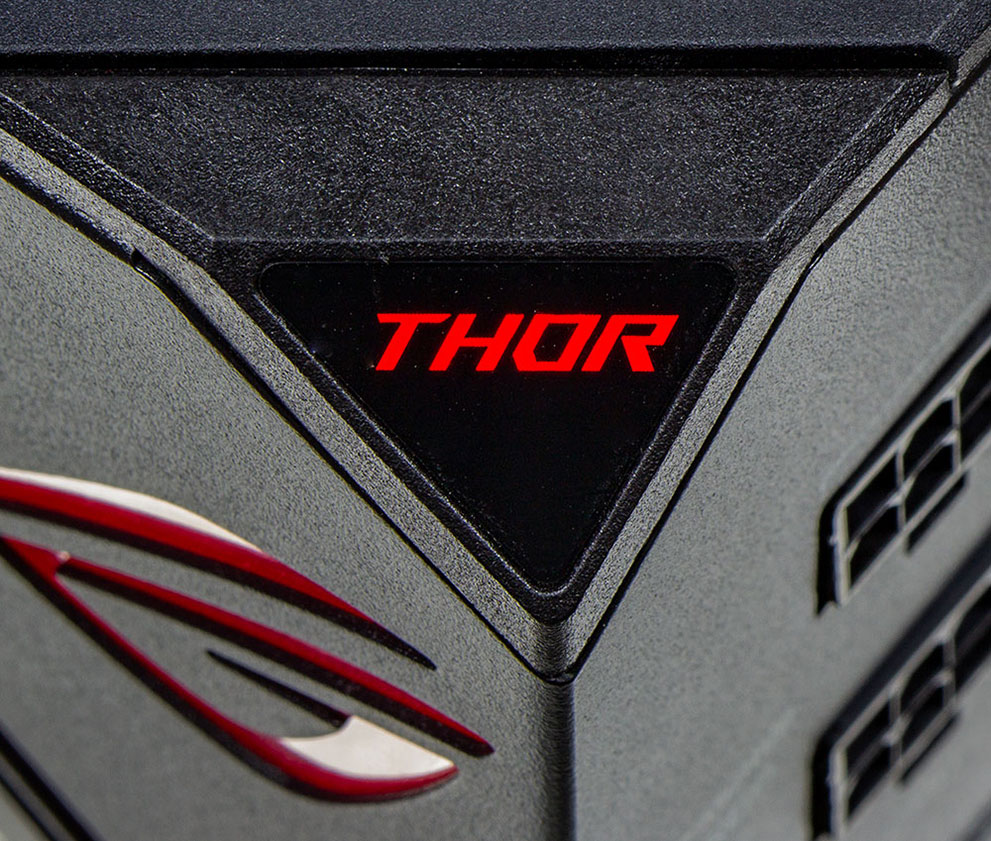

При включении блока загорается подсветка логотипа, надпись THOR на скошенном углу и косая полоса. Также есть вырез под небольшой OLED-экран, на который выводится потребляемая блоком мощность. Подсветка и цифры на экране четко видны при дневном свете и не раздражают избыточной яркостью в темноте.

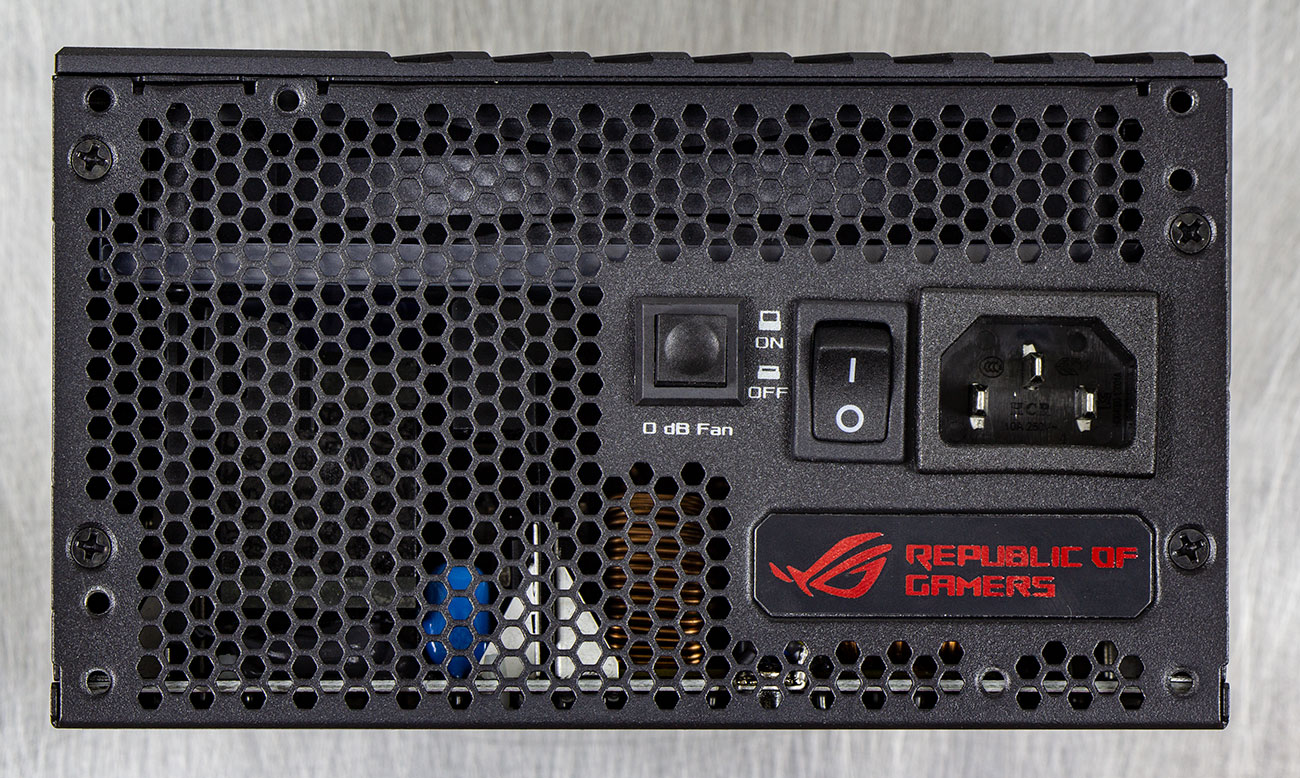

Рядом с выключателем и разъёмом для шнура питания установлена кнопка 0 dB Fan. Она традиционно отвечает за полное отключение вентилятора при малых нагрузках на блок питания. Порог включения определяется термопарой, установленной рядом с силовыми элементами.

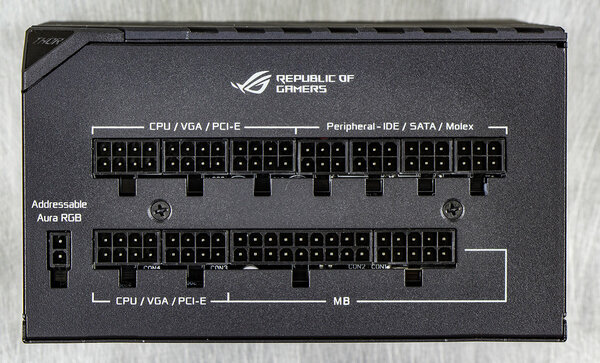

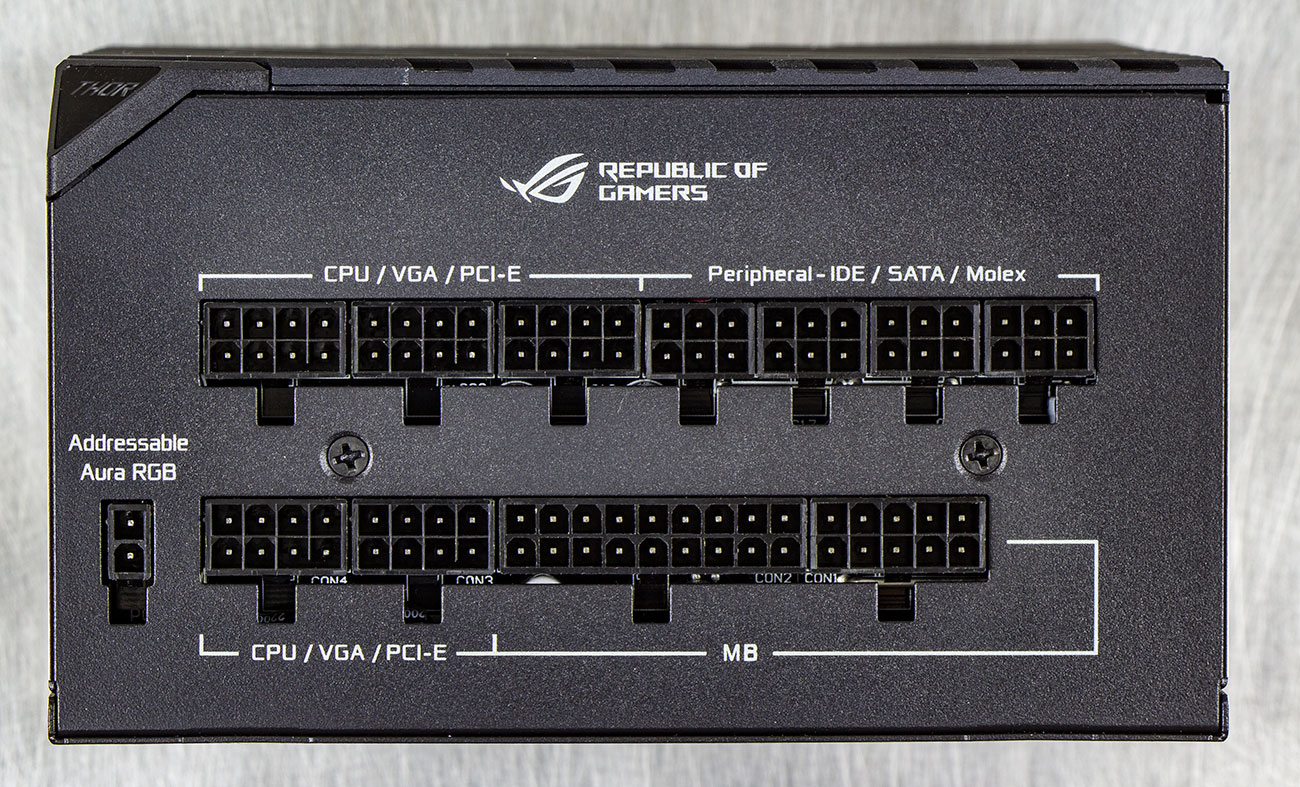

На противоположный торец вынесены модульные разъемы в количестве 11 штук, к которым можно подключить до десяти модульных кабелей. Самый маленький разъем слева от основного блока предназначен для управления подсветкой блока с материнской платы. Полезная штука для синхронизации разноцветного мерцания всех элементов корпуса.

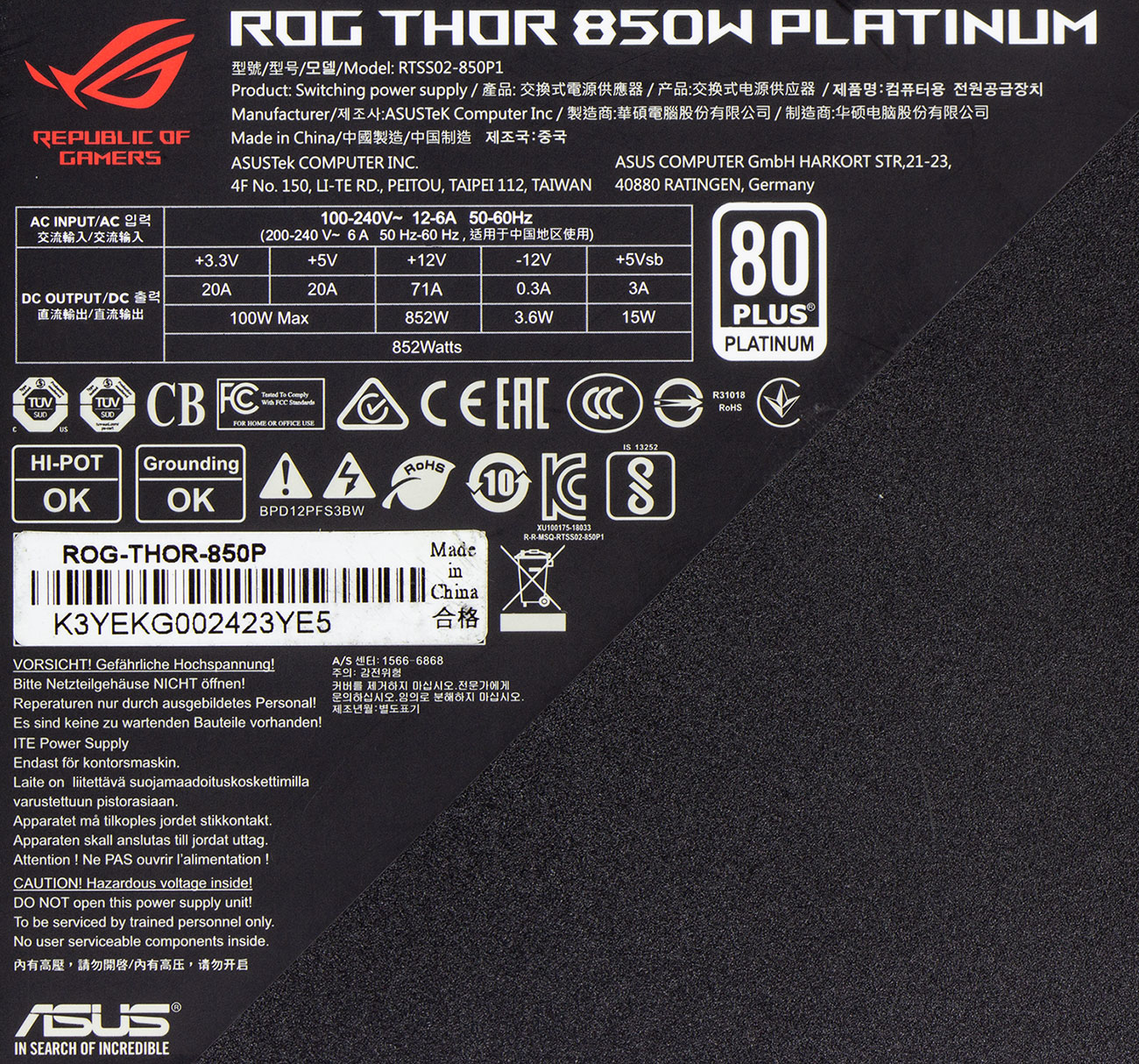

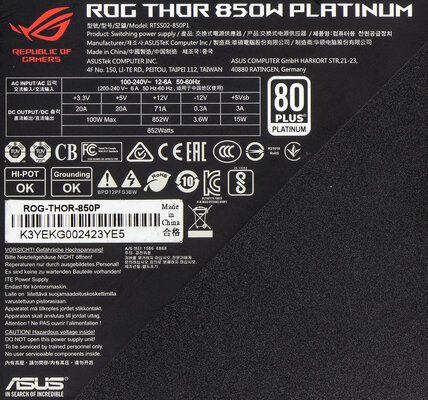

Наклейка с указанием характеристик БП сообщает, что максимальная мощность подключенной к блоку нагрузки может составлять 852 Вт — всю эту мощность он способен отдать по каналу +12. По каналам +3,3 и +5 суммарная нагрузка может достигать 100 Вт, а индивидуальная — 66 и 100 Вт соответственно.

Особенности конструкции

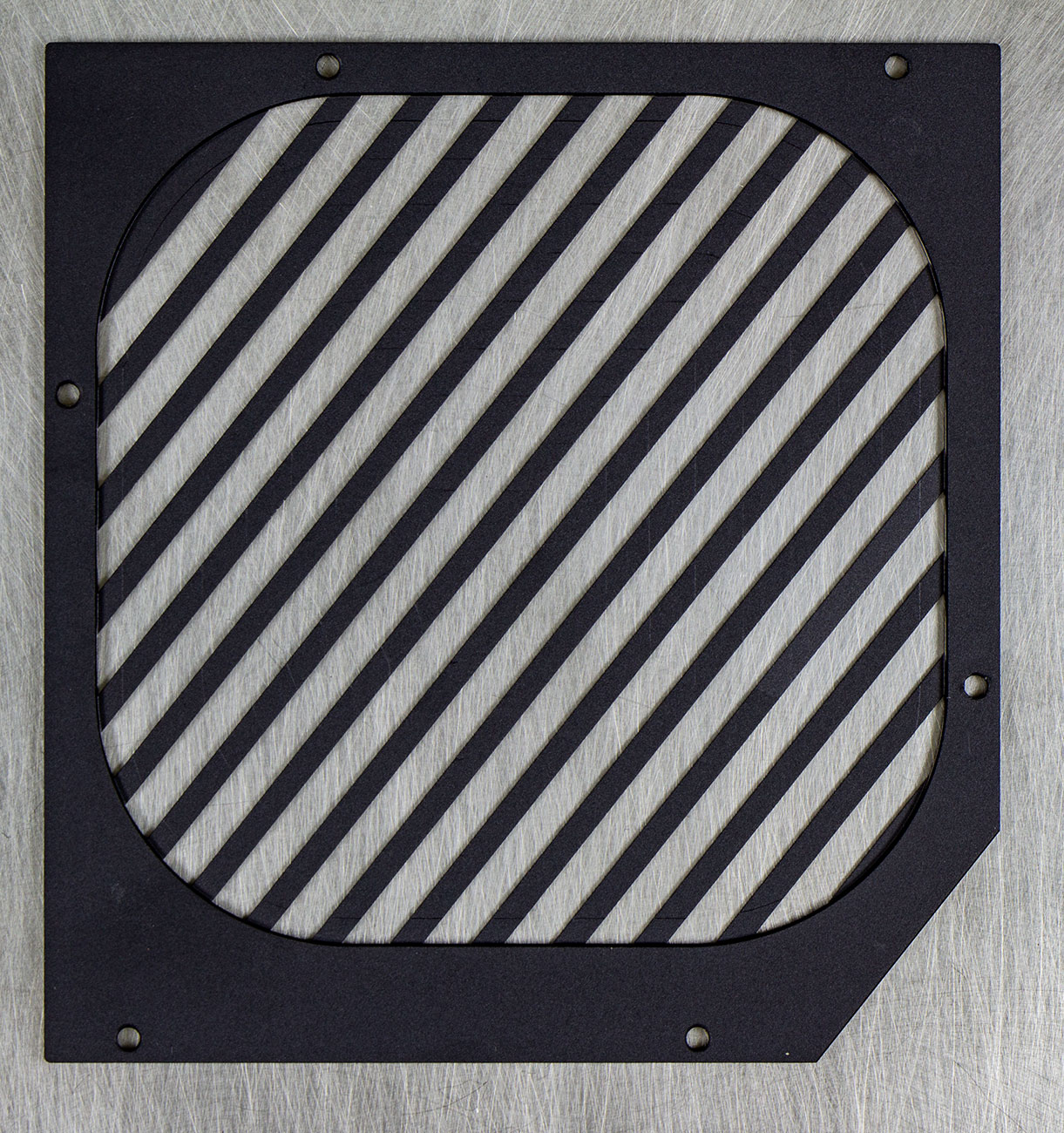

Для ознакомления с начинкой блока следует сначала демонтировать декоративную решетку. Она выполнена очень качественно и радует глаз, но с точки зрения аэродинамики её форма далека от идеала. Впрочем, борьба с шумом в таких блоках (с сертификатом 80 PLUS Platinum) осуществляется по-другому — снижением тепловыделения.

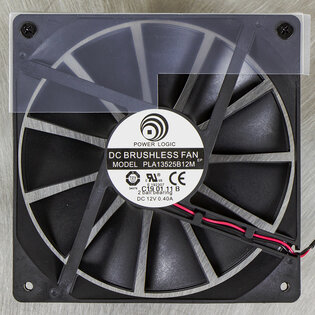

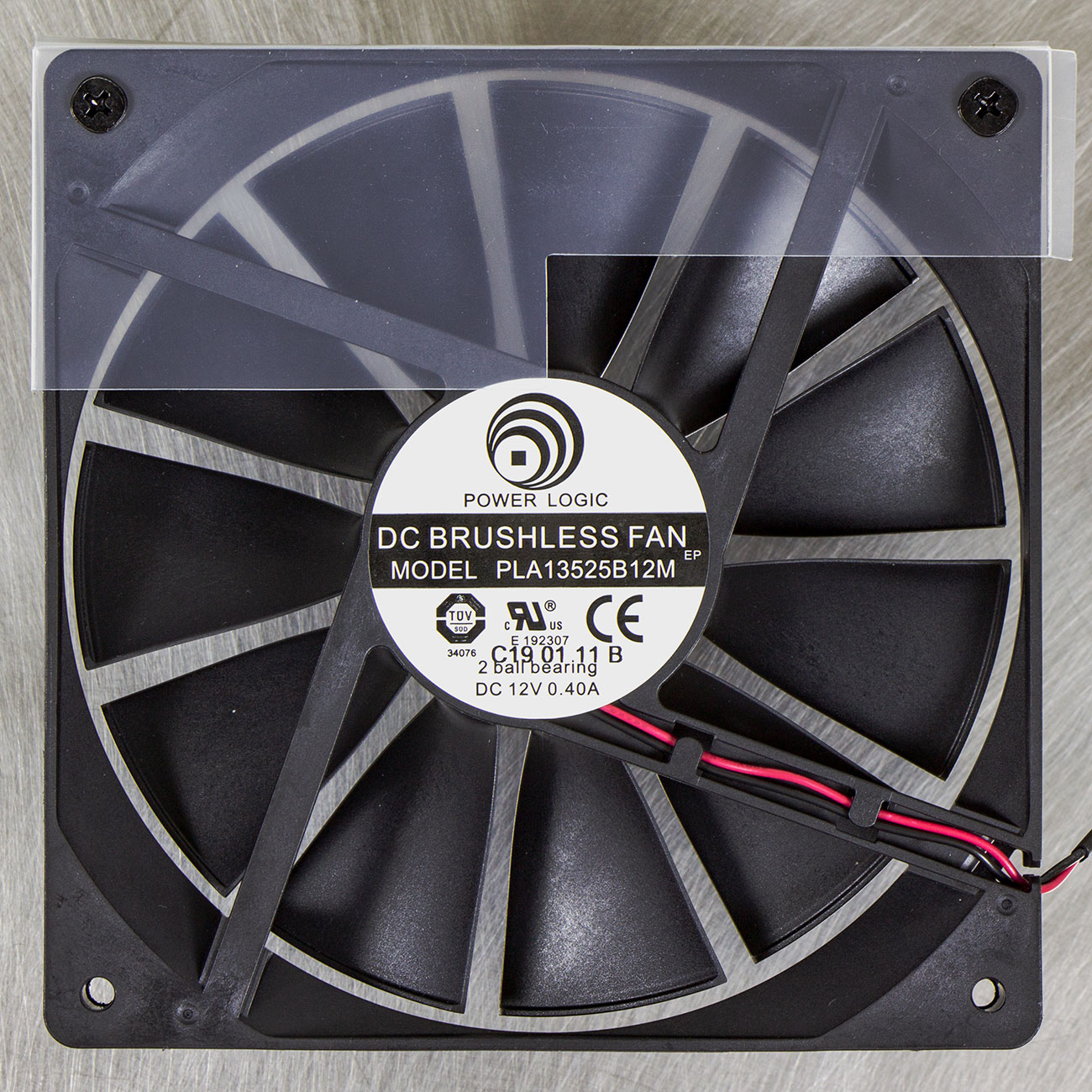

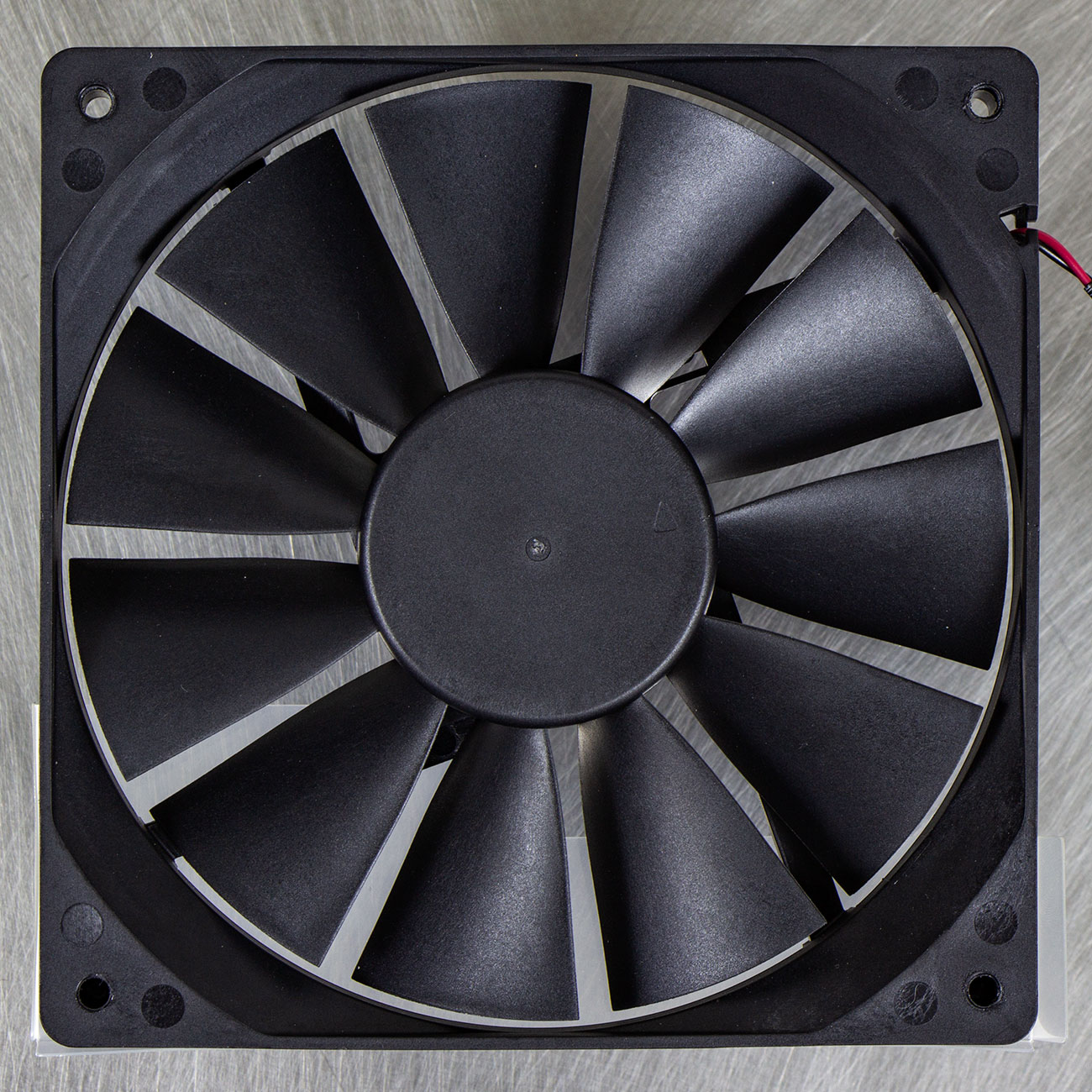

Вентилятор — 135-миллиметровая модель Powerlogic PLA13525B12M. Её крыльчатка может раскручиваться до 2 000 оборотов в минуту при максимальном потребляемом токе 0,4 А.

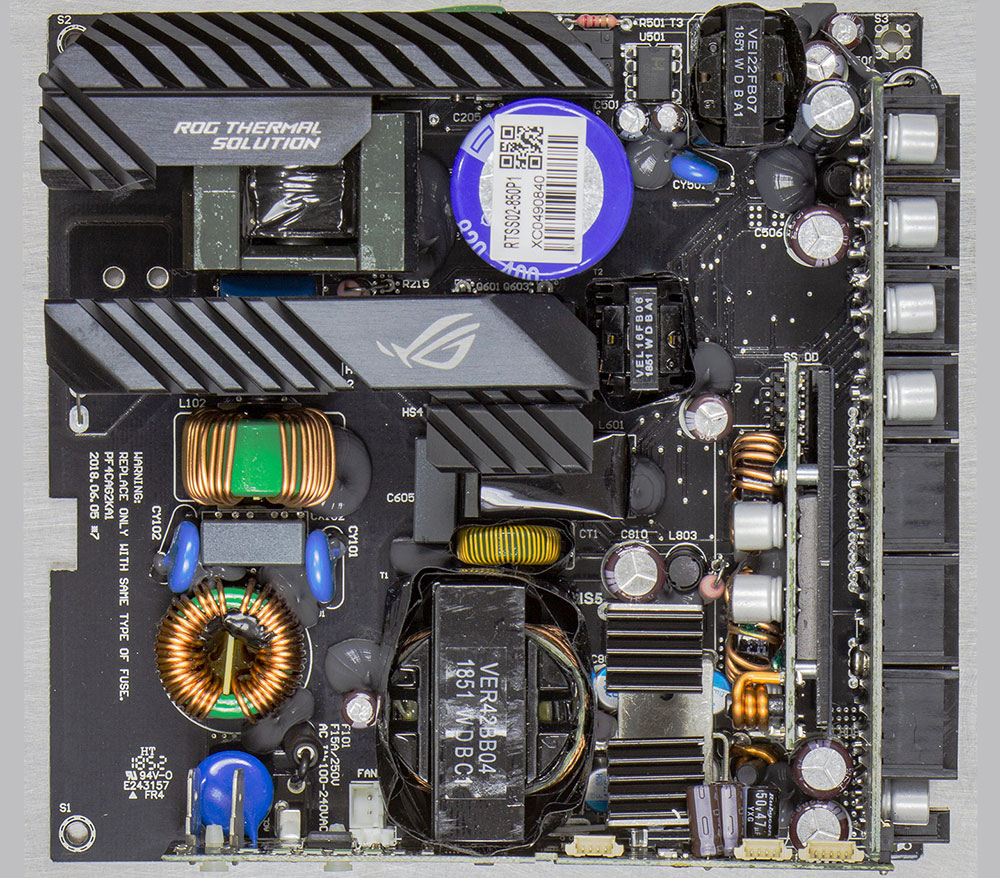

ASUS не скрывает, что внутри блоков питания серии THOR использует платформу Seasonic Prime. Но, в отличии от большинства других компаний, покупающих платформы для своих блоков «на стороне», тайваньский производитель дорабатывает начинку с целью улучшения характеристик. Сразу же в глаза бросаются фирменные радиаторы с увеличенной площадью оребрения и иное размещение компонентов на плате. Да и индикацией потребляемой из розетки мощности «оригинальные» блоки Seasonic не могли похвастаться.

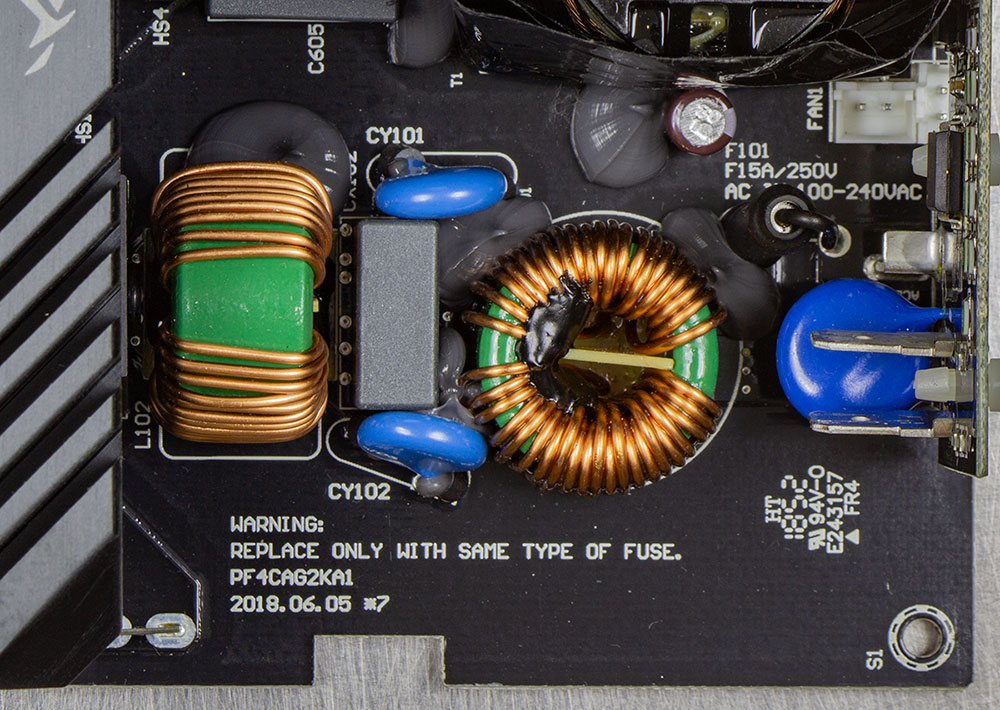

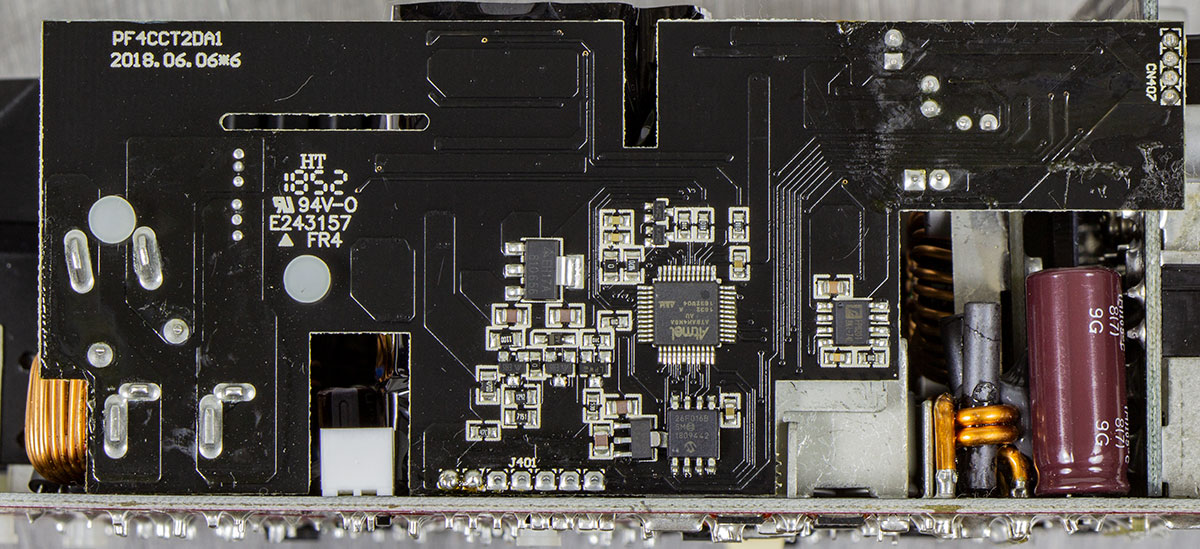

Подводка питающего напряжения из сети осуществляется не сразу к основной плате и входному фильтру на ней. Контакты для подключения проводов от сетевой розетки распаяны на крупной боковой плате.

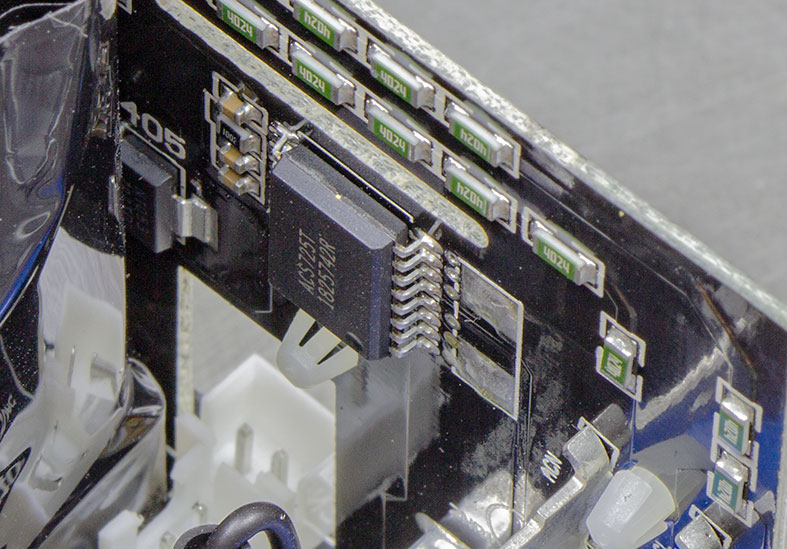

Она несет на себе контроллер, отвечающий за индикацию потребляемой мощности и подсветки. А для измерения мощности нужно подключить датчик тока в разрыв цепи. Поэтому напряжение из розетки сперва подается на плату с контроллером, где установлена микросхема ACS725T (датчик тока с гальванической развязкой), а уже после — на входной LC фильтр.

За фильтром распаян выпрямитель, состоящий из двух диодных мостов, закрепленных на радиаторе.

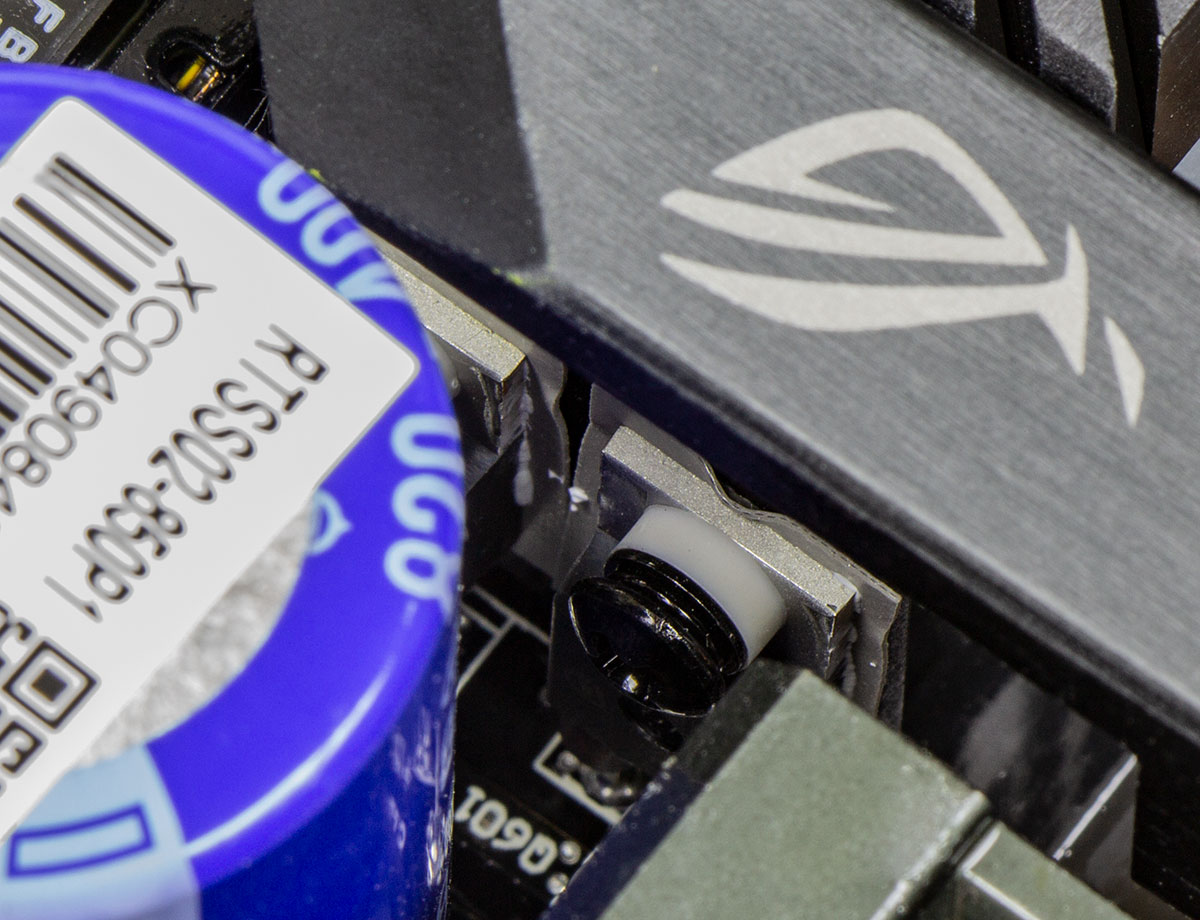

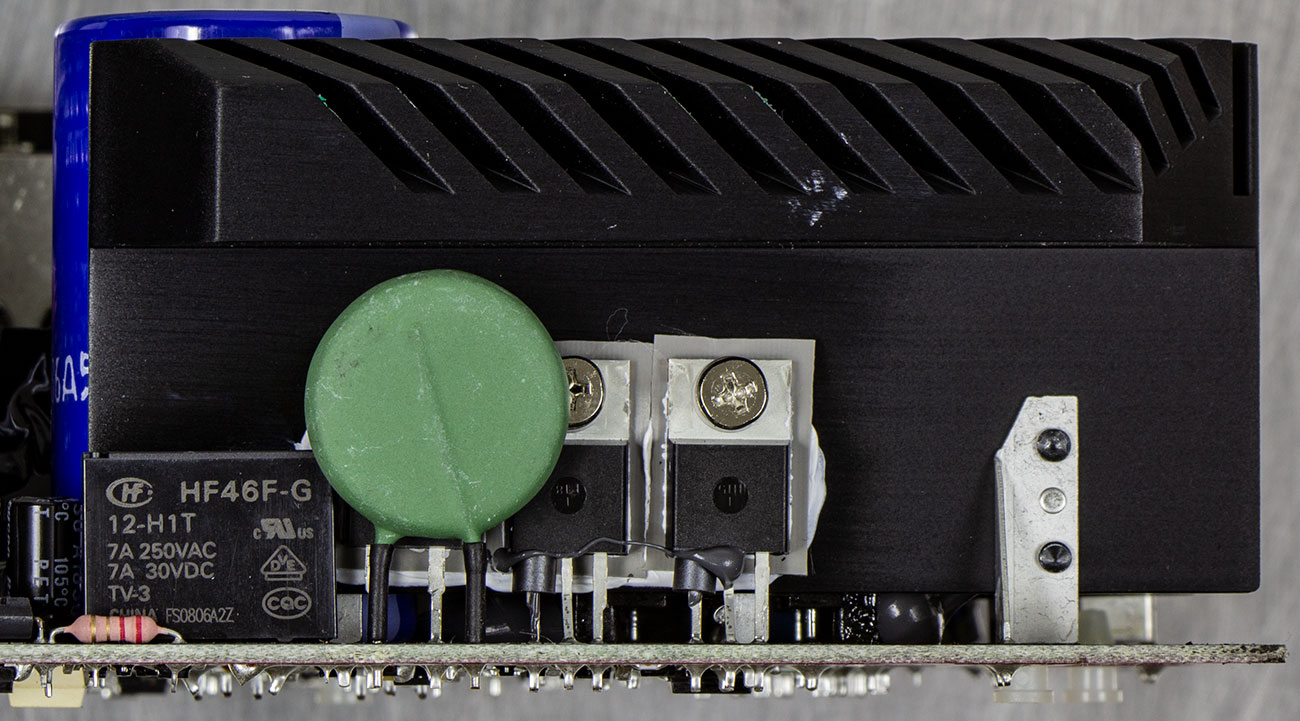

Силовая часть APFC смонтирована на большом радиаторе, рядом с электролитическим конденсатором. Это два мосфета IPB60R125CP и диод шоттки C3D08060.

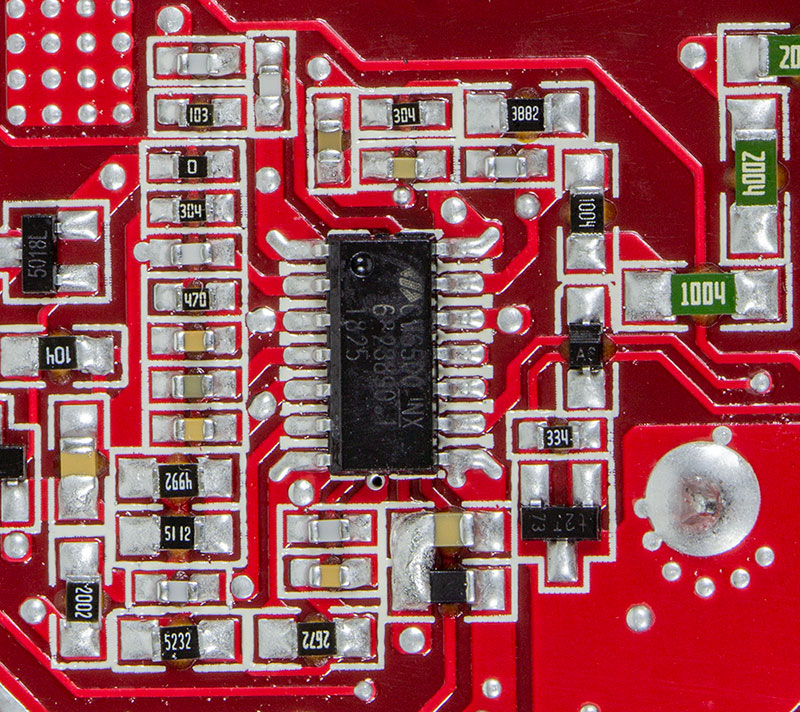

Контроллер APFC (микросхема Champion CM6500) распаяна с обратной стороны печатной платы.

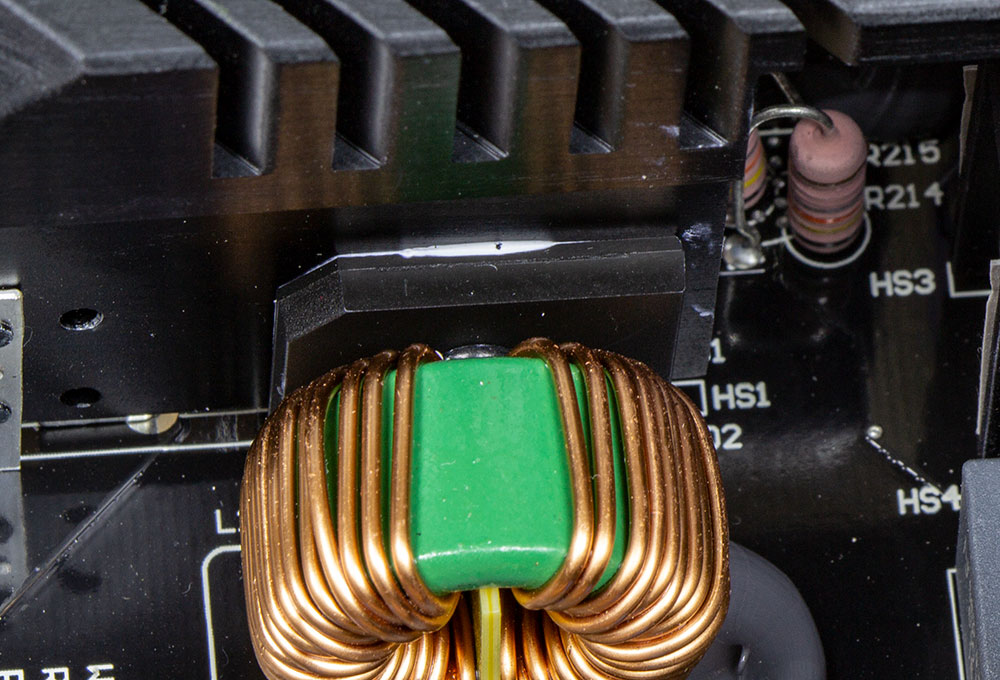

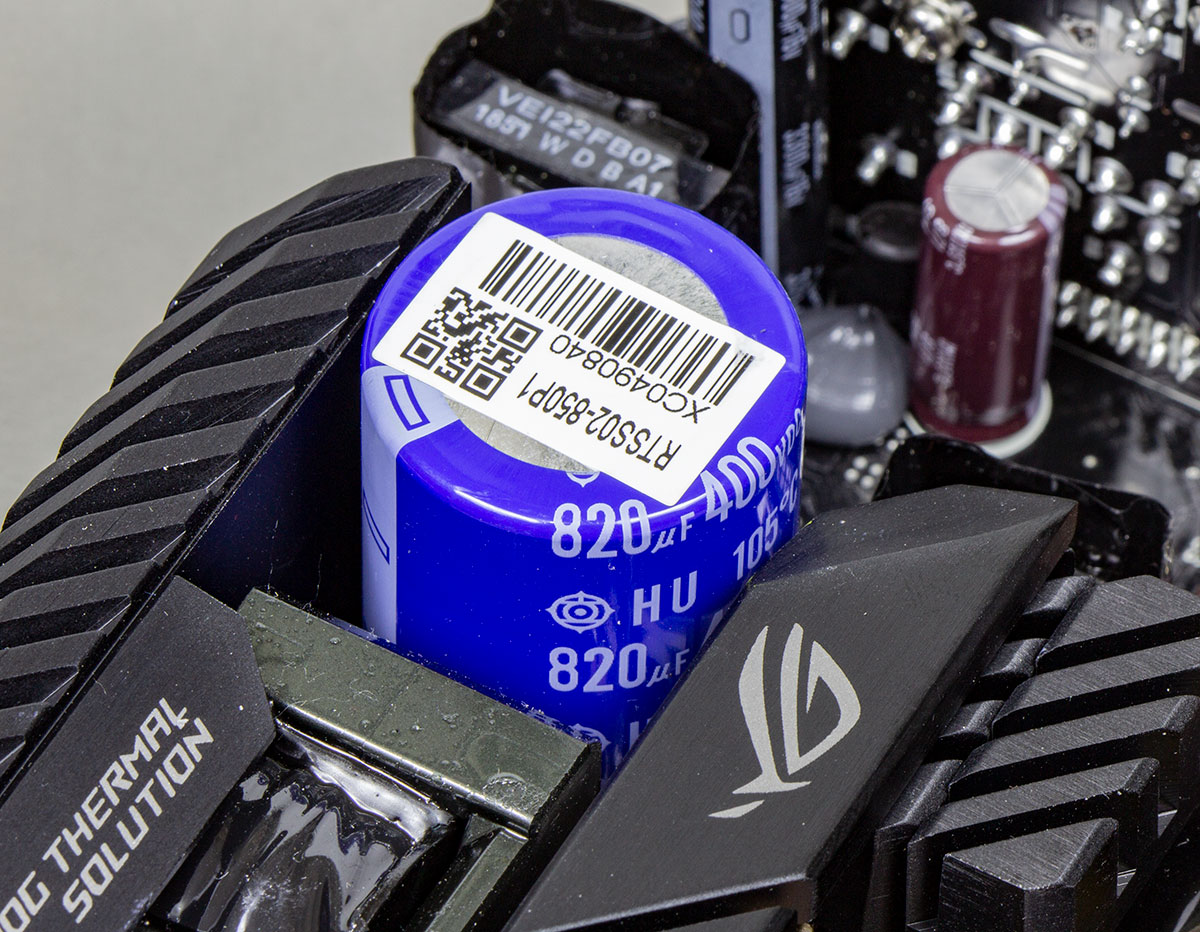

Емкий электролит 820 мкф 400 В установлен между двумя радиаторами, рядом с массивным дросселем APFC.

Четыре силовых ключа импульсного преобразователя IPI50R199CP оснащены одним общим радиатором.

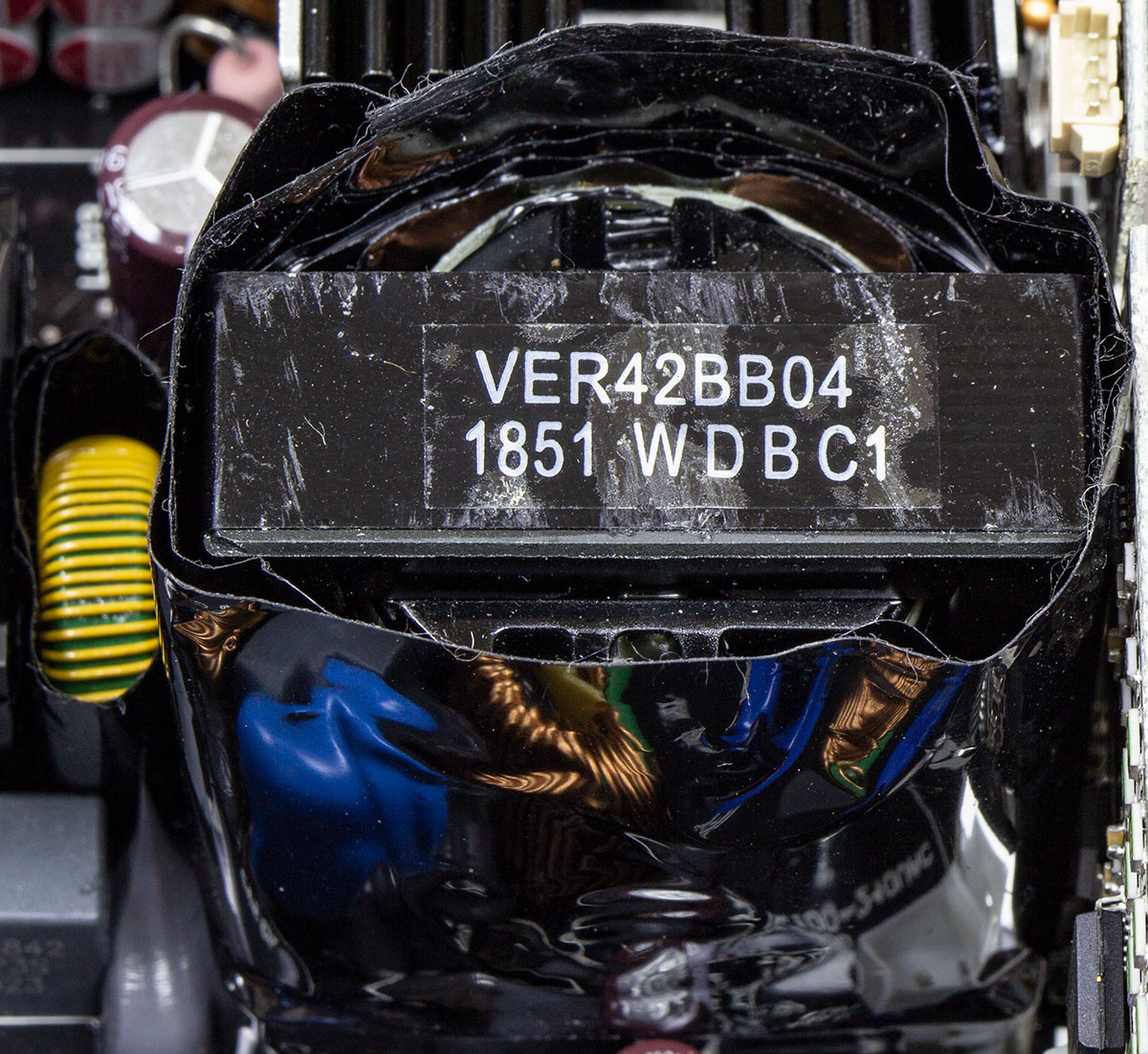

Они «работают» на основной силовой трансформатор, со вторичной обмотки которого снимается напряжение для канала +12.

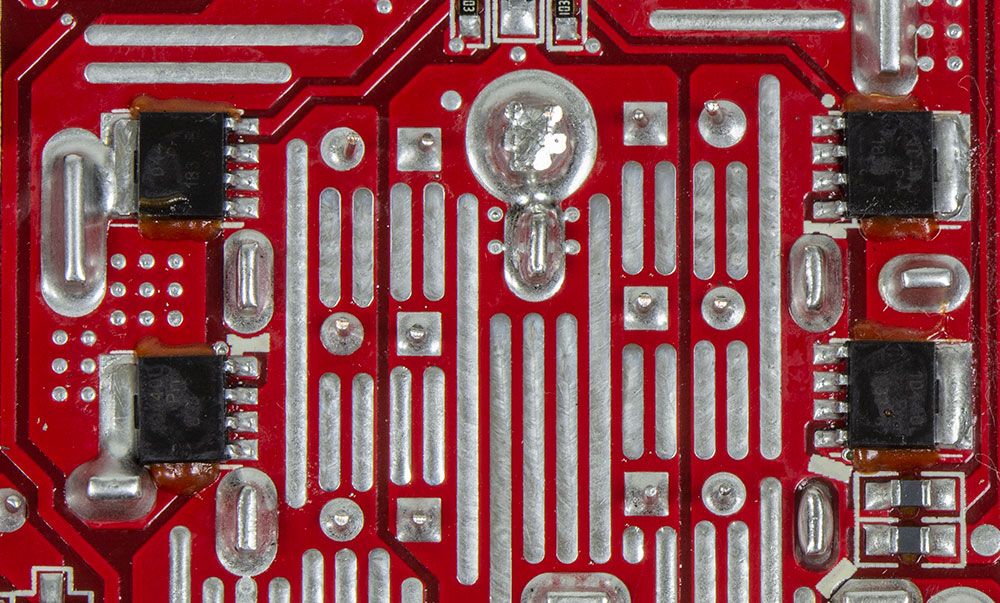

Мосфеты выпрямителя распаяны на обратной стороне платы.

Радиаторы, отводящие от них тепло, распаяны на лицевой стороне. Собственно тепловой контакт идет через печатные медные проводники, припой и выводы мосфетов. Такой подход позволяет значительно сэкономить место на плате.

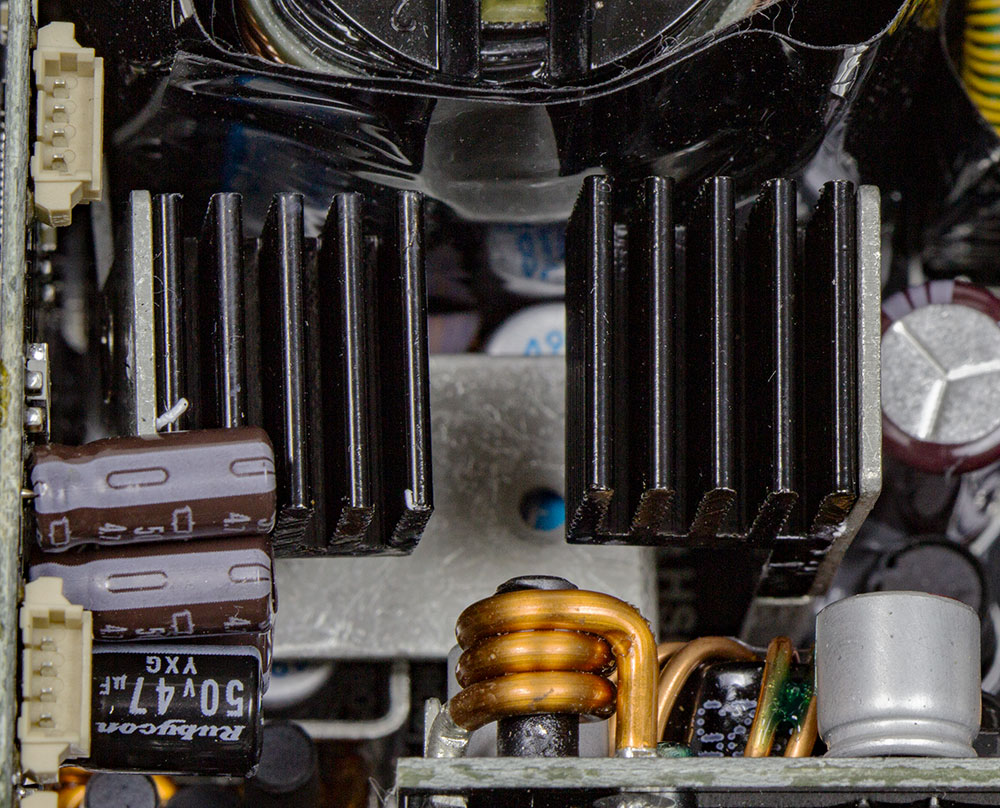

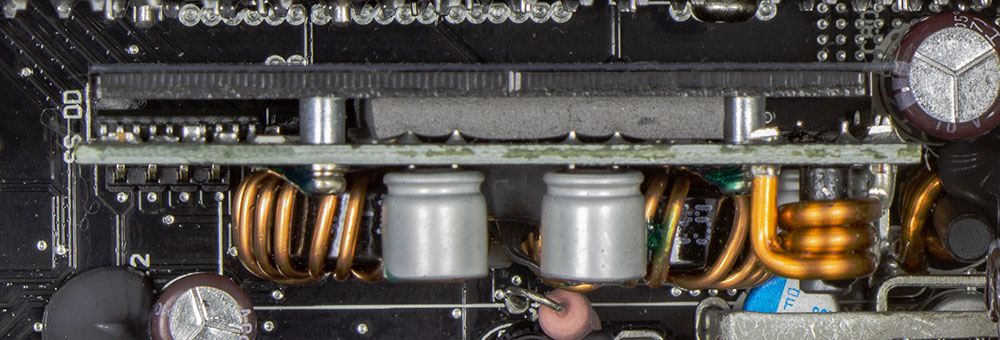

Фильтрующие конденсаторы и дроссели видны плохо, их закрывает радиатор и плата с двумя преобразователями типа DC-DC, формирующими напряжения для каналов +3,3 и +5. В этом блоке, как и во всех топовых, применяется раздельная стабилизация всех выходных напряжений.

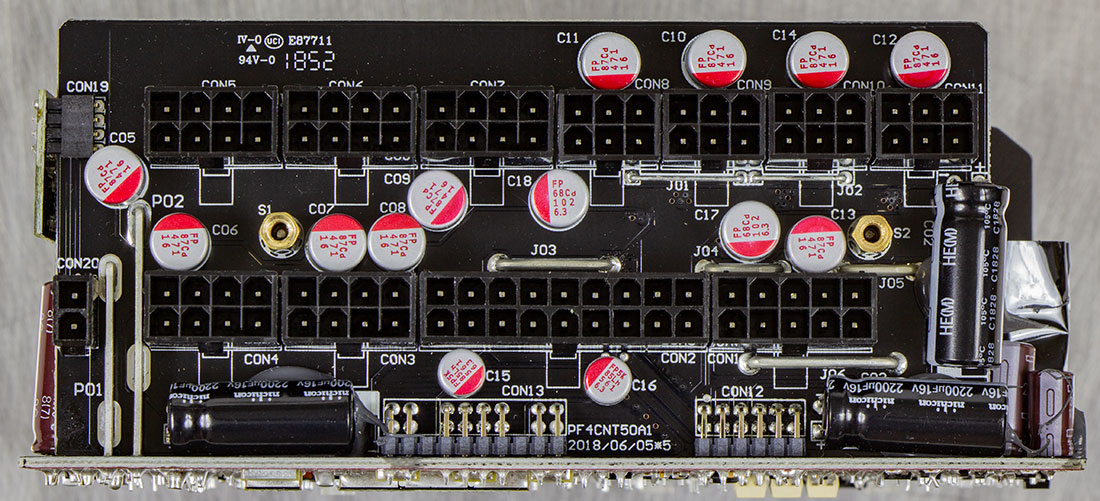

Хорошо видна алюминиевая пластина. Она служит для отвода тепла, которое здесь также отводится в большей степени через выводы и печатные проводники. На плате с модульными разъемами распаяны дополнительные фильтрующие твердотельные и электролитические конденсаторы в количестве 17 штук.

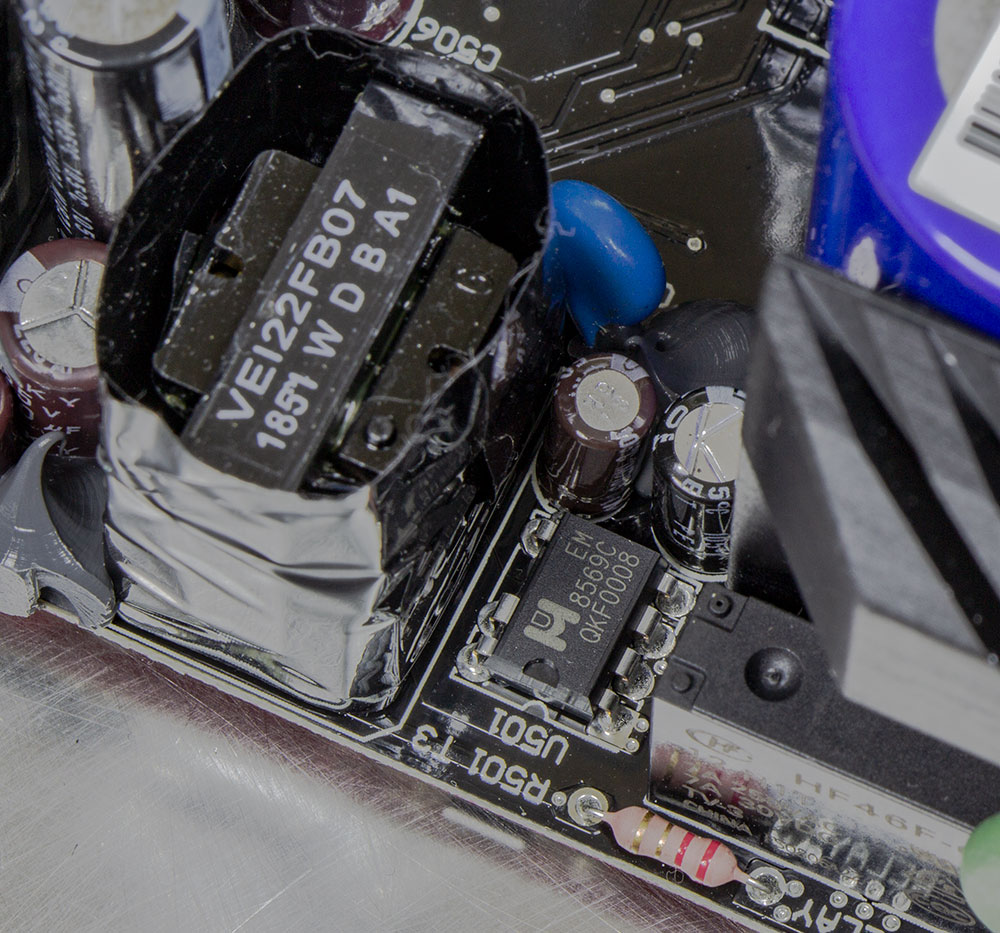

Для канала +5Vsb напряжение формирует отдельный преобразователь на базе микросхемы EM8569.

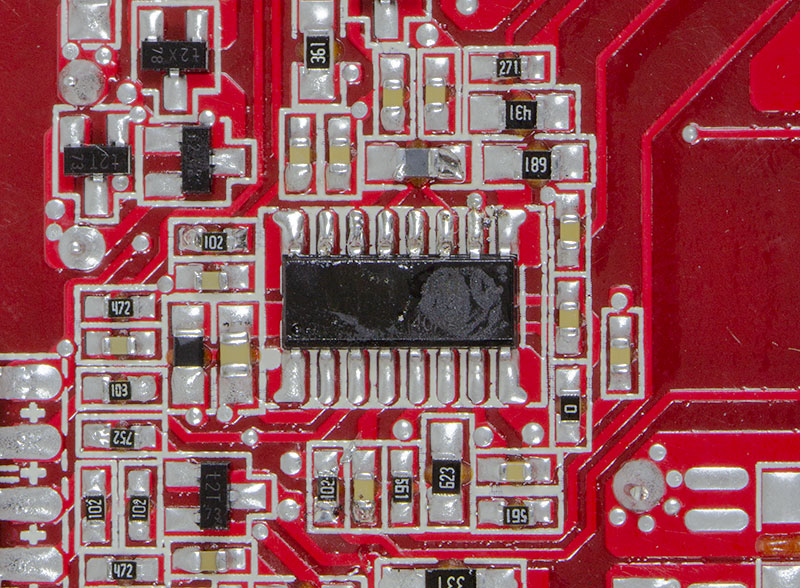

За мониторинг выходных напряжений отвечает супервизор WT7527. Он же отвечает за защиту от превышения тока, напряжения, короткого замыкания и перегрева.

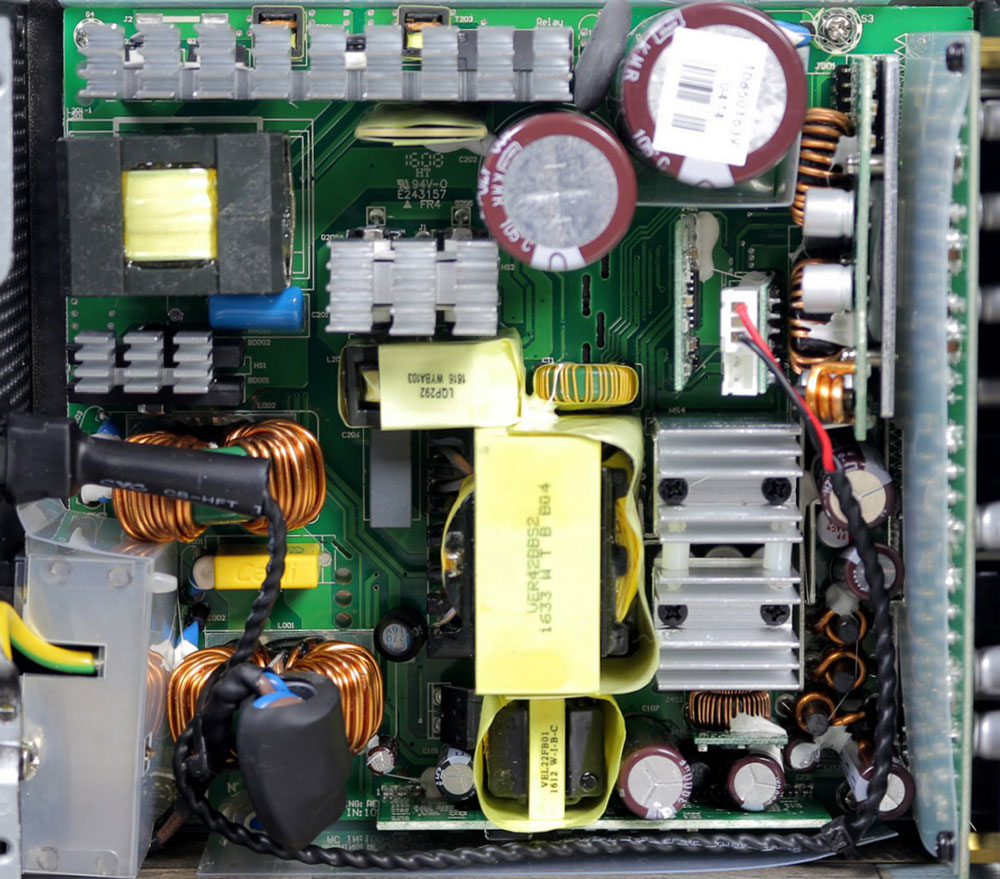

Как видно, электронная начинка блока питания очень хороша. Настало время испытать её в деле.

Результаты тестов

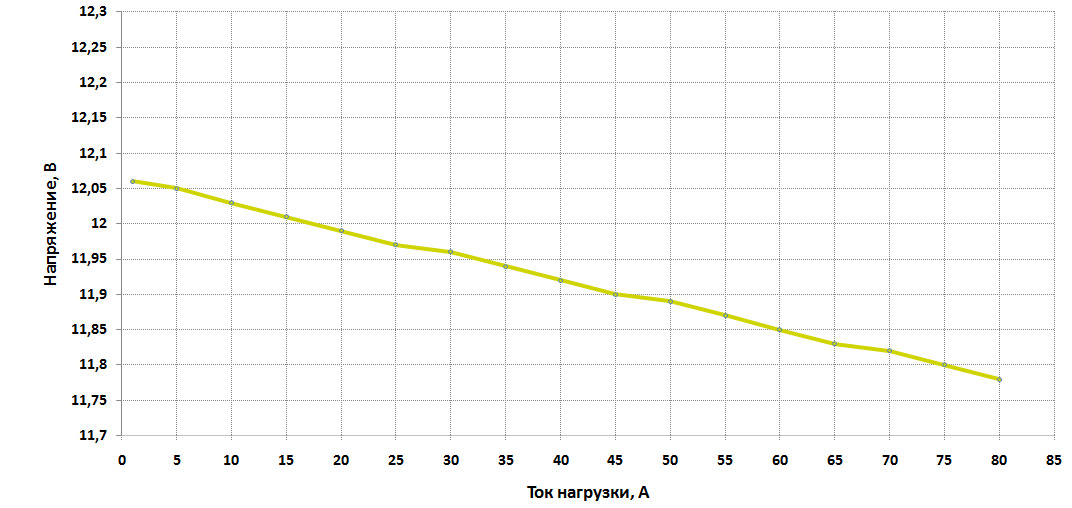

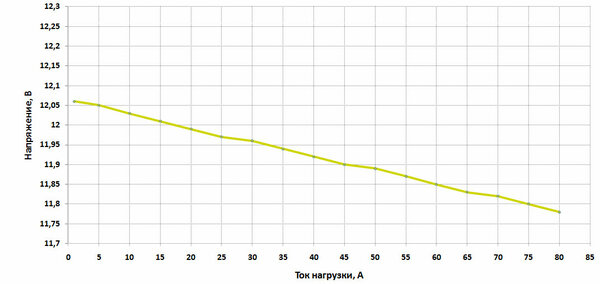

Первый взгляд на канал +12 может создать впечатление, что со стабильностью напряжения у THOR 850 не все хорошо, но на самом деле разброс напряжений (или, если быть точнее, просадка относительно номинала) составляет меньше 2%, тогда как для блоков такого класса негласной нормой считается 5%.

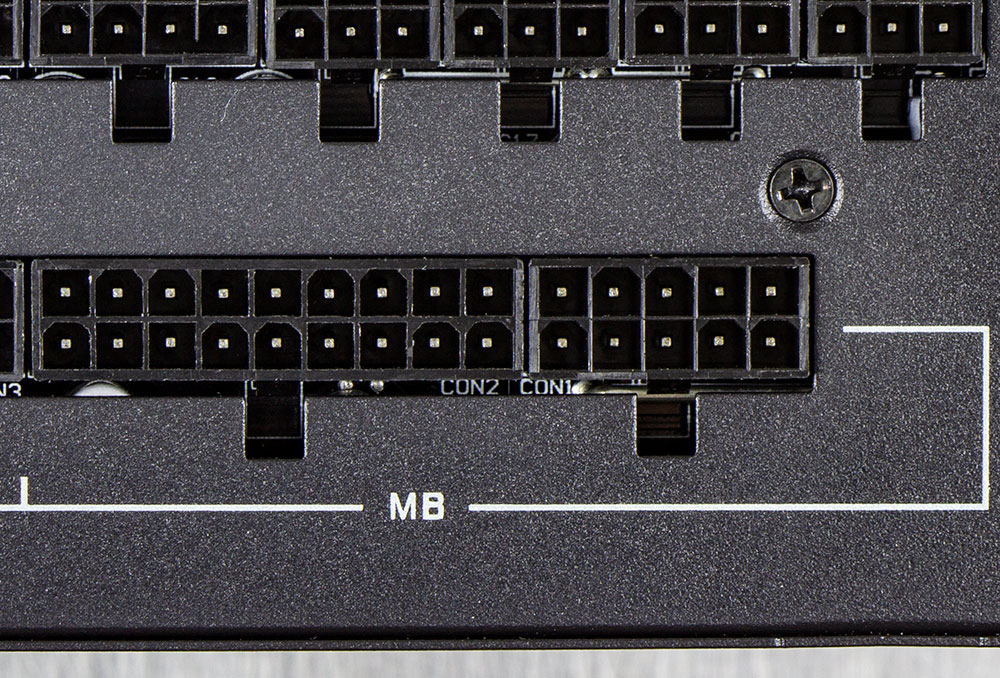

И тут хочется обратить внимание на один немаловажный момент: для каналов +5 и +3,3 предусмотрена компенсация падения на проводах и контактах модульных разъемов. Выражается это в виде дополнительных проводов, «снимающих» напряжение с контактов разъема ATX24. Именно по ним ориентируется управляющий контроллер, выставляя выходные напряжения. Из-за этих проводов на БП под шнур питания матплаты отведено два разъема на 28 контактов суммарно, а не на 24.

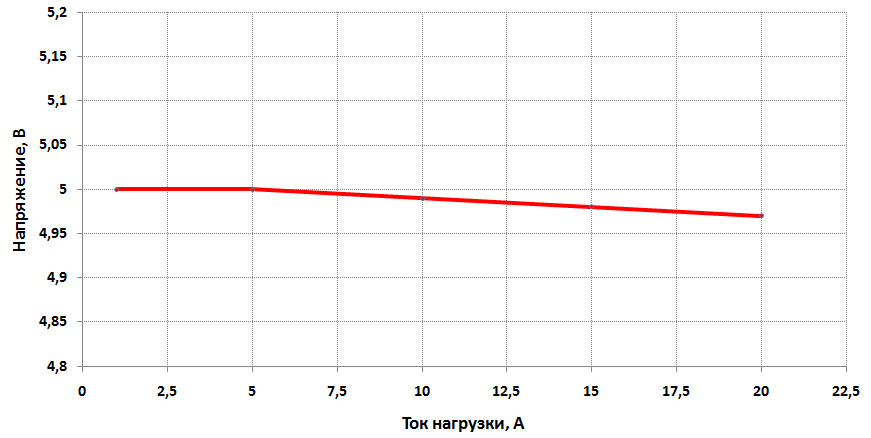

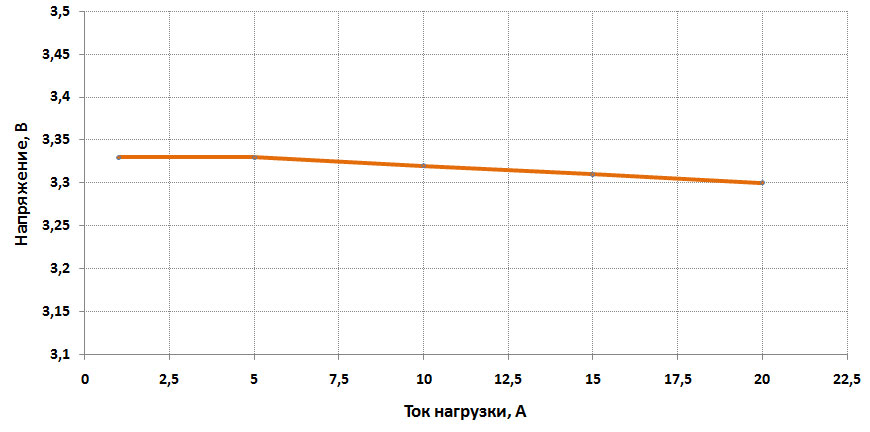

Решение отличное. Посмотрите на графики напряжения каналов +5 и +3,3. Можно сказать, что просадки нет вообще, настолько она ничтожна.

Почему аналогичное решение не применили для силовых кабелей для матплаты и видеокарты? Установка большего числа розеток и один-два дополнительных провода точно не оказали бы серьезного влияния на цену, а по вольтажу можно было бы добиться просадки менее 1%. Ведь если измерять напряжения на контактах модульных разъемов внутри блока, то просадка даже при максимальной загрузке составит менее 0,1 В (спасибо толстым токоведущим шинам).

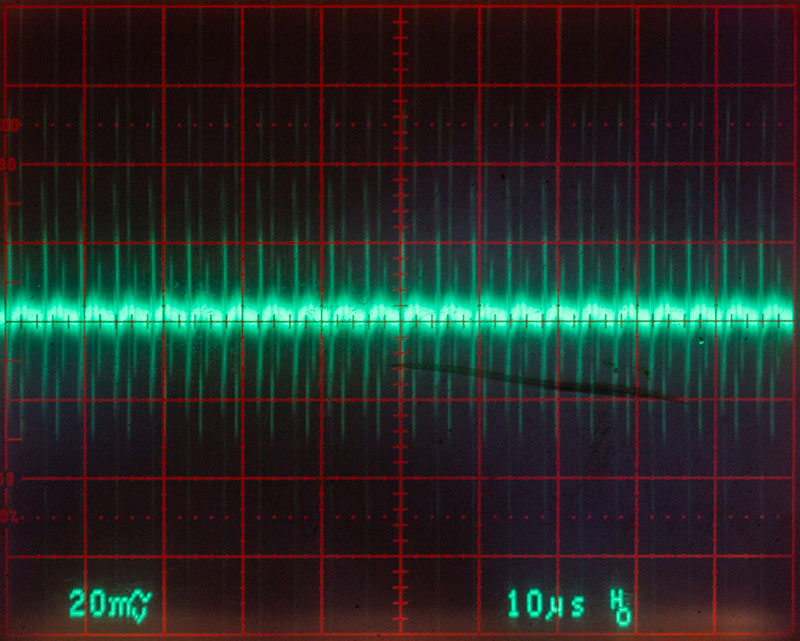

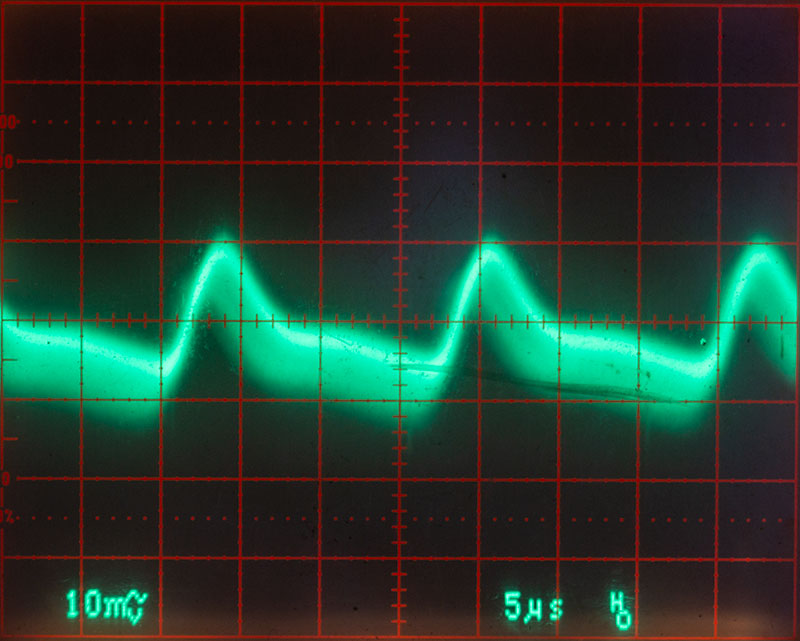

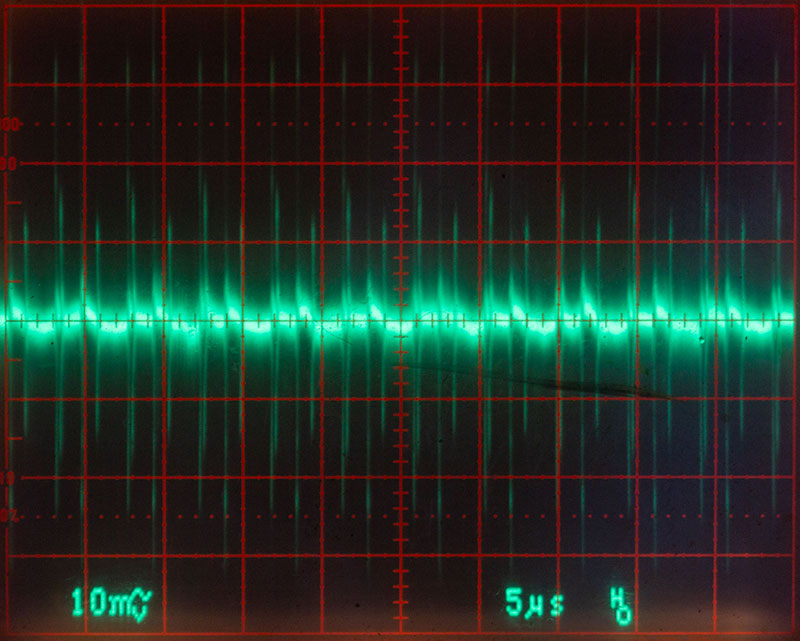

С пульсациями также порядок. На канале +12 они с ростом нагрузки немного увеличиваются, но за допуск не выходят (25 мВ при максимально допустимых 120 мВ).

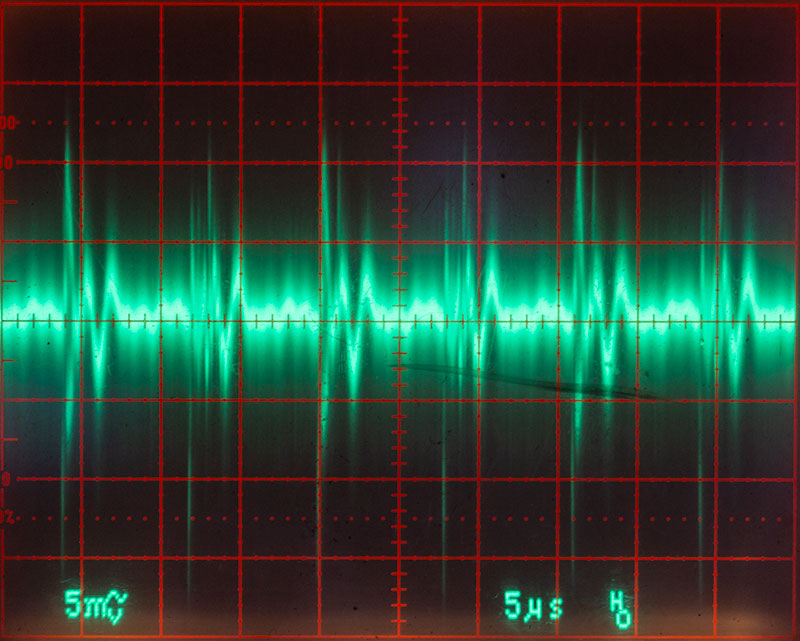

На каналах +5 и +3,3 они вообще мизерные – чуть боле 10 мВ. Редкие высокочастотные выбросы отлично режутся входными фильтрами.

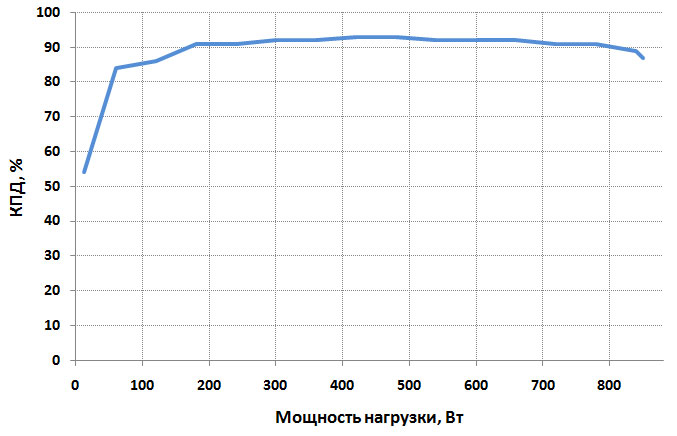

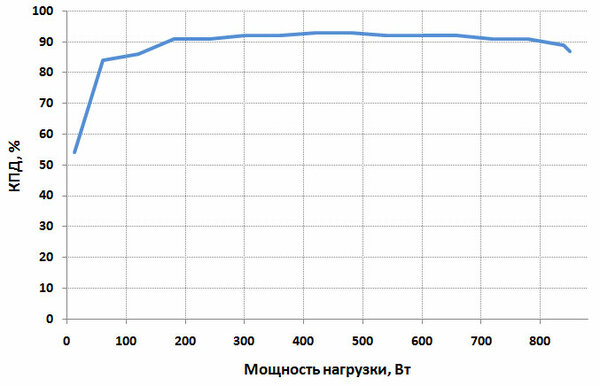

КПД у блока высокий — почти во всем диапазоне держится более 91%.

Как следствие, тепловыделение весьма невысокое. Автоматический регулятор оборотов стремится удерживать температуру силовых элементов в дельте 60-70 градусов, и это удается ему. Лишь при максимальной мощности потребителя температура подложки мосфетов подскакивает до 73 градусов. «Тихий» режим предусматривает отключение вентилятора при нагреве силовых элементов менее 50 градусов, далее следует работа по вышеописанному профилю.

THOR 850 нельзя назвать шумным — вентилятор раскручивается выше 1 000 оборотов в минуту только при серьезной нагрузке (свыше 500 Вт) и его слышно на расстоянии метра. До полукиловатта слабого ветерка от крыльчатки, вращающейся на минимальных оборотах, достаточно для охлаждения силовых компонентов.

Подведём итоги

ASUS ROG THOR 850W — отличный блок питания, подойдет для мощных игровых и рабочих станций. Красивая подсветка, индикатор мощности и стильные модульные шнуры дополняют картину. Кто-то скажет, что он дорогой. Да, за 18 тысяч рублей можно найти более мощные решения, но столь же красивые, с индикацией потребляемой мощности, RGB-подсветкой и гарантией в 10 (!!!) лет — нет. Если вам все эти фишки не нужны, стоит обратить внимание на другие бренды и/или модели. Одни хотят достаточно простую систему, упакованную в «серый» корпус, в то время как другим нужна не только вычислительная мощь, но и надежность, красота, подсветка и прочие «шашечки». Как раз для второй категории и созданы блоки серии THOR.

Плюсы:

• Высокая стабильность выходных напряжений.
• Полное отсутствие шума при загрузке менее чем на 30%.
• Красивый внешний вид.
• Многоцветная подсветка.
• Индикация потребляемой мощности.
• Модульные кабели с пластиковыми держателями проводов.

Может не понравиться:

• Цена.
