Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

Новинка хвастается мощной и тихой системой охлаждения, RGB-подсветкой и повышенными частотами для систем среднего и высокого уровня

Продолжаю рассматривать STRIX-версии пятитысячной серии видеокарт на графических процессорах AMD. 5500 XT уже была рассмотрена чуть раньше, сейчас же обращаю внимание на Radeon RX 5600 XT. Это не копия «пятисотой», а совершенно другая видеокарта с характерными для линейки STRIX полезными решениями.

Технические характеристики

  • Модель: ROG-STRIX-RX5600XT-O6G-GAMING.
  • Графический процессор: Navi 10 XLE.
  • Потоковых процессоров: 2304.
  • Текстурных блоков: 144.
  • Блоков ROP: 64.
  • Частота графического процессора: 1235–1621 МГц.
  • Объем видеопамяти: 6144 Мбайт.
  • Частота видеопамяти: 1620 (12960) МГц.
  • Шина памяти: 192 бит.
  • Видеовыходы: HDMI 2.0b, 3x DisplayPort 1.4.
  • Занимает слотов в системном блоке: 3.
  • Разъемы питания: 1 × 6 пин, 1 × 8 пин.
  • Габариты: 304 × 13 × 54 мм.

Цена на момент написания обзора составляет 26 000 рублей.

Упаковка, внешний вид

Коробка картонная, в фирменной красно-черной цветовой гамме.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

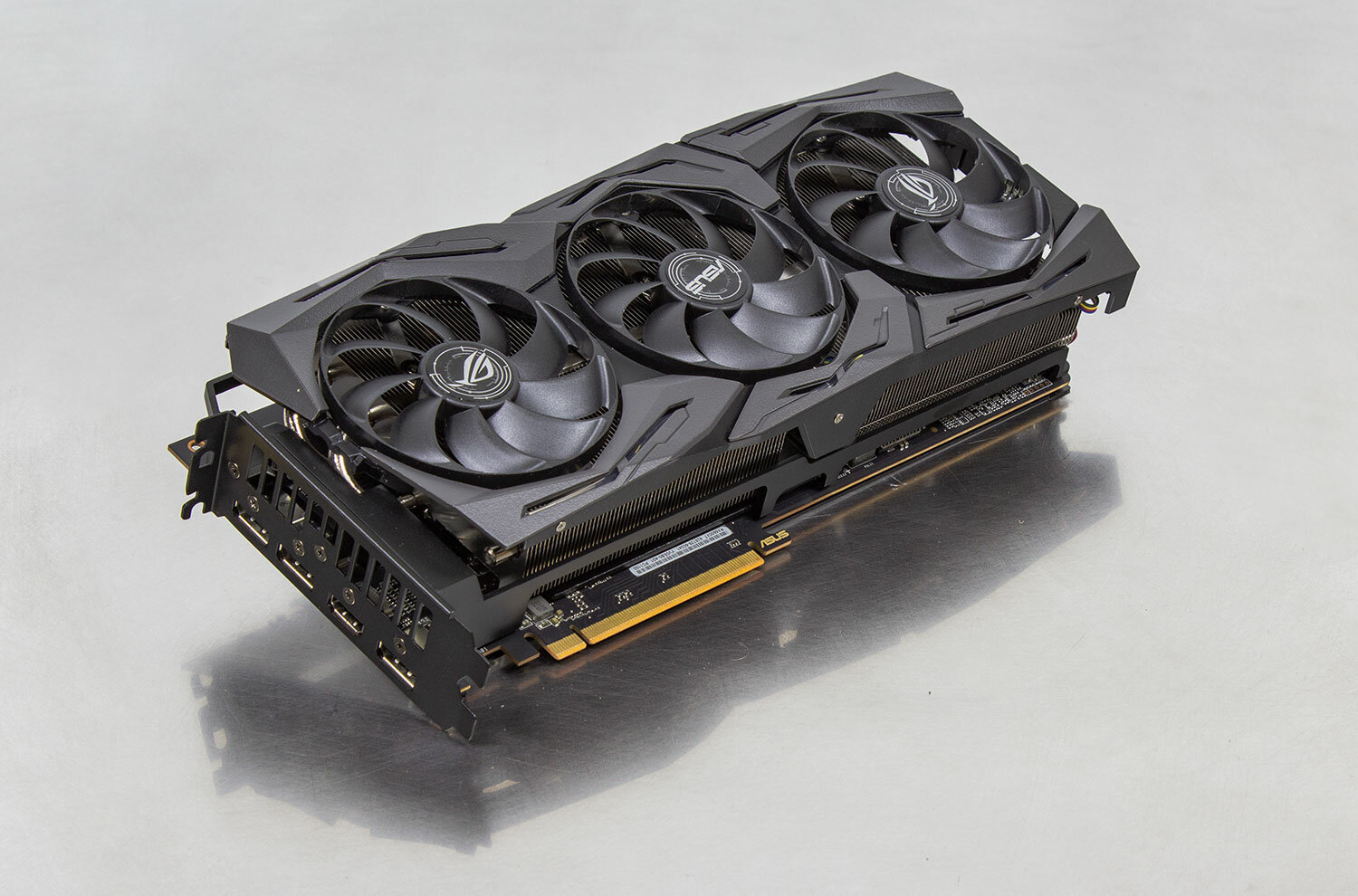

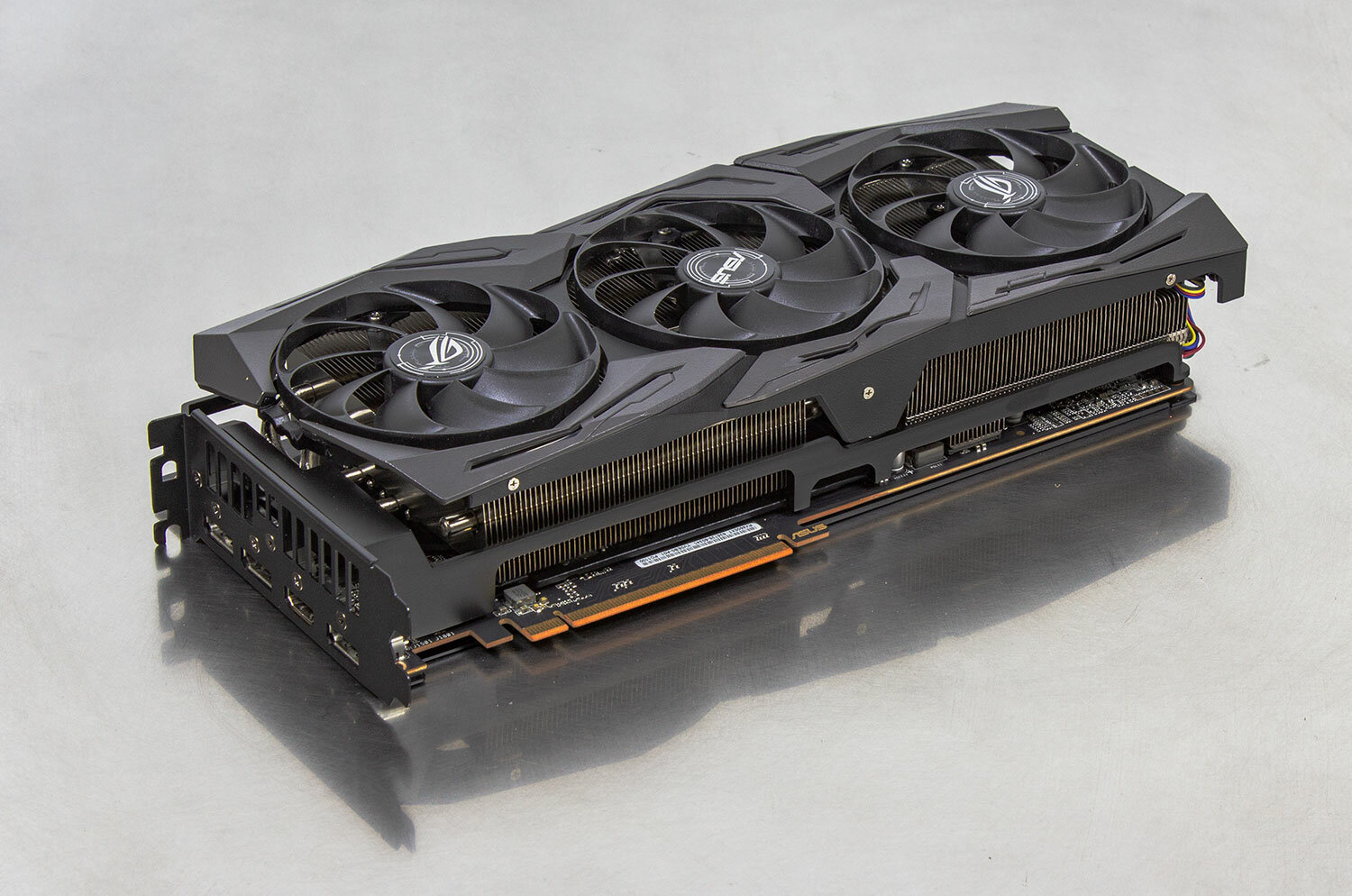

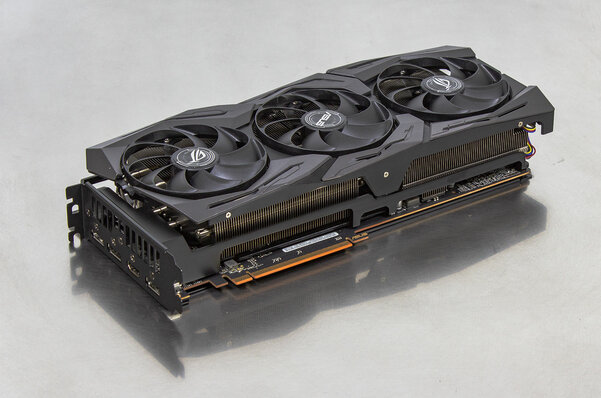

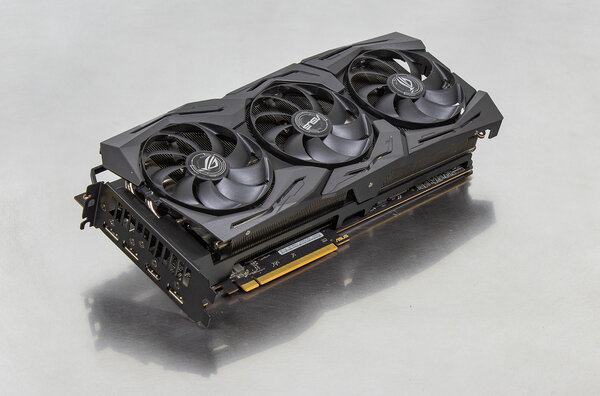

Внутри габаритная видеокарта c характерной для большинства топовых решений ASUS системой охлаждения.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

И правильно — хороший, проверенный временем кулер. Городить что-то новое для каждой видеокарты не стоит, лучше занять инженеров разработкой печатной платы. Но о ней позже, сейчас же рассмотрим внешнее оформление.

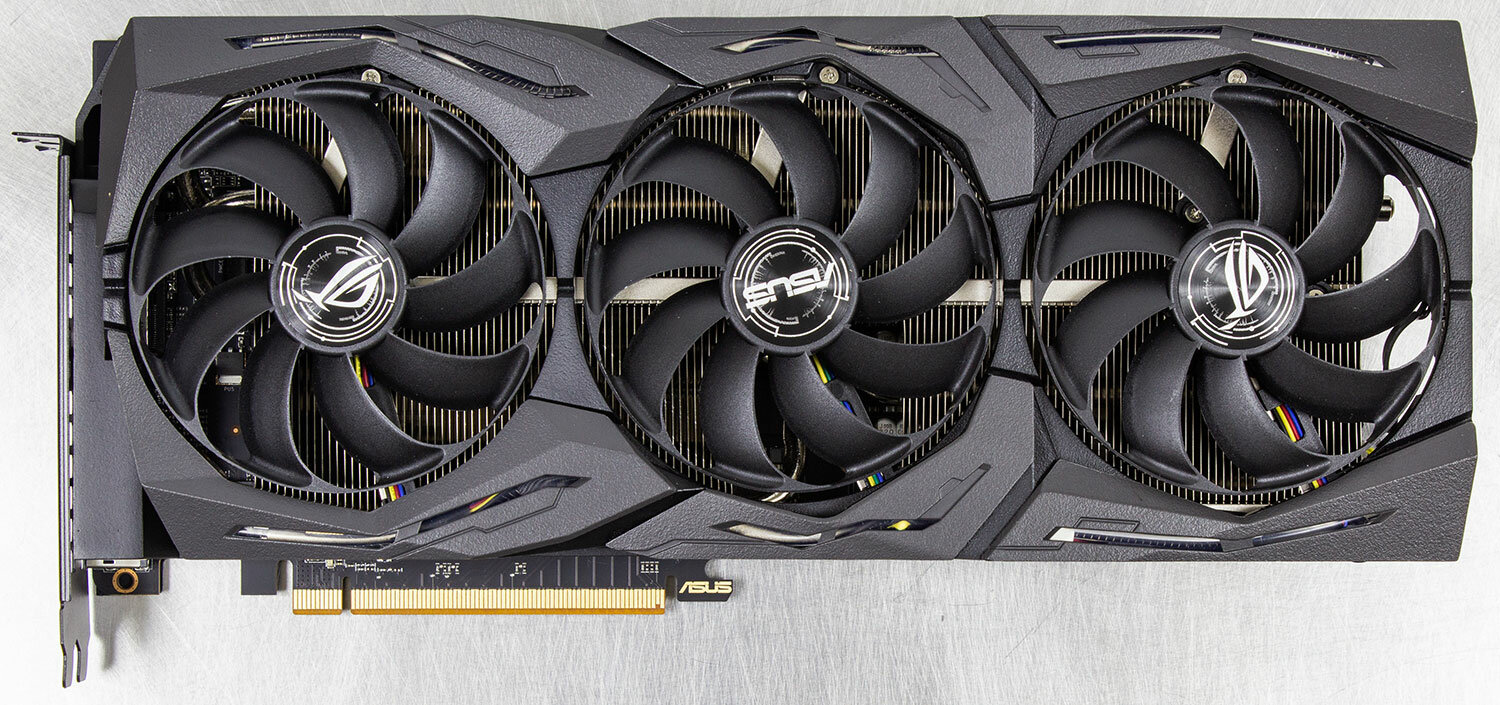

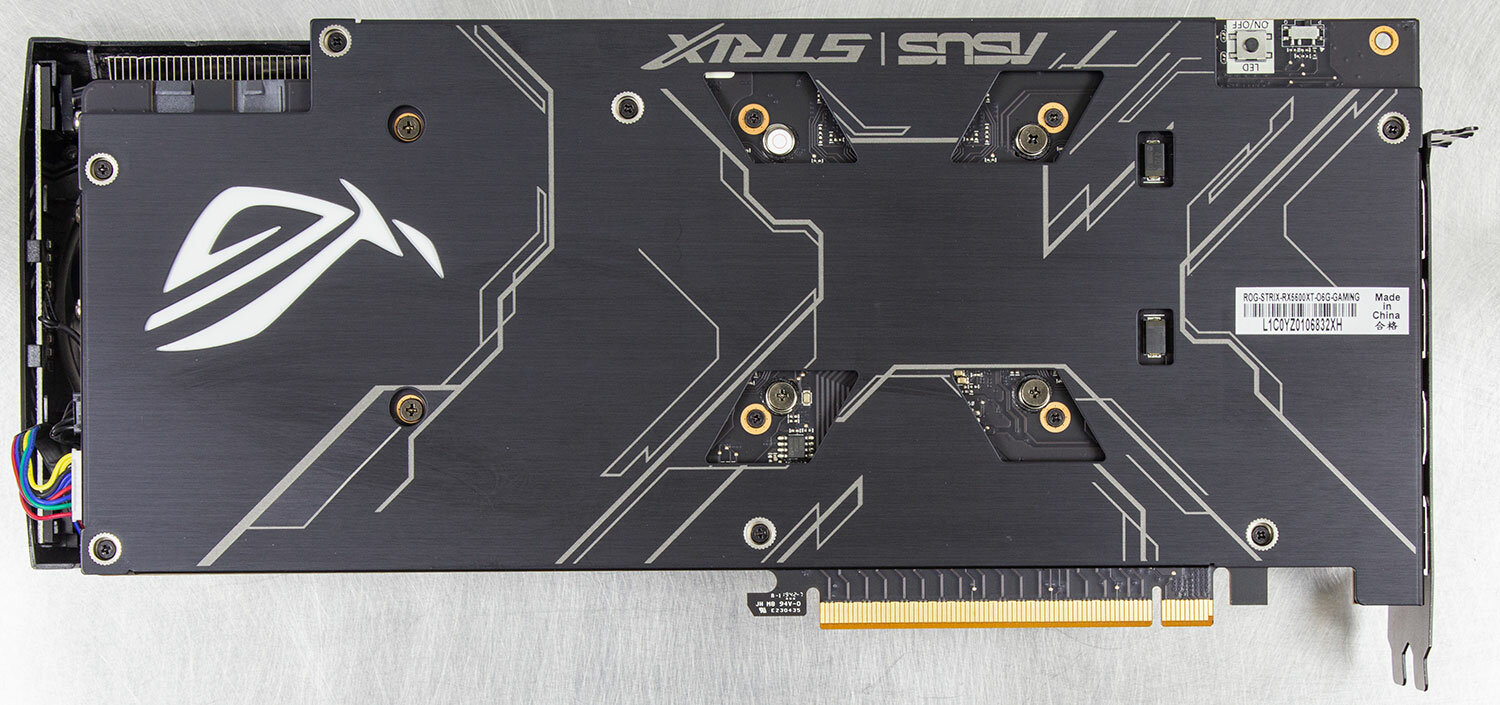

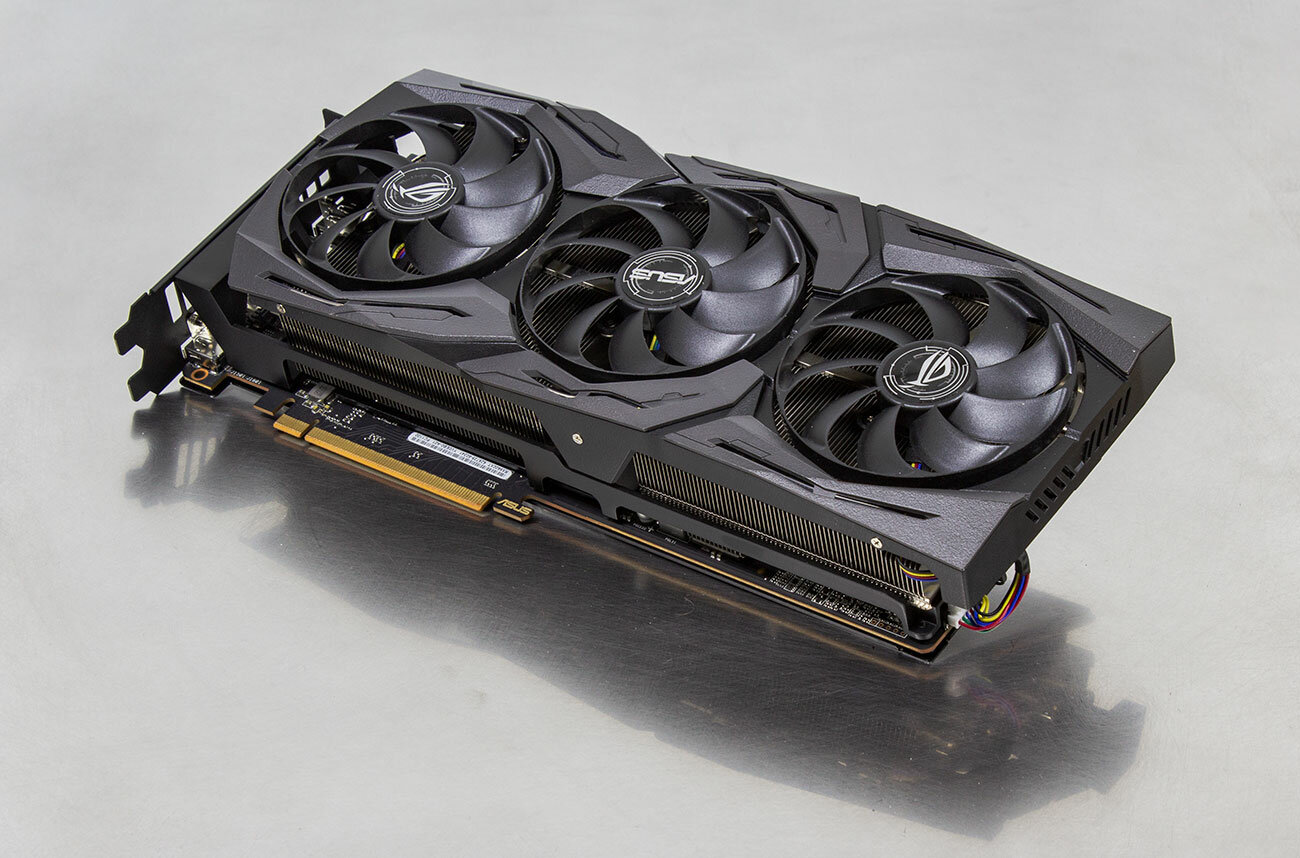

Сверху на радиаторе — пластиковая рамка с тремя вентиляторами, обратная сторона закрыта алюминиевой пластиной с логотипом ROG и стильной одноцветной графикой.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

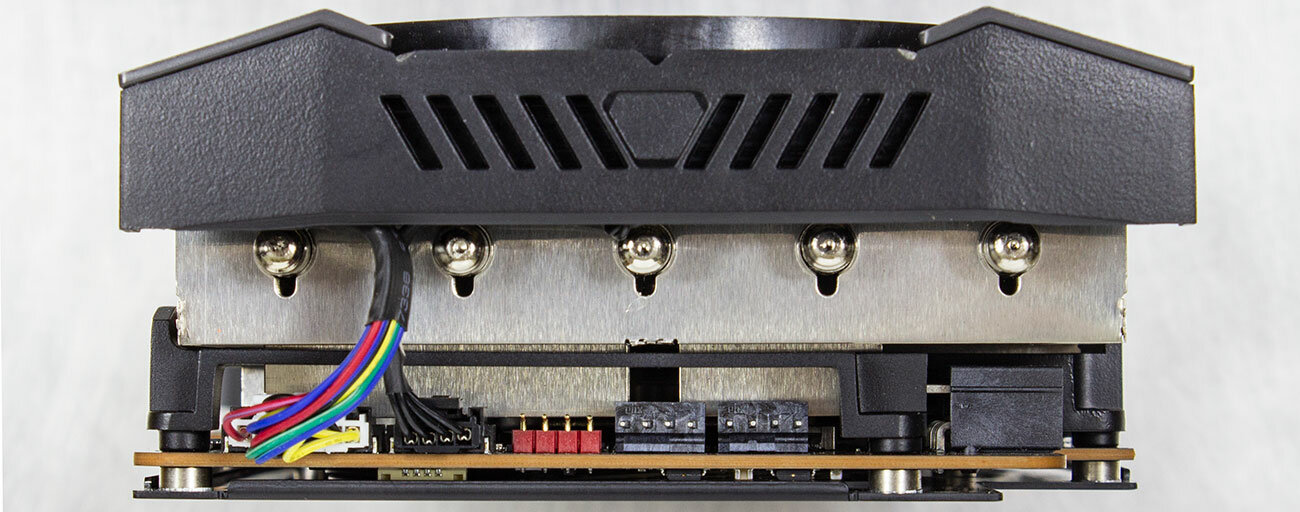

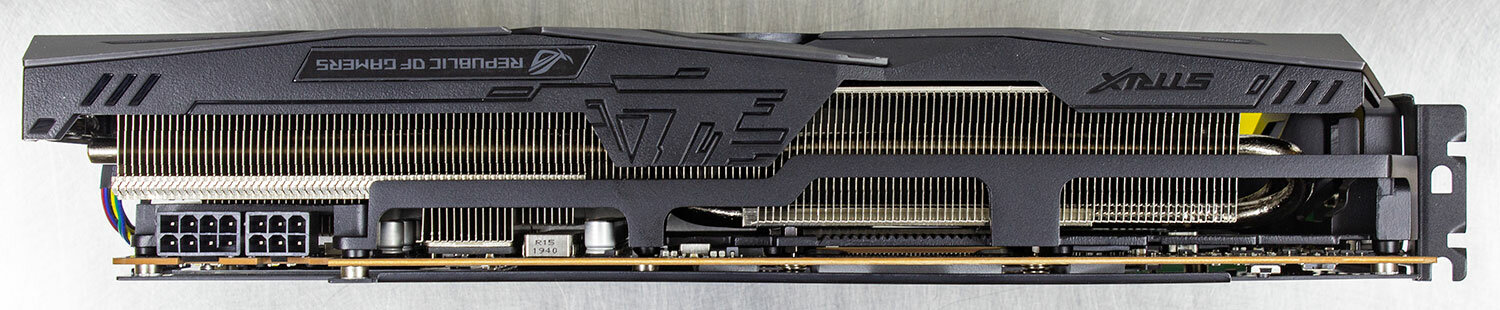

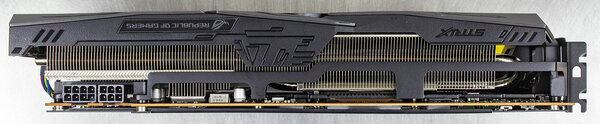

Торцы открыты для свободного выхода нагретого воздуха. Тут же видно силовое ребро алюминиевого каркаса и два разъема доппитания: на 6 и 8 пин. У рассмотренной недавно 5500 XT был один разъем на 8 пин. Энергопотребление отличается несильно: 150 Вт против 115, но в ASUS решили поставить второй разъем для снижения потерь на проводах и контактах. Плюс собственная усиленная система питания.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

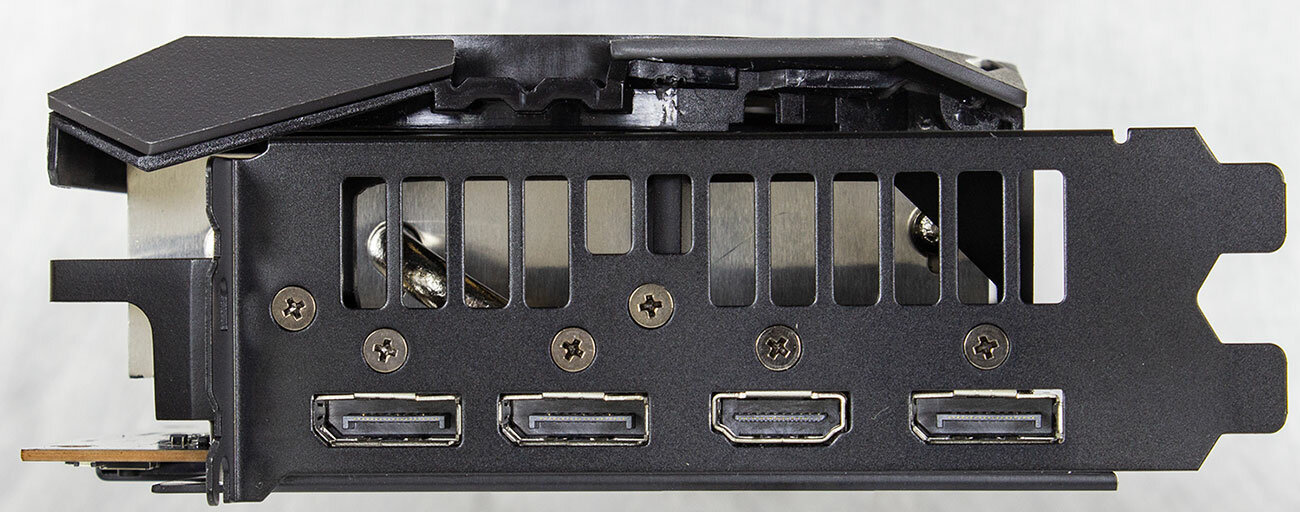

Видеовыходов всего четыре: один HDMI и три DisplayPort. Нормально для рядовой системы, но без DVI или USB Type-C набор выглядит неполным. С противоположного торца — коннекторы для подключения штатной системы охлаждения, подсветки и корпусных вентиляторов.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

Особенности конструкции

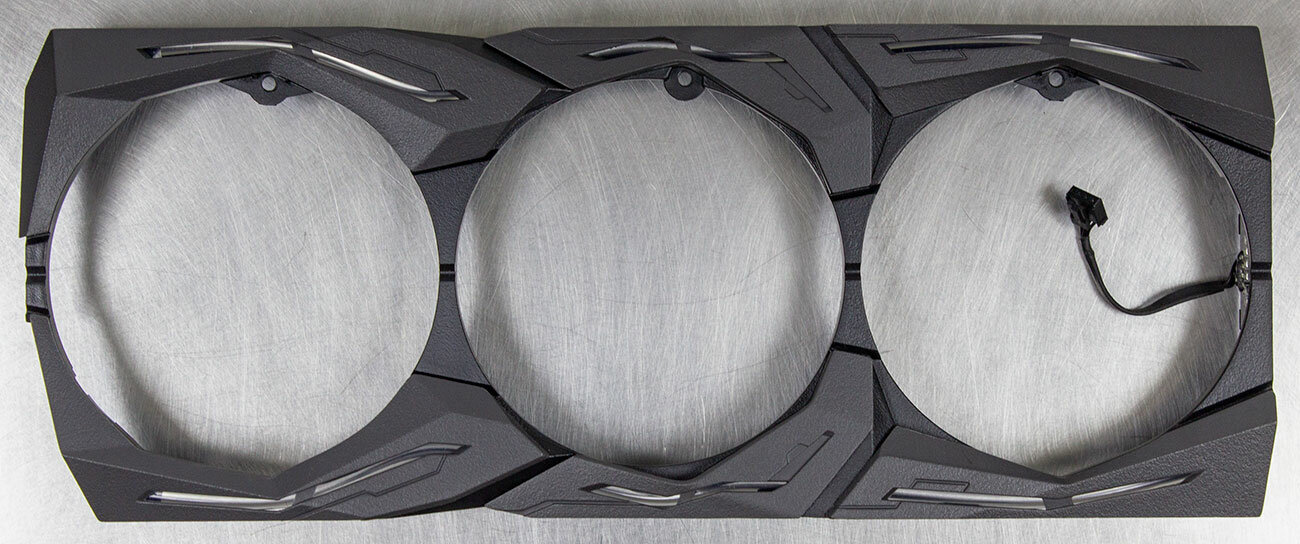

Да, в видеокартах ASUS полностью отказались от защелок и перешли на винтовые крепления. Удобно и практично, особенно если по собственной неаккуратности поломал вентилятор или захотел модифицировать кулер. Венчает систему охлаждения пластиковая рамка с вмонтированной RGB-подсветкой. От светодиодов в торце протянуты прозрачные световоды по обе стороны от вентиляторов.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

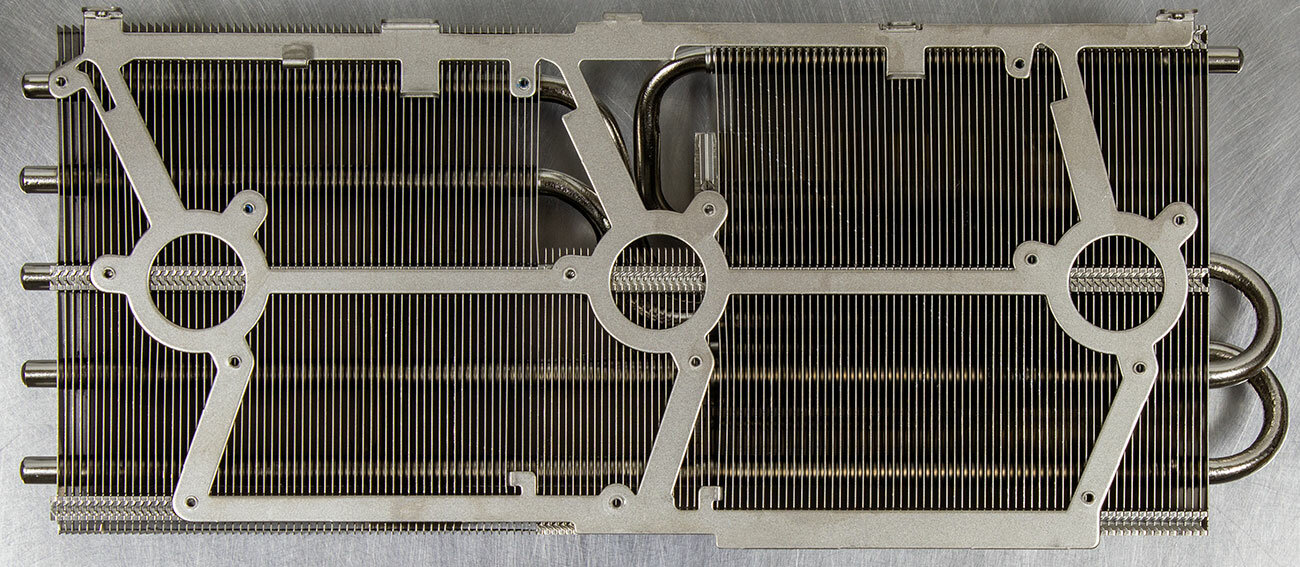

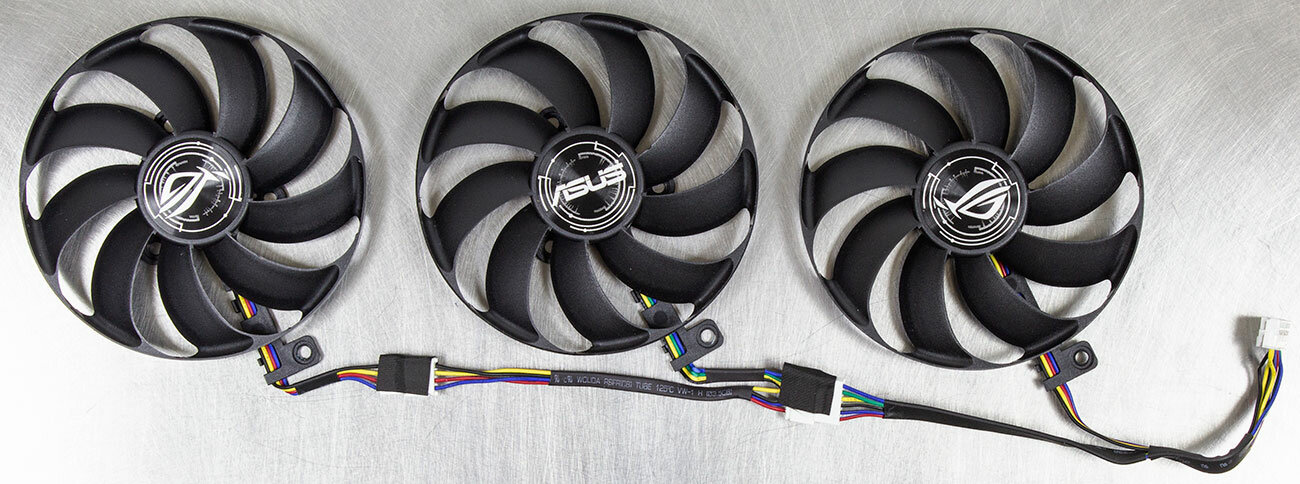

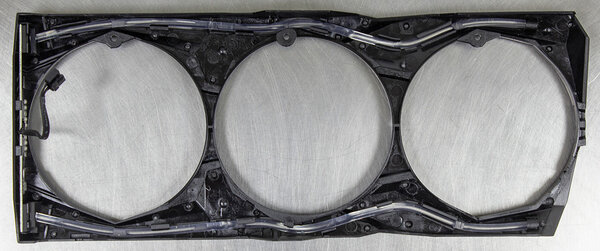

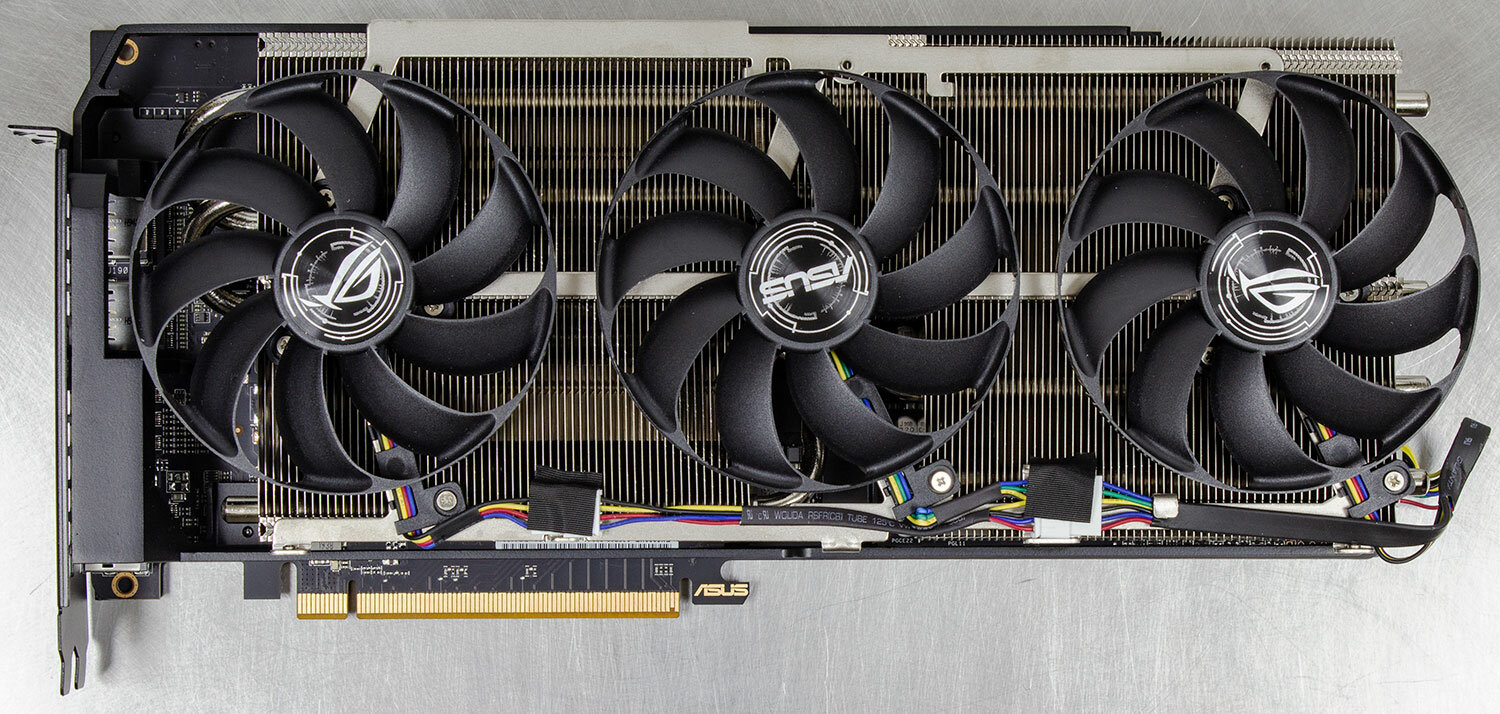

Вентиляторов три штуки, диаметр крыльчаток — 88 мм, концы лопастей соединены для дополнительной механической прочности. Все они смонтированы на стальной пластине, каждый можно демонтировать отдельно.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

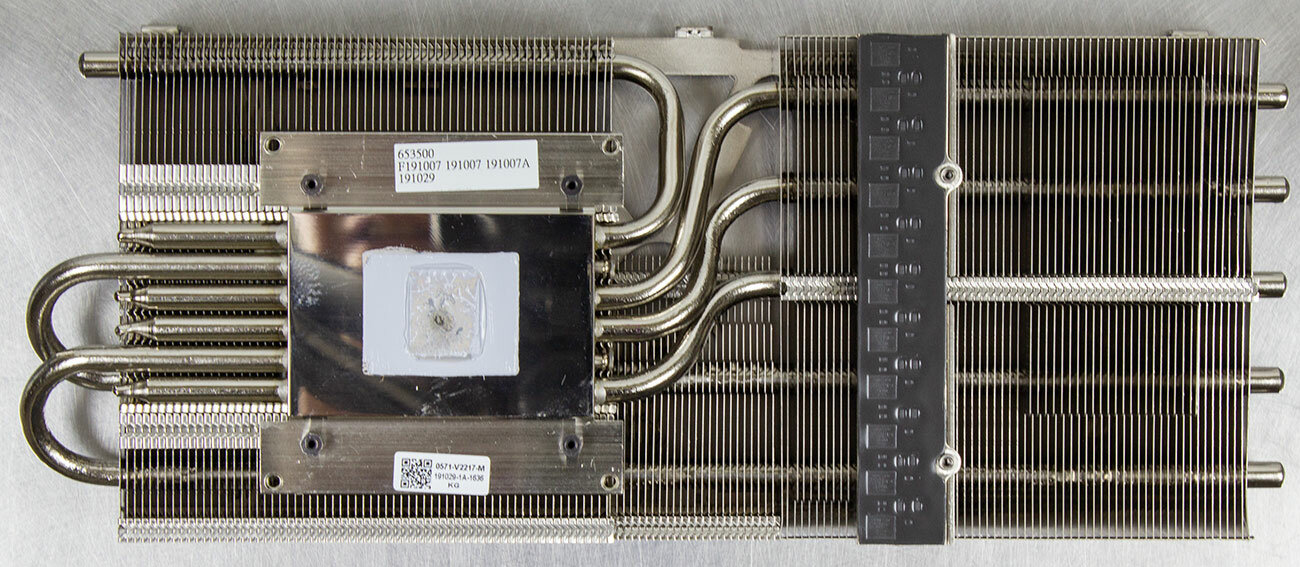

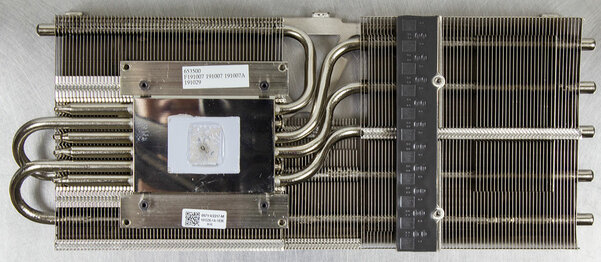

Радиатор наборный, с шестью 6-мм теплотрубками, распределяющими тепло от медного основания по алюминиевым ребрам толщиной 0,3 мм. Четкого разделения на две секции нет, промежуток между «частями» заполнен укороченными ребрами, насаженными на две теплотрубки. Стремление к увеличению площади обдува — замечательно.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

Дополнительно для охлаждения силовых компонентов подсистемы питания припаян металлический прямоугольник, контактирующий с мосфетами через термопрокладку.

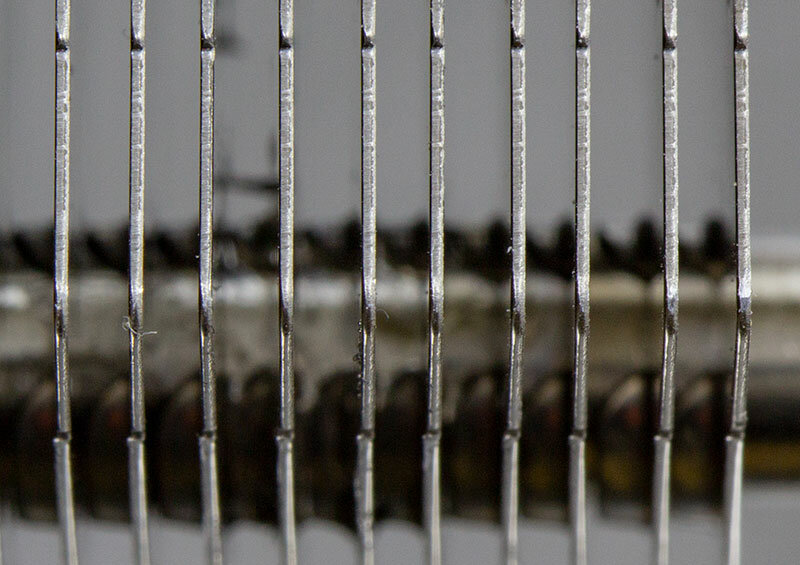

Толщина ребер составляет около 0,3 мм, расстояние между ними — 1,3–1,5 мм. Такой выбор толщины и межреберного промежутка снижает аэродинамическое сопротивление радиатора, и он хорошо продувается даже на минимальных оборотах вентиляторов.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

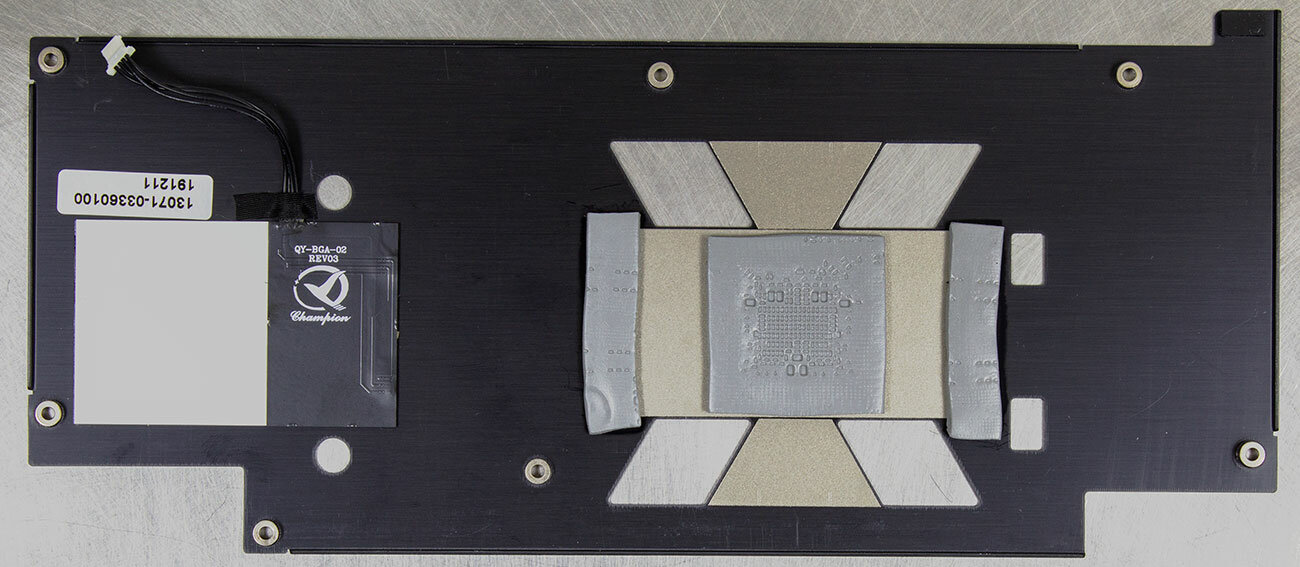

Обратная сторона защитной пластины на тыльной стороне платы приятно радует — подсветка логотипа, термоинтерфейс для дополнительного отвода тепла от текстолита.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

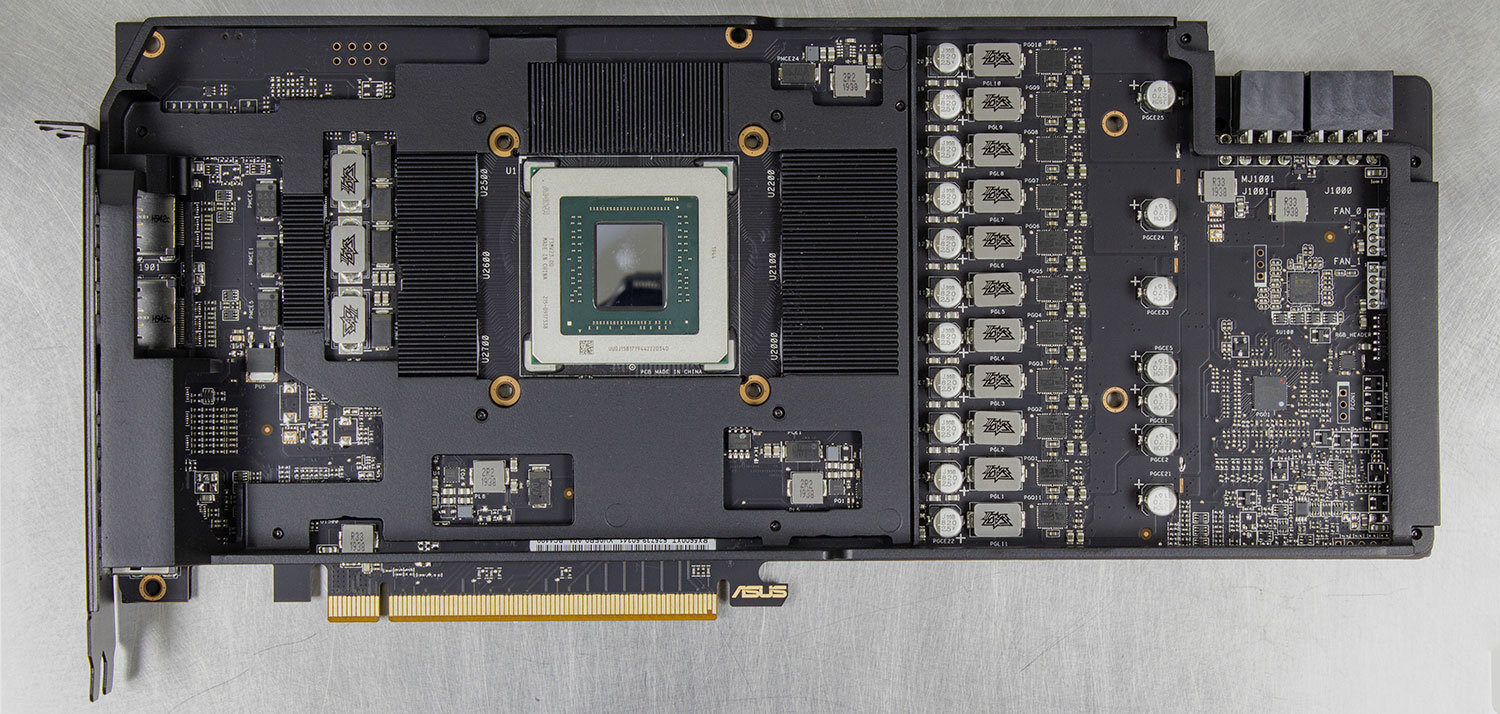

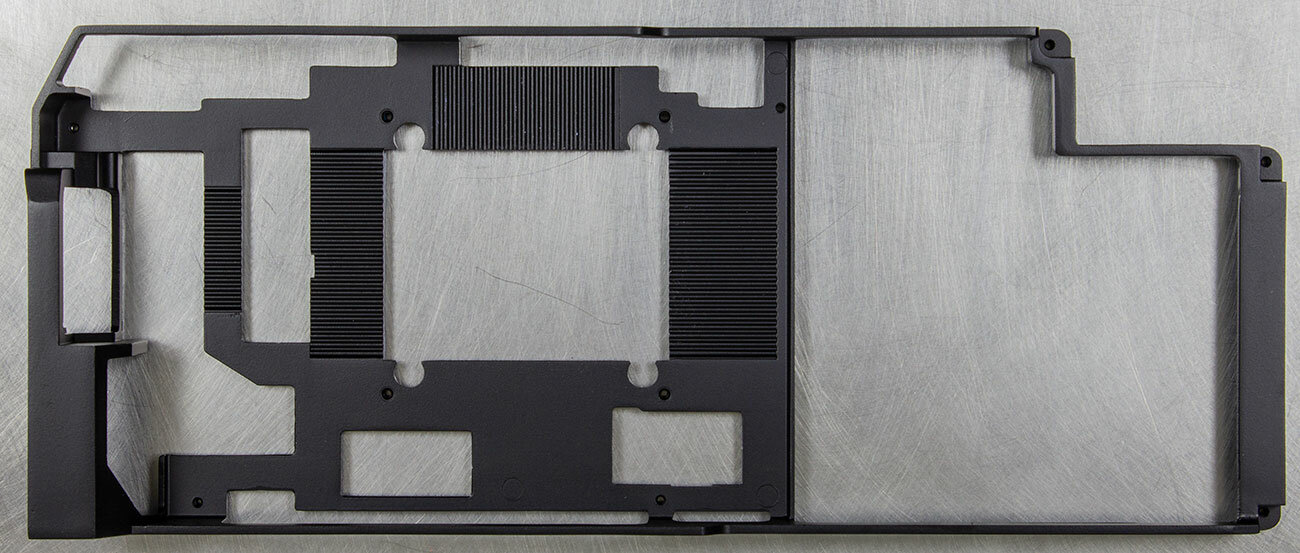

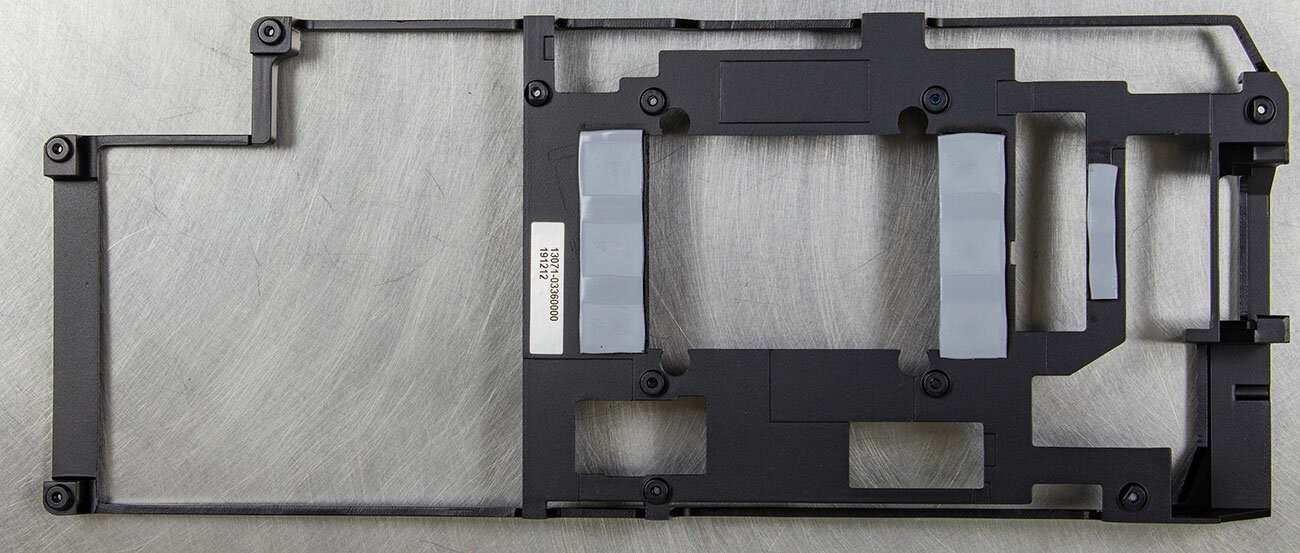

Под радиатором на печатную плату установлен силовой алюминиевый каркас, выполняющий роль радиатора для микросхем памяти. Но основная его задача заключается в снимании механической нагрузки с текстолита. Особенно это важно при вертикальной установке видеокарты, когда удержание на своем месте осуществляется только за счет планки крепления.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

Каркас обширный, охватывает всю плату по периметру и хорошо вписывается в общую картину.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

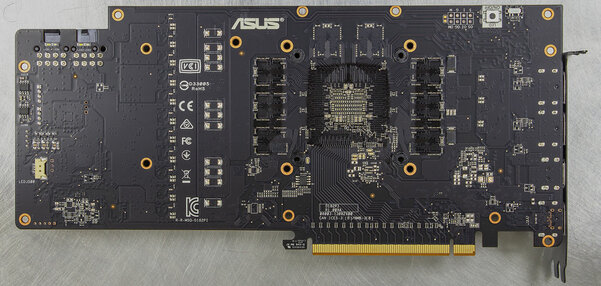

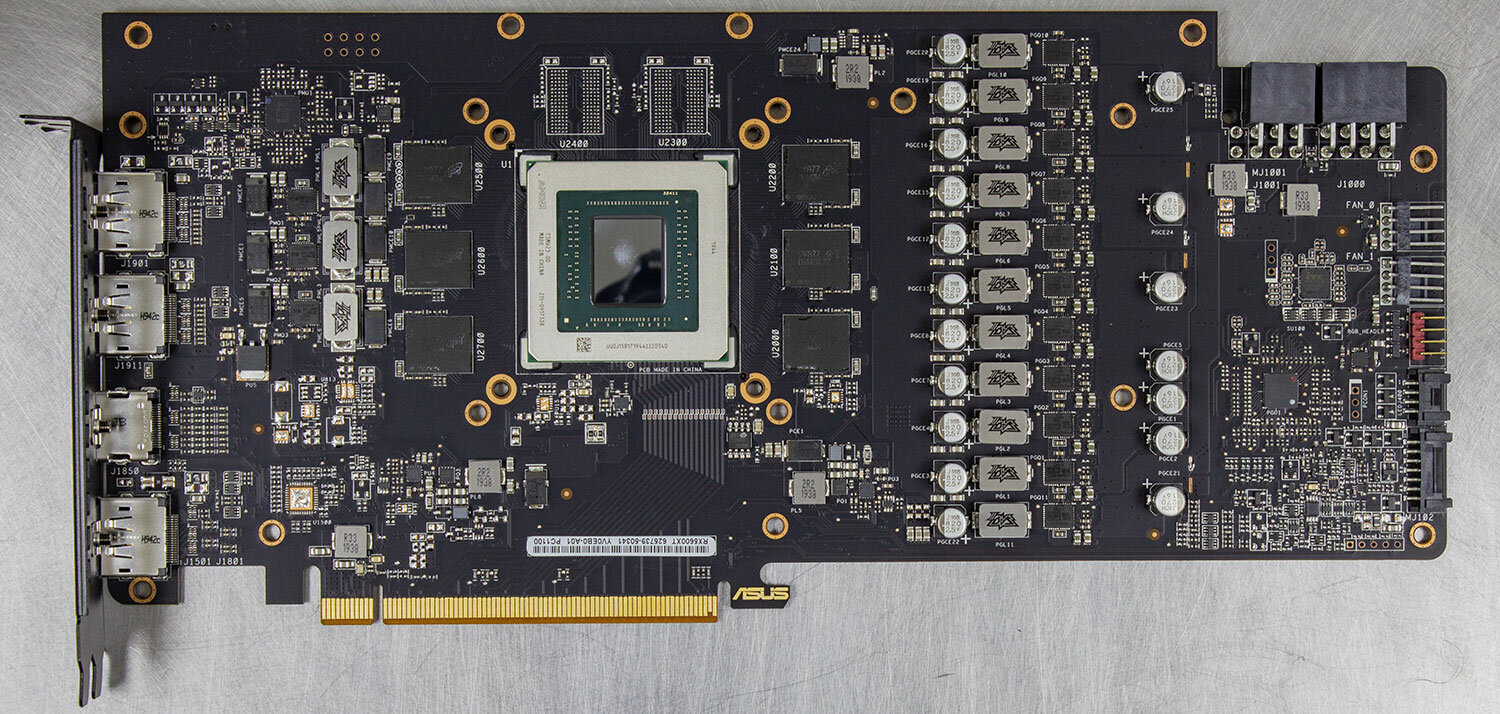

Сама печатная плата крупная, и, несмотря на это, монтаж элементов плотный.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

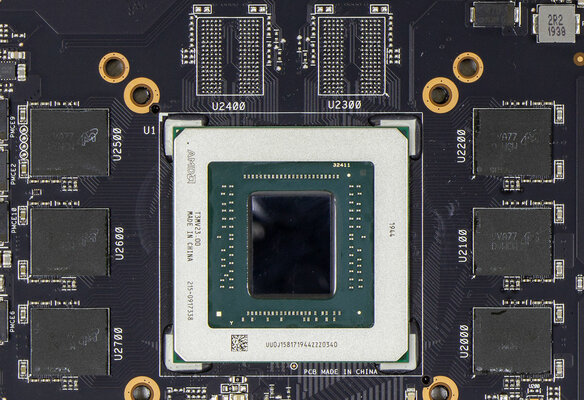

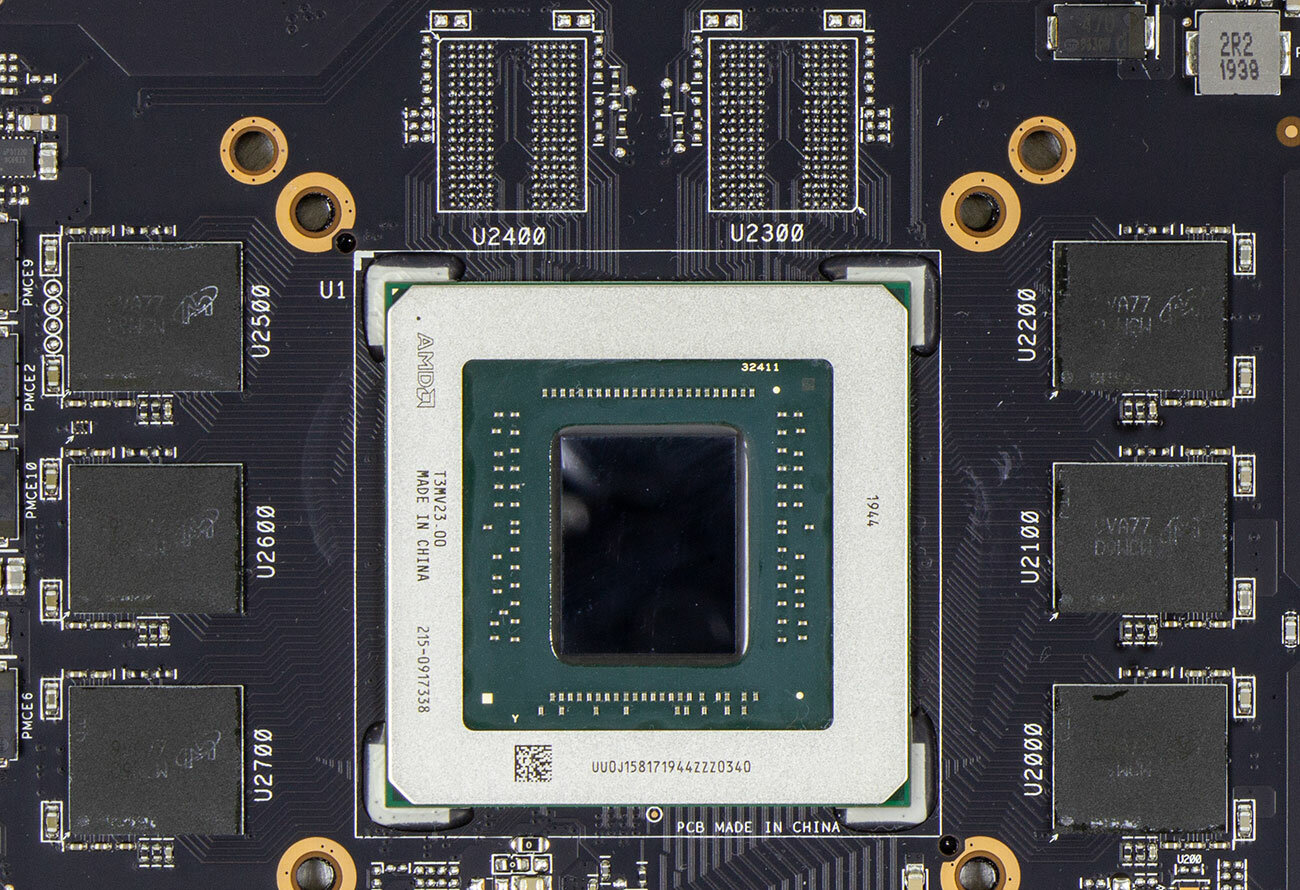

Графический процессор и видеопамять распаяны примерно по центру. Примечательно, что две микросхемы из восьми отсутствуют — универсальный дизайн платы для 5600 XT и 5700 XT в версии STRIX. Правильное решение, ведь, по факту, различия между графическими процессорами Navi 10 XLE и Navi 10 XT заключаются только в количестве вычислительной мощности: 2304 против 2560 универсальных процессоров и 144 против 160 текстурных блоков соответственно.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

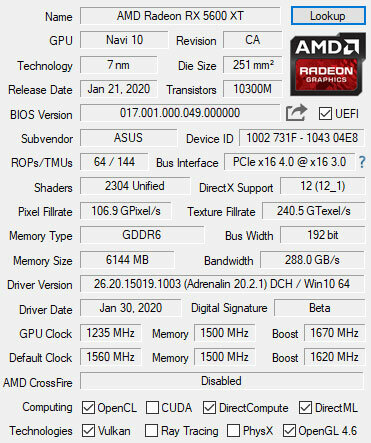

Частота установленного Navi 10 XLE под нагрузкой изменяется от 1500 до 1675 МГц. 6 гигабайт видеопамяти функционируют на 1500 (12000) МГц.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

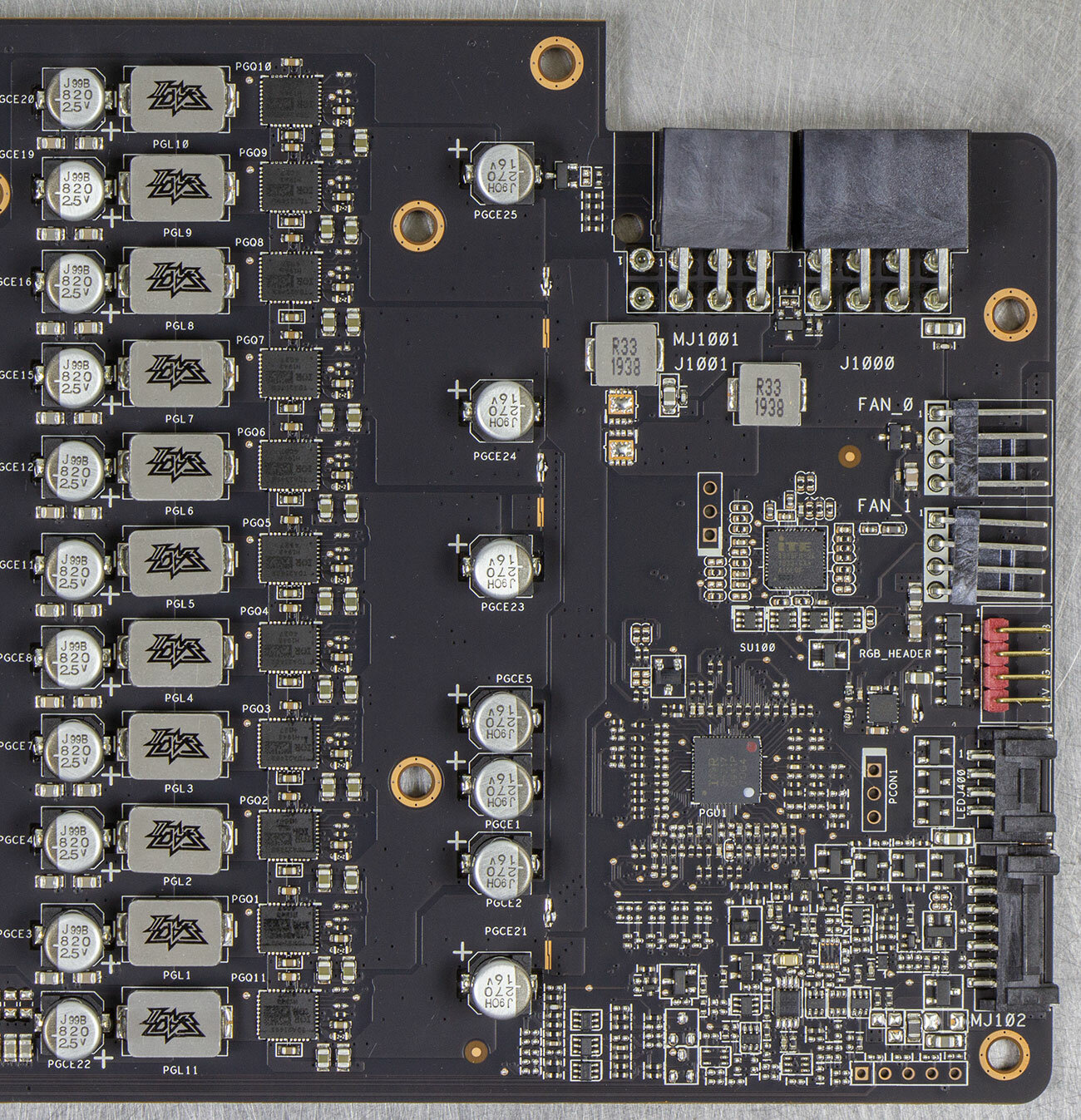

Вышеозначенное родство печатных плат тем приятнее, что 5700 XT под нагрузкой может потреблять 280 и более ватт, тогда как для референсной 5600 XT это значение ограничено в 150–160 ватт. И преобразователь тут установлен соответствующий: 11 фаз на графический чип, в пике ток по каждой может достигать 60 ампер. Сказать, что подсистема питания выполнена с хорошим запасом, — ничего не сказать. Очень приятно, что ASUS в наш век тотальной экономии и оптимизации (которые на видеокартах чаще всего касаются именно питания) не жалеет бюджета на преобразователи. Оверклокеры точно оценят.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

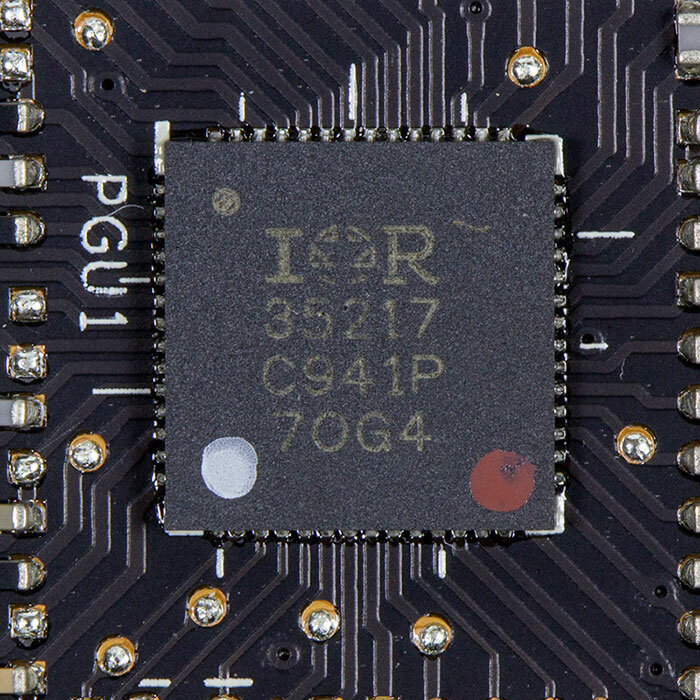

Управляет процессорным преобразователем контроллер International Rectifier IR 35217.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

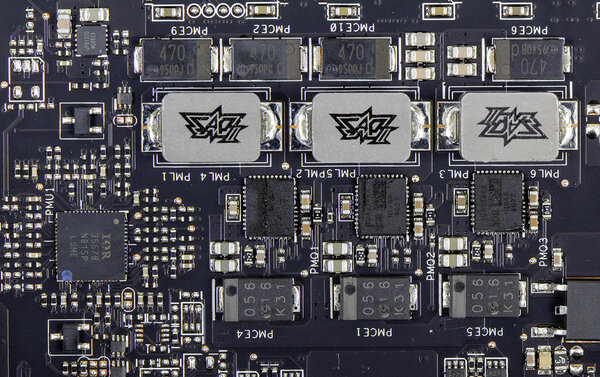

3 фазы преобразователя питания видеопамяти распаяны отдельно, ближе к планке крепления. Управляет ими контроллер International Rectifier IR3567B

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

Для контроля напряжений предусмотрены «точки замера», причем выполнены они в виде крупных контактных переходов с металлизацией. Это нескромный «пятачок», к которому прикасаться стоит острозаточенным концом щупа, а подпаиваться — с величайшей осторожностью. Рядом можно видеть большую кнопку отключения подсветки и переключатель для выбора прошивок BIOS, одна из которых оптимизирована на тишину, другая — на комфортный для электроники температурный режим и производительность.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

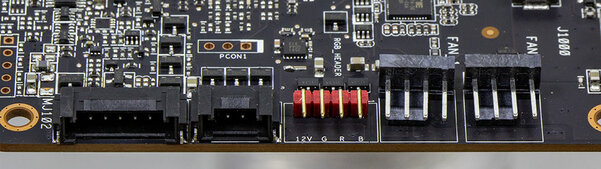

В тыльной стороне платы размещены разъемы под корпусные вентиляторы в количестве двух штук и неадресную светодиодную ленту. Ещё одна традиционная для серии STRIX фирменная фишка, которая очень помогает при построении охлаждения, особенно в навороченных системах. Видеокарта — второй (а кое-где и первый) по мощности и тепловыделению компонент после процессора, и логично дать ей возможность управлять «собственными» вентиляторами, отвечающими за продув соответствующей части корпуса.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

Как видно, по электрической части системе охлаждения и механической прочности STRIX Radeon RX 5600 XT превосходна. Настало время посмотреть на производительность.

Результаты тестов

Для оценки производительности взял стенд с процессором Core i9-9900К @ 4,9 ГГц, 16 гигабайтами DDR4-2400 и накопителем M.2 NVMe SSD на 240 гигабайт. Тестировал в восьми разных играх последних трех лет.

По настройкам графики и обозначениям на диаграммах стоит добавить небольшое пояснение. Обозначения «High Detail», «Med Detail» и «Low Detail» соответствуют максимальным, средним и минимальным настройкам графики в играх соответственно. Если вариантов настроек больше трех (как, например, в Assassin’s Creed Odyssey), то «Med Detail» соответствует пресет «High», как средний среди всех возможных («Maximum High», «Very High», «High», «Medium», «Low»). Если вариантов четное количество (четыре, например), то «Med Detail» соответствует пункту «средние настройки» или «Medium» в меню игры.

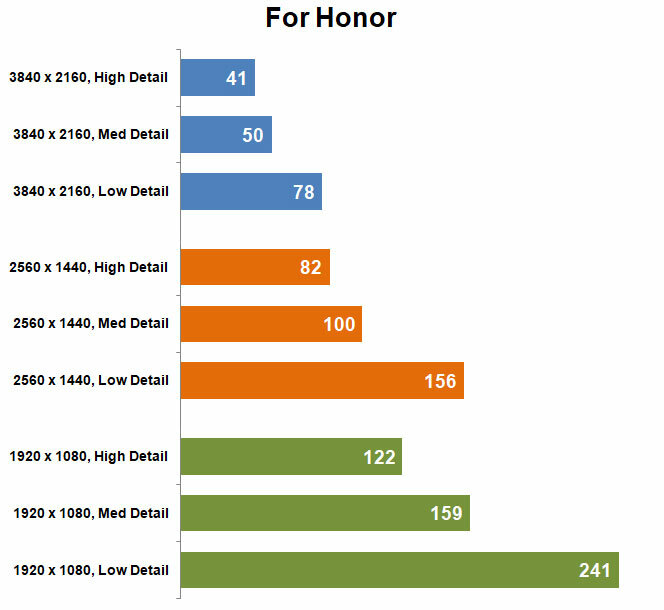

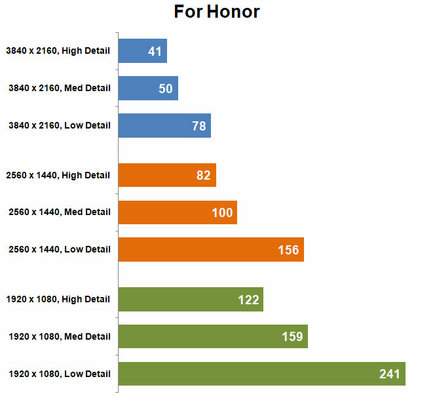

For Honor можно смело запускать на 4K-мониторе, пусть и на средних настройках. В серьезных замесах, FPS, конечно, просядет ниже 35, но моменты такие редки. На 1440p и 1080p все плавно и без рывков на максимальных настройках качества.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

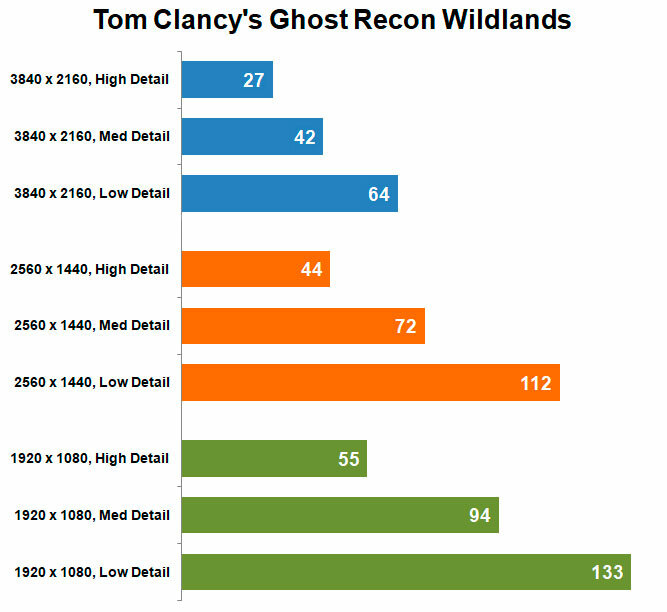

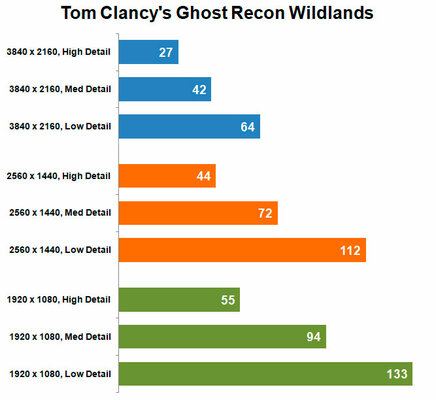

Tom Clancy's Ghost Recon Wildlands — тяжелая игра, особенно если выкрутить все настройки качества в максимум. Пресет «High Detail» на графике соответствует настройке «Ultra» в игре, и даже в 1080p средний FPS не поднимается выше 55. Примечательно, что на пресете «Med Detail» («High» в игре) частота кадров более чем в полтора раза выше, а на «Low Detail» и вовсе уходит за сотню. Вердикт — играть можно без тормозов в 1080p и 1440p, правда, настройки придется подбирать индивидуально. 4K, увы, играбелен только на минимальных настройках графики.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

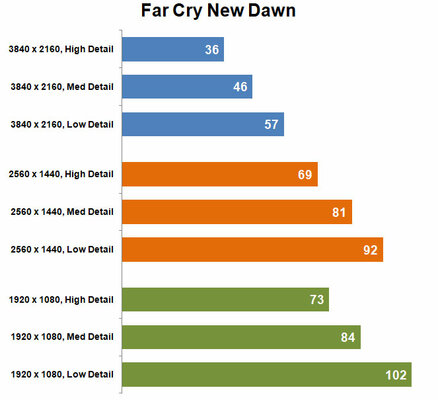

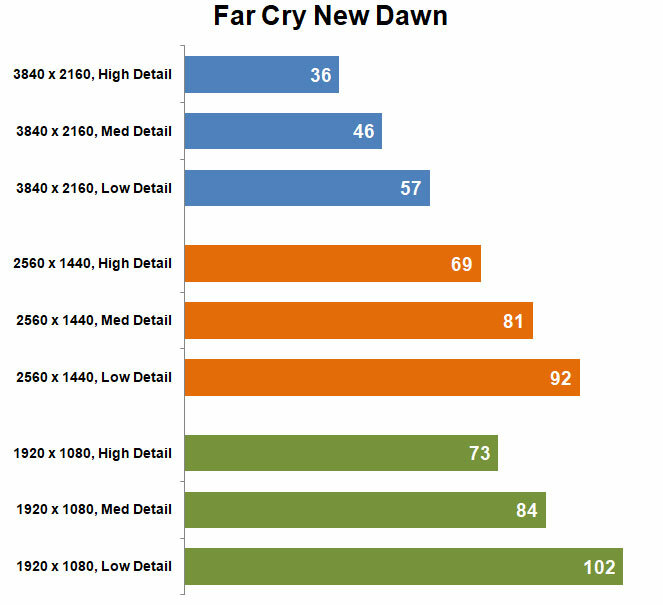

Far Cry New Dawn — сравнительно легкая для видеокарты игра, без резких скачков рефреша. 4K для 5600 XT снова тяжеловат, а в 1440p и 1080p все идет на любых настройках плавно.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

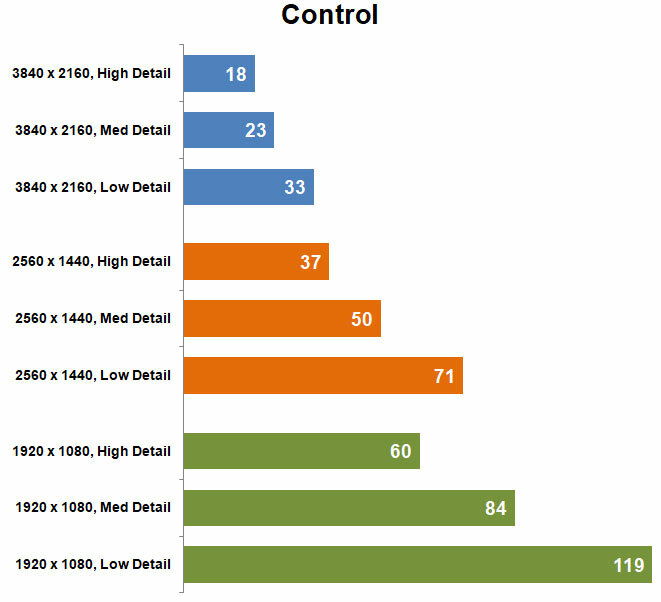

Control во многом схож с Wildlands по нагрузке на видеокарту — от пресета к пресету рефреш даже на легких сценах без спецэффектов меняется очень сильно, и приходится подбирать золотую середину соотношения качества к FPS лично под себя. 4K, как водится, снова не у дел, на 1080p все более-менее нормально на всех настройках, а в 1440p стоит поиграться со всеми настройками графики вручную.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

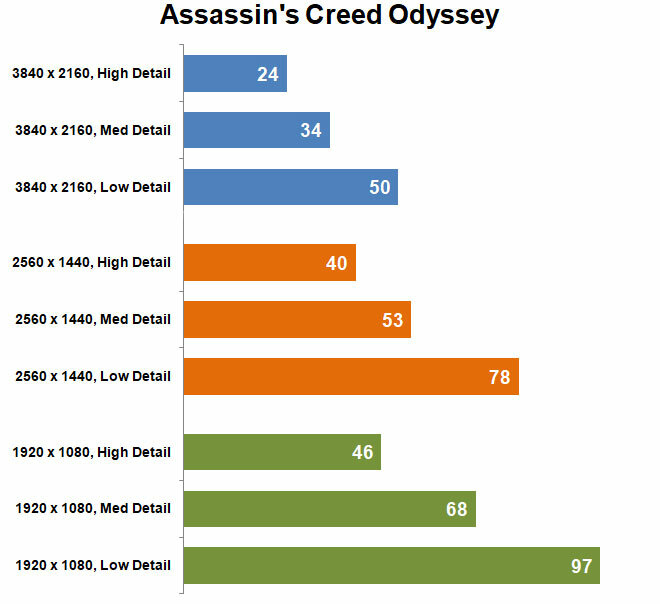

Assassin's Creed Odyssey — красивая игра, изобилующая, в отличие от Control, предустановленными пресетами для быстрого изменения качества картинки. Это поможет получить боле-менее приемлемый рефреш на 4K, не отключая абсолютно все красоты, а в 1440p и 1080p поможет визуально дотянуть картинку почти до устаовок «Max High», получив более 60 FPS в среднем за прогон бенчмарка.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

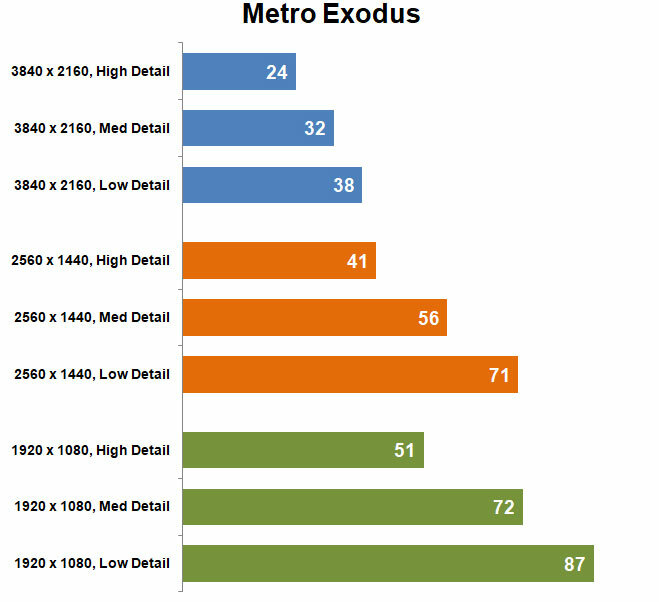

Metro Exodus — тот случай, когда за нагрузку на видеокарту игру можно не ругать, слишком хорошо все проработано визуально. 4K, увы, отпдает совсем, в 1440p можно добиться плавности, отключив некоторые субъективно некритичные эффекты, а в 1080p даже пресет «Extreme» с несколькими поблажками оказывается приемлемым для комфортного гейминга.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

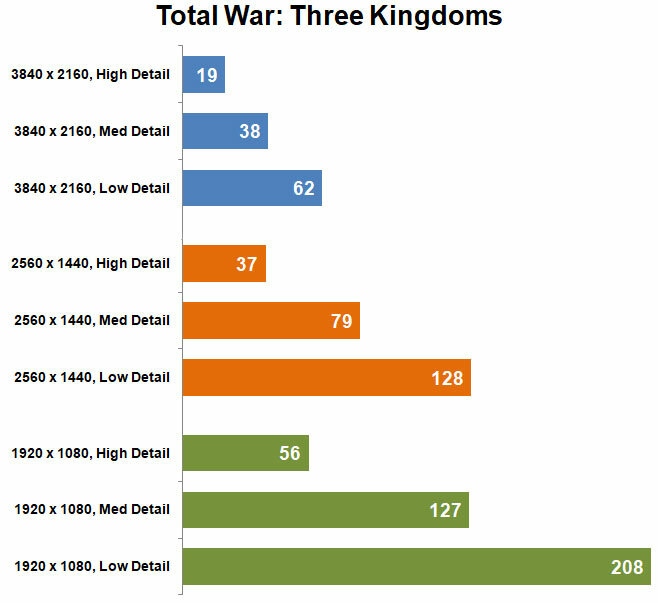

Total War: Three Kingdoms — интересная стратегия с хорошей детализацией армии, и для многих видеокарт это испытание на прочность. Хардкорные игроки, как всегда, сбросят все настройки графики в минимум — тут и 4K играбелен, а если же вам захотелось красоты, пламени, дыма, теней и детализации, то лучше не подниматься выше 1080p по разрешению. Если же нативное разрешение монитора 2560×1440 точек — что же, выбирайте средний уровень качества и экспериментируйте с опциями детализации поверхности, травы и юнитов.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

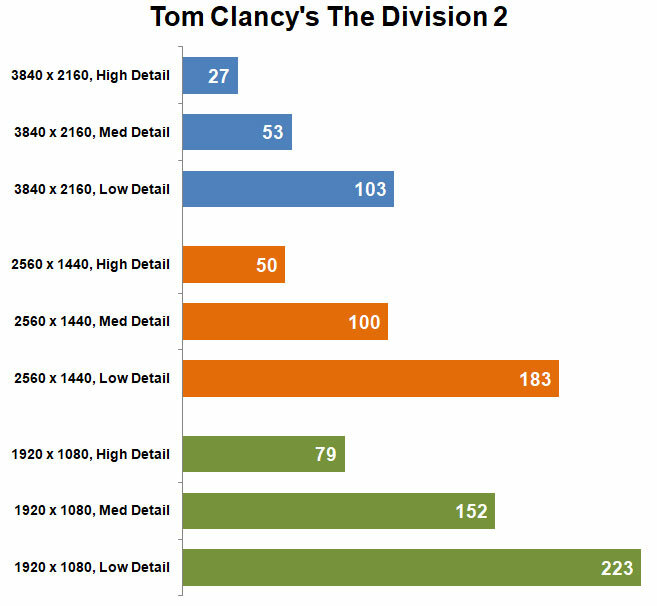

Квартальный шутер Tom Clancy's The Division 2, судя по графикам, выглядит совершенно неоптимизированным, как Wildlands — огромные запросы к мощности видеокарты без хорошо заметной «отдачи» на экране. Максимально качественная картинка и полное отсутствие тормозов возможны в 1080p и 1440p, но в последнем придется поиграть со вторичными настройками, особенно с тенями, отражениями и частицами. 4K играбелен только на средне-минимальных настройках графики, иначе любой резкий разворот на обширной локации будет приводить к ощутимым рывкам и подергиваниям.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

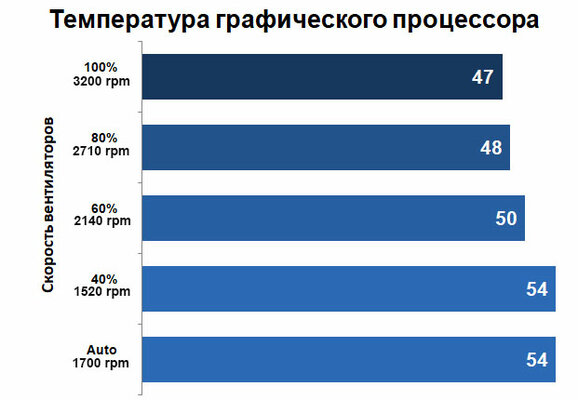

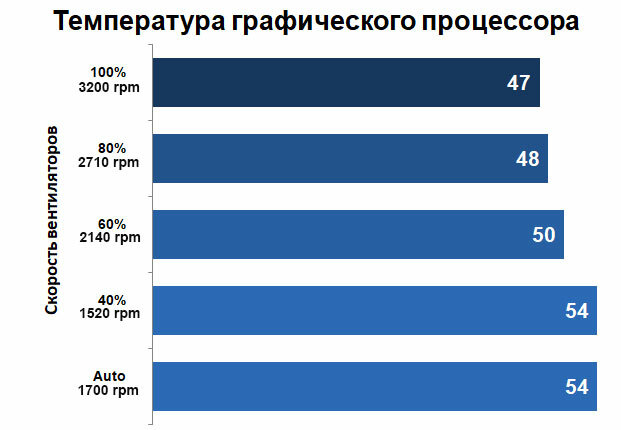

Как видно по замерам, система охлаждения на 5600 XT STRIX выбрана с хорошим запасом. Можно смело задавить через встроенную утилиту обороты вентилятора до 1500 в минуту при температуре GPU менее 65 градусов — и тишина вам обеспечена. Только постарайтесь не нагревать графический процессор выше 70 градусов под нагрузкой, выстраивая кривую зависимости перед процессом разгона.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

Внешний вид GPU Tweak2 хорошо знаком по описанным раннее видеокартам серии STRIX: красно-черная цветовая гамма, пара пресетов. Просто и удобно.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

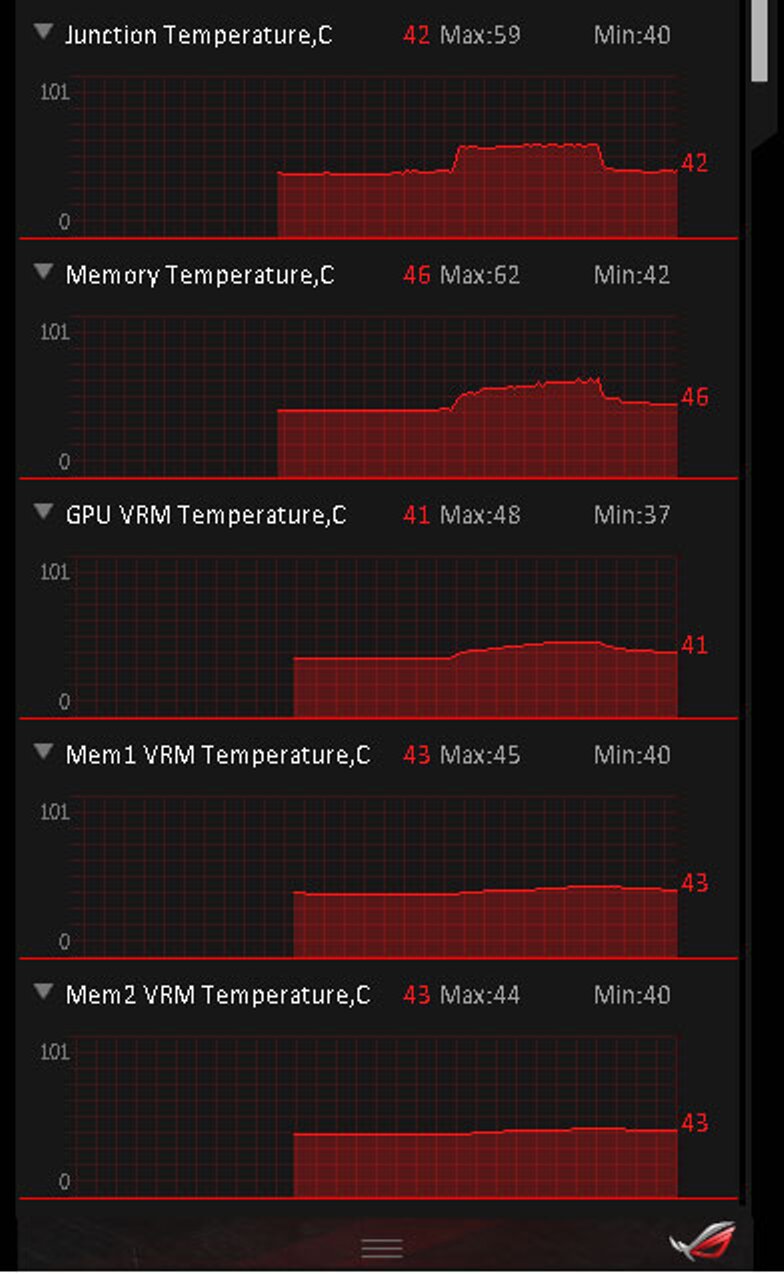

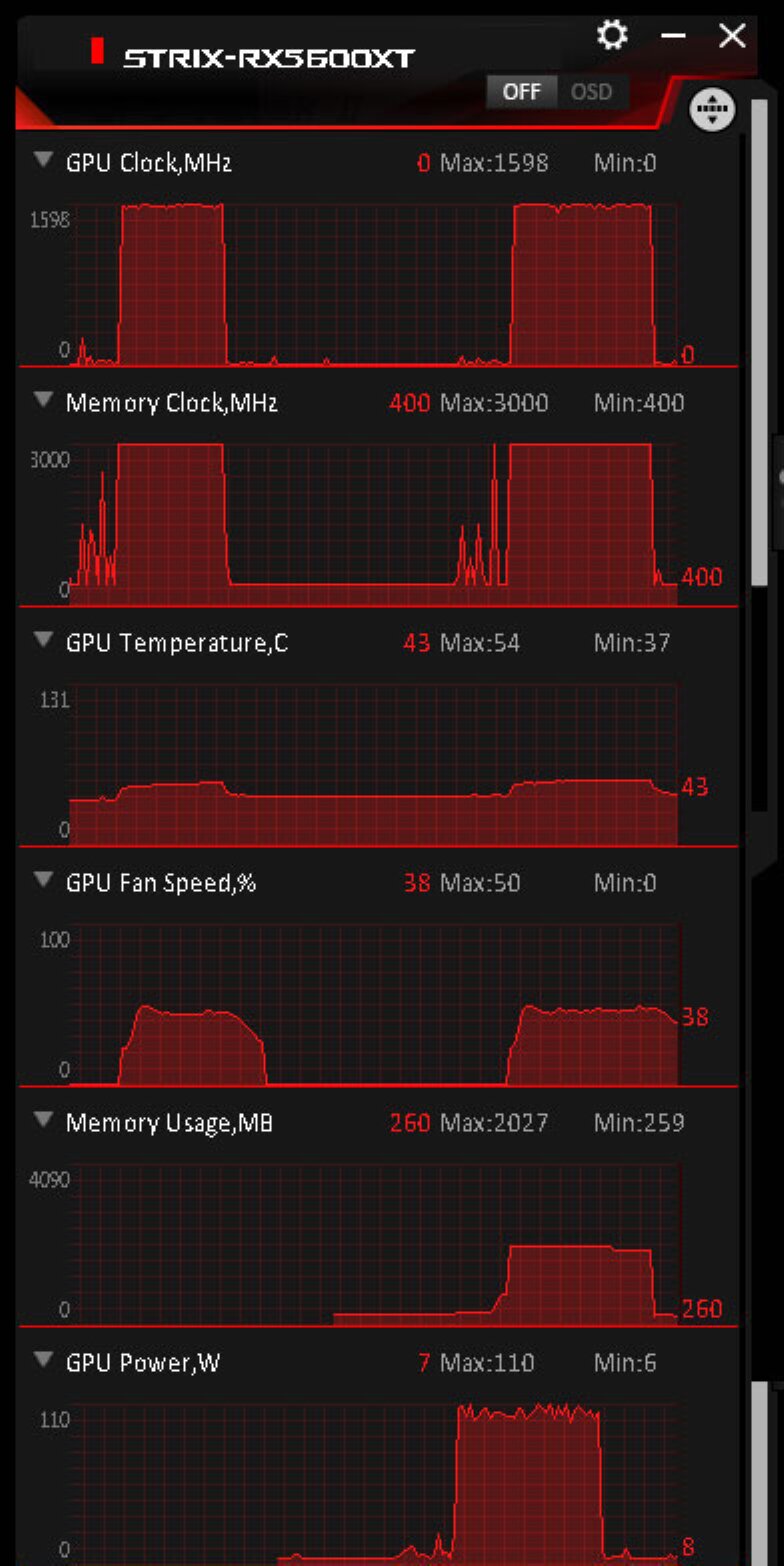

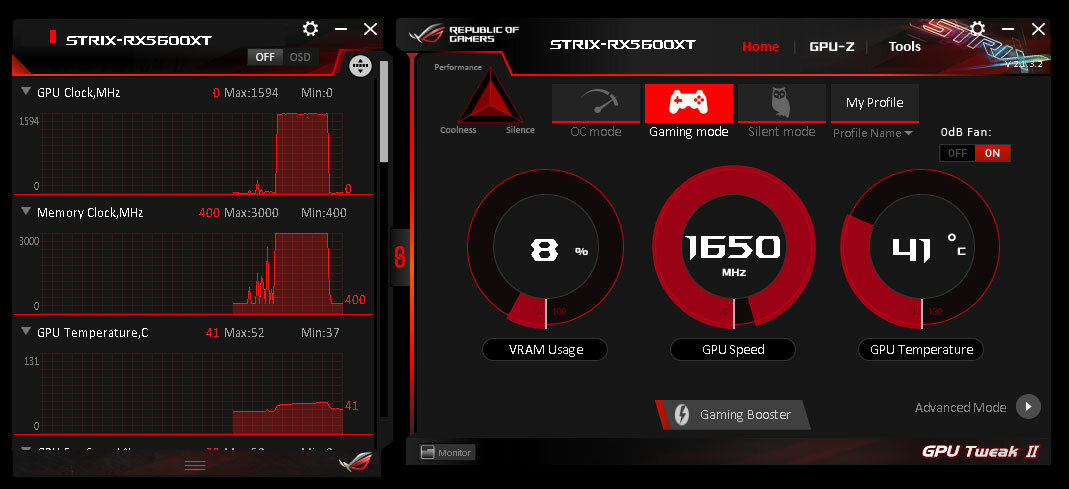

Если не хватает цифр мониторинга на главном окне, всегда можно растянуть левое окно мониторинга и наслаждаться бегущими графиками.

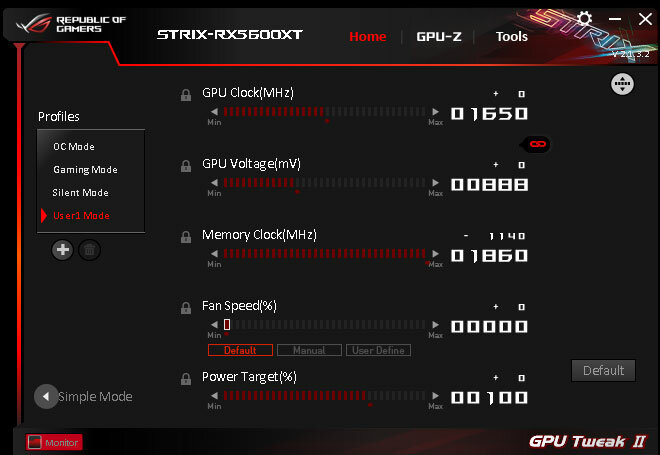

Ну а после анализа информации можно взяться за разгон и тонкую настройку — не зря же тут мощная система питания, громадный кулер, точки мониторинга.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

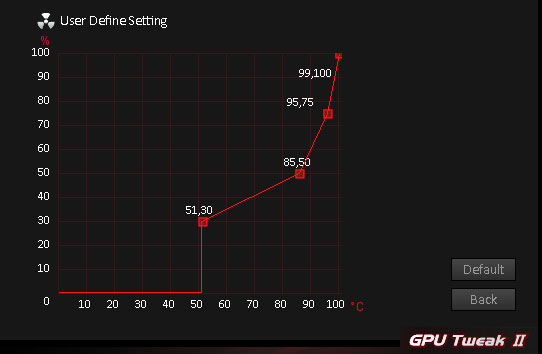

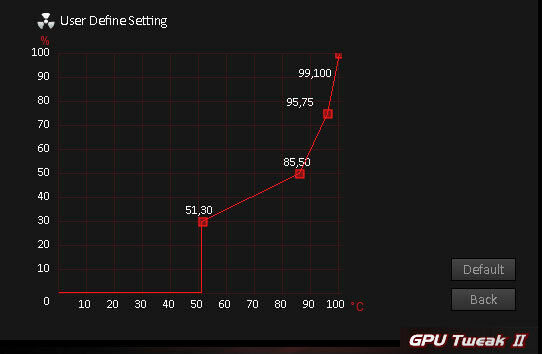

Полагаться на прошитый в BIOS график оборотов вентиляторов тоже не стоит, всегда есть возможность подстроить скорости вращения под свой вкус и условия эксплуатации.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

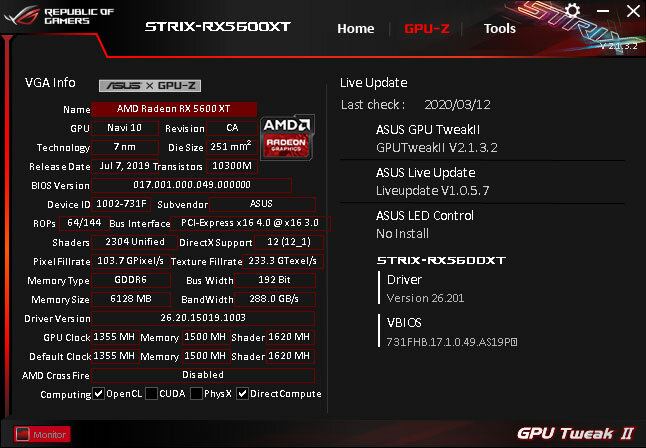

Ну и встроенный GPU-Z со всей важной информацией о видеокарте и драйверах тоже в наличии.

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

Отзыв

Обзор ASUS ROG STRIX Radeon RX 5600 XT OC Gaming: подготовлена к разгону

И снова ASUS радует качественными решениями на графических процессорах AMD. ROG STRIX Radeon RX 5600 XT OC Gaming — отличная видеокарта с эффективной системой охлаждения, прочным металлическим каркасом (что важно при вертикальной установке в корпус!), проработанной печатной платой и очень мощной подсистемой питания. Все это сдобрено RGB-подсветкой, фирменным софтом, возможностью подключения аппаратного мониторинга напряжений и пары корпусных вентиляторов. Самое то для геймера или энтузиаста. Да, цена чуть отличается в бо́льшую сторону от аналогичных предложений других производителей, но разве не стоит за такой набор фирменных решений чуть доплатить?

Плюсы

  • Эффективная система охлаждения.
  • Хорошая производительность.
  • Очень мощная подсистема питания.
  • RGB-подсветка.
  • Возможность подключения двух корпусных вентиляторов.
  • Качественный фирменный софт.

Может не понравиться

  • Цена.

Итоговая оценка: 9 из 10.
