Arduino #2, или программируем проще

Доброго времени суток, уважаемые читатели и пользователи лучшего мобильного портала под названием Трешбокс! В прошлой статье я рассказал вам про Arduino, что это такое, и с чем его едят. Но в этой статье мы найдем способ программировать на Arduino проще! А все это с помощью программы Skratch for Arduino. Итак, поехали!

Подготовка Arduino

Для начала нам, через среду разработки, надо сообщить плате, кого ей «слушаться». Для этого, нам нужно скачать скетч, который находится внизу и открыть его с помощью среды разработки. Кстати, среду разработки вы можете скачать из первой статьи.

Arduino #2, или программируем проще

Если вы нажмете на небольшую стрелочку, вы загрузите скетч в Arduino. Далее, нам нужно установить сам S4A, который вы тоже можете скачать внизу. Как только программа установилась, заходим в нее и она сразу выполняет поиск платы. Плата Arduino должна быть уже подключена, если вы ее не отключили.

Arduino #2, или программируем проще

Пишем программу

Как вы можете заметить, здесь нет никакого кода. Весь код «встроен» в цветные блоки, которые делятся на категории. Составить программу довольно просто: нужно всего лишь перетащить нужные вам блоки, и они скрепятся. На примере я составил программу, которая управляет светодиодом, заставляя его мигать.

Arduino #2, или программируем проще

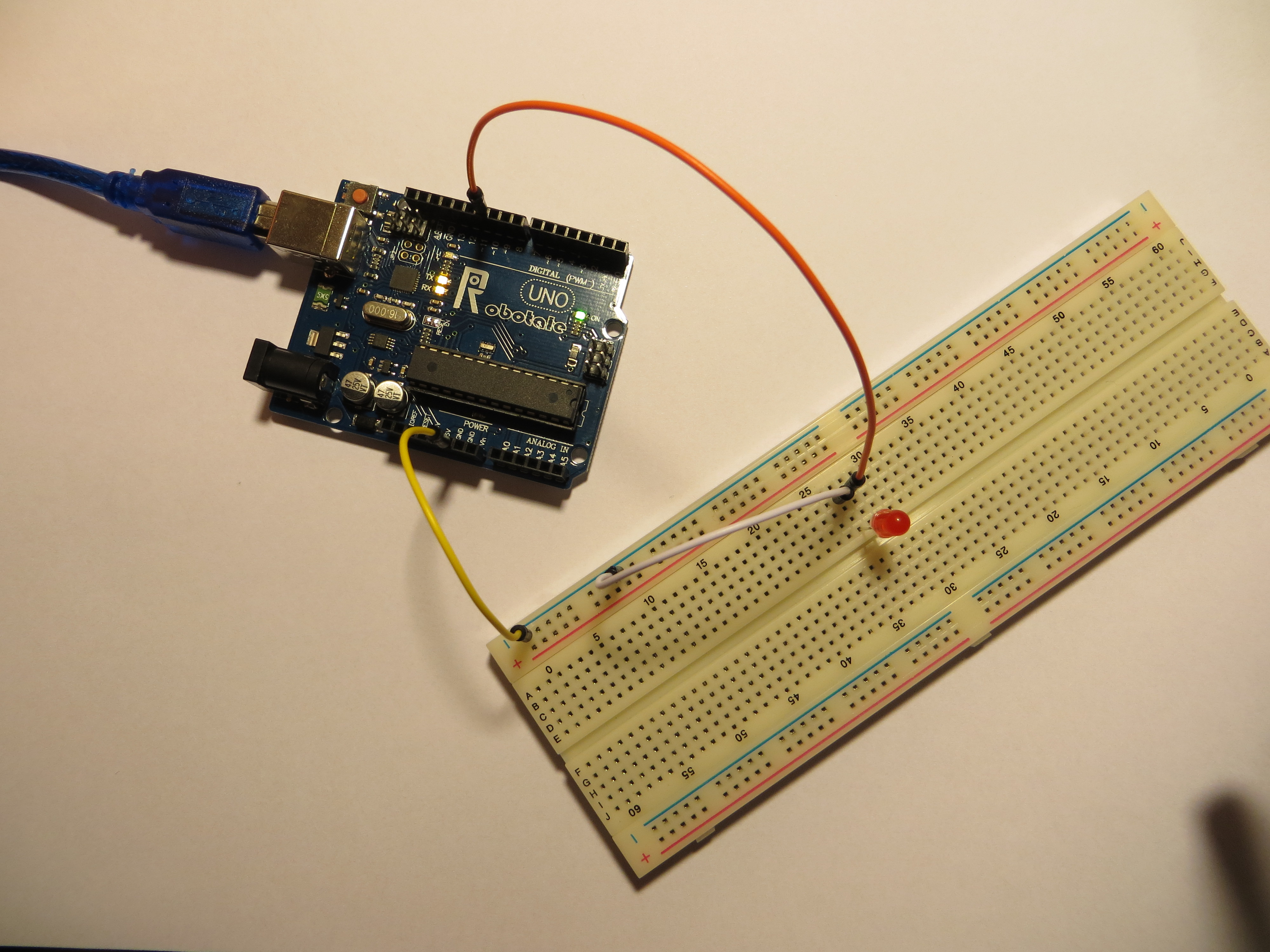

Ну, а на бредбарде я собрал такую схему:

Arduino #2, или программируем проще

Один провод я подключил к порту «GND», то есть земля (минус), а второй провод подключен к порту под номером 11. В программе указано, что ей нужно подавать сигнал на определенный порт, через определенный промежуток времени и делать это всё время.

Ну, а в конце хотел напомнить, что возможностей у Arduino довольно много, и с помощью светодиода мы даже можем пользоваться азбукой морзе, например. Если кто-то заинтересовался и хочет приобрести Arduino, то я покупал на этом сайте и купил целый комплект, в который входит много чего полезного. Всем удачи, всем пока!
