Разбор Google Nexus 6P от iFixit

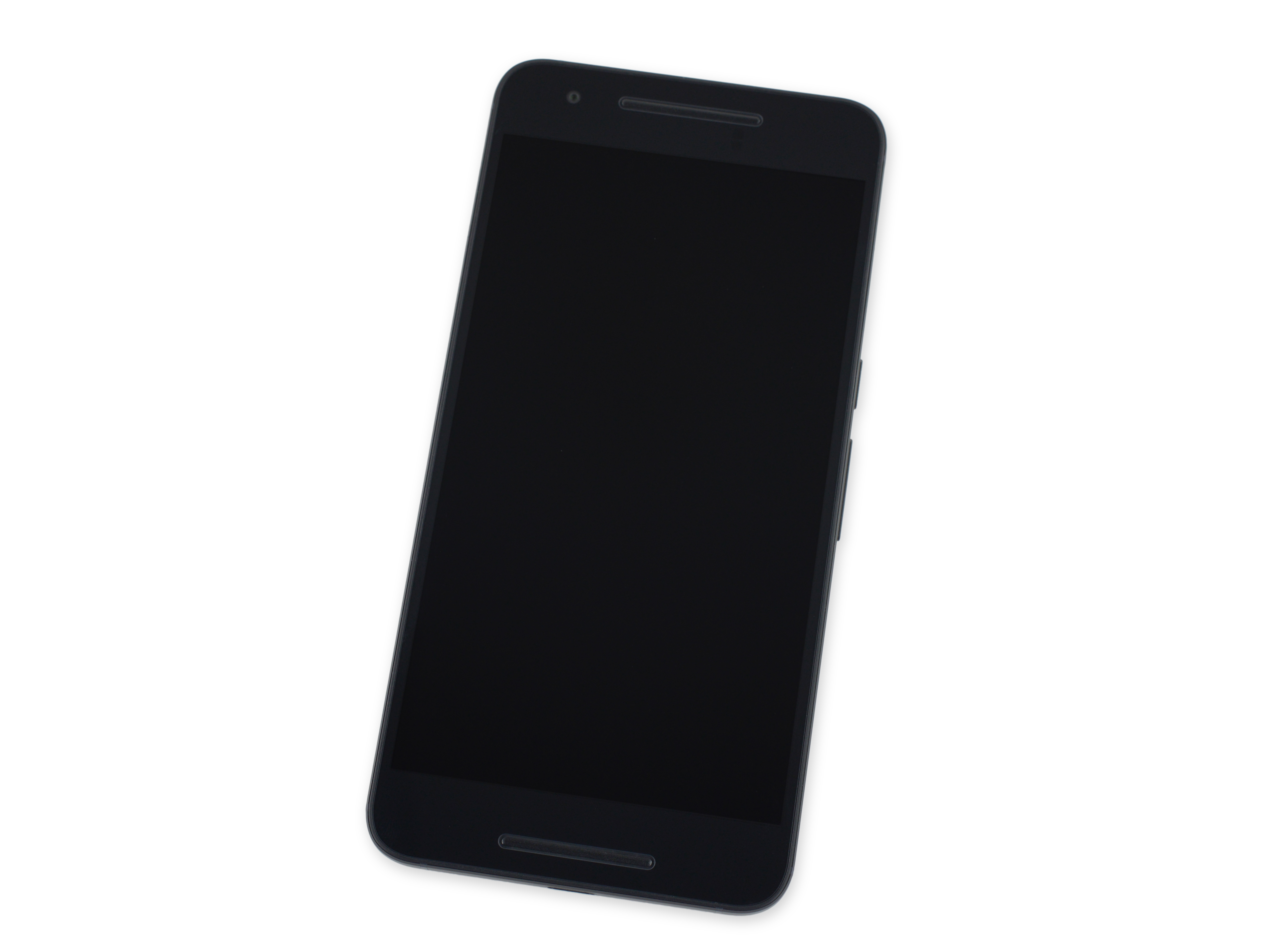

Что же, пришло время посмотреть что внутри одного из флагманов Nexus от Google.

Разбор Google Nexus 6P от iFixit

Вот что Google рассказывает о своем смартфоне 6P:

  • Qualcomm Snapdragon 810 v2.1, 2.0 ГГц, четыре ядра, 64-битный и видеоускоритель Adreno 430;
  • 12,3 Mpx (4K) задняя камера с лазерным автофокусом и электронной стабилизацией изображения и 8 Mpx фронтальная камера;
  • 5,7" WQHD-дисплей с разрешением 2560 × 1440 (518 точек на дюйм) по технологии AMOLED;
  • 3 Гб оперативной памяти LPDDR4 и 16, 64 или 128 Гб внутренней памяти;
  • Порт USB Type-C;
  • Сканер отпечатка пальца Nexus Imprint;
  • Android 6.0 Marshmallow.

Разбор Google Nexus 6P от iFixit

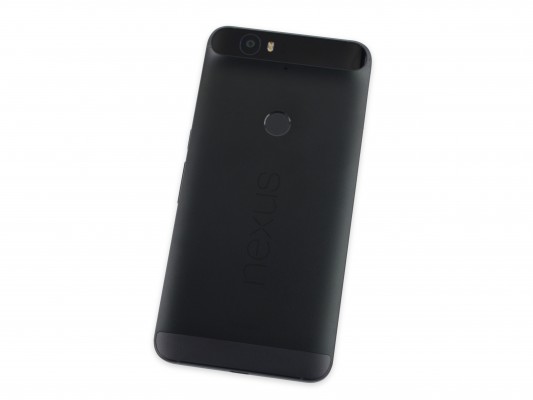

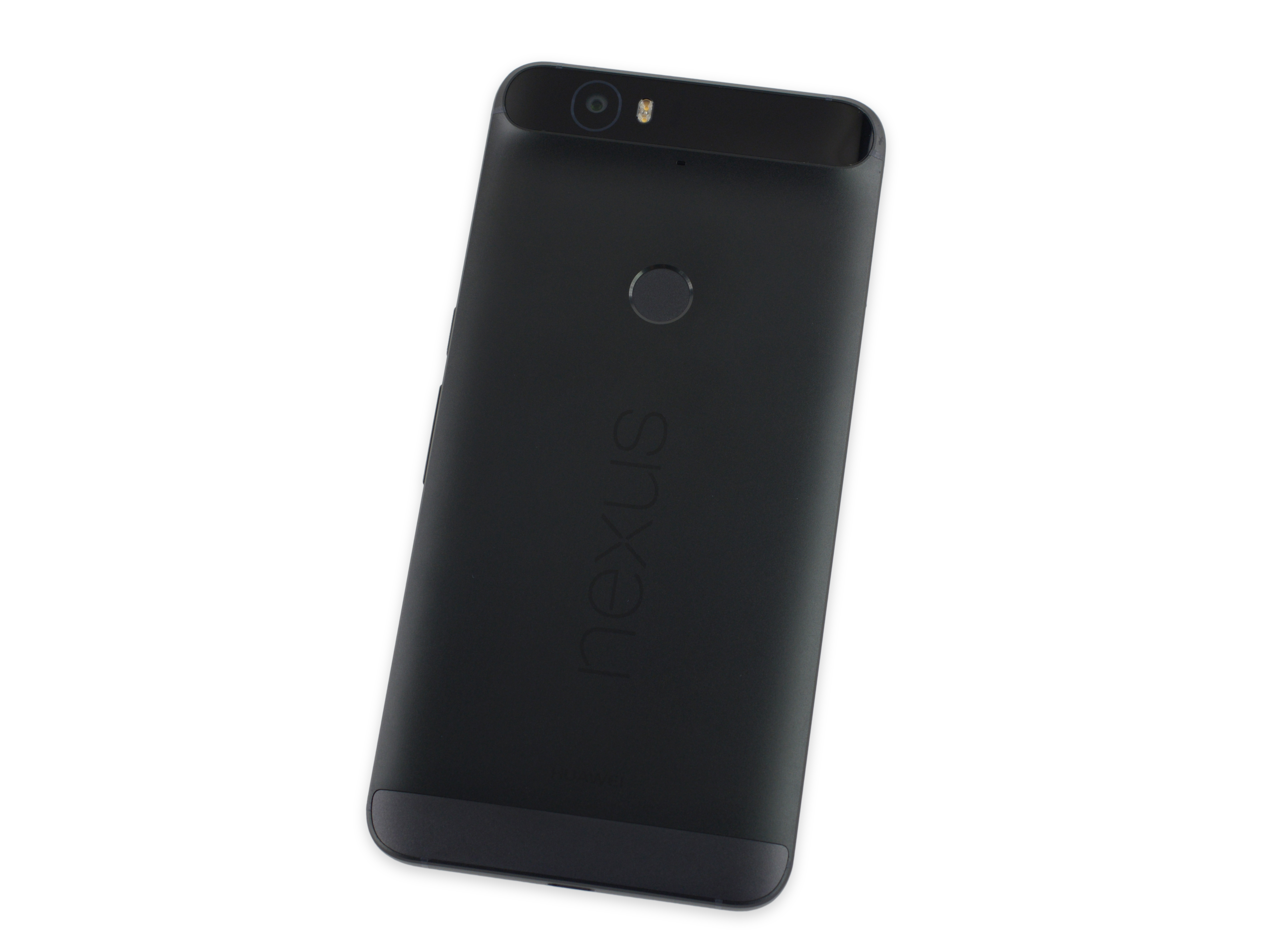

Корпус выполнен из авиационного анодированного алюминия.

Разбор Google Nexus 6P от iFixit

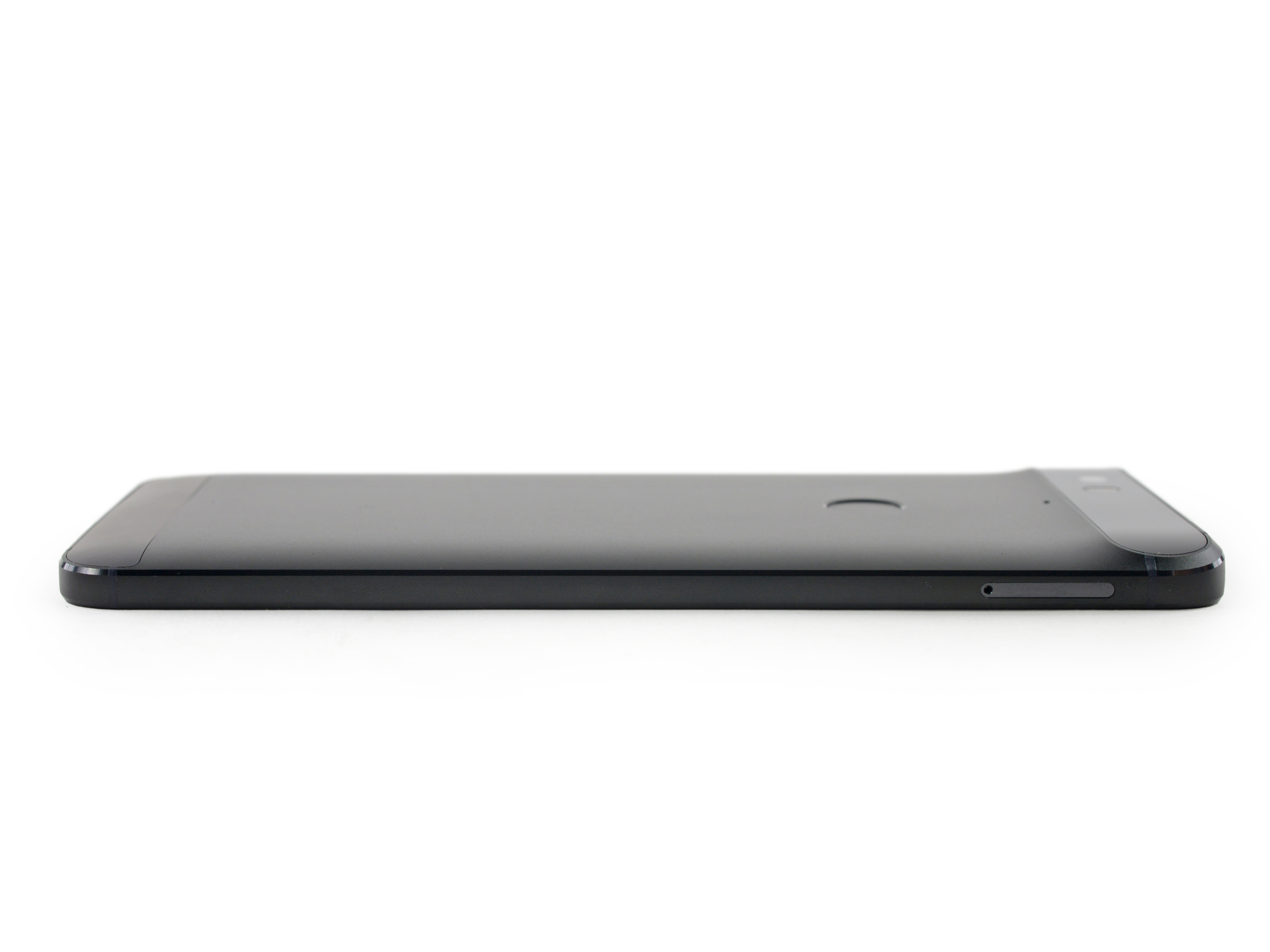

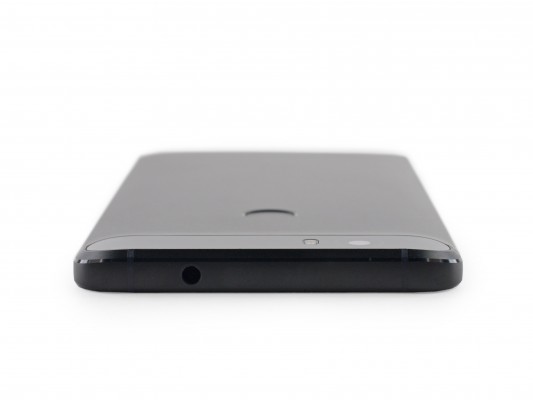

Мы уверены в том, что 6P не является рампой для вашего Tech Deck. Повышенная часть под которой скрывается камера, по видимому является стратегией компании Huawei для «впихивания» туда 4K-камеры в корпус. Ну или они просто были одержимые столовыми горами.

Разбор Google Nexus 6P от iFixit

Далее, при близком рассмотрении, мы видим, что стеклянные линзы покрывают нашу «гладкую кривую» на обоих концах. Необычно! По сравнению с братом близнецом, Nexus 5X (который сверху) располагает менее широким дисплеем в отличии от AMOLED HD Quad в 6P:

Разбор Google Nexus 6P от iFixit

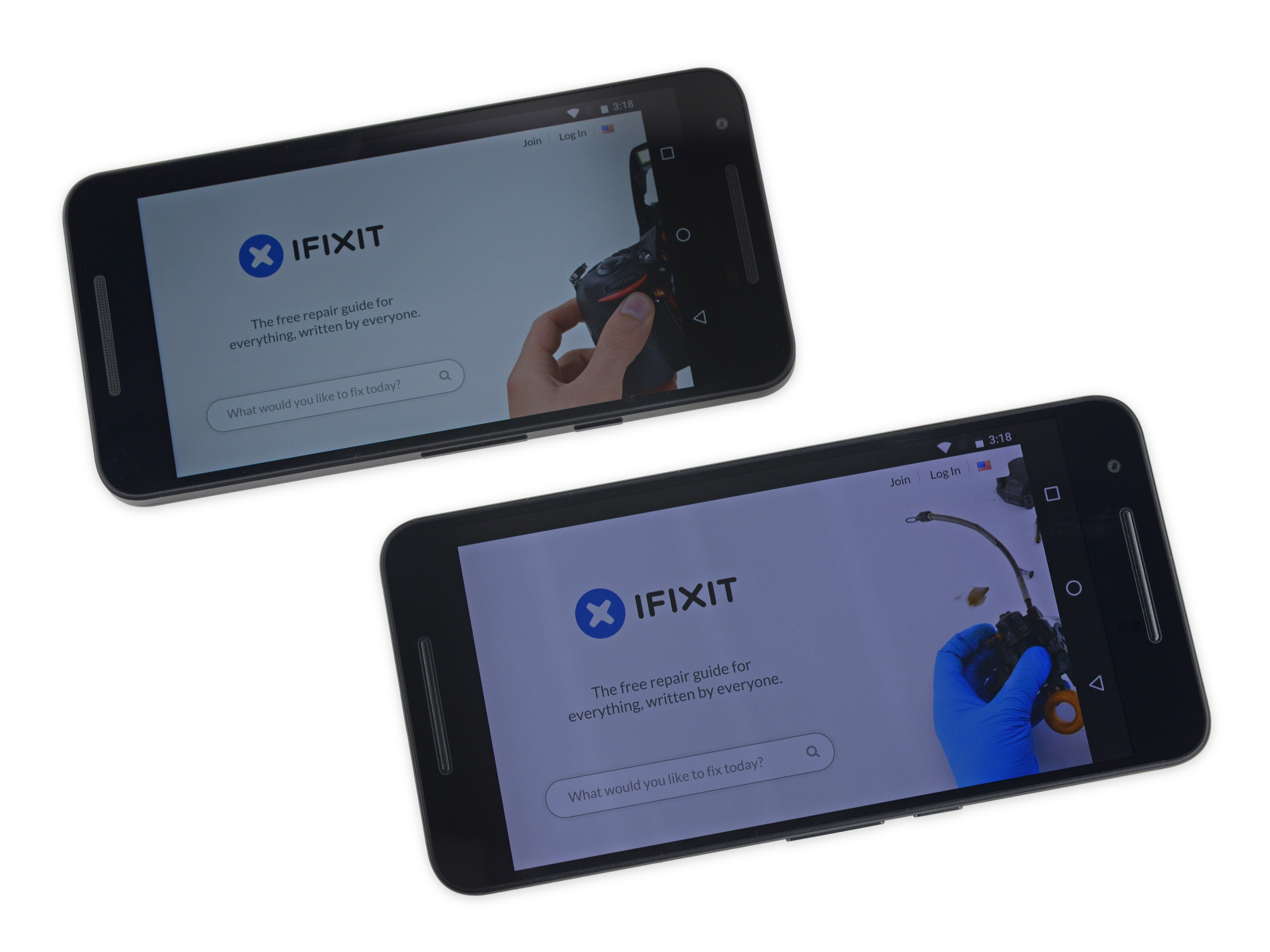

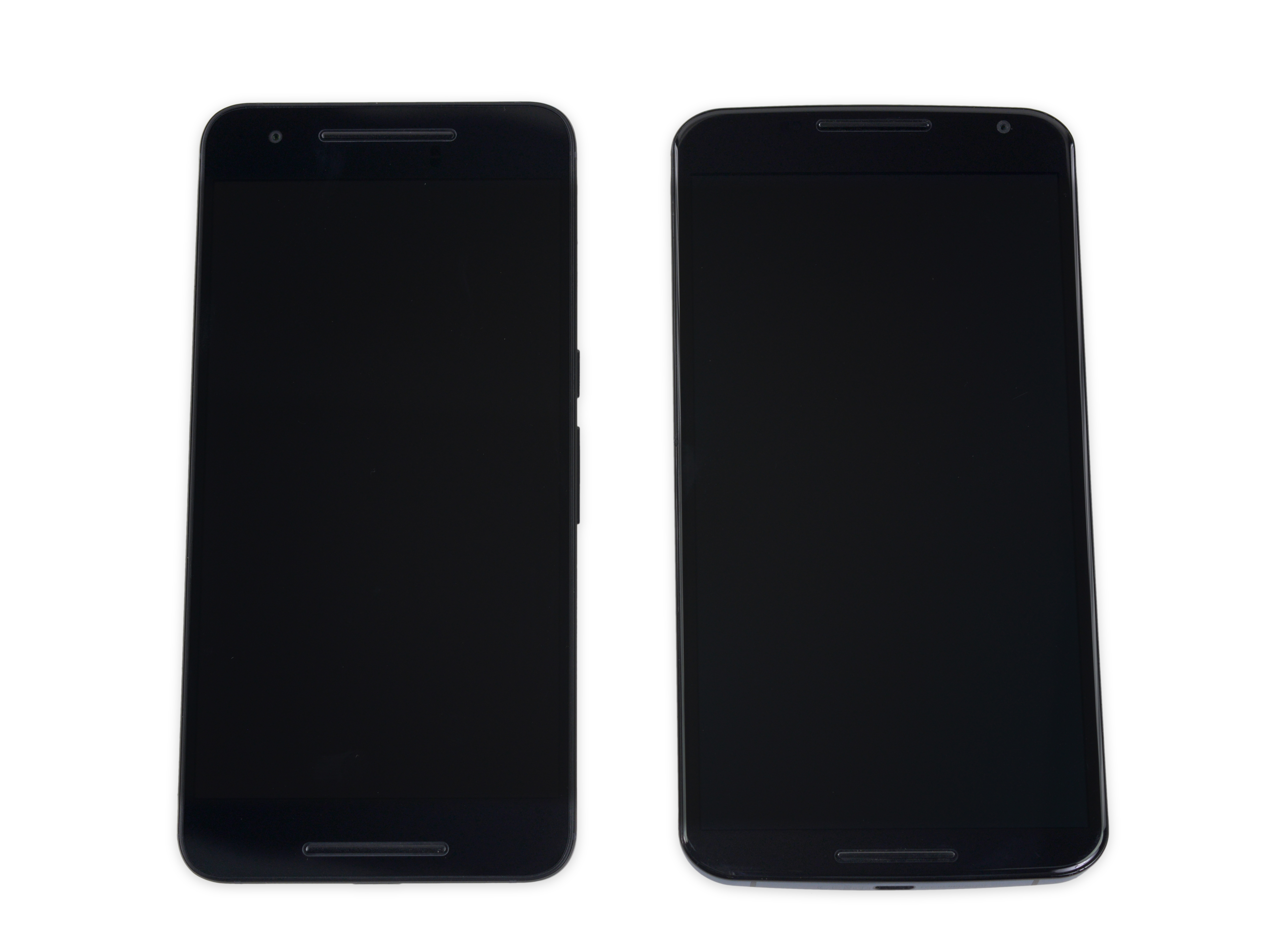

Просто ради удовольствия, мы так же положили рядом с 6P старый Nexus 6:

Разбор Google Nexus 6P от iFixit

Они практический идентичны. 6P тоньше — 7,3 мм, по сравнению 10,06 мм в Nexus 6. Так же он легче на 6 грамм, от 178 грамм в Nexus 6. Для сравнения iPhone 6S Plus весит 192 грамм.

Разбор Google Nexus 6P от iFixit

Так как на задней крышке нашего Nexus нет видимых винтов на задней крышке нам придется не сладко, как это было с отслаиванием задней крышки в Nexus 6.

Разбор Google Nexus 6P от iFixit

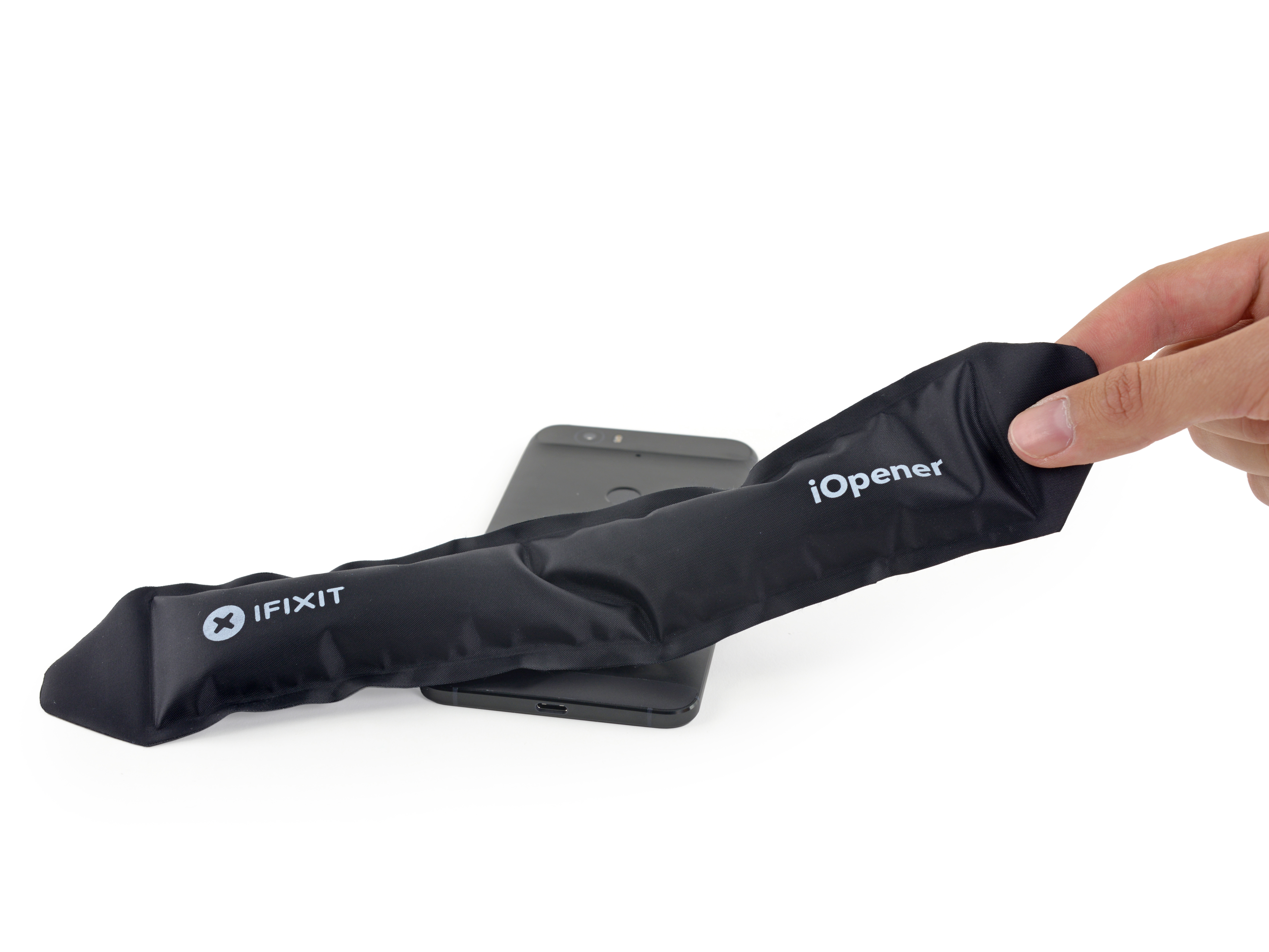

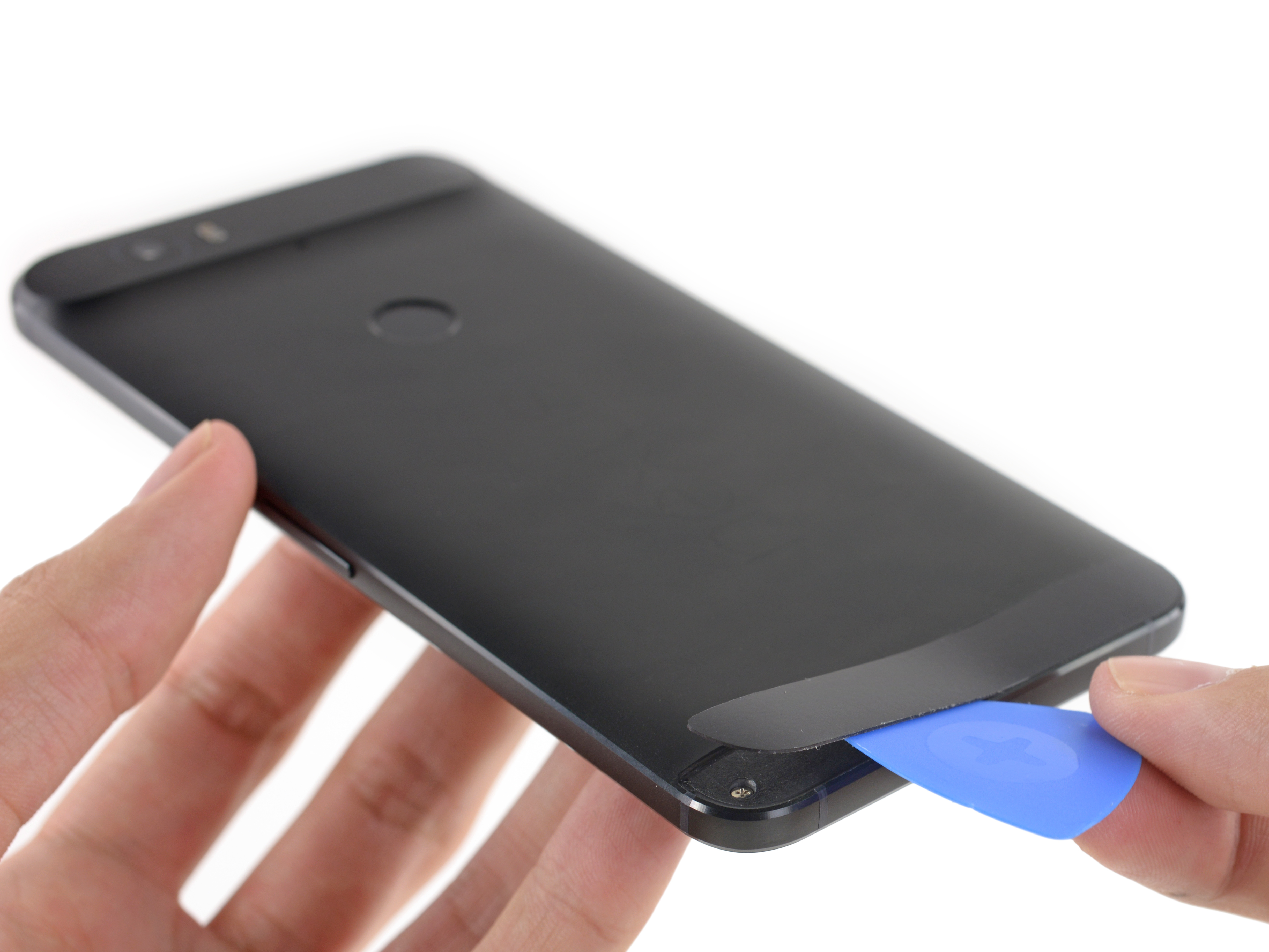

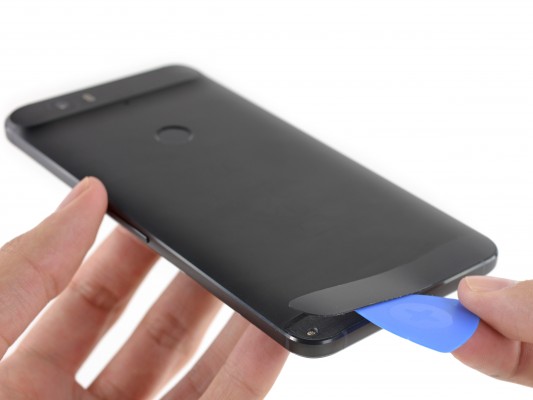

Гладкий корпус 6P отличителен только этой маленькой, подозрительной пластиковой панелькой в нижней части. Давайте хорошенько раскалим панель нашим iOpener, чтобы посмотреть, что под ней.

Разбор Google Nexus 6P от iFixit

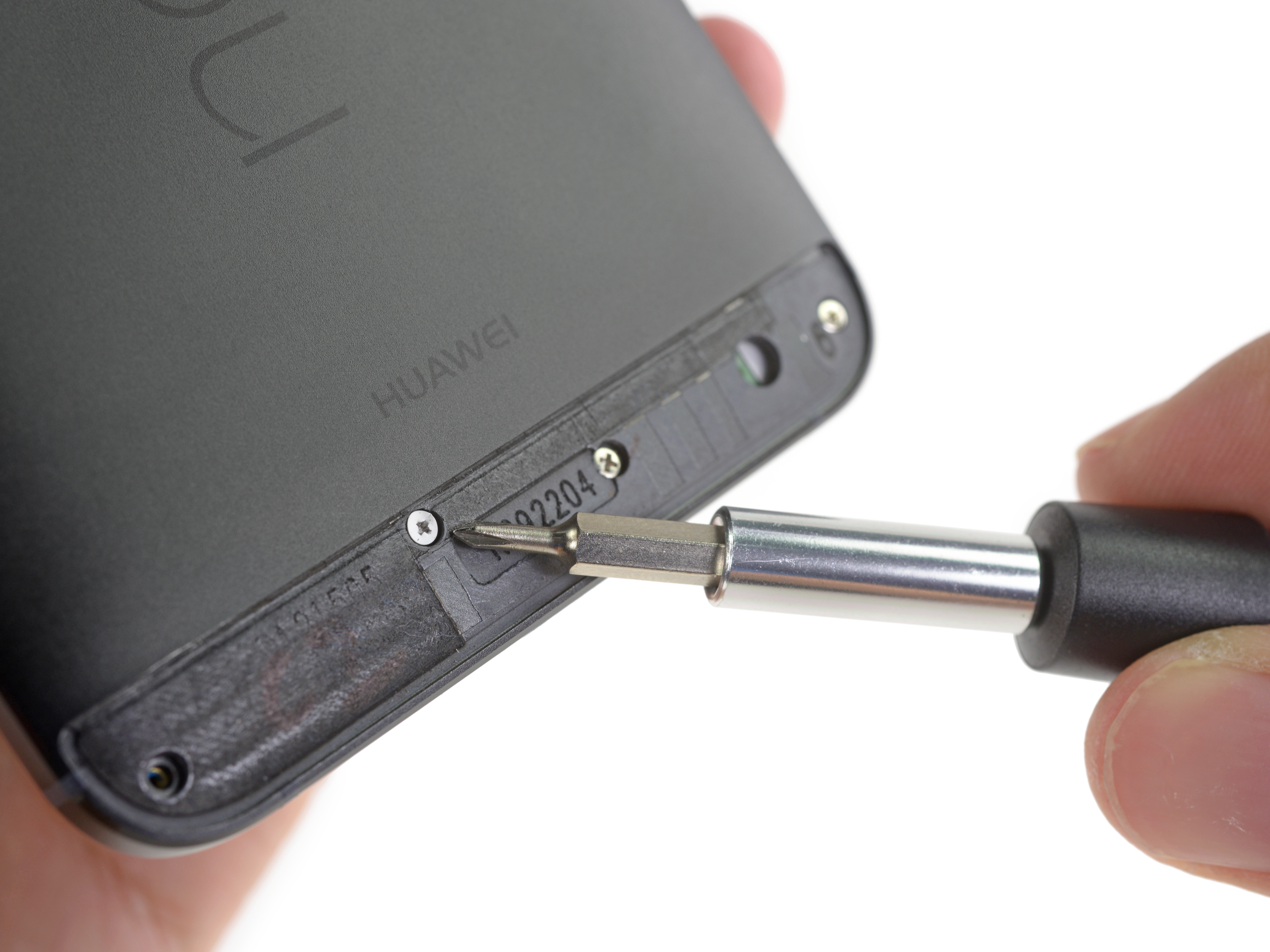

Достаточно нагрев панель, она легко поддалась снятию, обнажая четыре винта. В том числе, тут оказалась «печатка» номера. Если это ваш первый визит в iFixit, посмотрите на наш манифест ремонта чтобы увидеть то, что мы думаем о таких вещах.

Разбор Google Nexus 6P от iFixit

Добраться до винтов под пластиковой крышкой не слишком трудно. Все признаки показывают на то, что и под этой панелью скрываются винты.

Разбор Google Nexus 6P от iFixit

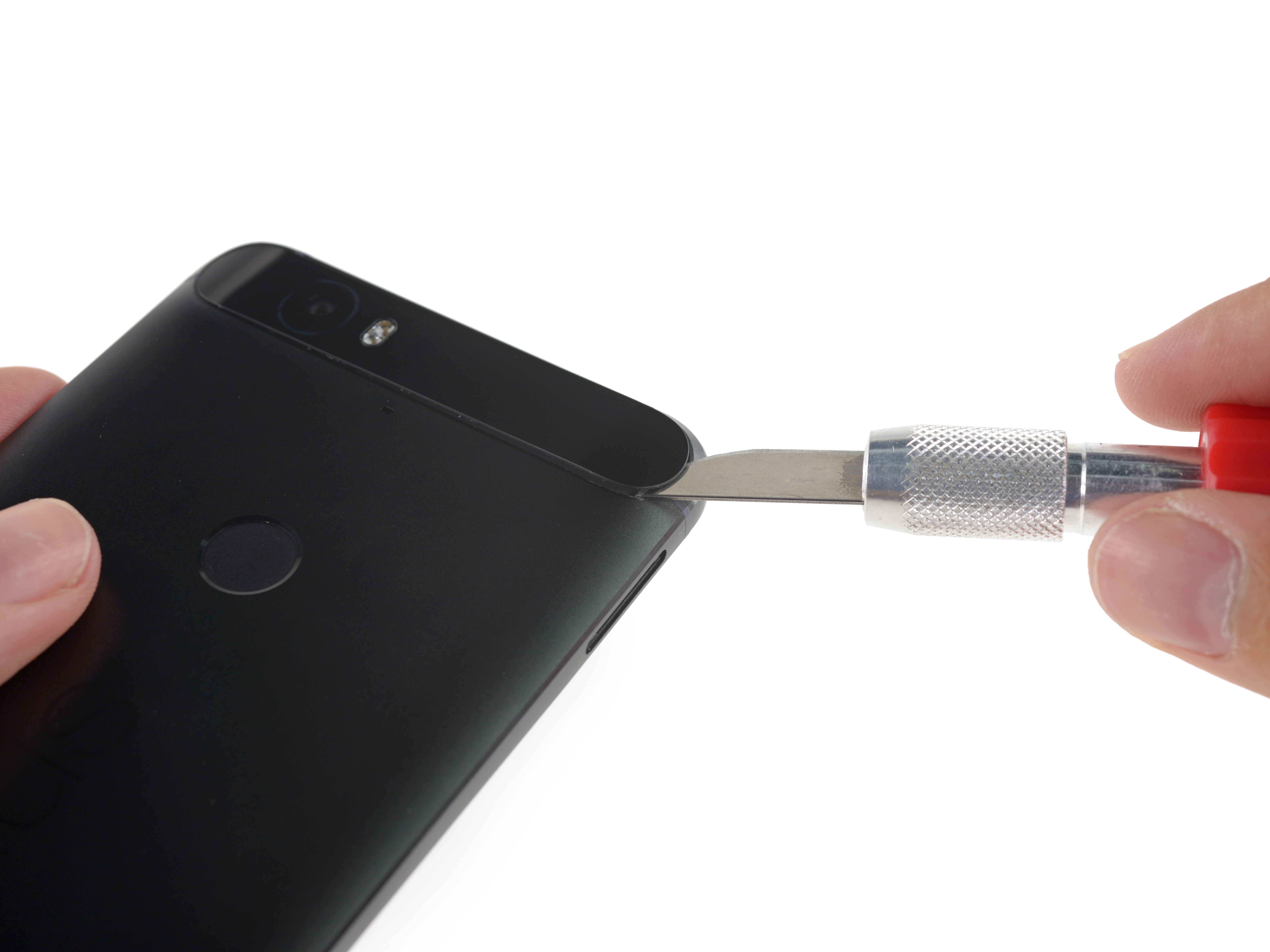

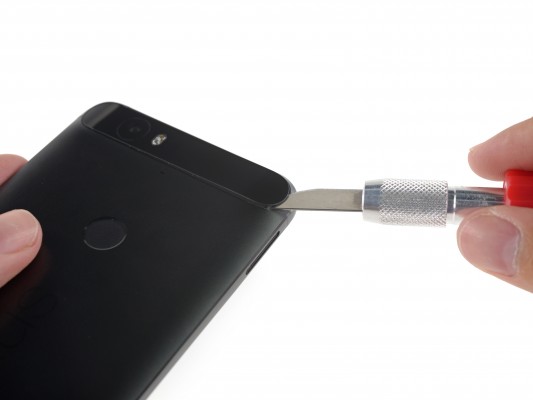

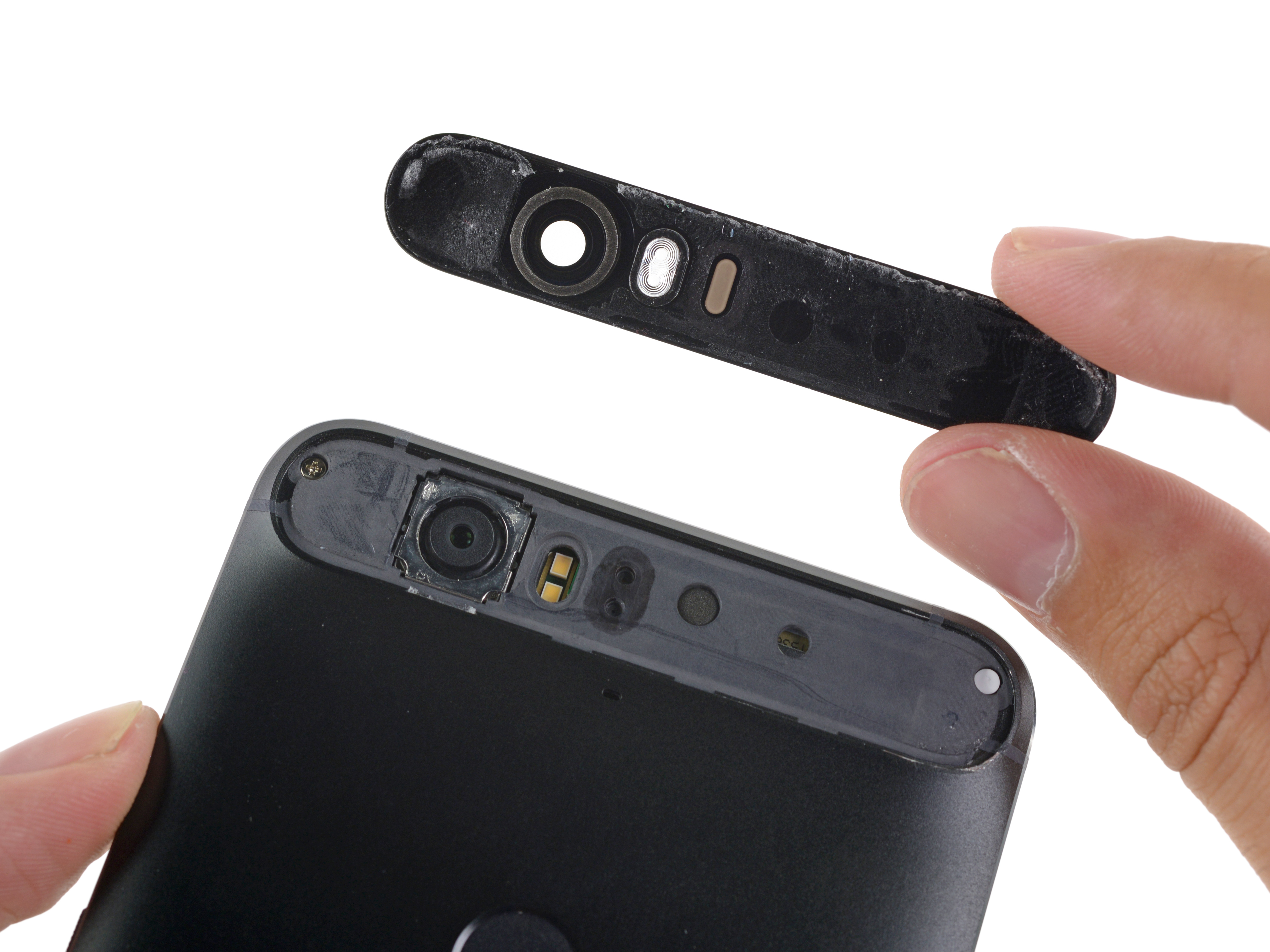

Панель плотно облегает корпус и состоит из легко разрушаемого стекла. Удаление этой детали будет не веселым для вас. Мы были приятно удивлены простой процедурой открытия Nexus 5X в котором оказалось минимальное количество клея. Мы надеялись что эта тенденция сохранится и в 6P, но кажется что в семействе Nexus кровь бежит как густой, густой клей. Под панелью ультра-тесно и какие либо наши пластиковые инструменты тут бесполезны. Мы прибегли к изогнутому лезвию бритвы, защитным очкам (если же стекло лопнет) и молитвам.

Разбор Google Nexus 6P от iFixit

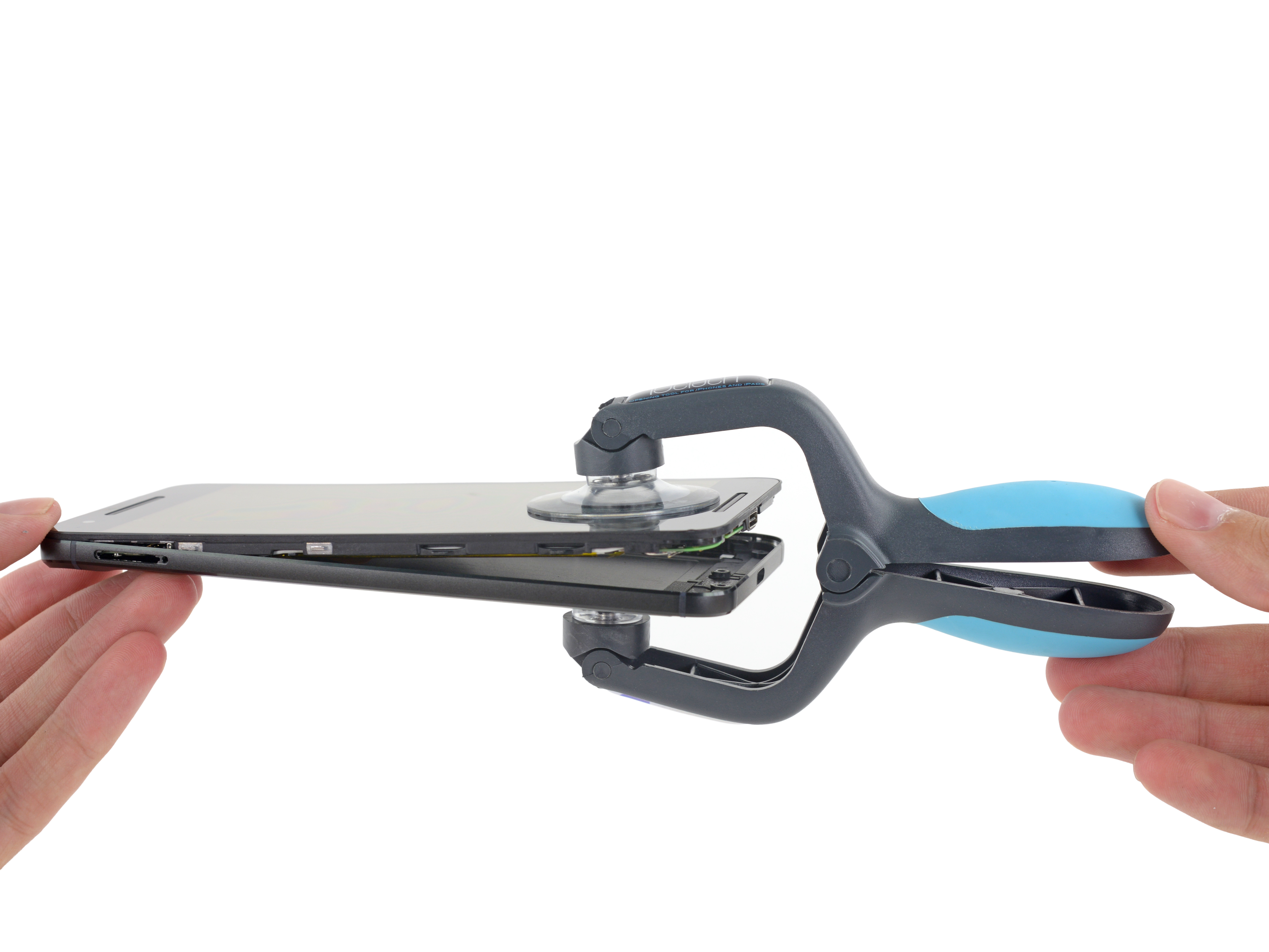

Несколько расстраиваемся минуту спустя из-за того, что нам придется доставать наш iSclack и только так доставать телефон из корпуса.

Разбор Google Nexus 6P от iFixit

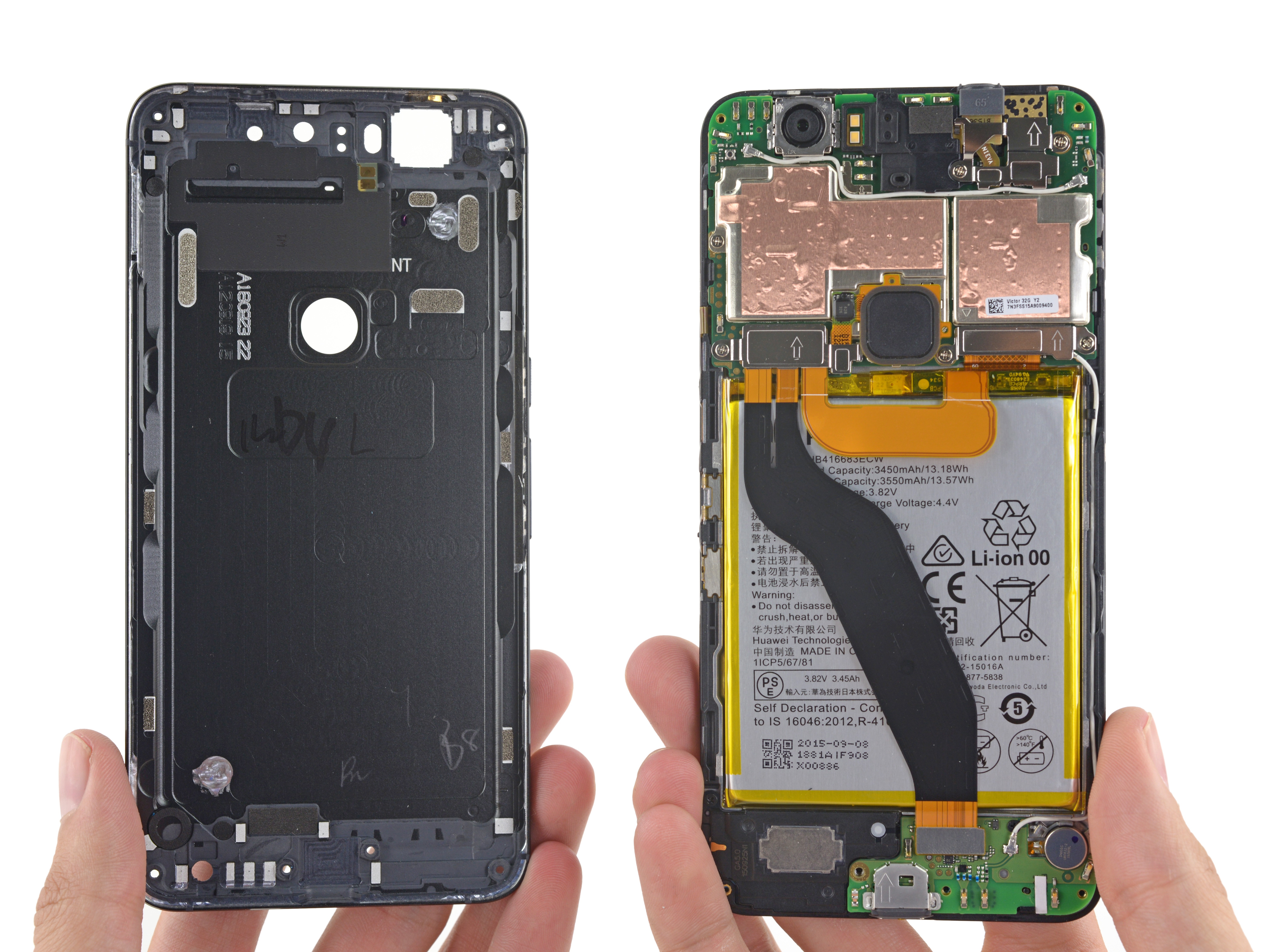

После всех наших «клеевых приключений» 6P наконец выходит из своей скорлупы. В отличии от других телефонов разобранных нами в последнее время, мы давно не видели дискретно собранных дисплеев и легко снимающуюся заднюю крышку. Это не очень хороший знак для 6P в оценке ремонтопригодности. На самом деле это напоминает нам наш тяжкий опыт с HTC One M7 (который получил один балл).

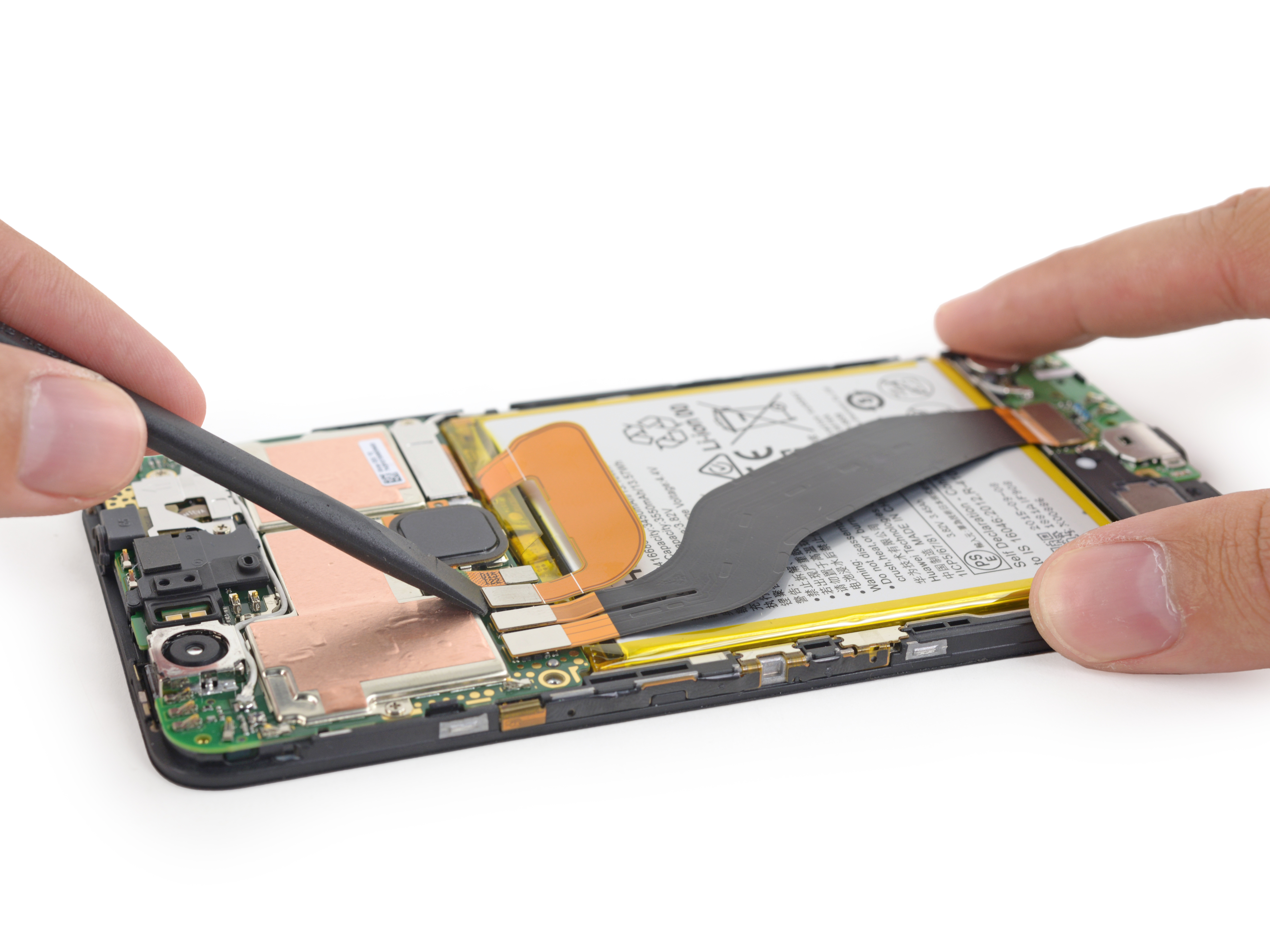

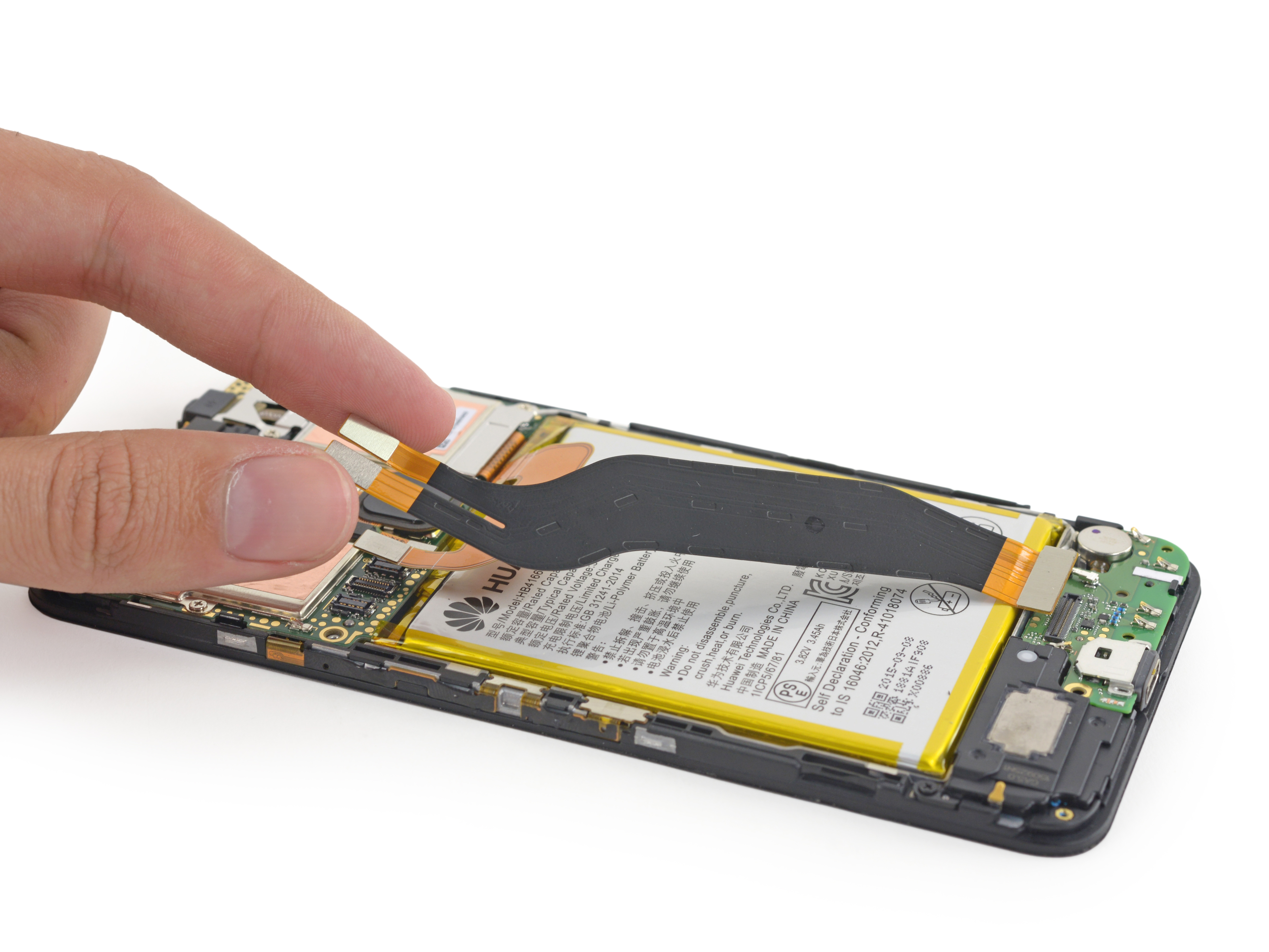

На стороне аккумулятора мы видим этот кабель «daughterboard interconnect». Это все, что стоит между нами и батареей.

Разбор Google Nexus 6P от iFixit

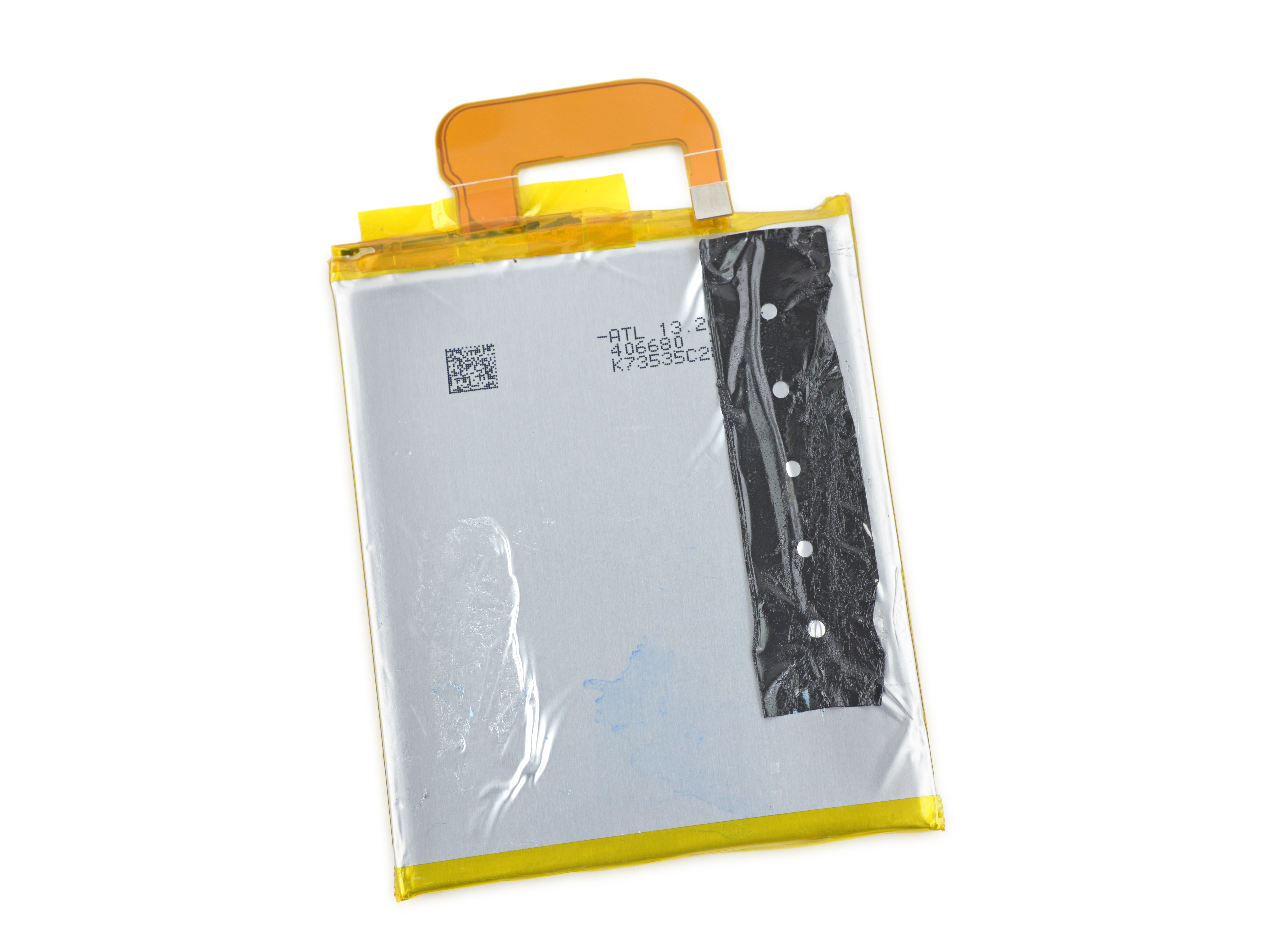

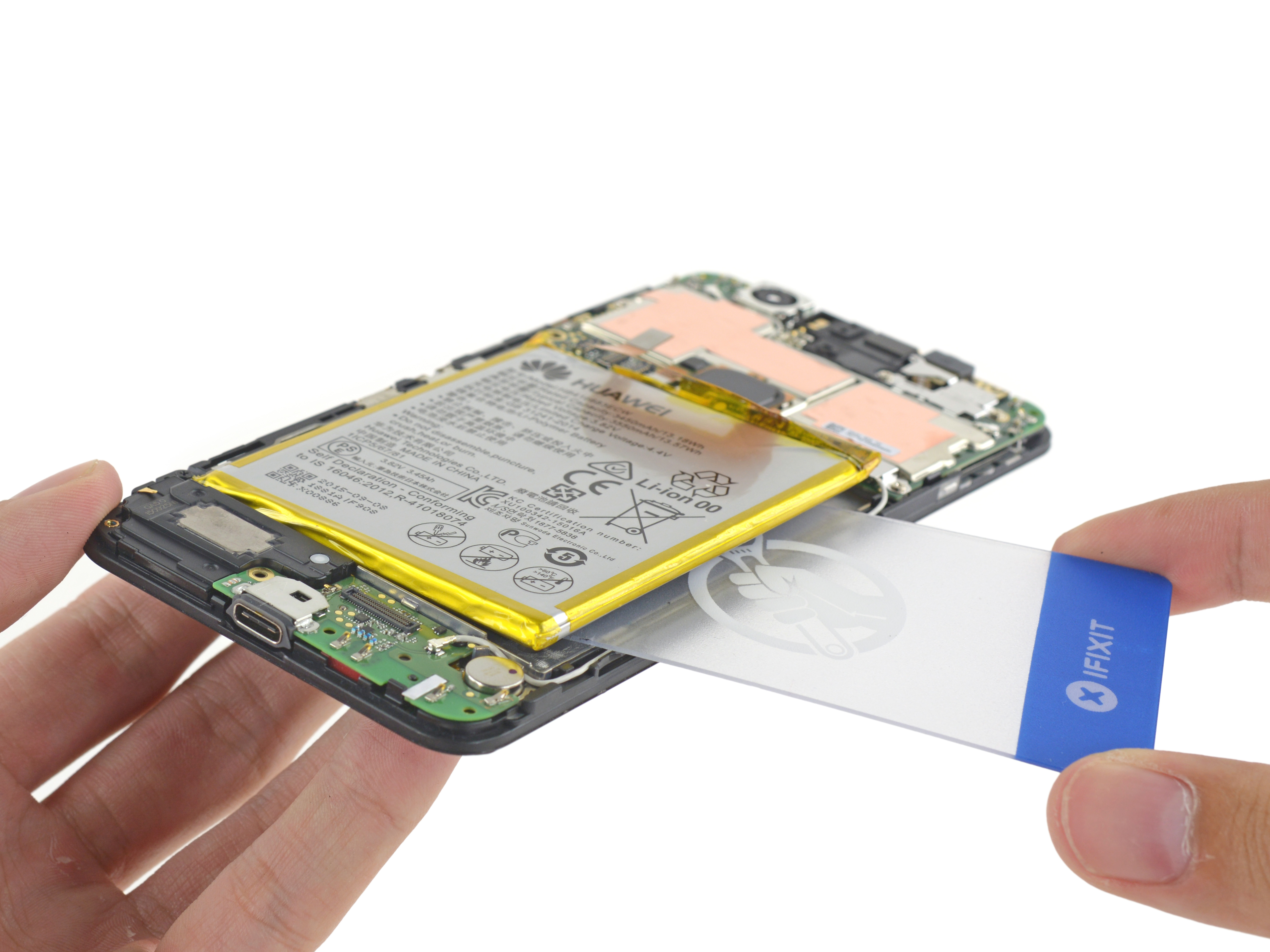

Этот аккумулятор достаточно яростно приклеен к корпусу. По крайней мере мы не копали слишком глубоко, чтобы добраться до него.

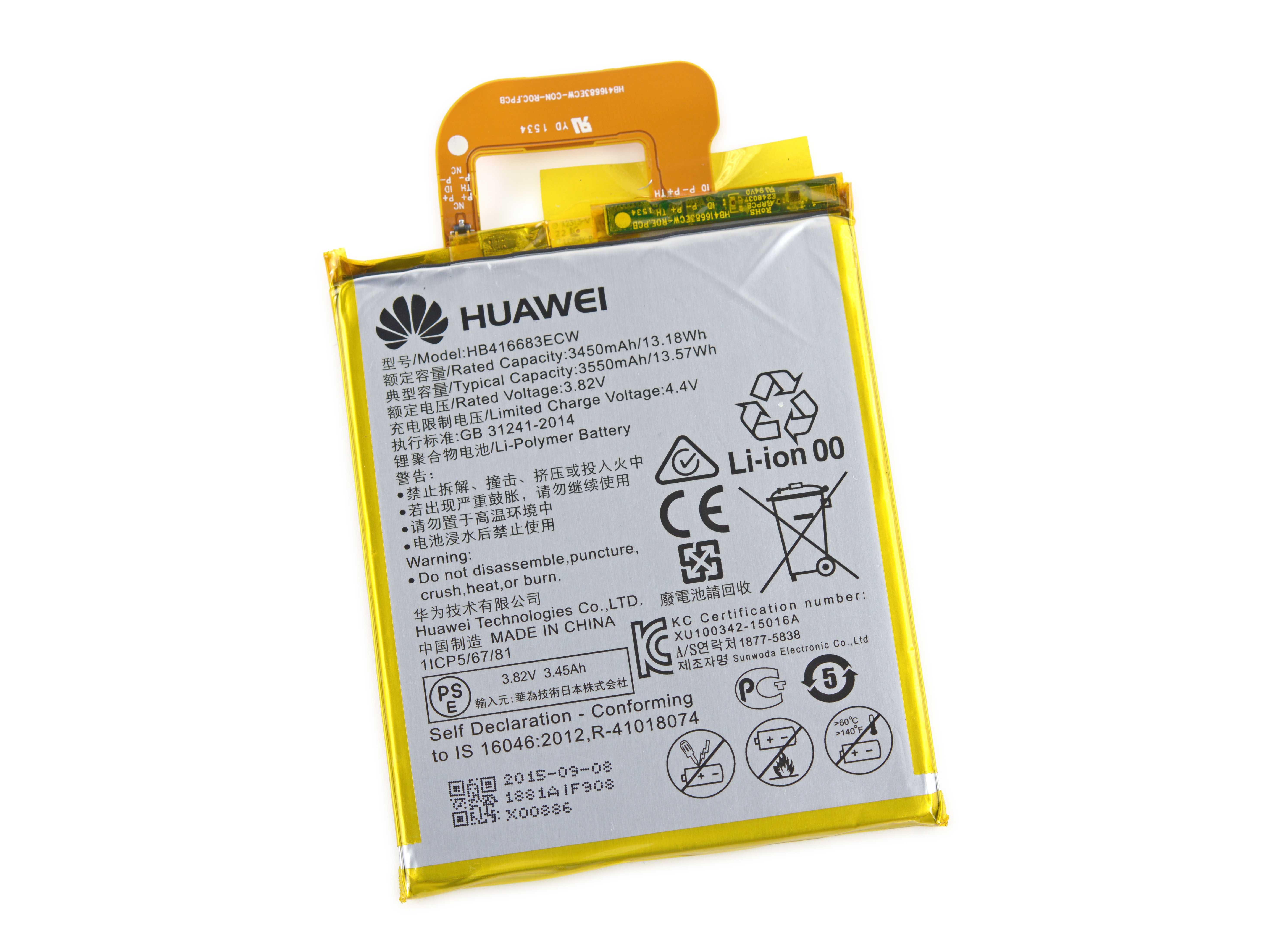

Это супер-аккумулятор на 3,82 В, 13,18 А•ч по литий-полимерной технологии общей мощностью в 3450 мАч•ч. Для тех, кто сравнивает, подскажем — этот аккумулятор на 230 мАч•ч больше чем тот аккумулятор, который мы нашли в Nexus 6 и на 700 мАч•ч больше, чем аккумулятор в iPhone 6S Plus.

Разбор Google Nexus 6P от iFixit

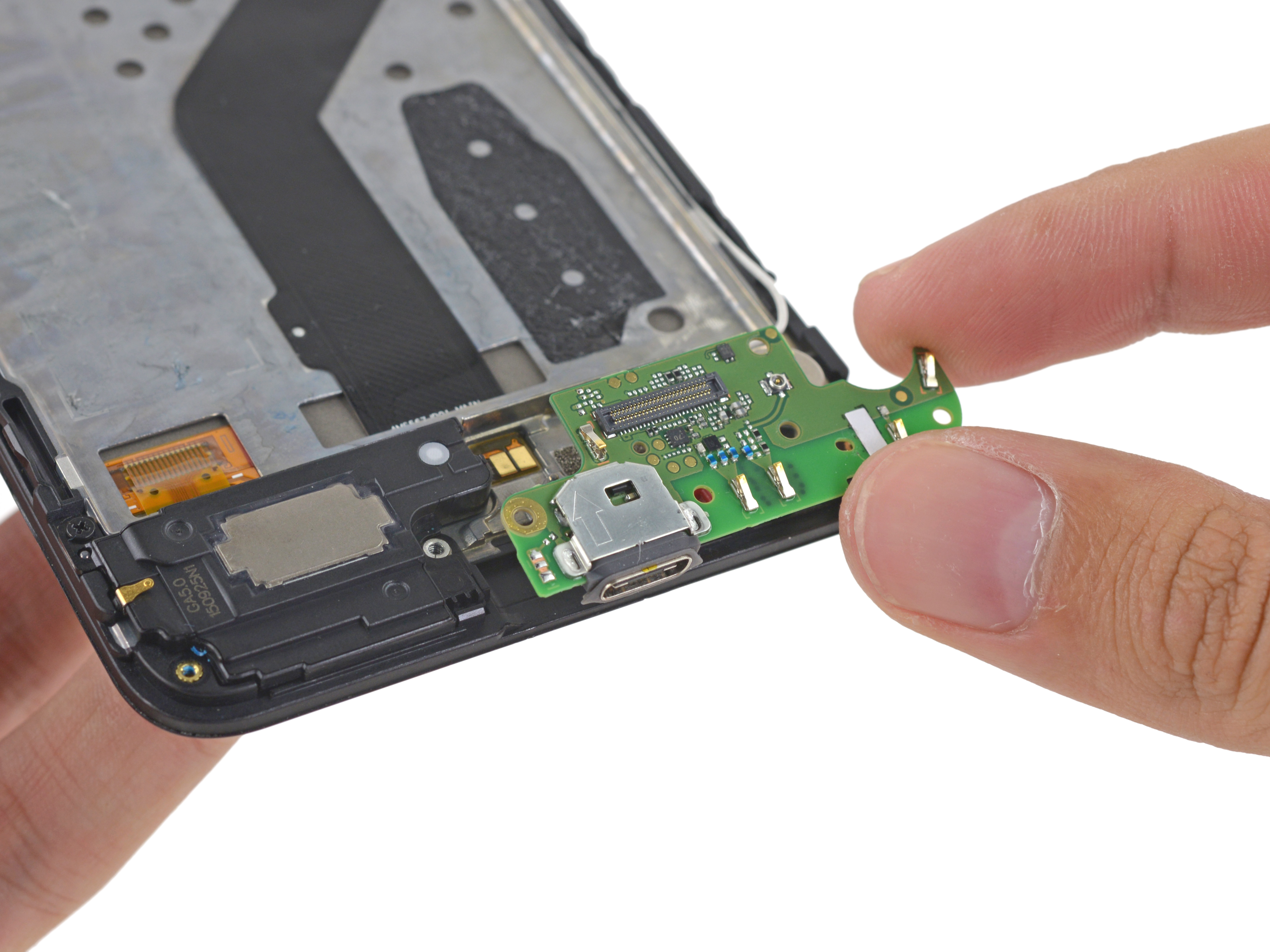

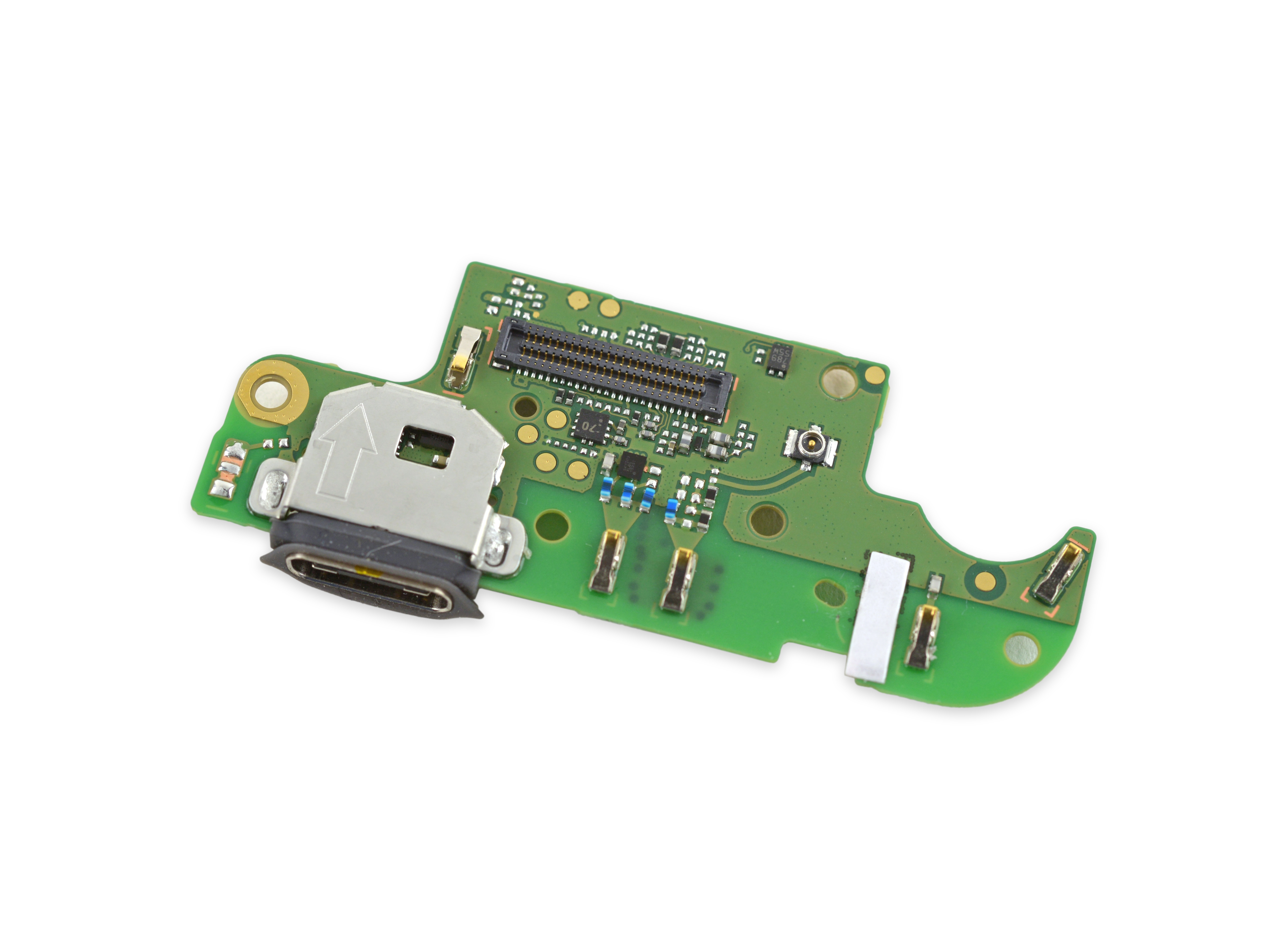

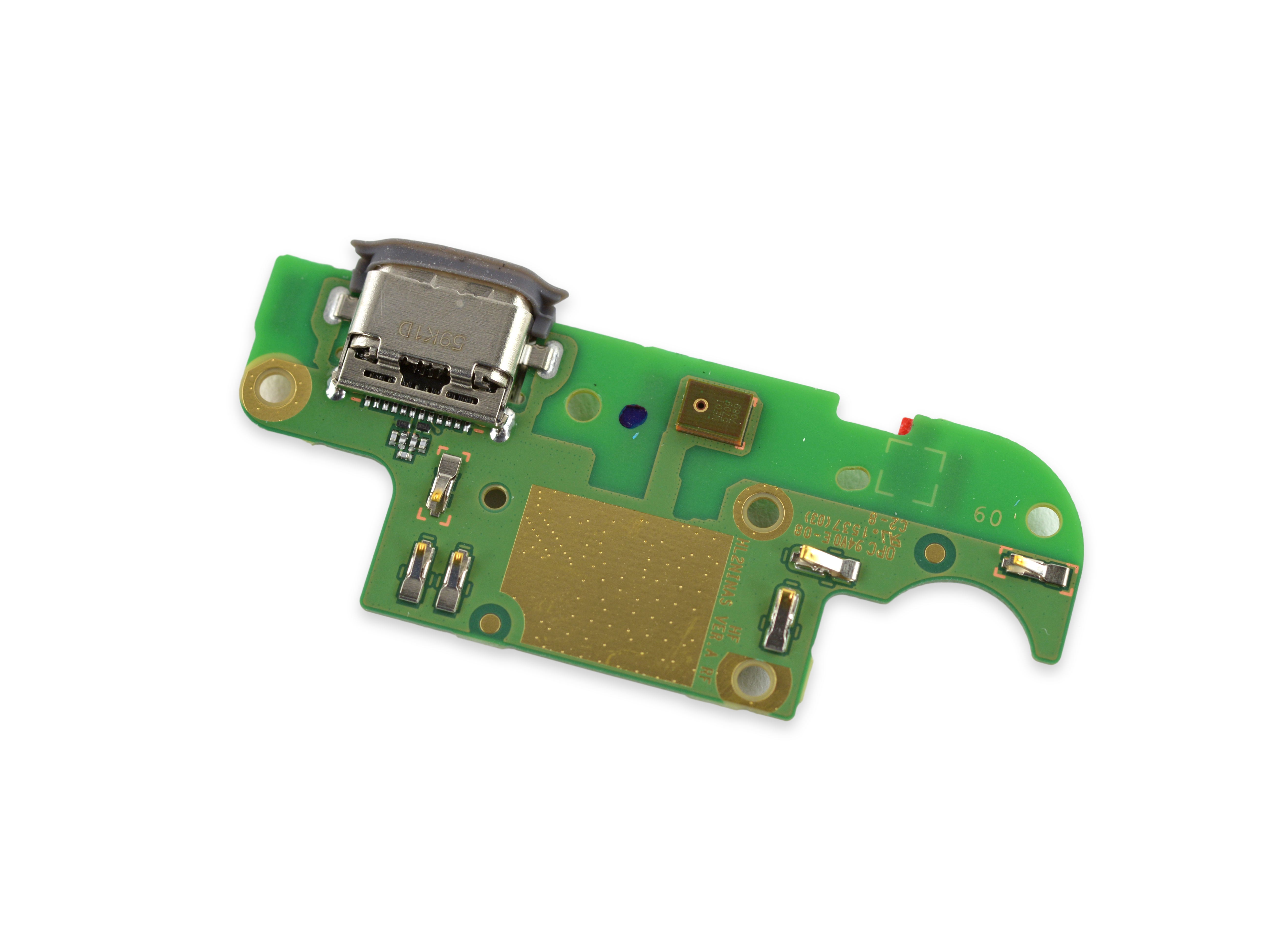

Затем мы вытаскиваем одну из самых маленьких дочерних плат, которые мы когда-либо видели. Это нечто больше, чем просто плата для USB-C. После мучительной процедуры извлечения платы, приятно видеть небольшую победу 6P над 5X. Тут мы видим — USB-C установлен на небольшой недорогой плате, а не припаян к материнской плате.

Разбор Google Nexus 6P от iFixit

На передней части мы наблюдаем некоторые элементы аппаратного управления и пружинные контакты для LTE-антенны.

Разбор Google Nexus 6P от iFixit

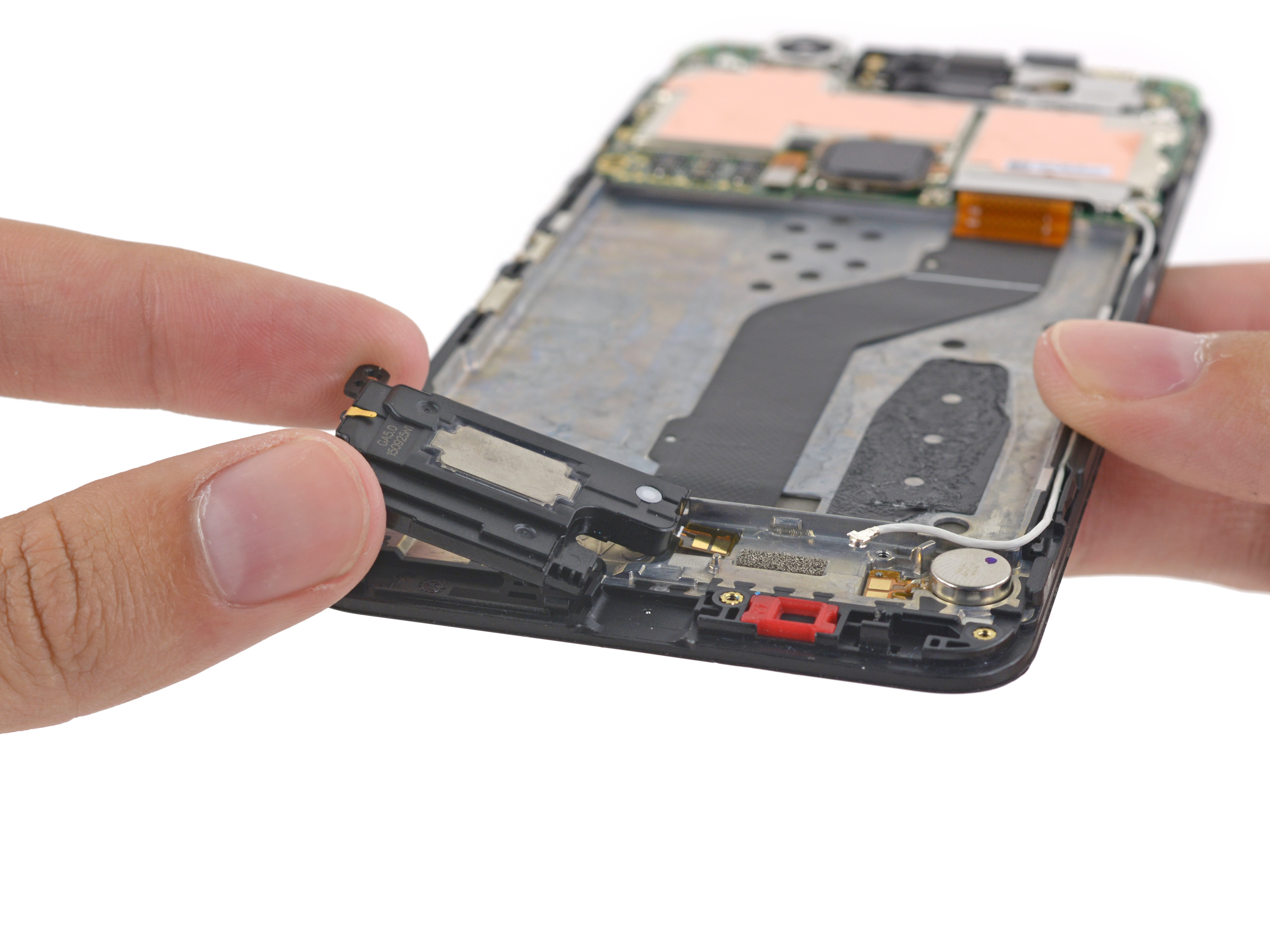

А на задней части видим один из трех микрофонов с шумоподавлением и еще парочку контактов для вибро-мотора и динамика. Продолжаем наше "расследование" по нижней части телефона, и кажется нам попадается коробочка динамика:

Разбор Google Nexus 6P от iFixit

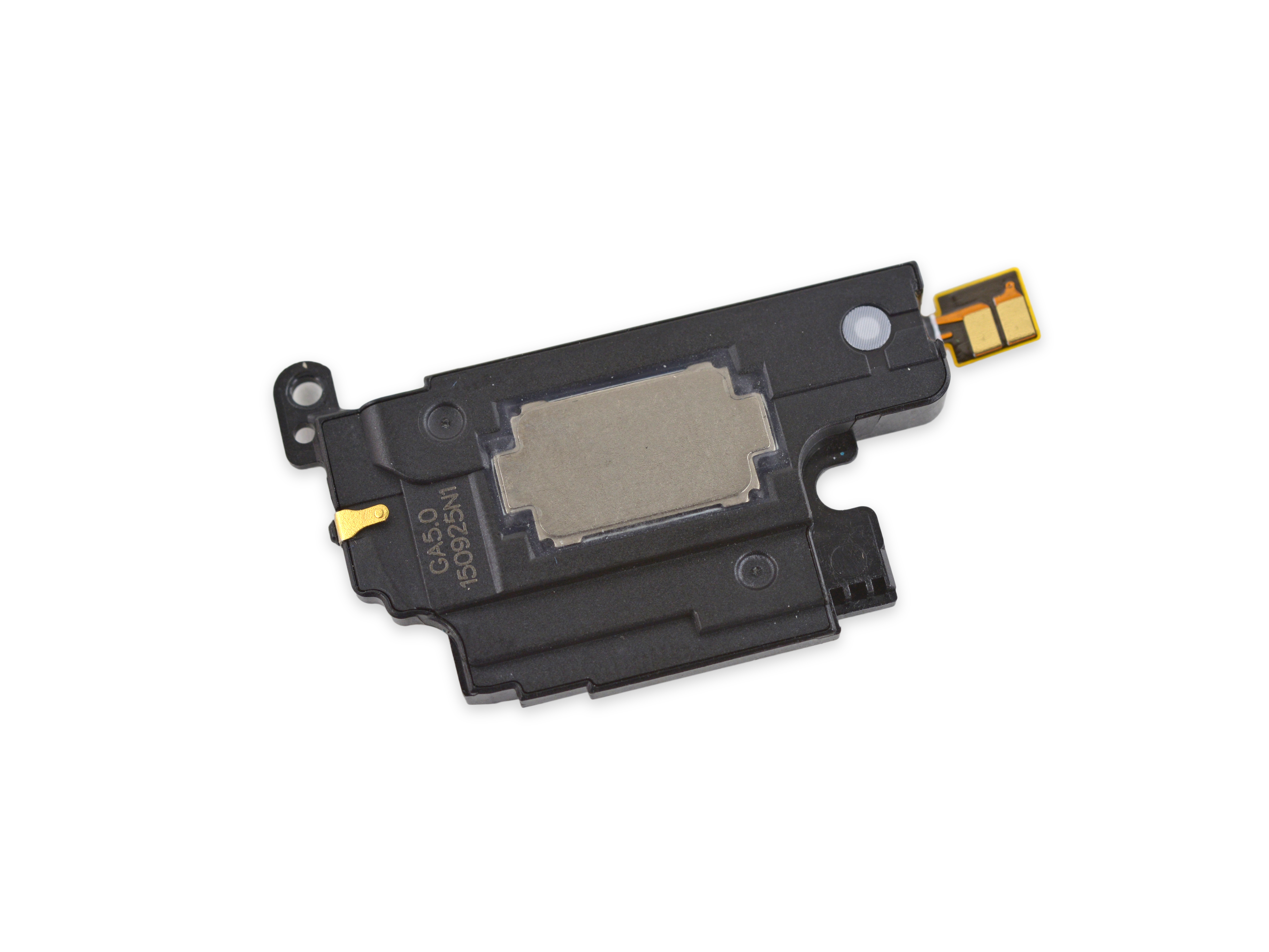

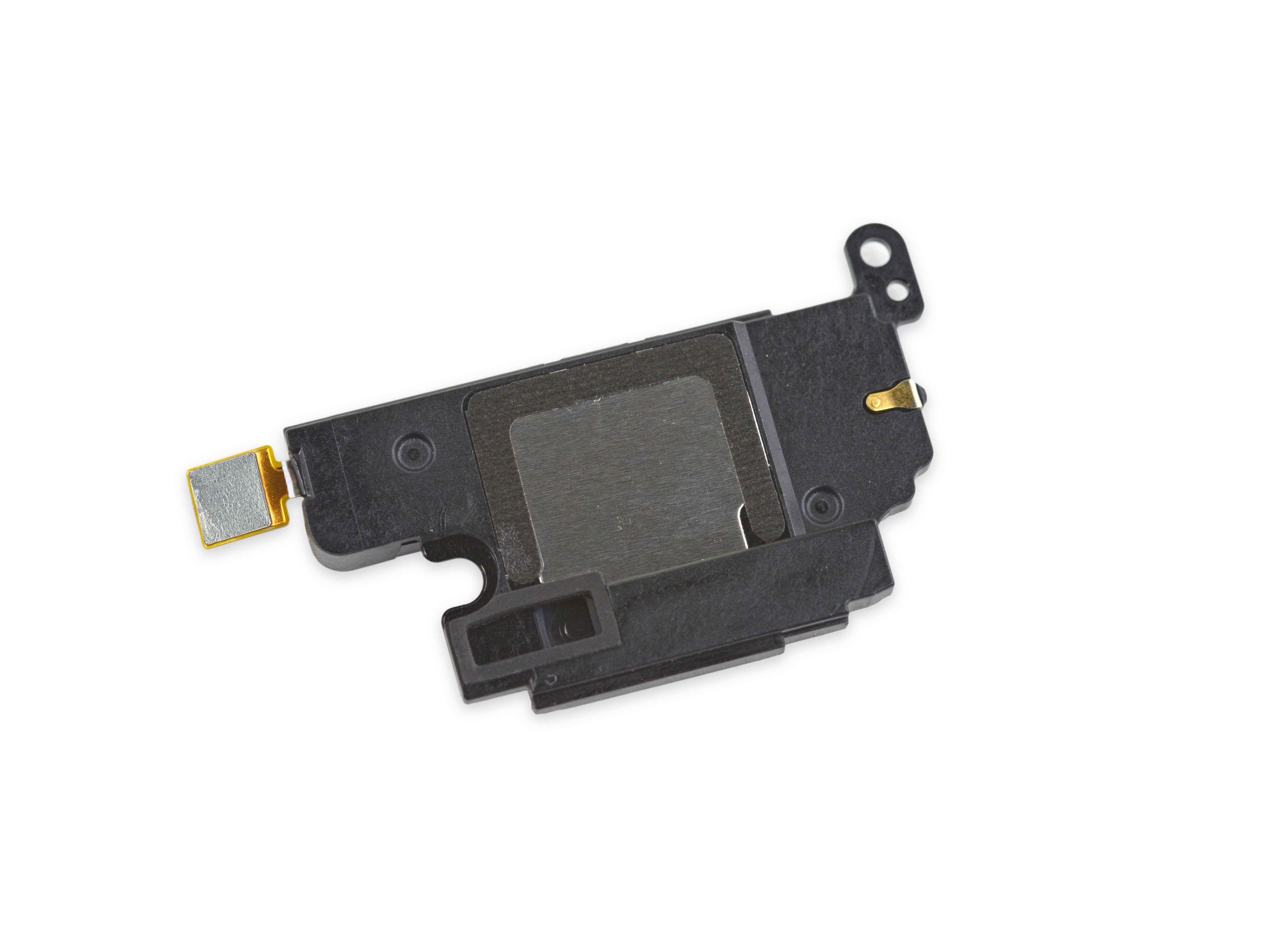

Фронтальные динамики не наделены товарным знаком. И кстати мы нашли такие в прошлом году в Nexus 9 и Nexus 6. Мы подозреваем, что мотив включения фронтальных динамиков в свои телефоны достаточно прост: люди предпочитают динамики, которые установлены перед ними (как ни странно). Конечно мы пока ничего не можем сказать о том, как звучат эти динамики. Для начала надо бы собрать смартфон.

Разбор Google Nexus 6P от iFixit

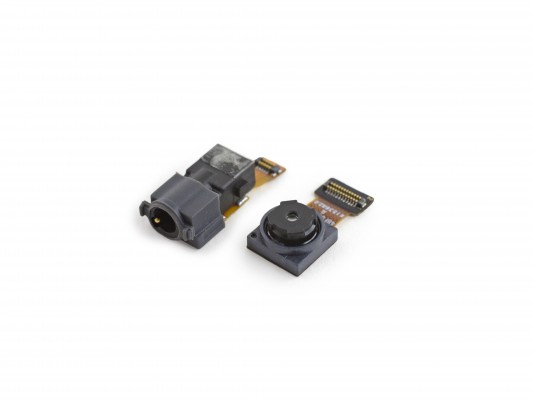

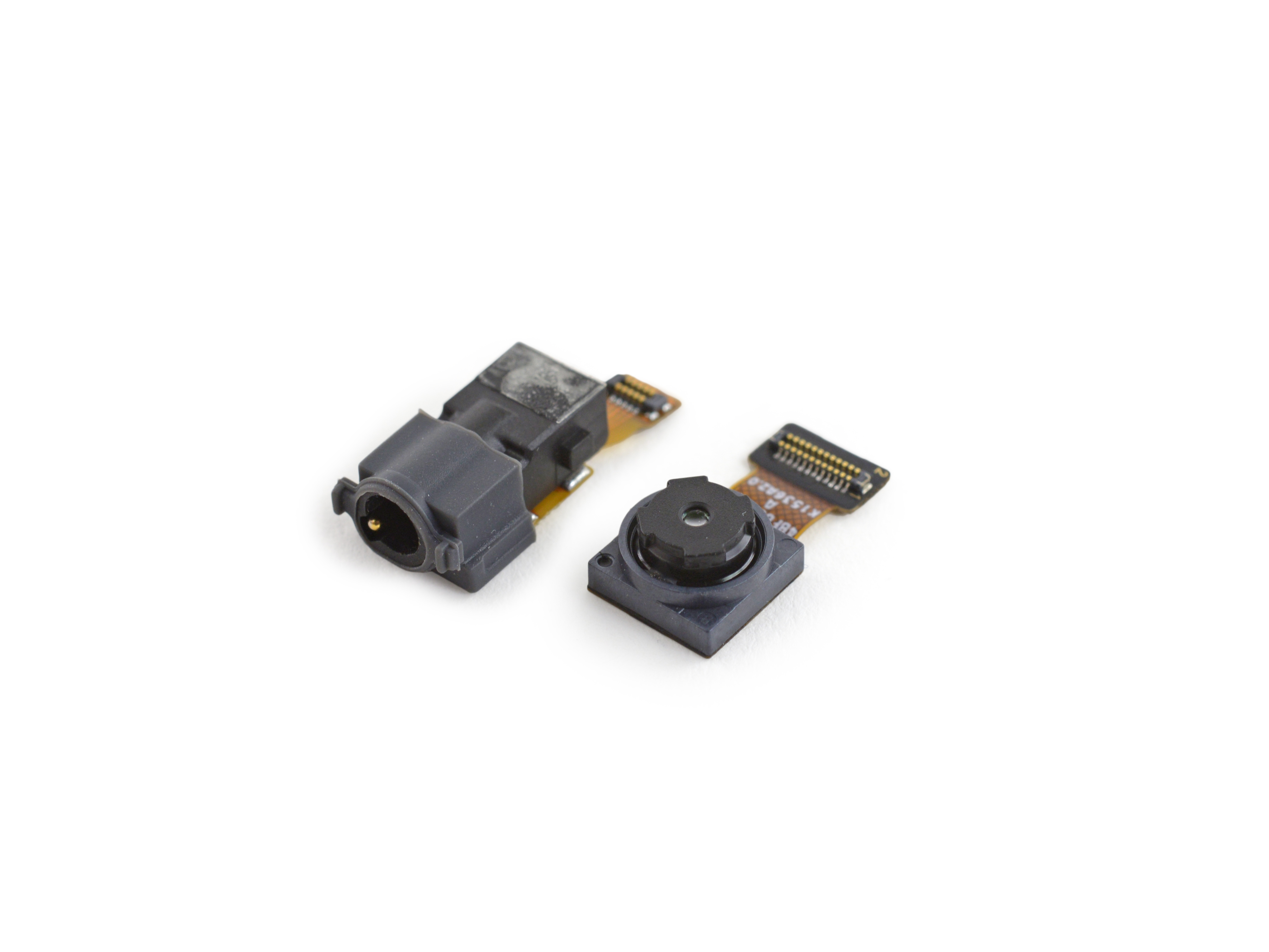

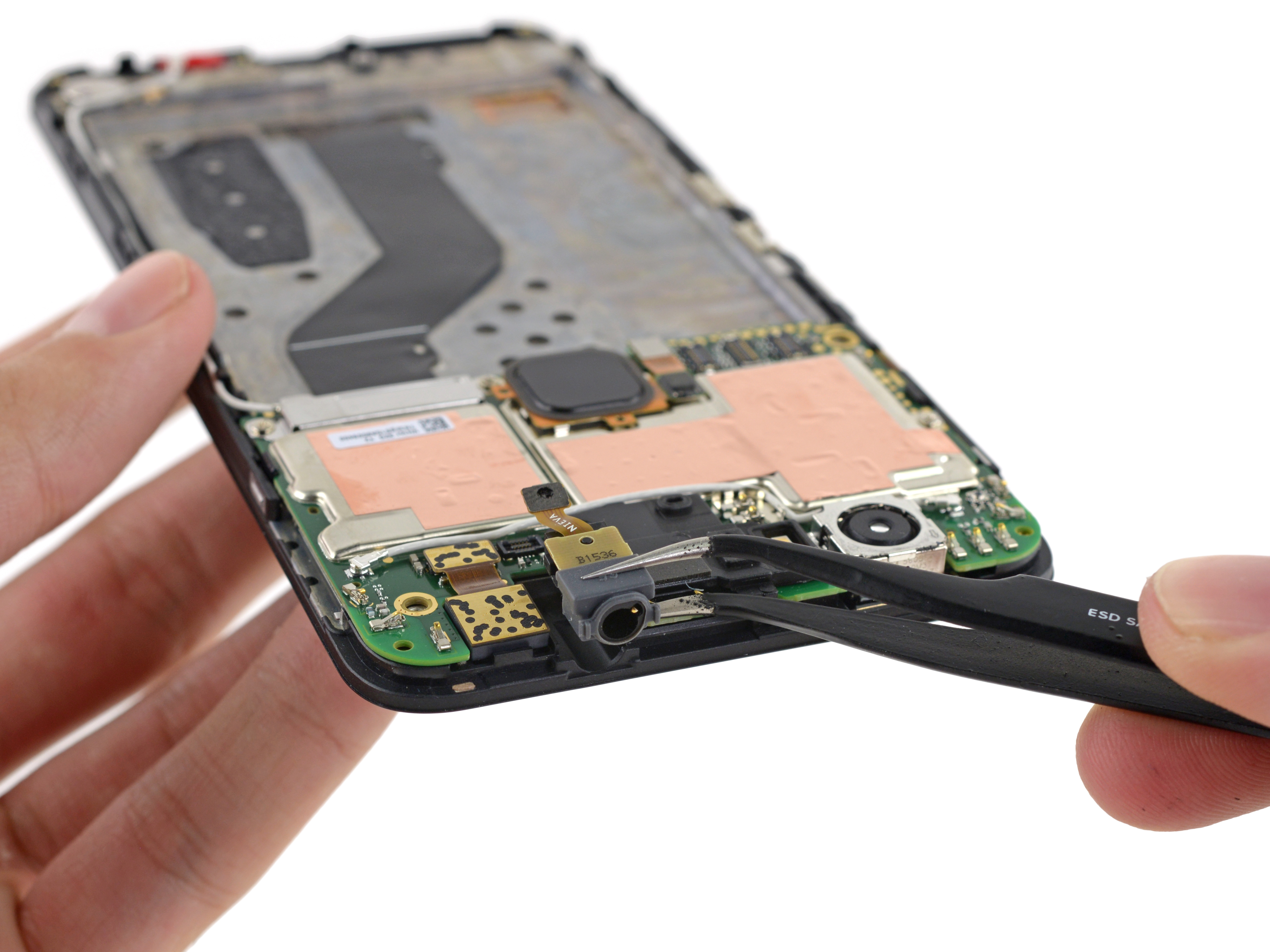

Следующая деталь — разъем для наушников. Мы находим ее в заключении небольшой резиновой втулки. Хм. В то время, пока мы внимательно ищем в телефоне признаки жизни гидроизоляцию, этот резиновый «рукав» может указывать на то, что таким образом Google подготовила телефон к попаданию воды туда. Как Apple к примеру.

Разбор Google Nexus 6P от iFixit

Двигаясь вдоль стороны корпуса, мы вытащили фронтальную камеру. Это 8 мегапиксельная камера с аппретурой ƒ/2.4. Конечно она отличается от 3 мегапиксельного аналога в 5X, но в обоих вариант по прежнему остается размер пикселя в 1,4 мкм. Не хватает фотографии наших новооткрытых периферийных друзей:

Разбор Google Nexus 6P от iFixit

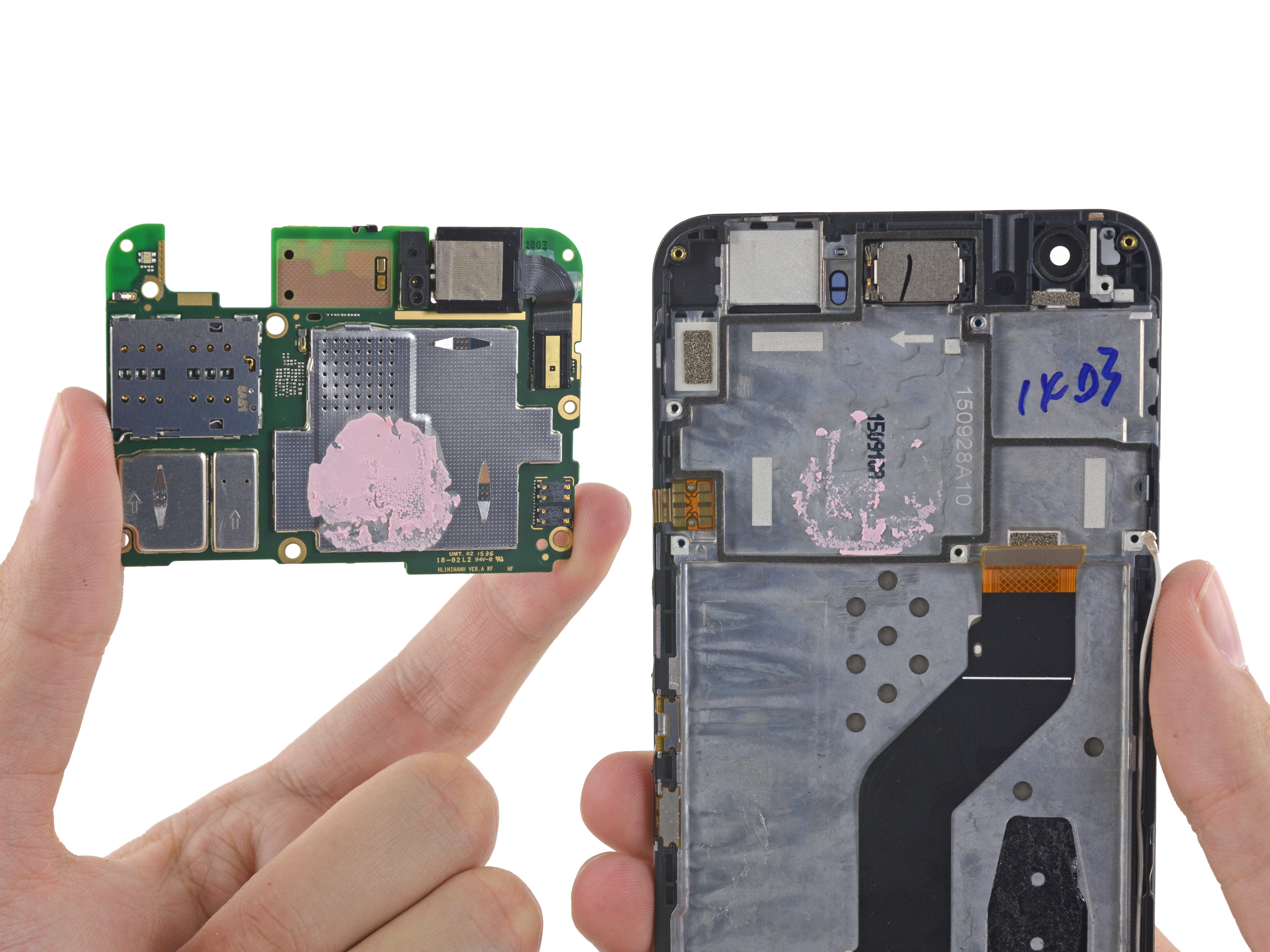

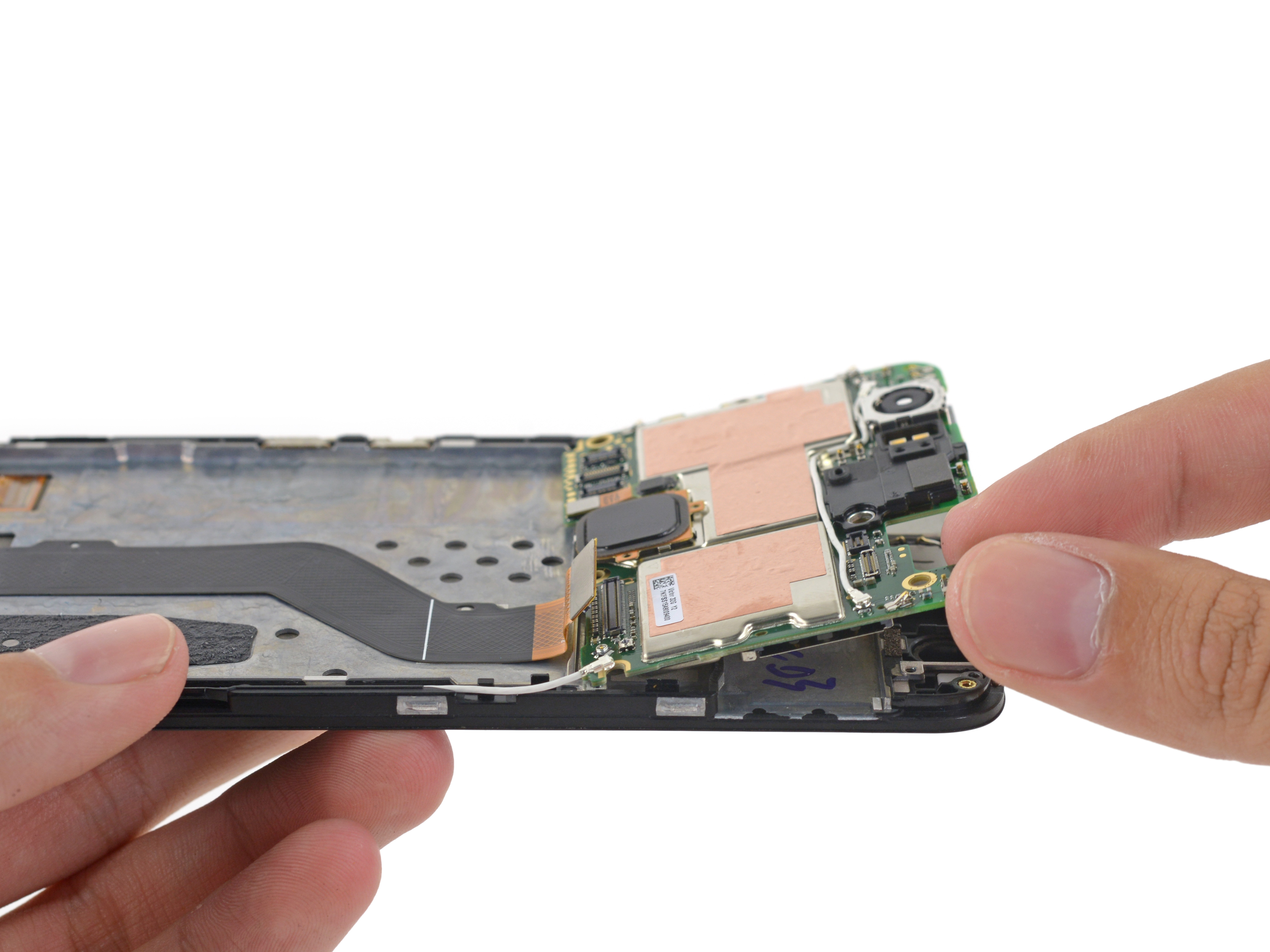

Большинство периферийных частей уже снято, что позволяет нам сосредоточится на материнской плате. Для ее крепления используется не клей, а жевательная резинка специальная термопаста.

Разбор Google Nexus 6P от iFixit
Разбор Google Nexus 6P от iFixit

Ну это странно… Не смотря на устройство фронтальной камеры, видимо основная камера припаяна.

Разбор Google Nexus 6P от iFixit

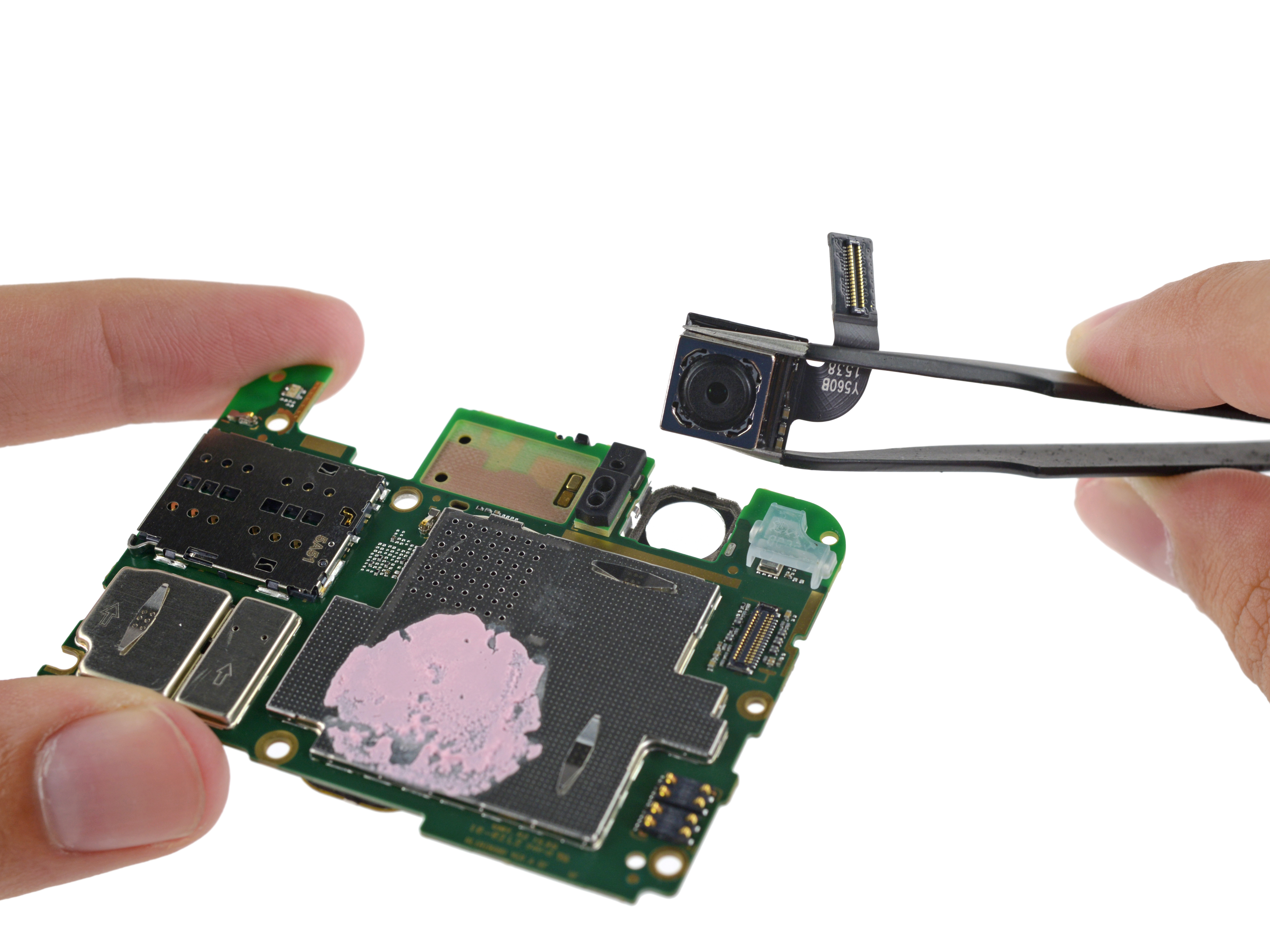

Или нет! Вы действительно должны удалить плату, для доступа к камере. Но оказывается, что к плате припаян только кронштейн. Сама же камера легко отсоединяется и заменяется.

Разбор Google Nexus 6P от iFixit

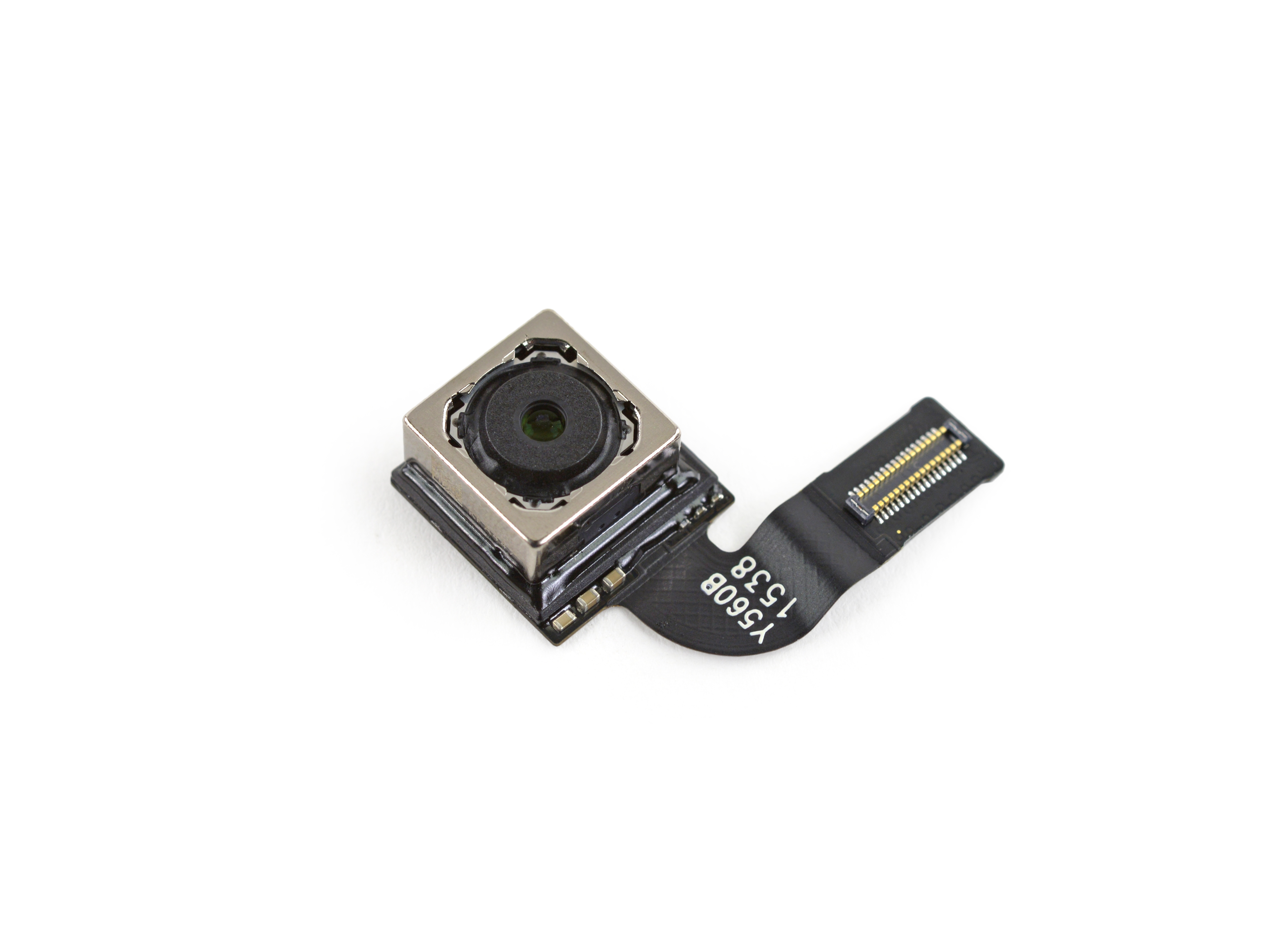

Эта 12,3 мегапиксельная камера Sony IMX377 имеет тот же датчик и аппретуру ƒ/2.0, что и в 5X. Но благодаря повышенной вычислительной мощности от Snapdragon 810, в 6P поддерживается EIS (электронная стабилизация изображения) и алгоритм замедленной съемки со скоростью 240 кадров в секунду.

Разбор Google Nexus 6P от iFixit

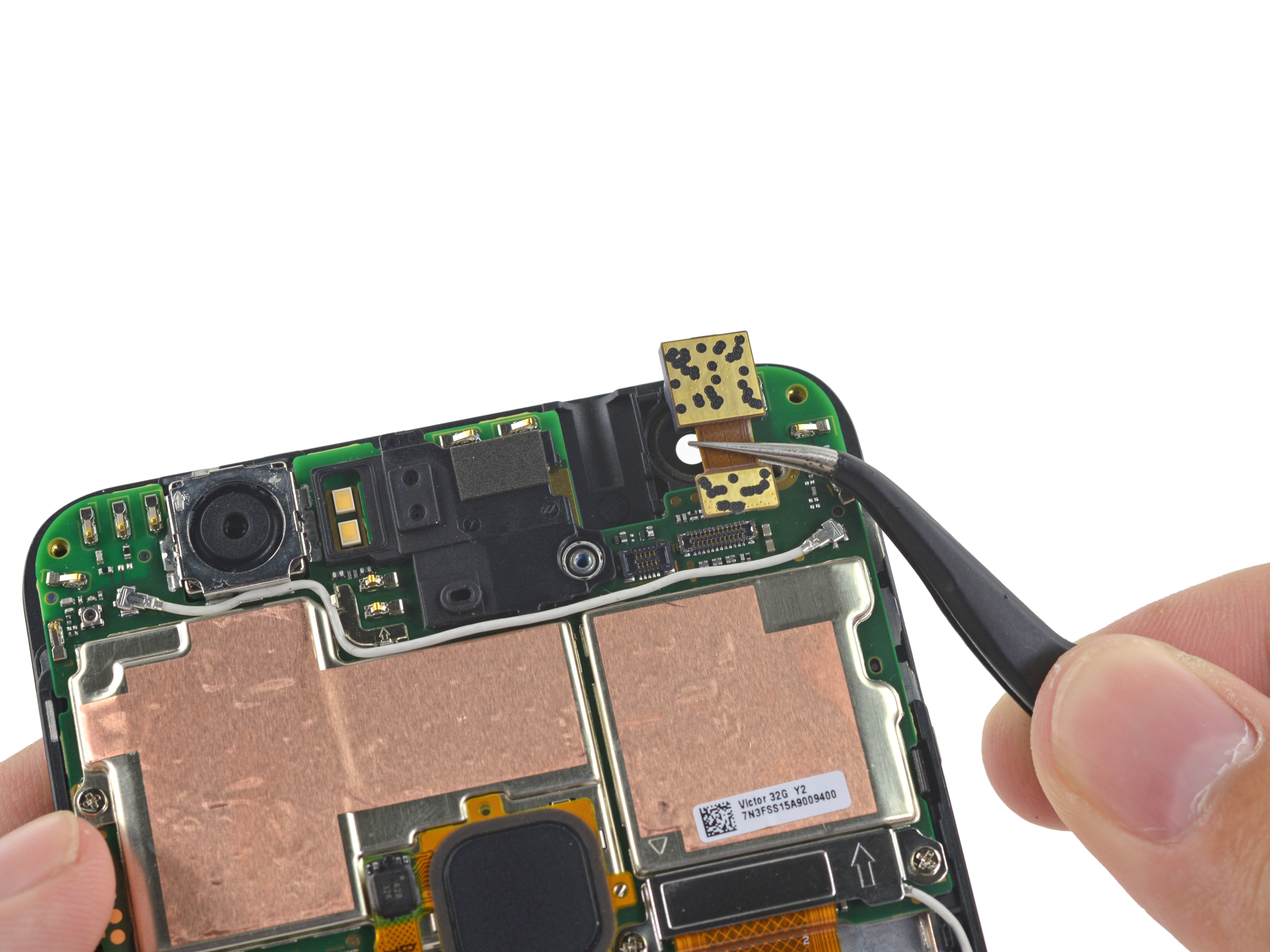

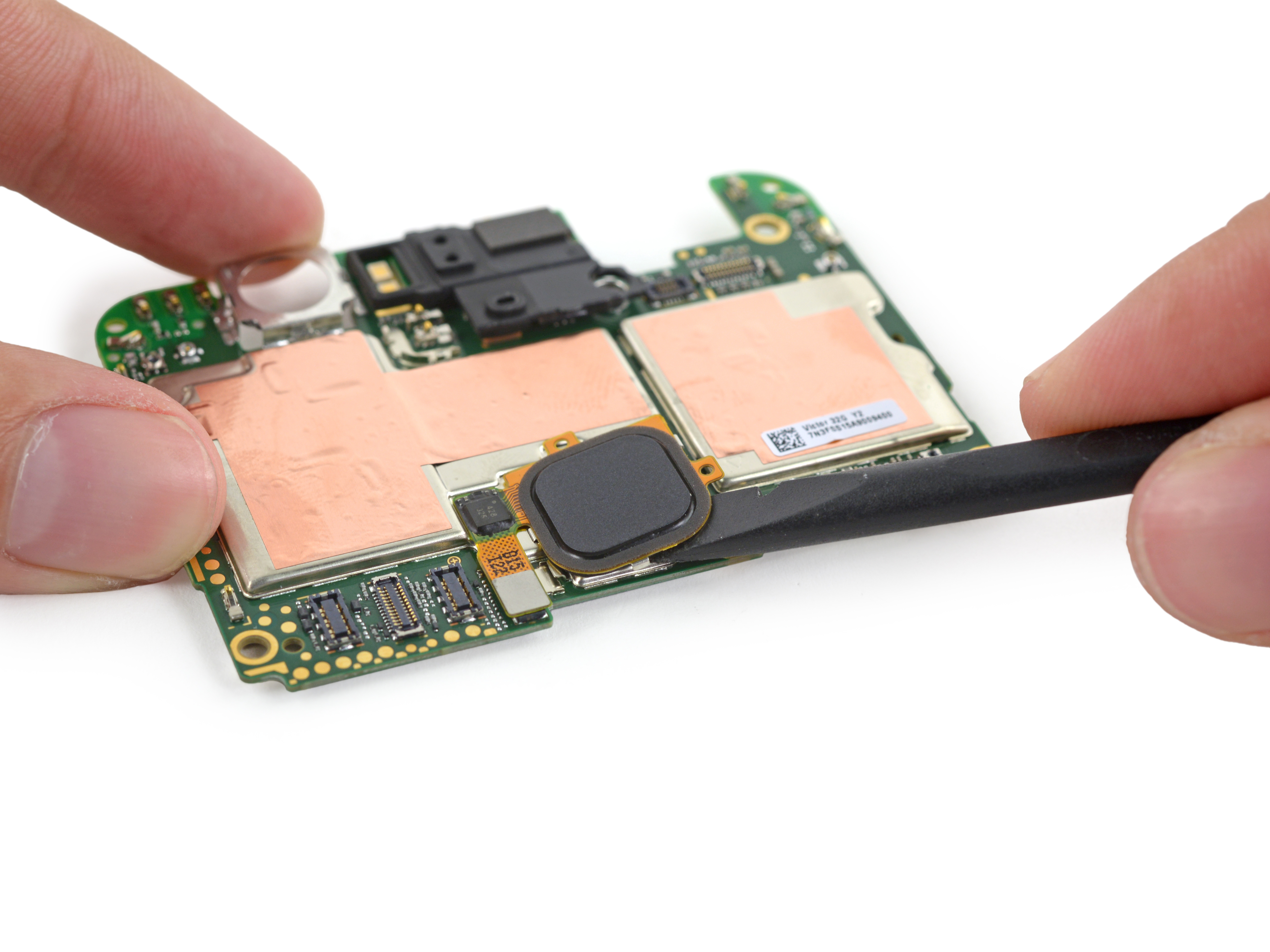

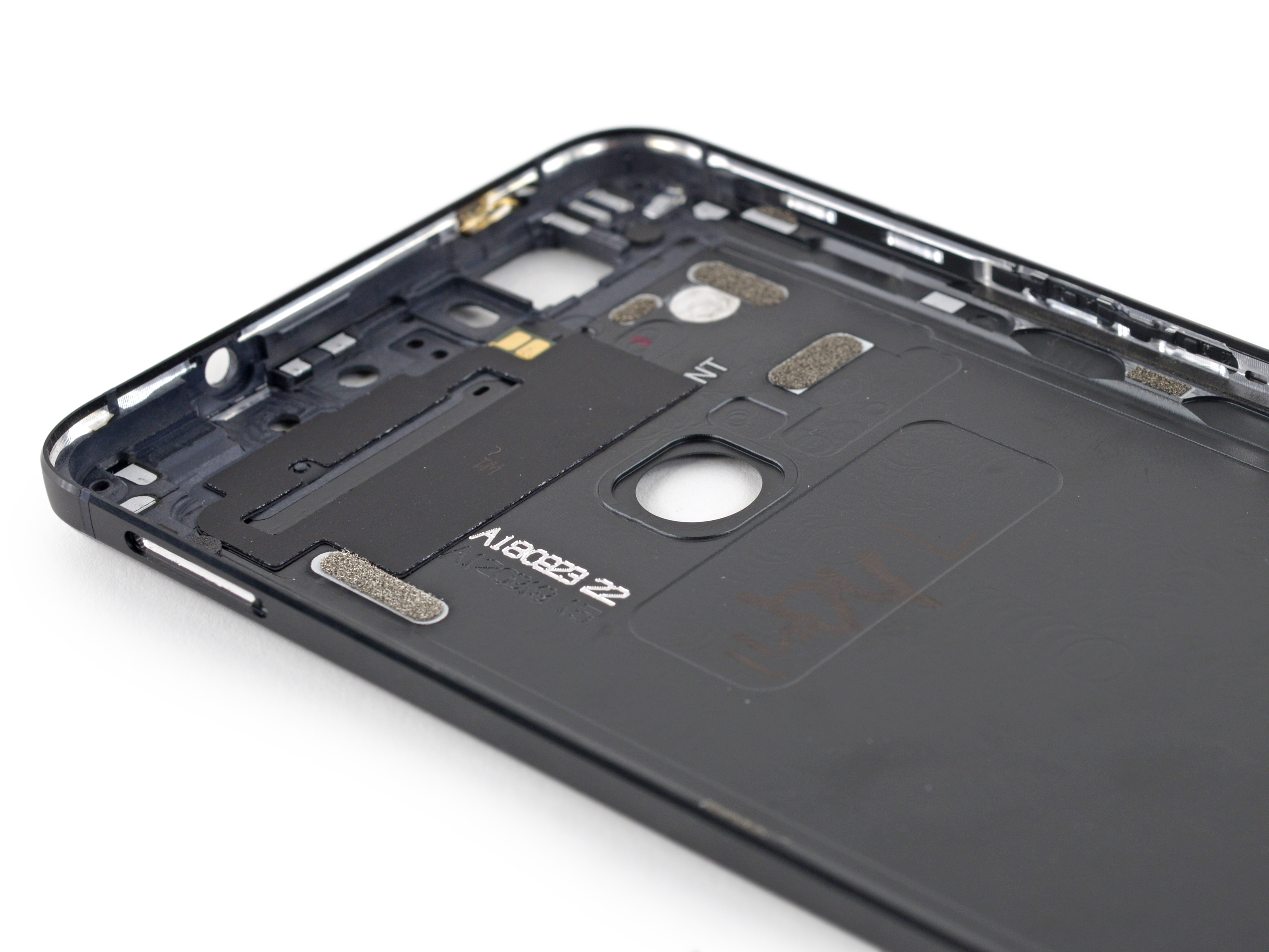

Наш Spudger (это вот эта черная антистатическая лопатка от iFixit) готов и мы займемся квадратным датчиком отпечатков пальца. Подождите… Квадрат? Похоже на то, что мы видим такой впервые.

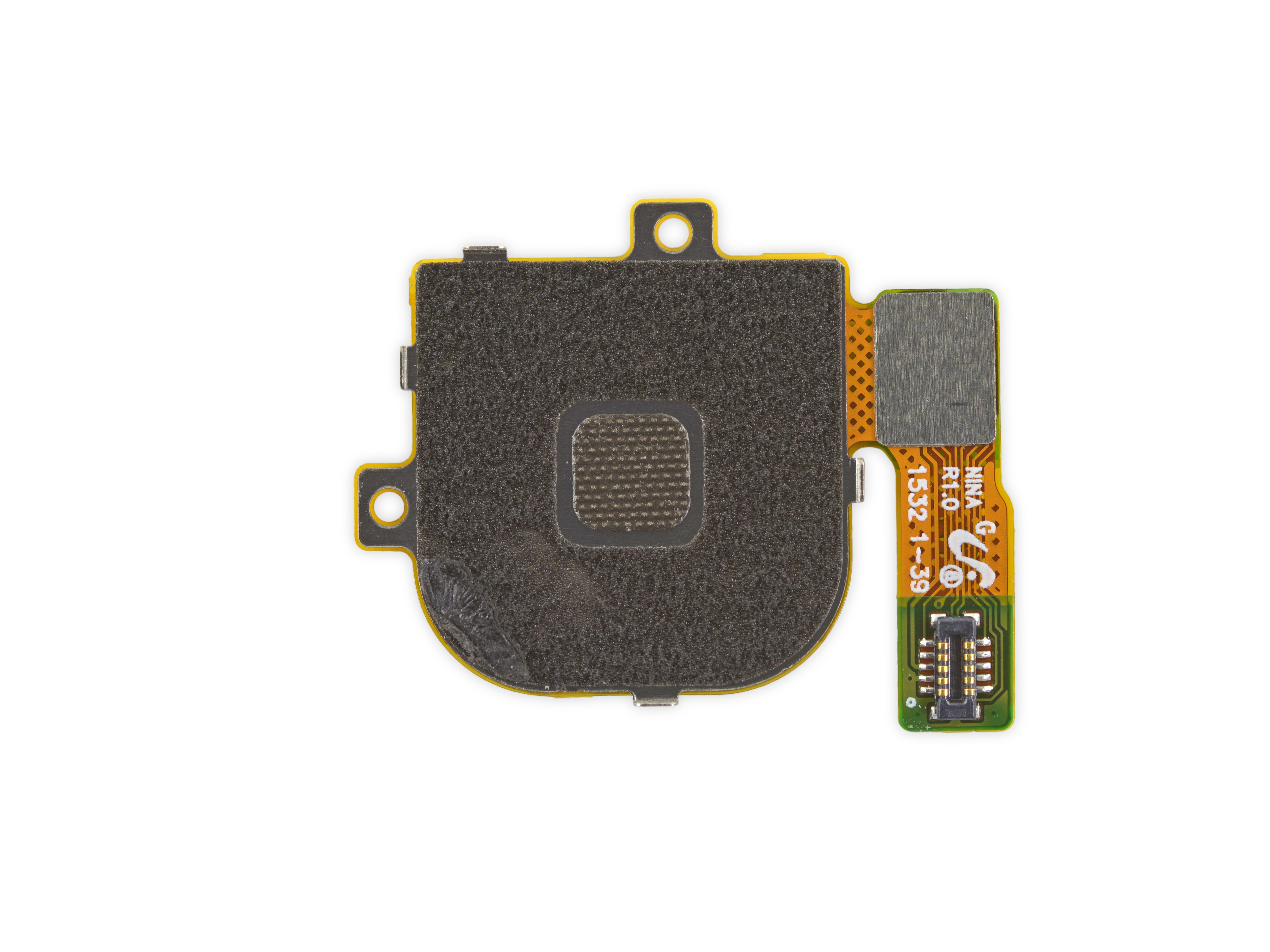

Оказывается эта версия датчика отличается от того, что мы нашли в 5X. Круговой профиль этого сканера кажется отличной исключительно из-за круглого отверстия в корпусе 6P:

Разбор Google Nexus 6P от iFixit

Возможно такое решение было применено в этом смартфоне, потому что Huawei планирует использовать это сканер отпечатков в других своих смартфонах. Ну что же, на этом мы закончили. Вот мы убрали экран от электромагнитных помех и пришло время взглянуть на комплектующие:

Разбор Google Nexus 6P от iFixit

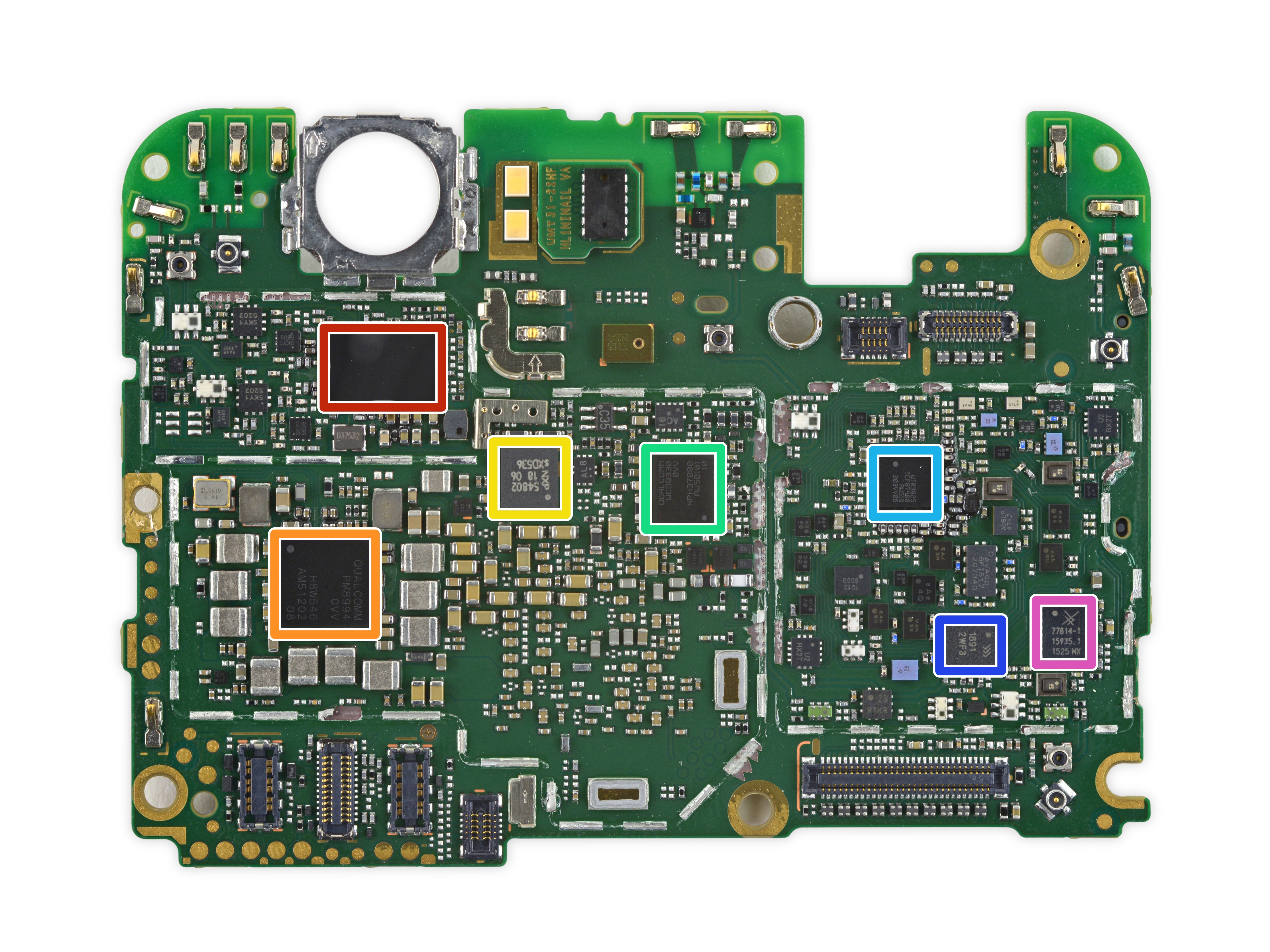

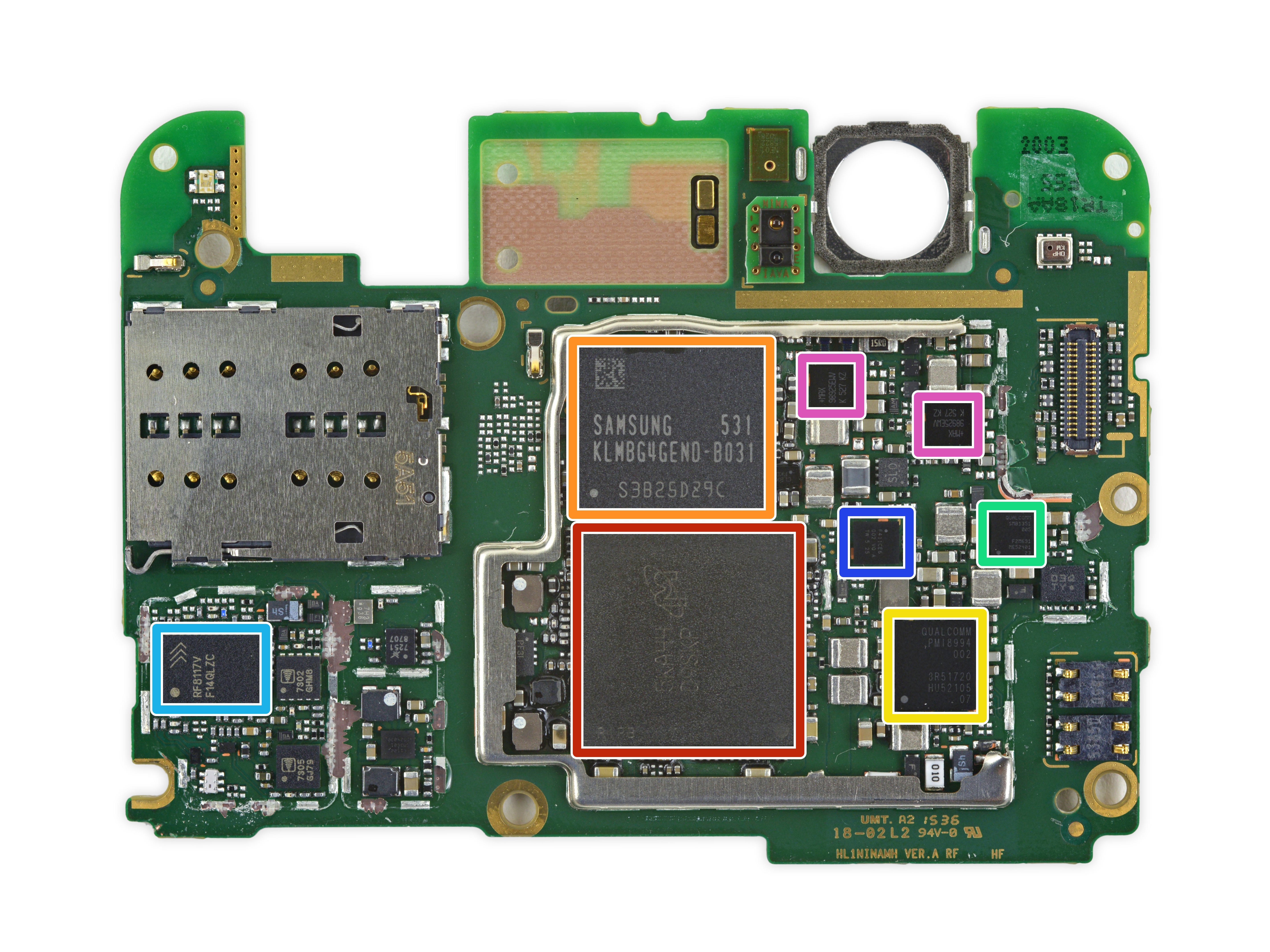

  • Красный — оперативная память и процессор — Micron MT53B384M64D4NK-062 на 3 Гб, LPDDR4 наложено на 64-битный четырех-ядерный процессор Qualcomm Snapdragon 810 v2.1 с частотой работы 2 ГГц.
  • Оранжевый — NAND память - Samsung KLMBG4GEND-B031 (pdf-документ) емкостью 32 Гб, EMMC 5.0.
  • Желтый — контроллер питания - Qualcomm PMI8994 (такой можно найти во многих смартфонах 2015 года, в том числе в Nexus 5X).
  • Зеленый — контроллер функции быстрой зарядки — Qualcomm SMB1351 (видимо итерация SMB1358, который можно найти в 5X).
  • Голубой — контроллер микрофона — RF Micro Devices RF8117V.
  • Синий — RISC-микроконтроллер - ST Microelectronics STM32F411CE, 32-битный, частотой 100 МГц на архитектуре ARM Cortex-M4.
  • Розовый — низко-вольтажный Rail-to-Rail - Maxim Integrated MAX989
Разбор Google Nexus 6P от iFixit
Разбор Google Nexus 6P от iFixit

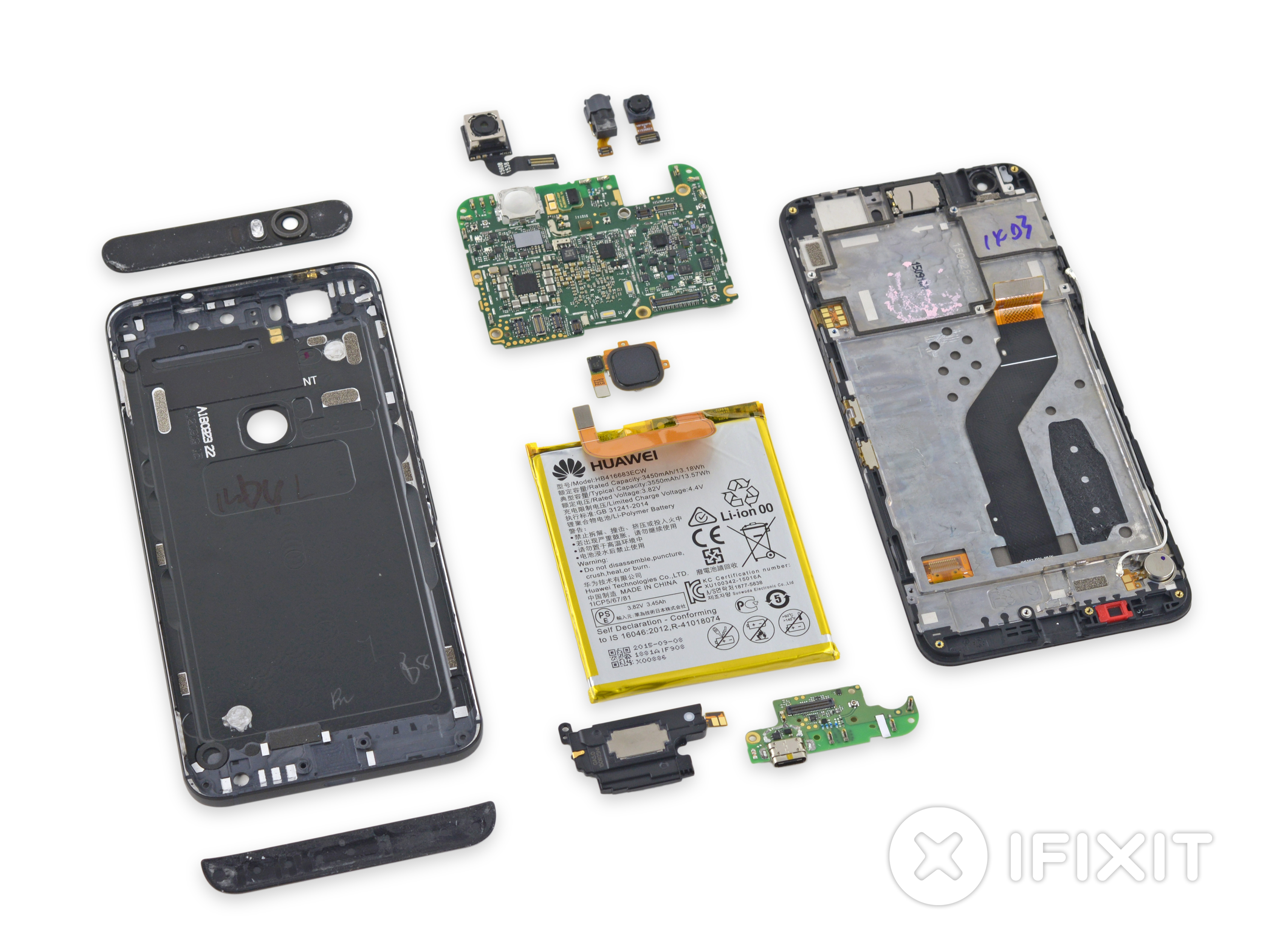

Nexus 6P получает 2 очка из 10.

Разбор Google Nexus 6P от iFixit
  • Прочные материалы корпуса, что увеличивает прочность.
  • После трудной процедуры открытия батарея сразу же доступна.
  • Очень трудно, практический невозможно разобрать устройство не повредив стекло покрывающее камеру. Из-за целостности конструкции, компонент чрезвычайно трудно заменим.
  • Дисплей не может быть заменен без туннелирования всего телефона. Это одна из распространенных ошибок, при сборке телефона.
  • Жесткий клей держит заднюю крышку и батарею на своем месте.
