Опубликован подробный гайд по разборке Sony Xperia Z5 Compact

Ребята с портала iFixit продолжают радовать нас интересными материалами о конструкциях мобильных устройств. Иногда эксперты публикуют не только простые обзоры по разборке того или иного аппарата, но также подготавливают подробные гайды с видео и инструкцией. Недавно такой чести удостоился смартфон Sony Xperia Z5 Compact — ребята из iFixit опубликовали подробный гайд по его разборке.

Полный процесс разборки корпуса и внутренностей Sony Xperia Z5 Compact можно увидеть в ролике:

Всего процесс занимает 21 шаг — от простого выключения и вынимания SIM-карты до отсоединения защитного стекла от дисплея:

  1. Выключить устройство и вынуть SIM-карту.
  2. Нагреть заднюю крышку для смягчения хватки клея. Затем прикрепить к задней крышке присоску и «помочь» вскрыть корпус медиаторами.
  3. Открутить все 10 болтов Philips. Ослабить зажим модулей NFC и фонарика.
  4. Снять пластиковую скобу. Приподнять и снять заднюю раму.
  5. Удалить фронтальную камеру.
  6. Удалить динамик для звонков.
  7. Удалить основную камеру.
  8. Удалить основной динамик.
  9. Ослабить порт зарядки. Удалить защитную пластиковую планку. Приподнимите основу платы снизу.
  10. Нажать на аудио-разъем. Ослабить LCD-коннектор и основной гибкий разъем. Начать разборку основной платы.
  11. Удалить кабель для аудио-порта.
  12. Удалить кабель для фонарика.
  13. Удалить кабель для микрофона.

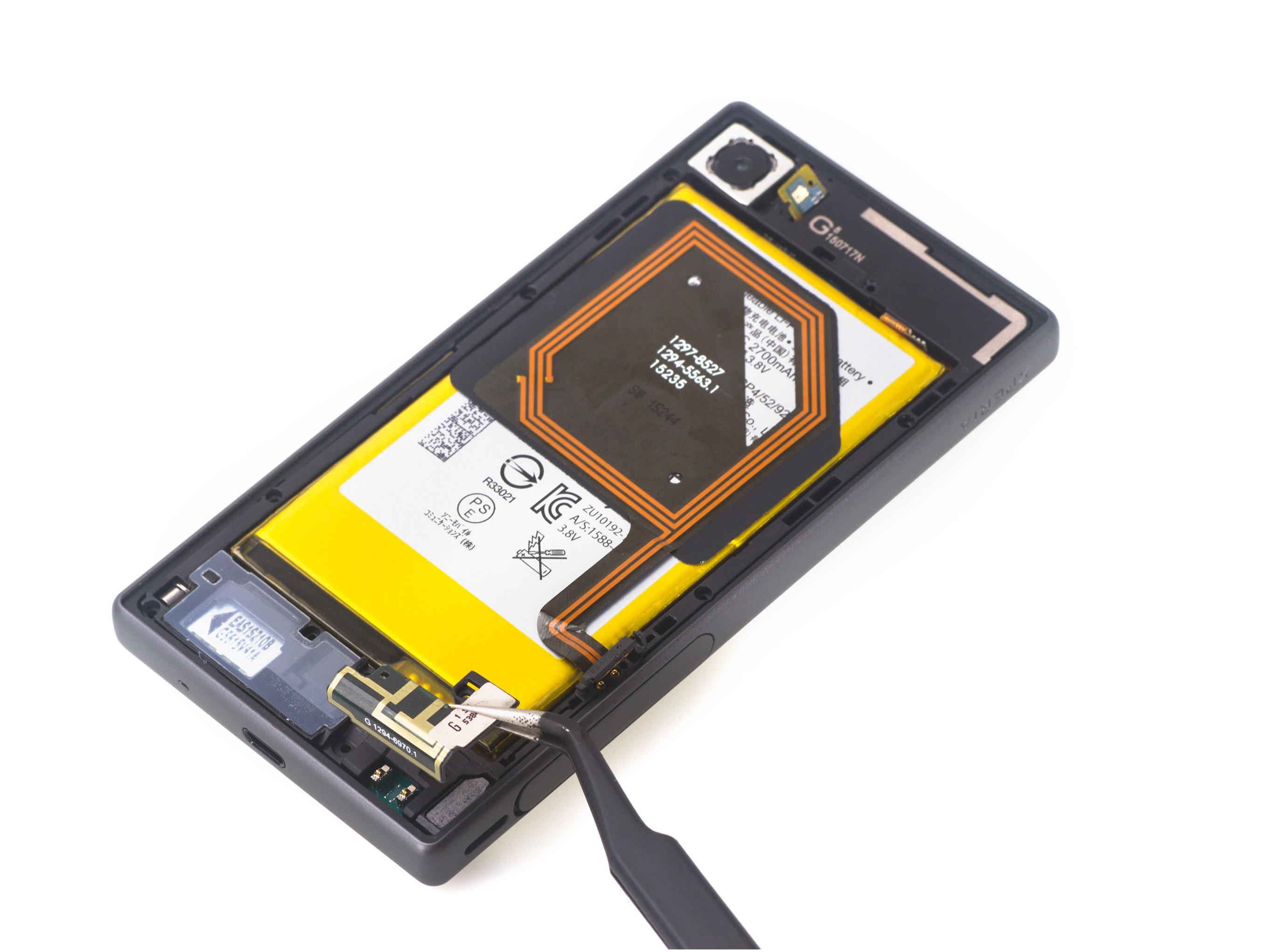

  14. Удалить NFC-антенну на аккумуляторе.
  15. Ослабить коннектор батареи и убрать клей снизу. Удалить батарею.
  16. Осталась только основная плата.
  17. Удалить кабель для зарядки.
  18. Удалить клей под вибро-моторчиком и боковыми кнопками. Удалить сканер отпечатков пальцев и микрофон для шумоподавления.
  19. Удалить клей под кабелем боковых кнопок, который интегрирован с массой других модулей.
  20. Ослабить клей, соединяющий дисплей и корпус. Удалить LCD-панель.
  21. Поздравляем, у вас получилось разобрать Sony Xperia Z5 Compact.

Последнее изменение:

Venedetta
Venedetta, 24 ноября 2015, 11:30   #   (...)
Ослабить зажим модулей NFC и фонарика. Фонарика? Может, вспышки?
Ответить
RayDit
RayDit, 24 ноября 2015, 12:01   #   (...)
Какая разница?
Ответить
speed8
speed8, 24 ноября 2015, 14:12   #   (...)

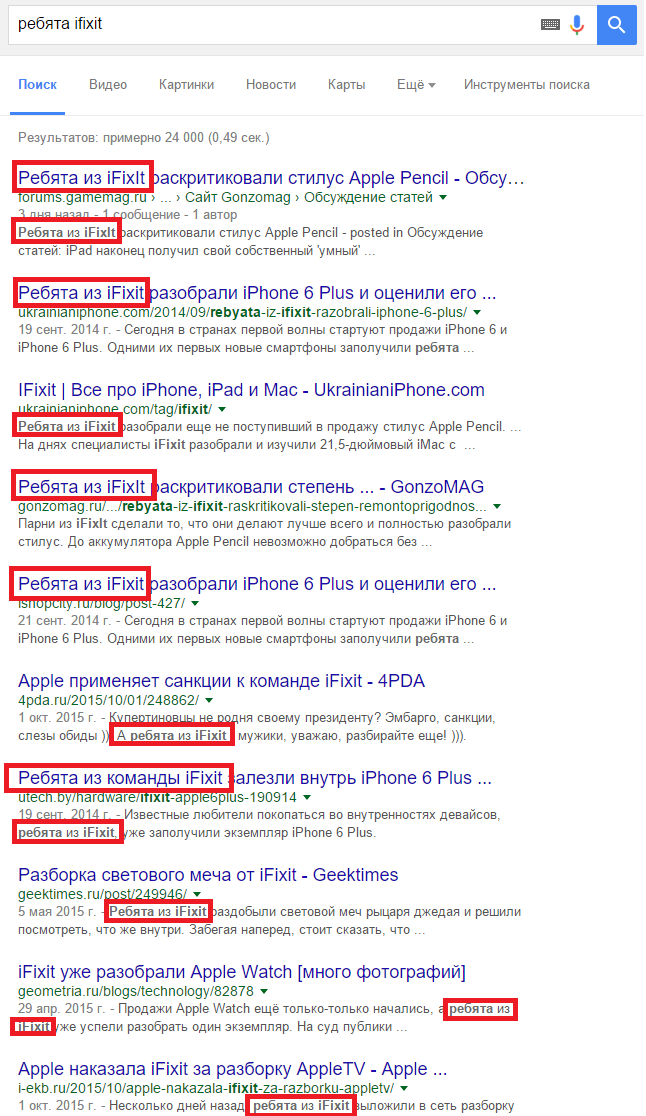

Как не прочитаю новость на любом портале про iFixit, так везде они, у всех ребята.
