Модернизация Wi-Fi приемника TP-Link TL-WN823N

В данной статье я поделюсь с вами опытом модернизации беспроводного сетевого USB-адаптера

TL-WN823N.

Данная модернизация была принудительной мерой!

Попытаюсь разжевать все максимально подробно, статья будет большой.

Приобрел я данный беспроводной адаптер для будущей интеграции в настольный компьютер (уточню: нужно подключить к материнской плате дополнительные USB выходы, закрепить их внутри компьютера, воткнуть туда адаптер), он небольшего размера и скорость передачи данных высокая 300 мб\с (почему именно такой адаптер: PCI не хотел ставить, PCIEx x1 не получилось установить т.к. видеокарта мешает).

С начала все было хорошо, я его не часто использовал, но когда я стал им активно пользоваться начались проблемы!.

Проблемы были связаны с отвалами Wi-Fi адаптера, пропаданием доступа к интернету на Windows 8\8.1\10, установка драйверов разной версии не помогала, это было странно т.к. адаптер не старый. Но адаптер есть, и я хочу что-бы он работал нормально + это дело принципа :D. Примечательно то что он отваливался только при нагрузке, допустим начинаешь качать торрентик и все адаптер ушел гулять.

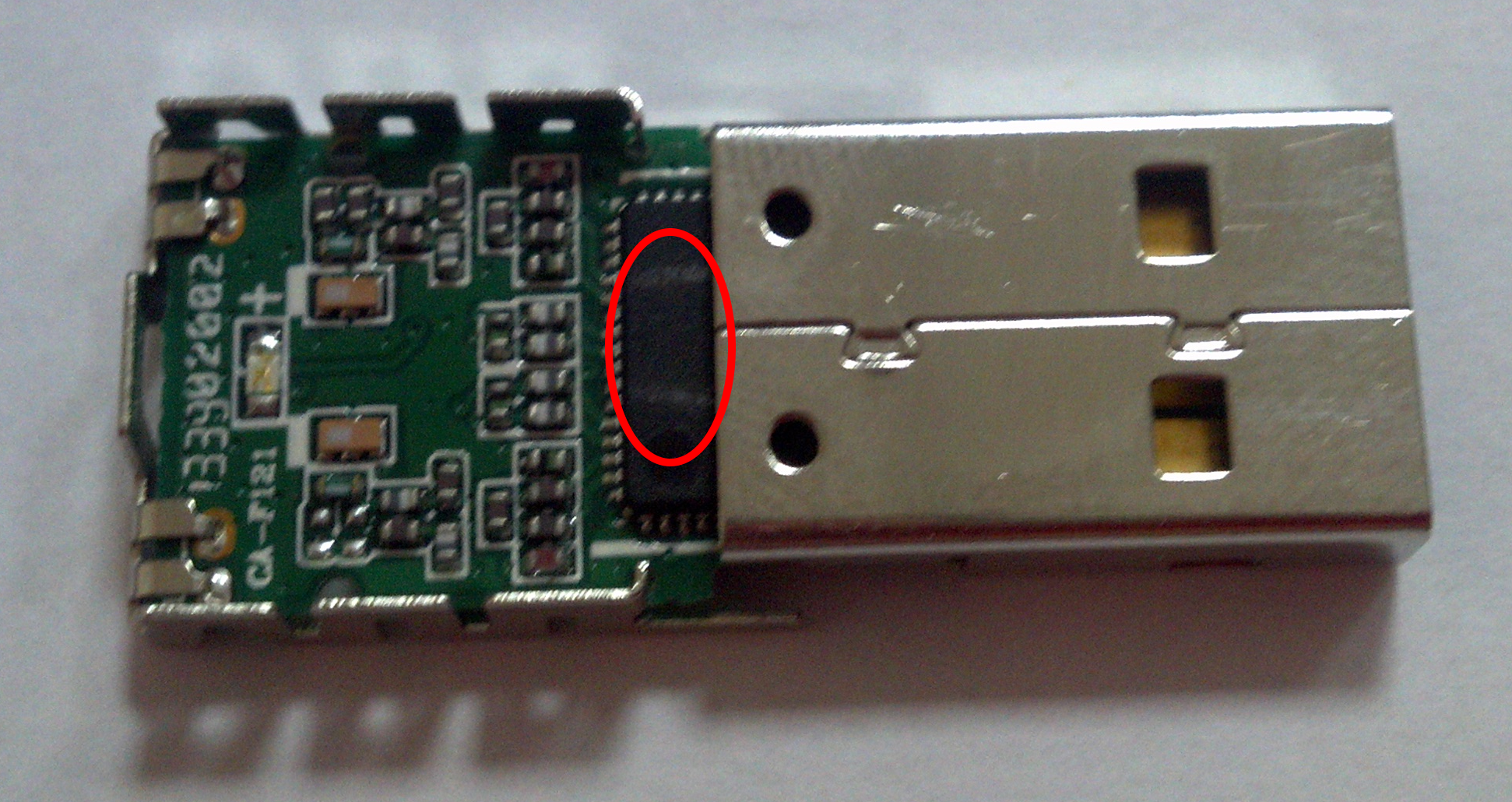

В очередной такой отвал я психанул и т.к. я уже перепробовал и перечитал все что можно, просто взял и разобрал его! И вот что я увидел под корпусом:

Модернизация Wi-Fi приемника TP-Link TL-WN823N

Опа вот вам и чип! на котором не вооруженным глазом можно заметить следы перегрева чипа (Realtek), при нагрузке чип нагревается и адаптер начинает работать некорректно.

Так почему он так греется?

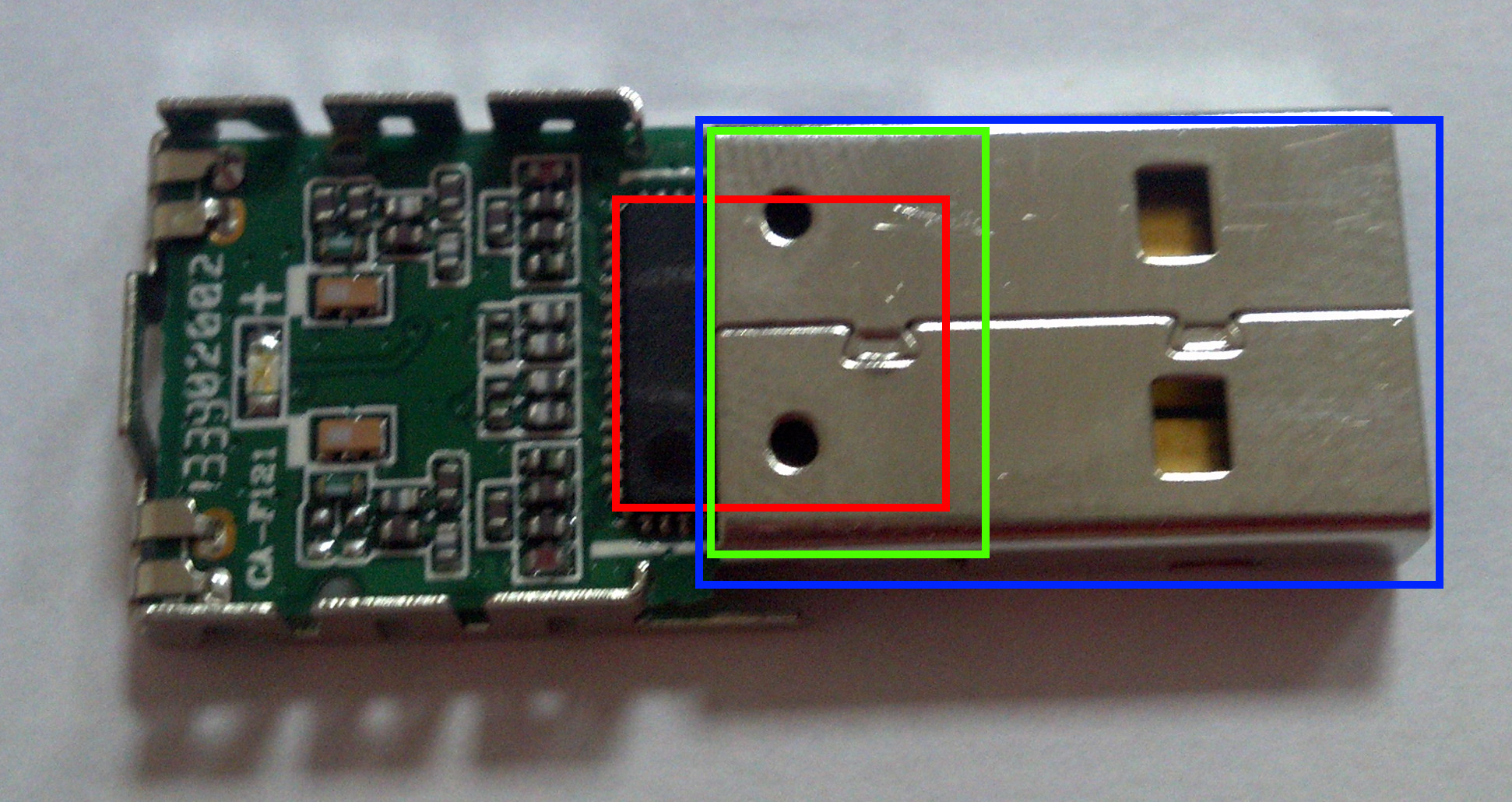

На следующей картинке я выделил разным цветом области адаптера, и попробую пояснить почему он так греется:

Модернизация Wi-Fi приемника TP-Link TL-WN823N

Это все из-за маленьких (миниатюрных) размеров адаптера, красным я выделил примерное (т.к. дальше он уходит под USB штекер, просто не видно где он там кончается) расположение чипа (вообще чип не сильно греется), зеленым выделил место припайки USB штекера к плате, синим «корпус» штекера. И вот что мы имеем: при активном использовании USB устройства допустим флешки можно заметить нагрев USB штекера, так вот (видимо) при активном использовании нагревается место установки штекера (зеленое) и сам штекер (синее), в итоге основание на котором находится чип довольно горячее, и сам чип при нагрузке тоже добавляет температуры, в последствии имеем перегрев!.. Но при небольшой нагрузке адаптер спокойно может работать, нагрузку может контролировать драйвер операционной системы или сам пользователь. Так-же есть материнские платы у которых повышено напряжение на USB портах, для быстрой зарядки смартфонов по USB кабелю (как вариант). В общем как можно заметить конструкция адаптера крайне не продумана, я его сделал-бы на пару сантиметров длиннее, и он бы такое не чудил.

Выбрасывать его жалко =), попробуем его модернизировать!

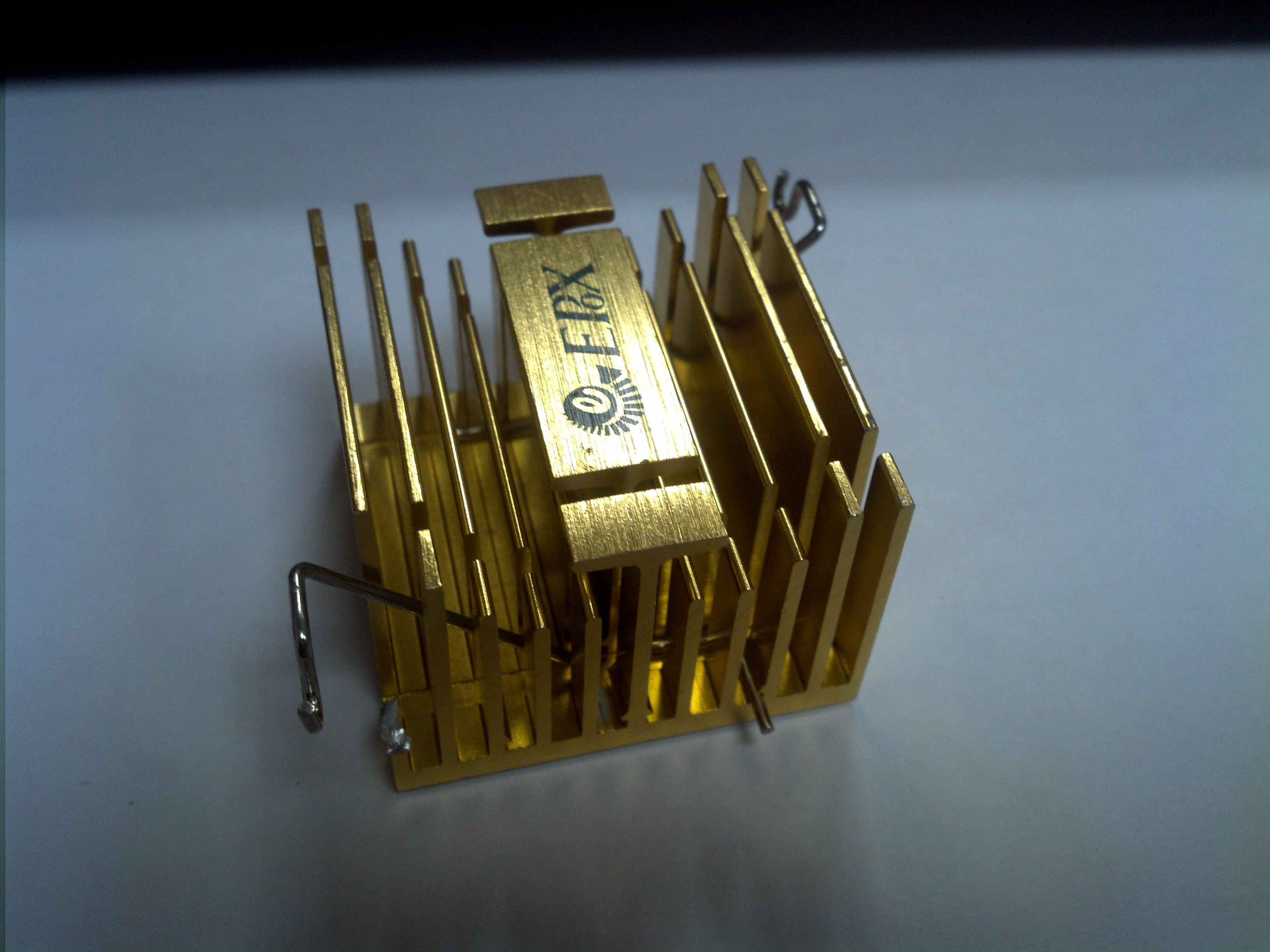

Если чип греется, значит нужно придумать ему охлаждение, им будет радиатор, я отрезал кусочек радиатора с чипсета старой материнской платы:

Модернизация Wi-Fi приемника TP-Link TL-WN823N

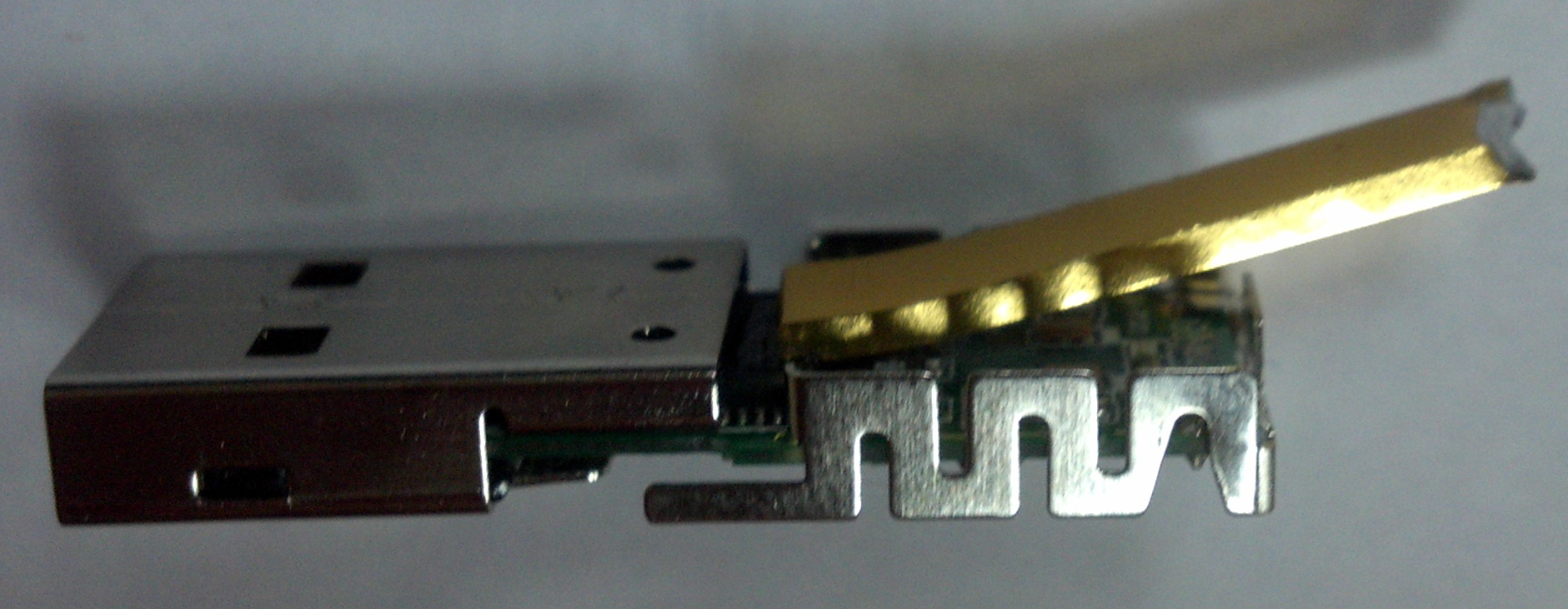

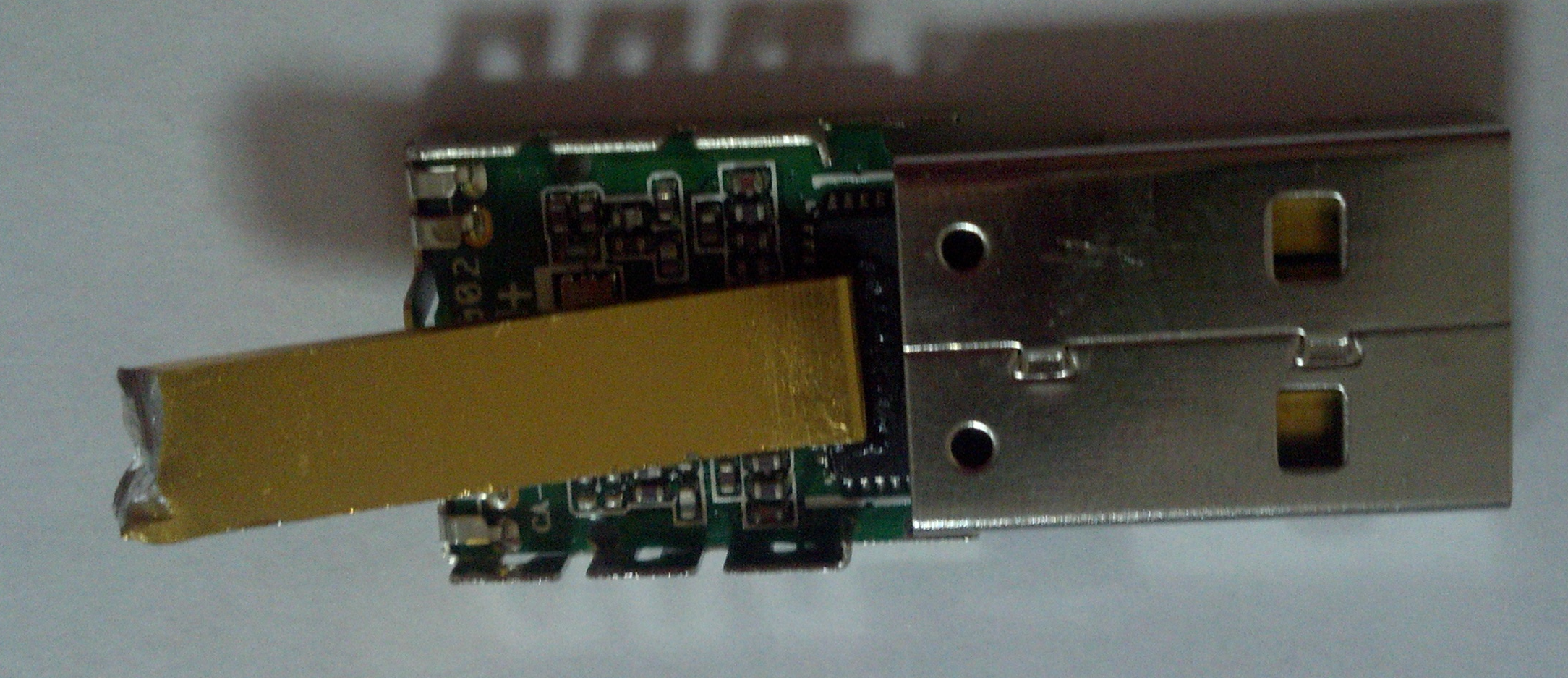

И приклеил его аккуратно к чипу, супер клеем «Супер Момент для обуви», вот так:

Модернизация Wi-Fi приемника TP-Link TL-WN823N
Модернизация Wi-Fi приемника TP-Link TL-WN823N

Этого должно быть достаточно. Радиатор возьмет на себя основное тепло.

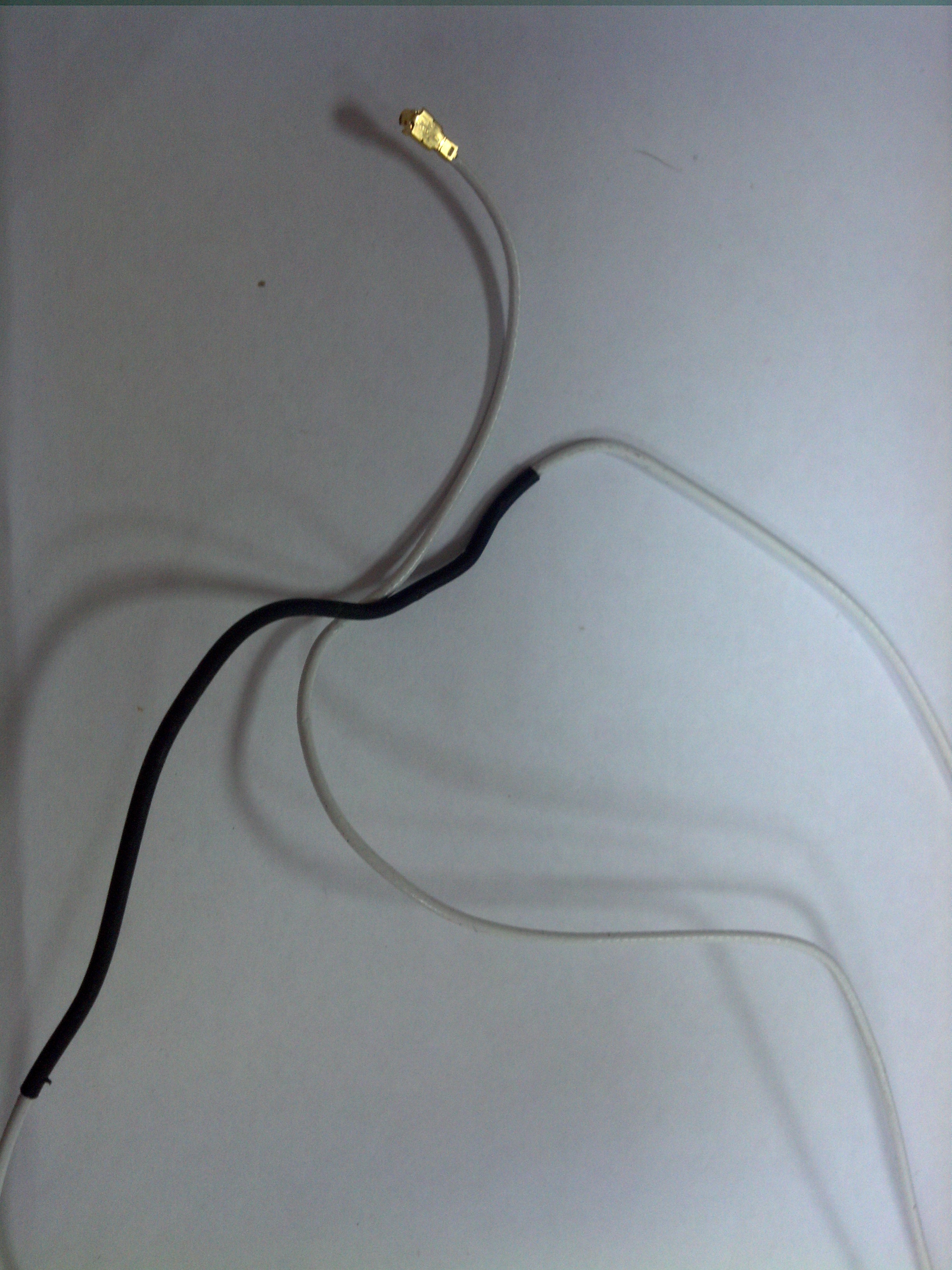

Ну раз уже начали все тут модернизировать, почему-бы не добавить адаптеру мощности?, у меня как раз под рукой есть верхняя крышка ноутбука, из которой можно вытащить Wi-Fi антенну!

Вот она:

Модернизация Wi-Fi приемника TP-Link TL-WN823N

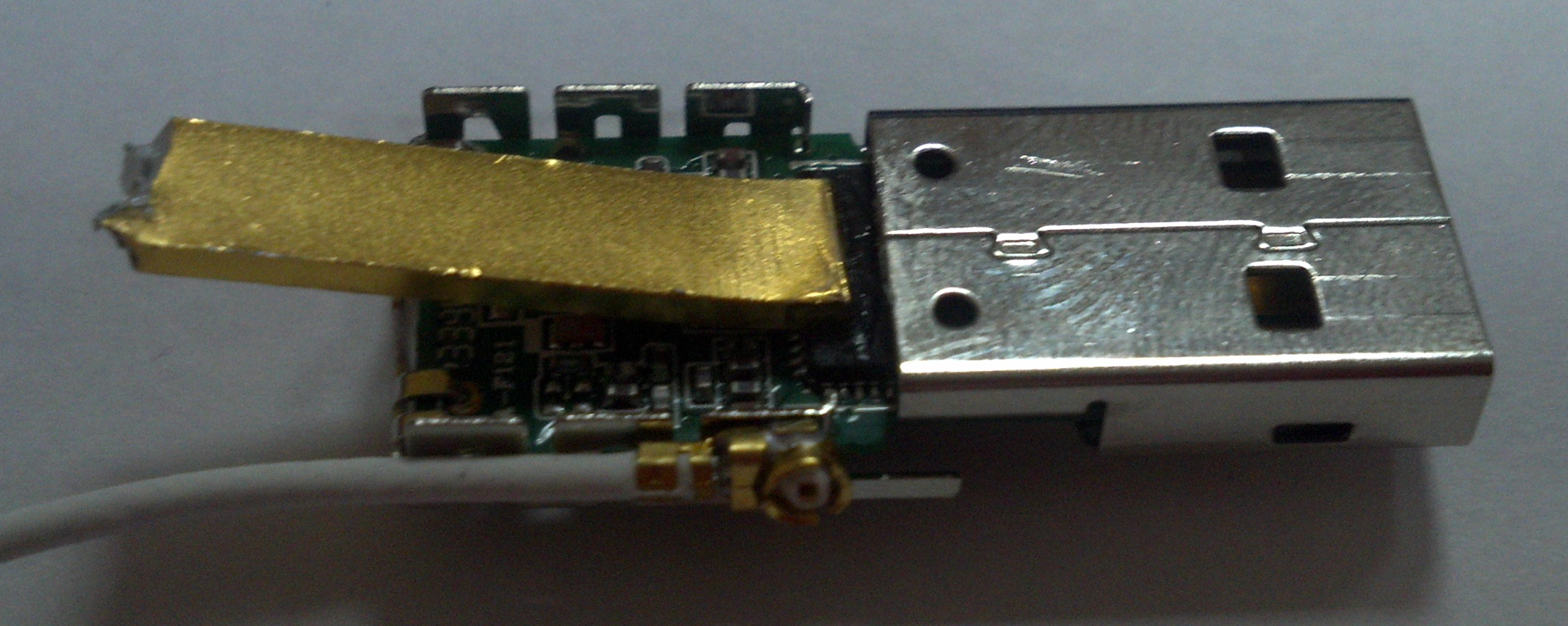

Теперь аккуратно припаиваем антенну с ноутбука к антенне адаптера, вот так:

Модернизация Wi-Fi приемника TP-Link TL-WN823N

Ура адаптер оснащен мега антенной :D

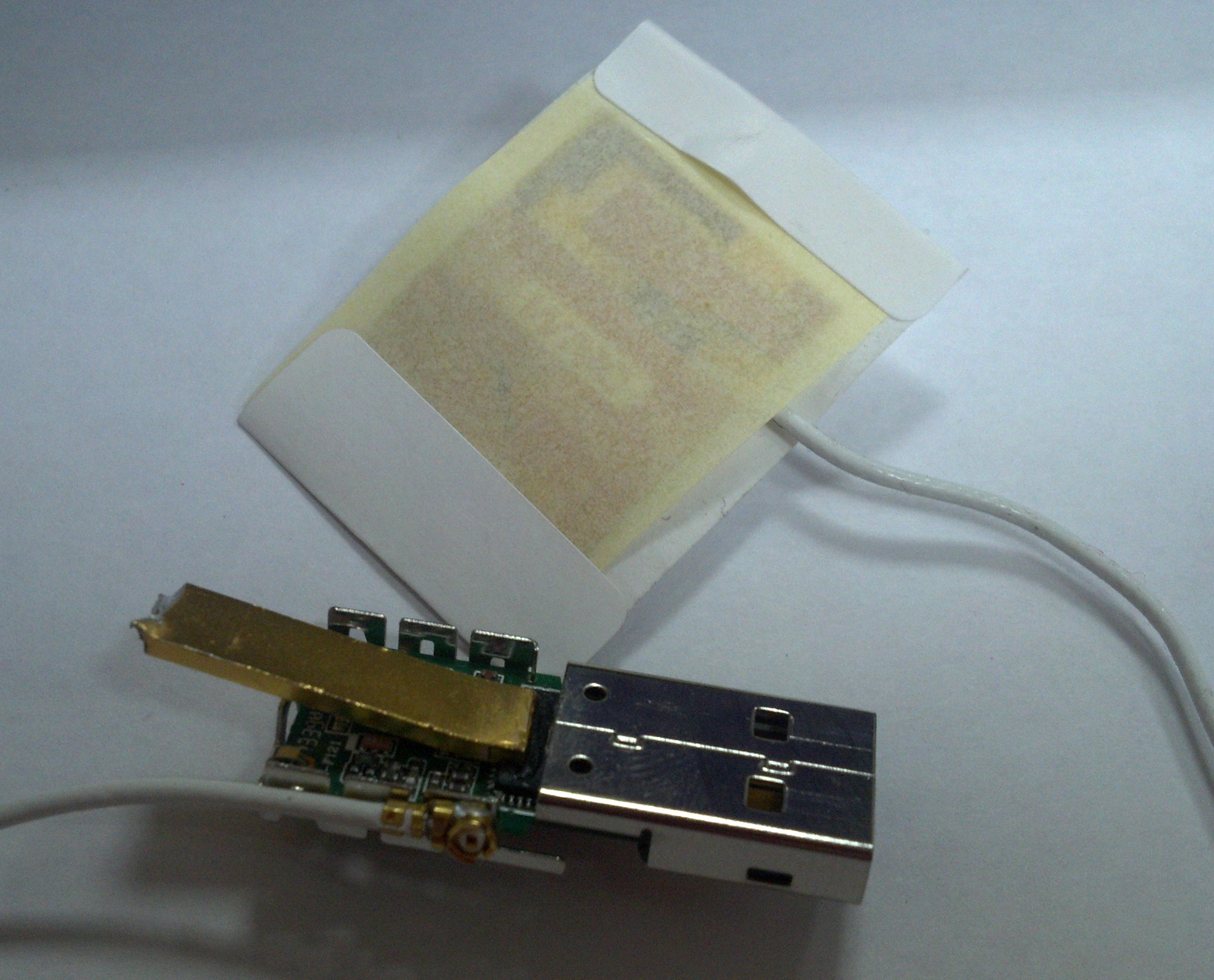

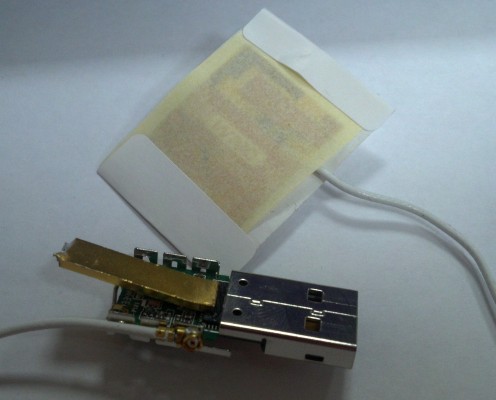

Вот как это выглядит в целом:

Модернизация Wi-Fi приемника TP-Link TL-WN823N

Антенна может клеиться к разным поверхностям, что очень удобно. Напомню что это все будет находится под корпусом компьютера, так что выглядеть оно может как угодно :D.

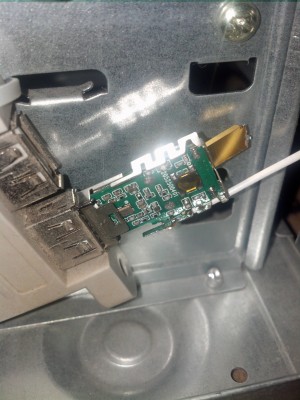

Вот как это выглядит в компьютере:

Модернизация Wi-Fi приемника TP-Link TL-WN823N

Итог:

После всех этих манипуляций, адаптер стал лучше ловить сети Wi-Fi, сам радиатор на чипе время от времени довольно сильно греется, что подтверждает мою теорию насчет перегрева!.. Скачал торрент со скоростью 5.3 мб\с, все ок. Wi-Fi антенну приклеил под переднюю часть корпуса, что дало улучшение качества сигнала. Вообщем все успешно прошло =)

Оставляйте свое мнение\конструктивную критику\поправки если я где-то допустил ошибку!

П.С. с учетом всех комментариев, должен признать что нагрев вероятно вызван не USB штекером, а это означает что скорее всего будет вторая часть.

Спасибо за внимание, надеюсь эта статья была кому-то полезна =)

Продолжение: Модернизация Wi-Fi приемника TP-Link TL-WN823N (Часть 2)

Octanium
Пользователь
27 комментариев по лайкам по дате
Оставьте комментарий...
Оставьте комментарий...
в итоге основание на котором находиться чип довольно горячее
-
тся

Но при не большой нагрузке адаптер спокойно может работать
Небольшой

Вообщем как можно заметить конструкция адаптера крайне не продумана
В общем

Антенна может клеится к разным поверхностям, что очень удобно.
-
ться
А вообще крутая статья, однозначно +
Автор
какие нафиг юсб для зарядки телефона? юсб с повышенным напряжением, это юсб 3.0, там вроде 1а вместо обычных 0.5а на 2.0
Автор
Цитирую:
Фирменная технология GIGABYTE On/Off Charge дает возможность заряжать ваш iPhone, iPad и iPod Touch даже в тот момент, когда ПК, к которому они подключены находится в состоянии ожидания или выключен (программное отключение). Логичное развитие концепции GIGABYTE 3x USB PowerBoost — функция On/Off Charge предполагает зарядку подключенных к USB-портам внешних устройств большим током (по сравнению с типовыми решениями). Это позволяет существенно сократить время зарядки, и завершить процедуру даже быстрее, чем от штатного зарядного устройства.

www.gigabyte.ru/global/ru/pages/mb_on-off-charge/on-off-charge.htm
я отстал от времени… а если флешку воткнуть, спалит нафиг?
Автор
Нет, в противном случае можно отключить эту функцию. Если она вообще включена по стандарту.
Превьюшка чет не ок.

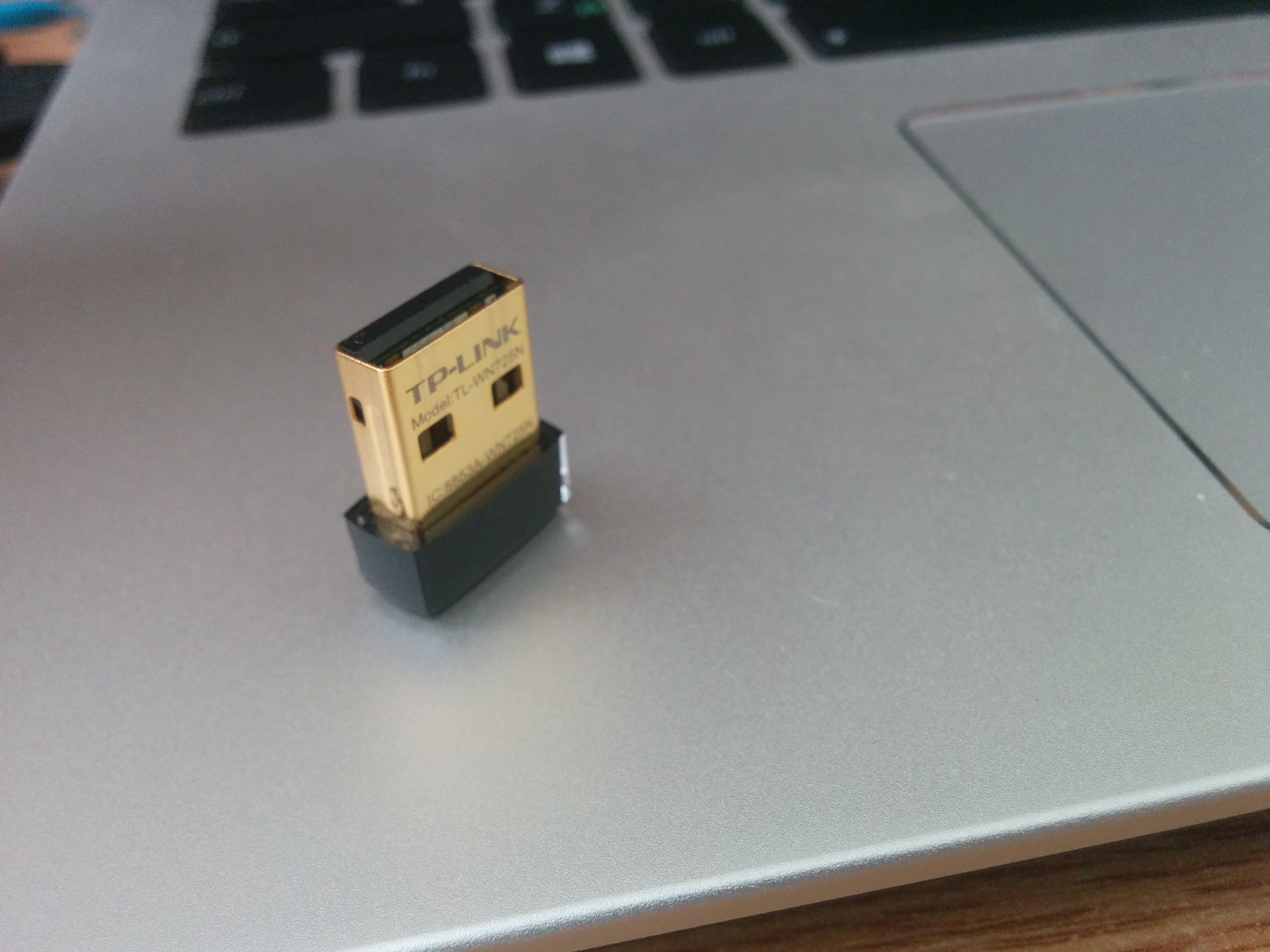

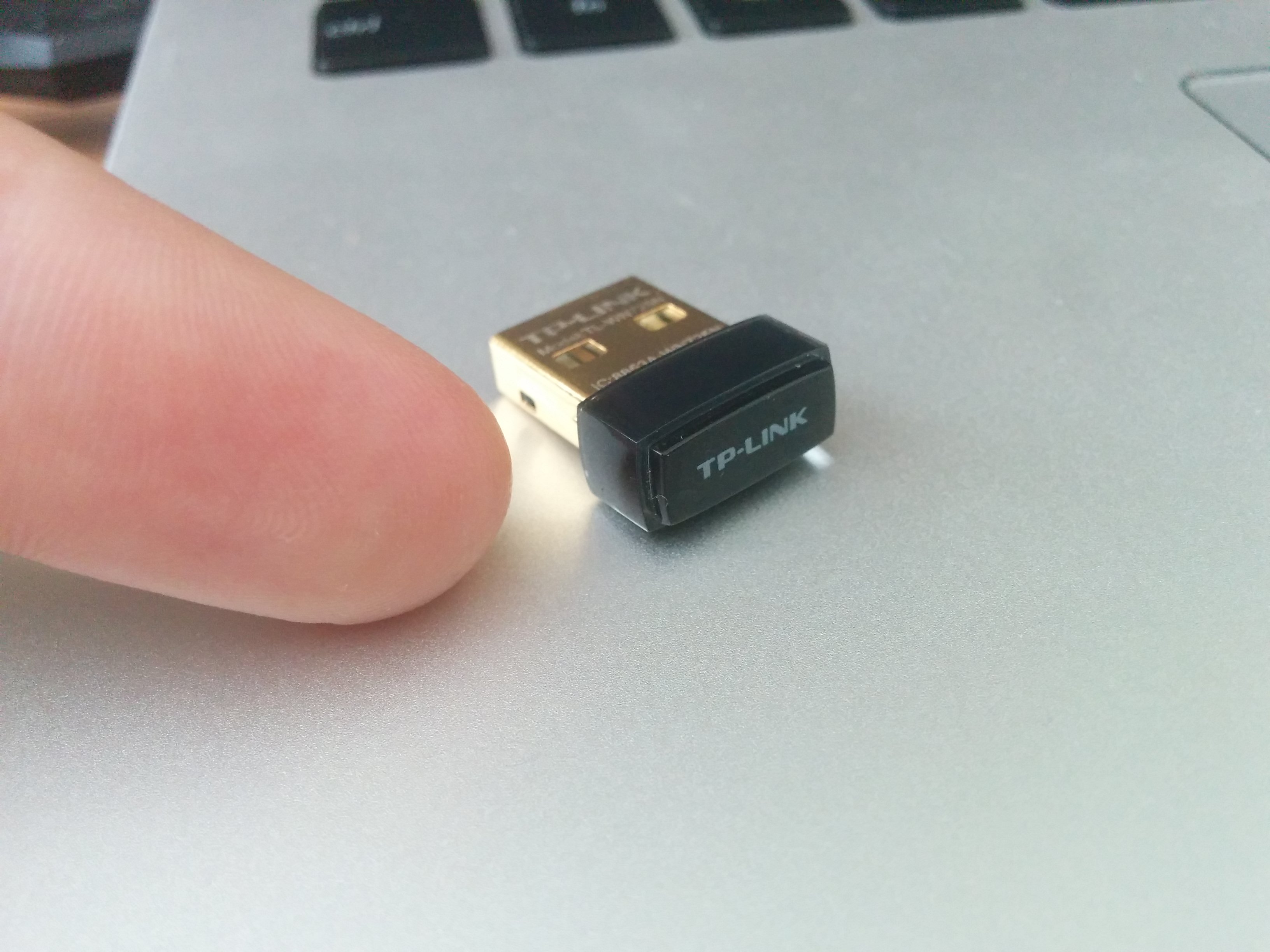

У самого tp link, но модель wn725n, работает идеально, нет подобных вылетов.
