Про зарядные устройства Orico замолвите слово

Товарищи из ORICO эргономично встроили необходимое в привычное, скрестив удлинитель с зарядкой
Тотальный отказ от проводов и миниатюризация привели к очевидным результатам: мобильные устройства на зарядке проводят больше времени, чем в автономной работе. У автовладельцев так вообще рефлекс после пуска двигателя подключать смартфон или планшет к бортовой сети.
Как итог – необходимость в девайсе, способном насытить живительным электричеством 3-4 гаджета одновременно, растет день ото дня. Спрос рождает предложение – магазины завалены различными зарядками. Среди всего пестрого разнообразия выделяются устройства от Orico.

Orico ODC-2A5U

  • Питающее напряжение: AC 100…240 В
  • Макс. Мощность потребителей: 4000 Вт
  • Выходное напряжение: 5 В 5 А (5x USB 2.0 5 В 2,4 А макс)
  • Разъемы для зарядки: USB 2.0
  • Габариты: 228 x 184 x 78 мм

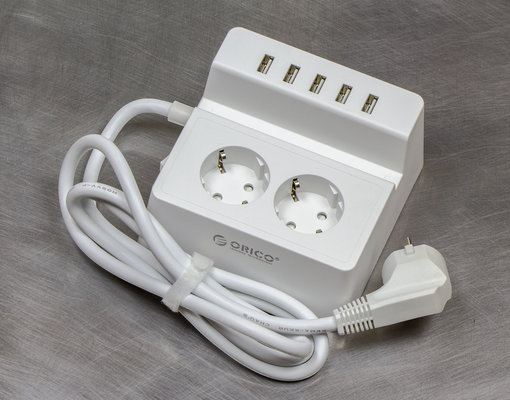

Один из самых простых вариантов комбинирования – тройник под 2 сетевые розетки и 5 USB гнезд.
Про зарядные устройства Orico замолвите слово
Форма корпуса интересная: розетки расположены не вдоль (как обычно), а в два ряда. Получилась почти квадратная коробка, удобная для размещения на столе.

Про зарядные устройства Orico замолвите слово
Обе розетки оснащены защитой от случайного контакта с токоведущими шинами круглых предметов диаметром менее 4,8 мм. Добавьте к этому клавишный выключатель с торца… Да, отличный вариант для установки рядом с рабочим местом, что логично для настольного применения.

Про зарядные устройства Orico замолвите слово

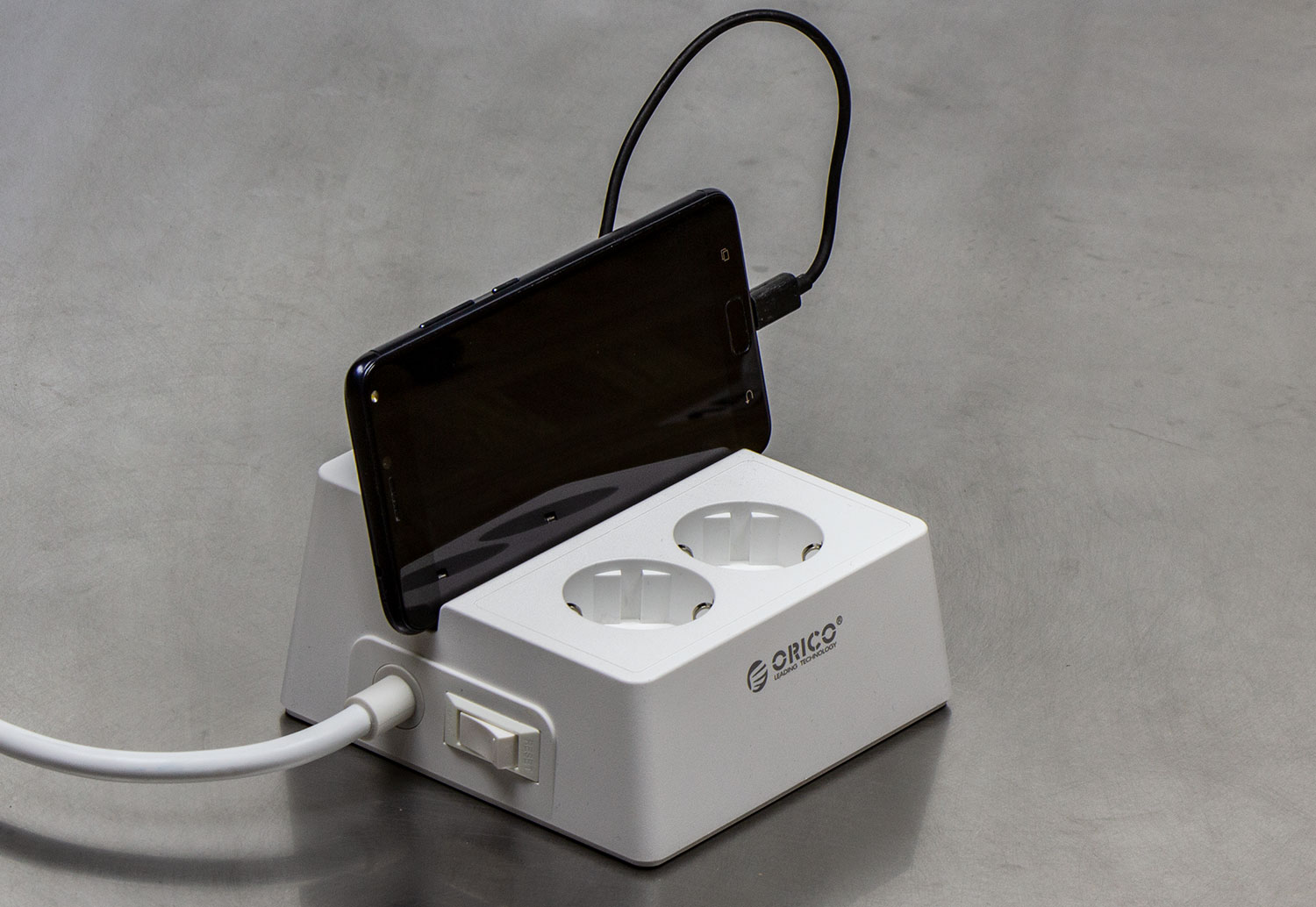

В выемку между розетками удобно помещаются заряжаемые смартфоны и планшеты.

Про зарядные устройства Orico замолвите слово

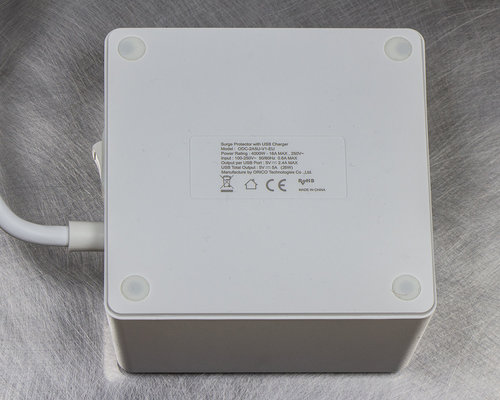

Снизу лишь стандартные резиновые ножки.
Про зарядные устройства Orico замолвите слово
Наклейка гласит, что суммарная мощность потребителей, подключенных к сетевым розеткам, может достигать 4 киловатт. Практически максимум для проводов с площадью поперечного сечения полтора квадратных миллиметра. Длина питающего шнура – 1,4 метра — что удобно: хватит дотянуться до ближайшей розетки, но вместе с тем кабель не будет виться петлями внизу.
Про зарядные устройства Orico замолвите слово

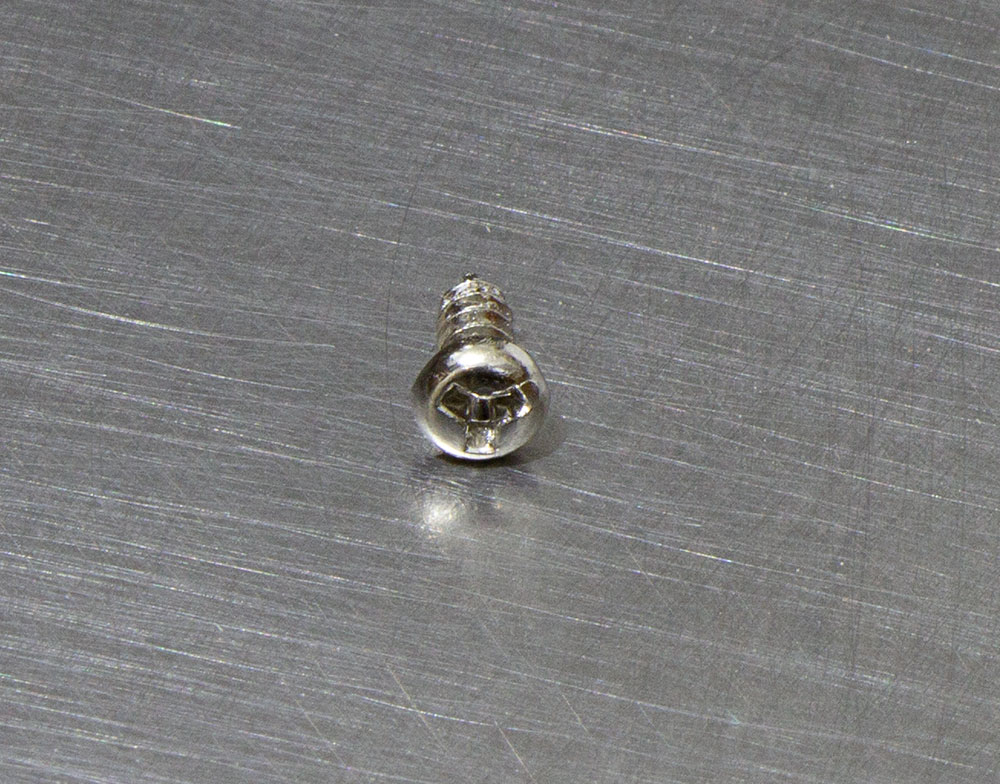

Крышка держится на четырех винтах с трехлучевым пазом. Наверное, это попытка затруднить проникновение в недра устройства для простых пользователей, впрочем, зачем оно им в любом случае?
Про зарядные устройства Orico замолвите слово

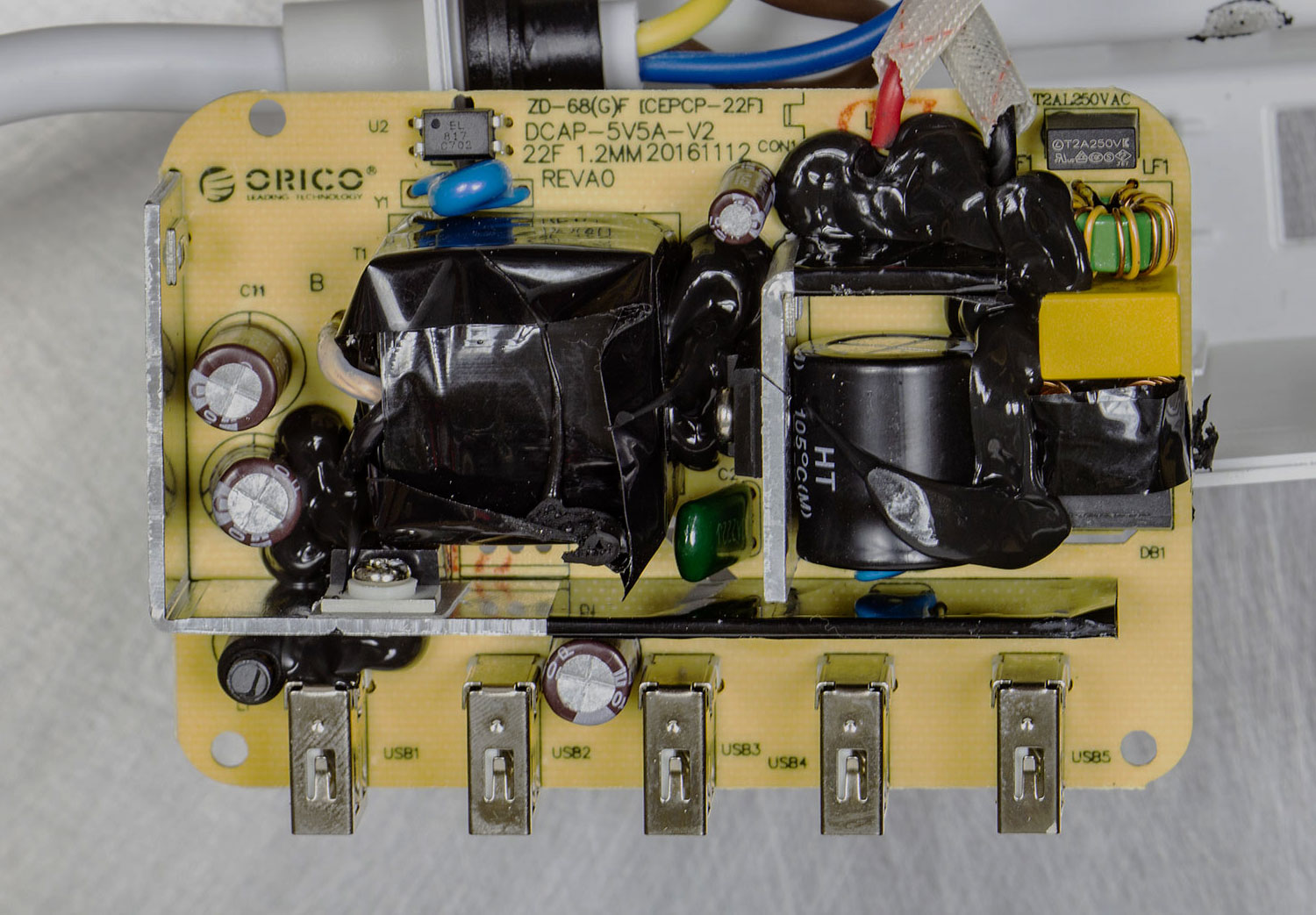

Внутри все просто – две розетки сетевые и плата преобразователя на 5 В.
Про зарядные устройства Orico замолвите слово
Каких-либо защит нет, выключатель обычный.
Про зарядные устройства Orico замолвите слово

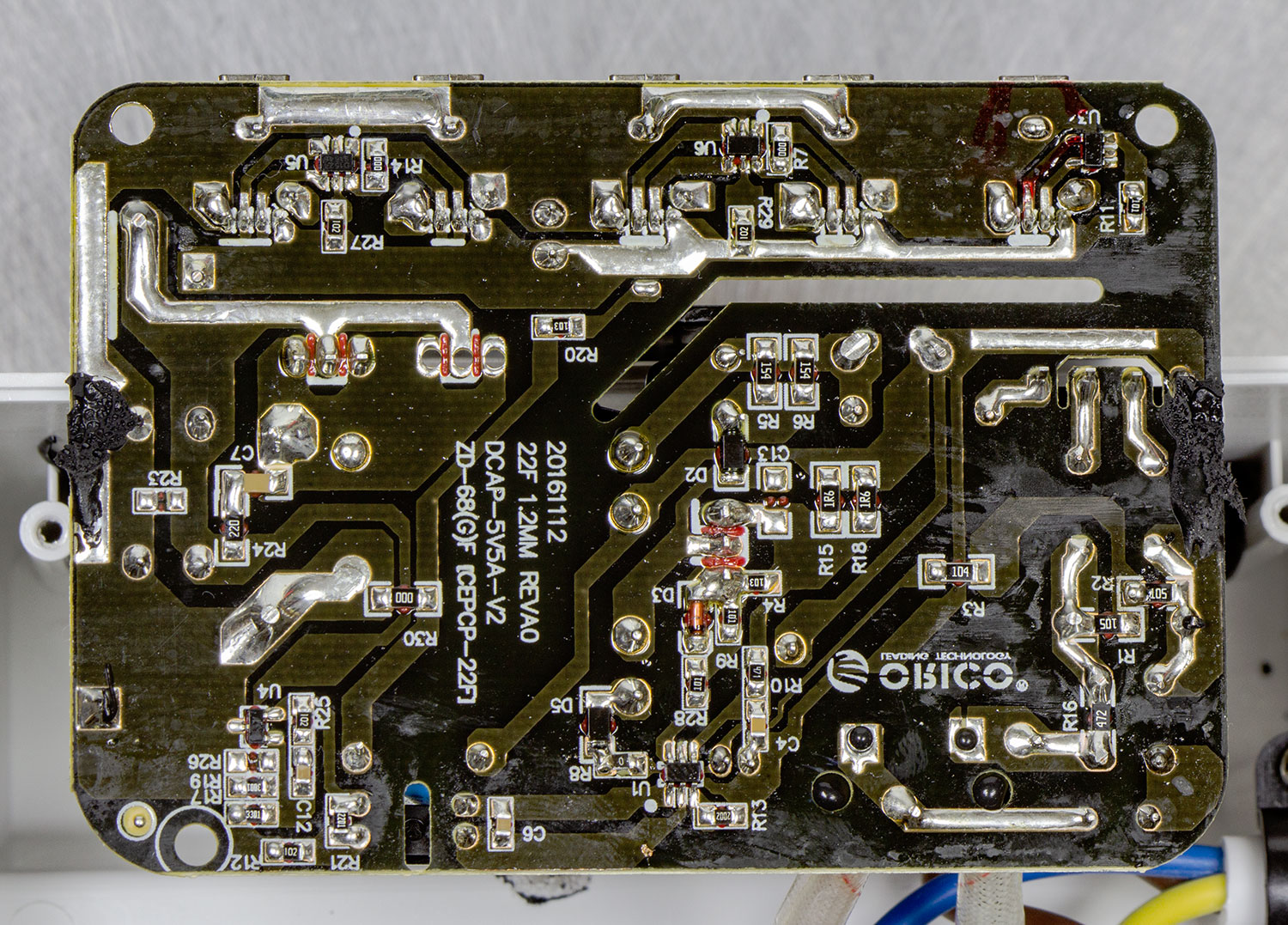

Преобразователь собран хорошо: пайка аккуратная, косяков с установкой SMD компонентов не наблюдается.
Про зарядные устройства Orico замолвите слово
На лицевой стороне многие крупные детали залиты компаундом.
Про зарядные устройства Orico замолвите слово

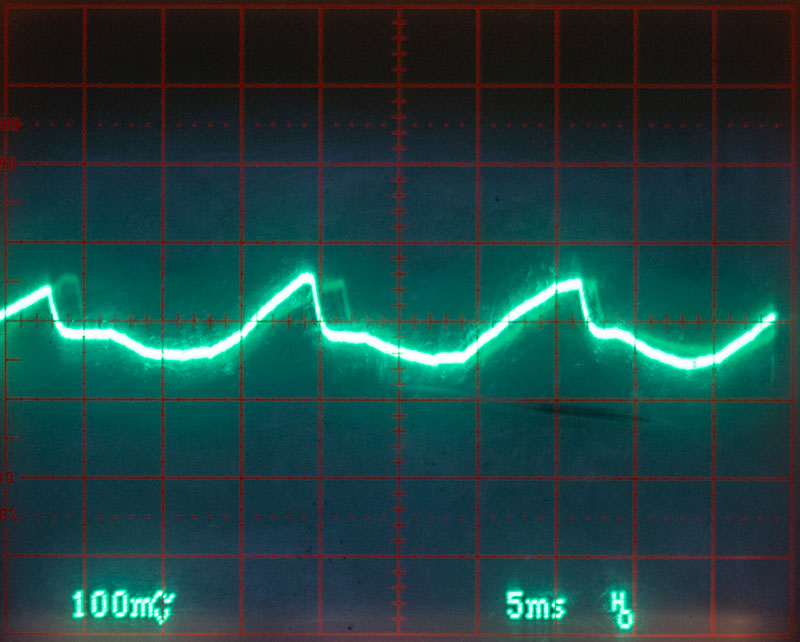

Заявленные характеристики преобразователь выдает без труда: 4,95 В при токе 5 А, размах пульсаций – 20 мВ.
Про зарядные устройства Orico замолвите слово
Нагрев силовых элементов преобразователя немалый: 78 градусов при максимальной нагрузке. Вне корпуса температура падает до 60 градусов, что говорит о пользе вентиляционных отверстий, которых нет. А стоило бы их сделать, электролитические конденсаторы не любят постоянный нагрев. Ввиду сравнительно невысокого их «класса» можно прогнозировать потерю емкости и ухудшение выходных характеристик. Если преобразователь постоянно нагружать на максимум, заряжая по 3-4 планшета током 1-1,4 ампера каждый. Впрочем, такой сценарий маловероятен. А так два-три потребителя суммарной мощностью 12-13 Ватт прогревают внутренности до 55 градусов в закрытом корпусе, что нормально.

Защита от короткого замыкания реализована, но срабатывает при токе 8 ампер. При меньших значениях работает «в штатном режиме», разве что температура диодной сборки уходит за сотню градусов, а на выходе появляются неслабые пульсации с размахом 300 мВ.
Про зарядные устройства Orico замолвите слово
Средняя цена на этот тройник – 2 300 рублей. Хотелось бы увидеть предохранитель, фильтр в высоковольтную часть и защиту по току в преобразователь, но ладно.

Orico OSJ-4A5U

  • Питающее напряжение: AC 100…240 В
  • Макс. Мощность потребителей: 4000 Вт
  • Выходное напряжение: 5 В 8 А (5x USB 2.0 5 В 2,4 А)
  • Количество розеток AC: 4
  • Габариты: 367 x 74 x 37 мм

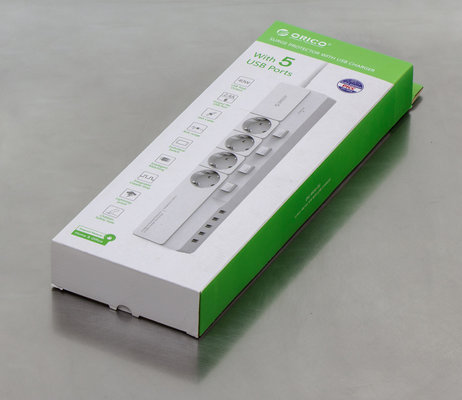

Второй тройник уже с 4 розетками под высоковольтную нагрузку и 5 USB для зарядки.
Про зарядные устройства Orico замолвите слово
Вытянутый корпус, розетки в ряд, гнезда USB – в хвостовой части.
Про зарядные устройства Orico замолвите слово

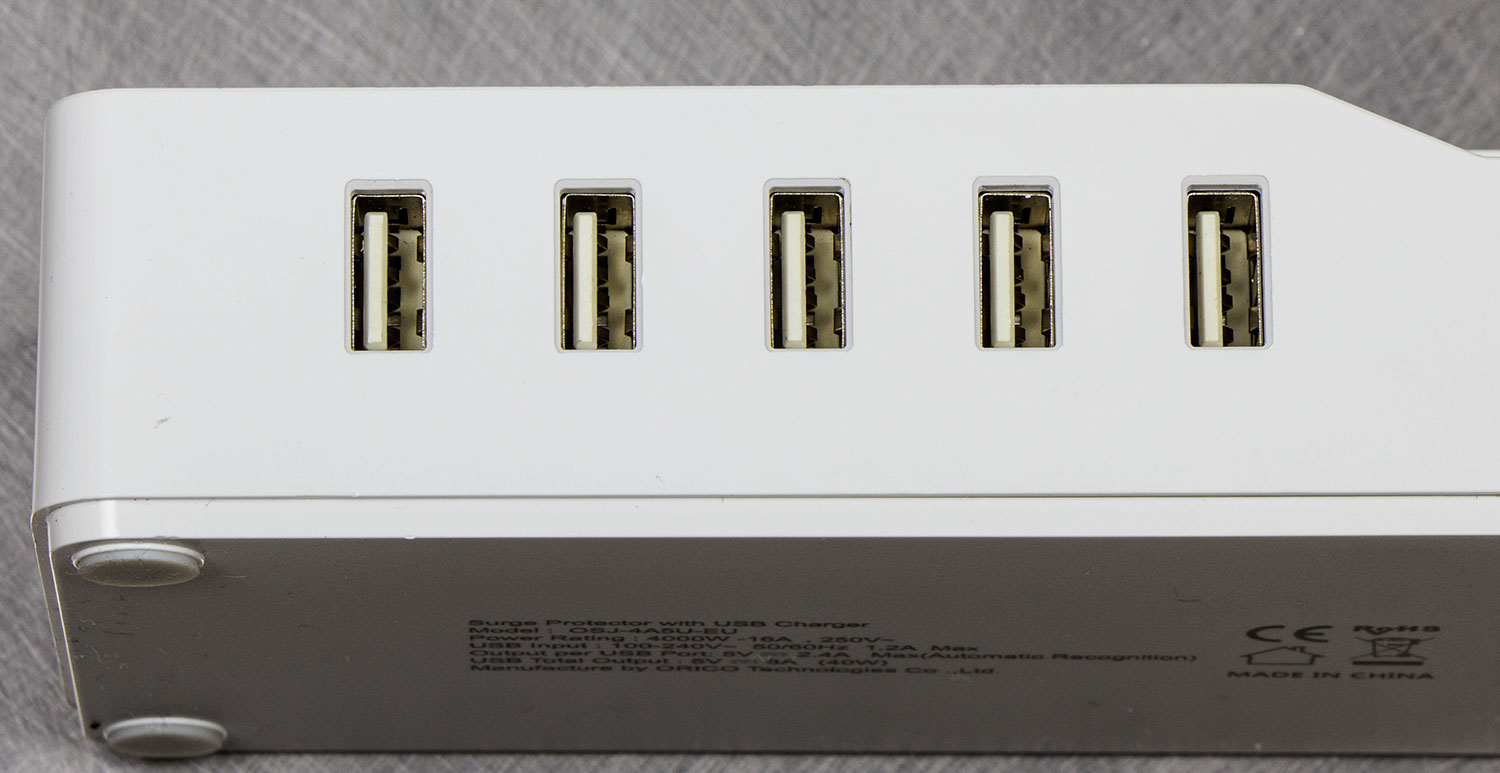

Размещение последних интересное: не сверху, на «лицевой» части, а с торца.
Про зарядные устройства Orico замолвите слово

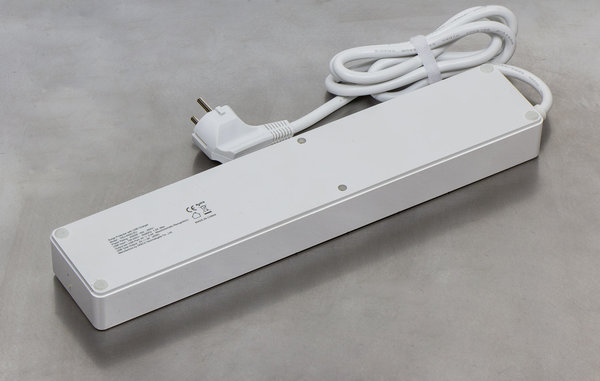

При креплении на стену очень удобно: силовые провода и низковольтные USB не смешиваются в одну кучу. Для этого можно использовать двусторонний скотч.
Про зарядные устройства Orico замолвите слово
Этикетка гласит от тех же 4 КВт нагрузочной способности по высоковольтной части и 40 ваттах (8 А) по низковольтной.
Про зарядные устройства Orico замолвите слово
Питающий шнур – те же 1,4 метра длины, 1,5 мм² на каждый многожильный провод, похвально.

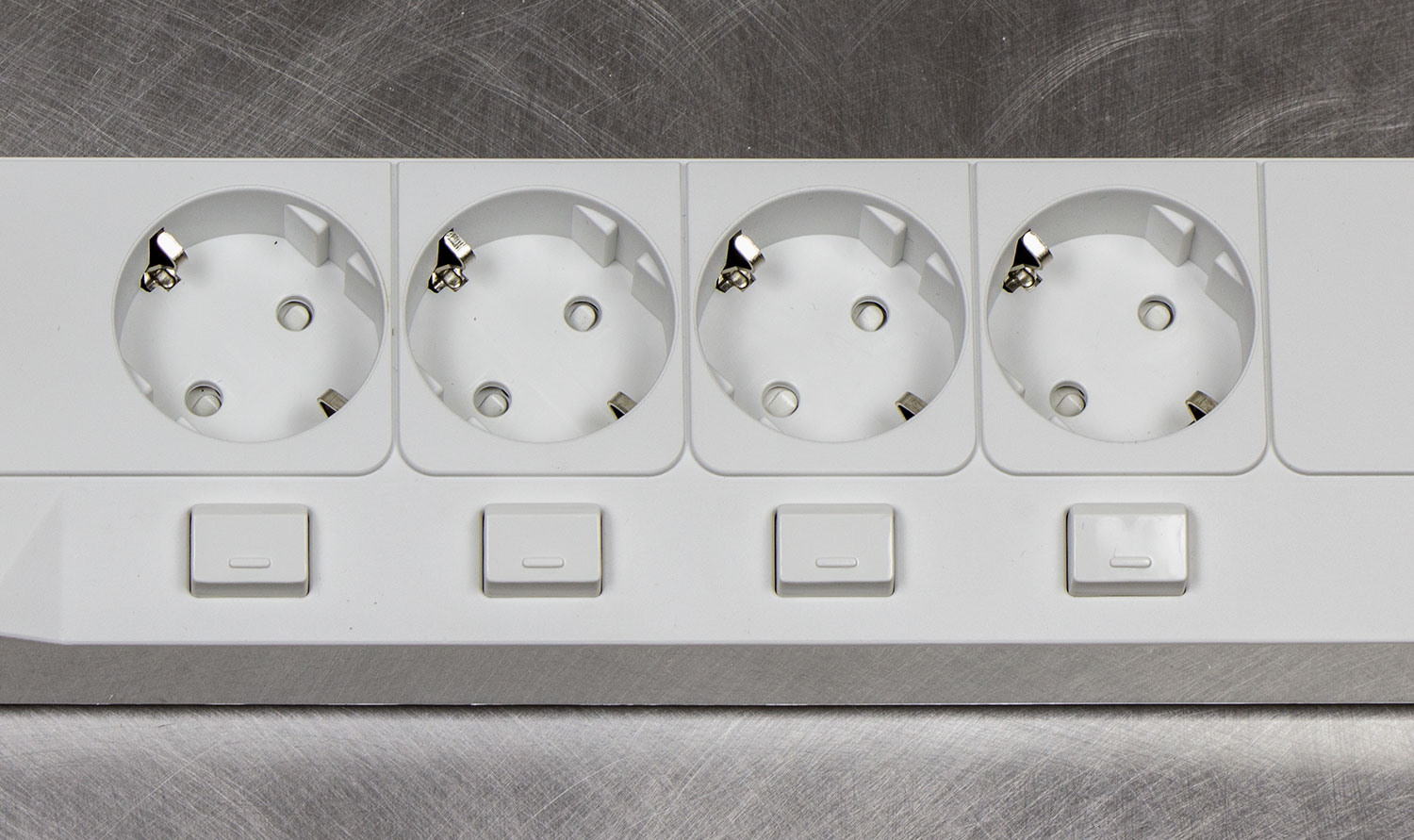

Одна из «фишек» этой модели – отключение нагрузки в каждой из четырех розеток посредством кнопки.
Про зарядные устройства Orico замолвите слово
Идея хорошая, придется кстати в небольшой мастерской, где к розеткам подключено различное оборудование. Можно управлять потребителями централизовано, и не дергать вилку каждый раз.

Задняя крышка держится на шести винтах и шести небольших защелках. Под ней – характерная для «пилота» начинка: две токоведущие шины и плата защиты.
Про зарядные устройства Orico замолвите слово

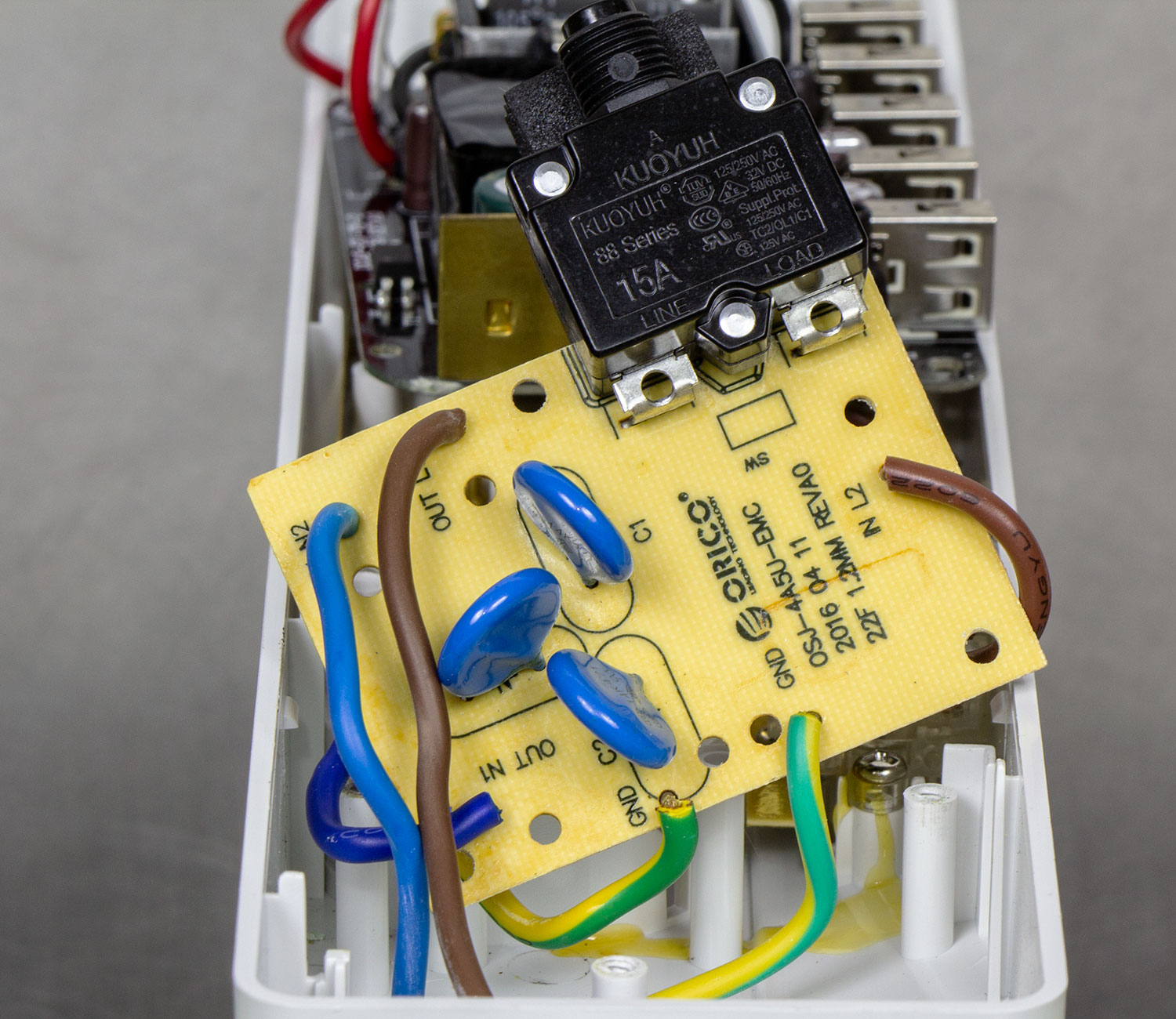

Защита реализована «автоматом» на 15А и тремя варисторами, защищающими от импульсных помех.
Про зарядные устройства Orico замолвите слово
Рядом с включенной розеткой зажигается светодиод, яркость свечения не высокая, так что не мозолит глаза в тёмное время суток.
Про зарядные устройства Orico замолвите слово
Преобразователь питания для гнезд USB мало отличается внешне от установленного в ODC-2A5U-V1, лишь немного изменена разводка печатной платы и номиналы силовых компонентов.
Про зарядные устройства Orico замолвите слово
На сигнальных выводах USB разъемов установлена управляющая электроника, «сообщающая» заряжаемому устройству о максимальном потребляемом токе.
Про зарядные устройства Orico замолвите слово
В питающих шинах отсутствуют шунты или другие электронные компоненты, позволяющие отследить потребляемый ток. Защита общая, срабатывает при токе 10 А. На 9,7 А преобразователь все ещё работает, правда, уровень пульсаций значительный – около 150 мВ.
Про зарядные устройства Orico замолвите слово
При токе 8 А всего 20 мВ, да и напряжение держится на 4,9 вольтах. Хороший результат.
Про зарядные устройства Orico замолвите слово
Температурный режим преобразователя нормальный – 60 градусов на радиаторе в низковольтной части в закрытом корпусе. При токе 9,7 А нагрев больше – 78 градусов. Это лучше, чем 100+ градусов у 2A5U.

Просят за 4A5U около 2 900 рублей. Исходя из качества исполнения устройства, цена приемлемая, к тому же получаем индивидуально включаемые розетки.

Orico HPC-8A5U

  • Питающее напряжение: AC 100…250 В
  • Макс. Мощность потребителей (АС): 4000 Вт
  • Выходное напряжение: 5 В 8 А (5x USB 2.0 5 В 2,4 А)
  • Количество розеток AC: 8
  • Габариты: 322 x 42 x 100 мм

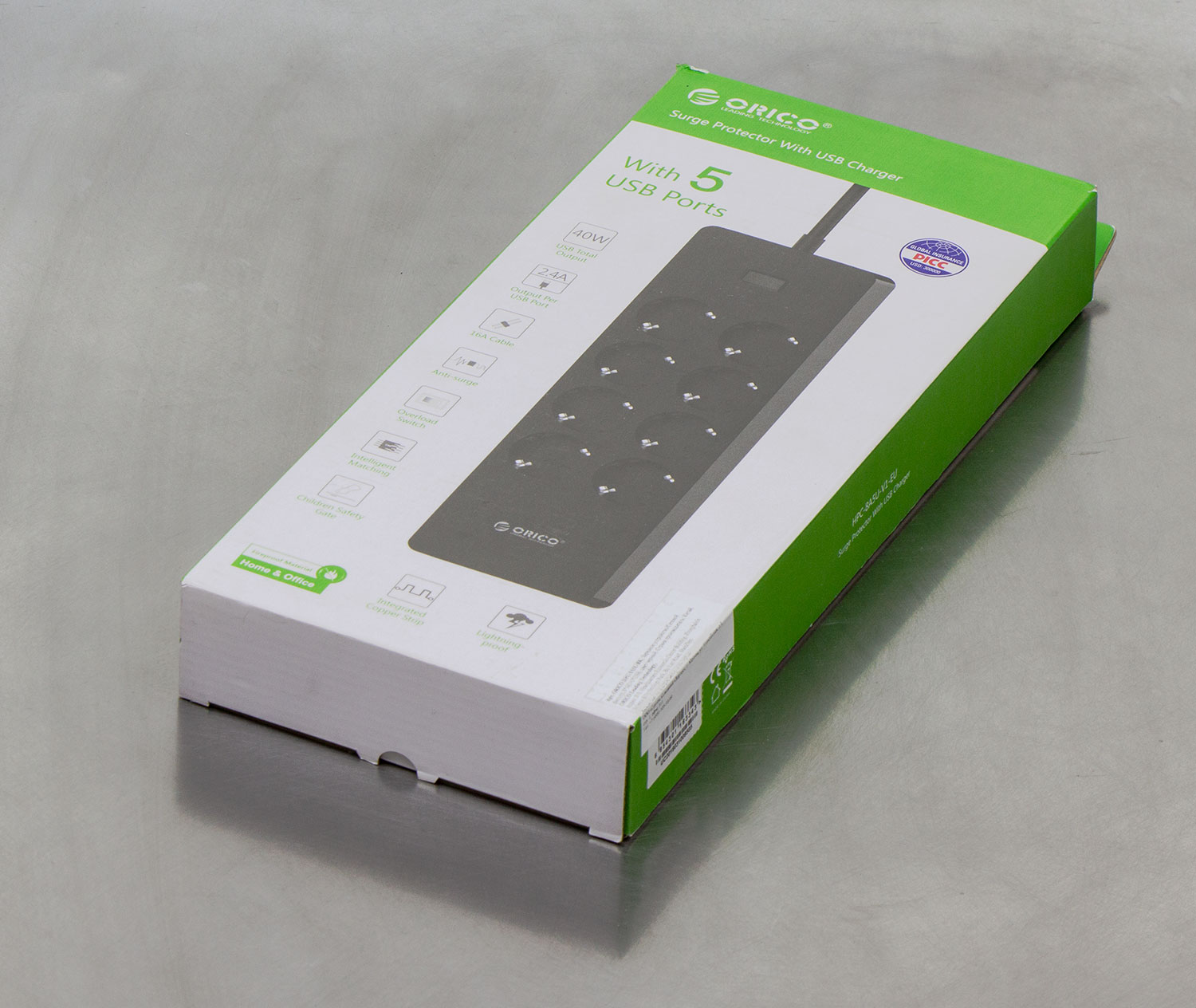

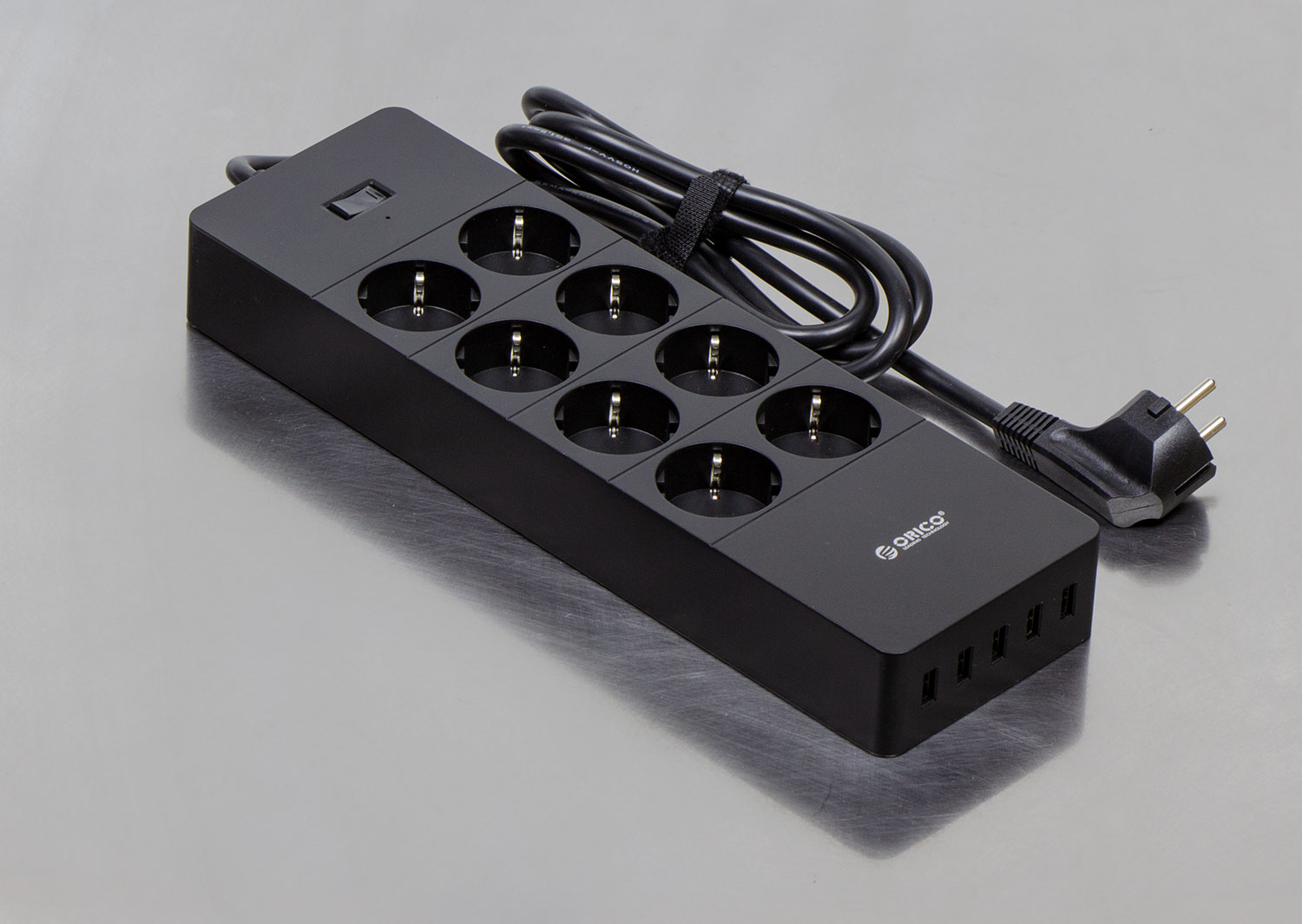

В этой модели основной акцент на сетевых розетках – два ряда по 4 штуки в каждом.
Про зарядные устройства Orico замолвите слово
На «лицевой стороне» минимум лишнего: выключатель, индикатор, восемь розеток.
Про зарядные устройства Orico замолвите слово
Клавишный выключатель обесточивает все устройство и подключенные к нему потребители. Для защиты от случайного нажатия утоплен в корпус.
Про зарядные устройства Orico замолвите слово

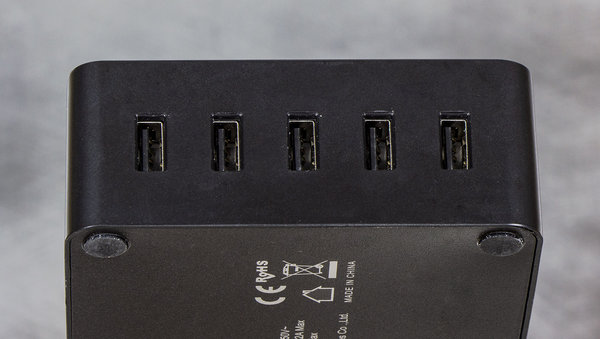

Гнезда USB в количестве пяти штук размещены на торце. Боковая установка была бы практичнее.
Про зарядные устройства Orico замолвите слово

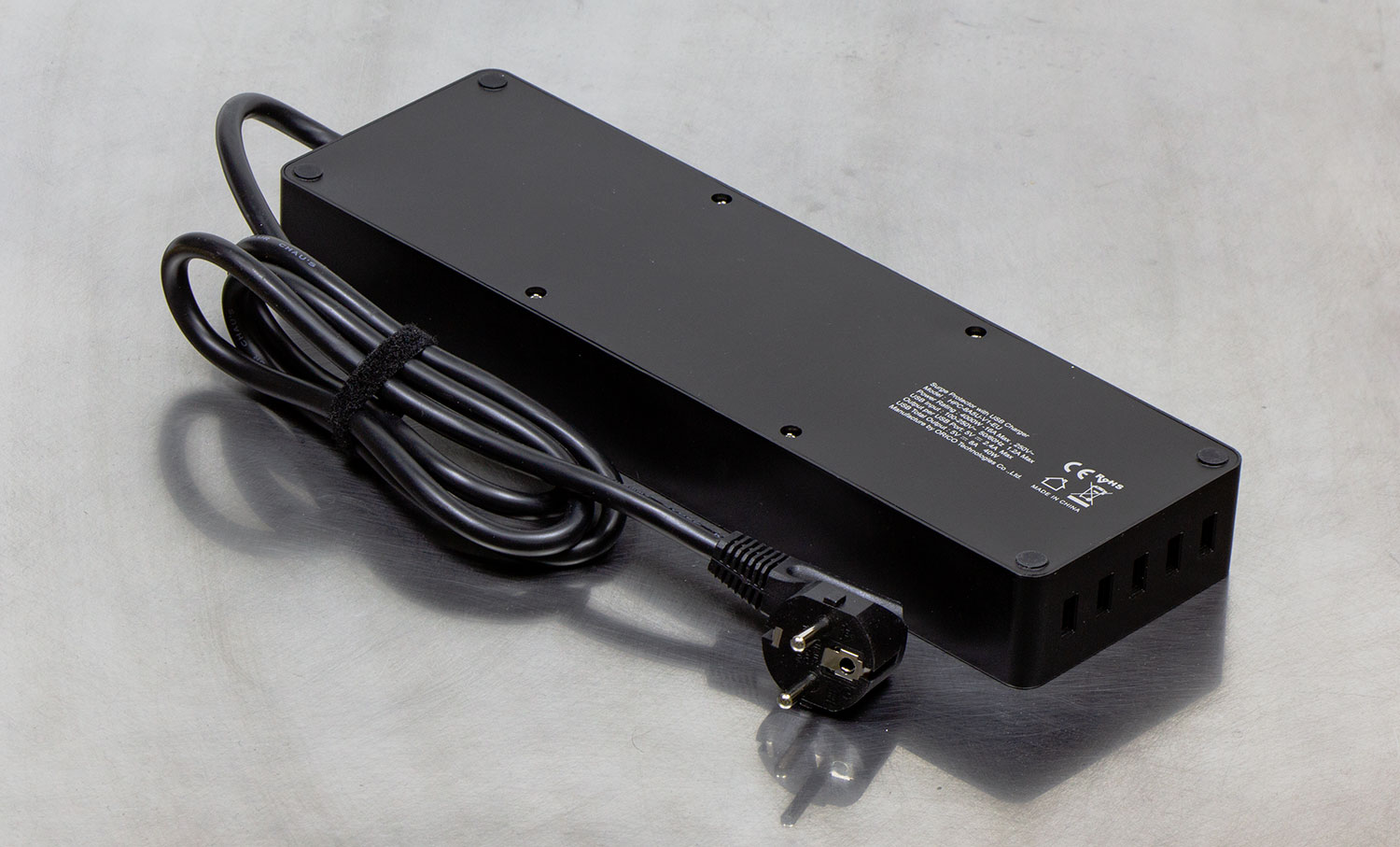

С обратной стороны снова гладкий пластик без намека на крепеж к стене.
Про зарядные устройства Orico замолвите слово

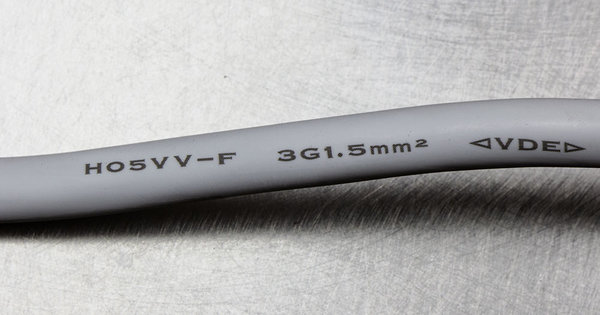

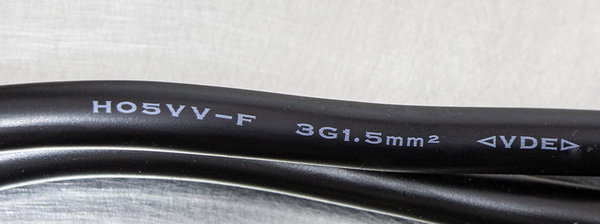

Шнур – все те же 1,4 метра длины и полтора «квадрата» на каждый провод.
Про зарядные устройства Orico замолвите слово

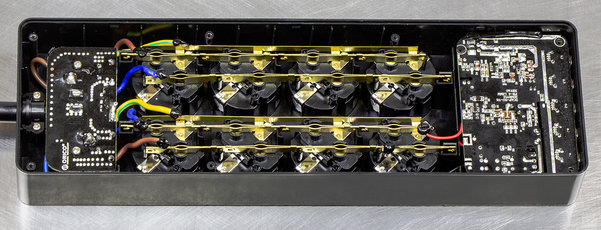

Внутри все стандартно: плата входного фильтра, четыре токоведущие шины и плата преобразователя на 5 В.
Про зарядные устройства Orico замолвите слово

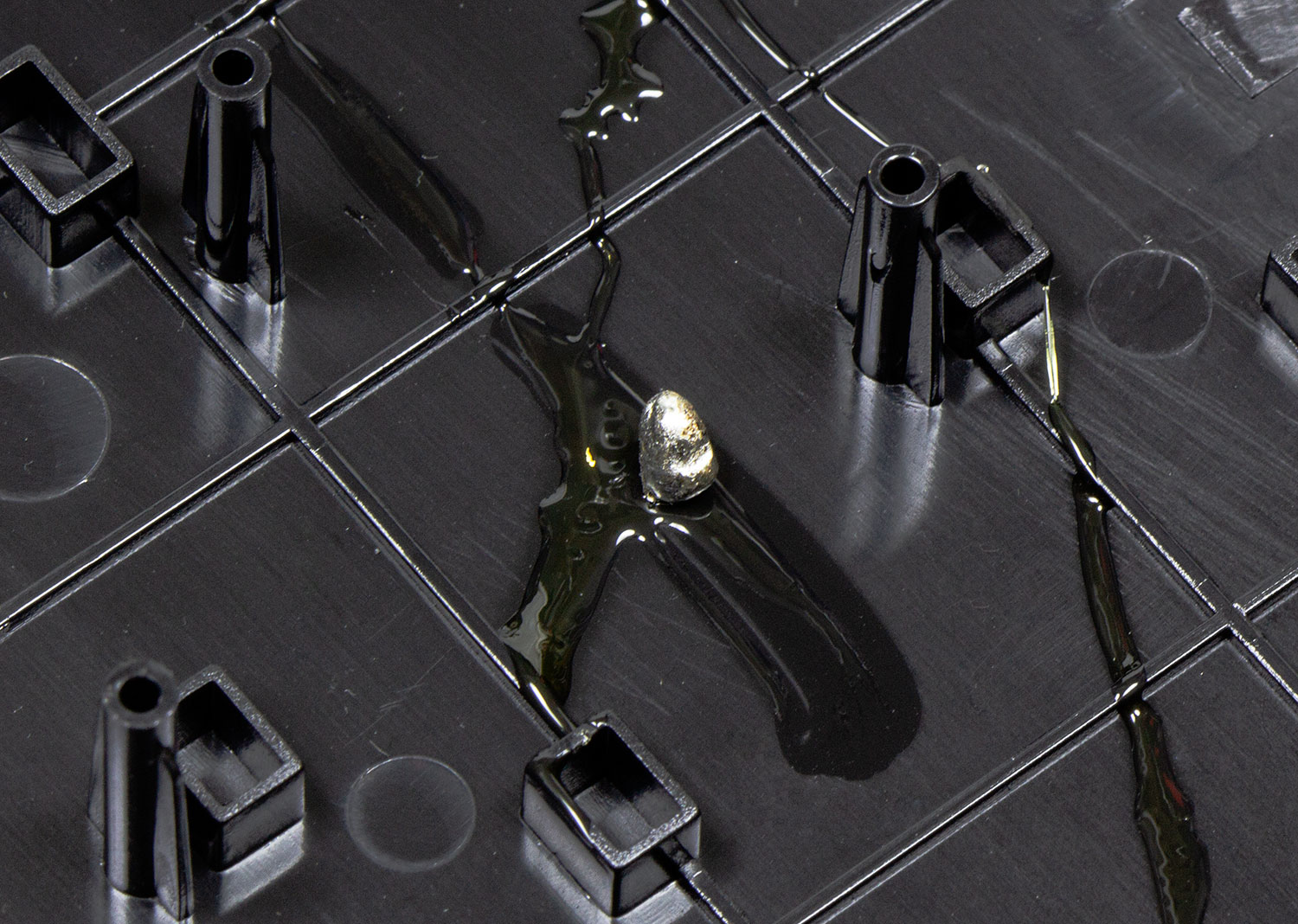

Кое-что интересное обнаружилось на крышке.
Про зарядные устройства Orico замолвите слово
Это застывшая капля припоя, попавшая на липкий слой клея. В высоковольтной части капля навредить не сможет, расстояние между монтажными отверстиями велико.

На плате входного фильтра маловато начинки: варисторы, выключатель, светодиодный индикатор. Сама печатная плата качественная, двухсторонняя. Интересно, отчего сэкономили на конденсаторах и дросселях? Места внутри корпуса полно, да и цена немалая.
Про зарядные устройства Orico замолвите слово
Преобразователь все тот же, на 8 ампер тока с пятью розетками.
Про зарядные устройства Orico замолвите слово

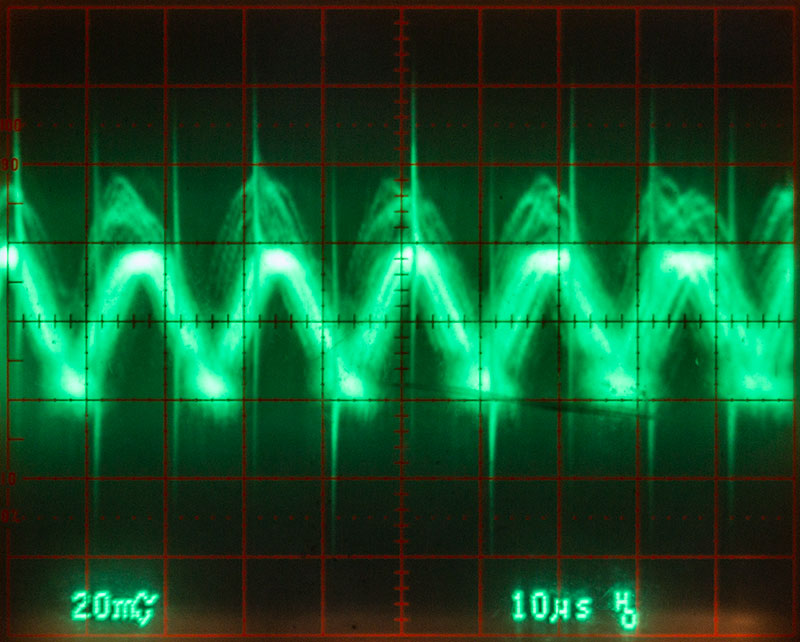

Напряжение под нагрузкой держит хорошо, 4,92 В при токе 8,1 А. А размах высокочастотной составляющей значительный – около 80 мВ.
Про зарядные устройства Orico замолвите слово
Температурный режим хороший – максимум 63 градуса в закрытом корпусе под нагрузкой, и защита от КЗ настроена на 9 ампер. Но, в отличии от раннее описанных преобразователей, после устранения замыкания напряжение не восстанавливается до полного обесточивания высоковольтной части. Создается ощущение, что каждый импульсный блок питания в партии – уникальный, со своими рабочими особенностями.

В российской рознице цена от 3 200 руб. В общем, толковый удлинитель на восемь розеток сетевых и пять USB, подобное сложно найти. Из недостатков – отсутствие защиты по току в высоковольтной части и качественного входного фильтра.

Orico DCAP-5S

  • Питающее напряжение: AC 100…240 В
  • Выходное напряжение: 5 В 8 А
  • Разъемы USB: 5x 2.0 (5 В 2,4 А)
  • Габариты: 95 x 28 x 70 мм

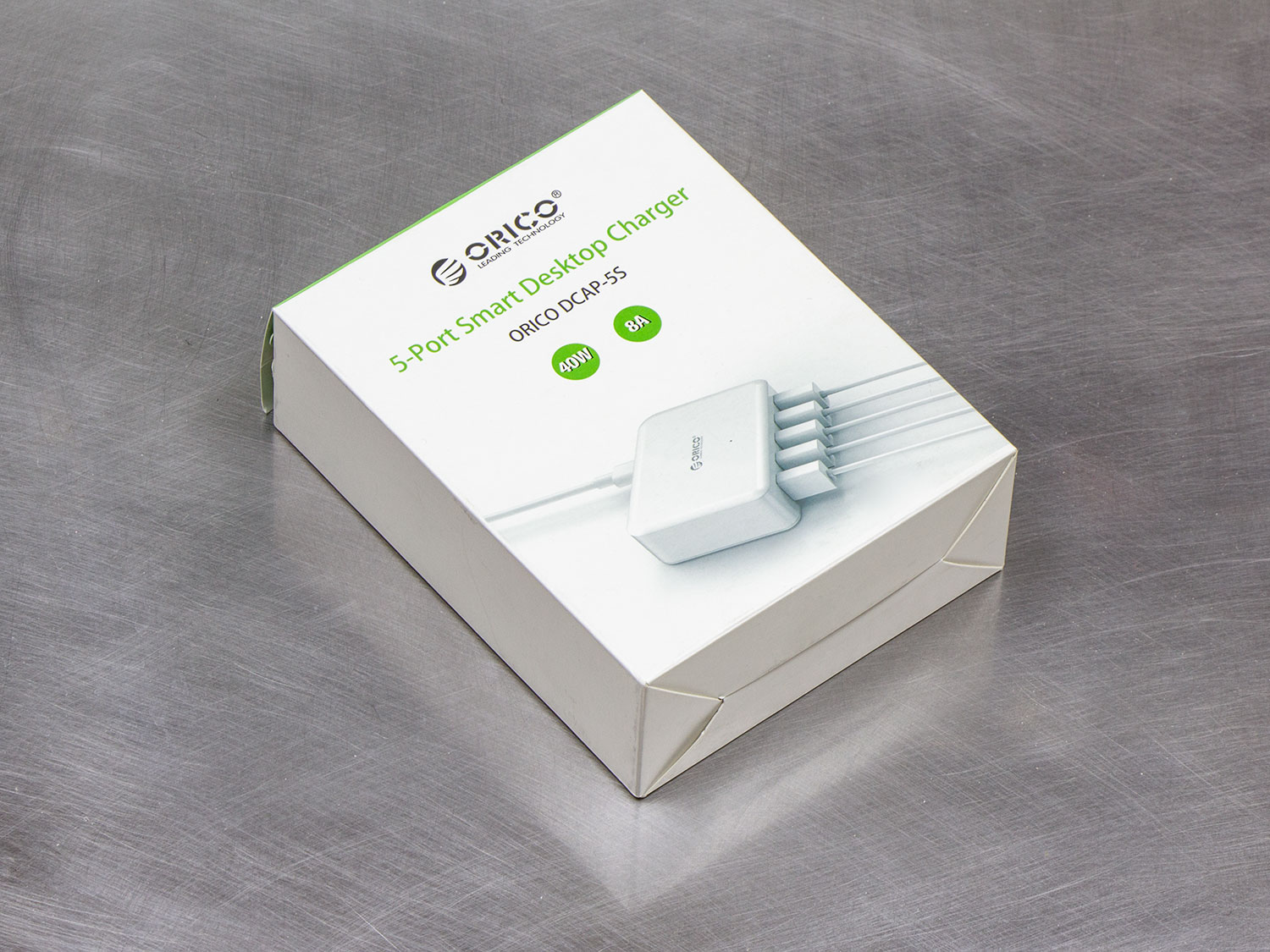

Это уже не тройник, а зарядное устройство на пять USB портов.
Про зарядные устройства Orico замолвите слово
Исполнение непримечательное и практичная одновременно – пластиковый параллелепипед со скругленными углами.
Про зарядные устройства Orico замолвите слово

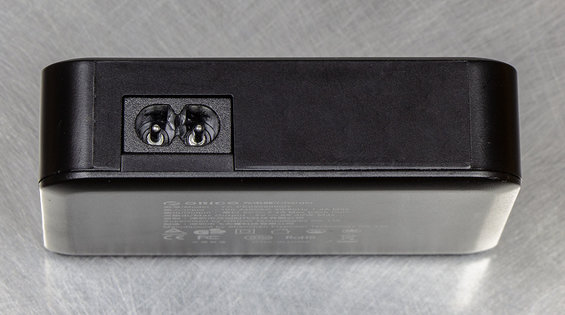

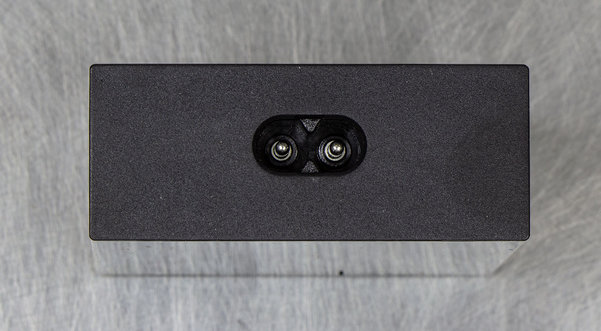

На одной стороне пять USB, на другой – разъем под шнур питания. Кабель питания длиной 1,1 метр, двухпроводной.
Про зарядные устройства Orico замолвите слово
По информации на корпусе, суммарная мощность подключенной к USB портам нагрузки может достигать 8 ампер.
Про зарядные устройства Orico замолвите слово

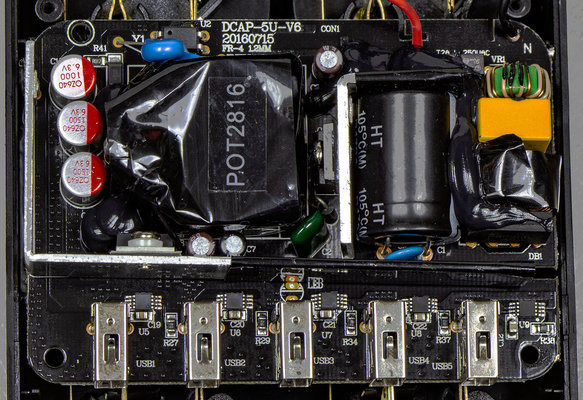

Внутри корпуса – все тот же импульсный блок питания с незначительными изменениями в низковольтной части. Стабильность выходного напряжения хорошая – 4,89 В при токе 8,1 А, пульсации чуть меньше 30 мВ с редкими всплесками до 40 мВ.
Про зарядные устройства Orico замолвите слово
Защита от перегрузки настроена на 10 А, и преобразователь их стабильно выдает при небольшом увеличении пульсаций до 40-45 мВ. Температурный режим силовых компонентов (да и всех остальных) хорошим не назвать – при суммарной мощности нагрузки 40 Вт радиаторы нагреваются до 80 градусов в тесном боксе, а при перегрузке (9,8 А) получаются и все 100 по Цельсию. Пользователь об этом, конечно, узнает, если прикоснется рукой к пластику корпуса, но проблемы это не решает. Идеальным выходом была бы установка пассивного радиатора или термопредохранителя, отключающего нагрузку при температурах выше 70 градусов.

Отдают этот пятипортовый зарядник за 1900 рублей. Стоит он того или нет, покажут только ресурсные испытания. Если продержится в жестком режиме (постоянной загрузкой на ¾ от максимальной мощности, а это аж 4 полностью заряжаемых планшета) года два – то да, устройство хорошее.

Orico TSL-6U

  • Питающее напряжение: AC 100…240 В
  • Выходное напряжение: 5 В 10 А
  • Разъемы USB: 4x 2.0 (5 В 2,4 А), 1x Type-C (5 В 3 А), 1x QC 2.0 (5 В 2,4 A, 9 В 2 A, 12 В 1,5 А)
  • Габариты: 100 х 71 х 28 мм

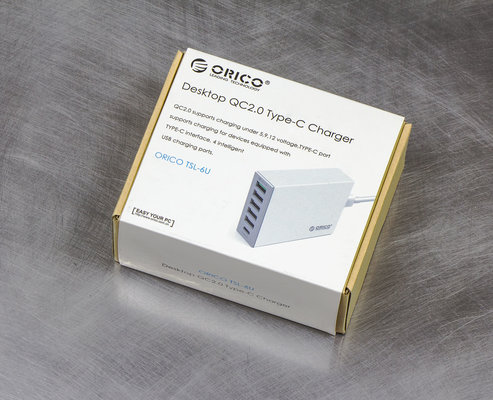

Ещё один зарядник без дополнительных функций, поставляется в коробке из серого картона.
Про зарядные устройства Orico замолвите слово

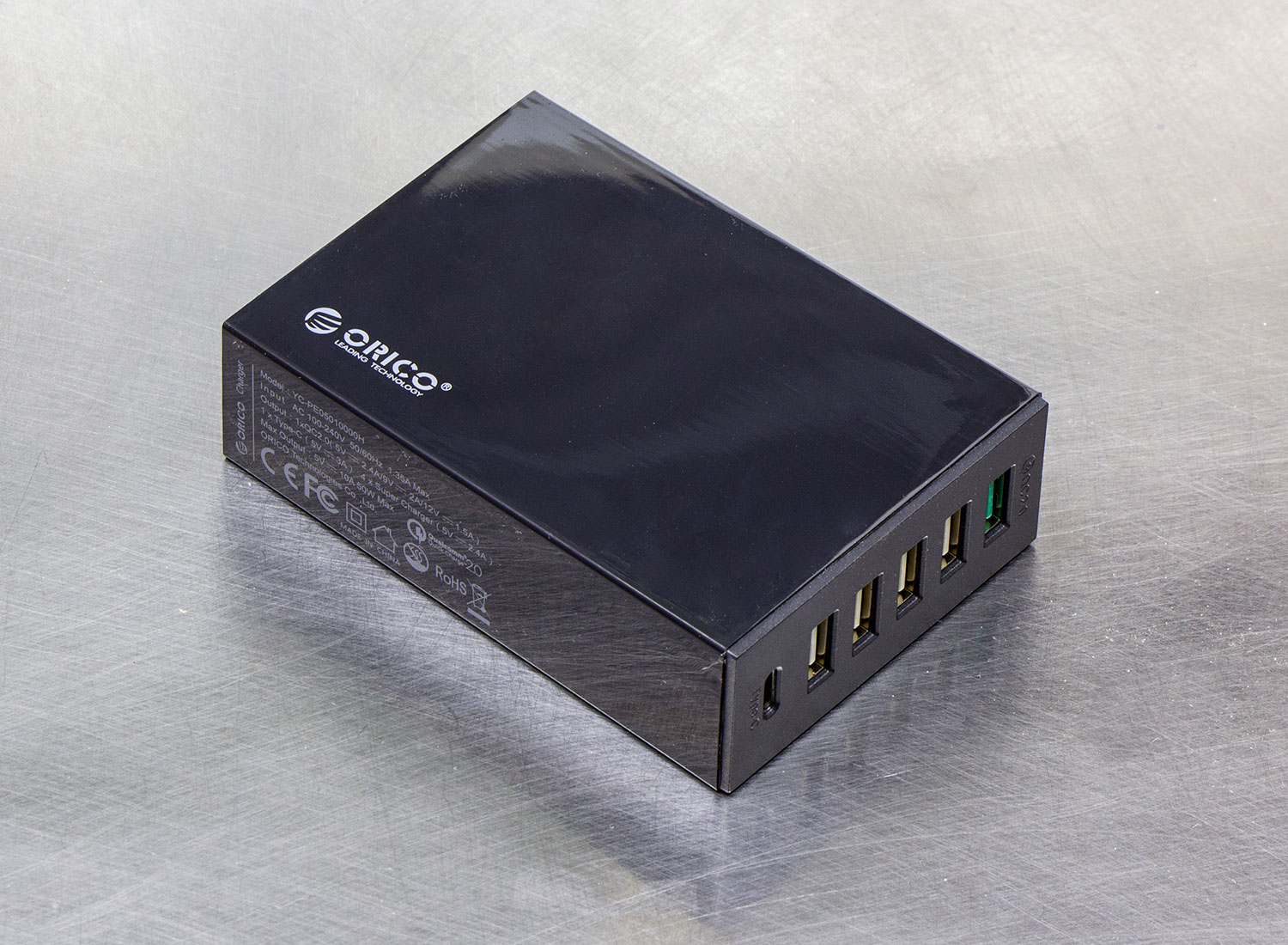

Внешне устройство симпатичнее DCAP-5S, но менее практичное из-за глянцевой поверхности пластика.
Про зарядные устройства Orico замолвите слово

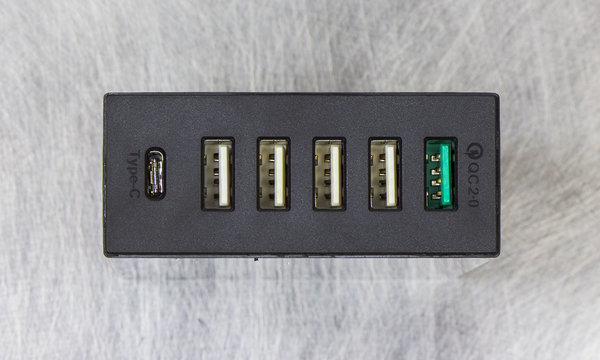

Как гласит надпись на упаковке, отличительная черта этой модели – наличие порта USB 3.0 Type-C и поддержка технологии Quick Charge 2.0 на одном из портов. Он отмечен бирюзовым цветом внутренней пластиковой вставки.
Про зарядные устройства Orico замолвите слово
Судя по написанному на торце зарядника, Quick Charge 2.0 реализован не в полном объеме – нет возможности подать 20 В, только 5, 9 и 12 В.
Про зарядные устройства Orico замолвите слово
Для справки: после подключения к разъему USB происходит краткий «сеанс общения» между устройством и зарядкой. В частности, каждый из девайсов согласовывает поддерживаемые напряжения, после чего зарядник подает соответствующий вольтаж на питающие выводы. Если заряжаемое устройство по каким-то причинам хранит молчание, то напряжение остается на уровне пяти вольт.

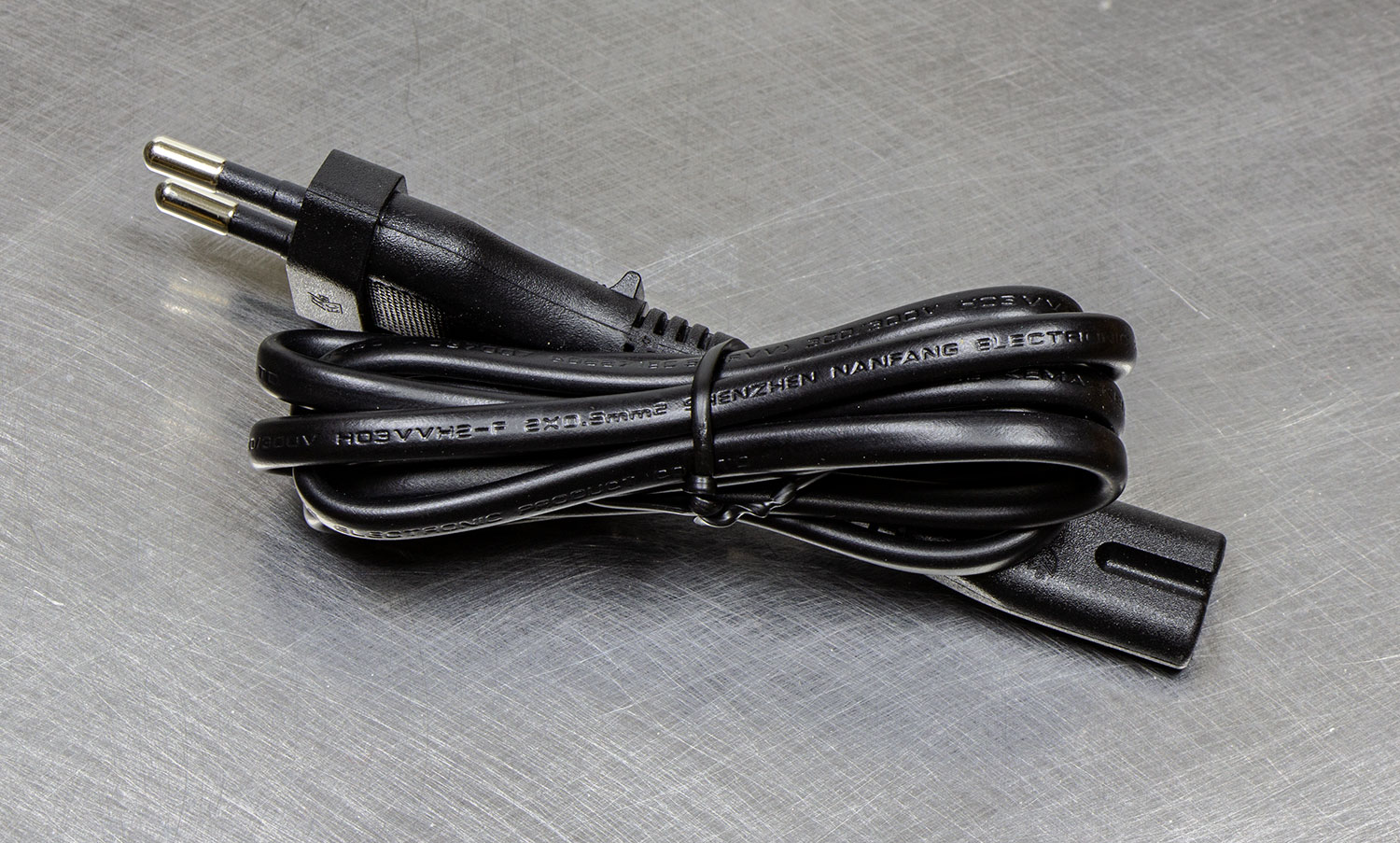

Для подключения к сети 220 В используется комплектный шнур длиной 1,1 м, подключаемый к соответствующей розетке на корпусе.
Про зарядные устройства Orico замолвите слово

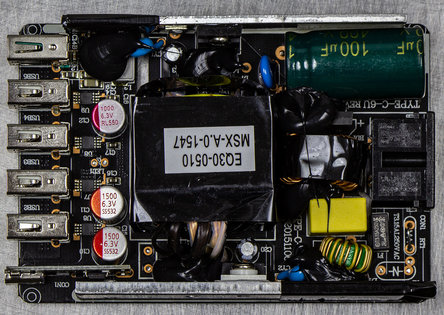

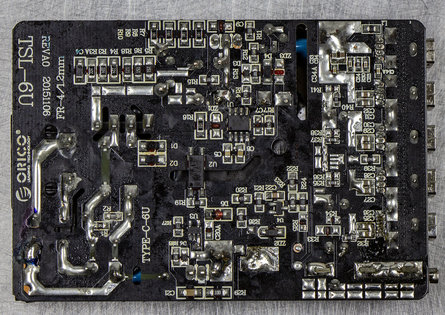

Внутри корпуса – немного переработанная плата преобразователя. Видно, что у разъема с поддержкой QC 2.0 смонтирована дополнительная электроника преобразователя (частично залита термоклеем), и каждый из четырех USB снабжен управляющей схемой, отключающей устройство по достижении силы тока 2,7 А. Для QC 2.0 USB автоотключение происходит лишь по достижении семи ампер.

Суммарное ограничение по току для всей зарядки составляет 13 А, хотя в спецификациях говорится о 10 А, производитель поскромничал. При суммарной мощности нагрузки 50 ватт нагрев силовых элементов составляет 82 градуса, при 63,5 ваттах – 98 по Цельсию. В то же время стабильность напряжения хорошая – 4,91 В при токе 10 А и 4,83 В при токе 12,7 А. Уровень пульсаций средний – 40 мВ с редкими выбросами до 120 мВ.
Про зарядные устройства Orico замолвите слово

За эту зарядку в рознице просят около 2 300 рублей, что в целом адекватно, учитывая навороченность электроники и поддержку Quick Charge 2.0 на одном из портов.

Orico CSE-5U

  • Питающее напряжение: AC 100…240 В
  • Выходное напряжение: 5 В 8 А
  • Разъемы USB: 5x 2.0 (5 В 2,4 А)
  • Габариты: 100 x 60 x 28 мм
Компактная зарядка на пять портов в «женской» цветовой гамме. Правда, по коробке этого не понять – обычный белый картон с логотипом.
Про зарядные устройства Orico замолвите слово
Внешность практичная – небольшой пластиковый брусок с закругленными краями, гнезда подключения питания и потребителей на торцах.
Про зарядные устройства Orico замолвите слово
Шнур питания выполнен в цвет зарядника. Жаль, не совпали оттенки – на фоне насыщенно-розовой крышки устройства цвет изоляции выглядит немного странно.
Про зарядные устройства Orico замолвите слово

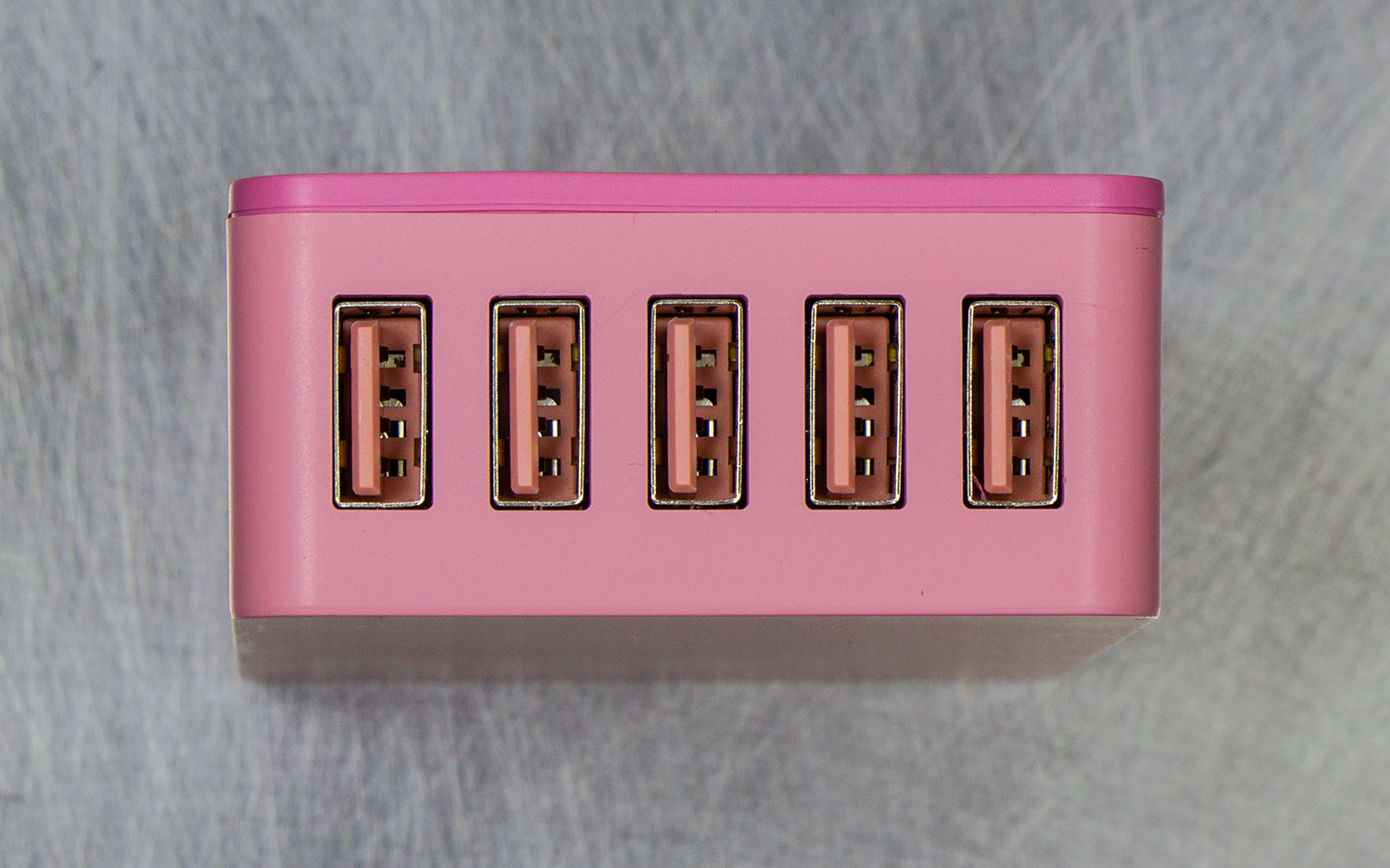

Пятерка USB розеток поставлены близко друг к другу, не всякие вилки удастся подключить в соседние гнезда. Есть и плюс – более компактные размеры.
Про зарядные устройства Orico замолвите слово
Заявлен максимальный ток до 8 ампер, что дает суммарную мощность в 40 ватт по всем каналам.
Про зарядные устройства Orico замолвите слово
Внутри розового корпуса черный преобразователь на 5 вольт. Разъемы USB укороченные, на каждый предусмотрен ограничитель по току. Стабильность выходного напряжения хорошая – 4,92 В при токе 8 А, отсечка по КЗ на 9 амперах. Также преобразователь уходит в защиту при увеличении тока на любой из розеток до 2,6 А. Пульсации невелики – 40 мВ с редкими выбросами до 80 мВ.
Про зарядные устройства Orico замолвите слово
Все хорошо и с температурами – 67 градусов при 40 Вт суммарной мощности нагрузки.

В российской рознице сложно найти, но можно — 1 500 рублей. Для такого качества очень приятная цена, плюс можно выбрать цветовую гамму на свой вкус.

Orico DUK-10P

  • Питающее напряжение: AC 100…240 В
  • Выходное напряжение: 5 В 24 А (5x USB 2.0 5 В 2,4 А)
Этот продукт скорее для крупных организаций и учебных учреждений, где требуется заряжать множество USB устройств одновременно – планшетов, видеокамер, регистраторов, смартфонов.
Про зарядные устройства Orico замолвите слово
Внешность необычная, притягивает взор: скругленные формы и гребенка на верхней крышке.
Про зарядные устройства Orico замолвите слово
Нужна она для удобного хранения заряжаемых устройств, коих может быть до десяти штук.
Про зарядные устройства Orico замолвите слово
По крайней мере, именно столько портов на «лицевой» боковине.
Про зарядные устройства Orico замолвите слово
В нижней части, между ножками, расположились вентиляционные отверстия в форме круга. Неужто активное охлаждение?
Про зарядные устройства Orico замолвите слово

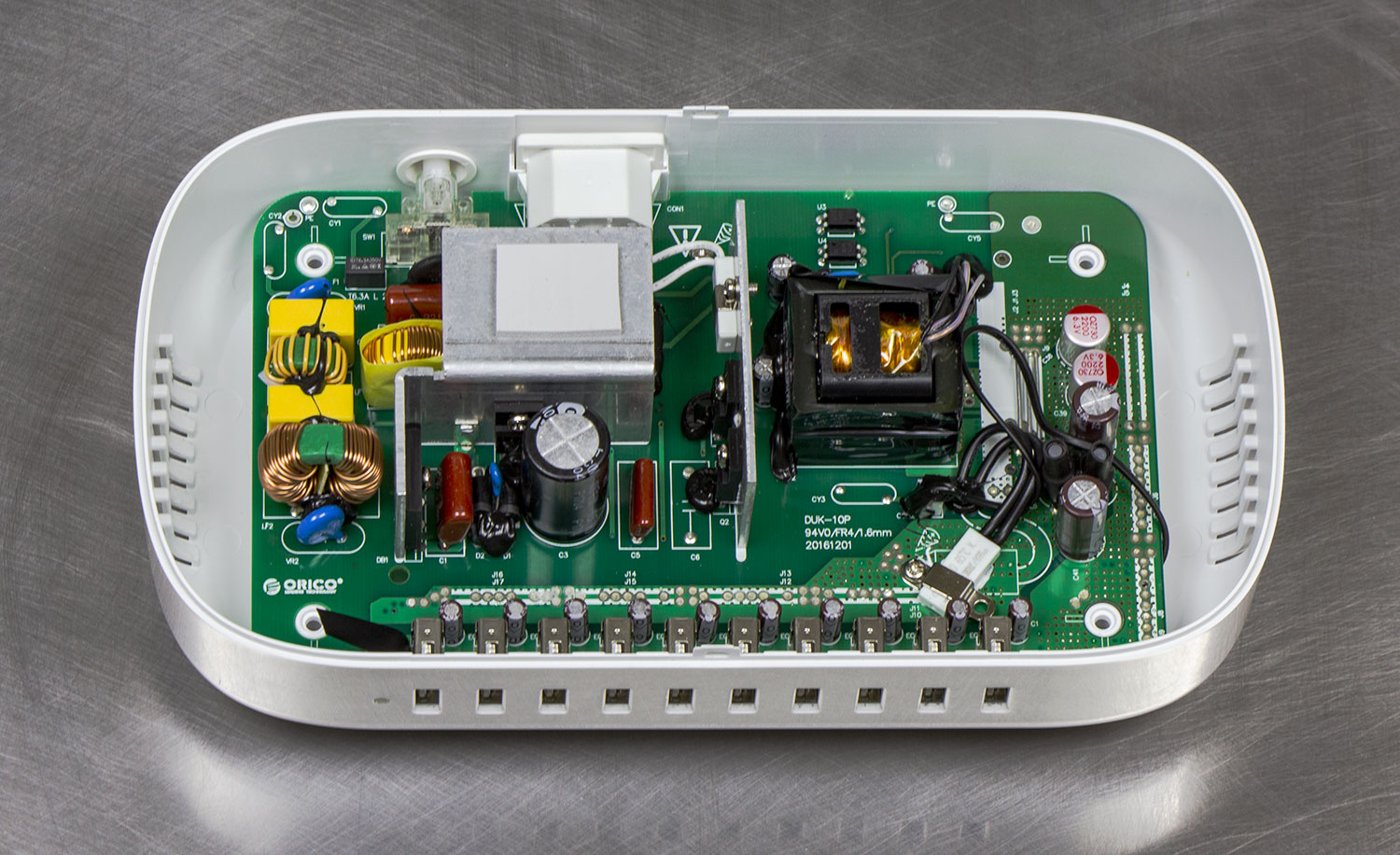

Внутри просторно. Импульсный преобразователь с 220 на 5 вольт собран на одной печатной плате.
Про зарядные устройства Orico замолвите слово
На обороте платы – управляющая электроника преобразователя и схемы защиты у каждой из USB розеток.
Про зарядные устройства Orico замолвите слово

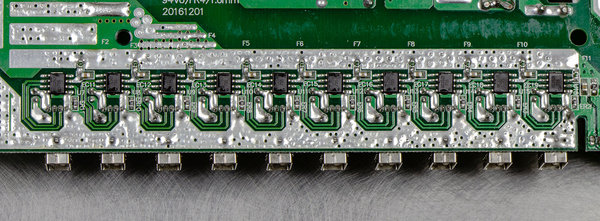

Кроме того, на микросхемы заведены сигнальные контакты USB вилки для «общения» с заряжаемым устройством. Максимальный ток на каждый разъем заявлен до 2,4 А, суммарная же мощность потребителей может достигать 120 ватт.
Про зарядные устройства Orico замолвите слово

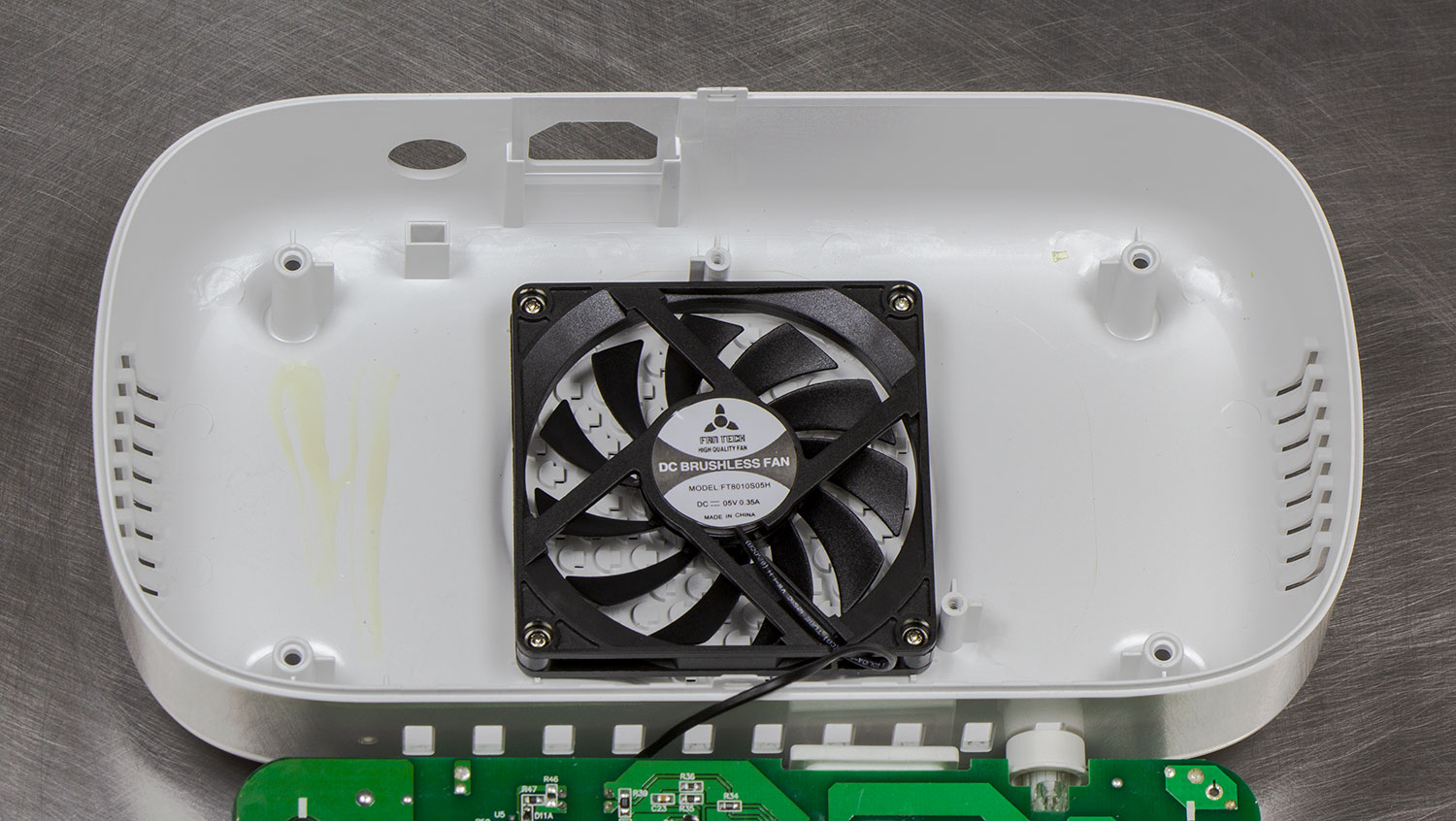

Под печатной платой установлен вентилятор типоразмера 80 мм, нагнетающий воздух в корпус.
Про зарядные устройства Orico замолвите слово
Включается он по срабатыванию термореле, настроенного на 65 градусов. Отключение – 55 градусов. Из-за столь «грубого» управления оборотами после включения слышен аэродинамический шум. Гораздо правильнее поставить электронный регулятор оборотов, способный плавно изменять скорость вращения крыльчатки в зависимости от температуры.

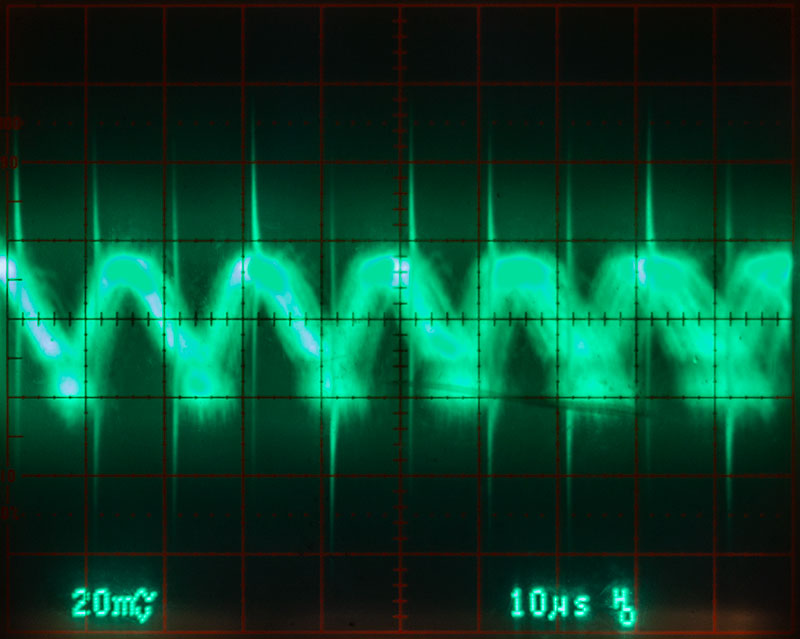

Напряжение под нагрузкой не опускалось ниже 4,88 вольт, уровень пульсаций не превышал 40 мВ, а температура силовых полупроводников не поднималась выше 68 градусов.
Про зарядные устройства Orico замолвите слово
Защита по току срабатывает при достижении тока 2,6 А (на одну розетку) и 27 А суммарно со всех USB.

В российской рознице просят за десятипортовый зарядник 6 300 рублей, что в целом адекватно на фоне других продуктов подобного класса. В плюсы ему можно записать стабильность напряжений и своевременное срабатывание защиты, в минусы – упрощенное управление вентилятором.

Подведем итоги

Рассмотренные семь продуктов Orico оставили двоякое ощущение. С одной стороны – качественная электронная начинка, высокая стабильность выходного напряжения, реализация QC 2.0 и толковый симбиоз сетевого удлинителя с USB зарядкой. Десятипортовый монстр так и вовсе уникальная штука, которую стоит установить на загруженных рабочих площадках и небольших офисах.

С другой стороны – жесткий температурный режим работы преобразователей, что в сочетании с запоздалым срабатыванием защиты по току может негативно сказаться на сроке жизни устройств. Многие со мной не согласятся, приводя в пример обилие ноутбучных БП, которые работают годами при разогреве только корпуса до 60-80 градусов. Но я знаю не меньше зарядок, которые вышли из строя из-за перегрева. Ремонтирую и диагностирую их я уже второй десяток лет, приносят «больных» с офисного и домашнего использования, дорогие и дешевые, посему собственную статистику считаю вполне объективной.

Суммарно – устройства Orico хорошие, явных аутсайдеров нет, но всем покупателям советую не нагружать USB преобразователи выше, чем на ¾ от заявленной мощности. Для примера: смартфон потребляет от 0,5 до 1,5 А при зарядке (Type-C не в счет), современный планшет — от 1 до 2 ампер, старые ограничиваются 500 миллиамперами.
