Как работает определение пульса в носимых устройствах

В материале мы разбираемся в том, как устроены современные устройства мониторинга пульса
Сегодня на рынке ежеквартально появляется множество спортивных браслетов, предназначенных для мониторинга активности, а также измерения пульса.
Что примечательно, многие мои знакомые покупали себе фитнес–трекеры именно для слежения за показателями частоты сердечного ритма. Но многие из них так толком и не знают, как конкретно работают оптические пульсометры. Давайте разбираться.

Первый аппарат ЭКГ

Как работает определение пульса в носимых устройствах
Виллем Эйнтховен
Впервые в истории электрическая активность сердца была обнаружена учеными еще в конце 19 века, а в начале 20–го уже была технически зарегистрирована нидерландским физиологом Виллемом Эйнтховеном при помощи специального струнного гальванометра. Им же была записана и первая в мире электрокардиограмма. За свой вклад, внесенный в развитие науки и медицины, ученый был награжден Нобелевской премией.
Как работает определение пульса в носимых устройствах

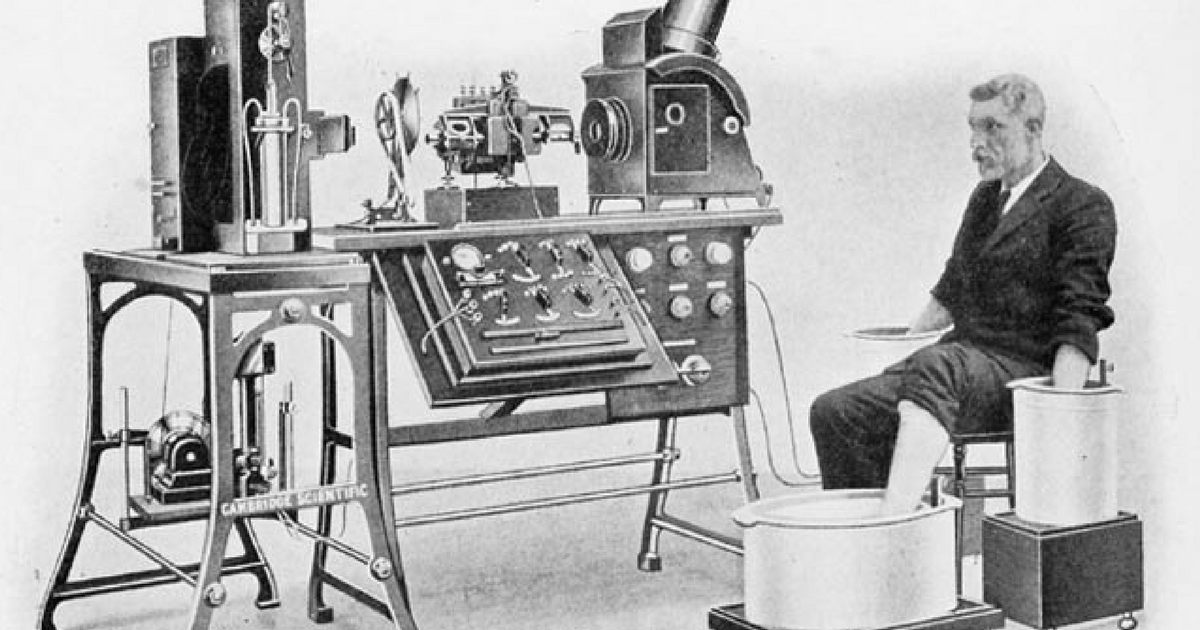

Процесс записи ЭКГ с помощью струнного гальванометра
Благодаря разработанной Виллемом системы отведений, сегодня стали существовать специализированные аппараты для снятия ЭКГ (электрокардиограмм), благодаря которым врачи получили возможность детального изучения работы сердца.

Кроме аппаратов ЭКГ, требующих подключения массивных электродов к разным частям тела, появились и миниатюрные аппараты измерения ЧСС (частоты сердечных сокращений), которые мы с вами называем попросту пульсометрами.
Как работает определение пульса в носимых устройствах

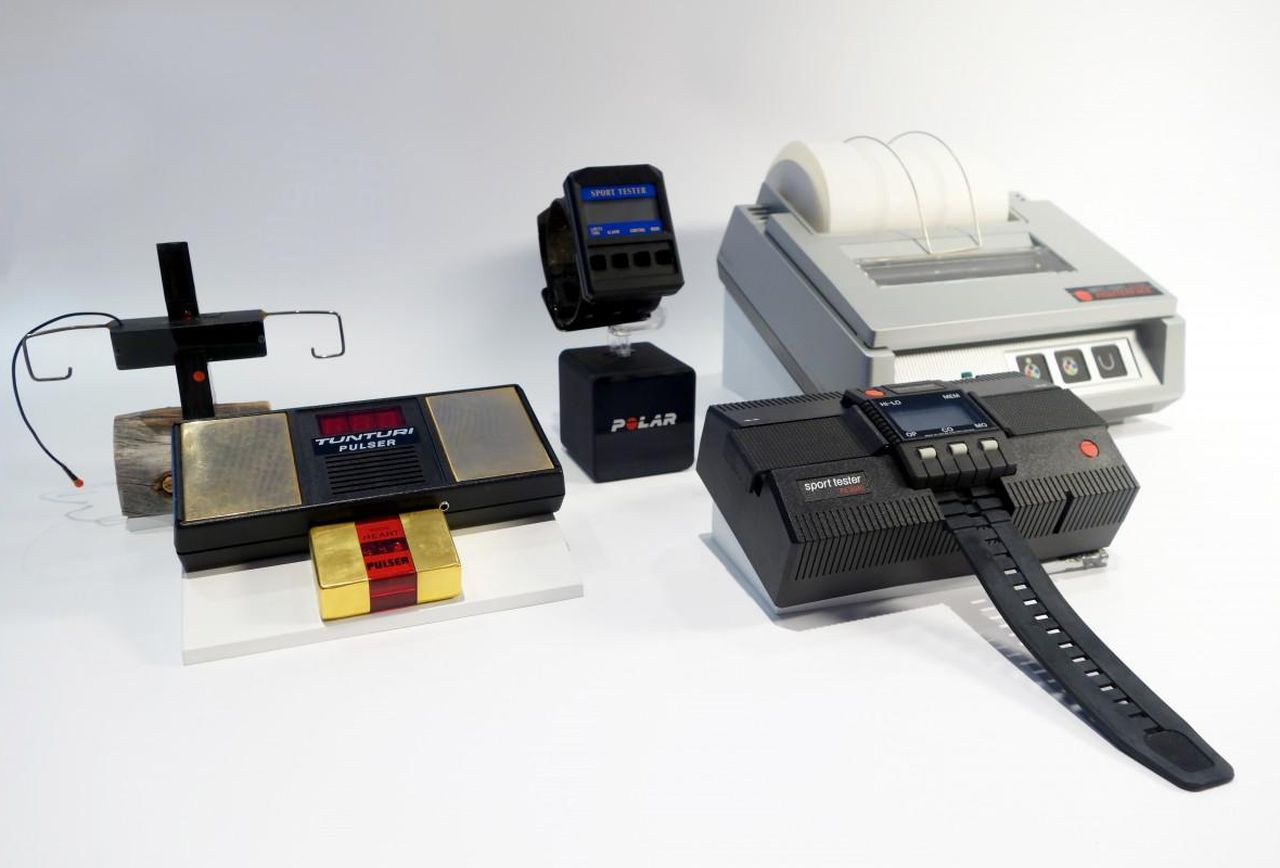

Комплект пульсометра Tunturi Pulser
Самый первый в мире портативный пульсометр появился в 1977 году и буквально сразу стал незаменимым гаджетом в тренировках Финских спортсменов. К 1983 году на рынке стали появляться первые в мире пульсометры, предназначенные для бытового использования. То есть тренд на использования устройств мониторинга пульса среди профессионалов и спортсменов–любителей стал зарождаться еще в конце прошлого века.
Как работает определение пульса в носимых устройствах

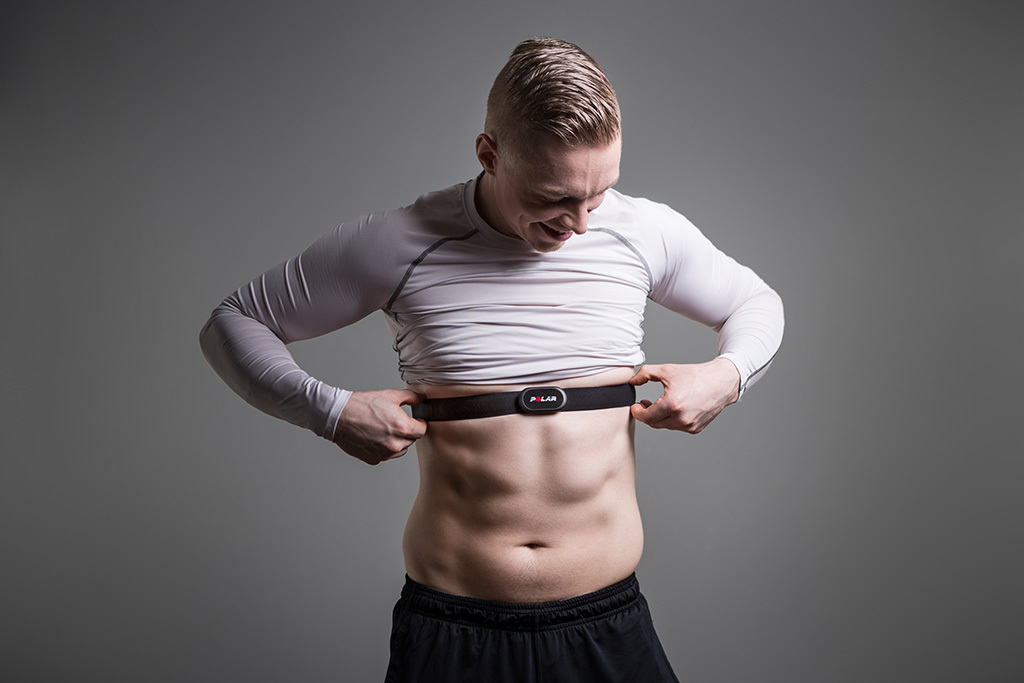

В современных спортивных помощниках система отведений была упрощена до двух электродов. За счет этого в 1990–х на потребительском рынке стали активно появляться решения пульсометров в виде нагрудного ремешка, электроды в которых были выполнены в виде двух полосок из специального проводящего материала. Из–за точности в показаниях многие спортсмены используют подобные гаджеты до сих пор, несмотря на то, что на рынке существует множество более компактных аналогов, помещающихся на запястье.

Результаты измерений в таких ремешках, как правило, отправляются на умные часы, либо смартфон по протоколу Bluetooth.

Сегодня же самым распространенным и по–настоящему массовым способом измерения пульса стала технология оптической плетизмографии, применяемой в смартфонах, спортивных часах и браслетах. Самые первые попытки по реализации данной технологии предпринимались учеными еще в начале 19–го века, но особого успеха не сыскали, так как еще не было толком понятно куда её применить.
Как работает определение пульса в носимых устройствах

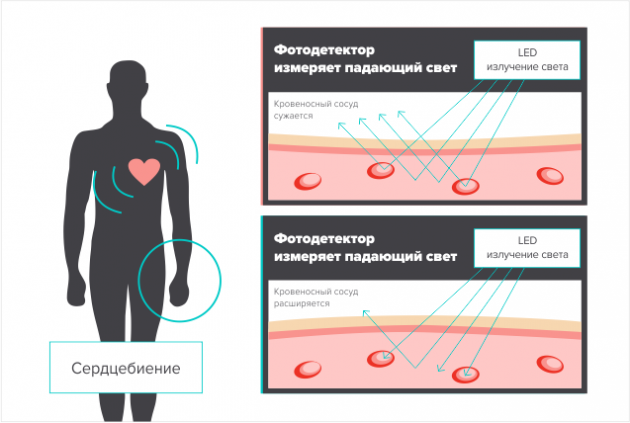

Визуализация процесса оптического измерения пульса

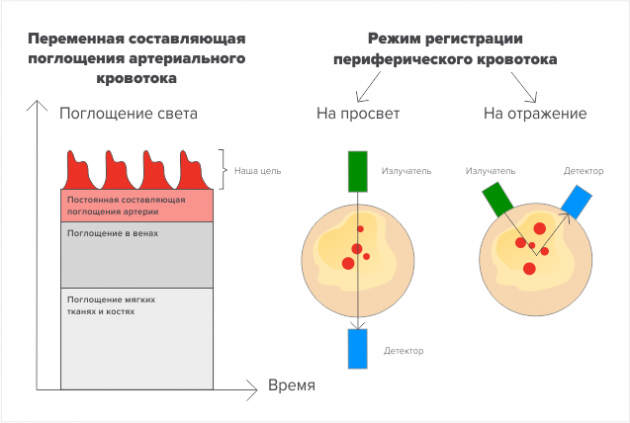

Принцип работы фотоплетизмографии заключается в регистрации сужения и расширения сосудов под воздействием кровотока. Фотоприемник определяет колебания, подсчитывает их количество за определенное время и полученное значение вставляет в формулу, после вычисления которой выводит на экран частоту пульса в ударах в минуту.
Как работает определение пульса в носимых устройствах
Запястный пульсометр MIO Alpha BLE
Благодаря появлению и популяризации плетизмографии, сегодня мы имеем множество вариантов компактных браслетов, с помощью которых можно более детально следить за своим здоровьем. Одним из первых устройств в которых была применена эта технология стали часы Mio Alpha, ставшие новой вехой в развитии современных спортивных гаджетов.

Давайте углубимся и подробнее рассмотрим нюансы в работе оптического мониторинга пульса.
Как работает определение пульса в носимых устройствах
Зеленый цвет для светодиодов был выбран не случайно. Оказывается для измерения пульса необходимо поглощение излучаемого цвета кровью. С помощью исследований было выяснено, что диапазон поглощаемого света варьируется от 500 до 600 нм. Зеленый цвет как раз соответствует заветным 510-525 нм.

Сегодня эта технология отработана до мелочей и применяется практически во всех наручных спортивных трекерах за разную стоимость.

Технология оптического определения пульса конечно же имеет неточности. Было выявлено, что при повышении частоты до 160–170 ударов в минуту, кровоток настолько быстро проходит через лучи датчика, что показатели при измерении становятся менее точными, но незначительно.
Как работает определение пульса в носимых устройствах
К примеру, нагрудные измерители пульса имеют точность считывания 91%, тогда как оптические датчики в фитнес браслетах имеют точность 85%. Эти цифры были выяснены в ходе экспериментов с двумя фокус группами, одна из которых выполняла физические упражнения с нагрудном пульсометром, а другая с запястным.

По данным компании Mio Global, являющейся пионером в разработке технологий плетизмографии, ни один из оптических датчиков измерения пульса на сегодняшний день по уровню точности считывания не приблизился к нагрудным вариантам.
Как работает определение пульса в носимых устройствах
К слову, оптические пульсометры, используемые в привычных для нас фитнес–трекерах и умных часах, имеют ряд нюансов, из–за которых оптический датчик может не работать, либо работать с серьезными погрешностями. Например, из–за набитого на запястье тату излучаемый свет не сможет проникать под кожу и просвечивать сосуды. Соответственно ни о какой точности показаний речи идти не может. Поэтому ребятам с обеими руками покрытыми тату резона в приобретении компактных фитнес–браслетов и часов для мониторинга пульса нет.

Теперь мы примерно знаем, как происходит процесс считывания пульса с помощью данной технологии. Давайте еще чуточку углубимся и поговорим о том, какие показания для улучшения своих тренировок можно получить при помощи использования носимых девайсов.
Как работает определение пульса в носимых устройствах
Так как речь сегодня у нас идет о фитнес–браслетах и умных часах, выступающих зачастую в роли электронных помощников для спортсменов, производителями был предусмотрен мониторинг еще нескольких показателей. В более продвинутых моделях носимых устройств от таких производителей как Garmin и Suunto есть мониторинг подъема, благодаря использованию барометра и альтиметра. А также присутствует возможность слежения за GCT (временем контакта с землей), VO (вертикальными колебаниями), VO2Max (максимальным потреблением кислорода), RP (беговой производительностью), каденсом (частотой шагов) и еще много чем другим.

Если вы серьезно занимаетесь бегом или велотренировками, то знание определений показателей каждого из пунктов вам очень пригодится. Поэтому при выборе спортивного браслета или часов обращайте внимание на их наличие. Так как их наличие позволит более продуктивно проводить тренировки, и со временем вы сможете улучшить свои показатели. Это очень важно.

Чтобы вы понимали, что все это не просто так, и эти цифры вам пригодятся, поясню что все это значит.
Как работает определение пульса в носимых устройствах
GCT или попросту время контакта с землей - показатель отвечающий за измерение времени, которое вы тратите на контакт подошвы с поверхностью. Как правило это 160–300 мс, но у всех показатели могут быть разными.

Если вы ускоряете темп, то соответственно время, затрачиваемое на контакт с землей уменьшается, тем самым поддерживая определенную частоту вы можете во время тренировки сжечь больше калорий, а также понизить шанс получения травм. Обычно тактикой, которой пользуются спортсмены, является в первую очередь включение коротких спринт–забежек в тренировке, а также уменьшение длины шага. Таким образом, помимо укрепления икроножных мышц, в работу подключаются ягодичные мышцы.
Как работает определение пульса в носимых устройствах
Показатель каденса (частоты шагов) определяет ваше количество сделанных шагов за определенный промежуток времени, как правило за минуту. Самым оптимальным значением каденса является бег с частотой 180 шагов в минуту.
Как работает определение пульса в носимых устройствах
VO (вертикальные колебания) — это показатель того, насколько часто ваше туловище при беге совершает движения по вертикали. Если посмотреть со стороны на технику бега профессиональных спортсменов, то можно заметить, что верхняя часть их тела практически не двигается (не подпрыгивает). Чтобы повысить качество результатов бега, следует стараться следить за этим показателем и пытаться совершать как можно меньше вертикальных колебаний. Достичь этого можно, к слову, при помощи повышения частоты каденса.
Как работает определение пульса в носимых устройствах
Следующее, за чем можно следить в ходе своих тренировок при помощи умных часов, либо фитнес–браслетом, является уровень максимального насыщения крови кислородом. Это является одним из важнейших показателей для любых кардионагрузок. Повышения его уровня можно добиться путем регулярных тренировок.
Как работает определение пульса в носимых устройствах
К примеру, в моем фитнес–браслете Huawei Band 2 Pro, который я купил за относительно небольшие деньги, есть такая функция, позволяющая после пробежки или велотренировки просмотреть показания насыщения крови кислородом. Выполняется это при помощи анализа сердечного ритма и динамических показателей активности при тренировке.

Следующей немаловажной функцией в спортивных трекерах является определение зон пульса. То есть, зная ваш максимальный порог сердечной активности, многие спортивные часы и браслеты имеют возможность определять уровень и тип кардионагрузки.
Как работает определение пульса в носимых устройствах
Что примечательно, такая возможность есть даже в бюджетных моделях большинства известных производителей. В используемом мной на данный момент фитнес–трекере предусмотрено пять порогов и границ пульса, как и в более профессиональных устройствах

Заключение

Как работает определение пульса в носимых устройствах
Теперь мы знаем с вами нюансы в работе одной из самых важных технологий в спортивных часах и браслетах, благодаря которой я думаю они появились. Многие почему–то ошибочно считают фитнес–трекеры и спортивные часы бесполезным гаджетами, когда речь идет о занятиях спортом. Я, как человек, который недавно начал заниматься собой, не могу сказать, что фитнес–браслет это какой–то незаменимый гаджет, без которого я не могу бегать, кататься на велосипеде.

Но после того, как я разобрался во всех нюансах его работы, мне удалось понять, каким образом можно улучшить результаты тренировок.
