После разборки Huawei Р9 ребята из iFixit решили дополнить свою таблицу еще одним китайским смартфоном Meizu MX6. На первый взгляд, это очередная копия iPhone, но что-то в нем явно есть. Давайте разберем его и посмотрим, что же он нам предложит.

Разбор Meizu MX6 от iFixit

Что внутри у этого близнеца iPhone?

  • Десятиядерный процессор MediaTek Helio X20 с видеоускорителем Mali-T880;
  • 4 Гб оперативной памяти типа LPDDR3 и 32 Гб встроенной памяти;
  • 5,5 дюймовый дисплей разрешением 1080p с плотностью пикселей в 401 PPI;
  • 12 мегапиксельная основная камера с диафрагмой ƒ/2.0 и размером пикселя 1.25 μm, также 5 мегапиксельная фронтальная камера;
  • Оболочка Flyme OS 5.2 на основе Android 6.0 Marshmallow;
  • Аккумулятор на 3060 мАч, 24 Вт с поддержкой быстрой зарядки;
  • Порт USB Type-C, поддержка двух SIM и датчик отпечатков пальцев Meizu mTouch.
Разбор Meizu MX6 от iFixit

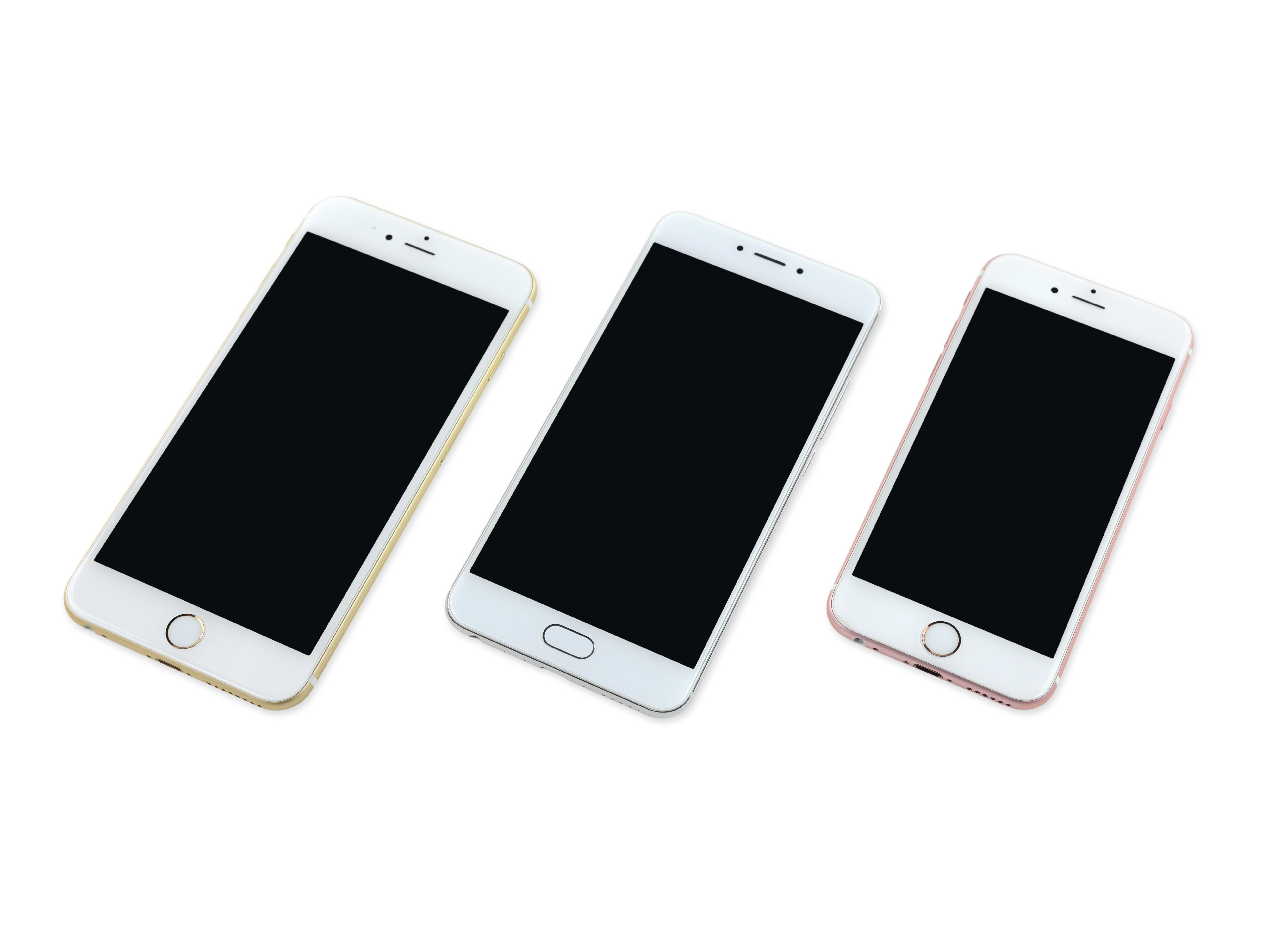

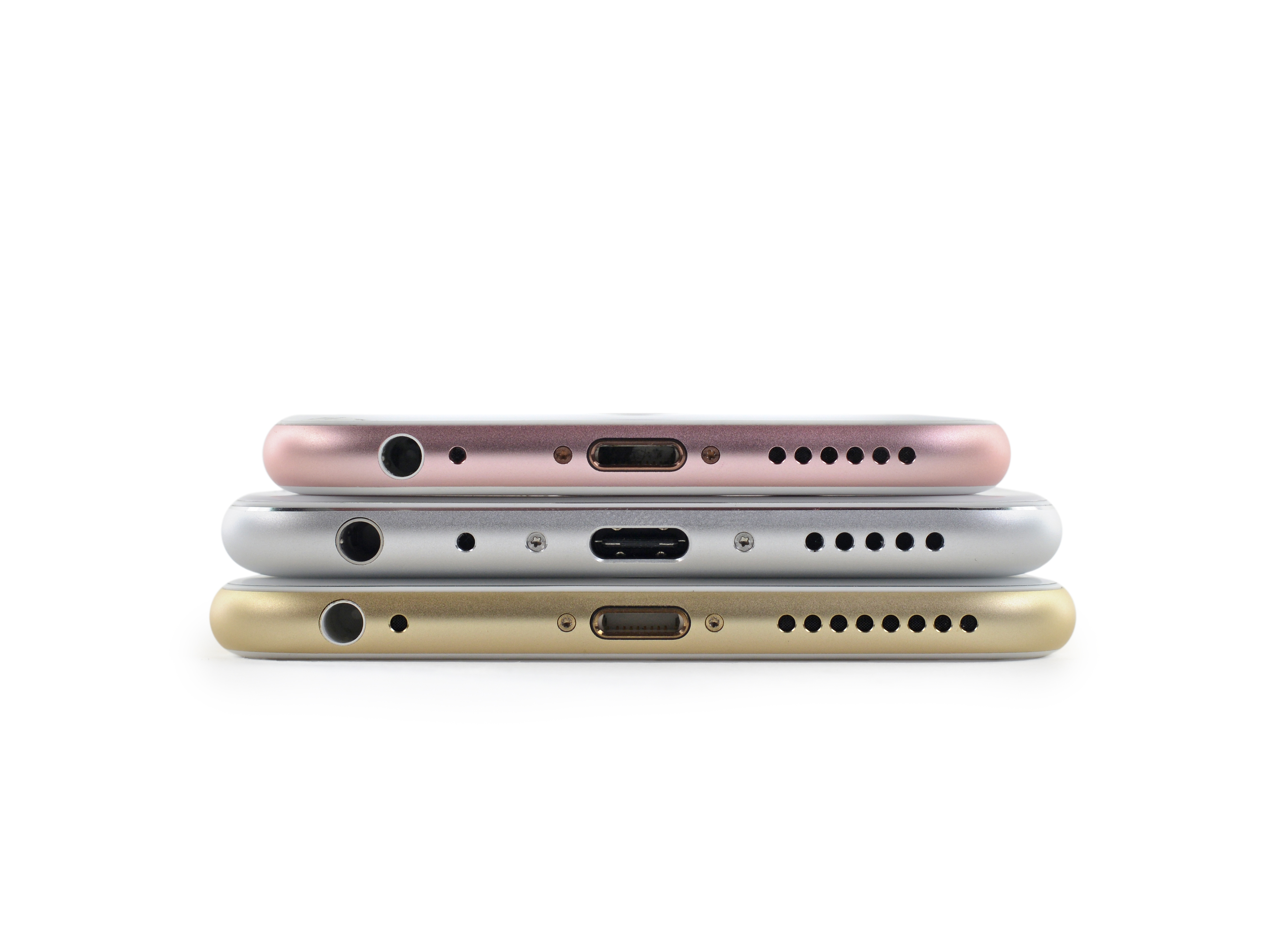

Решили сравнить все три телефона — сам Meizu и устройства, которому судя по всему подражали его создатели. Ну… различий не много. Помимо разъема USB Type-C еще немного сдвинут микрофон, но на этом все. В остальном же Meizu полностью повторяет своих коллег из Купертино.

Разбор Meizu MX6 от iFixit

Похожая история и на внешней стороне устройства. Единственное, чем Meizu выделяется тут, так это разумеется другой кнопкой «домой» и 2,5D стеклянной панелью.

Разбор Meizu MX6 от iFixit

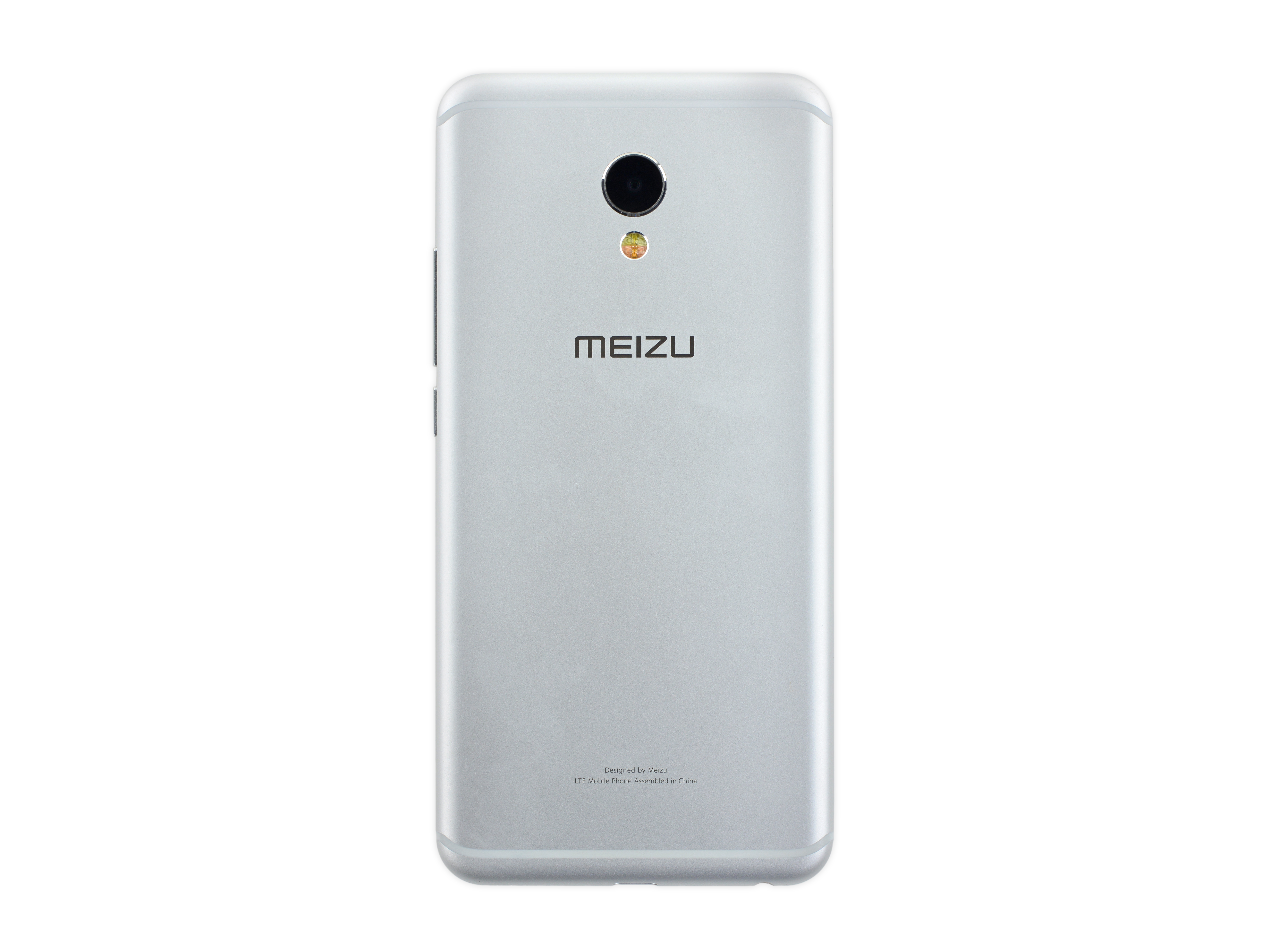

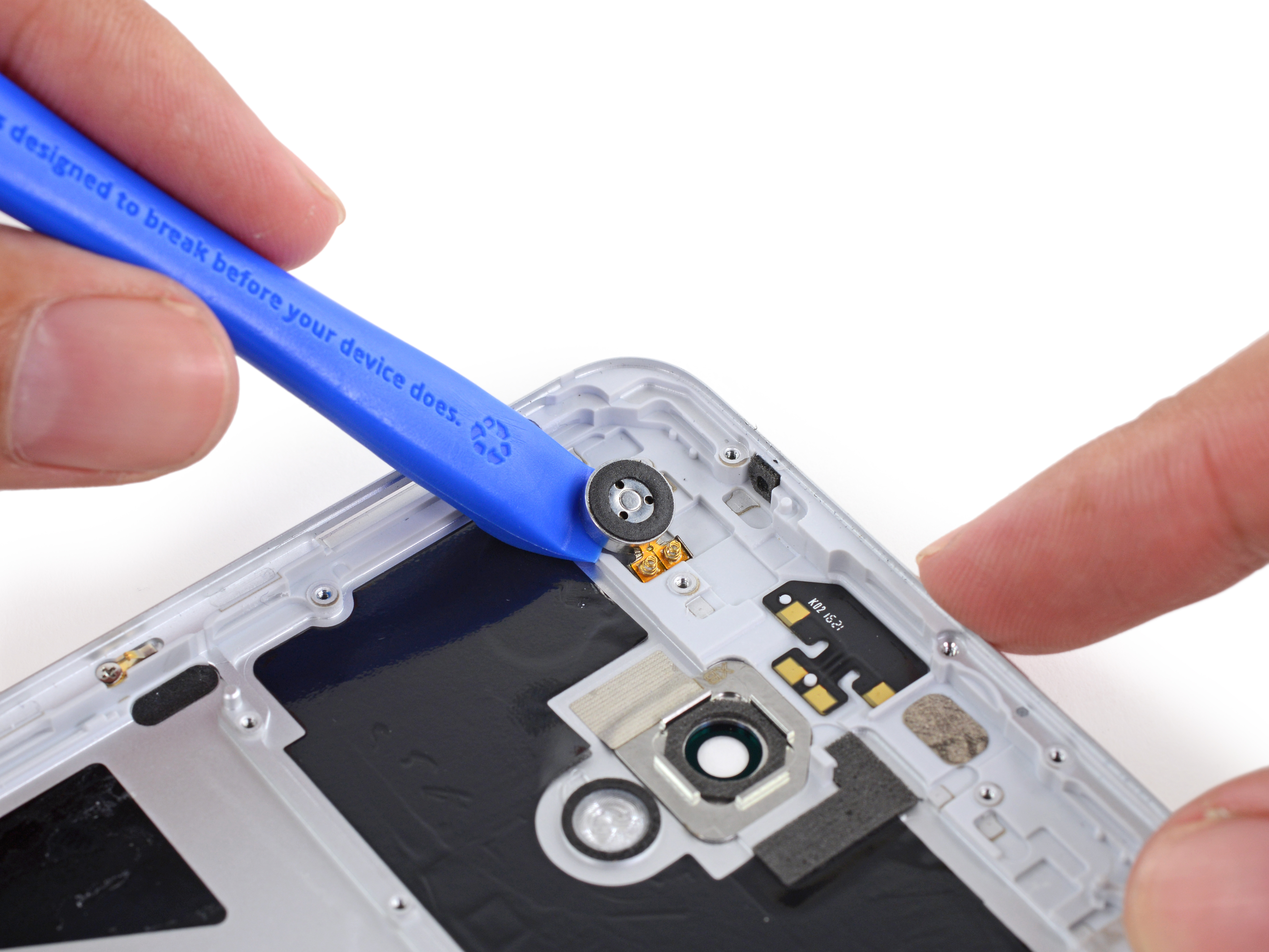

Сзади у Meizu по центру расположена камера и двойная вспышка, но эти тонкие полосы явно напоминают собой антенны из некоторых рендеров iPhone 7, когда информация распространялась еще на уровне слухов.

Разбор Meizu MX6 от iFixit

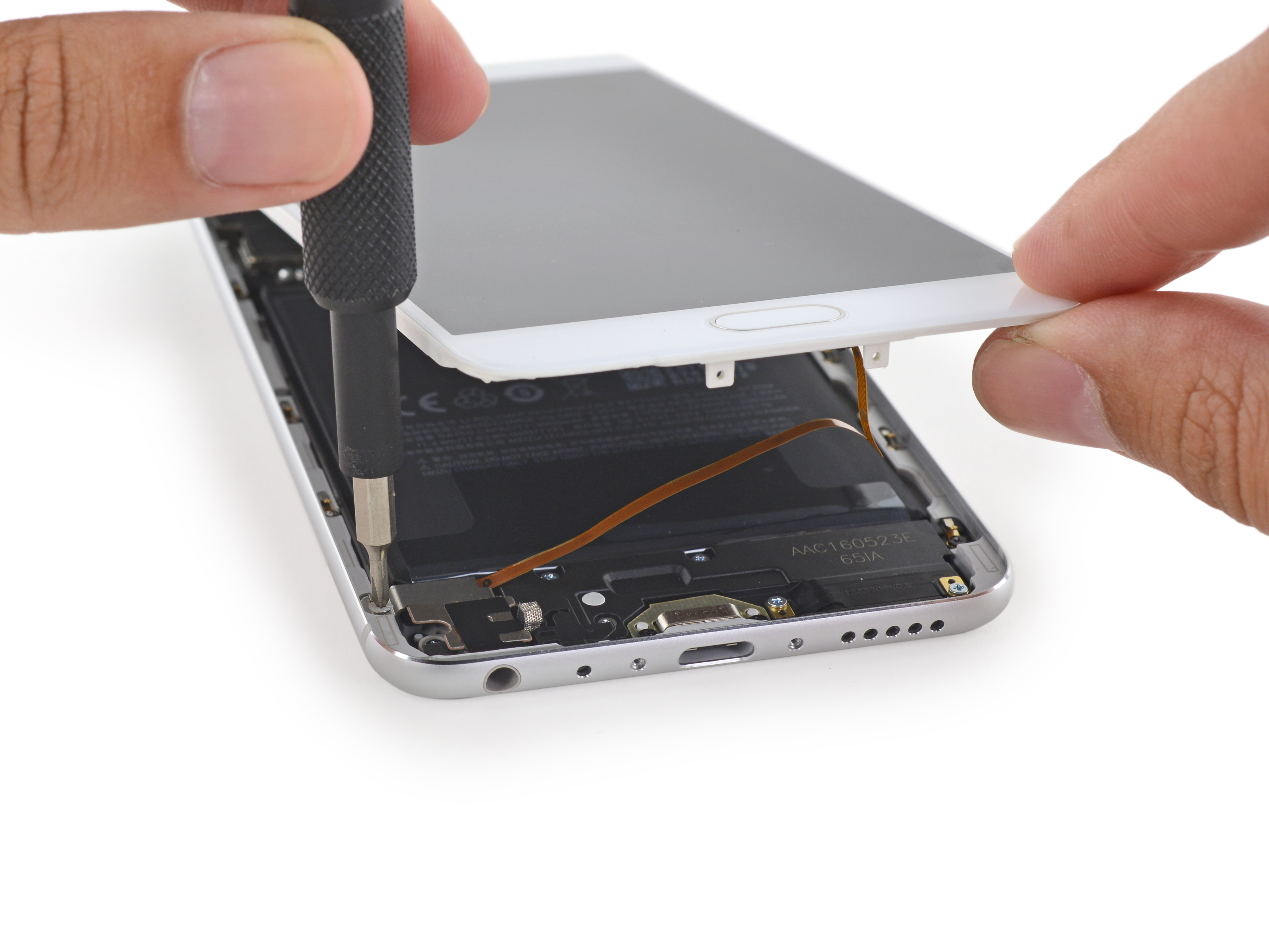

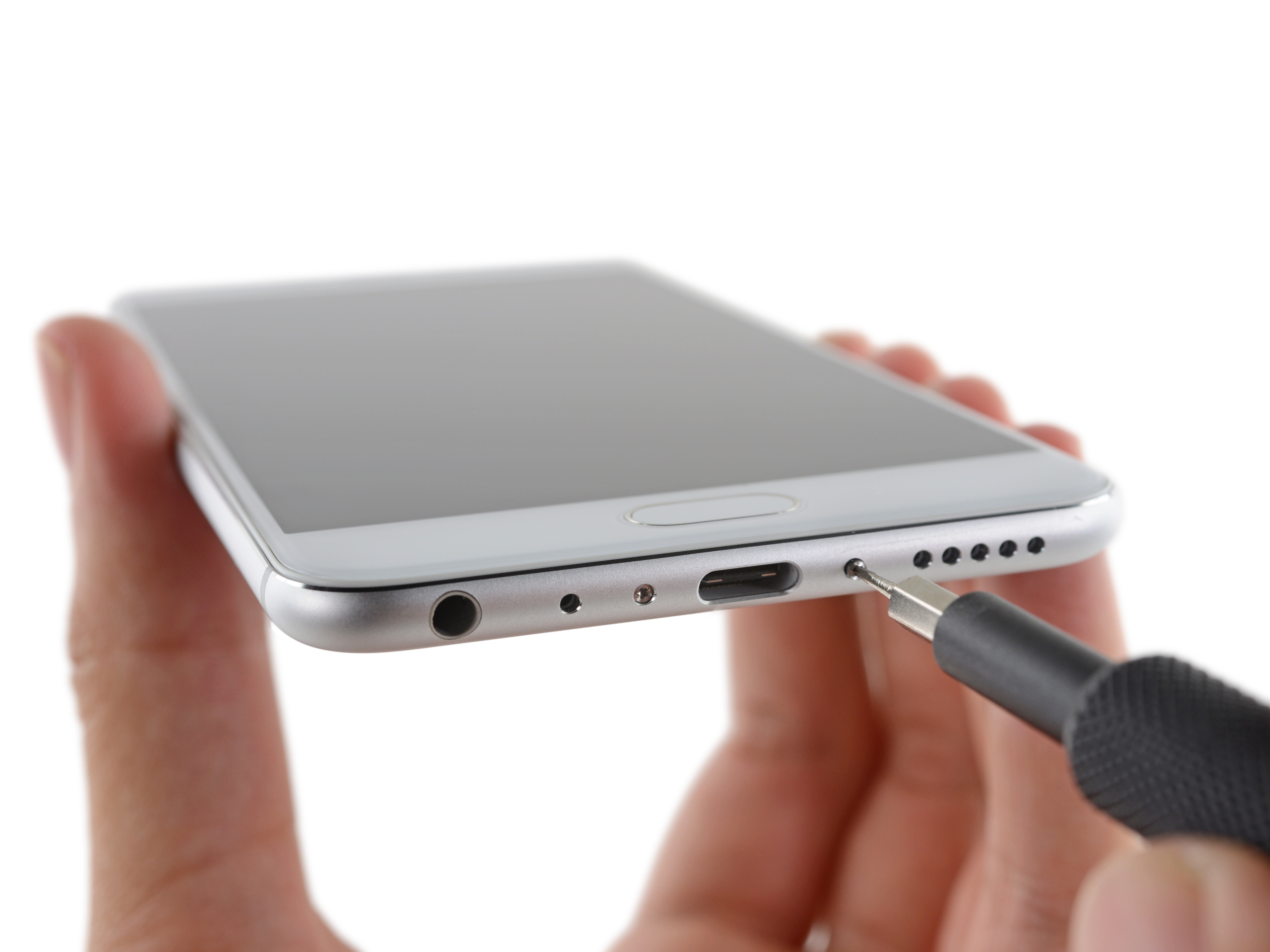

Как и в Huawei P9, инженеры MX6 похоже были вдохновлены системой сборки iPhone — здесь все те же классические два винта, вот только Pentalobe. Мы все еще не понимаем, почему производители смартфонов при копировании дизайна iPhone не используют самые обычные болты Phillips, которые используются в самом iPhone, или хотя бы те же Torx — все это создавало бы намного меньше хлопот с отвертками.

Разбор Meizu MX6 от iFixit

О нет! Мы опять наткнулись на чертов кабель-ловушку от сканера отпечатков! Повторяют ошибки iPhone 5S и iPhone SE.

Разбор Meizu MX6 от iFixit

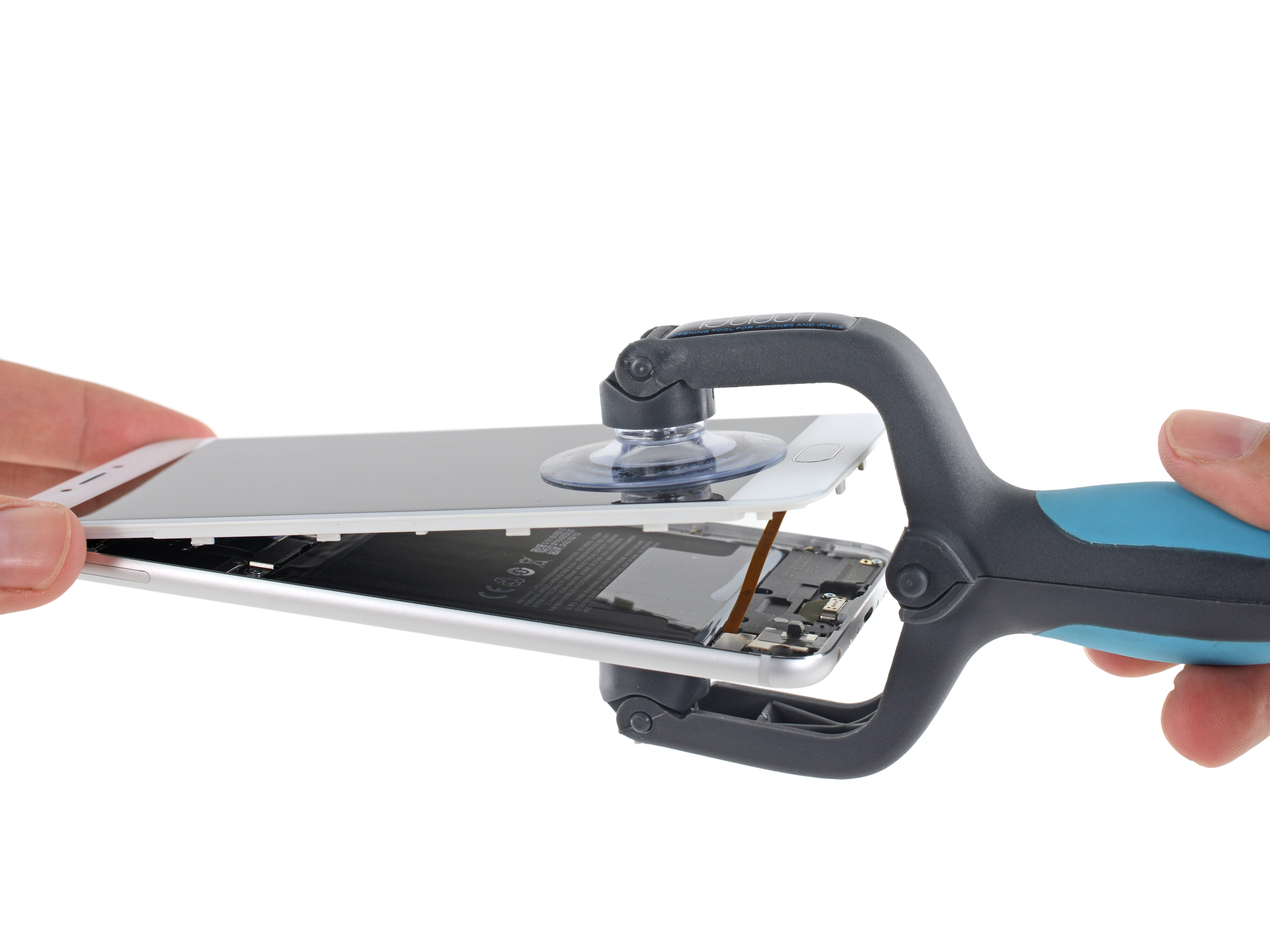

Разъем кабеля находится под скобой, которая закреплена винтом. Это уже явно лучше ужасного пружинного зажима в iPhone. Перед тем как начать разборку элементов устройства, мы обязательно отключаем батарею для своей же безопасности:

Разбор Meizu MX6 от iFixit
Разбор Meizu MX6 от iFixit

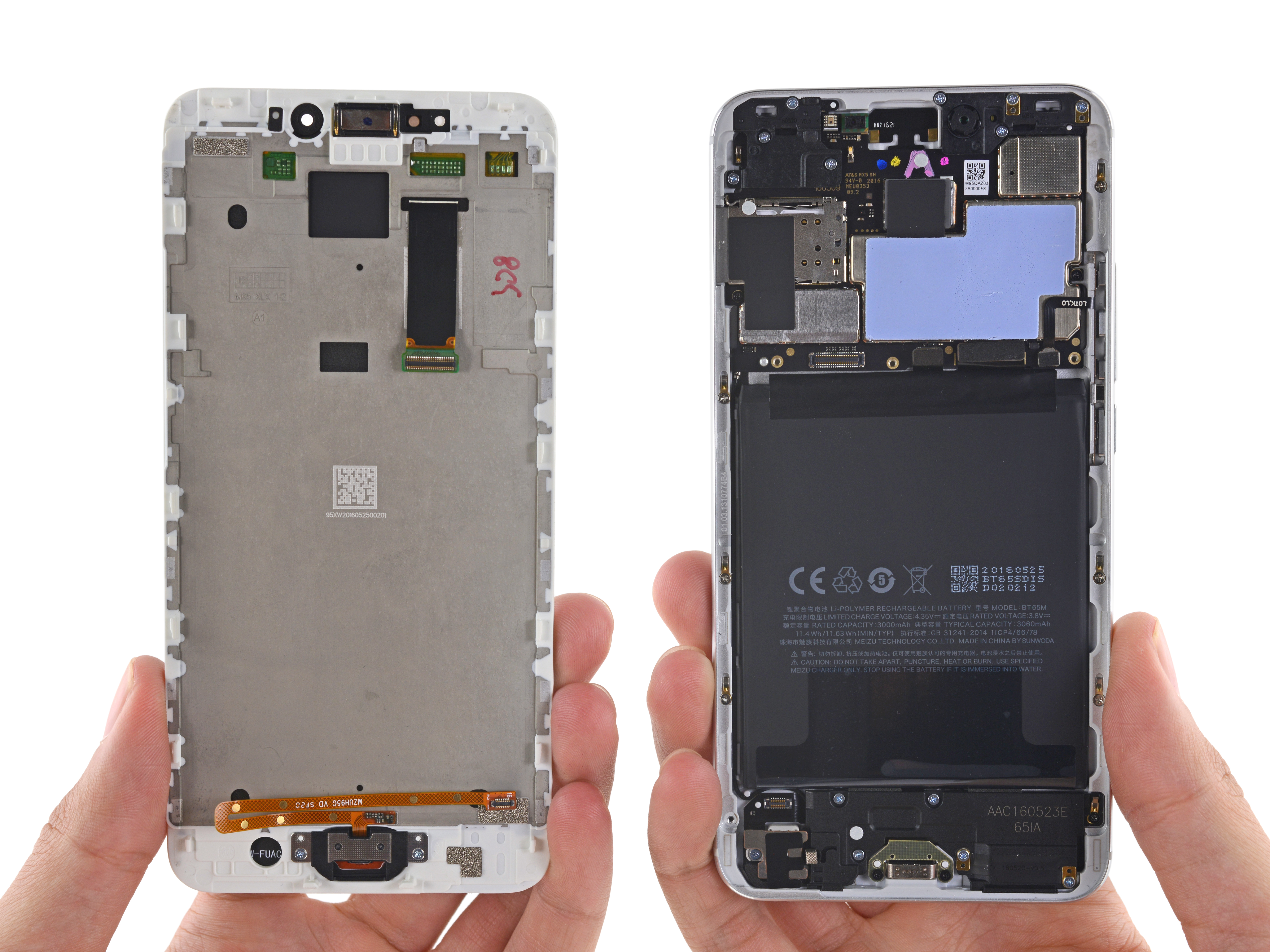

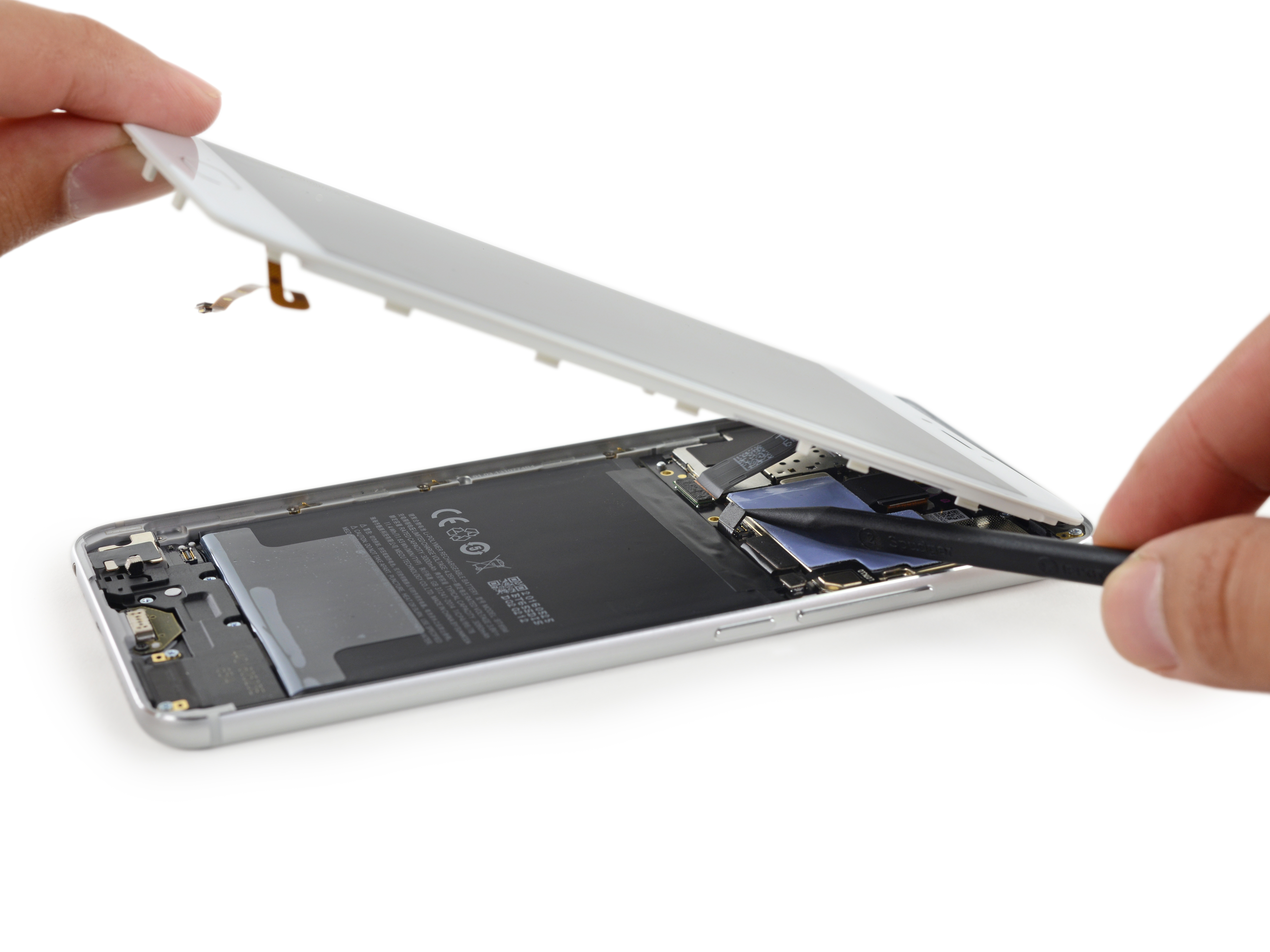

После отсоединения шлейфа дисплея, мы можем свободно заглянуть внутрь телефона. Первое, что сразу же бросается в глаза, так это наличие винтов Phillips повсюду. Это не может нас не радовать, ведь эти винты упростят процесс разборки. Второе, что так же нельзя не заметить — достаточно объемная батарея, о которой iPhone остается только мечтать.

Разбор Meizu MX6 от iFixit

Интересно, что абсолютно вся рамка дисплея сделана из пластика, в том числе и ребра для крепления. Да, из-за этого определенно страдает прочность, но зато нет риска разделения дисплея с этой рамкой.

Разбор Meizu MX6 от iFixit

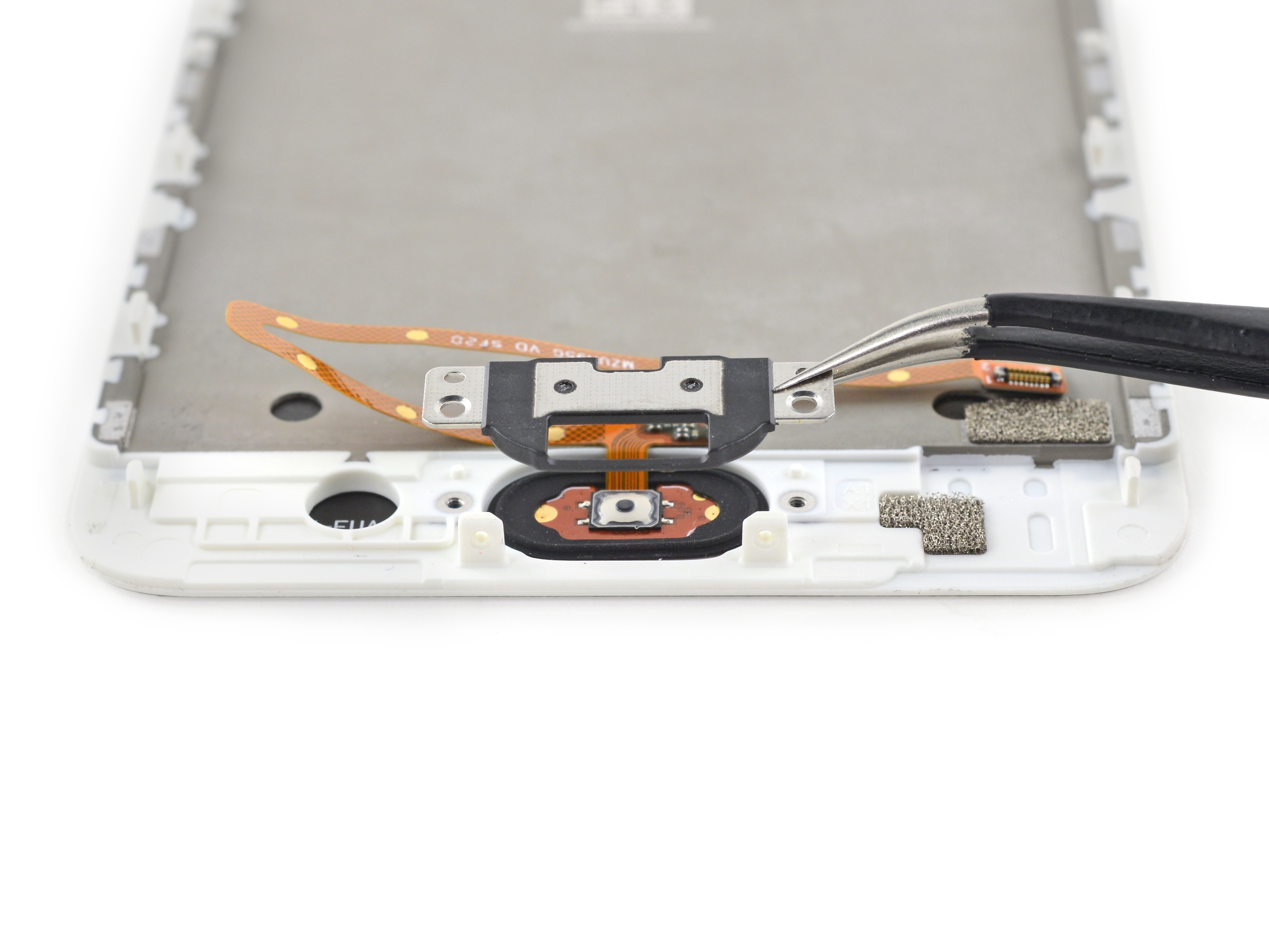

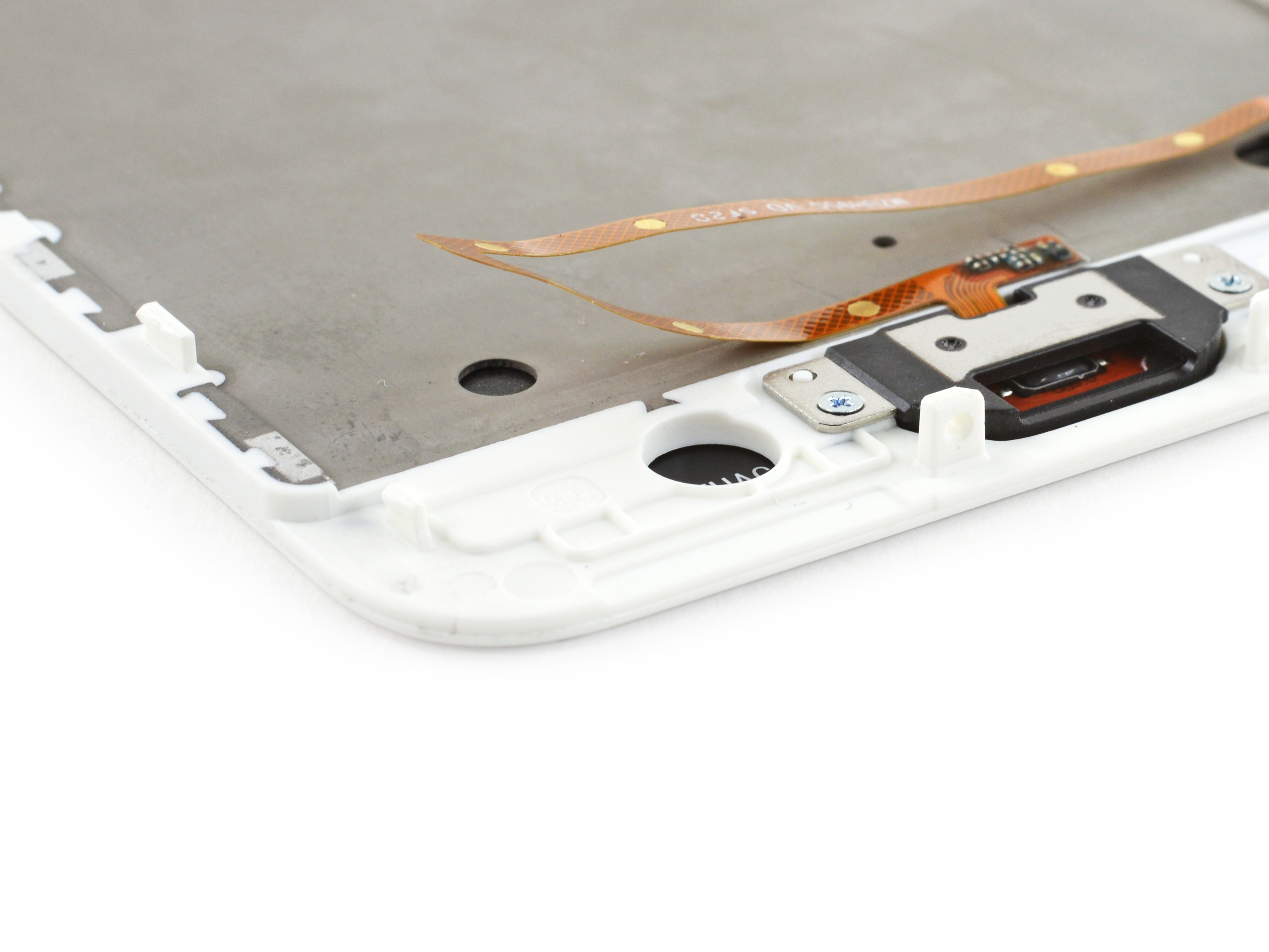

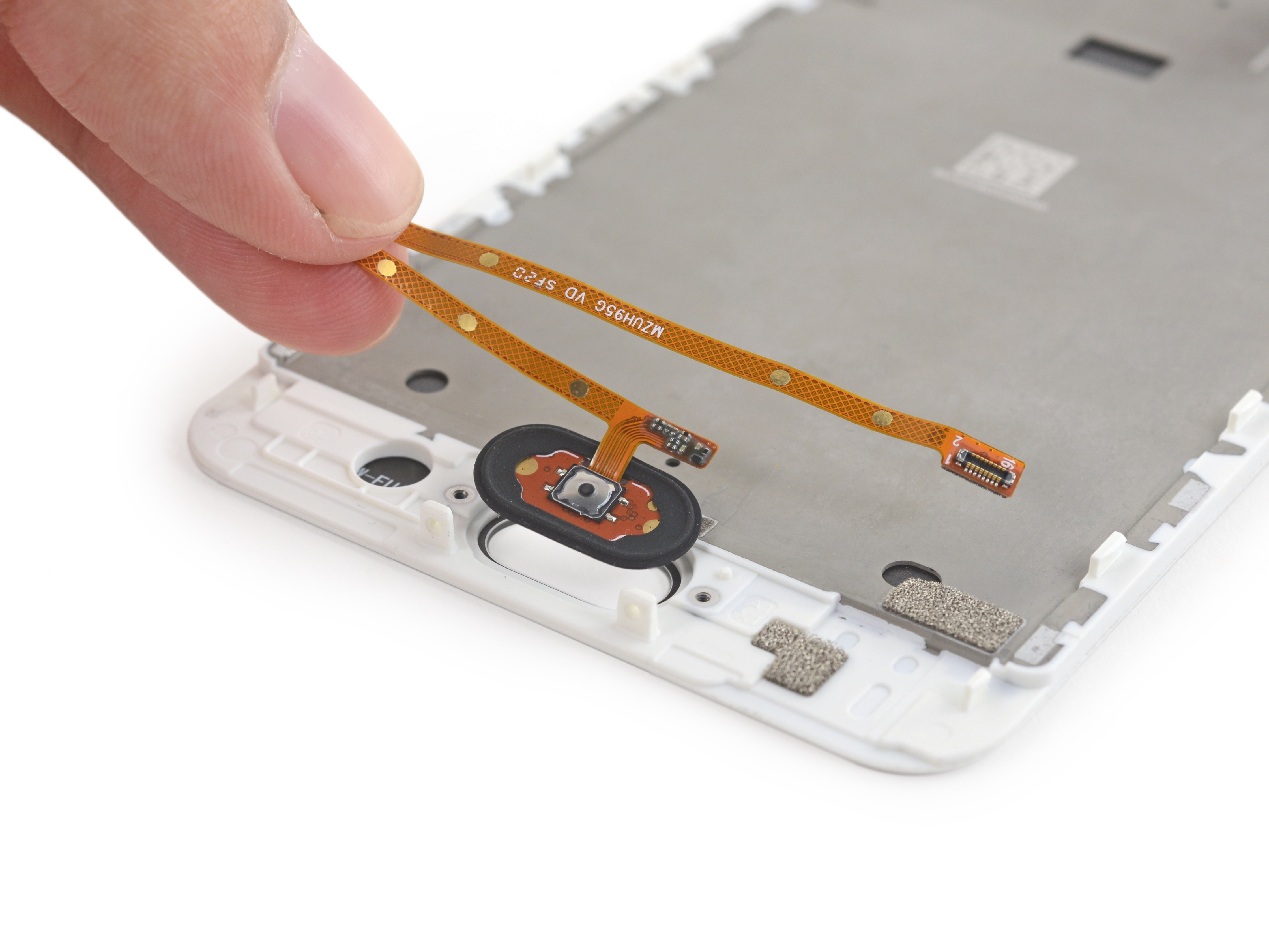

Сканер отпечатков пальцев был закреплен на двух болтах и подключен этим длинным, как серпантин, шлейфом.

Разбор Meizu MX6 от iFixit

Стоит отметить, что все манипуляции которые мы уже провели, не вызывают не каких трудностей с доступом к комплектующим. Это обязательно должно сказываться на цене и простоте ремонта телефона.

Разбор Meizu MX6 от iFixit

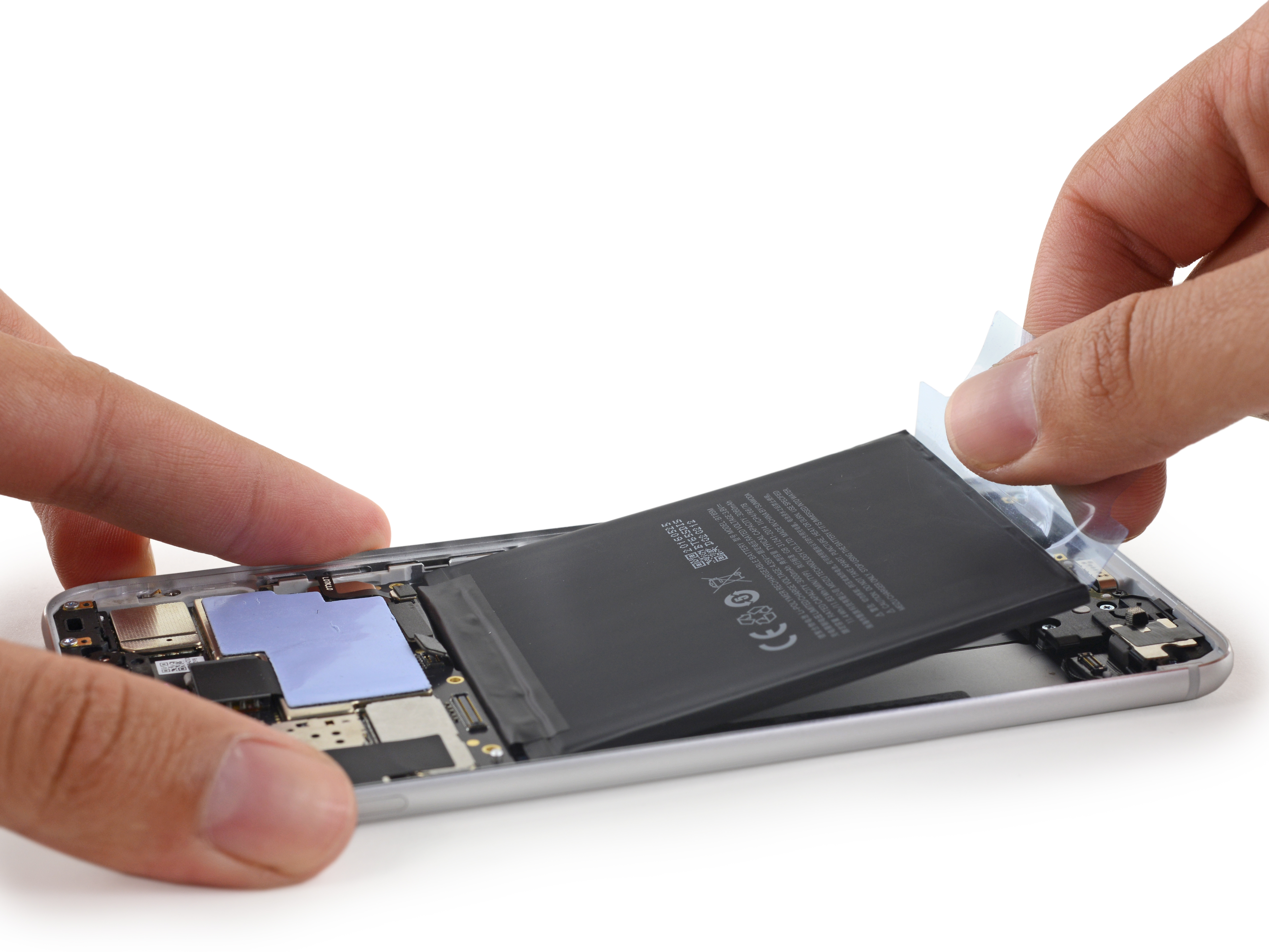

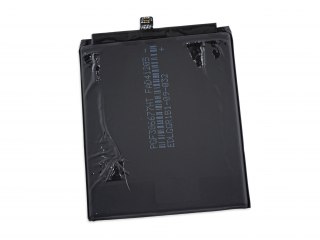

Извлекаем тщательно приклеенную батарею с помощью предусмотренного там язычка.

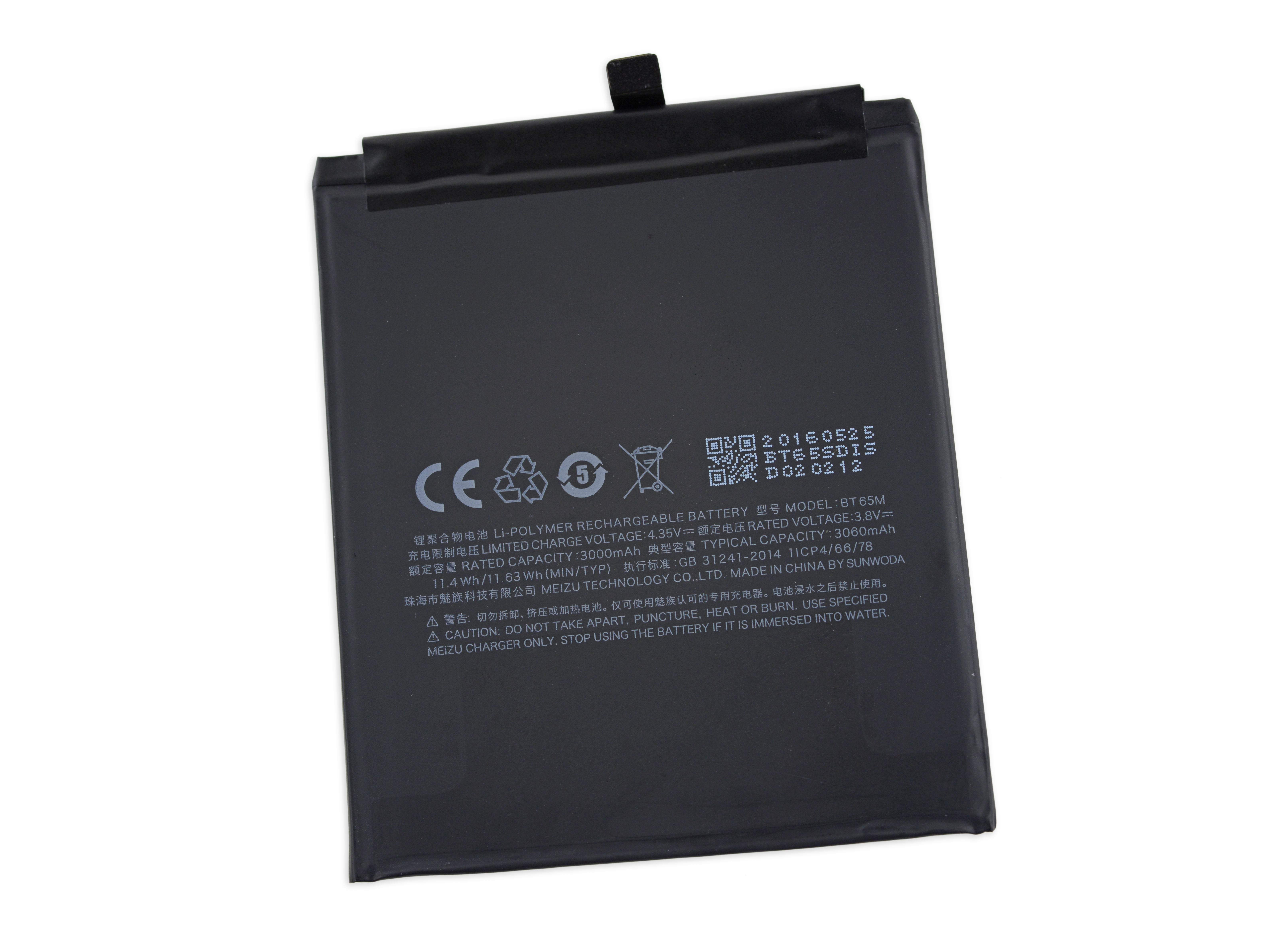

И так, это несъемная литий-полимерная батарея на 3,8 вольт, 11,63 Вт•ч. За все время наших разборов, это самая емкая батарея, которая обогнала Samsung Galaxy S7 с его батареей на 11,55 Вт•ч и iPhone 6S Plus с батареей на 10,45 Вт•ч. Meizu утверждает, что их технология mCharge при напряжении в 24 Ватт (12 вольт при 2 амперах) может полностью зарядить аккумулятор MX6 за 75 минут. Для сравнения, Galaxy S7 по данным Samsung заряжается 90 минут.

Разбор Meizu MX6 от iFixit

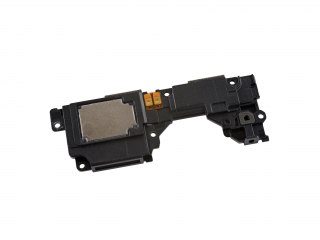

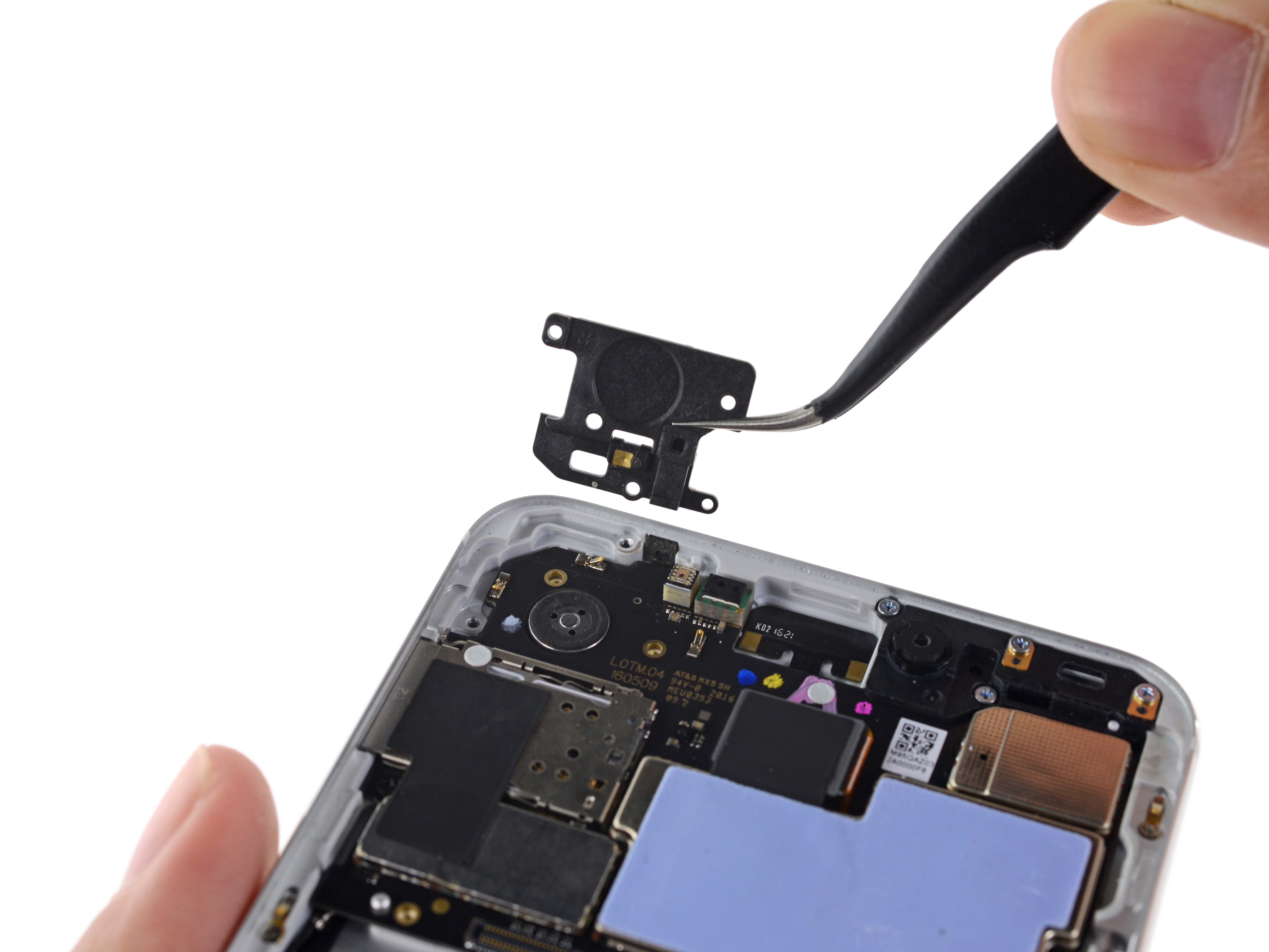

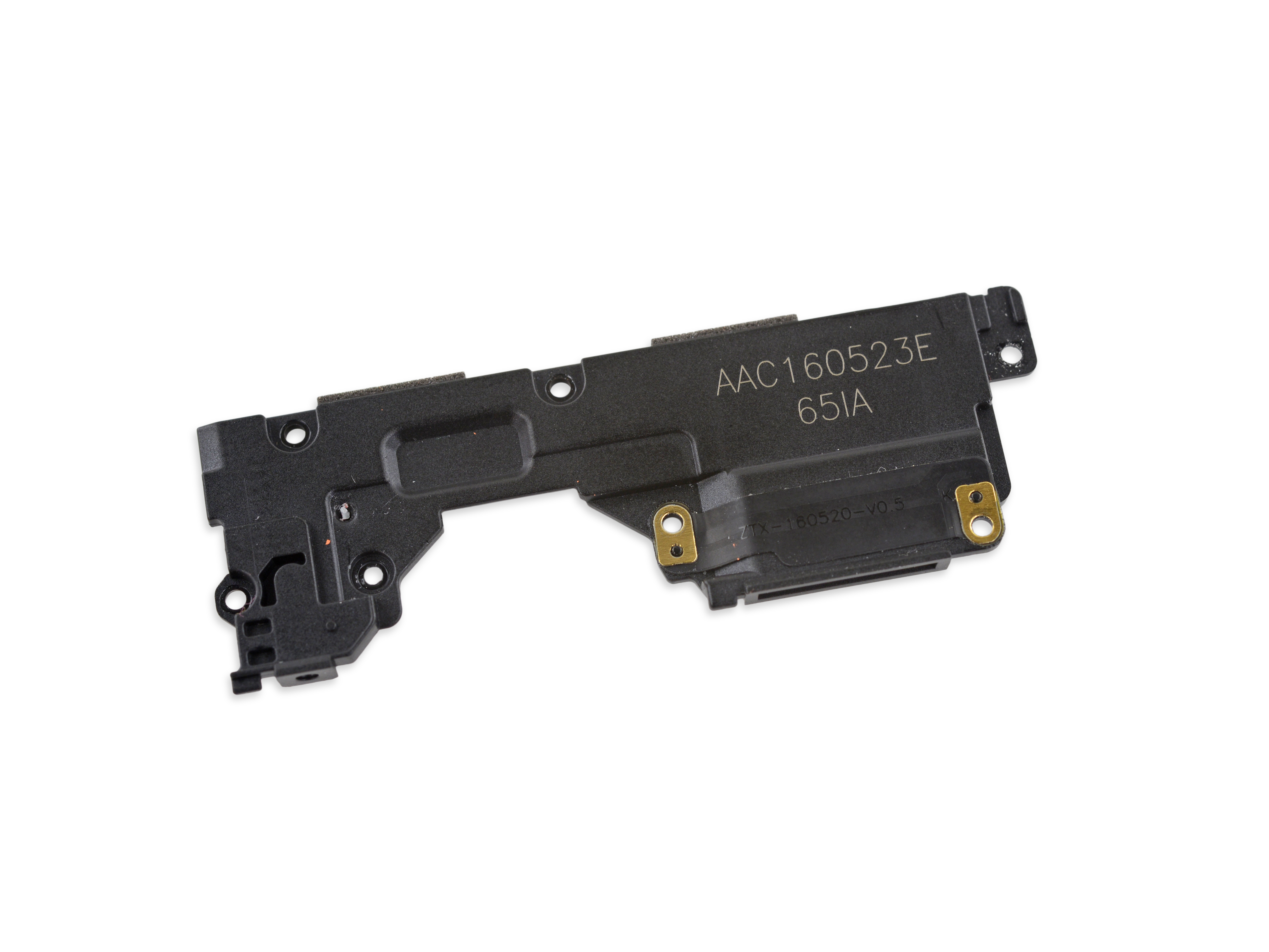

Далее у нас динамик, который крепится на пружинных контактах и какая-то странная антенна в виде наклейки. Нижние отверстия разумеется предполагают наличия микрофона на нижней панели, но микрофона вы здесь не найдете! В этой конструкции предусмотрен крошечный канал в виде акустической трубки, изогнутой на 90 градусов, которая передает весь звук извне к микрофону, который в свою очередь, расположен в совсем другом месте.

Разбор Meizu MX6 от iFixit

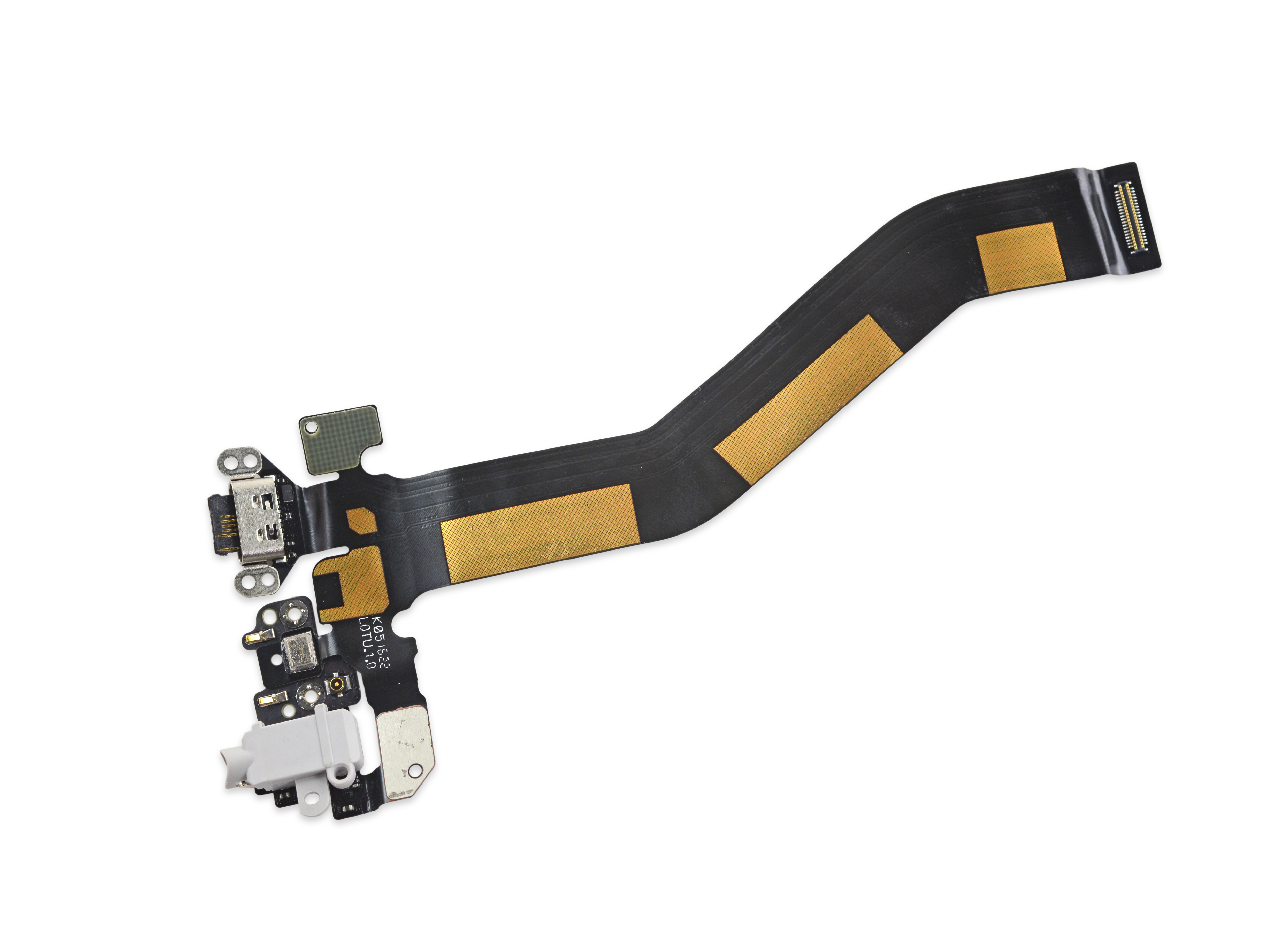

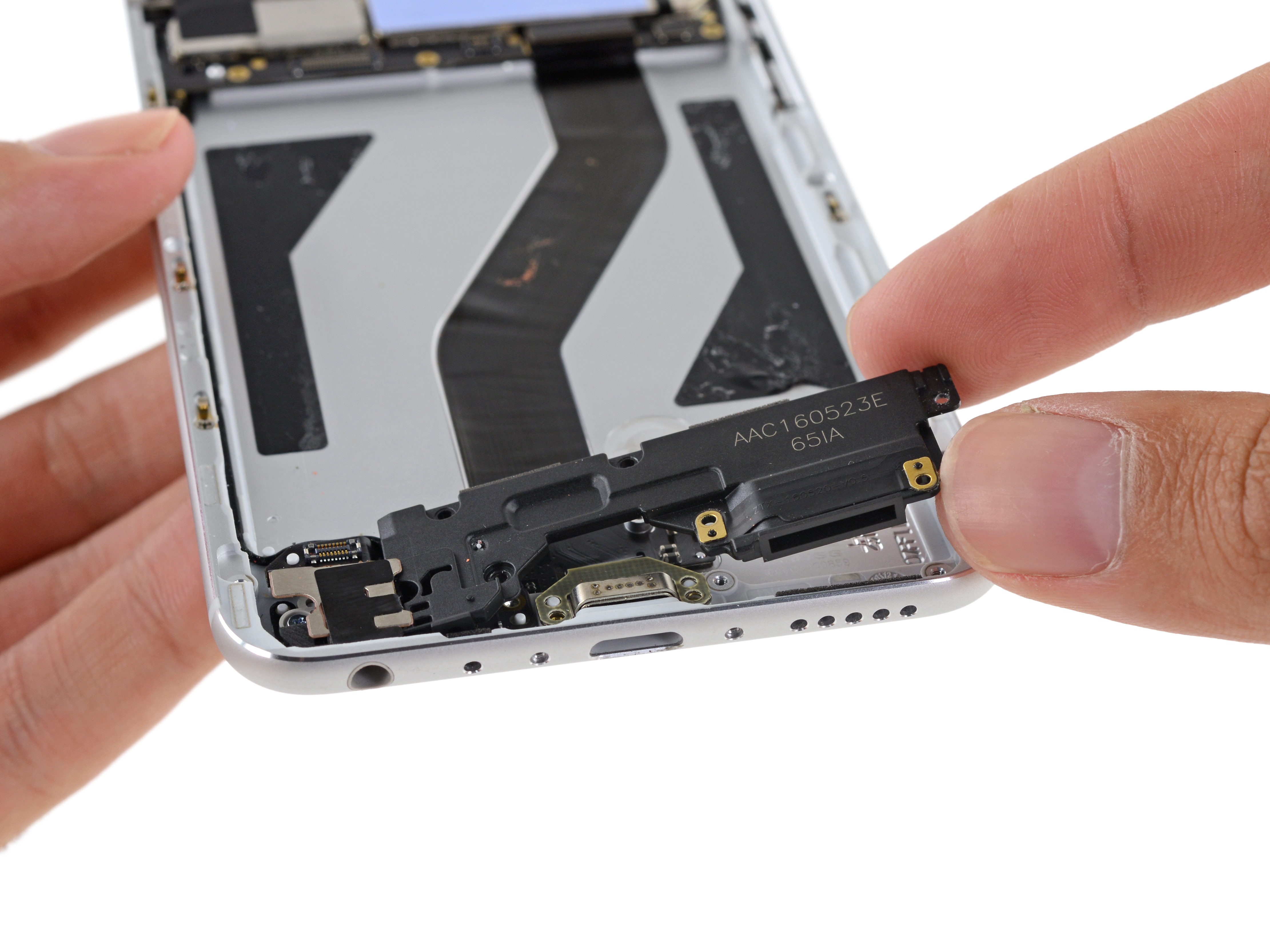

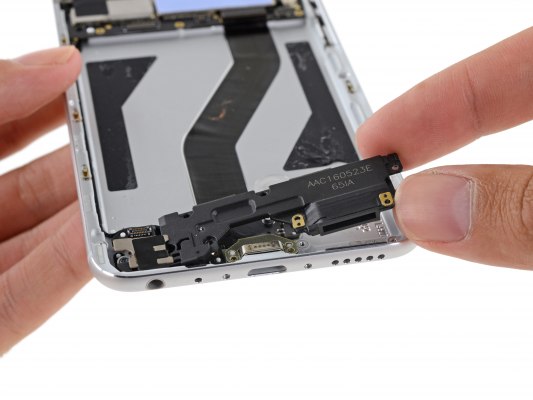

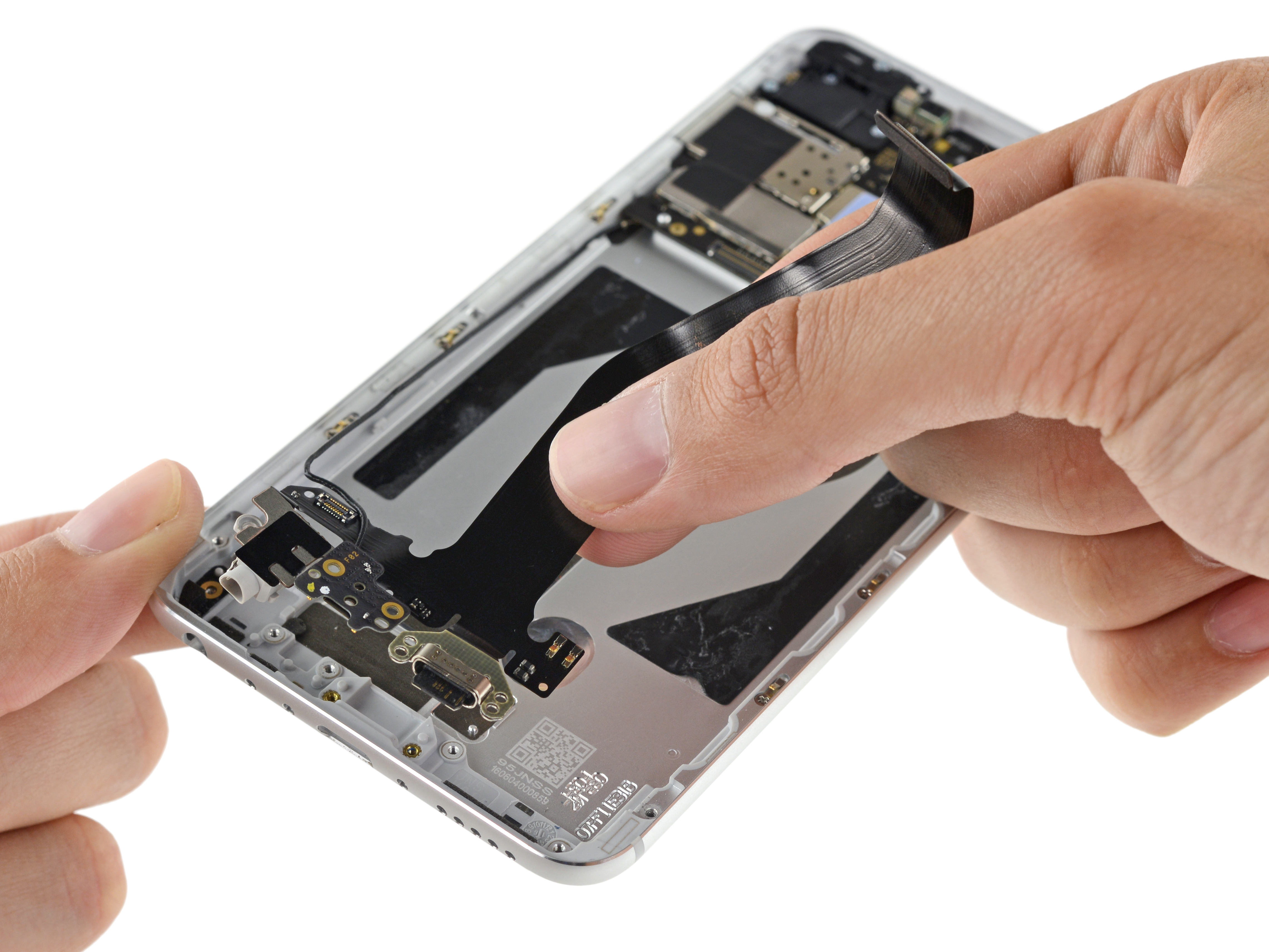

Ниже расположены комбинированные разъемы USB Type-C, разъем для наушников и тот самый модульный микрофон. Все это мы аккуратненько соскребли — клея было не так уж и много, поэтому снять разъемы не составило труда нашему инженеру.

Разбор Meizu MX6 от iFixit

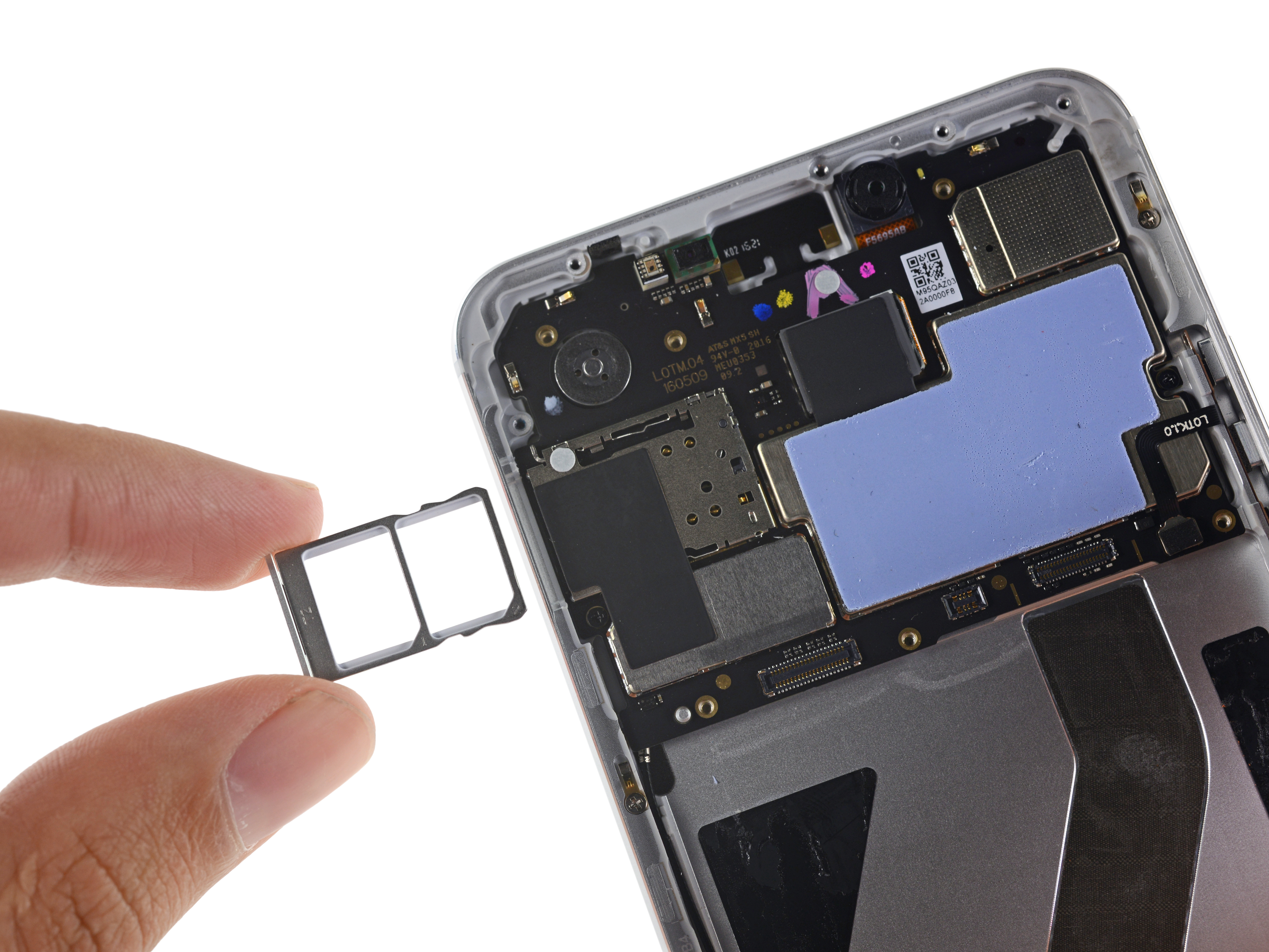

Производители смартфонов, как правило, постоянно пытаются впихнуть в модуль разъема для зарядки как можно больше элементов, что естественно ведет к подорожанию ремонта при замене всех этих часто ломающихся комплектующих. С помощью пинцета мы ловко снимаем несколько комплектующих:

  • кронштейн для вибро-мотора;
  • кронштейн фронтальной камеры;
  • лоток для двух SIM-карт;
  • турбо-карбюратор.

Ну ладно, такого тут нет. :)

Разбор Meizu MX6 от iFixit

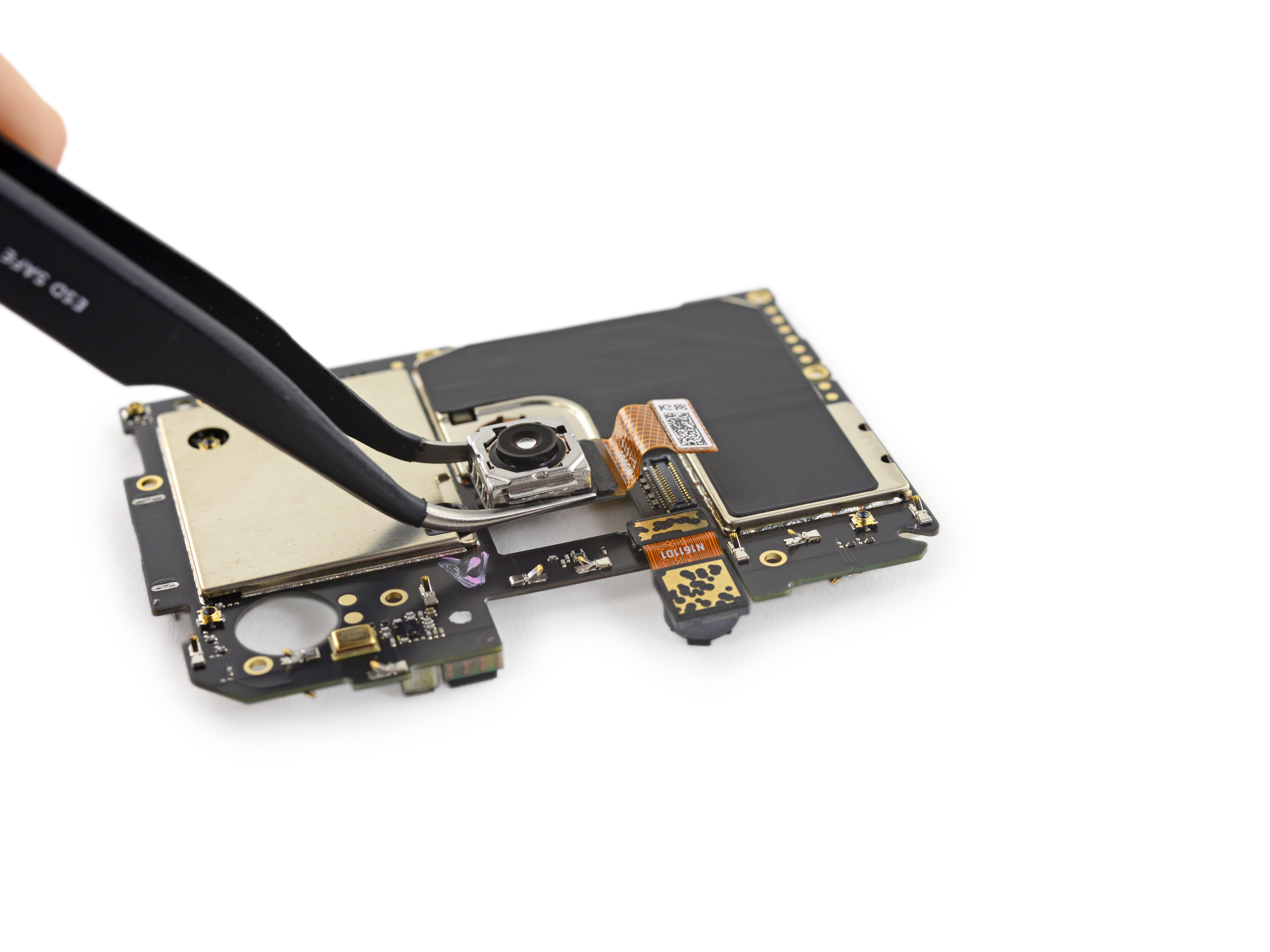

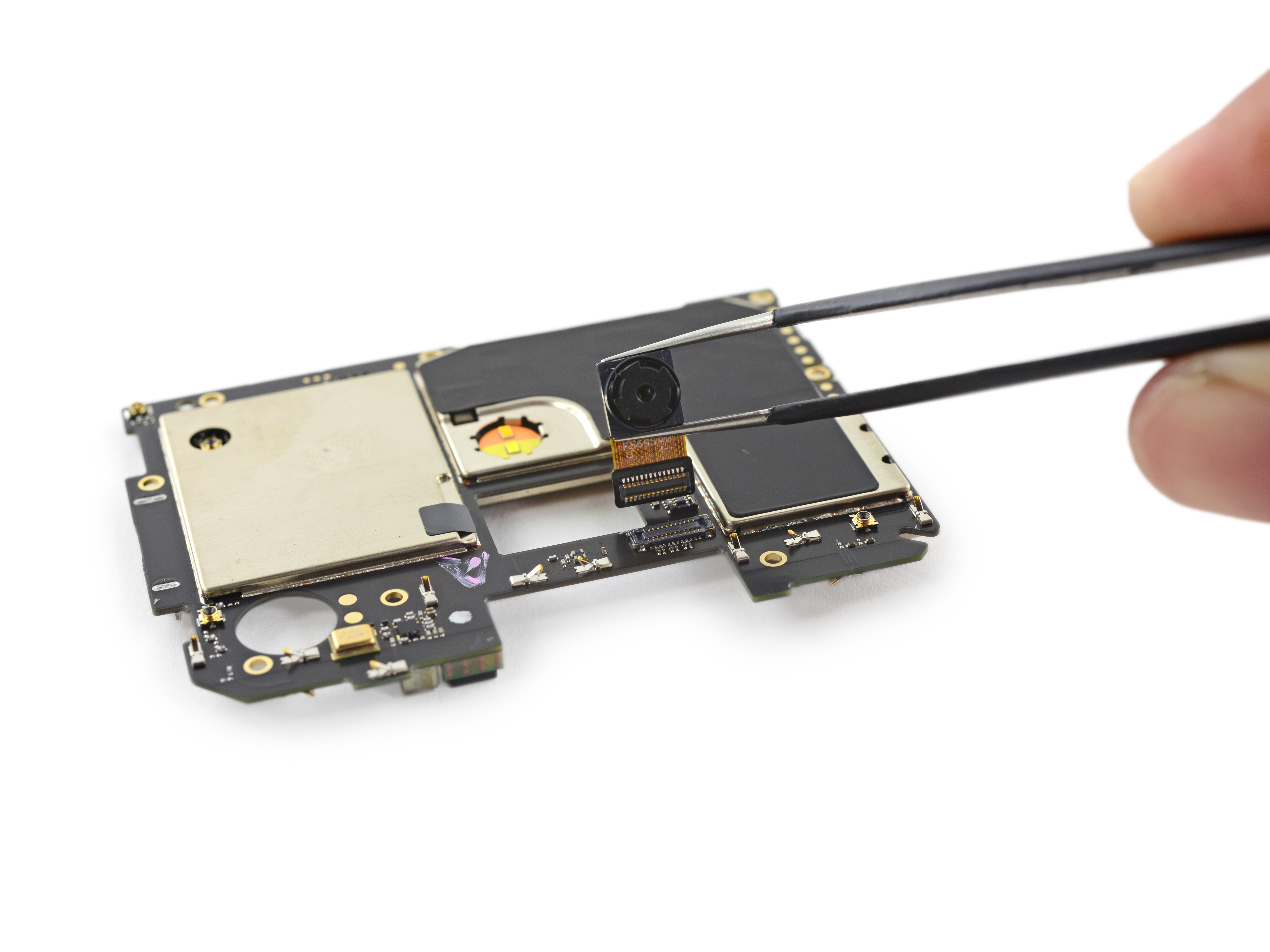

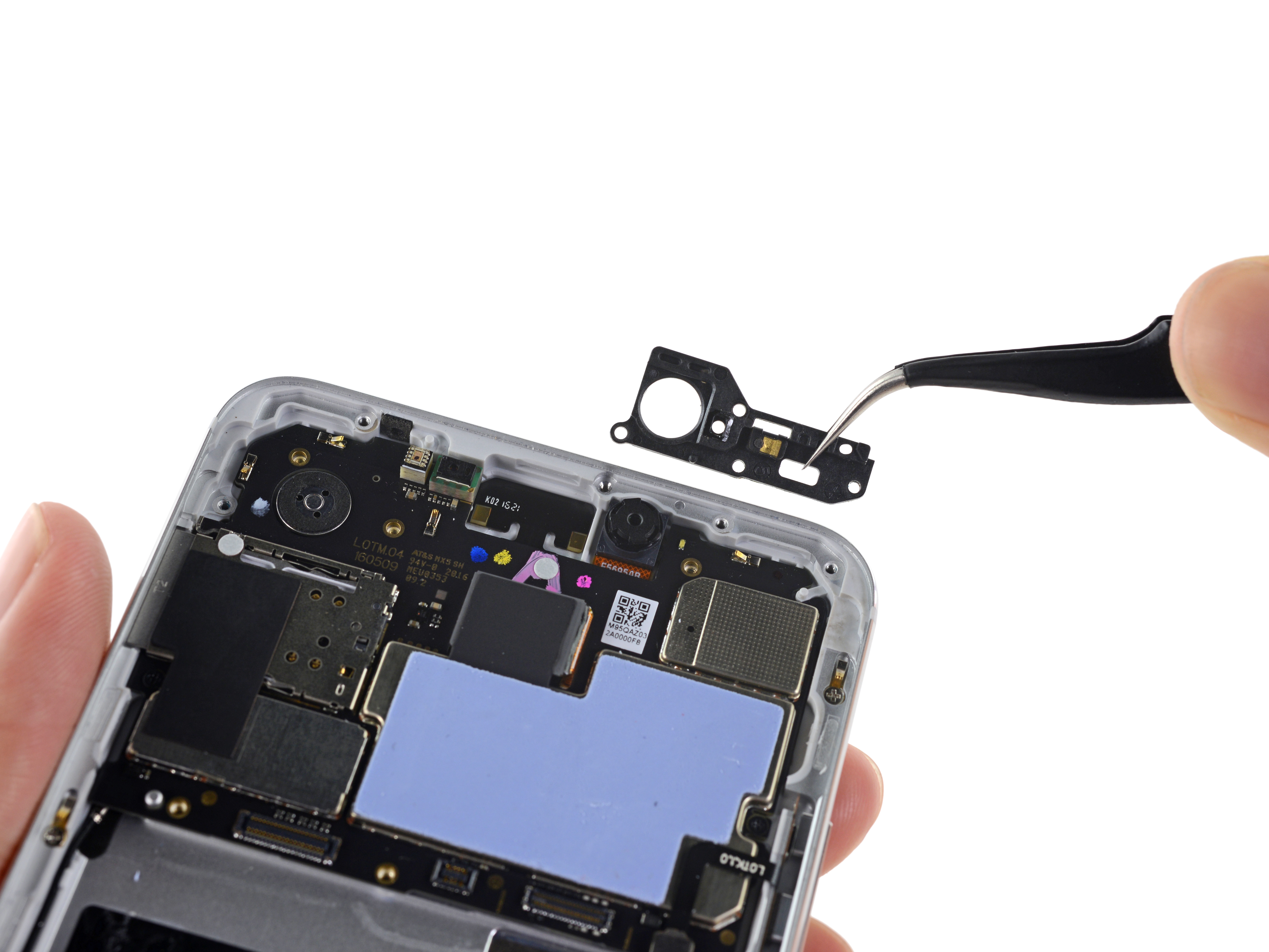

Сняв данные комплектующие, мы сможем поближе подобраться к камере.

Здесь установлен 12 мегапиксельный датчик Sony Exmor RS IMX386 — 6-элементный объектив, диафрагма ƒ/2.0. Фронтальная же камера с 5 мегапиксельным датчиком, 4-элементным объективом и аналогичной диафрагмой. Так как у нас в руках теперь материнская плата, давайте изучим, что же на ней:

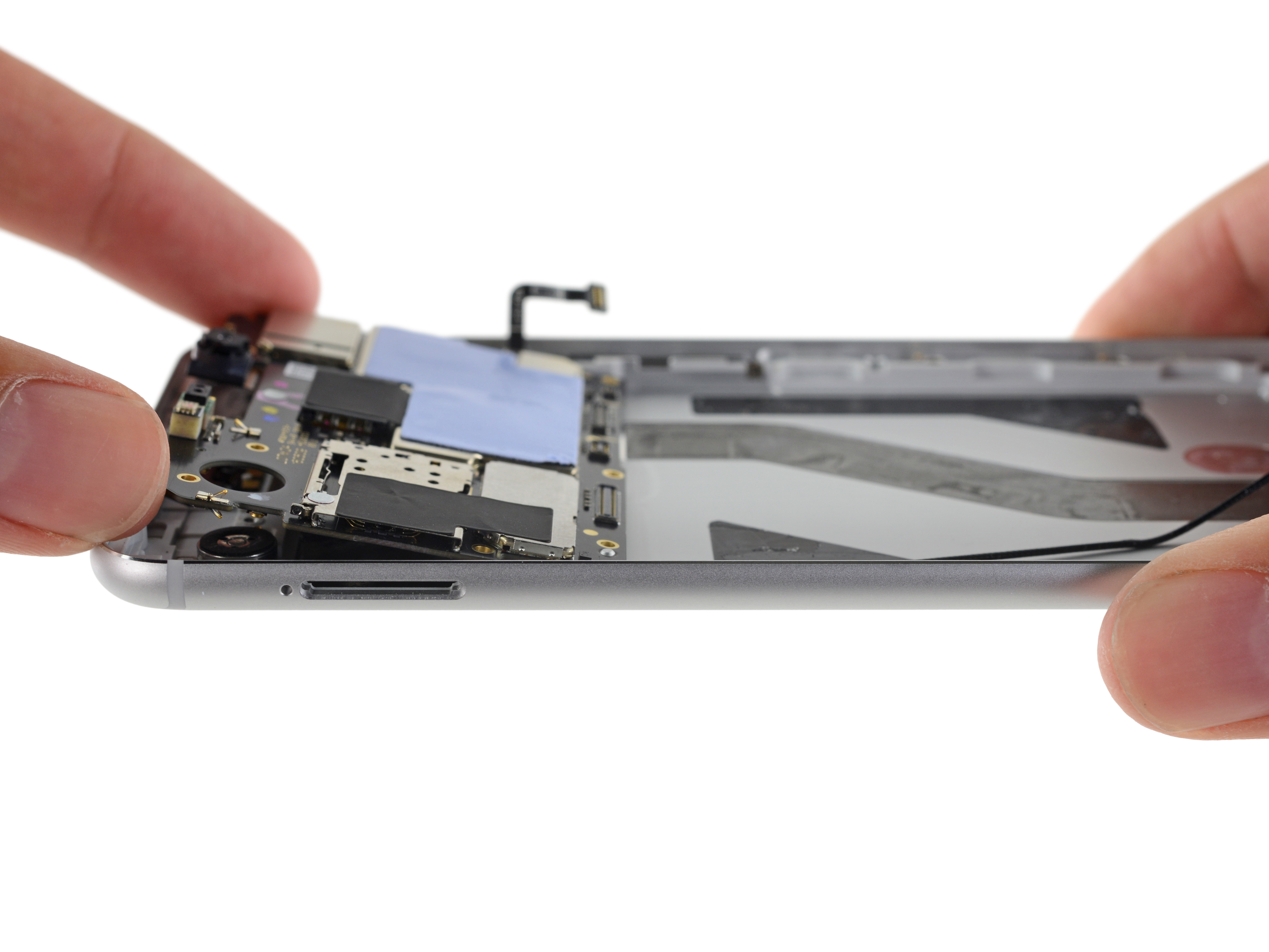

Разбор Meizu MX6 от iFixit

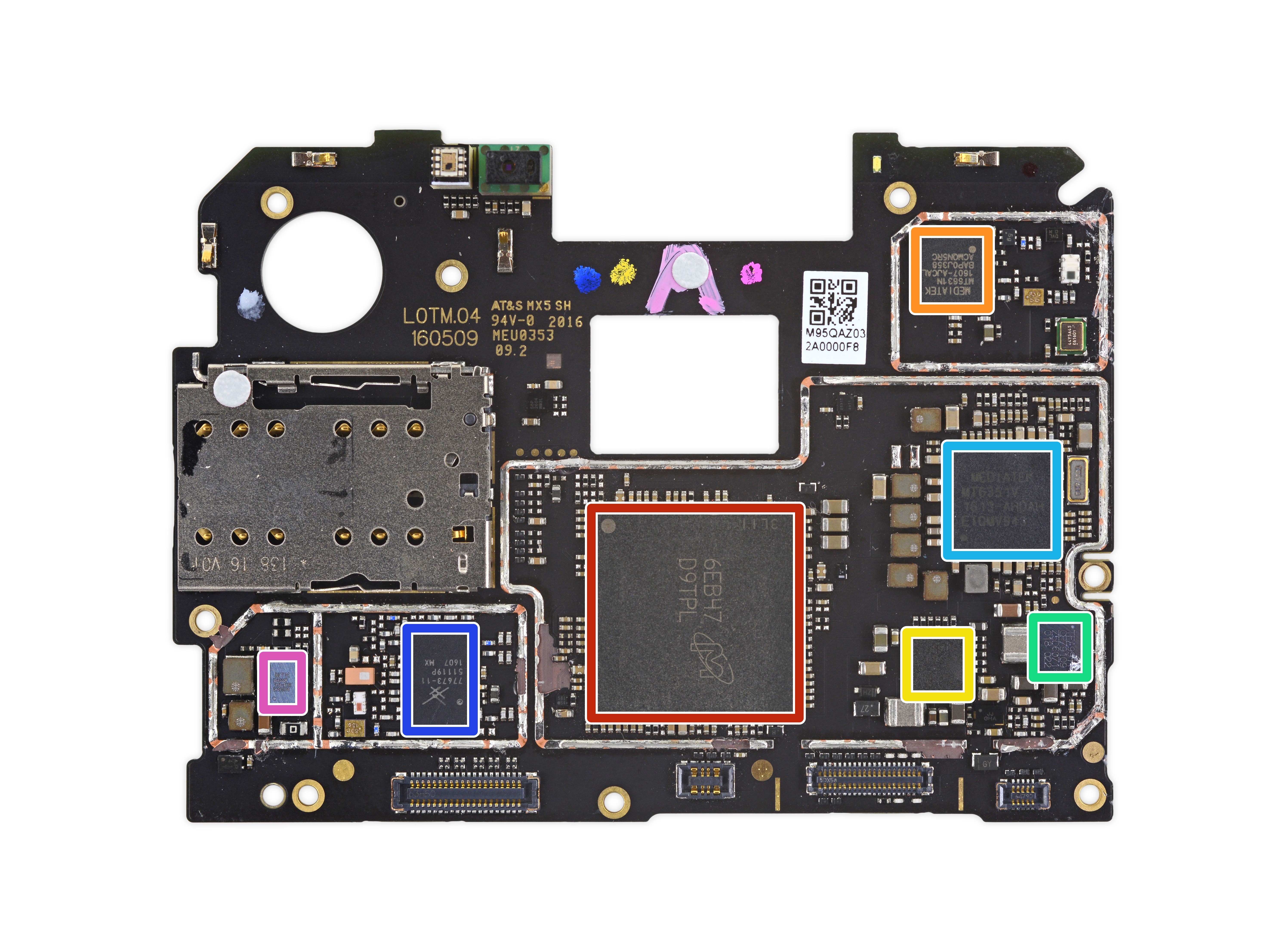

  • Красный — модуль памяти LPDDR3 SDRAM на 32 Гб основной и 4 Гб оперативной памяти, процессор - Micron D9TPL и MediaTek Helio X20;
  • Оранжевый - Wi-Fi модуль - MediaTek MT6631N;
  • Желтый — модуль быстрой зарядки - Texas Instruments BQ25892;
  • Зеленый — аудио-усилитель - NXP TFA9911;
  • Голубой - PMIC (Power management integrated circuit - Управление питанием интегральной схемы) - MediaTek MT6351V;
  • Синий - Skyworks SKY77673-11;
  • Розовый — возможно итерация контроллера SIM-карт MT6302 (PDF) - MediaTek MT6300P.

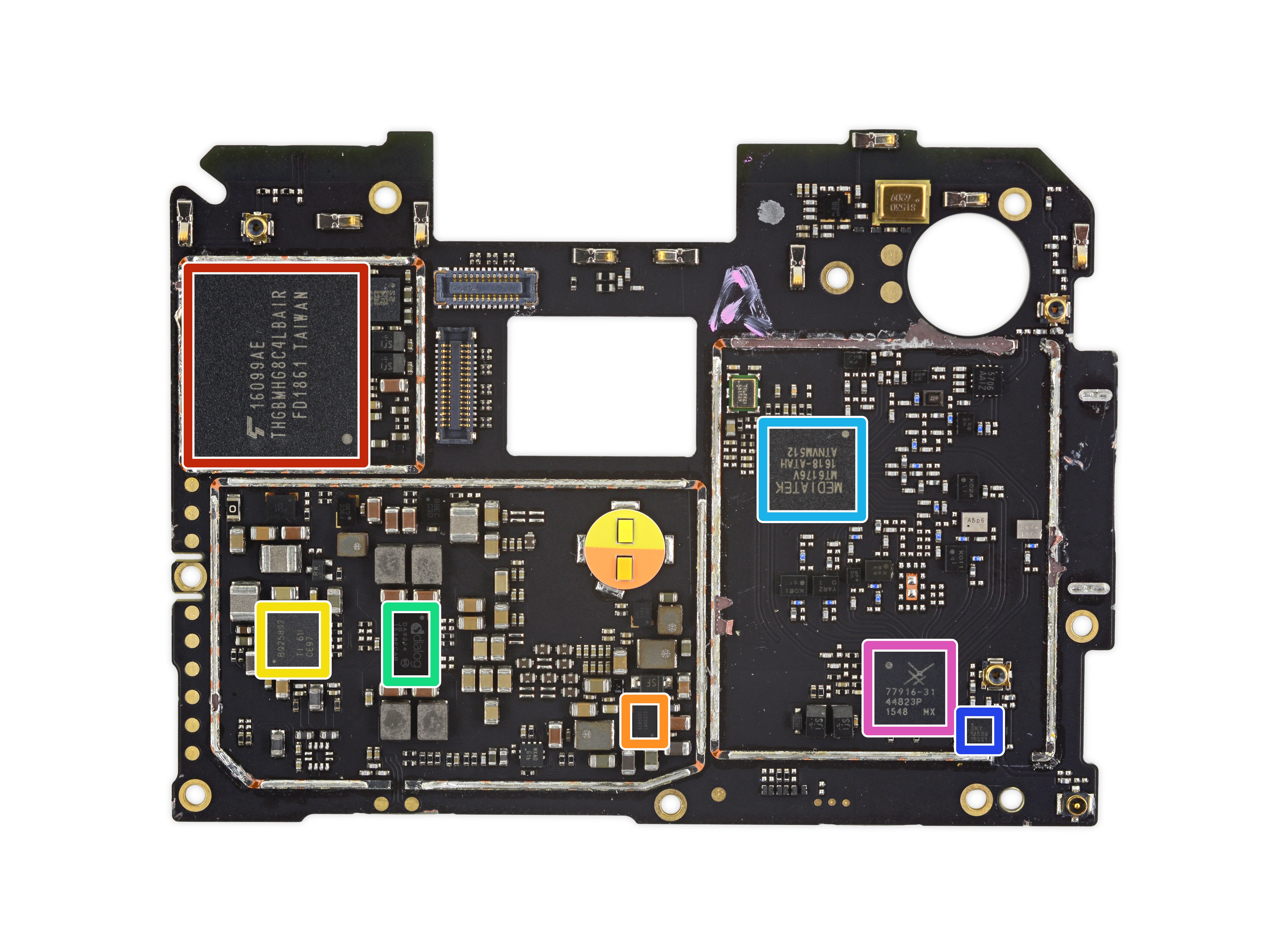

С другой стороны:

Разбор Meizu MX6 от iFixit
Разбор Meizu MX6 от iFixit

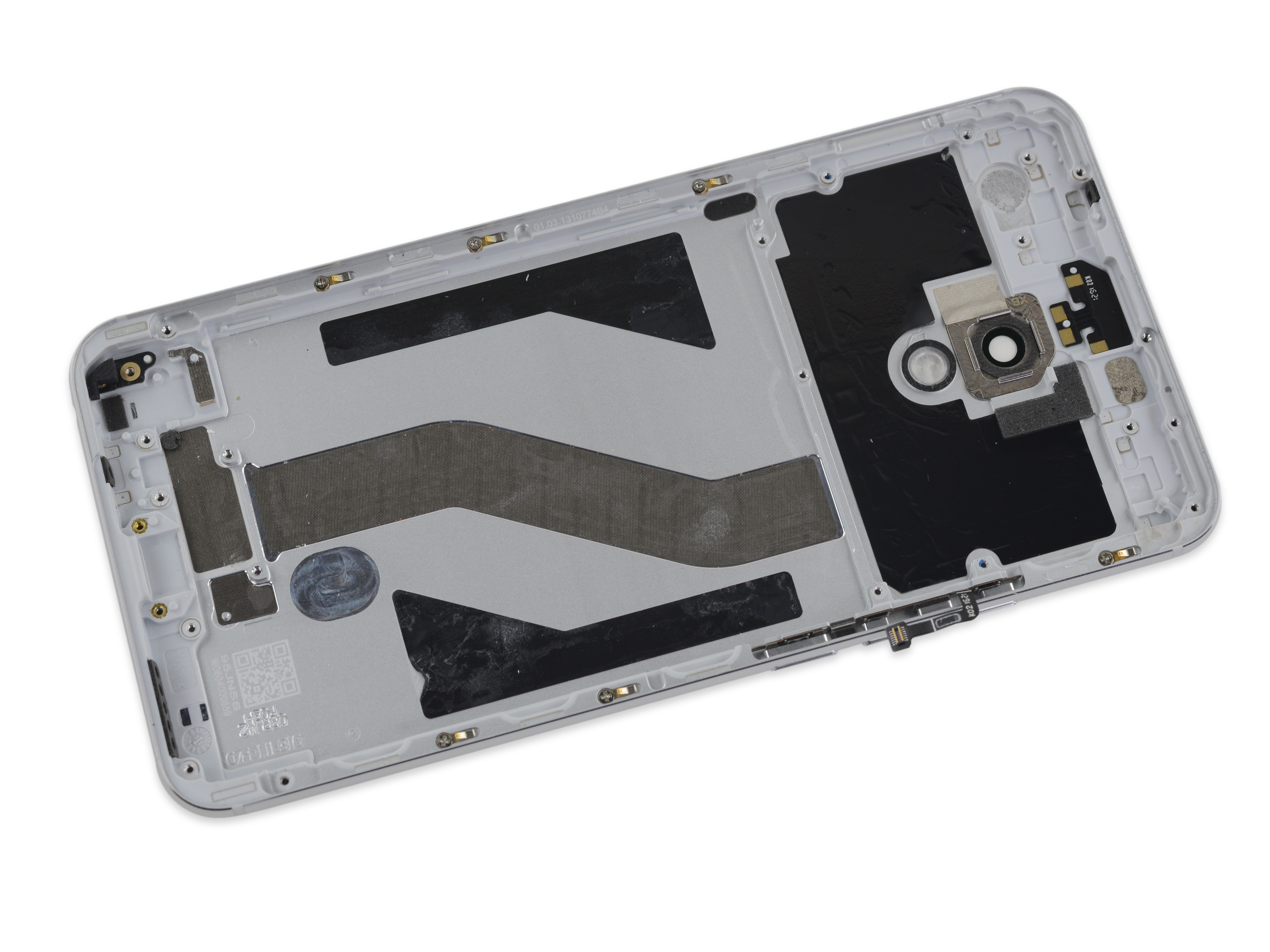

Осталось снять только мелочь. Вот это, например, крошечный вибро-мотор. Он, кстати, отличается от вибро-моторов с линейными колебаниями, как во всех моделях iPhone например.

Разбор Meizu MX6 от iFixit

Вся основа смартфона напичкана пружинными контактами, что несомненно упростило и сделало интереснее наше путешествие по MX6.

Разбор Meizu MX6 от iFixit

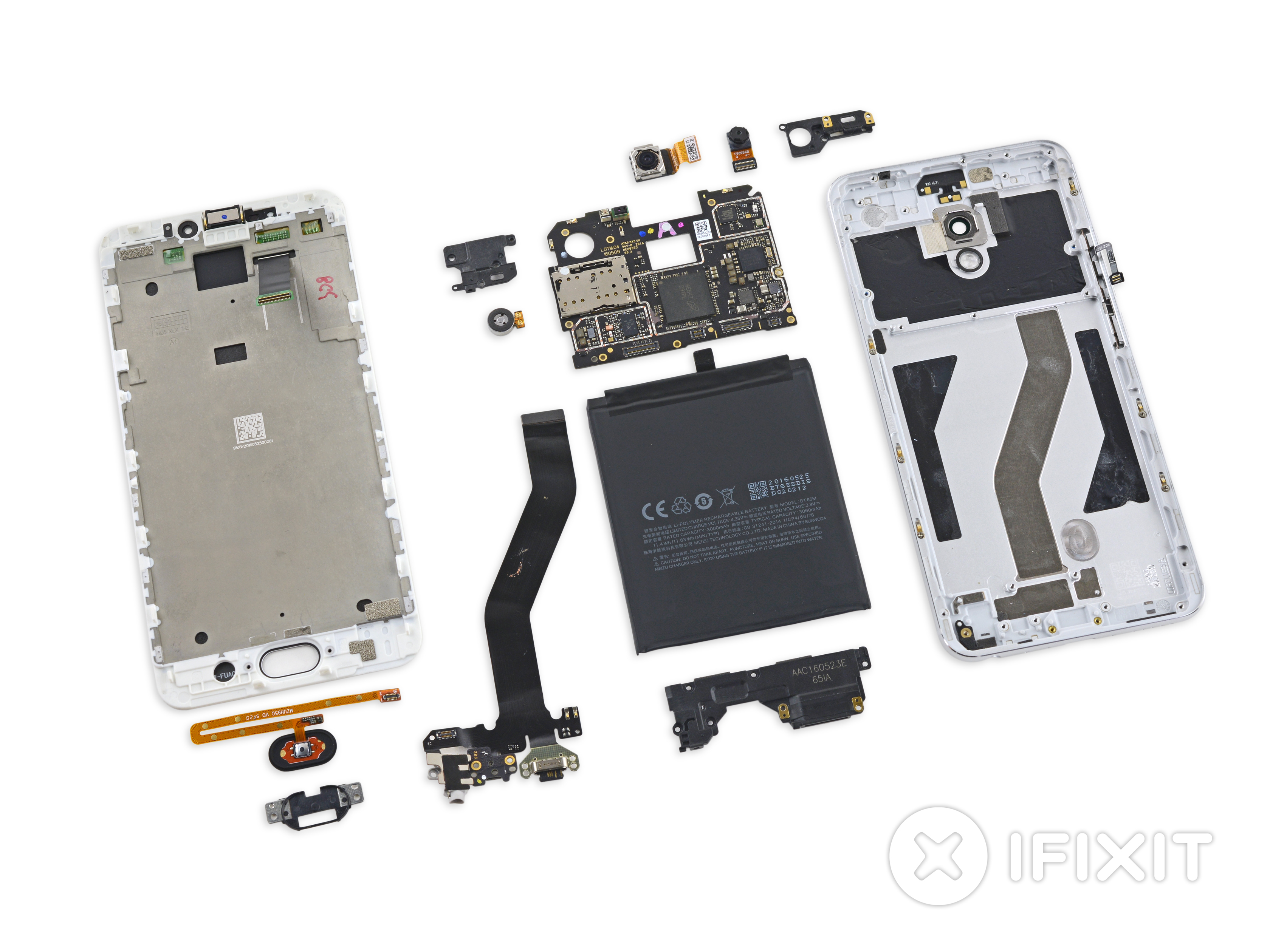

Внешний дизайн хоть и повторяет iPhone практический полностью, внутренне расположение элементов очень похоже на Nexus 6P. Вообщем это и все, что у нас осталось от смартфона! Пора дать ему оценку.

Разбор Meizu MX6 от iFixit

  • Основной блок телефона отделен от дисплея, что однозначно упрощает ремонт.
  • Много элементов с пружинными контактами, на винтах и достаточно простое крепление кабелей. Все это также делает ремонт проще и дешевле.
  • У батареи конечно есть язычок для извлечения, но она прикреплена на крепкий клей, так что понадобится не мало сил, чтобы справиться со всем этим.
  • Meizu решили использовать винты Pentalobe на внешней стороне корпуса, что конечно же требует отдельной отвертки для начала вскрытия смартфона, какой бы ремонт не потребовался.

Эта статья — перевод разбора от iFixit, оригинал которой вы можете прочитать здесь. Напомню, что также у нас вы можете прочитать обзор Meizu.
