Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов

Исследуем интересные нововведения на материнской плате ROG STRIX Z590-E GAMING WIFI под процессоры Intel 10-й и 11-й серий

Выбор материнской платы всегда упирается в один критерий: деньги. Ну, учитывая современные реалии, стоит упомянуть и наличие. Компромиссные варианты нижне-средней ценовой категории рассмотрим в другой раз, а сегодня уделим внимание очень интересному варианту из верхне-средней ценовой категории — ASUS ROG STRIX Z590-E GAMING WIFI.

Технические характеристики

  • Форм-фактор: ATX (305 × 244 мм).
  • Процессорный разъем: Socket LGA1200.
  • Системная логика: Intel Z590 Chipset.
  • Оперативная память: 4 × DIMM, DDR4-2133…5333, до 128 Гбайт.
  • Звук: ROG SupremeFX 7.1 (ALC4080 + Savitech SV3H712).
  • Сеть проводная: 2 × 2,5 Гбит Ethernet (Intel I225-V).
  • Сеть беспроводная: Wi-Fi 802.11ax 6E 2x2, Bluetooth 5.2 (Intel Wi-Fi 6 AX200).
  • Слоты расширения: 3 × PCI-Ex16.
  • Накопители: 6 × SATA III 6 Гбит/с, 4 × M.2 NVMe / SATA III 6 Гбит/с 2280/22110.
  • Задняя панель: 1 × USB 3.2 Gen 2×2 port Type-C, 3 × USB 3.2 Gen 2 port Type-A & Type-C, 4 × USB 3.2 Gen 1 Type-A, 2 × USB 2.0 Type-A, HDMI, DisplayPort, 2 × SMA, 2 x RJ35, 5 × 3,5 мм аудио джек, 1 × S/PDIF выход, кнопки BIOS FlashBack и Clear CMOS.

На момент написания обзора цена материнской платы составляет 31 000 рублей.

Комплектация

Коробка небольшая, что косвенно указывает на стандартную комплектацию.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Комплектация. 1

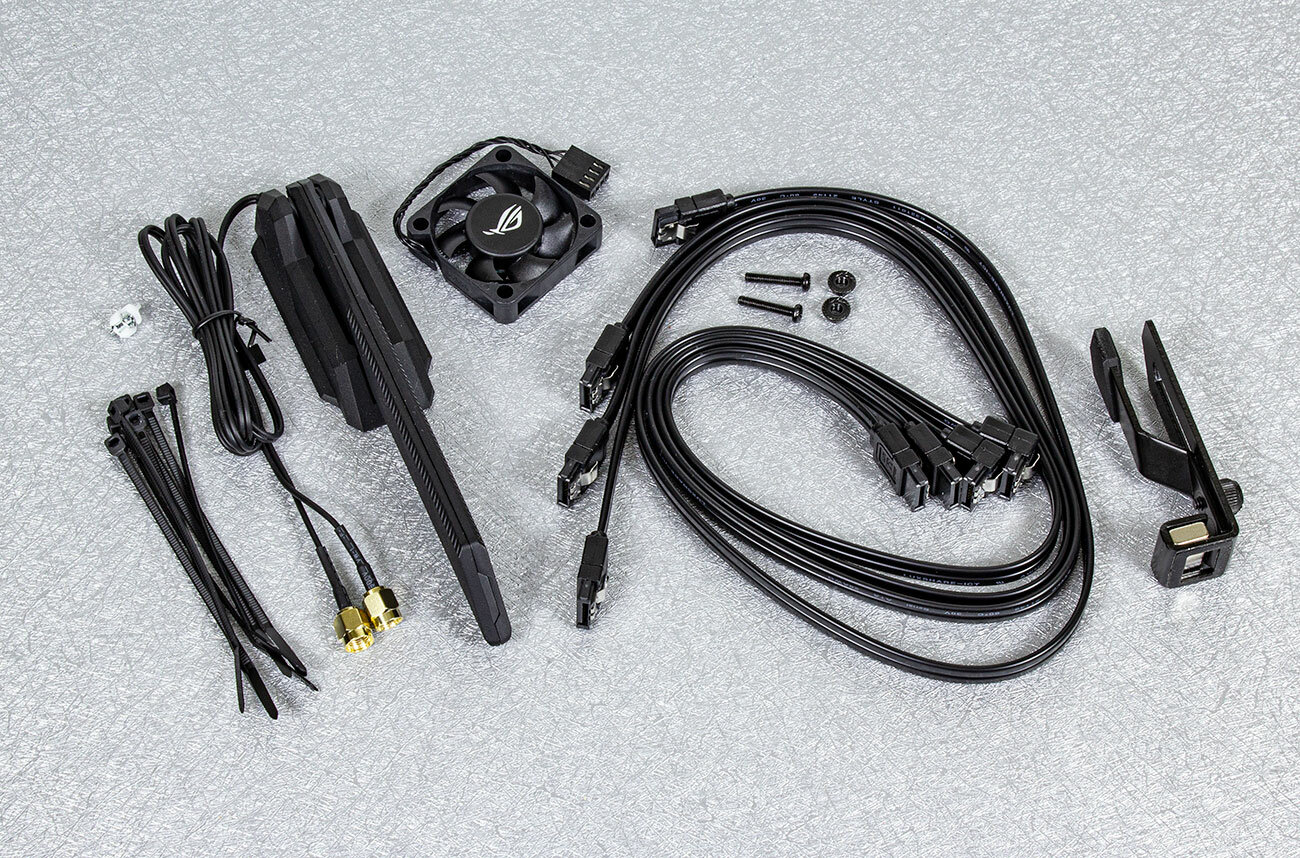

Впрочем, не всегда внутренний объем коробки отражает наполнение. В случае с STRIX Z590-E GAMING WIFI довеском положили все необходимые для запуска кабели, антенны и шнуры.

Внешний вид

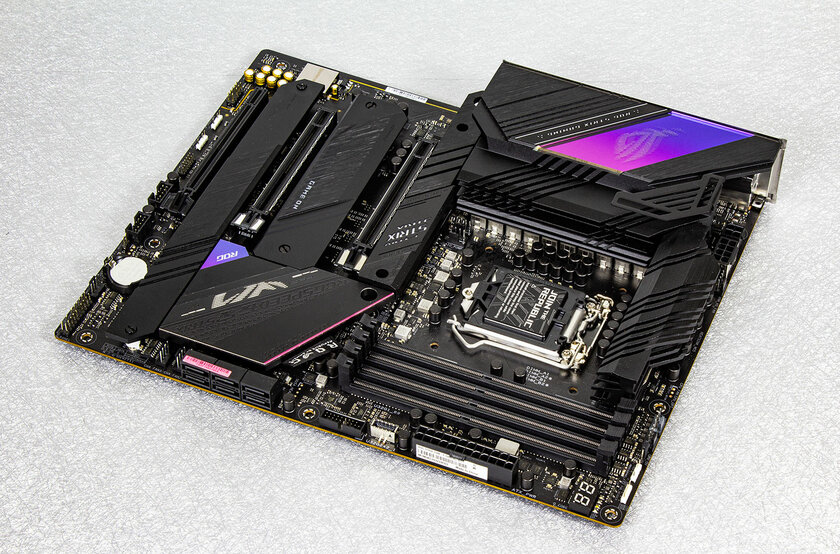

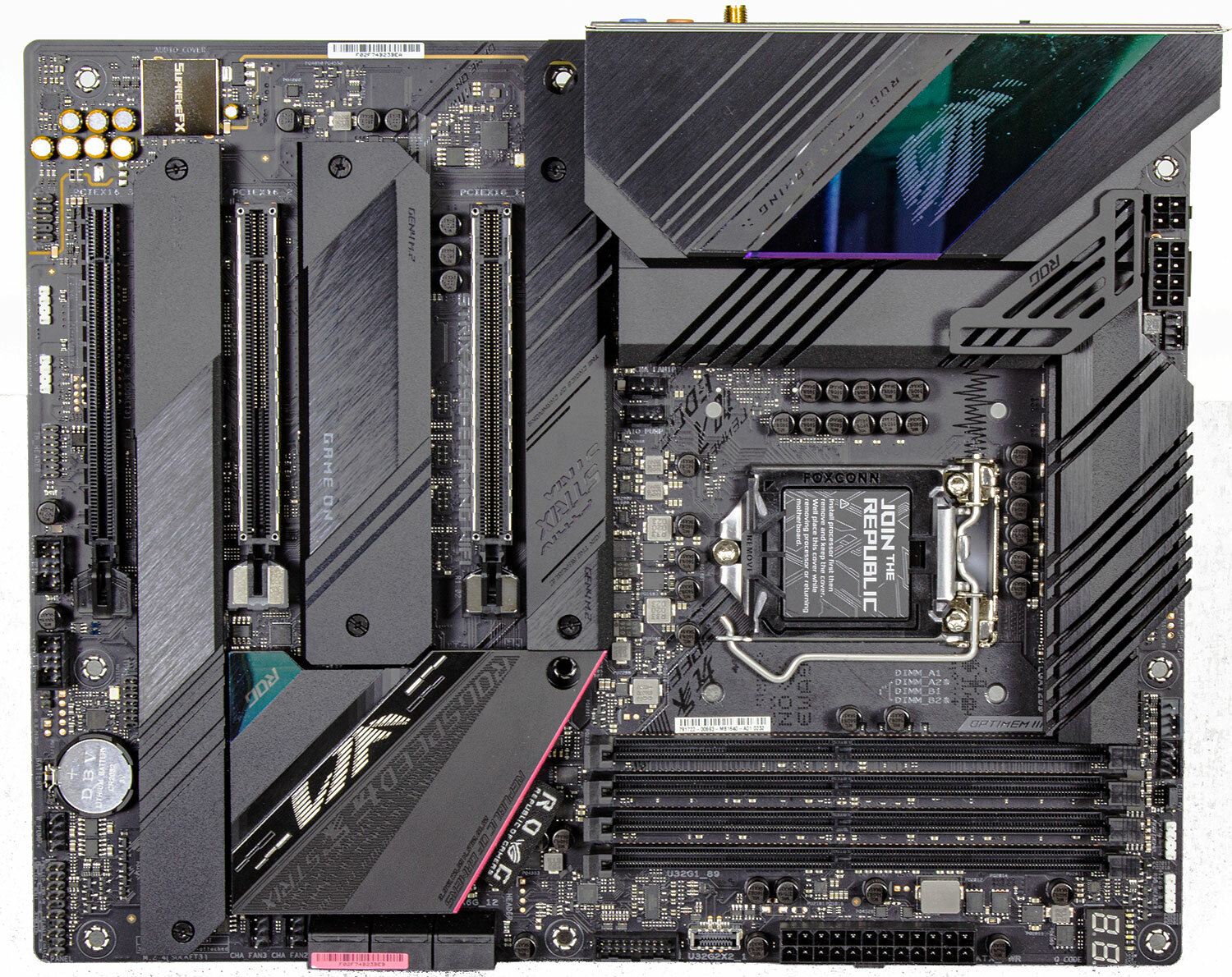

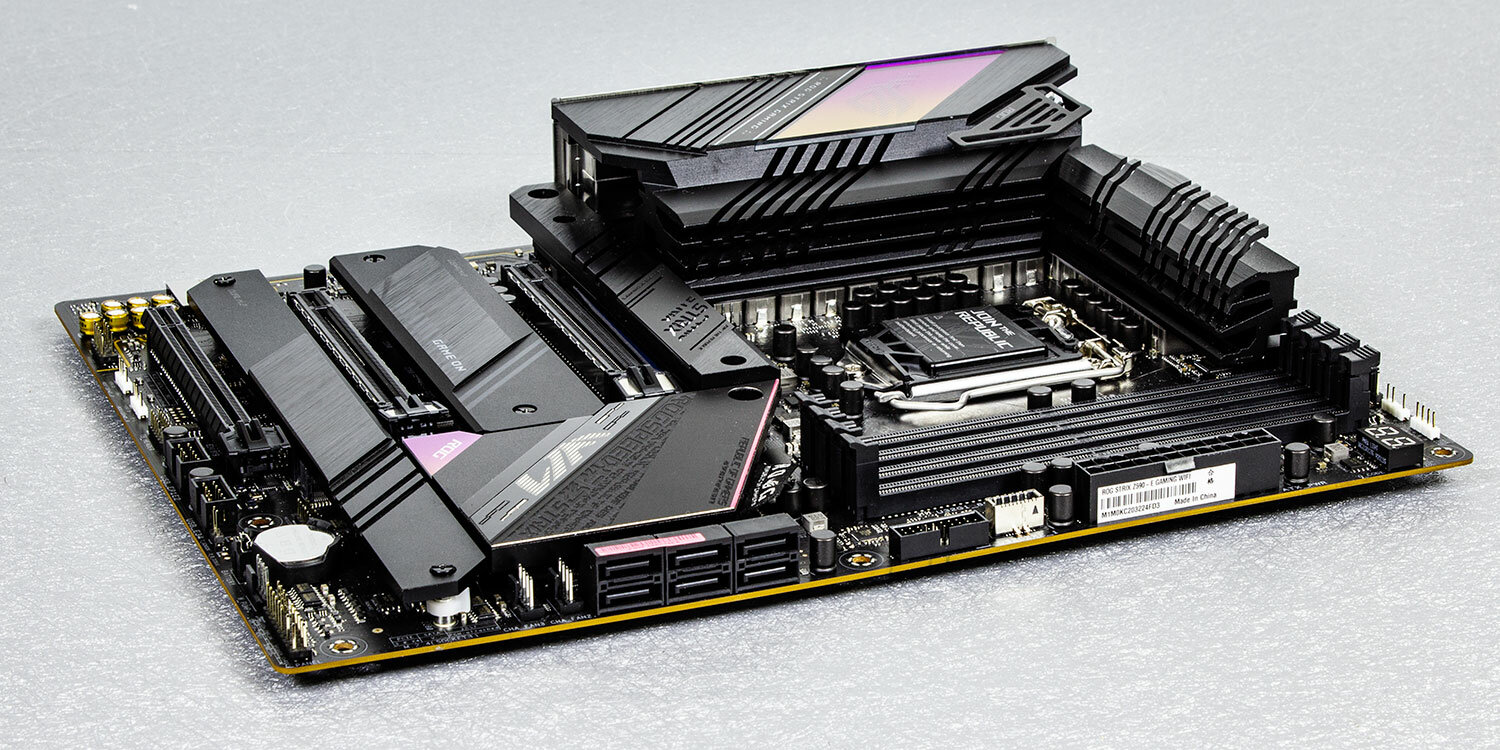

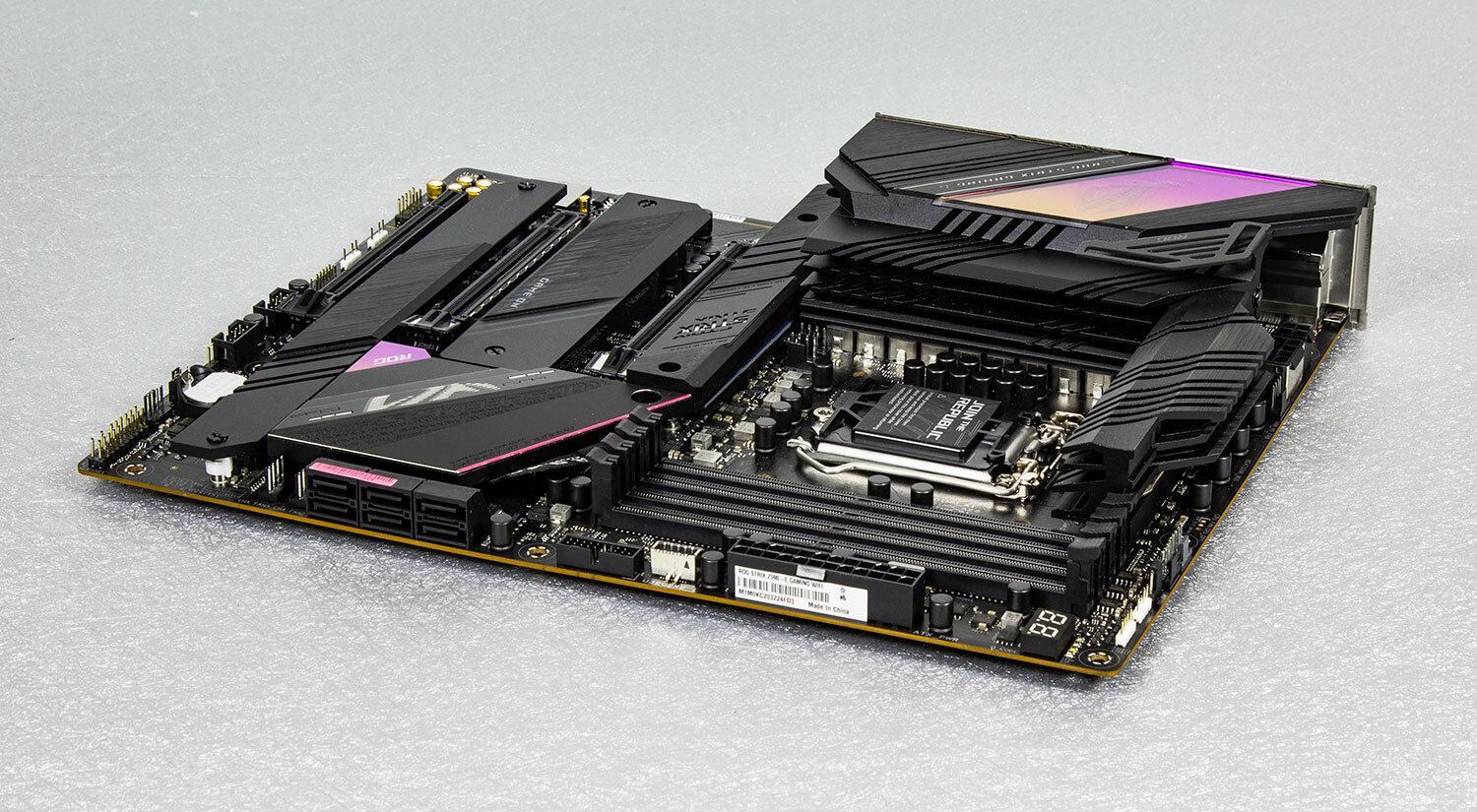

Из массы черных материнских плат ROG-версию STRIX Z590-E GAMING WIFI визуально выделяют цветные вставки на радиаторах системы питания процессора и чипсетах. В остальном же с двух метров — типичный представитель игровой линейки: стремительный (и даже в чем-то агрессивный) дизайн, мощные радиаторы системы охлаждения VRM.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 1

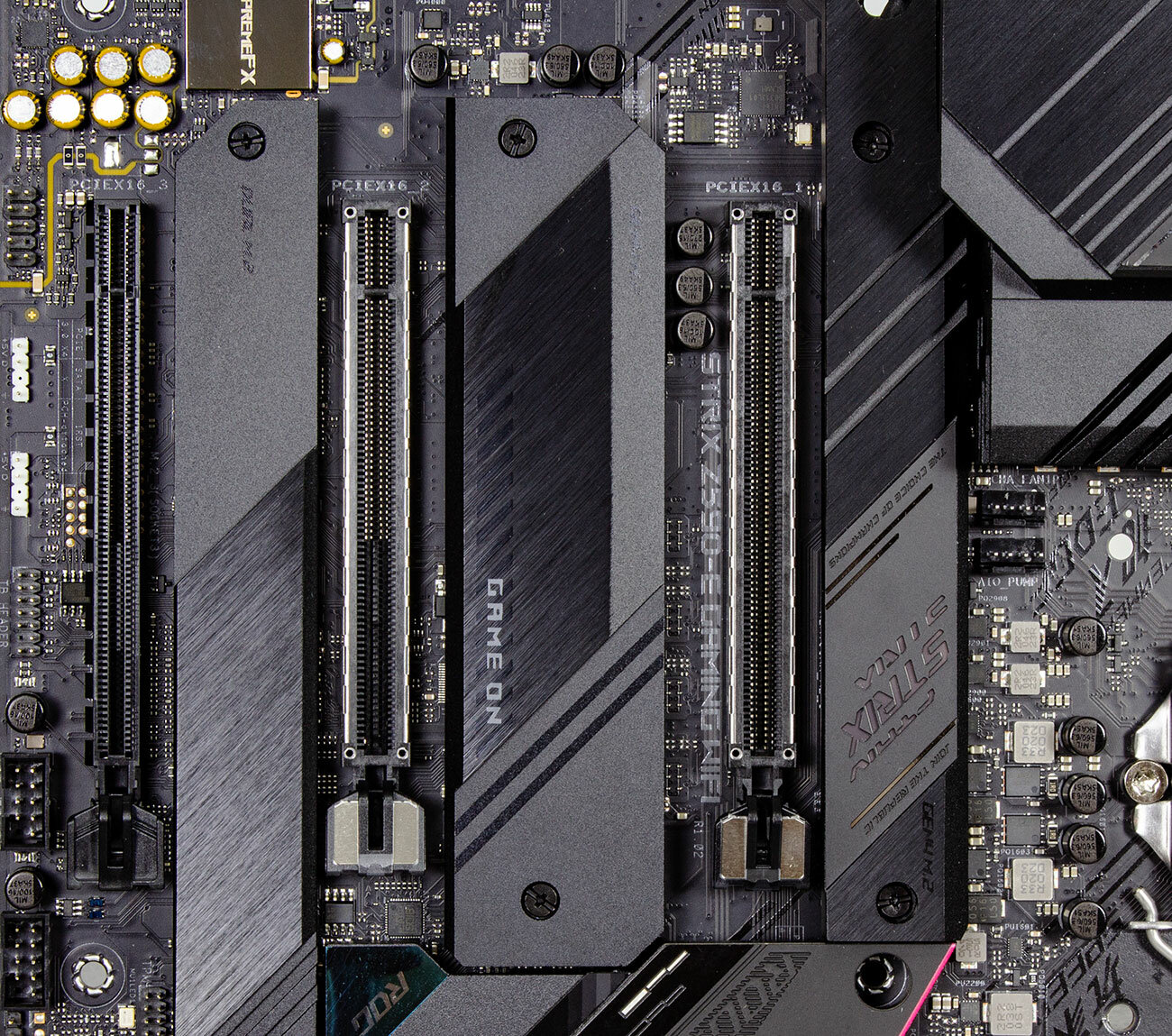

Внимательный читатель наверняка заметил ещё одно отличие этой материнки от всех ранее изученных: у Z590-E GAMING WIFI нет слотов PCI Express x1! Только PCIEx16 в количестве трех штук. Из них «настоящий» 16x только тот, что ближе к процессору. Первый и второй слоты (считая от процессора) «висят» на процессоре, третий — на системной логике (чипсете).

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 2

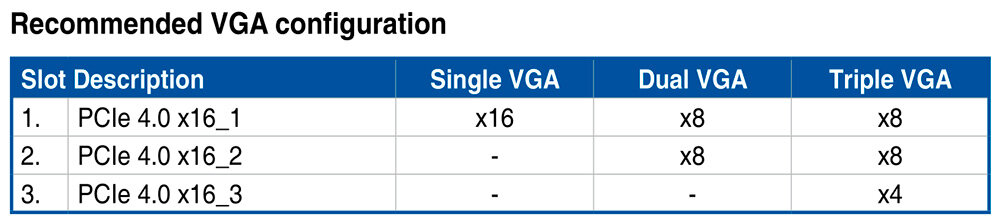

Ко второму подведено 8 линий, к третьему — четыре.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 3

В целом, совершенно нормальный вариант для системы, где кроме видеокарты да ещё одной платы расширения (звуковая плата, контроллер какой, плата захвата и так далее) никаких устройств внутри системного блока не предвидится.

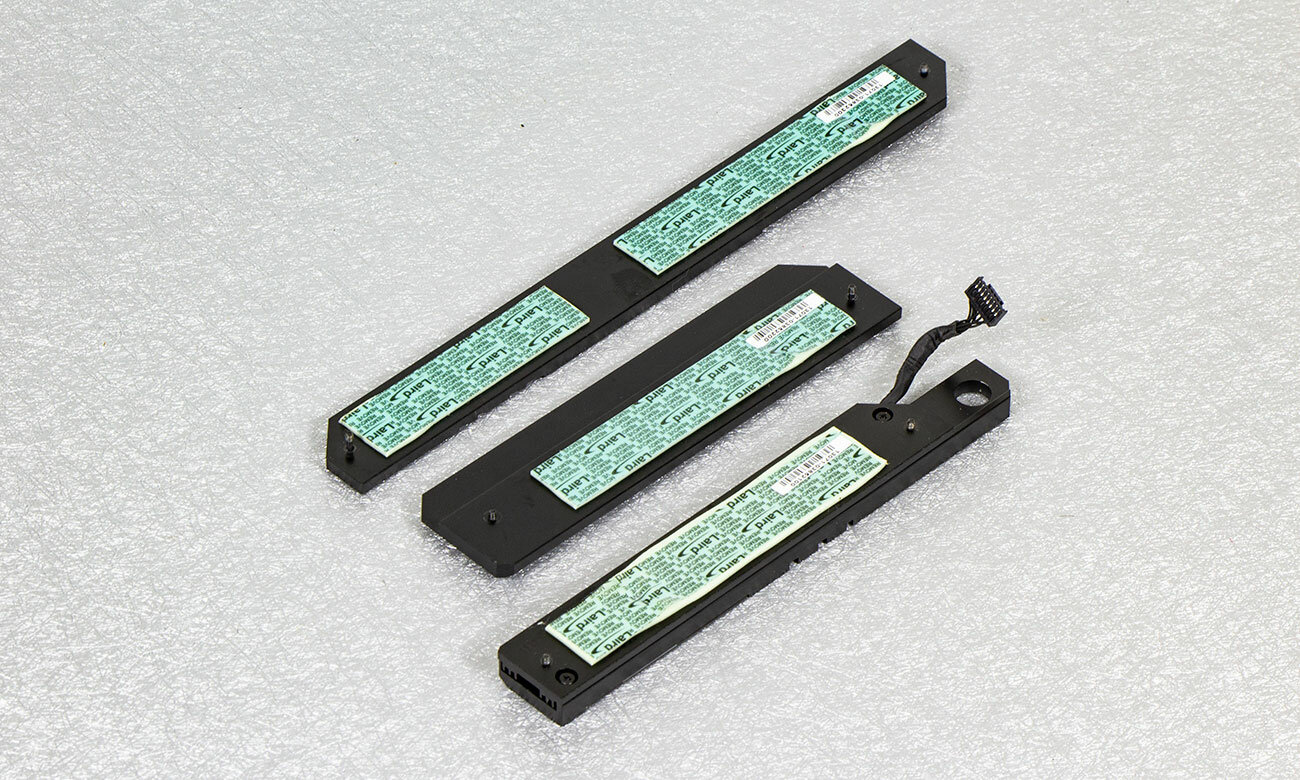

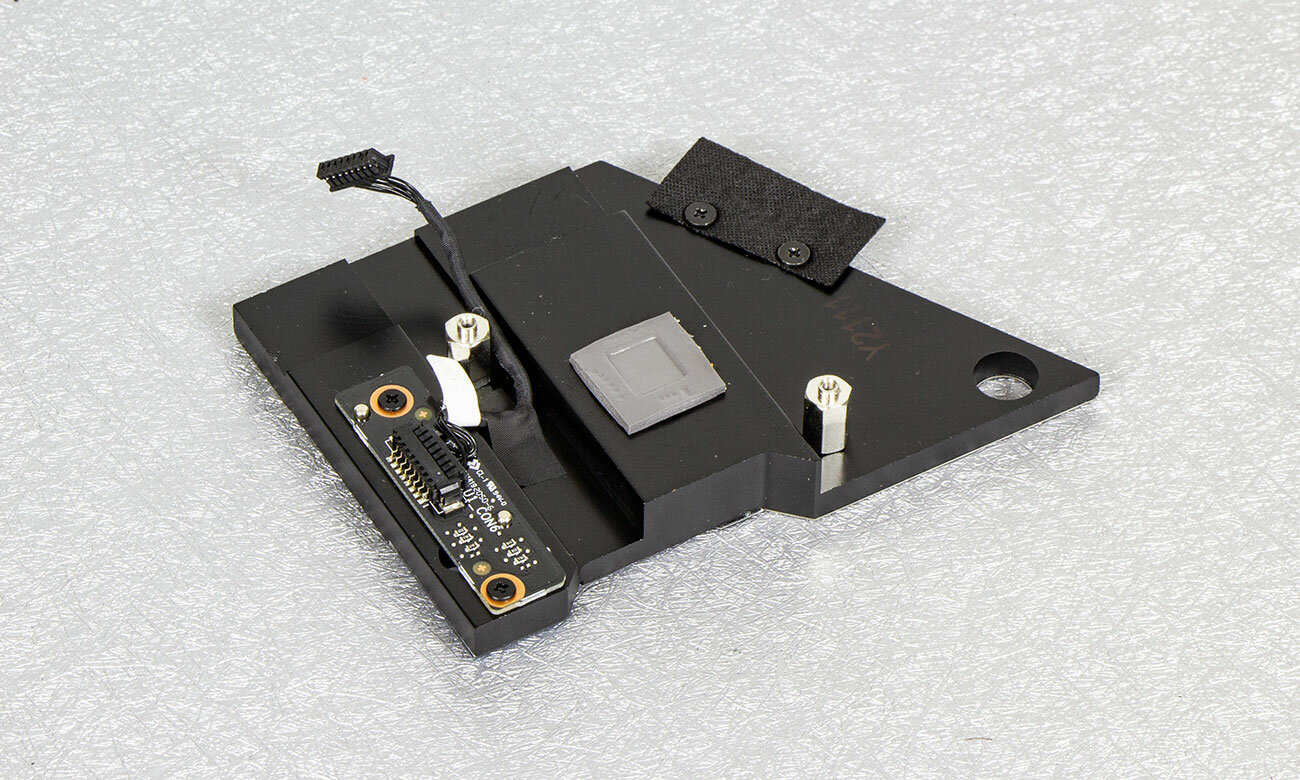

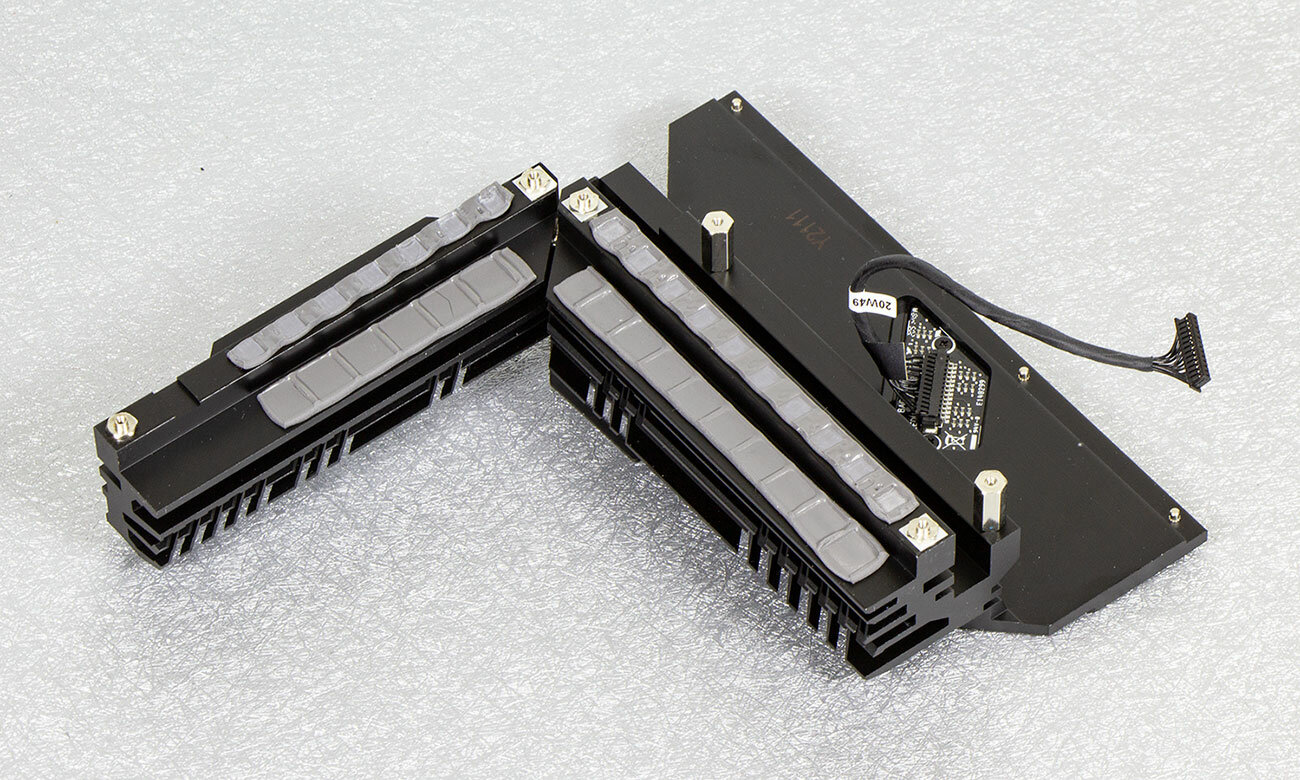

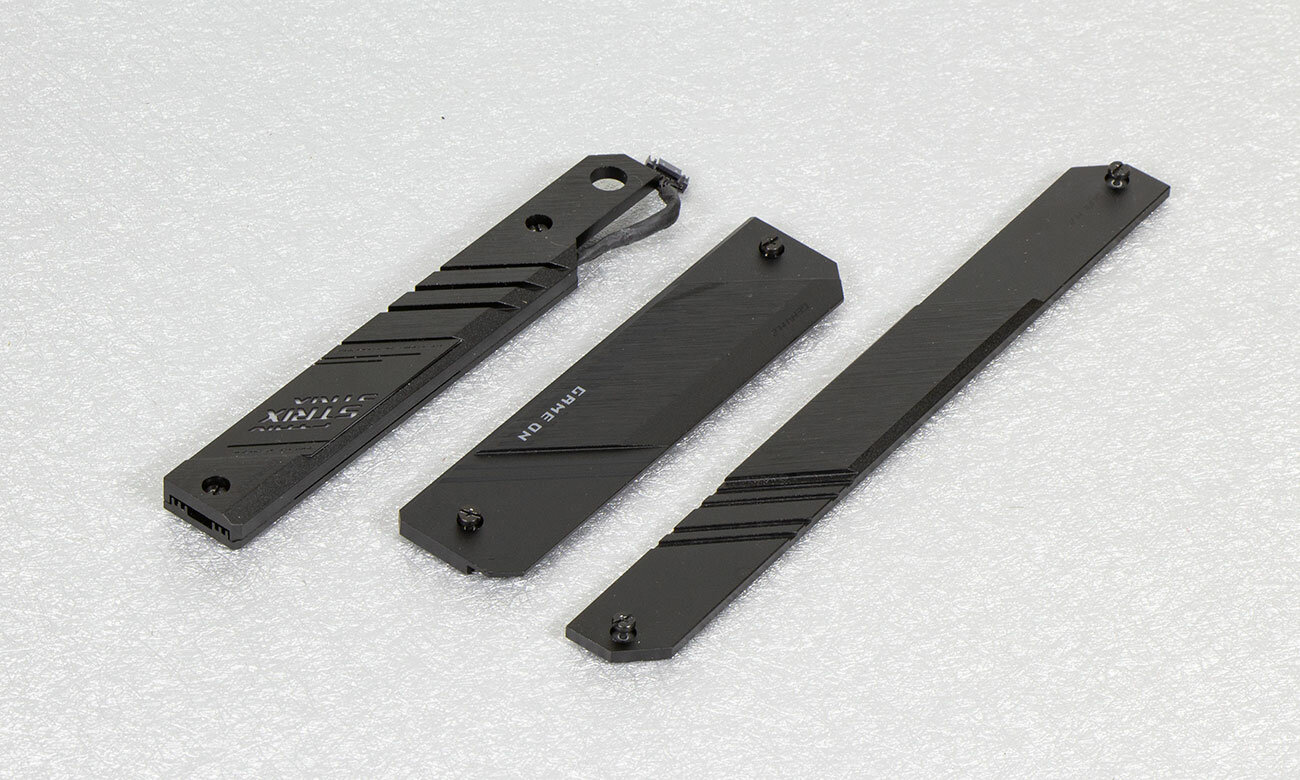

Освободившееся пространство отдано разъемам M.2. Их аж четыре штуки, все с радиаторами. Один из радиаторов оснащен подсветкой.

Вся четверка поддерживает протокол NVMe (то есть передает данные через линии PCI Express), с накопителями SATA M.2 умеет работать только четвертый слот. M.2_1 работает только с процессорами 11-го поколения.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 6

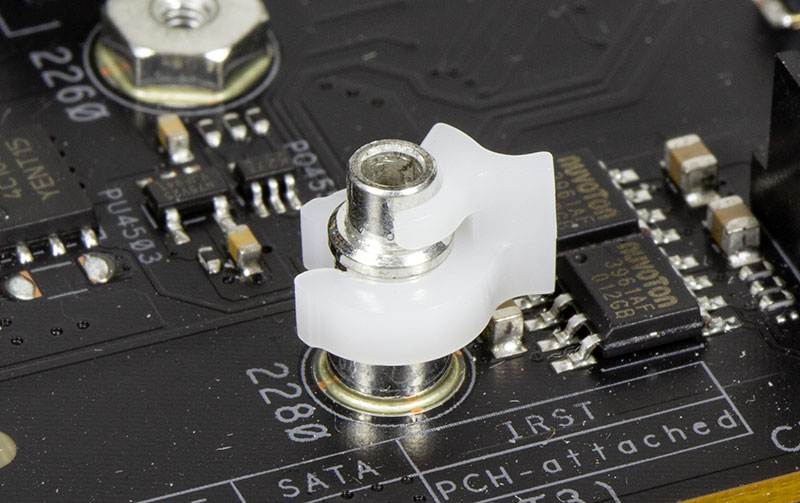

Для удобного монтирования SSD предусмотрены простые в обращении пластиковые фиксаторы накопителей. Практичная штука при частой смене накопителей.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 7

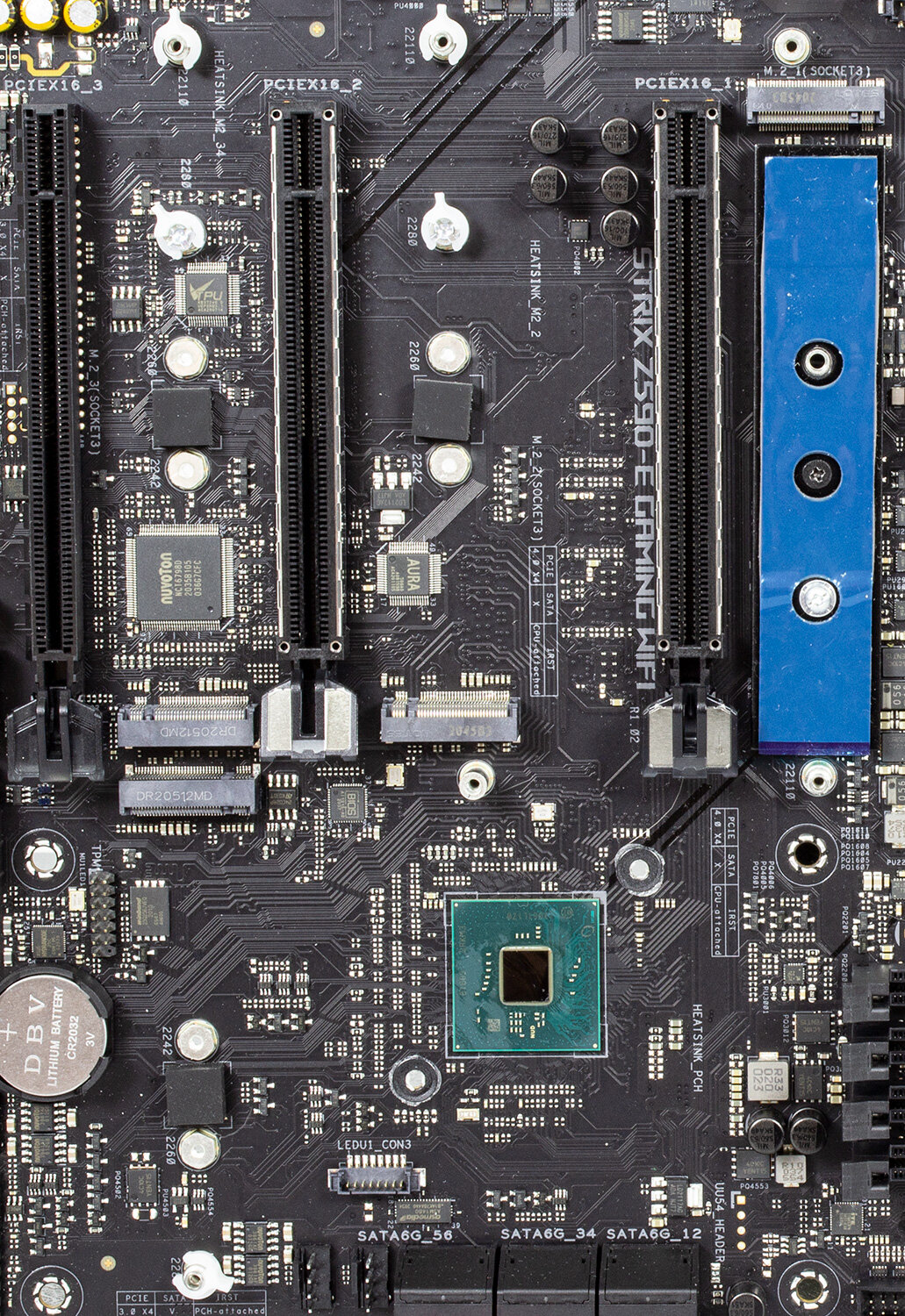

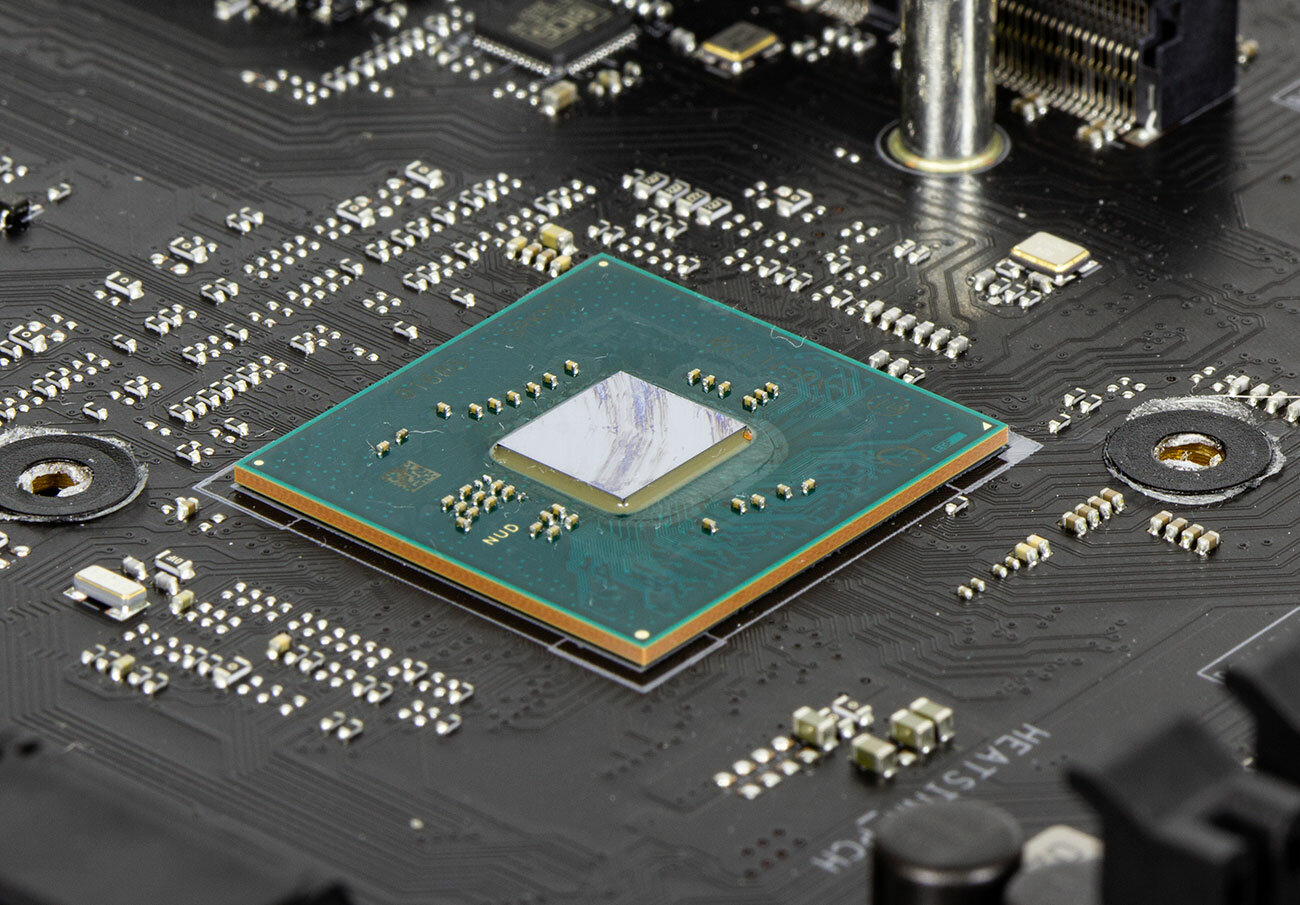

Между M.2-разъемами и прочими коннекторами распаян чипсет Z590.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 8

По внутреннему устройству он мало отличается от 490-го, из основного более широкая шина DMI и 20 линий PCI Express вместо 16. Добавили также 20-гигабитных портов USB в количестве трех штук.

Охлаждает чипсет крупный алюминиевый радиатор с RGB-подсветкой.

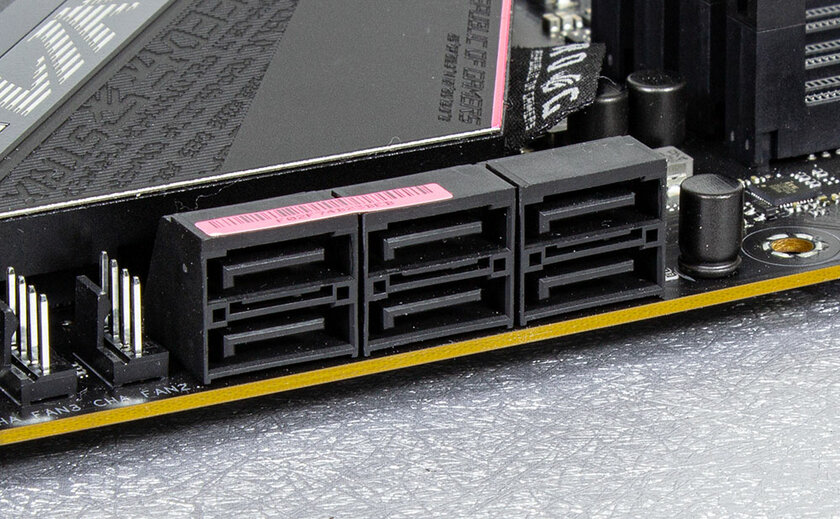

Под SATA-накопители установили шесть соответствующих разъемов одним угловым блоком.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 11

Оставшееся от слотов расширения и слотов под накопители место занимает процессорный сокет, четыре гнезда DIMM и преобразователи питания.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 12

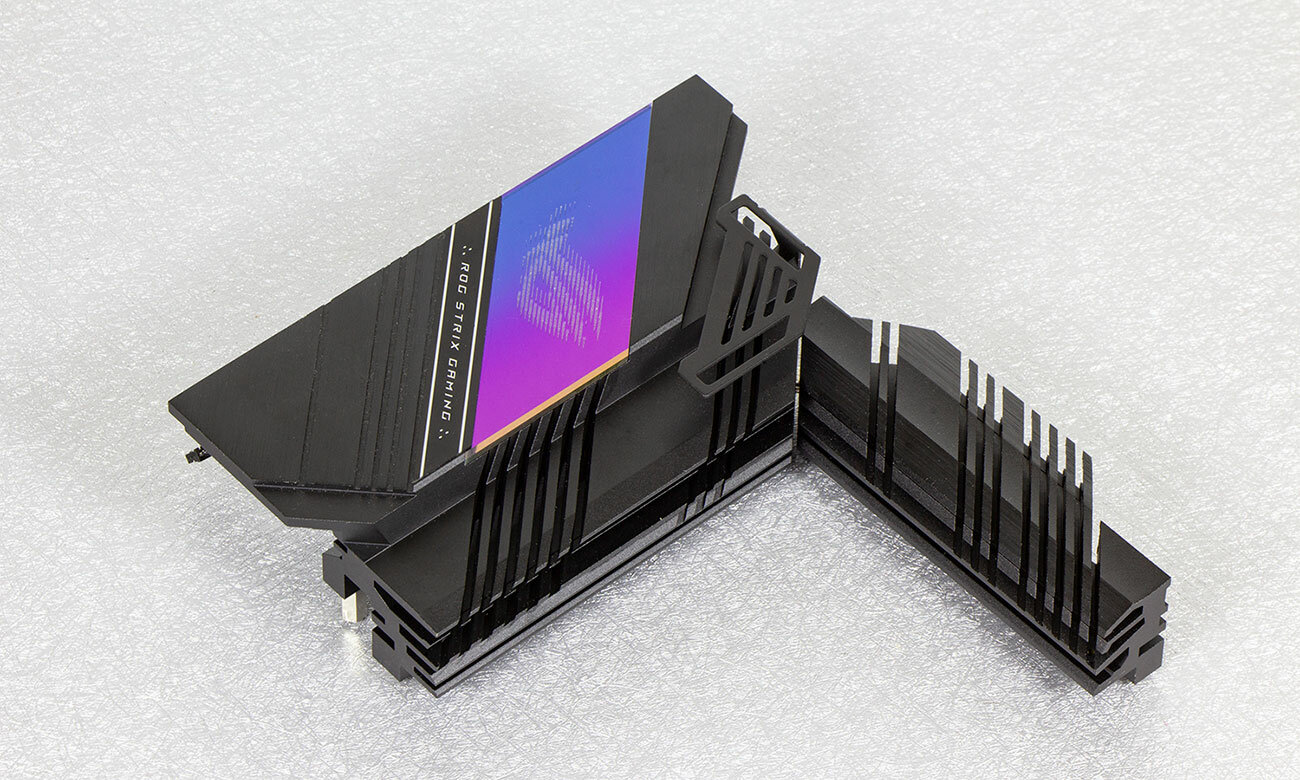

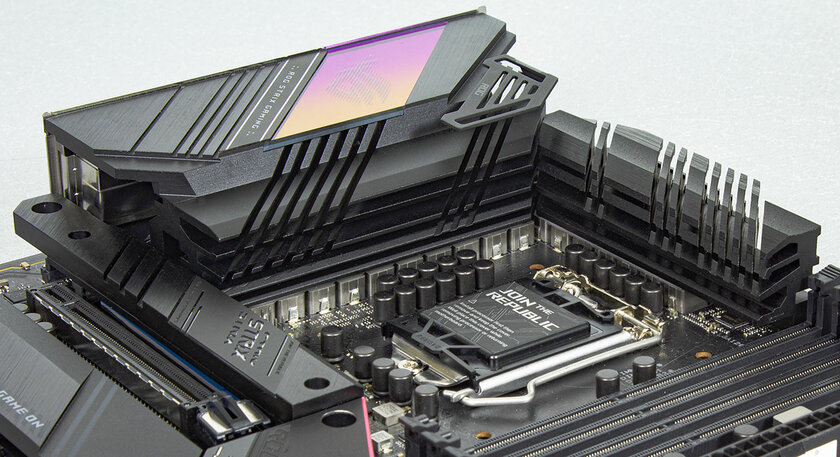

Разъем LGA1200 окружен массивными алюминиевыми конструкциями. Это радиатор на процессорном VRM и двойной RGB-радиатор первого M.2-слота.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 13

Оба теплоотвода растут от года к году, и не зря к башенным кулерам составляют списки совместимости материнских плат. Не каждая система охлаждения уместится в огороженное алюминиевым частоколом пространство.

Чтобы представить: вот все это — радиатор. Даже крышка над задней панелью с интегрированной подсветкой тоже является его частью.

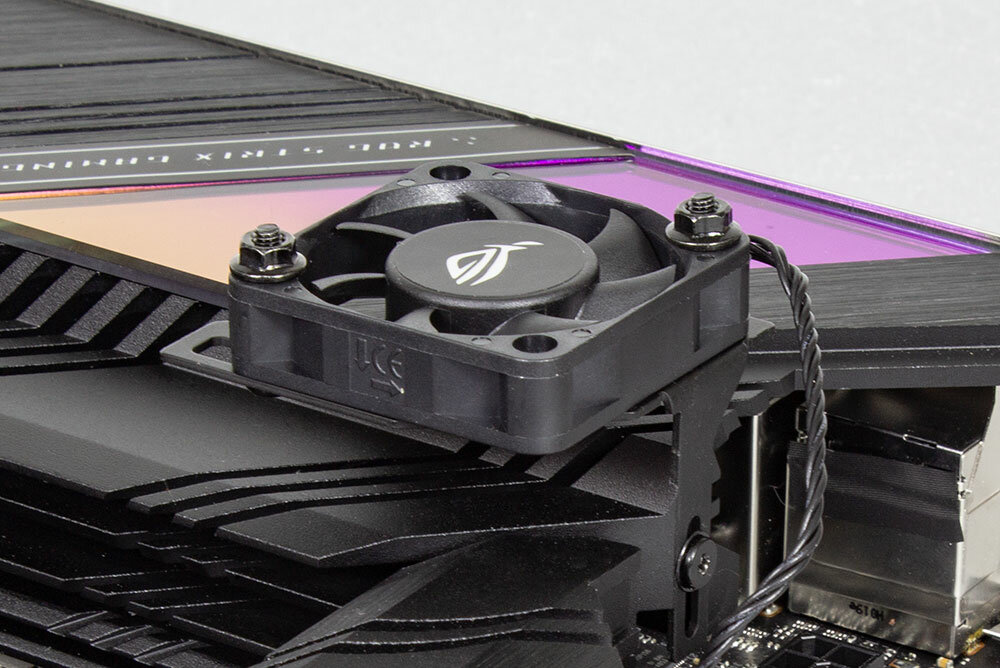

Но этого может не хватить при использовании жидкостной системы охлаждения и топовых многоядерных камней, разогнанных с повышением напряжения. Поэтому в комплекте идет вентилятор, который крепится на кронштейне и подключается к соответствующему разъему рядом. Работает он тихо и хорошо справляется с перемешиванием воздушных потоков в околосокетном пространстве.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 16

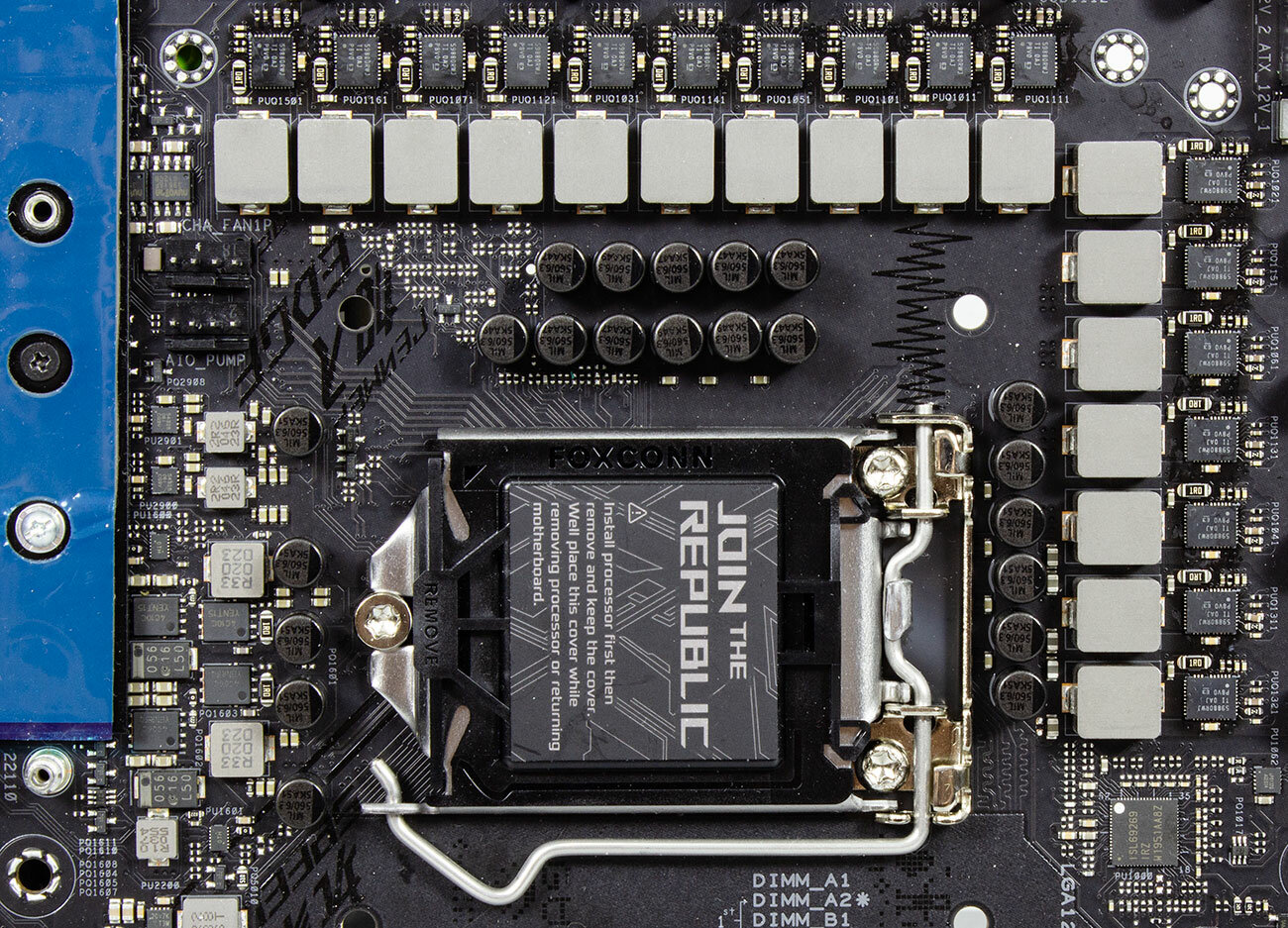

Что же под таким радиатором? 17-фазная система питания.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 17

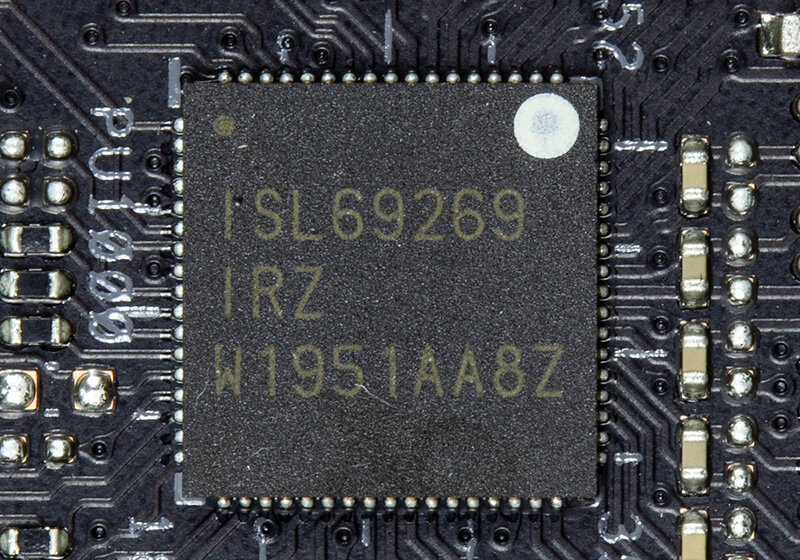

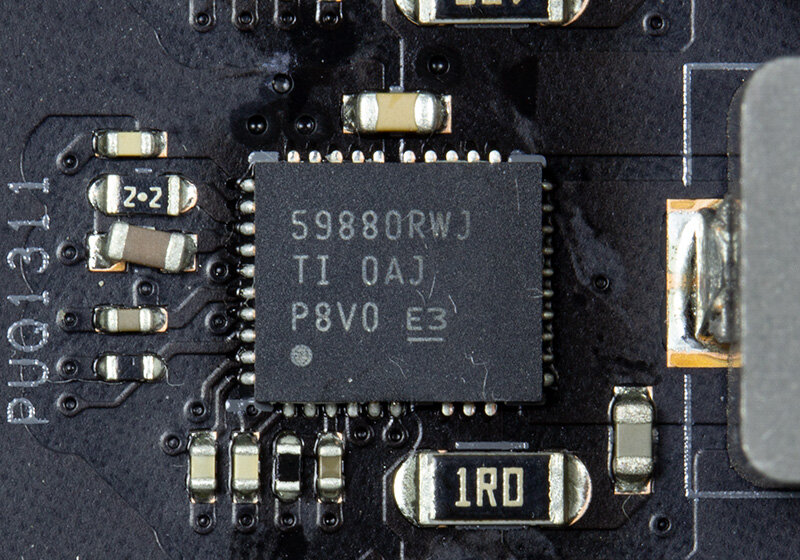

Каждый из ключей CSD59880RWJ способен выдержать ток до 90 ампер. Управляется преобразователь контроллером Renesas ISL69269.

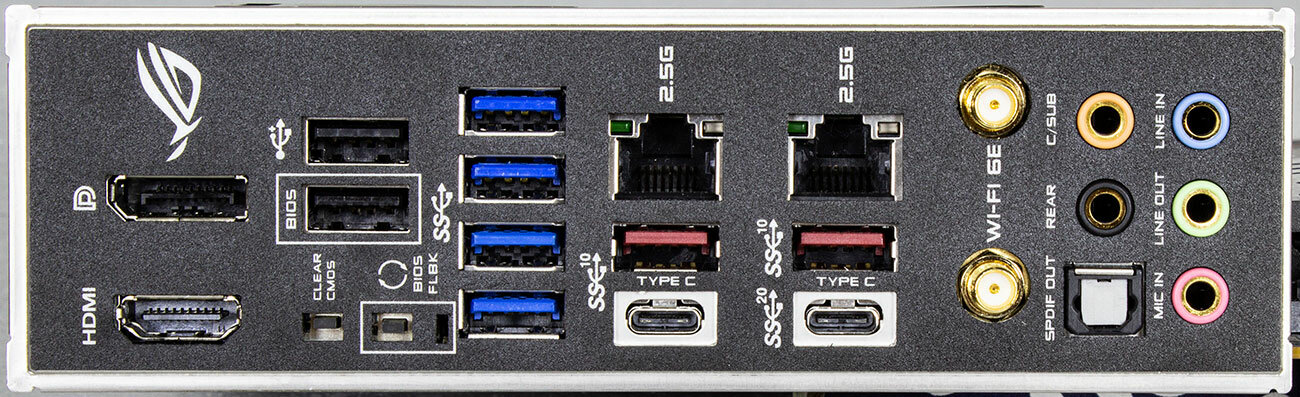

Задняя панель не выглядит пустой: 10 разъемов USB, два видеовыхода, два RJ45 от проводных 2,5-гигабитных адаптеров, SMA-гнезда для подключения антенн к встроенному Wi-Fi-модулю, пять миниджеков, оптический выход и две кнопки.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 20

Беспроводная сеть стандарта ax и Bluetooth версии 5.2 построена на контроллере Intel Wi-Fi 6 AX200.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 21

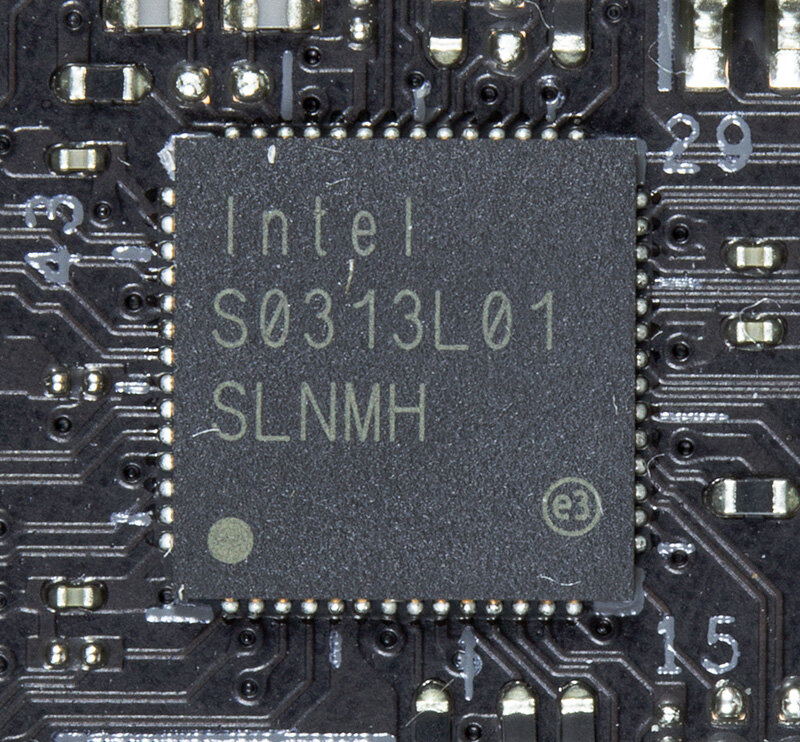

Проводные сети построены на базе контроллеров Intel I225-V, обе 2,5-гигабитные.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 22

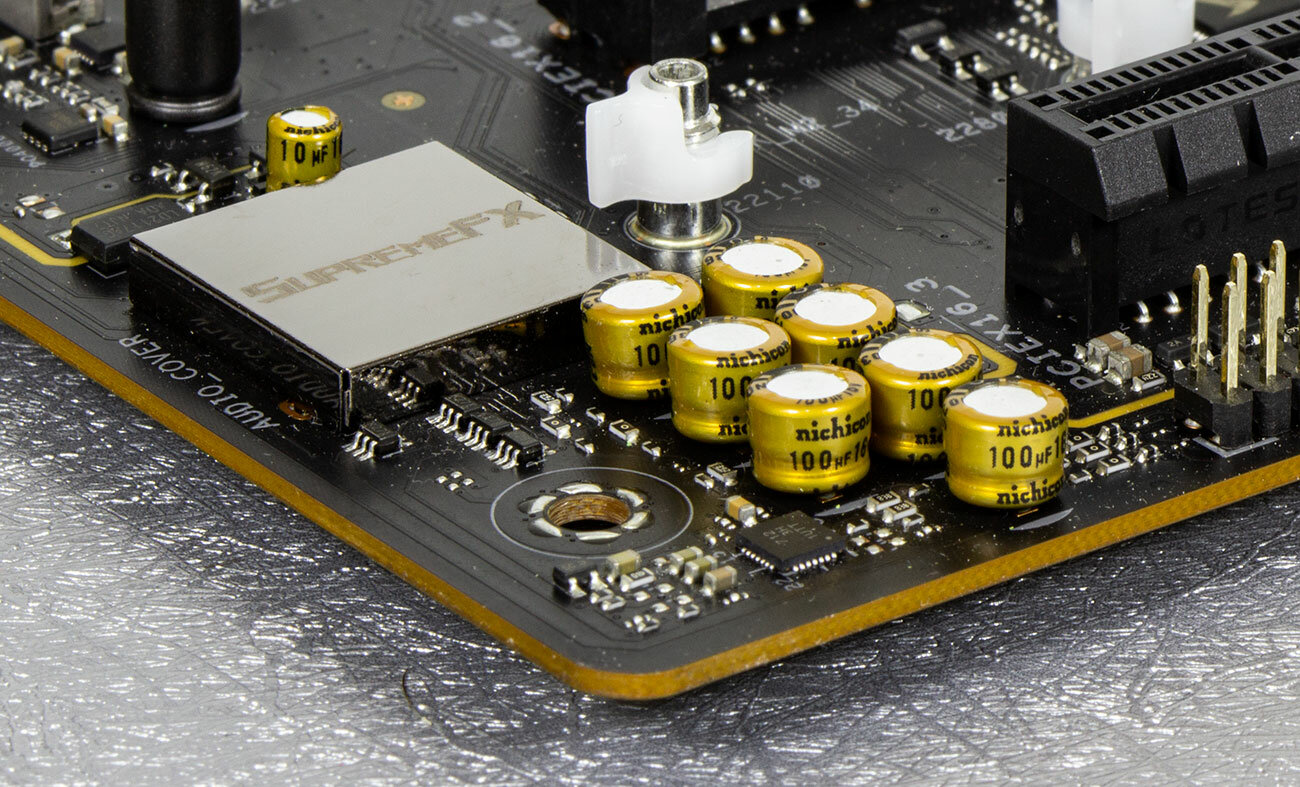

Звук — фирменный SupremeFX 7.1, построен на базе кодека ALC4080 и усилителя Savitech SV3H712. Питание аналоговой части звукового тракта дополнительно фильтруется для снижения уровня фоновых шумов, используется качественная элементная база.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 23

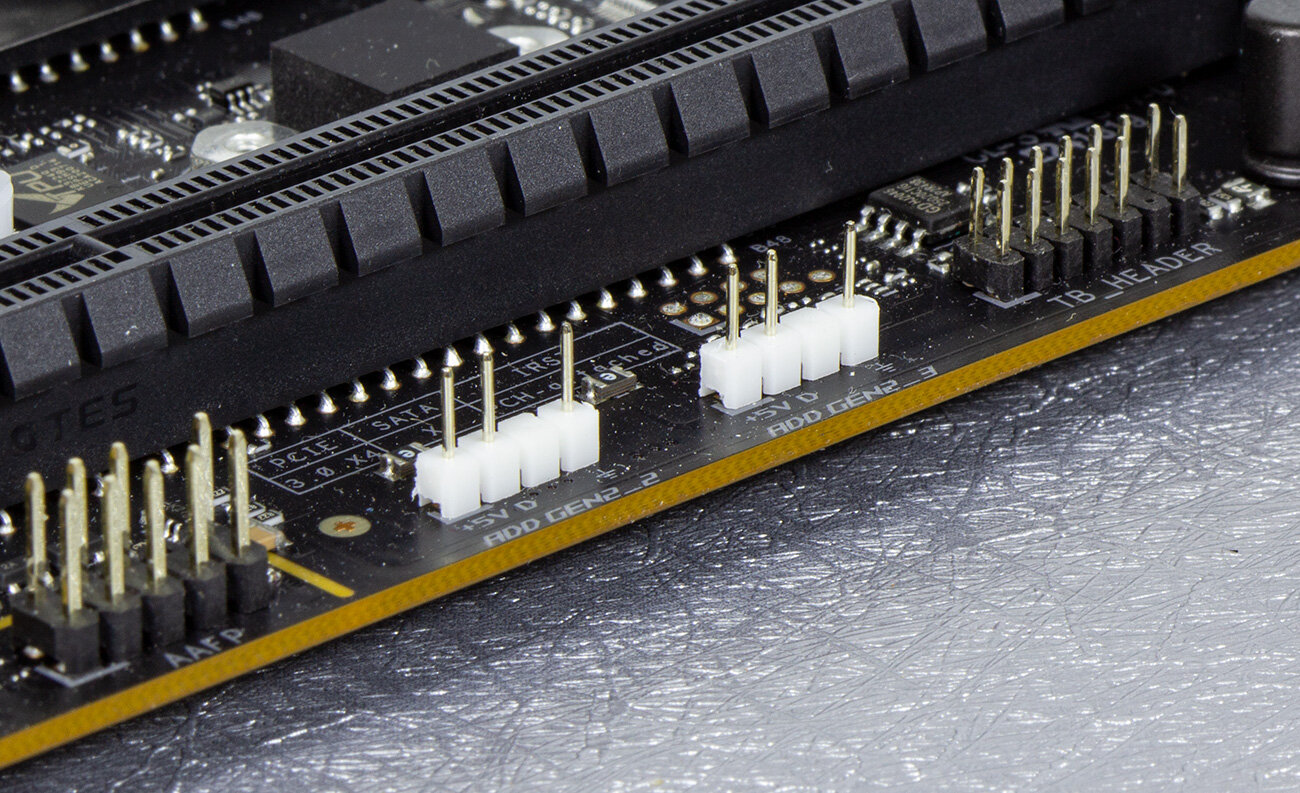

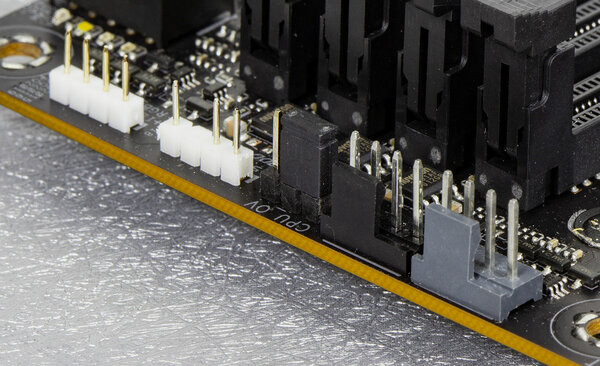

Для подключения вентиляторов на плате установлено восемь четырехпиновых разъемов с максимальным током до 1 А, к разъему W_PUMP+ можно подключить потребитель мощностью до 36 Вт. Для RGB-лент предусмотрен один аналоговый и три адресных разъема.

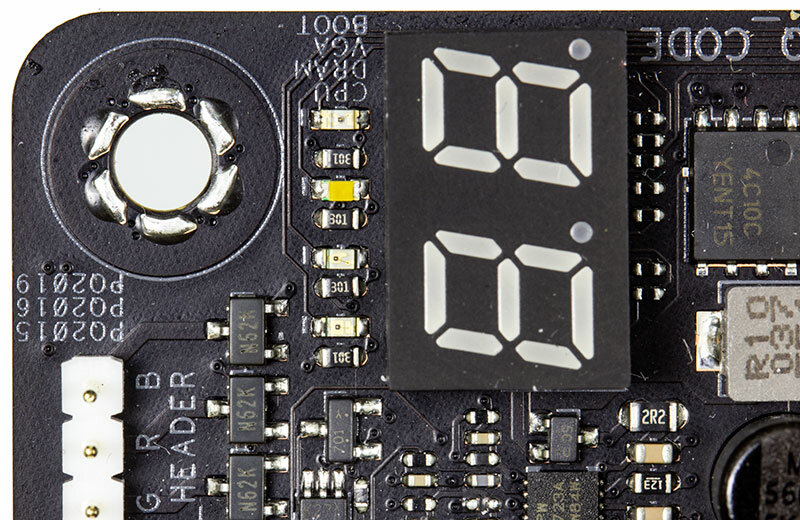

В углу платы распаян двойной POST-индикатор: двузнаковый «экран» и четыре отдельных светодиода, сигнализирующие о инициализации процессора, оперативки, видеокарты и перехода к процессу загрузки ОС.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Внешний вид. 26

UEFI-оболочка BIOS

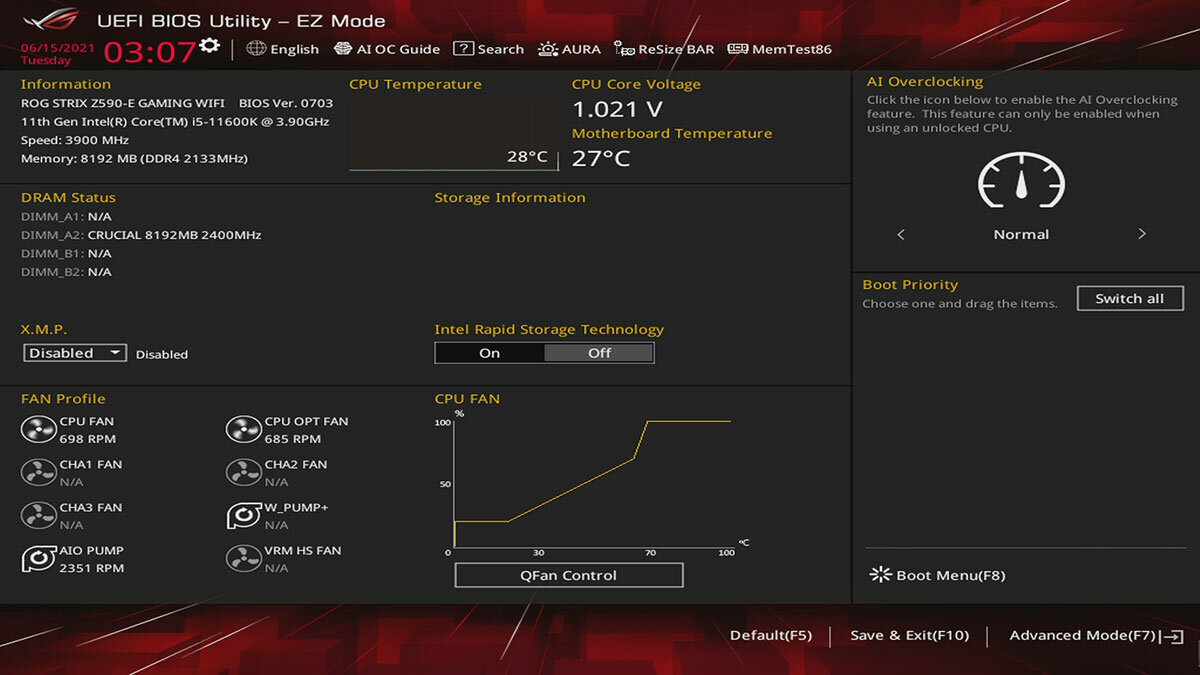

Оболочка, неизменная по своей структуре уже около четырех лет (что хорошо), позволяет гибко настраивать работу всех компонентов платы. По умолчанию включен простой (EZ) режим, дабы не перегружать пользователя лишней информацией. На экран выводятся базовые данные о системе.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — UEFI-оболочка BIOS. 1

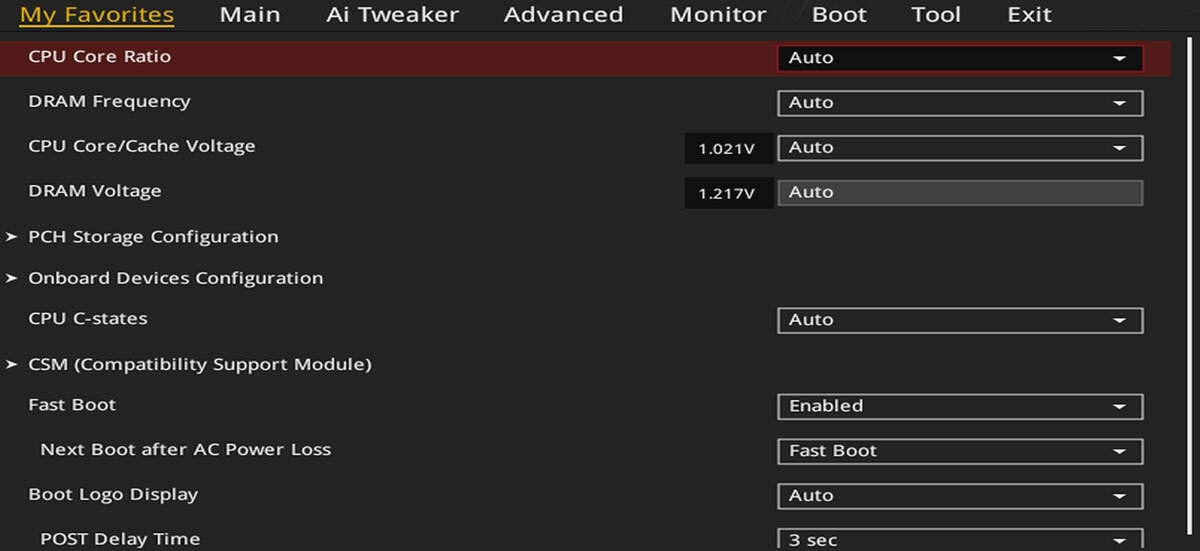

Раздел My Favorites будет полезен тем, кто часто изменяет одни и те же параметры. Чтобы не пробираться каждый раз в дебри древа настроек, можно вывести их для быстрого доступа в этот раздел.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — UEFI-оболочка BIOS. 2

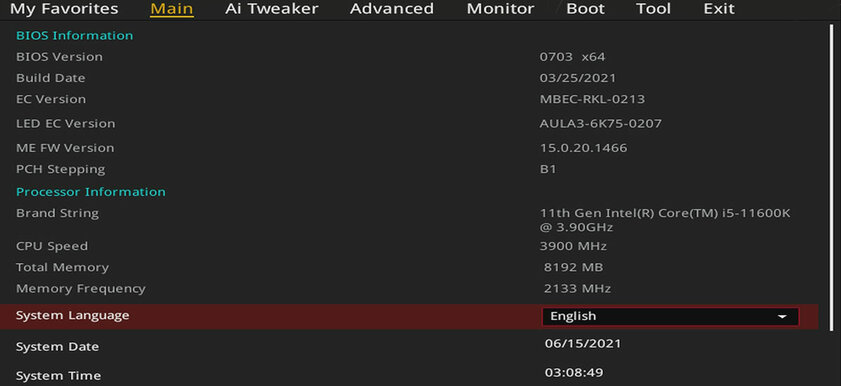

Раздел Main собрал самые базовые настройки платы — время, дату, версии BIOS, общую информацию о системе.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — UEFI-оболочка BIOS. 3

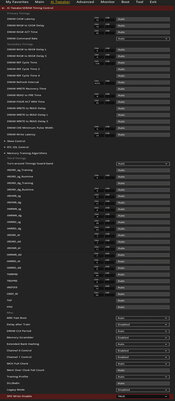

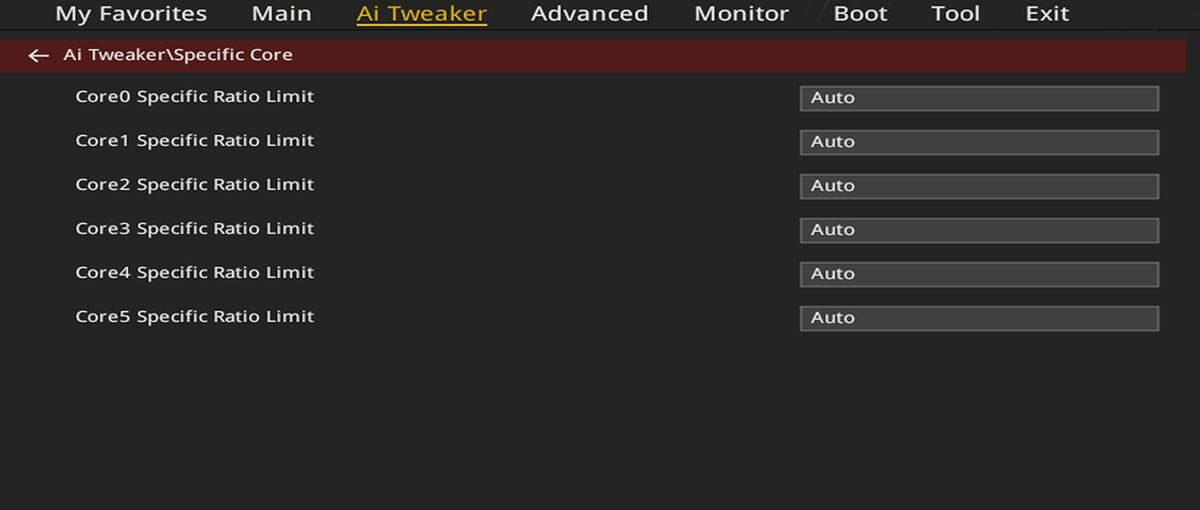

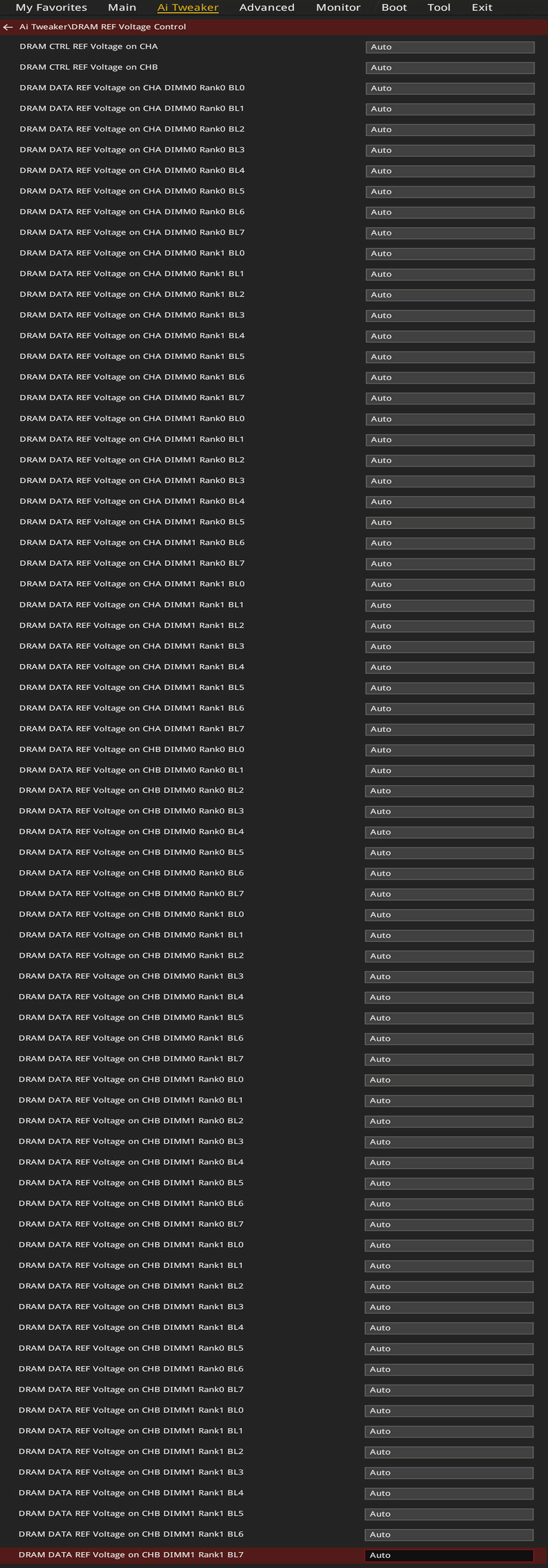

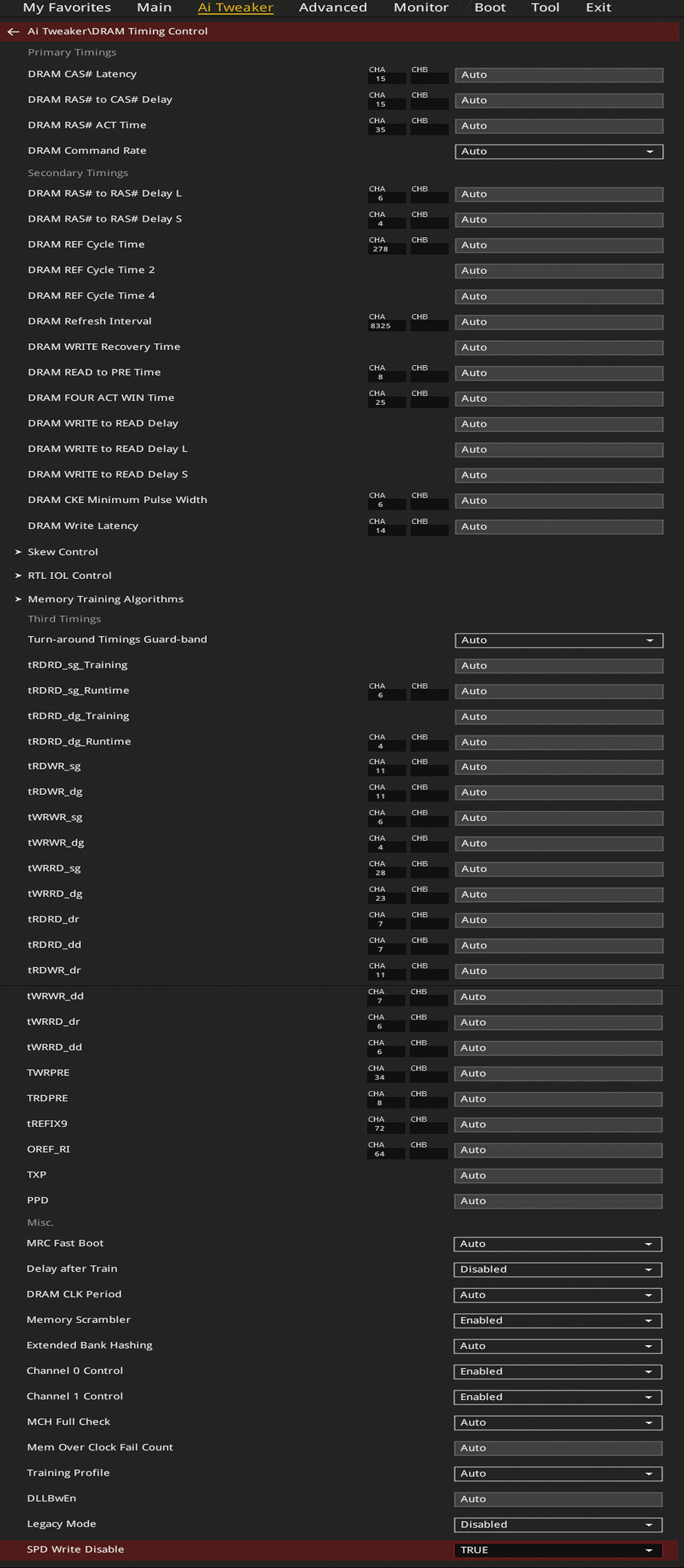

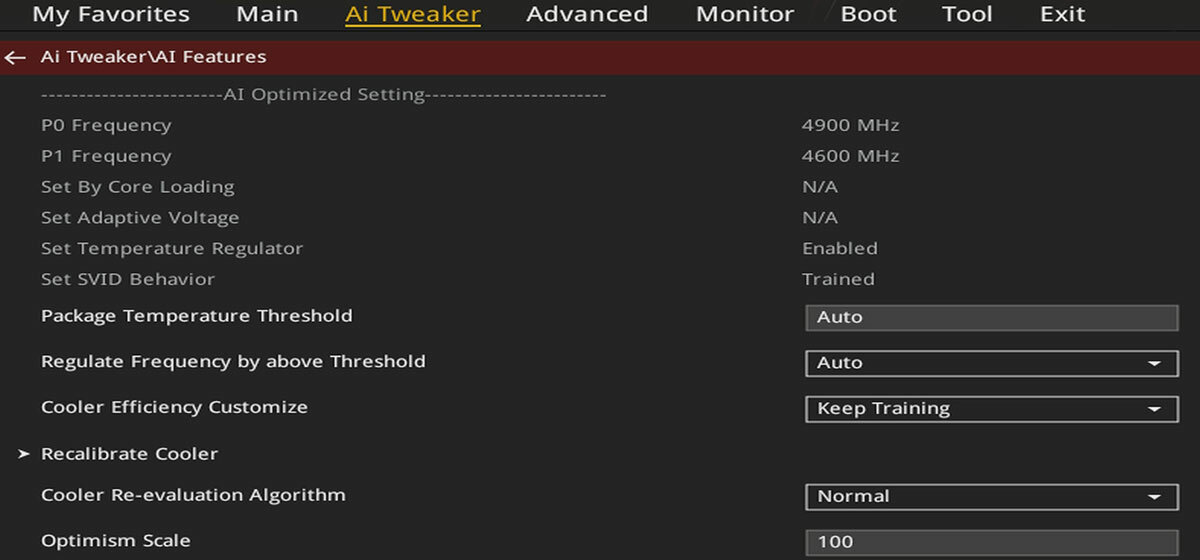

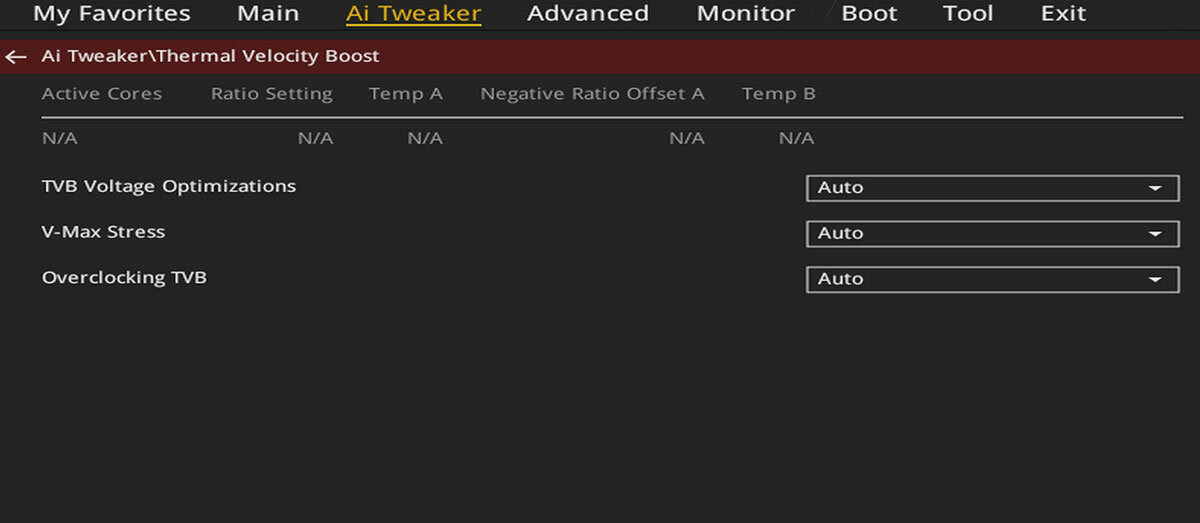

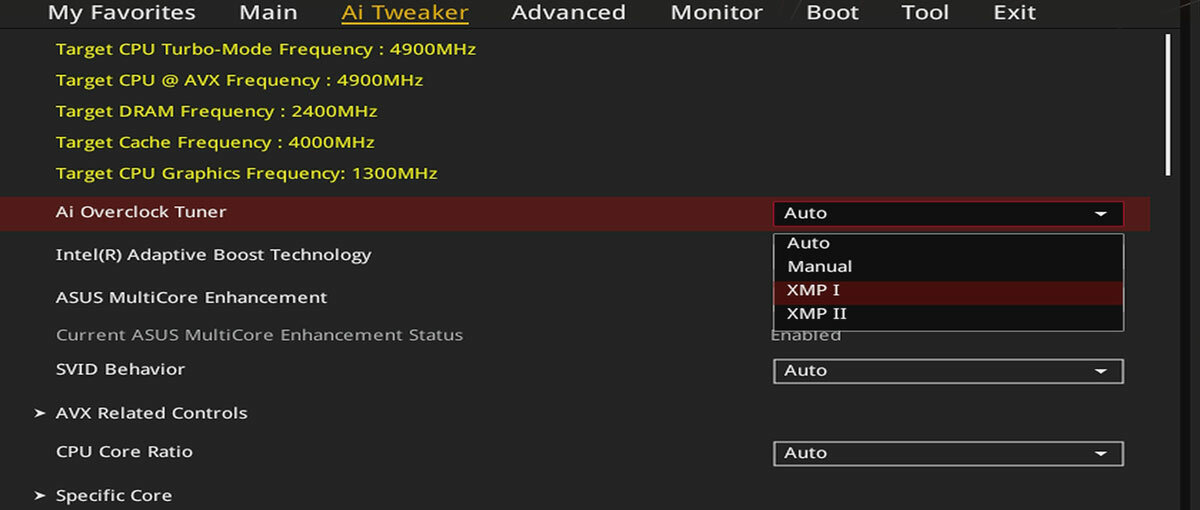

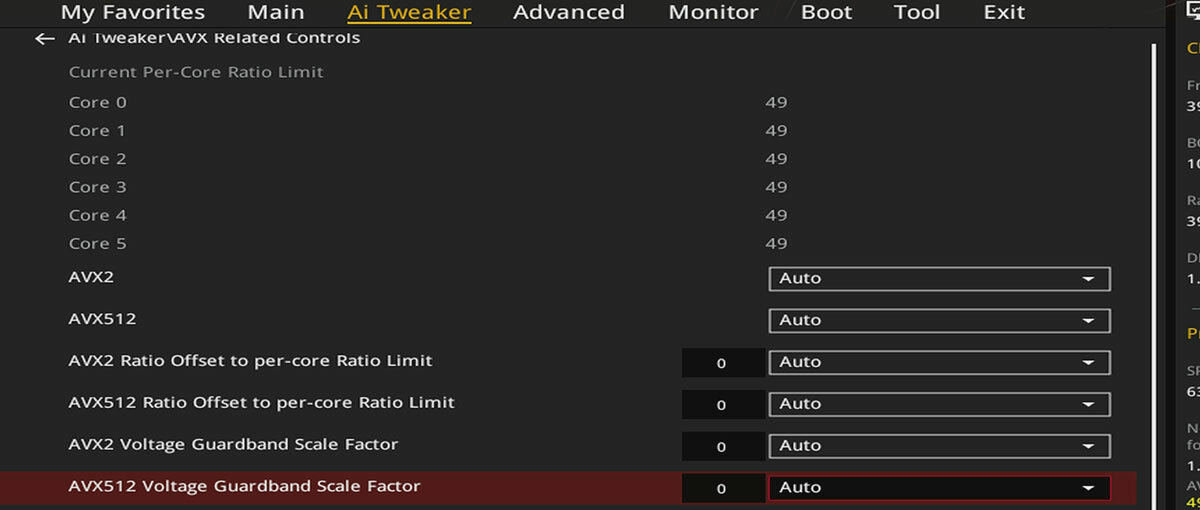

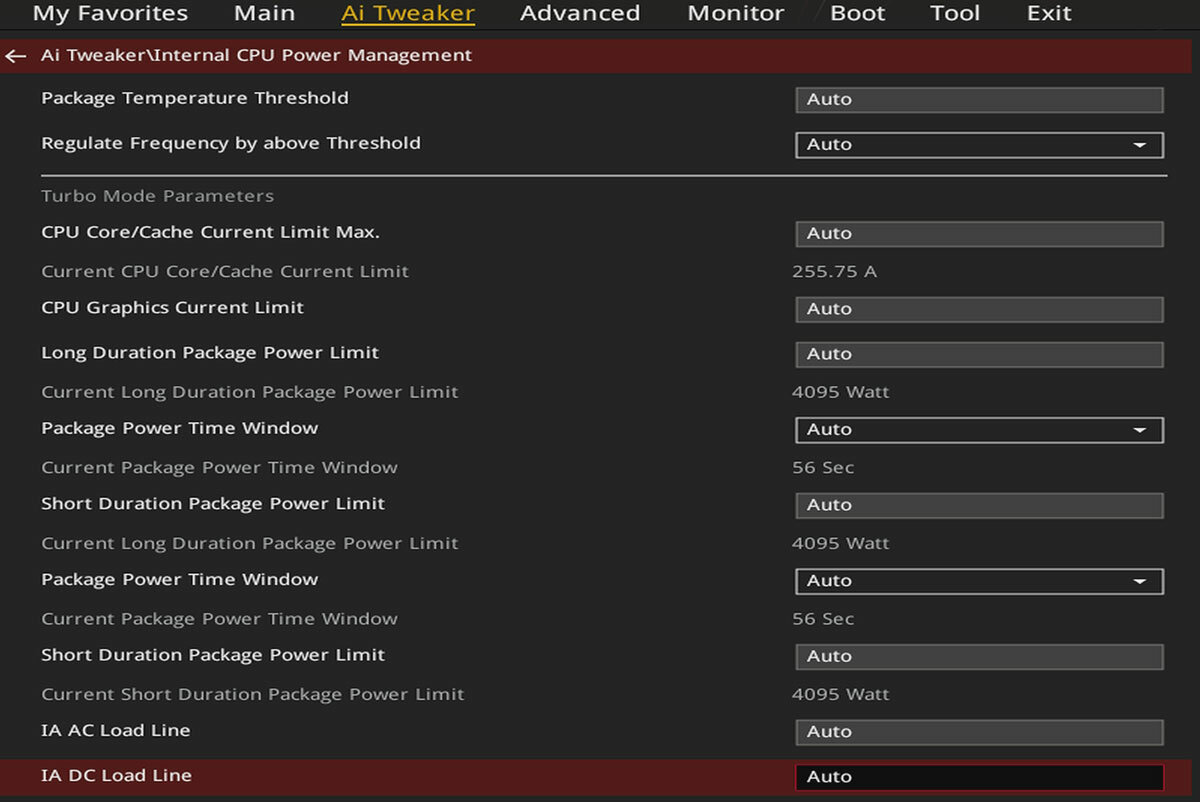

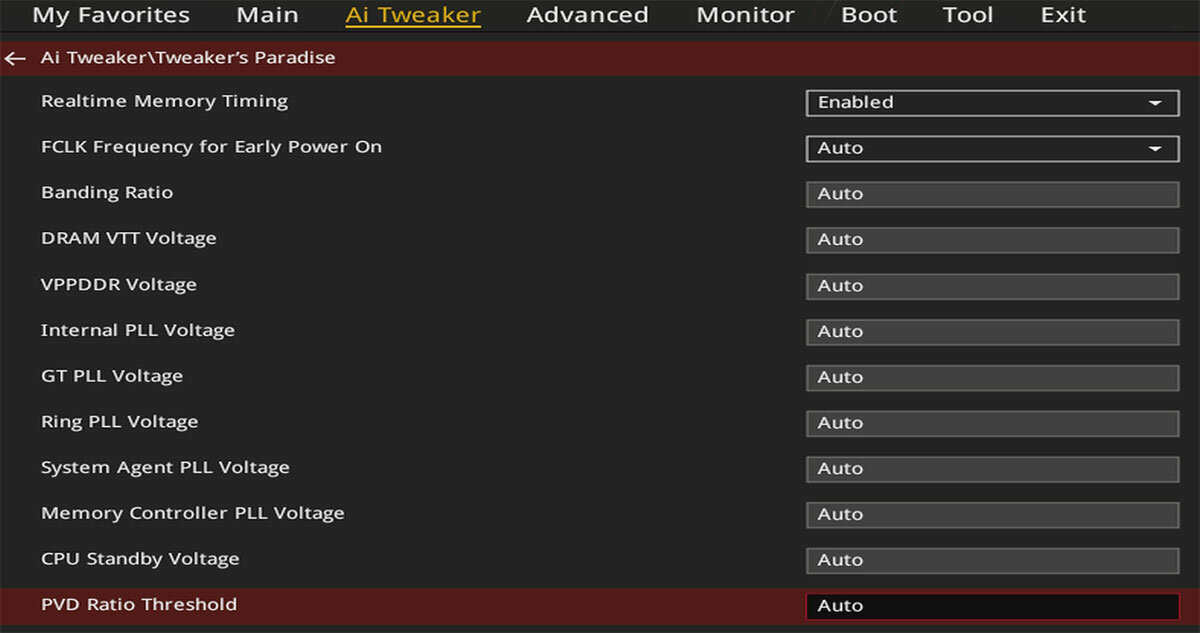

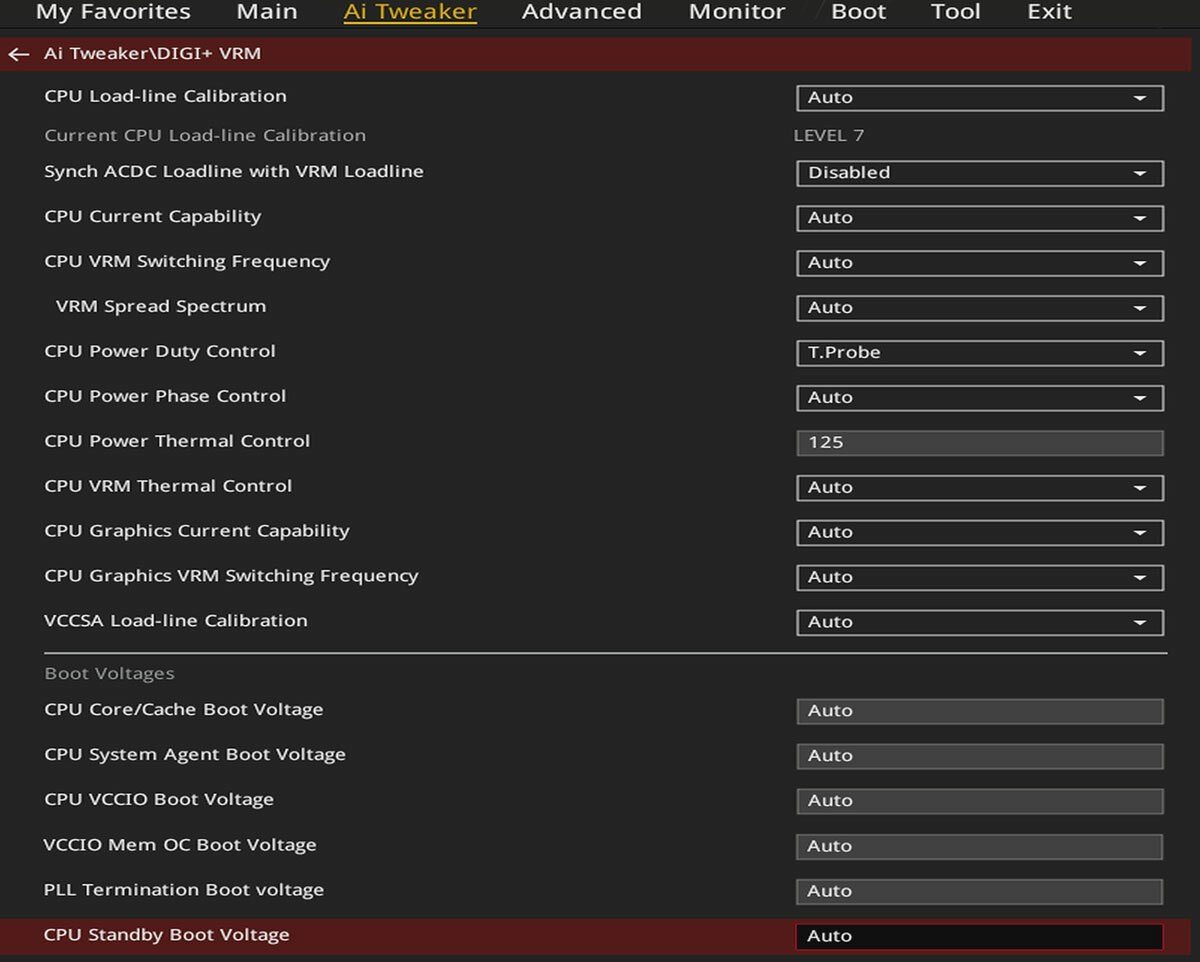

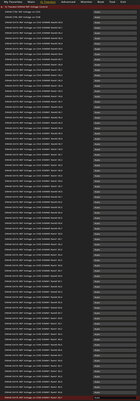

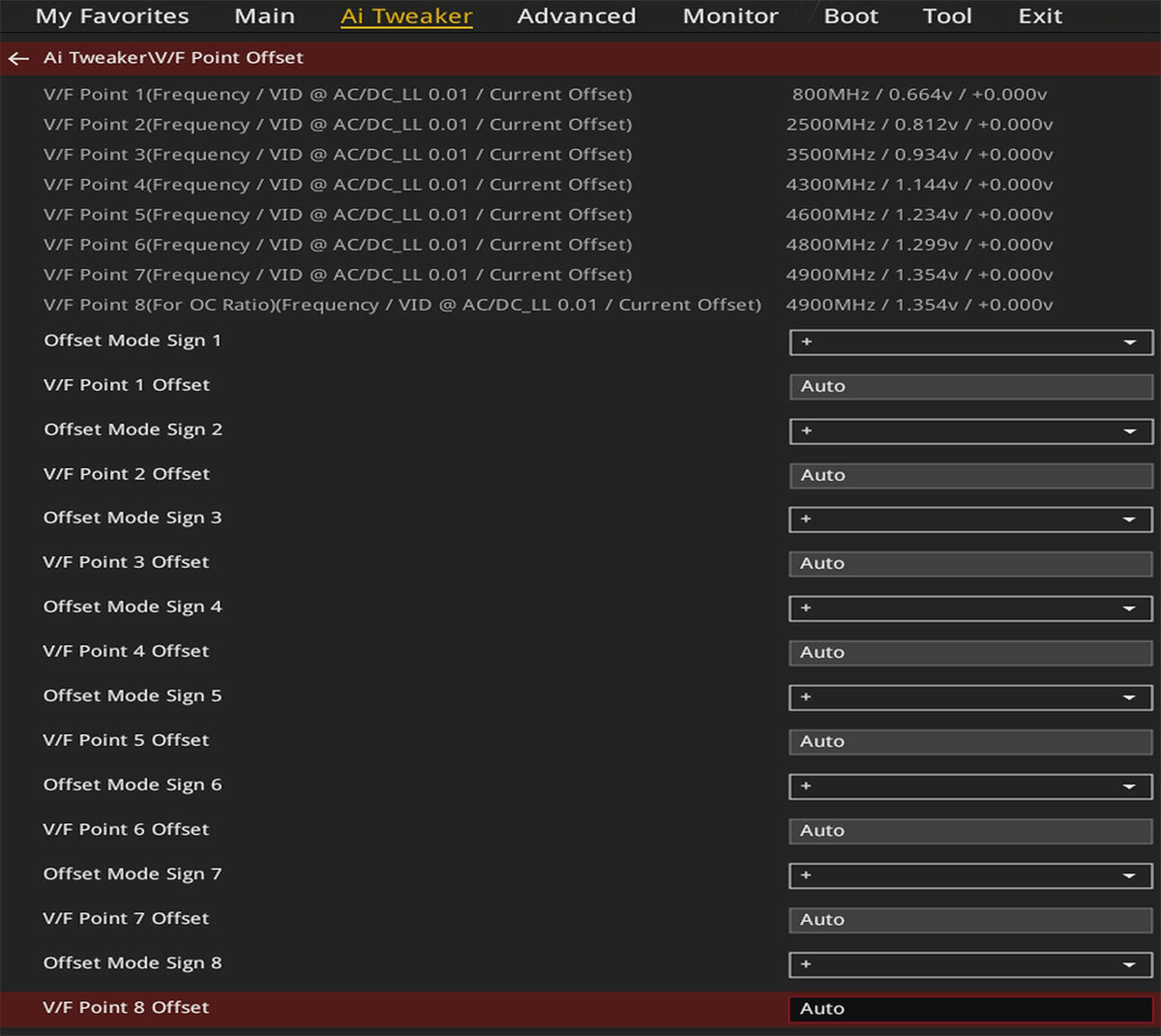

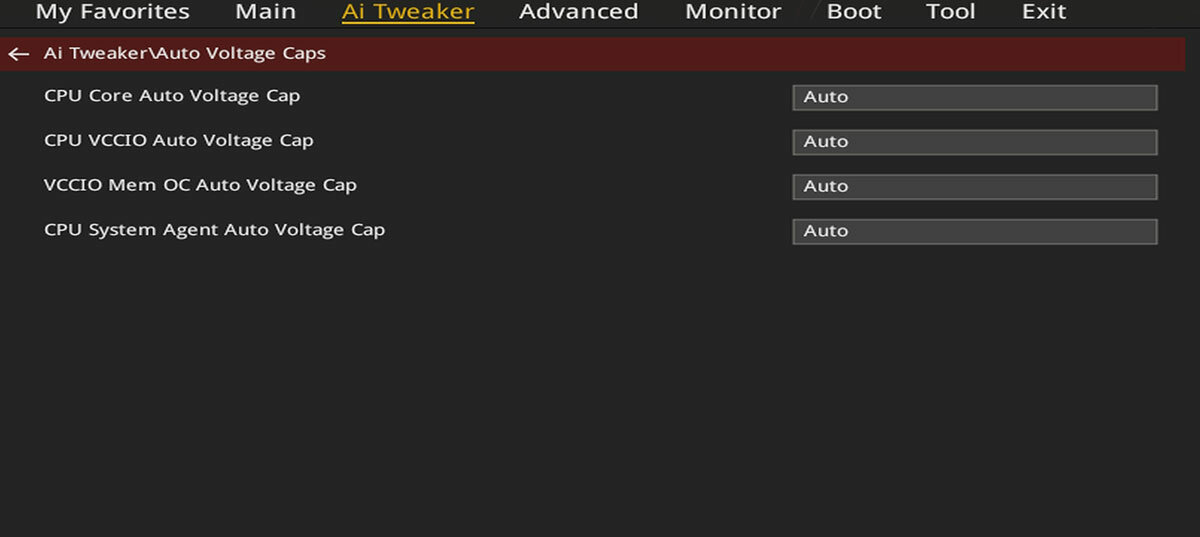

В Ai Tweaker самые желанные и интересные настройки, позволяющие повысить производительность системы через разгон или изменение параметров работы. Напряжения, частоты, тайминги, множители. Целые подразделы посвящены тонкой настройке логики работы преобразователя питания, внутреннего управления потреблением компонентов процессора. Есть управления вторичными напряжениями (опорные, питание буферных каскадов, и другие). Без хорошего знания матчасти в глубины раздела Ai Tweaker лучше не лезть, а если нужен «просто разгон», то логика материнской платы может самостоятельно найти предел возможностей того или иного процессора.

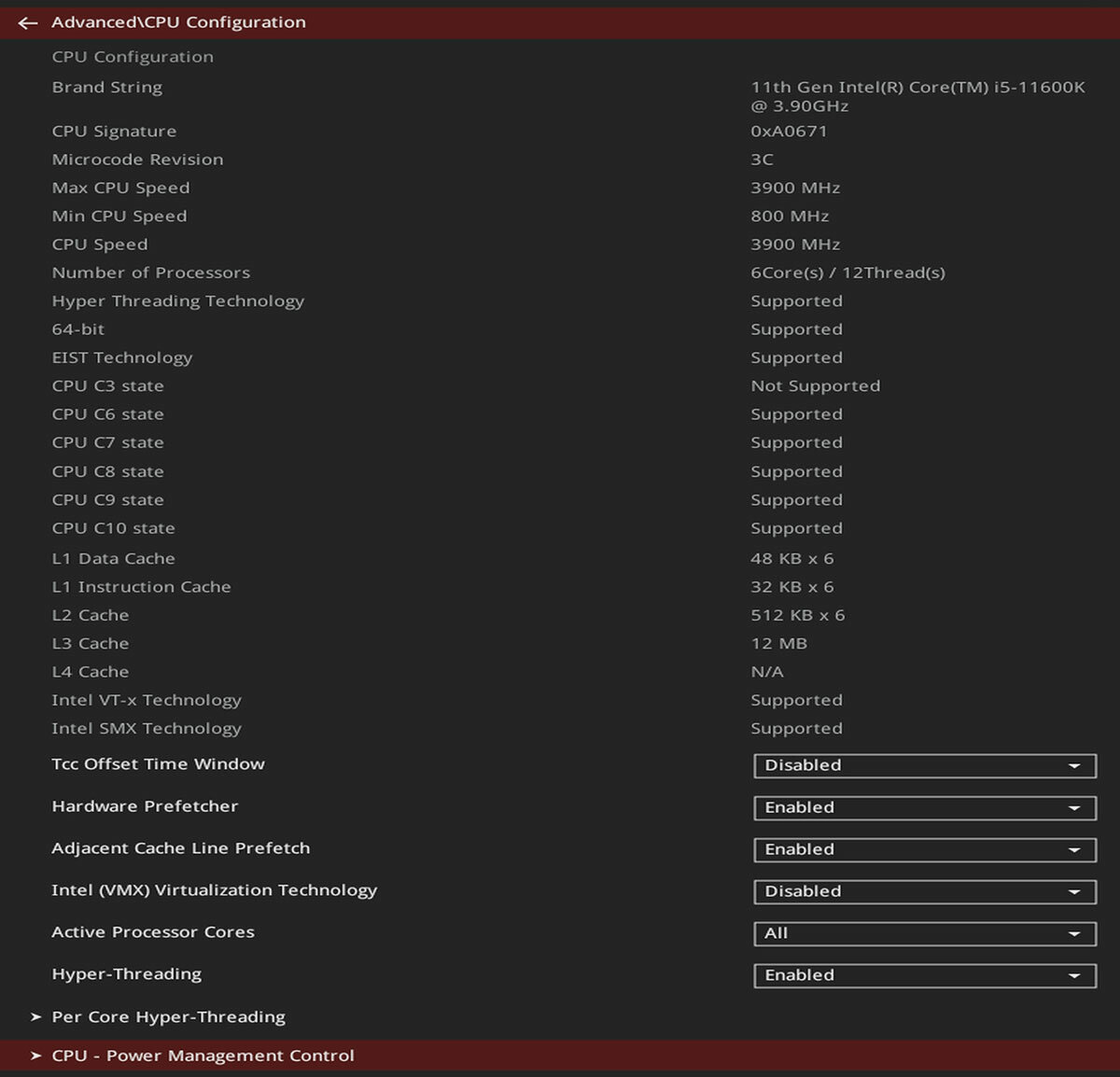

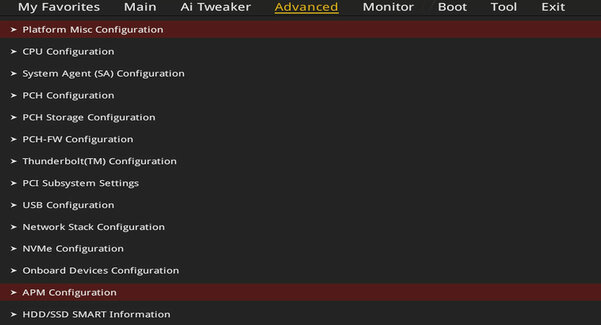

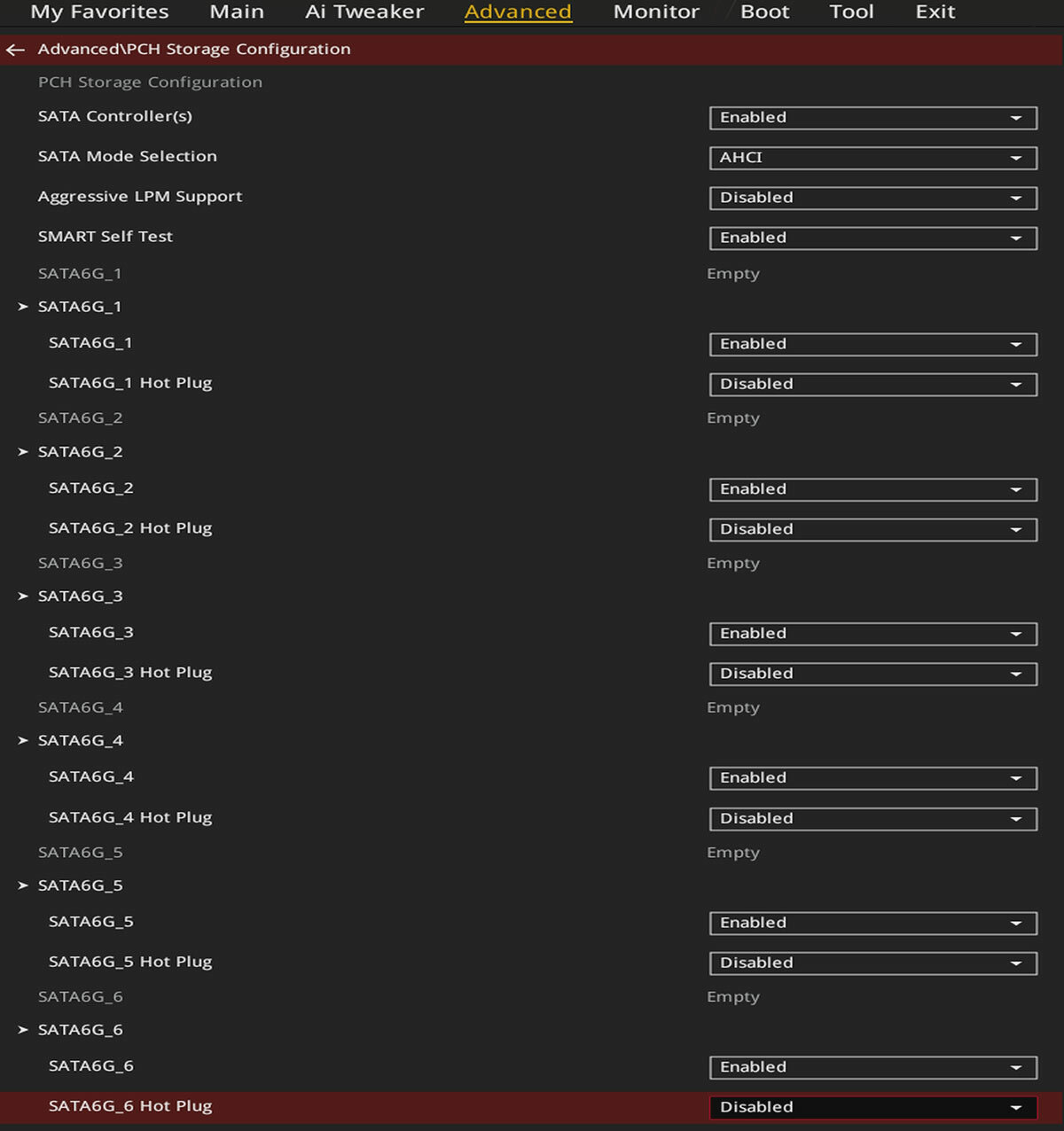

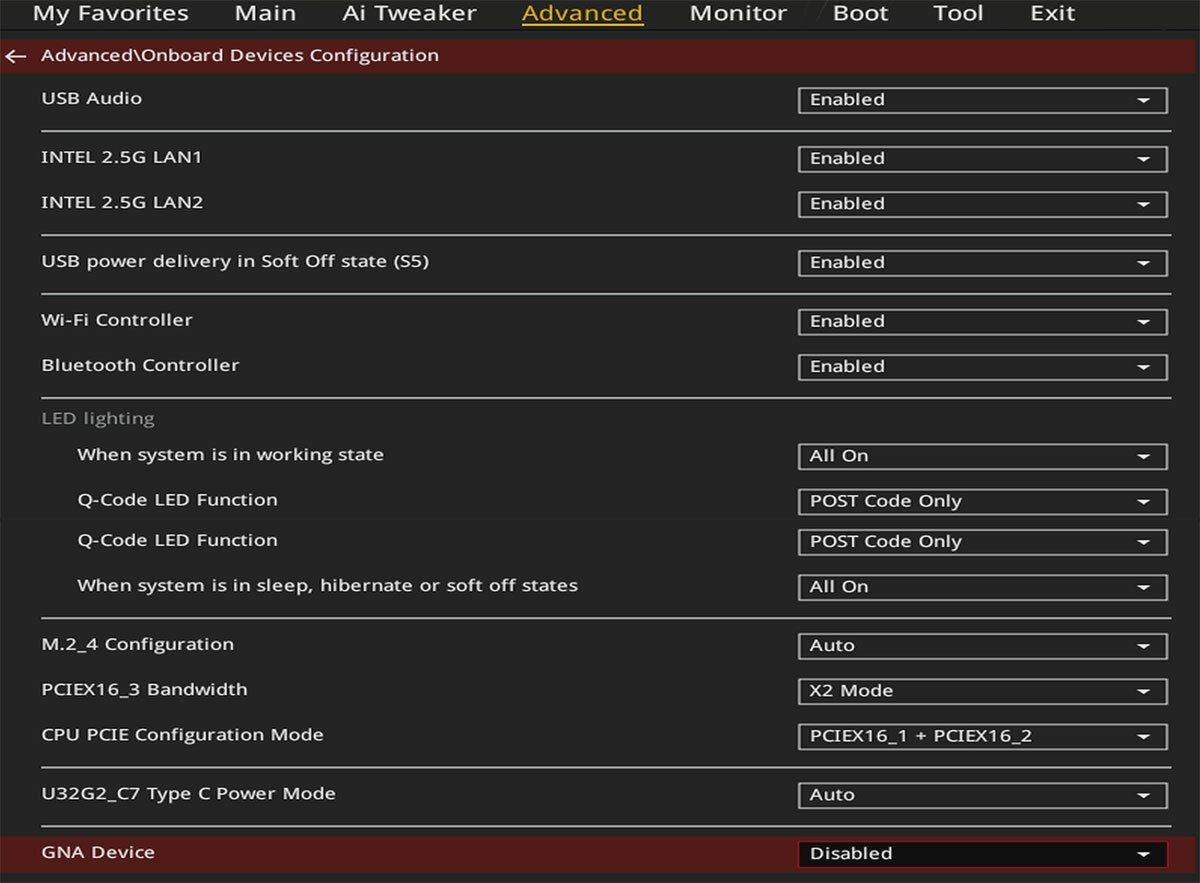

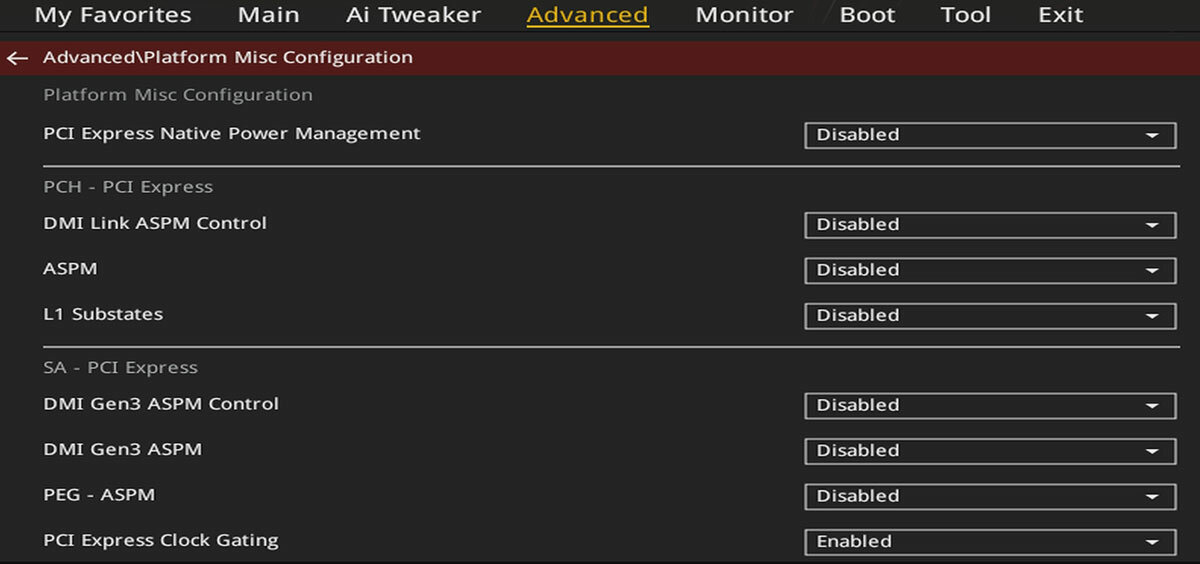

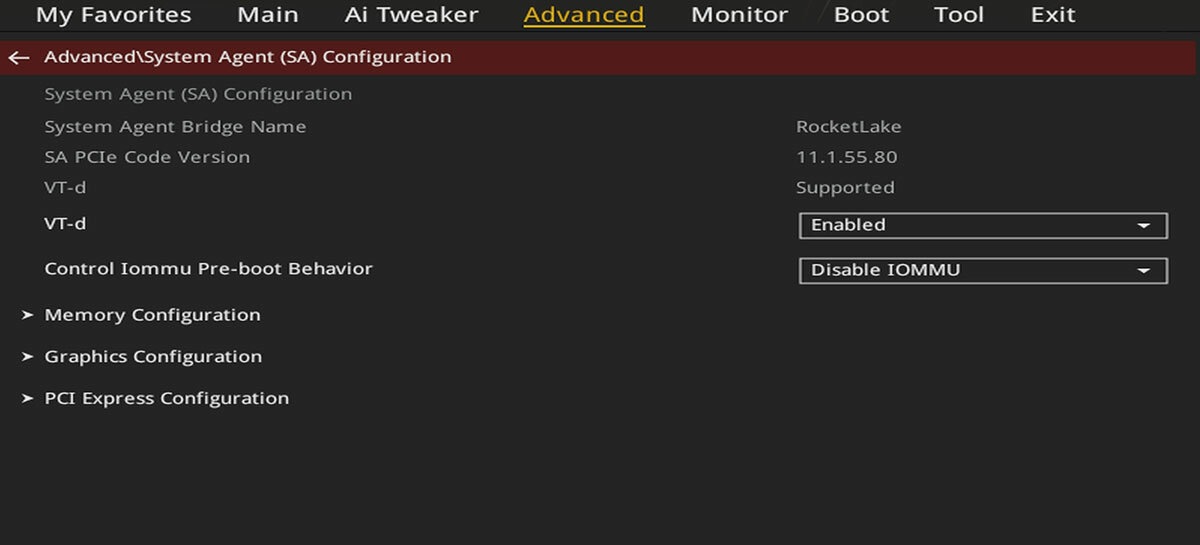

В Advanced собрано управление дополнительными контроллерами, распаянными на плате, вторичными функциями, накопителями. Но есть и то, что по каким-то причинам не включили в раздел Ai Tweaker. Например, подменю CPU Configuration.

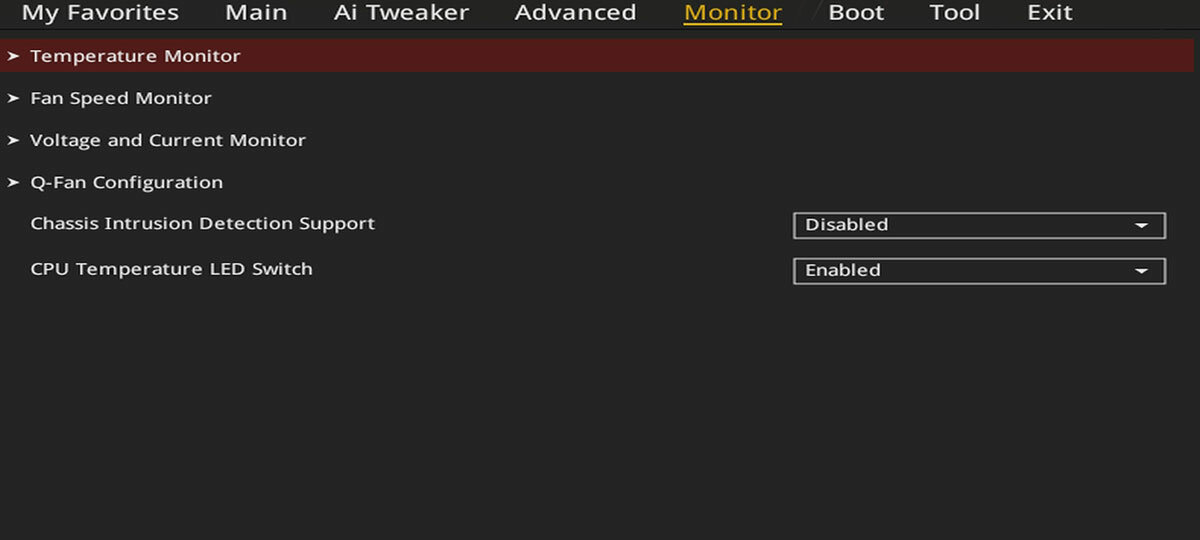

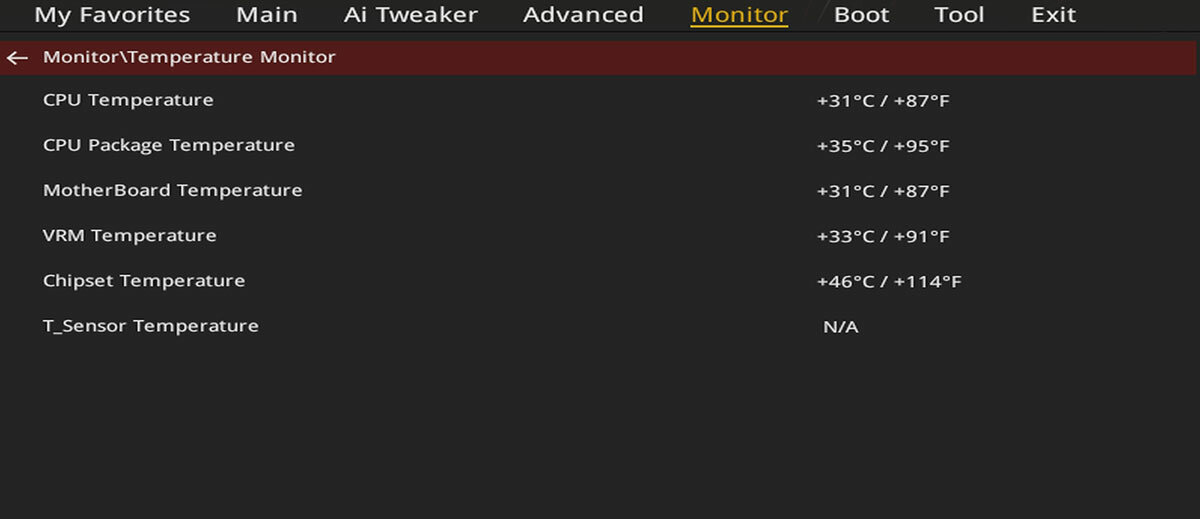

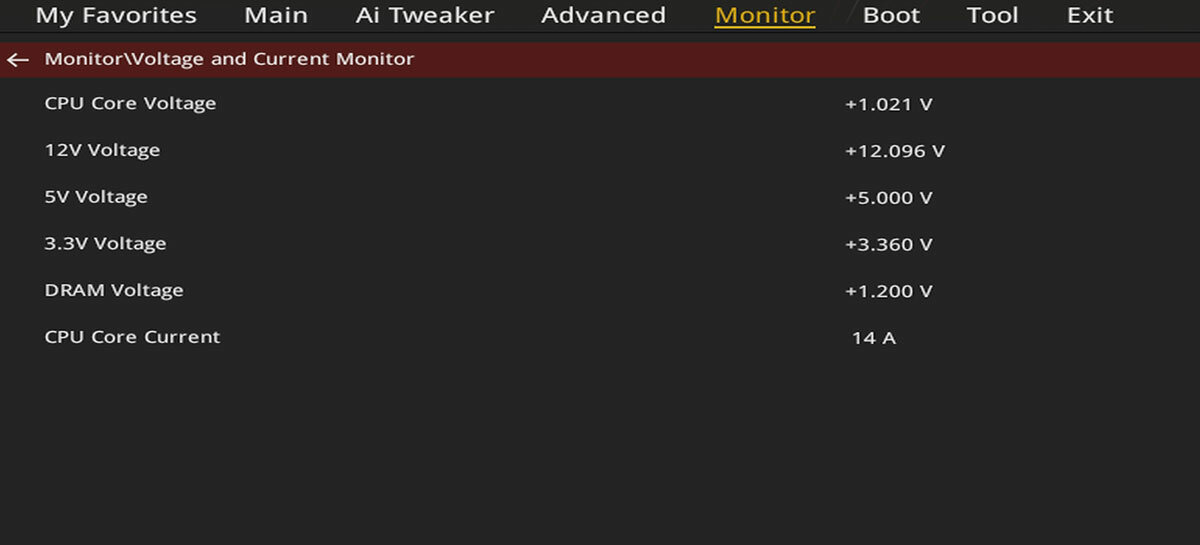

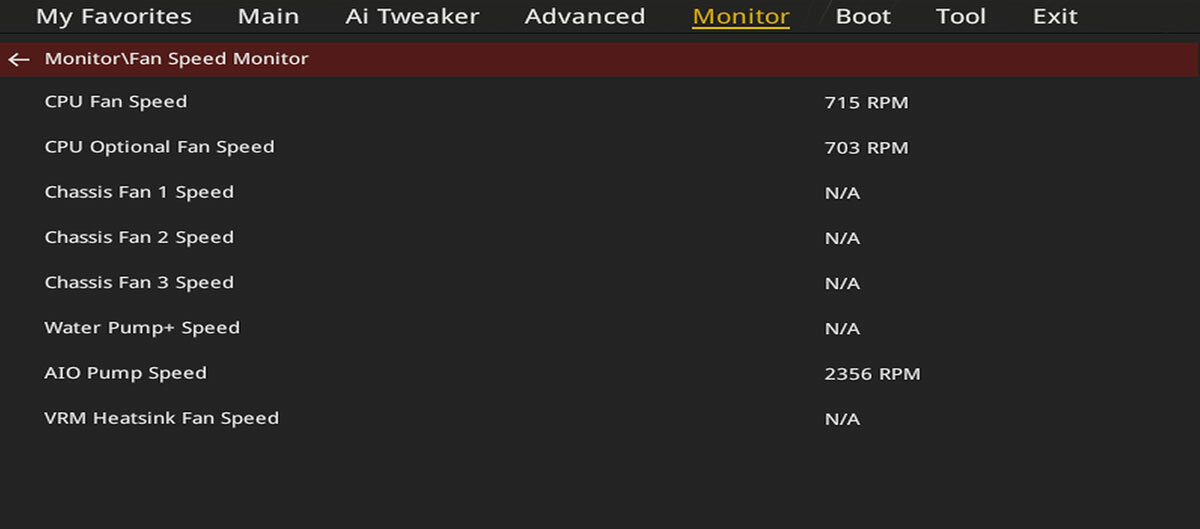

В Monitor собраны все показания датчиков на плате (к встроенным можно добавить несколько своих, подключив дополнительные термодатчики к соответствующим разъемам). Здесь показаны обороты вентиляторов, температура в ключевых узлах, значение подаваемых на плату и её отдельные узлы напряжений.

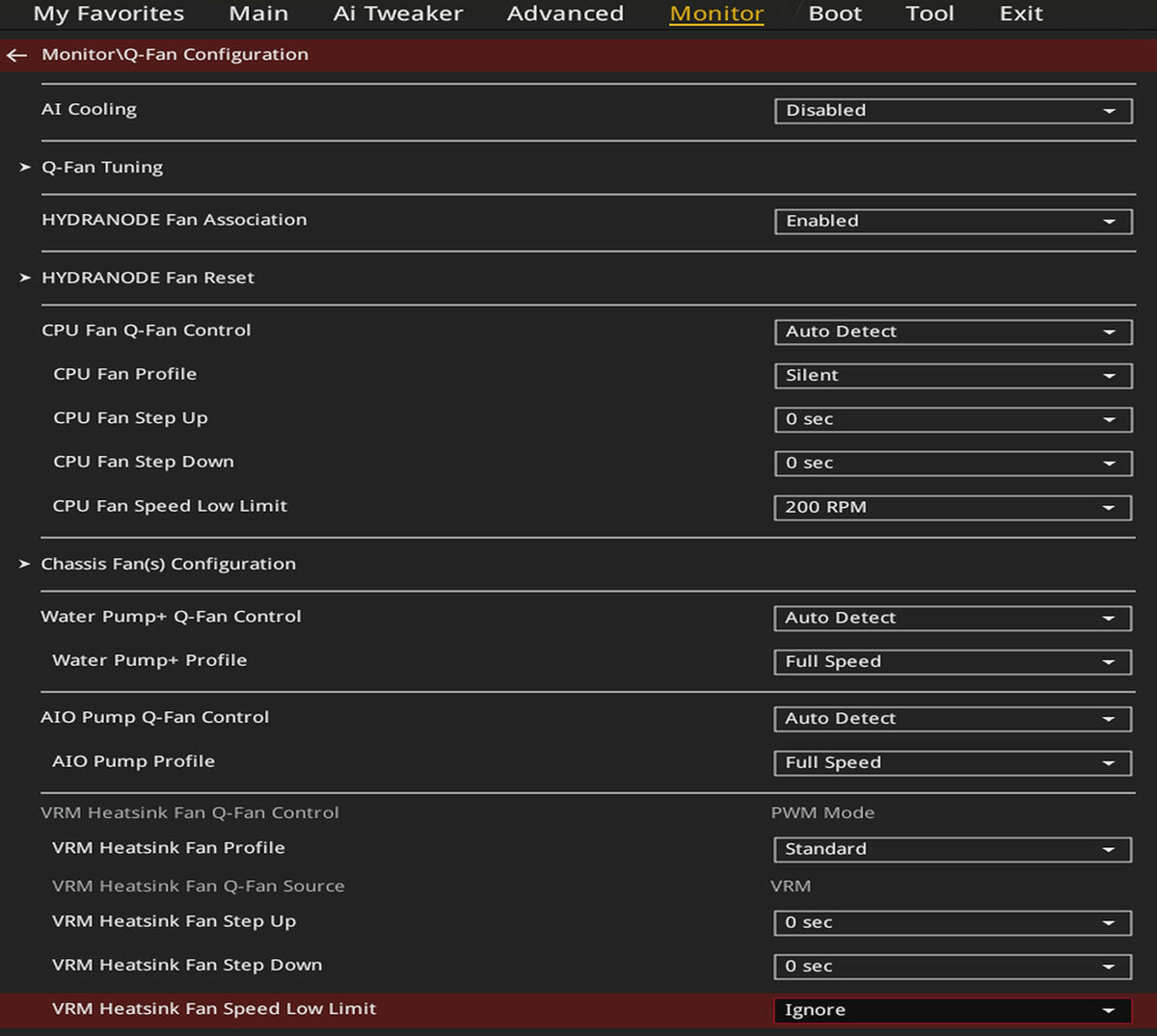

Подраздел Q-Fan позволяет настроить поведение вентиляторов в зависимости от того или иного значения температур. Можно выбрать как базовые профили, так и самостоятельно задать кривую зависимости оборотов от уровня нагрева компонентов.

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — UEFI-оболочка BIOS. 26

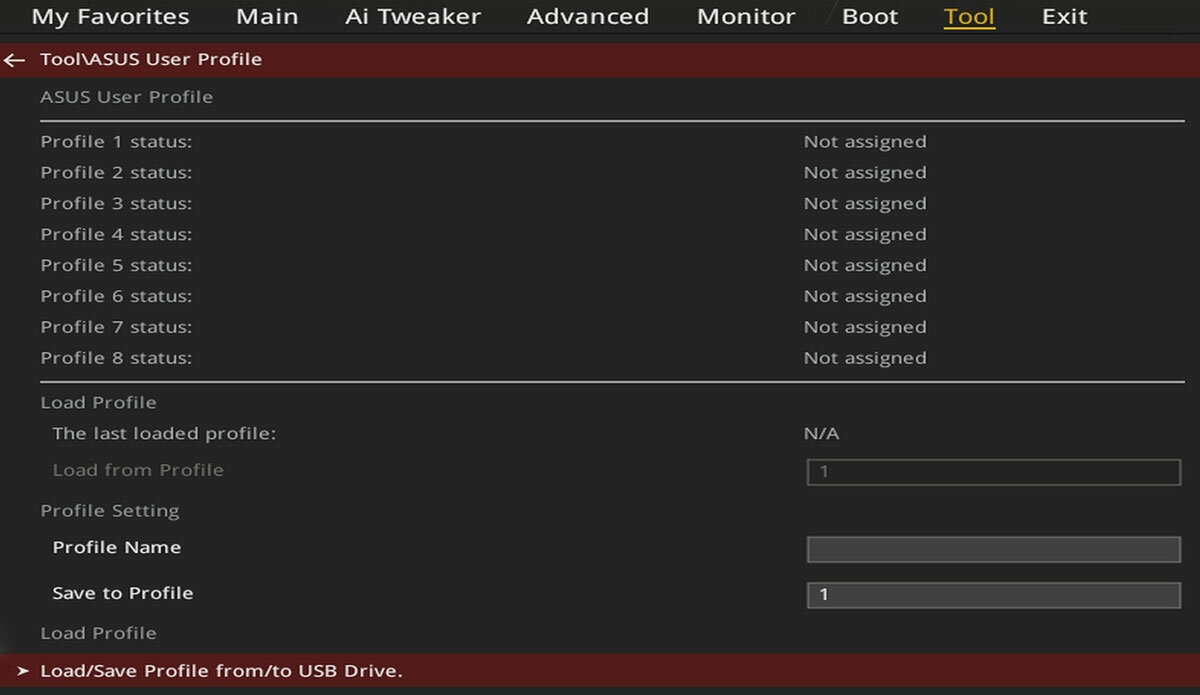

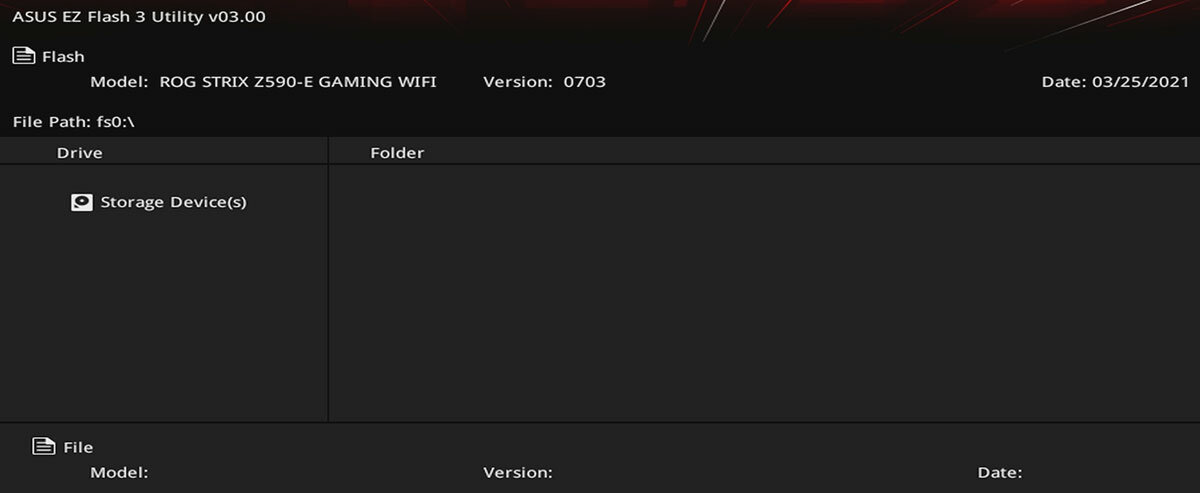

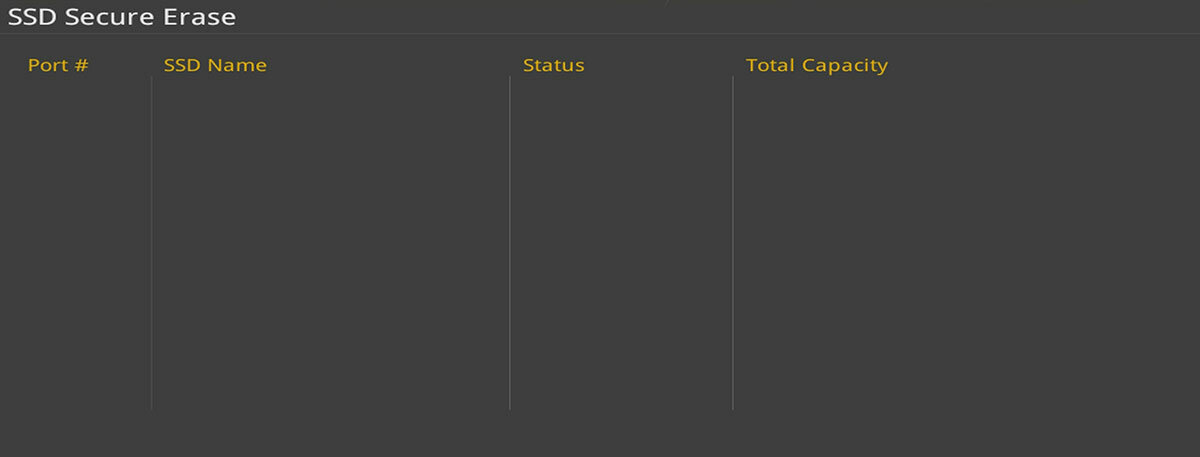

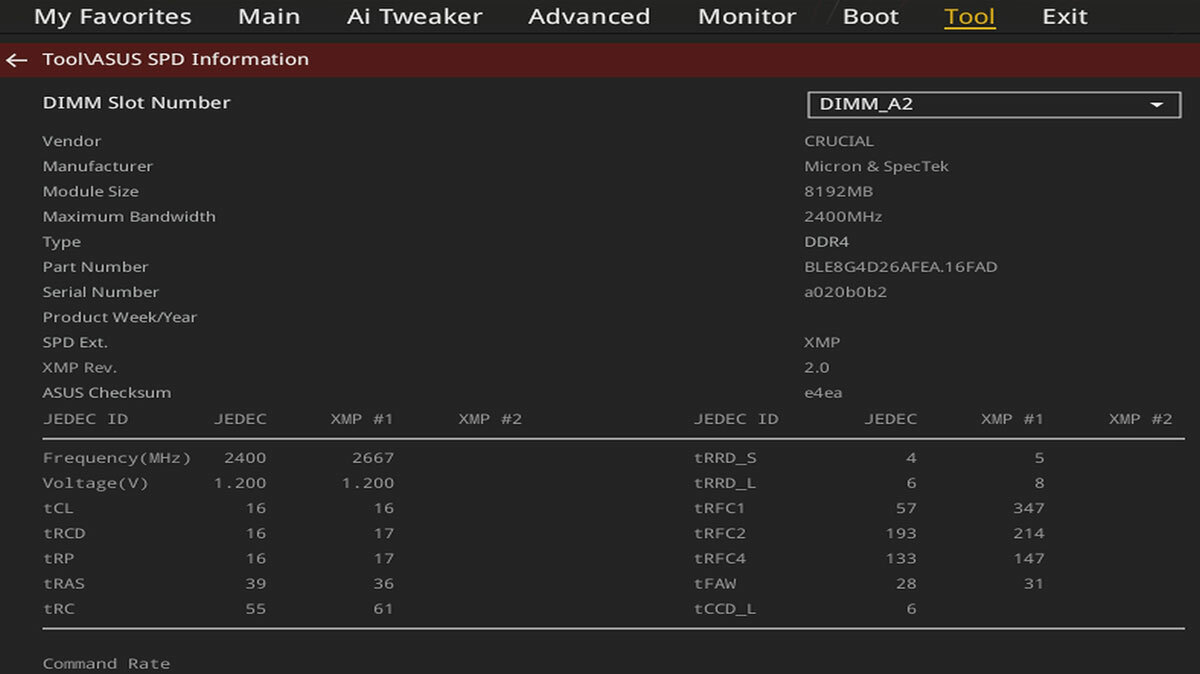

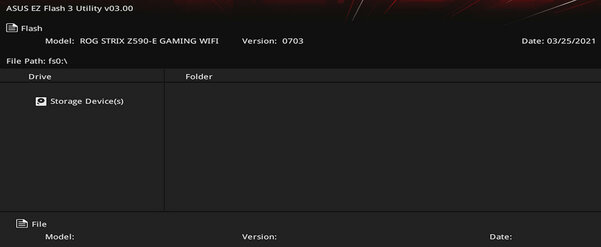

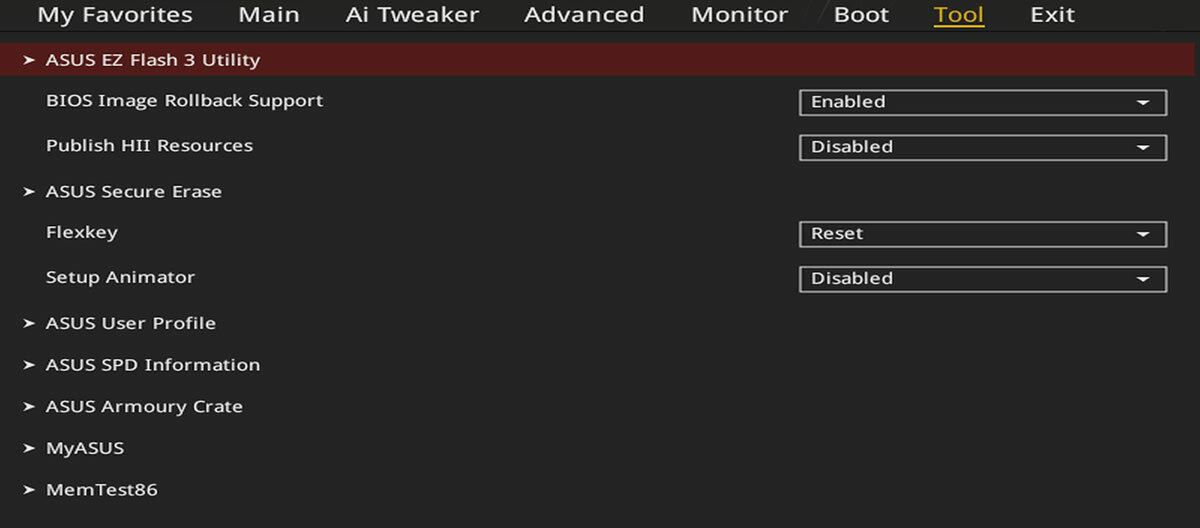

Раздел Tool собрал полезные мини-утилиты, которых с каждым годом становится все больше.

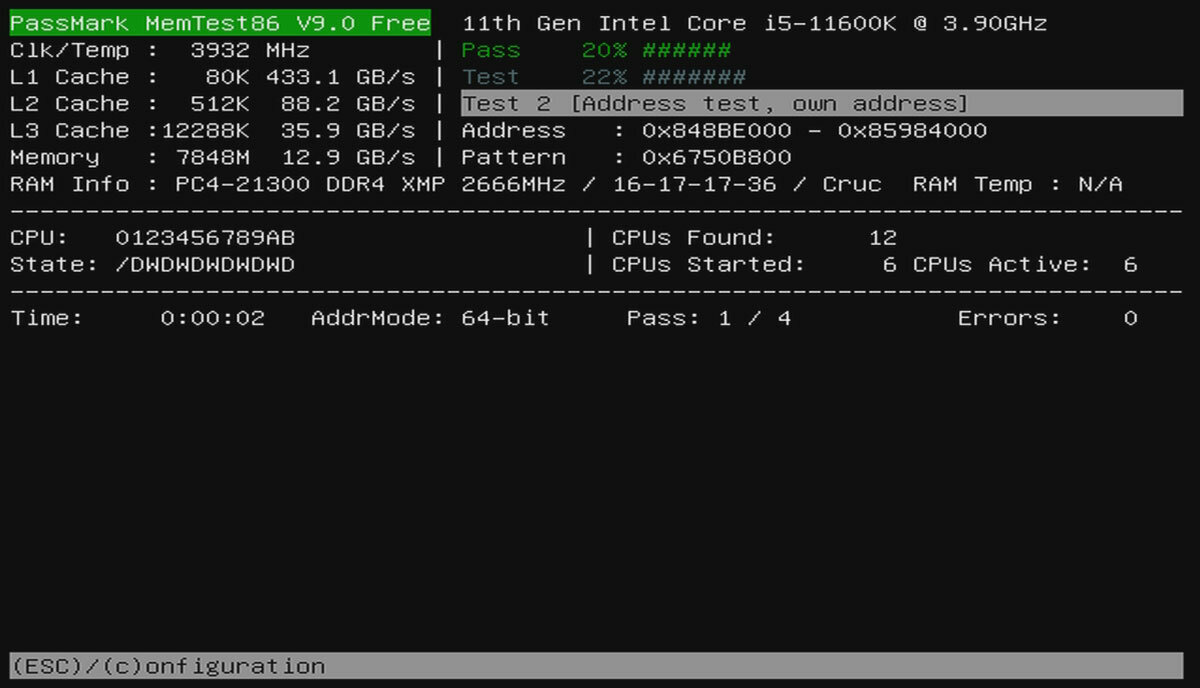

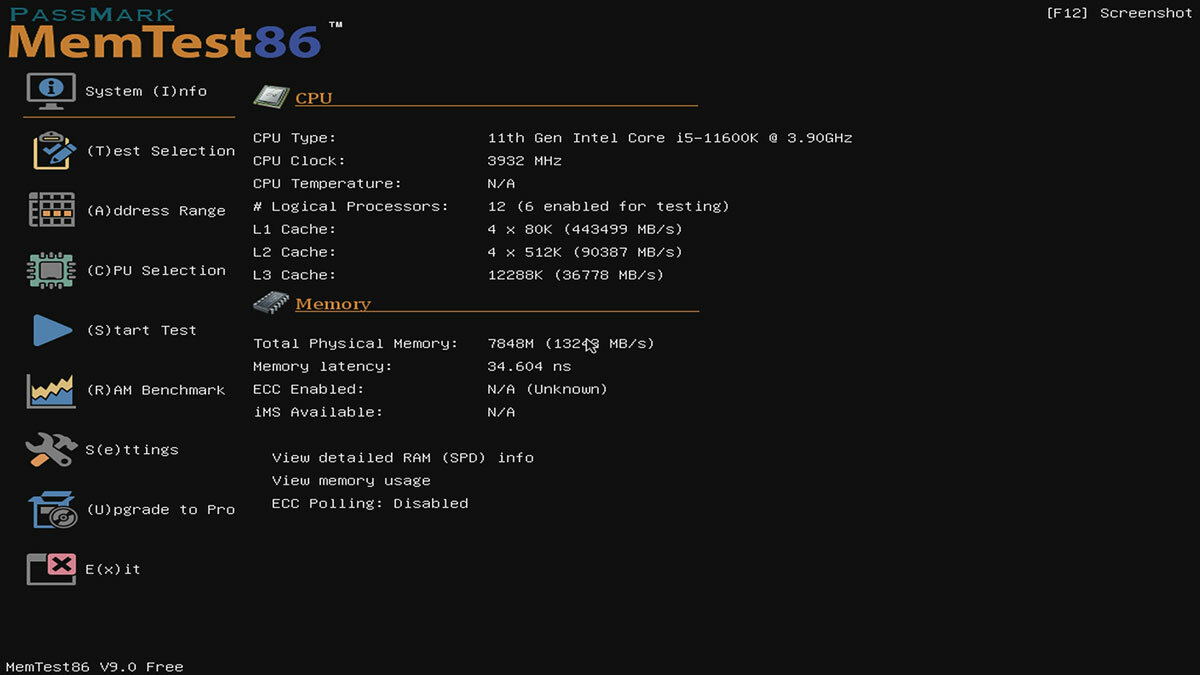

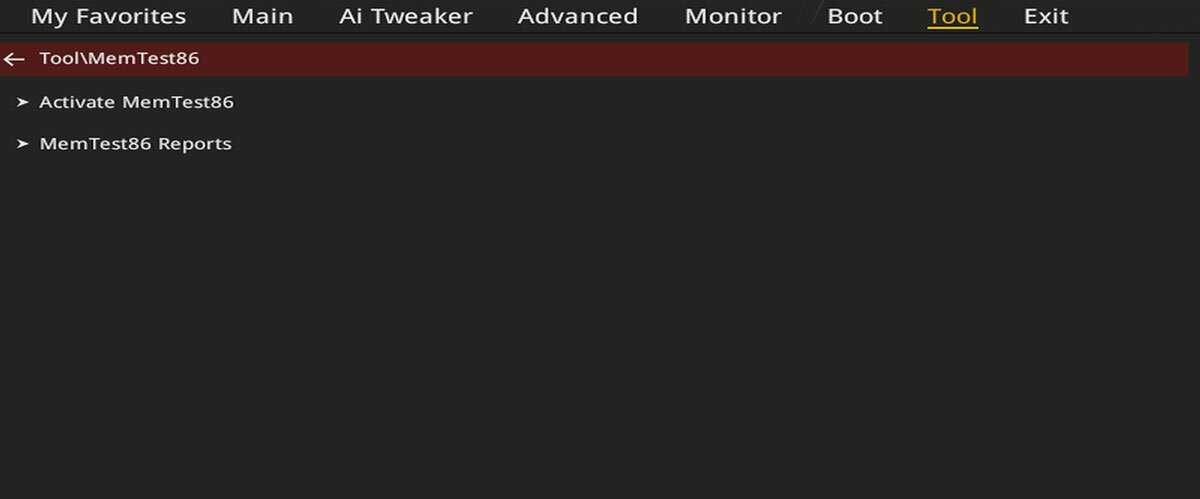

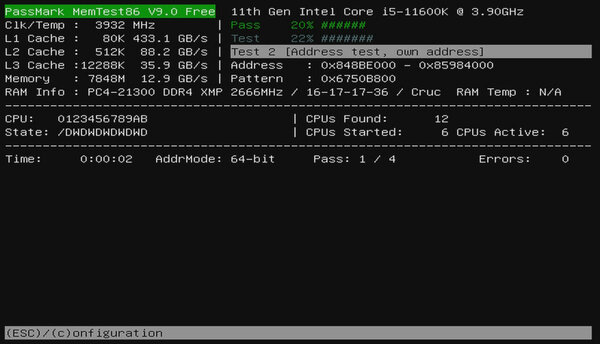

Полезным нововведением можно назвать возможность запуска теста оперативной памяти прямо из BIOS. В отдельных ситуациях это очень помогает быстро определиться с причиной нестабильности системы.

Отзыв

Обзор матплаты ASUS ROG STRIX Z590-E GAMING WIFI: баланс цены и полезных инструментов — Отзыв. 1

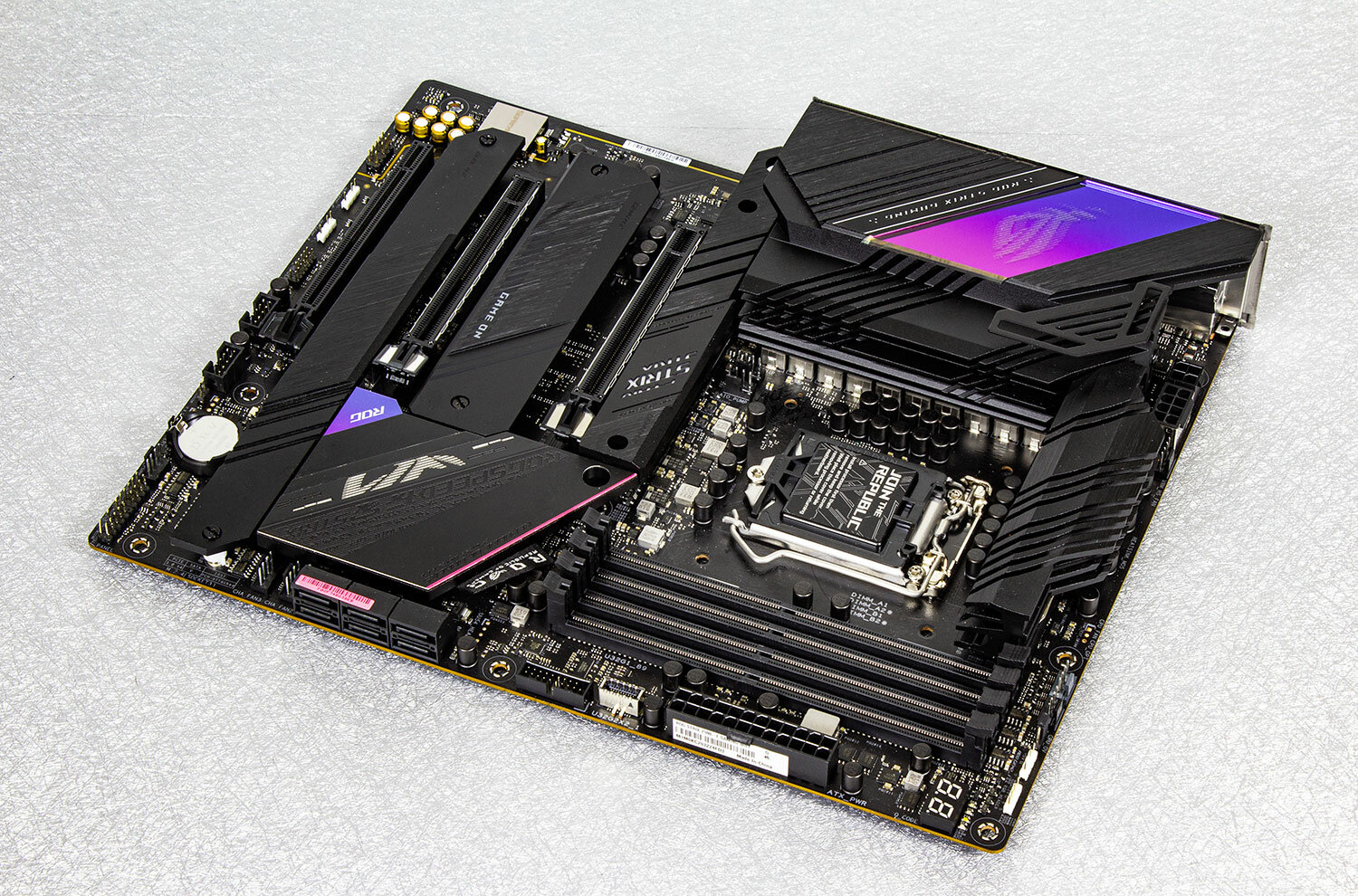

STRIX Z590-E GAMING WIFI — отличная база для построения производительной системы с процессорами Intel 10-го и 11-го поколений. На неё имеет смысл обратить внимание тем, кто неравнодушен к разгону, тонкой подстройке системы под себя. Данная материнка не позиционируется как «наилучшее решение для разгона», но, по факту, является некоторым балансом по соотношению цены (среди плат на Z590), качества и набора полезных инструментов. Также радует, что различные украшения вроде RGB-подсветки не понатыканы где придется, а органично встроены в общий вид платы, не досаждают слепящим свечением в темное время суток и легко отключаются при необходимости. В то же время, если хочется побольше иллюминации, можно воспользоваться четырьмя портами под RGB-ленты.

Плюсы

  • Продуманная разводка.
  • Мощная система питания и охлаждения.
  • Наличие двух 2,5-гигабитных Ethernet и Wi-Fi стандарта ax.
  • Практичное и удобное меню BIOS Setup.
  • Ненавязчивая подсветка.

Может не понравиться

  • Цена.
