Как работает оптоволокно

Рассказываем основные принципы передачи информации по оптоволокну — самому современному интернет-кабелю
Пока вы читаете эти строки, терабайты данных курсируют по всему миру, запертые в стеклянных нитях, протянутых по дну океана. Напоминает магию, но это всего лишь продвинутая технология. Оптическое волокно — технология, которой, человечество обязано естествоиспытателям XIX века. Наблюдая за лучами света на поверхности пруда, они предположили, что светом можно управлять, но претворить в жизнь ту гениальную идею удалось только совсем недавно с появлением сложнейших заводов и тщательным изучением оптических свойств материалов.


Запертый свет

Как работает оптоволокно

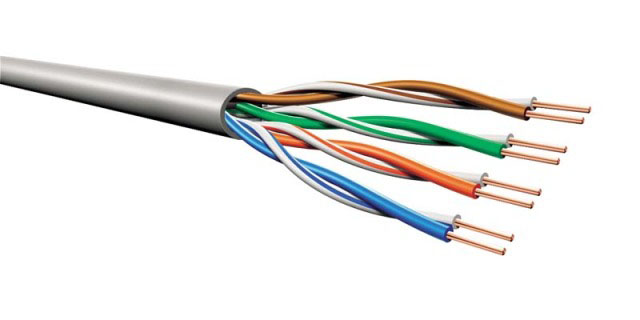

По медной витой паре (как в вашем интернет-кабеле) во множестве движутся электроны. Ток предается по проводнику и несет с собой закодированную в последовательности импульсов — информацию. Нули и единицы — двоичный код, о котором слышали, пожалуй, все. Оптический проводник сигнала работает по тому же принципу, но с точки зрения физики, с ним все гораздо сложнее. Тут могла бы быть получасовая лекция о квантовой механике, и о том, как множество именитых физиков пришли в тупик, пытаясь понять природу света, но постараемся обойтись без пространных рассуждений.

Достаточно держать в уме то, что подобно электронам, фотоны или световые волны (на самом деле в нашем контексте это одно и то же), могут переносить закодированную информацию. Так, например, на аэродромах, в случаях отказа радиосвязи, передают сигналы самолетам при помощи направленных прожекторов. Но то примитивный метод, да и работает он лишь на расстоянии прямой видимости. В то же время, по оптоволокну свет передается на километры и далеко не по прямой траектории.
Как работает оптоволокно

Чтобы добиться такого эффекта, можно было бы использовать зеркала. Собственно, с этого инженеры-испытатели и начали свои эксперименты. Они покрывали металлические трубы изнутри зеркальным слоем и направляли внутрь луч света. Но мало того, что подобные световоды стоили непомерно дорого. Свет многократно отражался от их стенок и постепенно затухал, терял силу и совершенно сходил на нет.

Зеркала не годились. Иначе и быть не могло. Даже самое дорогое зеркало не идеально. Его коэффициент отражения меньше 100% и после каждого падения на зеркальную поверхность световой луч теряет часть энергии, а в замкнутом объеме световода таких преломлений происходит неисчислимое множество.

Тут-то и пришло время вспомнить о пруде и тех давних исследованиях, что основывались на наблюдении за поведением света в воде. Представьте, как луч закатного солнца падает на поверхность воды, преодолевает границу и направляется вниз, к дну пруда.
Как работает оптоволокно

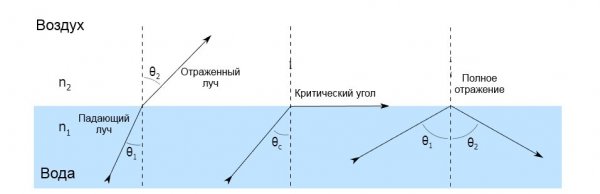

Те из читателей, кто помнит школьный курс физики, наверняка уже догадываются, что свет изменит направление своего движения. Часть света пройдет под воду, чуть изменив угол своего движения, а другая незначительная часть света отразится обратно в небо, потому, как «угол падения равен углу отражения». Если долгое время наблюдать за этим явлением, однажды, можно заметить, что свет, отраженный от зеркала под водой, под определенным углом так и не сумеет вырваться наружу — отразится от границы воды и воздуха полностью, лучше, чем от всякого зеркала. Дело не в воде как таковой, а в сочетании двух сред с различными оптическими свойствами — неодинаковыми коэффициентами преломления. Для создания световой ловушки достаточно минимального их различия.

Гибкие световоды

Как работает оптоволокно

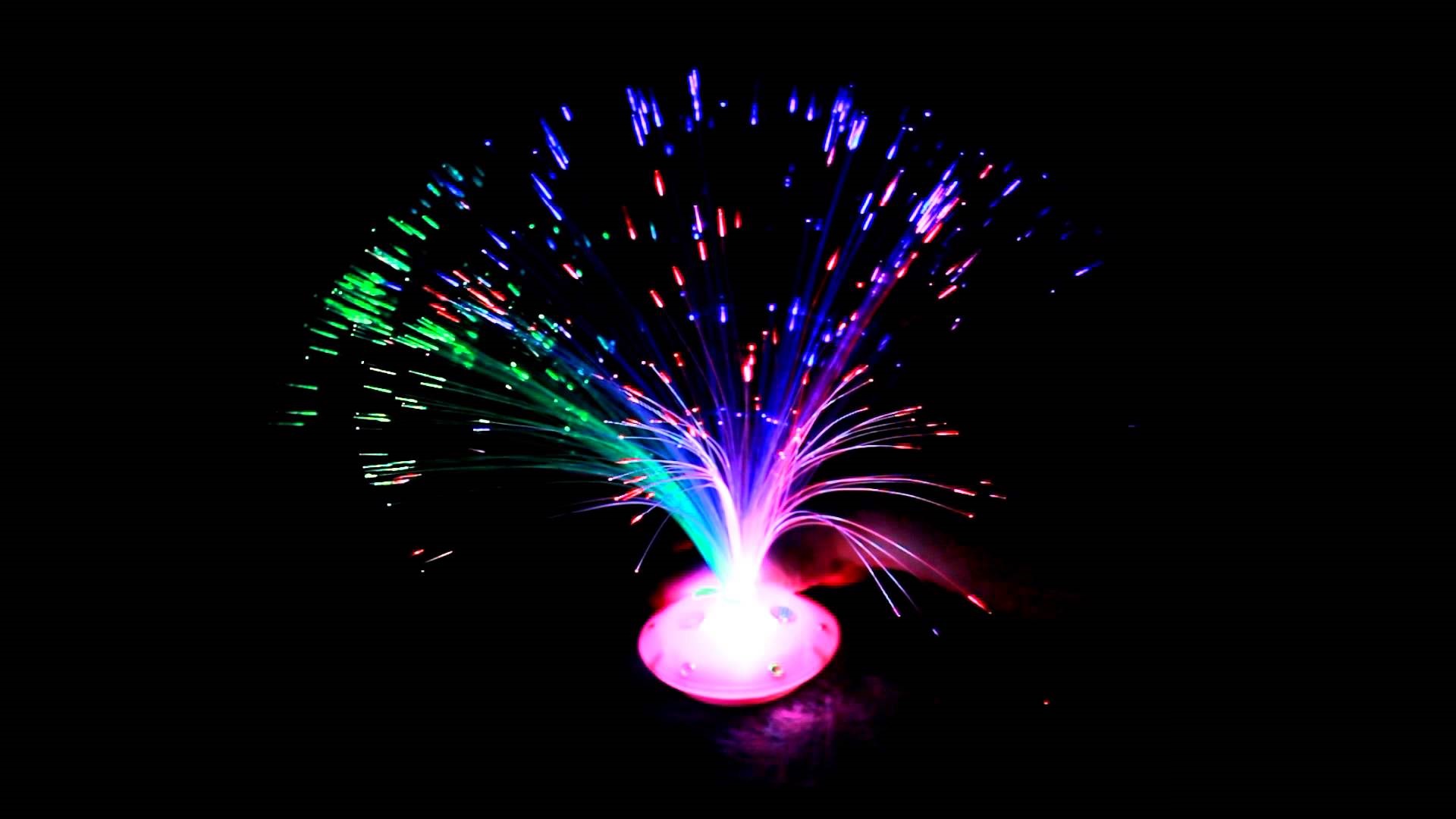

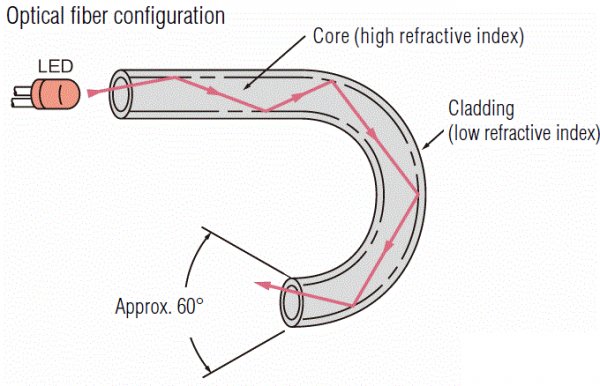

Материалы не столь уж важны. В физических опытах для детей, демонстрирующих этот эффект, часто используют воду и прозрачную пластмассовую трубку. Больше чем на пару метров в таком световоде световой луч не передать, но смотрится это красиво. По той же причине светильники и прочие декоративные изделия часто имеют в своей конструкции световоды из пластмасс. Но когда речь заходит о передаче информации на многие километры, требуются особые, сверхчистые материалы, с минимумом примесей и оптическими свойствами, близкими к идеальным.
Как работает оптоволокно

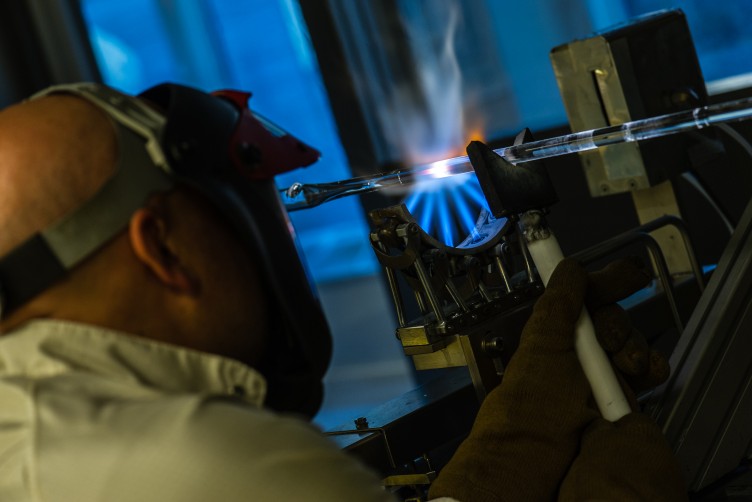

В 1934 году американец Норман Р. Френч запатентовал стеклянный световод, который должен был обеспечить телефонную связь, но он толком не работал. Потребовалась масса времени, чтобы найти материал, который бы отвечал высочайшим требованиям к чистоте и прозрачности, изобрести оптическое волокно из диоксида кремния — чистейшего кварцевого стекла. Чтобы создать в прозрачном кремнии разность коэффициентов преломления, прибегают к хитрости. Центр прозрачной болванки, которая превратится в провод, оставляют чистым, в то время, как внешние слои насыщают германием — он изменяет оптические характеристики стекла.
Как работает оптоволокно

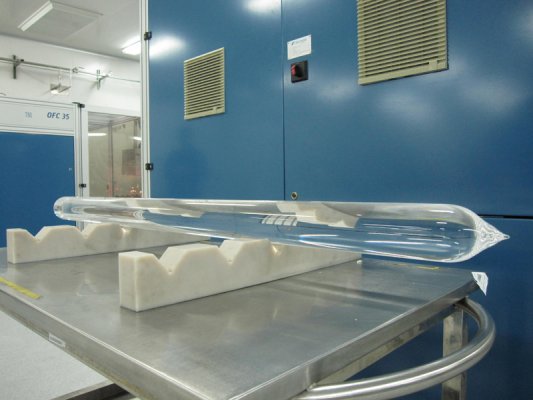

В таком случае, болванку обычно спекают из двух заранее приготовленных стеклянных трубок, вставленных одна в другую. Но можно поступить и наоборот, насытив сердцевину стекловолокна германием. Более технологичным и высококачественным стекловолокно получается, когда стеклянные трубки наполняют изнутри газом и ждут, пока германий сам осядет на стекло тончайшим слоем. Затем трубку разогревают и растягивают до метровой длины. При этом полость внутри закрывается сама.
Как работает оптоволокно

Получившийся стержень имеет сердцевину с одним коэффициентом преломления и оболочку с другими оптическими параметрами. Он то и послужит для изготовления оптического волокна. Пока тяжелая заготовка толщиной в руку ничем не напоминает провод, но кварцевое стекло хорошо растягивается.
Как работает оптоволокно

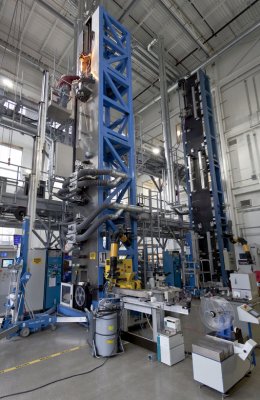

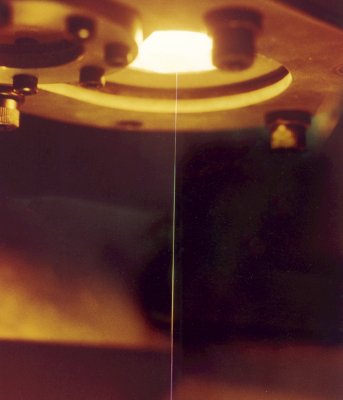

Подготовленную болванку поднимают на высоту десятиметровой башни, закрепляют на вершине и равномерно нагревают до пор, пока по консистенции она не будет напоминать нугу. Тогда из стеклянной болванки под собственным весом начинает тянуться тончайшая нить. По пути вниз она остывает и приобретает гибкость. Это может показаться странным, но сверхтонкое стекло прекрасно гнется.
Как работает оптоволокно

Готовое оптическое волокно, непрерывно поступающее вниз, окунают в ванну с жидким пластиком, образующим защитный слой на поверхности кварца, а затем сматывают. Так продолжается до тех пор, пока заготовка на вершине башни не будет полностью переработана в единую нить из сотни-другой километров оптического волокна.
Как работает оптоволокно

Из него, в свою очередь, будут сплетены кабели, содержащие от пары, до пары сотен отдельных стеклянных волокон, упрочняющие вставки, экранирующие слои и защитные оболочки.
  1. Осевой стержень.
  2. Оптическое волокно.
  3. Пластиковая защита оптических волокон.
  4. Пленка с гидрофобным гелем.
  5. Полиэтиленовая оболочка.
  6. Армирование.
  7. Внешняя полиэтиленовая оболочка.

Связь со скоростью света

Описанный процесс сложен, трудозатратен, требует постройки заводов и специального обучения от их персонала, и, тем не менее, игра стоит свеч. Ведь скорость света — это непреодолимый предел, максимальная скорость, с которой информация может распространяться в принципе. Соперничать с оптическим волокном в скорости передачи информации могут, разве что, линии прямой оптической связи, но никак не медные проводники, на какие бы ухищрения не шли их создатели. Сравнения демонстрируют превосходство оптического волокна над остальными средствами передачи информации лучше всего.
Как работает оптоволокно

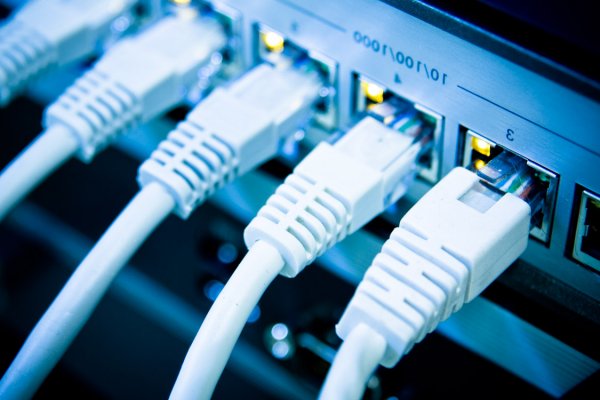

Домашний интернет на постсоветском пространстве, зачастую, проводят по двужильной витой паре с проводниками толщиной в один — два миллиметра. Максимумом для нее, оказывается показатель в 100 мегабит в секунду. Этого достаточно для пары компьютеров, но, когда в квартире оказываются умный телевизор, NAS, раздающий торренты, домашний сервер, несколько смартфонов и умных девайсов из мира интернета вещей, не хватит и восьмижильного провода. Ограничения канала связи становятся очевидны. Как правило, в виде артефактов и заикающихся киногероев на экране телевизора, или лагов в онлайн-играх. Оптоволокно толщиной 9 микрон обладает в 30 раз большей пропускной способностью, не говоря уже о том, что таких жил в проводе может быть несколько.

При этом оно компактнее и весит значительно меньше обычных проводов, что оказывается решающим преимуществом, при прокладке магистральных линий связи и планировании городских коммуникаций.
Как работает оптоволокно

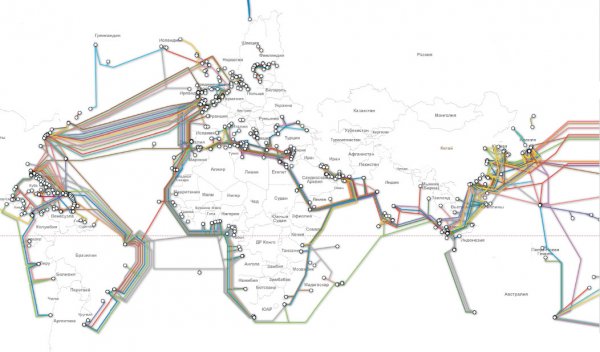

Оптические кабели соединяют континенты, города и датацентры. В России первая такая линия, появилась в Москве. Первый подводный оптический кабель пролег между Санкт-Петербургом и датским Аберслундом. Затем оптоволокно протянулось между предприятиями, государственными учреждениями и банками. В крупных городах получила распространение схема, при которой оптические линии связи доводят до отдельных многоквартирных домов, и, тем не менее, для рядового потребителя оптическое волокно все еще остается экзотикой. Нам бы было интересно узнать, как много наших читателей использует его дома, потому что, по большинству квартир по-прежнему тянется старая-добрая витая пара.
Как работает оптоволокно

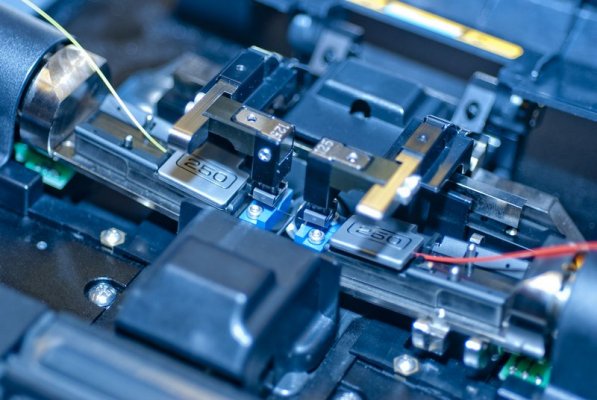

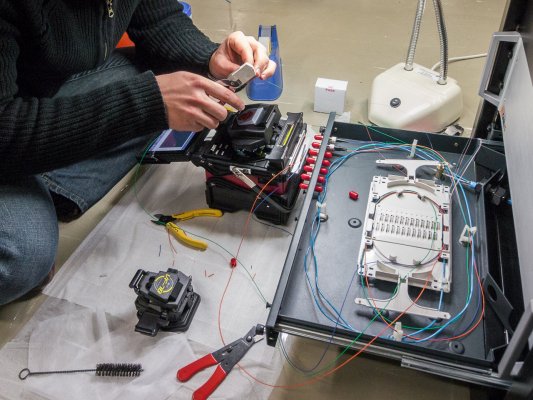

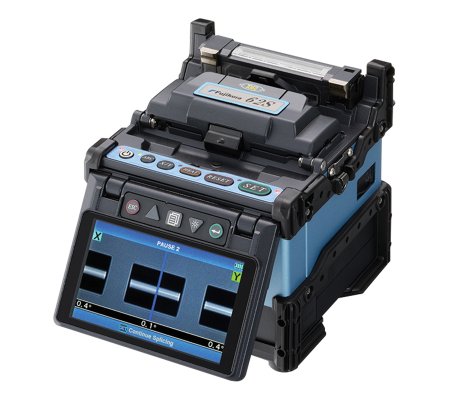

Оптическое волокно не только дорогое и сложное в производстве. Еще дороже оказывается его квалифицированное обслуживание. Тут не обойтись без синей изоленты. При монтаже волокна кварца необходимо специальным образом сращивать, а линии оптоволоконной связи комплектовать дополнительным оборудованием.

Несмотря на то, что разность коэффициентов преломления в сердцевине и оболочке волокна в теории создает идеальный световод, запущенный по кварцевому проводу свет все равно затухает из-за примесей, содержащихся в стекле. Увы, избавиться от них полностью практически невозможно. Десятка молекул воды на километр оптического волокна уже достаточно, чтобы внести в сигнал ошибки и снизить расстояние, на которое его можно передать.
Как работает оптоволокно

С подобной проблемой сталкиваются инженеры-электрики и в случае с обычными проводами. Расстояние, на которое можно без проблем отправить сигнал по проводу они называют дистанцией регенерации.

Для стандартного телефонного кабеля она равняется километру, у экранированного кабеля — пяти. Оптоволоконная жила удерживает свет на расстоянии до нескольких сотен километров, но, в конце концов, сигнал все равно приходится усиливать, регенерировать. На классических линиях связи устанавливаются сравнительно дешевые и простые усилители. Для оптоволоконных – требуются сложные и высокотехничные агрегаты в которых используются редкоземельные металлы и инфракрасные лазеры.

В линию связи врезают небольшой участок специально подготовленного стекловолокна. Оно дополнительно насыщенно атомами эрбия, редкоземельного элемента используемого, помимо прочего, в атомной промышленности. Атомы эрбия в этом участке волокна находятся в возбужденном состоянии из-за дополнительной накачки светом. Проще говоря, их подсвечивают специально настроенным лазером. Сигнал, проходящий такую область кабеля, усиливается примерно в два раза, поскольку атомы эрбия в ответ на воздействие излучают свет той же волны, что и входящий сигнал, а значит, сохраняют закодированную в нем информацию. После усилителя оптический сигнал может пройти еще около ста километров, прежде чем процедуру потребуется повторить.
Как работает оптоволокно

Такие системы требуют обученных специалистов для обслуживания и постоянного присмотра, так что экономическая выгода от прокладки индивидуальных оптических линий для конкретных абонентов остается сомнительной в большинстве стран мира. И все же, все мы используем стекловолокно для передачи сообщений. Весь современный интернет базируется на этой технологии и именно благодаря ей стали возможны интернет трансляции в сверхвысоком разрешении, видеостриминг, онлайн игры с минимальной задержкой, мгновенная связь с практически любой точкой планеты и даже мобильный интернет. Да, базовые станции сотовой связи также связывает стекловолокно.
Как работает оптоволокно

Несмотря на то, что ученые ищут новые пути построения коммуникационных сетей, мы не получим ничего более практичного еще очень долго. Экспериментальные технологии позволяют поднять информационную емкость стекловолокна в два-три раза, все более толстые многожильные стеклянные кабели ложатся на морское дно между континентами, однако принципиальные ограничения, накладываемые скоростью света, запертого в кварцевой жиле, преодолеть вряд ли удастся. Выходом видится отказ от кварца и связанных с ним ограничений, передача информации с помощью лазеров, но она возможна только по прямой. Следовательно, передатчики придется разместить в космосе или хотя бы в верхних слоях атмосферы. Подобные эксперименты в последние годы привлекли внимание крупнейших корпораций, но это уже совсем другая история.
