Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

Пробуем в деле новую материнскую плату от ASUS под процессоры Alder Lake на чипсете H670 — GAMING H670-PRO WIFI D4

Процессоры на ядре Alder Lake оказались очень удачным продуктом. Но не каждый может позволить себе топовую плату и пару модулей шустрой DDR5. Для таких Intel предусмотрела чипсеты «младших» серий. Сегодня рассмотрим изделие от ASUS серии TUF на базе H670 — самом навороченном после Z-серии среди системной логики под 12-е поколение процессоров.

Технические характеристики

  • Форм-фактор: ATX (305 x 244 мм).
  • Процессорный разъем: Socket LGA1700.
  • Системная логика: Intel H670 Chipset.
  • Оперативная память: 4 × DIMM, DDR4-2133…5333, до 128 Гбайт.
  • Звук: Realtek 7.1 HDA (ALC4080 + Savitech SV3H712).
  • Сеть проводная: 2,5 Гбит Ethernet (Intel I225-V).
  • Сеть беспроводная: Wi-Fi 802.11ax 6E 2x2, Bluetooth 5.2 (Intel Wi-Fi 6 AX200).
  • Слоты расширения: 2 × PCI-Ex16, 2 × PCI-Ex1.
  • Накопители: 4 × SATA III 6 Гбит/с, 4 × M.2 NVMe / SATA III 6 Гбит/с 2280/22110.
  • Задняя панель: 1 × USB 3.2 Gen 2×2 Type-C, 2 × USB 3.2 Gen 2 Type-A, 4 × USB 3.2 Gen 1 Type-A, HDMI, DisplayPort, 2 × SMA (wi-fi), RJ35, 5 × 3,5 мм аудио-джек, 1 × S/PDIF выход.

На момент написания обзора цена материнской платы составляет 20 000 рублей.

Комплектация

Коробка стандартная для ATX платы средней ценовой категории, принт красочный, на эко-картон не перешли )

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

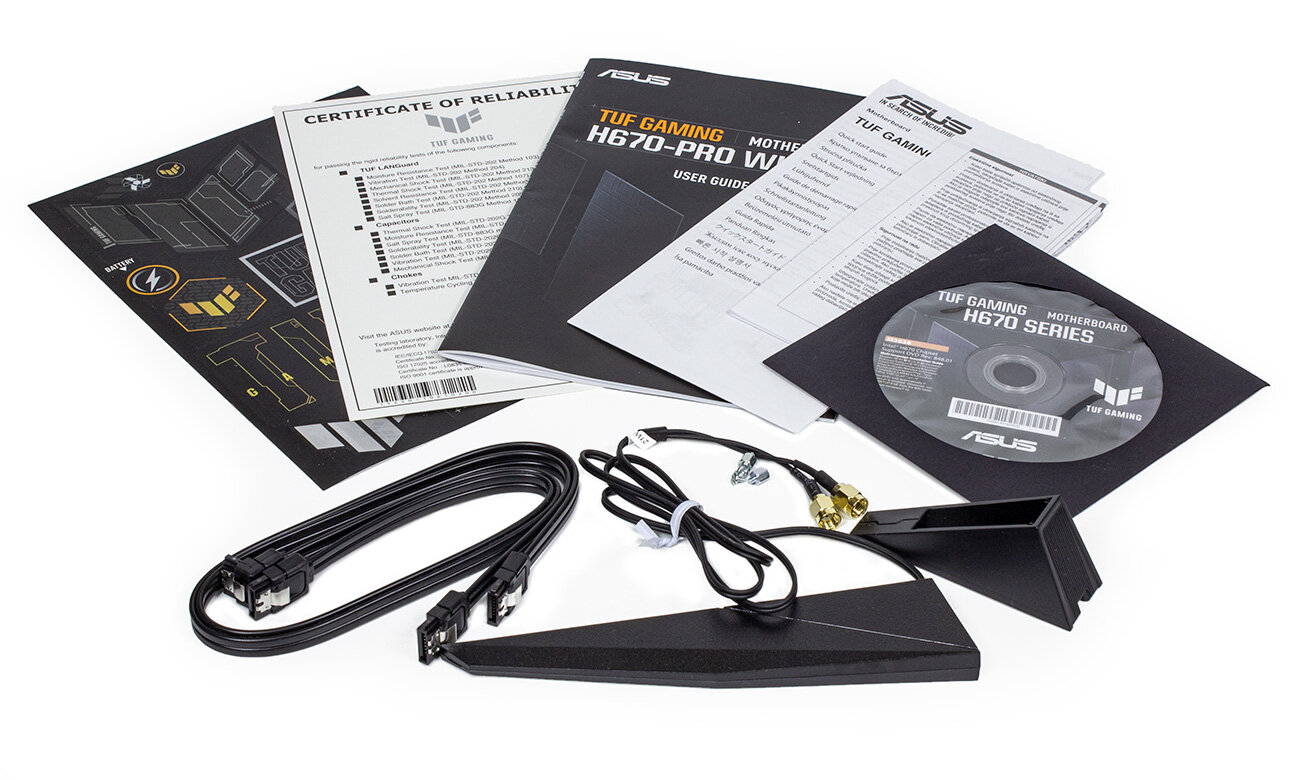

Внутри бумажная составляющая в достатке, из аксессуаров — антенна, пара SATA кабелей и винт крепления M.2 накопителей. В принципе, большего для приведения современной платформы «в боевую готовность» и не надо.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

Внешний вид

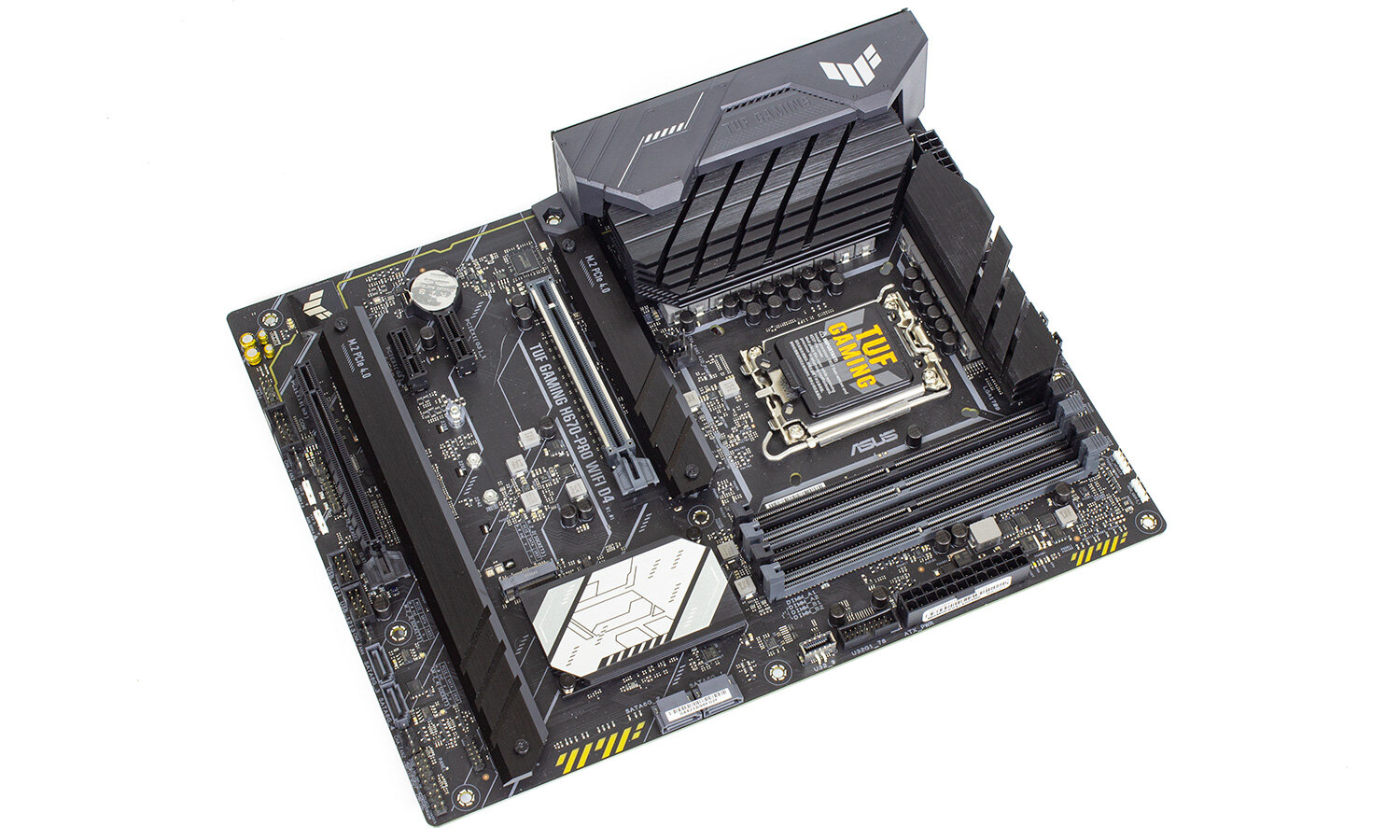

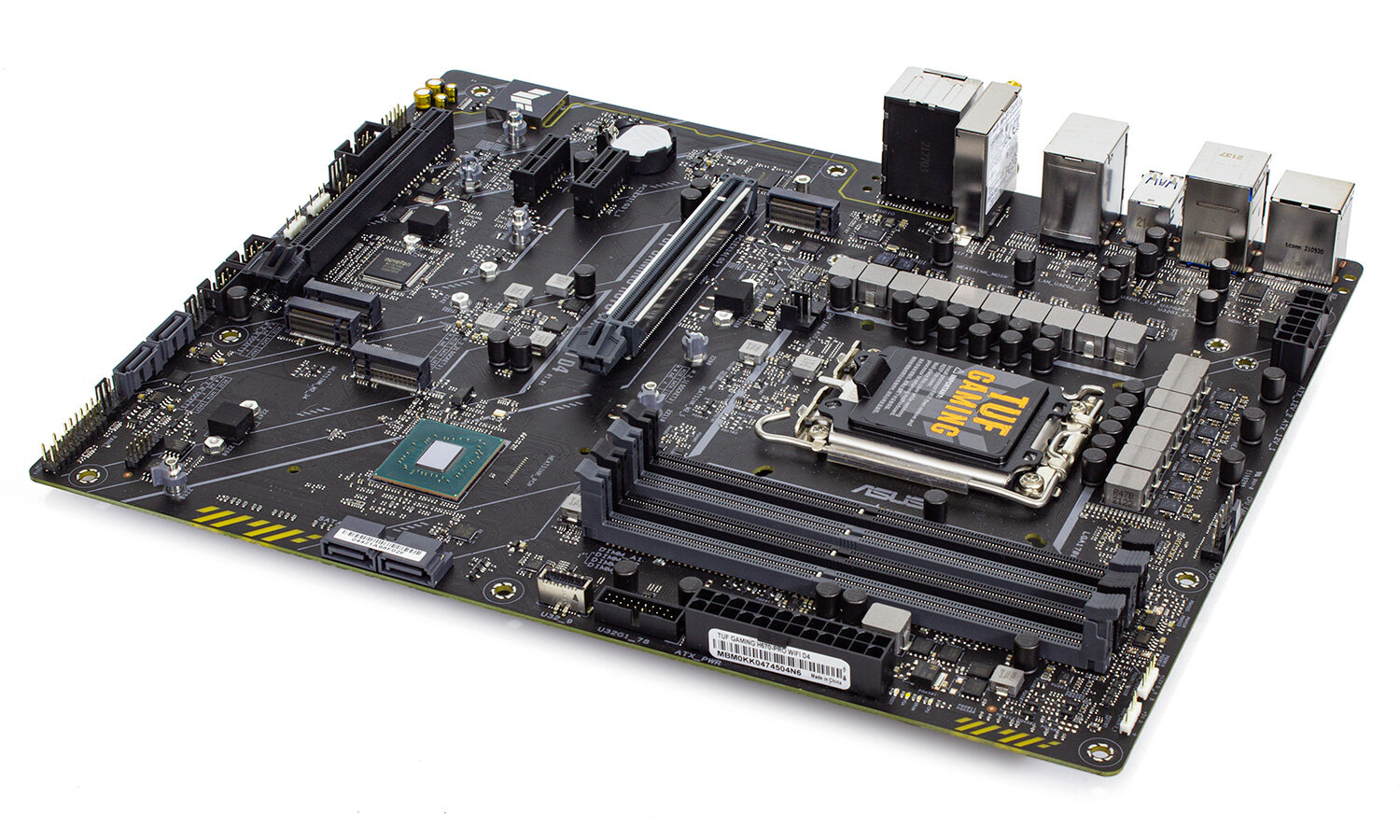

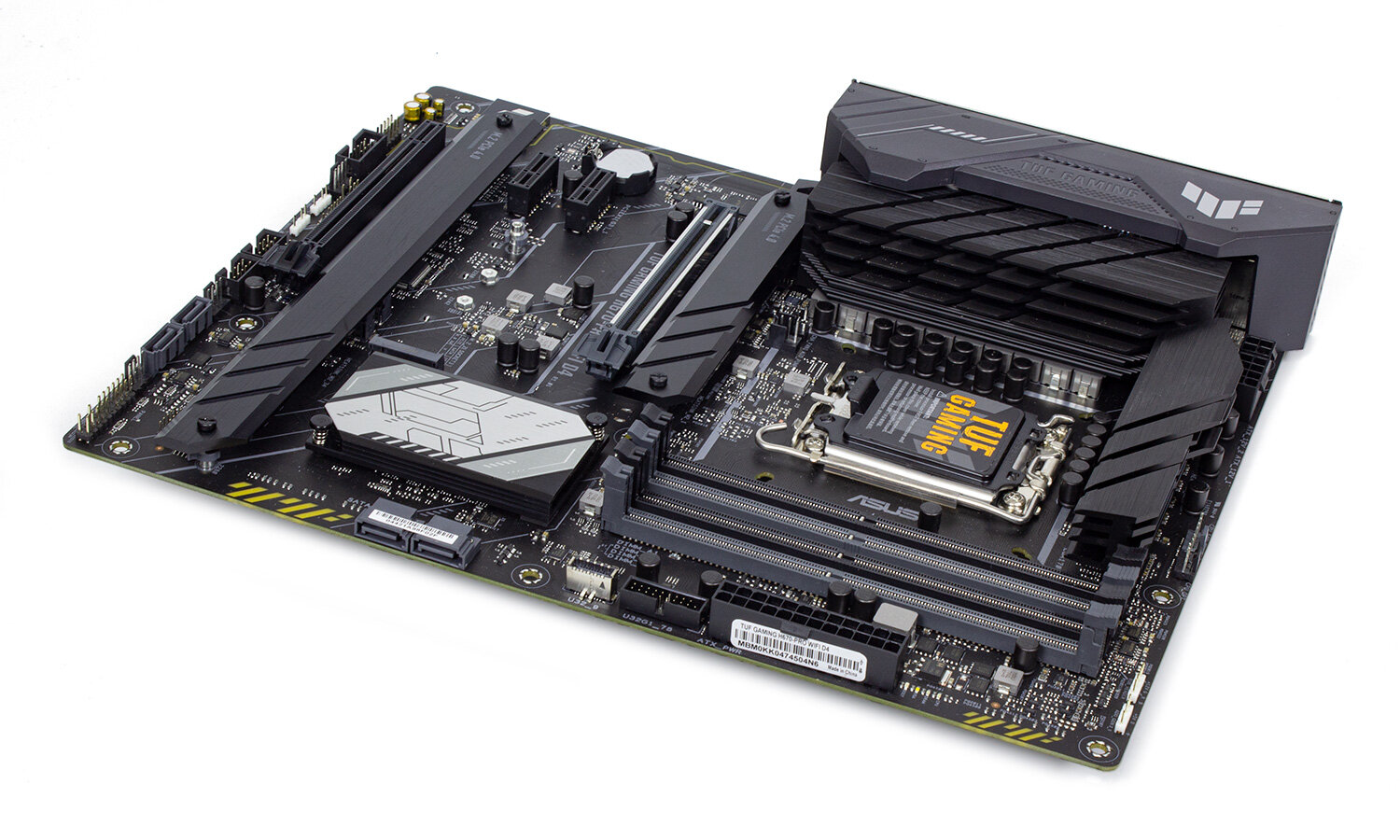

Первый взгляд на TUF GAMING H670-PRO WIFI D4 и сразу понятно: перед нами продукт middle-end сегмента на современном чипсете.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

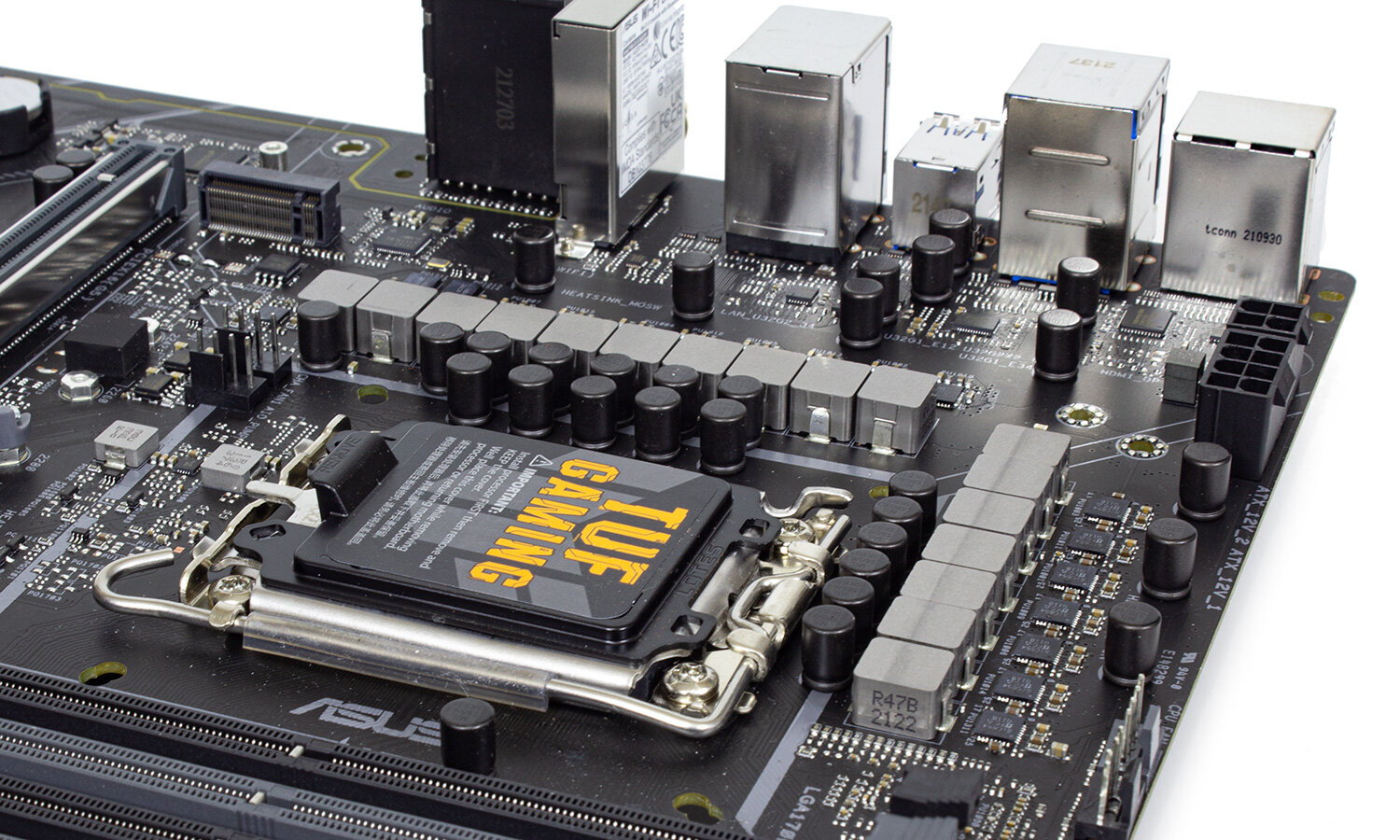

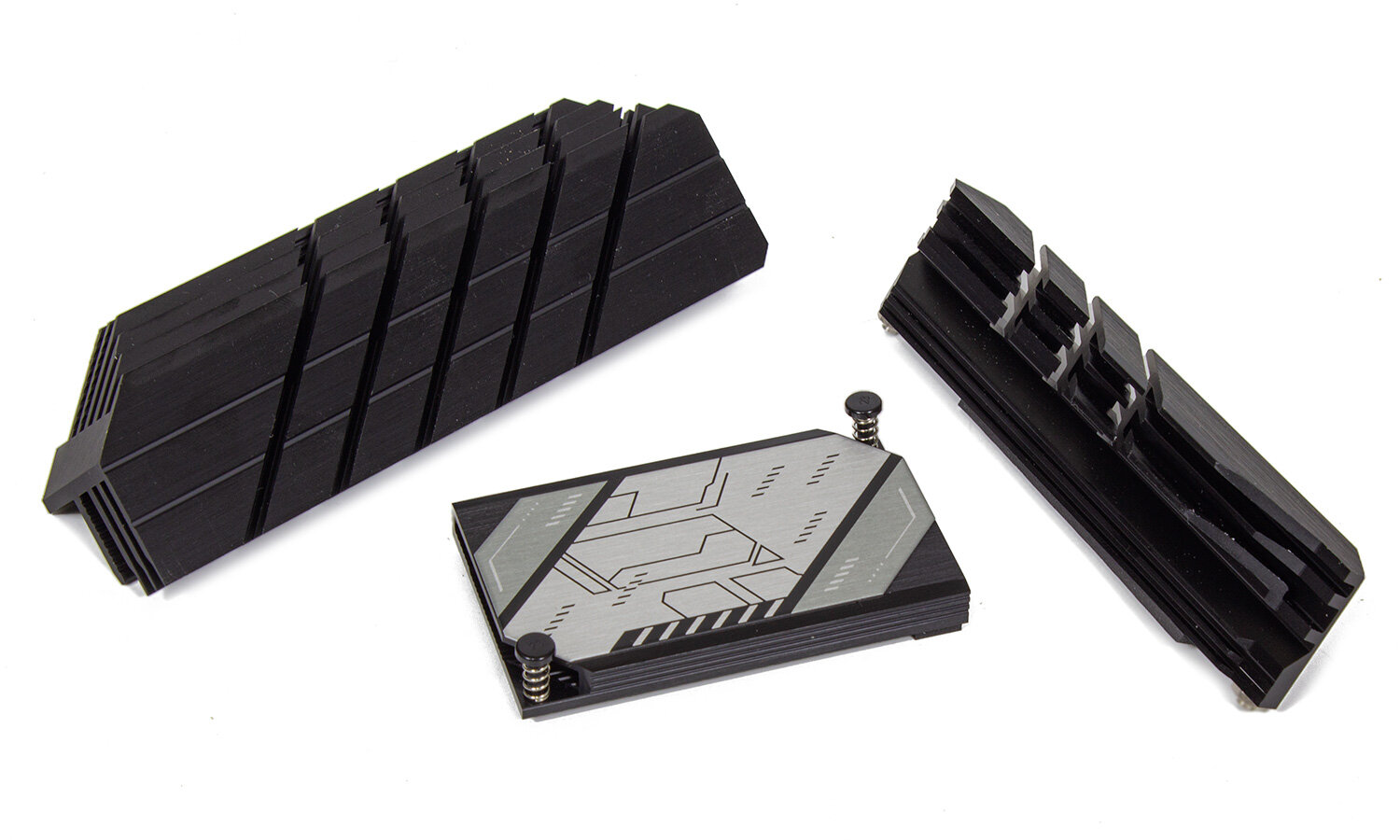

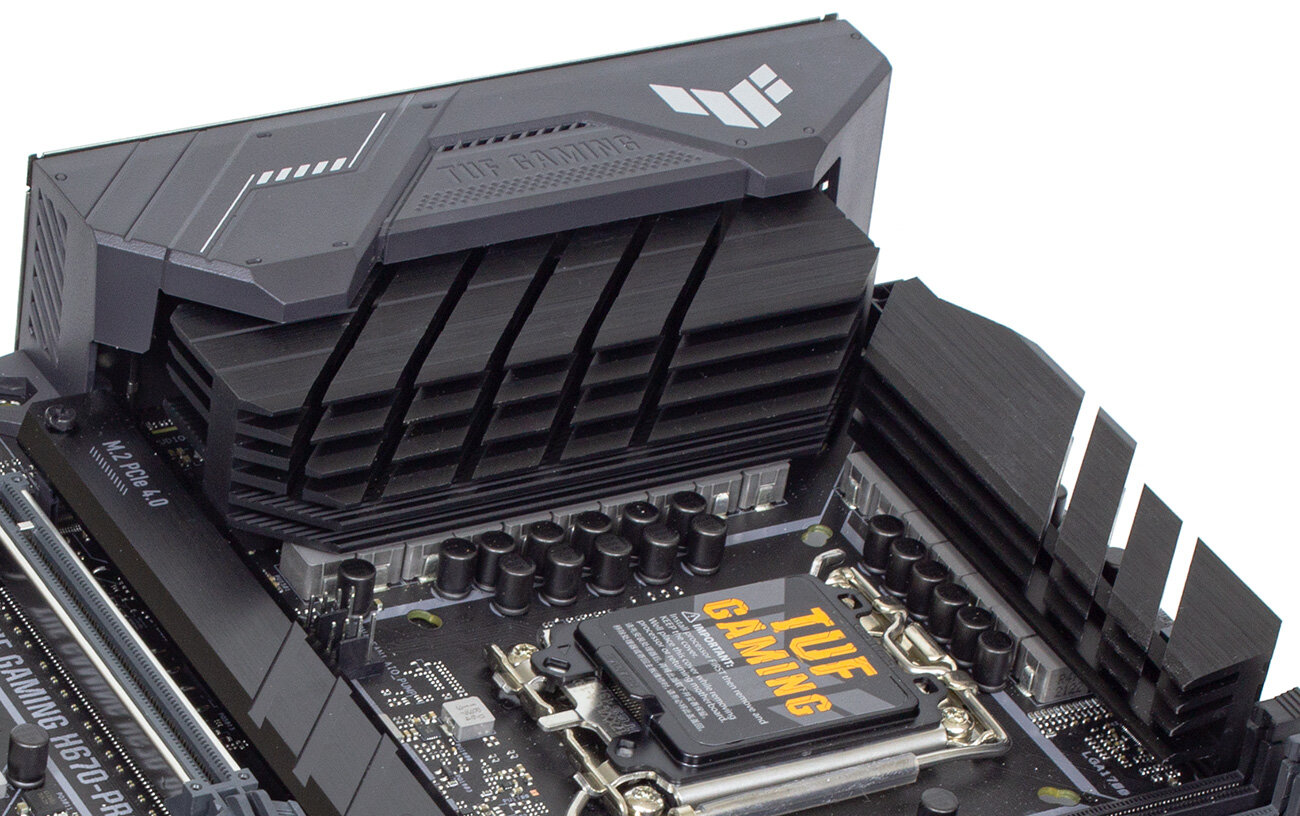

Современную «моду» выдают габаритные радиаторы системы питания вокруг процессора, причем один из радиаторов плавно переходит в пластиковый кожух задней панели.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

Размеры радиаторов напрямую зависят от мощности подсистемы питания процессора (по крайней мере, заявленной производителем). Стоит отметить, что в этом деле ASUS последние годы маху не дает и использует качественную элементную базу и современные схемотехнические решения.

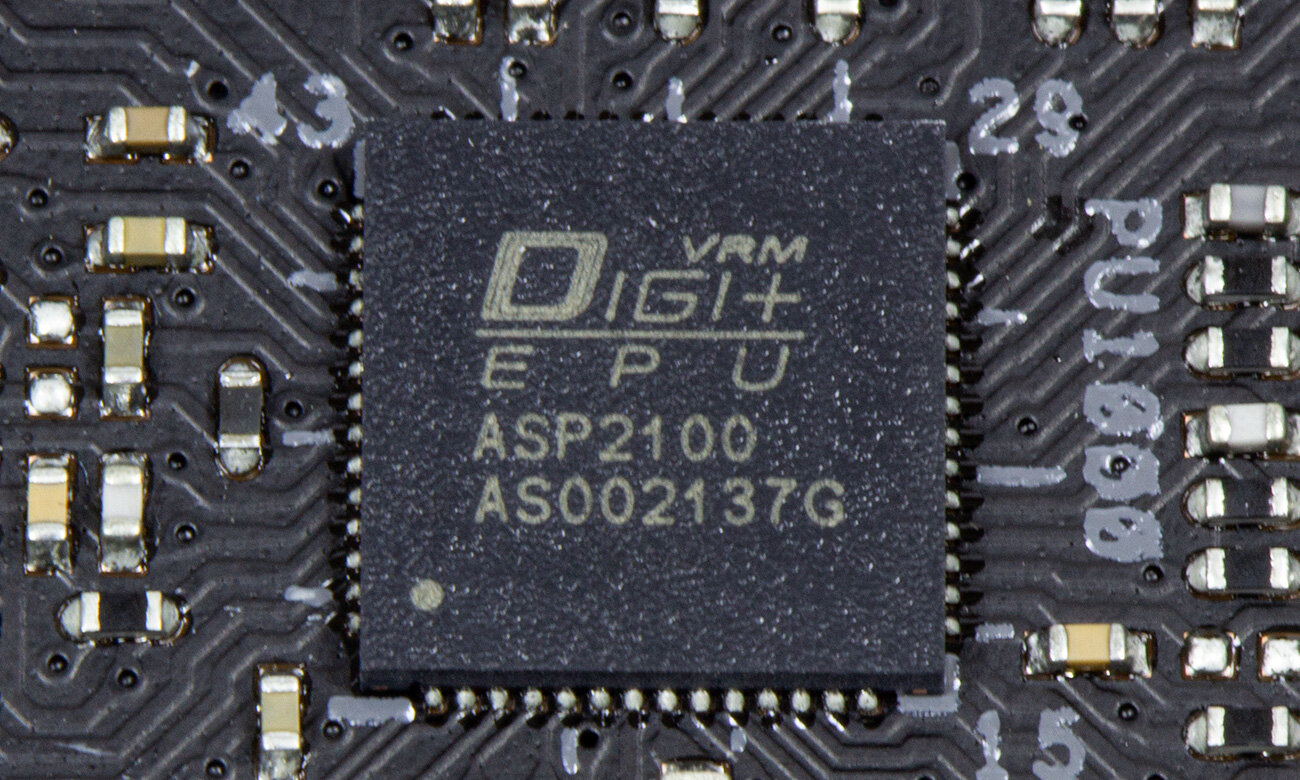

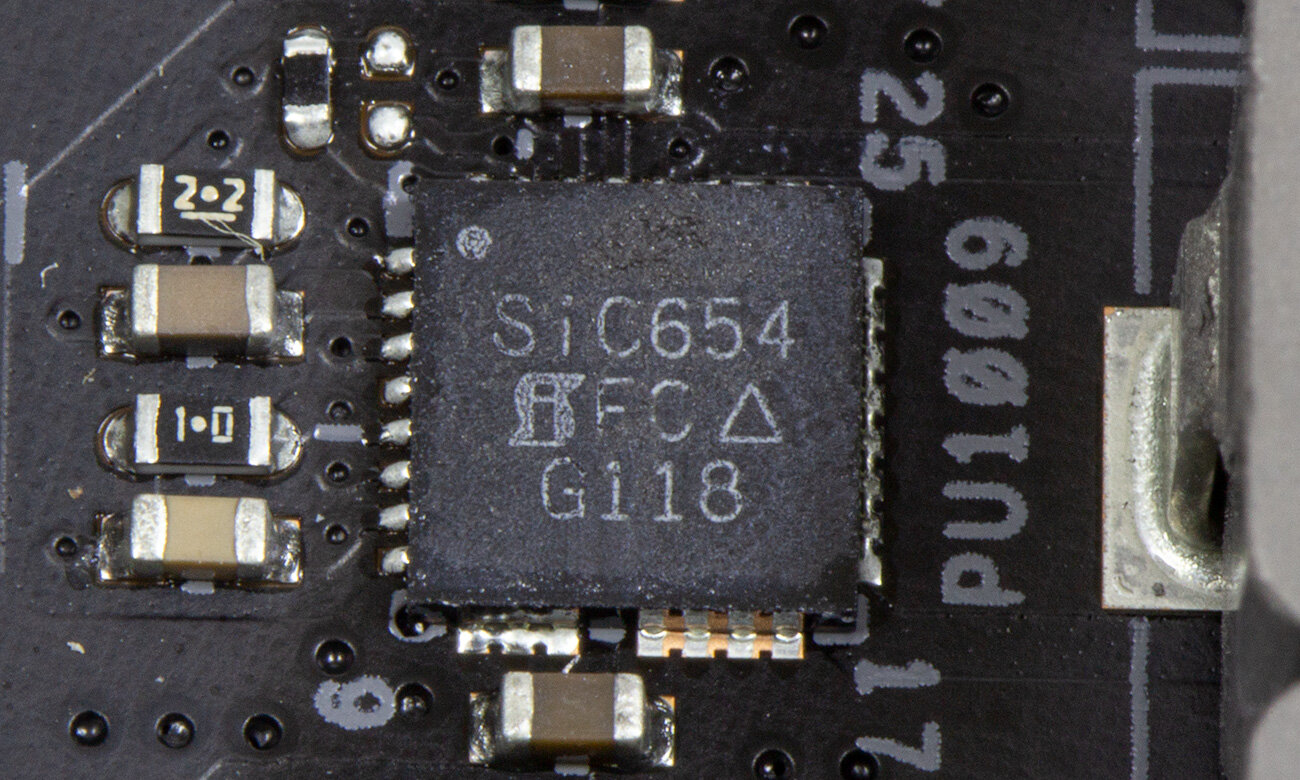

Система питания построена на базе контроллера DiGi+ ASP2100. Он управляет работой 15 фаз с ключами Vishay SIC654, способными пропустить ток до 50 А. Дроссели и конденсаторы также рассчитаны на длительную работу под значительной нагрузкой.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

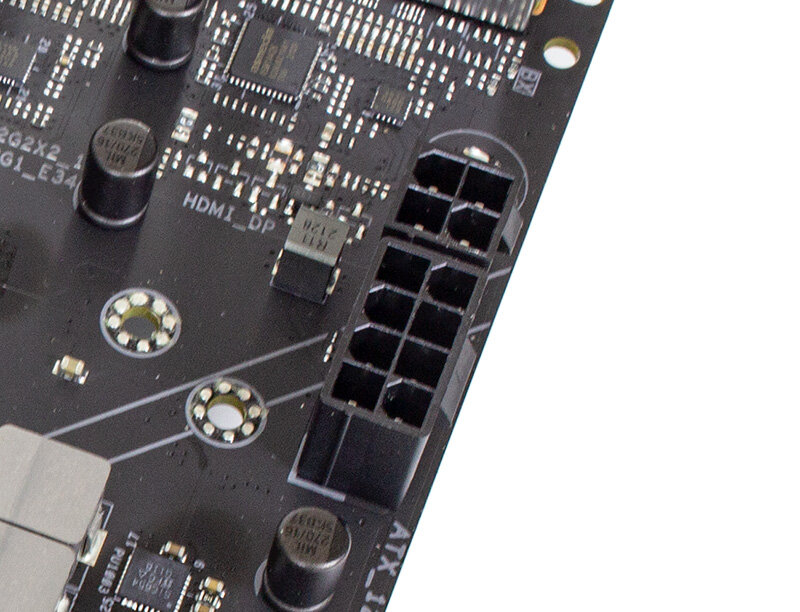

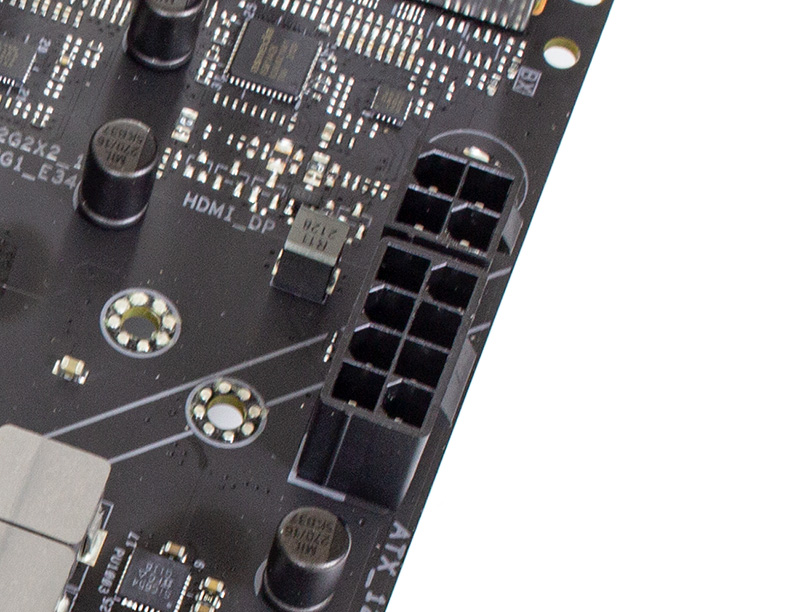

Разъемы подачи питания выполнены по фирменной технологии ProCool, с усиленными контактами для работы на повышенных токах (по сравнению с «обычными» разъемами аналогичного формата).

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

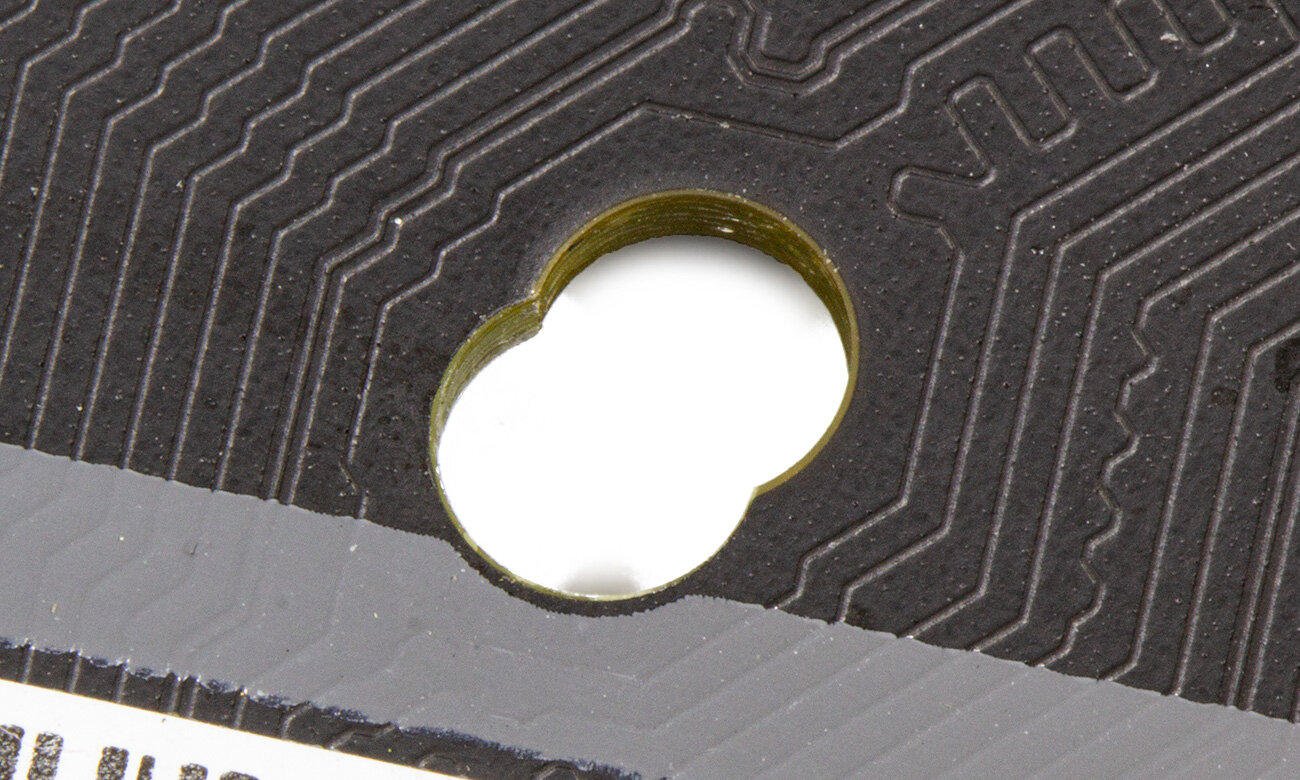

Плата рассчитана на установку процессоров под разъем LGA1700, в настоящее время это 12-е поколение. Примечательно, что ASUS продолжает оснащать свои платы двойным набором отверстий под системы охлаждения, сохраняя возможность установки кулеров для LGA115x/1200 на процессоры с ядром Alder Lake.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

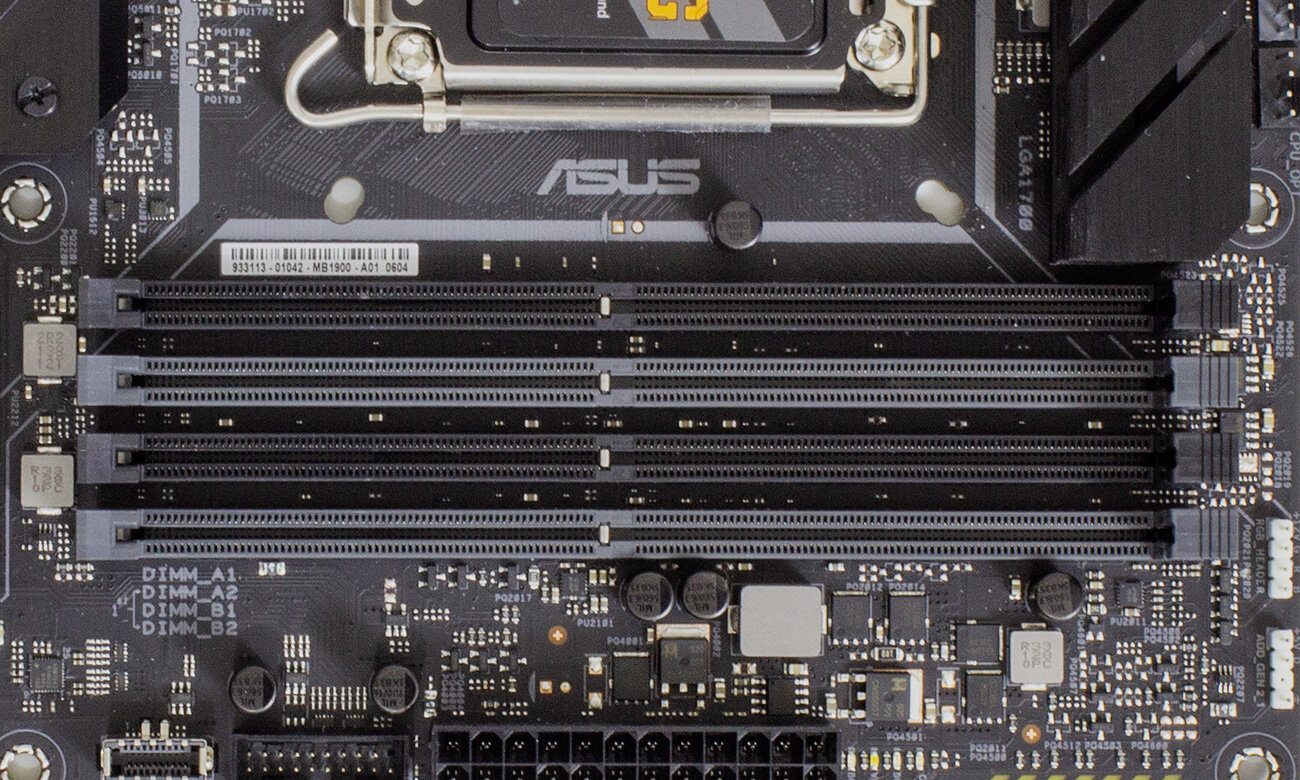

Под оперативную память распаяно 4 DIMM-слота. Тип DDR4, максимальная частота 5333 МГц. Хорошо, что платы среднего ценового сегмента по большей части оснащают слотами под DDR4, так как DDR5 все ещё дорога и выбор невелик. Примечательно, что Intel сохранила возможность разгона оперативной памяти для чипсета H670, что дает некоторую свободу действий пользователю и стимулирует покупать более быструю (как следствие, более дорогую) оперативную память.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

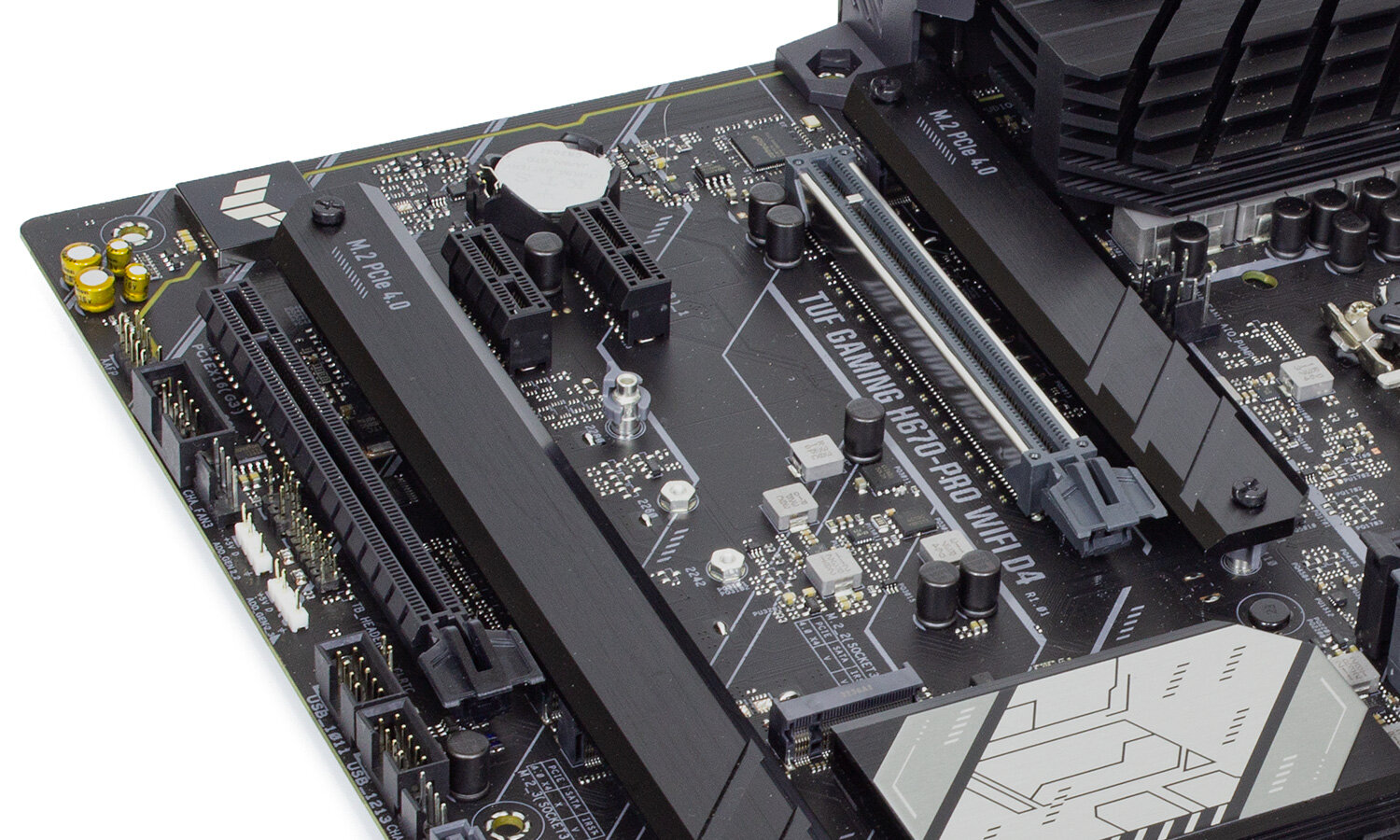

Слотов расширения четыре. Полноскоростной PCI Express x16 один, после идет два x1, и самый дальний от сокета x4.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

Между слотами хорошо уместились разъемы M.2 под накопители, всего 4 штуки. Самый ближний к сокету «работает» непосредственно с процессором, в нем накопители могут выдавать максимальную скорость, ограничением служит только пропускная способность четырех линий PCIe 4.0. Накопители поддерживаются только NVMe, до 110 мм длиной. Второй M.2 можно заполнить SSD как с NVMe, так и с SATA 3 интерфейсом. Третий и четвертый M.2 «общаются» с контроллерами накопителей только по шине PCI Express. Первый, третий и четвертый M.2 оснащены алюминиевыми радиаторами с установленным качественным термоинтерфейсом.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

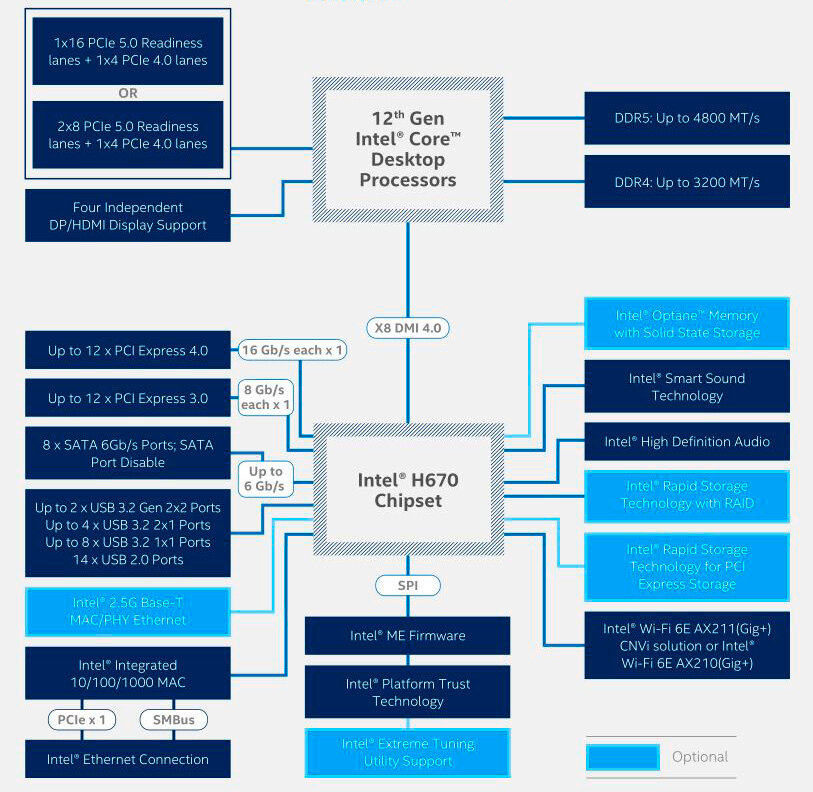

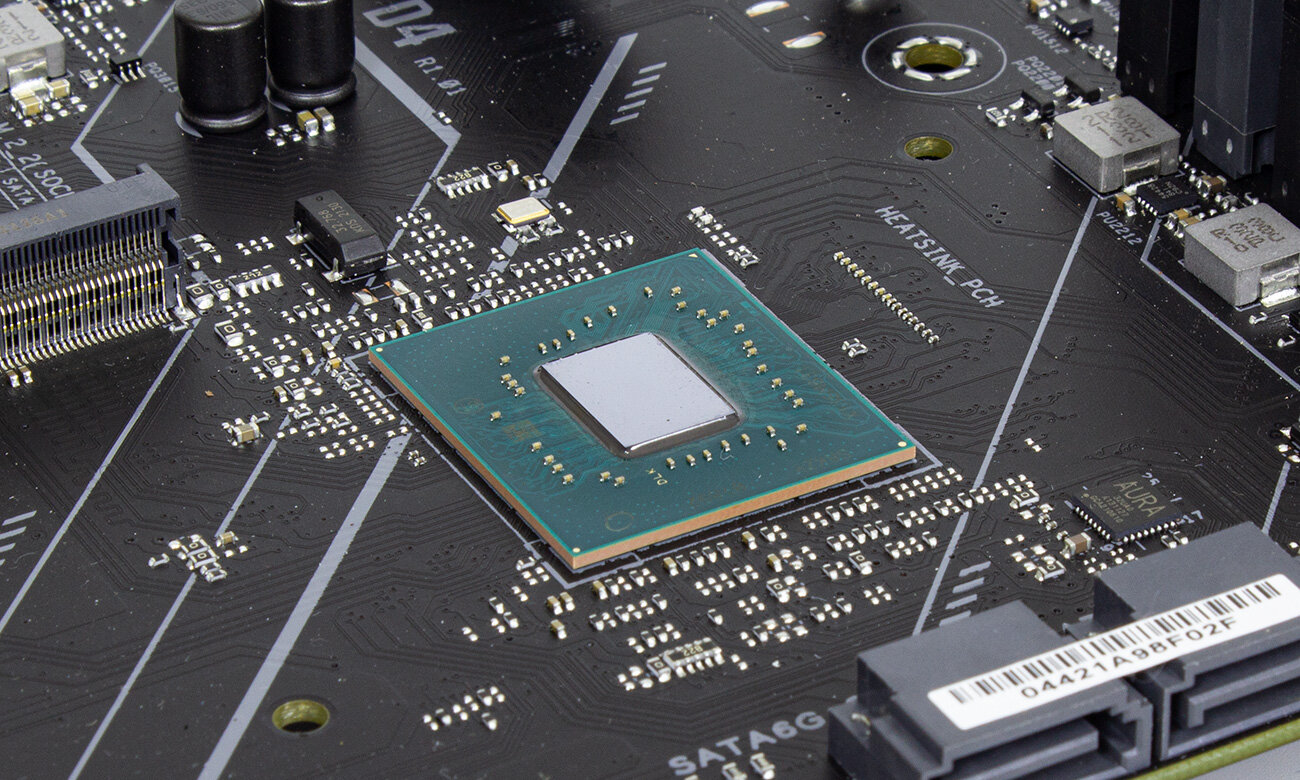

Все M.2 со второго по четвертый включительно «подключены» к системной логике H670, что несколько ограничивает скорость их работы. Да, 8 линий DMI 4.0, связывающие PCH и процессор — это немало, но не тогда, когда пара современных SSD пытается реализовать заложенный скоростной потенциал. Катастрофическим падением производительности тут и не пахнет, но стоит учитывать этот момент при выборе накопителей (если их больше одного).

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

По сравнению с топовым Z690, он лишен функций разгона, шести 10-гигабитных USB 3.2 Gen 2, пары 20-гигабитных USB 3.2 Gen 2 и двух 5-гигабитных USB 3.2 Gen 1. Но ничто не мешает производителю материнской платы установить дополнительные контроллеры, восполняющие «утраченные» возможности.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

Для охлаждения PCH предусмотрена небольшая алюминиевая пластина. Её будет вполне достаточно для «бытовых» условий, когда доступный функционал чипсета будет использован меньше чем наполовину. По сравнению с радиаторами силовых ключей системы питания CPU он выглядит скромно.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

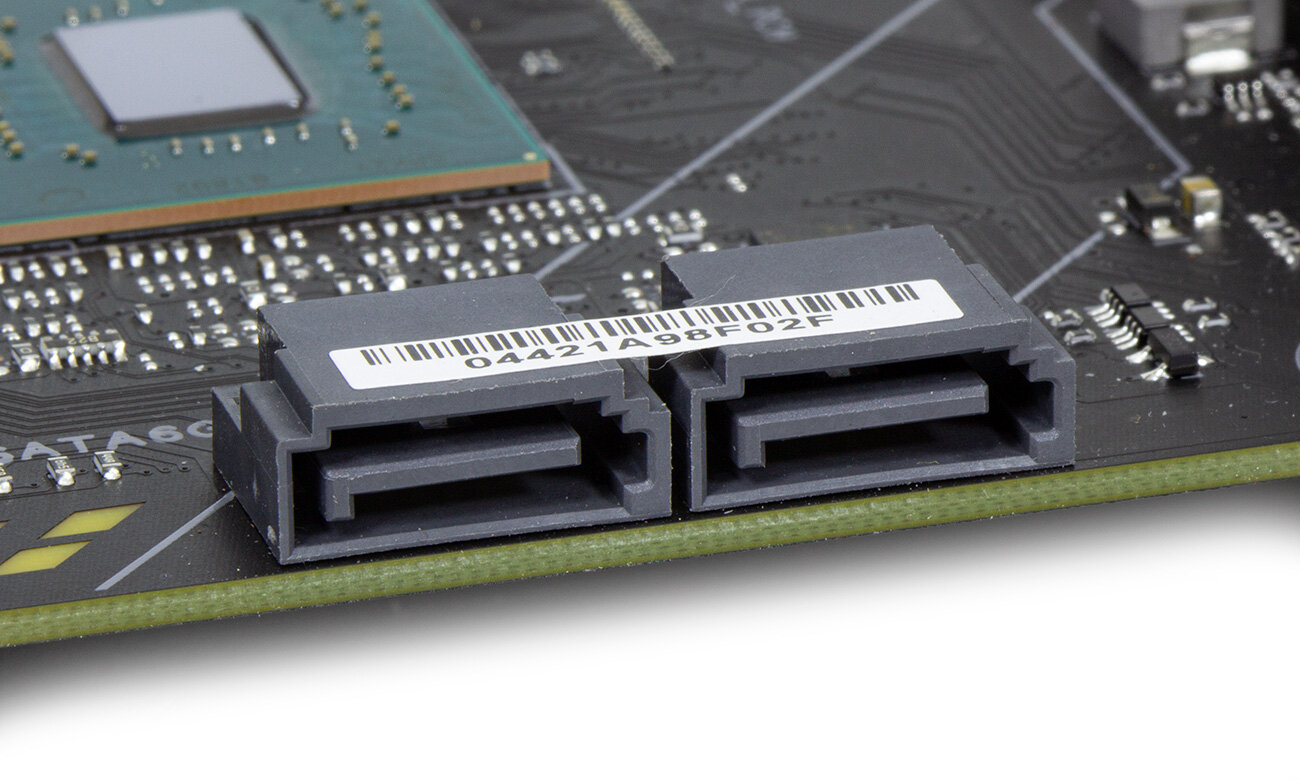

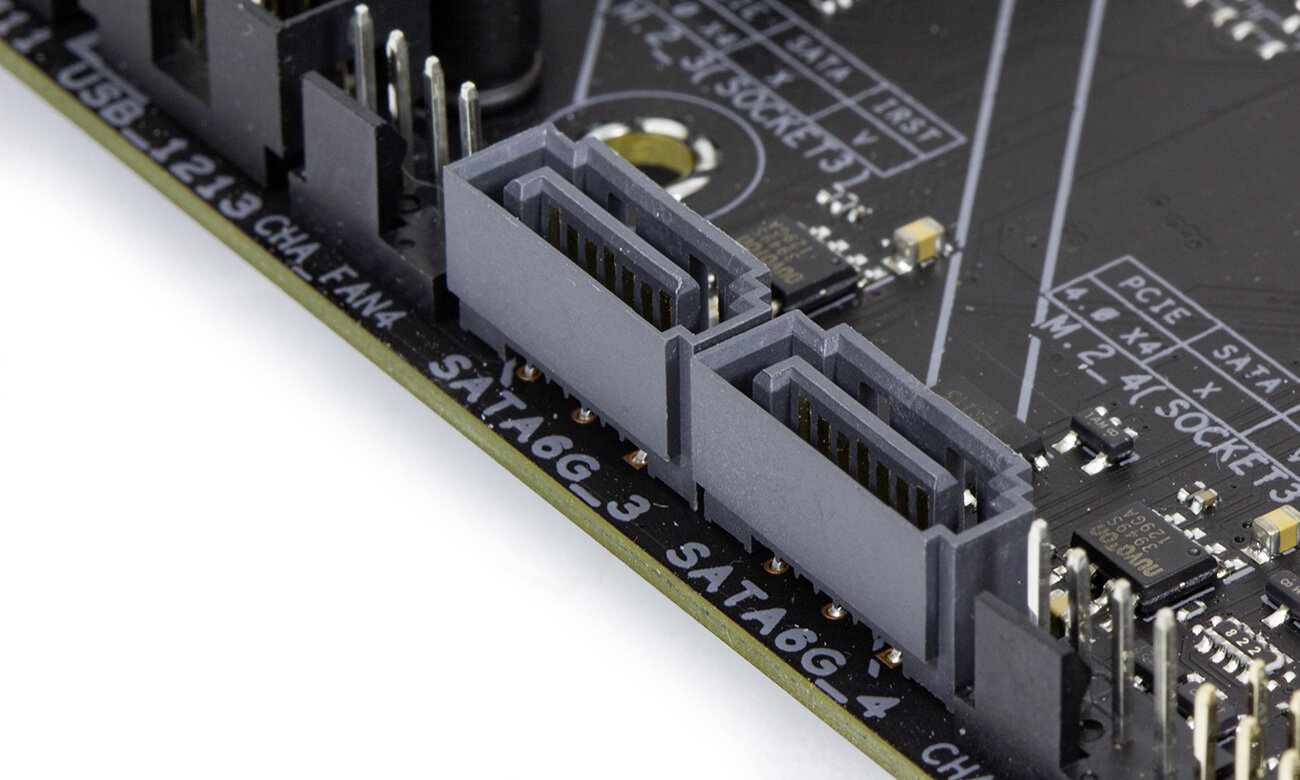

Из восьми возможных портов SATA III инженеры ASUS развели лишь 4, что видится достаточным в современных условиях. Идея расположить их двумя парами в разных частях платы также хороша — никогда не знаешь, какой угол или сторону закроет тот или иной элемент корпуса, откуда будет удобнее тянуть сигнальные кабели.

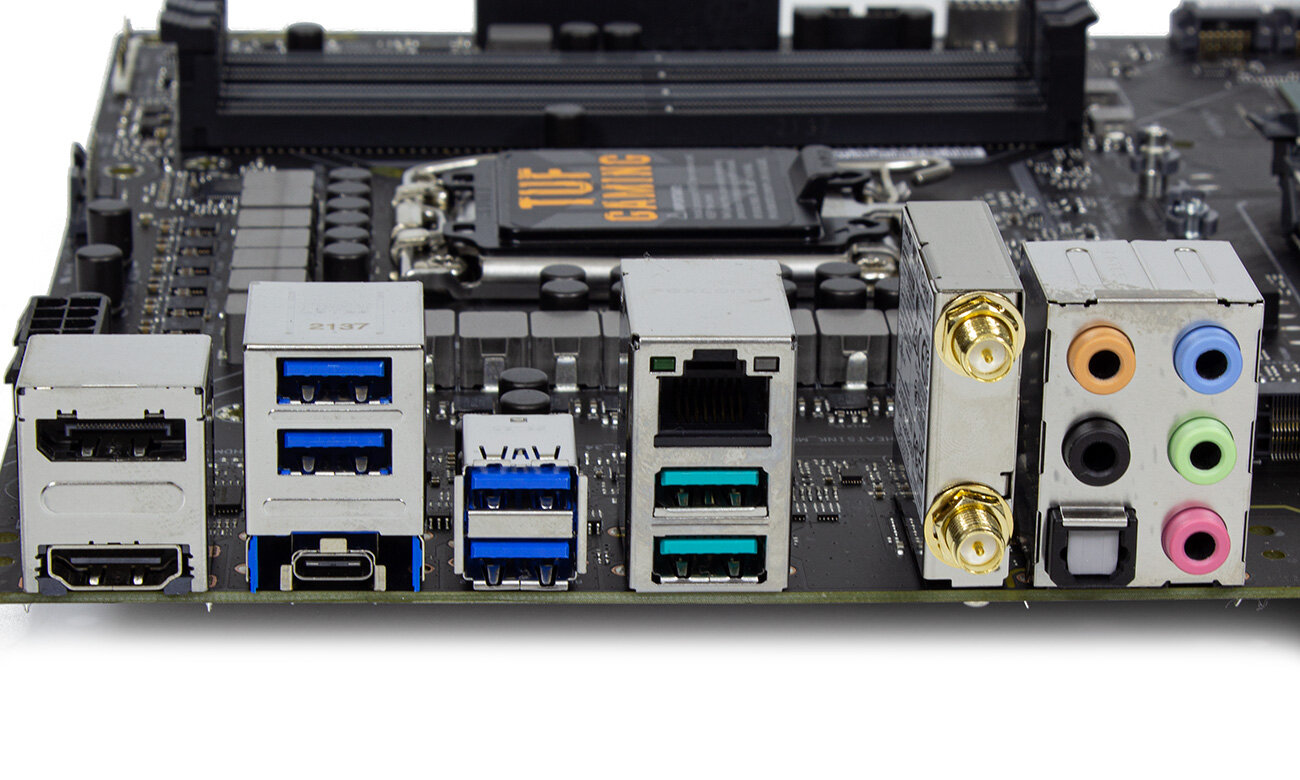

На задней панели разъемов в достатке: четыре USB 3.2 Gen 1, два USB 3.2 Gen 2 и один 20-гигабитный USB 3.2 Gen 2 Type-C. Видеовыходов два, DisplayPort и HDMI, один RJ45, пяти 3,5 мм аудиоджеков, оптический S/PDIF выход и SMA гнезда под антенны беспроводного модуля. Никаких кнопок нет, что немного печалит. Небольшую Clear CMOS можно было оставить.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

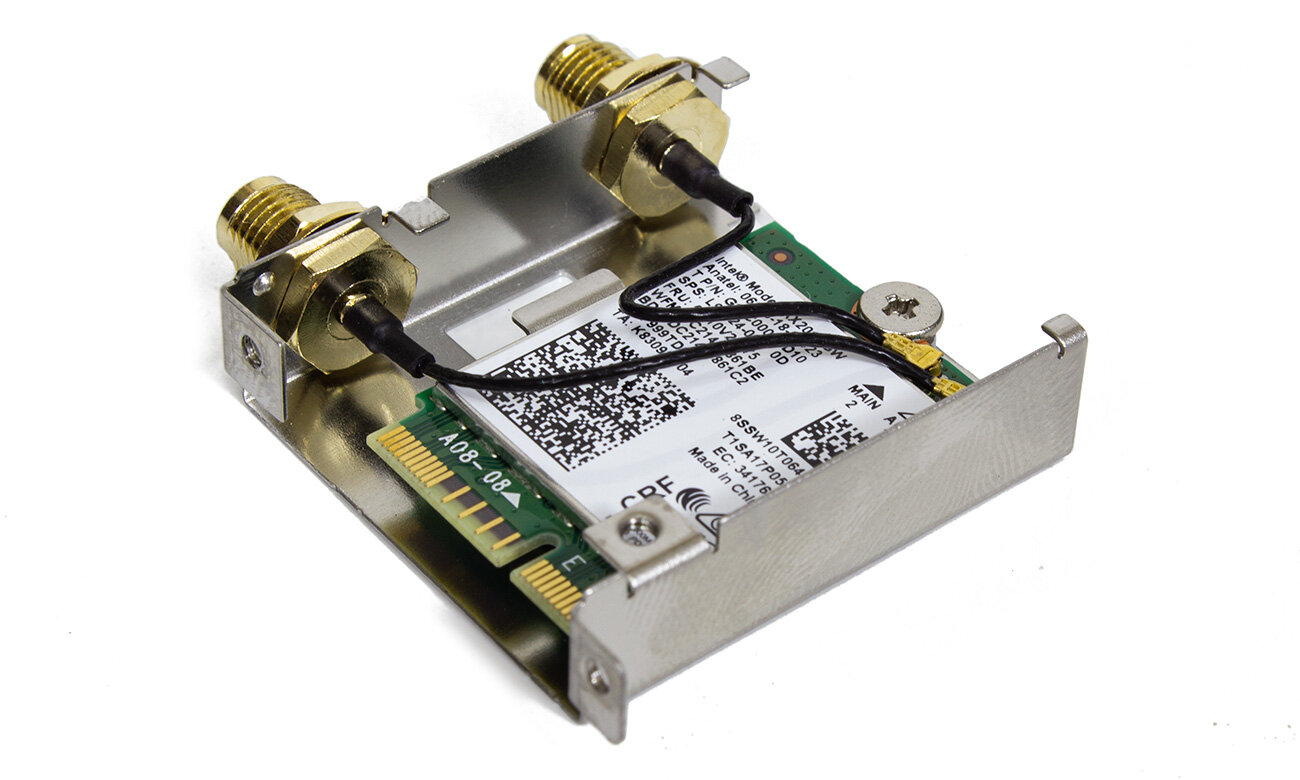

Сети представлены проводным 2,5-гигабитным Ethernet на контроллере Intel I225-V и беспроводным Wi-Fi 802.11ax 6E, работу которого обеспечивает контроллер Intel Wi-Fi 6 AX200. Также наличествует Bluetooth версии 5.2. Беспроводной модуль смонтирован в отдельном экранированном корпусе на задней панели.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

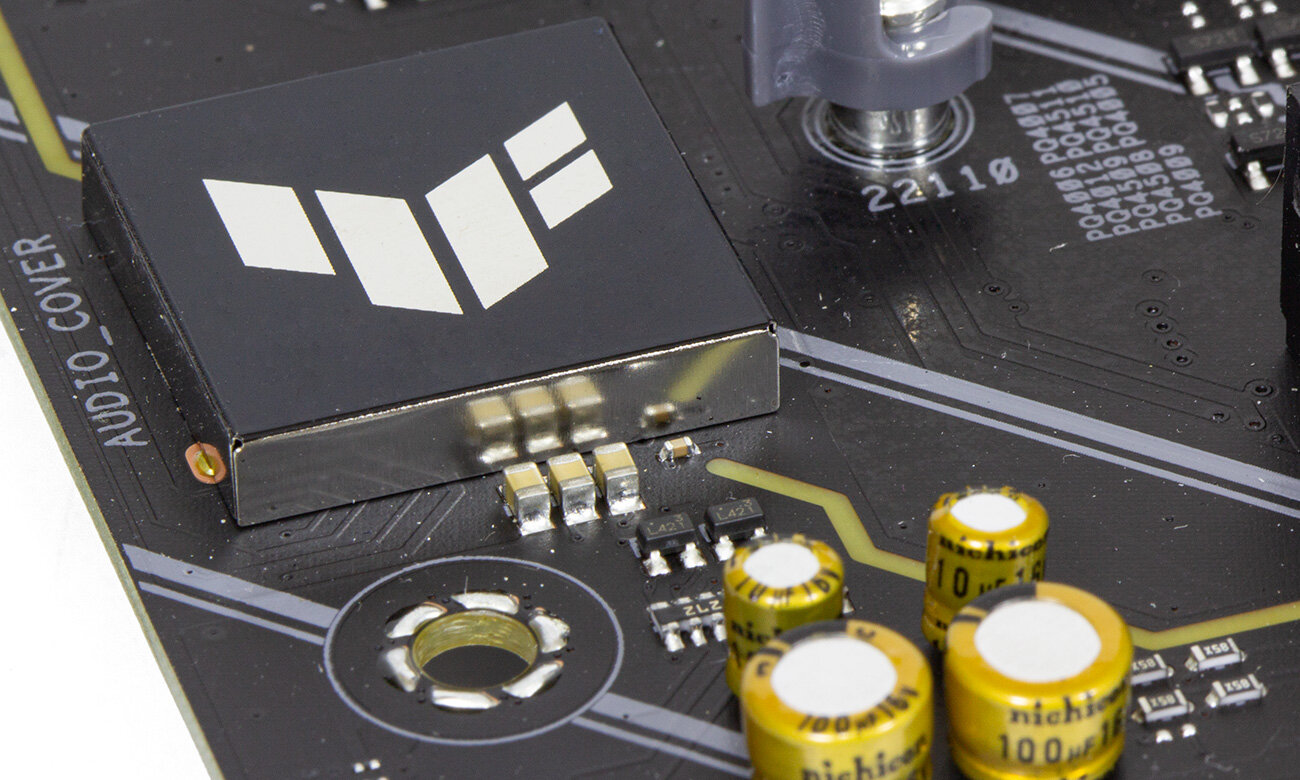

Аудио 7.1 HD, построено на связке кодека Realtek ALC4080 и усилителя Savitech SV3H712 для «чистого» звучания.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

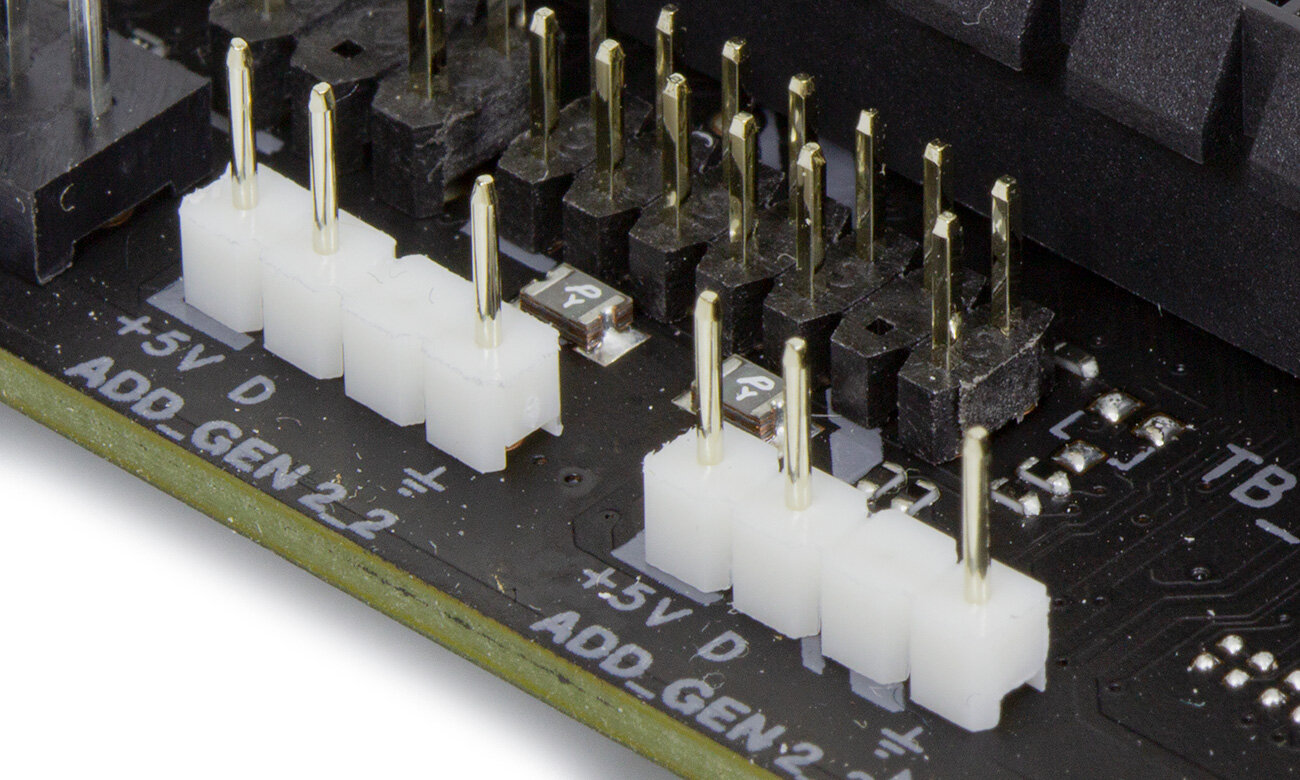

Из приятных дополнений можно отметить поддержку подключения RGB подсветки, соответствующие разъемы смонтированы в двух частях платы. Подключить можно как 12-вольтовые RGB ленты, так и 5-вольтовые адресные (ARGB) ленты.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

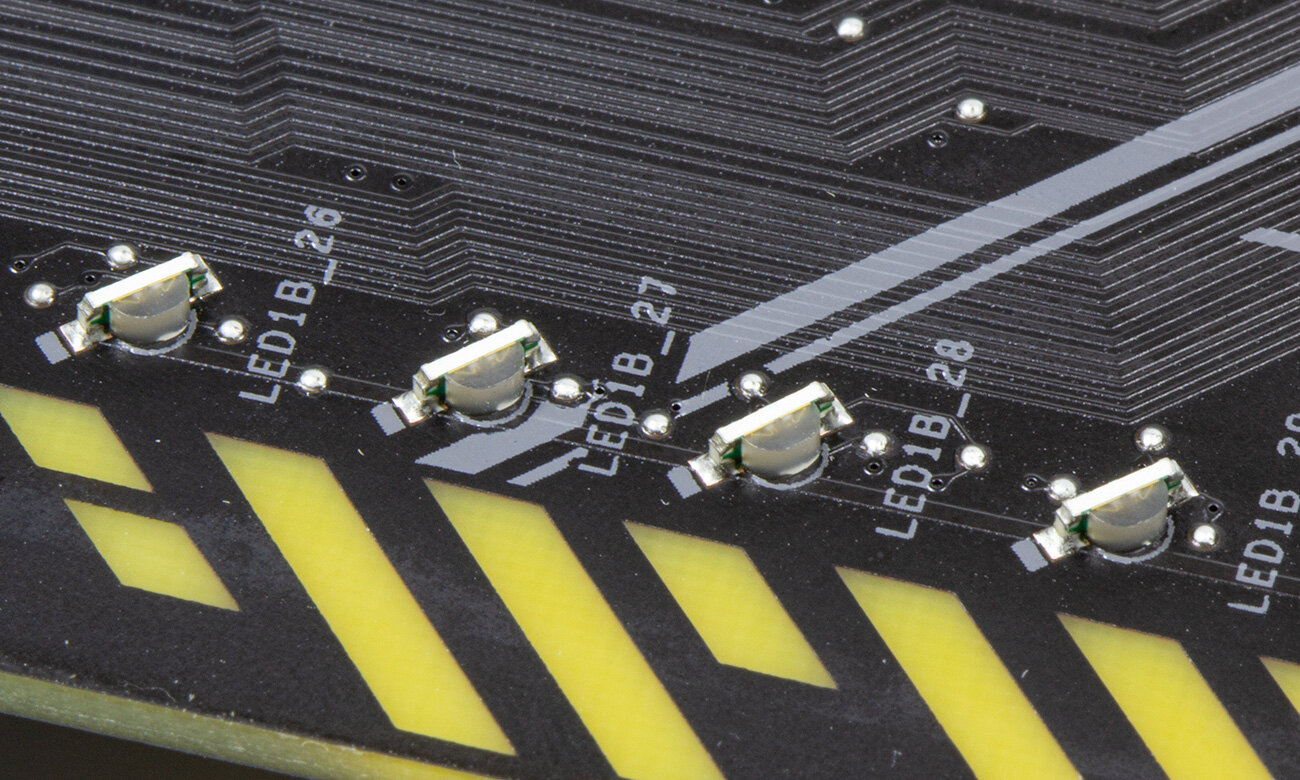

По периметру платы в нескольких зонах распаяны RGB светодиоды, подсвечивающие лишенные медных слоев участки текстолита с обратной стороны. Для управления свечением можно использовать фирменную утилиту ASUS Aura.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

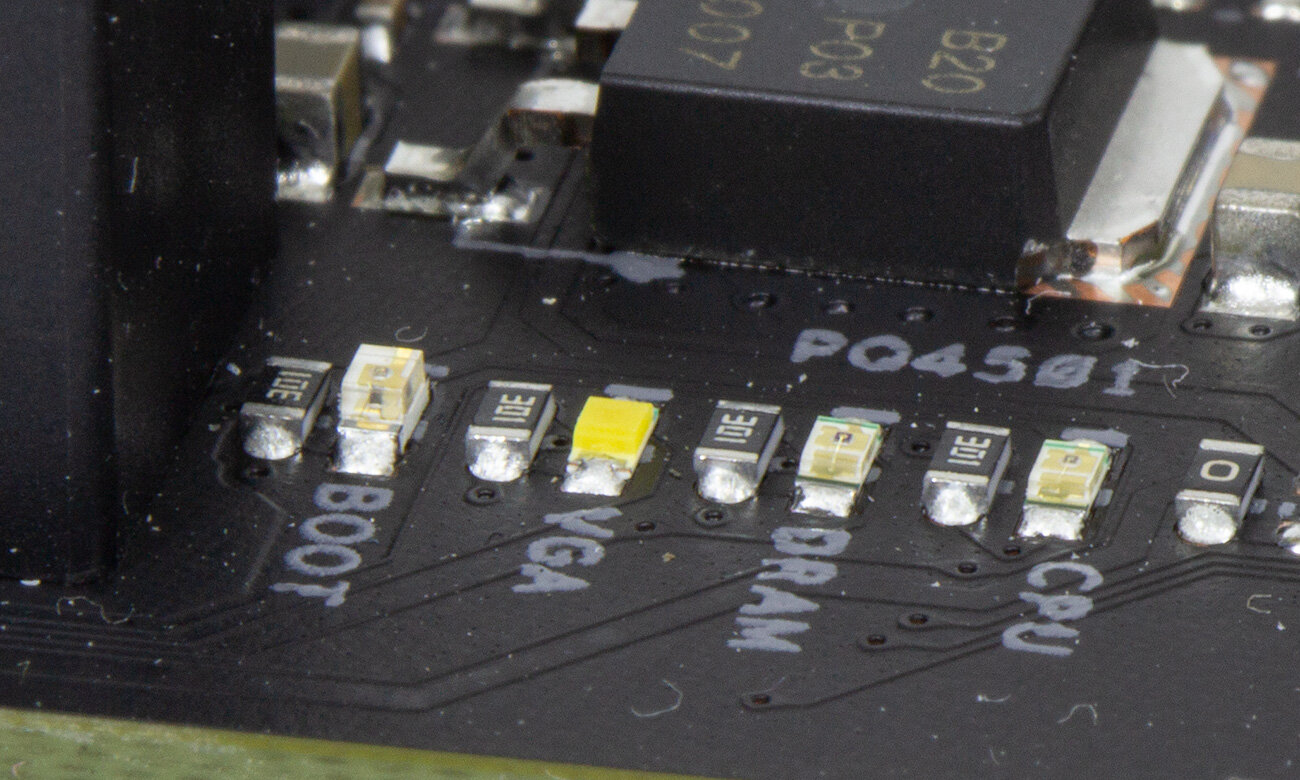

Для контроля за процедурой инициализации при старте присутствует POST-индикатор из четырех разноцветных светодиодов, каждый из которых иллюстрирует прохождение определенного этапа самодиагностики.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

UEFI-оболочка BIOS

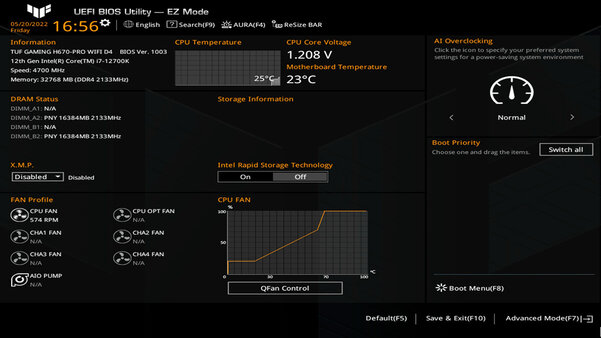

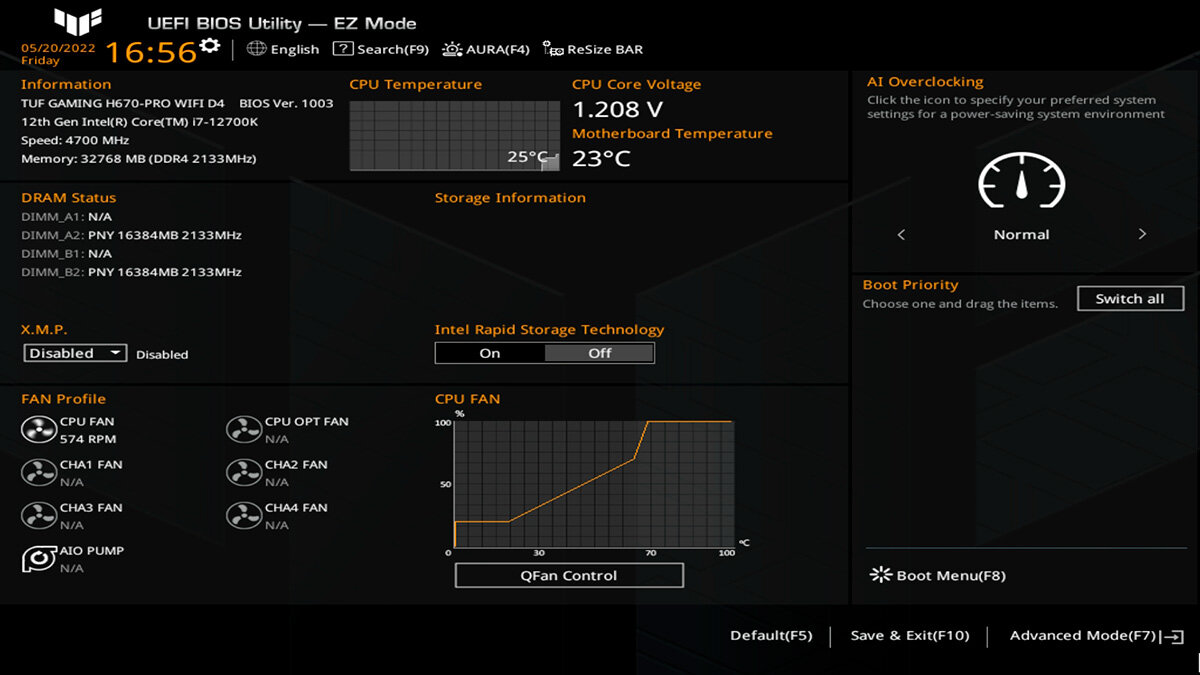

При сбросе всех настроек BIOS Setup Menu встречает Easy-режимом (EZ mode), который выдает минимум необходимой информации, только самое основное: обороты вентиляторов, базовые частоты, напряжения, версию прошивки.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

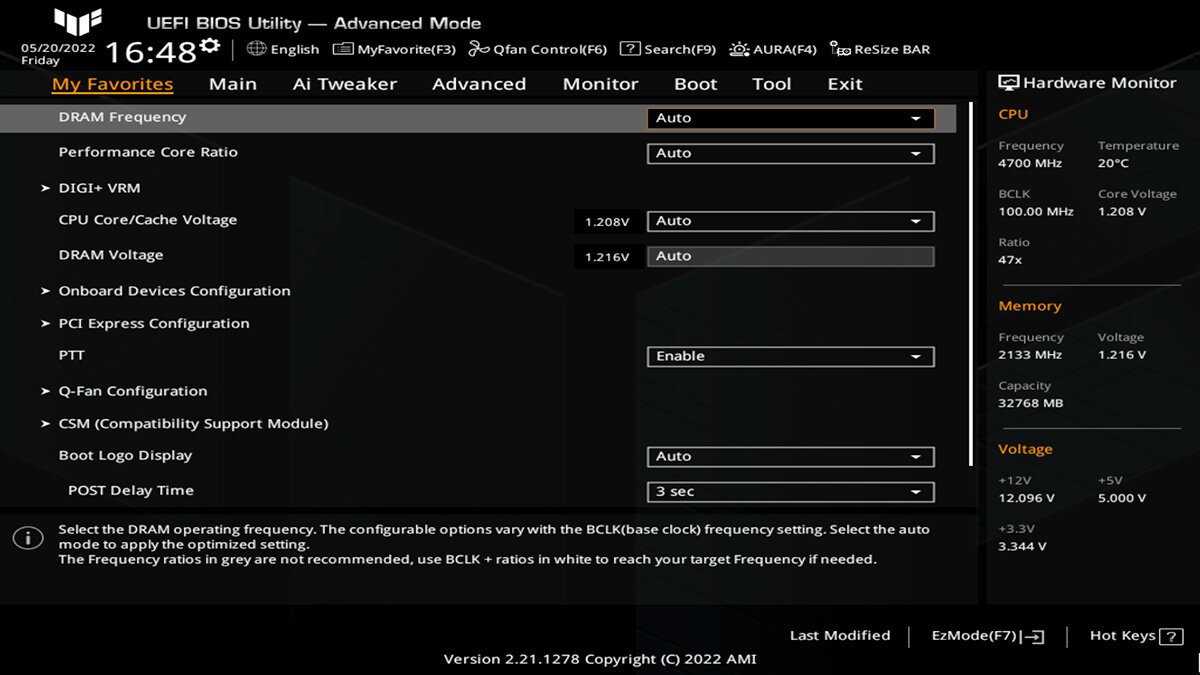

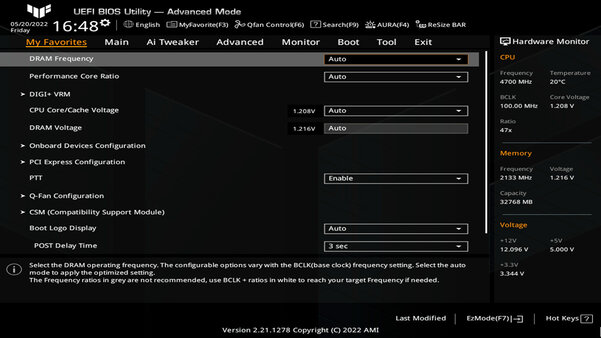

Самые часто используемые настройки хорошо бы «закинуть» в раздел My Favorites, это значительно сократит время поиска. Тем более, что некоторые важные и актуальные пункты расположены на подменю второго-третьего уровня.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

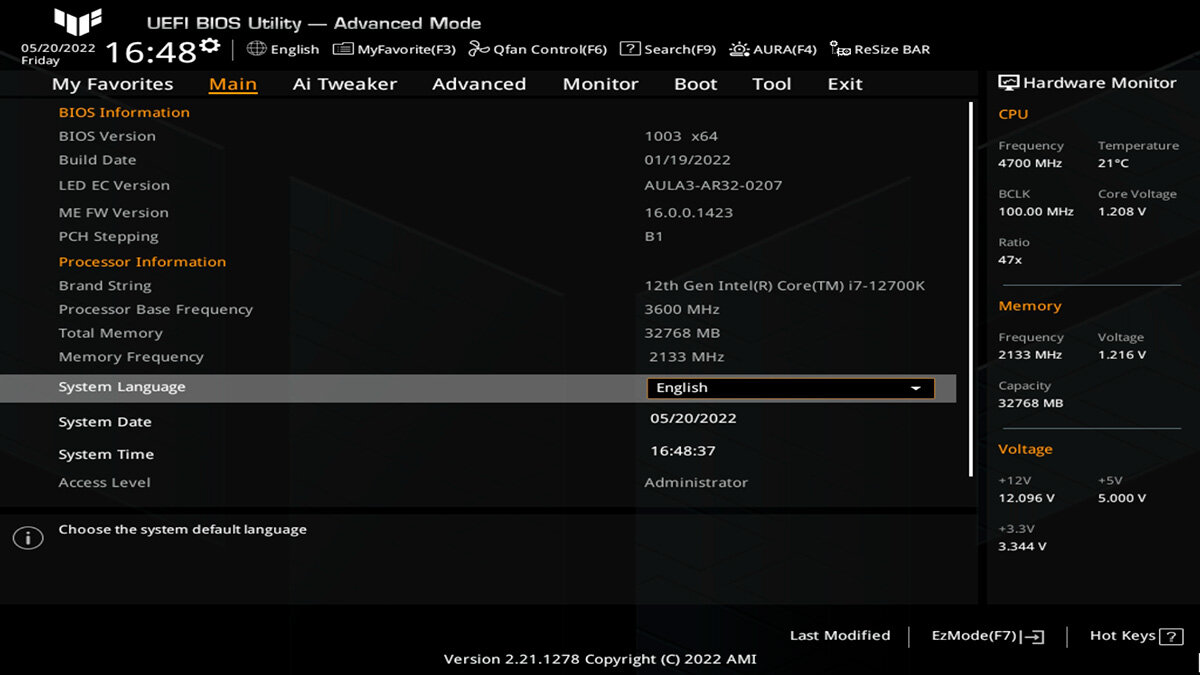

Но вряд ли что-то из раздела Main придется добавлять в избранное, его обычно пролистывают, бегло сверив основные параметры.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

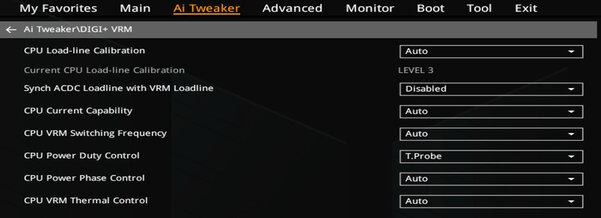

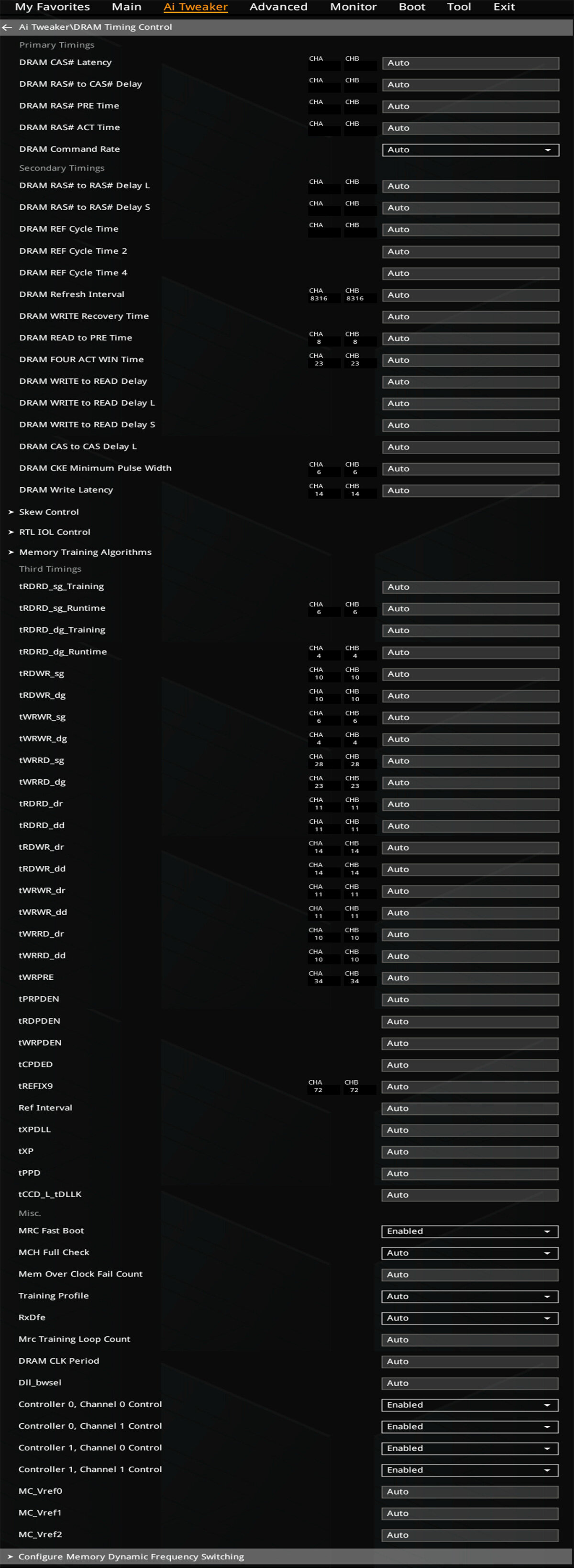

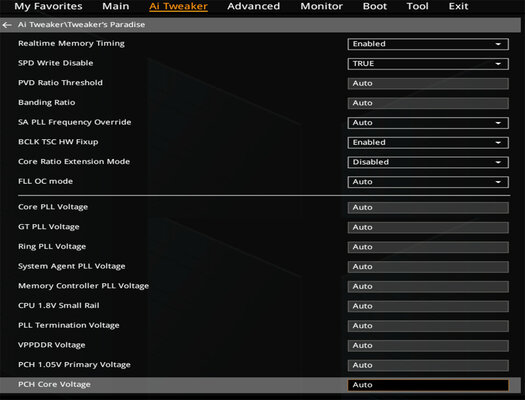

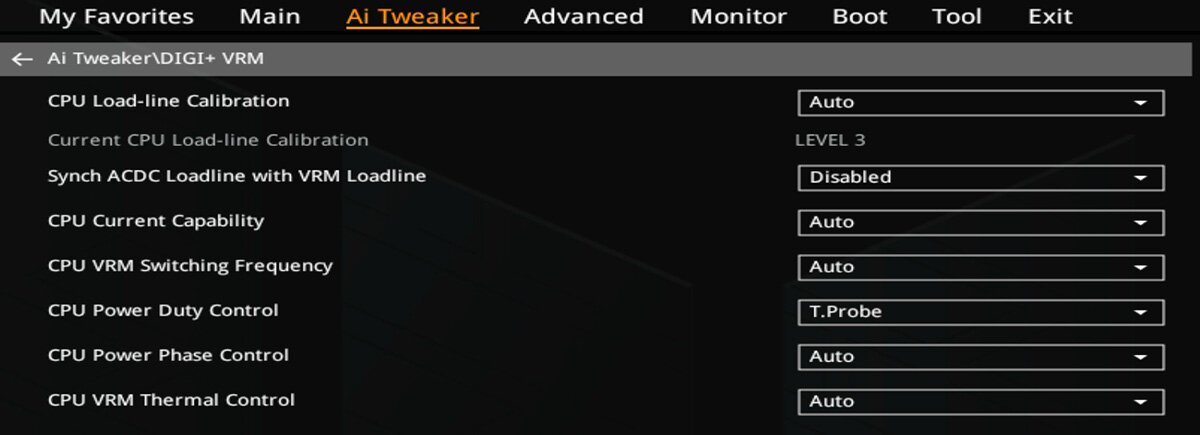

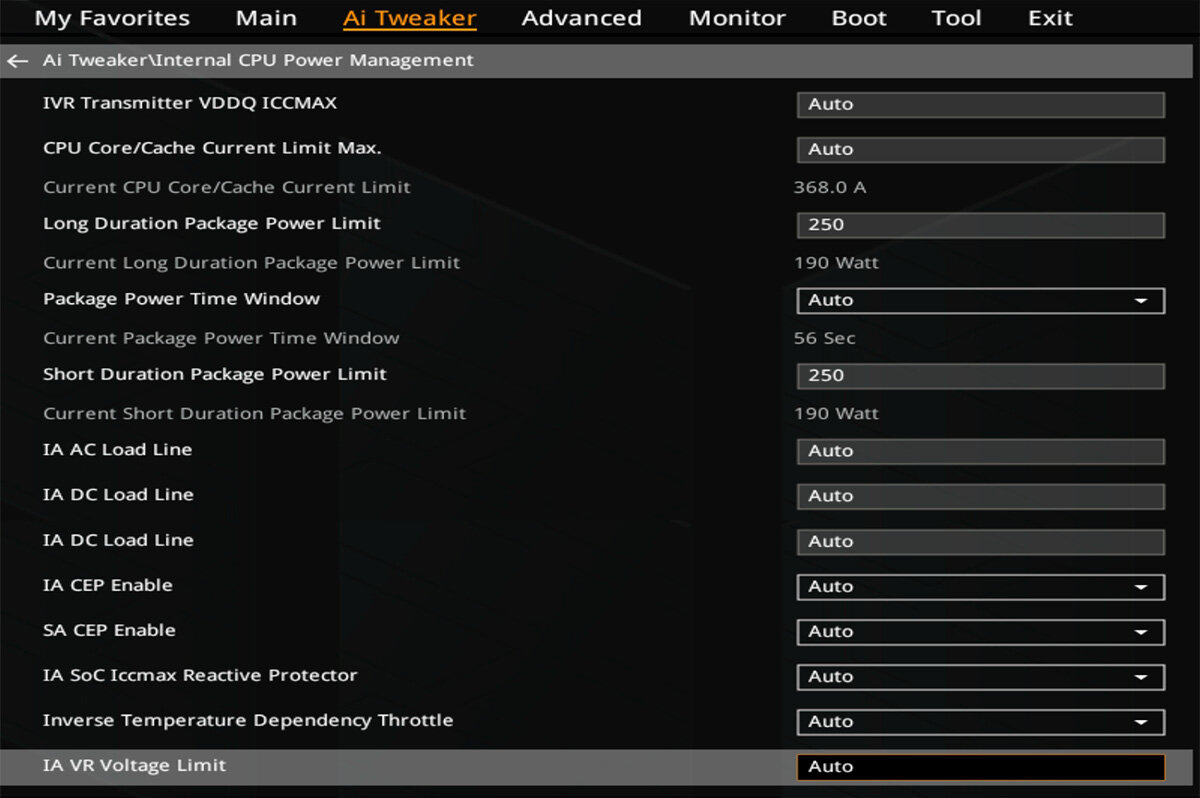

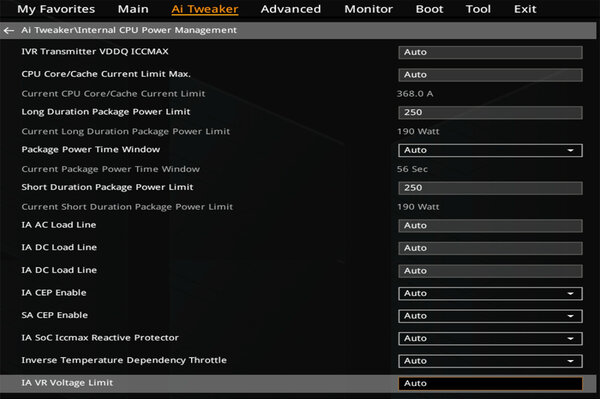

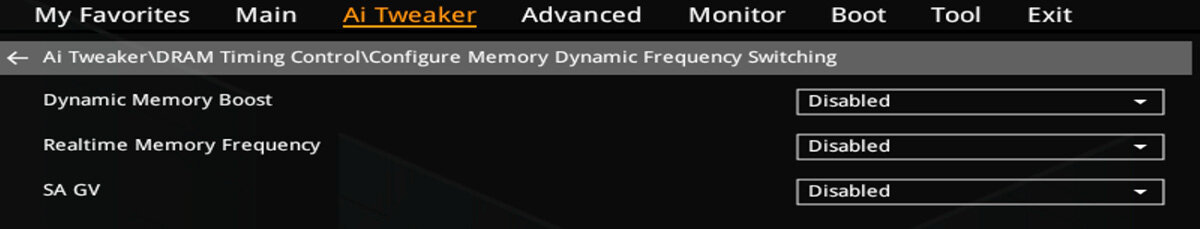

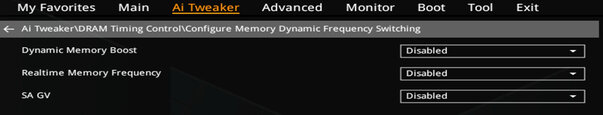

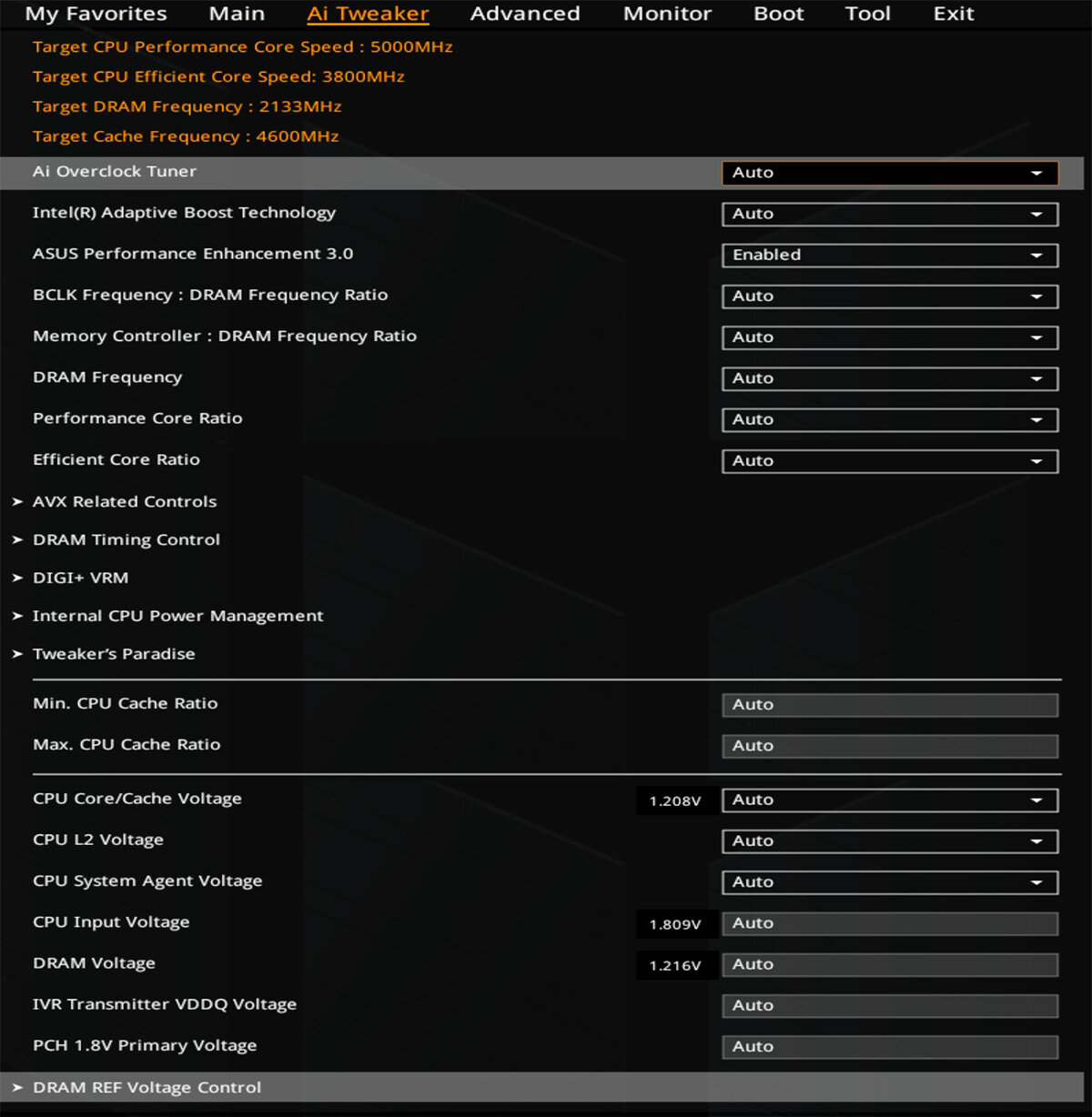

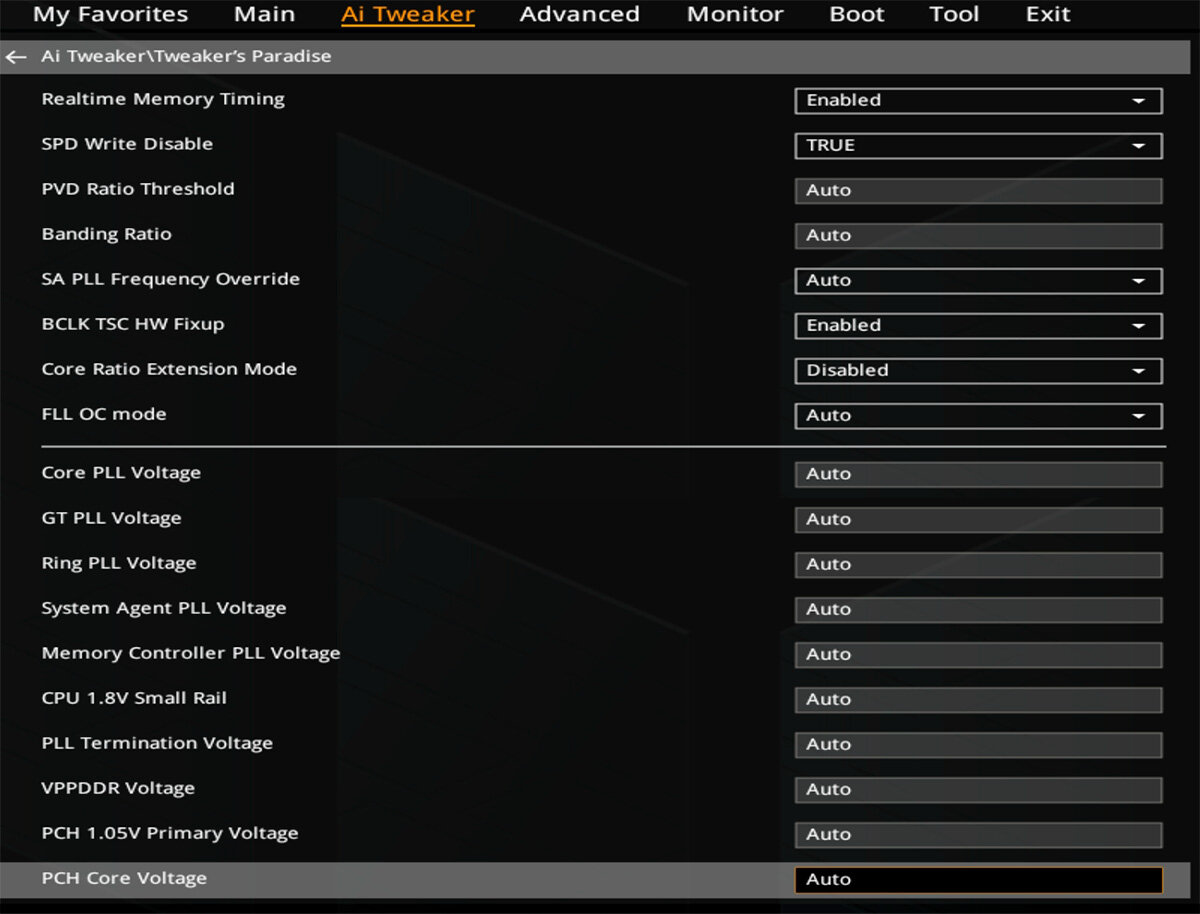

В Ai Tweaker же можно и нужно серьезно разобраться. Да, на плате чипсет не Z серии, но и без этого хватает возможностей для оптимизации системы под себя. Частоты, напряжения, тайминги, множители. В соответствующем подразделе собраны первичные и вторичные тайминги оперативной памяти, Есть управление основными и вторичными напряжениями процессора, можно настроить некоторые параметры преобразователя питания ядра процессора. Много параметров так или иначе касающихся энергопотребления комплектующих.

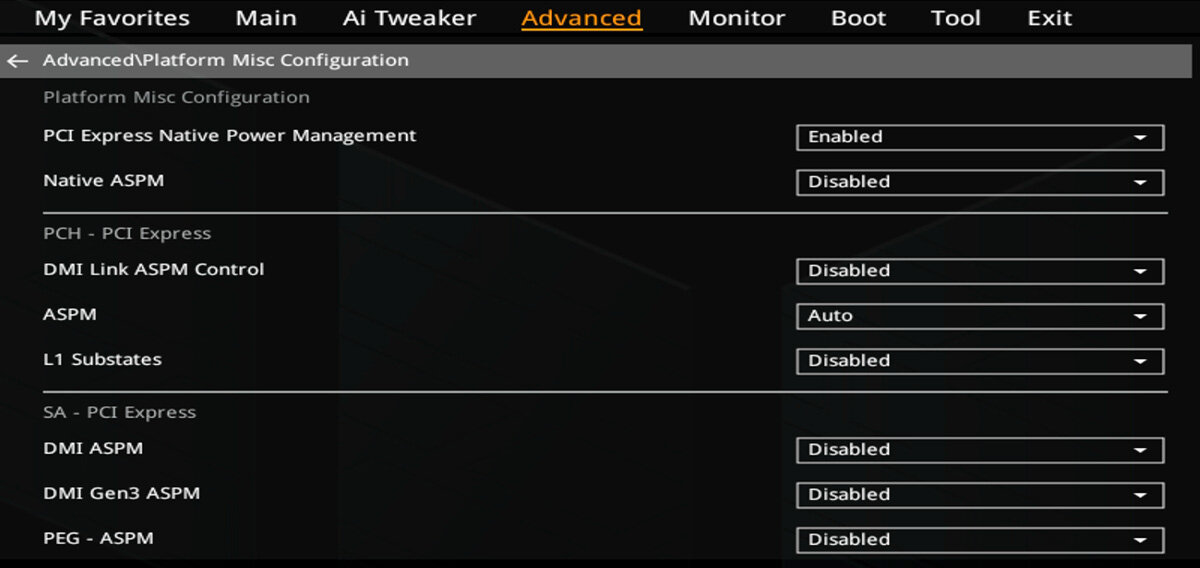

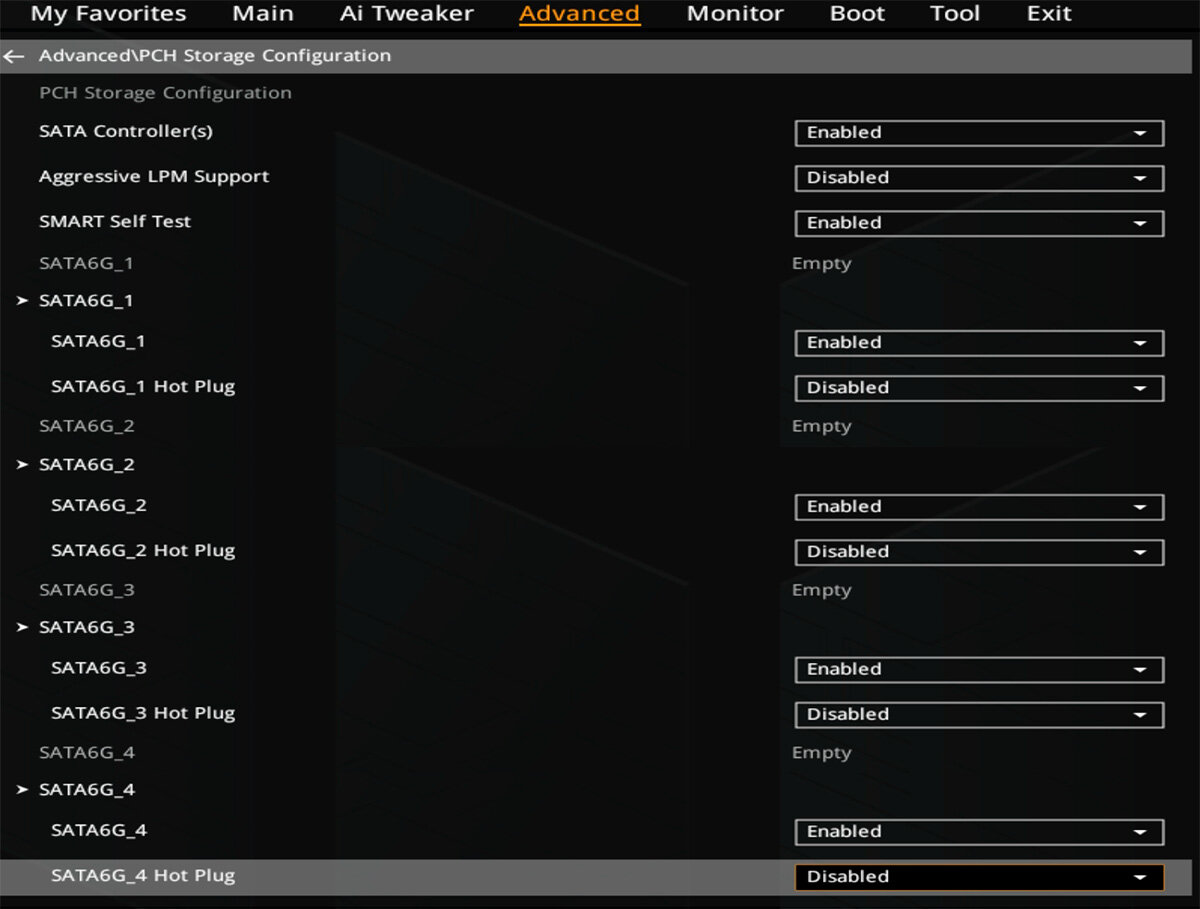

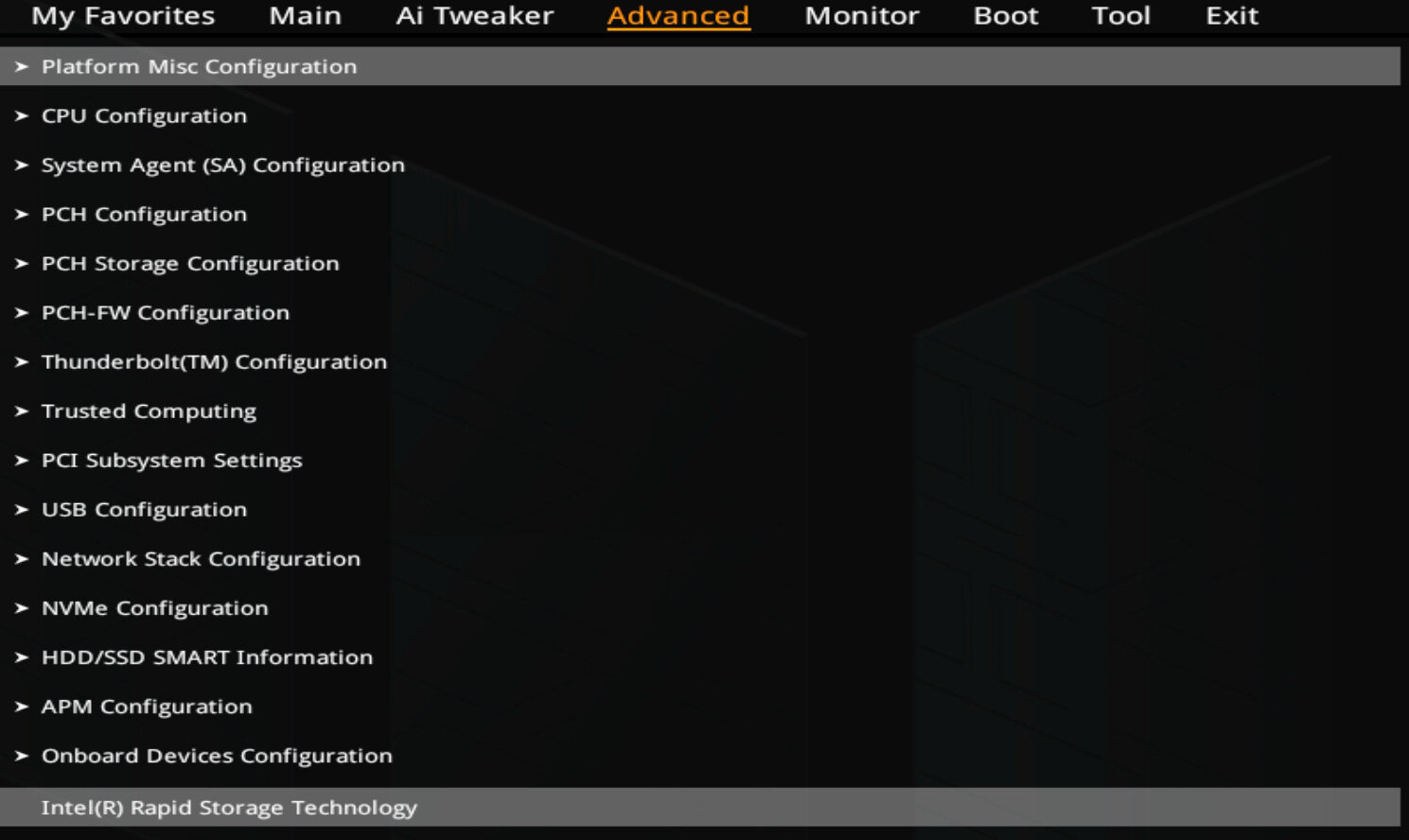

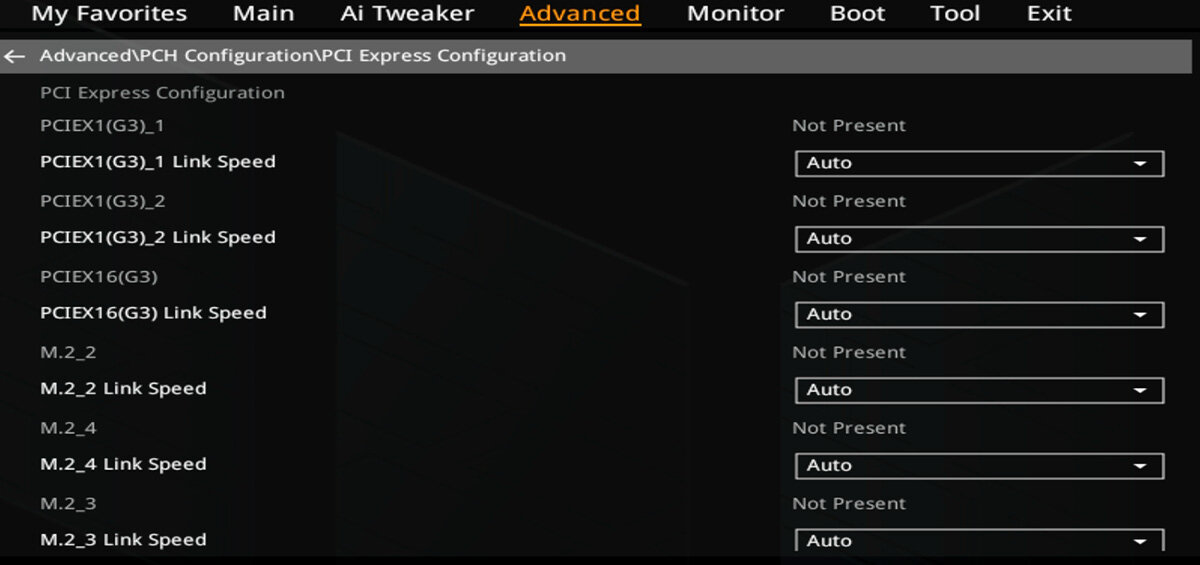

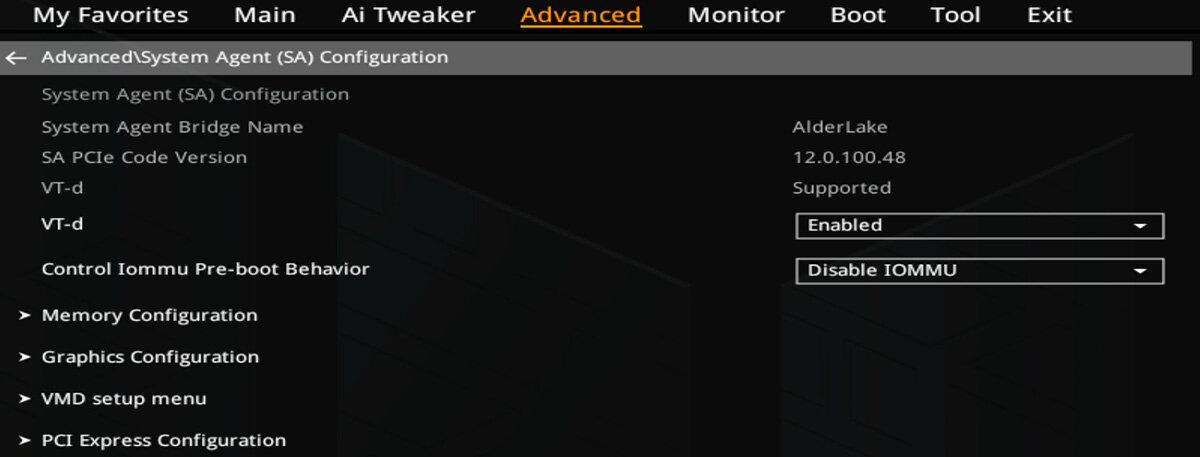

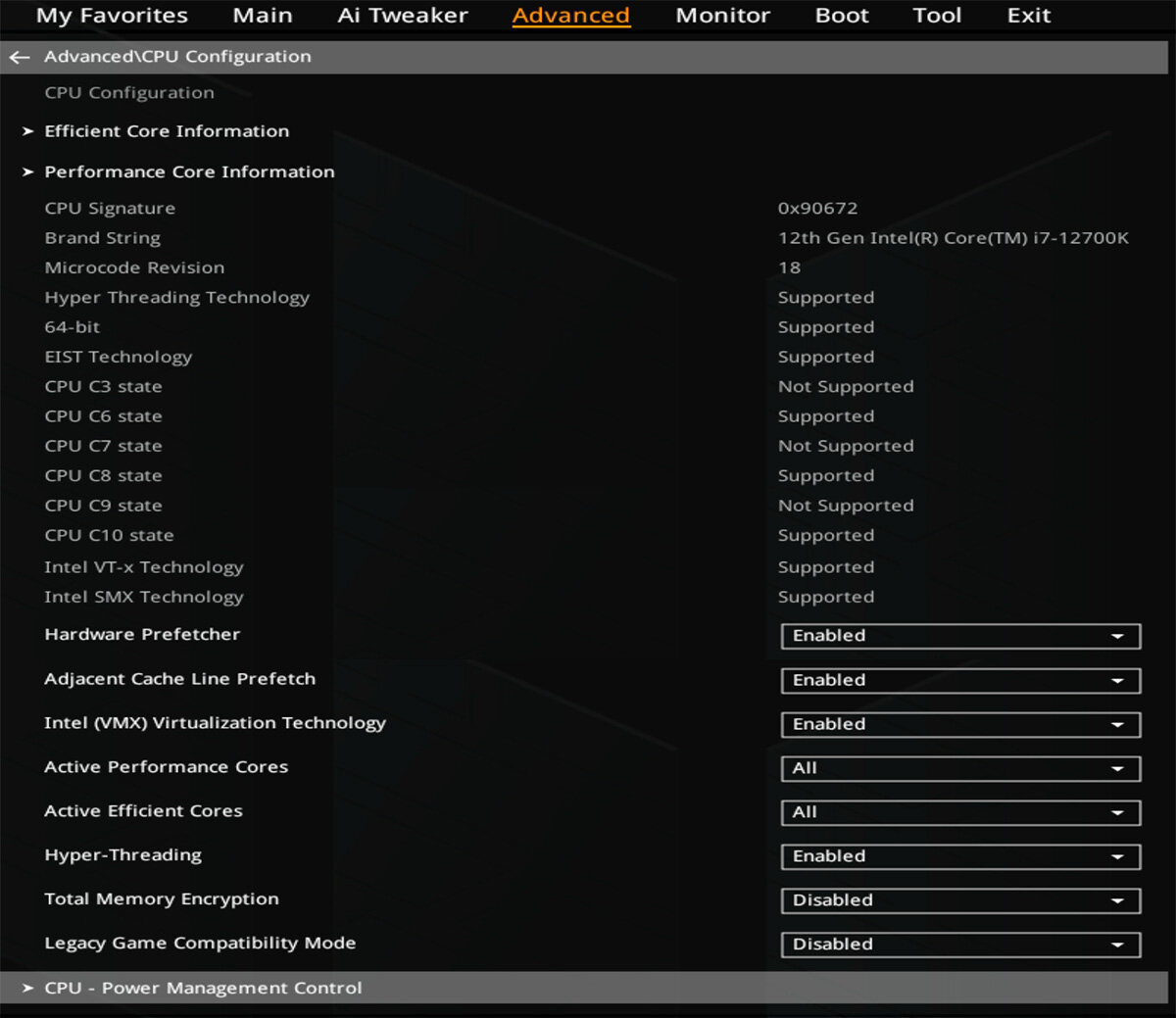

Работу встроенных контроллеров, установленных накопителей и других подключенных устройств можно настроить в разделе Advanced. Даже если у вас минимальная конфигурация с одной видеокартой, накопителем, процессором и парой планок памяти, все равно советую пройтись по этому разделу.

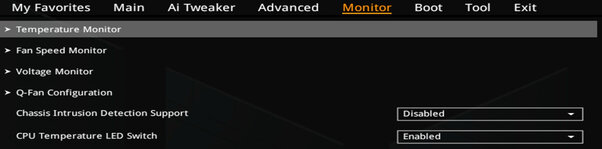

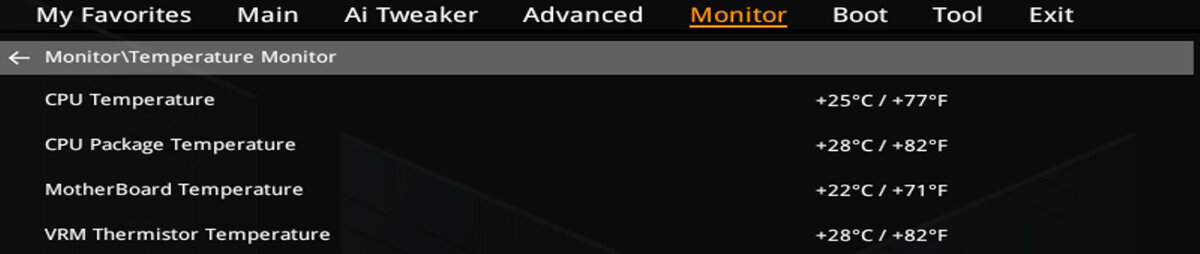

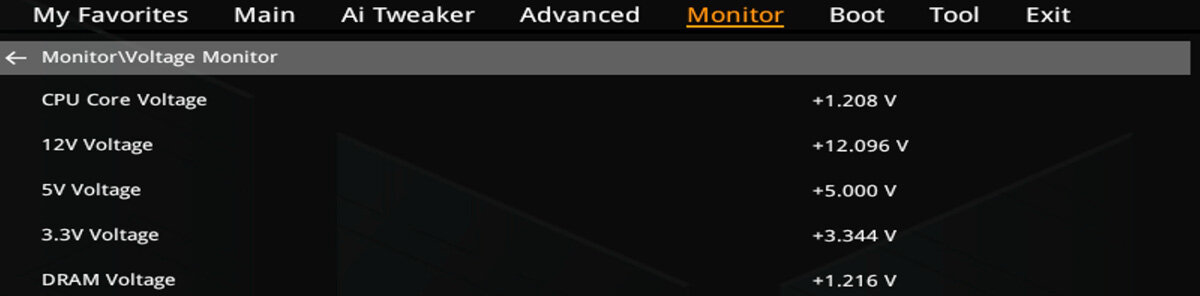

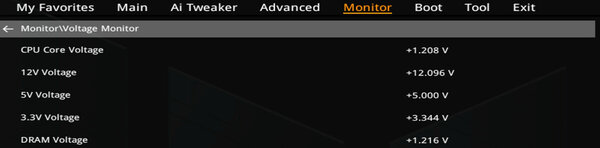

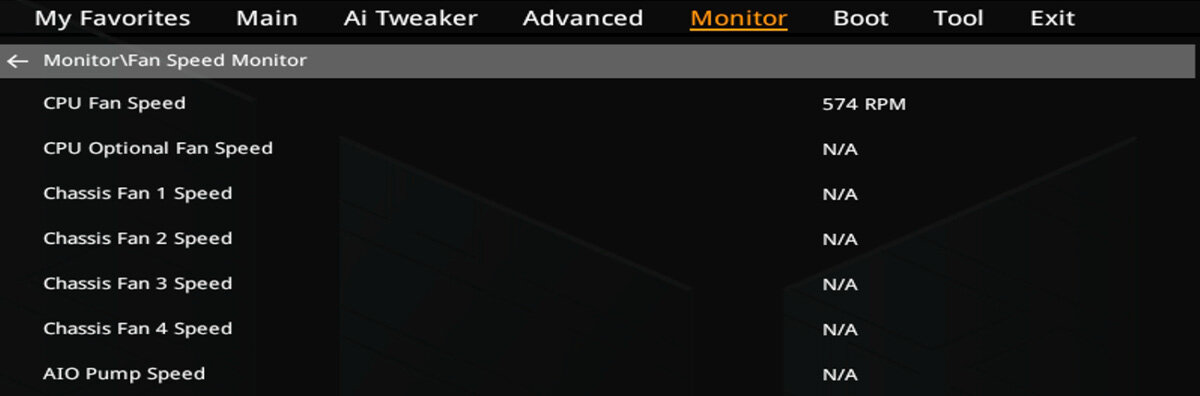

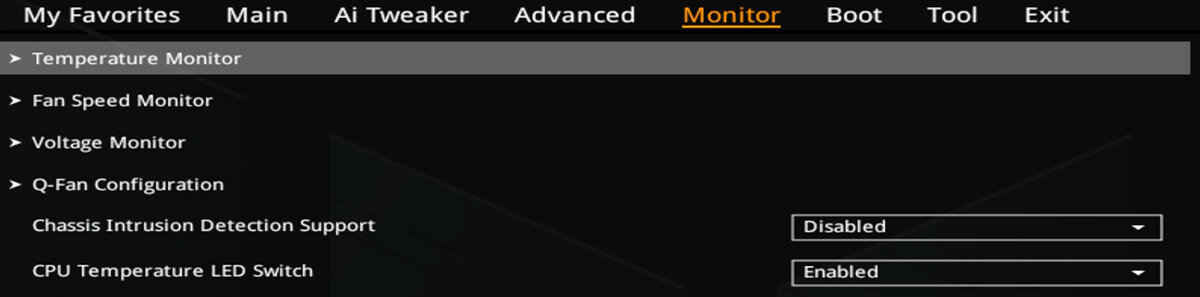

Название раздела Monitor говорит само за себя: наблюдение за параметрами системы. В основном это температуры, напряжения и обороты вентилятора. Настраивать алгоритмы управления вентиляторами и помпами СЖО (если они подключены к материнской плате) следует тут.

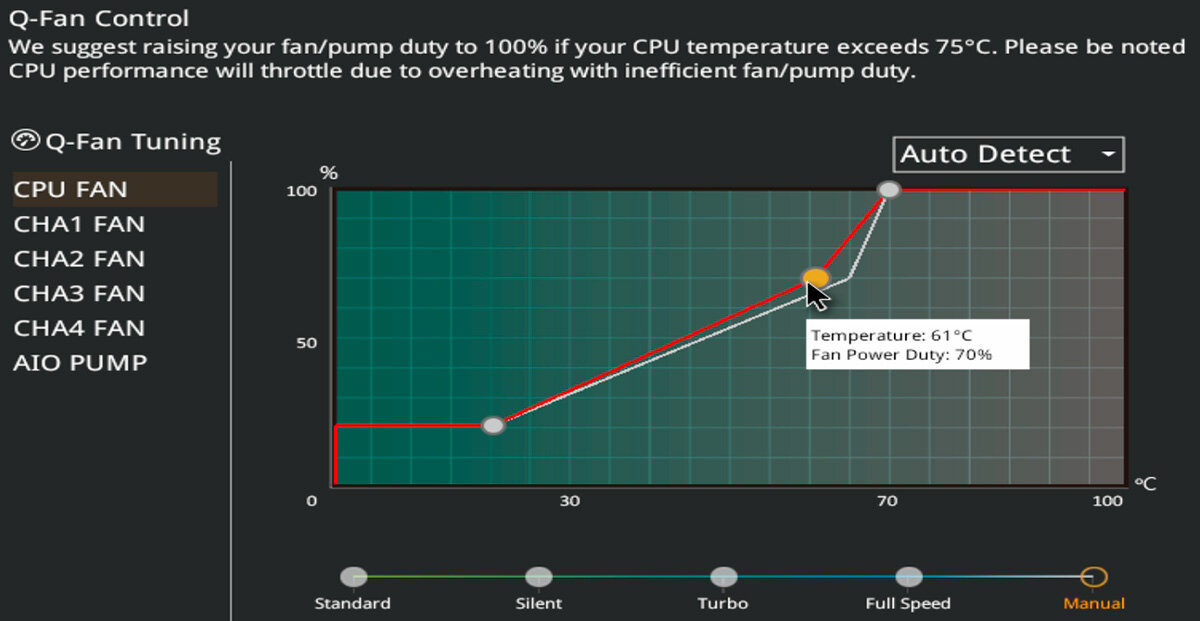

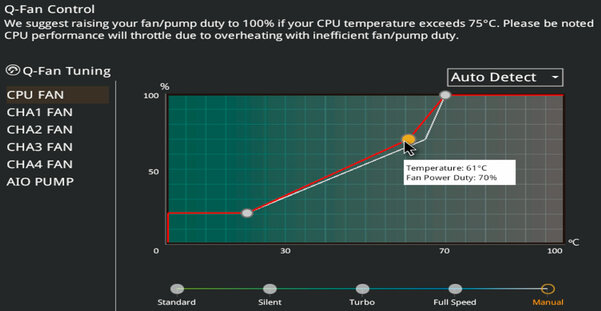

Для тех, кому легче воспринимать графики, есть более удобная версия Q-Fan, с возможностью править кривую зависимости оборотов вентиляторов от температур.

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

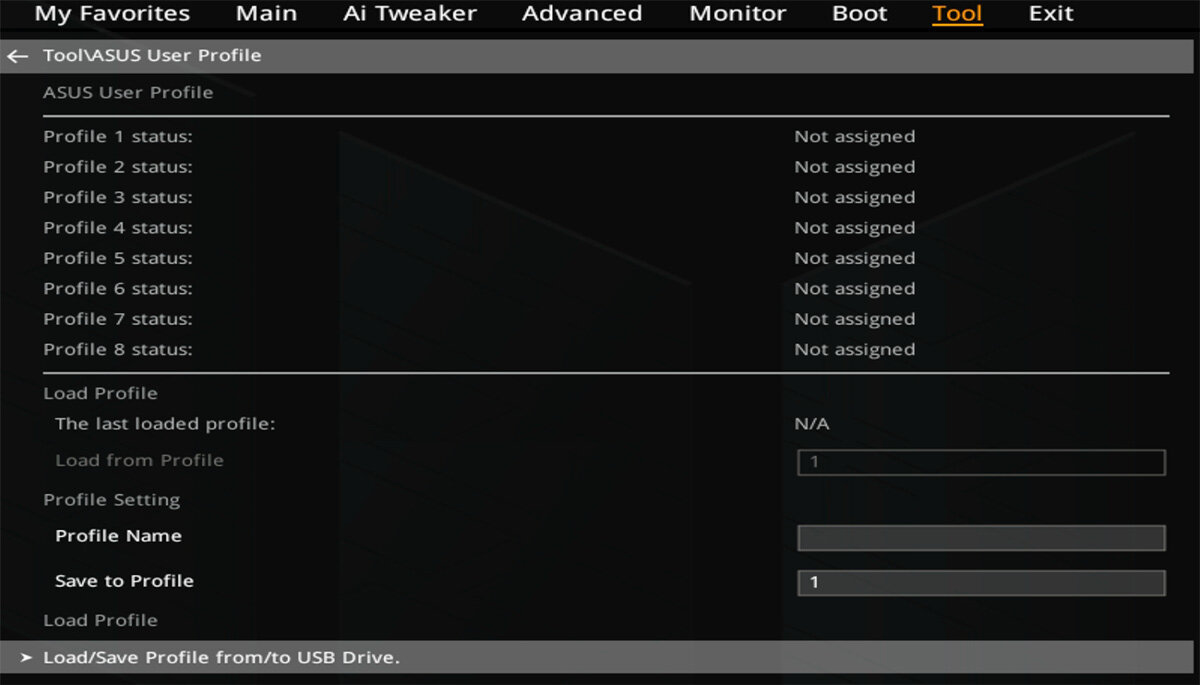

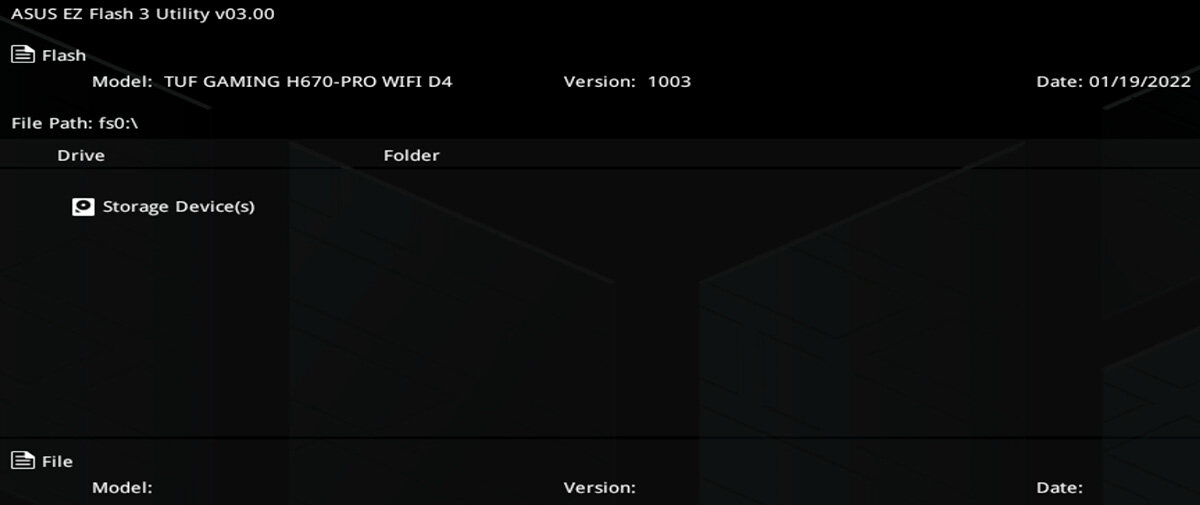

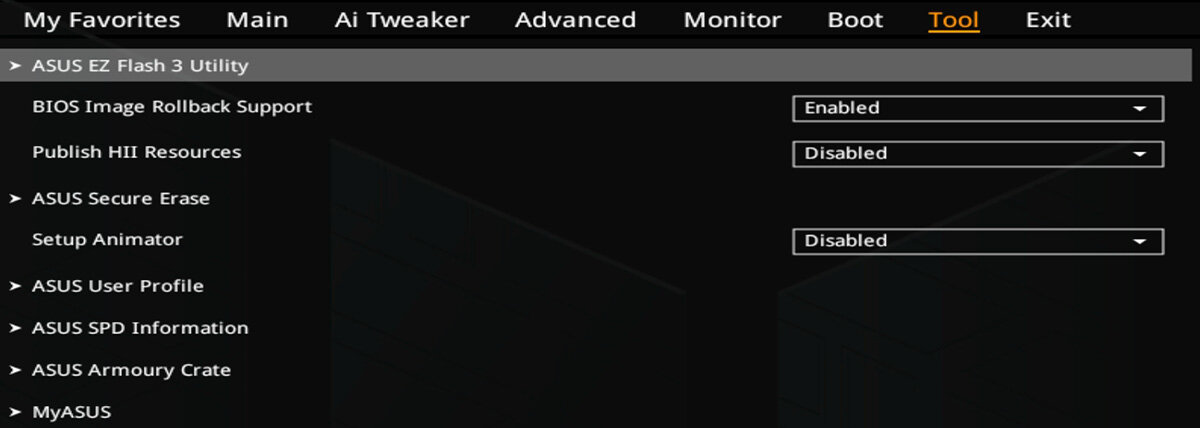

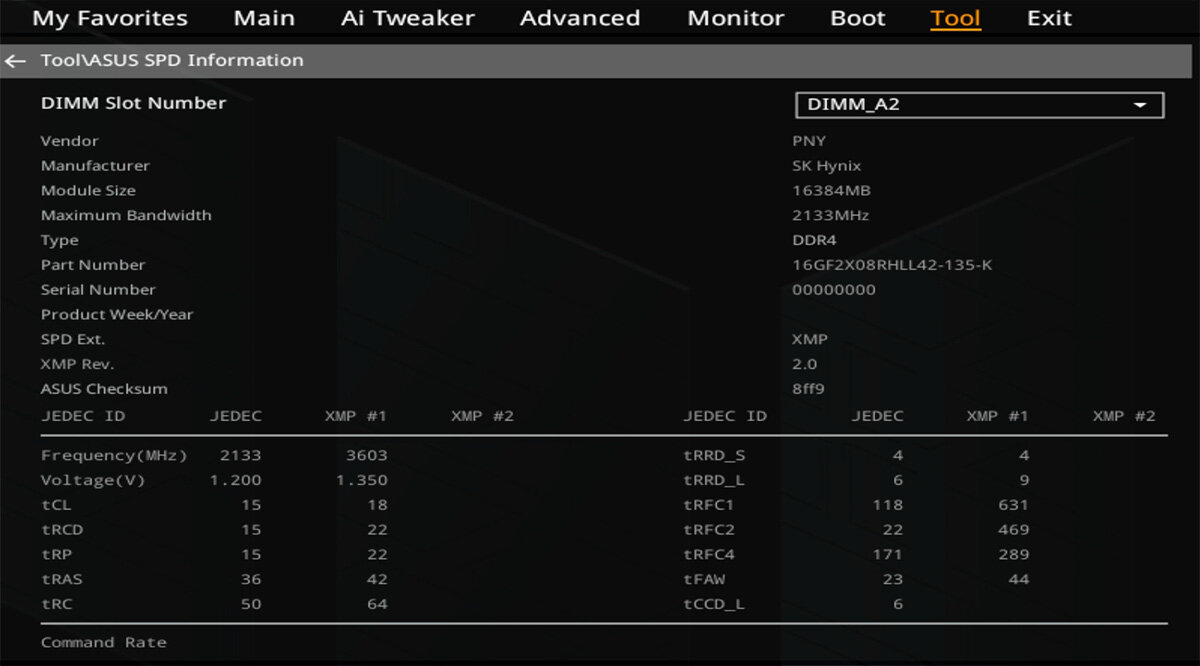

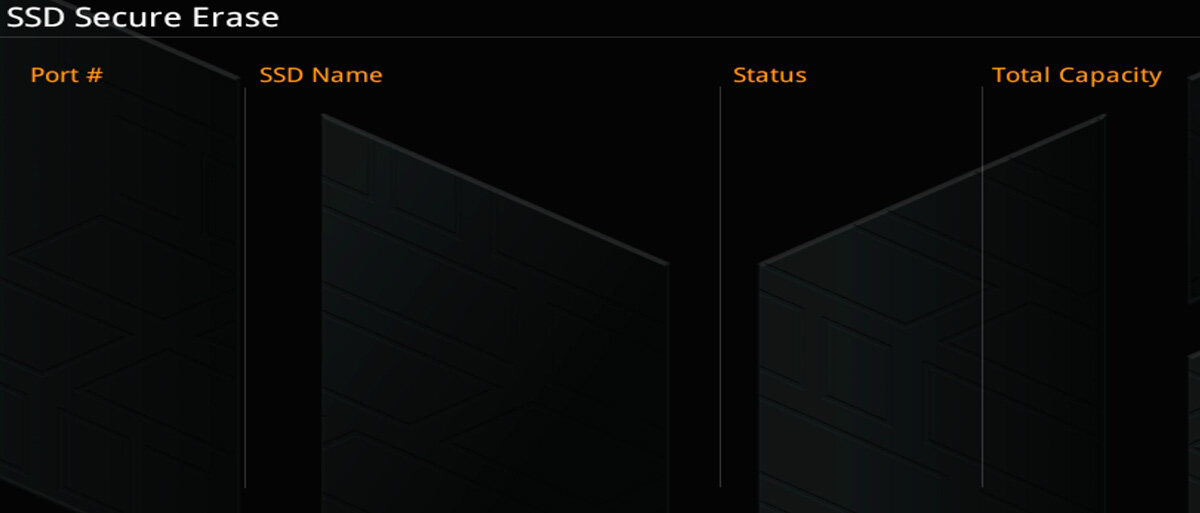

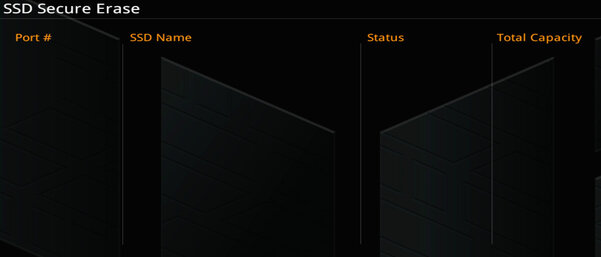

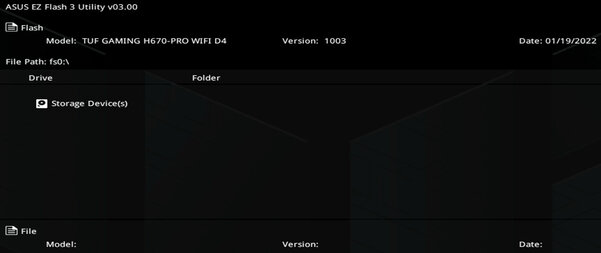

Раздел Tool заслуживает внимания абсолютно всех пользователей, потому что кроме банального обновления прошивки и управления профилями отсюда можно очистить накопитель, посмотреть зашитые в SPD-микросхеме модулей тайминги и напряжения.

Да, наполнение BIOS Setup Menu несколько уступает по возможностям тому изобилию инструментов, что дают в руки пользователя материнские платы ASUS на топовых чипсетах Z-серий, но скудным его не назовешь. Всегда можно подобрать минимально стабильное напряжение для процессора, тайминги для памяти, и вот уже при неизменной производительности энергопотребление системы снизилось на добрый десяток процентов.

Заключение

Обзор материнской платы ASUS TUF GAMING H670-PRO WIFI D4: сплошные плюсы, кроме цены

ASUS TUF GAMING H670-PRO WIFI D4 — качественная, хорошо проработанная плата. Она может заинтересовать тех, кому иногда интересно побаловаться разгоном и тонкой настройкой системы, получив небольшой, но столь приятный результат. Также ничто не мешает собрать систему средней или высокой мощности по принципу «поставил и забыл». Мощная элементная база вкупе с продуманной компоновкой позволяет не задумываться о перегрузках системы питания, слишком горячим SSD и другими проблемами, возникающими при компоновке системы на базе бюджетной платы.

Плюсы

  • Продуманная разводка;
  • Мощная система питания и охлаждения;
  • Наличие 2,5-гигабитного Ethernet и Wi-Fi стандарта ax;
  • Практичное и удобное меню BIOS Setup;
  • Ненавязчивая подсветка.

Может не понравиться

  • Цена.
