Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi

Рассматриваем материнскую платы MAG X570S Tomahawk Max Wi-Fi от MSI средней ценовой категории на чипсете X570S

Найти материнскую плату с хорошими возможностями разгона за сравнительно немного денег — сложная задача. Задача, которую многим приходится решать с каждым обновлением процессора и системной логики. Кроме банального списка технических характеристик, есть понятия «удачная плата», «стабильная прошивка», которые при сколько-нибудь серьезном подходе к настройке и разгону игнорировать точно не стоит. Возможно, такой «золотой серединой» для актуальной платформы AMD станет MAG X570S Tomahawk Max Wi-Fi от MSI.

Технические характеристики

  • Форм-фактор: ATX (305 × 244 мм).
  • Процессорный разъем: Socket AM4.
  • Системная логика: AMD X570S.
  • Оперативная память: 4× DIMM, DDR4-1866…5100, до 128 Гбайт.
  • Звук: Realtek HD 7.1 Audio (Realtek ALC4080).
  • Сеть проводная: 2,5-Гбит Ethernet (Realtek 8125B).
  • Сеть беспроводная: Wi-Fi 802.11ax, Bluetooth 5.2 (Intel Wi-Fi 6 AX210).
  • Слоты расширения: 2× PCI-Ex16, 2× PCI-Ex1.
  • Накопители: 6× SATA III 6 Гбит/с, 2× M.2 NVMe / SATA III 6 Гбит/с 22110.
  • Задняя панель: PS/2, HDMI 2.1, 2× USB 2.0, 2× USB 3.2 Gen 1 (Type-A 5 Гбит/с), 3× USB 3.2 Gen 2 (10 Гбит/с), USB 3.2 Gen 2 (Type-C, 10 Гбит/с), кнопка Flash BIOS, RJ-45, 2× SMA (2T2R), 5× 3,5-мм аудиопорт, оптический выход S/PDIF.

На момент написания обзора цена материнской платы составляет 22 500 рублей.

Комплектация

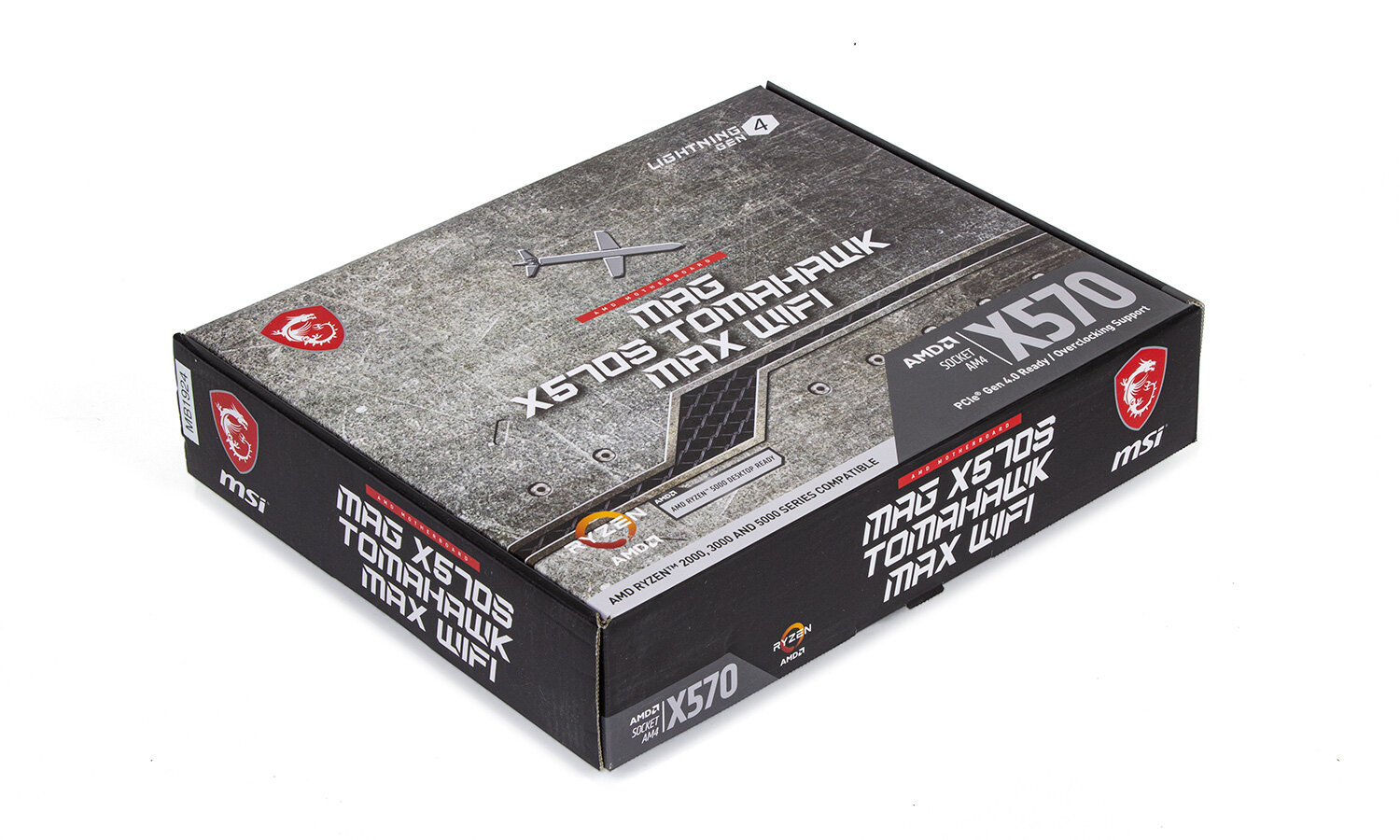

Плата поставляется в картонной коробке стандартных габаритов.

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Комплектация. 1

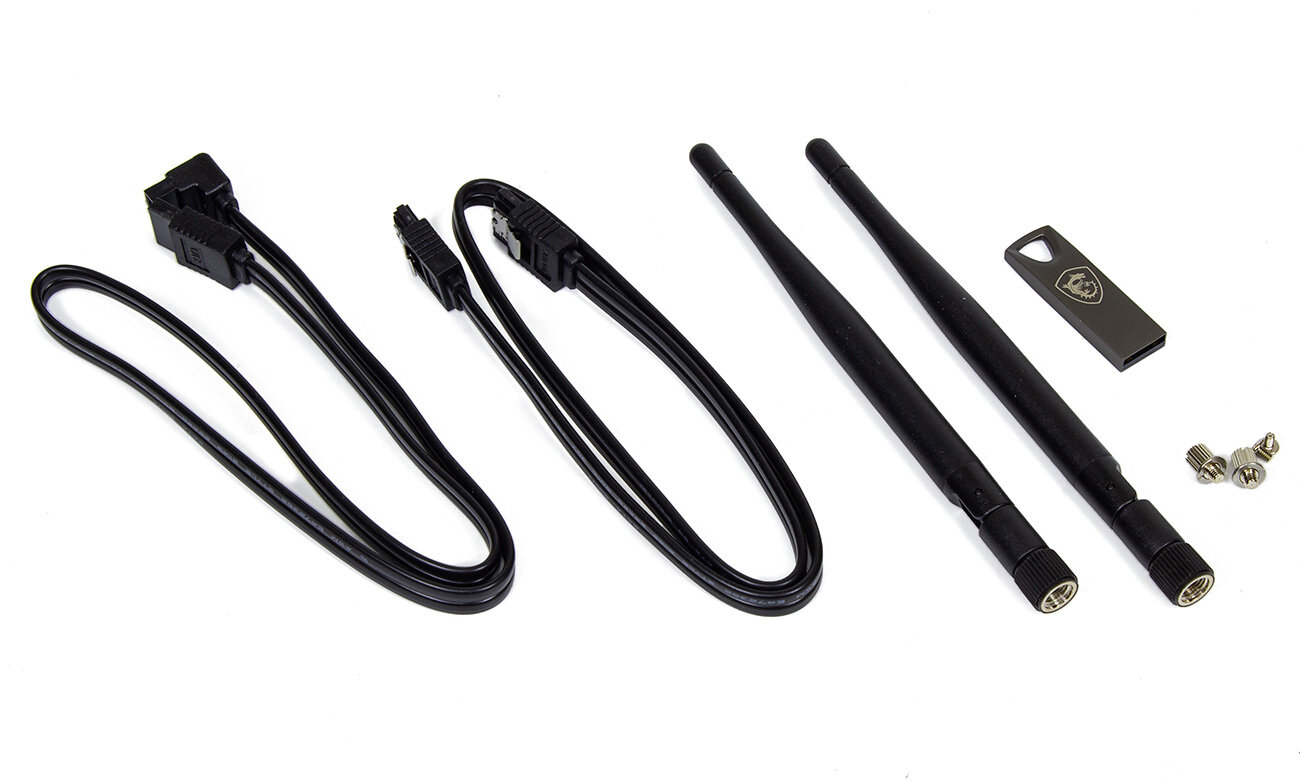

Бумажных инструкций, гайдов и прочих буклетов довольно много. «Полезных» аксессуаров меньше: пара SATA-кабелей, две антенны, винты для крепления SSD и флешка в фирменном оформлении.

Внешний вид

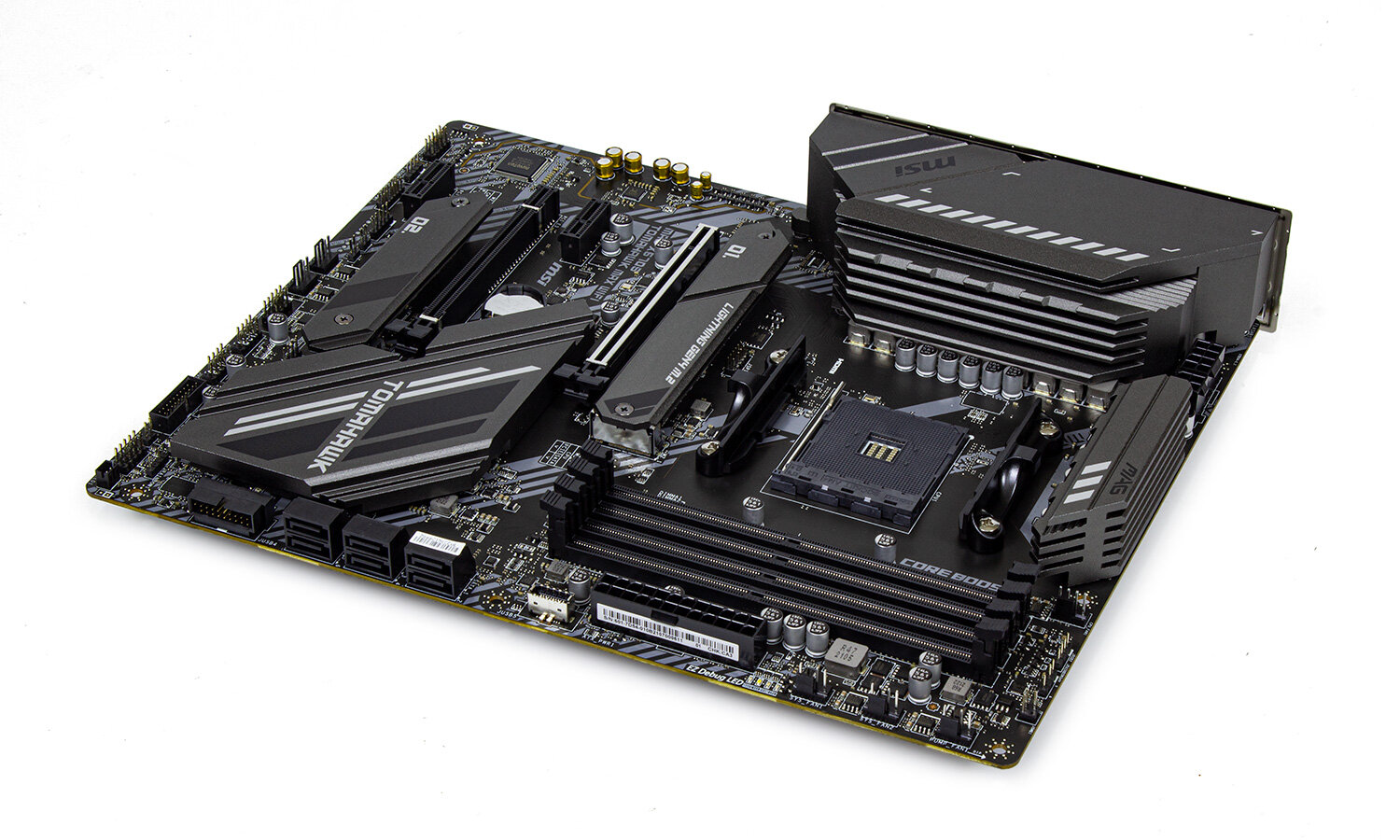

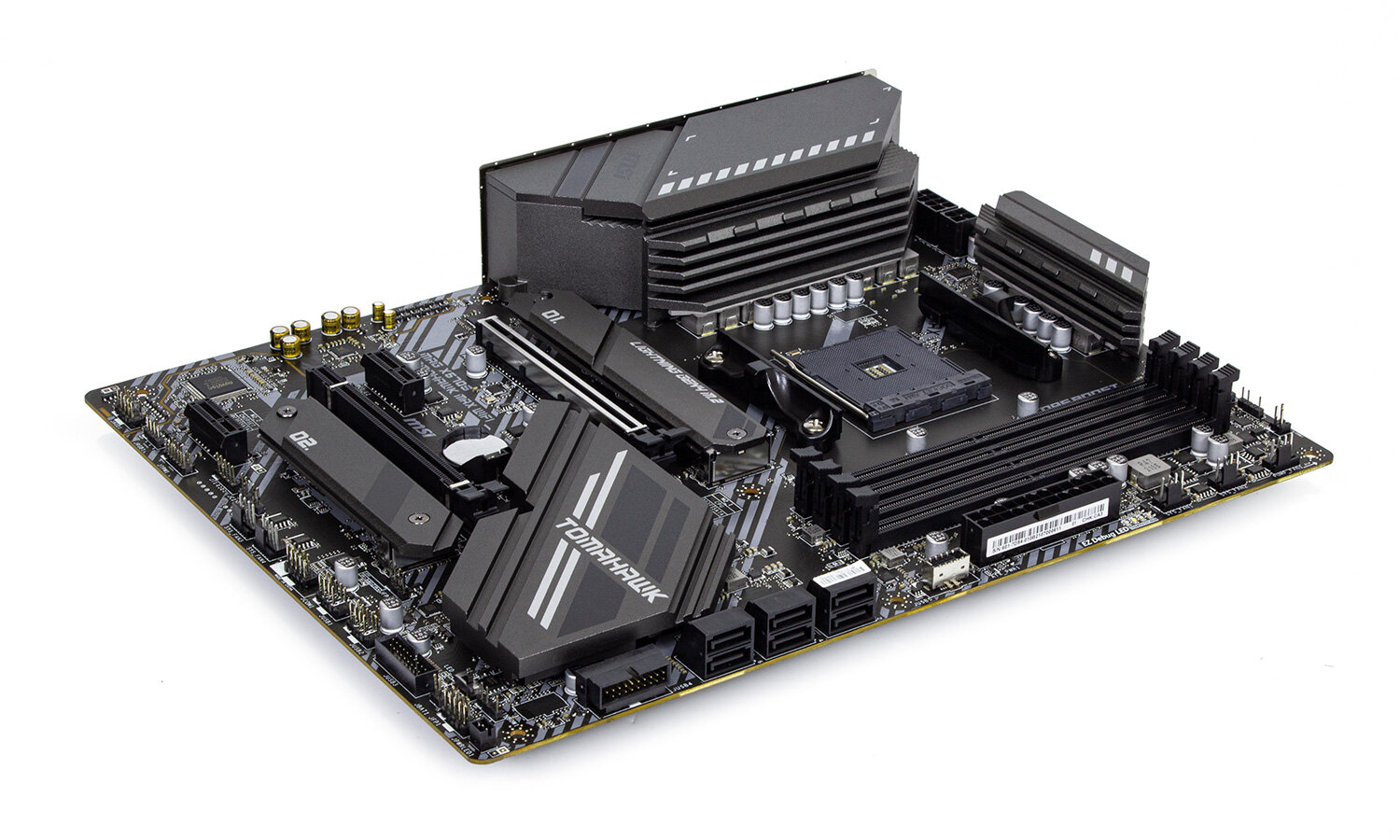

Внешнее оформление сдержанное, преобладают темные цвета (как у практически всех современных плат). Радует малое количество чисто декоративных деталей в оформлении, в то же время радиаторы и кожух задней панели исполнены в одном стиле. Это придает некую визуальную завершенность и лаконичность.

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Внешний вид. 1

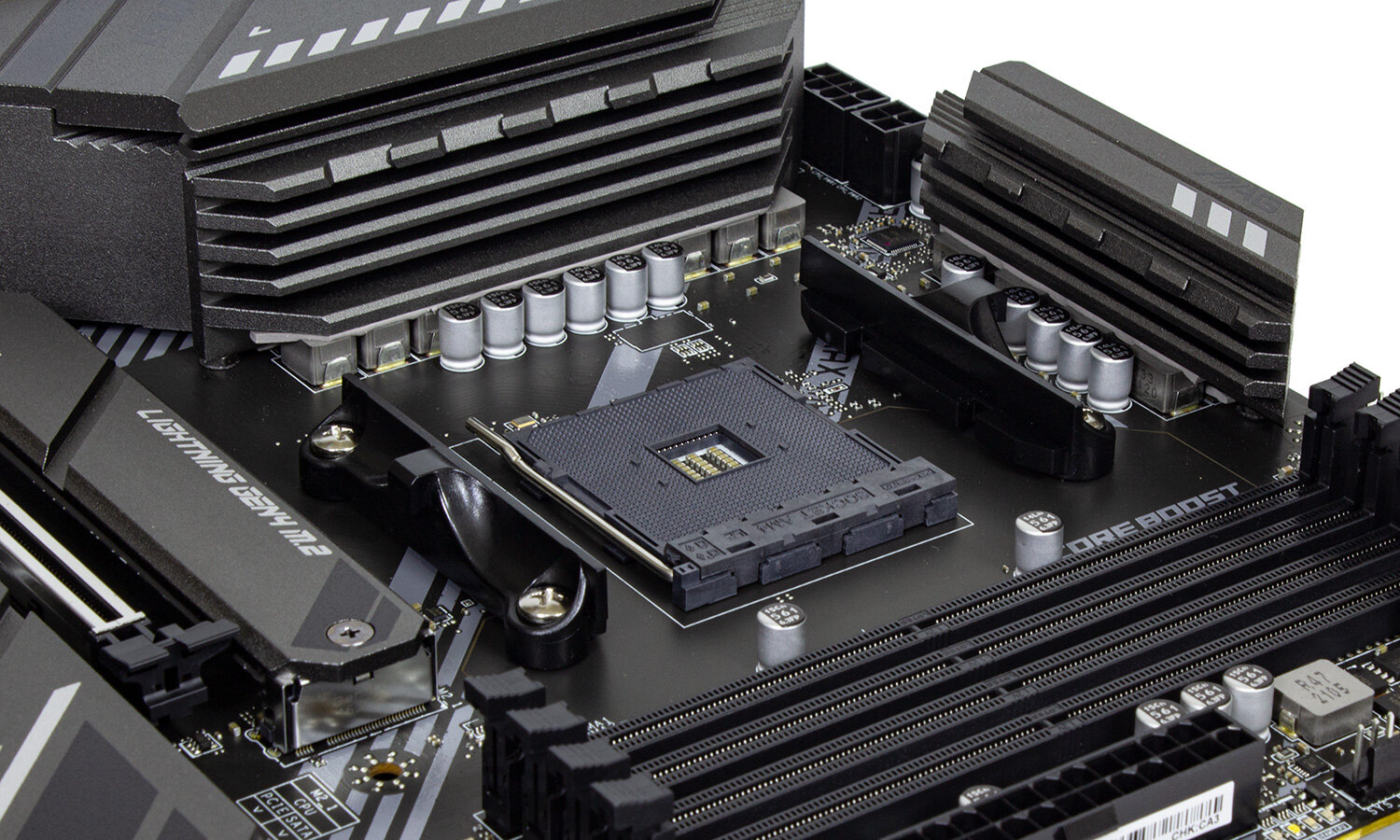

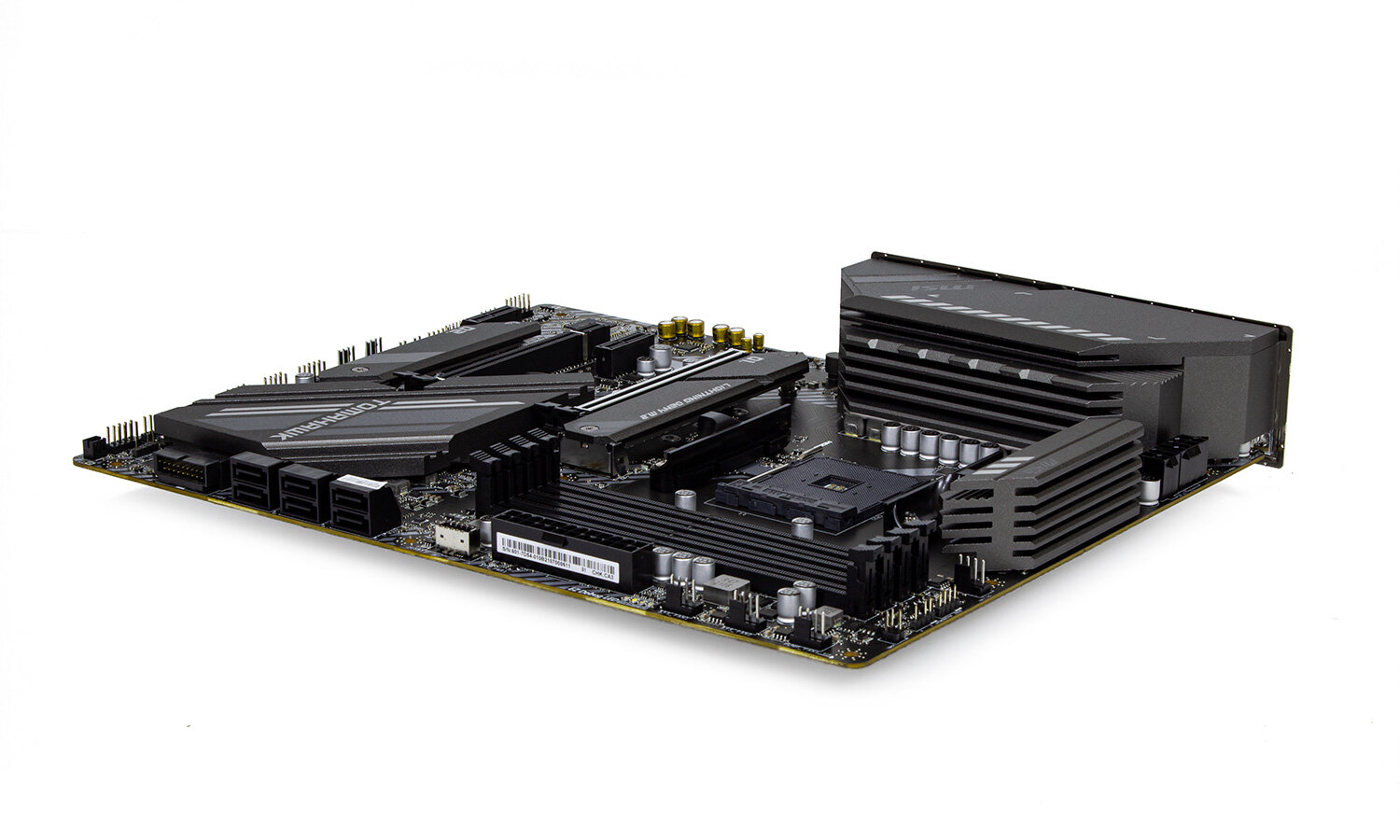

Больше всего внимания к сокету из-за габаритных радиаторов системы охлаждения. Как можно понять из заголовка, материнская плата с разъемом AM4. Установить можно любые процессоры Ryzen серий 2xxx, 3xxx, 4xxx и 5xxx, которые могут потреблять значительно больше 200 ватт (в разгоне). Поэтому наличие мощной подсистемы питания с хорошим охлаждением — позитивный момент. Другое дело, что может мешать установке некоторых башенных кулеров.

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Внешний вид. 2

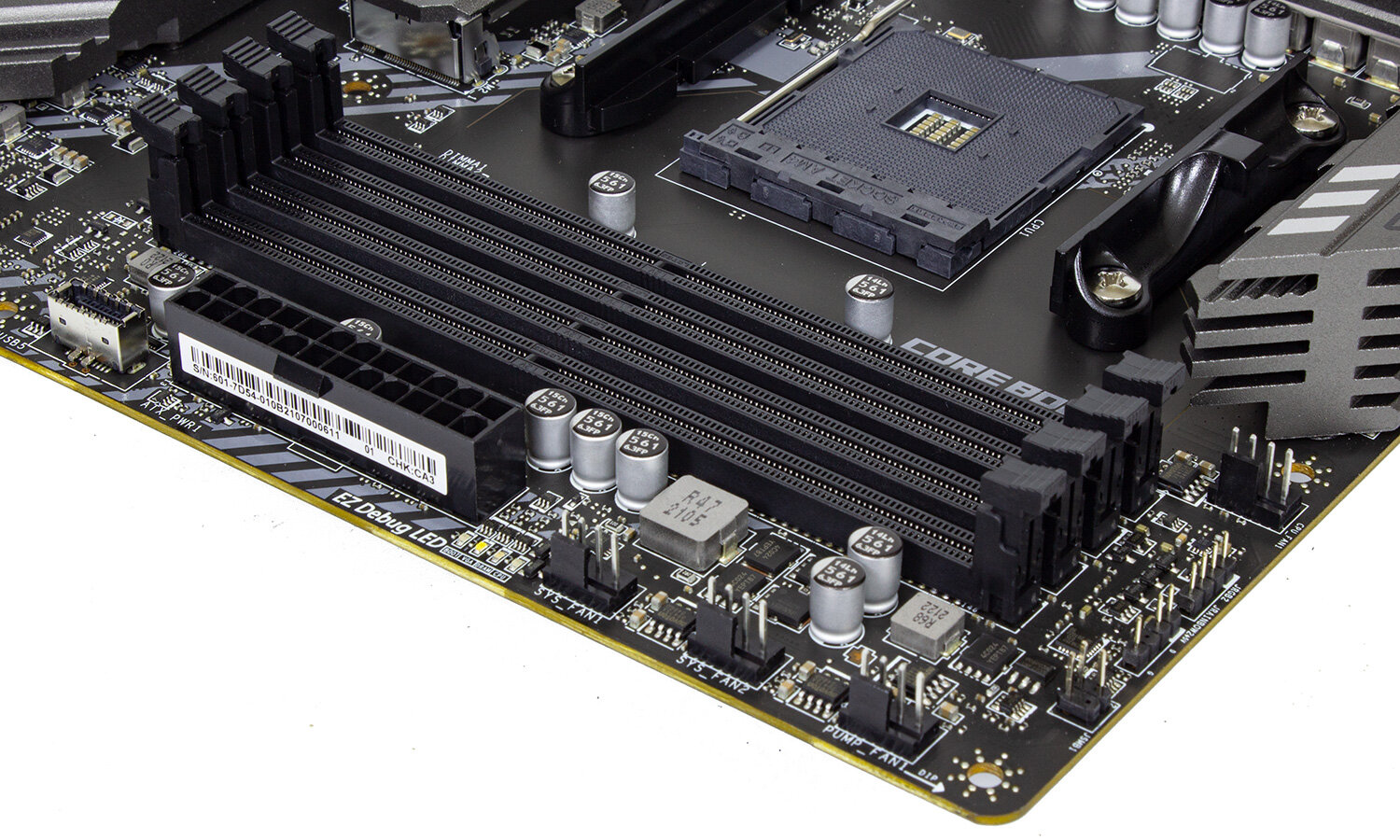

Слотов DIMM под оперативку 4 штуки, слоты «старые-добрые», с двумя защелками, без металлизации, подсветки и прочих наворотов. Установить можно до 128 гигабайт памяти типа DDR4, частоты от 1866 до 3200 МГц, плюс производителем заявлен разгон до 5100 МГц.

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Внешний вид. 3

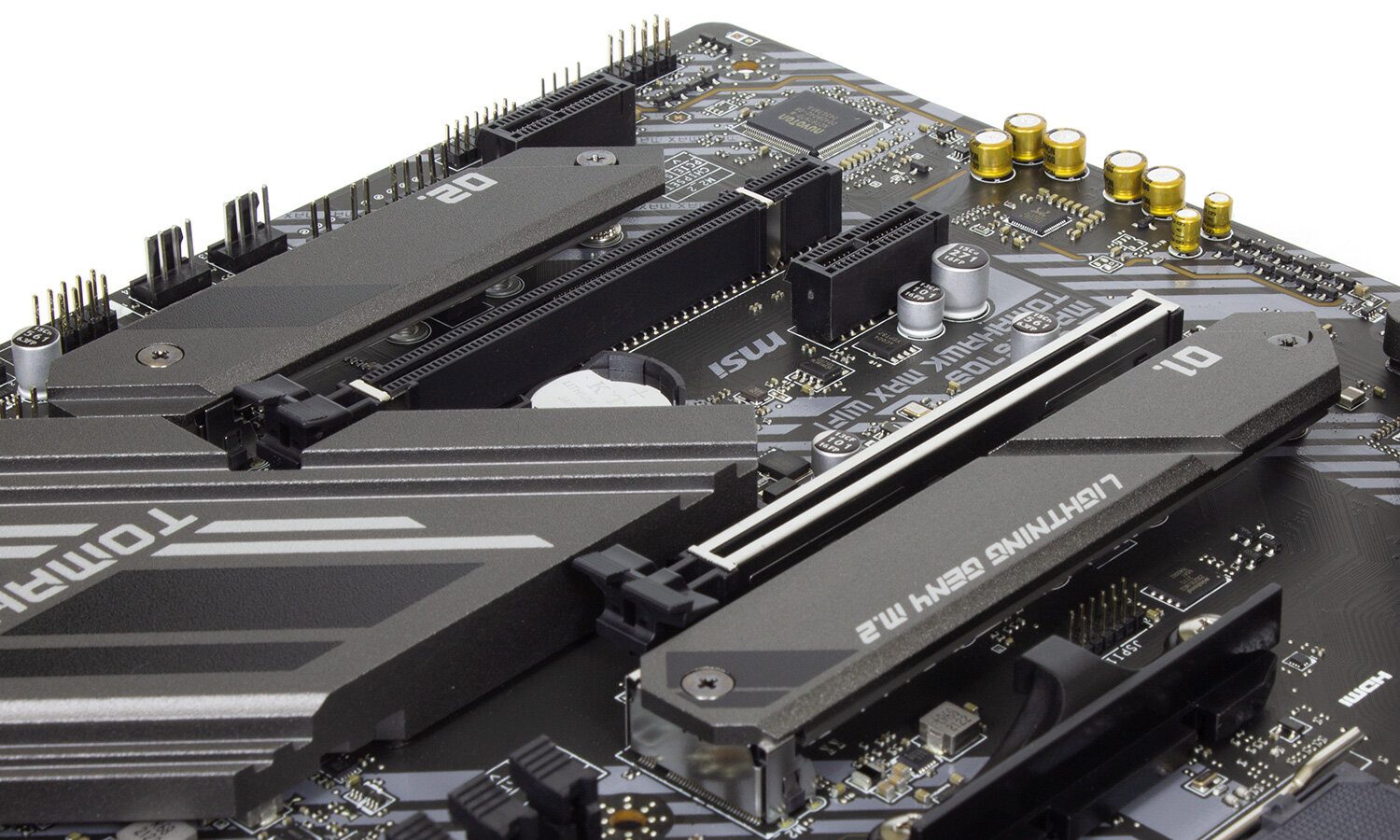

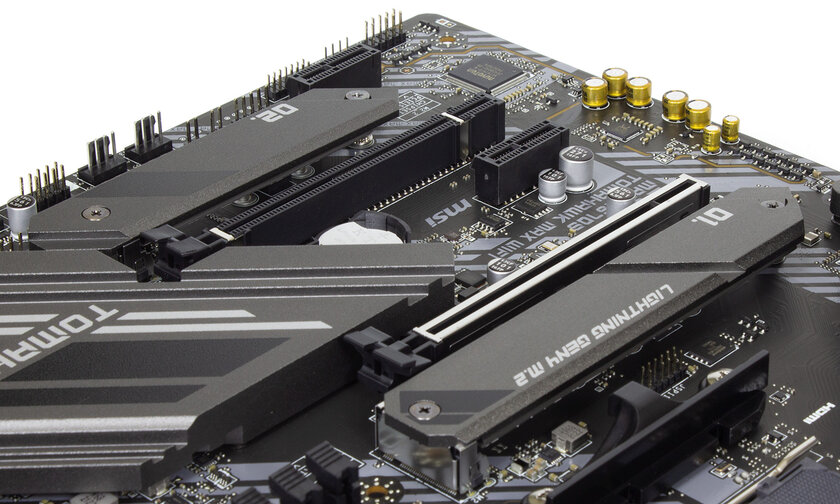

Некоторые производители матплат смекнули, что совершенно не обязательно распаивать много слотов PCI Express на недорогих материнских платах, все равно используют один-два. В MSI, видимо, пришли к подобному выводу, поэтому на X570S Tomahawk Max Wi-Fi всего 4 слота: два x16 и два x1.

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Внешний вид. 4

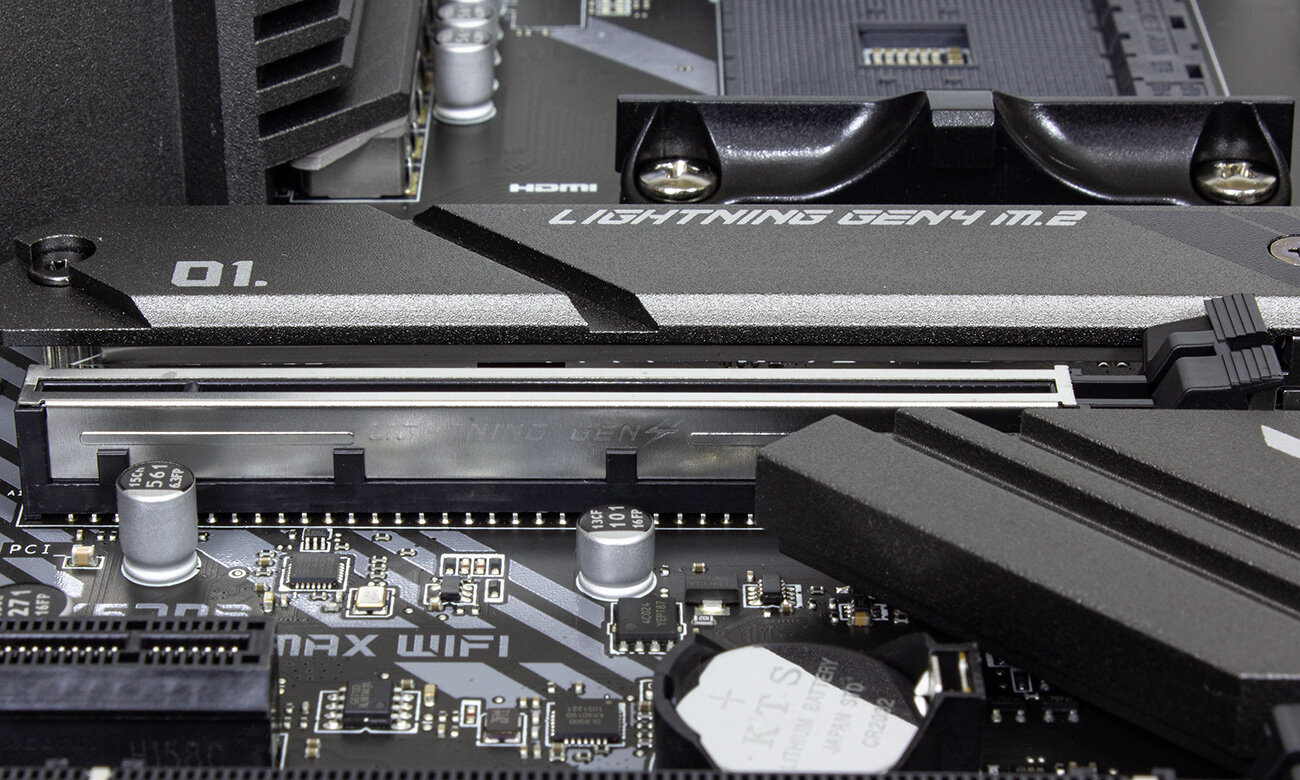

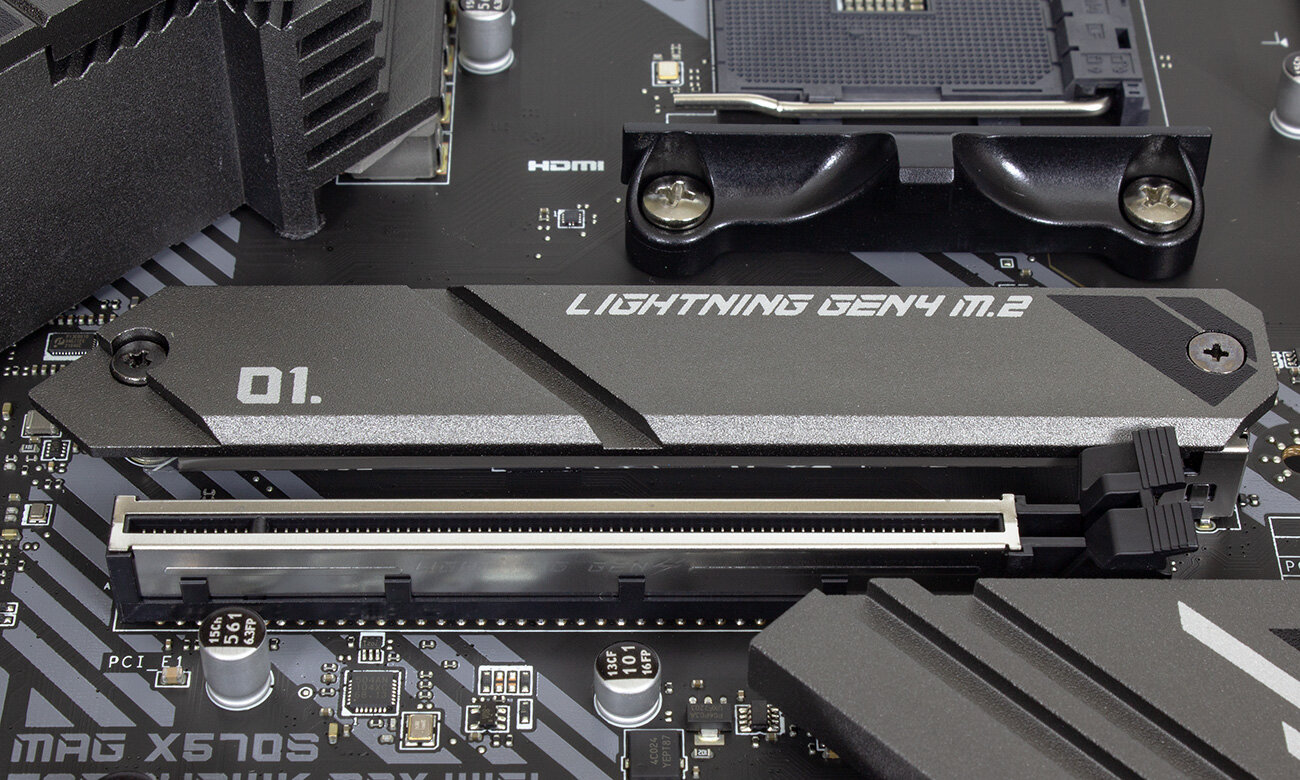

Ближний к процессору PCIEx16 металлизирован для бо́льшей механической прочности и лучшей защиты от наводок. MSI назвала эту технологию Steel Armor.

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Внешний вид. 5

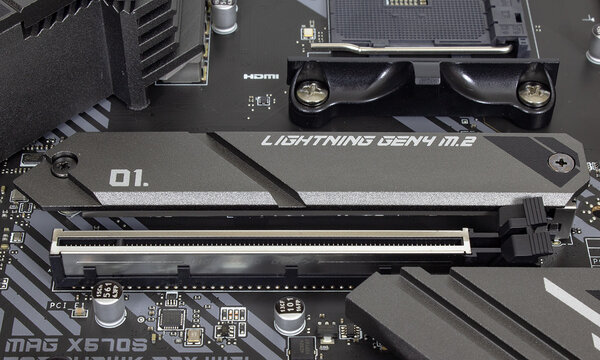

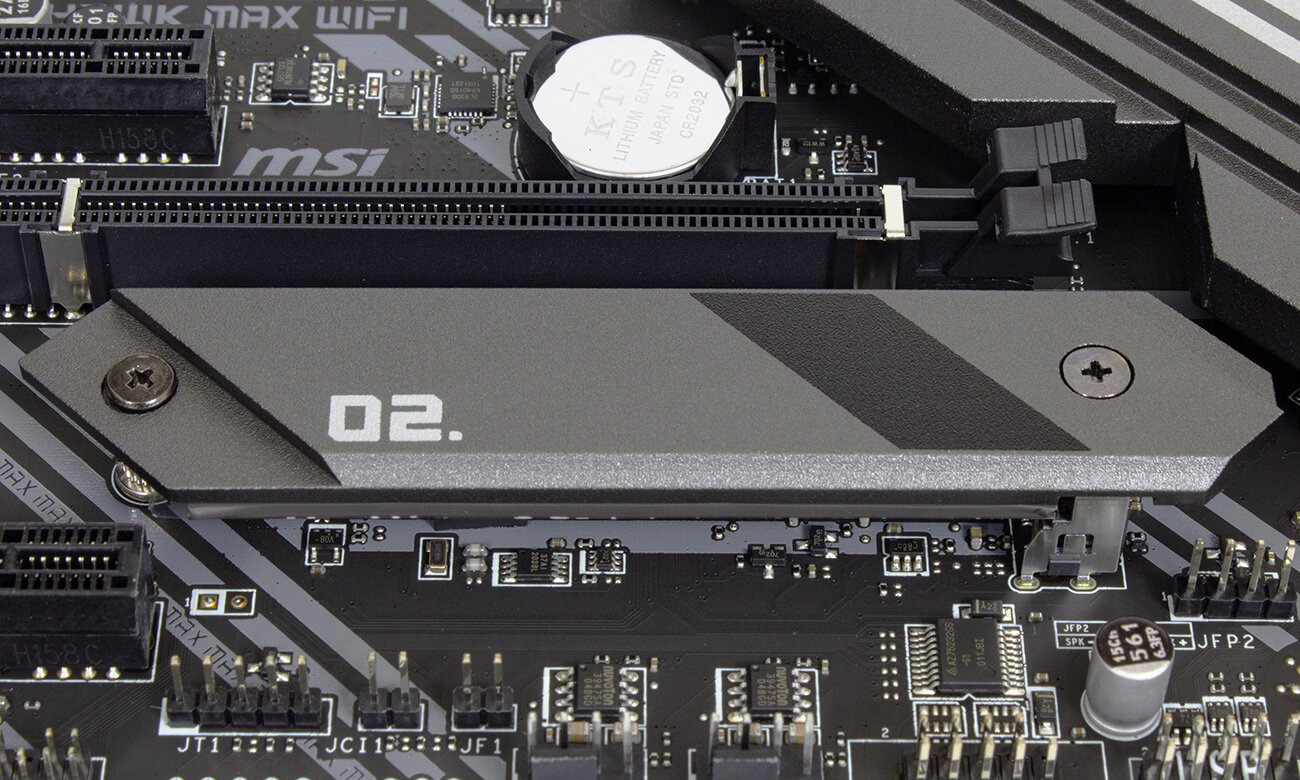

Слотов под M.2-накопители два, оба размещены между разъёмами под платы расширения и оснащены алюминиевыми радиаторами. Установить SSD можно разных форм-факторов, от 2242 до 22110, интерфейс как SATA III, так и NVMe. Ближний к процессору M.2 подключается напрямую к линиям процессора, что дает возможность использовать на полных скоростях SSD, рассчитанные на PCI Express 4.0 вместе с пятитысячной серией Ryzen.

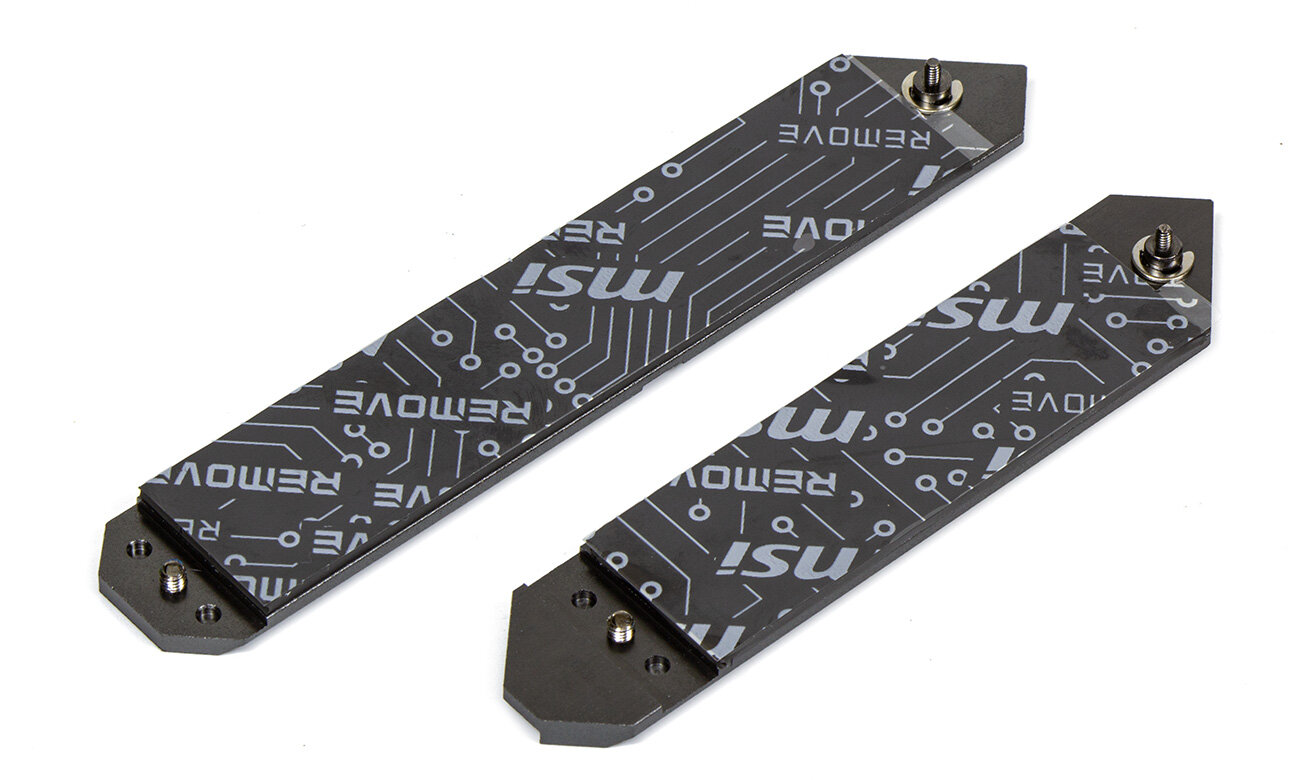

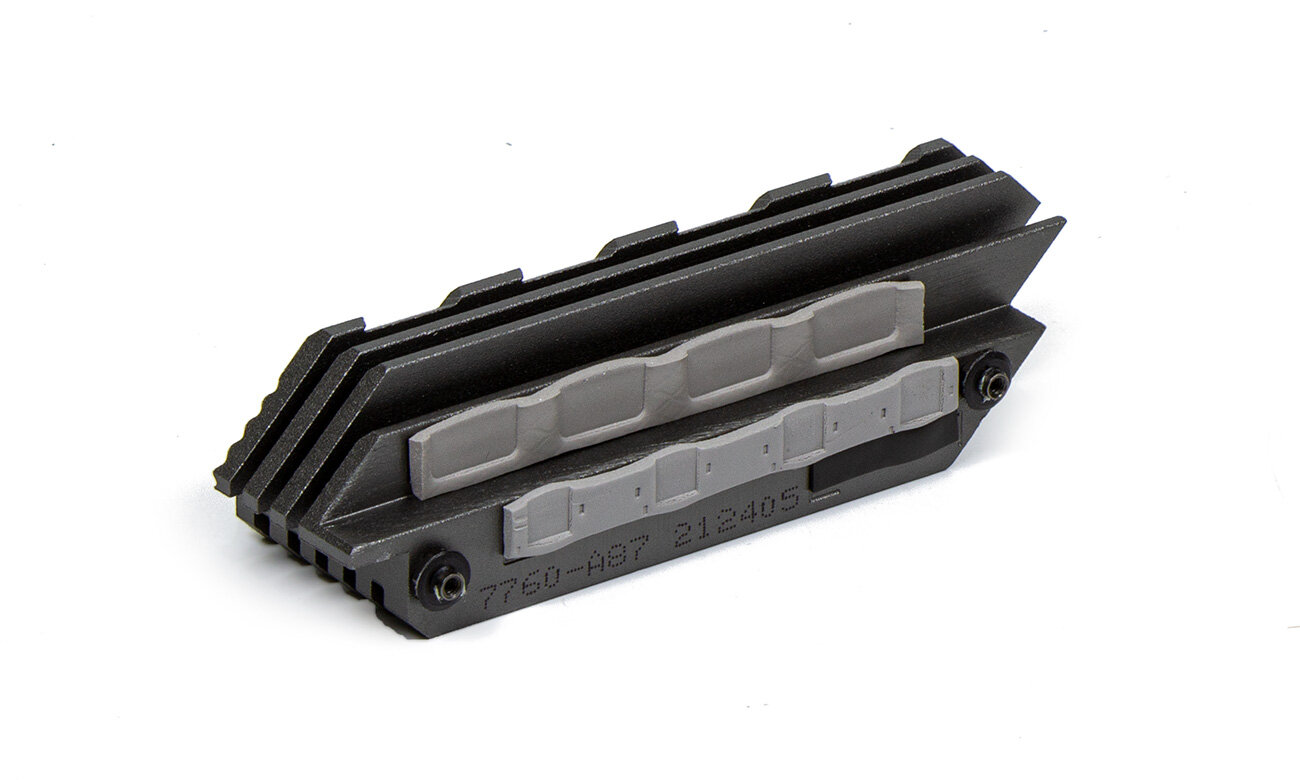

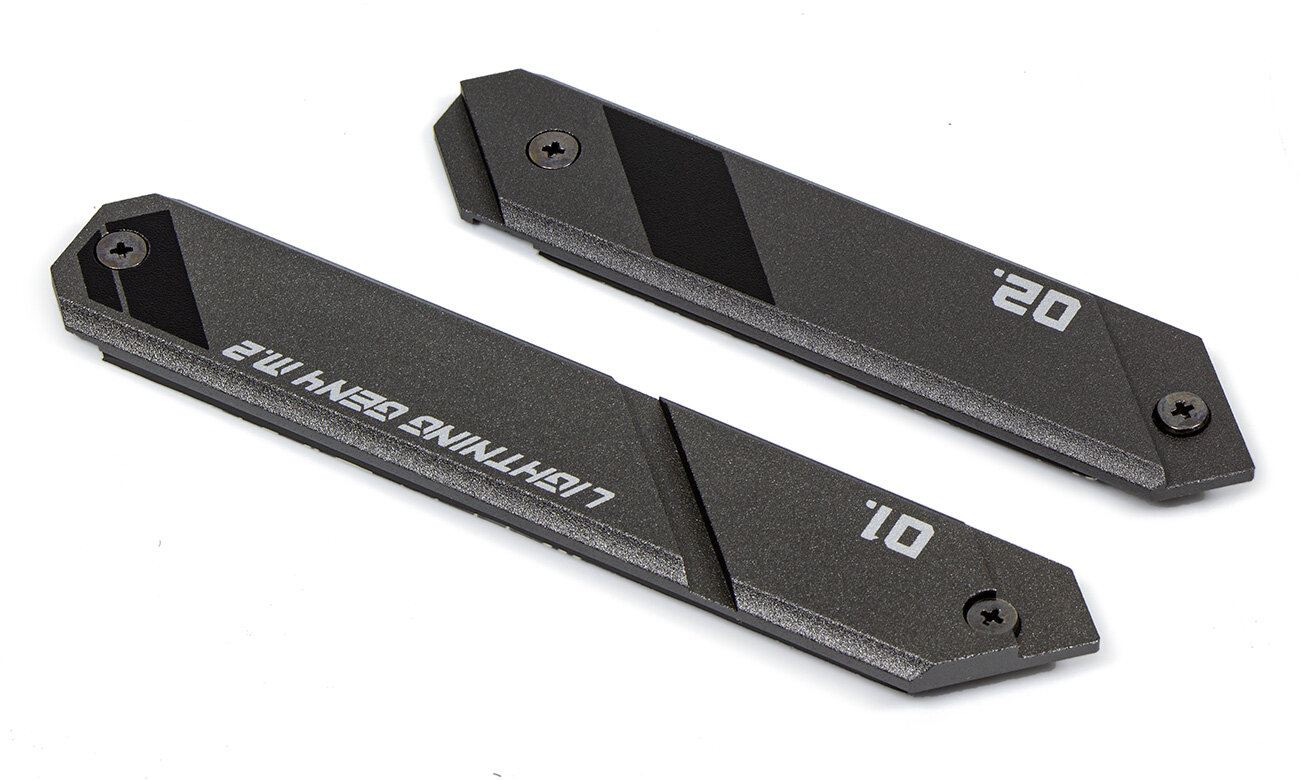

Радиаторы крупные, с креплением на винты, термоинтерфейс уже нанесен (перед установкой защитную пленку надо снять!).

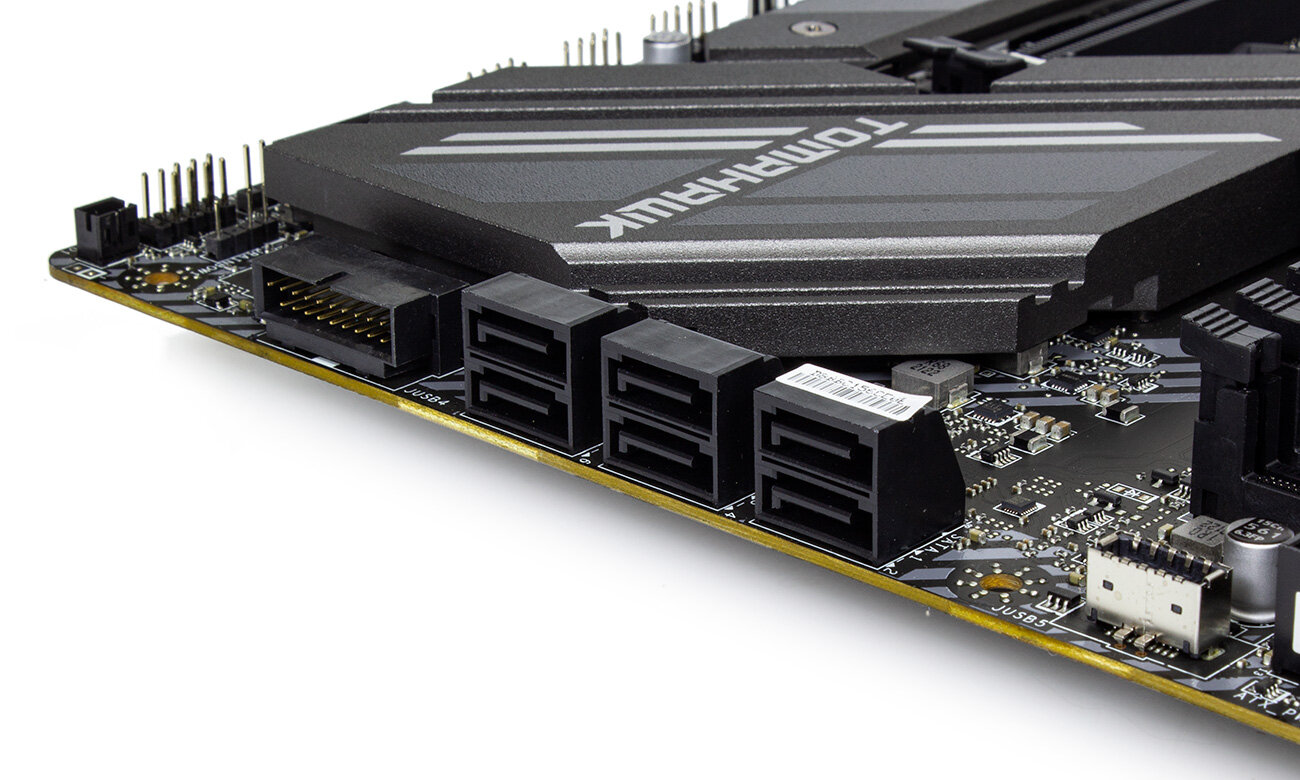

Под SATA-диски есть шесть разъемов в одном блоке — тремя спаренными колодками.

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Внешний вид. 10

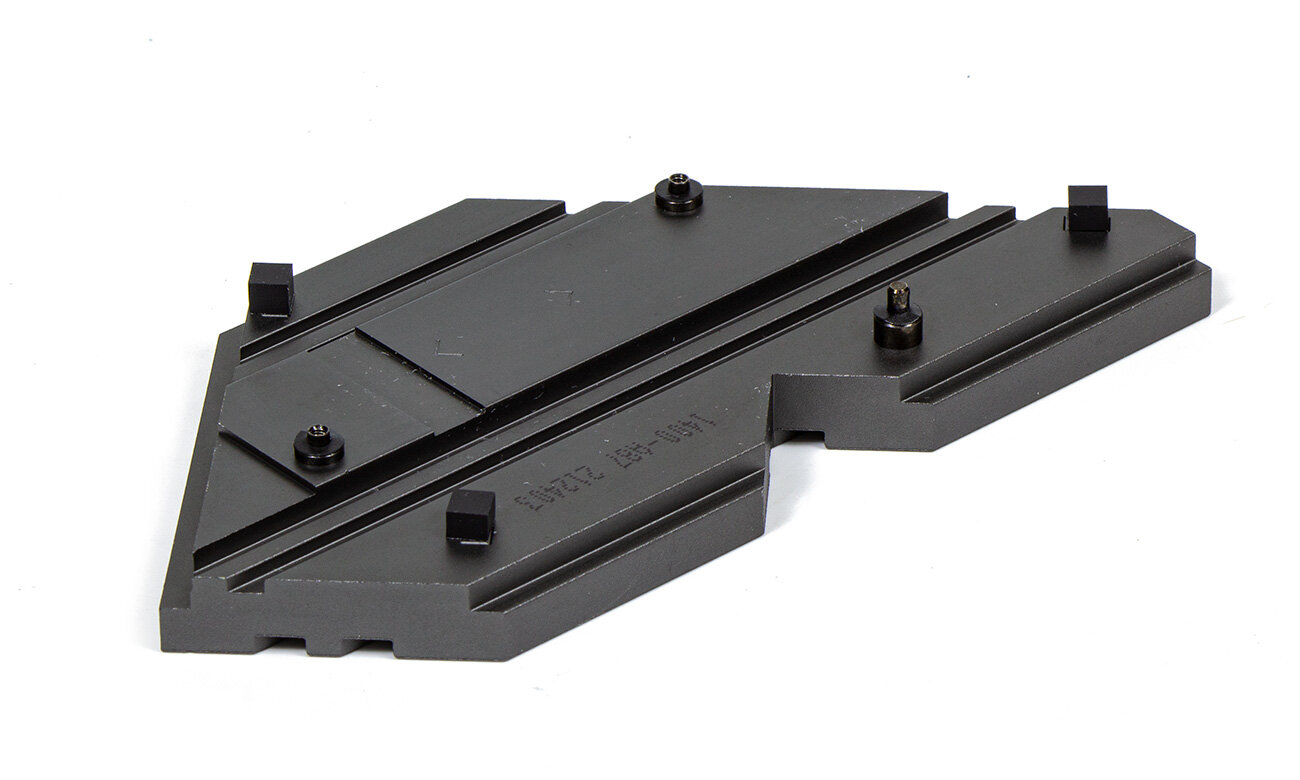

Хорошо виден радиатор чипсета. Это толстая алюминиевая пластина, практически лишенная оребрения. В качестве «накопителя тепла» хорошо подходит.

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Внешний вид. 11

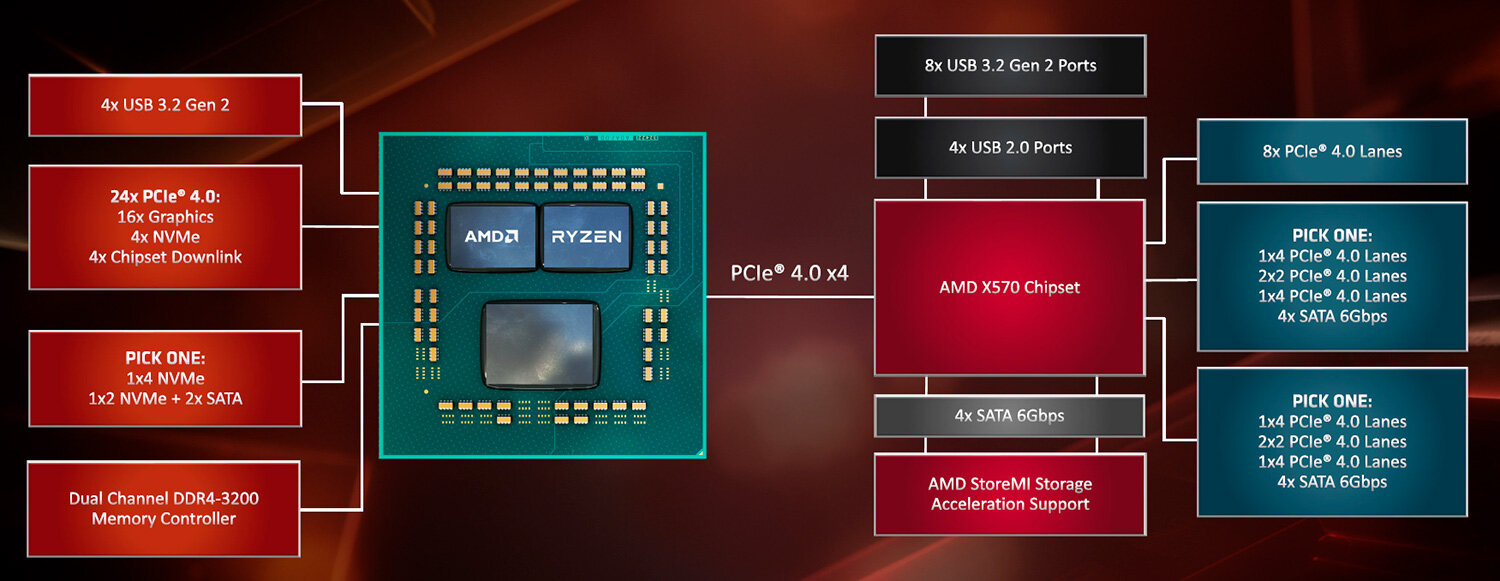

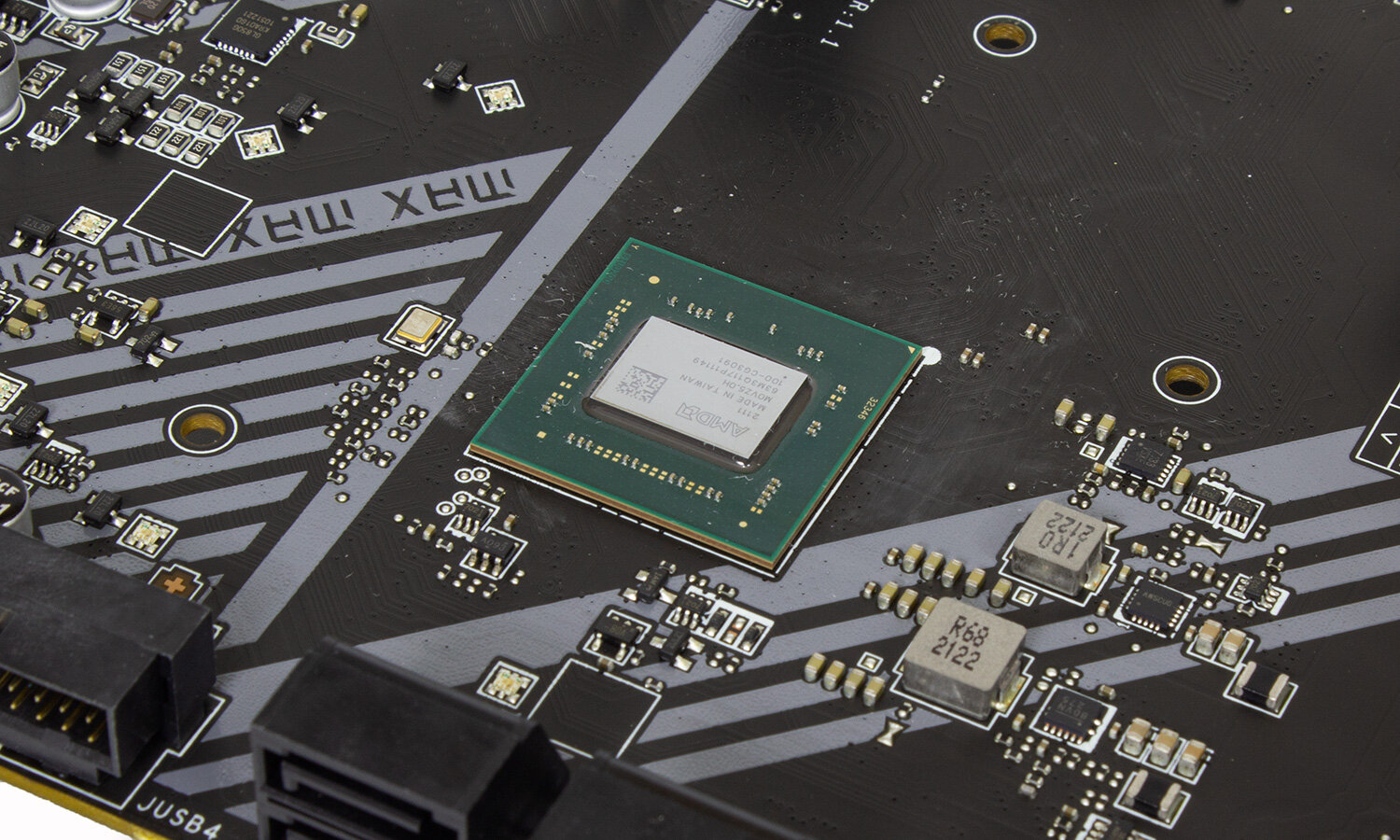

Сам чипсет X570S габаритами мало отличается от предшественников, но максимальное тепловыделение подскочило более чем два раза, до 11 ватт.

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Внешний вид. 12

Столь значительным скачком «прожорливости» 570S обязан четвертой версии PCIE. В остальном изменений мало: шесть USB 3.2 Gen 2, чуть выросла частота памяти (до 3200 МГц).

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Внешний вид. 13

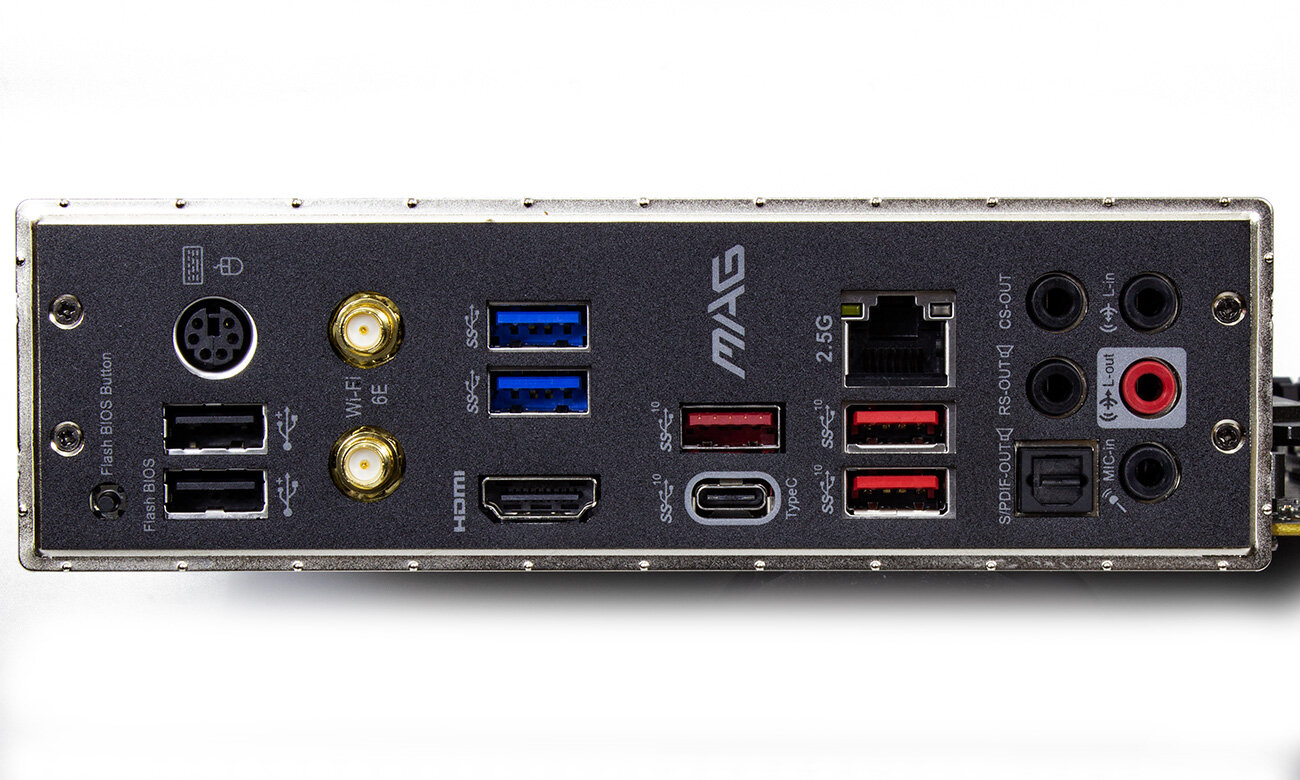

Набор разъемов на задней панели выглядит необычно из-за PS/2-розетки, которую уже многие стали забывать. В остальном весь джентльменский набор есть: 8 USB всех версий, проводная сеть, два SMA-разъема для антенн встроенного беспроводного модуля, пять аудиоджеков, кнопка Flash BIOS.

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Внешний вид. 14

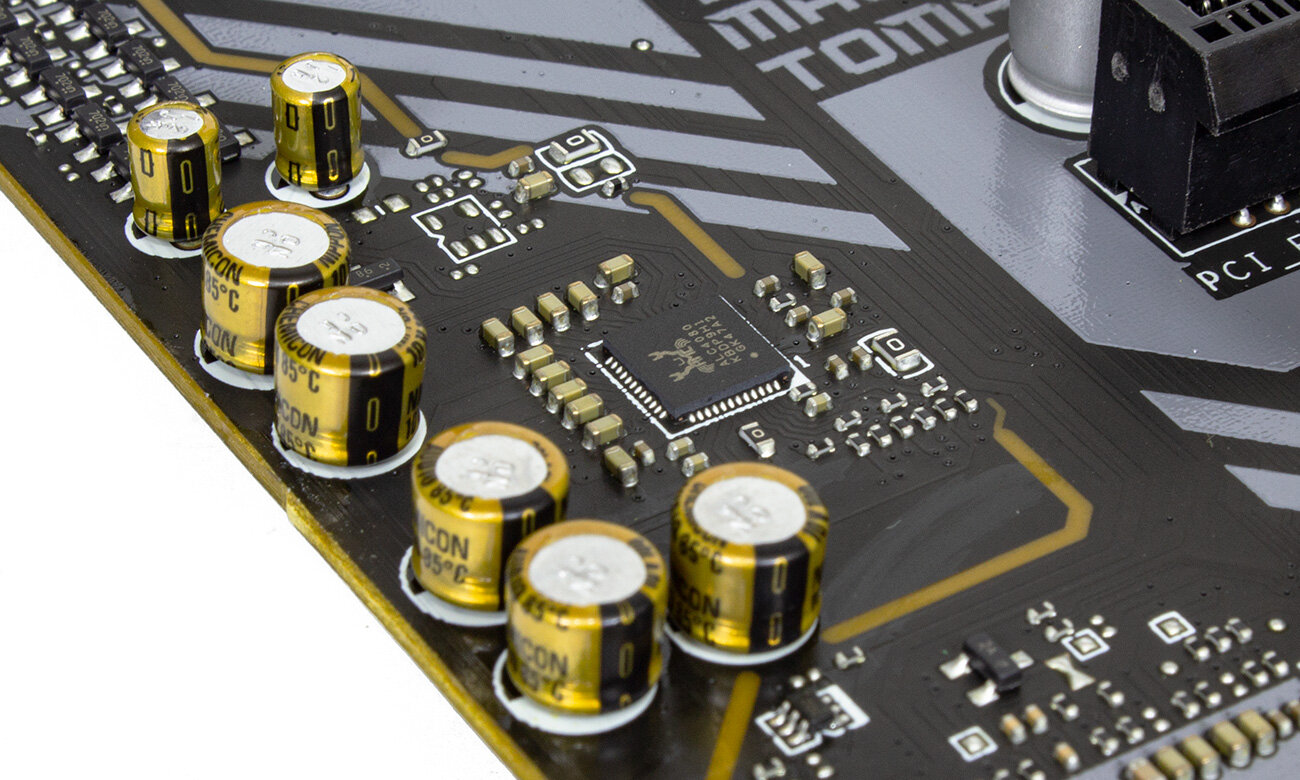

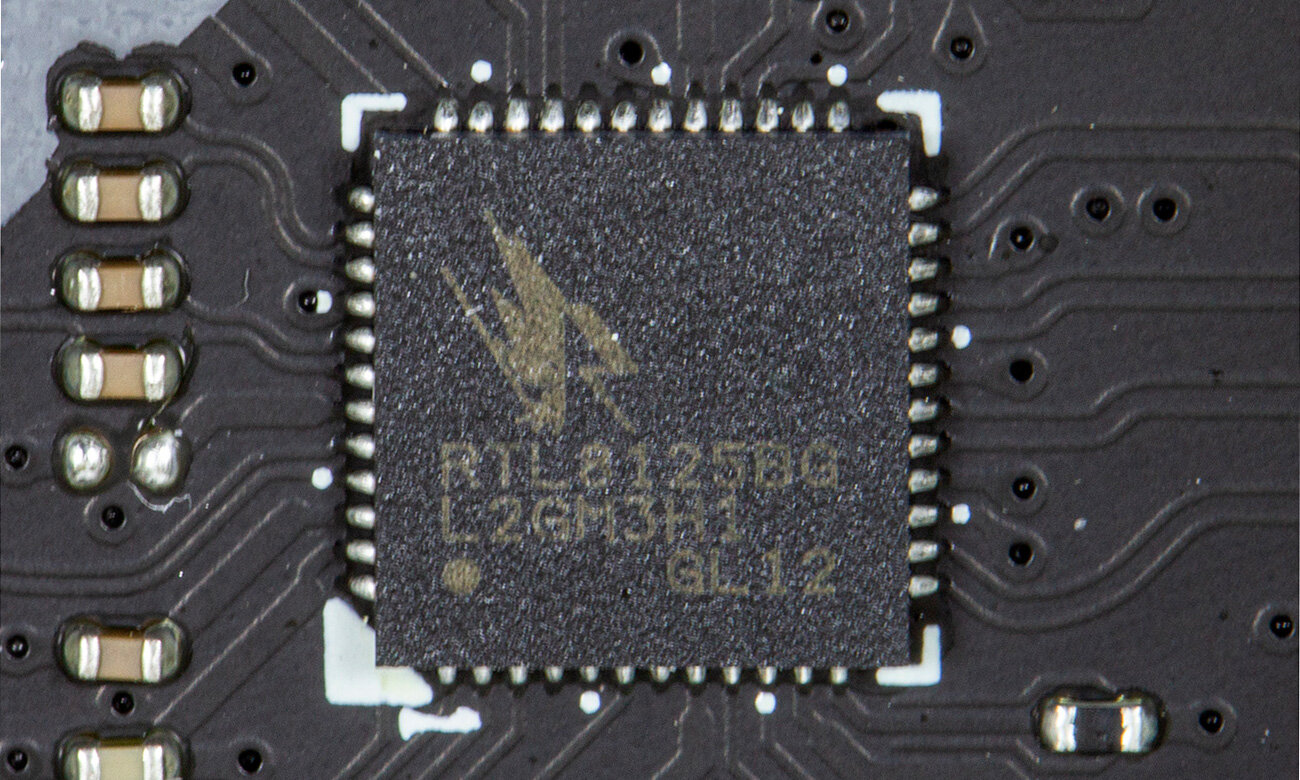

Контроллер беспроводных сетей — Intel AX210, на его базе работают Wi-Fi 802.11ax и Bluetooth 5.2. За проводной 2,5-гигабитный Ethernet отвечает Realtek 8125B, за восьмиканальный звук — Realtek ALC4080.

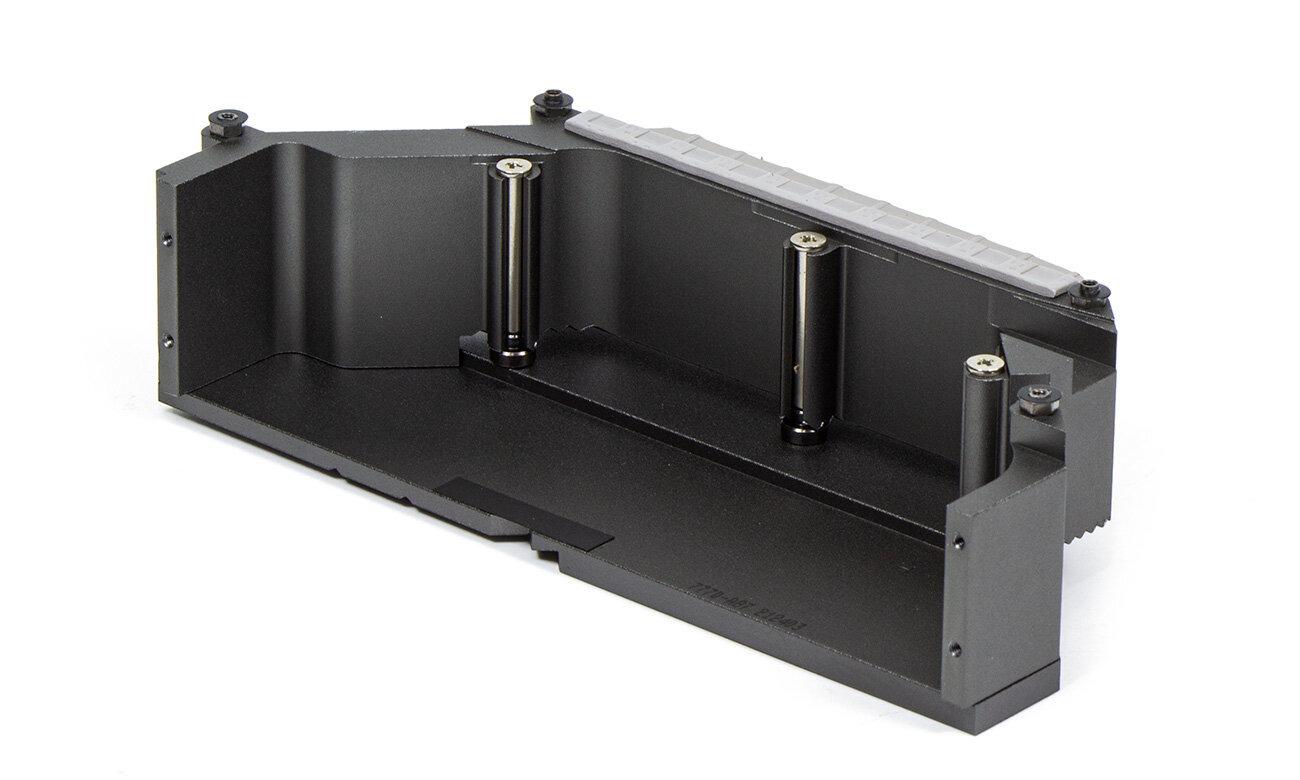

Но вернемся к системе питания процессора. Радиаторов на силовых сборках и дросселях два. Это крупные детали из алюминиевого сплава. Один из радиаторов совмещен с кожухом задней панели. Хорошая задумка. Ещё бы съемный 20-мм вентилятор в него…

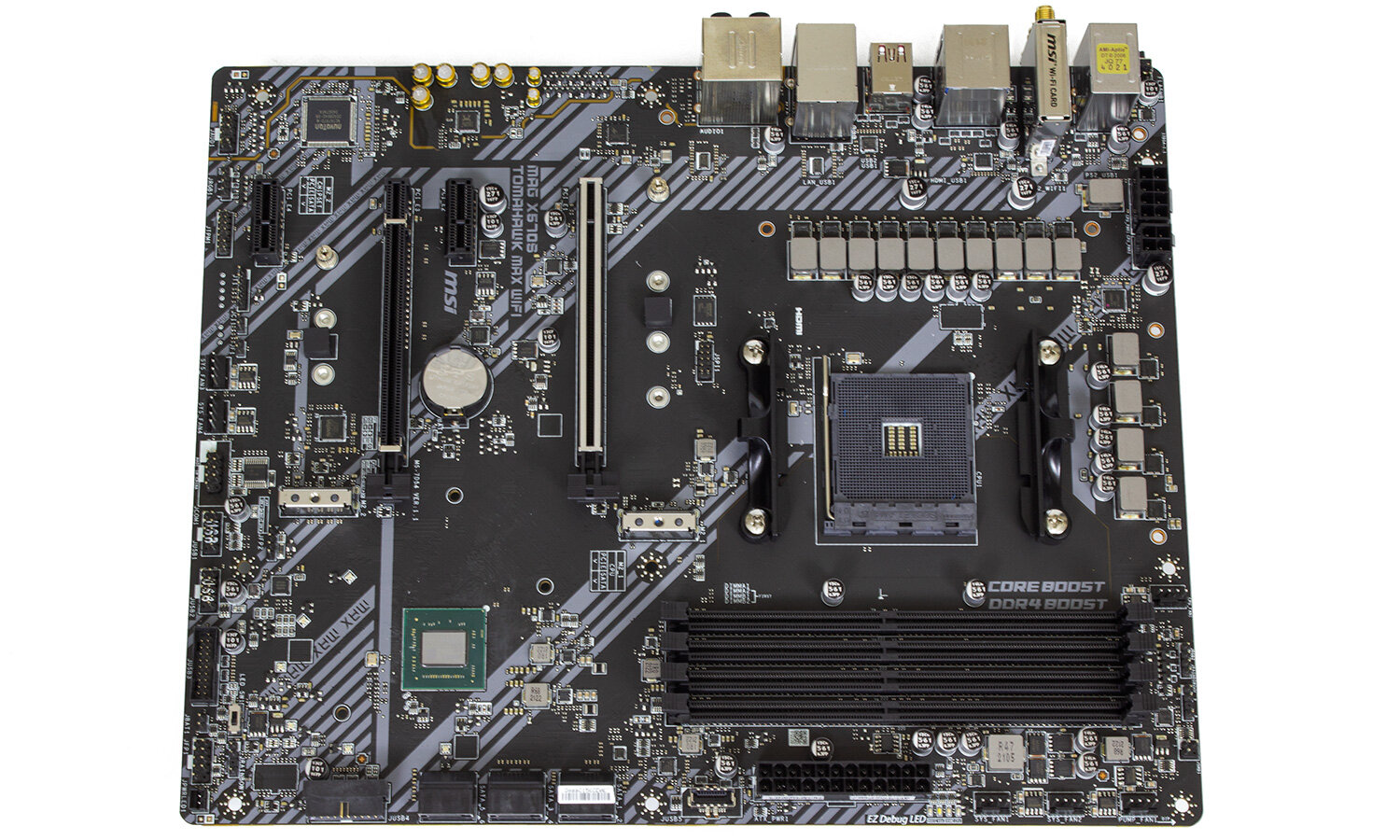

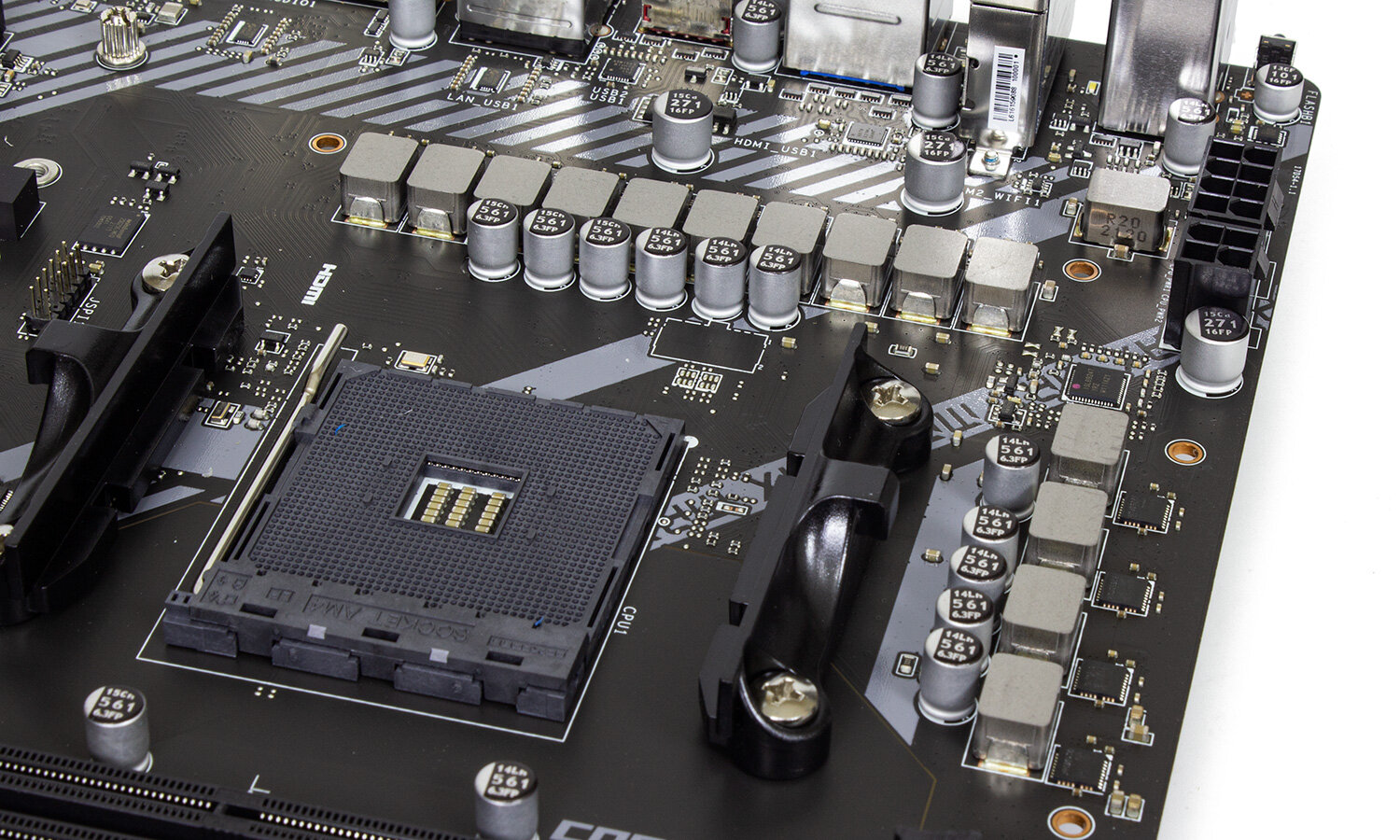

После «очистки» платы от всех систем охлаждения можно оценить размеры 14-фазного (12+2) преобразователя.

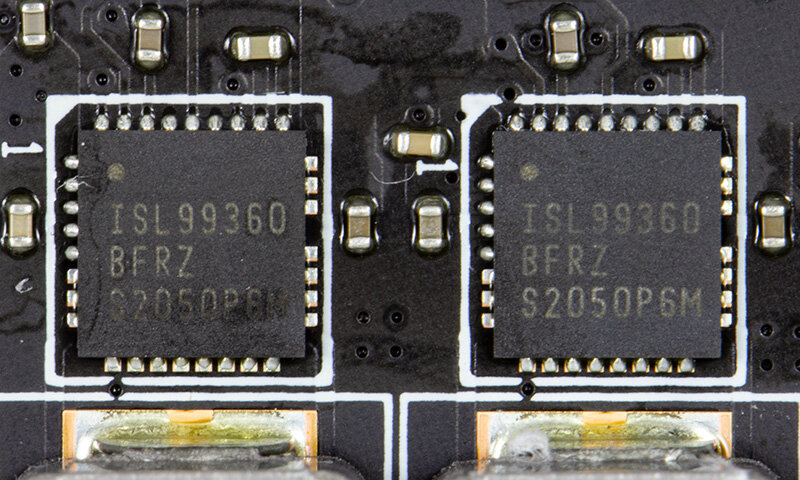

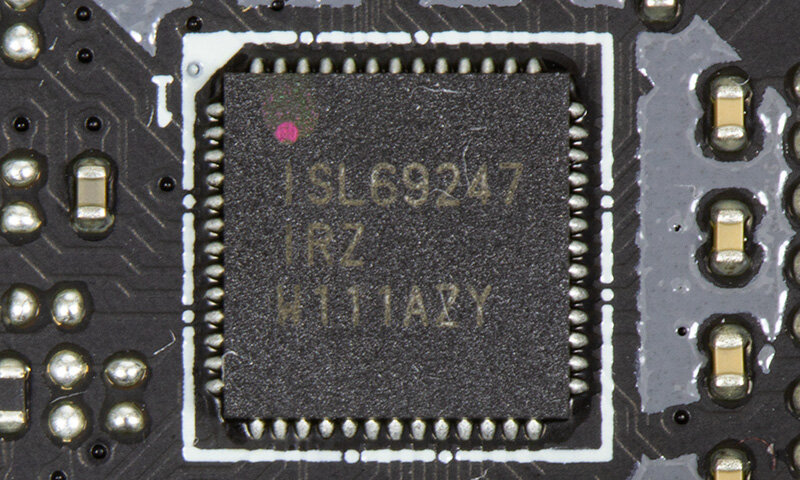

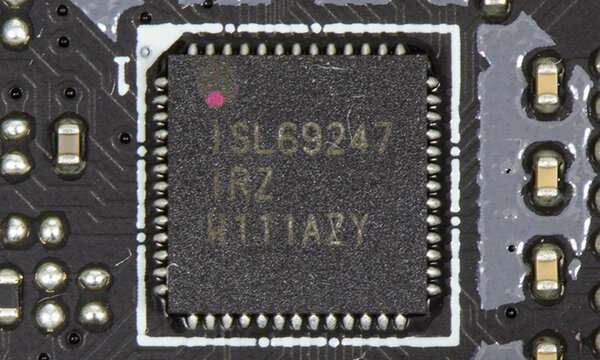

В каждой фазе установлена 60-амперная сборка ISL99360, управляет ими контроллер Intersil ISL69247. Максимальный возможный ток нагрузки — 720 ампер.

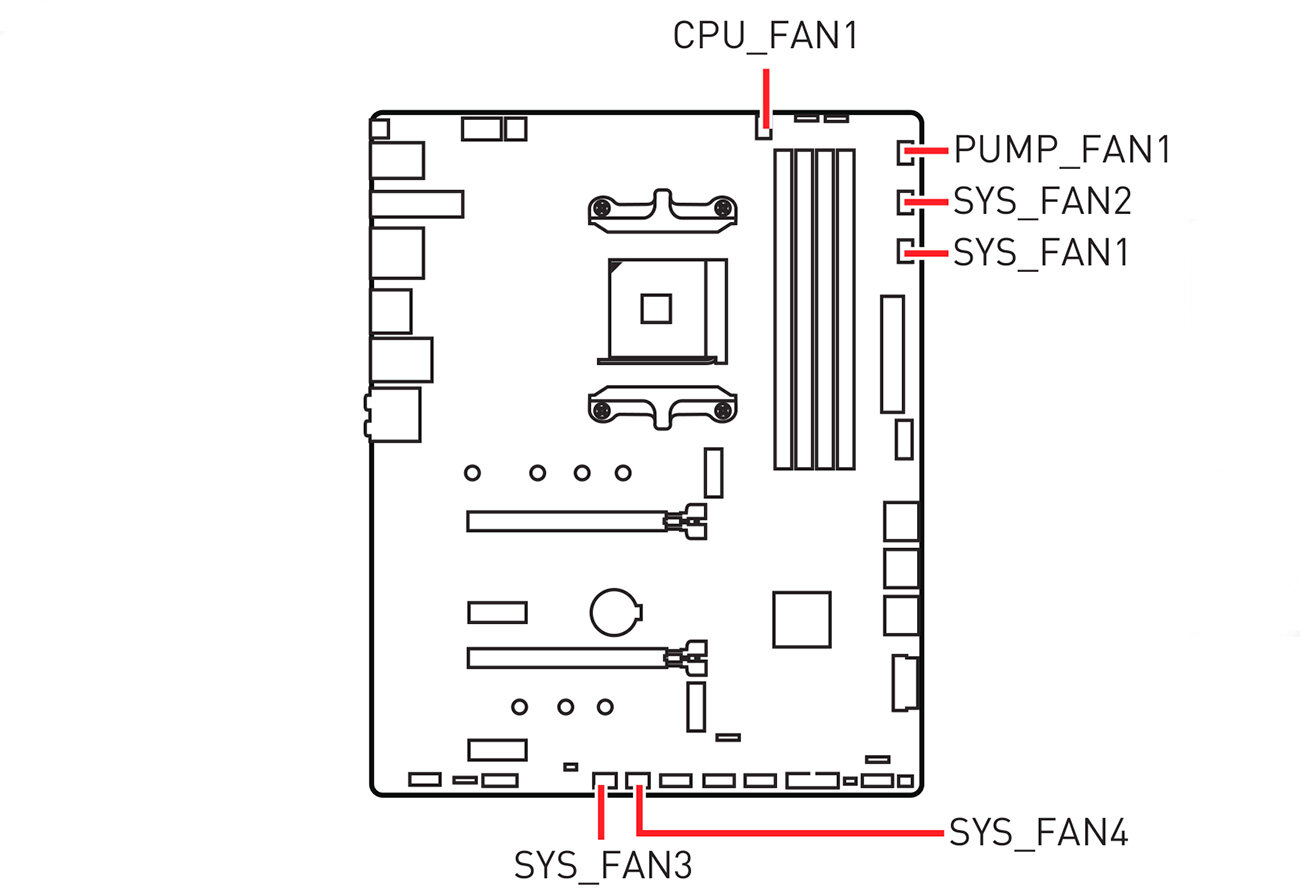

Под вентиляторы предусмотрено шесть четырехконтактных разъемов. Из них два разъема — CPU_FAN1 и PUMP_FAN1 — рассчитаны на мощных потребителей и могут выдать 24 и 36 Вт соответственно. Остальные четыре разъема 12-ваттные.

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Внешний вид. 23

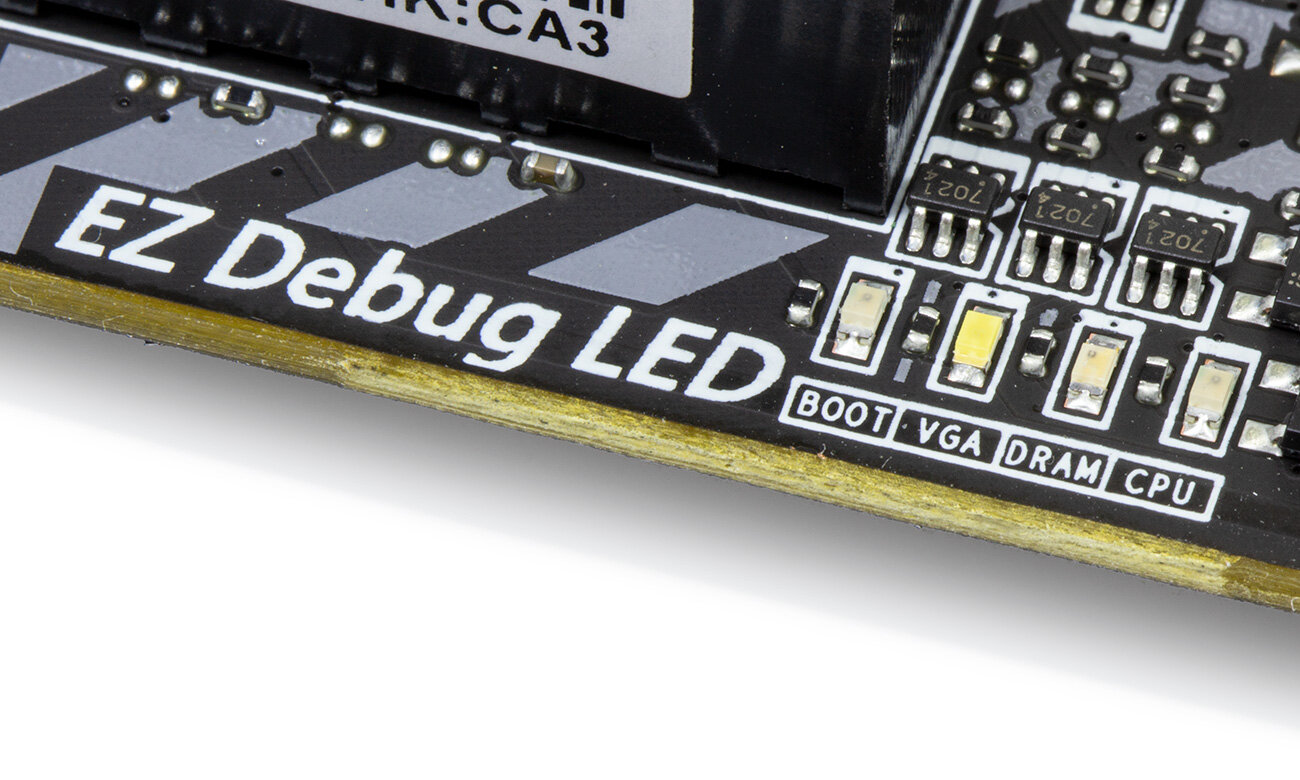

Для отслеживания процесса загрузки предусмотрен EZ Debug LED — набор из четырех разноцветных светодиодов, иллюстрирующих свечением процесс инициализации платы при старте. Увы, на этом набор железных «инструментов» для оверклокинга исчерпывается. Впрочем, это не сказалось на наборе функций в BIOS

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Внешний вид. 24

UEFI-оболочка BIOS

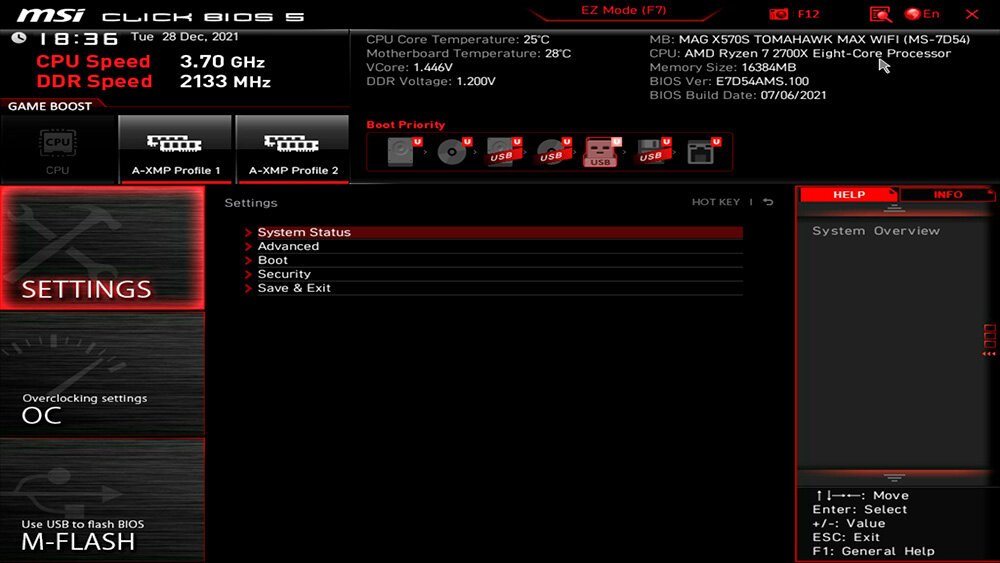

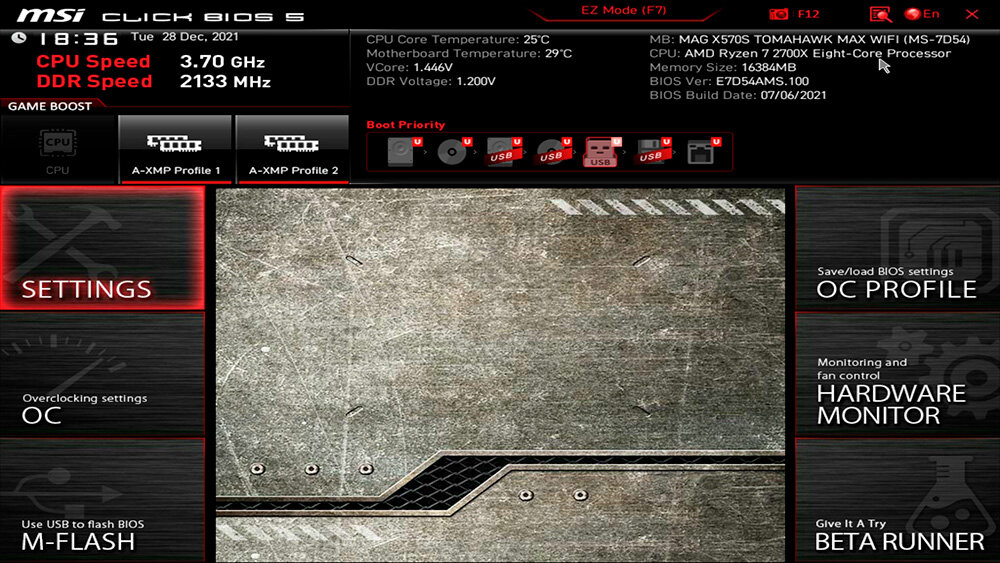

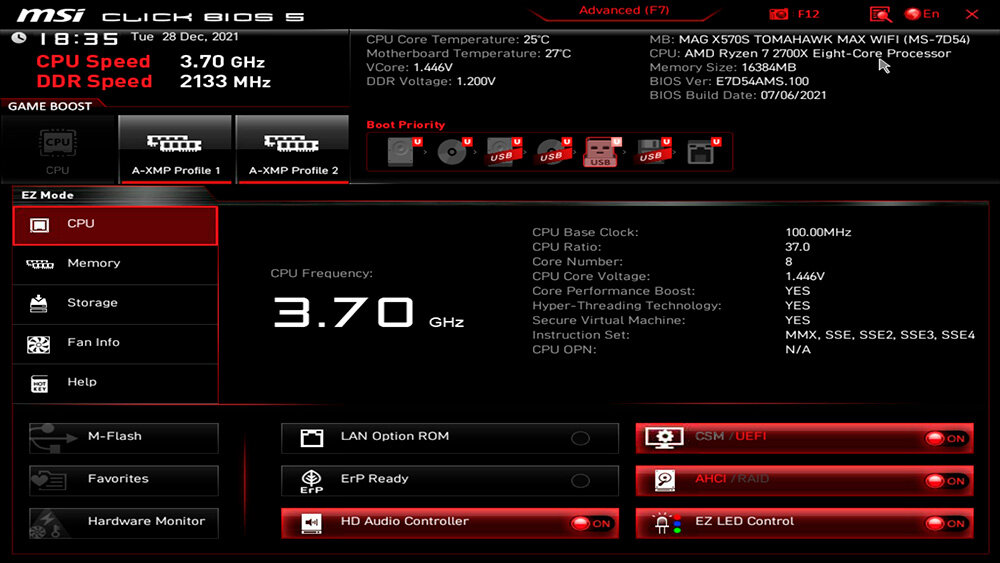

Фирменный дизайн оболочки от MSI хорошо узнается издалека. При первом запуске пользователя встречает упрощенное меню, выводящее на один экран только базовые параметры и информацию о системе, подключенных накопителях, процессоре, оперативке.

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — UEFI-оболочка BIOS. 1

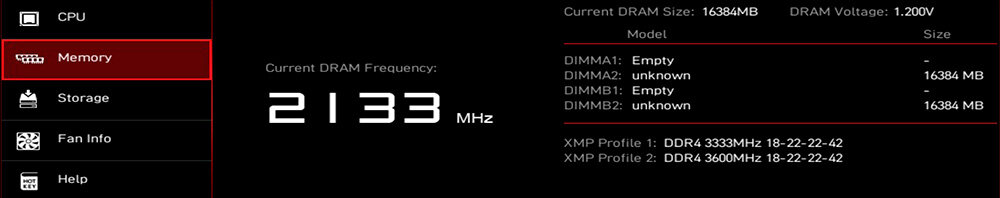

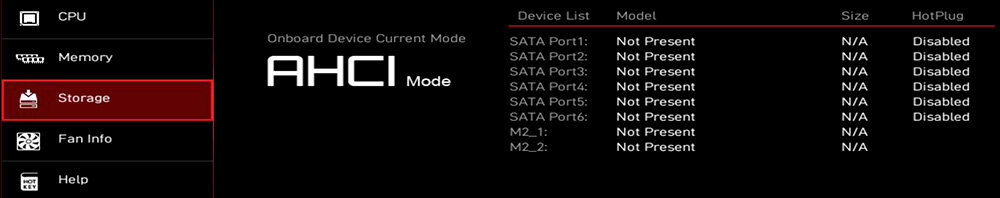

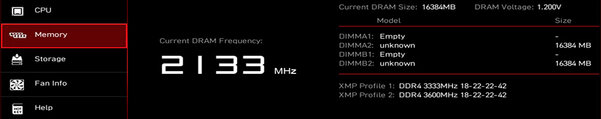

Переключаясь между основными комплектующими, можно видеть краткую справку об их состоянии.

Расширенная версия меню состоит из шести разделов.

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — UEFI-оболочка BIOS. 5

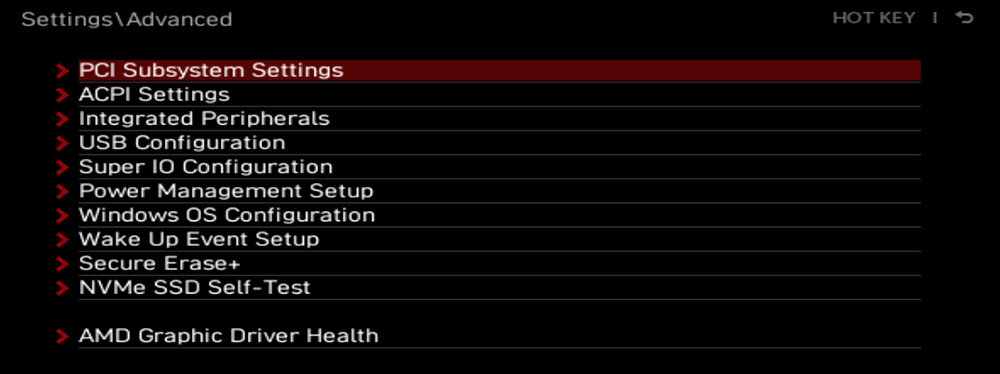

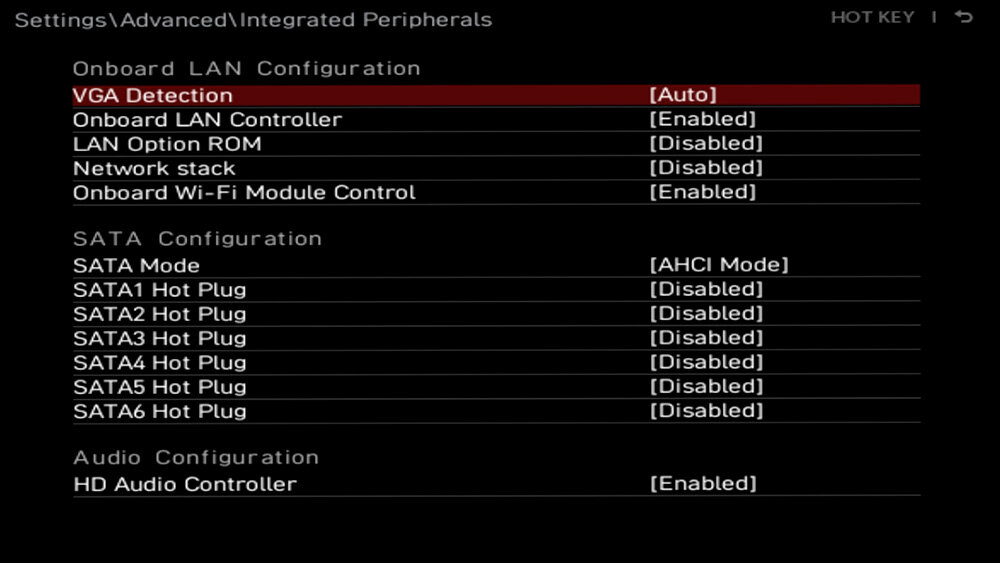

В Settings собраны все настройки встроенных контроллеров и некоторые параметры питания, а также мини-утилиты по тестированию и очистке SSD-накопителя.

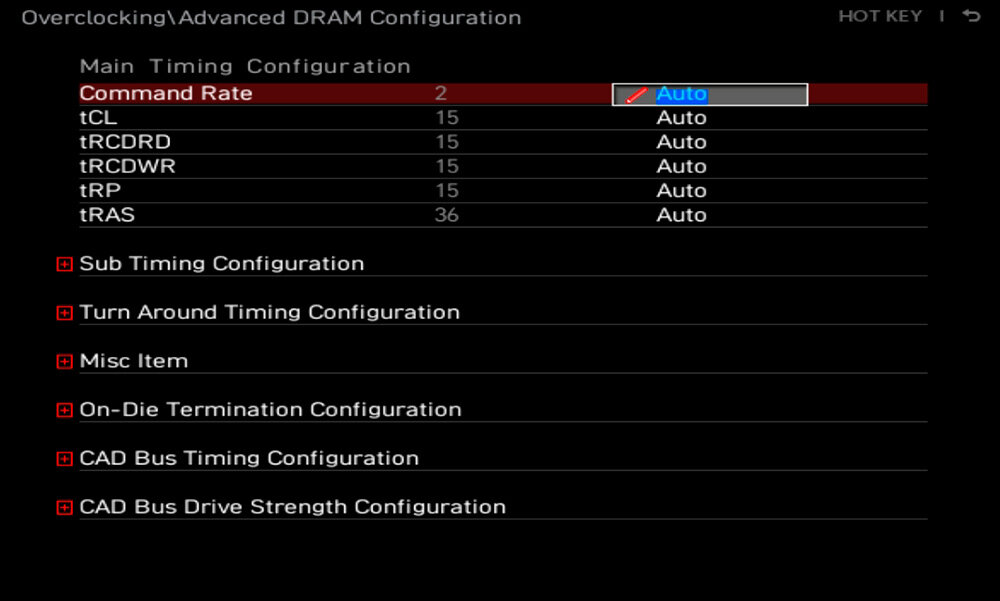

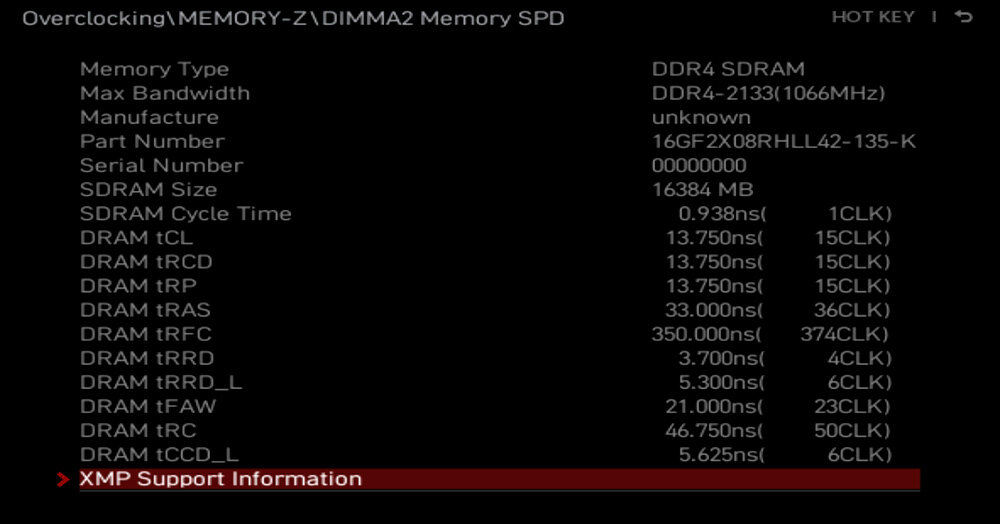

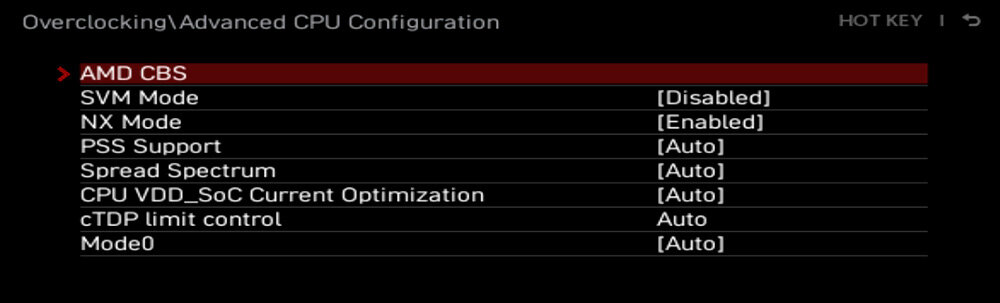

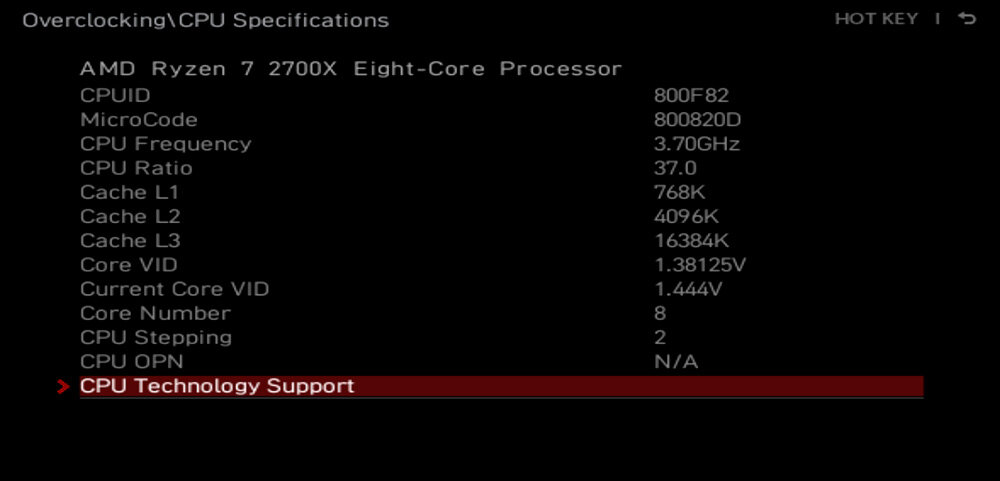

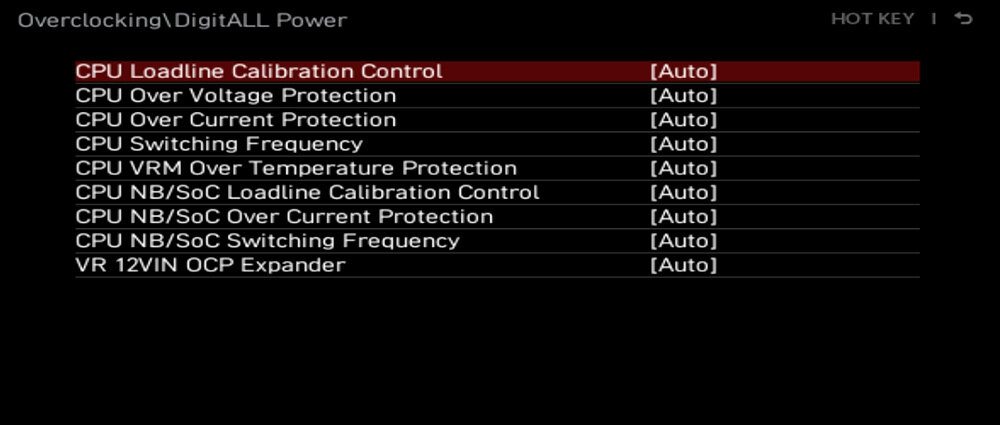

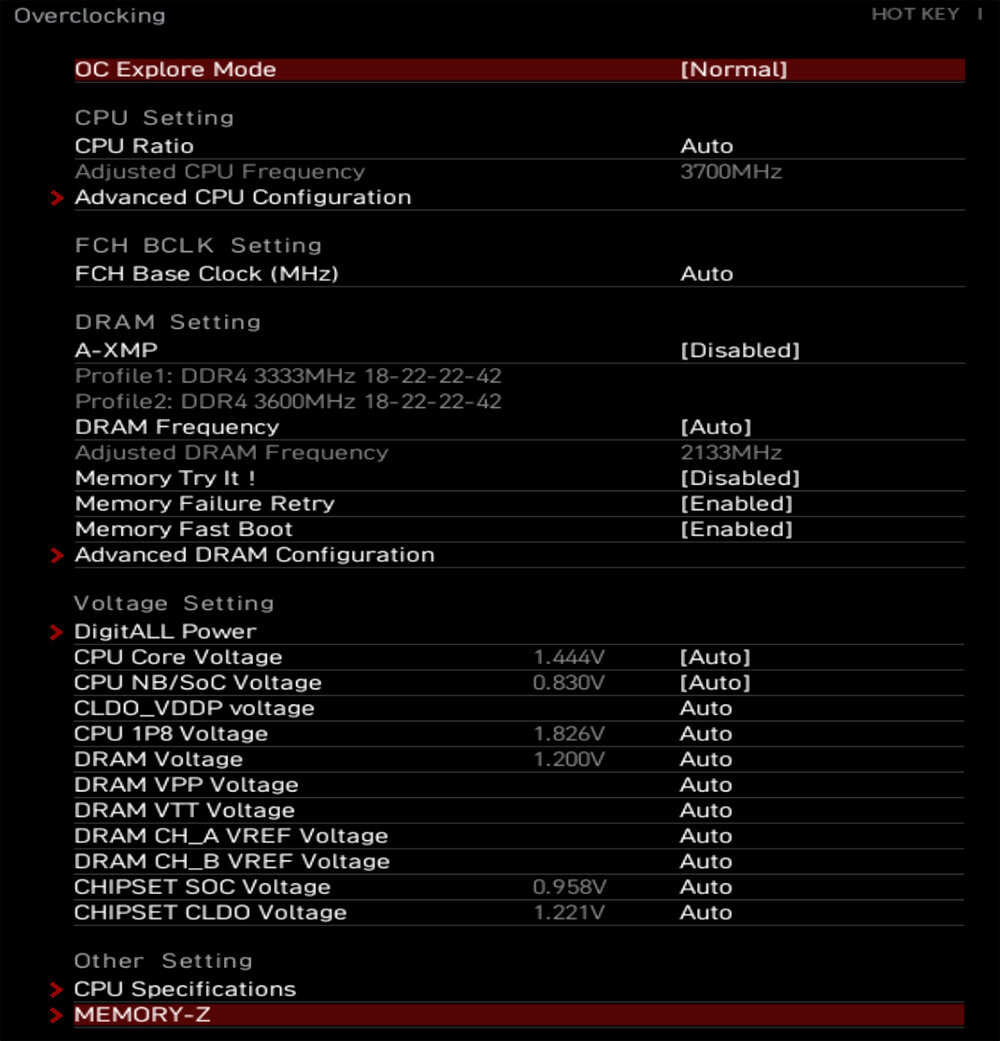

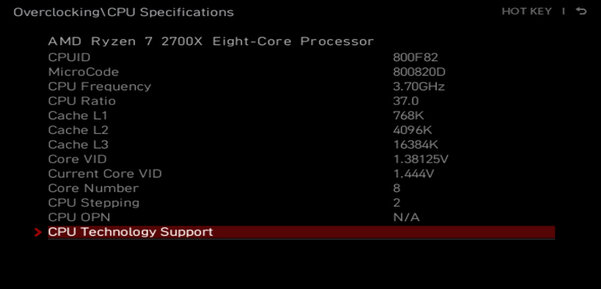

OC, он же Overclocking Settings. Название говорит само за себя: напряжения, частоты, делители, тайминги и прочие инструменты для разгона и тонкой настройки системы. Бо́льшая часть посвящена процессору и оперативной памяти. Для внятного структурирования введены несколько подразделов: Advanced CPU Configuration, Advanced DRAM Configuration, DigitALL Power, CPU Specifications, MEMORY-Z.

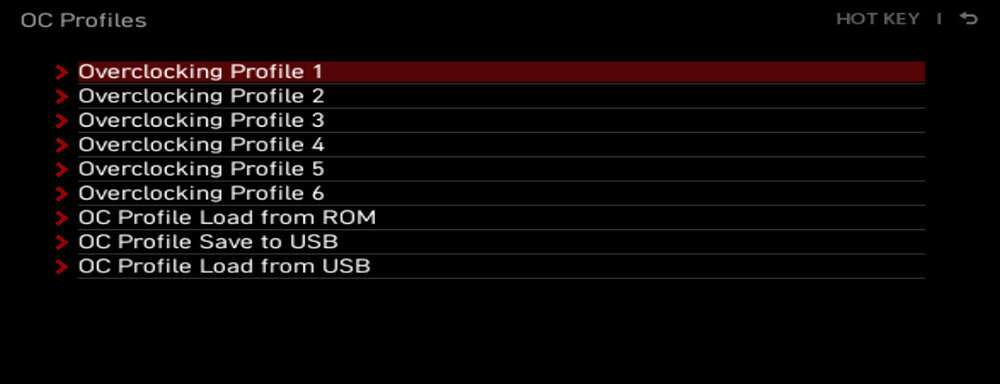

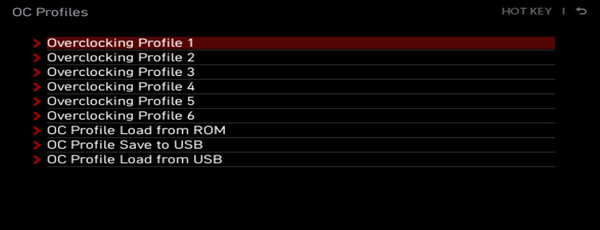

В OC Profile осуществляется управление профилями. Удобный инструмент для использования нескольких конфигураций системы (например, для работы, игр и экспериментов).

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — UEFI-оболочка BIOS. 15

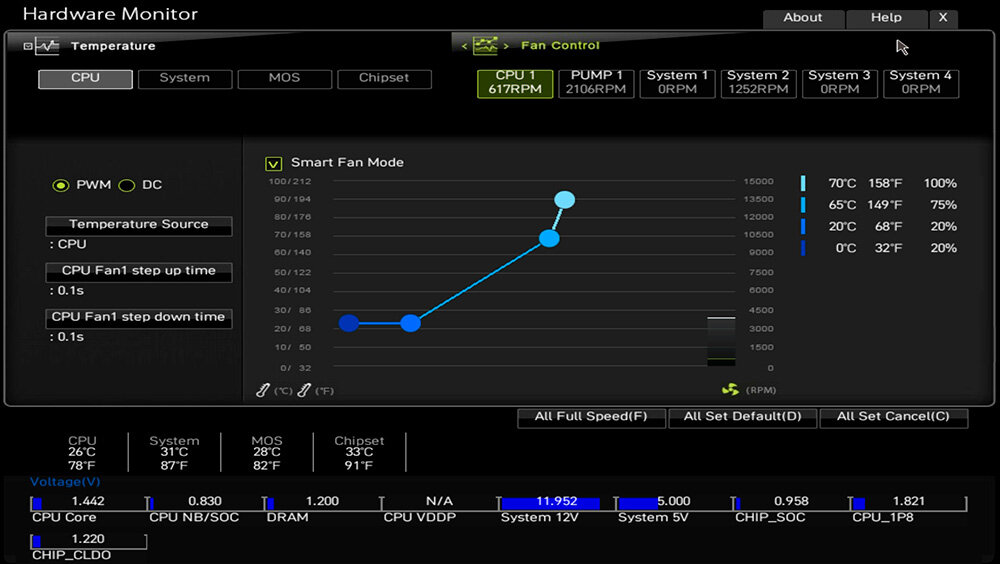

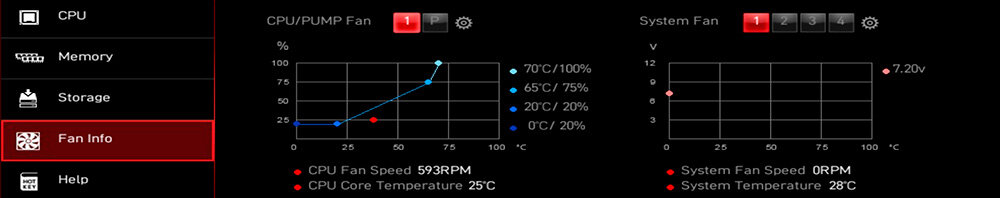

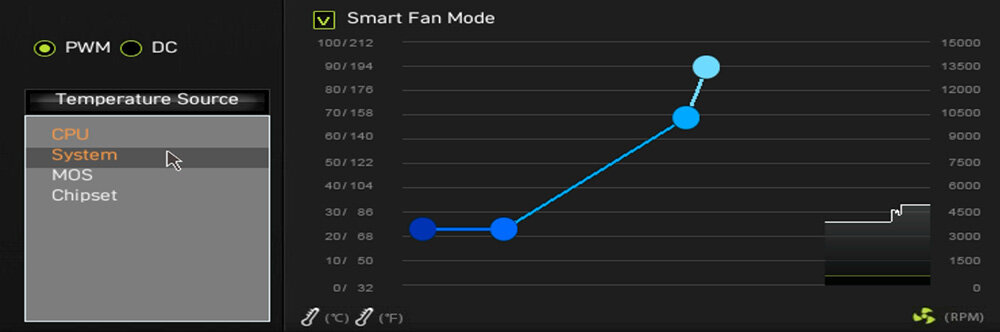

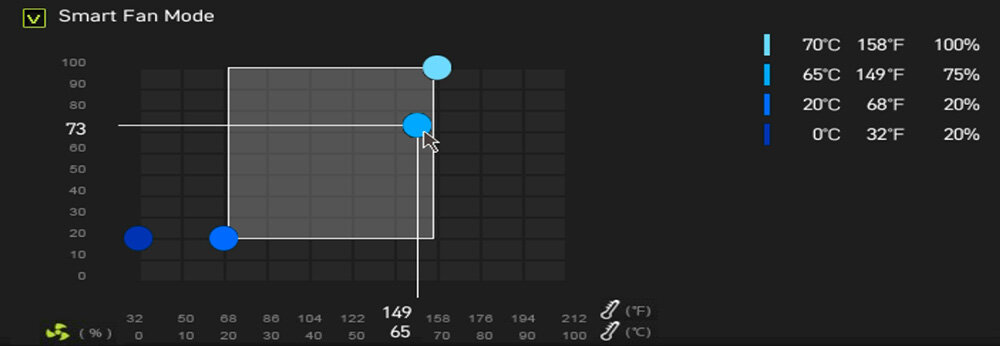

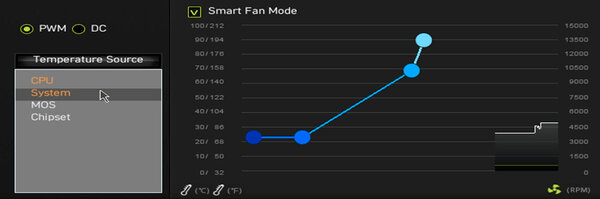

Управлять вентиляторами, а также получать сведения о температурах и ключевых напряжениях удобно в Hardware Monitor. Там и графическое представление данных, и наглядно представлены кривые зависимости оборотов каждого вентилятора от температуры того или иного компонента.

Отзыв

Золотая середина для актуальной платформы AMD? Обзор MSI MAG X570S Tomahawk Max Wi-Fi — Отзыв. 1

MSI MAG X570S Tomahawk Max Wi-Fi понравилась сочетанием минималистичного (по современным меркам) дизайна и простотой сборки с хорошими возможностями по разгону и тонкой настройке. Элементная база хорошая, хотя некоторые моменты можно было продумать чуть лучше (например, систему охлаждения чипсета). Впрочем, для начинающего оверклокера и энтузиаста вполне достаточно, каких-то серьезных просчетов и недостатков не замечено. Цена на фоне аналогичных продуктов средняя, многое зависит от конкретного периода и магазина.

Плюсы

  • Простая разводка.
  • Мощная и качественная подсистема питания.
  • 2,5-гигабитный Ethernet и Wi-Fi 802.11ax.
  • Практичное и удобное меню BIOS Setup.

Может не понравиться

  • Высота радиаторов VRM-процессора.
