Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

Рассматриваем материнскую плату среднего ценового диапазона от MSI на чипсете B560 для процессоров Intel 10-го и 11-го поколений

Ни пандемии, ни экономические кризисы, ни дефициты пластин не нарушают планов Intel по выпуску новых процессоров. Ну, какое-то влияние происходящий в мире бардачок все-таки оказывает, двигаются сроки анонса, что-то урезается, что-то добавляется, но глобальных отмен в последние годы не припомню. К новым процессорам полагается новый набор системной логики. А коли есть свежий чипсет, то и обновленная линейка материнских плат от ведущей тройки брендов точно не заставит себя ждать. В этот раз к нам приехала плата от MSI, MAG B560 TOMAHAWK WIFI. Давайте знакомиться с ней поближе.

Технические характеристики

  • Форм-фактор: ATX (305 × 244 мм).
  • Процессорный разъем: LGA1200.
  • Системная логика: Intel B560.
  • Оперативная память: 4× DIMM, DDR4-2133…3200 до 128 Гбайт.
  • Звук: 7.1 HD Audio (Realtek ALC897).
  • Сеть проводная: 2,5 Гбит Ethernet (Realtek RTL8125B).
  • Сеть беспроводная: Wi-Fi 802.11ax (Intel Wi-Fi 6E AX210NGW), Bluetooth 5.2.
  • Слоты расширения: 2× PCI-E x16, 1× PCI-E x1;
  • Накопители: 6 × SATA III 7 Гбит/с, 2× M.2 NVMe (2242/2260/2280/22110), 1× M.2 NVMe / SATA III 6 Гбит/с (2242/2260/2280).
  • Задняя панель: HDMI 2.0b, 2× SMA (Wi-Fi / Bluetooth), RJ45 (2,5 Гбит LAN), 5× 3,5-мм джек (HD Audio), 4× USB 2.0, DisplayPort, 4× USB 3.2 Gen 1 5 Гбит/с Type-A, 1× USB 3.2 Gen 2x2 20 Гбит/с Type-C, 1× оптический выход S/PDIF.

Цена на момент публикации обзора составляет 19 000 рублей.

Комплектация

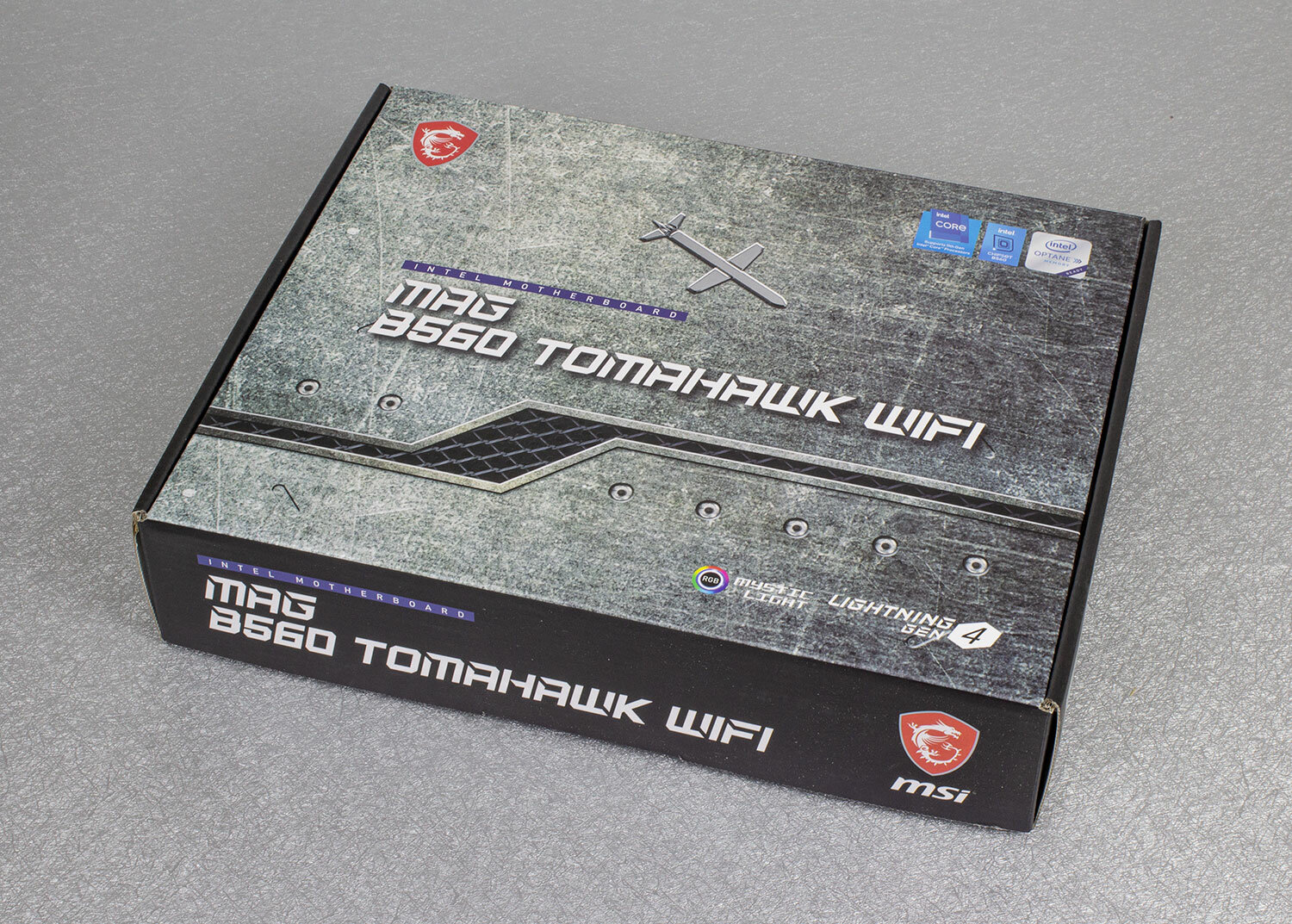

Коробка стандартных размеров (как под все полноформатные ATX-платы), плотный картон с ярким принтом.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

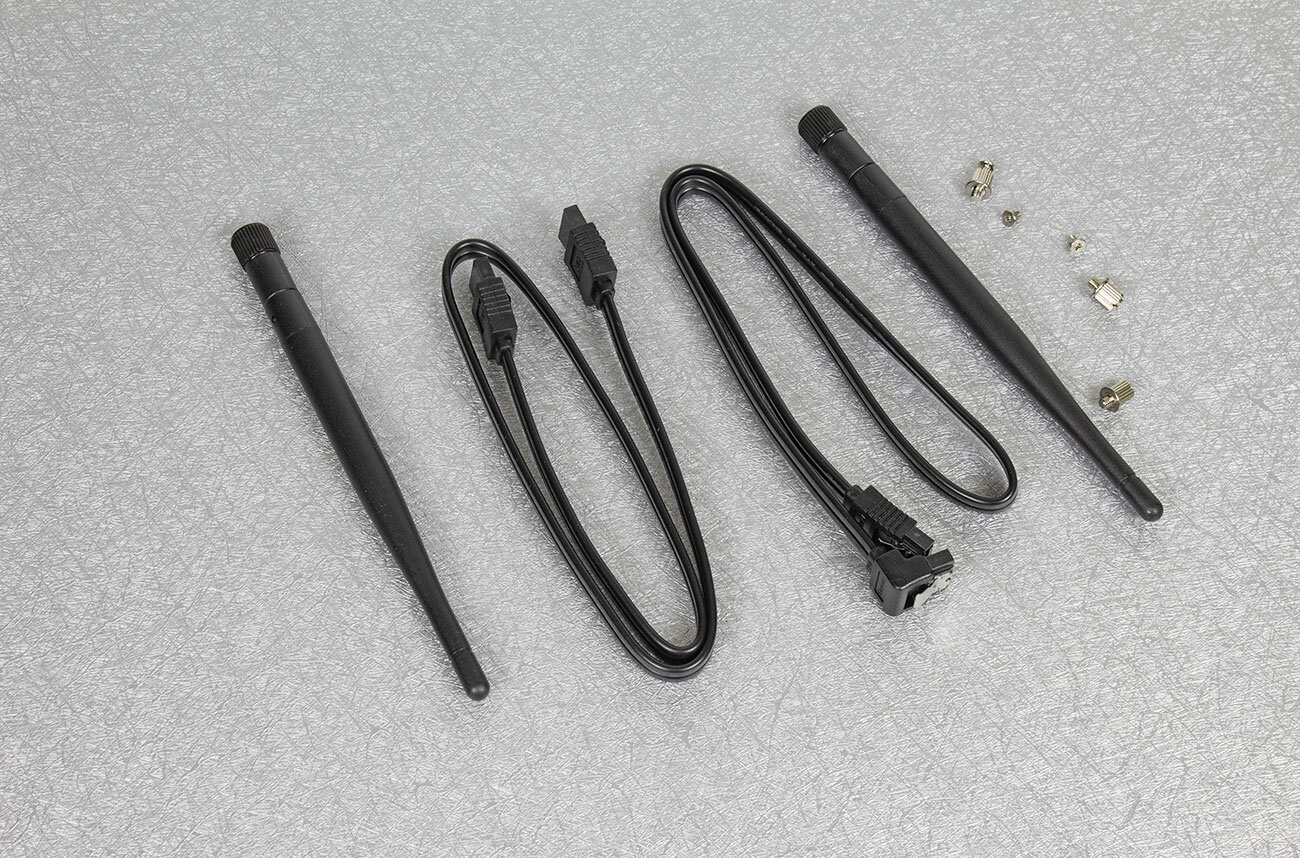

Дополнительных аксессуаров немного, лишь пара кабелей SATA, антенны для встроенного адаптера Wi-Fi и винты крепления M.2-накопителей. Инструкций и прочего печатного материала целый ворох.

Внешний вид

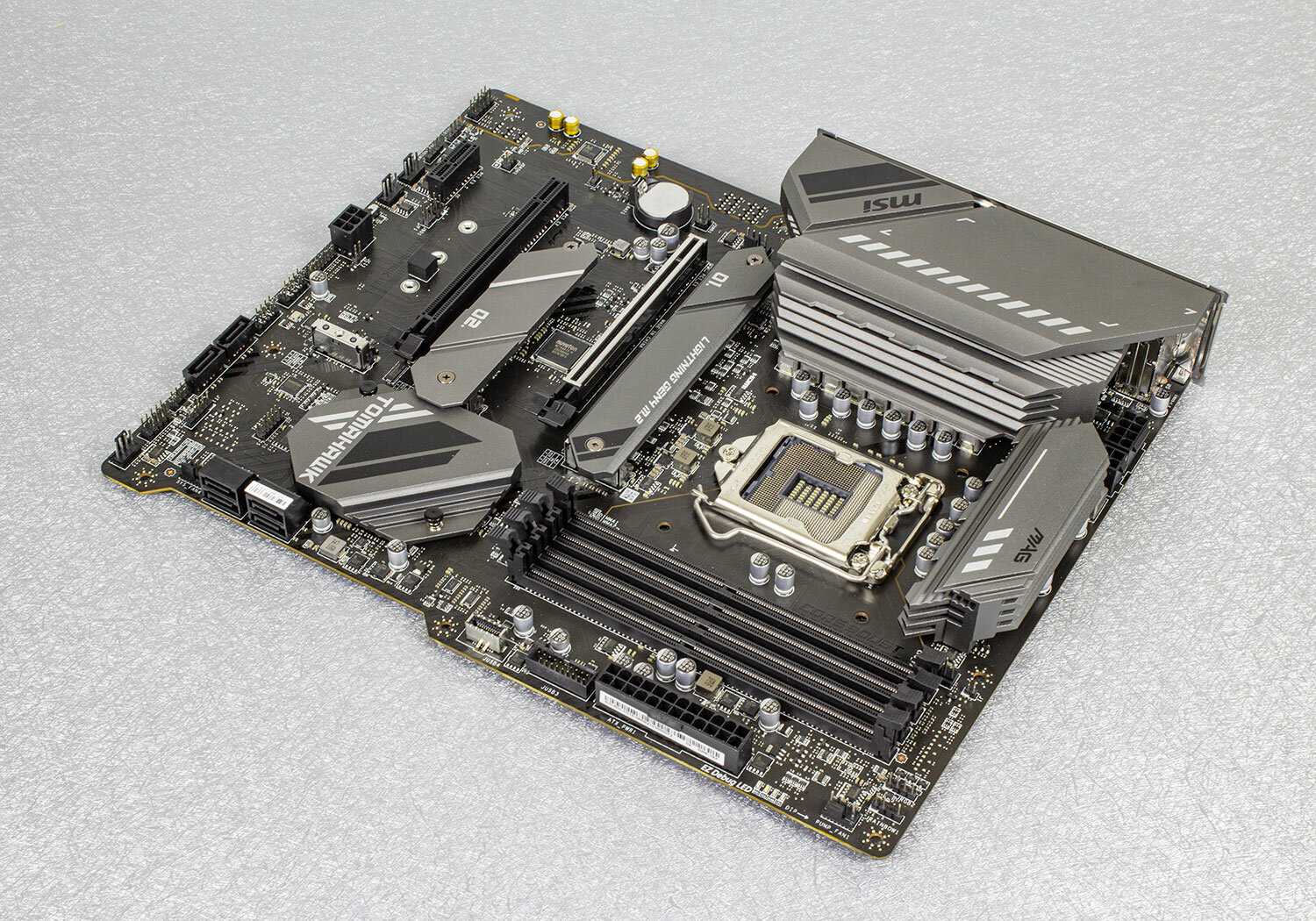

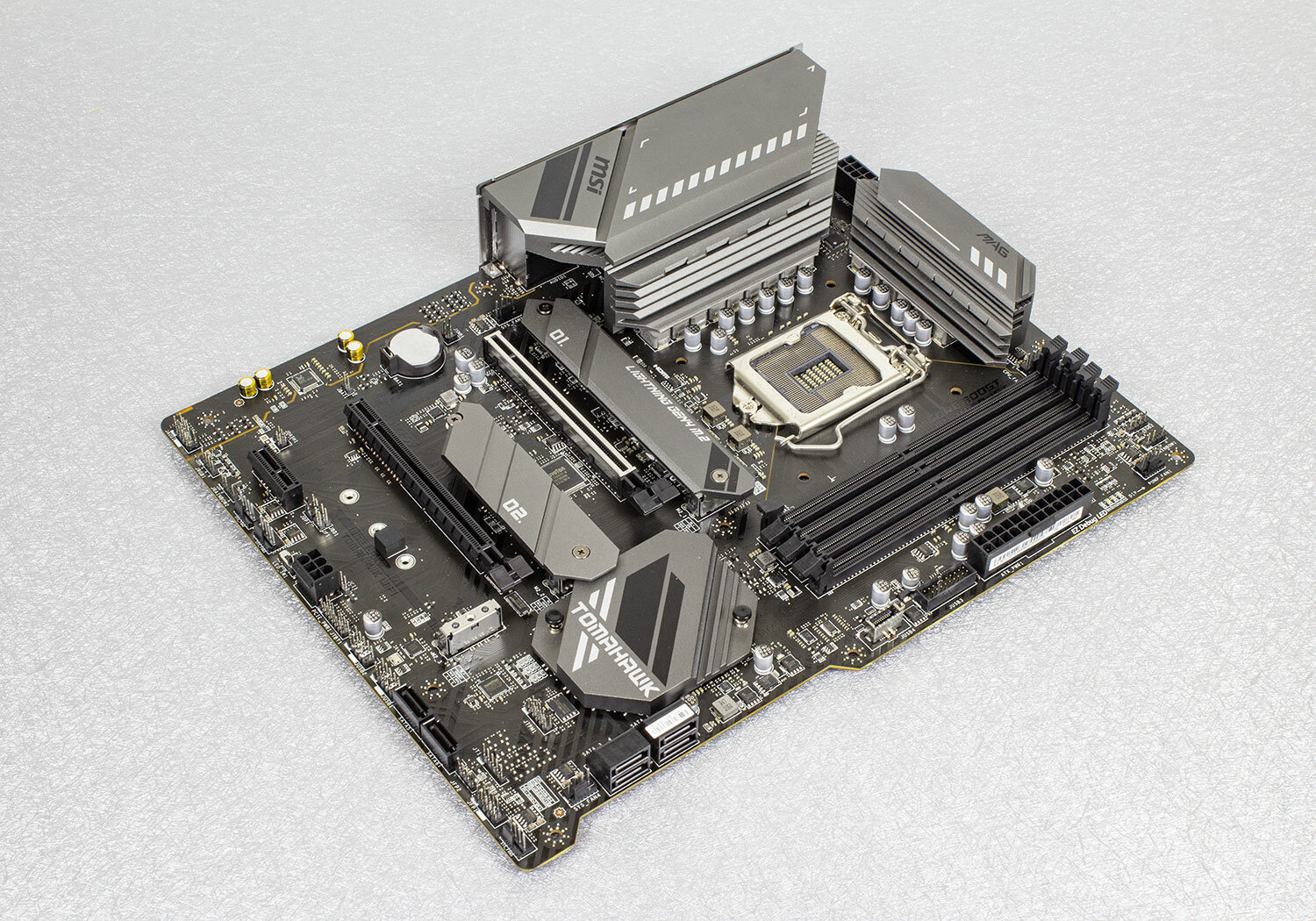

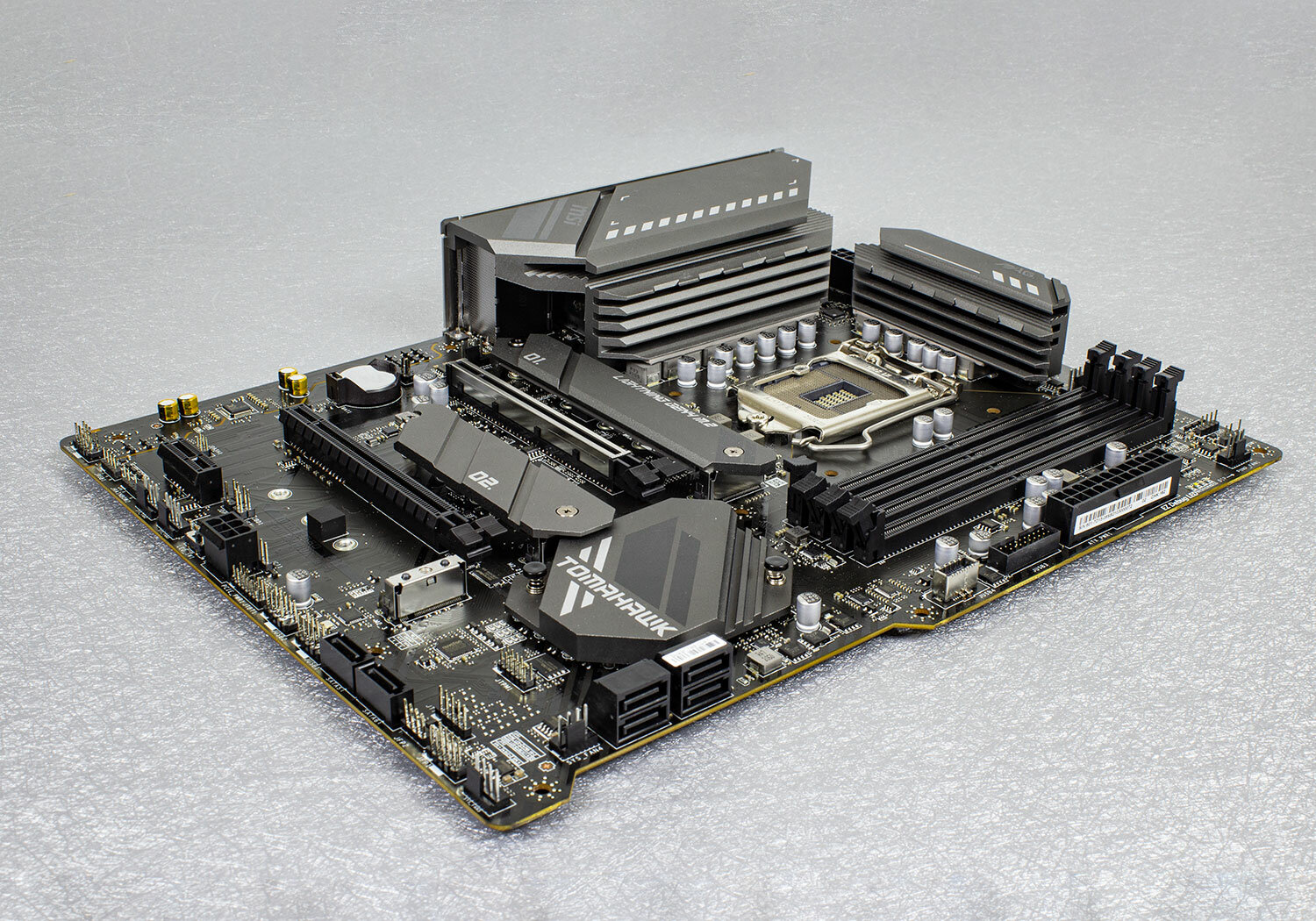

Форм-фактор платы самый распространенный — ATX (305 × 244 мм), чипсет без оверклокерских «плюшек» B560. Внешность соответствующая: никаких монструозных конструкций и стальных подложек. Но и бюджетной плату не назвать: полный набор разъемов, теплоотводы, 2,5-гигабитная проводная сеть, Wi-Fi стандарта ax. Но обо всем по порядку.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

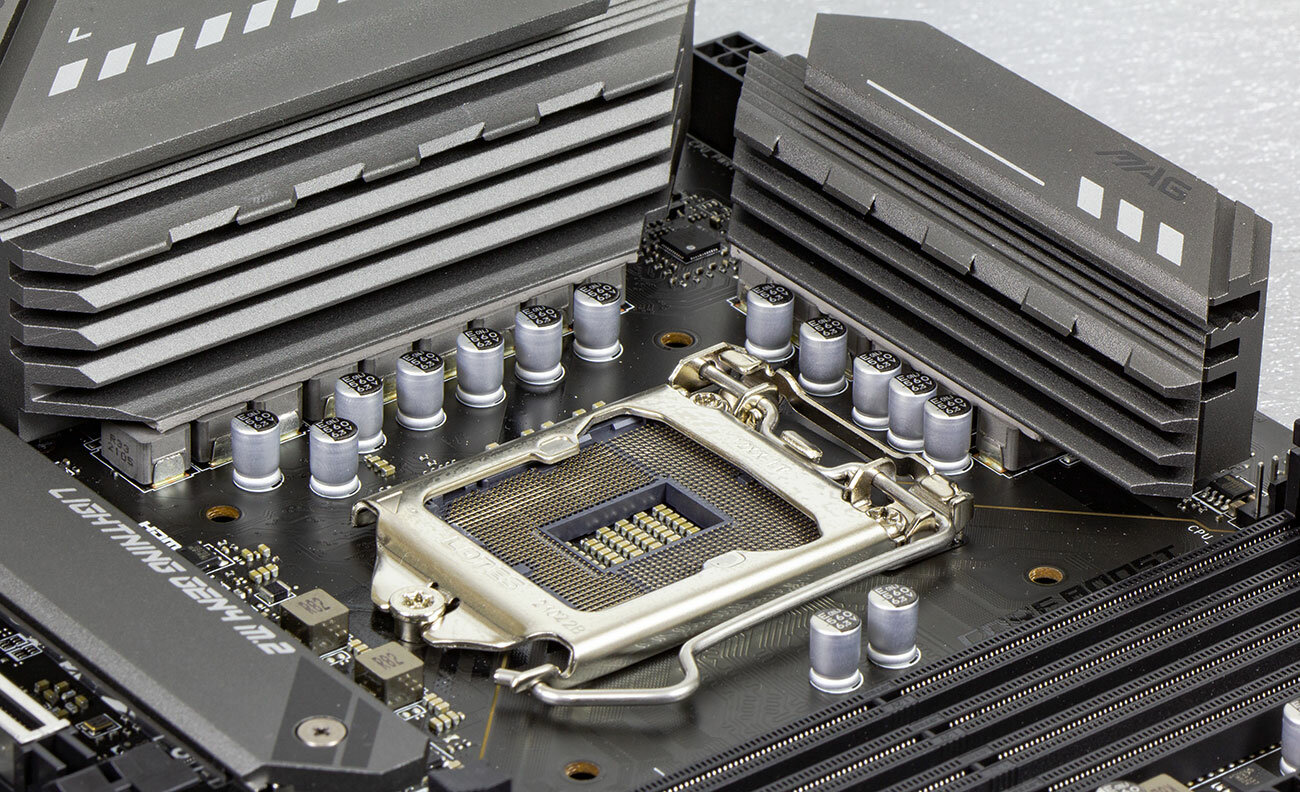

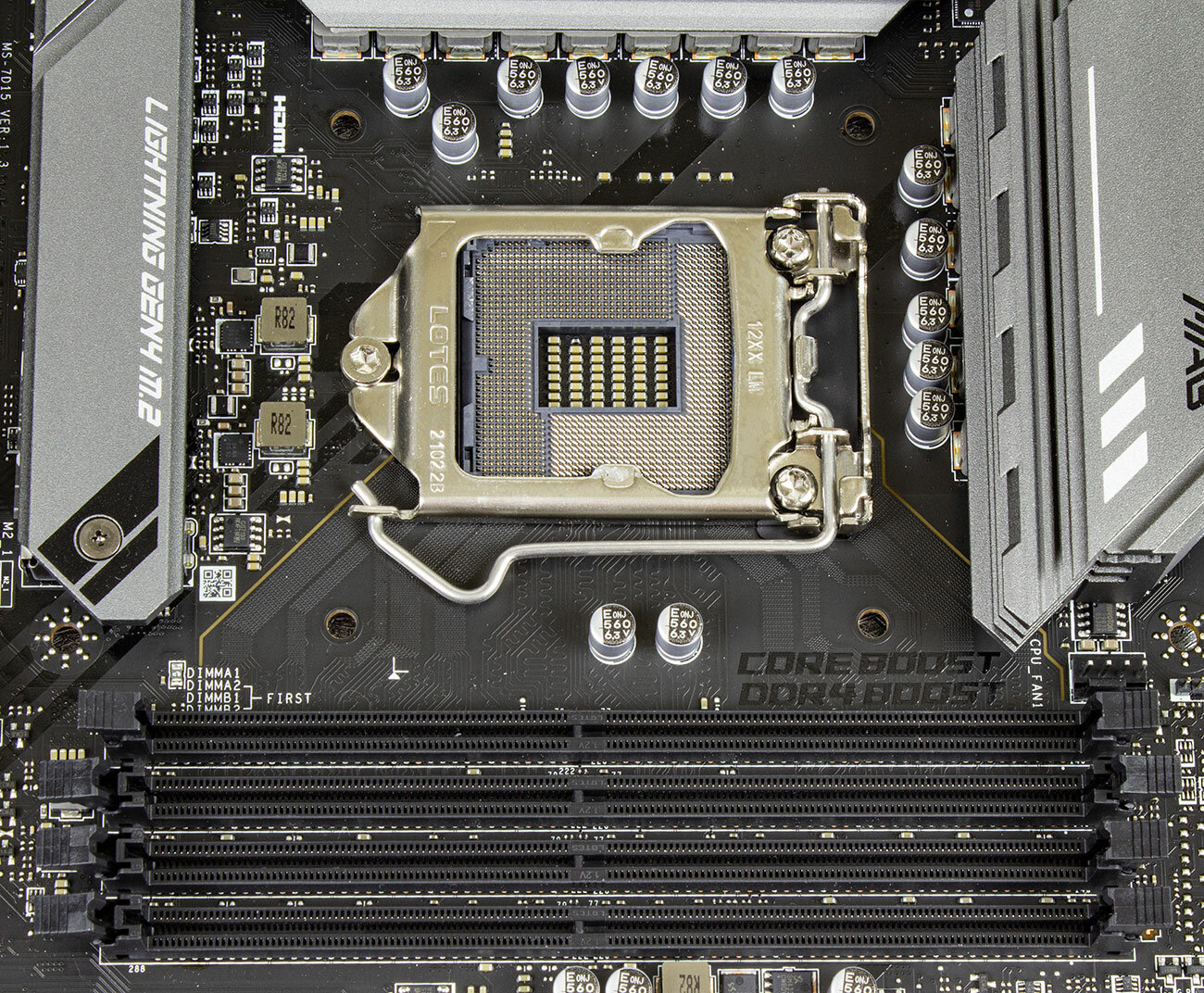

Первый взгляд на самое основное — процессорный сокет. Это LGA 1200, способный работать с процессорами Intel 10-го и 11-го поколений. Как явно видно по количеству элементов системы питания, ограничения по мощности «камней» нет, можно без боязни работать на топовых моделях линеек, потребляющих под нагрузкой 150+ ватт.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

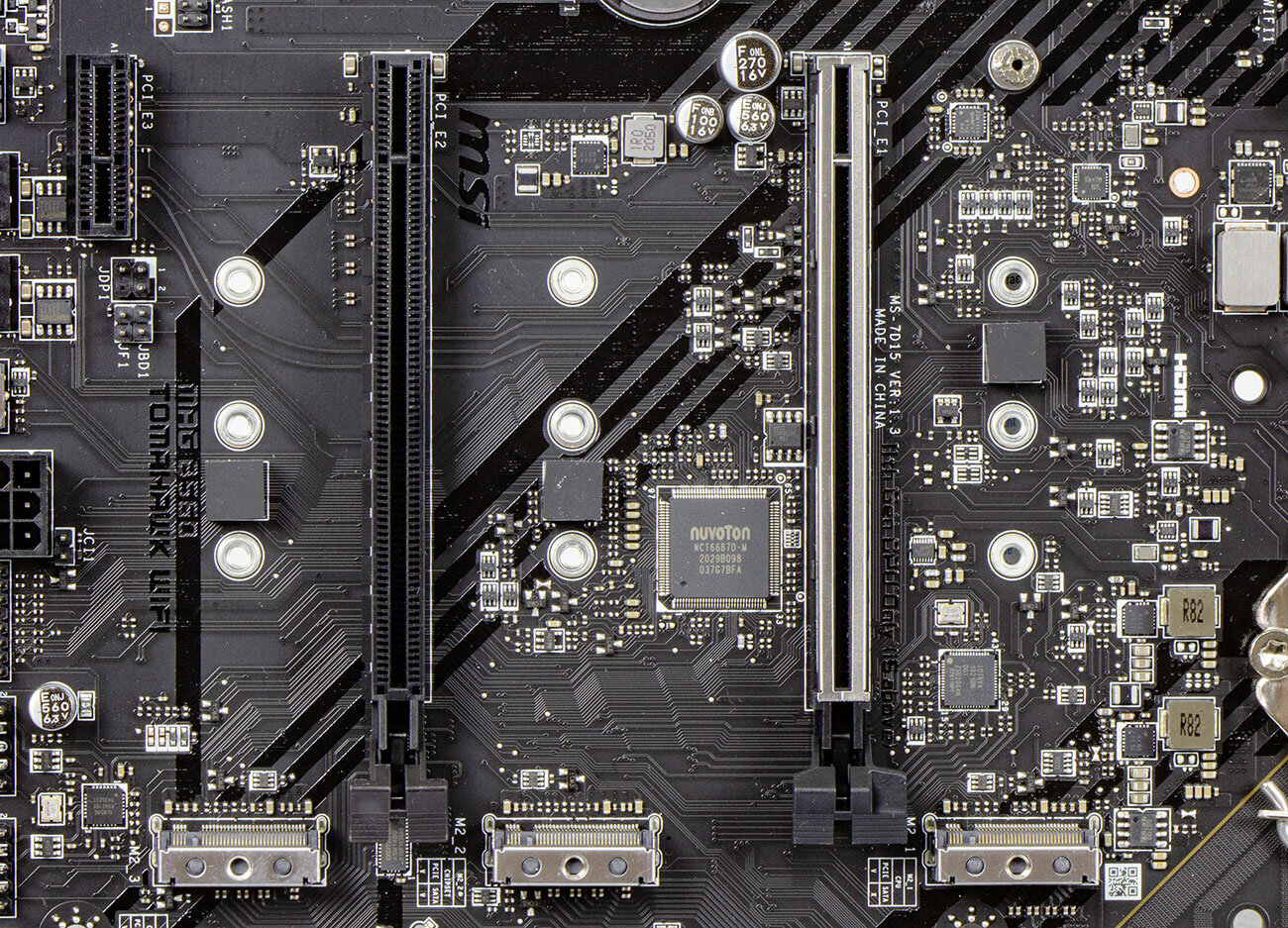

Под оперативную память распяли четыре DIMM-слота. Поддерживается DDR4-память со скромным (по меркам энтузиастов) набором частот — от 2133 до 3200 МГц. Впрочем, для рядовой работы этого более чем достаточно, а если нет — разгон разблокирован. Слотов PCI Express три: два x16, один x1. Если брать в расчет и число линий, то получится «x16, x4, x1». Скромная, но достаточная конфигурация для построения даже мощной рабочей станции с одной видеокартой.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

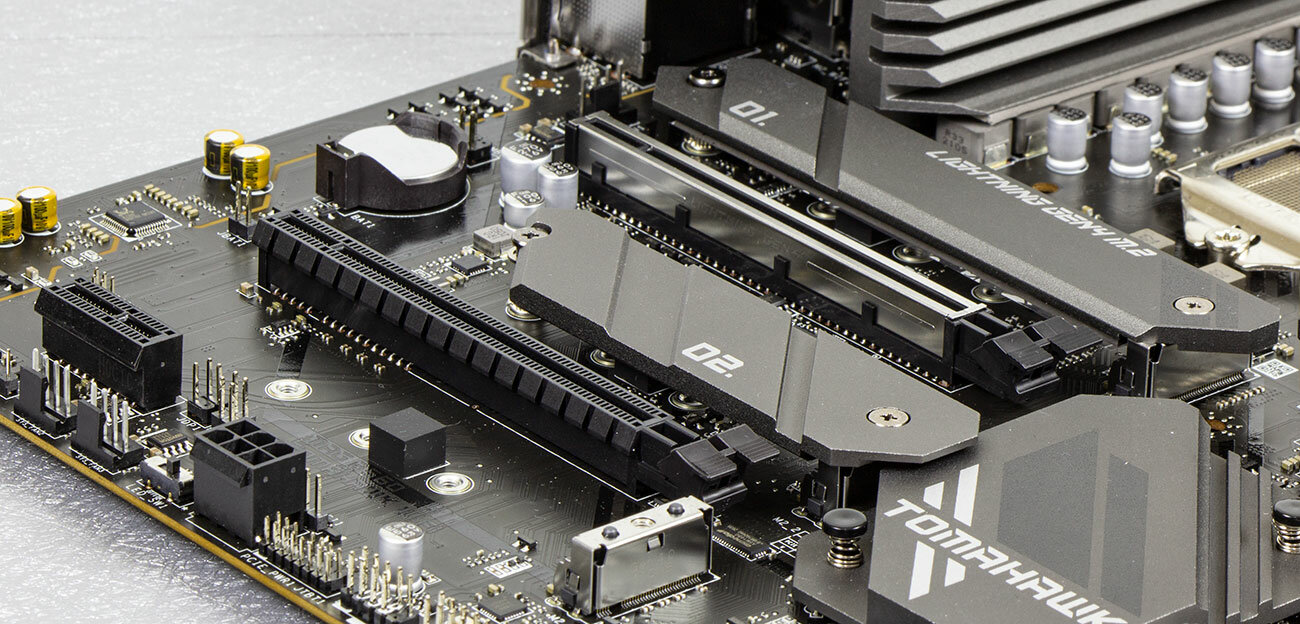

Зато слотов M.2 под накопители в изобилии: три штуки. Особенность платы в том, что все они будут работать и при установке процессоров Intel 10-о поколения, а не только 11-о. В целом, для плат на пятисотой серии чипсетов это норма, поскольку линий PCI Express в процессорах одиннадцатой серии стало больше, и многие производители спешат «повесить» на них ещё один накопитель для максимально быстрого обмена данными. Так и здесь: M2_1 слот работает только при наличии в сокете процессора на ядре Rocket Lake (11xxx), а M2_2 и M2_3 «висят» на южном мосту системной логики (он же PCH в современной терминологии). Устанавливать в каждый из трех можно NVMe-накопители, а SATA M.2 SSD поддерживает только M2_2.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

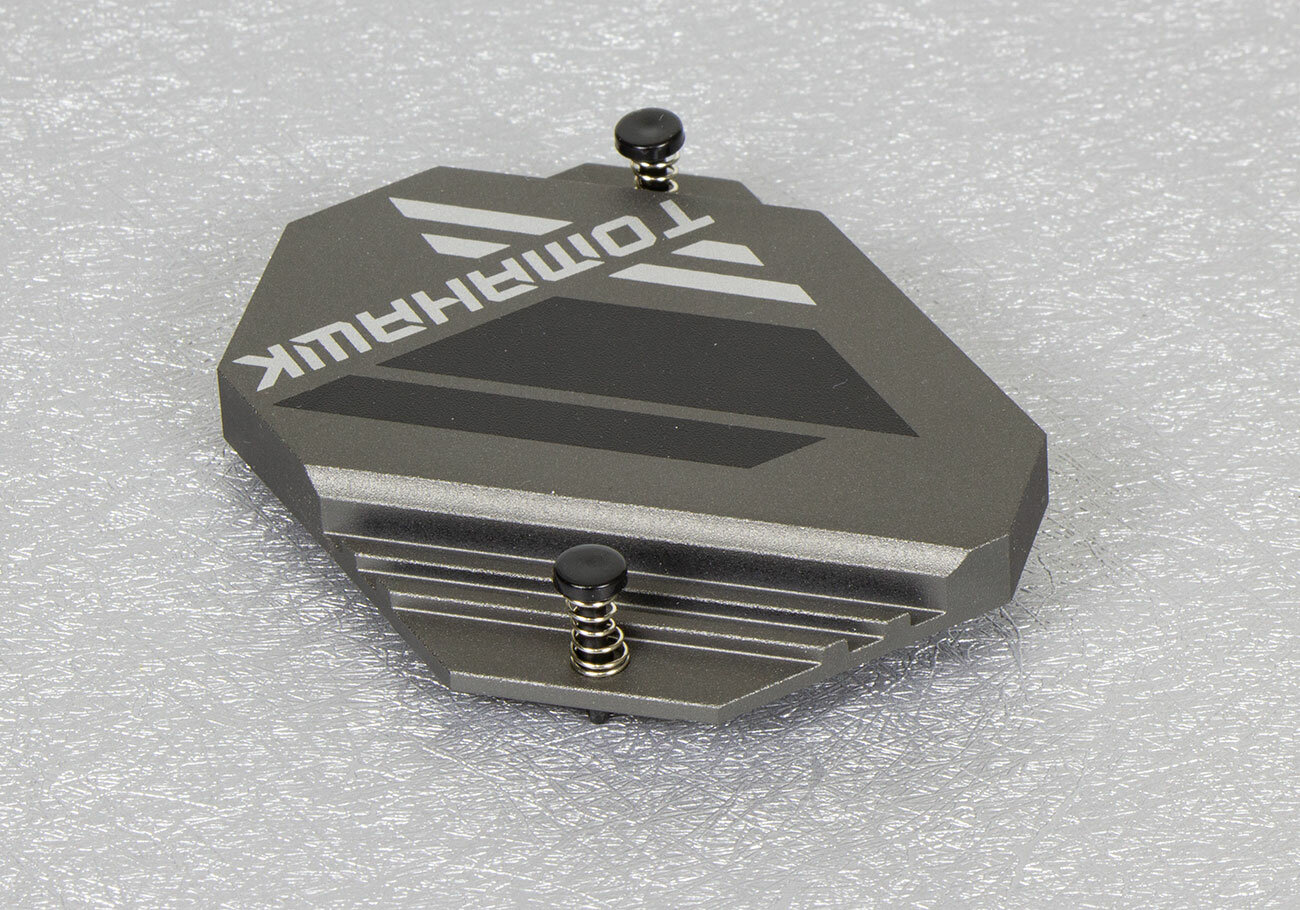

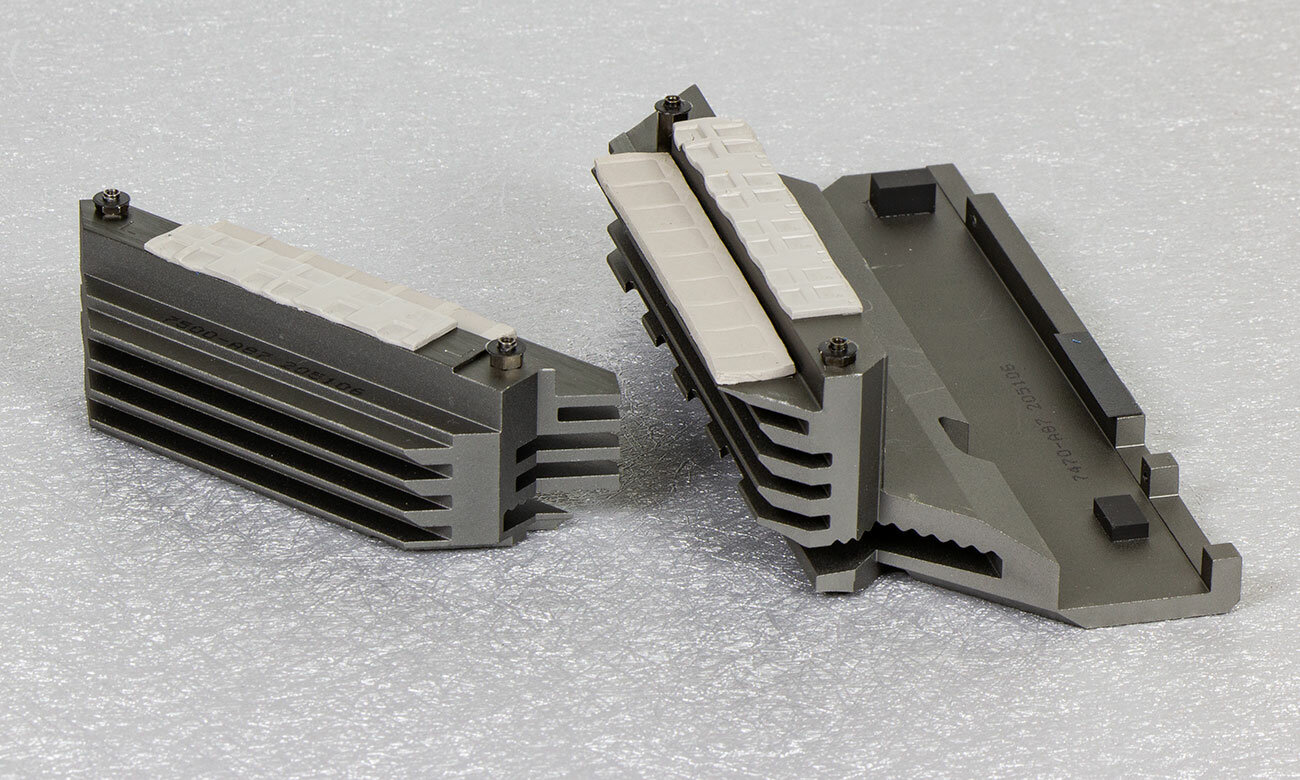

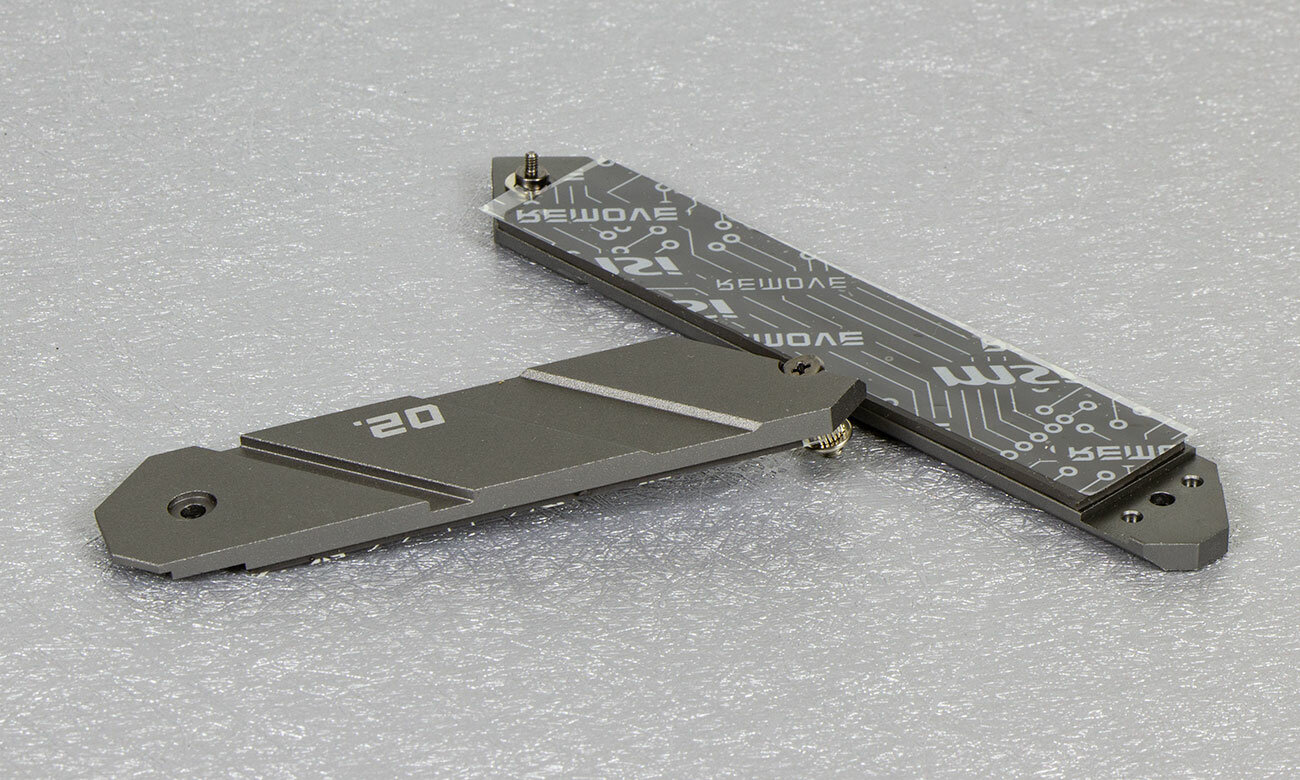

На пару из них приспособлены комплектные радиаторы с термоинтерфейсом для охлаждения накопителей. Решение категорически правильное, так как абсолютное большинство NVMe SSD сильно нагреваются под нагрузкой без теплоотвода, что снижает срок службы оных.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

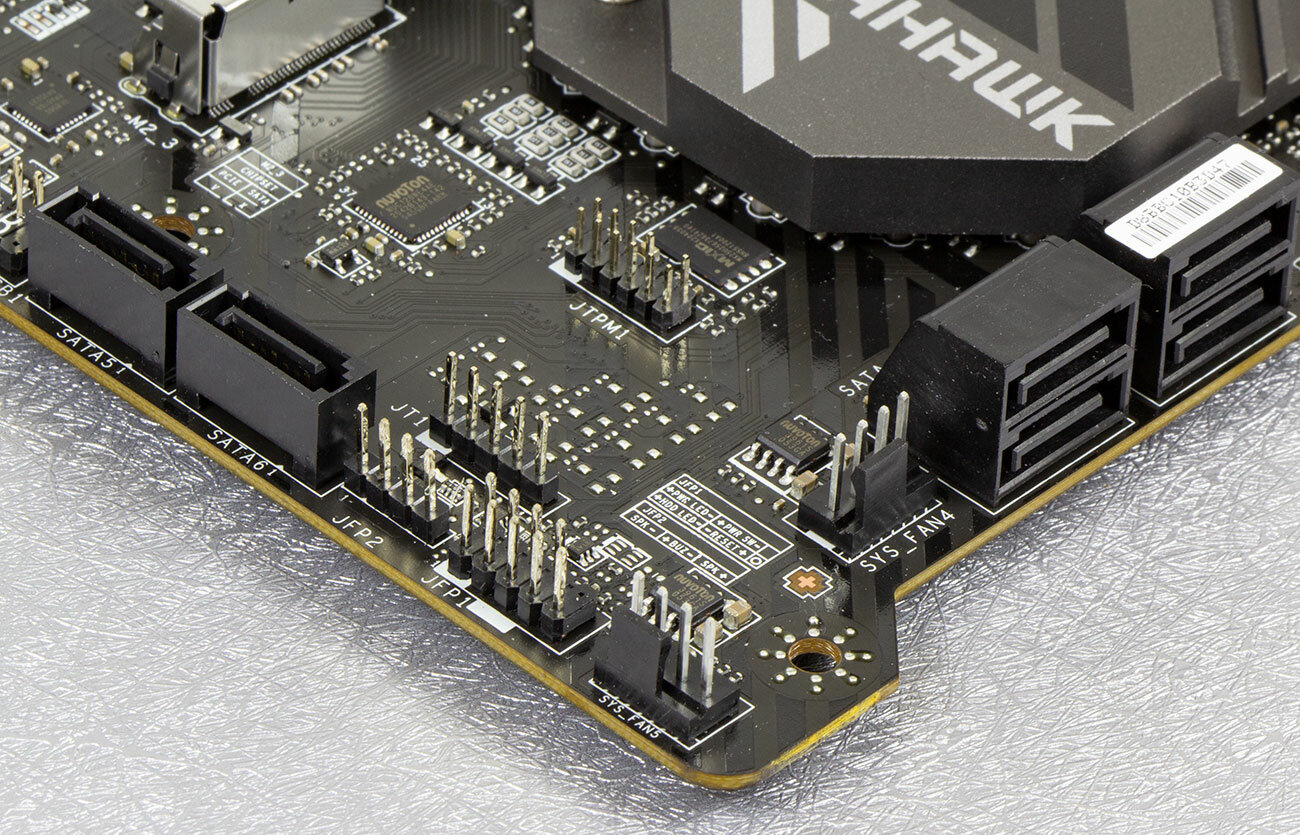

Под стремительно устаревающие SATA-накопители предусмотрено шесть соответствующих портов третьей версии, причем четыре разместили на Г-образной колодке с краю, а ещё два «прямых», рядом с колодкой передней панели. Многие сборщики скажут за такое комбо «спасибо».

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

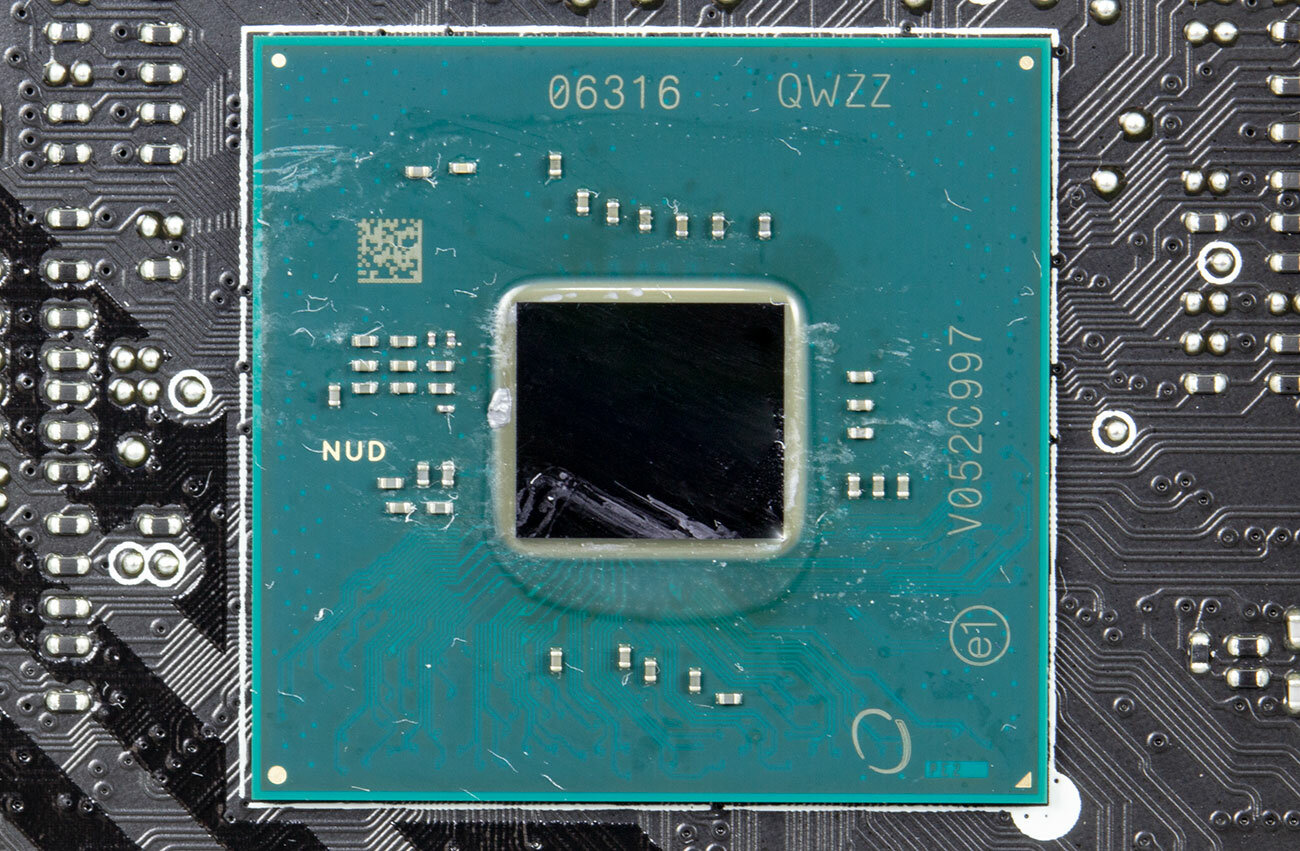

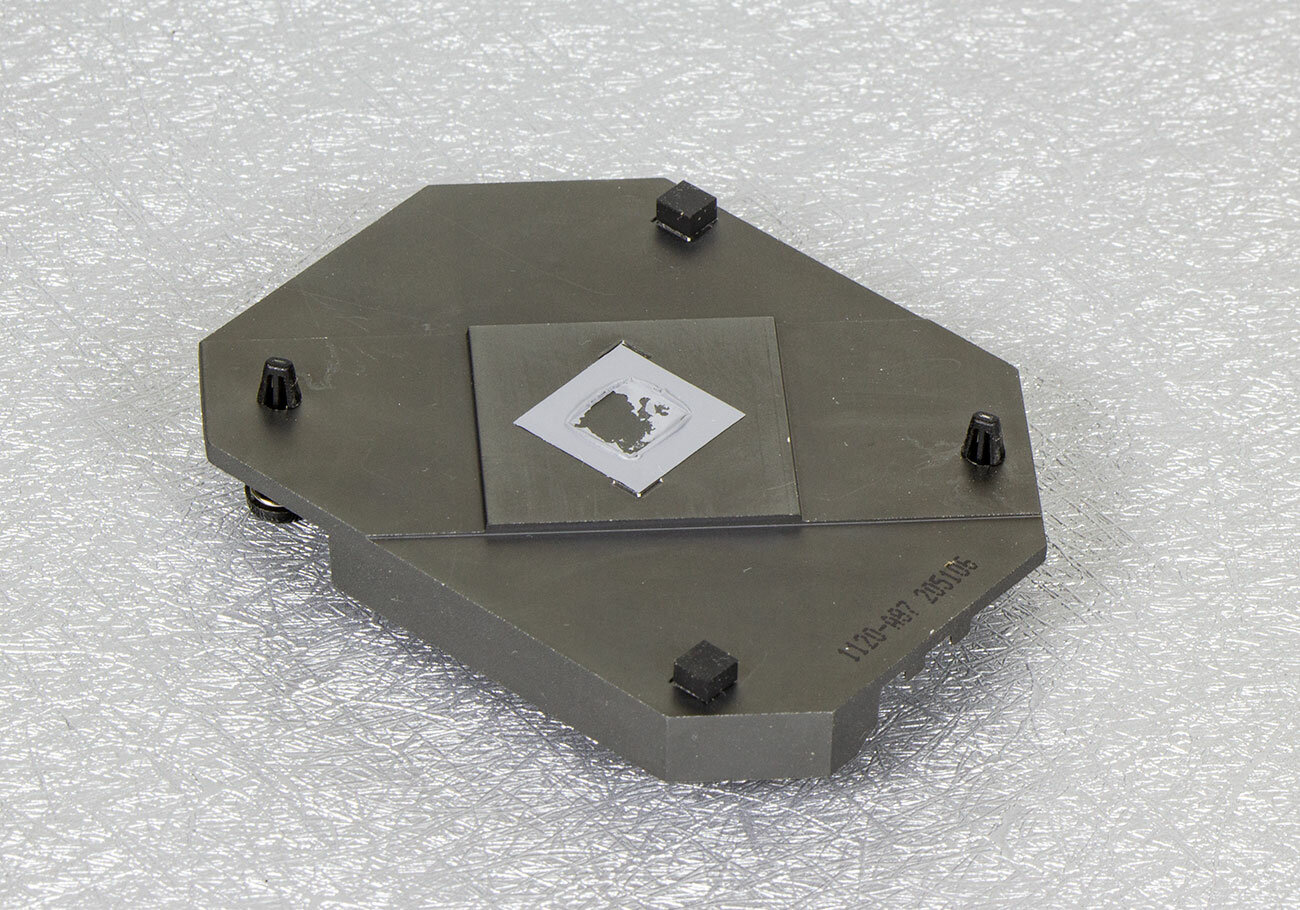

Меж всех накопителей разместили чипсет с небольшим по габаритам, но массивным алюминиевым радиатором.

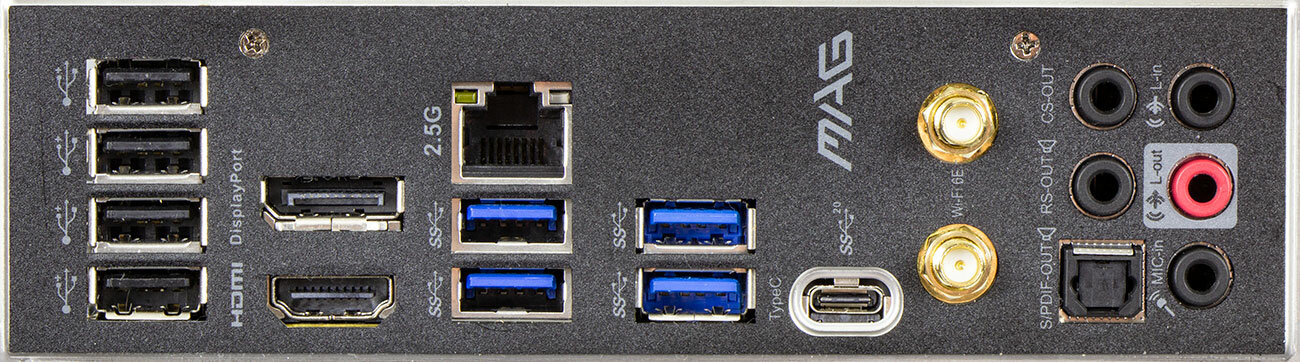

Задняя панель на MAG B560 TOMAHAWK WIFI впечатляющая: девять USB, два видеовыхода, проводная и беспроводная сети, пять миниджеков и оптический выход. И ничего, что четыре USB версии 2.0 — под различные клавиатуры с мышками вполне сгодятся, при необходимости можно задействовать две колодки у разъема питания ATX24.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

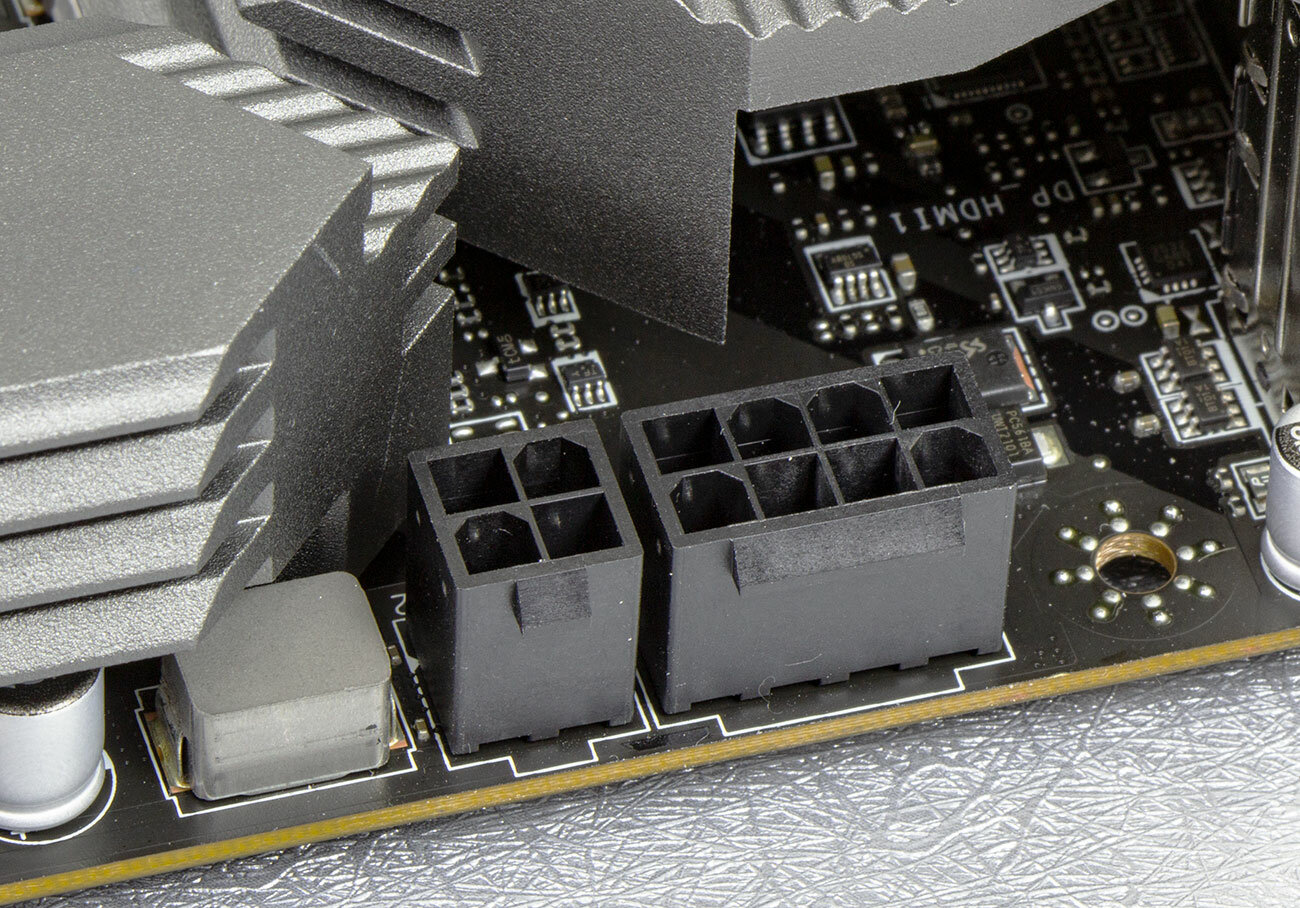

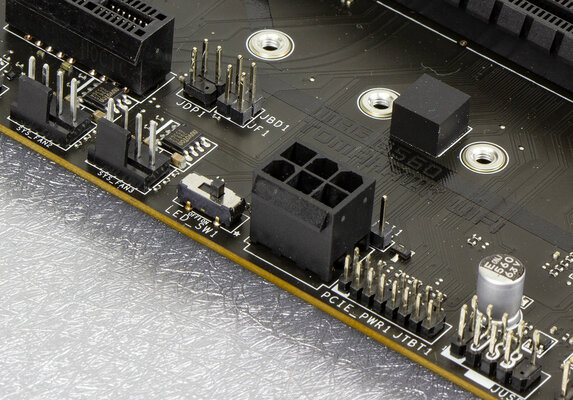

К слову, о питании. На процессор идет два разъема (на 8 и 4 пин), плюс один дополнительный шестиконтактный разъем для обеспечения питанием устройств в PCIE-слотах. Решение, в целом, правильное (много питания не бывает), но зачем оно при наличии всего одного слота с 16 линиями? Проблемно «протянуться» от процессорных розеток, или каждый десяток ватт на счету?

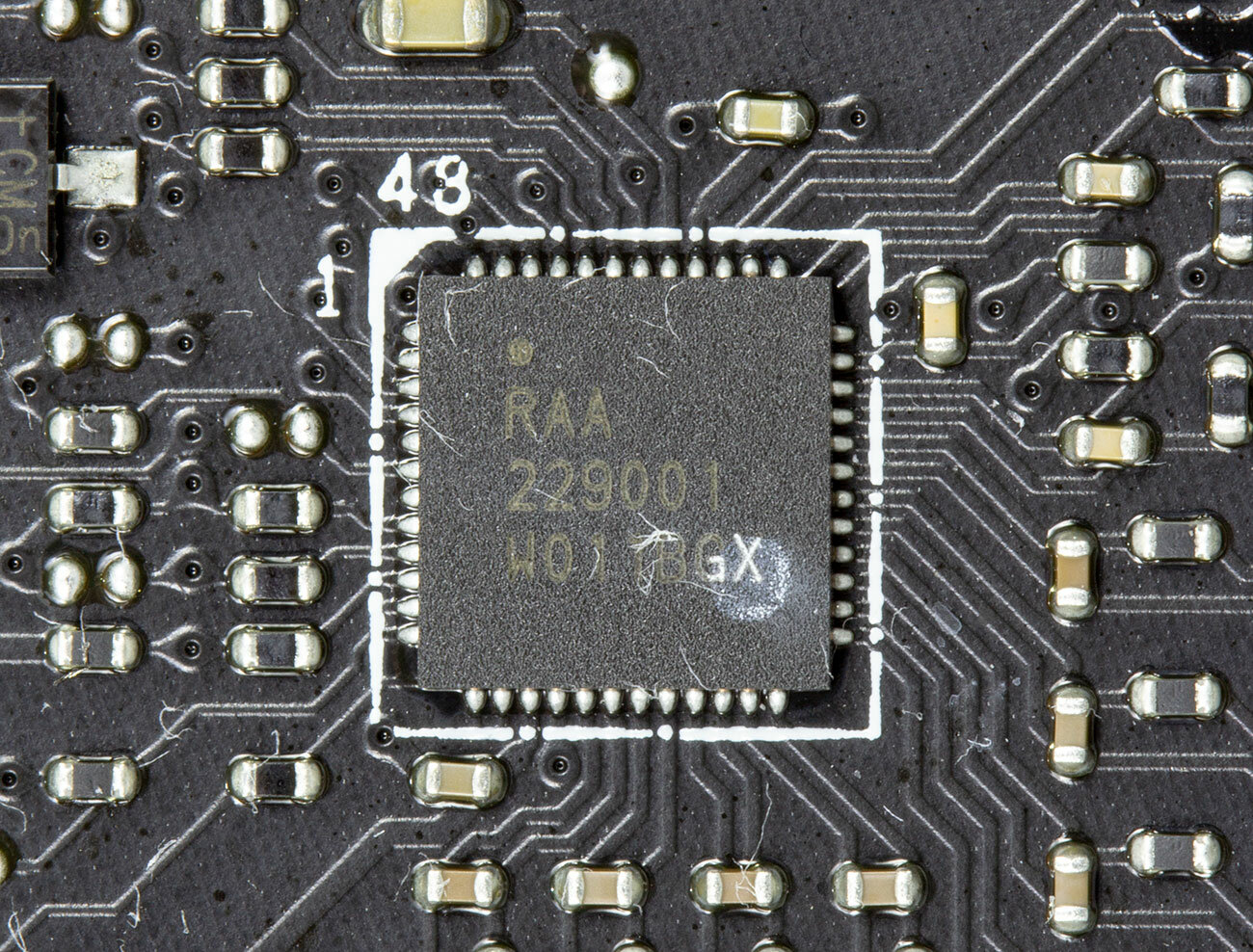

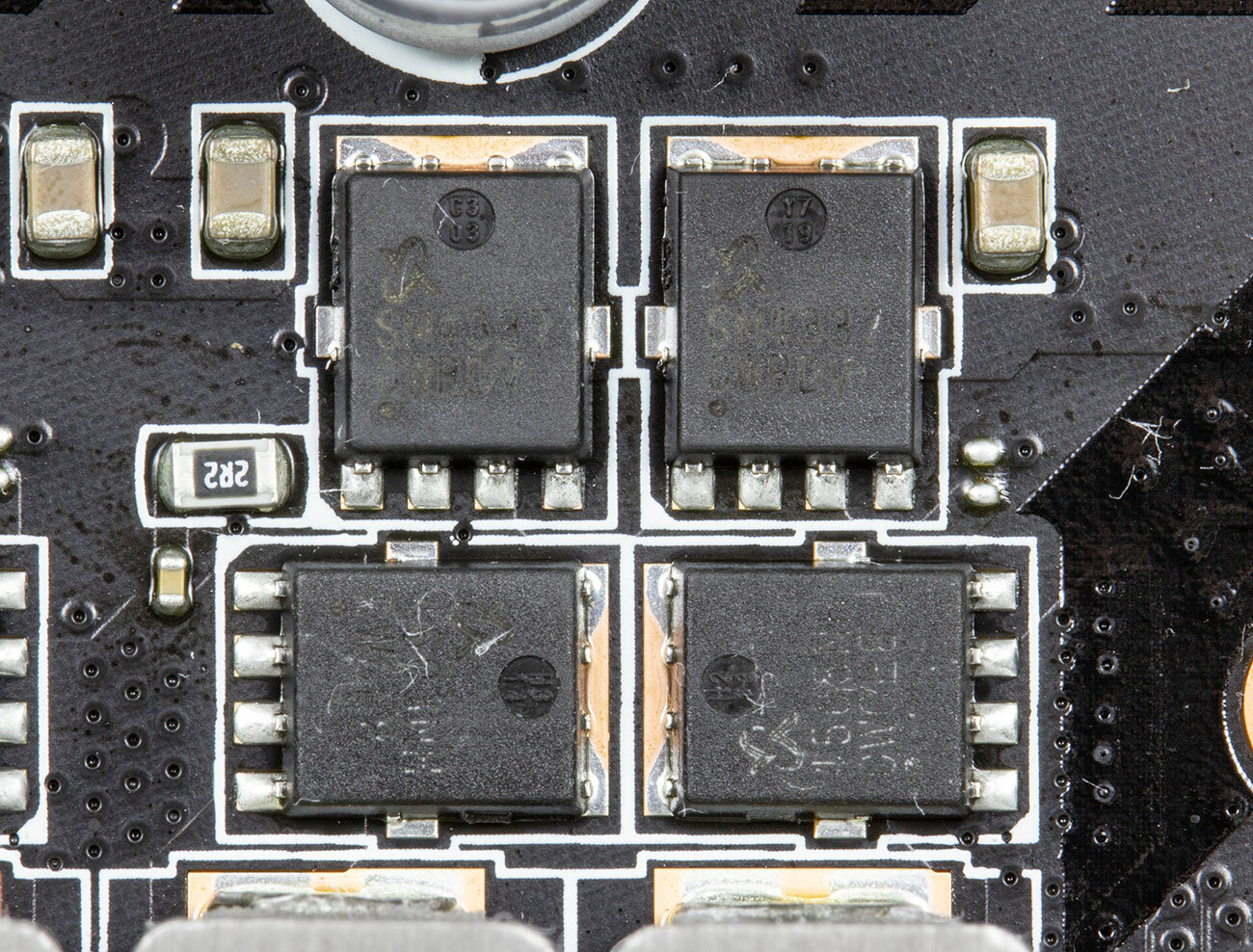

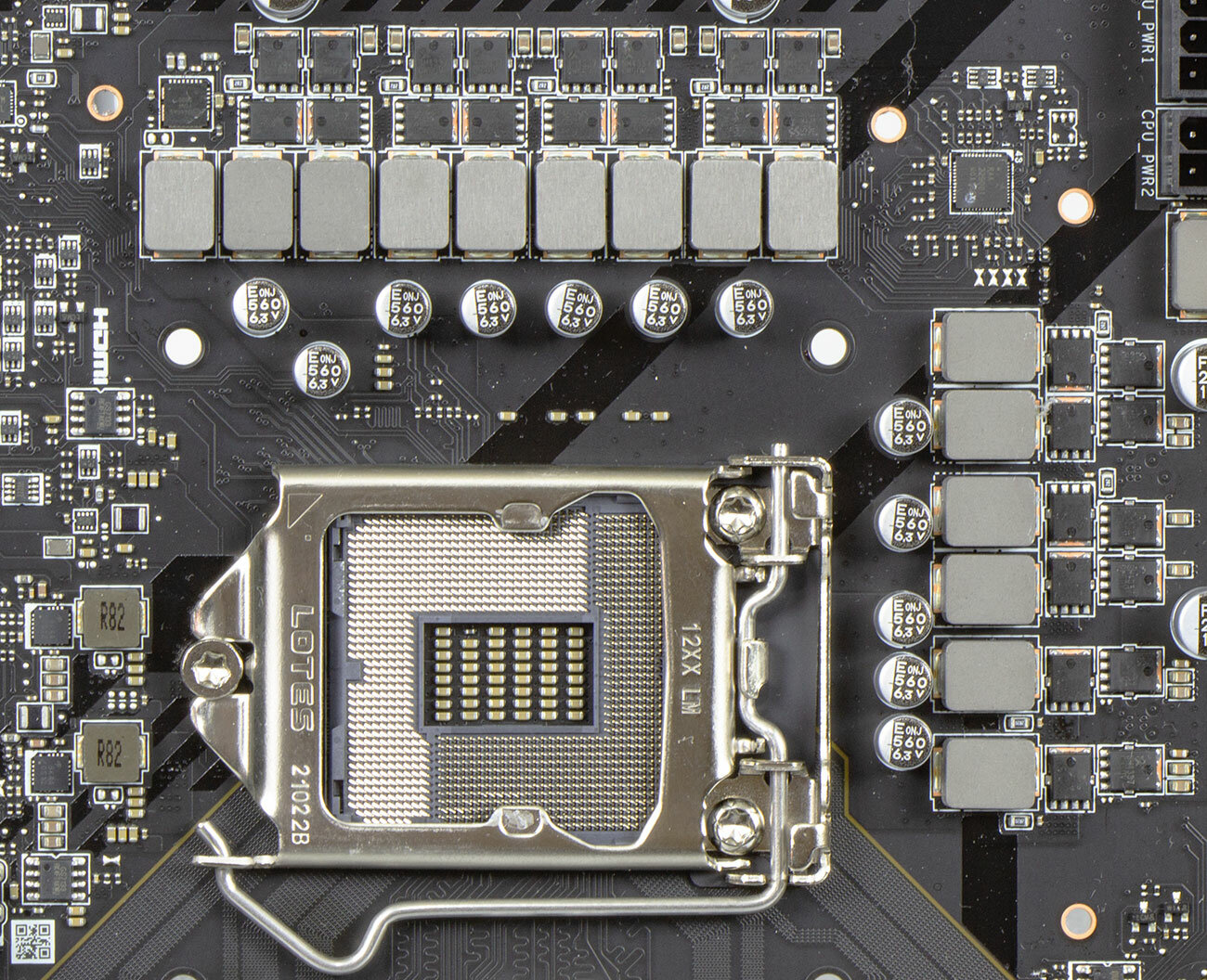

Подсистема питания процессора солидная: 15 фаз, управляемые контроллером Renesas RAA229001. В 12 фазах (на ядро процессора) работают пары силовых мосфетов SM4503 и SM4337, способных выдерживать токи до 60 А в продолжительном режиме.

Тепло от силовых ключей и дросселей отводят два массивных алюминиевых радиатора.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

Спроектированы они габаритными, установлены близко от сокета, с некоторыми особо габаритными системами охлаждения. Надо сказать, работают эффективно, при полной нагрузке на процессор i5-11600K (TDP в 190 Вт) радиаторы чуть теплые (без принудительного обдува).

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

Сетевых контроллеров на плате два: Realtek RTL8125B, обеспечивающий работу 2,5-гигабитного Ethernet, и Intel AX210NGW, обеспечивающий работу WI-Fi 802.11ax и Bluetooth 5.2. За звук отвечает кодек Realtek ALC897.

UEFI-оболочка BIOS

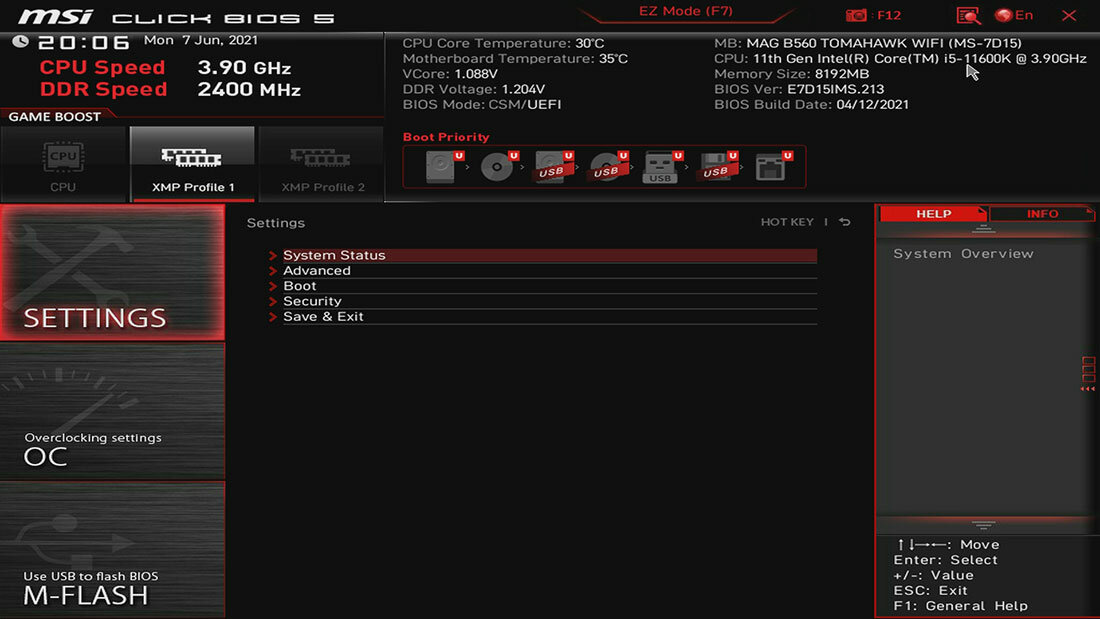

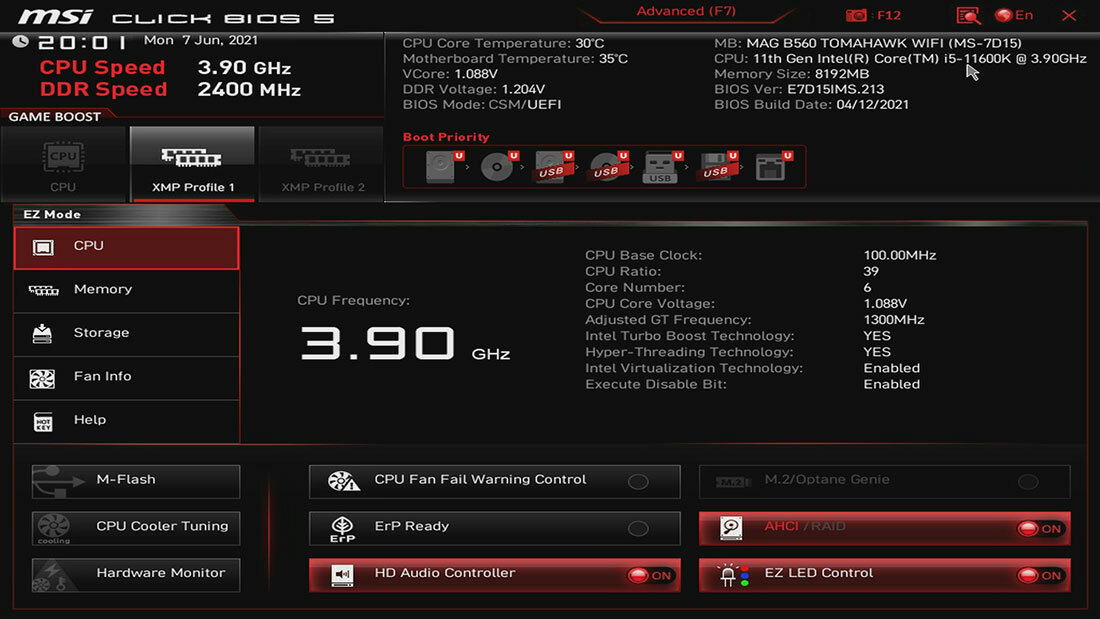

У MSI свой фирменный интерфейс UEFI-оболочки BIOS Setup. Встречает при первом запуске так называемое EZ mode, куда выведена вся основная информация ос системе.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

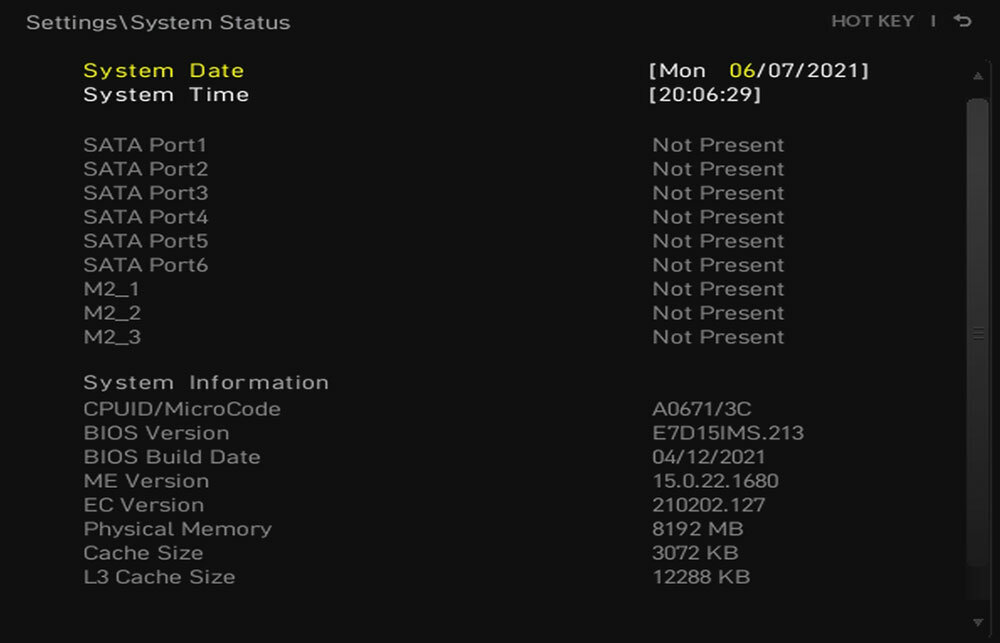

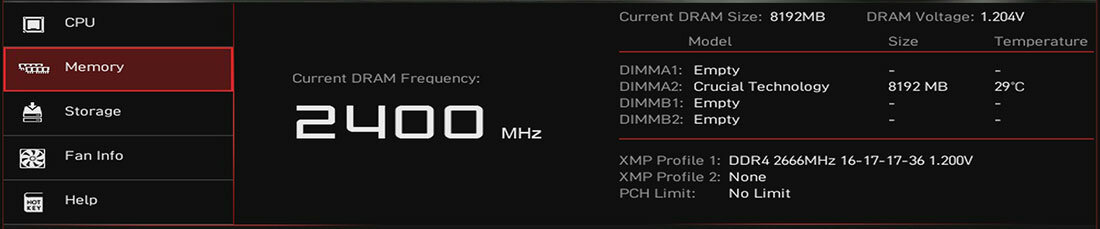

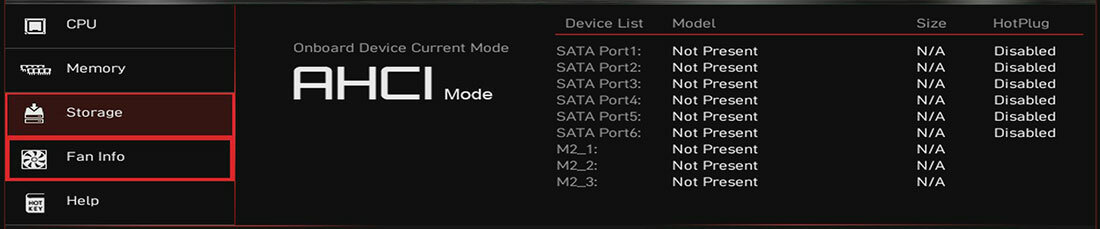

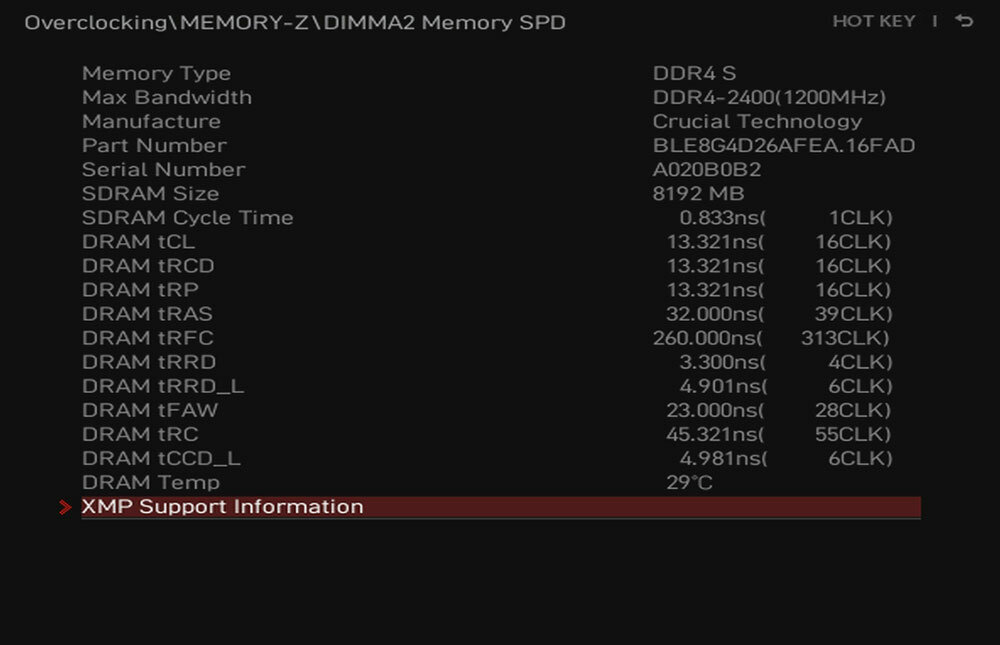

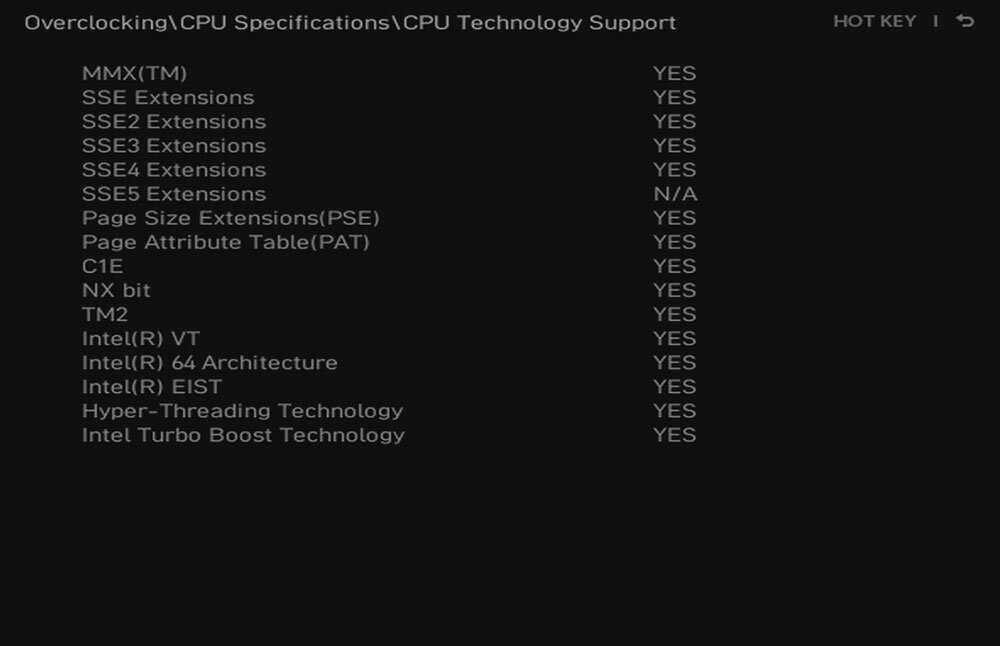

Путем перебора можно посмотреть все то, что не поместилось на одном экране: накопители, скорость вентиляторов, установленную оперативку и процессор.

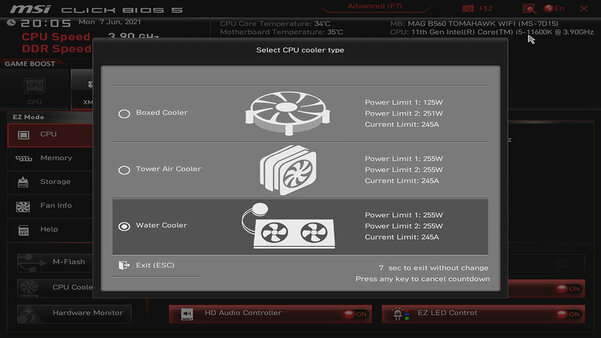

Сразу же предлагается выбрать тип установленной системы охлаждения. Важный и толковый ход: ответом на один простой вопрос получить понимание о том, насколько можно «кочегарить» процессор и как настроить управление вентиляторами.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

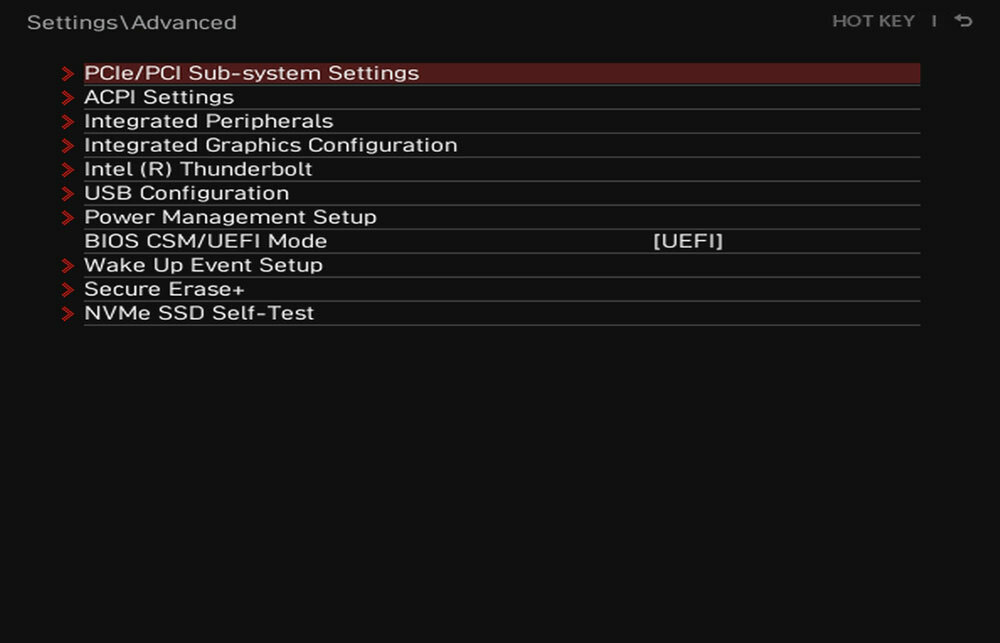

По нажатию на F7 попадаем в Advanced Mode, где настроек гораздо больше, и все они раскиданы по разделам и подменю.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

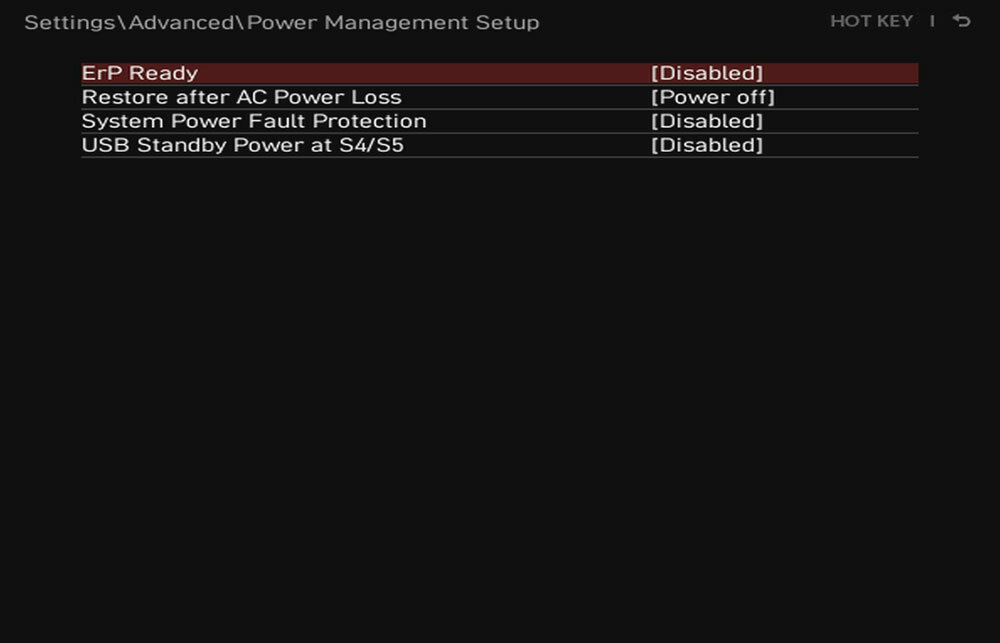

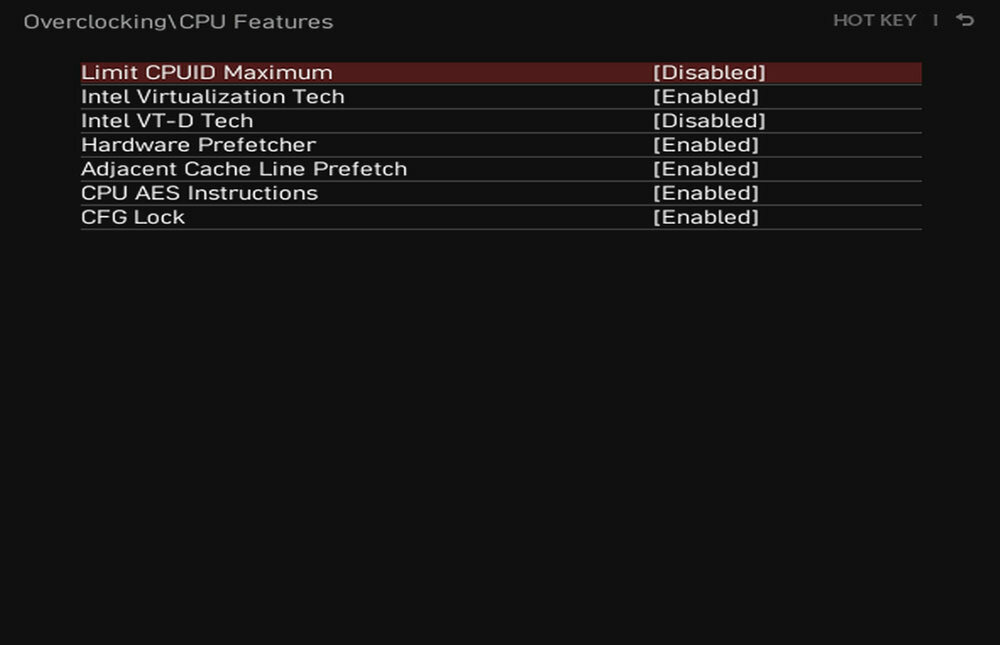

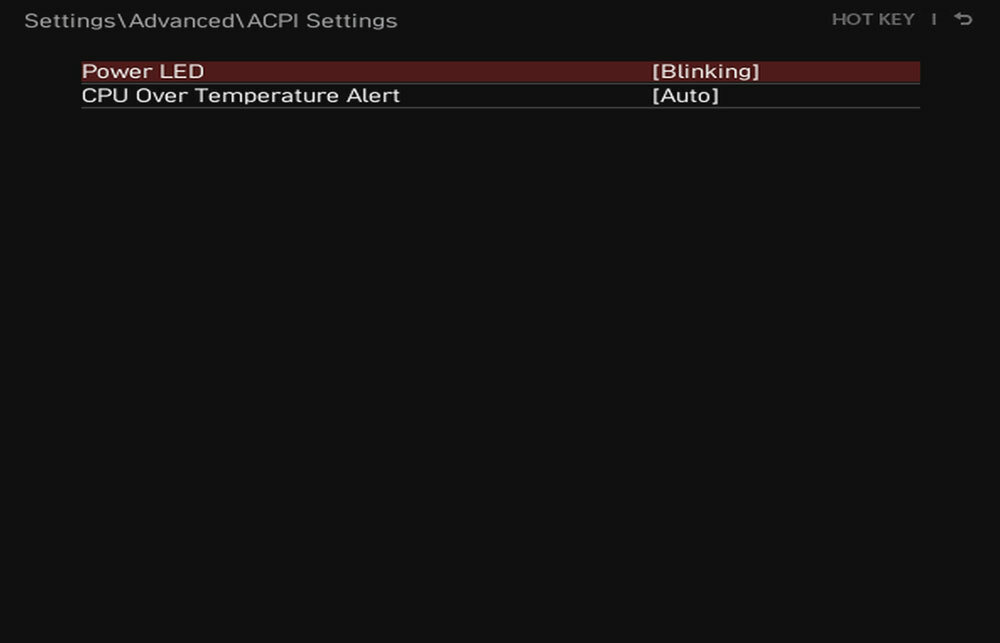

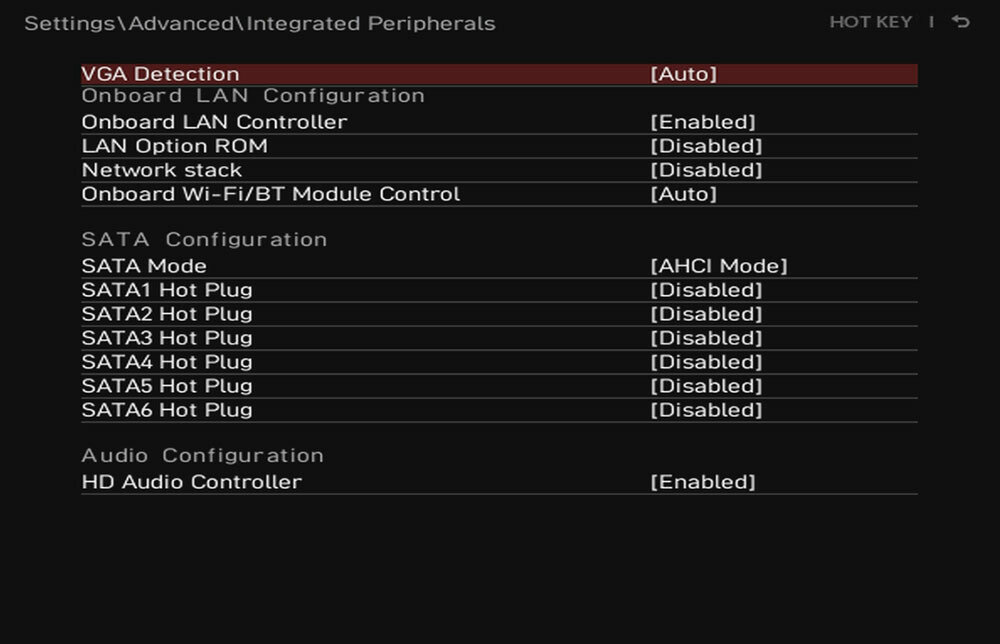

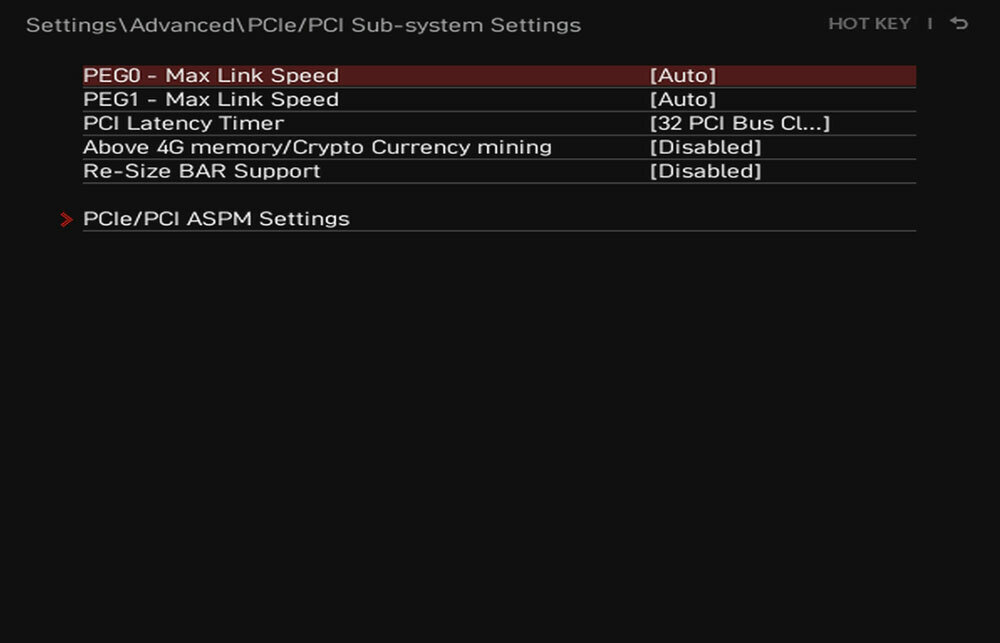

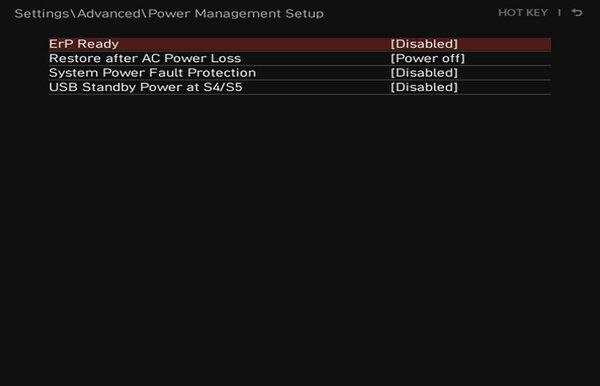

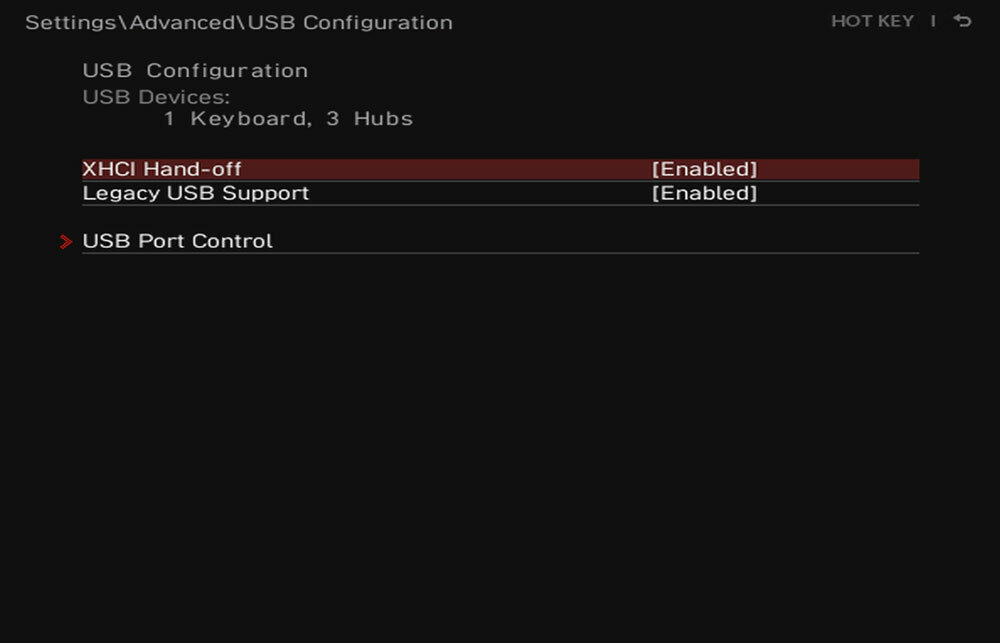

Раздел Settings вобрал все базовые настройки системы. Это не только время-дата и загрузочные устройства, но и настройка всех встроенных контроллеров и портов.

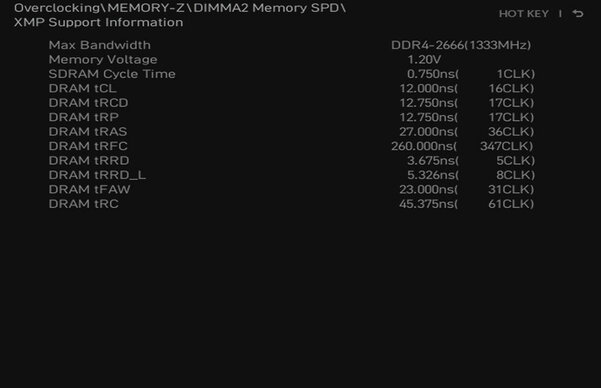

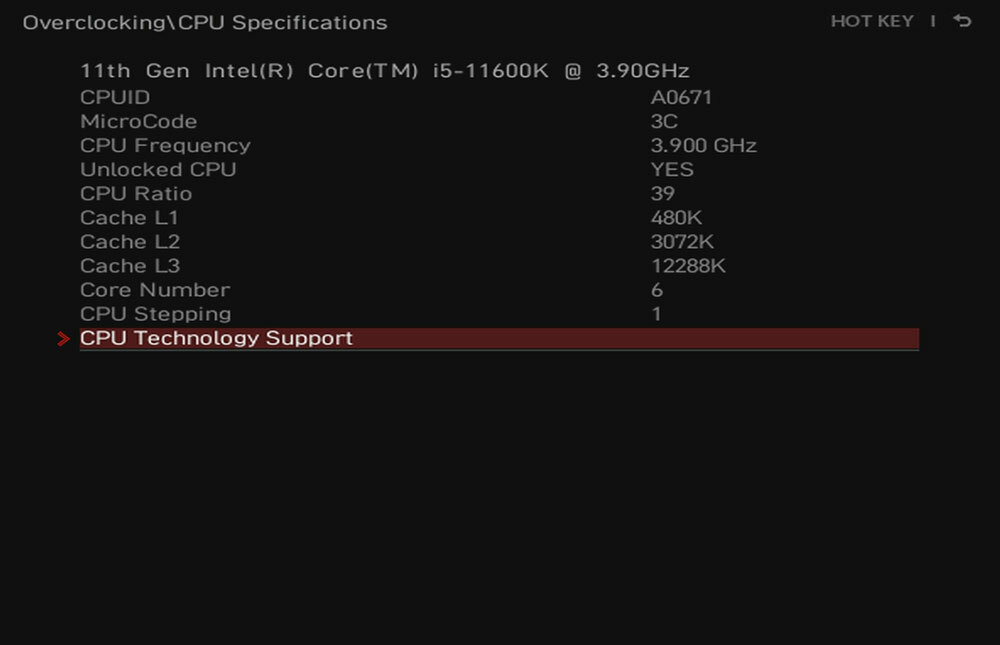

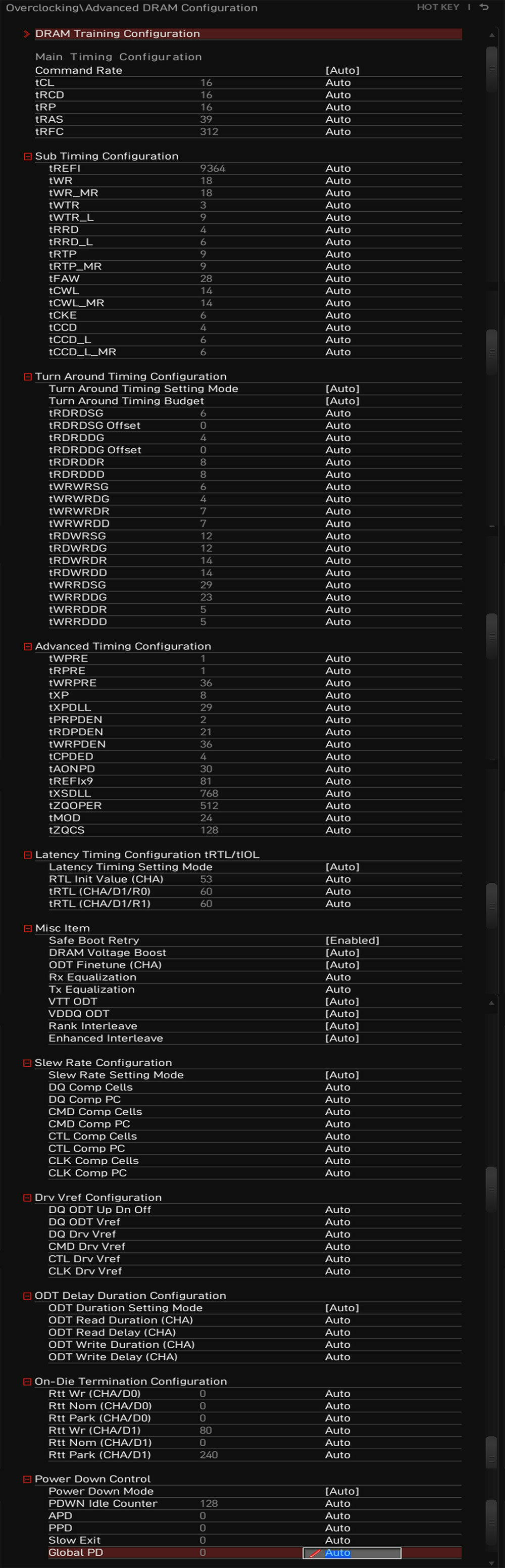

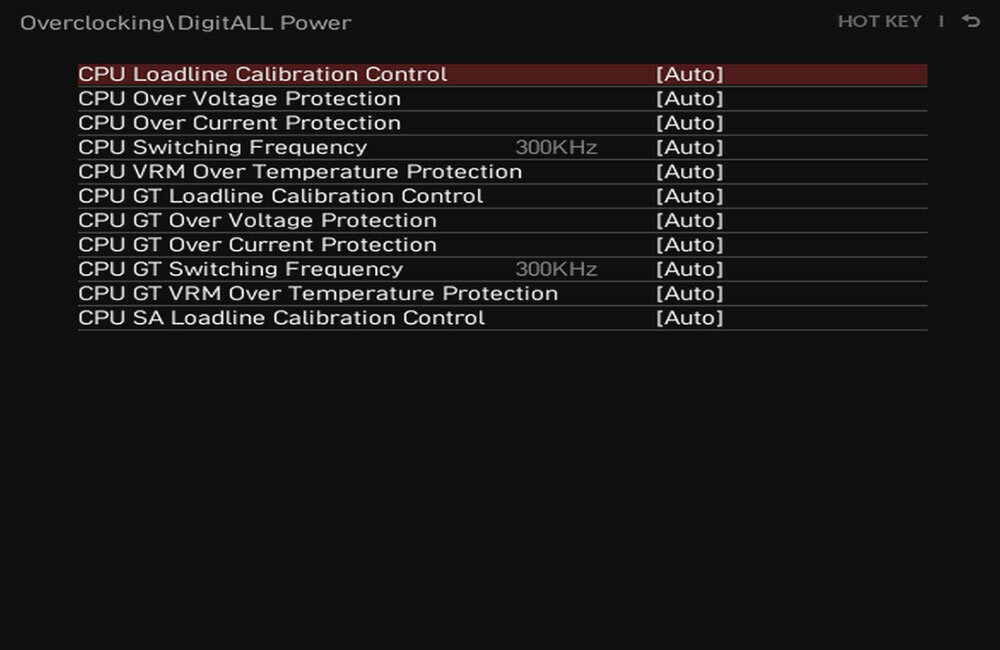

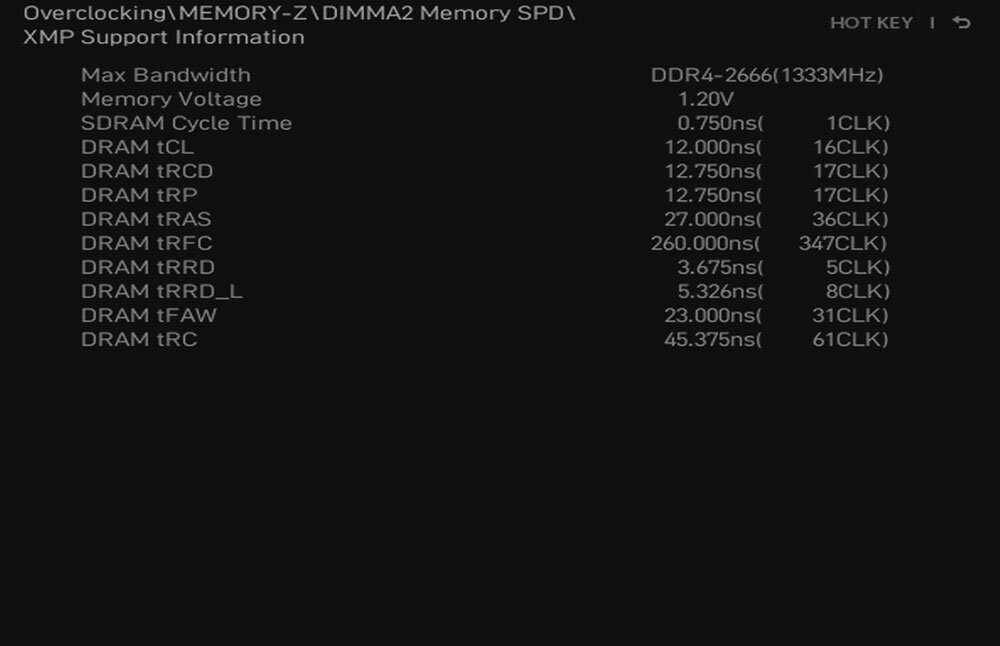

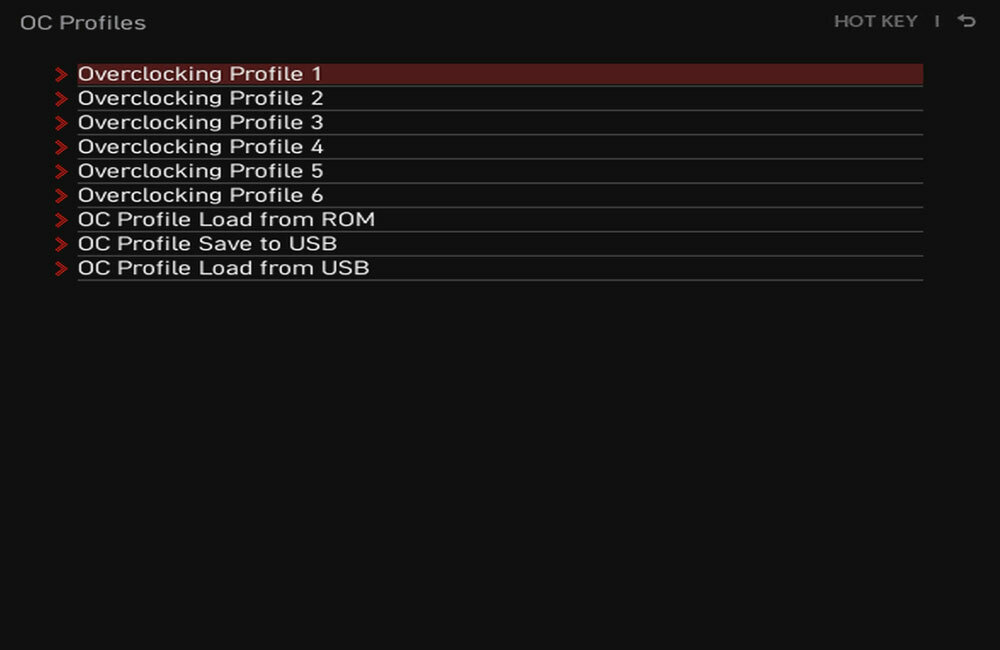

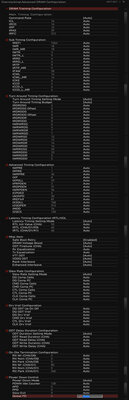

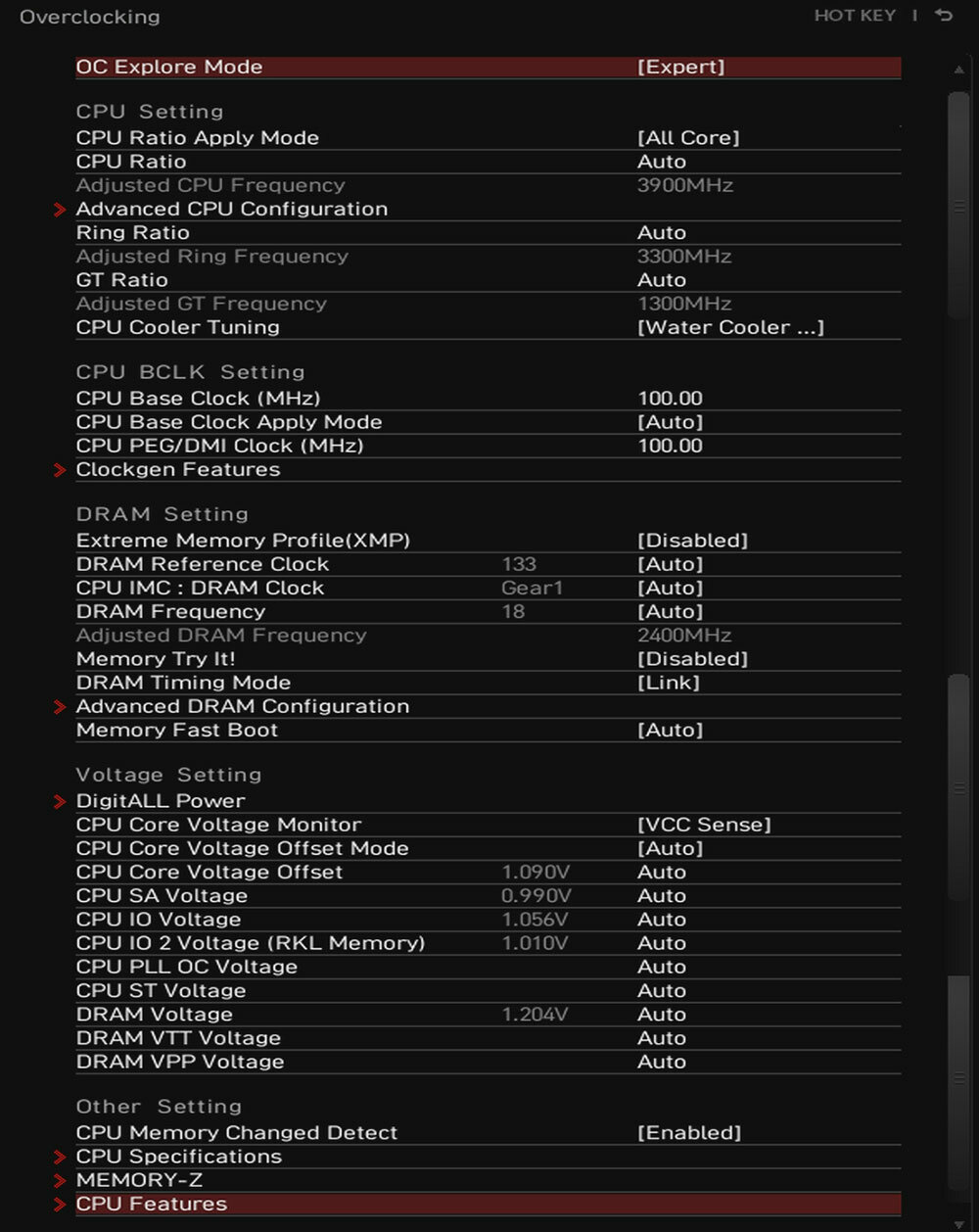

Раздел Overclocking settings про разгон. Правда, здесь разгонять особо не получится, но провести тонкую настройку частот, таймингов, подобрать оптимальное напряжение — без проблем.

Все изменения, само собой, можно сохранить в профили, подгружая в пару кликов тот или другой при необходимости.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

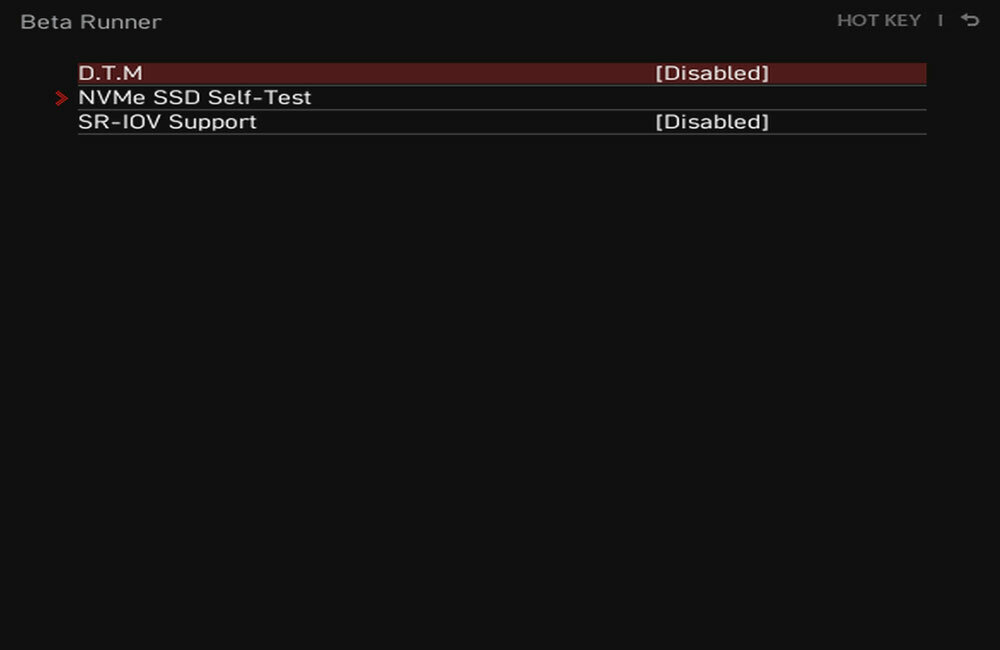

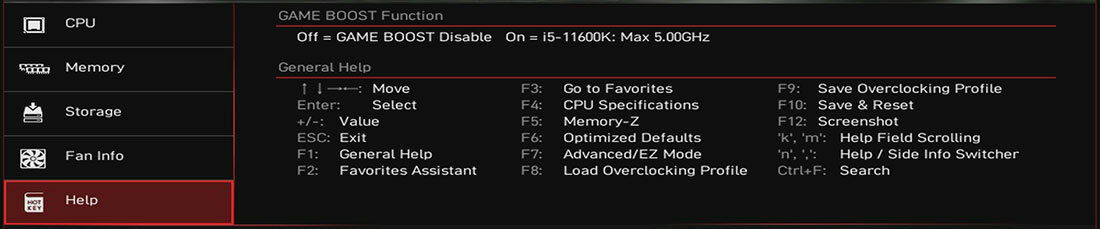

Есть и полезный раздел с полезными дополнениями и фирменными технологиями. Правда, очень небольшой. Он гораздо лучше смотрелся бы шестым подразделом в Settings.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

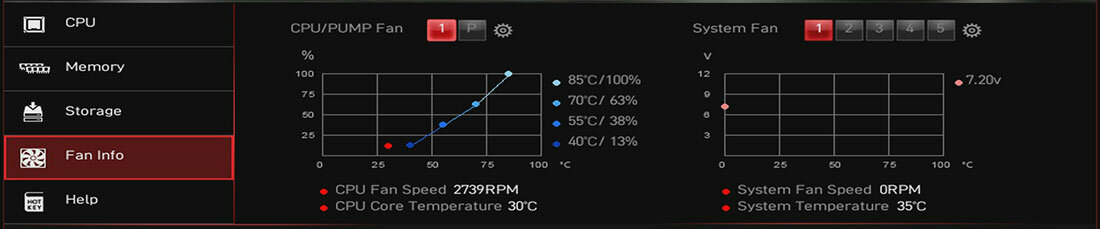

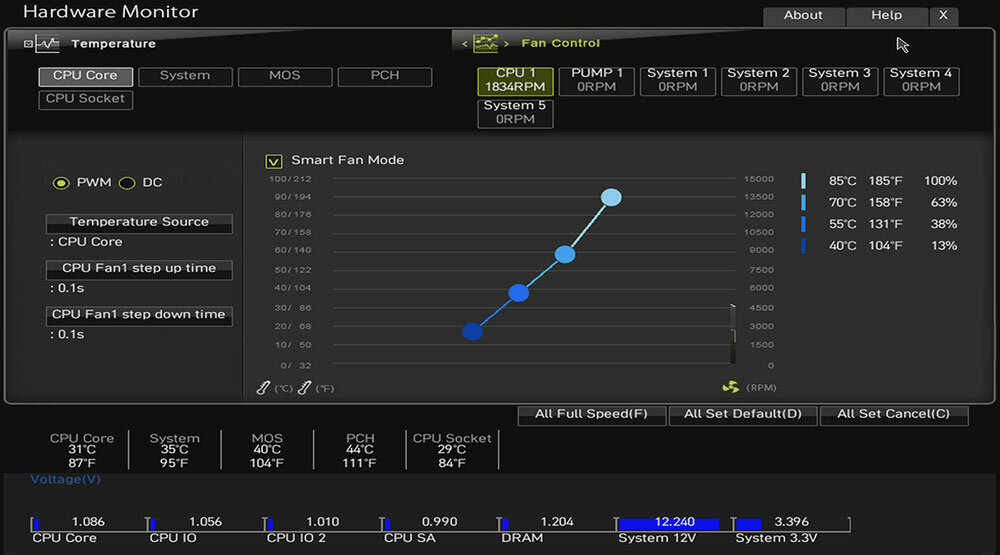

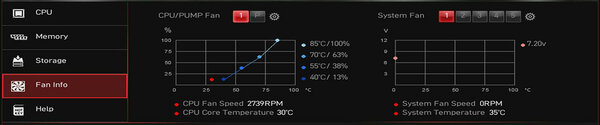

Название Hardware Monitor говорит само за себя: напряжения, температуры, обороты вентиляторов. Удобный графический интерфейс, кривые зависимости оборотов от температур можно менять по своему вкусу.

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

Отзыв

Обзор материнской платы MSI MAG B560 TOMAHAWK WIFI

Материнская плата MSI MAG B560 TOMAHAWK WIFI практична и удобна в работе. При её создании явно руководствовались принципом разумной достаточности, не урезая при этом пользователю возможности в погоне за удешевлением. Нет моментов, где B560 TOMAHAWK «хватает звезды с неба», но везде видна забота о пользователе. Не та забота, которая для статуса, а та, которая для исключения проблем в работе: мощная подсистема питания, радиаторы для M.2-накопителей, удобная разводка, обилие USB на задней панели. Хороший выбор для сборки конфига средней и высокой мощности по принципу «скомпоновал, отладил и забыл». Цена в магазинах Москвы на момент подготовки материала — около 19 000 рублей. Это немало для материнской платы среднего ценового диапазона, но, учитывая новизну пятисотой серии чипсетов и курс валюты, вполне адекватно.

Плюсы

  • Мощная подсистема питания.
  • Возможность установки трех M.2-накопителей.
  • Продуманная компоновка элементов на плате.
  • 2,5-гигабитный Ethernet.
  • Wi-Fi 802.11ax.

Может не понравиться

  • Цена.
