Надежно и недорого: ASUS TUF Z370 Pro Gaming

Недорогой и практичный продукт под новые процессоры Intel на ядре Coffee Lake
Под процессоры восьмитысячной серии в модельном ряду ASUS есть материнские платы серии TUF (The Ultimate Force). Одна из них — Z370 Pro Gaming, ценой менее 12 тысяч рублей. Посмотрим, на что она годна.


Технические характеристики

  • Материнская плата ASUS TUF Z370 Pro Gaming
  • Форм-фактор: ATX, 305 x 244 мм
  • Процессорный разъем: LGA 1151
  • Системная логика: Intel Z370
  • Оперативная память: 4x DIMM DDR4 до 4000 МГц, до 64 Гбайт
  • Звук: 7.1 HD audio (Realtek ALC887)
  • Сеть: 1 Гбит Ethernet (I219-V)
  • Слоты расширения: 3x PCI-Ex16, 3x PCI-Ex1
  • Накопители: 6x SATA III 6 Gbit/s, 2x M.2
  • Задняя панель: PS/2, HDMI, DVI-D, RJ45, 2x USB 2.0, 4x USB 3.0, 2x USB 3.1 Type A, S/PDIF, 5x 3,5 мм аудио джек
  • Цена: 11 000 рублей

Комплектация

Поставляется плата в картонной коробке небольших размеров.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Комплектация. 1

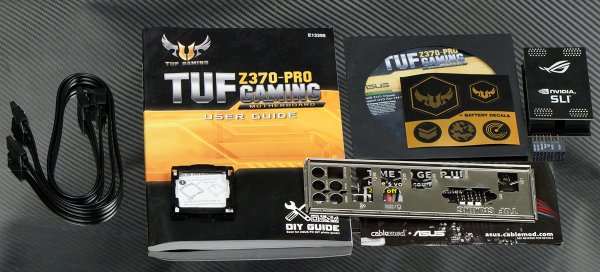

Комплектация скромная – лишь необходимое: инструкция, драйвера, заглушки, SATA кабели, SLI-мост и Q-Connector.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Комплектация. 2

Внешний вид

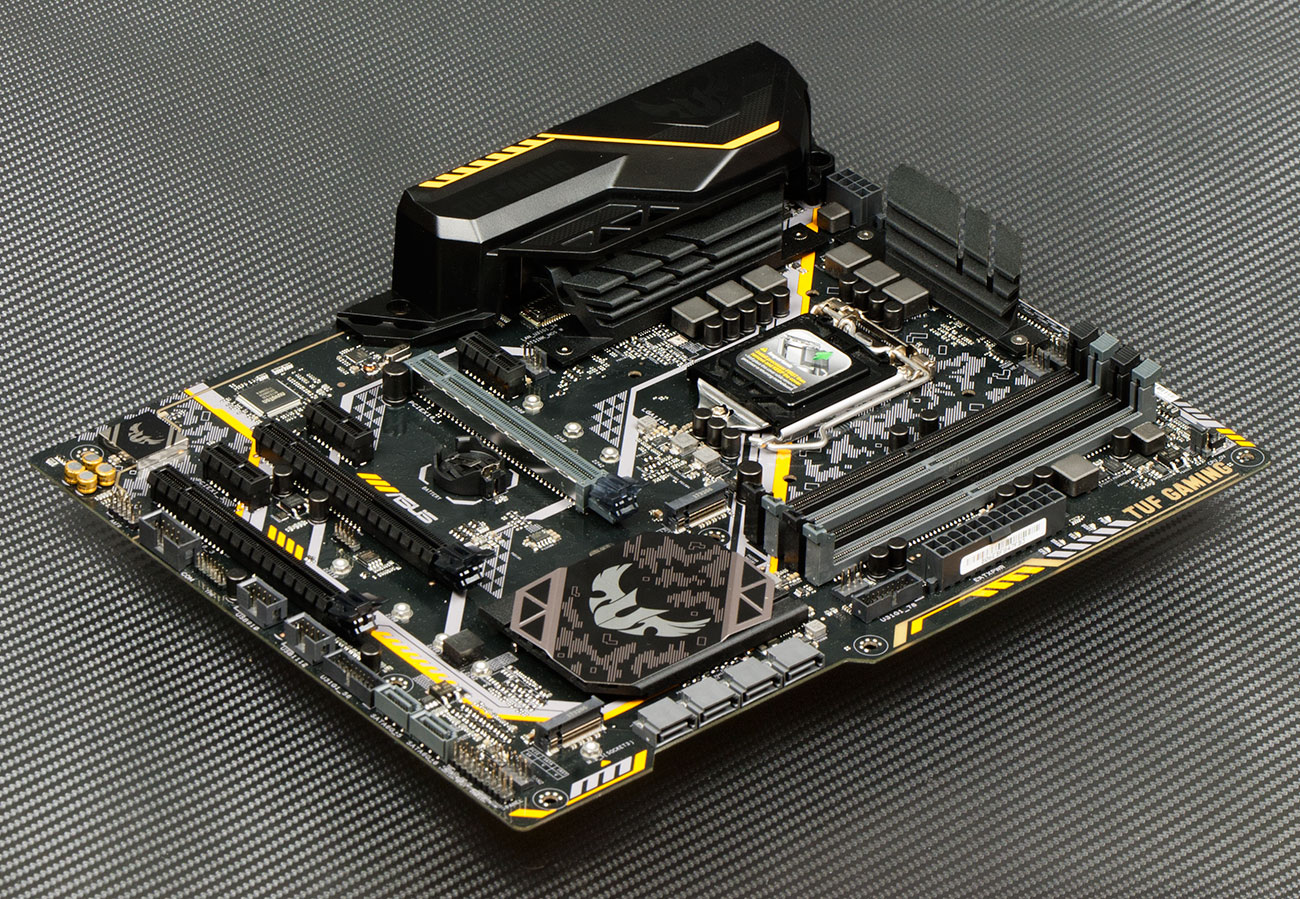

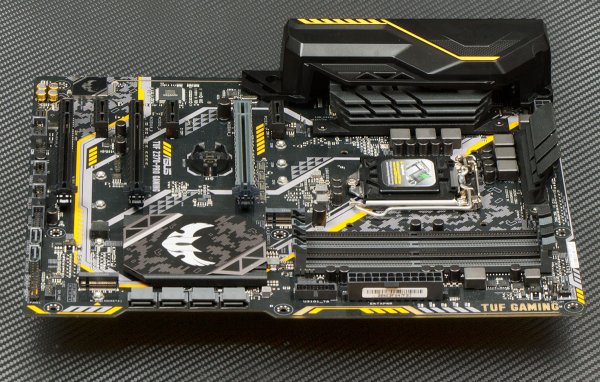

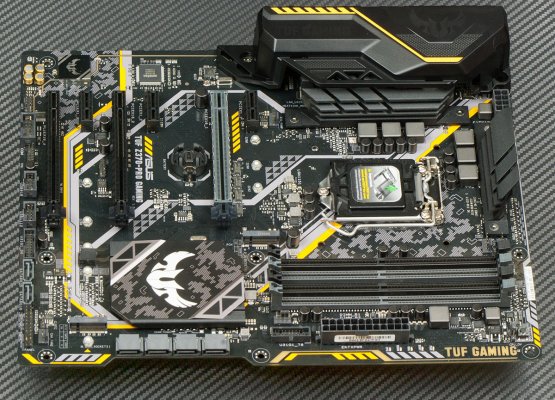

Сочетание черного, серого и желтого цветов придают плате оригинальный внешний вид.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 1

Пластиковых элементов на удивление мало – лишь П-образный кожух у разъемов задней панели.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 2

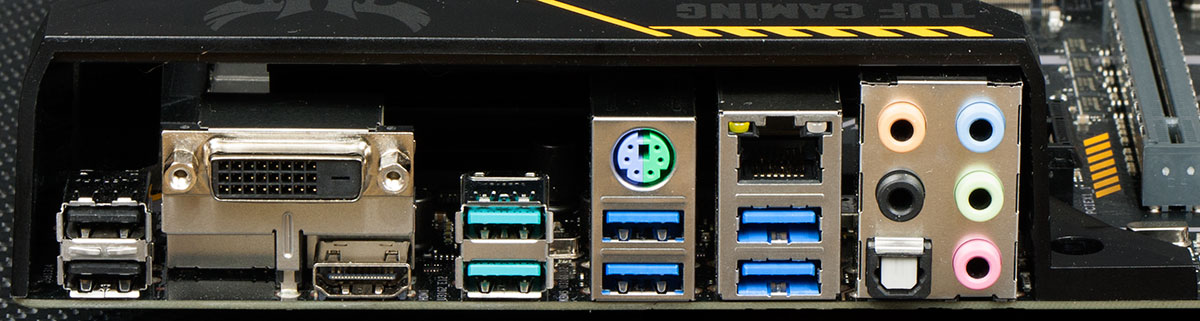

Самих разъемов негусто, одних USB разных версий всего восемь штук, хотя ещё 4-5 можно установить без проблем.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 3

Z370 даже без дополнительных контроллеров дает куда больше.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 4

Есть, конечно, пара колодок под четыре USB 3.0, но планки с розетками придется докупать отдельно.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 5

Глядя на цену, разработчикам можно простить такой ход. Все же главное в материнской плате – стабильная и надежная работа, а с этим у Pro Gaming за все время тестов проблем не возникало.
На системной логике крупный радиатор, эффективно работает даже без обдува.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 6

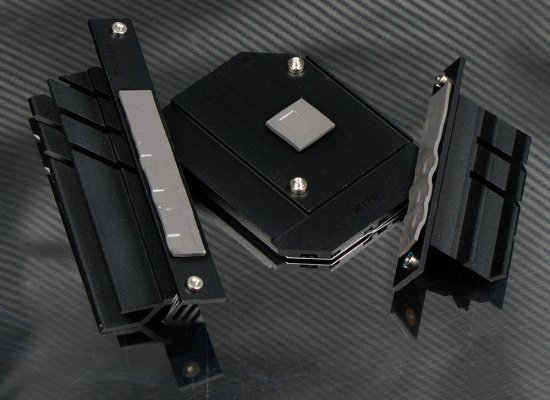

Примечательно, что на всех теплоотводах используются мягкие термопрокладки для контакта с охлаждаемыми элементами. Вплоть до 2015 года для чипсета использовалась преимущественно термопаста.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 7

Вокруг процессорного сокета свободно, радиаторы подсистемы питания неожиданно скромные.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 8

Оно и понятно – силовая часть преобразователя исполнена предельно компактно, всего 6 фаз (4+2, если быть точным).
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 9

Работает отлично — проблем с питанием процессора i7-8700K на частотах до 4,7 ГГц (все ядра) не возникало.

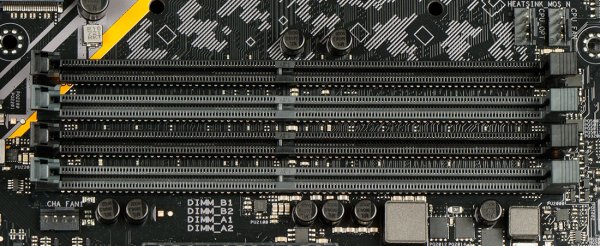

Под оперативную память неизменные для «домашнего» сектора четыре слота DIMM; устанавливать можно DDR4 частотой до 4000 МГц (в разгоне).
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 10
Слотов PCI Express шесть штук, по три x16 и x1, чередуются.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 11

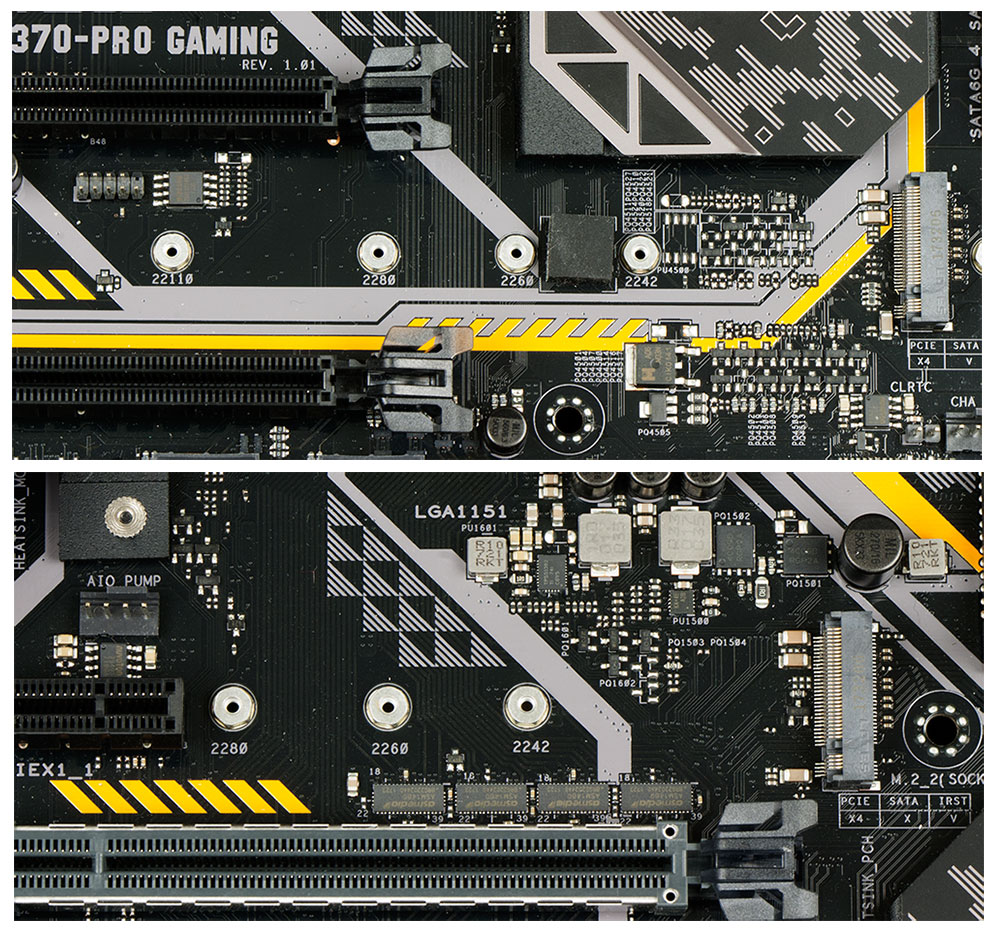

Между ними уместили два M.2 с поддержкой NVMe, один для накопителей типов 2242-22110, второй – на 2242-2280.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 12

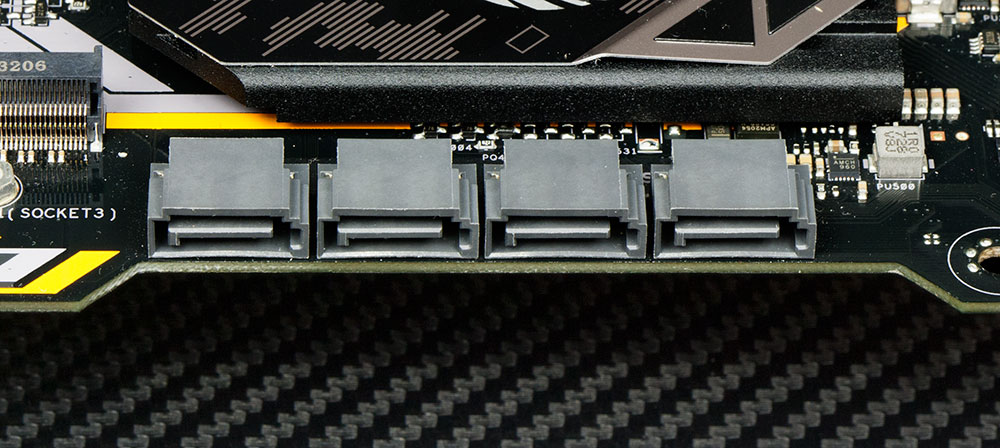

Под более медленные SATA накопители установили шесть разъемов, собранных в два блока. Один, на четыре коннектора, угловой…
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 13

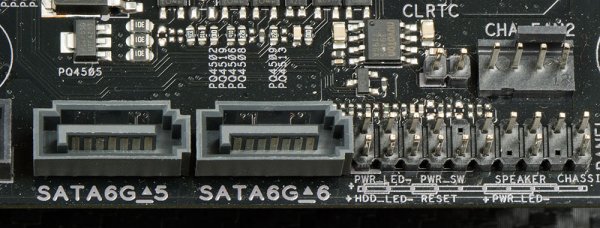

…Второй, на пару розеток – вертикальный, рядом с колодкой передней панели.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 14

Удачное решение, позволяющее выбрать удобный способ подключения шлейфов в зависимости от конфигурации корпуса и количества дисков.

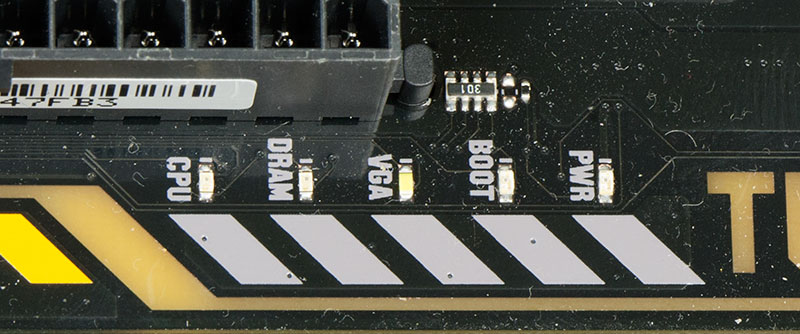

На Z370 Pro Gaming нет полноценного «уголка оверклокера» с кнопками включения, перезагрузки, сброса BIOS и POST индикатором, что понятно – упрощение во имя цены. Но кое-что оставили. Так, процесс тестирования оборудования при старте отражают пять светодиодов у разъема питания.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 15

Если загрузка системы не доходит до включения монитора, по ним легко определить проблемный компонент.
У правого нижнего угла, недалеко от DIMM слотов, распаяна традиционная кнопка MemOK! Она позволяет решить мелкие проблемы совместимости с оперативкой при первом запуске.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 16

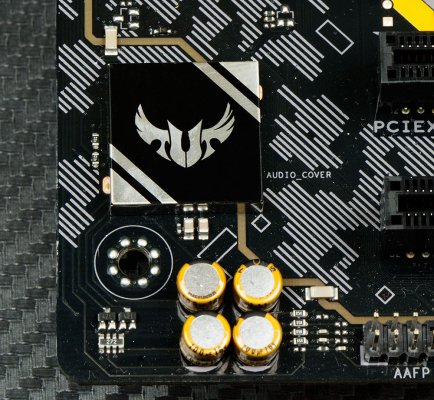

Звуковая подсистема построена на базе кодека Realtek ALC887, присутствуют базовые улучшения качества выходного сигнала – экранированные аналоговые тракты, отдельная подсистема питания с защитой от помех.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 17

Разъемов под вентиляторы немного по меркам плат серии TUF – всего пять штук.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 18

Но каждый из них поддается конфигурации через утилиту Q-Fan в UEFI оболочке BIOS.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 19

В неё легко попасть сразу после старта – график текущей настройки процессорного кулера отражается в «упрощенном» интерфейсе.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 20

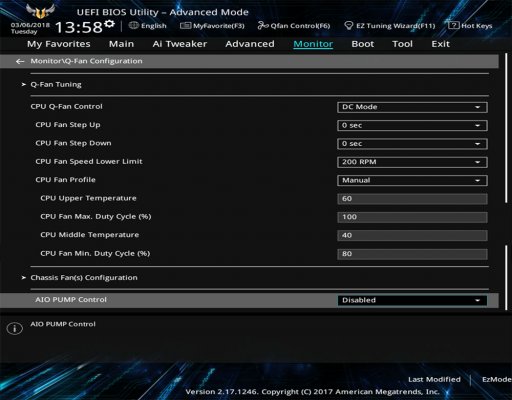

В обычном (расширенном) меню есть более простой способ настройки – через «текстовый» QFan.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 21

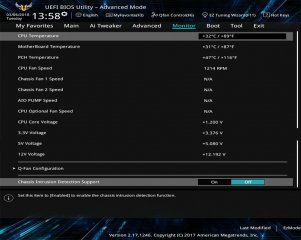

Встраивать функцию мониторинга в боковую панель, видную на любой вкладке – отличная идея, полезная для плат всех ценовых категорий.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 22

Вообще, BIOS претерпел минимум изменений по сравнению с более дорогими и навороченными продуктами.

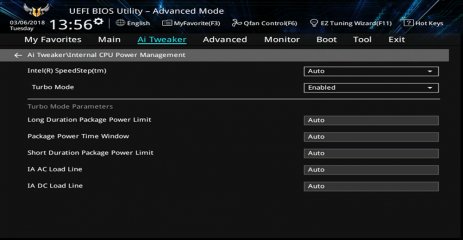

Меню управления частотами, таймингами и напряжениями остались нетронутыми.

Особо стоит отметить фирменный контроль напряжений DiGi+. С его помощью тонко настраивается напряжение на основных блоках процессора.

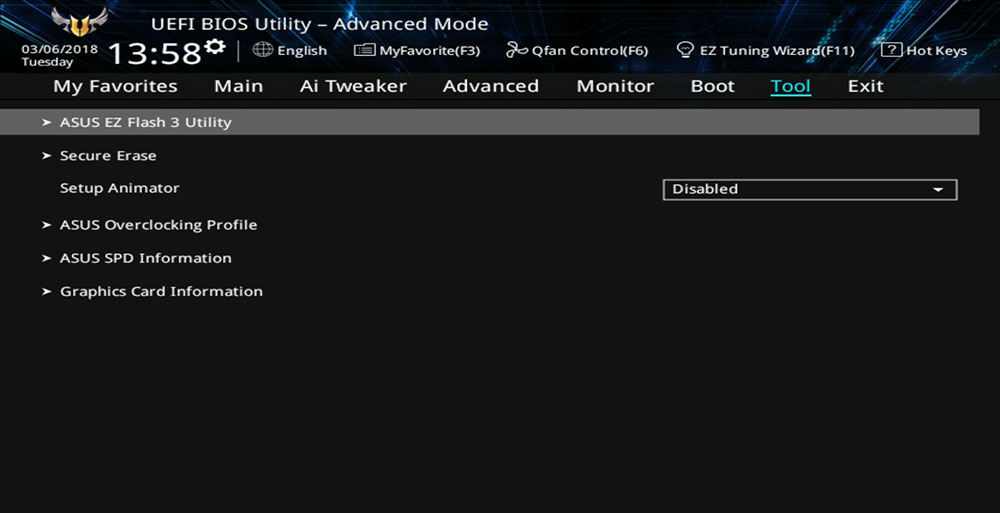

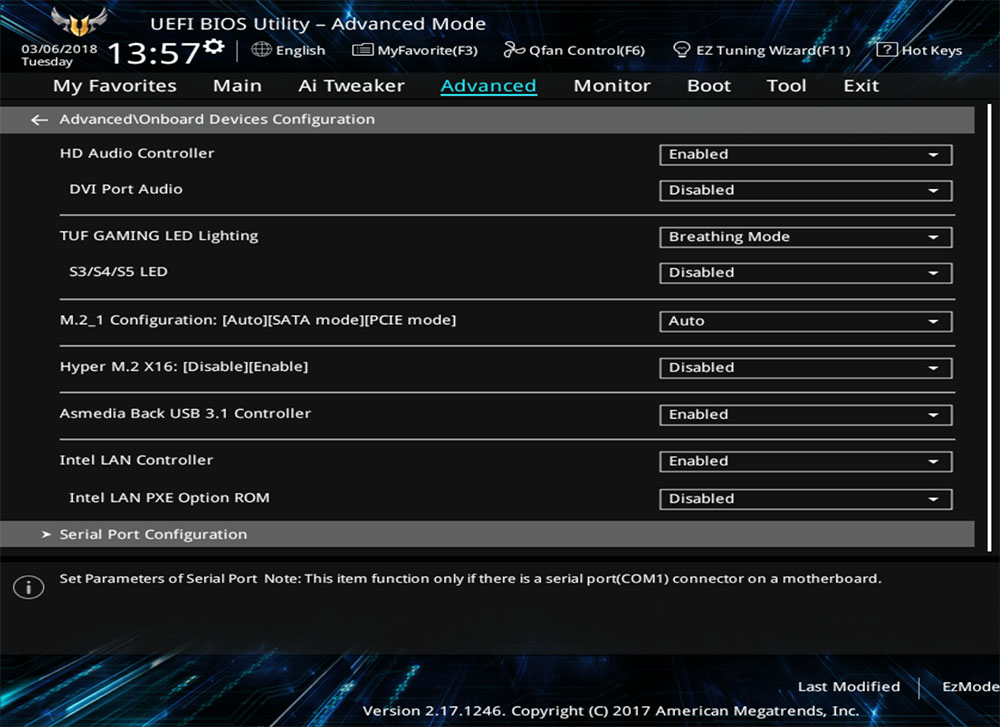

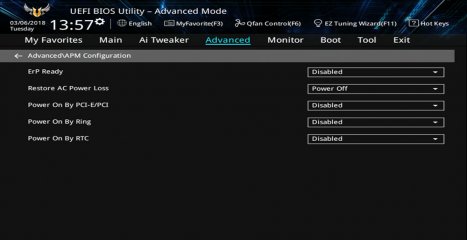

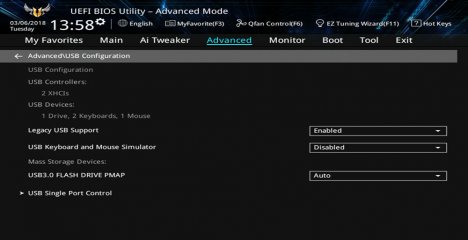

Не относящиеся напрямую к разгону разделы и подменю радуют богатством настроек.

При таком обилии раздел «избранного» придется очень кстати.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Внешний вид. 36

Программное обеспечение

Набор утилит под Windows носит имя AI Suite 3. В отличии от множества подобных продуктов других вендоров, фирменное ПО ASUS стабильно и практично в работе.

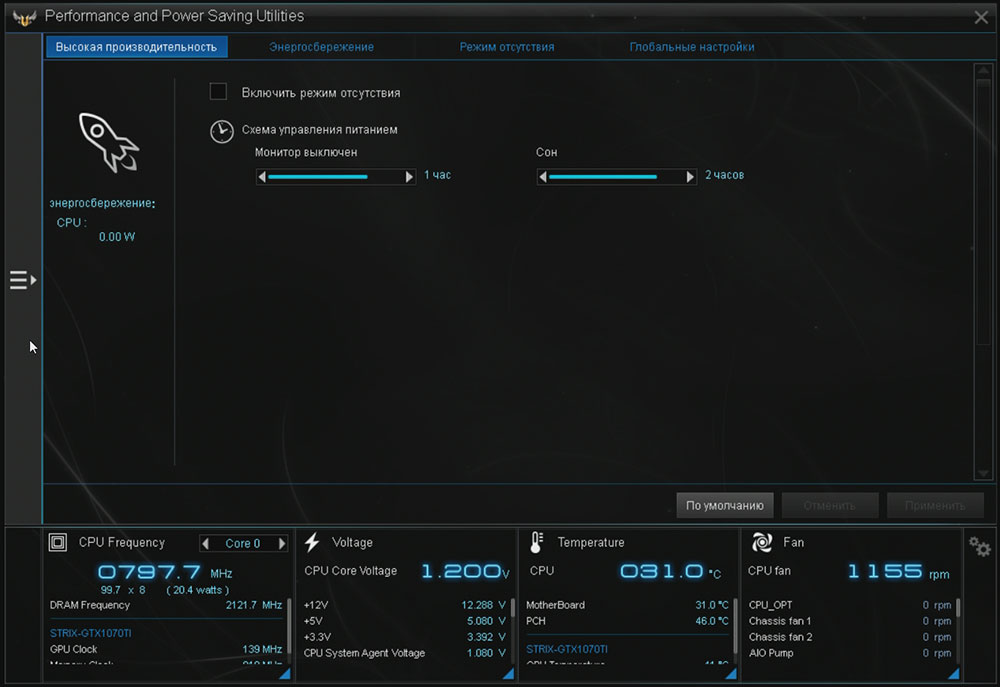

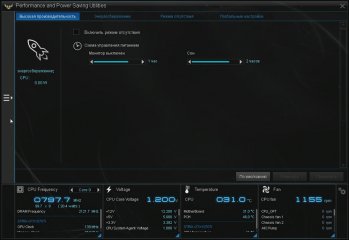

Для тех, кто не хочет с головой погружаться в конфигурацию отдельных параметров, есть четыре вкладки настройки профилей технологии EPU (Energy Processor/Processing Unit), управляющей энергопотреблением и производительностью ПК. Каждый из трех профилей технологии может настраиваться в небольших пределах.

Тем же, кто готов скрупулезно настраивать систему, пригодятся остальные вкладки. Первая дает управление частотой ядер процессора, а также основным и второстепенными напряжениями.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Программное обеспечение. 5

Преобразователю питания процессора выделена вторая вкладка, позволяющая настроить Load Line Calibration и некоторые другие параметры.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Программное обеспечение. 6

На третьей вкладке сосредоточено управление оборотами подключенных к плате вентиляторов. Можно выбрать один из готовых профилей или «отрисовать» собственный для каждой вертушки.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Программное обеспечение. 7

На вкладке мониторинга параметры системы — базовые частоты, температуры и напряжения. По клику на синем треугольнике в нижнем правом углу открывается расширенный вид выбранного подраздела.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Программное обеспечение. 8

В нижней части окна программы независимо от выбранной вкладки выводится краткая информация о напряжениях и температурах. Там же можно выставить пределы допустимых значений для каждого из них.
Надежно и недорого: ASUS TUF Z370 Pro Gaming — Программное обеспечение. 9

Подведём итоги

Надежно и недорого: ASUS TUF Z370 Pro Gaming — Подведём итоги. 1

ASUS TUF Z370 Pro Gaming – недорогой и практичный продукт под новые процессоры Intel на ядре Coffee Lake. На плате есть все необходимое для построения любого компьютера – мультимедийного центра, рабочей машины или игровой станции. В то же время минимум откровенно лишних, маркетинговых опций, увеличивающих конечную стоимость.

Плюсы
  • Низкая цена
  • Удобная разводка
  • Большие возможности по настройке работы процессора и памяти
  • Качественная система охлаждения

Минусы
  • Не обнаружены

Может не понравиться
  • Мало USB разъемов на задней панели
  • Мало разъемов под вентиляторы
