Анонс GTX 1070 Ti, ответа NVIDIA на AMD VEGA 56, в свое время вызвал массу положительных эмоций у ожидающих новинок пользователей. Промежуточное решение (между GTX 1070 и GTX 1080) обещало стать идеальным вариантом для тех, кто хотел что-то сильнее обычной 1070, но не готов переплачивать за флагмана. Как результат, многие вендоры выпустили свои версии 1070 Ti, с тихой системой охлаждения и заводским разгоном. ASUS одна из первых представила кастомную версию — ROG Strix GeForce GTX 1070 Ti. Давайте рассмотрим её в деталях.
Технические характеристики ASUS ROG Strix GeForce GTX 1070 Ti 8GB
- Графический процессор: GP104
- Потоковых процессоров: 2432
- Текстурных блоков: 152
- Блоков ROP: 64
- Частота графического процессора: 1607-1976 МГц
- Объем видеопамяти: 8192 Мбайт
- Шина памяти: 256 бит
- Частота видеопамяти: 2002 (8008) МГц
- Видеовыходы: DVI, 2x HDMI, 2x DisplayPort
- Занимает слотов в системном блоке: 3
- Разъемы питания: 1x 8 pin
- Габариты: 300 x 134 x53 мм
- Цена: 56 000 рублей
Внешний вид, особенности конструкции
Видеокарта поставляется в картонной коробке, комплектация – минимальная (переходник питания, драйвера).

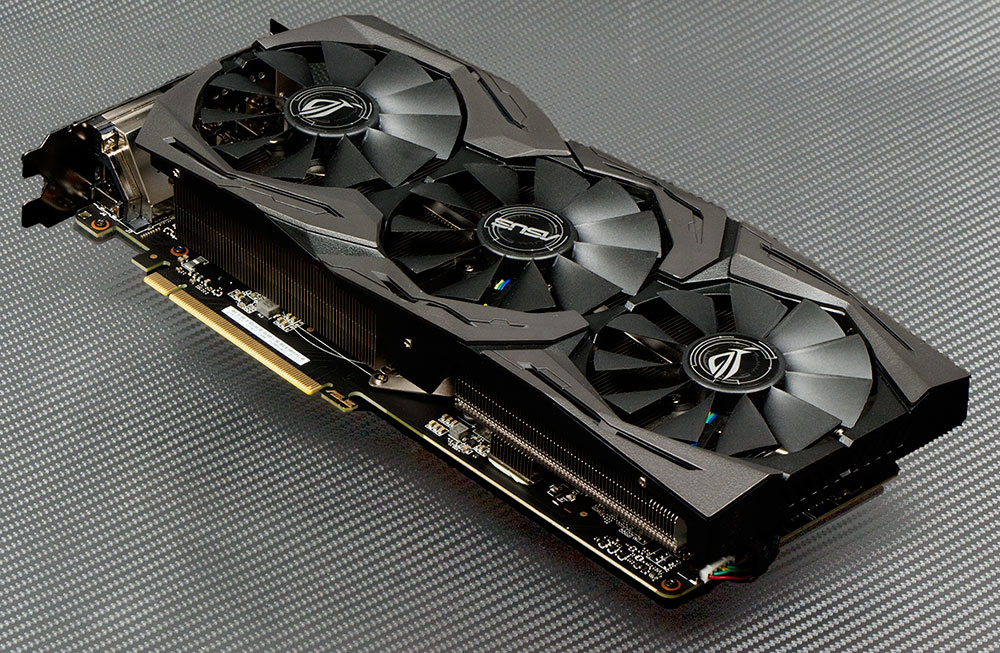

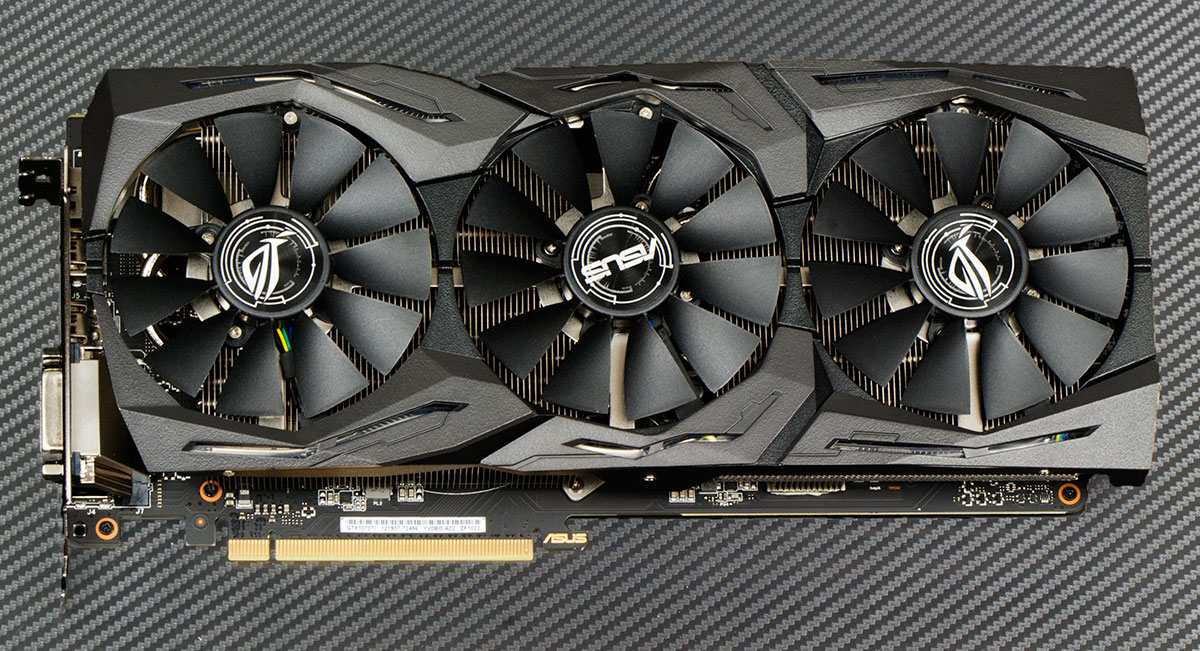

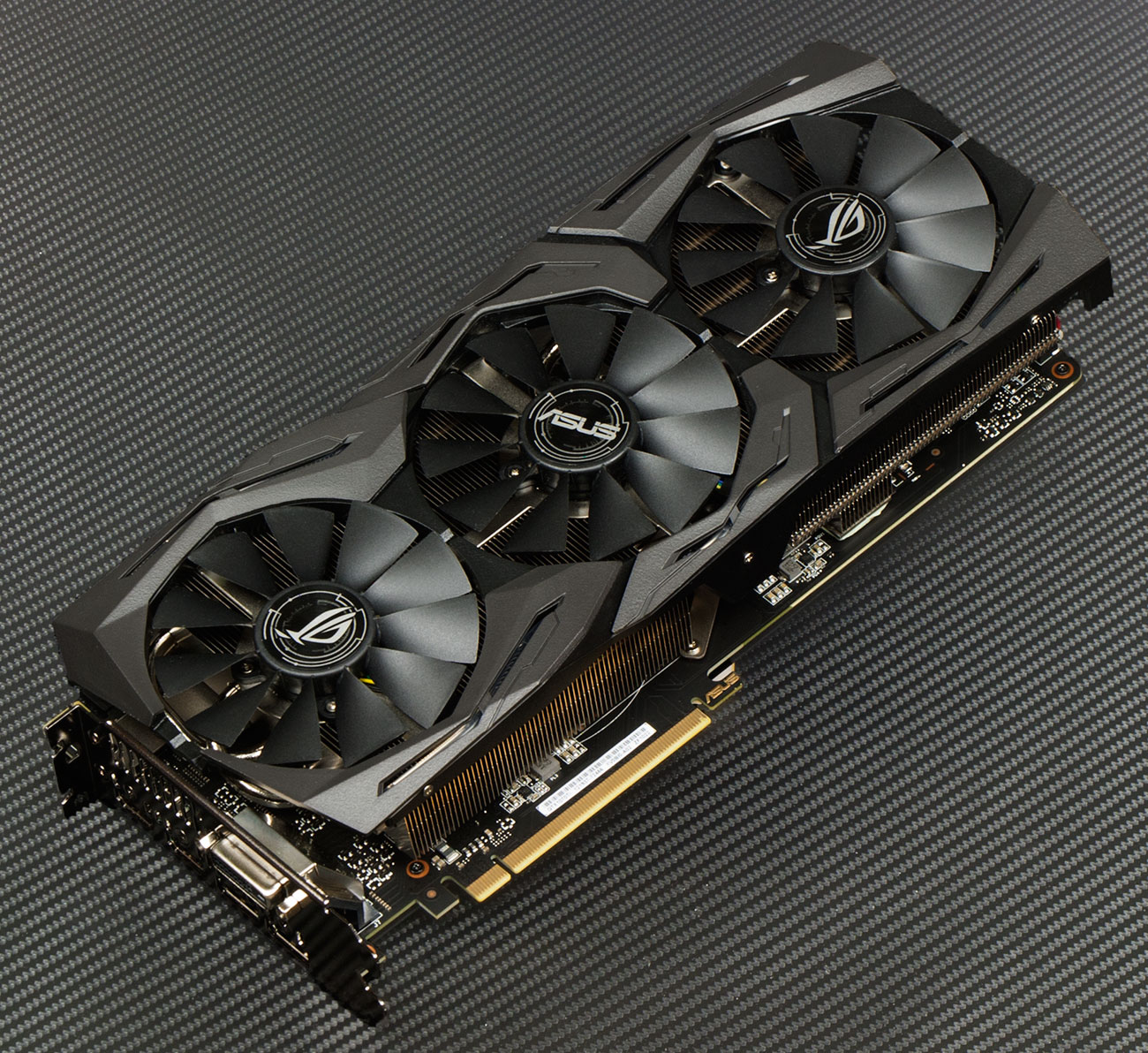

Внешний вид соответствует всем канонам топовых плат ASUS – впечатляющие габариты, угловатый черный пластик, крупные вентиляторы.

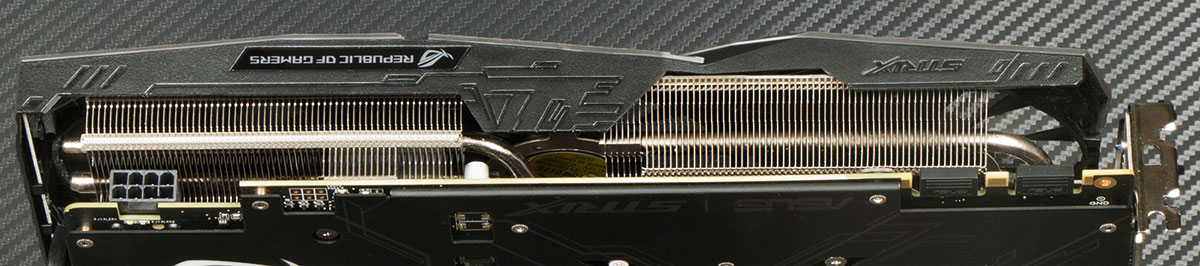

Высота системы охлаждения солидная – три слота.
Но планка крепления занимает всего два.
Видеовыходов пять – два HDMI, два DisplayPort и один DVI.

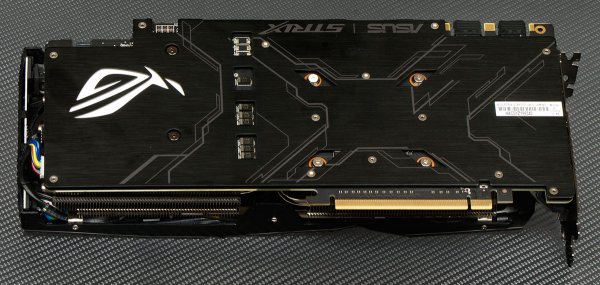

С обратной стороны текстолит закрыт алюминиевой пластиной для защиты электронных компонентов от повреждений.
С текстолитом она контактирует только в тринадцати точках крепления. Термопрокладок нет, а стоило бы их поставить — радиатор из длинной и широкой пластины получился бы отличный, в том числе и для видеопамяти. Микросхемы GDDR5 распаяны с лицевой стороны платы, но значительная часть тепла отводится через контактные площадки на медные печатные проводники.

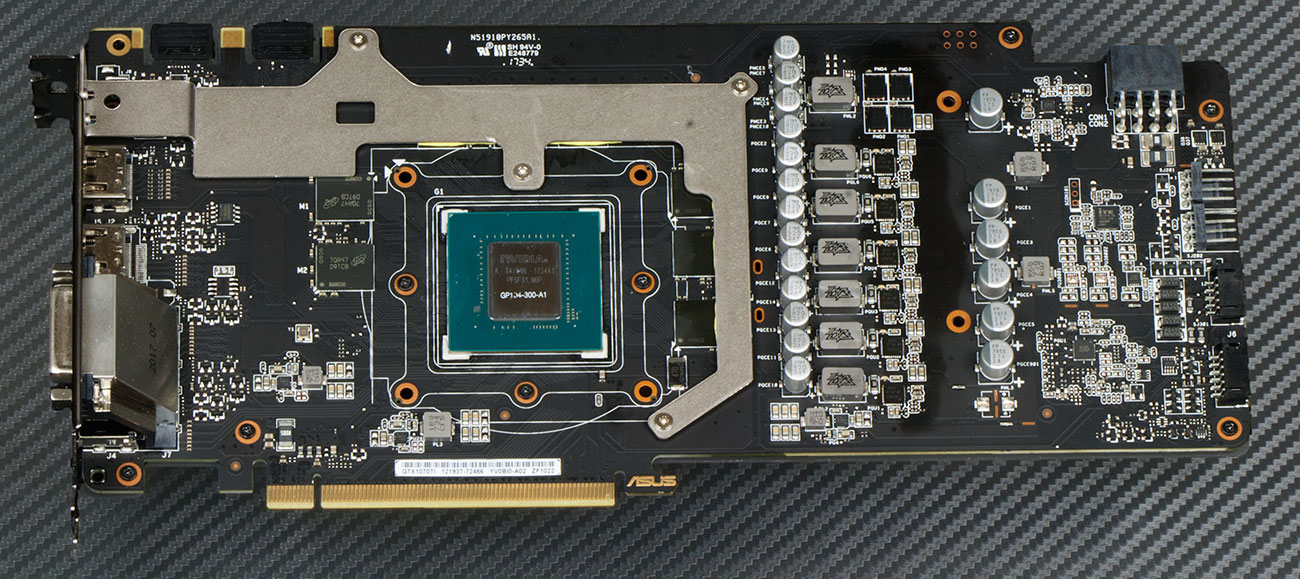

Вместо этого установили Г-образную тонкую пластину, закрывающую шесть из восьми чипов.

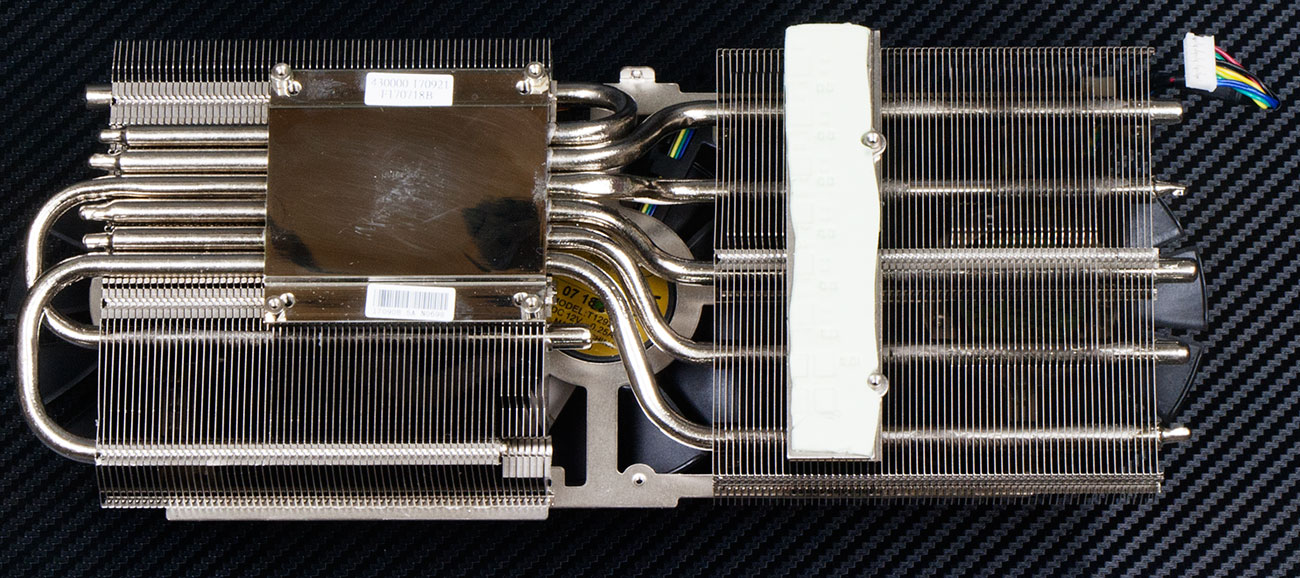

Плюс этого теплоотвода в постоянном обдуве вентиляторами основного кулера. Правда, не напрямую, а через массивный радиатор с шестью теплотрубками.

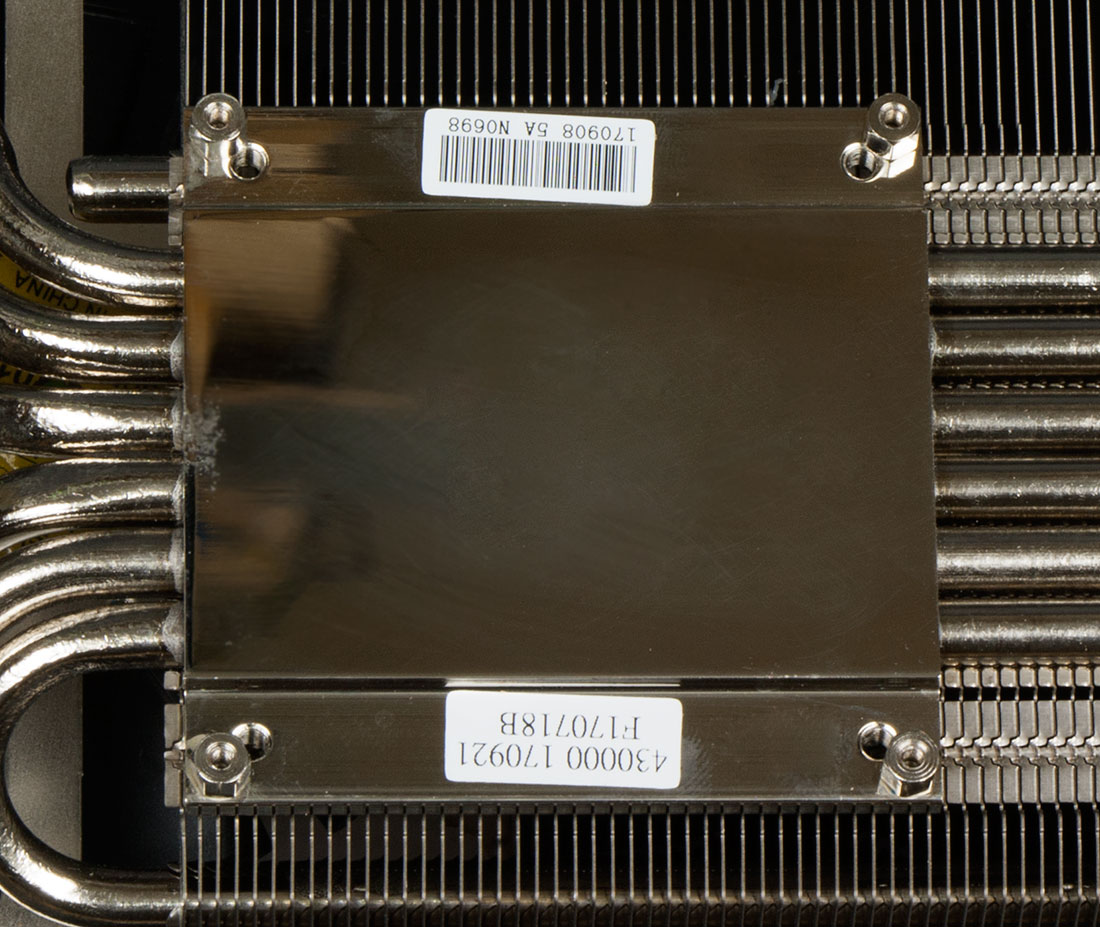

Радиатор наборный, толщина ребер 0,4 мм, расстояние между ними – 1,6 мм. Ребра собраны в два блока. Крепится вся конструкция на шесть винтов – четыре по периметру хорошо отполированного основания…

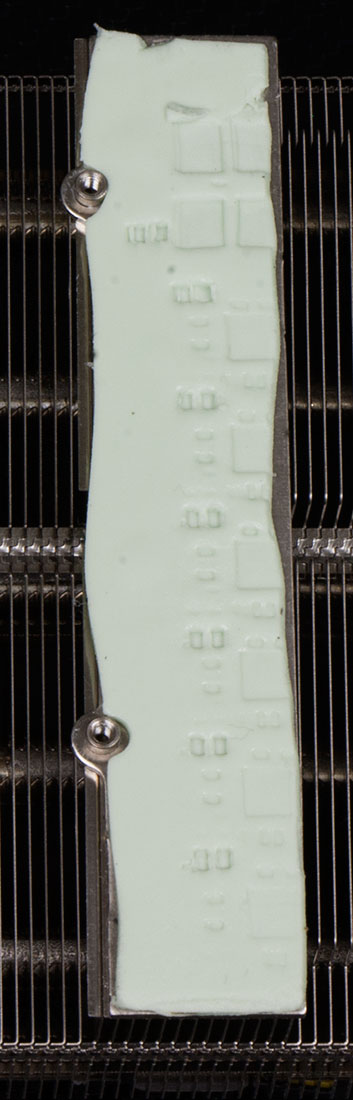

… И два возле системы питания. Они дополнительно прижимают текстолит к радиатору для плотного контакта термопрокладки с силовой частью подсистемы питания.

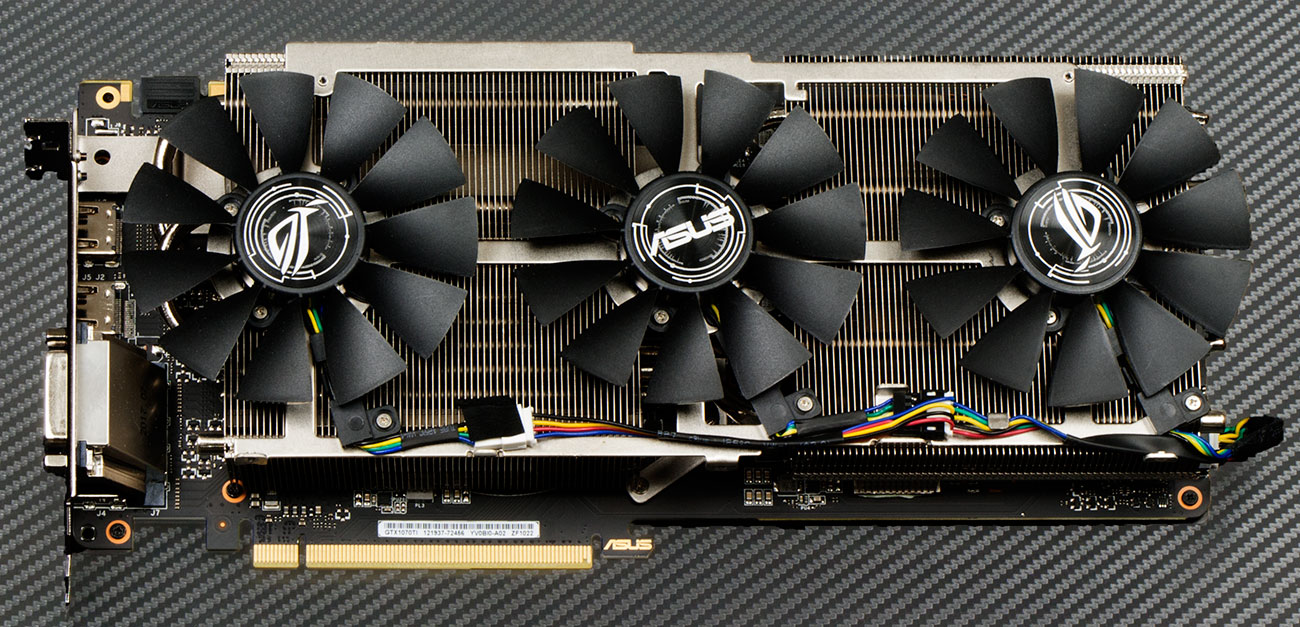

Принудительную конвекцию обеспечивают три вентилятора с диаметром крыльчатки 87 миллиметров.

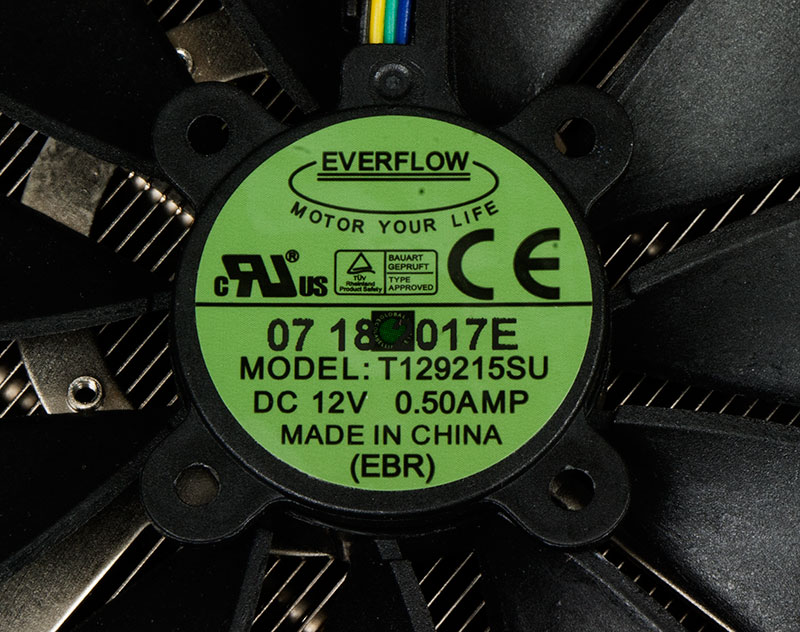

Модель T129215SU производства Everflow, поддерживается ШИМ управление.

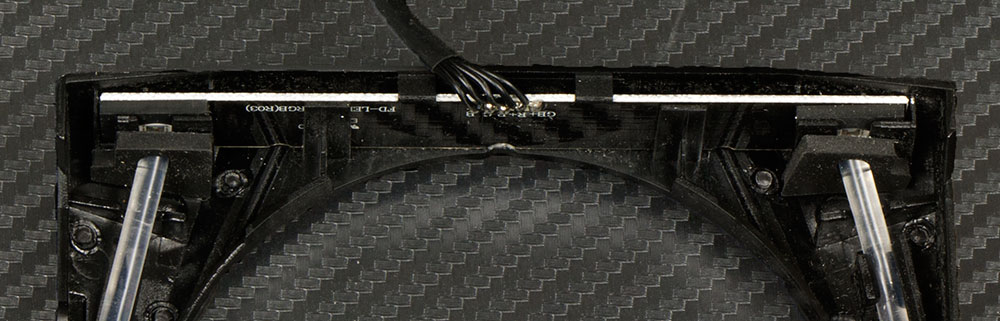

Механическая часть вентиляторов легко повреждается от изгибов крыльчатки, а потому сверху установлен пластиковый кожух. Также в него встроена RGB подсветка, управляемая с фирменного приложения.

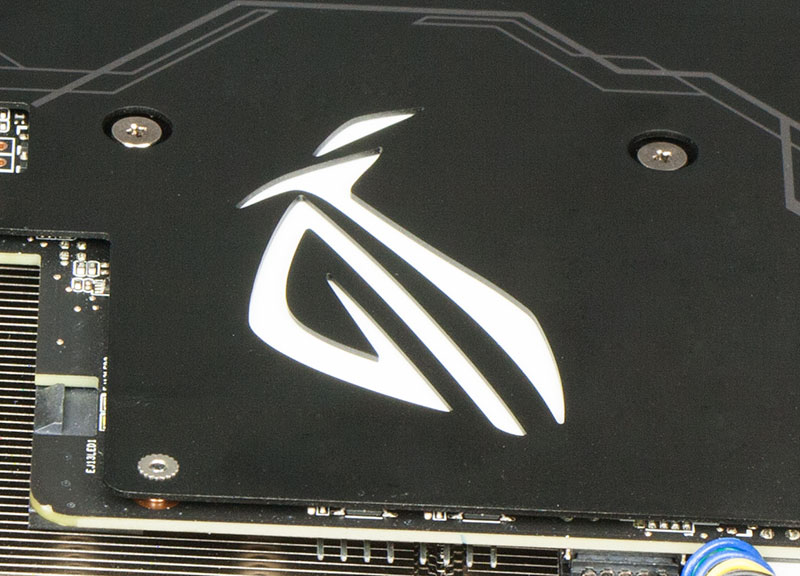

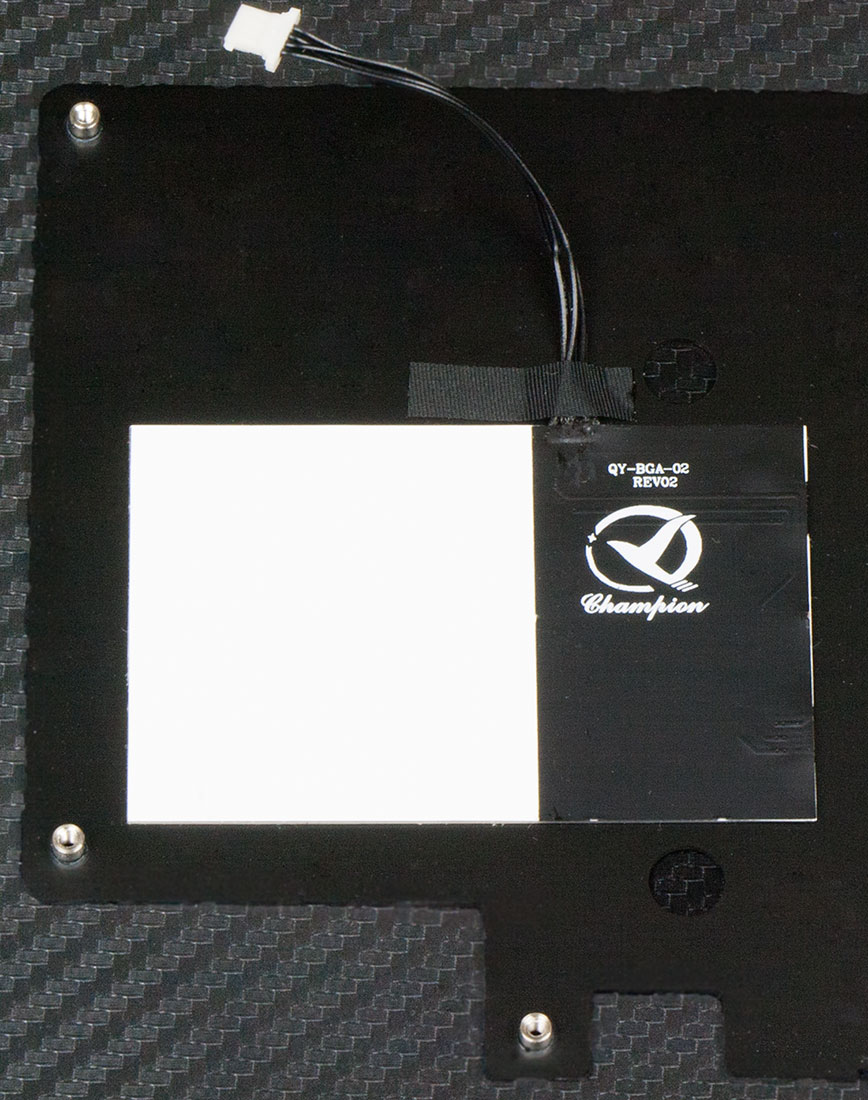

Похожий модуль подсветки установлен в металлическую пластину на обороте платы.
Он подсвечивает логотип ROG.
Рядом с разъемами подключения подсветки установлена пара четырехпиновых коннекторов.
Возможность настраивать скорость вращения корпусных вентиляторов силами видеокарты очень к месту – графический процессор является одним из основных источников тепла в системном блоке, и как минимум один вентилятор работает на него. А чаще два – на вдув и на выдув. Логично ими рулить силами встроенного в плату регулятора, который опирается на данные о температуре GPU, а не городить связку из реобасов, термодатчиков и разветвителей.

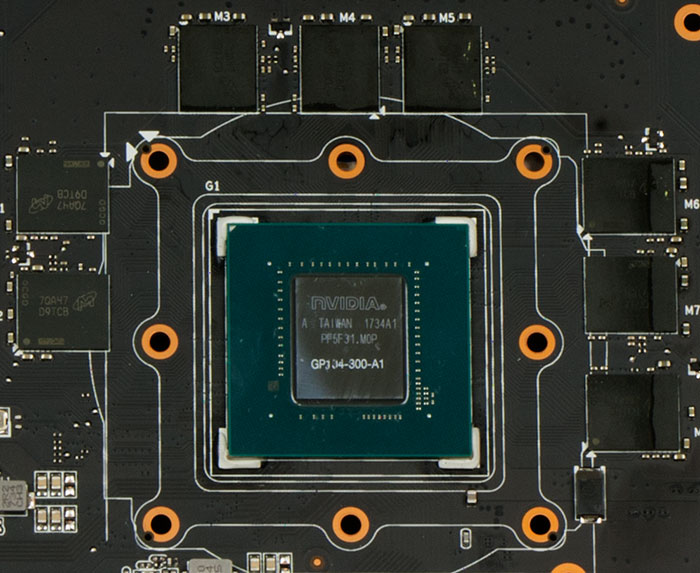

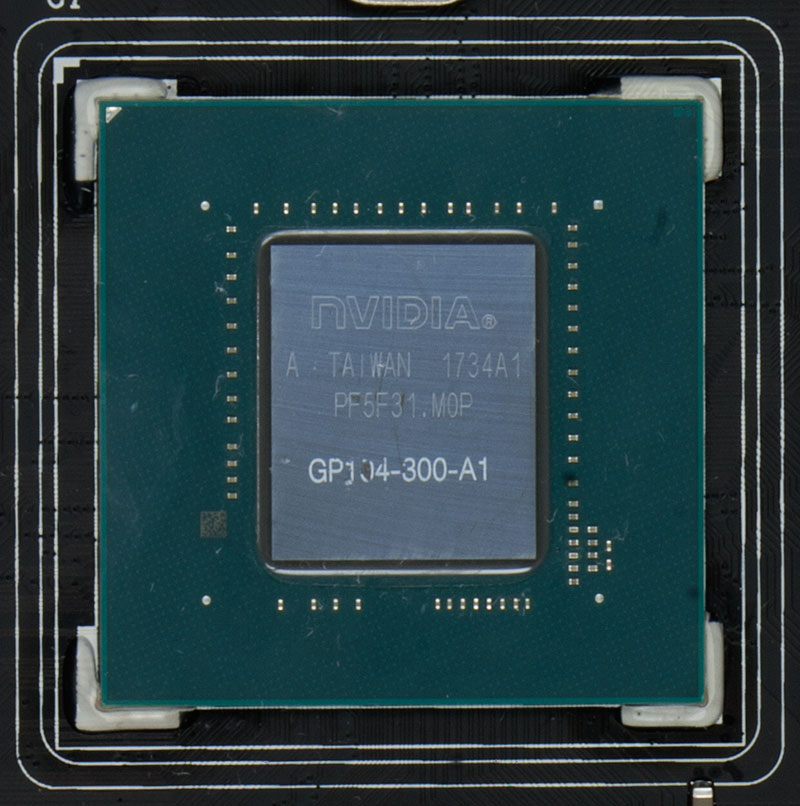

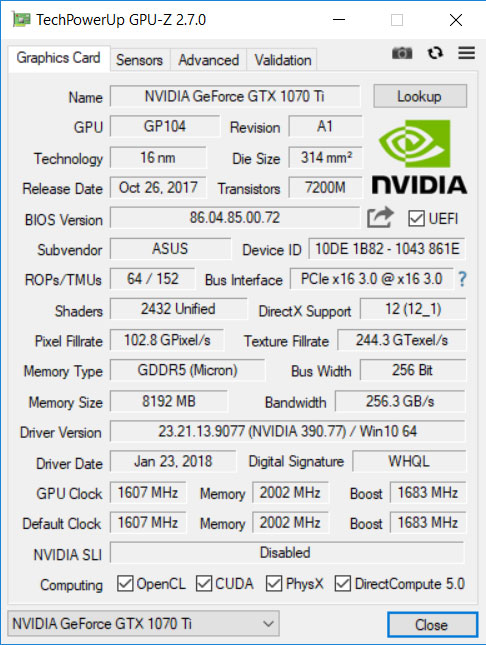

К слову о графическом процессоре. Это GP104 на архитектуре Pascal с 2432 потоковыми процессорами, 152 текстурными блоками и 64 ROP. До GTX 1080 осталось всего-ничего – 128 потоковых процессоров и 8 текстурных блоков.

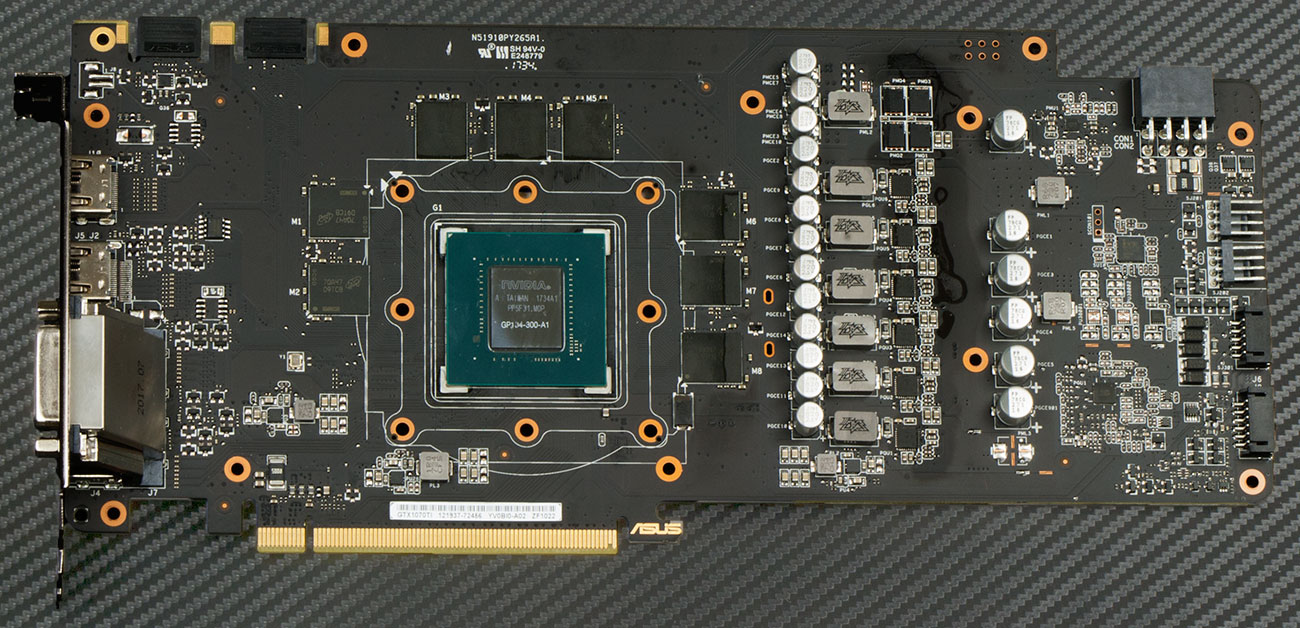

Видеопамять – GDDR5, 8 гигабайт в восьми микросхемах, распаянных вокруг GPU.
Тактовые частоты – 1607-1683 МГц по ядру и 2002(8008) МГц по памяти. Под нагрузкой графический процессор разгоняется до 1976 мегагерц.
Система питания легко выдержала такие частоты, температура силовых элементов не превышала 80 градусов под нагрузкой.

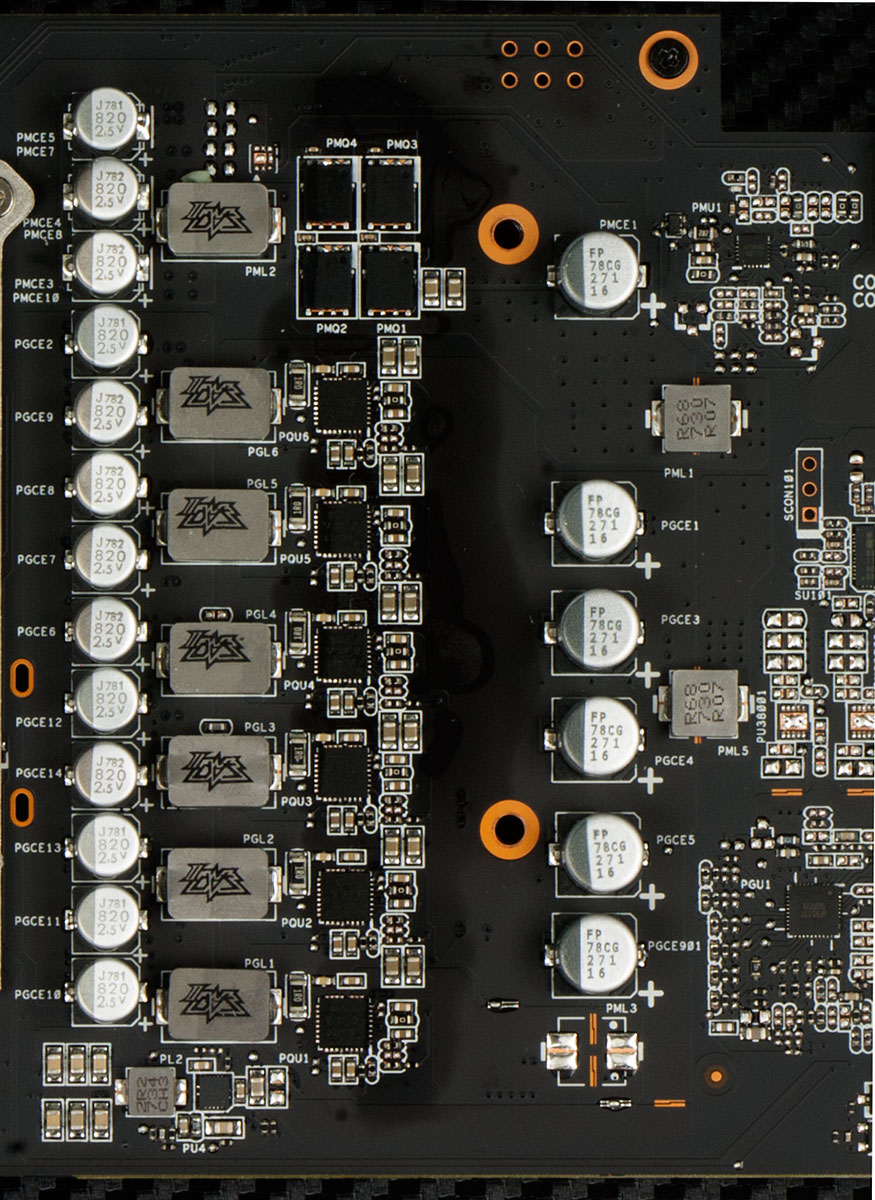

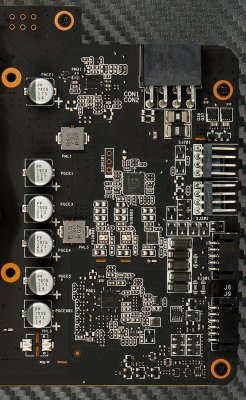

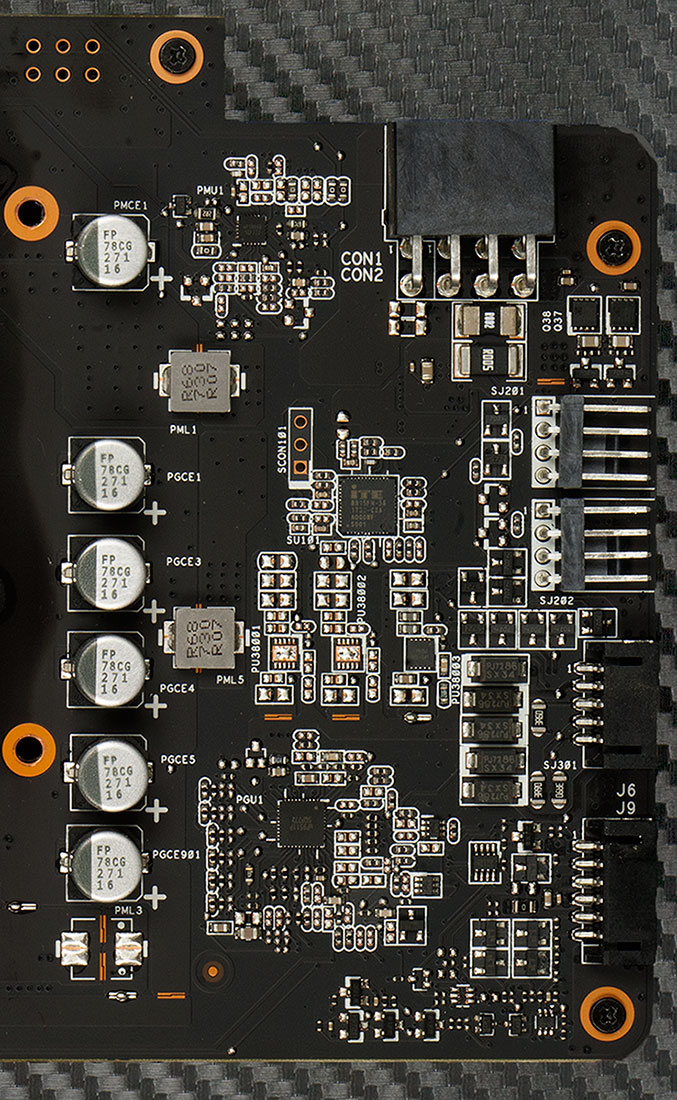

Преобразователь семифазный, управляется контроллером uP9511P.
Фирменное ПО
Контролировать состояние видеокарты, настраивать частоты и напряжения можно через фирменную утилиту GPU Tweak II.

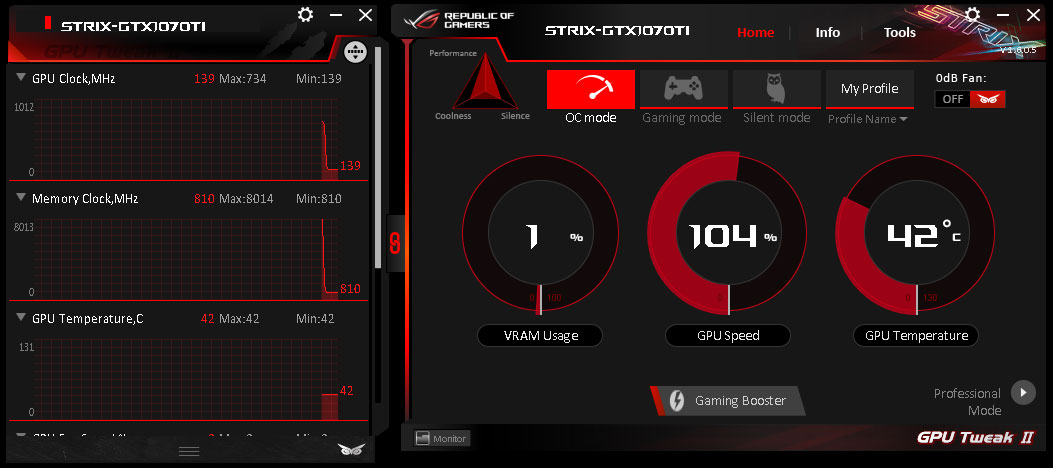

По умолчанию пользователю предлагается выбрать один из трех профилей – OC mode, Gaming mode или Silent mode. Отличия на первый взгляд не видны, но после тестов в играх картина проясняется: максимальные тактовые частоты графического ядра различаются на 50-60 МГц. Максимальные 1976 достигнуты в OC mode без дополнительной ручной настройки.

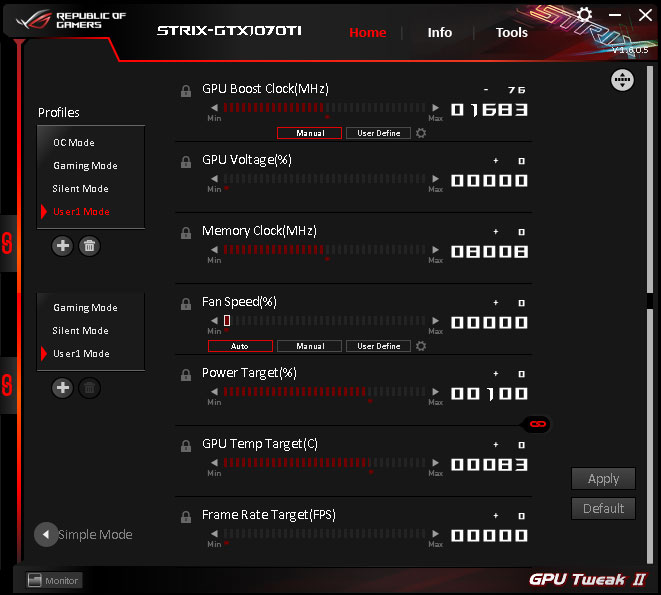

В User mode доступно ручное изменение частот, напряжений и порогов срабатывания вентиляторов.

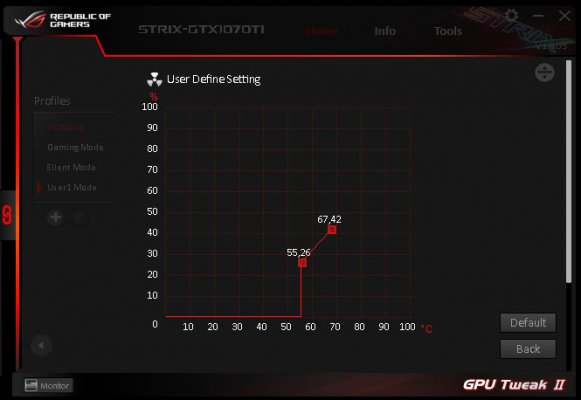

Есть и ручная корректировка зависимости оборотов от температуры графического процессора.

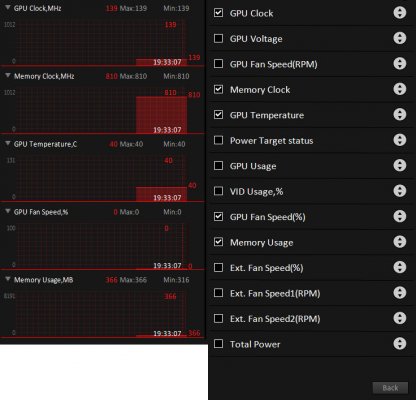

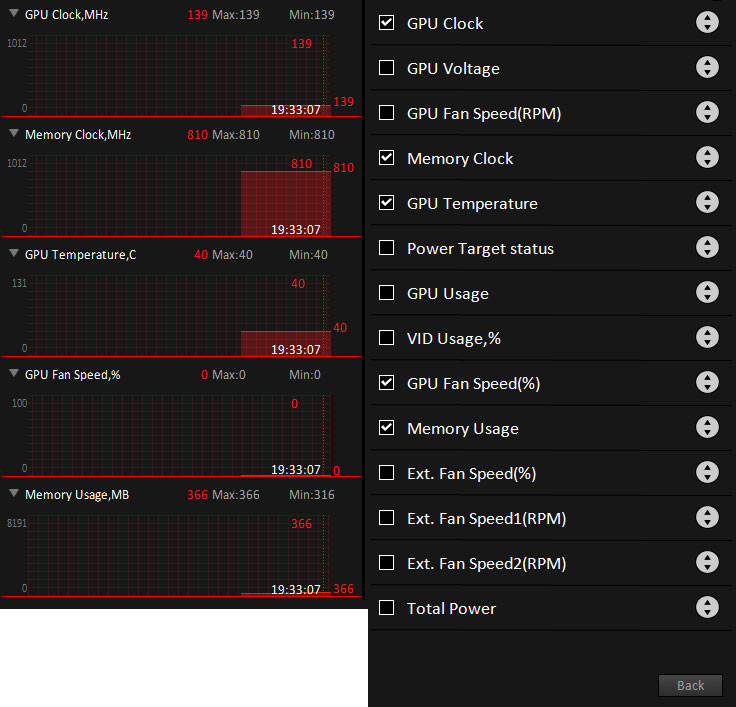

Наблюдать за результатами удобно на встроенном окне мониторинга. Всего доступно для отображения 14 параметров, скорость движения графика настраивается в небольших пределах.

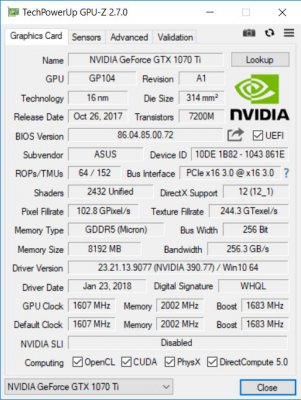

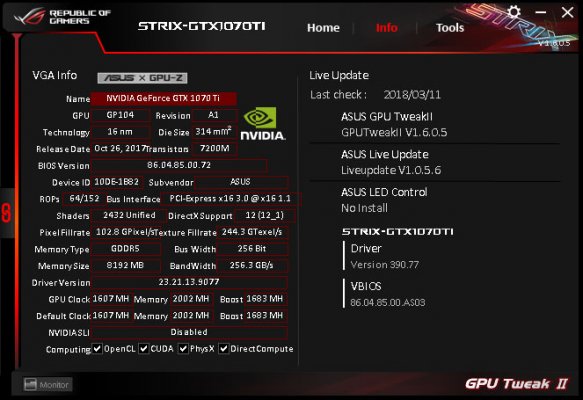

Базовая информация отображена на вкладке Info.

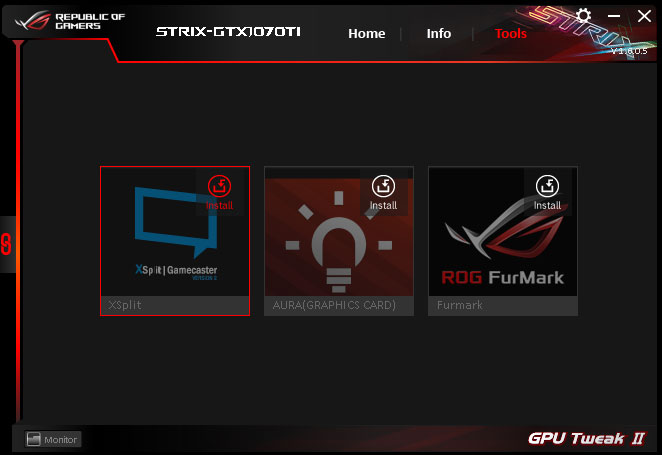

Вкладка Tools предлагает скачать программу для трансляций и две дополнительные утилиты.
Первая – FurMark c фирменным интерфейсом, пригодится для проверки стабильности установленных в ручном режиме частот.

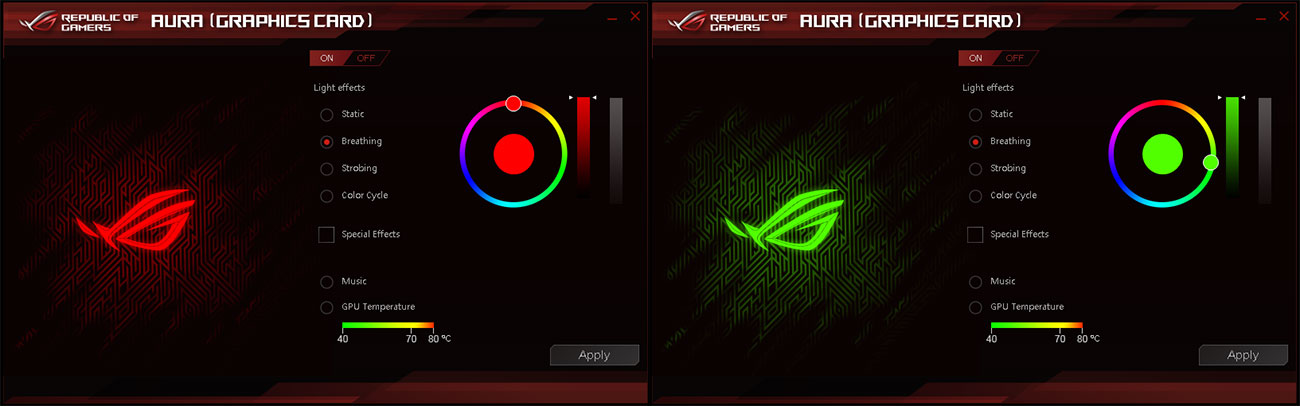

Вторая – Aura, предназначена для управления цветом подсветки.
Результаты тестов

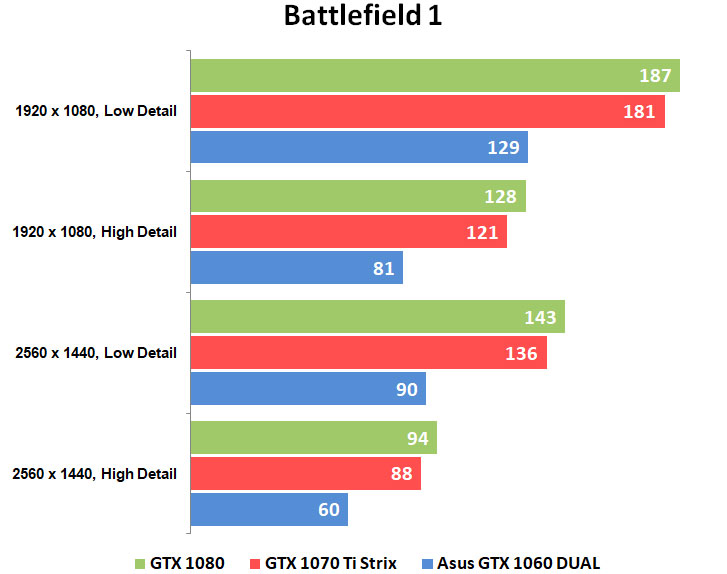

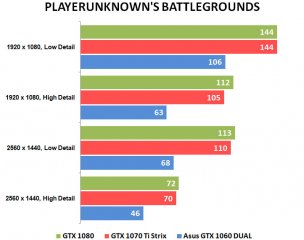

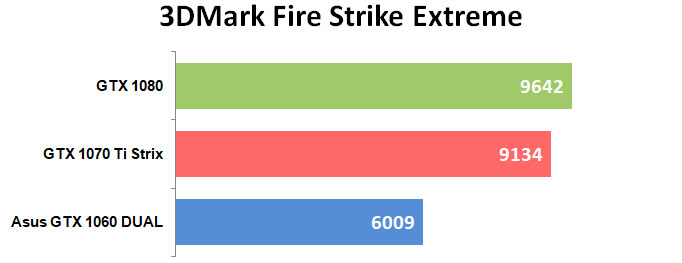

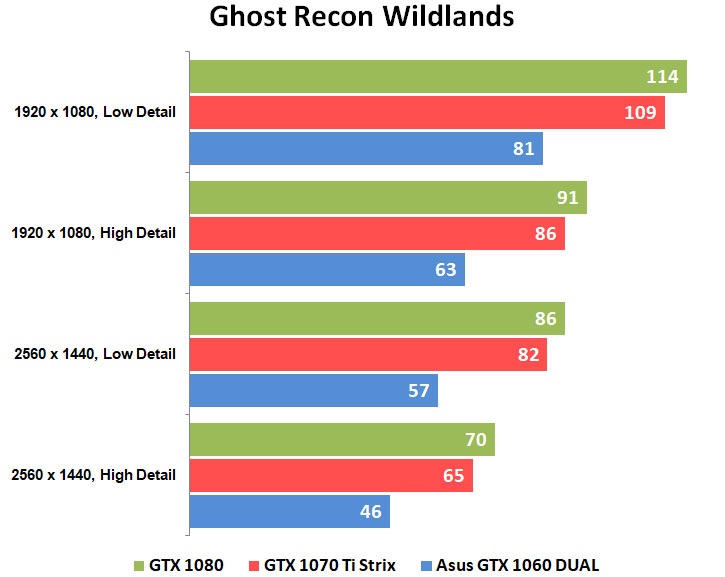

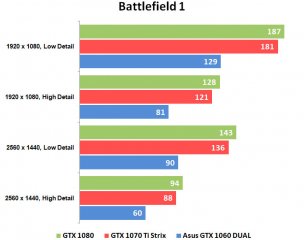

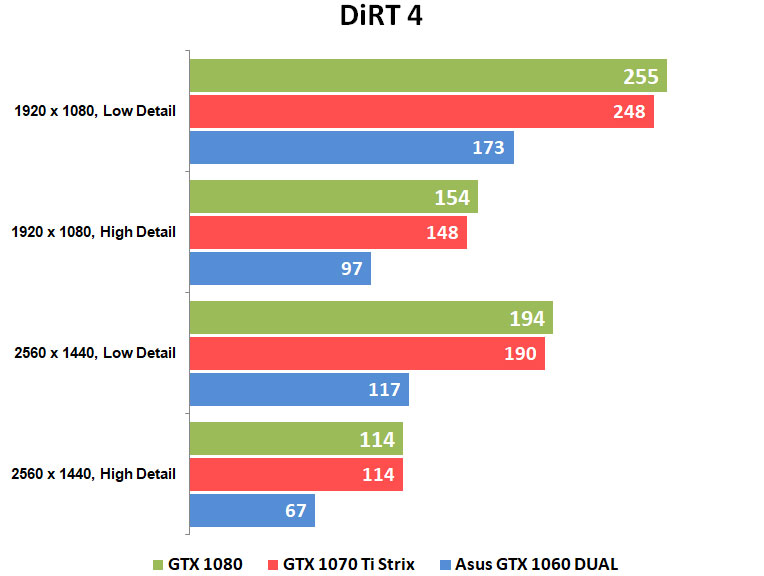

Для наглядности в графики производительности GTX 1070 Ti добавили результаты GTX 1080 и недавно рассмотренной GTX 1060 с шестью гигабайтами видеопамяти.

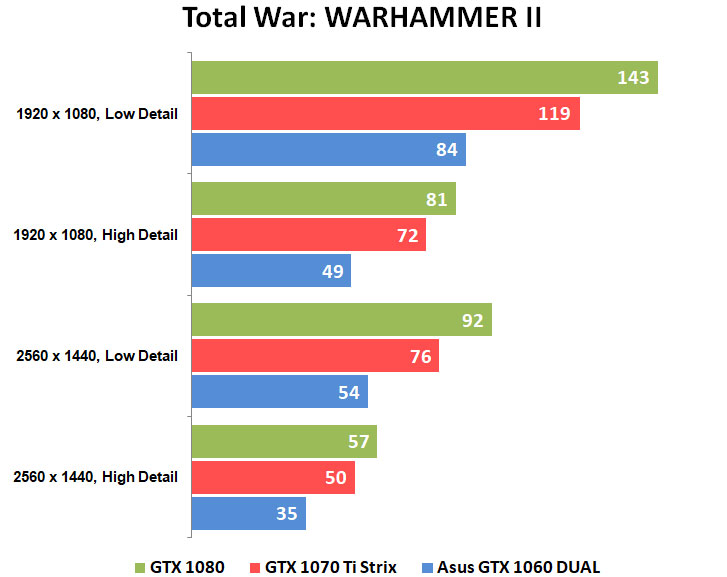

Хорошо заметен разрыв между 1060 и 1070 Ti, там сильно не хватает обычной 1070. Увы, на момент тестирования обычной «семидесятки» под руками не оказалось. Не менее очевиден малый разрыв между 1070 Ti и 1080, часто его можно посчитать по пальцам двух рук. Исключение одно — Total War: Warhammer II c низкими настройками качества. На играбельность этот результат не влияет – 119 и 143 кадра в секунду одинаково плавно выглядят на экране, да и между 92 и 76 разницу без счетчика fps заметит лишь зоркий киберспортсмен. В остальном же выводы просты: и FullHD, и QHD даются 1070 Ti одинаково легко. Не последнюю роль играют высокие штатные частоты видеокарты – почти 2 ГГц при штатном «бусте» менее 1700 МГц.

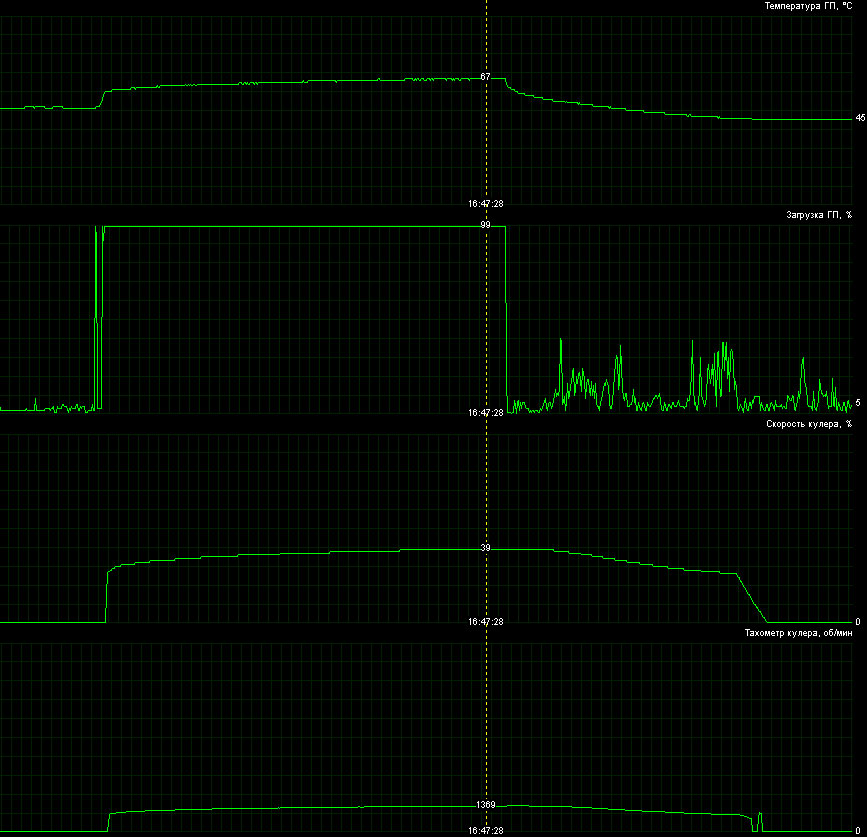

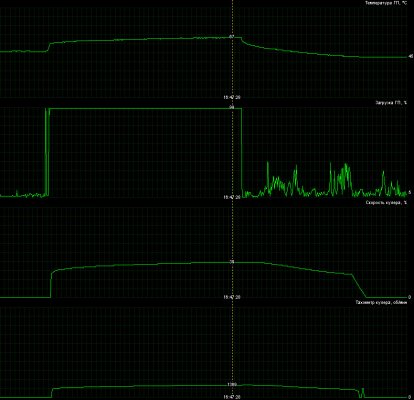

Работа штатного кулера с настройками по умолчанию отражает график из Afterburner:

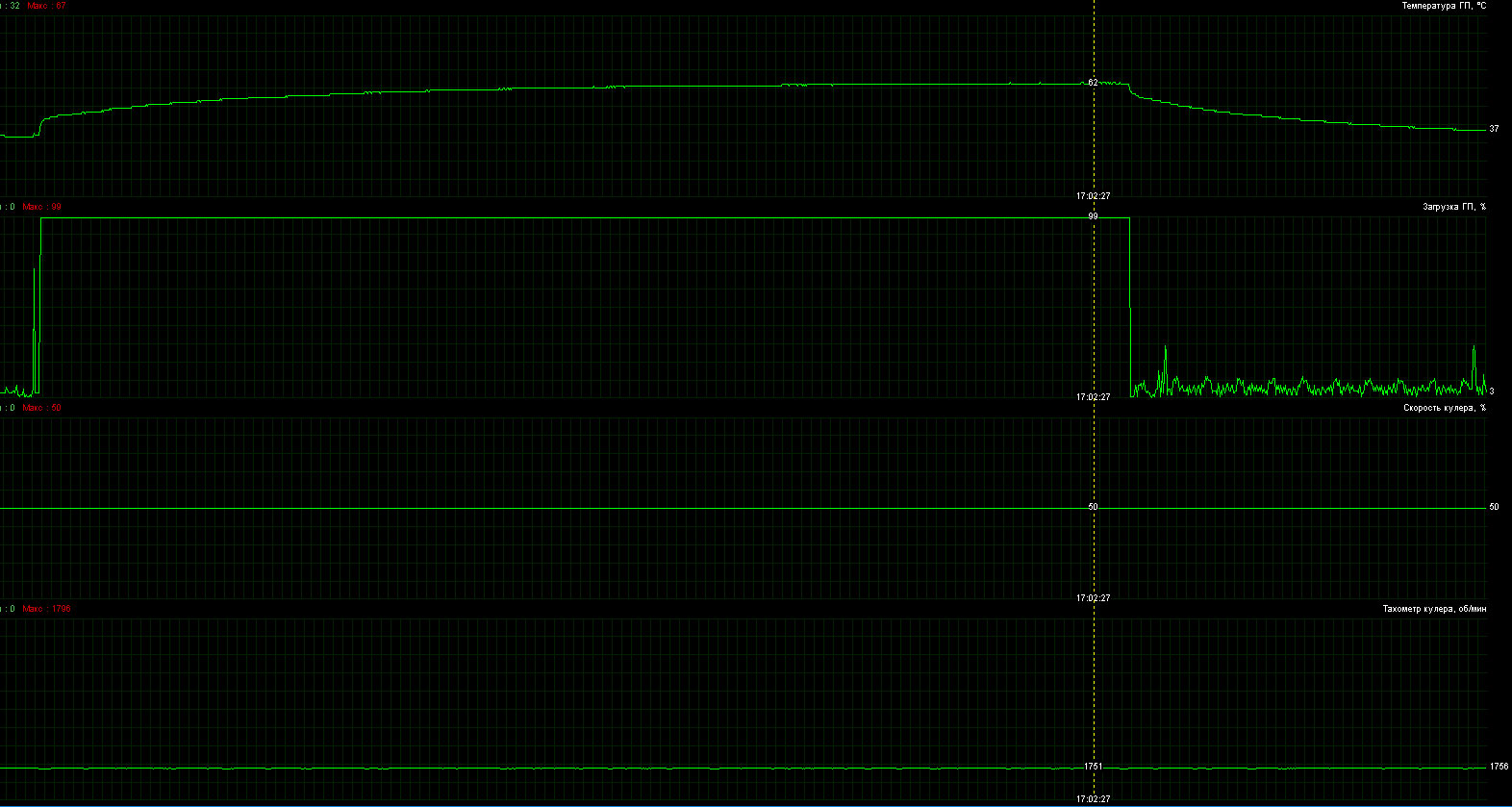

67 градусов в загрузке при 25 комнатных – это очень хороший показатель. Но можно и меньше, если отключить автоматику и зафиксировать обороты вентиляторов на 50%.
Шум сквозь корпус ещё не пробивается, а графический процессор похолодел на 5 градусов под нагрузкой.

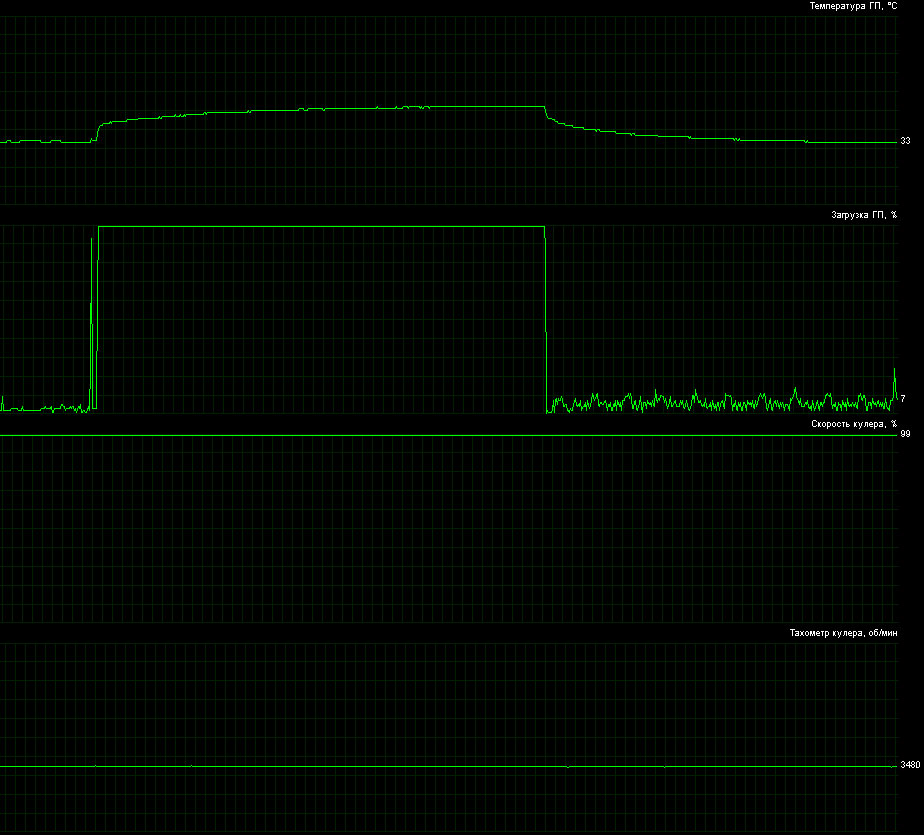

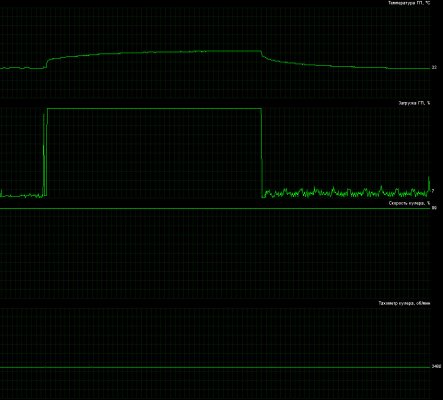

Но полная скорость – все 3480 оборотов в минуту – создает значительные акустические проблемы, на постоянную работу уже не оставить в таком режиме. И даже 54 градуса на GPU не оправдают назойливый аэродинамический шум из системного блока.
Подведем итоги
ASUS ROG Strix GeForce GTX 1070 Ti – качественная и красивая видеокарта. Каждый элемент, будь то печатная плата, система охлаждения или подсветка проработаны и отлично функционируют в составе единого продукта. Возможность подключить корпусные вентиляторы сильно упростит настройку последних для тихой и эффективной работы, а фирменная утилита-твикер дает возможность оценить частотный потенциал графического процессора.
Плюсы
- Тихая и эффективная система охлаждения
- Высокая частота GPU
- Красивая подсветка
- Два 4-пин разъема под корпусные вентиляторы
- Фирменная программа-твикер
Минусы
Не обнаружены
Может не понравиться:
- Цена
- Высота системы охлаждения
