Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

Если покупатели этой материнской платы от ASUS и будут о чём-то жалеть, то только об опустевшем кошельке

Такого успеха процессоров Ryzen третьей серии, по-моему, не было со времен Athlon и сокета 939, когда Intel слишком увлеклась переходным ядром и откровенно просела по производительности. Естественно, производители плат под столь удачные во всех смыслах камни выпустили модели на любой вкус и бюджет — одна другой краше и функциональнее.

Сегодня внимание будет направлено на новую плату серии Crosshair от ASUS с номером восемь. А ещё пять лет назад правила бал четвертая… Да, быстро время летит. Поэтому не будем более отвлекаться и приступим к распаковке, там есть на что обратить внимание.

Технические характеристики

  • Форм-фактор: ATX (305 x 244 мм).
  • Процессорный разъем: Socket AM4.
  • Системная логика: AMD X570.
  • Оперативная память: 4 × DIMM, DDR4-2133…4800 до 128 ГБ.
  • Звук: ROG SupremeFX 7.1 HD (Realtek ALC1220 + ESS ES9023P).
  • Сеть проводная: 1-гигабитный Ethernet (Intel I211-AT), 2,5-гигаитный Ethernet (Realtek RTL8125-CG);
  • Сеть беспроводная: Wi-Fi 802.11ax 2×2 (Intel Wi-Fi 6 AX200), Bluetooth 5.0.
  • Слоты расширения: 3 × PCI-Ex16, 1 × PCI-Ex1.
  • Накопители: 8 × SATA III 6 Гб/с, 2 × M.2 NVMe / SATA III 6 Гб/с.
  • Задняя панель: оптический выход (S/PDIF), кнопки Clear CMOS и USB BIOS Flashback, 2 × SMA (Wi-Fi, Bluetooth), 5 × джек TRS 3,5 мм, 4 × USB 3.2 Gen 1, 8 × USB 3.2 Gen 2, 2 × LAN (RJ45).

Цена ASUS ROG Crosshair VIII Hero Wi-Fi на момент написания обзора составляет 30 000 рублей.

Комплектация

Коробка объемная по современным меркам, из плотного картона.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

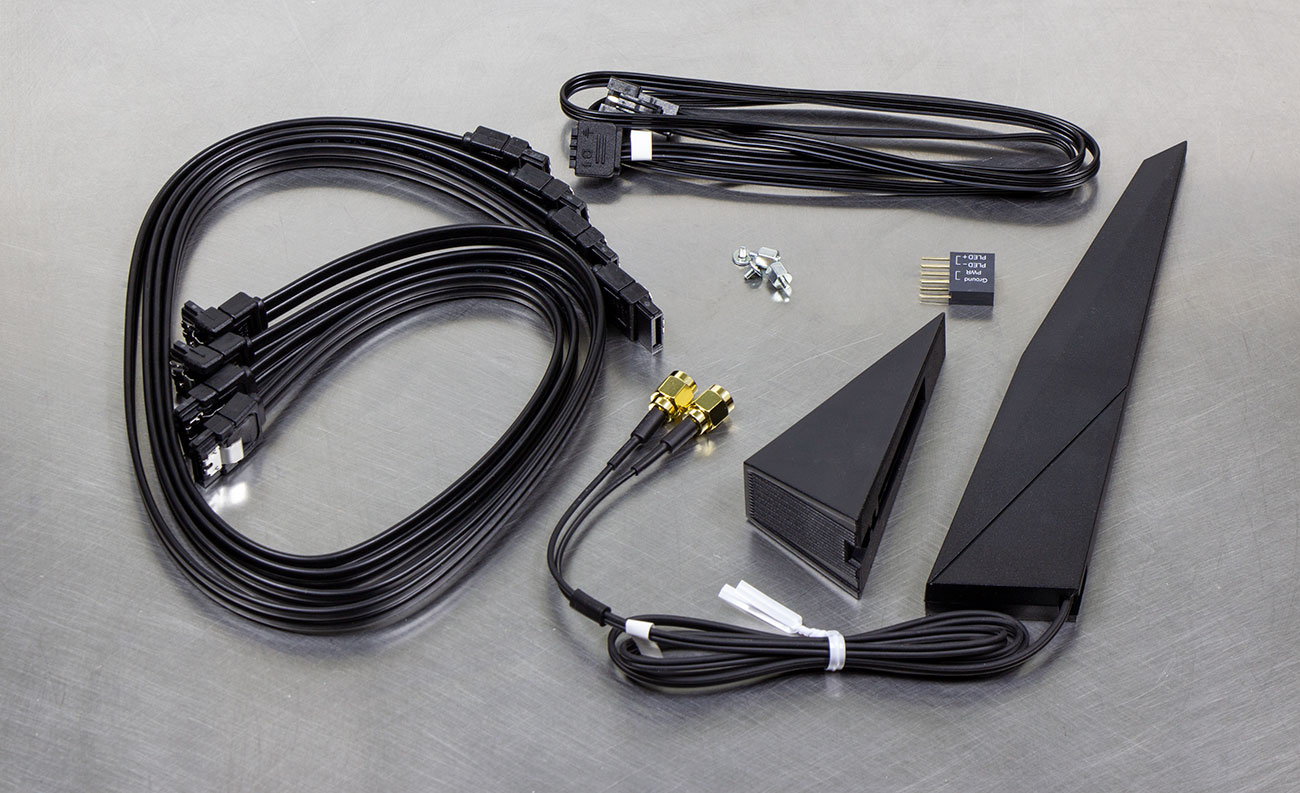

Комплектацию традиционно можно разделить на бумажно-информационную составляющую и дополнительные аксессуары. В числе последних SATA-кабели, удлинители для подключения светодиодных лент, антенна к Wi-Fi-модулю, переходник для быстрого подключения разъемов на передней панели и винты крепления для M.2-накопителей.

Внешний вид

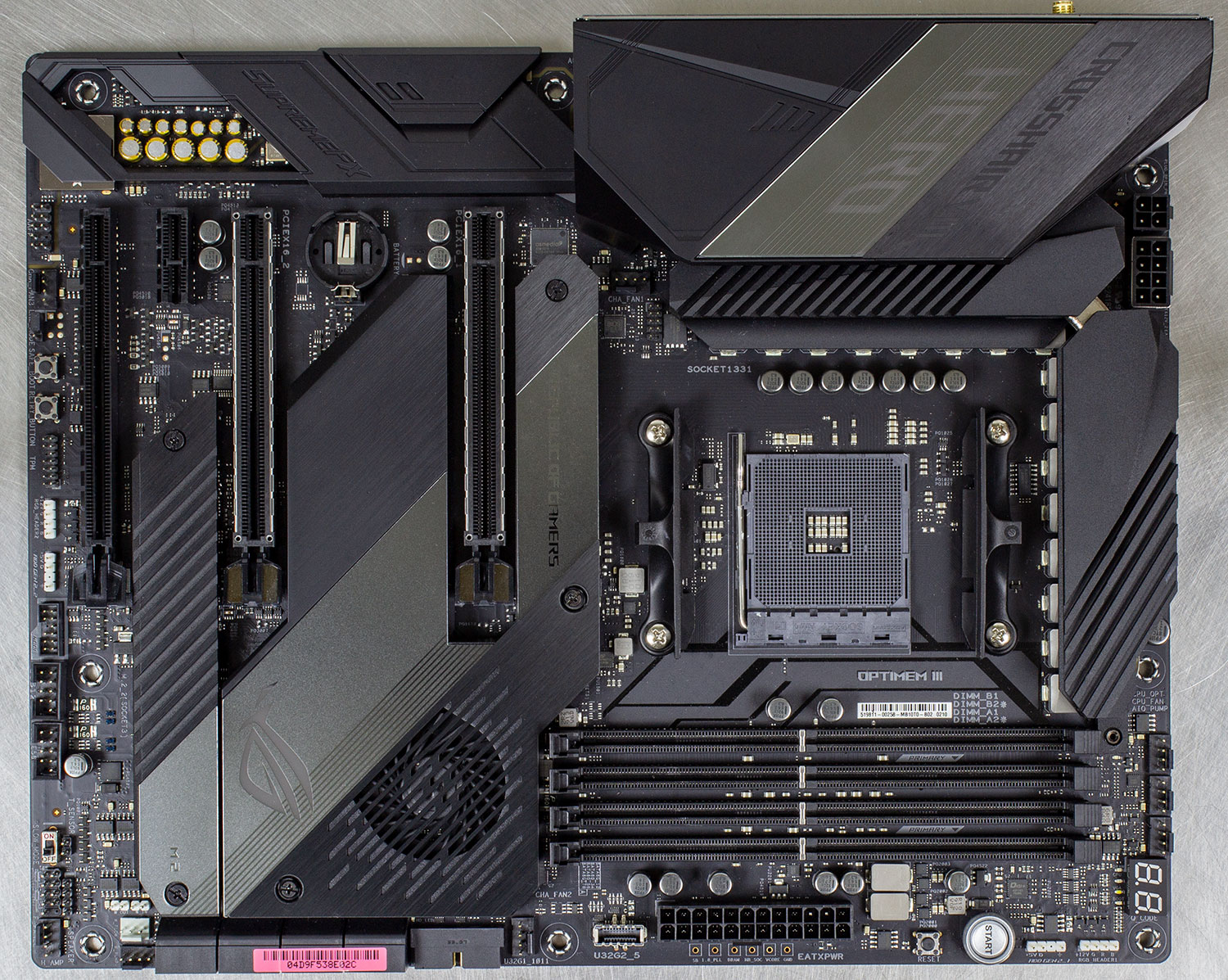

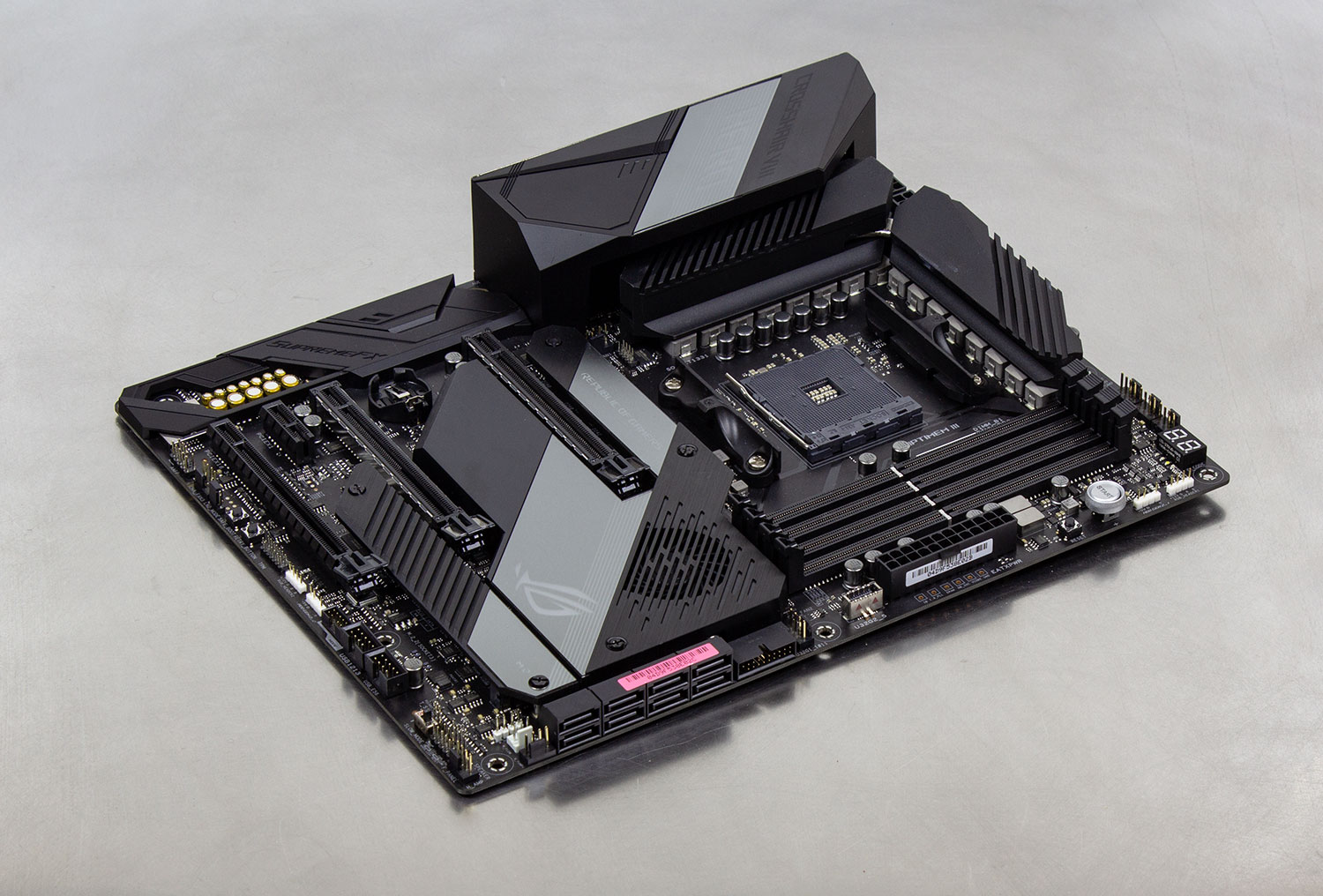

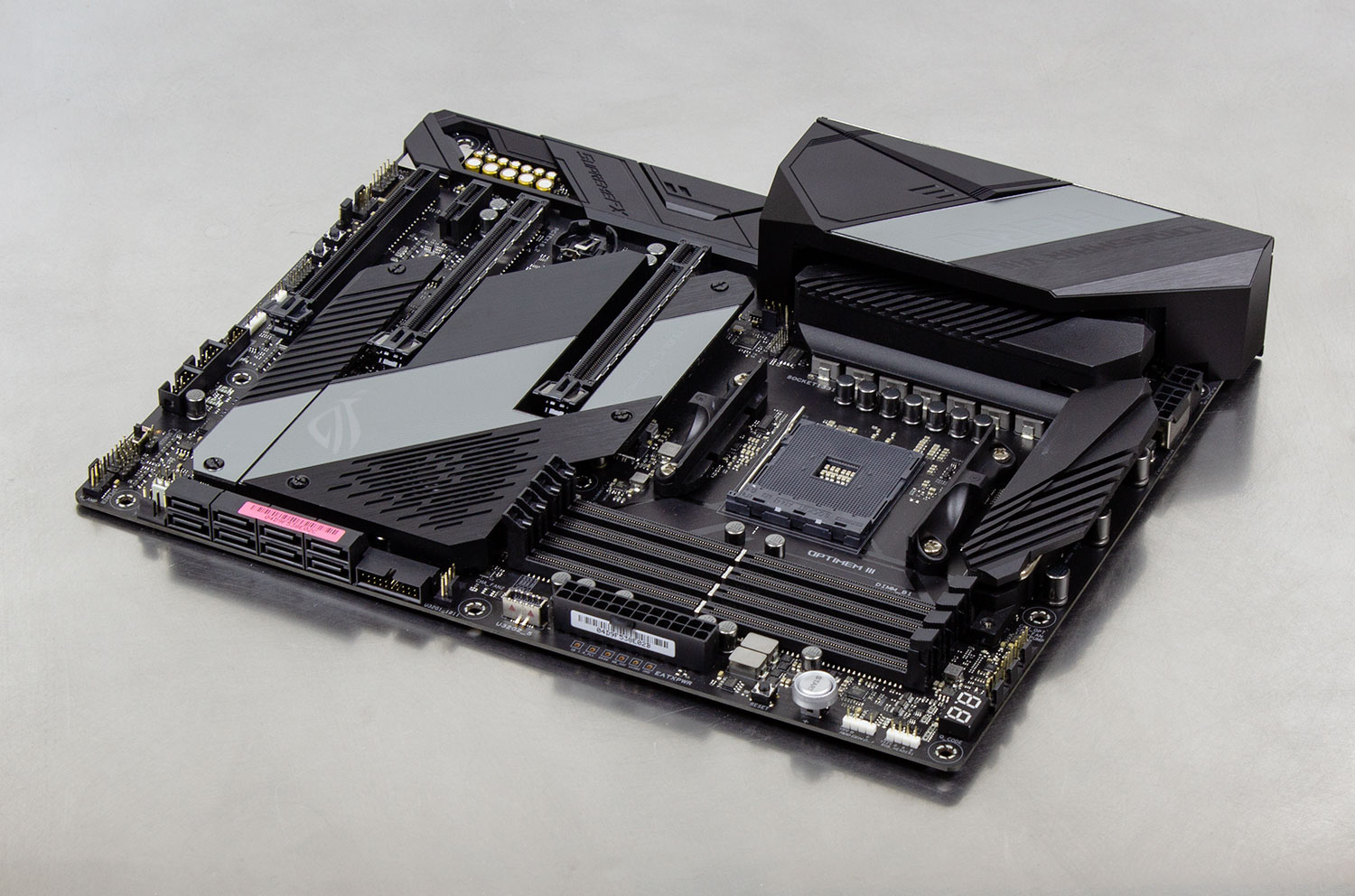

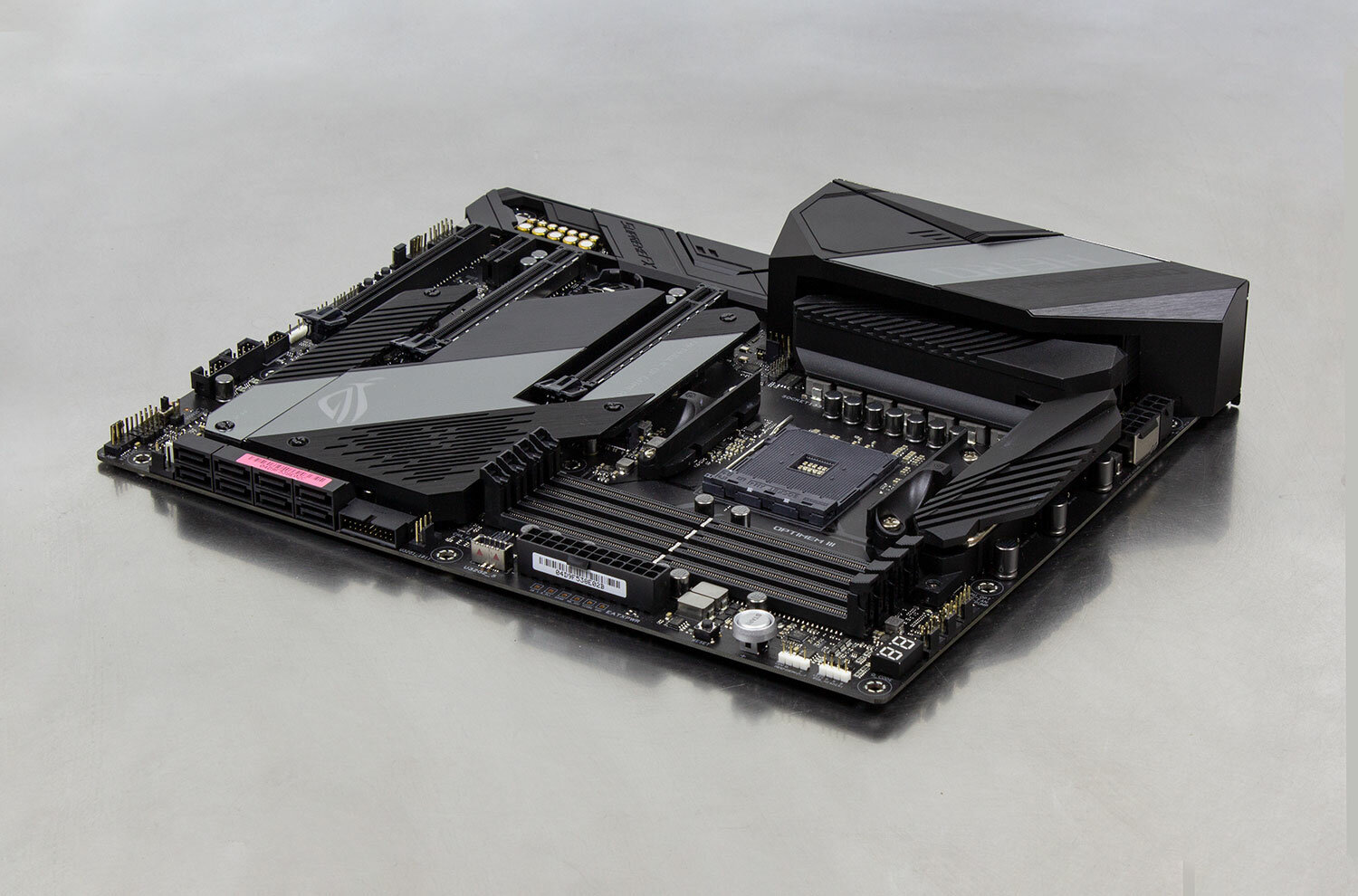

Топовую материнскую плату ASUS на любом наборе системной логики видно сразу: обилие разъемов, кожухов, переключателей, кнопок, массивные радиаторы. Crosshair VIII Hero Wi-Fi как раз из таких.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

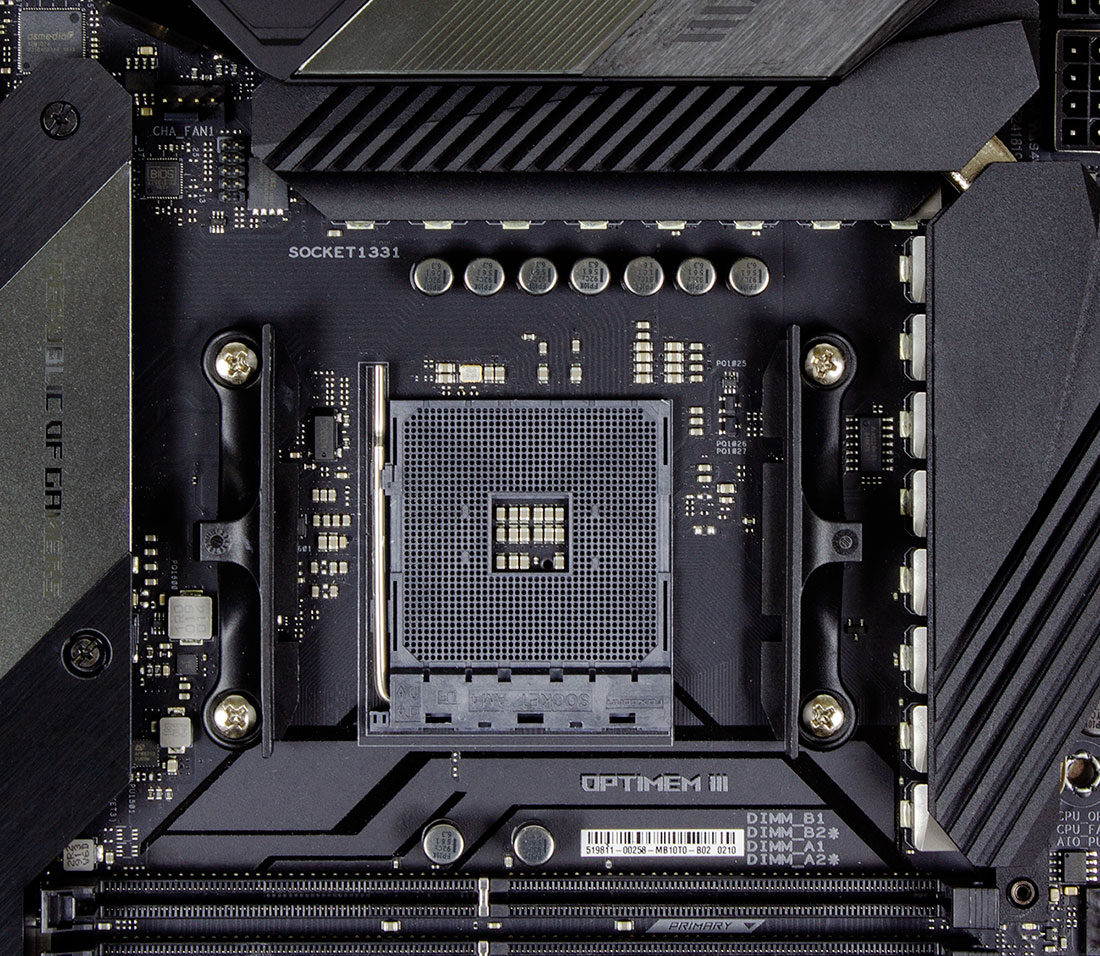

При всем обилии элементов вокруг сокета оставлено достаточно места для систем охлаждения. Сам сокет AM4, так как в основе материнской платы системная логика X570 от AMD. Можно установить процессоры AMD Ryzen 2xxx и 3xxx с интегрированной графикой или без неё.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

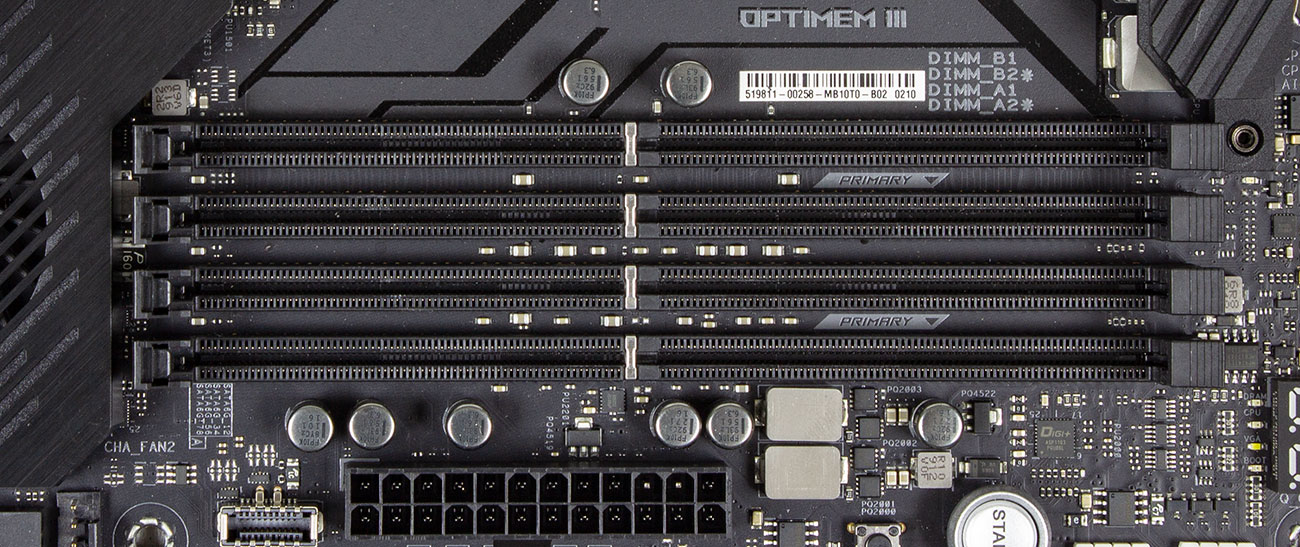

Количество слотов под память стандартное — 4. Поддерживается DDR4 с частотой от 2133 до 4800 МГц (последнее — в разгоне). Удобно, что «первые» слоты помечены не только звездочкой, но и словами «Primary» со стрелочкой. Если бы сделали ещё светодиодный «детектор» модулей, было бы вообще отлично.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

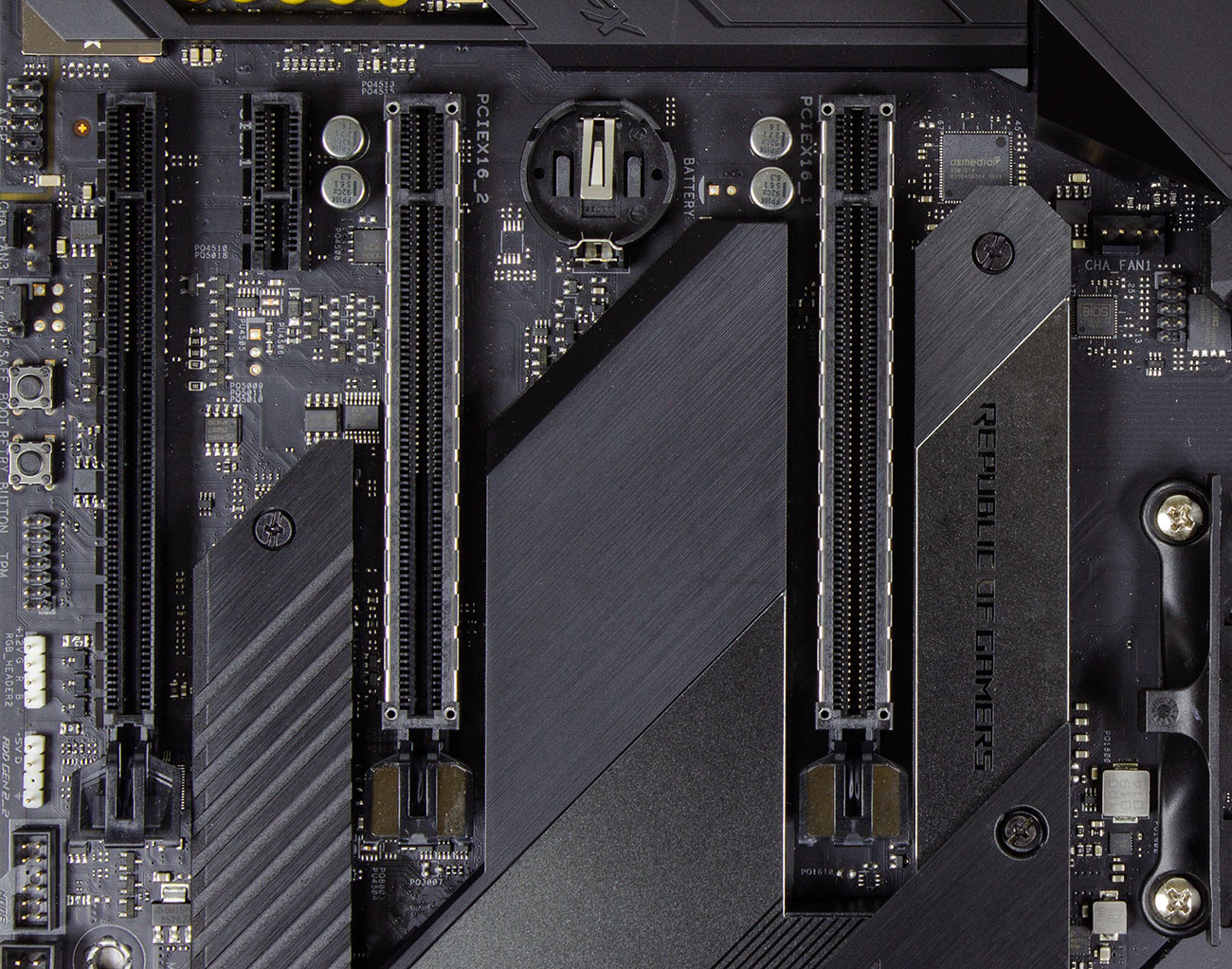

По количеству разъёмов PCI Express ситуация интересная: три PCIEx16 и всего один PCIEx1. Впрочем, учитывая непопулярность плат расширения в наши дни (разве что для работы с видео или звуком) и возвращению к конфигурациям с одной видеокартой, этой четверки PCI Express вполне достаточно. Распределение линий PCI Express по слотам стандартное: x16 при установке одной видеокарты, x8 + x8 при двух, а третий слот x16 работает в режиме x4, больше к нему не подвели.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

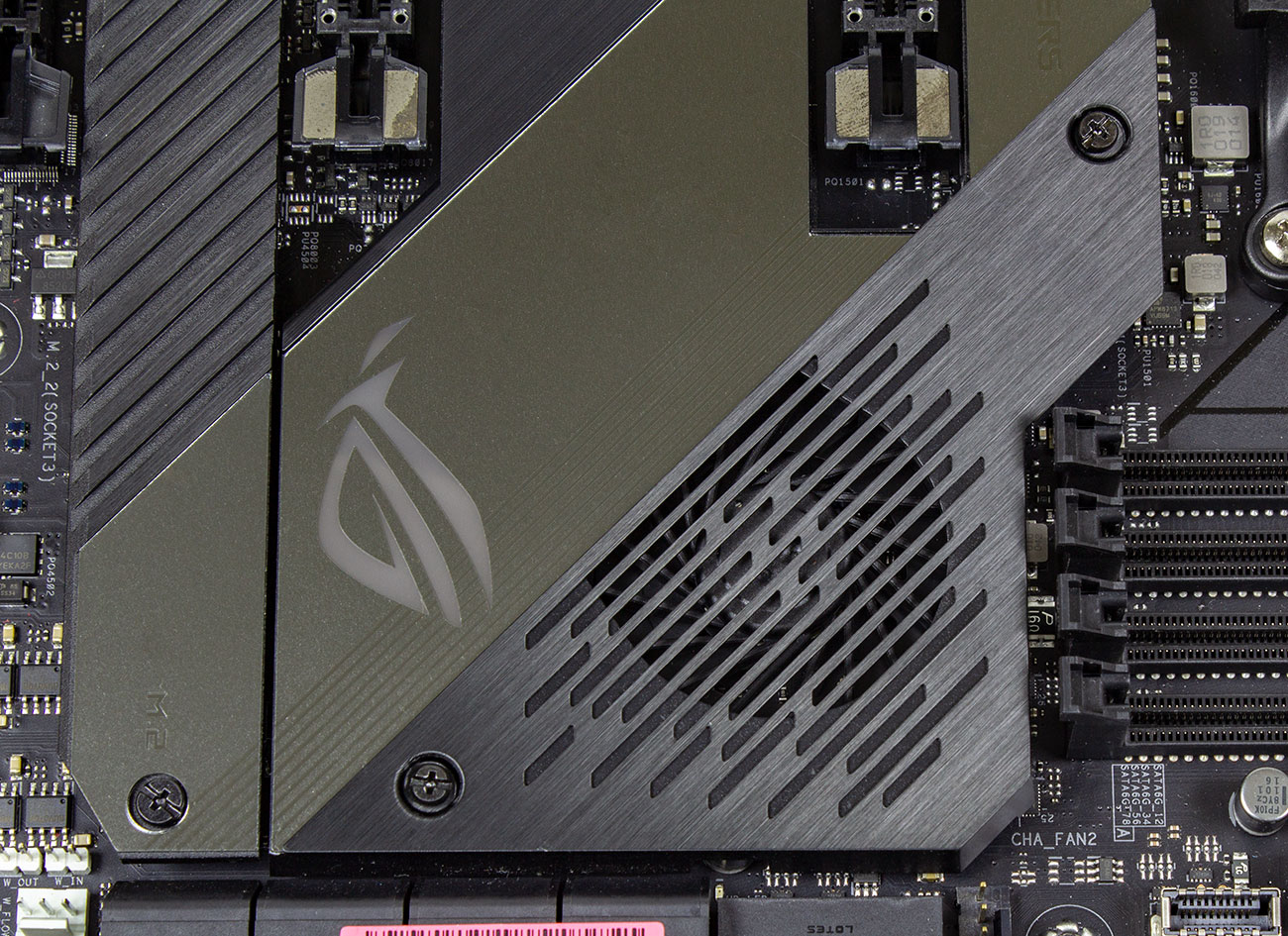

Большая часть поверхности текстолита закрыта пластиково-металлической накладкой, которая состоит из отдельных секций. Кроме визуального украшения она служит для отвода тепла от накопителей.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

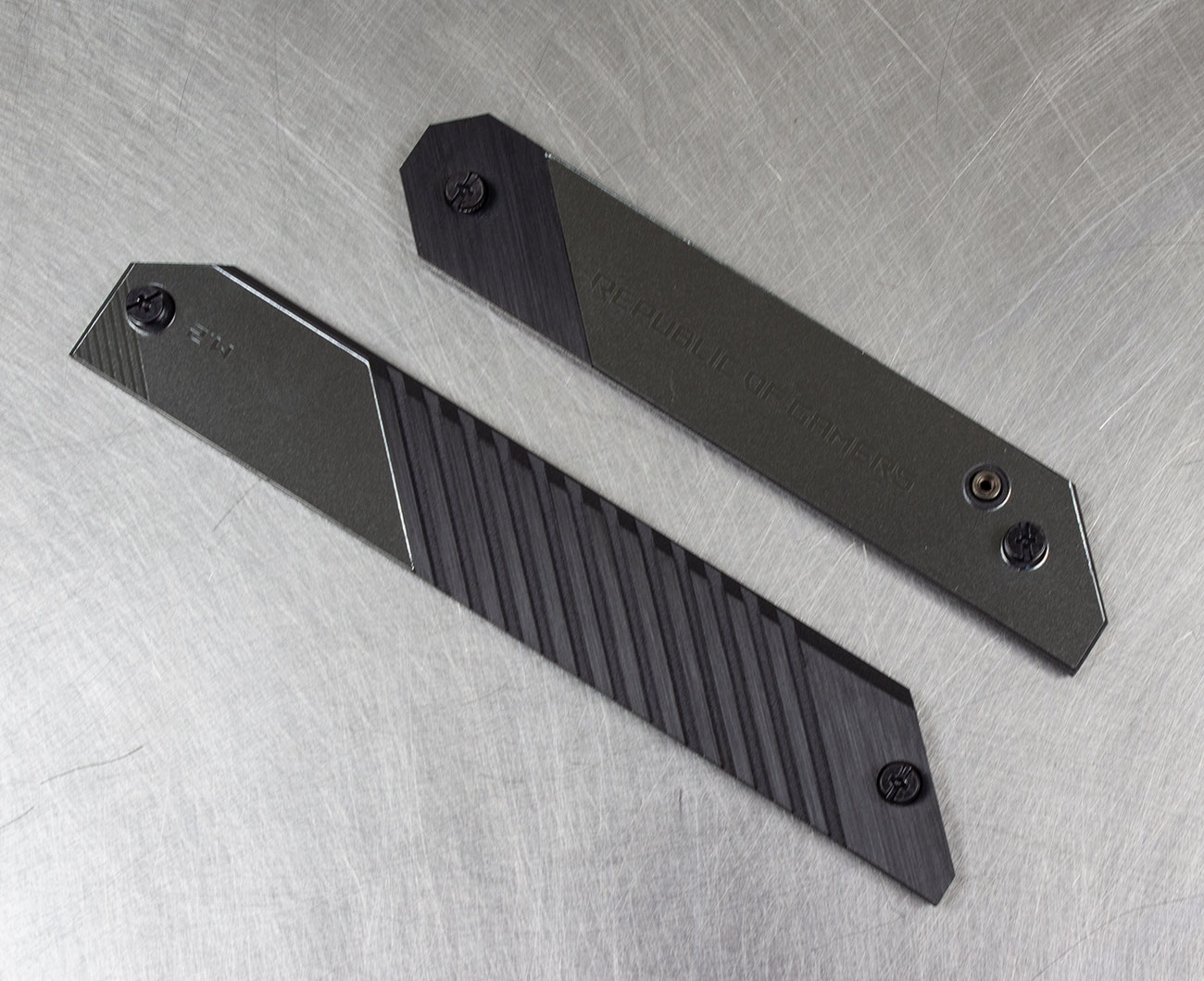

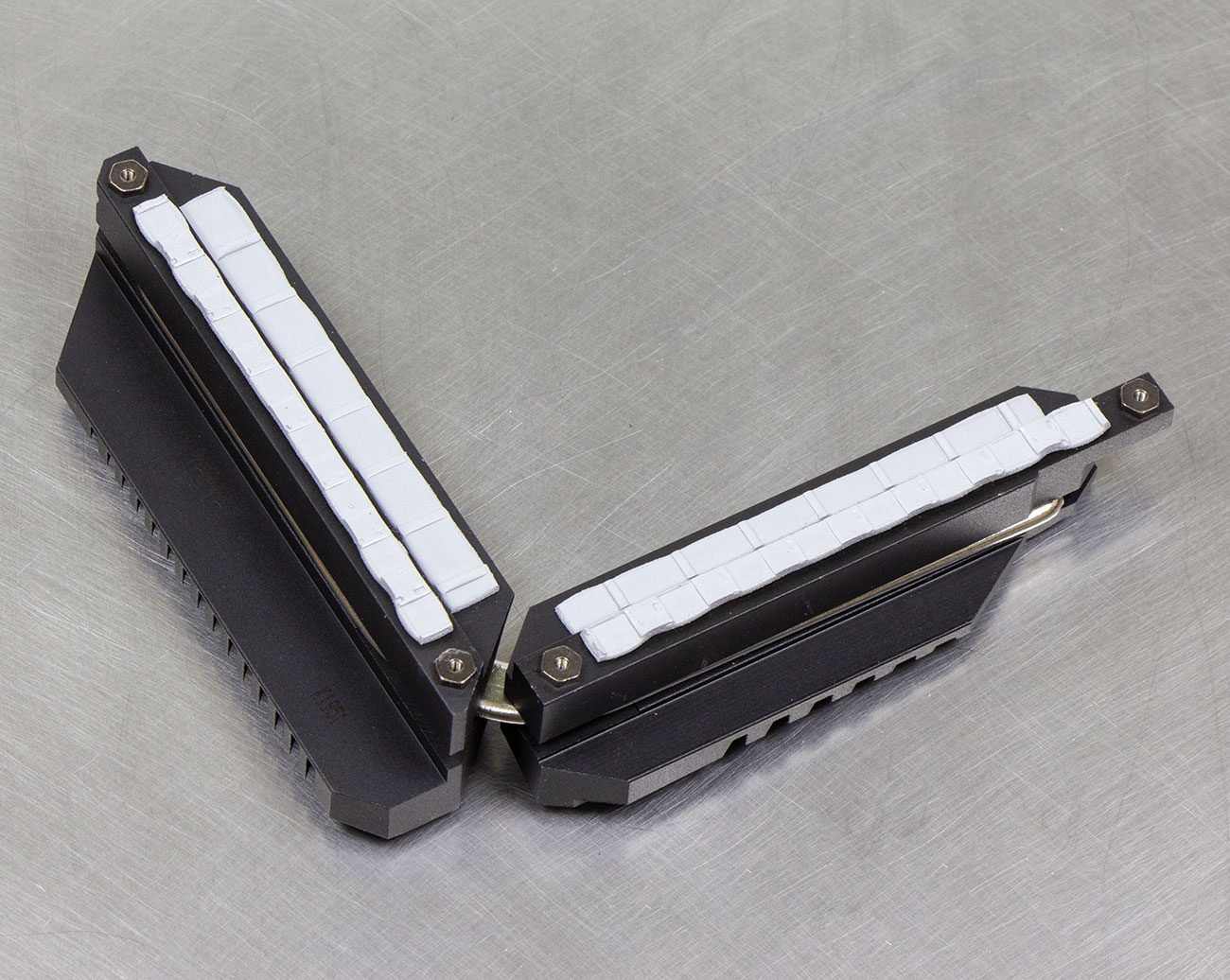

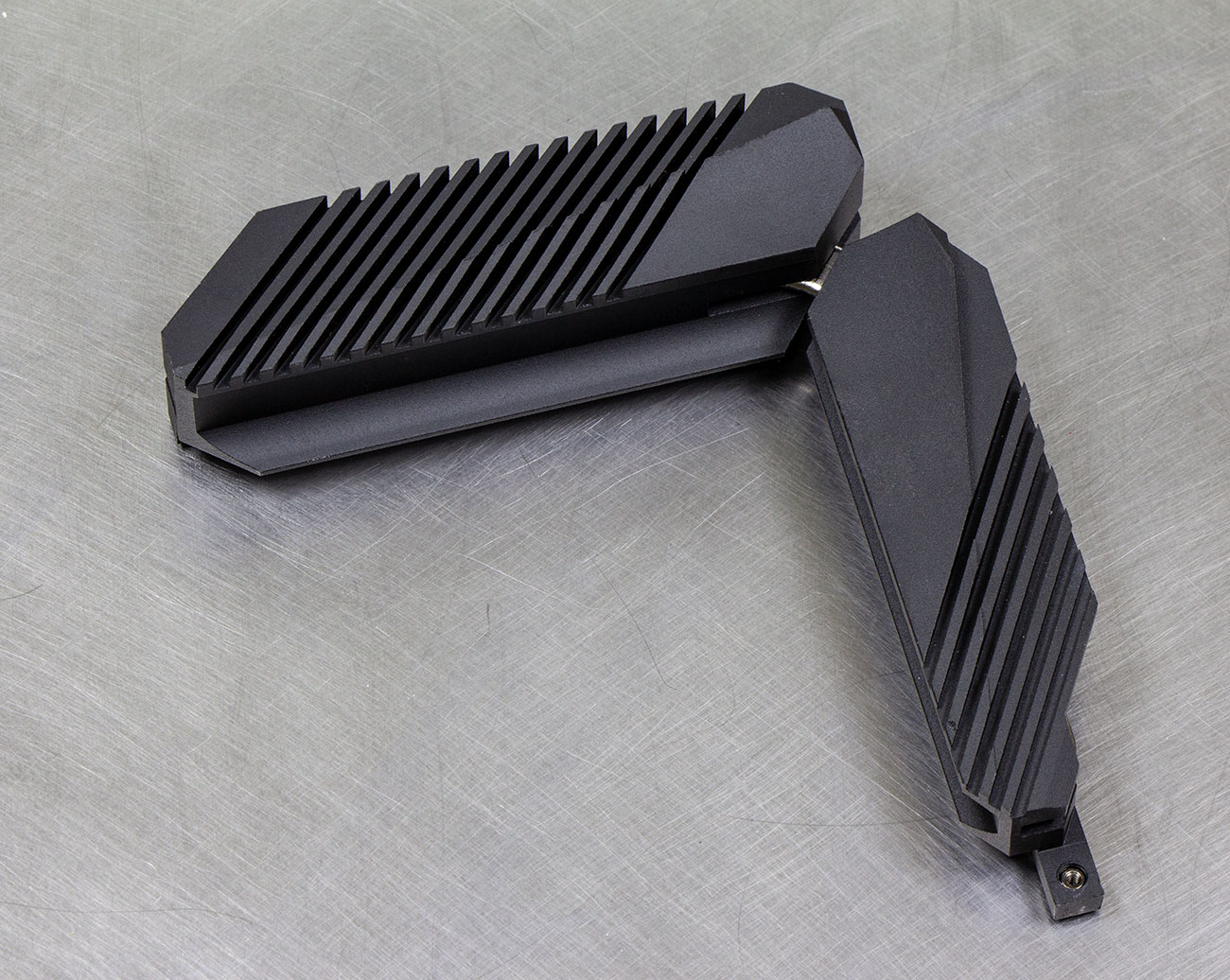

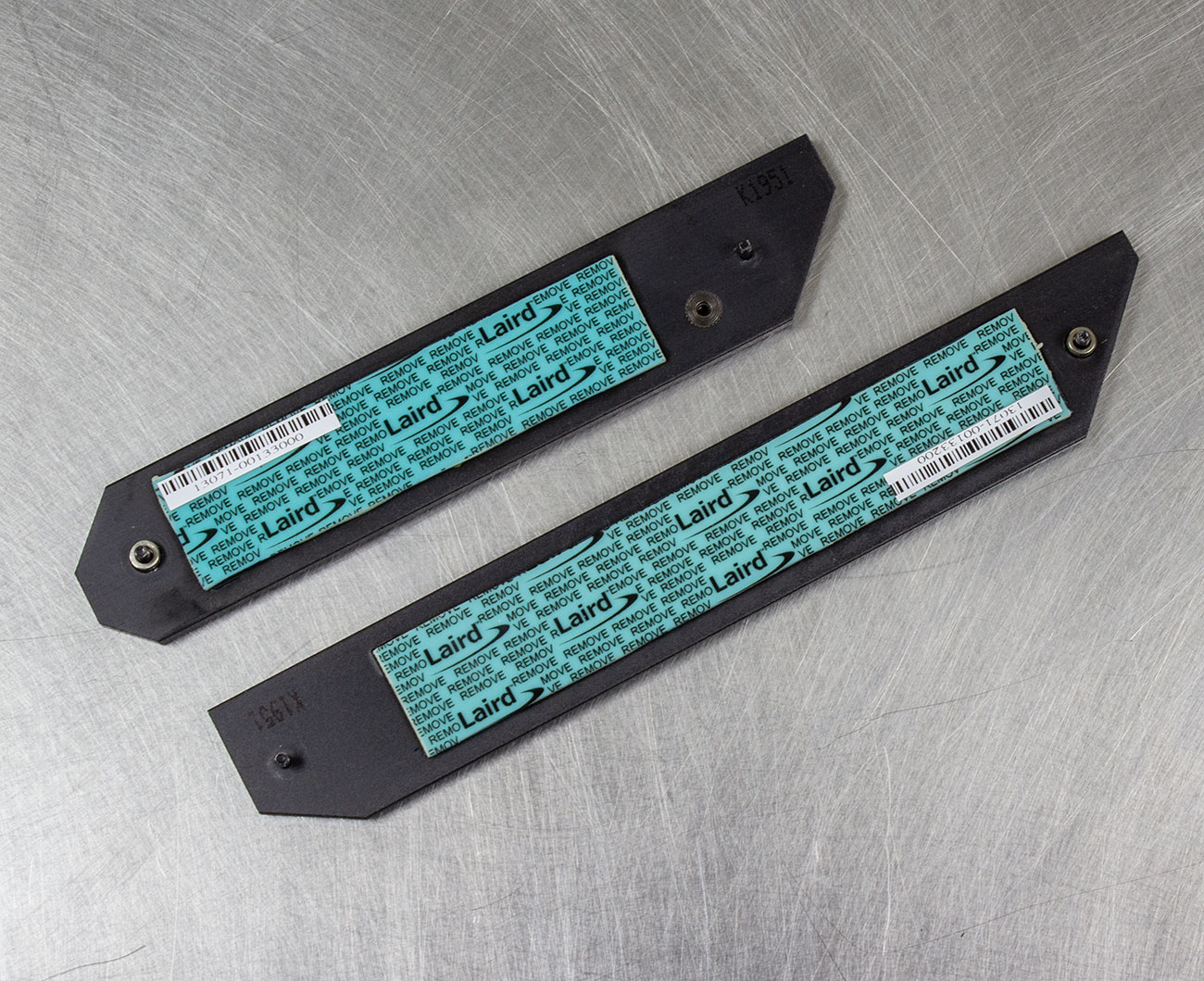

Если говорить точнее, радиаторами являются две продольные пластины из алюминия. Каждая снабжена термопрокладкой.

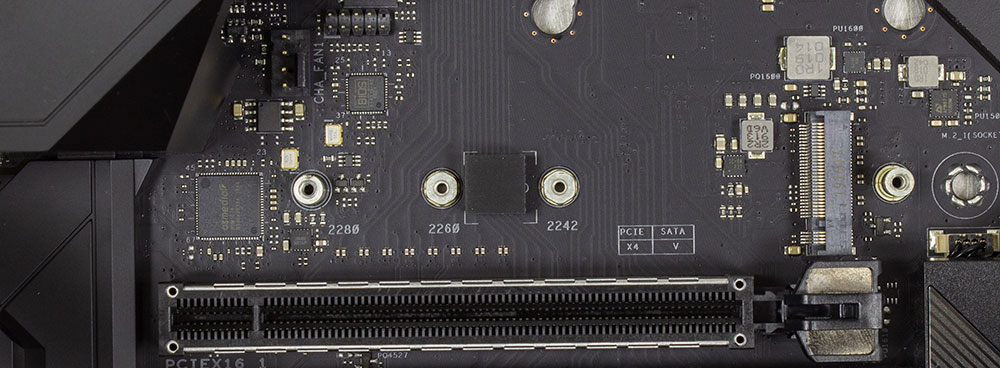

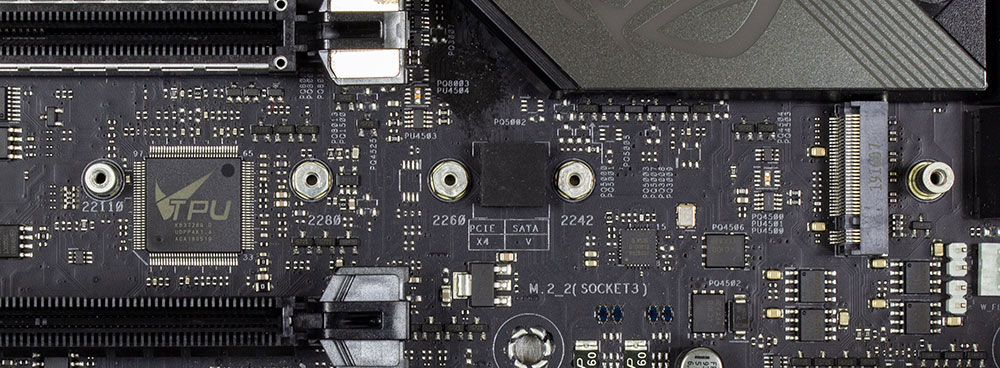

Под ними два M.2-разъема, способные работать как в режиме NVMe (PCIEx4), так и SATA. Ближний к процессору, M.2-1, вмещает накопители длиной от 42 до 80 мм, дальний — от 42 до 110 мм.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

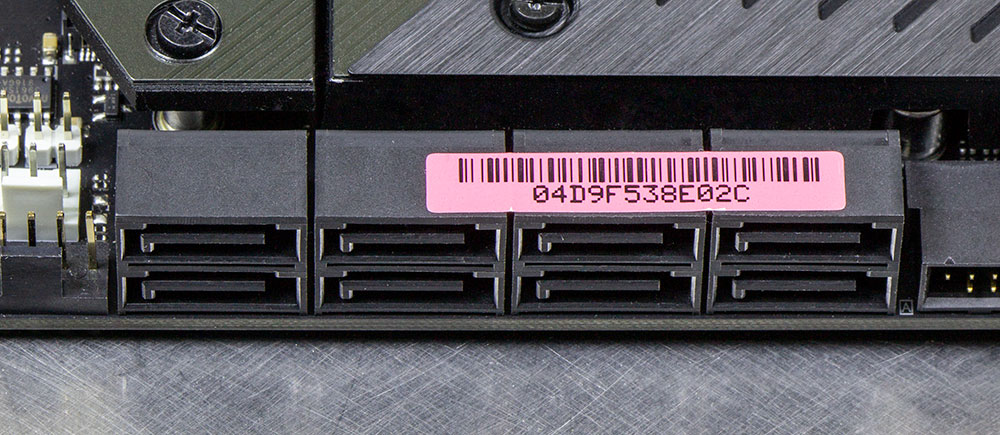

Портов SATA 8 штук, все собраны в одну колодку 4×2.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

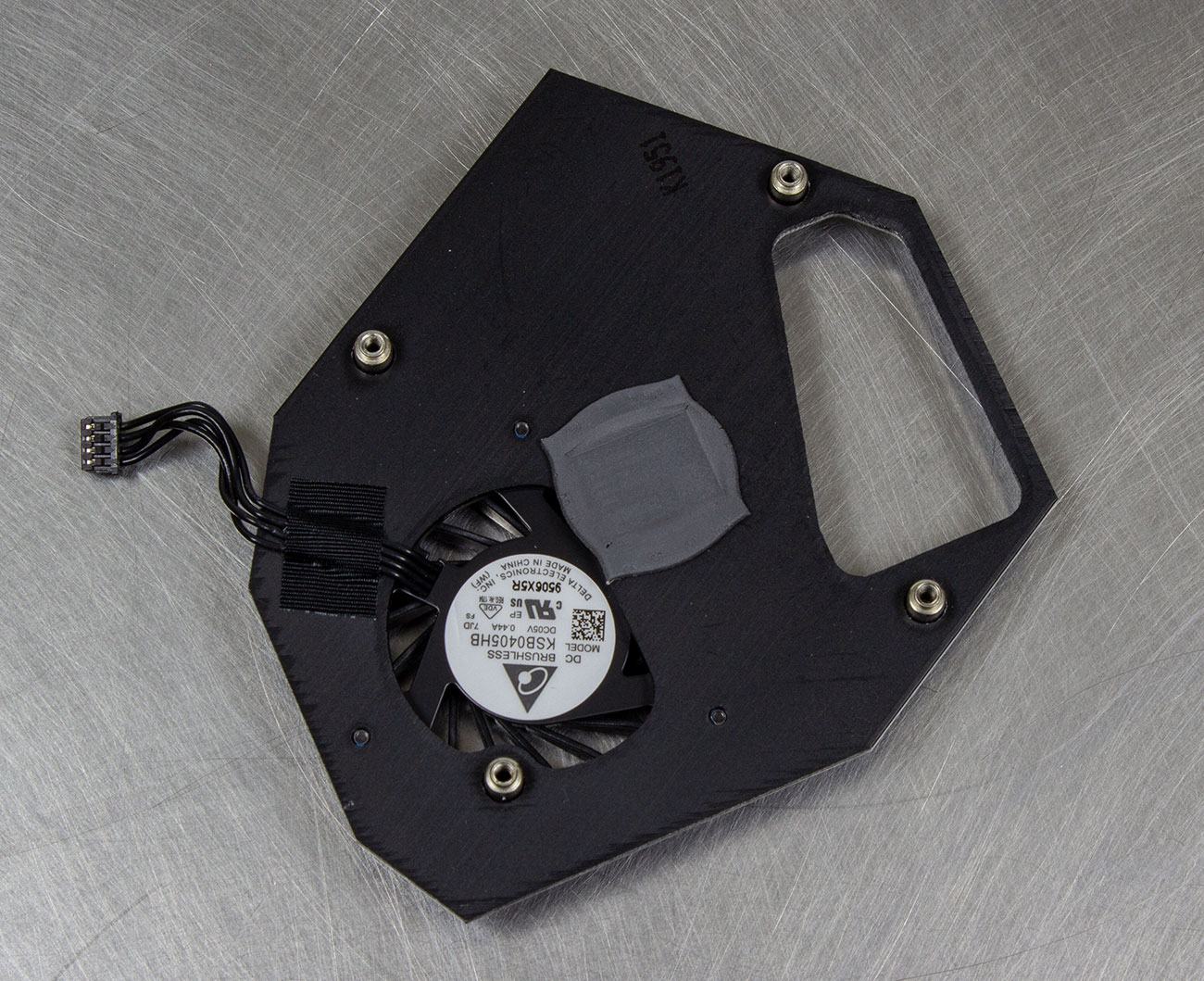

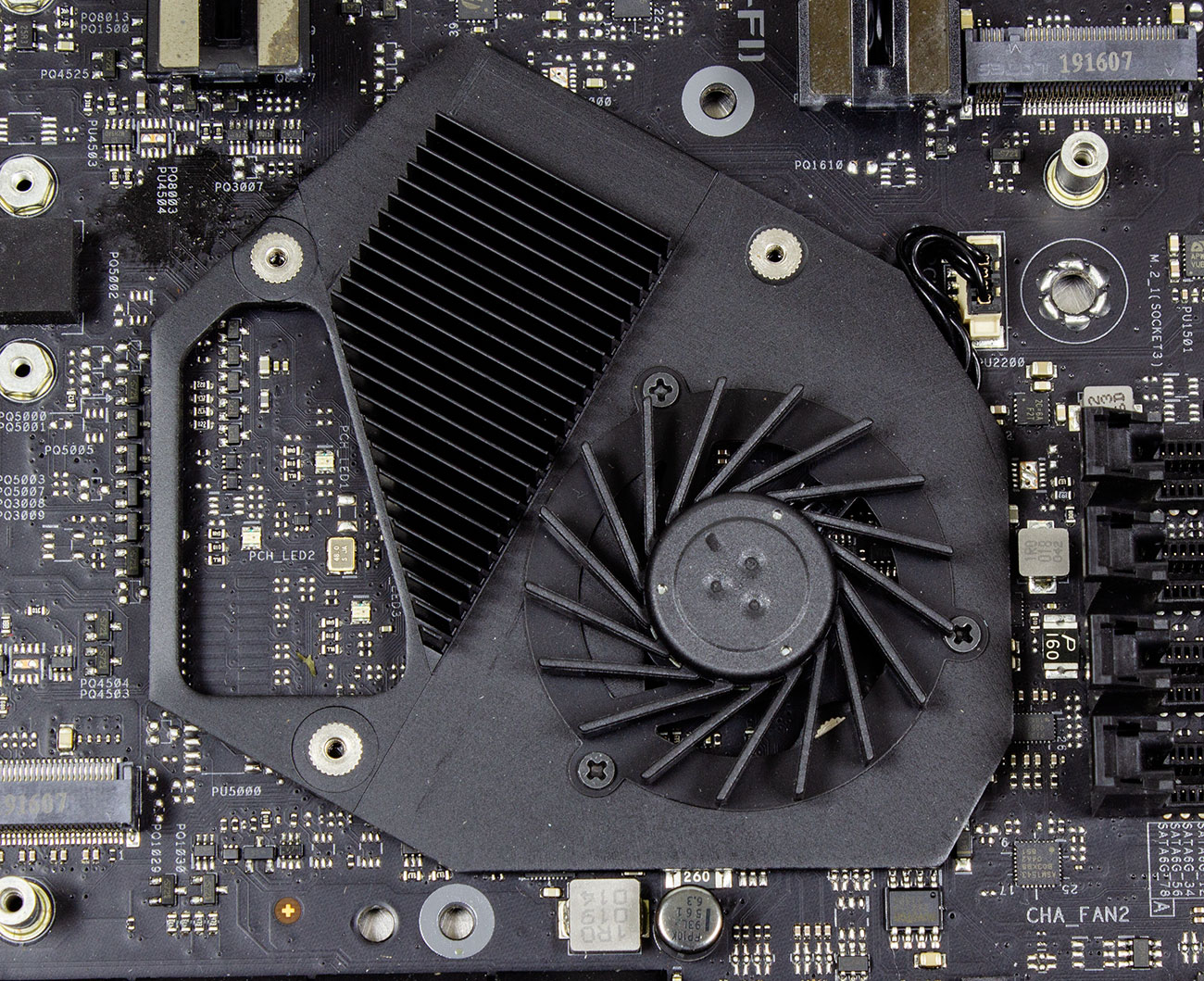

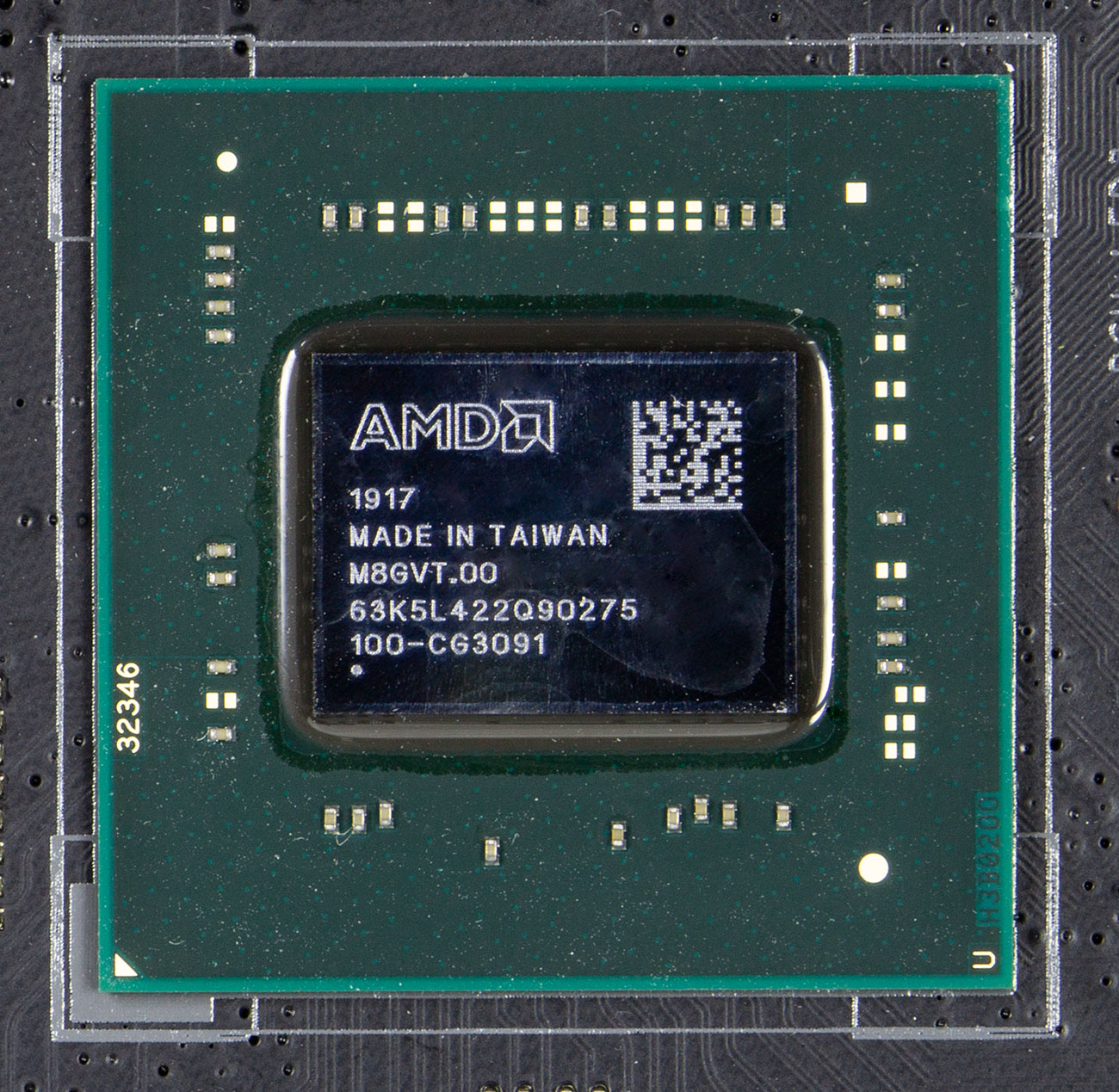

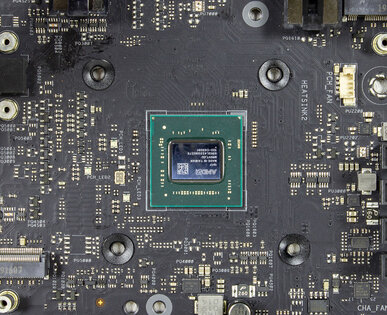

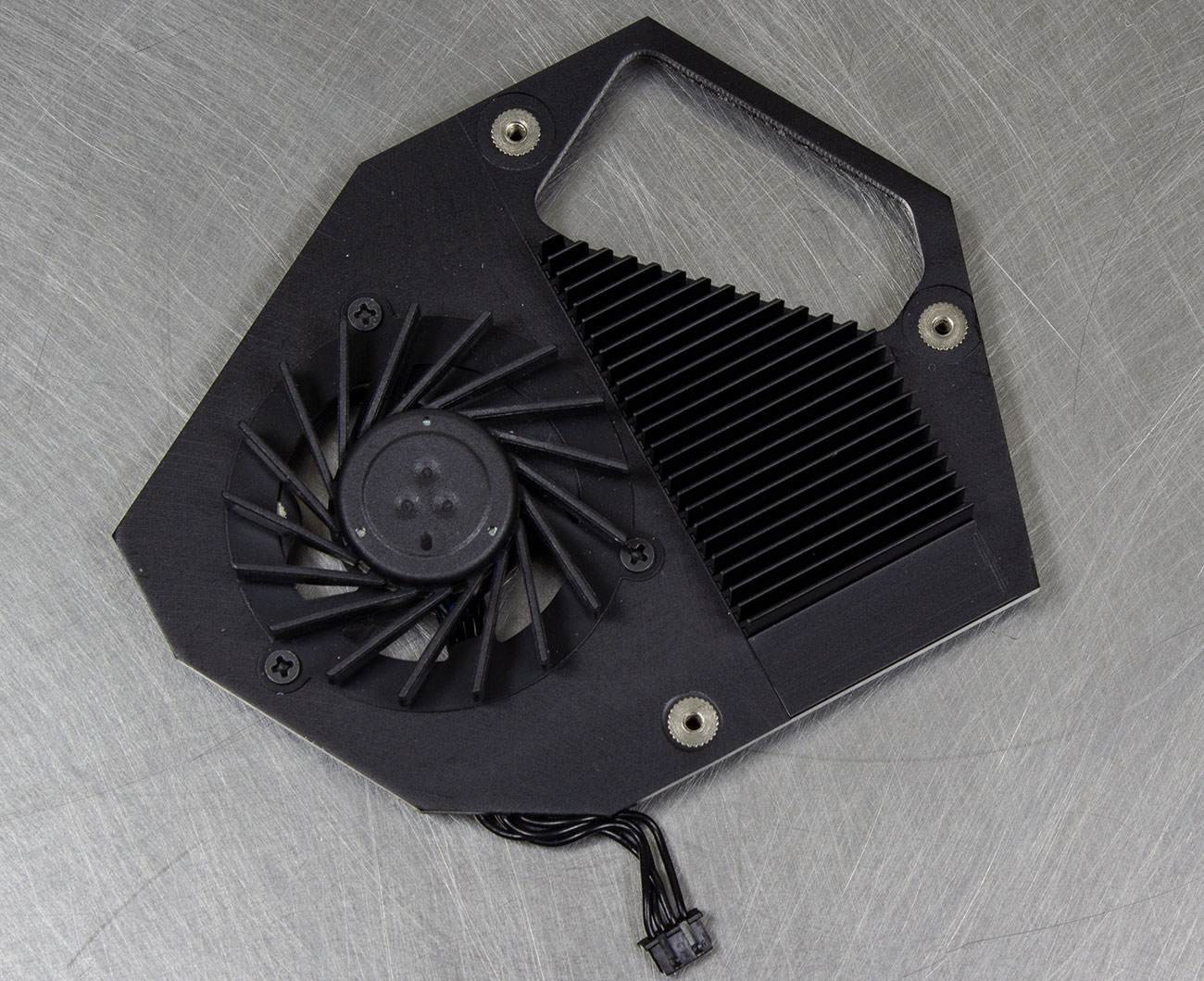

«Южный мост» системной логики, X570, накрыт низкопрофильным кулером, удачно вписанным в общий дизайн и не выступающим над слотами PCI Express.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

Обороты вентилятора управляются с материнской платы, и за все время работы системы температура кристалла не поднималась выше 57 градусов.

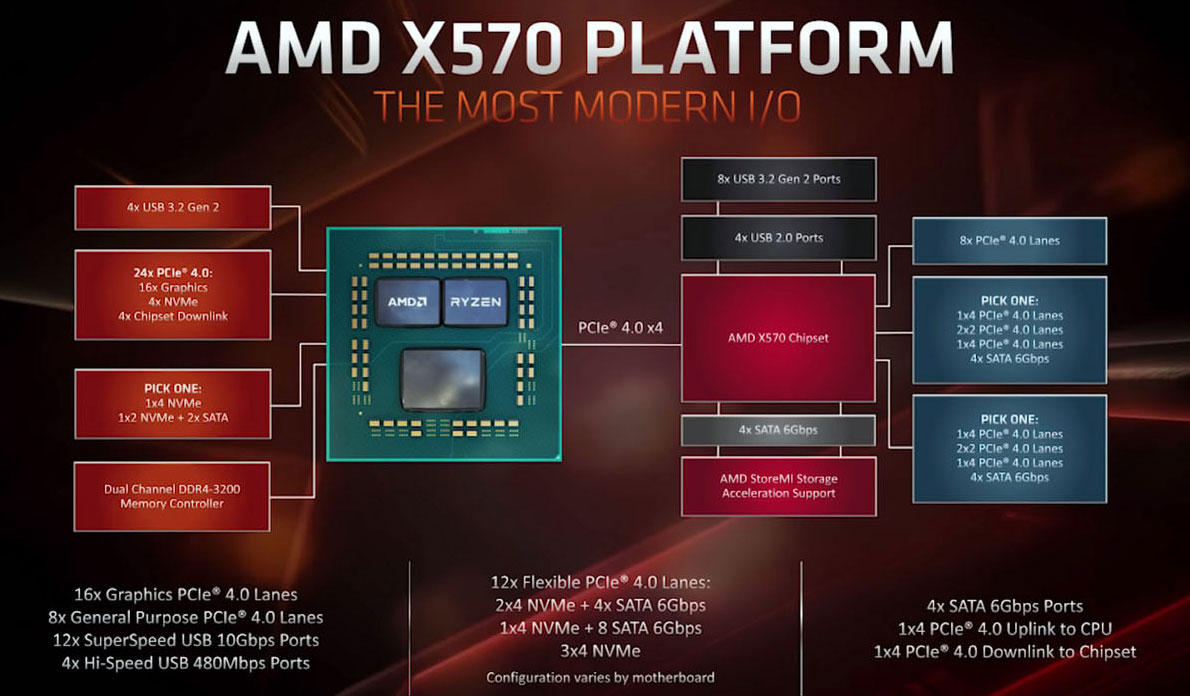

По современным меркам системная логика выделяет прилично — до 10 Вт в пике, что почти в два раза превышает аналогичный показатель у X470. Все из-за внедрения более скоростной шины PCI Express 4.0.

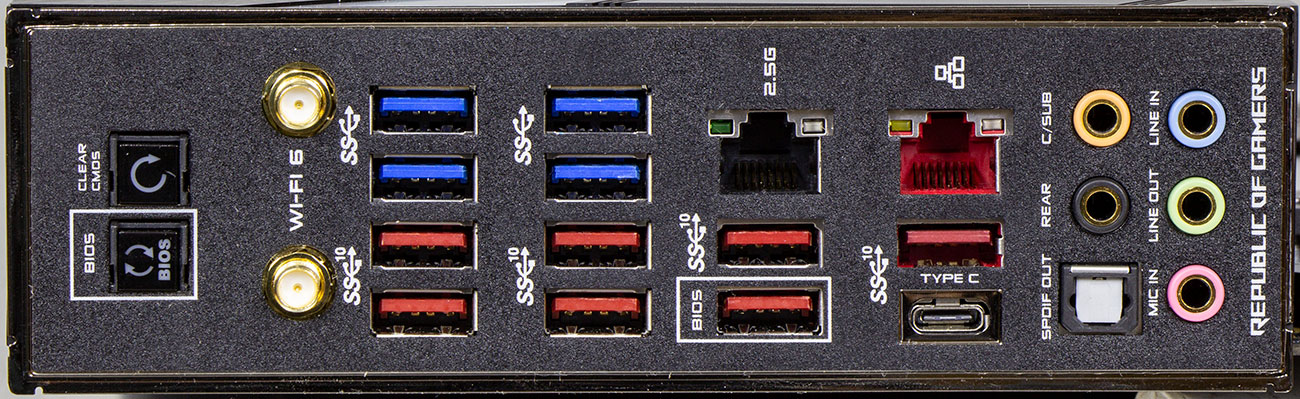

Задняя панель Crosshair VIII Hero Wi-Fi достойная: одних USB 12 штук, из них восемь — 3.1 Gen 2, есть один Type-C. Два разъема RJ45 под сеть, пять аудиоджеков, кнопки BIOS Flashback и Clear CMOS, пара SMA-гнезд под антенны, оптический выход. «Заглушка» для корпуса вмонтирована в плату, что удобно при установке, но на некоторых моделях корпусов её придется снять из-за проблем с совместимостью.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

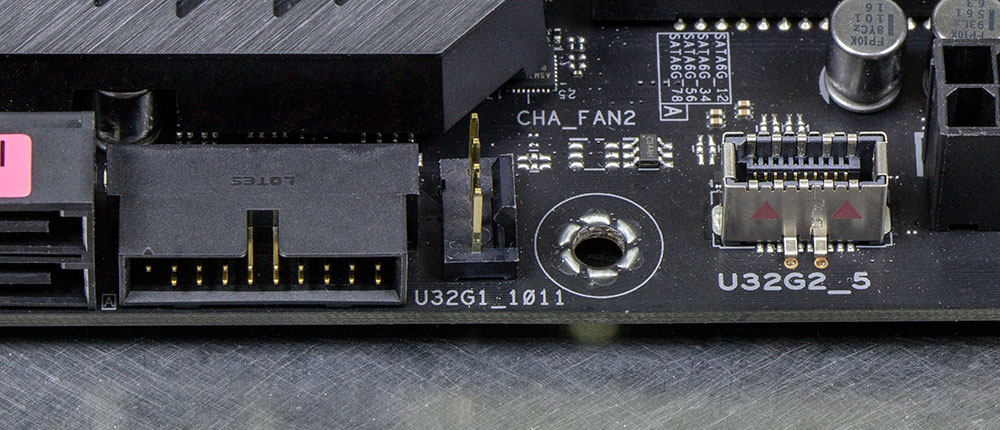

Дополнительно можно подключить ещё две колодки USB 3.1, по одной Gen 1 и Gen 2. Пригодится для корпусов с набором современных интерфейсов USB.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

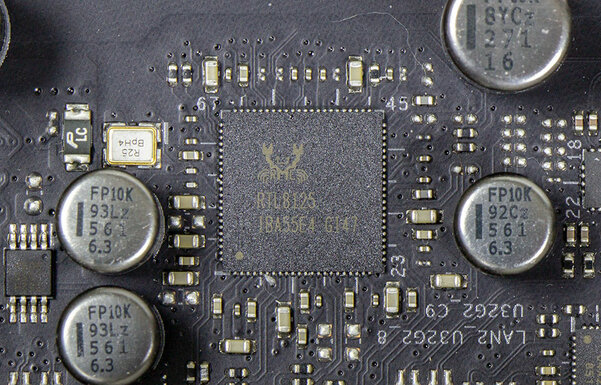

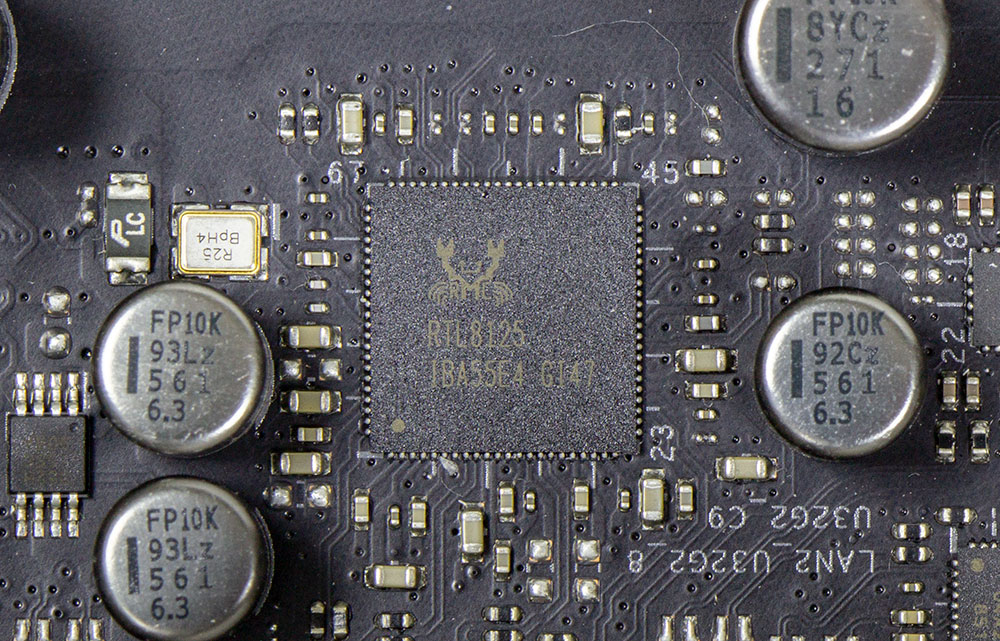

Как можно судить по разъемам на задней панели, набор сетевых контроллеров исчерпывающий — гигабитный Ethernet, 2,5-гигабитный Ethernet, Wi-Fi 802.11ax, Bluetooth 5.0. Беспроводные сети реализованы силами контроллера Intel AX200, расположенного отдельно в полностью экранированном модуле на задней панели. «Проводной» гигабитный контроллер — Intel I211-AT, а 2,5-гигабитный Ethernet работает на контроллере Realtek RTL8125-CG.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

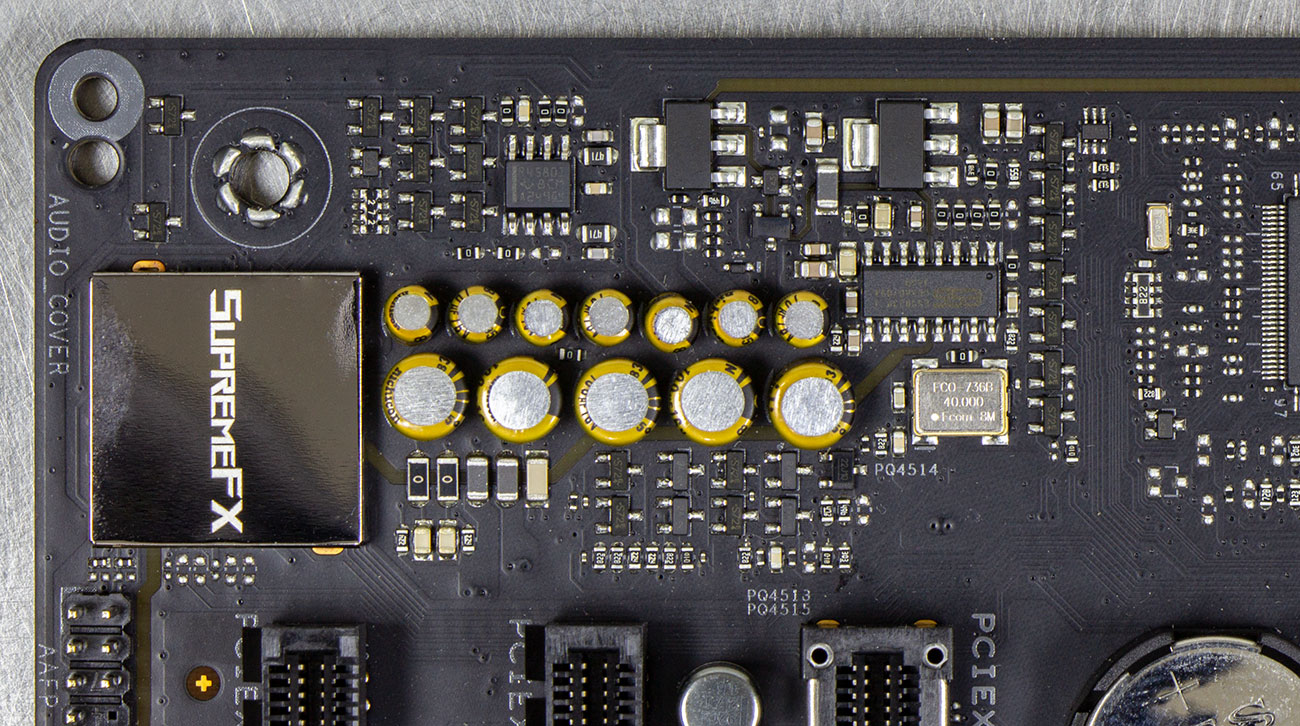

Звук — восьмиканальный ROG SupremeFX. В его основе кодек Realtek ALC1220, к нему «в довесок» установлен ЦАП ESS ES9023P и усилитель RC45801. Цепи питания электроники оснащены дополнительными фильтрами от помех, применены качественные конденсаторы, кодек дополнительно экранирован от внешних помех.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

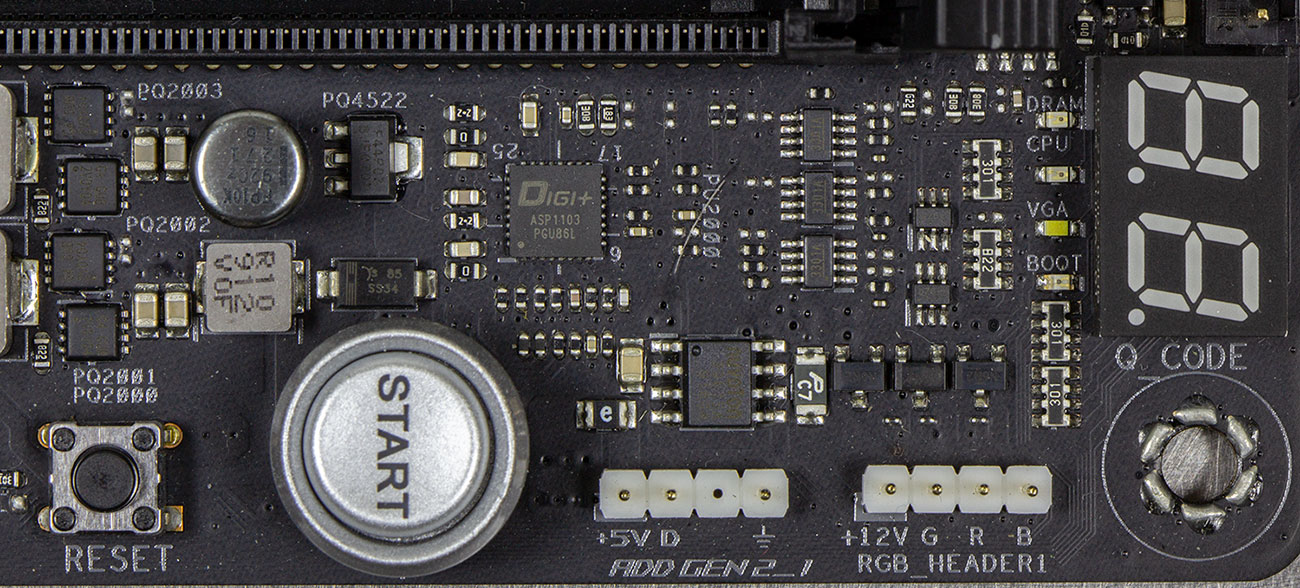

Конек всех топовых плат ASUS — возможности по тонкой настройке и разгону, и Crosshair VIII Hero Wi-Fi не стала исключением. «Уголок энтузиаста» расположен в одном из стандартных мест — возле разъемов оперативной памяти. Помимо кнопок включения и перезагрузки, установлена двойная система отображения процедуры самодиагностики (POST). Под двузнаковым семисегментным индикатором распаяны четыре светодиода разных цвета, символизирующие ключевые этапы загрузки. Их отлично видно издали, и можно быстро понять даже при отключенном мониторе, удалось ли плате дойти до загрузки ОС. Если возникла проблема, на двузнаковом индикаторе легко узнать подробности.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

Рядом с розеткой ATX24 смонтированы точки контроля ключевых напряжений. Очень полезная штука при разгоне, особенно экстремальном. Для него на плате есть джампер LN2 mode, адаптирующий матплату под работу при отрицательных температурах. Расположенные рядом кнопки помогают попасть в BIOS Setup Menu после неудачного старта или постараться повторно запуститься с установленными раннее настройками.

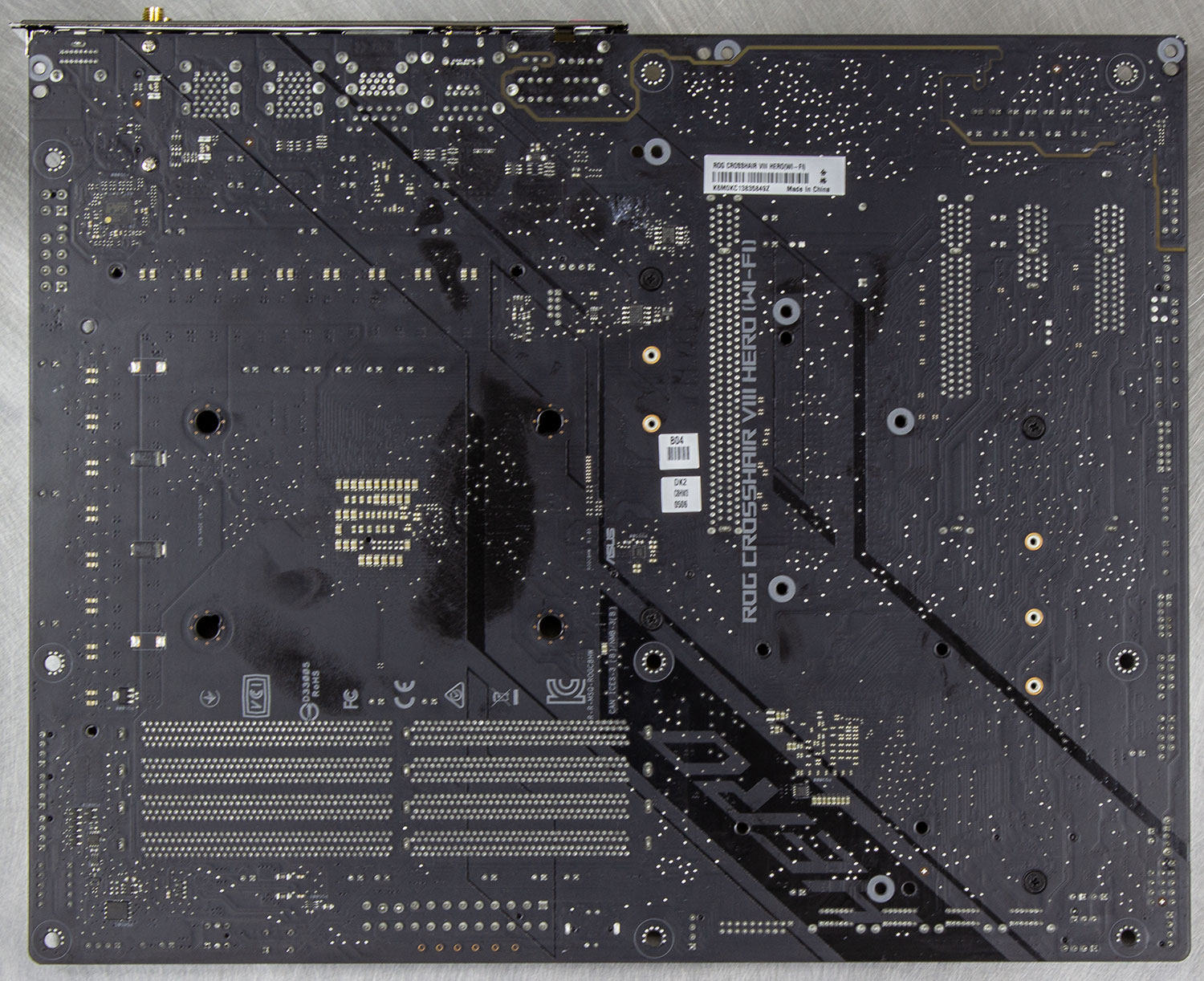

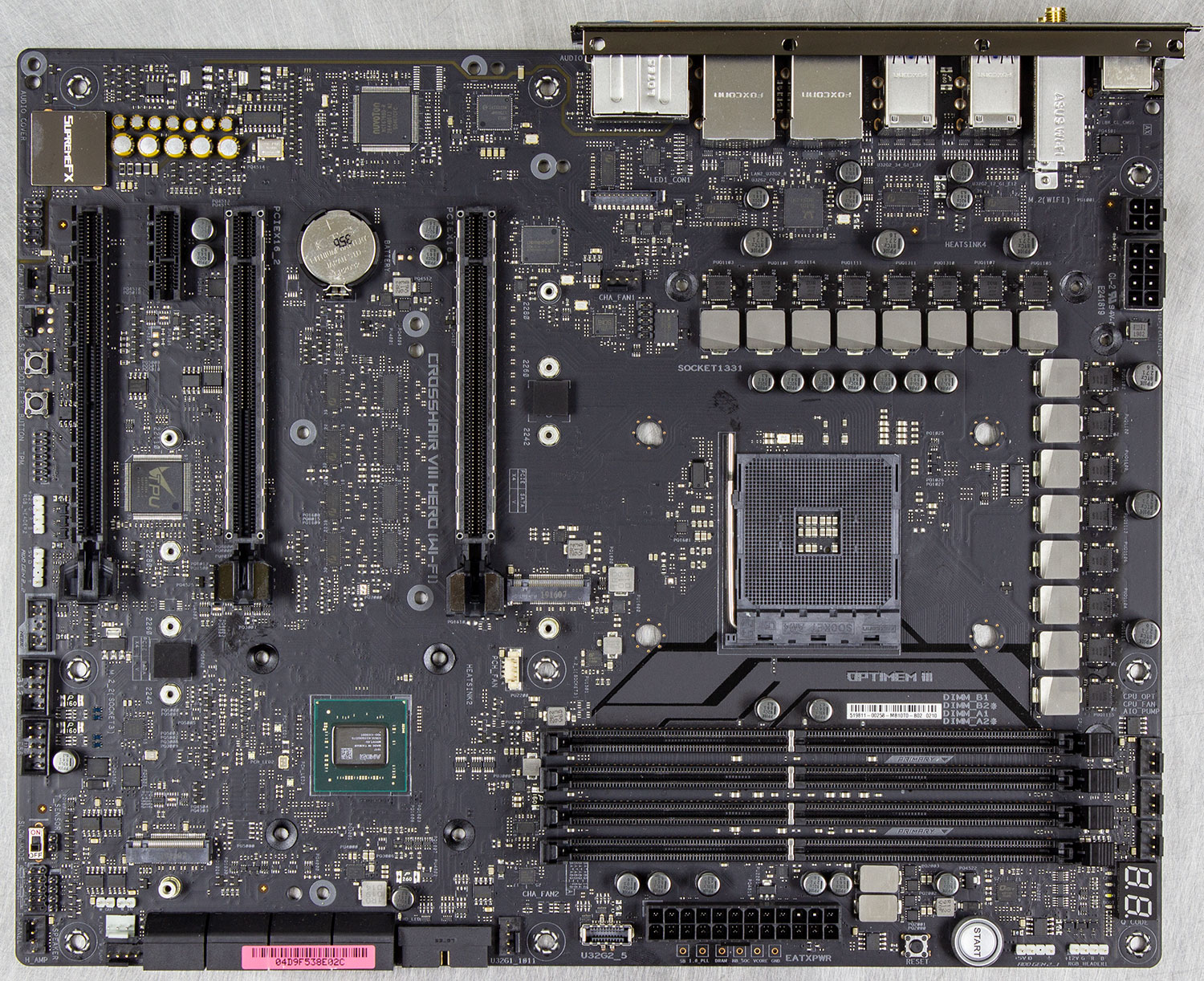

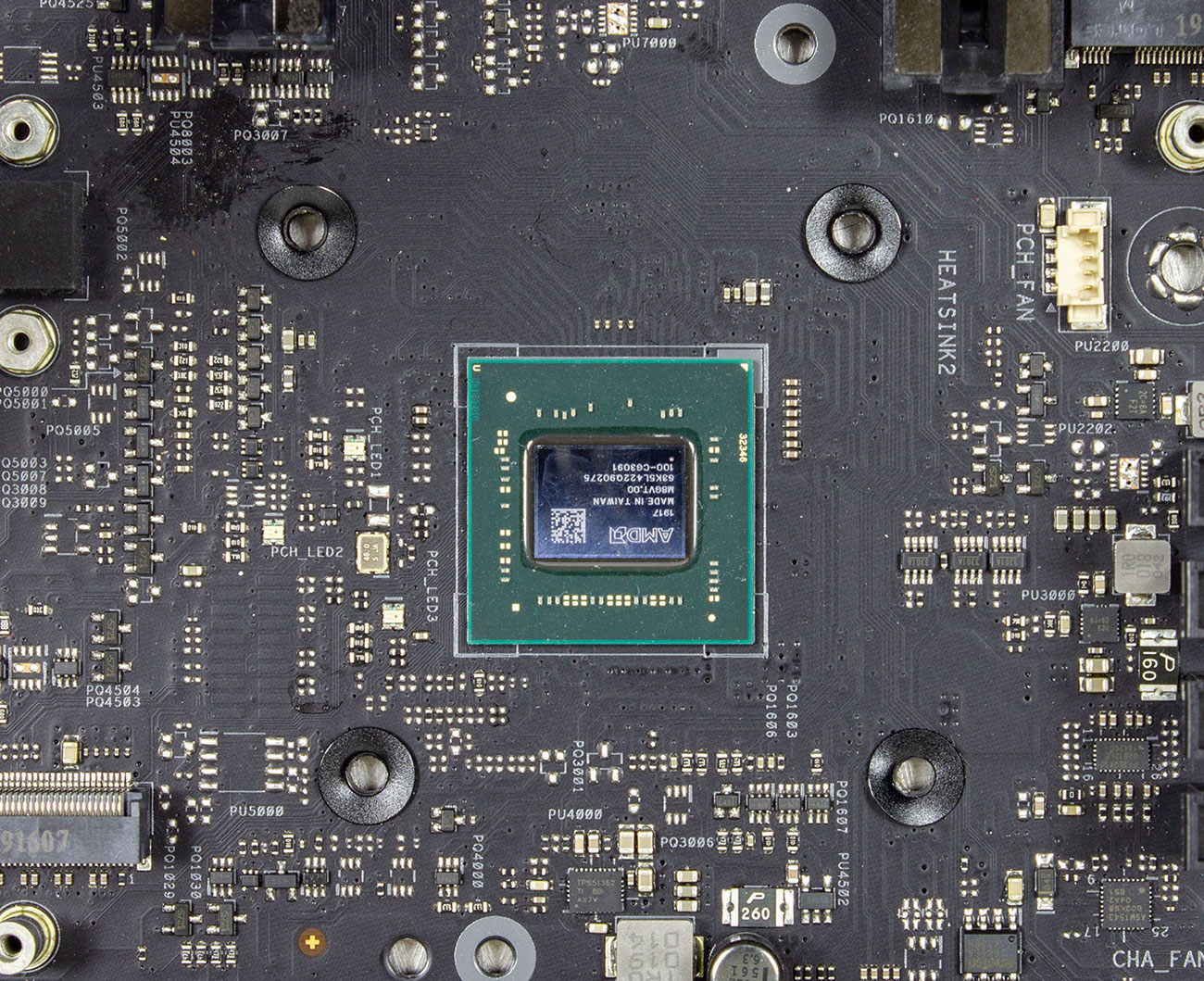

После демонтажа всех радиаторов, кожухов и надстроек можно рассмотреть плату в «чистом» виде.

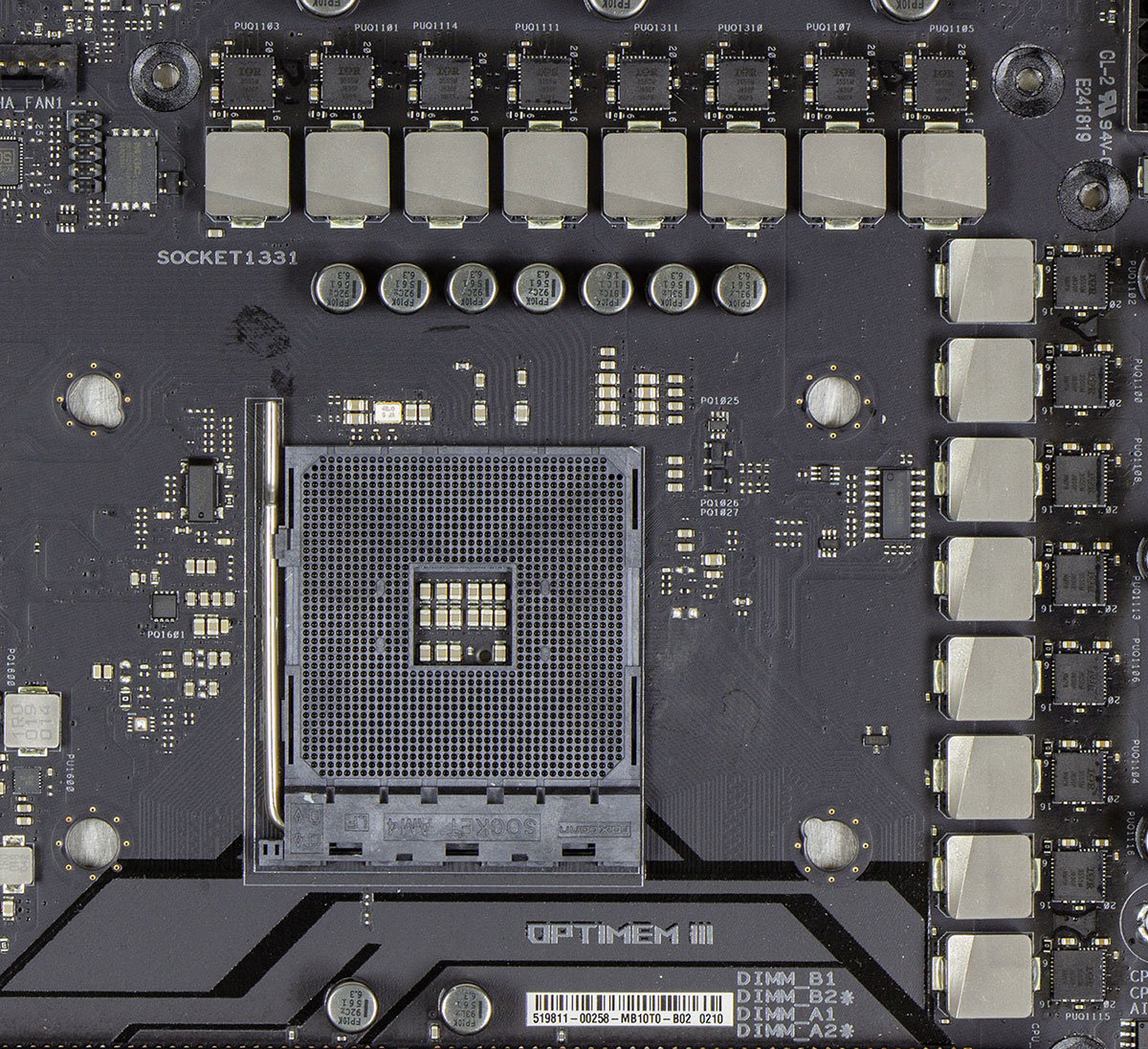

Видно, что изрядную часть площади текстолита вокруг процессора занимает 16-фазный (12+4) преобразователь питания.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

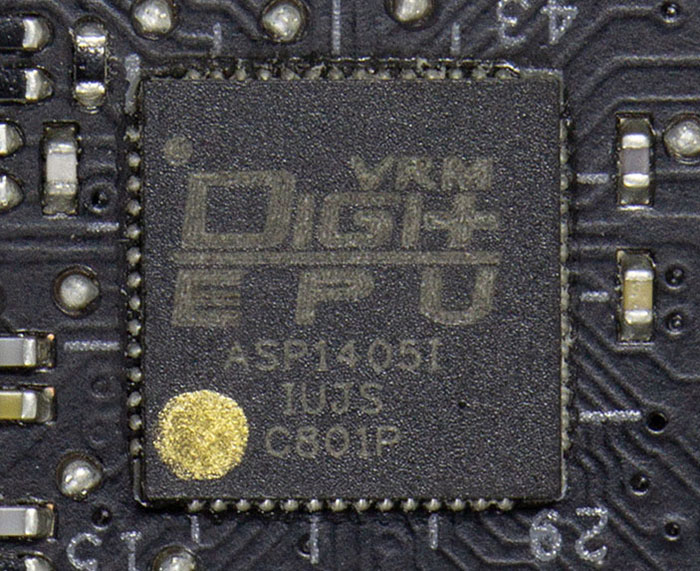

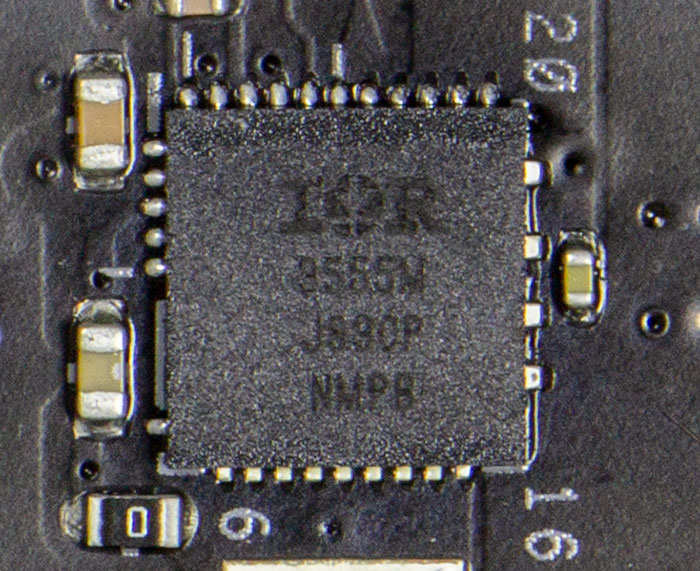

Работает он под управлением контроллера ASP1405I, в качестве силовых элементов используются сборки International Rectifier IR3555M

Для отвода тепла установлены два огромных алюминиевых радиатора, соединенных теплотрубкой.

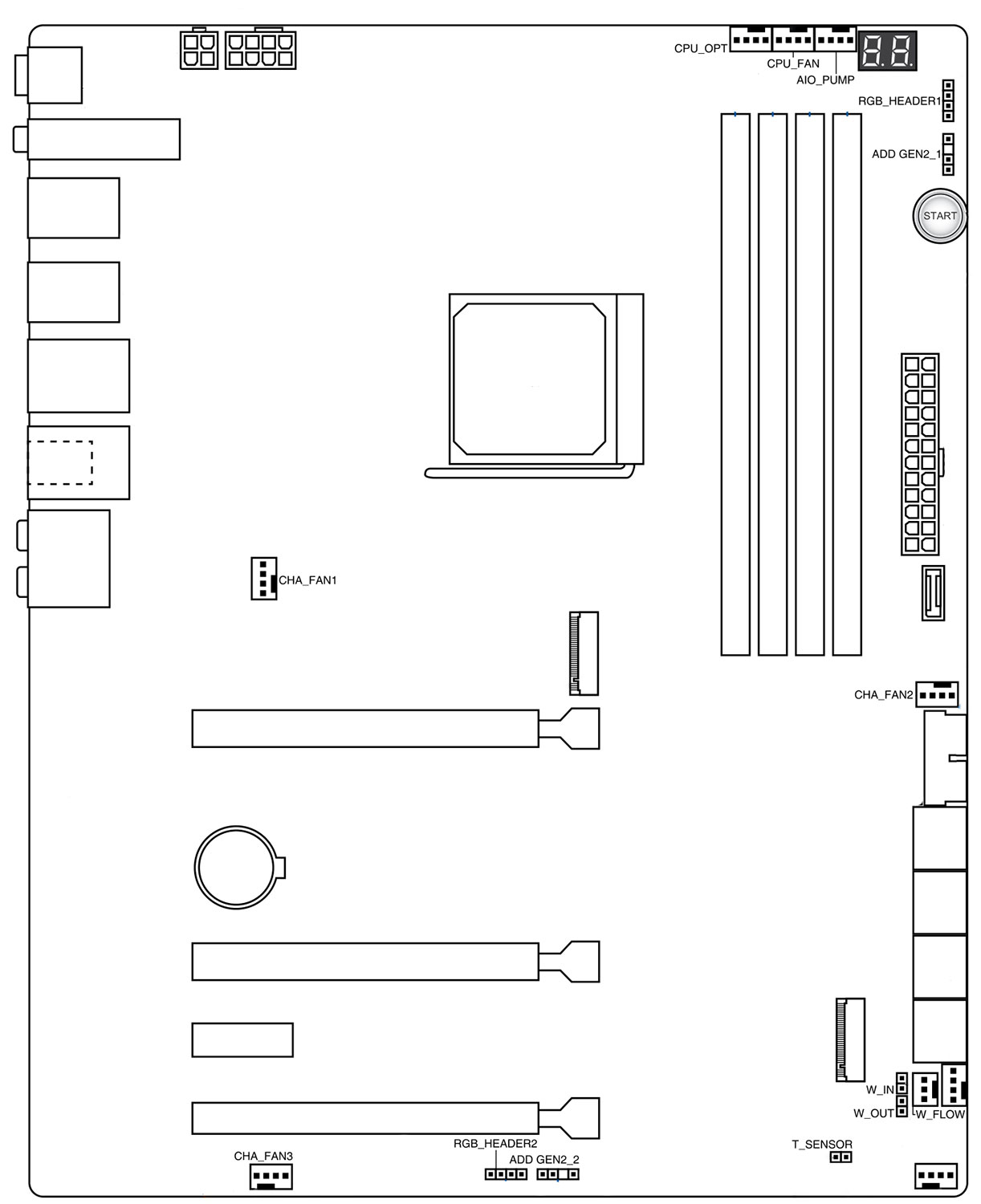

К Crosshair VIII Hero Wi-Fi можно подключить до восьми вентиляторов с четырехконтактными разъемами питания. Один из них может быть заменен на помпу системы жидкостного охлаждения. Также можно подключить температурный датчики температуры и потока, чтобы оперативно получать информацию о нагреве хладагена в «холодной» и «горячей» частях контура.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

UEFI-оболочка BIOS

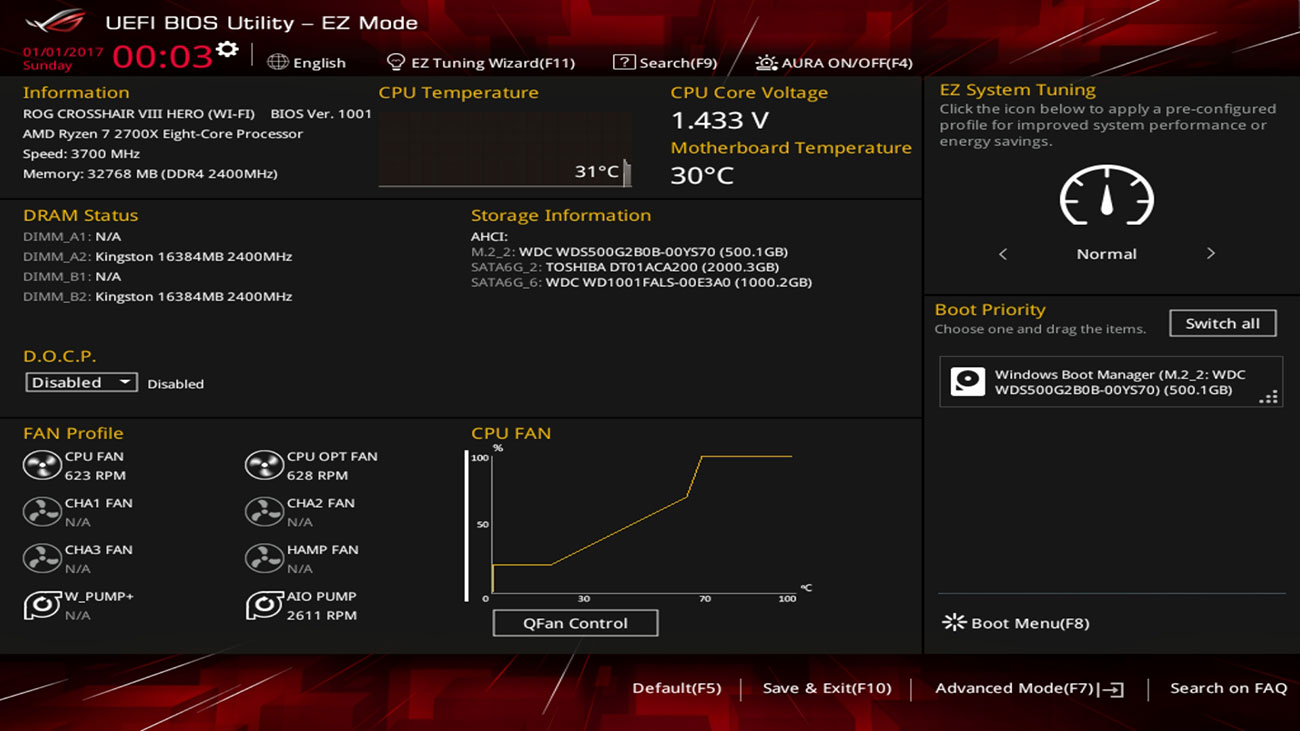

Фирменная UEFI-оболочка не изменяется сильно в дизайне, что хорошо: она проста, лаконична, привычна. Всякий раз после сброса встречает экран так называемого EZ mode, упрощенный режим. Все базовые показатели собраны вместе, эргономично расположены.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

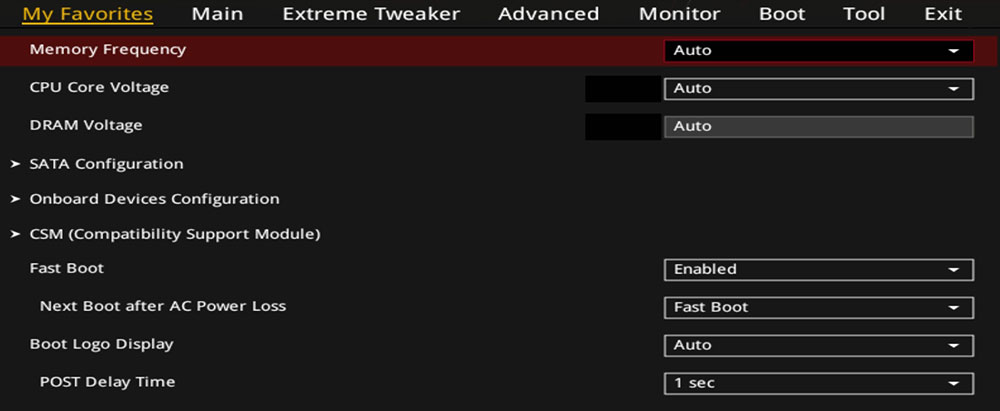

По нажатию F7 открывается основной блок «старого-доброго» меню с разделами, первым из которых идет раздел Му Favorites. «Комплектуется» он целиком пользователем, сюда собираются самые востребованные для быстрого доступа пункты. Очень удобно в процессе тонкой настройки. Вкупе с пунктом User Profiles из раздела Tool сильно облегчают поиск предельных частот, напряжений и таймингов для комплектующих.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

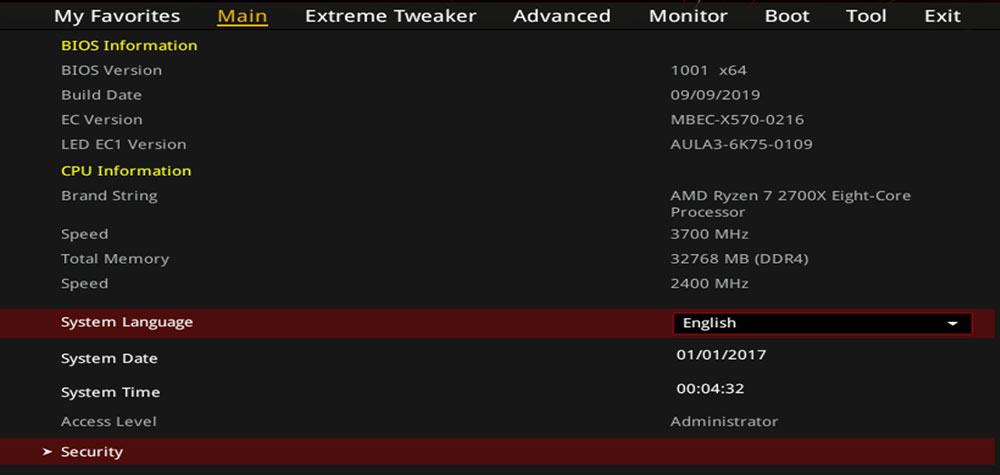

Раздел Main практически не изменяется уже лет 15, все основные настройки собраны тут: дата, время, язык, версия прошивки, базовая информация о комплектующих.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

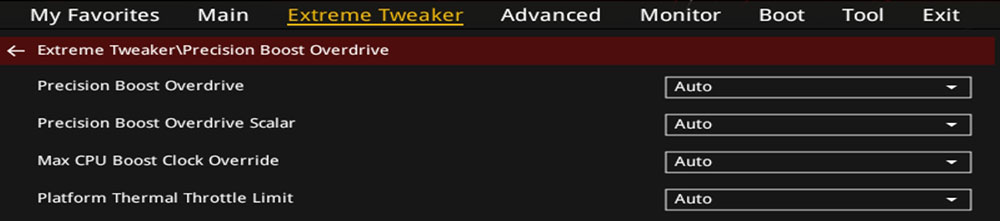

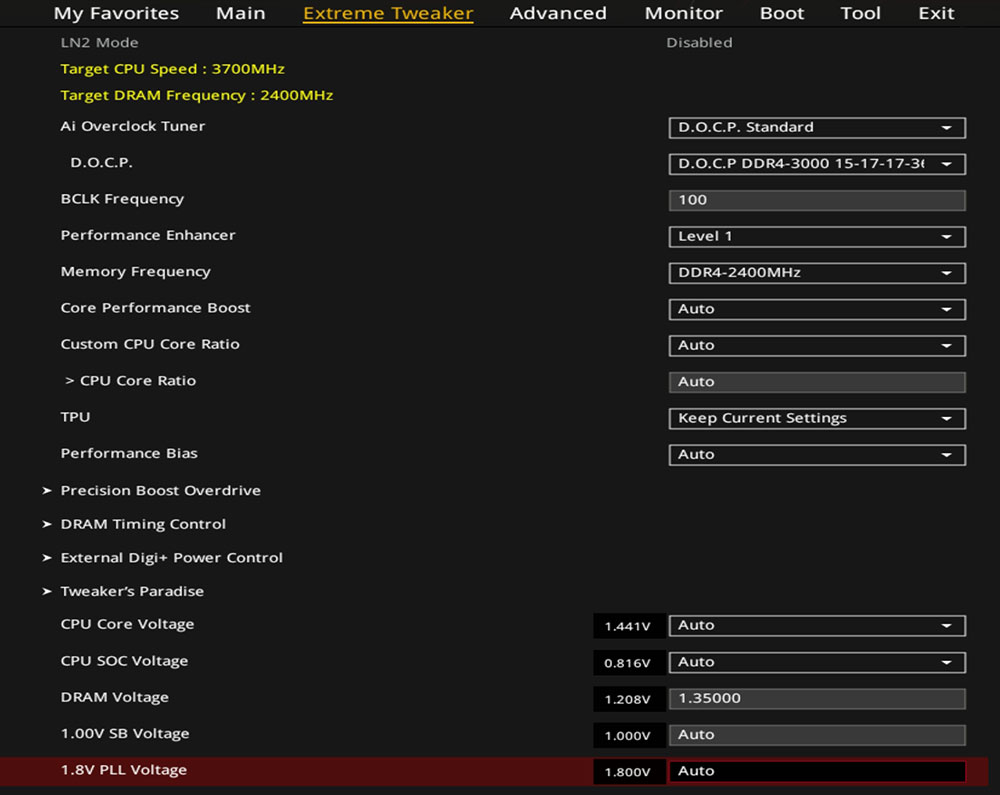

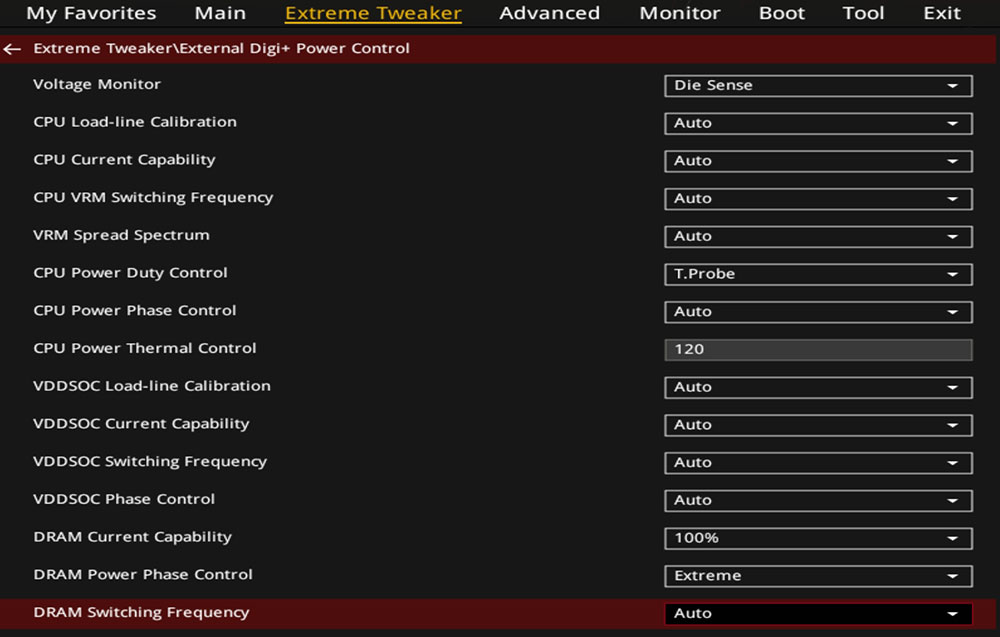

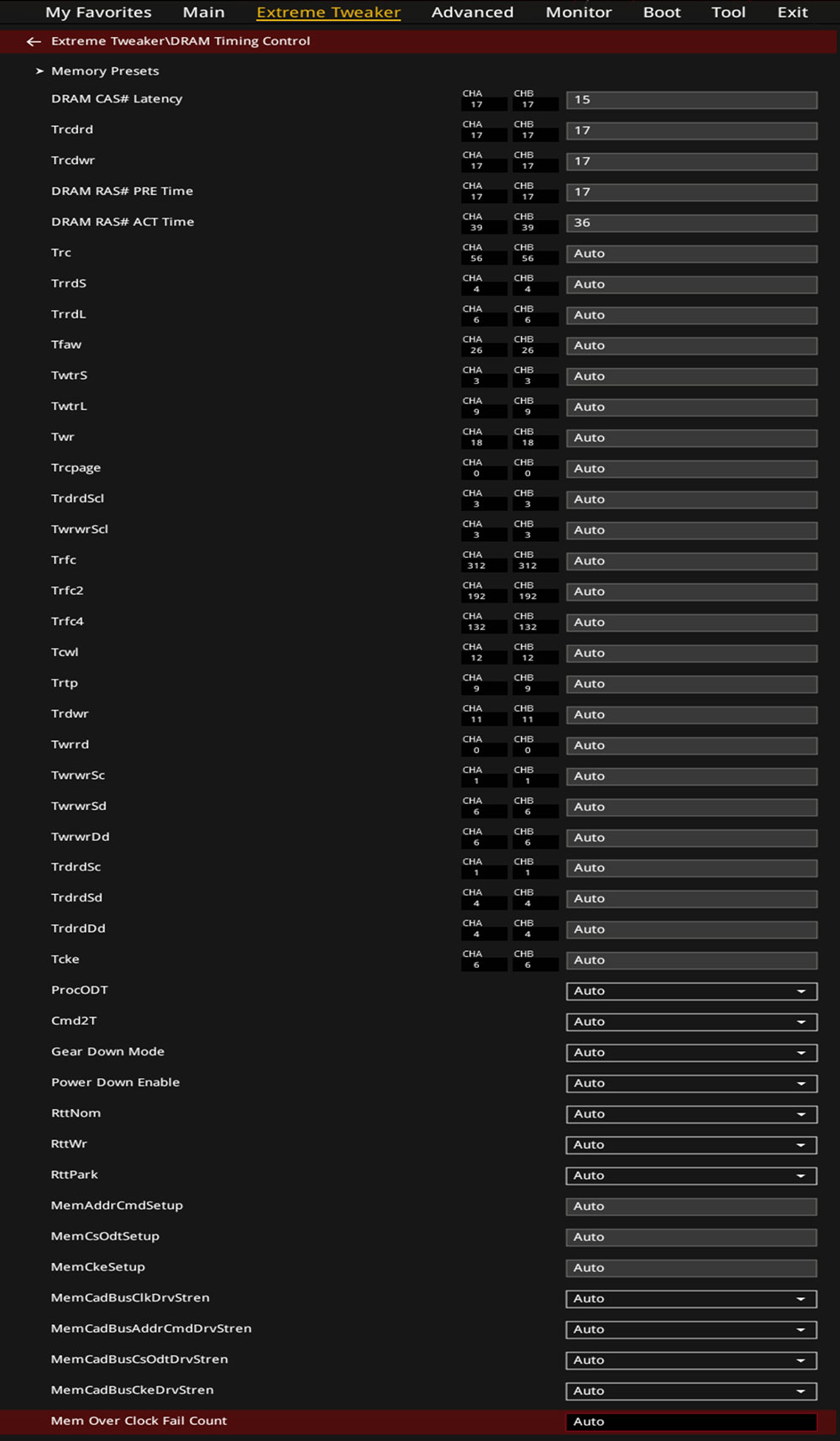

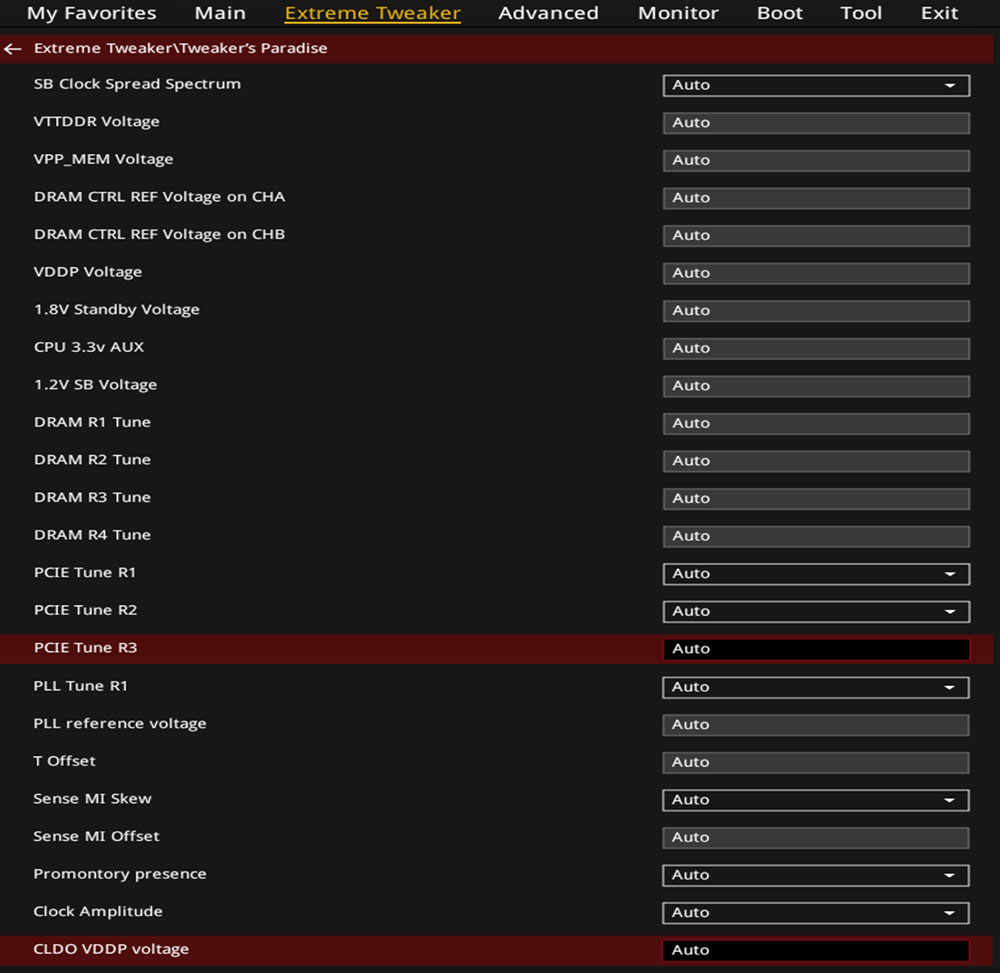

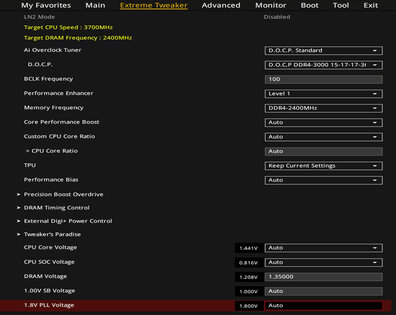

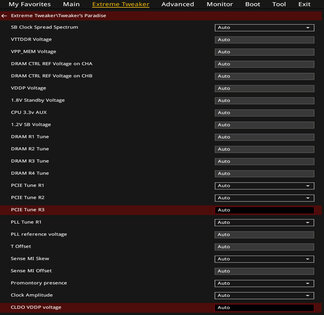

Самый интересный и большой по набору опций раздел — Extreme Tweaker. В нем собраны множество инструментов по настройке частот, таймингов, напряжений. Можно задать логику управления питанием, выбрать или кастомизировать XMP-профиль для памяти, задать первичные и вторичные тайминги, тонко подстроить все ключевые напряжения на компонентах и их основных узлах. Меню и разбитие на подразделы очень хорошо продуманы и собраны для максимального удобства.

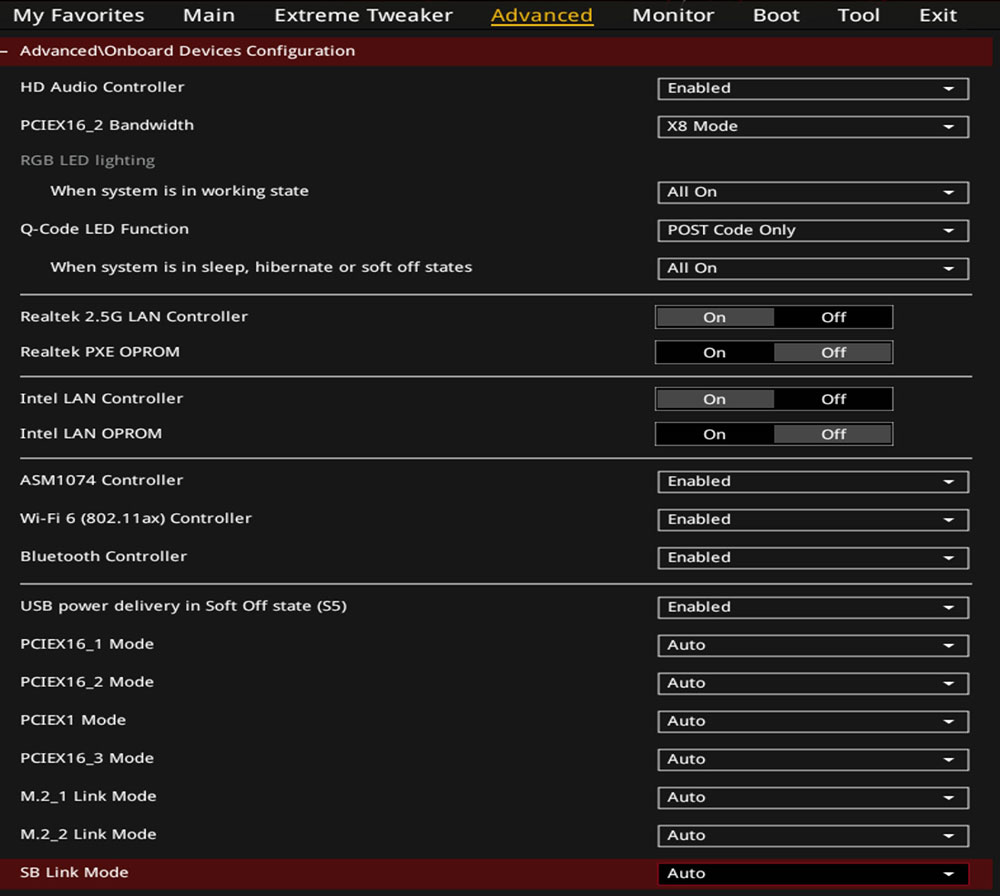

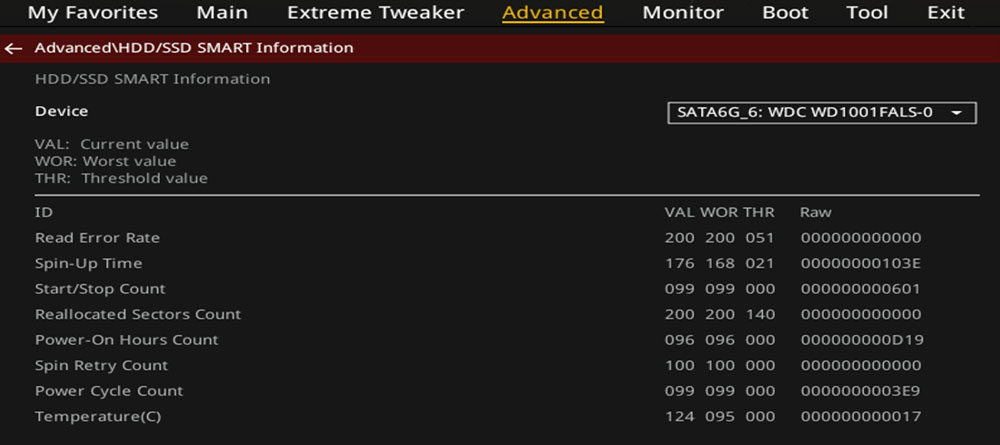

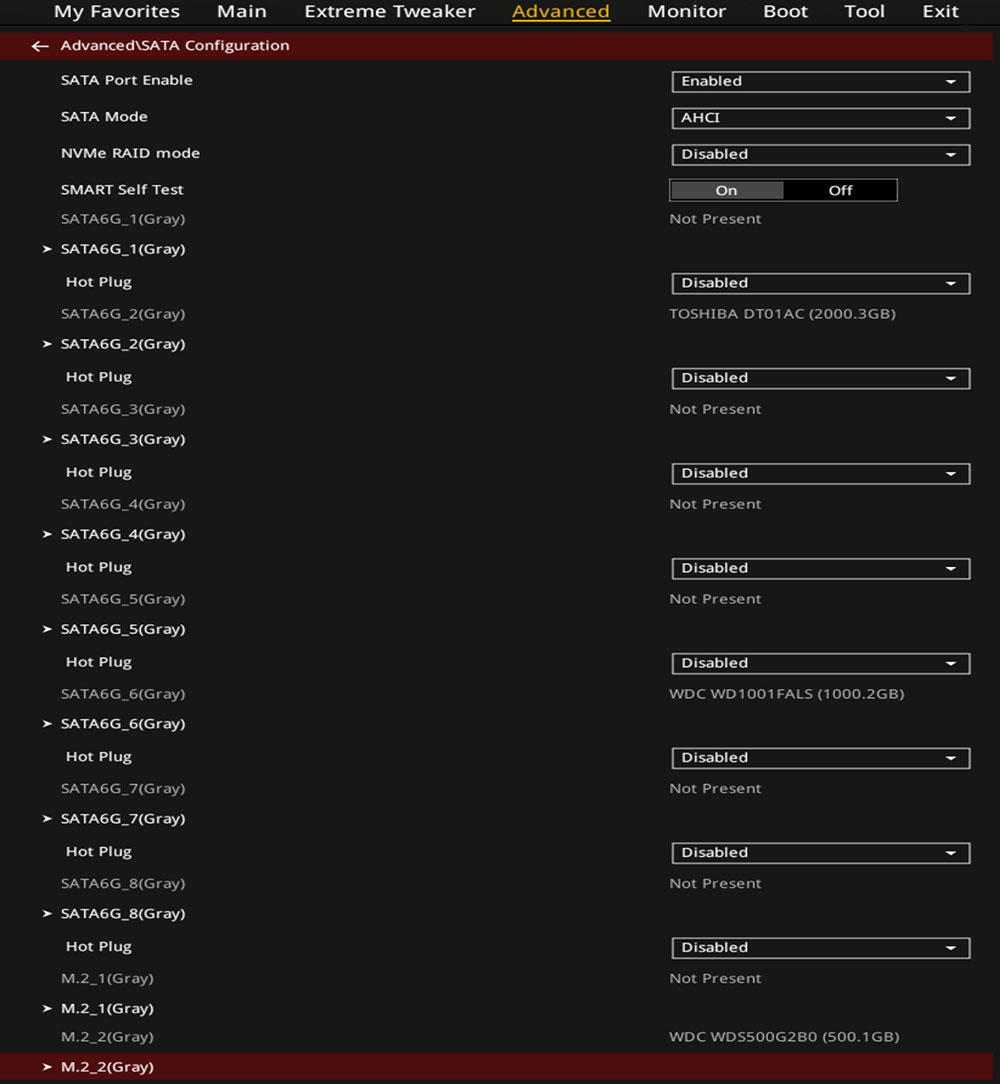

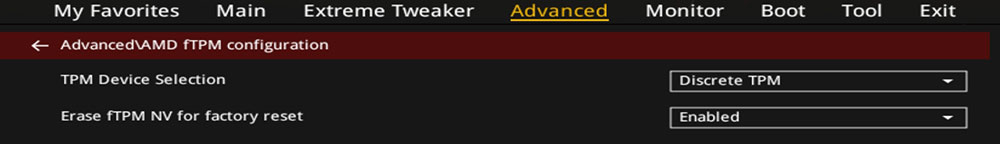

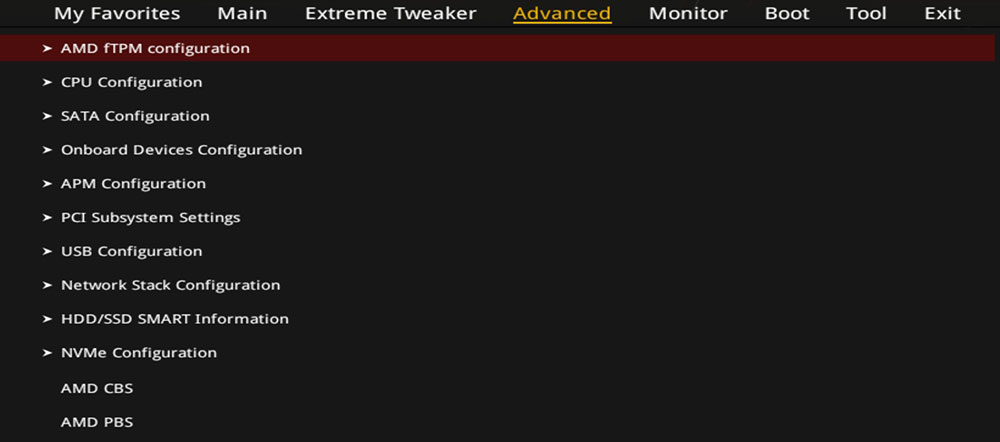

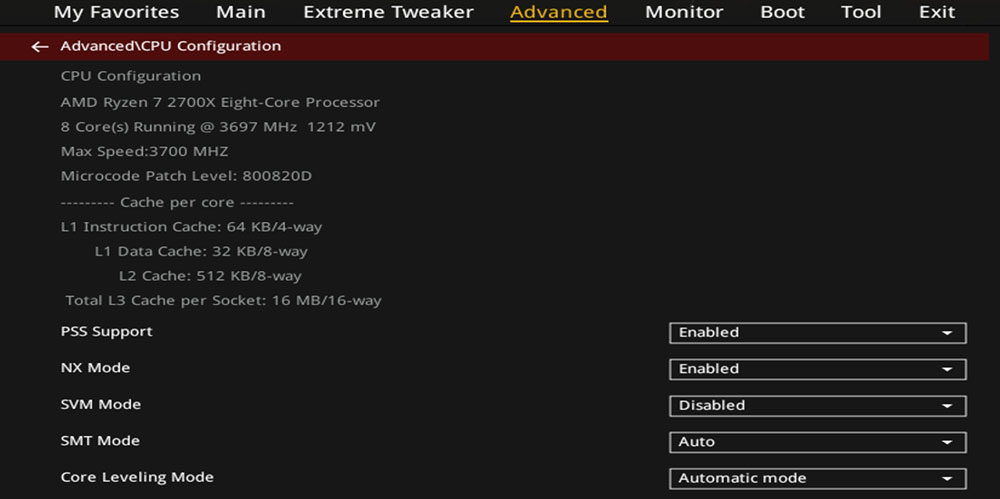

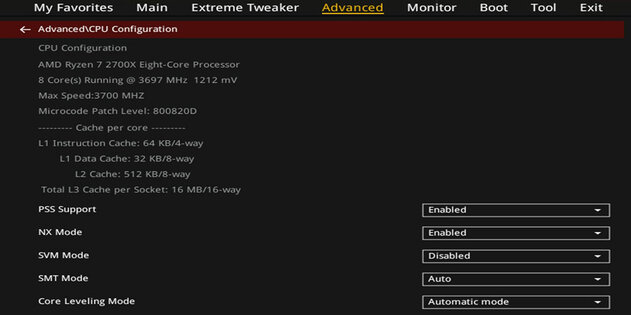

Следующий по объему опций раздел — Advanced. Можно сказать, что здесь собраны все настройки периферии и дополнительных контроллеров. Также отображается много «справочной» информации по накопителям, процессору, контроллерам.

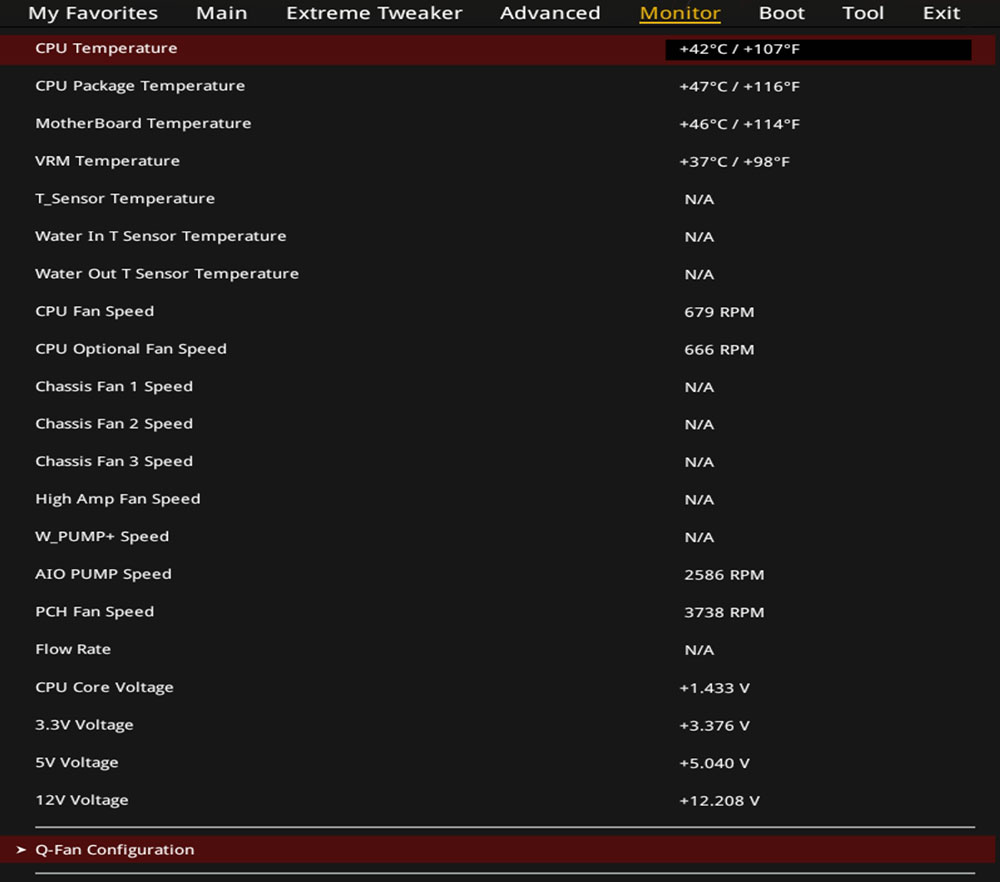

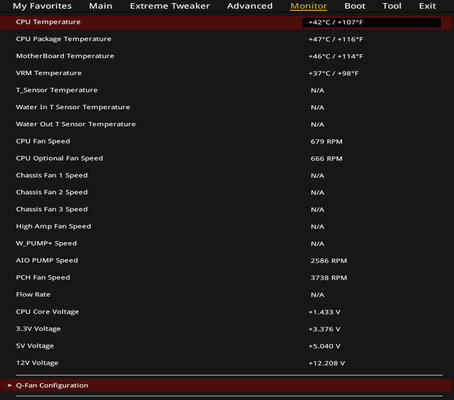

Температуры, напряжения (на силовых шинах) и обороты вентиляторов отображаются в разделе Monitor.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

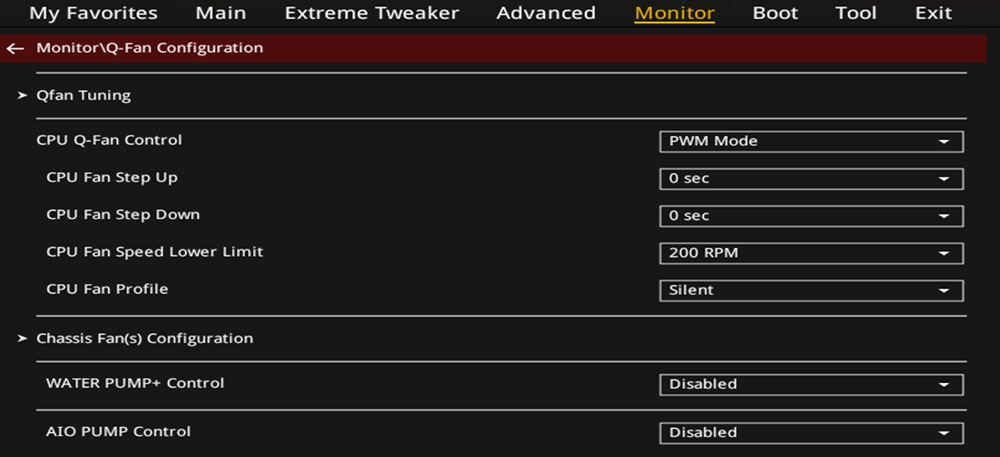

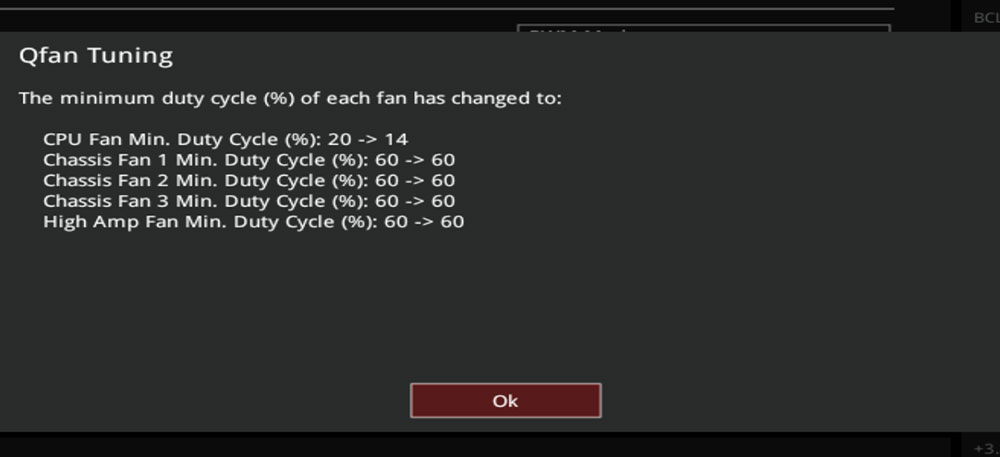

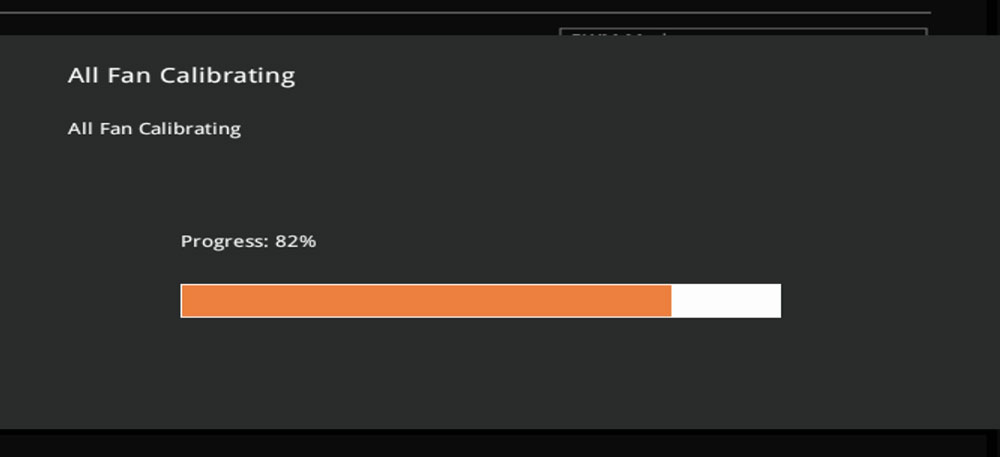

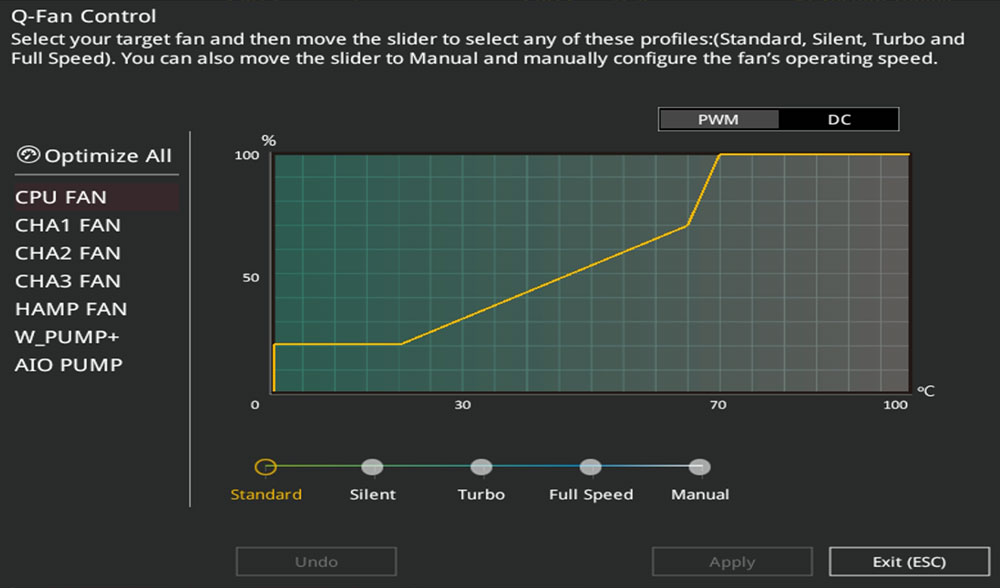

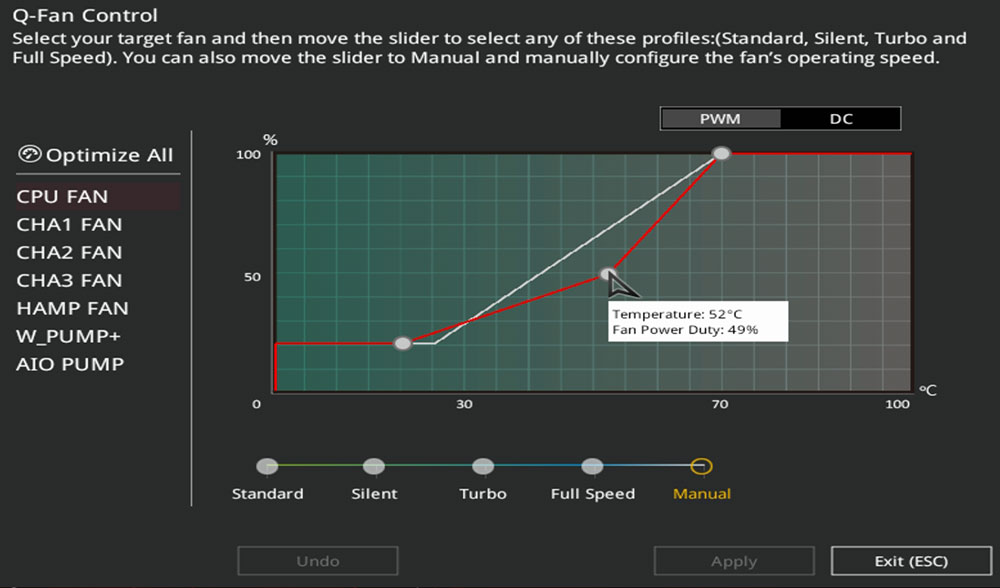

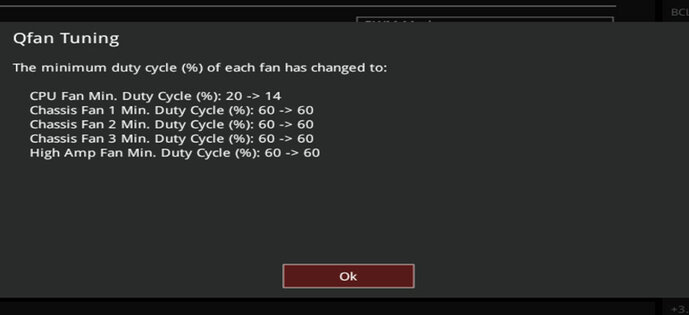

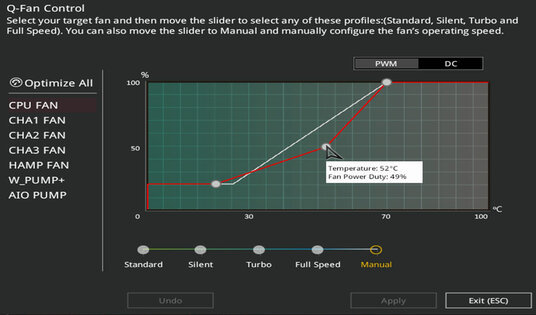

Отдельно стоит сказать про настройку встроенной утилиты QFan. Она представлена как в традиционном «текстовом» виде, так и в графическом, где вручную можно настроить кривую зависимости оборотов от температуры.

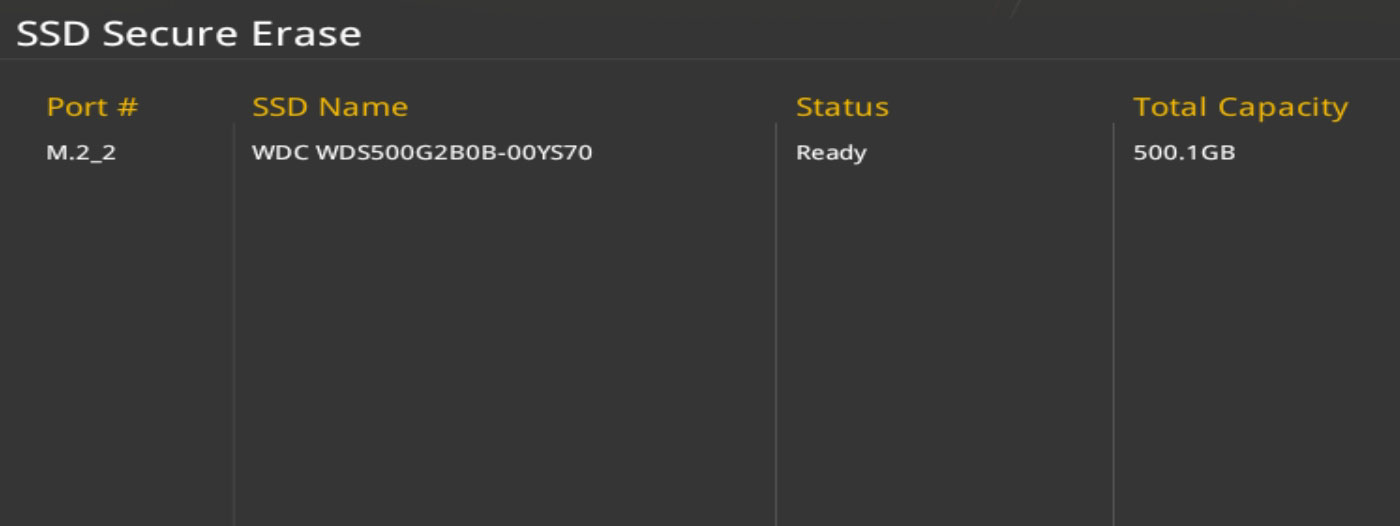

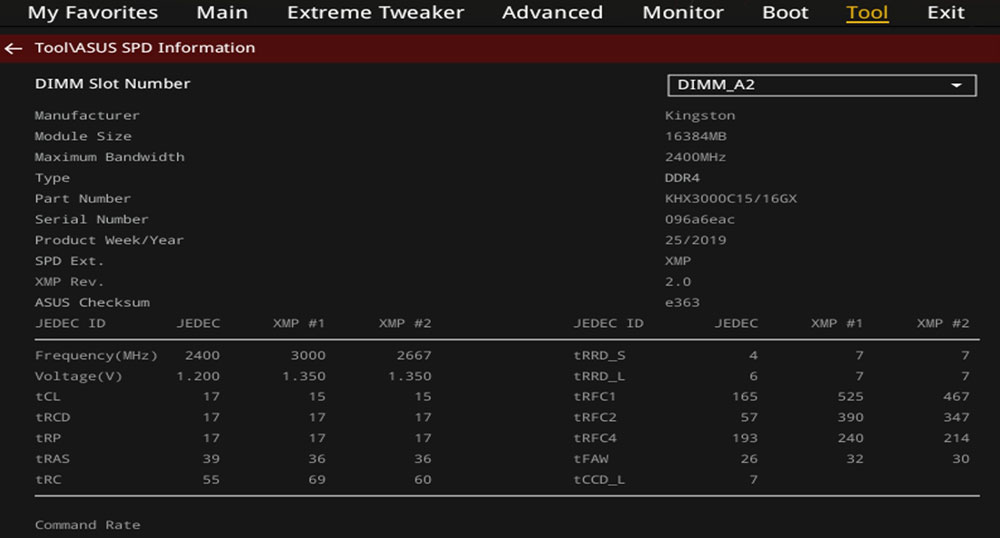

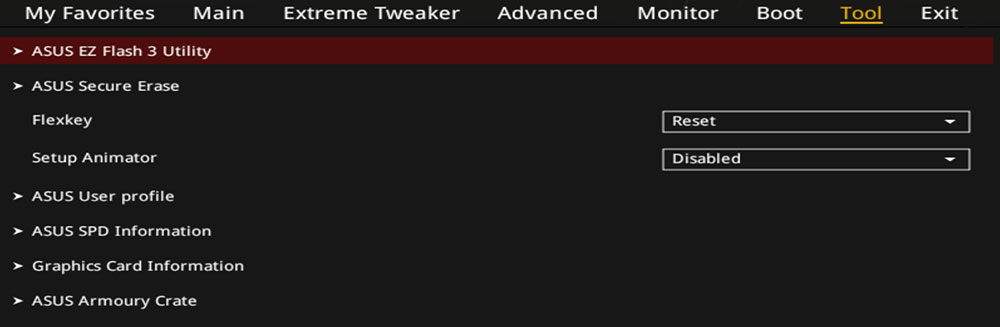

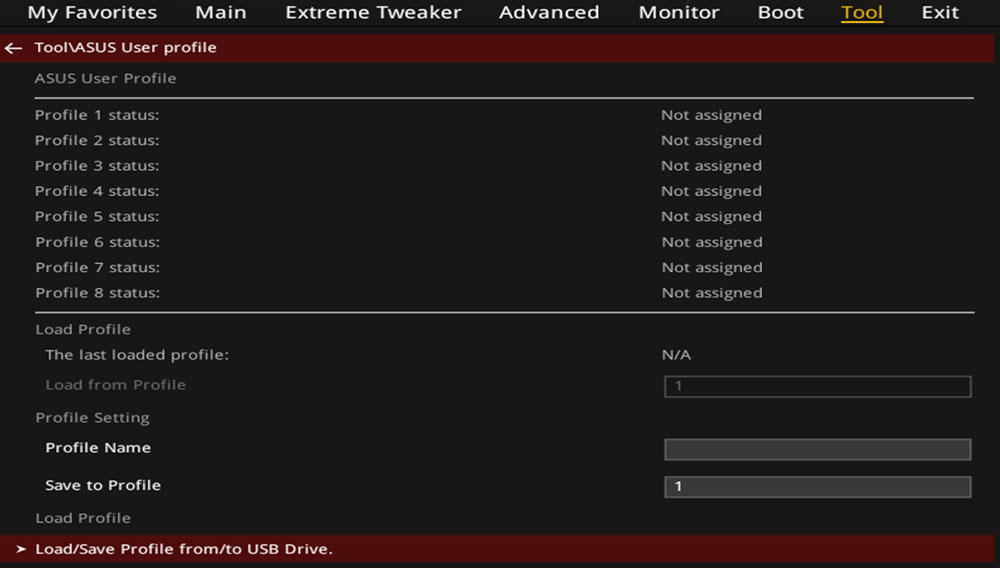

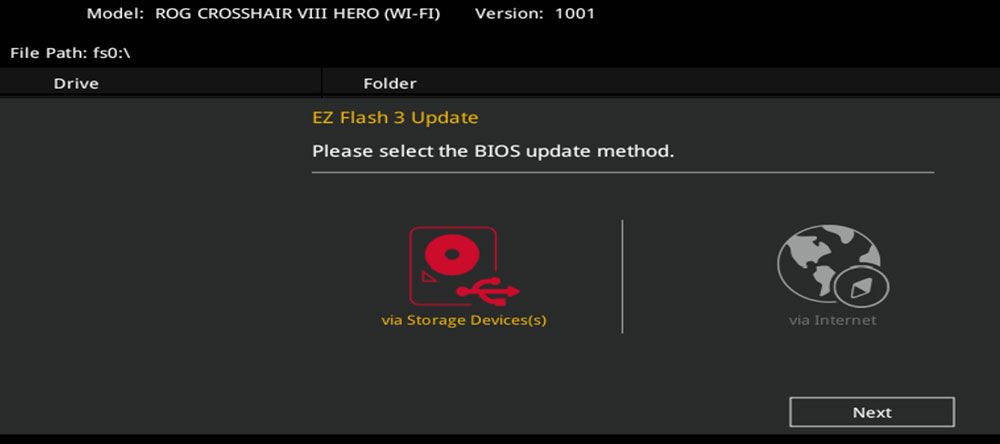

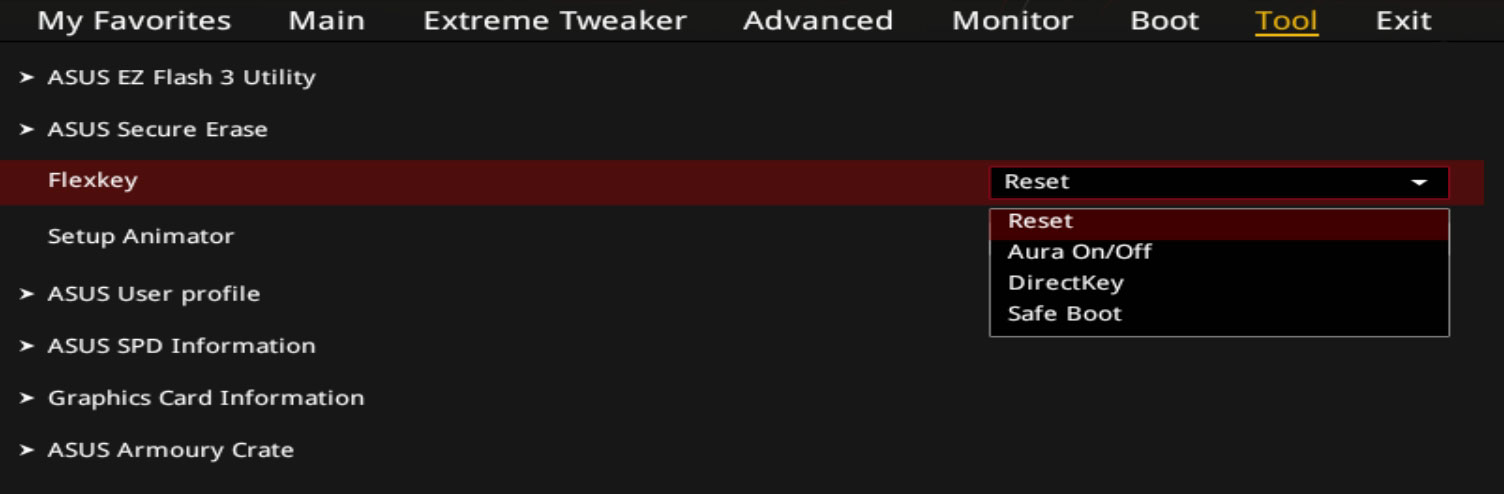

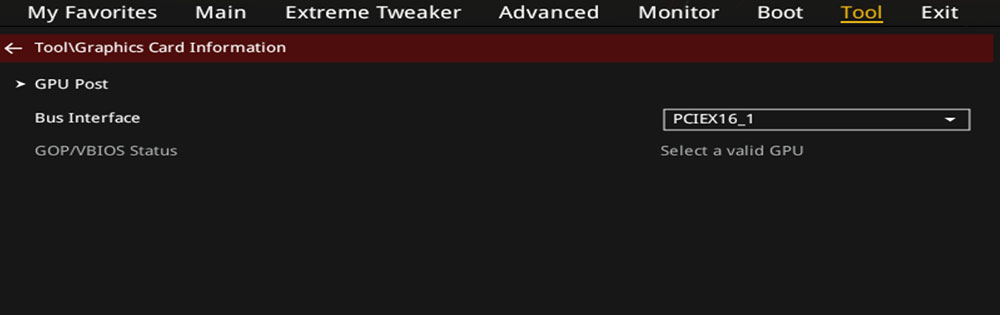

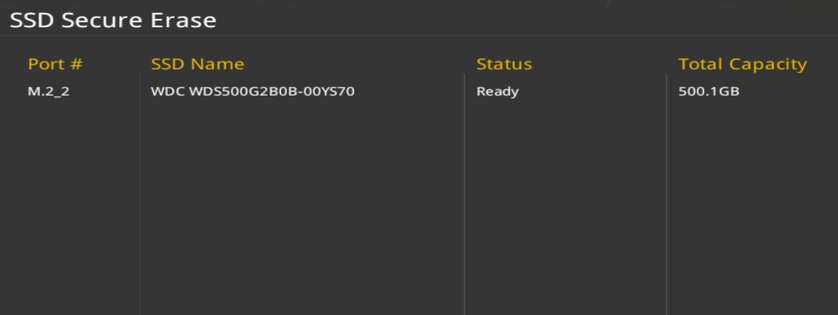

Последний раздел — Tool. Здесь собрано множество вспомогательных утилит, облегчающих процесс настройки и работы. К примеру, можно быстро очистить накопитель (с уничтожением данных), записать или загрузить профиль, посмотреть информацию из SPD-микросхем на модулях памяти, получить информацию о видеокарте. Ну и обновить прошивку с флешки, а также включить подсветку и утилиту ArmoryCrate (под Windows).

Программное обеспечение

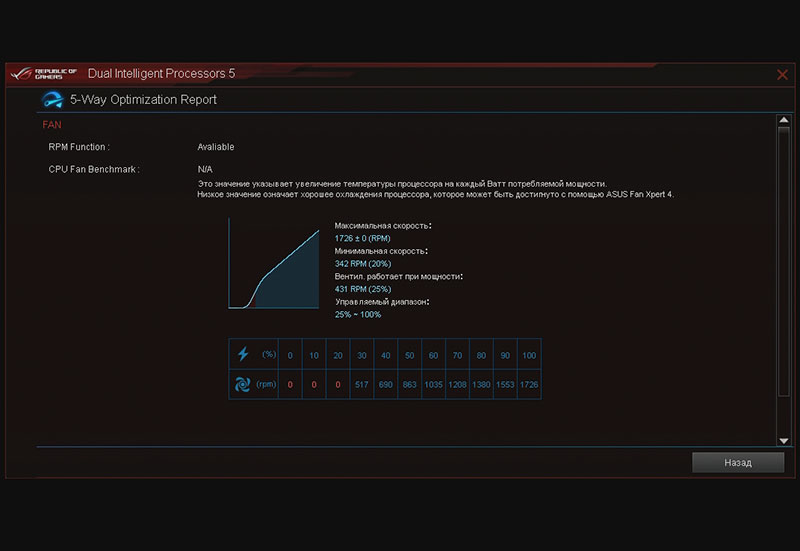

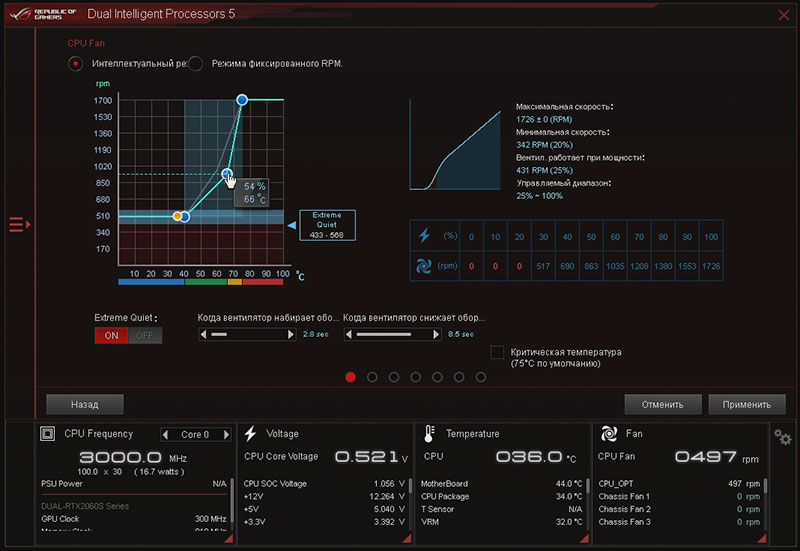

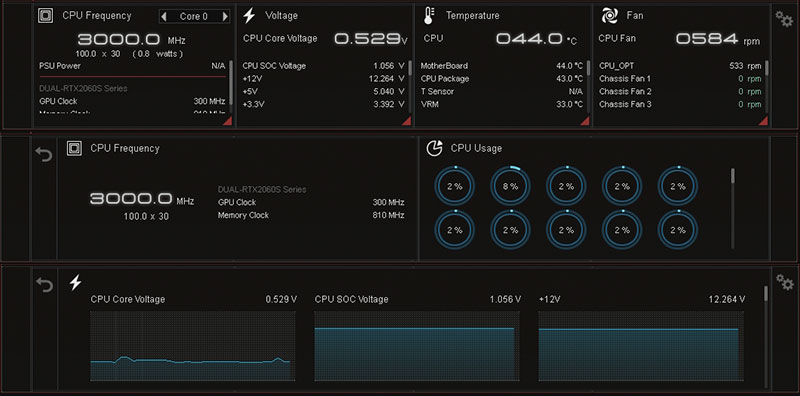

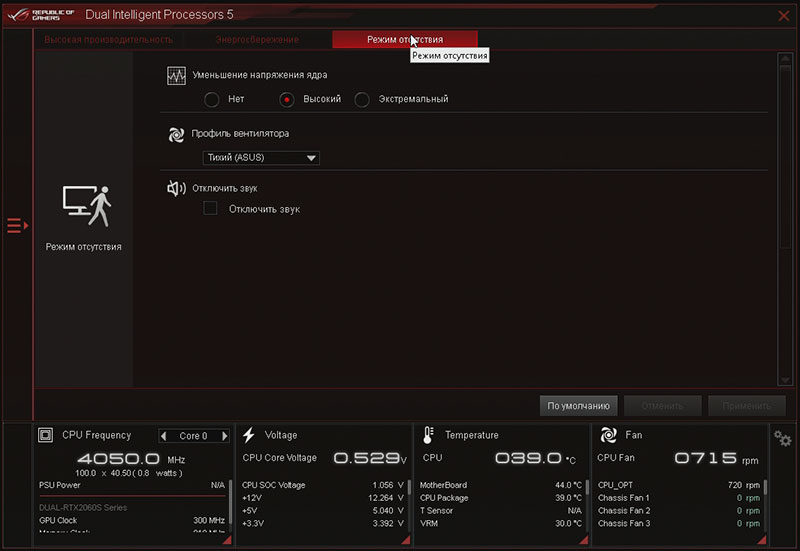

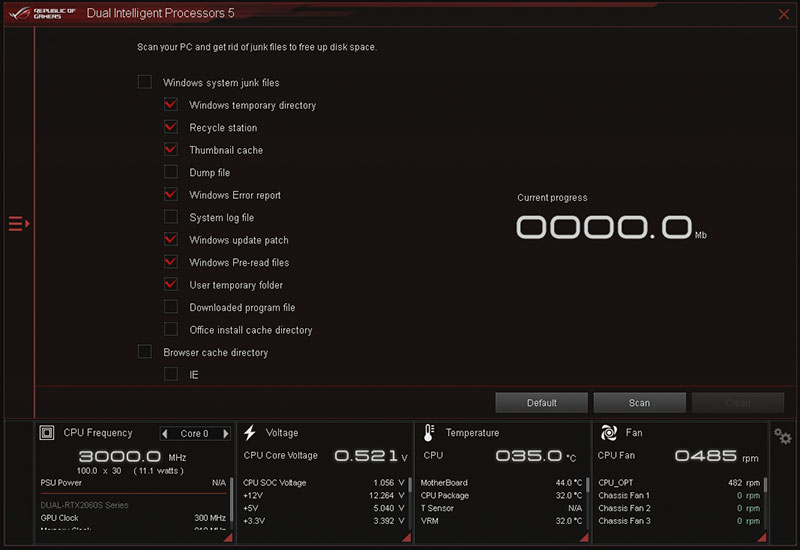

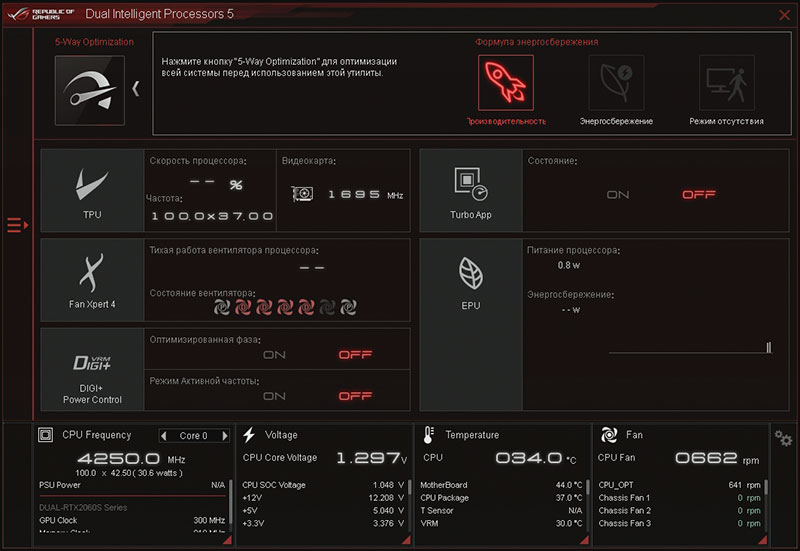

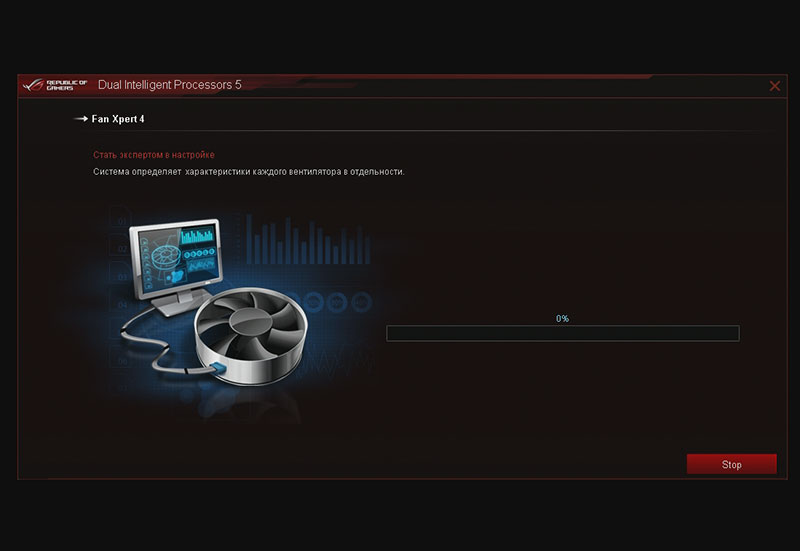

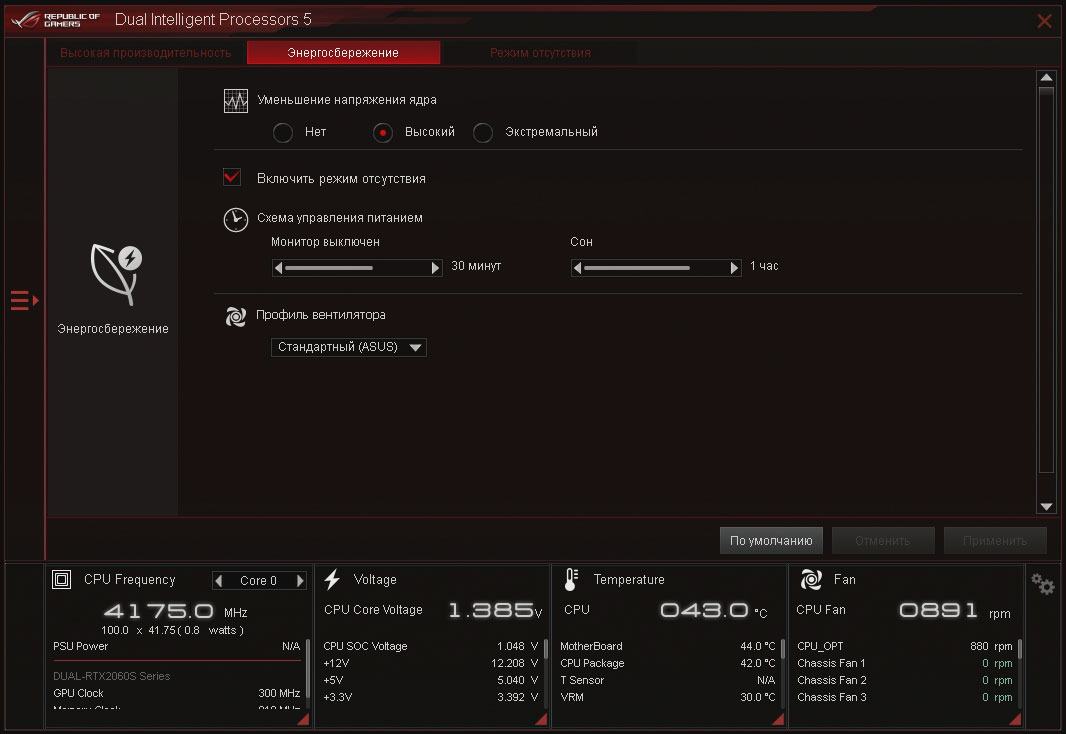

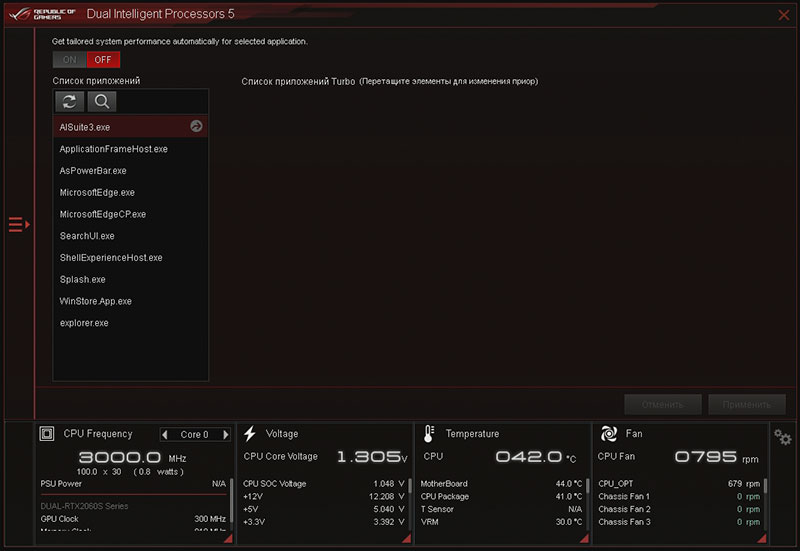

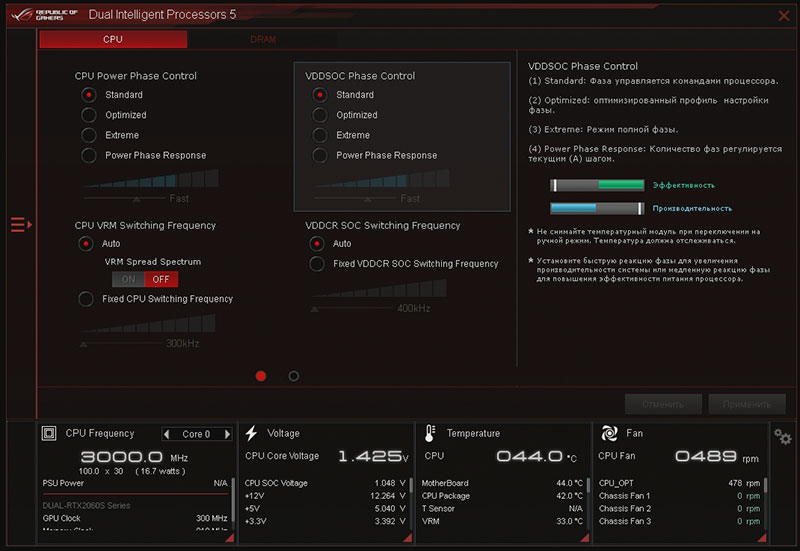

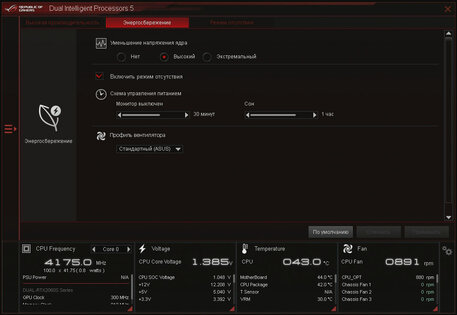

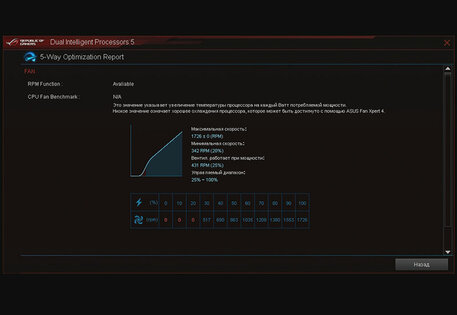

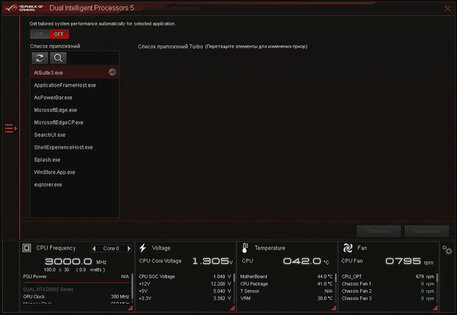

Солидный набор программного обеспечения ASUS сделала для Windows. Основной набор функционала предназначен для тонкой настройки и разгона. Собраны эти инструменты в утилите Dual Intelligent Processor 5, через которую настраиваются частоты, напряжения, система питания, вентиляторы. Для ленивых есть опция автоматического «твика», когда система сама подбирает параметры для установленных комплектующих так, чтобы скорость работы была максимальной без потери стабильности.

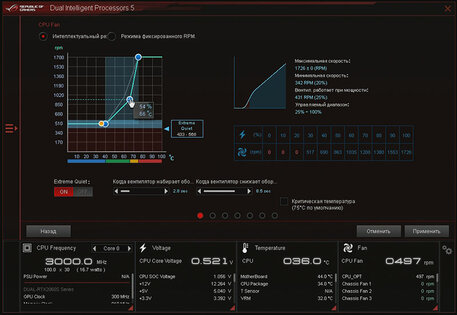

Мониторинг расположен в нижней части окна и поддается гибкой настройке по характеру и типу отображаемой информации.

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

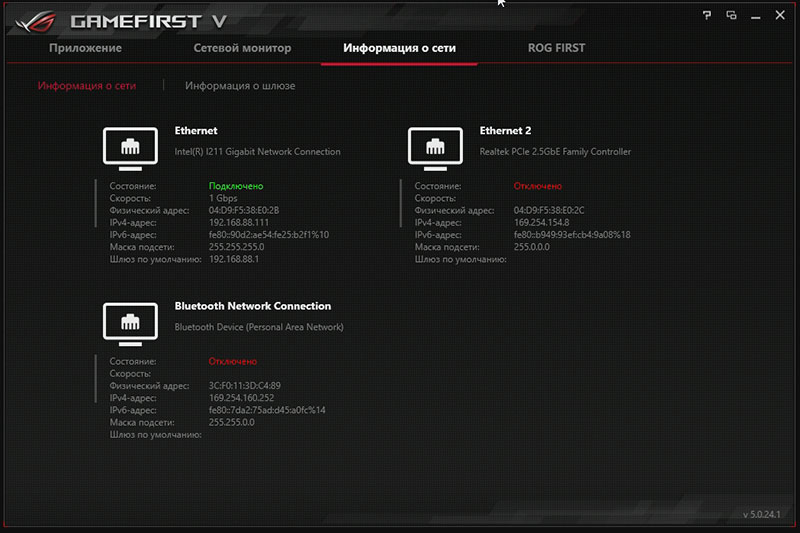

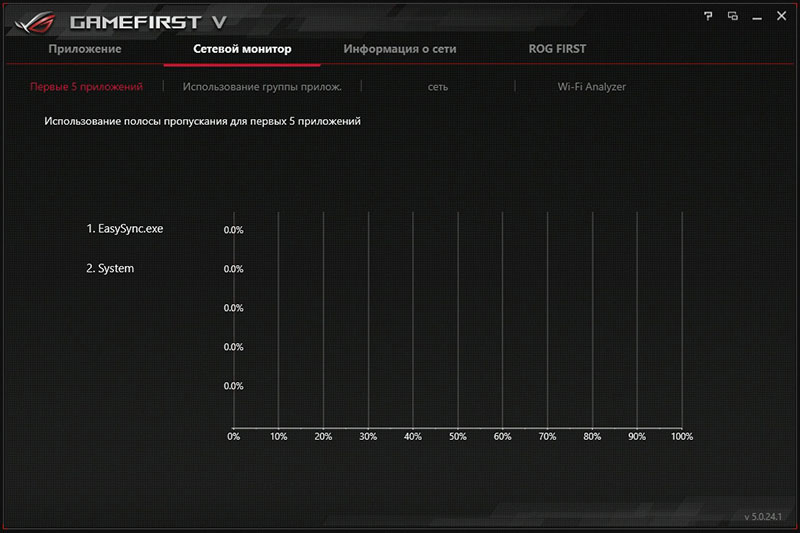

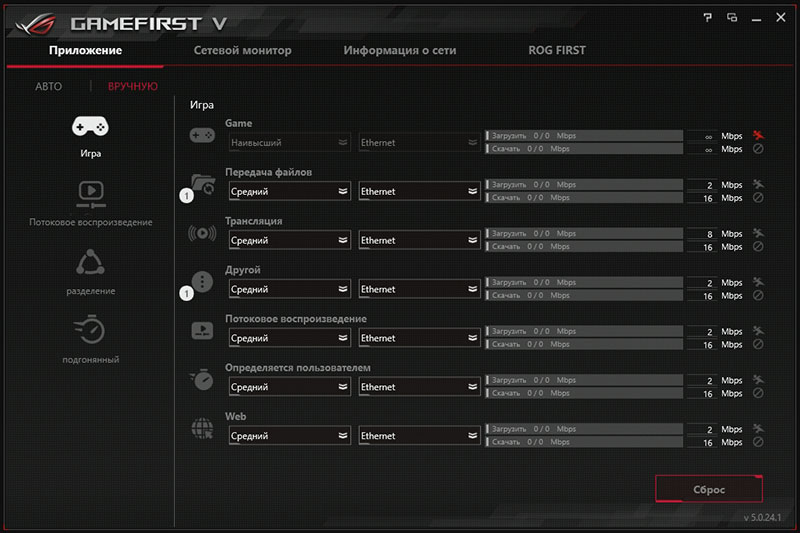

Геймерам стоит взглянуть на утилиту GameFirst 5. Она позволяет настроить приоритеты по сетевому трафику, что очень удобно при множестве приложений, требующих доступ в сеть. Например, торрент-качалка не станет сильно медленнее сливать файлы, если её понизить в приоритете, а снизившийся пинг в игре может кардинально повлиять на результат.

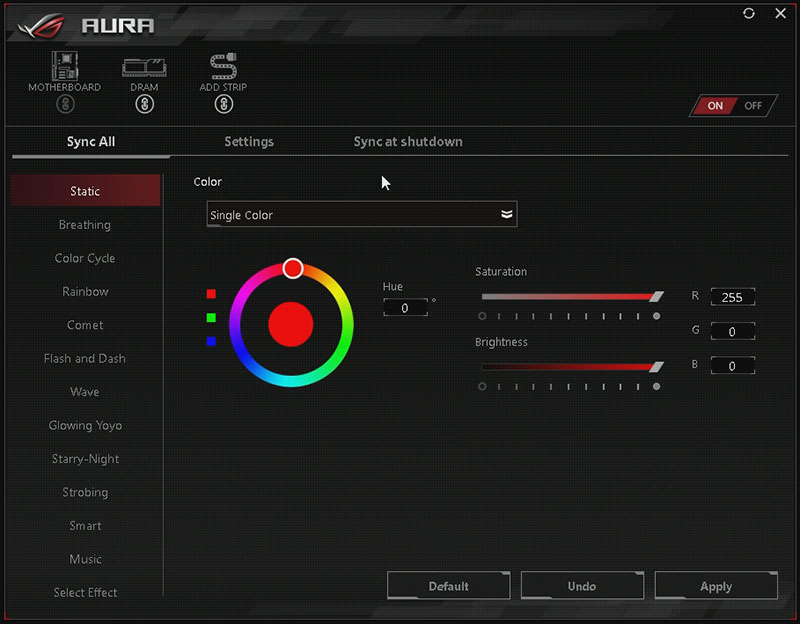

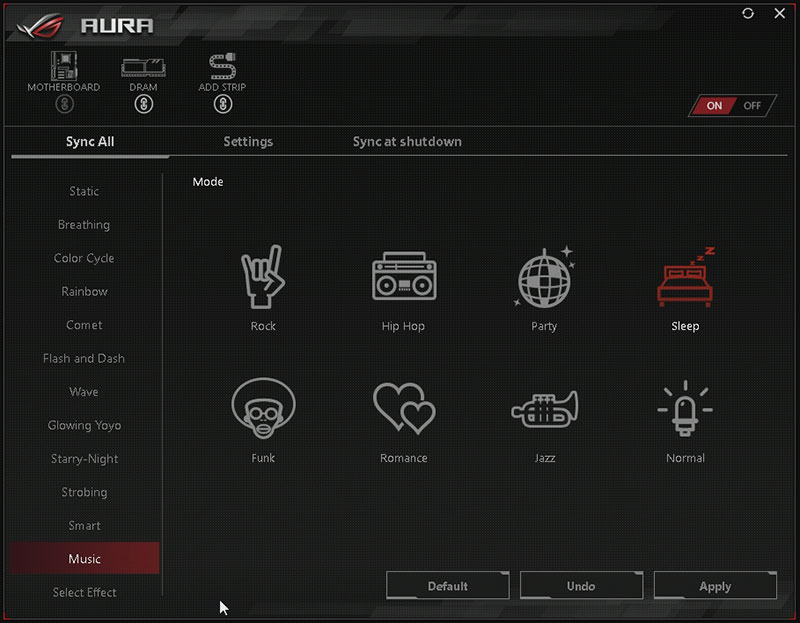

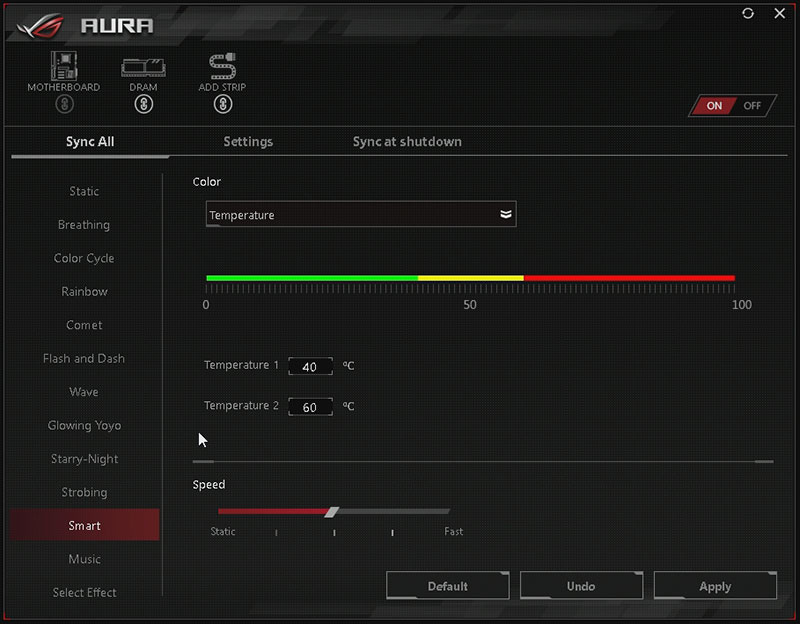

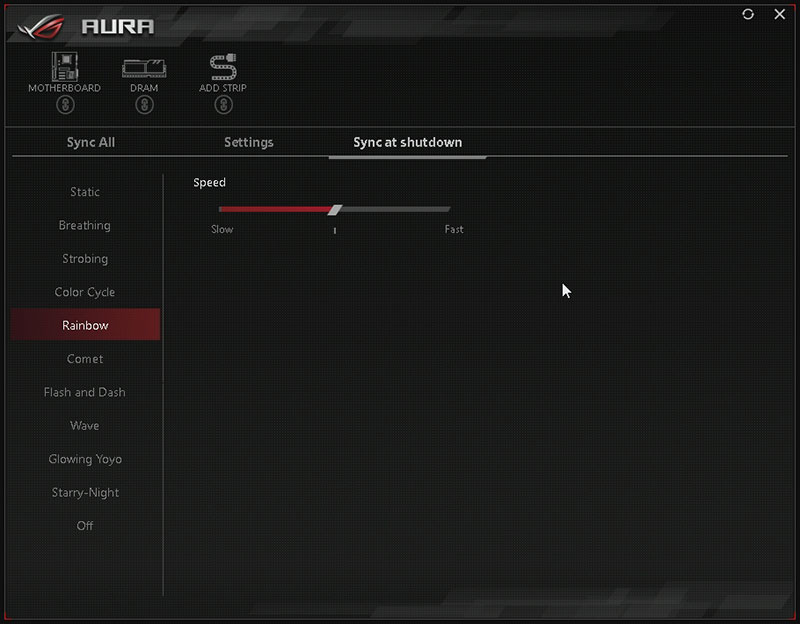

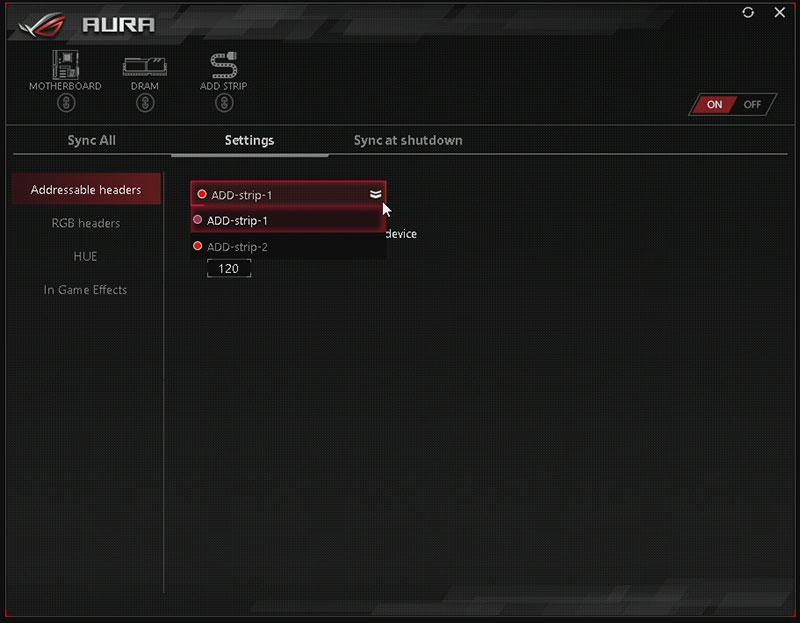

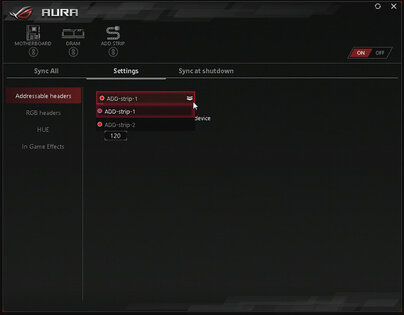

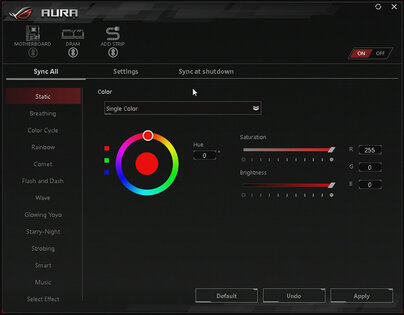

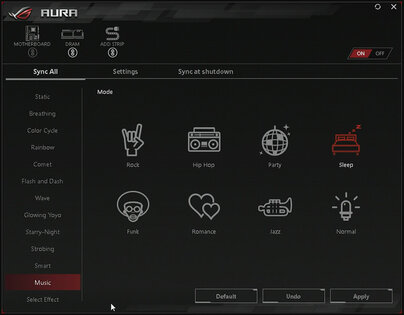

Для управления подсветкой есть программа Aura. Тут можно настроить цвета вручную, выбрать схему свечения, задать зависимость цвета от разных параметров. Также отсюда настраивается свечение всех «совместимых» комплектующих, которые оснащены RGB-светодиодами.

Отзыв

Обзор материнской платы ASUS ROG Crosshair VIII Hero Wi-Fi

ASUS ROG Crosshair VIII Hero Wi-Fi — хороший, проработанный продукт, отлично подходящий для постройки производительных конфигов на базе процессоров Ryzen второго и третьего поколений. Конечно, сюда можно поставить и бюджетные модели типа Ryzen 3, но при цене в 30 000 рублей будет сложно «окупить» затраты со слабым процессором. А топовый камень с таким набором инструментов и мощной системой питания можно поставить «под воду» и получить несколько сотен мегагерц тактовой частоты, не заморачиваясь доработками по питанию, охлаждению и украшению — все это уже предусмотрено, осталось лишь подключить кабели к разъёмам и получить красивый, быстрый и надежный конфиг.

Плюсы:

  • мощная подсистема питания;
  • возможность установки двух M.2-накопителей с радиаторами;
  • продуманная компоновка элементов на плате;
  • богатый выбор инструментов для разгона и тонкой настройки;
  • 2,5-гигабитный Ethernet;
  • Wi-Fi 802.11ax;
  • RGB-подсветка;

Может не понравиться:

  • цена.

Итоговая оценка: 9 из 10.
