Обзор материнской платы ASUS Maximus XI Formula

Плата избыточно универсальна, и вряд ли найдется пользователь, освоивший хотя бы половину её возможностей

Intel, почивая на лаврах лидера, не шибко старается двигать прогресс — модернизация архитектур давно замедлилась, чипсеты можно строить по два-три в ряд и считать по пальцам одной руки отличия на блок-схемах. Единственный скачок был после выпуска Ryzen — подешевели текущие модели, срочно долепили и выпустили топовый шестиядерник, теперь вот восьмиядерник в наличии под десктопный 1151v2.

Telegram-канал создателя Трешбокса про технологии

Производители материнских плат же вынуждены обновлять линейку ежегодно, и, создавая новых флагманов, прыгать все выше и выше. Как там в излюбленном штампе маркетологов, «устанавливая новые планки производительности и возможности». Одни добавляют мощи в подсистему питания, другие припаивают на плату десятка два дополнительных светодиодов, третьи разрабатывают оригинальные дизайнерские решения. А ASUS, похоже, делает это все разом и ещё чуть сверху присыпает. Других мыслей при чтении спецификаций на Maximus XI Formula не возникает.

Технические характеристики

Форм-фактор: ATX, 305 x 244 мм;
Процессорный разъем: LGA 1151 v2;
Системная логика: Intel Z390;
Оперативная память: 4x DIMM DDR4 до 4400 МГц, до 64 Гбайт;
Звук: ROG SupremeFX 7.1 CODEC (ES9023P);
Проводная сеть: 1 Гбит Ethernet (Intel I219V);
Беспроводнаясеть: Wi-Fi 802.11ac (Intel Wireless-AC 9560), Bluetooth 5.0;
Слоты расширения: 3x PCI-Ex16, 1x PCI-Ex1;
Накопители: 6x SATA III 6 Gbit/s, 2x M.2 NVMe;
Задняя панель: HDMI, 6x USB 3.0, 4x USB 3.1, оптический выход, 2x SMA (Wi-Fi), кнопки Clear CMOS и BIOS Flashback, 5x 3,5 мм аудиоджек, 2x LAN (RJ45);
Цена: 34 000 рублей.

Комплектация, внешний вид

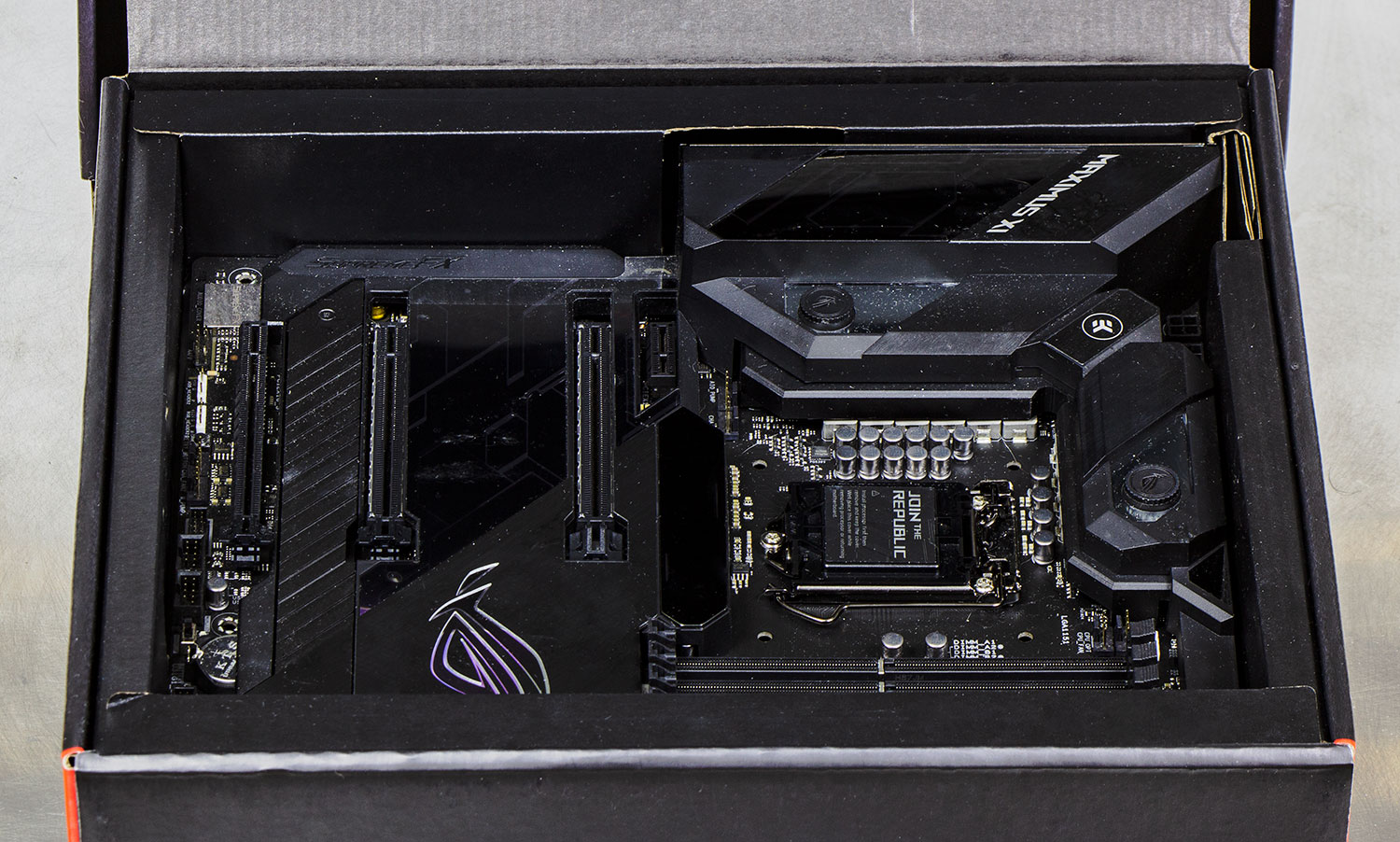

Поставляется материнка в крупной картонной коробке, которая по большей части выполняет защитно-презентационную функцию.

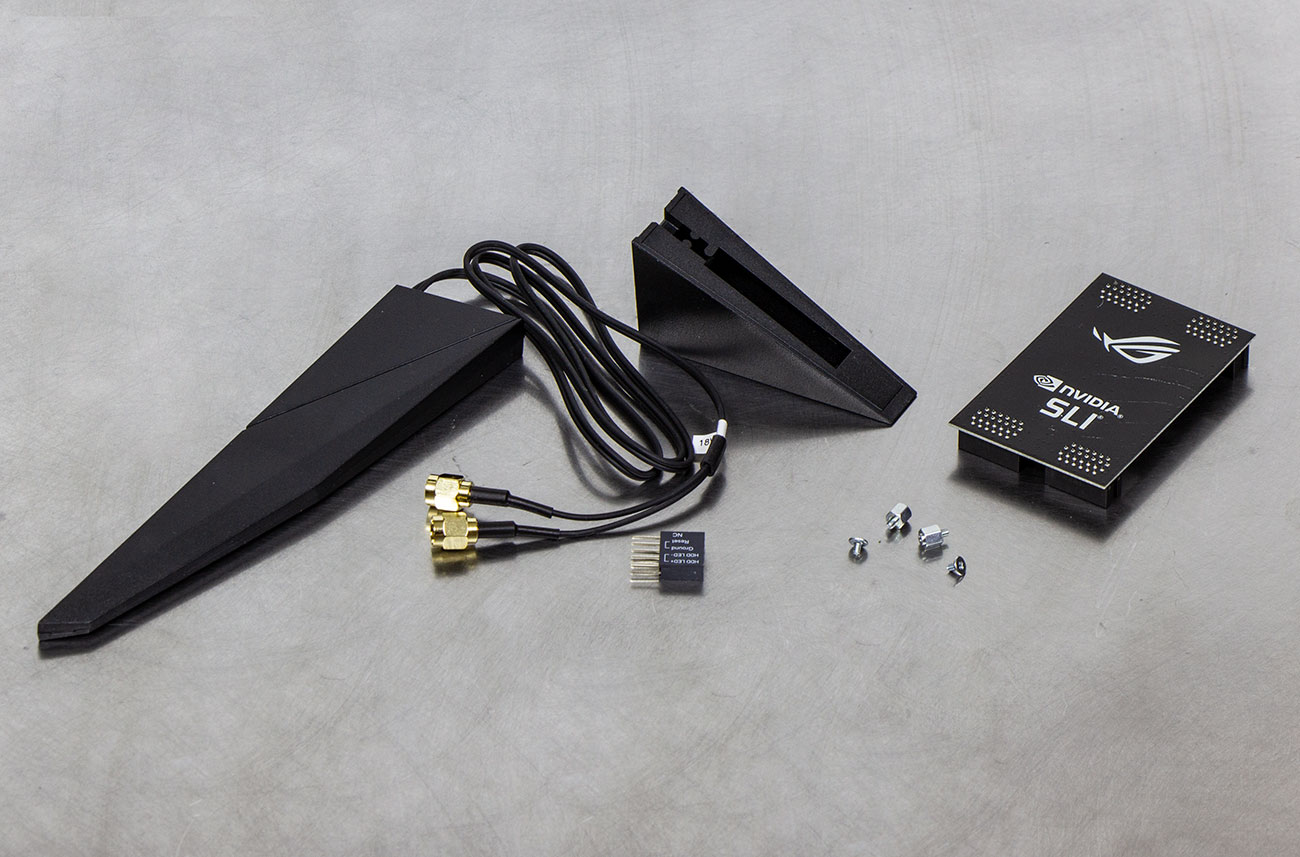

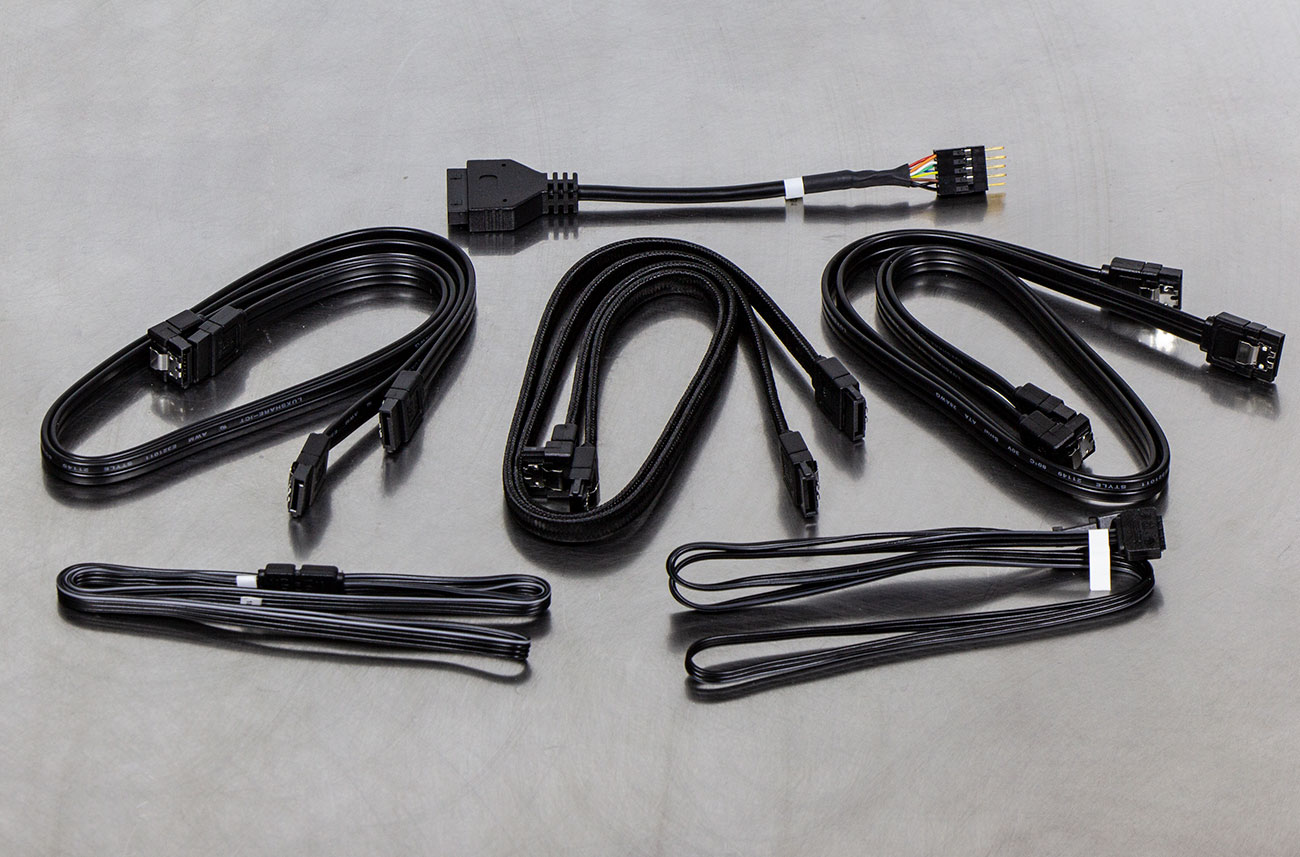

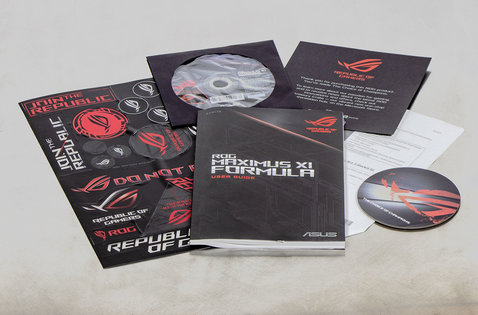

В комплекте идет типичный для ASUS набор аксессуаров: наклейки, подставка под кружку, инструкции в ассортименте, диск с драйверами, SLi-мостик, шлейфы SATA Для удобного подключения RGB лент положили два удлинителя, а для уверенной работы Wi-Fi – внешние антенны.

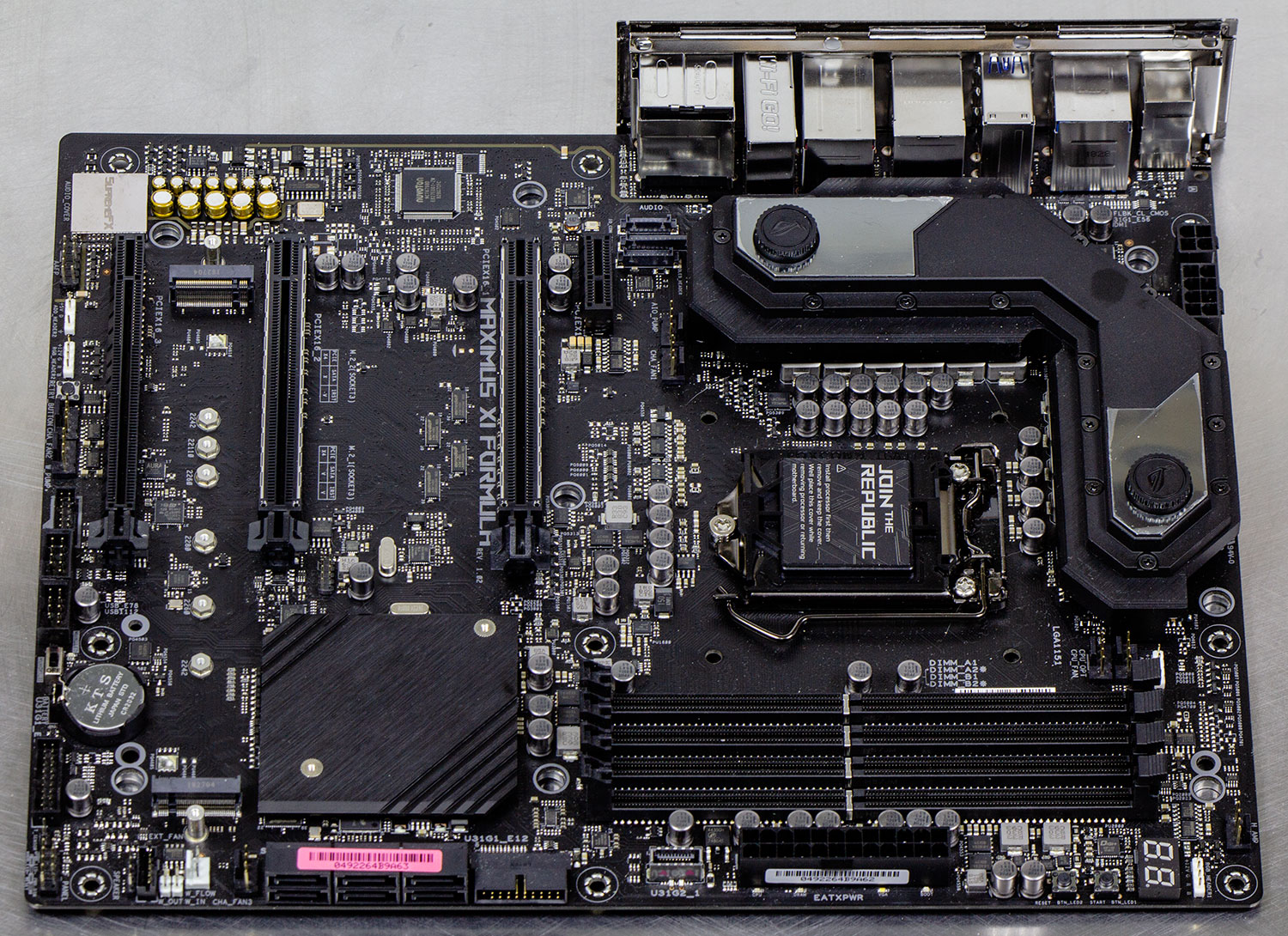

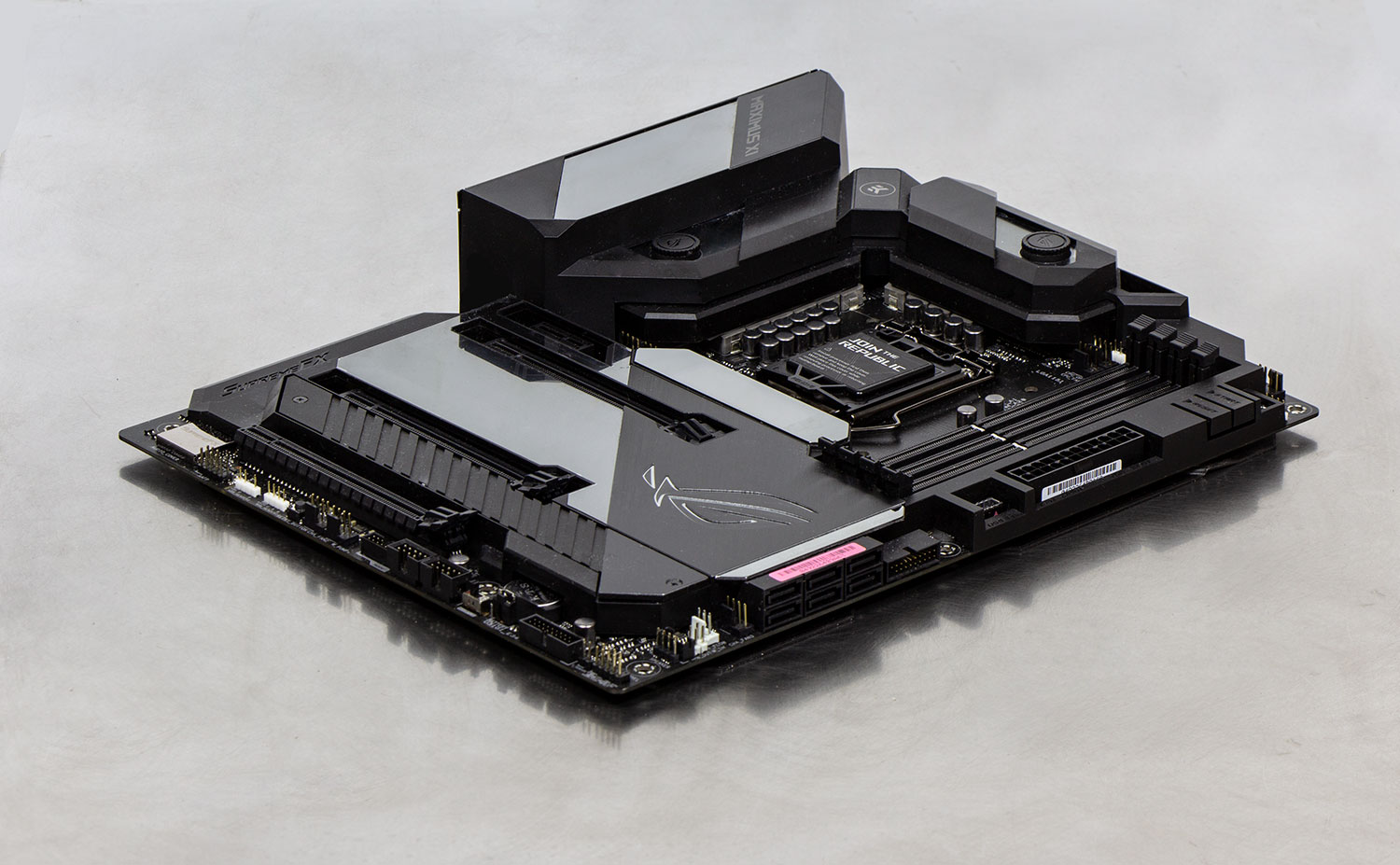

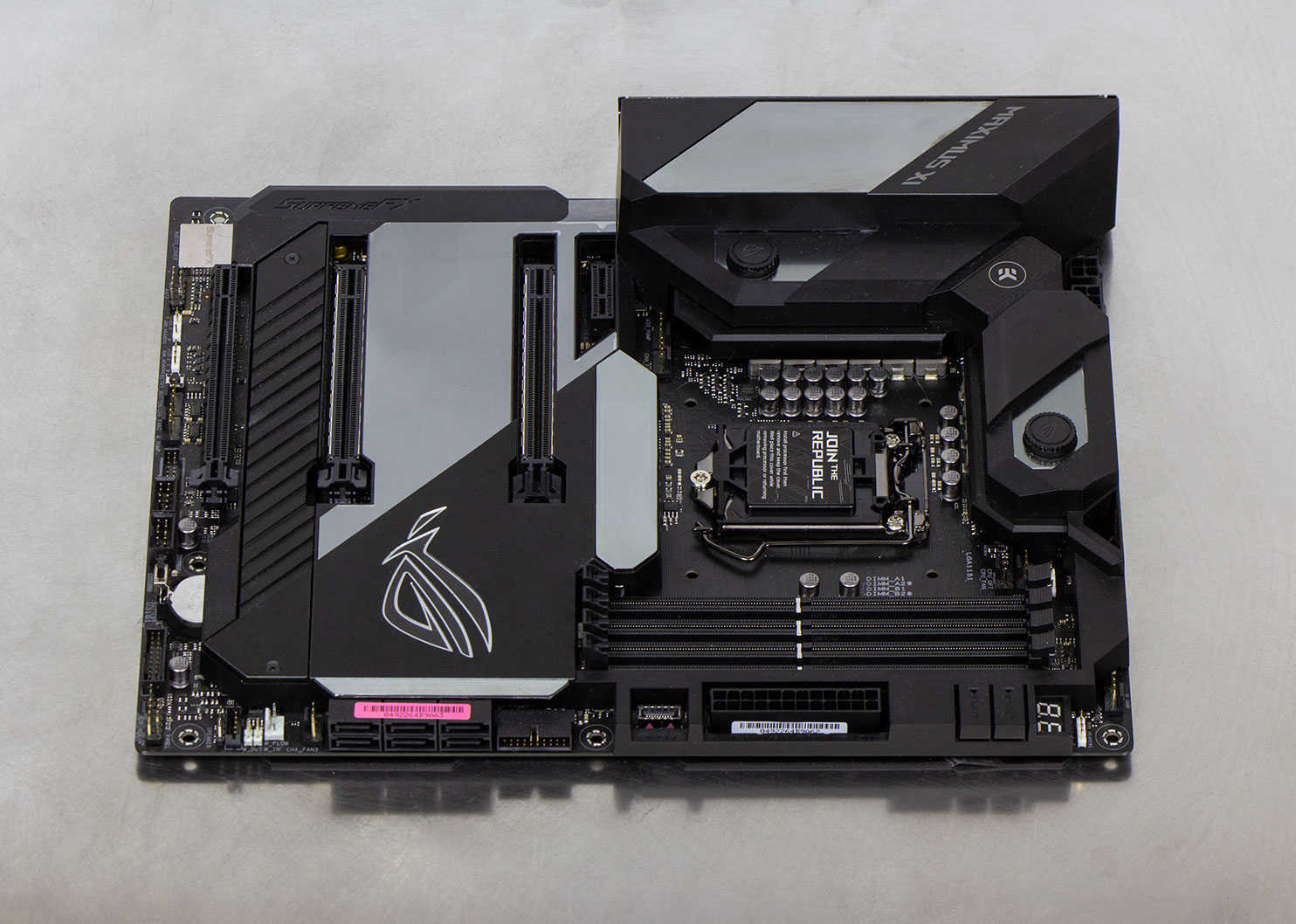

По внешнему виду сразу понятно, что плата относится к топовой линейке: крупные радиаторы на системе питания процессора, сложной формы пластиковый кожух, скрывающий почти весь текстолит.

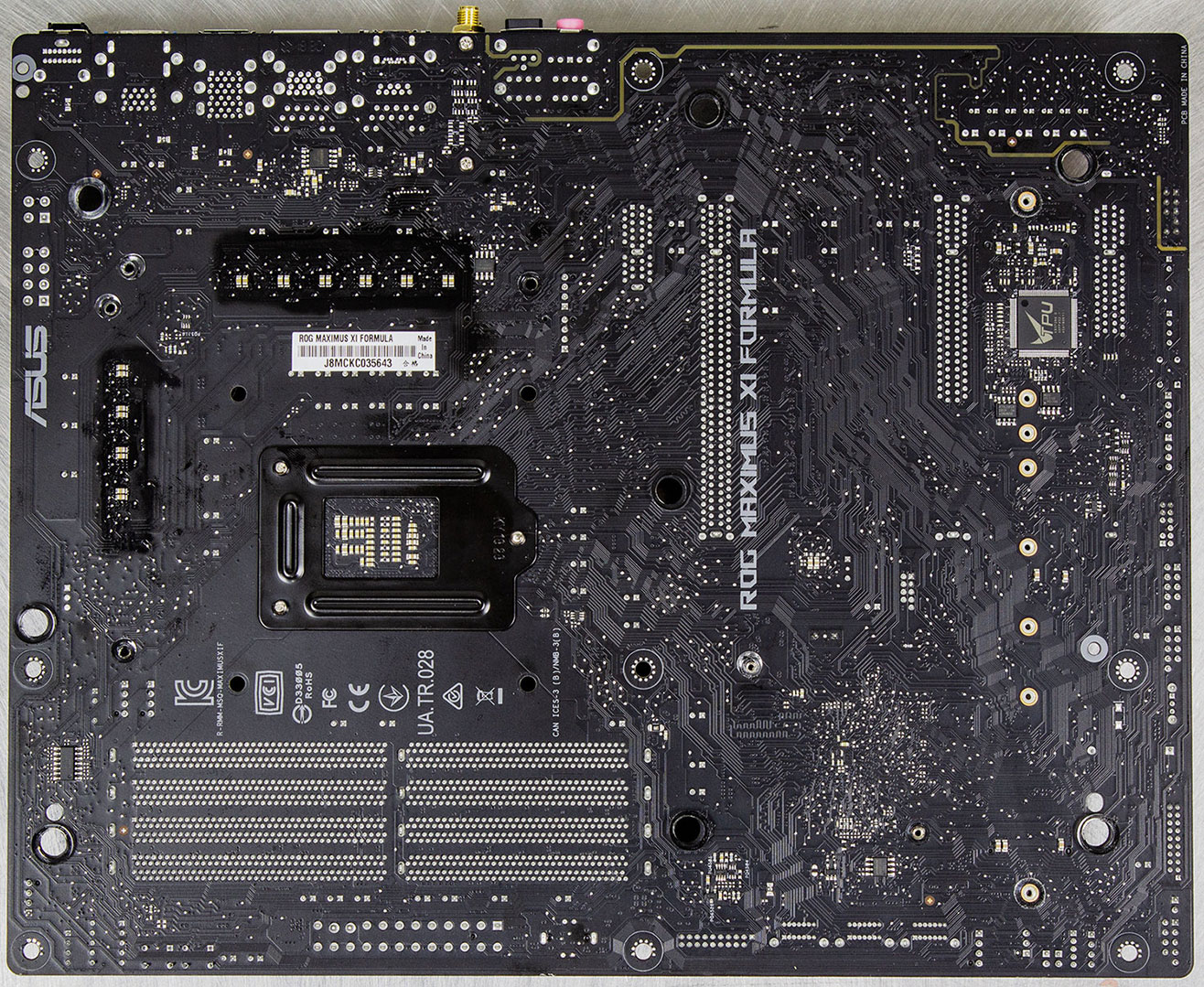

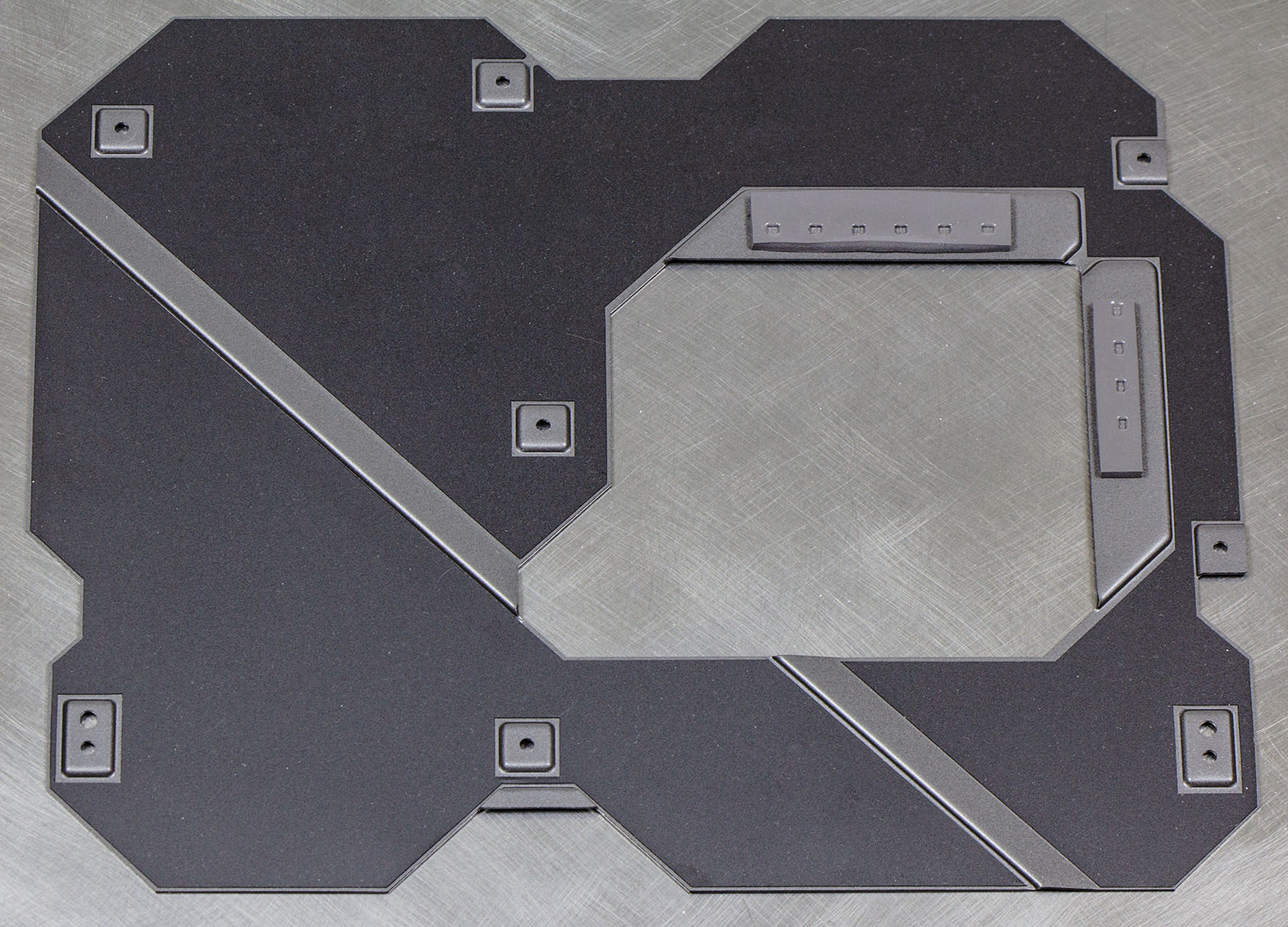

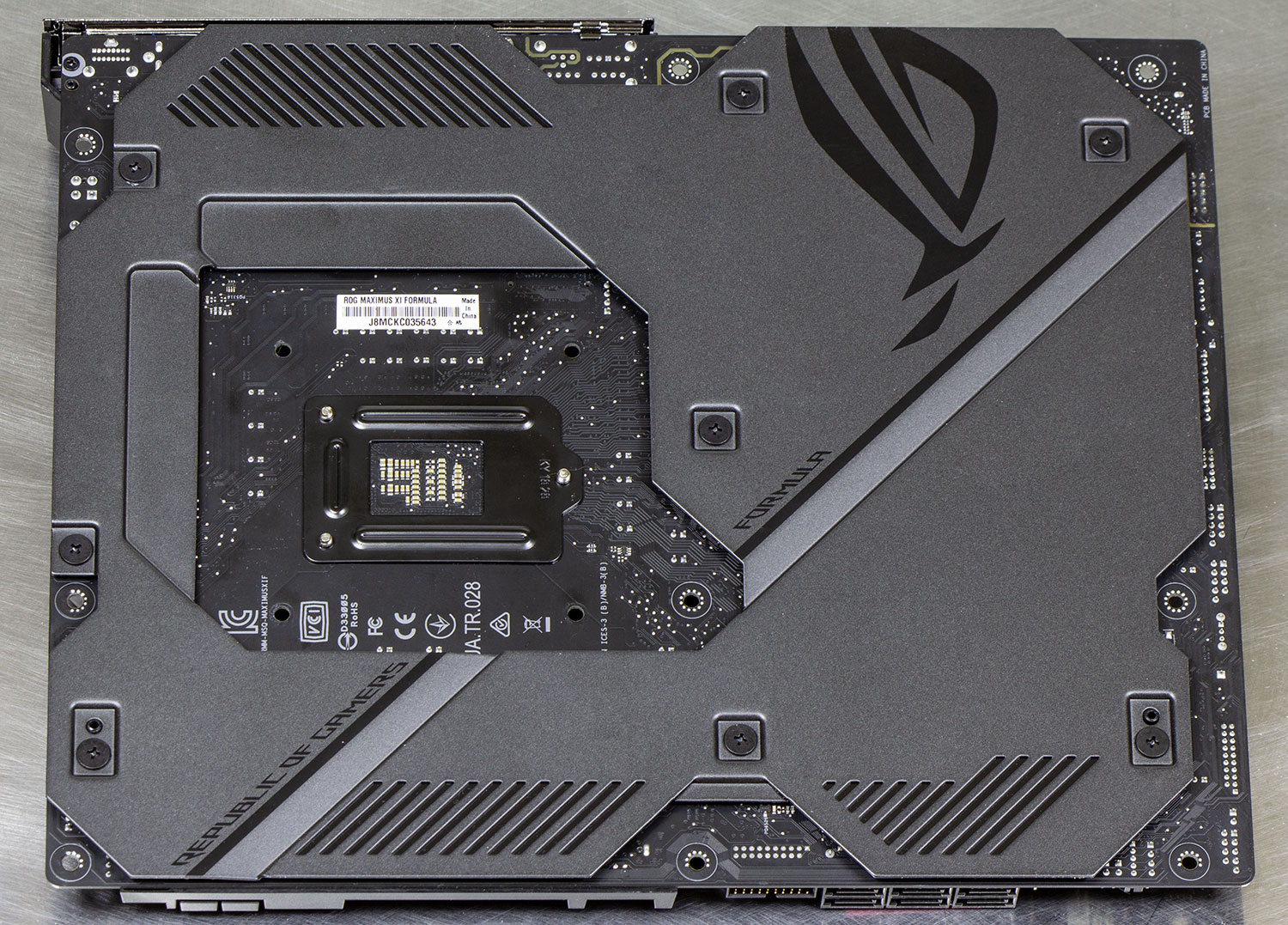

На обратной стороне – массивная металлическая пластина, снимающая механические нагрузки с текстолита. Она крепится к пластиковой лицевой части кожуха восемью крупными винтами.

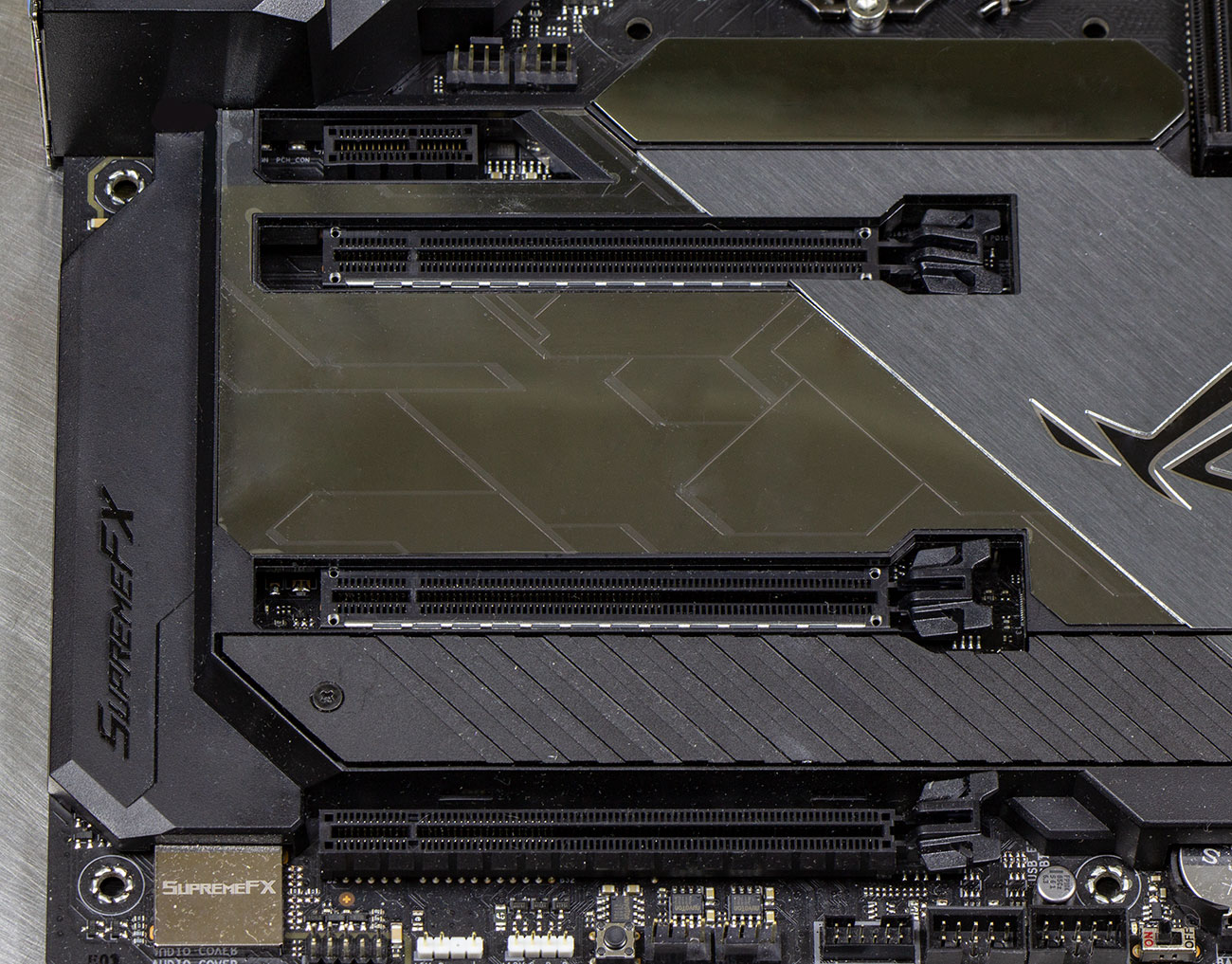

Бросается в глаза малое количество разъемов PCI Express – три x16 и один x1. Такой шаг разработчиков можно понять: платы расширения редки, кроме видеокарты мало ничего не ставят, времена забитых PCI канули в лету. Но все же хочется больше разъемов для удобного расположения сетевых контроллеров, звуковых плат и RAID-контроллеров.

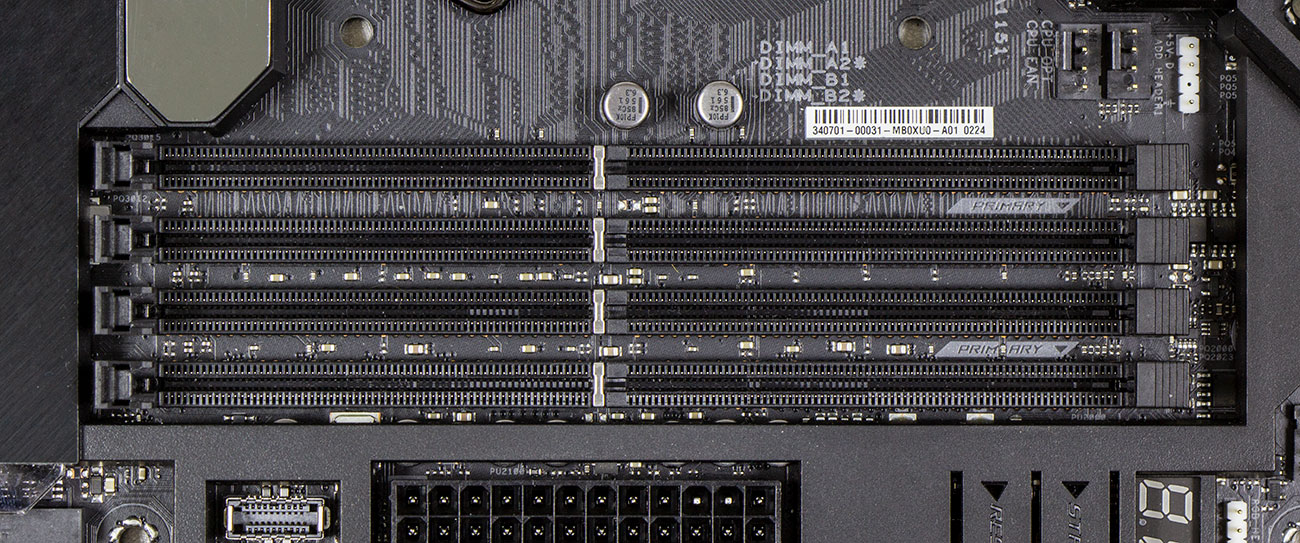

Четыре DIMM слота под DDR4 окружены пластиком с трех сторон, но извлечению планок это не мешает. А возврат к нормальным защелкам с левой стороны (или к их уменьшенным аналогам) был бы очень кстати, менять оперативку в забитом под завязку корпусе неудобно.

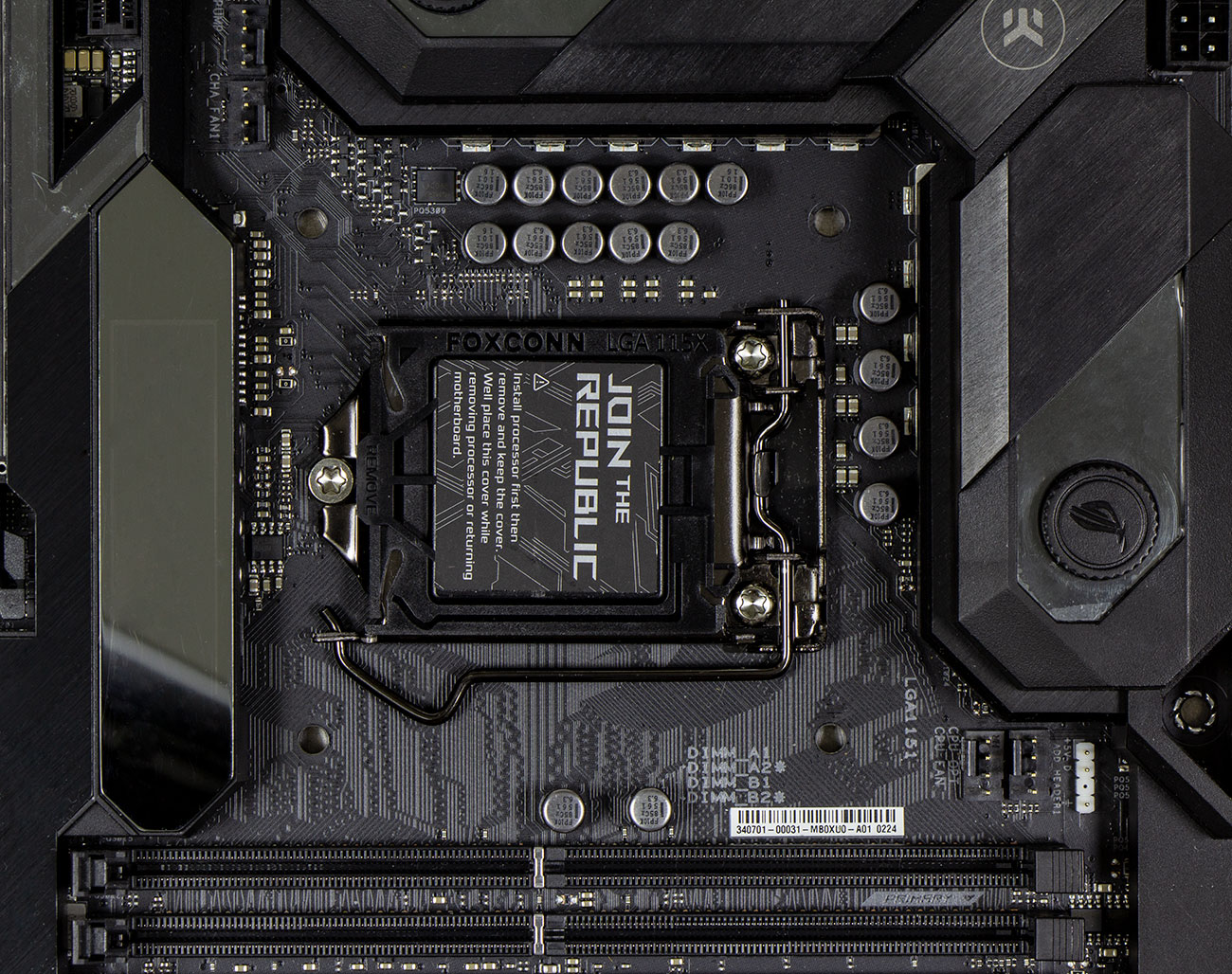

Пространство около процессорного сокета, как обычно, освобождено от высоких деталей и «надстроек» для удобного монтажа разнообразных систем охлаждения.

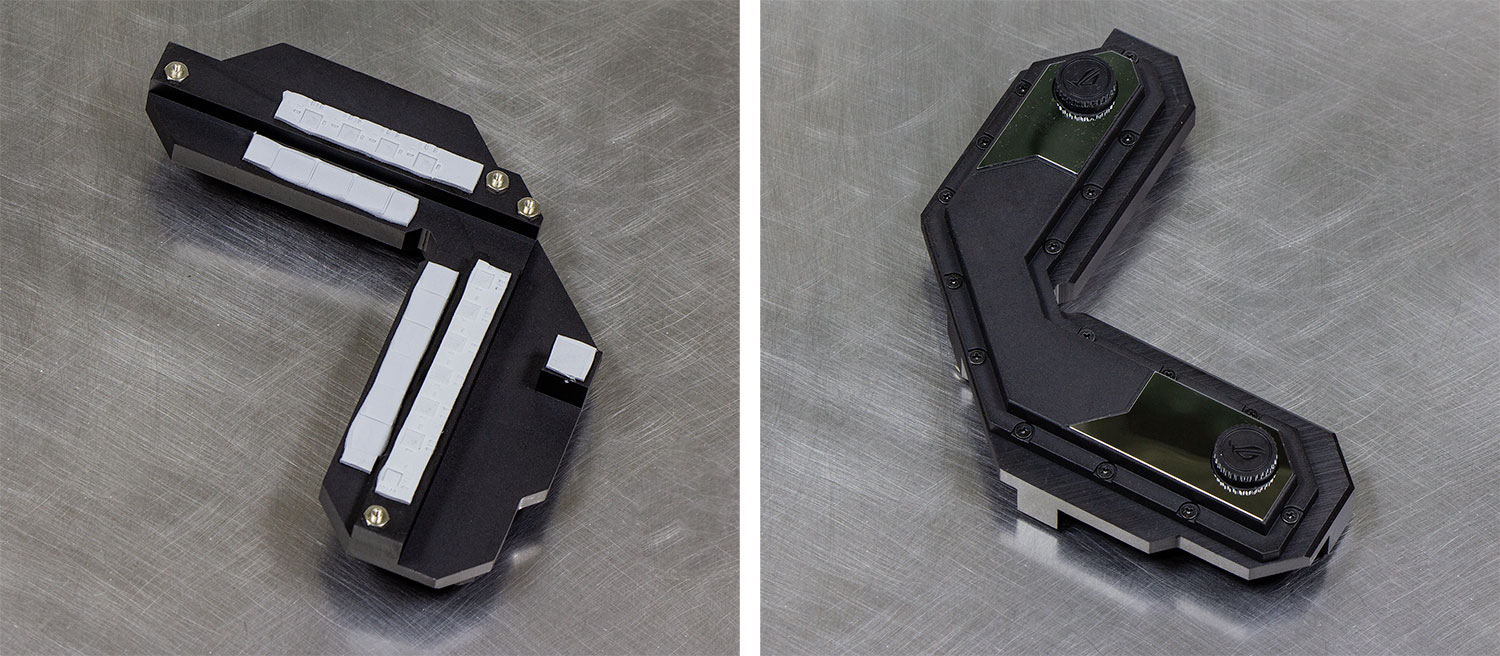

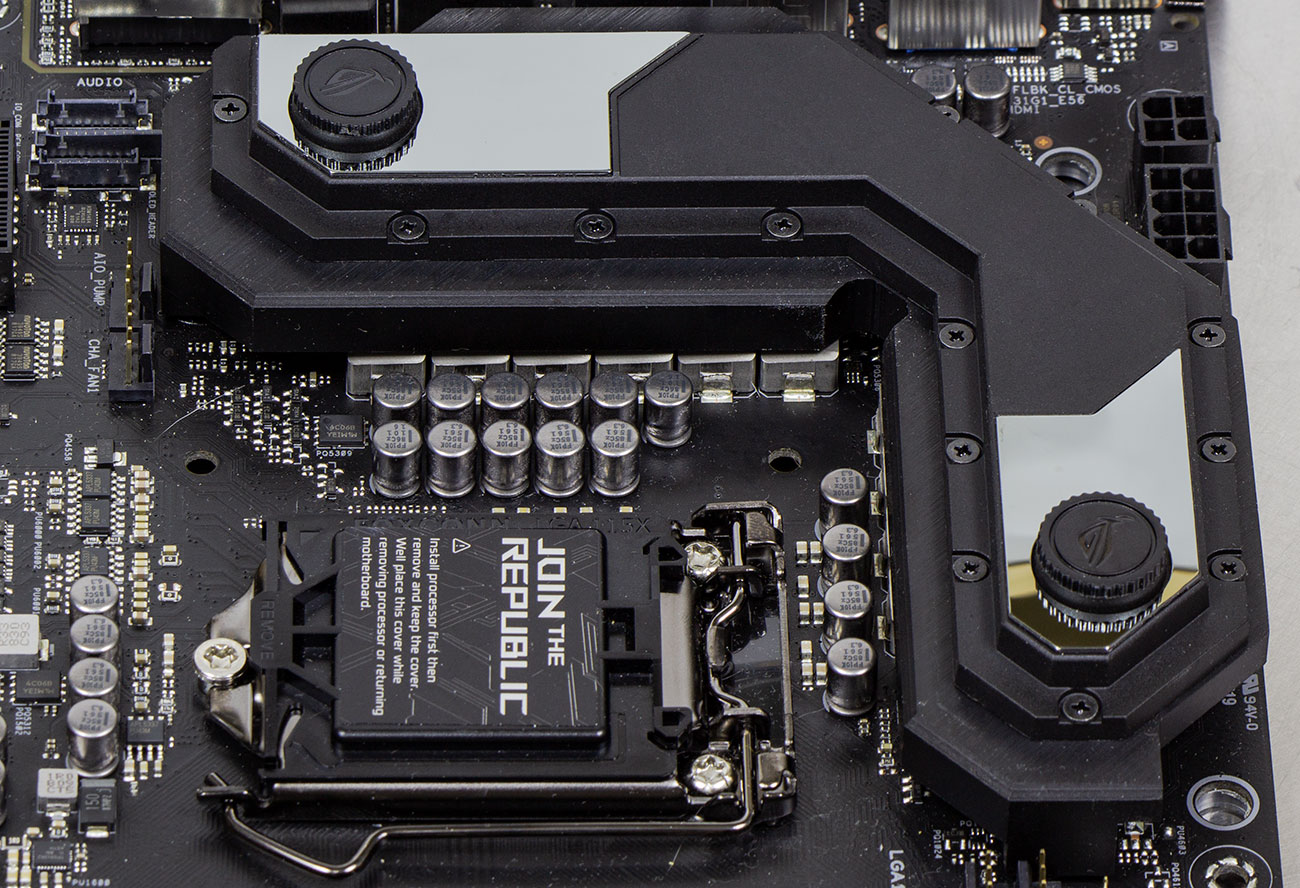

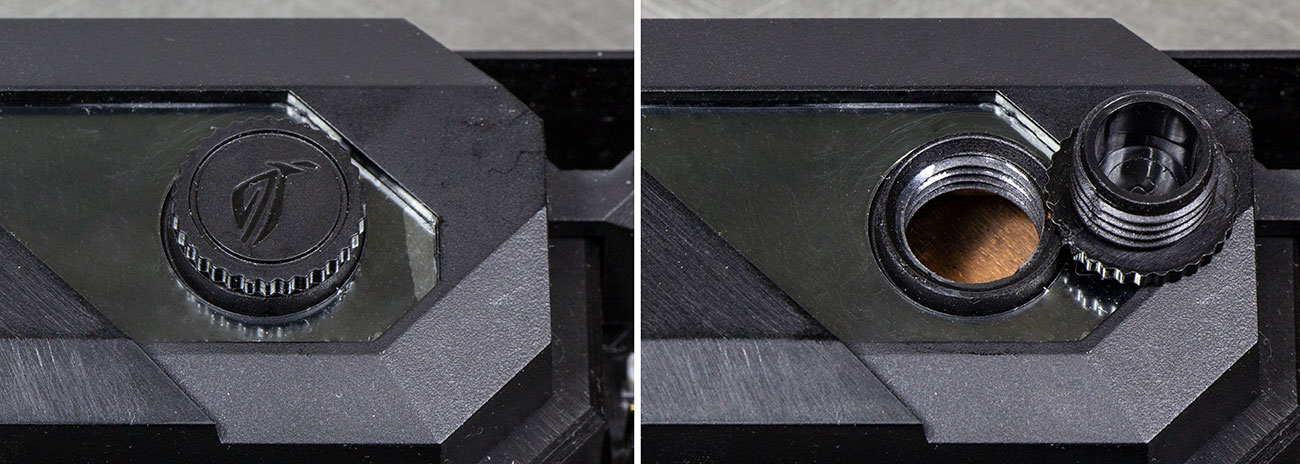

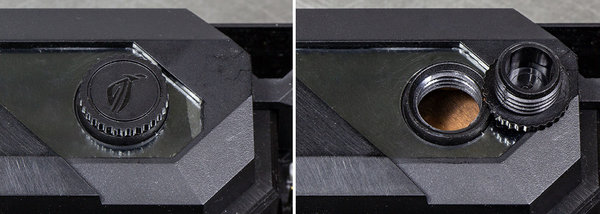

Для охлаждения силовой части преобразователя питания процессора установлен крупный водоблок с медным основанием. Под фитинги предусмотрены два отверстия с нарезанной резьбой; во избежание загрязнения они закрыты пластиковыми заглушками.

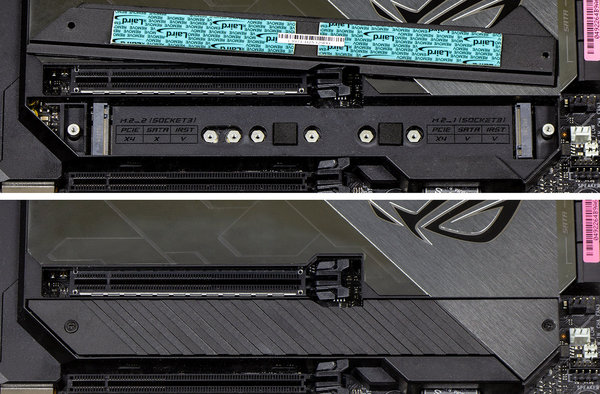

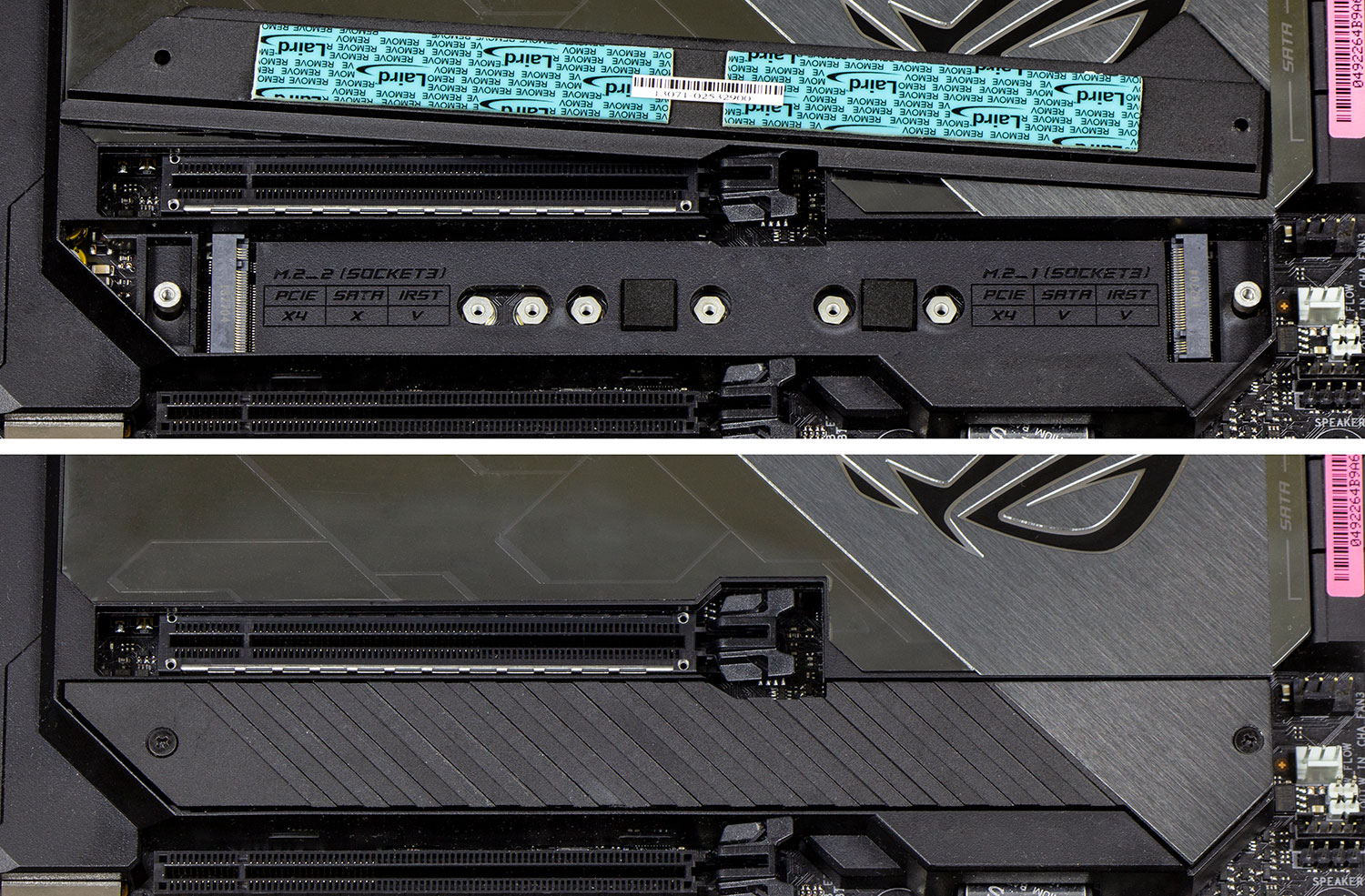

Под пластиком скрыты и места под M.2 накопители. Точнее, пластиковый лишь основной каркас, а накрывает SSD общий алюминиевый радиатор. Термоинтерфейс уже наклеен на внутреннюю сторону радиатора. Как видно, установить можно пару любых накопителей в форм-факторах до 22110 и 2280 (левый и правый соответственно). Винты для крепления прилагаются с матплатой.

Очень эстетичное и практичное решение: длинная и толстая платина будет отлично охлаждать быстрые накопители, и вместе с тем под микросхемы не будет забиваться пыль.

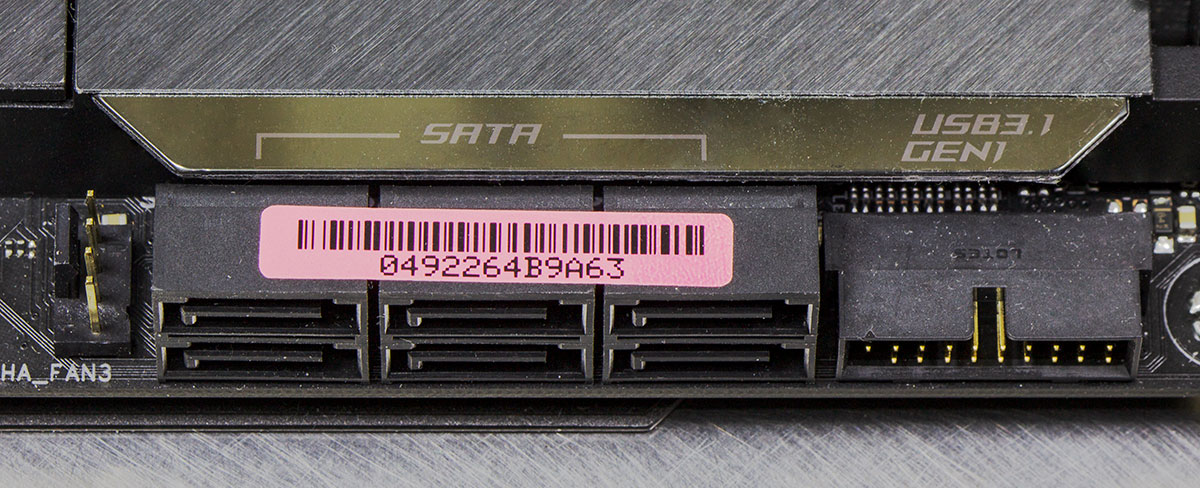

Для «обычных» SATA дисков предусмотрены шесть SATA III, собранных в одном месте. Не самое практичное решение при частом отключении шлейфов, но хорошо экономит место.

Задняя панель выполнена по «новому образцу», когда заглушка встраивается в кожух и не теряется при сборке. Отличное решение, от лица всех потоковых сборщиков ПК говорю ASUS спасибо за эту мелкую, но чрезвычайно полезную доработку.

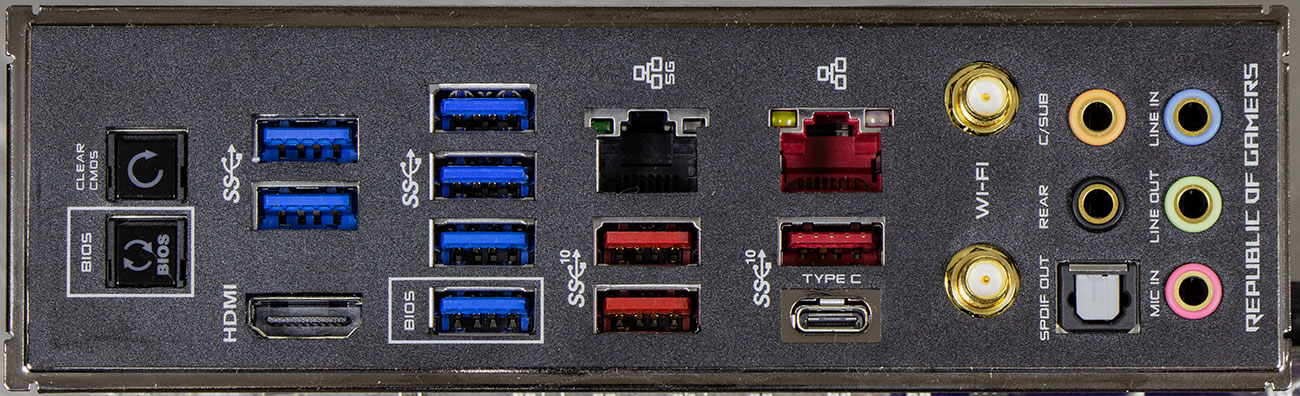

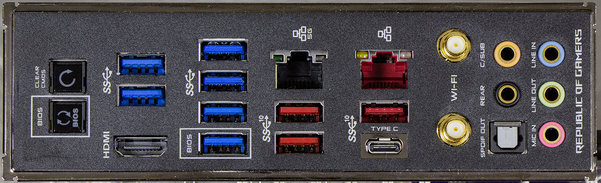

На задней панели больше всего USB разъемов – 9 штук Type-A, один Type-C, и все третьей версии. Снова два сетевых адаптера, один гигабитный, второй может работать в режиме 5/10 гигабит. Зачем их два – загадка, за десять лет копания в железках не видел ни одного пользовательского ПК, в который приходит два сетевых шнура.

Есть Wi-Fi с поддержкой 802.11ac, один HDMI выход, пять позолоченных гнезд от звуковой карты под 3,5 мм джеки и две кнопки. Одна отвечает за сброс BIOS, вторая – за активацию технологии BIOS Flashback, этакий спасательный круг после заливки поврежденной или багованной прошивки. Меня выручала один раз, хорошая штука.

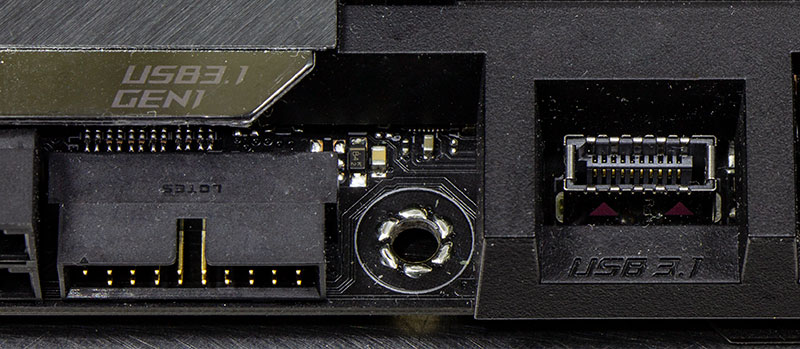

Без пластиковой защиты оставлены края платы, где сосредоточены колодки для подключения вентиляторов, индикаторов, планок с разъемами. Правда, под некоторые сделан специальный вырез в пластике и оттиснуты подписи.

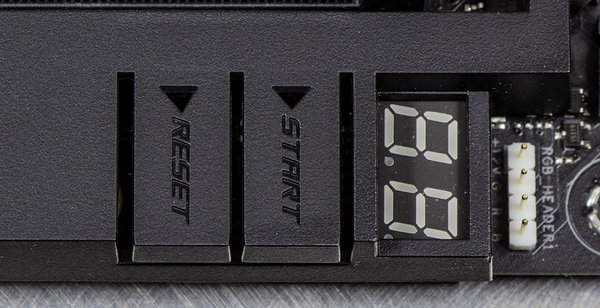

Под кнопки старта и перезагрузки, а также под двузнаковый POST-индикатор сделаны толкатели и вырезы соответственно.

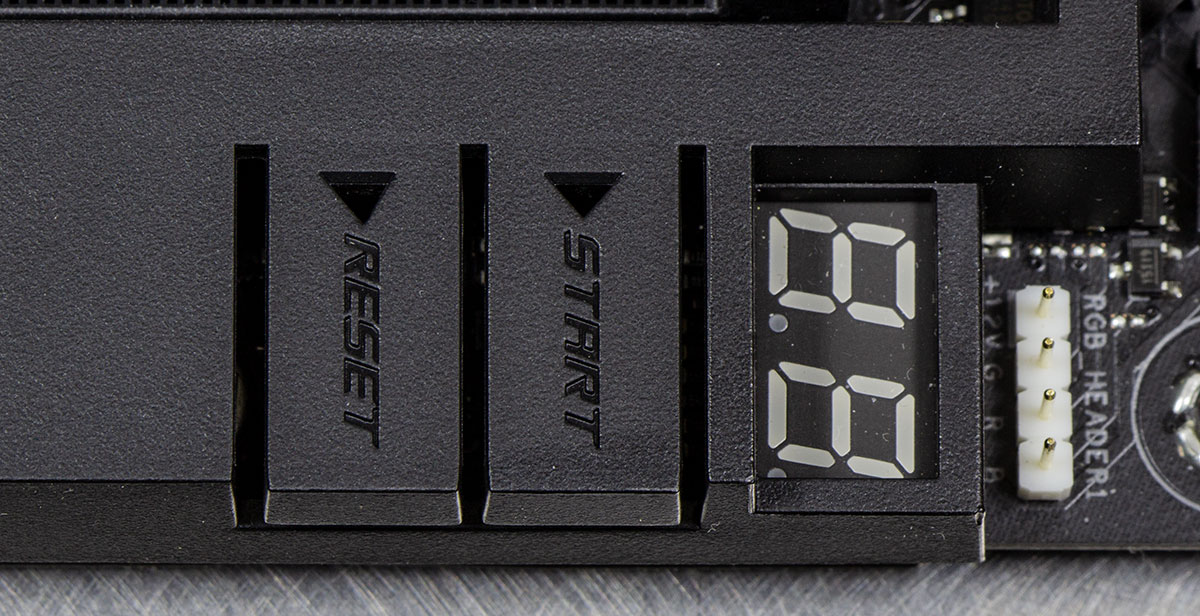

Такое оформление улучшает внешний вид платы, особенно при работе на открытом стенде, но практичность страдает: кнопки Power и Reset трудно отличить наощупь, приходится переводить взгляд на пластик. Хотя светятся в темноте красиво.

Разъемы под вентиляторы равномерно раскиданы по плате и сгруппированы преимущественно по два. Три из девяти способны питать мощные потребители током до трех ампер.

Технические подробности

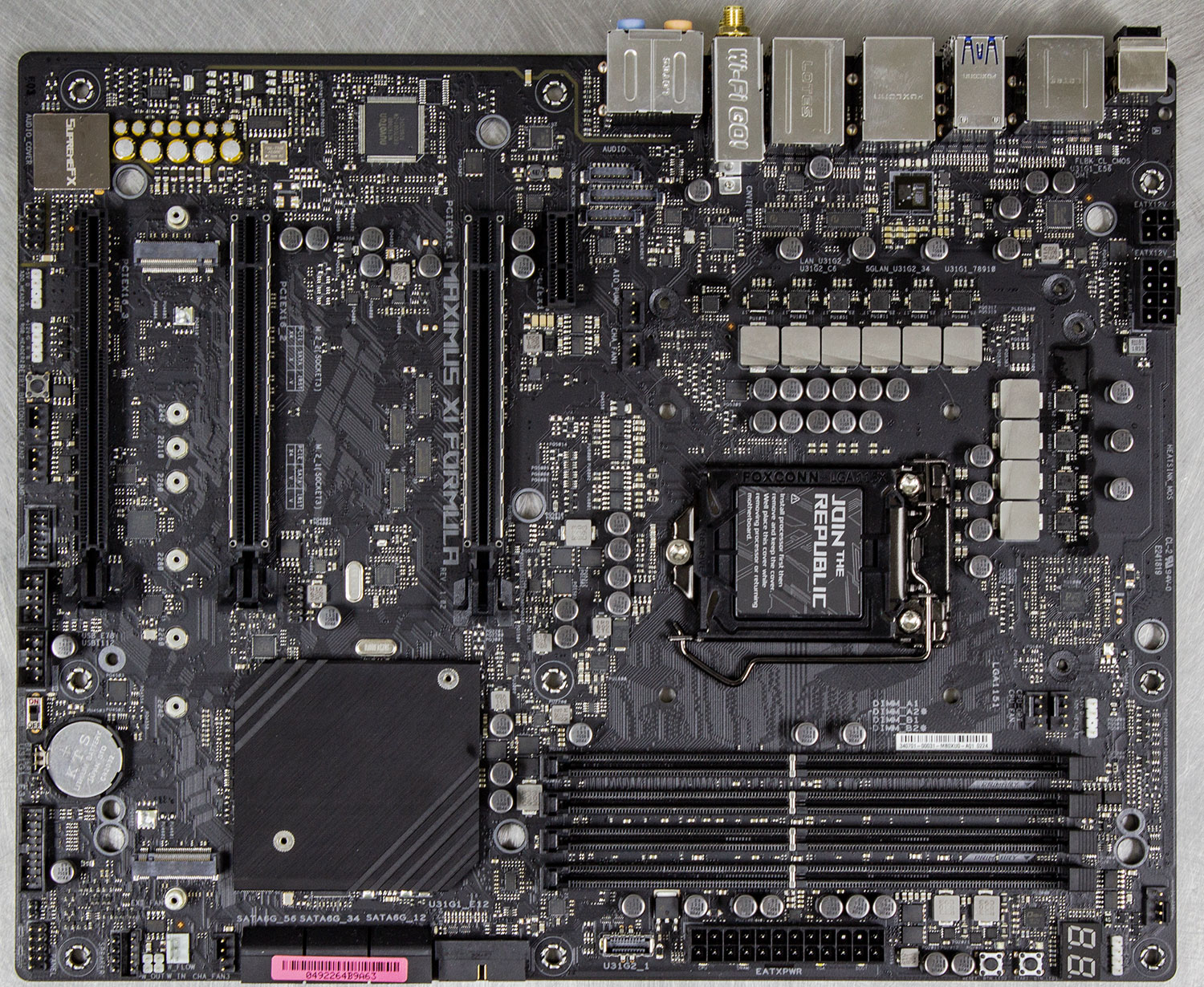

После демонтажа пластиковой защиты с лицевой стороны взору можно разглядеть нюансы разводки и конструктивные особенности.

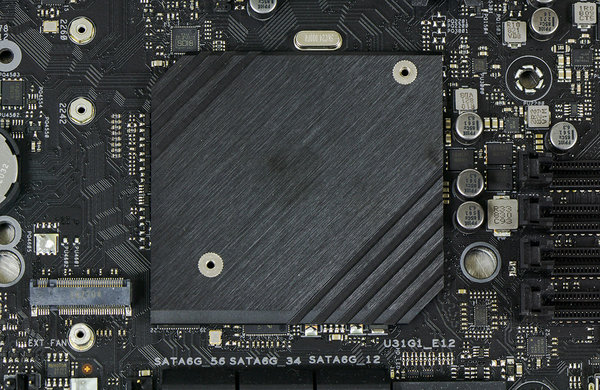

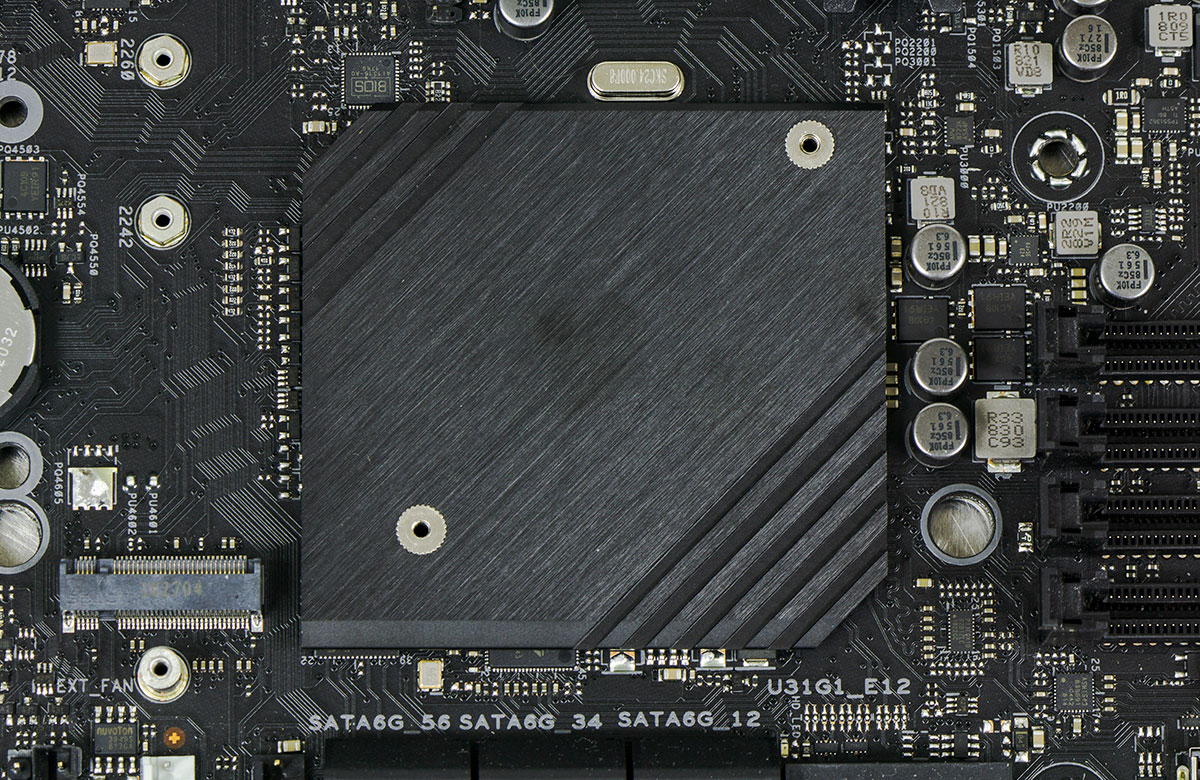

Все познается в сравнении: радиатор системной логики выглядит очень маленьким по сравнению с массивной конструкцией на мосфетах. Южный мост венчает маленький алюминиевый квадрат толщиной около 5 мм.

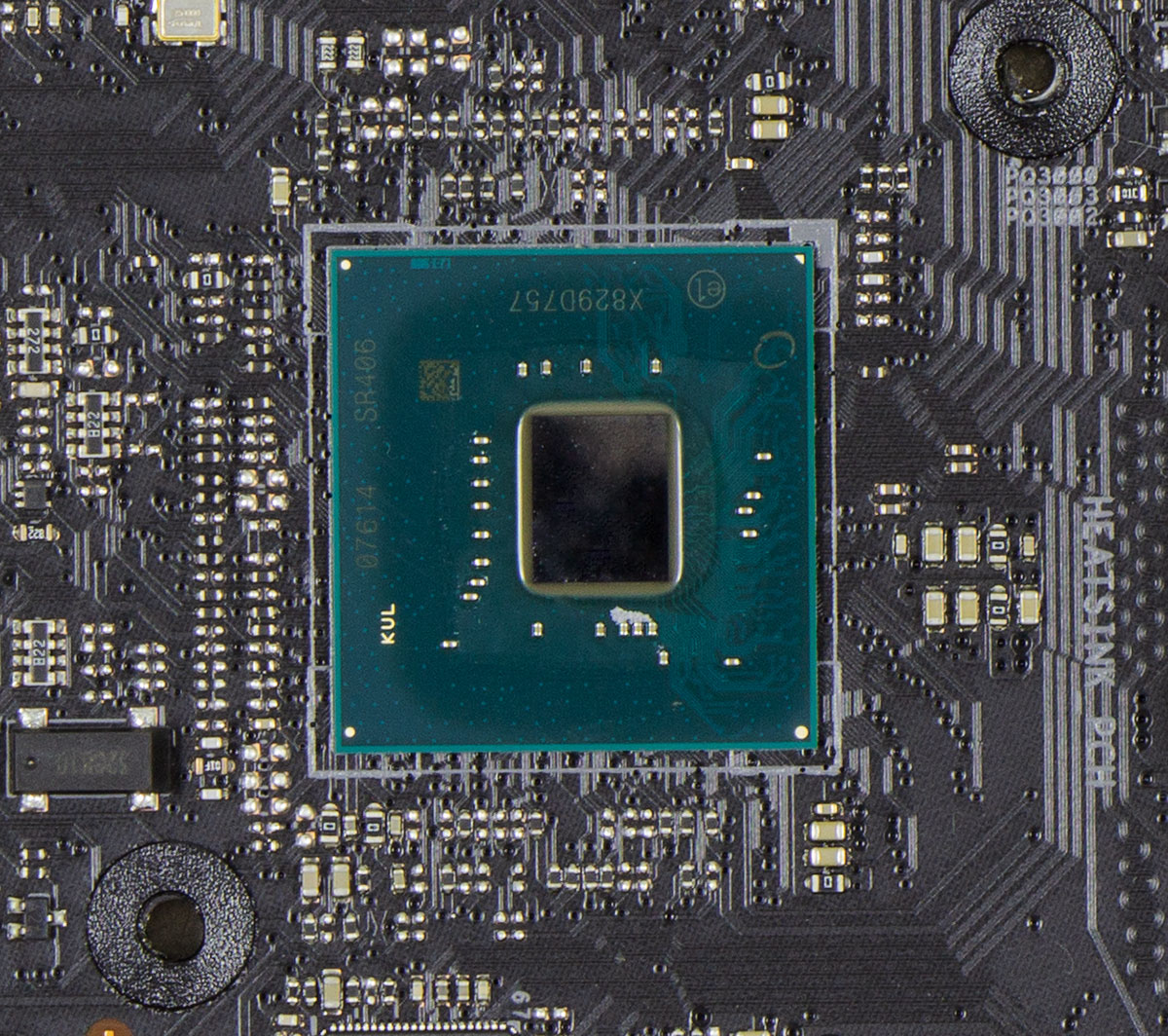

Под ним крохотный кристалл чипсета, выделяющий единицы ватт. Ему такого теплорассеивателя достаточно.

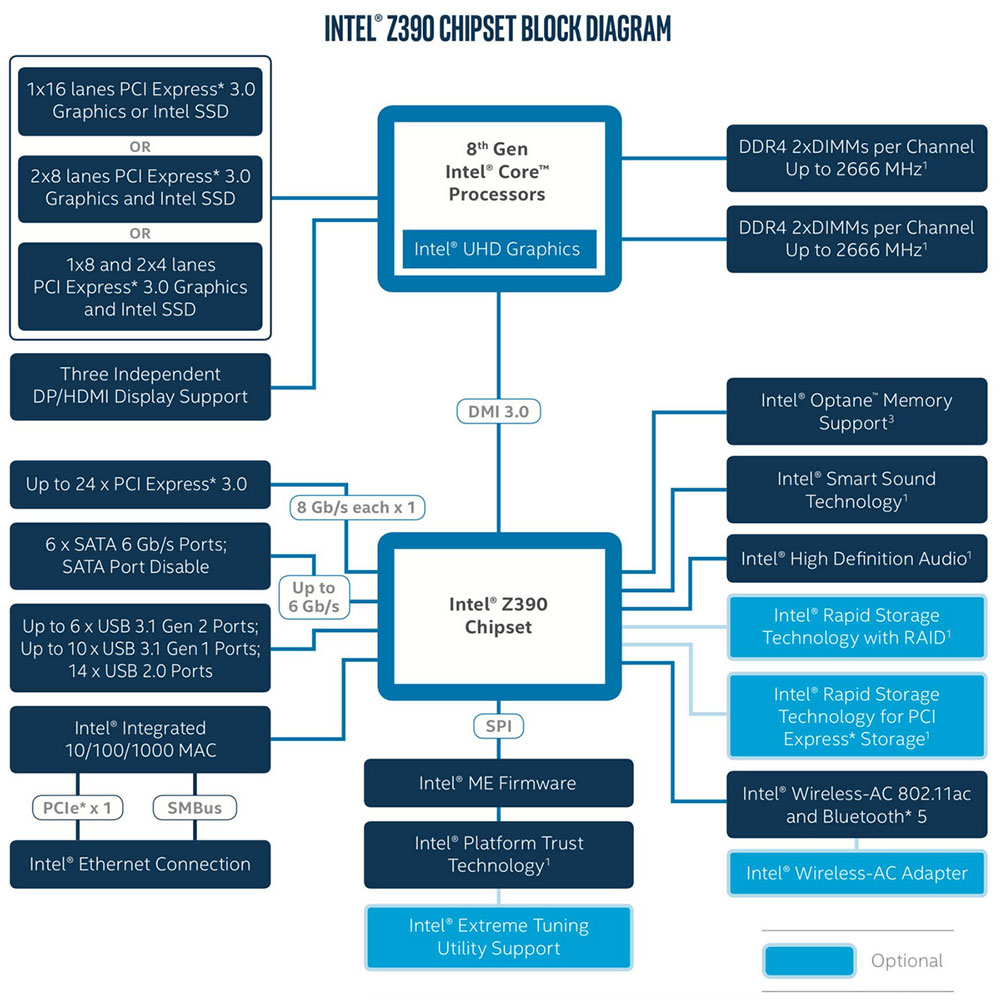

Это Z390 – обновленный и переведенный на новый техпроцесс Z370. Добавилась поддержка модулей беспроводной связи и USB 3.1. Конечный пользователь этого не почувствует – недостачу последних на матерях c Z370 восполняли дополнительными контроллерами.

Но вернемся к системе питания. На силовых транзисторах – огромный Г-образный кусок меди.

Для защиты от окисления поверхность окрашена в черный цвет химическим способом.

Контактирует радиатор и с дросселями, и с транзисторами. Благодаря немалым массе и габаритам радиатор справляется с отводом тепла и без жидкости. С обратной стороны её помогает силовая пластина – с ней плата контактирует через тепрмопрокладки.

Система питания и без радиатора выгляди внушительно на общем плане.

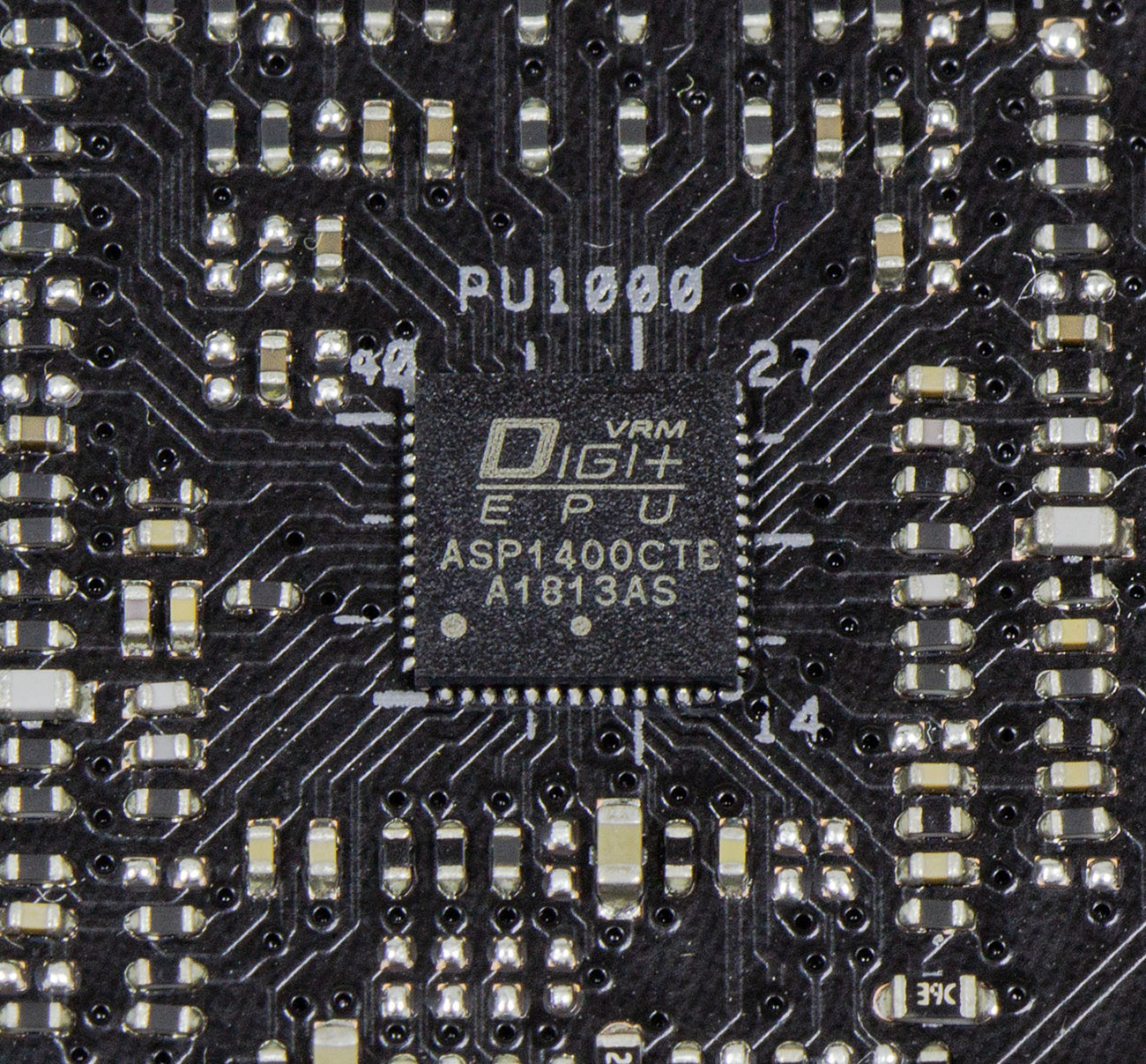

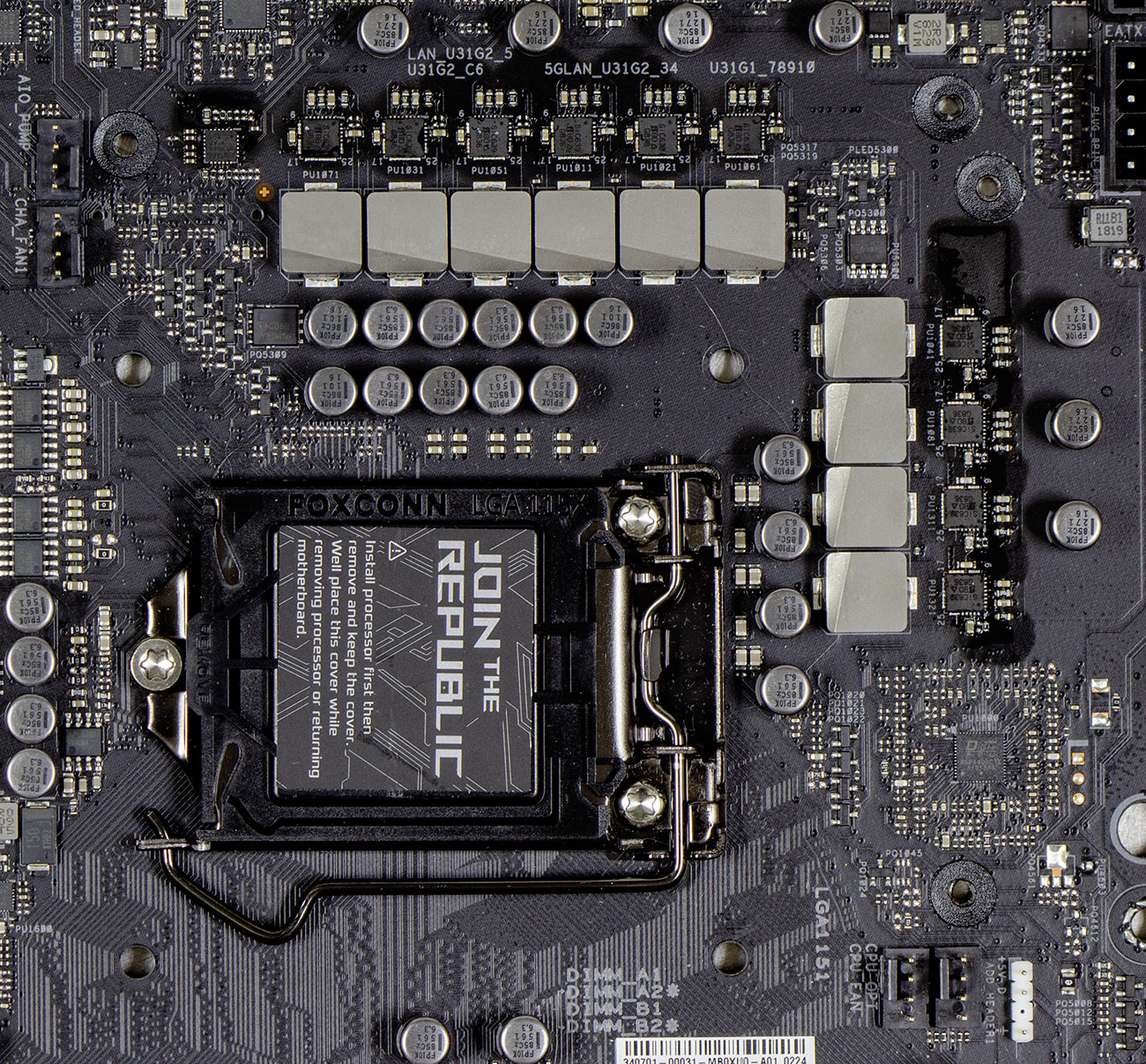

Десятифазный (8+2) преобразователь на базе контроллера ASP1400CTB занимает немало места.

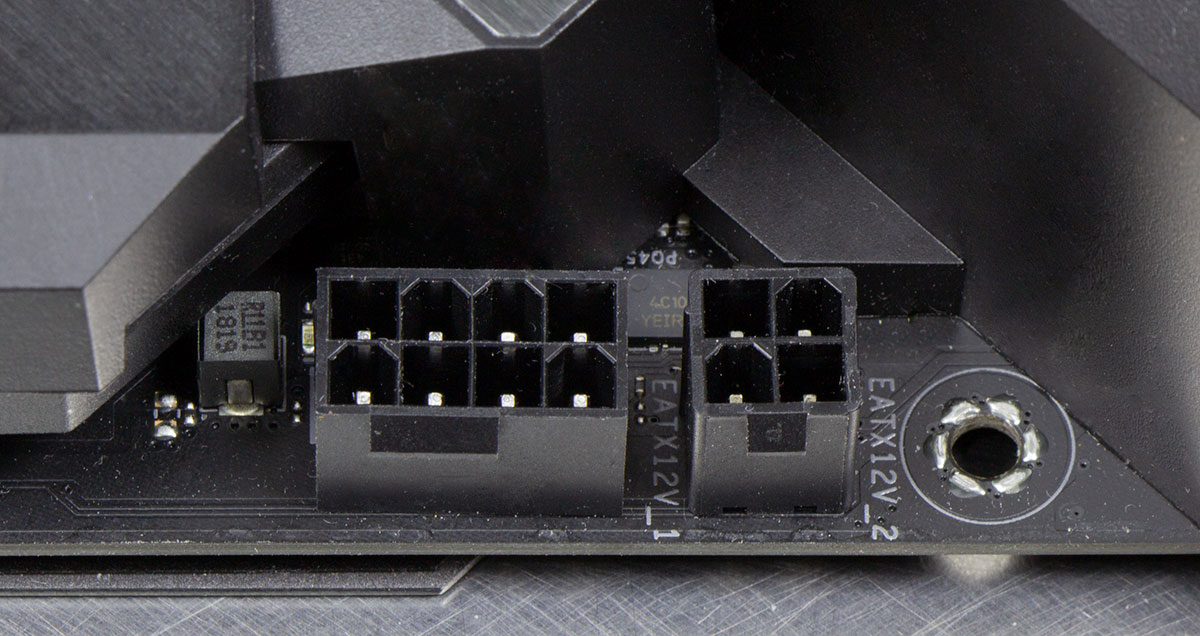

Питать его предлагается через два разъема доппитания – на 8 и 4 контакта. В принципе, хватает и одного восьмиконтактного разъема, но для снижения потерь на проводах и контактах лучше подключить обе вилки.

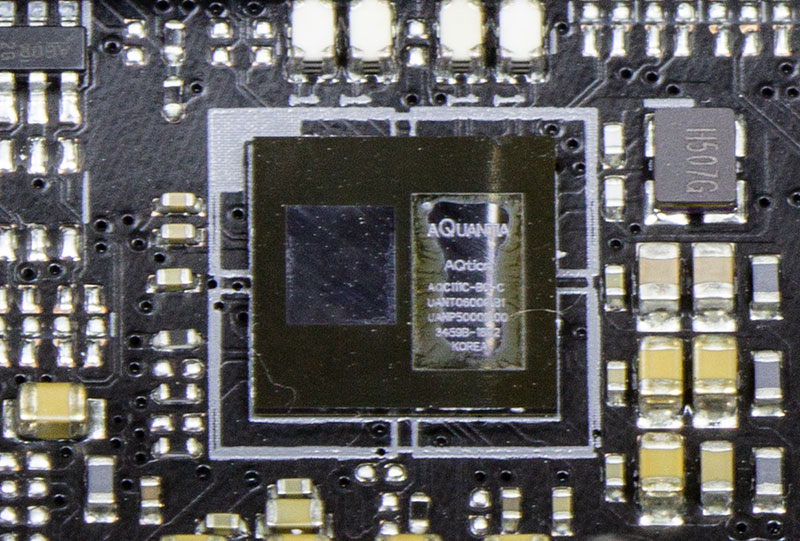

Внимательный читатель спросит: под какую одинокую микросхему термопрокладка на радиаторе системы питания? А под контроллер Aquantia LAN, способный передавать данные со скоростью 5 Гбит/сек.

Для передачи данных внутри домашней сети хорошее решение, если удастся найти соответствующее по скоростным характеристикам оборудование.

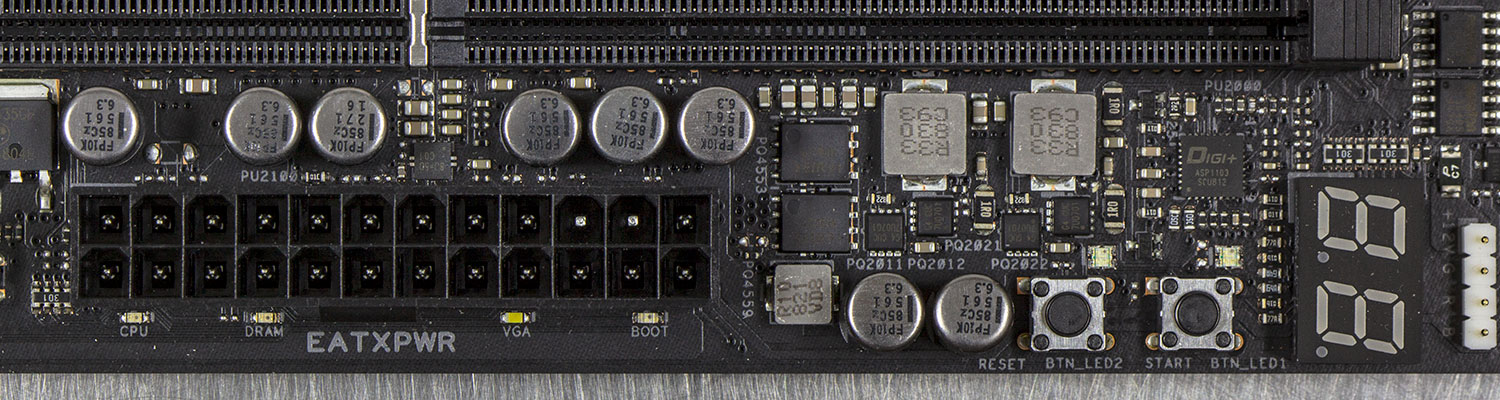

У самого 24-х контактного разъема питания распаяны несколько разноцветных светодиодов, каждый из которых отвечает за свой этап инициализации при включении. Этакий упрощенный вариант двузнакового POST, размещенного чуть правее. Штука полезная, но под пластиком видна только с одной стороны. Вынос их на правый или левый угол улучшил бы обзор.

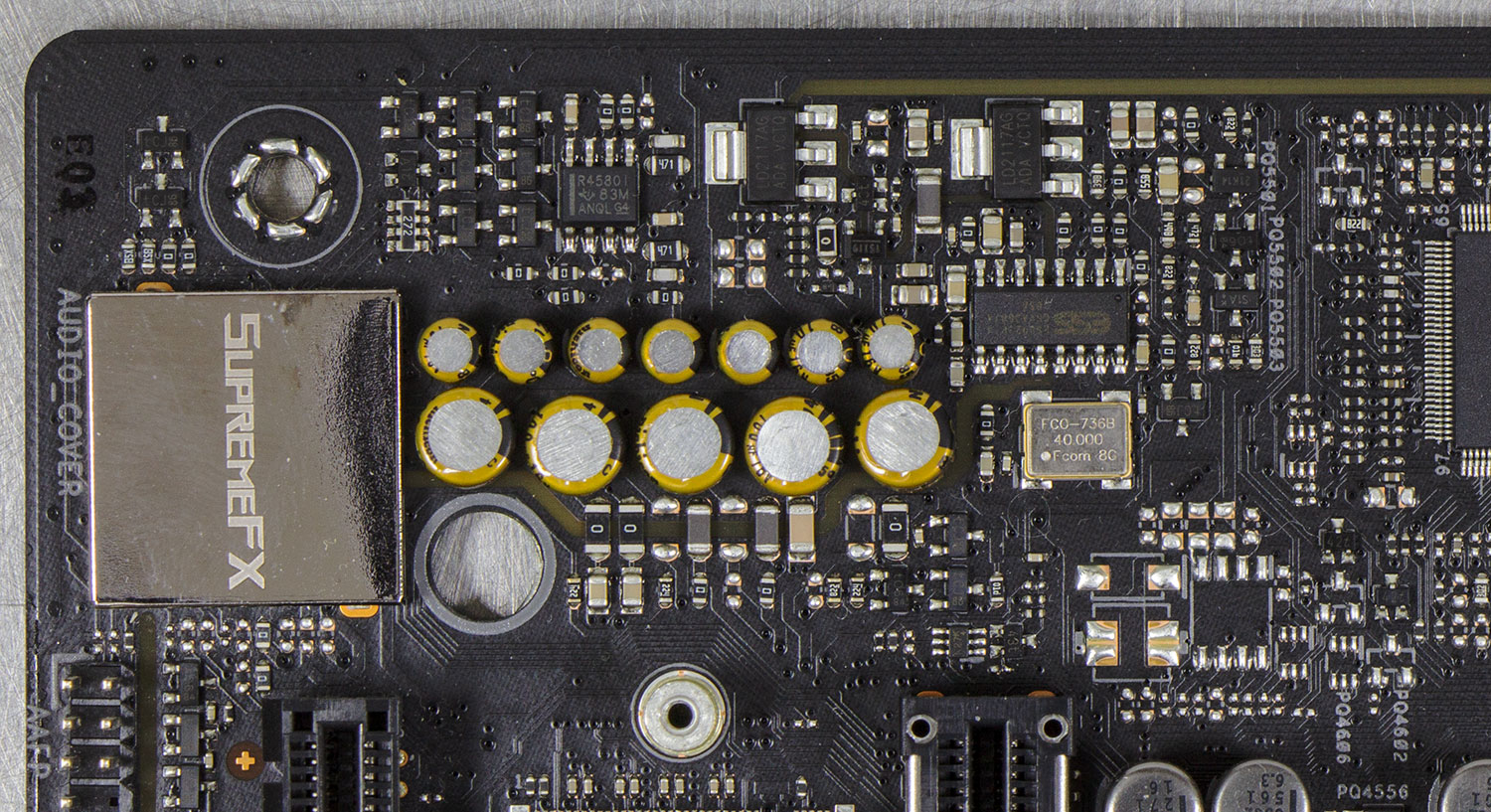

Звук представлен фирменным кодеком SupremeFX на базе кодека Realtek ALC1220 с ЦАП ES9023P. Система питания сконструирована для минимизации помех на аудиотракт, в который также встроен усилитель для наушников, автоматически подстраивающийся под их импеданс.

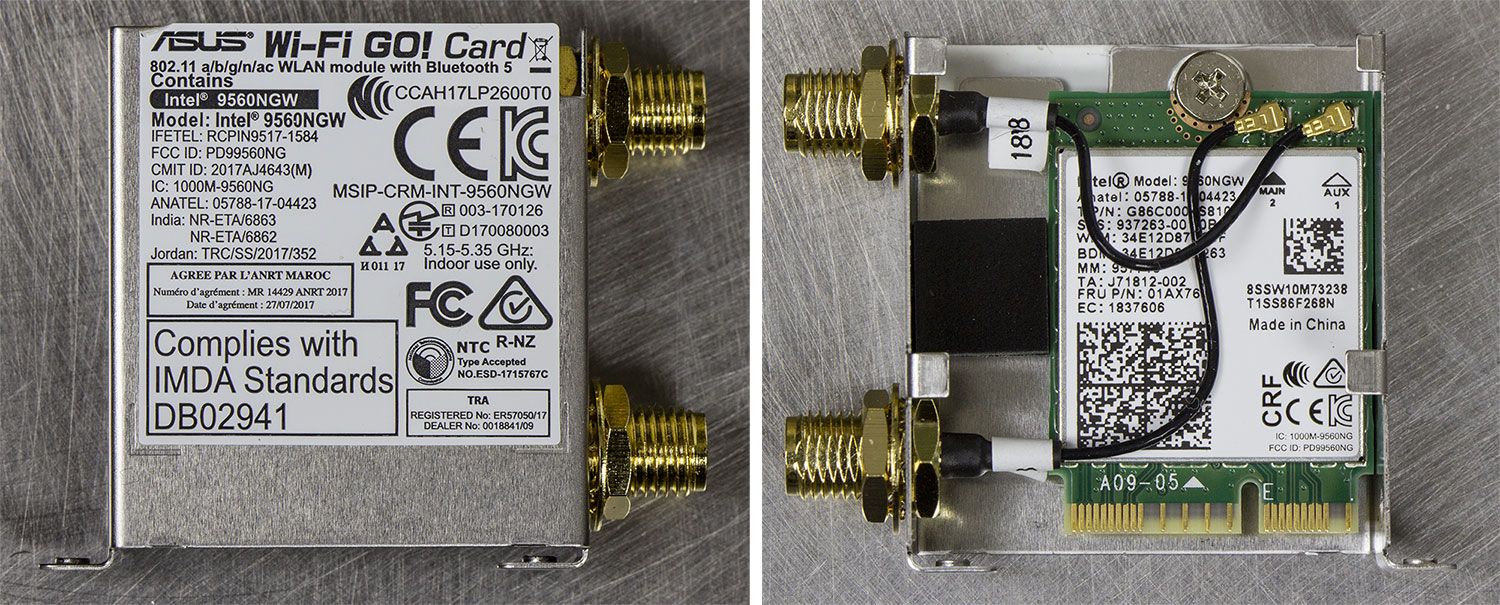

Wi-Fi адаптер собран в небольшом экранированном корпусе, затесавшимся между колодками разъемов.

В пластике крышки реализована RGB подсветка, а по центру смонтирован небольшой экран, на который может выводиться определенное пользователем изображение.

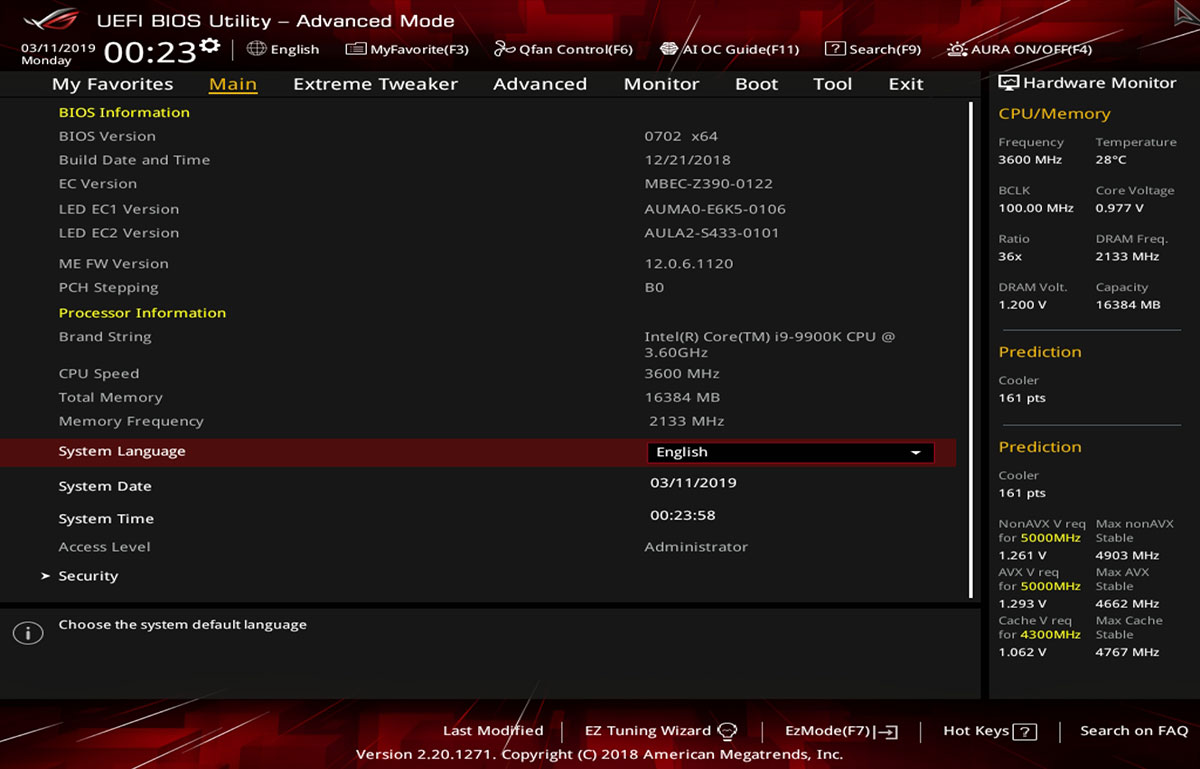

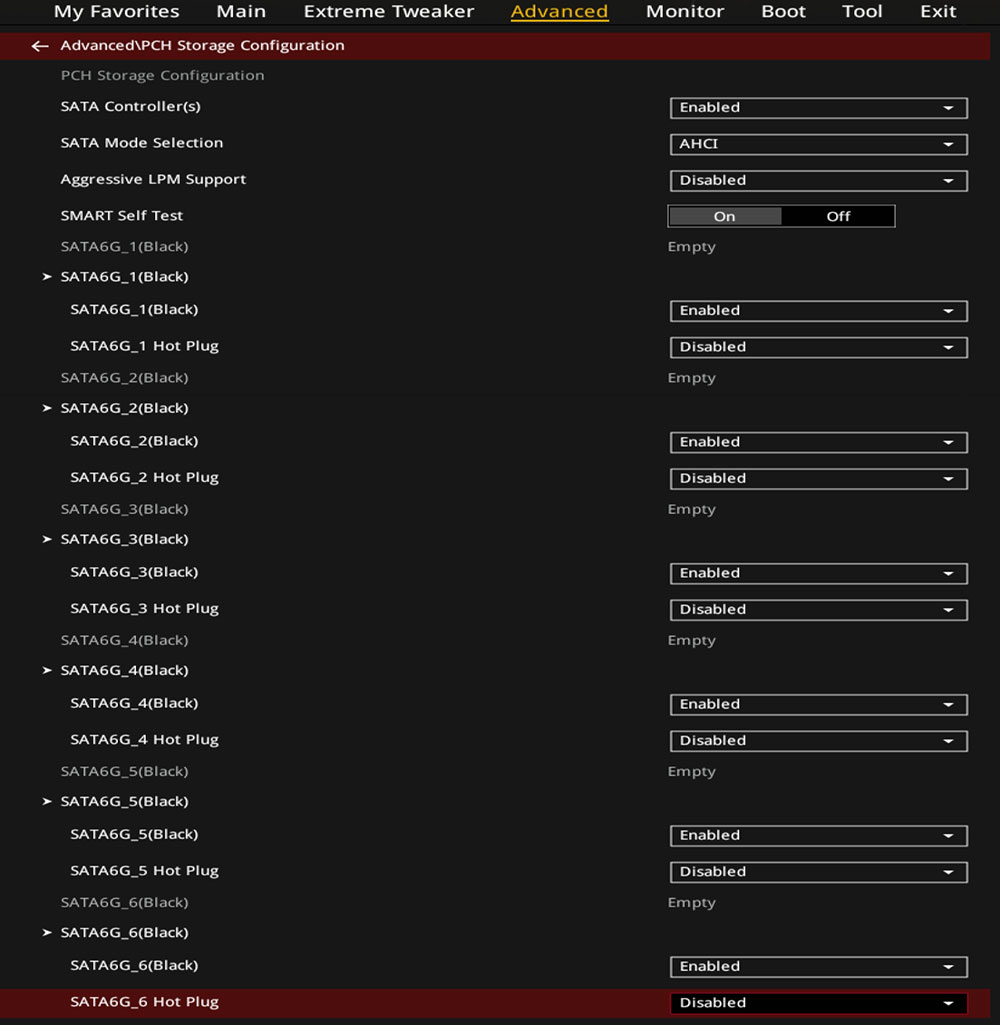

UEFI оболочка BIOS

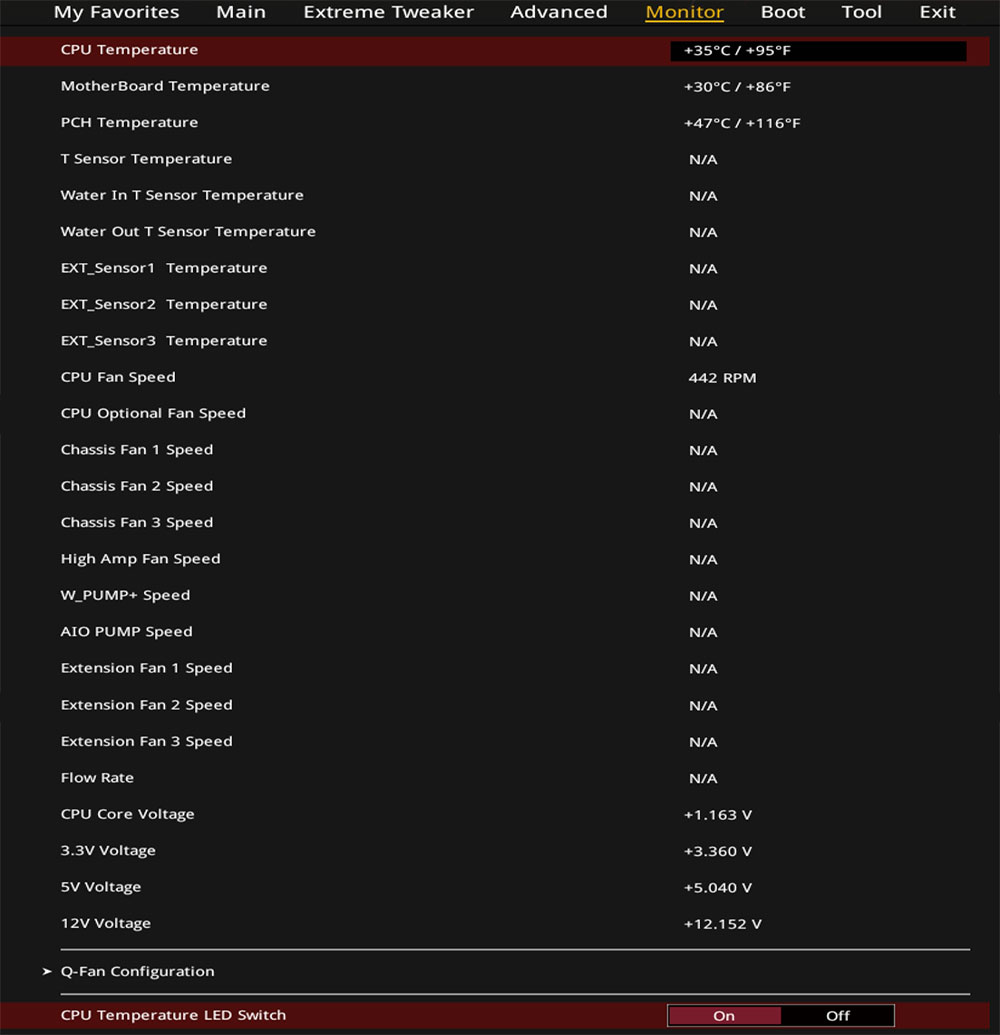

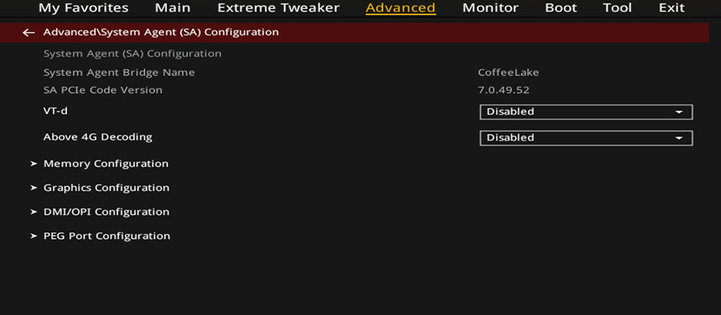

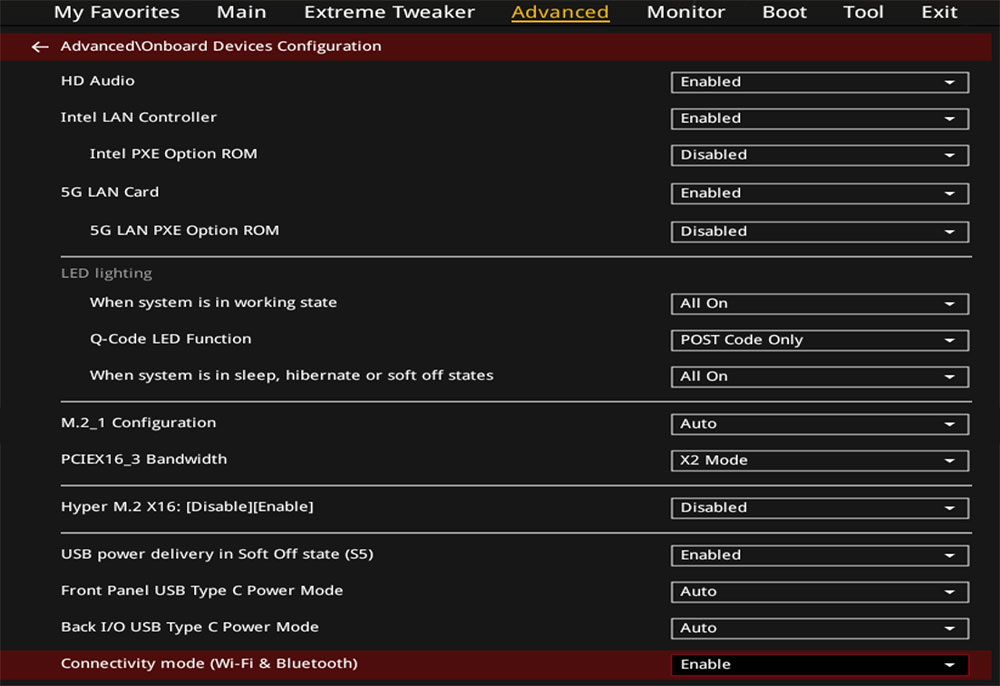

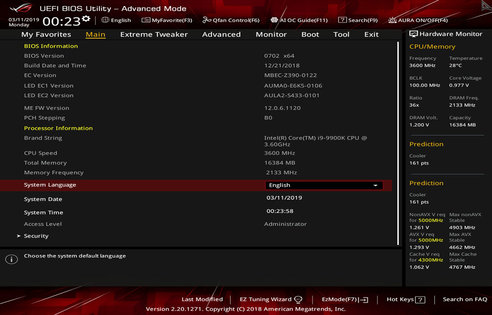

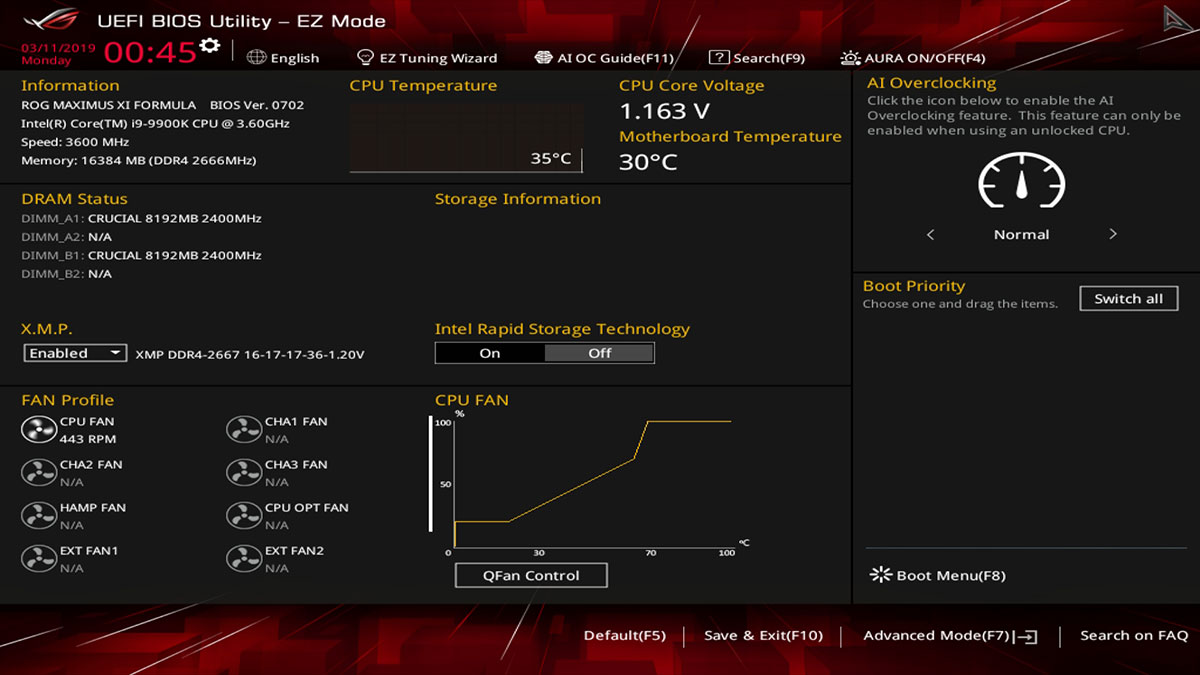

ASUS дорабатывает преимущественно «железную» часть плат, программную же изменяет по минимуму. Это относится и к оболочке BIOS Setup Menu, которая без критичных изменений обходится уже который год.

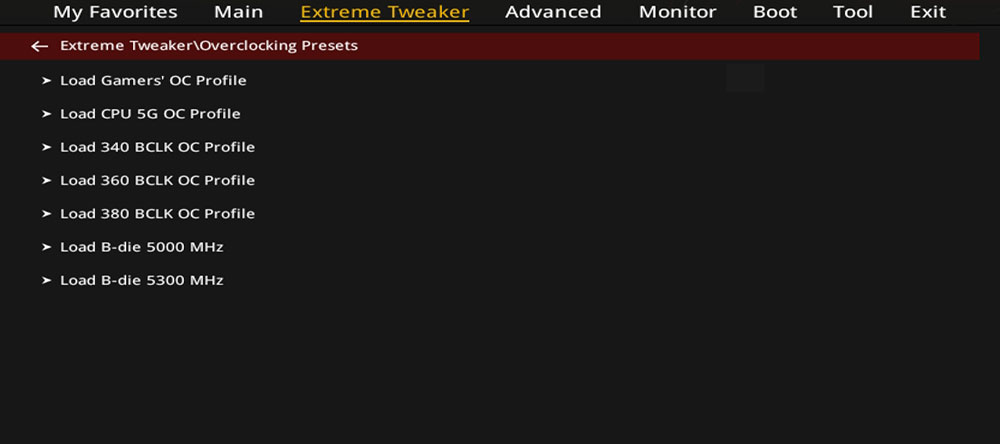

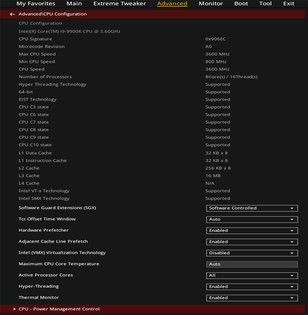

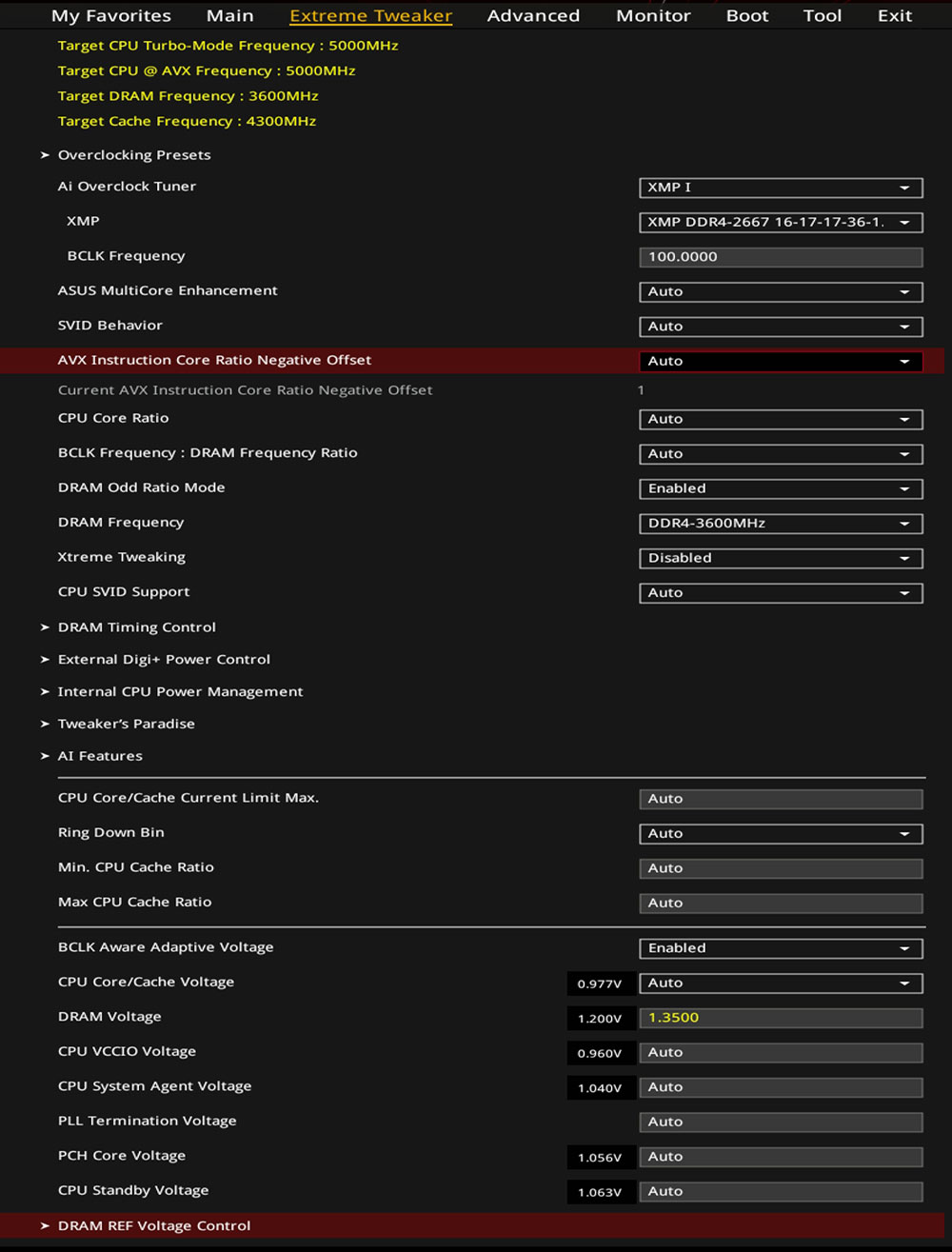

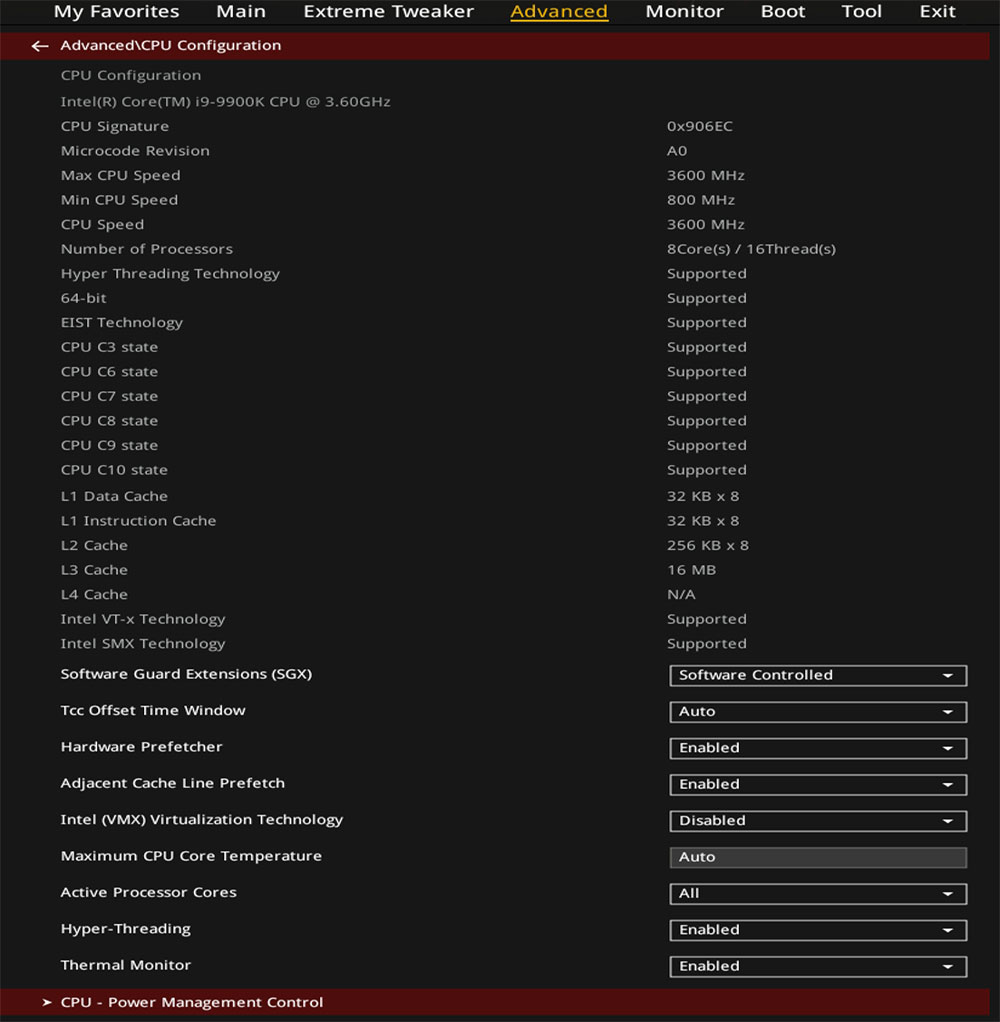

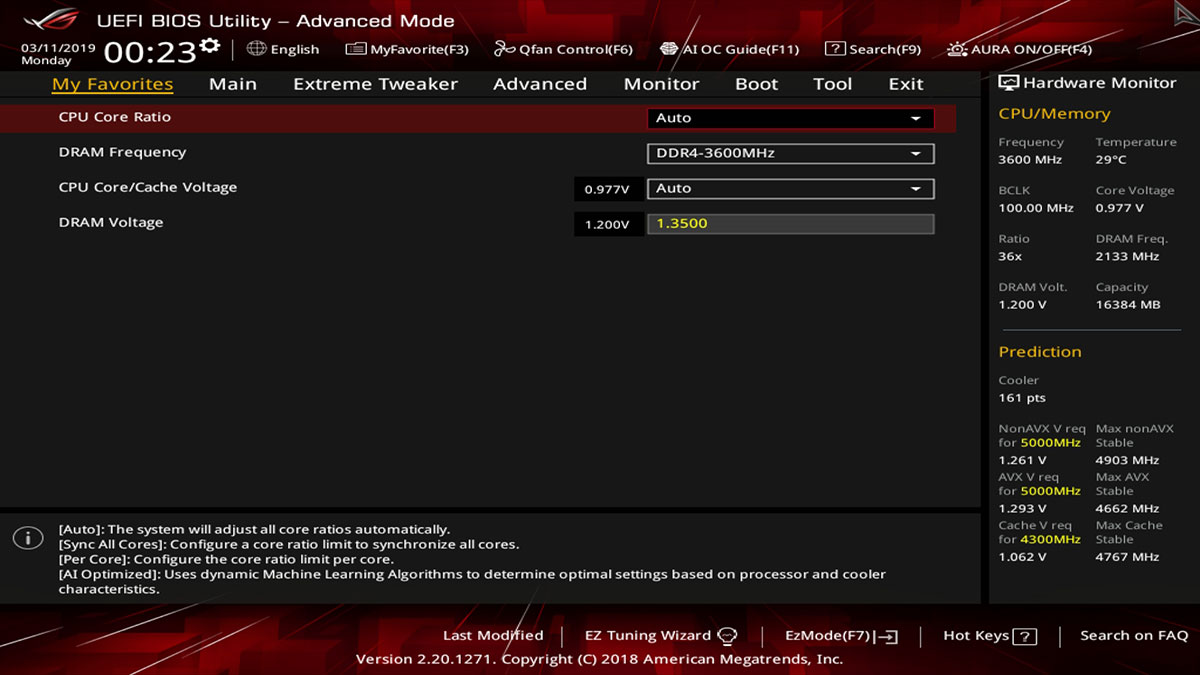

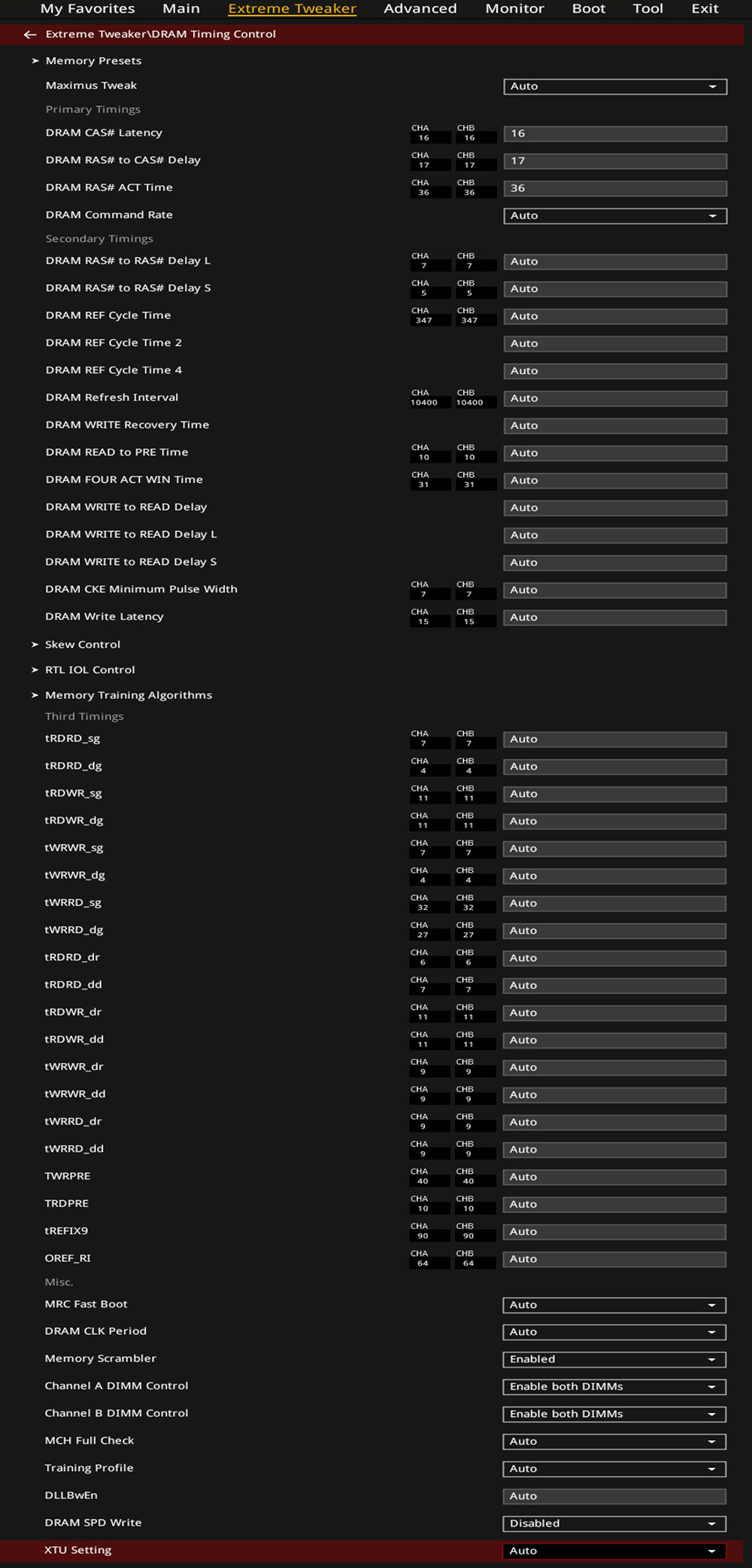

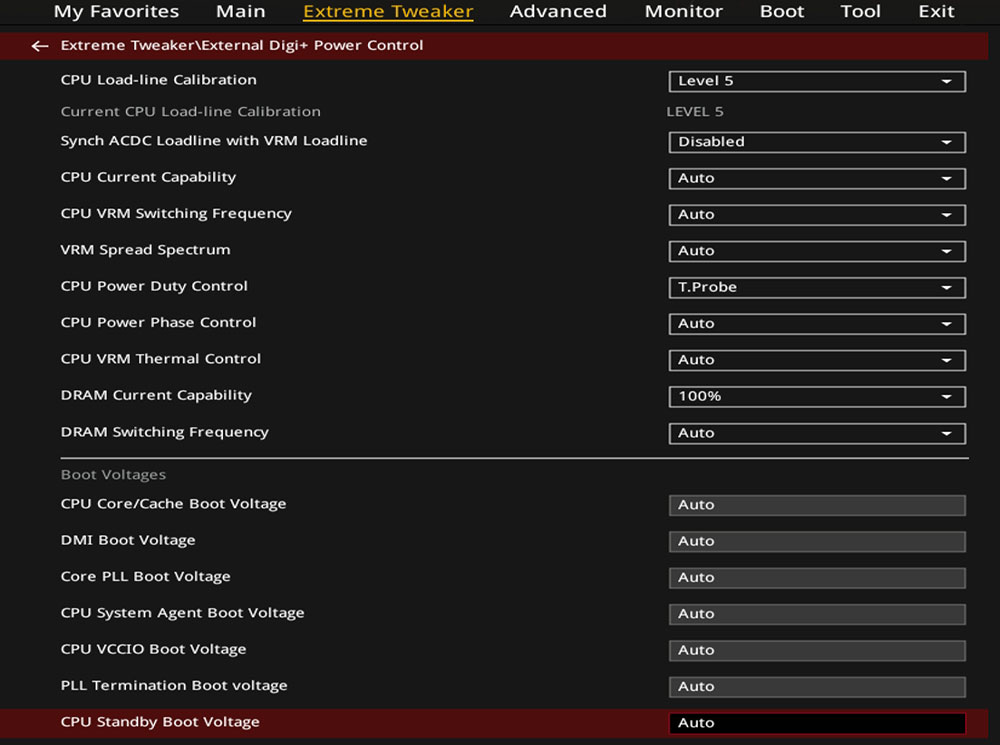

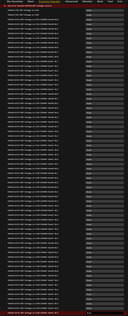

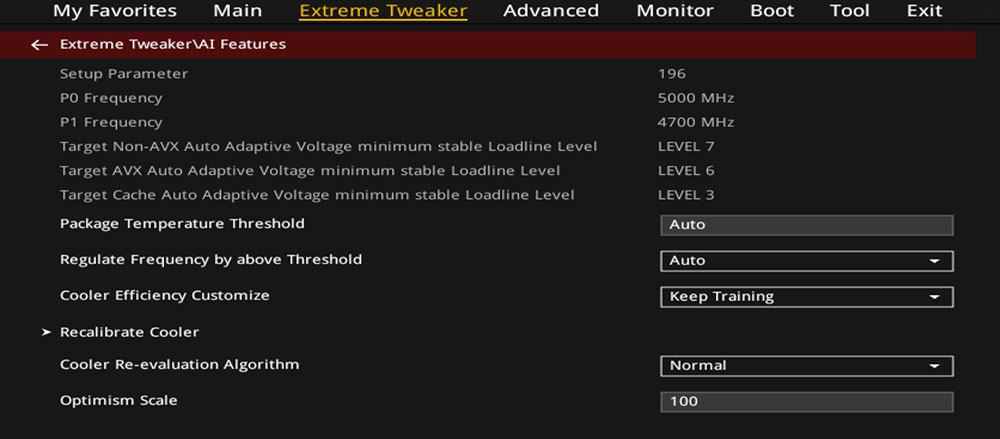

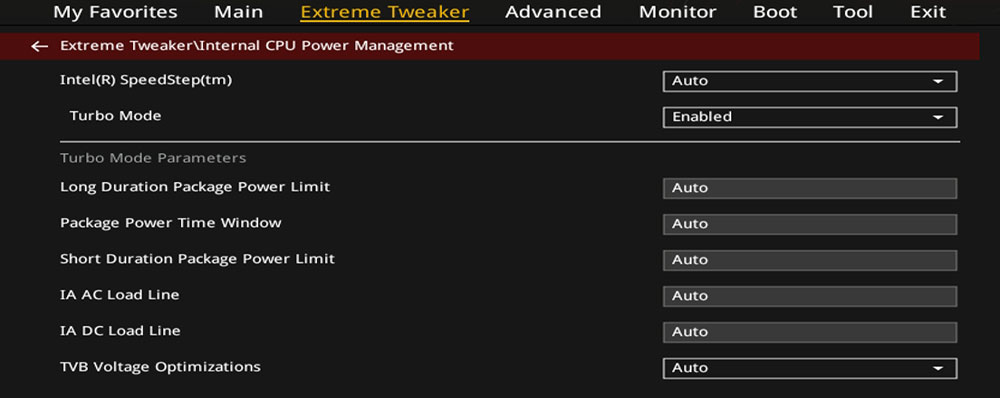

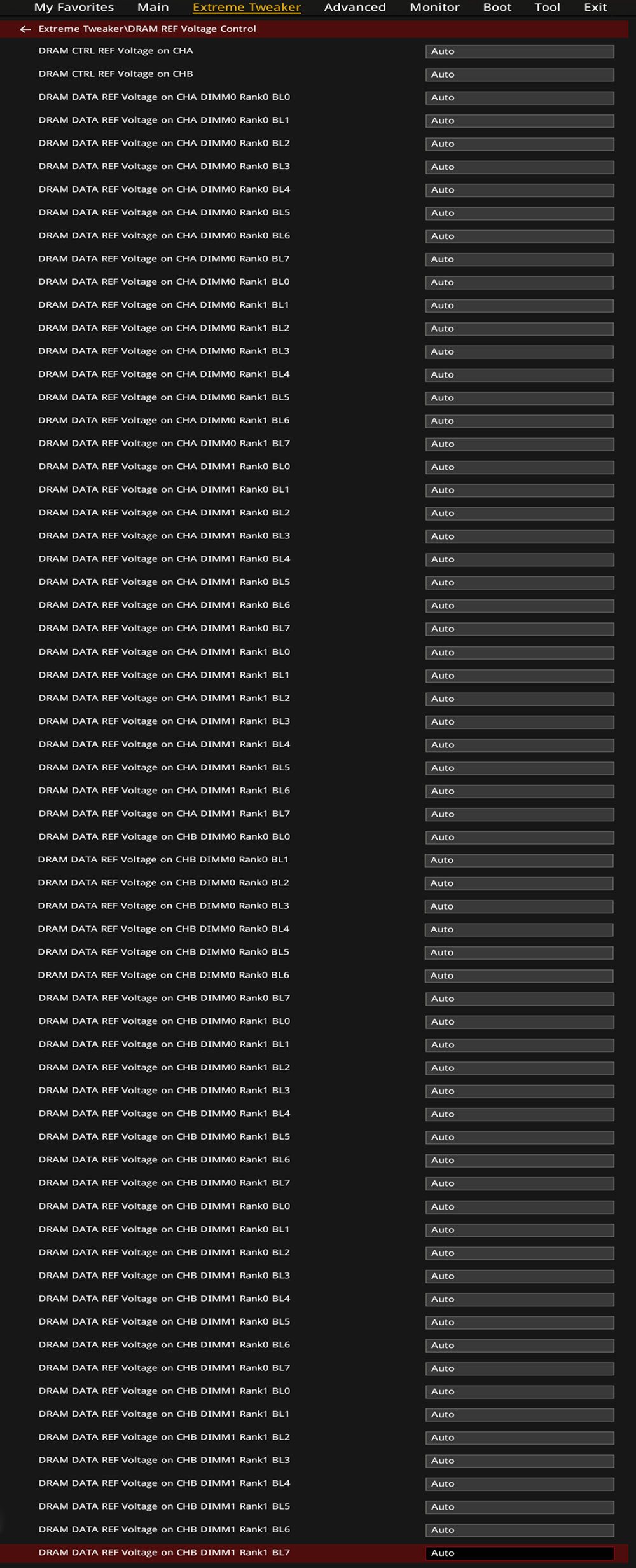

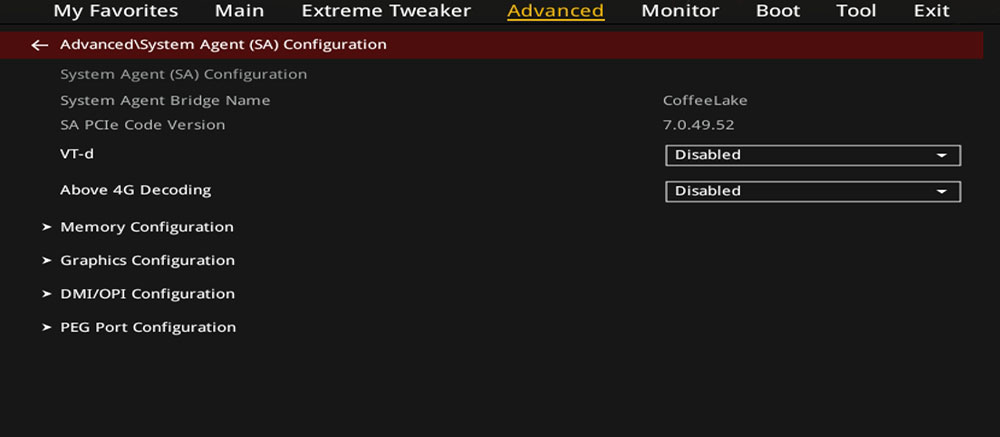

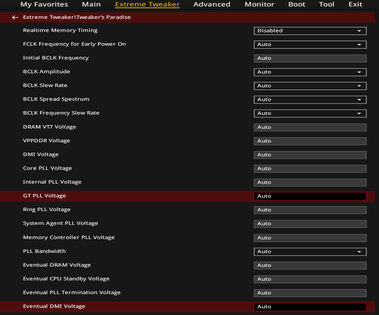

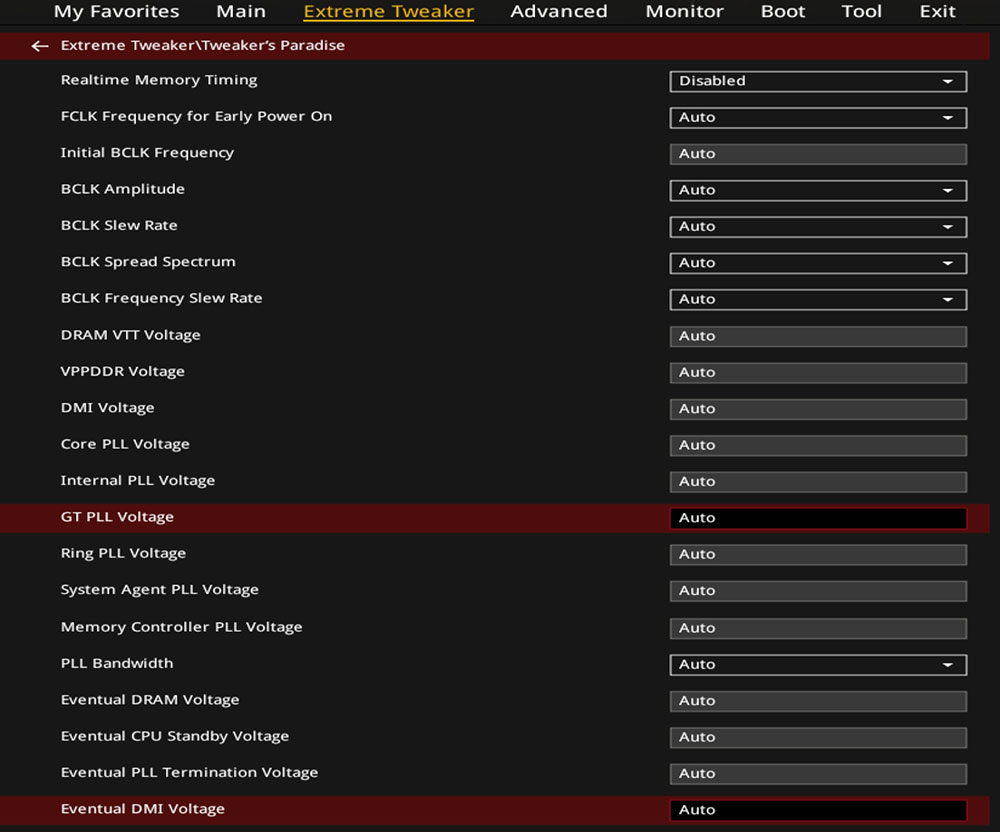

Самое обширное меню – Extreme Tweaker, в котором собраны практически все настройки процессора и памяти, основные и второстепенные. Оно практически не отличается от виденных на Maximus X и IX, но при скрупулезной работе с каждой из этих плат понимаешь, что некоторые мелкие отличия в «поведении» матерей при одинаковых настройках присутствуют.

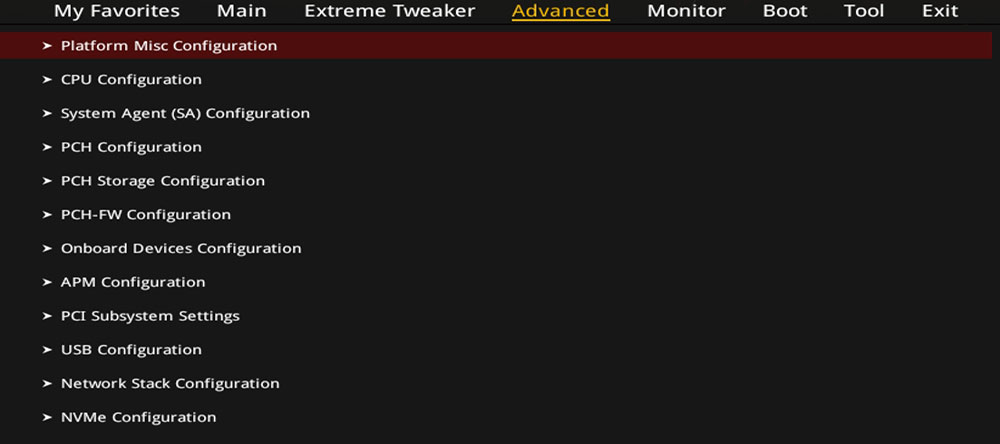

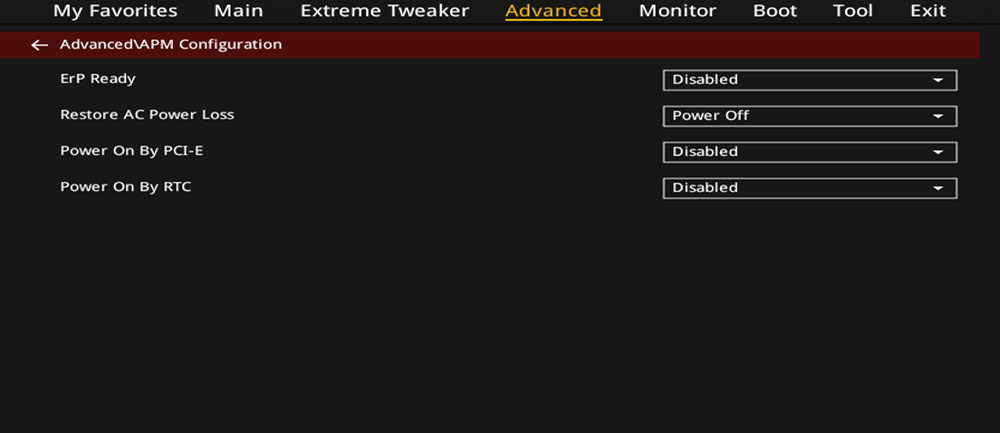

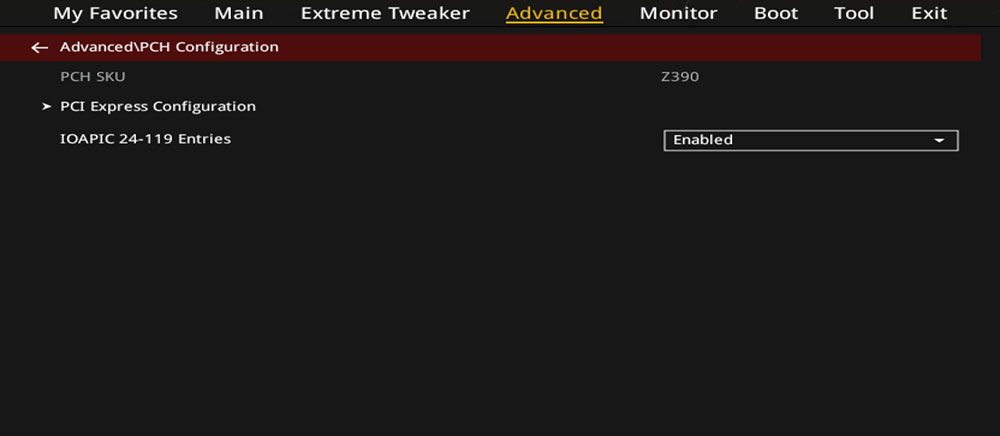

Остальные меню такие же подробные и лаконичные.

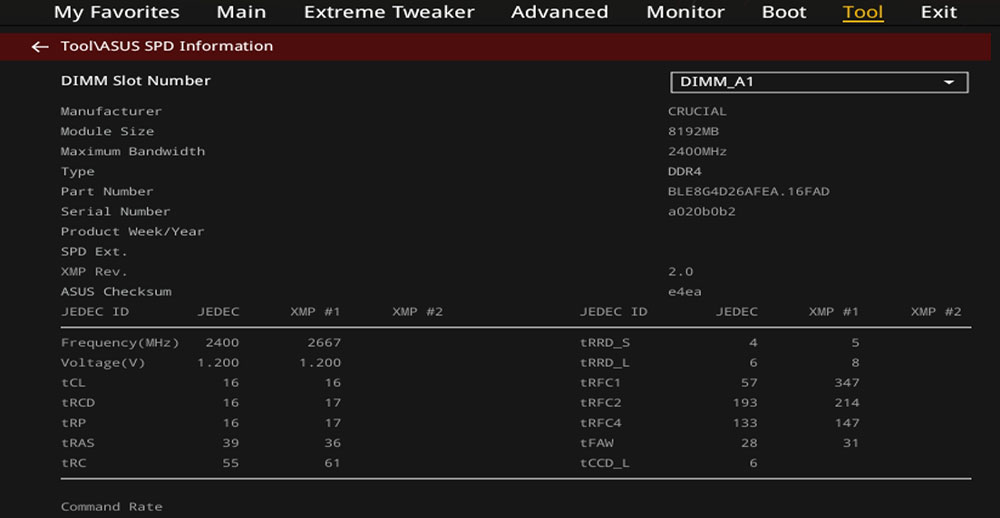

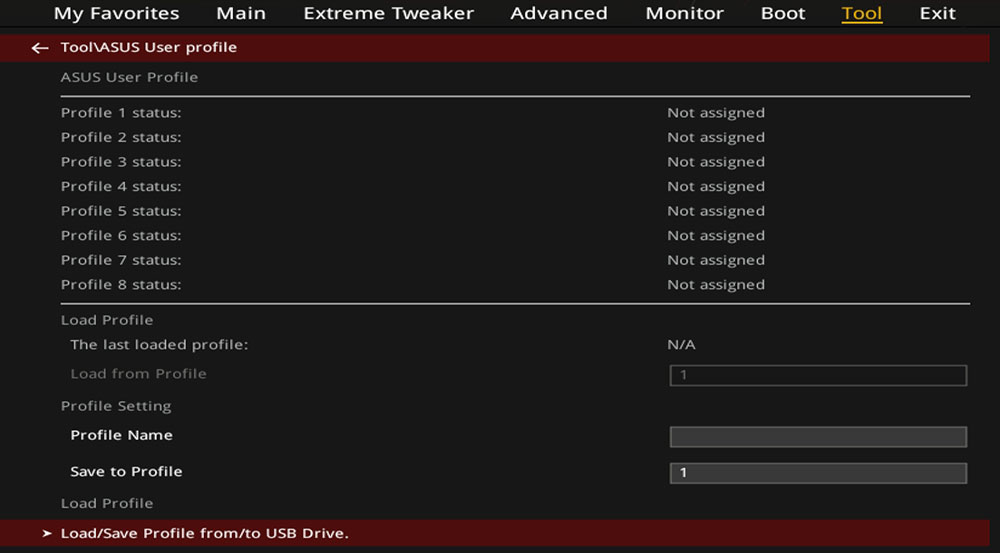

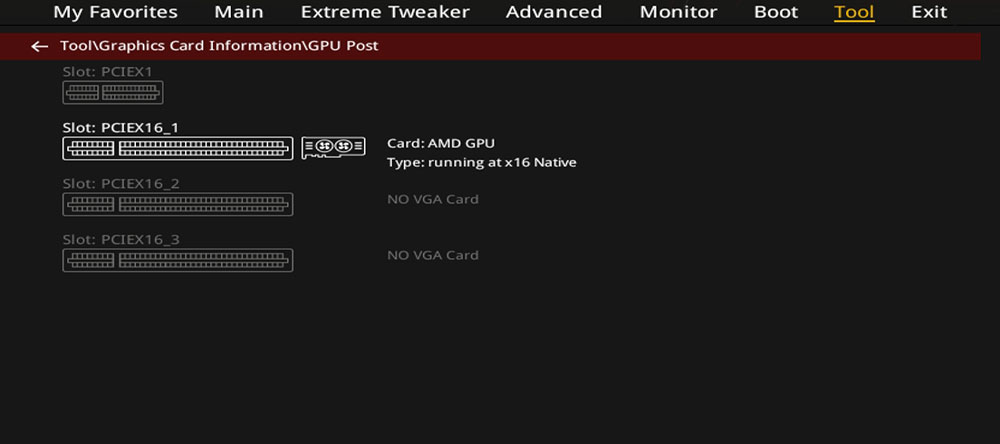

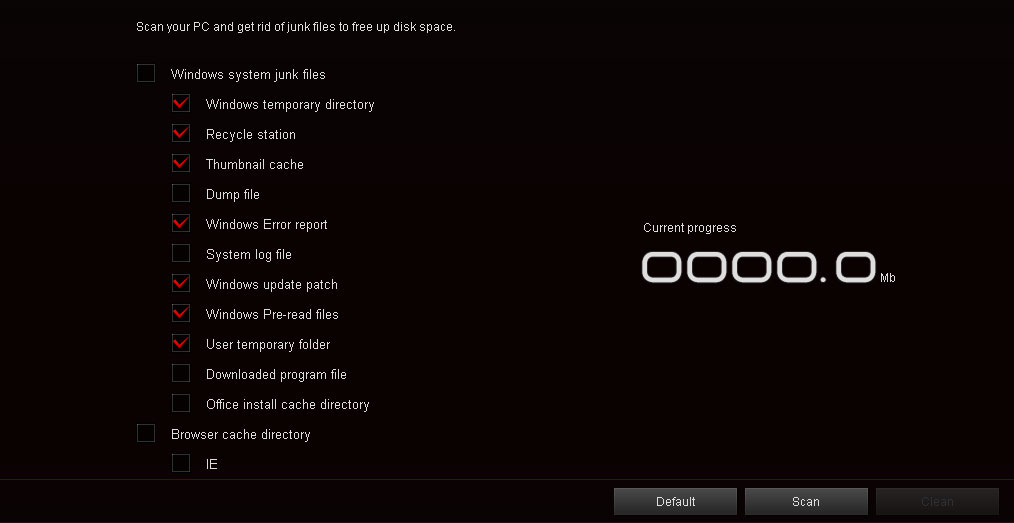

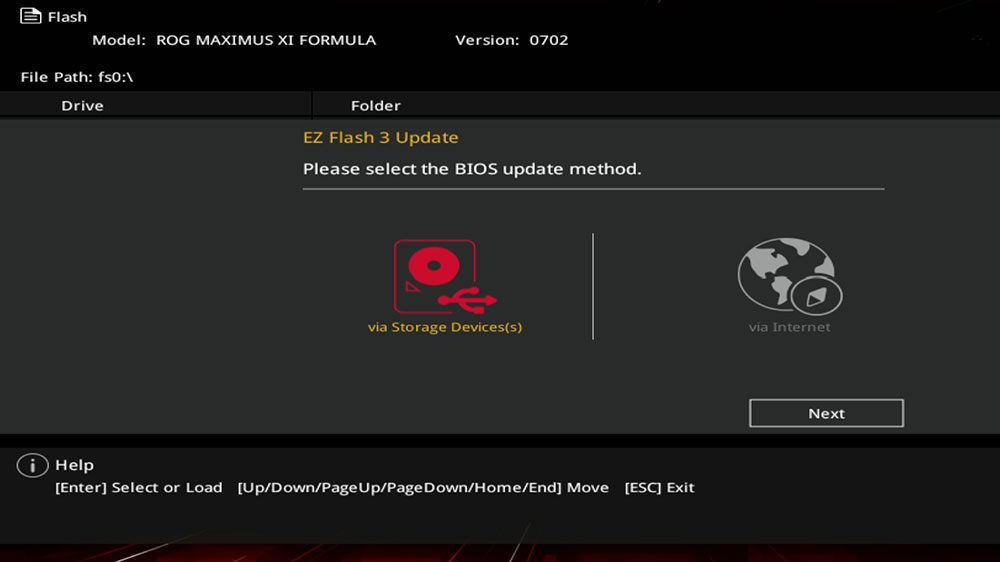

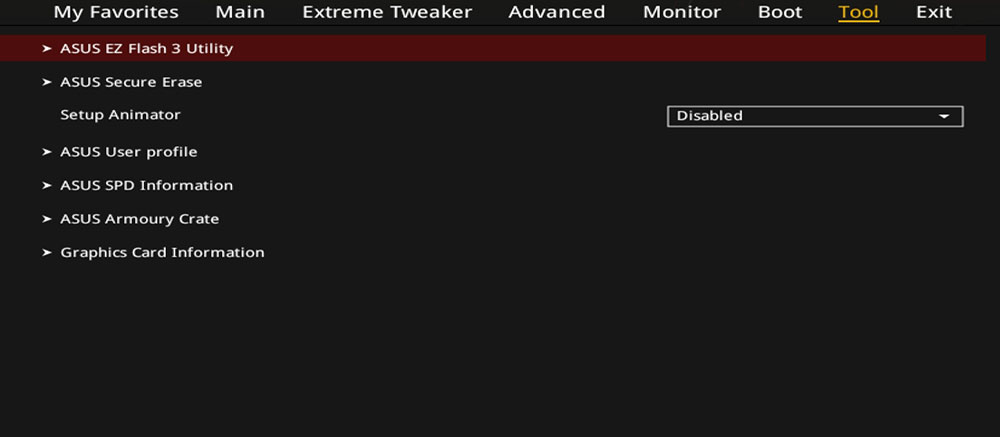

Сильно упрощают настройку графики и памяти утилиты из раздела Tool. Там же можно быстро обновить прошивку и зачистить диск.

Программное обеспечение

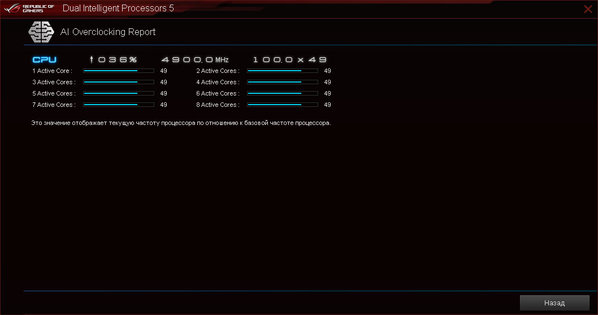

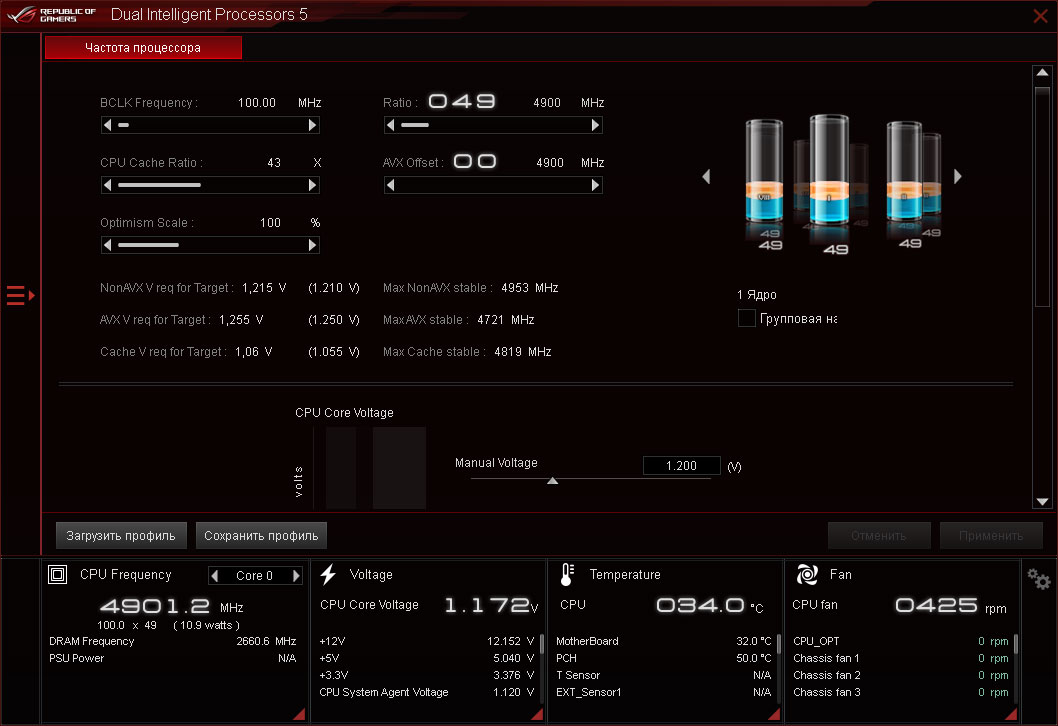

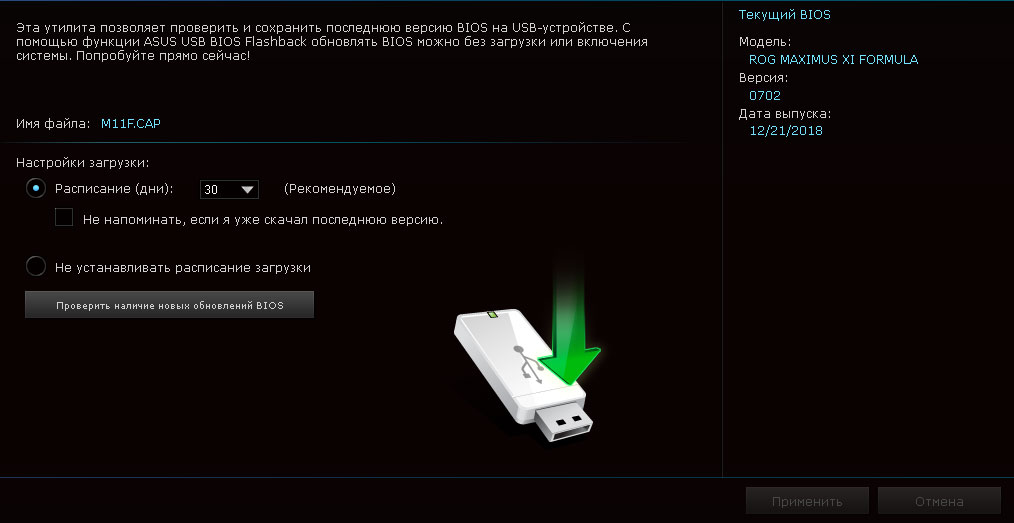

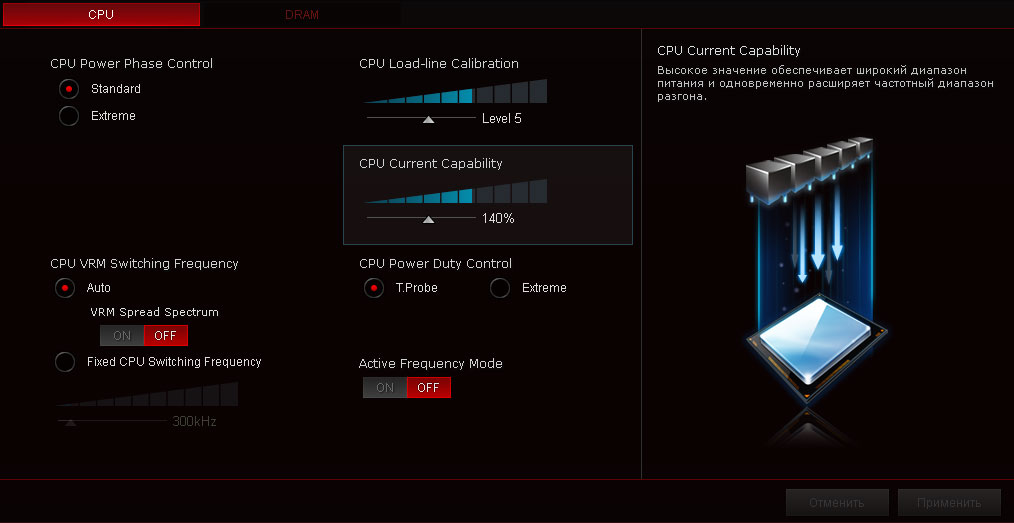

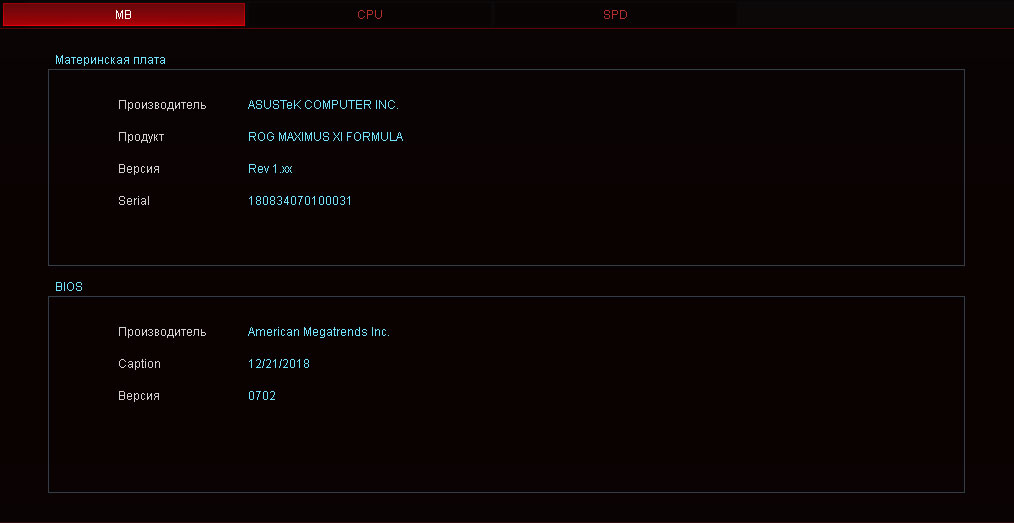

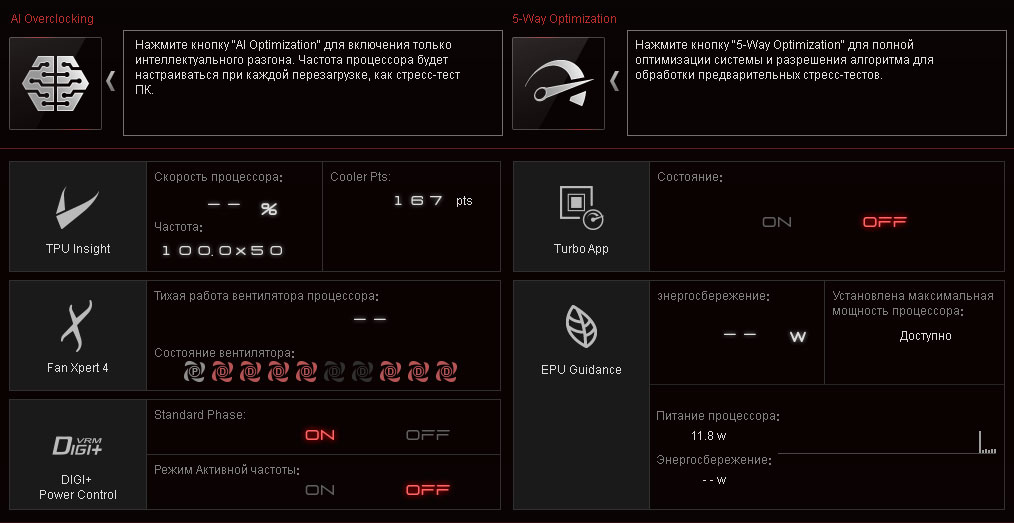

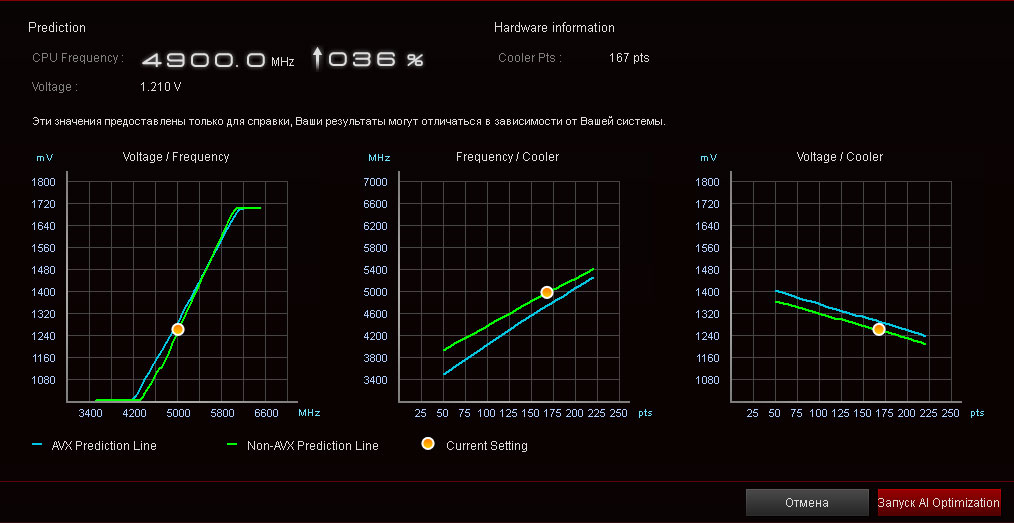

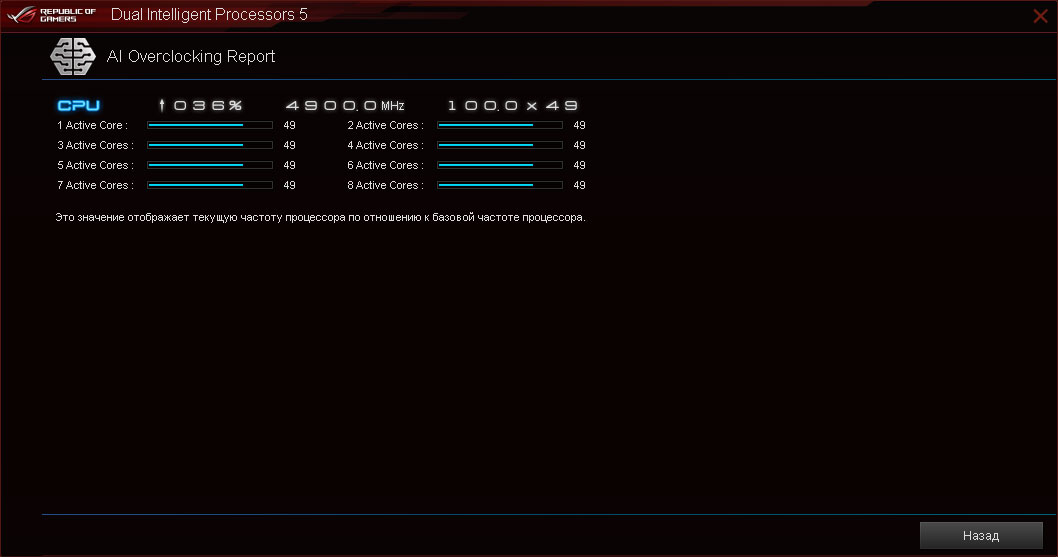

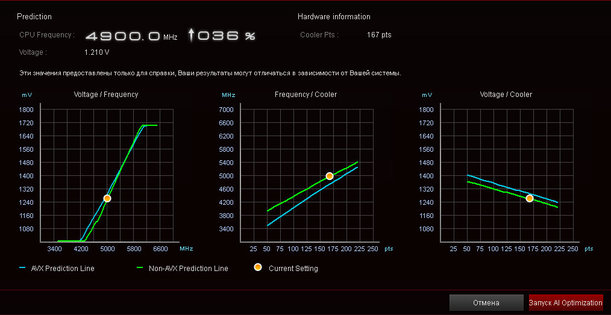

Фирменное ПО то же, что и в рассмотренной ранее STRIX Z390-I GAMING. С точки зрения конфигурации и настройки системы полезнее всего пак AiSuite 3. В него входит комплексная утилита для настройки частот, напряжений, оборотов вентиляторов, подсистемы питания процессора. Можно забэкапить BIOS, получить базовую информацию по системе.

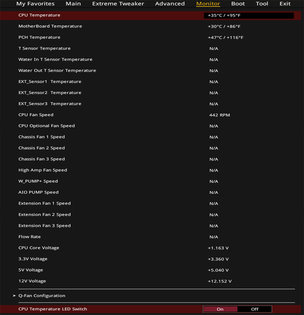

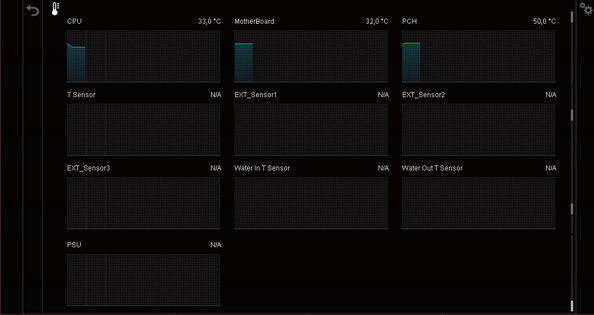

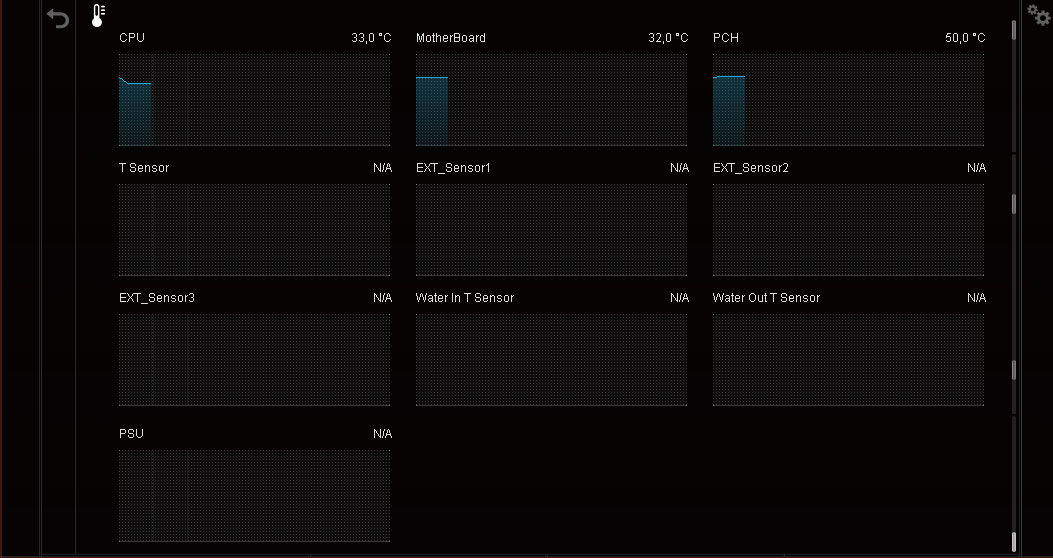

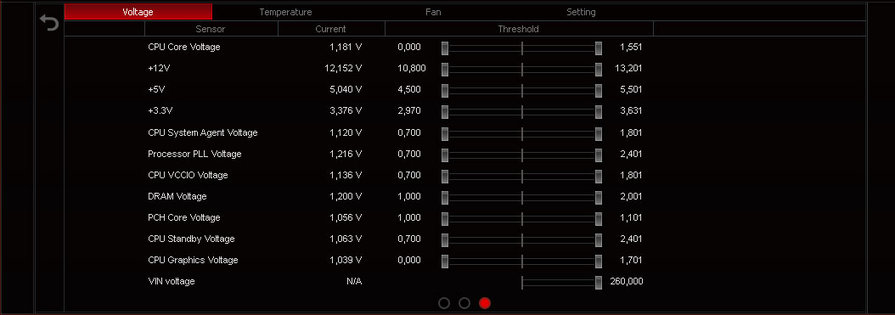

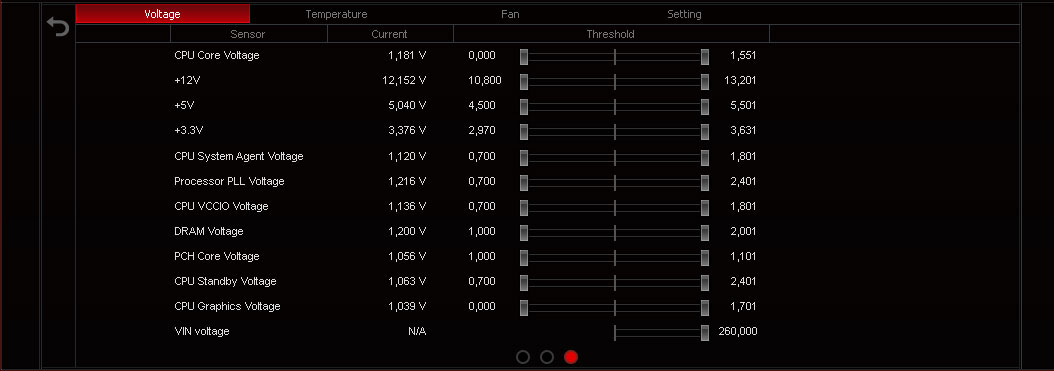

Система мониторинга и информирования представлена не очень, информативность страдает, но в целом оценить изменения параметров позволяет.

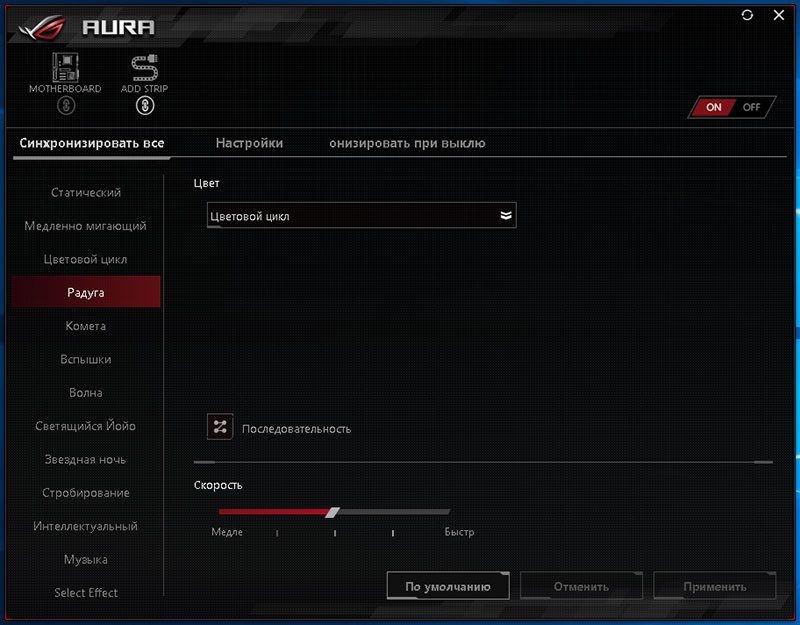

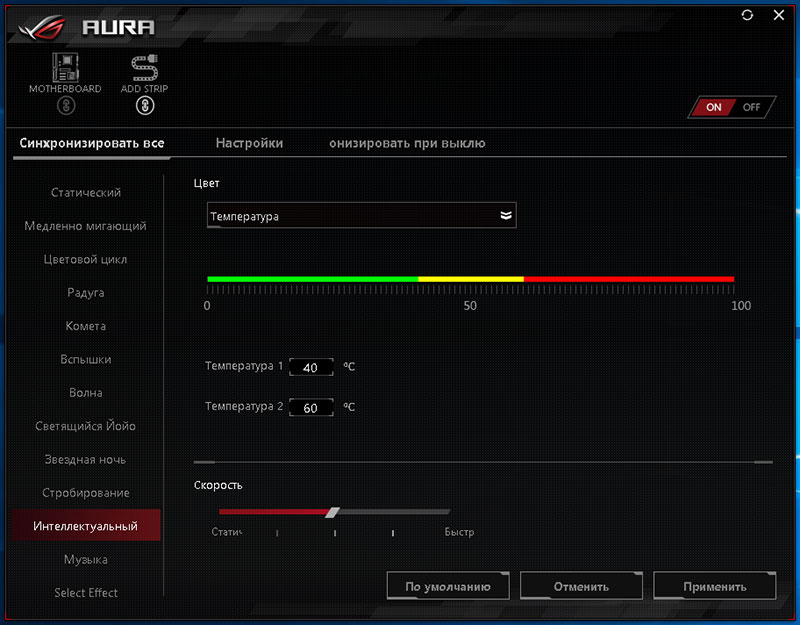

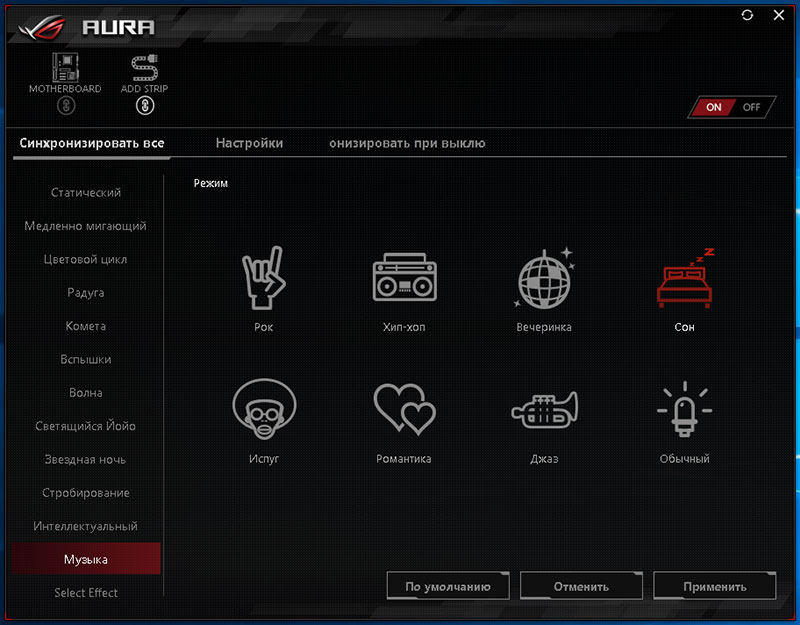

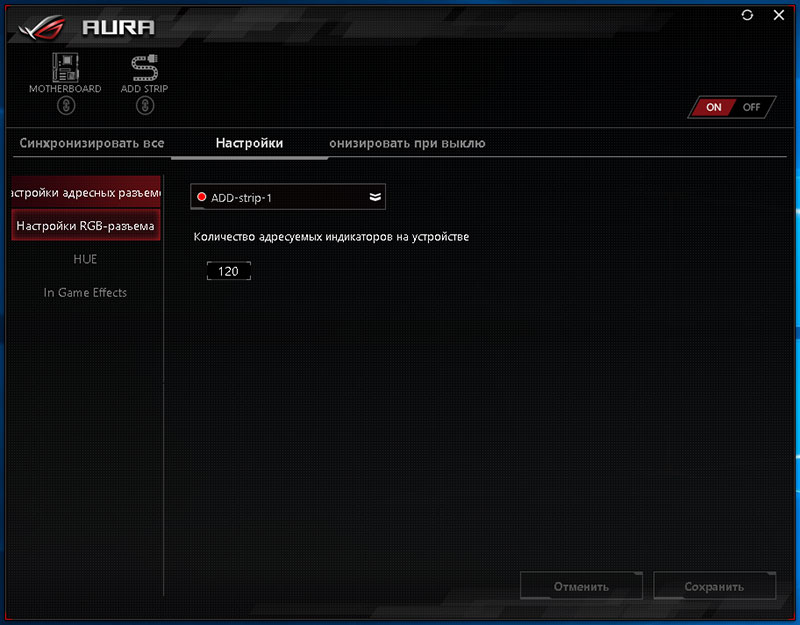

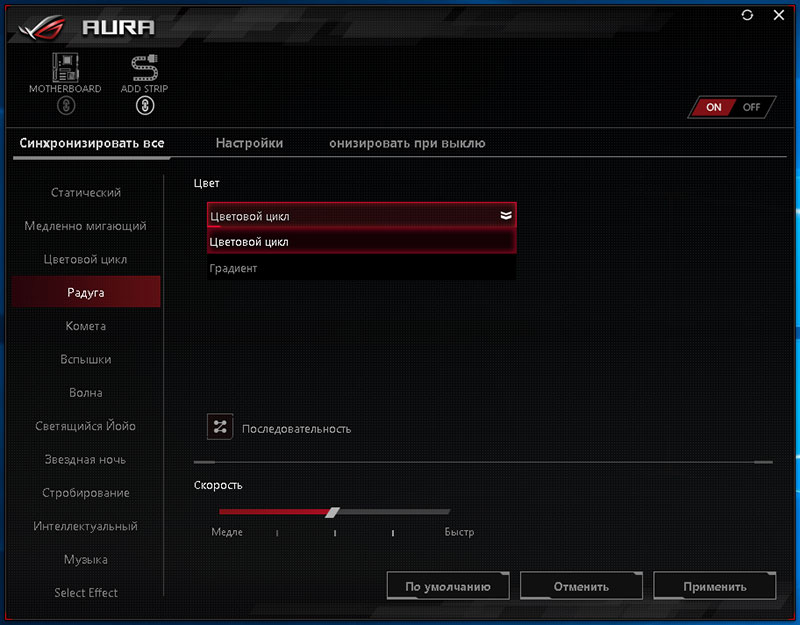

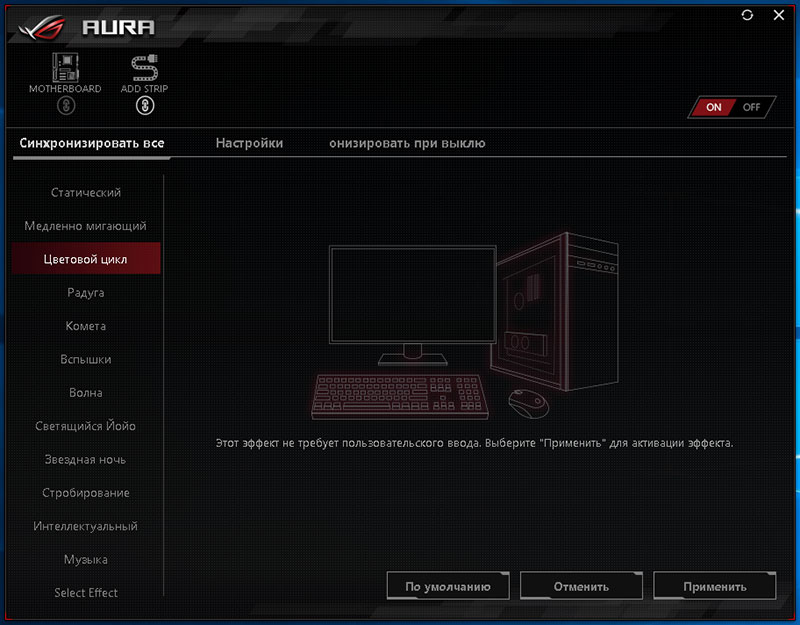

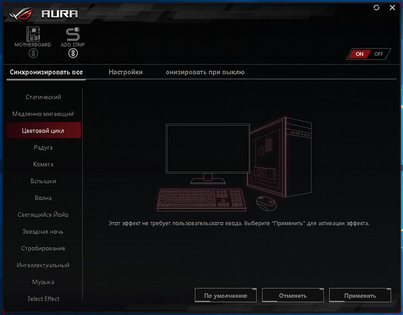

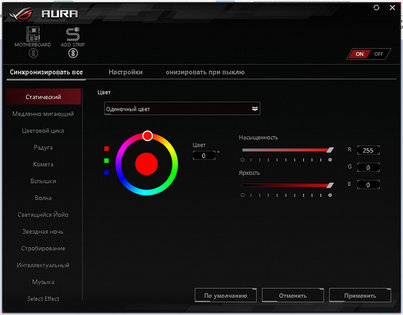

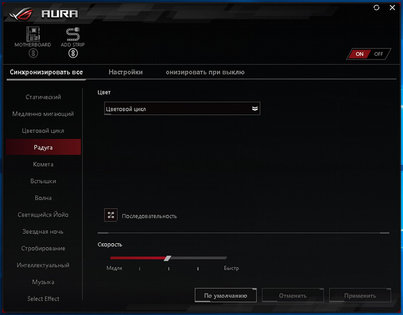

Программа Aura управляет всей подсветкой, в том числе подключаемой (RGB ленты). Их можно включить в общую схему или настроить отдельно.

Визуальная составляющая на высоте: в темноте поверхность платы красиво переливается всеми цветами радуги, даже когда компьютер выключен – подсветка питается от дежурной линии.

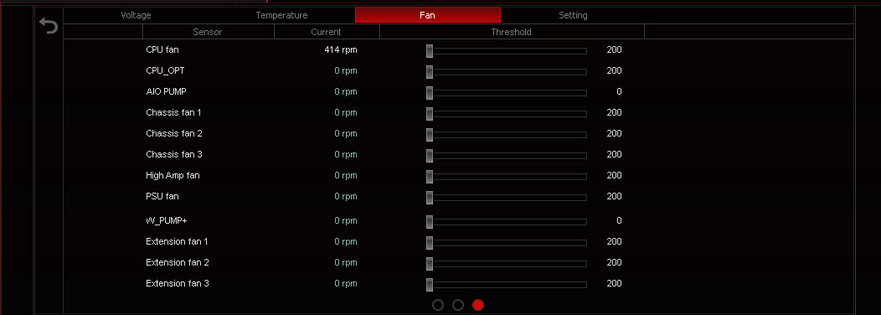

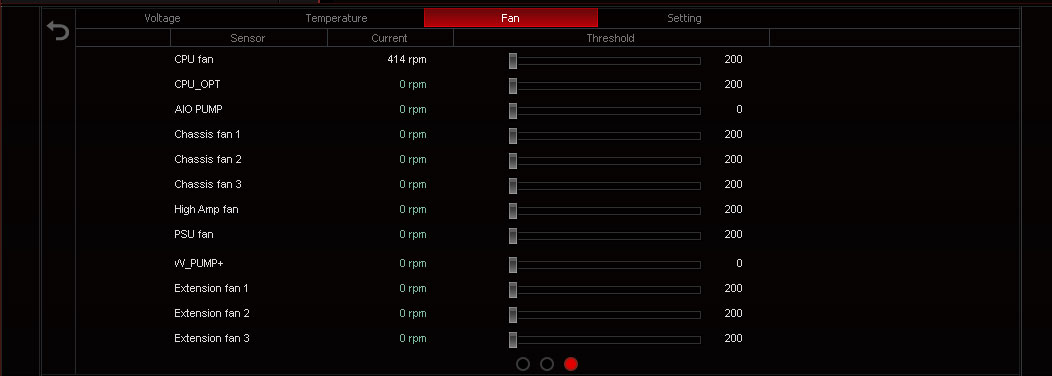

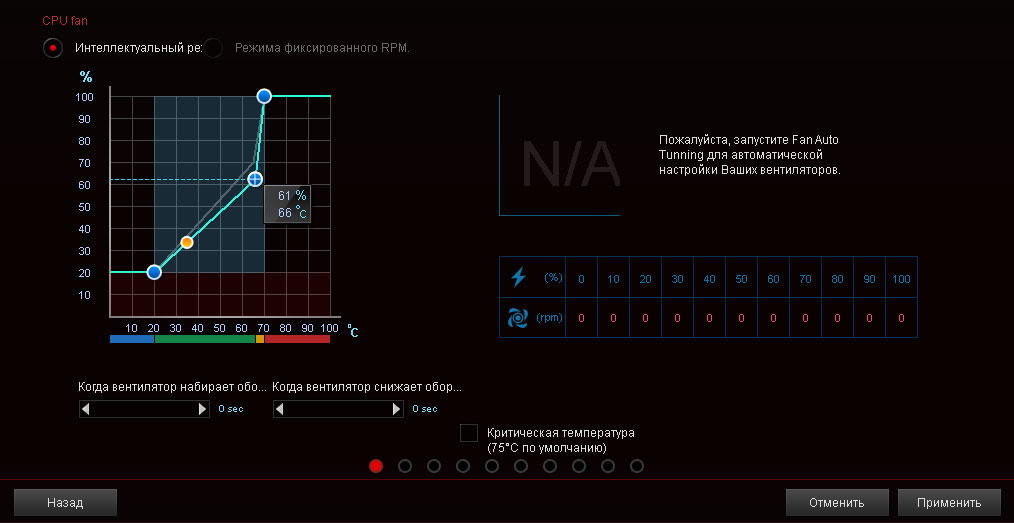

Для управления вентиляторами есть полноценный аналог Windows-версии Q-Fan, практически не уступающий по возможностям.

Подведём итоги

Внутри ASUS Maximus XI Formula недостатков нет, её можно считать идеальным решением для построения системы с процессором Intel под разъем 1151v2. Плата избыточно универсальна, и вряд ли найдется пользователь, освоивший хотя бы половину её возможностей. Есть все, что можно пожелать для работы и развлечений: современные проводные сети, беспроводные, хороший звук, обшивные возможности для настройки и разгона комплектующих. Двусоставная пластиково-металлическая броня берет на себя механические нагрузки, попутно защищая от повреждения мелкую электронику. Мощные подсистемы питания и охлаждения работают без нареканий, все удобно и продумано. Единственный недостаток – цена. К Maximus XI как к продукту он не относится, но может послужить серьезной преградой для покупки. Та же Maximus XI HERO стоит на треть дешевле, и по набору функций мало уступает Formula. Если вы не испытываете недостатка в наличности и ищете материнку под процессоры Core i7/i9 на ядре Coffee Lake, то можно смело брать «формулу».
