Разбор Samsung Galaxy S7 от iFixit

Недавно iFixit опубликовали свой разбор Samsung Galaxy S7, давайте посмотрим, что внутри него.

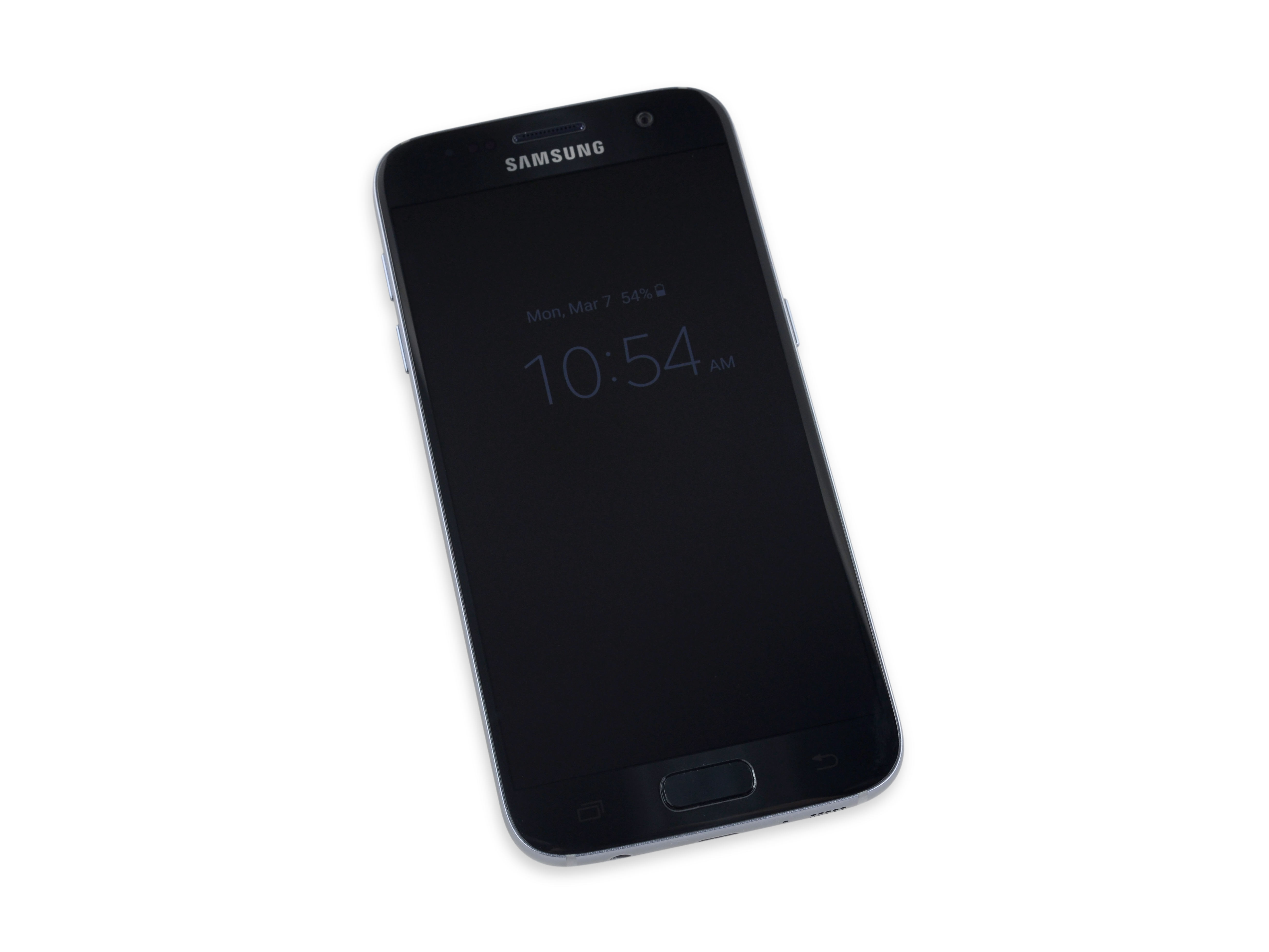

Разбор Samsung Galaxy S7 от iFixit

Хотя легенда и гласит о том, что число 7 имеет магические свойства, мы не знаем, что имеет при себе S7. Давайте же узнаем:

  • 5,1 дюймовый Super AMOLED дисплей с разрешением 2560 × 1440 и плотностью пикселей в 576 PPI;
  • Процессор Qualcomm Snapdragon 820 с 4 Гб оперативной памяти и видеоускоритель Adreno 530;
  • 12 мегапиксельная задняя камера с двойным пиксельным автофокусом и возможностью записи видео в 4K, передняя камера — 5 Mpx;
  • 32 или 64 Гб встроенной памяти, расширяемой с помощью microSD до 200 Гб;
  • Защита от внешнего воздействия IP68;
  • Android 6.0 Marshmallow.
Разбор Samsung Galaxy S7 от iFixit

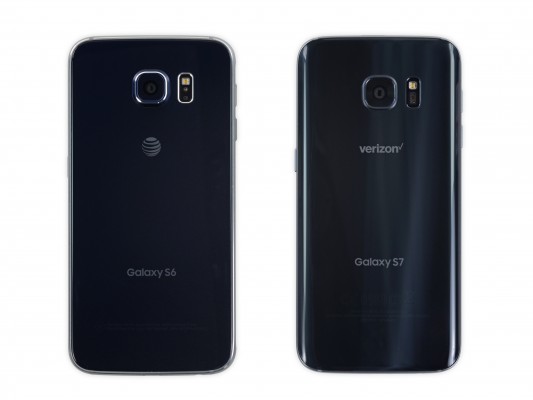

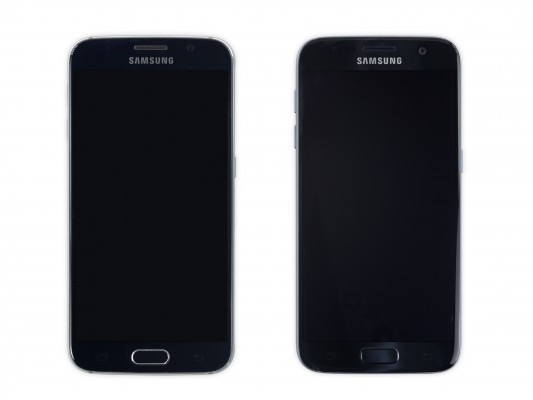

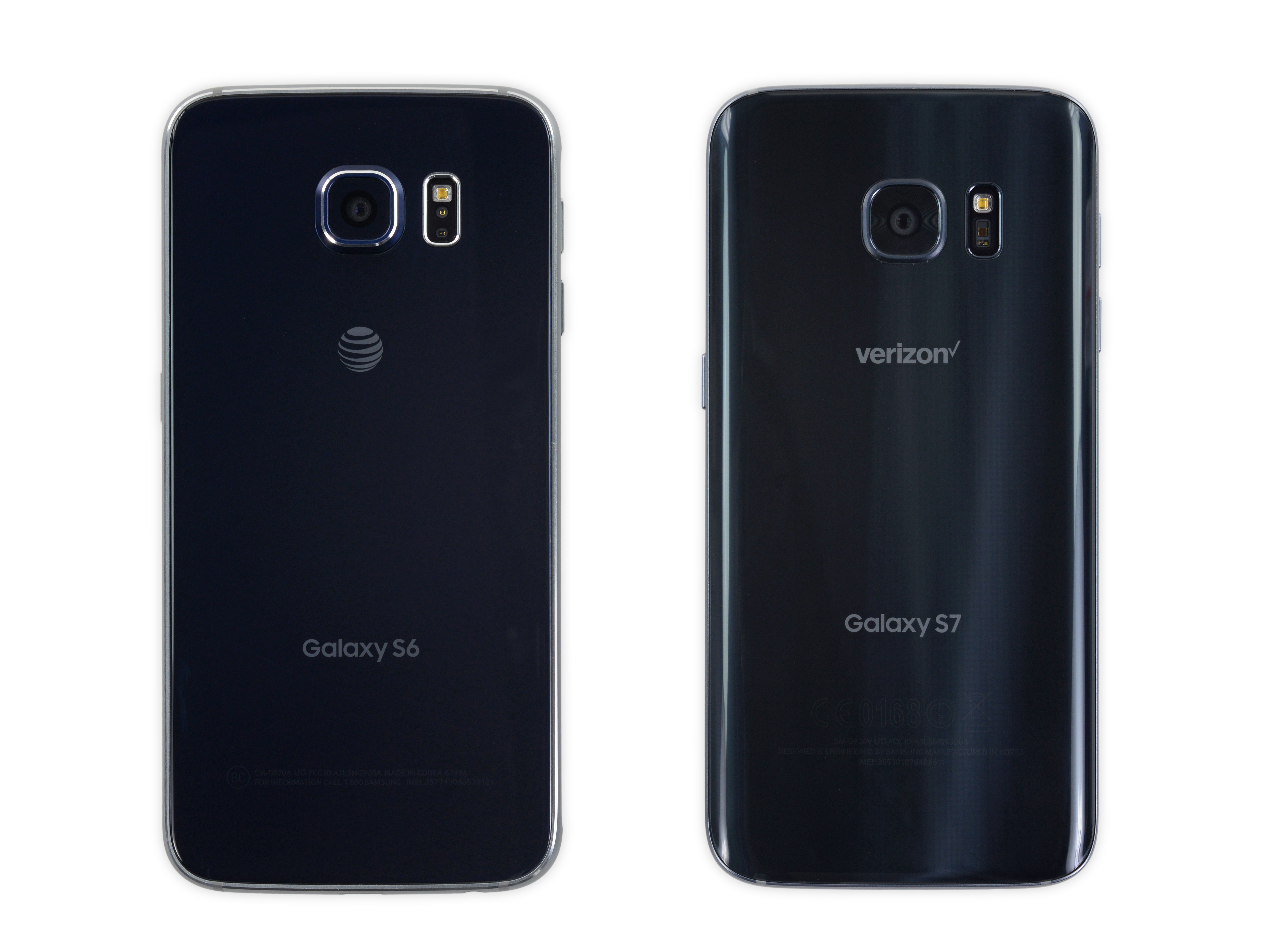

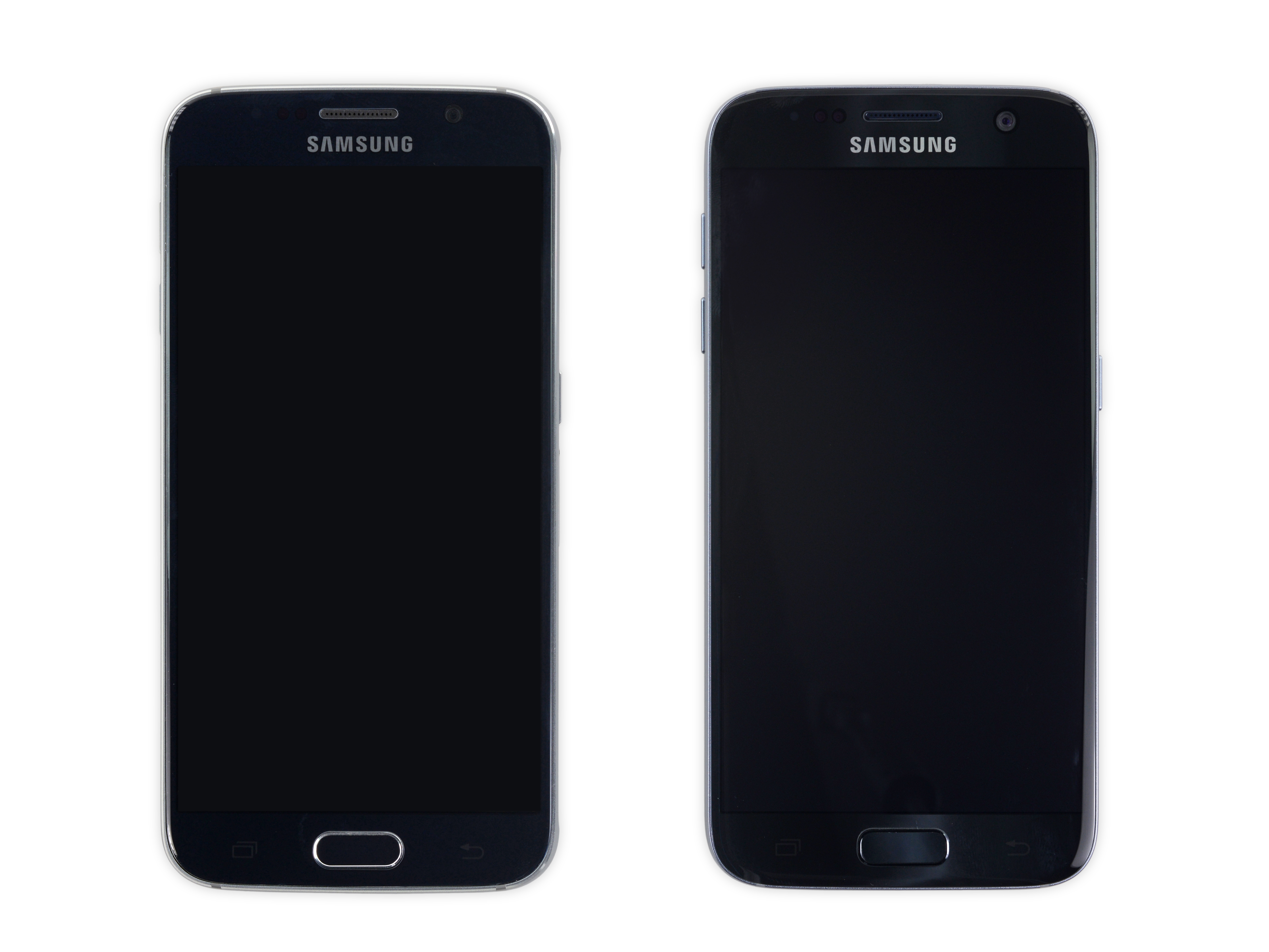

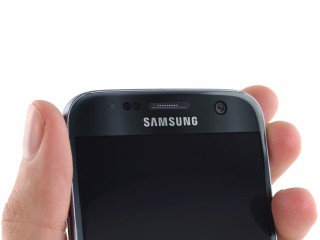

По сравнению со своим предшественником, Galaxy S6 в S7 все абсолютно новое… Мда. К сожалению мы не можем понять какой из них S7. Перевернем и проверим.

Разбор Samsung Galaxy S7 от iFixit

Так-то лучше. В отличии от своего предшественника у S7 изогнуты боковые грани. S7 так же имеет примерно на миллиметр меньшую ширину и длину, в отличии от S6. Тем не менее, 7,9 мм — это достаточно маленькая толщина, учитывая еще и то, что уменьшена толщина бугорка камеры. Мы были не рады конструкции S6, корпус которой состоит по большей части из стекла и клея. Не забываем, что он получил 4 балла из 10 по нашей шкале ремонтопригодности. Здесь, надеемся, не смотря на внешний вид, S7 получится более крутым.

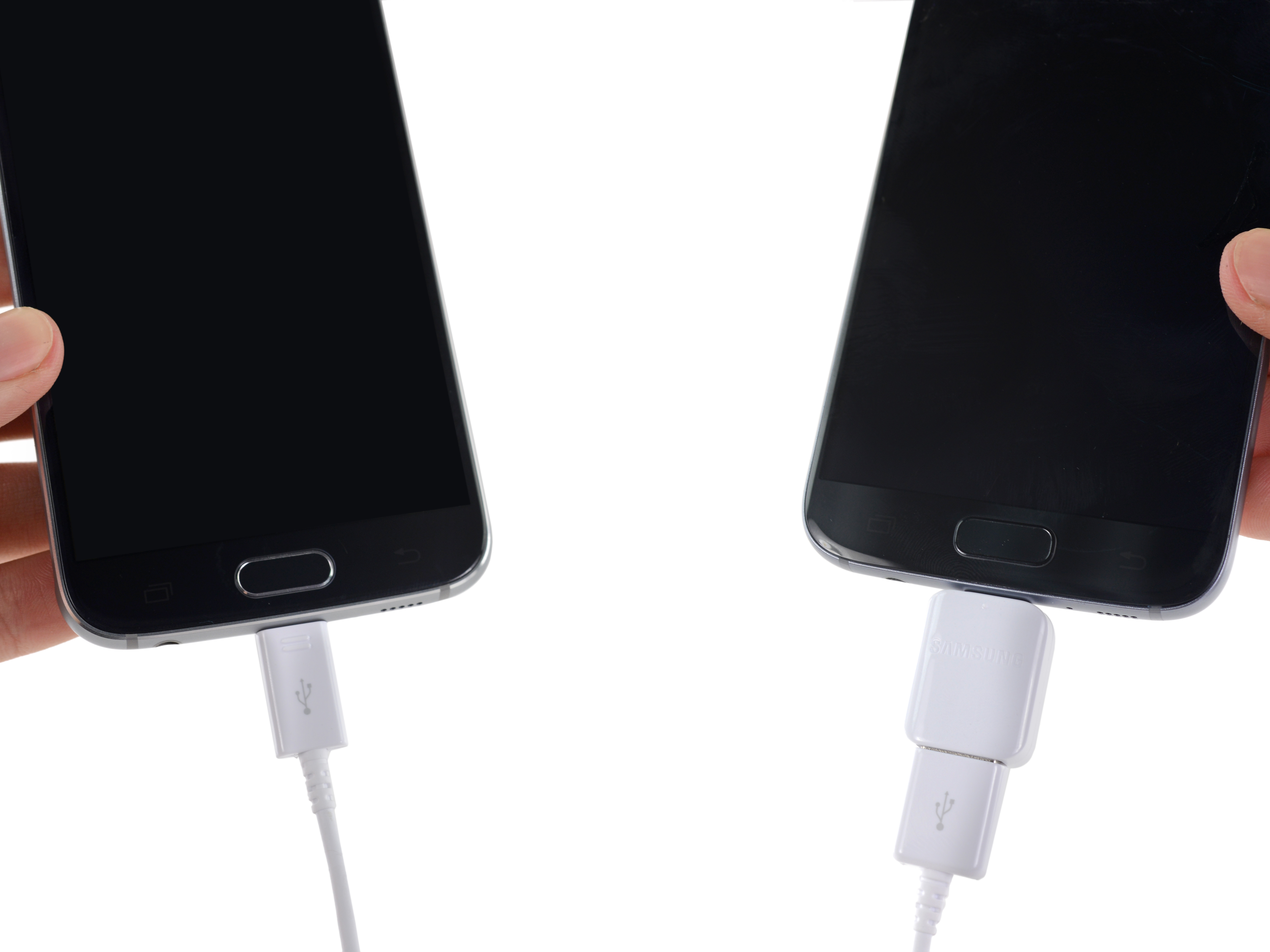

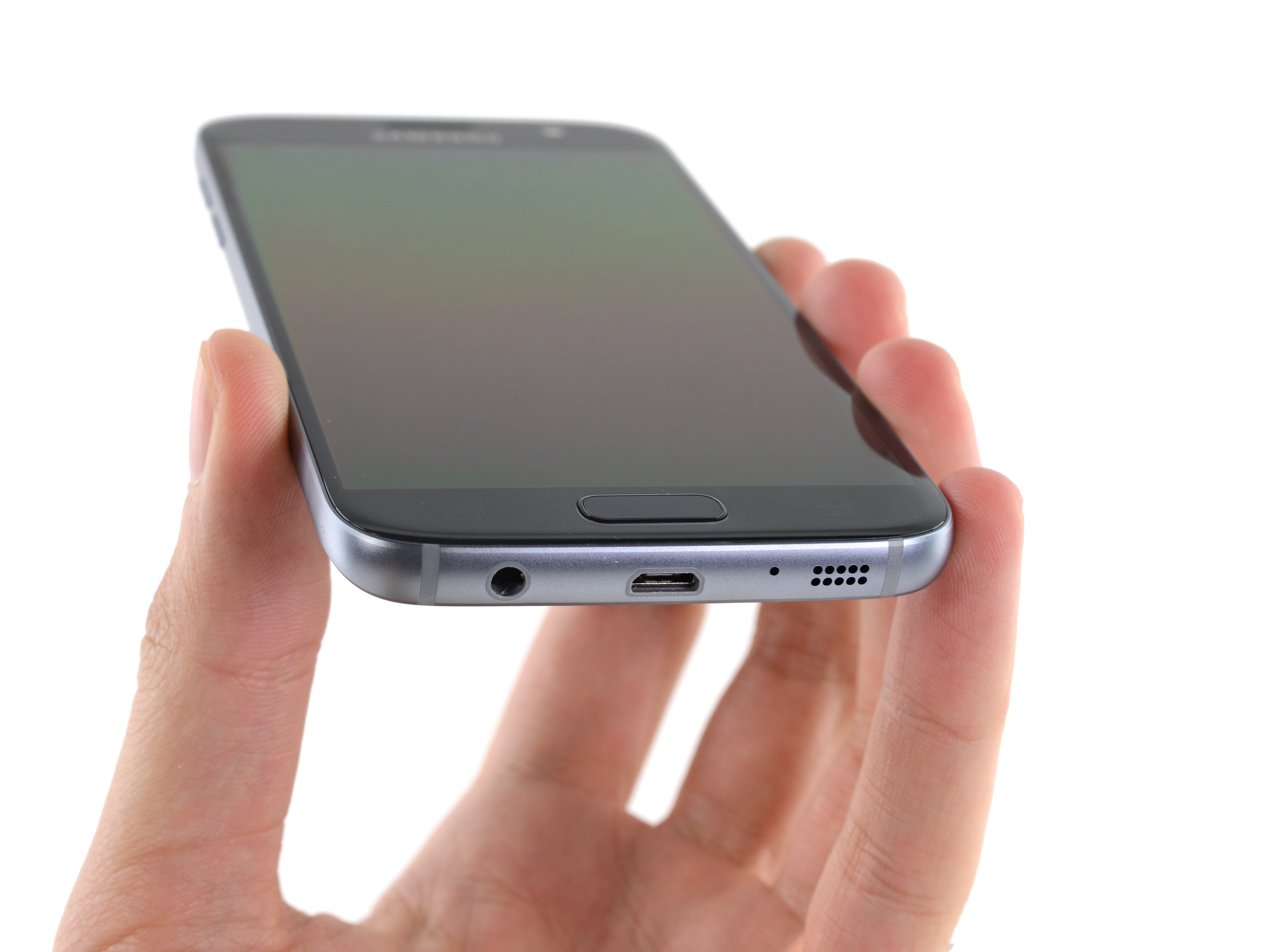

Интересно, что Samsung решила отставить в своем флагмане microUSB, вместо нового стандарта Type-C. Во многих флагманах, на сегодняшний день (Nexus 6P, LG G5, OnePlus 2) установлен как раз Type-C, хоть и мало кто может в полной мере использовать все преимущества разъема. Возможно стандарт был оставлен по соображениям совместимости с Gear VR и другими VR-очками подобной конструкции. Samsung так же добавили в комплект USB-адаптер:

Разбор Samsung Galaxy S7 от iFixit

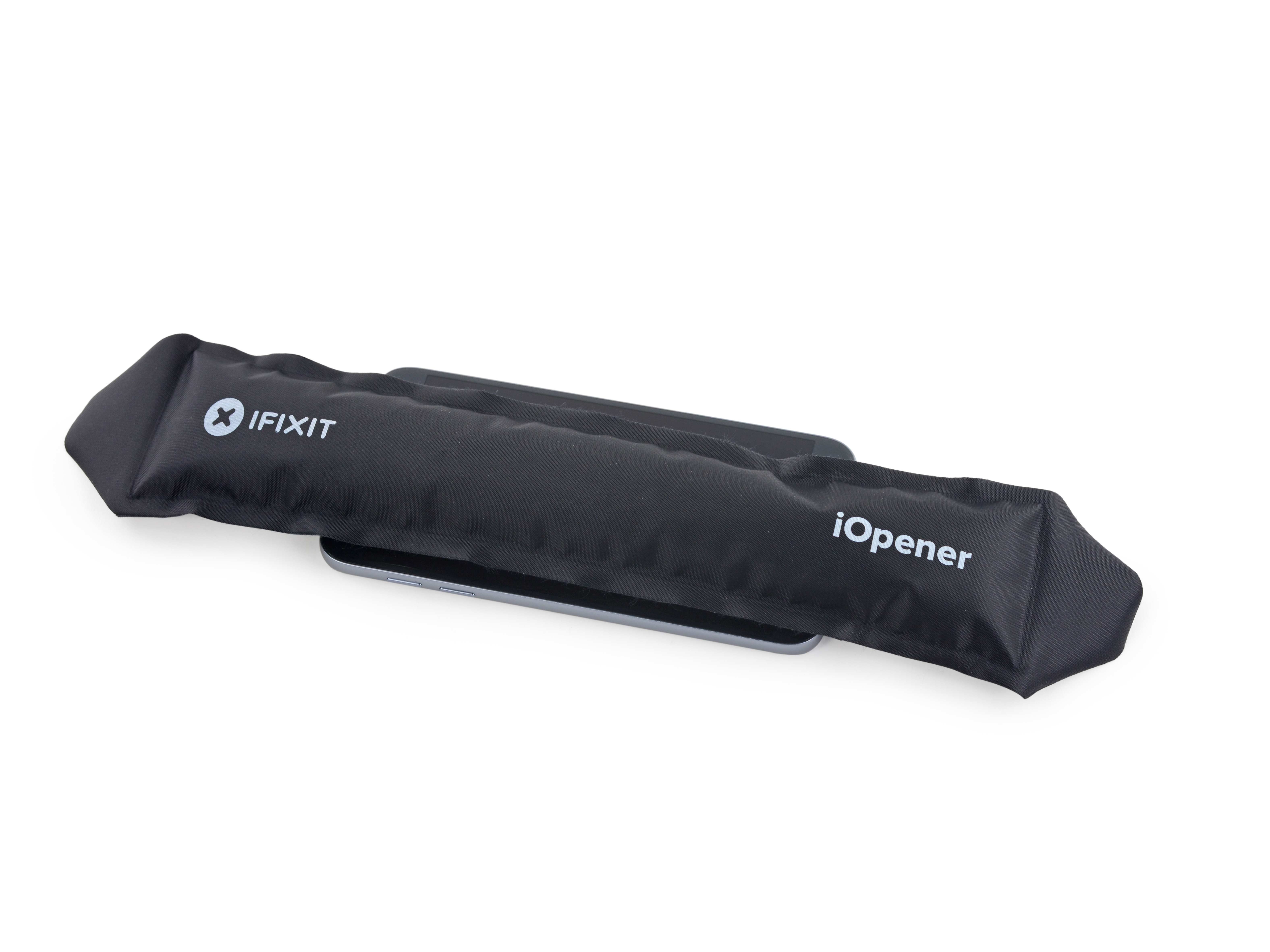

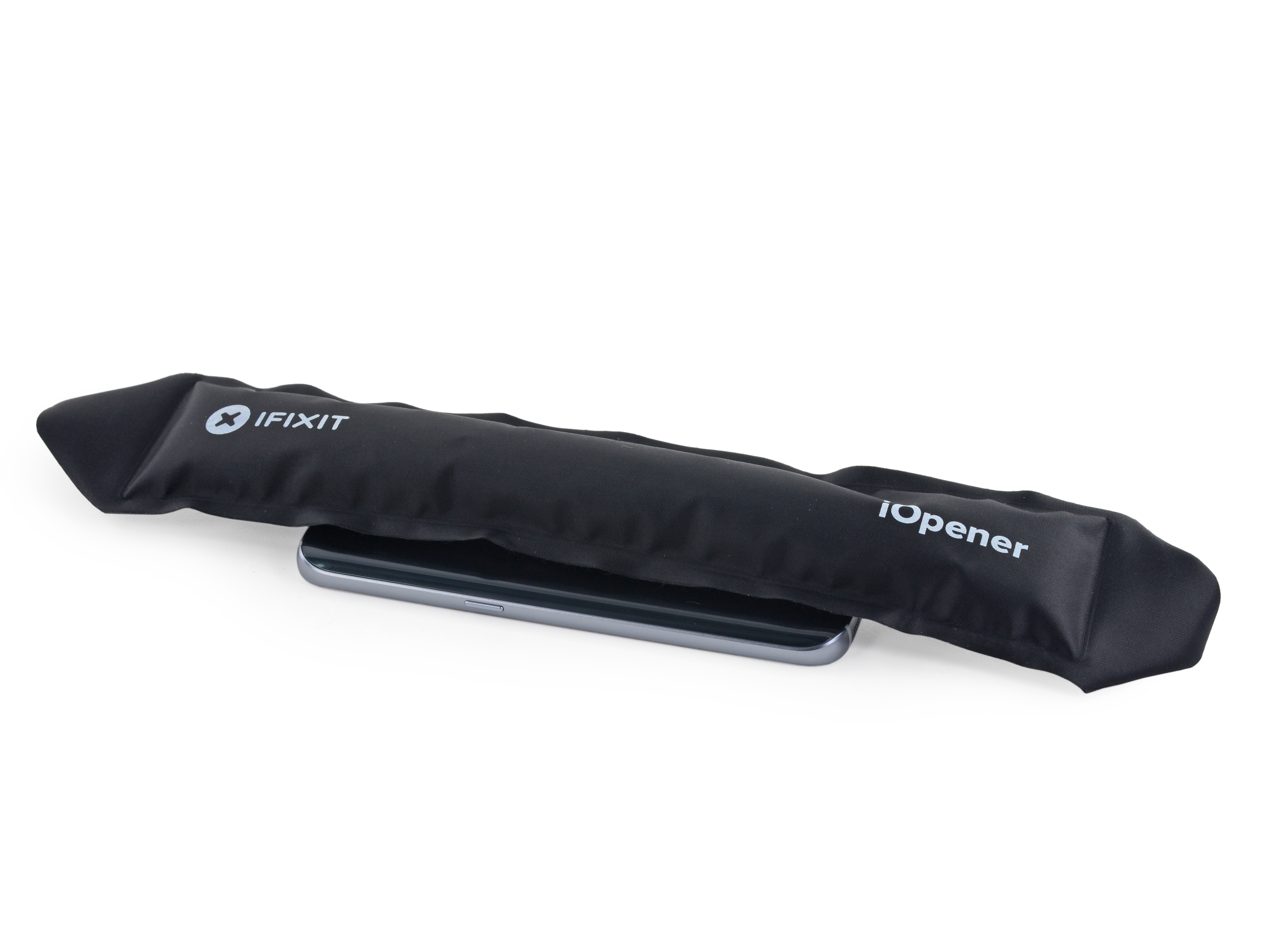

Мы не нашли не одного внешнего винта, а это значит, что скрепляет части этого телефона только одна форма темной материи, которая держит все галактики в нашей вселенной. Да, это клей. К счастью, в этом нет нечего страшного, так как у нас есть iOpener.

Разбор Samsung Galaxy S7 от iFixit

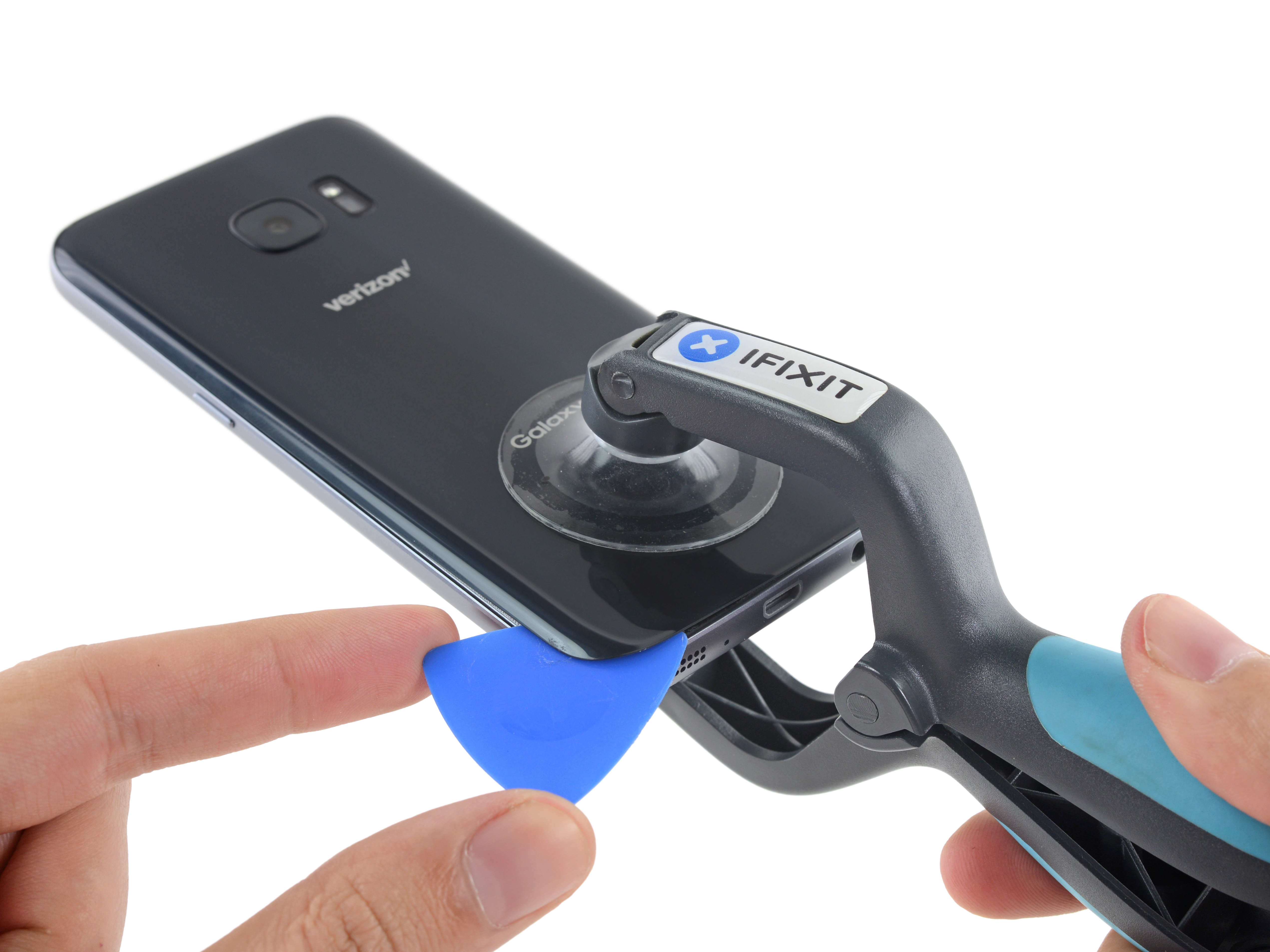

Мы ищем любой повод, для того чтобы использовать наш испытанный в бою инструмент — iSclack. Передняя и задняя панели S7 — прекрасные мишени для iSclack.

Разбор Samsung Galaxy S7 от iFixit

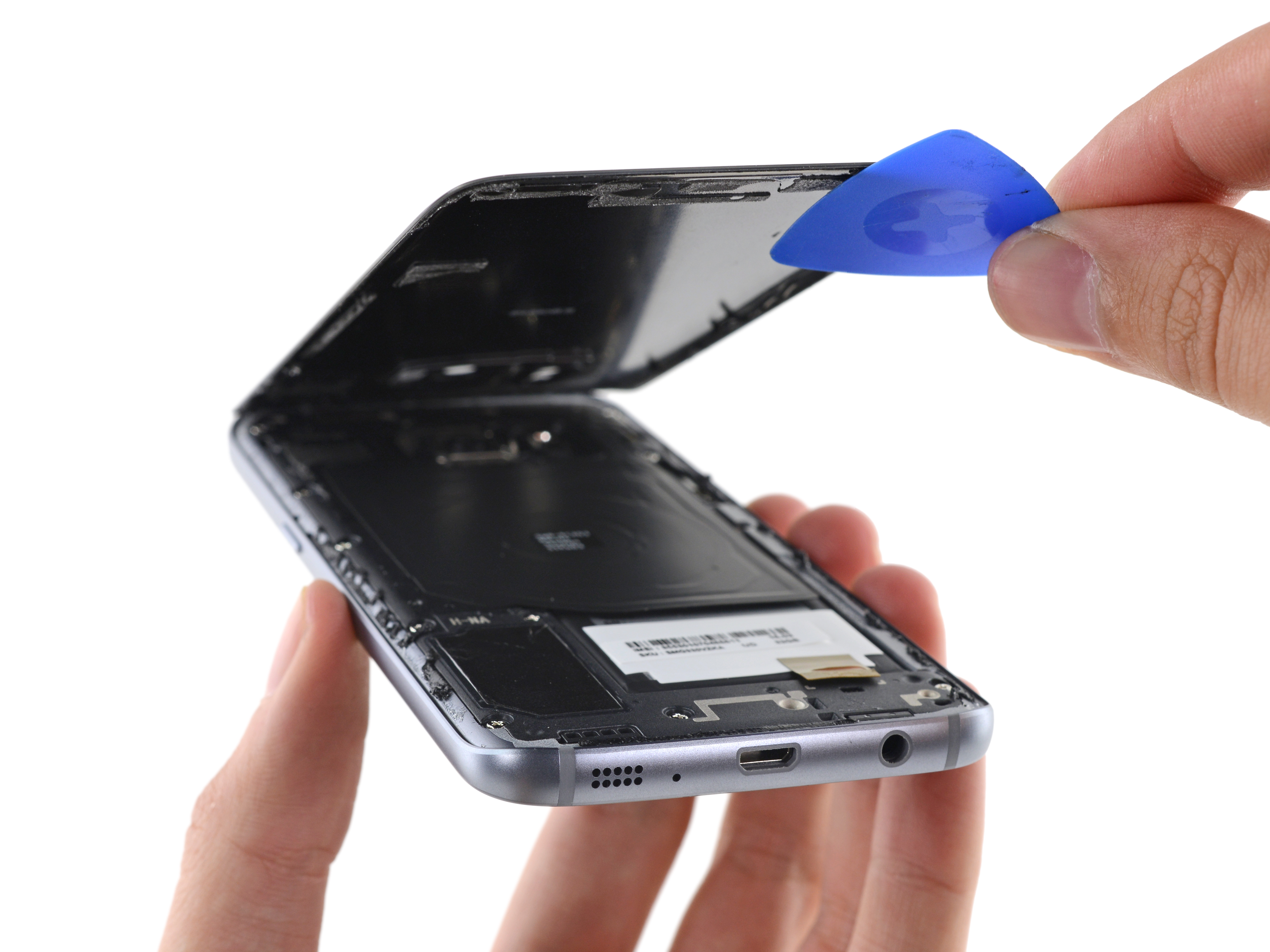

С поднятым стеклом мы прорезаем клей медиатором. Вообщем-то такое же количество клея как и в прошлый раз, возможно совсем немного больше.

Разбор Samsung Galaxy S7 от iFixit

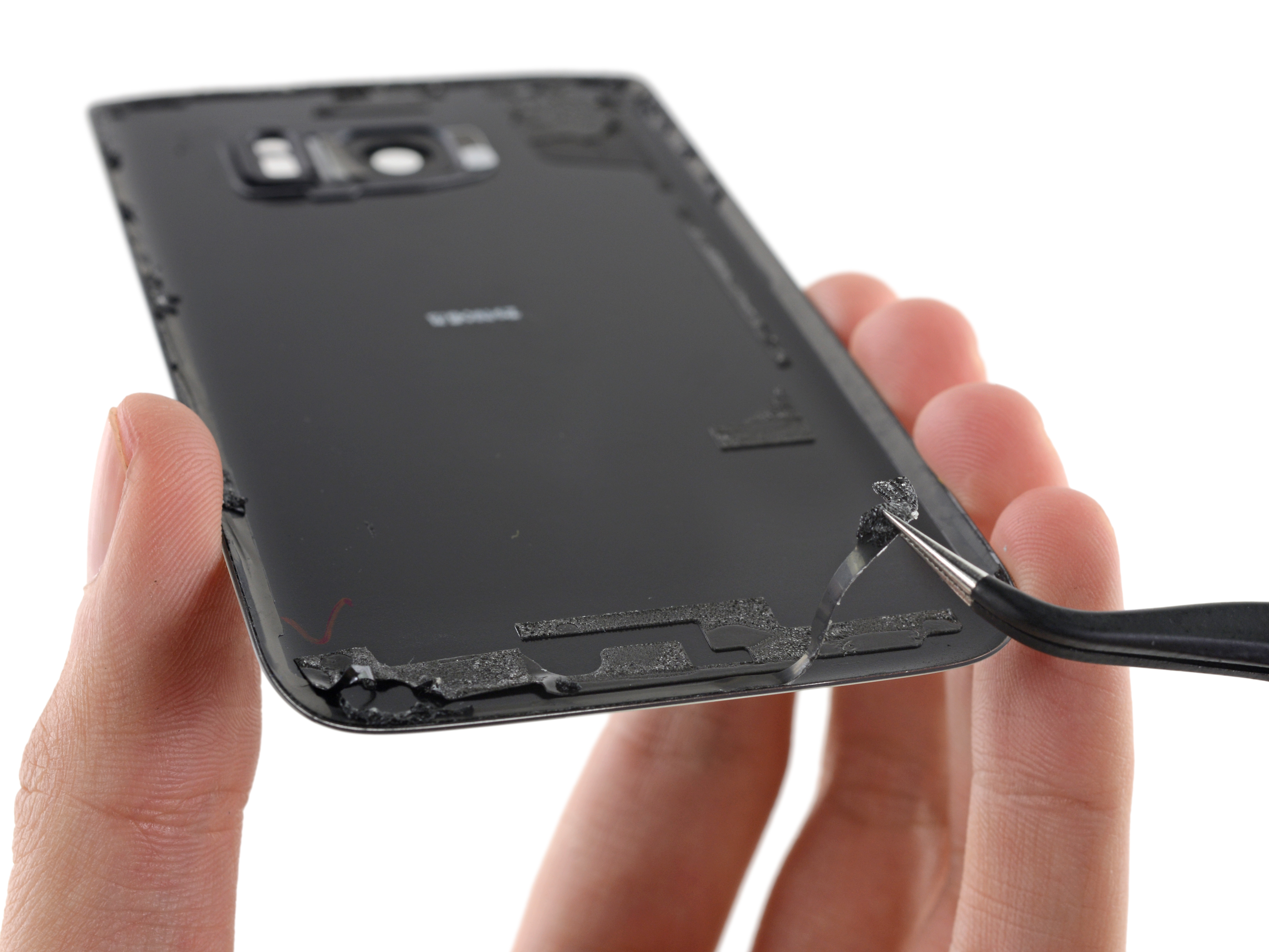

В прошлом году, на S6 мы нашли белый клей, теперь же мы видим черную клейкую ленту:

Разбор Samsung Galaxy S7 от iFixit

Возможно эта замена была обусловлена гидроизоляцией корпуса, возможно это вопрос лучшего соответствия цветов.

Разбор Samsung Galaxy S7 от iFixit

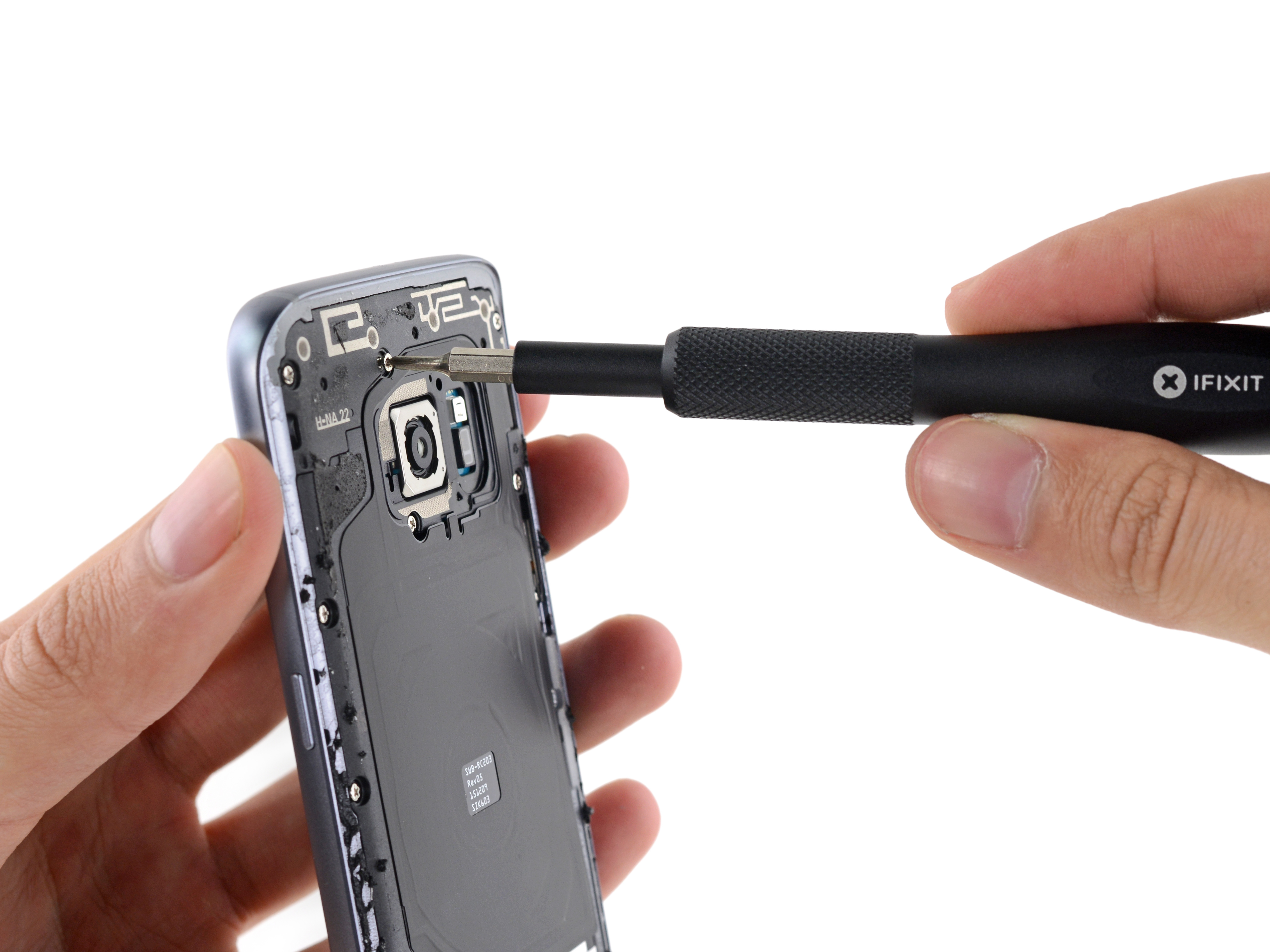

Снятие задней панели не дало нам доступа к чему-либо полезному. Просто гладкая поверхность под стеклом. К счастью, эта панель держится с помощью винтов.

Разбор Samsung Galaxy S7 от iFixit

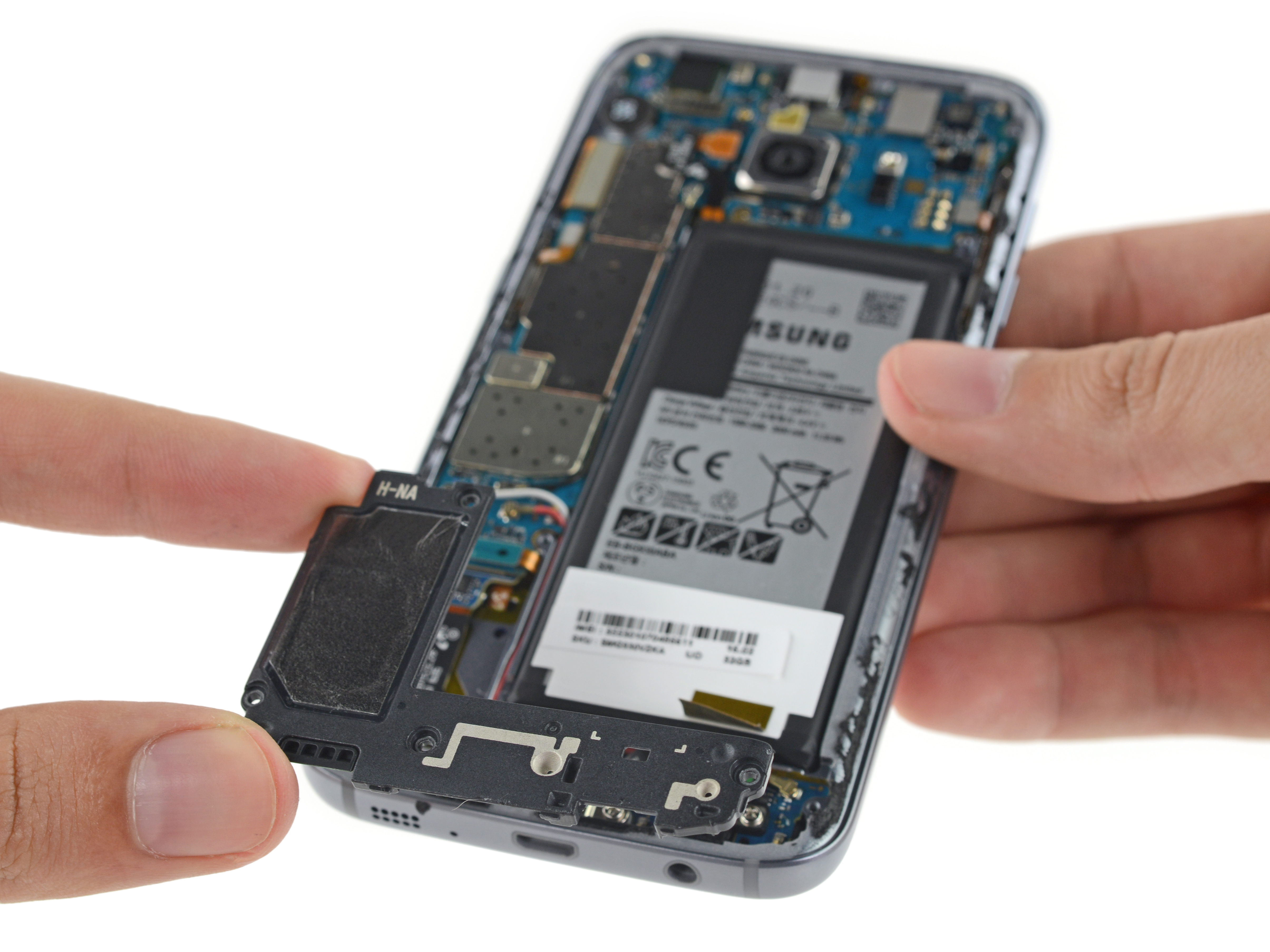

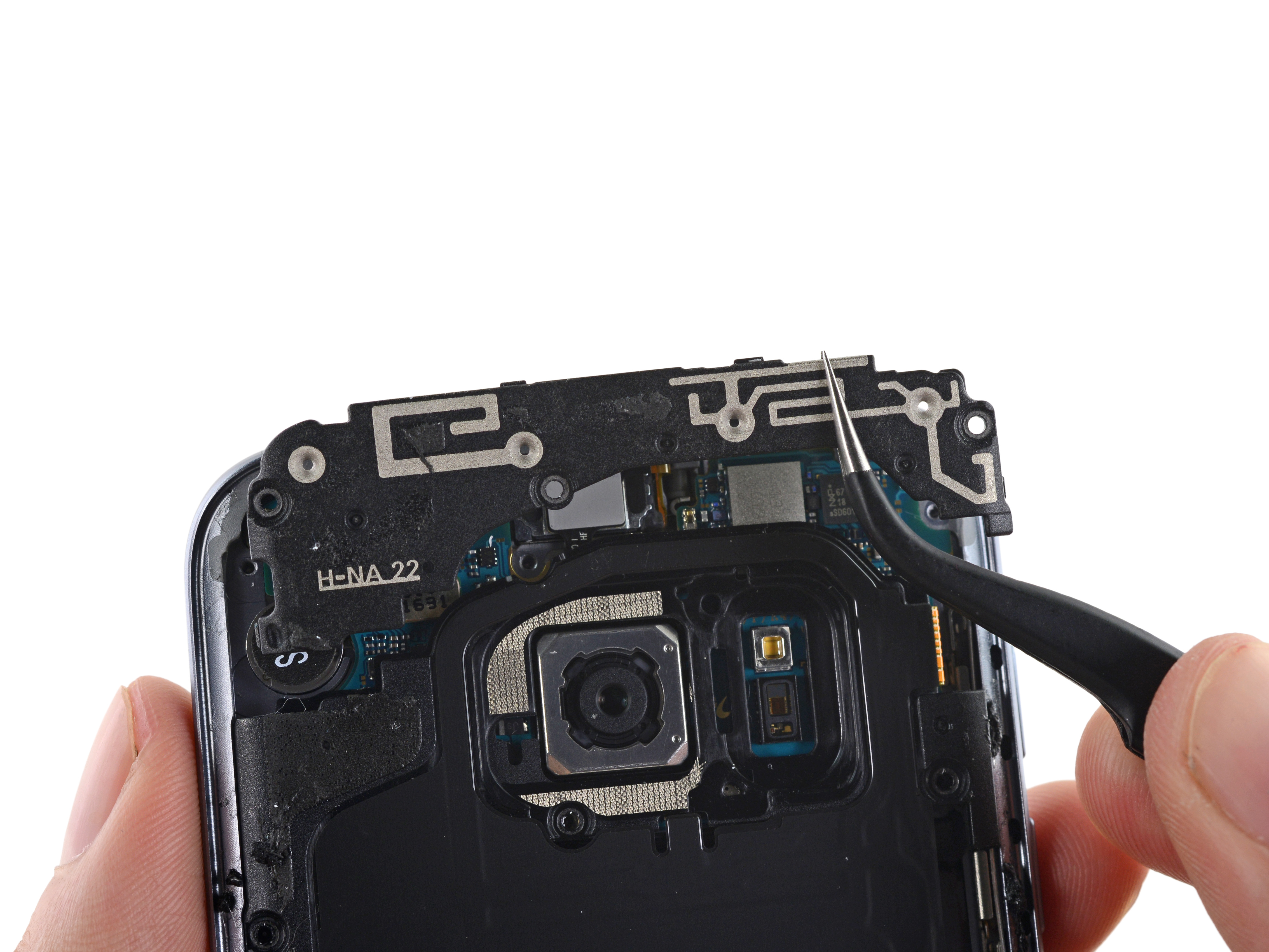

На самом деле эта гладкая поверхность содержит некоторые нужные вещи, как например антенна...

… динамик. И мой топор… Мы бы предпочли видеть заменяемую батарею или по меньшей мере доступный разъем для новой батареи. Но в эти дни мы не ожидаем от Samsung многого. Его оценки ремонтопригодности уже давно упали со времен бурных дней четвертой Галактики. Рейтинг устройств, которые оценивали iFixit.

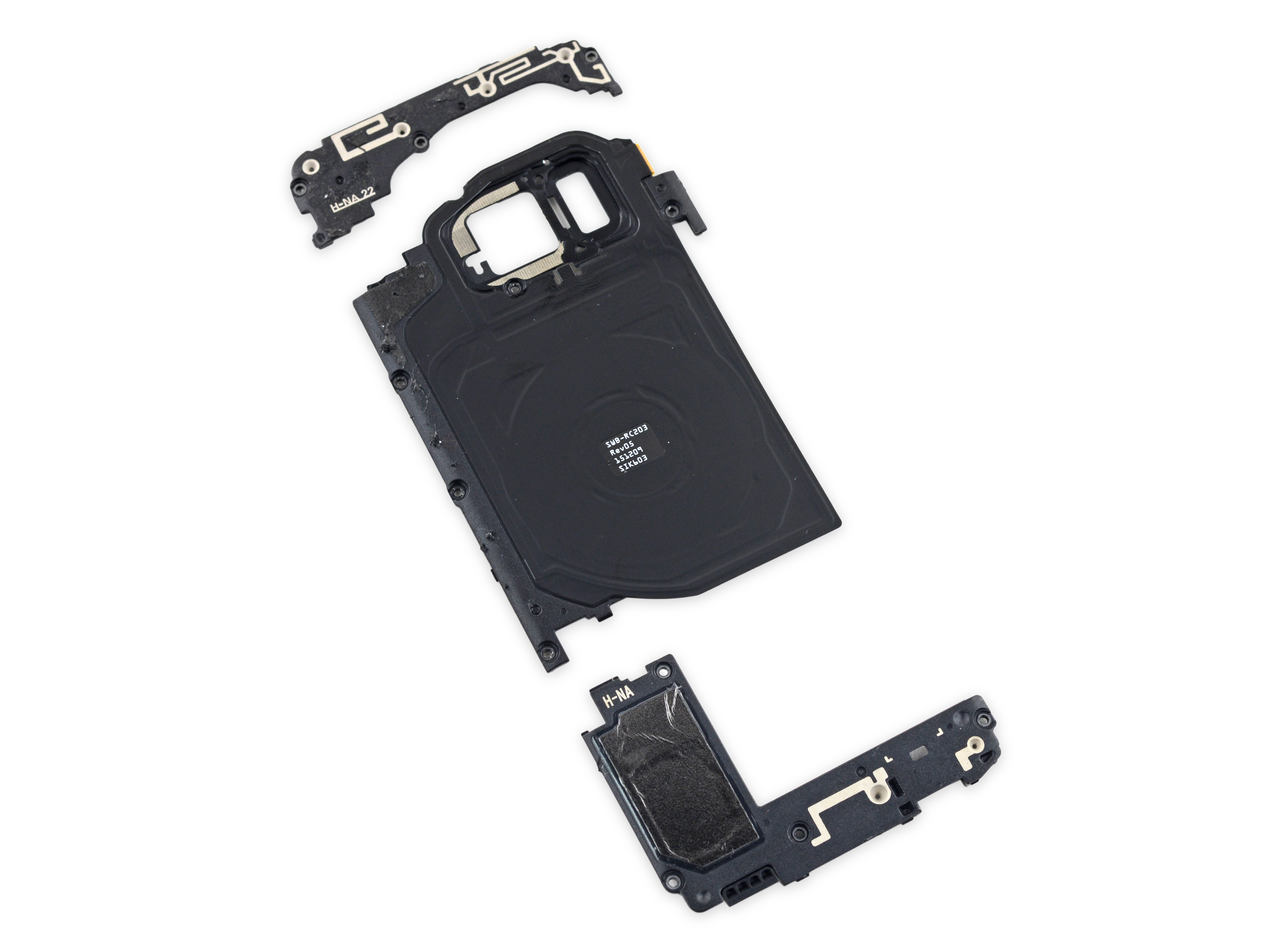

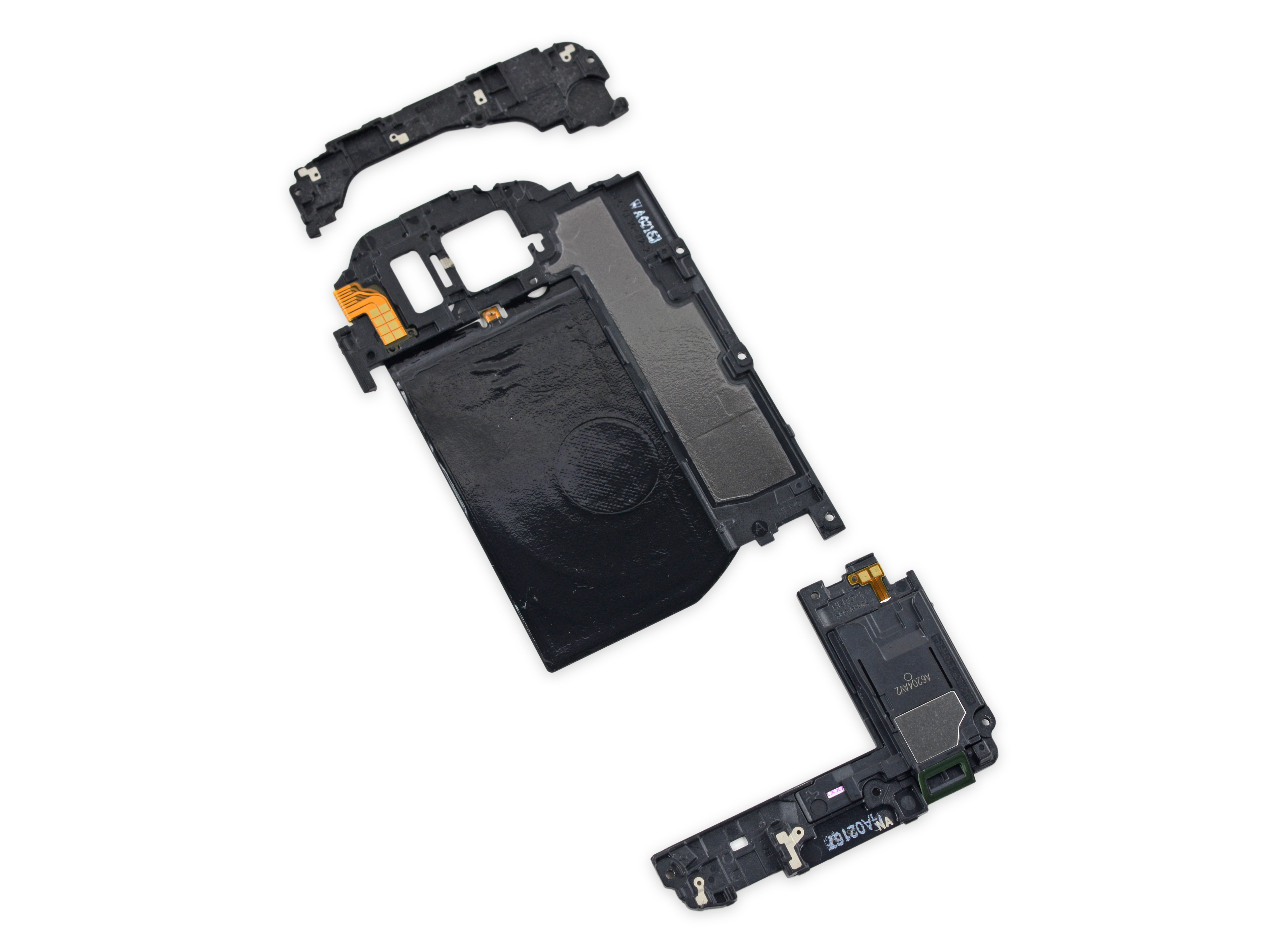

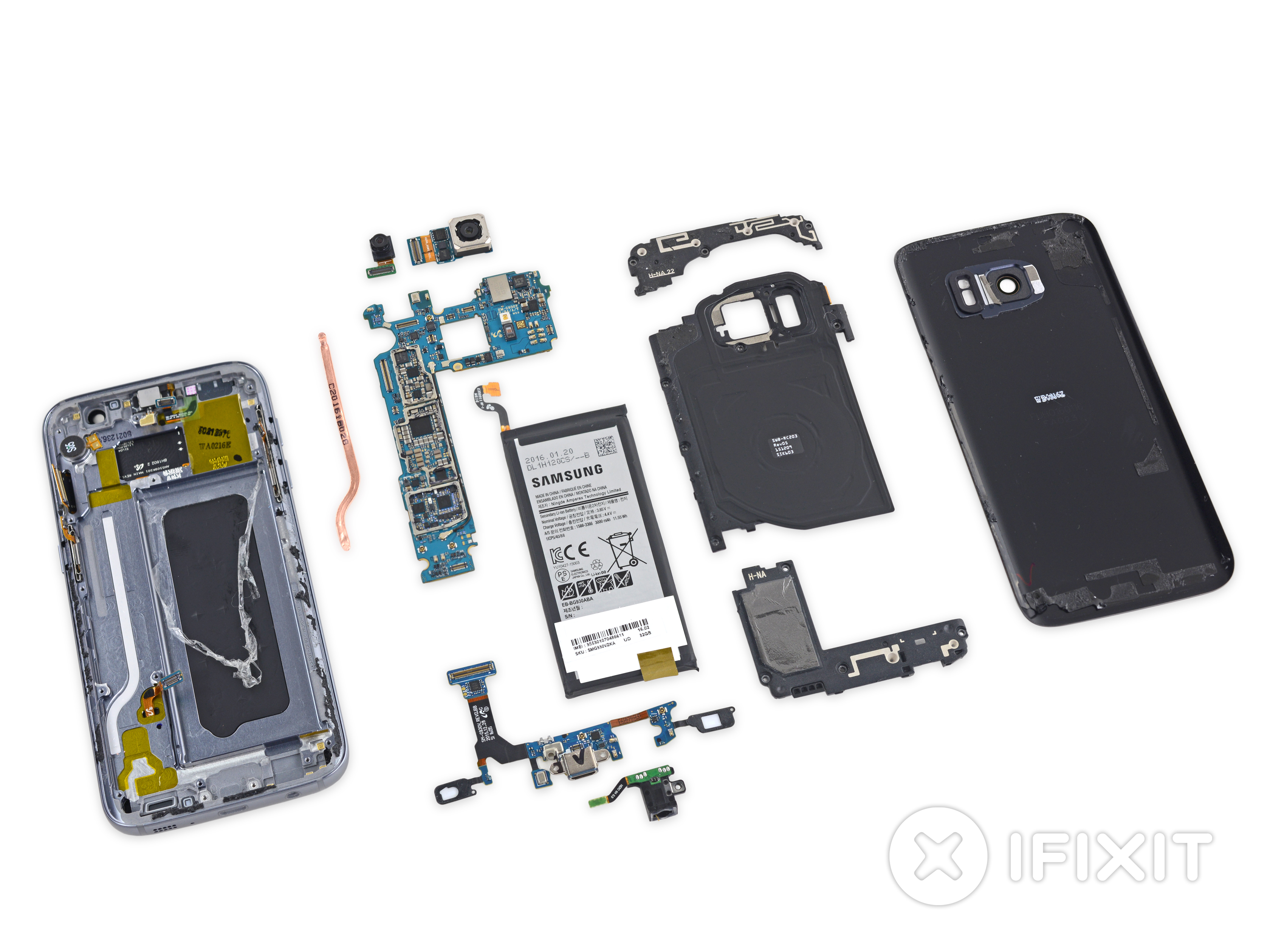

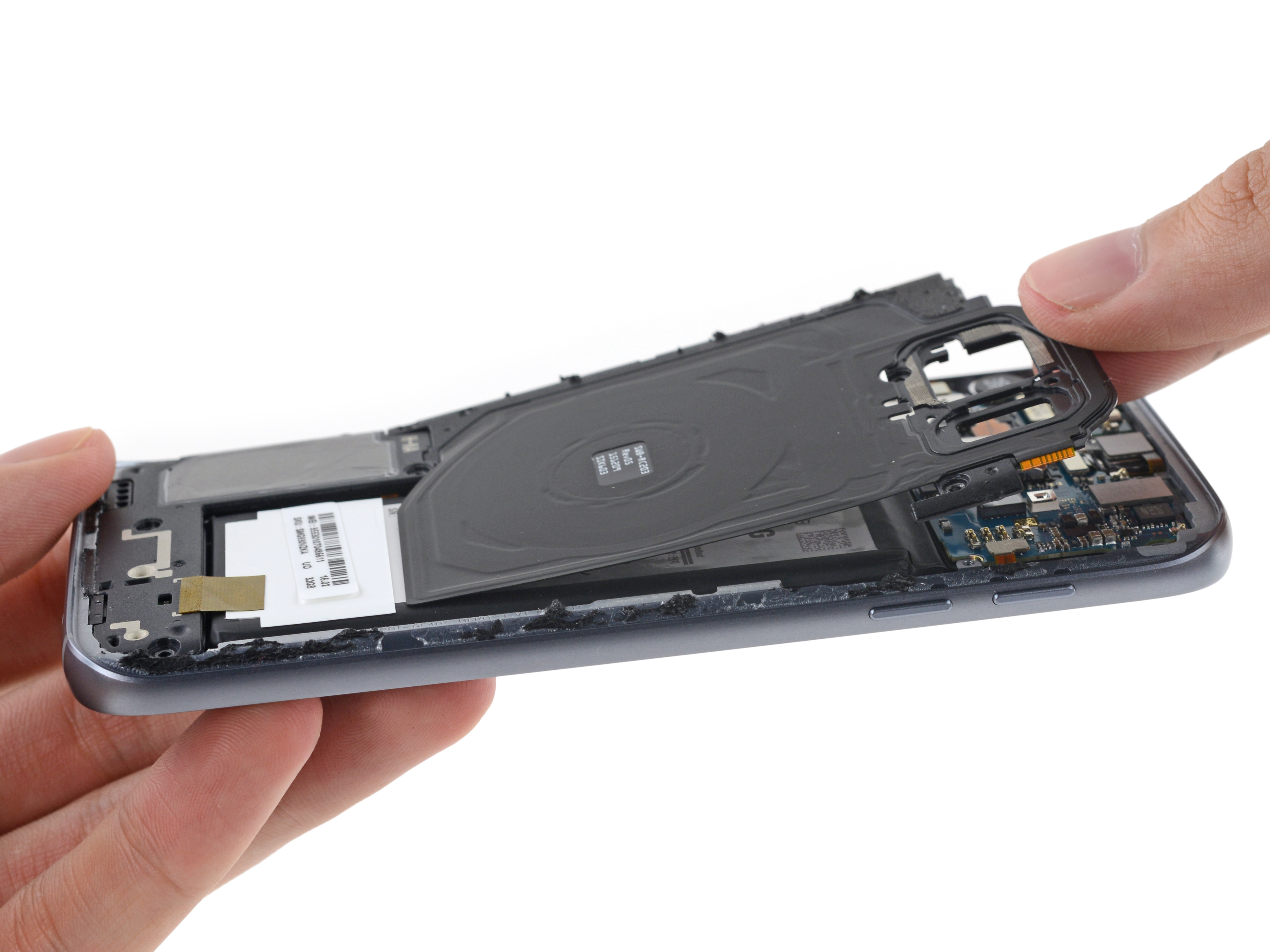

Мы разложили части для большего понимания отдельных компонентов, в том числе катушки беспроводной зарядки. В прошлом году, флагман из серии Galaxy был с midframe, который представлял из себя панель, с горсткой прилипших случайно деталей. Все эти модульные компоненты подключаются к материнской плате посредством крошечных пружинных контактов, что требует от мастера определенных навыков для извлечения данных компонентов.

Разбор Samsung Galaxy S7 от iFixit

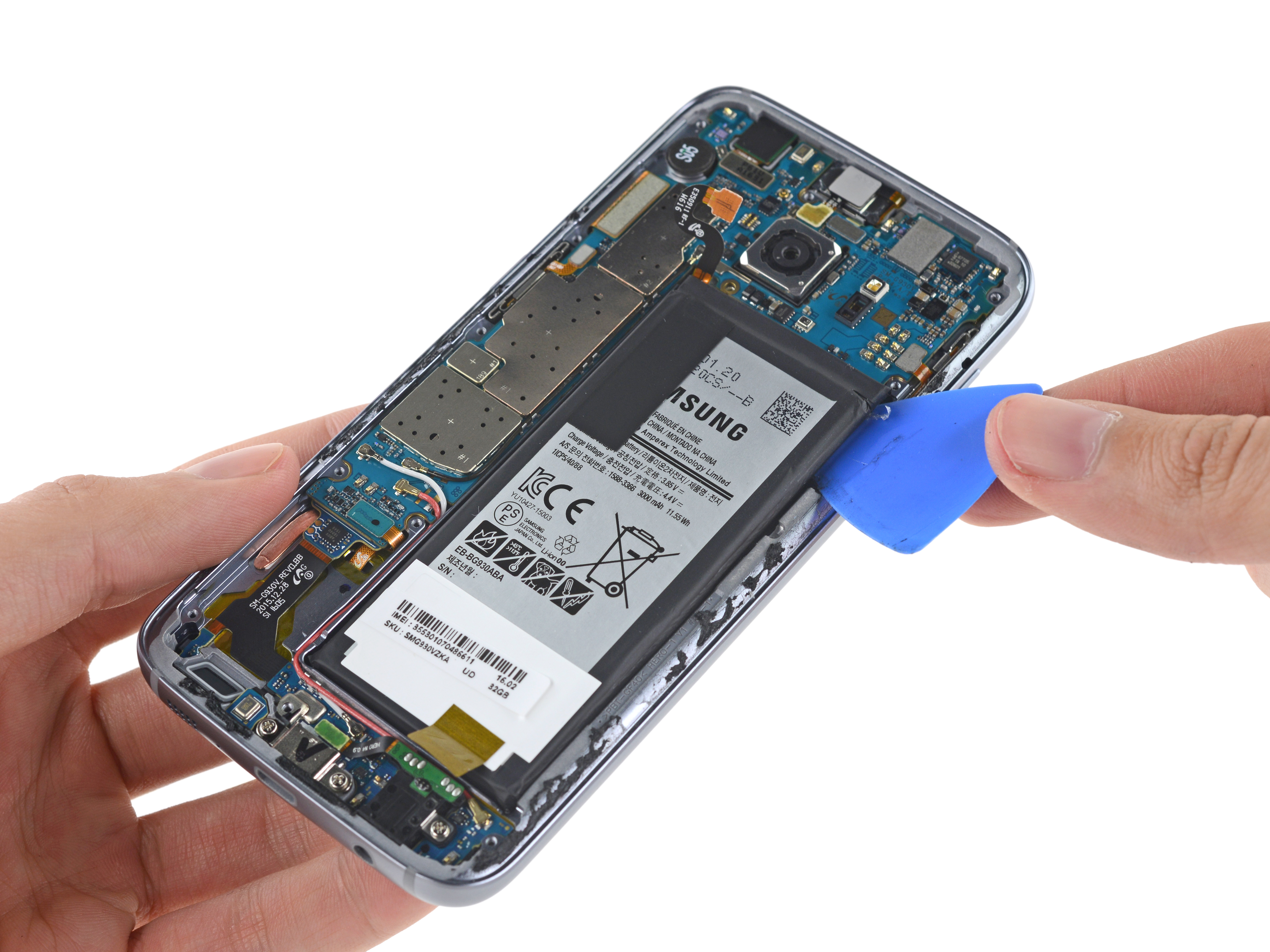

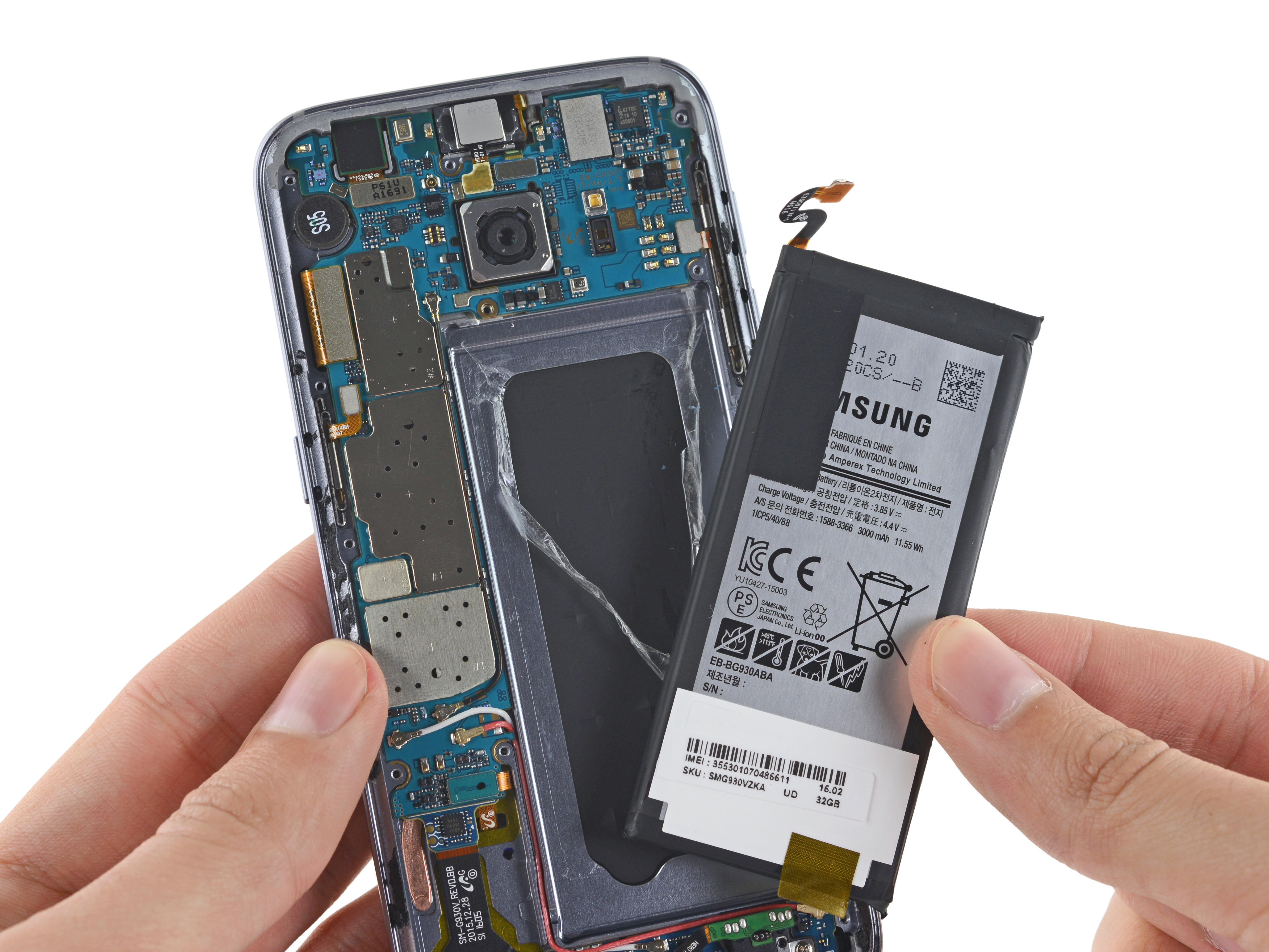

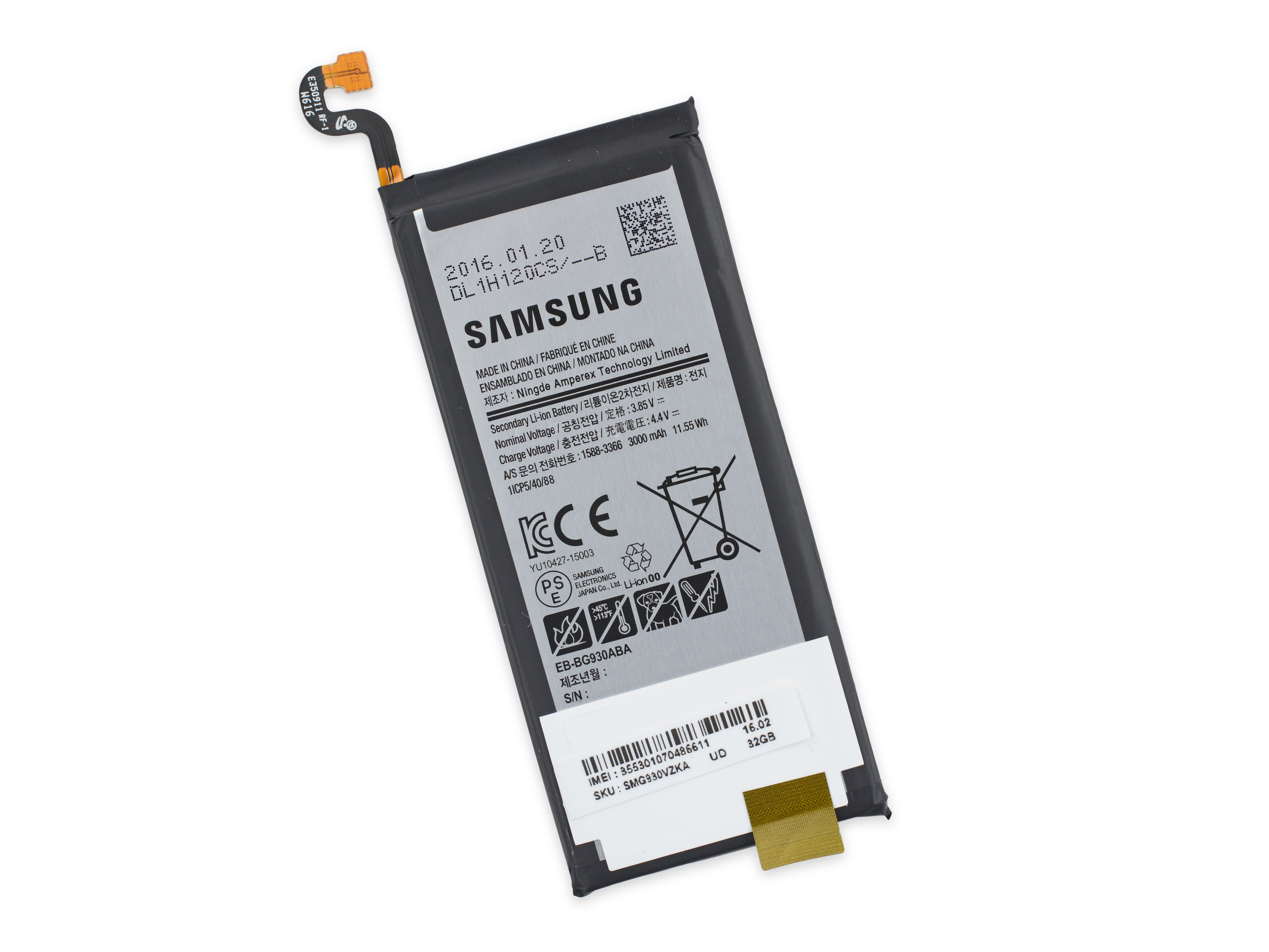

В прошлом году, после выпуска S6, Samsung получило огромное количество негативных отзывов от потребителей по поводу снижения емкости батареи и уменьшения времени ее работы. Кажется, они поняли намек и решили установить в следующий флагман этот аккумулятор на 3000 мАч. Это значительное увеличение емкости по сравнению с 2550 мАч в S6, также несколько больше чем 2750 мАч в iPhone 6S Plus. Да, увеличение емкости дает возможность вам проводить больше времени в приложениях и играх, да и вообще выжимать все соки из вашего флагмана, но крепление батареи представляет из себя просто клей, который портит все удовольствие от извлечения аккумулятора и делает этот процесс немного жестким:

Разбор Samsung Galaxy S7 от iFixit

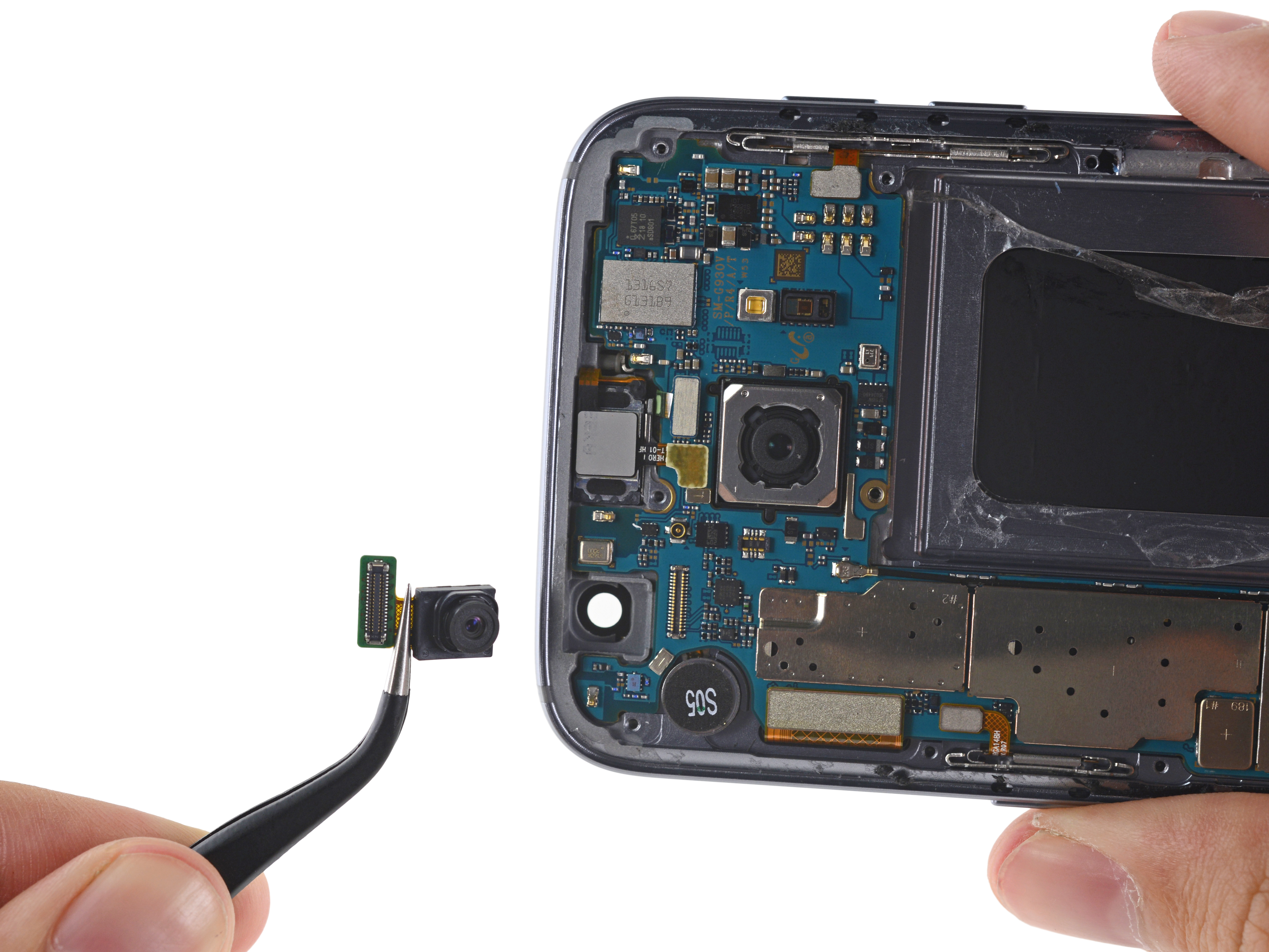

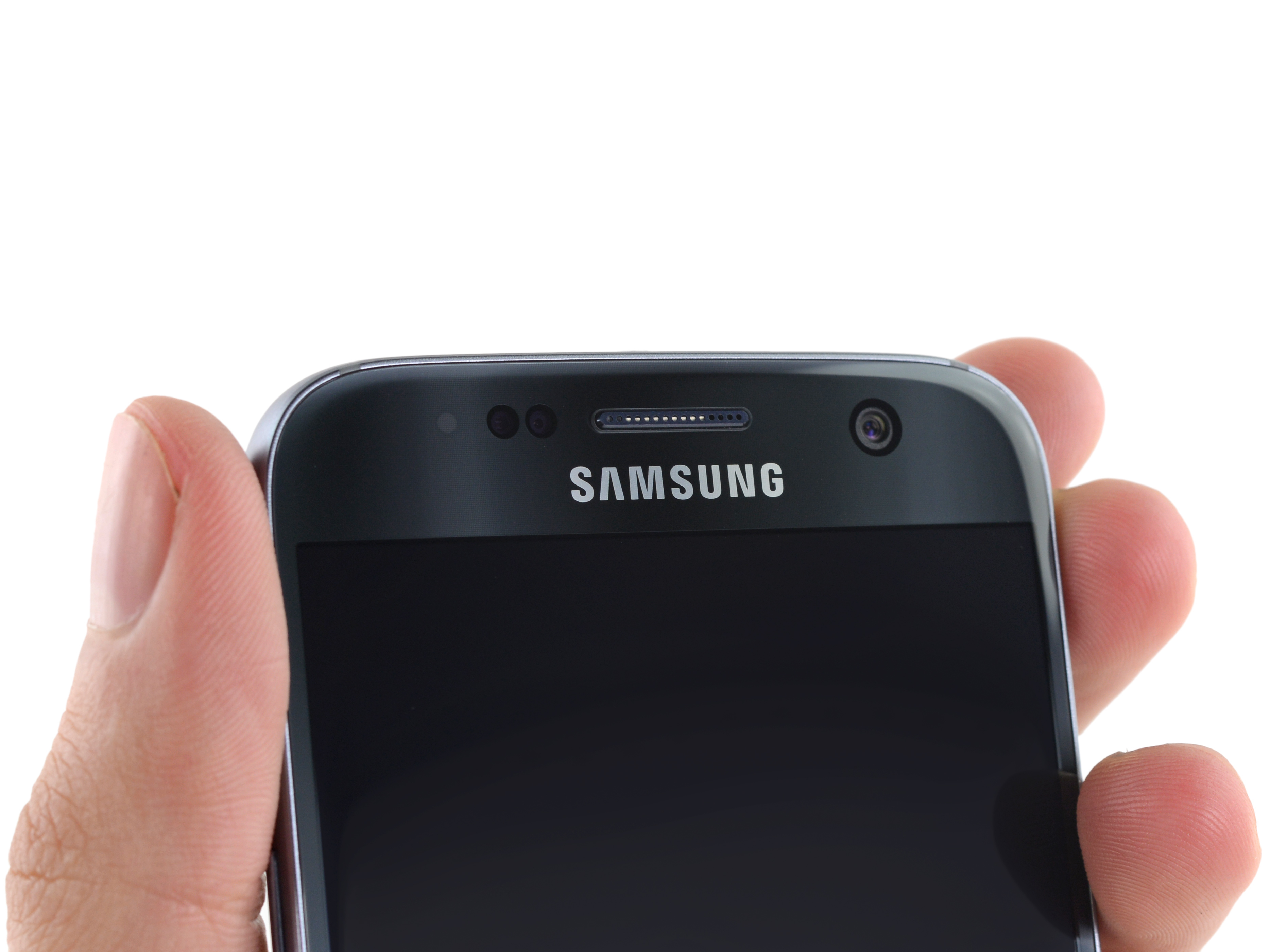

На пути к материнской плате, мы вытаскиваем 5-мегапиксельную фронтальную камеру. Стоит подметить, что у вас будут получатся достаточно приятные селфи, относительно S6, так как здесь обновлены характеристики в виде диафрагмы в ƒ/1,7.

Разбор Samsung Galaxy S7 от iFixit

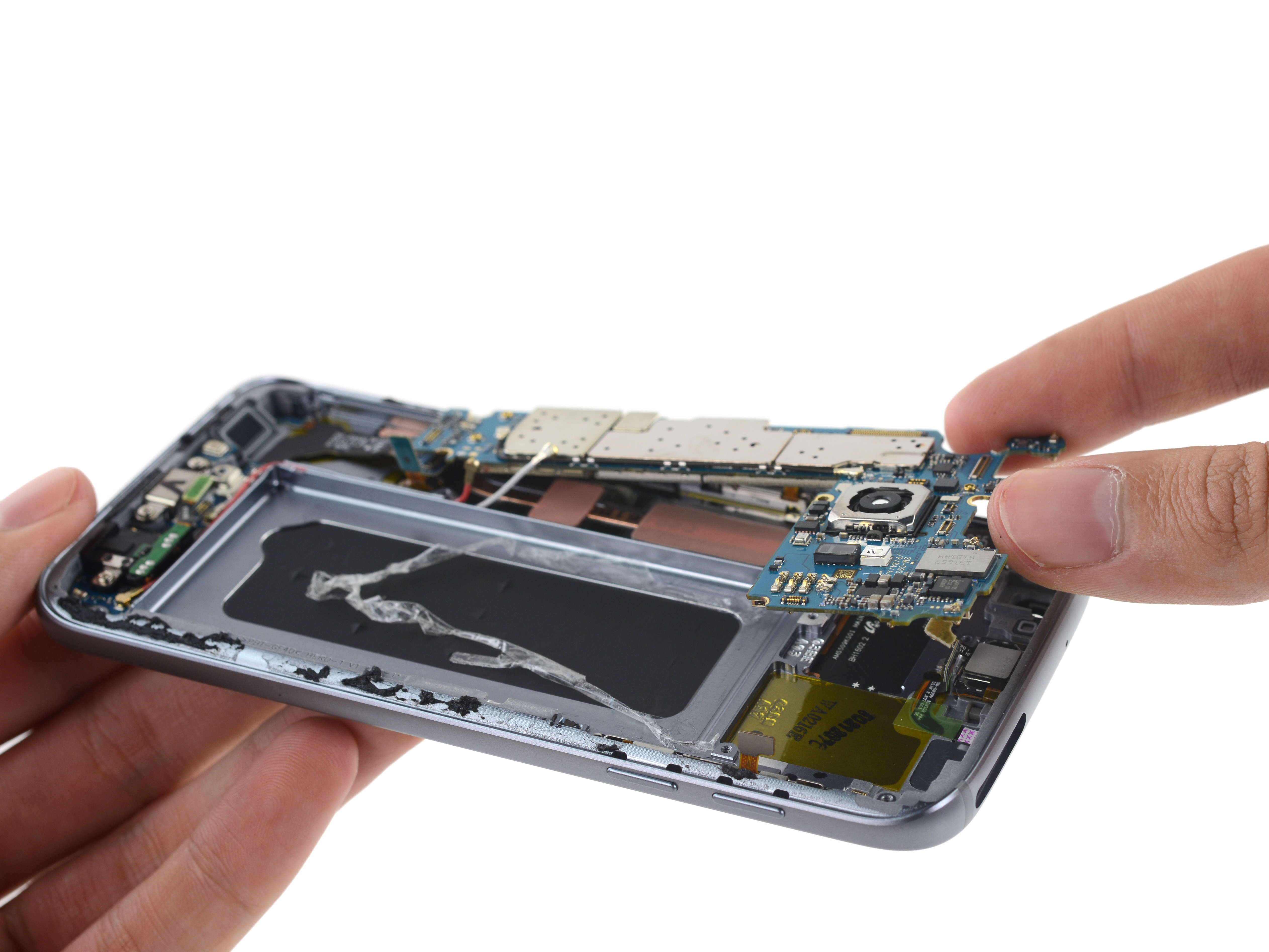

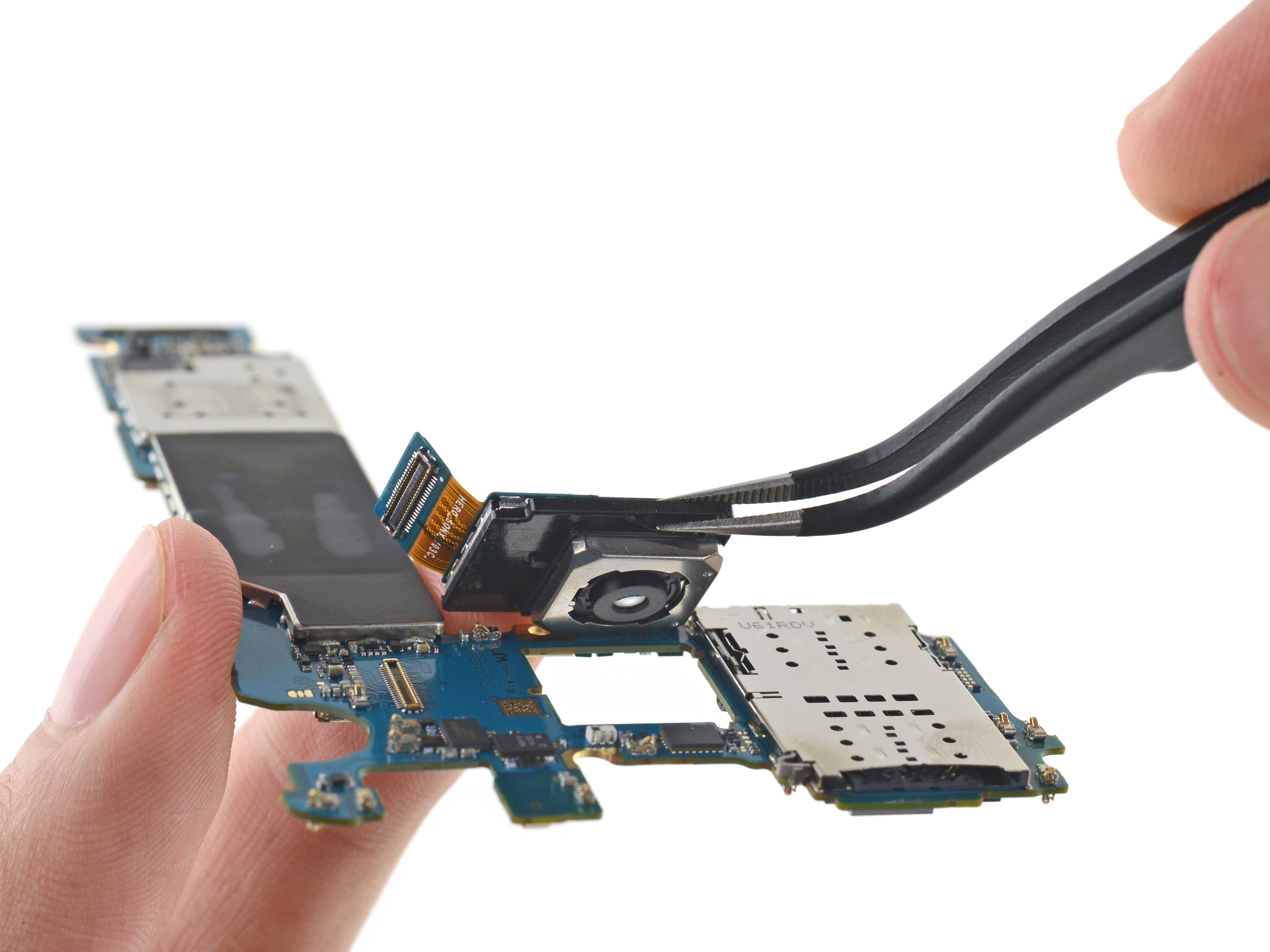

После извлечения фронтальной камеры мы можем приподнять системную плату и найти знакомый дочерний разъем.

Разбор Samsung Galaxy S7 от iFixit

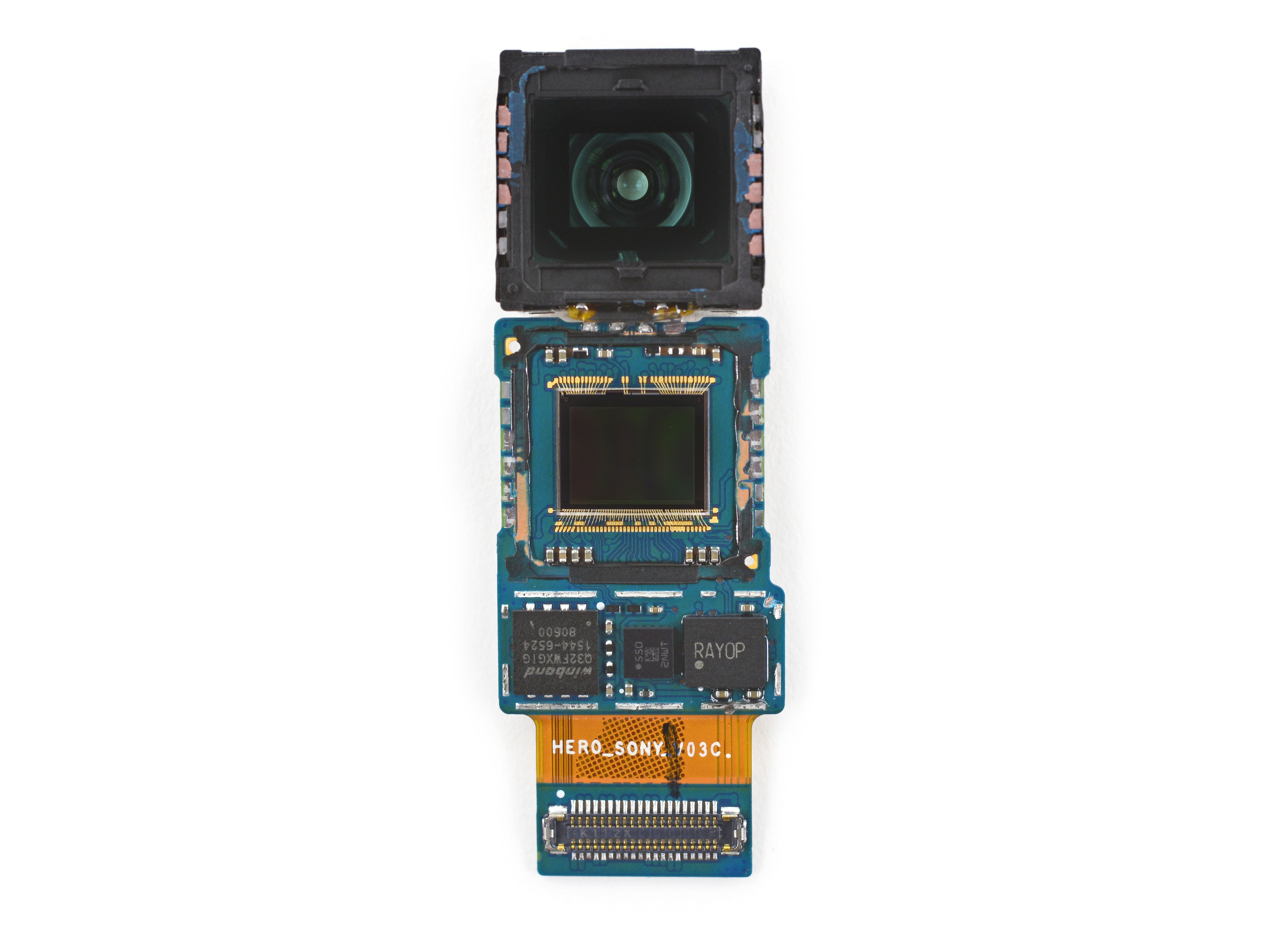

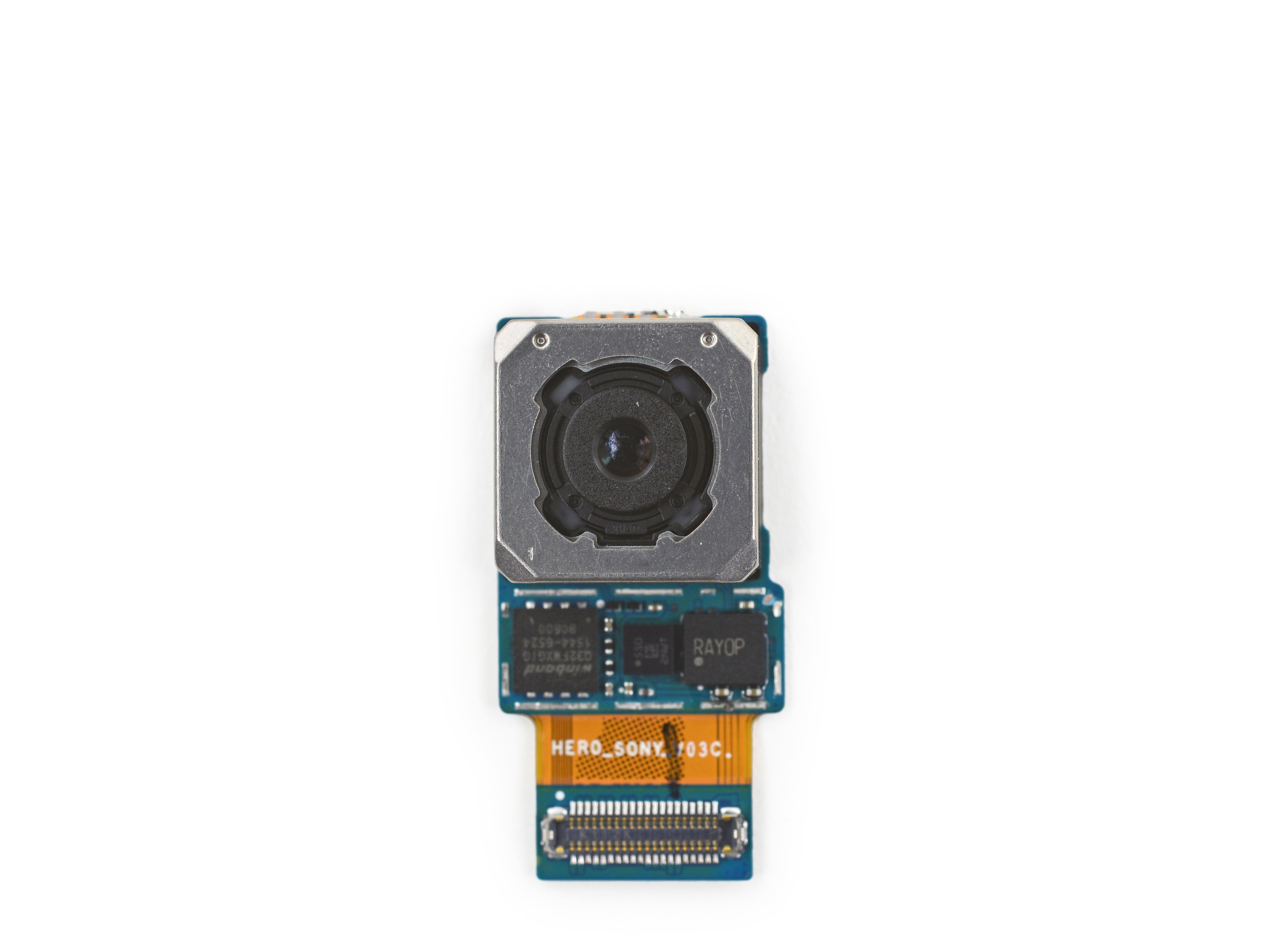

Здесь установлена камера с более меньшим разрешением в 12 Mpx, против 16 Mpx в S6. Не смотря на это, камера все еще снимает 4K. Однако в новом датчике используется технология Dual Pixel, где автофокусировка применяется для каждого пикселя. Кроме того, пиксели расположены в 1,4 мкм друг от друга, что снижает уровень шума на фото и улучшает качество фото в целом, относительно прошлогодней модели.

Таким образом, несмотря на наличие меньшего количества пикселей, фотографии, сделанные в более худшем освещении, нежели требуется для камеры S6, должны выйти приятнее. Наши друзья из Chipworks уже готовы к наплыву покупателей частей для ремонта своих новеньких S7, так что мы рассмотрим комплектующие нашего пациента:

Разбор Samsung Galaxy S7 от iFixit

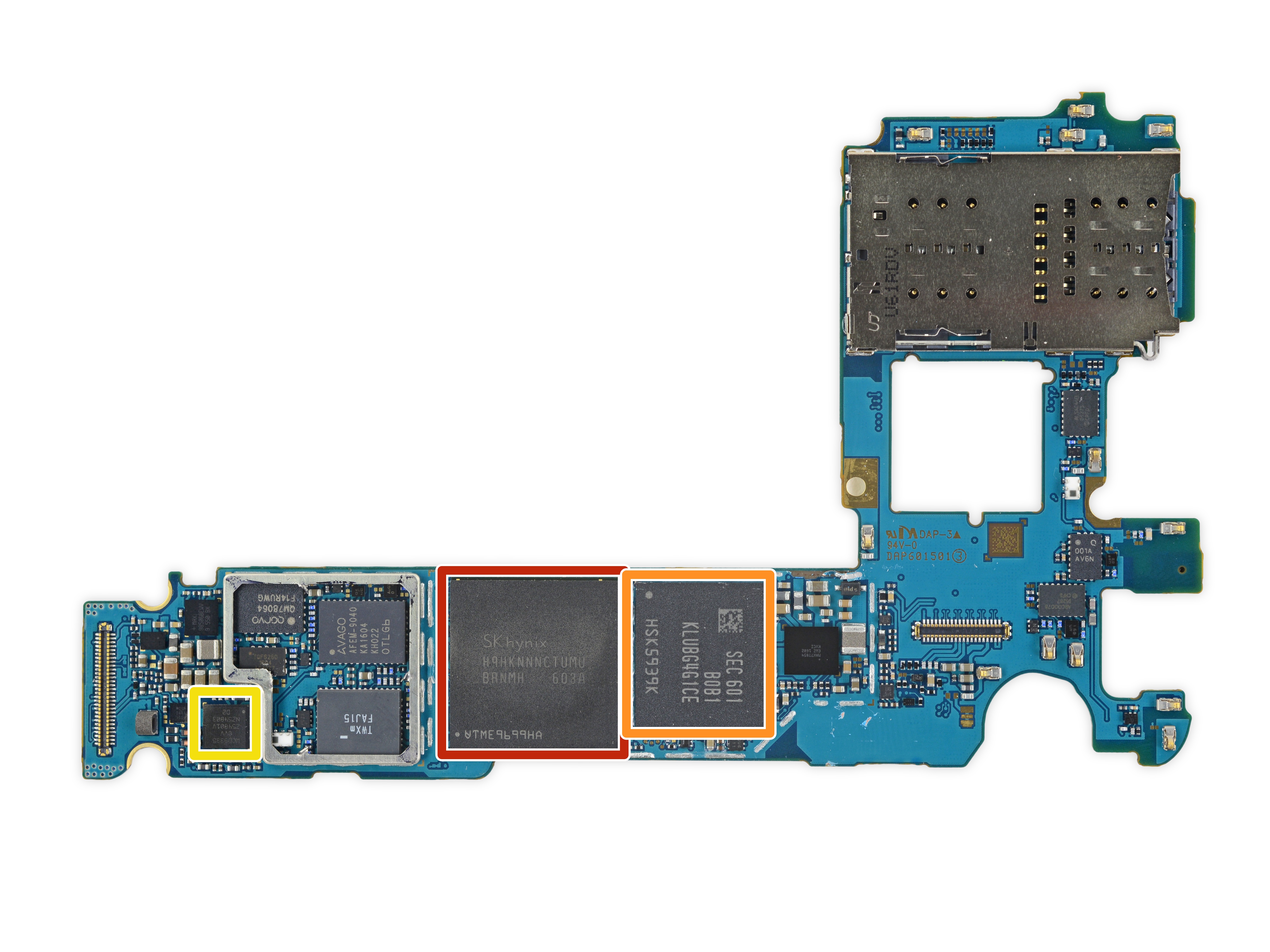

  • Красный — оперативная память и процессор - SK Hynix H9KNNNCTUMU-BRNMH (pdf-документация) 4 Гб типа LPDDR4 SDRAM и над ним «гвоздь программы» Qualcomm MSM8996 Snapdragon 820;
  • Оранжевый — модуль памяти - Samsung KLUBG4G1CE 32 Гб MLC Universal Flash Storage 2.0;
  • Желтый — аудио-кодек - Qualcomm WCD9335.

Другие, менее важные комплектующие:

Разбор Samsung Galaxy S7 от iFixit

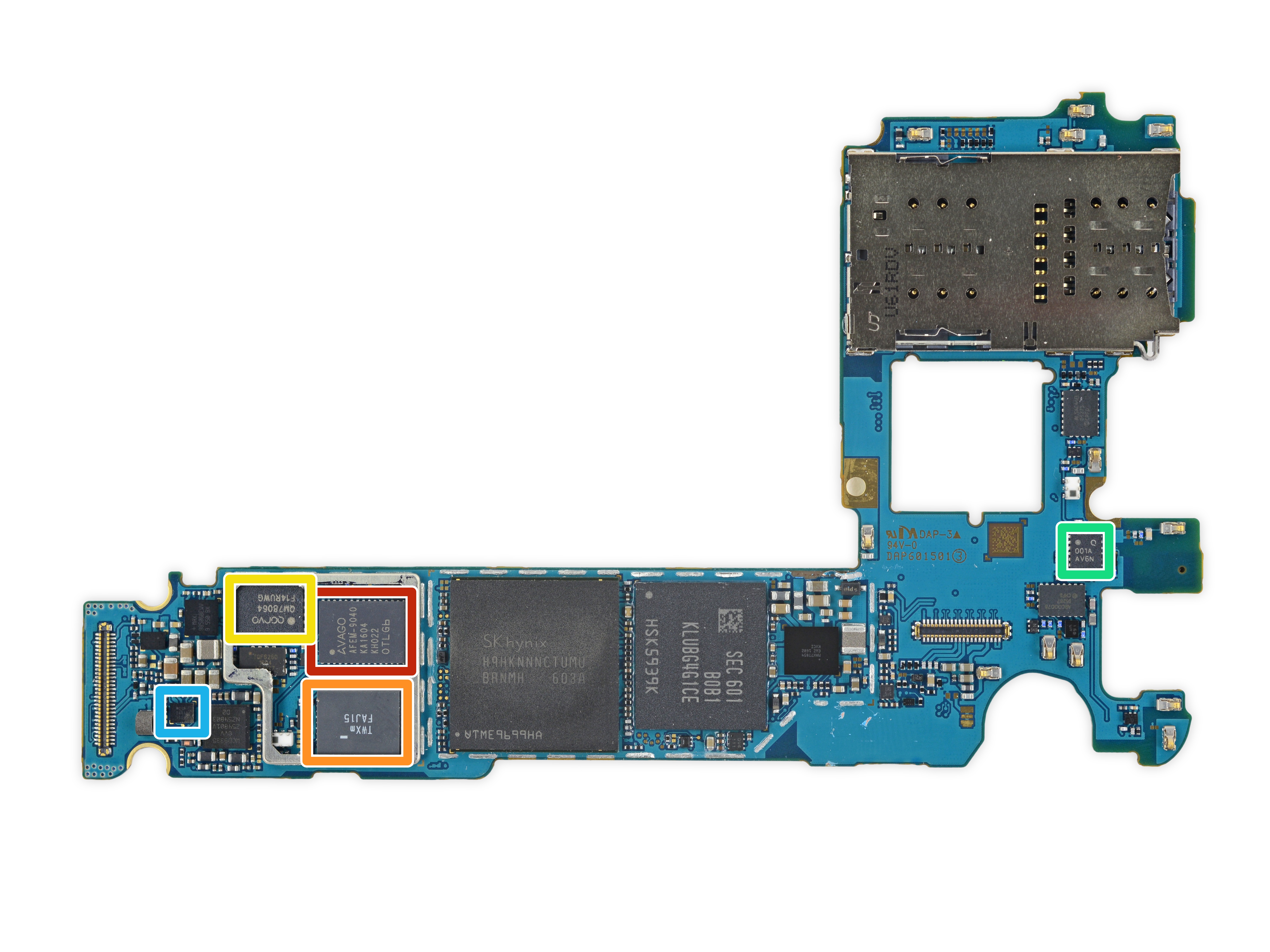

  • Красный - многополосный многомодовый модуль - Avago AFEM-9040;
  • Оранжевый — модуль внешних интерфейсов - Murata FAJ15;
  • Желтый — модуль отвечающий за сети высшего поколения - Qorvo QM78064;
  • Зеленый Qorvo QM63001A;
  • Голубой — аудио-процессор - DSP DBMD4.

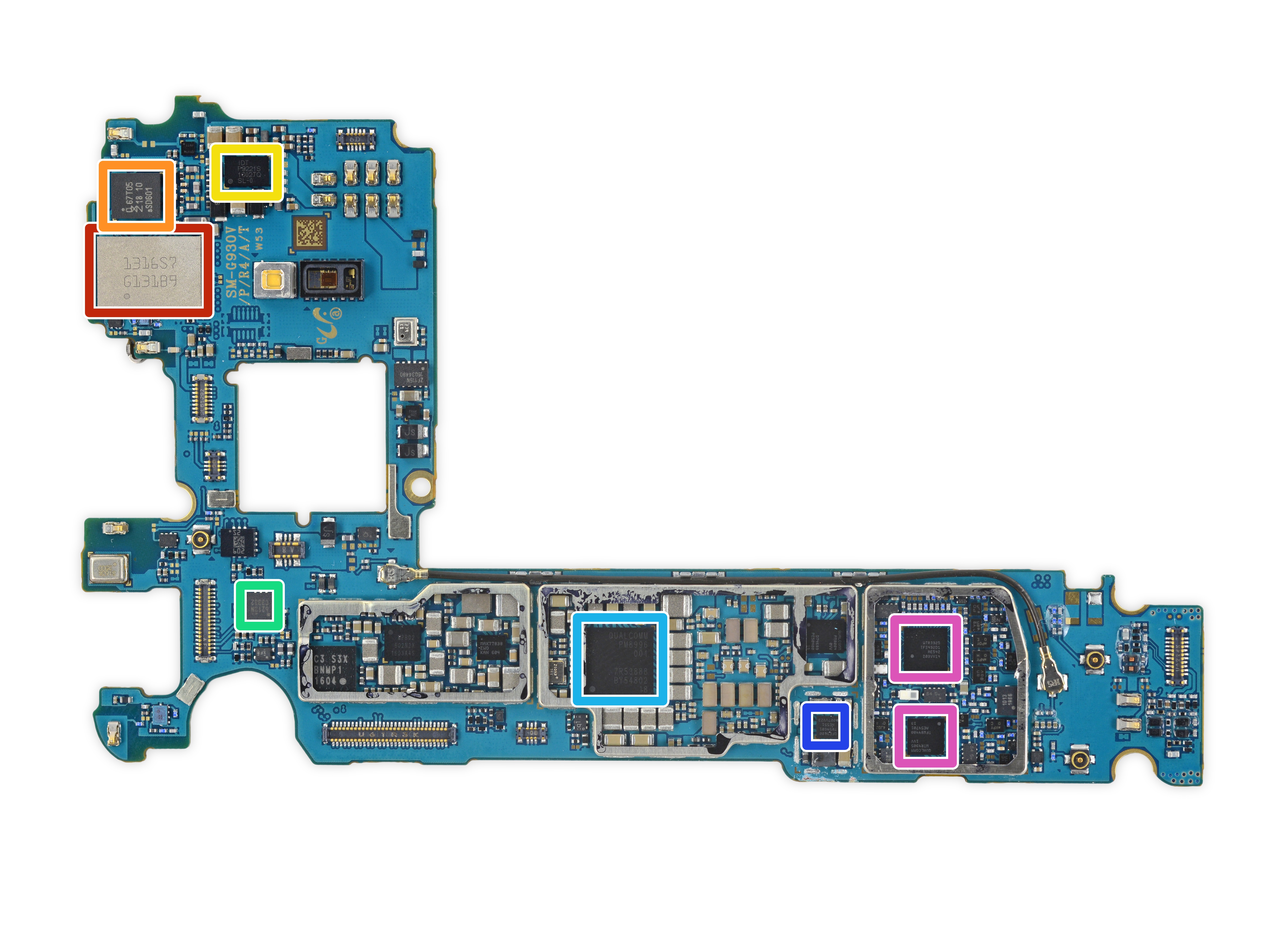

На обратной стороне:

Разбор Samsung Galaxy S7 от iFixit
  • Красный — Wi-Fi модуль - Murata KM5D18098;
  • Оранжевый — NFC-контроллер - NXP 67T05;
  • Желтый — ресивер напряжения - IDT P9221 (видимо итерация IDT P9220);
  • Зеленый — 6-осевой гироскоп - STMicroelectronics LSM6DS3;
  • Голубой - PMIC (Power management integrated circuits) — управление питанием интегрированных схем - Qualcomm PM8996;
  • Синий - Qualcomm QFE3100;
  • Розовый — радиочастотные трансиверы - Qualcomm WTR4905 и WTR3925.

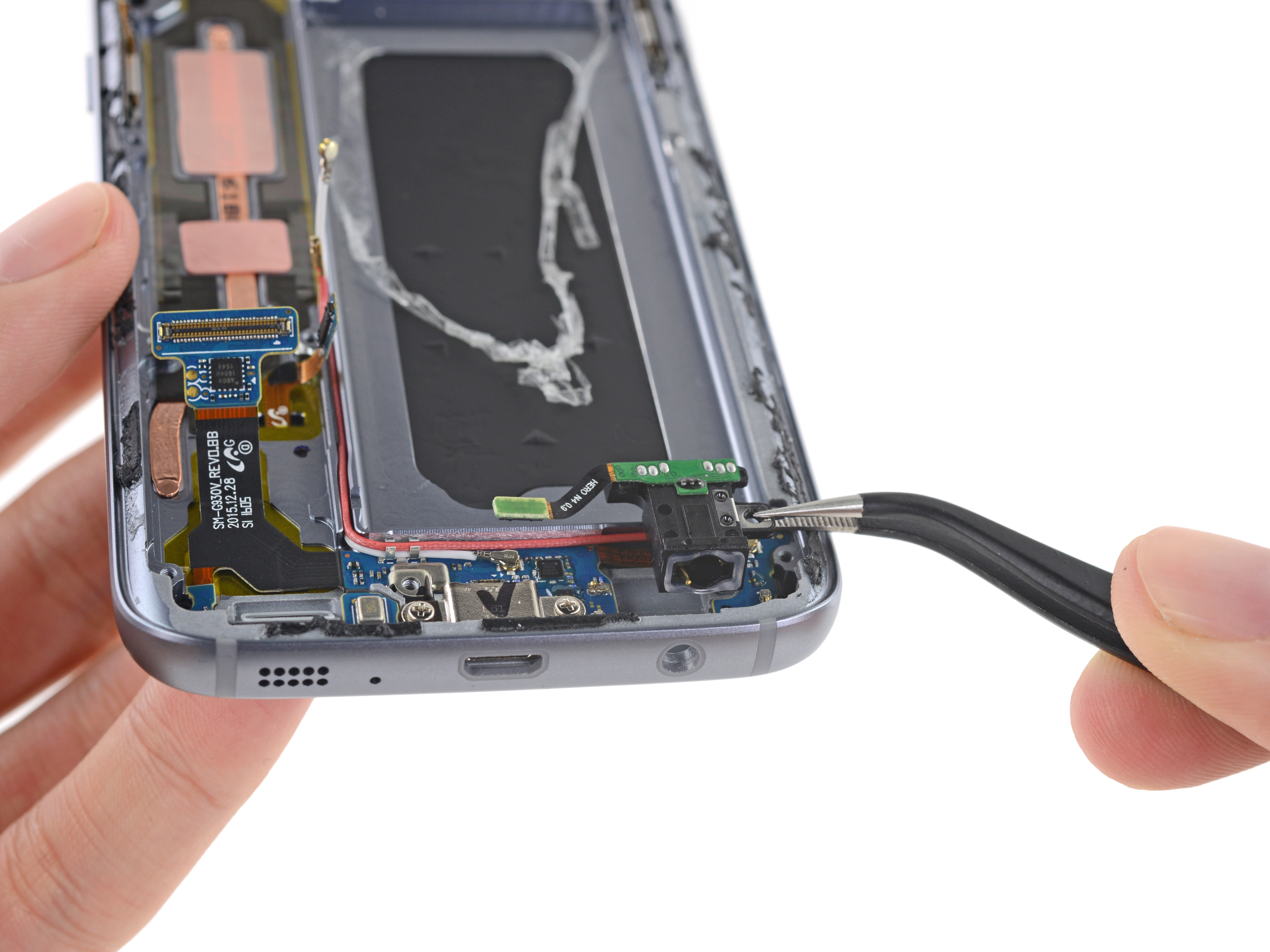

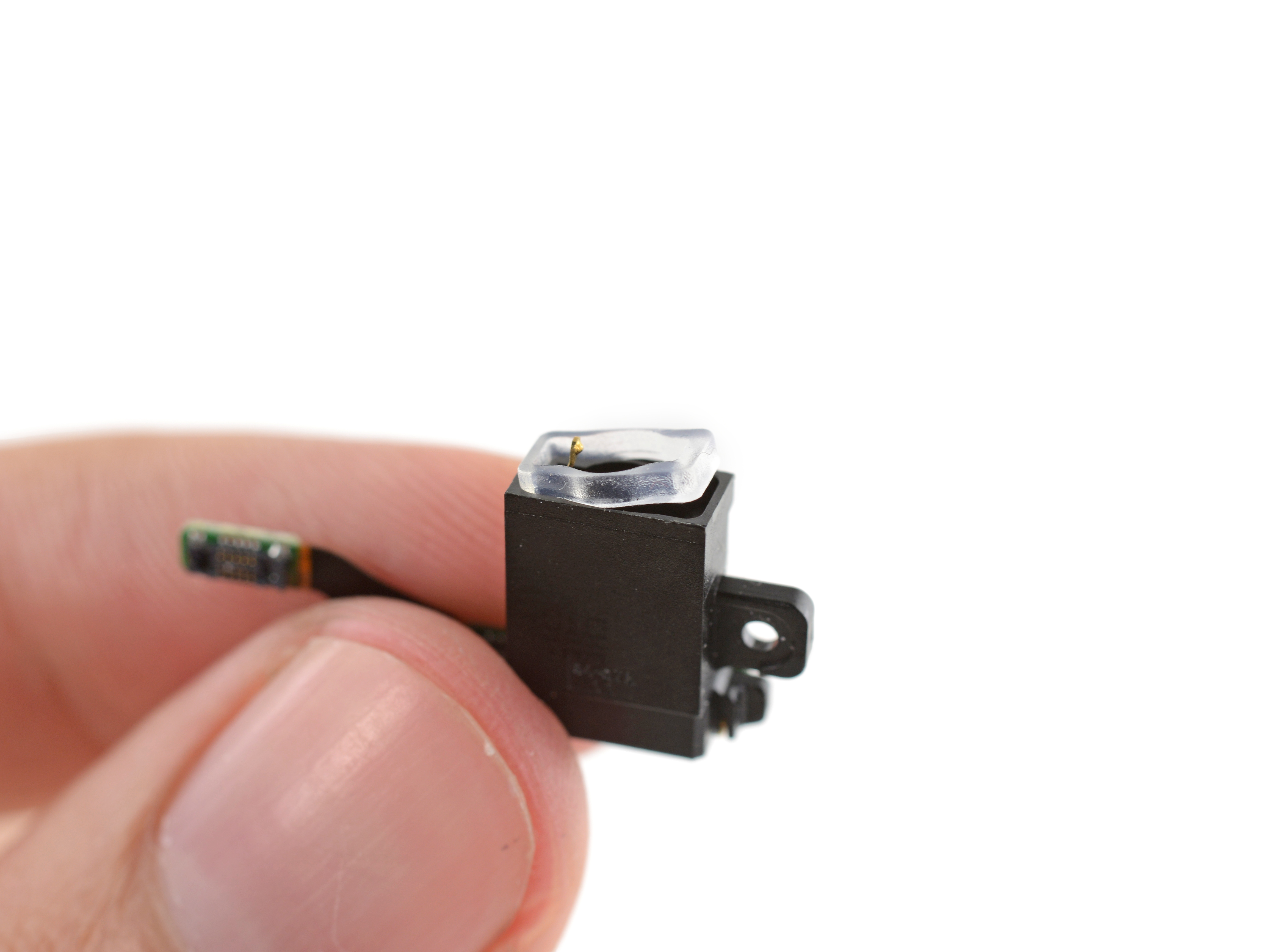

Следующим извлекаем модуль разъема для наушников:

Разбор Samsung Galaxy S7 от iFixit

Вместе с резиновым уплотнением. Мило.

Разбор Samsung Galaxy S7 от iFixit

Похоже что Samsung решила использовать стандарт защиты IP68 (максимальный же IP69). Возможно гидроизоляция была добавлена в ответ на применении данной фичи одной не особо известной компанией.

Разбор Samsung Galaxy S7 от iFixit

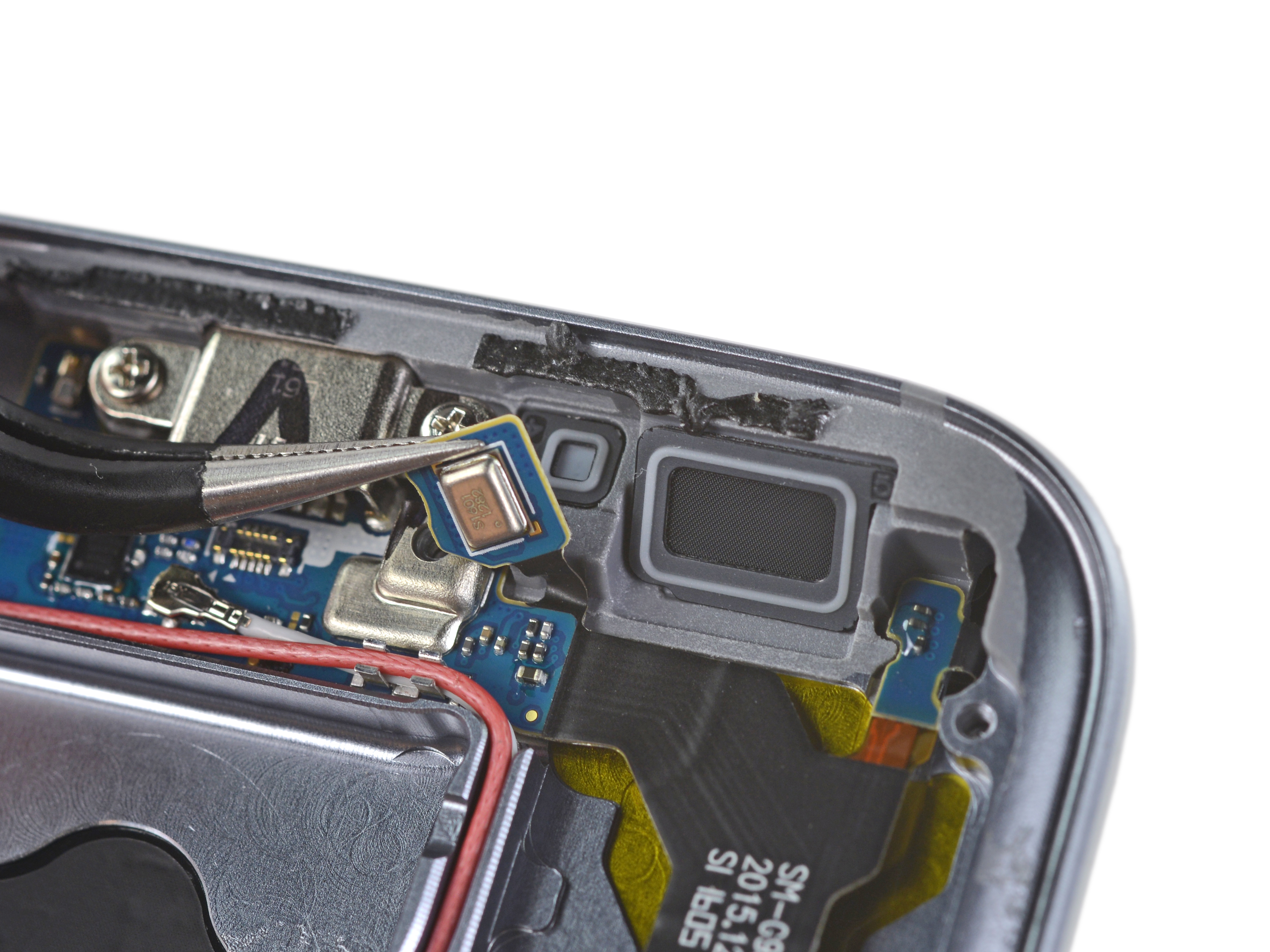

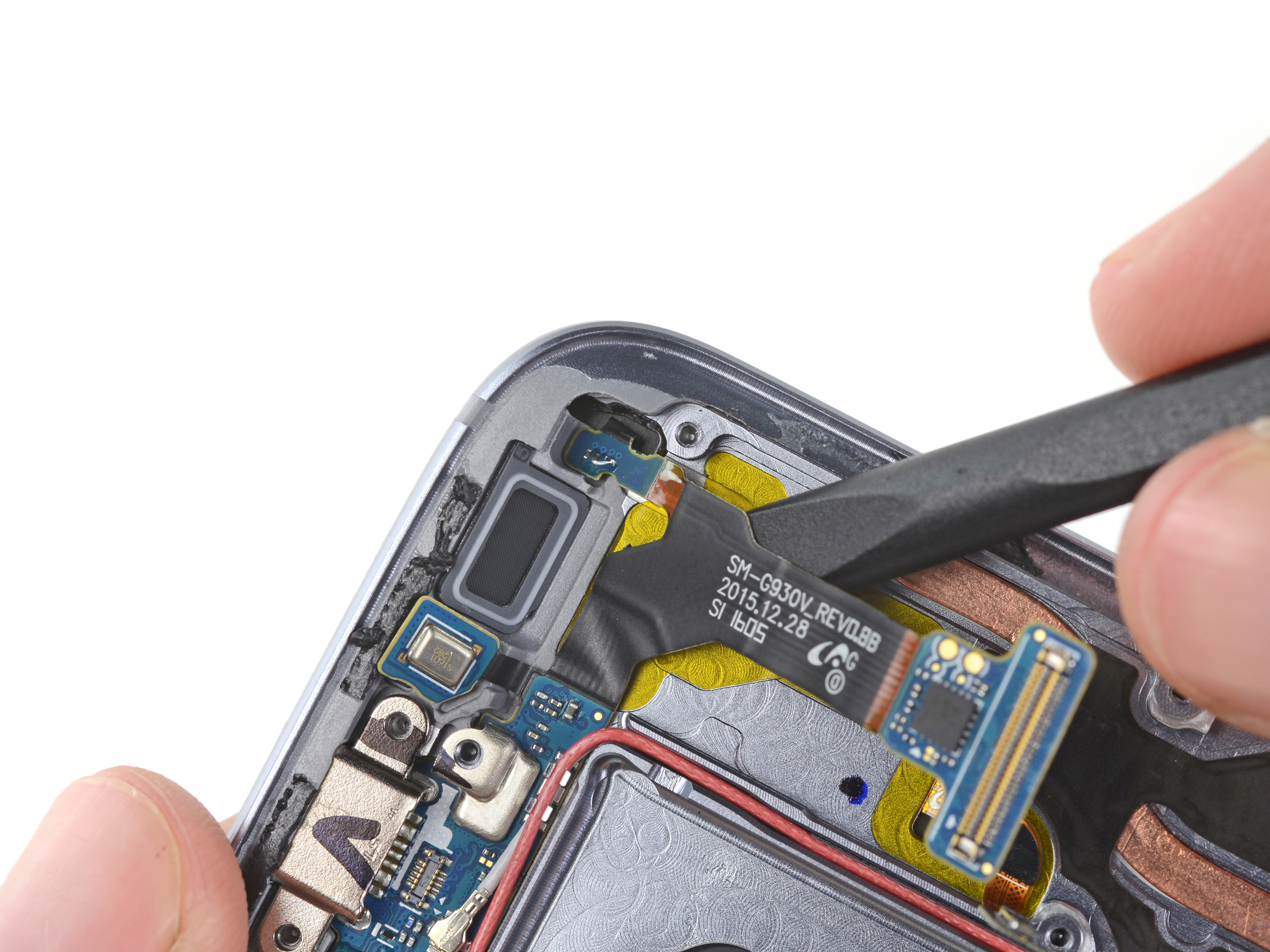

Мы нашли еще несколько резиновых уплотнителей вокруг основного микрофона и динамиков что является серьезным пунктом в индексации защиты по IP. Так же как и у S6, здесь кабеля от механических кнопок проведены вокруг рамы дисплея:

Разбор Samsung Galaxy S7 от iFixit

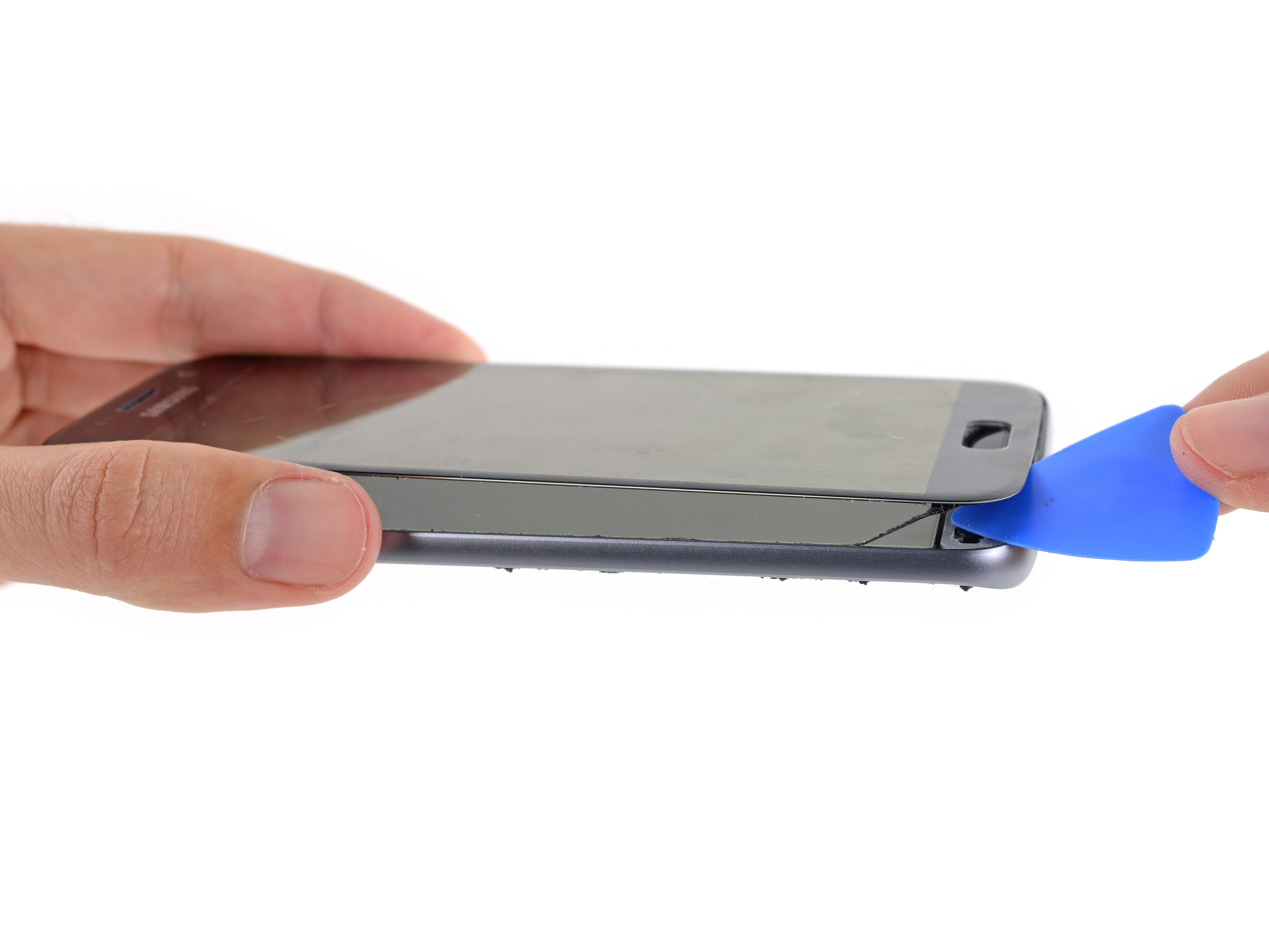

Эти кабели зажимают собой все вокруг, что делает практический невозможной замену дочерней платы (в том числе разъем для зарядки), так как для освобождения телефона от этих кабелей придется снимать дисплей. Мы не ищем легких путей и не пугаясь взяли iOpener что бы расплавить клей.

Разбор Samsung Galaxy S7 от iFixit
Разбор Samsung Galaxy S7 от iFixit

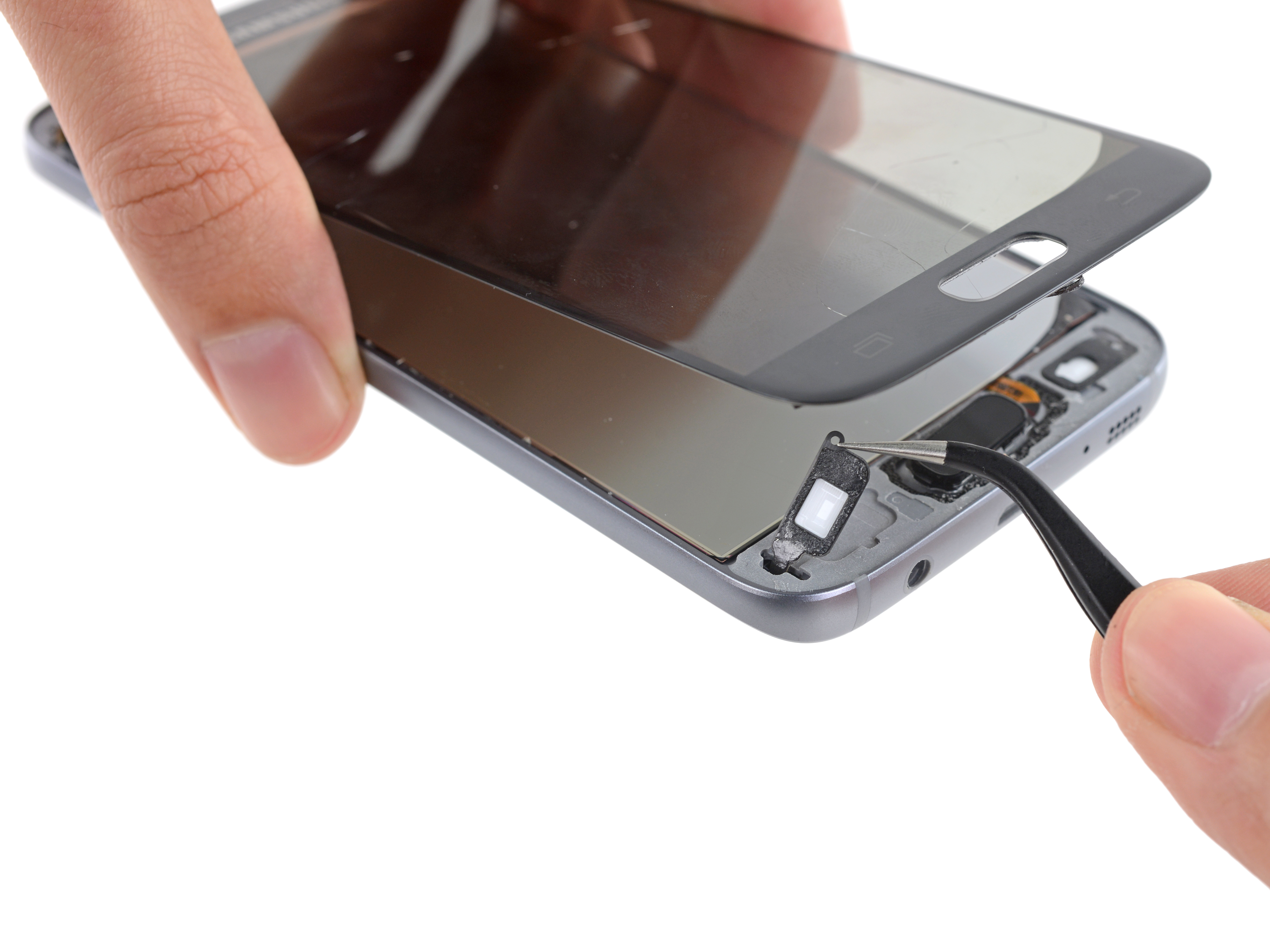

Теперь (со сломанным тачскрином) от дочерней платы нас отделяют лишь противные мягкие LED-кнопки.

Разбор Samsung Galaxy S7 от iFixit

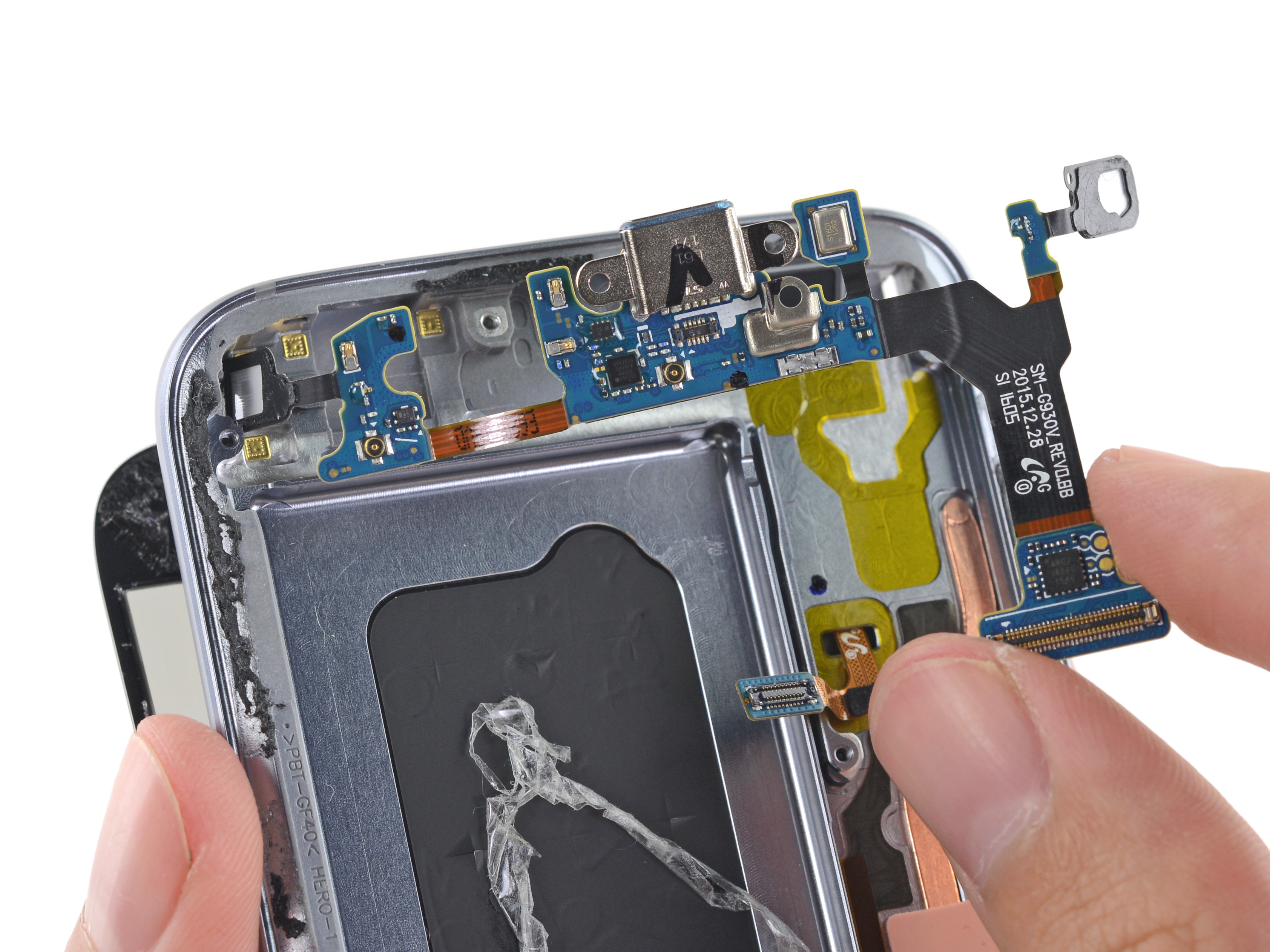

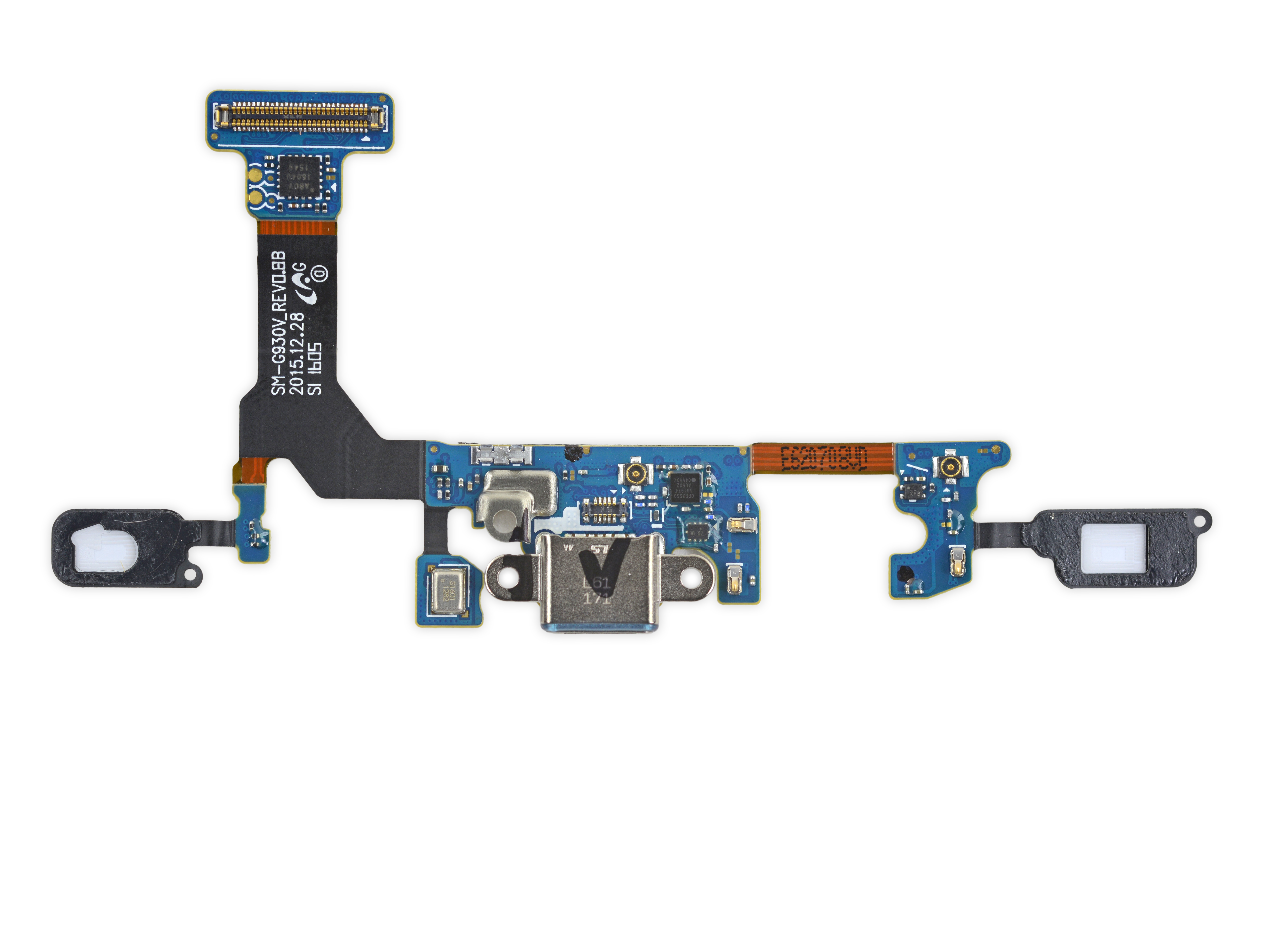

Если вы будете самую малость неаккуратны — положите крест на замену таких комплектующих как дисплей, конечно же сенсор, USB-порт, микрофон и светодиоды этих самых кнопок. Если вам нужно будет заменить расходный USB-разъем и у вас есть навыки микропайки, у вас есть два варианта: жертвовать кнопками на нижней панели или полностью заменять дисплей. Дочерняя плата собственной персоной:

Настал тот момент, которого мы все ждали — легендарное жидкостное охлаждение в нашем S7.

Разбор Samsung Galaxy S7 от iFixit

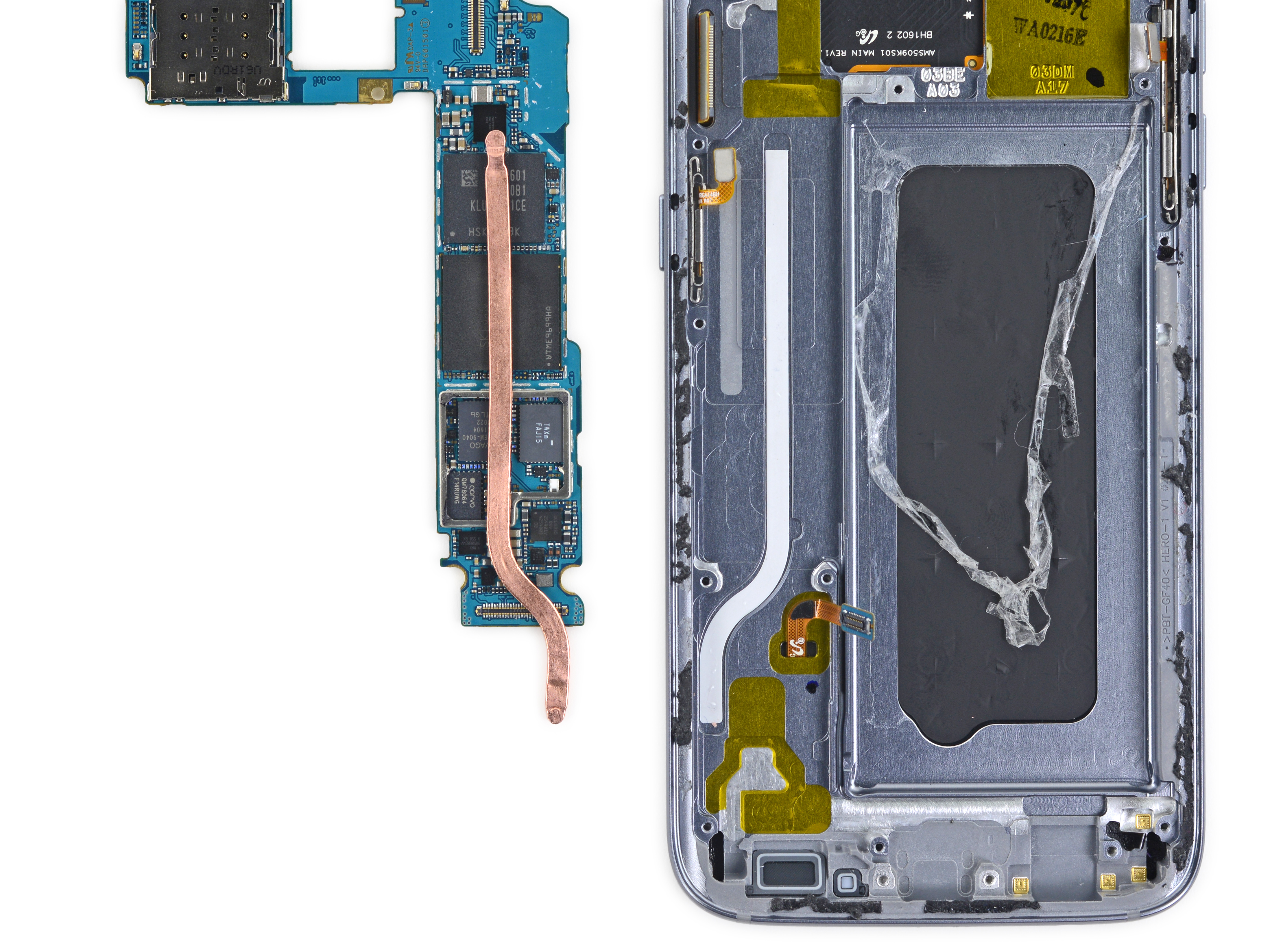

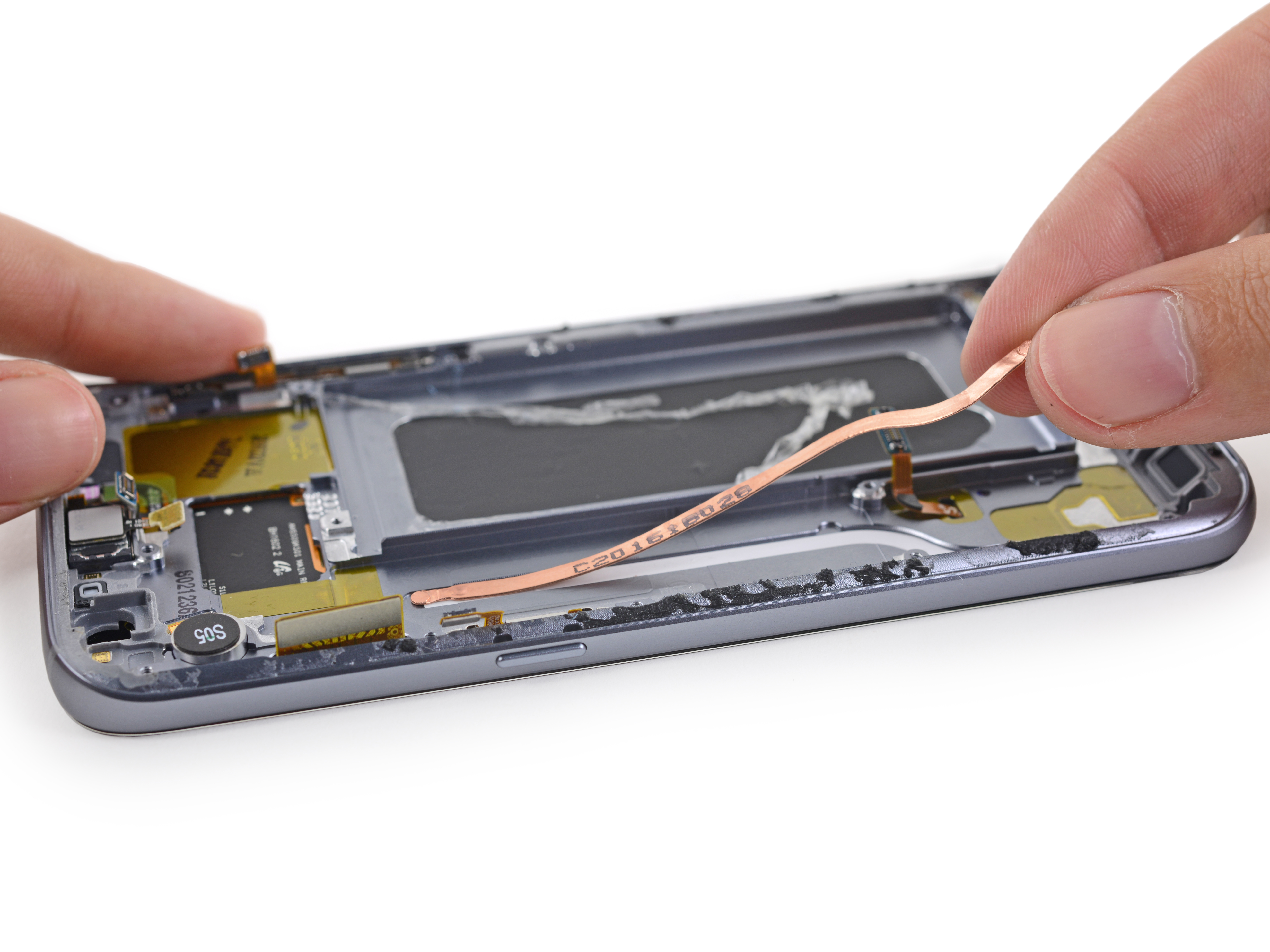

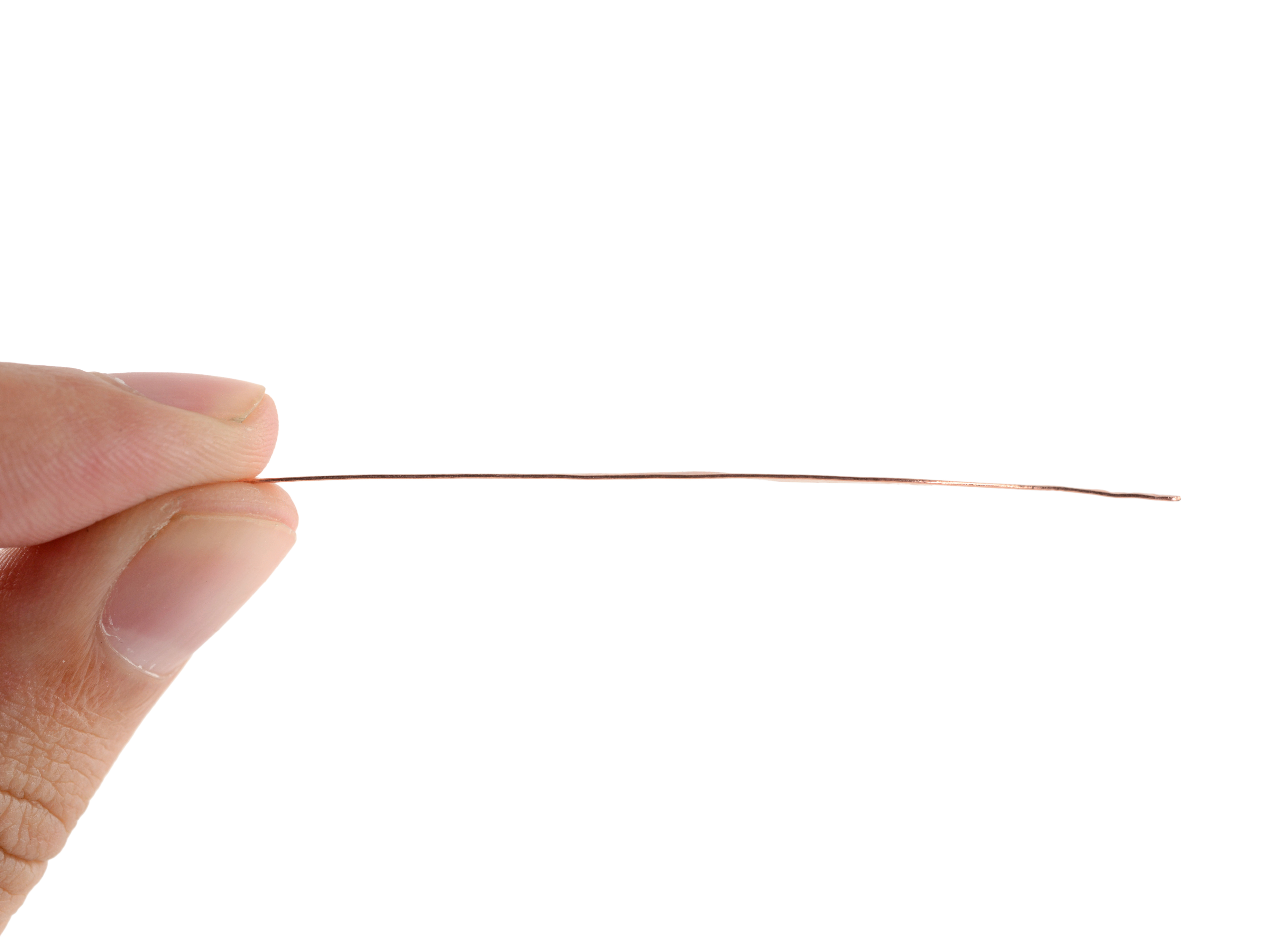

Это крошечный медный прут. На самом деле это маленькая тепловая трубка с менее чем половиной грамма основного материала размером менее чем половина миллиметра.

Разбор Samsung Galaxy S7 от iFixit

Это конечно не так революционно, как это описывали Samsung (видео презентации с момента представления системы охлаждения), но трубка выполняет свою уникальную функцию — использует жидкость для передачи тепла.

Разбор Samsung Galaxy S7 от iFixit

Мы предполагаем, что в S7 тепло конечно будет отводится из центральной платы, но вопрос куда? Судя по всему на боковые части или же вам в руки. Мы уже не впервые видим тепловые трубки в телефонах, но потребность в них растет, показывая как быстро вырастает скорость мобильных процессоров и соответственно их температура при этом.

Разбор Samsung Galaxy S7 от iFixit

Samsung Galaxy S7 получает оценку ремонтопригодности 3 из 10.

Разбор Samsung Galaxy S7 от iFixit
  • Многие компоненты имеют модульную структуру и могут быть заменены независимо друг от друга.
  • В отличии от S6 Edge, батарея может быть удалена без предварительного снятия материнской платы, но достаточно сильный клей которым приклеен аккумулятор к задней панели затруднят попытки сделать это.
  • Если вам нужно заменить USB-порт вам придется снимать дисплей (и скорее всего при этом он будет поврежден, а точнее уничтожен).
  • Переднее и заднее стекло очень сильно приклеены к корпусу, что затрудняет его элементарное вскрытие.
  • Замена стекла без повреждения, вероятно, невозможно.
