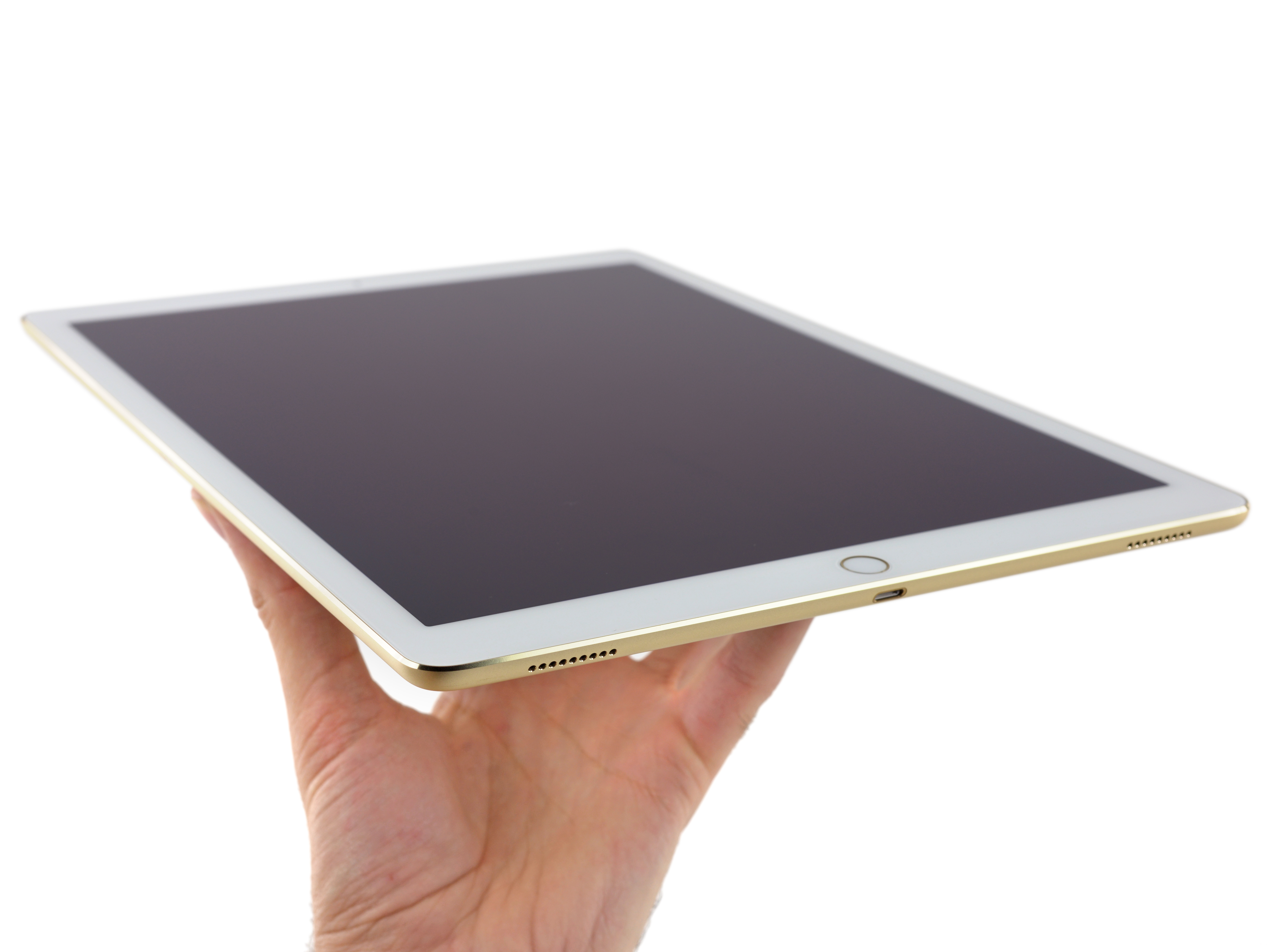

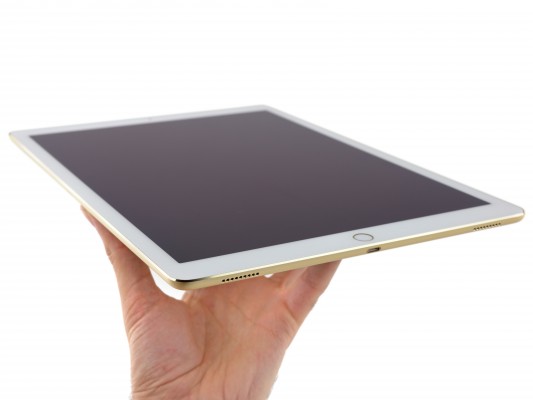

Пора разбирать представленный осенью iPad Pro. Характеристики:
- Полностью ламинированный 12,9 multi-toch дисплей с разрешением 2732×2048 и плотностью пикселей в 254 PPI.
- 64-битный чип A9X 3-го поколения в паре с сопроцессором M9.
- Четыре стерео-динамика.
- 8-мегапиксельная задняя камера iSight с разрешением 1080p и 1,2-мегапиксельная. фронтальная камера FaceTime HD с разрешением 720p
- Wi-Fi 802.11a/b/g/n и Bluetooth 4.2.
- Сканер отпечатков пальцев Touch ID, 3-осевой гироскоп, акселерометр, барометр и датчик «окружающей среды».
- 32 или 128 Гб встроенной памяти.
Это 12,9" дисплей имеет 264 пикселей на дюйм. Для сравнения, в Surface Pro 4 — 267.

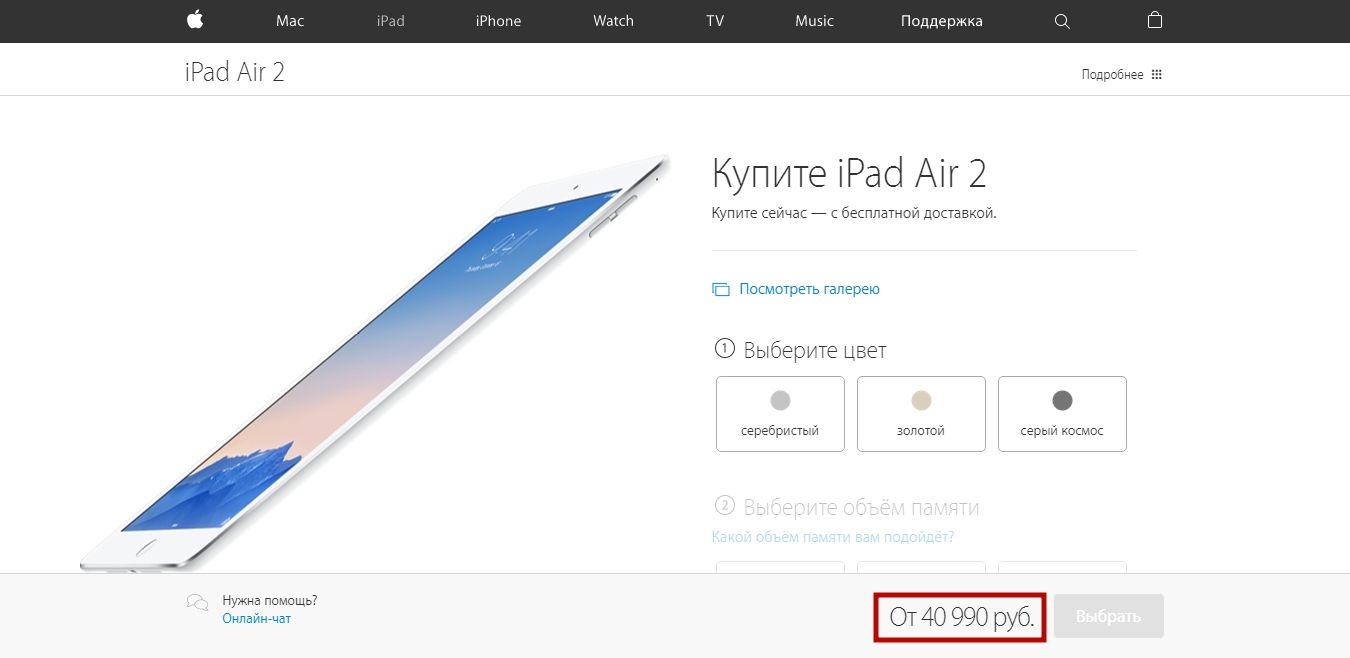

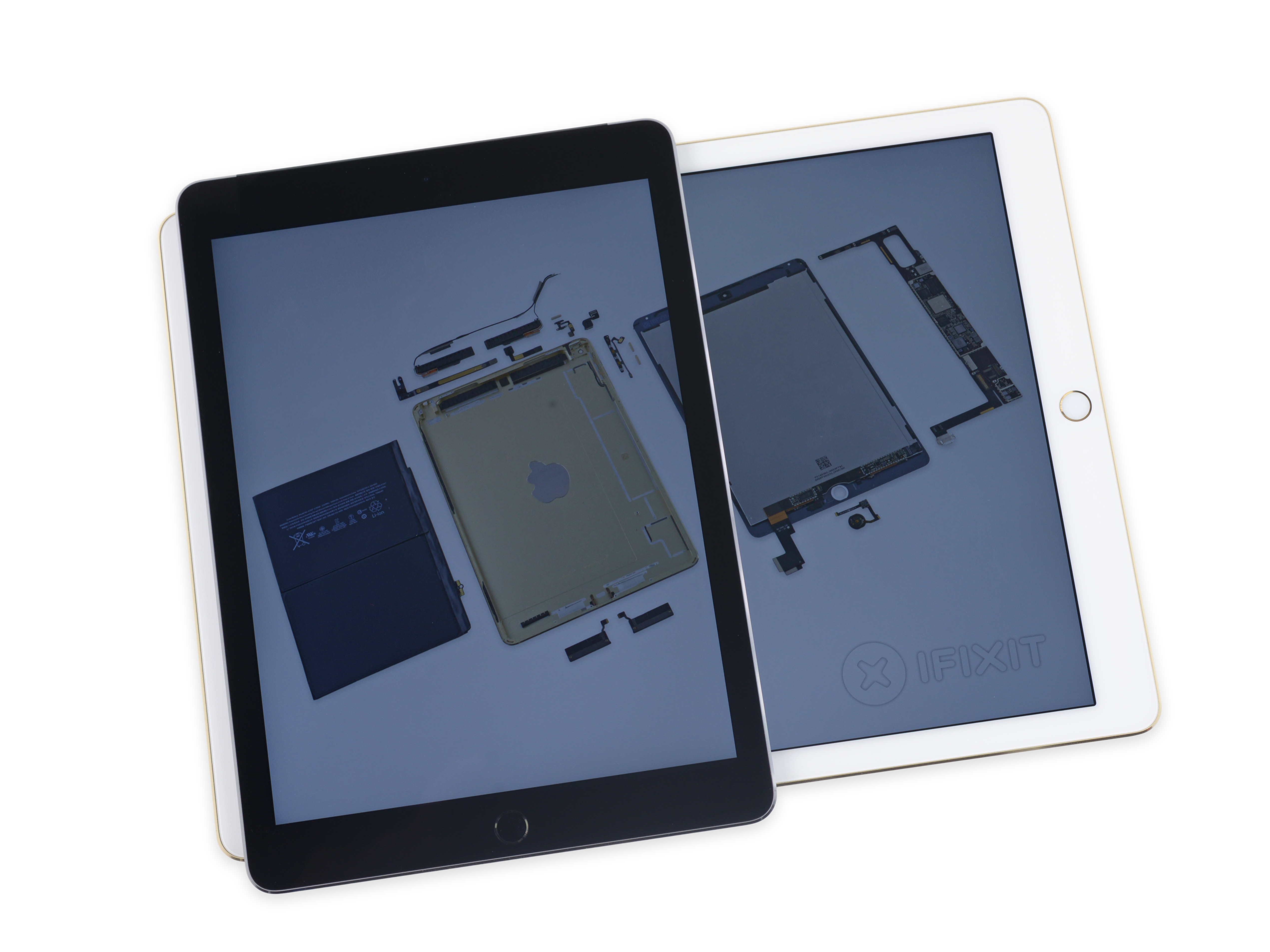

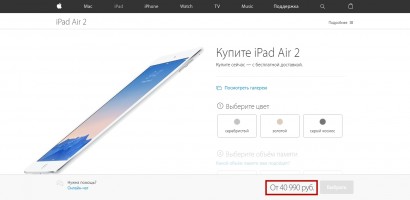

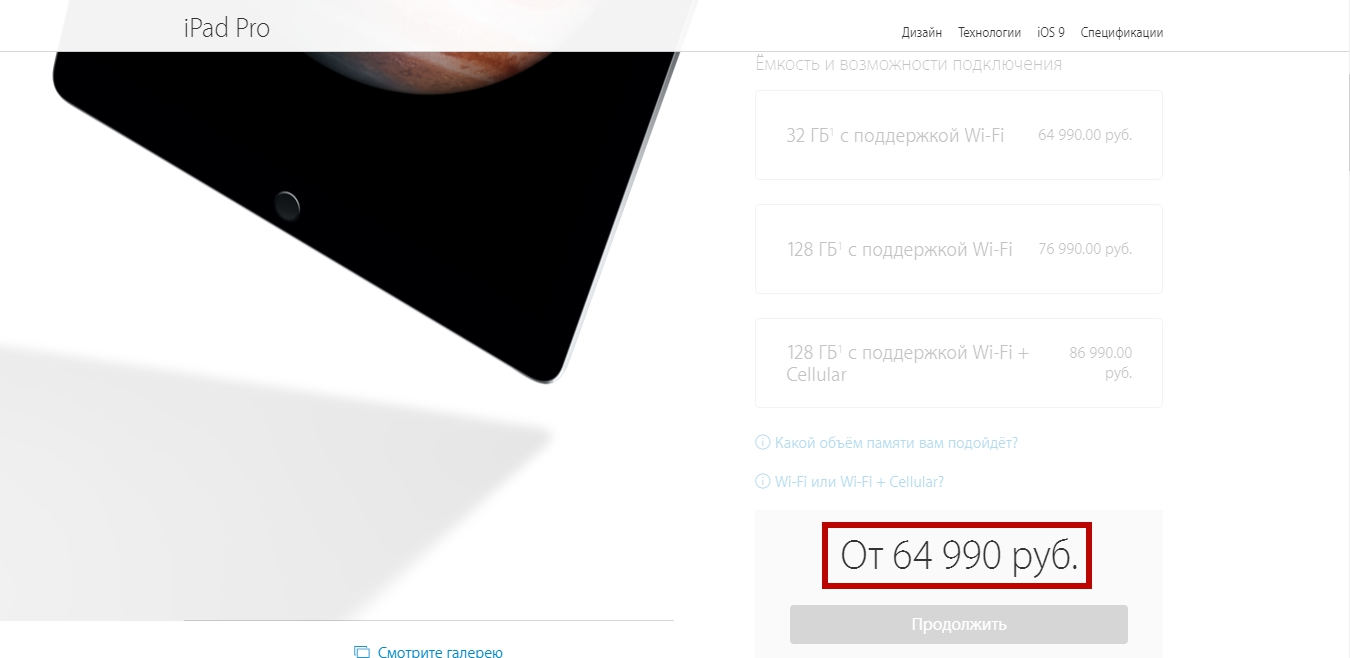

С новым чипом Apple A9X и на 78% большим дисплеем iPad Pro почти в два раза больше и мощнее iPad 2 Air, но почти в два раза дороже. Ситуация в России:

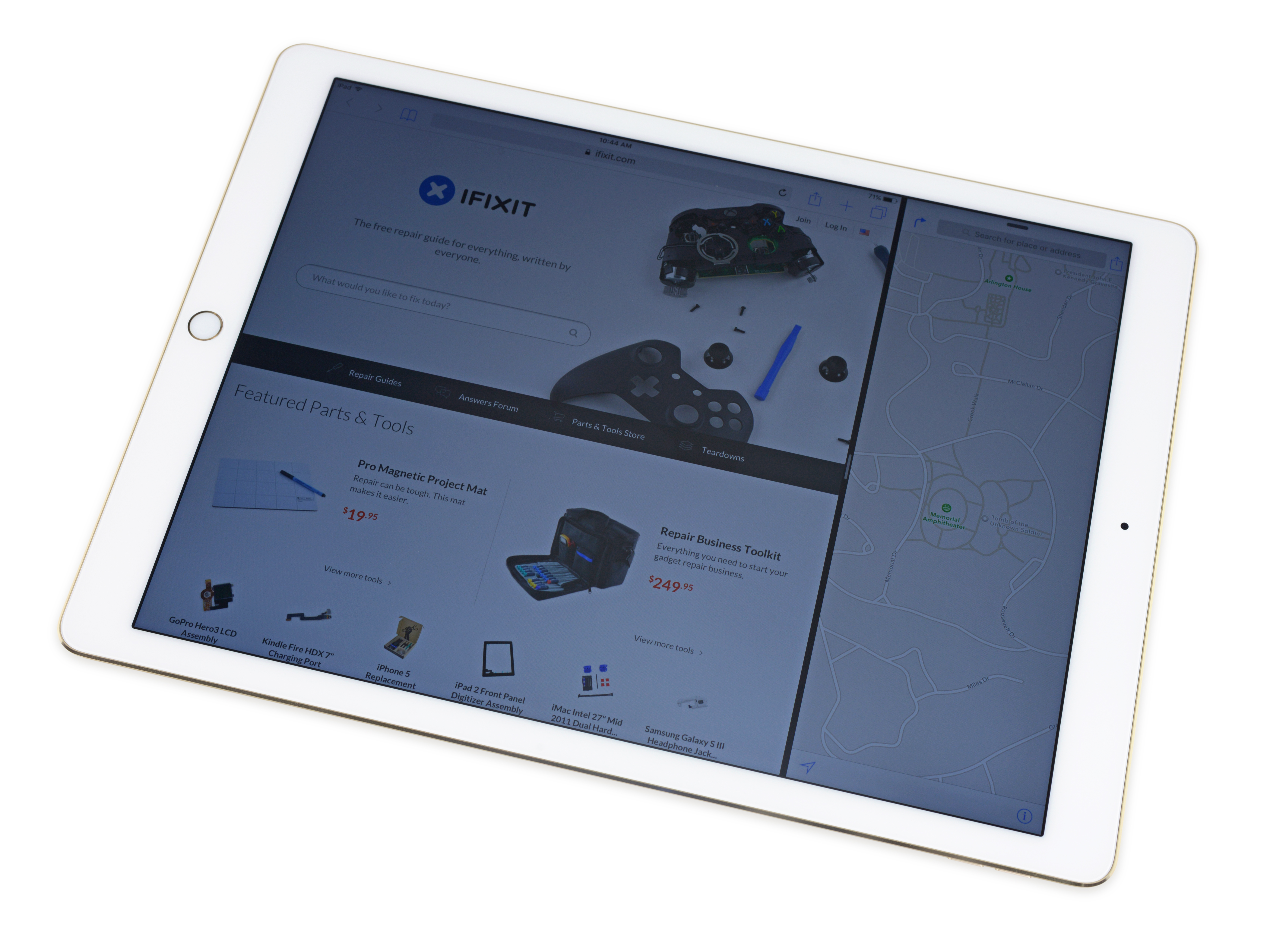

Большой дисплей так же позволяет использовать сразу два приложения благодаря многозадачности. Кнопки, микрофоны и камера такого же размера, и в том же месте, что и в Air 2.

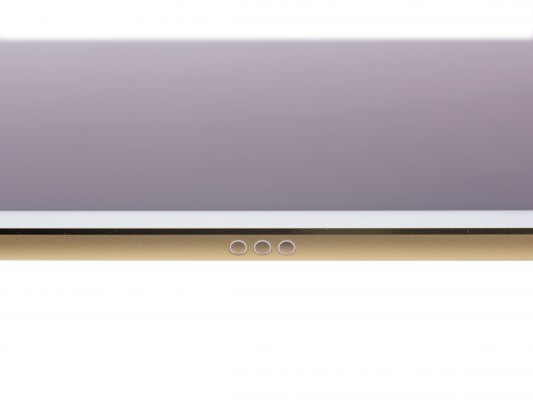

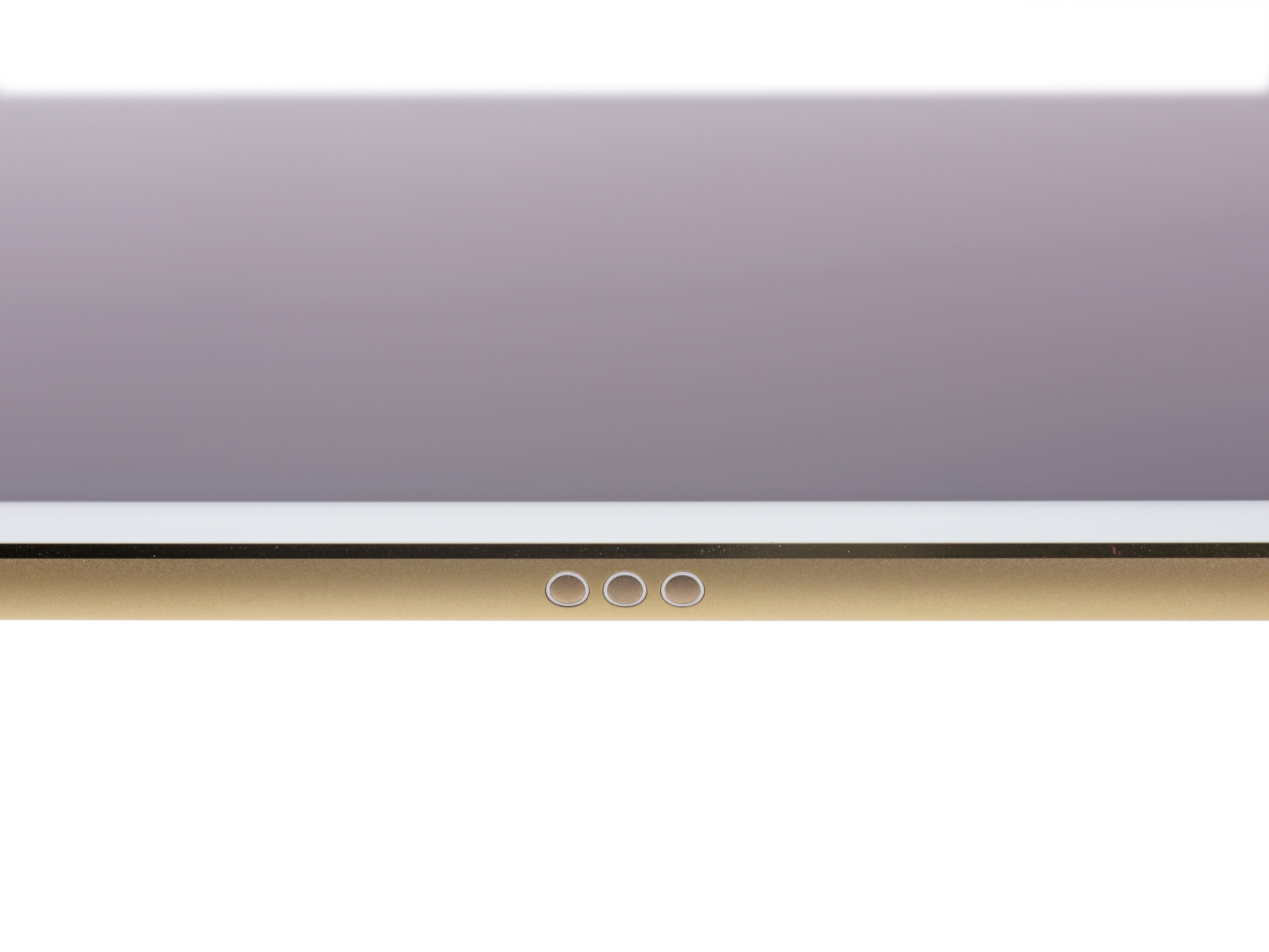

Заглянув на край iPad, мы замечаем новый смарт-разъем (Apple's Smart Connector) для подключения Smart Keyboard и других сторонних аксессуаров, которые передают питание и данные, как и «док-станция» для iPad.
Между двумя динамиками (из четырех) нашего массивного iPad уже знакомый нам Lightning Connector.

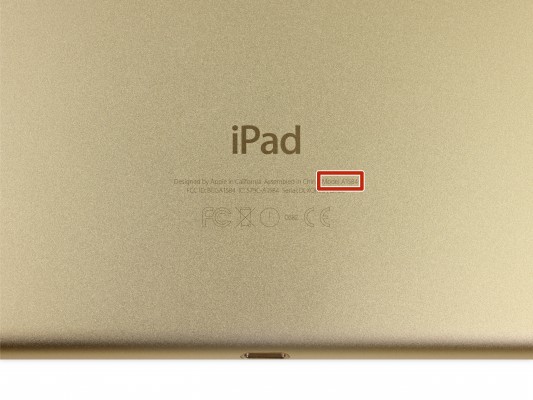

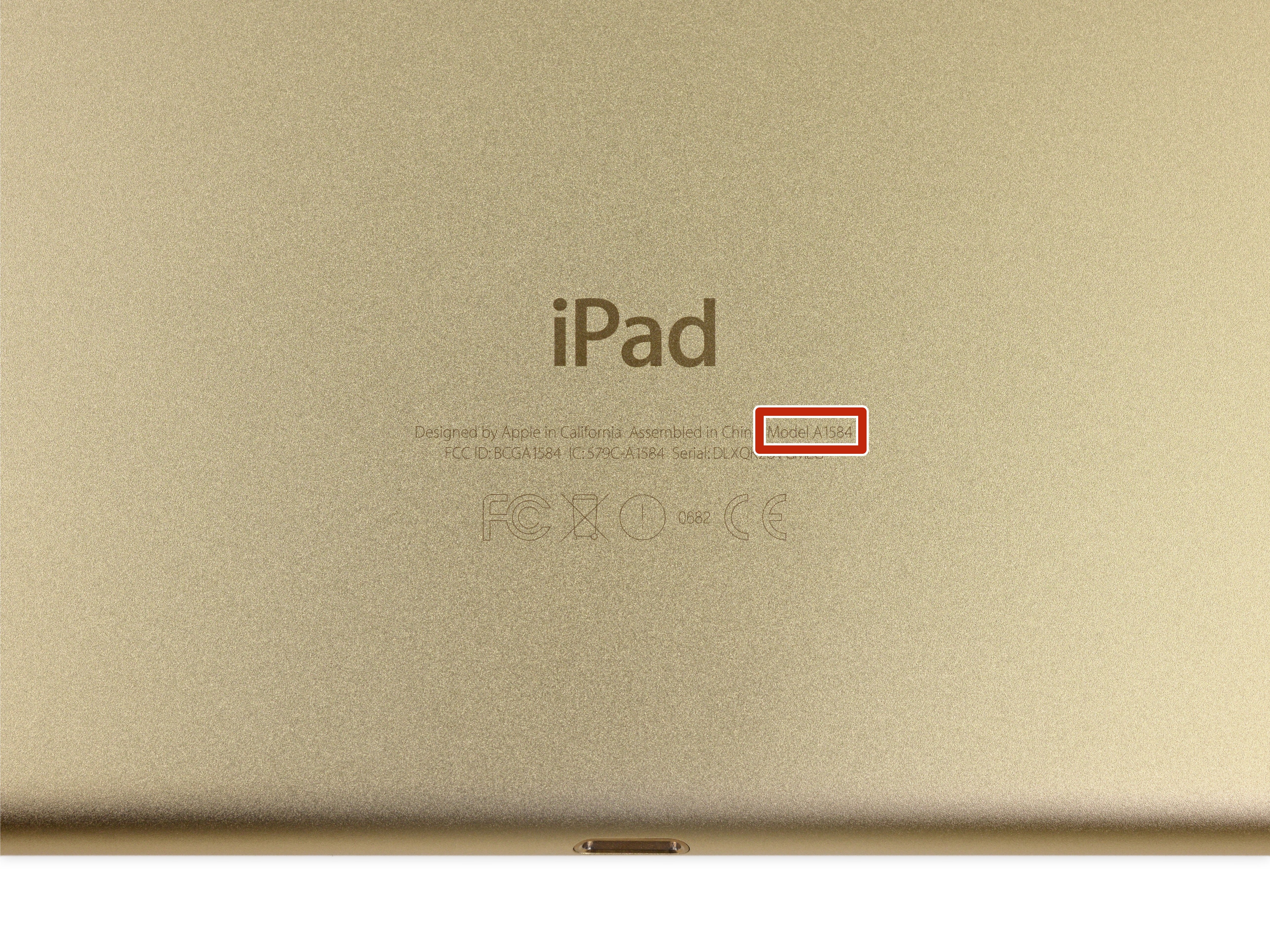

Наше внимание привлекло то, что выделено красным. Это модель. Обычно мы находили там различную информацию о планшете, теперь же это номер: A1584.

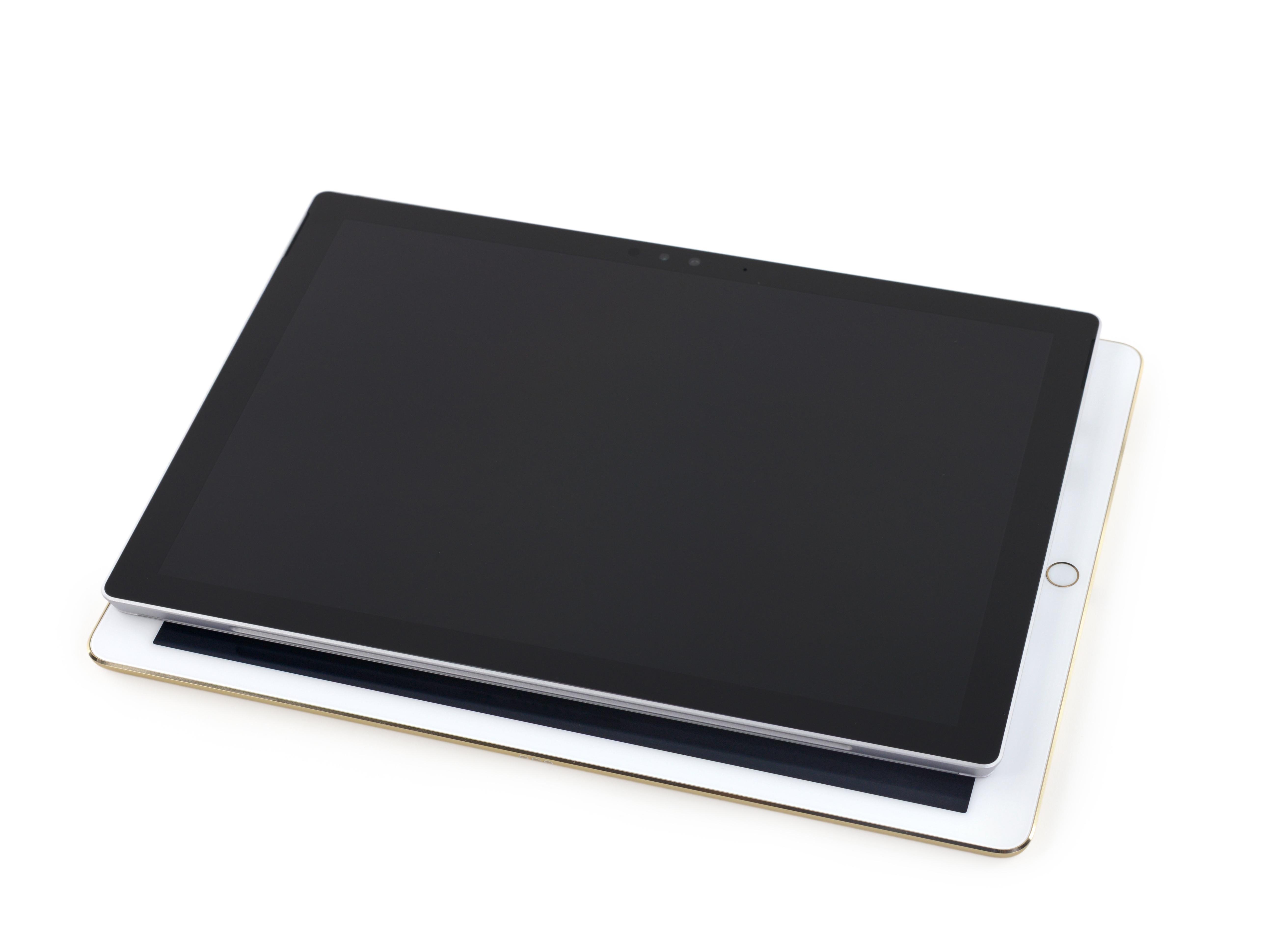

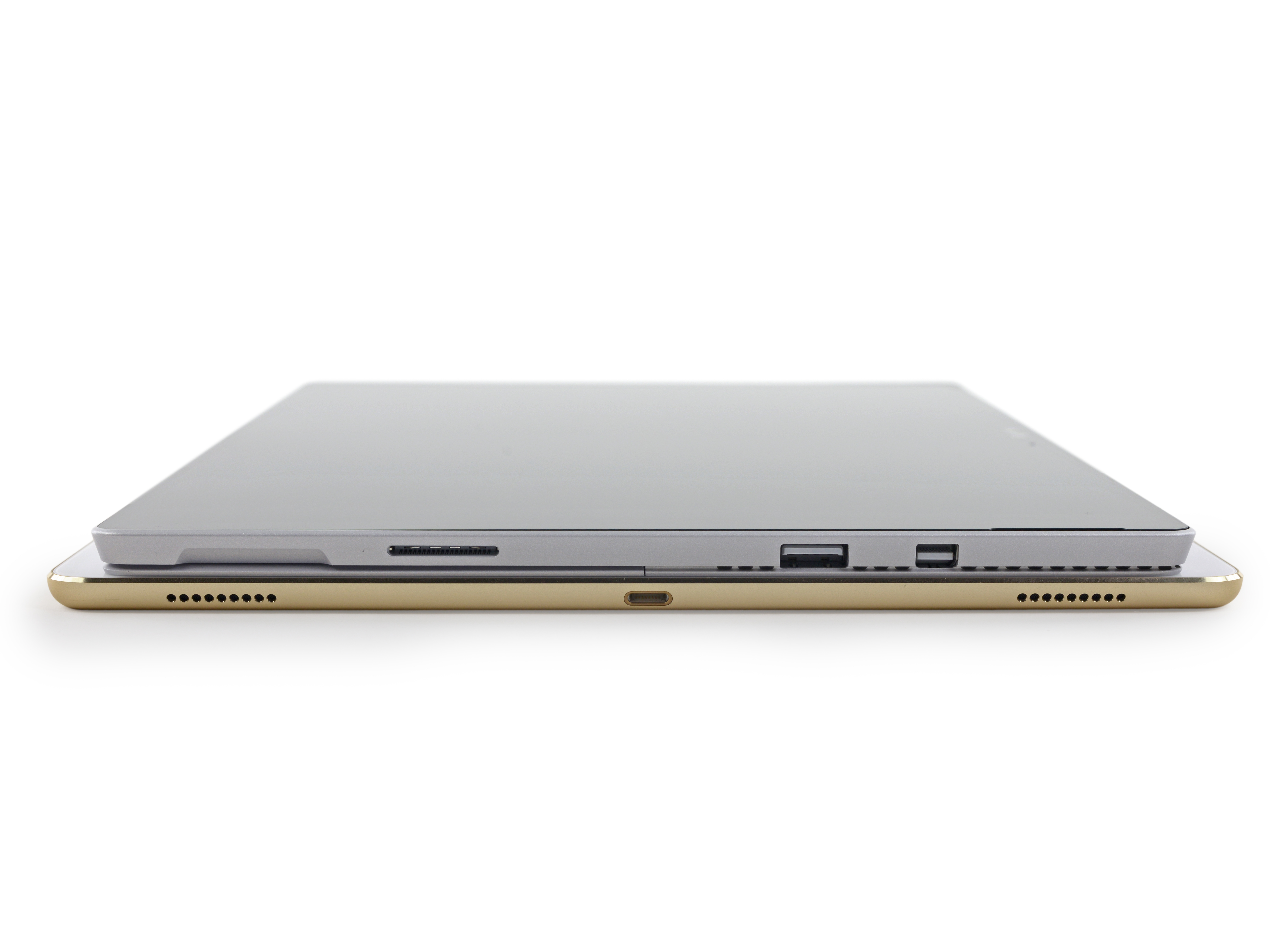

Пришло время сравнить два крупнейших представителя категории планшетов. iPad Pro и Surface Pro 4.
iPad Pro имеет несколько больший дисплей — 12,9" в отличии от 12,3" дисплея Surface Pro 4. Несмотря на большой экран, iPad Pro удается быть легче Surface — 1,57 фунтов (712,14 грамм) против 1,73 фунтов (784,7 грамм) (модели с Intel Core i5 и i7). iPad Pro также тоньше, чем соперник — 6,9 мм против 8,4 мм. Сравнение габаритов:
- Apple iPad Pro — 305,7 × 220,6 × 6,9 мм;
- Microsoft Surface Pro 4 — 292,1 × 201,4 × 8,45 мм;

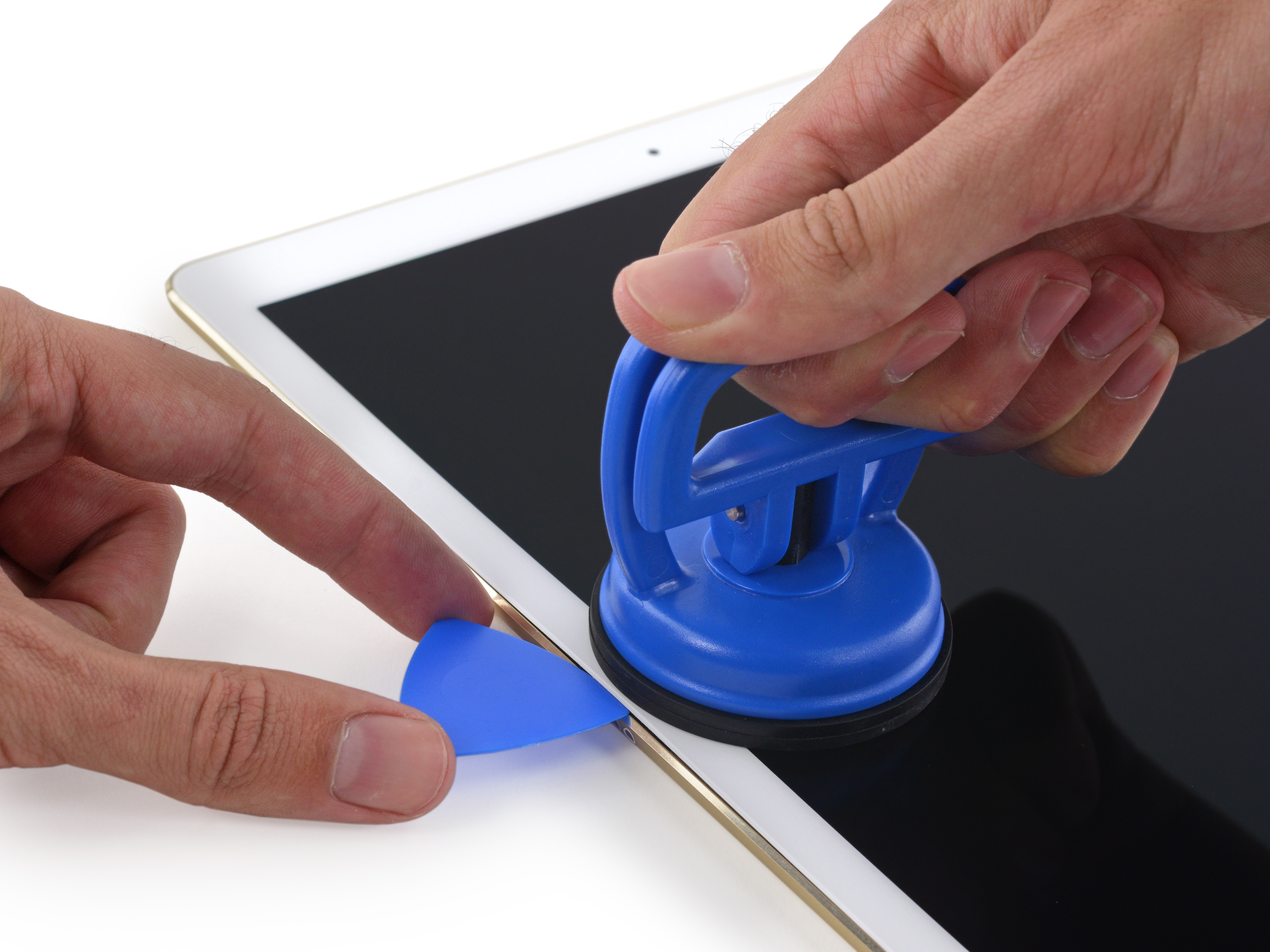

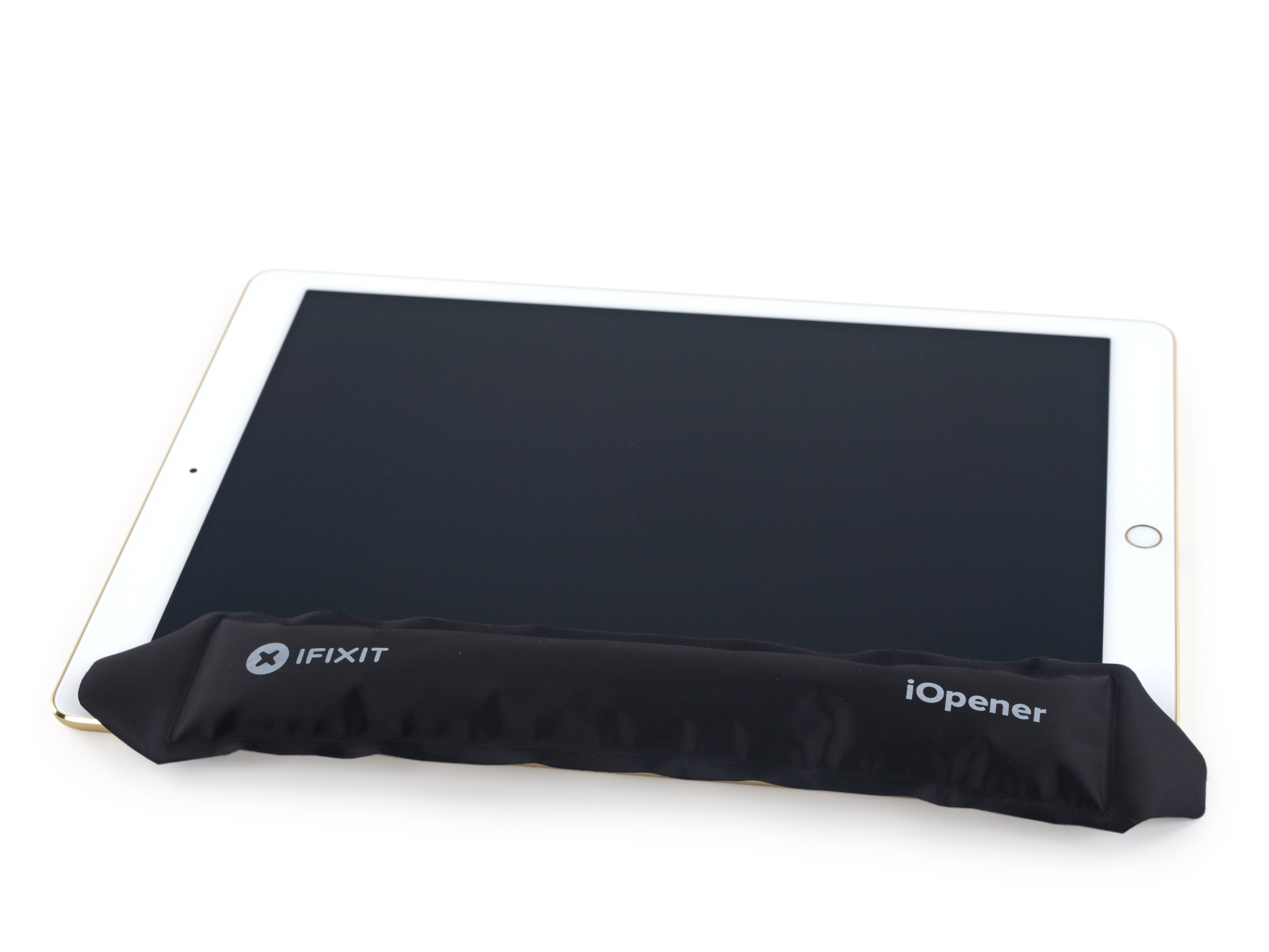

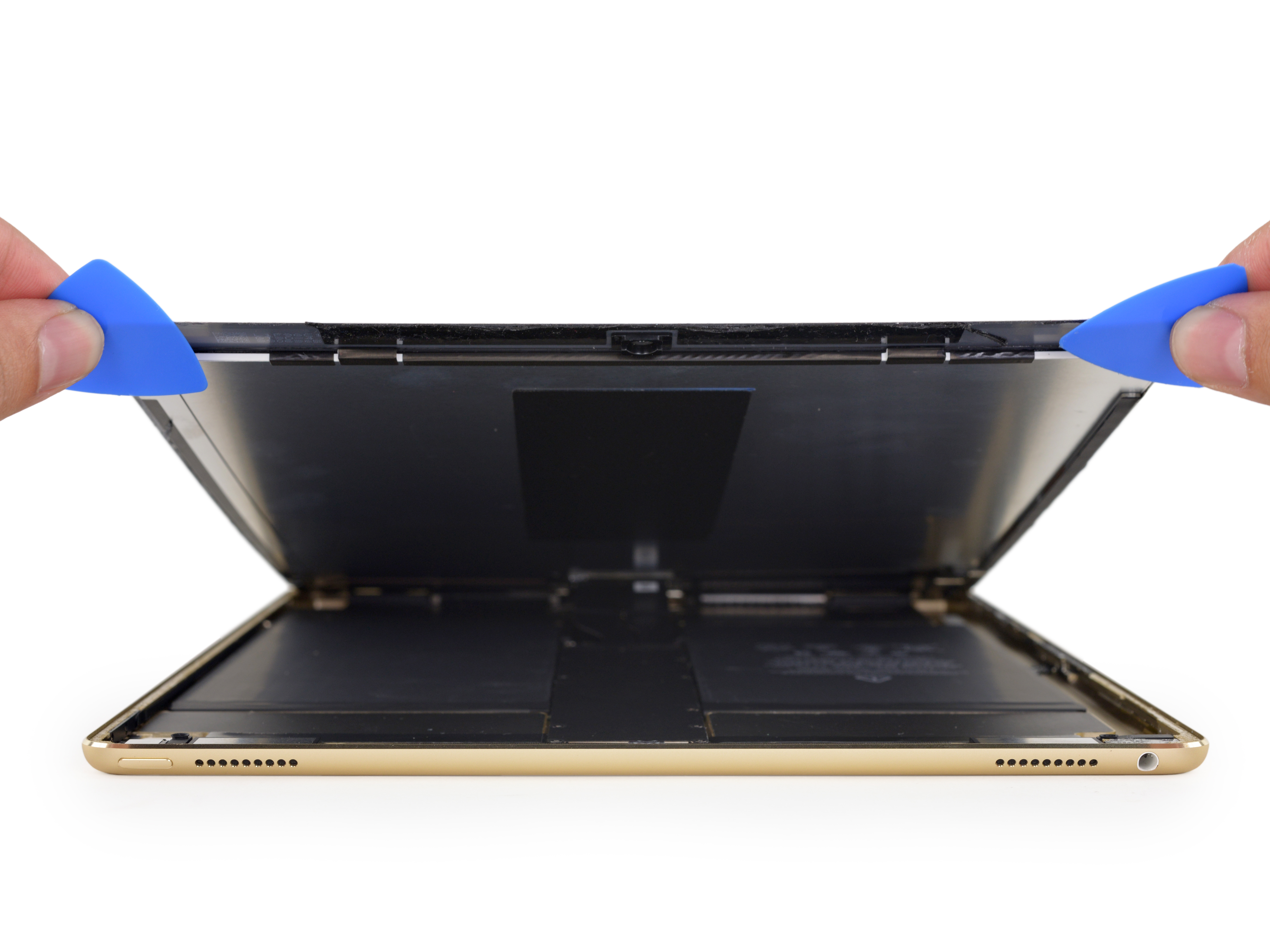

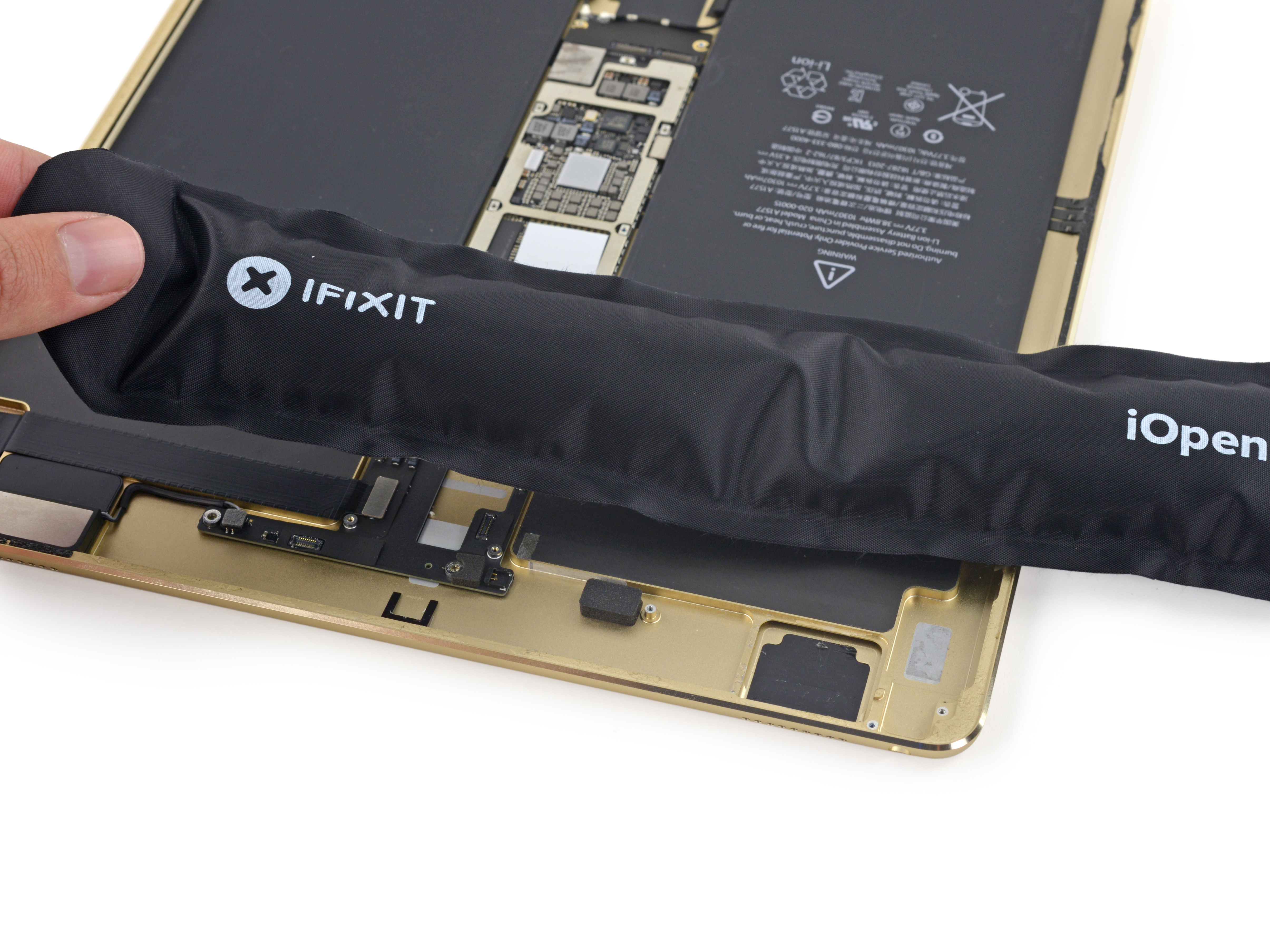

После небольшой работы с подогревом нашим iOpener, мы берем наши супер-присоски, чтобы начать разбор.
Дисплей в iPad является приклеенным и с его демонтажем справятся не любые, даже опытные руки.

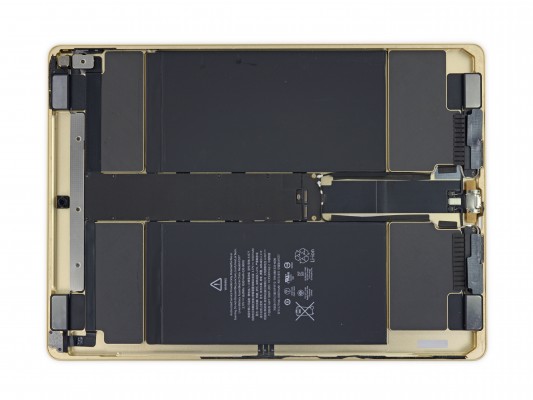

С клеем, наконец, покончено. Теперь мы можем увидеть весь «внутренний интерьер» iPad.

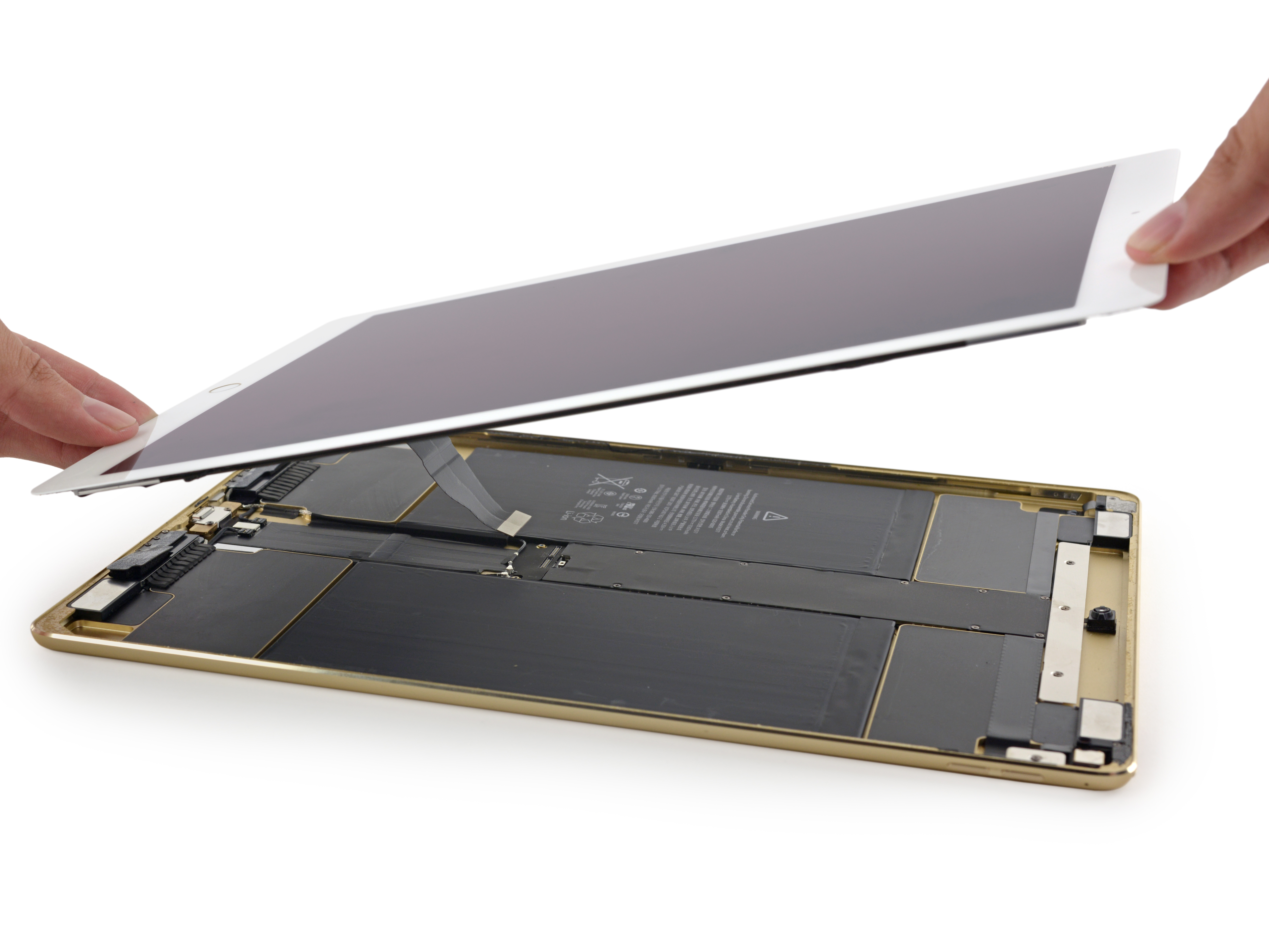

Теперь, чтобы удалить этот массивный дисплей...
Это не совсем то, что мы привыкли видеть! В центре логической платы iPad расположен кабель (шлейф) от дисплея. В самом центре! Поэтому мы не можем отложить дисплей, для того, что бы он не мешал работе.

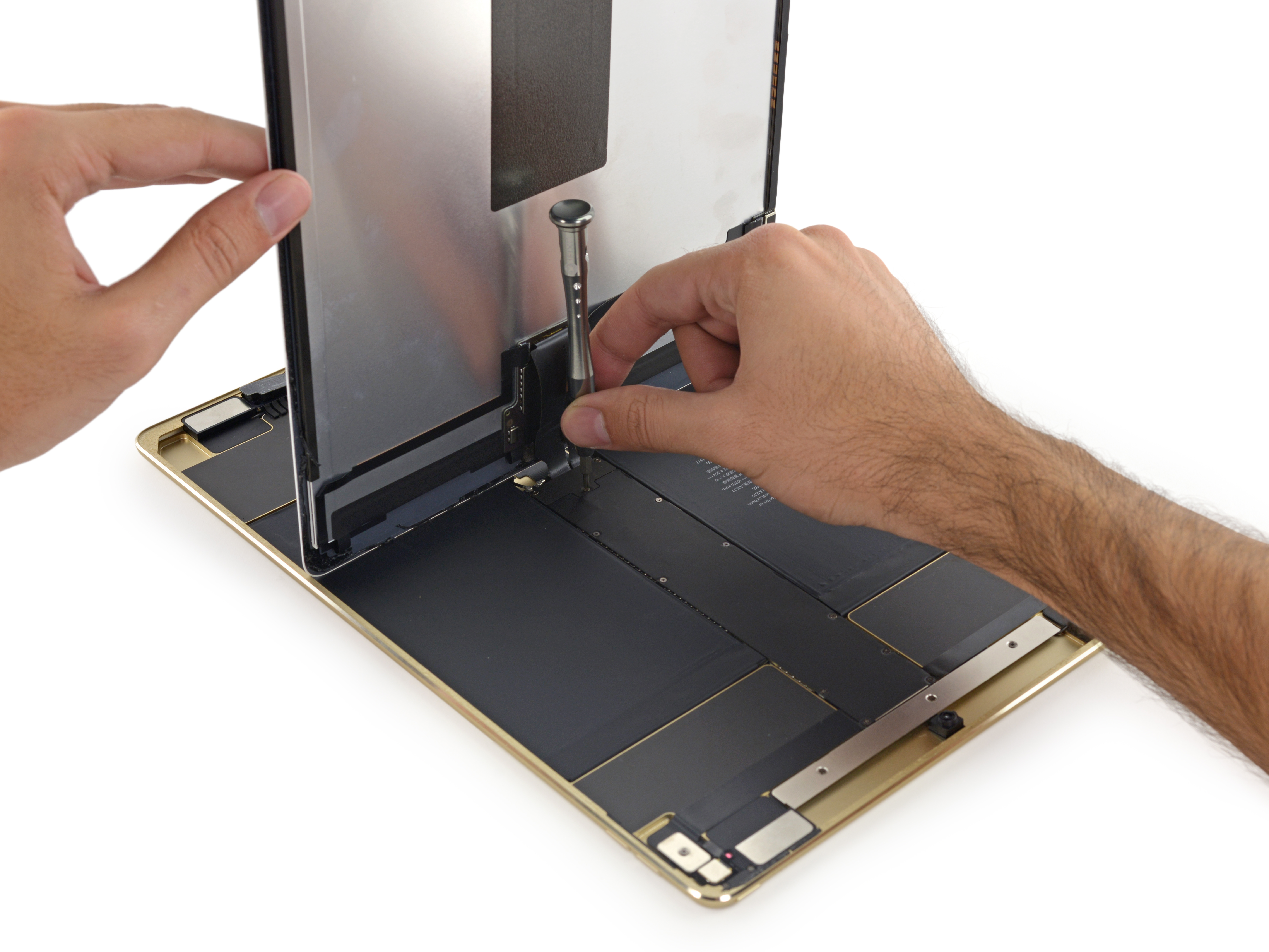

Вместо этого, мы должны сначала держа дисплей на весу, удалять винты, которые крепят шлейф дисплея к плате. Это гигантский iPad? Или это гигантский iPhone?!

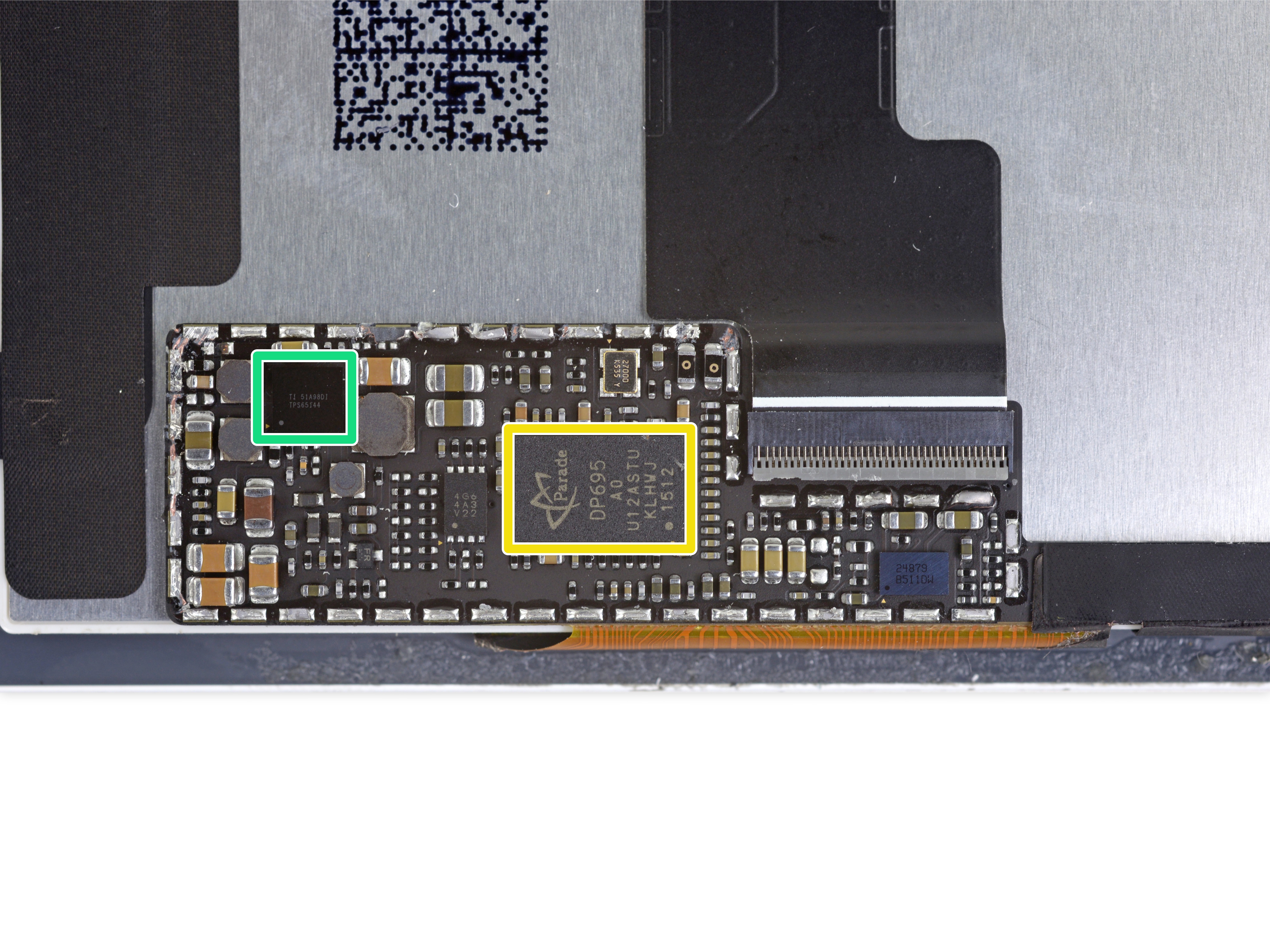

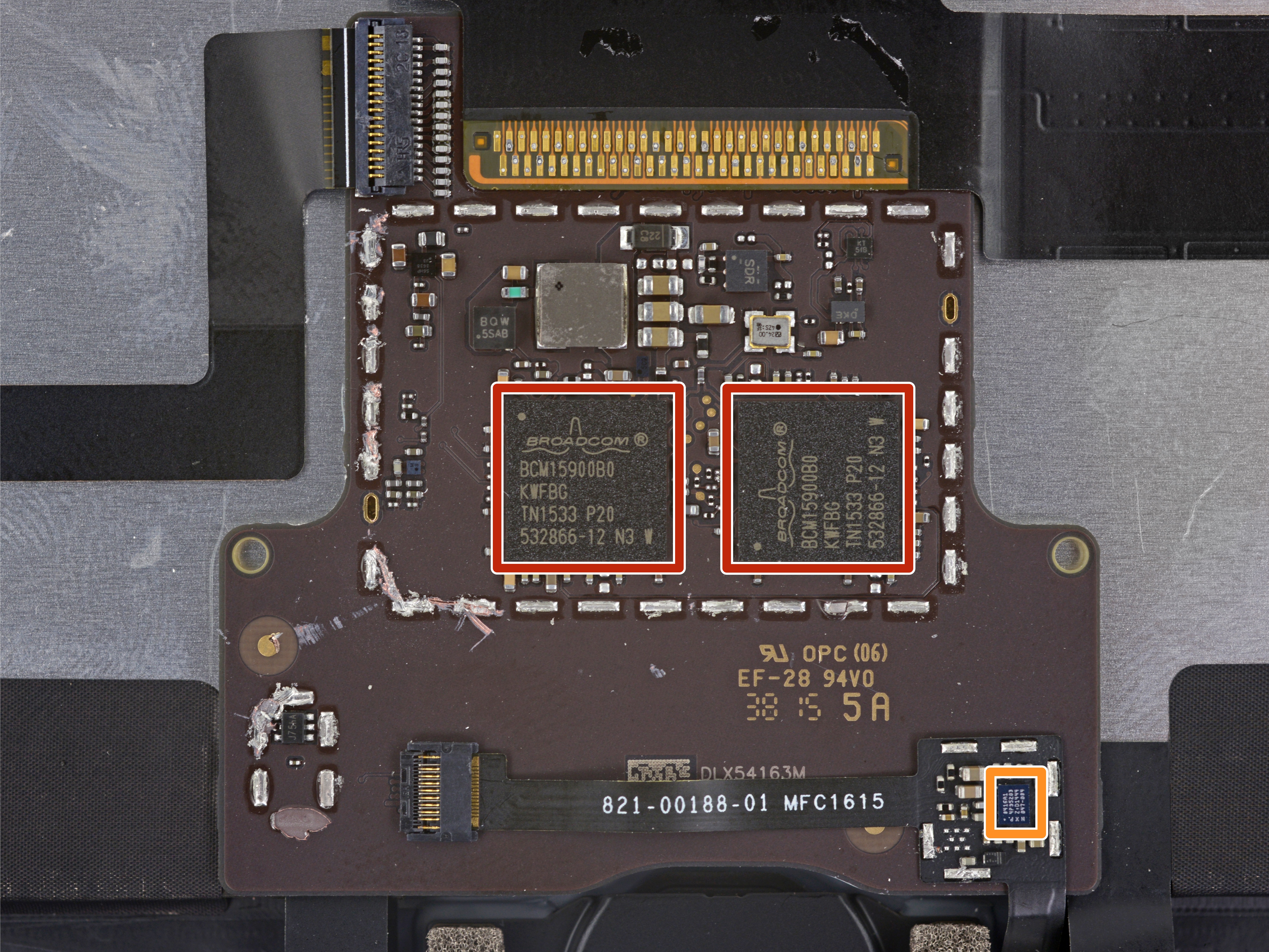

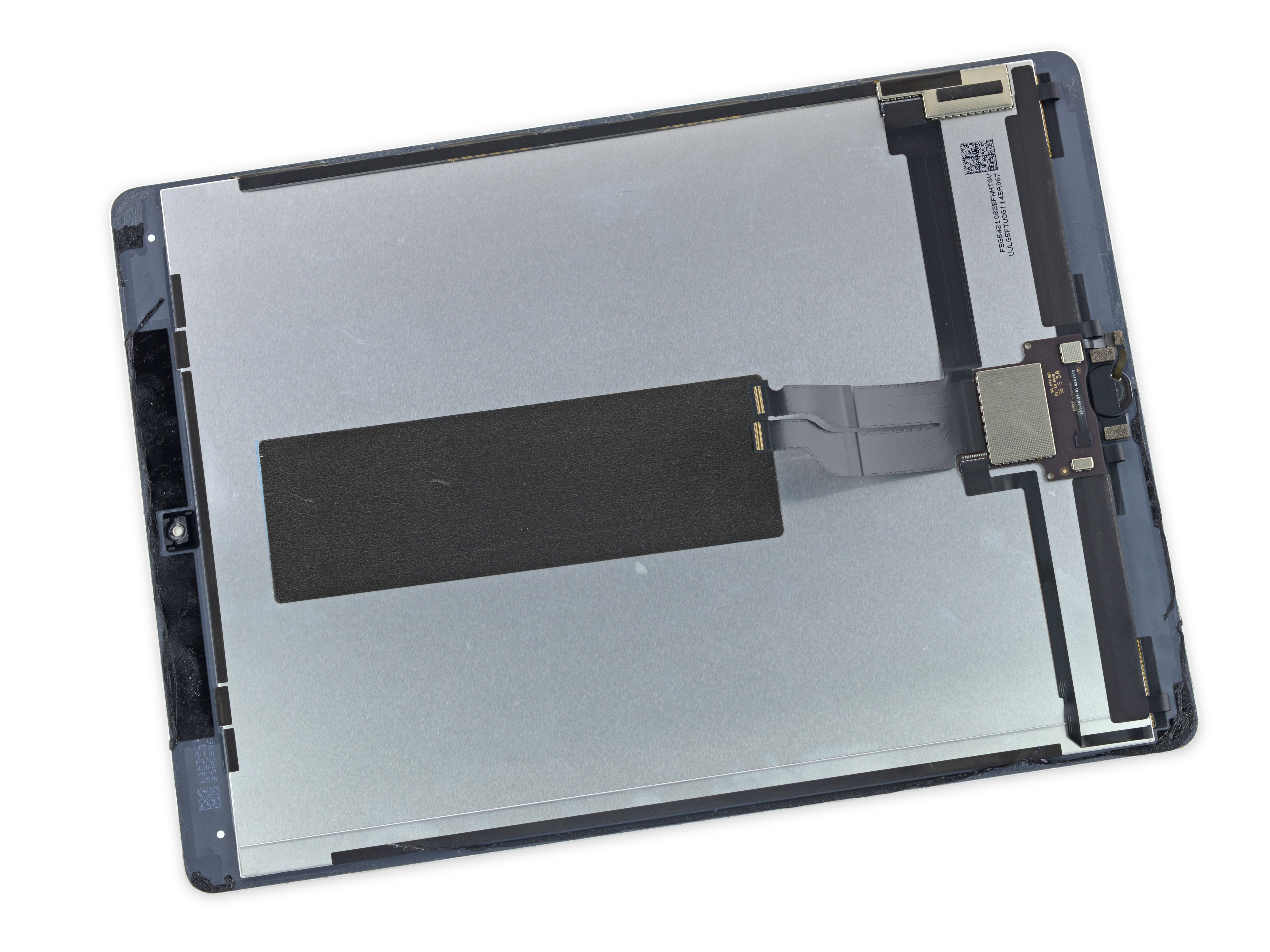

На задней стороне дисплея мы нашли сочный кремний!
- Красный — два Broadcom BCM15900B0.
- Оранжевый — Touch ID сенсор - NXP Semiconductors 8416A1.
- Желтый — тайминг-контроллер — Parade Technologies DP695.
Apple говорит, что это итерация (дослов. повторение) DP665 LCD тайминг-контроллера из iMac Retina 5K, оптимизированный для частоты обновления переменной дисплея iPad Pro.
- Зеленый — Texas Instruments TPS65144 — наверное итерация TPS65143A LCD Bias из iPad Air 2.
Теперь обратно в корпус!

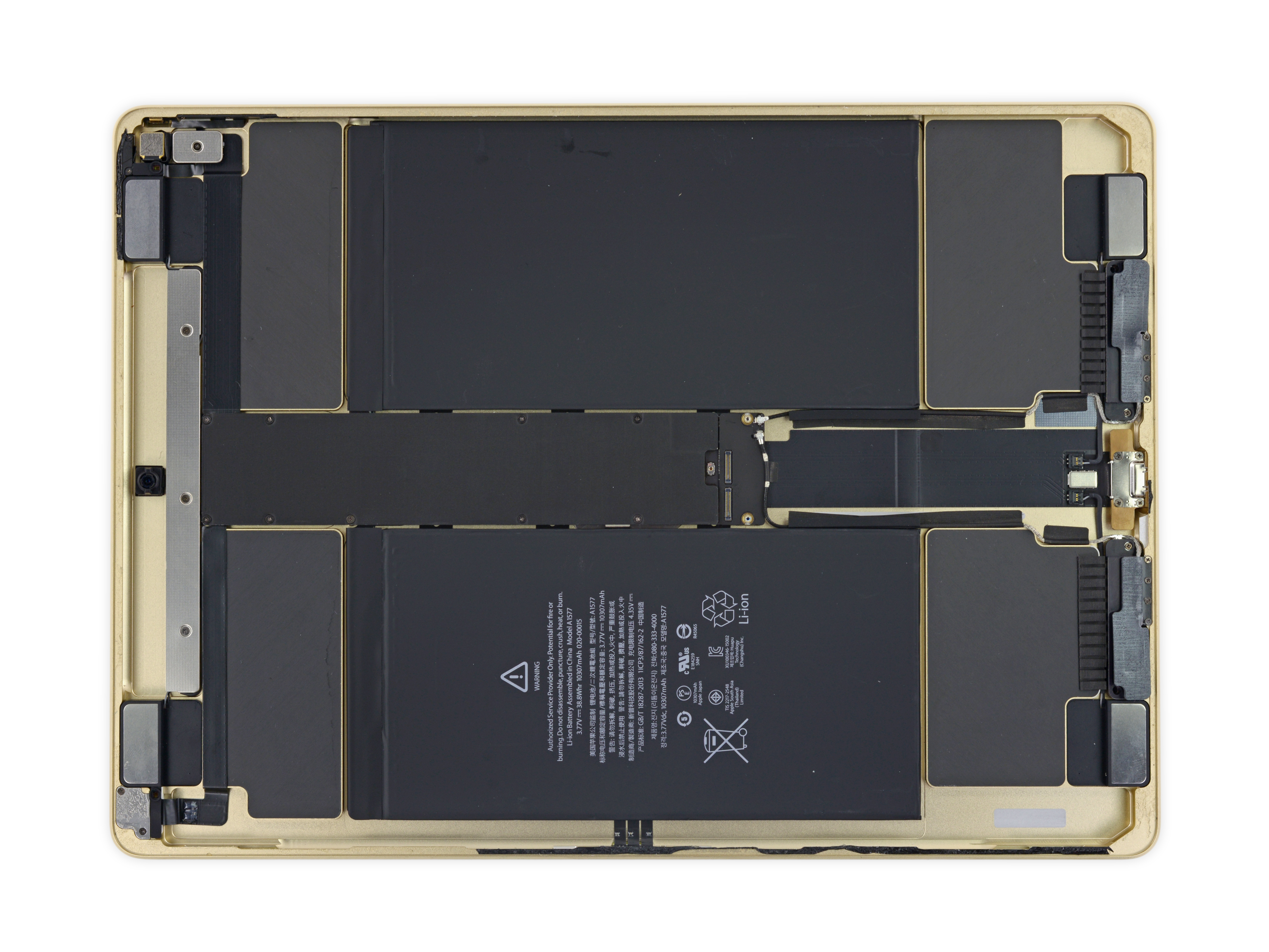

Логика размещения комплектующих узнаваема с предыдущими iPad. В то время как в iPad Air 2 батарея была выбрано пропорционально массе планшета, то в iPad Pro значительное количество места было выделено для блоков динамиков. Похоже, что четыре динамика установлены так, что пришлось жертвовать батареей. Основываясь на наших измерениях, корпуса динамиков занимают около половины пространства внутри корпуса. Это пространство, которое могло быть потенциально использовано для дополнительной емкости батареи, увеличивая ее емкость на 50%:

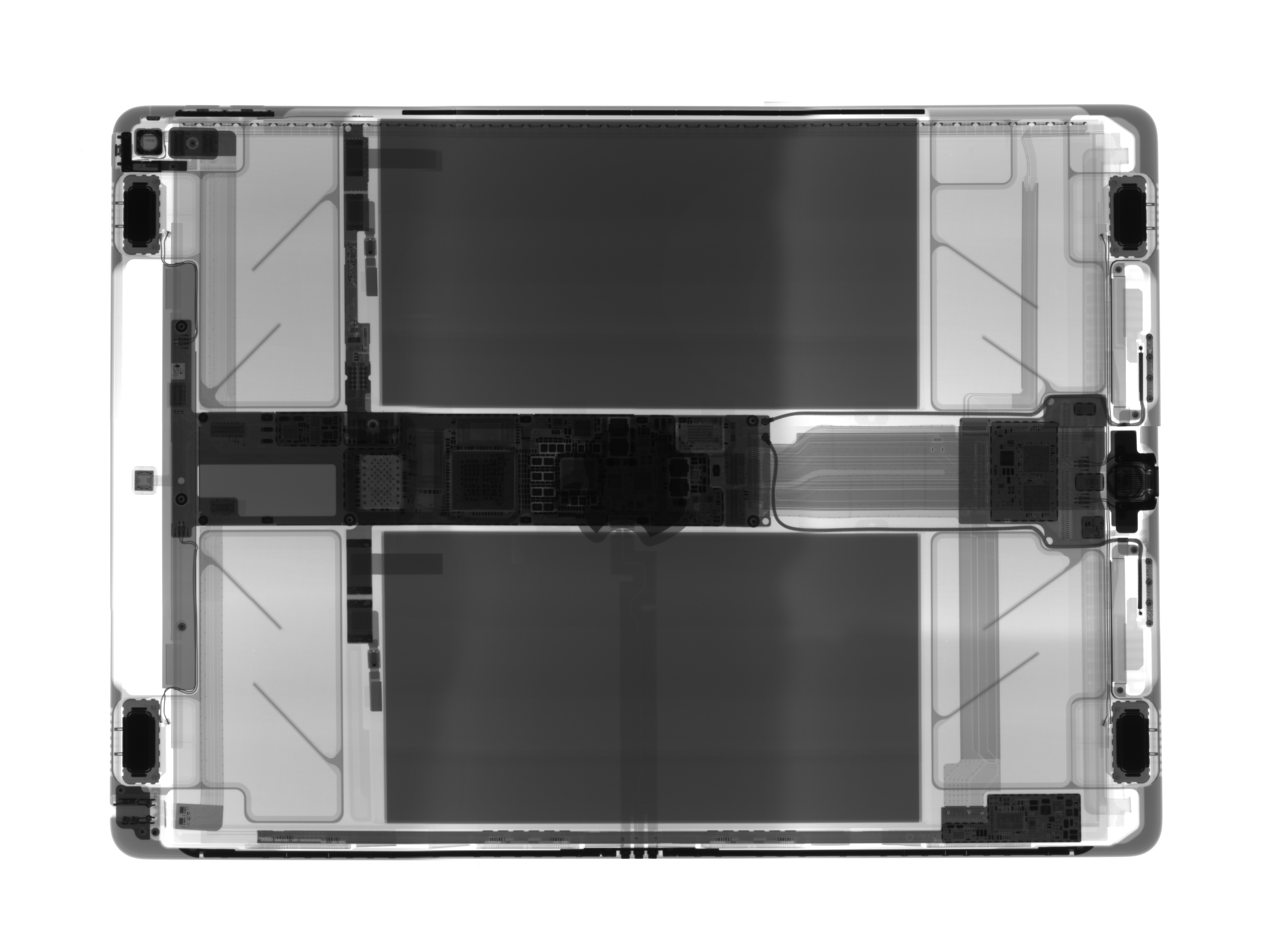

(Да, да, это рентгеновский снимок!) Мы уверены, что Apple были очень осторожны при выборе баланса между емкостью батареи, весом и качеством звука.

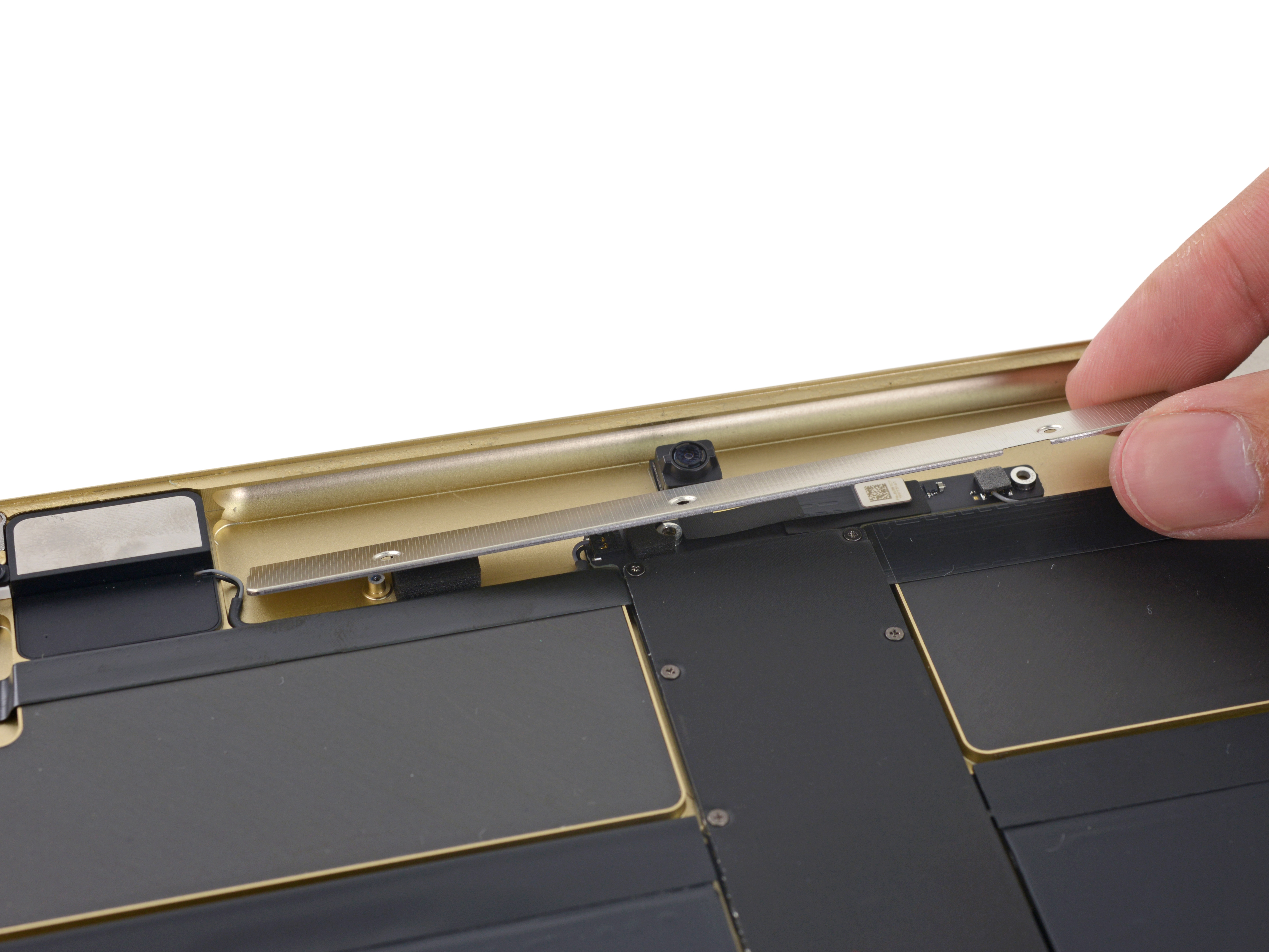

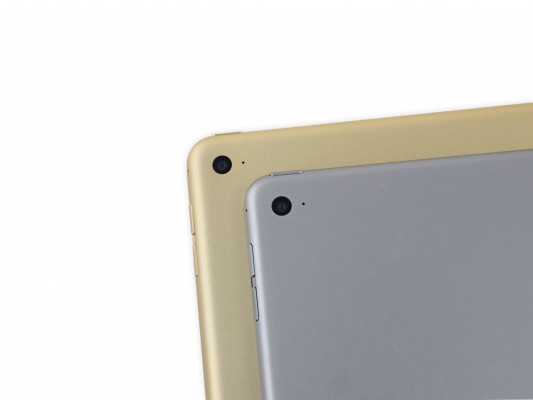

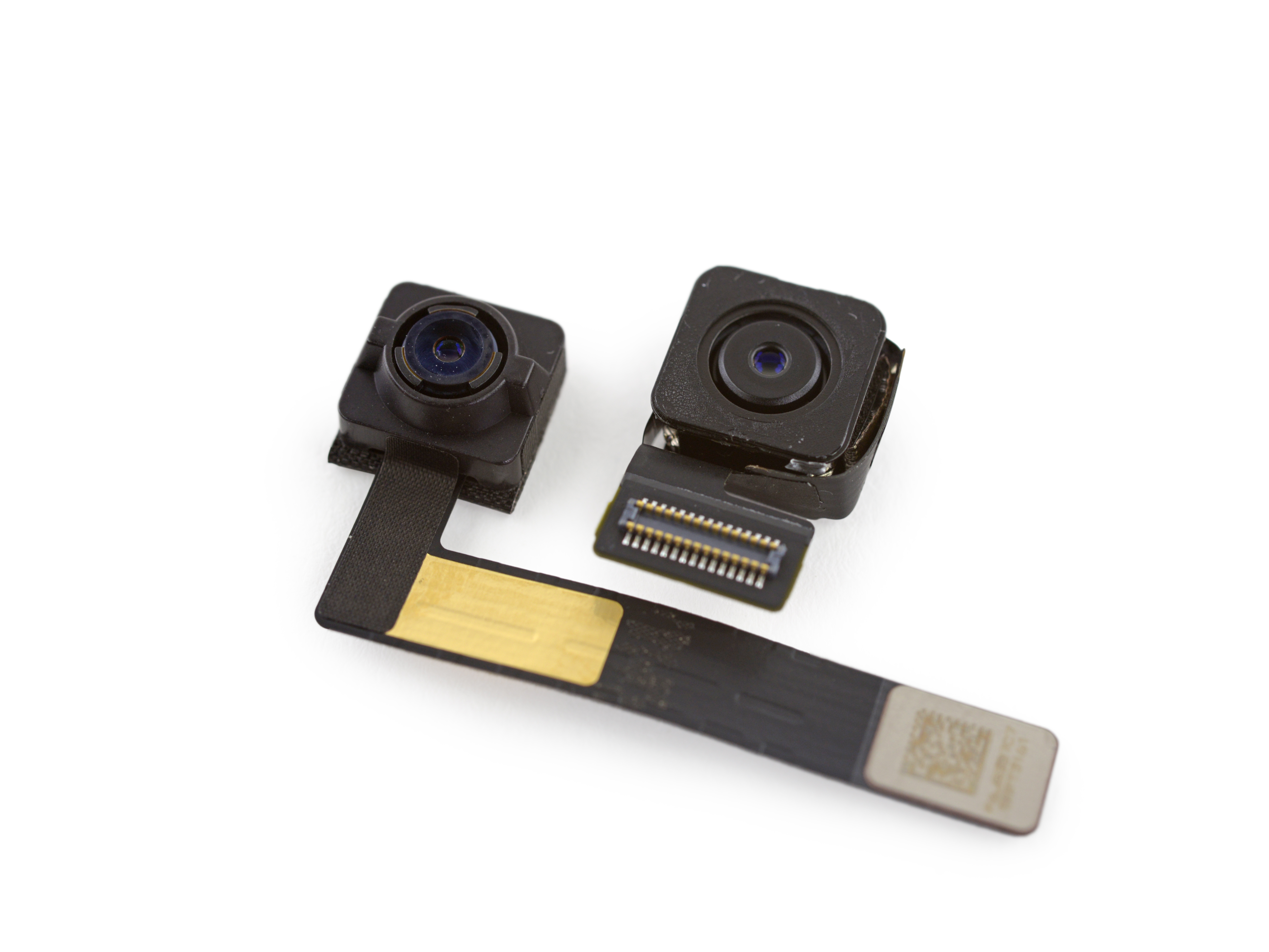

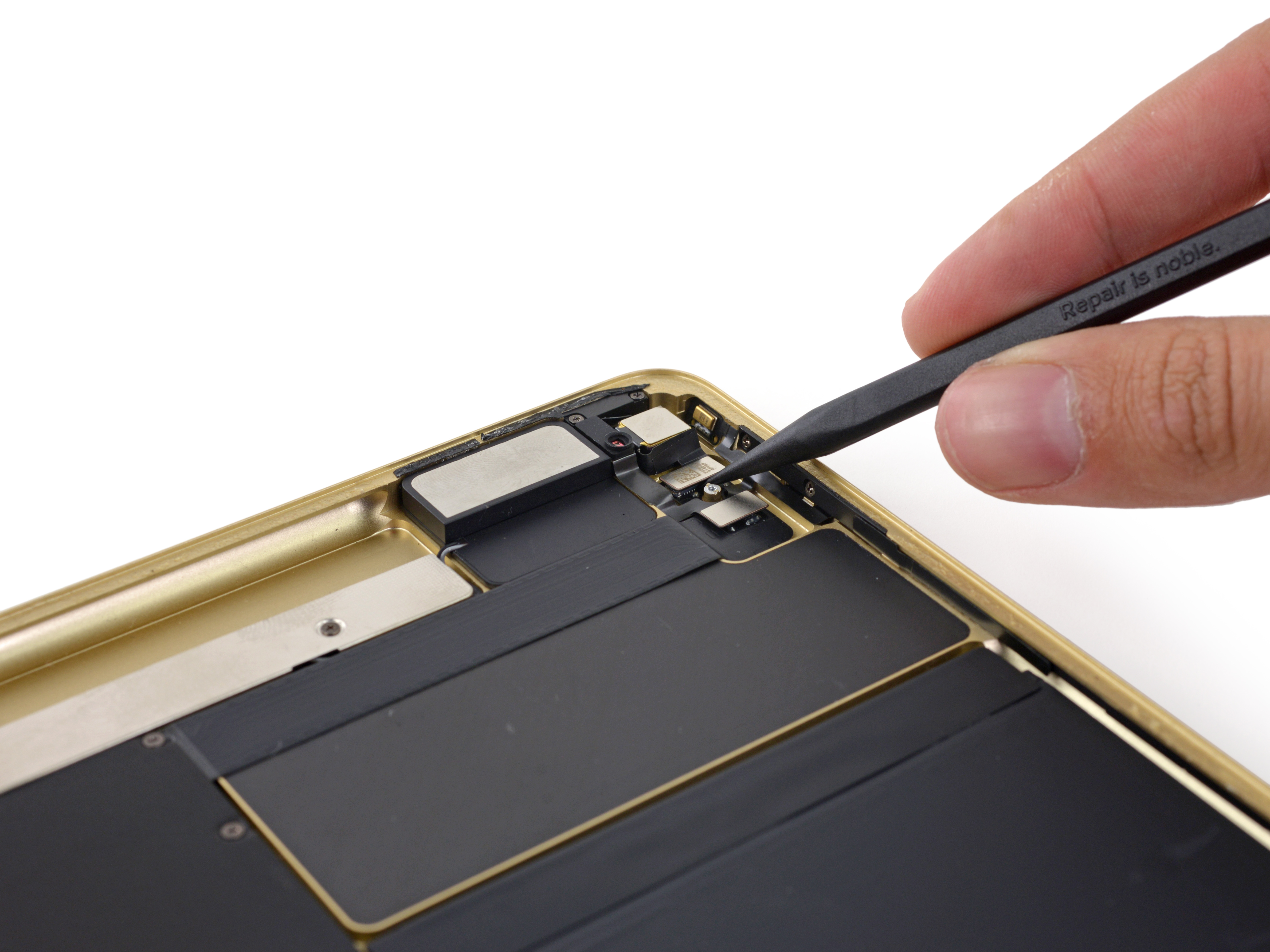

Далее мы приступили к FaceTime HD и камере iSight, которые оказались в ловушке, за скобой. Почти все в этом планшете было представлено новым. То есть что-то больше, а что-то лучше. Но эти камеры кажутся теми же, что и в iPad Air 2.

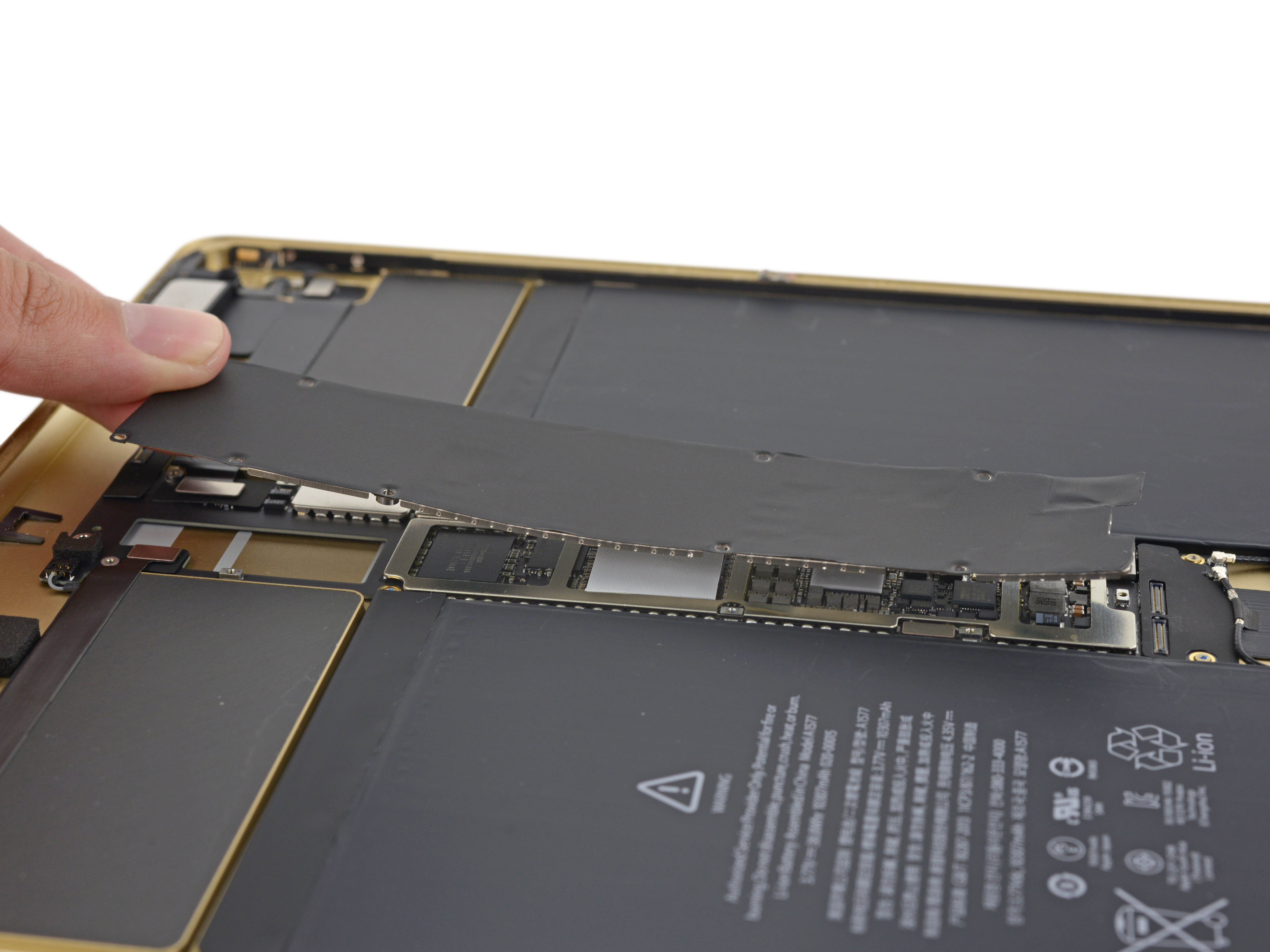

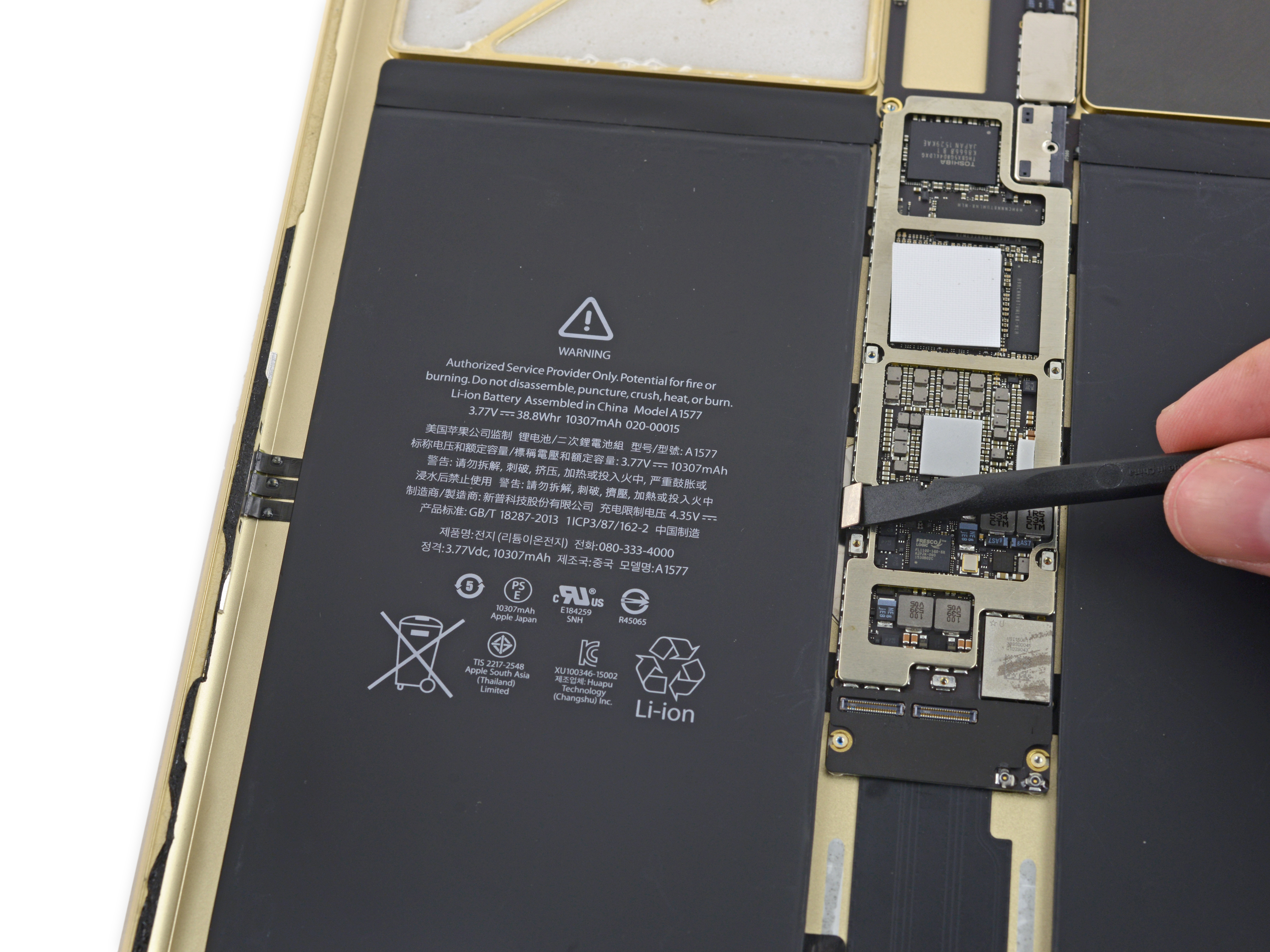

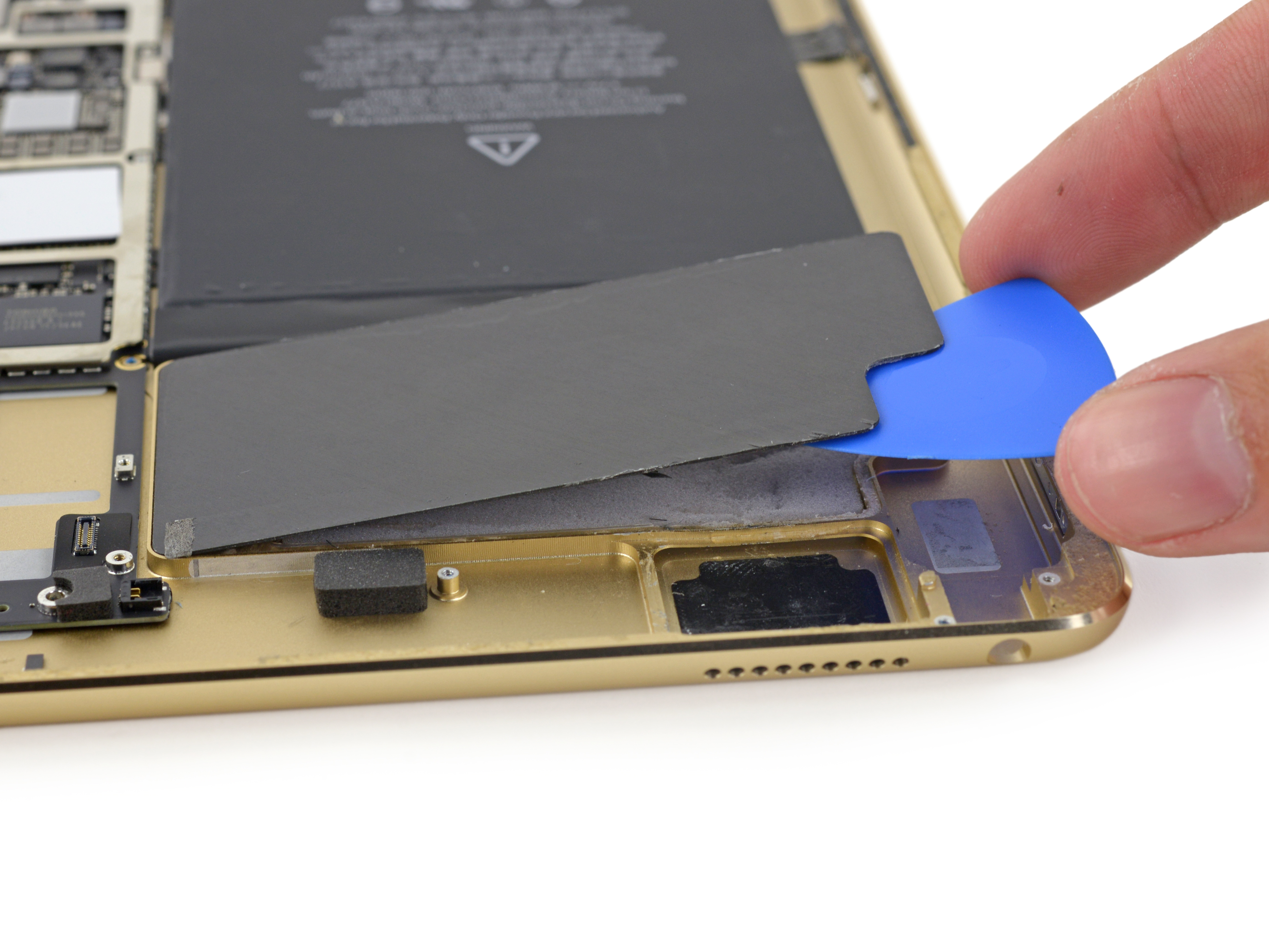

Вот и первый в истории iPad, в котором мы должны удалить EMI-экран для доступа к логической плате.
Это экранирование защищает логическую плату не только от помех, но и скрывает под собой все кабели и прочее, для крайних случаев.

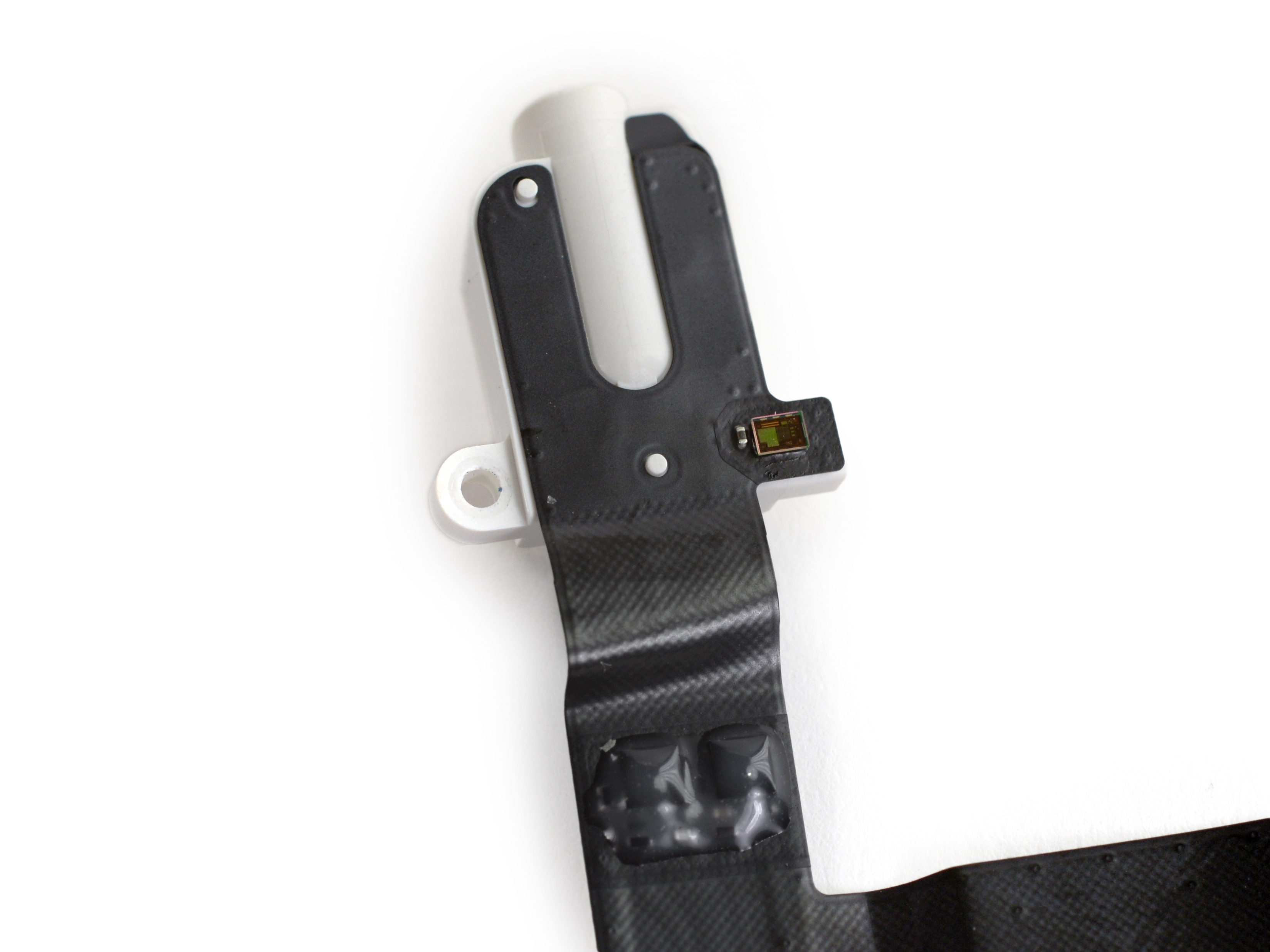

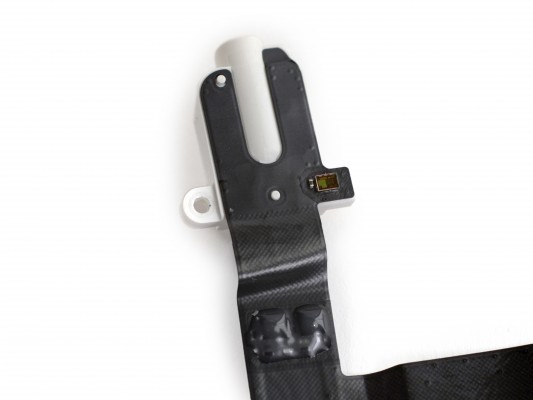

Продолжая копать «шахту» под названием iPad Pro мы находим компонент — разъем для наушников.
Так же как и в 3,5 мм разъеме iPad Air 2, используется ленточный кабель, на котором в свою очередь, располагается один из двух фронтальных датчиков света.

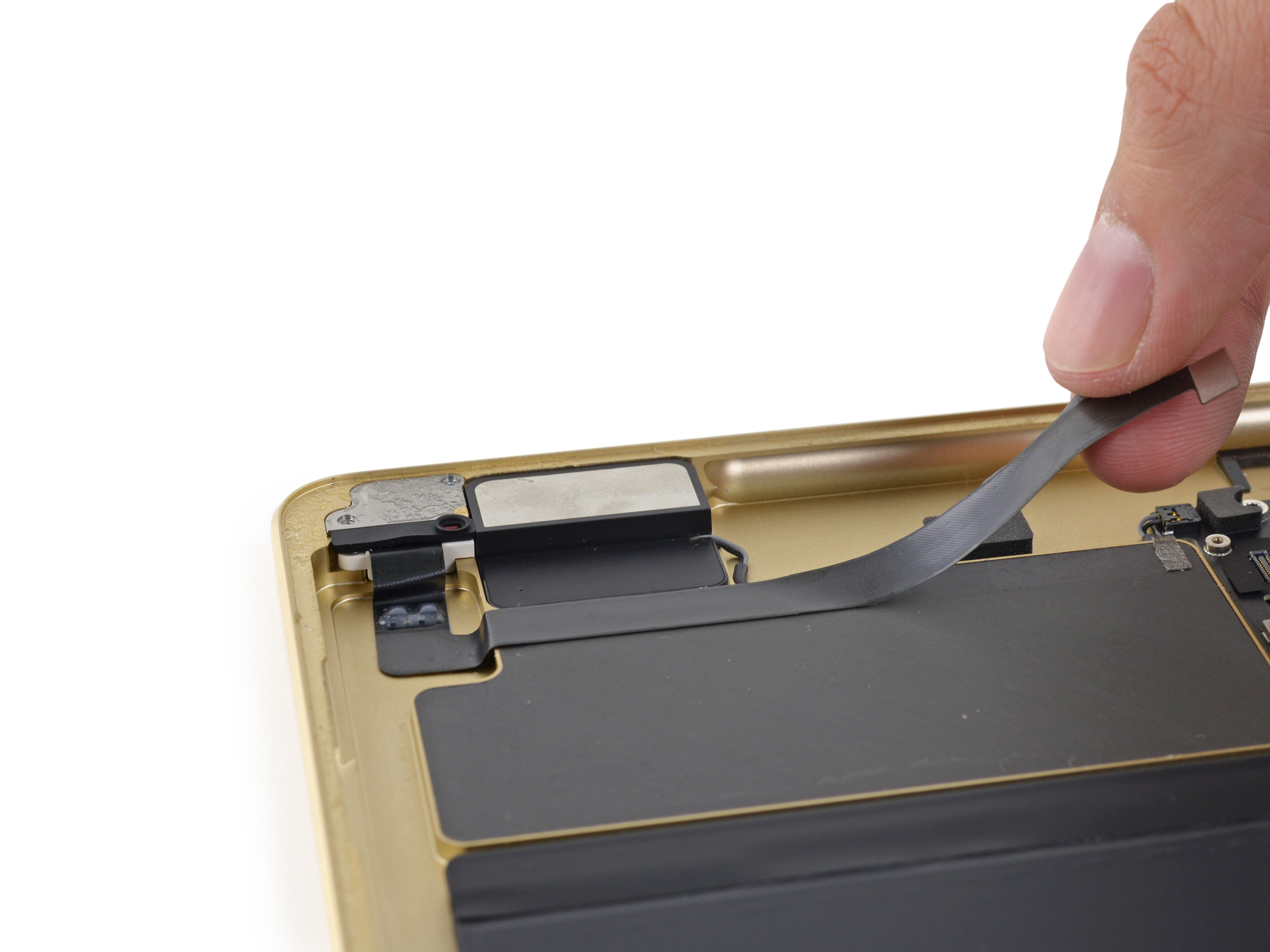

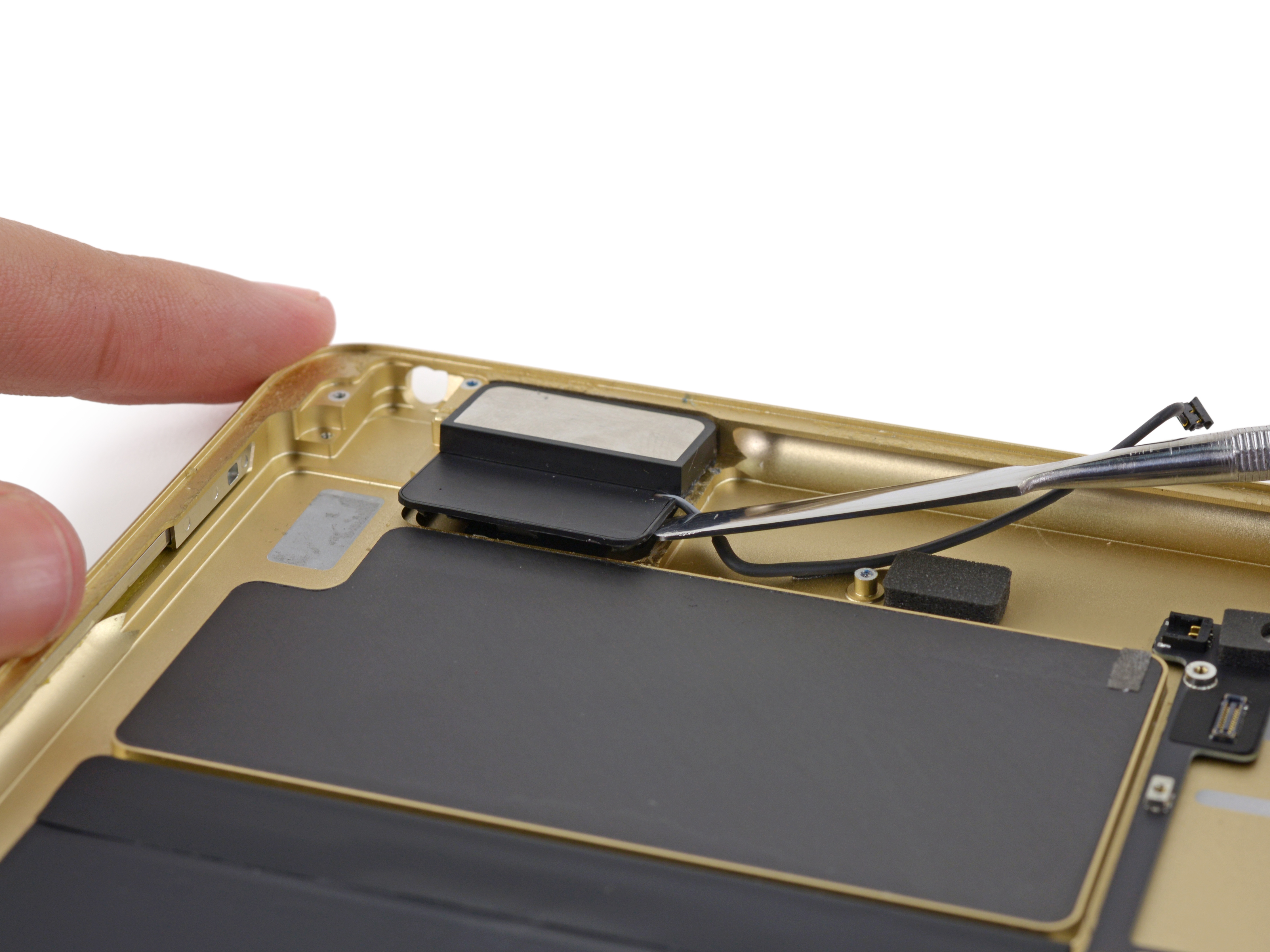

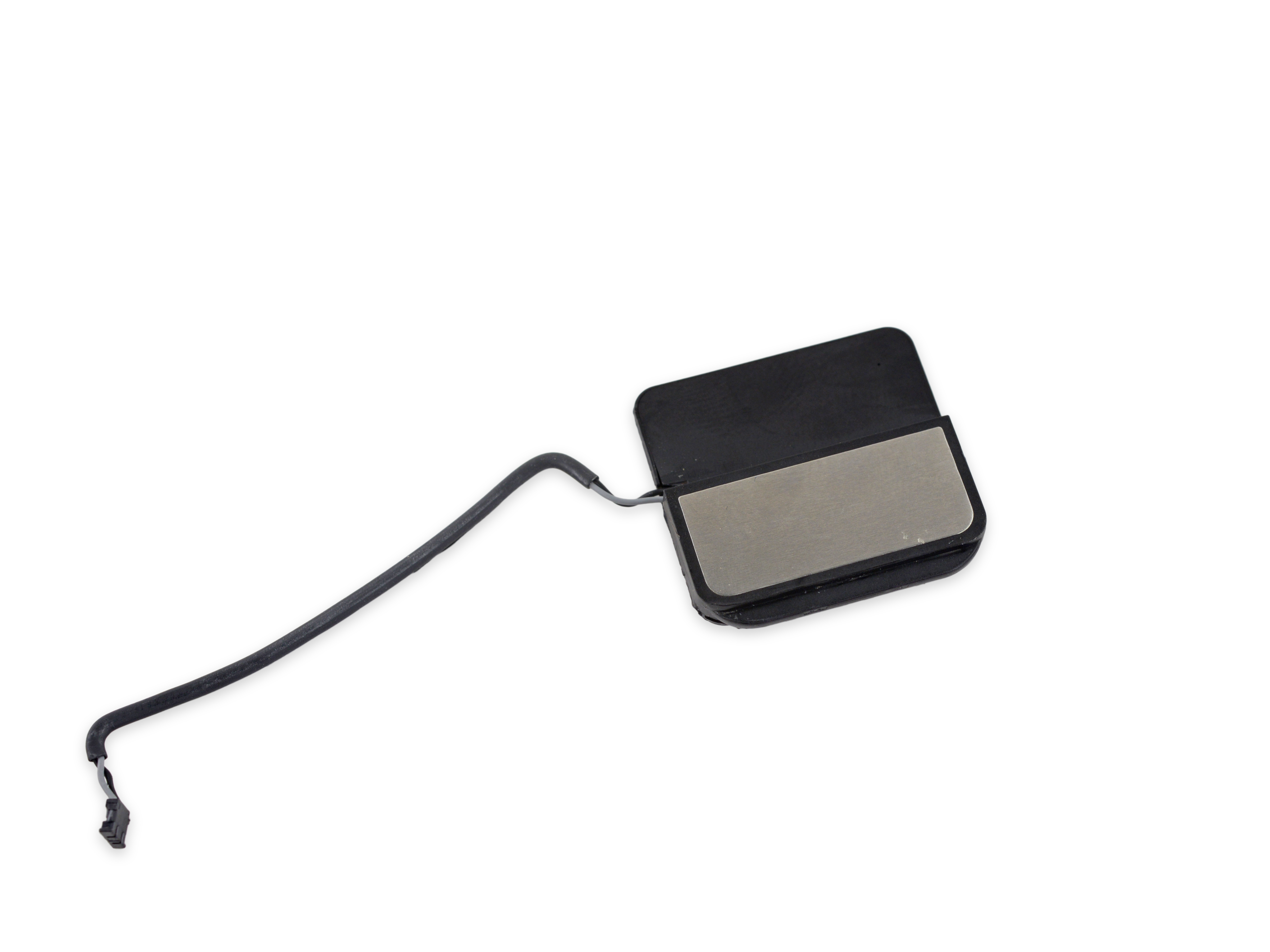

Наконец мы получаем доступ к одному из динамиков. Да, динамик состоит в резонансной камере. Подробнее об этом позже.
Хотя эти динамики и имеют общую конструкцию, их назначение изменяется в зависимости от ориентации планшета. И в портретной, и в ландшафтной ориентации, планшет посылает высокие частоты в верхние динамики для получения сбалансированного звучания.

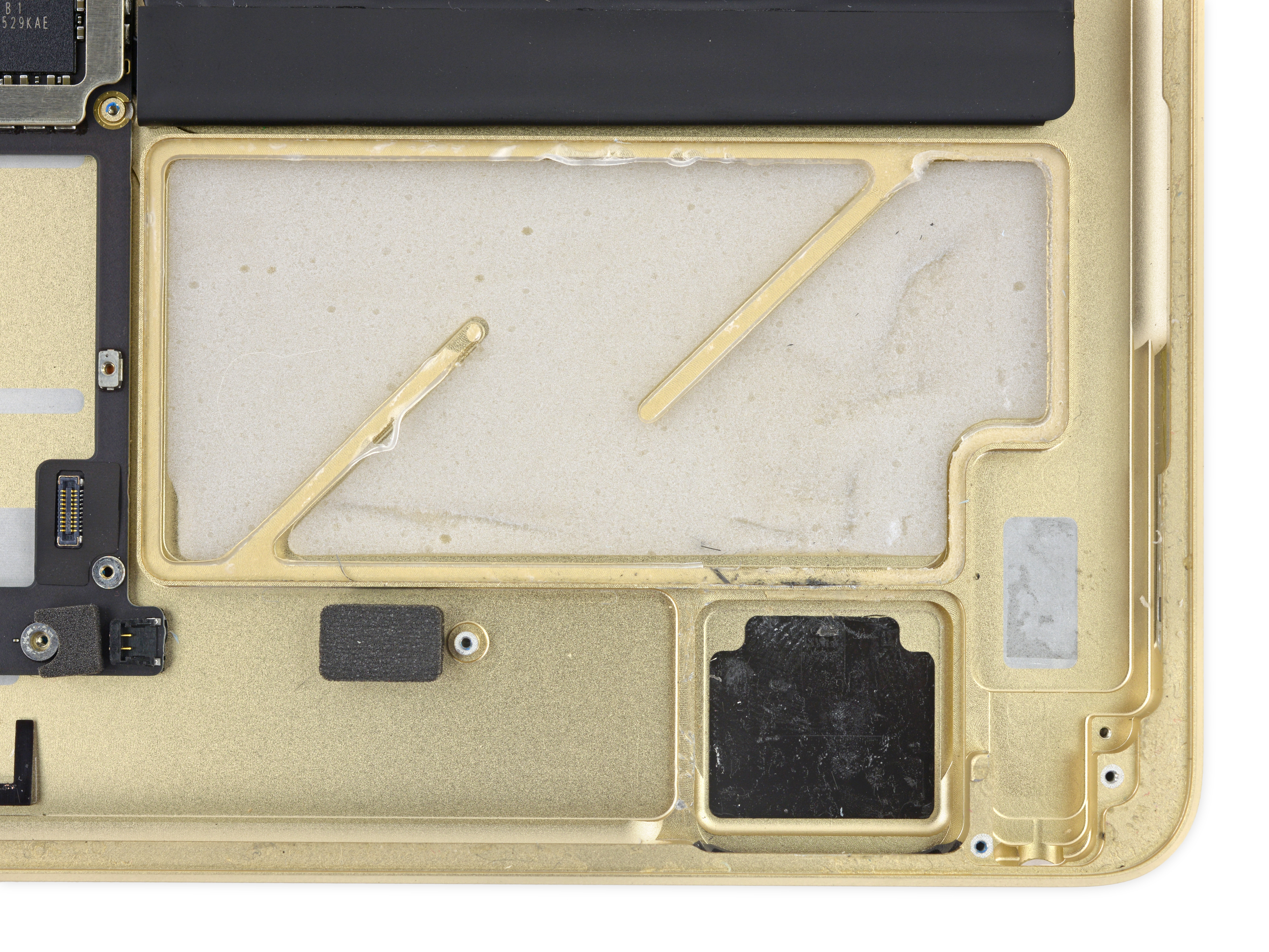

После удаления крышки из углеродного волокна, мы находим некие корпуса, заполненные пеной. Apple утверждает, что сами изготавливают эту «пену» — фото схемы устройства этих динамиков. Мы держим пари, что Apple использует ее в качестве усилителя объемного эффекта (статья на русском).

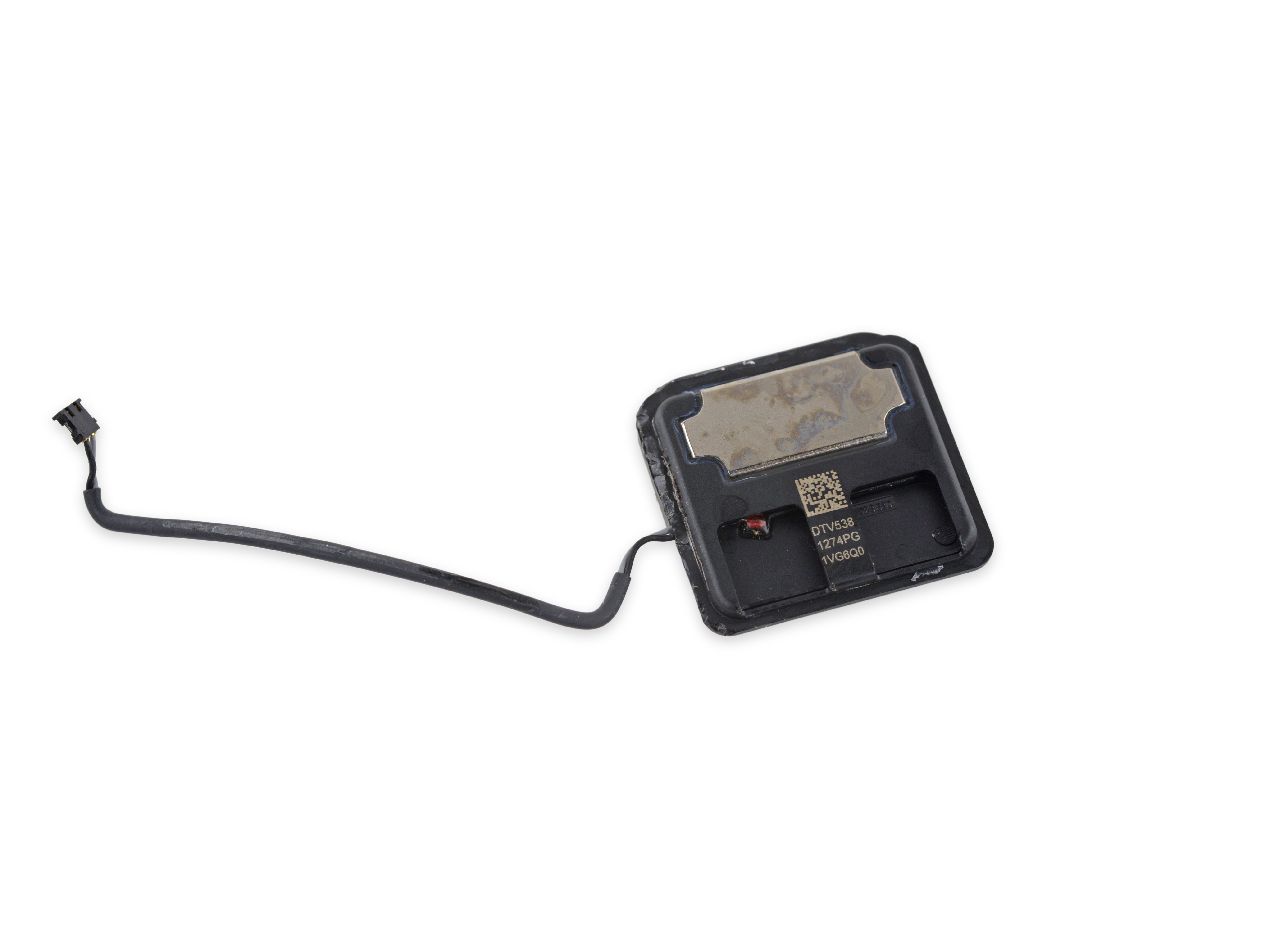

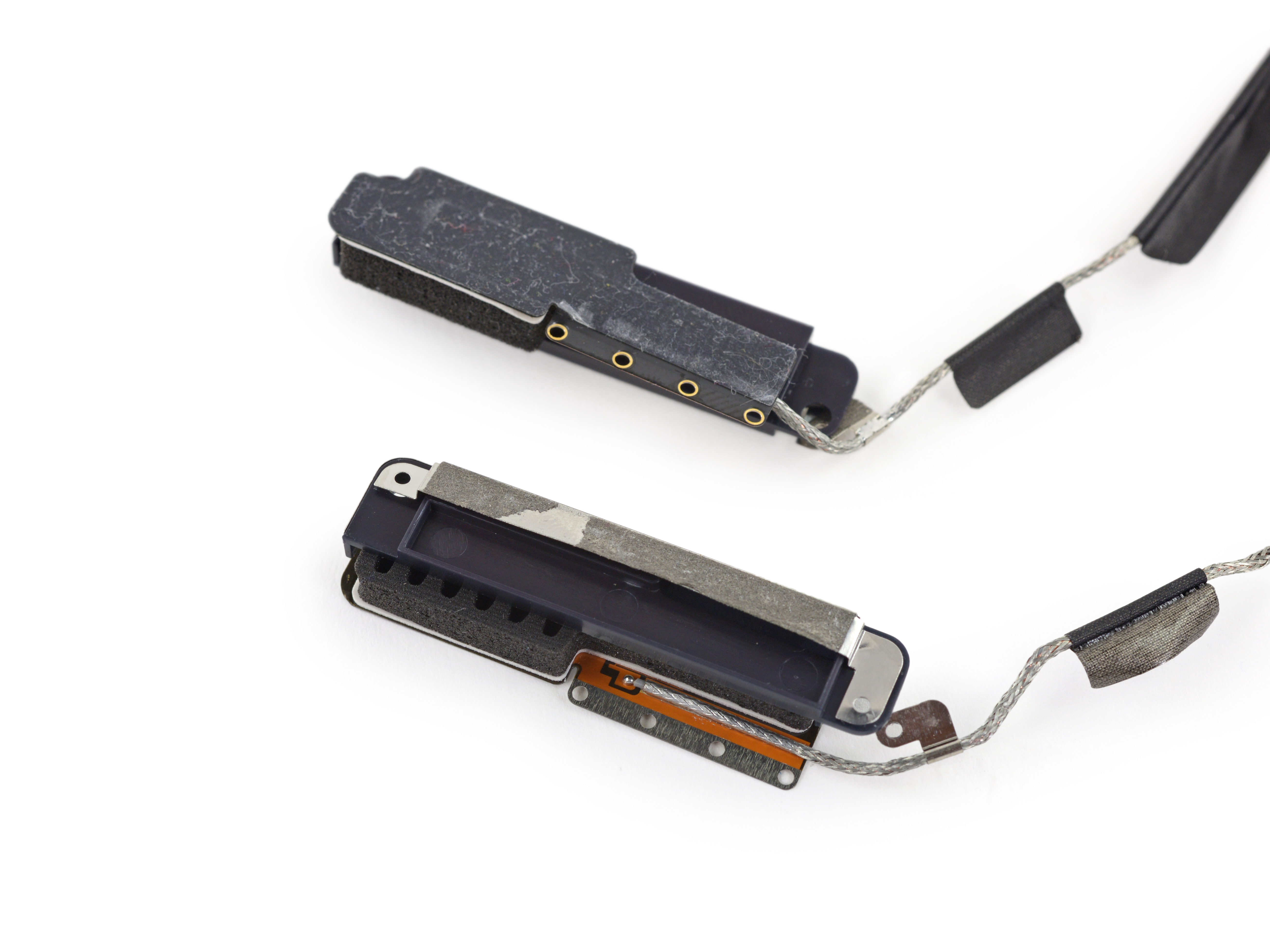

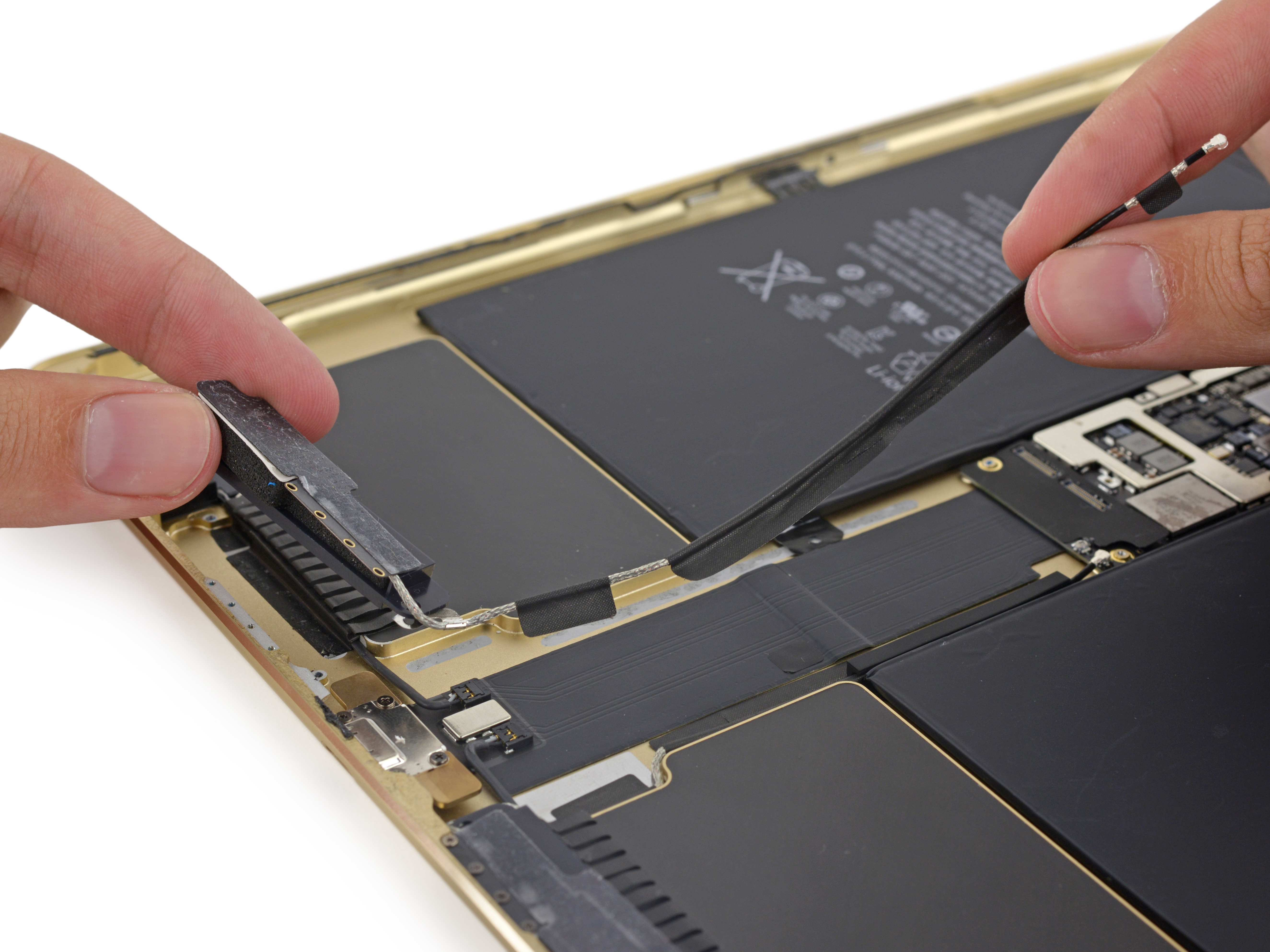

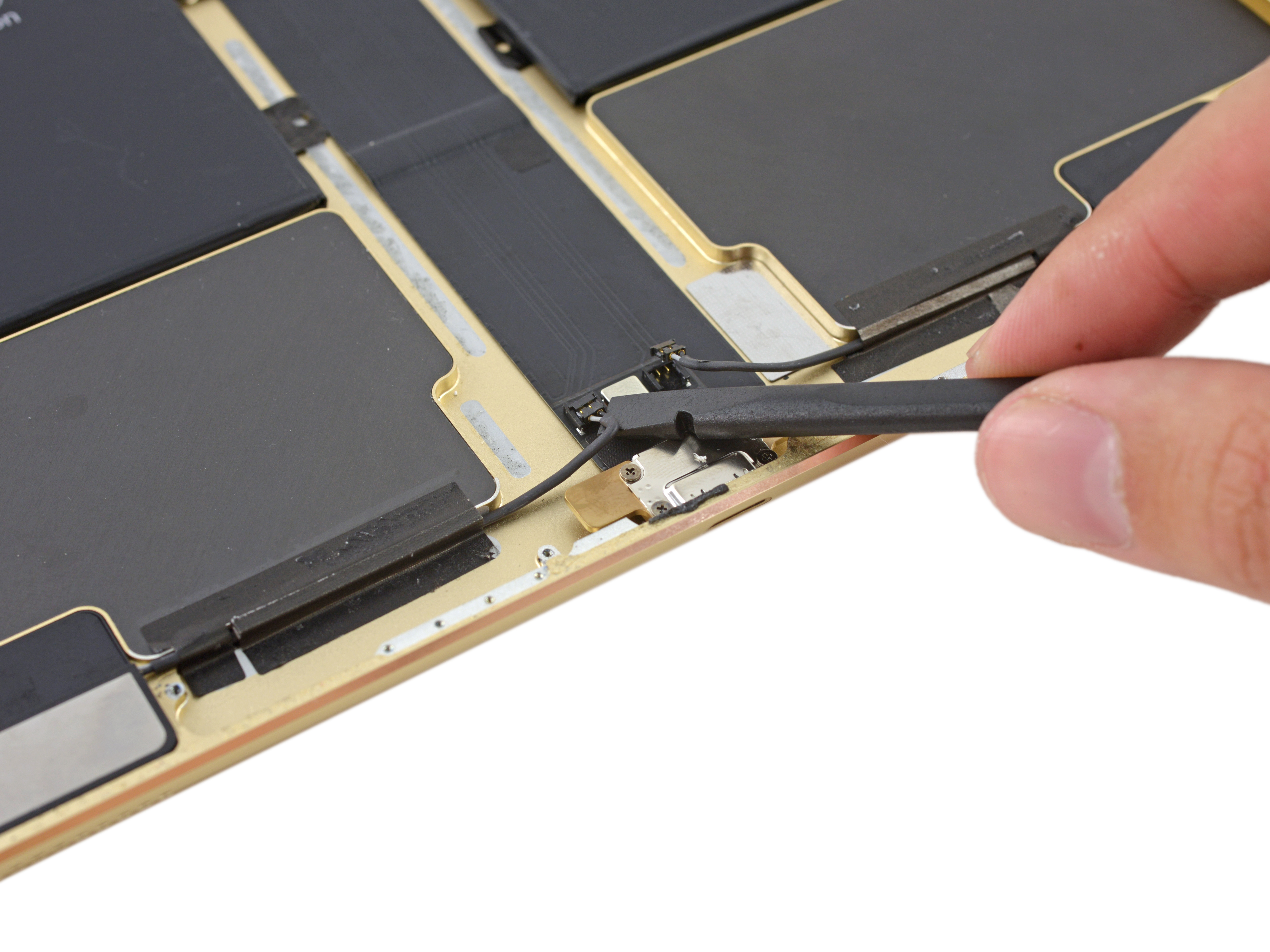

На нашем пути к плате, мы остановились, чтобы извлечь антенны:

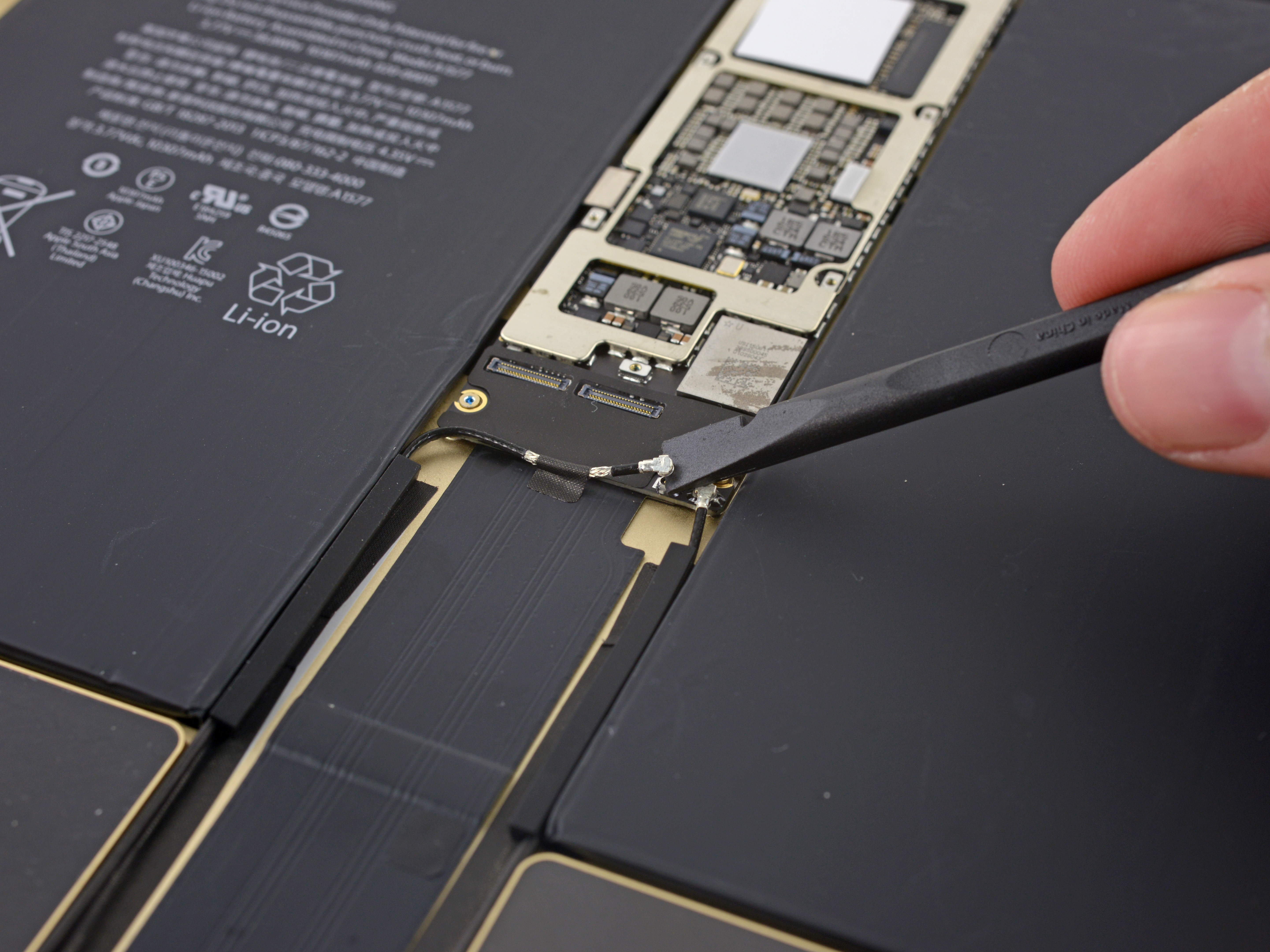

Так же, как и в iPad Air 2, здесь две антенны, которые используют MIMO-технологии, для обеспечения Wi-Fi 802.11ac скоростью до 866 Мбит/сек и LTE до 150 Мбит/сек. Осталось несколько вещей, которые остались между нами и платой. Ловким движением инструмента мы освобождаем оставшиеся разъемы от гибких кабелей динамиков и контакты Smart Connector.

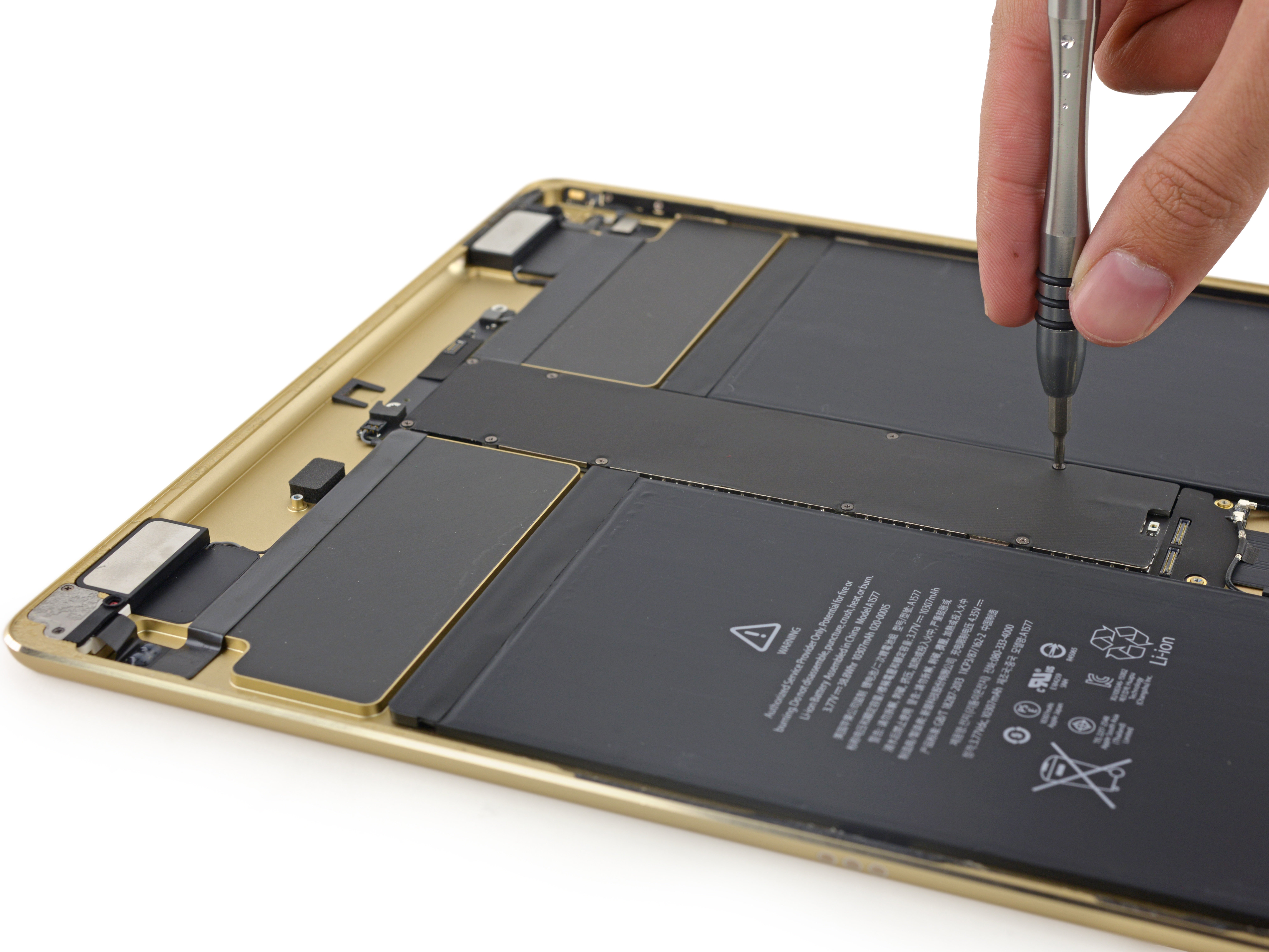

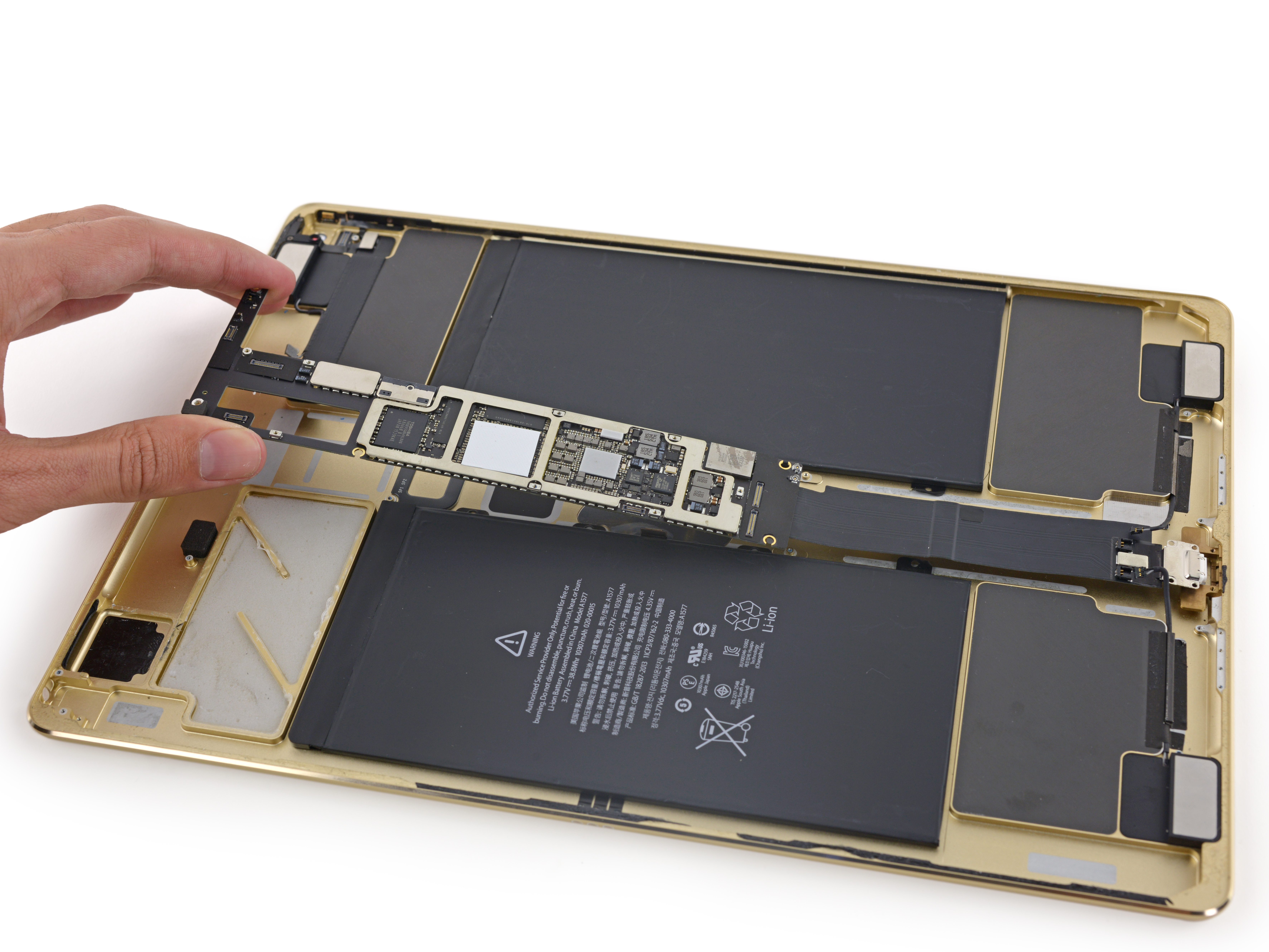

Наконец мы извлекли логическую плату и к сожалению она припаяна к разъему Lightning.

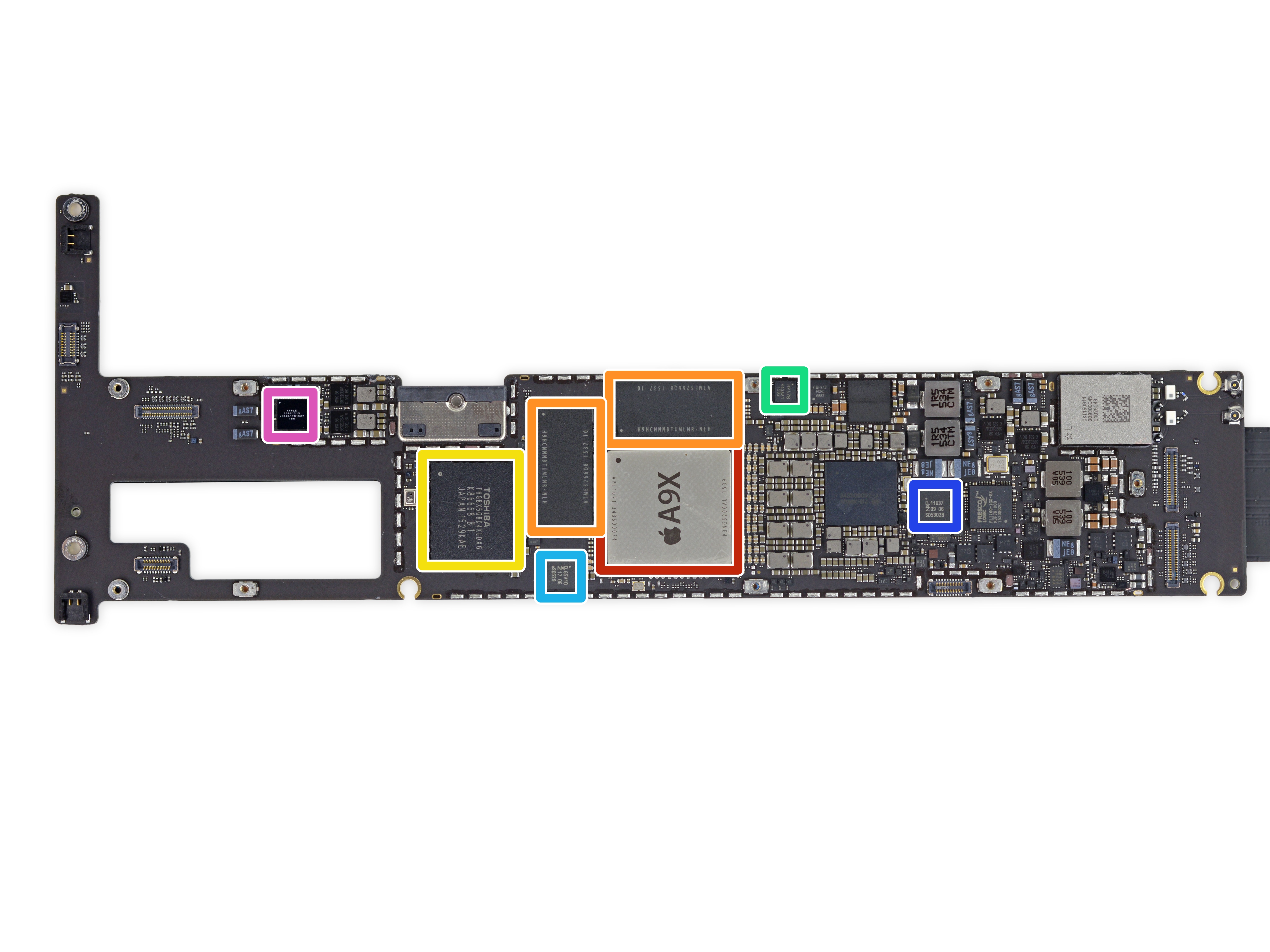

Наконец-то мы нашли мозги нашего пациента. Плата перед нами!
- Красный — 64-битный процессор — Apple APL1021 A9X.
- Оранжевый — SK Hynix H9HCNNNBTUMLNR-NLH на 16 Гб и 2 Гб ОЗУ (2 Гб × 2 = 4 Гб в сумме).
- Желтый — NAND-память — Toshiba THGBX5G8D4KLDXG.
- Зеленый — 6-осевой гироскоп и акселерометр в одном - InvenSense MP67B.
- Голубой — NFC-контроллер - NXP 65V10 (pdf-документ) (этот контроллер также найден в iPhone 6/6 Plus и в Nexus 5X/6P модель NXP 54802).
- Синий — микроконтроллер ARM Cortex-M0 — NXP Semiconductors LPC11U37 (pdf-документ).
- Розовый — аудио-кодек - Apple (Cirrus Logic) 338S1213.

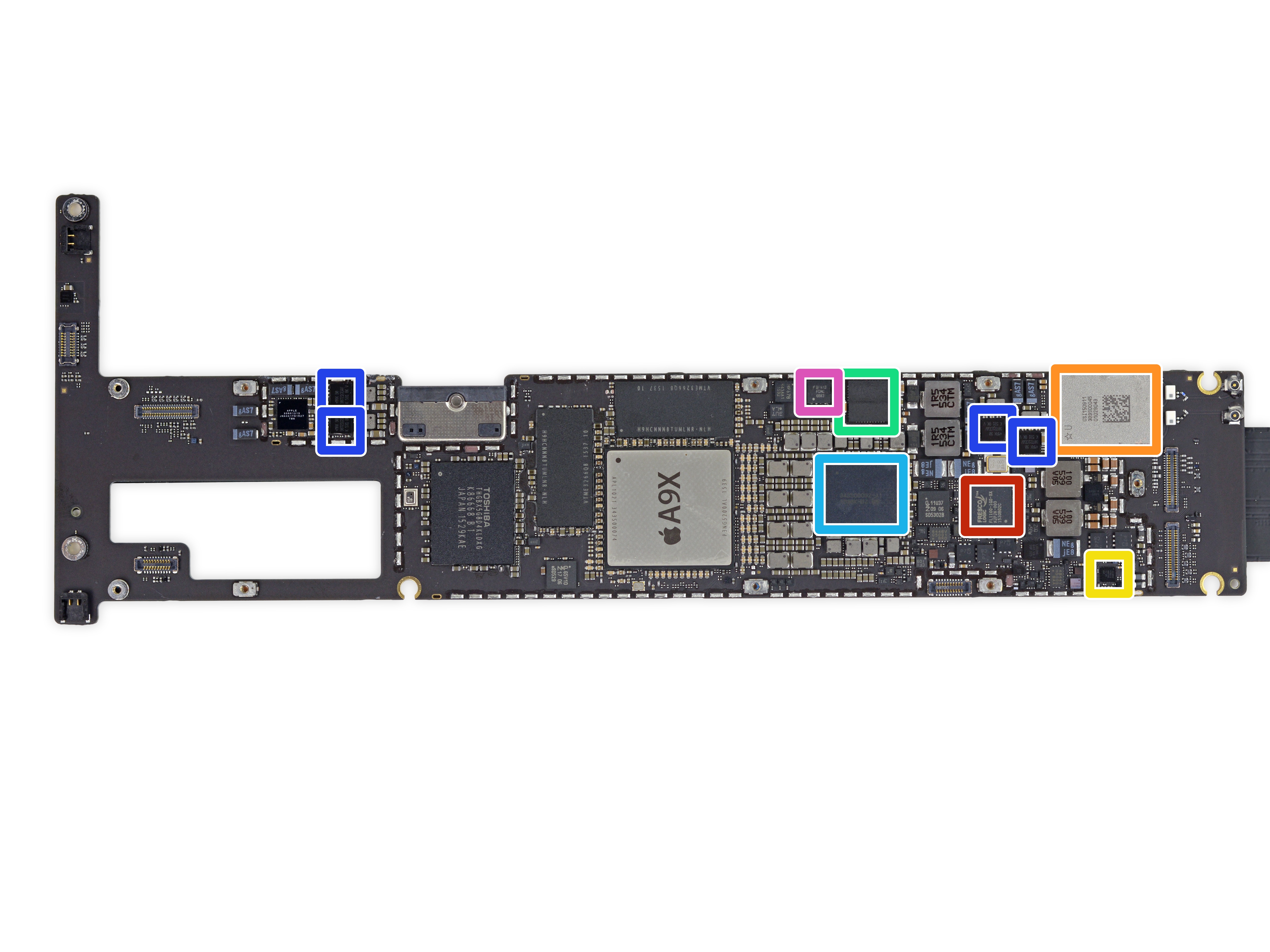

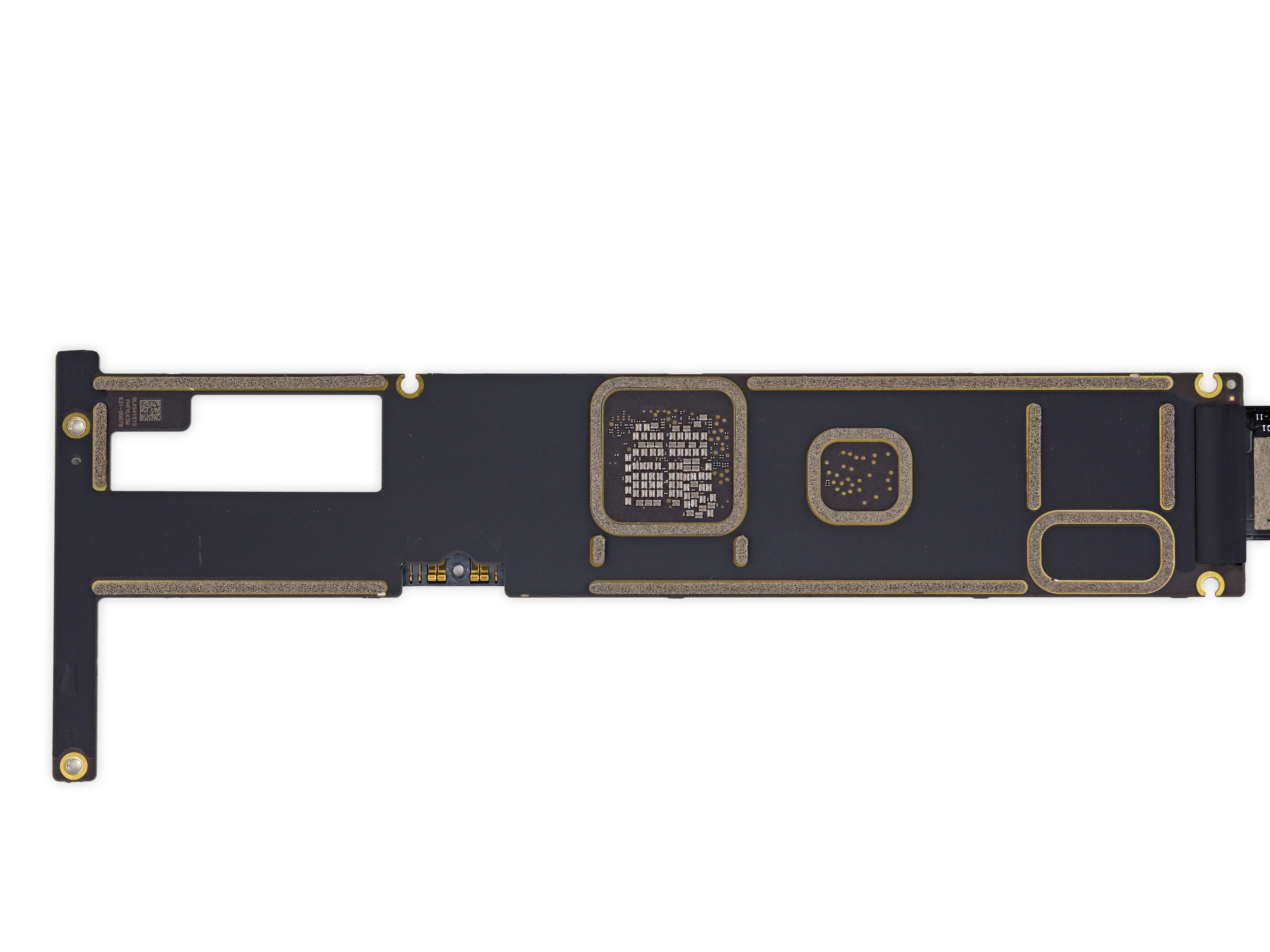

Еще больше фишек на материнской плате.
- Красный — 2-портовый хост-контроллер USB 3.0 - Fresco Logic FL1100SX.
- Оранжевый — Wi-Fi модуль — Universal Scientific Industrial 339S00045.
- Желтый — NXP 1610A3 (тоже самое есть в iPhone 6S/6S Plus, вероятно это итерация 1610A1 из iPad Mini 4).
- Зеленый — 343S00025-A1.
- Голубой — 343S00025-A1.
- Синий — Maxim Integrated MAX98721CEWV (вероятно, итерация MAX98721BEWV из iPad Air 2).
- Розовый — Fairchild Semiconductor FDMC 6683.

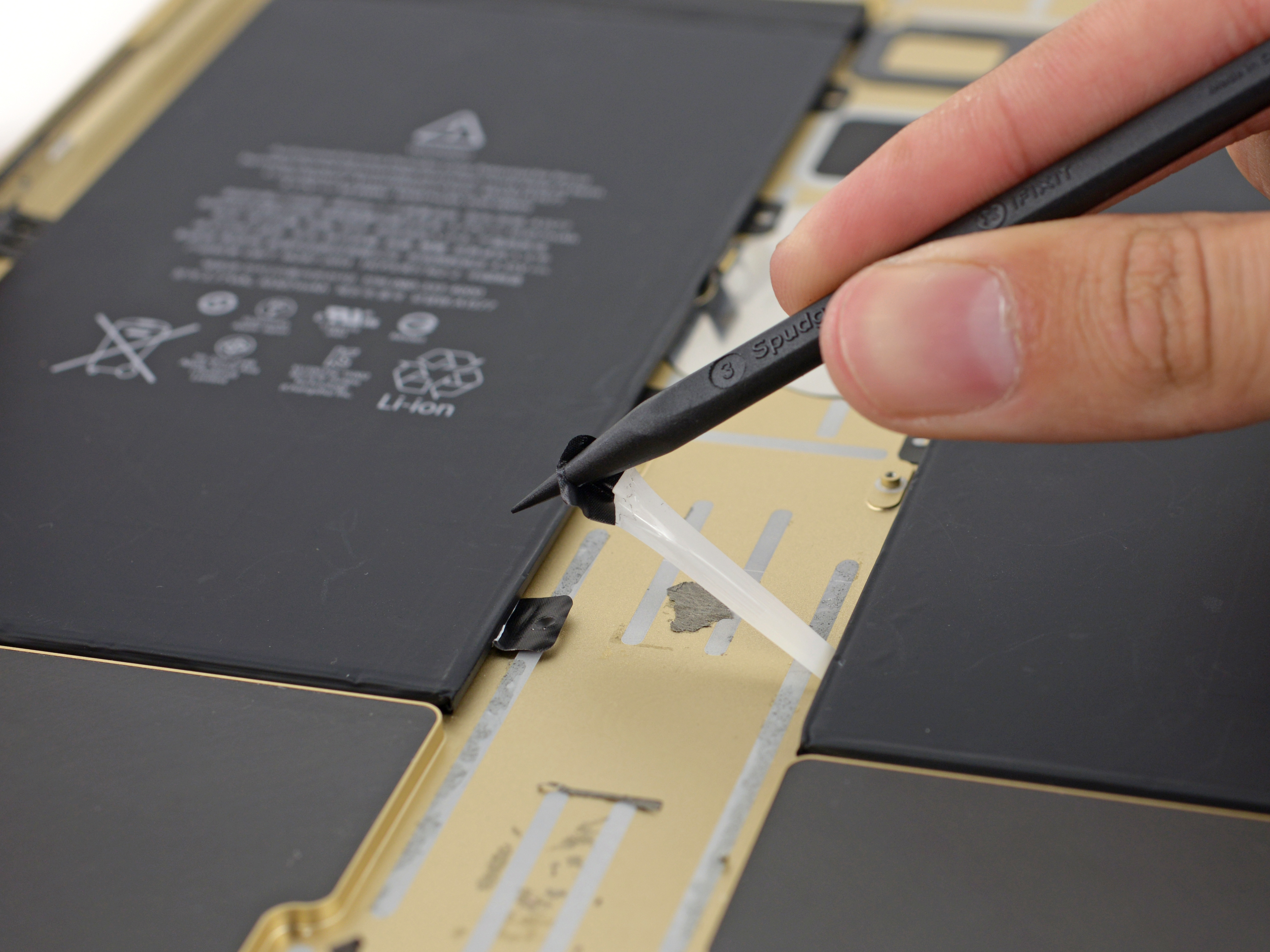

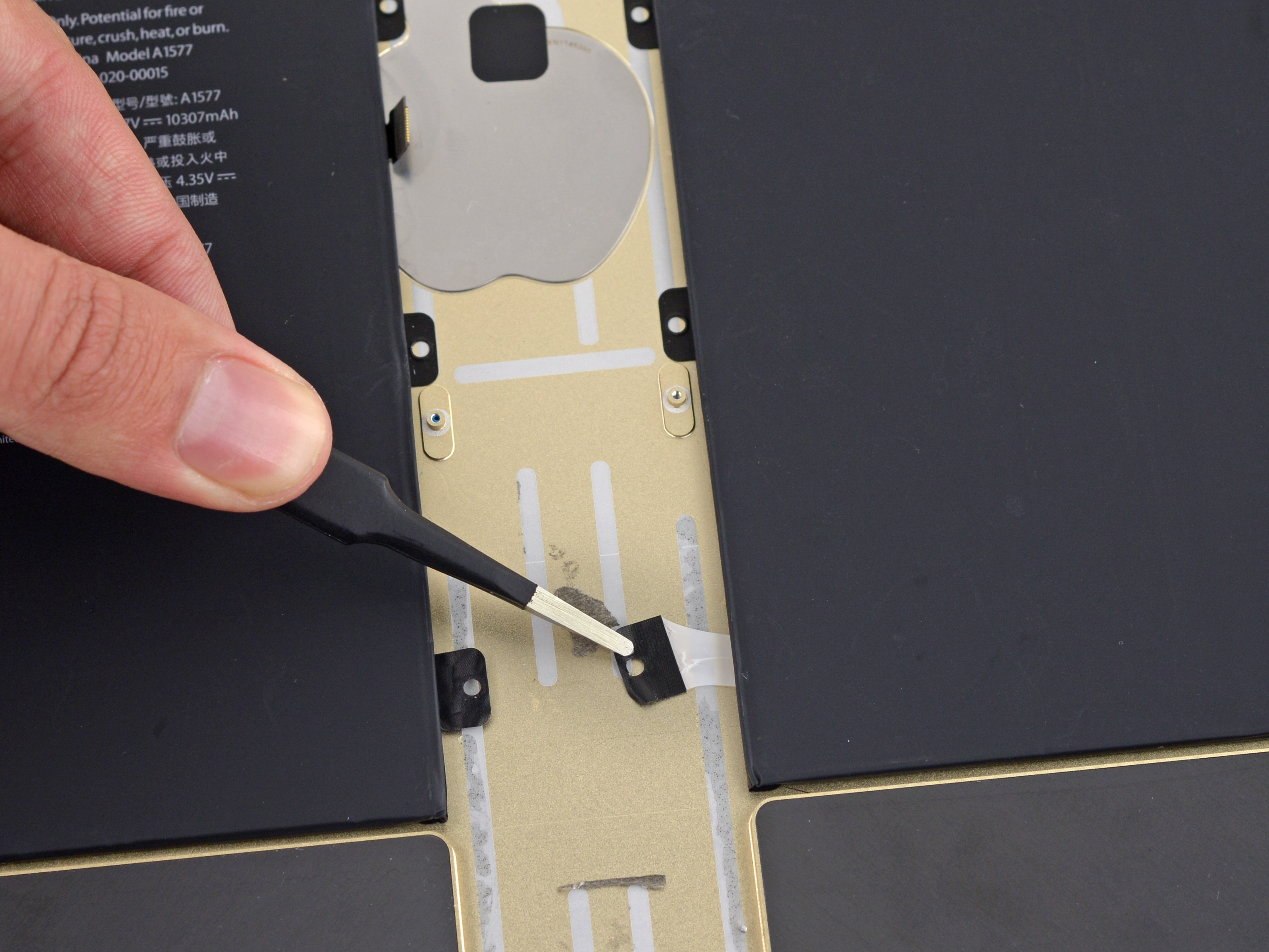

О, Великий Скотт! Наши глаза нас обманывают? Мы видим клевые вкладки, с помощью которых можно вытащить батарею. Только мы увидели это в iPhone 5S и уже это здесь.
Эти «вкладки» тянутся даже круче, чем подобное в iPhone. Нет необходимости беспокоиться о пинцетах, каких-то сцеплениях или коротких пальцах. Эти удобные вкладки с отверстием решают некоторые проблемы. Мы так весело вытаскивали эти тянущиеся вкладки, что решили сделать видео:
И в отличии от iPhone, на котором было только две-три вкладки, на iPad Pro их восемь.

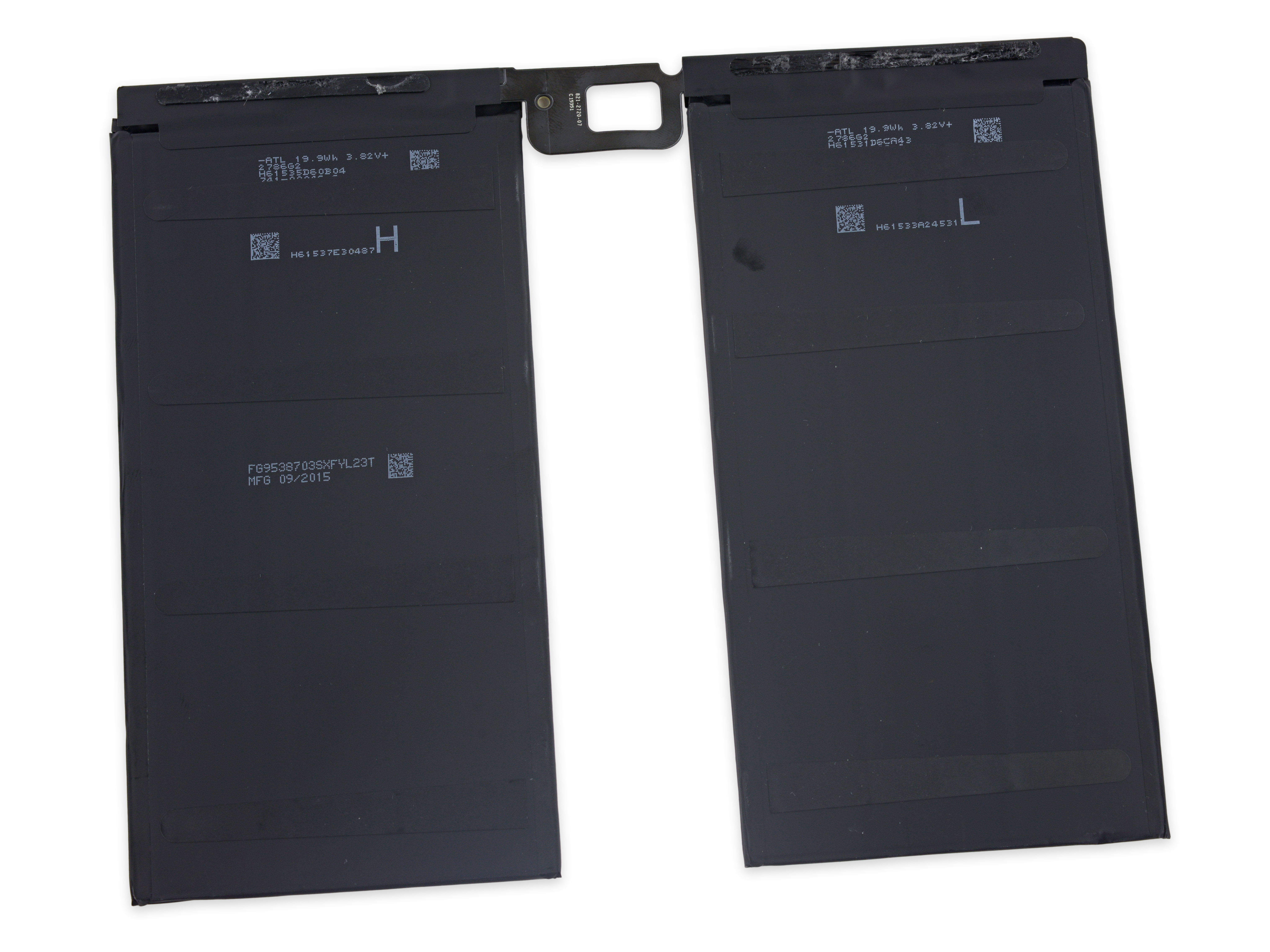

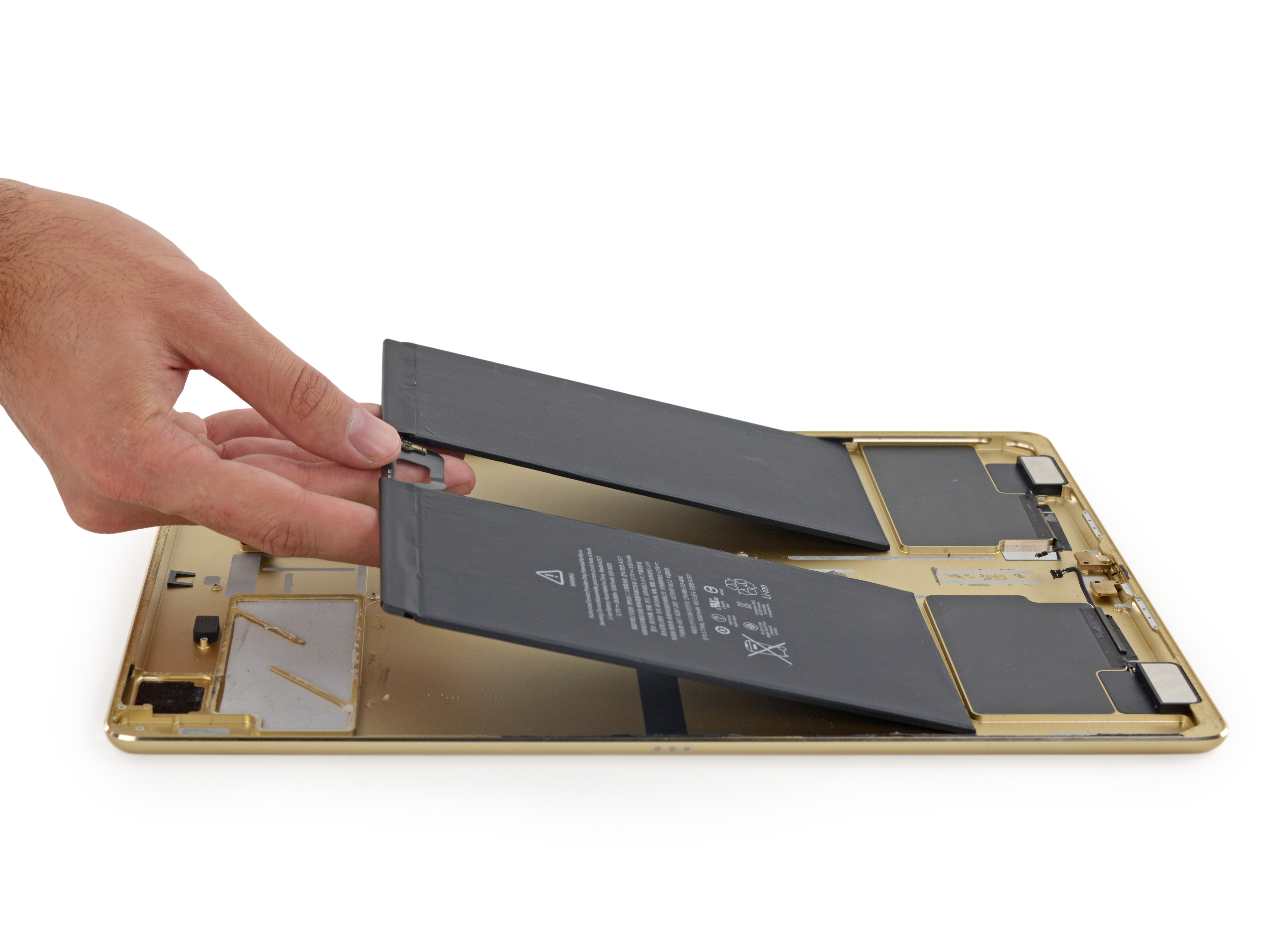

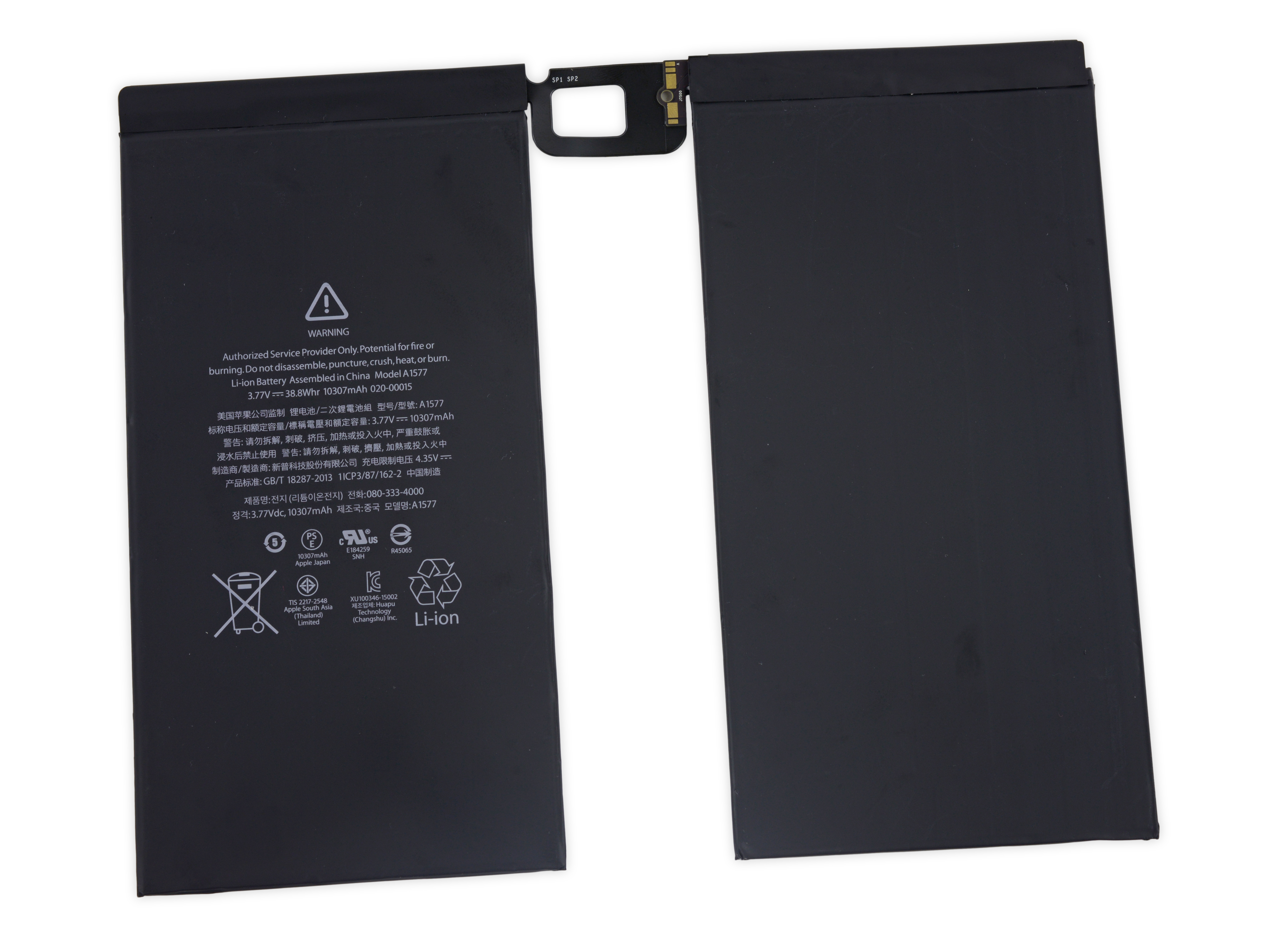

Благодаря этим вкладкам — батарея освобождена с легкостью. Батарея iPad Pro, 3,77 В на впечатляющие 10307 мА•ч:
Это удивительно, но 38,8 Вт•ч источник питания предлагает больше, чем 27,62 Вт•ч в 40-процентной батареи iPad Air 2. Но в то же время едва вытесняет 38,2 Вт•ч батарею Surface Pro 4.

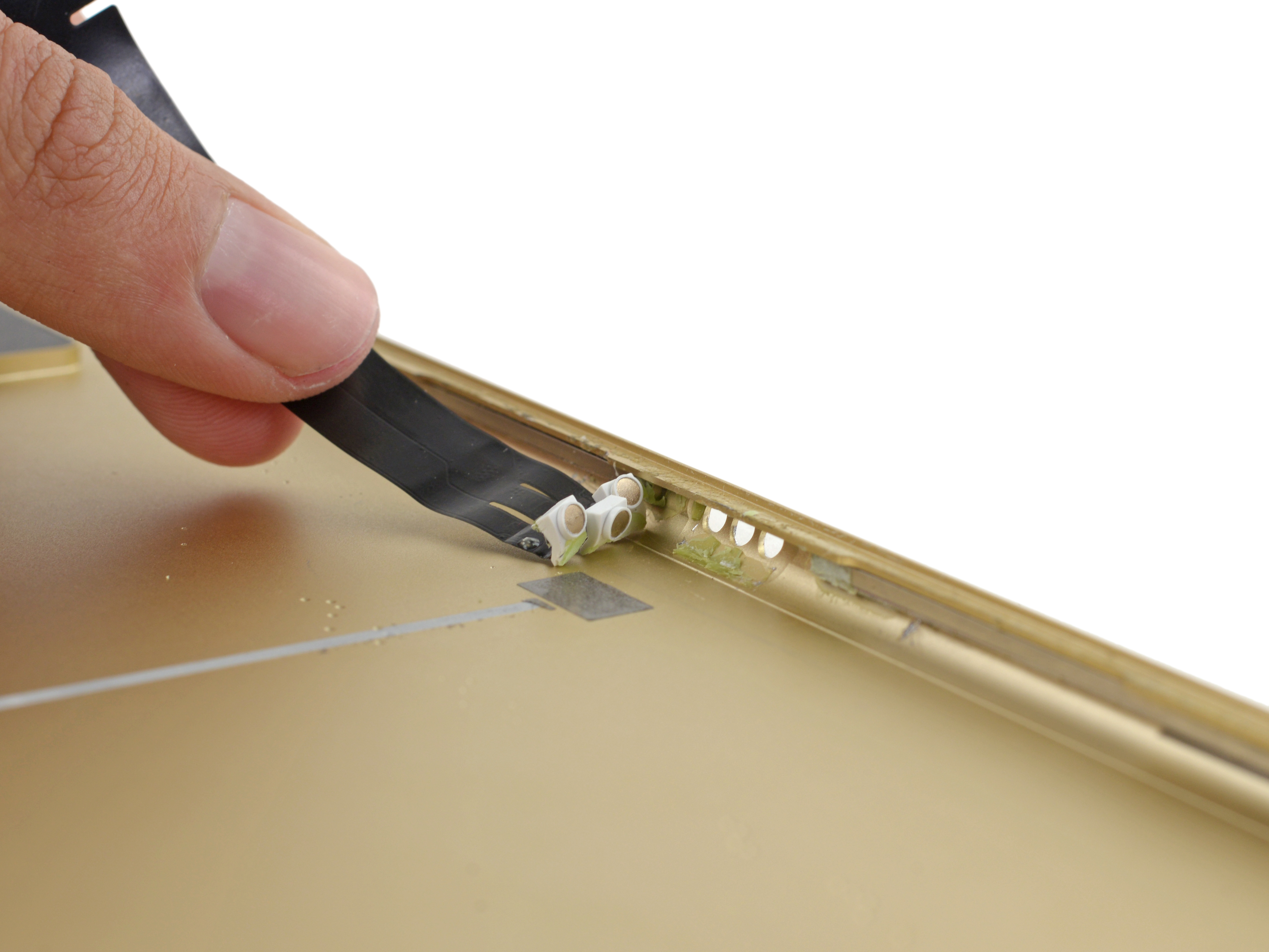

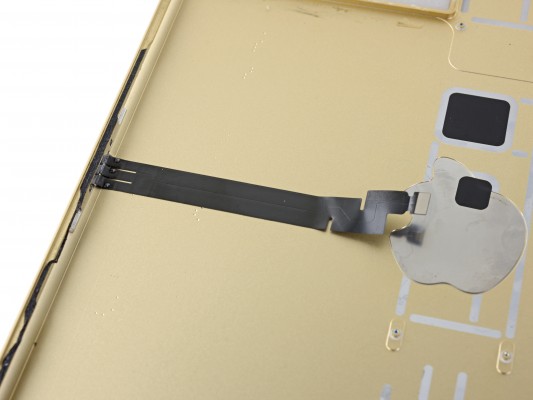

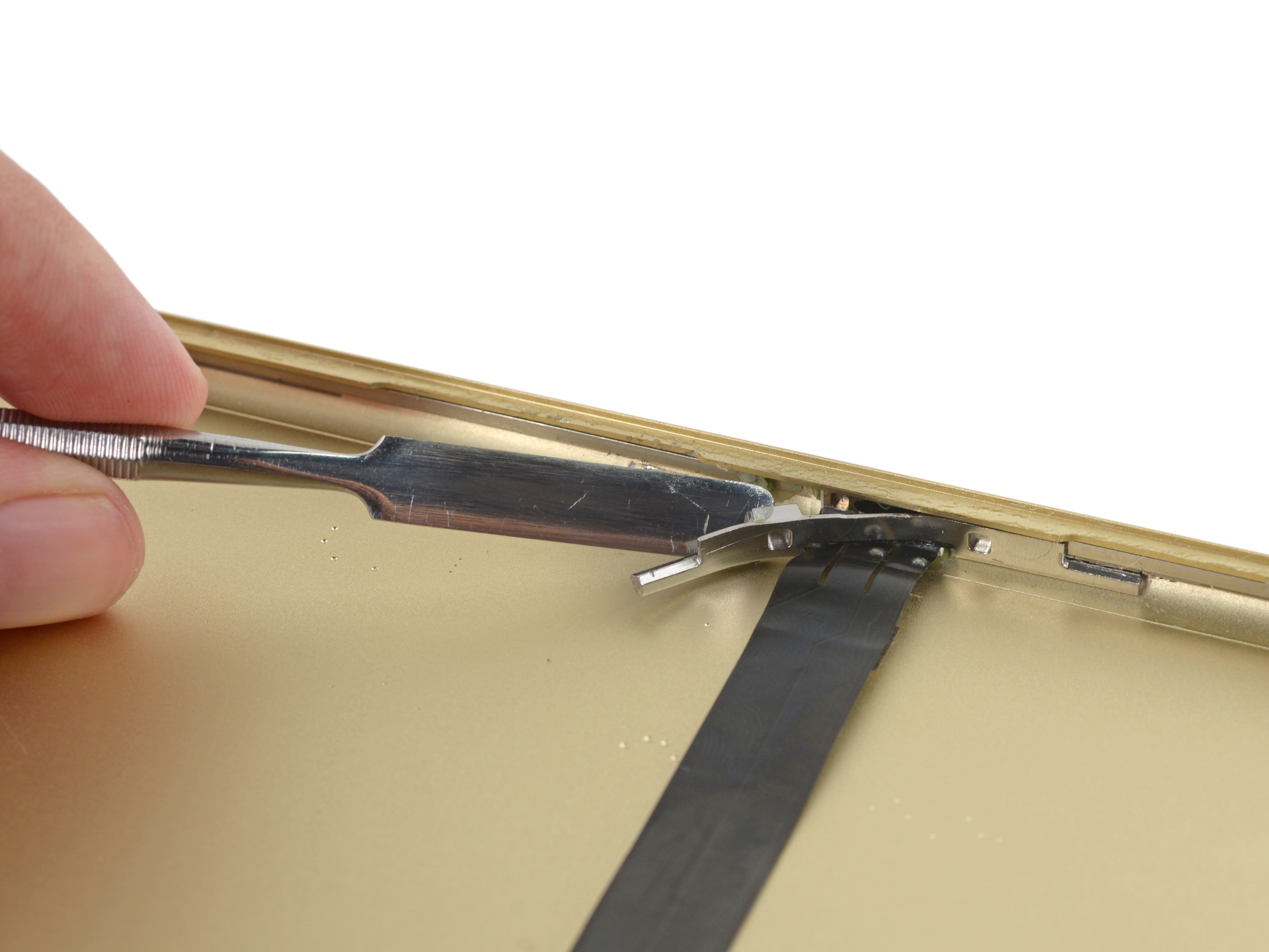

Последний компонент, который мы постараемся удалить на пути к полному демонтажу — смарт-разъем. «Постараемся» является уместным словом в данном случае.
Тут нет видимых винтов и даже после огромных усилий, порт по прежнему не сдвигается с места. После разгрома контактов, буквально молотком, нам удается освободить разъем и его кабель. Клей очень крепкий! Валовой! Результат:

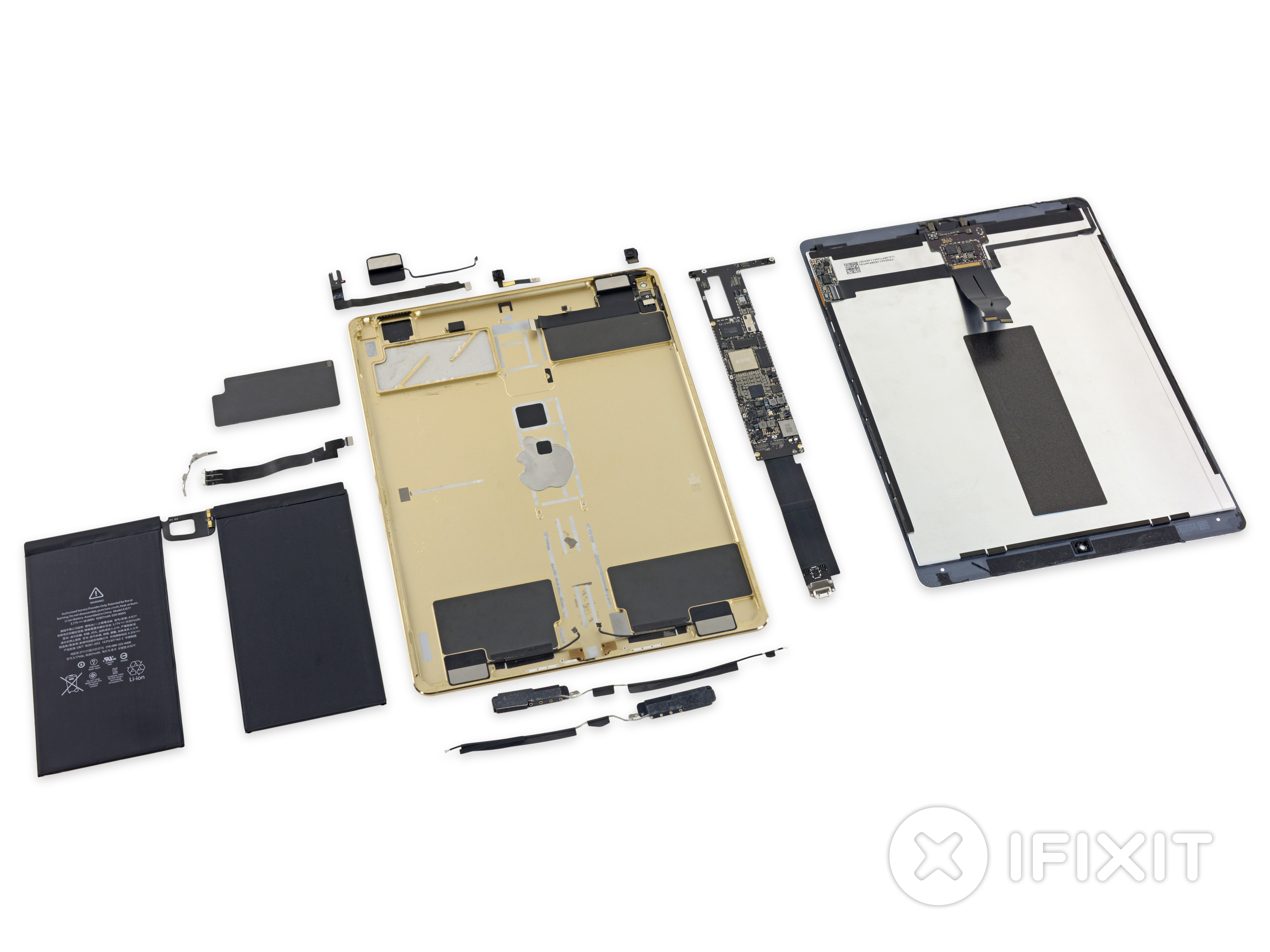

Очки ремонтопригодности iPad Pro: 3 из 10.
- Батарея не припаяна к материнской плате и может быть удалена с помощью тянущихся «закладок».
- Смарт-разъем практический невозможно заменить, но он не включает каких-либо движущихся частей, поэтому его состояние при использовании сомнительно.
- Дисплей и стекло слиты в одно целое. Это упрощает процедуру разбора (но недостаток в том, что невозможно заменить отдельно стекло/дисплей соответственно).
- Расплавление/нагревание передней панели увеличивает стоимость ремонта дисплея и появляется риск повреждения дисплея при разборке планшета.
- Всюду клей, который делает ремонт в разы сложнее.
Перевод статьи с сайта iFixit. Оригинал.
