Обзор СВО Cooler Master MasterLiquid Pro 120/240

СВО ещё никогда не были так доступны, да и сложность входа в новый мир снизилась. Установил, запустил и играй!
Прошли те времена, когда систему водяного охлаждения (СВО) могли себе позволить либо богатые Буратины, либо исключительно прошаренные техноманьяки. Утрирую, конечно, но сегодня установить СВО в компьютерный корпус сможет любая домохозяйка. При этом такие устройства отлично справляются с отводом тепла даже от самых мощных центральных процессоров и в то же время позволяют собрать красивый и необычный системный блок. Убеждаемся в этом на примере двух необслуживаемых моделей от компании Cooler Master.

Не стоит бояться слова «необслуживаемый». Этот эпитет великолепно описывает все конструктивные особенности таких СВО. Цепочка взаимодействия продукта с потребителем простая, как шпала: купил, установил, работает. Никакой возни с прокладкой шлангов, никаких телодвижений с заливкой хладагента, никакого обслуживания.

При этом, повторюсь, такие устройства отлично подходят для охлаждения фактически любого центрального процессора. В то же время необслуживаемую СВО покупают в том числе из-за эстетических соображений, хотя бывают случаи, когда в компьютерный корпус не поместится ничего другого, кроме «водянки». Если в вашем кейсе есть боковое окно, то использование в сборке СВО заметно преобразит ее.

И все же главная задача любой компьютерной системы охлаждения — это качественный отвод тепла от чипа. Посмотрим, насколько качественно справляются со своей работой Cooler Master MasterLiquid Pro 120 и MasterLiquid Pro 240.

Технические характеристики


Технические характеристики Cooler Master MasterLiquid Pro 120
  • Номер модели — MLY-D12X-A20MB-R1.
  • Поддерживаемые сокеты AMD — AM3+/AM3/AM2+/AM2/FM2+/FM2/FM1.
  • Поддерживаемые сокеты Intel — LGA2066/2011-v3/2011/1151/1150/1155/1156/1366/775.
  • Размеры — 145×118,5×38 мм.
  • Вентилятор — 2×120 мм, 650−2500 об/мин, 66,7 CFM.
  • Цена — 7 000 руб.

Технические характеристики Cooler Master MasterLiquid Pro 240
  • Номер модели — MLY-D24M-A20MB-R1.
  • Поддерживаемые сокеты AMD — AM3+/AM3/AM2+/AM2/FM2+/FM2/FM1.
  • Поддерживаемые сокеты Intel — LGA2066/2011-v3/2011/1151/1150/1155/1156/1366/775.
  • Размеры — 275×118,5×27 мм.
  • Вентилятор — 2×120 мм, 650−2500 об/мин, 66,7 CFM.
  • Цена — 7 900 руб.

Cooler Master MasterLiquid Pro 120

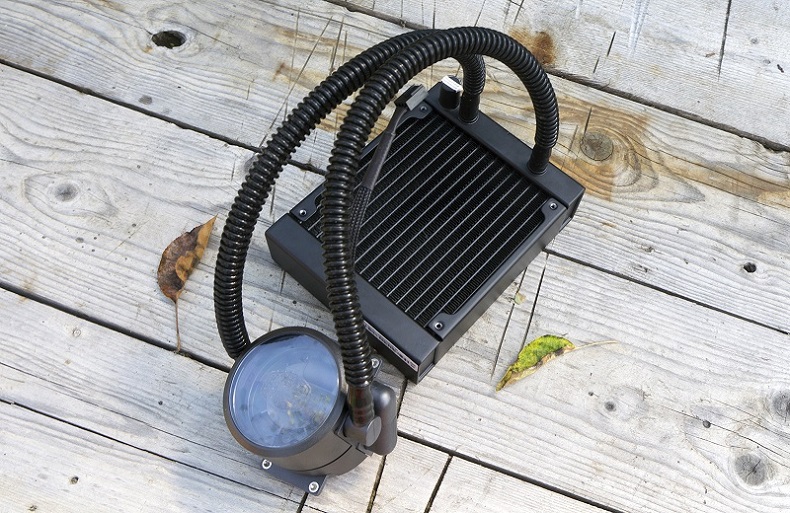

MasterLiquid Pro 120 — это односекционная СВО с предустановленным 120-мм вентилятором.
Обзор СВО Cooler Master MasterLiquid Pro 120/240

Односекционную систему смело можно считать наиболее универсальной, так как такую «водянку» сможет «приютить» абсолютное большинство корпусов Tower-типа. Чаще всего радиатор этих СВО закрепляют на задней стенке — так, чтобы нагретый воздух покидал пределы компьютерного «жилища». Однако подобный вариант не является единственно верным. В этом вопросе многое зависит от корпуса, и перед покупкой MasterLiquid Pro 120 или же любой другой системы жидкостного охлаждения подобного плана вы должны сразу же разобраться с этим моментом.

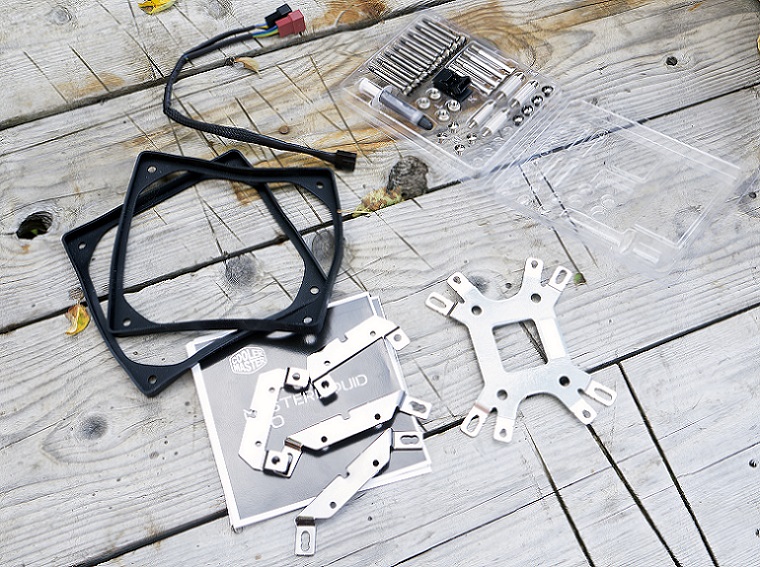

Комплект поставки у MasterLiquid Pro 120 — традиционный. По разным пакетикам разложены крепеж для платформ AMD и Intel, немного полезной и не очень макулатуры, вентиляторы, термопаста и переходник, позволяющий подключить два вентилятора к одному разъему на материнской плате. Обратите внимание, что в перечне характеристик не значится сокет AM4 для процессоров AMD Ryzen. Да, MasterLiquid Pro 120 и MasterLiquid Pro 240 по умолчанию не имеют соответствующего крепежа, но его всегда можно приобрести отдельно.
Обзор СВО Cooler Master MasterLiquid Pro 120/240

Не буду подробно описывать процесс установки водоблока в процессорное гнездо. Во-первых, он достаточно прост, и сборка MasterLiquid Pro 120 займет у вас от силы 3-4 минуты. Во-вторых, все шаги по инсталляции СВО подробно описаны в инструкции. В-третьих, на официальном сайте продукта выложено подробное видео этого процесса. Скажу лишь, что в любом случае придется поработать отверткой. Но давайте внимательнее изучим конструкцию устройства.
Обзор СВО Cooler Master MasterLiquid Pro 120/240

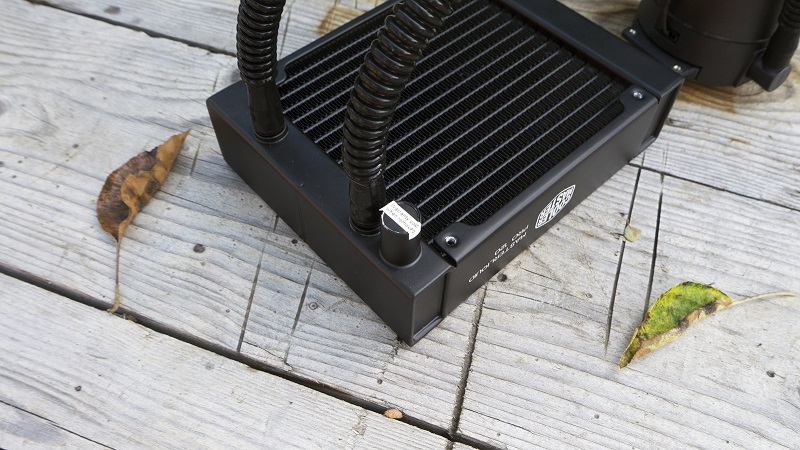

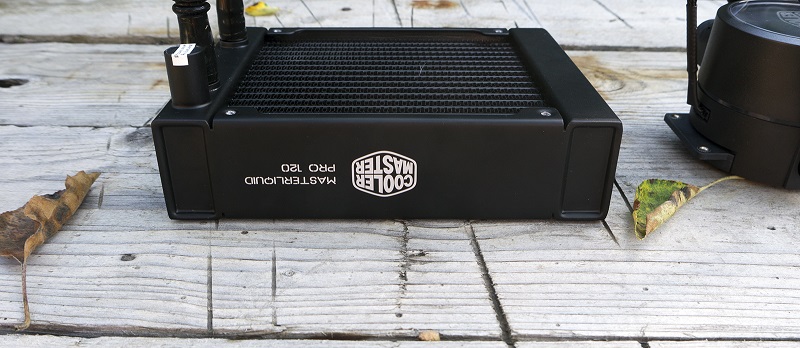

Радиатор у MasterLiquid Pro 120 большой. Инженеры Cooler Master решили использовать угловатые формы, но, честно, мне такая конструкция нравится. Согласно техническим характеристикам, толщина радиатора составляет 38 мм, однако на фотографии ниже хорошо видно, что рабочая площадь у MasterLiquid Pro 120 несколько уже — примерно на 4 мм с каждой стороны. И это, несомненно, повлияет на эффективность охлаждения. С другой стороны, «узкие» водянки не будут конфликтовать с другим железом, установленным в корпусе. Рабочая площадь радиатора сделана из алюминия.

К качеству сборки MasterLiquid Pro 120 претензий нет. Детали отлично сопряжены, всё хорошо прокрашено, любопытно отметить, что на радиаторе предусмотрен клапан для слива/долива хладагента.
Обзор СВО Cooler Master MasterLiquid Pro 120/240

С водоблоком и помпой радиатор соединен при помощи двух пластиковых гофрированных шлангов длиной 35 см. Длины хватит, чтобы разместить радиатор и на задней стенке, и сверху и даже спереди корпуса, но только при использовании не самой большой модели формата Midi-Tower. Шланги — гибкие, но устанавливать систему старайтесь без серьезных перегибов.
Обзор СВО Cooler Master MasterLiquid Pro 120/240

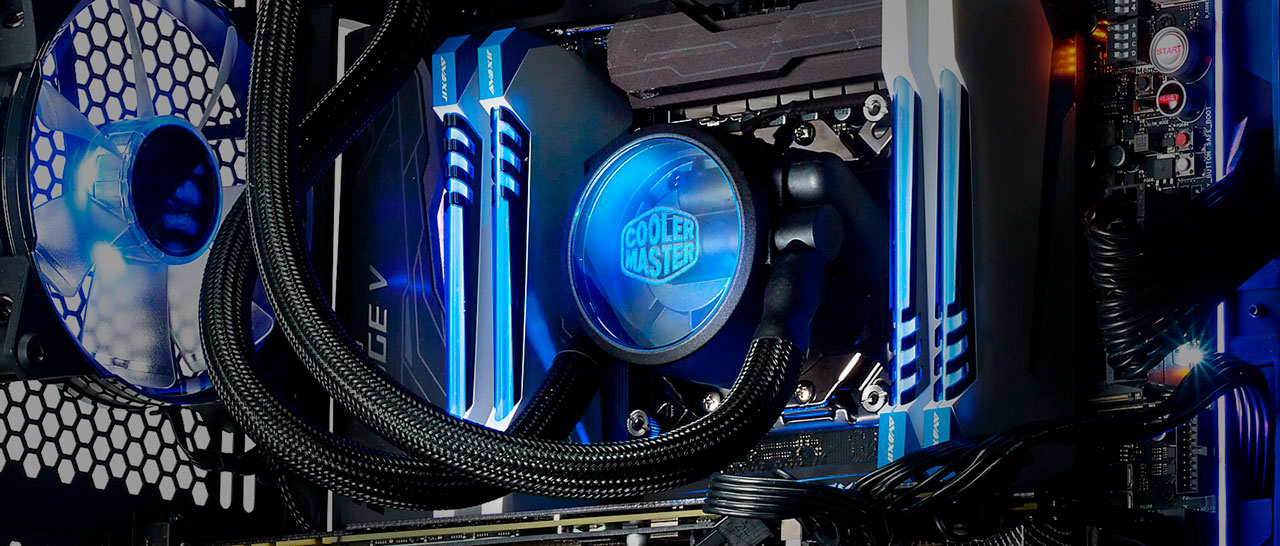

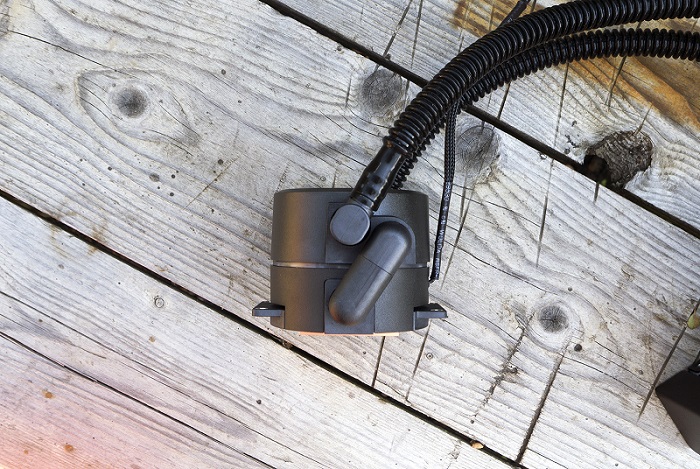

Водоблок, совмещенный с помпой, и в MasterLiquid Pro 120, и в MasterLiquid Pro 240 получился довольно-таки высоким — 60 мм. Он может не поместиться в некоторых компактных корпусах. Прозрачная вставка с логотипом сделана для украшения СВО. Во время работы она подсвечивается мягким синим цветом.

В основе радиатора лежит медный блок с большим количеством тонких ребер. Производитель заявляет, что по сравнению с прошлым поколением СВО площадь соприкосновения с жидкостью увеличилась на 657%, а эффективность работы водоблока — на 40%.
Обзор СВО Cooler Master MasterLiquid Pro 120/240

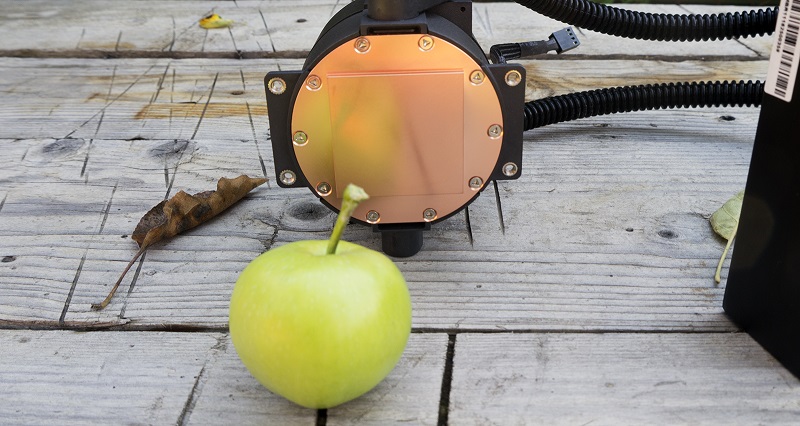

Подошва водоблока имеет ровную поверхность, однако полировка выполнена неидеально — зеркального эффекта не наблюдается.
Обзор СВО Cooler Master MasterLiquid Pro 120/240

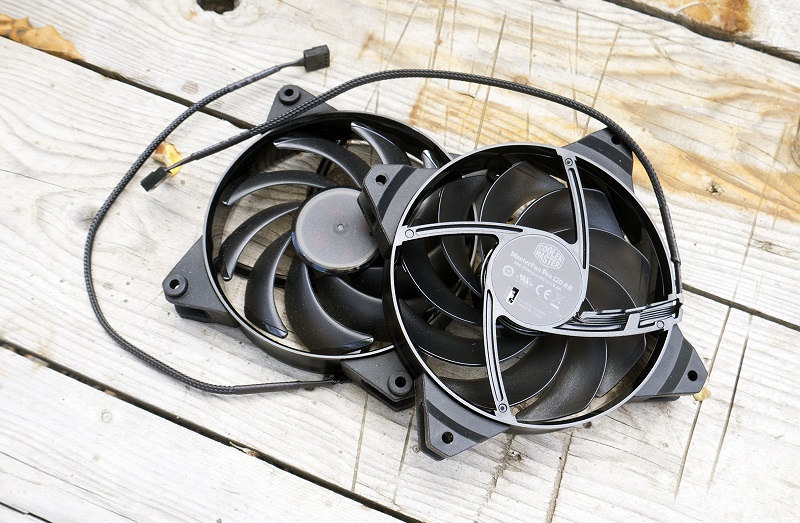

Обе «Прошки» комплектуются двумя вентиляторами MasterFan Pro 120 AB. Это 9-лопастные крыльчатки со встроенным ШИМ. Согласно характеристикам, их частота вращения меняется в диапазоне от 650 об/мин до 2000 об/мин с погрешностью 10%, но по факту максимальная частота достигает 2500 об/мин. Примечательно, что вентиляторы оснащены аналоговым переключателем оборотов: режим S — 1200 об/мин, режим Q — 2000 об/мин, режим P — 2500 об/мин. В характеристиках заявлено, что средняя наработка до отказа у вертушек составляет ни много ни мало 490 тысяч часов. Это очень приличный показатель. Ресурс помпы — 175 тысяч часов до неремонтопригодного отказа.

Все вращающиеся элементы СВО подключаются к материнской плате при помощи 4-пиновых коннекторов. Все провода помещены в матерчатую оплетку.

Cooler Master MasterLiquid Pro 240

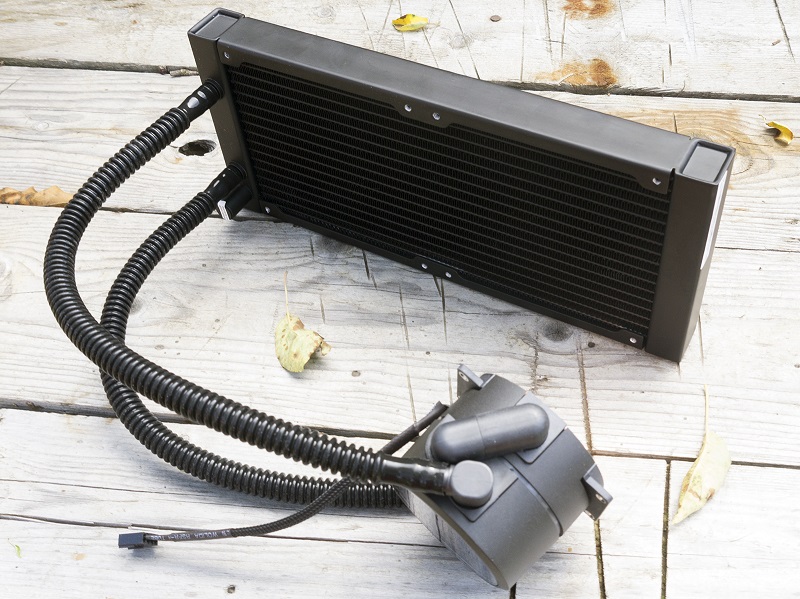

MasterLiquid Pro 120 и MasterLiquid Pro 240 очень похожи: комплектация — та же, вентиляторы — те же, помпа, водоблок, шланги — одинаковые. Основное отличие между этими «водянками» заключается в используемых радиаторах, у MasterLiquid Pro 240 он — двухсекционный.

Обзор СВО Cooler Master MasterLiquid Pro 120/240

При этом толщина радиатора MasterLiquid Pro 240 заметно меньше MasterLiquid Pro 120: 27 мм против 38 мм. Сделано так специально. Смотрите, в 99% случаев радиатор MasterLiquid Pro 240 будет закреплен к верхней стенке. Вместе с вентиляторами толщина конструкции составляет 52 мм, и есть вероятность, что при большей толщине СВО элементарно не поместится и упрется в элементы материнской платы.

Тестирование

Тестирование устройств Cooler Master проводилось на открытом тестовом стенде. Температура в помещении была достаточно высокой — 27 градусов Цельсия. Перед «водянками» была поставлена цель: охладить разогнанный до 4,5 ГГц (напряжение Vcore 1,25 В) 4-ядерный центральный процессор Core i7-7700K. Нагружалась система программой LinX 0.7.0 — пожалуй, самым ресурсоемким приложением на сегодняшний день. Следовательно, при исполнении других программ и, например, в играх температура чипа будут ниже.

Как я уже сказал, частота вращения вентиляторов меняется в диапазоне от 650 об/мин до 2500 об/мин. Работу «водянок» не слышно где-то до 1000 об/мин, дальше появляется отчетливо уловимый гул. В режиме S, когда вентиляторы вращаются с частотой ~1200 об/мин, измерительный прибор с расстояния 30 см зафиксировал 39,6 дБ — терпимый результат, а на практике, в корпусе, шум от «карлсонов» СВО будет менее заметен. В режиме Q, когда вентиляторы вращаются с частотой ~2000 об/мин, шумомер зафиксировал 51,9 дБ с того же расстояния. А вот это уже серьезный результат. Находиться рядом с такой системой вам вряд ли захочется и никакой корпус с шумоизоляцией не сможет полностью «смягчить» издаваемое СВО акустическое давление. Наконец, в режиме P, когда «вентили» молотят на полную катушку, измерительный прибор зафиксировал 52,3 дБ.

Помпу слышно только при включении ПК. Далее насос работает бесшумно.
Обзор СВО Cooler Master MasterLiquid Pro 120/240

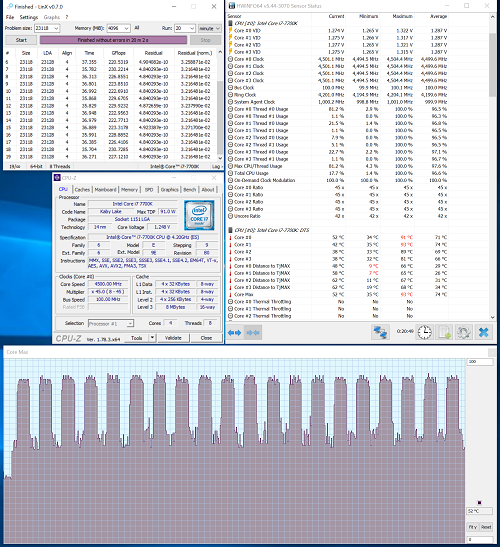

Результаты тестирования Cooler Master MasterLiquid Pro 120 (режим P)

С уровнем шума разобрались, как с охлаждением? Очевидно, что двухсекционная «водянка» должна проявить себя лучше. Так и вышло. Тестирование эффективности охлаждения проводилось в режимах S, Q и P. MasterLiquid Pro 120 справилась с охлаждением разогнанного Core i7-7700K во всех трех случаях. Максимальная температура самого горячего ядра составила 95, 94 и 93 градуса Цельсия, соответственно. С учетом того, что максимальной рабочей температурой Core i7-7700K является 100 градусов Цельсия, запаса прочности у MasterLiquid Pro 120 не много.
Обзор СВО Cooler Master MasterLiquid Pro 120/240

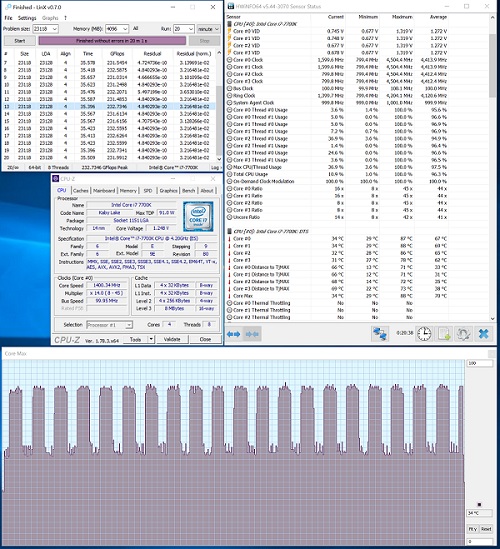

Результаты тестирования Cooler Master MasterLiquid Pro 240 (режим P)

У MasterLiquid Pro 240 результаты лучше: 90, 89 и 88 градусов Цельсия в режимах S, Q и P, соответственно. Это достаточно распространенный случай, когда заметное увеличение частоты вращения вентиляторов приводит к незначительному улучшению эффективности охлаждения. Поэтому нет смысла мучить свои уши, а просто ставить «вентили» в режим S и жить спокойно. Есть небольшой запас, который позволит разогнать Core i7-7700K до 4,6-4,7 ГГц, но не более.

Выводы

MasterLiquid Pro 120 и MasterLiquid Pro 240 справляются со своей задачей — обе не допускают перегрева топового разогнанного процессора, при этом отметим высокое качество сборки устройств. Тестирование показало, что особого смысла выкручивать обороты вентиляторов на максимум нет, увеличение уровня шума не стоит выигрыша в 1−2 градуса Цельсия.

Данные модели от Cooler Master не ставят рекордов, но они станут хорошей отправной точкой для знакомства с миром систем жидкостного охлаждения.
