После изучения характеристик роутеров «первой тройки» брендов складывается впечатление, что современный маршрутизатор должен быть мозгом умного дома. Он и голосовую команду поймет, и файлы закачает, и сетевое хранилище организует, и с ИИ подружится. Цена соответствующая, пара-тройка десятков тысяч рублей.
Но не всем нужна такая умная штука, достаточно простой старой-доброй коробочки с тремя-пятью LAN портами и шустрой точкой доступа Wi-Fi за разумные деньги. Как раз для таких Huawei выпустила модель AX3 Pro.
Технические характеристики
- Модель: WS7200.
- Разъемы: 1 Гбит Ethernet WAN, 3× 1 Гбит LAN, питание.
- Питание: 12 В, 1 А.
- Поддерживаемые стандарты Wi-Fi: 802.11a/b/g/n/ac/ax, до 4804 Мбит/сек, 20/40/80/160 МГц.
- Антенны: 4 шт, внешние.
- Поддержка MIMO: 2 × 2 MU-MIMO.
- Процессор: четырехядерный, Gigahome 1,4 ГГц.
- Оперативная память: 256 Мбайт.
- Постоянная память: 128 Мбайт.
- Подключение к сети Интернет: Ethernet 1 Гбит.
- Поддержка шифрования: WPA, WPA2 PSK, WPA3 PSK.
- Поддерживаемые технологии: TrustZone, WPA3, DMZ, PAP / CHAP, DMZ, PPPoE, DMZ, NFC.
- Поддержка VPN: L2TP, PPTP.
- Габариты: 225 × 159 × 40 мм.
- Вес: 0,4 кг.
Цена устройства на момент публикации составляет 9 000 рублей.
Упаковка, комплектация, внешний вид

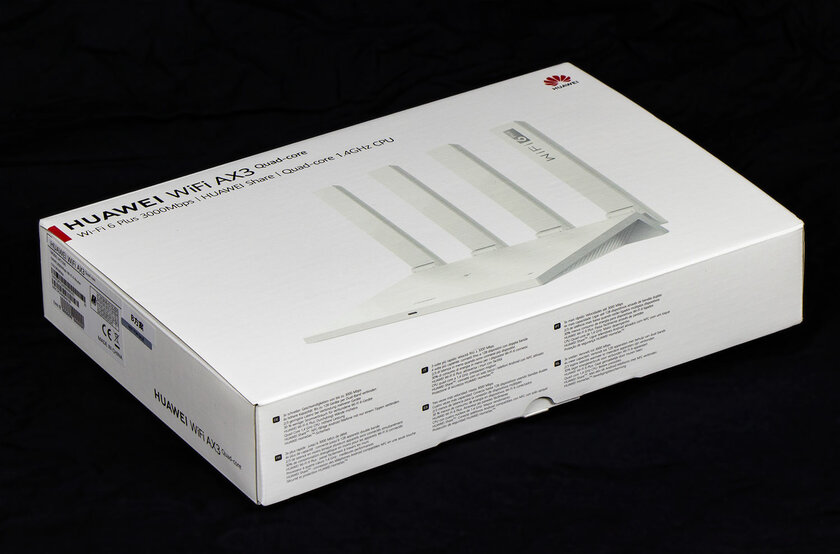

Роутер поставляется в картонной коробке небольших размеров.

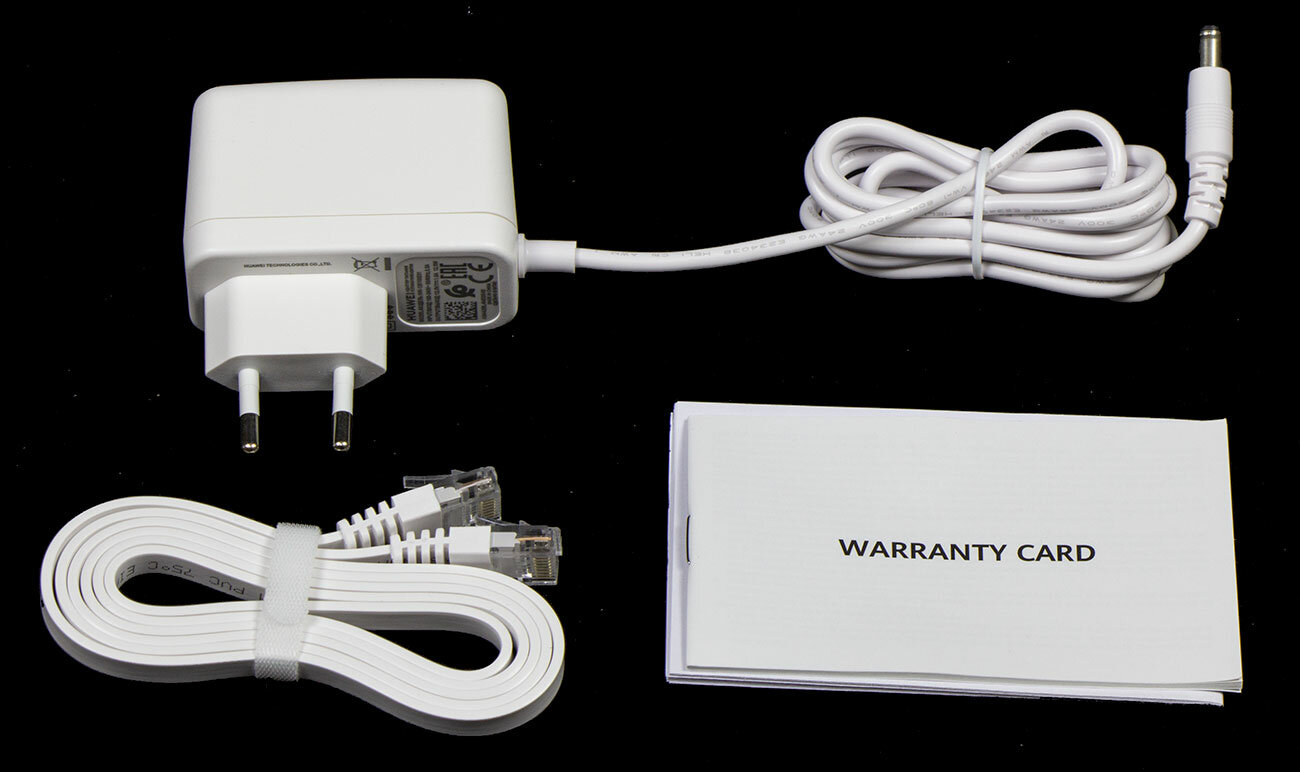

В комплекте самое необходимое: адаптер питания, Ethernet-кабель, бумажная инструкция, гарантийный талон. Кабель удобный, плоский, в мягкой изоляции.

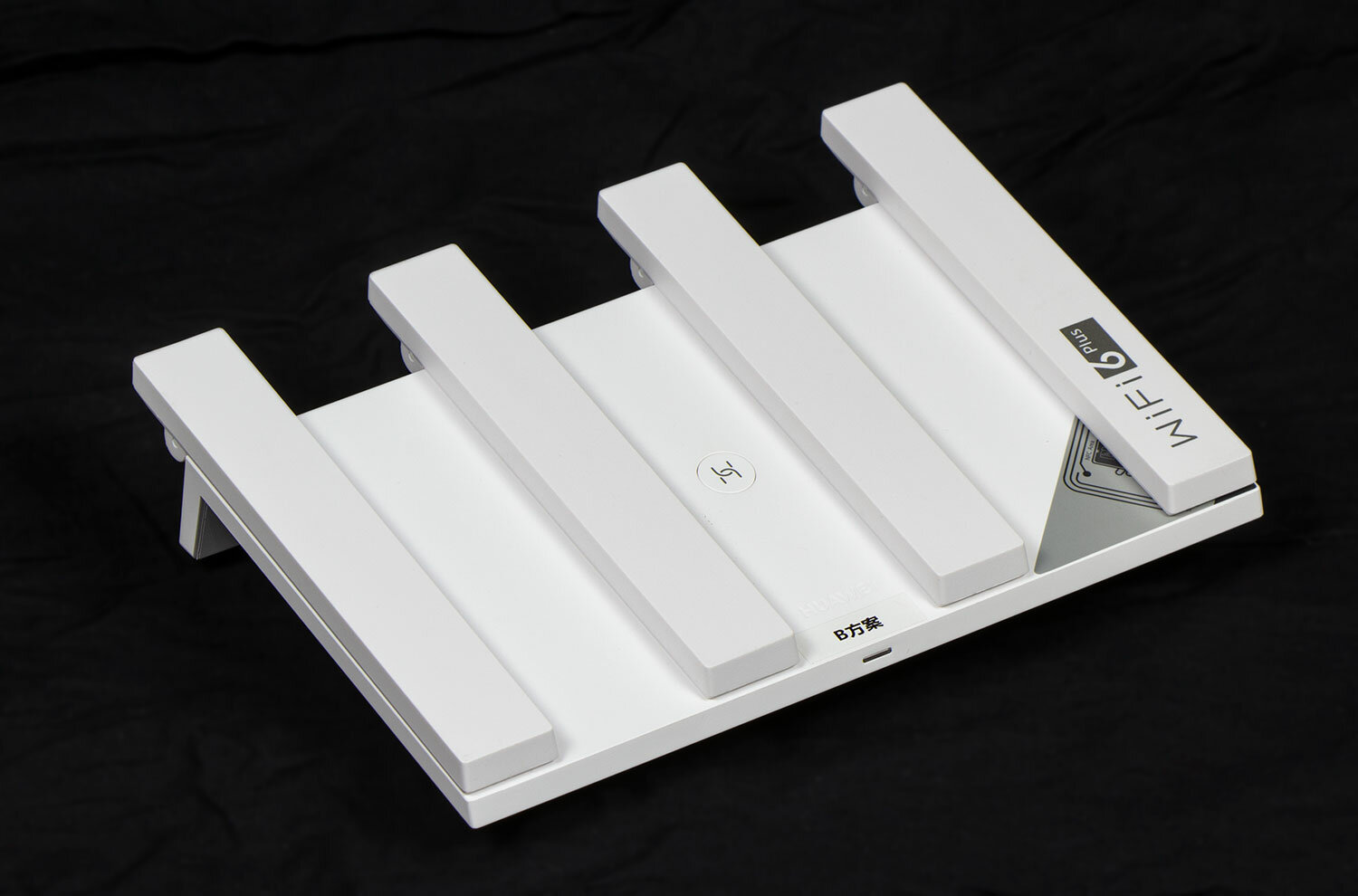

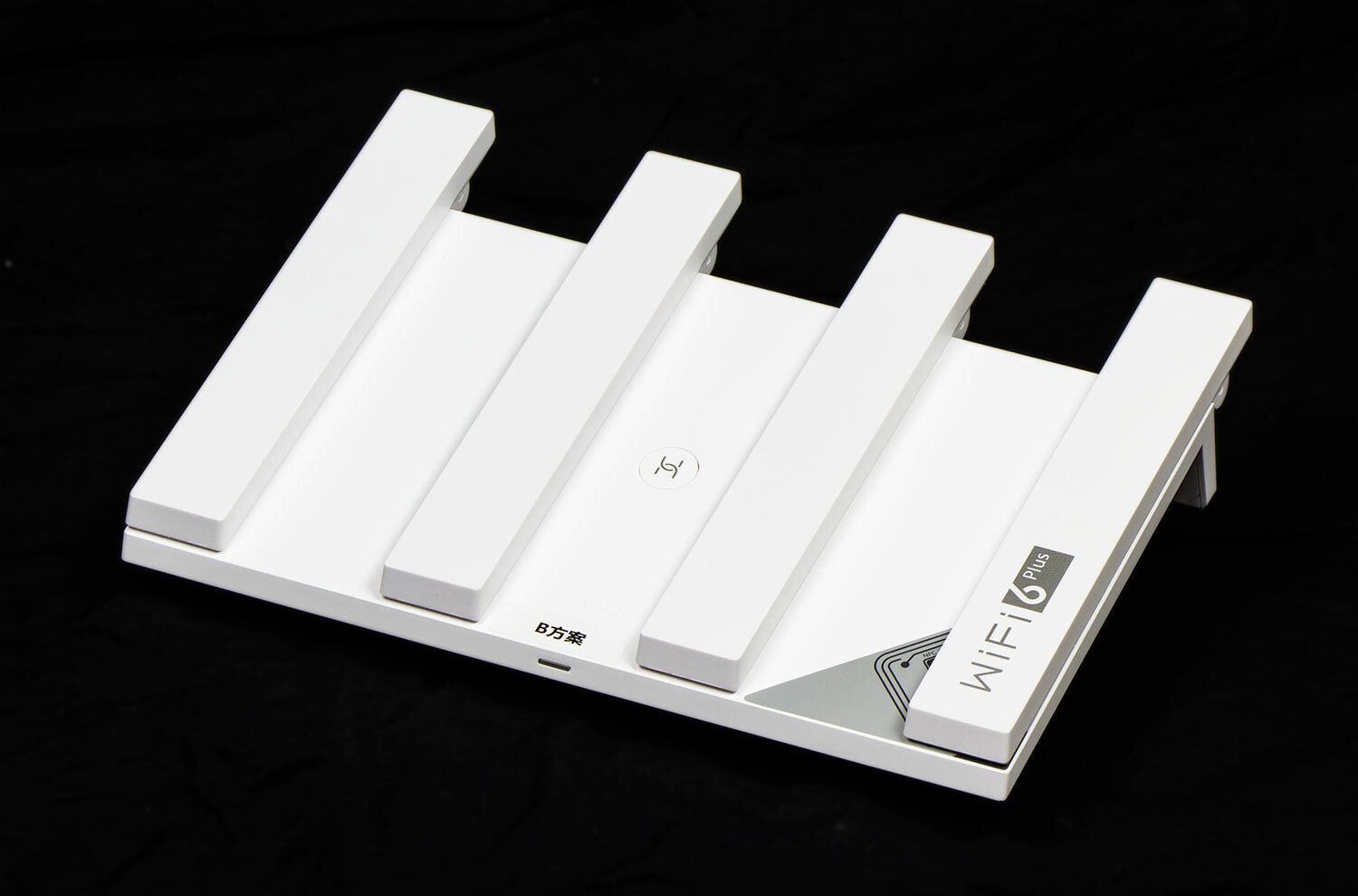

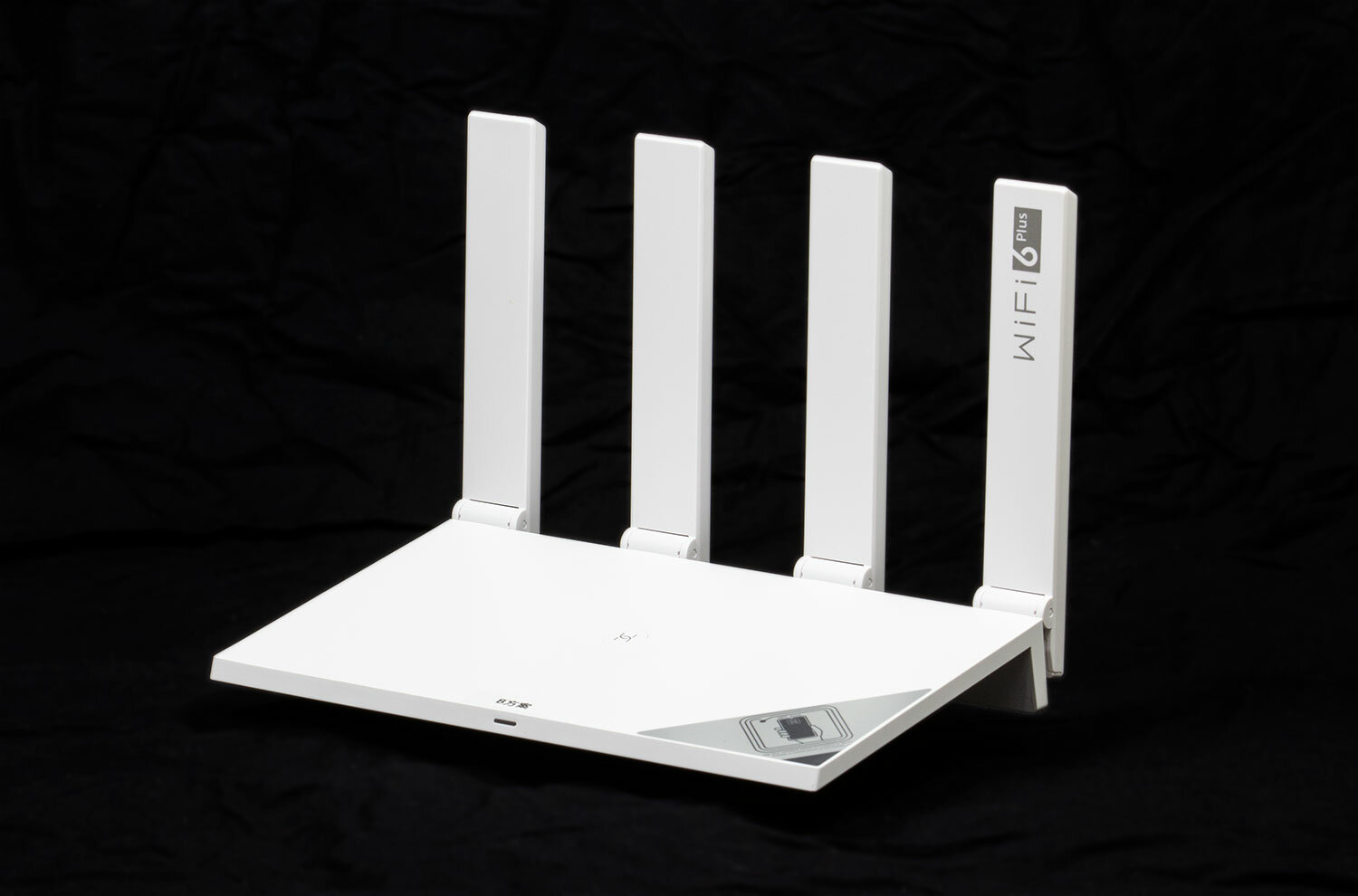

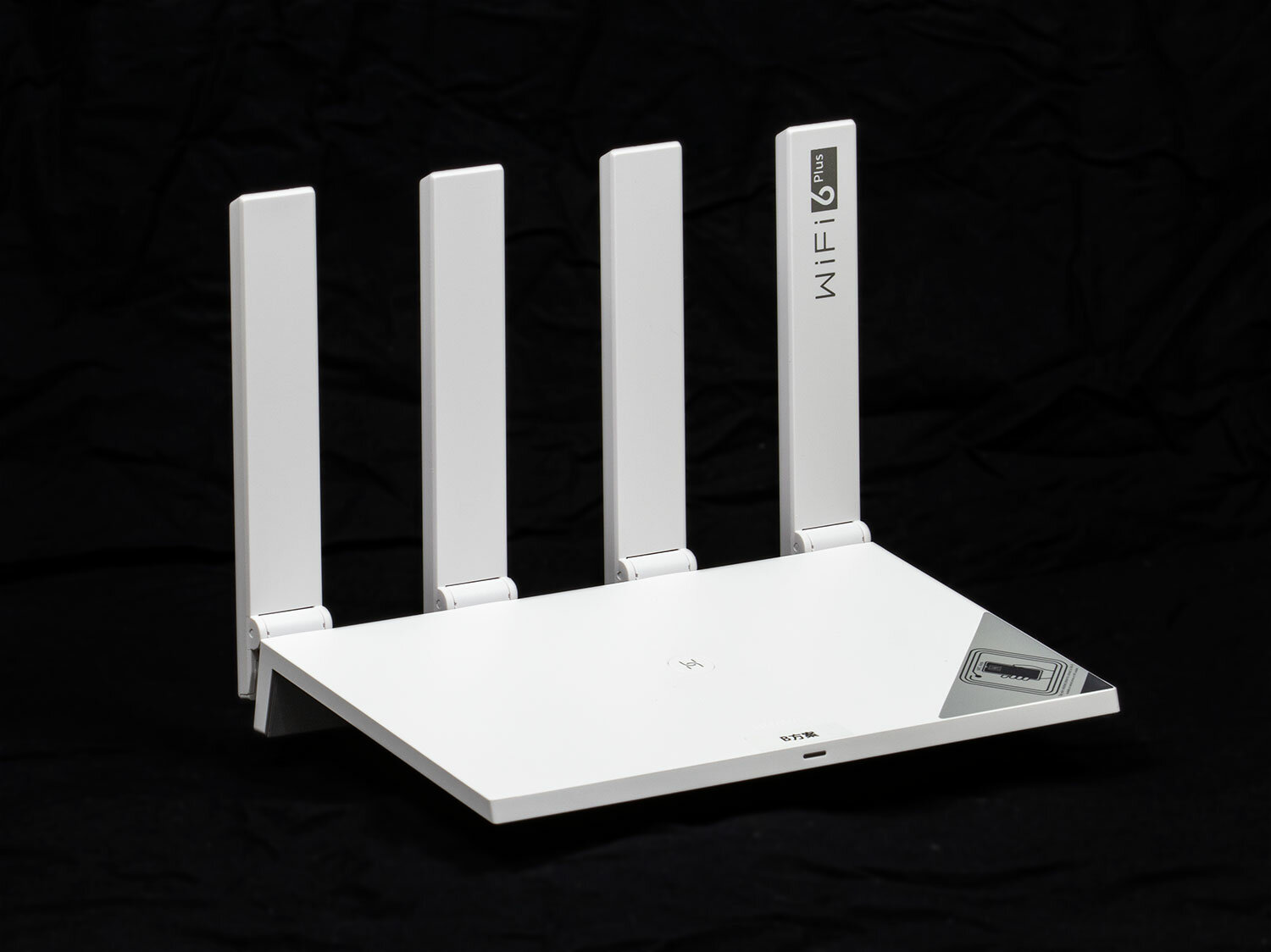

Дизайн «офисный»: строгие формы, острые углы, белоснежный пластик.
Антенны внешние, в «стационарном» положении откидываются.

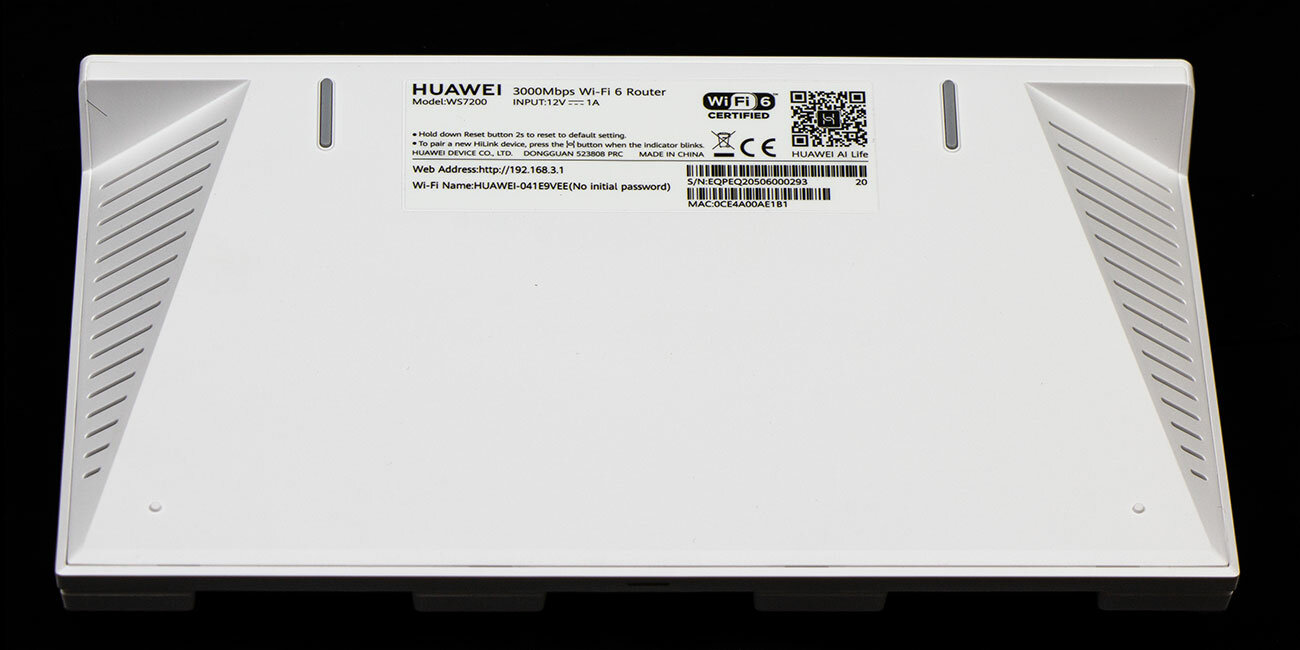

Роутер рассчитан на горизонтальную установку. С обратной стороны нет отверстий для крепления к вертикальным поверхностям, лишь два ряда вентиляционных прорезей.

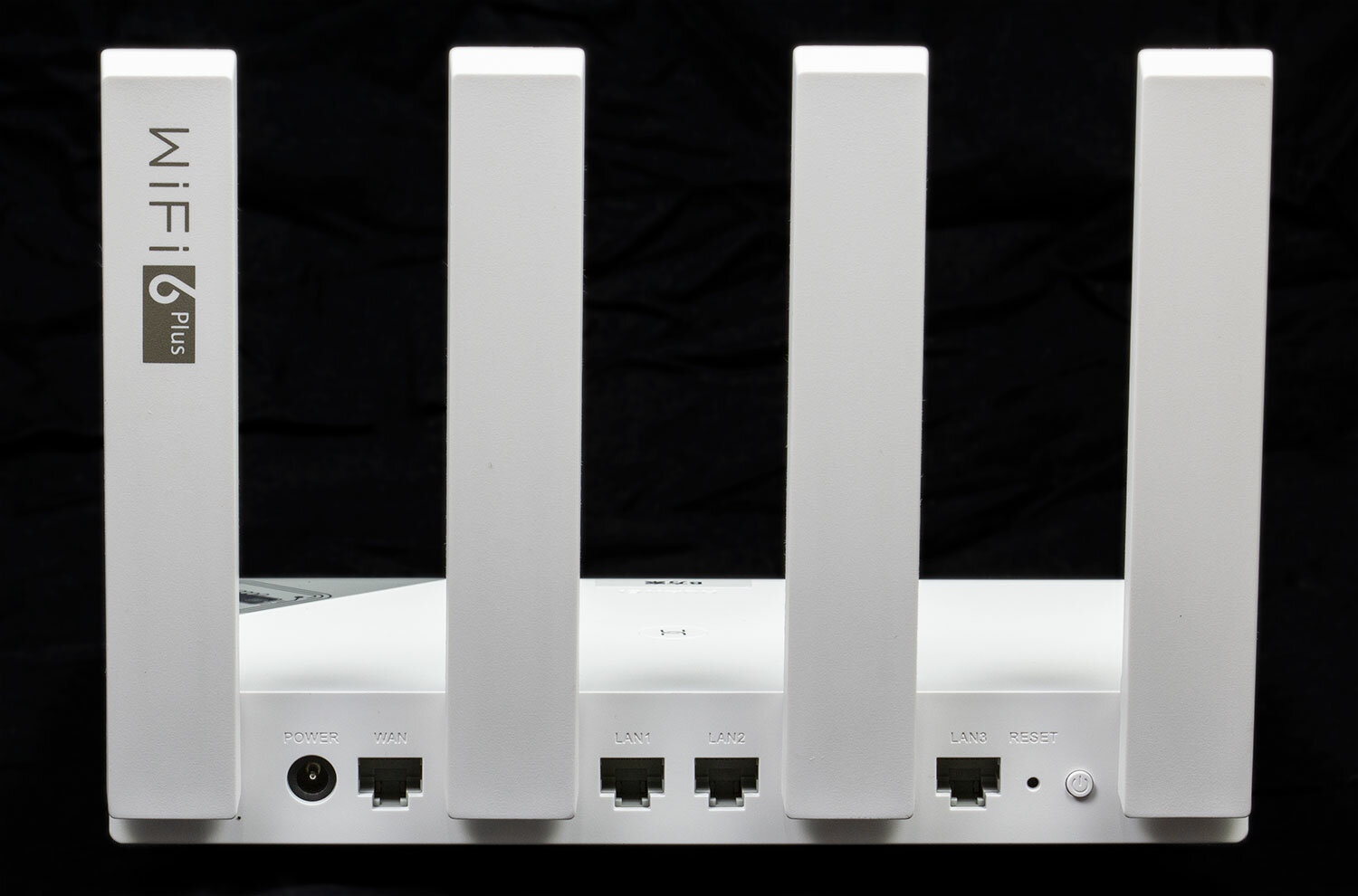

Все разъемы сосредоточены на торце: четыре Ethernet и гнездо питания. USB-розеток нет (что странно). Из органов управления кнопка включения.

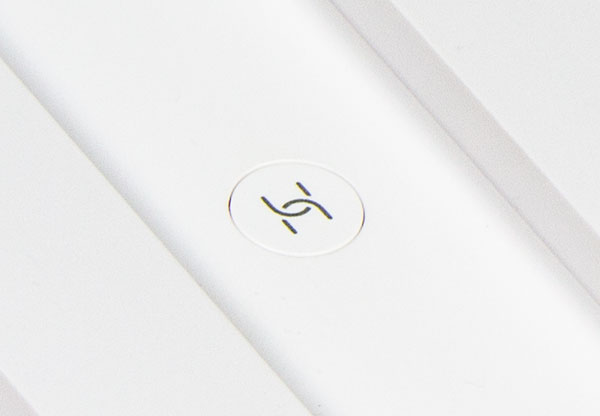

Вторая кнопка смонтирована на лицевой стороне, и используется для активации WPS.

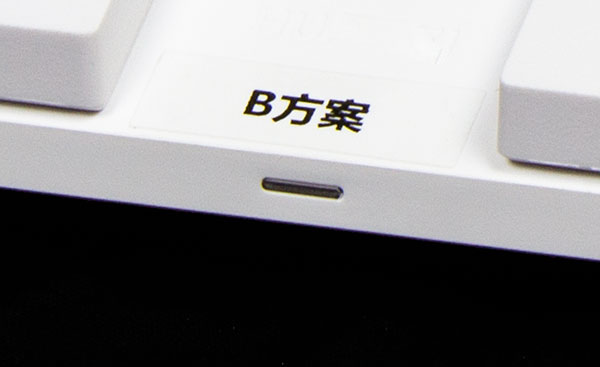

Индикатор всего один, двухцветный, на переднем торце устройства. По сути, он сигнализирует о «наличии» связи с сетью Интернет.
В общем, полнейший минимализм во внешнем оформлении. Многим пользователям он придется по душе: нет мерцаний от индикаторов, ненужных опций вроде USB-разъемов. Роутер — просто роутер, и ничего больше.
Что внутри
Посмотрим, что скрыто под белым пластиком.

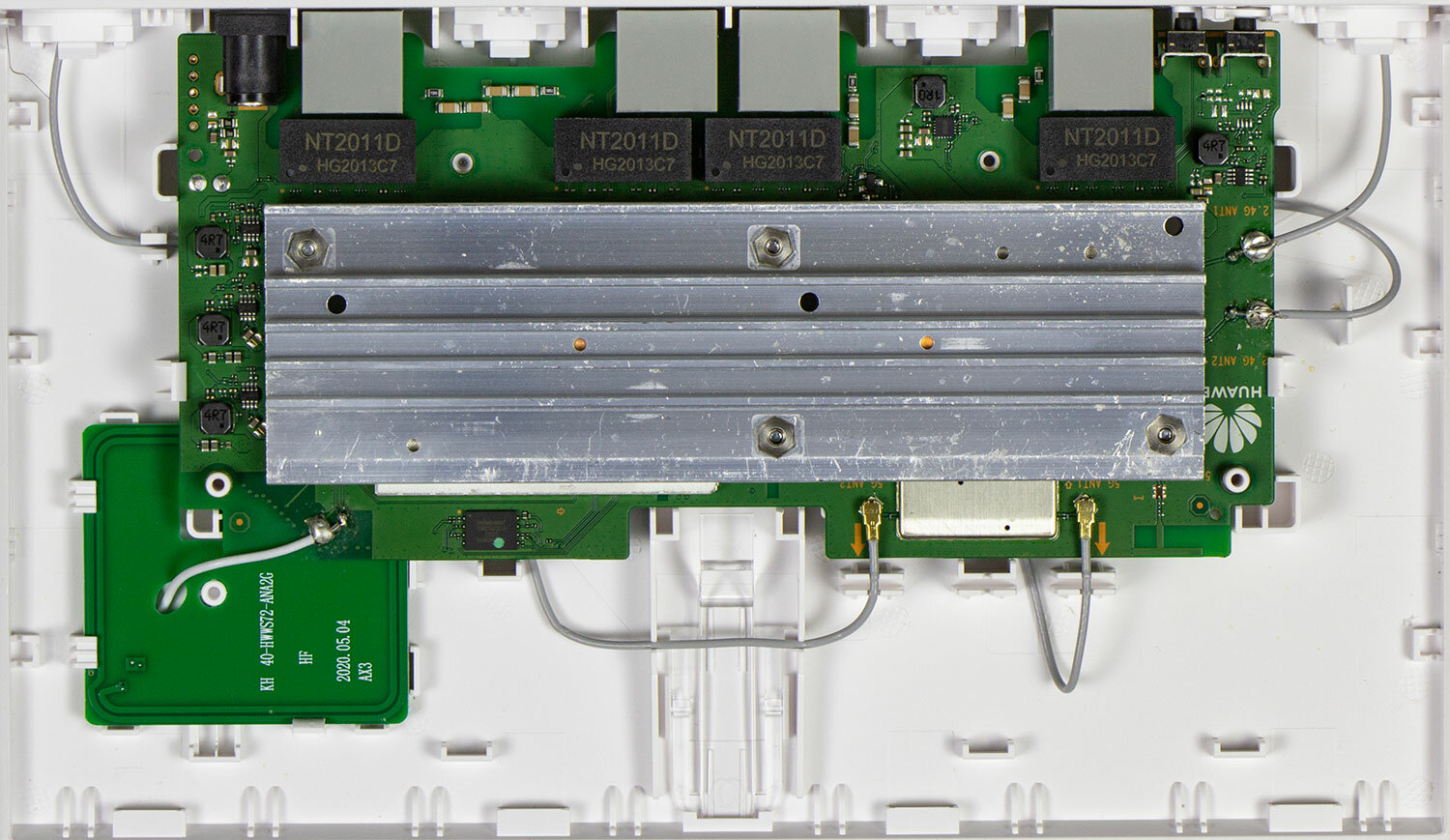

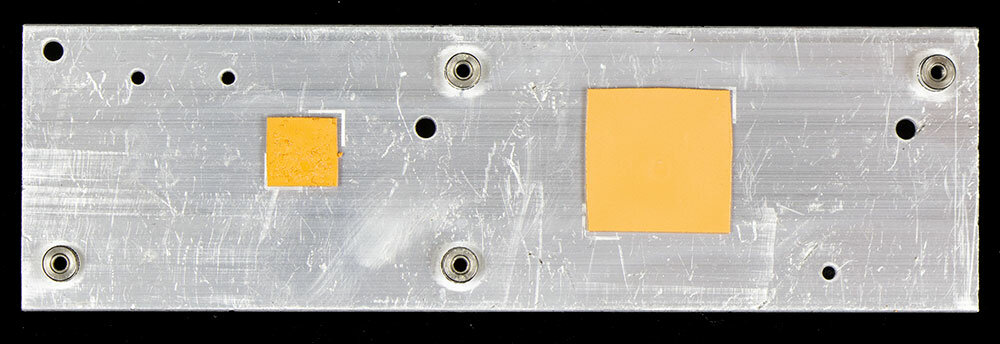

Небольшая печатная плата, частично скрытая алюминиевым радиатором. Он, видимо, валялся в груде подобных, и потому весь усеян мелкими царапинами и выбоинами.

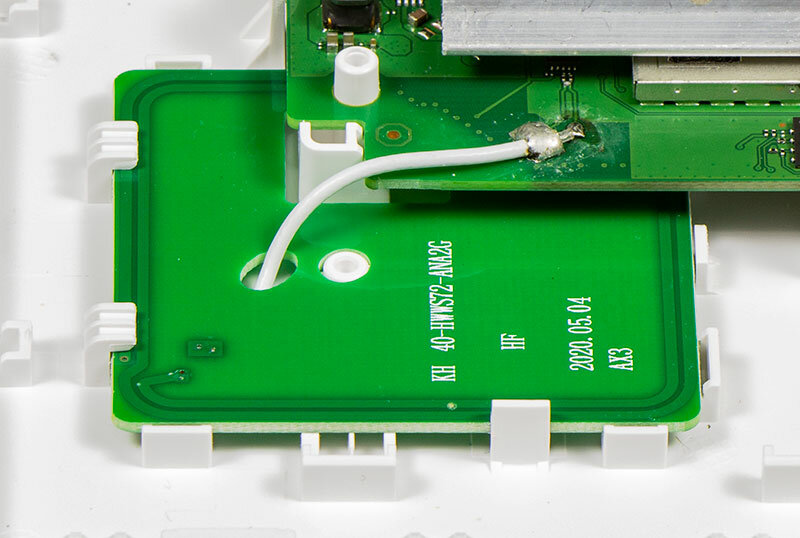

Рядом с основной платой небольшая дополнительная, с реализованной с помощью печатных дорожек индуктивностью. Она необходима для работы NFC. В данном роутере эта технология позволяет подключиться к беспроводной сети, поднеся смартфон к соответствующему углу маршрутизатора.

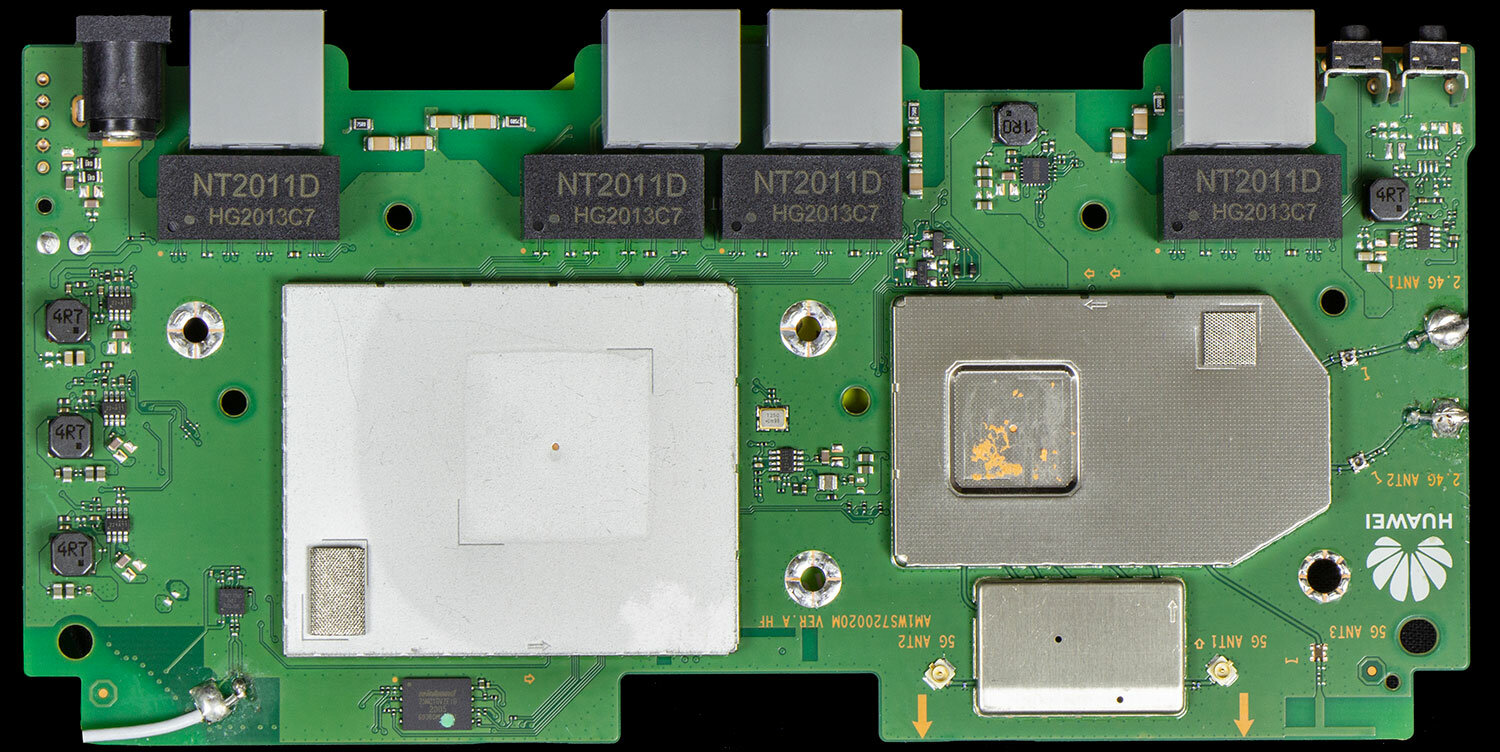

Плата с демонтированным «основным» радиатором выглядит так:
Все высокочастотные модули закрыты экранами. Дополнительный небольшой радиатор установлен для охлаждения микросхем под экранами. Большинство из них в BGA-корпусах, и отвод тепла через медные переходы под контактными площадками оправдан.

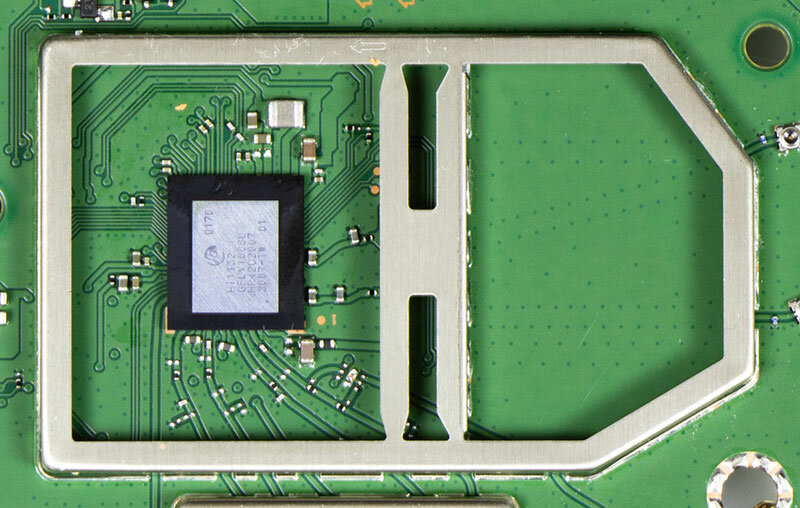

Заглянуть под экран можно лишь в одном блоке (металлическая пластина не припаяна к плате, а снимается с рамки).

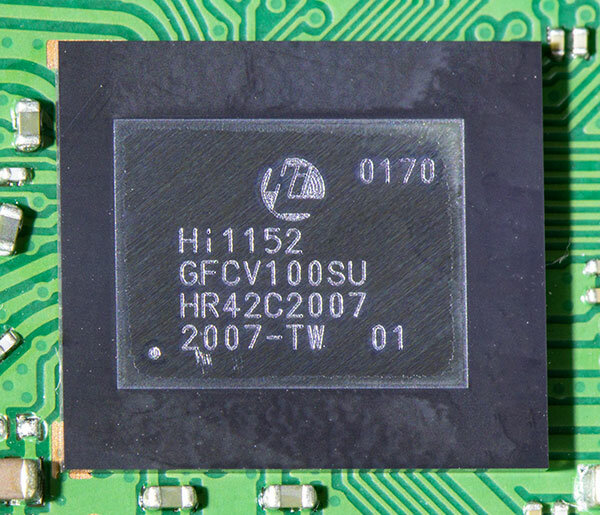

Под ней установлен приемопередатчик от HiSilicon с маркировкой GFCV100SU. Обращает внимание «пустующий» отсек справа от микросхемы. Поиском удалось выяснить, что он нужен для усилителей сигнала частоты 2,4 ГГц. Тестовый же семпл предназначен для РФ, и усилители, увы, не установлены.

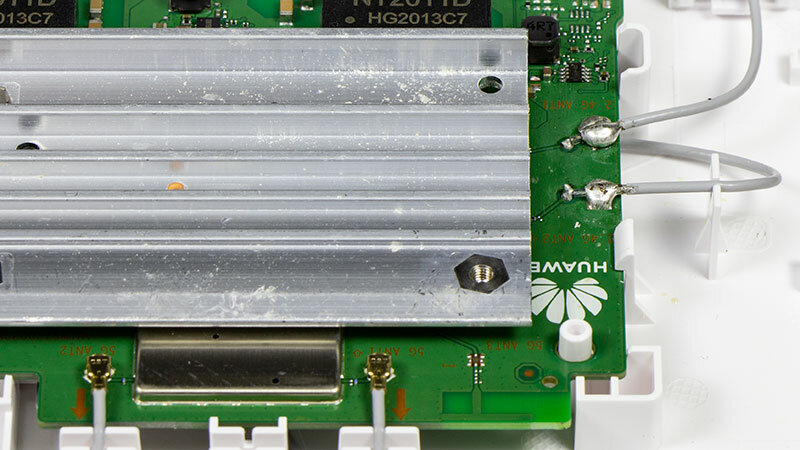

Антенн подключено четыре штуки, причем две можно отключить, а другие две припаяны непосредственно к плате. К чему такая избирательность?
Веб-интерфейс

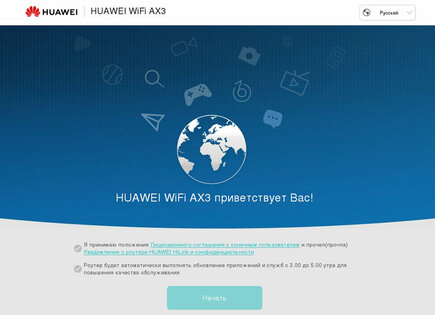

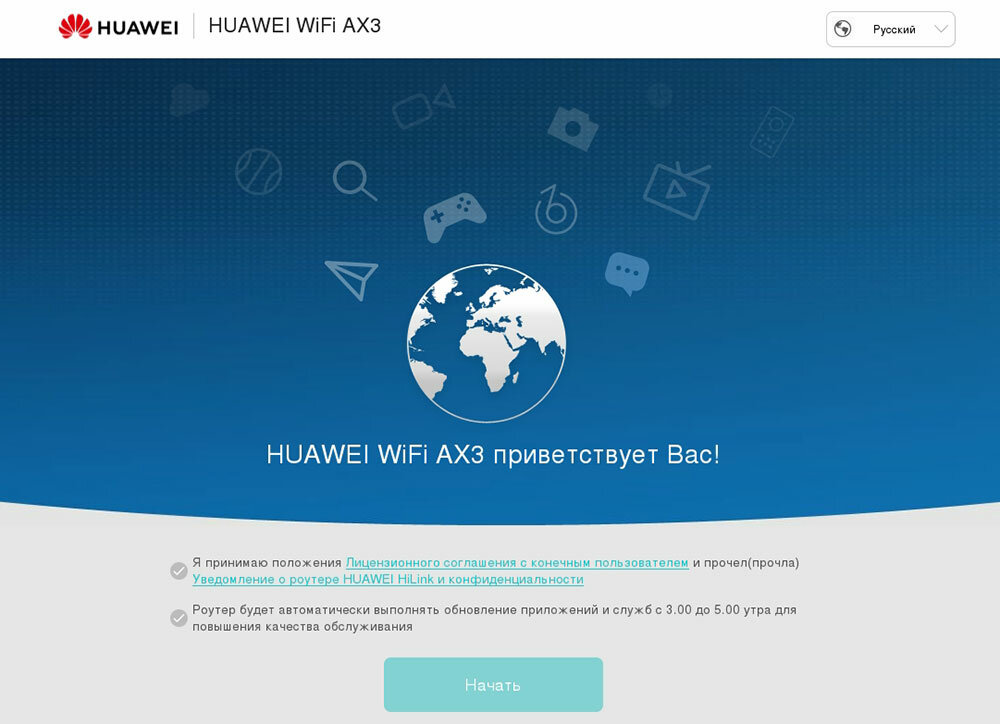

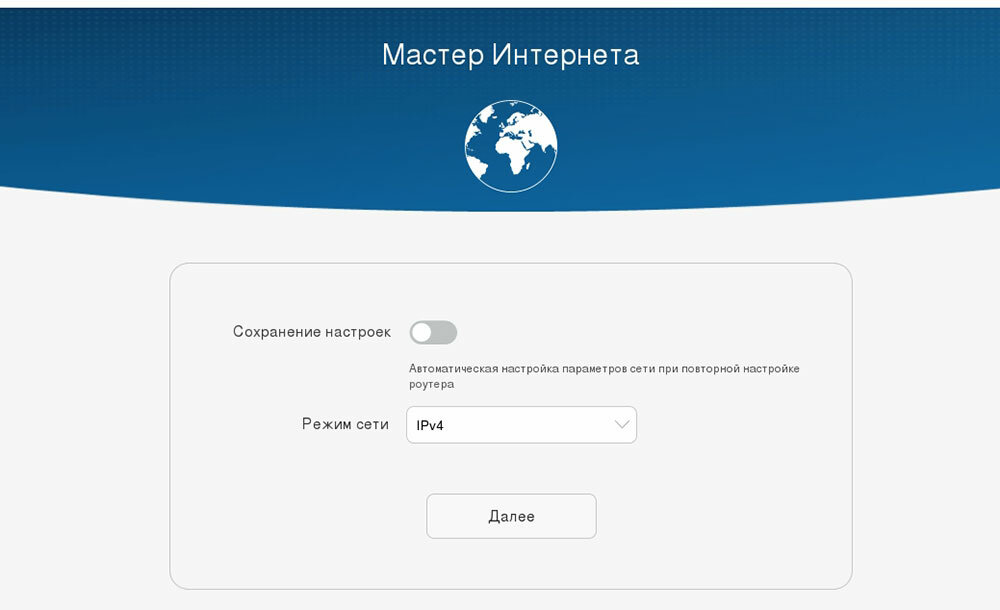

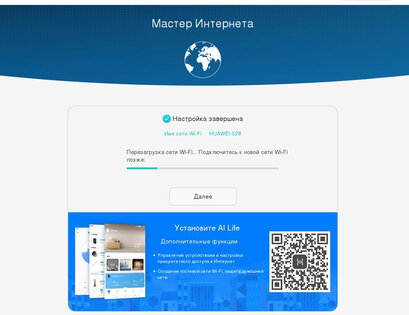

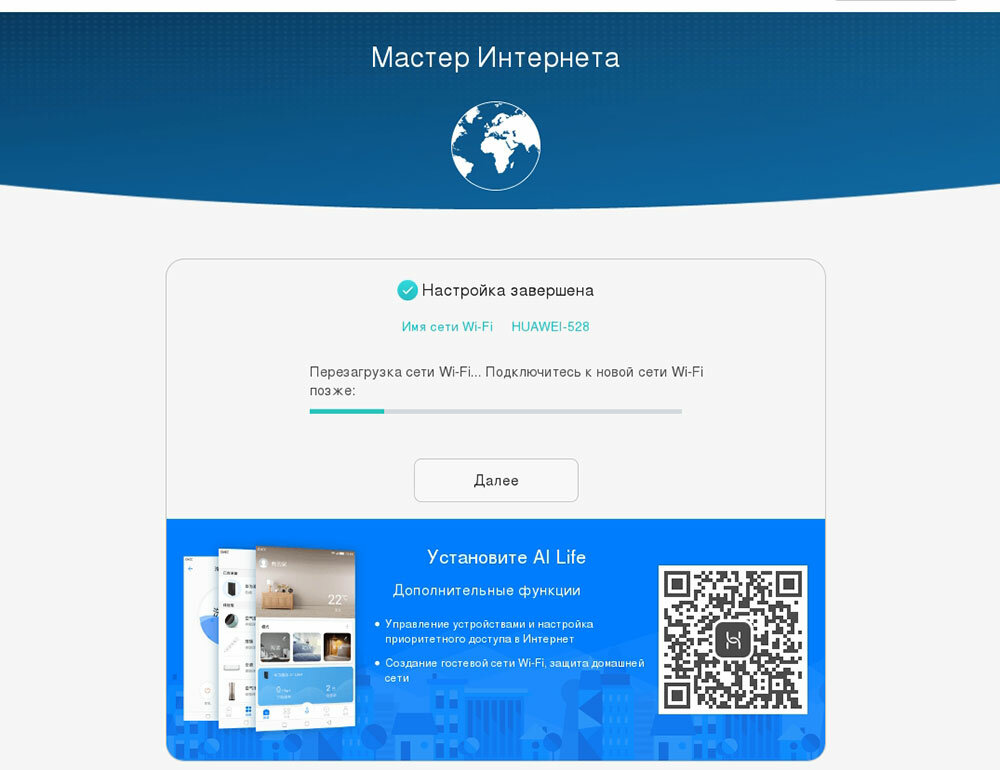

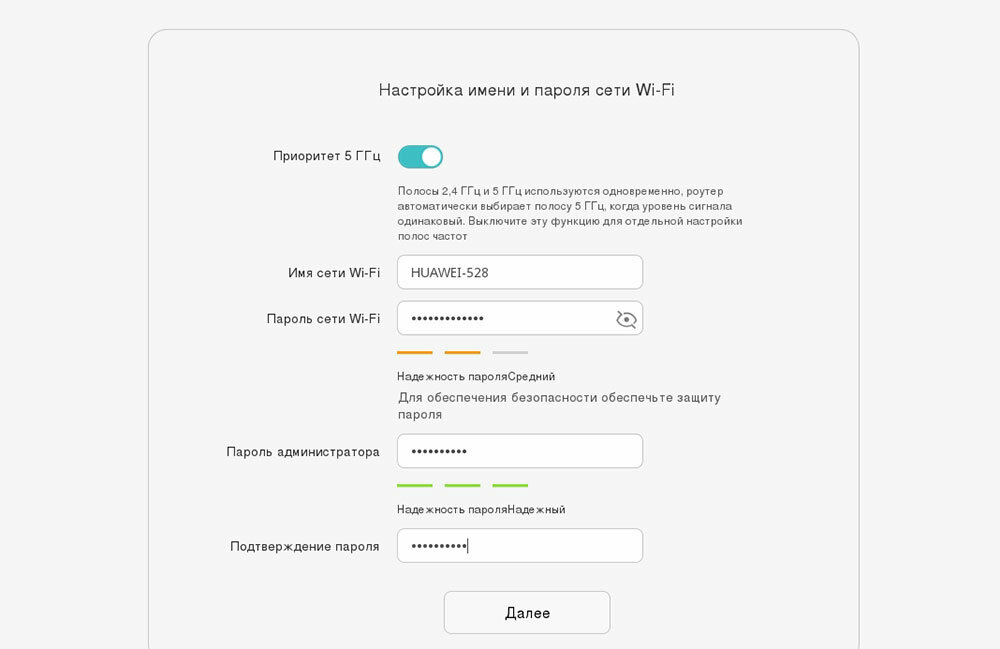

Встречает нового обладателя простое и понятное меню быстрой настройки. Изначально язык английский, но тут же можно из меню выбрать нужный. Шаги просты и стандартны: выбор типа подключения, ввод имени беспроводной сети и пароля, обновление прошивки и перезагрузка.

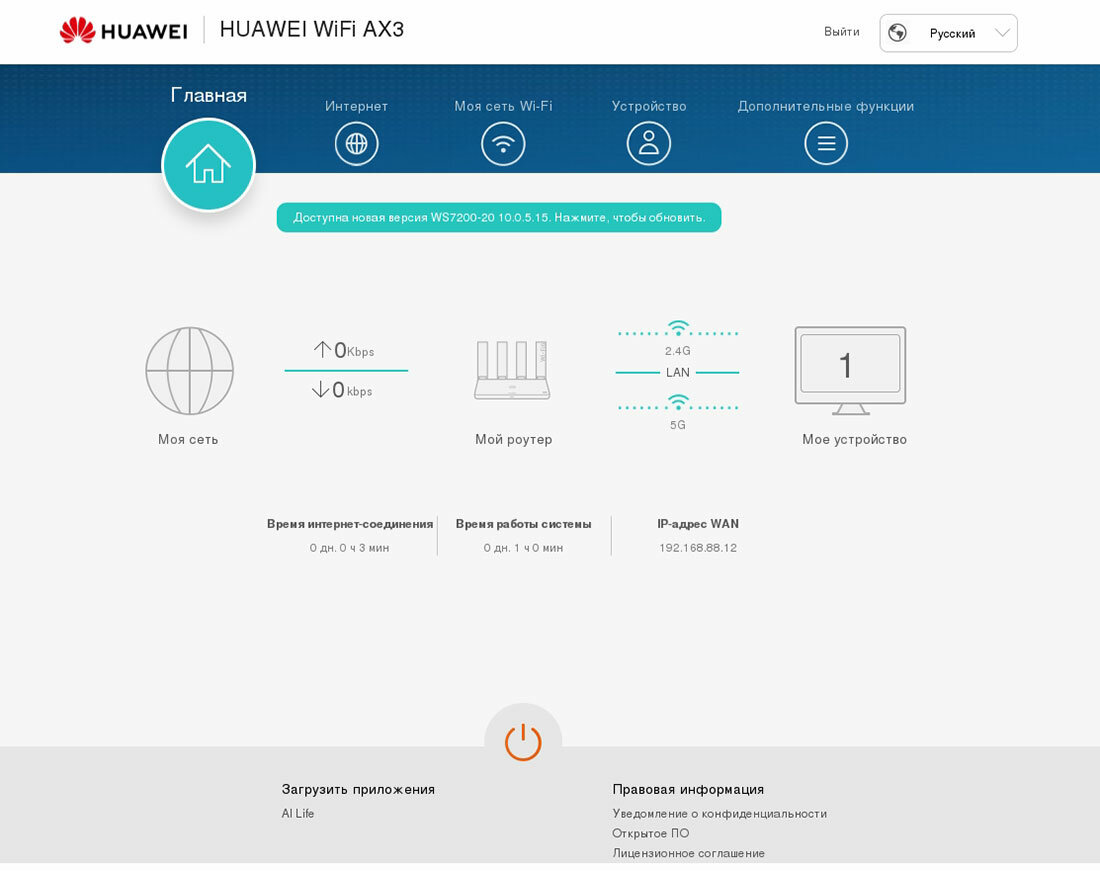

Первый экран «общего меню» сразу дает понять, что программная часть роутера под стать внешности: только необходимое, ничего лишнего. На вкладке «главная» минимум информации: активные сети, количество устройств, текущая скорость передачи данных (через WAN-порт), время работы, IP-адрес, выданный WAN-порту.

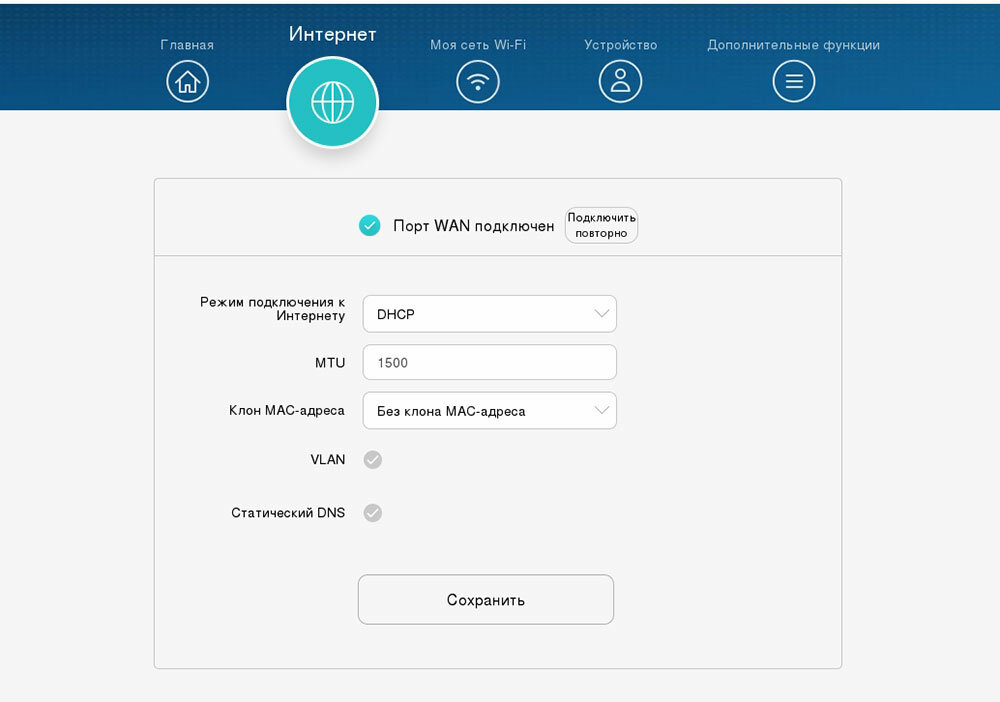

На вкладке «Интернет» базовые настройки: тип подключения, службы, MTU.

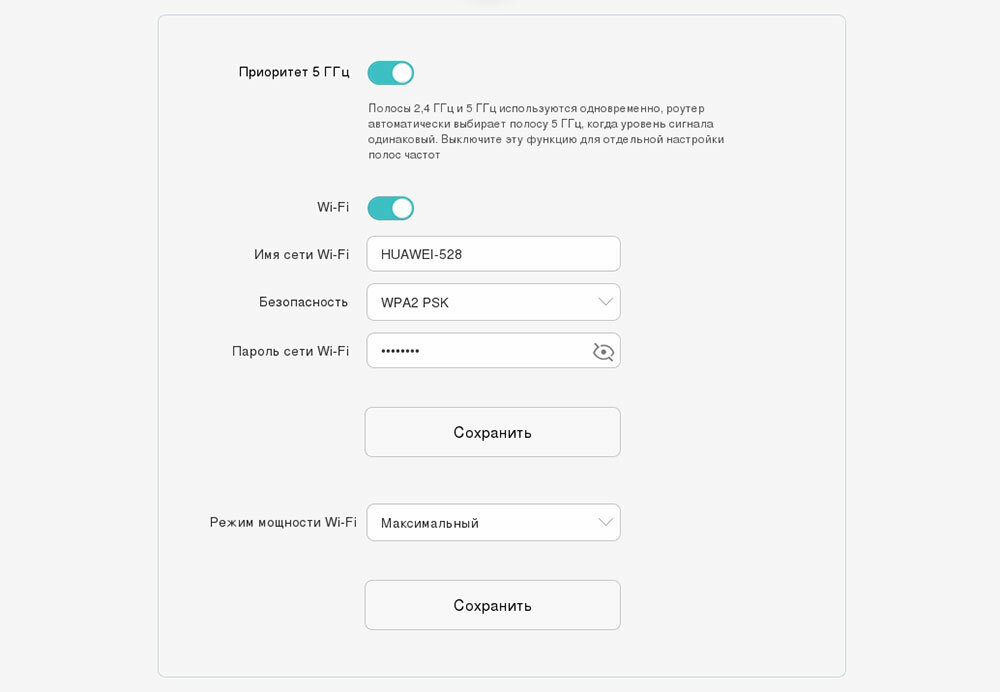

Вкладка «Моя сеть Wi-Fi» дает возможность скорректировать базовые настройки сети Wi-Fi и при необходимости отключить её вовсе.

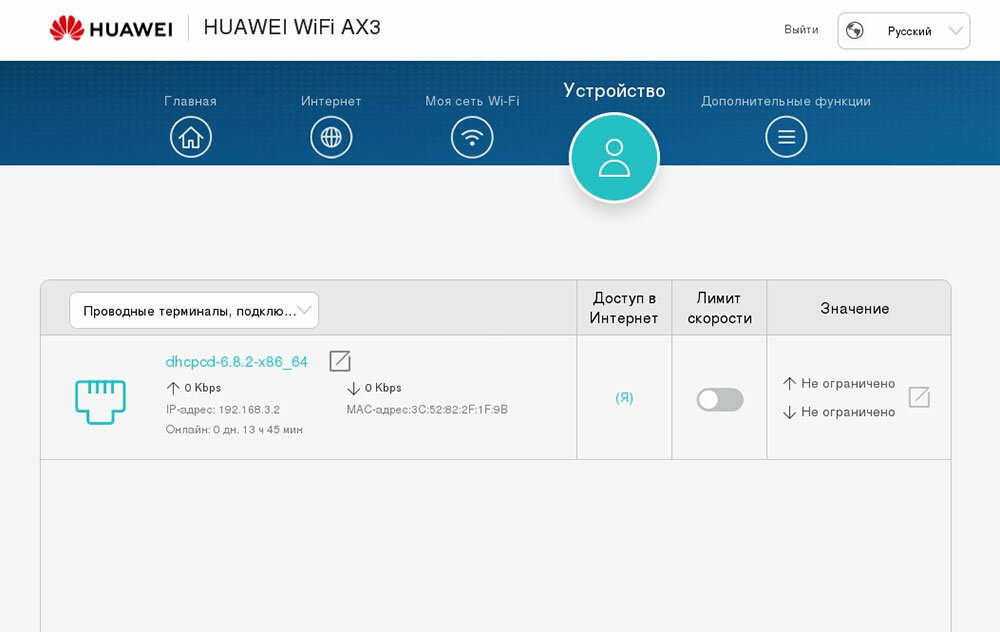

На вкладке «Устройство» отображен список клиентов, а также есть возможность ограничить скорость передачи данных.
Все сколько-нибудь подробные и детальные настройки собраны на вкладке «Дополнительные функции». Вернее было бы назвать её не вкладкой, а разделом.

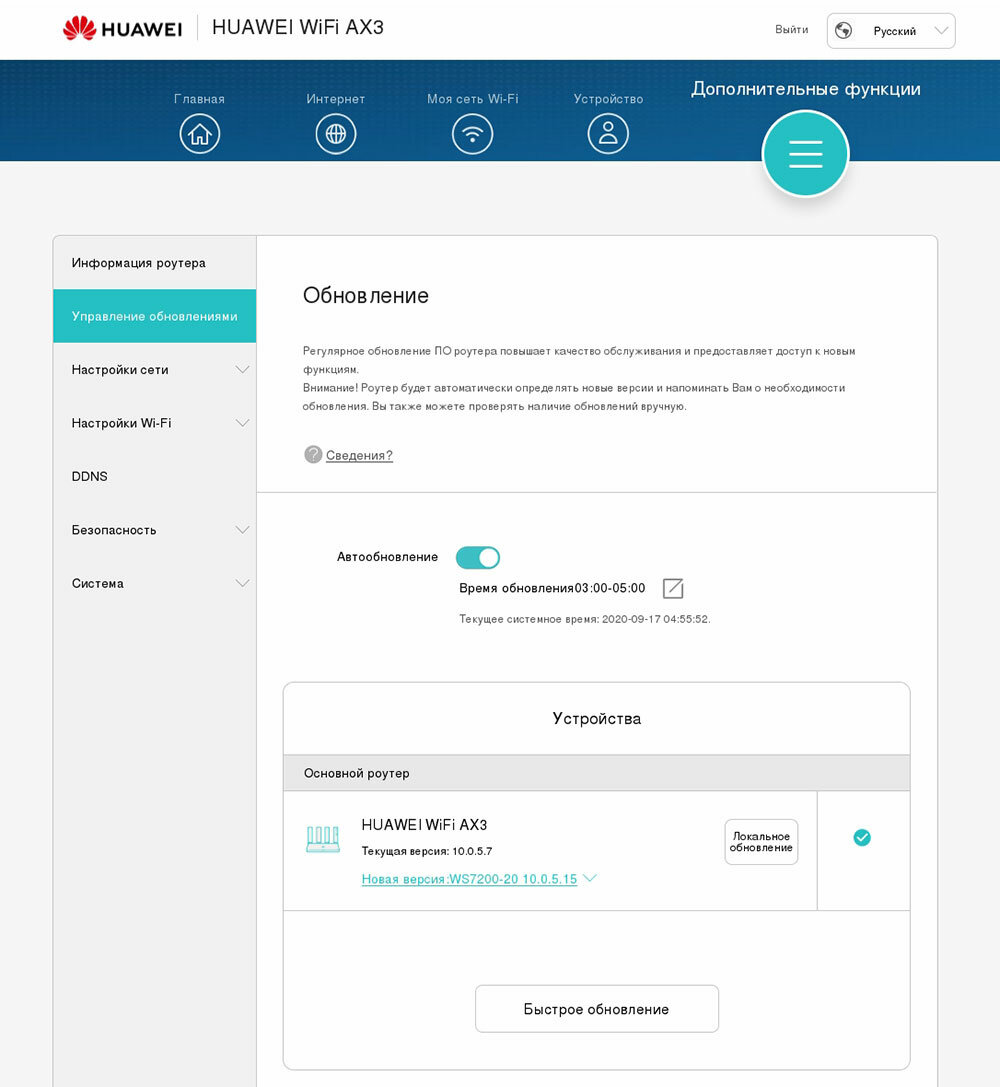

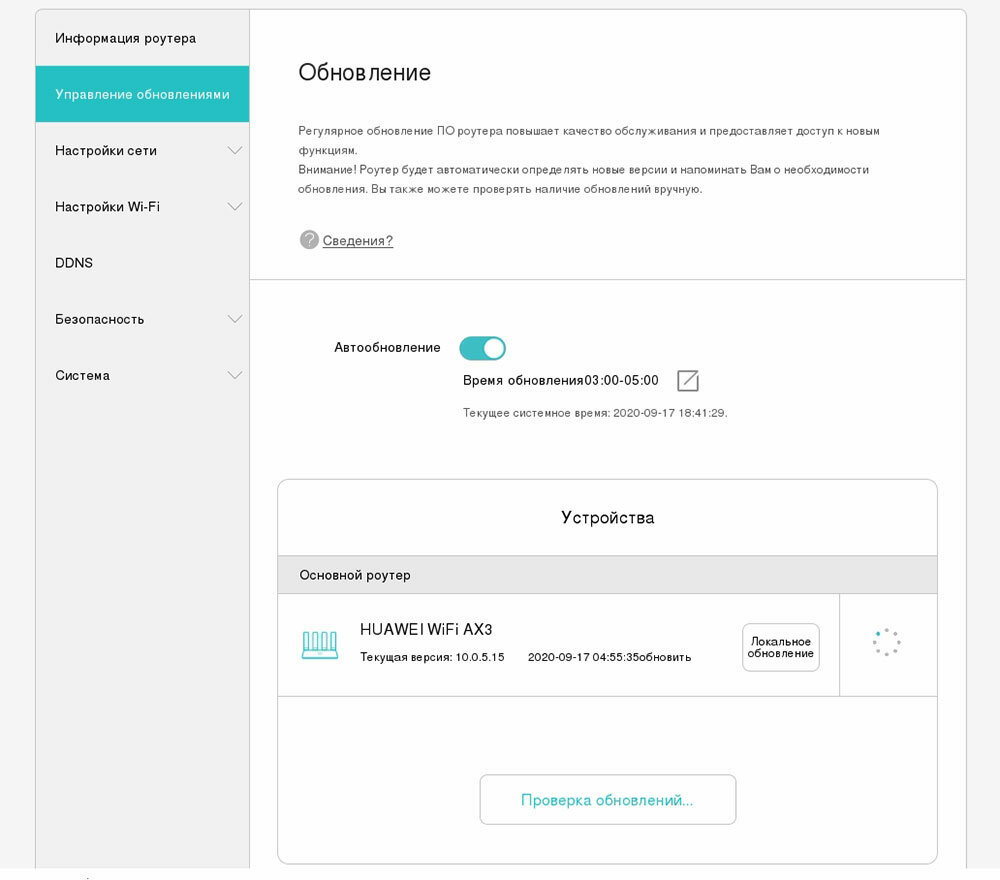

Первый подраздел носит название «Управление обновлениями», что полностью описывает его назначение.

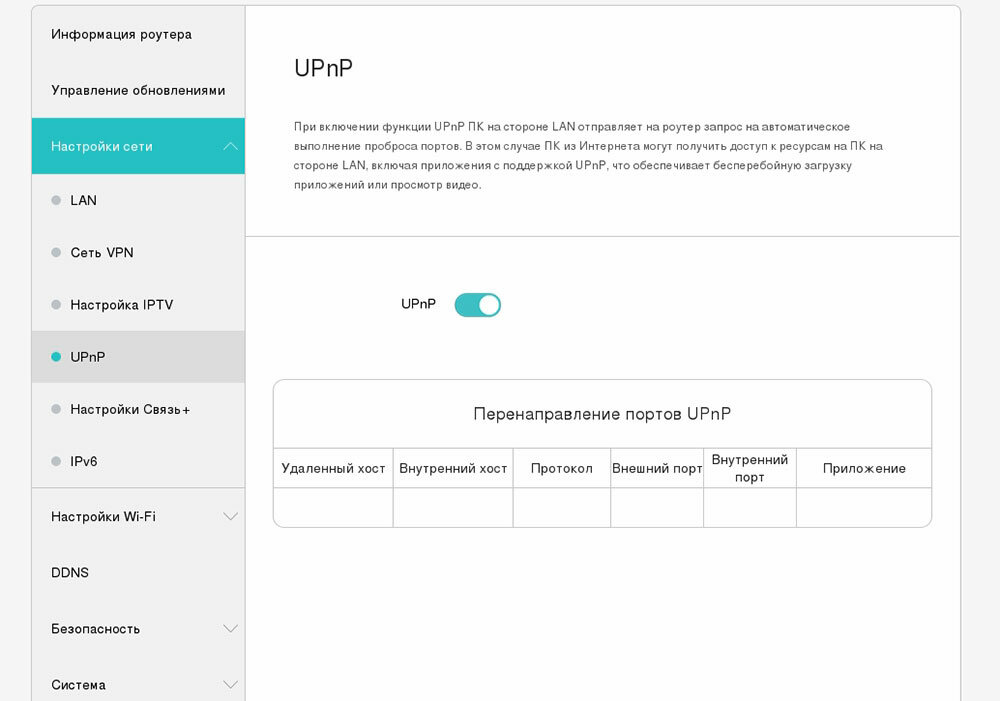

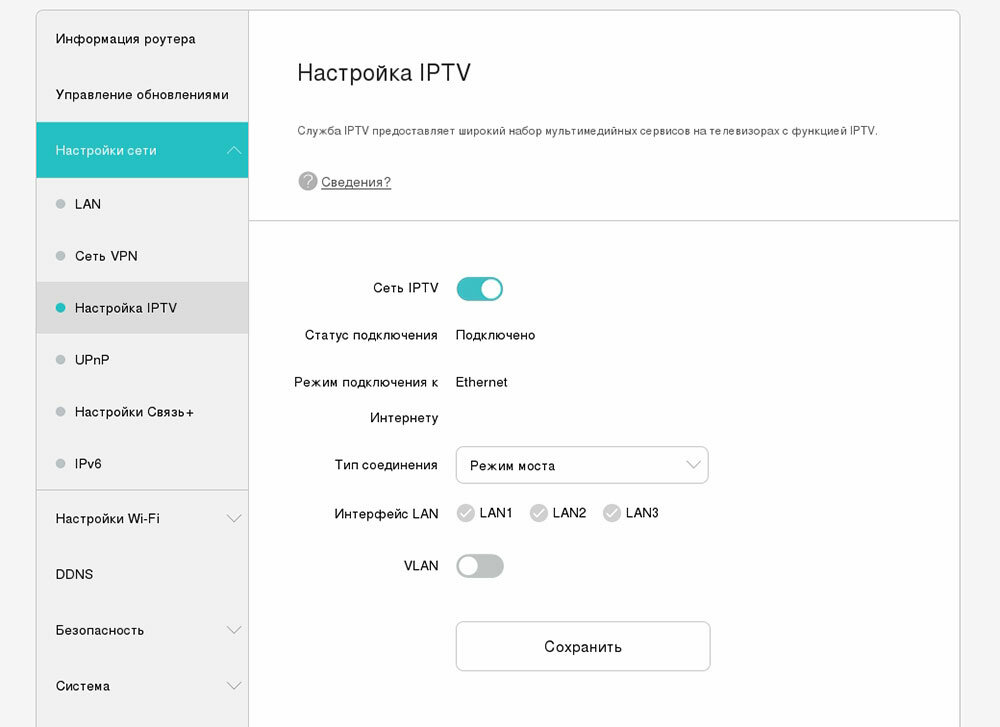

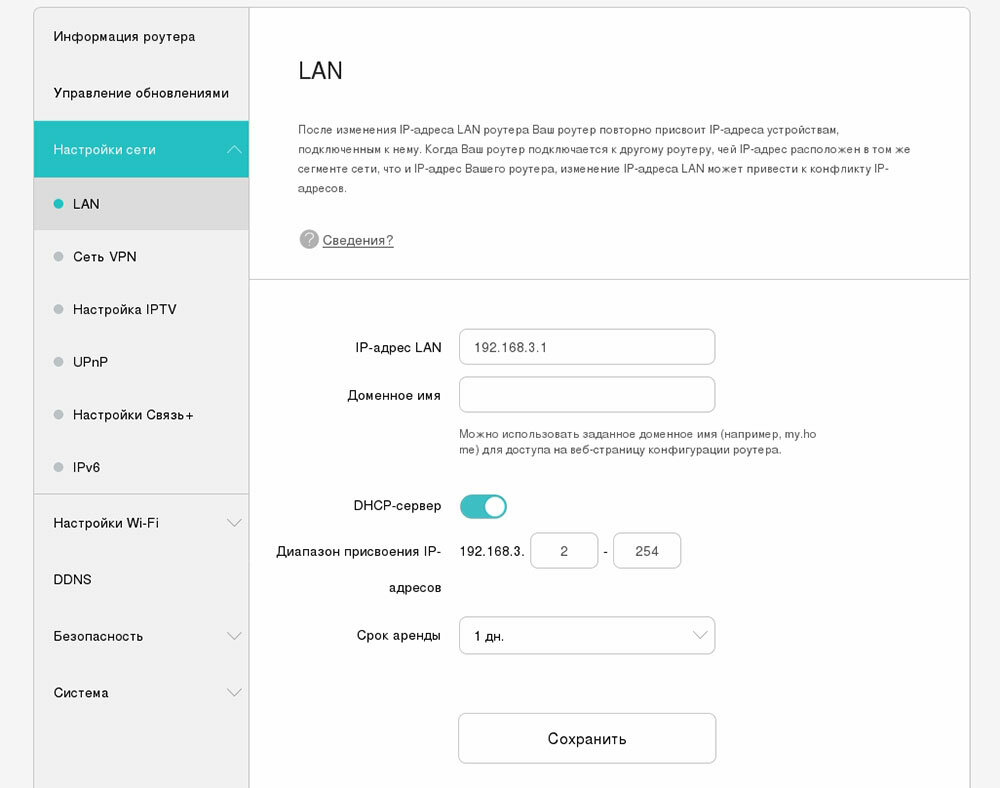

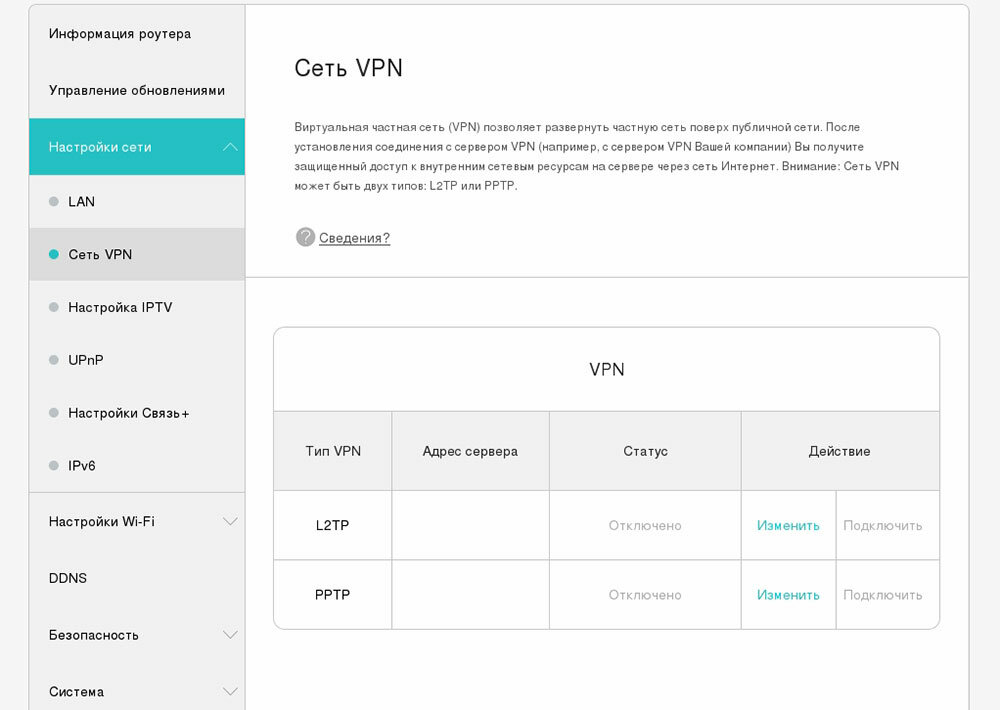

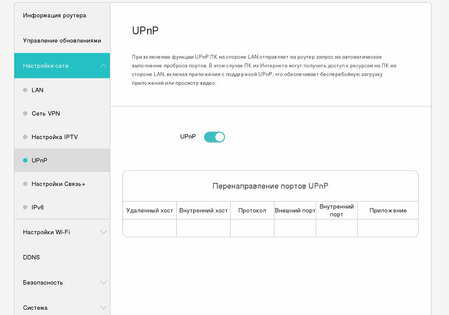

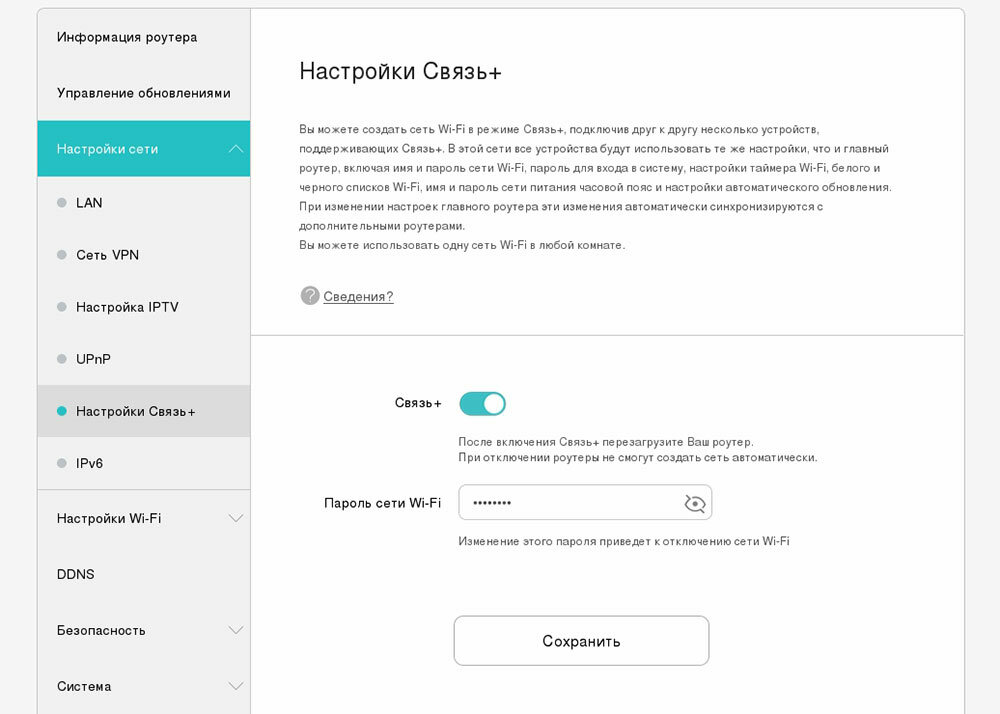

В подразделе «Настройка сети» собраны настройки работы внутренней сети: выдача IP-адресов, работа IPTV, UPnP, IPV6, VPN. Каким-то образом сюда попала настройка технологии «Связь+», позволяющей объединить несколько точек роутеров в один для образования одной общей сети (Mesh).

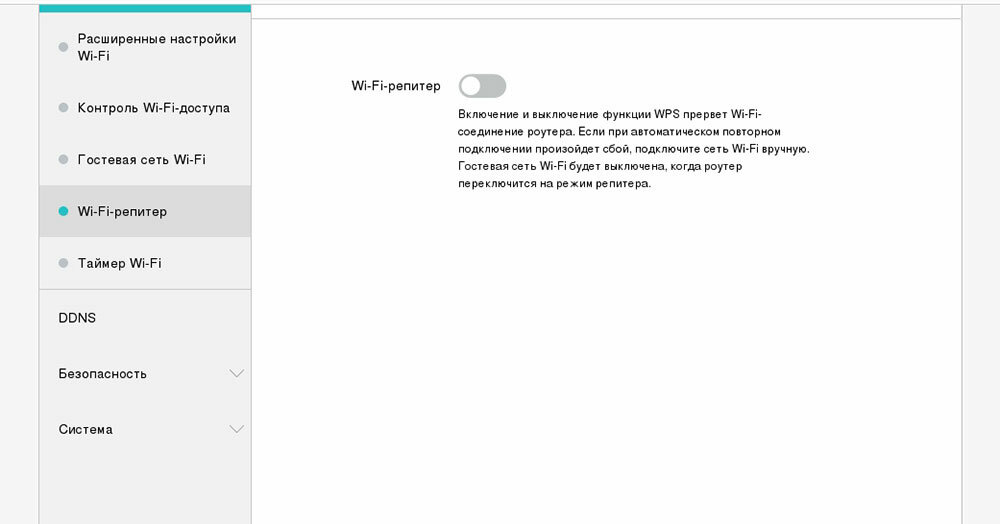

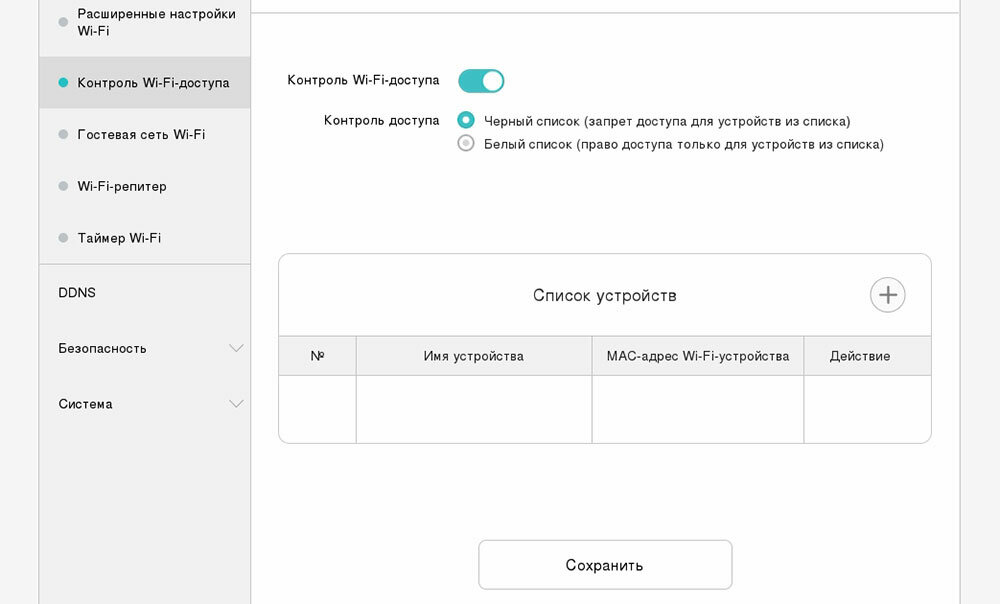

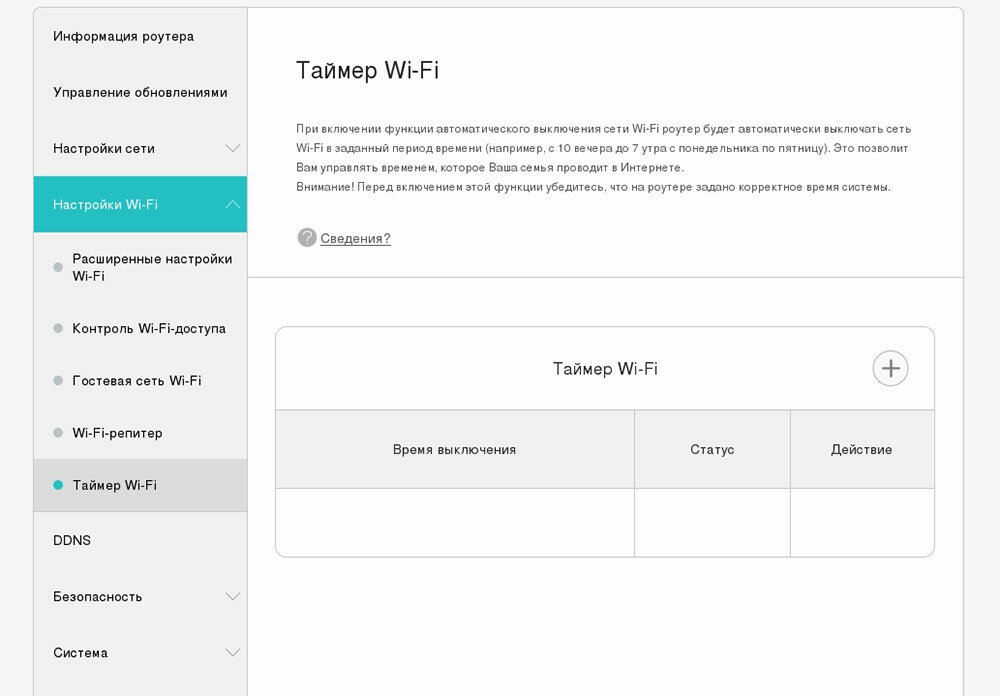

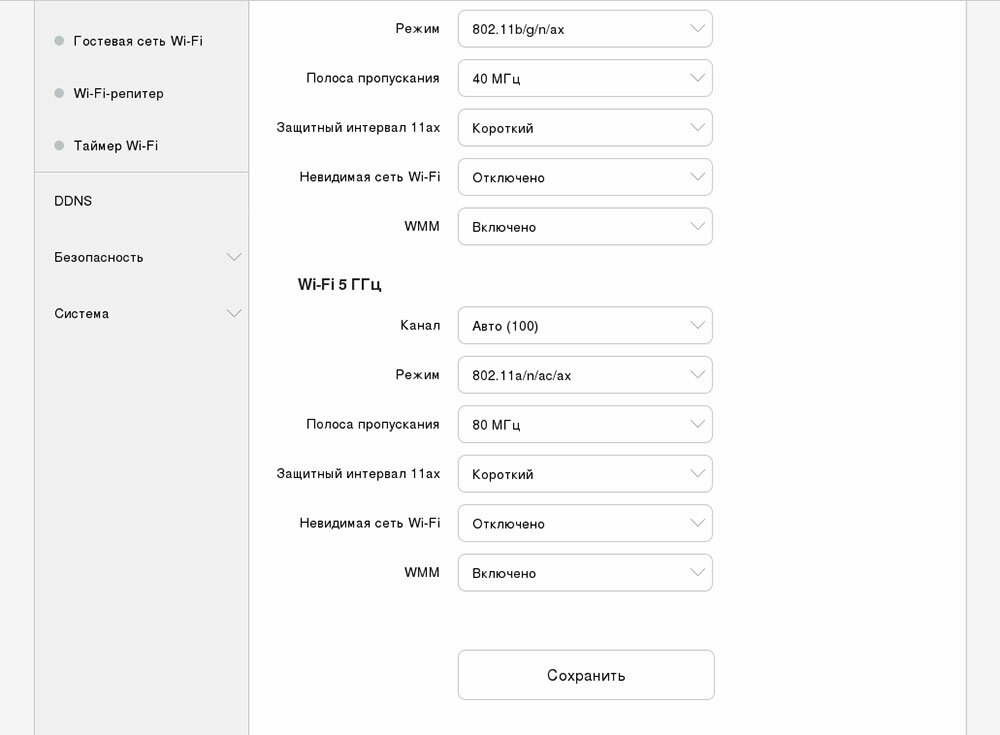

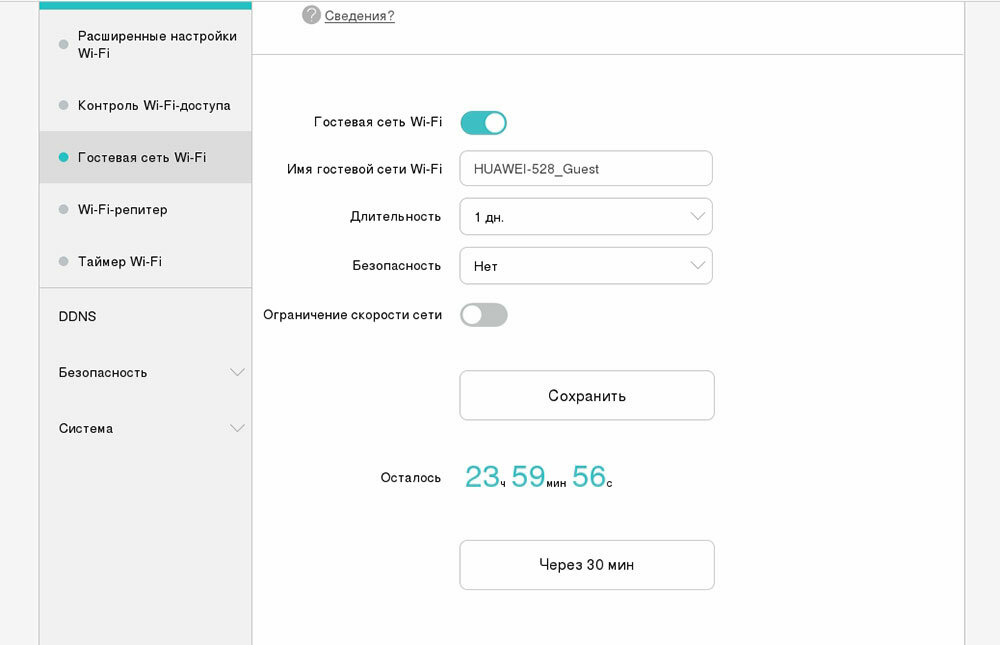

В разделе «Настройки Wi-Fi» эта технология бы смотрелась куда логичнее, рядом с детальными настройками работы беспроводной сети.

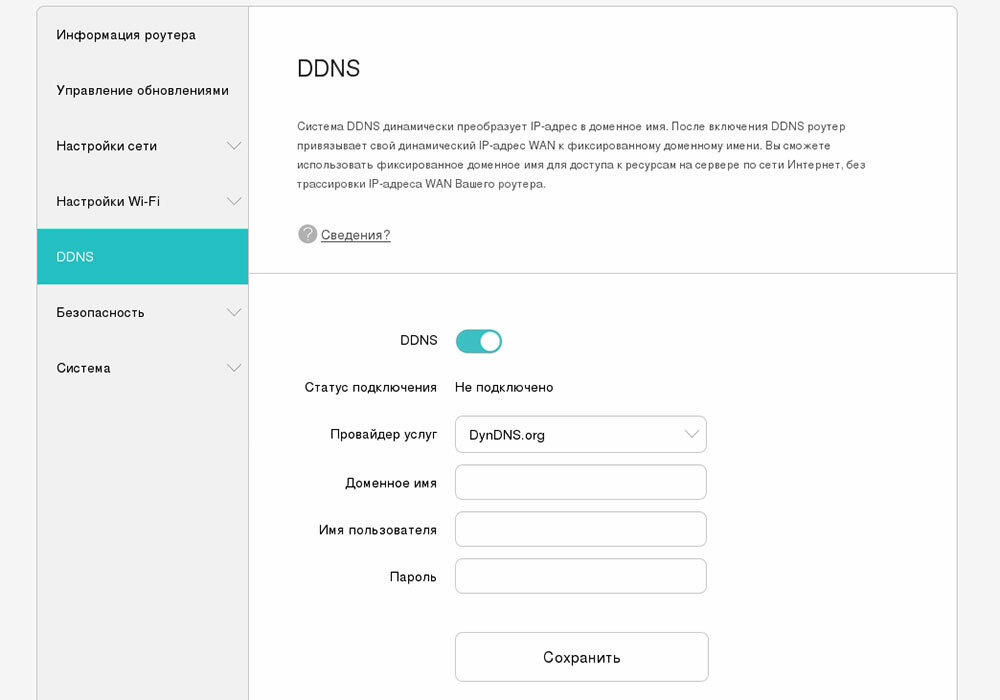

В отдельный подраздел вывели работу технологии Dynamic DNS со всей настройкой.

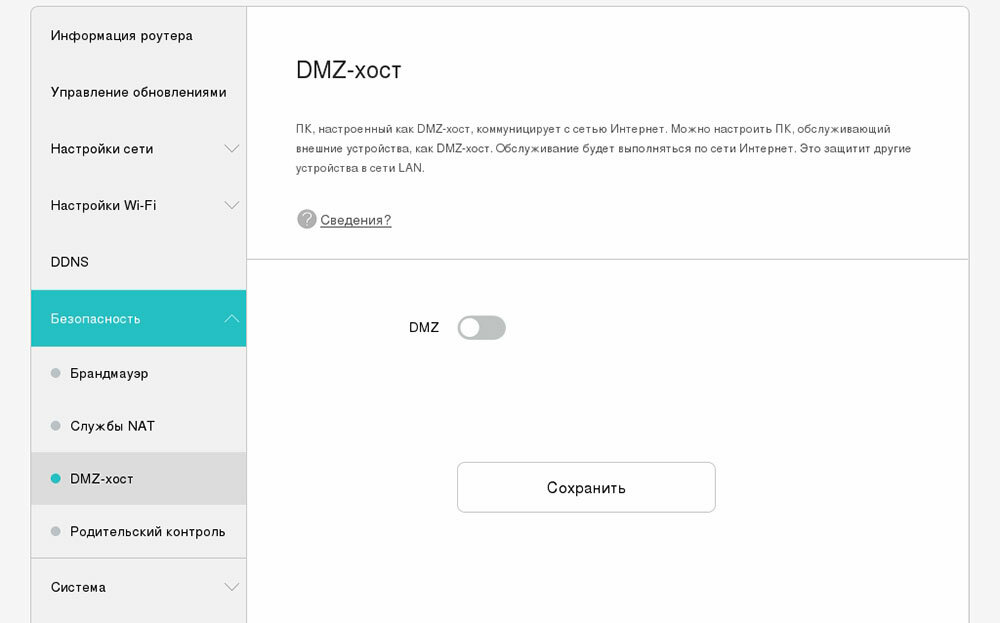

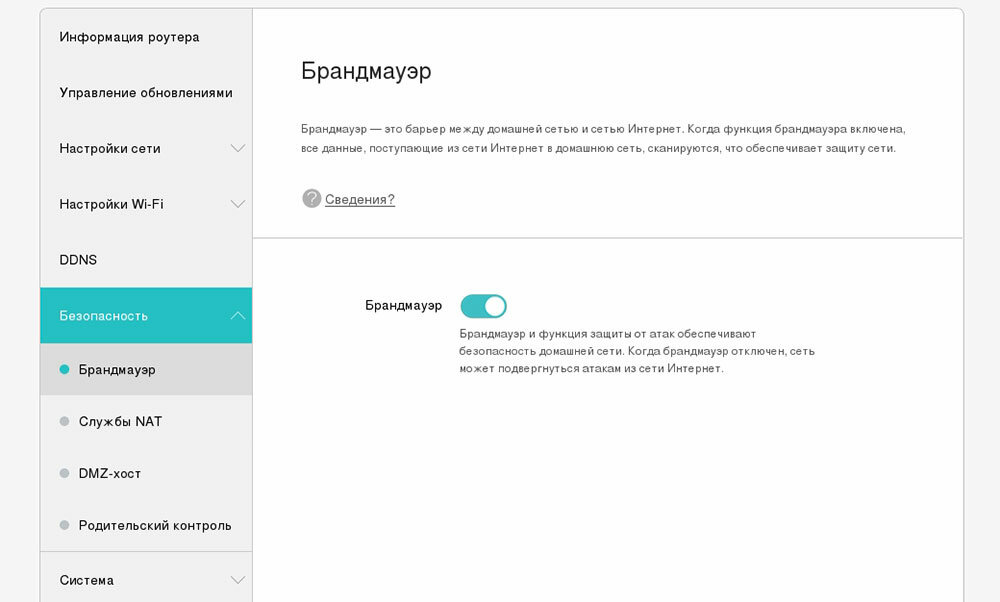

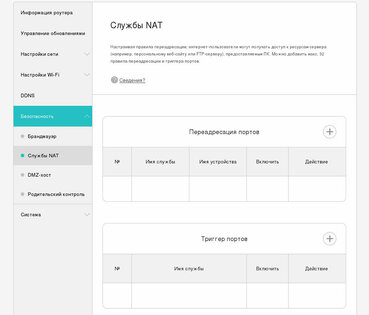

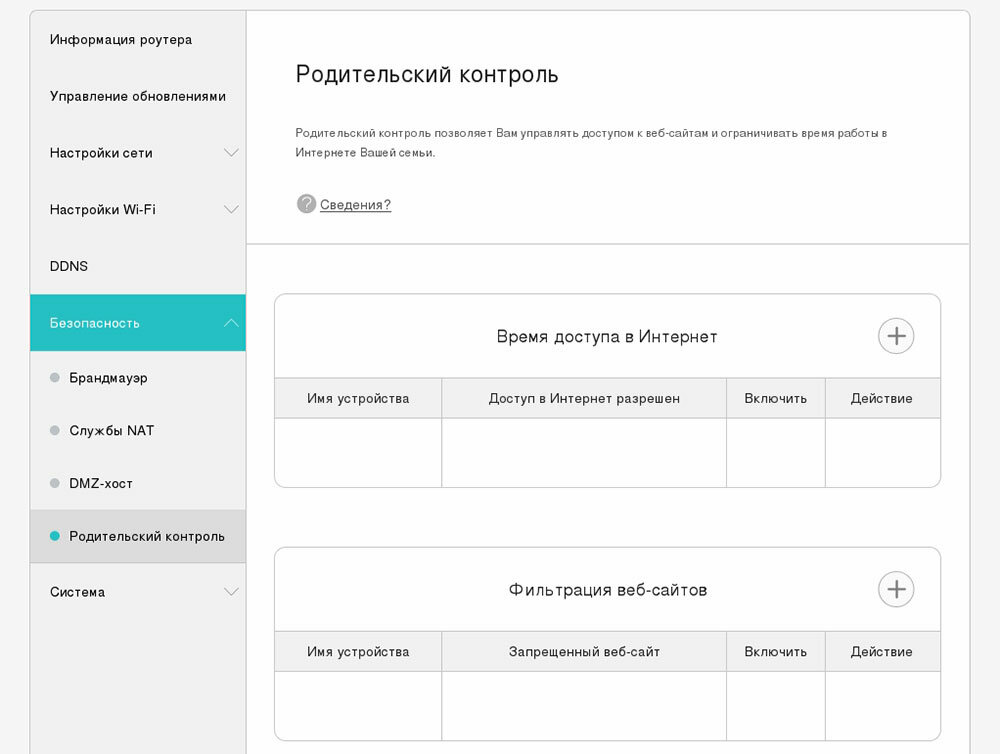

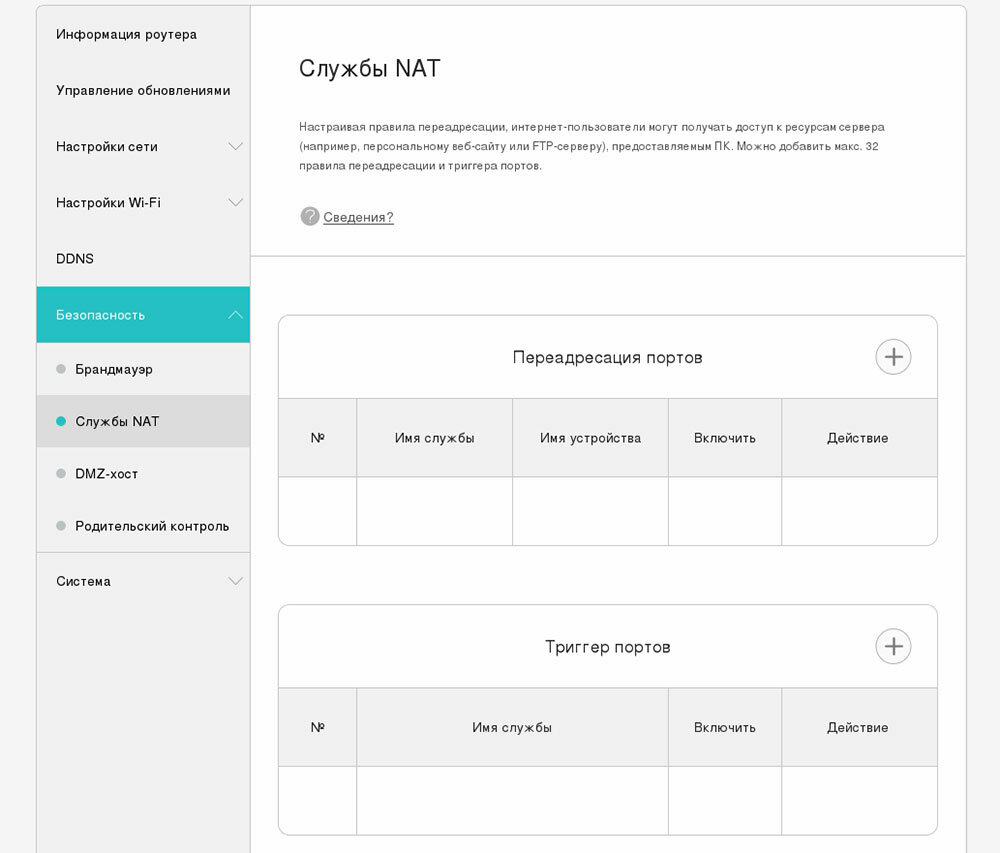

Подраздел «Безопасность» собрал настройки файрвола, NAT, DMZ и функции контроля над использованием сети подрастающим поколением.

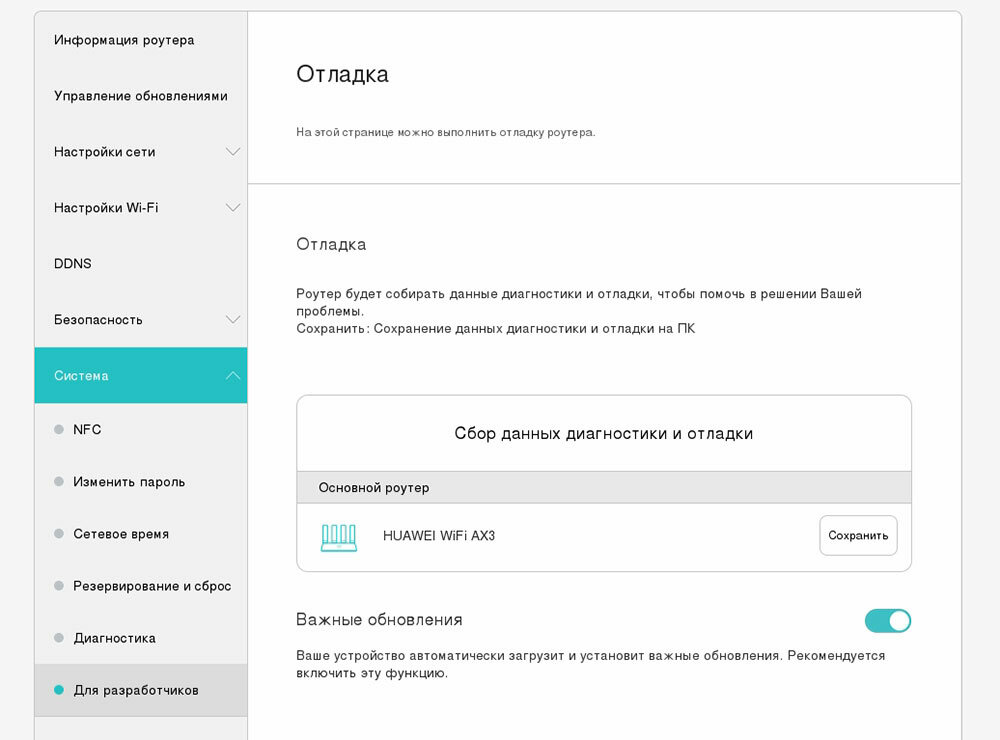

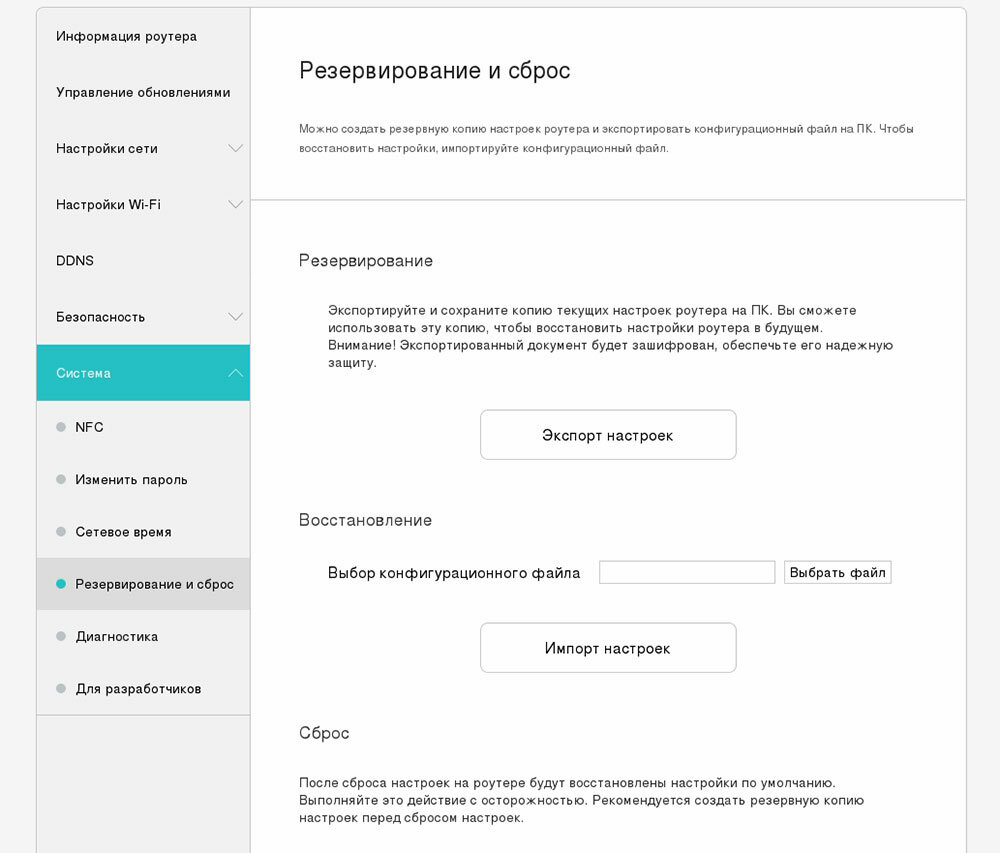

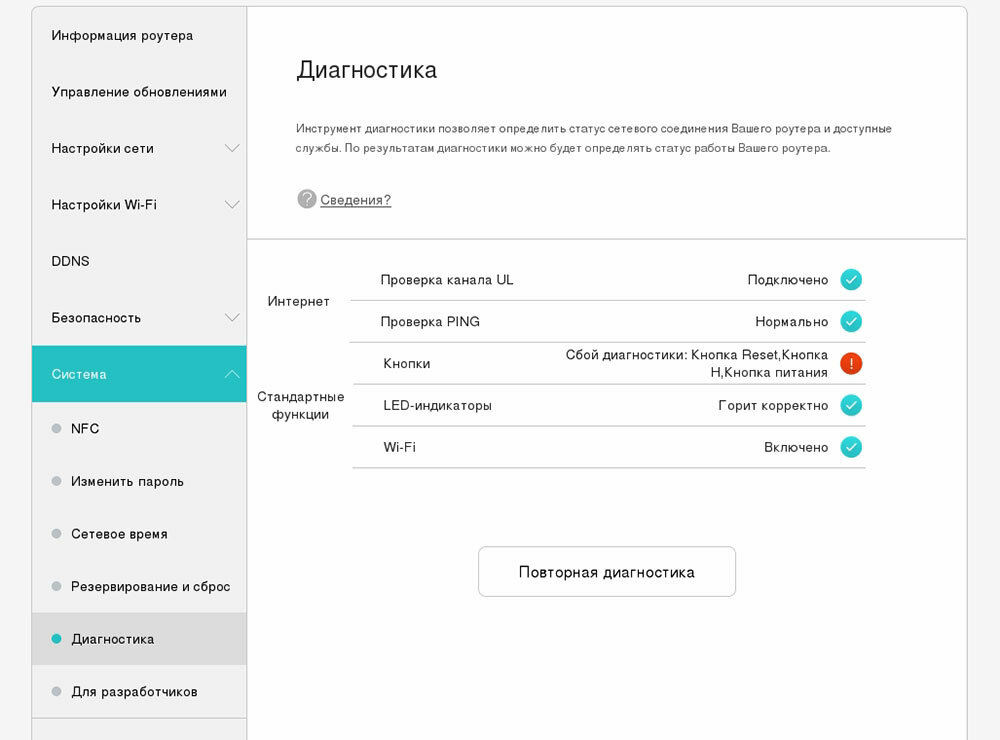

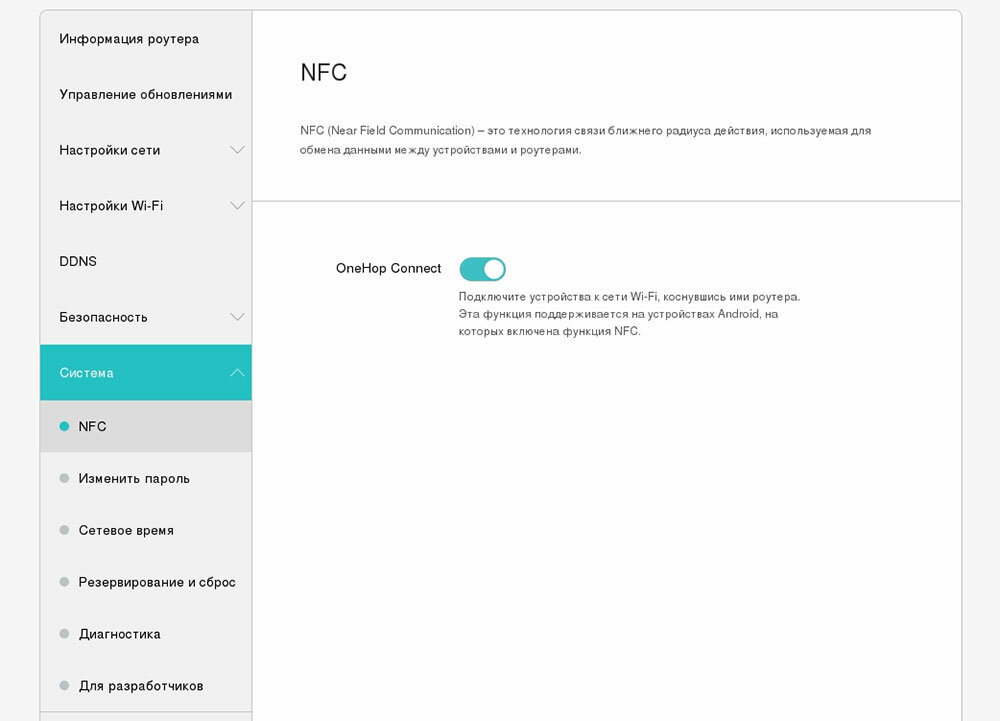

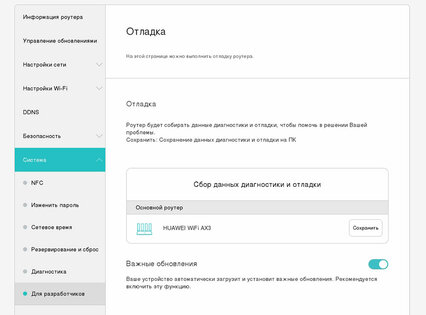

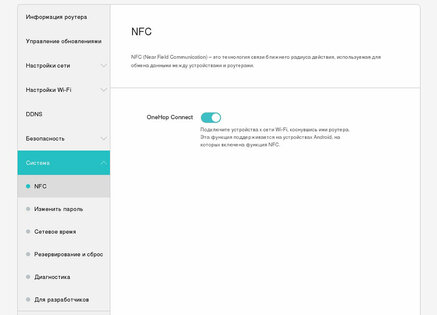

Последний подраздел, «Система», содержит инструменты для настройки основных параметров роутера: учетные записи, время, диагностика, сброс настроек, бэкап.
Результаты тестов

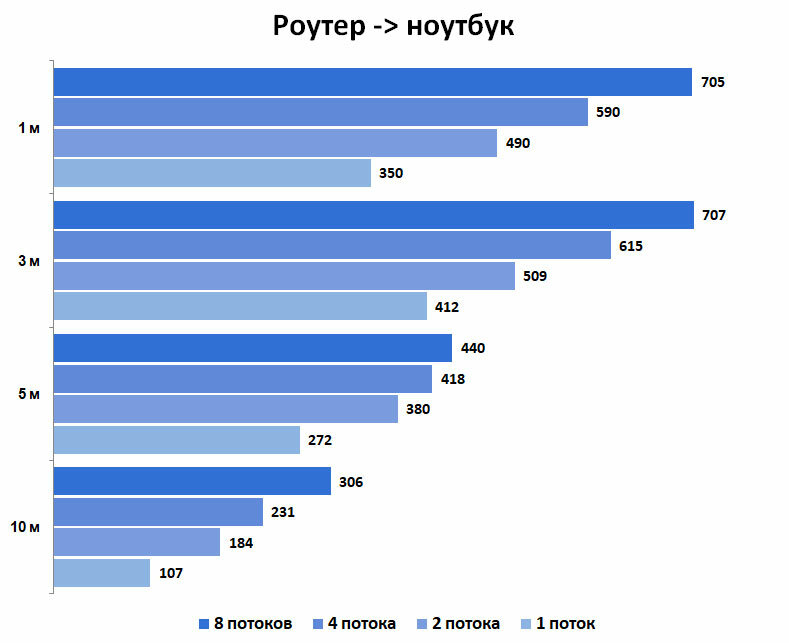

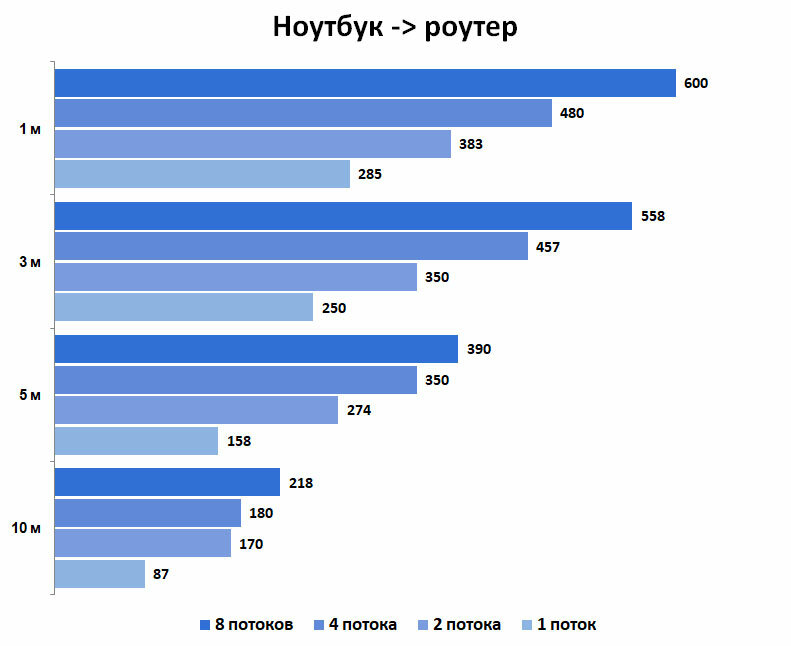

Тестирование на скорость передачи данных по беспроводному каналу проводилось в обычной квартире с капитальными стенами и межкомнатными перегородками из кирпича и оргалита. Замеры проводились программой iPerf в один, два, четыре и восемь потоков. Для измерений использовался ноутбук с беспроводным адаптером Intel AX200. Расстояние, указанное на графиках, считалось от роутера.
Стоит отметить, что точка измерения в трех метрах от основного роутера находится в прямой видимости, в пяти метрах располагается за некапитальной перегородкой, в десяти метрах размещена за капитальной стеной. Замеры проводились по пять раз, бралось среднее значение, аномально низкие результаты отбрасывались.
Внимательный читатель наверняка обратит внимание на аномальное соотношение скоростей передачи данных от роутера: при удалении на три метра скорости выше, чем при метровом расстоянии до ноутбука. Объясняется это мощностью сигнала: при малом расстоянии между «приемником» и «передатчиком» и значительной мощности передатчика роутер, по сути, мешает сам себе передавать данные излишней «зашумленностью» канала, часть пакетов приходится передавать повторно.
В целом, результаты хорошие, проблемы с передачей данных были лишь на значительном удалении, когда ноутбук «терял» точку 5 ГГц и переподключался к 2,4 ГГц. Решалось простым реконнектом. Является ли это особенностью работы роутера или точки доступа, выяснить не удалось.
Также из скоростного теста можно сделать вывод о значительных проблемах с прохождением сигнала через капитальные стены. Данный момент не является «виной» роутера, так как больше зависит от частоты, нежели конструкции передатчика (в контексте «домашних» устройств, промышленные решения не рассматриваем). Тут может пригодиться способность объединять несколько роутеров в одну сеть, размещая каждый по разные стороны от капитальной перегородки, сильно глушащей сигнал.
Нагрев электроники роутера значительный, температура печатной платы в отдельных местах достигала 70 градусов. Так что советую устанавливать AX3 Pro в хорошо проветриваемых местах, и, если гарантия вам особо не нужна, то прорезать дополнительные вентиляционные отверстия в задней крышке. Это снизит рабочие температуры, и, как следствие, продлит время жизни роутера.
Заключение
Huawei AX3 Pro получился недорогим, простым и удобным решением для организации дома беспроводной сети стандарта 802.11ax. Отлично подойдет тем пользователям, которые хотят создать в рамках небольшого дома или квартиры быструю сеть Wi-Fi, но при этом не желают углубляться в настройки, любоваться на перемигивание десятка индикаторов и создавать файлохранилище. В случае с AX3 Pro роутер — это просто роутер. И стоит адекватных денег. Жаль лишь, что в версии для РФ не установлены дополнительные усилители сигнала, они бы совершенно точно не помешали.
Плюсы
- Невысокая цена.
- Простота подключения и настройки.
- Стабильная работа Wi-Fi 802.11ax.
- Возможность подключения по NFC.
Может не понравиться
- Температурный режим, плохая вентиляция.
