Как выбрать блок питания для компьютера: на что обращать внимание

Большой материал о характеристиках, на которые стоит обращать внимание при выборе нового блока питания в компьютер

Блок питания (БП) является одним из самых важных компонентов в компьютере, наравне с процессором, материнской платой и видеокартой. Он выполняет минимум три задачи: преобразовывает переменный ток из сети электропитания в постоянный, понижает напряжение тока с 110-230 В до требуемых компонентами ПК 12, 5 и 3,3 В и стабилизирует напряжения. Именно БП должен обеспечивать стабильную работу и отвечать за безопасность железа при скачках и перебоях в сети.

При выборе блока питания нужно ориентироваться на остальные детали, например, на CPU и GPU, так как именно им требуется больше всего энергии. Поэтому рекомендую перейти к выбору БП тогда, когда будут точно определены большинство, а лучше все компоненты сборки. Сразу стоит предупредить, что ни в коем случае не стоит экономить на блоке питания, к его выбору необходимо подходить так же ответственно, как и к поиску хорошего процессора.

Какие ключевые спецификации необходимо учитывать при выборе блока питания

При выборе блока питания, в первую очередь, надо обращать внимание на его выдаваемую мощность. Для начала, нужно рассчитать максимальную потребляемую мощность всего компьютера. Сделать это можно с помощью специальных калькуляторов, например от be quiet!, OuterVision и Enermax. Достаточно выбрать всё имеющееся или планирующееся к покупке железо и к полученному результату максимальной нагрузки всей сборки добавить 100 Вт для того, чтобы был запас мощности для будущего апгрейда, а также для того, чтобы БП не нагружался на 100% даже в самых сложных сценариях использования. Обратите внимание, что калькулятор от Enermax показывает сразу рекомендуемую мощность БП (ничего добавлять к ней не надо), а конфигуратор OuterVision выдаёт информацию и о максимальной нагрузке, и о рекомендуемом блоке. Лучшим решением будет посчитать потребляемую энергию на всех сайтах, и основываться уже на средних значениях этих результатов.

Как выбрать блок питания для компьютера: на что обращать внимание

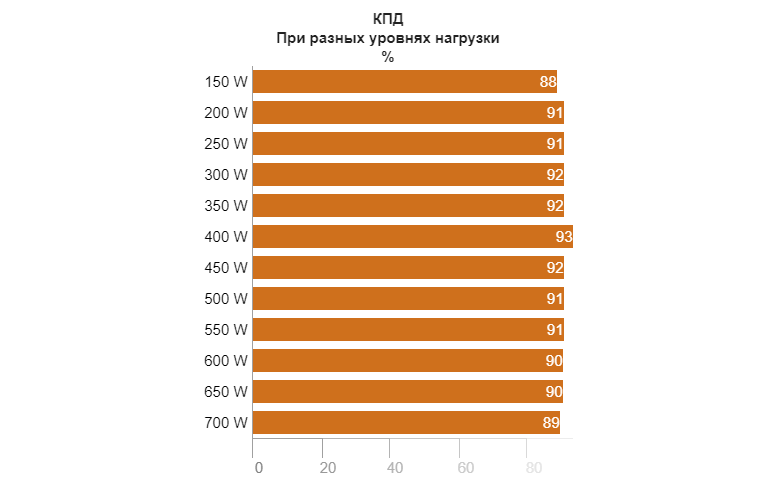

КПД при разных уровнях нагрузки для be quiet! Pure Power 11 CM 700W | overclockers.ru

Заранее скажу, что больше — не всегда лучше. Необязательно брать блок питания на 800 Вт в сборку, которая в пике потребляет всего 300. Все комплектующие в сборке должны быть сбалансированы по цене и производительности, и БП — не исключение. Конечно, если купить БП, вдвое мощнее максимального энергопотребления системы, намного хуже не будет, тем более, согласно тестам, пик эффективности у большинства блоков находится именно на 50% нагрузки. Но, во-первых, если бюджет не безграничен, имеет смысл не делать этого, во-вторых, наибольшая эффективность блоков питания достигается в достаточно широком диапазоне от 40% до 80% загрузки (у совсем дешёвых блоков после 70% могут быть просадки по линии 12 В), поэтому нет смысла гнаться за максимальным КПД, тем более разница в КПД под разной нагрузкой составляет обычно 1-2%. Более того, большинству современных систем даже с хорошим железом хватает блока на 450-500 Вт. Также обращу внимание на то, что зачастую реальная выдаваемая блоком мощность ниже, чем та, что указана производителем. Тут мы плавно переходим к следующему параметру.

Мощность по 12-вольтовой линии

Самый важный параметр блока питания — не его общая мощность, которая указывается производителем в названии или на упаковке, а мощность БП по 12-вольтовой линии. Именно на этот параметр нужно смотреть при учёте мощности БП, так как основные компоненты компьютера (процессор, видеокарта) получают энергию именно по линии на 12 В. Он не должен быть ниже тех итоговых параметров, которые были получены с помощью калькулятора.

Сертификация 80 PLUS

Ещё один важный, как минимум, для прочтения параметр: сертификация 80 PLUS. Всего этих сертификатов шесть: 80 PLUS, 80 PLUS Bronze, 80 PLUS Silver, 80 PLUS Gold, 80 PLUS Platinum, 80 PLUS Titanium. Зачастую сборщики ПК ошибочно считают, что этот сертификат — показатель надежности и качества. Спешу заверить, что это не так. Такой сертификат показывает лишь КПД (коэффициент полезного действия) блока, а точнее, сколько ватт мощности отдаётся на питание комплектующих, а сколько преобразовалось в тепло (потери). Соответственно, чем выше КПД, тем выше сертификат. На всякий случай отмечу, что в блоках питания КПД считается по принципу (Количество заявленных Вт) / (Количество Вт, потребляемых БП из сети). Иными словами, заявленную мощность БП будет выдавать вне зависимости от КПД.

Как выбрать блок питания для компьютера: на что обращать внимание

На этот пункт стоит обращать внимание, только если вам крайне важна энергоэффективность (например, компьютер собирается для майнинга или серверного использования). Не стоит гнаться за платиновым или титановым сертификатом, если машина собирается для гейминга или работы. Иногда переплата за блок с высоким сертификатом себя не окупает даже за несколько лет.

КПД в категории тестирования: 115 В

Нагрузка10%20%50%100%
80 PLUS80%80%80%
80 PLUS Bronze82%85%82%
80 PLUS Silver85%88%85%
80 PLUS Gold87%90%87%
80 PLUS Platinum90%92%89%
80 PLUS Titanium90%92%94%90%

КПД в категории тестирования: 230 В

Нагрузка 10% 20% 50% 100%
80 PLUS80%80%80%
80 PLUS Bronze81%85%81%
80 PLUS Silver85%89%85%
80 PLUS Gold88%92%88%
80 PLUS Platinum90%94%91%
80 PLUS Titanium90%94%96%91%

Наличие блока активного PFC

Как выбрать блок питания для компьютера: на что обращать внимание

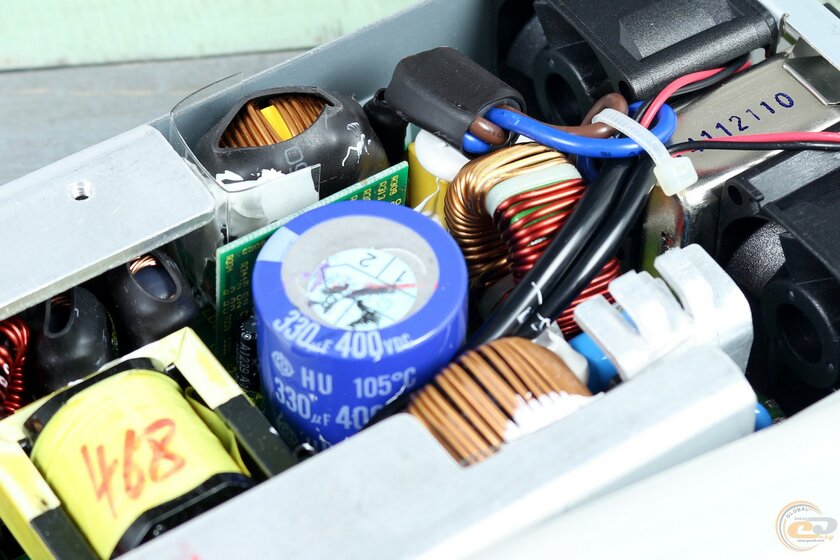

Блок активного PFC | GECID.com

Крайне рекомендую обращать внимание на наличие активного PFC. PFC (Power Factor Correction), она же схема коррекции фактора мощности, — специальный блок, как правило представленный большим конденсатором и дросселем рядом с ним. Он стабилизирует выходное напряжение и уменьшает просадки по линиям. PFC бывает пассивным и активным. Преимущества активного над пассивным заключаются в лучшей стабильности при скачках напряжения, меньшей чувствительности к пониженному сетевому напряжению, большом диапазоне входного напряжения (от 110 до 230В), что обеспечивает универсальность, и более низком уровне высокочастотных помех на выходных линиях. Советую выбирать блоки именно с активным PFC, так как они обеспечивают более стабильную работу всех комплектующих компьютера.

Кабели

Как выбрать блок питания для компьютера: на что обращать внимание

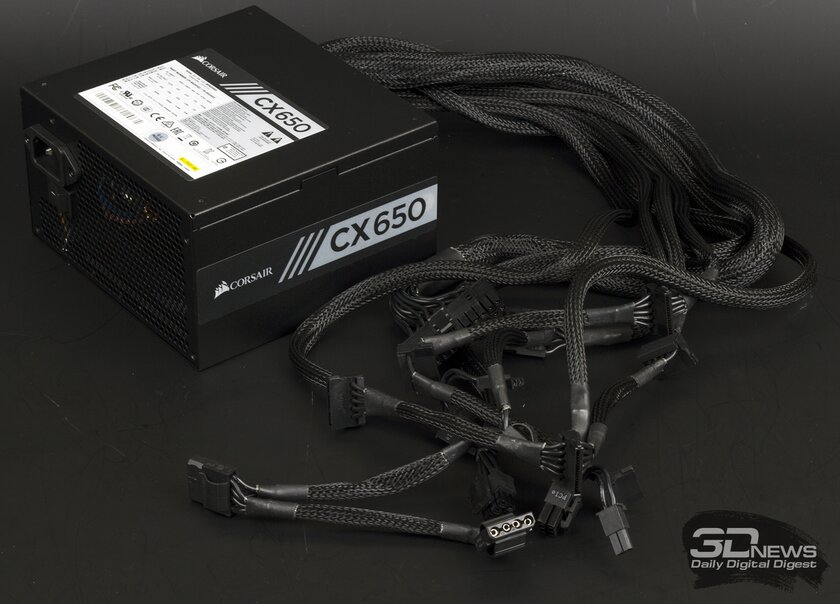

Corsair CX650 | 3DNews

Оплётка

Кабели в оплетке и без неё не отличаются качеством, это по большей части влияет лишь на внешний вид и нужно тем сборщикам, которым важно эстетическое удовольствие от внешнего вида всего ПК. Чаще всего, оплётка присутствует в самых дорогих блоках, но по её наличию не стоит оценивать качество детали.

Модульность (наличие отсоединяемых кабелей)

Бывают немодульные (самые дешёвые модели), частично модульные и полностью модульные блоки питания. Выбор любого из типов никак не повлияет на работу компьютера и самого блока, но окажет значение на кабель-менеджмент и удобство подключения компонентов при сборке. За удобство, разумеется, надо платить, поэтому модульные блоки самые дорогие. Тем не менее, даже с немодульным блоком питания можно сделать отличный кабель-менеджмент, большинство современных корпусов имеют специальные кожухи и шторки, за которыми можно спрятать лишние провода. В общем, модульные блоки рекомендую покупать в сборки, где нужно проложить либо совсем мало проводов, либо слишком много (это сборки с особо мощным железом).

Разъёмы

Набор разъёмов почти везде одинаковый, но вот их количество разное, поэтому стоит смотреть на это, особенно если в сборке достаточно прожорливые видеокарта или процессор (кстати, нельзя рассчитывать потребляемую CPU мощность только по TDP, зачастую процессор выходит за рамки стандартной частоты, поэтому TDP не является показателем реального уровня энергопотребления). Как правило, эти спецификации блока легко узнать.

Так, видеокарта в зависимости от своей производительности потребляет разную мощность. Соответственно, она может иметь коннектор как со всего 6 пинами для питания, так и с 16. В таблице ниже более подробно написано, сколько пинов используется для той или иной мощности. Поэтому при выборе БП важно обратить внимание на количество коннекторов PCIe и пинов на них. Лучше всего искать разъёмы с 6+2 пинами, так как они наиболее универсальные.

Разъем EPS для питания процессора располагается на материнской плате, и пинов в нём обычно 4 или 8, но бывают также форматы EPS 8+4 и EPS 8+8. Наиболее популярный вариант — 8 пинов. Самые универсальные и удобные коннекторы со стороны БП — 4+4. Рекомендую искать блоки с таким форматом разъёмов.

Разъем Molex в основном сейчас почти не используется, разве что только для питания вентиляторов, да и то в редких случаях.

Для опытных сборщиков не лишним будет напомнить о максимальных выдаваемых мощностях на каждый разъем, это пригодится, например, при подключении мощной видеокарты вроде 2080 SUPER или 2080 Ti.

  • Разъем Molex (для подключения HDD и дисководов): до 187 Вт на разъем.
  • Разъем SATA (жёсткие диски и SSD): коннектор имеет по три контакта на 3,3, 5 и 12 В. По линии 3,3 В максимальная мощность составляет 15 Вт, по 5 В — 22,5 Вт, по 12 В — 54 Вт.
  • Разъем PCIe: 6+2 и 6 пинов на перемычке для подключения видеокарт. Мощность нагрузки от 75 до 280 Вт (6 пинов) или от 150 до 430 Вт (8 пинов).
  • Разъем EPS для CPU: 8 или 4+4 пинов для питания процессора. Нагрузка от 192 до 288 Вт для 4 пинов.
  • Разъём на материнскую плату: 24-контактный, иногда встречается в виде 20+4 пинов. Максимальная нагрузка на разъем — от 373 до 684 Вт.

Таблица питания видеокарты:

Предельная потребляемая мощность видеокарты (Вт)Количество PCIe-разъёмов для дополнительного питания видеокарты
75Не используются, питание обеспечивается слотом PCI Express x16 на материнской плате
1501 × 6-pin
2252 × 6-pin либо 1 × 8-pin
3001 × 8-pin + 1 × 6-pin
3752 × 8-pin
4502 × 8-pin + 1 × 6-pin

Форм-фактор

Как выбрать блок питания для компьютера: на что обращать внимание

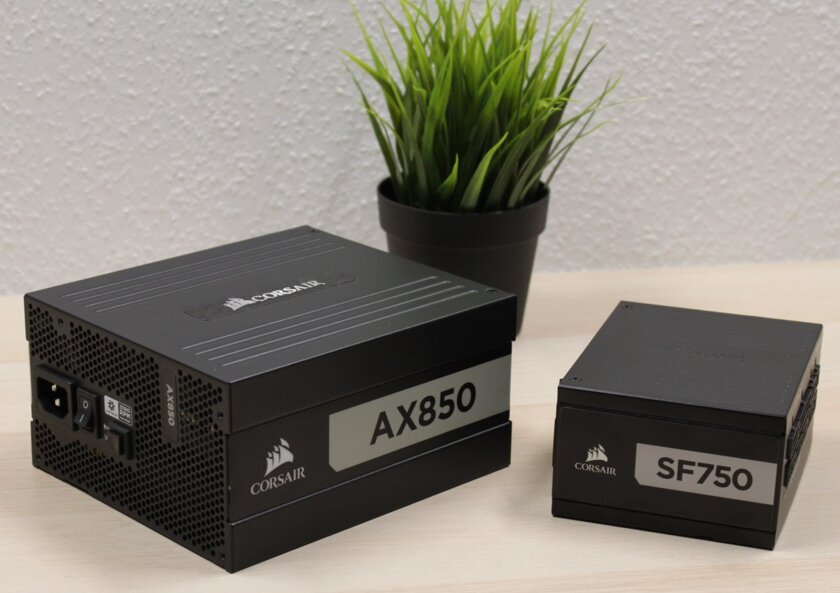

ATX-блок (слева) и SFX-блок (справа)

Самые популярные форм-факторы — ATX и SFX. Последние характеризуются небольшим размером. Первые же — самые распространённые. Кроме них есть ещё и куча других, например TFX, но они используются гораздо реже. Следует учитывать размеры блока питания при подборе корпуса и наоборот. Блоки питания бывают разных форматов и размеров. Даже в рамках одного формата блоки могут иметь разную длину. Например, Corsair AX1200i длиной 225 мм будет проблематично установить в обычный корпус. Важно сразу учесть этот параметр, чтобы потом не возникло проблем с установкой.

Охлаждение

Как выбрать блок питания для компьютера: на что обращать внимание

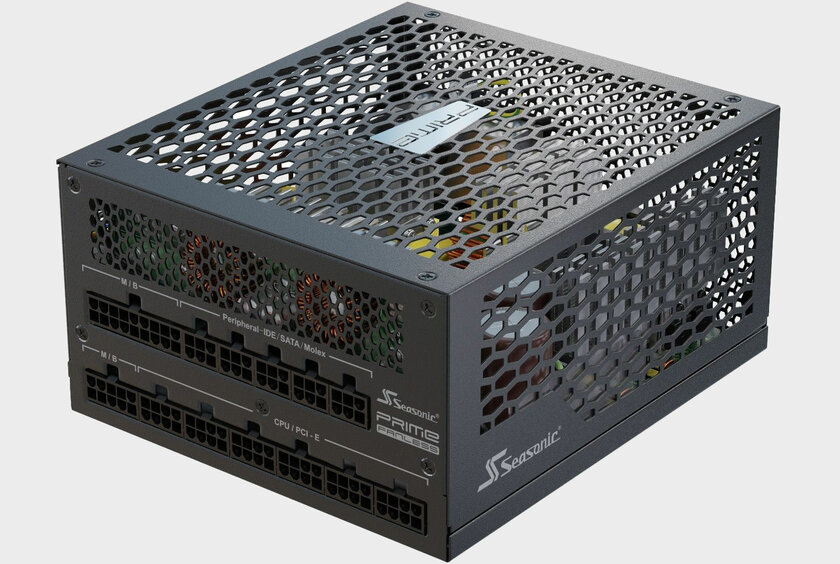

Пассивный БП Seasonic Prime Fanless TX 700

Помимо самого популярного на рынке активного воздушного охлаждения, существуют блоки с пассивным и полупассивным охлаждением. В пассивных вообще отсутствует вентилятор, такие блоки имеют особую конструкцию, и они намного дороже, зато работают почти бесшумно. Полупассивные до определённой нагрузки ведут себя как пассивные, но, например, в тяжёлых играх, начинают крутить вентиляторы. Если выбор пал на активное или полупассивное охлаждение, стоит смотреть на размер вентилятора. Не то чтобы это был самый важный фактор, но чем больше он, тем меньше шума он издаёт, и тем эффективнее он.

Защита

Как я говорил в начале статьи, БП должен защищать компоненты ПК от повреждения при нештатных ситуациях. Поэтому при выборе блока нужно смотреть на наличие схем защиты.

  • Защита от чрезмерно высокого/низкого напряжения (OVP/UVP): OVP защищает железо от проблем с самим блоком, а UVP — блок от высокого внешнего напряжения.
  • Защита от перегрузки отдельных линий (OCP): предотвращает подачу всей мощности по какой-то одной линии питания. Сделано для того, чтобы какой-то компонент не мог выйти из строя из-за избыточного питания.
  • Защита от перегрузки (OPP): грубо говоря, OCP по линии 12 В и является OPP для всего блока питания.
  • Защита от перегрева (OTP).
  • Защита от короткого замыкания (SCP).

OEM-производитель

Не все знают, но настоящих производителей БП не так много. Да, на рынке огромное количество брендов БП, но все они по сути собраны из комплектующих OEM-производителей, коих не так много.

При выборе БП огромное внимание стоит уделять именно производителю начинки. Узнать OEM-производителя того или иного блока несложно: для этого достаточно найти требуемый блок на сайте realhardtechx и посмотреть на столбец OEM.

Там же, кстати, можно обнаружить мощность, выдаваемую по 12-вольтовой линии, и некоторые другие параметры, описанные в данной статье.

Самыми лучшими производителями схемотехники считаются компании Seasonic, Enermax, Super Flower. Достойные и качественные компоненты также производят CWT, FSP, Flextronics, Enhance Electronics, Seventeam и HEC. Остальных OEM-производителей стоит избегать, если вы лично не уверены в надёжности их компонентов.

Также хороший блок можно определить по стоящим в нём конденсаторам. Эту информацию про конкретный БП найти сложнее, но возможно. Японские Nippon Chemicon, Rubycon, Panasonic, Matsushita, Nichicon, а также тайваньские Teapo, Taicon и SamXon считаются вполне неплохими конденсаторами, которые прослужат достаточно долго.

Бренды

Хорошие компоненты от производителей, названных в пункте выше, а также качественные корпусы, тихие вентиляторы и прочные кабели используют такие бренды, как Seasonic, которые считаются вообще чуть ли не лучшими на рынке блоков, но при этом и достаточно дорогими, be quiet!, известные своей бесшумностью, FSP, Enermax, XFX, SuperFlower, Chieftec, Deepcool, Thermaltake, Cooler Master, EVGA. Неплохие варианты делают и, например, Corsair, но иногда у них слишком уж завышенная цена. А некоторые другие производители, несмотря на хорошую начинку, совсем не заботятся о хорошем и тихом охлаждении.

Снова напомню, что даже для блоков от этих производителей следует узнавать OEM-производителя схемотехники, так как бренд даже в рамках одной линейки может ставить разные компоненты в свои продукты.

Гарантия

Не самый важный фактор при выборе блока, но также стоит обратить внимание. Различного рода премиальные и просто достаточно качественные БП поставляются с весьма долгой гарантией, что может выступить в роли неплохого бонуса.

Выбор идеального и надежного блока питания для любой сборки не такой уж и сложный процесс. Но если всё же желания подбирать БП самостоятельно нет, можно воспользоваться уже готовой подборкой лучших блоков на сайте.
